就10000mAh的快充移動電源而言，到目前為止小米移動電源已經推出了四款。型號分別是PLM01ZM、PLM02ZM、PLM03ZM、PLM09ZM，當然這四款移動電源都還有各自的別名。不過無論是外觀還是型號，小米移動電源的相似度都極高，很容易讓人混淆，這給普通消費者也帶來了一定的選購難度。
所以今天充電頭網就這四款10000mAh移動電源進行拆解對比，讓大家對它們從里到外有一個深入的了解。

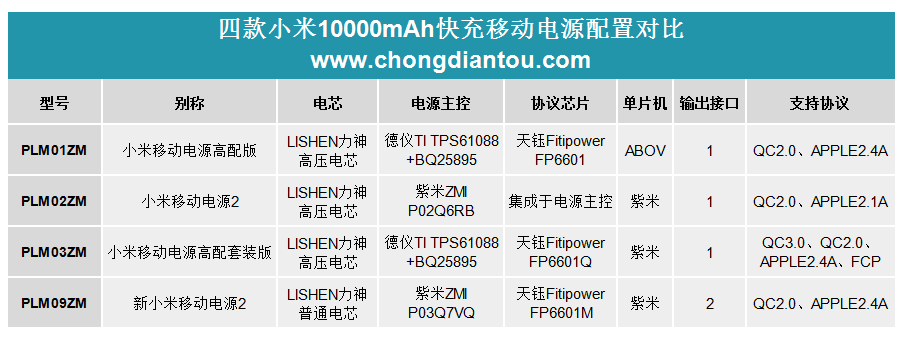

PLM01ZM這個型號是小米的第一款雙向快充移動電源，俗稱“米萬高”，也是小米第一款搭載Type-C接口的移動電源。這款產品用料十足，不僅具備雙向18W快充，還采用了成本較高的鋁合金磨外殼，內置天津力神4.4V高壓電芯；采用TI TPS61088+BQ25895升降壓方案，搭配天鈺FP6601協議識別芯片，可支持QC2.0、APPLE2.4A協議，無論外觀還是性能，風靡一時。
小米PLM02ZM也就是我們常說的小米移動電源2，產品外觀方面，同樣采用了鋁合金外殼＋磨砂處理，體型比PLM01ZM稍微窄、稍長。搭載的充電接口為MicroUSB，支持最大18W輸入，同樣采用天津力神4.4V高壓電芯，不過電源管理芯片換成了紫米自主研發的ZMI P02Q6RB，集成協議識別。輸出性能稍有縮水，只能達到15W，支持協議為QC2.0和APPLE2.1A。
小米PLM03ZM移動電源俗稱10000mAh高配套裝版，外觀不用多說，尺寸與PLM01ZM簡直一模一樣，應該是共用一套模具。同樣支持雙向18W快充。力神4.4V高壓電芯，TI TPS61088+BQ25895升降壓方案。這款移動電源主要是對協議芯片進行了較大的升級，由此前的FP6601升級成了FP6601Q，除了QC2.0、APPLE2.4A之外，還加入了對QC3.0、FCP協議的支持，使用范圍更廣。
小米PLM098ZM移動電源也就是“新小米移動電源2”，去年年底剛上市。這款移動電源依然采用了小米移動電源家族最經典的鋁合金外殼，不過體積比上文中的幾款產品稍大，主要是變長了不少。
性能方面，依然只能支持18W快充輸入和15W快充輸出，并配置了兩個USB-A快充輸出接口，輸入選用Micro USB接口。內部更換了力神的普通電芯，電源芯片是紫米自主研發的ZMI P03Q7VQ，協議芯片來自天鈺FP6601m，支持QC2.0和APPLE2.1A協議。
一、小米移動電源PLM01ZM拆解（米萬高）
小米PLM01ZM移動電源及配件一覽：移動電源主機x1，數據線x1，MicroUSB 轉 Type-c 轉接頭x1，使用說明書x1。
接口方面，配備一個USB-A輸出接口和一個Type-C輸入接口。
底部的是銘牌信息，型號為PLM01ZM，輸入5V2.0A/9V2.0A/12V1.5A，輸出同樣是5V2.0A/9V2.0A/12V1.5A，明確標注了雙向快充，電池容量10000mAh最小值/10180mAh常規值，電池能量38.5Wh最小值/39.19Wh常規值，還標注了5V1A額定輸出容量為7100mAh，轉換率>90%，電池是均壓3.85V的超高壓高密度聚合物電池，制造商是江蘇紫米電子技術有限公司。
經ChargerLAB POWER-Z KT001測試，小米PLM01ZM支持APPLE2.4A、QC2.0以及USB DCP協議。
按照以往套路，撬棒先撬開插口這邊的面板。
再撬開底部銘牌面板。
插口面板撬開口，可見到LED孔位有柔光墊。
底部使用了兩顆螺絲把里面的部件拉緊固定在鋁外殼上。
螺絲為普通十字型，可以輕易拆開。
擰掉螺絲后推拉看到內部結構，是一個塑膠內框。
電芯方面，小米PLM01ZM采用兩塊力神LISHEN的超高壓高密度聚合物電池，3.85V均壓，充滿電壓為4.40V，相同體積的情況下可以提供更大的能量密度比與高電壓平臺擁有更好的放電效率。電芯生產批次M54。
芯片方面，擇了美國德儀TI TPS61088 這個同步整流升壓芯片。這顆芯片采用20腳的VQFN進行封裝，配有一個11mΩ功率開關和一個13mΩ整流器開關。輸入也就是電池端支持單鋰2.7V~多鋰12V，輸出電壓范圍4.5V~12.6V，5V9V12V通吃。具有10A的開關電流能力。查看下面的官方PDF效率值表，5V/9V/12V 在2A時都可以超過91%的板端效率值，甚為恐怖。是一顆高集成度超高效率低阻值的同步整流升壓芯片。
而降壓輸入充電方面，同樣是來自美國德儀TI的BQ25895。該芯片可以提供高達5A的充電電流，2A充電效率高達93%，輸入最高支持達14V，集成模數轉換器具備電壓溫度電流監測功能用于安全保護，同時亦可切換模式變?yōu)樯龎盒酒瑢?duì)外輸出電流，羅馬仕雙路輸出就是把這顆輸入充電芯片切換模式成輸出狀態達到雙輸出來使用，平時需要充電時又切換回輸入狀態。
協議芯片F(xiàn)R2CAK來自臺灣天鈺科技Fitipower FP6601，這是一顆集QC2.0快充協議識別和蘋果協議識別的芯片。是當時業內少數可以進行快充握手的同時還能正確對蘋果設備識別的解決芯片，這顆芯片具有兩種封裝，分別是SOP-8 大八腿的FP6600、SOT-23-6小六腿的FP6601。
內置ABOV 單片機。
兩個電感均為一體成型電感。
NTC熱敏電阻直接延伸到兩片電池中間，監控電池溫度過熱就會切斷輸出。
小米移動電源的電池組PACK工藝一直都是業內一流的，電池組前沿貼上了美紋膠紙絕緣保護，兩塊電芯一共4條鎳帶，這里說一下業界常見的電池組連接方式：①先把兩塊電池的鎳帶并聯點焊，再把過長的鎳帶折疊起來點焊到PCB上，②同樣把兩塊電池鎳帶并聯點焊然后焊接導線飛線到PCB上。這兩種方式雖然人工組裝起來方便但過長的導線會讓效率值降低，折疊起來的鎳帶也會產生安全隱患。小米這一款高配版通過在PCB正反面同時點焊的方式連接兩片電池，鎳帶長度最短而且無折痕，值得點贊。
Type-C 接口微磁反應，大USB母座無磁吸反應。
二、小米PLM02ZM移動電源拆解（小米移動電源2）
開箱物品一覽：說明書x1、小米移動電源2 x1、MicroUSB數據線x1。
小米移動電源2這次推出了兩種顏色，分別是銀色與錆色，本次小編購買測試的是錆色版本。金屬殼體表面LOGO制作方式也有了一點點改變，對比以往的 mi LOGO 凹陷更深，有人猜測是沖壓工藝甚至是CNC而成，小編咨詢了紫米工程師后得到確切答復：仍然使用激光雕刻而成的。以前是先噴砂后陽極電鍍最后激光雕刻 LOGO，現在工序改變了先激光雕刻后噴砂最后陽極電鍍處理。
頂欄布局為常見的 Type-A輸出口和MicroUSB輸入口，輸入輸出都具備快充功能。4個白色LED電量指示燈、按鍵開關。
邊緣做了倒角處理，殼體邊角倒角后再全面噴砂電鍍（PLM01ZM高配版是先噴砂電鍍后再倒角，所以高配版會有亮邊效果）。值得一提的是這個電量激活按鈕繼承了以 往小米移動電源高配版上的”小電流充電功能”，雙擊后可以在2小時內給藍牙耳機、手環等小電流設備充電，不會因?yàn)檫^(guò)低的充電電流閾值觸發自動關機。
底部銘牌參數，小米移動電源2（10000mAh）；型號PLM02ZM、輸入：5V/2A、9V或12V（18W）；輸 出：5.1V/2.4A、9V或12V（15W）；電池能量：10000mAh 38.5Wh；制造日期：2016年9月；額定容量：6900mAh 5.1V/1A下測得；轉換率：大于90%；制造商：江蘇紫米電子技術有限公司。
經ChargerLAB POWER-Z KT001測試，小米PLM01ZM支持APPLE2.1A、QC2.0以及USB DCP協議。
小米移動電源2 裝配結構與以往金屬殼體的幾款小米移動電源幾乎一樣，我們先把頂欄膠面板撬出。
然后把底欄膠銘牌也用同樣的方式撬出。
底部去掉膠銘牌后可以看到由兩顆十字螺絲擰緊的固定擋板，就是這塊擋板把內結構框架通過拉緊方式固定在金屬殼體中間。
2顆十字螺絲擰掉。
去掉螺絲后，內構可以直接輕松拉出。
拉出內部結構，分離金屬外殼。
電池組選擇上，小米移動電源2與紫米QB810 電芯完全相同，都是出自國內力神電池的 4.4V 高壓電芯，3.85V均壓10000mAh 38.5Wh，批次代號都是M74。而小米高配版雖然也是力神4.4V電芯/均壓3.85/10000mAh38.5Wh，但批次代號為M54，所以小米移動電源2與高配版電池并不相同。
PCB正面一覽。
PCB背面一覽。
ucsp封裝MOS旁邊是電池管理IC，他們搭配組成保護板，白色保險絲作最后一道安全防線。
小米移動電源2在方案選擇方面舍棄了高配版里使用的高端方案TPS61088+BQ25895，采用紫米全新自主研發的電源管理芯片ZMI P02Q6RB，這顆芯片集成了升降壓以及協議識別，集成度高，在一定程度上可以降低生產成本。
小米移動電源2同樣也棄用了ABOV的單片機，取而由紫米自主研發的ZMF 1206USBN代替。
三、小米PLM03ZM移動電源拆解（高配套裝版）
包裝內物品包括：移動電源、硅膠保護套、數據線、說明書（保修卡）。
與小米PLM01ZM（高配版）對比，外型幾乎無差別。
再對比一下頂部的輸出口與按鍵，接口與位置也一模一樣。
底部的是銘牌信息，型號為PLM03ZM，輸入5V2.0A/9V2.0A/12V1.5A，輸出同樣是5V2.0A/9V2.0A/12V1.5A。除產品型號外，其他的參數與PLM01ZM完全相一致。
隨產品附送的Micro轉Type-C轉接線，方便MicroUSB接口的手機用戶使用，十分貼心。
附送米白色硅膠保護套。
保護套非常柔軟，上面有交叉的防滑紋。
經ChargerLAB POWER-Z KT001測試，新小米移動電源2支持APPLE2.4A、QC2.0、QC3.0、FCP以及USB DCP協議。
小米所有鋁殼款式移動電源拆解方式都一樣，結合用的螺絲都在膠片下面，所以我們先把頂部膠片分離。
頂部膠片分離，未看到螺絲所以螺絲肯定在底部了，這里可以看到電量顯示LED透光孔上粘有柔光片。
底部沒有下手點，使用超薄刀片慢慢插入縫隙撬起底部膠片，再換撬棒慢慢分離。
可以看到固定用的螺絲，2顆常規十字螺絲把底部黑色膠護版與內結構拉緊在一起。
去掉黑色膠護版后可以看到里面的塑料框架。
外殼終于分離開來，小米移動電源高配套專版拆解所需用到的工具有：常規十字螺絲刀、撬棒、還有刀片。
高配套裝版電池與普通高配版完全一樣，為2片力神LISHEN提供的超高壓高密度聚合物電池，3.85V均壓，充滿電壓為4.40V。
PCB正面。
PCB背面。
高配套裝版與高配版（PLM01ZM）都使用了美國德儀TI TPS61088 這個同步整流升壓芯片。
輸入方面套裝版與PLM01ZM一樣，也使用美國德儀TI的BQ25895開關降壓芯片。TPS61088+BQ25895組成的電源升降壓方式在當時可以說是名噪一時。由于具備非常不錯的性能，被多家移動電源廠商采用，包括小米、華為、樂視、榮耀、羅馬仕、等多個品牌。
協議識別芯片也是高配套裝版與高配版的最大不同點，高配版搭載的FP6601識別芯片只支持QC2.0，高配套裝版升級了握手識別芯片為FP6601Q，增加了對QC3.0、AFC、FCP的支持。
同時，高配套裝版的單片機從ABOV替換成紫米研發的ZMG。
開關按鍵，4個白色電量指示LED，雙電感，支持邊充邊放。
四、小米PLM09ZM移動電源拆解（新小米移動電源2）
產品開箱物品一覽：移動電源本體 x1、MicroUSB數據線 x1、說明書 x1。
我們把新舊兩款產品放在一起作為對比，左邊黑色（錆色）的是2016年所推出的“小米移動電源2”，而右邊銀色的則是2017年推出的“新小米移動電源2”。舊款高度為130mm，新款高度則增加到147mm，兩者并排舊款高度明顯矮一截。
新小米移動電源2材質與上代一樣是鋁合金，顏色上有黑色與銀色可選，鋁合金噴砂后陽極處理，表面上帶有小米凹印LOGO“mi”。
接口面板新小米移動電源2使用了兩個常規USB-A輸出接口，支持常規快充輸出（QC2.0）；輸出使用了常見的MicroUSB接口，同樣支持常規快充輸出，led指示燈安放在輸入接口下方，最右側是開關激活按鈕，也支持小米特有的短按通斷控制、快速雙擊小電流模式。
再來看看新款銘牌參數，輸入：5V2.0A 9V2.0A 12V1.5A、輸出：2x 5.1V2.4A 9V1.6A MAX 12V1.2A MAX、電池能量：10000mAh 37Wh、額定容量：6500mAh、電芯放電均壓：3.7V，名牌參數上并未標注轉換率，但在宣傳頁信息內有相關描述“板端轉化率超90%”。要注意的是板端效率與USB口效率是兩個不同的參數，USB口因?yàn)檫€要經過各種元器件與接觸壓降，所以USB口測量的效率值一般來說會比板端效率低1%-3%。
經ChargerLAB POWER-Z KT001測試，新小米移動電源2支持APPLE2.4A、QC2.0以及USB DCP協議。
與大部分鋁合金移動電源裝配方式一樣，拆解新小米移動電源2首先把頂部與底部的白色面板撬出。
去掉白色面板后，可以看到底部限位拉板上的兩顆十字螺絲。
里面使用了內框架，十字螺絲把內框架與底部限位板互相拉緊，從而固定整個結構。
螺絲去掉后就可以把內框架推出，拆解所有部件一覽。
內框架把電池與PCB包裹起來，并且都是獨立的倉位互不影響，電芯上貼有防止摩擦的海綿緩沖膠帶。
電芯方面，新小米移動電源2電芯依然由天津力神供應，不過本次的為常規單片電芯，滿電電壓為4.2V，放電平臺3.7V，容量10000mAh能量37Wh，批號為N22。
NTC溫度探頭與電池直接接觸，測溫更準確。
內框架底部使用雙面膠粘附著電池，整體性十分好。
內框架材質為ABS+PC，這種材質韌性與硬度都可以兼顧，電量顯示孔位做了獨立遮光隔艙，避免串光影響誤判。
PCB一覽A。
PCB一覽B。
芯片方面，新小米移動電源2使用了紫米自主研發的升降壓一體化電源管理芯片ZMI P03Q7VQ，針對ATL/力神聚合物高度匹配，充分發揮效能，具體參數未知。
絲印 ZMY6K為天鈺的FP6601m，快充識別芯片，集成QC2.0和APPLE2.1A只能識別。這顆芯片較FP6601Q來說支持的協議少，成本也有所降低。
單片機ZMJ F8216AUBN為紫米自主研發，24腳，與上一代20腳的單片機不同。
絲印 5055F。
兩個輸出口獨立限流保護。
升降壓使用一體電感。
銅質MicroUSB輸入母座過孔焊接，可以看到尾部直接穿過PCB焊接拉緊，保護內藏的針腳不會被插拔搖晃造成脫焊。
小米定制的銅質USB-A輸出母座，質量十分不錯。
總結
據充電頭網拆解分析，可以得出以下幾個結論：
1、就產品外觀而言，這四款產品其實都差不多，做工用料都相差無幾。其中兩款高配版（PLM01ZM、PLM03ZM）均采用USB-A +Type-C的接口搭配方式，其余兩款使用的是USB-A +MicroUSB搭配方式，雖說現在的主流接口是Type-C，但其成本要比Micro接口高。另外，PLM09ZM配備兩個USB-A輸出接口，實用性更高。
2、電芯方面，前三款（PLM01ZM、PLM02ZM、PLM03ZM）均使用了力神的4.4V高壓電芯，而最新款的PLM09ZM使用的是4.2V電芯，成本有所差別。
3、電源管理芯片，兩款高配版采用了美國TI的TPS61088+BQ25895升降壓方案，效率高，性能好，不過成本也相對較高。而小米PLM02ZM和PLM09ZM均采用的是紫米自主研發的電源管理芯片，芯片集成度高，外圍元器件少，從而降低了產品的生產成本，售價會相對便宜很多。
4、兼容性方面，小米PLM03ZM高配版占據很大優勢，支持協議多，應用場景廣，其他幾款都只能兼容QC2.0和蘋果協議。不過用戶購買時只需要根據個人的實際情況選擇就OK了，比如對于iPhone用戶，四款產品任選其一即可，沒必要為一堆閑置的性能花冤枉錢。
