一個月前，小米生態鏈企業ZMI紫米在京東眾籌上推出了一款雙模智能充電器+充電寶。截止目前，這款產品的眾籌金額已經超過目標800%，其用戶關注度可見一斑。而此前充電頭網已經在第一時間對其外觀和性能進行了評測，這里不作贅述，詳細評測報告見《紫米APB01雙模智能充電器、充電寶評測》。
看了相關性能評測之后，有很多小伙伴給小編留言，表示對這款雙模智能充電器+充電寶的內部用料非常感興趣，希望一探究竟。那么今天小編就帶著大家進入拆解環節，看看紫米這款新品的內部用料到底如何？
使用上圖的拆解工具，打開端面蓋板不太費力，也沒有對產品造成太大損傷。
去掉端面蓋板，可以隱約看見內部PCB板和兩節18650電池的端面。
AC插頭蓋板有螺絲和電池桶固定，拆解時沒注意到，直接拆斷了；AC輸入端沒有軟線，而是采用金屬接觸式彈片連接PCB板。
外殼內部還有一圈透明塑料。
內部整體抽出。可見兩節電池被嚴密的包裹在塑料桶內，絕緣保護非常到位；AC to DC部分布局也很緊湊，元件齊全，EMI部分完善；各元器件之間的空隙用硅膠加以填充，既可固定元器件又能加強散熱。
背面有兩個比較明顯的芯片，一個AC主控，一個移動電源主控。中間用一個熟料支架開了四條縫，搭配指示燈和外殼內部一圈透明塑料達到長條形的指示燈效果。
從這個角度看同樣完美，電池通過鎳帶連接PCB板，除此之外還可看到兩條銅線，目測是NTC感溫探頭，電池盒蓋通過3顆螺絲固定；左下角有一個小孔，與外殼上的對流孔對應，作用是為了解決電池在充放電過程中發熱導致的氣壓變化問題，使用起來更安全。
主板正面，AC部分保險、電感、電容、NTC保護齊全。通過標識可知變壓器由東莞盈聚生產。次級固態電容，上面是AC輸出的電容16V560μf， 的輸出電容16V100μf，兩個USB母口中間是同步整流mos。
這個方向可以看到紫色的貼片保險，看體積過流能力很強，綠色的NTC熱敏電阻，可以降低通電時的電流沖擊，NTC右邊的是雙模電感，降低紋波，前面的222J方塊電容不像是X電容，更像是尖峰吸收電容，這樣的尖峰吸收在小米的充電器上出現過。
另一面可以看到主濾波電容Acon品牌，兩個400V15μf電容并聯，Y電容連接主次級，小電容就是移動電源的輸出電容，也就這樣的雙模電源可以放開固態電容了，用料有保證，紋波才能保證啊。
PCB背面部分一覽。
各主芯片的微距：

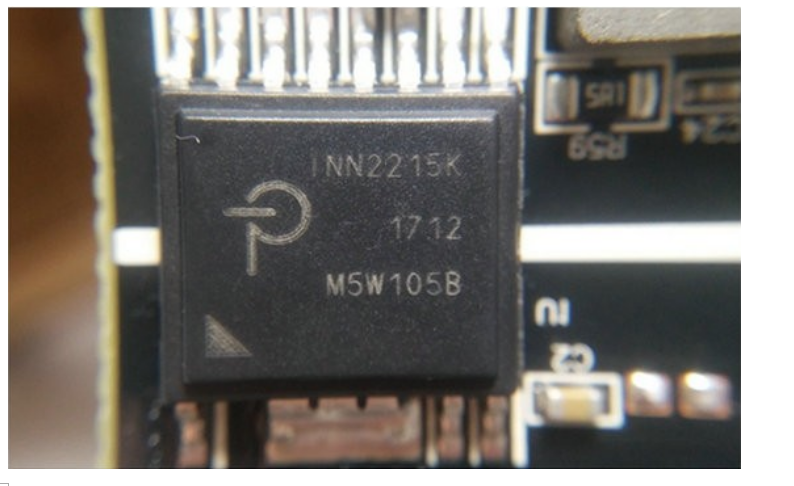

AC部分主控是集大成芯片來自PI的INN2215K，一顆芯片解決所有問題。ZMH8216SU是紫米定制的移動電源主控，在紫米的其他產品上同樣出現過，具體參數信息不詳。
右上四個3508mos，品牌為威兆，控制充放電規則的場效應管。
右中三個8205a和上面的小六腳芯片組成了電池保護電路。
右下是整流橋，1000V2A。
1INN2215K是來自PI公司的InnoSwitch-CP系列IC。
2

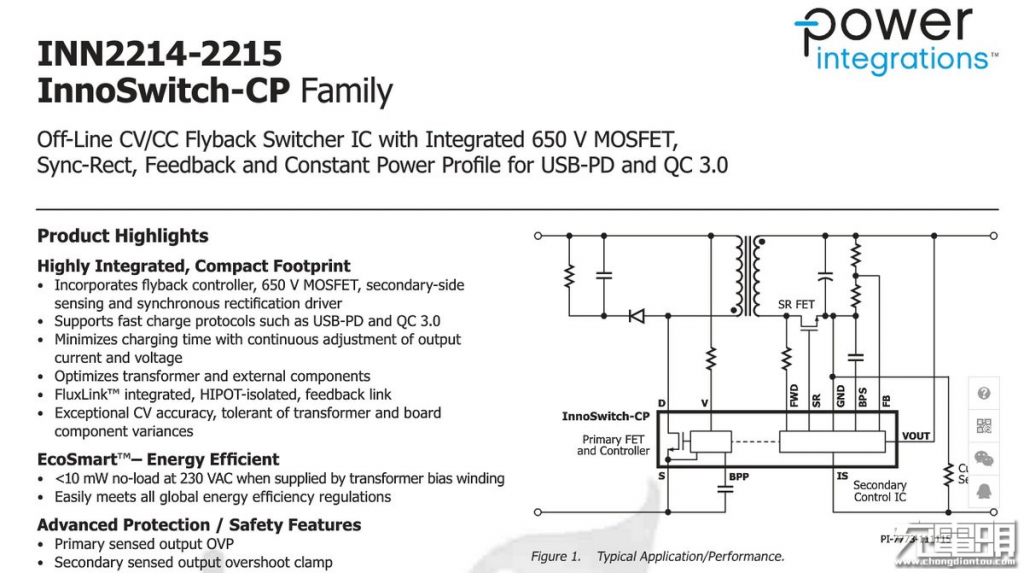

這顆芯片集成了反激式控制器、650V MOSFET、次級側檢測和同步整流驅動器，支持QC3.0快充和USB PD。
在移動電源主控的旁邊有兩個六腳芯片絲印FT4RGK，是來自天鈺的FP6601Q快充識別芯片，具有QC3.0/2.0和FCP識別功能。
3

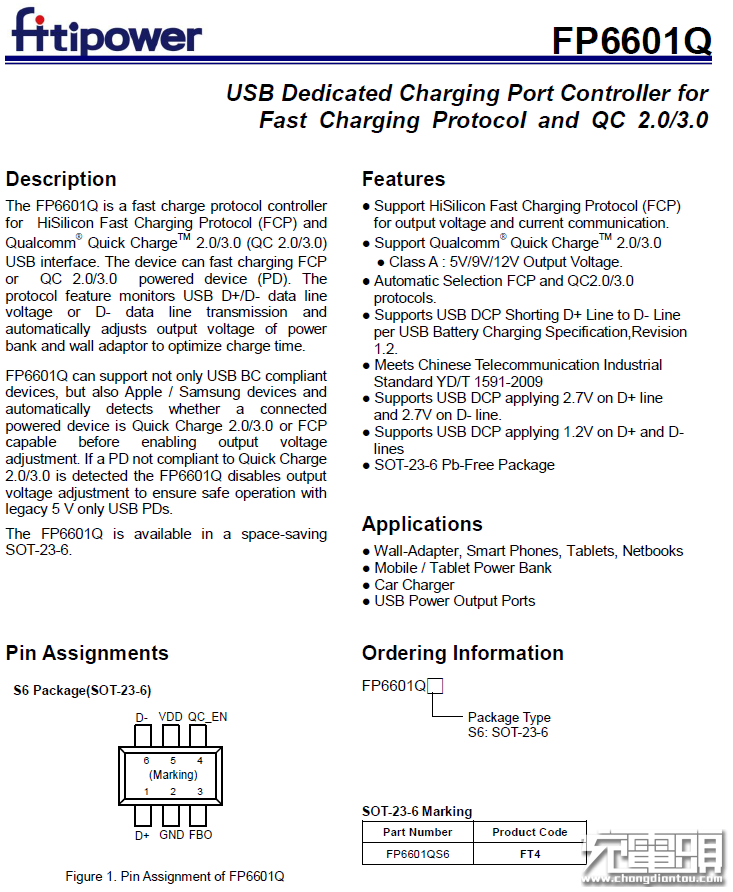

Fitipower FP6601Q 是一款快速充電協議芯片，支持高通 QC3.0/2.0與華為海思FCP，通過監控 USB D+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。
威兆MOS，型號為VS3508AE。
電池部分，有兩個卡扣卡在PCB主板上，鎳帶一側拆開三個螺絲便可拿出，電池絕緣殼上印有相關的產品信息。
兩節LG F1L18650電池，單節3350mAh，全部鎳帶連接，在兩節電池之間有一顆NTC感溫探頭。
由于沒有用外部充電的充電口，只能用AC充電。所以只能通過拆解了解移動電源充電的方式，從AC部分的輸出固態的兩腳接出線用萬用表測量看看充電電壓。
只接入AC不USB輸出的情況下電壓一直都是5.2V的，移動電源燈會閃爍表示正在充電，說明不外接輸出時移動電源是普通充電的。
但是當USB輸出接入一個快充設備時，AC端輸出變?yōu)?V，此時移動電源指示燈仍然顯示在充電，電池端電壓有明顯的小幅提升，說明確實是在充電的，但AC端總功率限制，電源會優先考慮輸出USB端，所以此時雖然移動電源在充電但是功率應該不是很大，移動電源能接受高壓但不主動申請高壓也是考慮到了如果用高壓充電當USB插入時高壓可不會立馬降下來會對設備造成損壞，所以USB端可以申請高壓，但移動電源部分不會申請高壓，這同樣也是雙模的權宜之策，保證安全。
總結
通過對紫米雙模智能充電器+充電寶的拆解，可以看出紫米在這款產品上的用料是相當?shù)慕o力。采用了兩節3350mAh的LG電芯，總?cè)萘窟_(dá)到6500mAh，擁有一定的續航能力；來自PI公司的InnoSwitch-CP系列IC，并有天鈺的FP6601Q快充識別芯片加持，使產品的輸出兼容性能進一步增強。而內部電子元器件的布局也比較合理，安全防護措施做得也很到位，不愧為大廠出品。
