2021年1月18日 ，作為飛利浦插座（大中華區）10年的研發、生產、運營商，深圳昊達智能科技股份有限公司發布公告稱，將全面啟動新品牌計劃，推出【玩物不喪“智”】的年輕智能配件品牌“ON”，專注于做年輕人都喜歡用的一站式智能充電及配件。

近期ON推出了一款充電器與插座相結合的快充插座產品，并將高頻高效的氮化鎵功率器件應用在插座中，市面少有。這款產品配備2C1A三和接口，并支持65W和60W大功率快充，輕松滿足各類設備充電需求。下面充電頭網就對其進行詳細拆解，看看產品設計用料如何。

一、ON 65W氮化鎵快充插座外觀

???

包裝盒正面采用卡通圖案設計有快充插座、筆記本、手機、手表、數據線等圖案，配色也十分豐富。

盒子背面印有產品參數信息。

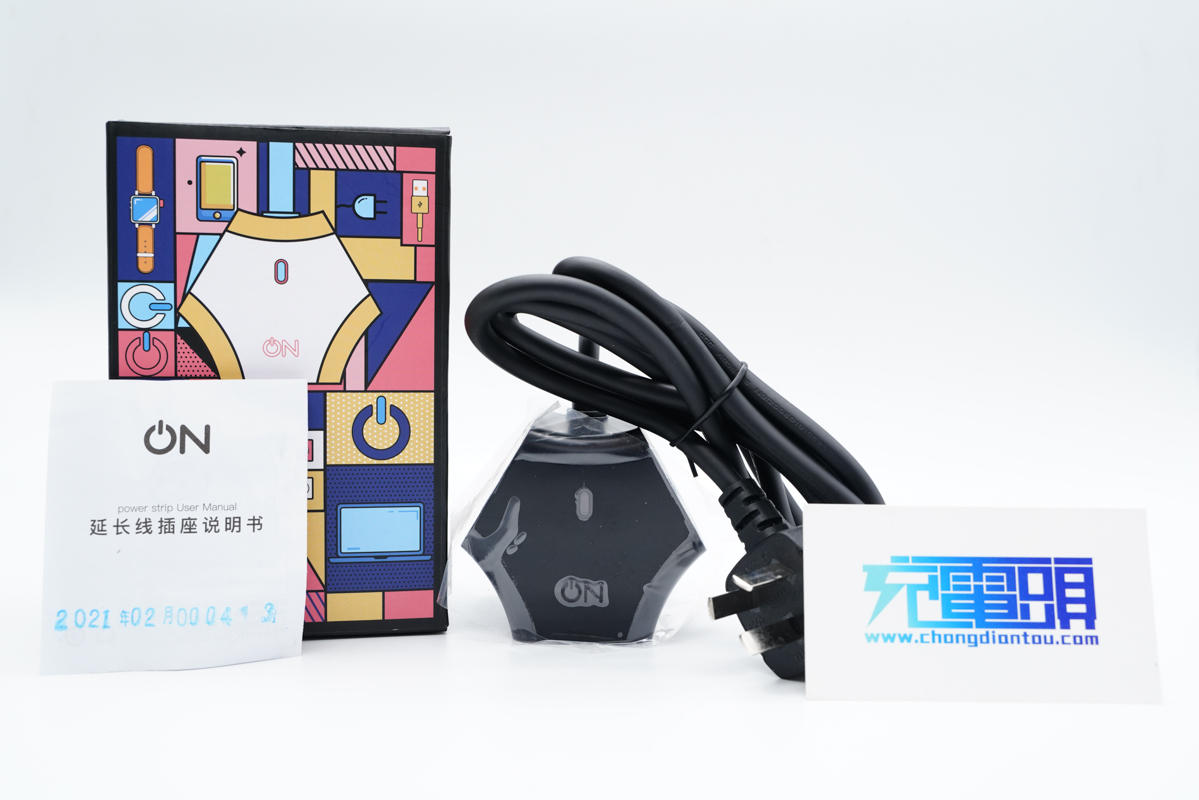

包裝內含插座和使用說明書。

插座機身采用摩天輪造型設計，腰身是三個平面和三個弧面交替組成，立體機身可節省桌面空間，同時還可避免插頭“打架”。

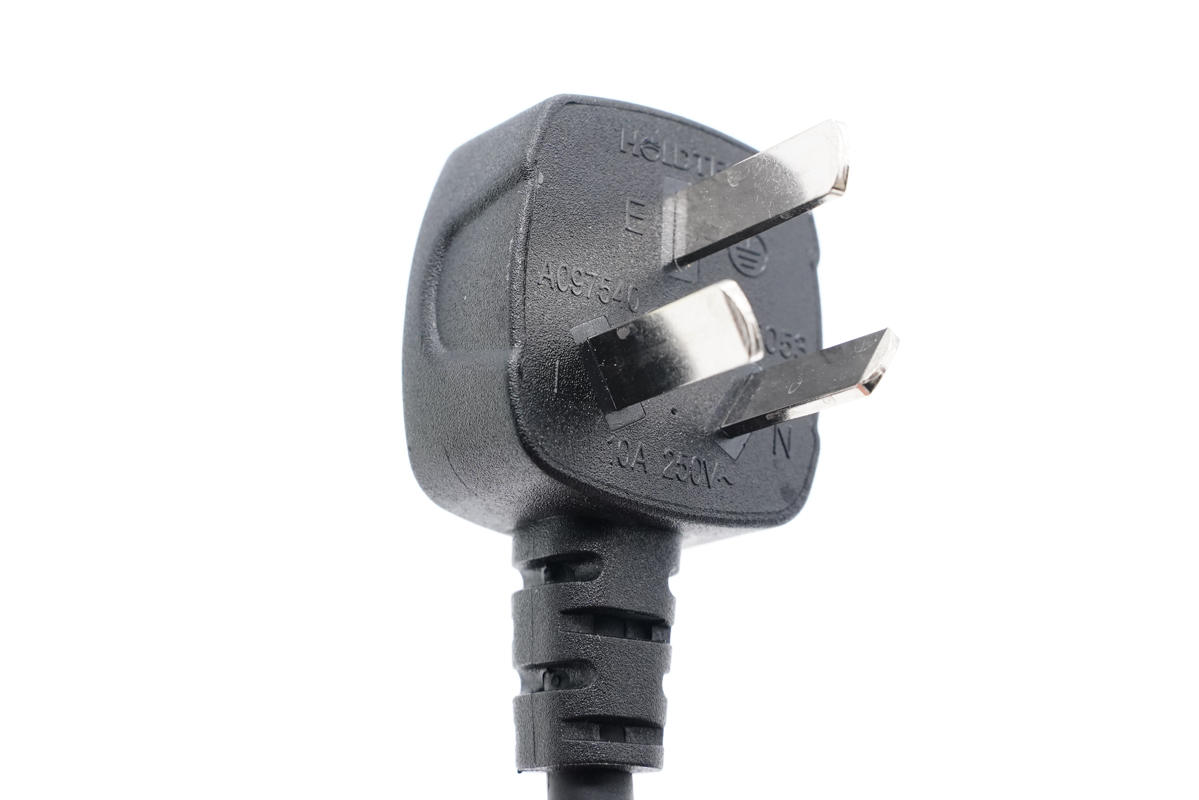

電源線采用三腳插頭，外殼磨砂處理，兩側設有小凹面，方便用戶插拔使用。

?????????

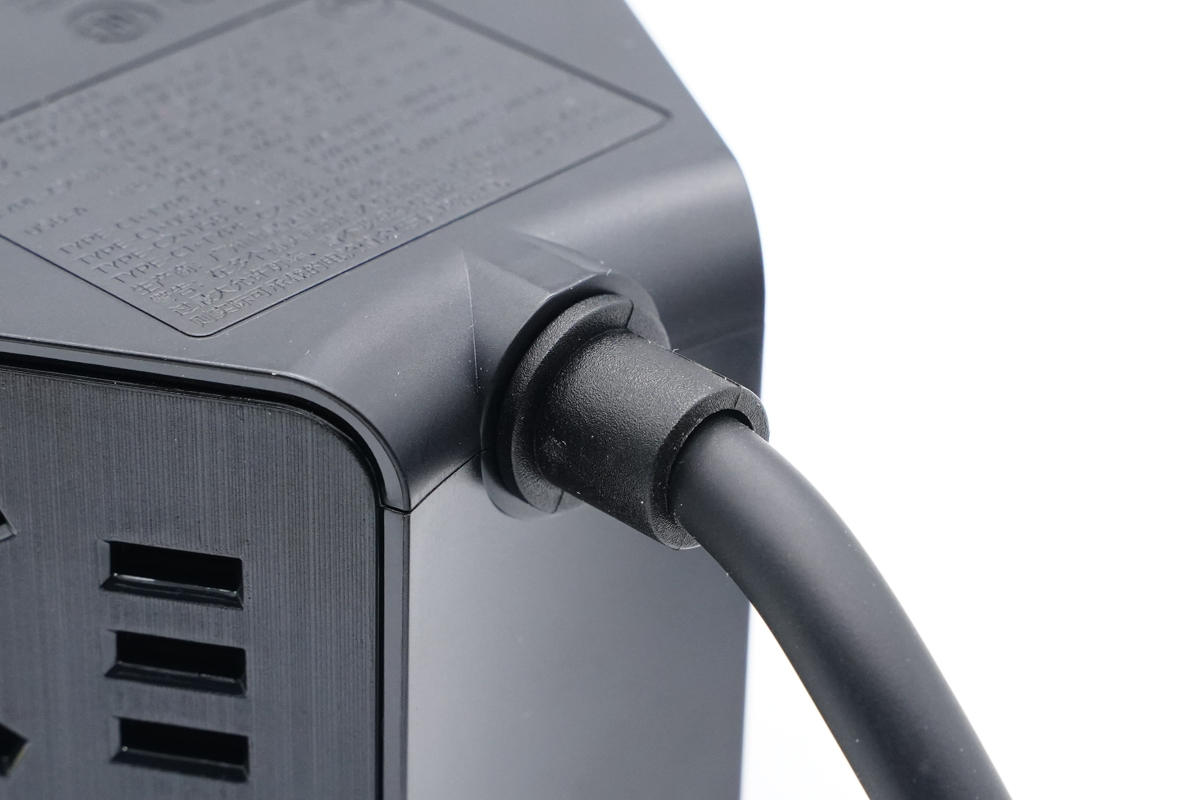

電源線和機身交界處做了抗彎折處理。

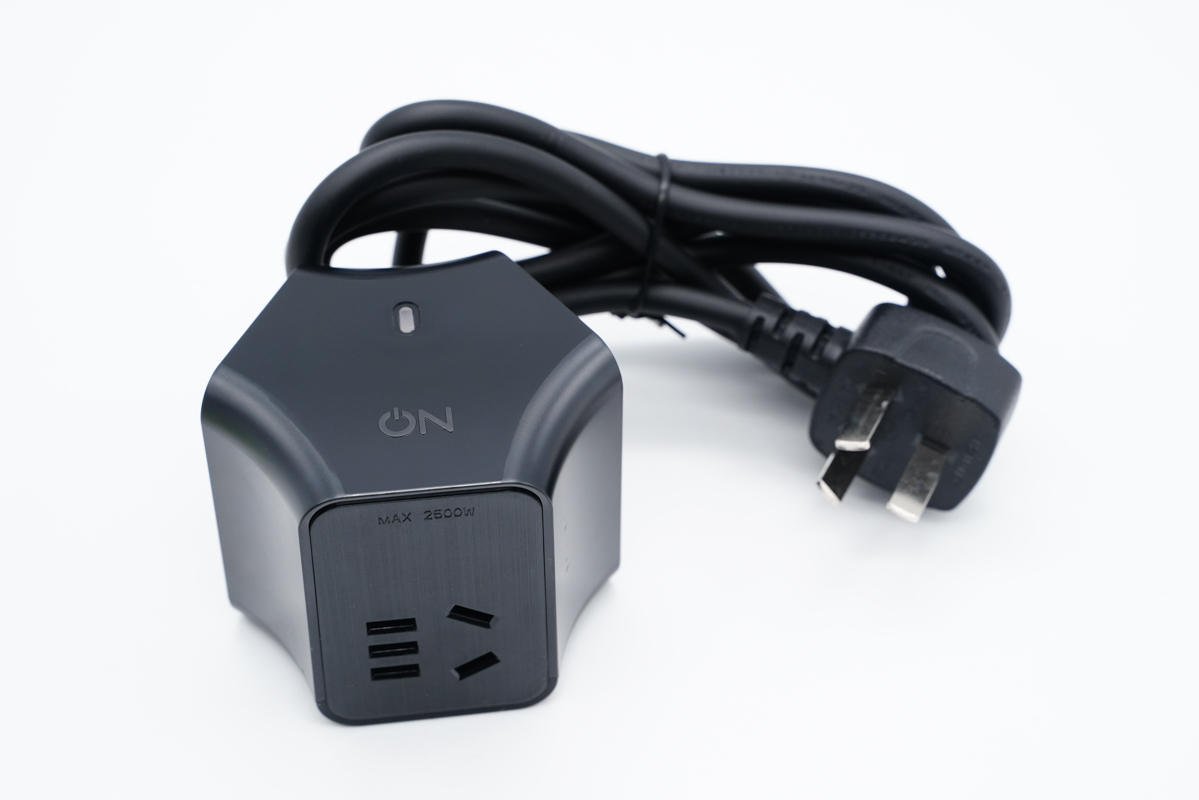

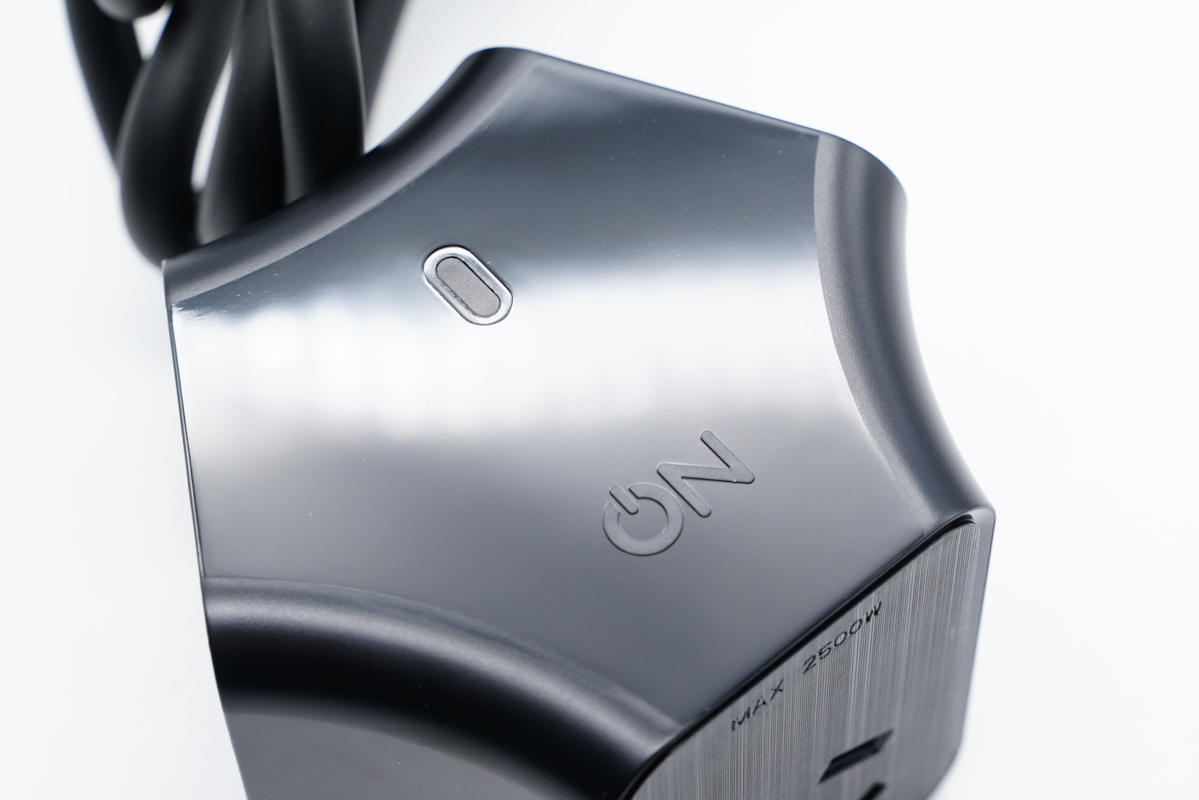

機身頂面亮面設計，并設有LED指示燈和ON品牌。

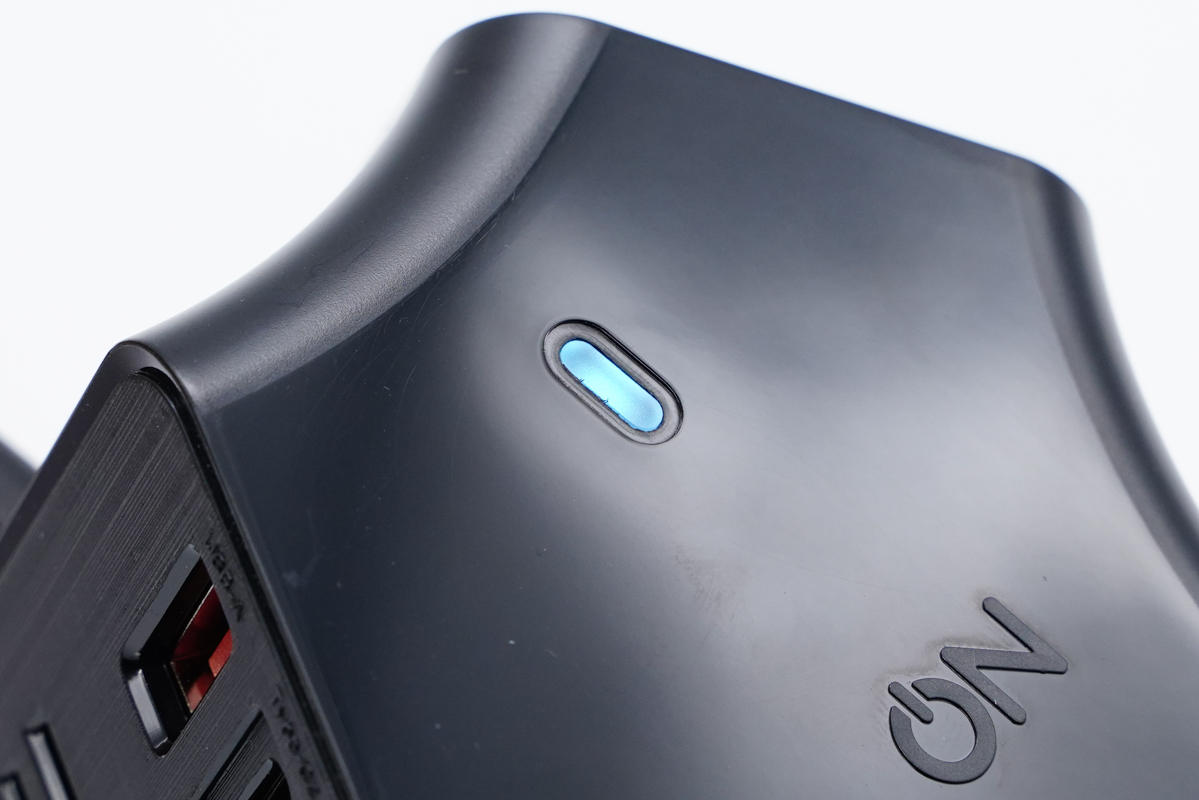

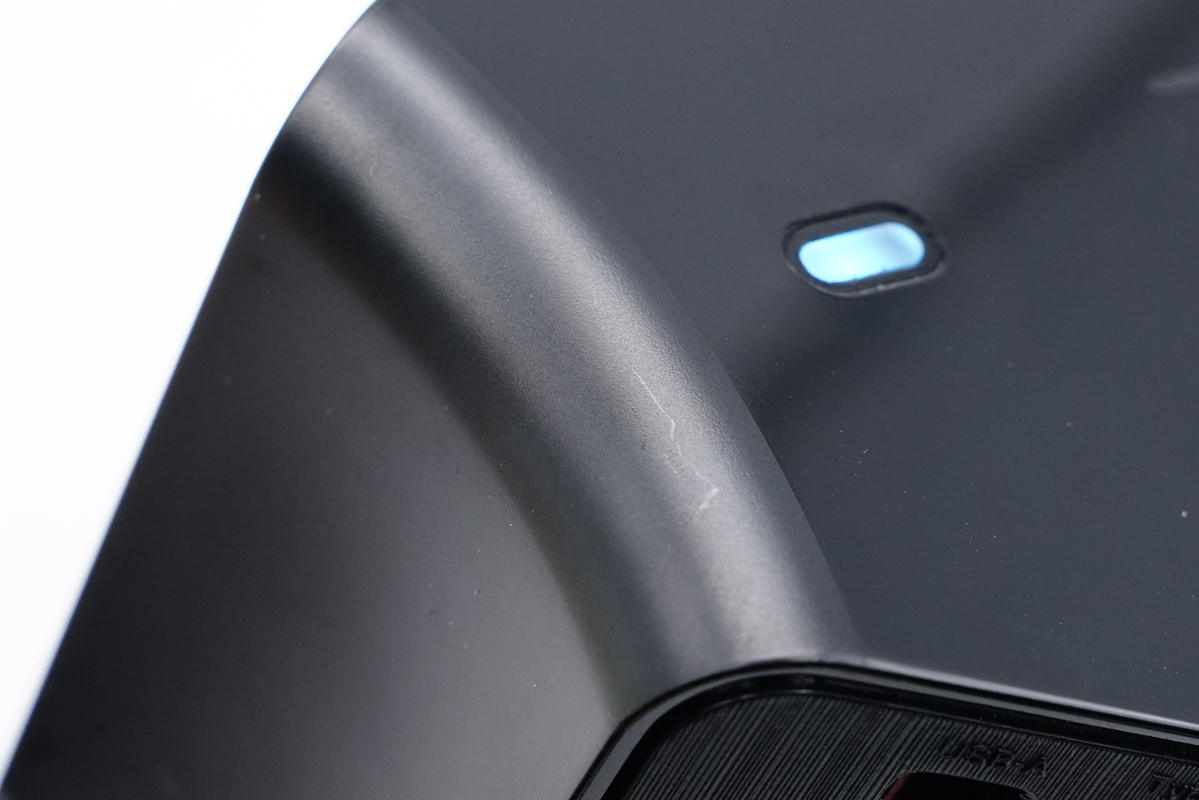

接通電源，LED指示燈亮淡藍色光。

腰身弧面啞光處理，并且和頂面之間過渡圓潤。

另外三個功能平面均采用垂直拉絲工藝處理，增強摩擦，不易磨損。

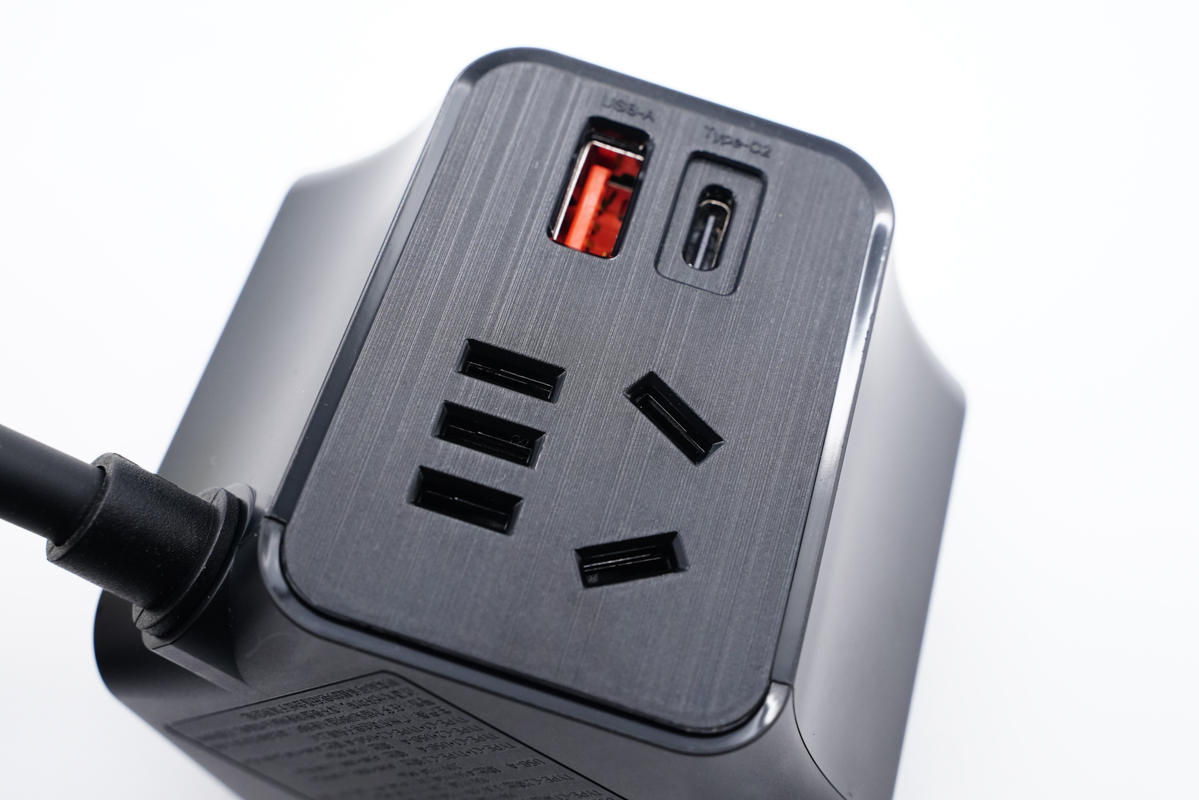

這一面設有2+3新國標插孔和1A1C兩個USB接口。

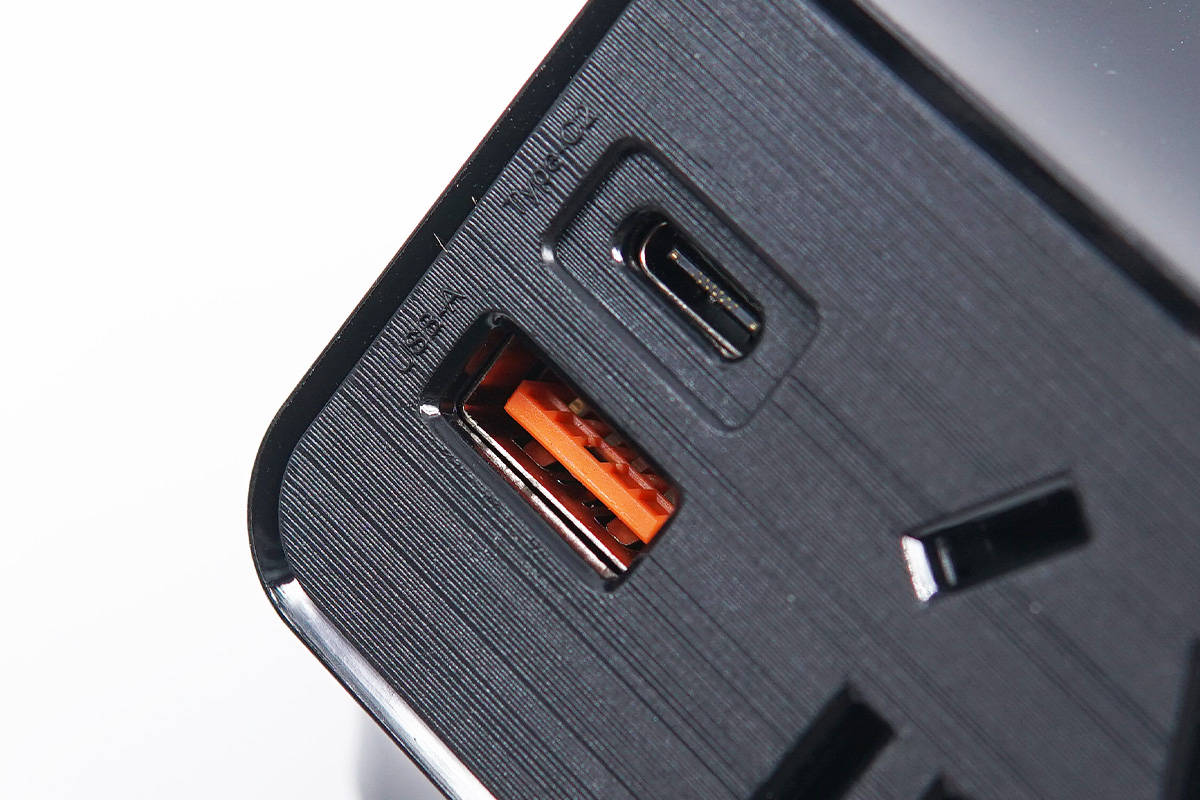

USB-C2口黑色膠芯不露銅，USB-A口橘紅色膠芯，且前端設有特殊觸點。

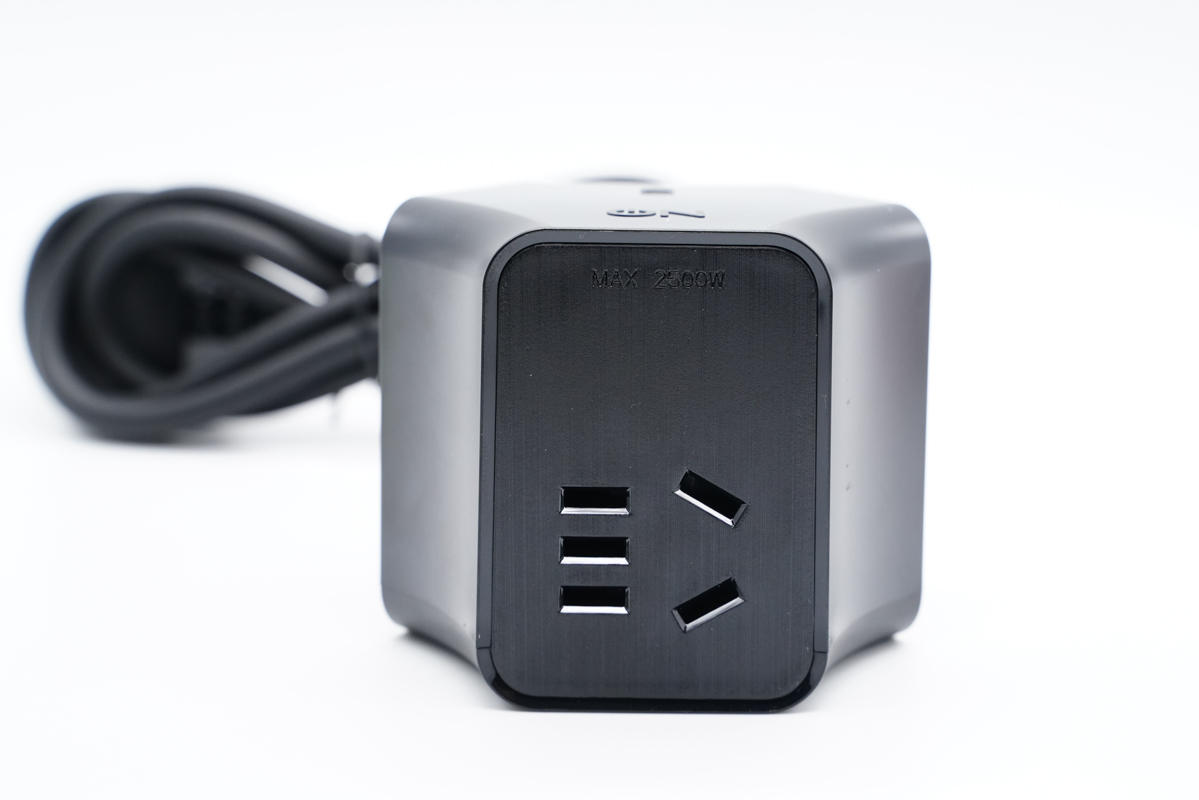

另外一面上設有一個3+2插孔。

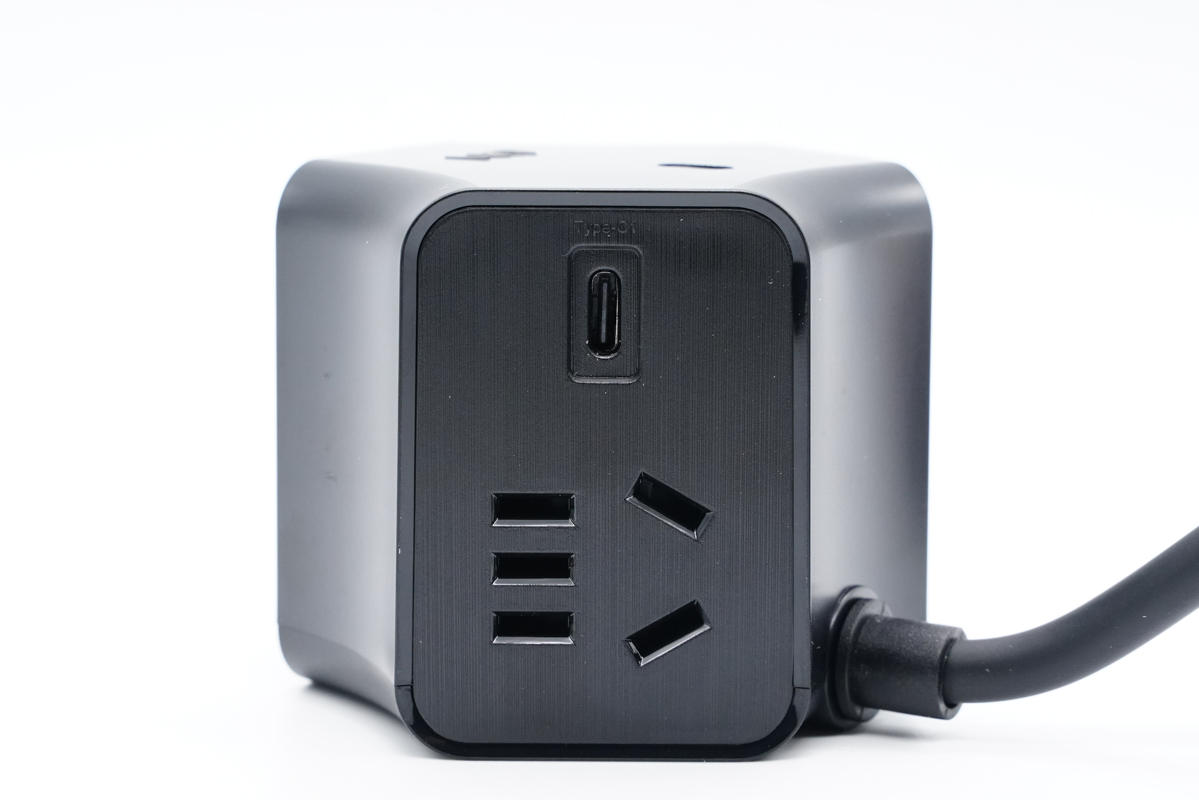

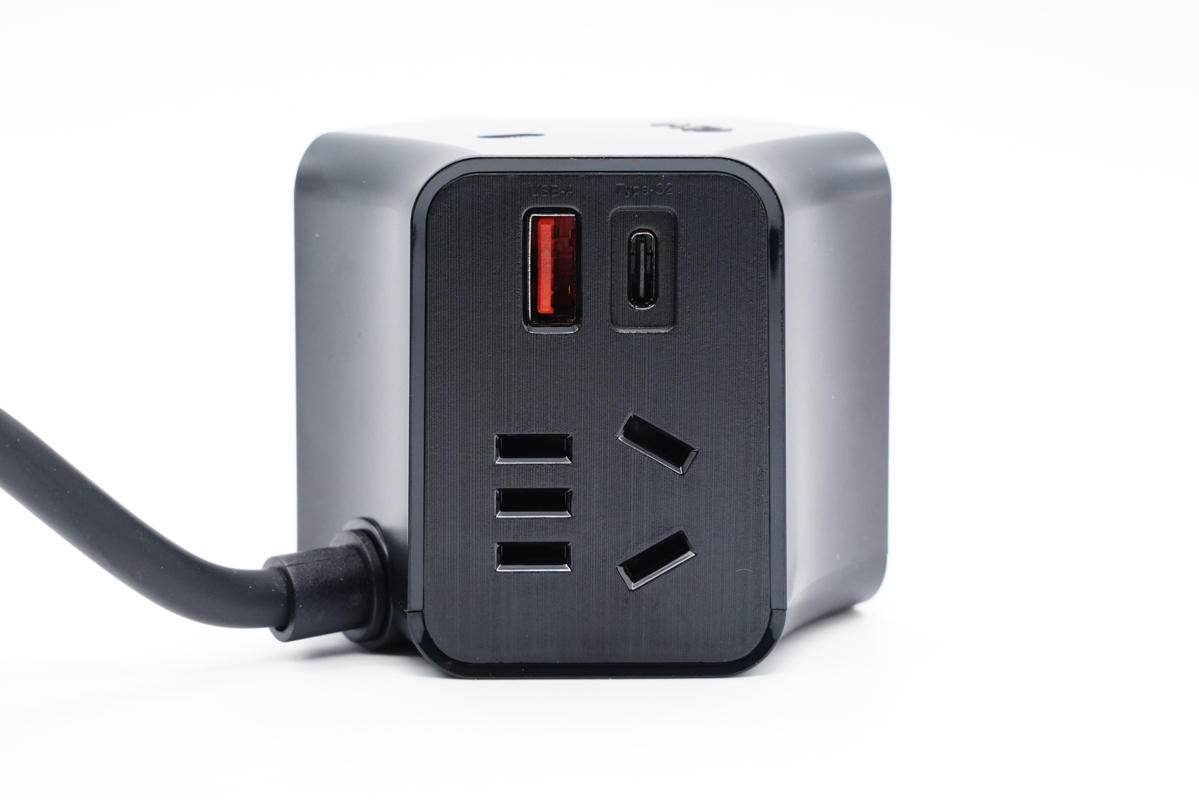

第三面上設有2+3新國標插孔和USB-C1快充口。

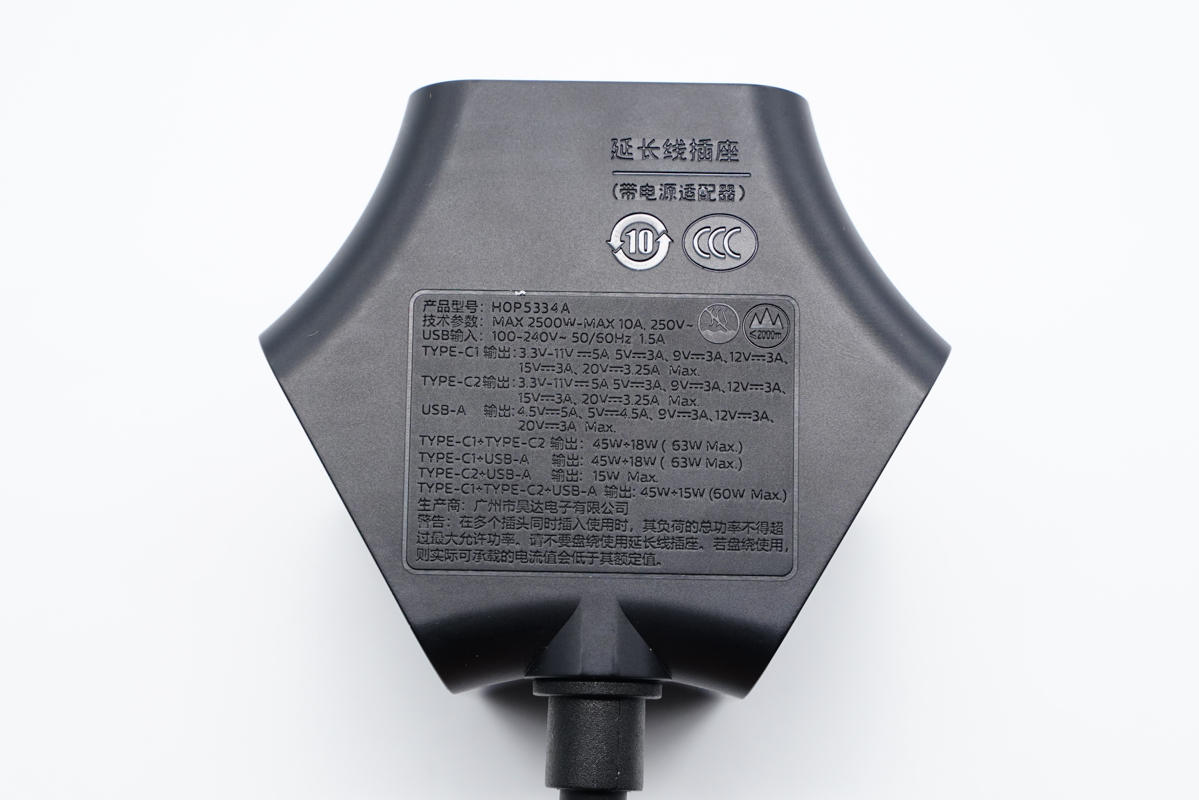

底部外殼上凹印插座參數

產品型號：HOP5334A

技術參數：MAX 2500W-MAX 10A，250V~

USB輸入：100-240V~50/60HZ 1.5A

USB-C1/C2輸出：3.3-11V5A、5V3A、9V3A、12V3A、15V3A、20V3.25A Max

USB-A輸出：4.5V5A、5V4.5A、9V3A、12V3A、20V3A Max? ?? ?? ?? ?

USB-C1+USB-C2：45W+18W

USB-C1+USB-A：45W+18W

USB-C2+USB-A：15W

USB-C1+USB-C2+USB-A：45W+15W

制造商：廣州市昊達電子有限公司

產品已經通過了3C認證。

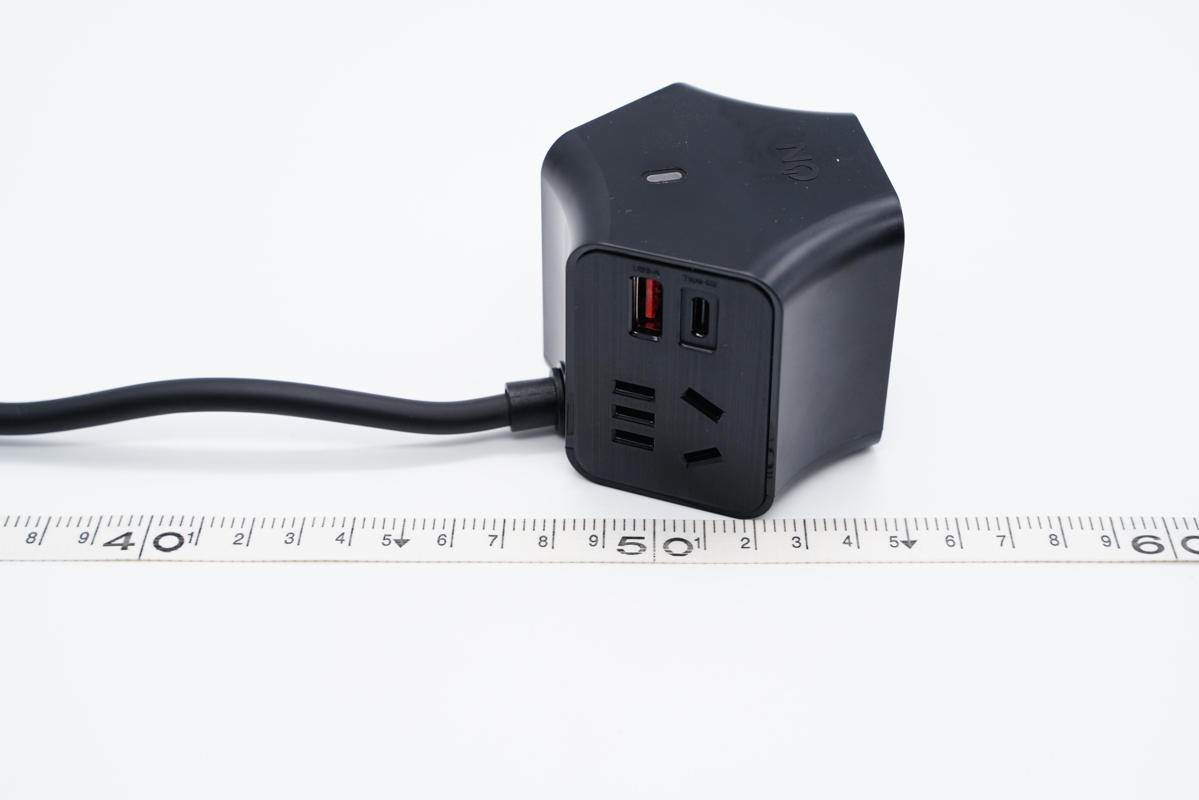

使用卷尺測得插座總長度約1.55米。

? ??

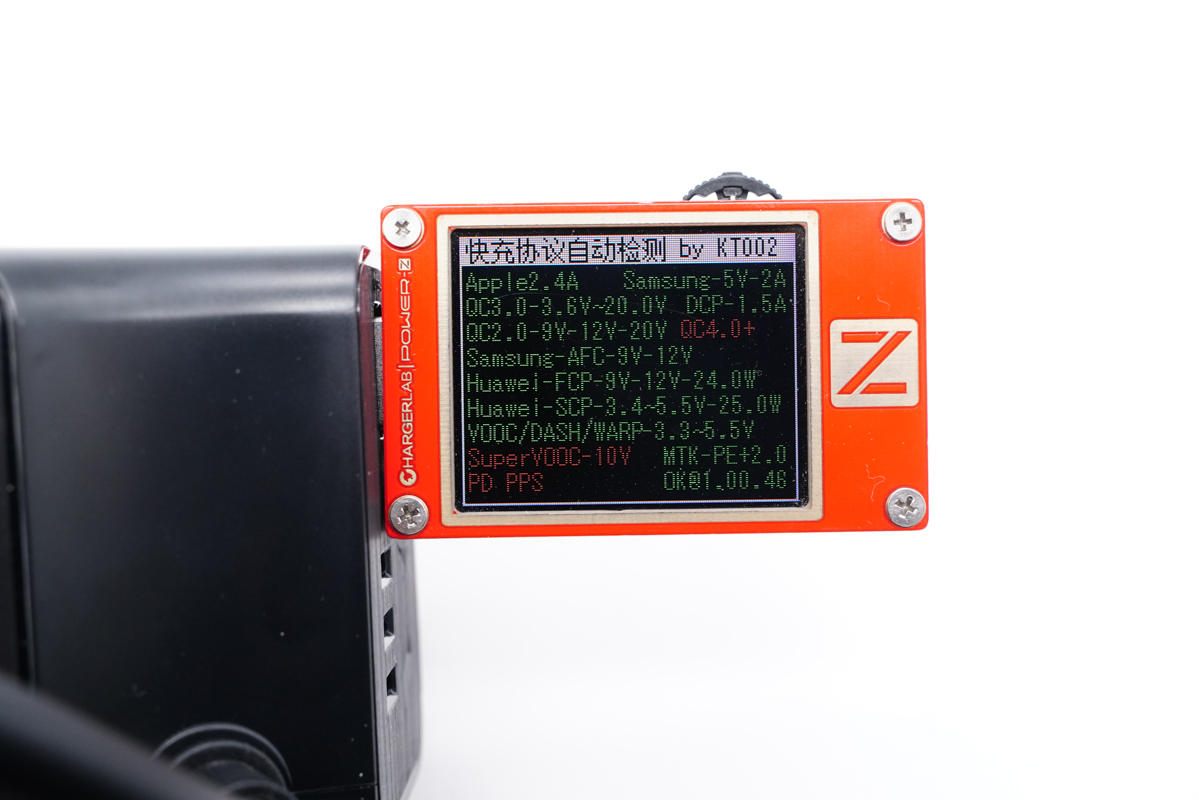

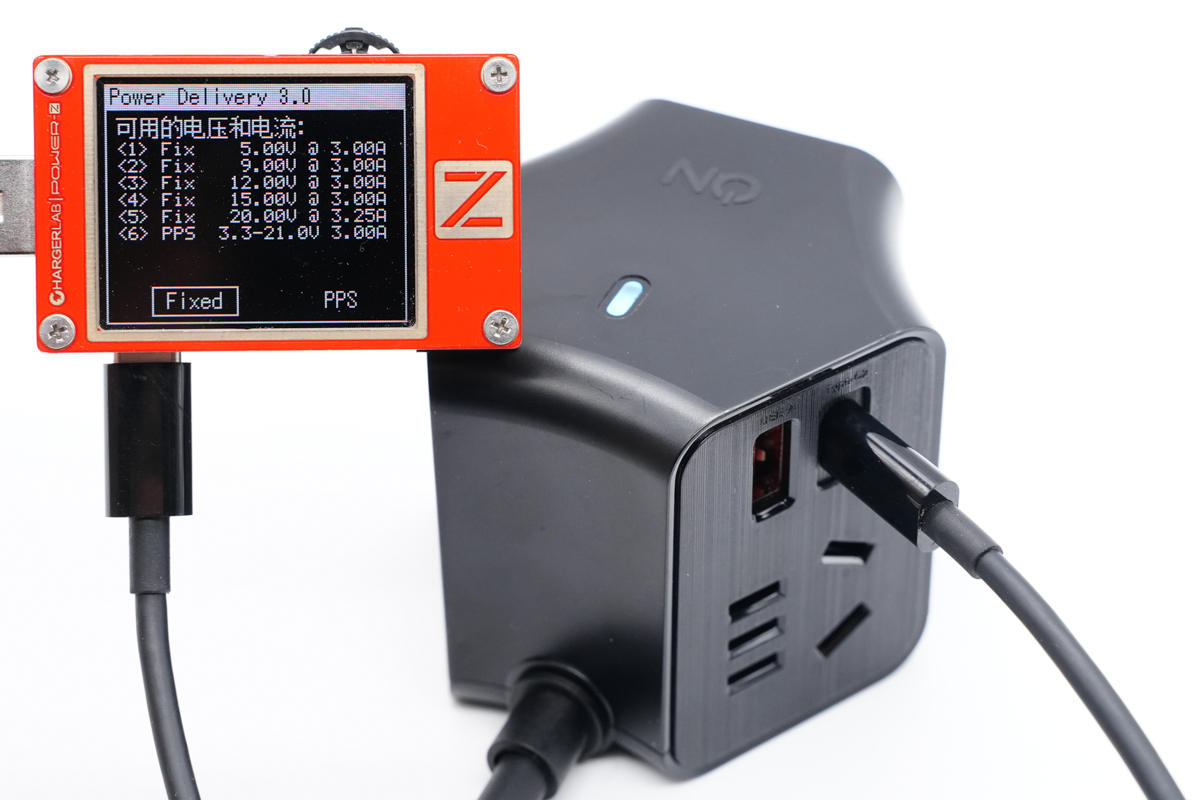

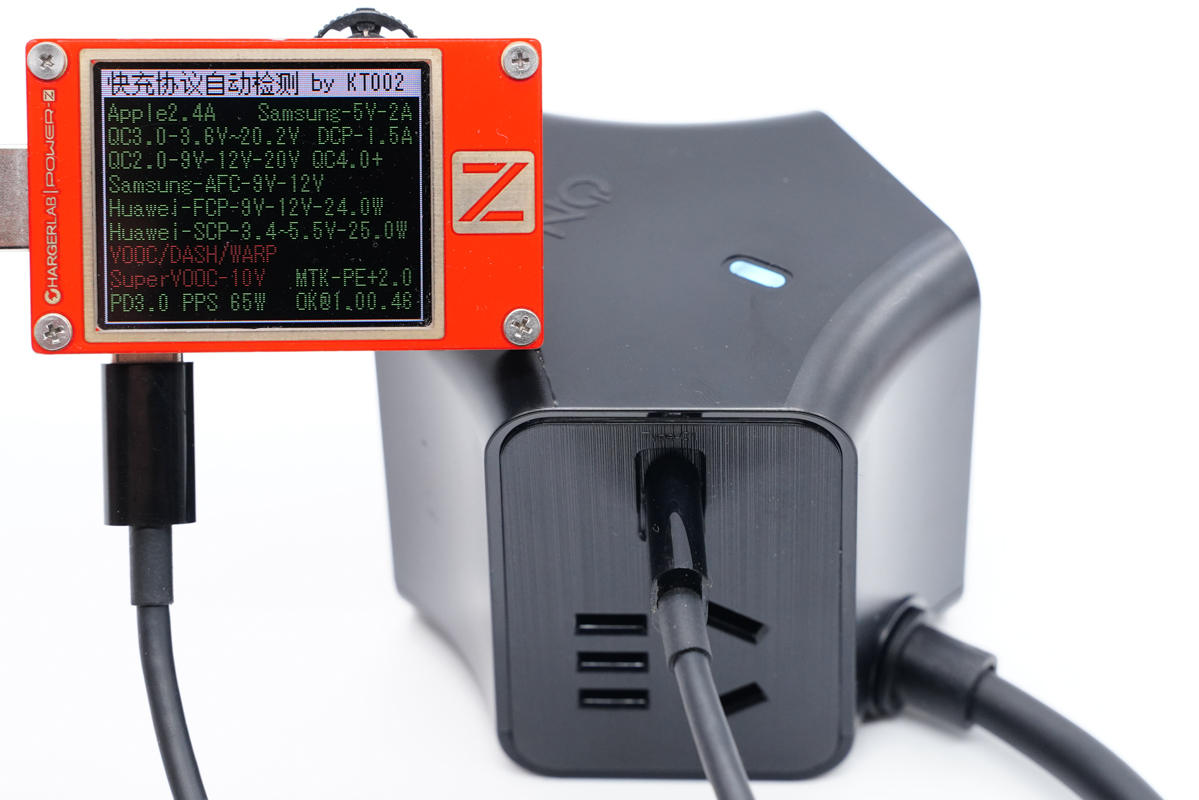

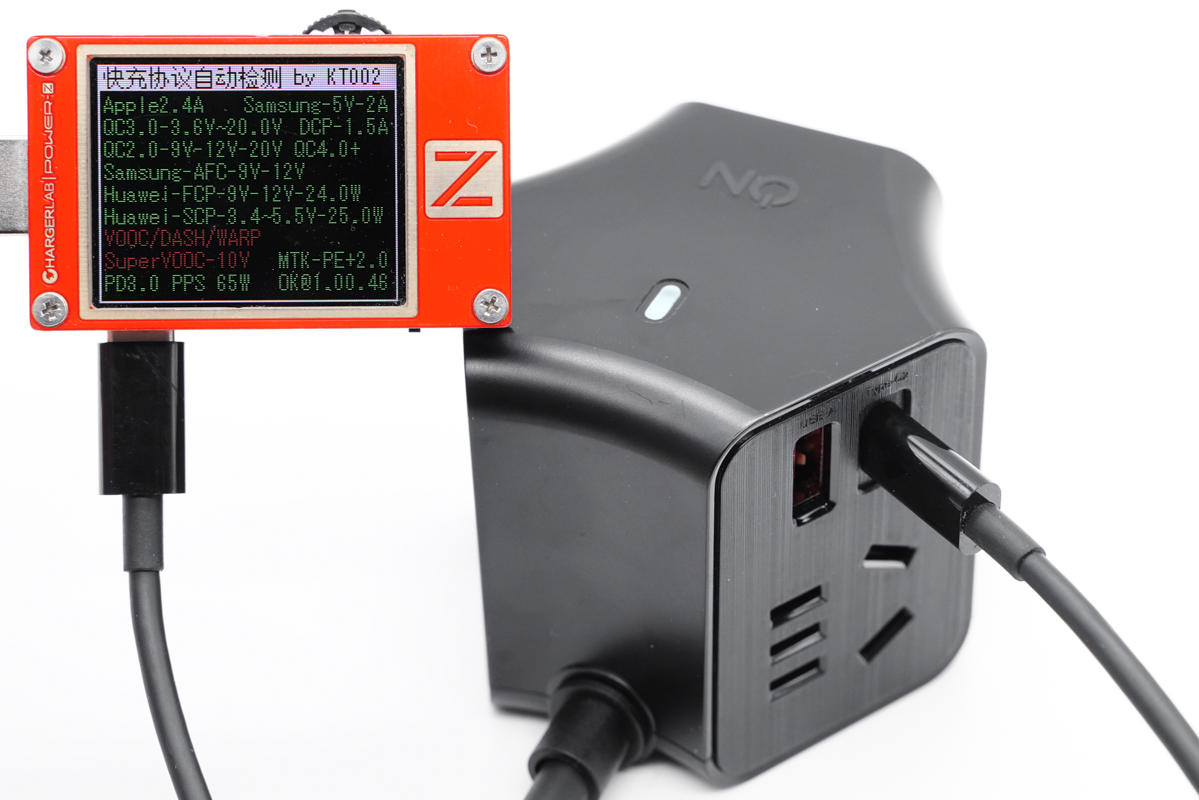

使用KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0和PPS協議。

此外還具備5V3A、9V3A、12V3A、15V3A、20V3.25A和3.3-21V3A電壓檔位。

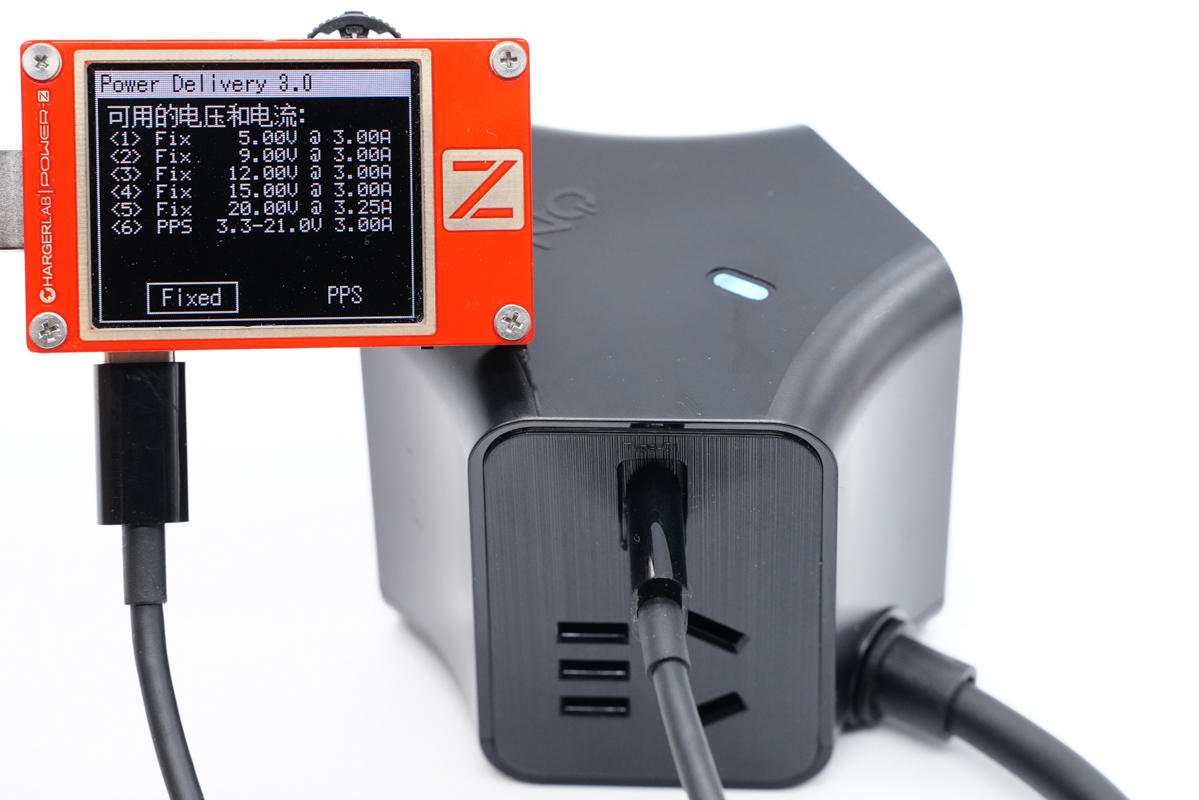

使用KT002檢測USB-C2口輸出協議和USB-C1口的一樣。

另外PDO報文也完全相同，即這兩個C口支持單口功率盲插，使用方便。

USB-A口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PE2.0協議。這款插座整體兼容性非常好。

二、ON 65W氮化鎵快充插座拆解

? ? ??

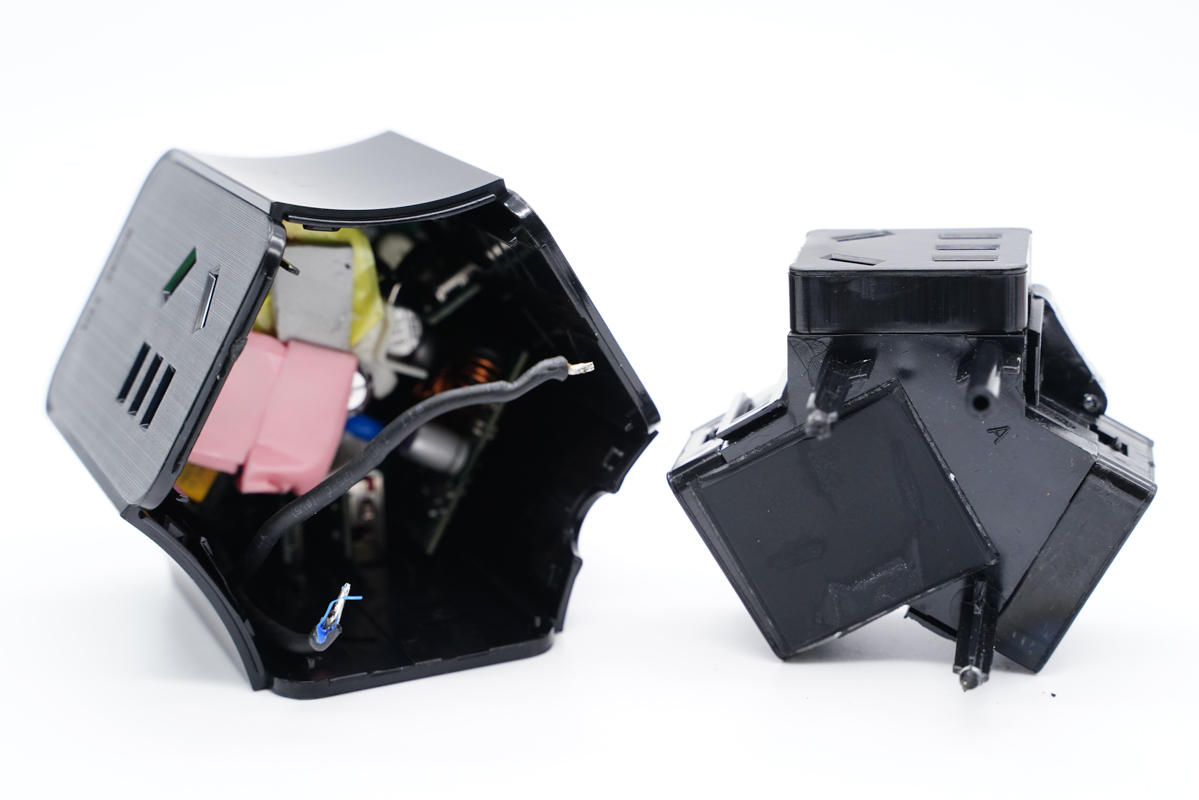

將插座底部外殼拆開，邊緣采用卡扣進行封裝，此外還采用固定柱進行固定。

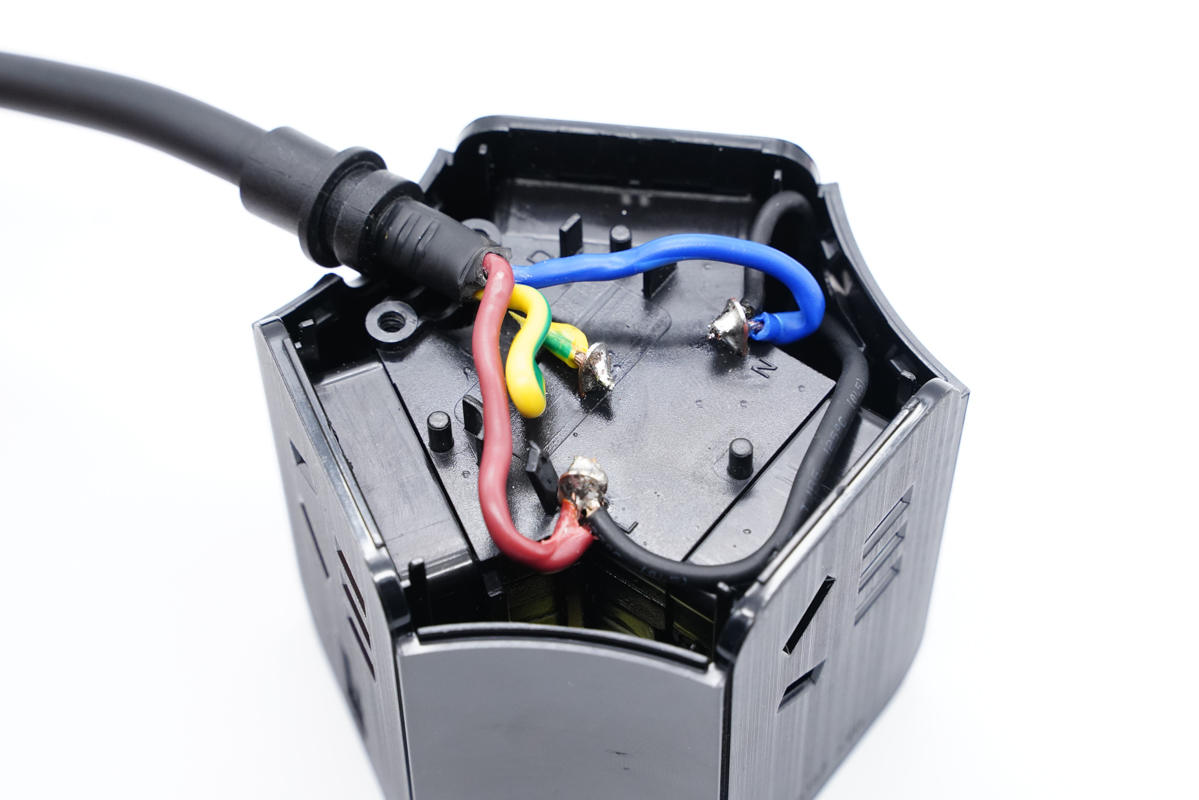

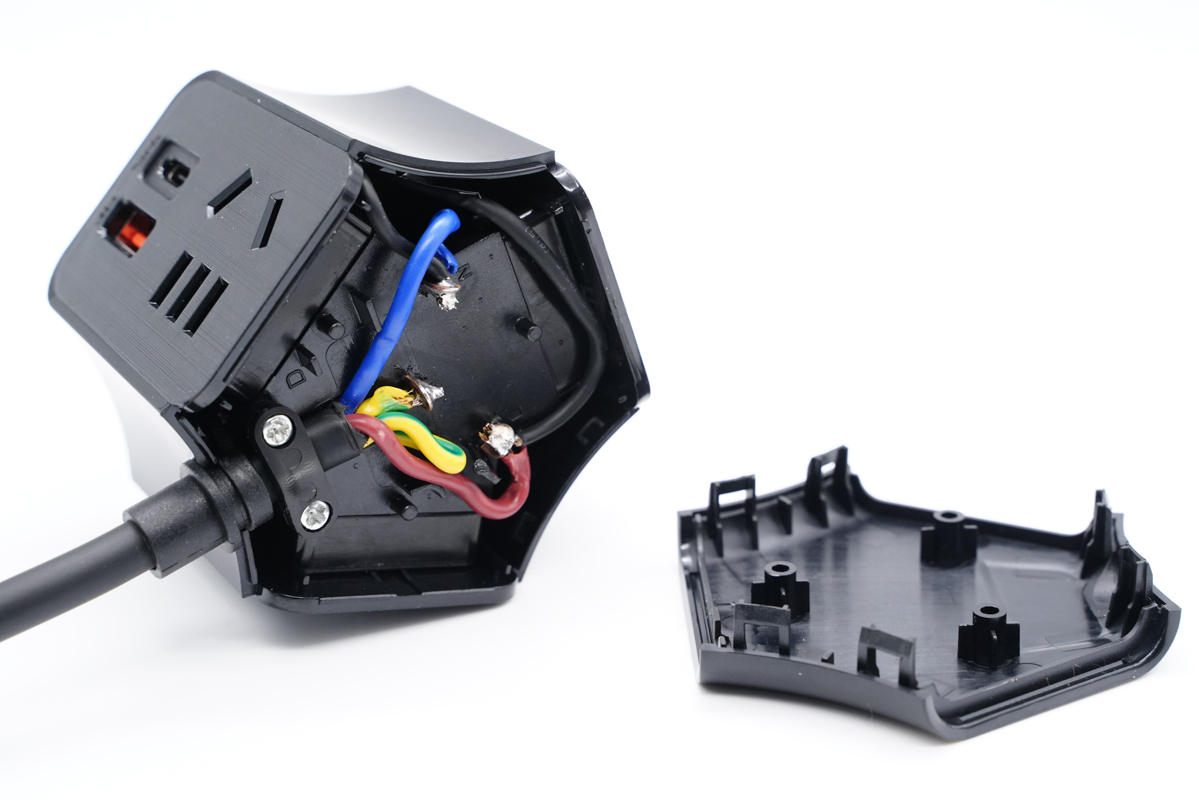

三根導線和金屬片過孔焊接。

AC插口模塊為Y字造型，和充電器模塊通過導線焊接通電。

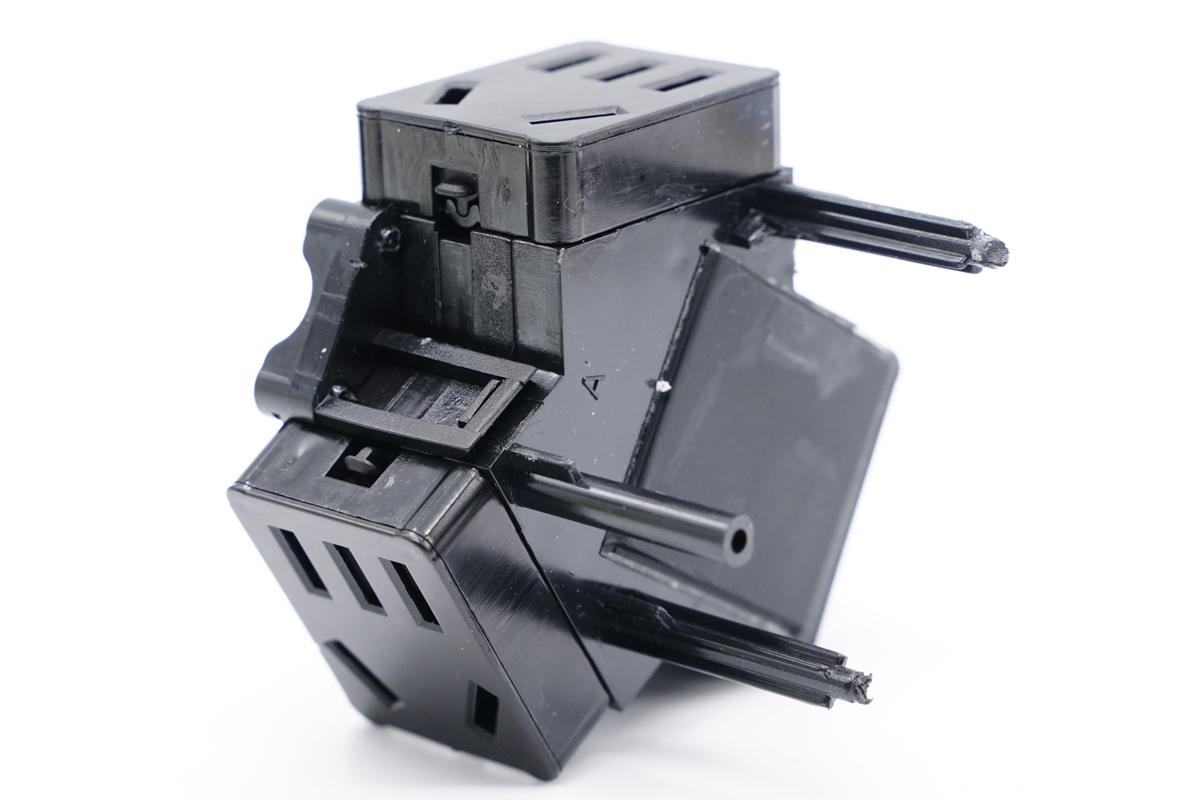

AC插口模塊底部有三根柱子支撐，自身外殼采用卡扣進行封裝。

底面上還貼有一塊絕緣導熱墊。

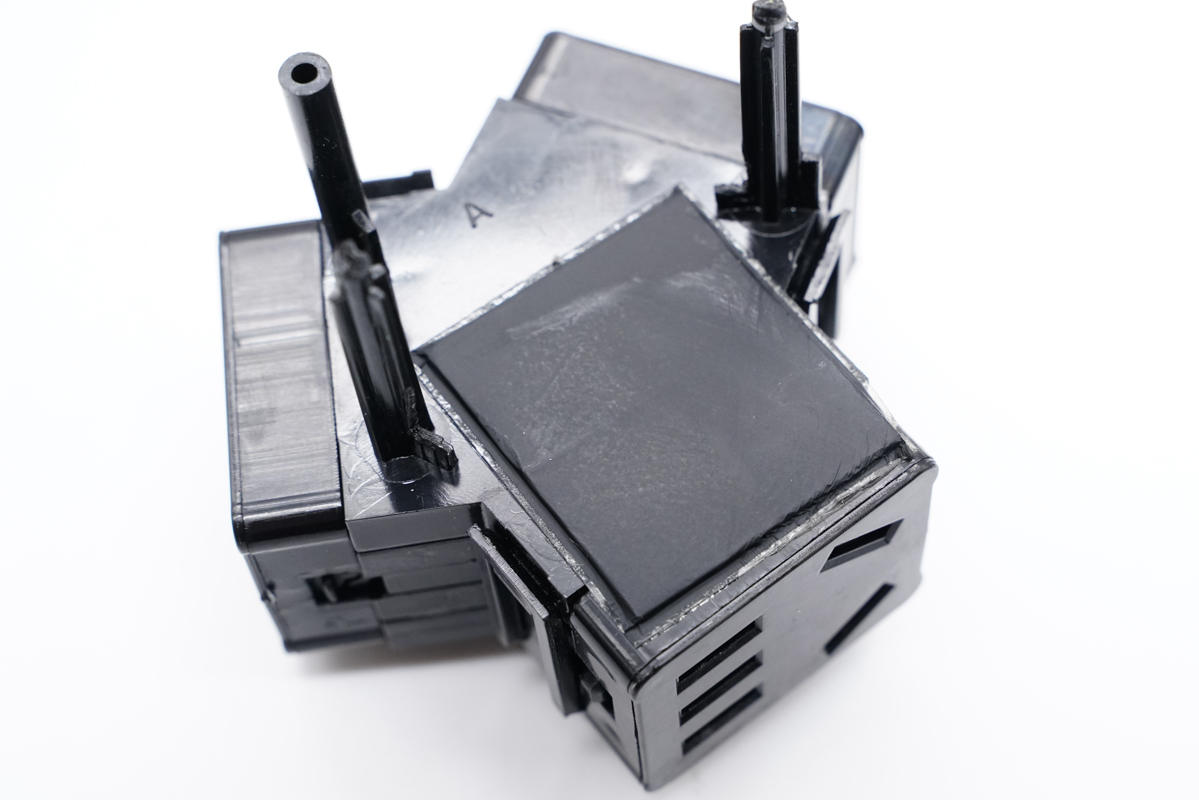

安全門通過固定柱固定在模塊側面。

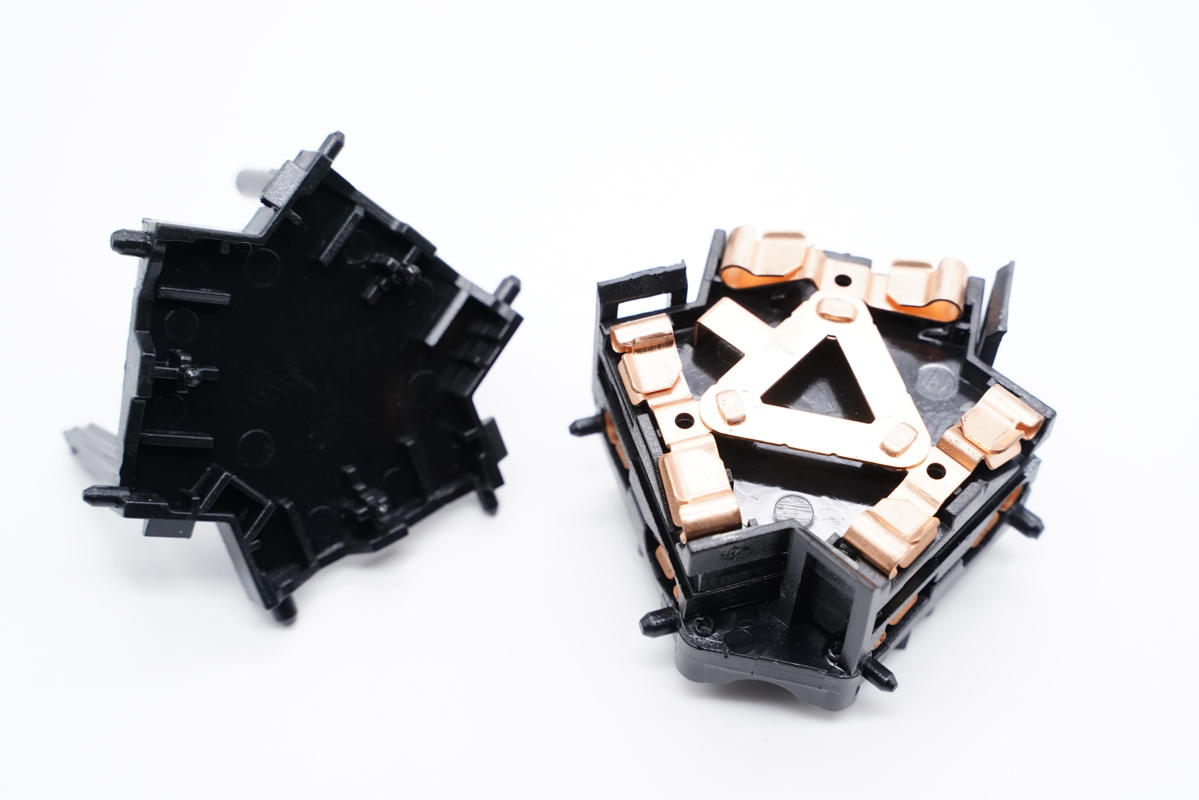

將模塊塑料殼拆開，內部采用一體銅帶設計。

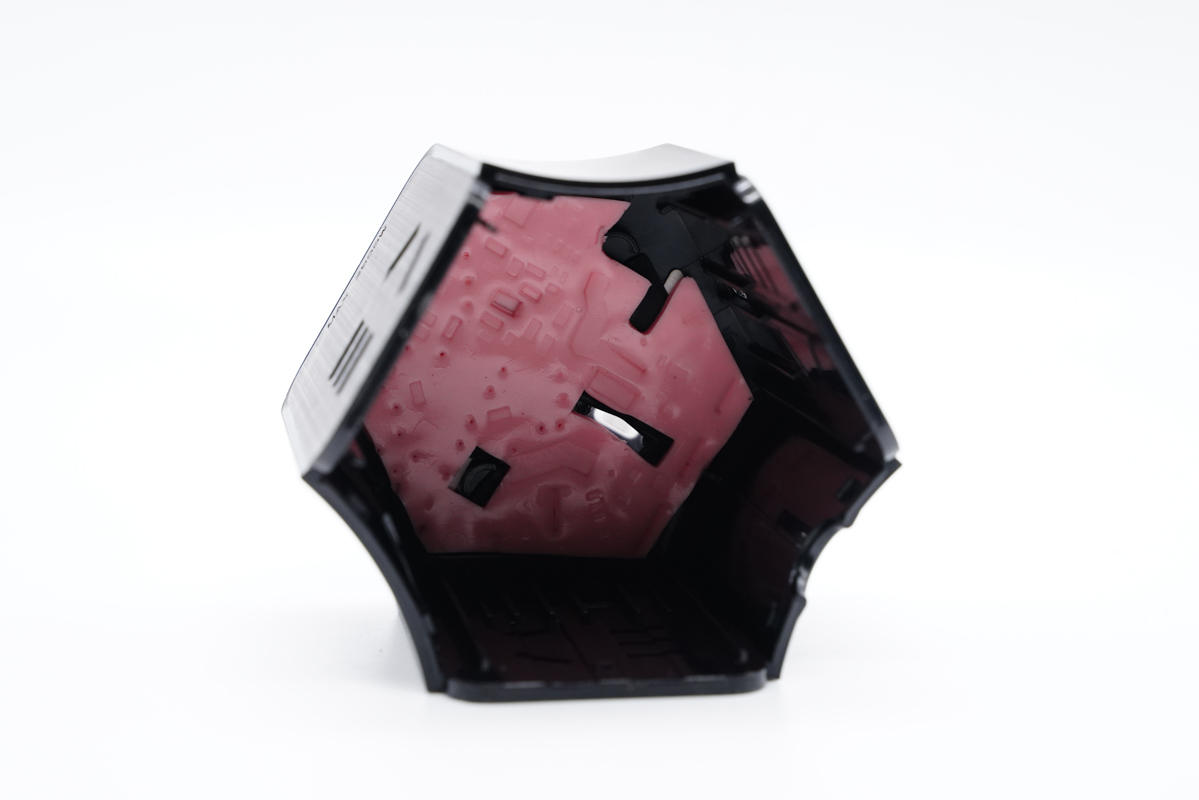

將充電器取出，機身殼底部設有一塊粉色導熱墊，用于幫助PCB板背面芯片導熱。

? ? ??

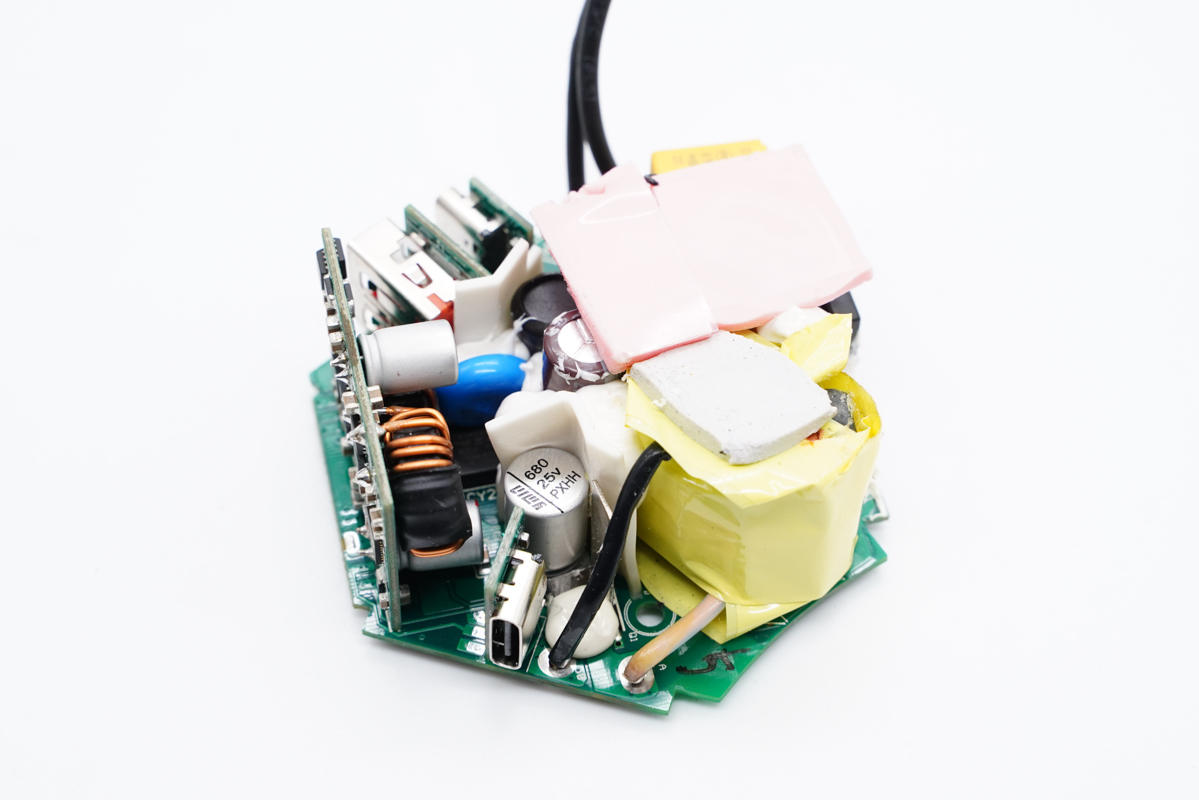

為將充電器放入機身殼內，其電路板采用六邊形設計，此外還垂直焊接有一塊二次降壓電路板。

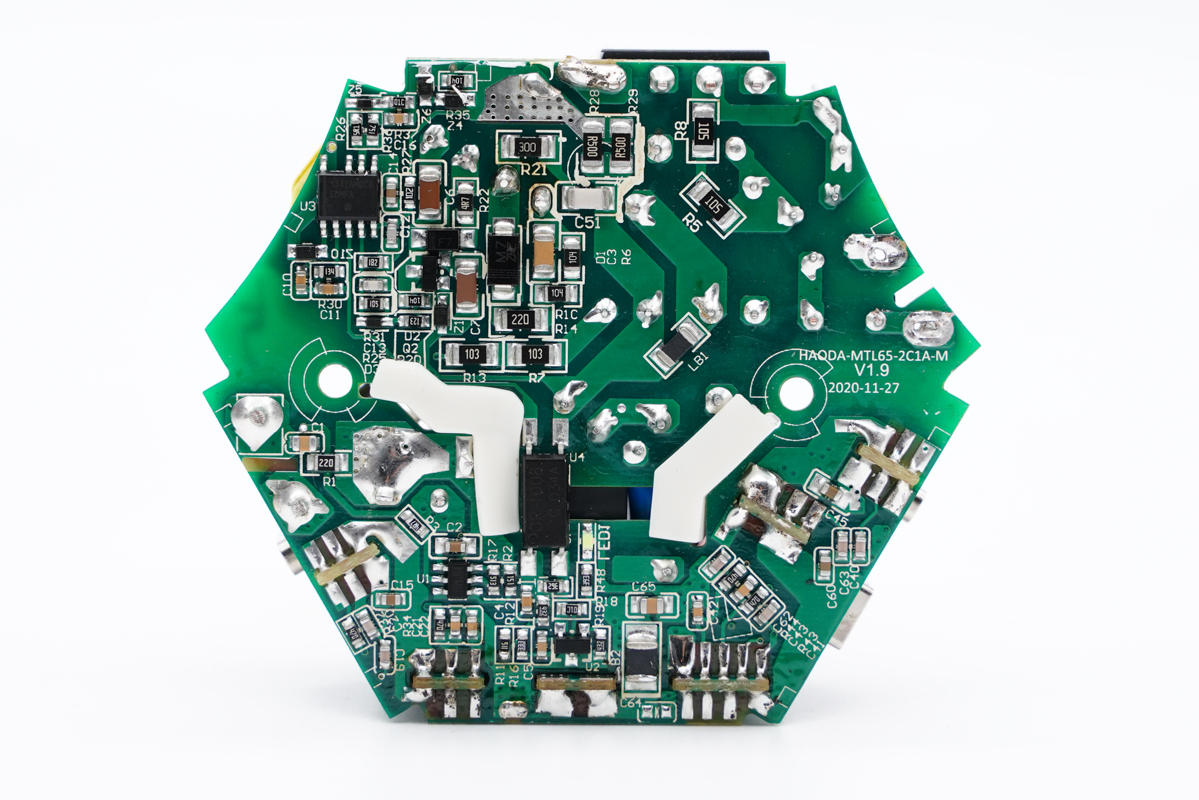

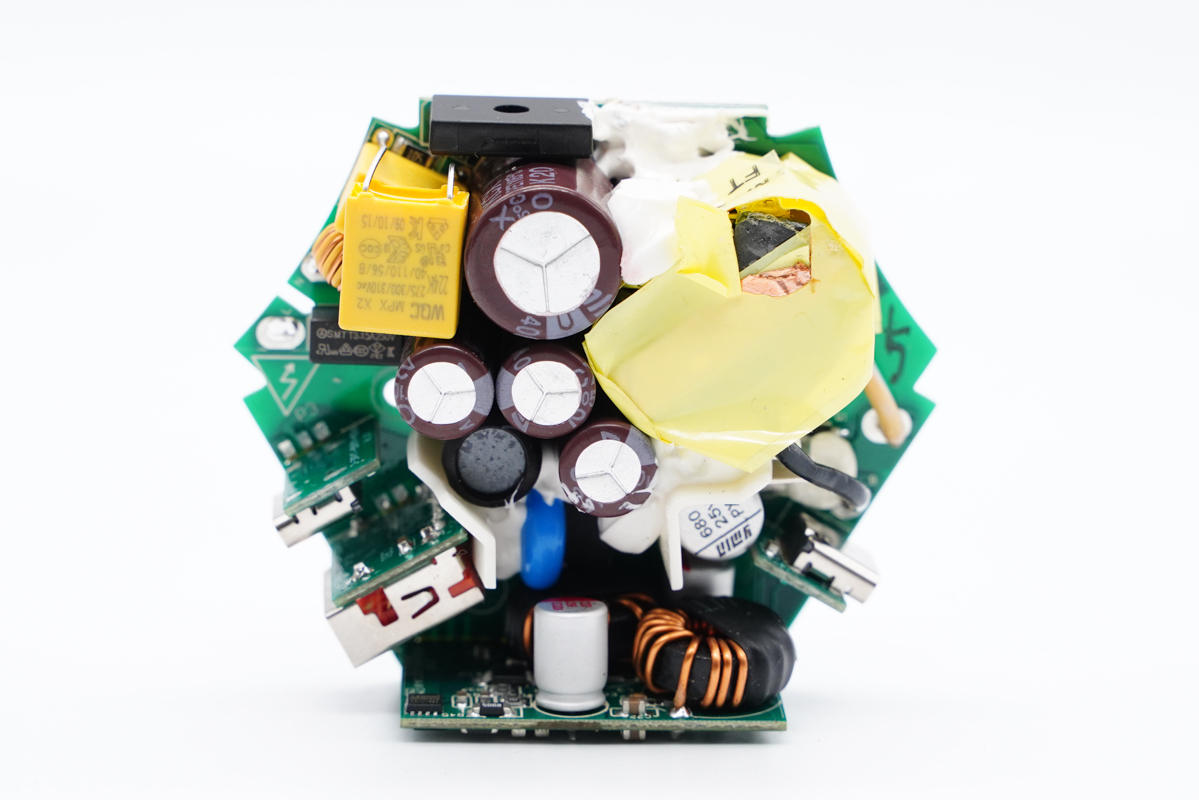

PCB板背面一覽。

經過觀察發現，ON 65W氮化鎵快充插座的充電器部分采用了時下熱門的開關電源定壓輸出，多路輸出獨立降壓的設計架構。其中USB-C1以及另外1A1C分兩路獨立二次降壓、三個接口輸出。下面從輸入端開始深入了解整個電路設計情況。

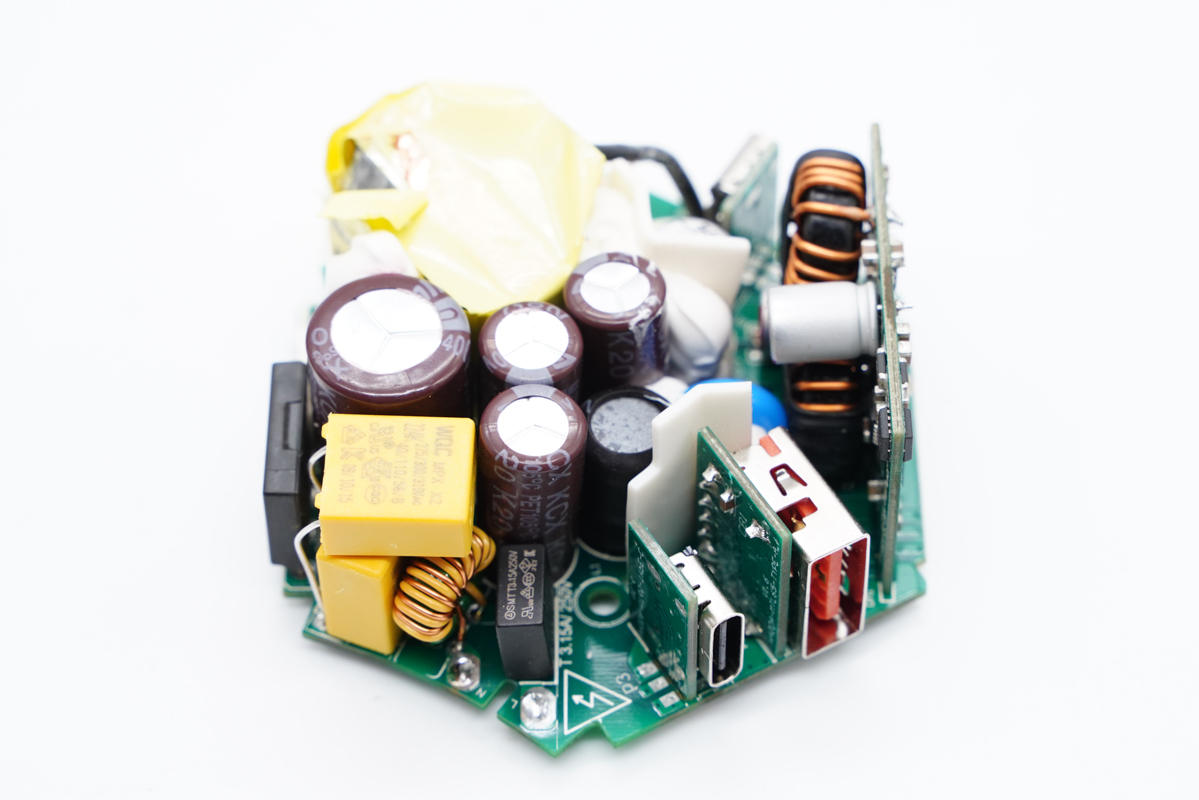

輸入端設有延時保險絲，共模電感，X電容、整流橋以及高壓濾波電容等，電容主要集中在中心位置，并且和輸出端小板之間有絕緣板隔離。

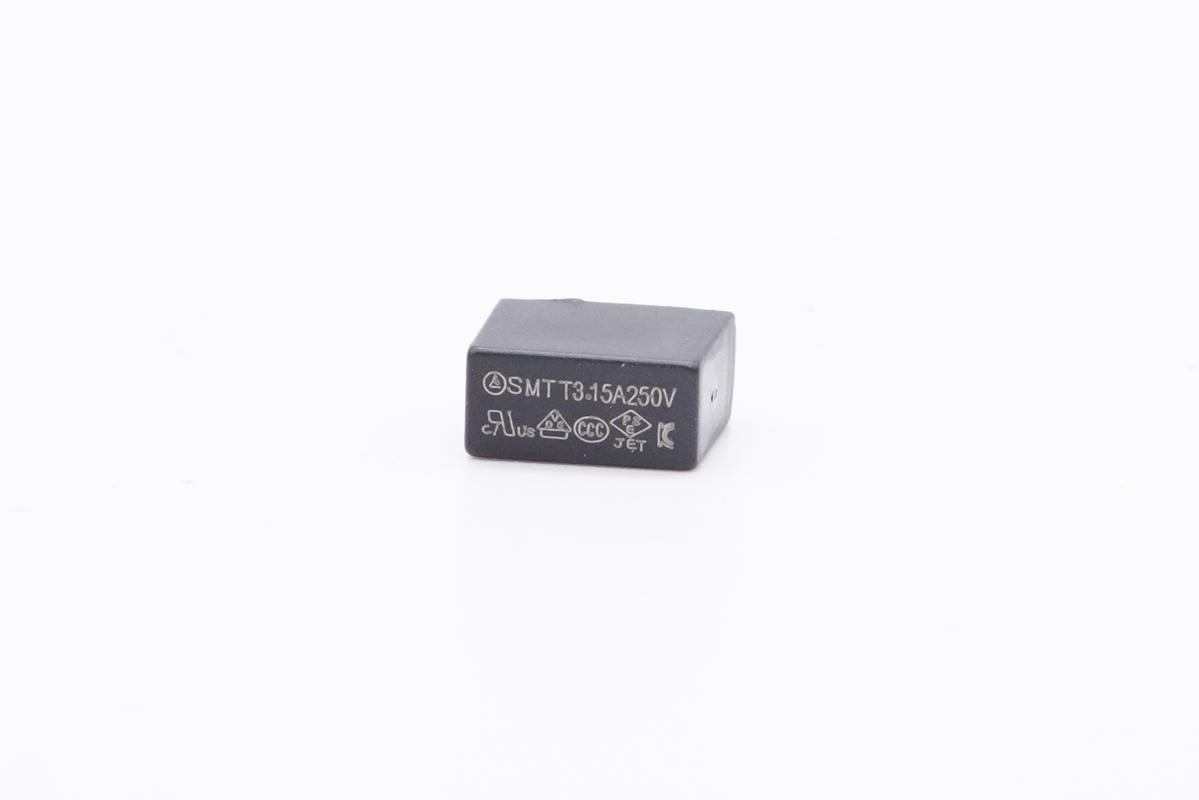

延時保險絲規格為3.15A 250V。

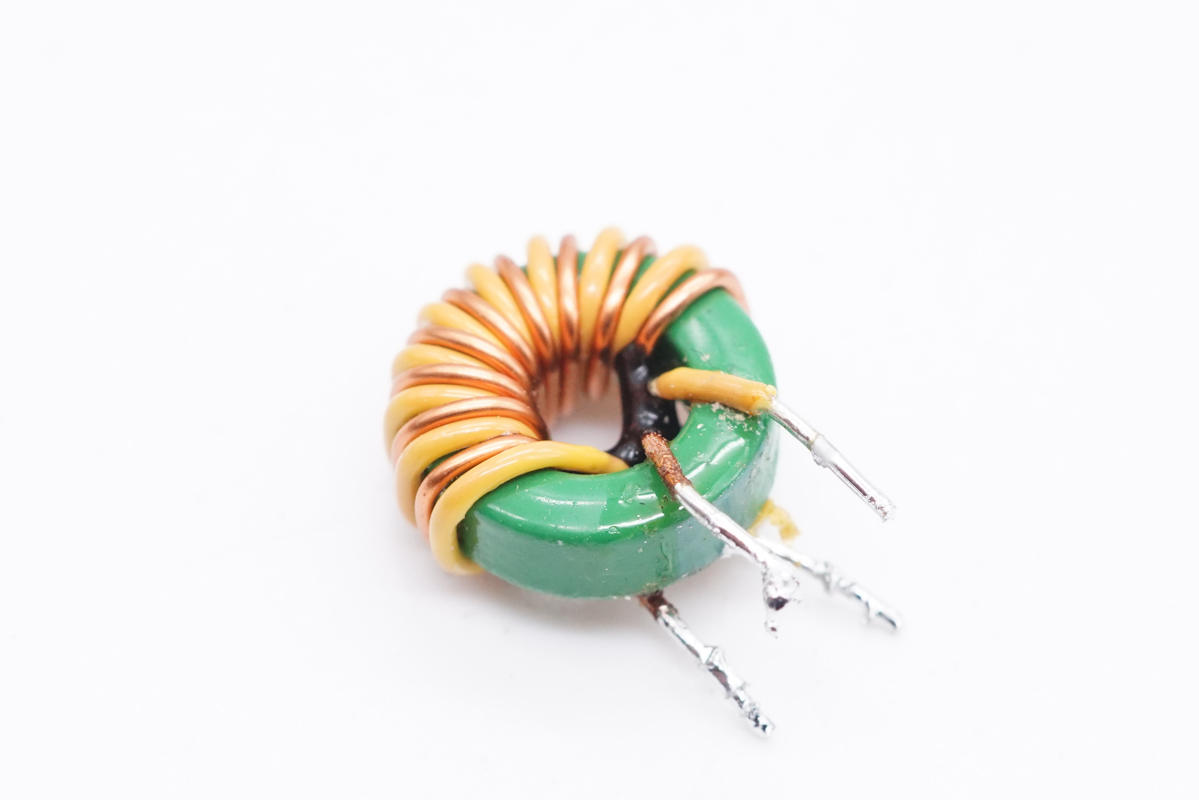

共模電感雙線繞制，用于濾除EMI干擾。

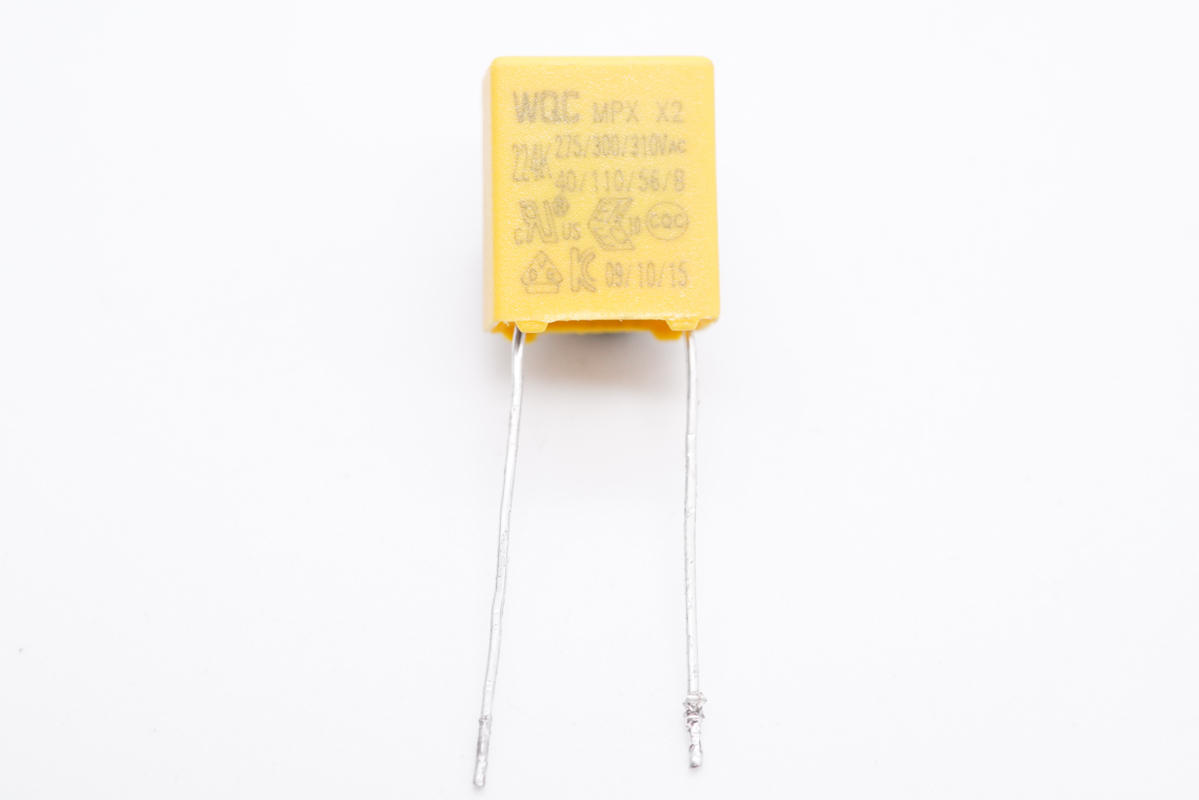

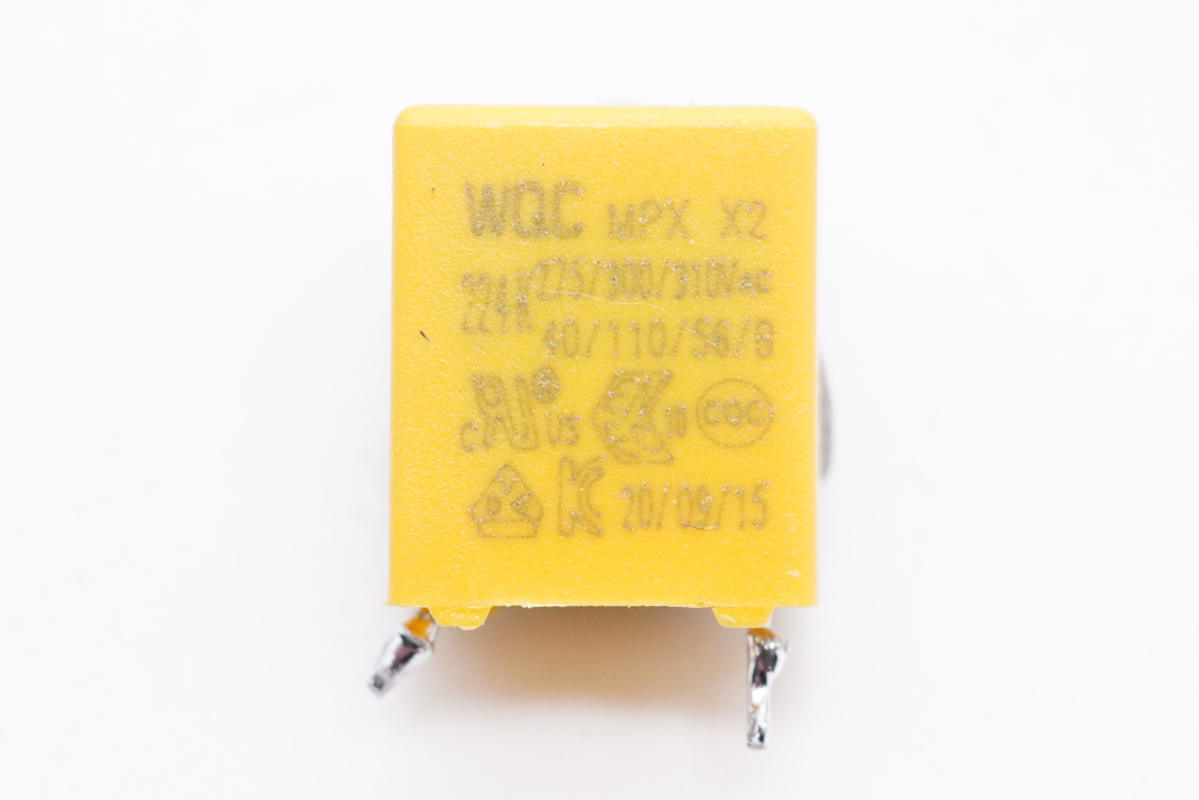

輸入端設有兩顆安規X電容。

另一顆采用長焊腳疊放設計，充分利用空間。

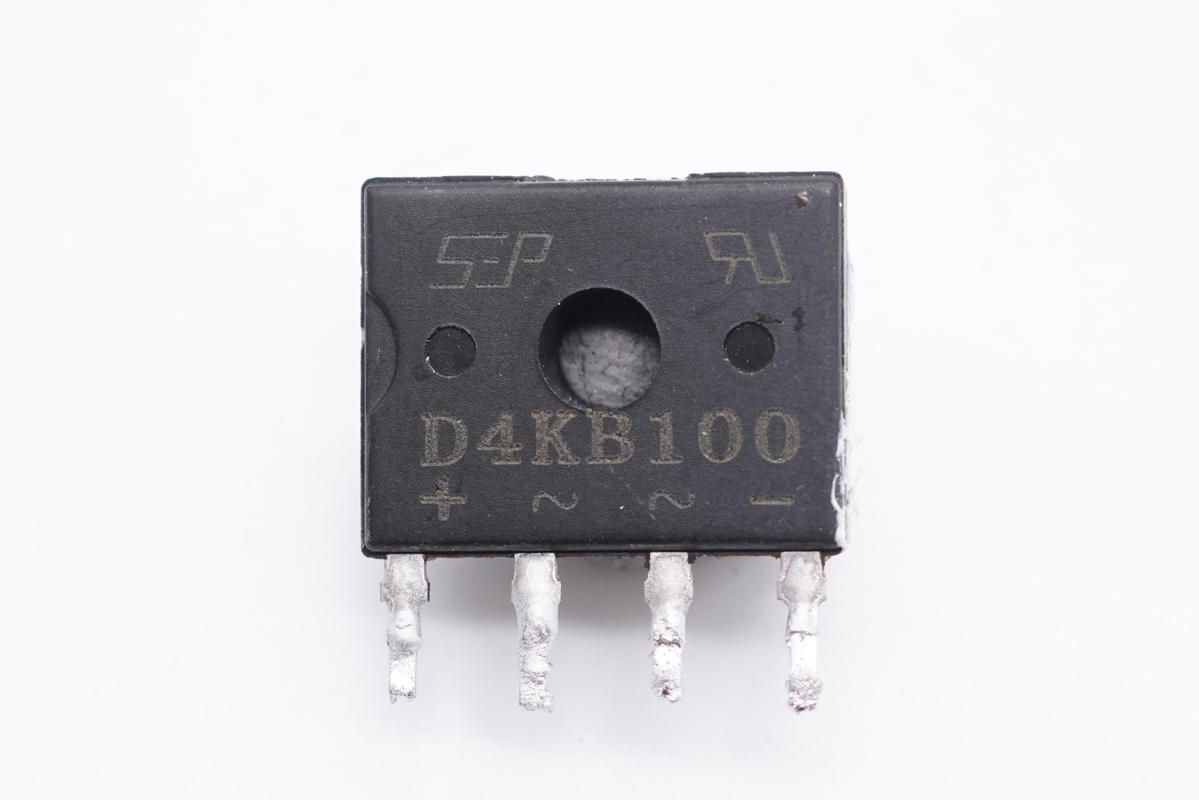

D4KB100整流橋特寫。

? ? ? ?? ??

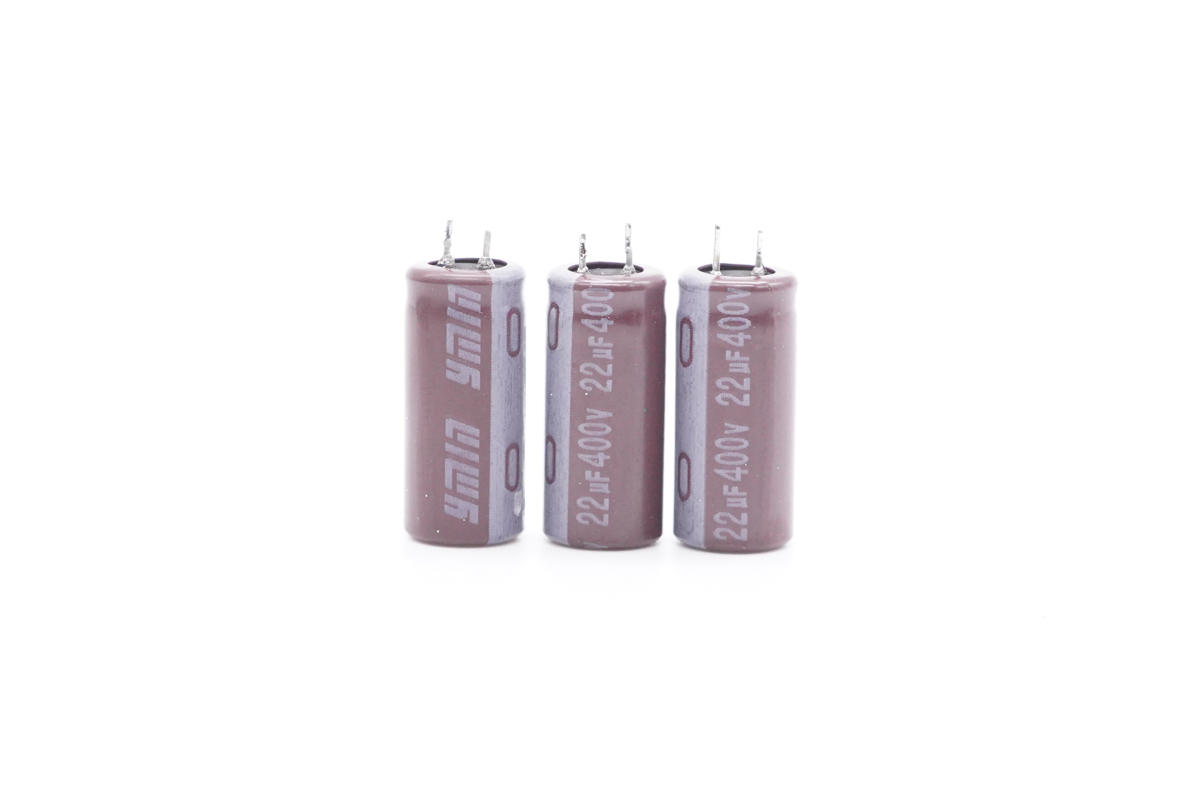

三顆高壓濾波電解電容規格為400V 22μF，永銘KCX系列。這是永銘2019年推出的快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵充電器、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

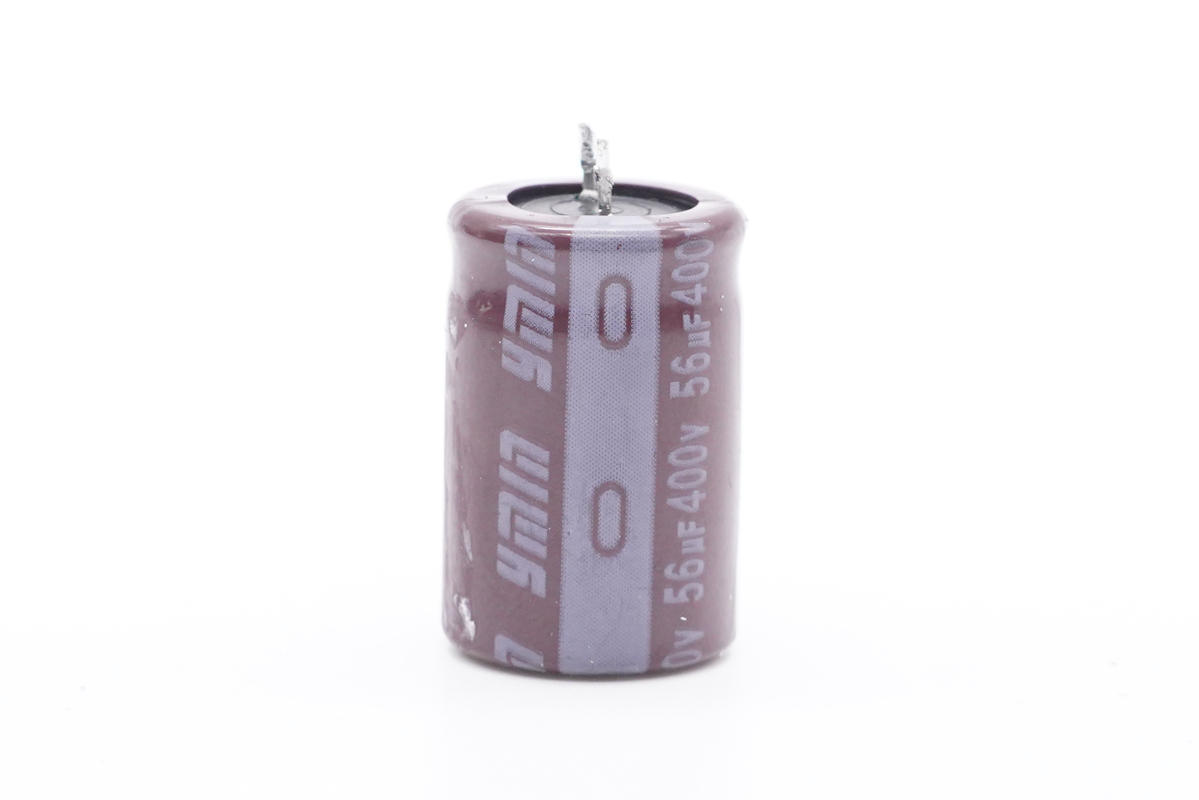

第四顆也是來自永銘，規格為400V 56μF。

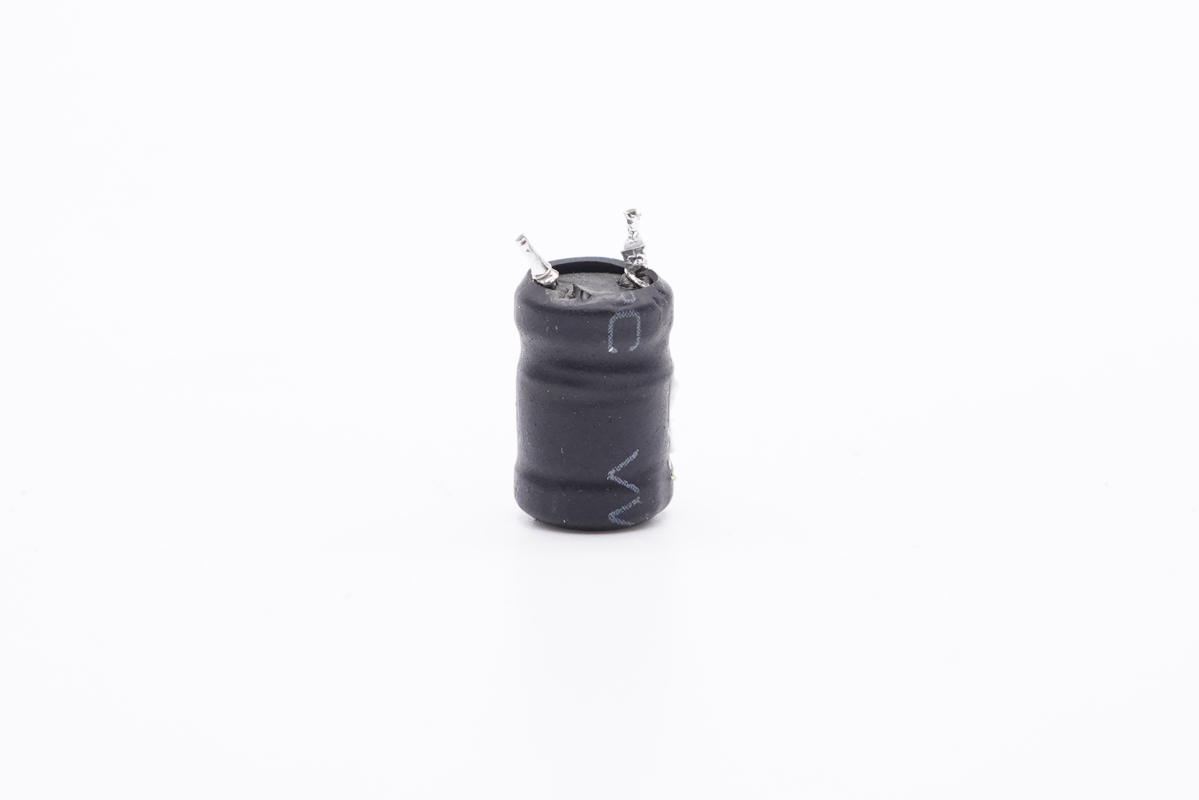

工字電感特寫。

另一側放置變壓器，這一側的USB-C1母座也是采用小板垂直焊接。

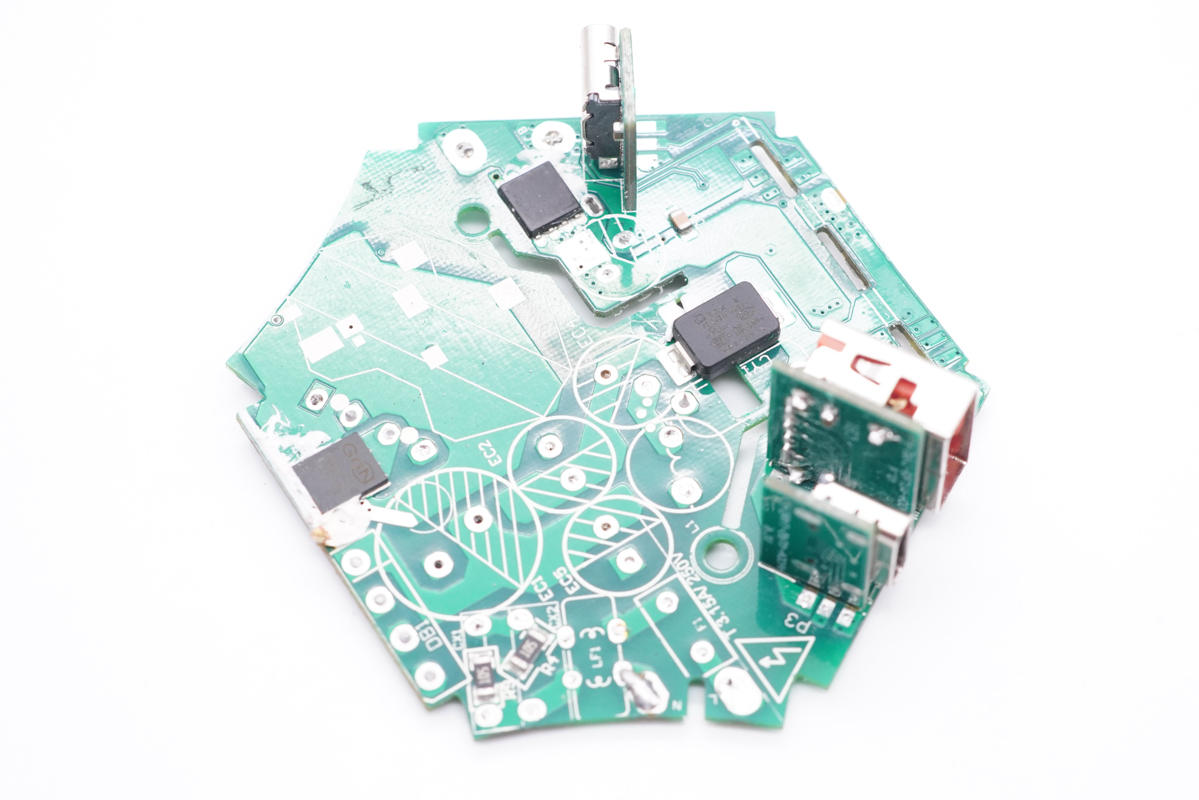

拆掉各元器件可以看到，主板正面還設有氮化鎵功率芯片、貼片Y電容以及同步整流管。

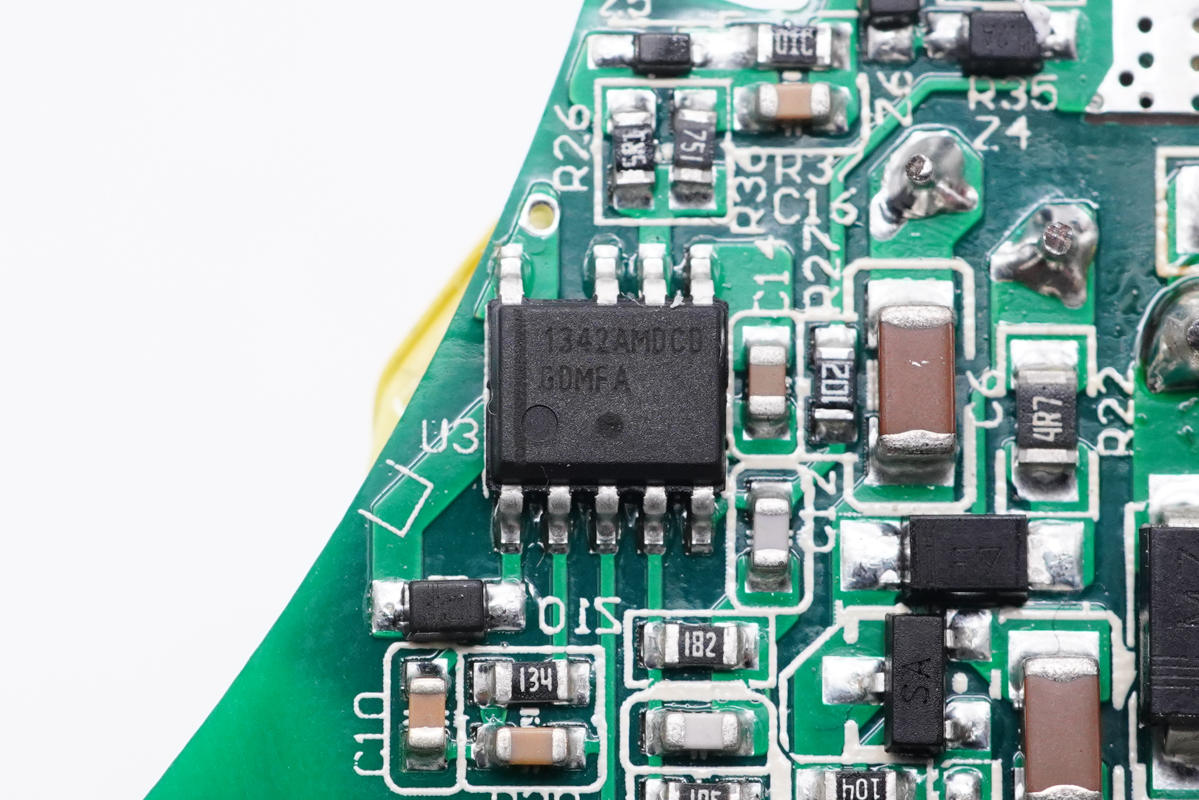

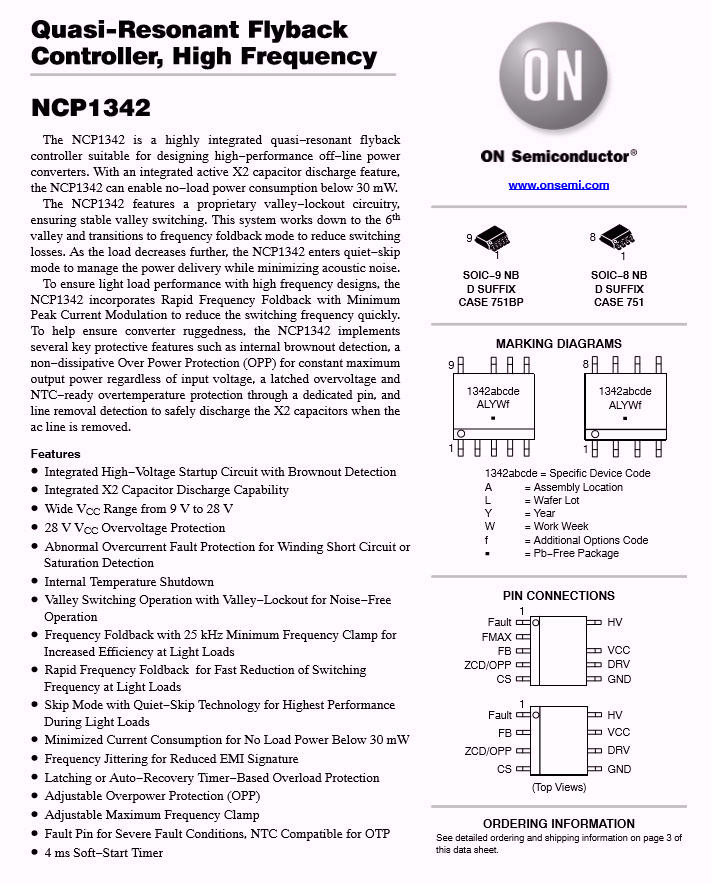

主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，并且具有超低的待機功耗，支持寬工作電壓范圍。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有倍思65W 2C氮化鎵快充、芯茂微65W 2C1A氮化鎵快充、小米55W氮化鎵充電器、華碩65Ｗ氮化鎵充電器、OPPO新款65W超級閃充氮化鎵充電器、一加65W Warp閃充充電器、堅果65W單C口氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、小米120W超級快充、iQOO 120W閃充充電器等。

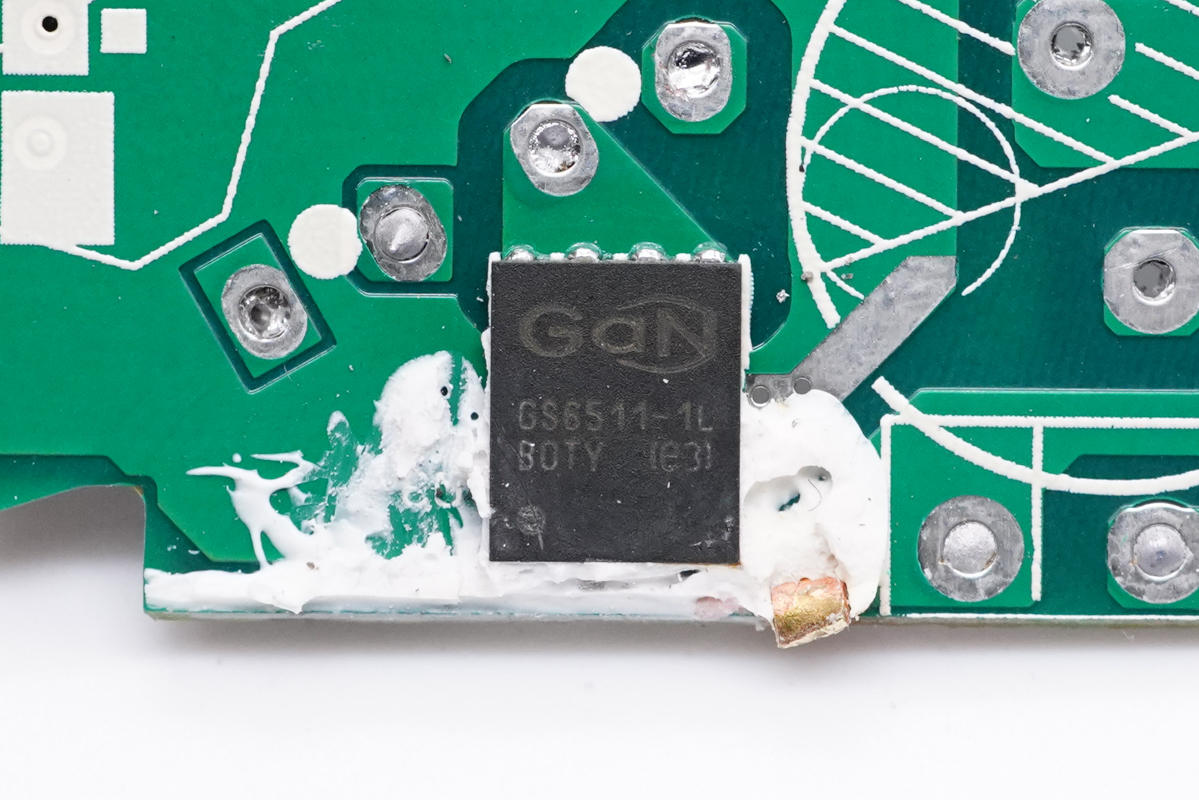

充電器核心氮化鎵功率器件來自加拿大氮化鎵系統公司（GaN Systems），型號GS-065-011-1-L，650V耐壓，導通電阻150mΩ，DFN5x6封裝，支持超高開關頻率，高效率輸出。這顆GaN開關管設計時簡化了驅動要求，所以沒有采用外置驅動IC。芯片底部焊盤露銅過孔散熱，正面采用黃銅散熱片散熱。

充電頭網通過拆解了解到，初級側采用加拿大氮化鎵系統公司（GaN Systems）氮化鎵器件的還有：研吉65W 1A1C氮化鎵快充，同時 GaN Systems 公司也提供了采用該款氮化鎵器件的65W 18.5瓦每立方英尺QR（準諧振）單口USB-C PD 完整方案。

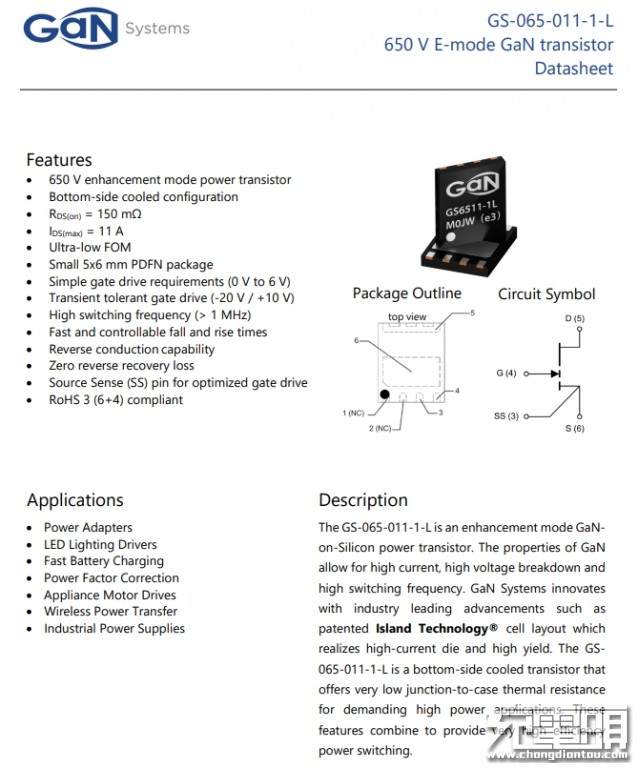

GaN Systems GS-065-011-1-L詳細資料信息。

變壓器特寫。

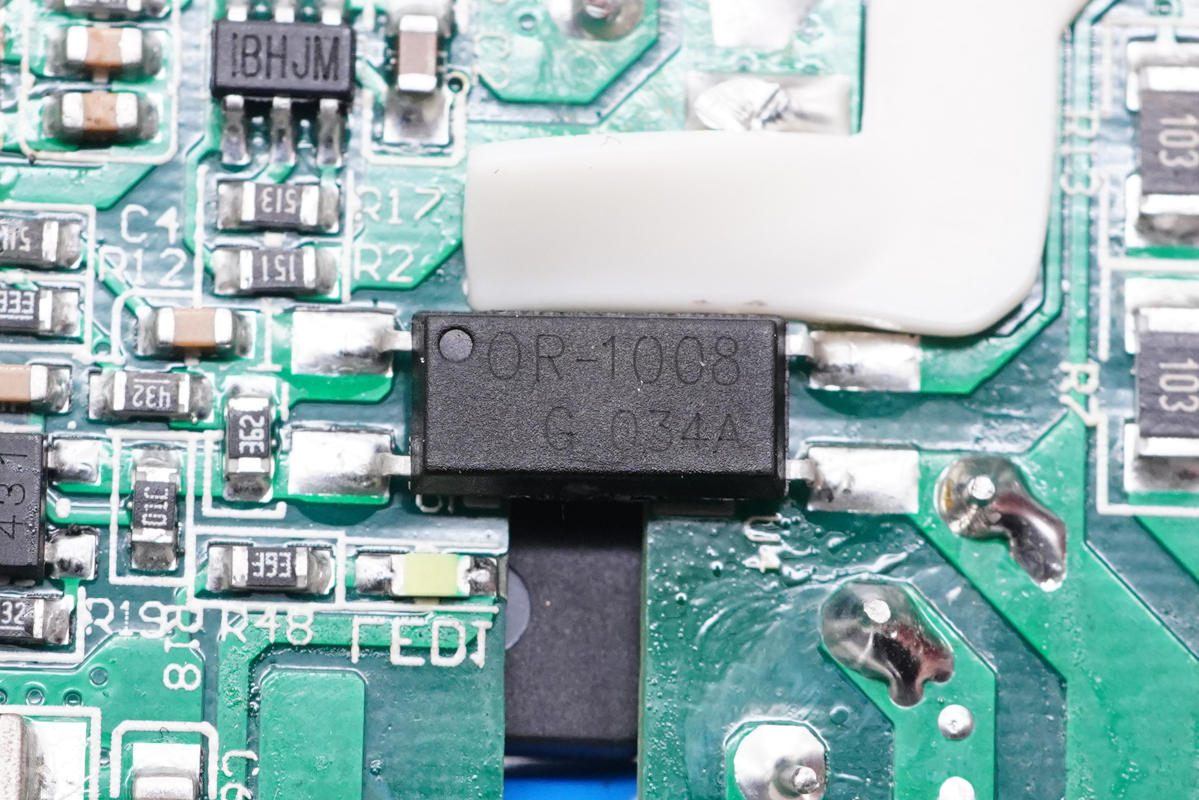

OR 1018光耦，用于初級次級通信，反饋輸出電壓。旁邊設有一顆LED指示燈。

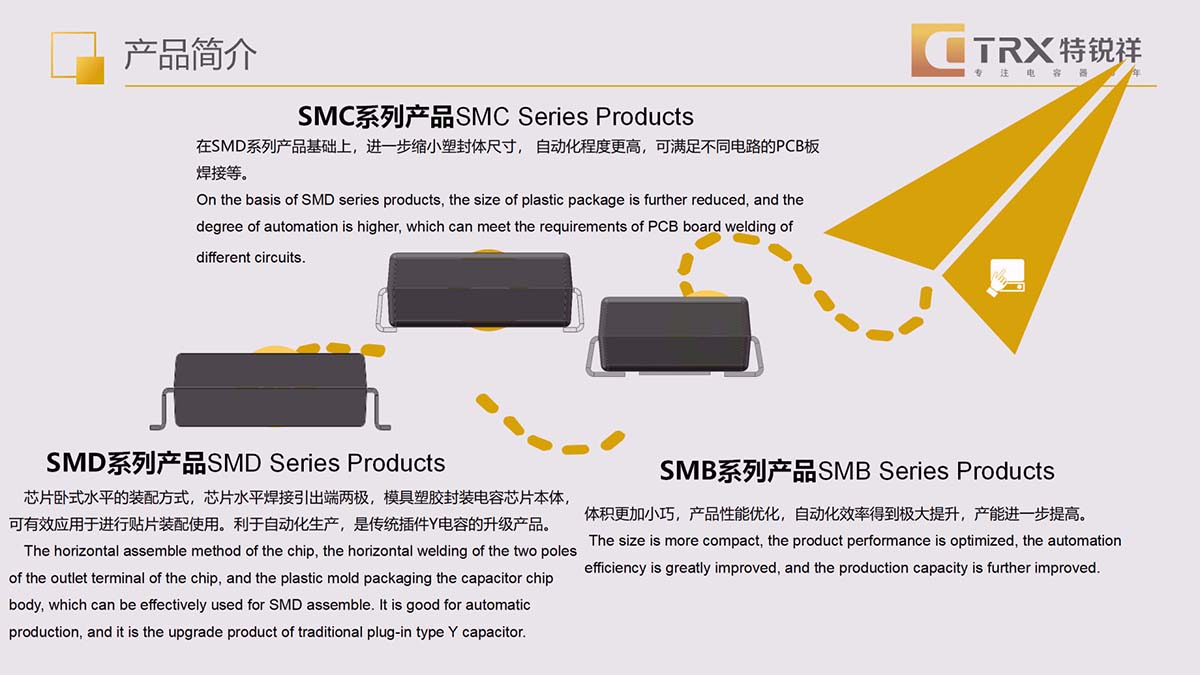

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

?? ? ?

藍色Y電容特寫。

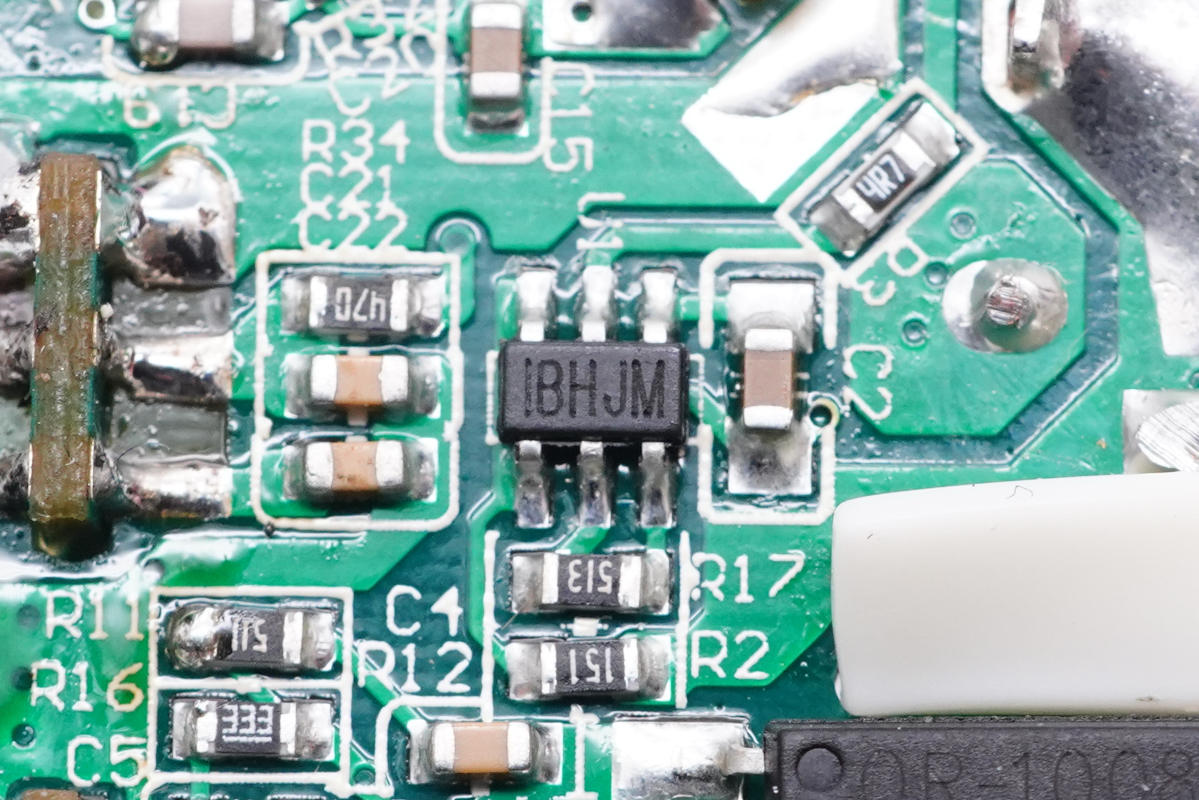

MPS芯源半導體次級同步整流控制器MP6908A，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

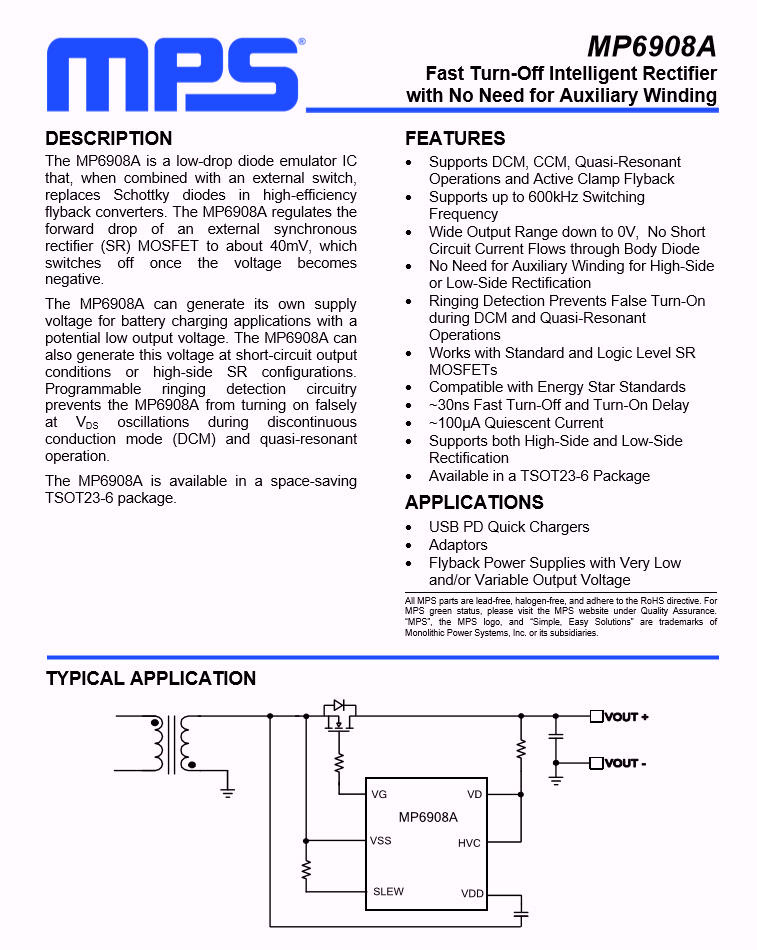

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

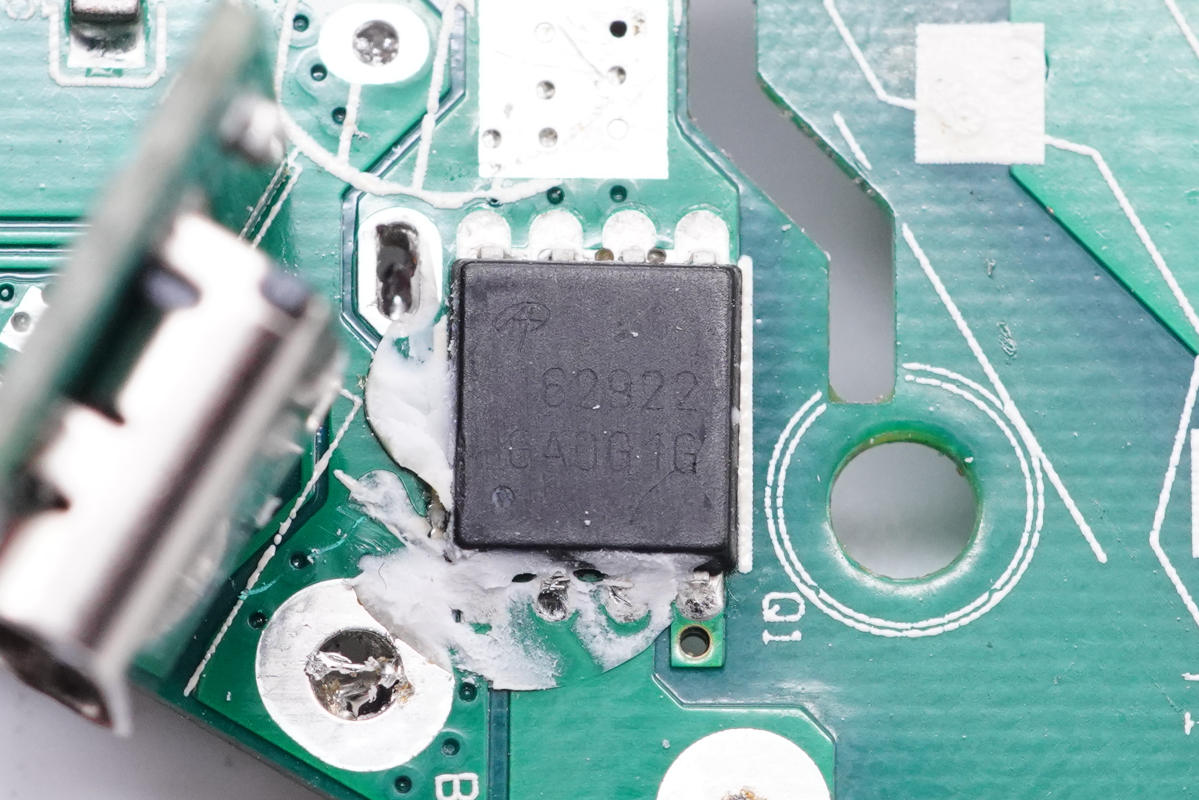

次級同步整流MOS管采用AOS萬代的AONS62922，NMOS，耐壓120V。

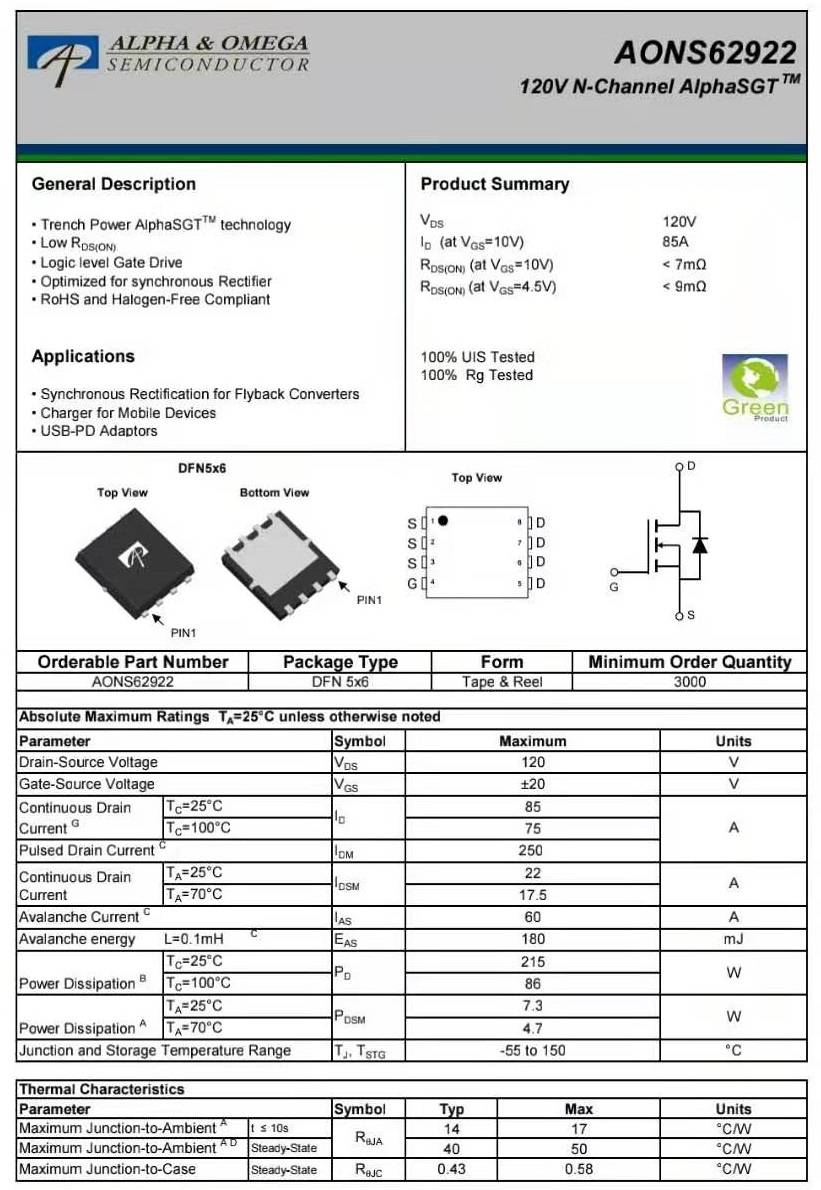

AOS AON62922詳細規格資料。

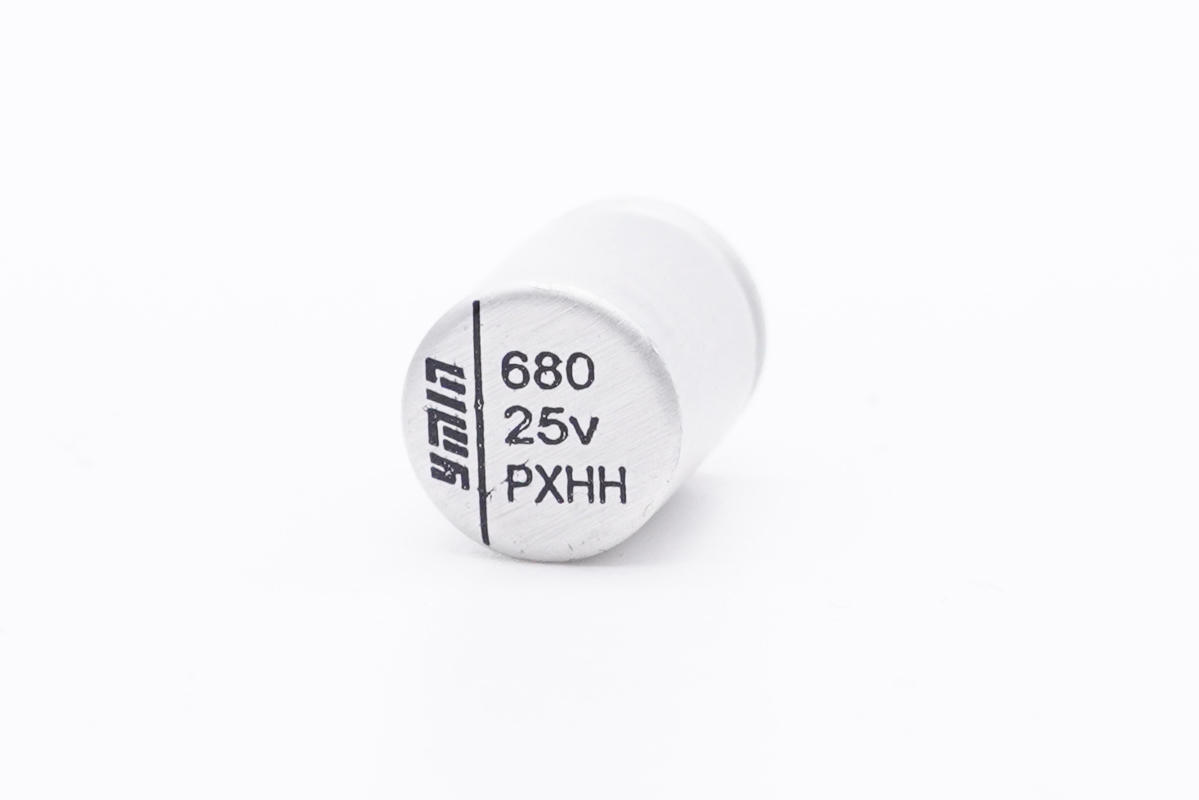

輸出濾波固態電容采用永銘NPX系列，規格為25V 680μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

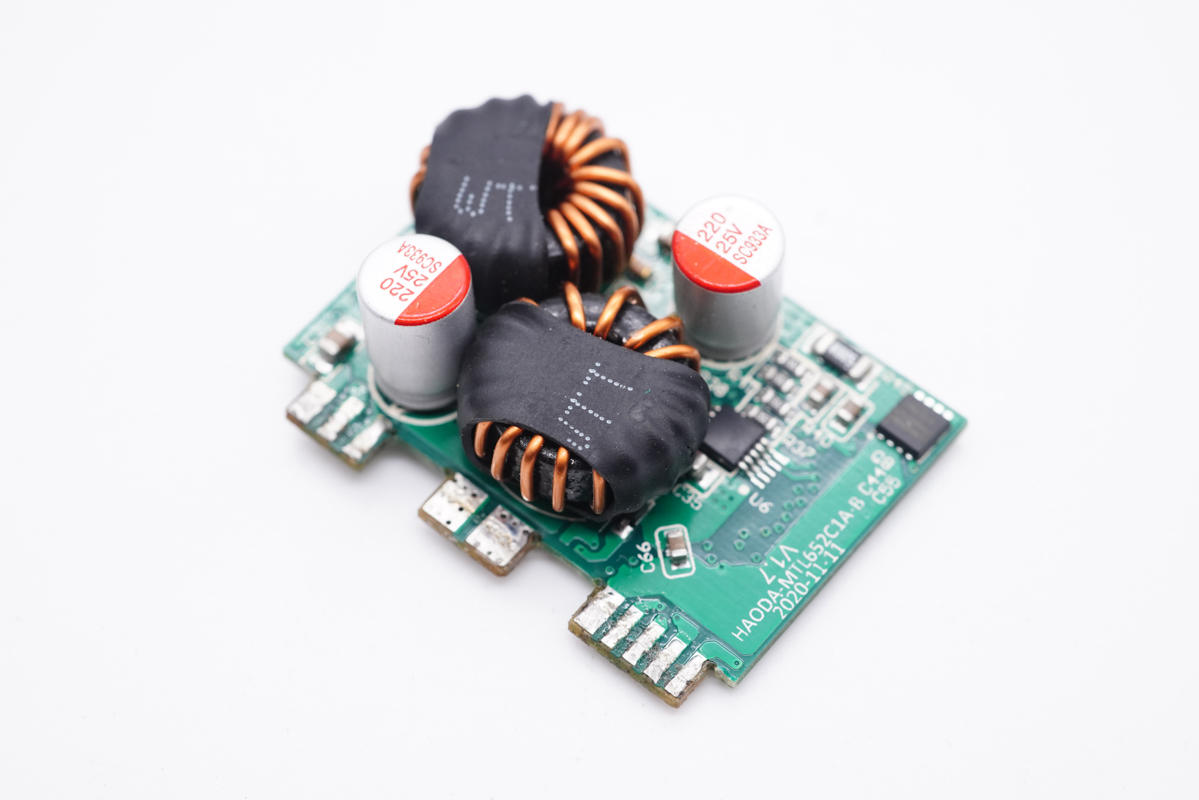

二次降壓小板正面設有兩顆電感以及兩顆固態電容，分別用于兩路降壓以及濾波。

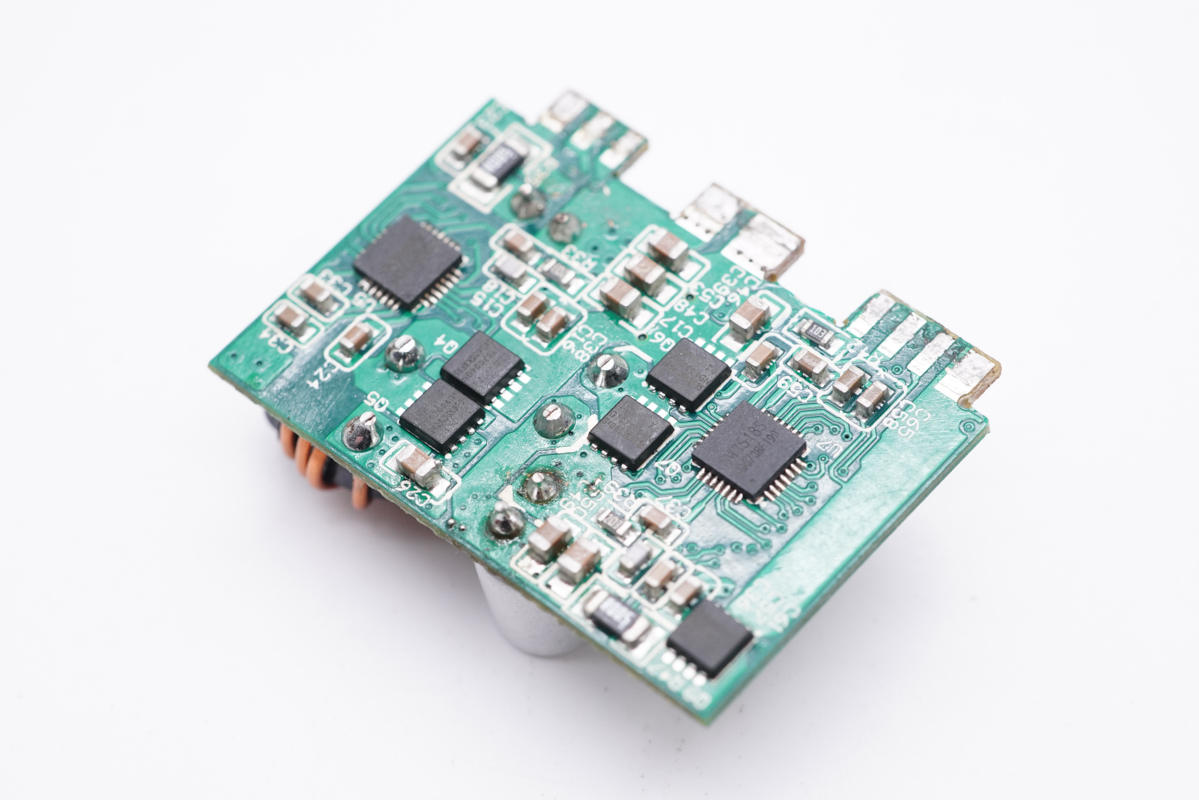

背面設有兩路降壓電路，均是一顆主控搭配兩顆MOS管。

? ? ?? ?

無絲印MCU，用于三口輸出功率智能分配。

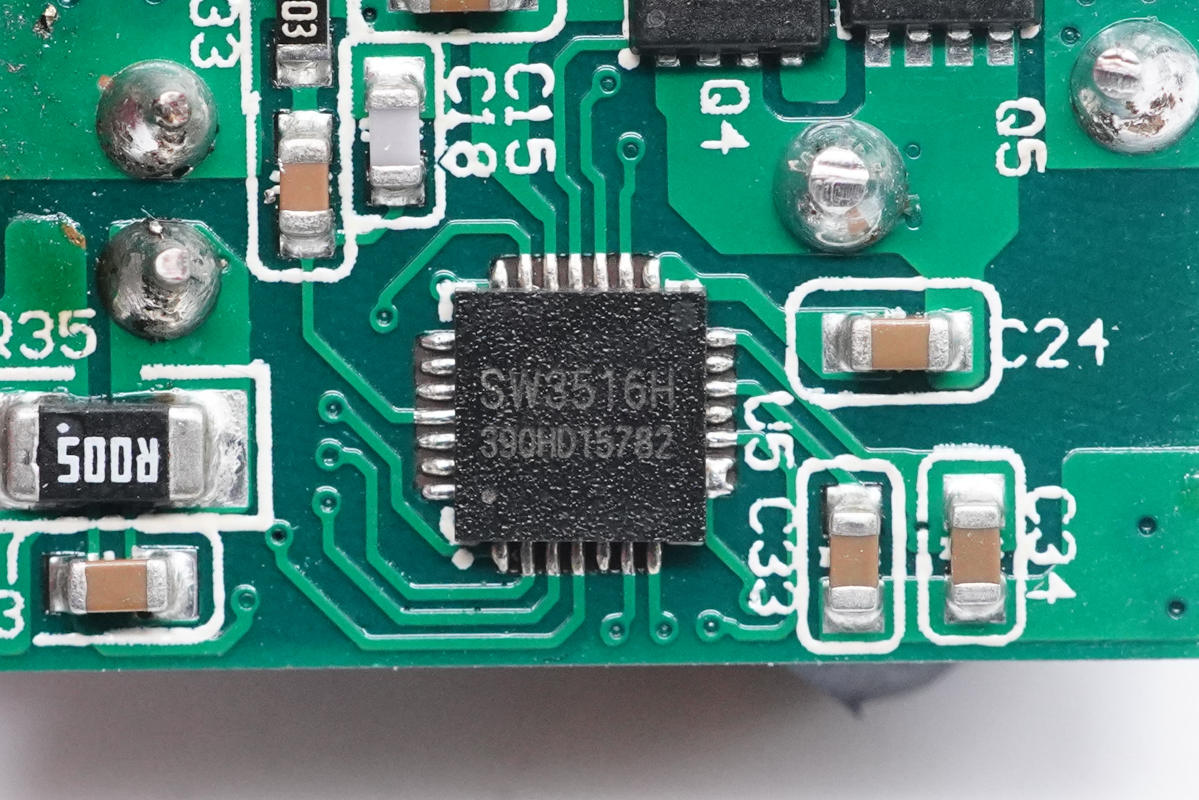

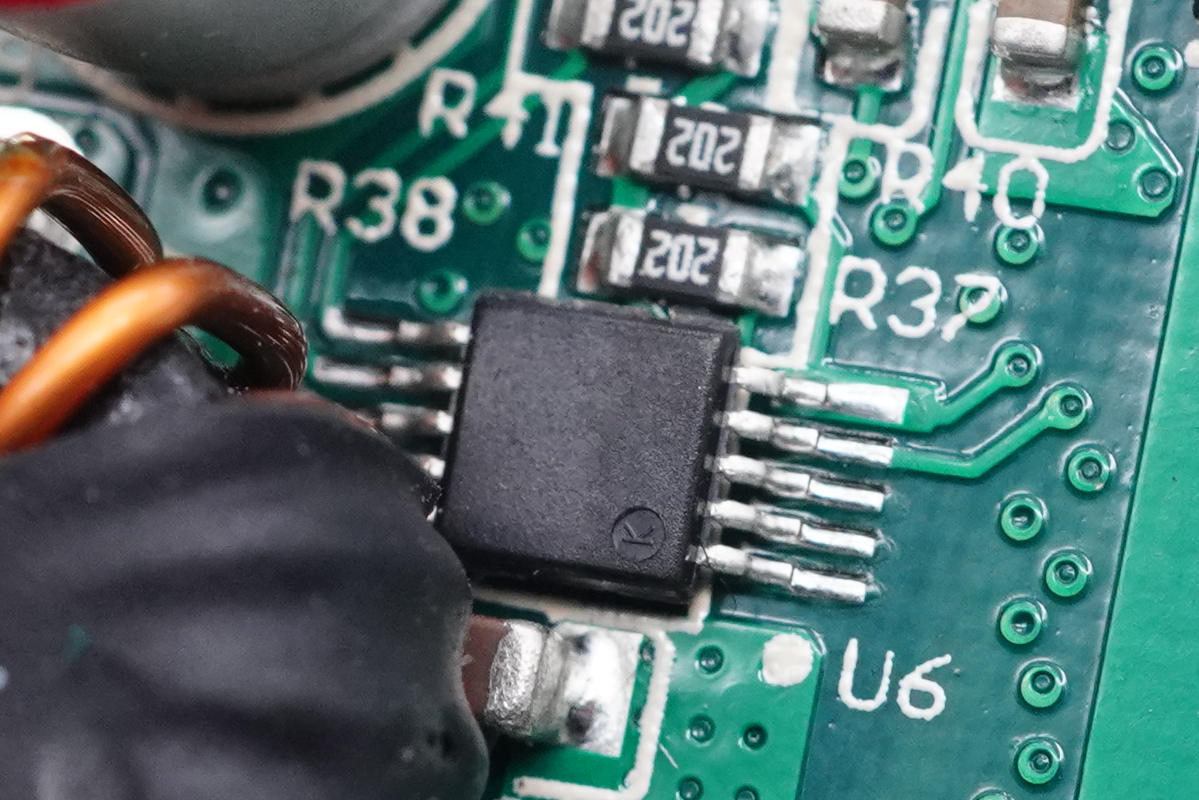

USB-C1降壓電路主控芯片采用的是智融SW3516H，用于降壓控制和協議識別。

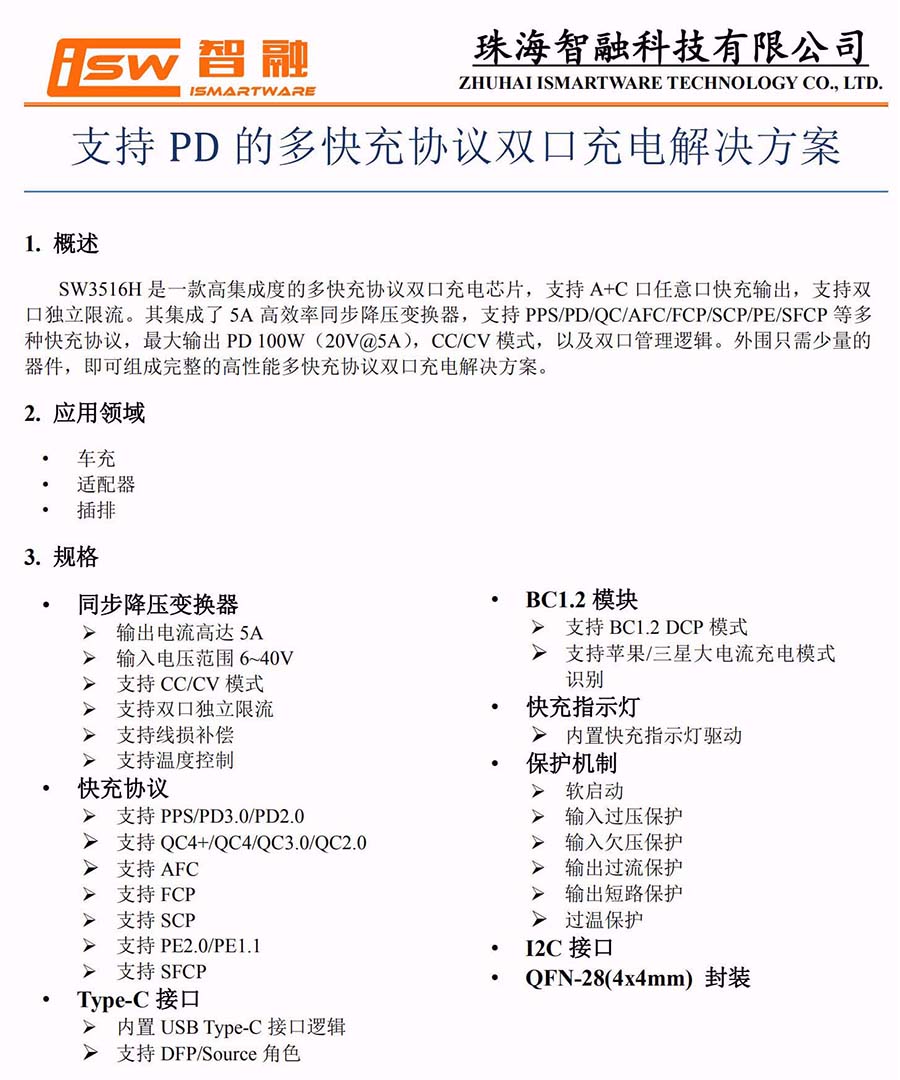

智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。其集成了5A 高效率同步降壓變換器。支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多種快充協議，最大輸出PD 100W，CC/CV 模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

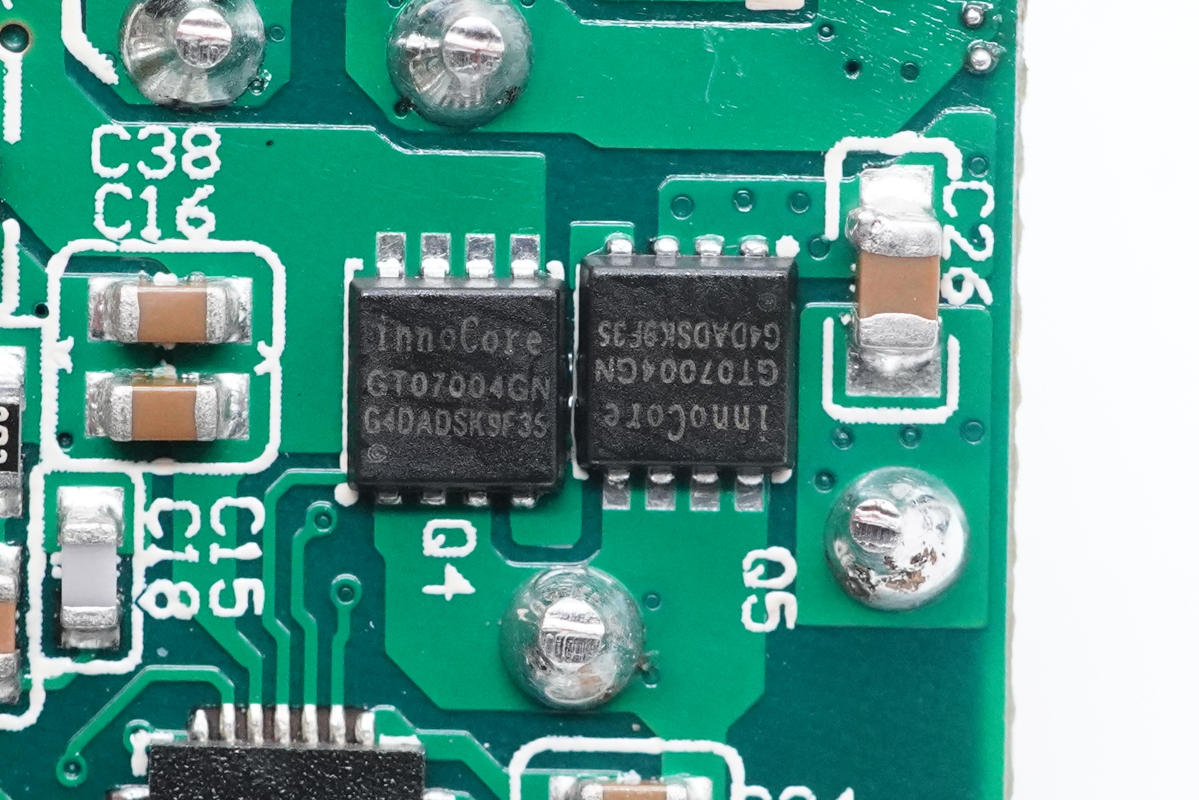

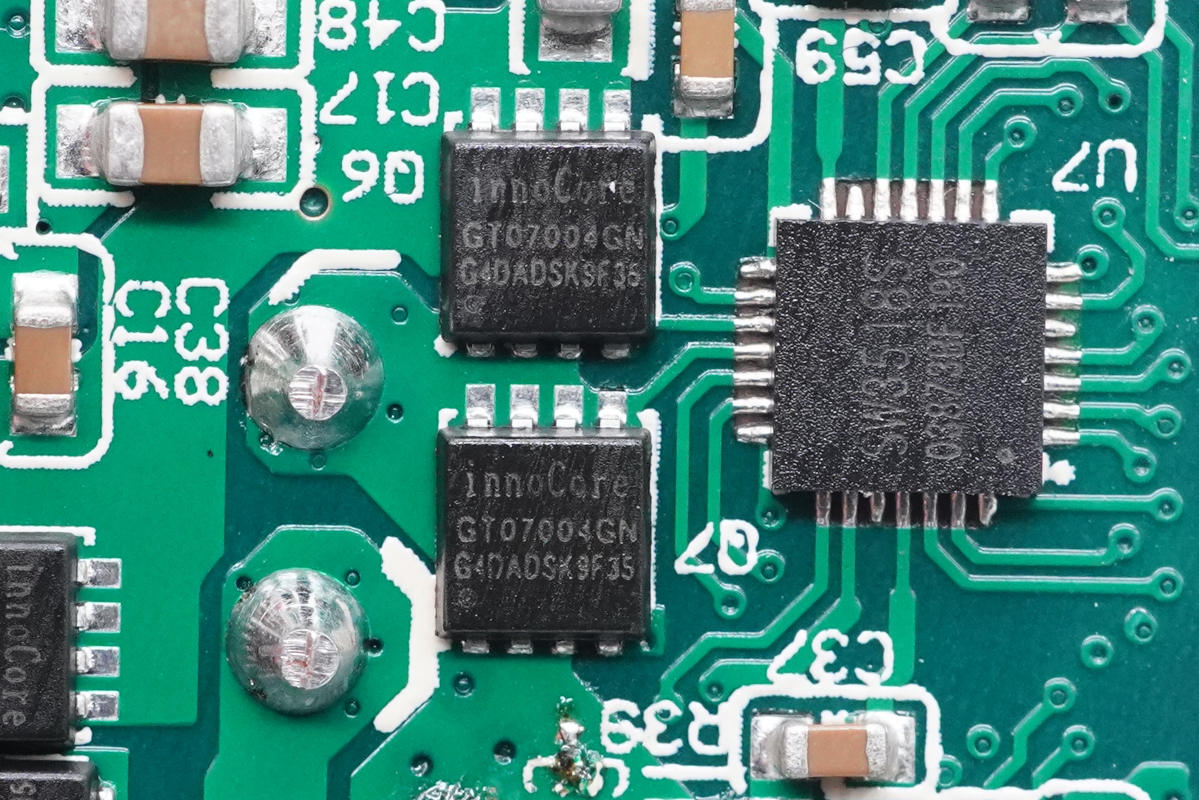

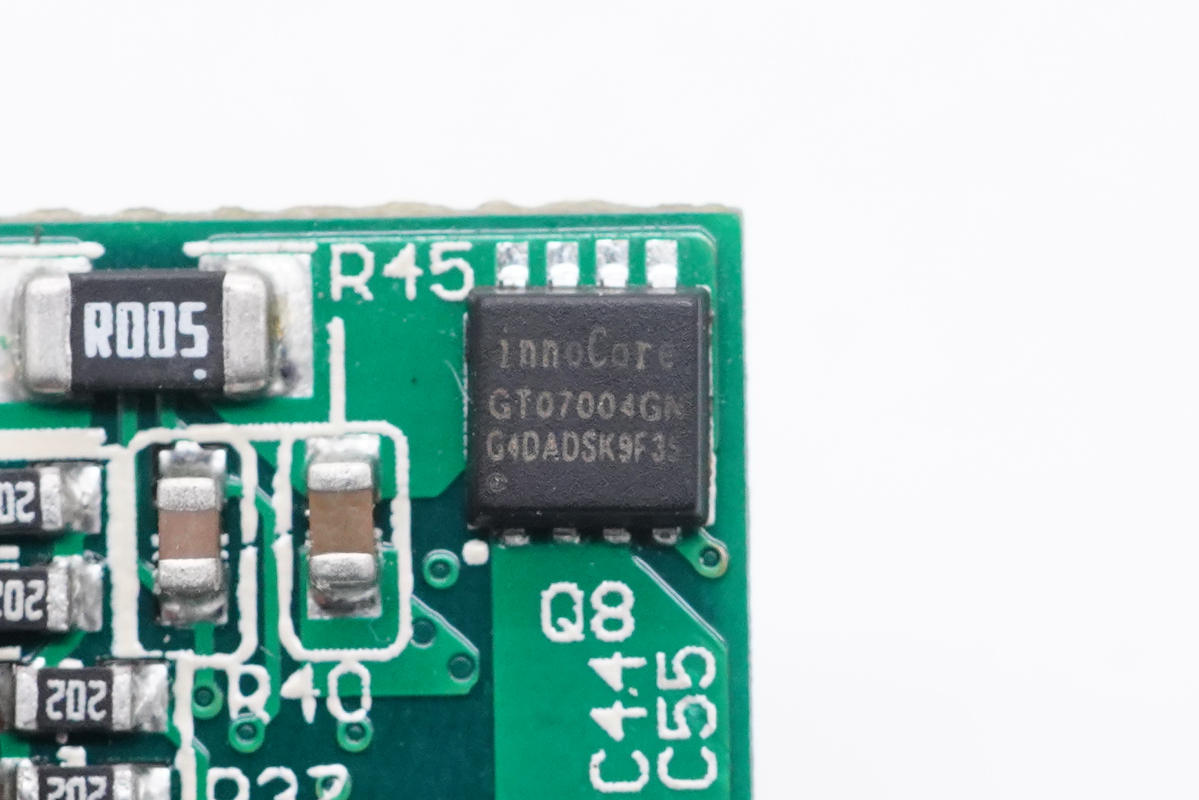

外掛兩顆MOS管用于輸出同步整流降壓。

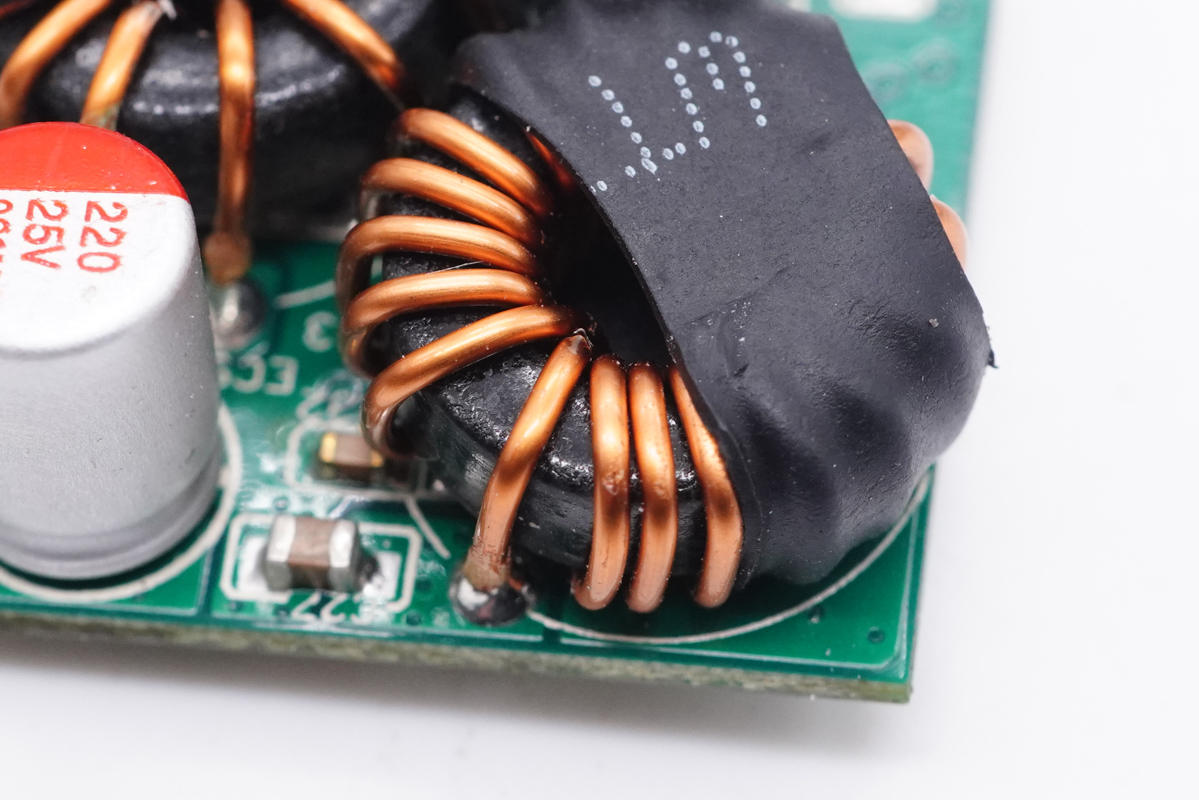

降壓磁環電感均外套熱縮管保護。

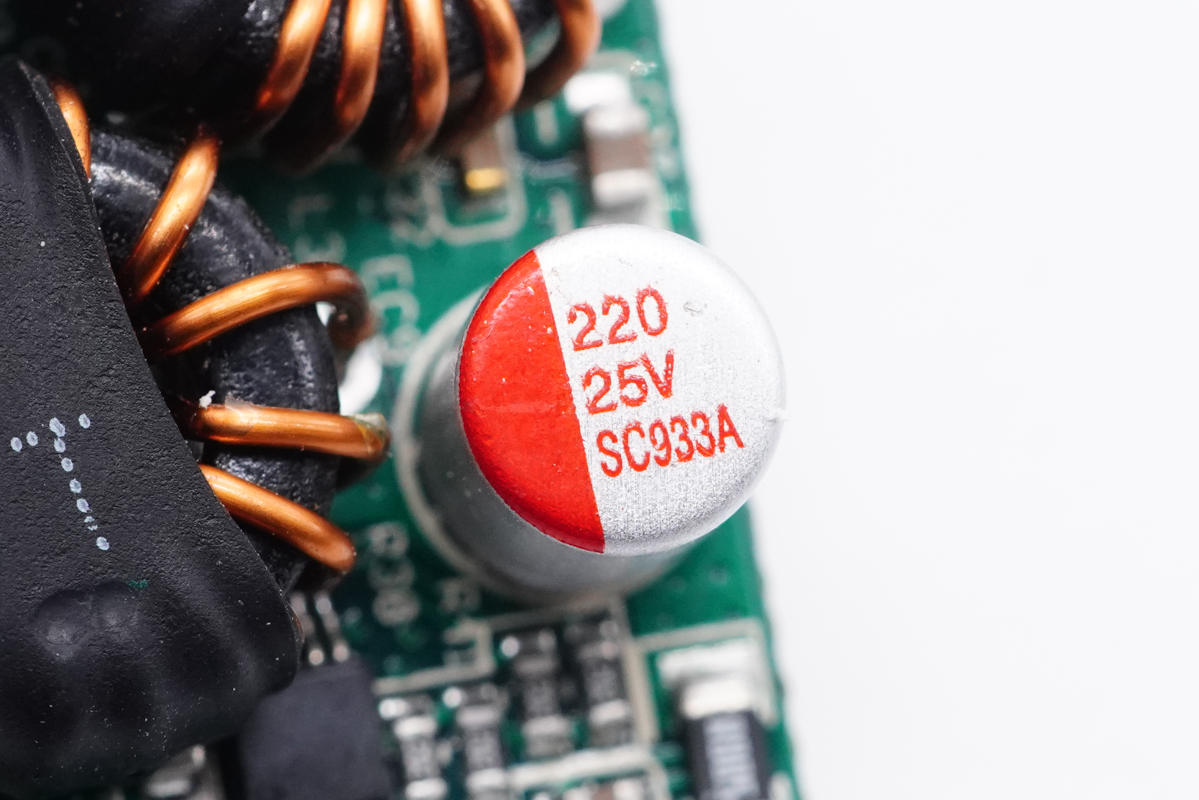

降壓輸出濾波固定電容特寫，規格為25V 220μF。

USB-C1母座特寫，過孔焊接。

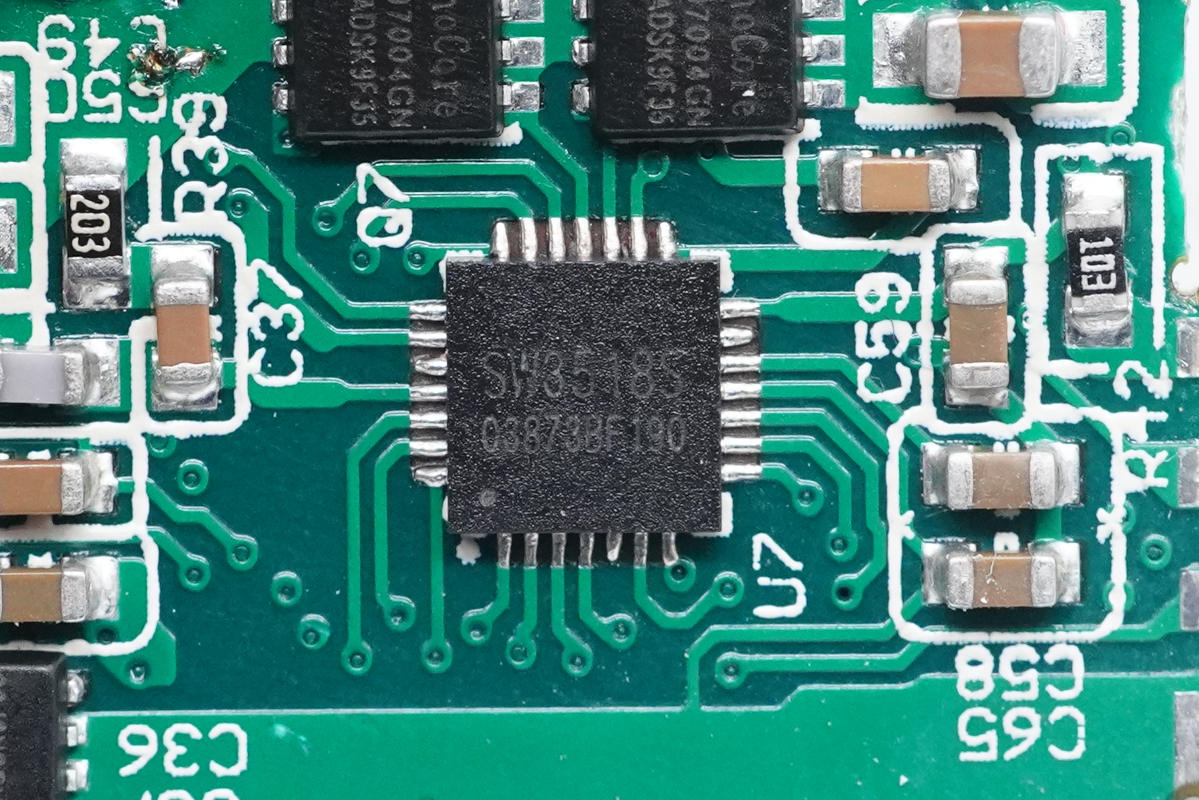

另外1A1C接口二次降壓電路主控芯片采用智融SW3518S。

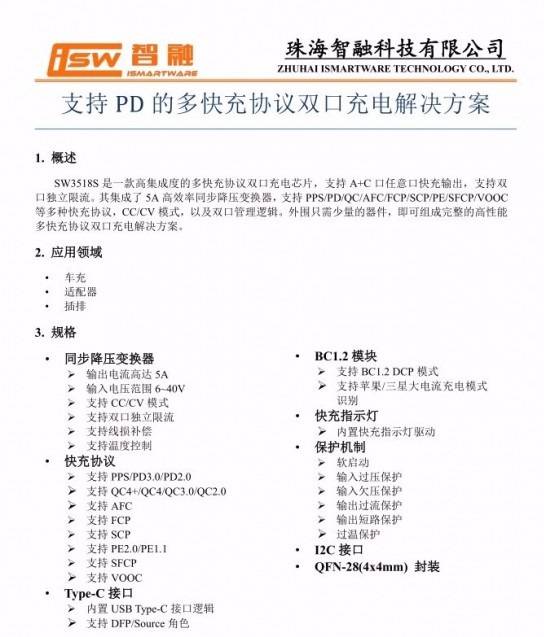

SW3518S是一款高集成度的多快充協議雙口充電芯片，并已經通過了VOOC認證。芯片支持A+C口任意快充輸出，支持雙口獨立限流，集成了5A高效率同步降壓變換器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多種快充協議，最大輸出PD100W。

智融SW3518S資料信息。

外掛兩顆MOS管相同。

??

1A1C接口的輸出VBUS開關管也是它。

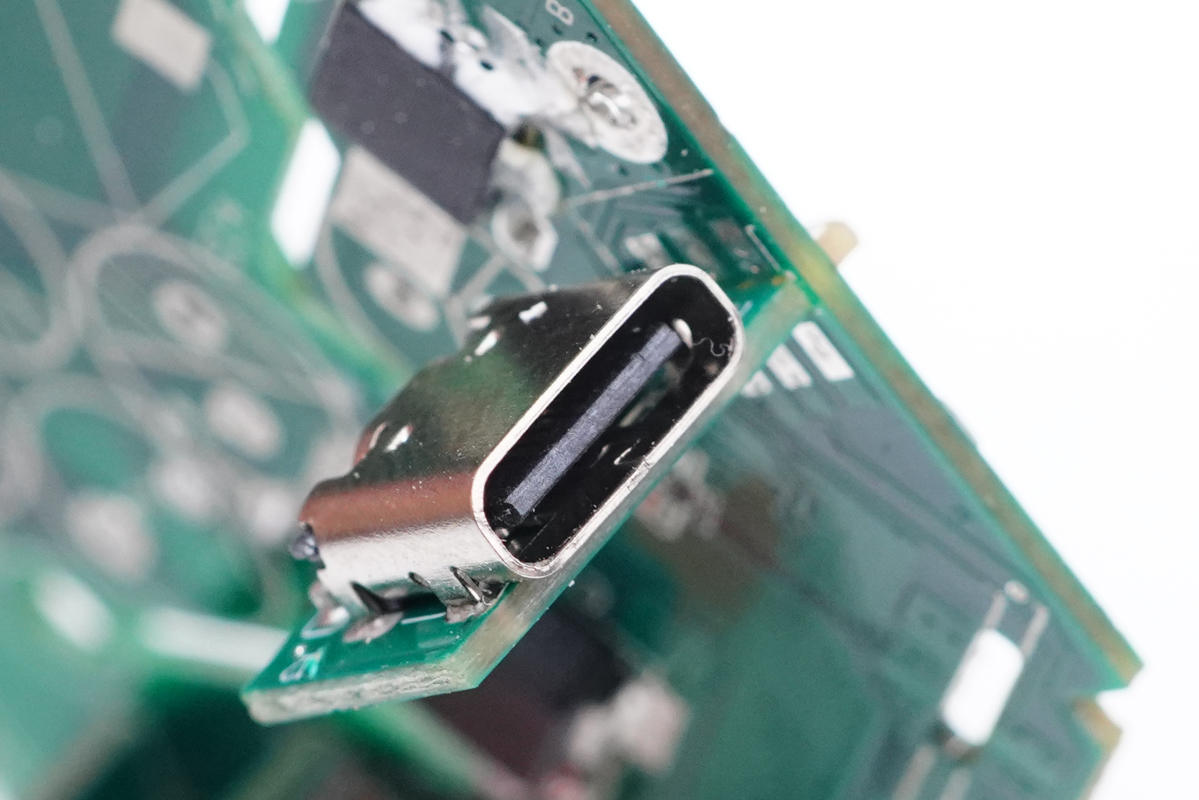

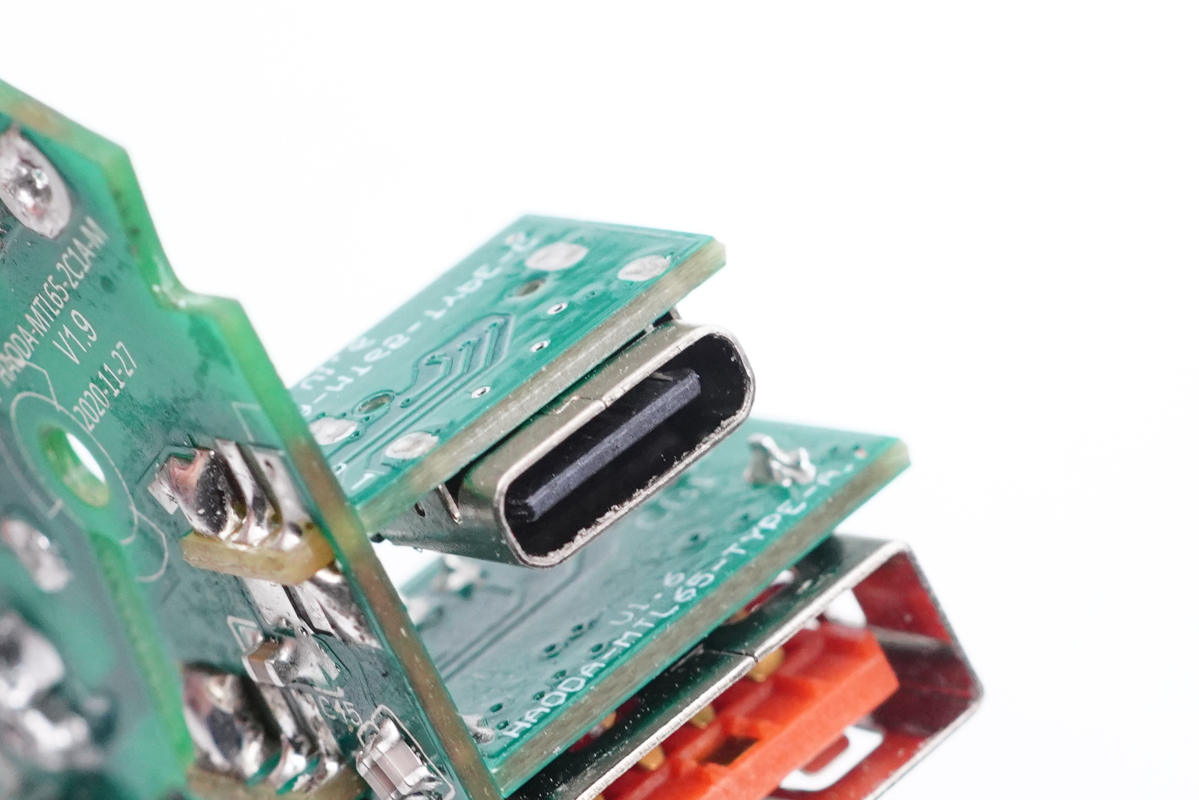

USB-C2母座特寫。

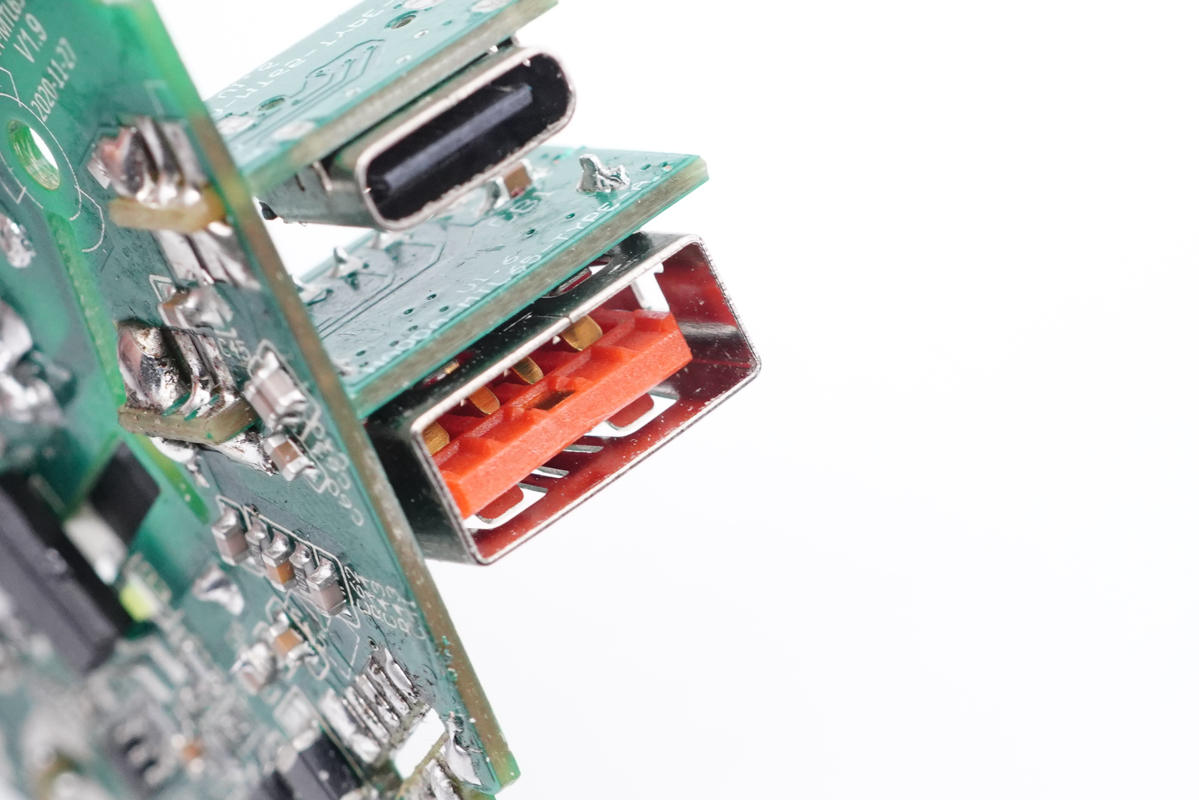

USB-A母座特寫。

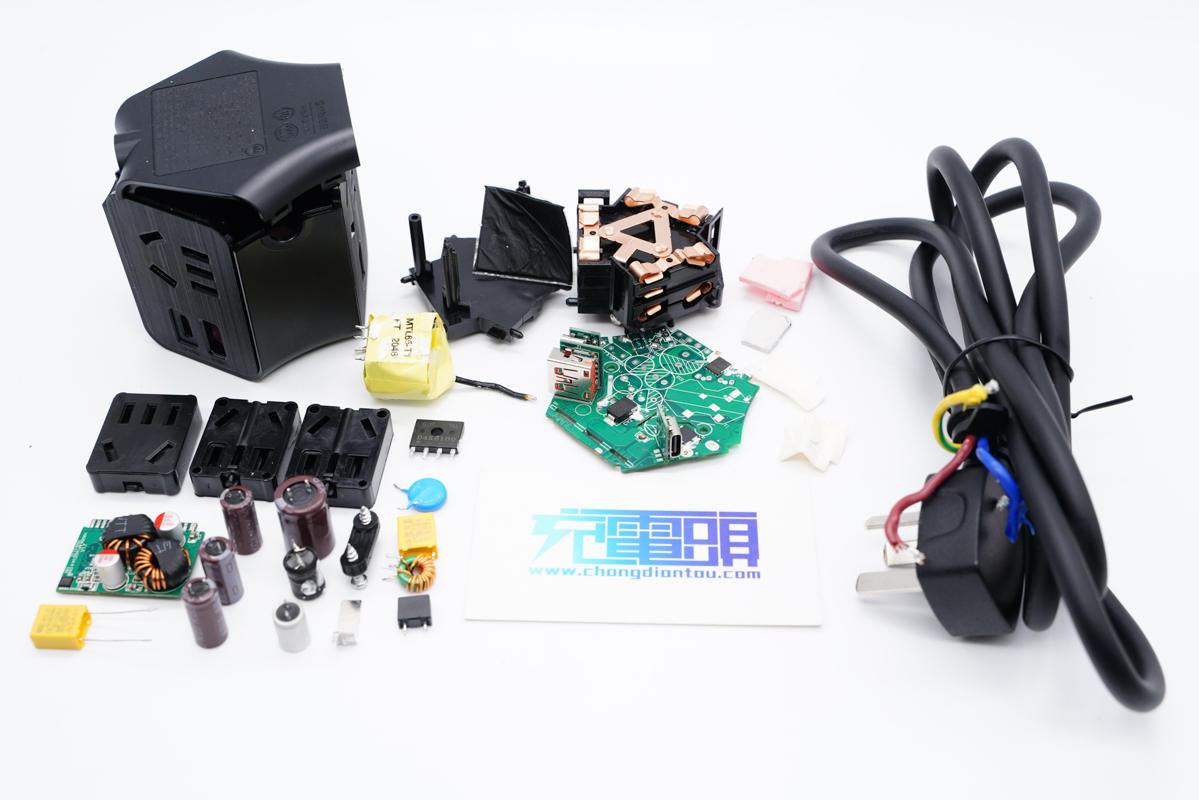

全部拆解完畢，來張全家福。

充電頭網拆解總結

ON 65W氮化鎵快充插座采用摩天輪造型設計，且為立體機身，時尚靚麗又節省用戶正面空間。此外配有3個2+3新國標插孔和三個USB接口，最多可滿足6臺設備用電需求。其中充電器支持QC、AFC、FCP、SCP、PE2.0、PD、PPS多個快充協議，整體兼容性好，實用性強。

充電頭網通過拆解了解到，內部AC插口模塊和充電器模塊采用上下層布局設計，僅通過導線進行連接，獨立性非常明顯，之間互不影響。充電器上設有二次降壓板，每個USB母座均焊接在小板上，充分利用內部空間。

充電器采用開關電源加兩路DC-DC架構設計，其中開關電源由安森美NCP1342搭配GaN systems氮化鎵功率芯片，以及MPS MP6908A搭配萬代同步整流MOS組成。兩路二次降壓電路分別采用智融SW3516H和SW3518S進行降壓控制和協議識別。
