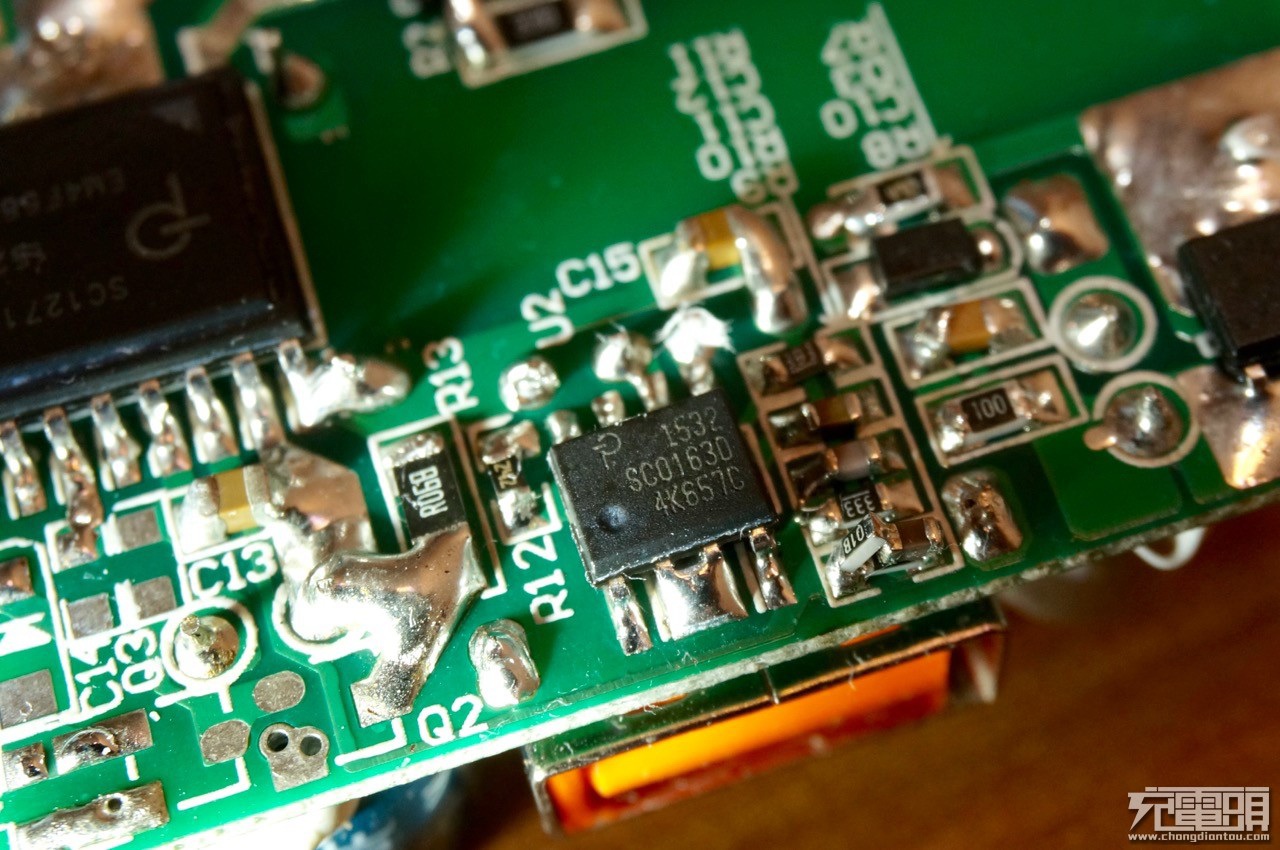

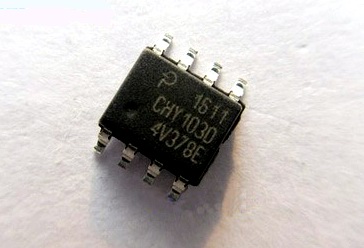

133823qtboqflzal74jffl234234 sc0163d chy103

一、產品介紹

PI CHY103 與 PI SC0163D 這兩款都是 PI 旗下的 QC2.0 / QC3.0 快速充電協議芯片，是市面上最早一批普及開來的 QC3.0 快充協議芯片。支持高通 QC2.0 / 3.0 ，通過監控 USB D+ / D- 上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在啟用輸出電壓調整前自動檢測所連接的設備是否支持 QC2.0 / QC3.0 ，如果不能握手快速充電設備時，將禁用輸出電壓調整。 CHY103 支持 QC2.0 （5V/9V12V），QC3.0 Class A（3.6V-12V），亦同時支持 QC3.0 Class B （3.6V-20V） ，具備完整的系統級保護：自適應輸出過壓保護、二次側過熱保護、輸出軟短路保護、遠程關機保護、支持受電設備關閉適配器、支持延遲關斷。 SC0163D 支持 QC2.0 （5V/9V12V），QC3.0 Class A（3.6V-12V），支持 USB BC1.2 / DCP 非快充識別協議。 CHY103 / SC0163D 采用 8 引腳 4.90mm × 3.90mm SO-8 封裝。

二、購買與樣品申請

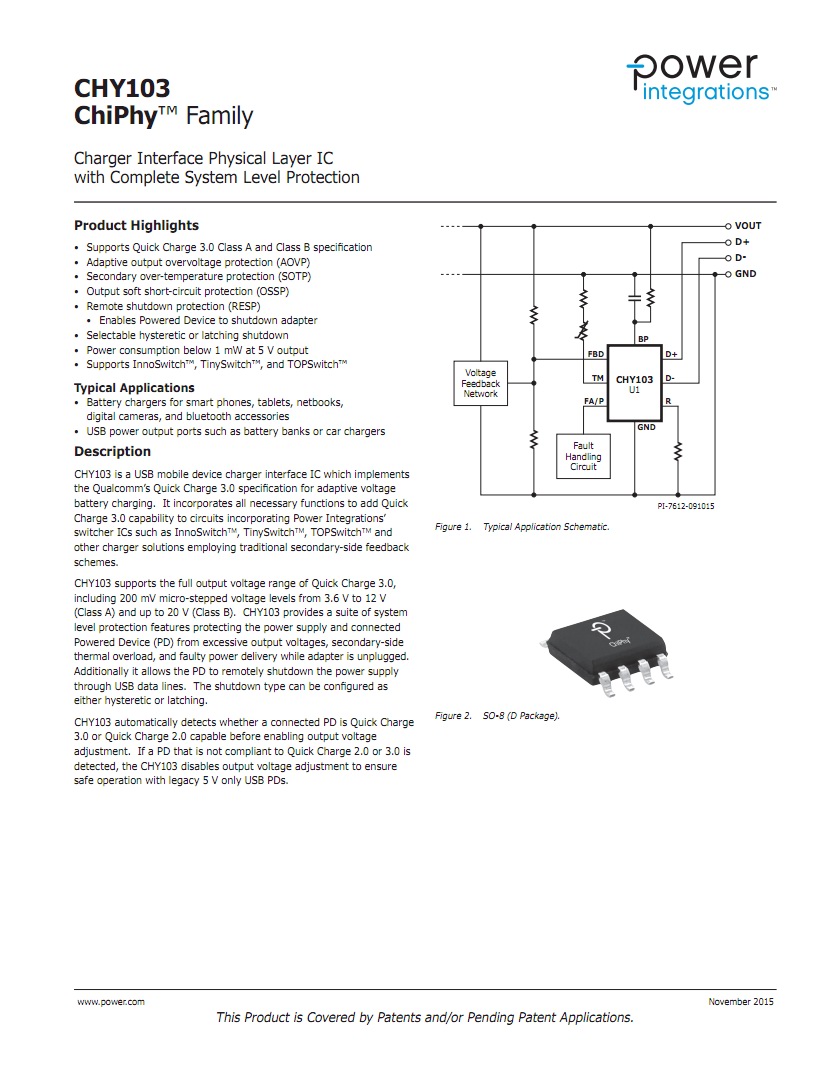

1、樣片申請： 2、購買渠道： 3、Datasheet下載：猛擊這里

三、應用案例

233055s2wlopwol8899vcc

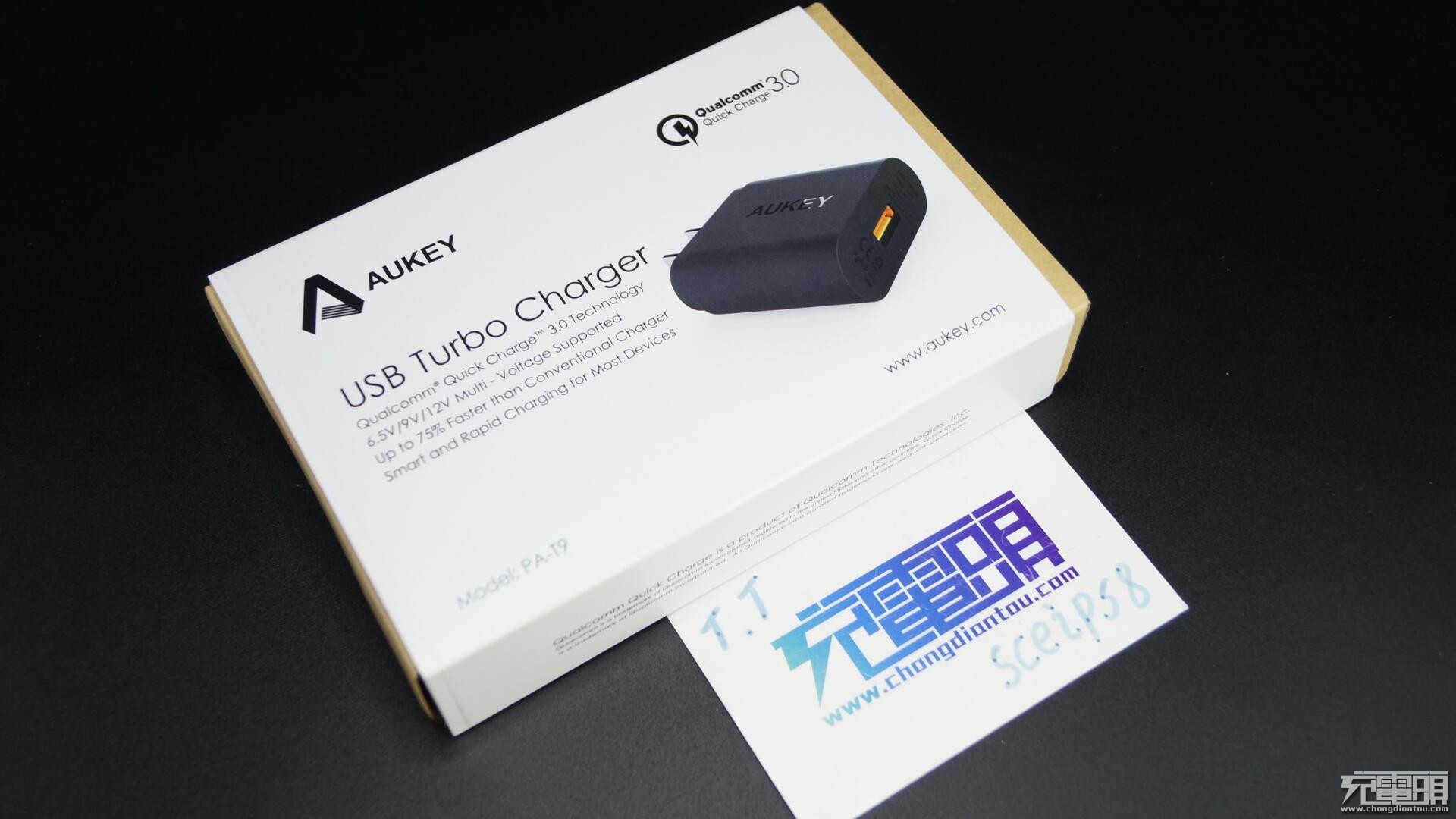

AUKEY QC3.0電源適配器拆解

024921hdxmewz9vy4eda0y

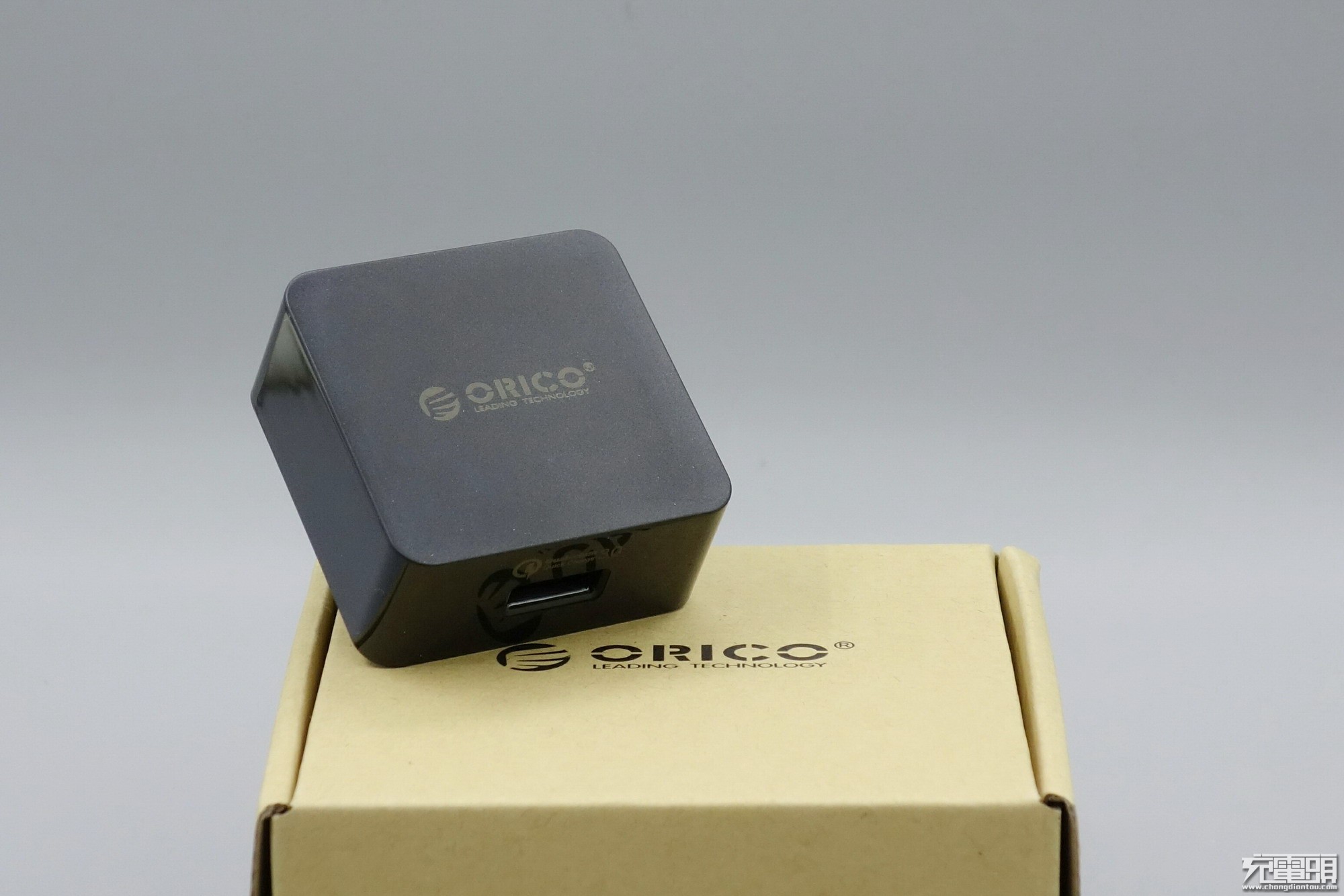

ORICO首款 QC3.0充電器（QTW-1U）測評拆解

152616d9wljpzj1lpxq22i

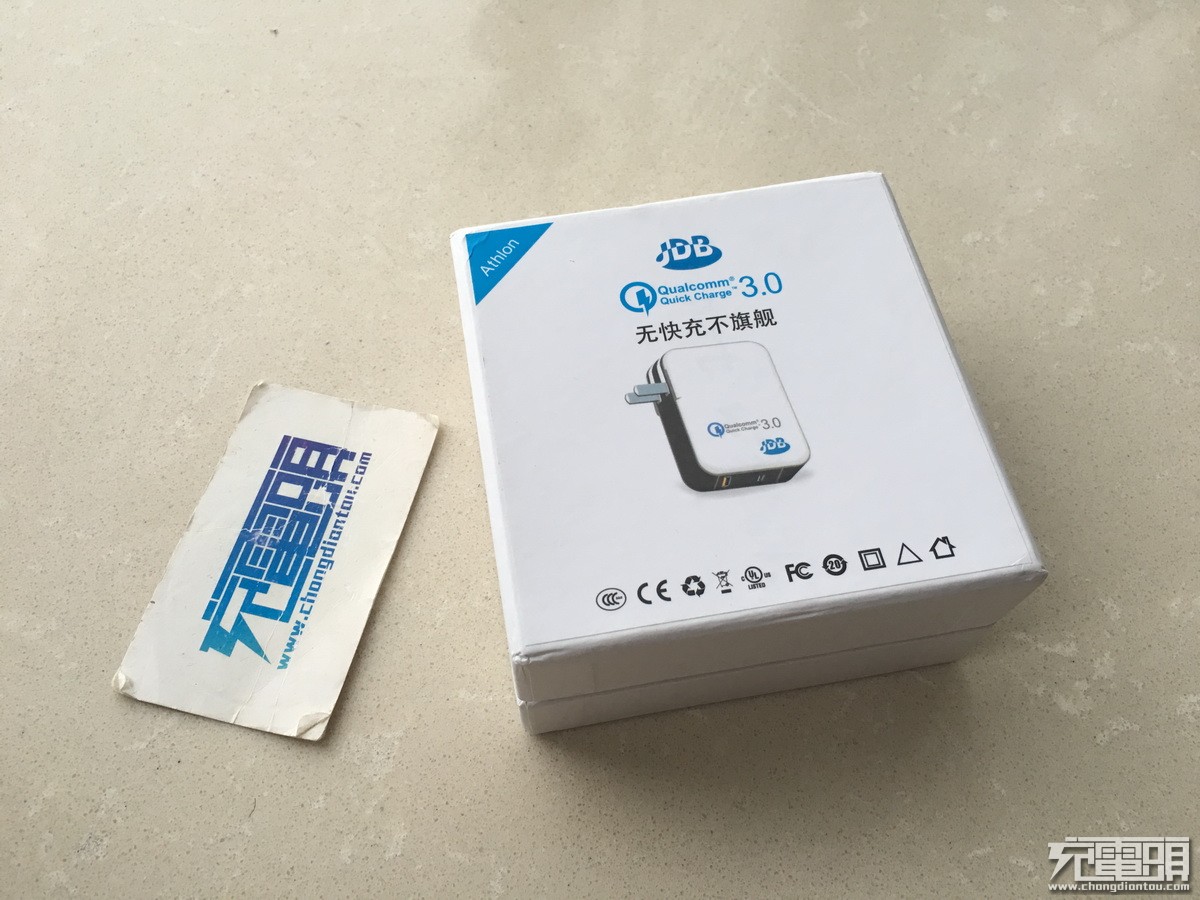

JDB 雙口QC3.0 電源拆機
