iPhone 7的發布引領了耳機的革命，目前市場上面主流蘋果耳機轉接和耳機方案有如下：
1：蘋果原裝耳機采用蘋果獨家芯片方案C100模組拼接而成，支持線控，通話，數字音頻！最蛋痛的是這個模組出來不外賣，MFI的工廠也不能買貨！（當然也有不合法的產品流出來，為此越南富士康被蘋果公司罰了1500萬美金！內部消息）；
2:蘋果原裝耳機轉接頭也是蘋果獨家芯片，采用C101模組拼接而成，支持線控，通話，數字音頻！這個也是蘋果不外賣的！目前有C101的都是非法渠道出來的；
3:蘋果耳機MFI認證產品，這個是今年蘋果坑爹的地方，蘋果的產品可以做到很小很美觀，但是LAM模組的確比原裝的大了好幾倍！而且需要C68E加LAM模組，而且要加線控，加麥克風才可以符合MFi認證的規范，完全和原裝不一樣！最后做出來好大個！好失敗不知道聽個耳機帶那么大個家伙干嘛；
以上是蘋果原裝和MFI產品的方案！目前蘋果針對耳機放寬了政策，一般MFI廠都可以過，但是針對轉接線這塊蘋果已經停止PPID認證申請！所以延續而出來的蘋果仿制品已經鋪滿市場，其中方案如下：

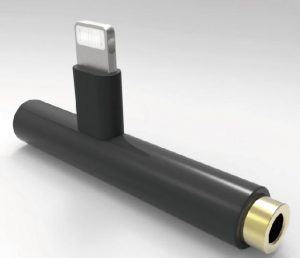

1:目前市場最廉價，最多的產品是音頻轉接，采用手機的OTG模式，通過USB音頻解碼IC來實現音頻轉出，方案為OTG方案，這種方案如果破解芯片的底層代碼寫的不好容易造成手機強制重啟，花屏，接口原裝設備不能用，必須重啟手機后才可以，降低了手機的使用壽命！連接只需要3根芯線就能實現！（比如下例圖示這些款式，還有其它等！）

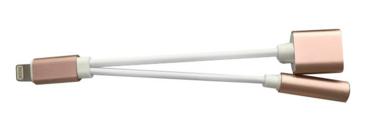

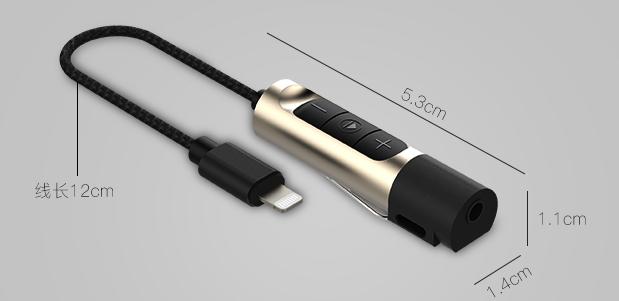

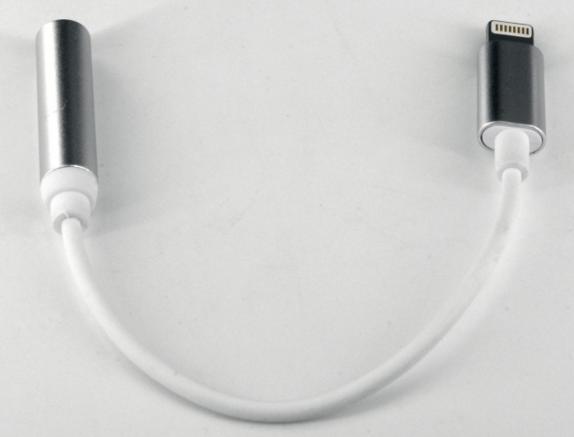

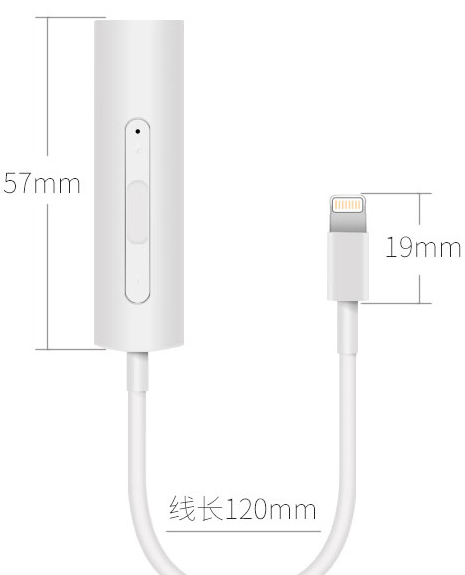

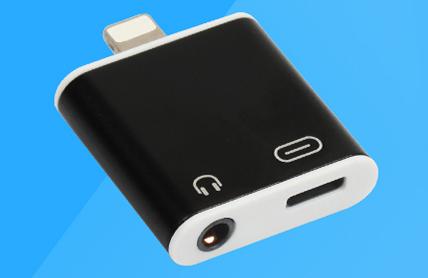

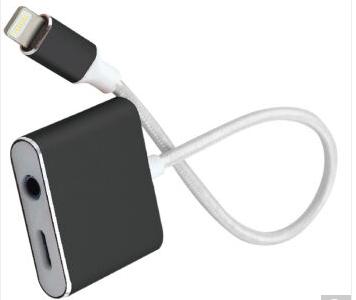

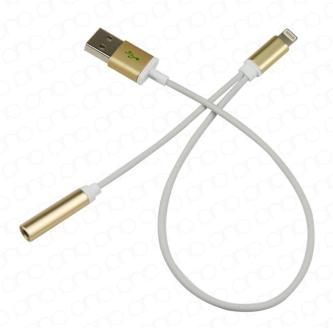

[caption id="attachment_6513" align="aligncenter" width="300"]A款 A款[/caption] [caption id="attachment_6514" align="aligncenter" width="300"]B款 B款[/caption] [caption id="attachment_6515" align="aligncenter" width="300"]C款 C款[/caption] 2:OTG模式音頻加充電，這種產品也是通過USB音頻解碼芯片加破解芯片并在破解芯片里面增加欺騙代碼，來實現音頻和充電！只能支持充電，音頻，不支持通話。普通這種芯片最多充電只有500mA，也有強制拉高到1.5A的，這種風險系數比較大，在充電的同時OTG是也在放電，在向手機索取電量來給設備工作，這期間充電是靠芯片的欺騙代碼來識別和管控的。當我們插上這種OTG設備時，設備已經向手機發送一個取電指令，讓手機給OTG設備供電，這時我們再插入一個充電頭給蘋果手機充電時，他也是靠芯片的欺騙切換轉換，這個過程會有供電和充電的電流對沖，容易造成手機強制重啟，無法充電。損壞手機電源管理IC的問題！這種模式需要5根芯線就能實現！（比如下例圖示這些款式，還有其它等！） [caption id="attachment_6516" align="aligncenter" width="300"]A款 A款[/caption]   [caption id="attachment_6517" align="aligncenter" width="300"]B款 B款[/caption] [caption id="attachment_6518" align="aligncenter" width="300"]C款 C款[/caption] [caption id="attachment_6519" align="aligncenter" width="300"]D款 D款[/caption] [caption id="attachment_6520" align="aligncenter" width="300"]E款 E款[/caption] 3:仿蘋果MFI認證， IOS模式產品，這種產品采用原裝IC 3959型號芯片，在電源管理方面采用MFI認證模式同音頻獨立區分，解決了OTG模式的風險，也提高了充電的功率2A大電流！這種模式對蘋果手機沒有任何損，完全按照蘋果IOS協議制定，除了沒有用LAM模組過MFI外，基本都符合蘋果認證產品特性！只是單價成本比OTG模式高！支持充電，音頻，線控，不能通話！（暫時發現只有這一款，還帶過充保護LED燈指示款）   [caption id="attachment_6521" align="aligncenter" width="300"]a19 A款[/caption] 破解通話有兩種路徑：

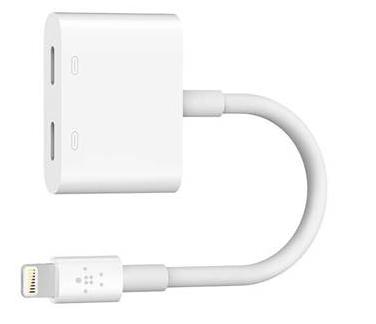

A:USB模式，這個模式是可以實現通話，音頻，充電，線控等，但是了解到這個方案需要蘋果公司授權，一般工廠是沒有辦法同意的，比如貝爾金，蘋果授權的二個蘋果母座無極性音頻充電轉換產品。如下圖示兩個蘋果母座，無極性不分充電和音頻，都可以支持！
[caption id="attachment_6522" align="alignnone" width="300"]a20 貝爾金[/caption] B:藍牙模式，橋接USB充電，同樣可以實現充電和音頻，這種模式就是把藍牙模組增加到轉接線上，藍牙模組接線到3.5音頻母座就可以啦，用的時候第一次配對打藍牙，就可以實現通話，音頻，充電！雞肋的產品，完美的想法！
后面附上Lightning接口與3.5mm耳機口的小科普：
2012年9月，蘋果發布的iPhone 5采用了全新的小尺寸接口，也就是我們熟知的Lightning連接器, 全新Lightning連接器的尺寸更小，而且插入時可以不用區分反正. 隨后，Lightning連接器被拆解后發現里面內置了驗證芯片，可以動態的將觸點切換，這樣才實現了不分反正。很多人預測這其中的處理是通過iPhone上的板載芯片控制的，不過Lightning芯片內部的工作協議仍然未知。
美國專利和商標局通過了三項設計Lightning連機器的專利，這些專利詳細描述了Lightning工作的方式。包括從iPhone和外設方面的詳細工作原理，以及物理設計如何實現更穩定的操作。最主要的專利被稱為“有外部觸點和導電框架的雙向連接器”，這份專利深度講述了Lightning硬件設計，做工和功能性。
為了設計Lightning連機器，蘋果試圖克服之前連接器的不足之處，包括業界標準的3.5毫米耳機接口和USB。在設計全新接口協議時，蘋果需要更小巧的連接器，而且需要薄到可以裝配在現在越來越薄的智能手機上。其他兩項專利描述了連接器觸點的動態切換技術以及數據信號和電力傳輸技術。

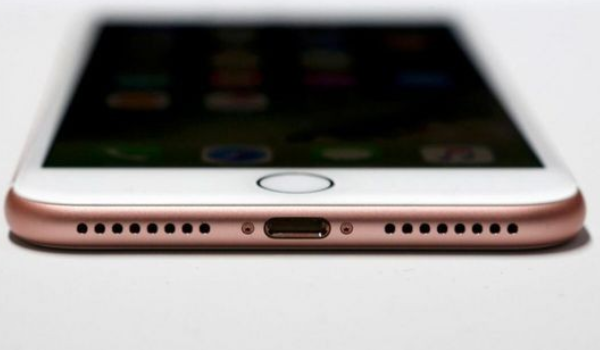

蘋果在iPhone 7機身上取消了3.5mm耳機插孔，用戶將通過Lightning接口來控制耳機。這讓Lightning重新進入了人們的視野。
a21
Lightning中文意思“閃電”，Lightning接口是蘋果公司于2012年9月推出的新一代的通用數據接口。Lightning的發布也意味著蘋果使用了長達9年的30針Dock接口將被正式取代。除了基本的充電和數據傳輸外，還支持視頻、音頻等數字信號輸出功能。
a22

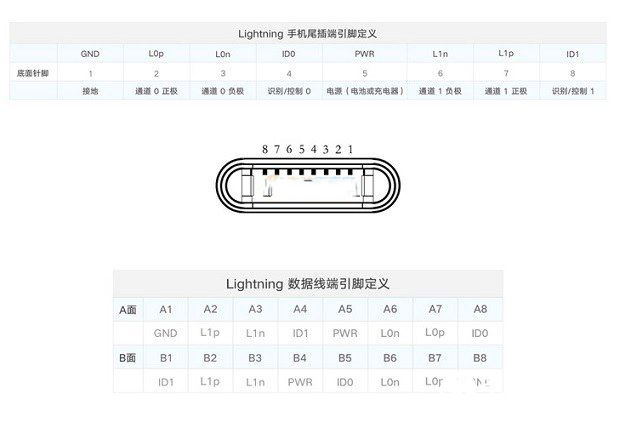

Lightning接口結構圖解
由上圖我們可以窺探出正反插拔的秘密了。
PWR：電源；
GND：地線；
ID0/ID1：用來識別正反面或配件類別等ID識別選通信號；
L0p/L0n/L1p/L1n：用于數據傳輸?shù)男盘?hào)線路。
目前數據傳輸只用了其中的 2 個針腳，另外 2 個應該是冗余設計。通過 ID0 與 ID1 兩個針腳的組合來識別不同的附件設備，以此來選通不同的數據傳輸線路。

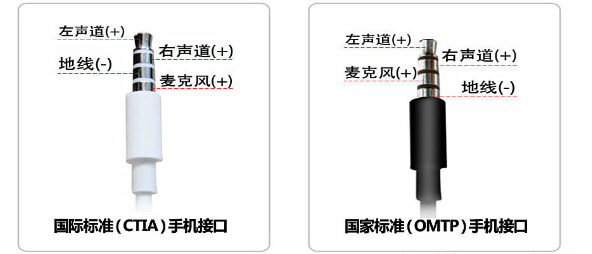

蘋果把 3.5mm 耳機接口取消的消息喧囂塵上，因?yàn)樘O果一直是行業的火車頭，蘋果在硬件上的一舉一動，牽聯著各行各業敏感的神經。目前手機上音頻接口有著嚴格的標準，目前國際上通用的手機耳機接口標準有兩個，一個是國家標準（OMTP）的標準，一個是國際標準 (CTIA) 的標準。國際廠商大部分使用的是 CTIA 標準，如美國、香港和其他國際市場的 iPhone 耳機，而國內的行貨產品則需要支持 OMTP 標準。這里簡單介紹：
國際標準（CTIA）的 3.5 毫米接口：插針接法是左聲道-右聲道-地線-麥克風。也是目前市場上最流行、使用量最大的接法。國際標準（CTIA）耳機適用手機范圍：蘋果（全系列）、小米（全系列）、魅族（全系列）、索尼（全系列）、LG（全系列）、HTC官方產品、三星、摩托羅拉部分機型，諾基亞 Lumia 和 WP7 系列。
國家標準（OMTP）的 3.5 毫米接口：插針接法是左聲道 - 右聲道 - 麥克風 - 地線，要適用手機范圍：諾基亞、索尼愛立信（全系列）、中興（全系列）、步步高（全系列）、酷派（全系列）、HTC 非官方產品, 摩托羅拉、聯想、OPPO（全系列）等國產系列手機。
a23
如果把國際標準（CTIA）的耳機用到這個非國際標準（OMTP）的接口上，就會出現只有背景聲，按住麥克風上的通話鍵才正常出現人聲的現象。
