2019年正值二合一充電器市場火爆，前段時間，倍思推出了一款充電器移動電源二合一產品。這款產品不僅內置了10000mAh的電池容量，在加入AC充電功能后，整體體積控制也比較得當，整體只有260g左右，非常適合出門攜帶。同時還支持USB PD3.0和QC3.0快充，當然它也支持了小電流充電模式，不僅是手機、平板，包括藍牙耳機、智能手環也可以得到更快更好的充電體驗。

現在我們一起來對這款產品進行開箱拆解。

一、倍思10000mAh 二合一移動電源開箱

包裝整體還是熟悉的倍思風格，左上角的黃色方塊里面是倍思的英文Baseus logo，下面是產品的外觀展示圖。

盒子背面是部分產品信息：
型號：BS-CHT909
AC充電器模式
Type-C輸出：DC 5V3A，9V2A，12V1.5A
USB輸出：DC 5V3A，9V2A，12V1.5A
總輸出：DC 5V3A
移動電源模式
電池容量：10000mAh 3.7V/37Wh
額定容量：5800mAh
能量轉換率：≥72%
Type-C輸出：DC 5V3A，9V2A，12V1.5A
USB輸出：DC 5V3A，9V2A，12V1.5A
總輸出：DC 5V3A
產品尺寸：103*64*30mm
產品重量：260g
授權生產商：東莞市歐派奇電子科技有限公司

包裝頂部帶有一個掛孔。

從底部打開包裝，產品放在內部的塑料托盤內。

包裝內容：充電器、產品說明書、產品保修卡。

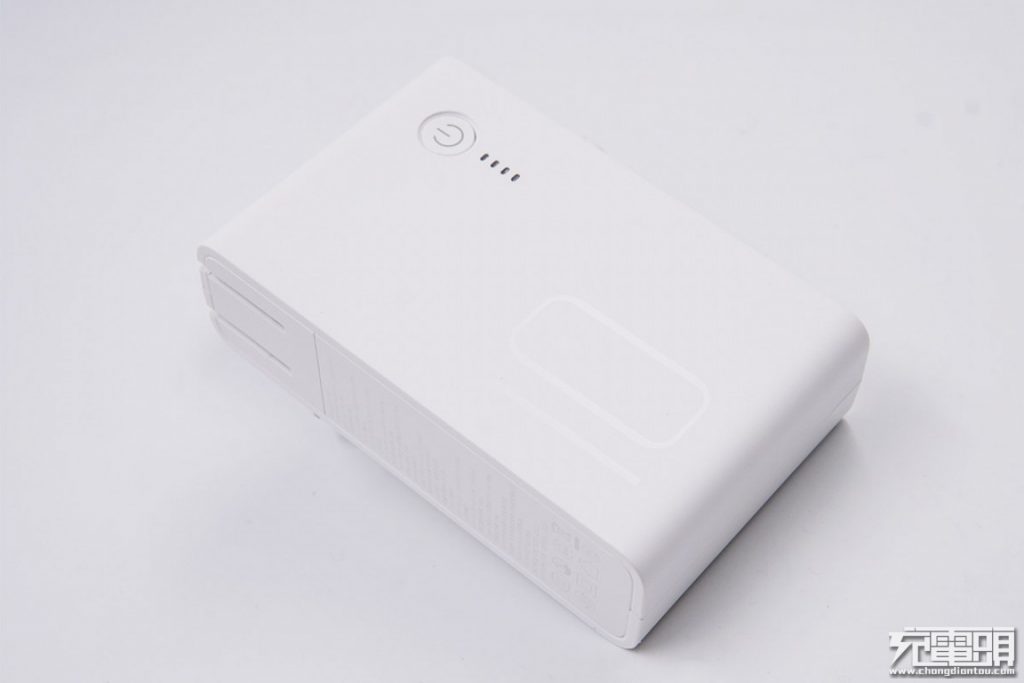

這款倍思充電器移動電源二合一產品整體采用白色塑料材質，設計簡潔，屬于比較耐看的類型。

頂部帶有一個電源開關鍵，開關略微向下凹陷，可以在使用時增加觸感上的識別，旁邊是3顆藍色LED電量指示燈，以及一顆快充指示燈。

正面左下角還有一個大大的10字樣。

側面配有一個USB Type-C接口，一個USB-A接口。

底部非常干凈整潔，做工嚴絲合縫。

側面是部分產品參數信息，與外包裝上描述的一致。

正面對比iPhone Xs Max整體要小很多。

凈重約264.8g。

使用ChargerLAB POWER-Z KT001檢測USB-A口協議，支持Apple 2.1A、Samsung 5V2A、USB DCP、QC2.0/3.0、Huawei FCP協議。

使用ChargerLAB POWER-Z KT001檢測USB-C口協議，支持Apple 2.1A、Samsung 5V2A、USB DCP、QC2.0/3.0、Huawei FCP協議。

使用ChargerLAB POWER-Z KT001檢測USB-C口PDO報文信息，支持USB PD 3.0快充，具有5V2.4A、9V2A、12V1.5A三個檔位。

二、倍思10000mAh 二合一移動電源拆解

先拆開外殼，采用的是卡扣固定，外殼內部做了絕緣隔離板。

取出PCB和電芯，電芯表面涂有大量白膠進行固定。

電芯與PCB之間通過一塊黑色泡棉膠緊緊粘在一起。

撕開泡棉膠，下面可以看到電芯的來自SAIL風帆鋰離子電池，單片5000mAh，18.5Wh，平臺電壓3.7V。

熱敏電阻放在電芯外側，使用導熱膠固定在電芯上。

PCB A面主要是變壓器和電解電容以及輸出接口，各元器件之間采用注膠處理。

接口特寫，左邊為USB-C口，右邊為USB-A口，其中USB-A口采用橘黃色舌片。

USB-A口旁邊是一顆固態濾波電容，規格為6.3V 1000μF。

變壓器編號PQ2013 YJ433A。

輸入延時保險絲，2A 250V。

輸入共模電感，濾除干擾。

TD6530 初級PWM一體化IC，內置控制器和開關管。

電解電容，規格為50V 10μF。

高壓電解電容濾波，規格為400V 22μF。

高壓電解電容，規格400V 15μF，兩顆并聯。

Y電容。

濾波電容，規格為16V 220μF，電路板鏤空以降低厚度。

PCB B面一覽。

無標單片機。

XB8886A 一體化鋰電保護。

2R2貼片合金電感，周圍有白膠加固。

移動電源主控芯片，來自珠海智融的SW6106。

SW6106是一款高集成度的雙向快充移動電源專用多合一芯片，其集成了 4A 高效率開關充電， 18W 高效同步升壓輸出，PD/QC/FCP/PE/SFCP 等多種快充協議，電量計量，照明驅動以及相應的 控制管理邏輯。支持邊充邊放，在單口工作時支持快充輸入輸出，多口工作時支持 5V 輸入輸出。外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

4顆新功率NCE20P45Q 輸出開關管，用于端口切換。

新功率NCE20P45Q規格資料。

另外一顆主控芯片，來自英集芯IP5306。IP5306是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，只需一個電感實現降壓與升壓功能。同步升壓系統提供最大 2.4A 輸出電流，轉換效率高至 91%。空載時自動進入休眠狀態，靜態電流降至 50uA。芯片外圍器件少，可以有效減小整體方案的尺寸，降低BOM成本。

IP5306詳細資料。

兩顆8205A MOS。

4顆LED電量指示燈和一顆LED狀態指示燈。

輸入整流橋，ABSR210，2A1000V耐壓。

次級同步整流器，TC730 內置同步整流控制器和MOS。

電源開關。

拆解完畢。

充電頭網總結

這款倍思充電器移動電源二合一產品內置電池容量為10000mAh，整體的體積大小控制也比較得當，支持QC3.0+PD3.0最大18W的輸出功率，基本滿足大部分手機、平板的充電需求，同時還支持小電流輸出模式，可以說不管是居家辦公還是出門在外，使用都是非常方便的。

通過拆解可以看到，這款產品里面采用了英集芯IP5306、智融的SW6106雙芯片策略，均為高集成度方案，有助于進一步節省外圍元器件數量。同時還加入了多顆保護芯片，輸出電流根據設備的不同需求，可以自動匹配輸出。
