近期綠巨能宣布眾籌一款大功率移動電源，其功率高達100W，想必滿足大多數用戶的需求了，這么大的功率別說手機快充，就是充筆記本也不是問題。說到電池容量，此次綠巨能選擇27000mAh，則是為了更方便大家在乘飛機的時候攜帶。接口方面，這款移動電源配備了2個USB-C接口、一個USB-A接口，最大輸出為100W，基本滿足了絕大多數手機、平板、電腦的充電需求。三口同時輸出最大功率約為130W，充兩臺筆記本電腦也是可以的。

現在充電頭網已經拿到這款PD100W充電寶，現在我們一起給它進行拆解，看看它的內部用料究竟如何。

一、綠巨能100W PD移動電源開箱

綠巨能100W PD移動電源采用硬紙盒包裝，天地蓋設計，主基色為黑色，凸顯沉穩商務風格。正面印制產品在給筆記本電腦充電的使用場景，能直觀的感受到這款產品所面向的消費用戶群體。下方還印制了產品的三大特點：100W PD、多協議兼容、高倍率電芯。

包裝盒背面，印制了產品的相關信息，通過這些信息可以大致了解到產品的性能特性。具體為：

型號：LJN-YDDY01
電池容量：99.9Wh，27000mAh
額定容量：18500mAh/5V
USB-C1輸入/輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A（100W）
USB-C2輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A（60W）
USB-A輸出：5V/4.5A、9V/2A、12V/1.5A（22.5W）

我國民航規定：可直接登機的單個移動電源能量最大不能超過100Wh（電芯容量27500mAh左右），超過100Wh在160Wh以內的移動電源需向柜臺審批。而綠巨能100W PD移動電源的容量為27000mAh/99.9Wh，可以直接攜帶乘坐飛機，不需要做額外的申報，很方便。

包裝盒頂側面印制綠巨能LOGO：llano。

打開包裝盒頂蓋，內部有精準開模的軟膜內襯，移動電源放置其中，穩穩當當不會晃動，防護措施非常到位。

拿出移動電源下面有一個小盒子，裝有數據線。

包裝盒內物品一覽：移動電源、數據線、收納袋、說明書。

收納袋為絨布材質，帶有松緊提繩，移動電源裝入其中，既起到了防護作用，同時還增加的了攜帶拿放的便捷性。

附贈的數據線為USB-C to USB-C線材，線頭兩端均為金屬殼體。

線頭印制有綠巨能LOGO：llano。線頭與線身處還進行了網尾加固處理，數據線不易斷裂使用更持久。

線身直徑為4.7mm。

比蘋果手機原裝的數據線更為粗大。

使用ChargerLAB Power-Z KT001測試儀對數據線進行E-Marker信息檢測，測得該條數據線帶有E-Marker芯片，可過20V/5A 100W功率，數據傳輸為USB 2.0。適合用來充電以及應急數據傳輸使用。

綠巨能100W PD移動電源為長方體，采用了金屬外殼，顏色為灰色，外殼表面有輕微磨砂質感，高端商務風范盡顯。正面左下角印制綠巨能LOGO：llano，設計十分簡潔。

移動電源兩端處理成黑色類膚材質，增加了一些美觀上的點綴。

金屬與類膚面之間的銜接處做得也非常的緊密平整，做工不錯。

移動電源背面也比較的簡潔，下方印制產品的相關參數。

型號：LJN-YDDY01
電池容量：99.9Wh，3.7V，27000mAh
額定容量：18500mAh/5V
USB-C1輸入/輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A（100W）
USB-C2輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A（60W）
USB-A輸出：5V/4.5A、9V/2A、12V/1.5A（22.5W）

綠巨能100W PD移動電源擁有兩個USB-C口與一個USB-A輸出口，其中USB-C1口（圖中最左側的接口）支持雙向最高100W輸出/輸入，USB-C2口（圖中最右側的接口）是單向60W輸出接口。USB-C2口旁邊是一枚圓形電源激活按鍵，按下按鍵移動電源正常輸出電力，連續按兩下將進入小電流輸出模式。按鍵外側有一圈白色圓環為移動電源指示燈。

指示燈共有三種顏色顯示，分別代表著不同的電池容量，亮白色光源電量處于70%-100%、亮藍色光源電量處于50%-70%、亮紅色光源電量處于0%-50%。

綠巨能100W PD移動電源雖然整體形狀是長方形，但每個面都帶有一定的弧度，剛硬中又不失一份溫柔，整體手感還是非常不錯的。

移動電源橫截面比iPhone XS Max稍大。

厚度與一元硬幣直徑相當。

綠巨能100W PD移動電源重663.9g。

使用ChargerLAB Power-Z KT001測試儀對綠巨能100W PD移動電源USB-A口進行協議檢測，測試儀屏幕全綠，USB-A支持Apple 2.4A、三星5V/2A、DCP協議，以及QC 2.0、QC 3.0、AFC、FCP、SCP快充協議。

USB-C1口方面，支持DCP、QC 2.0、QC 3.0協議。

USB-C1同時還支持PD 2.0快充協議，支持檔位有：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A。

USB-C2口除了支持PD協議外，不支持其他常見的快充協議。

USB-C2輸出檔位有：5V/3A、9V/3A、12V/3A、15V/3A、20V/3A。

二、綠巨能PD100W移動電源拆解

先從充電寶底部開始，撬開下面的黑色塑料擋板，可以看到擋板里滿布加強筋更加耐跌落沖擊，里面有6顆十字螺絲固定。

卸下6顆螺絲后，取下蓋板，方便后續把里面的電芯的PCB抽出。

撬開頂部的黑色塑料蓋板，可以看到各接口處下面還有一層黑色擋板保護。

將外殼與內部主體分離，PCB與電芯外面還有一層內構框架，電芯外面包有一層黑色膠布加強絕緣，防止電芯與金屬殼體接觸。

撕掉電芯表面的黑色膠布，下面是一層黑色熱縮套，用于電池PACK固定，并且絕緣與殼體隔離。

我們來看一下電池組的部分，采用了三星35E大倍率18650鋰電池組成電池組。

將電芯、PCB與下面的塑料托盤分離，可以看到背面涂有大量白膠進行固定。

取出PCB與電池組，可以看到一共采用了8節18650電芯組成。

電池組通過4串2并PACK組成，可以看到這里采用了純鎳片，能夠防止生銹氧化。

兩顆電芯之間配有熱敏電阻，用來檢測電芯的溫升。

電池組正確使用了兩層青稞紙作為絕緣材料，防止鎳帶和負極短路，保護到位。

PCB正面涂有大量黑色導熱膠固定，加強PCB散熱，導熱膠與蘋果充電器采用的是同一材質。

PCB大小參照1元硬幣。

去掉PCB表面的黑膠，可以看到兩個功率電感采用雙線并繞設計，這樣可以提升電流密度，一定程度上可以達到降低溫度的效果。

一顆供電切換管。

這一面共有4顆固態濾波電容，規格均為100μF 35V。

一個用于60W USB-C那邊的磁環電感。

用于100W USB-C那邊的大電感。

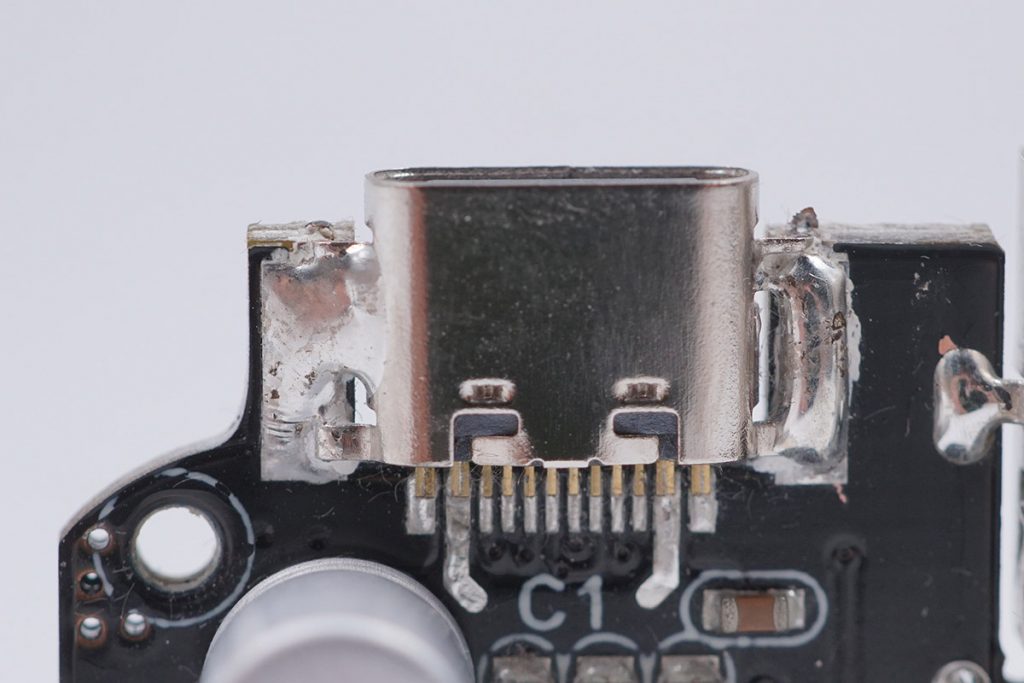

為了提高接口插拔的耐用性，在USB Type-C母座兩側，加入了二次點焊加以固定。

從前面ChargeLAB的協議檢測可以看到，USB-A接口支持華為SCP低壓大電流快充技術，為滿足大電流的充放電需求，USB-A接口的USB VCC與GND PIN都是經過加粗設計的，可以帶來更低的阻值以更好的配合華為SCP快充。

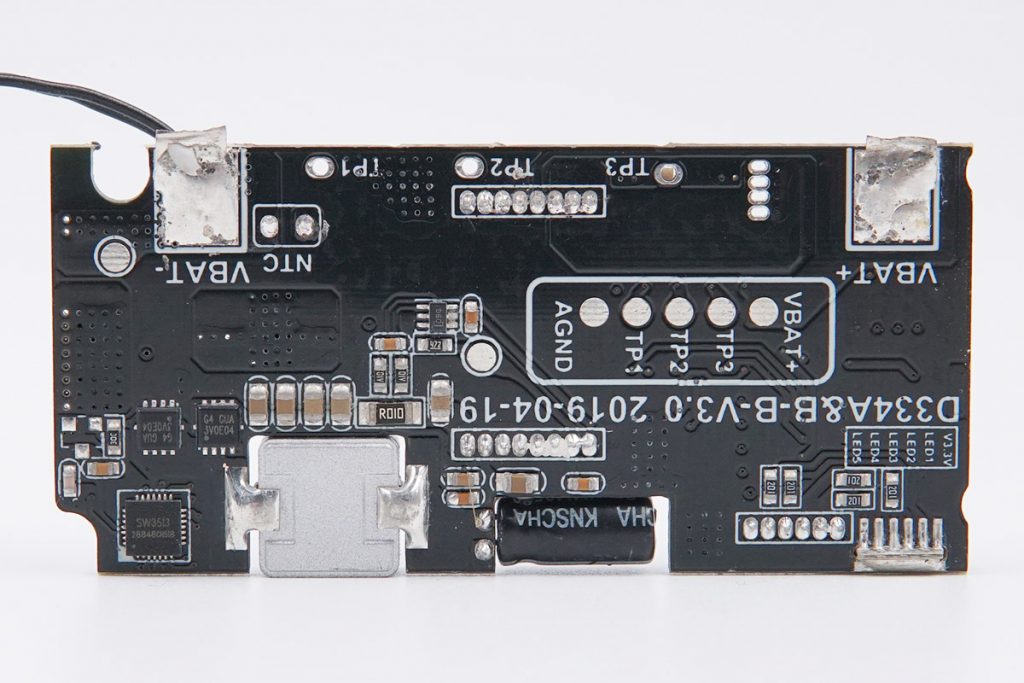

另一塊PCB背面，PCB鏤空焊接了一顆合金電感。

來自珠海智融科技的SW3513快充芯片，支持雙A口任意口快充輸出，支持雙口獨立限流。 其集成了5A高效率同步降壓變換器，支持 QC/AFC/FCP/SCP/PE/SFCP/低壓直充等多種快充協議， CC/CV 模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議解決方案，多用于車充領域。

智融SW3513詳細資料。

SW3513外置的降壓MOS管。

電源鍵四周的LED燈，三個一組，共四組組成的燈環。

電源鍵采用沉板結構，堅實耐用。

將前后兩塊PCB板分開，為了可以承受更大電流，以及進一步增強本身的散熱表現，左邊一塊PCB采用的是4層銅板2oz設計，右邊的PCB則采用6層銅板2oz設計，目前市面上其他同類產品大多為1oz銅。

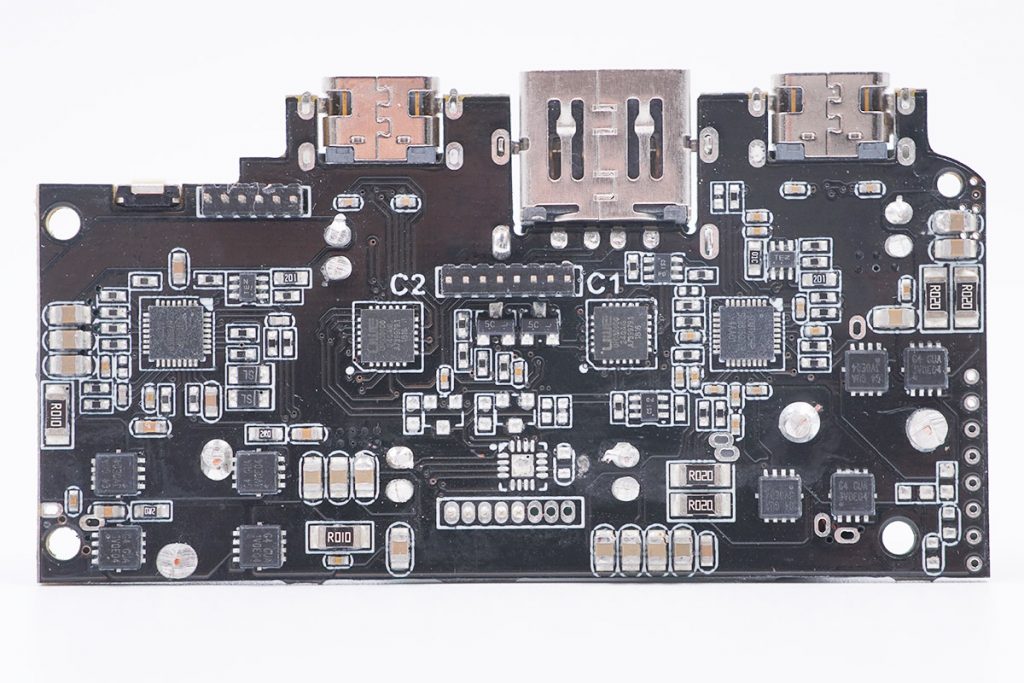

背面一覽，配有三個接口，并采用了兩個ASIC芯片和兩顆升降壓主控，以及8顆MOS管。

移動電源升降壓芯片，來自南芯半導體的SC8815。

南芯SC8815升降壓電池充電器應用于1至6節電池，I2C可編程充電電流和充電電壓、可編程放電輸出電壓、可編程輸入/輸出電流限制；內置10 位 ADC；擁有欠壓保護，過壓保護，過流保護、短路保護和熱關斷保護等多種保護功能；單芯片完成充電/放電控制，支持各種電力轉換。
充電頭網了解到，采用南芯SC8815的產品還有ZMI紫米65W USB PD三口快充充電器、OPPO SUPER VOOC超級閃充移動電源。

南芯southchip SC8701同步4管升降壓控制器。

南芯southchip SC8701資料。

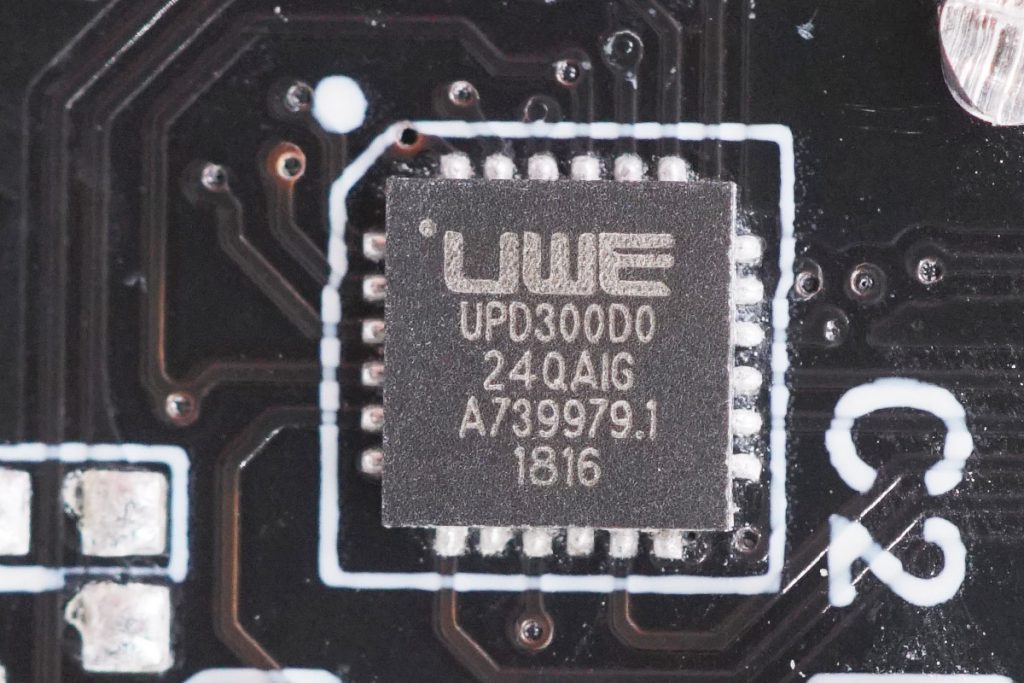

優微科技UPD300DO-24QAIG，是一款USB Type-C接口控制器和PD控制器二合一的ASIC芯片。充電頭網經查詢了解到，UPD300DO-24QAIG目前通過的是USB PD2.0認證，并于2018年8月1日獲得了USB-IF協會的Test ID，編號為1000123。

另外一顆UPD300DO-24QAIG。

4顆用于升降壓的MOS管。

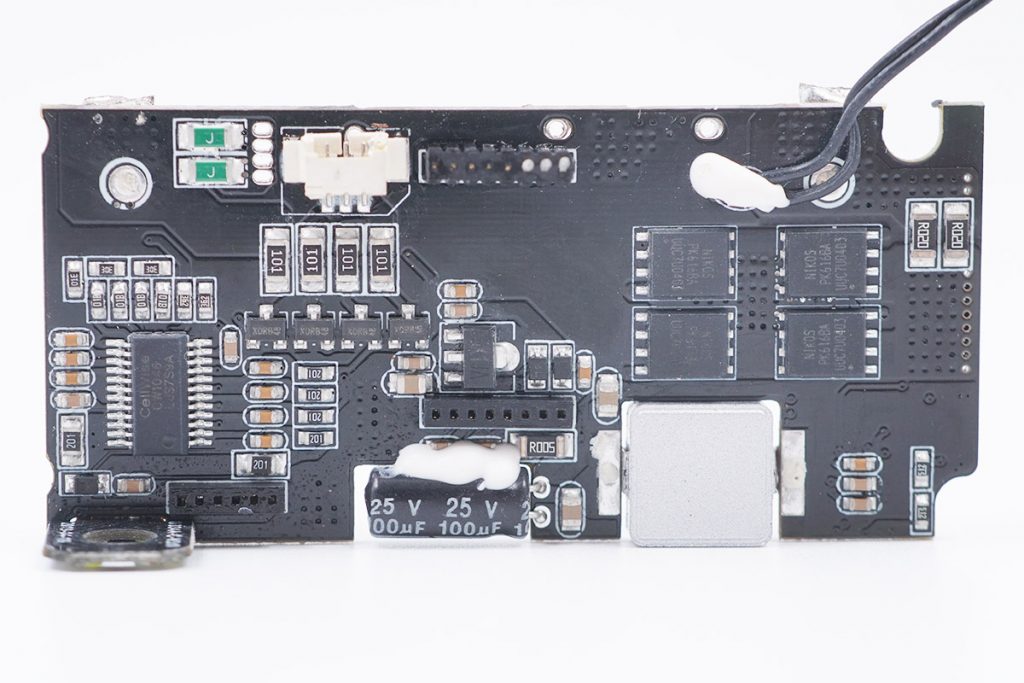

這一面是電池保護板和一路降壓輸出電路，電池端有保險絲。

賽微多串鋰電池保護IC CW1046，CW1046有以下優點：
一， 高精度的電壓、電流以及溫度檢測，更有效的保護電池包；
二， 驅動N管MOSFET，節約BOM成本。
三， 高精度的均衡功能，均衡開啟電壓的一致性可達到±1mV以內，延長電池使用壽命與使用時間，提高用戶體驗。
四， LED電量顯示功能，通過4顆LED燈顯示電池包的剩余容量；

賽微CW1046支持3、4串電池包，提供多種保護電壓參數，滿足不同類型的保護需求。
CW1046提供被動均衡功能，通過外置的NMOS以及電阻實現均衡，均衡電流由外置電阻決定；當CW1046檢測到電池電壓高于均衡啟動電壓時，均衡啟動，電池通過外置電阻進行放電，當電池電壓低于均衡啟動電壓，或者所有電池電壓高于均衡啟動電壓時，均衡關閉，最多開啟四路同時均衡。當電池包過充保護后，電池均衡繼續工作，當電池電壓均低于過充解除電壓時，賽微CW1046開啟充電MOS繼續為電池充電，在一個充電循環內進行多次均衡，提升均衡效果。
充放電過溫保護功能，可以避免電池包發熱造成危險，確保使用的安全。
CW1046采用SSOP24封裝，可應用于移動電源、電動工具、電動自行車、后備電源等產品。

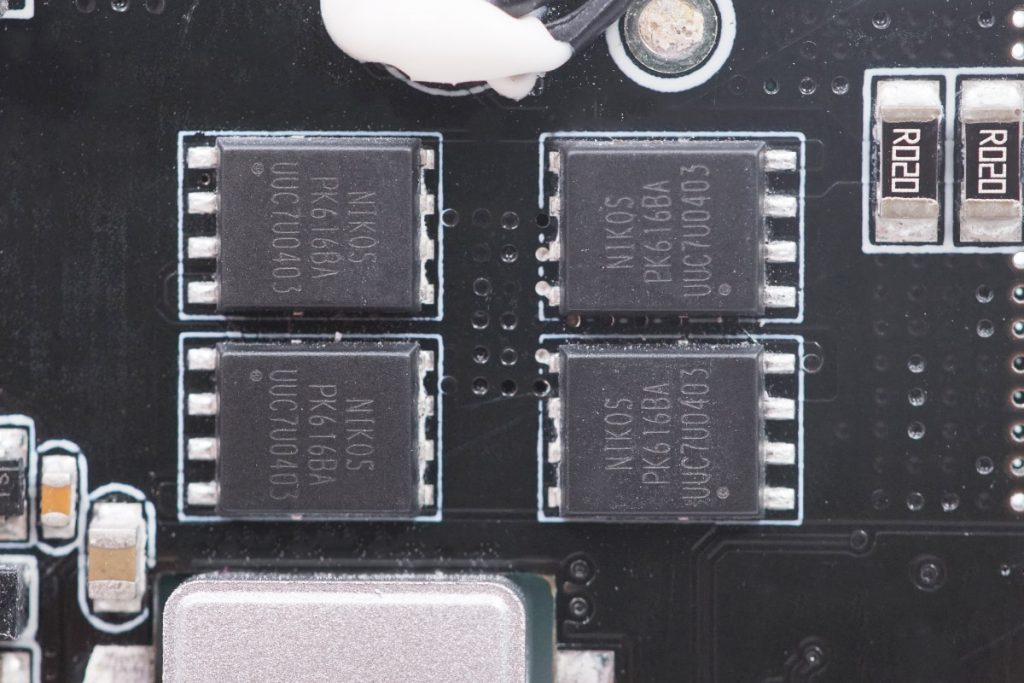

4顆電池保護管，兩并兩串。

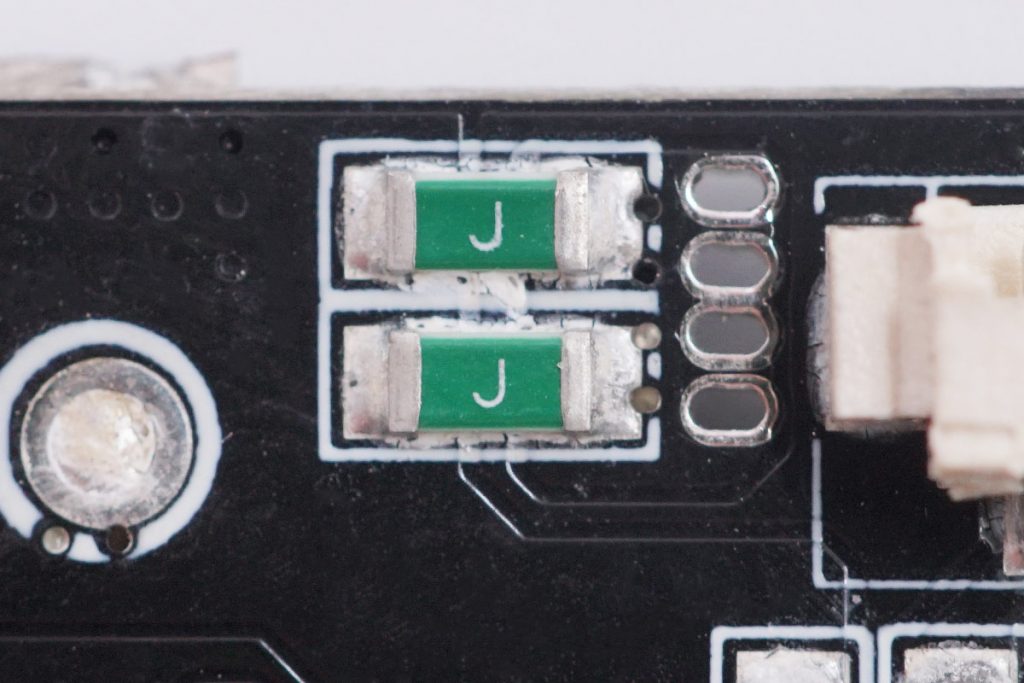

兩顆保險絲，可以加強電池端保護。

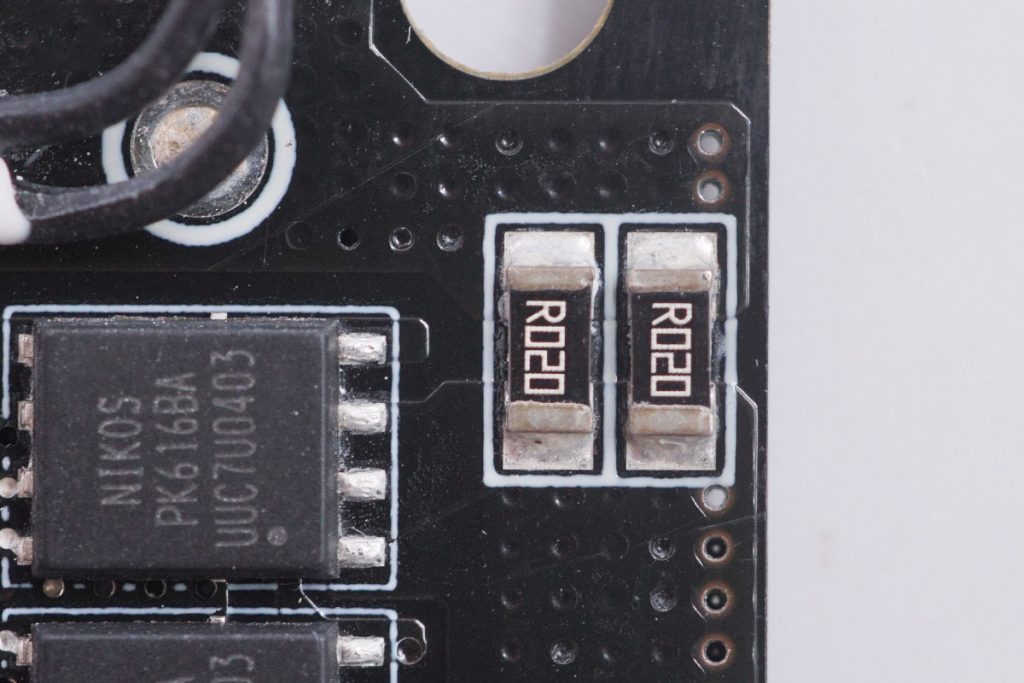

兩個合金電阻，可以有效降低電流溫升。

電解電容，規格為25V 100μF。

沉板焊接的合金一體電感。

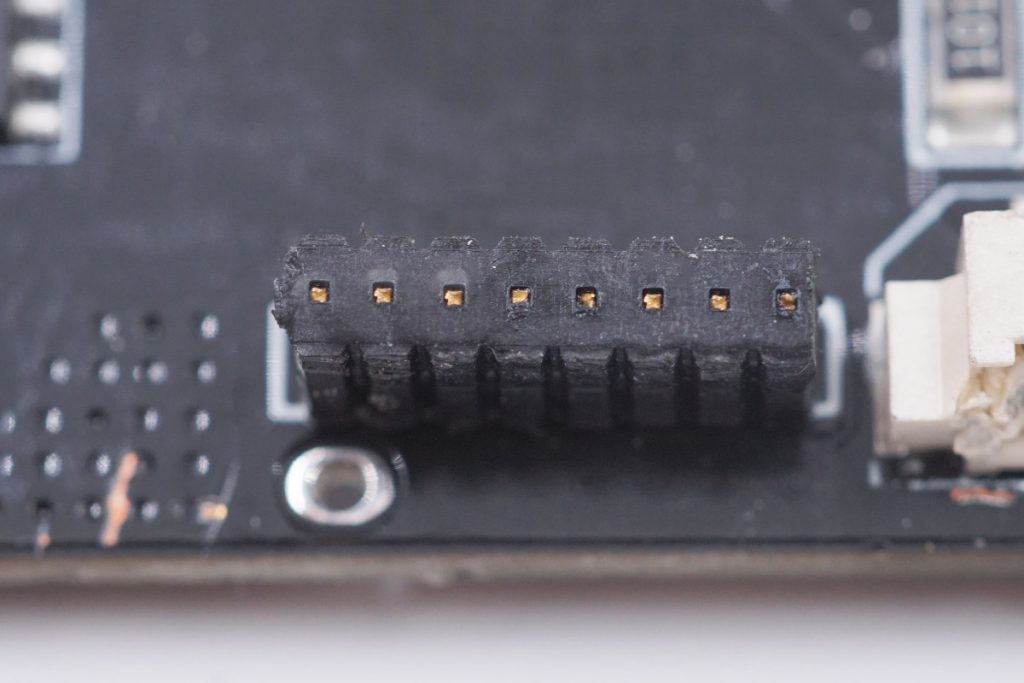

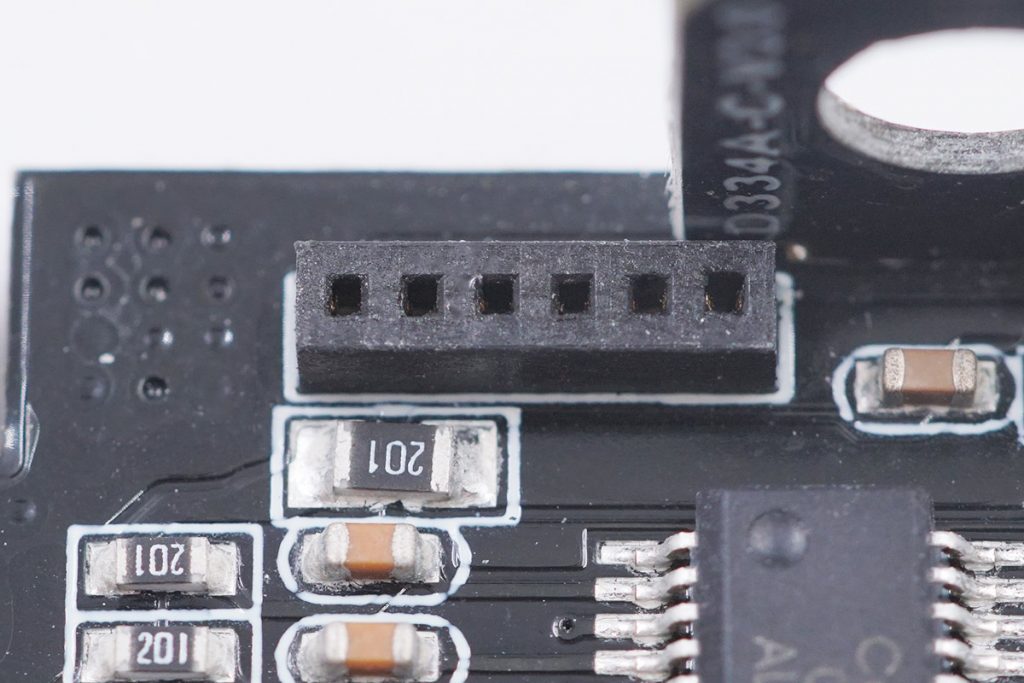

信號PIN采用公母排針連接，在保護板與信號板連接的時候，這種連接方式更便于組裝生產。

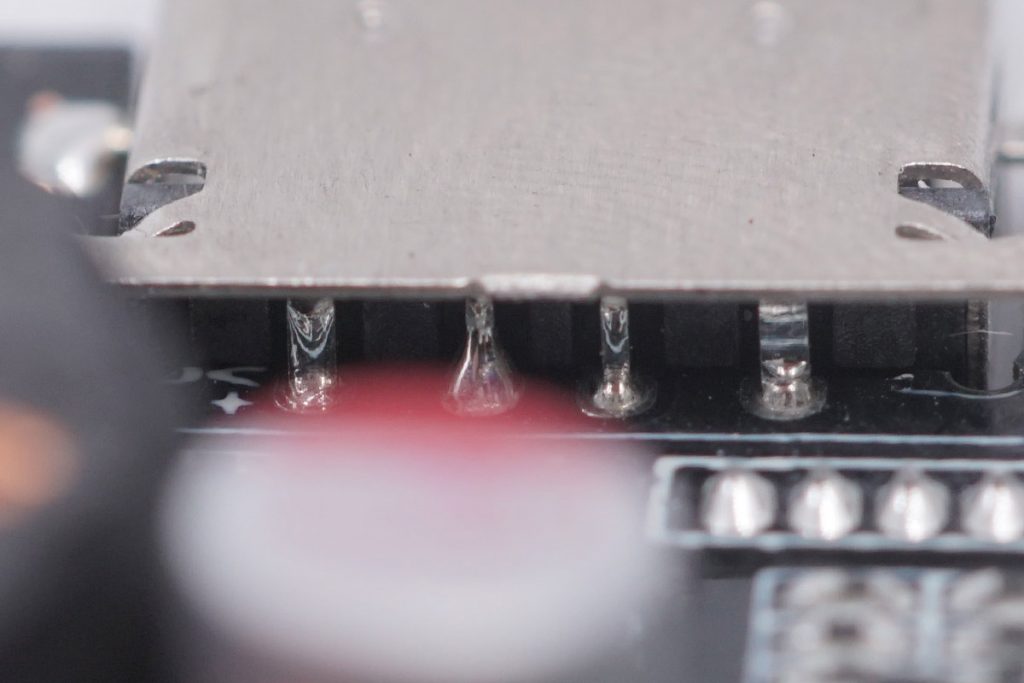

過電流PCB采用焊接的方式連接，這樣做可以降低電流損耗與PIN的溫升。

拆解完畢。

充電頭網總結

綠巨能100W移動電源配備了2個USB-C接口和一個USB-A接口，其中一個USB-C接口的最大輸出為100W，另一個USB-C接口的最大輸出為60W，這兩個接口滿足了絕大多數手機、平板、電腦的充電需求。USB-A接口的最大輸出為22.5W，也滿足一些舊機型的需求。 同時還支持多口同時放電。

通過拆解可以看到，這款綠巨能100W移動電源配內部堆疊十分復雜，采用了雙層主板設計，8顆三星的35E 18650電芯。升降壓控制器芯片采用南芯半導體的SC8815，以及一顆南芯southchip SC8701同步4管升降壓控制器。同時還有兩顆優微科技UPD300DO-24QAIG接口控制器、PD控制器二合一ASIC芯片，并經過USB PD認證。可以做到三口同時輸出最大功率約為130W，一起沖充兩臺筆記本電腦也足夠了。
