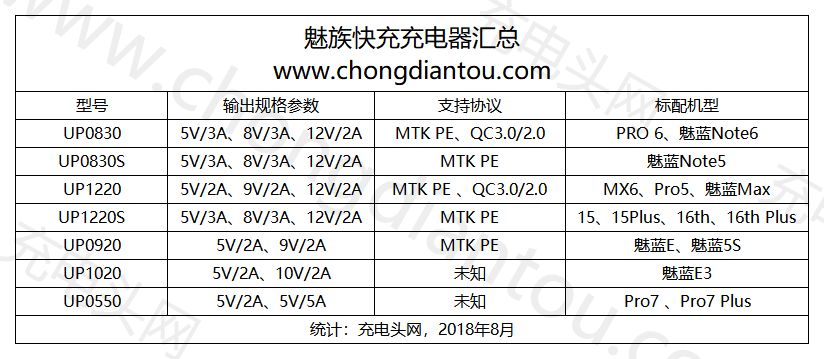

表格中的這些充電器基本都被充電頭網拆解完畢，還剩下最后一款，那就是今天要拆解對象魅族UP0550充電器。UP0550是魅族Pro 7/7 Plus的標配充電器，支持魅族最新的mCharge 4.0快充技術，擁有最大5V/5A，25W輸出功率。充電頭網拆解發現這款充電器的USB口采用了特殊設計，內部用料也非常足。下面我們一起來看這款充電器的內部細節。
一、魅族UP0550充電器外觀
魅族UP0550充電器整體外觀看起來與其他充電器沒有太大區別，白色，亮面處理，正面印有“MEIZU”的logo。
充電器為國標插腳，型號：UP0550，支持100-240V 50/60Hz 0.7A輸入，支持5V/5A或5V/2A輸出，有CCC認證標志。由賽爾康技術（深圳）有限公司制造。
魅族UP0550充電器比其他24W充電器體積稍大。
通過充電器的USB輸出接口可以隱約看見里面加寬設計的彈片。
使用ChargerLAB POWE-Z KT001進行協議檢測，顯示僅支持Apple協議。
二、魅族UP0550充電器拆解
外殼為聲波焊接工藝，但比較容易拆開。
內部PCB板背面一覽。輸出側元件很多。
內部PCB板正面一覽，元器件之間打滿灌膠固定。
輸入端慢熔保險絲、共模電感以及NTC熱敏電阻，X電容一應俱全。
輸入端選用兩顆AiSHi艾華的電解電容進行濾波。
兩顆電解電容規格均為400V 22μF，并聯在一起，保證大功率輸出，旁邊是一顆初級開關管。
變壓器上絲印有一串代碼。
藍色抗干擾Y電容。
輸出端兩顆固態電容濾波電容，來自肇慶綠寶石，耐壓6.3V 1200μF和820μF并聯。
USB-A輸出接口部分采用了塑料防塵罩設計，外圍還包覆了一層銅質保護罩；在變壓器和USB-A輸出接口之間還設有塑料絕緣擋板，保證設備的充電安全。
與常見的USB-A充電接口不太一樣，魅族這款充電器的接口采用了6個觸點的設計，并且對電流傳輸的觸點進行加寬設計，增加接觸面積，降低電阻，保證大電流的通過能力。
拆掉塑料絕緣擋板。
PCB板背面分布著很多貼片元件。
絲印“TMBFR310"是一顆輸入端的的整流橋，3A耐壓1000V。
充電器的PWM主控芯片，絲印“RT7786GA”，來自Richtek立锜科技。這顆芯片同時也被華為SuperCharge充電器、華為5V/8A大電流充電器、小米ADC4501TM充電器、任天堂Switch充電器HAC-002、迪奧科72W USB PD充電器采用。
立锜科技RT7786詳細資料。
初級主開關管，華潤華晶CS12N65F，12A650V耐壓。
華潤華晶CS12N65F詳細規格資料。
CT1019光耦，調節輸出電壓及輸出電壓反饋。
infinoen英飛凌BSC0702LS場效應管，用于同步整流，耐壓60V，適用于5V5A/6A同步整流，右側1206電流取樣電阻，用于過流保護。
絲印“PSA2060LT”為肖特基二極管，20A，耐壓60V。
絲印“74=4F”為輸出協議芯片。魅族mCharge快充協議全靠這顆芯片完成。
AON7423，輸出VBUS開關。導阻小于5mΩ，適于大電流輸出。
AON7423詳細資料。
全部拆完畢。
充電頭網拆解總結
魅族UP0550這款充電器采用了立锜科技的全套方案，其中PWM主控芯片為立锜的RT7786，這顆芯片曾被華為、小米、任天堂等品牌的多個產品使用，各方面性能也經得住考驗；次級的協議芯片是立锜科技給魅族定制的，具體型號暫未查到。除此之外，魅族UP0550的輸出接口增加了針腳，滿足大電流傳輸的要求，不過需要搭配原裝的充電線才可以實現5V/5A充電。
