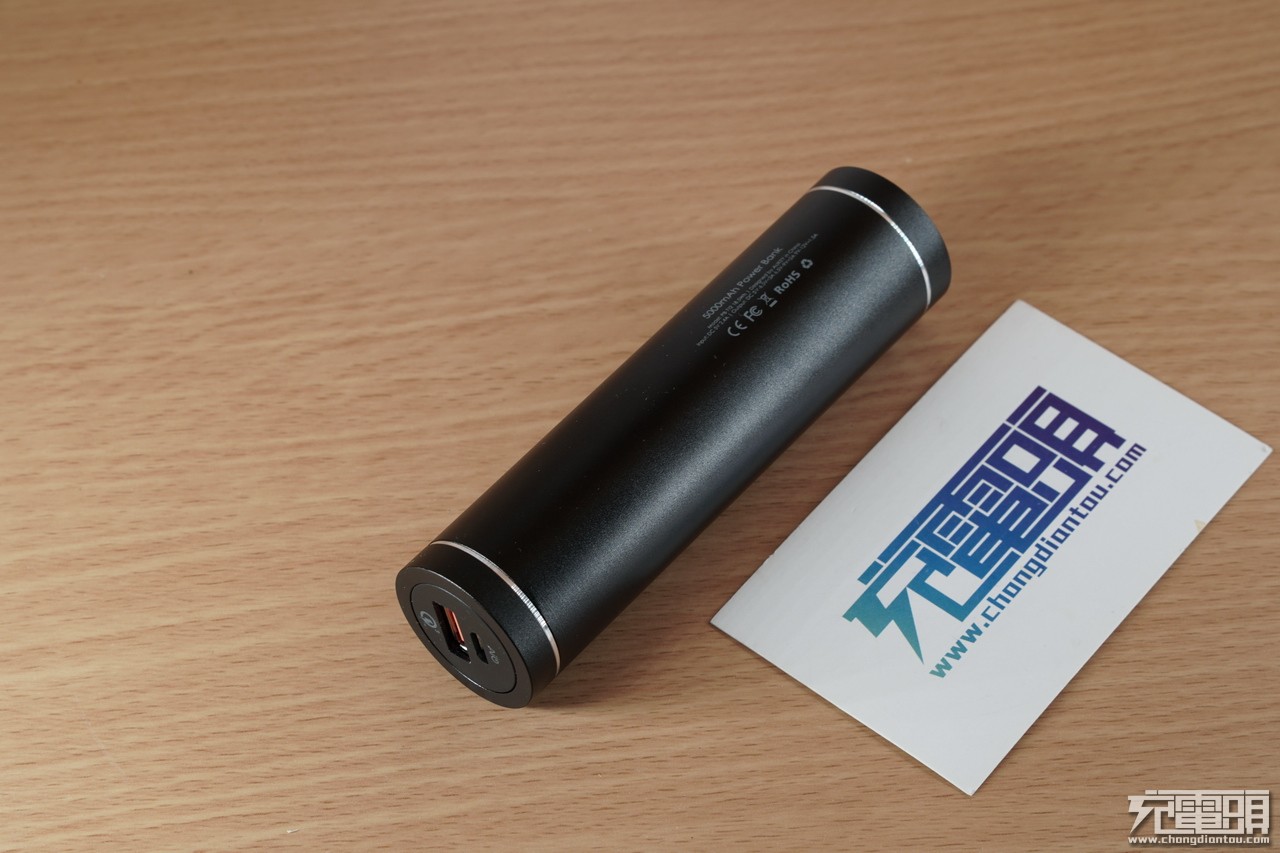

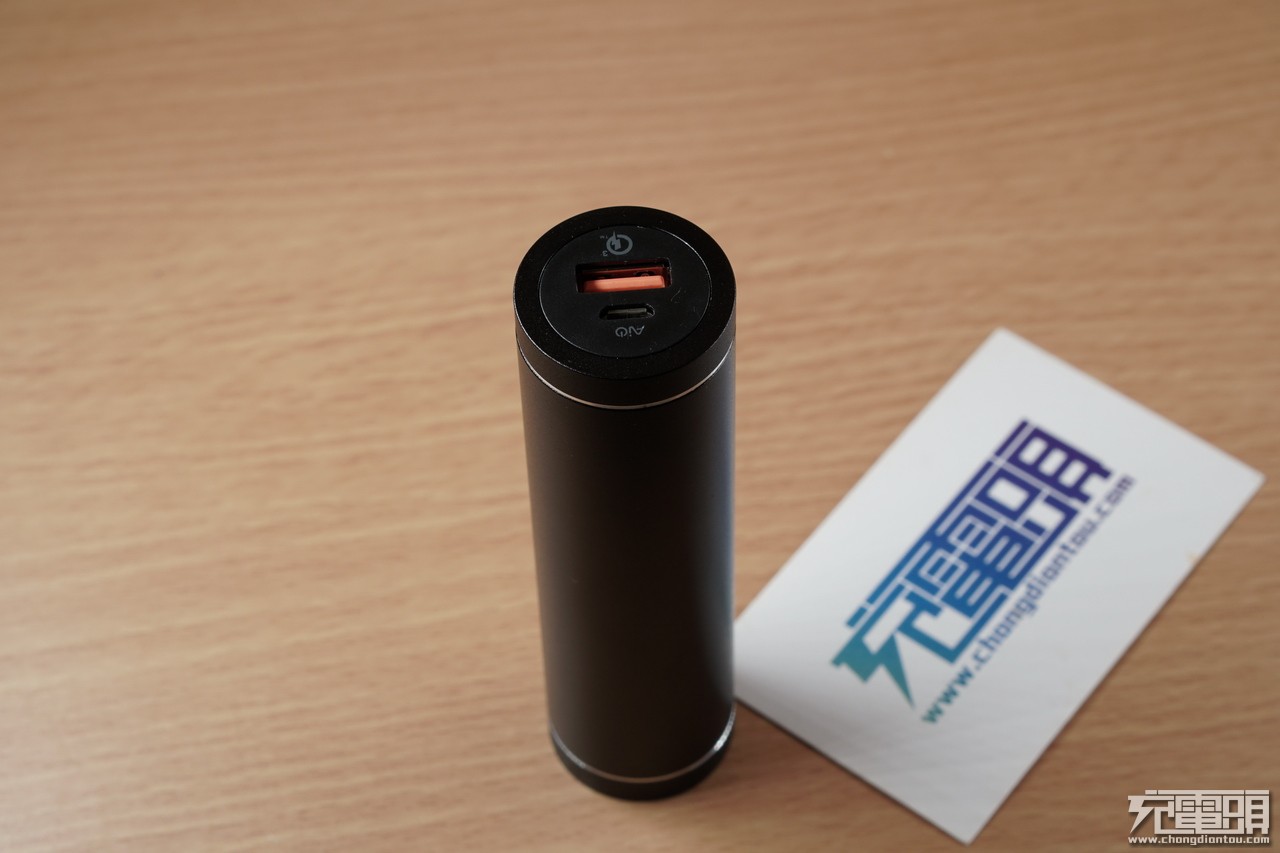

跨境電商五虎之一Aukey旗下產品線豐富，多口電源，移動電源，藍牙設備等均有涉足，其目標主要放在海外市場，這次推出了新品Aukey?PB-T12單節?QC3.0輸出移動電源，電池是26650單節，容量為5000mAh，是新一代香水款移動電源。 拿到產品，環保低調的包裝盒，不豪華，單色印刷。 盒子背面。 打開包裝盒，黑色的大香水移動電源。 全部配件，有一條15cm短線，說明書保修卡等。 黑色鋁合金外殼，兩端鋁本色點綴，AUKEY商標。 另外一邊是印有各項參數。   頂部，整個是圓柱形的，一個大口一個MicroUSB口。   凈重138g。 跟18650電池對比尺寸，18650的大哥哥。 參數印刷，看到是支持QC3.0的，有3A的輸出能力。 頂部輸出端，一個Micro輸入口，一個橘色片的是USB-A輸出口，提供QC3.0輸出，高通QC3.0的logo，可以看出這款是通過認證的。 整機沒有開關按鍵，插入U(xiǎn)SB激活輸出，有一個電量燈，不同電量顯示不同顏色。 輸出方面給NOTE5充電，?9V握手1.62A。 輸出ipad?mini2充電，最高?2.1A??10.5W滿速，識別支持蘋果全速。 aukey?PB-T12單節5000mAh?5V步進?可以到達2.4A。 aukey?PB-T12單節5000mAh?9V步進2.4A截停。 aukey?PB-T12單節5000mAh?12V步進?最大電流到達1.8A。 螺紋的可以直接扭開，里面一個膠的固定架。 PCB跟電池可以直接拉出來。 電池跟PCB焊接在一起的。 拆開后的PCB。 另外一面，黑色絕緣紙，單片機。 這個小板是升壓板，電流采樣電阻，電感，肖特基，固態電容，還有個熱敏電阻做溫度檢測保護。 焊點不錯，挺飽滿的，220uf16V的固態電容。 主要原件在這塊板上，可以看到保護板和兩個同步整流升壓用的MOS管。6個1206的電容，很多移動電源上用的是0805和0603的電容。1206大體積的電容性能更好。功率管AON7544。

上下兩層PCB。小板直接接電池，升壓的。在大板上可以看到NT6008?QC3.0識別芯片. 藍色皮26650圓柱形鋰電池，?Wintonic生產，3.7V?5000mAh。 撕掉后面的黑色膠帶，可以看到奇力的VAS5289雙向快充充放電控制器。 識別采用NT6008，兼容蘋果全速。 充電時間總共耗時3小時44分鐘，后期涓流時間比較長。 5V2A放電很平穩?放出3171mAh??15.87Wh??，根據電池能量18.5Wh來計算，效率85.78% 9V2A放電很平穩?放出1301mAh共11.65Wh能量，根據電池能量18.5Wh來計算，效率62.97%。 首先得益于奇力vas5289，可以用一個電感進行充放電，功率原件在一塊單獨的電路板上，便于散熱。兩顆aon7544與鐵硅鋁磁環大電感組成充放電電路。2512的R010?電阻采樣和1206大封裝陶瓷電容加上輸出的固態電容，有一點堆料，但是可以看出廠家對產品質量很看重。識別采用NT6008，配合VAS5289進行QC3.0輸出電壓的調節。保護板用料充足，USB座子也起到了很好的辨識性。作為新一代香水移動電源，做工和用料給人一種耳目一新的感覺。一般的香水款式單節大概提供2600-3200mAh，并且輸出不是很給力，這款小巧的移動電源達到5000mAh，主打的應該是女性用戶，讓女性朋友外出時又多了一個選擇。 感謝calvinchan的創作，充電頭網整理編輯。 相關閱讀： AUKEY QC3.0電源適配器拆解 口紅也玩快充，Aukey推出5000mAh QC3.0充電寶
