現在的多合一無線充電器一般都設計成支持蘋果全家桶無線充，使用方便也不是很占桌面。相應的無線充與充電器相結合設計的產品就要少見的多，不過近期充電頭網就拿到了這么一款重磅二合一產品。

SPRUCE這款二合一產品不僅擁有10W輸出的無線充電板，還擁有一個強大充電器底座，配備3C1A四個USB接口，三個C口還都支持100W PD快充，可直接給筆記本電腦充電。

產品擁有豐富的多口輸出策略，不僅能給常說的iPhone、Apple Watch、AirPods同時充電，Mac和iPad也能加入其中，真正意義上的同時充蘋果全家桶。

這款另辟蹊徑且性能不俗的二合一充電座由東莞市瑞亨電子科技有限公司制造。值得一提的是，瑞亨電子一直走在氮化鎵充電器國產化的前沿，去年初推出的首款國產氮化鎵65W 2C1A，年底推出首款帶PFC版本國產氮化鎵100W 2C2A，現如今又帶來了首款國產氮化鎵140W 3C1A加無線充二合一神作 ，稱之為國產氮化鎵領航者當之無愧。下面充電頭網就對其進行詳細拆解，看看做得如何。

一、SPRUCE二合一充電座外觀

包裝盒正面印有SPRUCE品牌和產品外觀圖。

背面印有充電器參數信息。

側面印有接口和Qi標識。

另一側印有產品賣點標識。

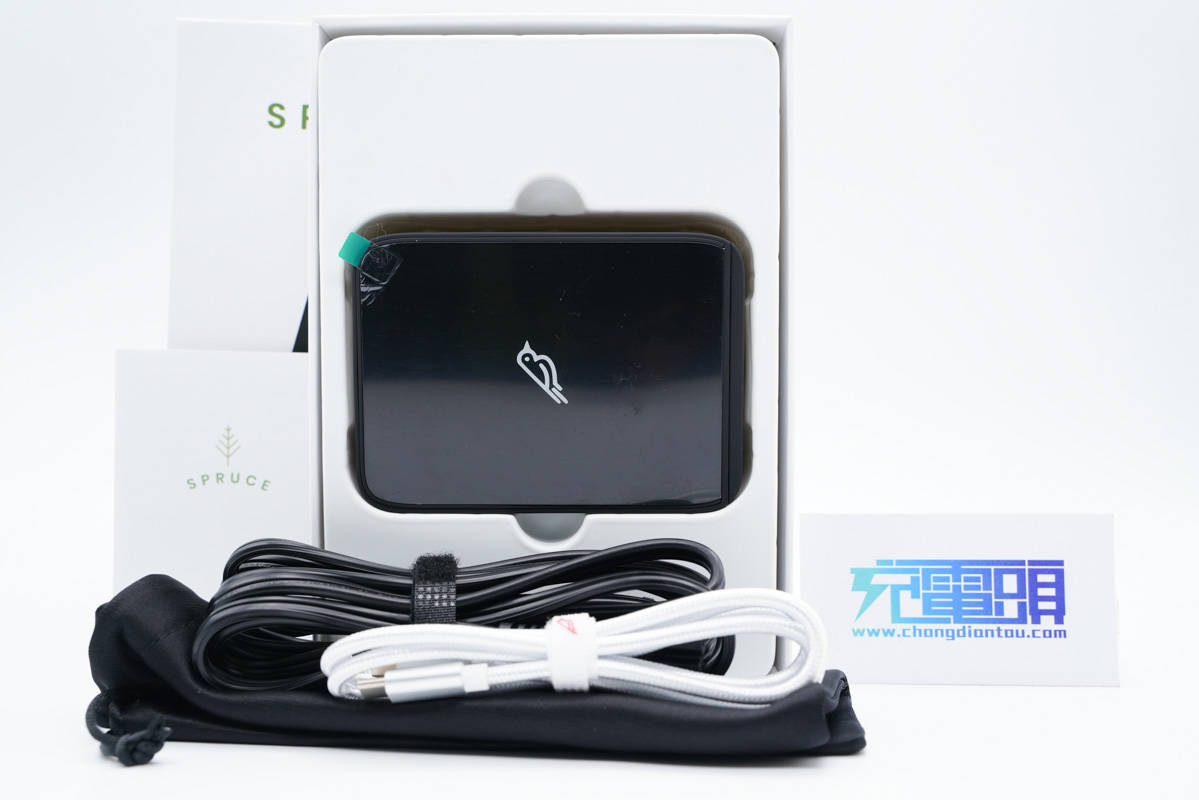

包裝內含充電器、電源線、CC數據線、收納袋和使用說明書。

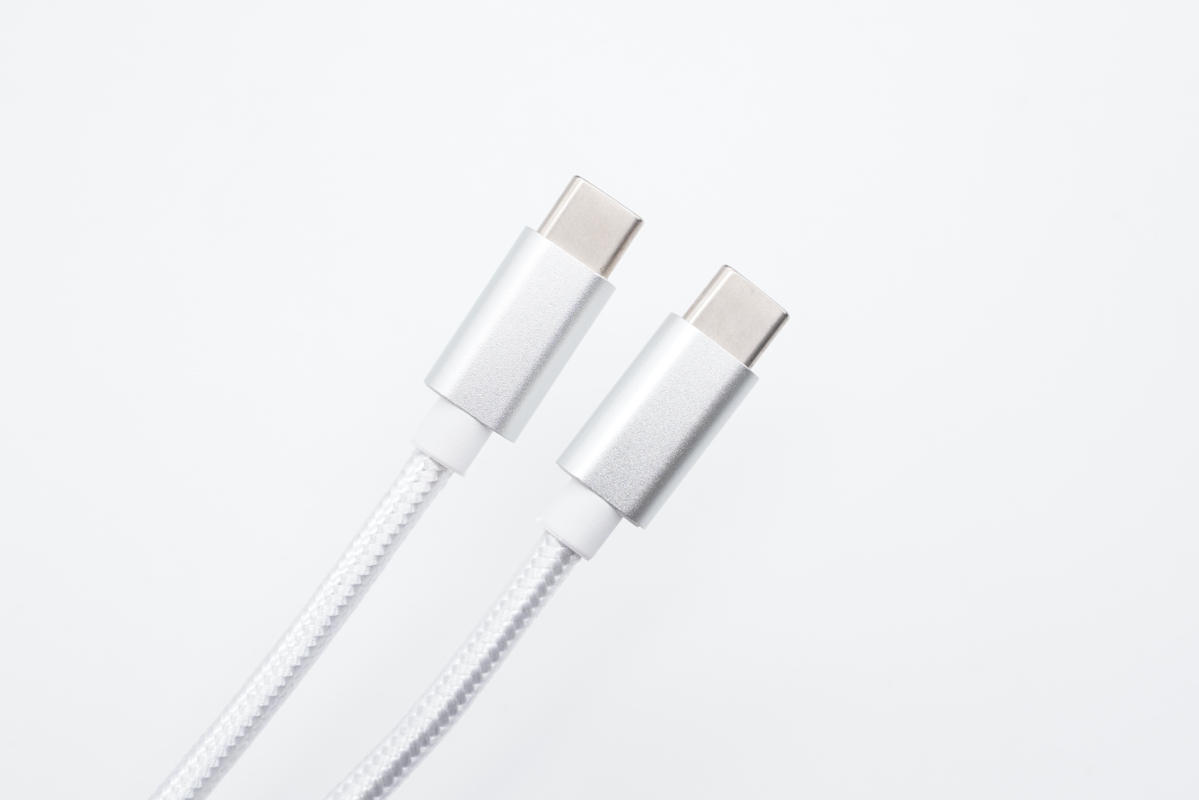

線纜是編織線更加耐用，線頭外殼為金屬材質，保護性強。

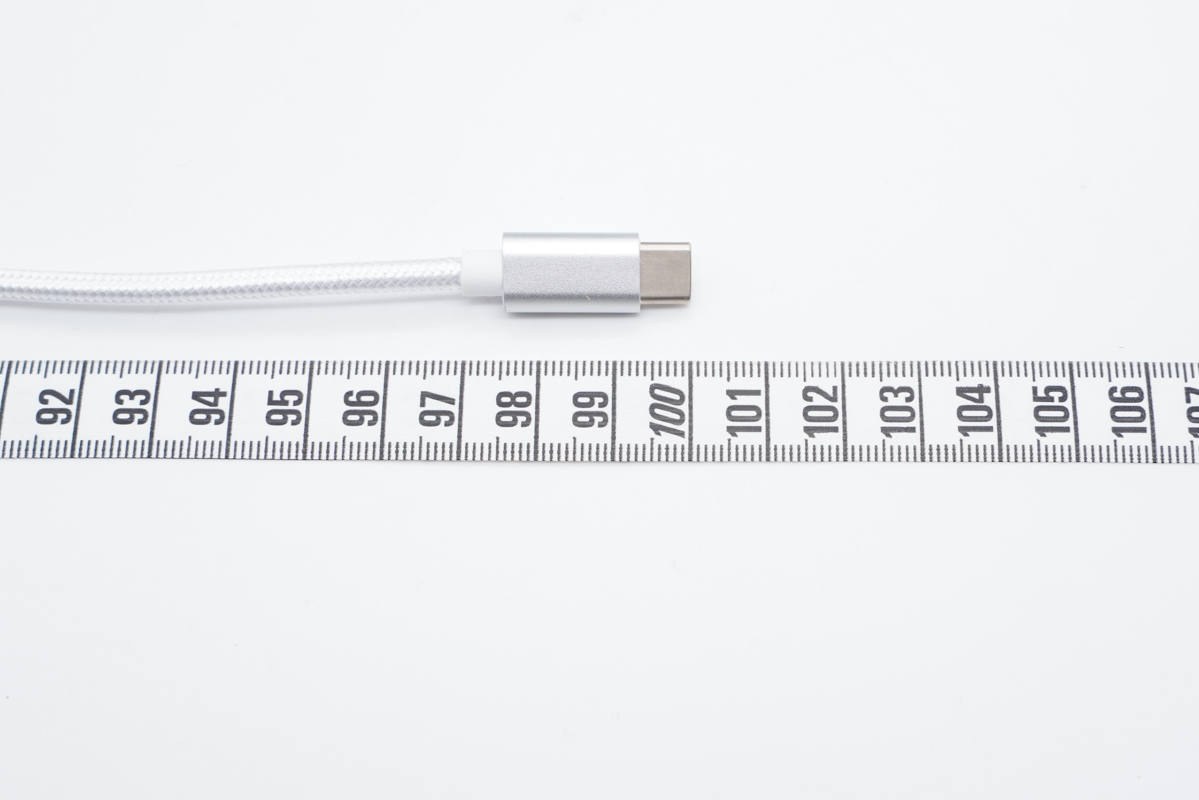

測得線纜長度約為1米。

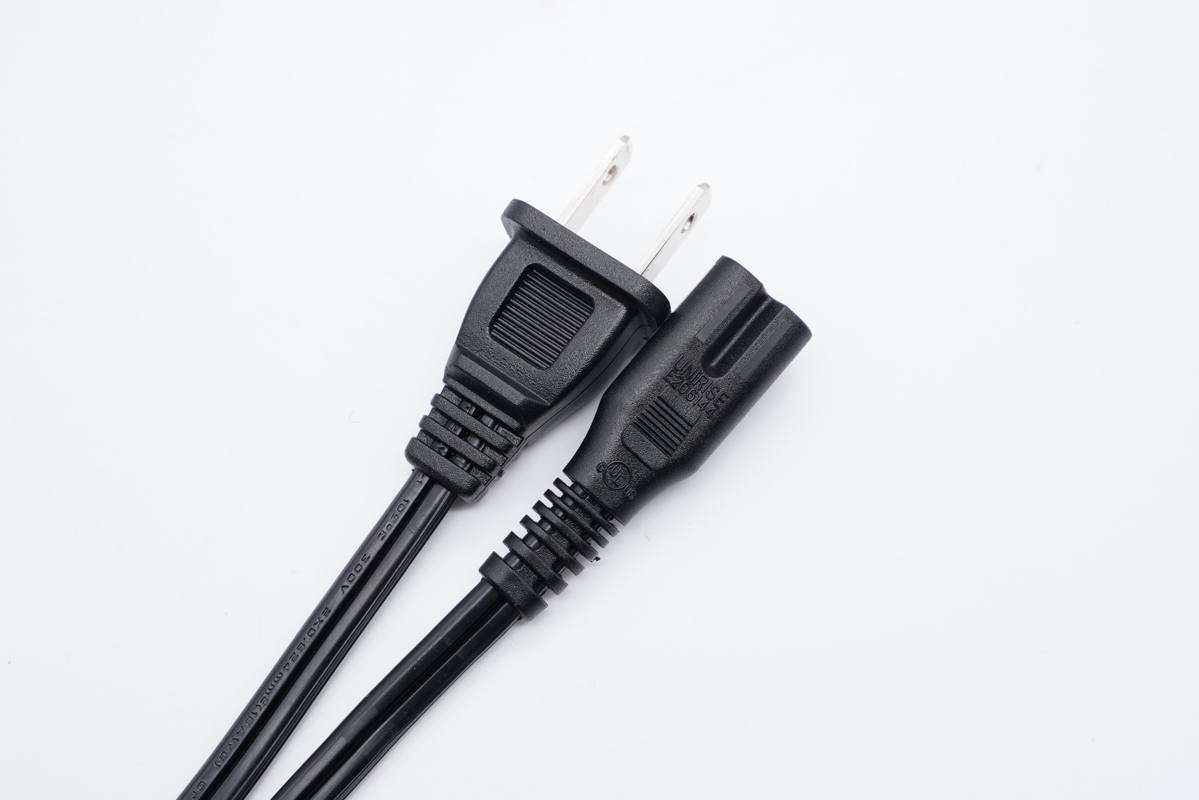

電源線兩端分別是雙腳插頭和8字插頭。

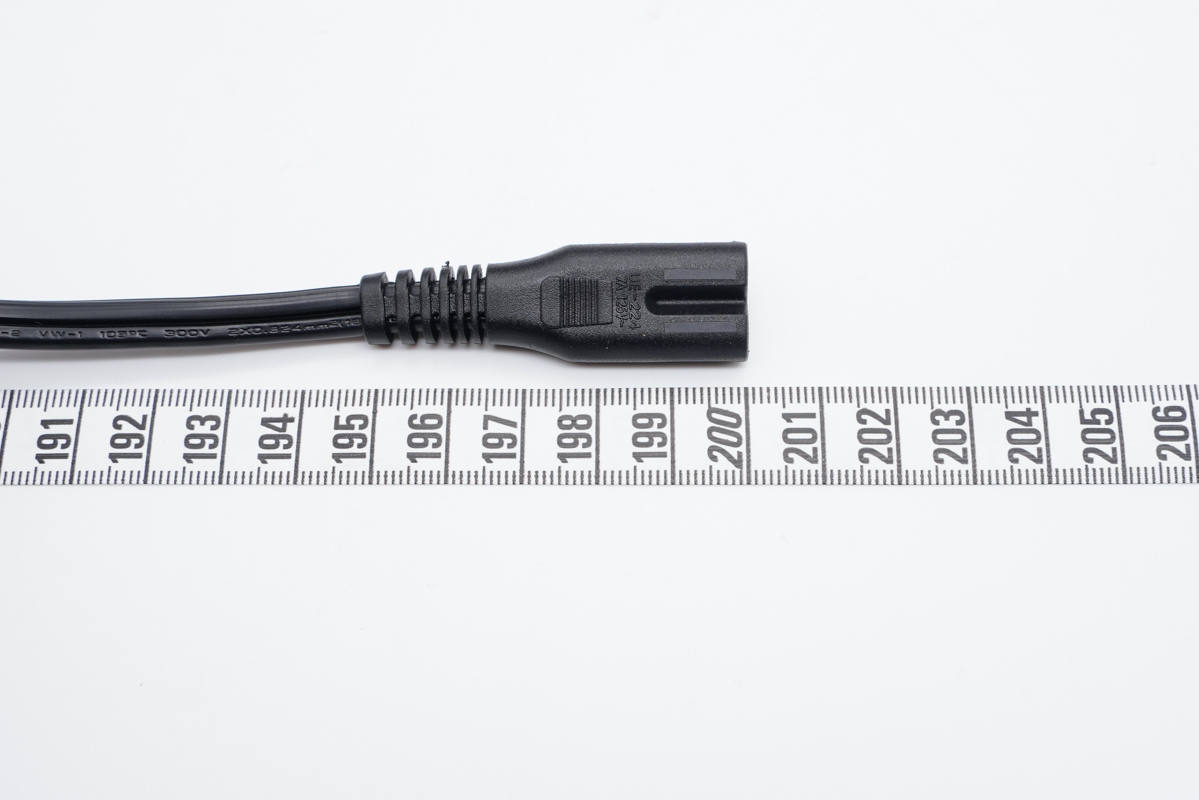

長度約為2米。

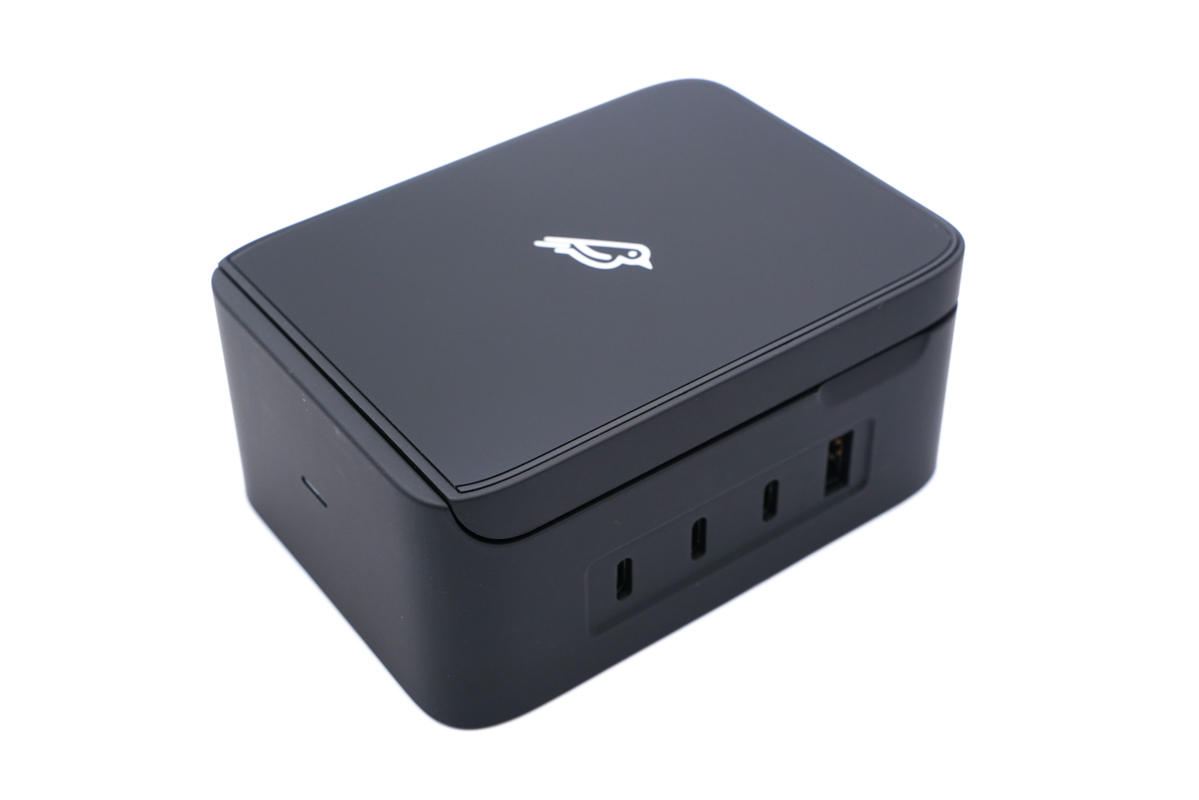

這款產品由充電器底座和無線充電板兩部分組成，通過巧妙的設計使得充電板可以收納，整個機身形成長方體整體，方便攜帶。

產品機身采用PC阻燃材質黑色外殼，側身啞光具有類膚手感，無線充電板正面高光亮面處理，中心設有小鳥logo。

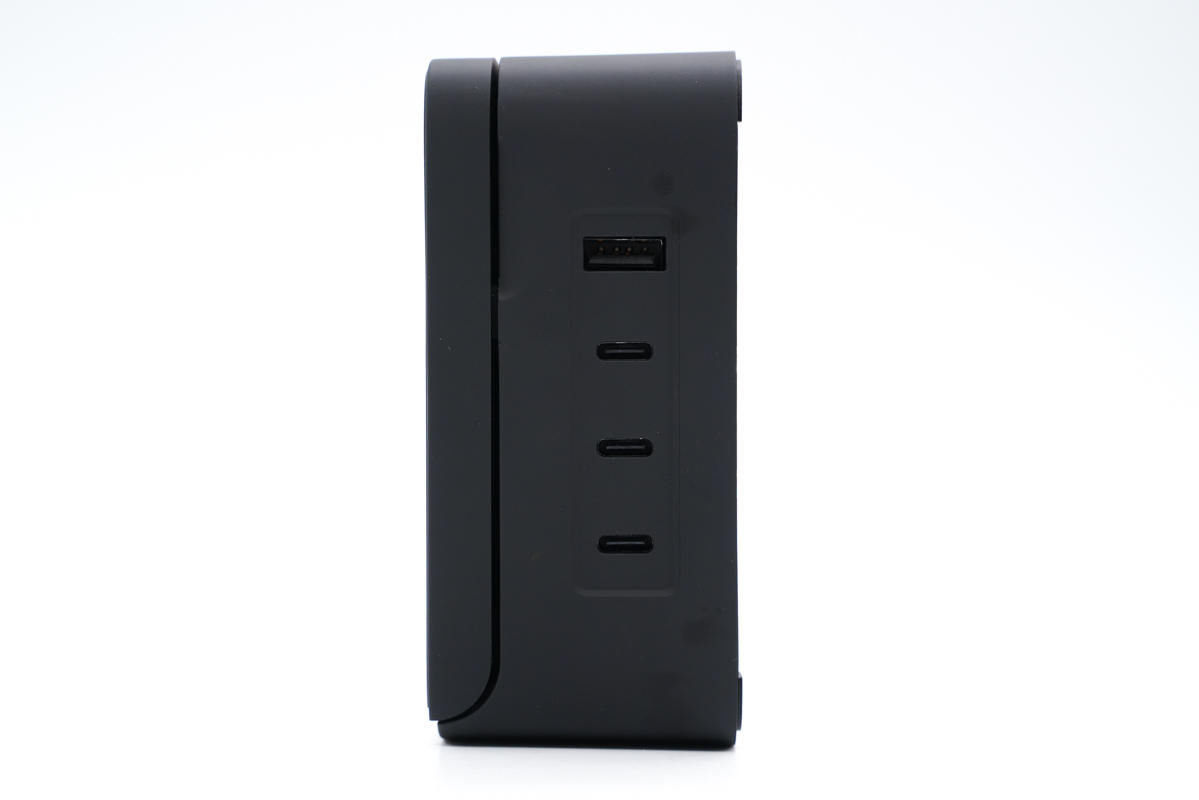

充電器底座一側設有3C1A四個USB接口，均采用黑色膠芯，渾然一體。

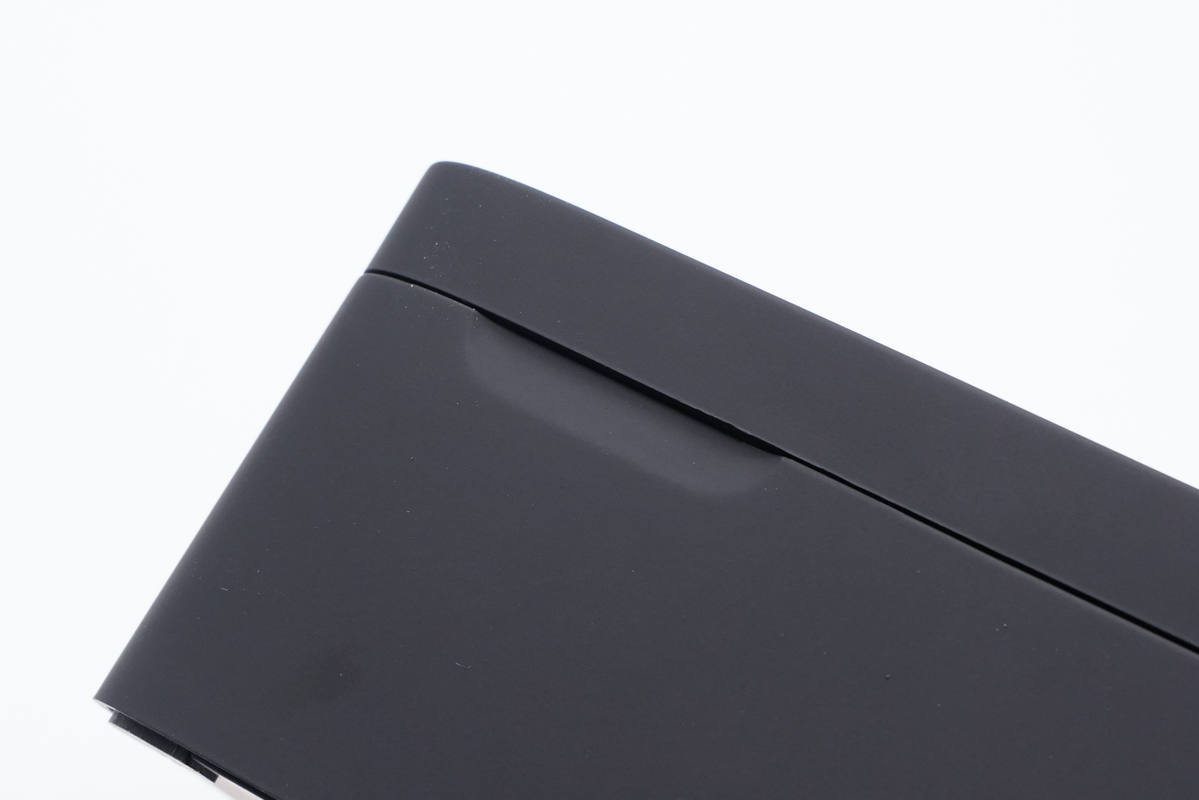

另一側設有小凹槽，方便將無線充電板取出。

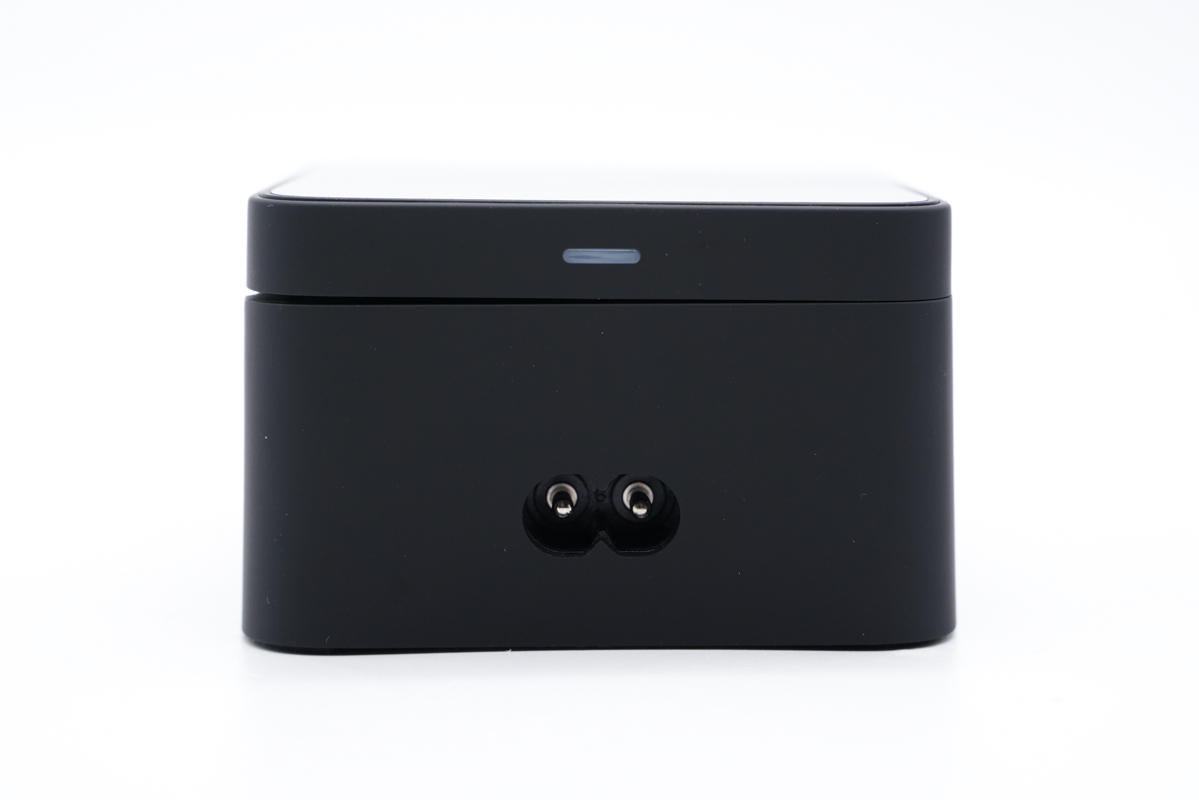

機身一端設有8字輸入接口和LED燈。

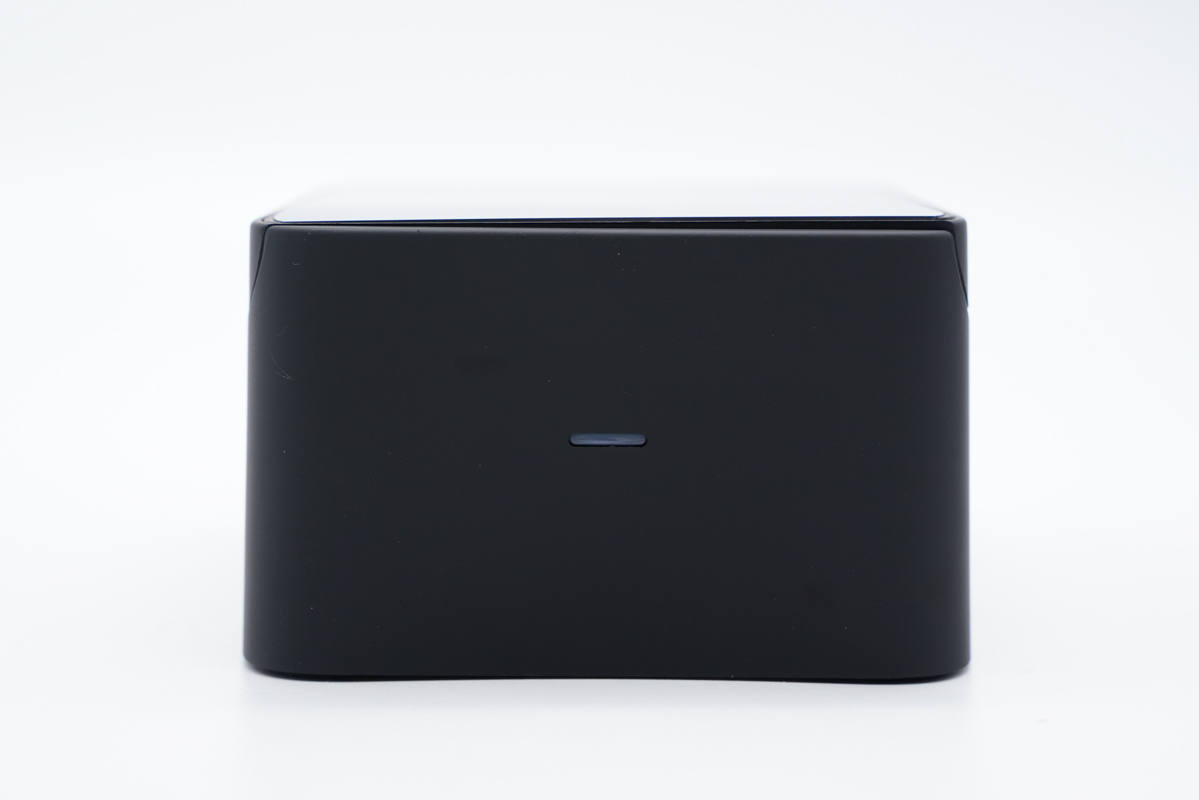

另一端也設有一個LED指示燈。

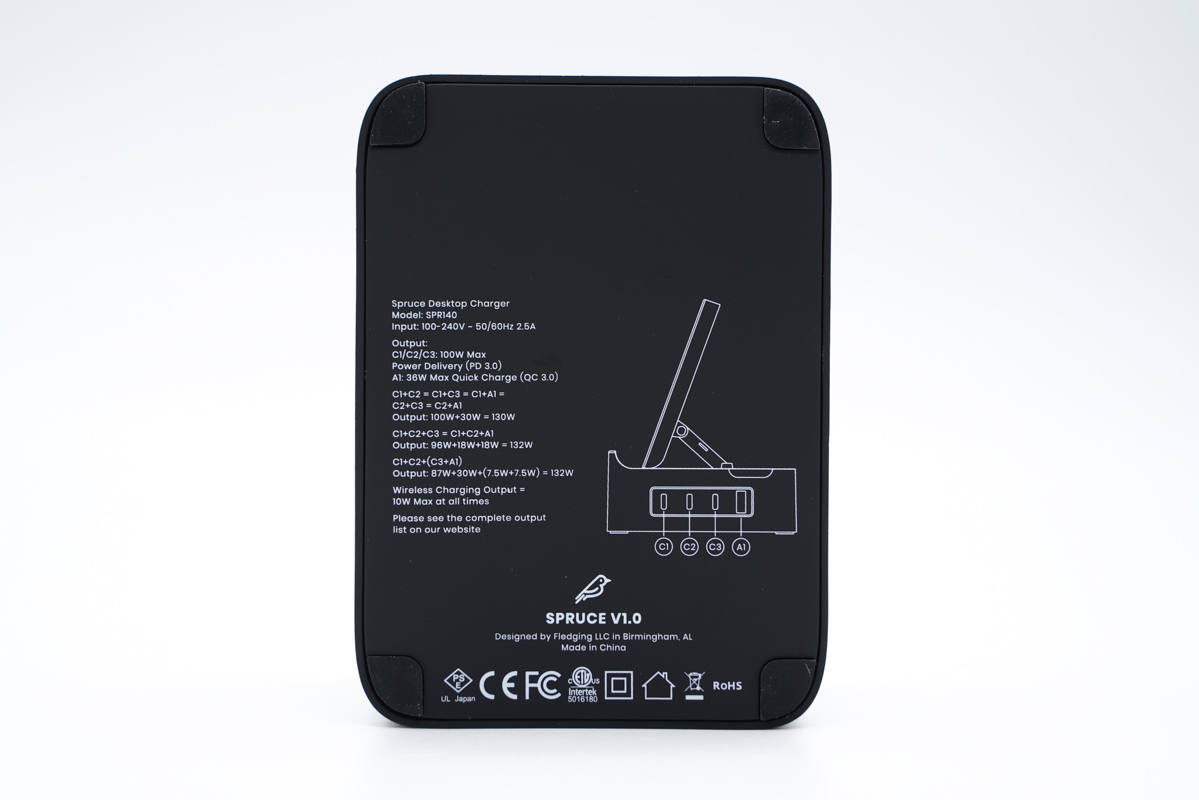

機身底部外殼上印有產品參數、簡圖、接口區別標識和認證信息，四角貼有防滑膠墊。

型號：SPR140

輸入：100-240V~50/60HZ 2.5A

C1/C2/C3輸出：100W Max（PD 3.0）

A1輸出：36W Max（QC 3.0）

雙口輸出：

C1+C2=C1+C3=C1+A1=C2+C3=C2+A1=100W+30W=130W

三口輸出：

C1+C2+C3=C1+C2+A1=96W+18W+18W=132W

四口輸出：

C1+C2+（C3+A1）=87W+30W+（7.5W+7.5W）=132W

無線充輸出：10W Max（全程）

制造商：東莞市瑞亨電子科技有限公司

充電座已經通過了PSE、CE、FCC、ETL、RoHS認證。

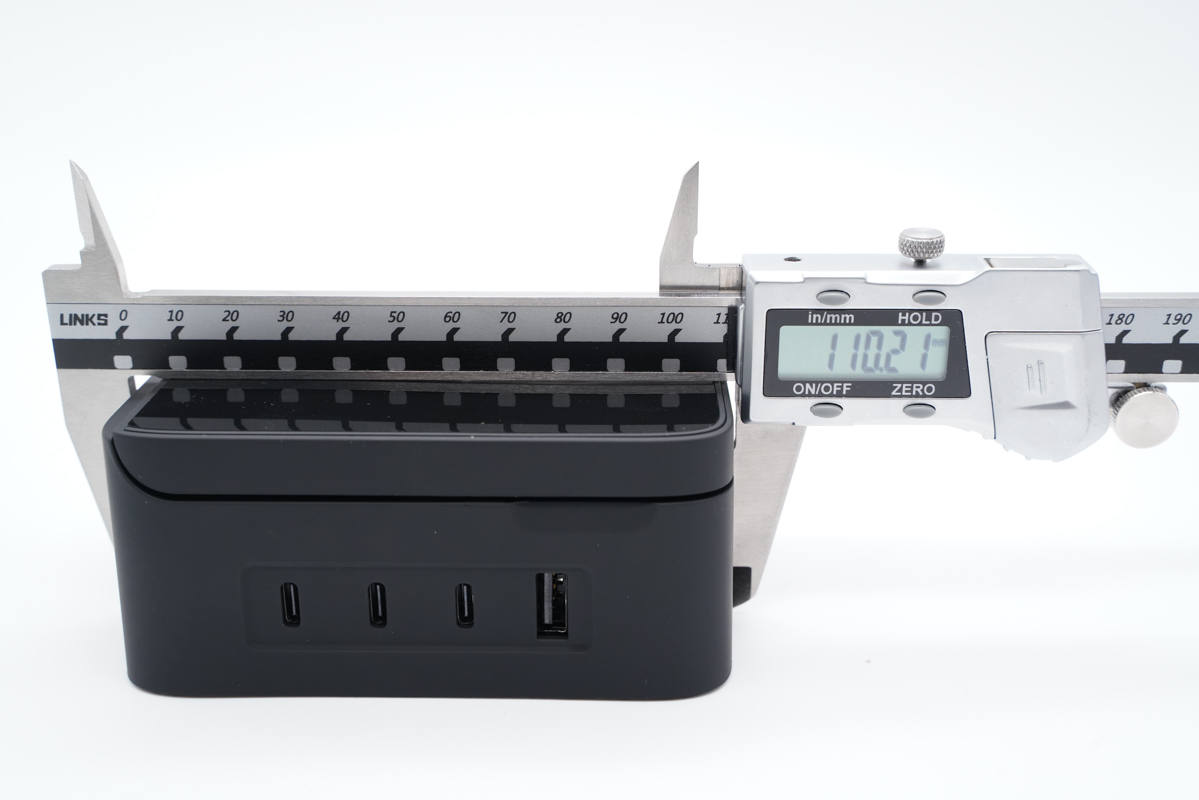

測得機身長度為110.21mm。

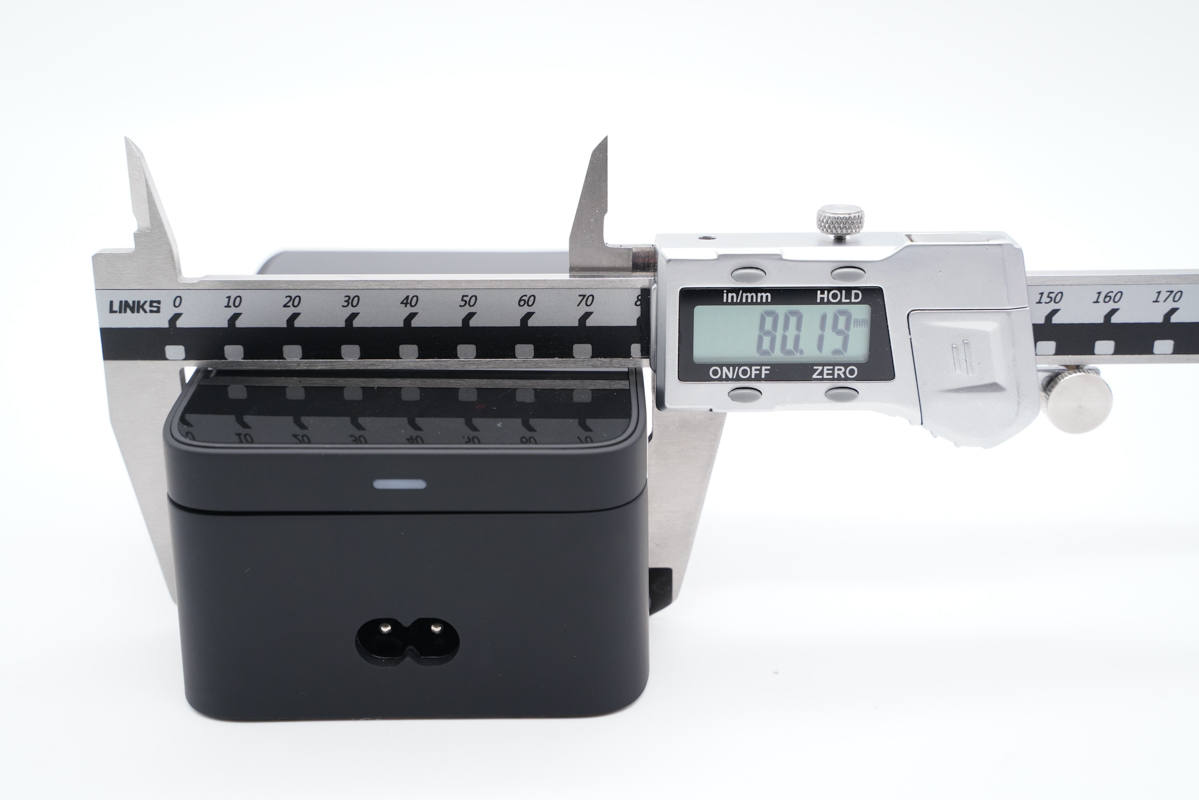

寬度為80.19mm。

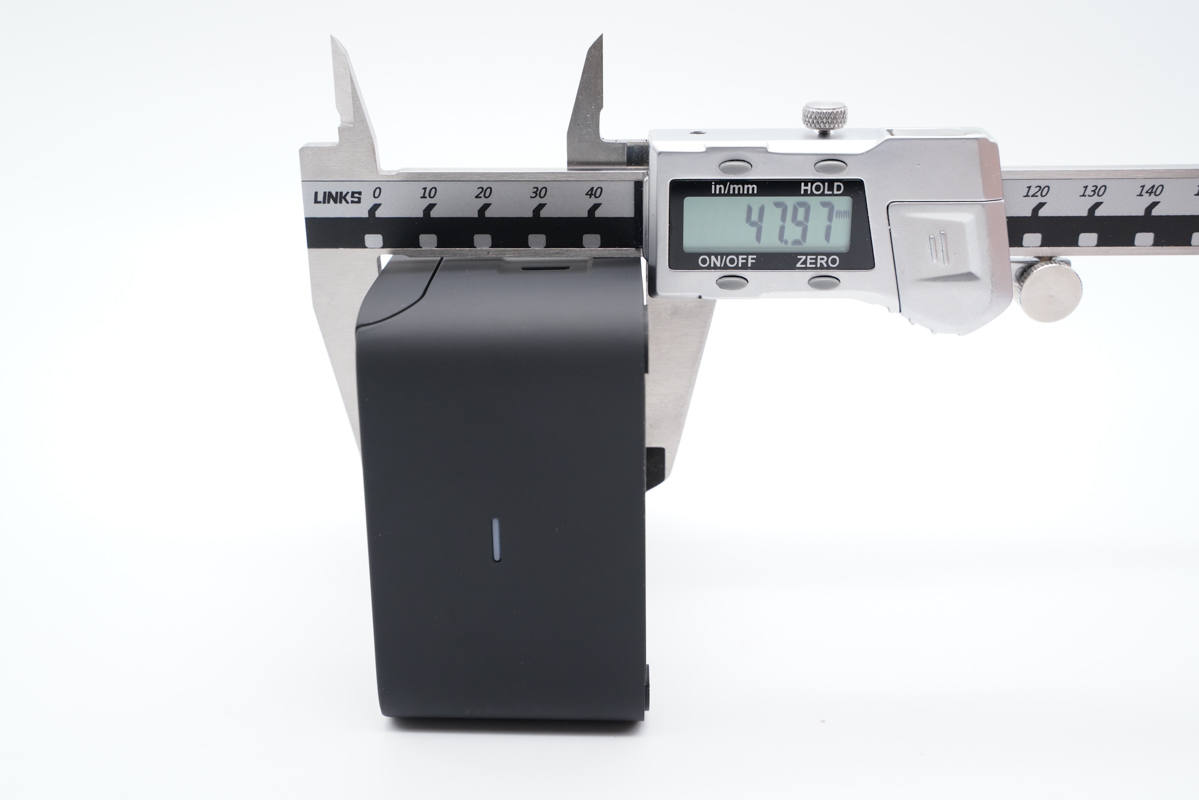

厚度為47.97mm。

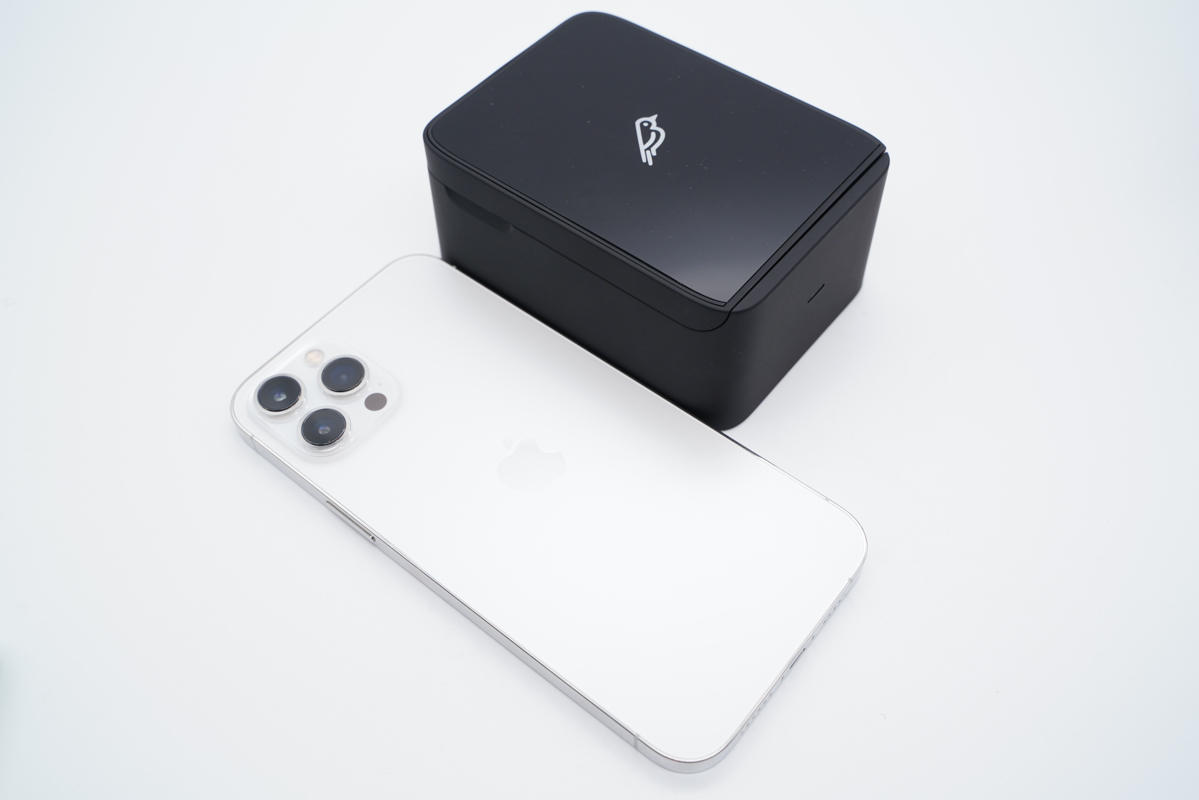

和iPhone 12 Pro Max直觀對比。

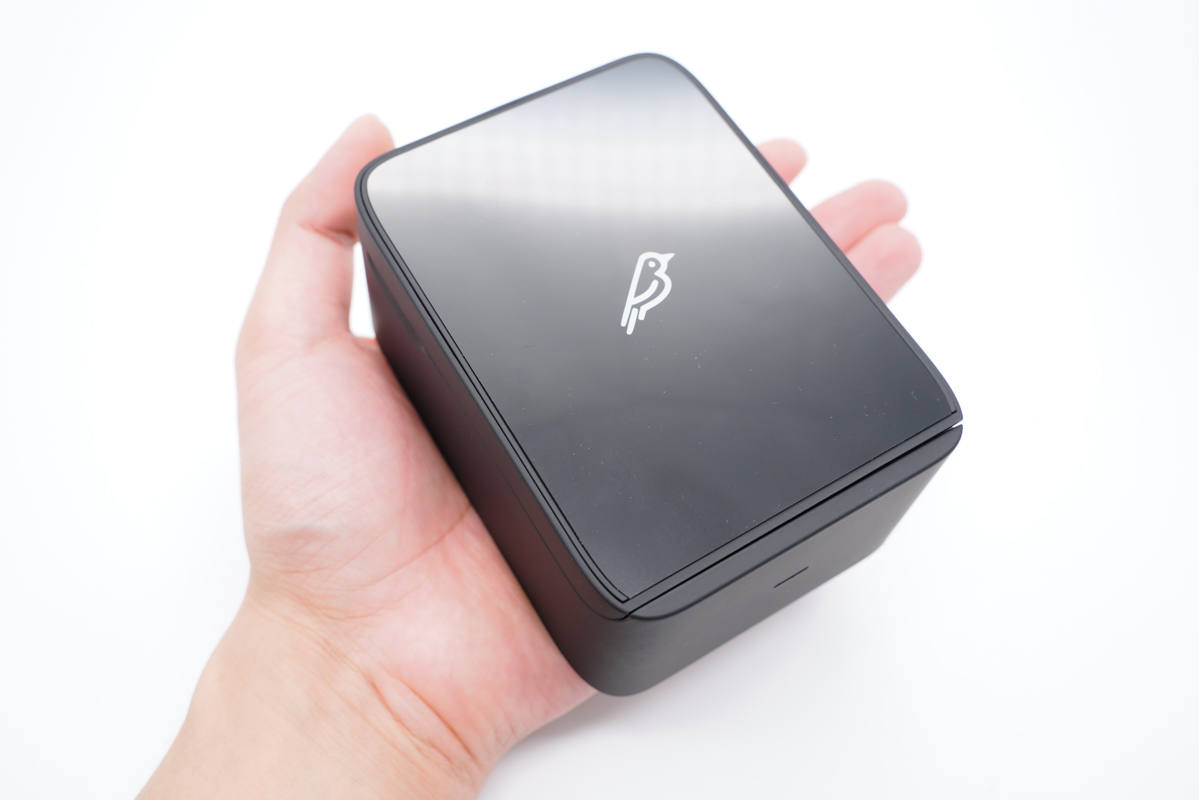

拿在手上的直觀大小。

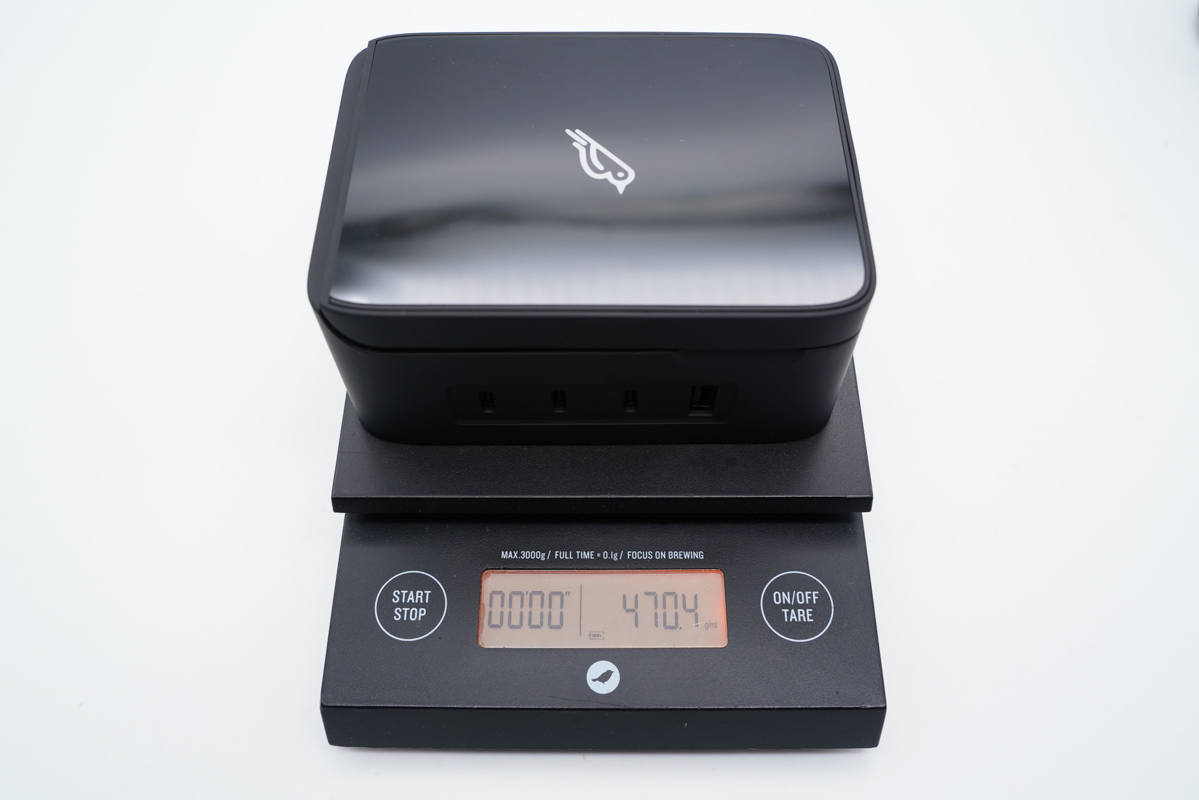

重量約為470g。

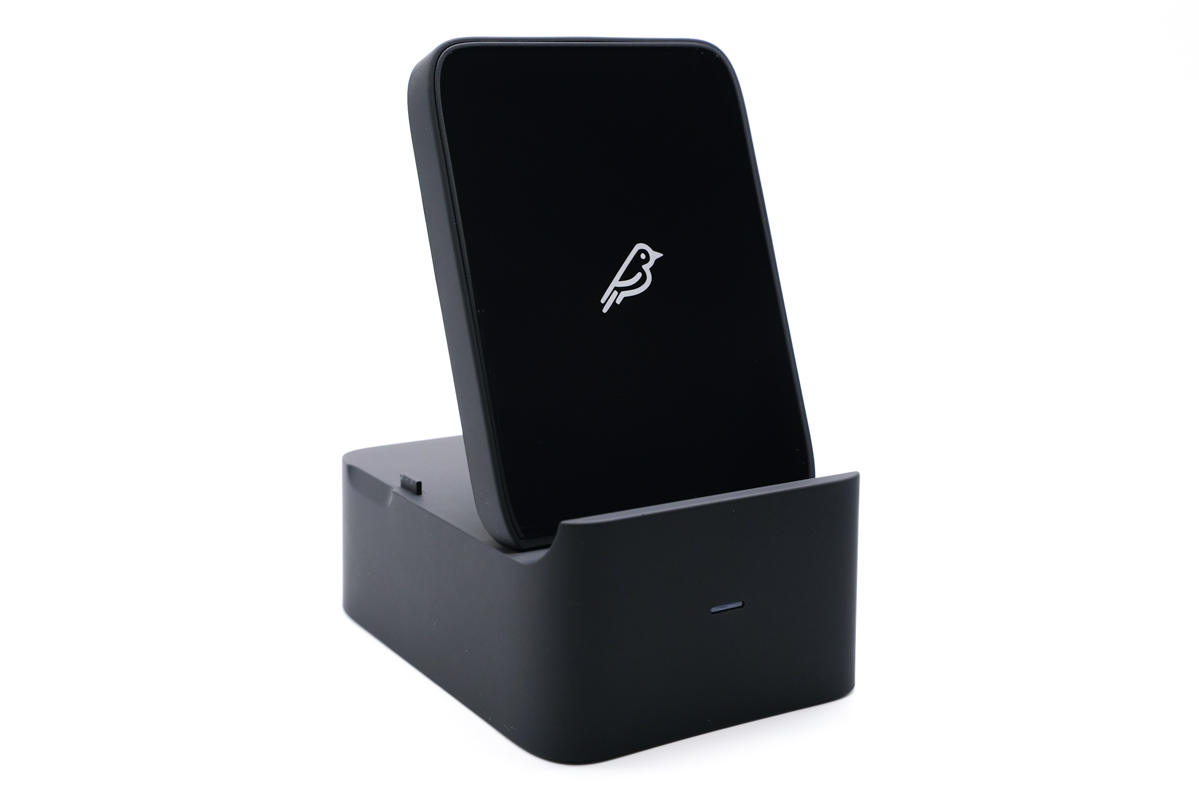

將無線充電板取出即可搖身一變成為立式無線充底座，而且是不僅僅支持無線充，底座USB口還能給設備進行最大100W快充，最多可同時給五臺設備充電，簡直是桌面充電神器。

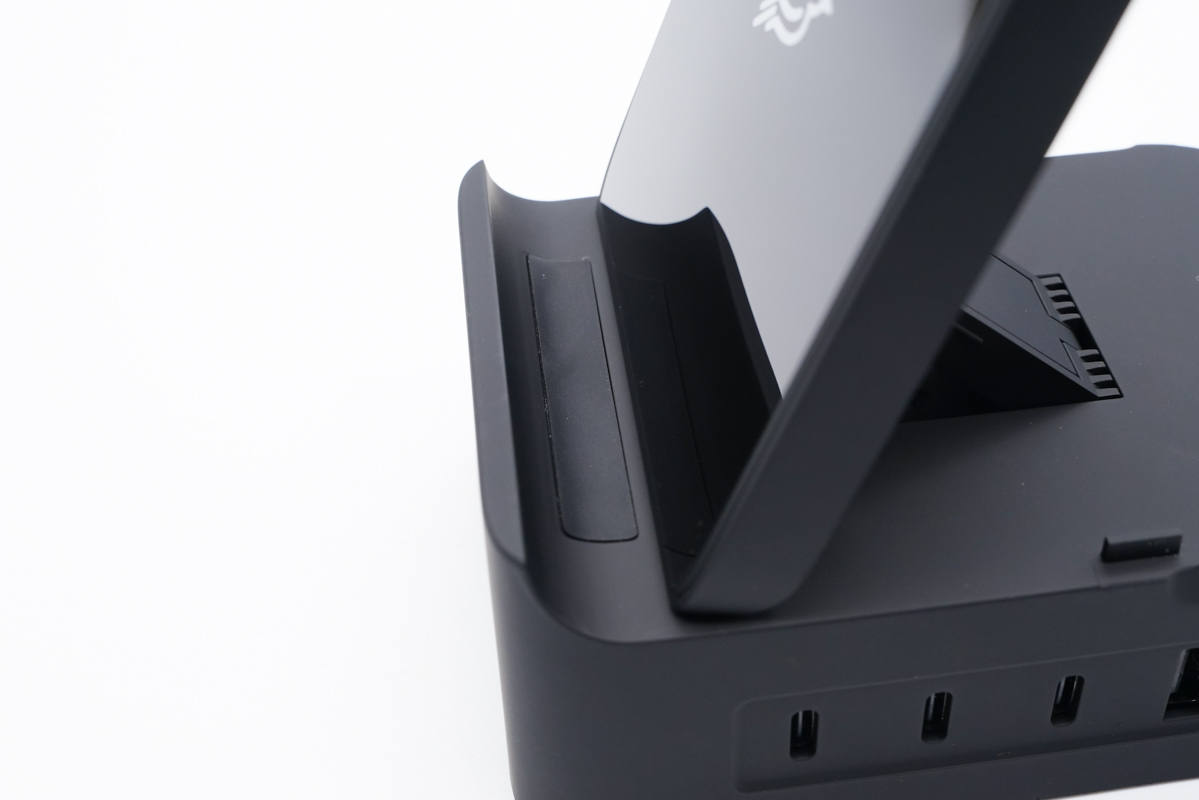

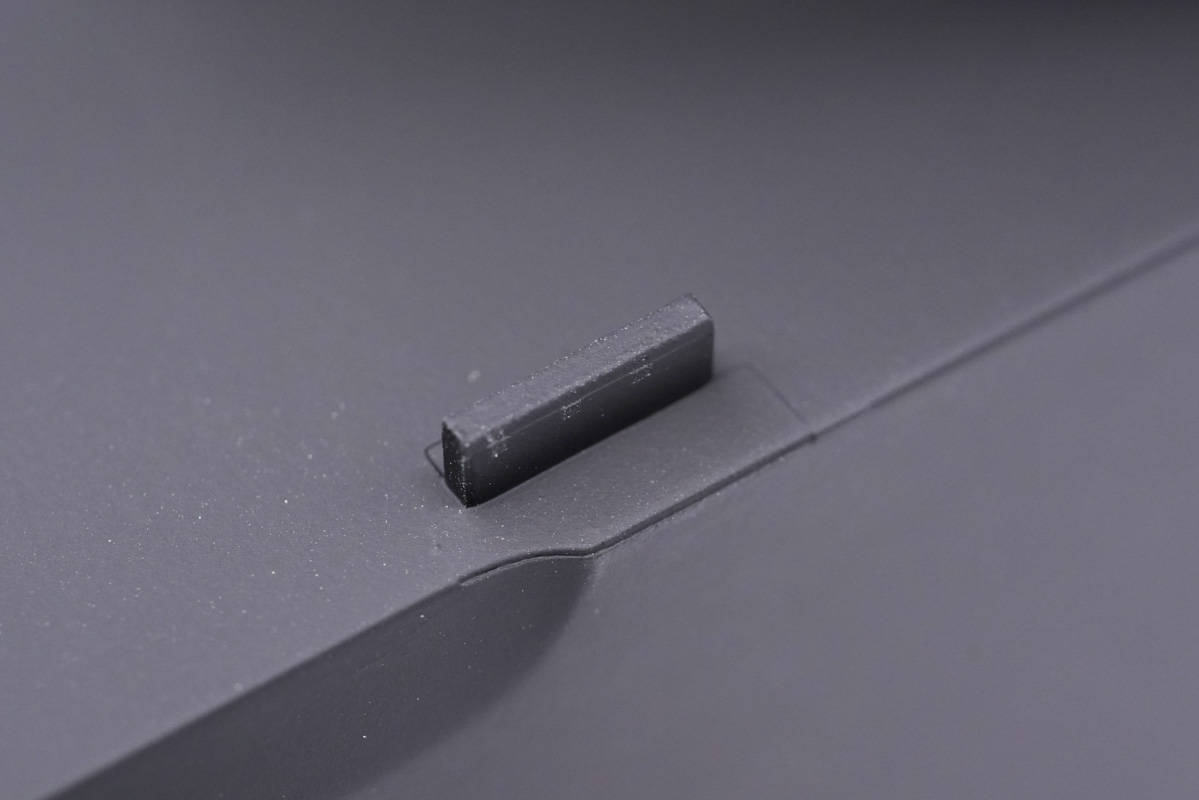

機身上預設有檔板，此外凹槽內還有防滑膠墊，有效防止手機滑落。

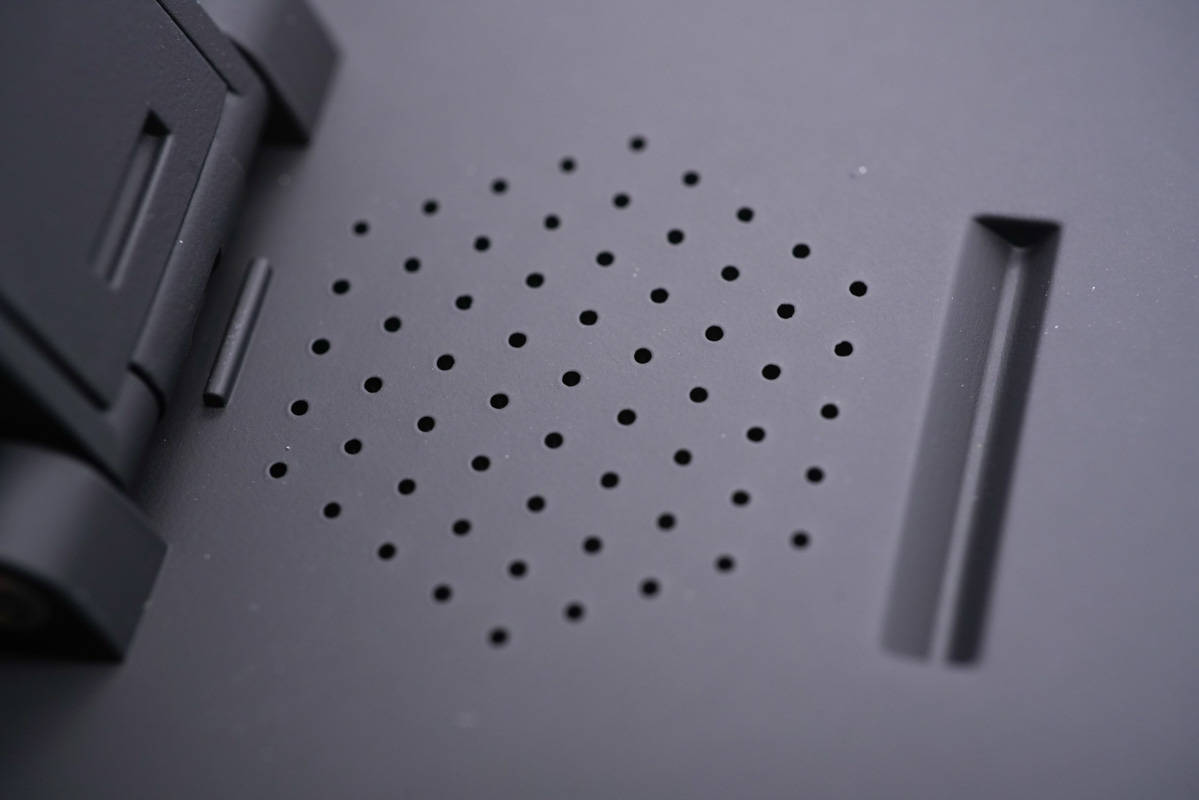

充電器底座頂部設有散熱孔。

兩側設有定位板。

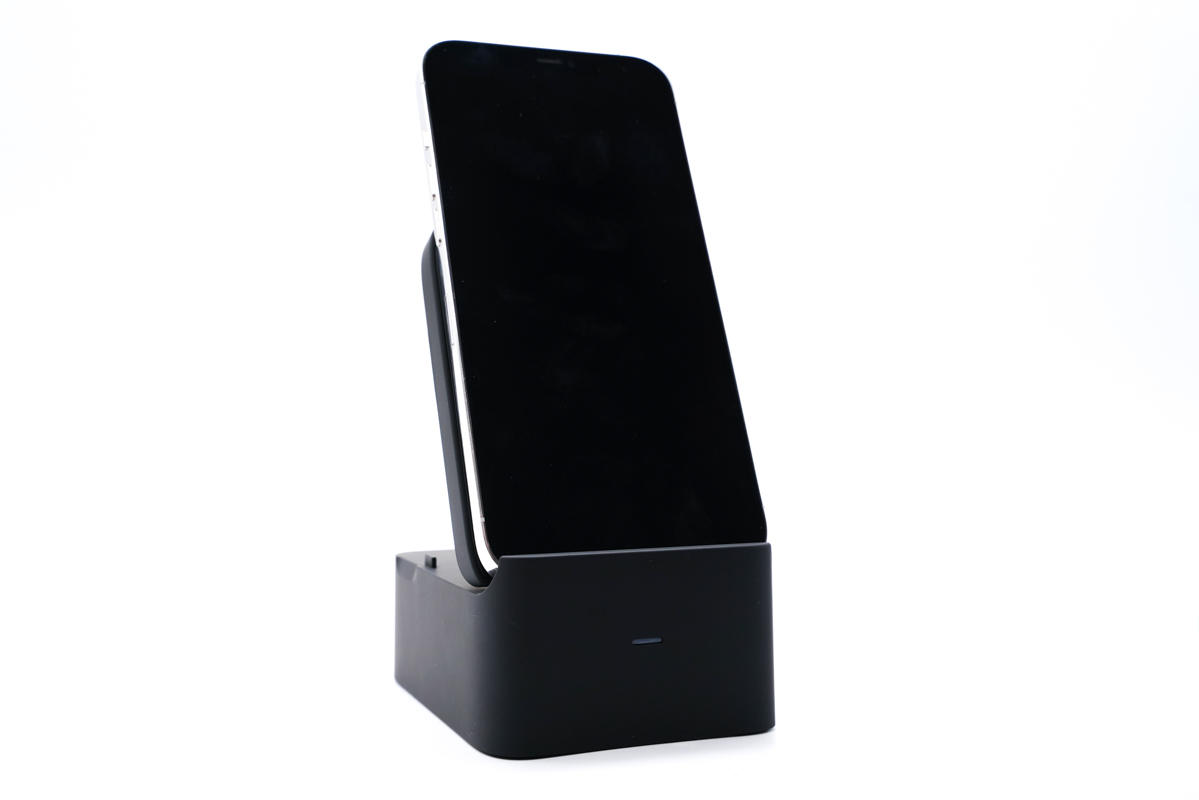

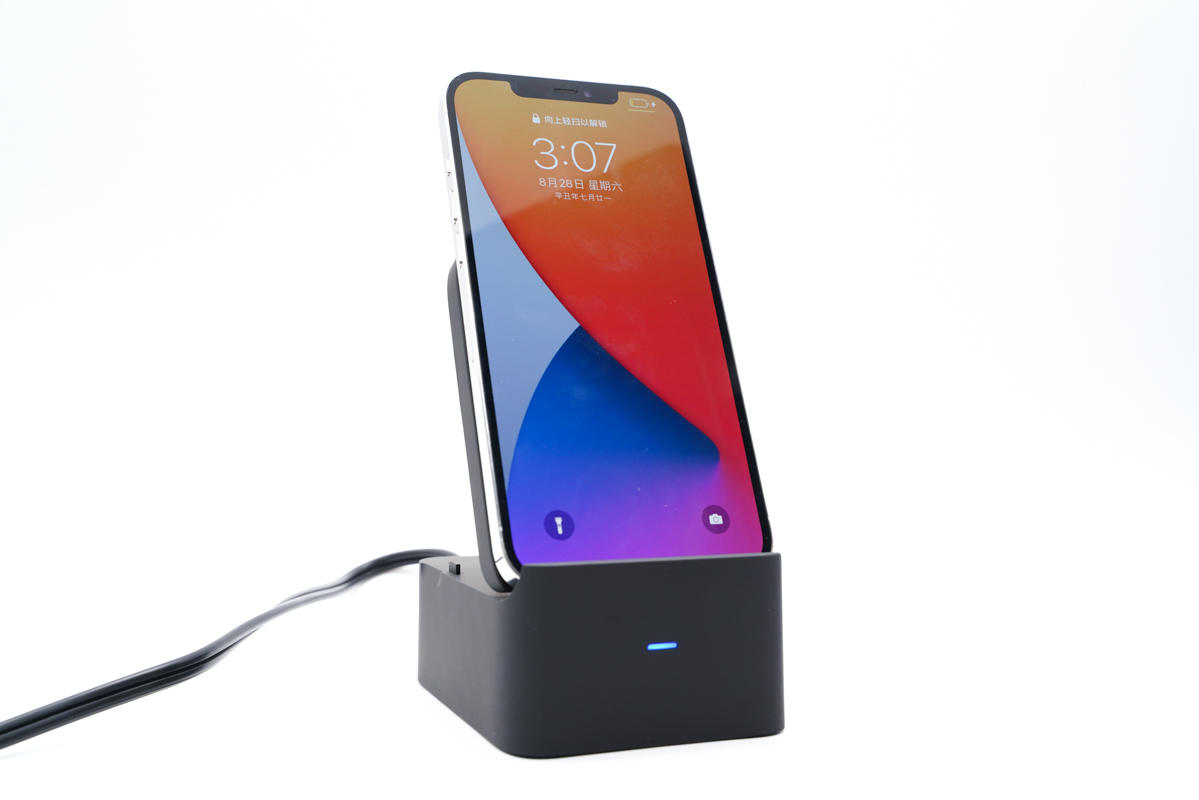

手機無線充電使用場景一覽，支持豎放無線充電。

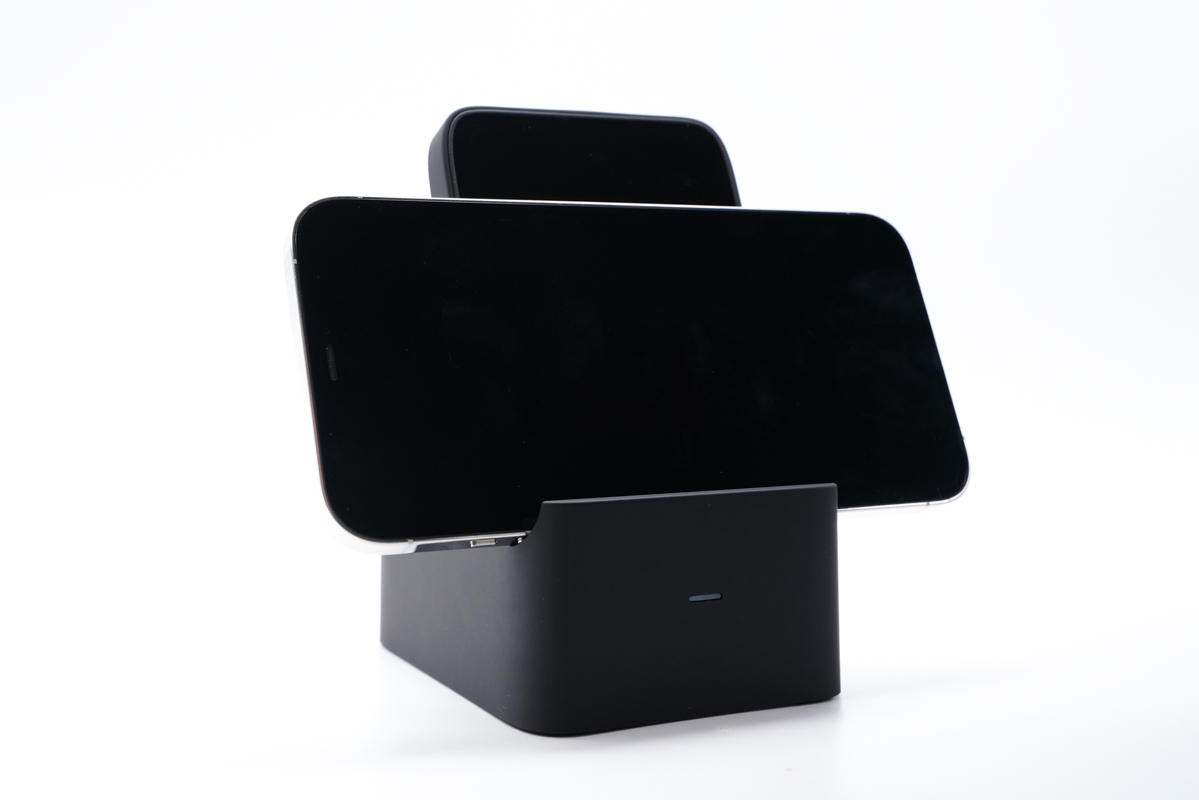

也支持橫放無線充電，該場景下還方便用戶邊充電邊刷劇。

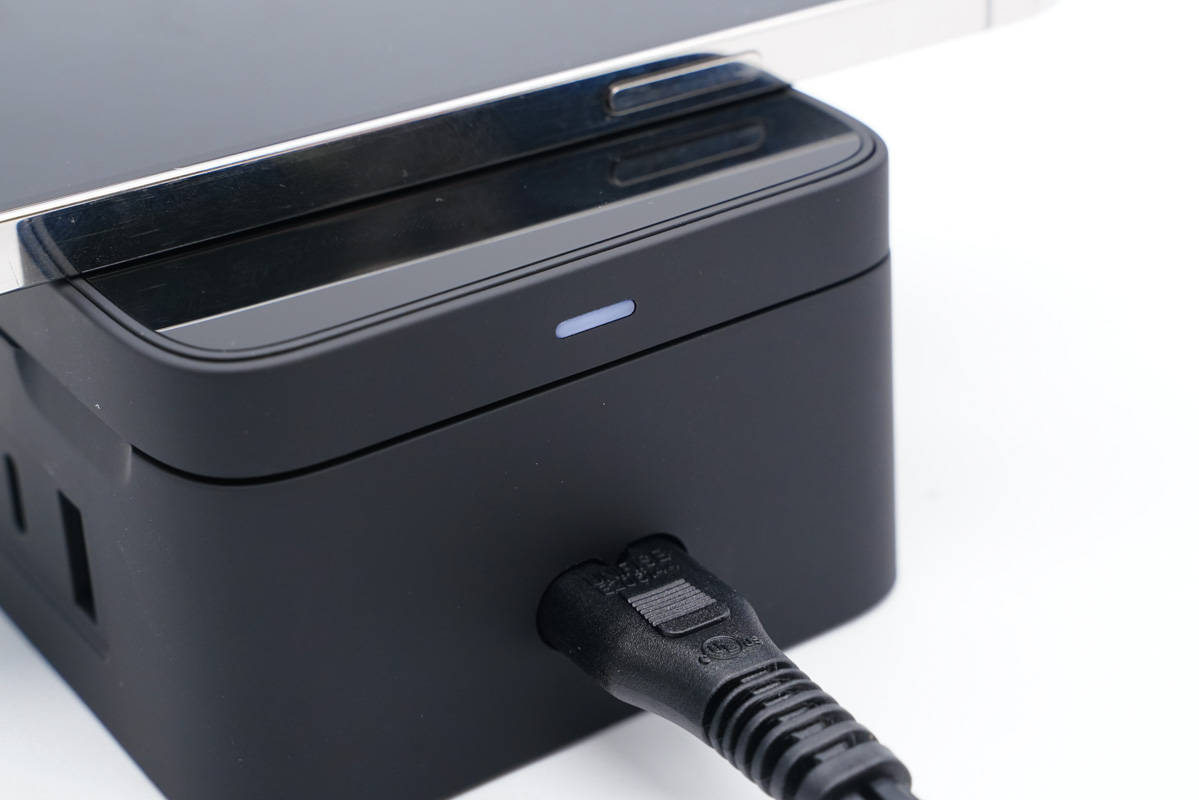

接通電源，指示燈亮淡藍色光。

無線充電板的指示燈亮白光。

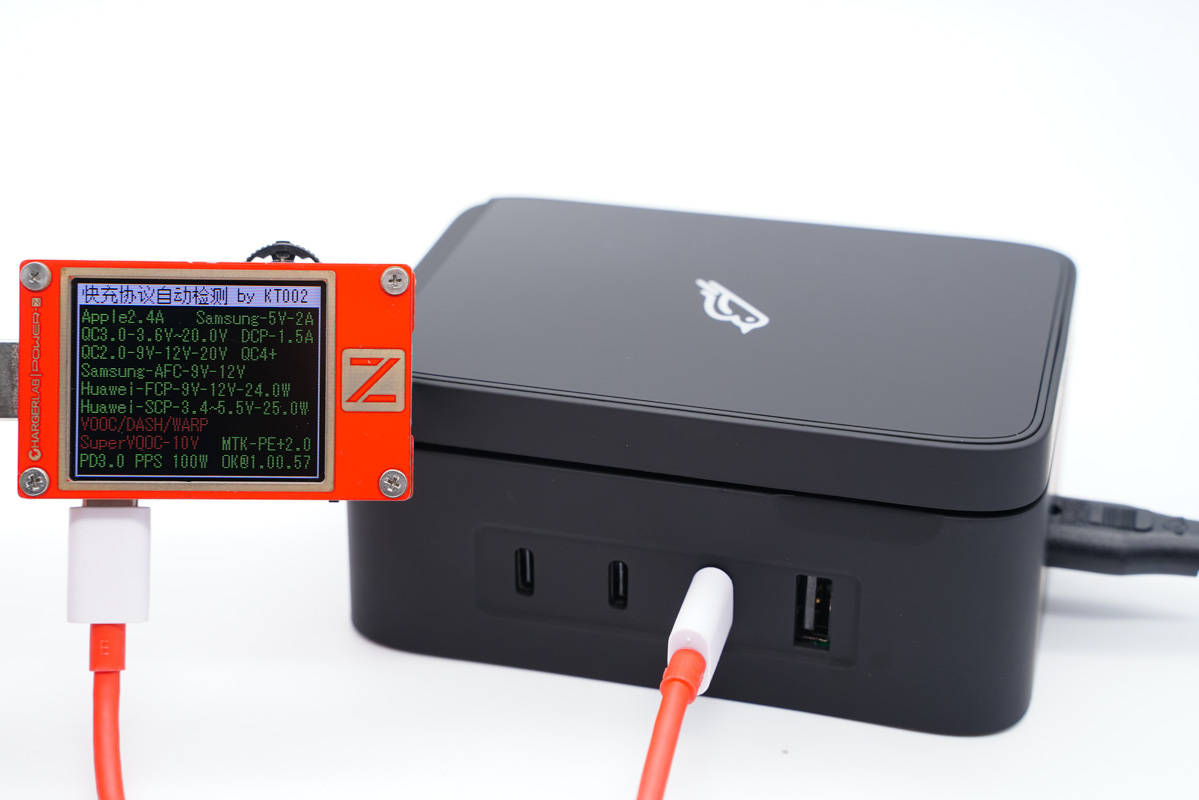

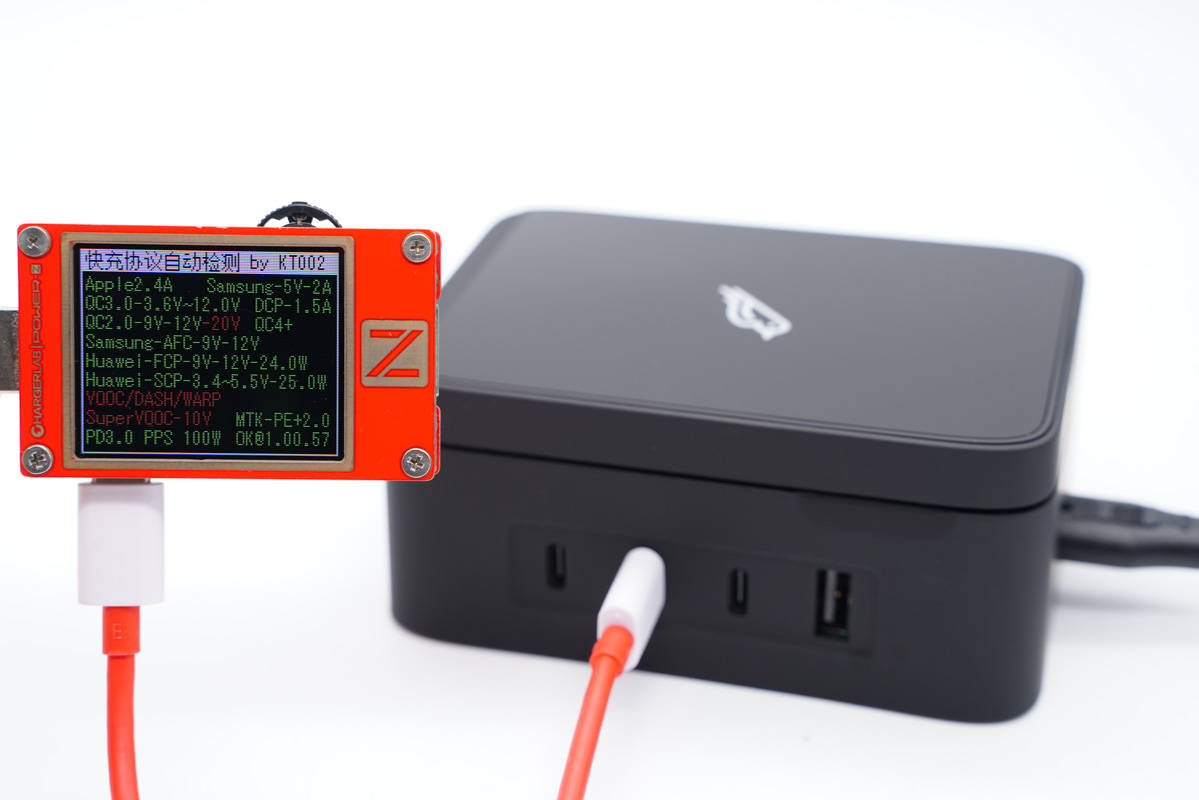

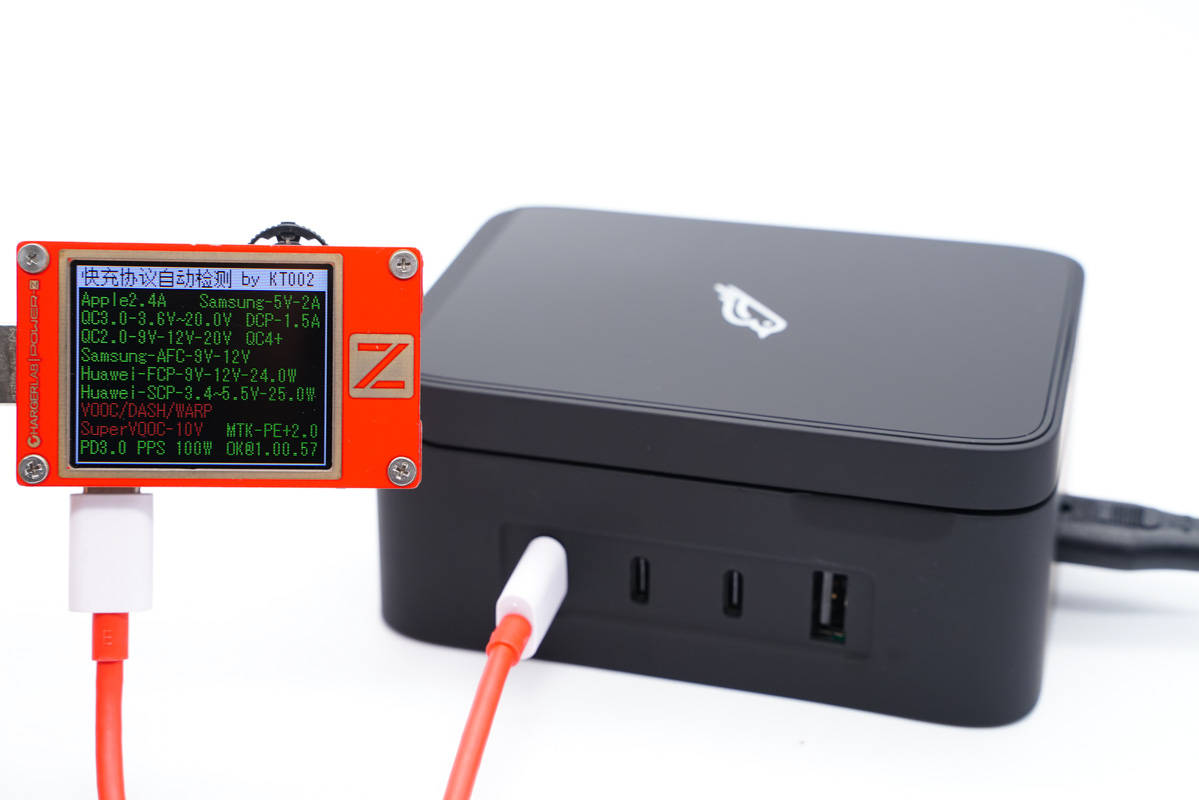

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議。

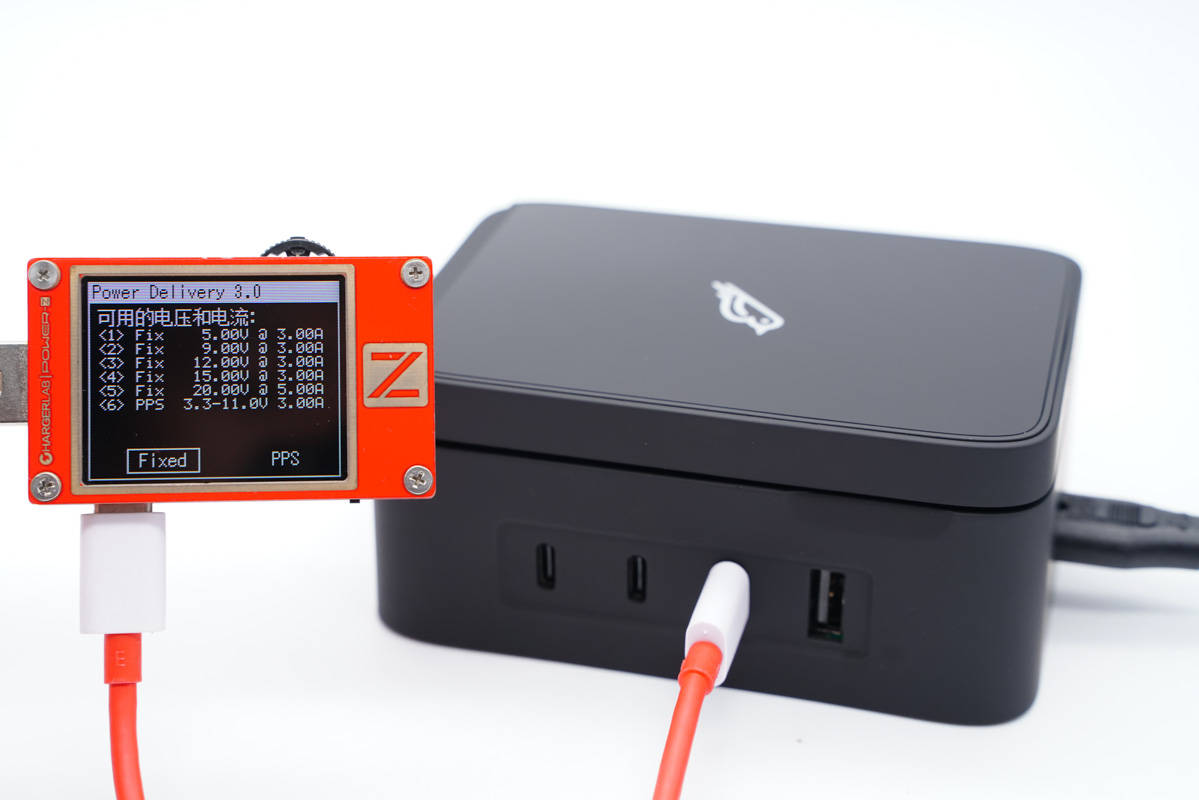

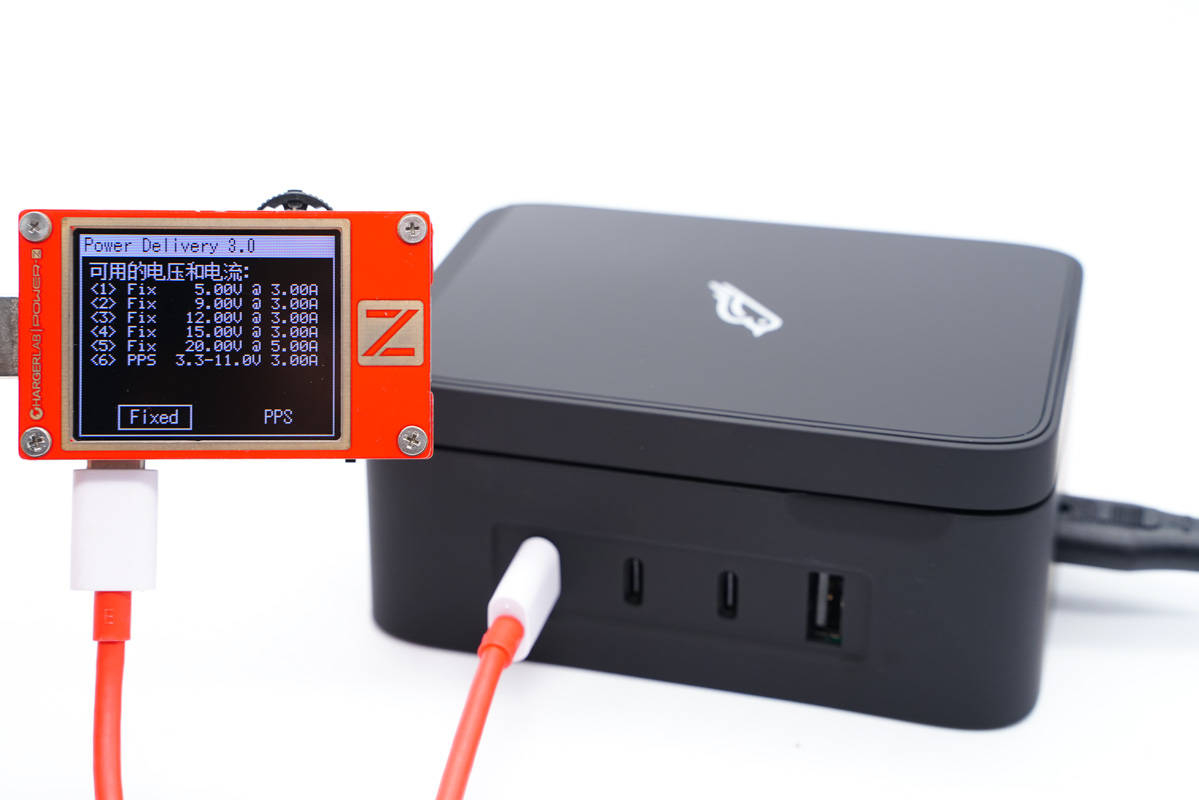

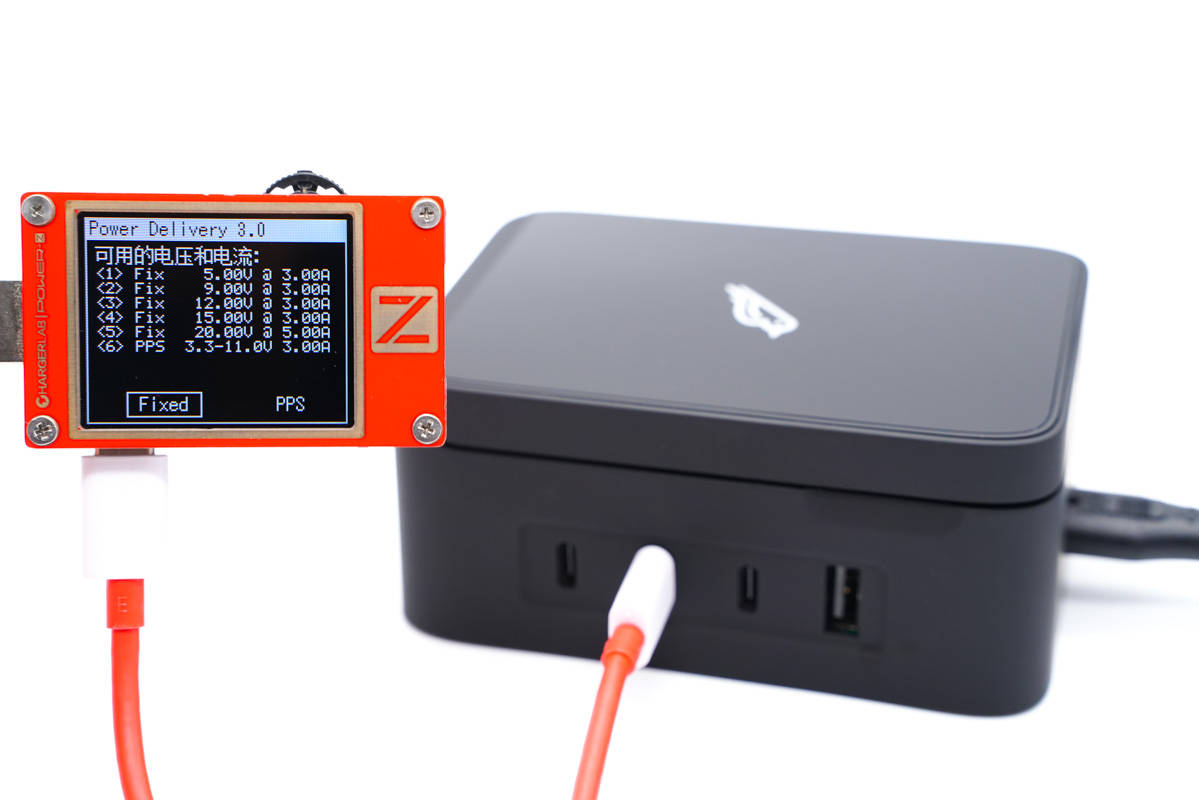

此外PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位，以及3.3-11V3A PPS電壓檔位。

另外測得C2口兼容協議和C1口的相同。

PDO報文也相同。

C3口協議也相同。

PDO報文也相同，也就是說三個C口單口輸出性能一樣，都支持100W大功率快充，使用方便。

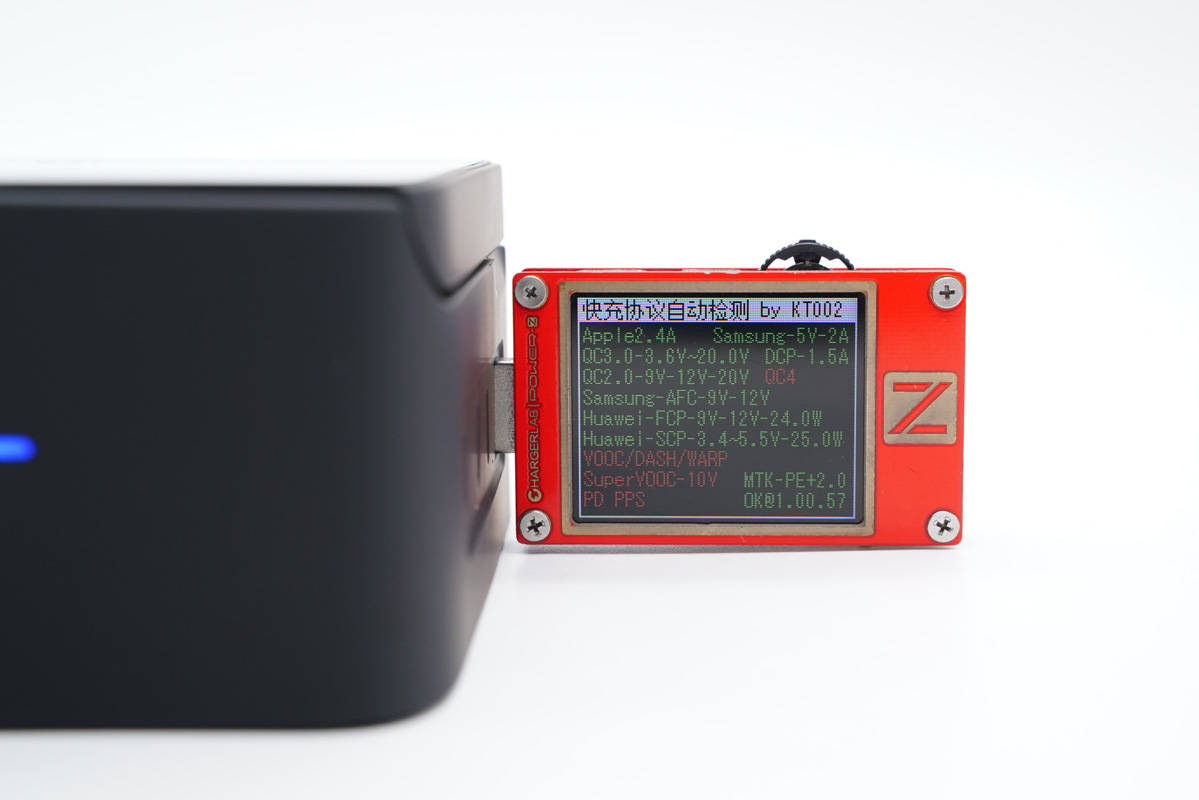

最后測得A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充協議。

二、SPRUCE二合一充電座拆解

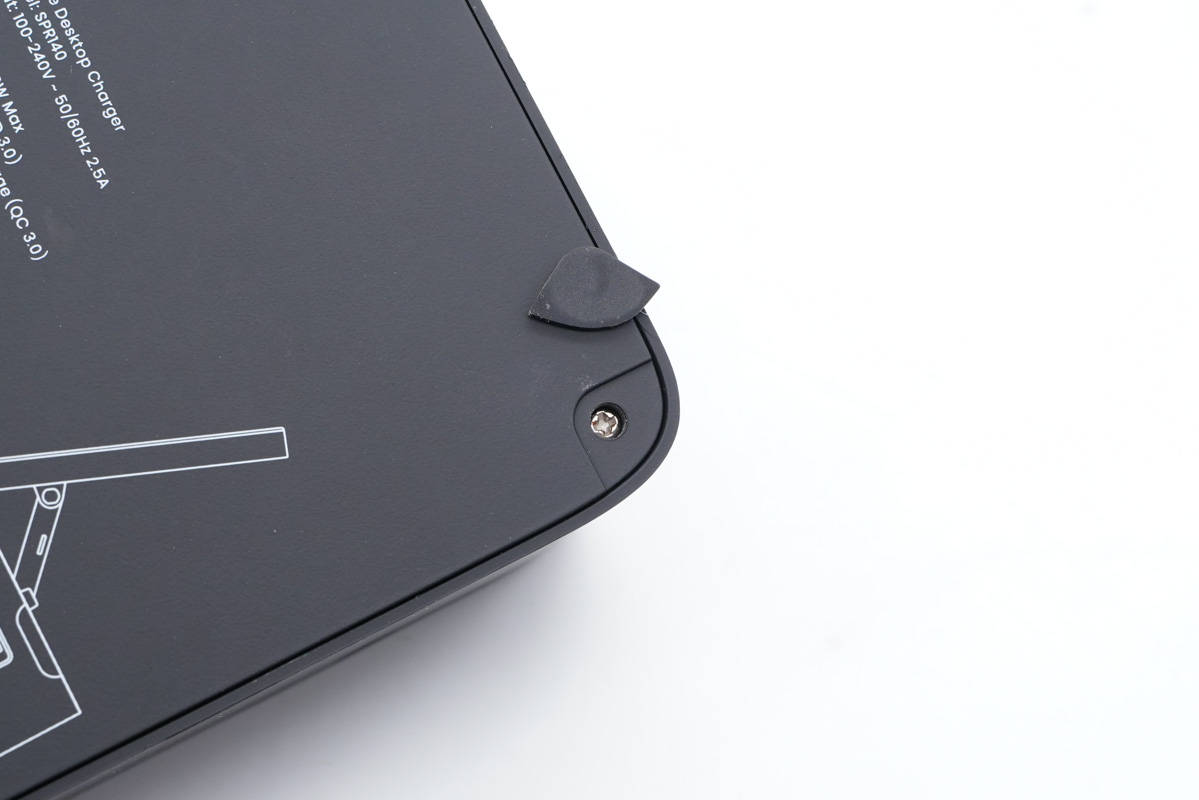

防滑墊下隱藏有螺絲。

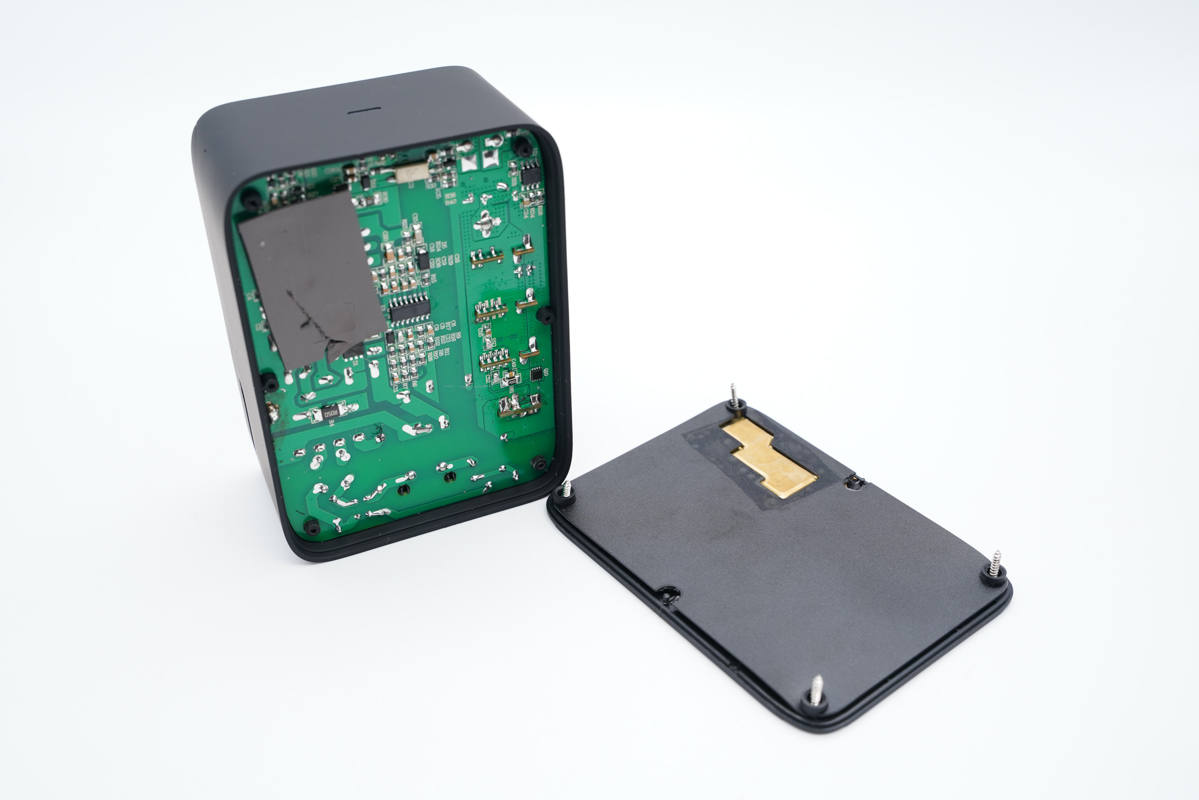

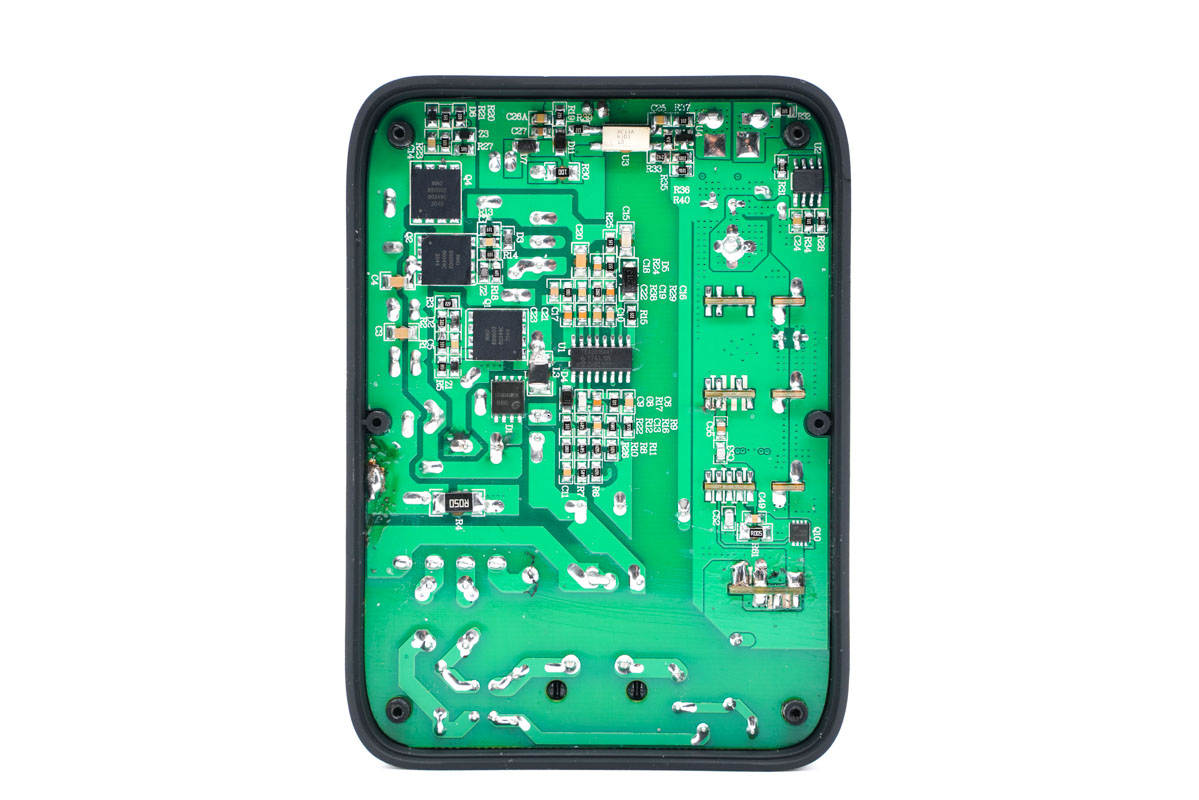

拆掉底部外殼，PCB板左上角貼有導熱墊。

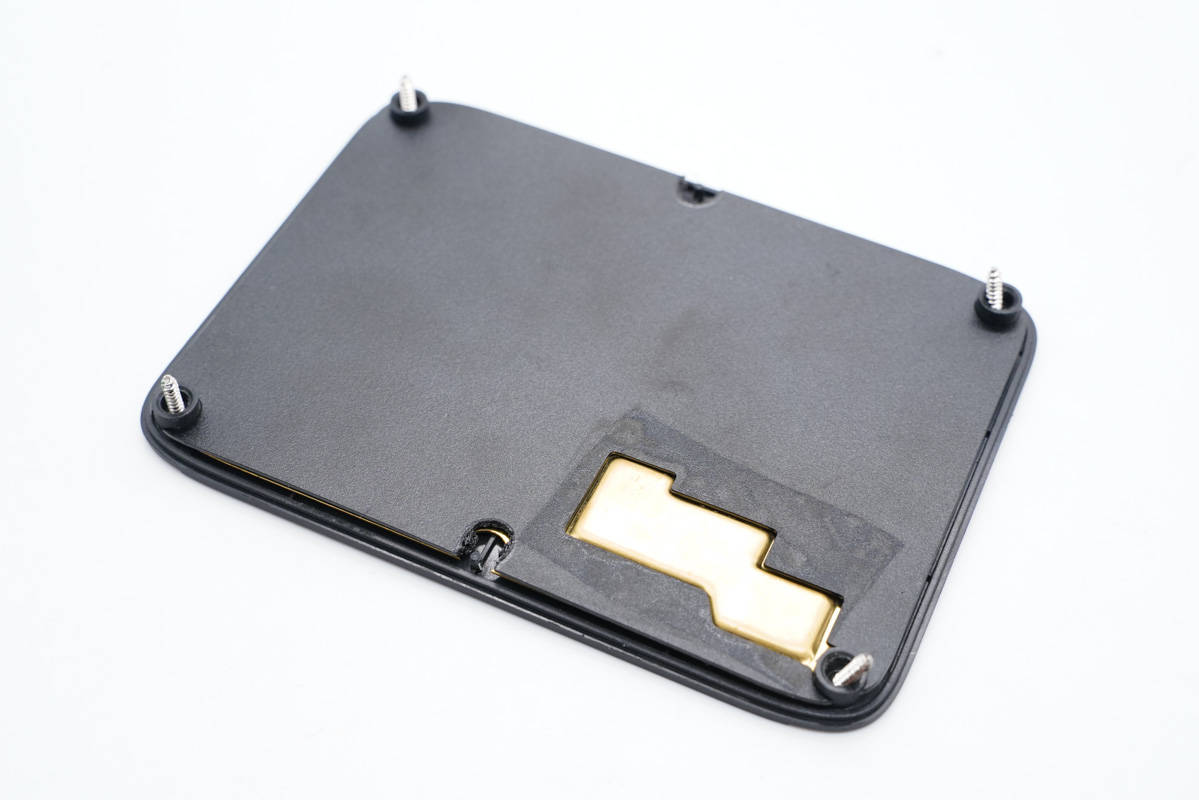

底部外殼上有黃銅散熱片和隔離板，對應導熱墊處沖壓鏤空，散熱片和導熱墊直接接觸，導熱效果更好。

PCB板使用固定柱固定，導熱墊下是三顆氮化鎵功率芯片。

將充電器模塊取出，模塊正面以及機身殼頂部都有黃銅散熱片幫助散熱。輸出端小板連接導線給無線充電板供電。

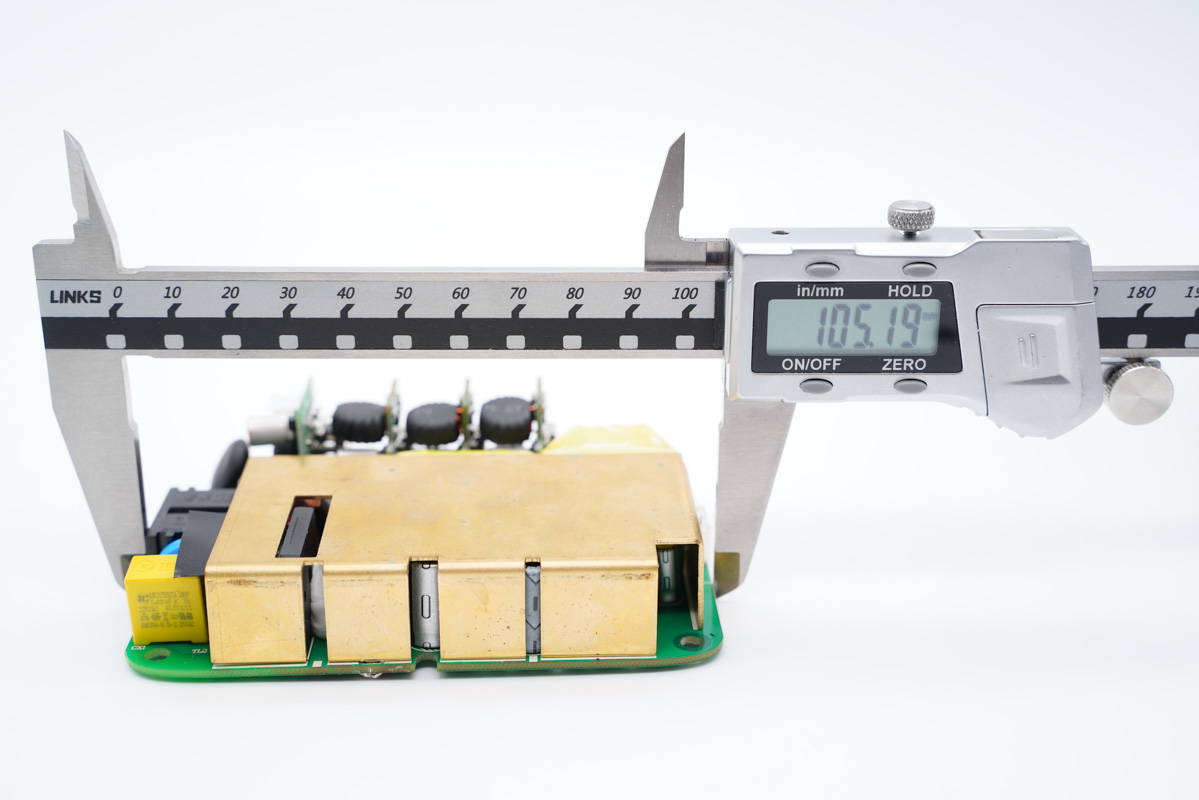

測得充電器模塊長度為105.19mm。

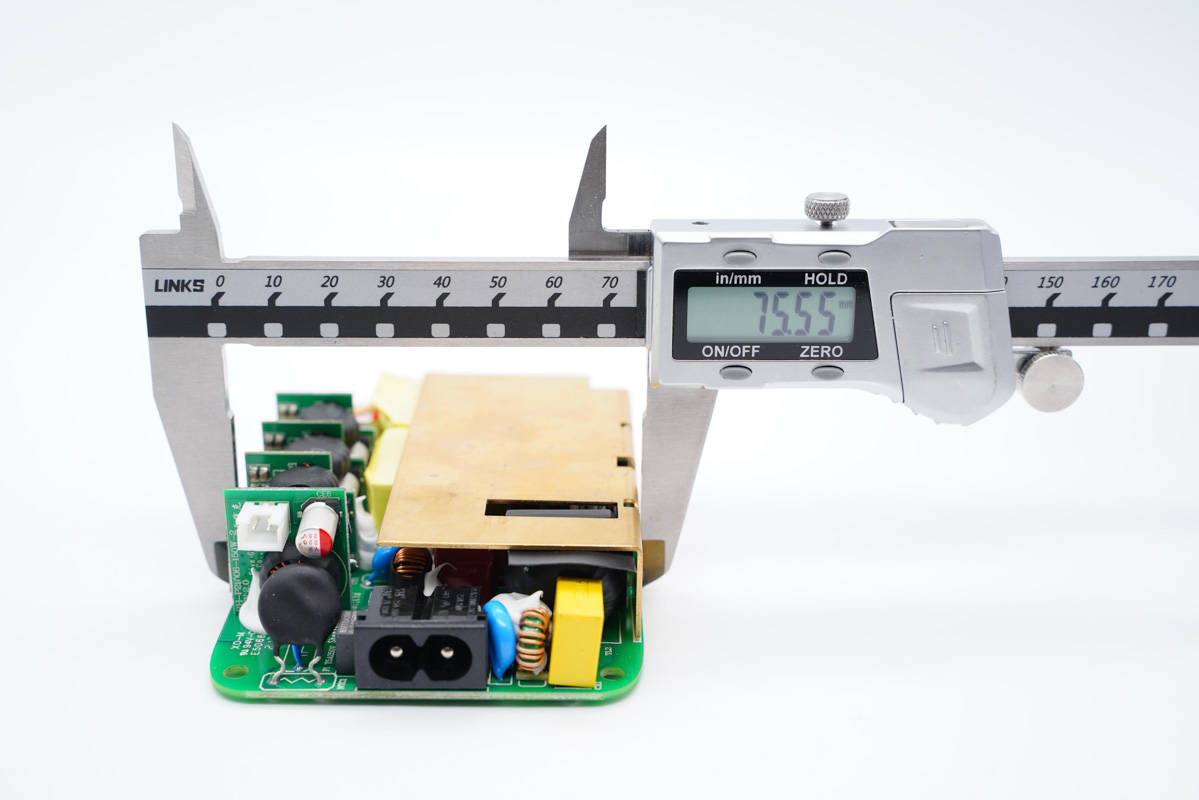

寬度為75.55mm。

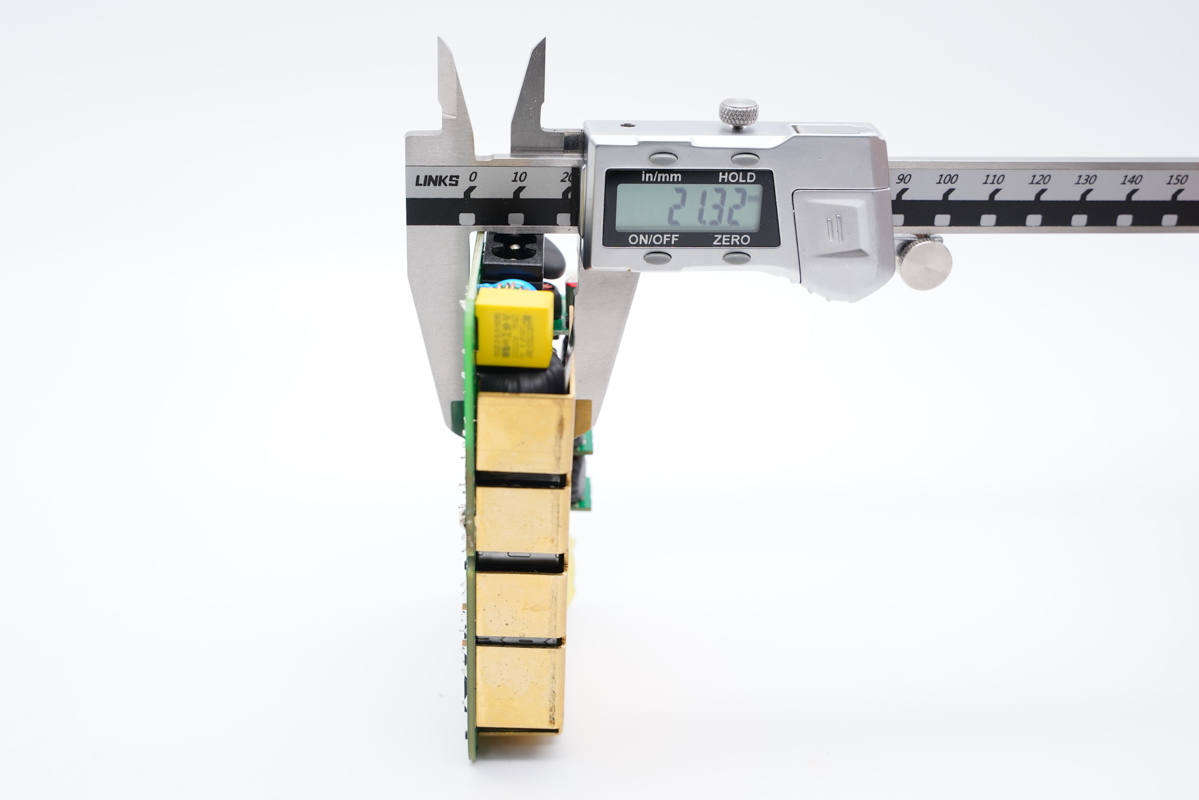

厚度為21.32mm。

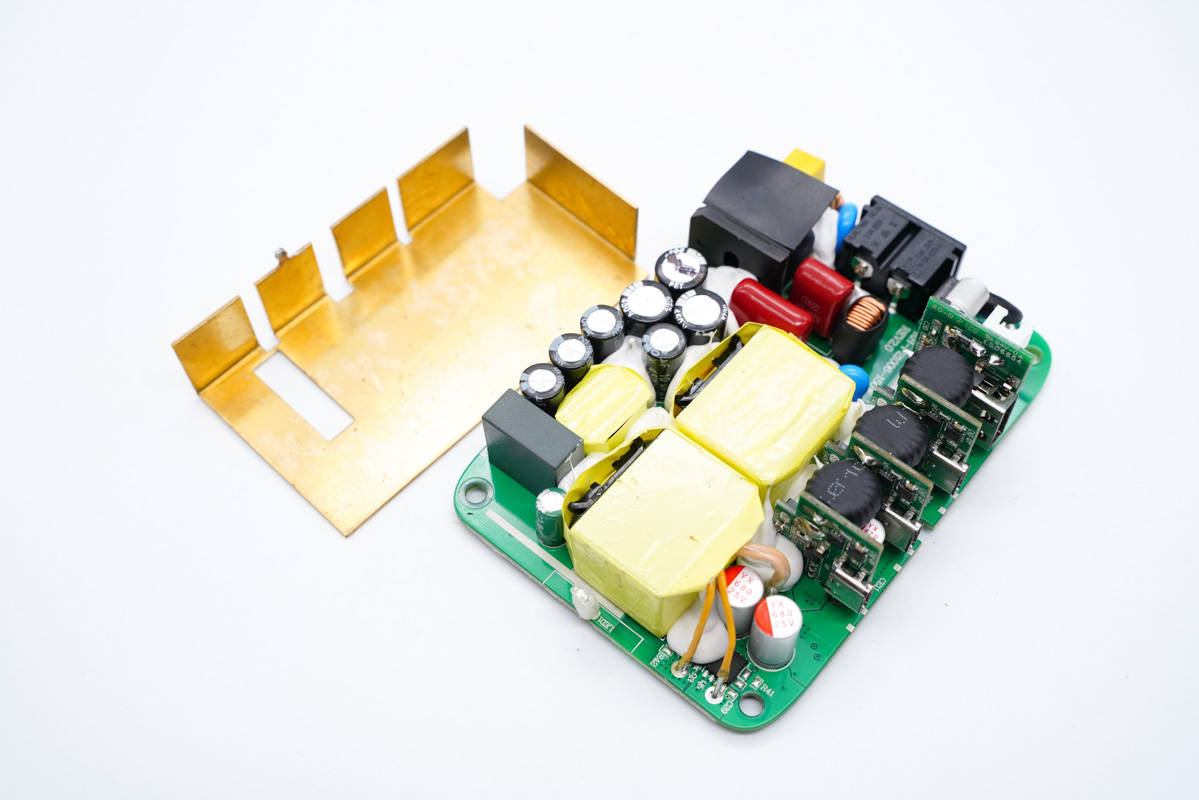

將散熱片拆掉。

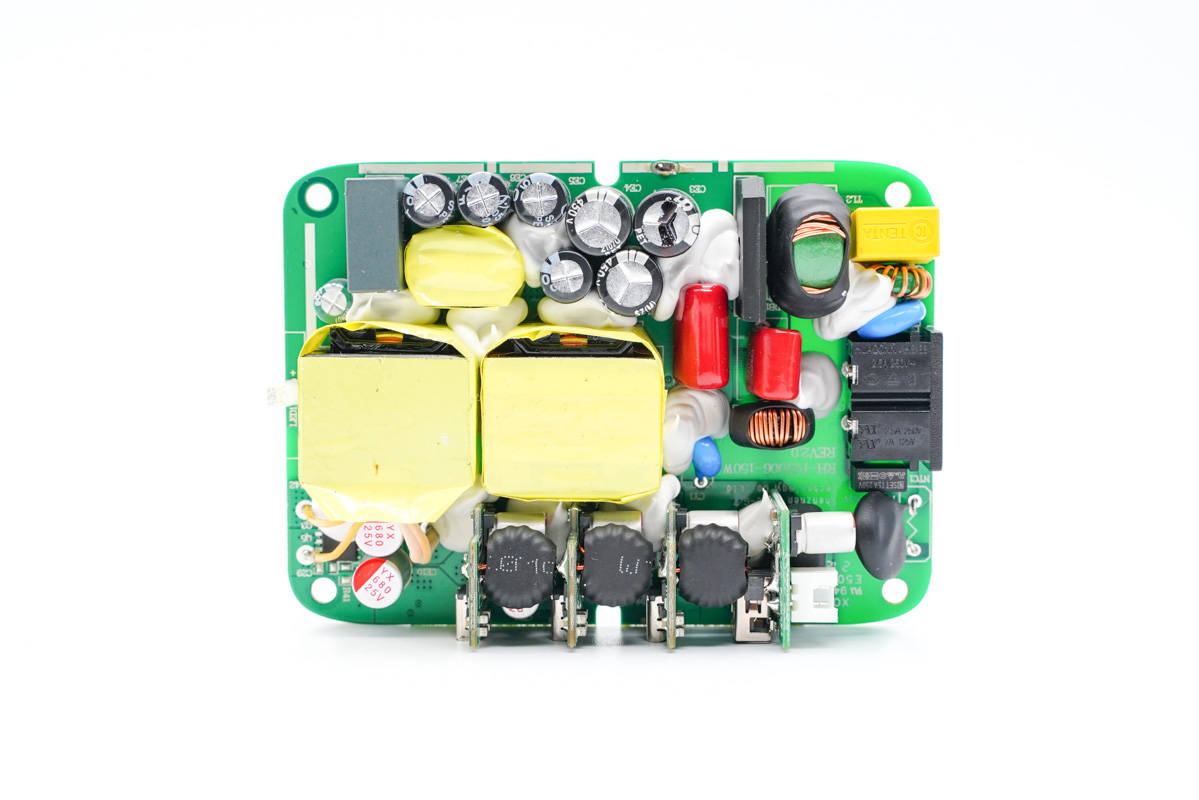

PCB板正面一覽，電容、電感、變壓器等器件統統打膠加固，高壓側設有多達7顆高壓濾波電解電容，輸出端USB母座則均焊接在小板上，左側中間是PFC升壓電感和變壓器。

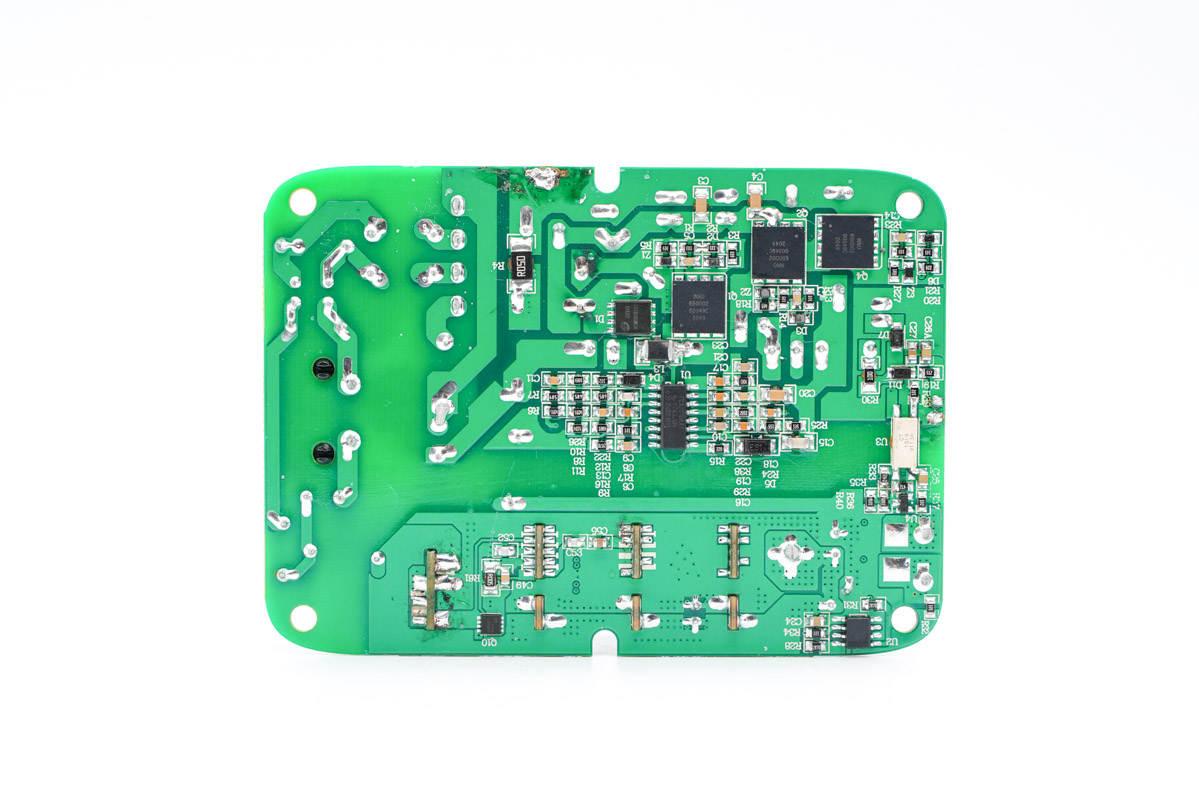

PCB板背面一覽，初次級分界明顯，最顯眼的莫過于右上角的三顆氮化鎵開關管。

通過觀察發現，充電器采用帶PFC升壓電路的高集成LLC開關電源方案，外圍器件相當少，整個主板背面看上去很簡潔。下面我們就從輸入端開始一一了解各元器件的信息。

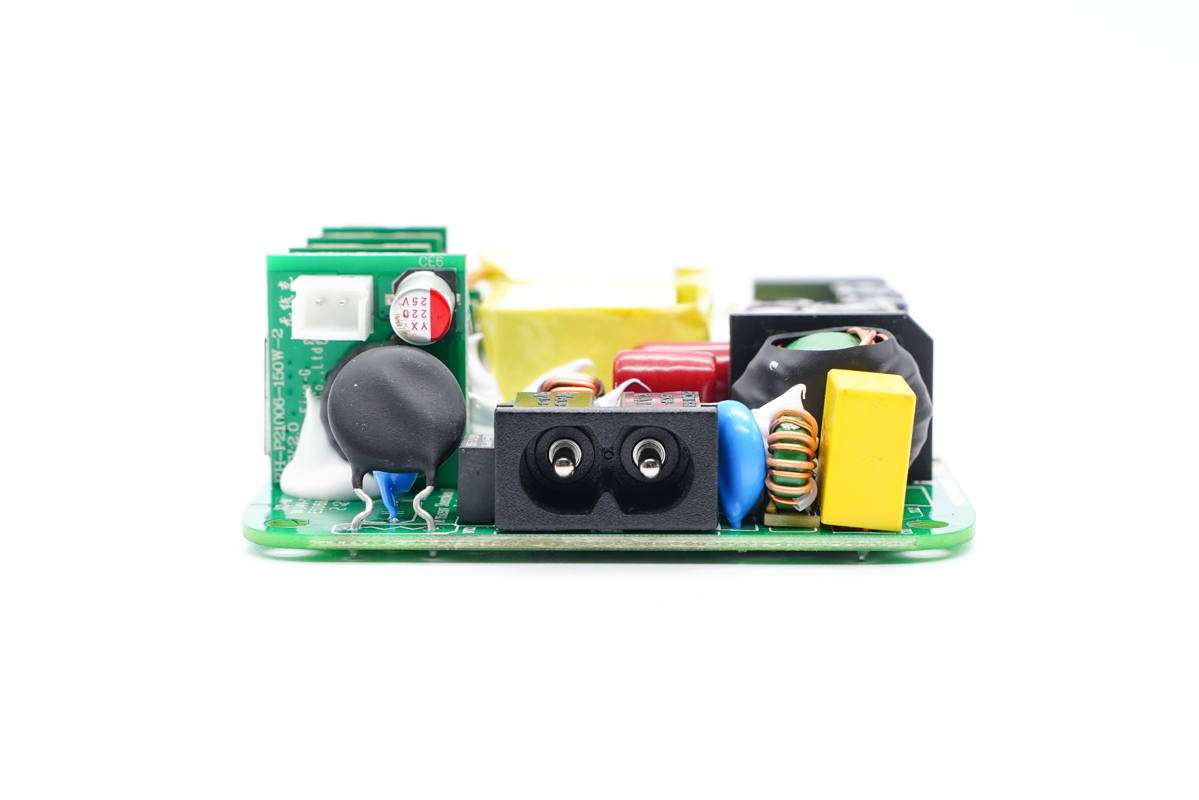

輸入端一覽，左側設有延時保險絲、NTC浪涌抑制電阻，右側設有壓敏電阻、共模電感和安規X電容。

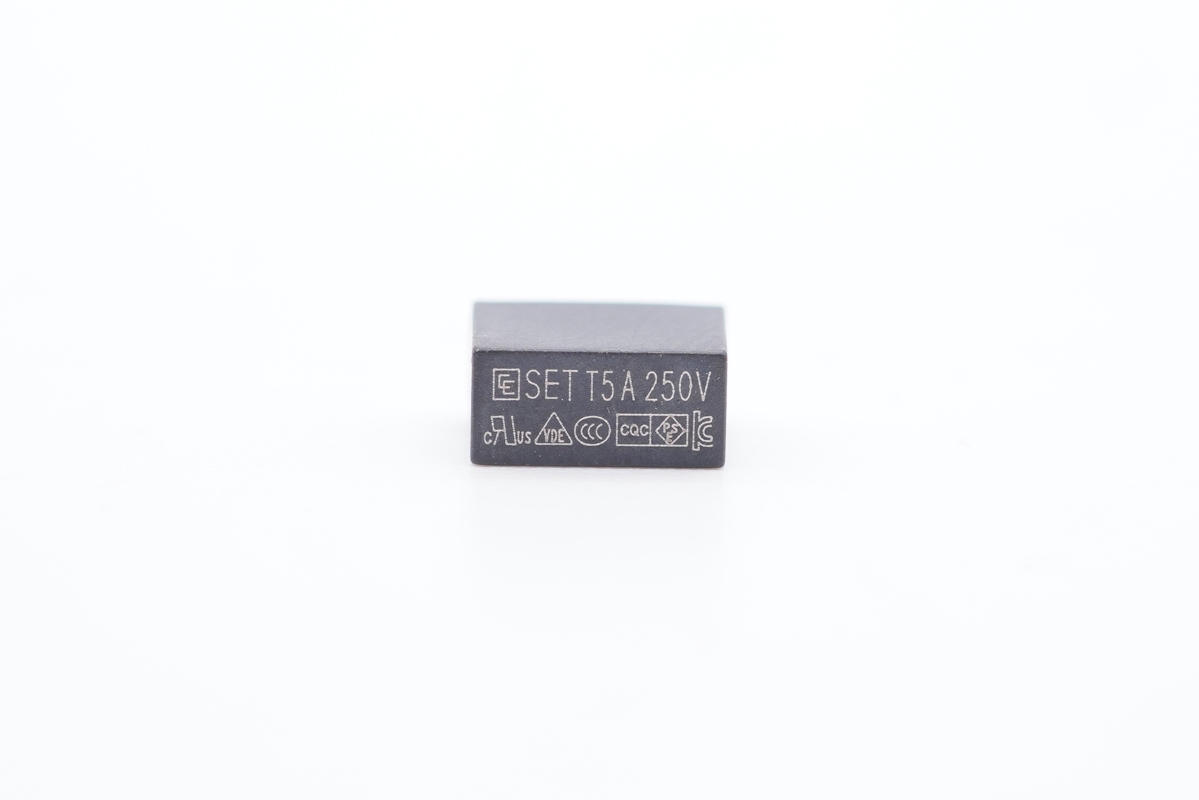

延時保險絲規格為5A 250V。

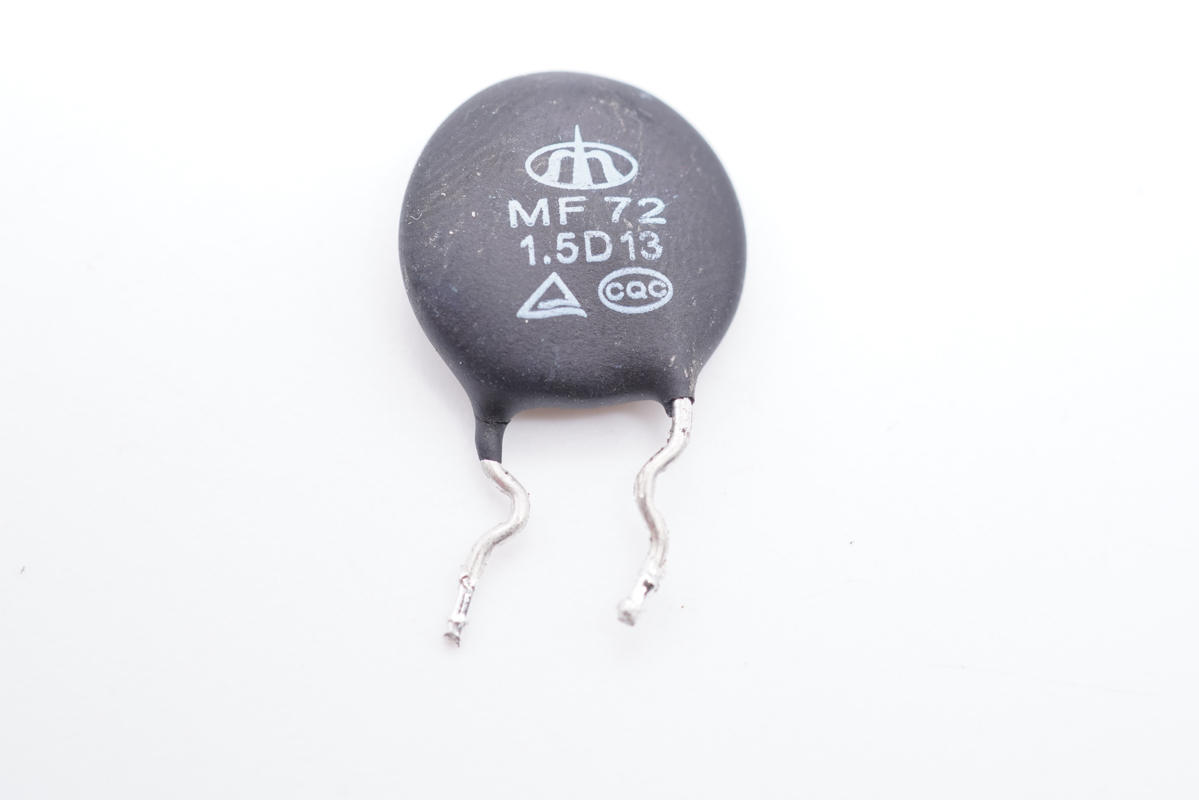

NTC浪涌抑制電阻，用于抑制上電浪涌電流。

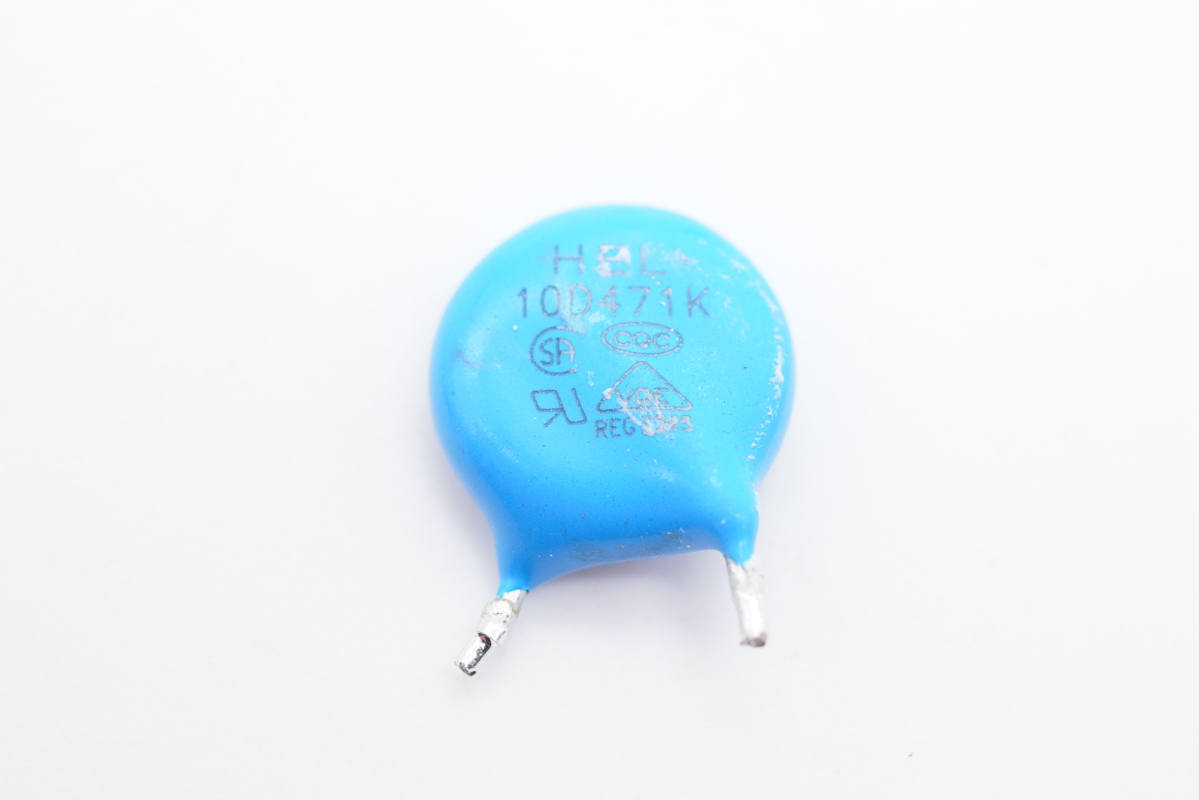

10D471K壓敏電阻特寫。

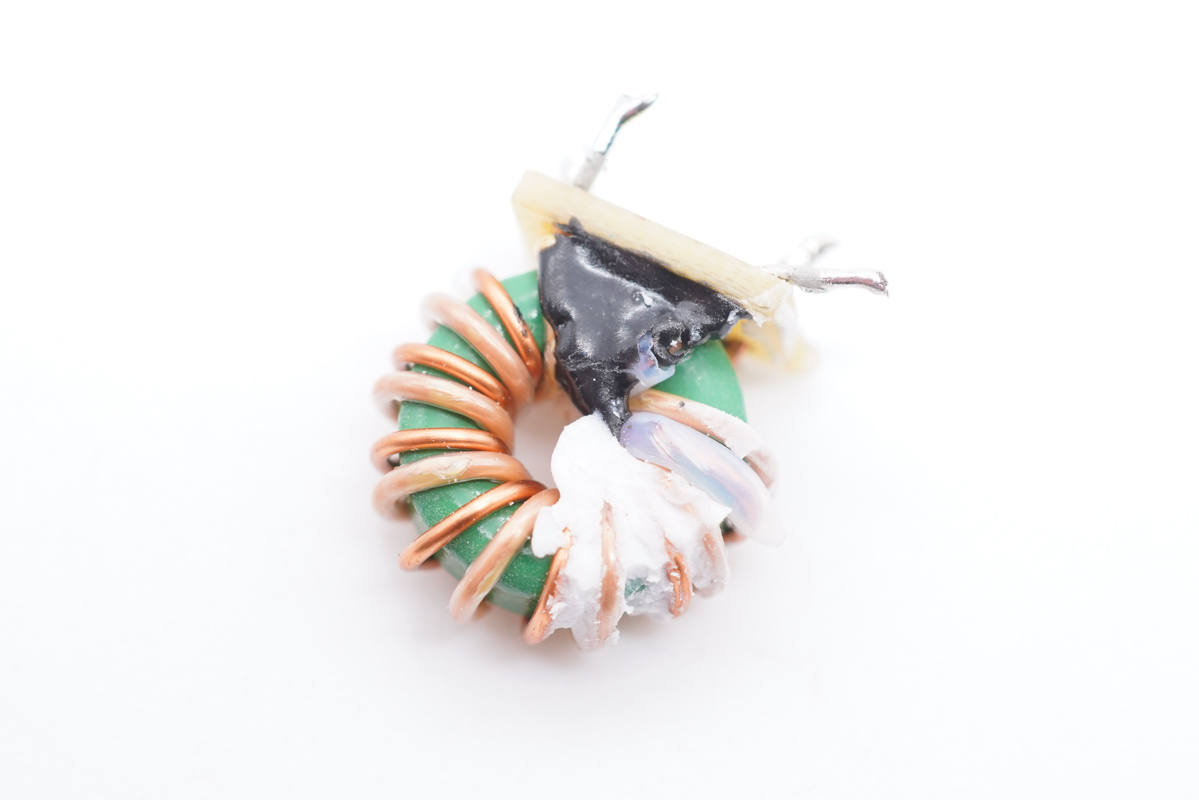

共模電感底部打膠加固。

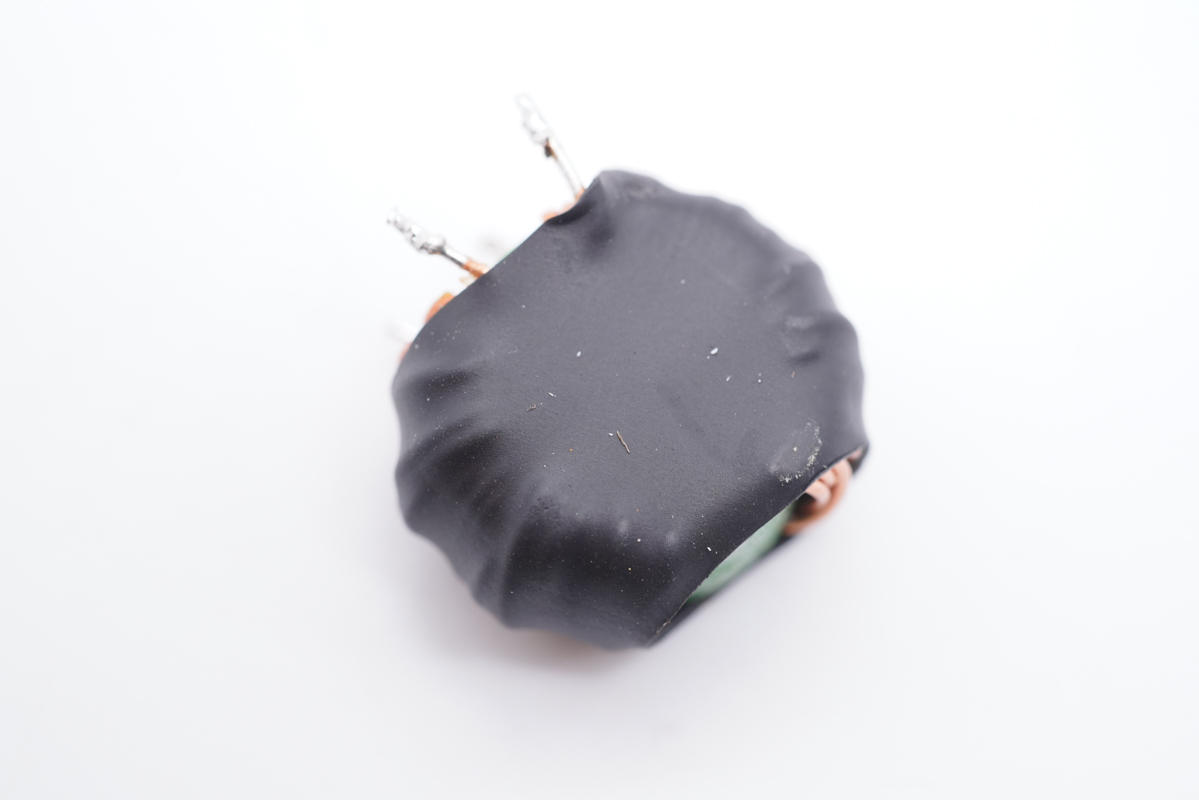

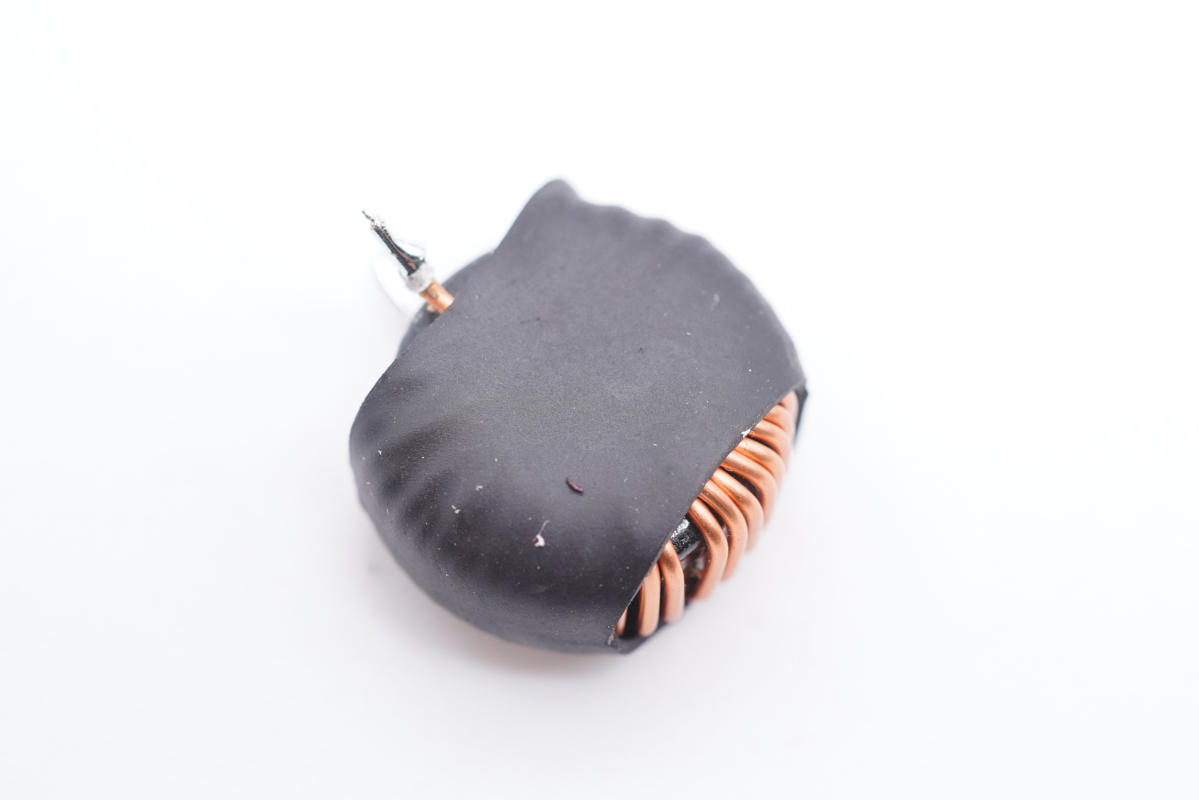

另一顆外套絕緣管保護，兩級設計用于濾除EMI干擾。

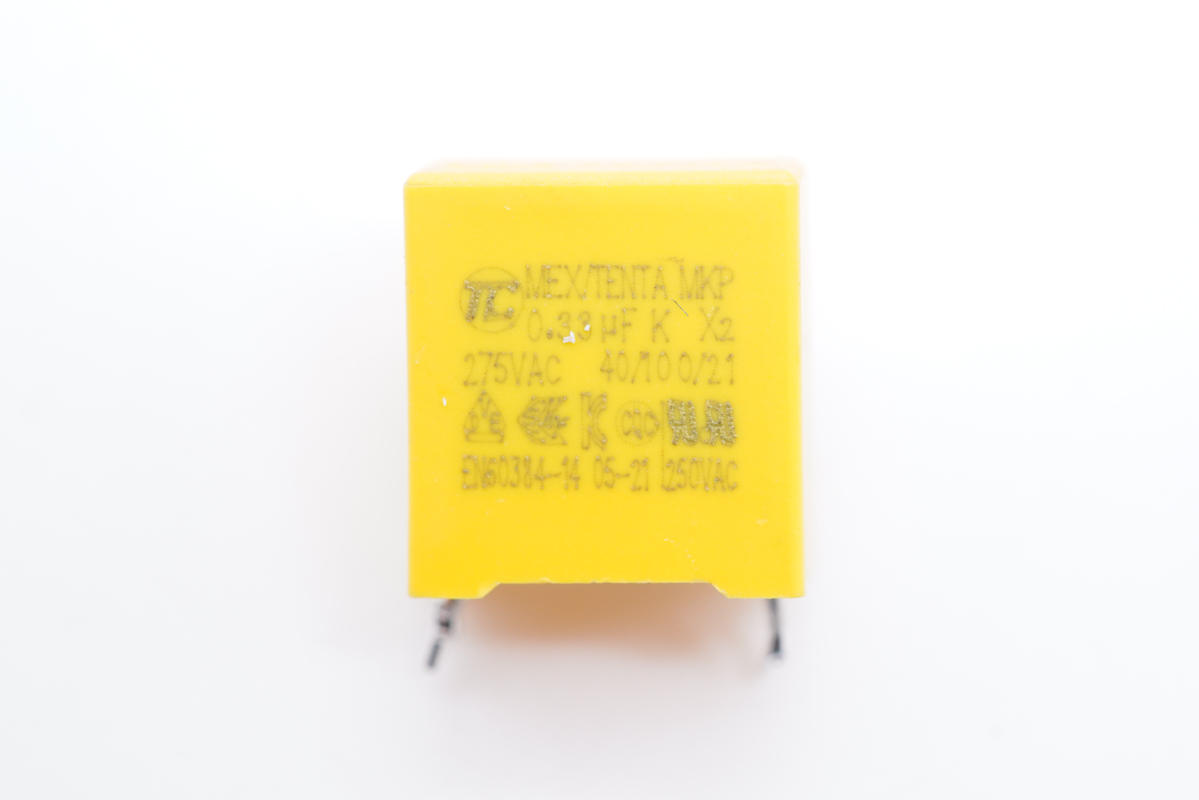

安規X電容特寫，容量0.33μF。

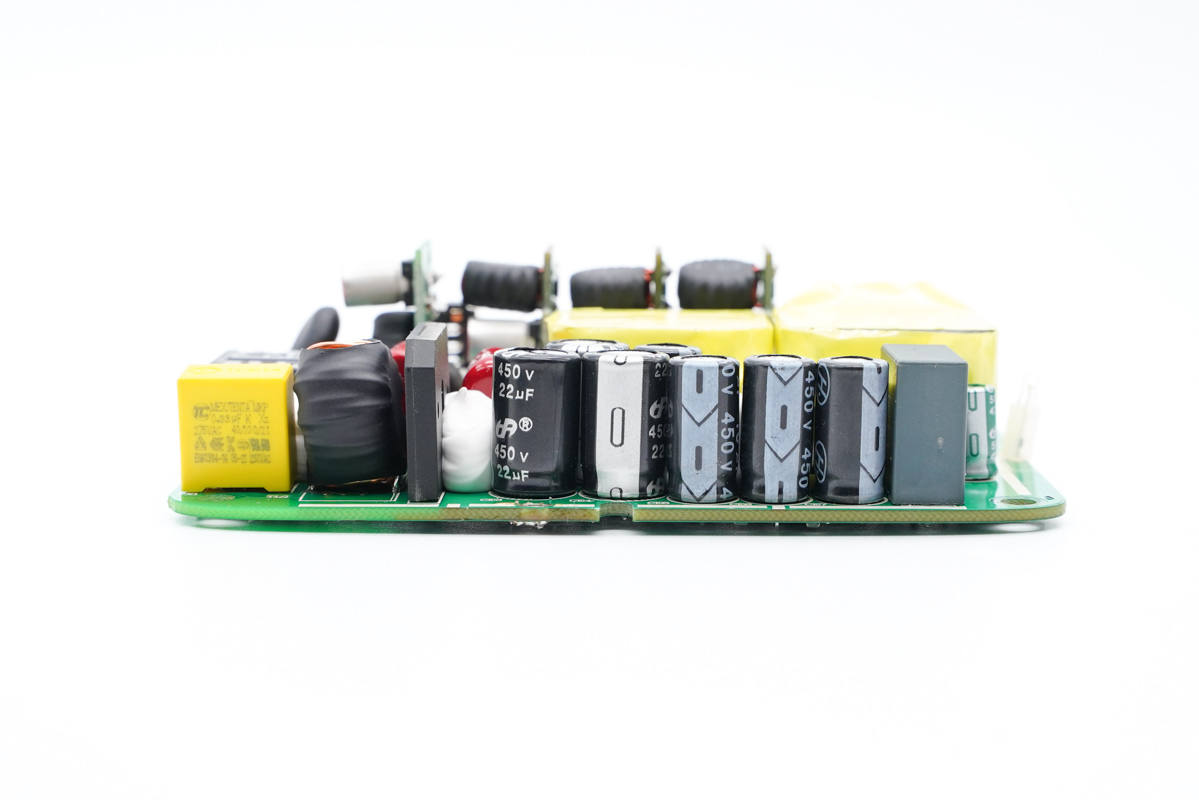

PCB板一側設有整流橋、高壓濾波電解電容、諧振電容等器件。

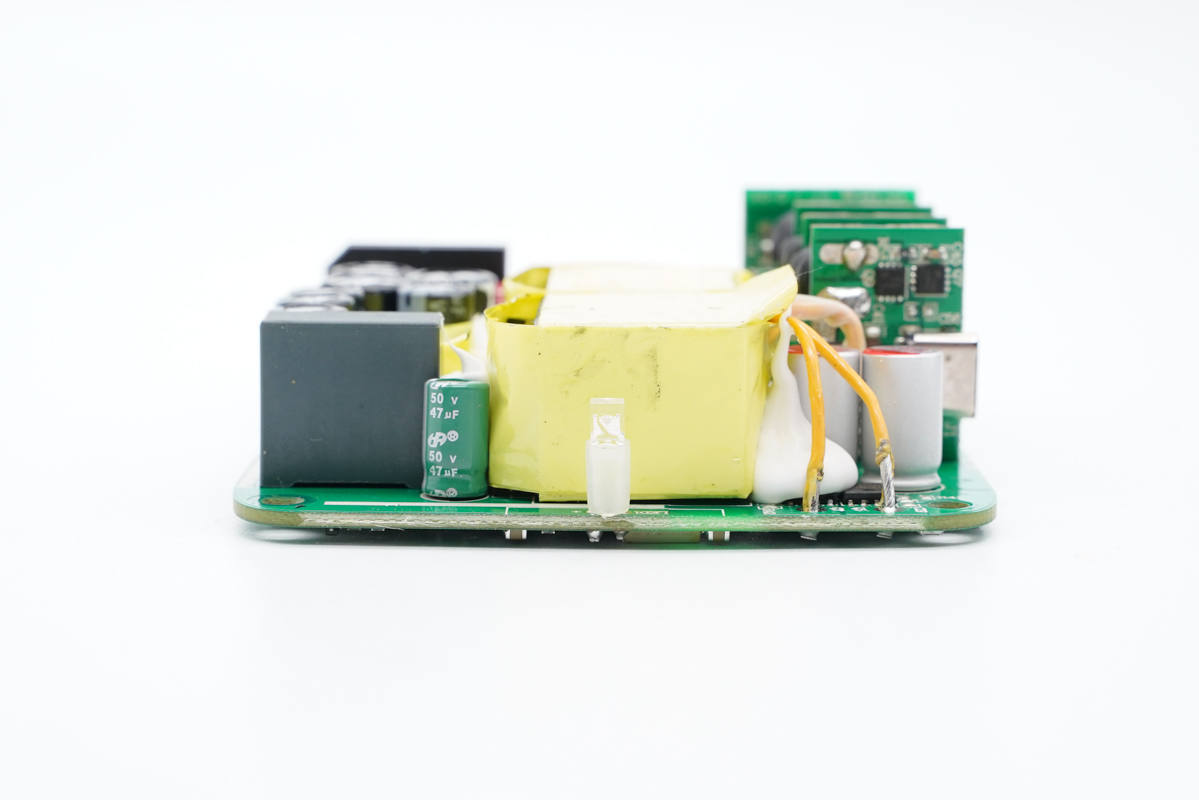

另一端有主控芯片供電電容、PFC升壓電感、變壓器、指示燈、輸出濾波固態電容等。

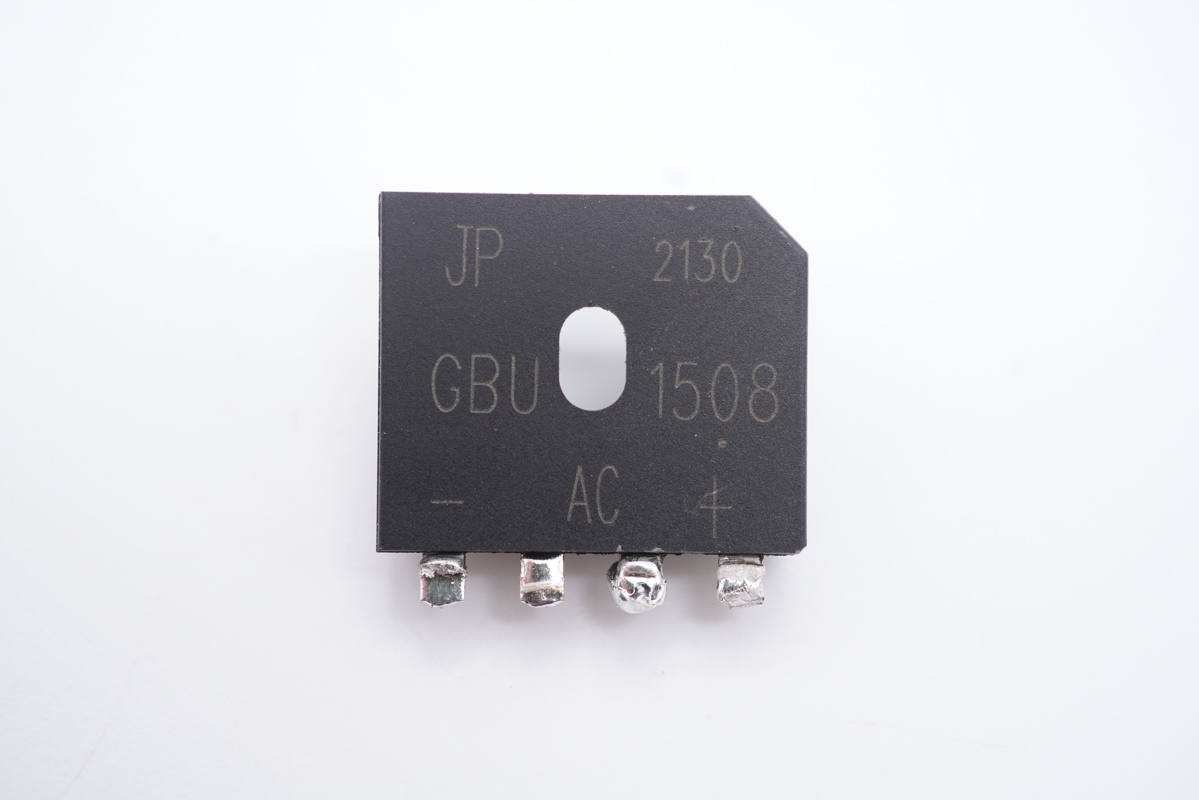

整流橋特寫，15A800V耐壓。

濾波電感外套絕緣管。

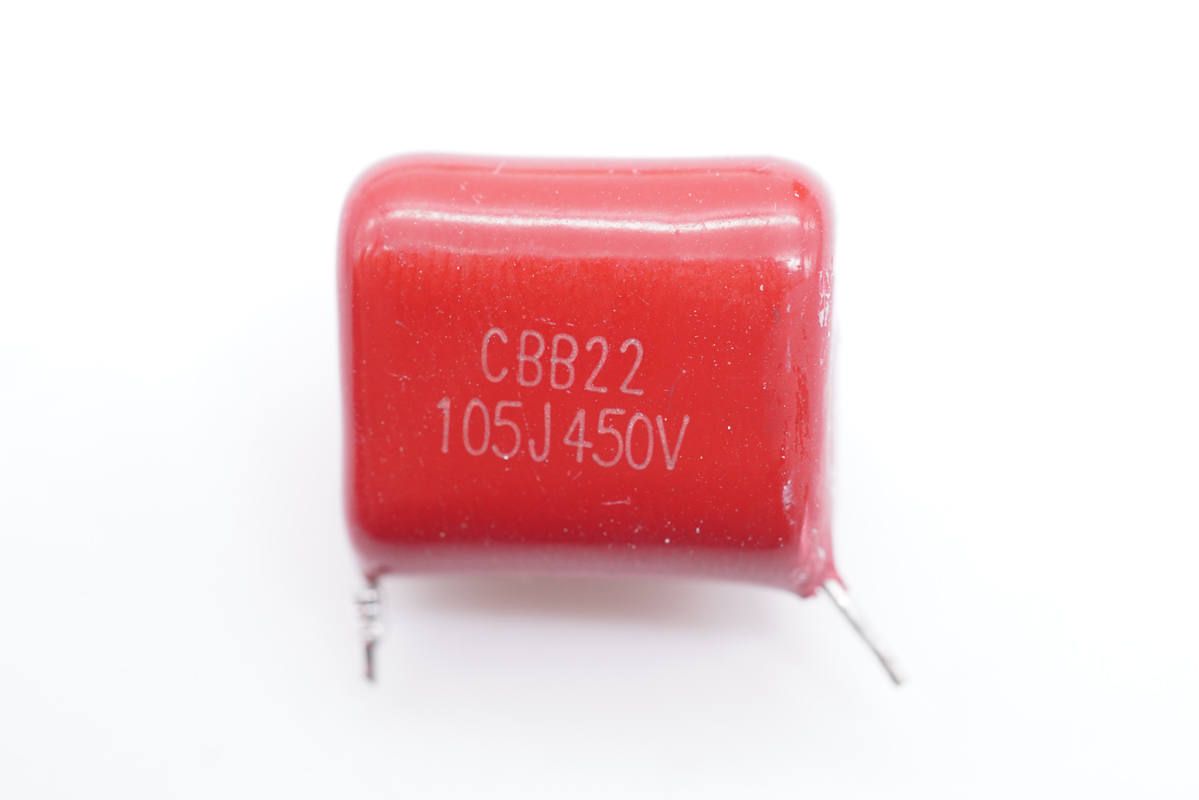

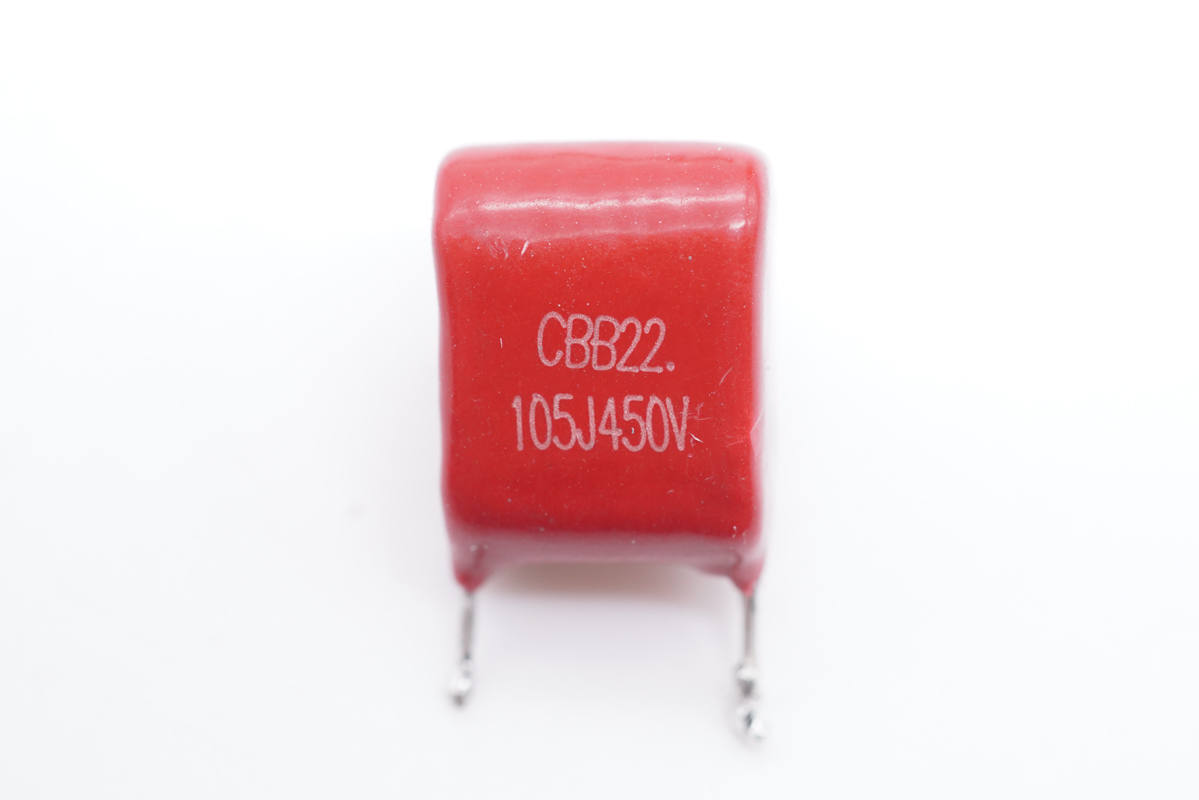

CBB22薄膜濾波電容，105J450V。

另一顆CBB22薄膜電容特寫。

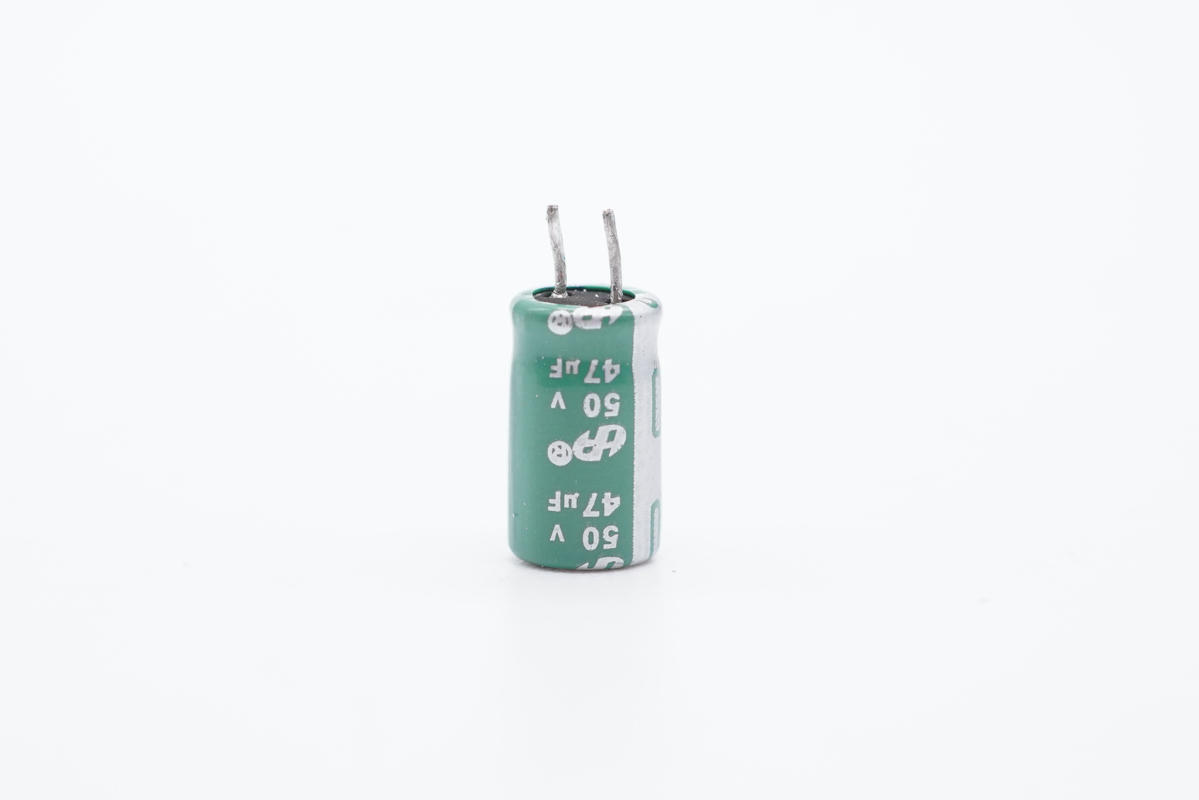

主控芯片供電電容特寫，規格為50V 47μF。

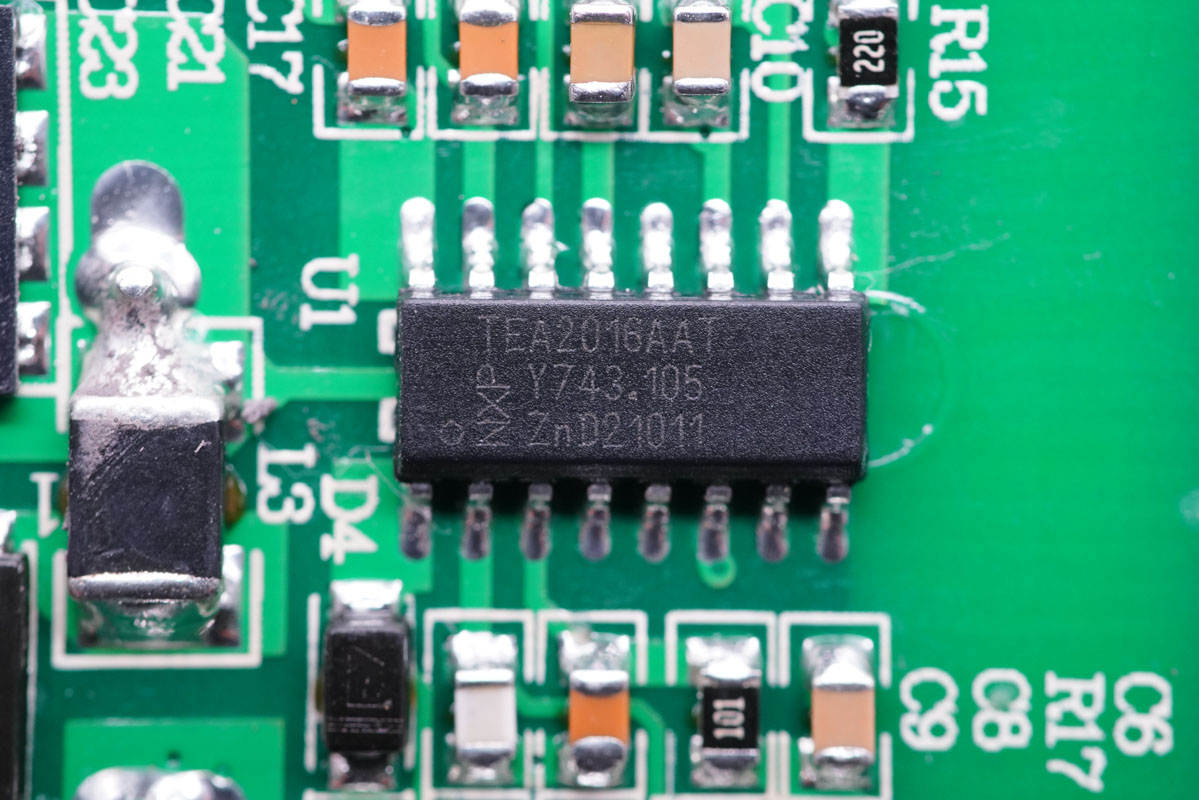

充電器主控芯片采用NXP恩智浦TEA2016AAT，內置LLC控制器和PFC控制器，內置數字架構控制，簡化了設計的同時減少外圍元件數量，芯片內置多重完善的保護功能。

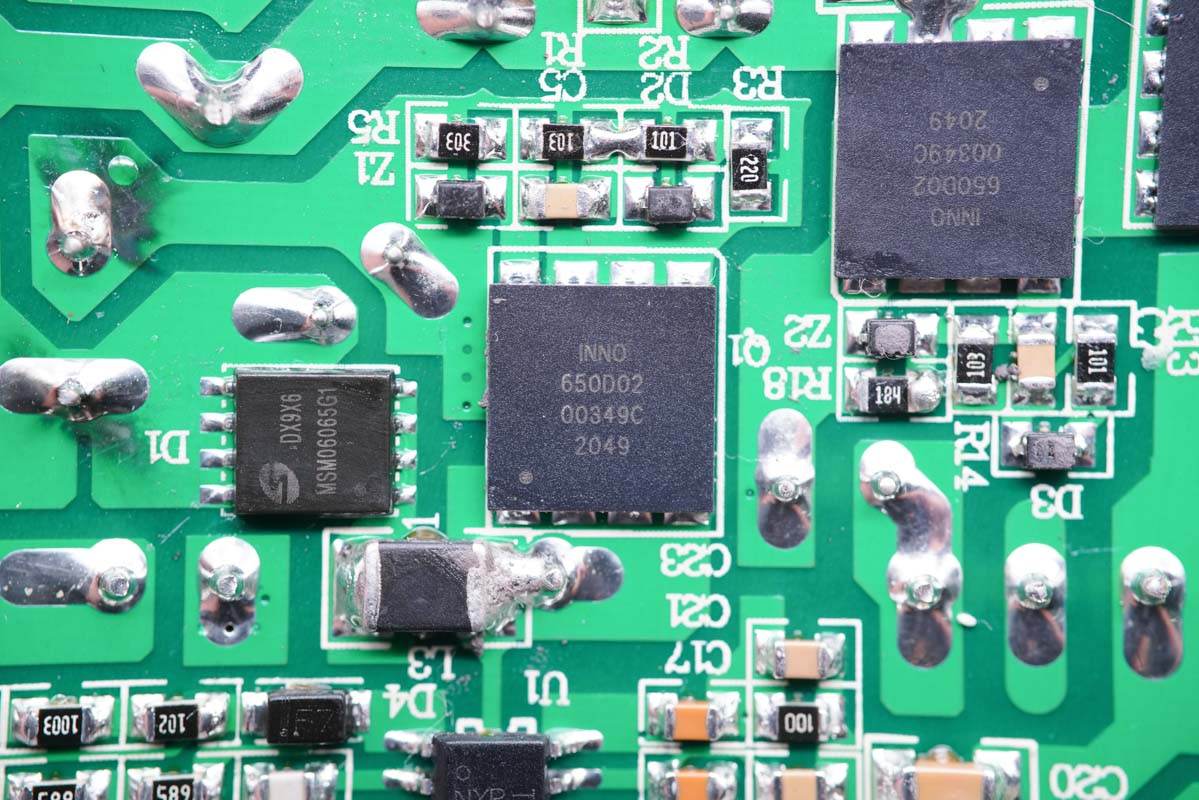

PFC升壓開關管采用英諾賽科INN650D02氮化鎵功率芯片，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

值得一提的是，INN650D02 “InnoGaN”開關管基于業界領先的8英寸生產加工工藝，是目前市面上最先量產的先進制程氮化鎵功率器件，這項技術的大規模商用將推動氮化鎵快充的快速普及。

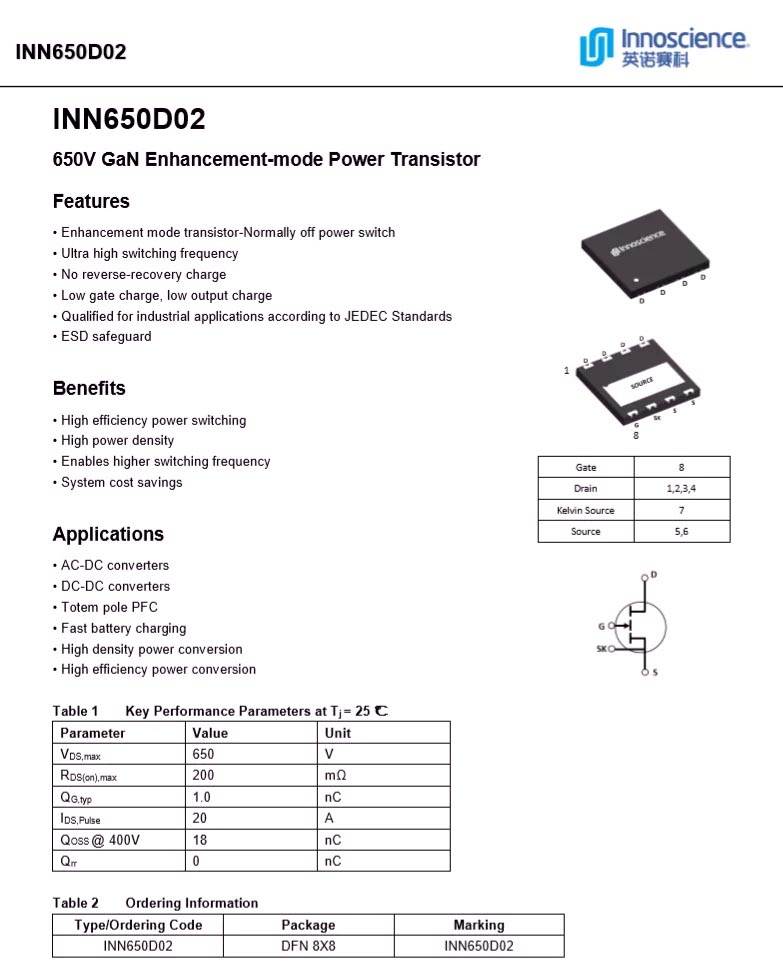

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被聯想小新100W雙C口氮化鎵快充、努比亞30W氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W PD氘鋒氮化鎵快充、飛頻65W?PD氮化鎵充電器、魅族65W氮化鎵充電器等多款產品采用，芯片質量獲得市場認可。

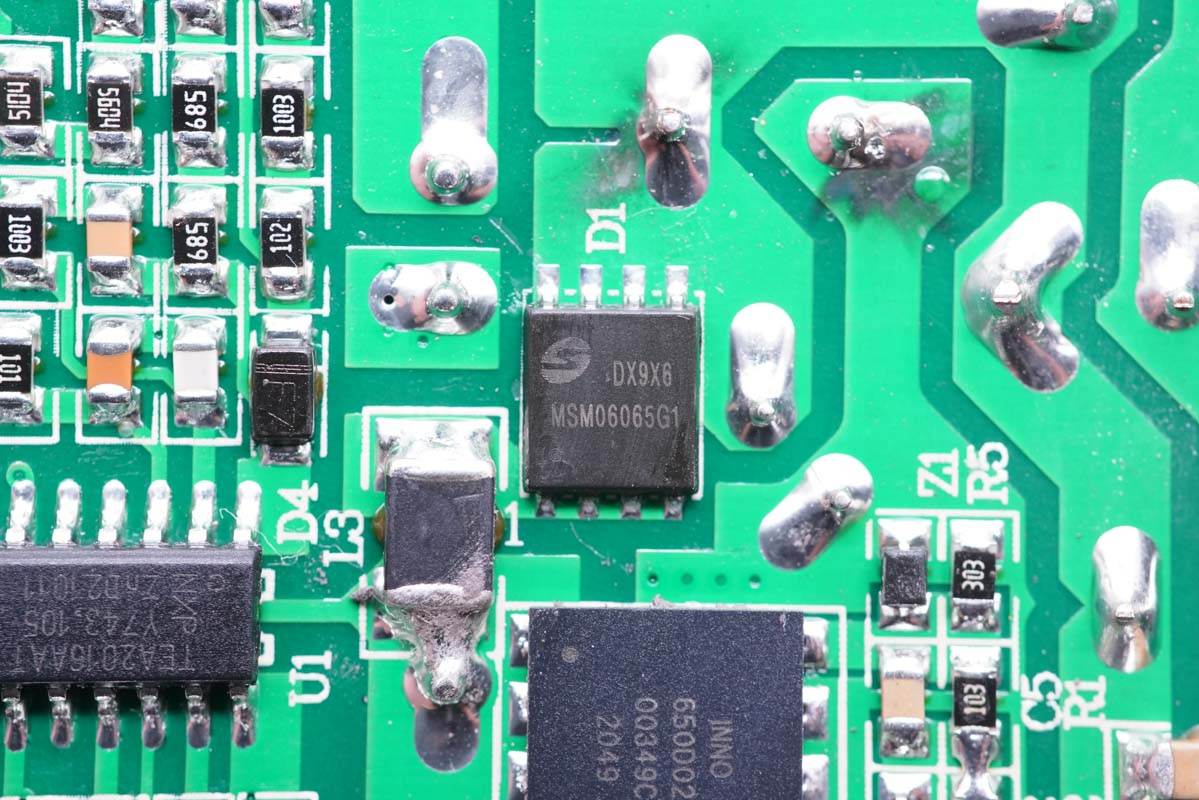

PFC升壓整流管特寫，為美浦森 MSM06065G1碳化硅二極管，采用DFN5*6封裝，超薄封裝節省體積，適用于高功率密度的大功率氮化鎵適配器中。

PFC升壓電感特寫，包裹絕緣膠帶。

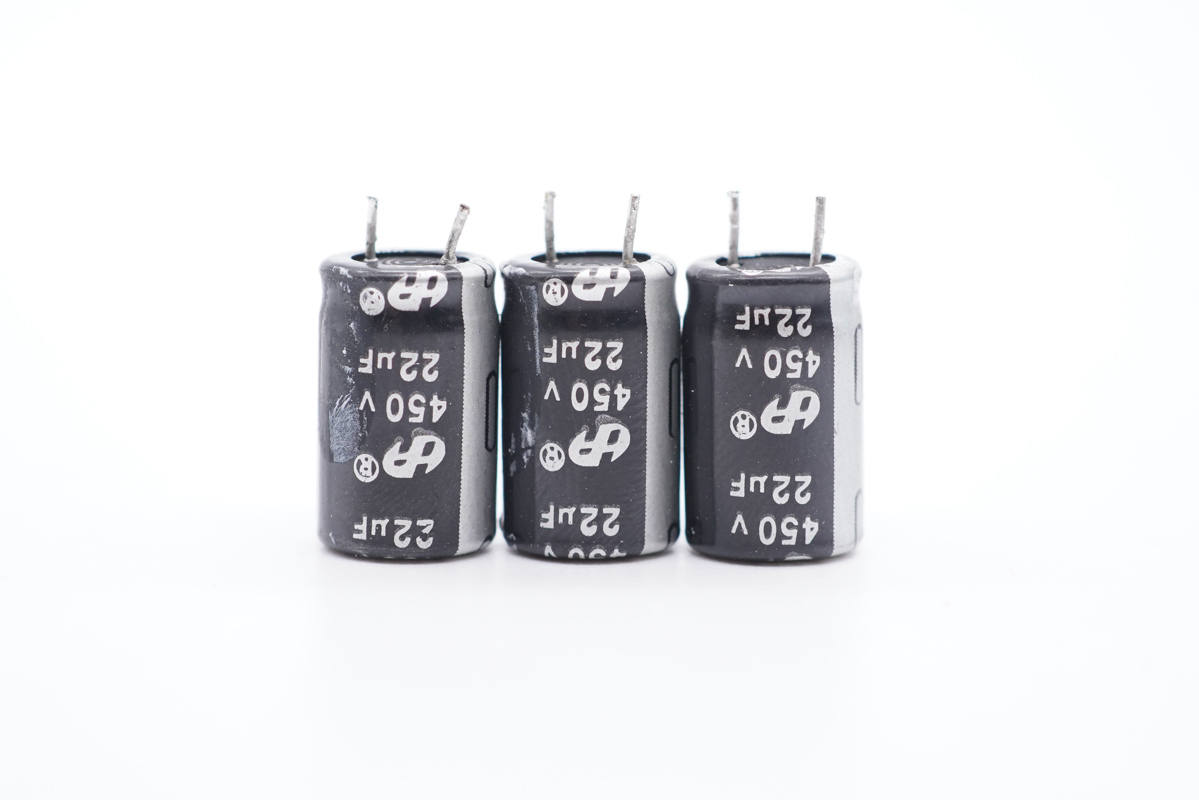

三顆大的高壓濾波電解電容規格為450V 22μF。

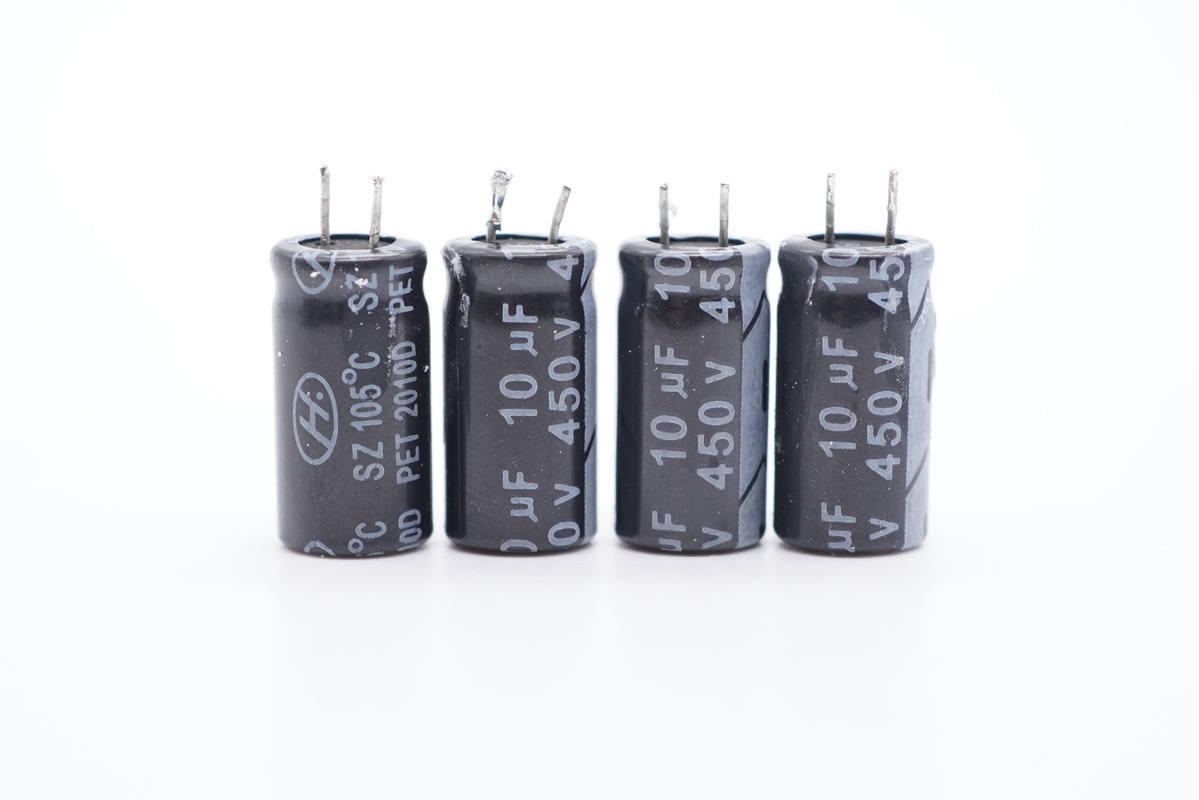

四顆小的電容規格為450V 10μF，濾波電容容量共計106μF。

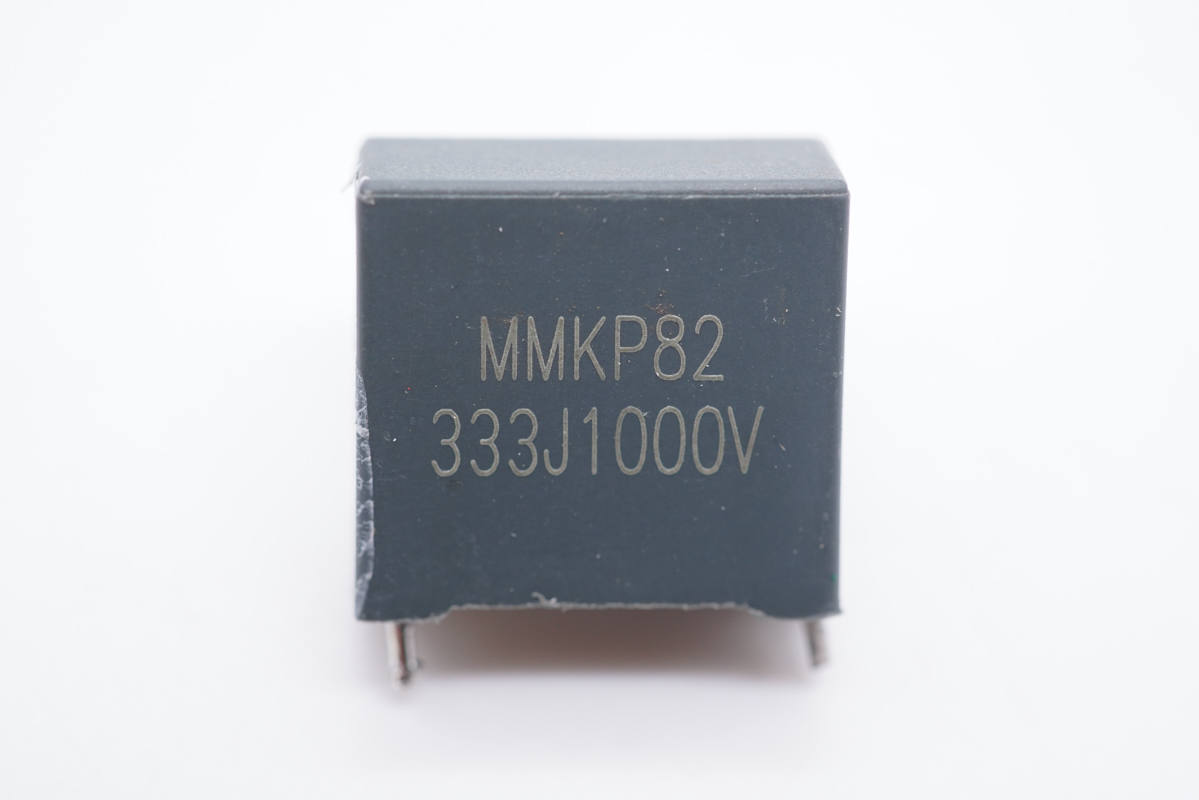

MMKP82諧振電容，333J1000V。

諧振電感特寫。

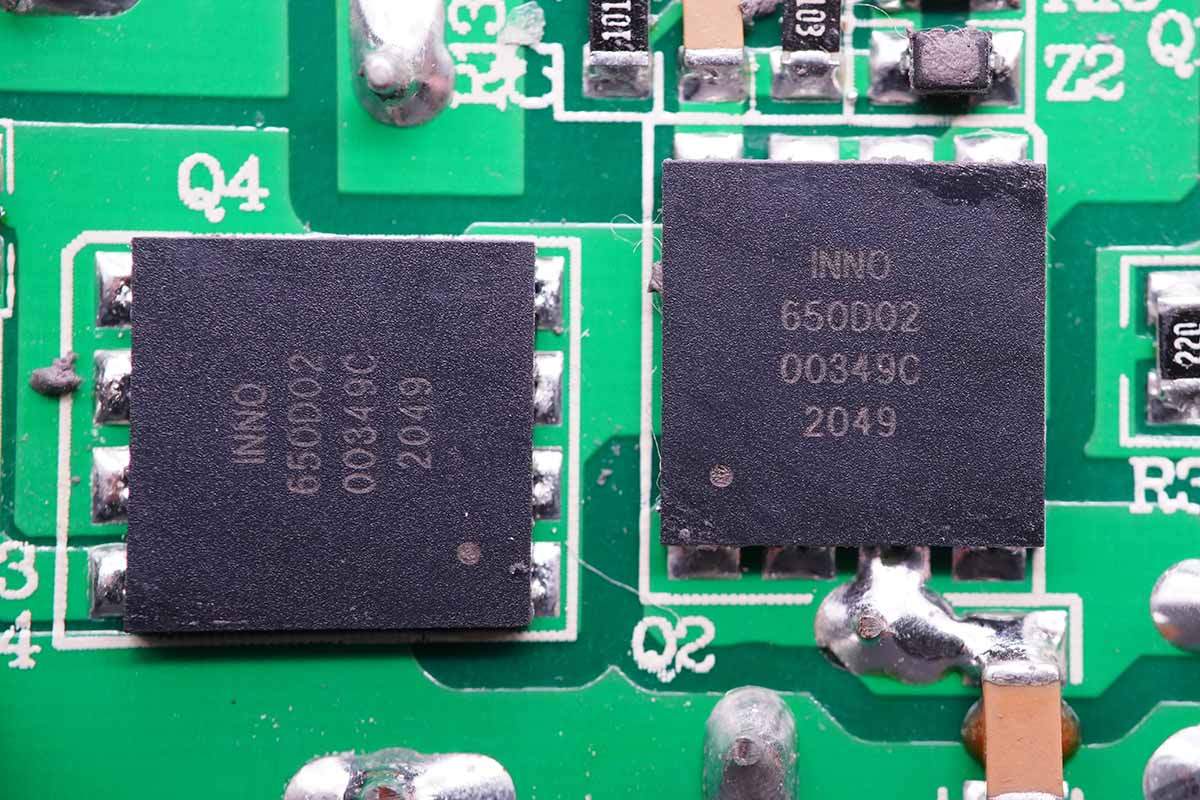

LLC開關電源的兩顆高壓開關MOS管也是采用的英諾賽科INN650D02氮化鎵功率芯片。

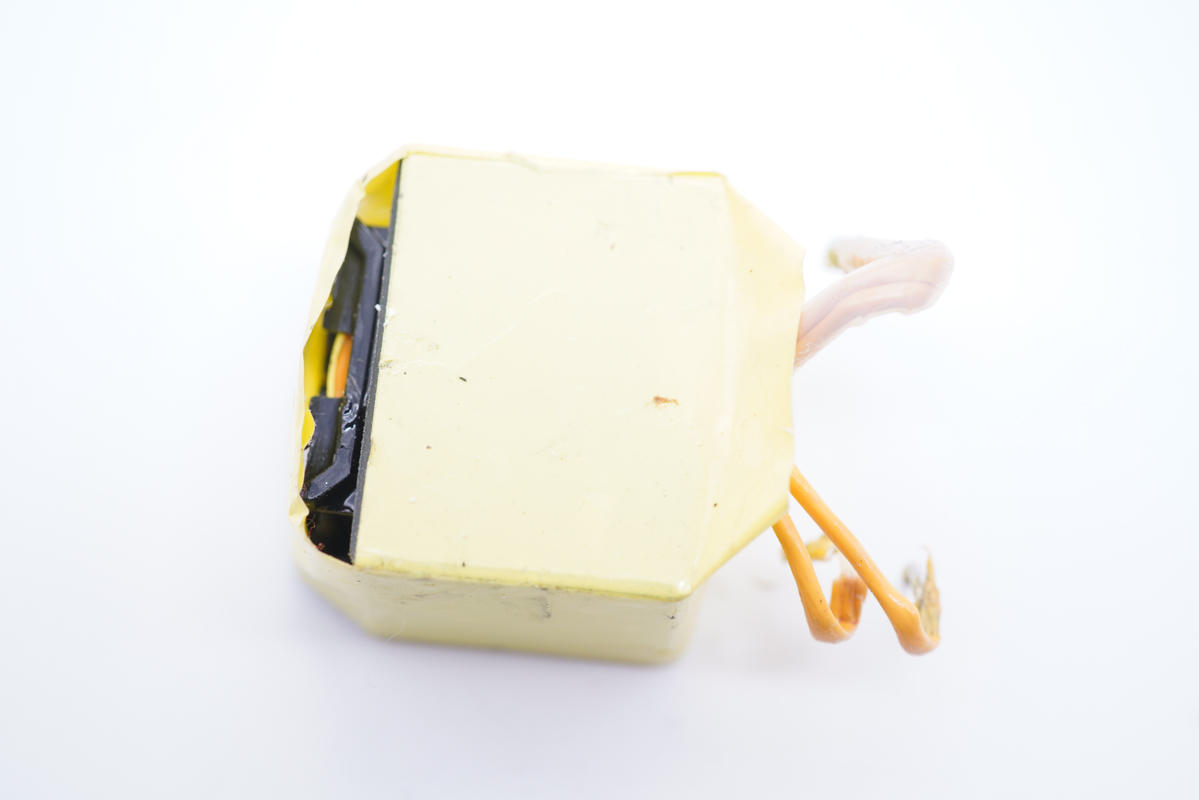

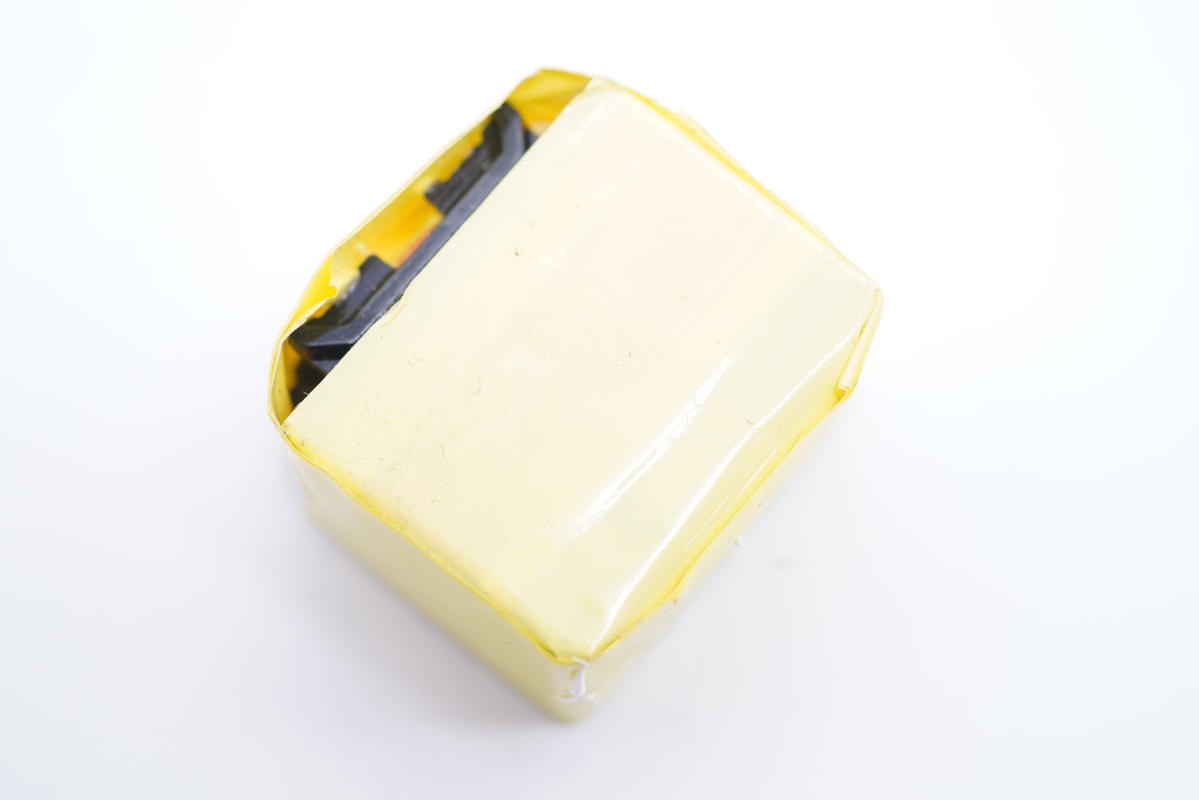

變壓器特寫。

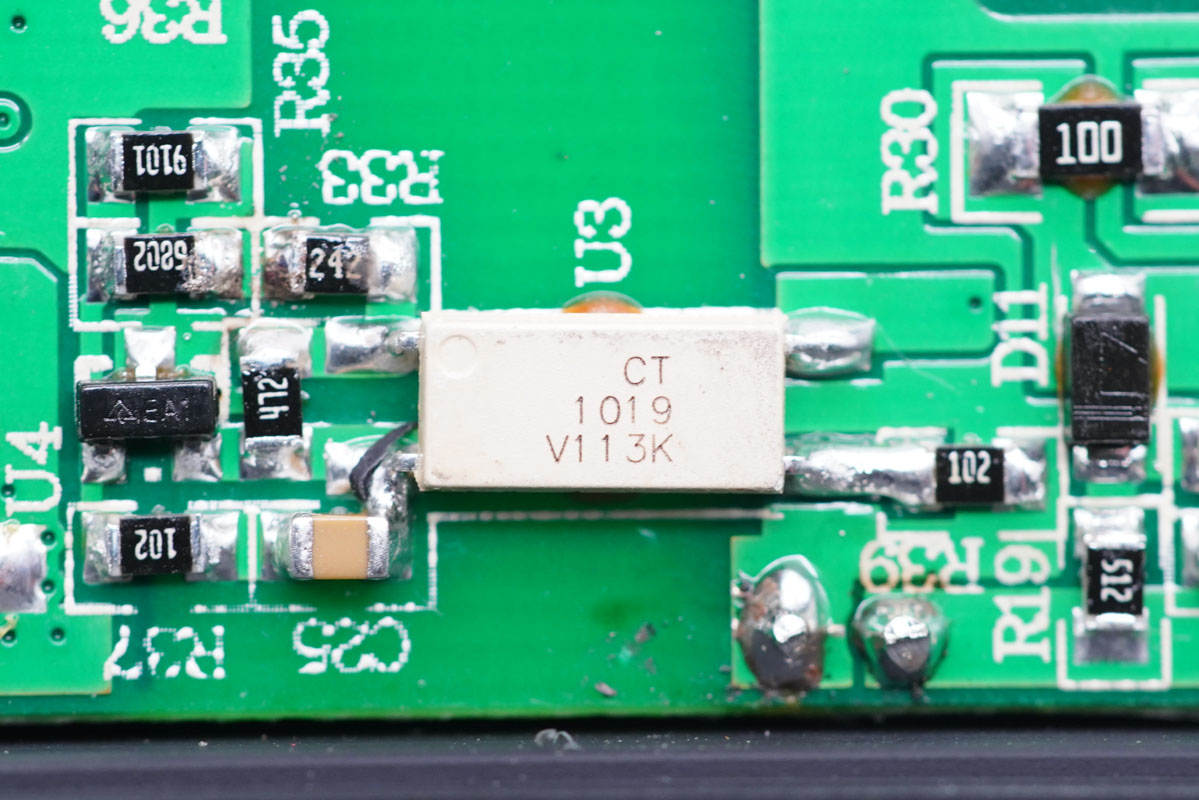

CT 1019光耦，用于初級次級通信，反饋輸出電壓。

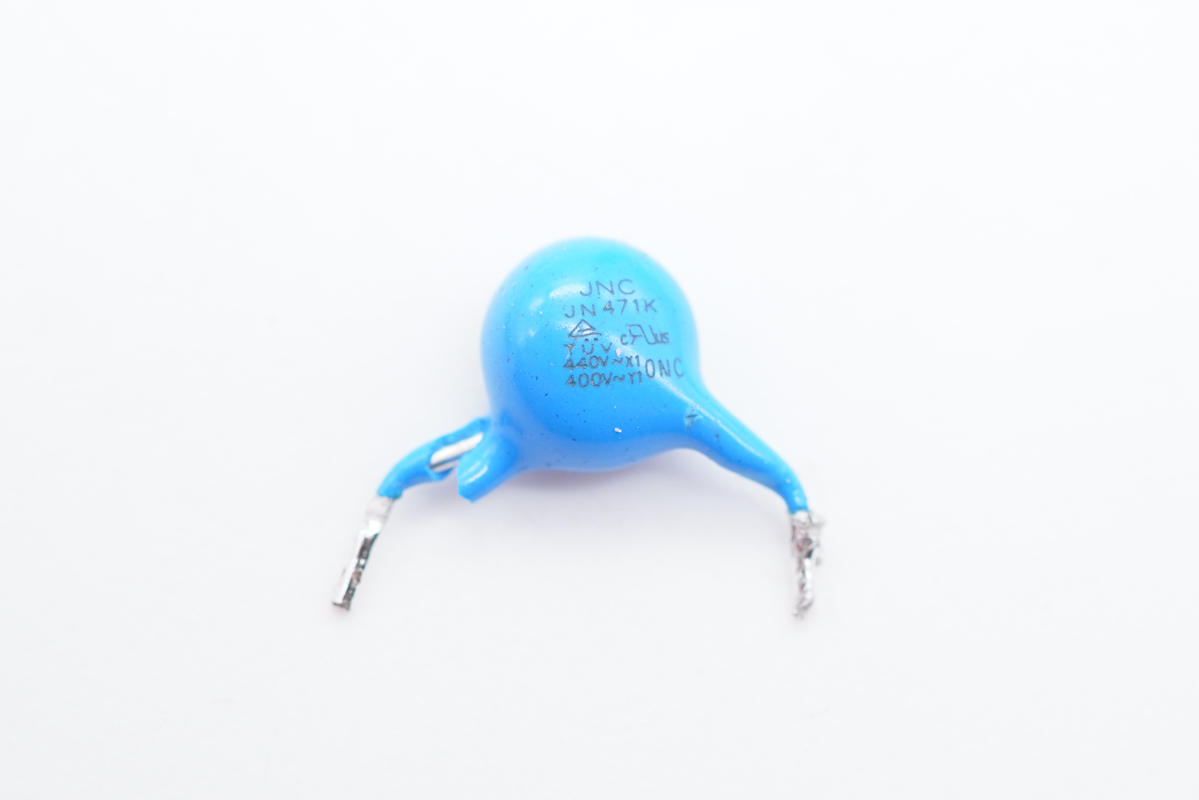

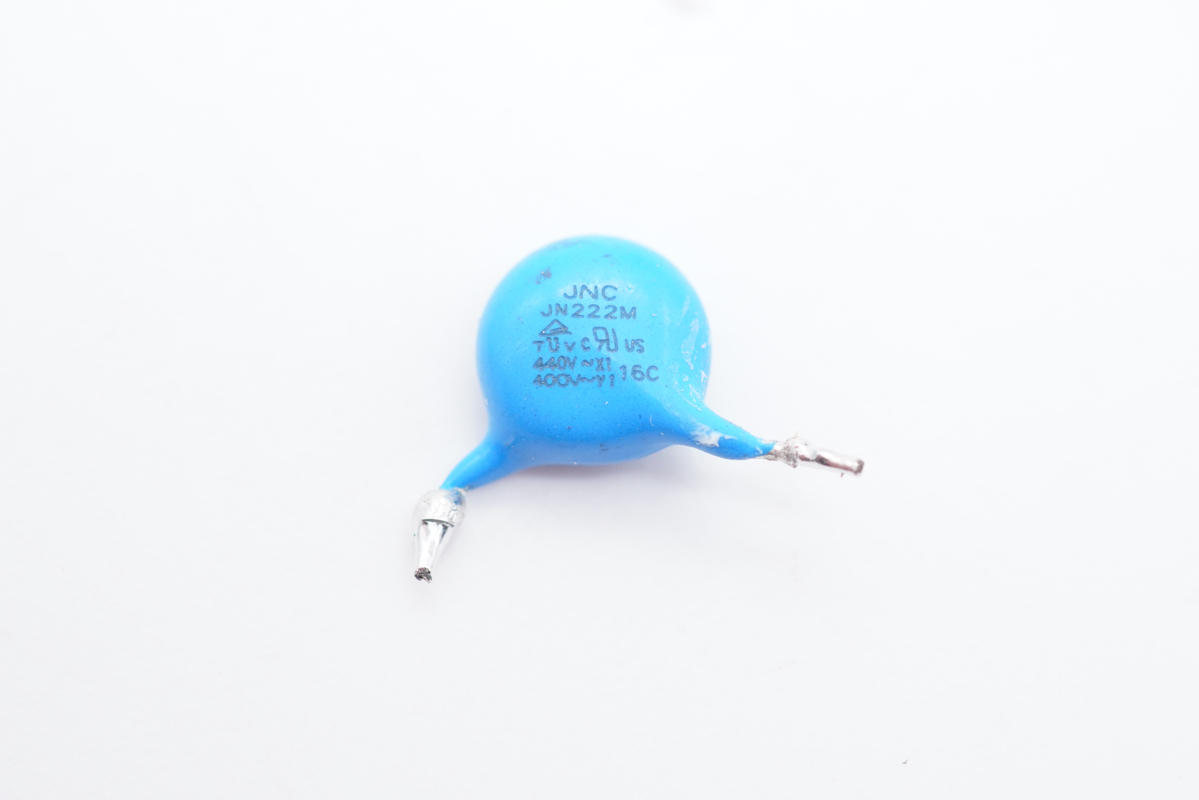

Y電容特寫。

另一顆Y電容特寫，兩顆均來自JNC東莞嘉耐電子有限公司。

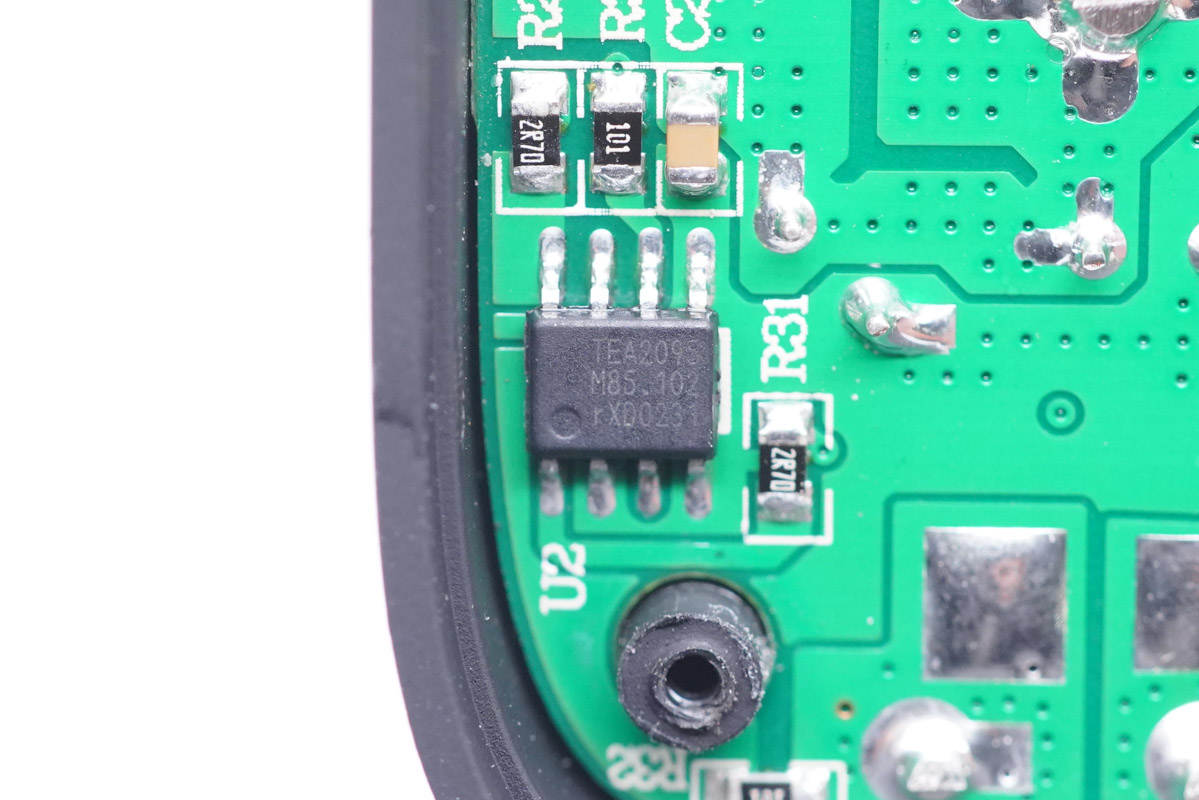

次級同步整流控制器采用恩智浦TEA2095，這是一顆專用于LLC拓?fù)涞耐秸骺刂破鳌?/span>

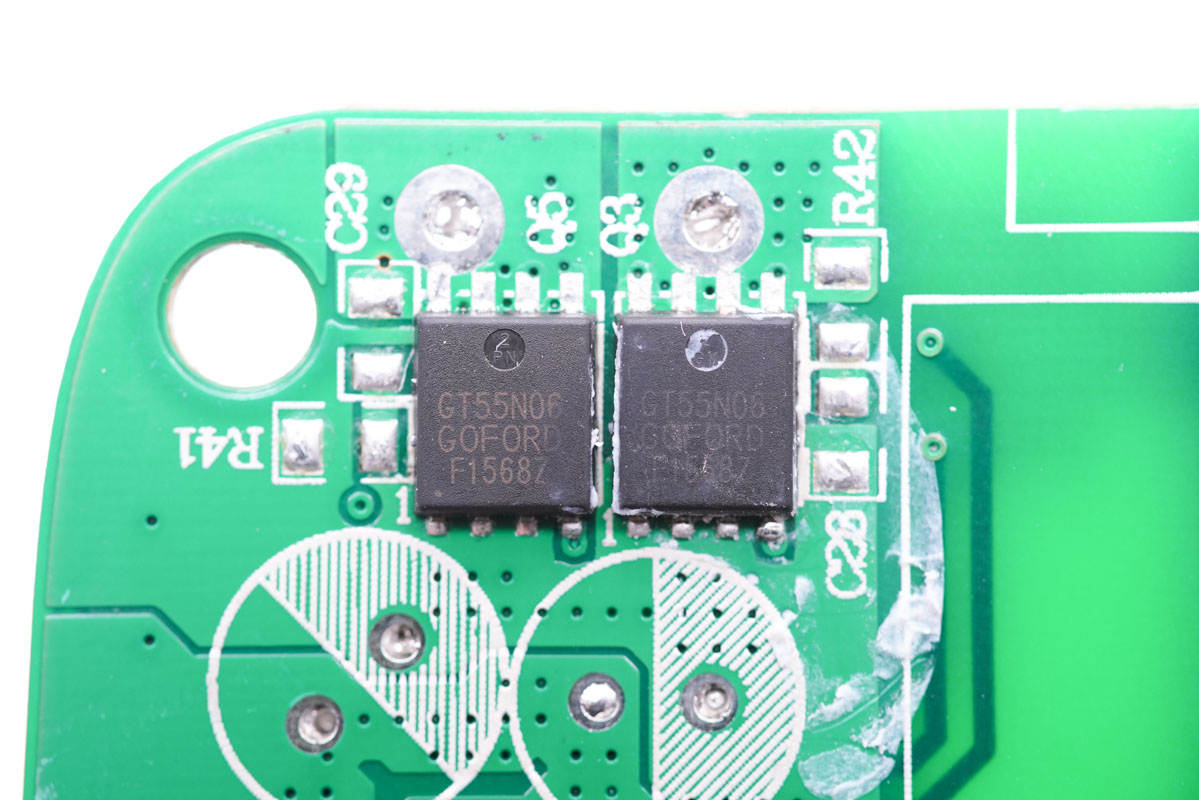

谷峰GT55N06同步整流管，耐壓60V，DFN5*6封裝，采用兩顆進行LLC同步整流。

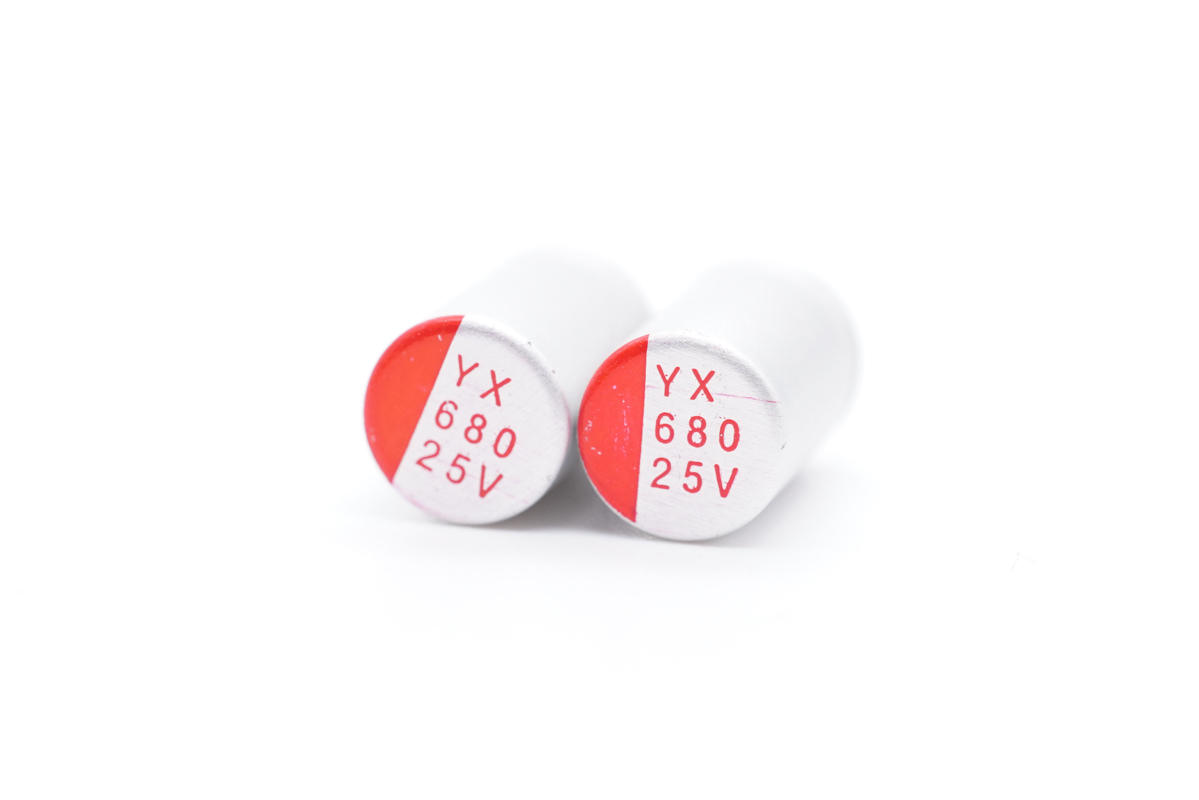

兩顆輸出濾波固態電容來自福建云星電子有限公司，規格為25V 680μF。“YX”牌固態電容專門針對USB PD快充設計，在105℃的工作環境下仍能保證2000小時的壽命，同時兼具耐高溫、耐大紋波、低ESR等特性。

第三顆規格為25V 470μF。

指示燈特寫。

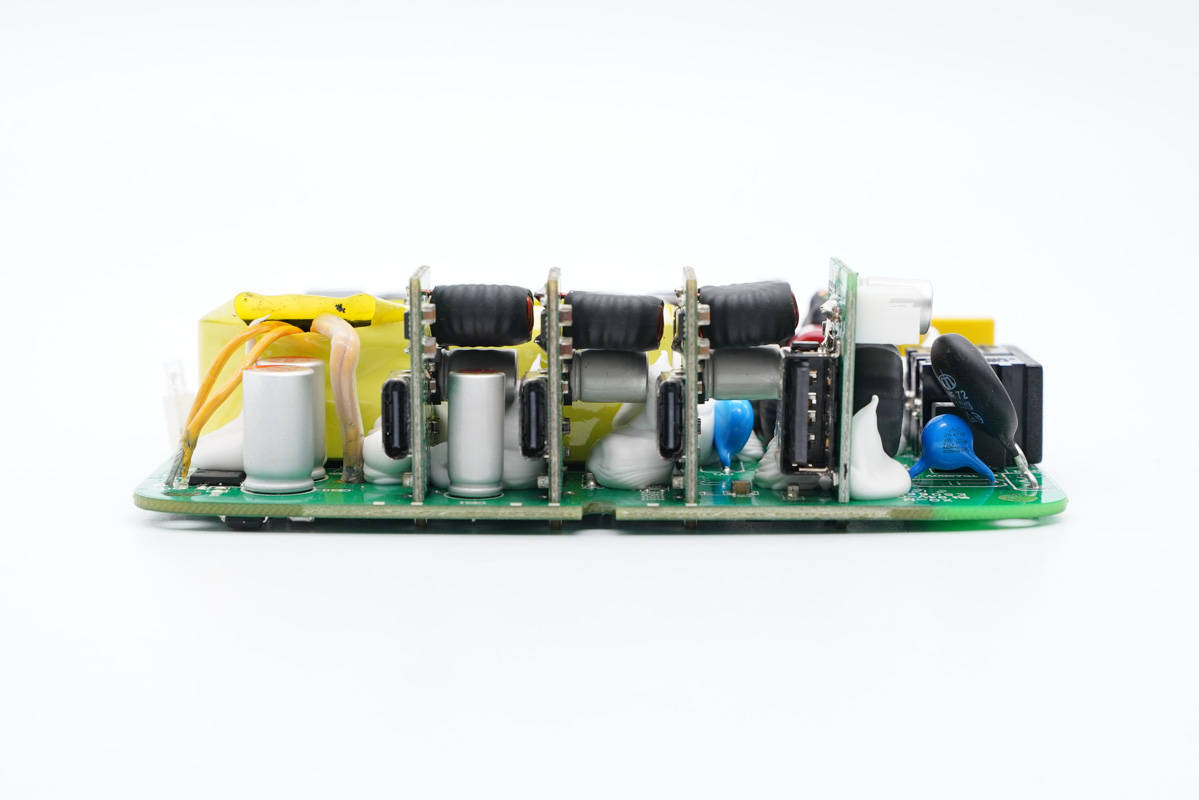

輸出端一覽。

拆掉小板，發現主板上有一顆MCU，用于多口輸出功率智能分配。

觀察發現三個C口母座所在小板上設有相同的DC-DC二次降壓輸出方案，而且從功率分配可以了解到C3口和A1口共用一路。小板正面均設有降壓協議芯片以及三顆MOS管。

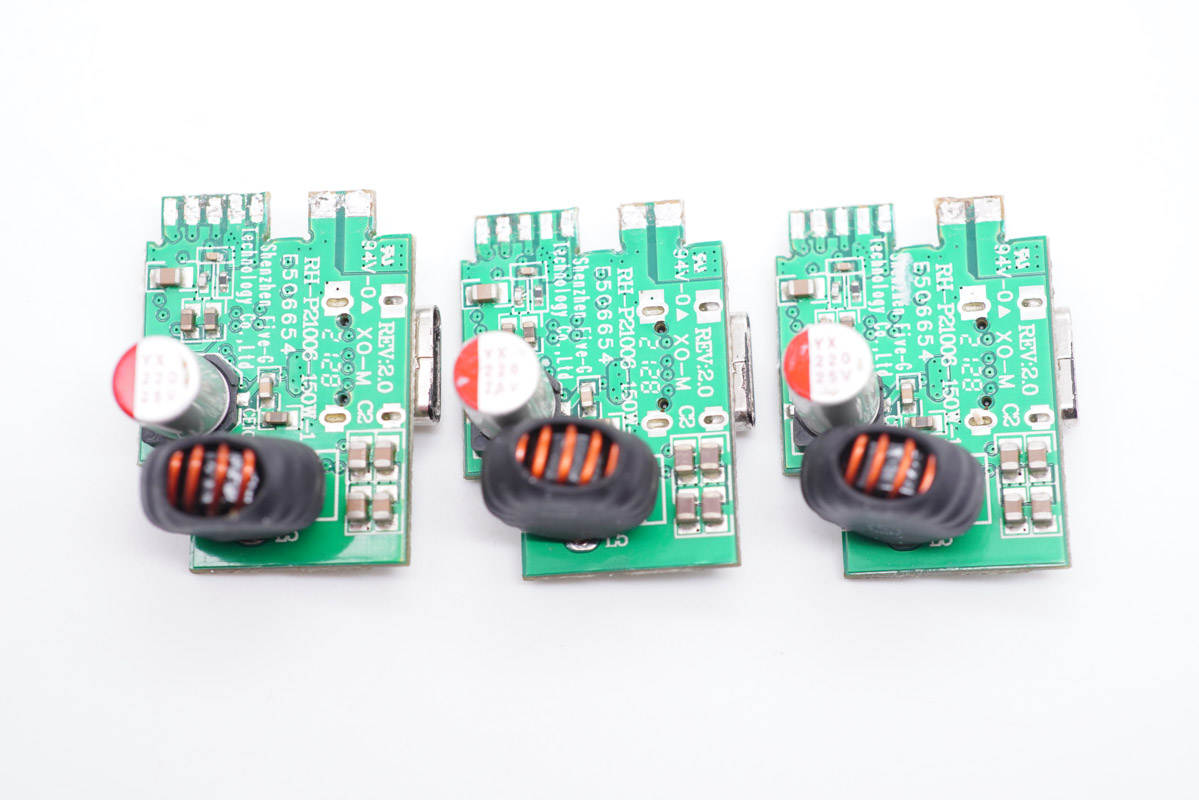

背面都設有降壓電感和濾波電容。

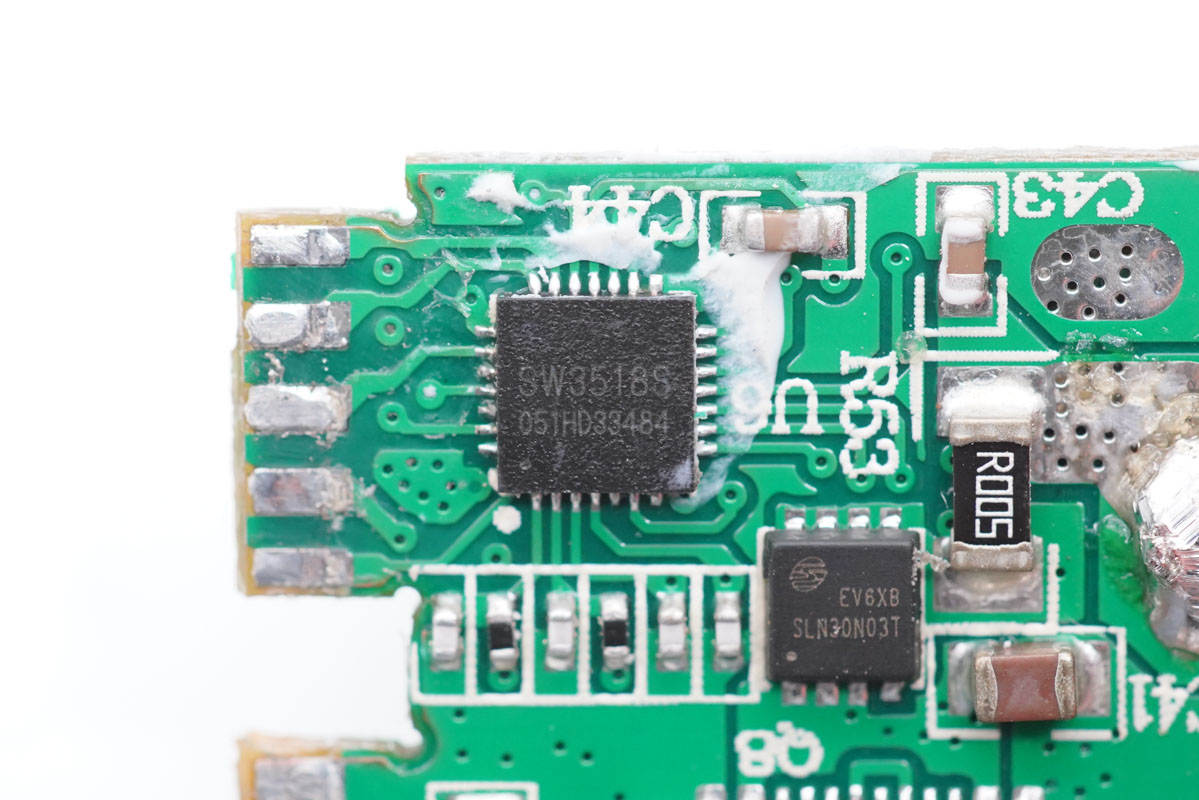

三路二次降壓電路主控芯片都是采用智融SW3518S。這是一款高集成度的多快充協議雙口充電芯片，并已經通過了VOOC認證。芯片支持A+C口任意快充輸出，支持雙口獨立限流，集成了5A高效率同步降壓變換器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多種快充協議，最大輸出PD100W。

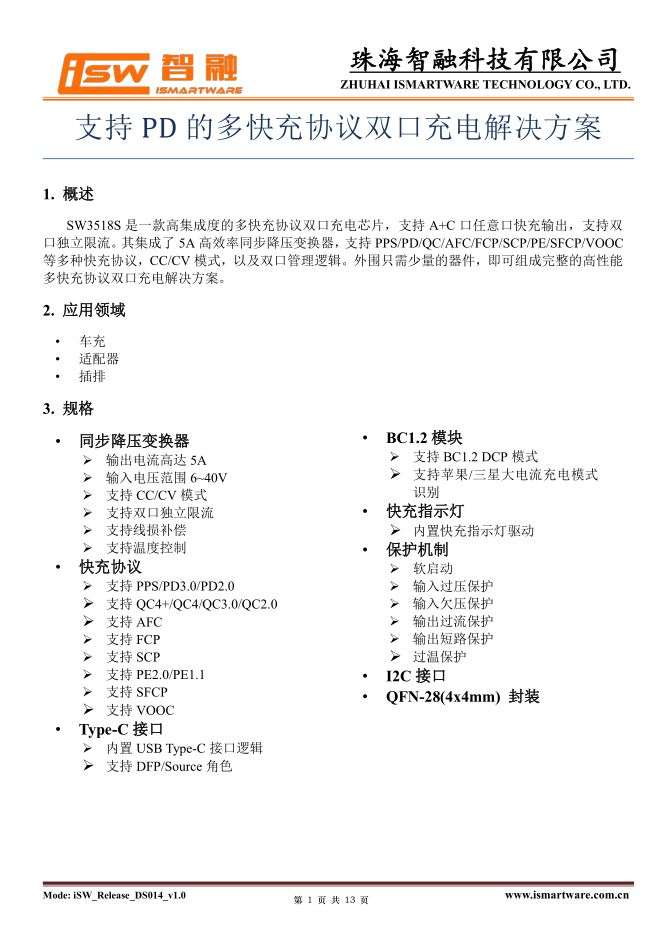

智融SW3518S資料信息。

充電頭網拆解了解到，智融SW3518S此前已被愛莎瓦特65W 2A1C氮化鎵快充、閃極90W 2C1A氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、雷柏65W GaN快充、電友65W 2C1A氮化鎵快充等，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

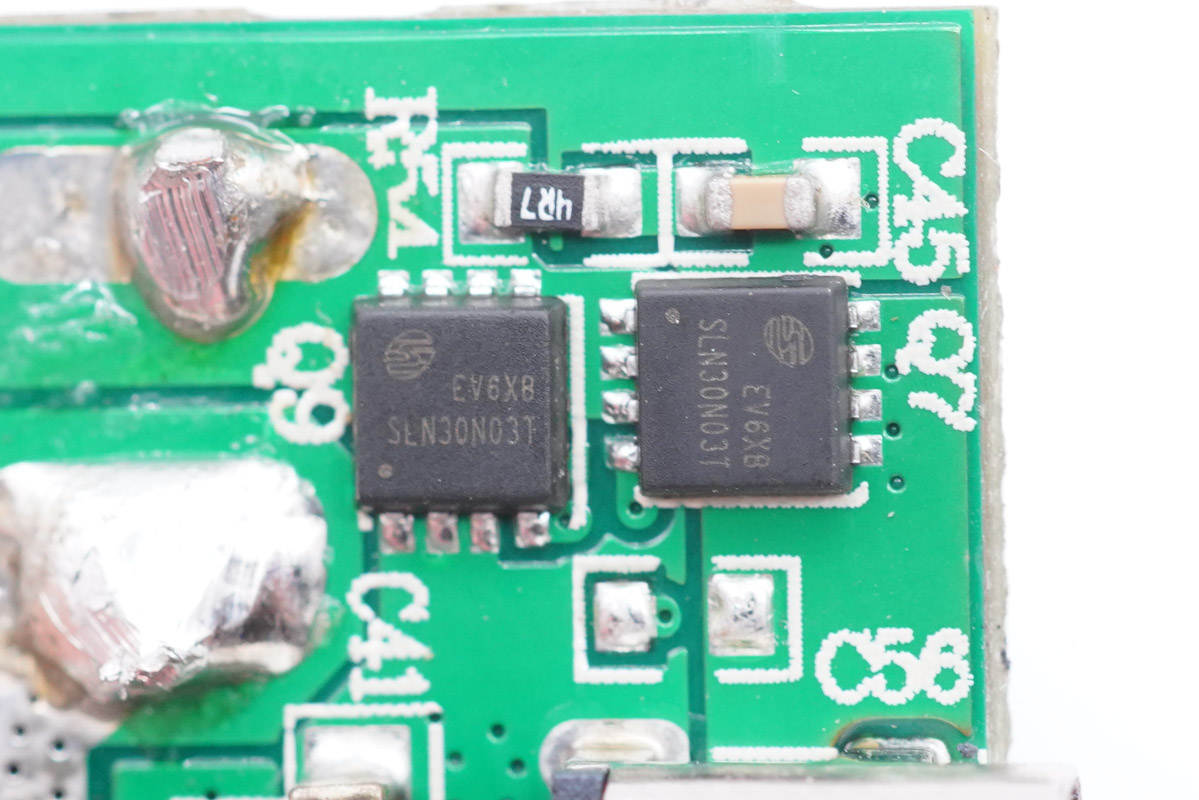

外掛兩顆SLN30N03T MOS管輸出同步整流降壓。

降壓電感外套絕緣管保護。

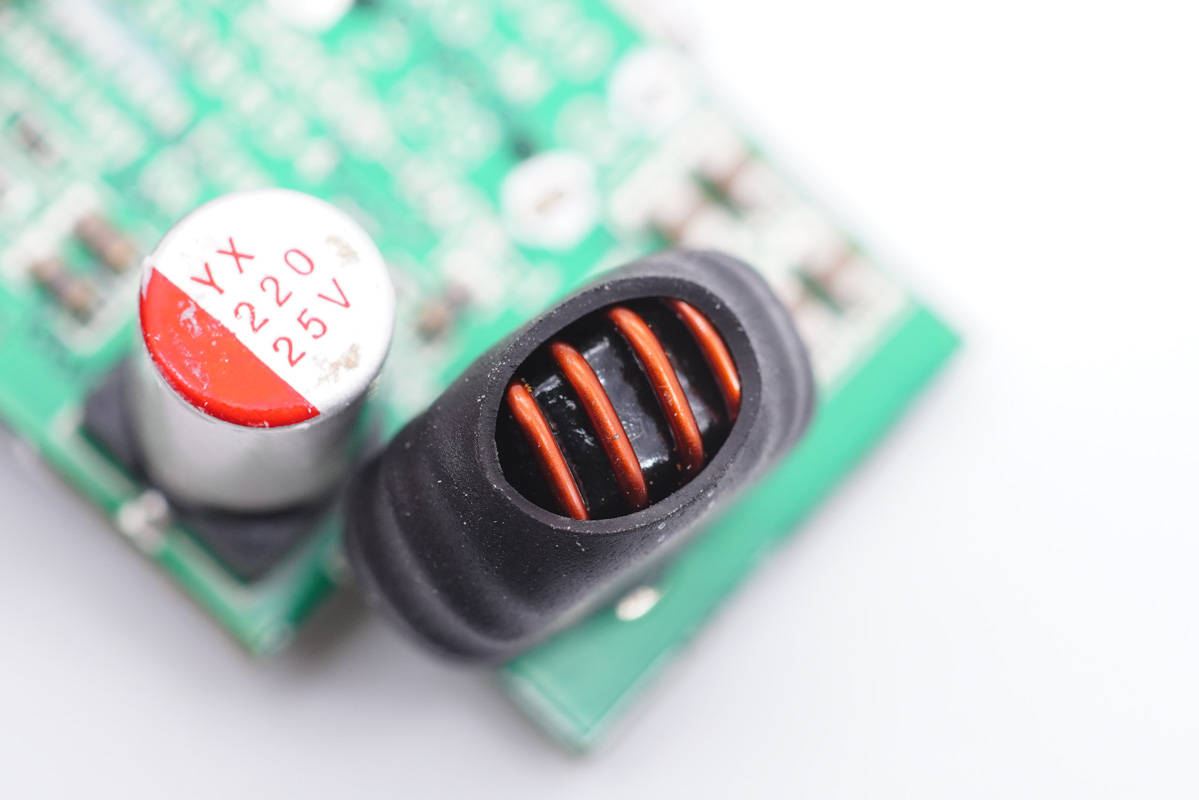

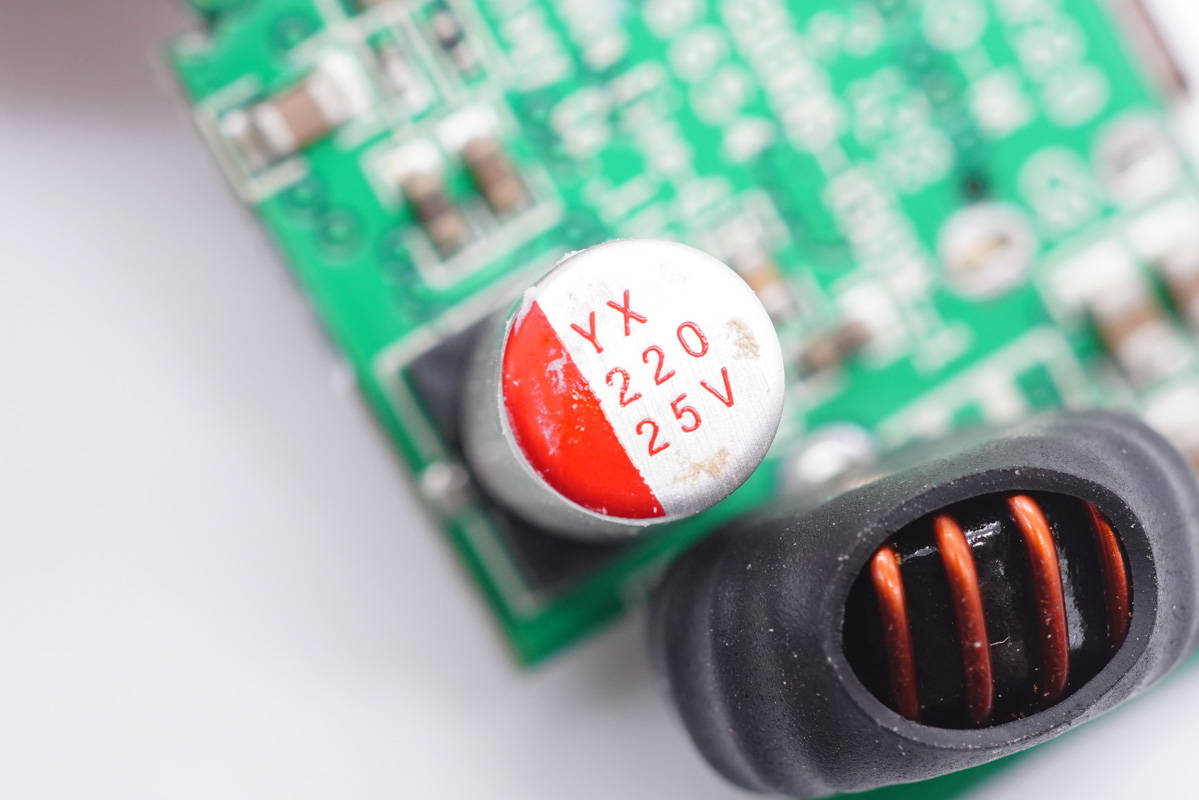

輸出濾波固態電容也是來自云星電子，規格為25V 220μF。

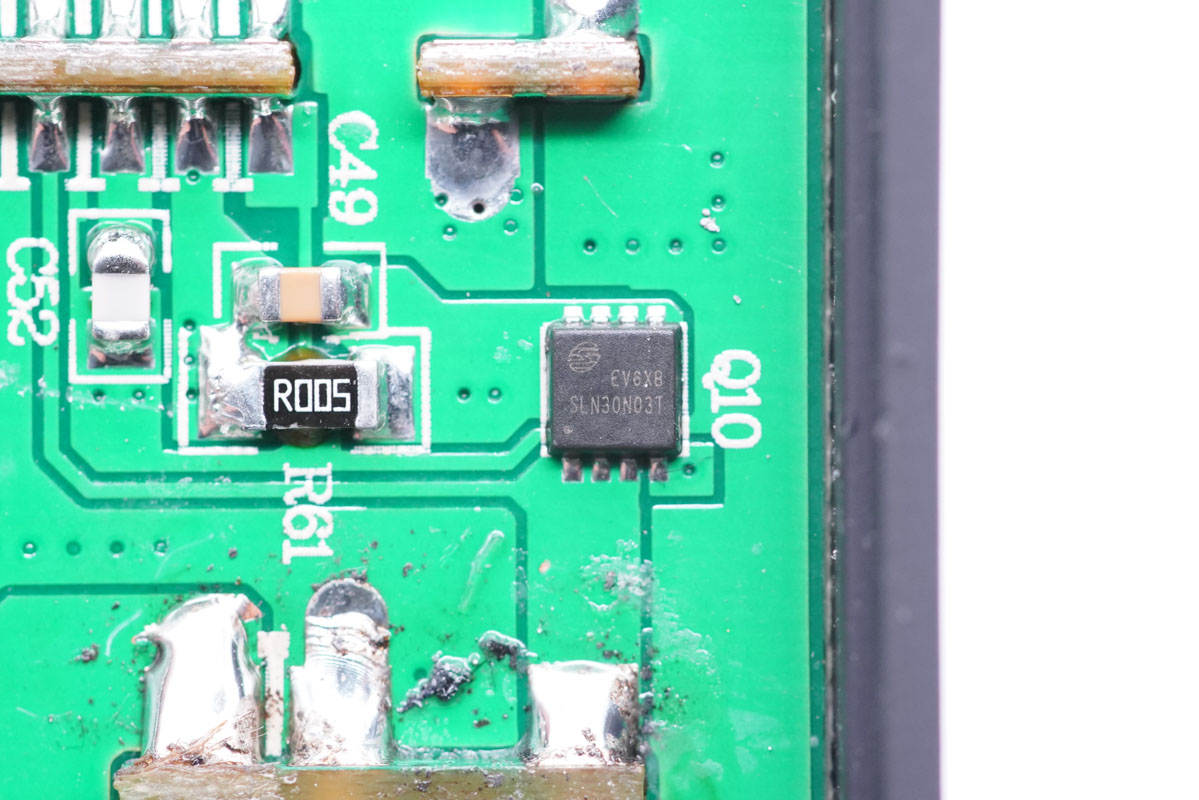

USB-C口輸出VBUS開關管也是SLN30N03T。

此外還采用一顆用于C3口和A1口端口輸出分配。

USB-C口母座特寫，過孔焊接。

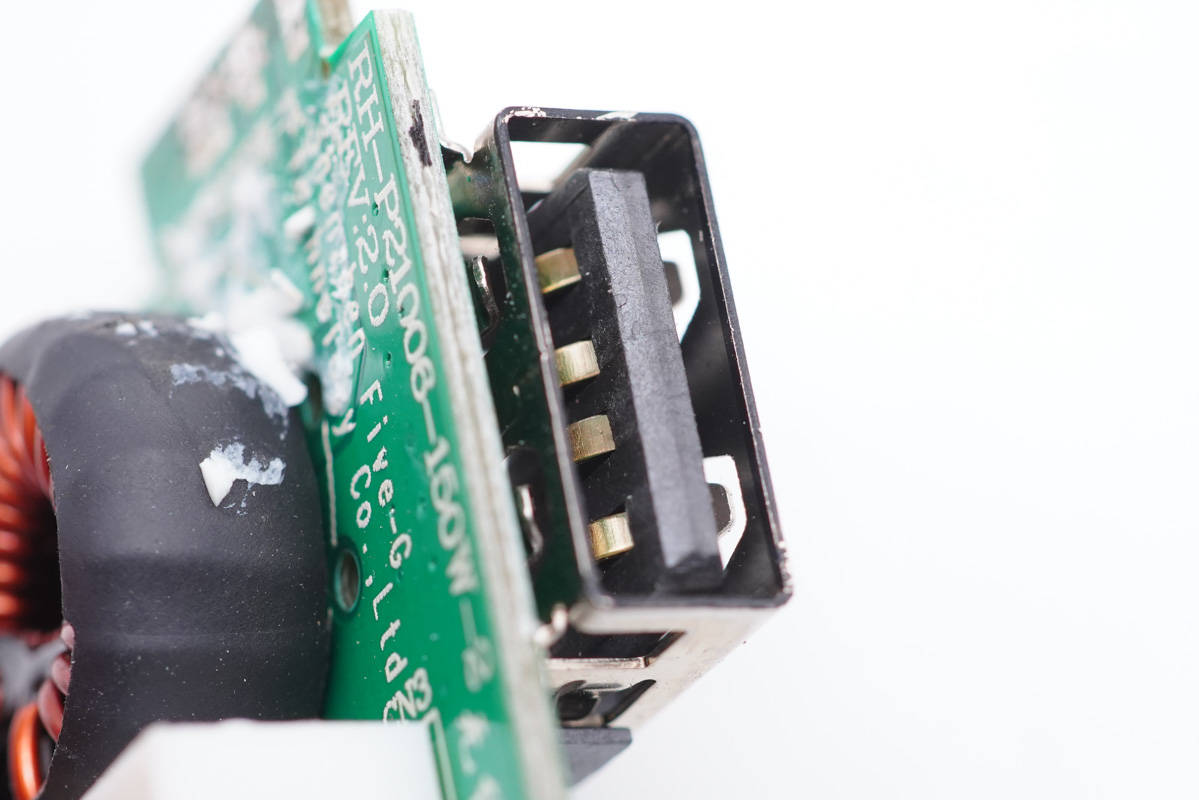

USB-A1口特寫。

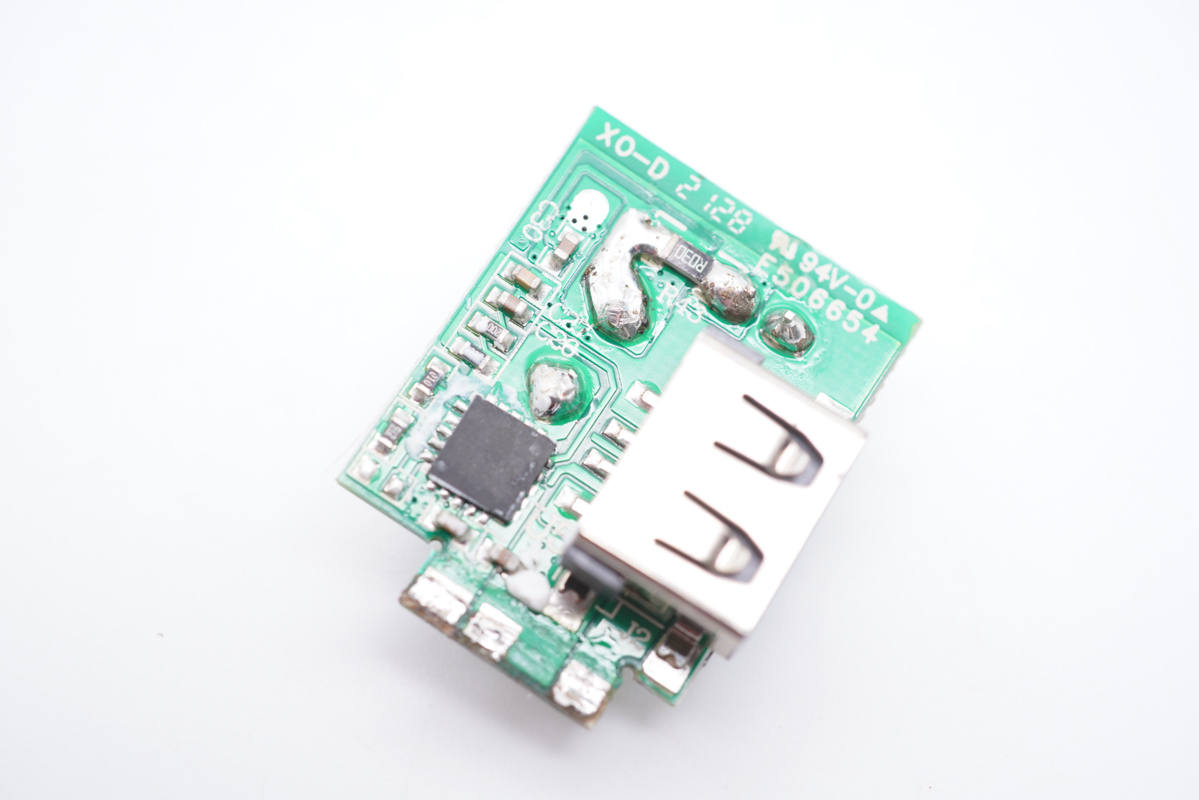

此外A口母座所在小板上也設有一路降壓電路，不過是降壓為無線充供電。

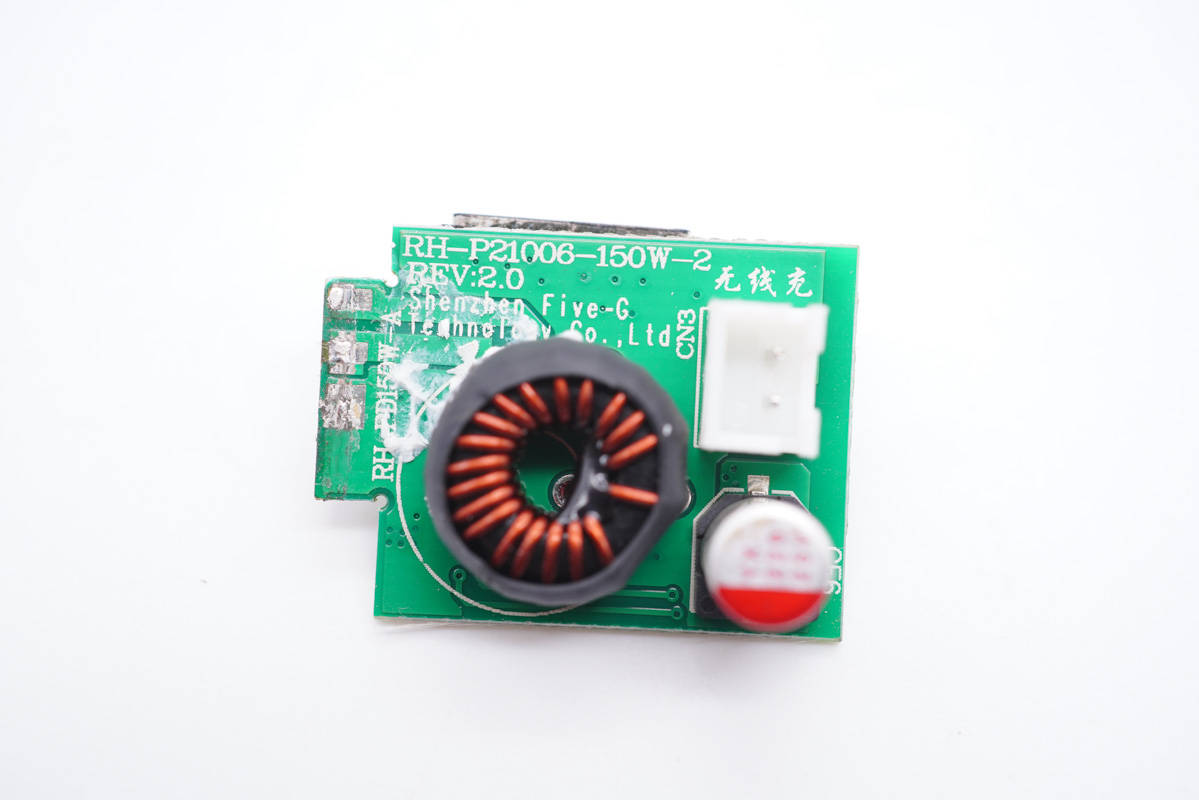

小板背面設有降壓電感、濾波電容和連接插槽。

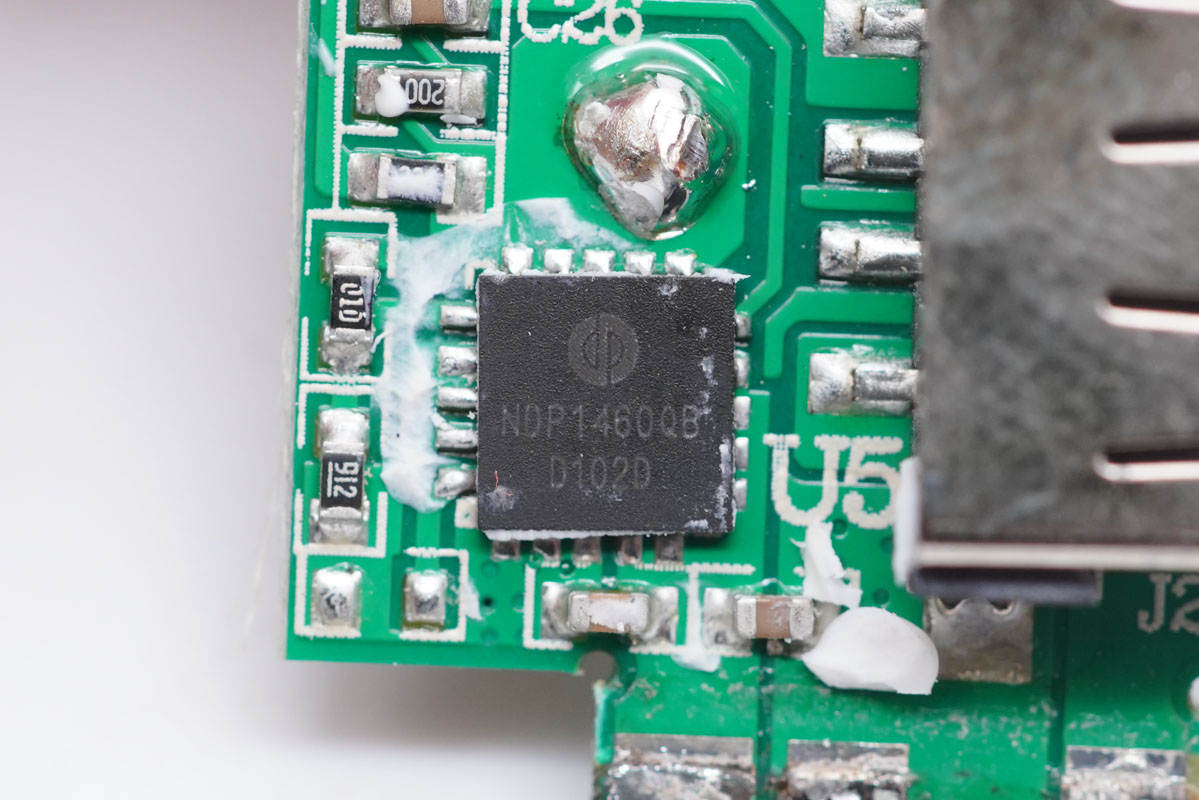

芯潭微NDP1460QB是一款高效率單片同步降壓DC/DC轉換器，支持7-38V寬范圍電壓輸入，能夠提供高達6A的連續輸出電流。該芯片集成14mΩ高/低壓側開關，支持內環補償、軟啟動，采用散熱增強的QFN5*5封裝。

降壓電感特寫。

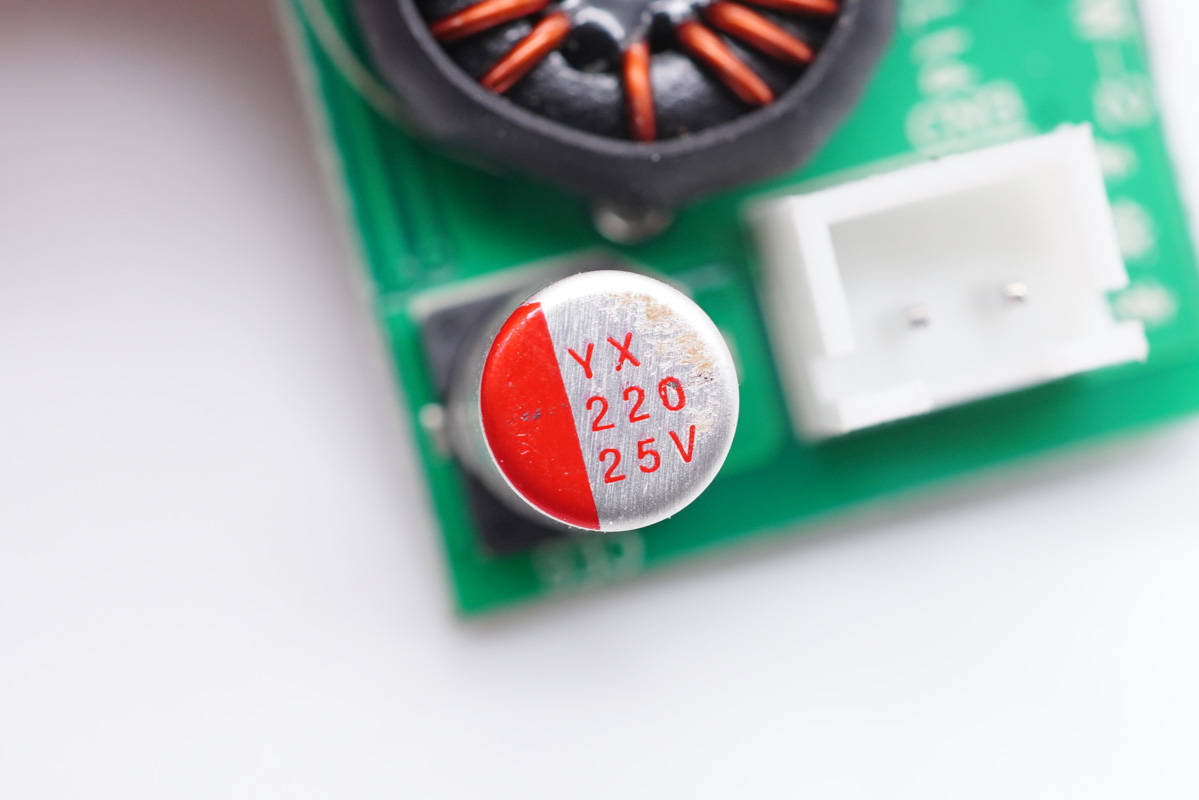

濾波電容特寫，規格為25V 220μF。

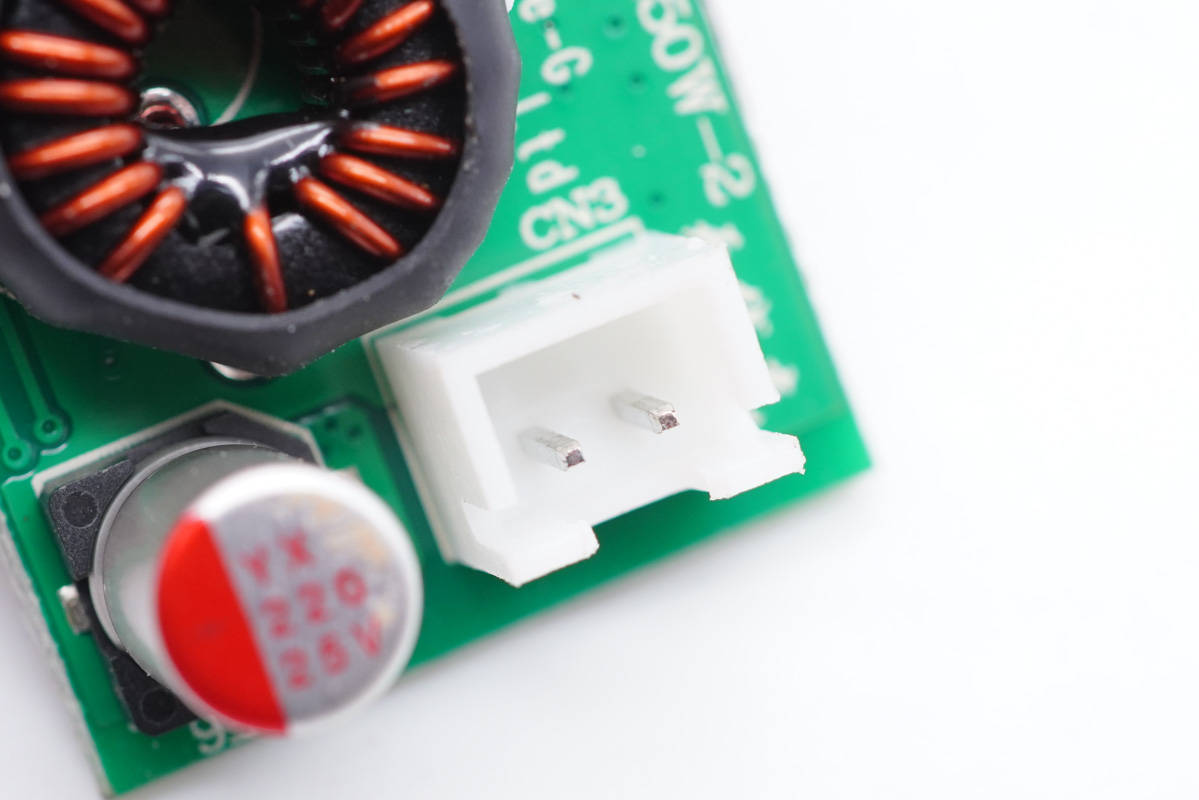

插槽特寫。

將無線充電板拆開，內設無線充PCB板和雙線圈。

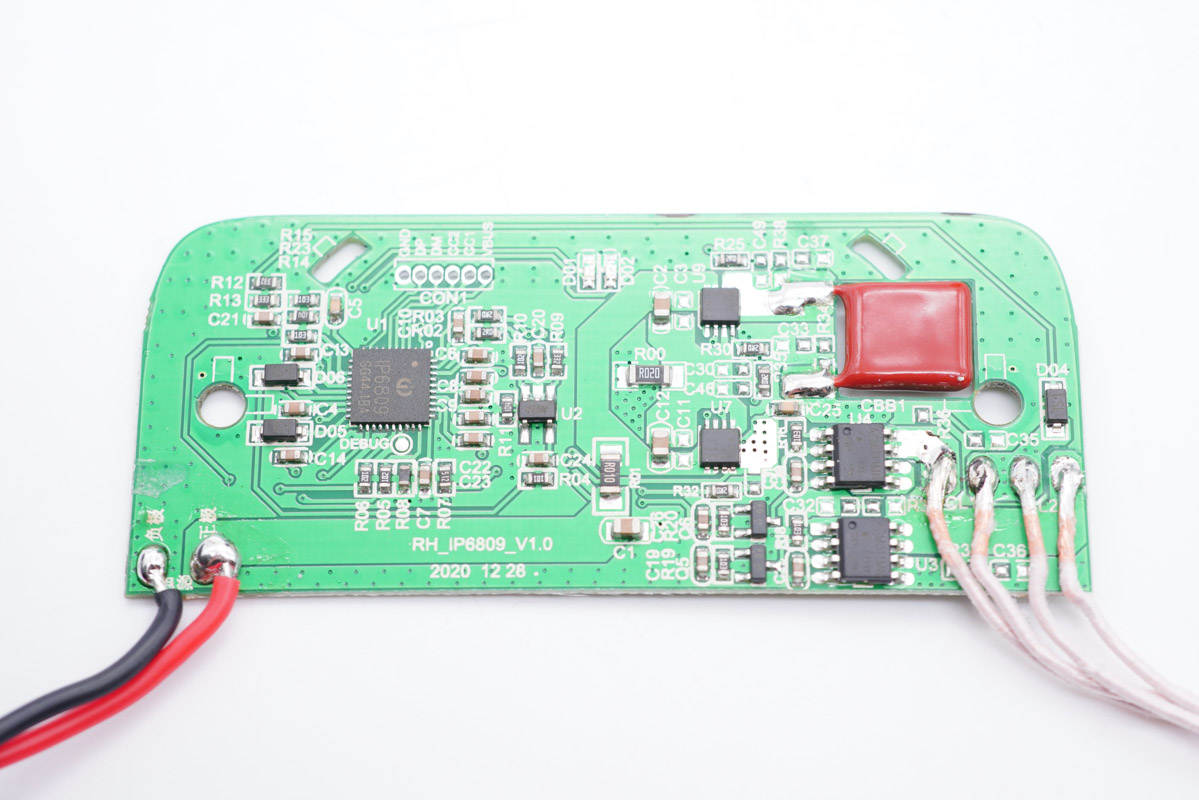

PCB板正面一覽，左側是無線充主控芯片，右側四顆MOS管兩顆用于線圈驅動，兩顆用于線圈切換。

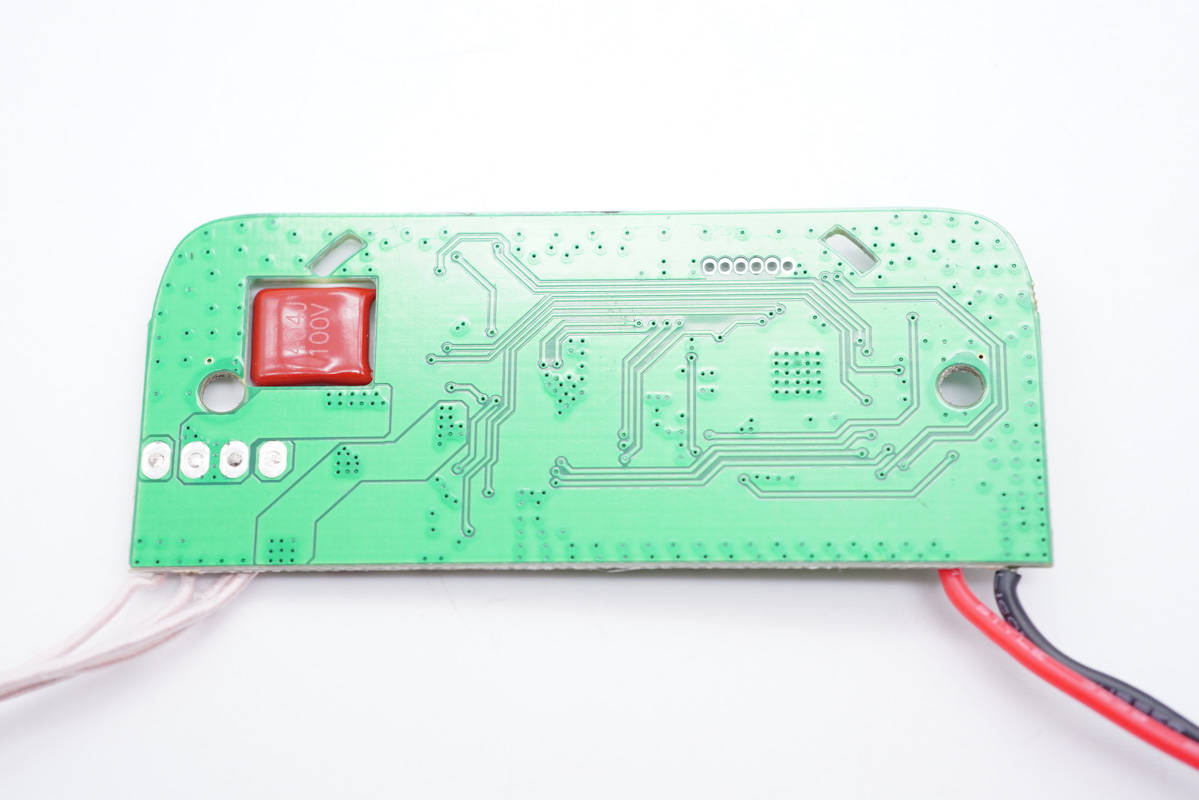

小板背面沒有元器件，電容沉板焊接降低厚度。

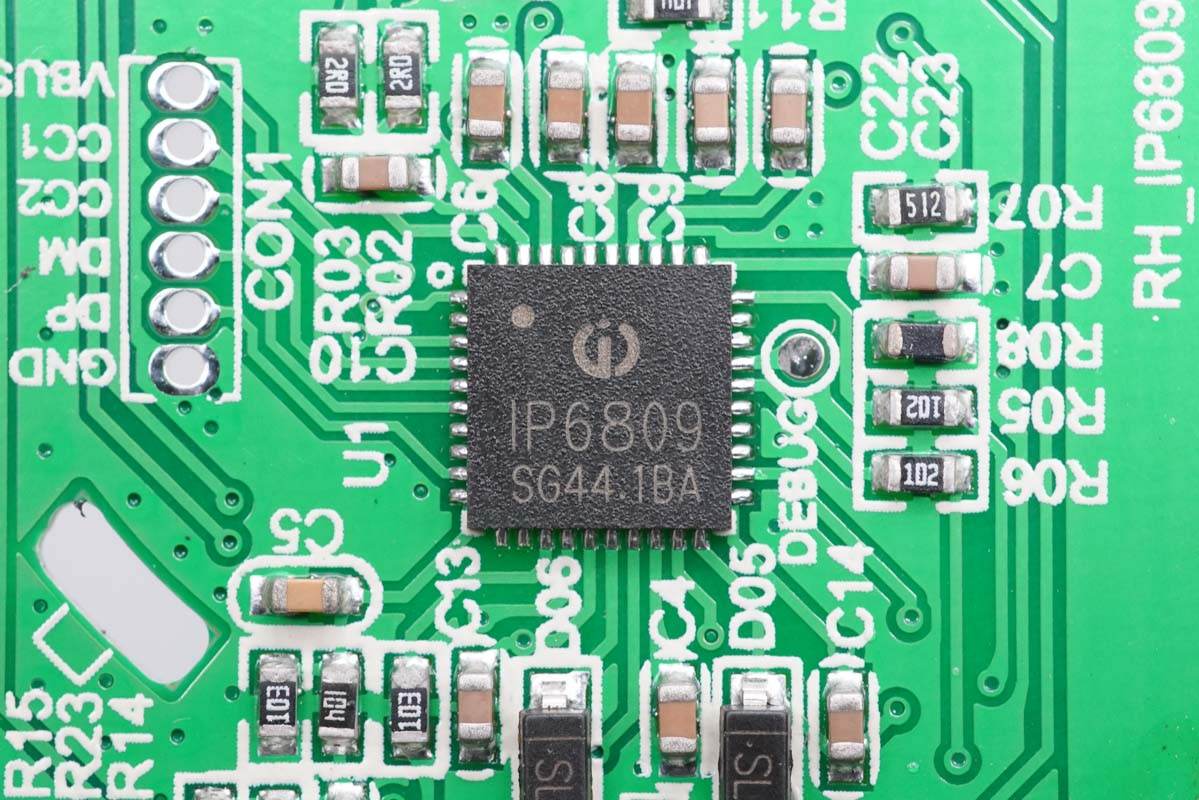

無線充主控芯片采用英集芯IP6809，這是全球首款獲授權支持Quick Charge 3.0輸入認證的無線充SoC芯片。

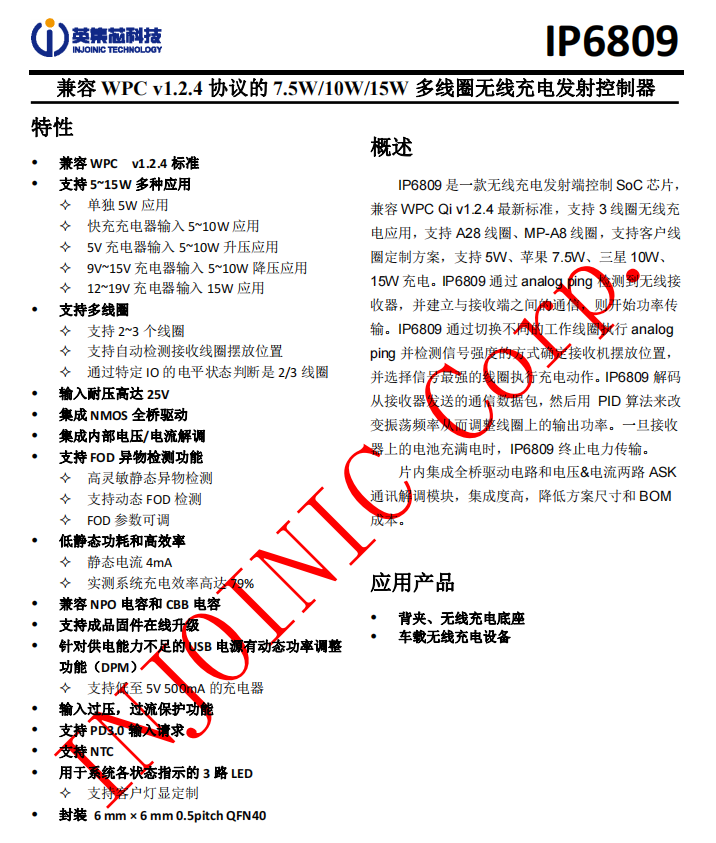

IP6809支持快充充電器輸入，5-15W輸出，支持2-3個線圈，內部集成NMOS驅動和電壓電流解調，支持異物檢測功能，低靜態功耗，高效率，兼容NPO和CBB電容，并且支持多種保護功能，采用QFN40封裝。

充電頭網拆解了解到，英集芯的快充芯片可用于車充、移動電源、適配器等各種充電領域，此前已被小米、京東京造、華為、三星、特斯拉、聯想YOGA、公牛、綠聯、倍思、Aohi、紅魔等知名品牌的百余款產品采用。

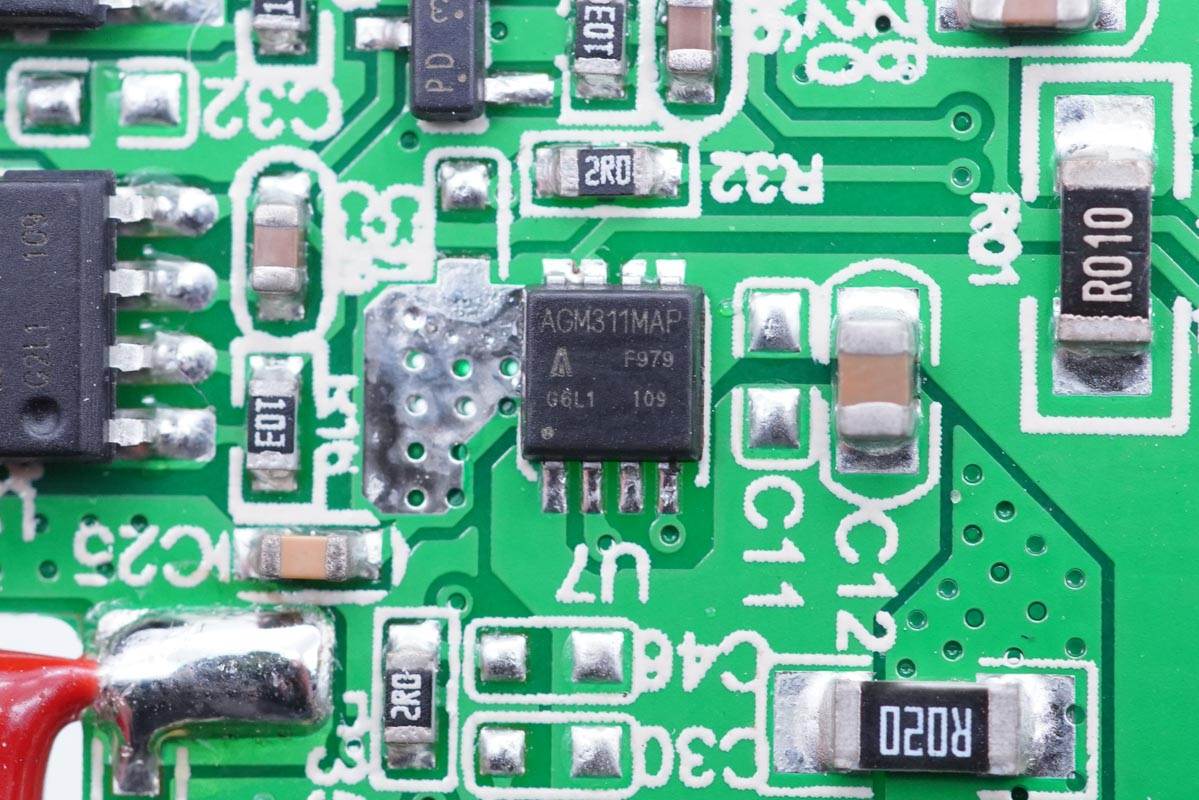

其中兩顆MOS管采用AGMSEMI AGM311MAP，耐壓30V，導阻10.5mΩ，DFN3.3*3.3封裝，用于線圈驅動。

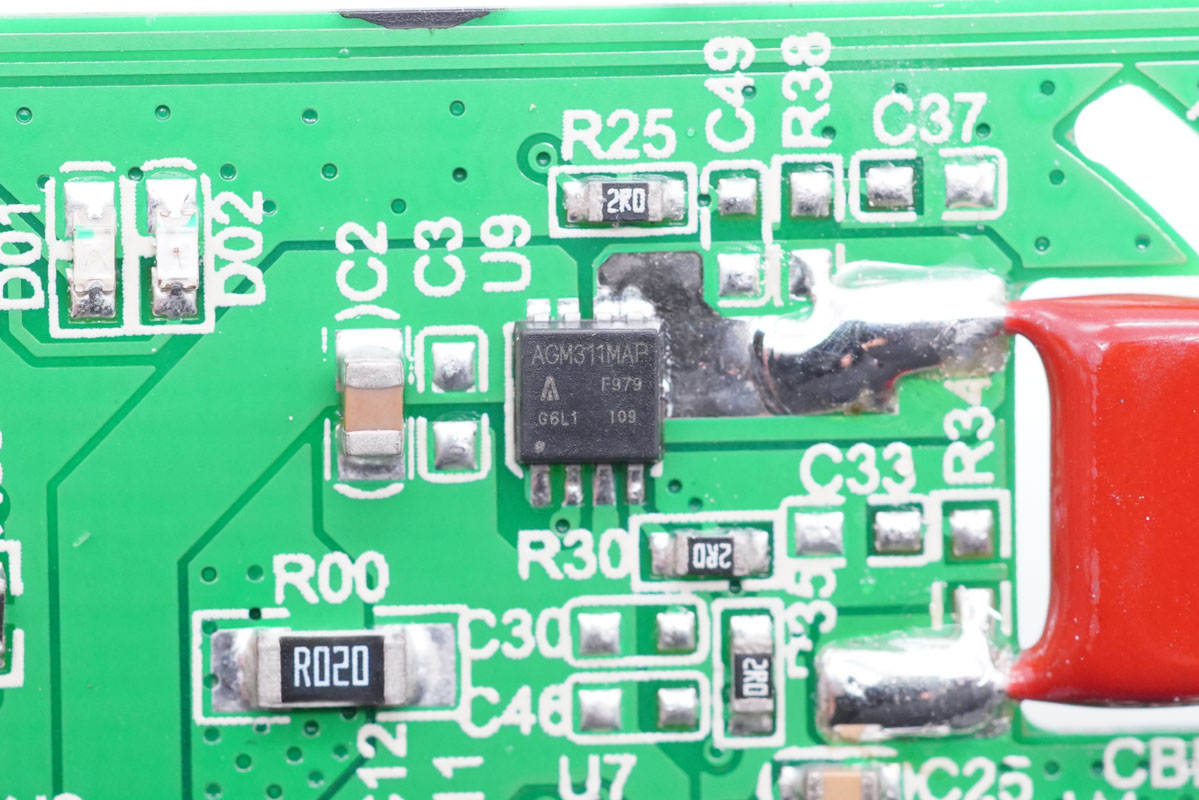

另一顆AGMSEMI AGM311MAP驅動MOS管特寫。

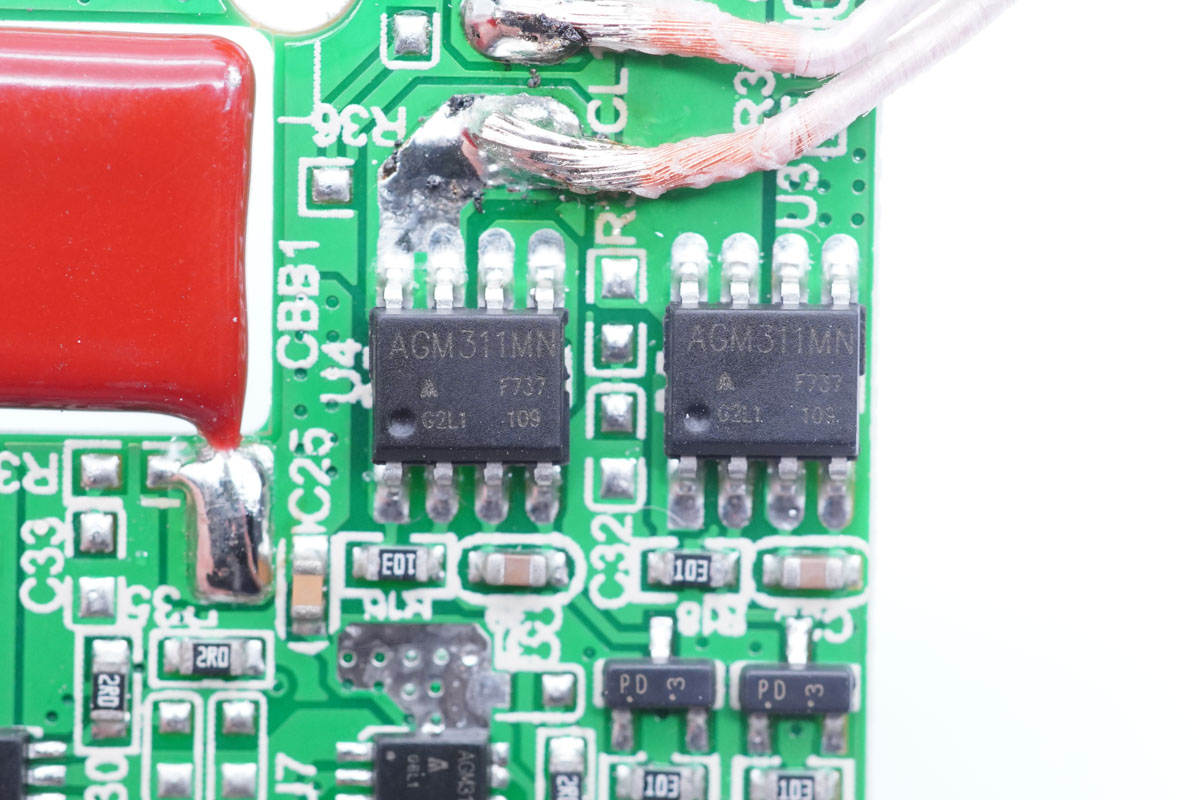

另外兩顆MOS管也是來自AGMSEMI，型號AGM311MN，耐壓30V，導阻10.5mΩ，SOP-8封裝，用于兩個線圈切換。

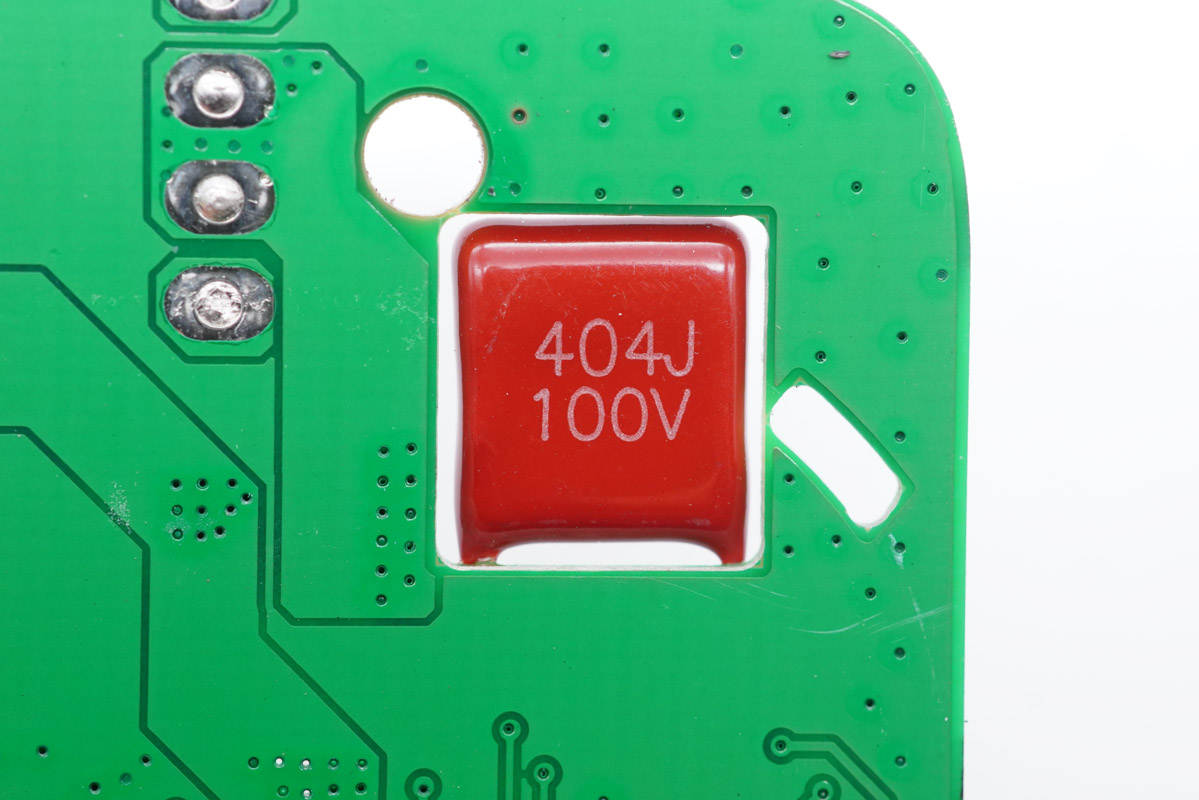

諧振電容特寫，404J100V。

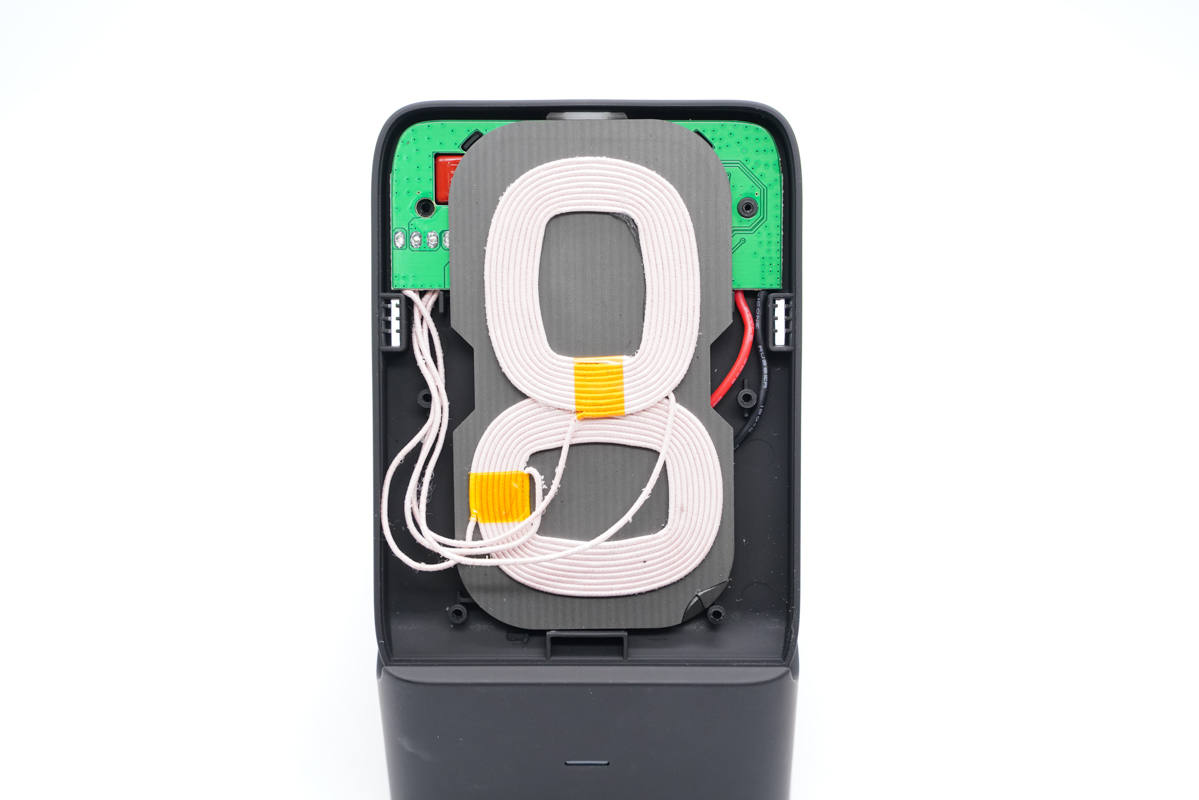

線圈繞制緊密并打膠固定。

隔磁片背面貼有雙面膠幫助固定。

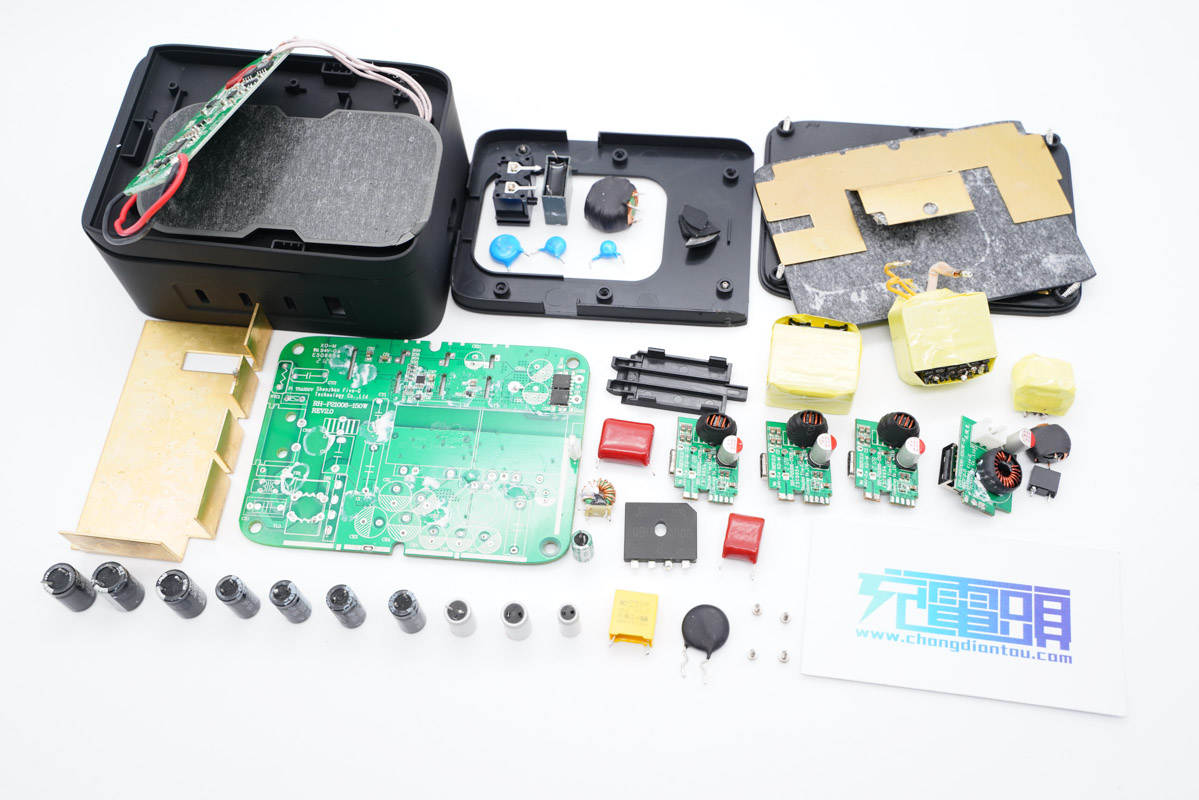

全部拆解完畢，來張全家福。

充電頭網拆解總結

SPRUCE這款無線充底座是市面上比較少有的無線充、充電器二合一新品，不僅擁有立式無線充的立體機身優勢，不占用桌面空間，而且配備多個USB接口，全部使用的情況下，支持87W+30W+7.5W+7.5W+10W（無線充）輸出，可以說完美適配蘋果全家桶。

當然USB接口支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充協議，兼容性很好，使得產品不局限于蘋果設備，也可以和其它品牌設備使用。產品集有線無線充于一身，擁有小體積、多接口、大功率等賣點，是一款相當不錯的桌面充電座。

充電頭網通過拆解了解到，產品充電器部分采用了恩智浦TEA2016AAT+TEA2095高集成LLC開關電源方案，搭配了三顆英諾賽科INN650D02氮化鎵功率管，美浦森MSM06065G1碳化硅二極管，氮化鎵和碳化硅雙料加持，可靠性、效率等有保證。輸出端三路DC-DC降壓方案則均采用智融SW3518S。此外全部采用云星電子固態電容進行輸入濾波，保證了輸出純凈。

另外拆開無線充電板發現，無線充方案采用的是英集芯IP6809，集成度高。總的來說產品用料不錯。
