誠芯微抓住了氮化鎵技術在大功率快充充電器普及的時間段，推出了多款小體積大功率的PD快充方案。此前充電頭網介紹過誠芯微推出的一款33W氮化鎵快充方案，采用單USB-C輸出接口，支持PD與PPS快充。

近期充電頭網聞訊誠芯微再度發力推出了新款氮化鎵快充方案，并且配備1C1A雙USB-C輸出接口，充電頭網已經拿到了這款樣機產品，下面來看一下具體的性能表現。

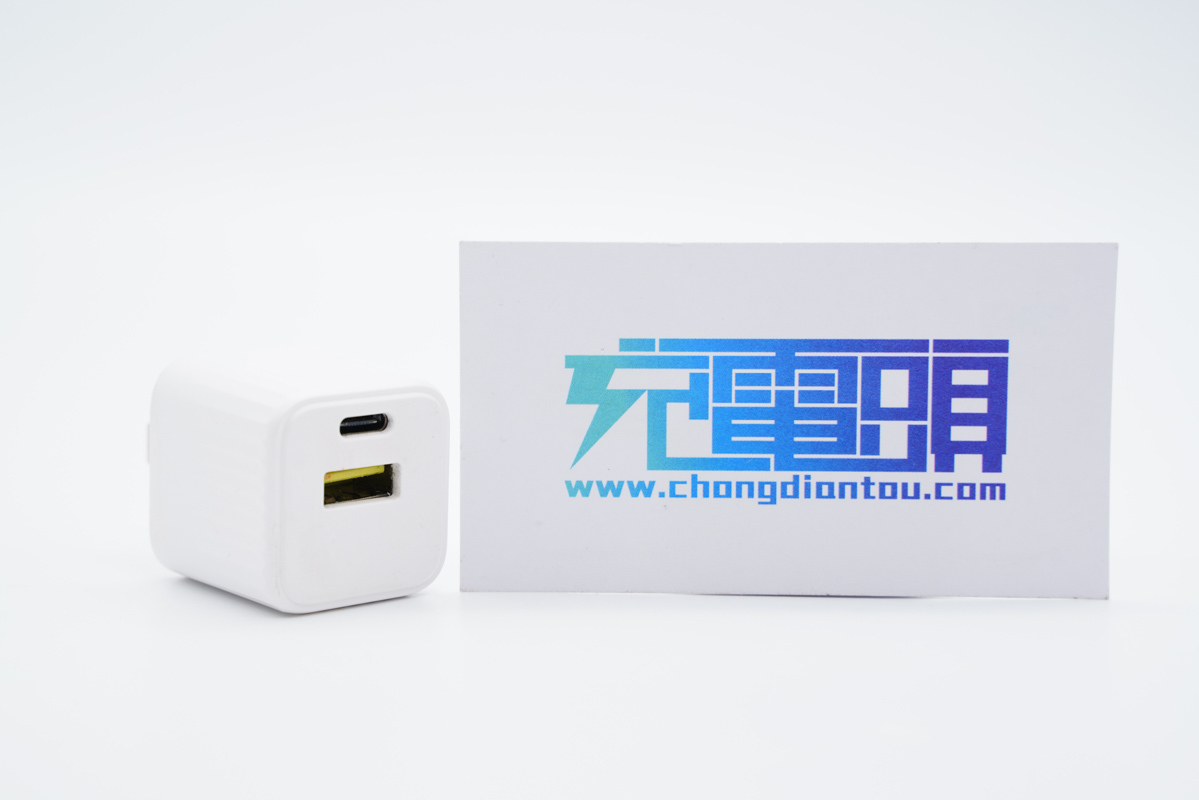

充電器的外殼為白色，采用阻燃PC材質外殼，表面啞光處理。

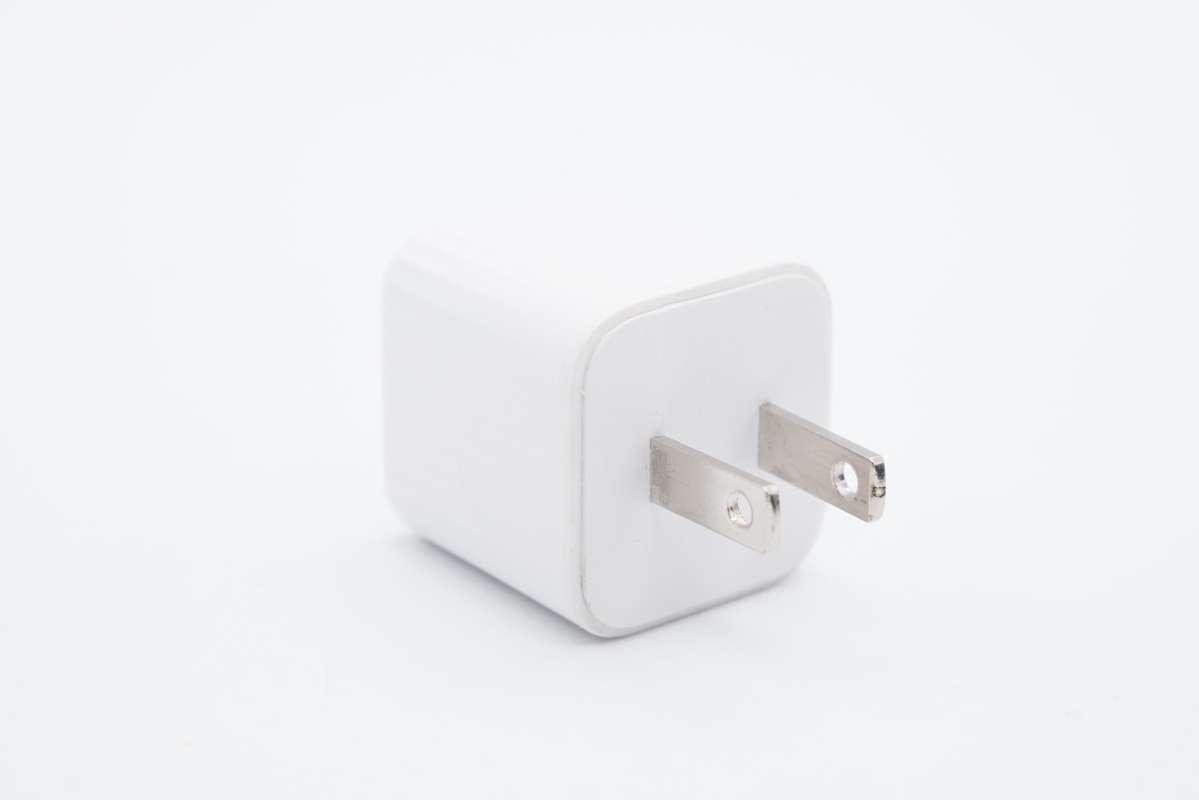

配備固定插腳，規格為美規，通用國標插座。

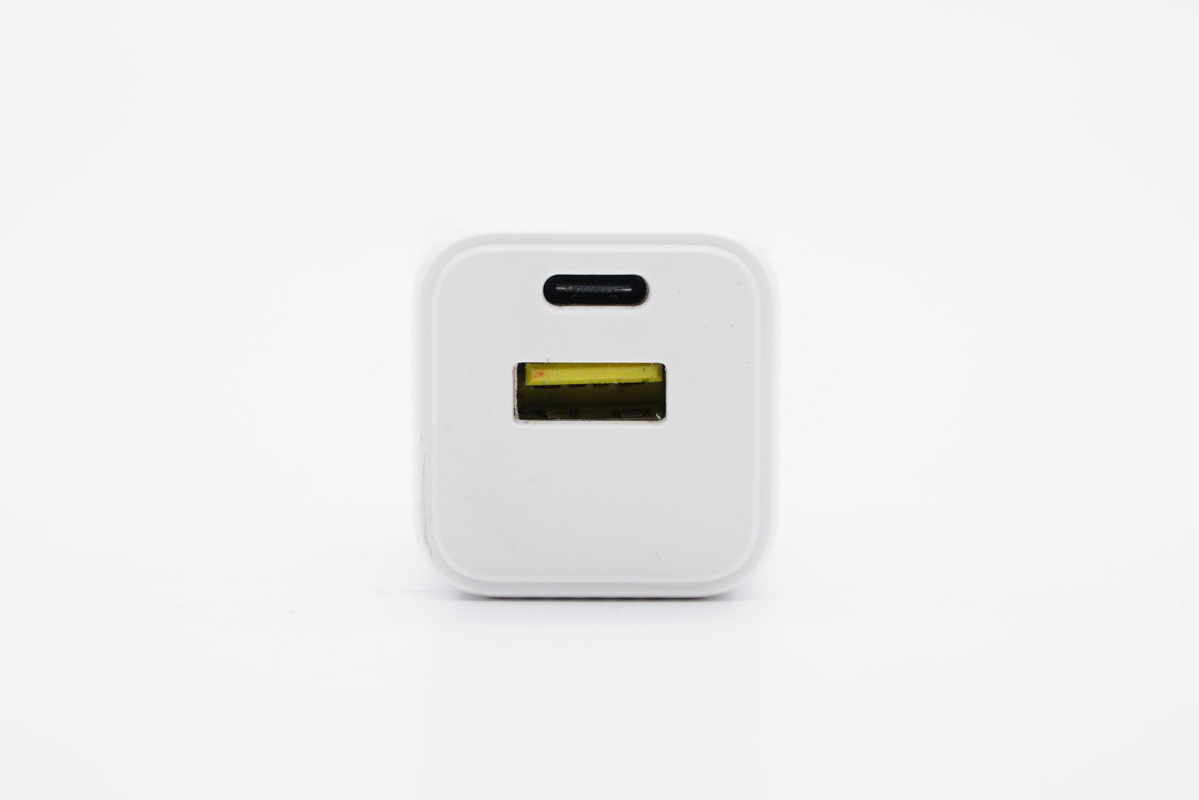

充電器配備1C1A雙USB充電接口，USB-A內舌為黃色，并且內部的兩側彈片加寬設計，符合快充的特征。

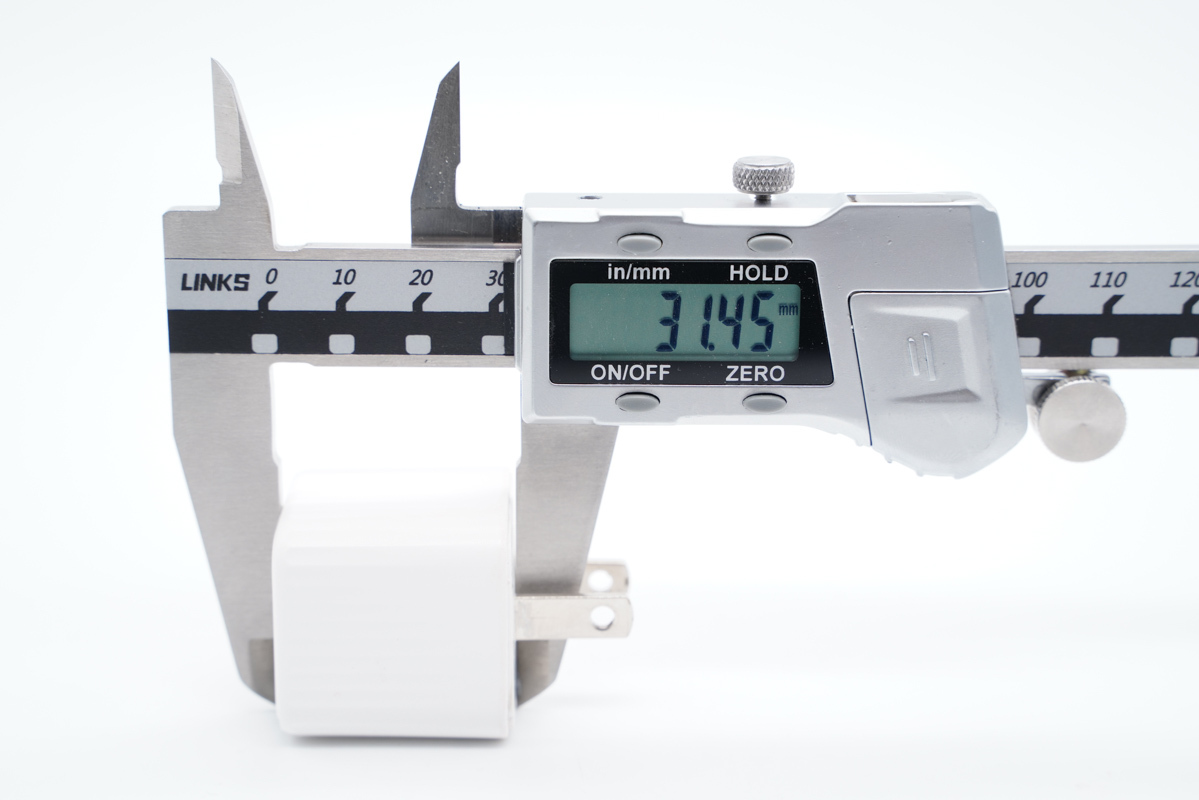

使用卡尺實測充電器的長度約為31.45mm（不含插腳）。

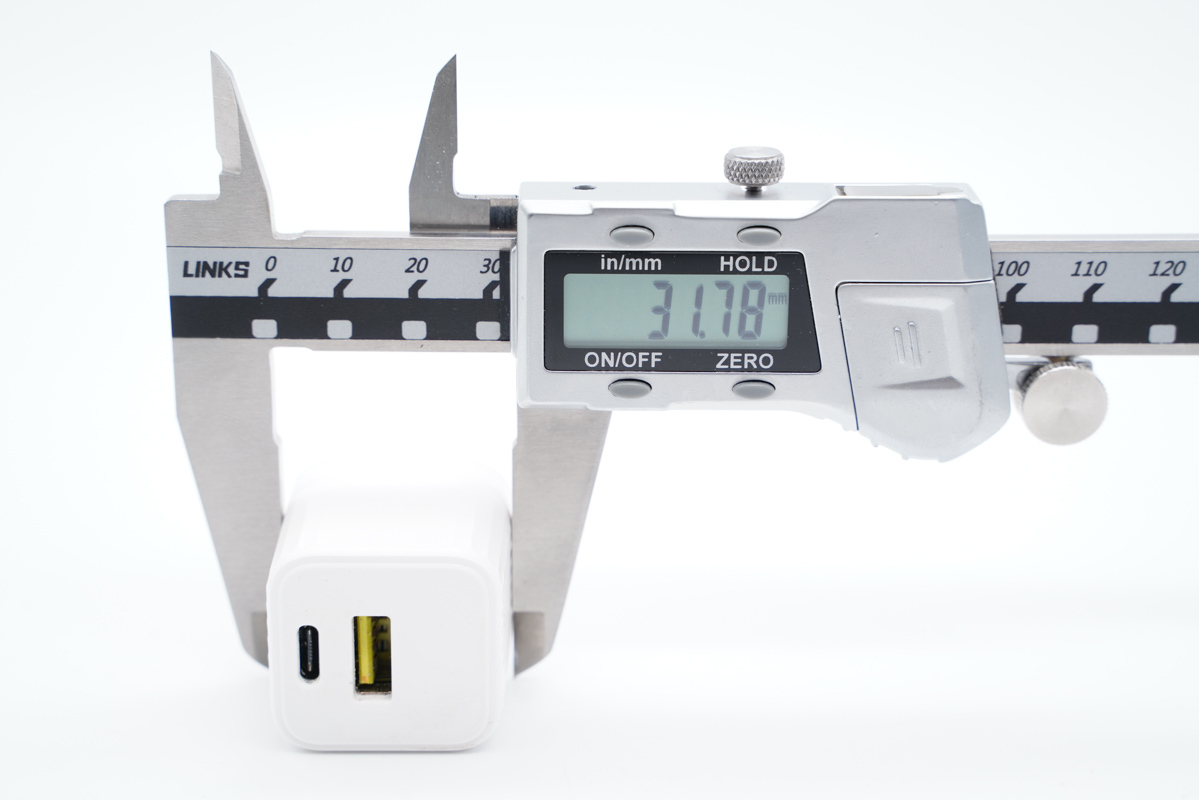

寬度約為31.78mm。

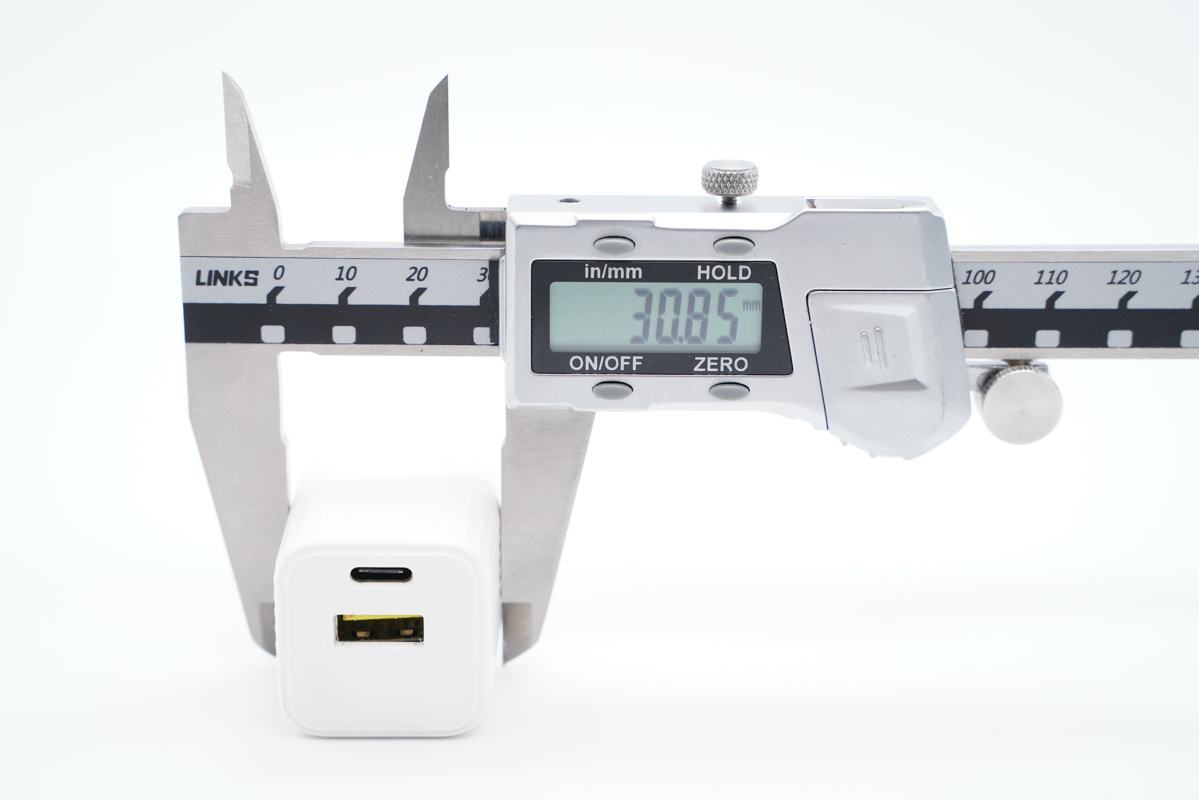

厚度約為30.85mm。

可以得出充電器的三圍參數為31.45x31.78x30.85mm，充電器的體積約為30.83cm3，以最高輸出33W計算，功率密度約為1.07W/cm3。

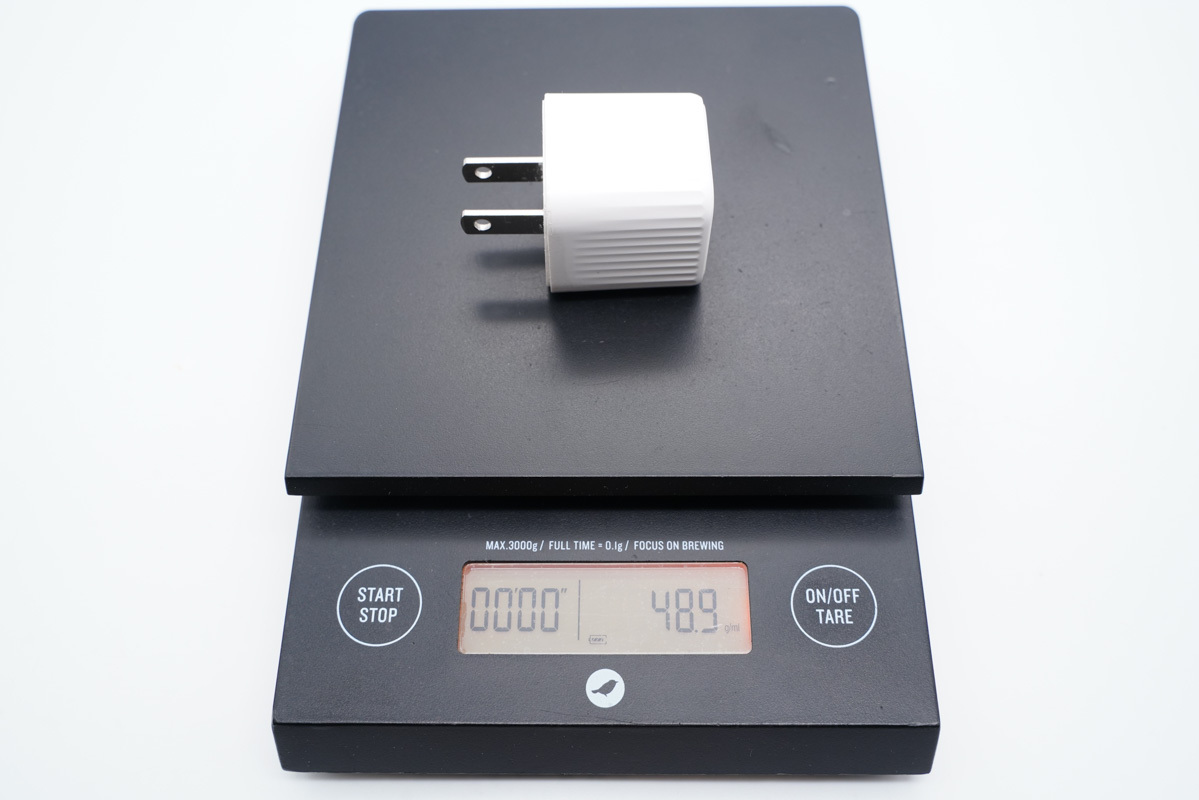

凈重約為48.9g。

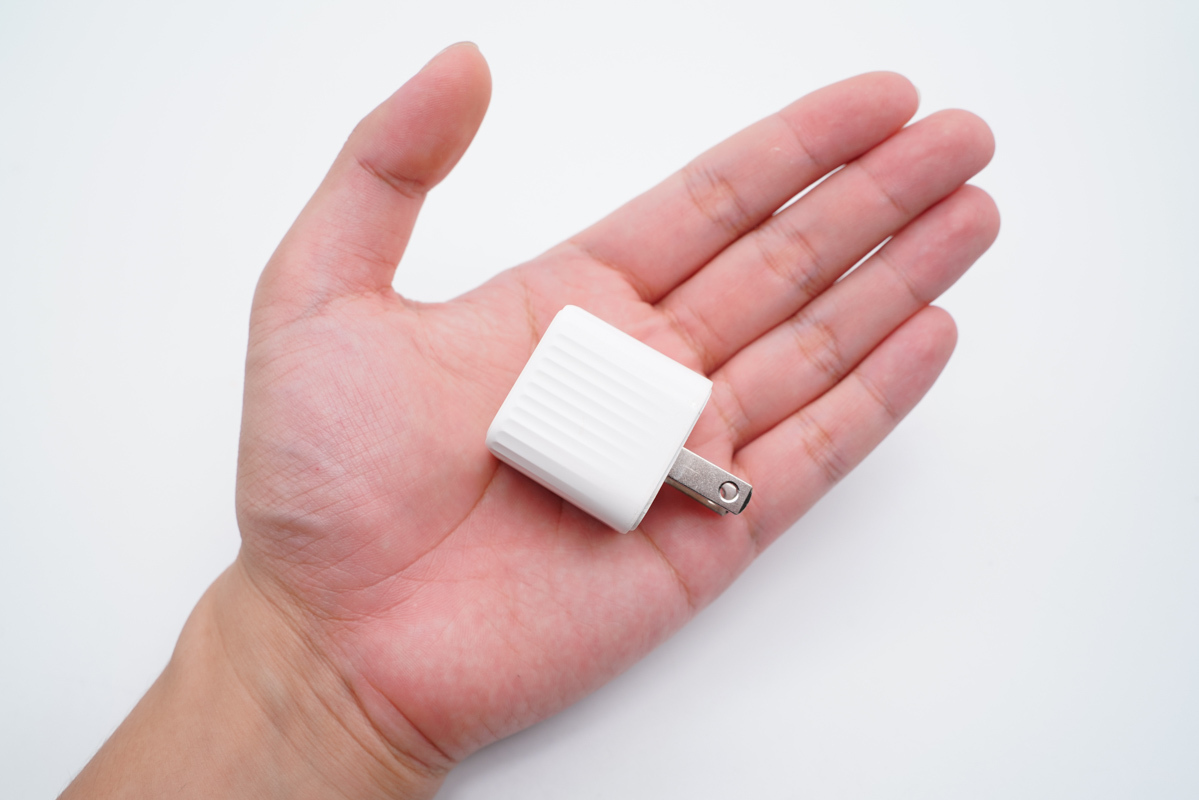

拿在手上十分小巧。

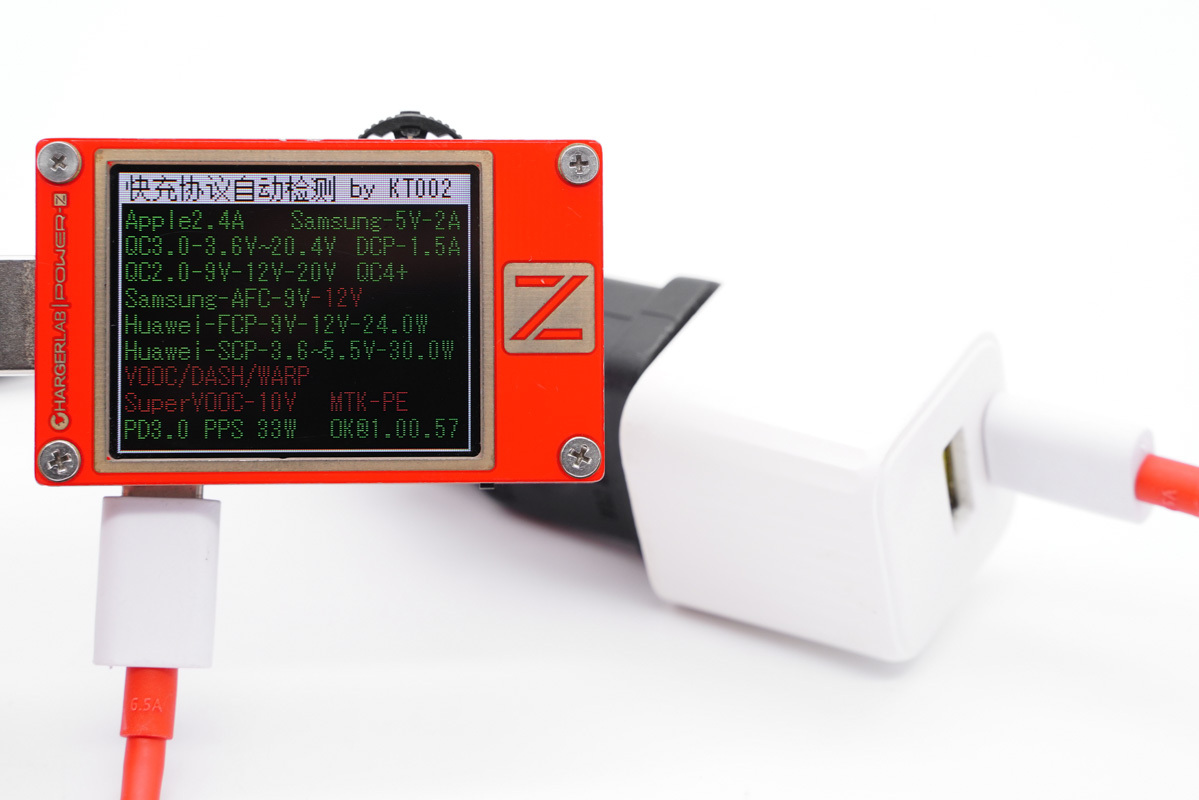

協議方面使用ChargerLAB的POWER-Z KT002讀取USB-C接口的快充協議，測試表的顯示屏幾乎全綠，綠色代表USB-C支持的快充協議，這個數據還是很不錯的。

讀取USB-C接口的PDO報文，支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五個全電壓輸出檔，支持3.3-11V3A、3.3-16V2A兩組PPS檔位。

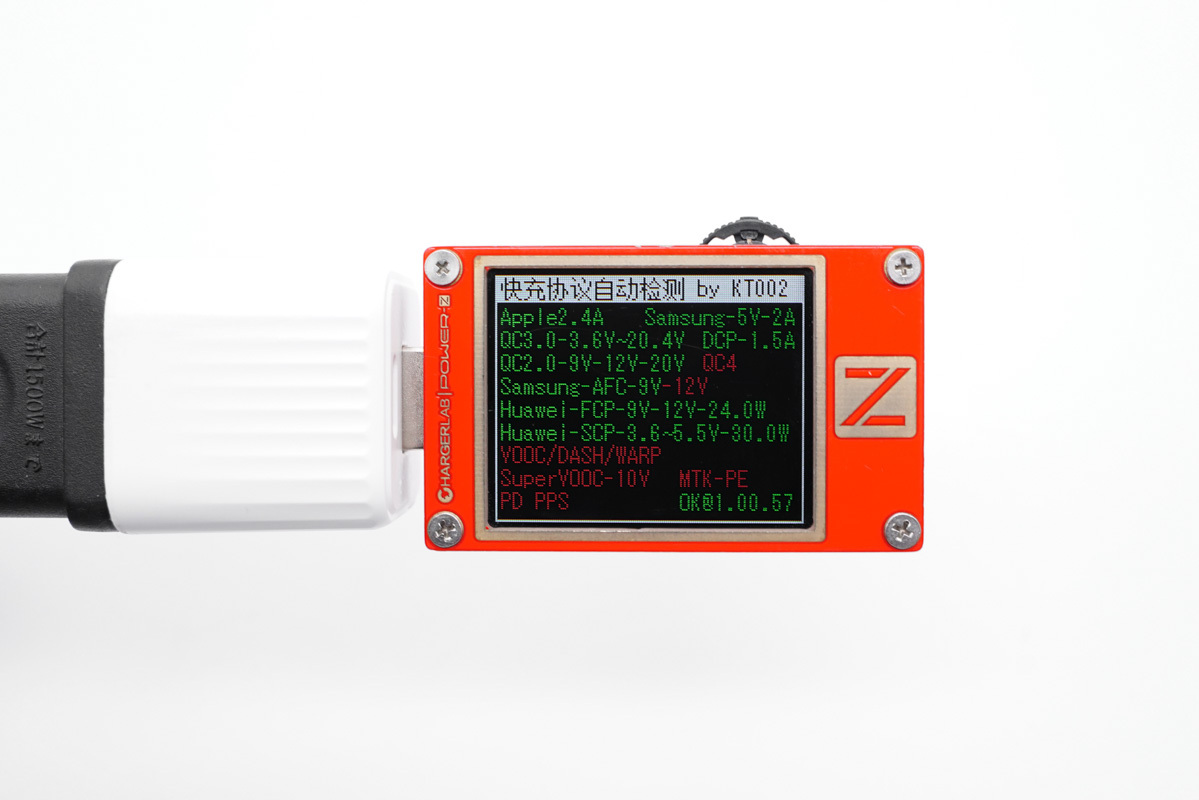

實測USB-A支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP快充協議。

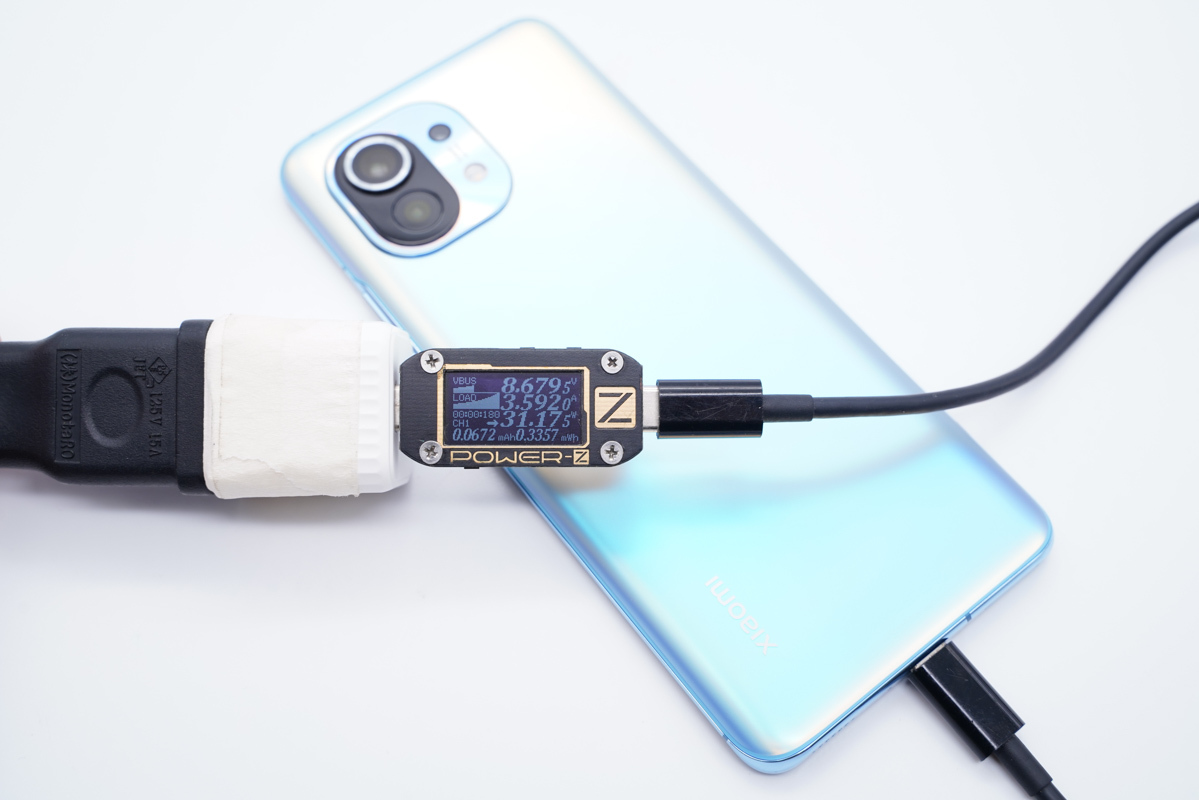

使用充電器為小米11充電，功率為8.67V 3.59A 31.17W，成功觸發PPS大功率快充，并且已經達到了充電器的最大輸出功率。

為筆記本充電可以輸出20V高壓快充，實測為MacBook Air M1充電功率為20.16V 1.42A 28.78W。

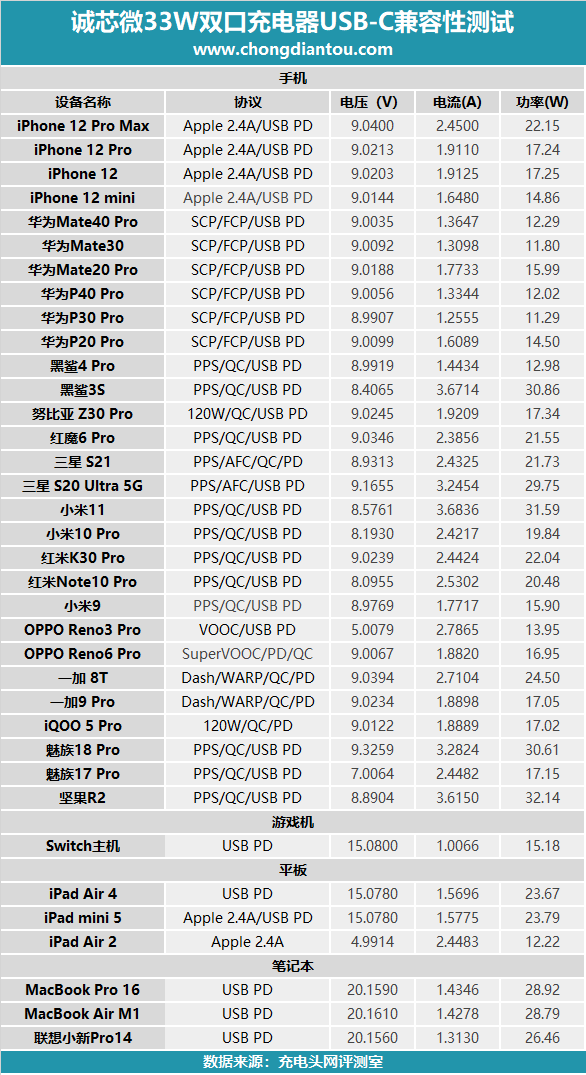

將USB-C的測試數據匯總，蘋果設備可以握手PD快充，其他大部分安卓設備可以握手PD快充。部分機型可以觸發PPS快充，并且達到充電器的最大輸出功率，數據方面表現不錯。

從柱狀圖中可以清晰的看到哪臺設備的充電功率最高，可以看出功率排在第一的是堅果R2，達到了32.14W，但其他設備也可以觸發PPS或大功率PD快充，所以整體看上去差距并不明顯。

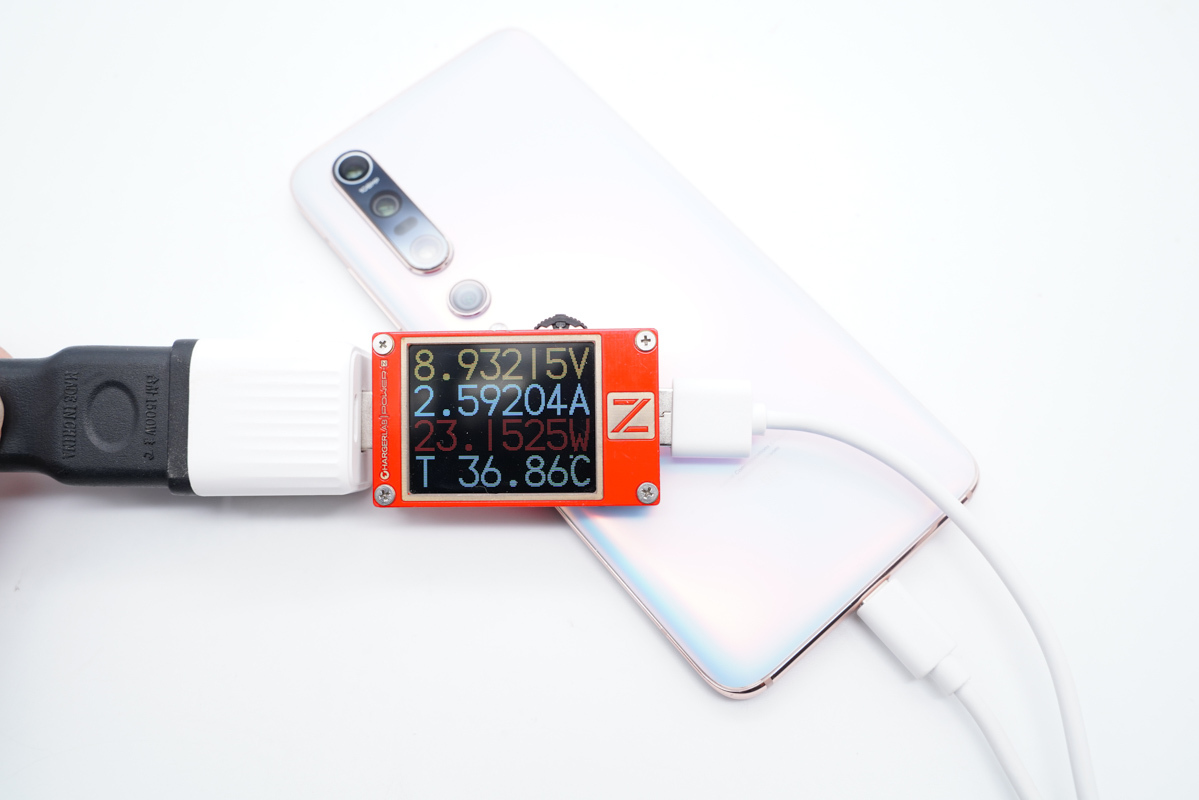

USB-A這里為小米10 Pro充電可以提供23W+的快充功率。

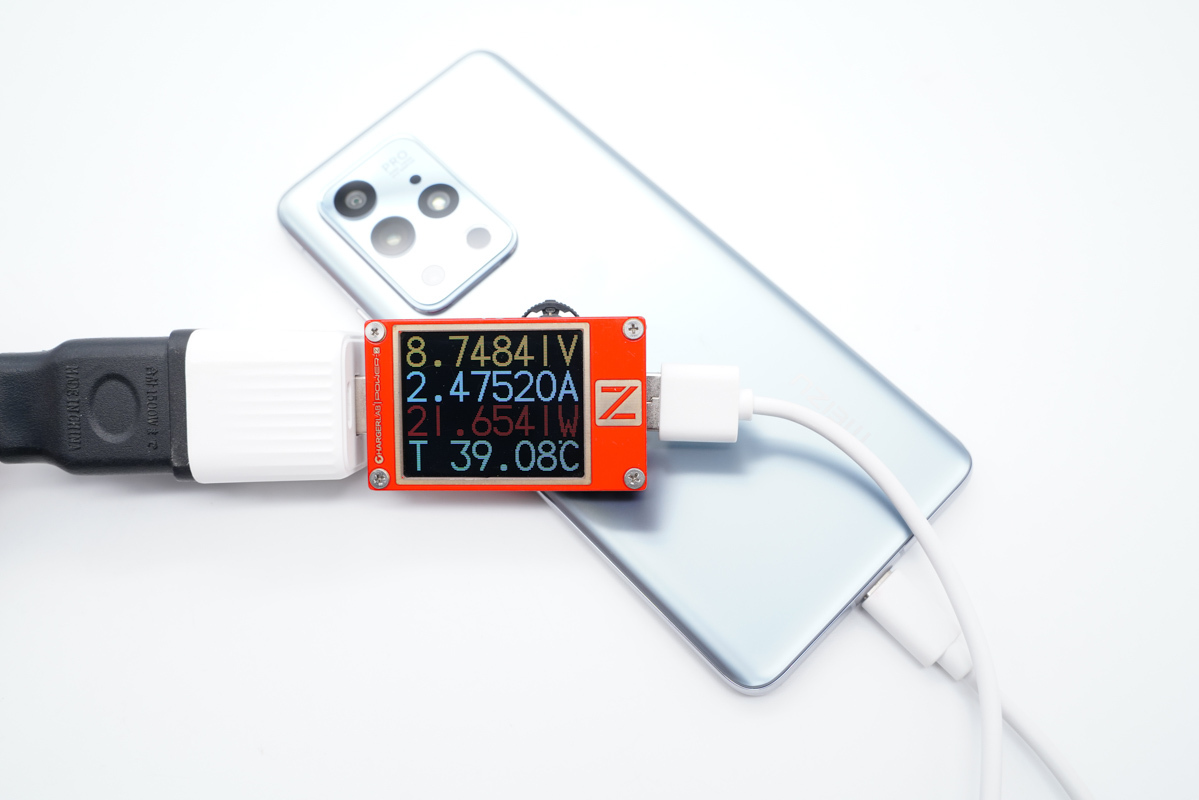

為魅族18 Pro充電，功率為8.74V 2.47A 21.65W。

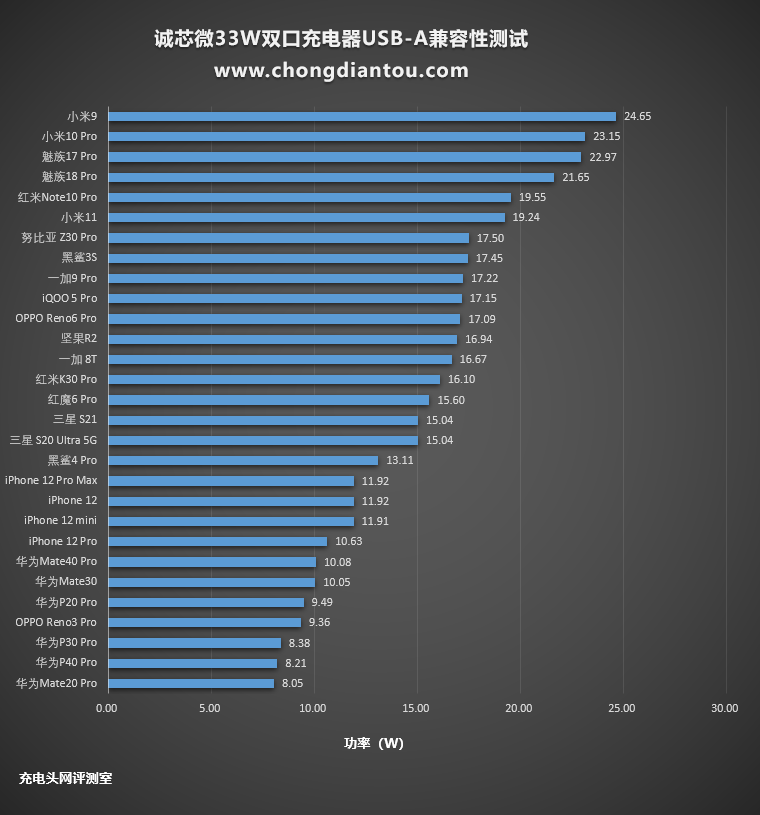

測試數據匯總，USB-A對于iPhone可以提供12W左右的快充功率，其他安卓機型大部分可以觸發QC快充。

從柱狀圖中可以看出小米9的功率最高，整個功率柱狀圖的走向較為平緩，大部分設備處于快充狀態。

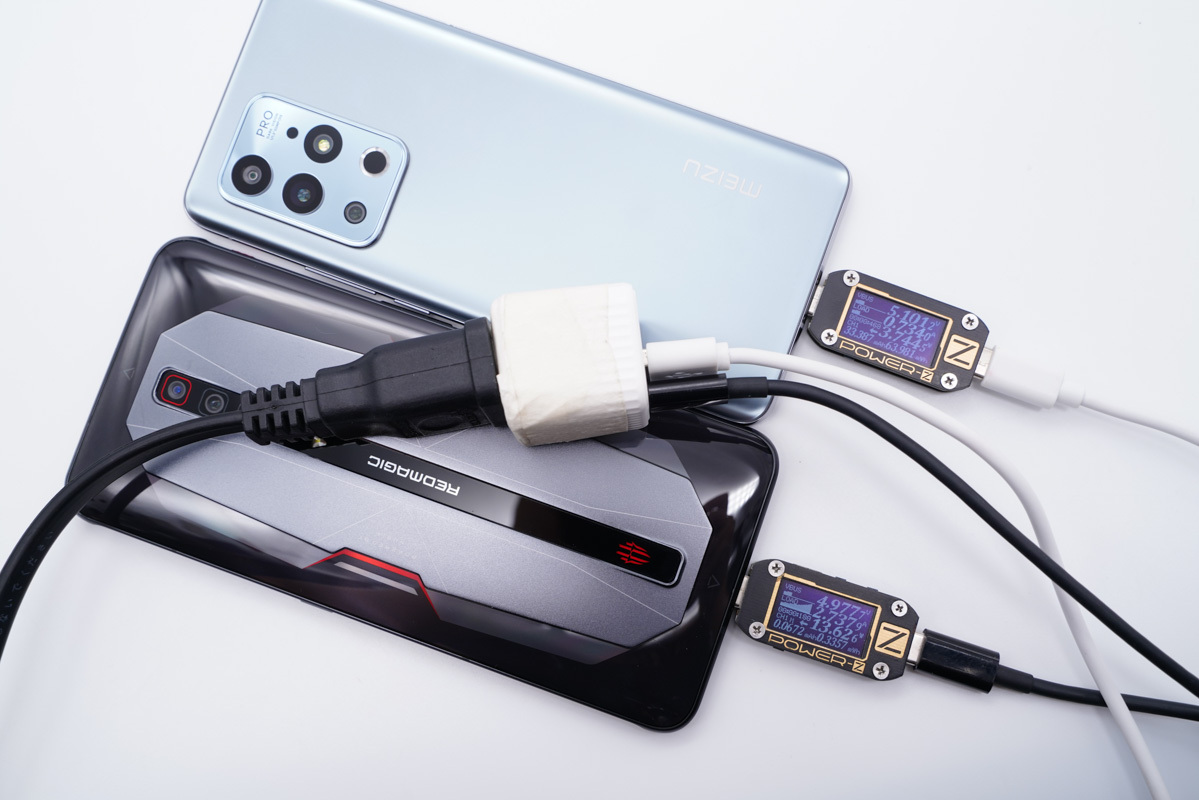

雙口同時輸出這里，實測可以正常充電。

除了測試充電器的兼容性外，此次還增設了充電全程的相關測試。因為充電器支持最高33W的PPS快充與30W的PD快充，已經可以滿足iPad的快充需求，所以此次增設了為iPad Pro充電全程的實測數據。

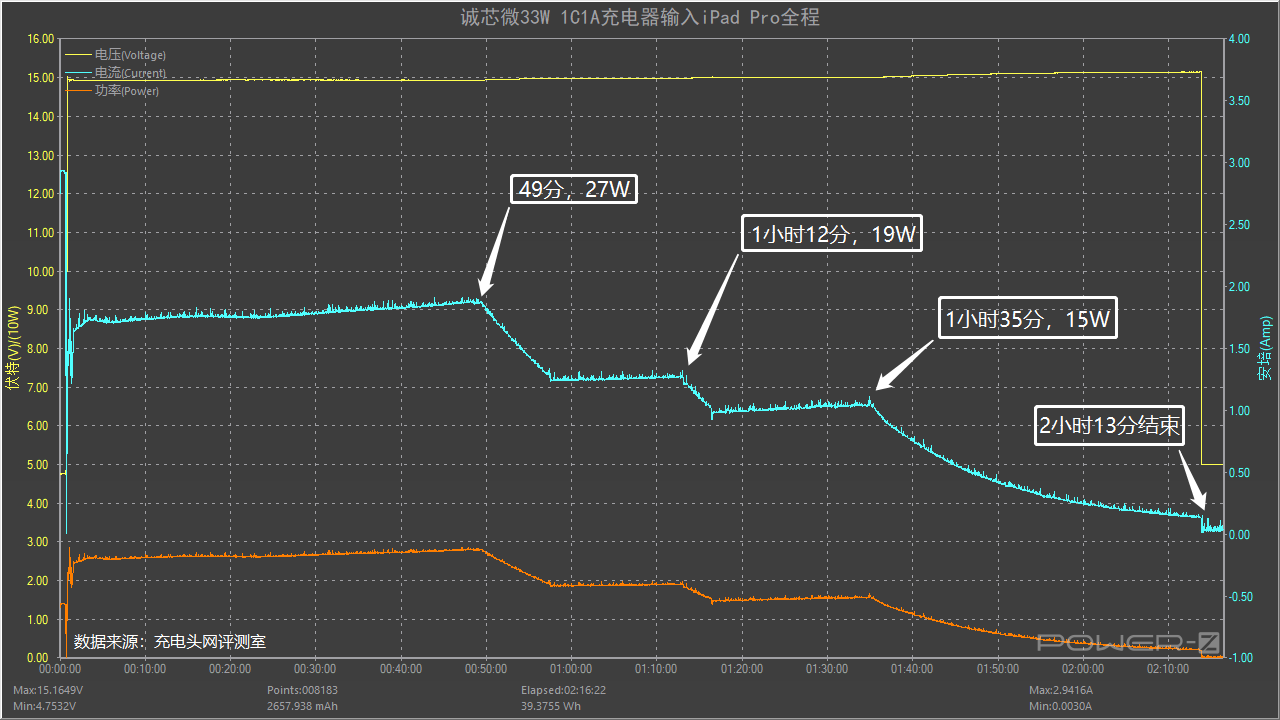

以上是使用充電器的USB-C為iPad Pro充電全程的實測數據，全程共分為四個階段，于2小時13分結束。

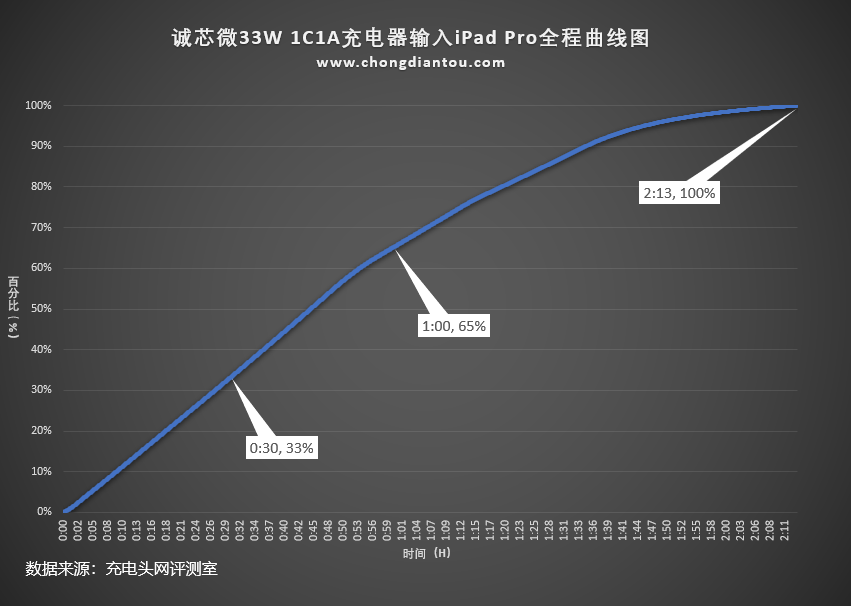

將充電全程繪制成曲線圖，可以看到充電器為iPad Pro半小時充電33%，1小時充電65%，完全充滿需要2小時13分。

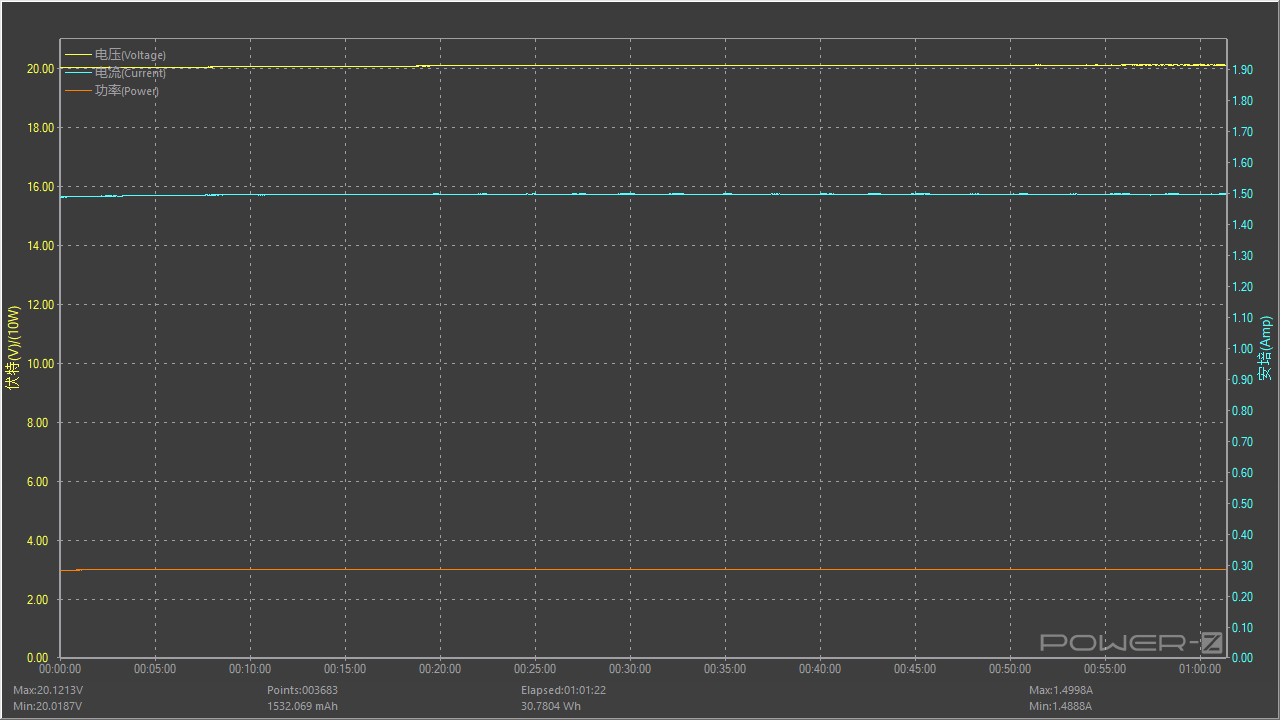

對充電器在長時間滿載的情況下是否可以穩定輸出進行測試，按照額定功率20V 1.5A 30W滿載對充電器進行穩定性測試，測試時間為一小時，測試過程中電壓值呈水平直線，無明顯波動情況，長時間滿載也比較穩定。

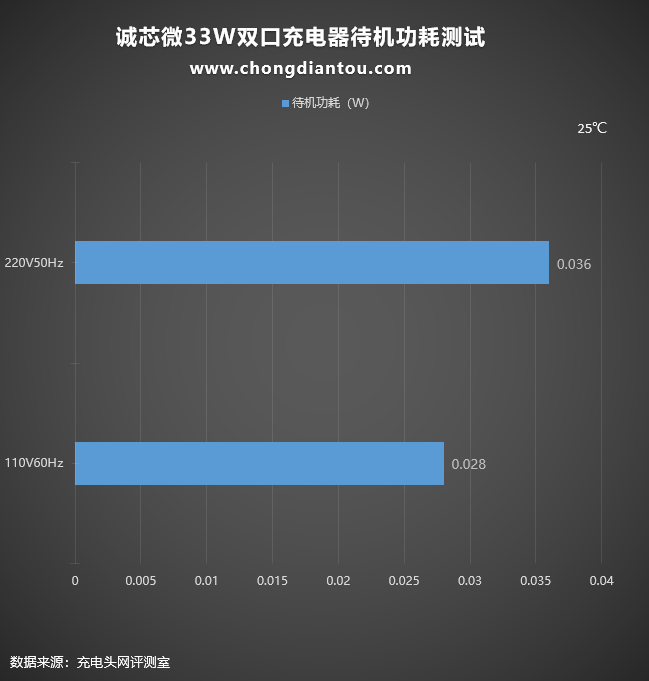

充電器如果經常插在插座上不使用也是會耗電的，只不過非常小而已。經過功率計測試，誠芯微33W雙口氮化鎵充電器在220V 50Hz的空載功耗為0.036W，換算下來一年損耗的電能約為0.31KW·h，若市價電為0.6元/KW·h，則充電器一年的電費約為0.18元左右。

110V 60Hz時的空載功耗為0.028W，換算下來，一年損耗的電能約為0.24KW·h，若市價為0.6元/KW·h，則充電器一年的電費約為0.14元左右。

充電器本質上是一種轉換設備，過程中會有損耗，以熱量的形式散發出來，所以才有上面的溫度方面的處所。我們平時看充電器上面的參數輸出100W或者65W是充電器可以為設備提供的最大輸出功率，但充電器從插座上汲取的功率往往要更大一些，下面是誠芯微33W雙口氮化鎵充電器在220V 50Hz和110V 60Hz交流輸入的情況下分別進行了轉換效率測試，測試結果如下：

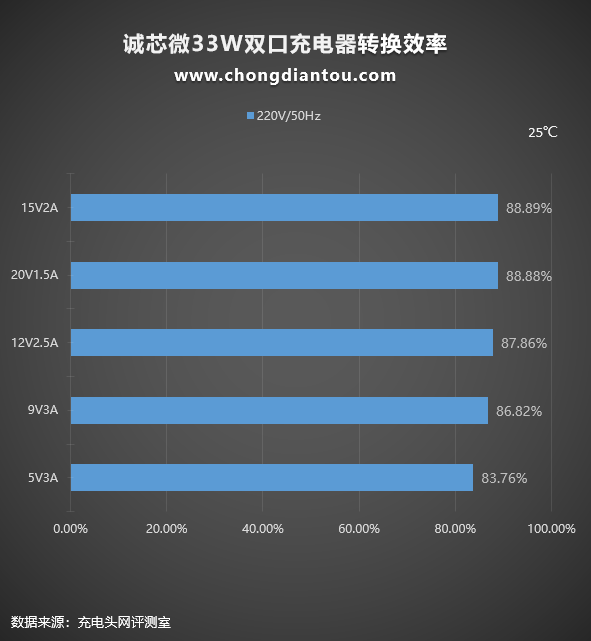

220V 50Hz下，將誠芯微33W雙口氮化鎵充電器在各個電壓檔位的輸出功率拉滿進行測試：五個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從83.76%到88.89%不等。

110V 60Hz下，充電器的轉換效率從84.44%到88.74%不等。

由于充電器中采用開關電源，變壓器次級輸出的并非直流電，需要經過整流和電容濾波輸出，也就是充電器輸出會存在紋波。充電頭網采用示波器測試充電器輸出的紋波值，與國家標準進行比對，檢測充電器的輸出質量。紋波越低，充電器的輸出質量就越高。

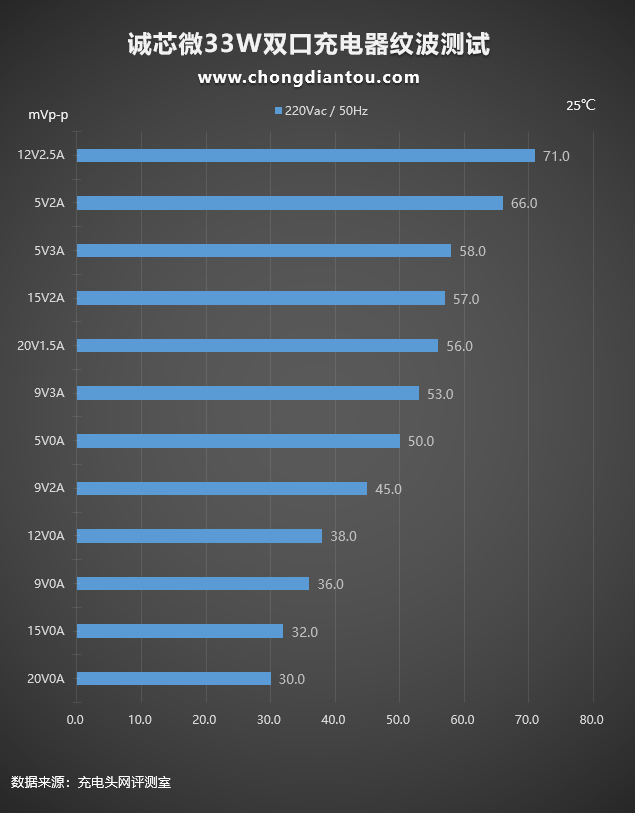

這是使用誠芯微33W雙口氮化鎵充電器在220V 50Hz交流輸入下的紋波測試，紋波測試分為空載（柱狀圖中Y軸電流為0A）和重載（柱狀圖中Y軸電流為非0A）兩種。紋波最高為71mVp-p，充電器處于12V2.5A輸出狀態；最低為30mVp-p，充電器處于20V0A空載狀態。

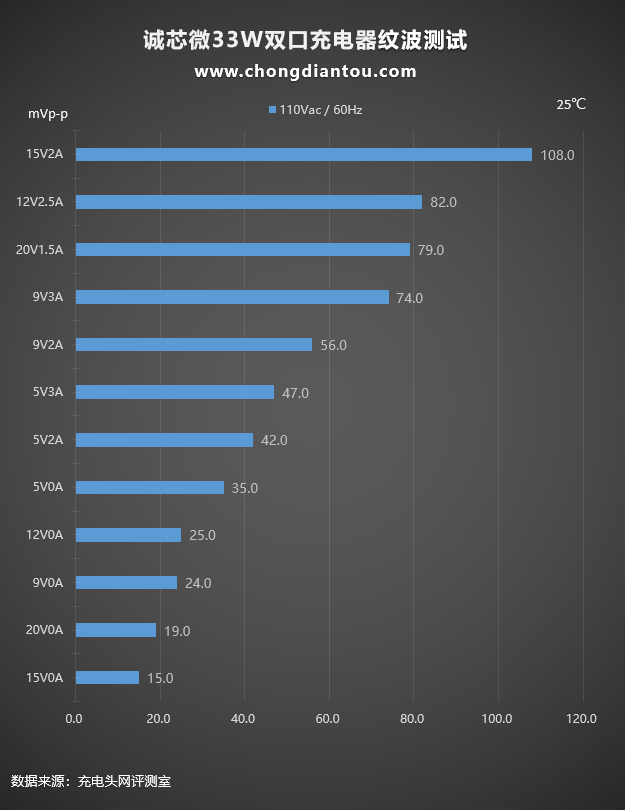

110V 60Hz下，紋波最高為108mVp-p，充電器處于15V2A輸出狀態；最低為15mVp-p，充電器處于15V0A空載狀態。



紋波測試小結



國家標準中充電器紋波要求是不高于200mVp-p，誠芯微33W雙口氮化鎵充電器在110V 60Hz、220V 50Hz輸入電壓下，所有輸出功率紋波峰峰值均低于200mVp-p這個標準，表現不錯。



誠芯微在33W單口快充方案后又推出了這款配備1C1A雙輸出接口的快充方案，充電器配備固定插腳，并且功率密度達到了1.07W/cm3，可見集成度之高。

性能方面USB-C支持30W PD快充與33W PPS快充，在兼容性測試部分，USB-C可以為大部分設備提供快充服務，并且得益于PPS快充的加持，為部分安卓機型充電，功率甚至可以達到充電器的最大輸出功率，整體表現不錯。
