早在iPhone 12推出前，市面上也能零星看到一些磁吸充電配件，但這類產品普遍上并沒有所謂的針對某款手機而設計。正是iPhone 12的推出，極大的推動了磁吸無線充市場的發展，相關第三方磁吸充電配件也是緊緊圍繞“MagSafe磁吸”設計，知名品牌MOMAX摩米士便推出過一款Q.MAG Power磁吸無線充電移動電源。

近期摩米士便針對iPhone 12手機又推出了一款Q.MAG POWER+ 10000mAh磁吸無線充移動電源IP100MFI，產品設計上率先采用透明鋼化玻璃外殼設計，可清晰看見產品內部電路結構，可以說非常的硬核。

此外產品配備了1A1C1L三接口，支持12W/18W輸入以及20W快充輸出，以及10W磁吸無線充，對于iPhone 12用戶來說，出門在外只需帶一根Lightning線即可，滿足一天外出用電需求。此外移動電源還通過了WPC qi和蘋果官方MFi雙認證。下面充電頭網就對這款產品進行詳細拆解，看看具體用料做工如何。

一、摩米士磁吸無線充移動電源外觀

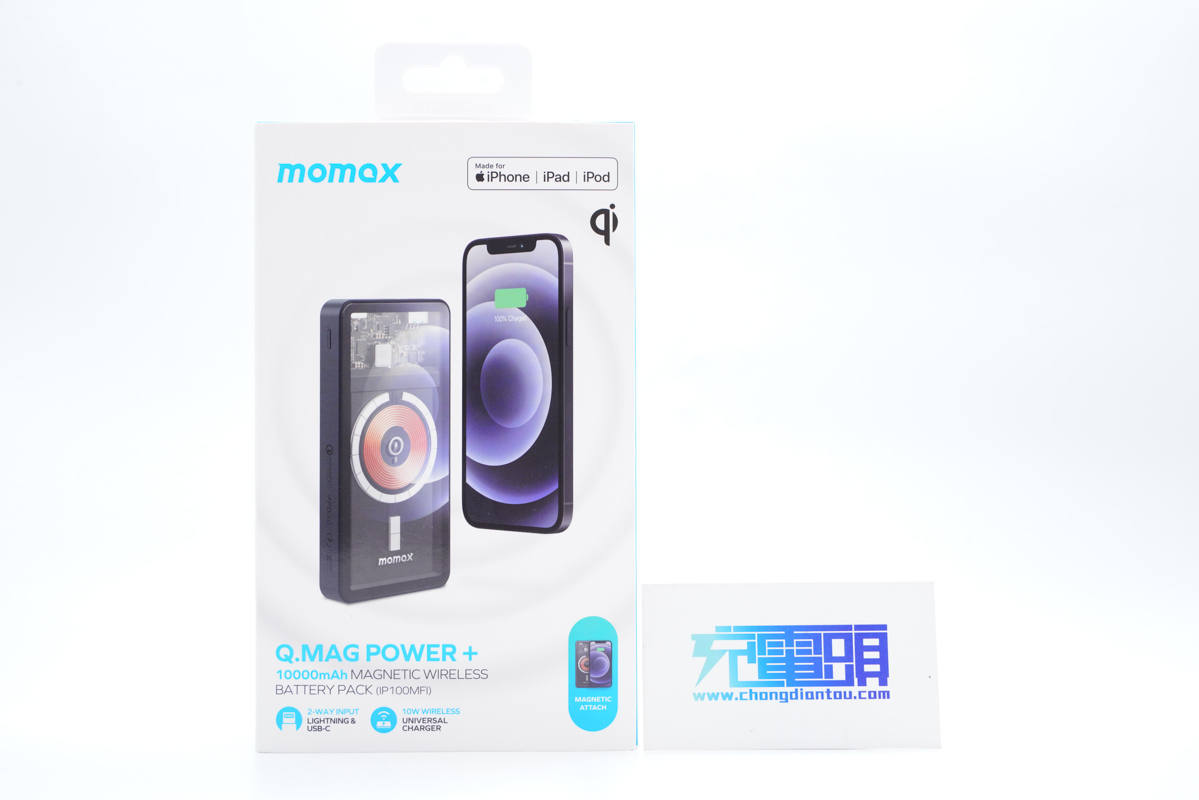

包裝盒正面印有MOMAX品牌、MFi認證標識、qi認證標識、移動電源和iPhone 12外觀圖、名稱等。

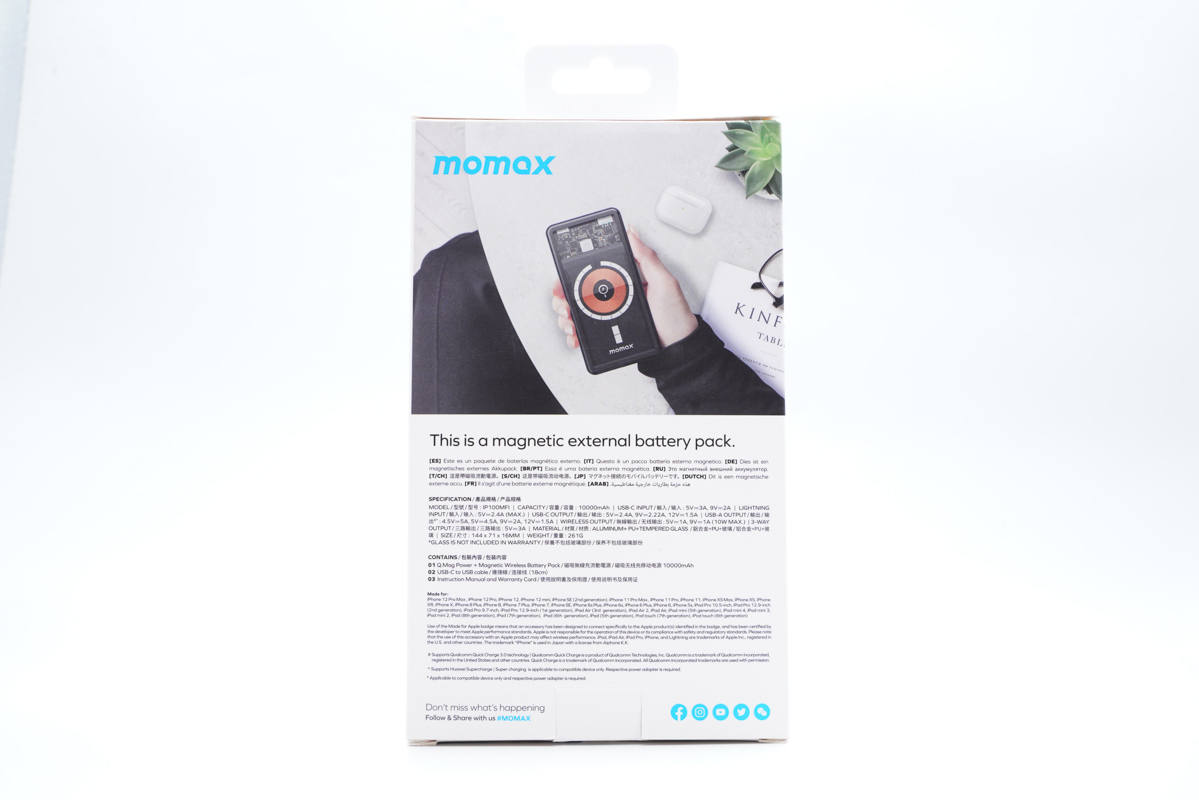

背面印有產品使用場景圖和描述。

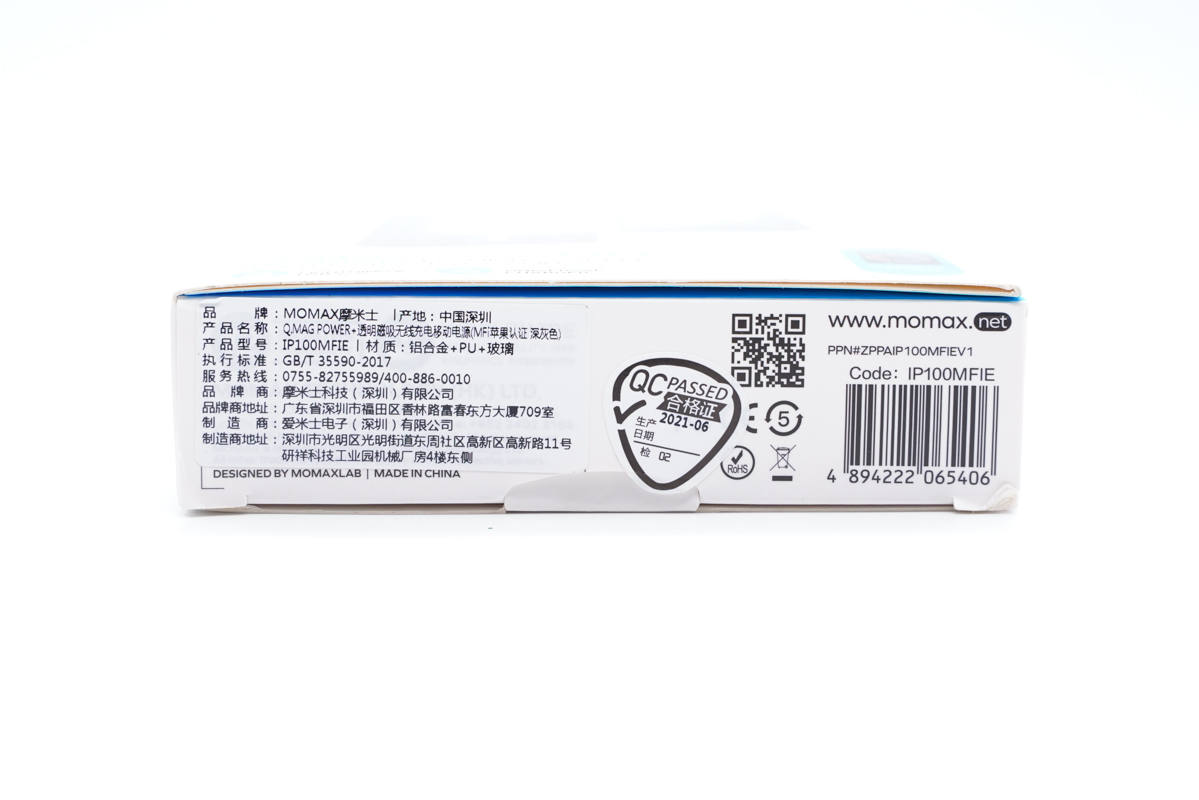

底部貼有商家信息貼紙和合格證。

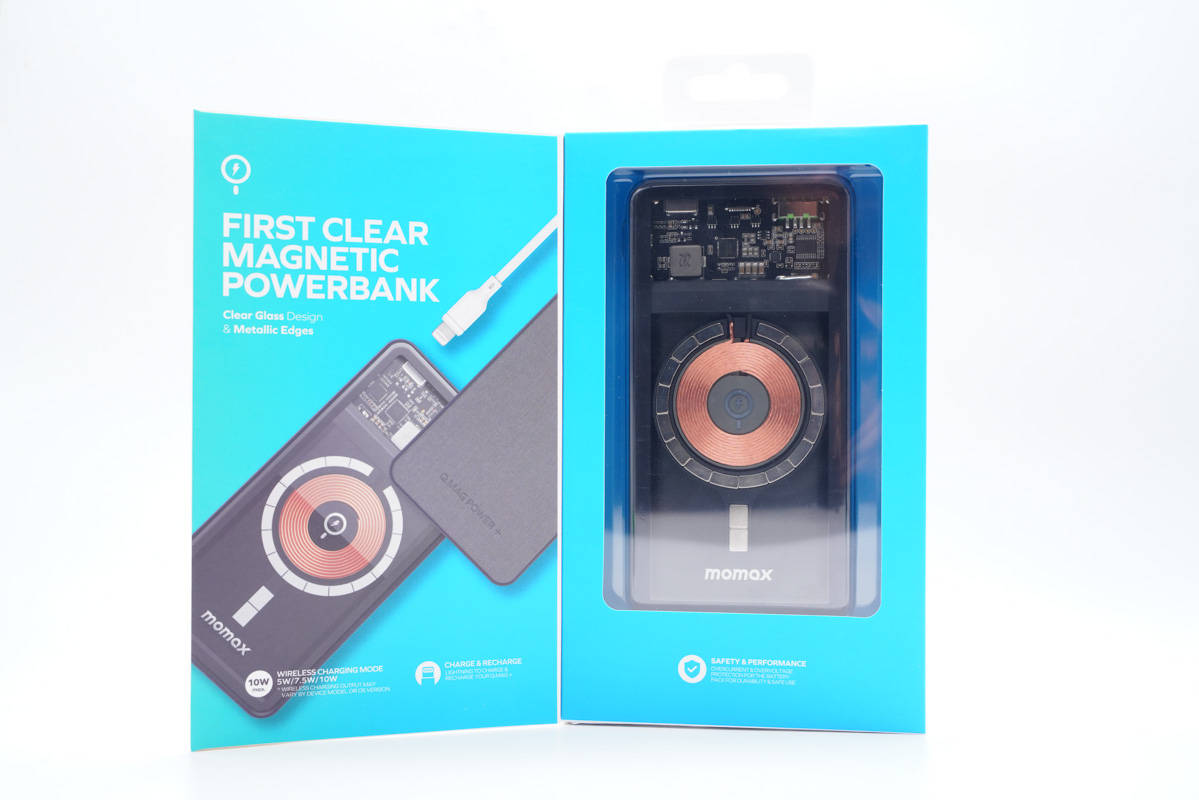

包裝盒書本式設計，翻開“封面”可以透過櫥窗看見移動電源實物，展示效果好。

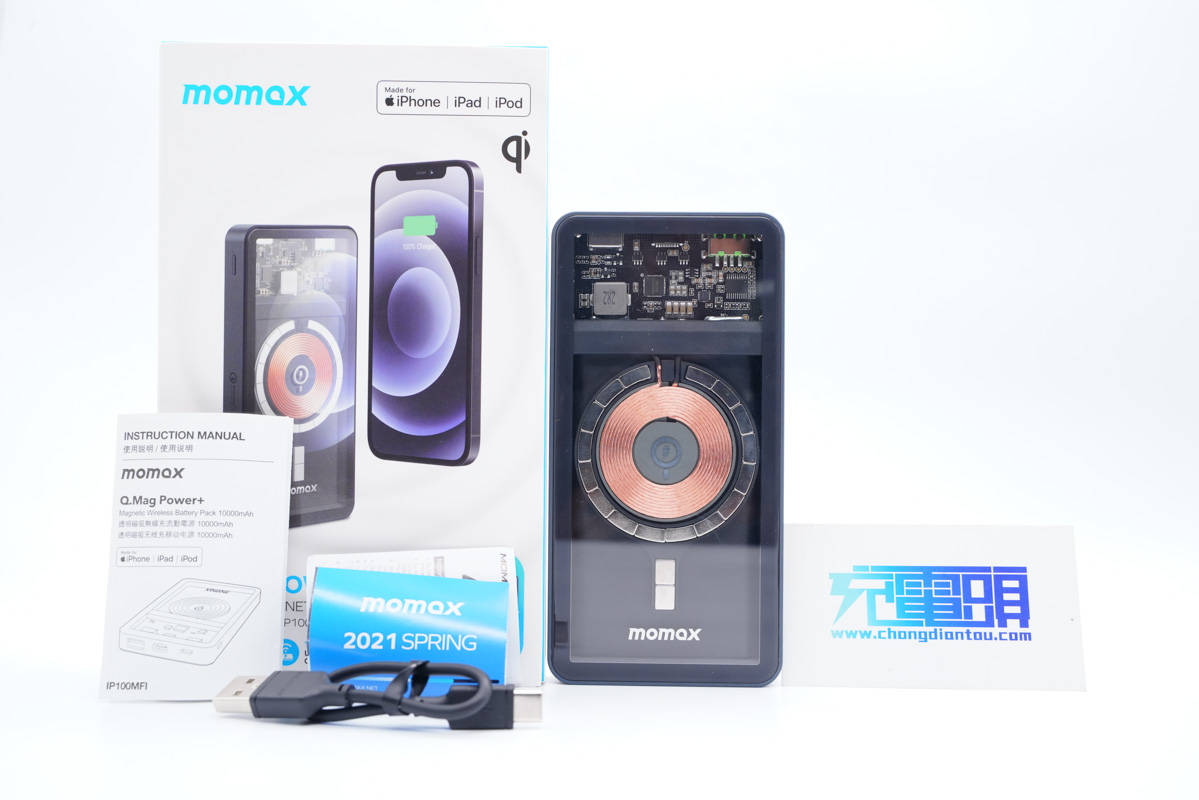

包裝內含移動電源、數據線、使用說明書等。

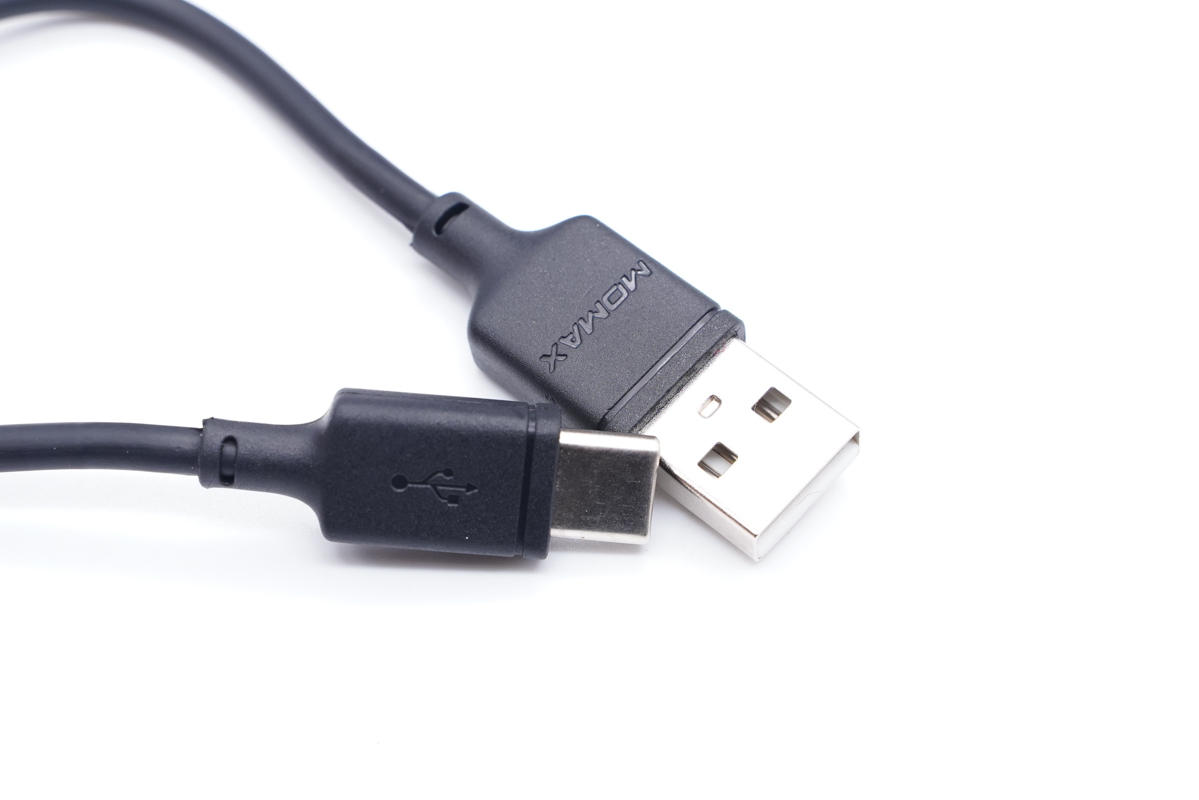

線纜是A to C線，線頭塑料殼磨砂方便插拔，此外凹印MOMAX品牌logo。

摩米士Q.MAG POWER +磁吸無線充移動電源機身扁平，正面是透明鋼化玻璃板，側身是鋁合金材質邊框，整體設計十分硬核，也十分精致美觀。

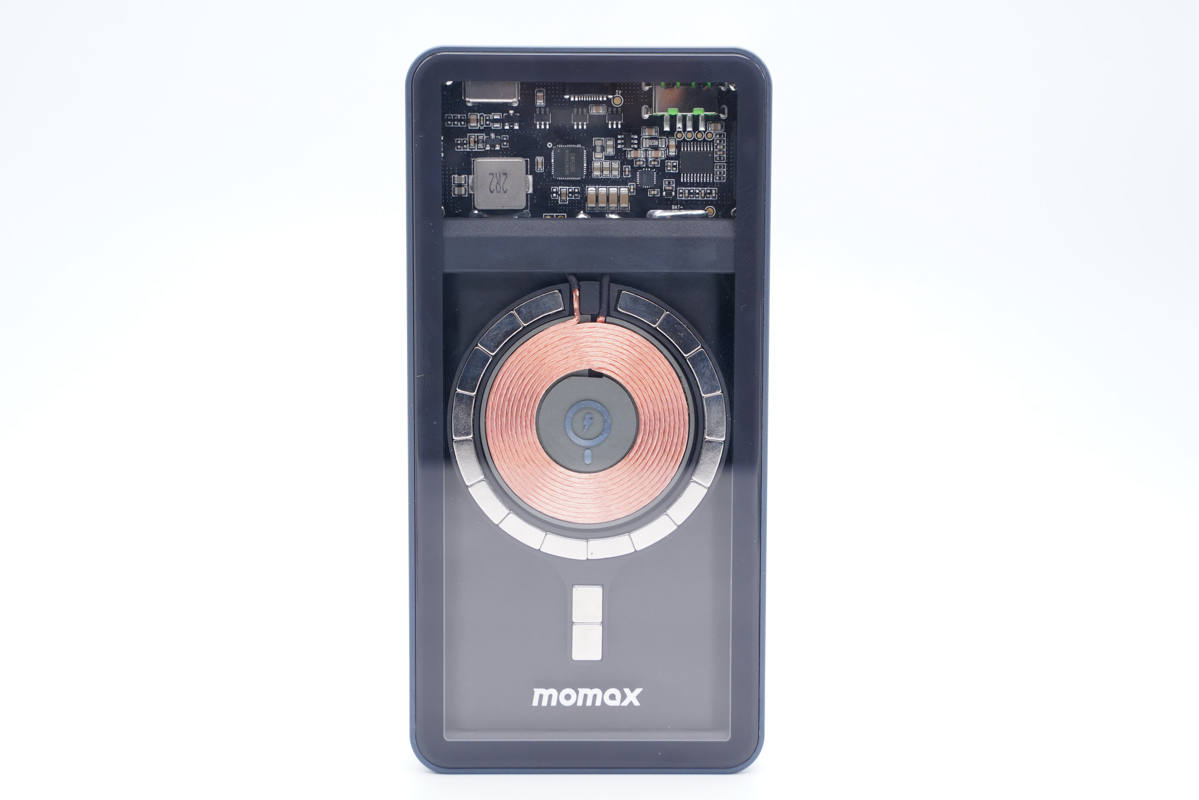

移動電源機身正面采用鋼化玻璃覆蓋，內部的構造清晰可見。

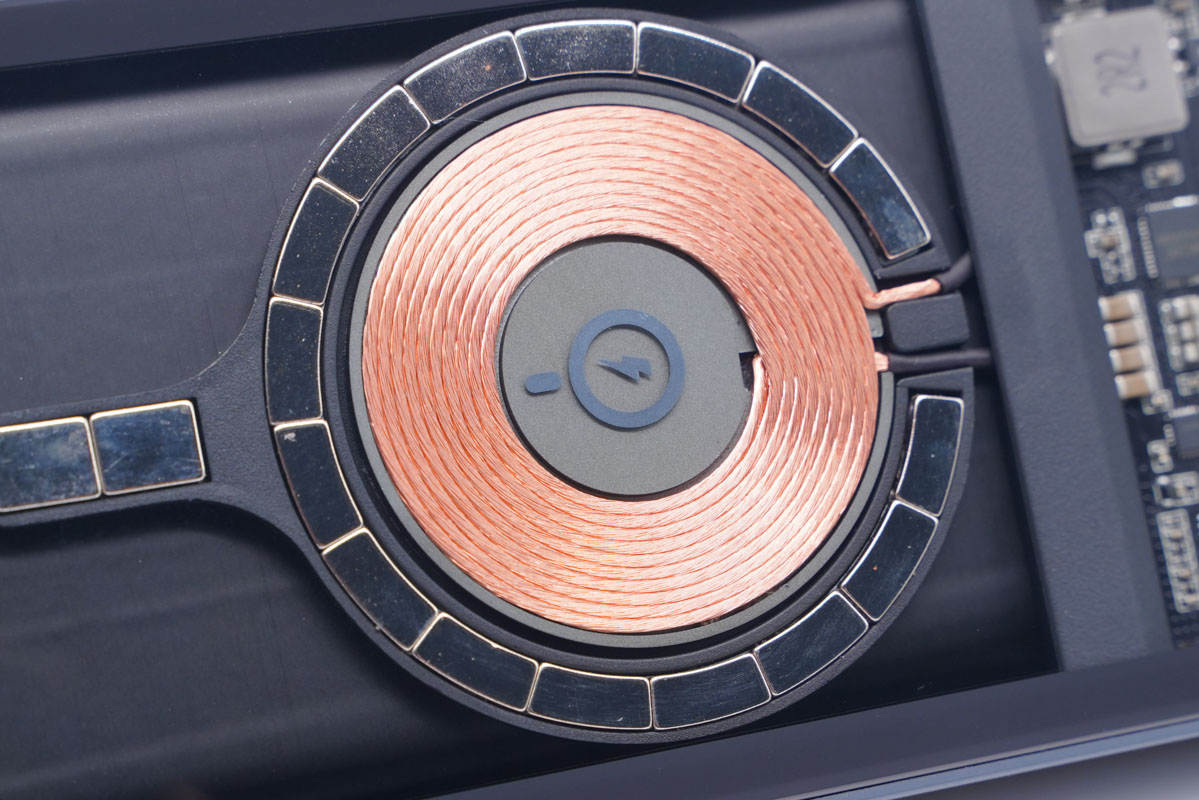

正面中心是無線線圈，利茲線繞制，外圍共有16顆強磁鐵環繞，磁吸力度很強，強磁鐵數量多不減配，體驗更好，下方2顆磁鐵用于固定。線圈中心是無線充電標識，玻璃面板非常直觀。

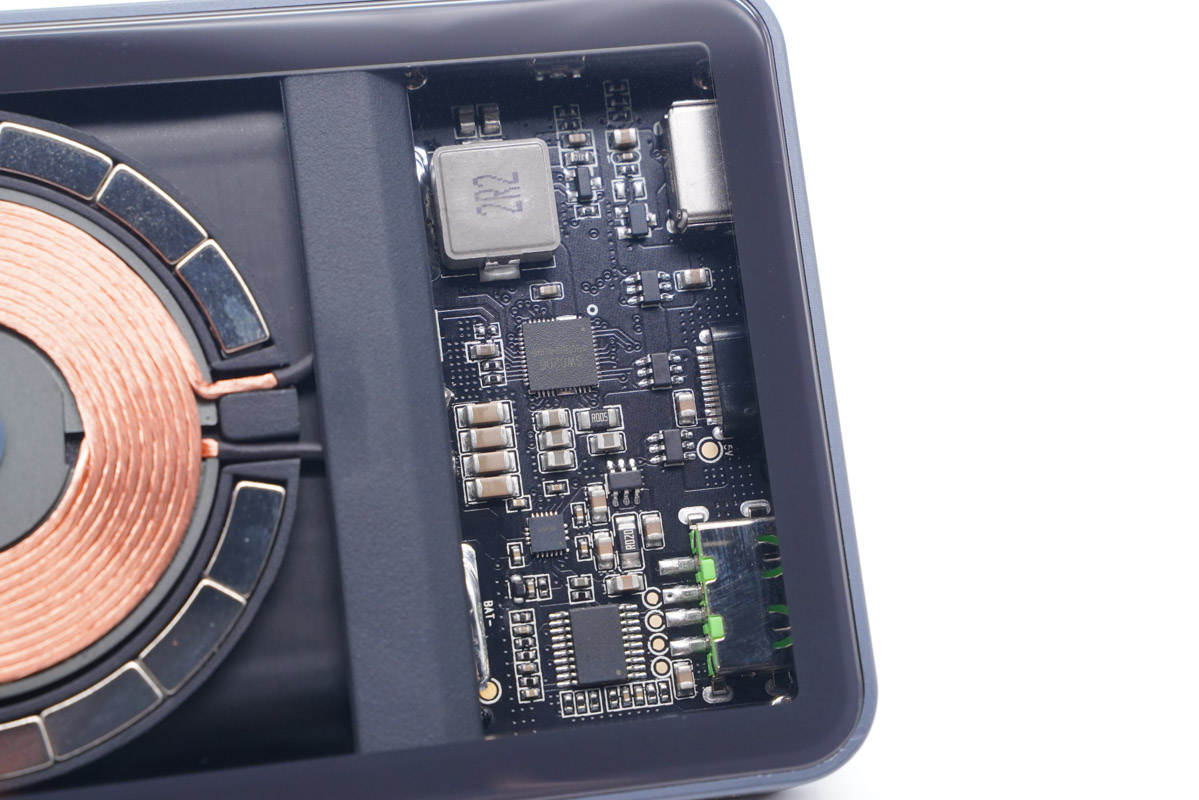

線圈的上方是充電寶PCB電路板，內部的芯片元器件清晰可見，十分炫酷。

機身背面采用編織紋理皮質底蓋，上手體驗感好。

機身一側設有電源鍵，此外印有QC3.0、PD3.0、10W無線充電標識。

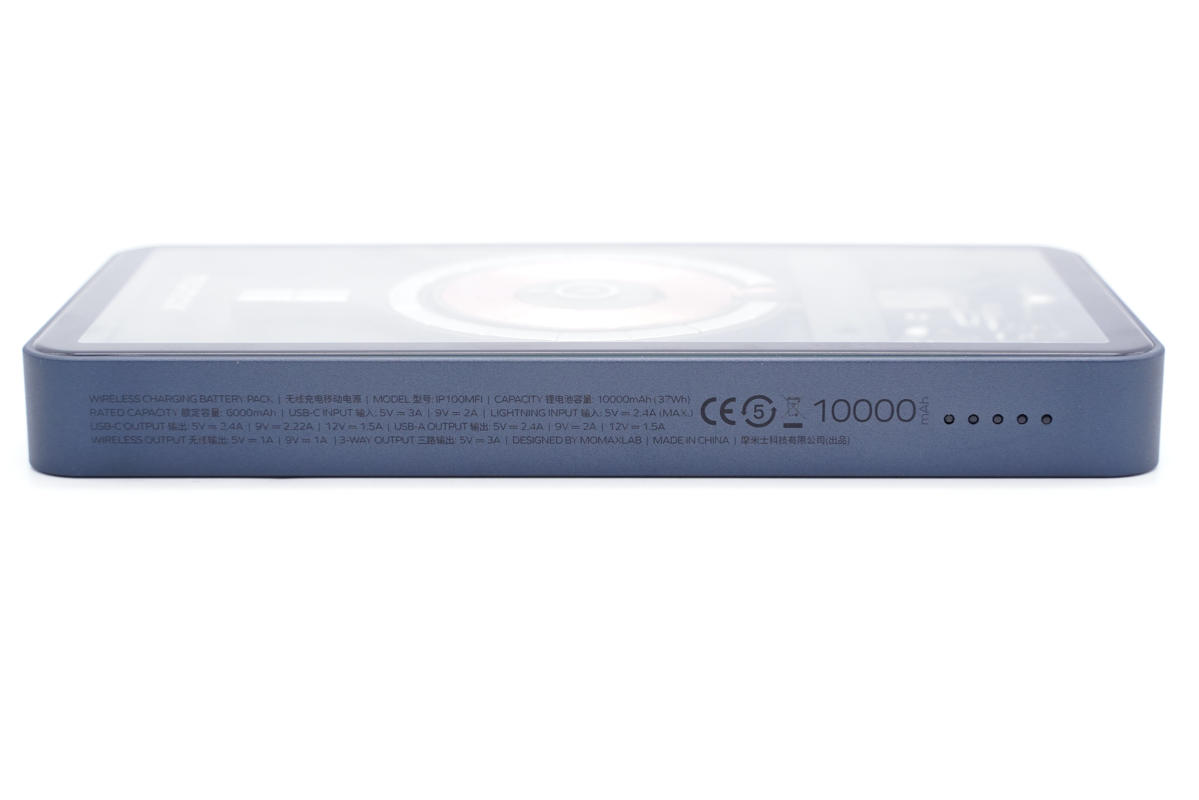

機身另一側設有LED指示燈，并印有移動電源參數

型號：IP100MFI

鋰電池容量：10000mAh（37Wh）

額定容量：6000mAh

USB-C輸入：5V3A、9V2A

Lightning輸入：5V2.4A

USB-C輸出：5V2.4A、9V2.22A、12V1.5A

USB-A輸出：5V2.4A、9V2A、12V1.5A

無線輸出：5V1A、9V1A

三路同時輸出：5V3A

由摩米士設計，中國制造

摩米士科技有限公司出品

產品已經通過了CE認證。

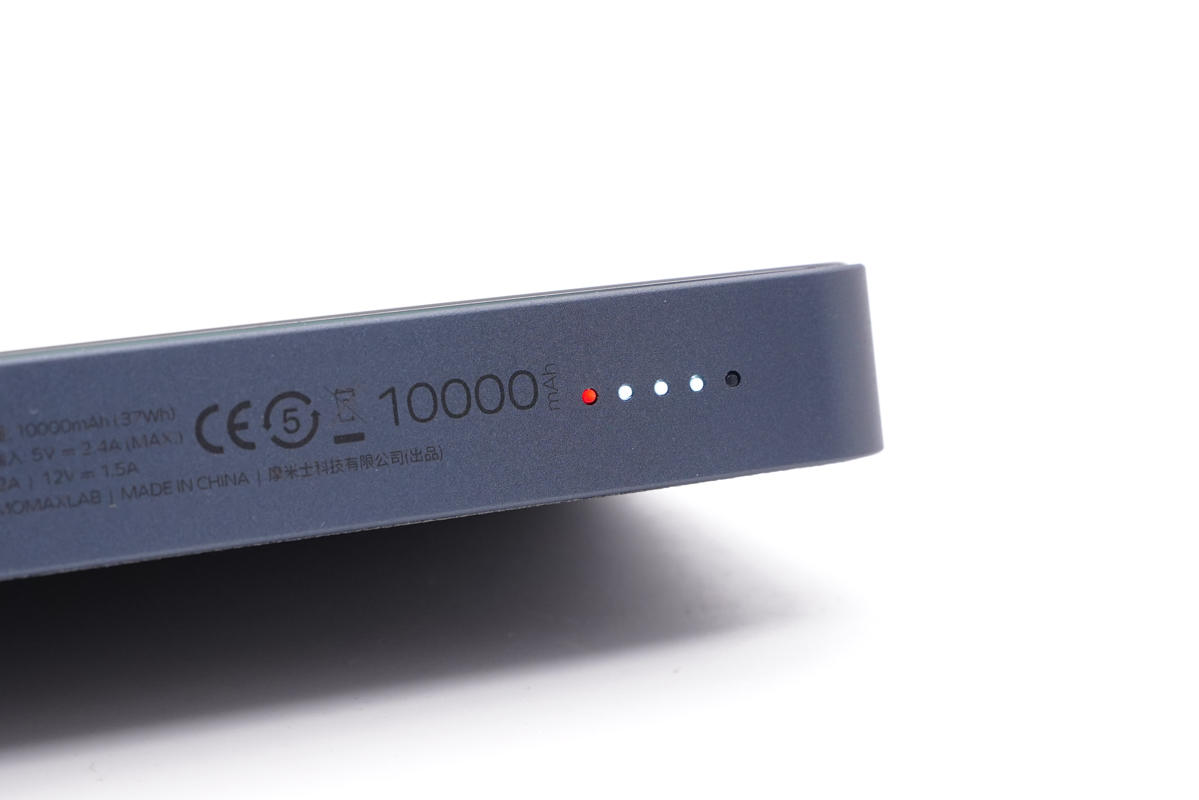

指示燈分為狀態指示燈和電量指示燈，電量指示燈亮白光，無線充電狀態指示燈亮紅光。

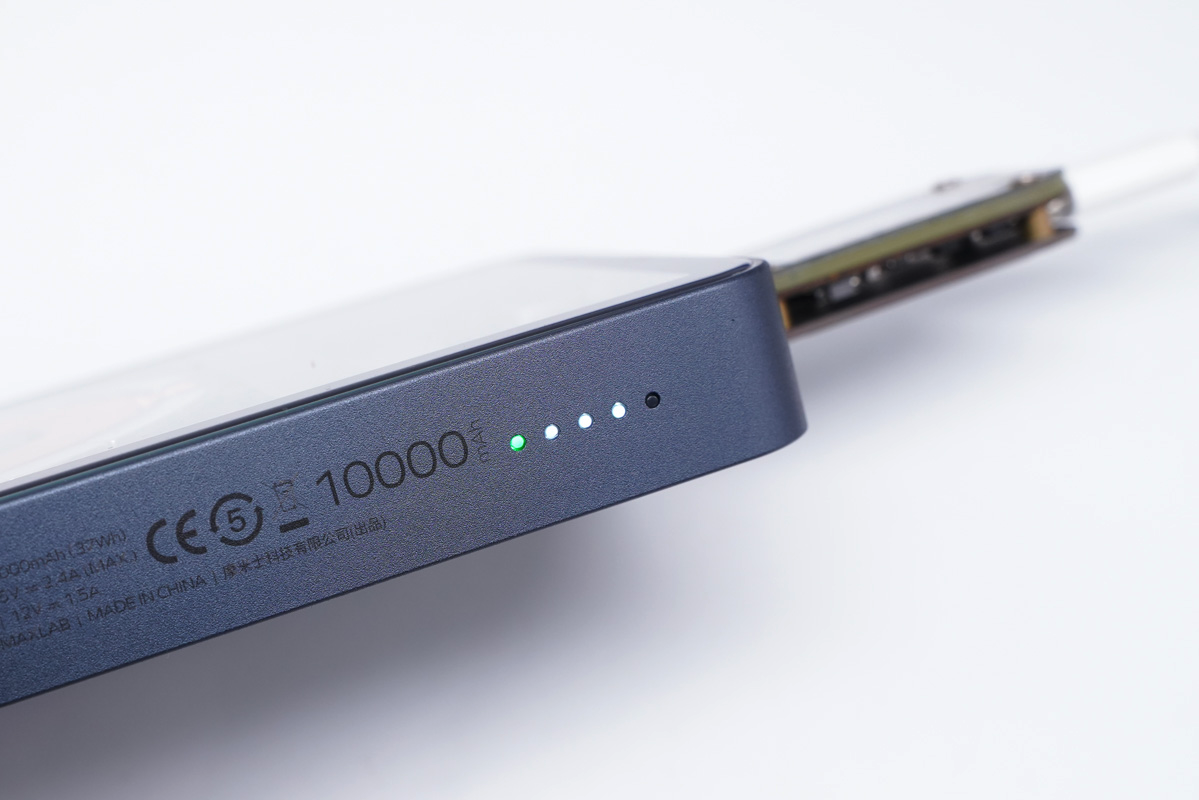

有線快充狀態下，狀態指示燈亮綠光。

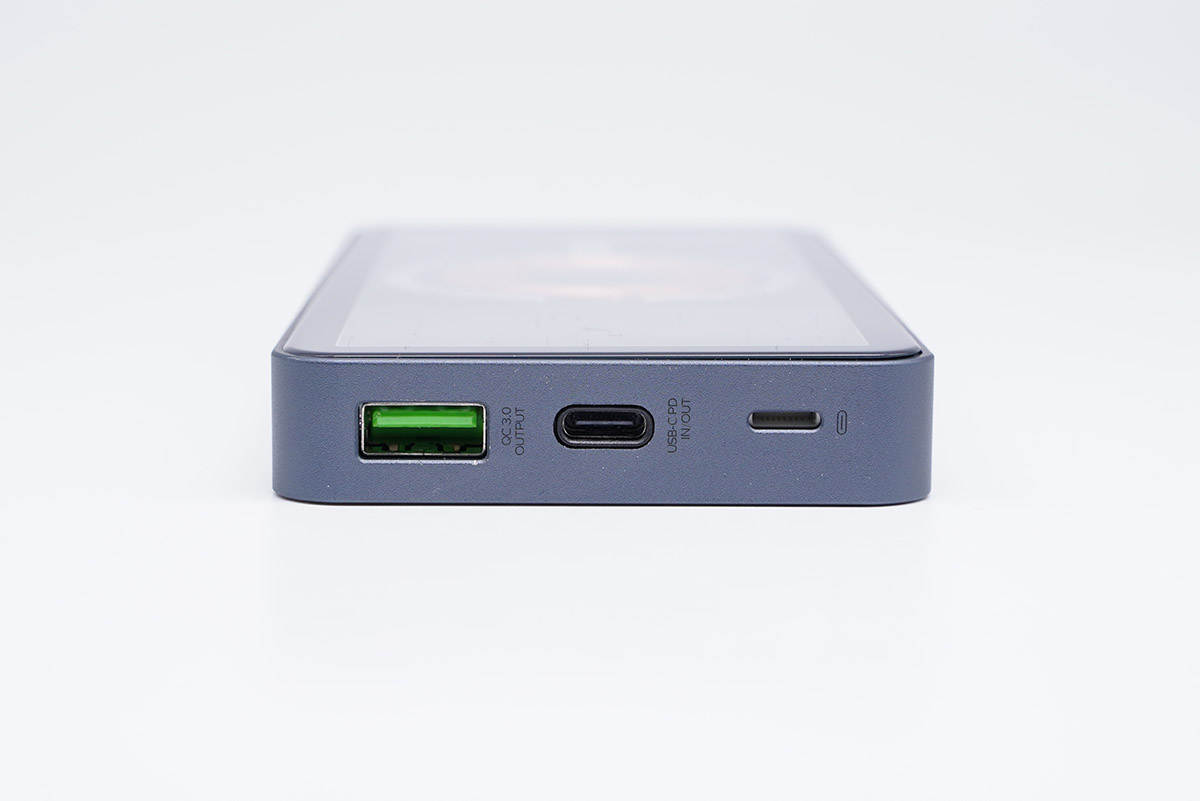

機身頂端配有Lightning輸入接口、USB-C雙向快充口和USB-A接口。

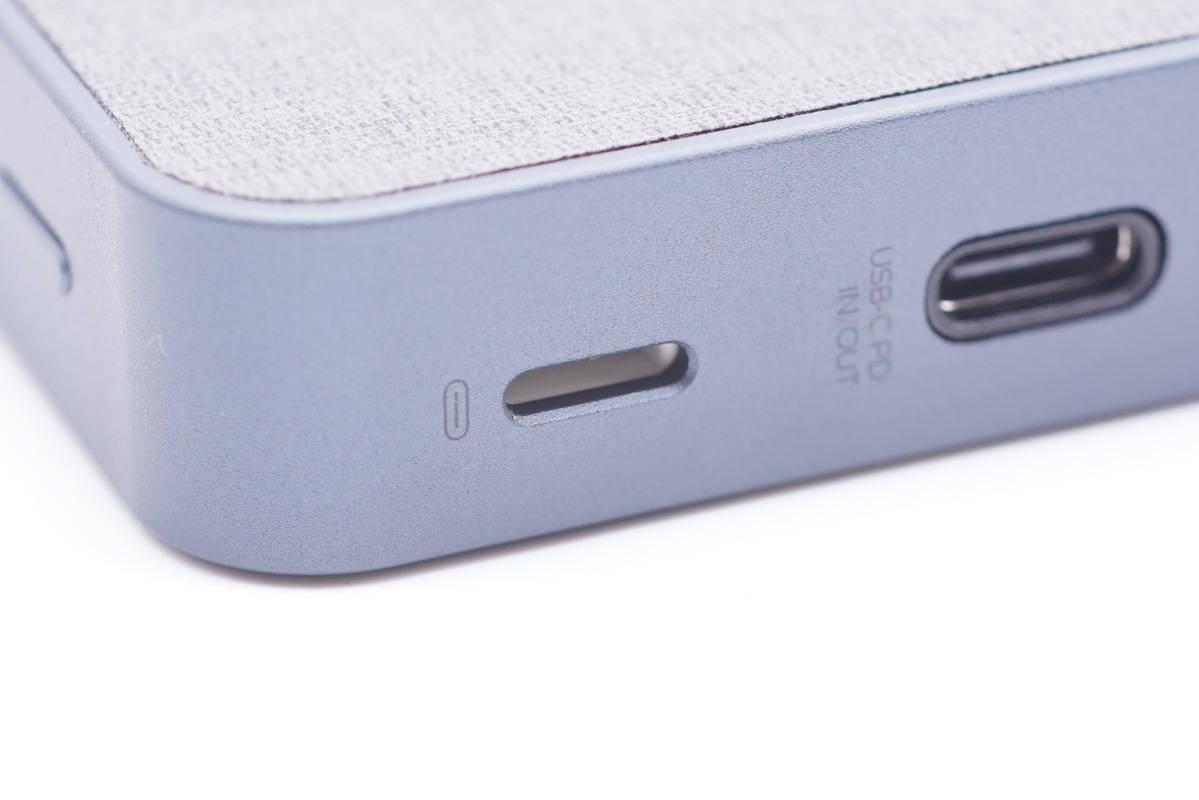

Lighthning輸入接口特寫，經過了蘋果官方MFi認證。

USB-C內部做了加固處理，保證長時間多次插拔也不會松動，細節講究。

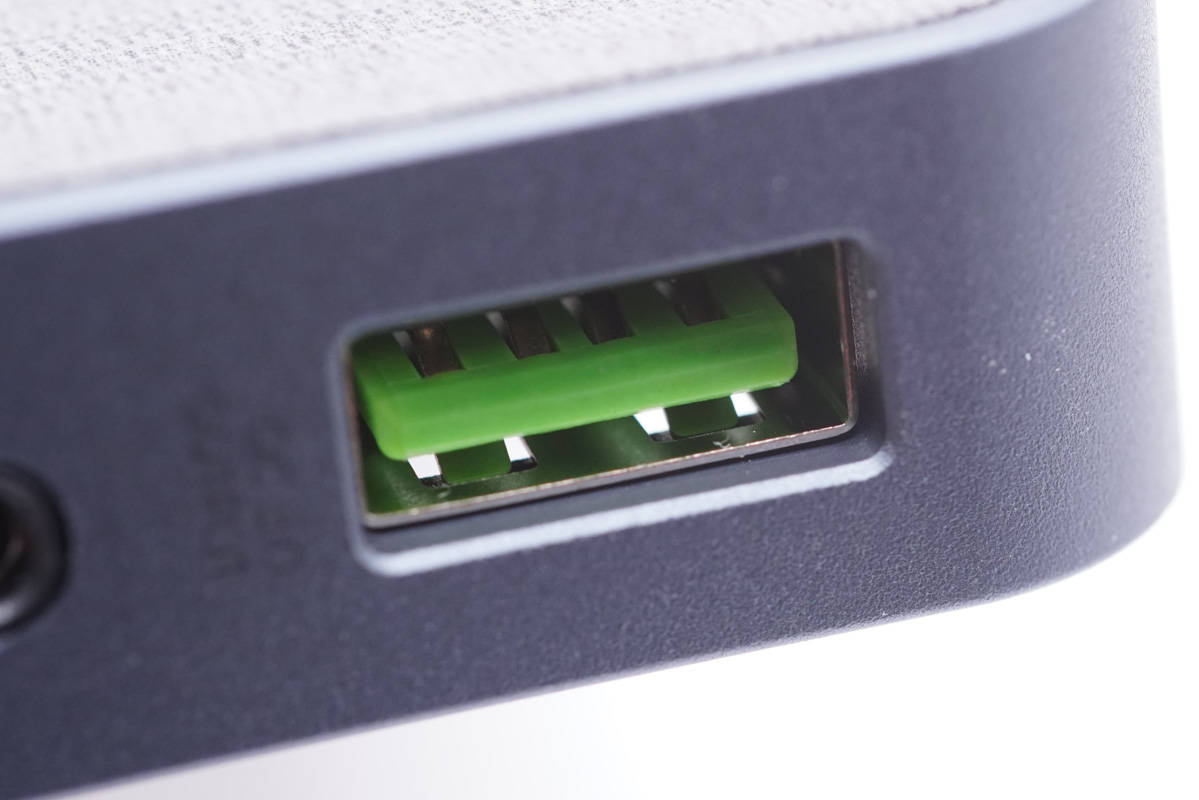

USB-A接口特寫，綠色舌片。

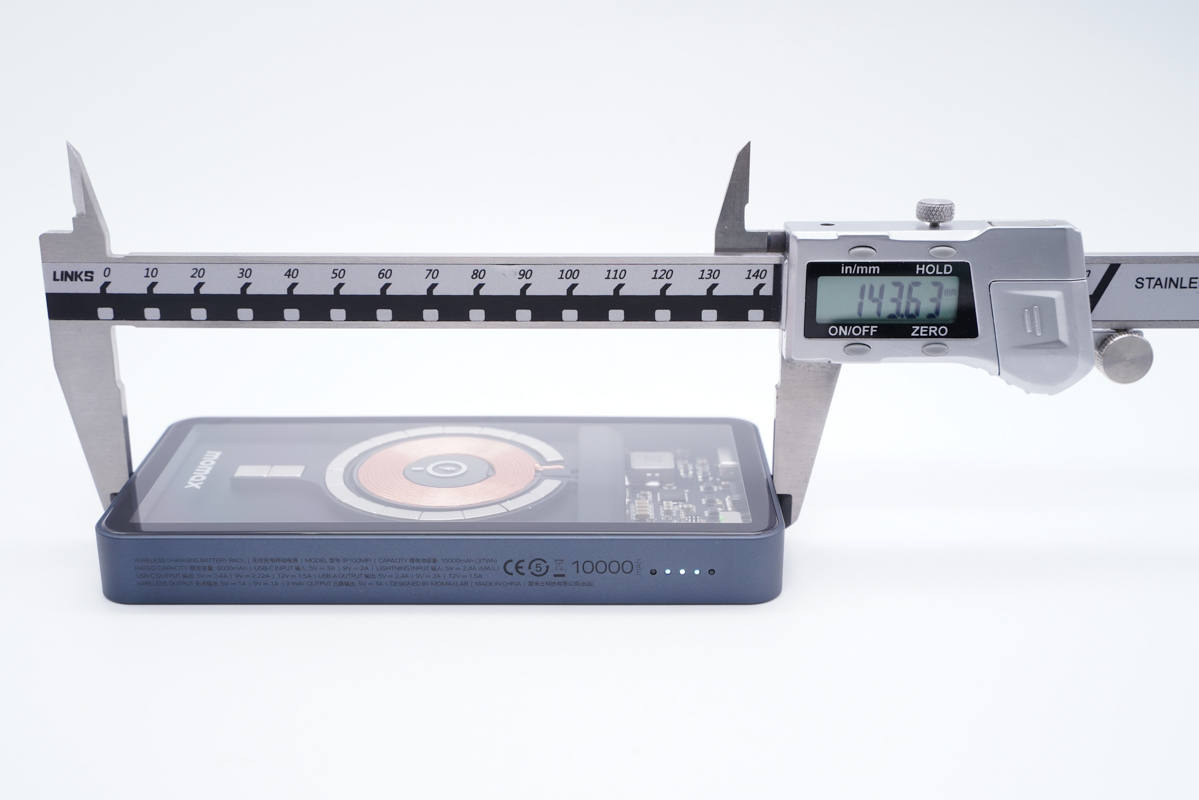

測得移動電源機身長度為143.63mm。

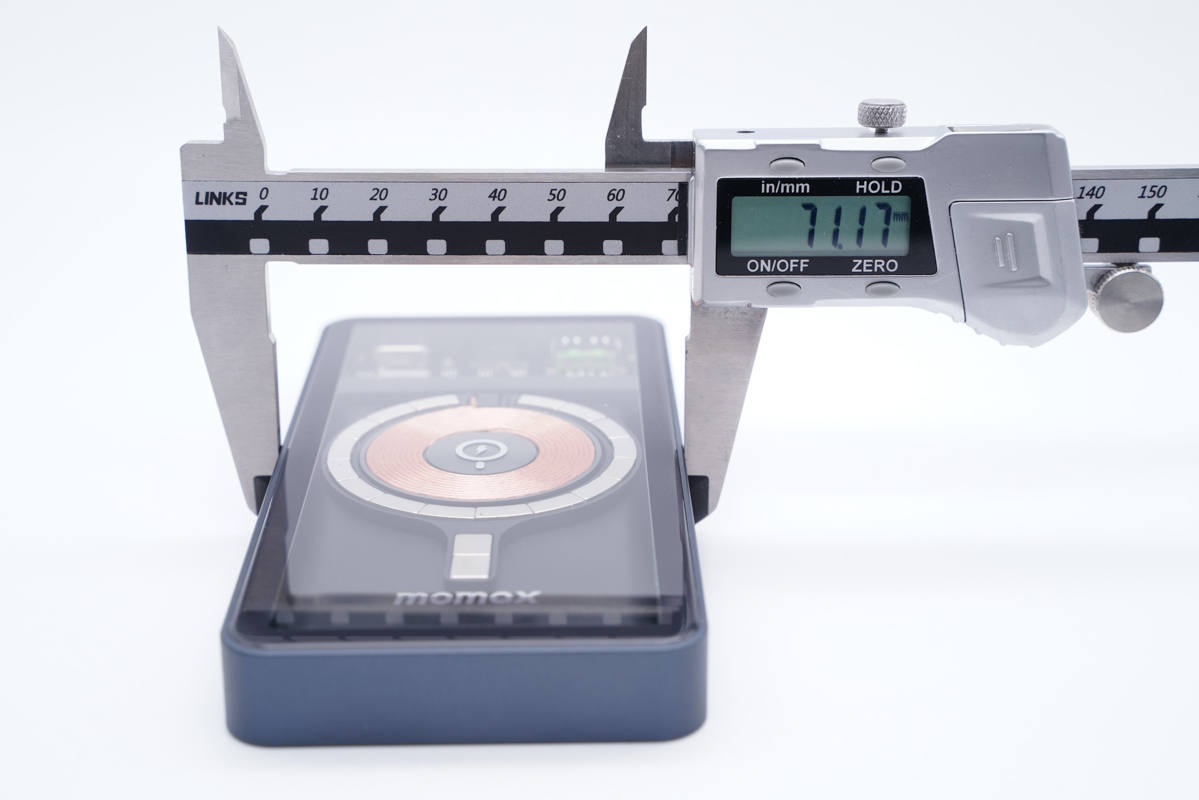

寬度為71.17mm。

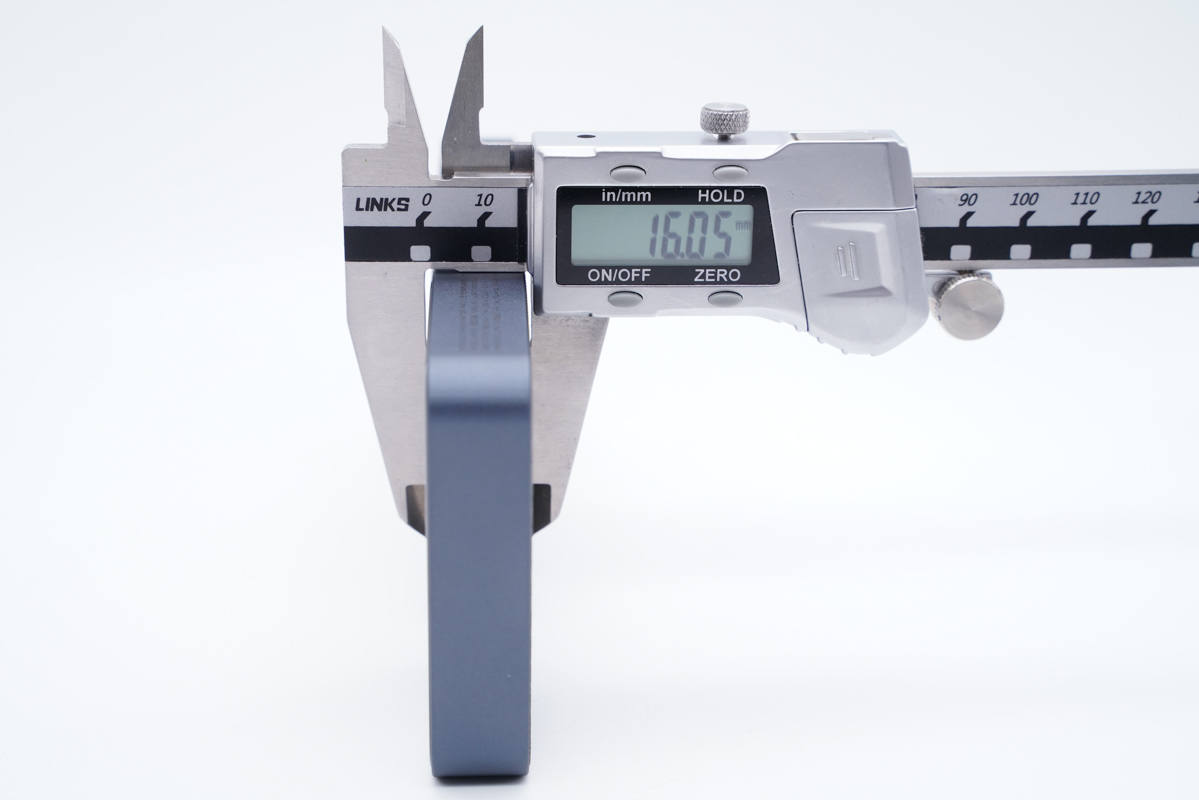

厚度為16.05mm。

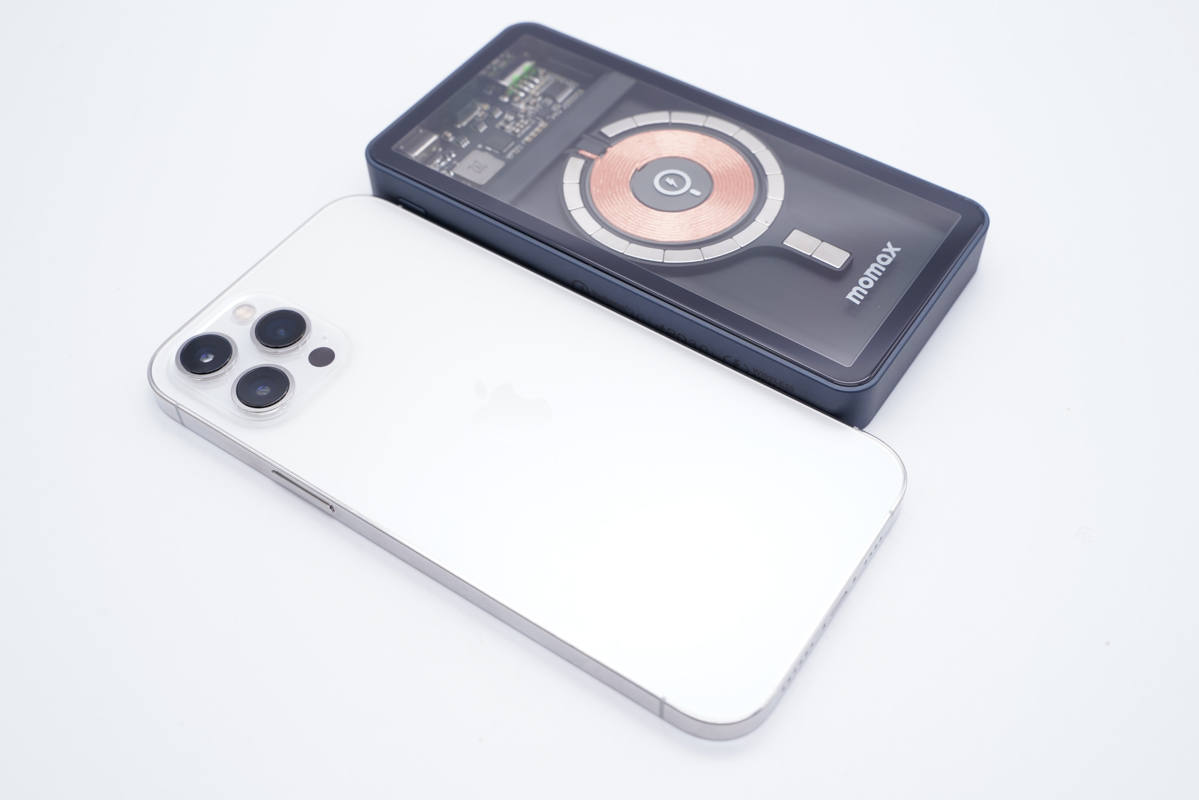

和iPhone 12 Pro Max對比，整體還要小一圈。

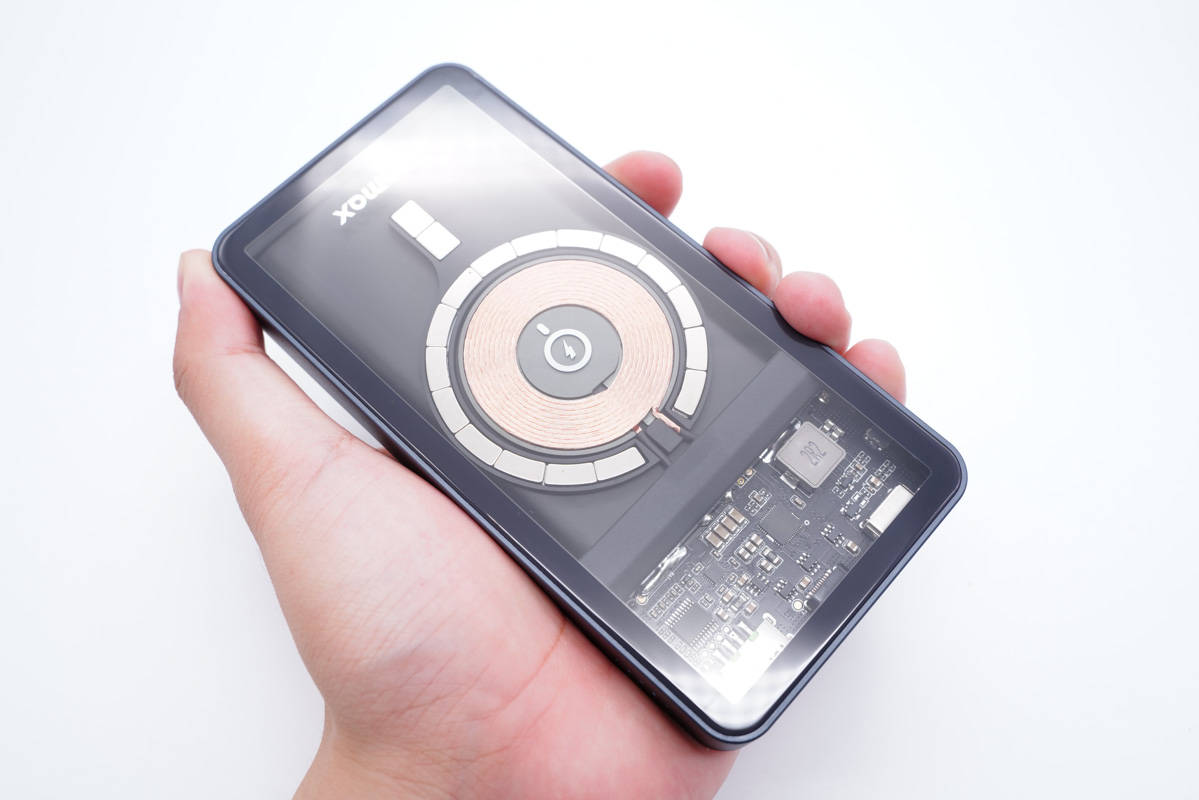

拿在手里的直觀感受。

凈重約為259g。

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充協議。

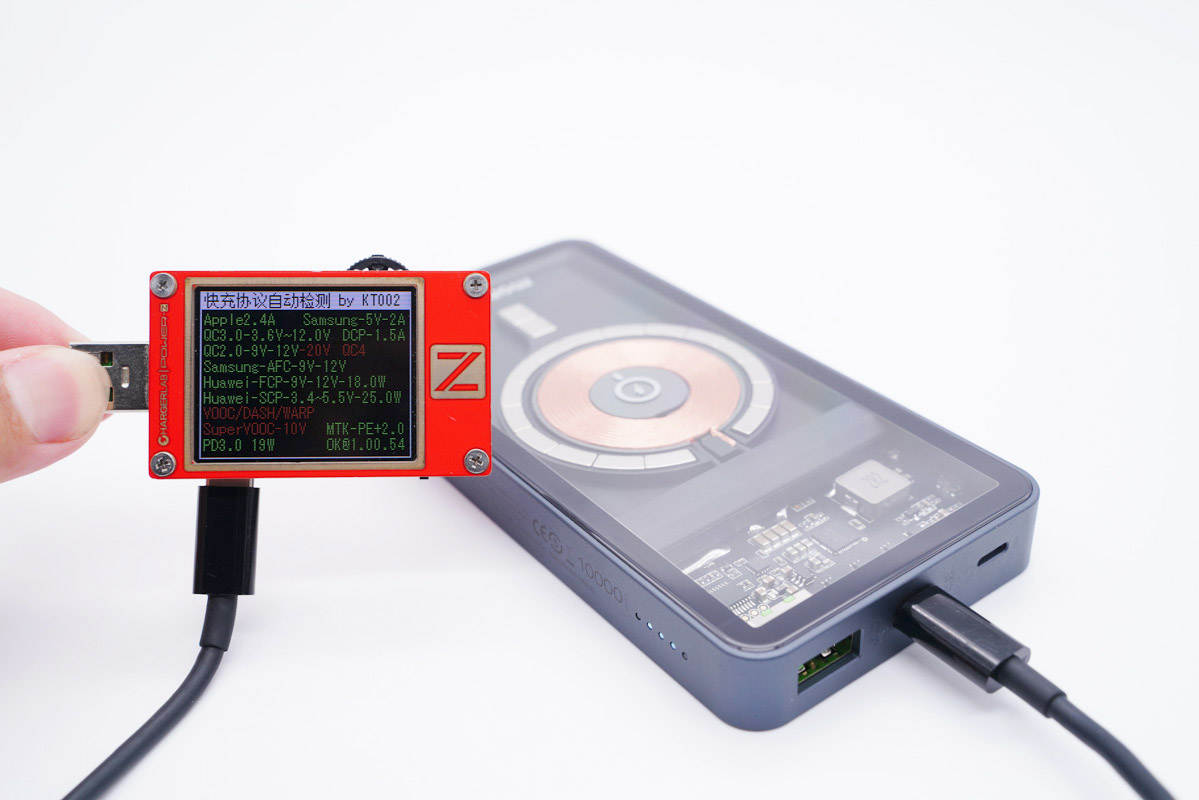

另外使用KT002測得USB-C口相較于A口，還額外支持PD3.0快充協議。

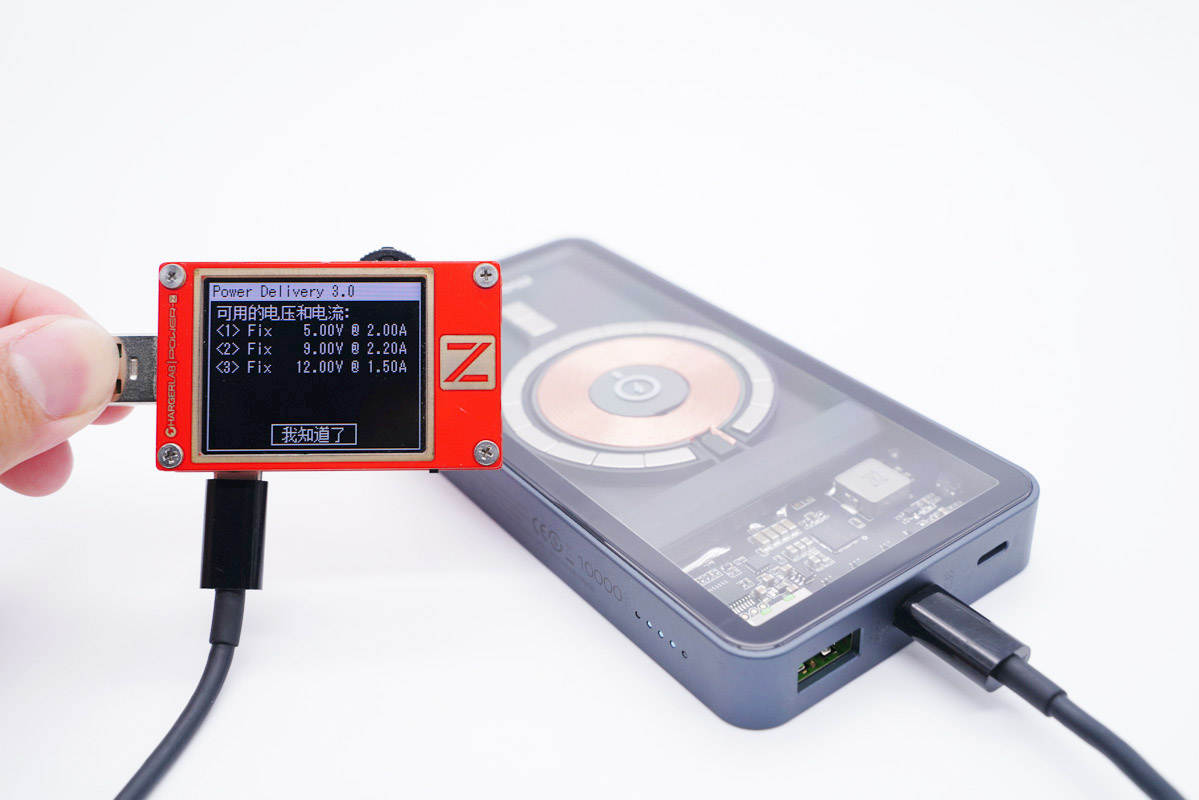

此外測得C口還具備5V2A、9V2.2A、12V1.5A三組固定電壓檔位。

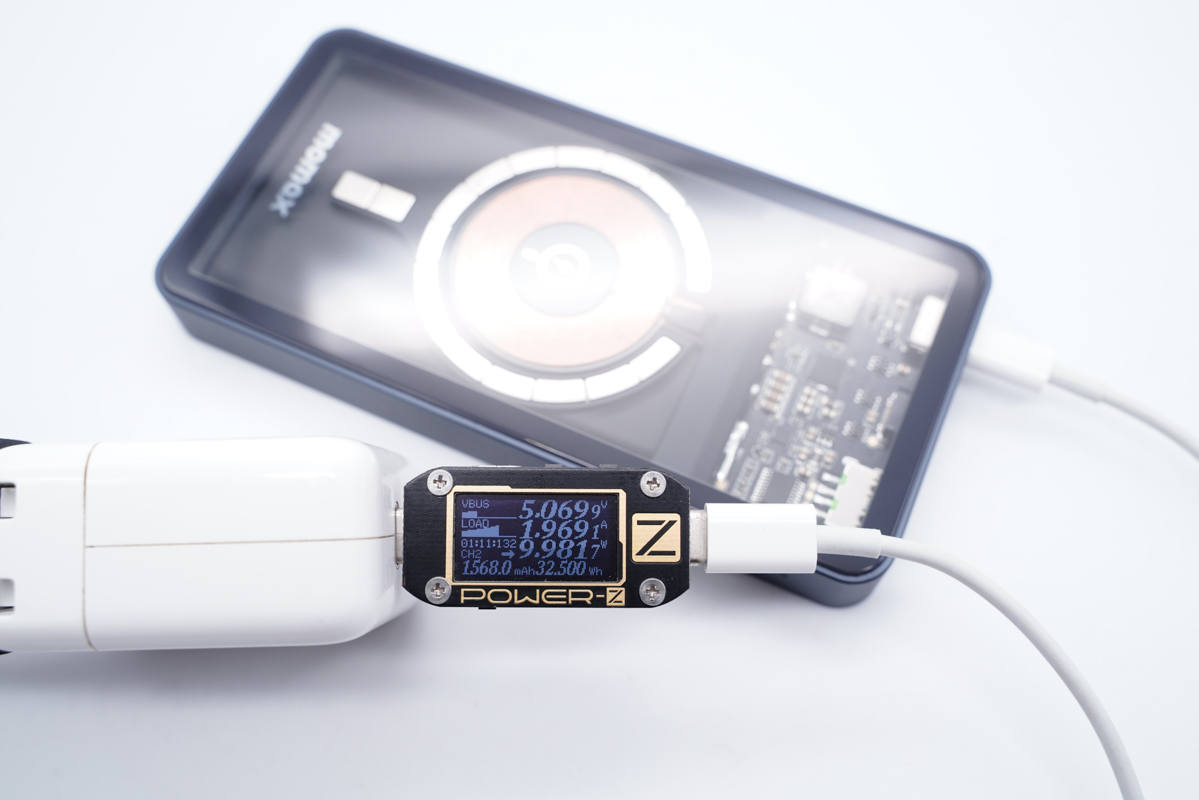

使用蘋果原裝充電器通過Lightning口給移動電源充電，測得充電功率為5V 2A 10W。

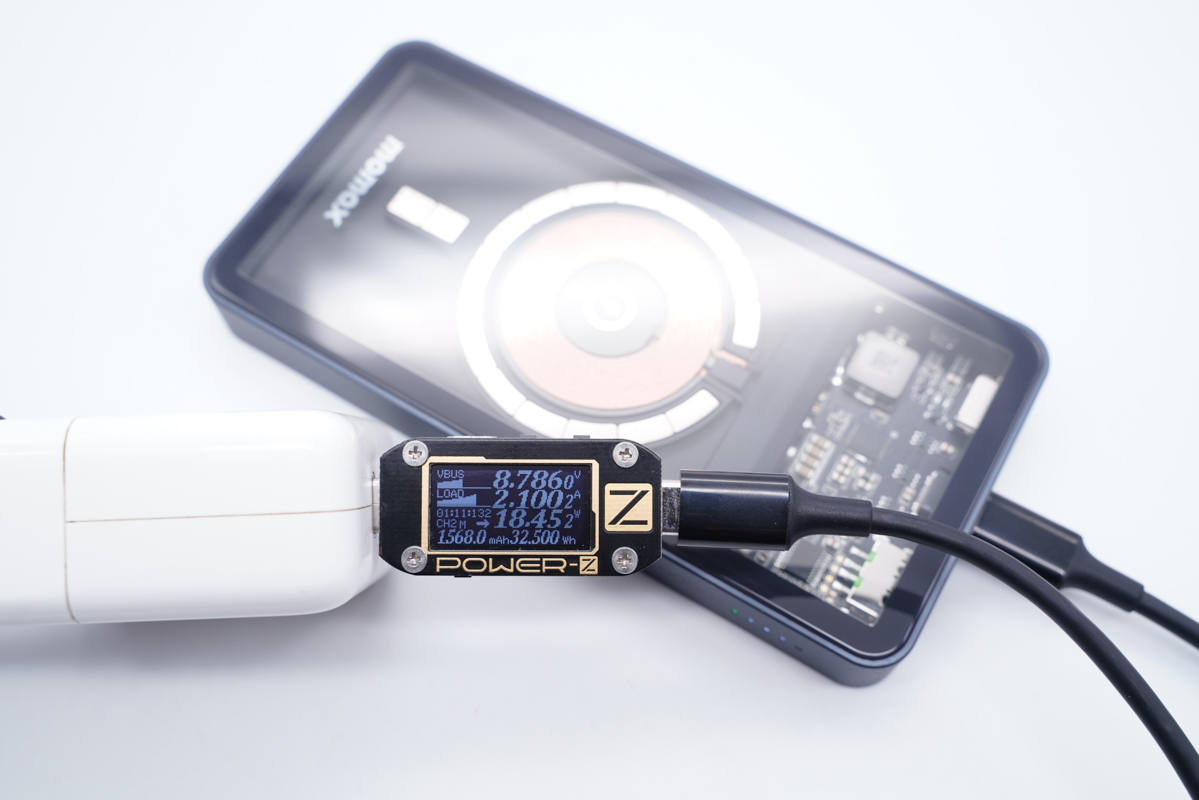

通過USB-C口給移動電源充電，測得充電功率為8.8V 2.1A 18W。

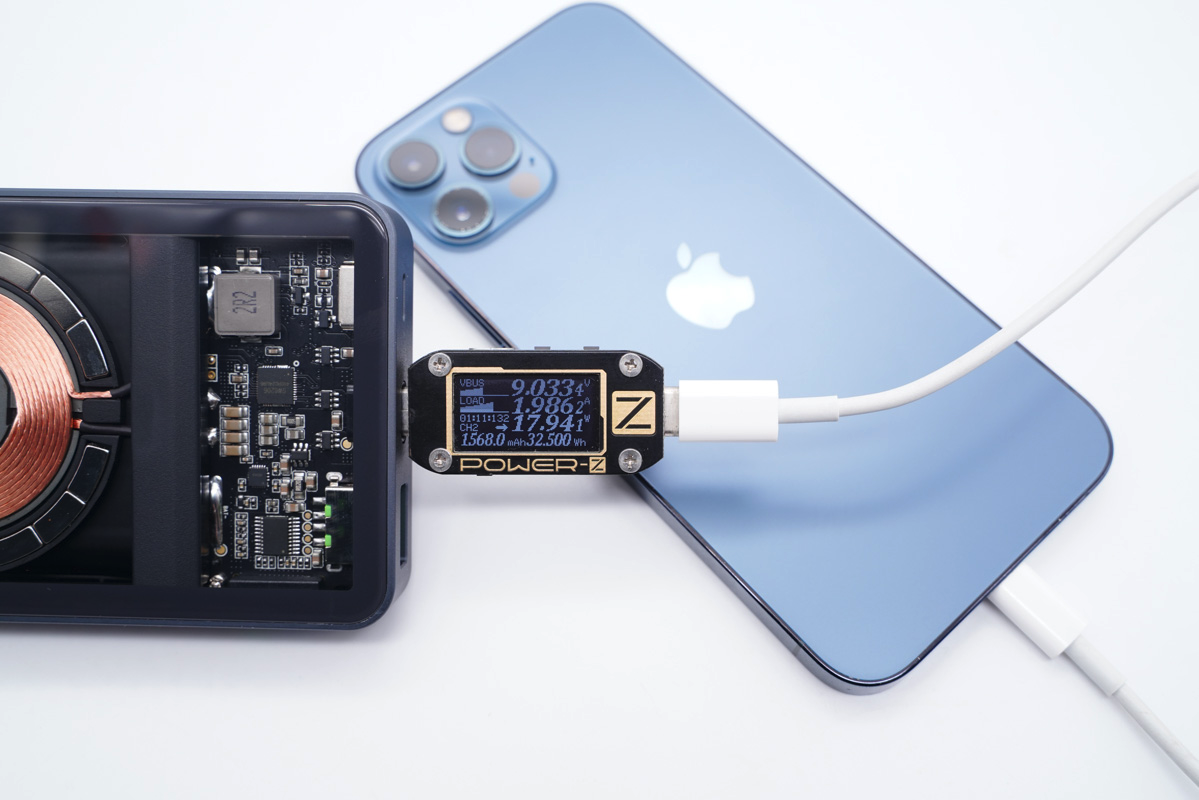

反過來使用移動電源USB-C口給iPhone 12 Pro充電，測得充電功率為9V 2A 18W。

二、摩米士磁吸無線充移動電源拆解

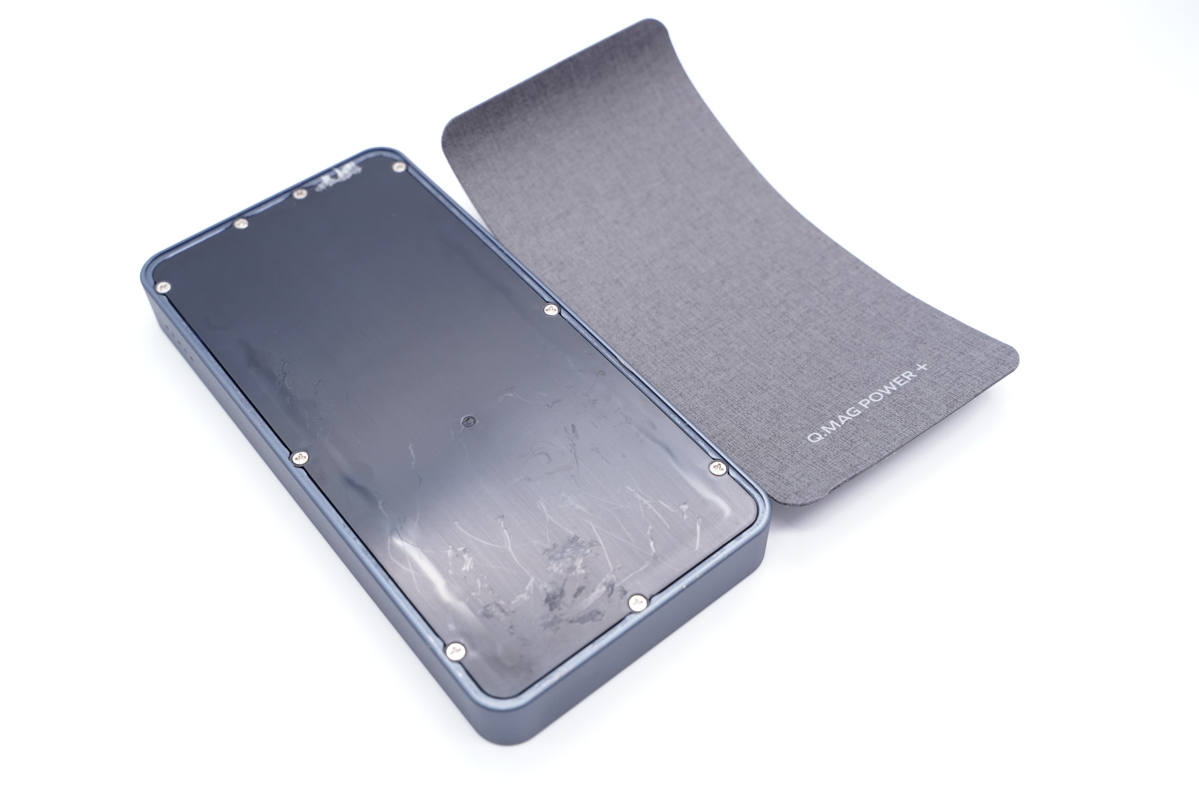

將機身背面皮質底蓋撕掉，外殼邊緣采用多顆螺絲封裝固定，十分牢固。

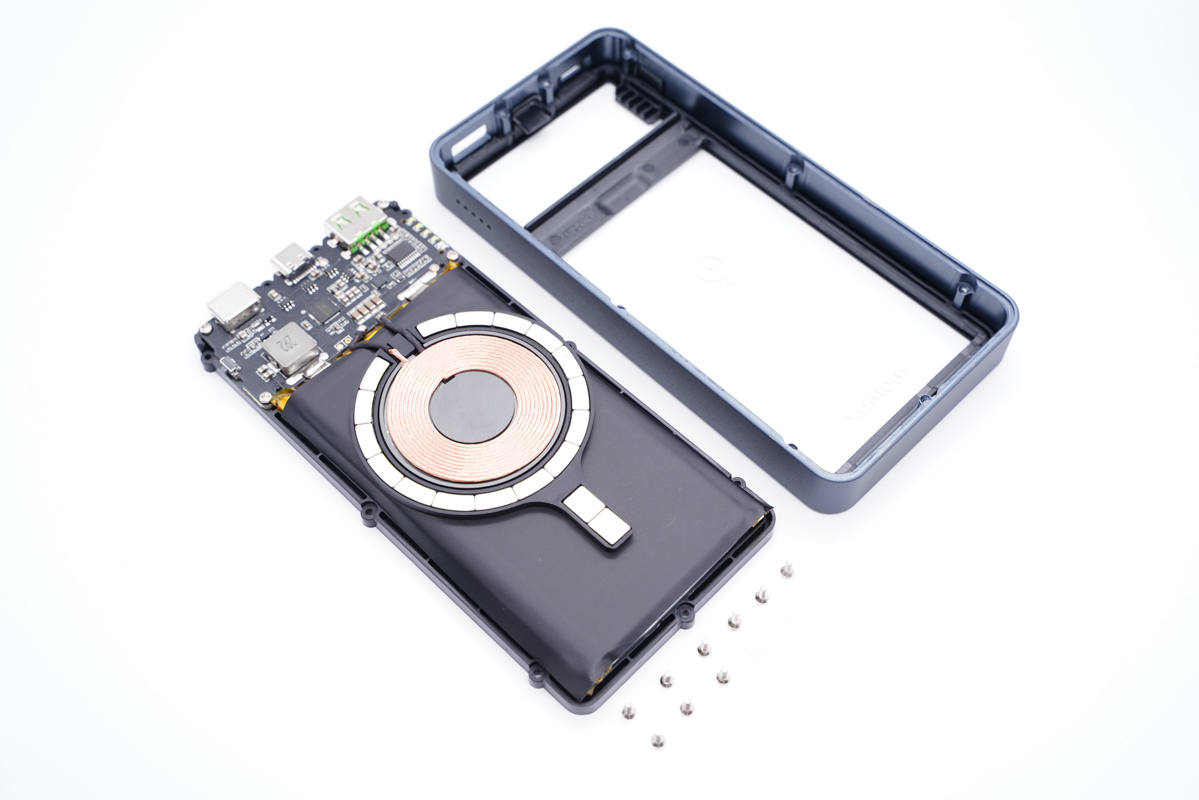

拆掉螺絲即可打開外殼。

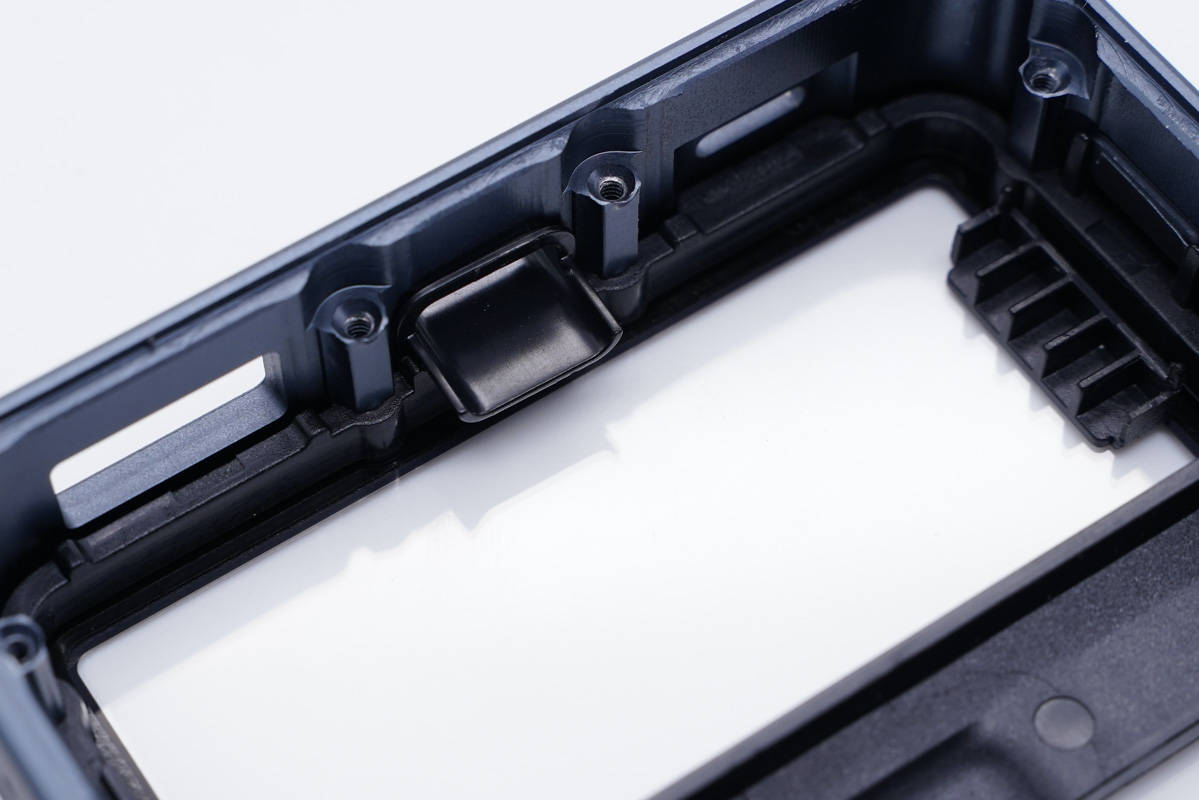

機身凹槽內嵌塑料邊框，對應USB-C母座處設有凸出固定支撐板，對應LED燈處設有隔離槽，防止串光。

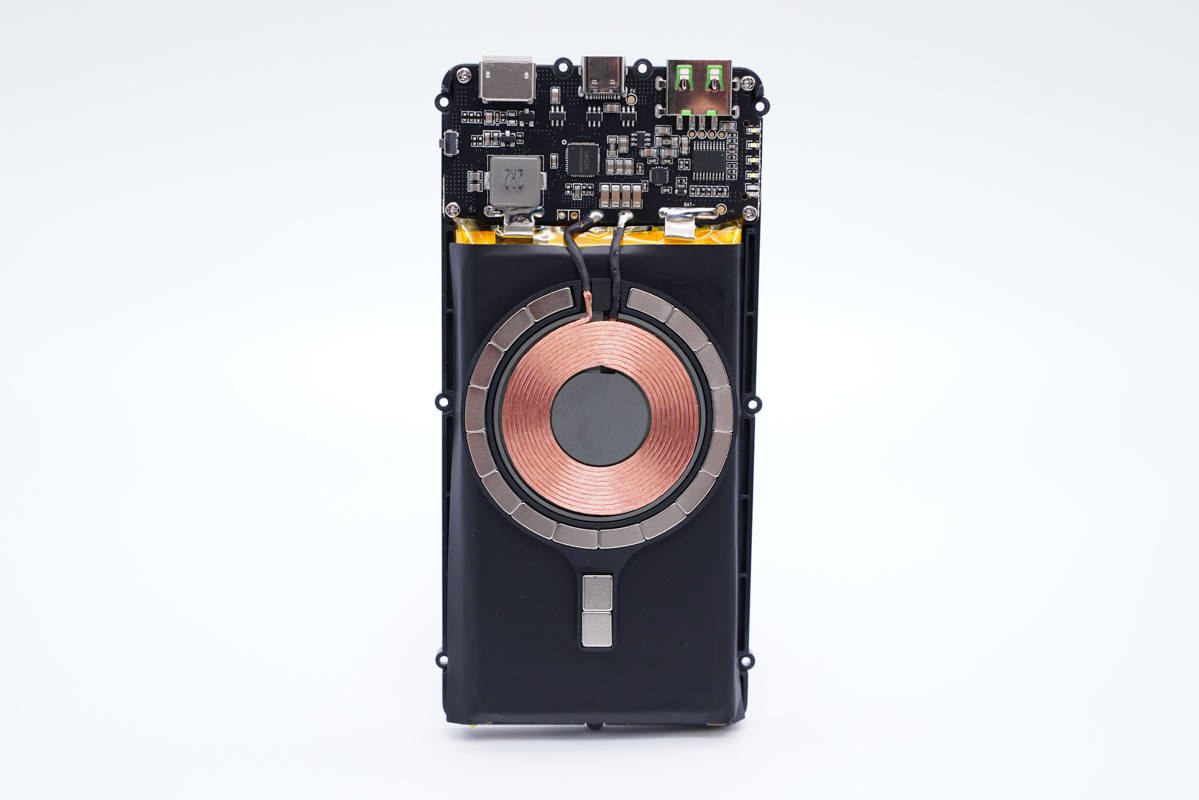

電芯和PCB板固定在背面塑料板上。

電芯還包裹一層黑色絕緣紙，上面放置無線充電線圈。

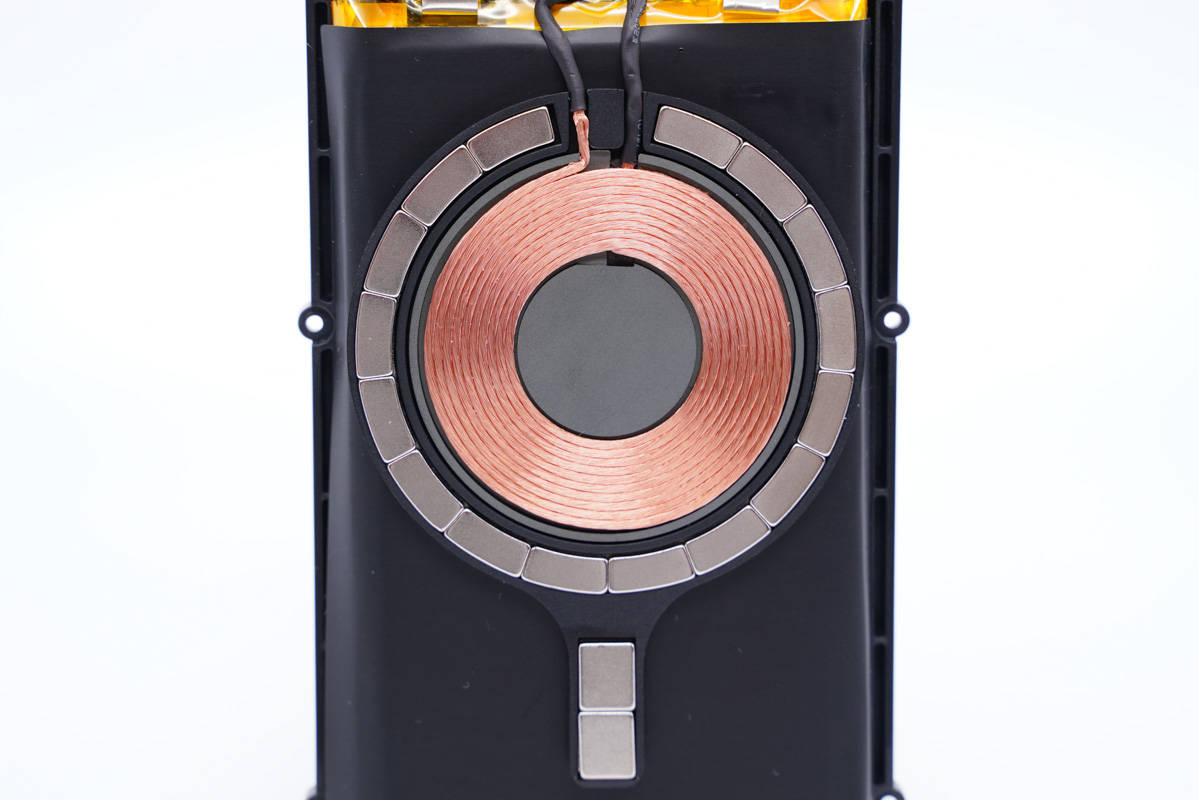

無線充電線圈特寫，利茲線繞制。

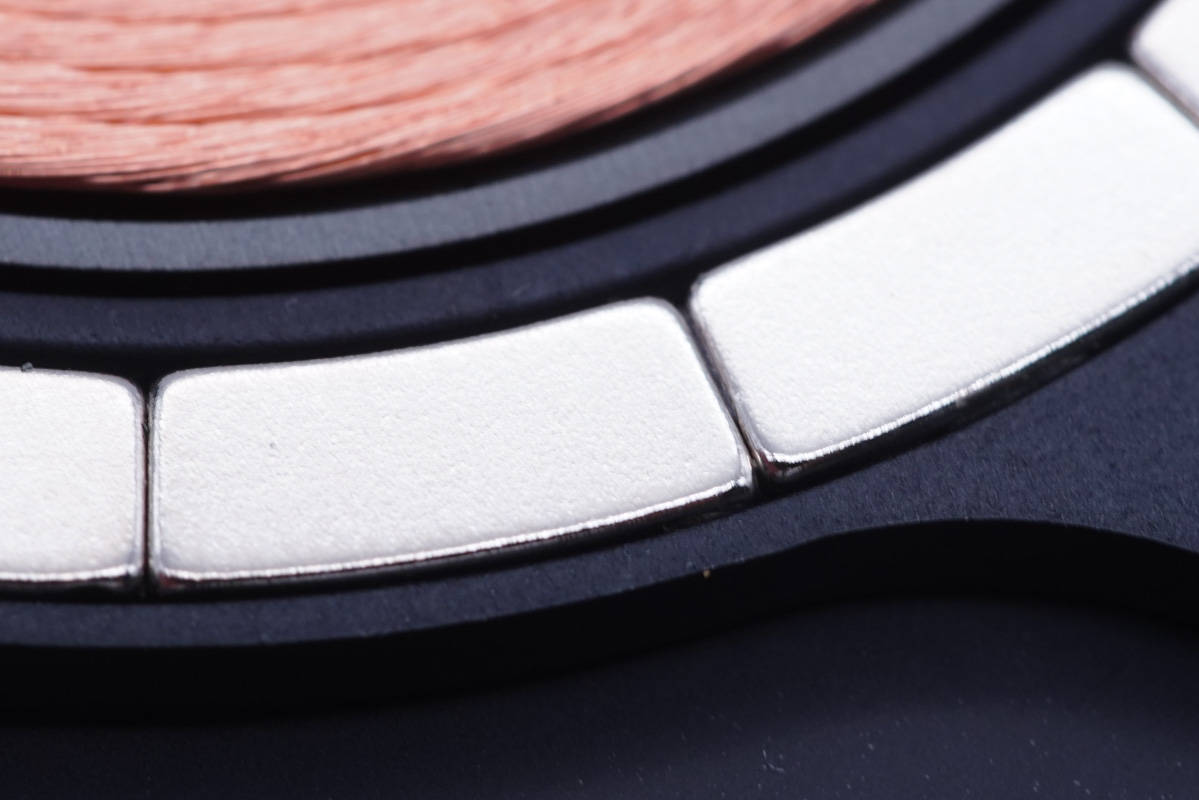

外圍強磁鐵固定在凹槽內，一共16顆。

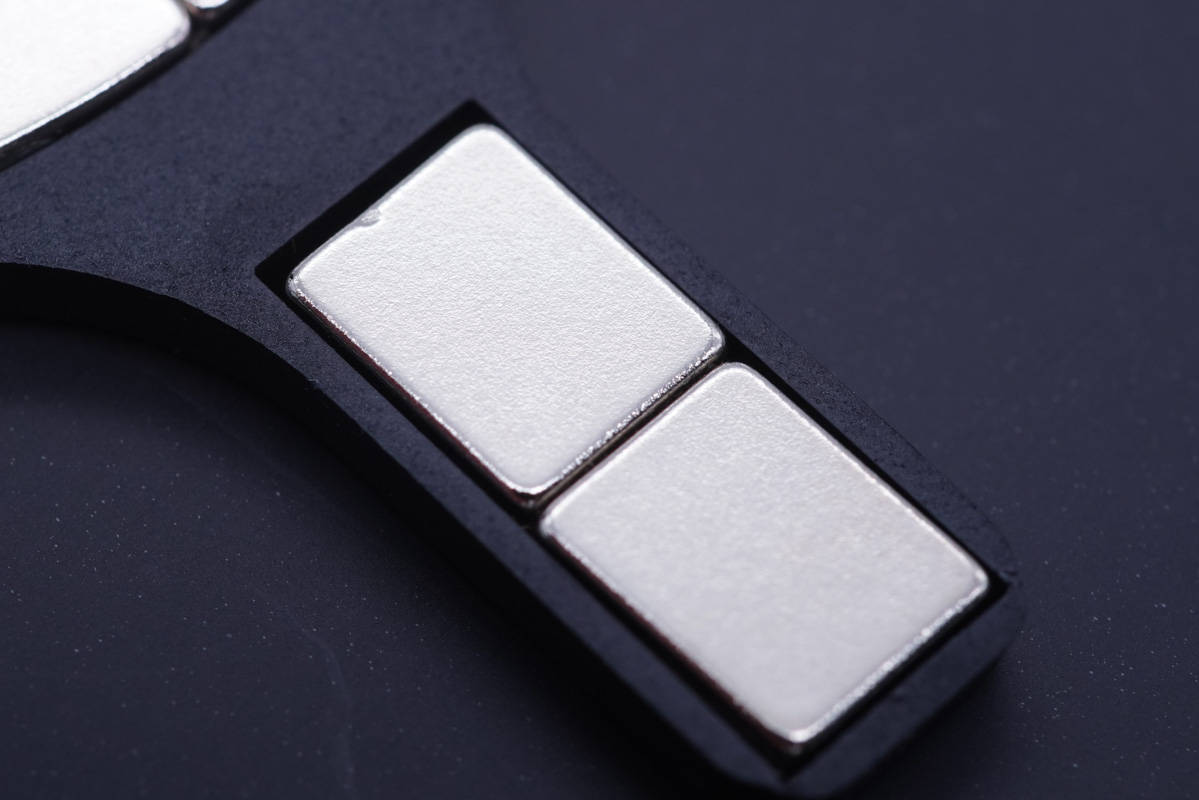

下方2顆磁鐵特寫，用于手機定位。

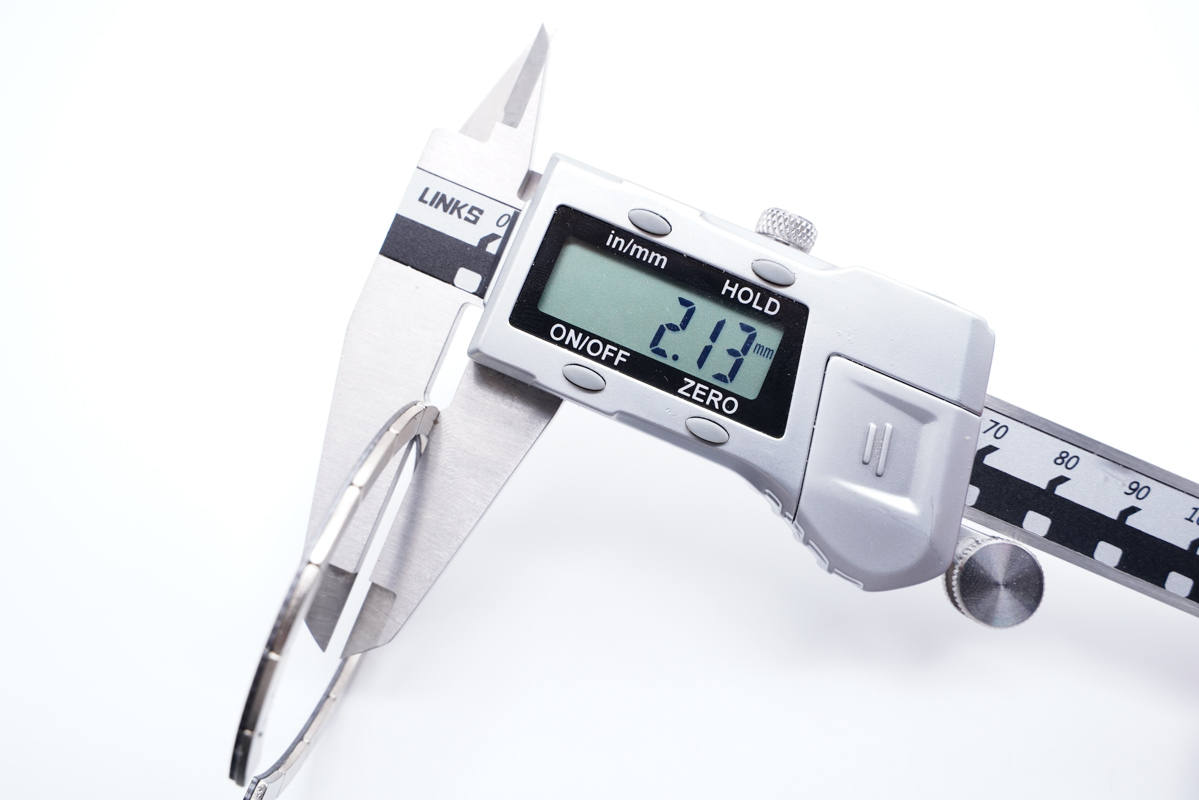

磁鐵環加金屬片厚度為2.13mm。

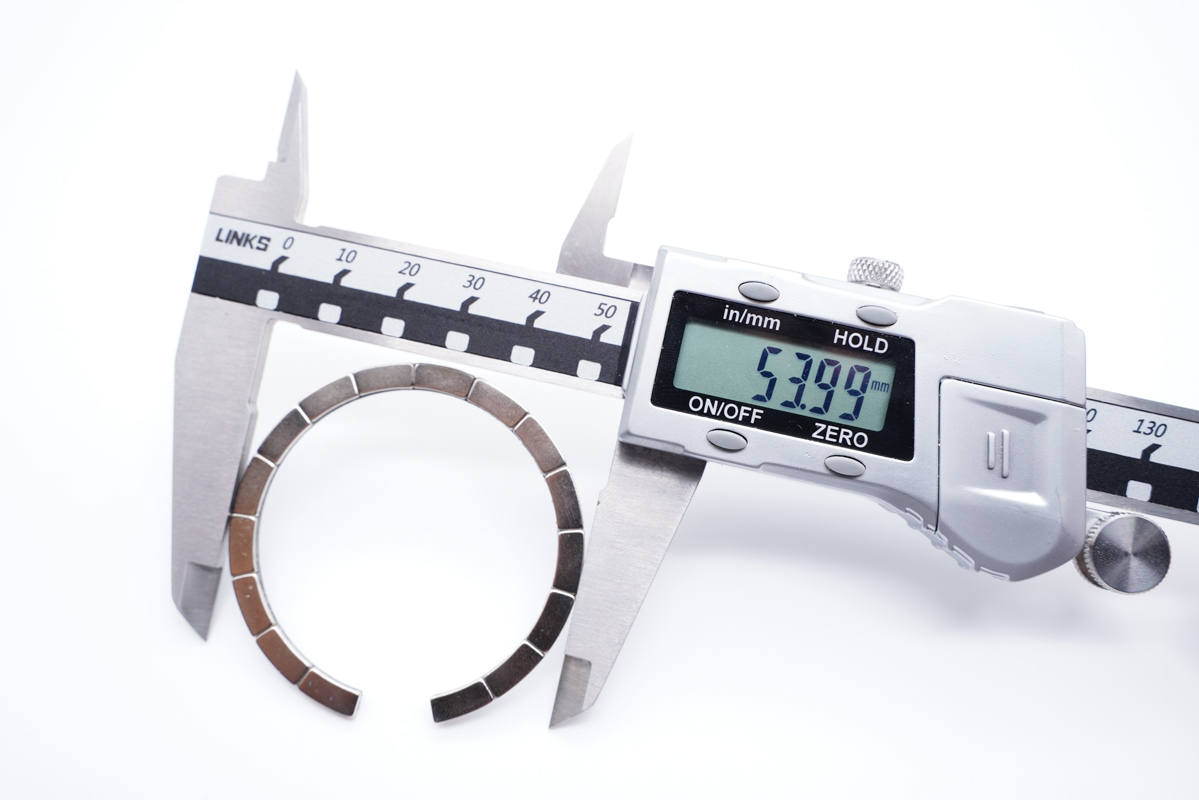

直徑為54mm。

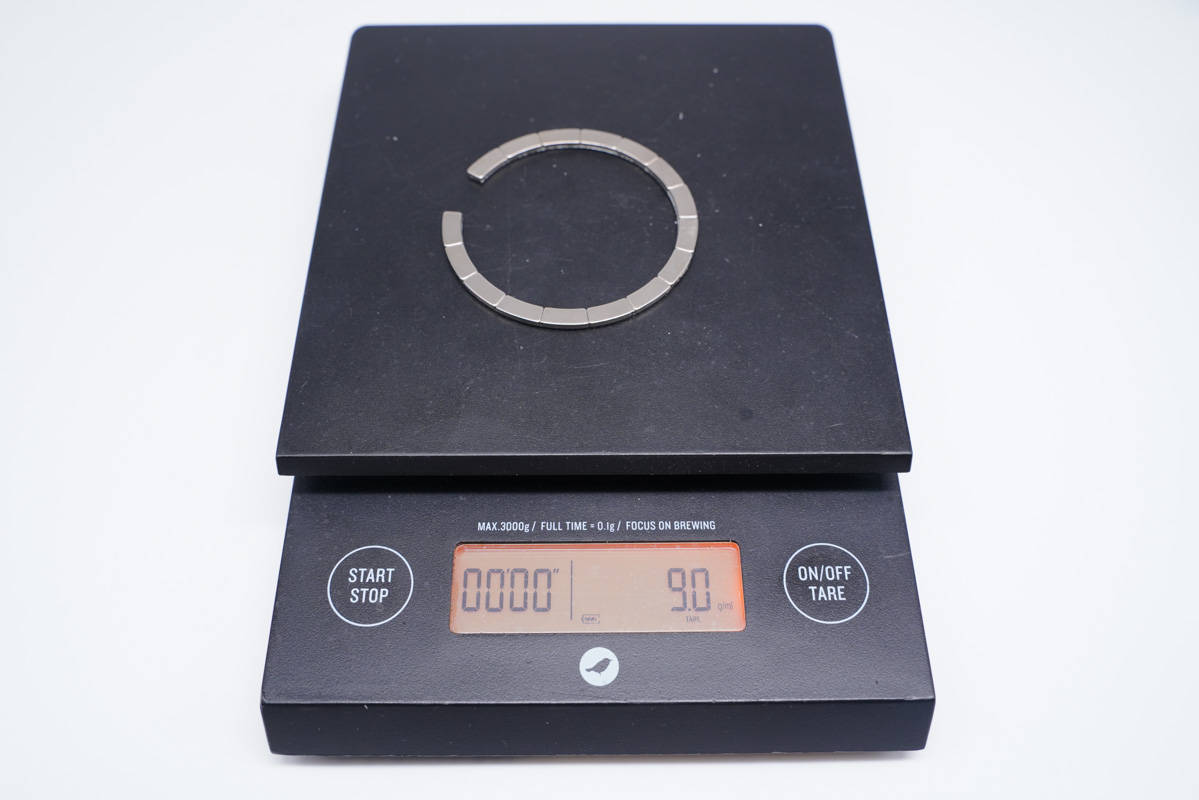

總重量約為9g。

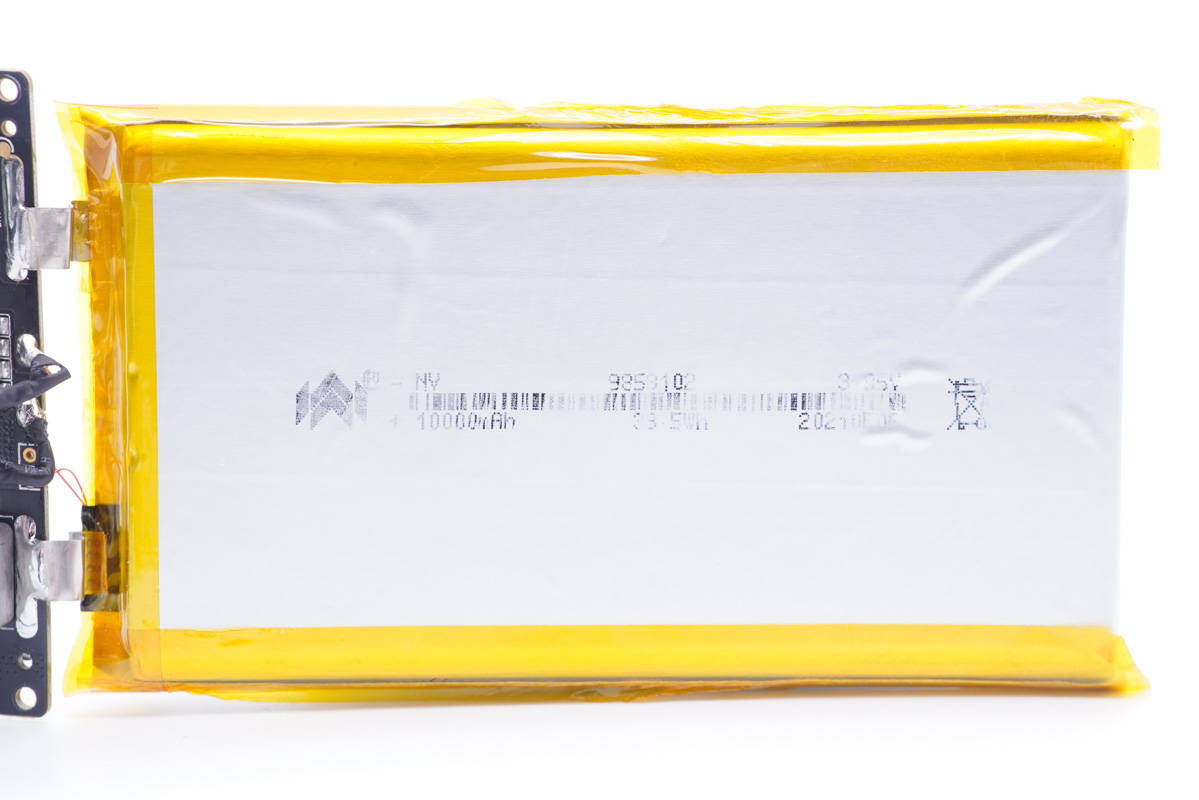

電芯來自NV諾威新能源，規格為10000mAh/3.85V/38.5Wh。

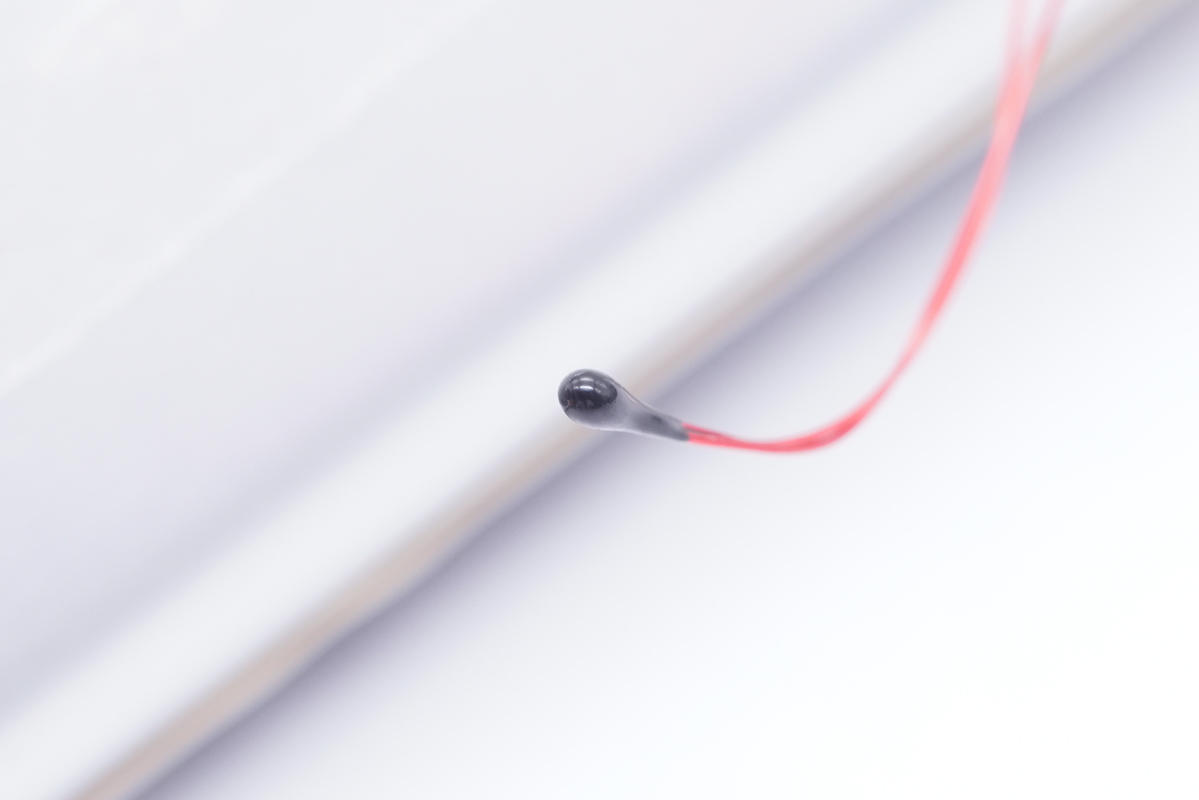

熱敏電阻特寫，用于電芯溫度監控。

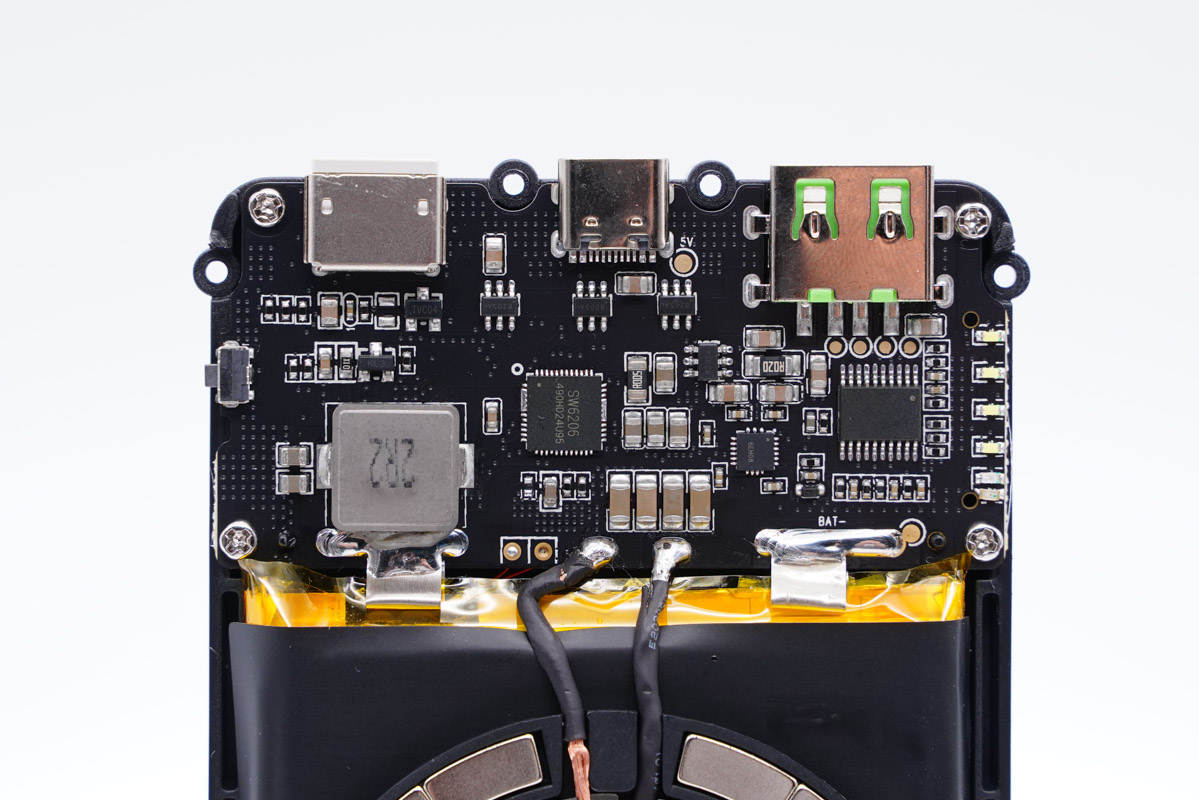

PCB板使用螺絲固定，正面有移動電源主控芯片、電感、無線充控制芯片等器件。

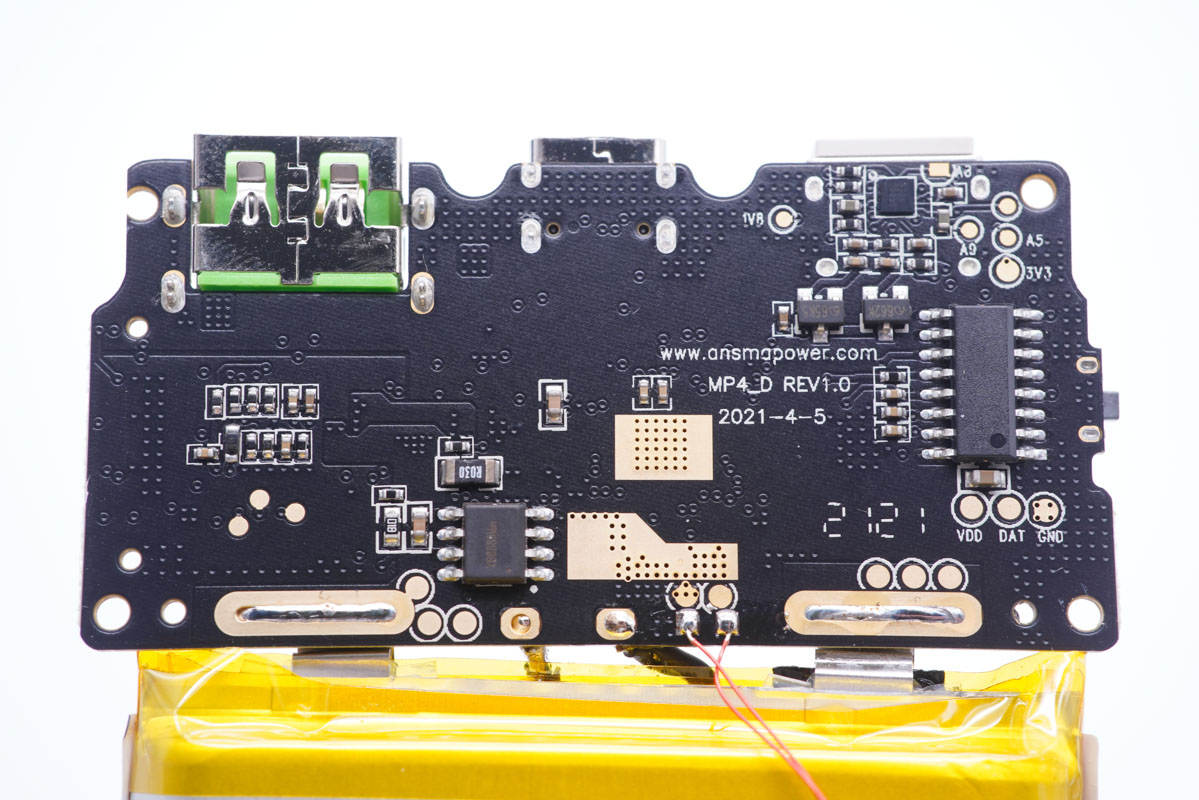

板子背面有鋰電保護芯片、單片機等，電路板沉金處理，黑金配色對比強烈。

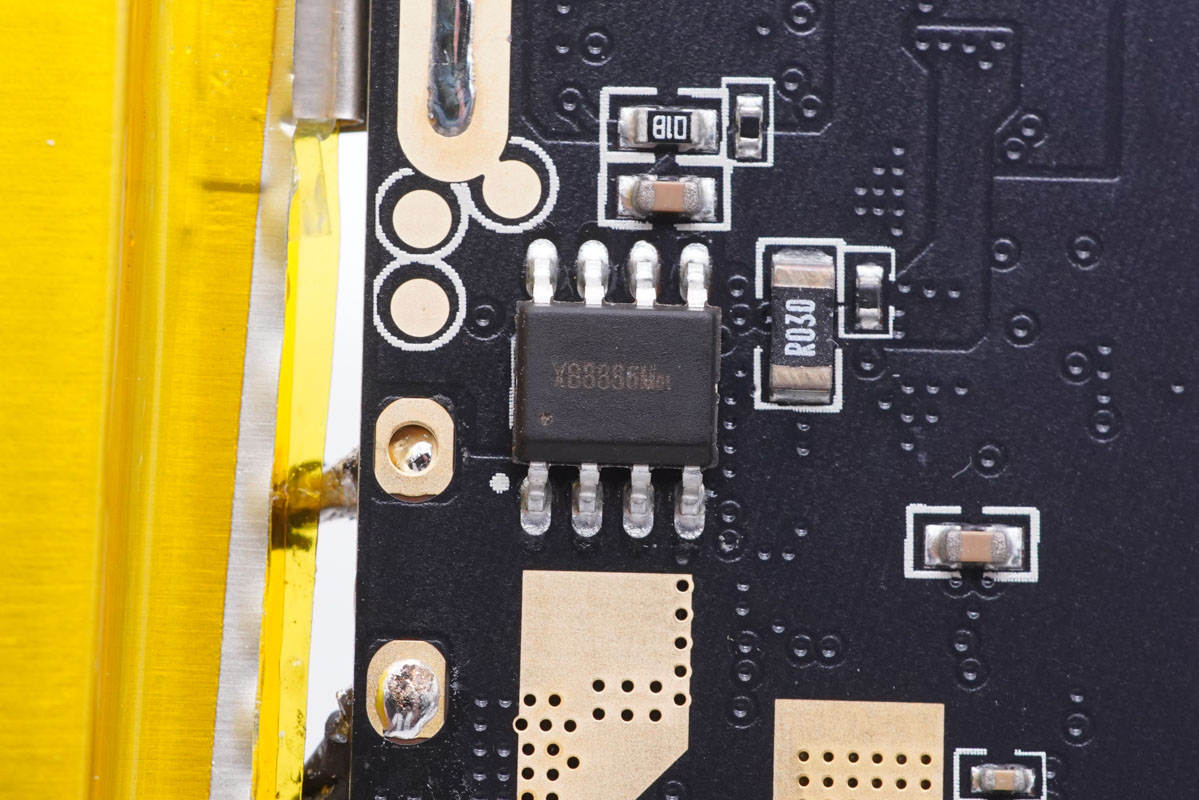

蘇州XYsemi賽芯微XB8886M一體化鋰電保護芯片，適用于高壓平臺鋰電池保護，內置8.5mΩ保護管，用于移動電源的電池過充過放過流保護。

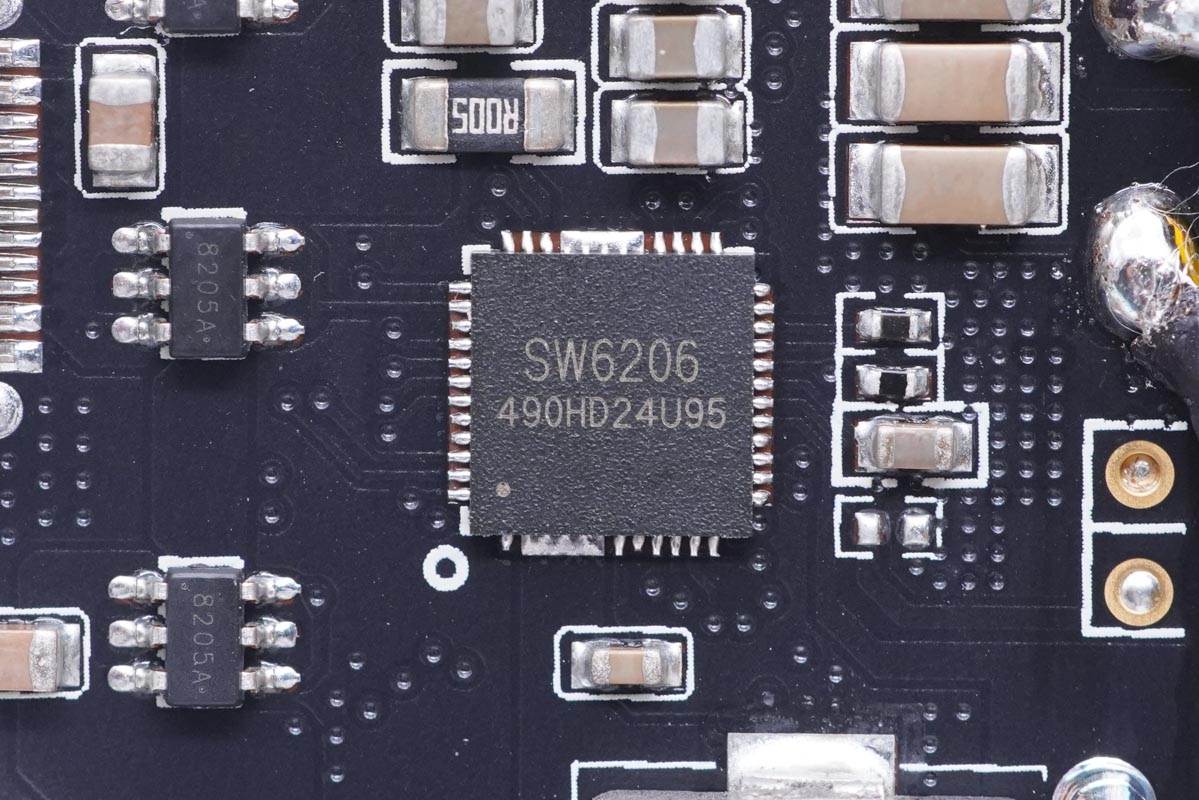

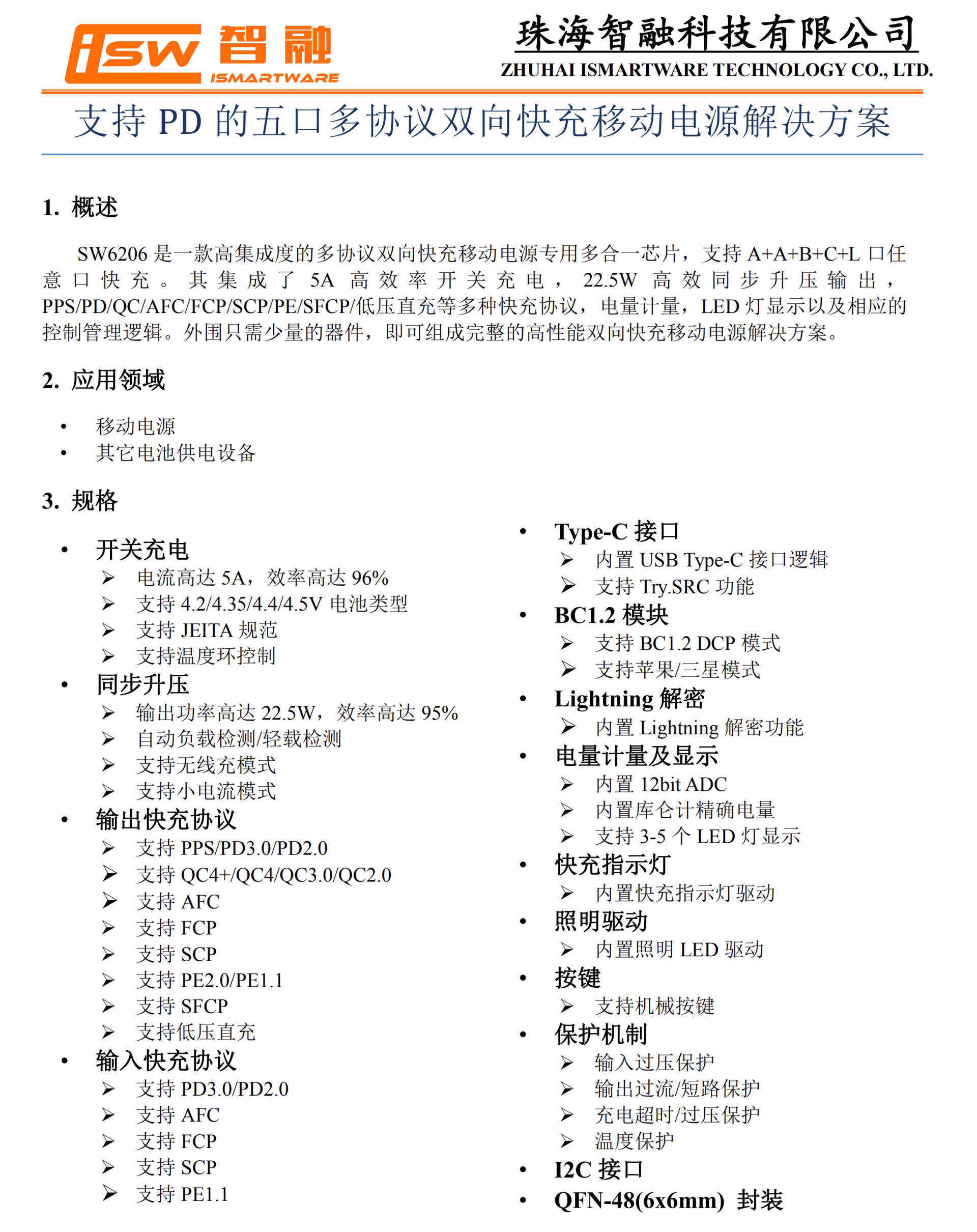

移動電源主控芯片采用智融SW6206。這是一款高集成度的多協議雙向快充移動電源專用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率開關充電，22.5W高效同步升壓輸出。

SW6206支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多種快充協議，電量計量，LED燈、數碼管顯示以及相應的控制管理邏輯。外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

充電頭網了解到，采用智融SW6206主控芯片的產品還有摩米士10000mAh無線充移動電源、iWALK 10000mAh賽車寶移動電源、魔狐10000mAh彩屏無線快充移動電源、麥多多10000mAh磁吸無線充移動電源、網易智造10000mAh無線充移動電源、品勝20000mAh 22.5W全協議快充移動電源、羅馬仕10000mAh 22.5W超級快充移動電源等。

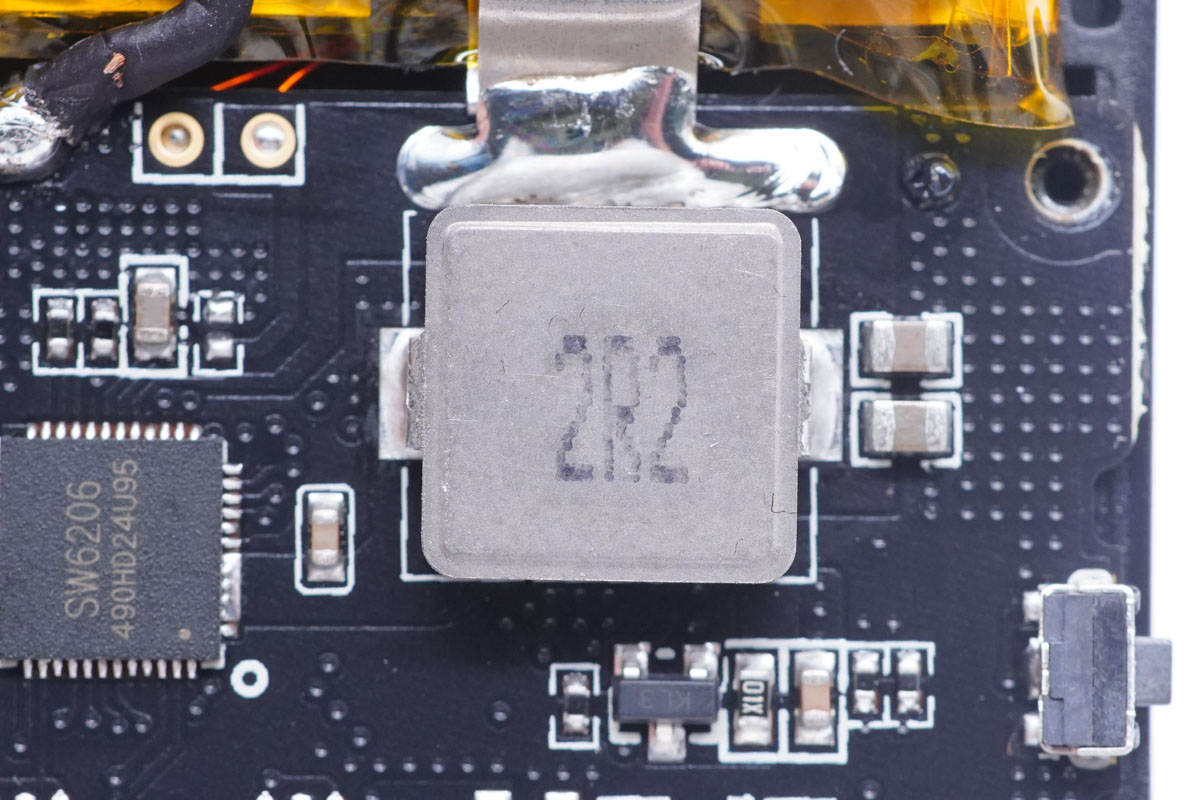

2R2升降壓電感特寫，大尺寸溫升低，底部涂膠加固。

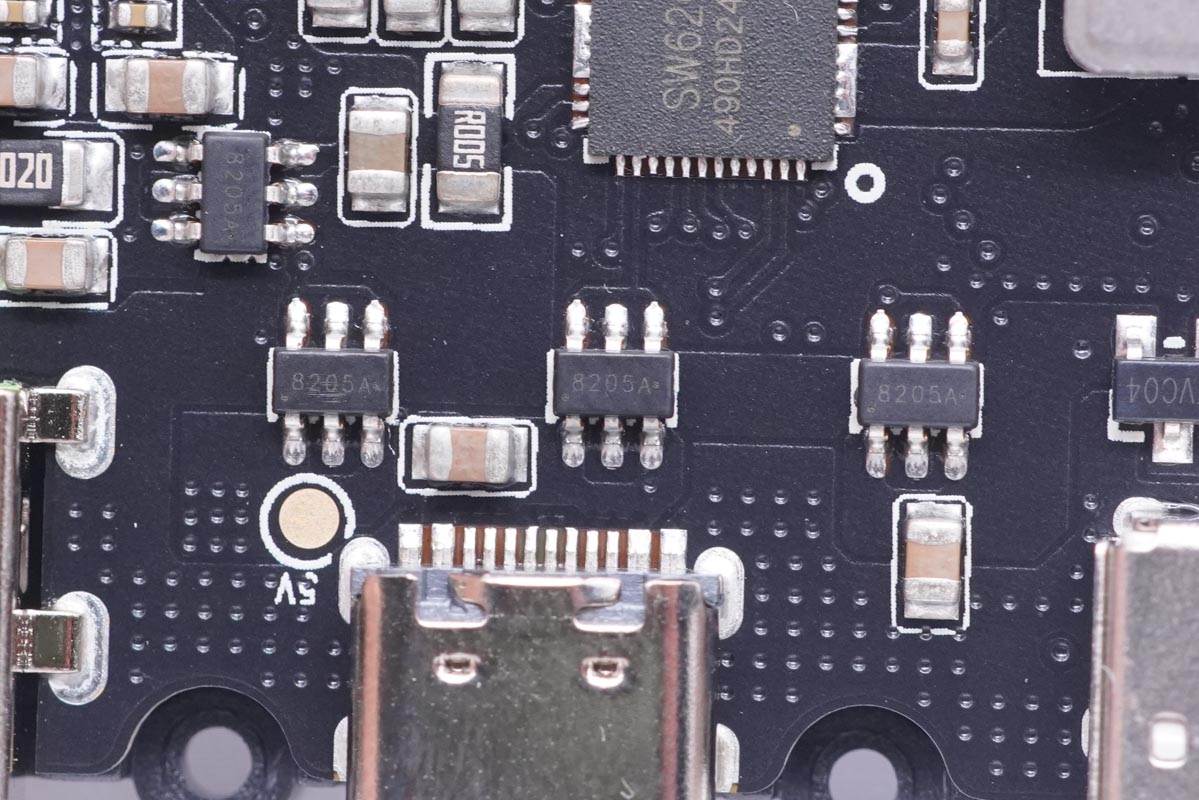

四顆8205A MOS管，用于三個接口輸入輸出過流保護。

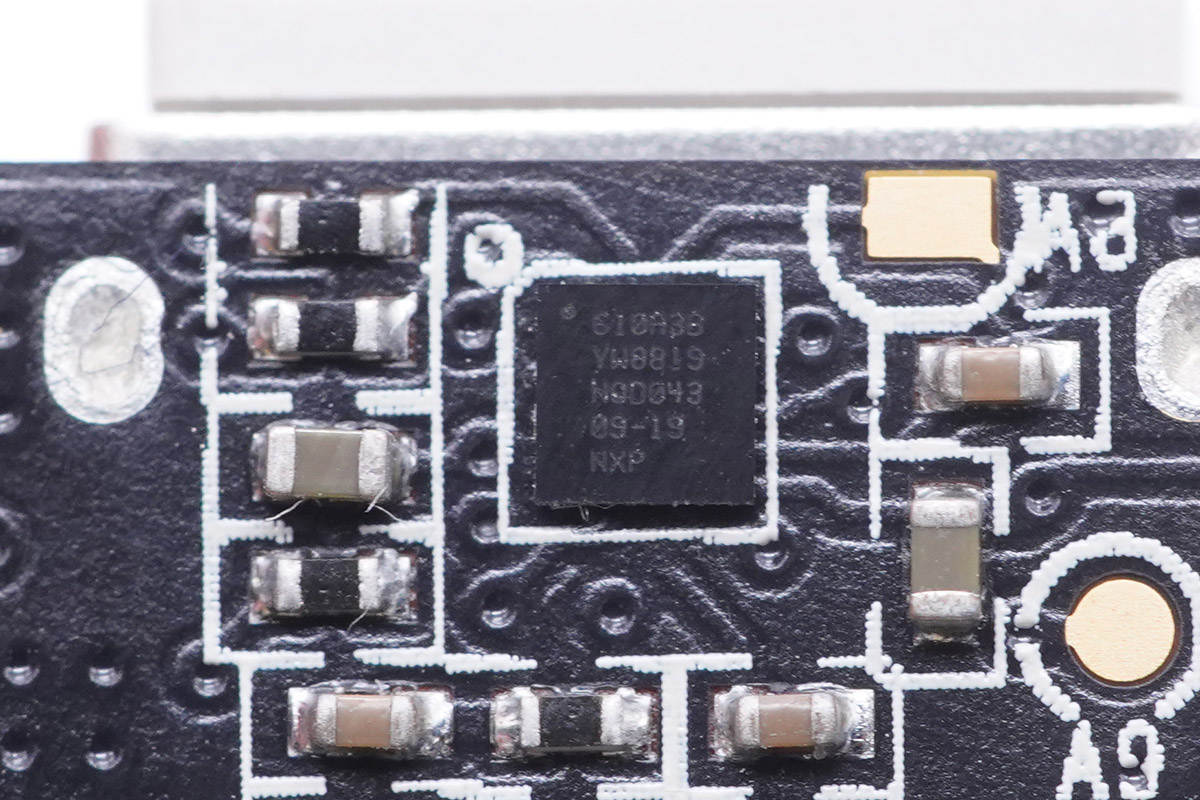

Lightning輸入口旁邊一顆芯片，絲印610A38，用于MFi認證。

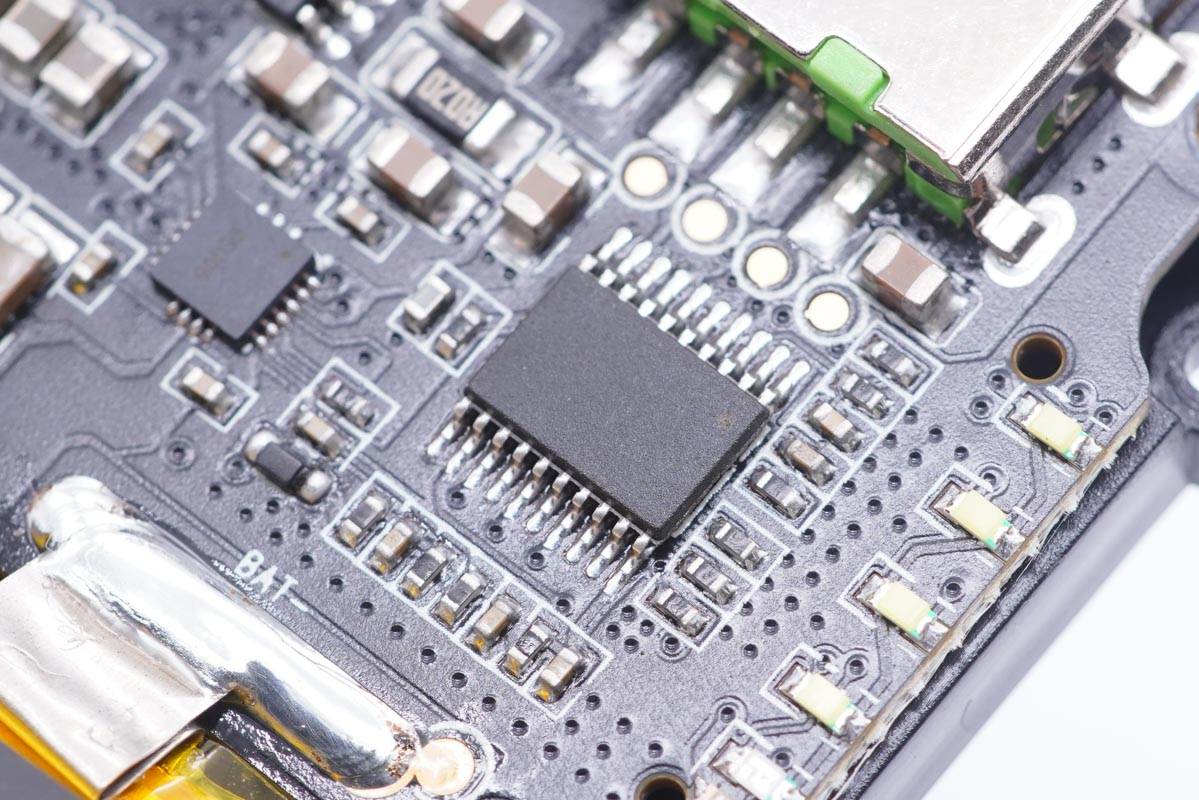

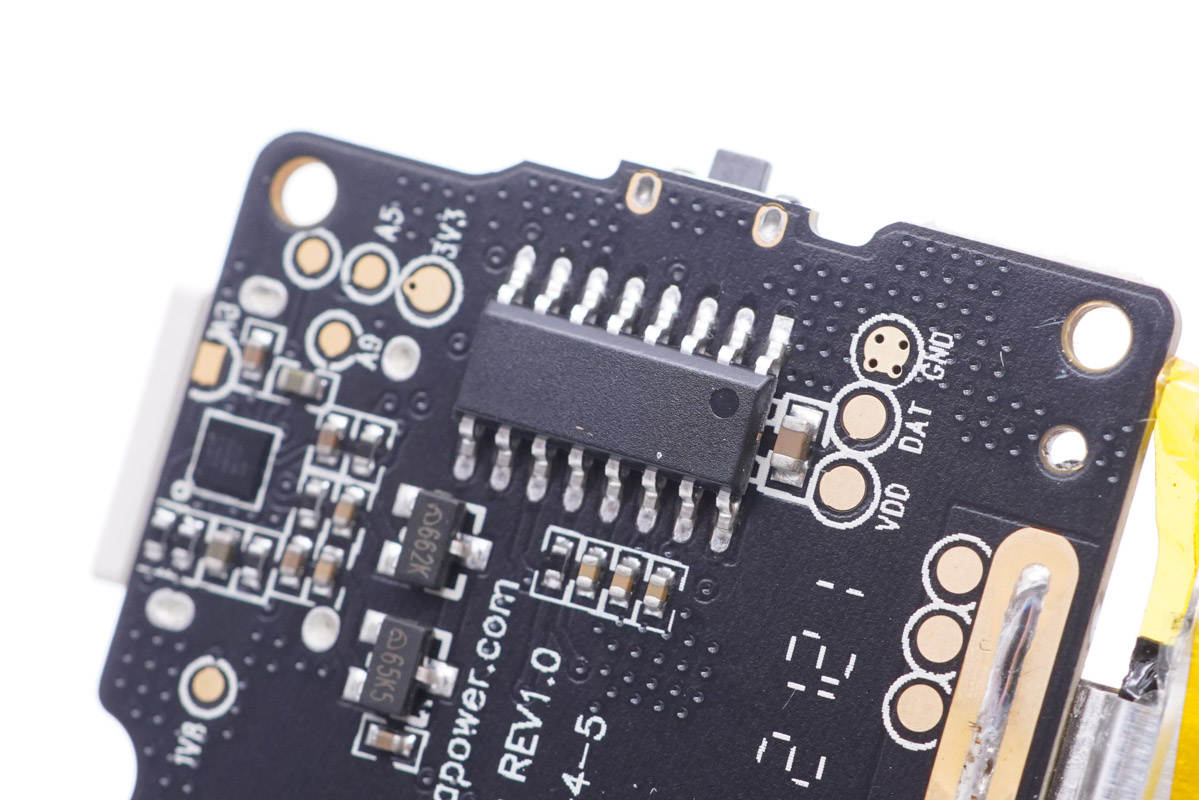

LED燈驅動單片機，信息不詳。

無標單片機，用于無線充電發射控制。

絲印6EH08的無線充電一體化發射芯片，內置驅動級和全橋功率MOS管。

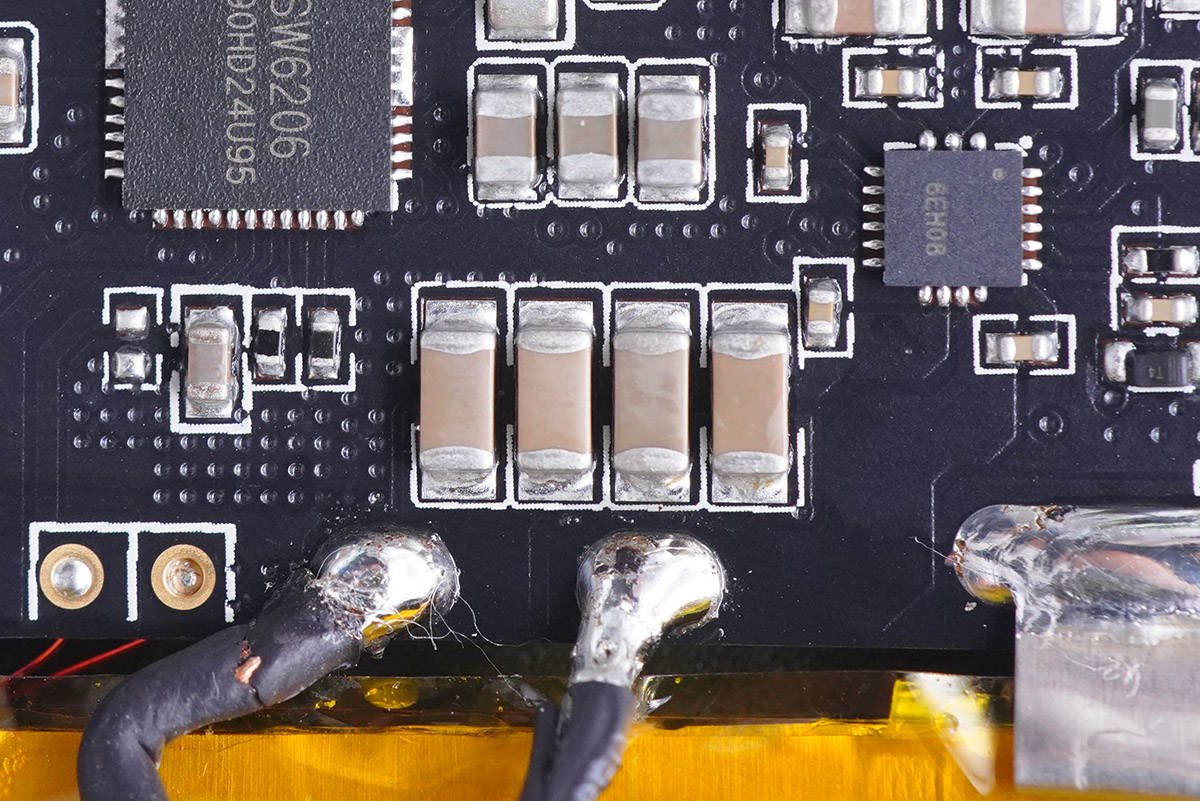

四顆NPO諧振電容特寫。

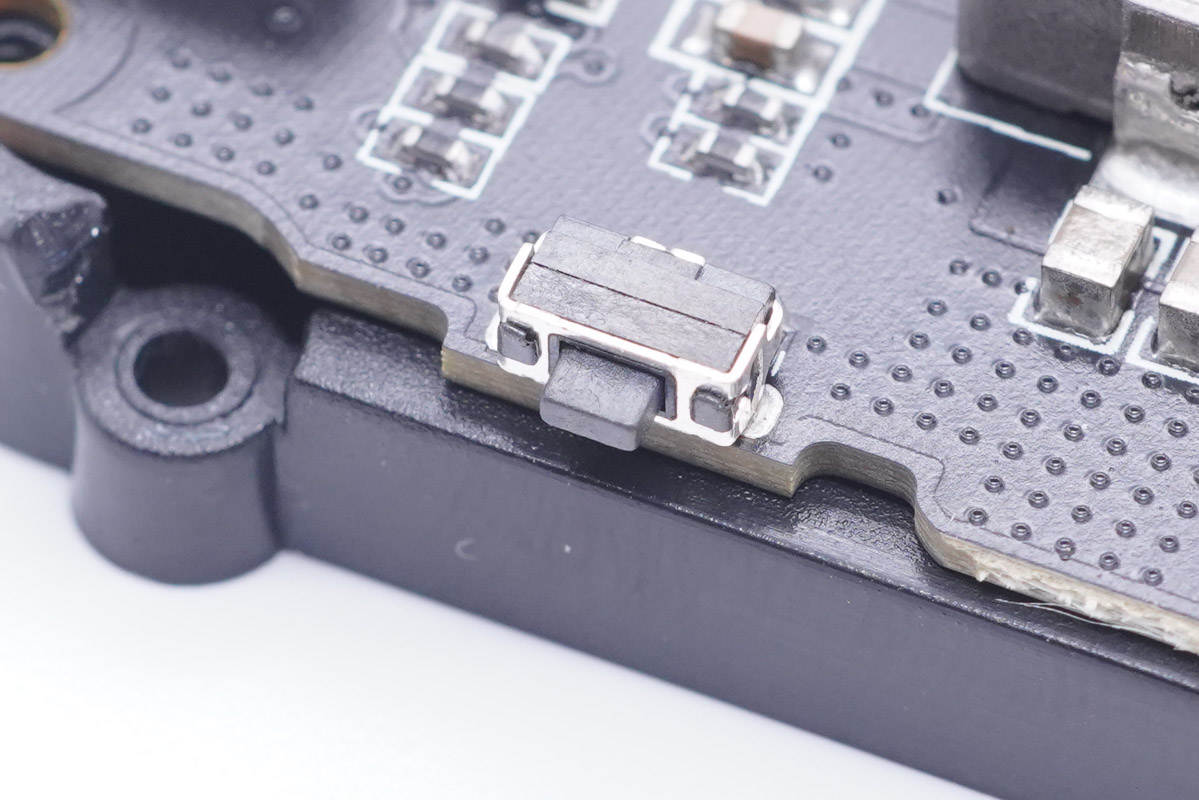

電源鍵貼片焊接。

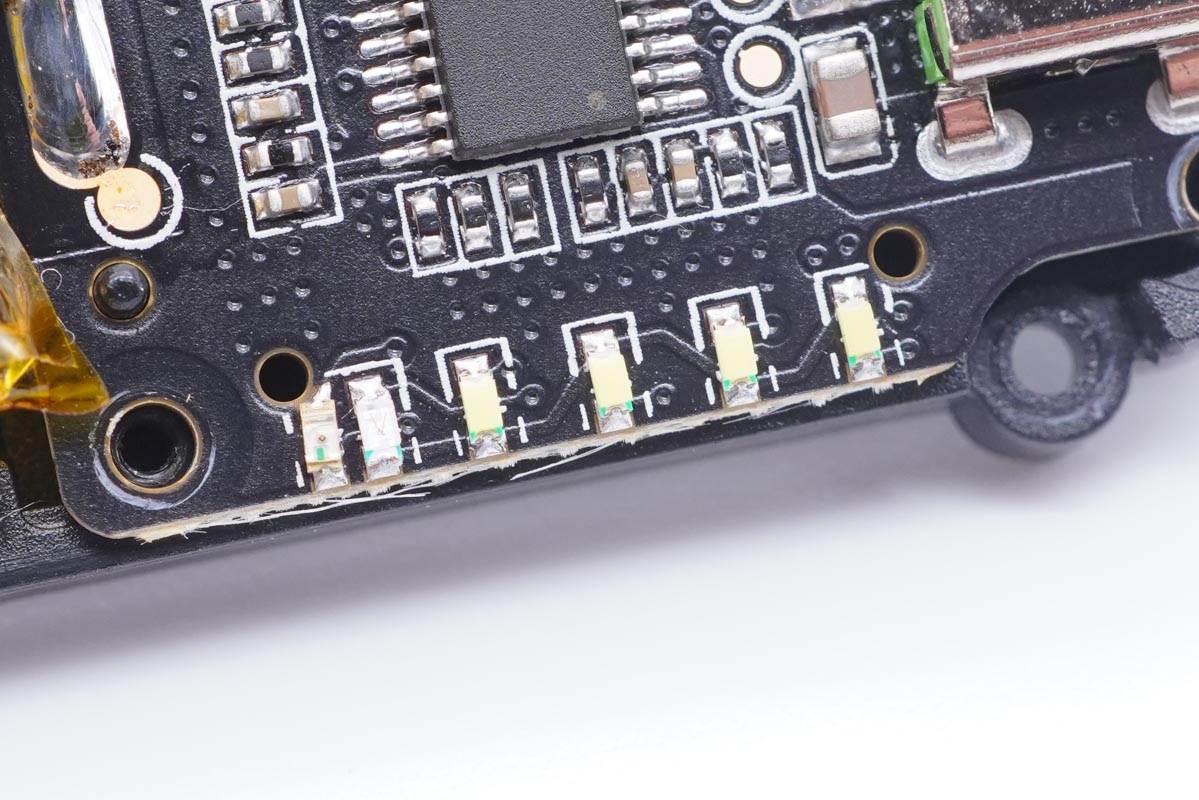

LED指示燈特寫，兩顆狀態指示燈共享一個位置。

Lighthning輸入母座特寫，外套鋼套加固。

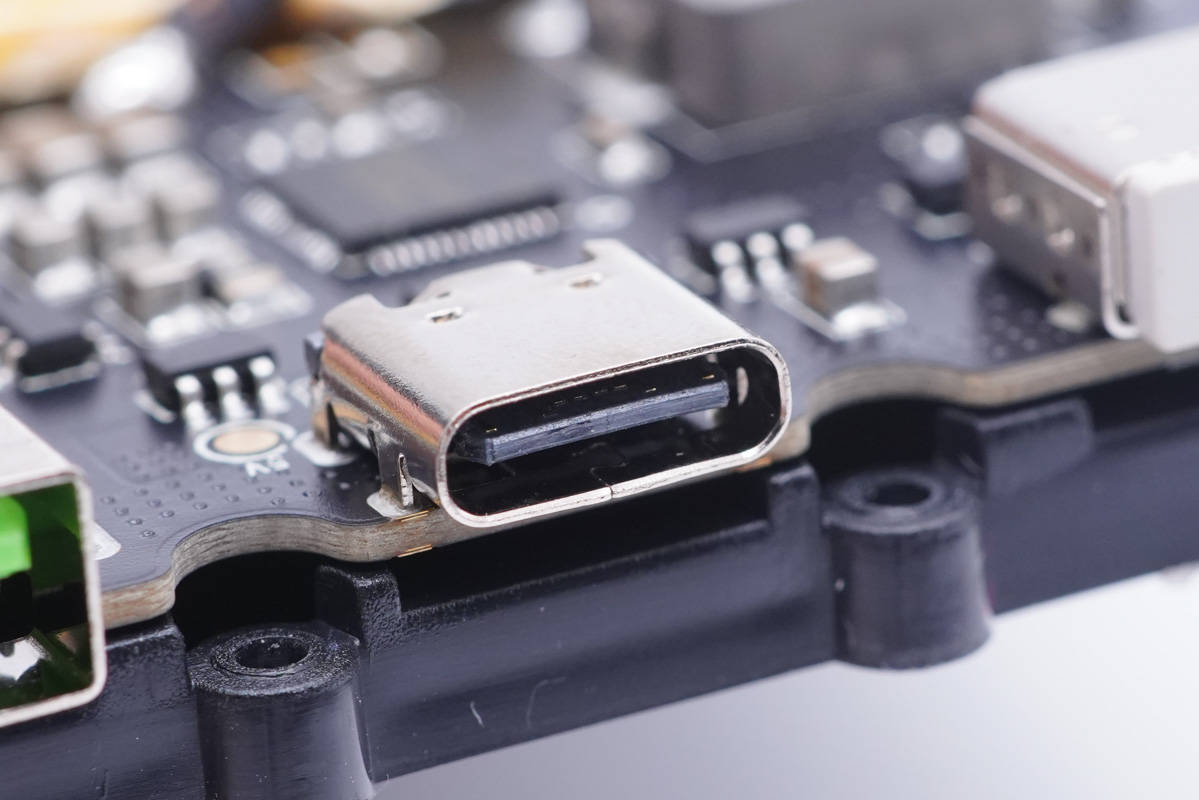

USB-C母座特寫，過孔焊接。

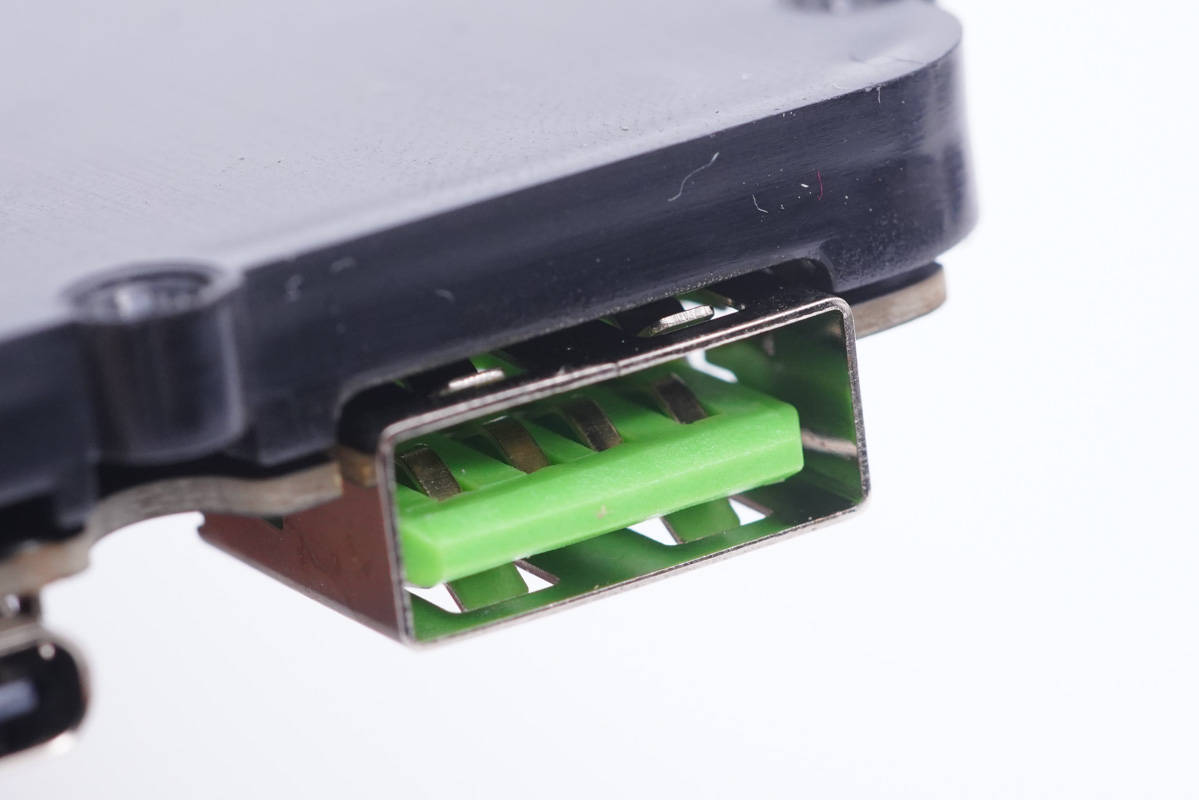

USB-A母座沉板過孔焊接。

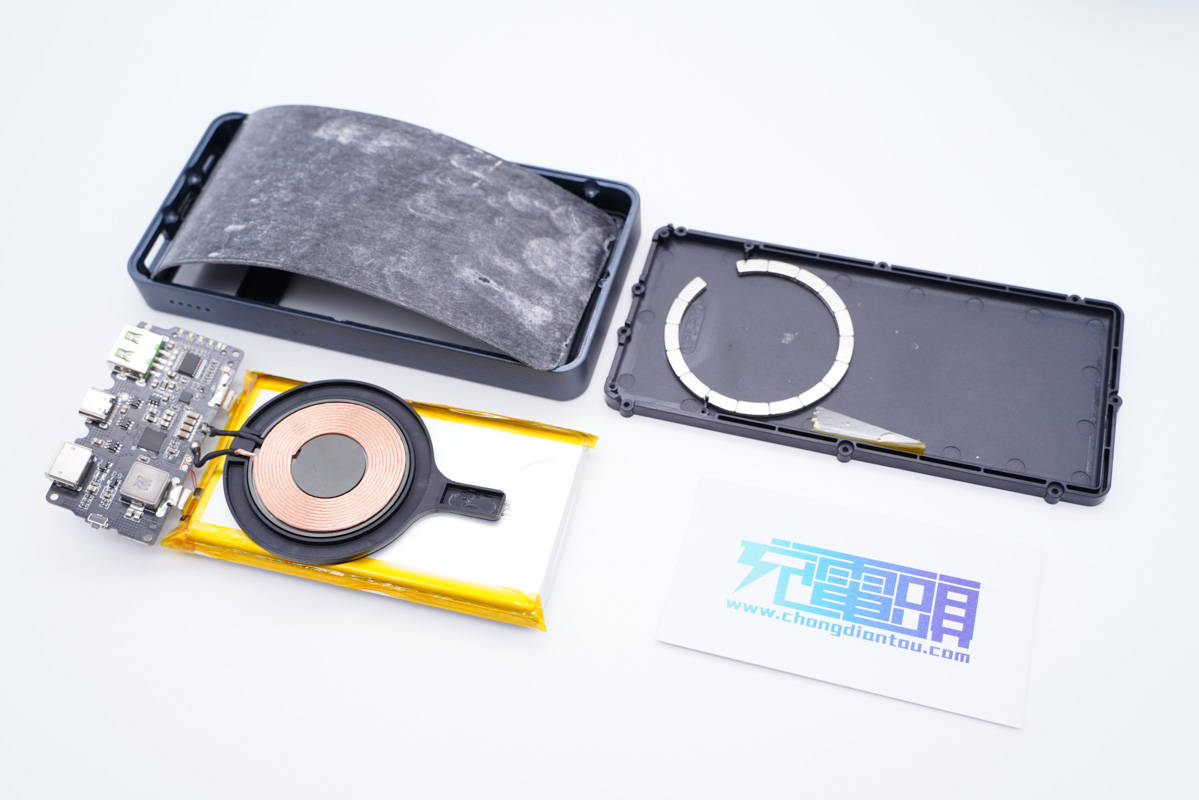

全部拆解完畢，來張全家福。

充電頭網拆解總結

摩米士這款Q.MAG POWER+磁吸無線充移動電源容量10000mAh，不大不小適合日常外帶應急充電，加上本身新奇的外觀設計以及高顏值，很容易成為小伙伴中的焦點。機身透明板采用鋼化玻璃材質，側身是鋁合金邊框，保護性非常強不易摔壞。

產品配備1A1C1L三接口，支持Apple 2.4A、QC、AFC、FCP、SCP、PE2.0、PD3.0等多個協議，支持20W有線快充，兼容性非常好。此外還支持最大10W磁吸無線充，支持qi認證，滿足iPhone 12手機、AirPods耳機、智能穿戴設備充電需求。移動電源還配有快充指示燈，是否處于快充狀態一眼便知。

充電頭網通過拆解發現，這款產品采用螺絲封裝固定，拆卸比較容易。使用的螺絲比較多，固定均衡牢固。移動電源主控芯片采用智融高集成多協議雙向快充移動電源專用多合一芯片SW6206，性能強悍質量可靠。電芯配有賽芯微XB8886M一體化電池保護芯片以及熱敏電阻進行保護。

此外可以看到機身背部設有塑料支撐邊框，電芯包裹絕緣紙，接口母座過孔焊接，Lightning母座還外套金屬殼加固。PCB板沉金，元器件焊接干凈利落，做工水準高，產品整體品質可靠。
