“ON”是深圳昊達智能科技股份有限公司旗下年輕智能配件品牌，面對iPhone 12帶來的火爆20W快充市場，近期推出了一款充電器與插座相結合的20W快充延長線插座HOP1622A。

這款產品配備AC插口和1A1C雙USB接口，插線即可直接為iPhone 12進行全速充電，日常使用十分方便。下面充電頭網就對其進行詳細拆解，看看產品設計用料如何。

此前充電頭網還拆解過ON 65W 2C1A氮化鎵快充插座，大家可以點擊鏈接查閱。

一、ON 20W快充插座外觀

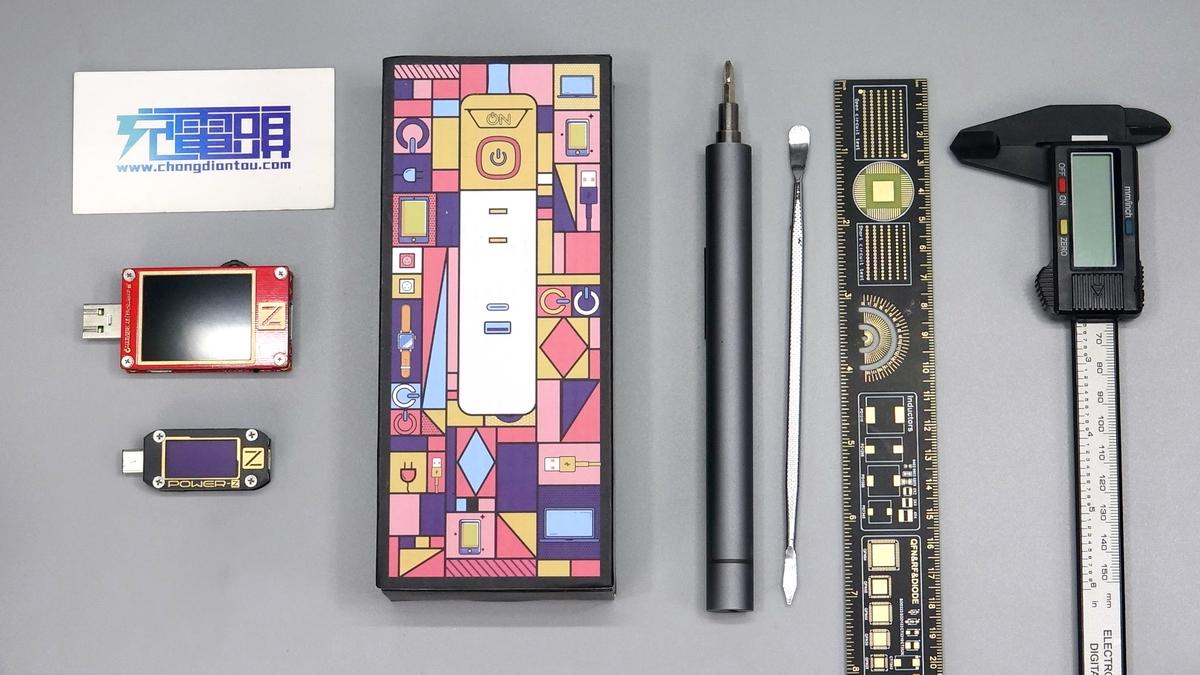

包裝盒正面采用卡通圖案設計有快充插座、筆記本、手機、手表、數據線等圖案，配色也十分豐富。

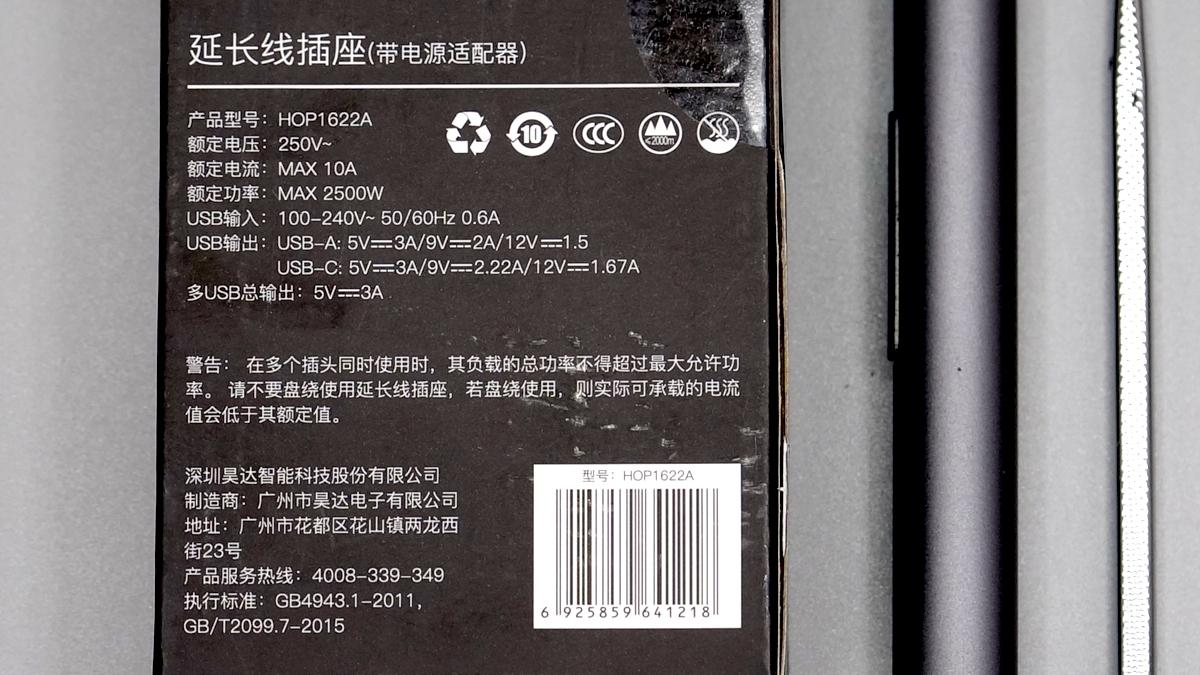

盒子背面印有產品參數信息。

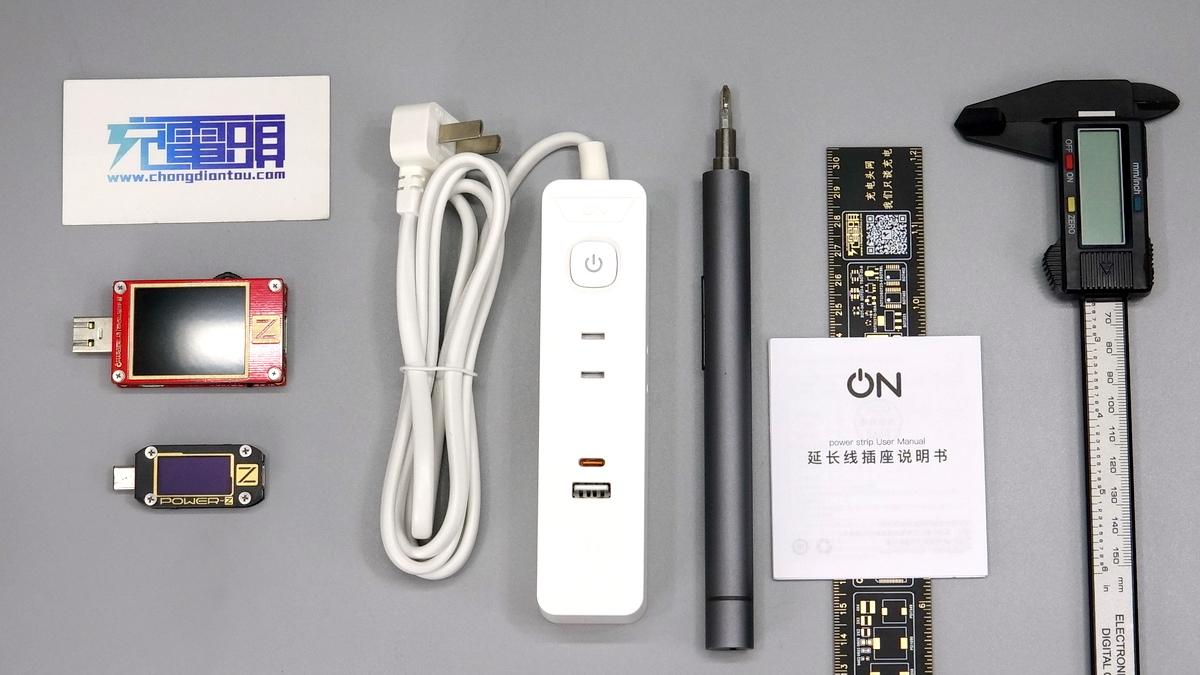

包裝內含插座和一份使用說明書，插座配有1A1C兩個USB接口和一個AC插孔。

插座電源線兩端均作了抗彎折處理，插頭正面是一個眨眼睛的卡通人物設計。

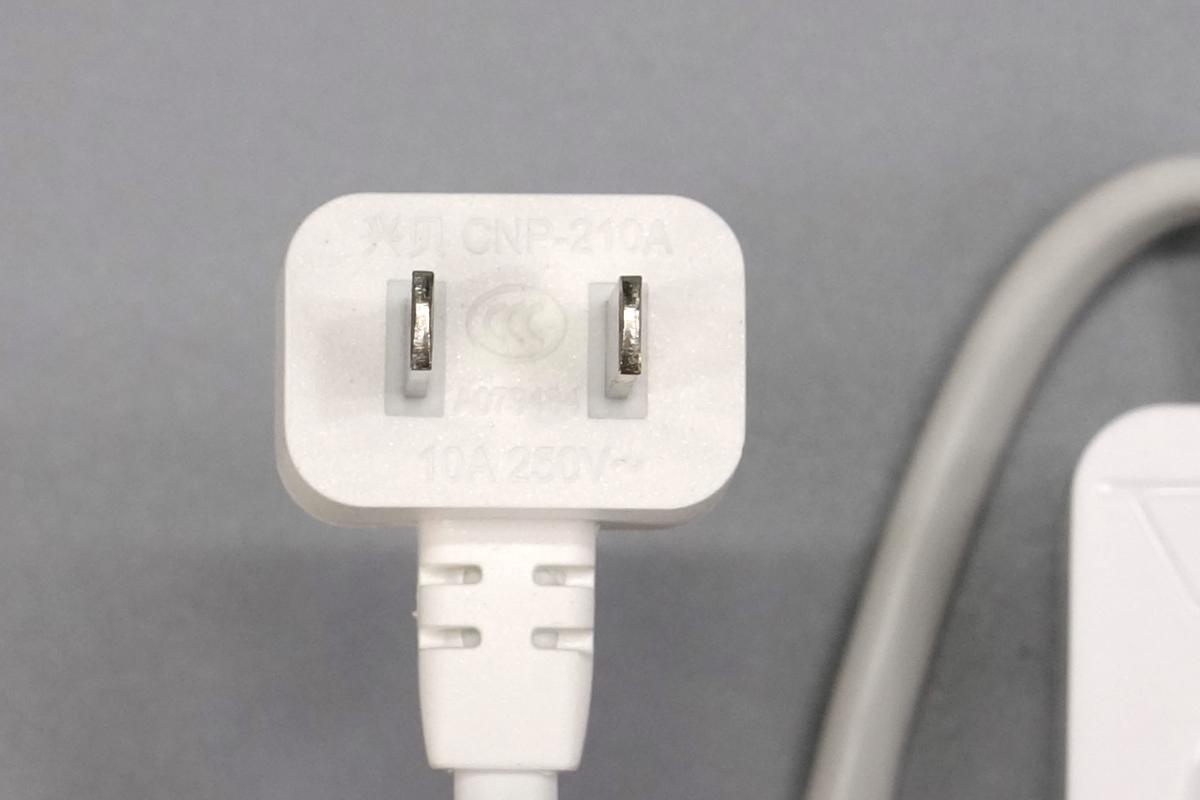

插頭內側設有規格信息，10A 250V~，通過了CCC認證。

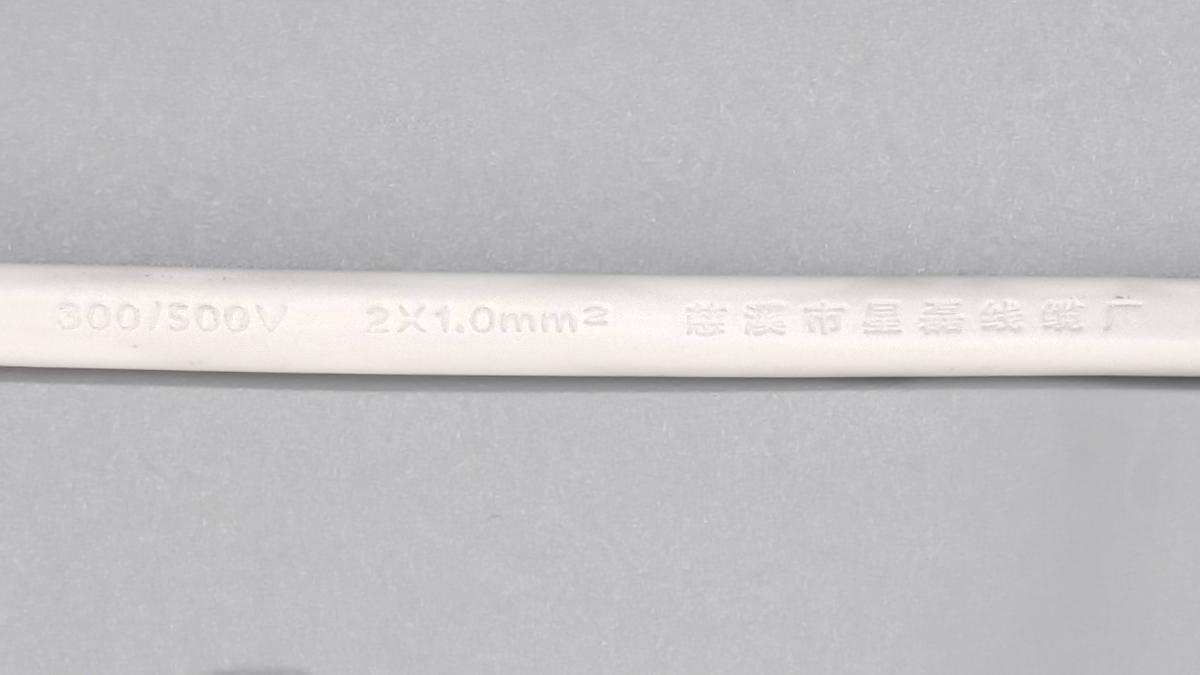

電源線規格為2 x1.0mm2，慈溪市星磊線纜廠制造。

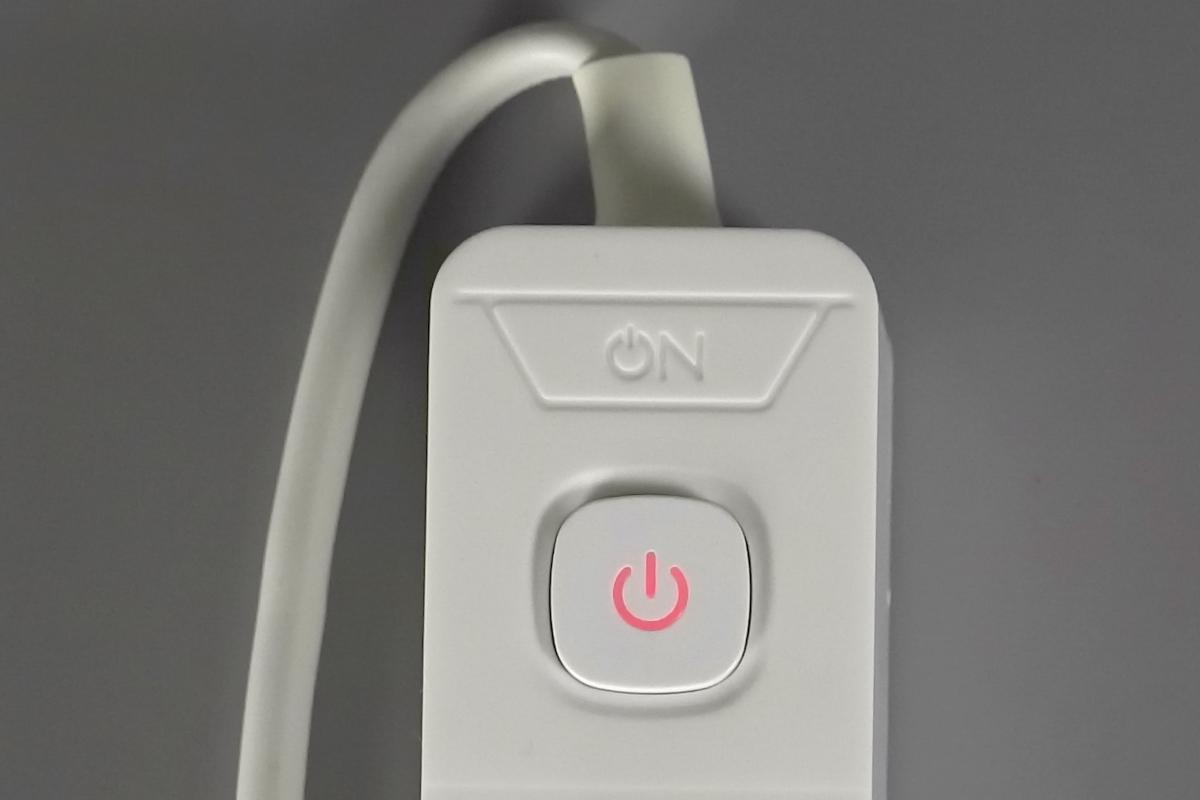

插座機身一端設有ON品牌logo和總的開關電源鍵。

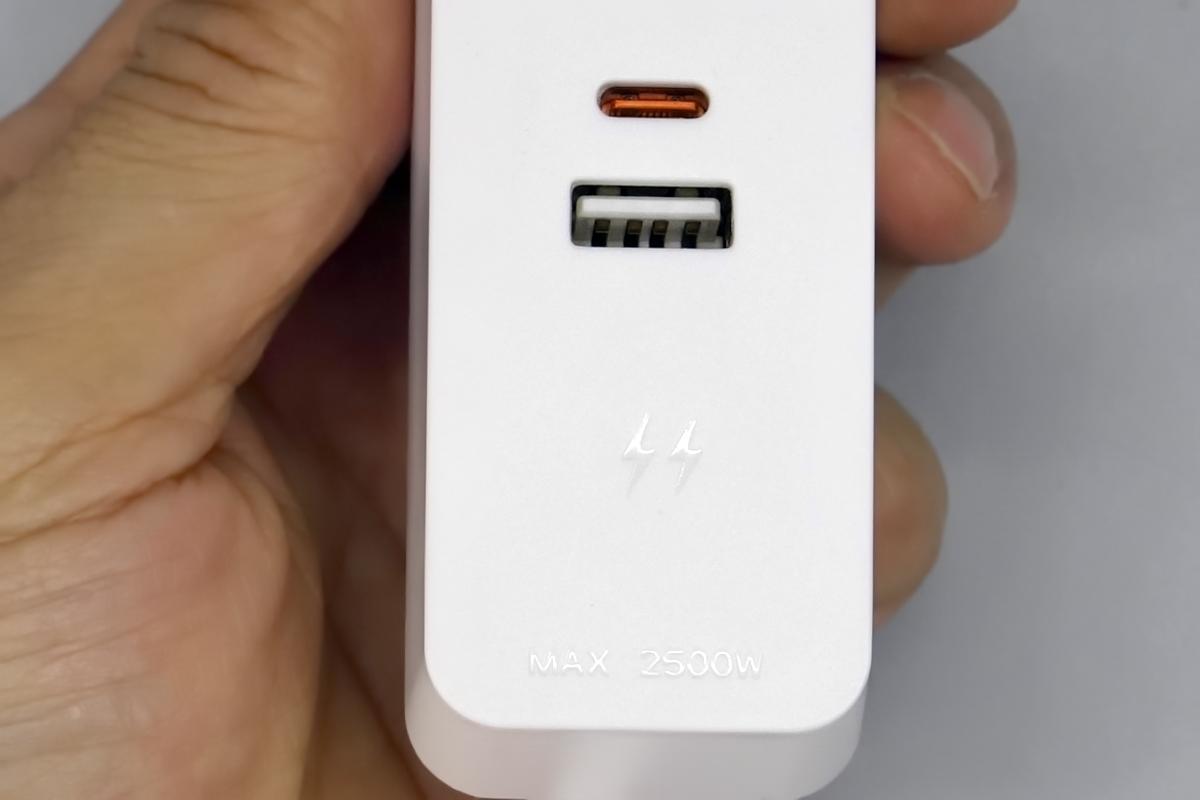

另一端設有1A1C接口，此外凹印閃電logo和 MAX 2500W字樣，這款插座最大承載功率2500W。

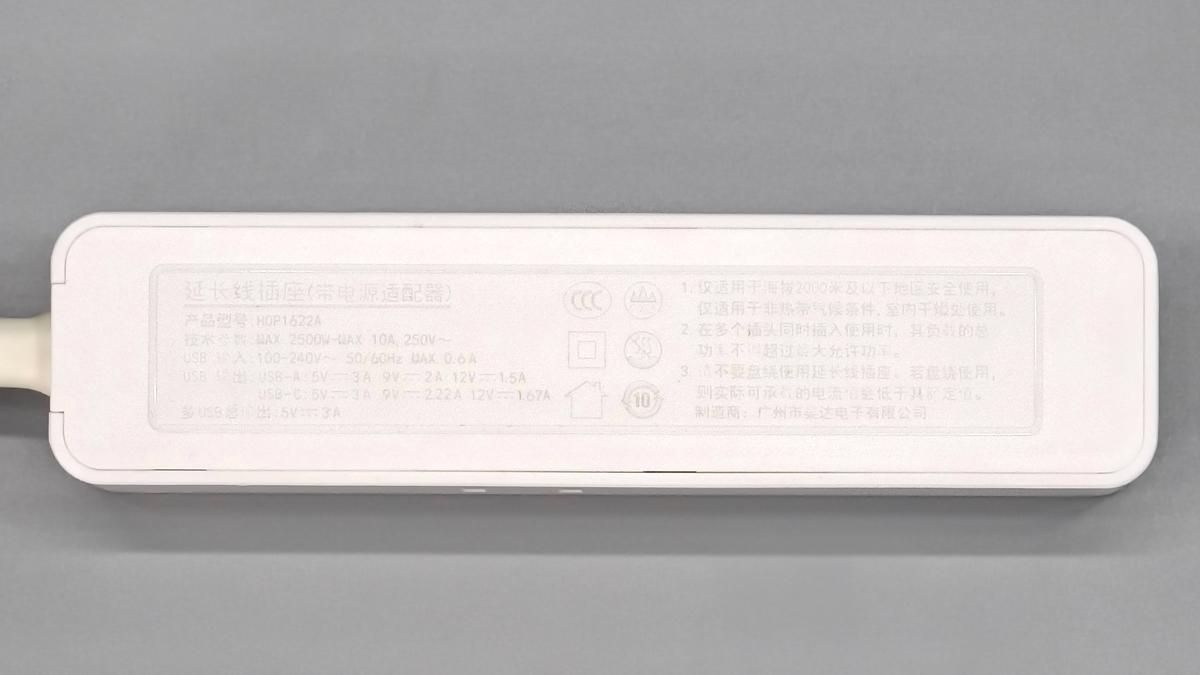

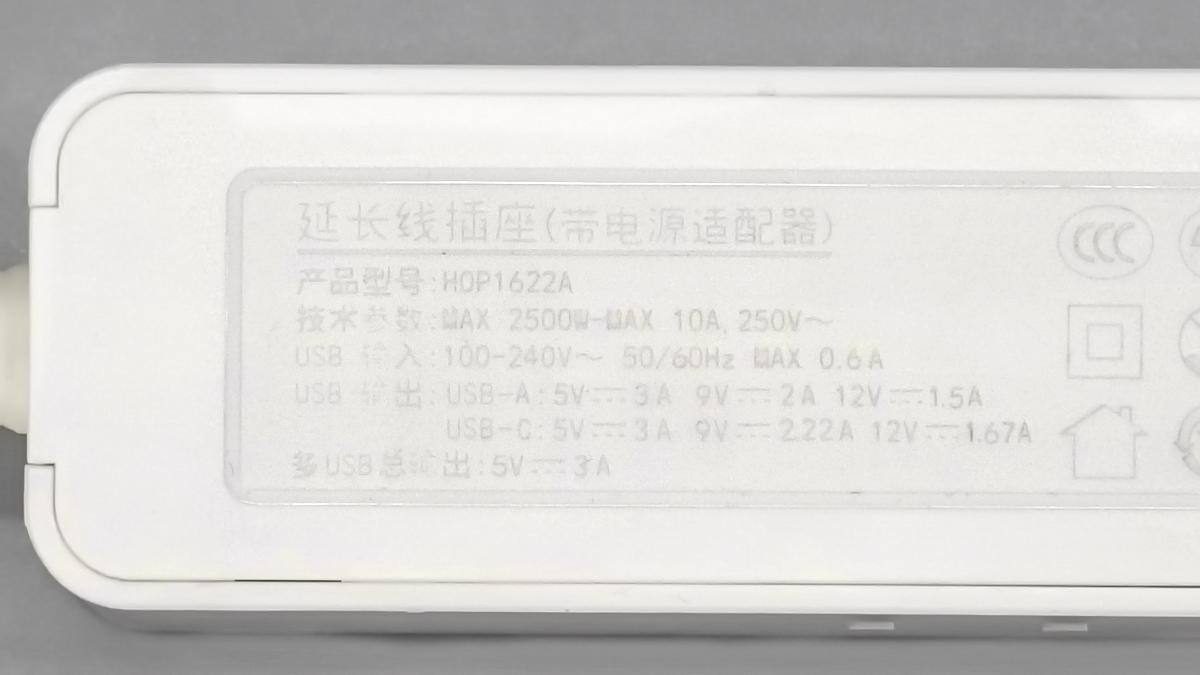

插座底部外殼印有相關參數信息。

產品型號：HOP1622A

技術參數：MAX 2500W，MAX 10A、250V~

USB模塊輸入：100-240V~50/60Hz 0.6A

輸出：

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2.22A、12V1.67A

總輸出：5V3A

制造商：廣州市昊達電子股份有限公司

產品已經通過了CCC認證。

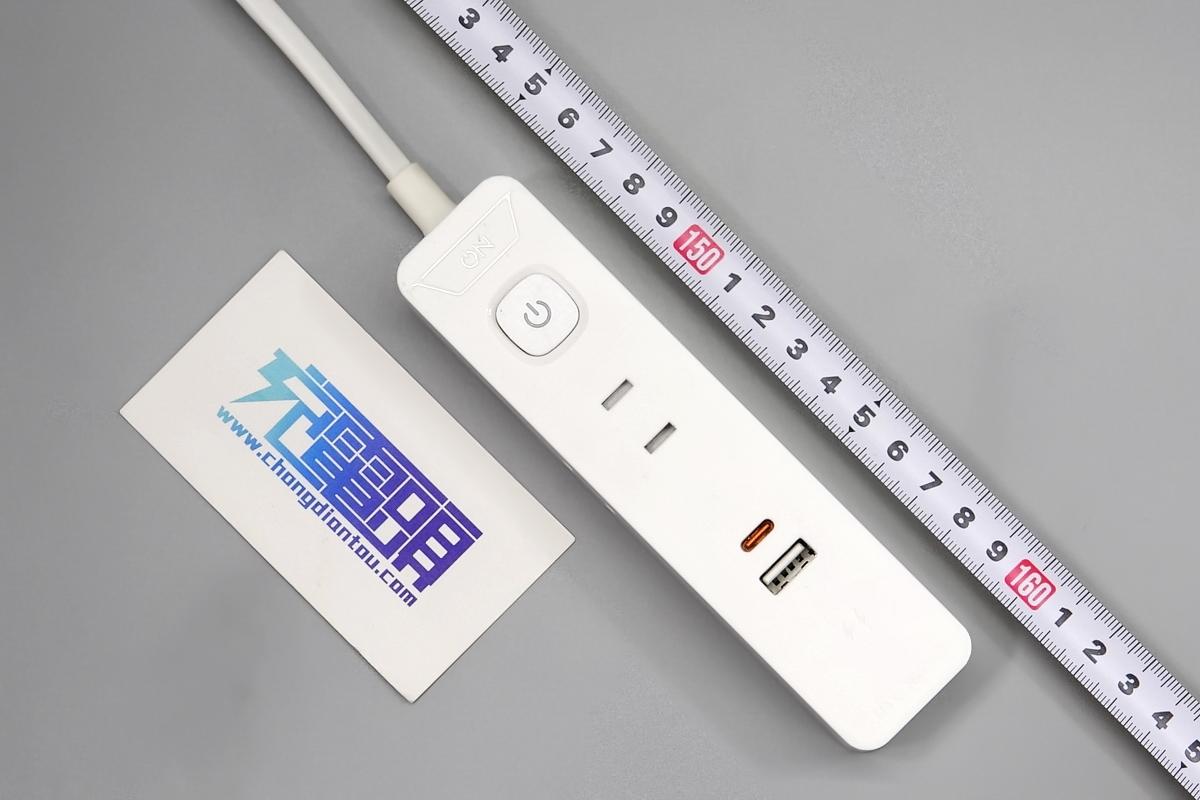

插座帶線總長度約為1.6米。

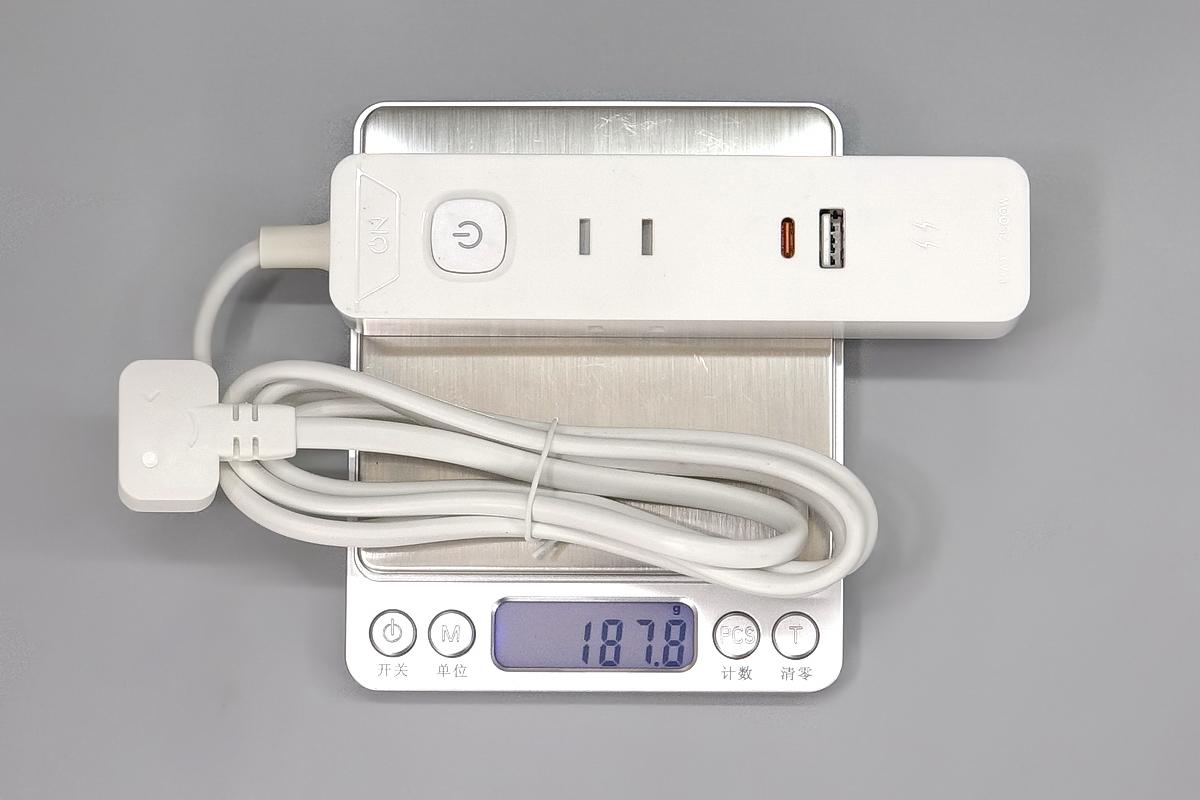

插座總重量約為188g。

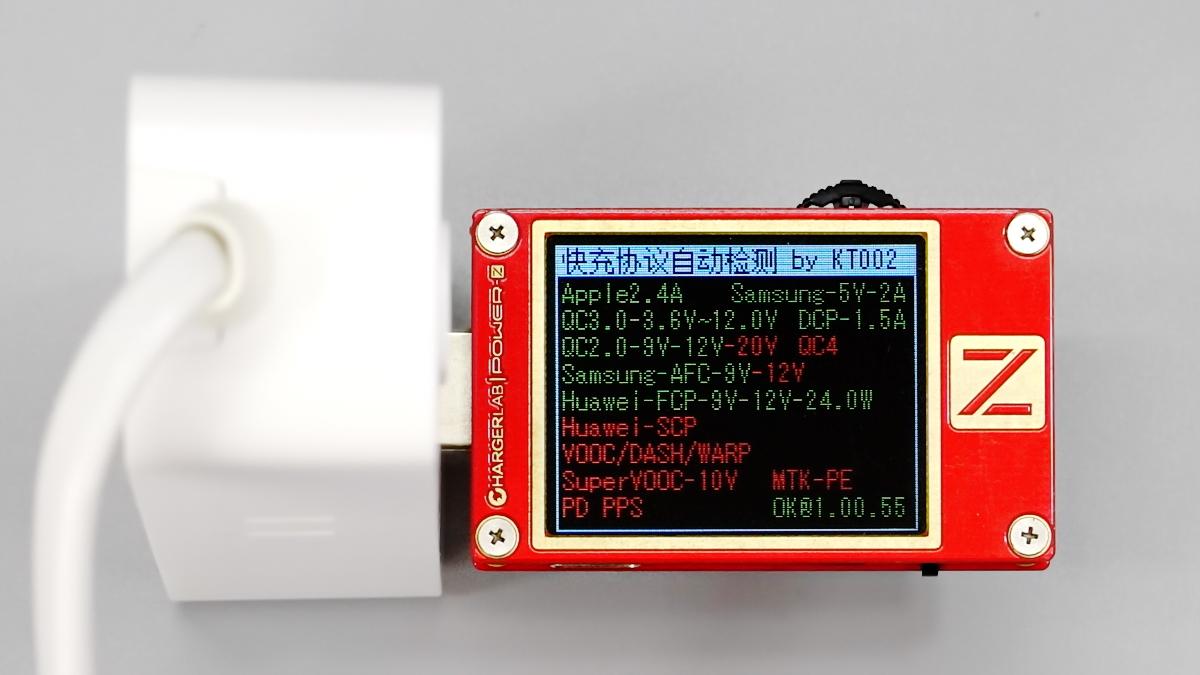

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

二、ON 20W快充插座拆解

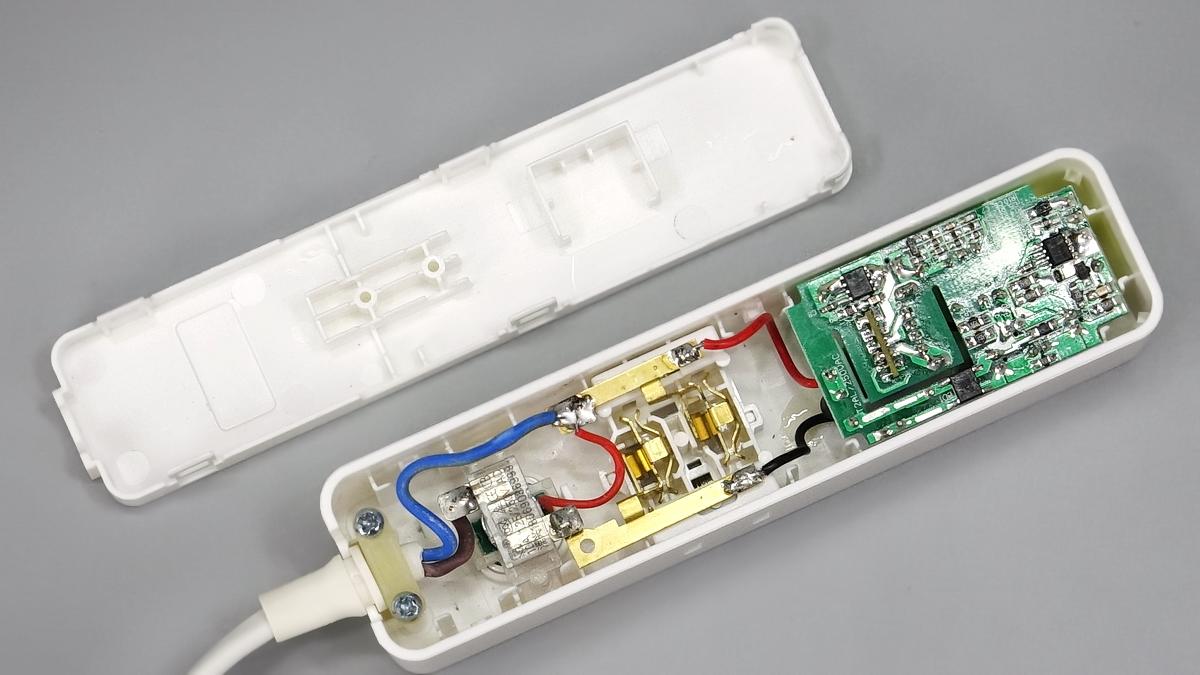

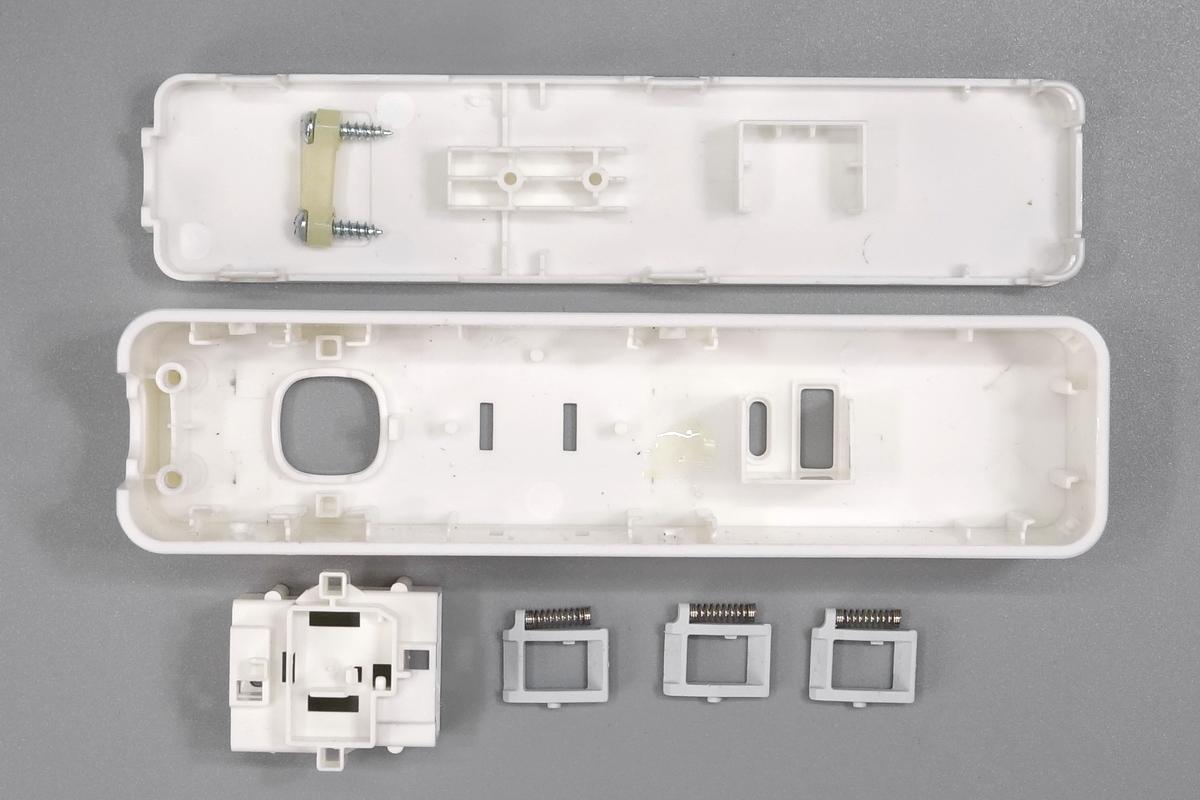

插座機身殼通過卡扣封裝，電源線使用螺絲和鎖扣進行固定。PCB板使用隔離板固定，通過導線和黃銅片連接通電。

將插座內部器件取出。

AC插口塑料殼內設安全門，防止異物進入。

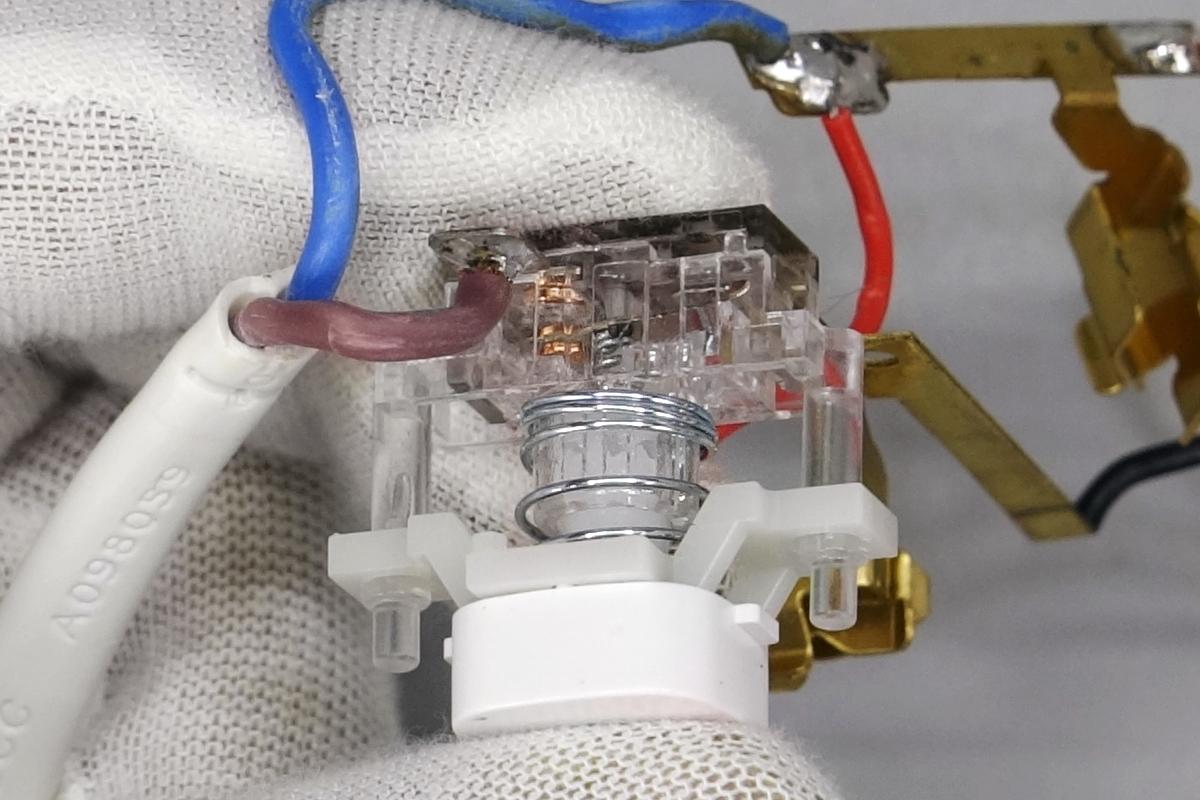

電源鍵通過彈簧復位。

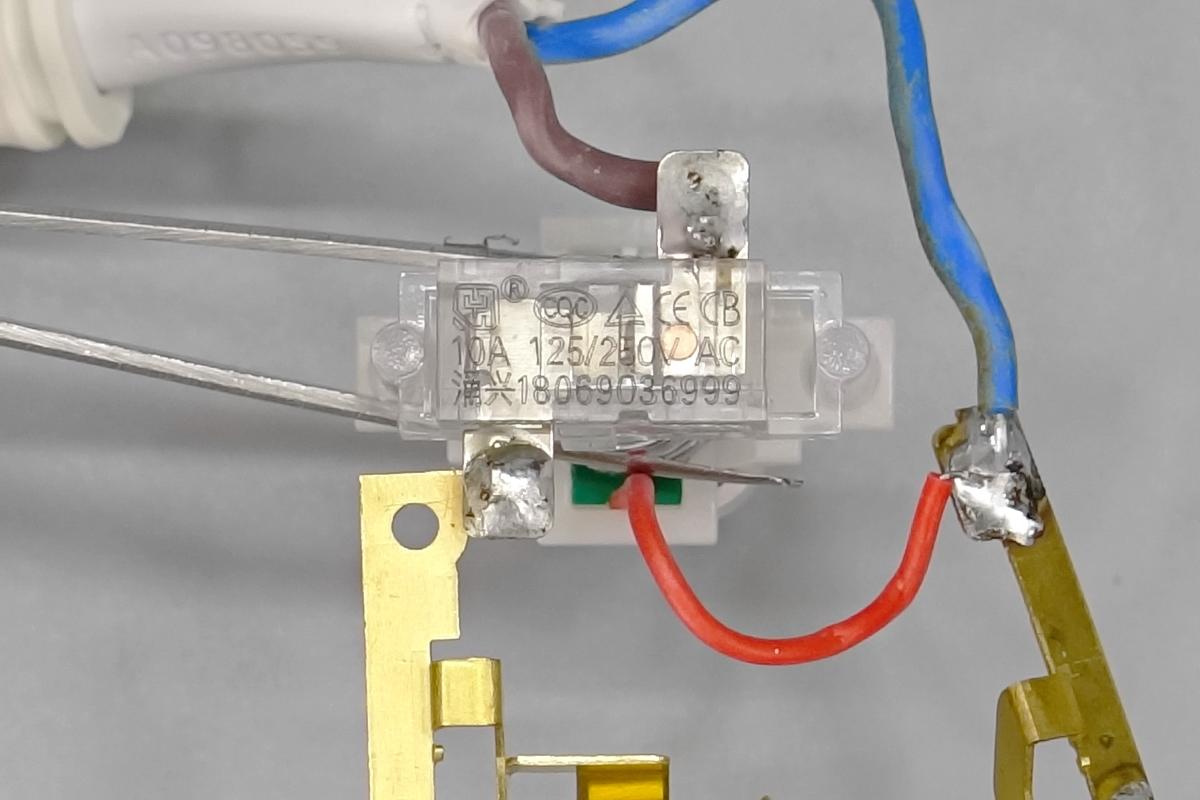

透明塑料殼上有相關參數，規格為10A 125/250V AC，通過了CQC、CE、CB認證。

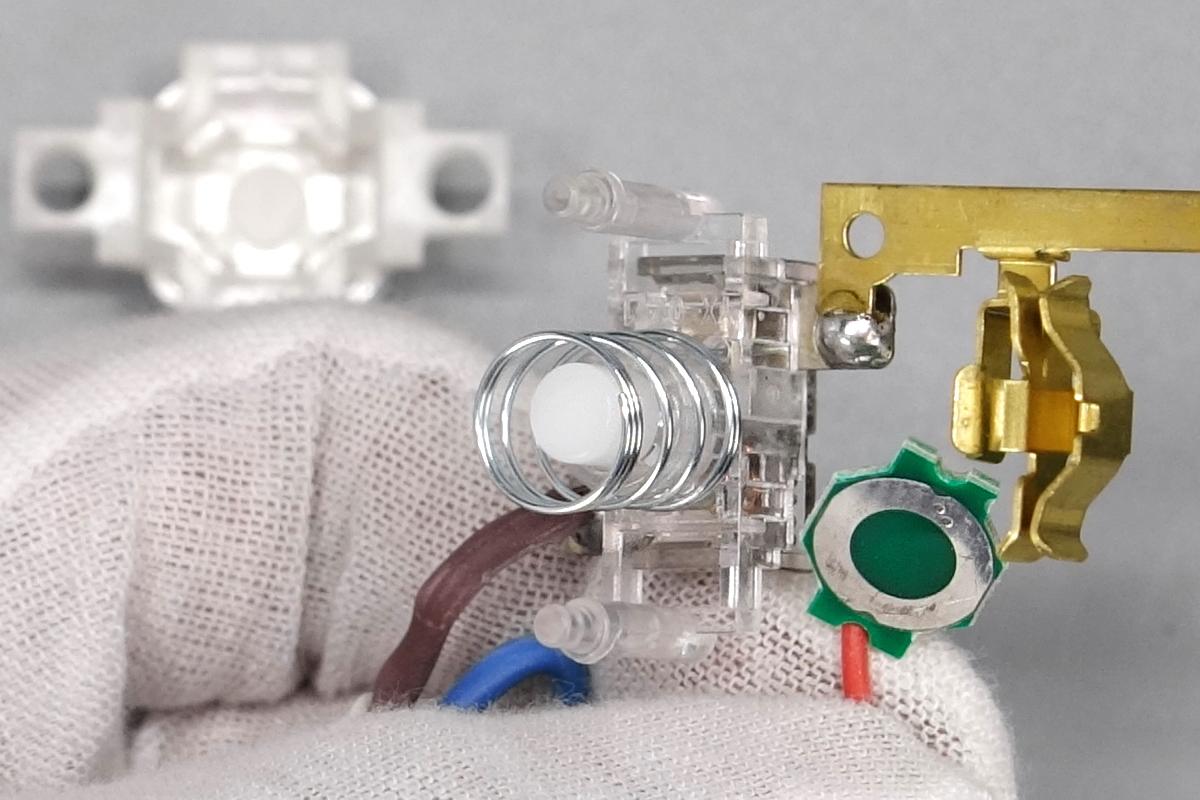

拆開電源鍵，彈簧和小板接觸通電設計。

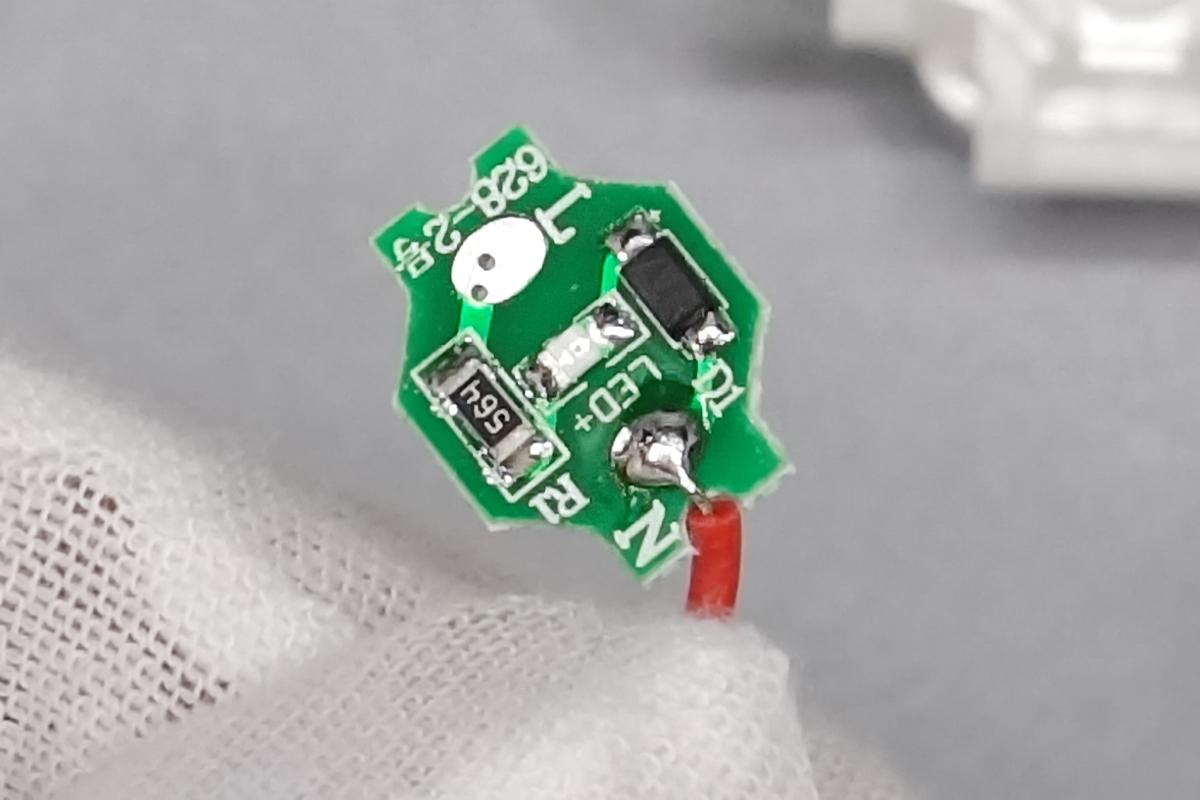

小板另一面特寫，中心設有LED燈。

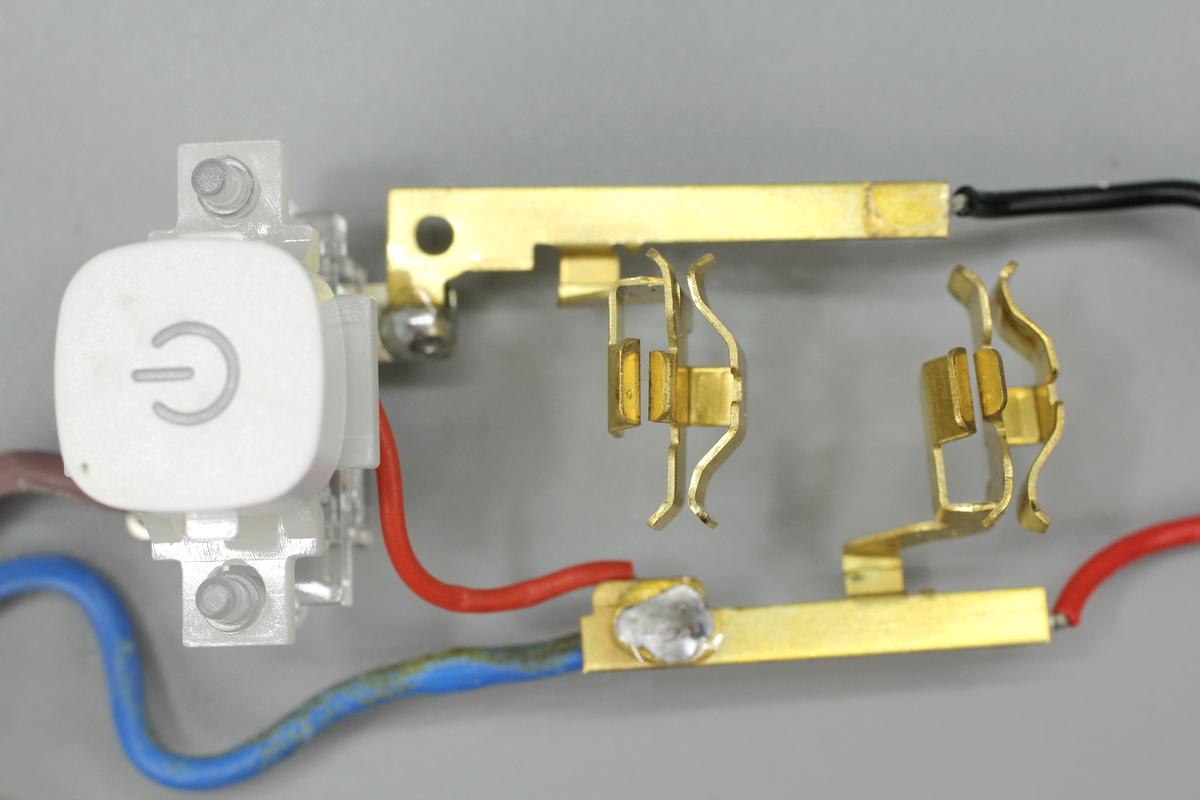

黃銅片一體式設計。

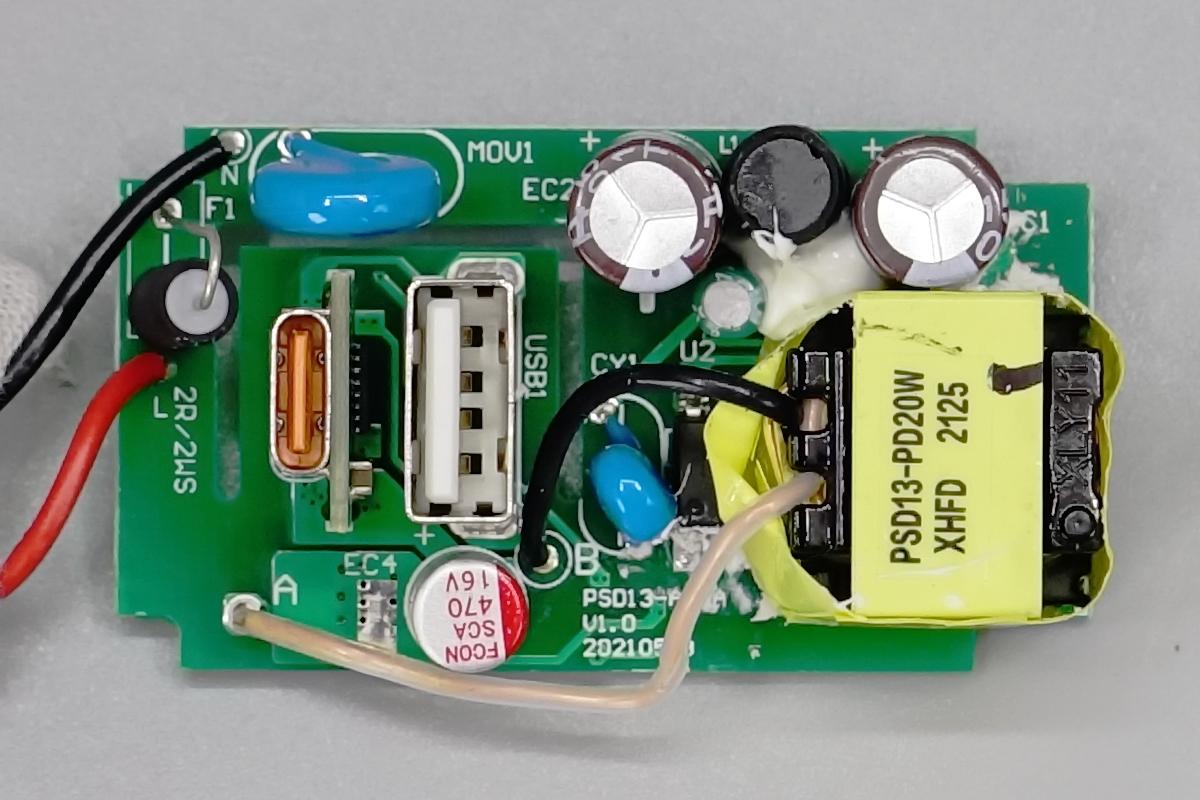

PCB板空間充裕，保險絲外套絕緣管保護，輸出濾波固態電容規格為16V 470μF，兩顆高壓濾波電解電容之間還有工字電感和主控芯片供電電容，并且打膠固定。

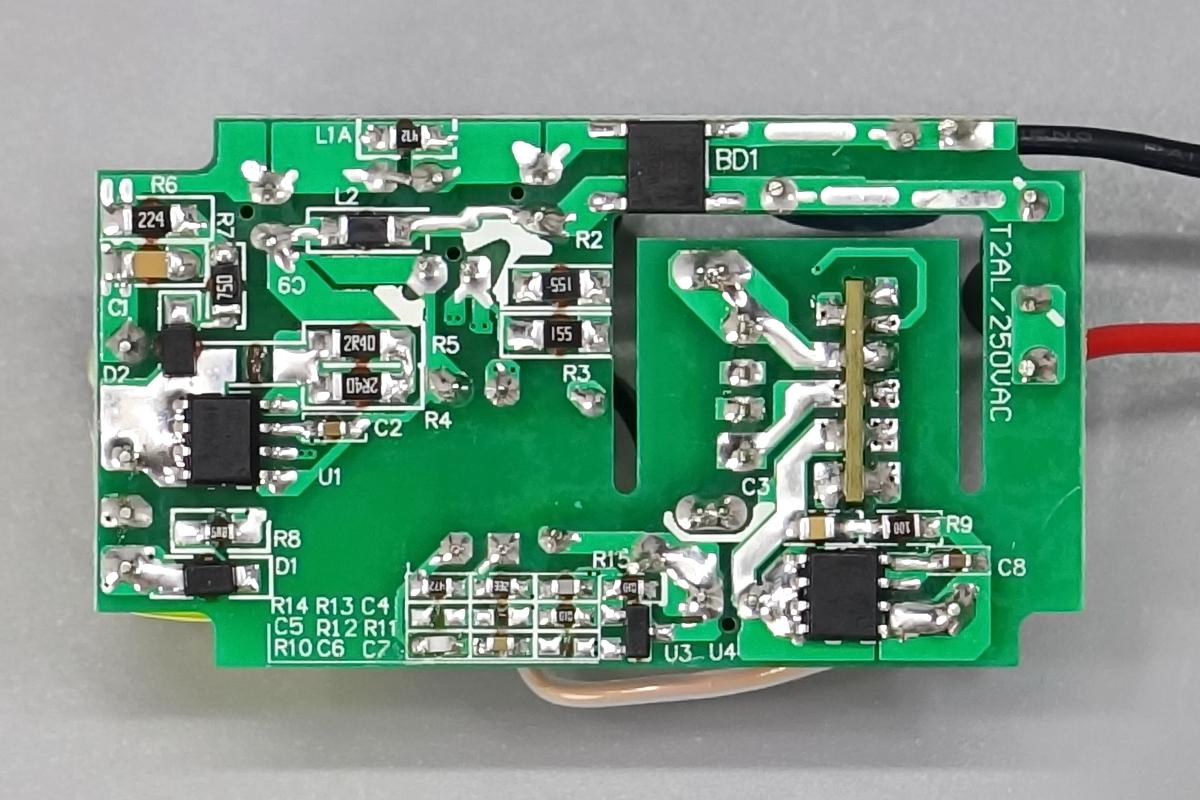

小板背面一覽，設有整流橋和開關電源初次級控制芯片。

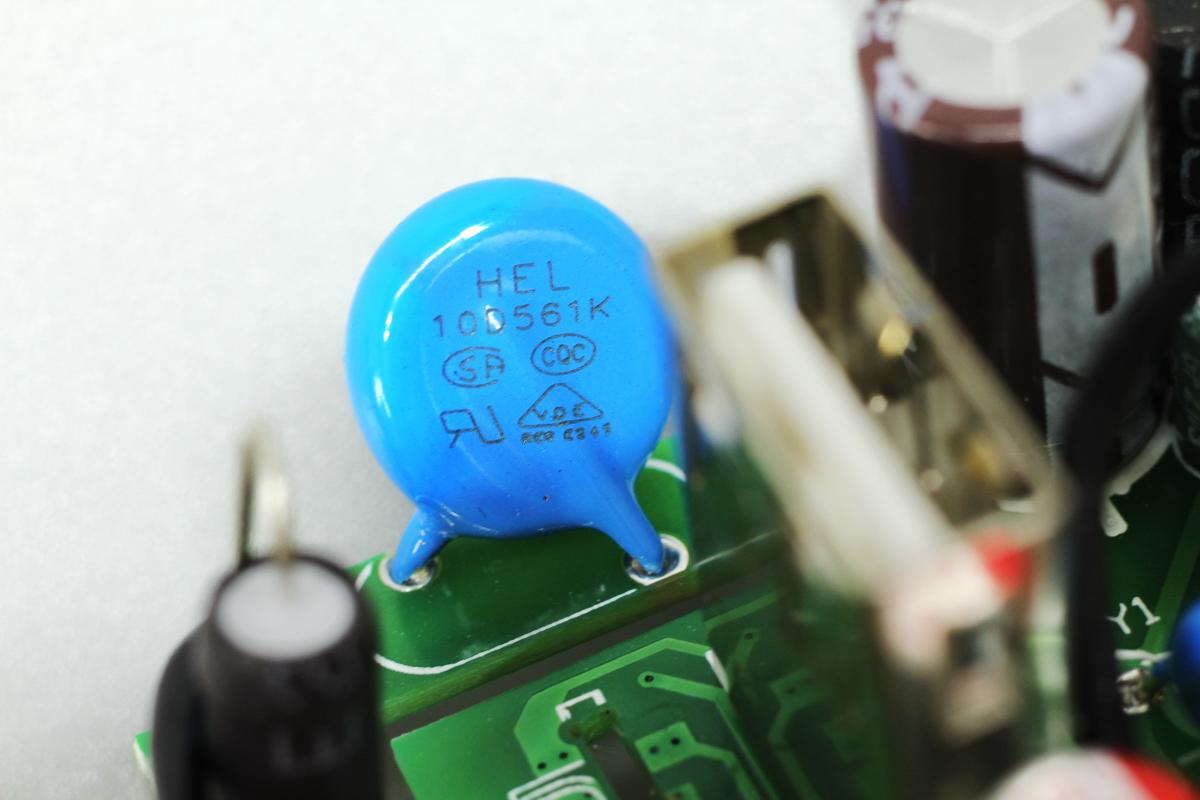

10D561K壓敏電阻特寫。

WRABS20MF整流橋特寫。

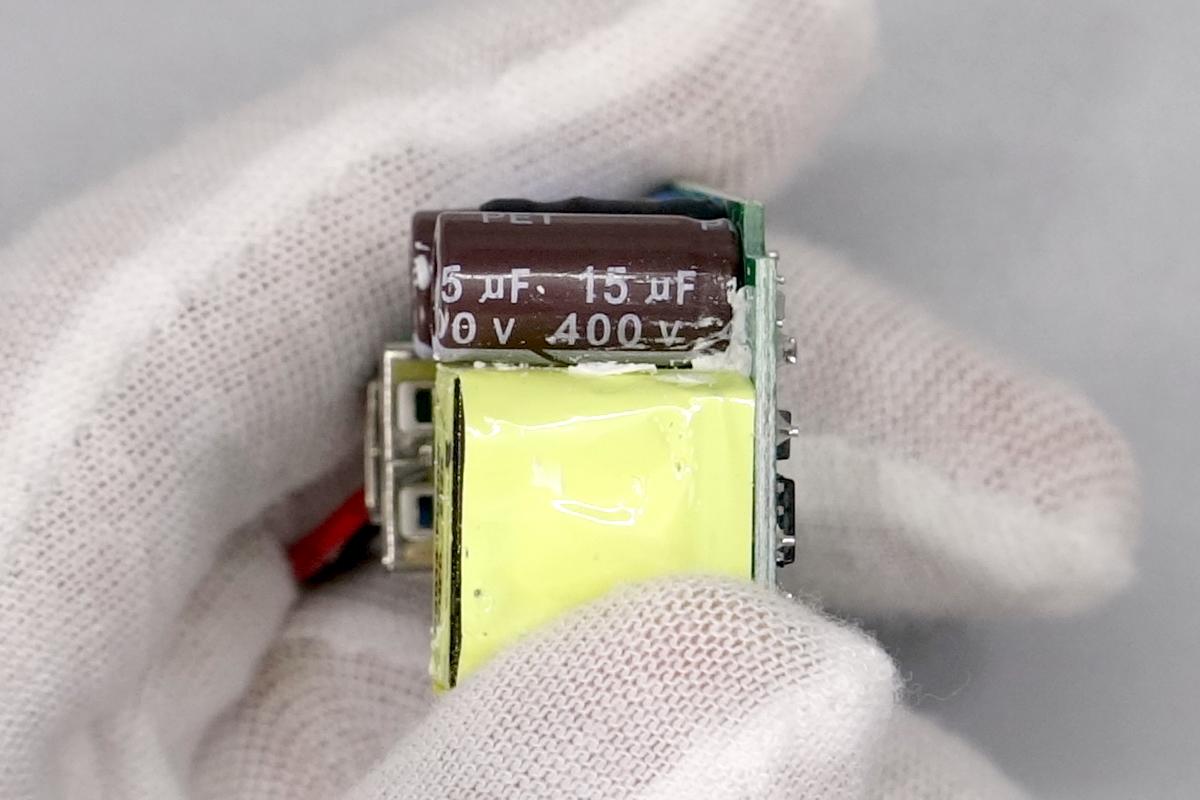

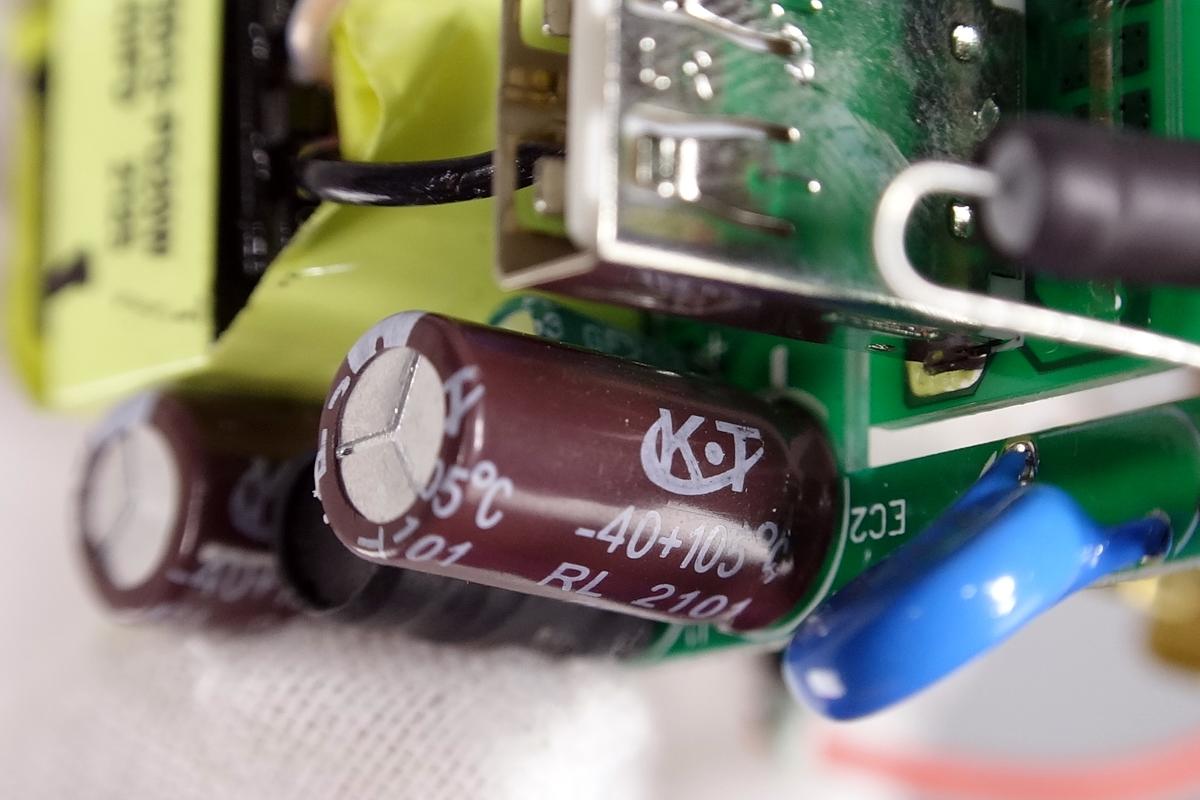

兩顆高壓濾波電解電容來自凱特。

規格均為400V 15μF。

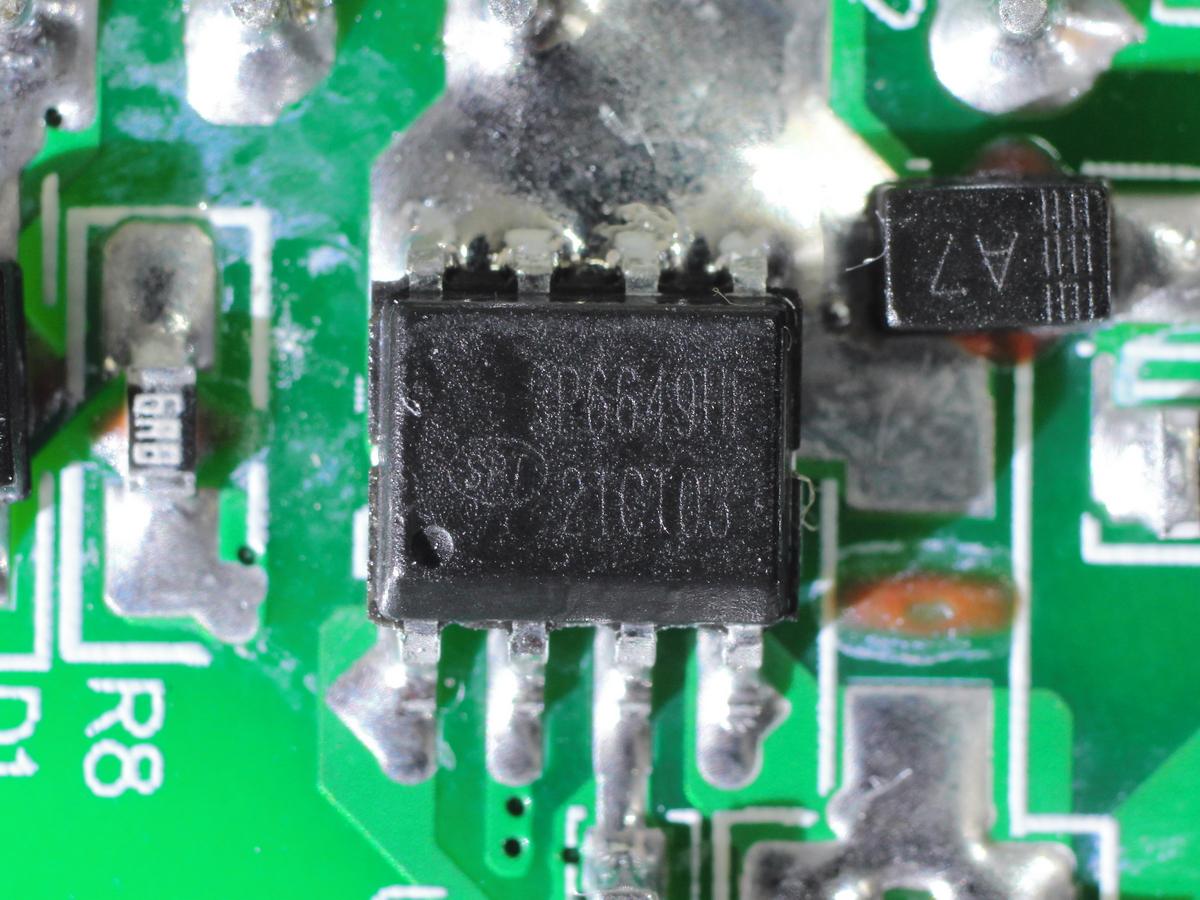

開關電源主控芯片采用硅動力SP6649HF，這是一顆電流模式PWM控制芯片，內置650V高壓功率MOSFET，應用于功率在30W以內的方案，固定65KHz開關頻率，內置抖頻功能用于改善EMI性能，跳頻模式提高輕載效率，降低待機功耗。同時內置多種完善的保護功能，全功率范圍無音頻噪聲，采用SOP8封裝。

硅動力SP6649HF資料信息。

充電頭網拆解了解到，硅動力的快充芯片還被JinHotai迷你25W PD快充充電器、貝爾金無線充原裝20W充電器、鐵甲20W PD快充充電器、斯泰克20W迷你PD快充、奧睿科20W PD快充、圖拉斯18W PD快充等數十款產品。

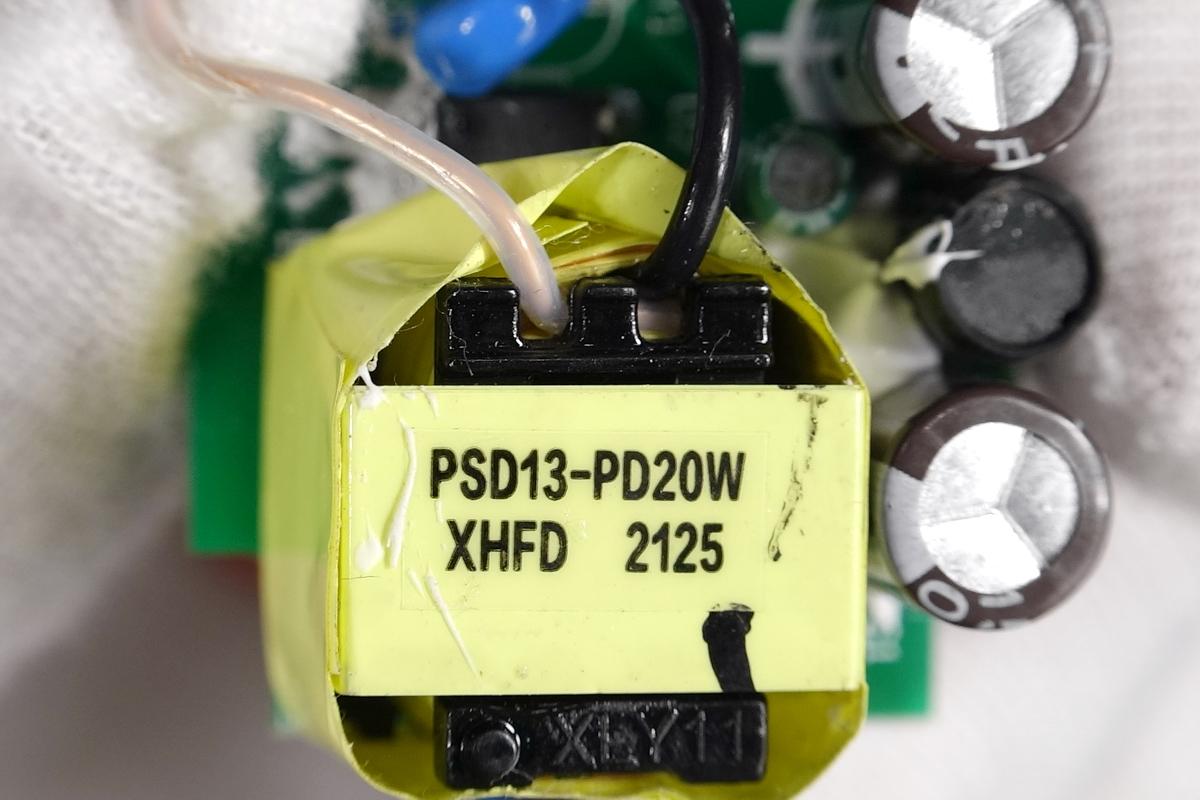

變壓器特寫，頂部噴碼有信息。

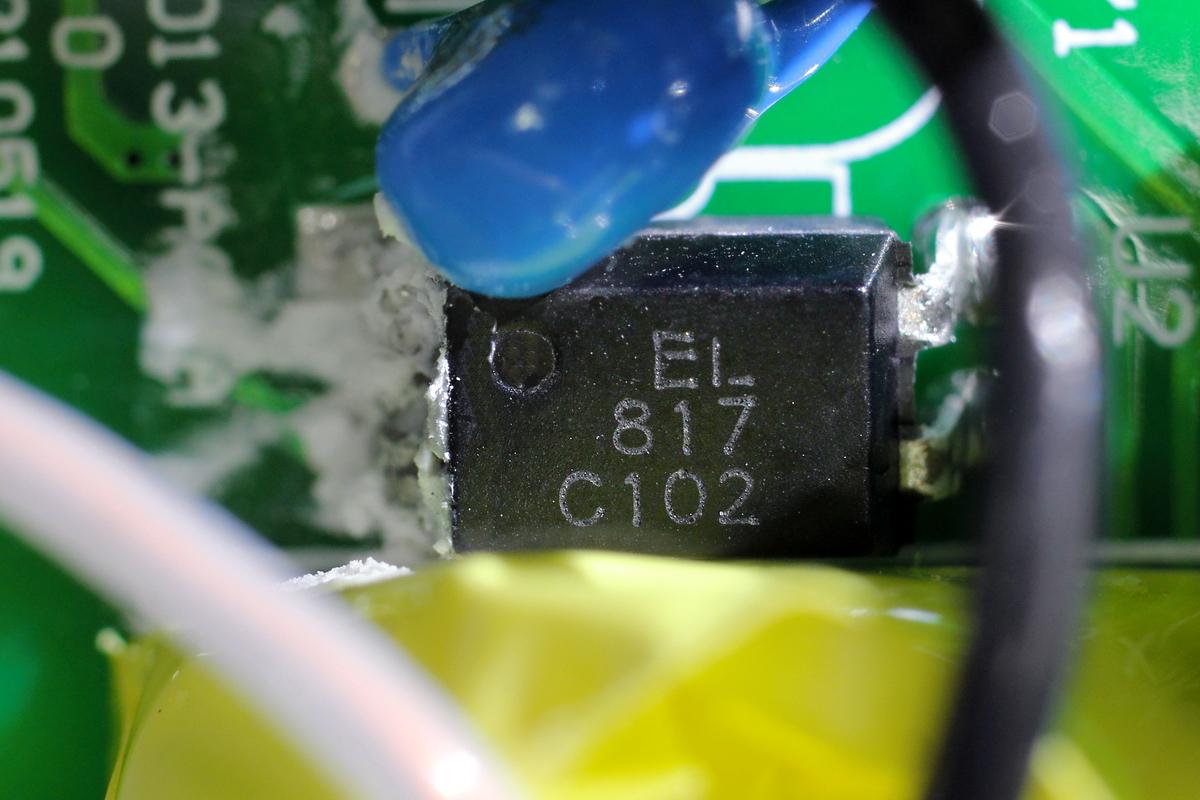

億光EL 817光耦，用于初級次級通信，反饋輸出電壓。

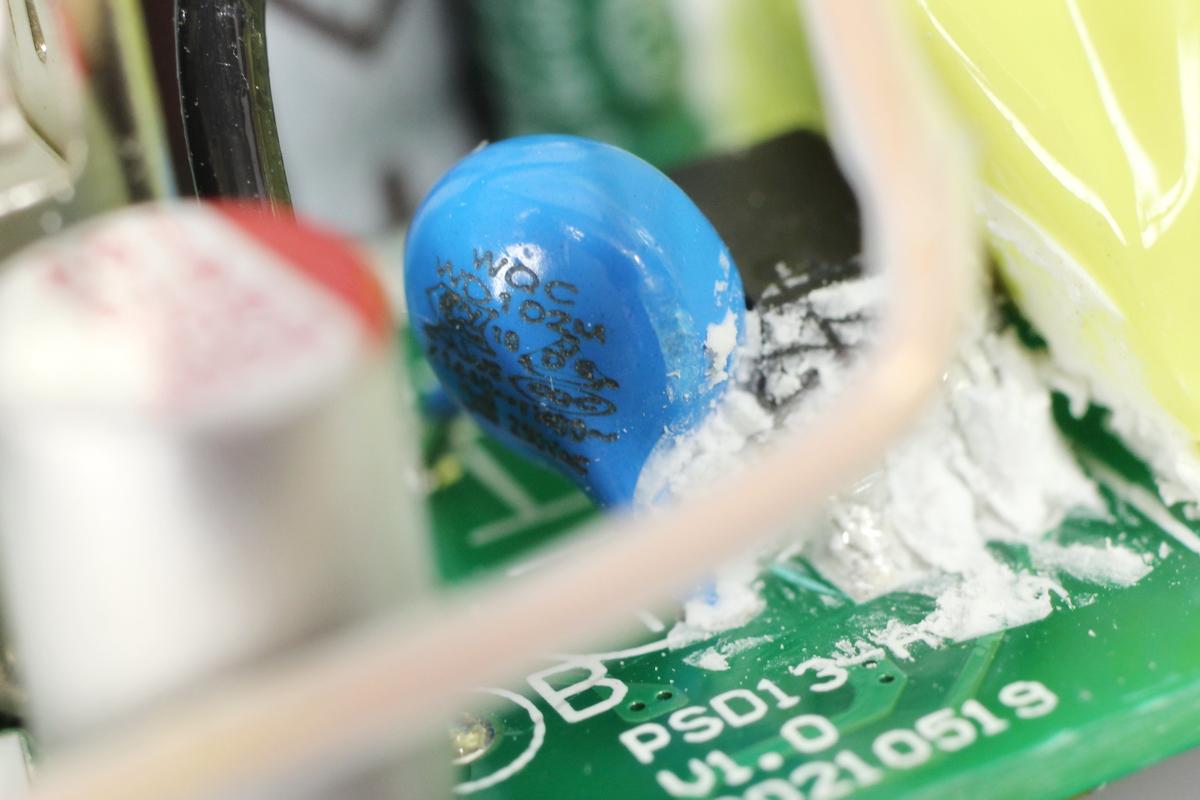

Y電容特寫。

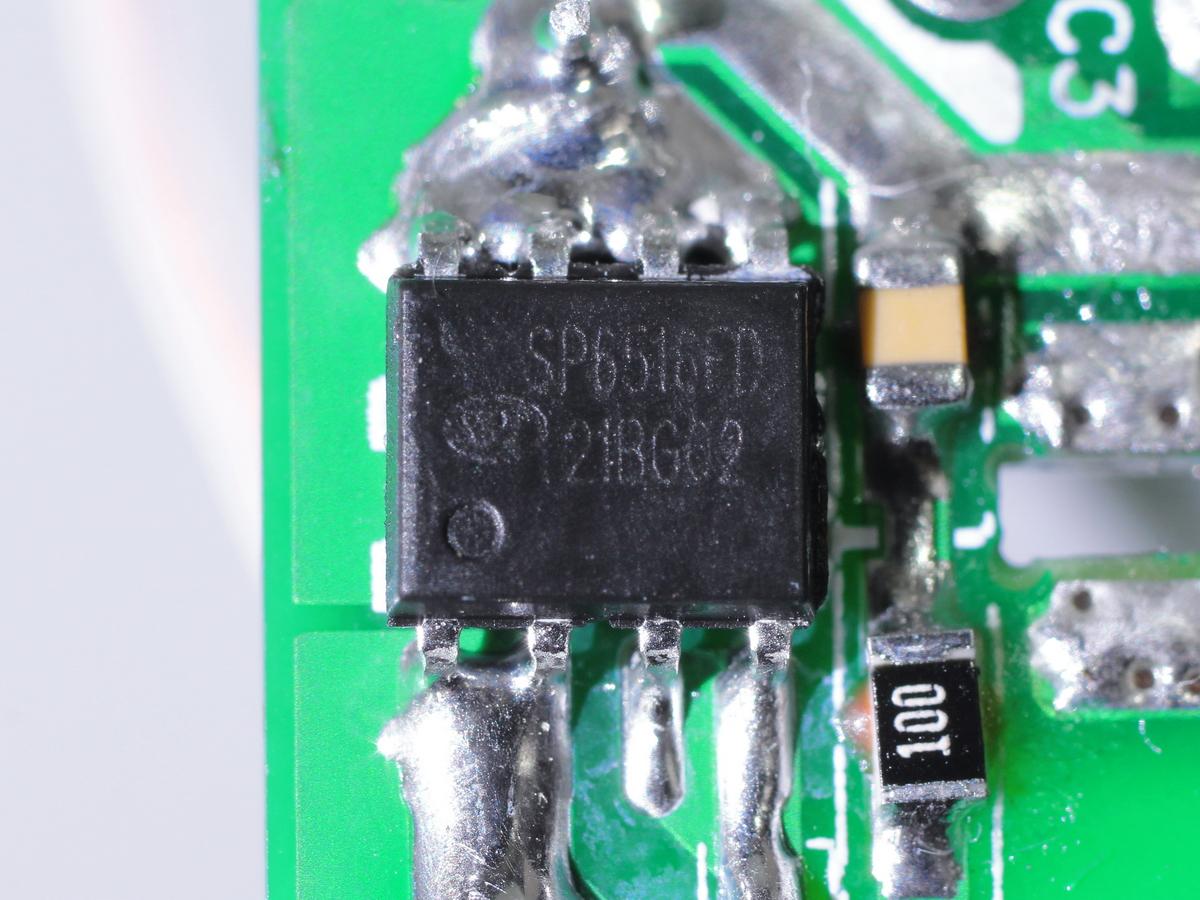

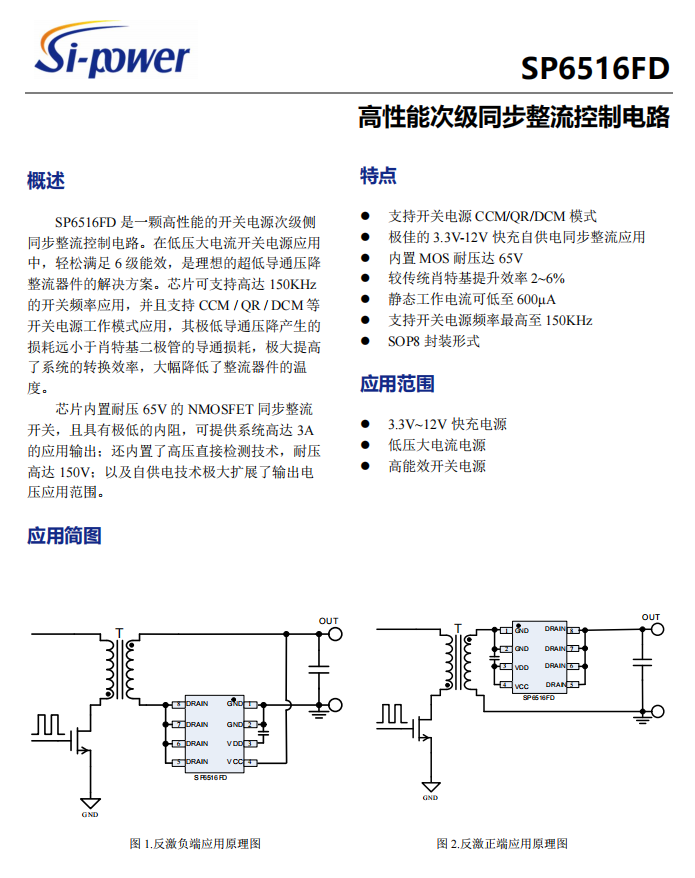

同步整流芯片采用硅動力SP6516FD，這是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。

SP6516FD可支持高達150KHz的開關頻率應用，并且支持CCM/QR/DCM等 開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

芯片內置耐壓65V的NMOSFET同步整流開關，且具有極低的內阻，可提供系統高達3A的應用輸出；還內置了高壓直接檢測技術，耐壓高達150V；以及自供電技術極大擴展了輸出電壓應用范圍。

C口母座所在小板背面設有一顆協議芯片。

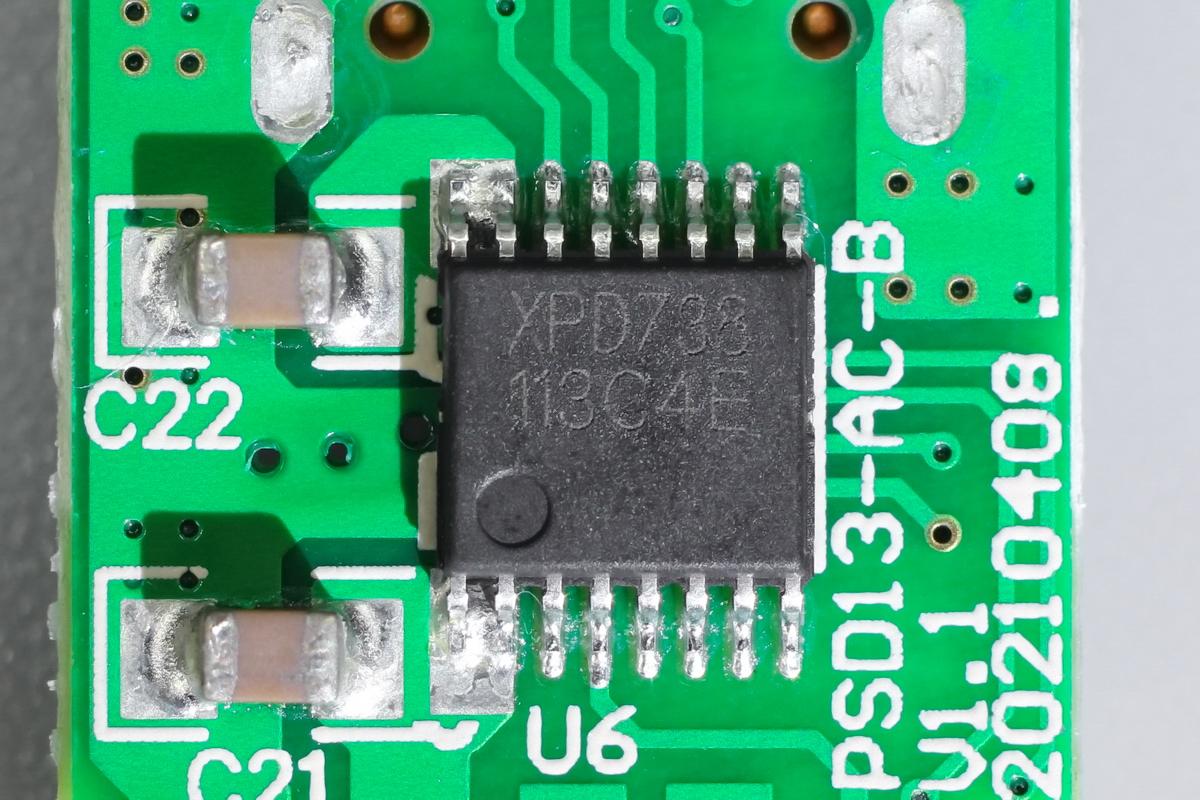

協議芯片采用云矽半導體XPD738，用于1C1A雙口控制。XPD738通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，很適合應用在1C1A雙端口充電設備上，支持任意單口快充雙口輸出5V，在A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充。

云矽半導體XPD738資料信息。

充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

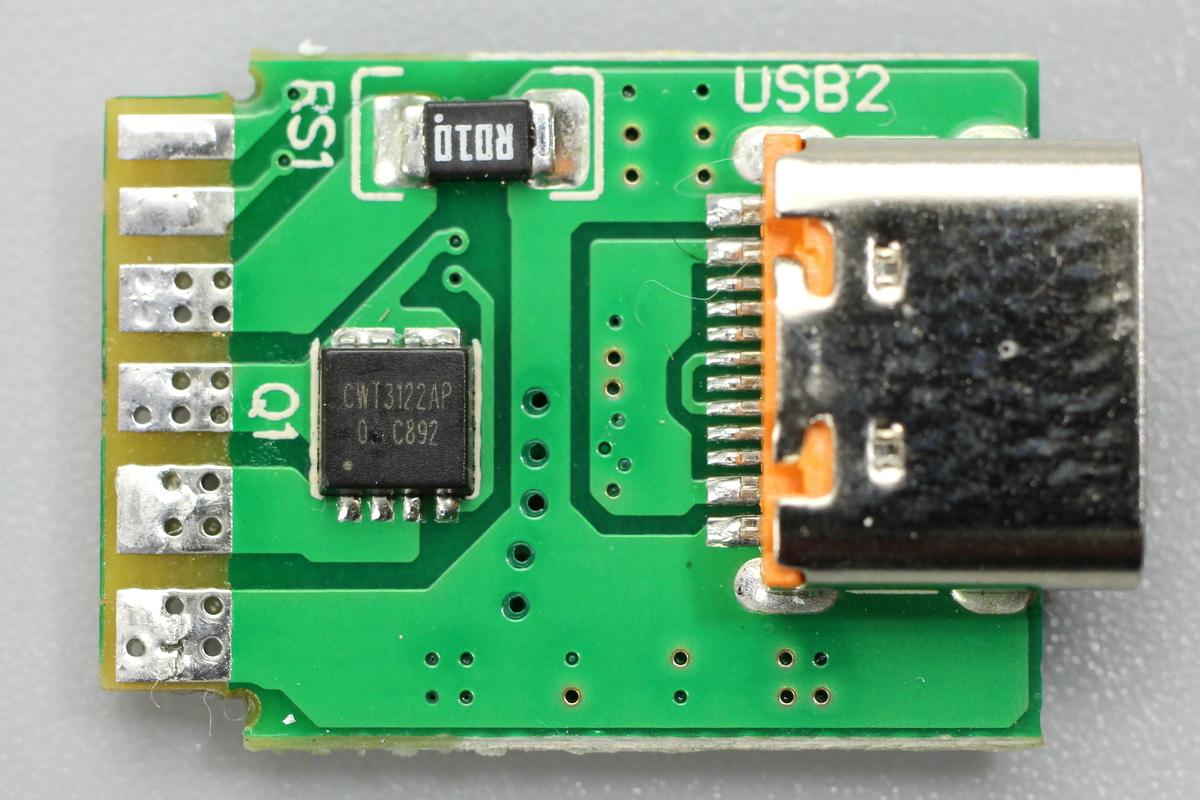

小板另一面有一顆輸出VBUS開關管，絲印CWT3122AP。

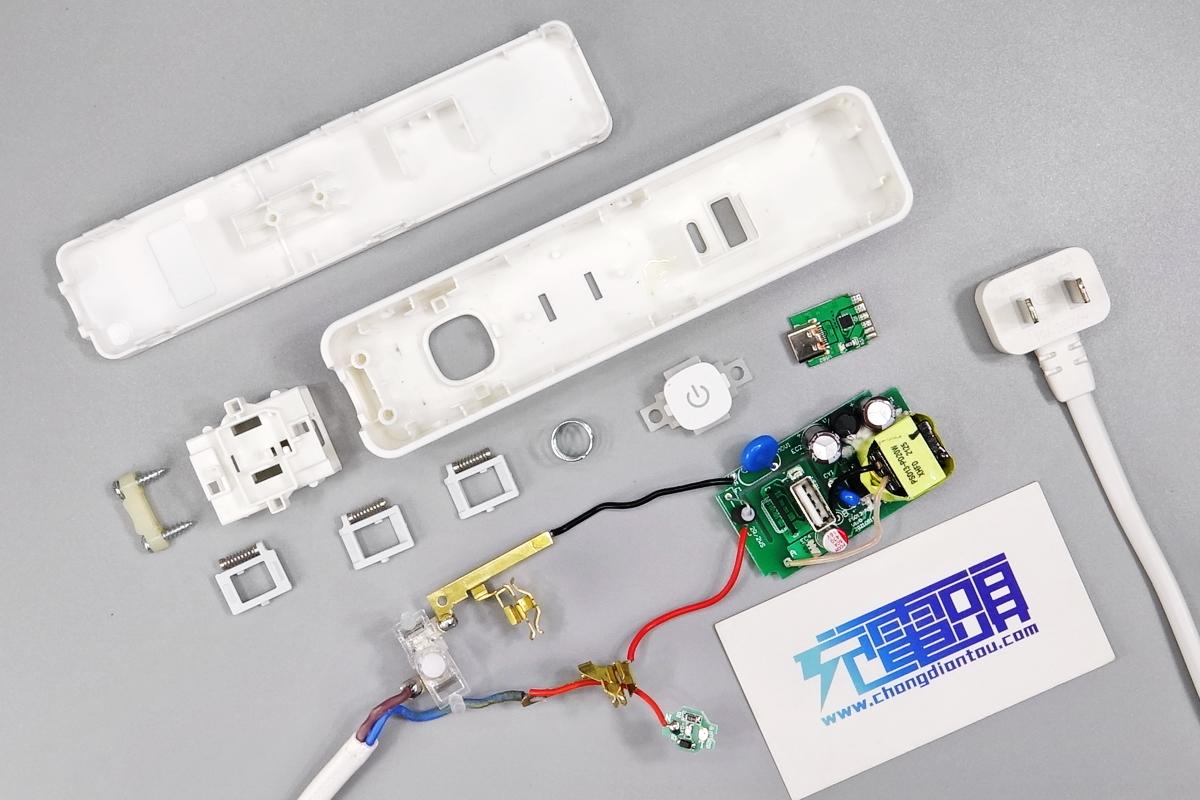

全部拆解完畢，來張全家福。

充電頭網拆解總結

ON這款快充延長線插座全長約有1.6米，足夠支持生活中各種使用場景，而機身長條狀設計不占用桌面空間。插座配有總開關，AC插孔帶有安全門，配備1A1C萬金油接口，支持QC、AFC、FCP、PD快充協議，支持最大20W快充，滿足iPhone 12日?？斐湫枨?。

充電頭網通過拆解了解到，得益于高集成開關電源方案，插座內部充電器模塊非常簡化。內部采用硅動力SP6649HF+SP6516FD高集成QR開關電源方案，云矽半導體XPD738協議芯片，整體方案集成度高，電路非常簡潔。
