7月9日，HONOR榮耀X20 SE新機開賣，售價1799元起，有幻夜黑、藍水翡翠、鈦空銀、櫻粉金四種配色，整體顏值很高。手機搭載聯發科天璣700處理器，支持5G+5G雙卡雙待，運行Magic UI 4.1系統。

續航方面，新機配備了4000mAh電池，支持在線聽音樂52小時，或在線視頻11小時，或在線游戲10小時，輔以22.5W超級快充，即使手機沒電了也能較快回血。下面充電頭網就對榮耀X20 SE這款新機進行拆解，看看手機內置的哪家快充方案。

一、榮耀X20 SE手機外觀

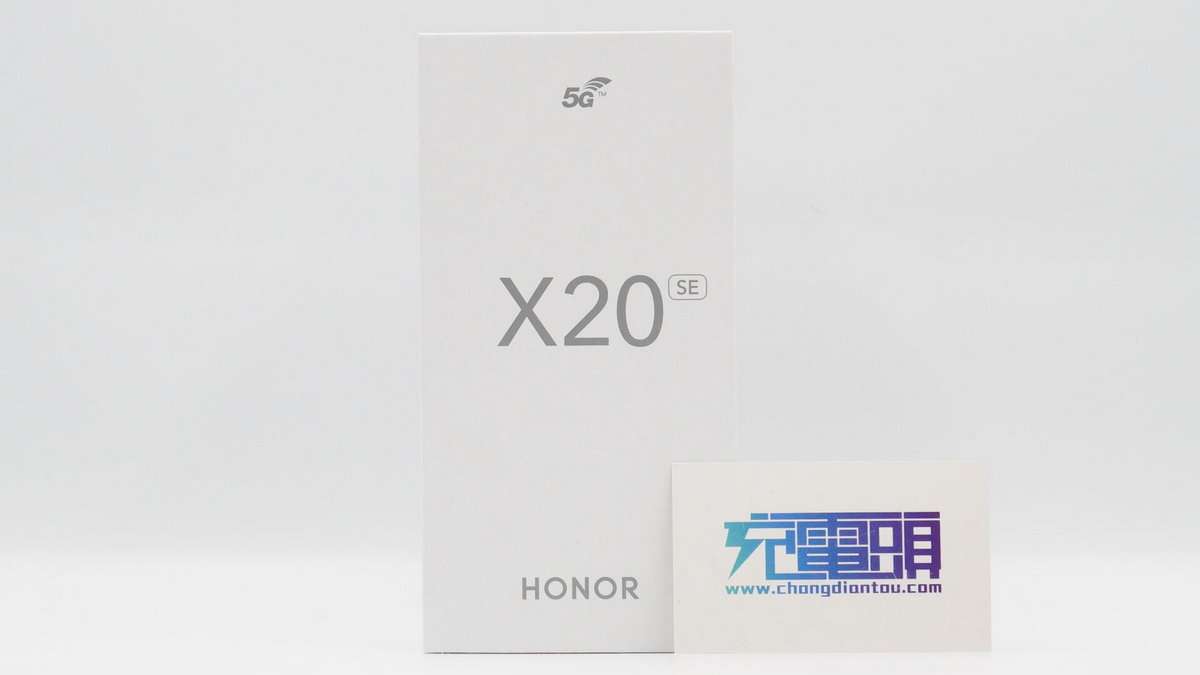

產品采用硬紙質包裝盒，頂面印有5G logo、X20 SE以及HONOR品牌。

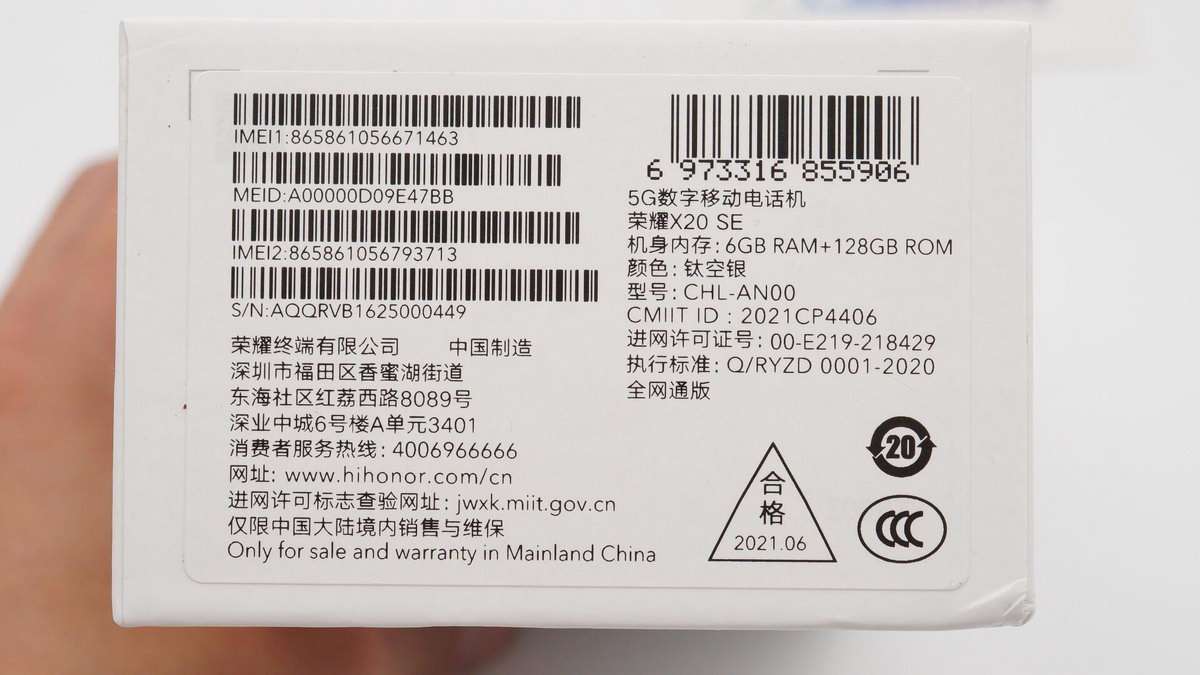

另外包裝盒上貼有手機相關信息貼紙，制造商是榮耀終端有限公司，通過了CCC認證。

此外手機還通過了德國萊茵檢測認證，環保等級A級。

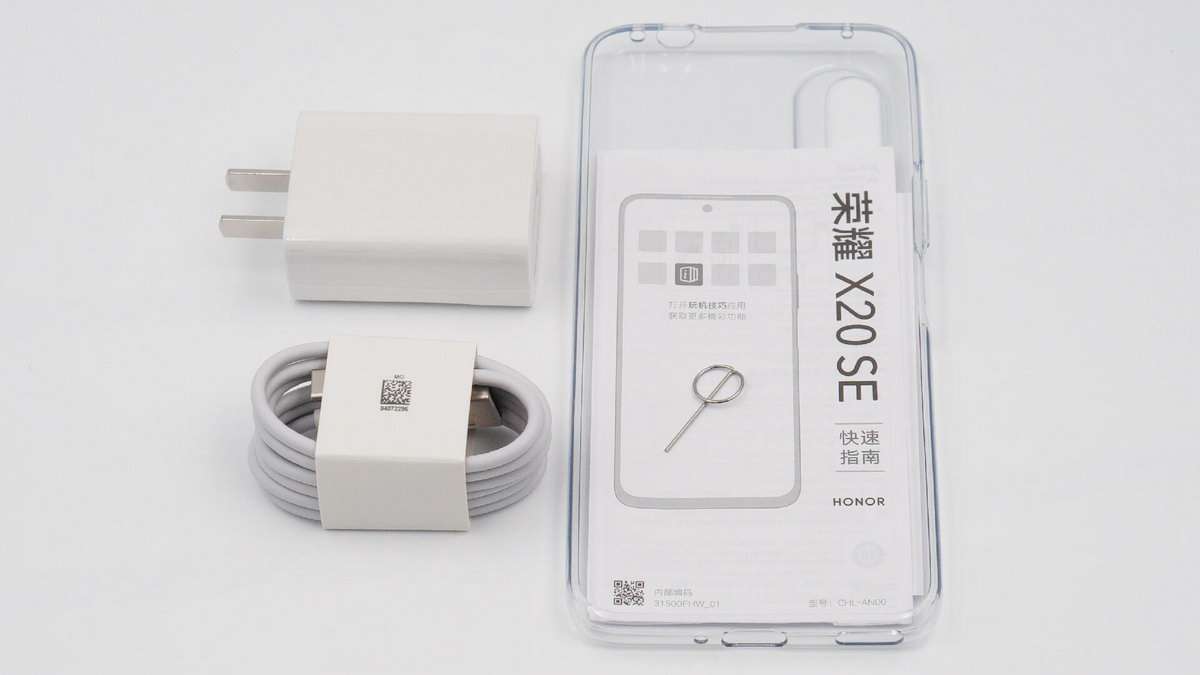

除手機外，包裝盒內還有22.5W快充充電器、數據線、保護殼、取卡針以及使用說明書。

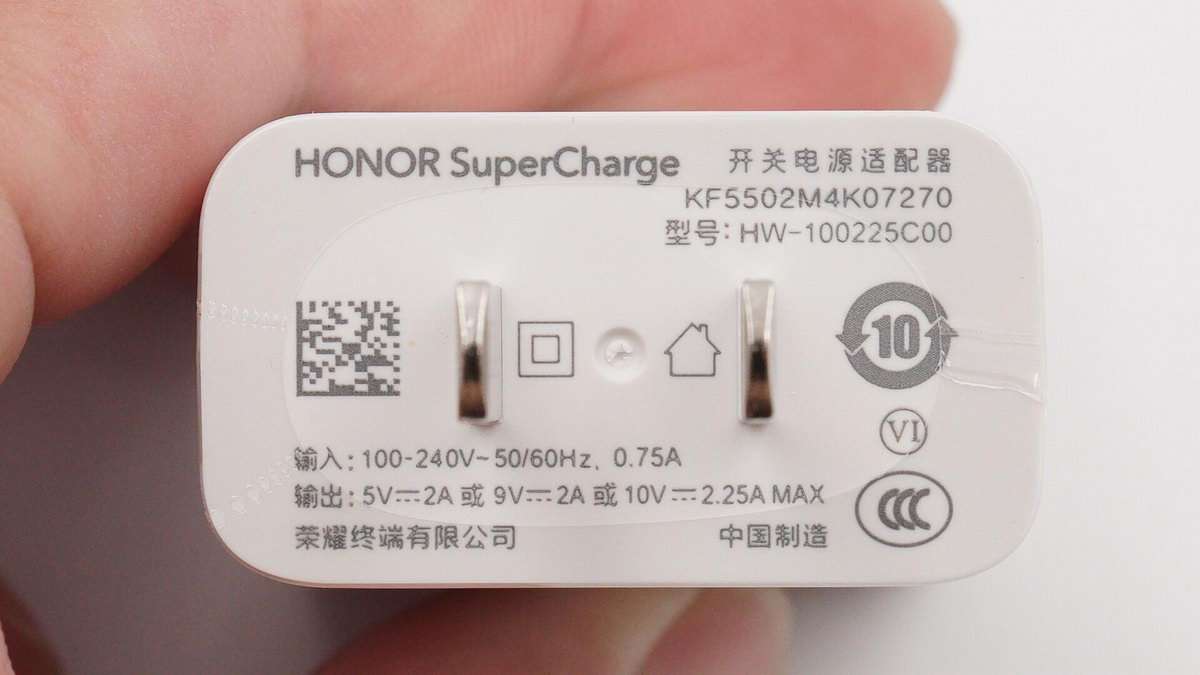

充電器輸入端外殼印有參數信息

型號：HW-100225C00

輸入：100-240V~ 50/60Hz 0.75A

輸出：5V2A、9V2A、10V2.25A Max

榮耀終端有限公司

充電器通過了CCC認證和VI級能效認證。

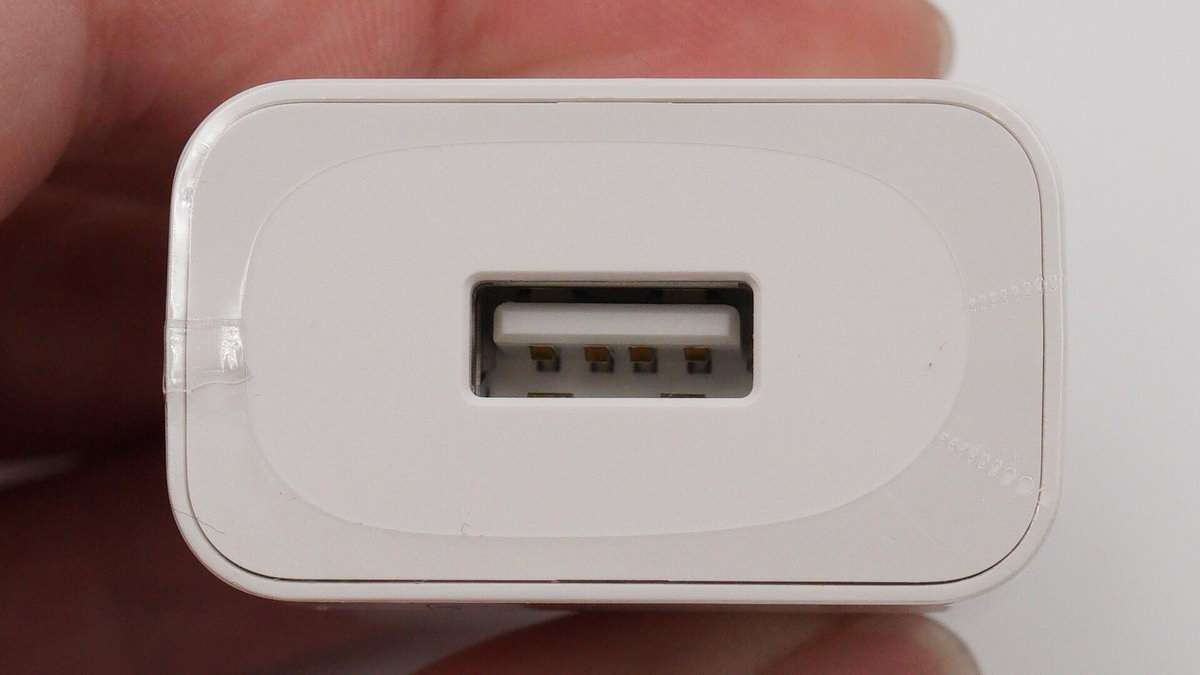

輸出端配備USB-A接口，白色膠芯。

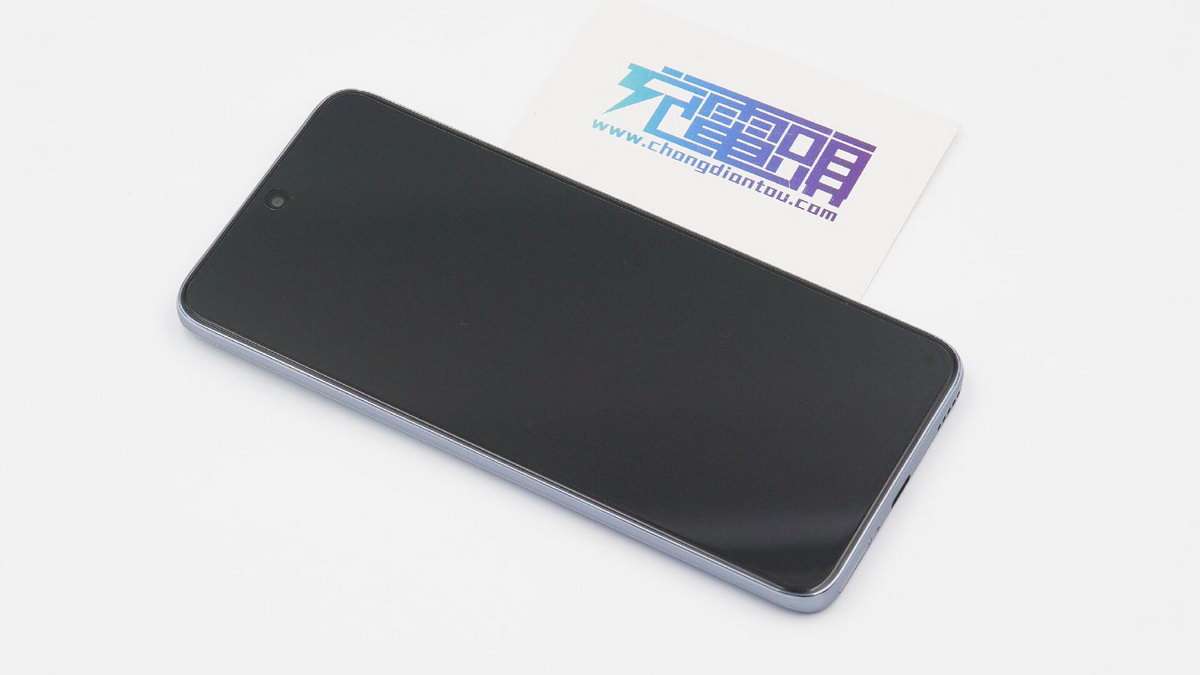

榮耀X20 SE手機配備了一塊6.6英寸全視屏，采用超窄邊框設計，屏占比高達94.2%，加上2400x1080分辨率，可以帶來舒適的觀看體驗。前攝1600萬像素，對稱中孔設計。

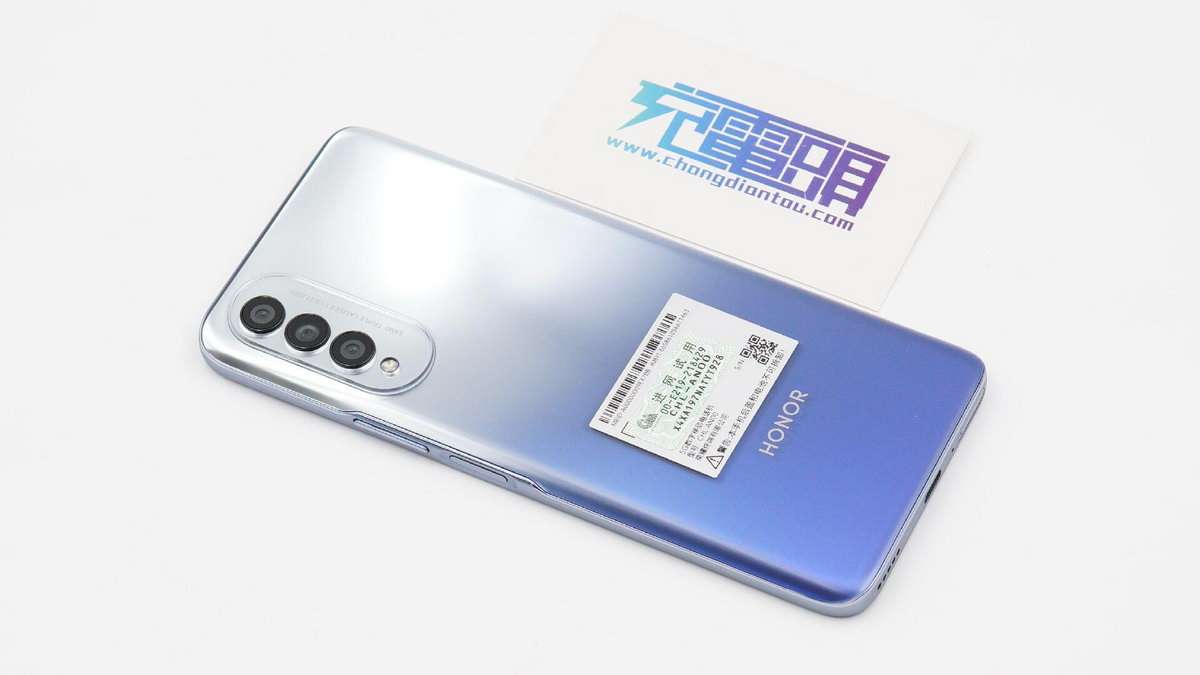

本次拆解的是鈦空銀款式，手機背面貼有進網許可標簽。

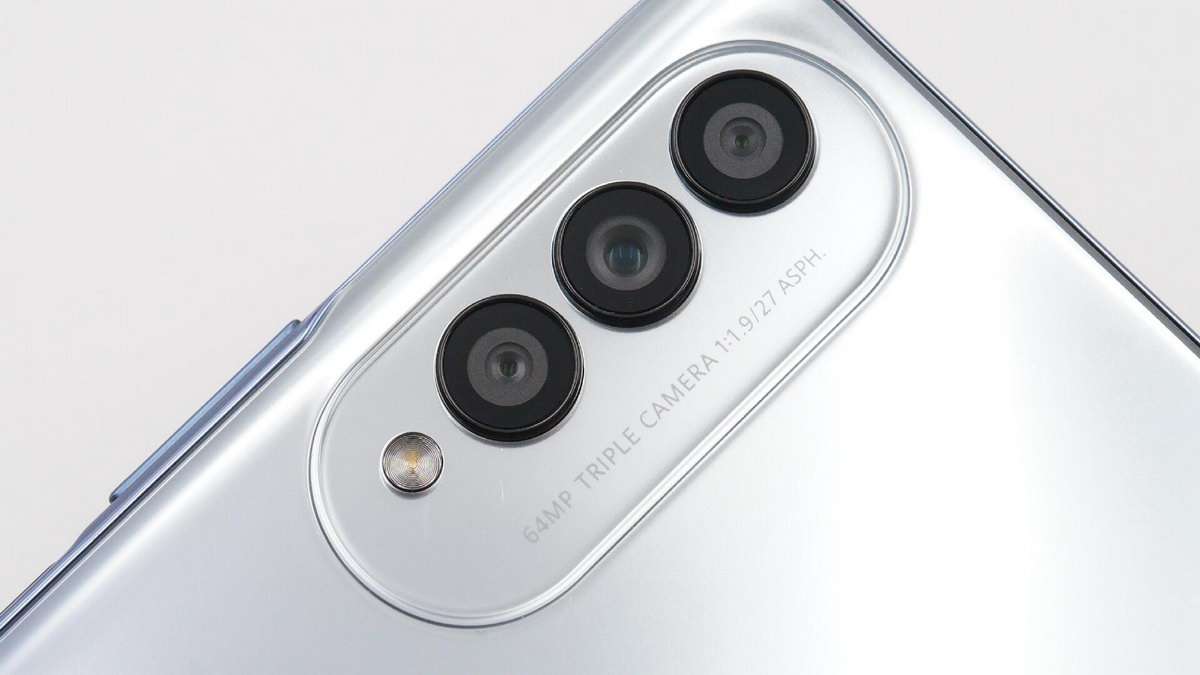

后攝包括6400萬像素主鏡頭+200萬像素景深鏡頭+200萬像素微距鏡頭，另外還有補光燈。

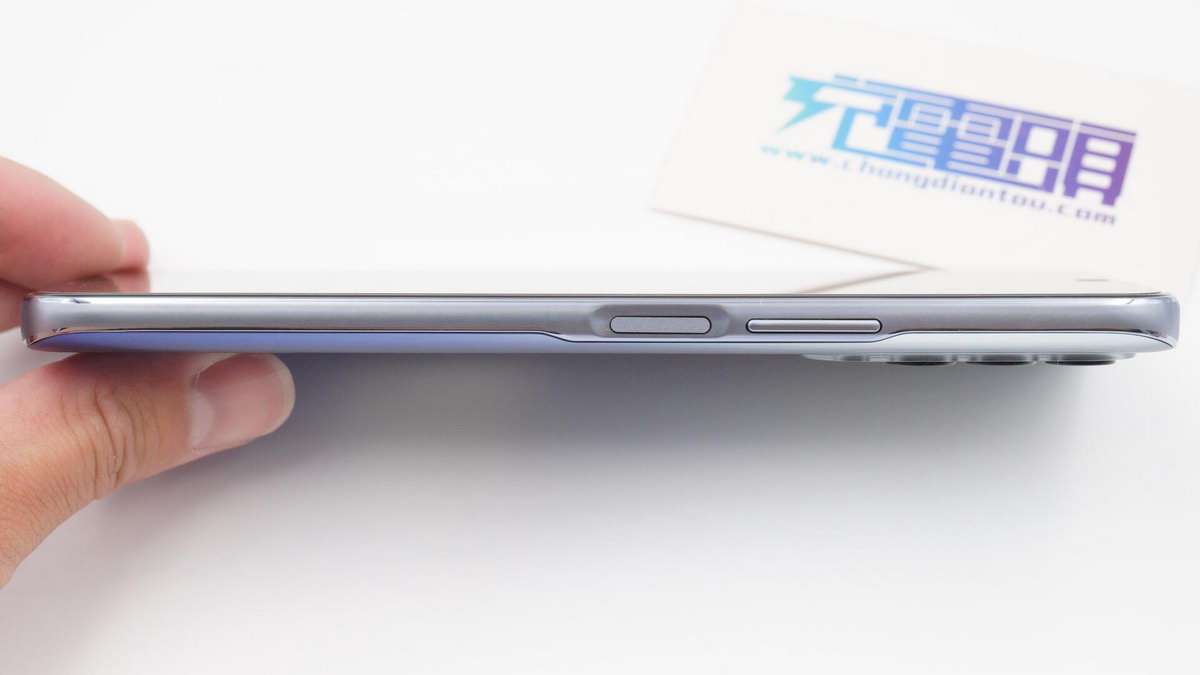

機身右側有電源鍵和音量鍵。

手機頂部從左到右依次是副麥克風孔、聽筒、耳機孔、環境光感應器。

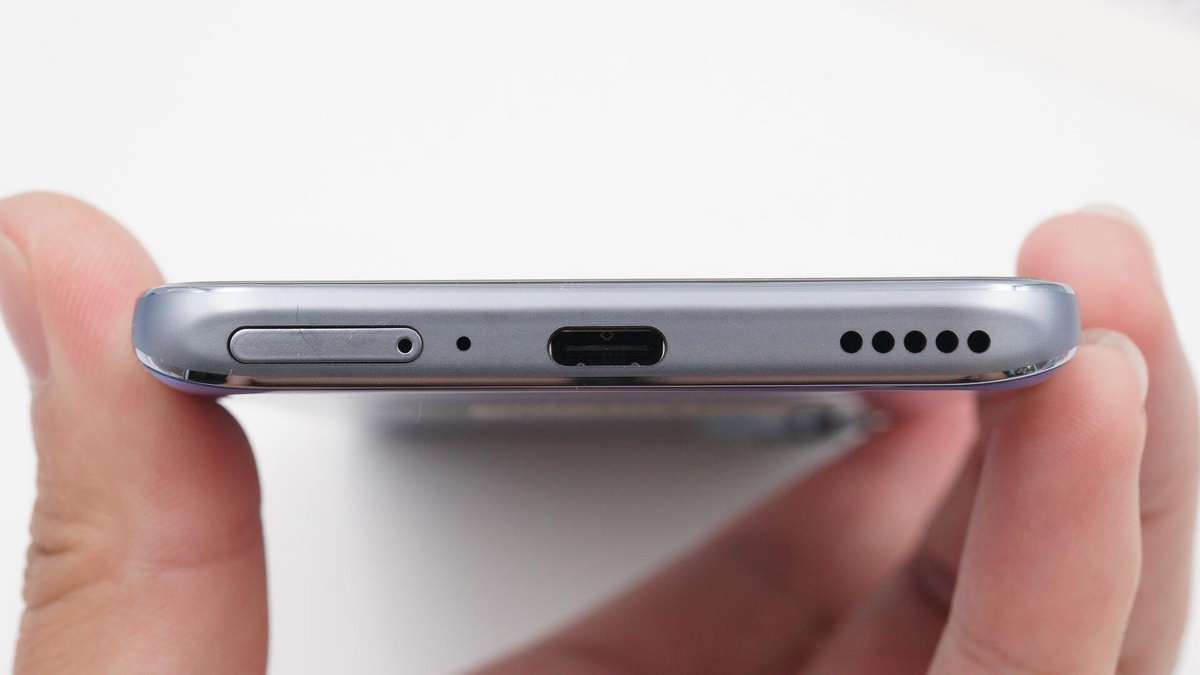

底部從左到右依次是SIM卡插槽、主麥克風孔、USB-C口、揚聲器孔。

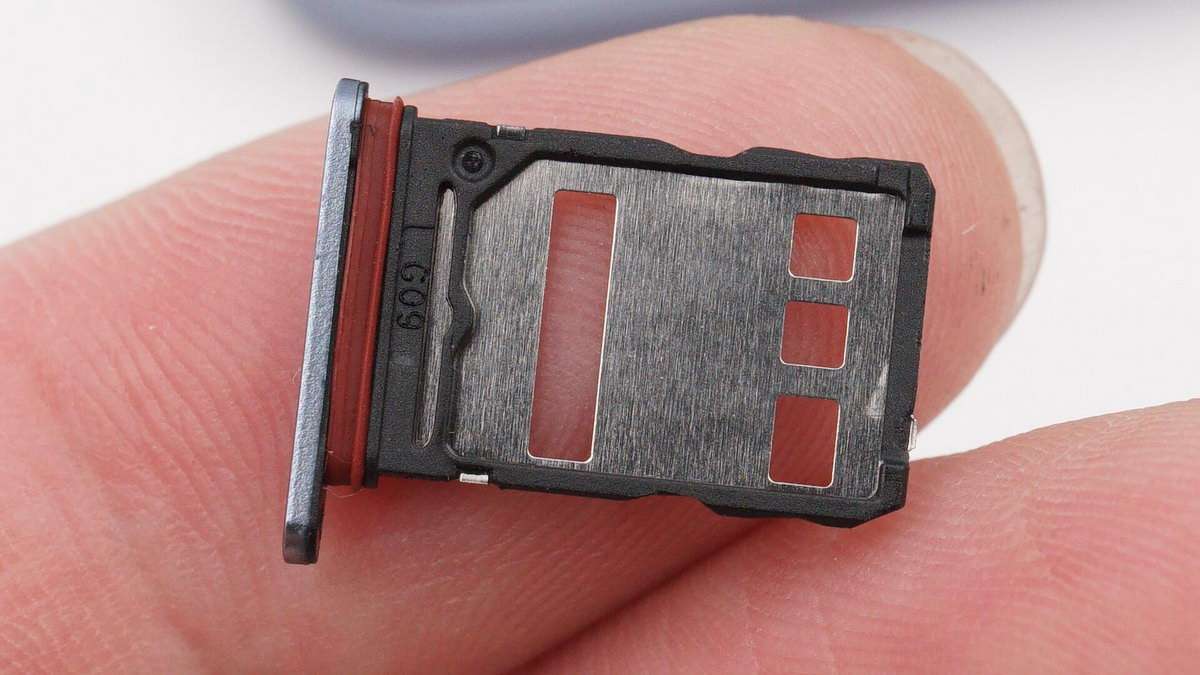

卡托特寫。

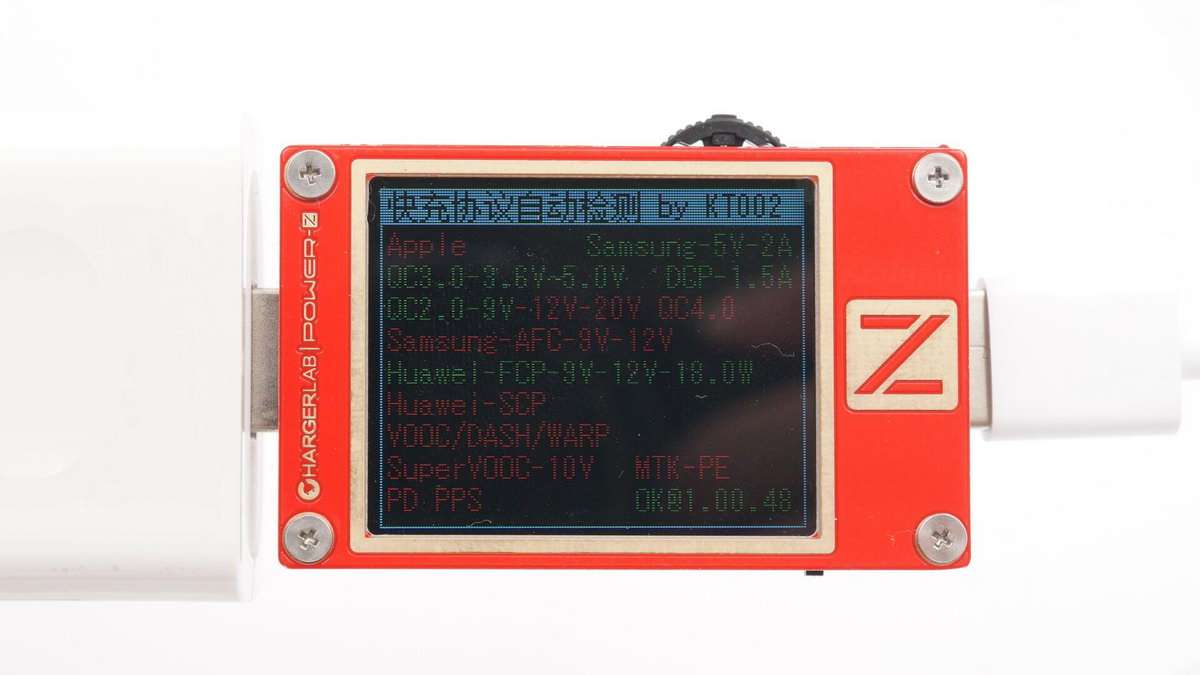

使用ChargerLAB POWER-Z KT002測得充電器支持Samsung 5V2A、DCP協議，以及QC2.0、QC3.0、FCP快充協議。

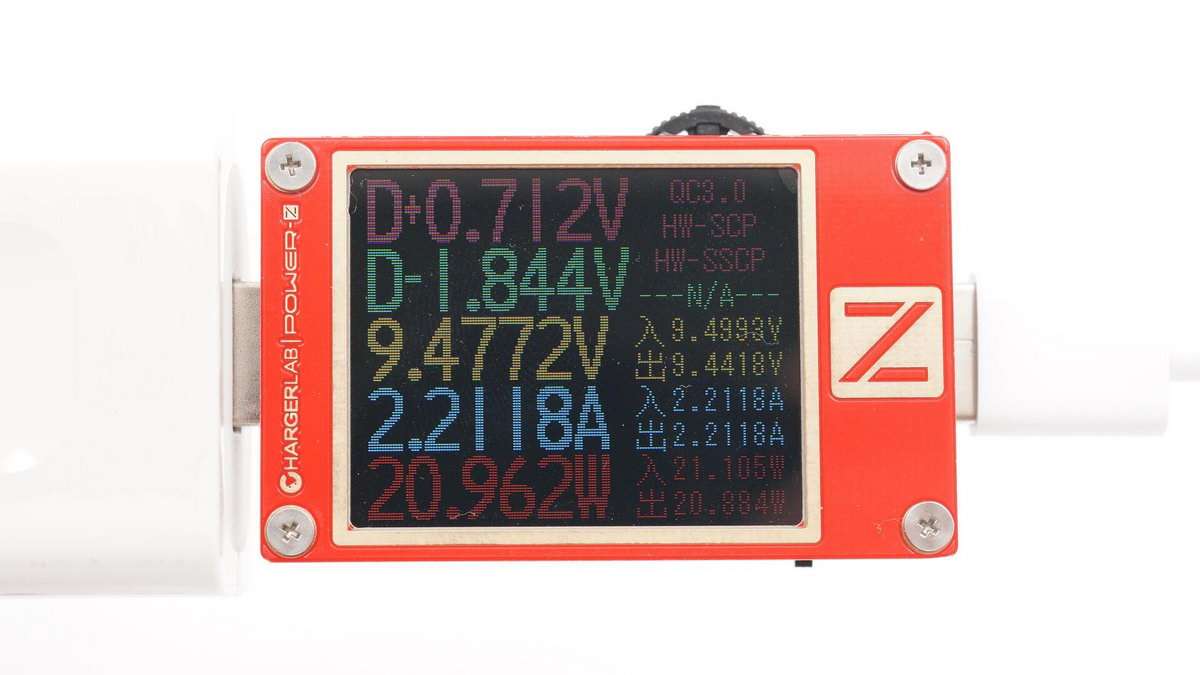

使用這款充電器給榮耀X20 SE手機充電，實測充電功率為9.48V 2.21A 20.96W。

二、榮耀X20 SE手機拆解

將手機后蓋拆開。

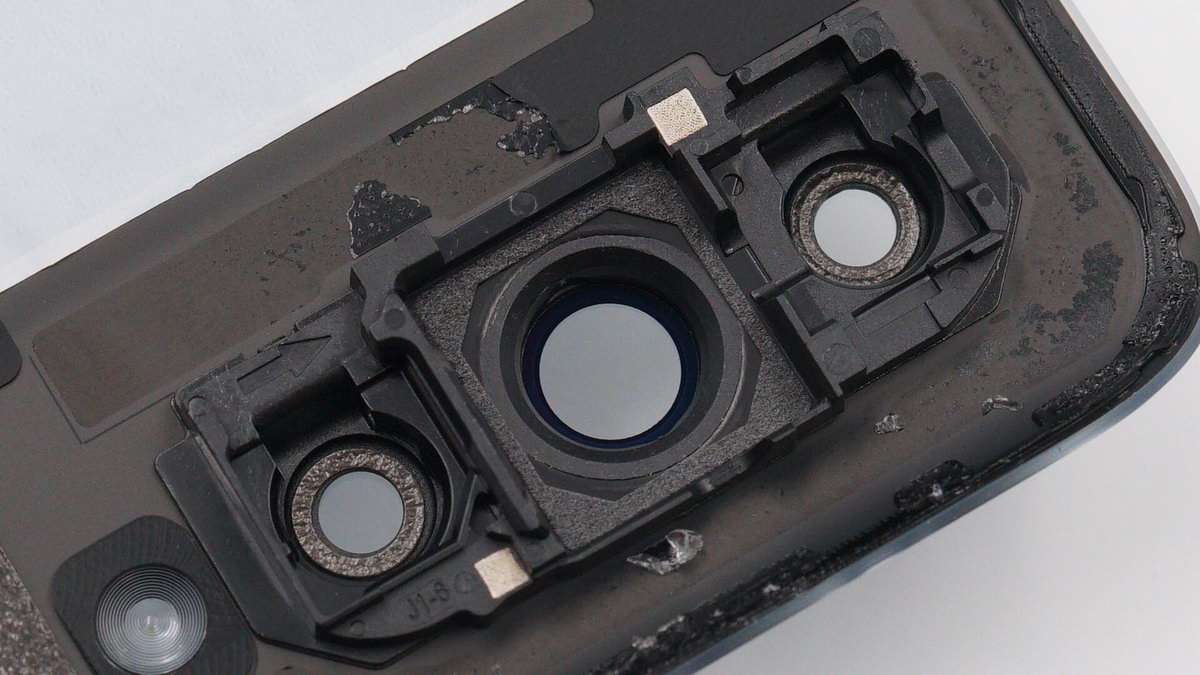

后蓋上對應后攝區域設有塑料保護框架，框架周邊均貼有泡棉膠防塵保護。

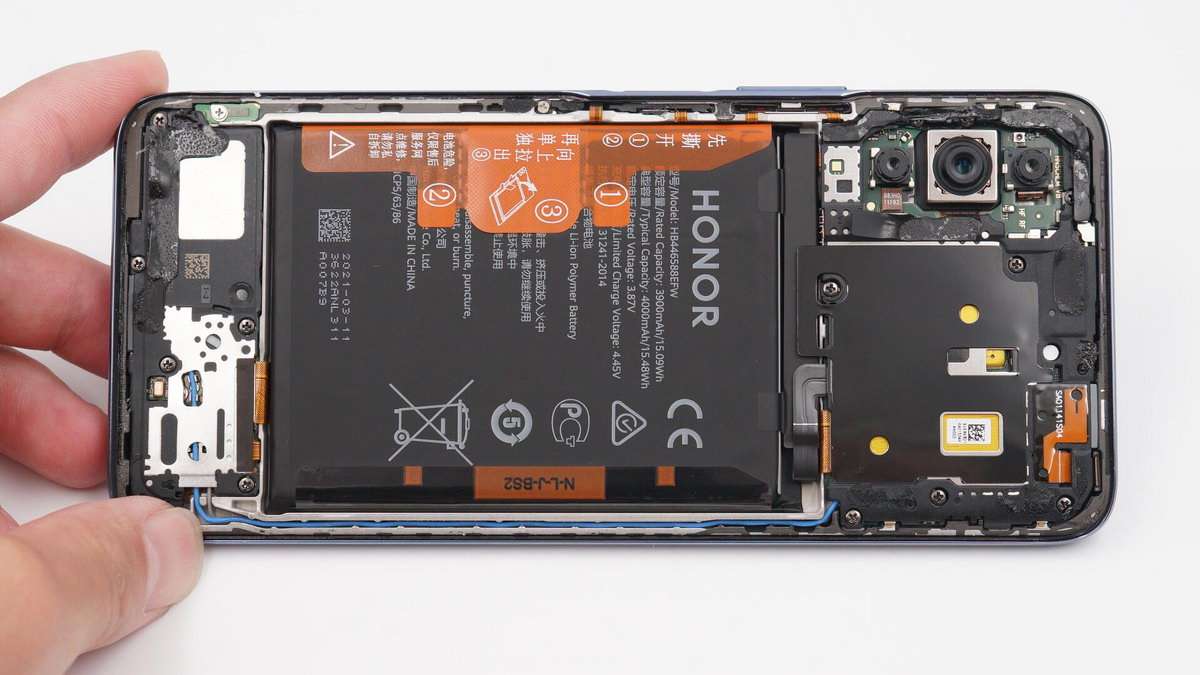

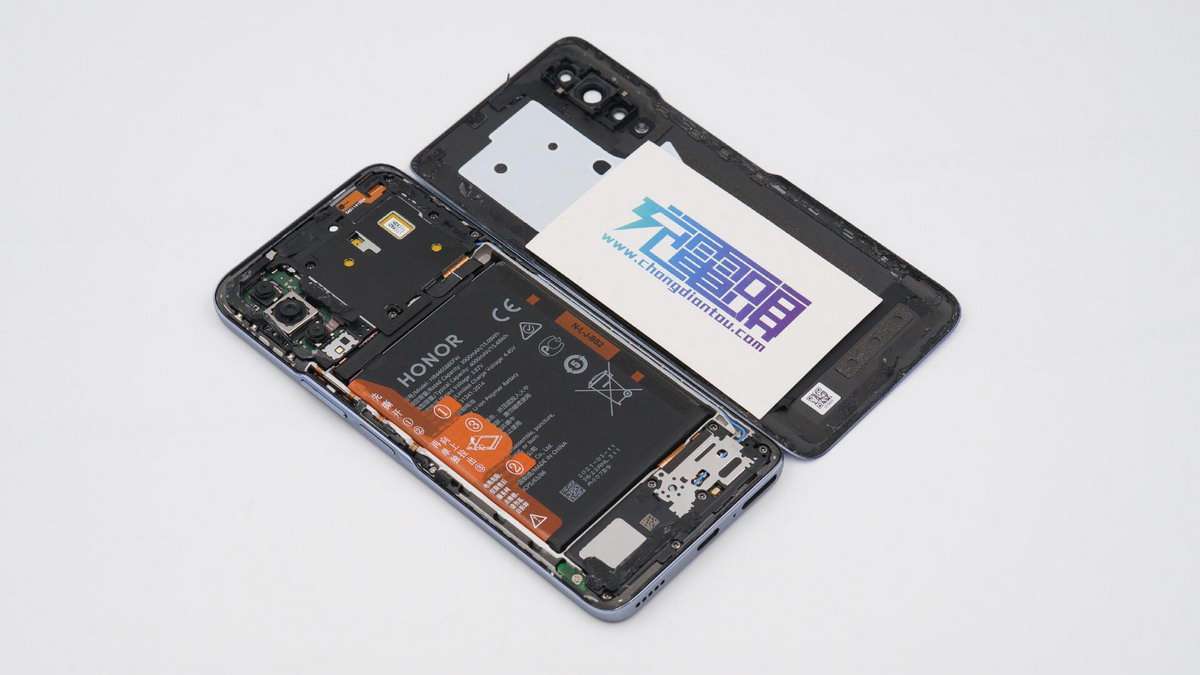

手機內部是經典三段式布局設計，主副板使用螺絲固定，電池兩側包裹塑料膜，并印有提示語和簡圖。

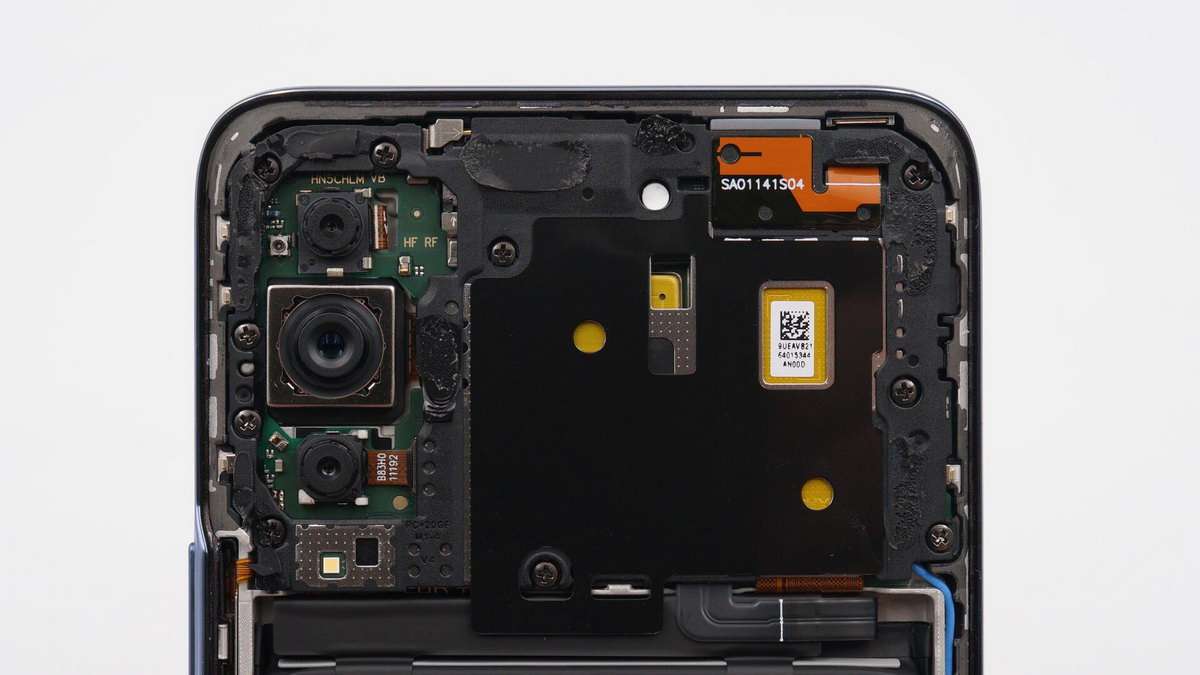

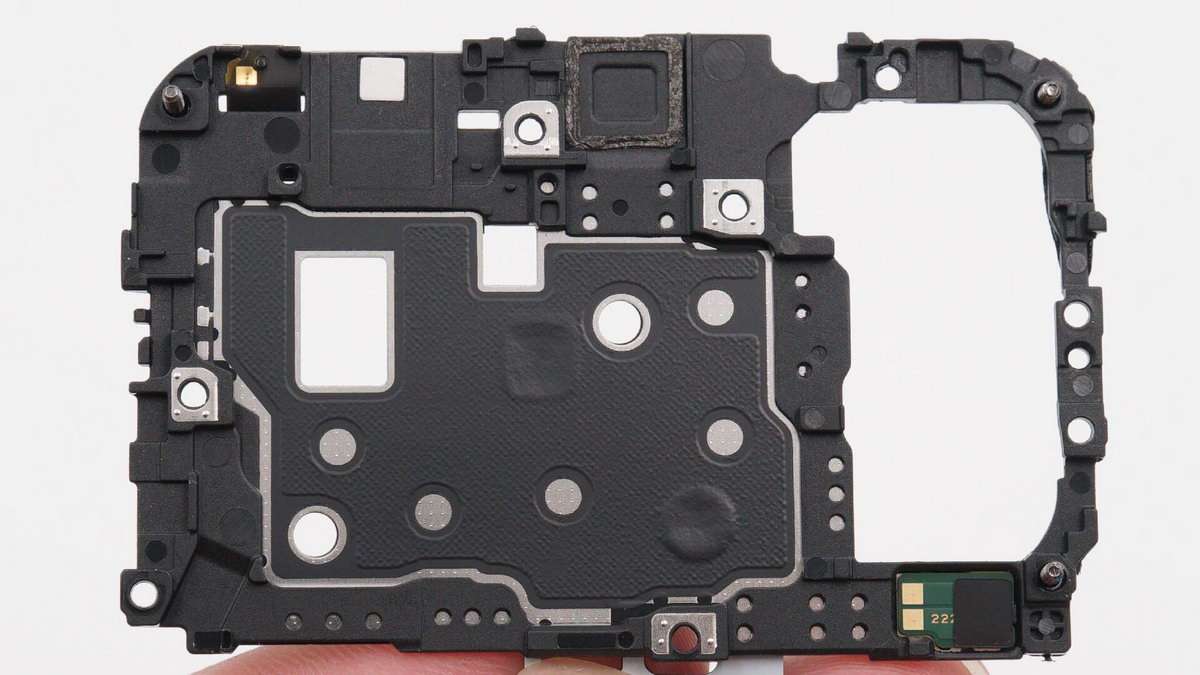

主板上覆蓋保護散熱蓋板，蓋板是金屬加塑料材質。

拆掉螺絲取下蓋板，蓋板金屬罩上貼有散熱貼紙。

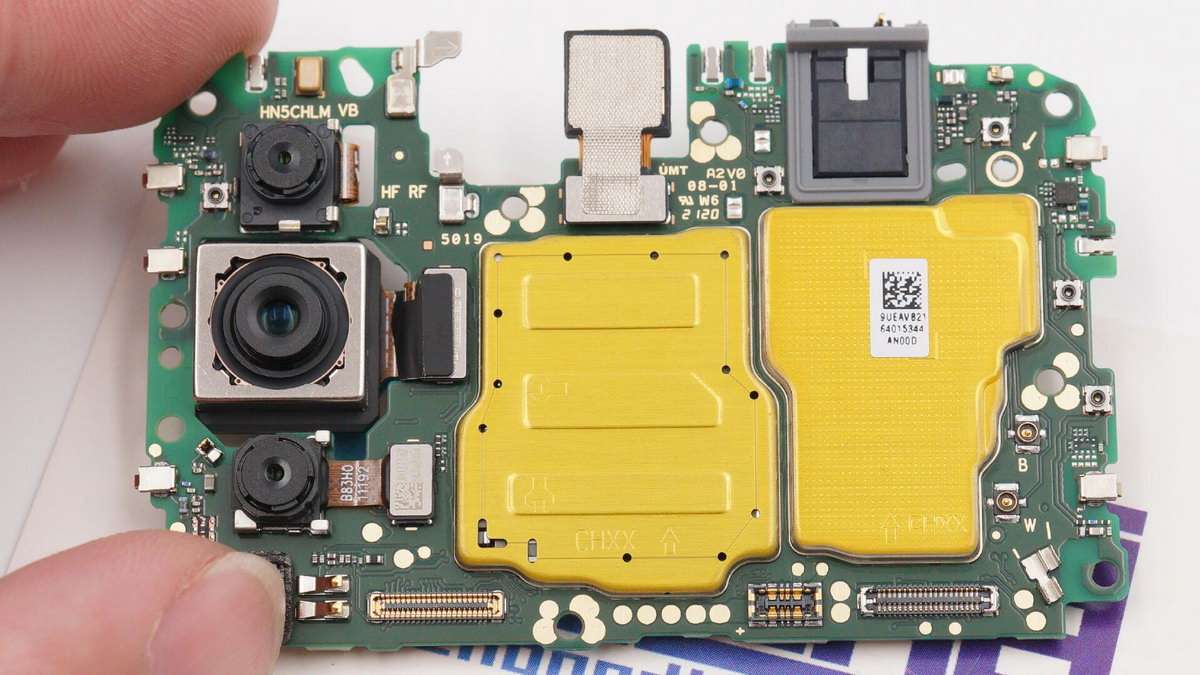

蓋板拆掉后，手機主板就可以輕松取出。左側三攝通過排扣和主板連接，正面中間以及右側還覆蓋屏蔽罩。

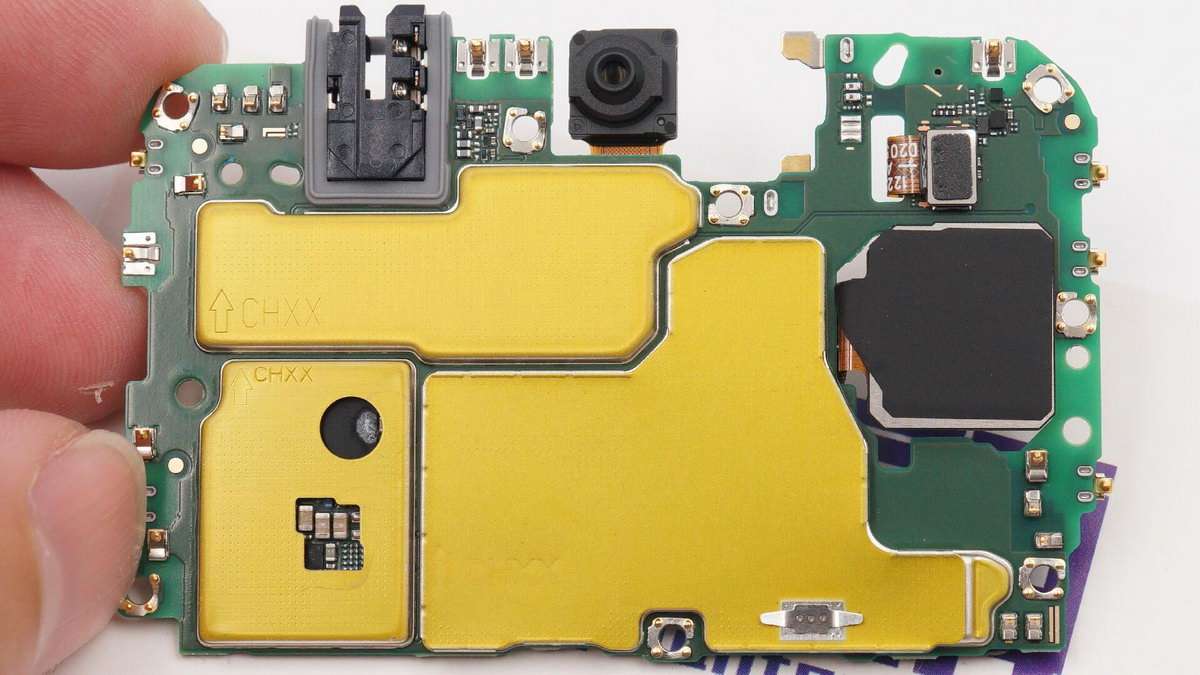

主板背面一覽，三個區域覆蓋屏蔽罩，右側主攝背面貼有保護板。

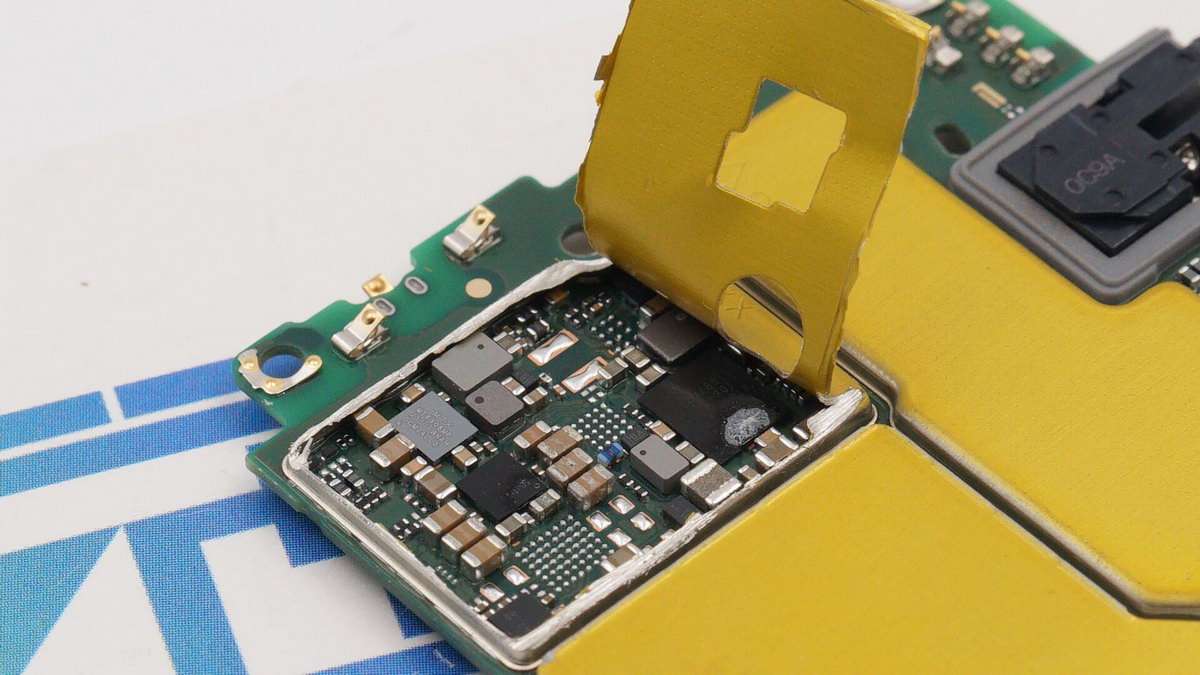

將左下角的屏蔽罩打開。

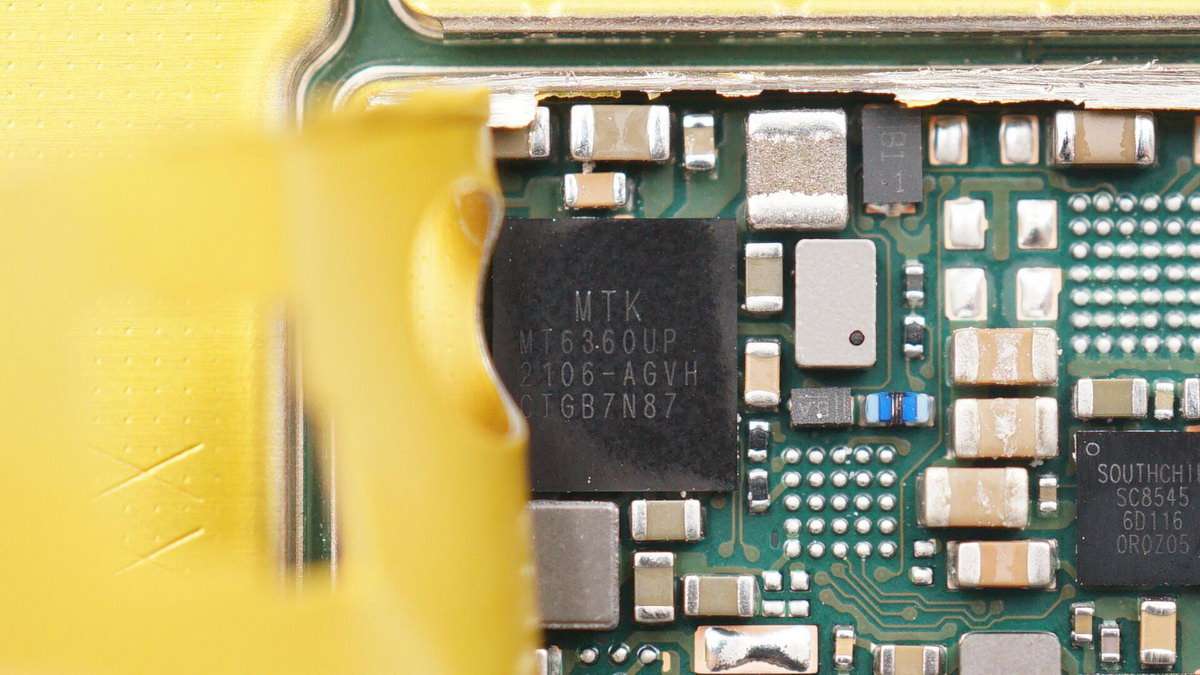

MTK MT6360 PMIC。

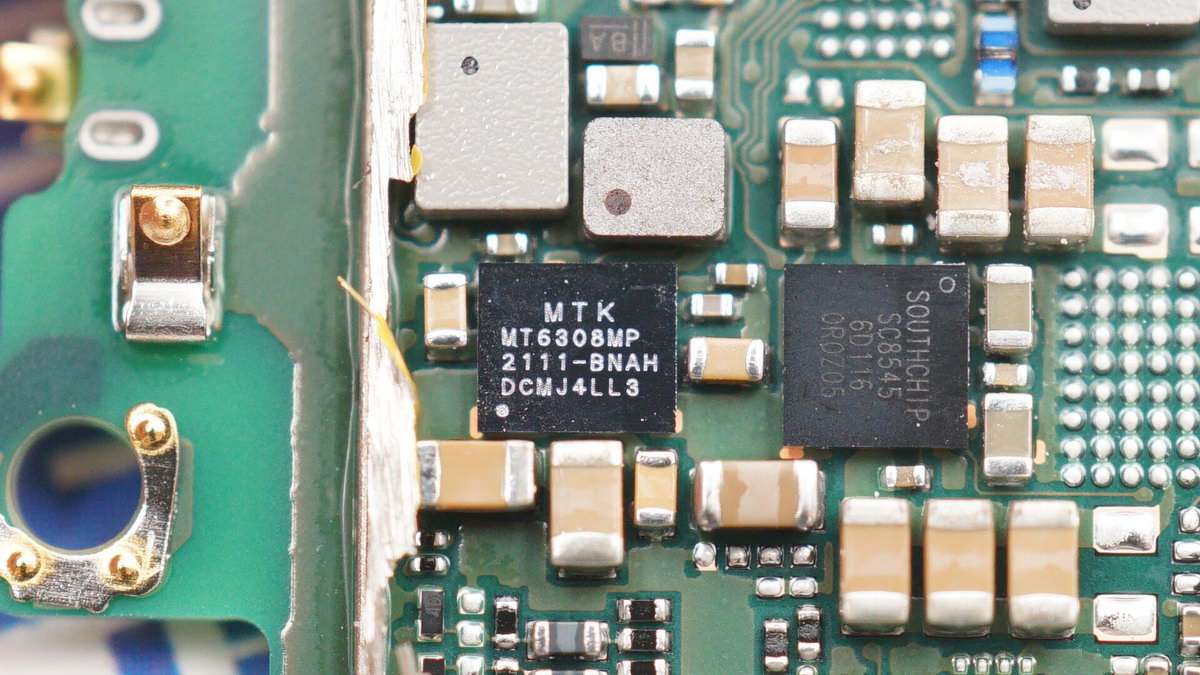

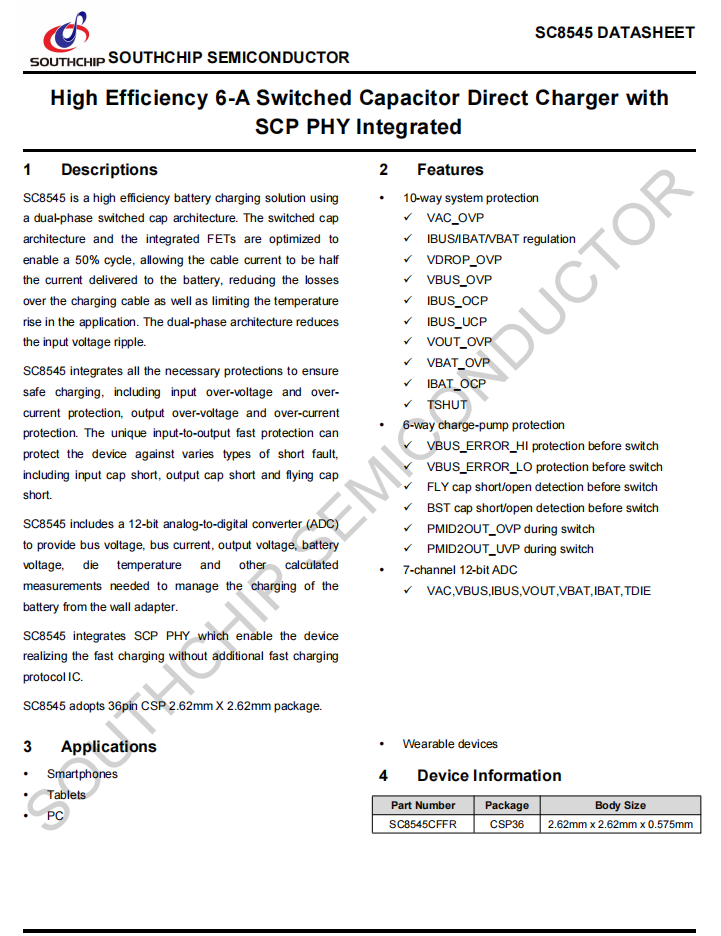

南芯半導體的SC8545電荷泵快充芯片，支持22.5w的超級快充，并集成SCP協議。 周邊可見多顆電容，這是電荷泵快充的典型配置。

據了解，南芯半導體的電荷泵快充芯片目前已經用在了多款品牌手機內，比如小米11青春版，Moto G9 plus，聯想拯救者電競手機2pro，OPPO A74海外版等，敬請期待更多拆解報告。

???????

上海南芯半導體科技有限公司于15年底成立，專注于鋰電池相關的充電管理、charge pump/DCDC/ACDC功率轉換、有線/無線快速充電協議、鋰電保護等電源管理領域。南芯擁有一批業界優秀人才，有實力、能力為客戶提供高性能、高品質與高經濟效益的完整IC系統解決方案。

從國內首款高壓電荷泵IC——SC8551開始，南芯陸續推出SC854x以及各種不同拓?fù)浼軜?gòu)的電荷泵產品。近期，南芯宣布推出單芯片120W超高壓電荷泵充電產品——SC8571，滿足了電荷泵領域?qū)τ诔蠊β市酒男枨螅瑫r(shí)這款芯片將會再一次實現國產同類產品率先量產。南芯無疑已成為國產電荷泵快充方案頂級玩家！

據充電頭網了解，除手機內的電荷泵快充芯片外，南芯半導體的快充方案廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被立訊精密65W 1A1C氮化鎵快充、華為66W超級快充車充、華為50W超級快充無線車充、紫米20號200W PD快充移動電源、小米20000mAh移動電源 50W超級閃充版、三星10000mAh 25W PD快充移動電源、公牛600W戶外移動電源、安克PowerHouse II 400戶外電源等知名品牌的數十款產品采用。

旁邊一顆芯片是MTK MT6308MP。

角落有一顆MOS管。

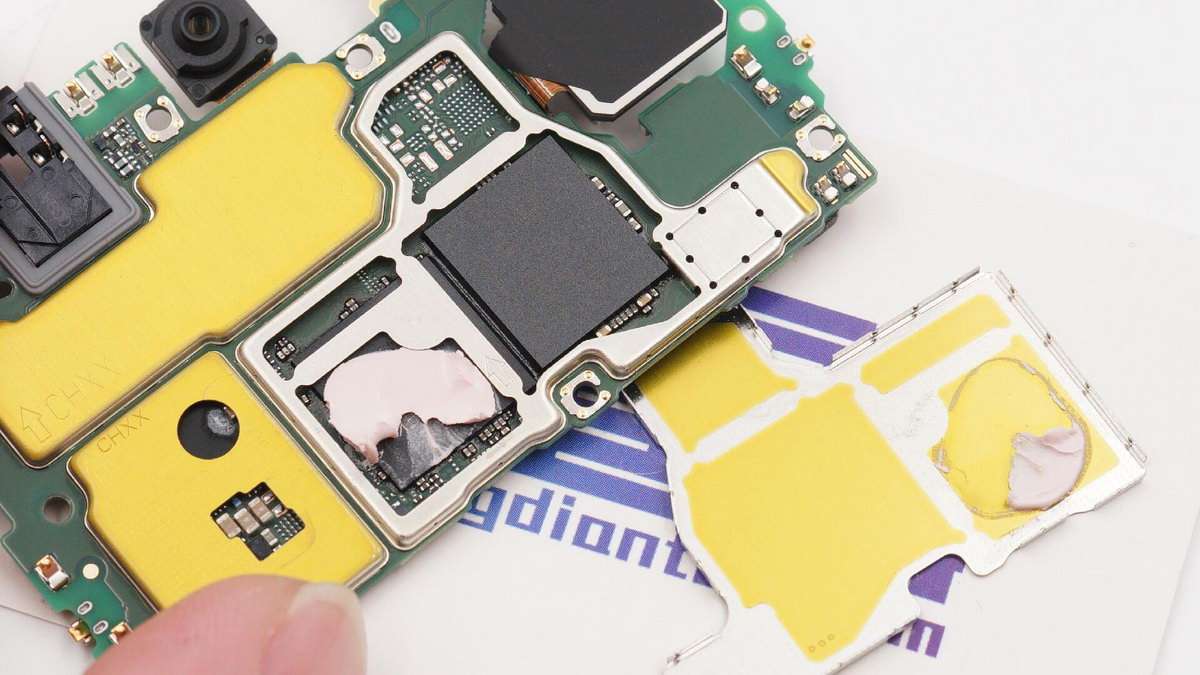

最大屏蔽罩下是三星暫存和聯發科天璣700處理器，并且打膠導熱。

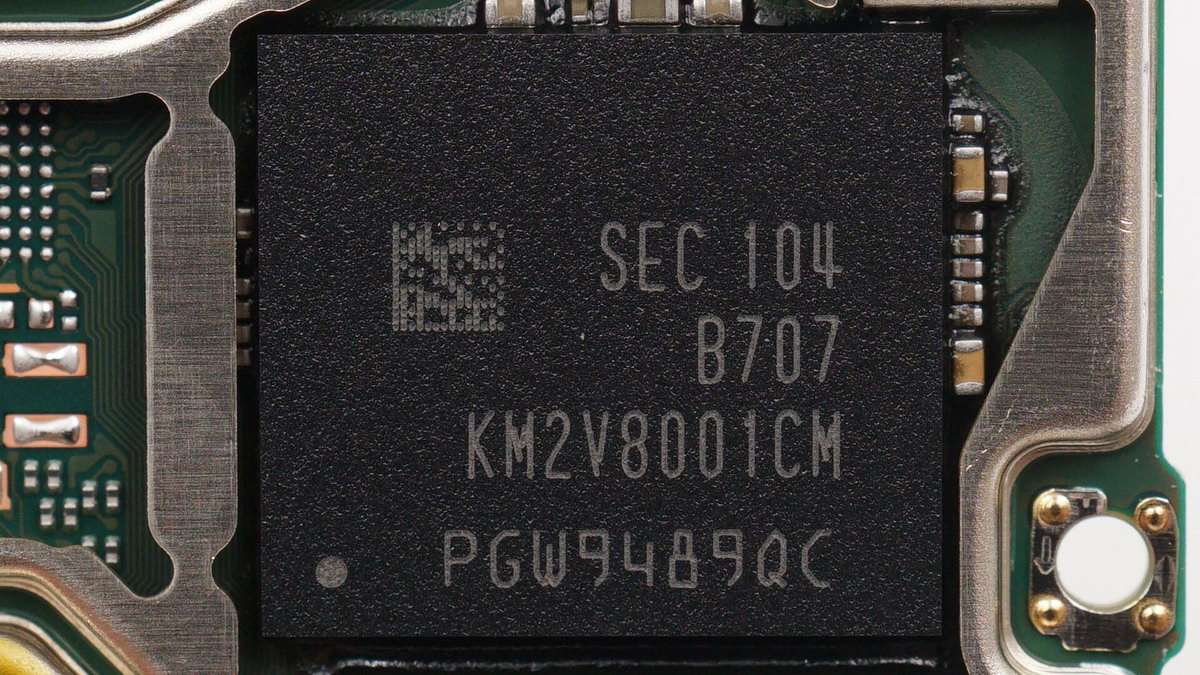

三星暫存特寫，KM2V8001CM，6GB LPDDR4X+128G配置，UFS2.1接口。

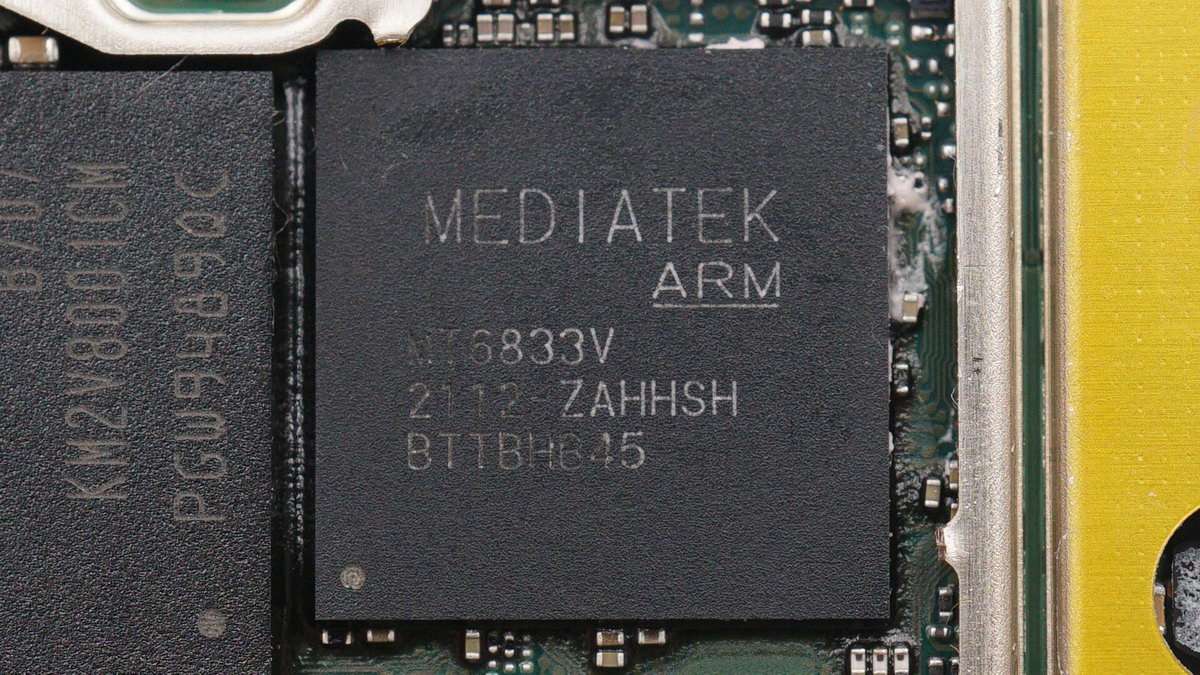

聯發科天璣700處理器特寫，MT6833V。

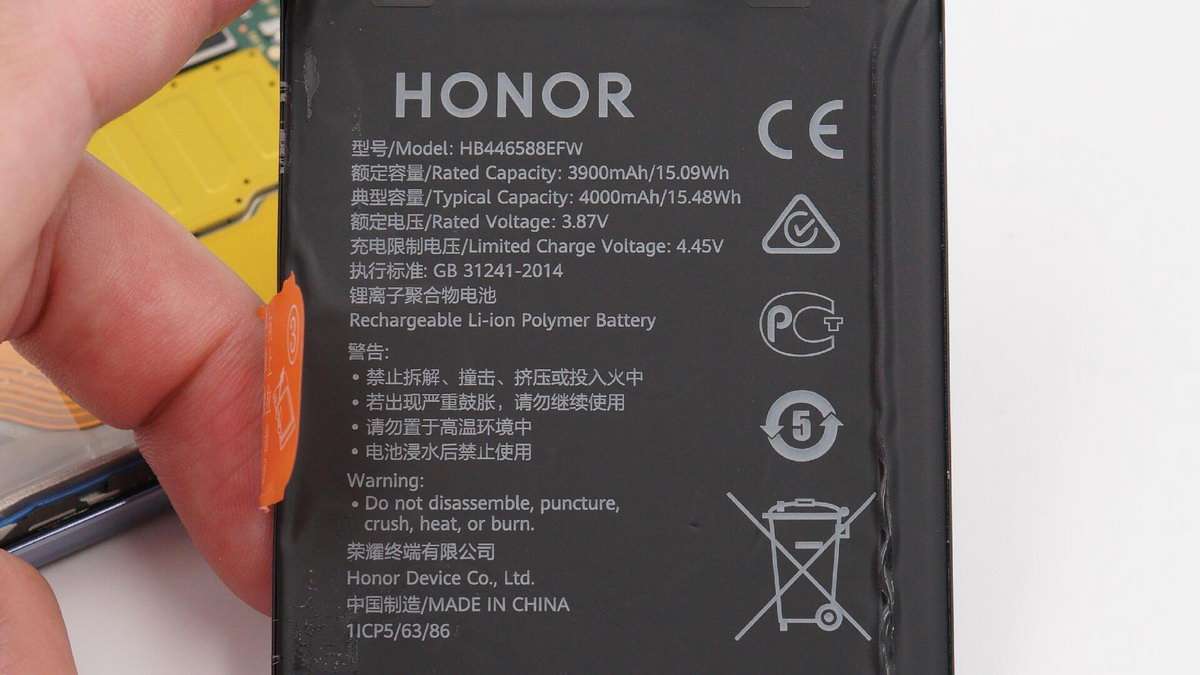

電池參數特寫

鋰離子聚合物電池

型號：HB446588EFW

典型容量：4000mAh/15.48Wh

額定容量：3900mAh/15.09Wh

額定電壓：3.87V

充電限制電壓：4.45V

電池通過了CE、PCT認證。

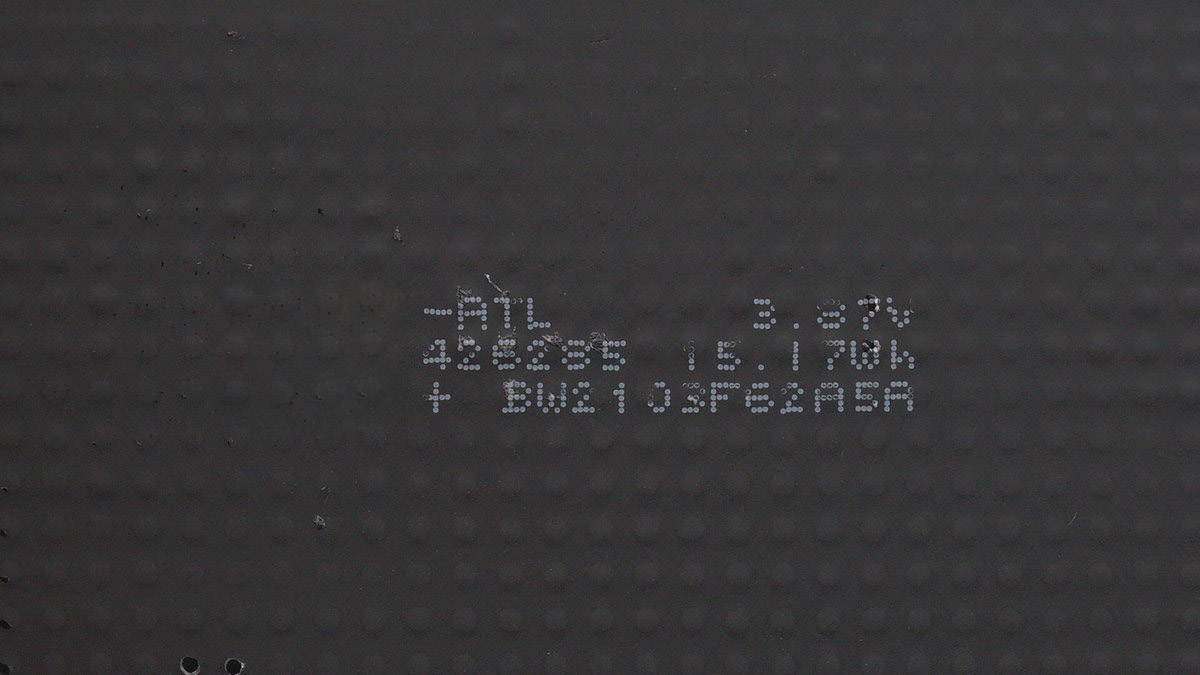

電池來自知名大廠ATL寧德新能源科技有限公司。

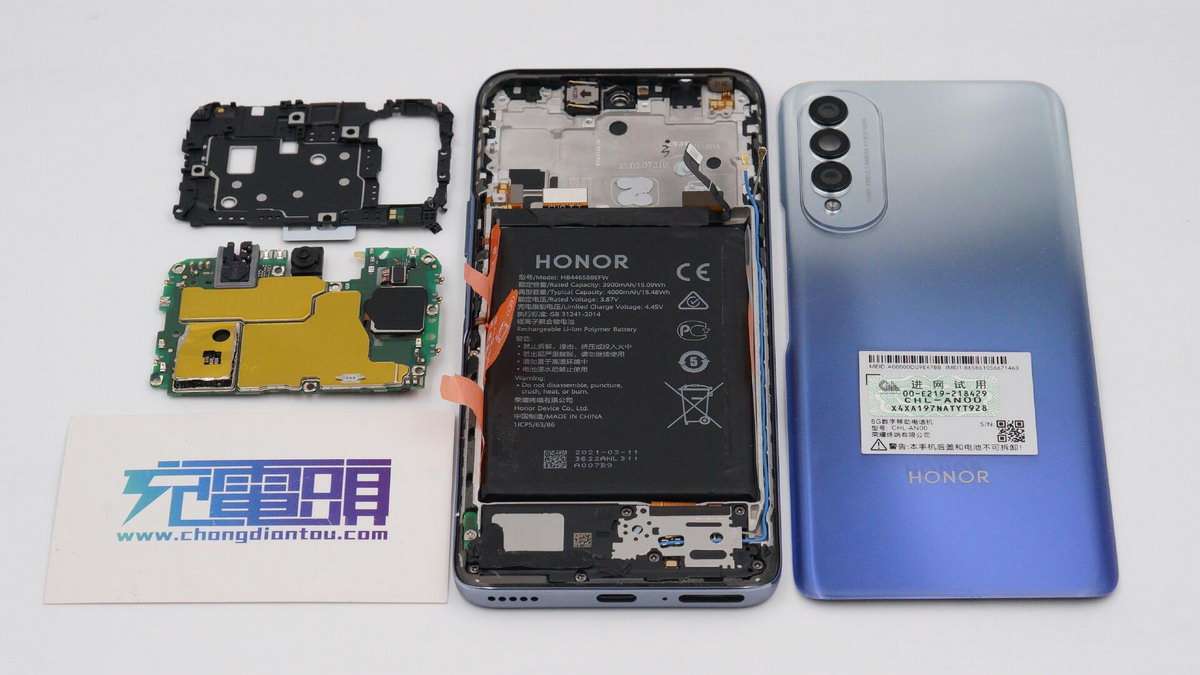

全部拆解完畢，來張全家福。

充電頭網拆解總結

HONOR榮耀X20 SE新機設計的非常靚麗，配置則屬于中端水準，首發價1799元起。新機配備4000mAh電池，支持10V2.25A快充，續航不錯充電也很快。手機無論是聽歌、看視頻還是玩游戲都能堅持很長時間，整體性價比高，很適合買給家里的長輩使用。

充電頭網拆解了解到，手機電池來自大廠ATL寧德新能源科技有限公司，質量可靠壽命長。此外通過拆解主板屏蔽罩發現，手機快充方案采用的是南芯半導體電荷泵IC SC8545。
