此前PYS鵬元晟推出過一款折疊插腳20W PD快充充電器，主打小巧便攜快充，方便iPhone 12用戶攜帶外出使用。近期鵬元晟又推出了一款美規固定插腳的20W充電器，充電器采用經典直板造型設計，支持最大20W快充，適合居家辦公等固定場所使用。下面充電頭網繼續對這款充電器進行詳細拆解，看看這一款又做得如何。

值得一提的是，充電頭網此前還拆解過鵬元晟30W PD快充充電器、鵬元晟65W 1A1C氮化鎵快充充電器，大家可以點擊藍色字體查閱。

一、鵬元晟20W充電器外觀

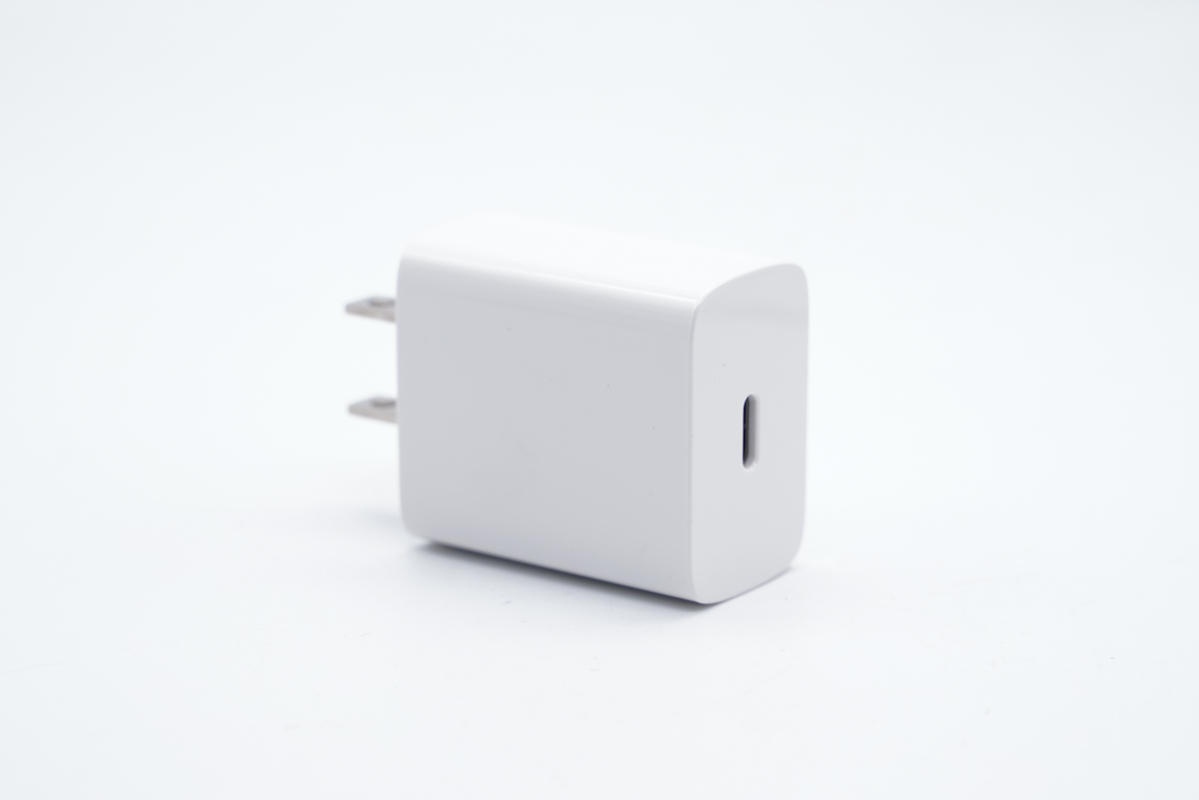

充電器采用經典直板造型設計，機身光滑簡潔。

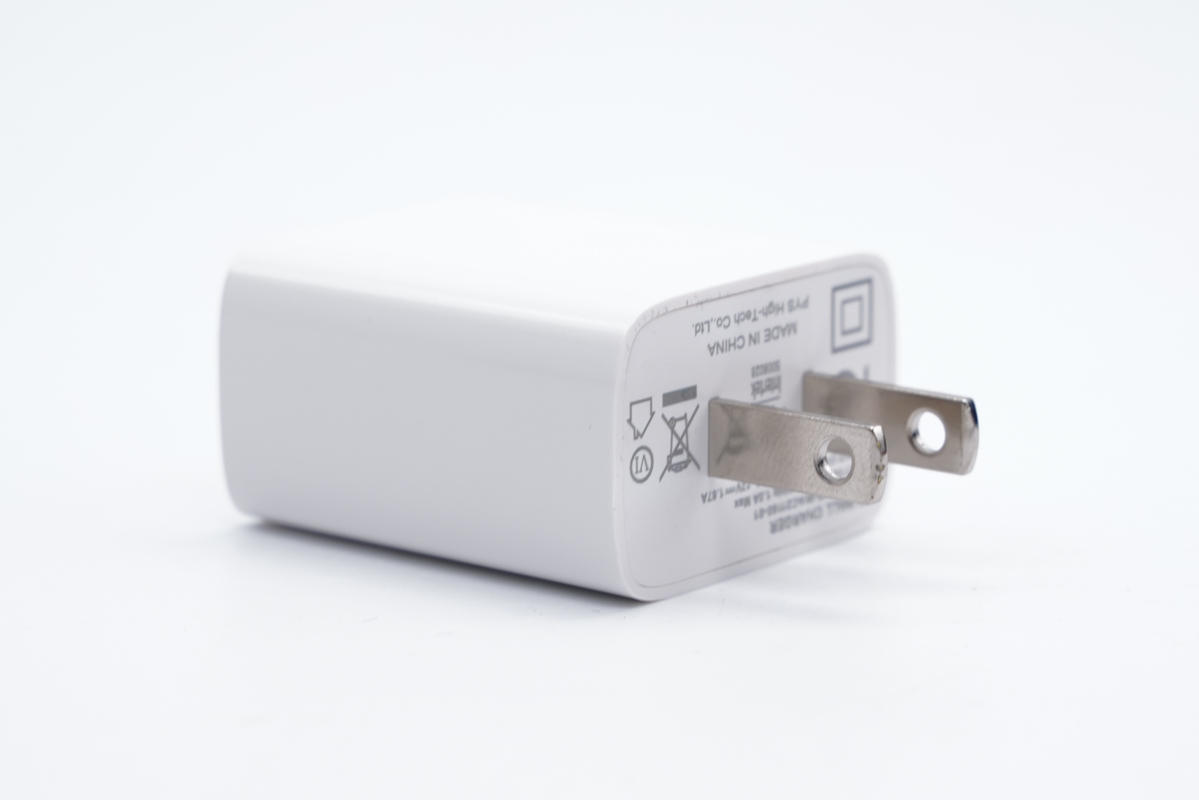

輸入端配備固定式美規插腳。

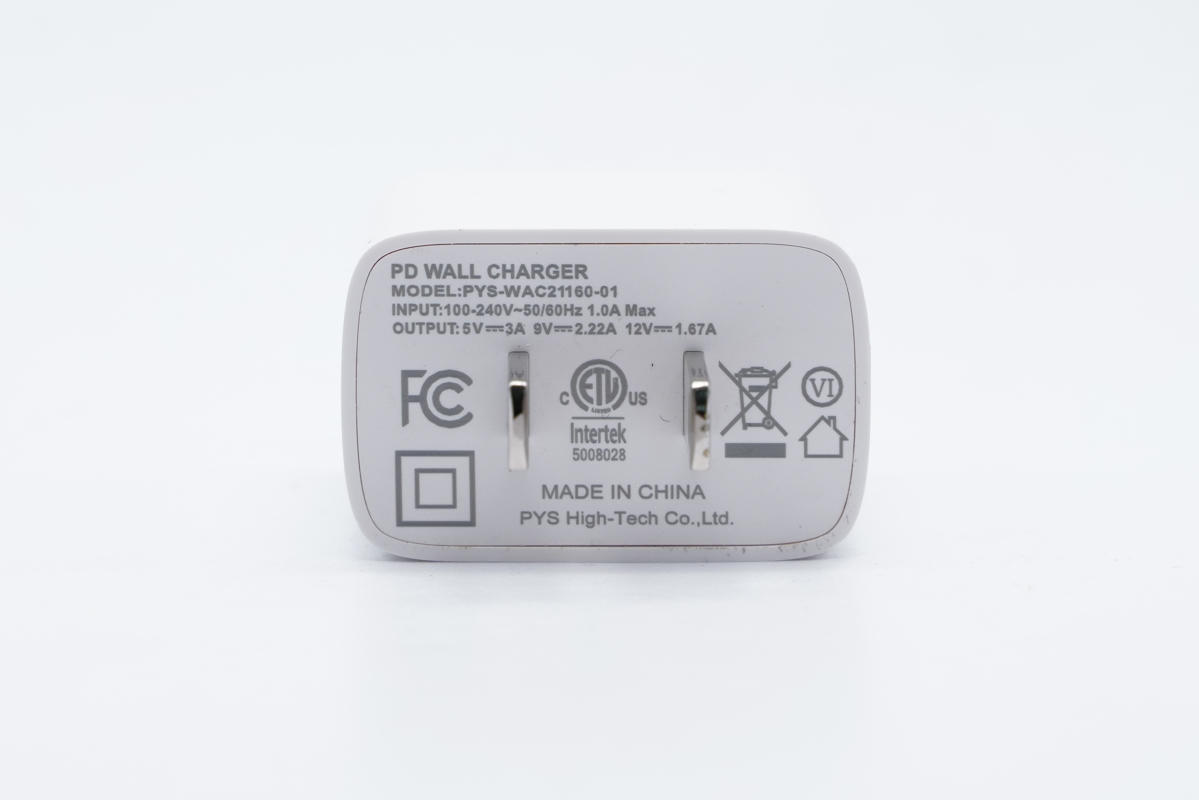

輸入端外殼上印有充電器參數

型號：PYS-WAC21160-01

輸入：100-240V~50/60HZ 1A

輸出：5V3A、9V2.22A、12V1.67A

充電器已經通過了ETL、FCC認證，以及VI級能效認證。

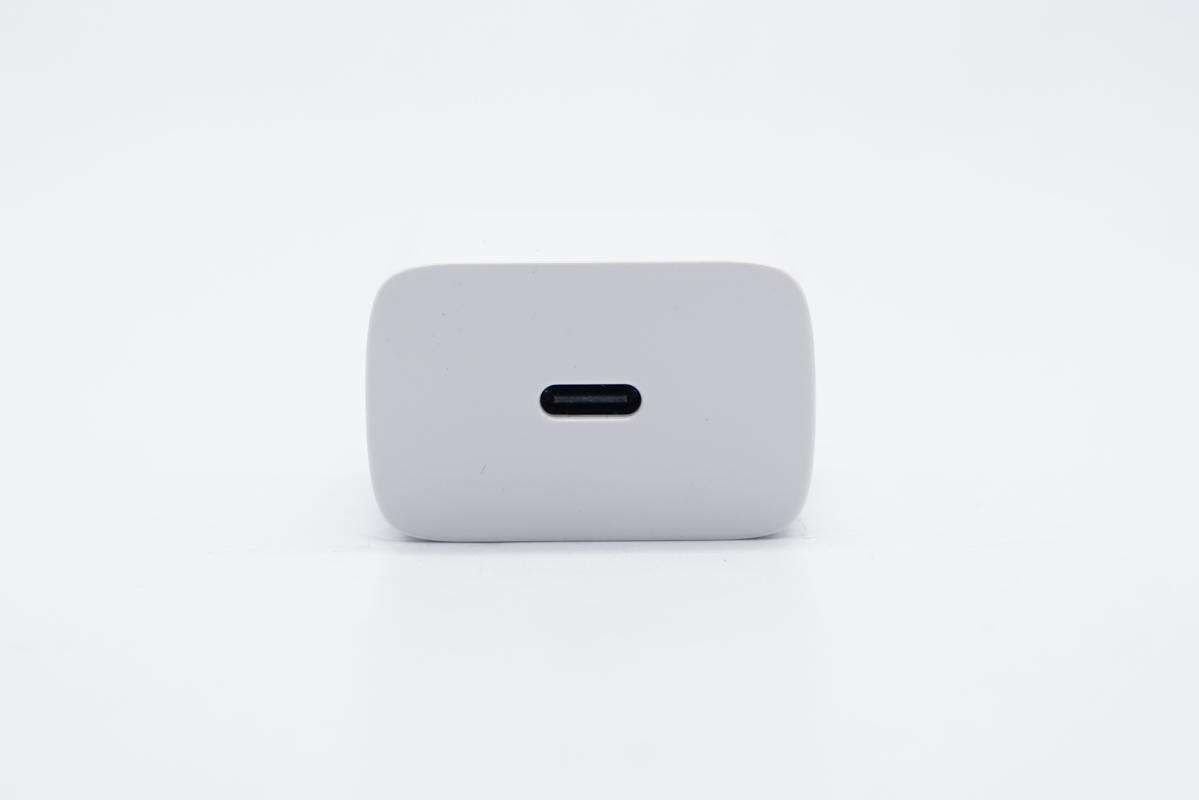

輸出頂面USB-C口居中設計，黑色膠芯不露銅。

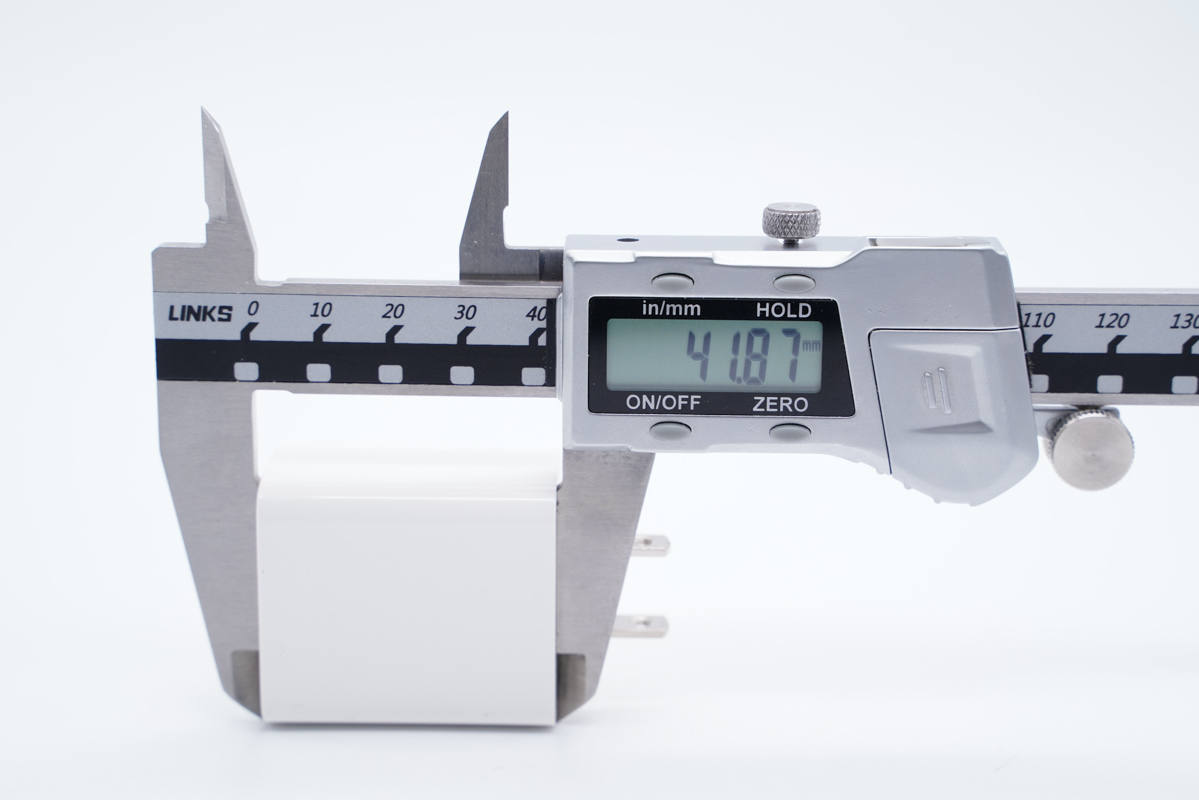

測得充電器機身高度約為42mm。

寬度約為38mm。

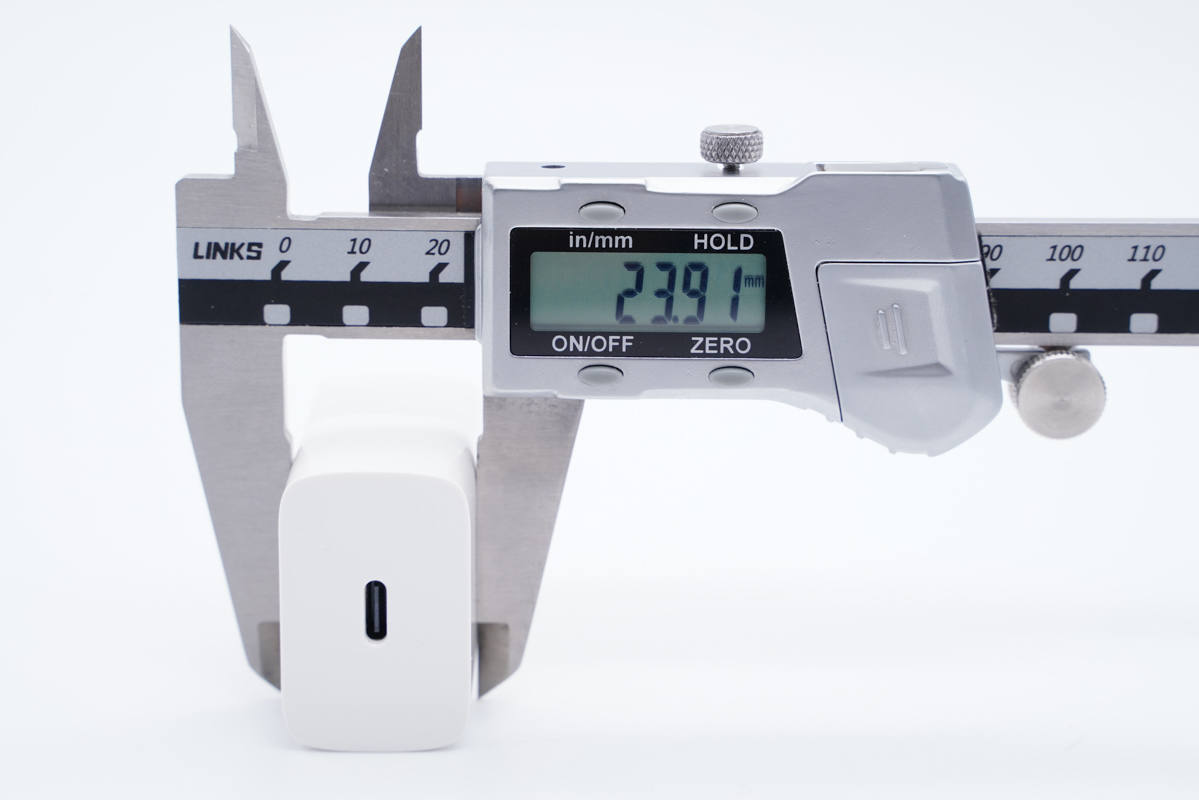

厚度約為24mm。

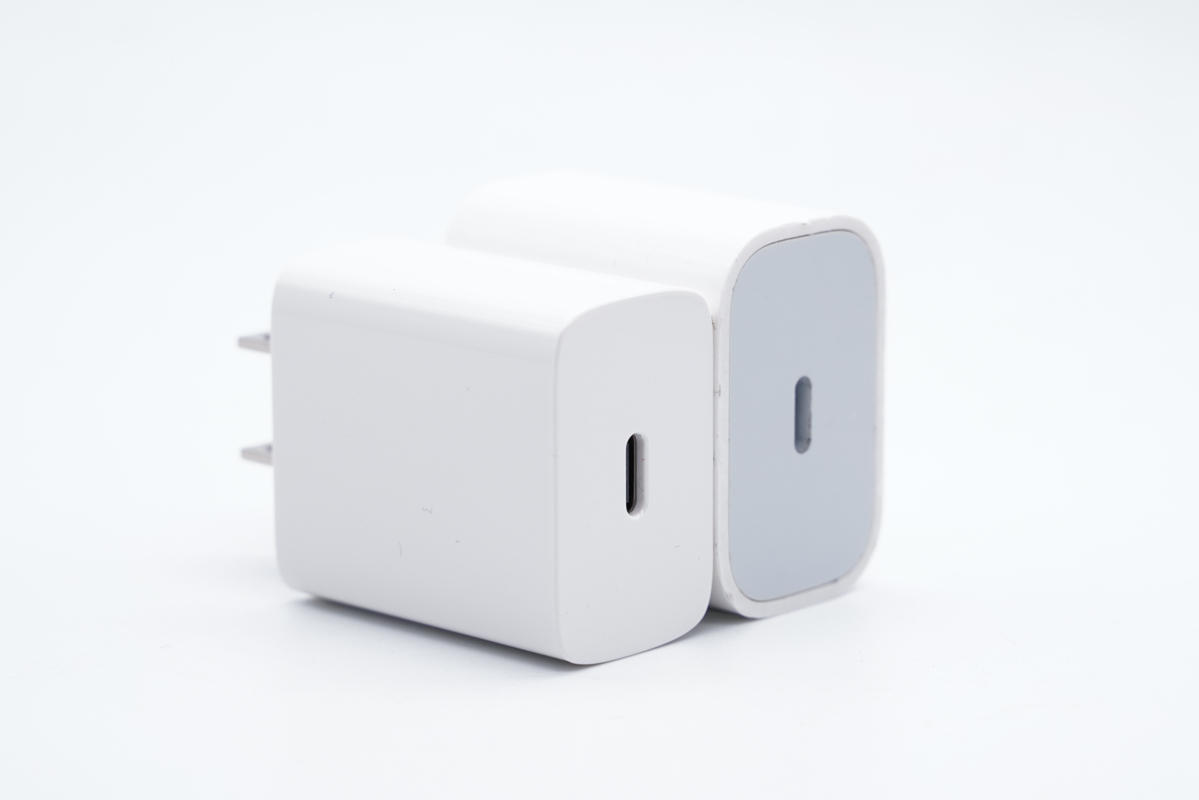

體積比蘋果20W充電器的還要小一點。

拿在手上的直觀感受。

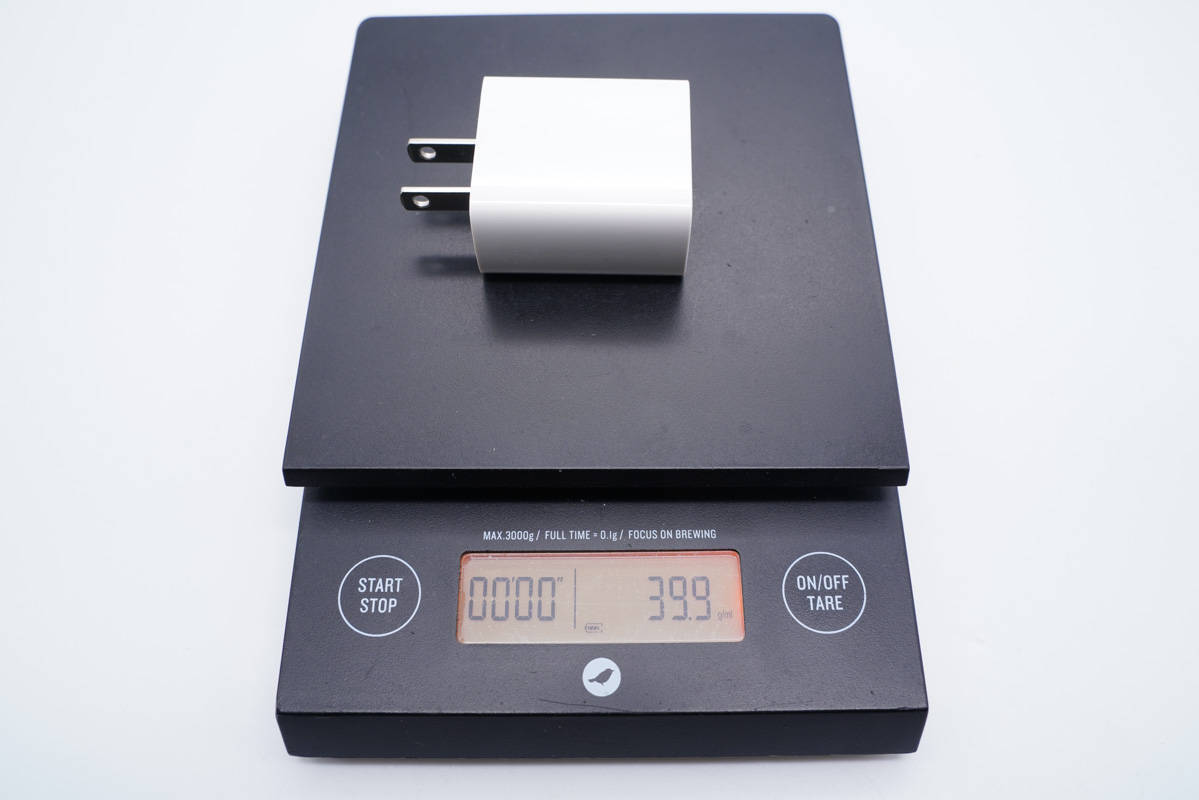

凈重約為40g。

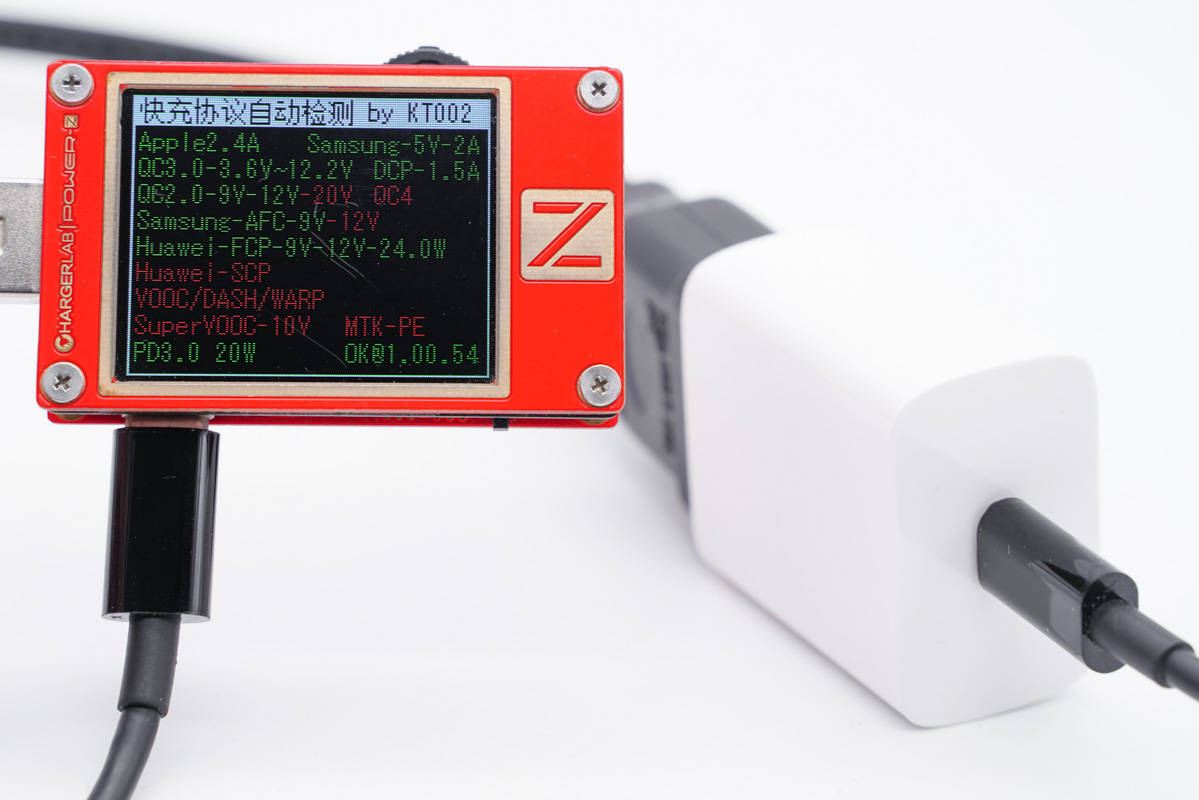

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

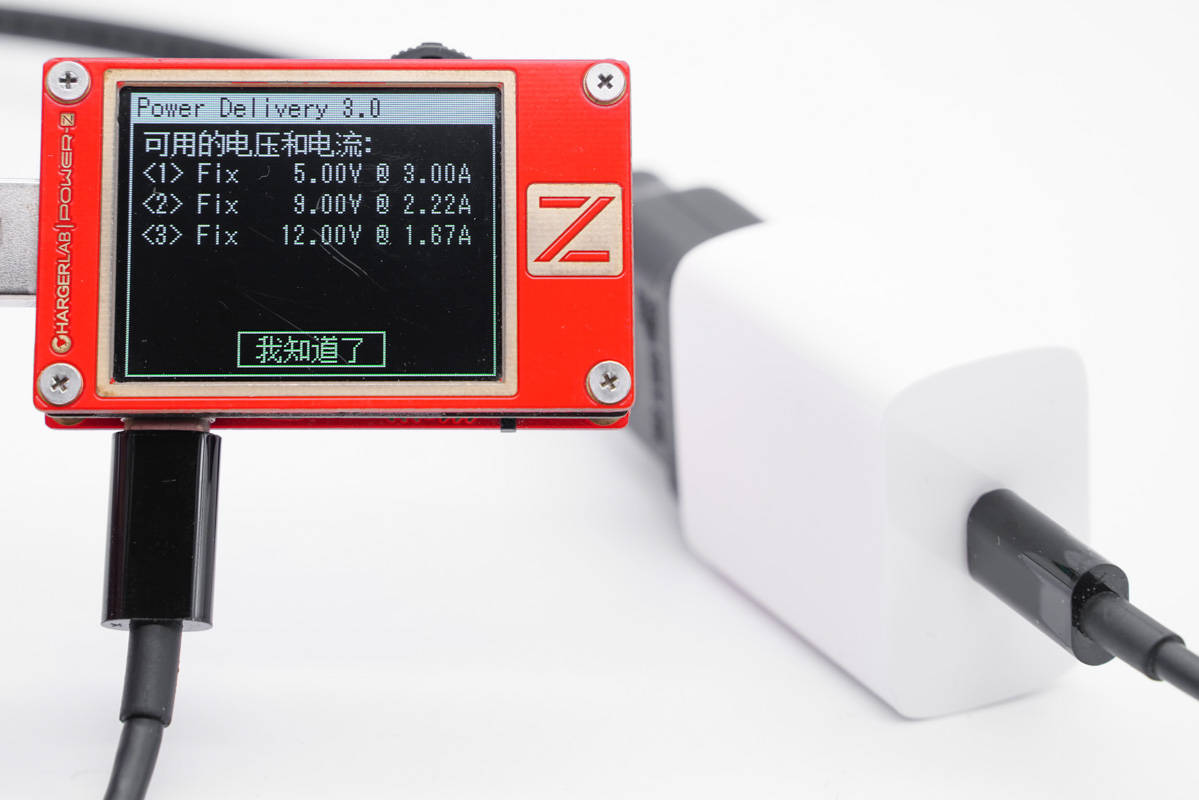

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

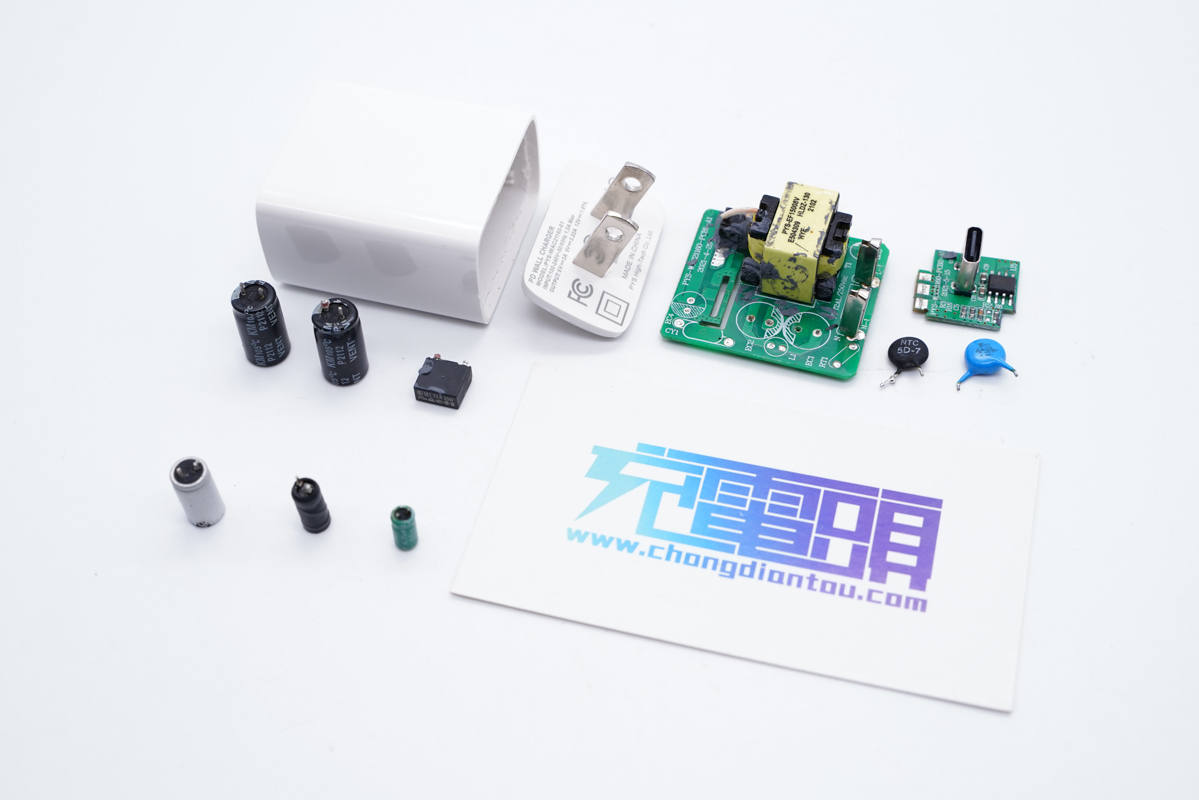

二、鵬元晟20W充電器拆解

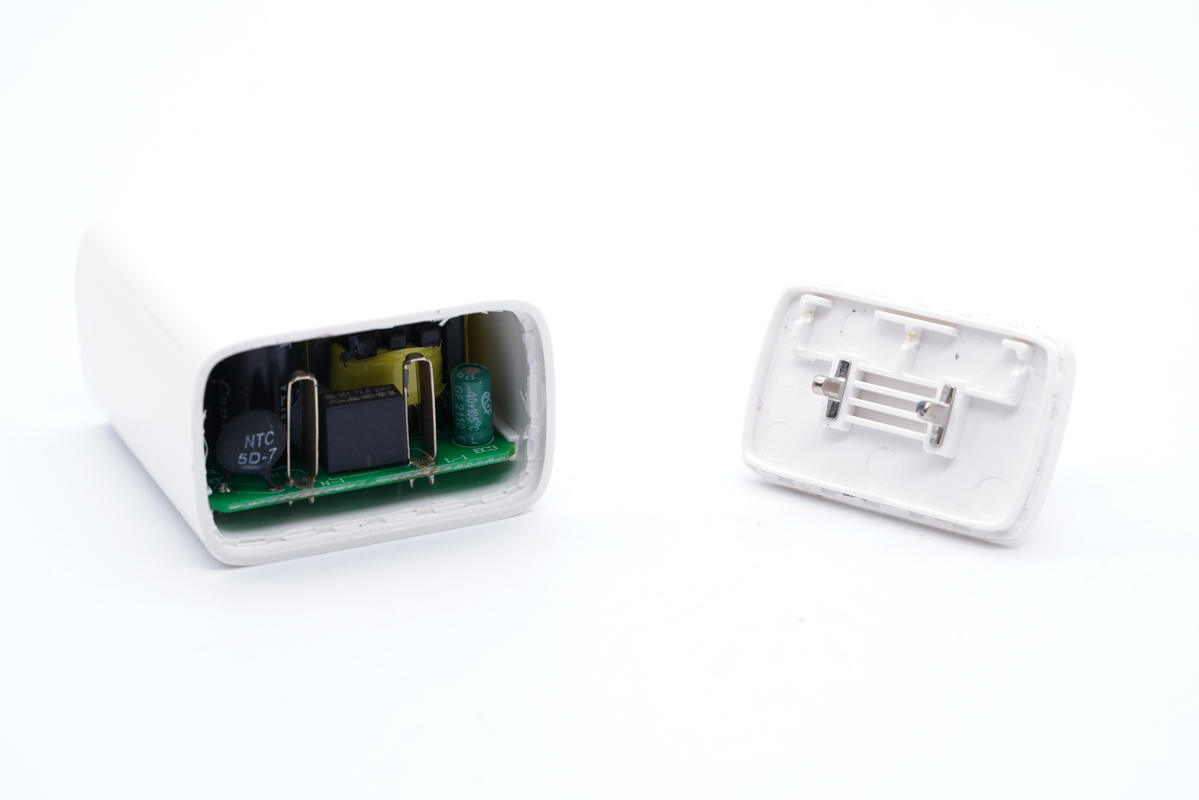

將機身殼拆開，輸入端采用插腳和金屬片接觸通電設計。

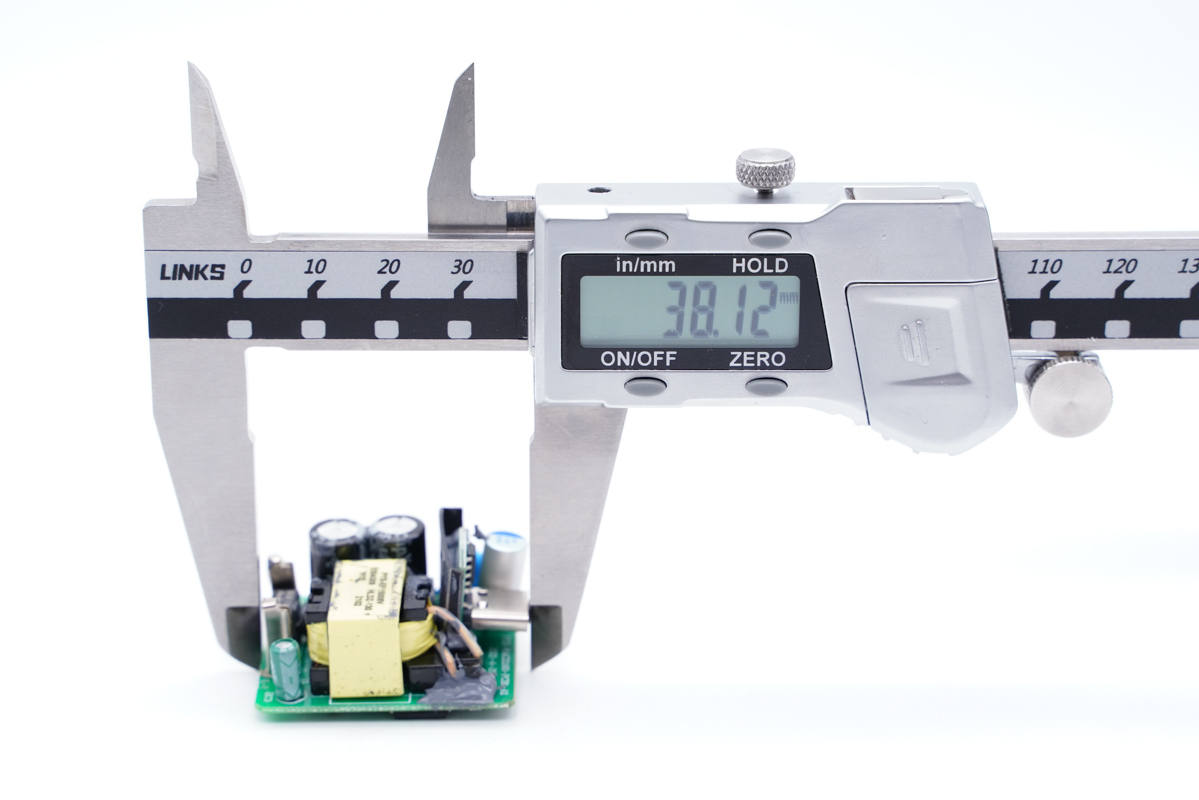

測得模塊長度為38mm。

寬度為32mm。

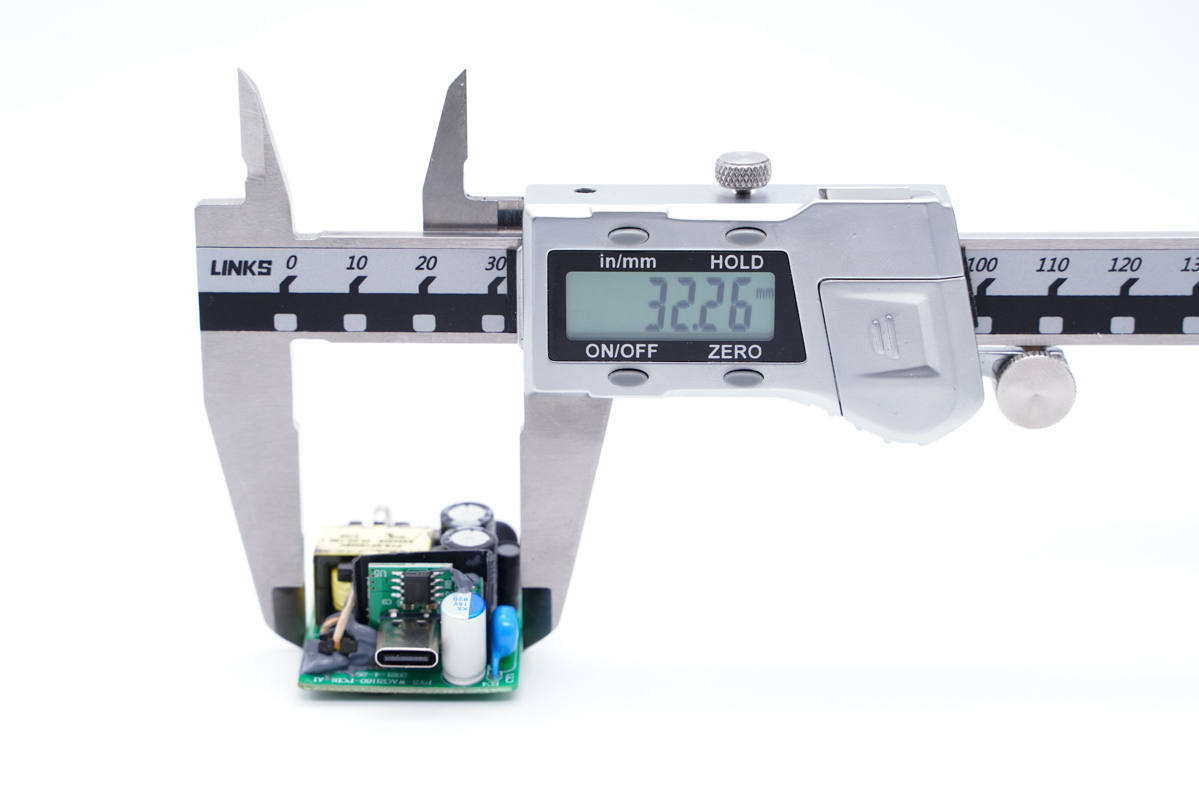

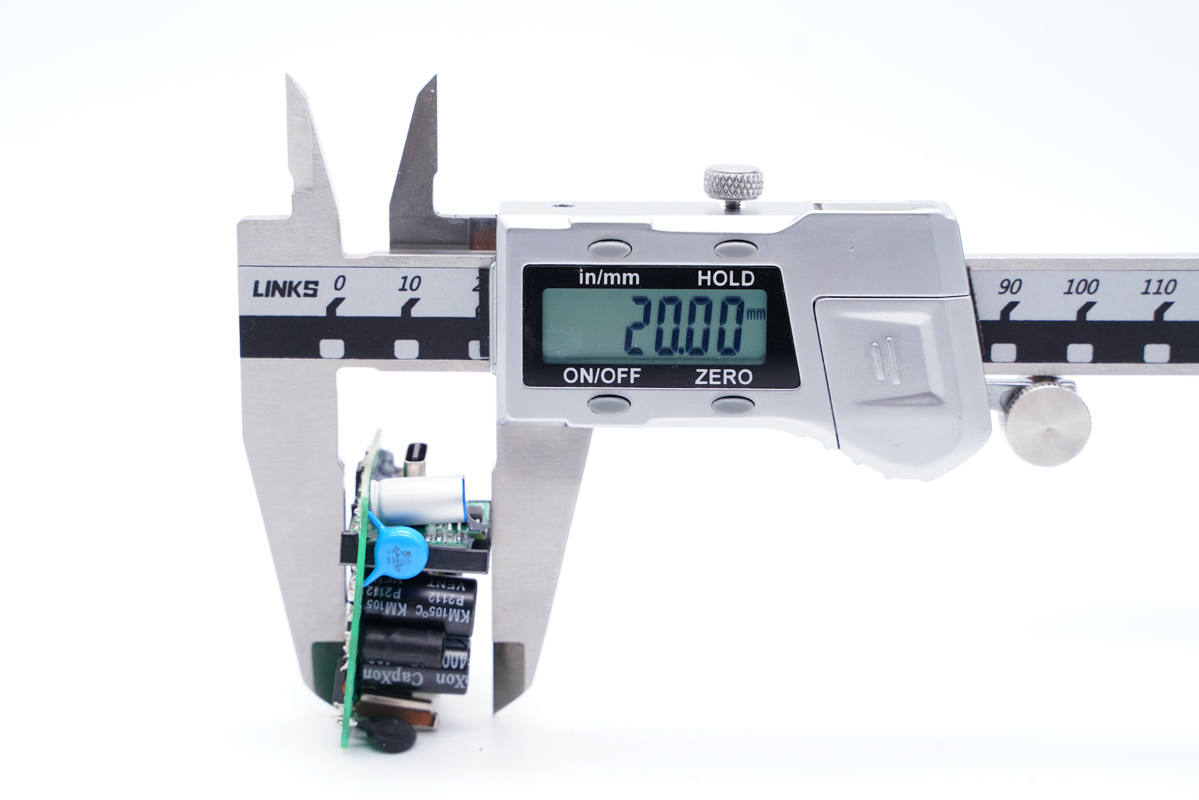

厚度為20mm。

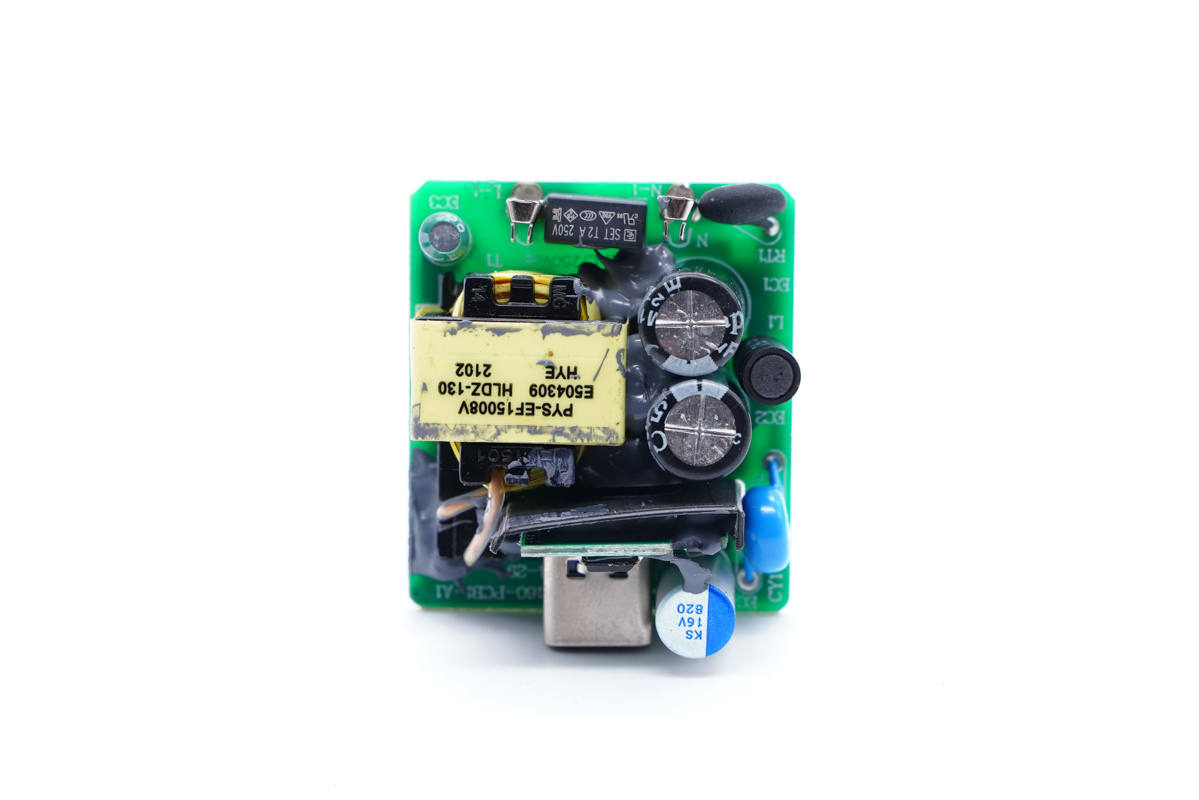

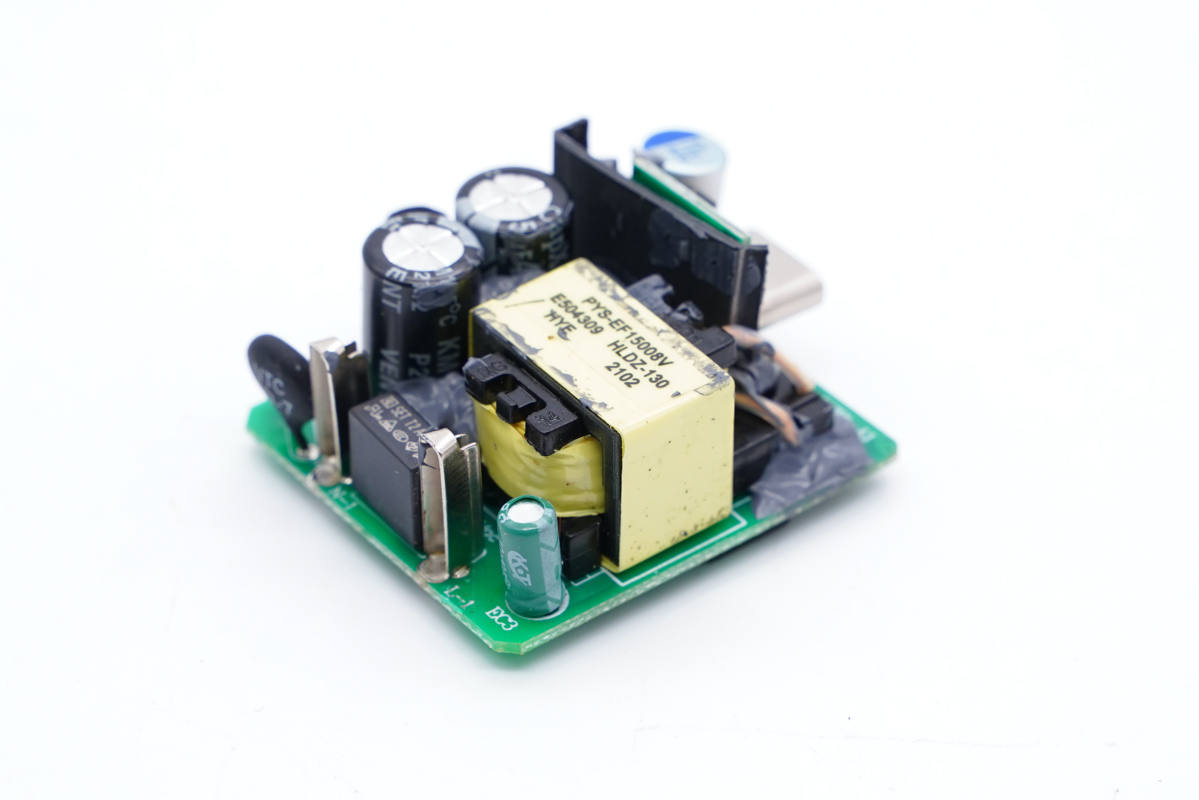

主板正面一覽，電容、變壓器打膠加固，初次級間設有隔離板。

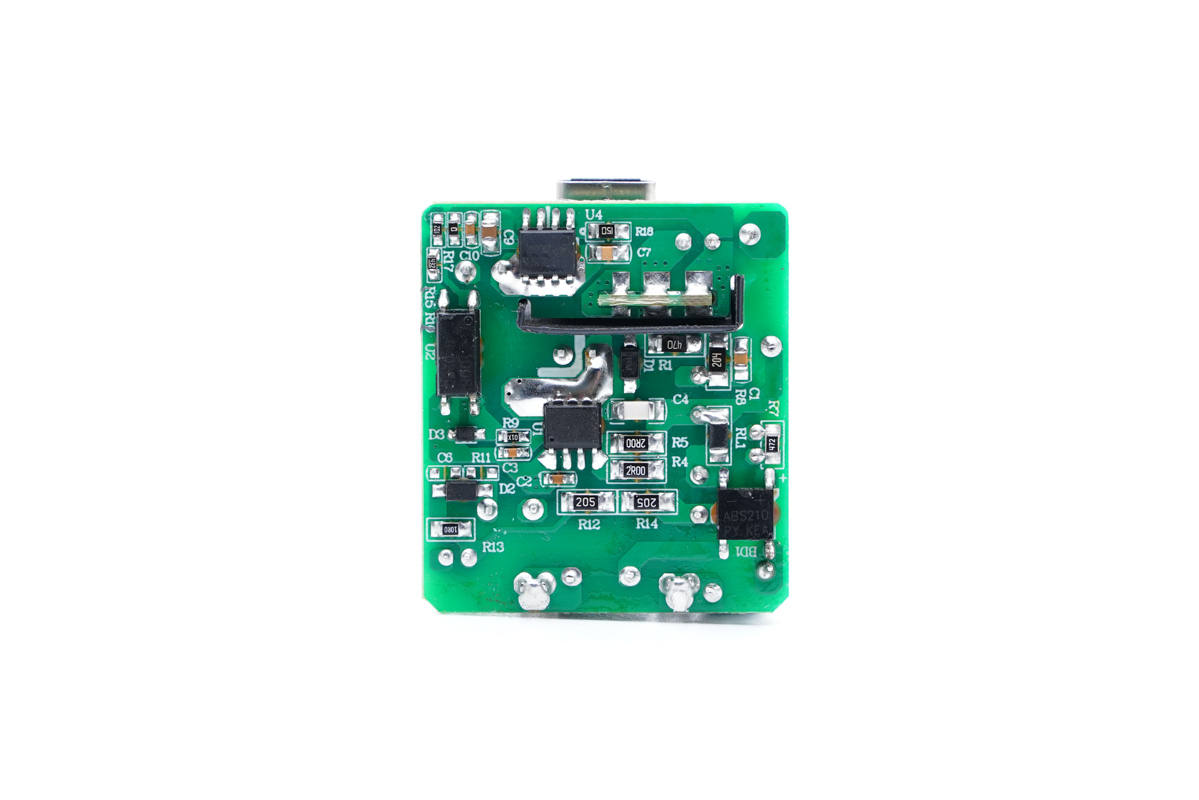

主板背面有整流橋、初次級控制芯片和光耦，方案集成度高。

通過觀察發現，這款充電器采用QR開關電源寬范圍輸出，協議芯片控制輸入電壓架構，下面我們從輸入端開始了解各器件的信息。

輸入端一覽。

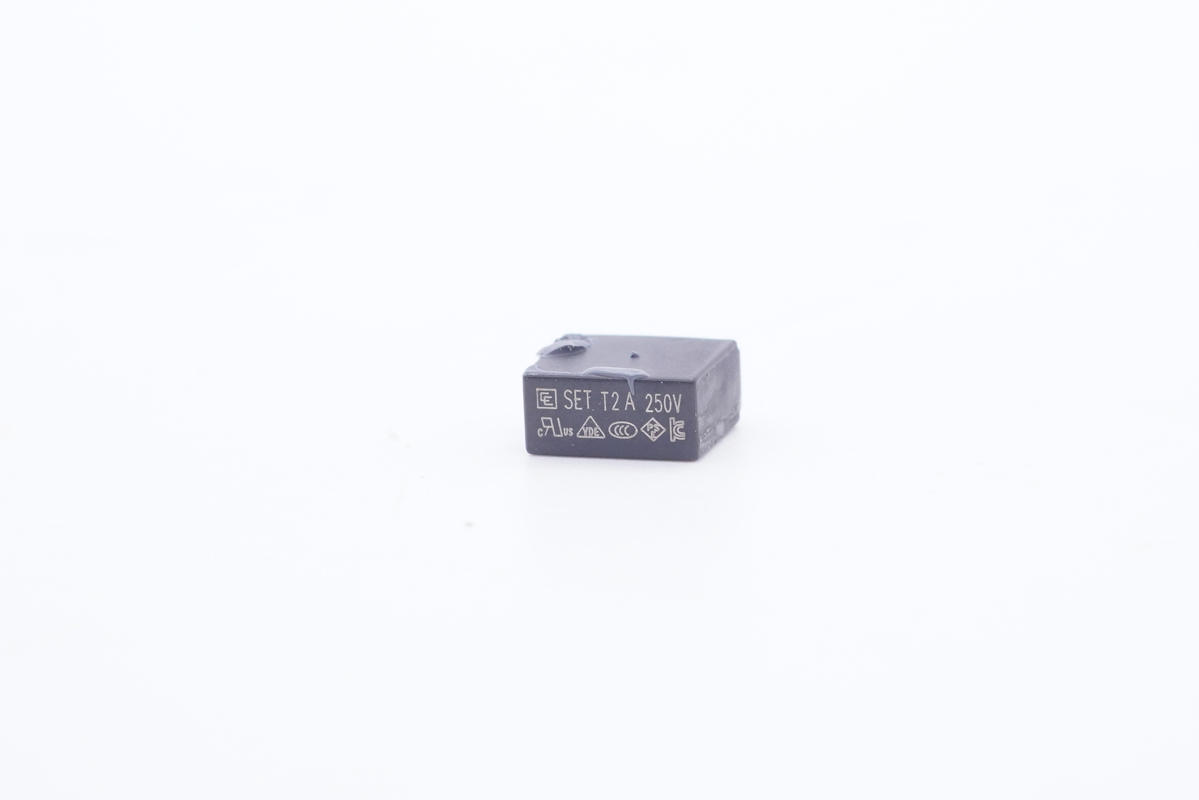

延時保險絲規格為2A 250V。

NTC浪涌抑制電阻用于抑制上電浪涌電流。

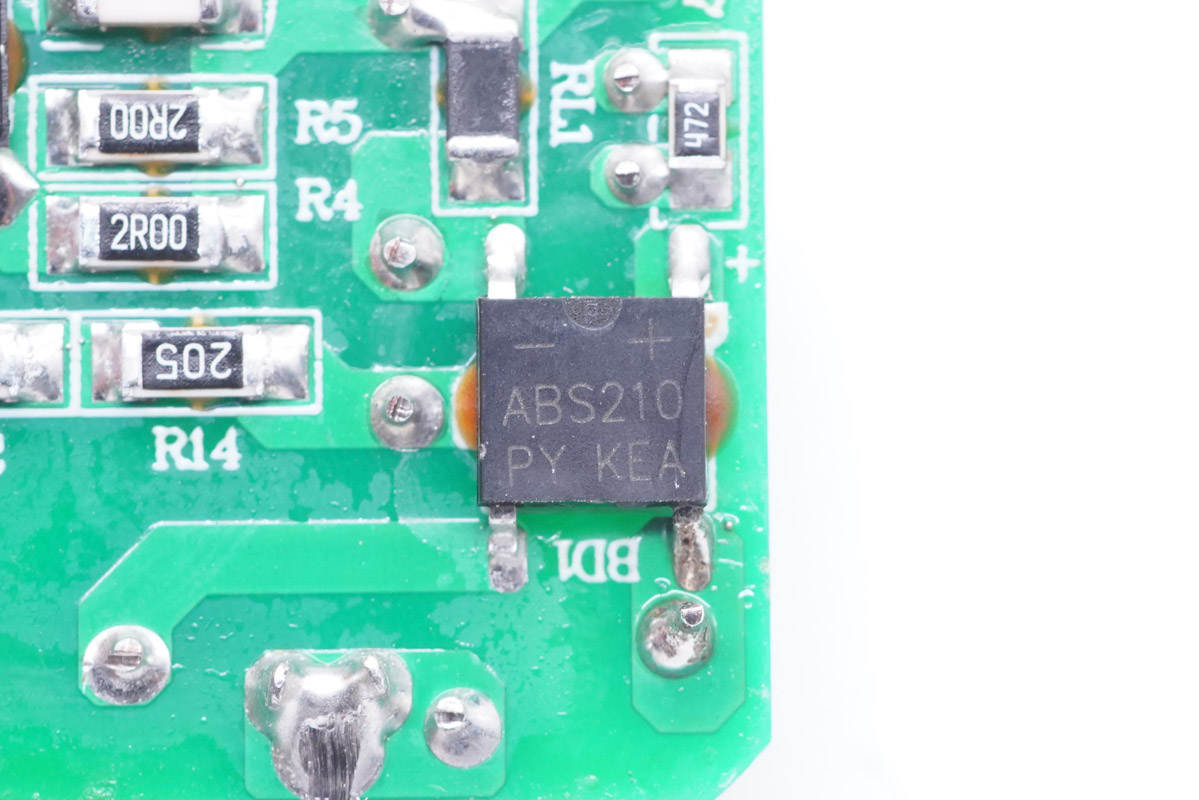

ABS210整流橋特寫。

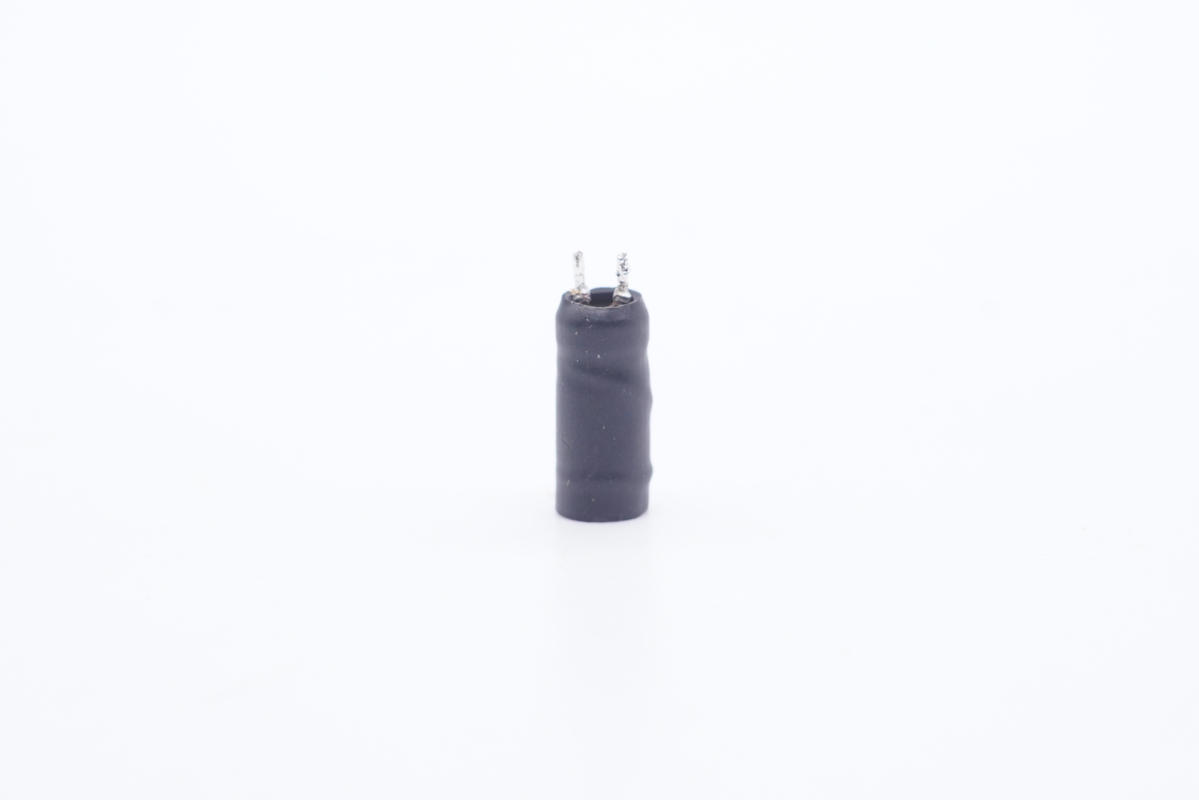

工字電感外套熱縮管保護。

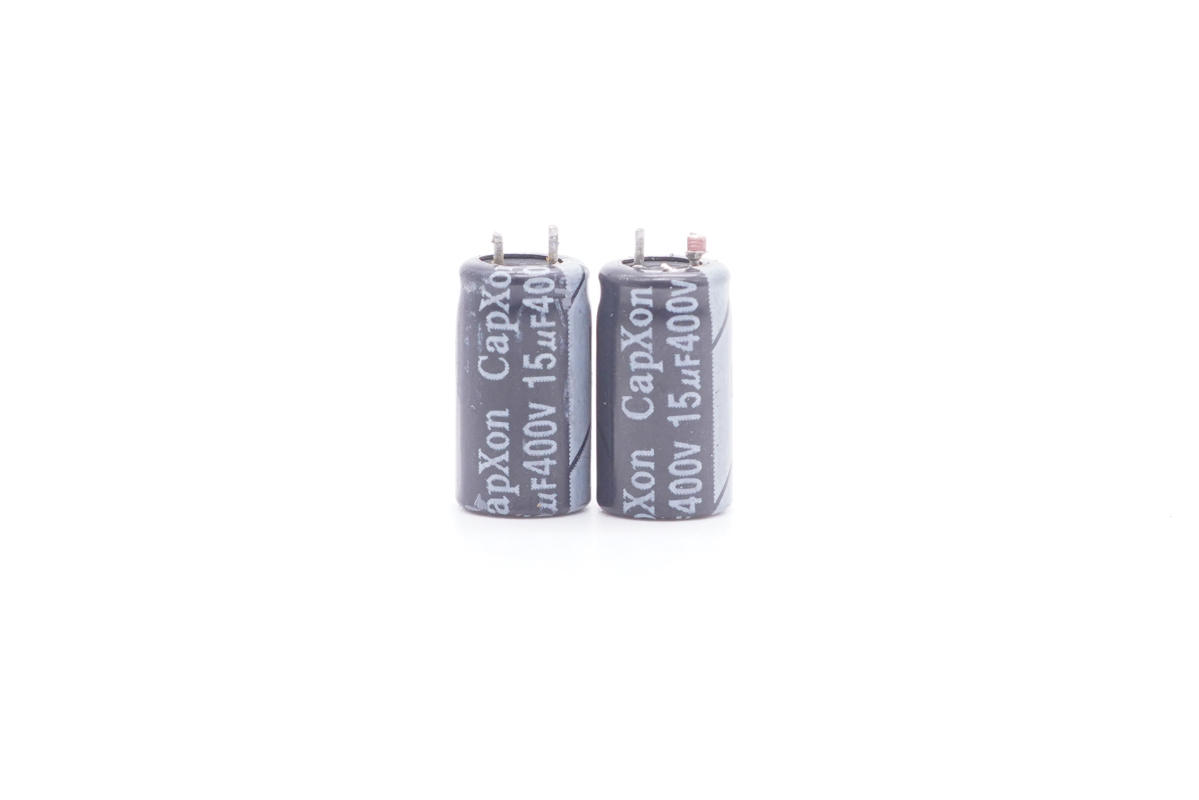

兩顆電解電容來自豐賓，規格為400V 15μF。充電頭網了解到，豐賓電容還被華為、綠聯、ANKER、小米、vivo、惠普等知名品牌的百余款快充產品采用。

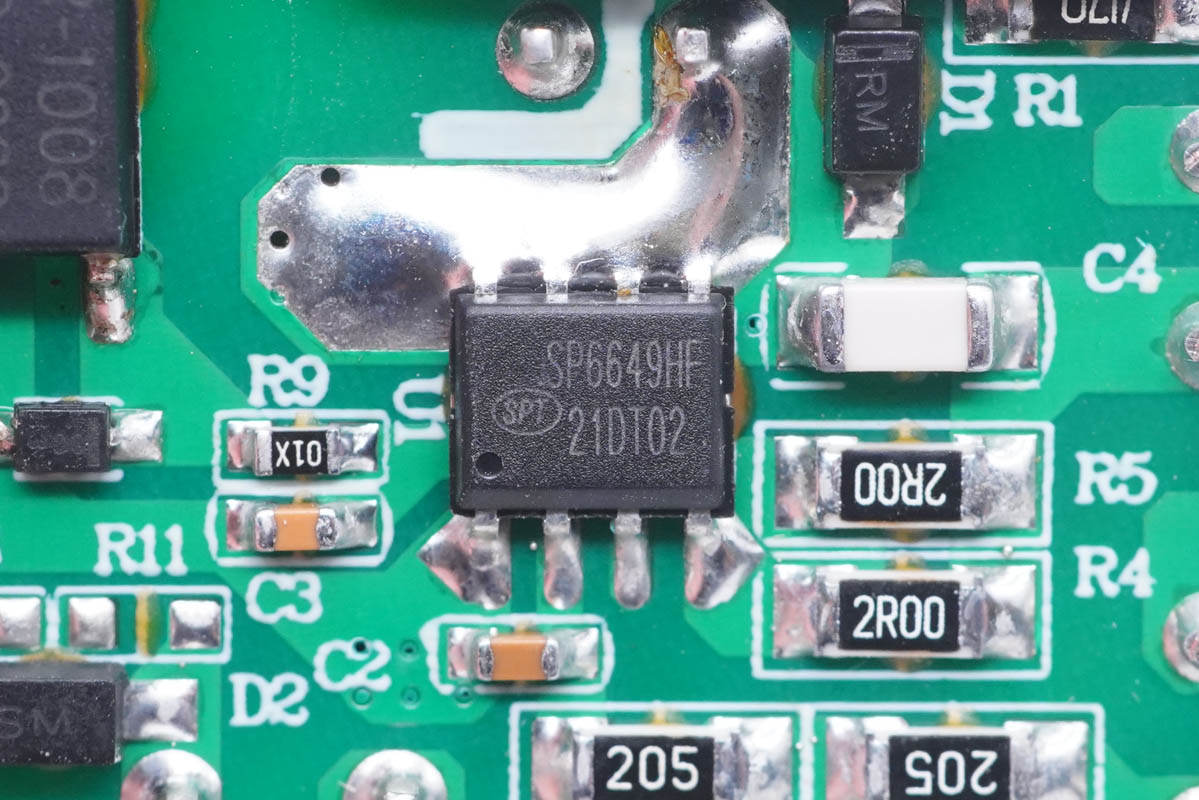

開關電源主控芯片采用硅動力SP6649HF，這是一顆電流模式PWM控制芯片，內置650V高壓功率MOSFET，應用于功率在30W以內的方案，固定65KHz開關頻率，內置抖頻功能用于改善EMI性能，跳頻模式提高輕載效率，降低待機功耗。同時內置多種完善的保護功能，全功率范圍無音頻噪聲，采用SOP8封裝。

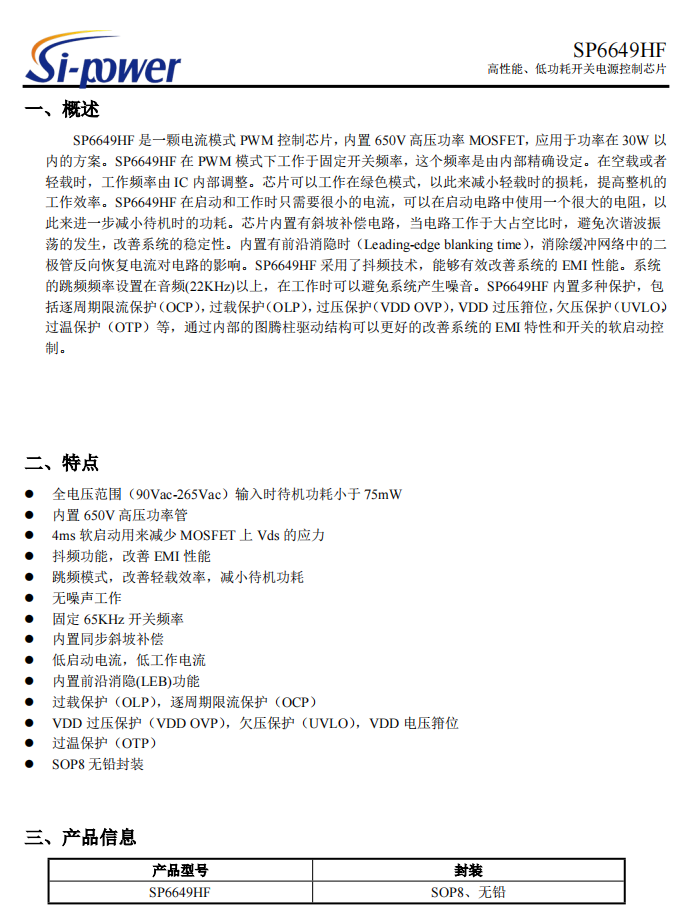

硅動力SP6649HF資料信息。

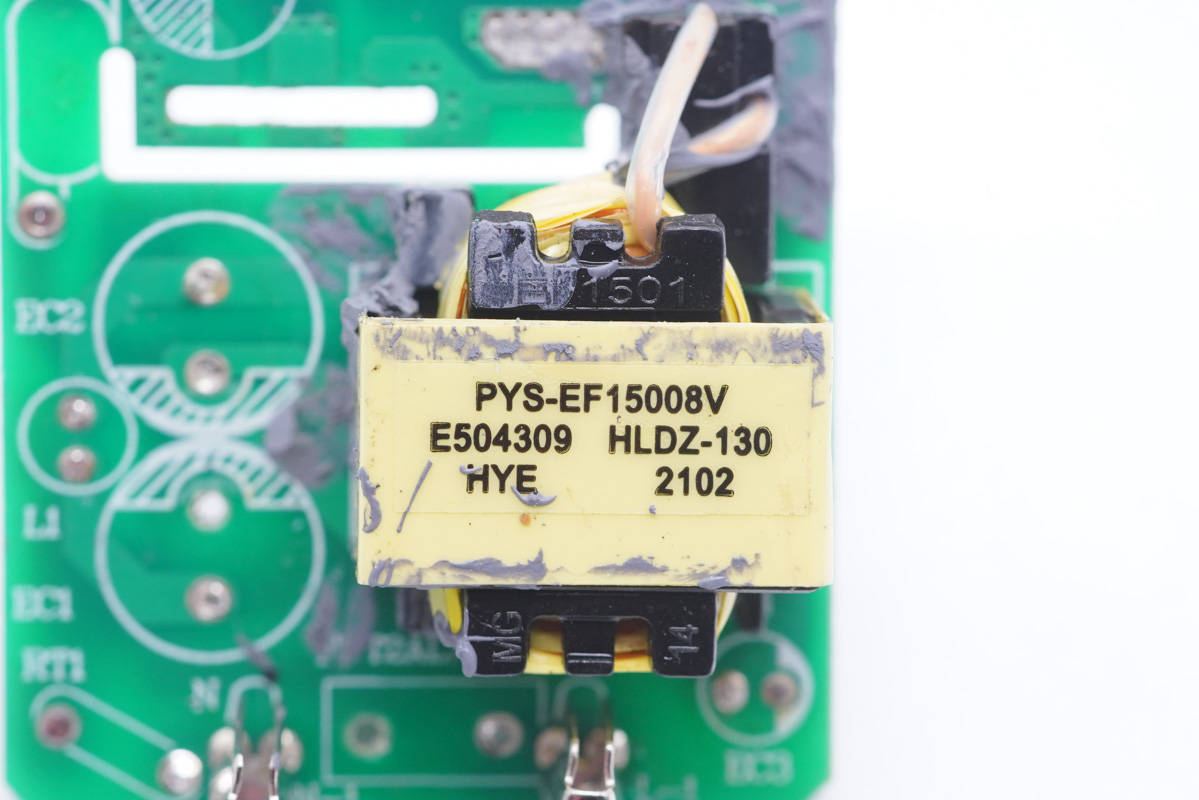

變壓器特寫。

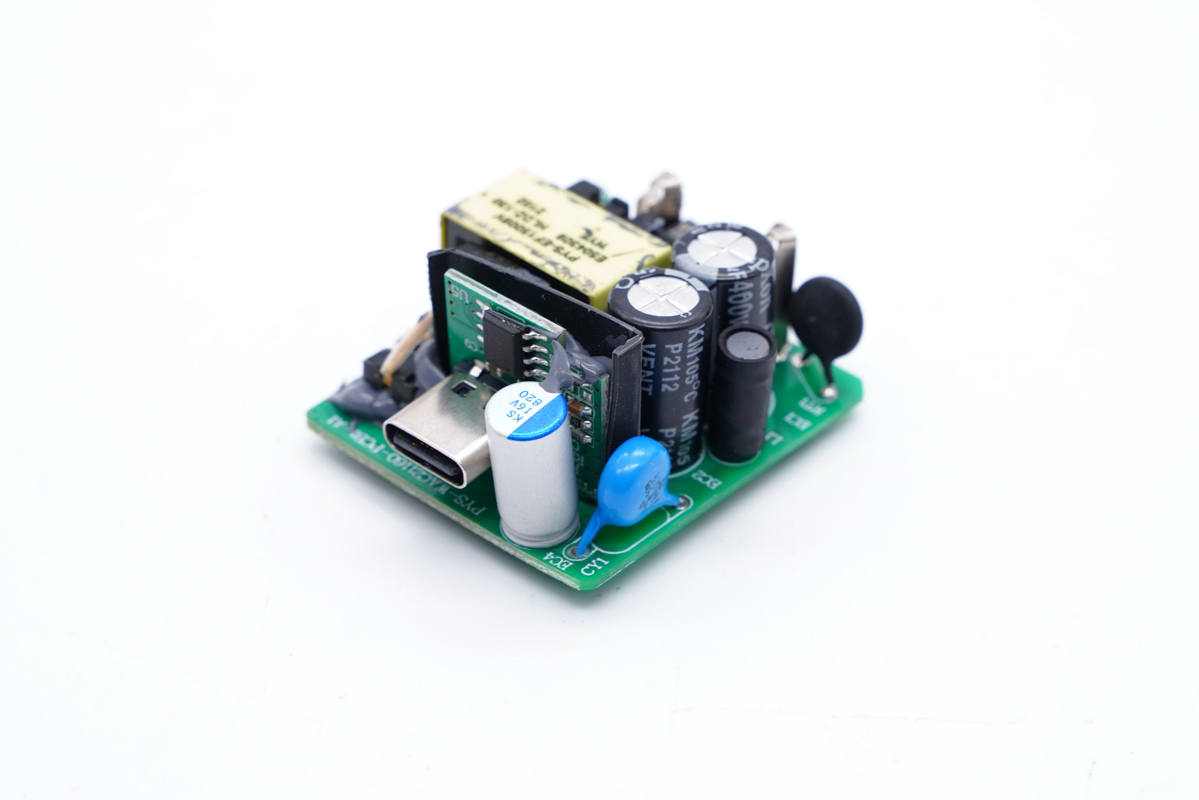

輸出端一覽，USB-C母座焊接在協議小板上，與變壓器之間有隔離槽，并配有隔離板。

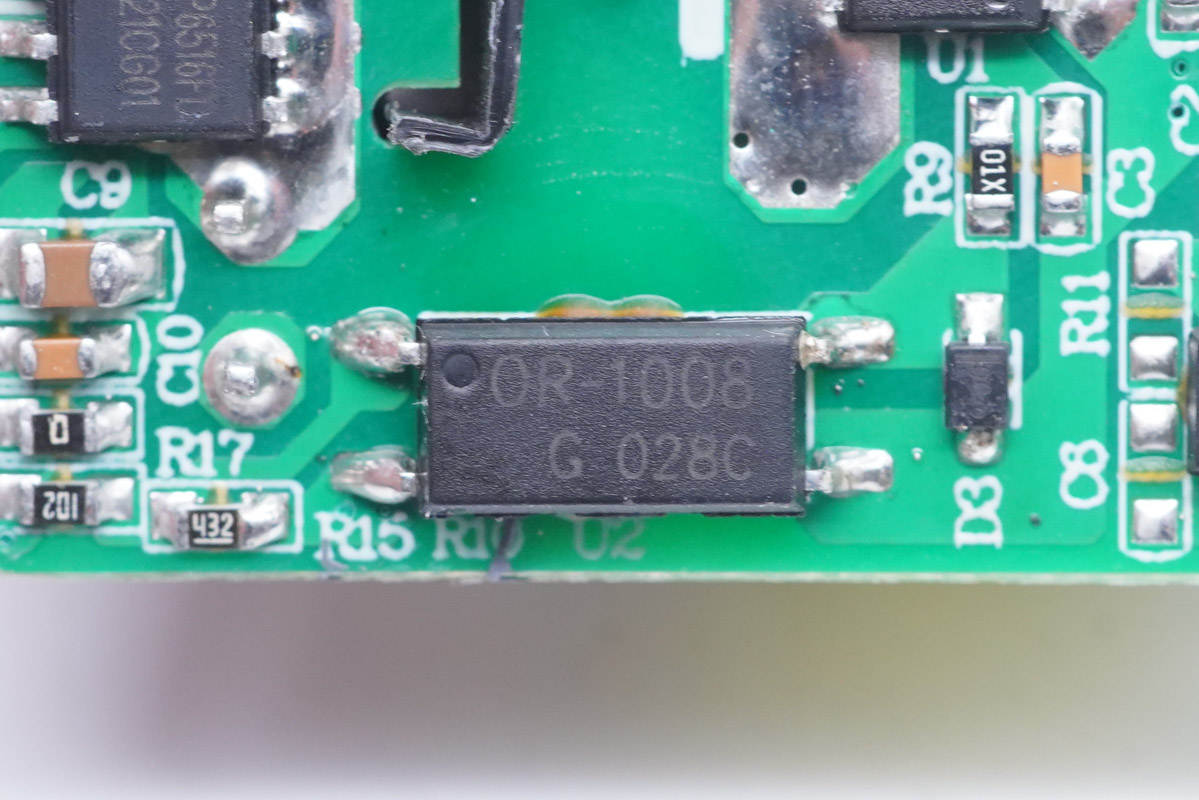

OR-1008光耦，用于初級次級通信，反饋輸出電壓。

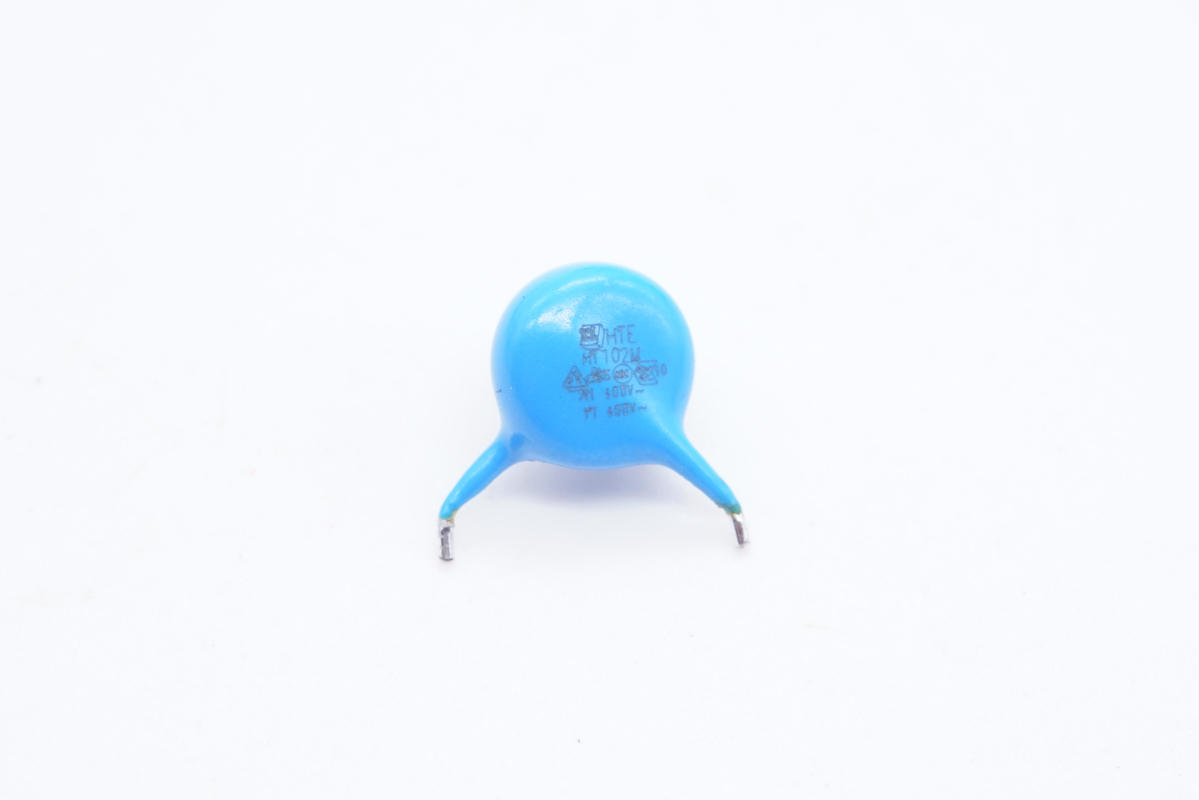

藍色Y電容特寫。

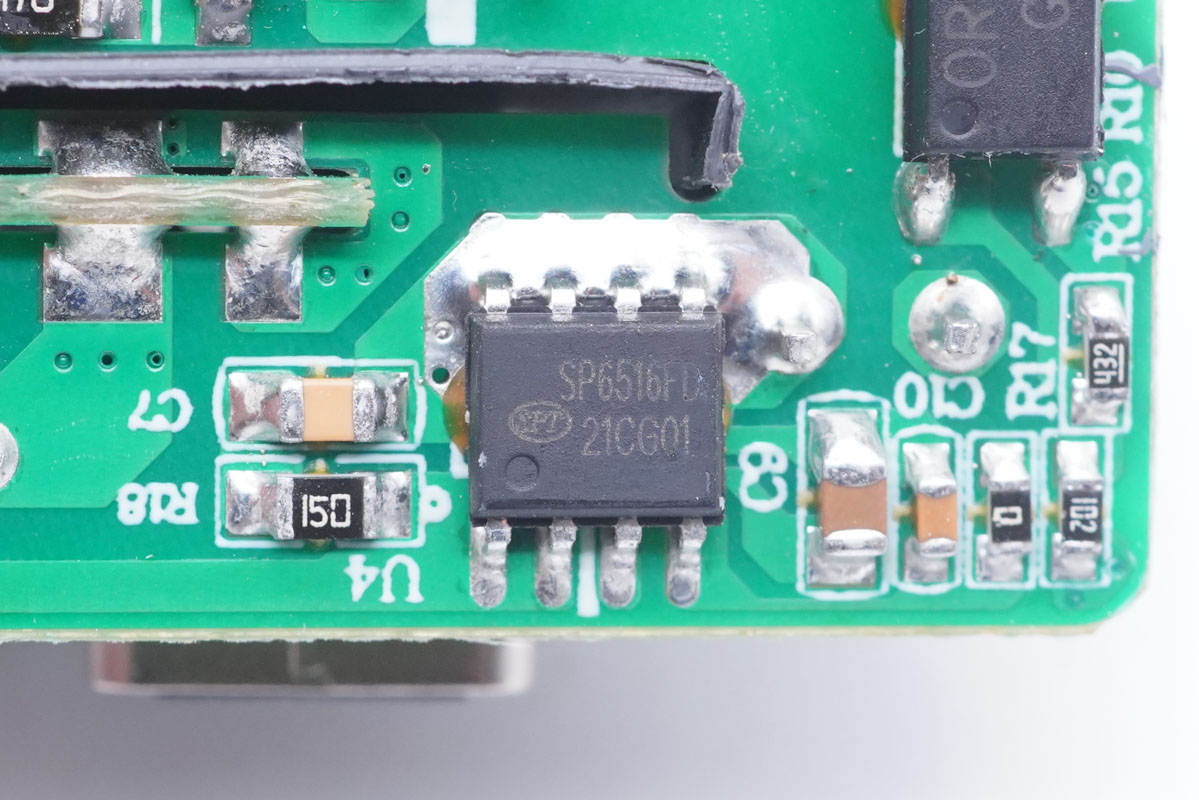

同步整流芯片采用硅動力SP6516FD，這是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。

SP6516FD可支持高達150KHz的開關頻率應用，并且支持CCM/QR/DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

芯片內置耐壓65V的NMOSFET同步整流開關，且具有極低的內阻，可提供系統高達3A的應用輸出；還內置了高壓直接檢測技術，耐壓高達150V；以及自供電技術極大擴展了輸出電壓應用范圍。

充電頭網拆解了解到，硅動力的快充芯片還被JinHotai迷你25W PD快充充電器、貝爾金無線充原裝20W充電器、鐵甲20W PD快充充電器、斯泰克20W迷你PD快充、奧睿科20W PD快充、圖拉斯18W PD快充等數十款產品。

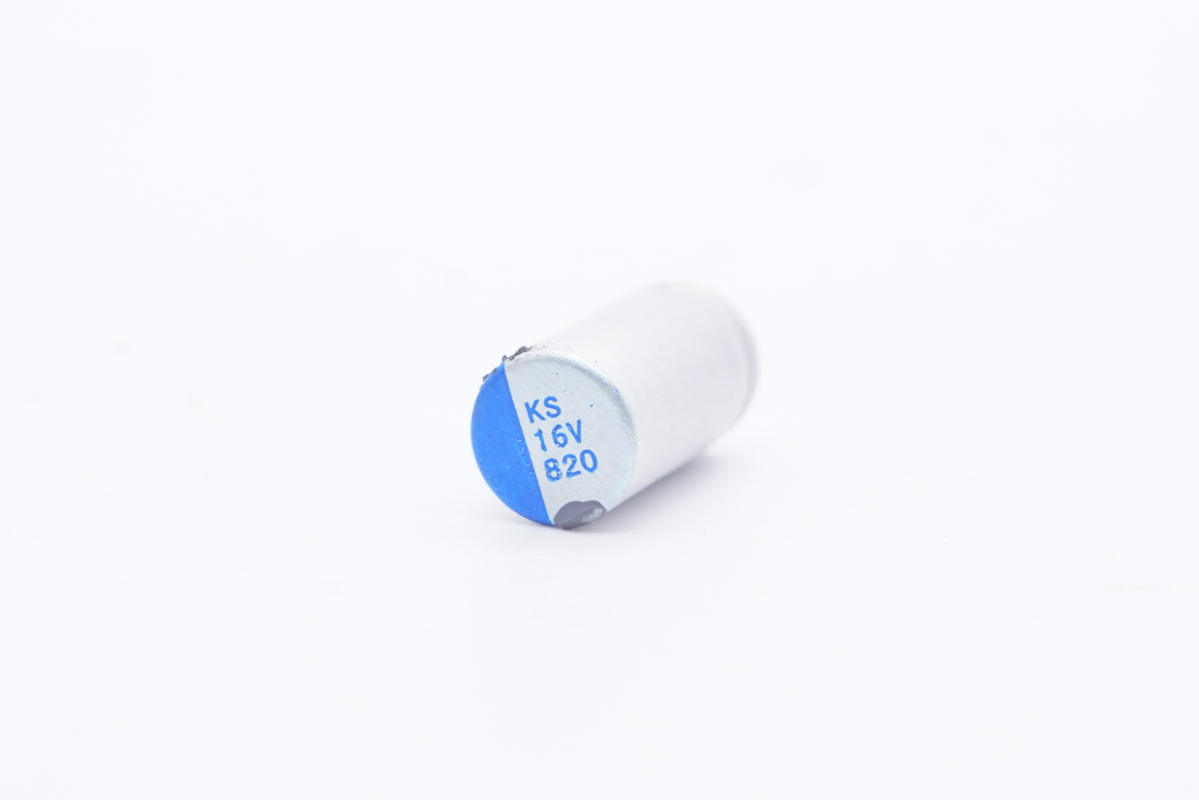

輸出濾波固態電容特寫，規格為16V 820μF。

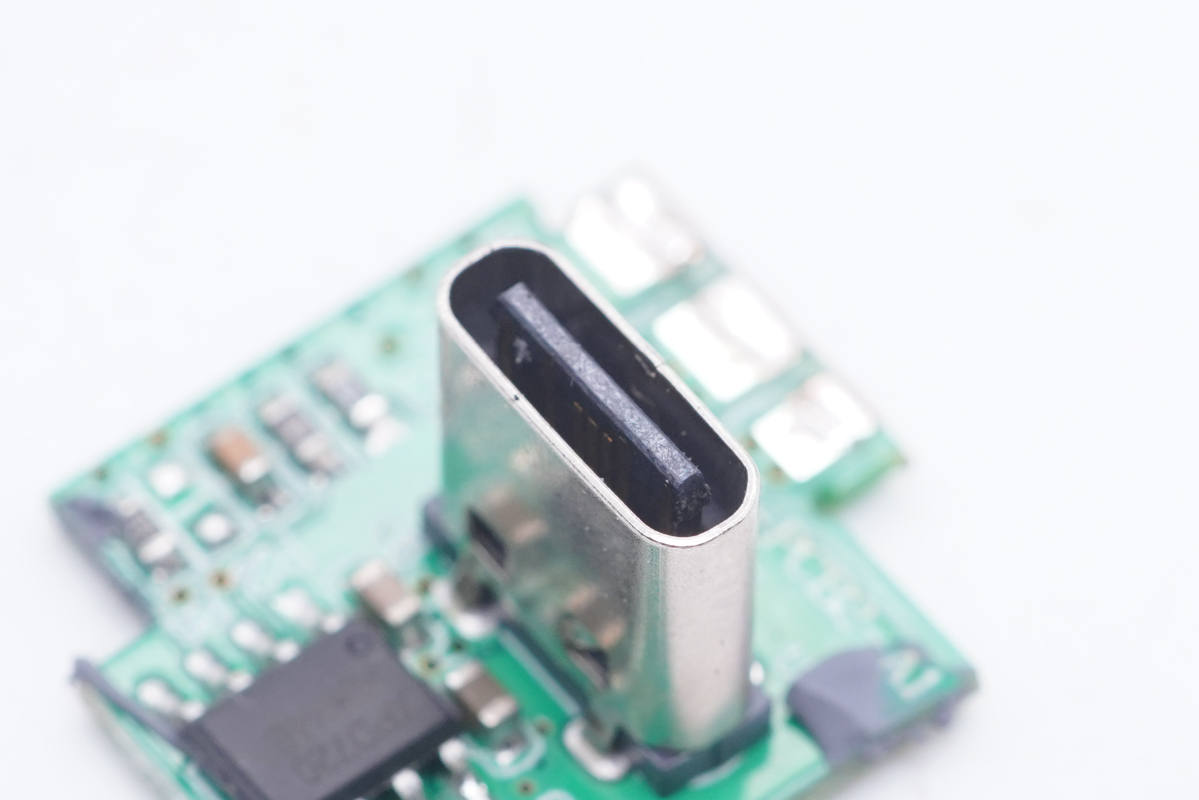

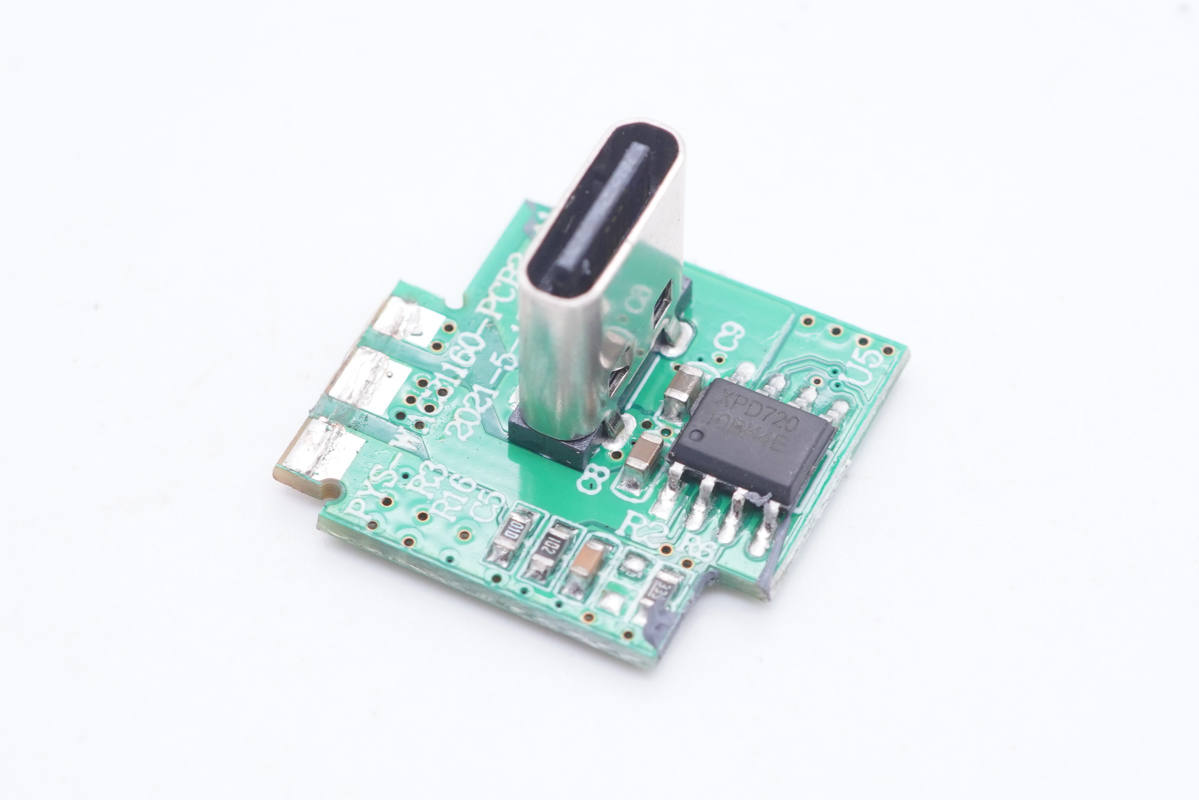

USB母座和協議芯片在小板同一面。

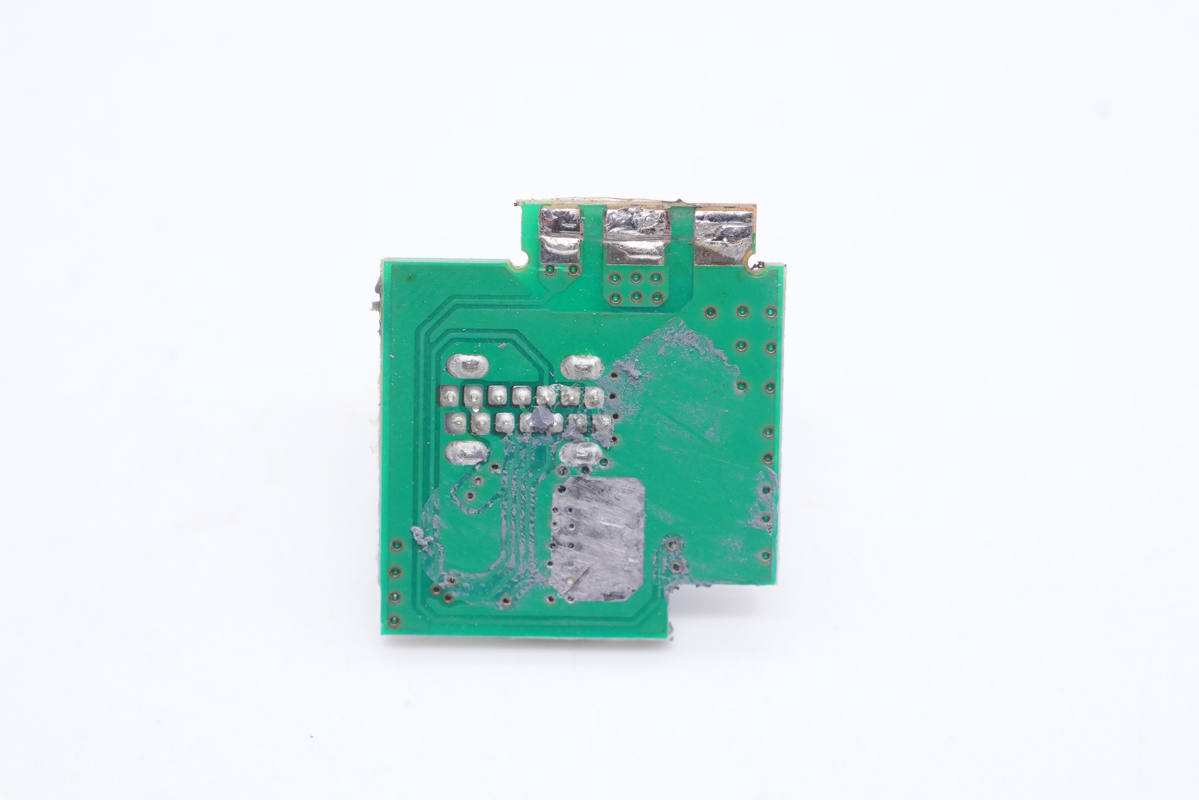

小板背面沒有元器件。

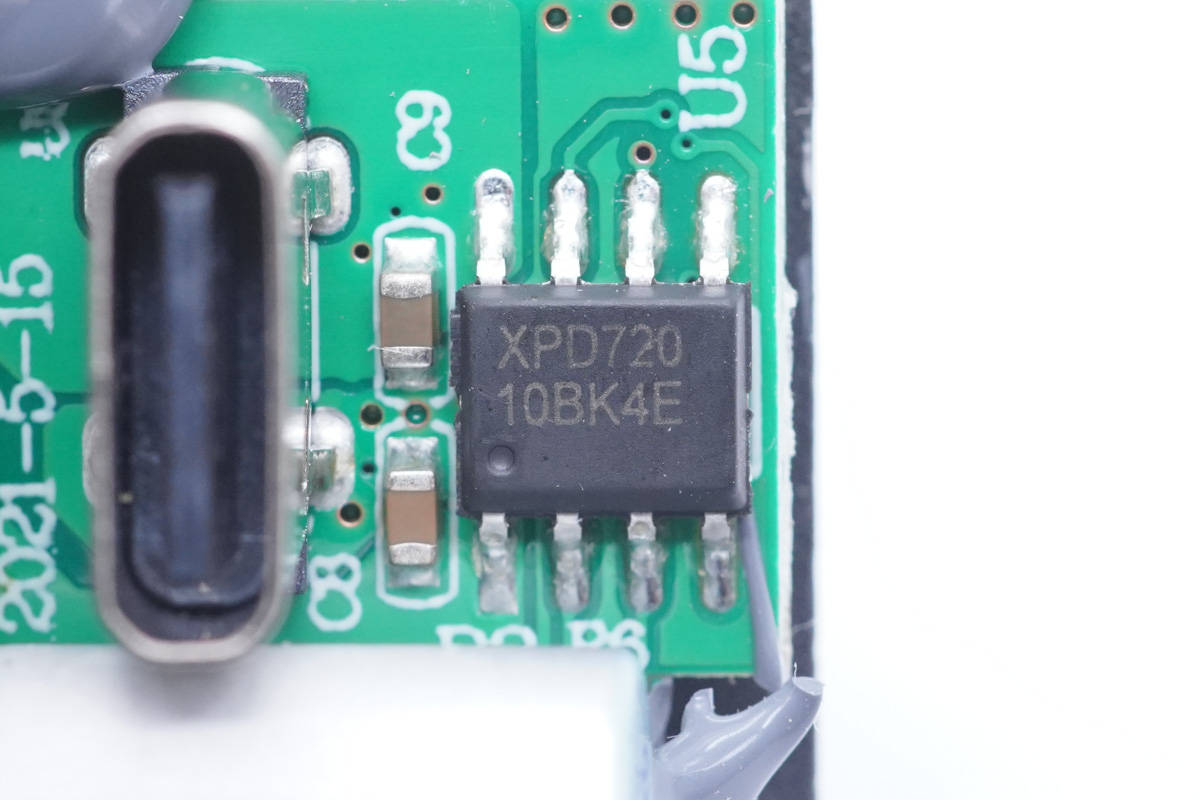

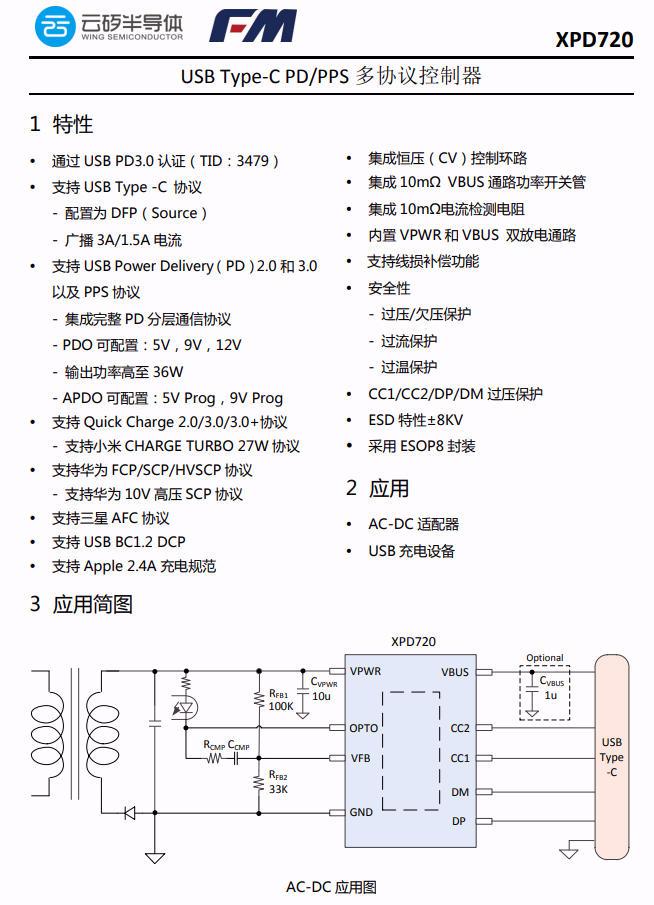

USB PD協議芯片采用云矽半導體XPD720，這款芯片已經通過了USB PD3.0認證，TID：3479。支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充協議，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，簡化電路，降低成本。采用ESOP8封裝。
