7月14日凌晨，蘋果悄悄在官網上架了一款MagSafe?行動電源，售價高達749元，雖然設計做工沒的說，但高昂的價格也足以勸退很多人。而目前市面上相似的第三方品牌產品很多，而且在容量、價格等方面也很有優勢，因此入手一款第三方磁吸背夾電池也是不錯的選擇。

??近日Benks邦克仕就推出了一款磁吸背夾電池MP01，大小和蘋果MagSafe?行動電源相當，容量卻有5000mAh，此外還可以為iPhone 12手機提供5W無線充電以及12W有線充電，售價只要蘋果的1/4不到，對很多人來說“真香”。下面充電頭網就對這款產品進行詳細拆解，看看做工用料如何。

一、邦克仕磁吸背夾電池外觀

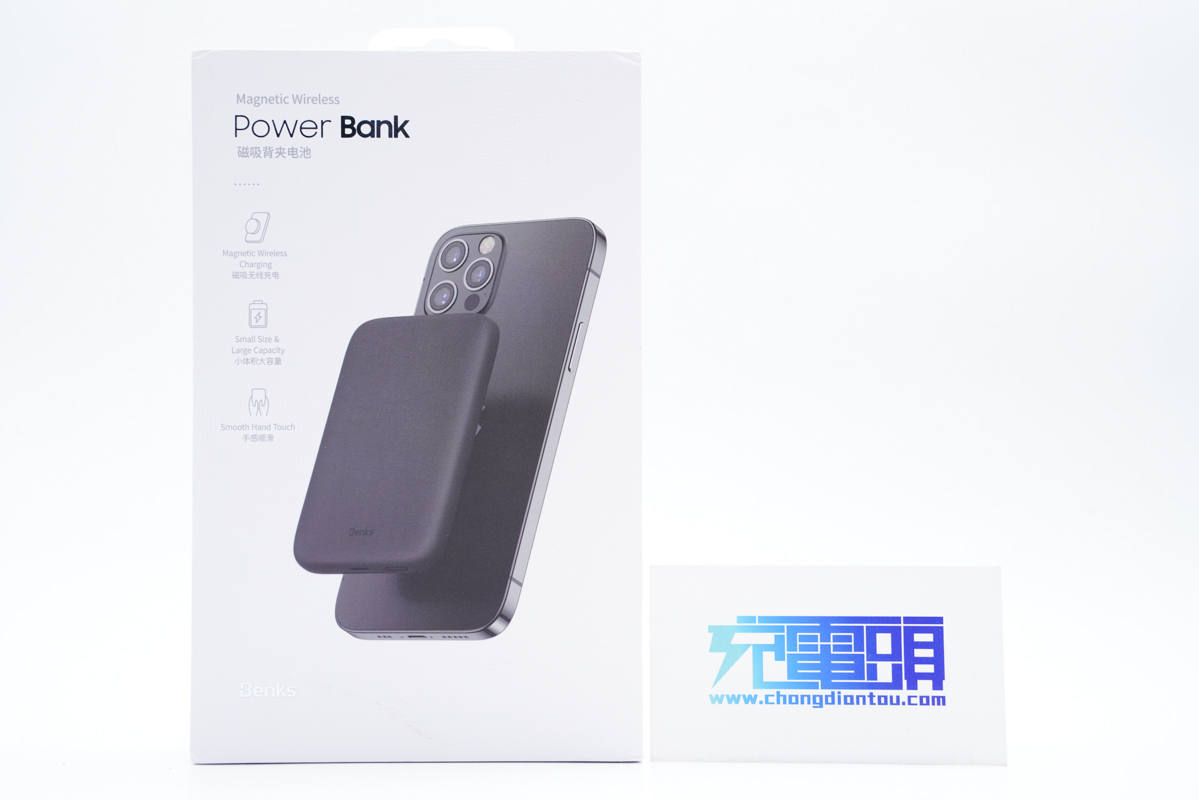

包裝盒頂面印有產品名稱、三大特性以及應用場景圖。

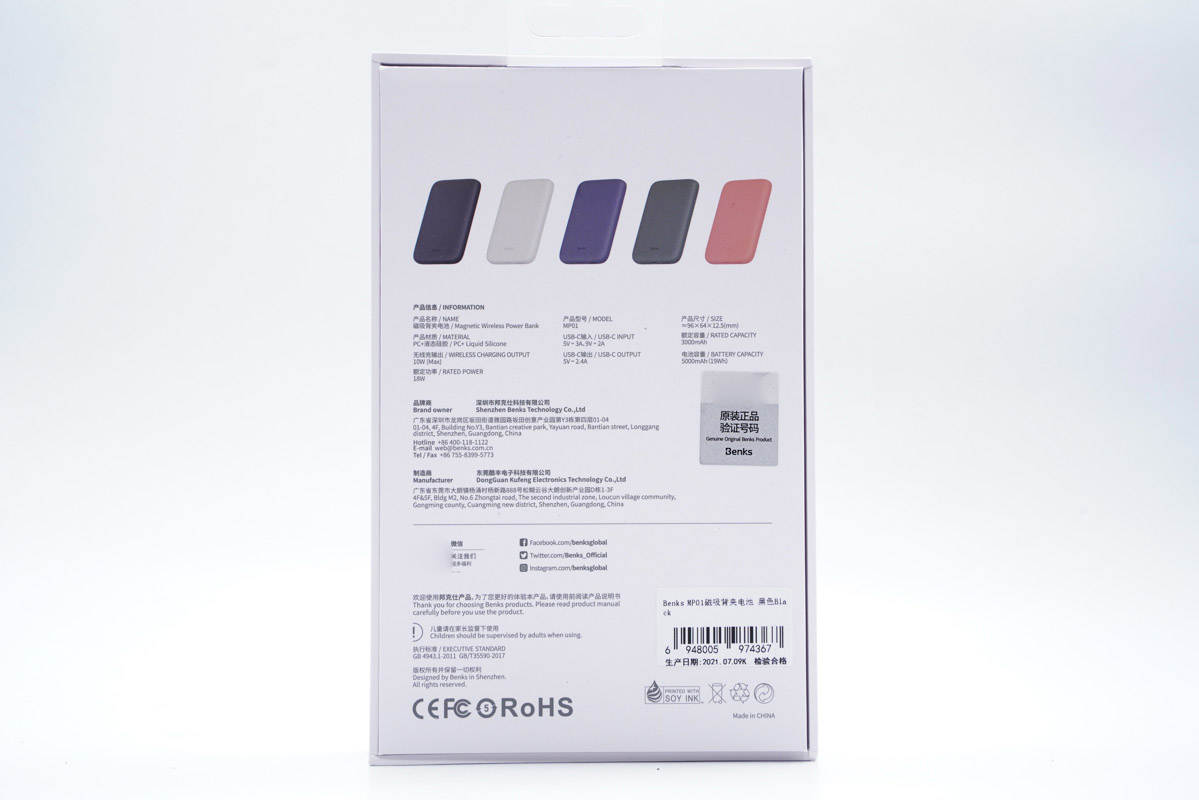

包裝盒天地蓋設計，底部印有產品參數、品牌商和制造商信息，移動電源有黑、白、藍、灰和粉五種配色，滿足不同人群選購需求。

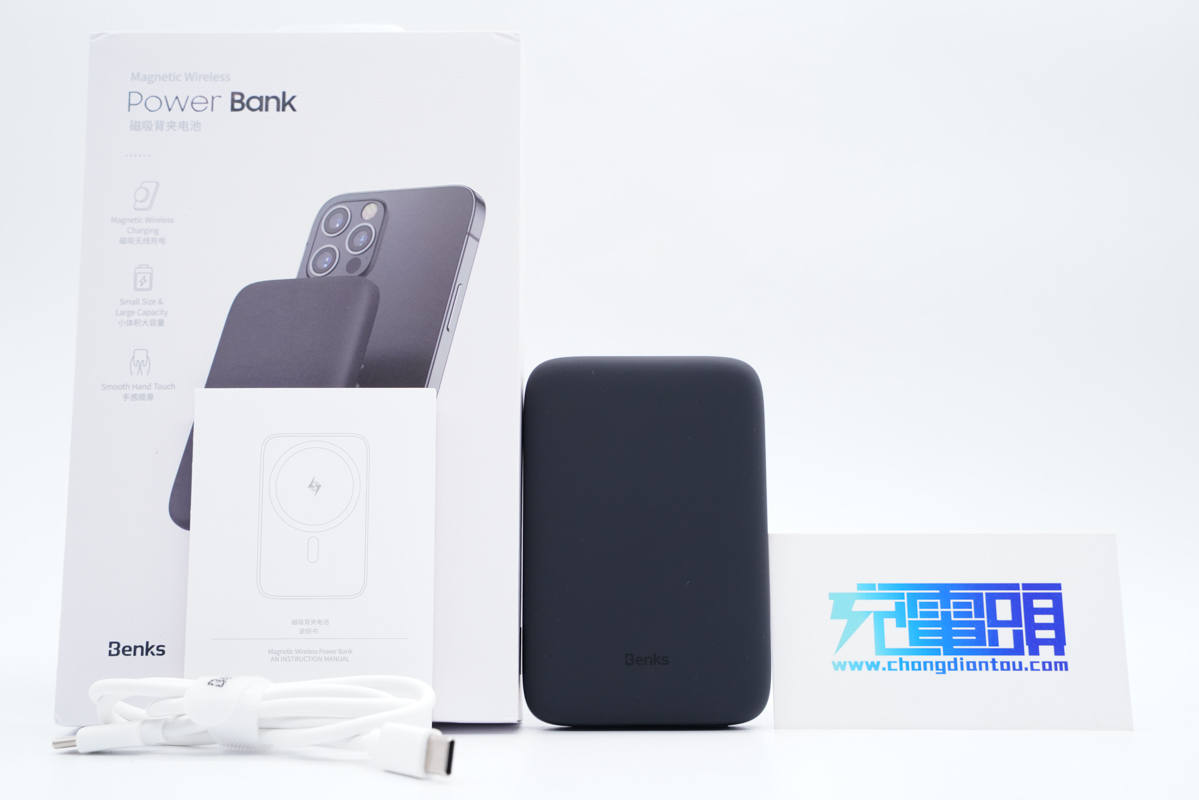

包裝內含移動電源、數據線和使用說明書。

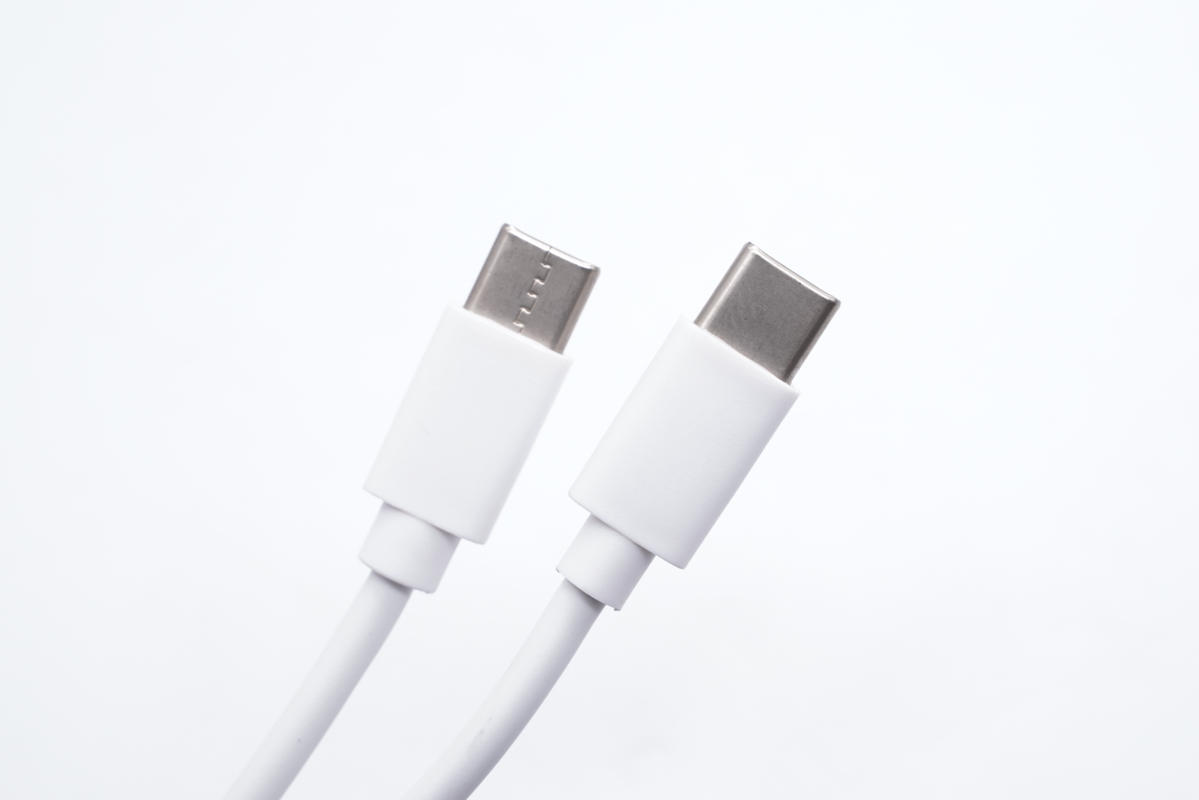

移動電源附帶線纜是CC線。

邦克仕這款磁吸背夾電池采用PC材質塑料外殼，機身邊角圓潤，表面啞光具有類膚手感，手感相當好。

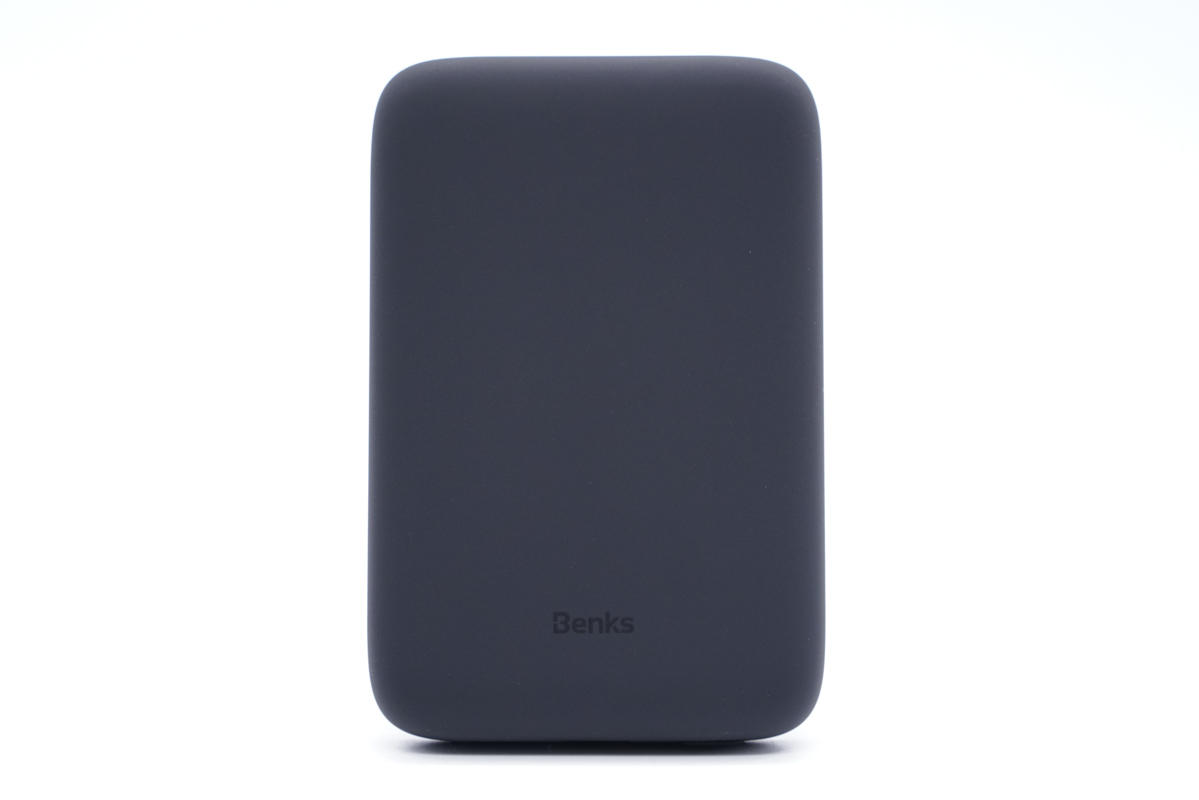

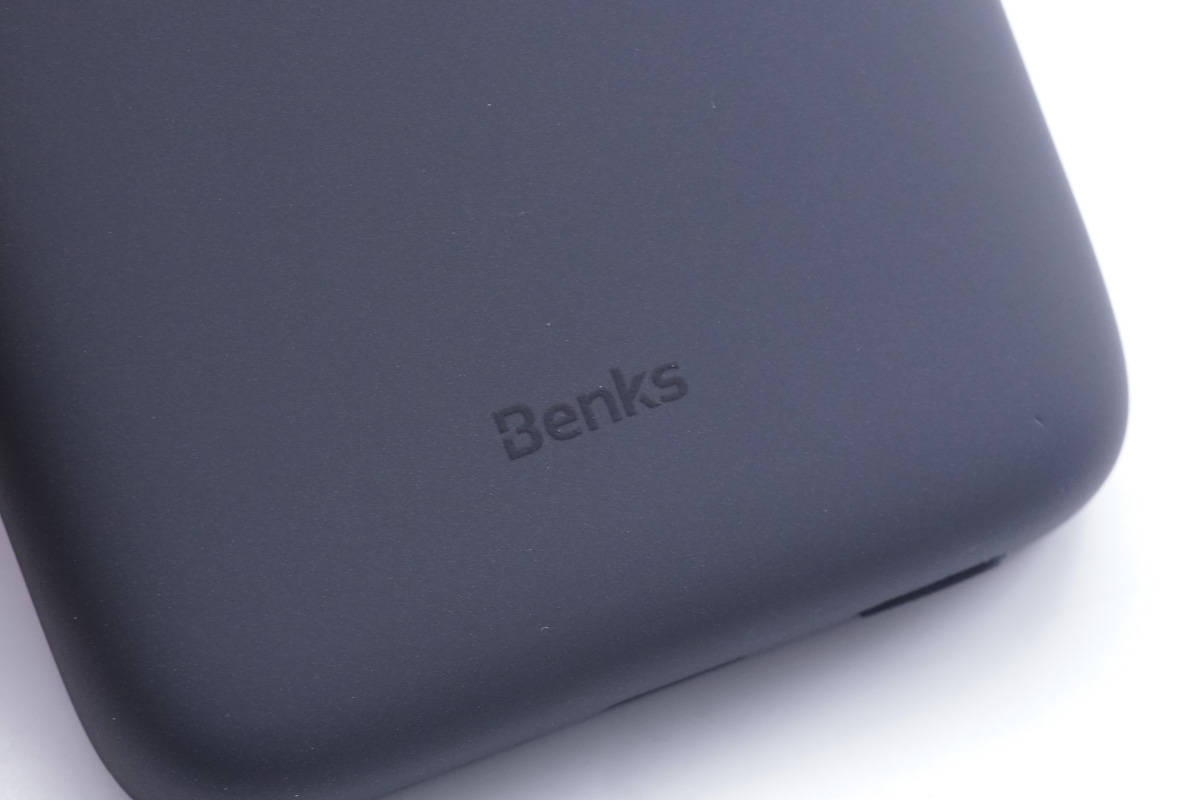

背面下方印有Benks品牌。

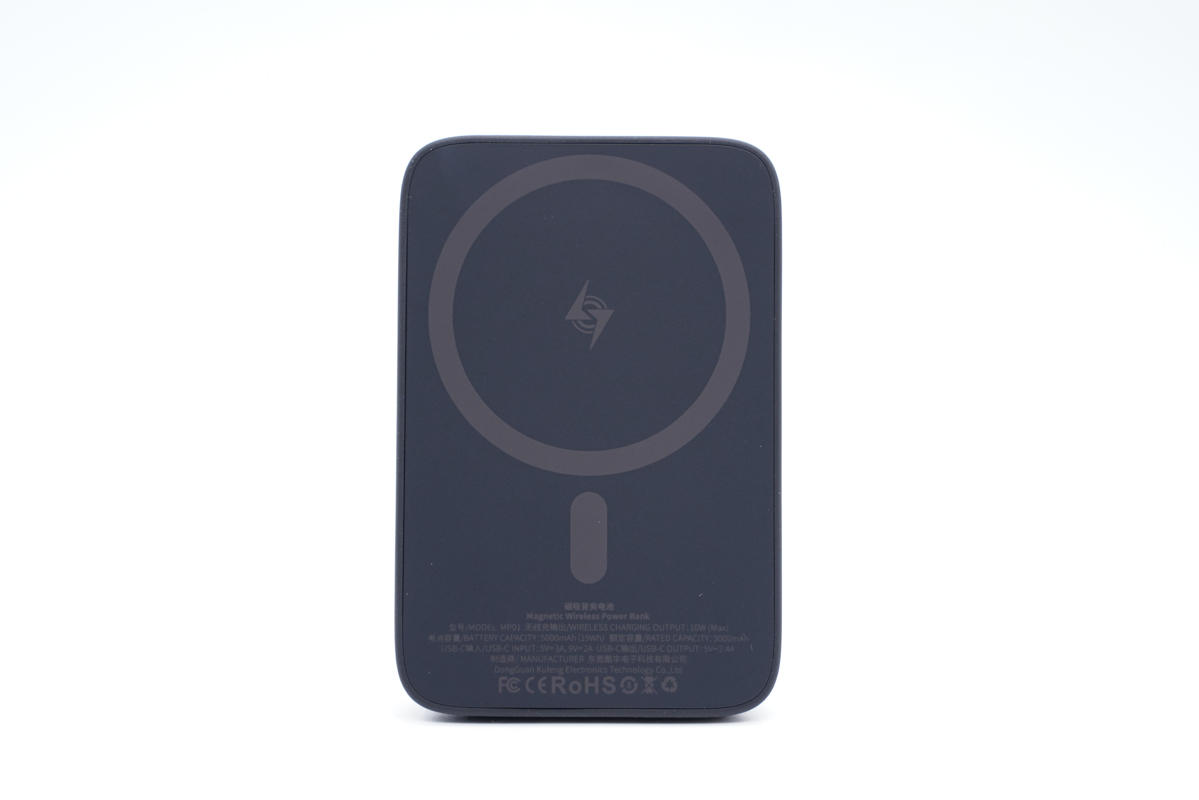

背夾電池正面平直切面設計，可以很好貼合iPhone 12手機進行無線充電，另外這面印有無線充區域標識。

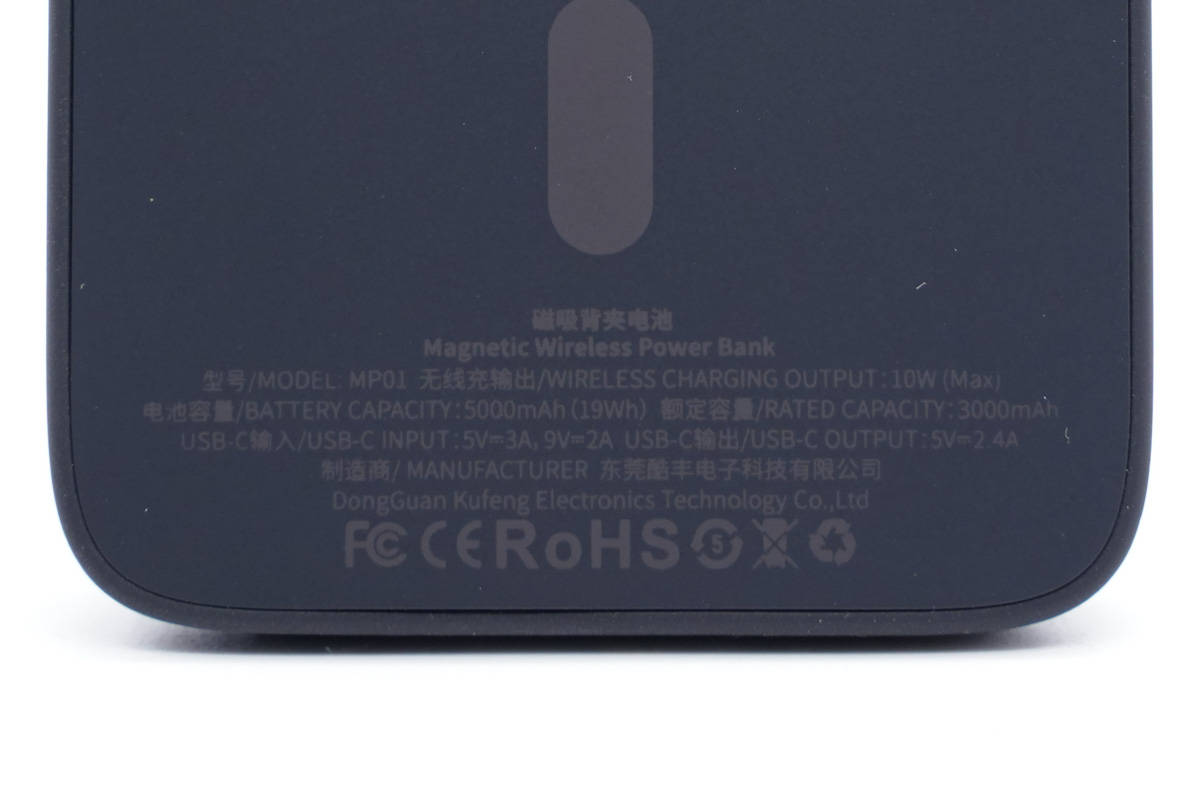

正面下方還印有產品參數

產品名稱：磁吸背夾電池

型號：MP01

電池容量：5000mAh（19Wh）

額定容量：3000mAh

USB-C輸入：5V3A、9V2A

USB-C輸出：5V2.4A

無線充輸出：10W Max

制造商：東莞酷豐電子科技有限公司

產品已經通過了CE、FCC、RoHS認證。

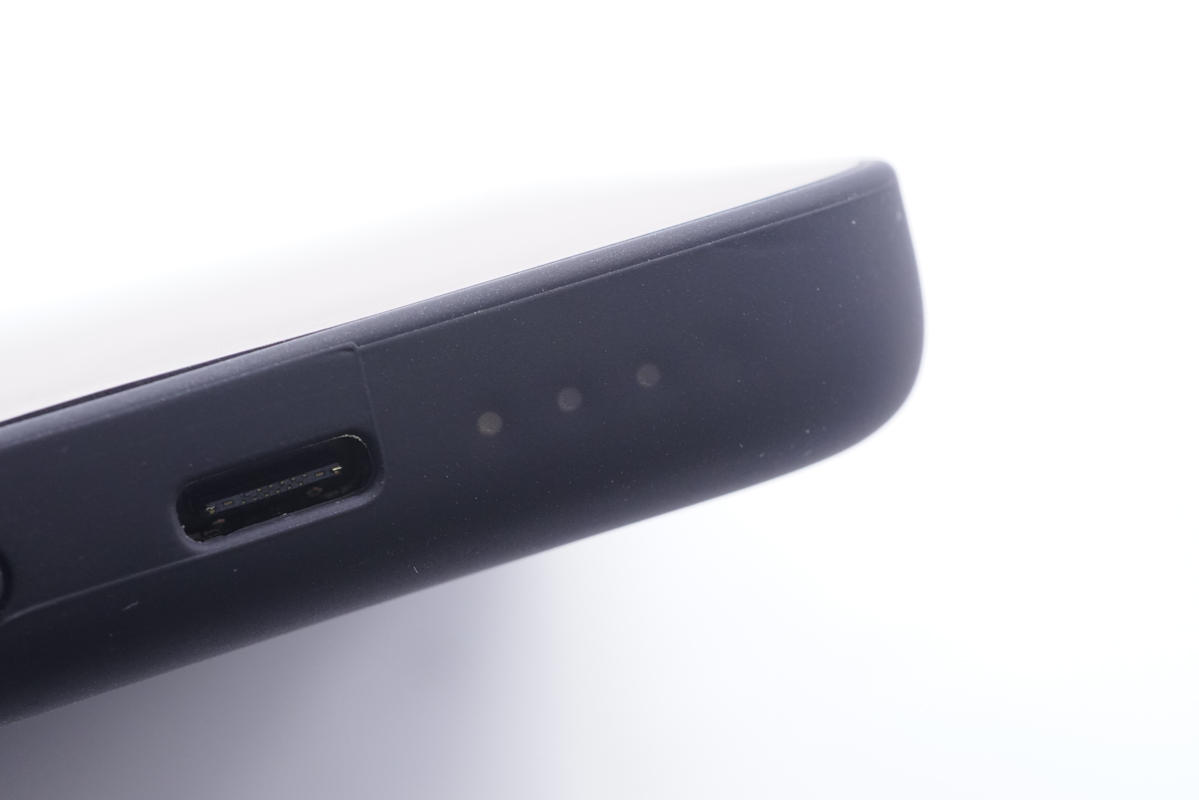

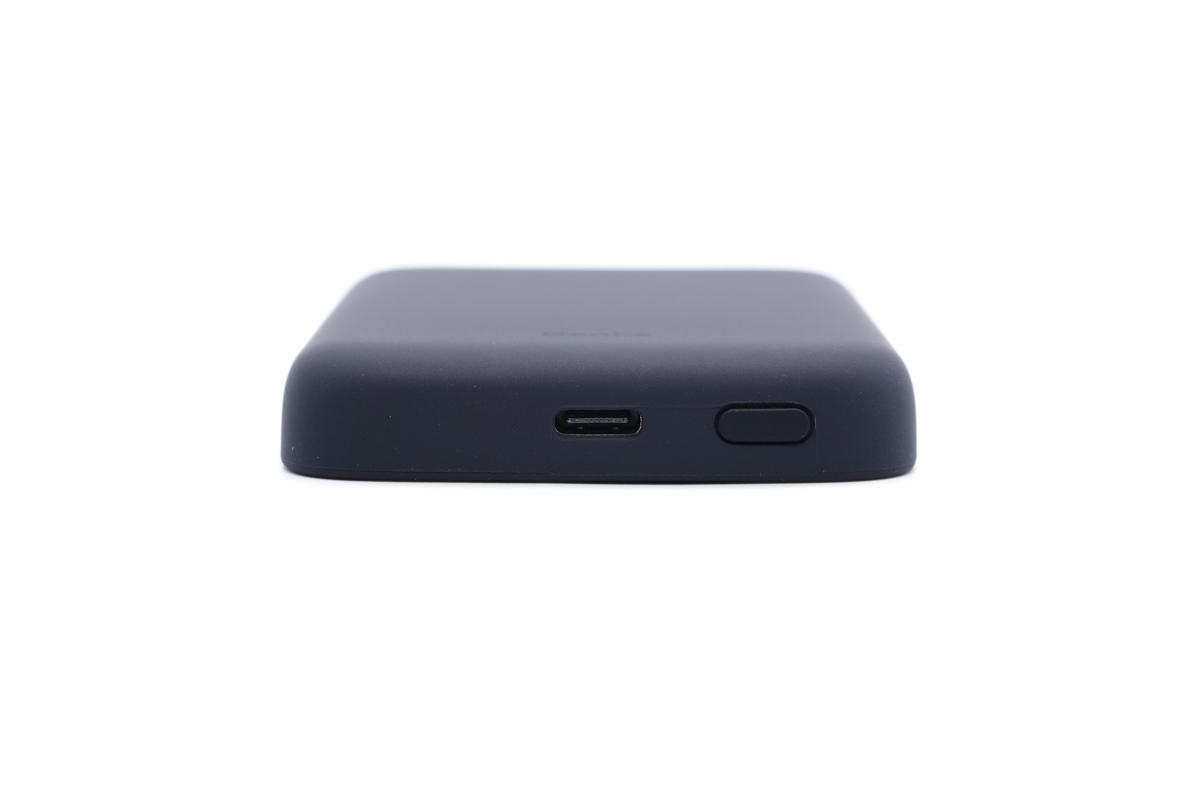

機身一端設有電源鍵以及USB-C接口，接口支持雙向充電，黑色膠芯不露銅。

接口旁還設有充/放電和電量指示燈。

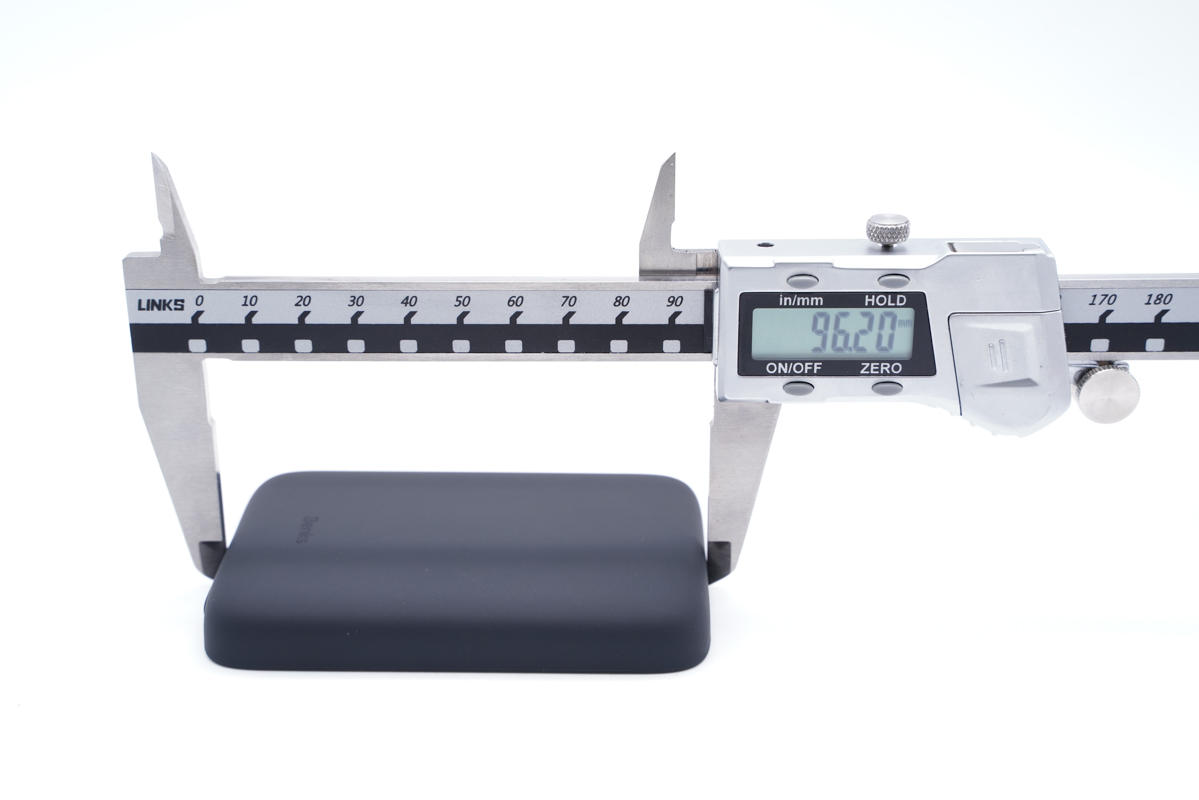

測得這款背夾電池機身長度為96.2mm。

寬度為63.76mm。

厚度為12.79mm。

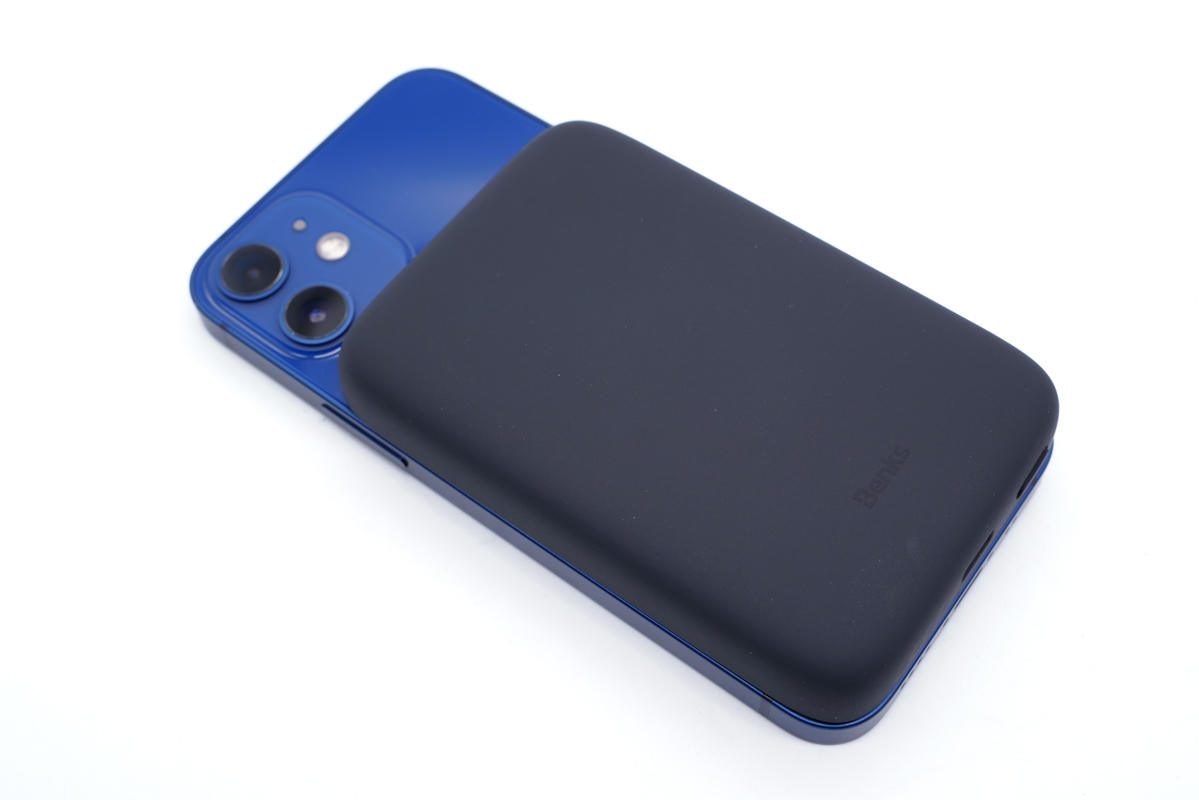

和最小的iPhone 12 mini對比，寬度相當，長度正好不會頂到攝像頭。

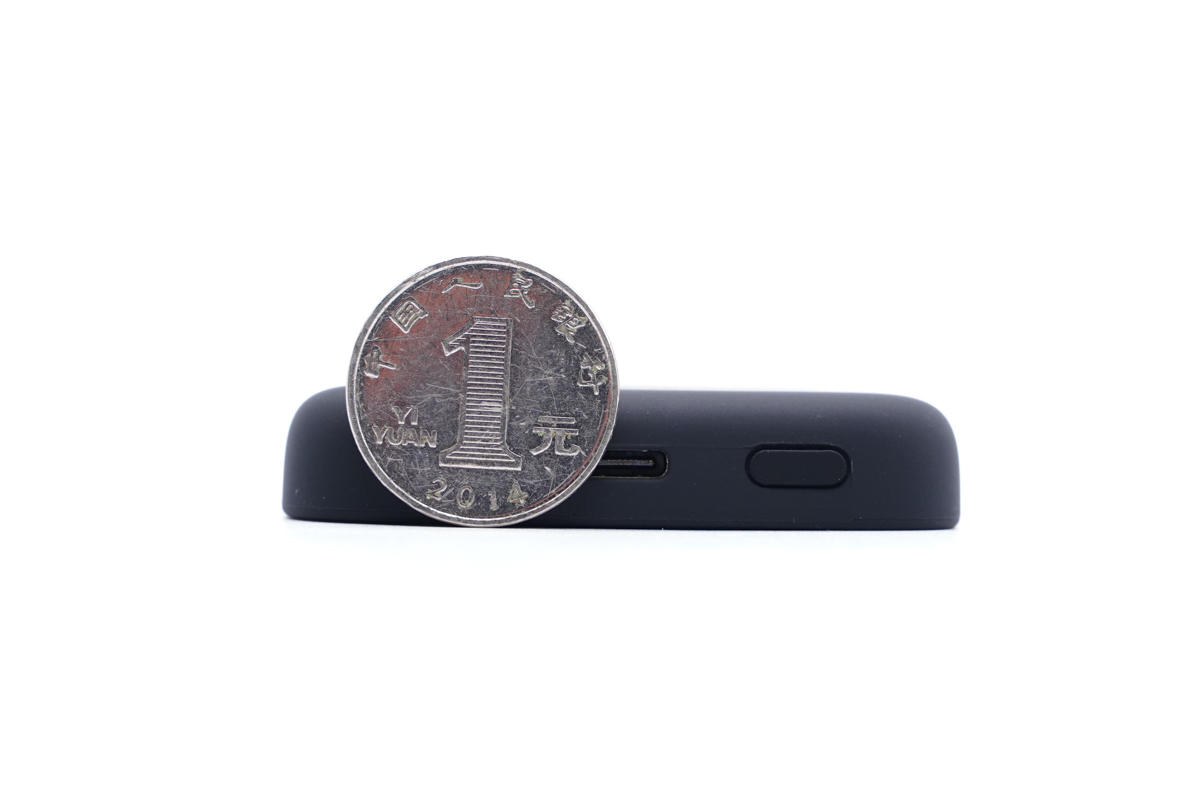

機身厚度約為一元硬幣直徑的一半。

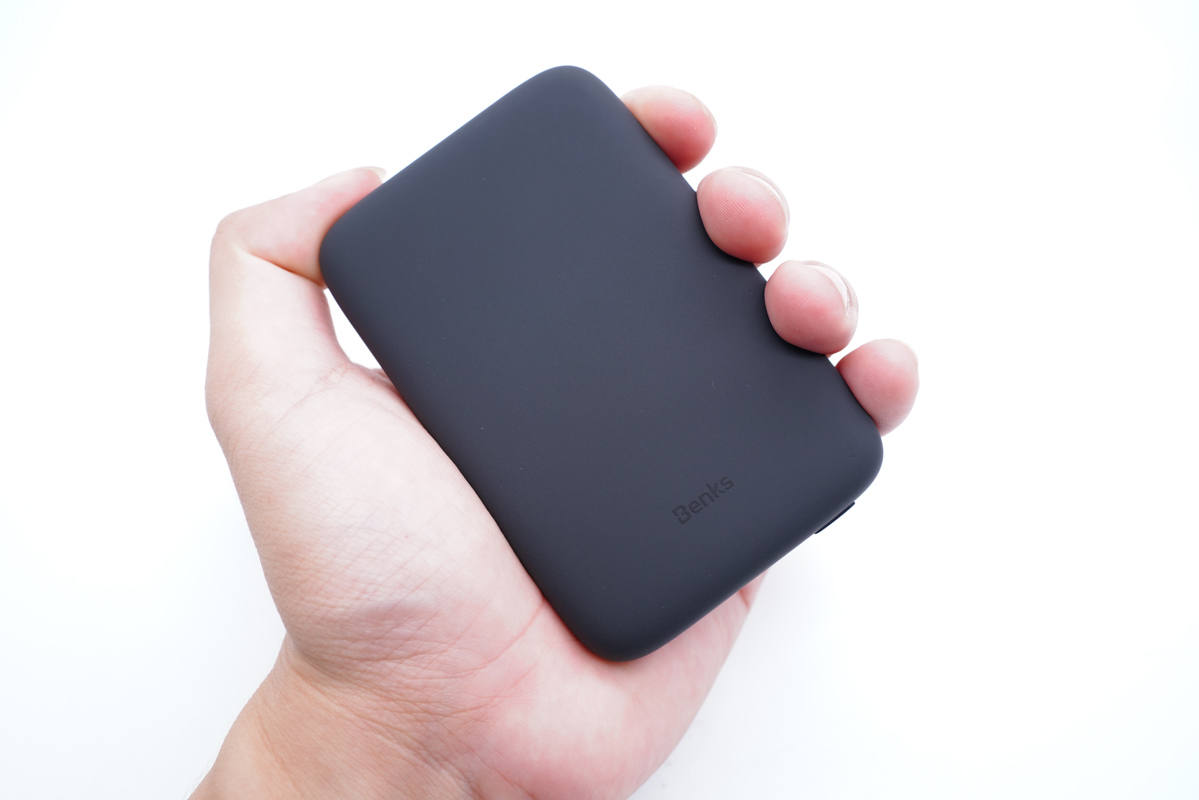

拿在手上的直觀感受。

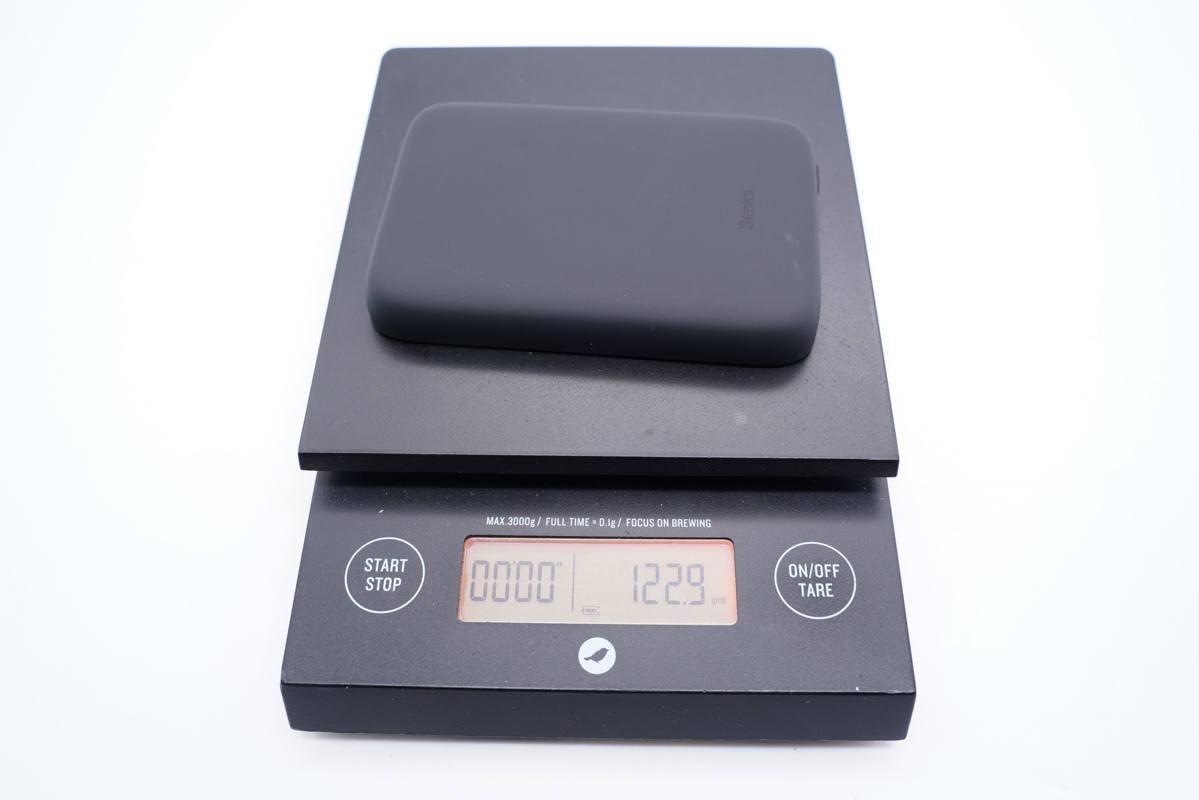

凈重約為123g。

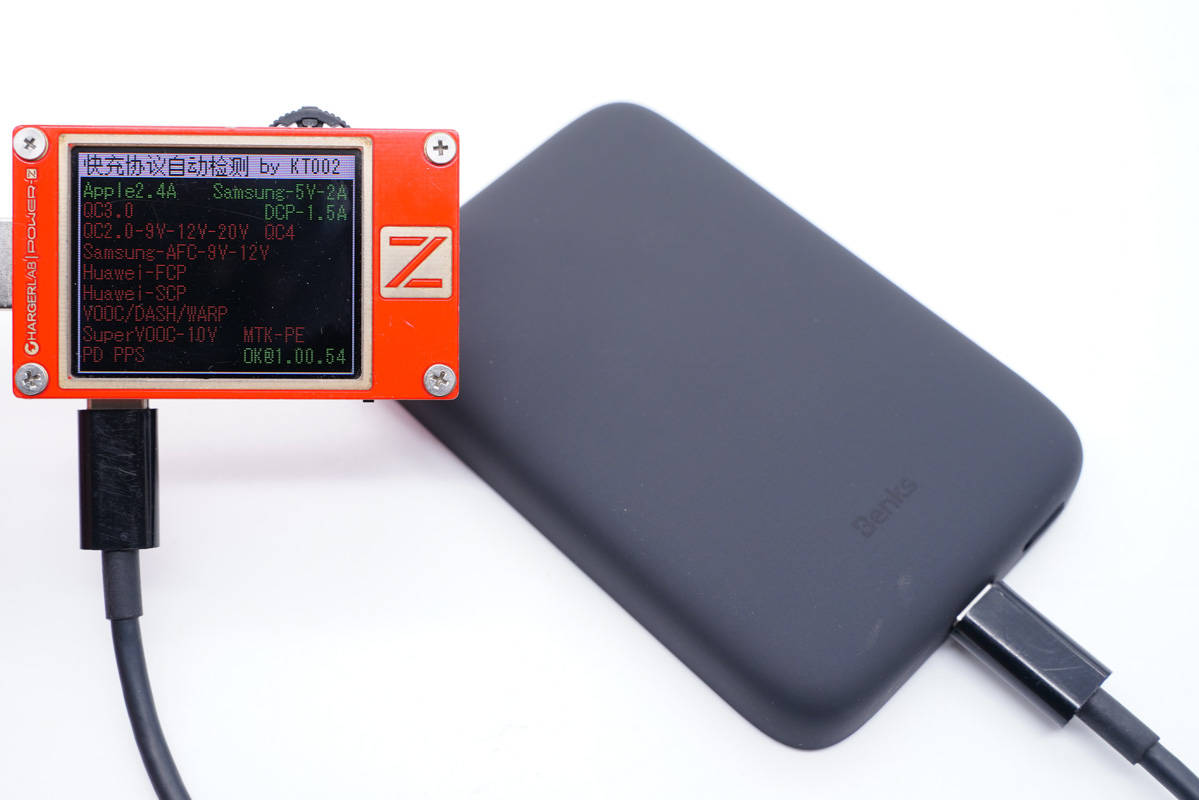

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP協議。

此外這款背夾電池可以輕松吸附起最大的iPhone 12 Pro Max，斜放也不會滑落，吸附力相當給力。

二、邦克仕磁吸背夾電池拆解

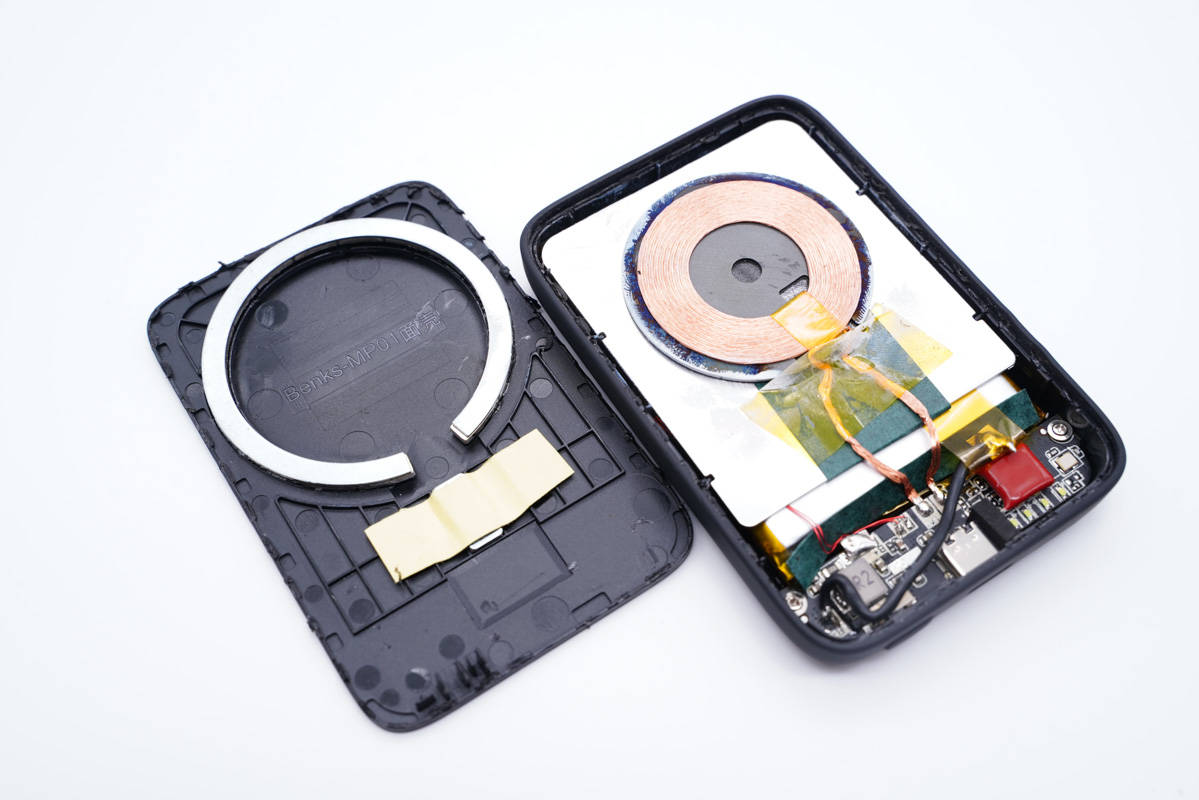

將機身殼拆開，邊緣采用超聲波焊接封裝。

機身殼上設有凹槽固定磁環，定位磁鐵上貼有絕緣貼紙。

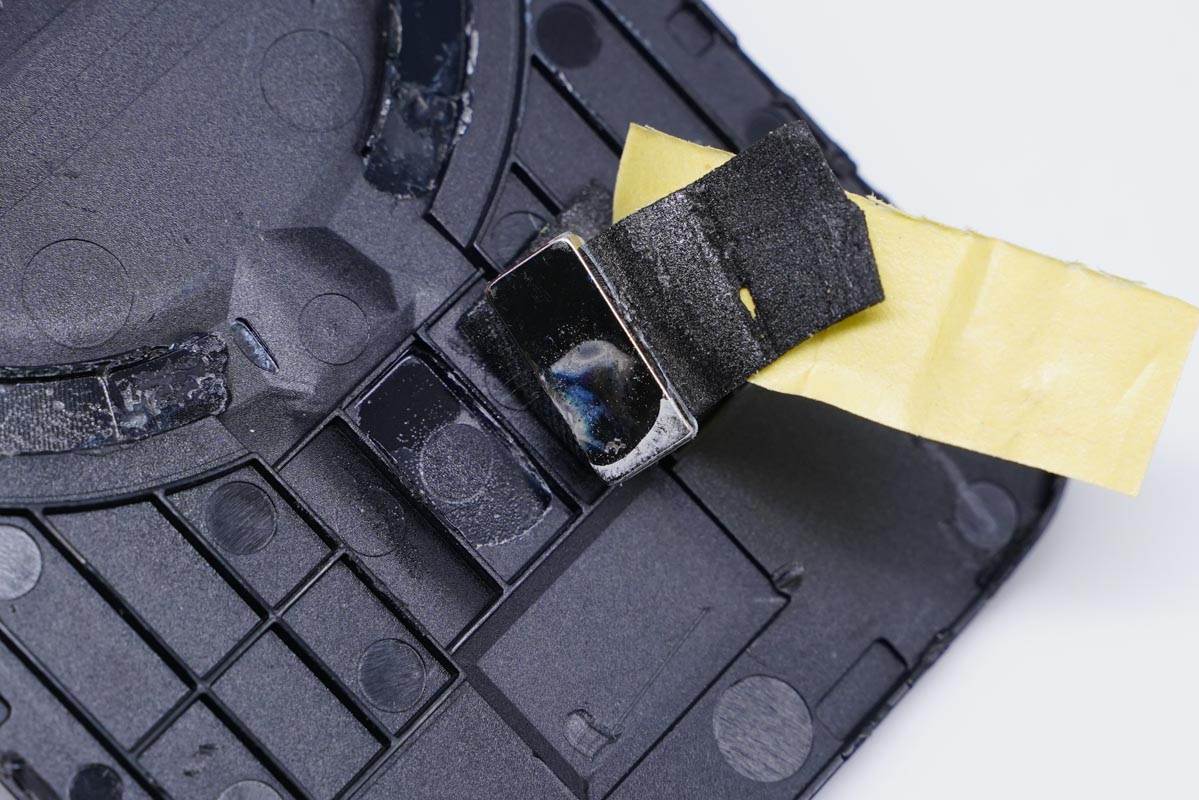

貼紙下有定位磁鐵。

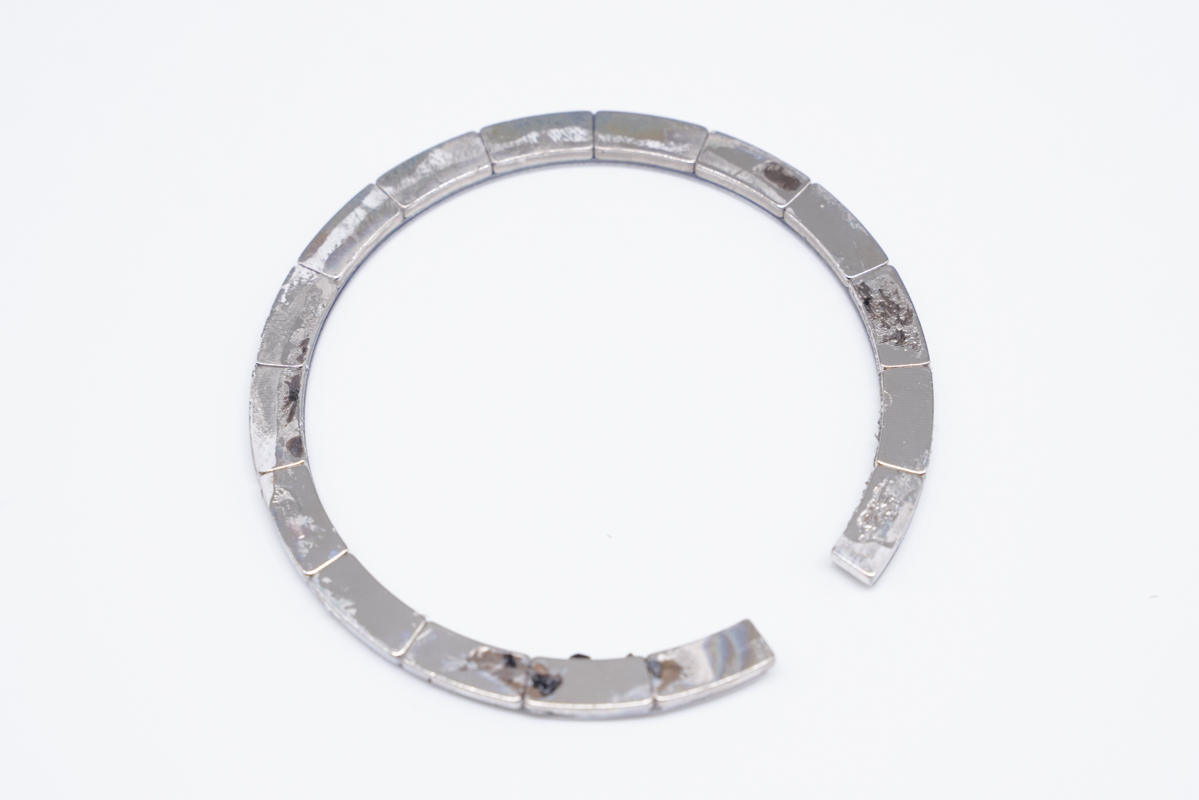

磁環打膠固定在蓋板上。

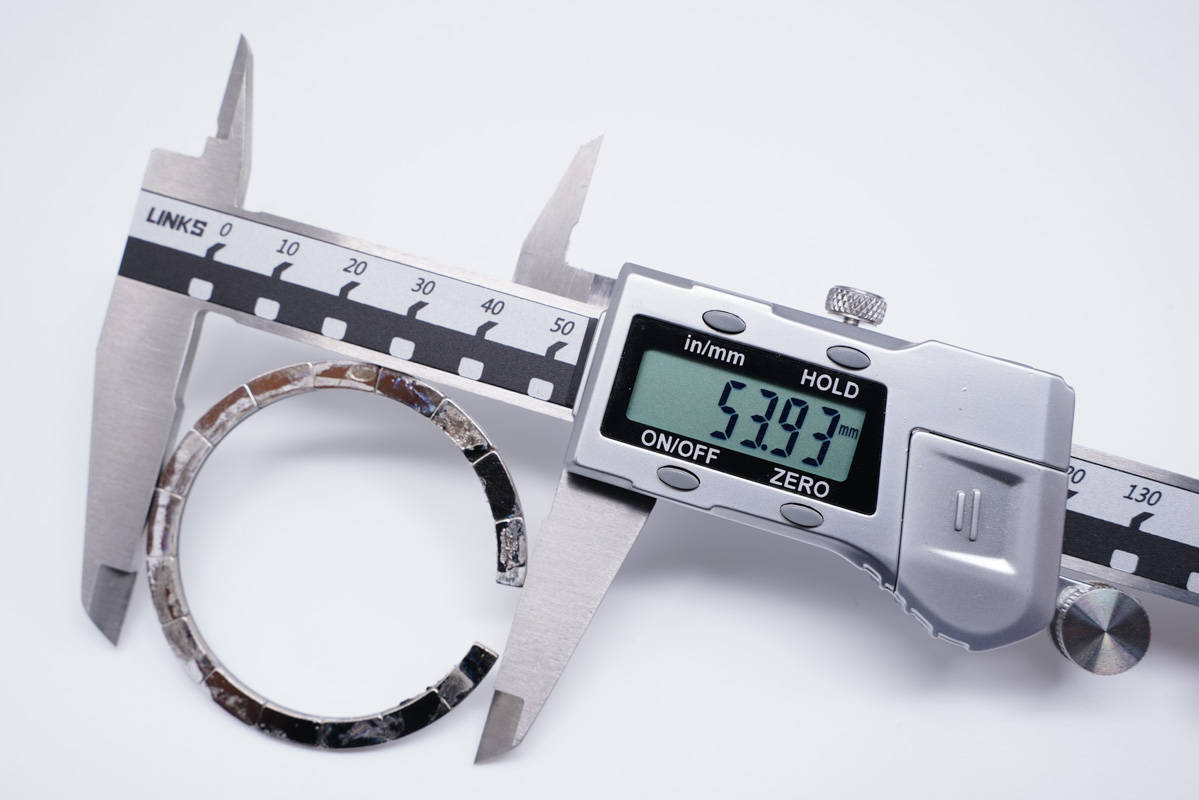

直徑約為53.93mm。

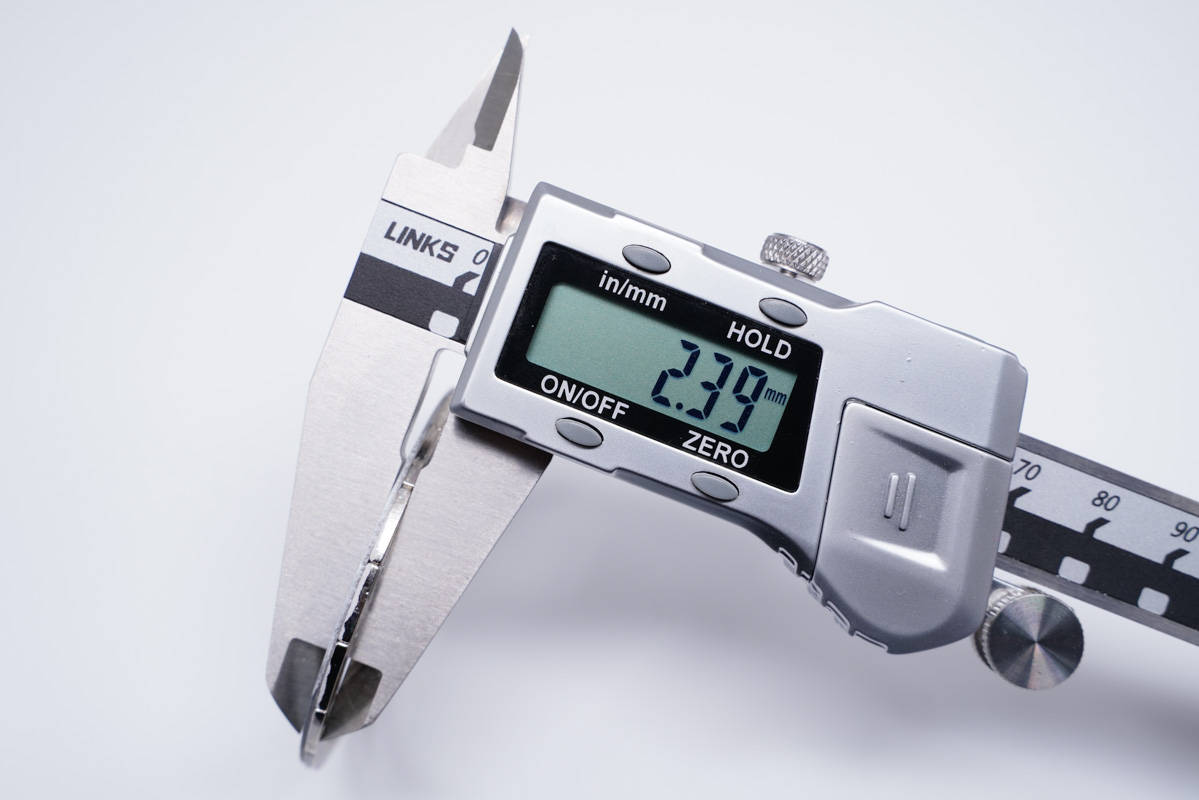

厚度約為2.39mm。

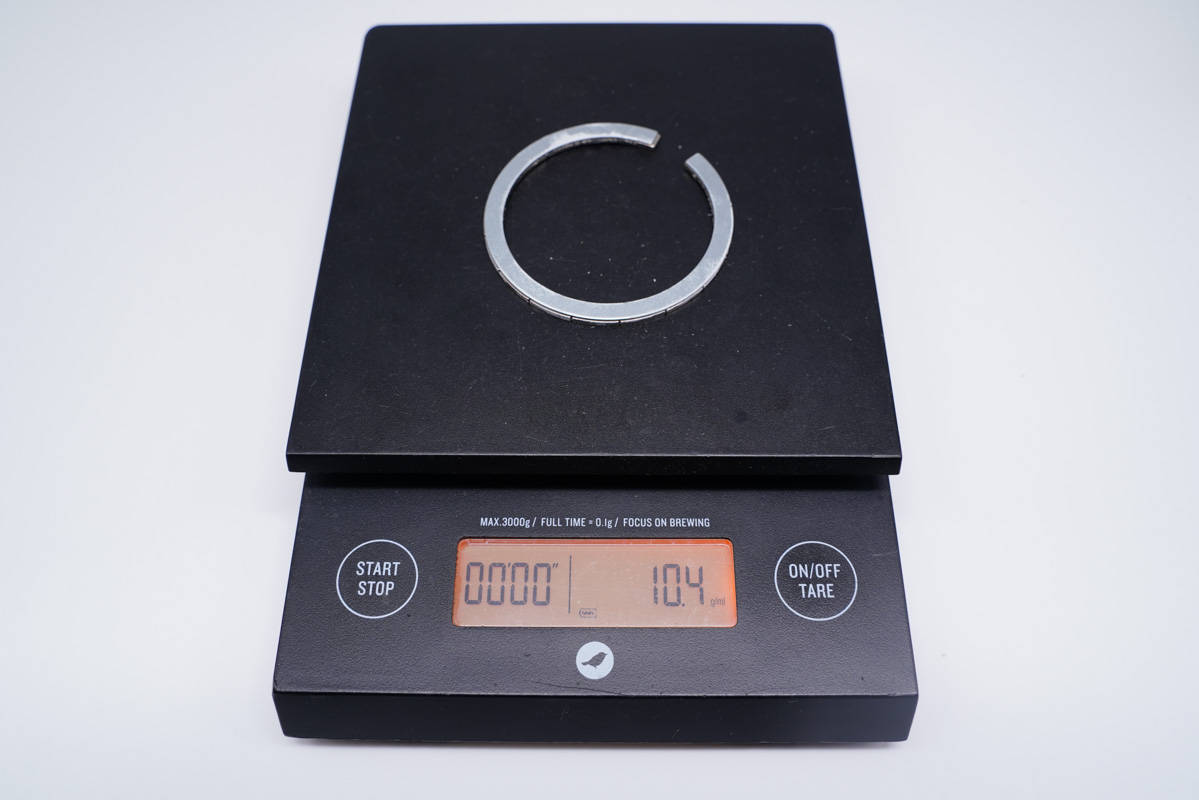

磁環重量約為10g。

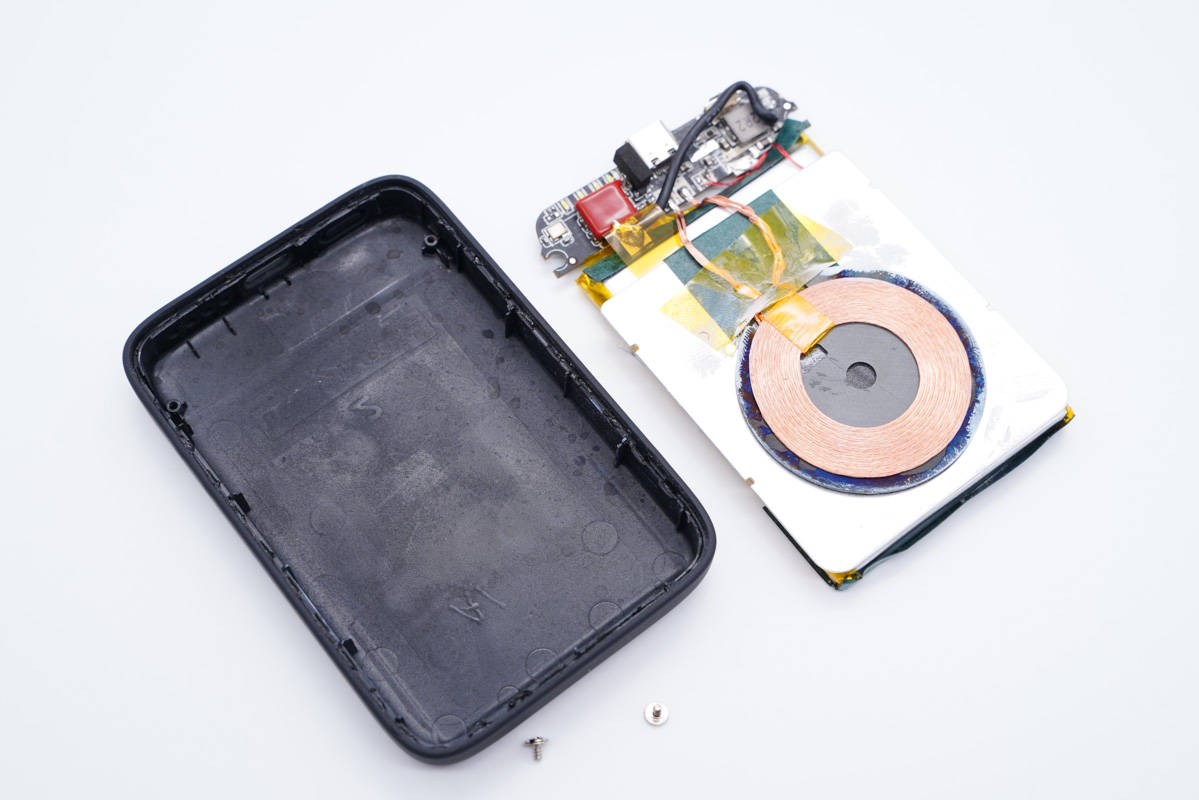

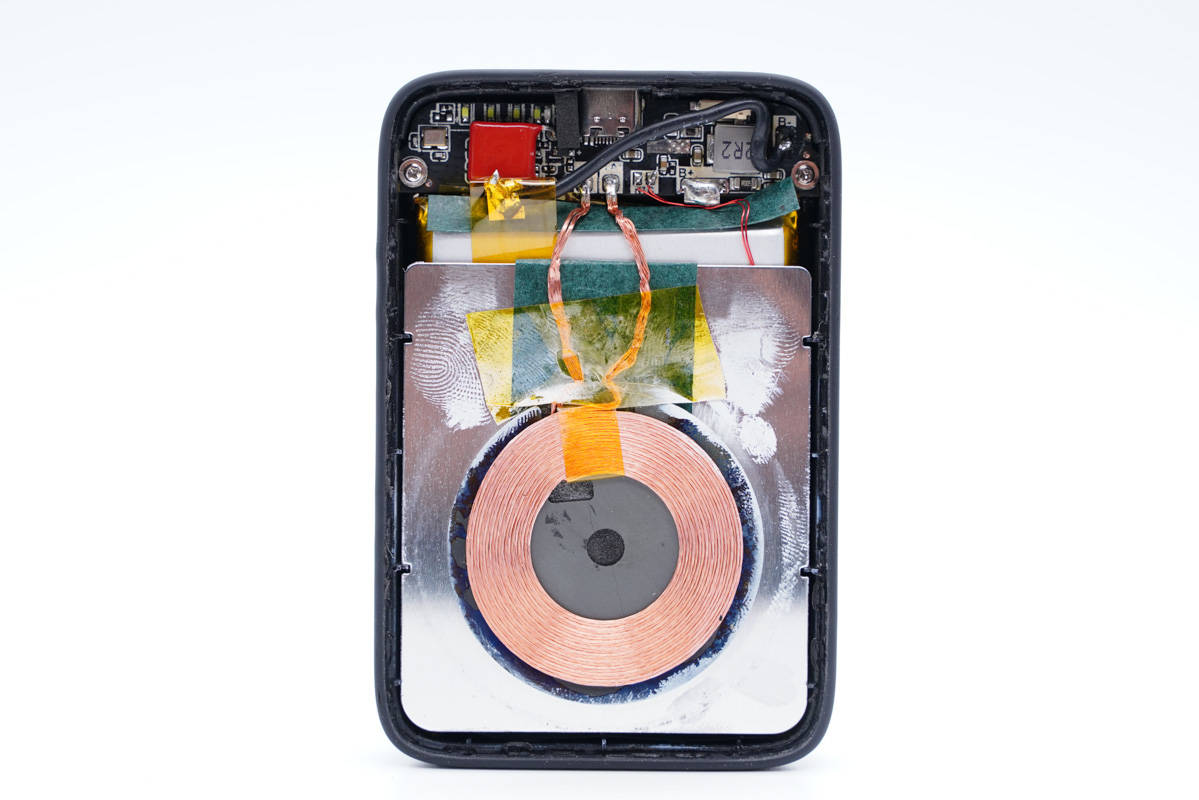

PCB板兩側有螺絲固定，無線充電線圈固定在金屬散熱板上。

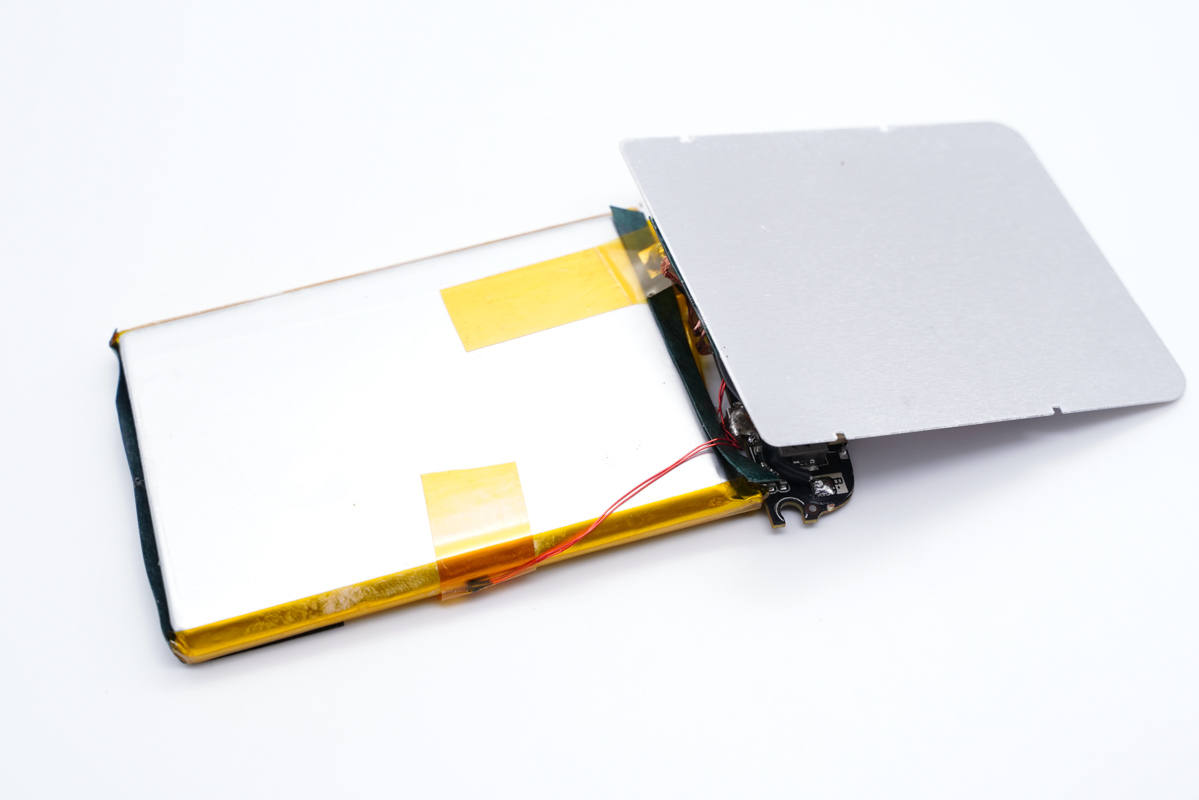

拆掉螺絲取出電芯和PCB板。

電芯對應金屬板一面沒有任何信息。

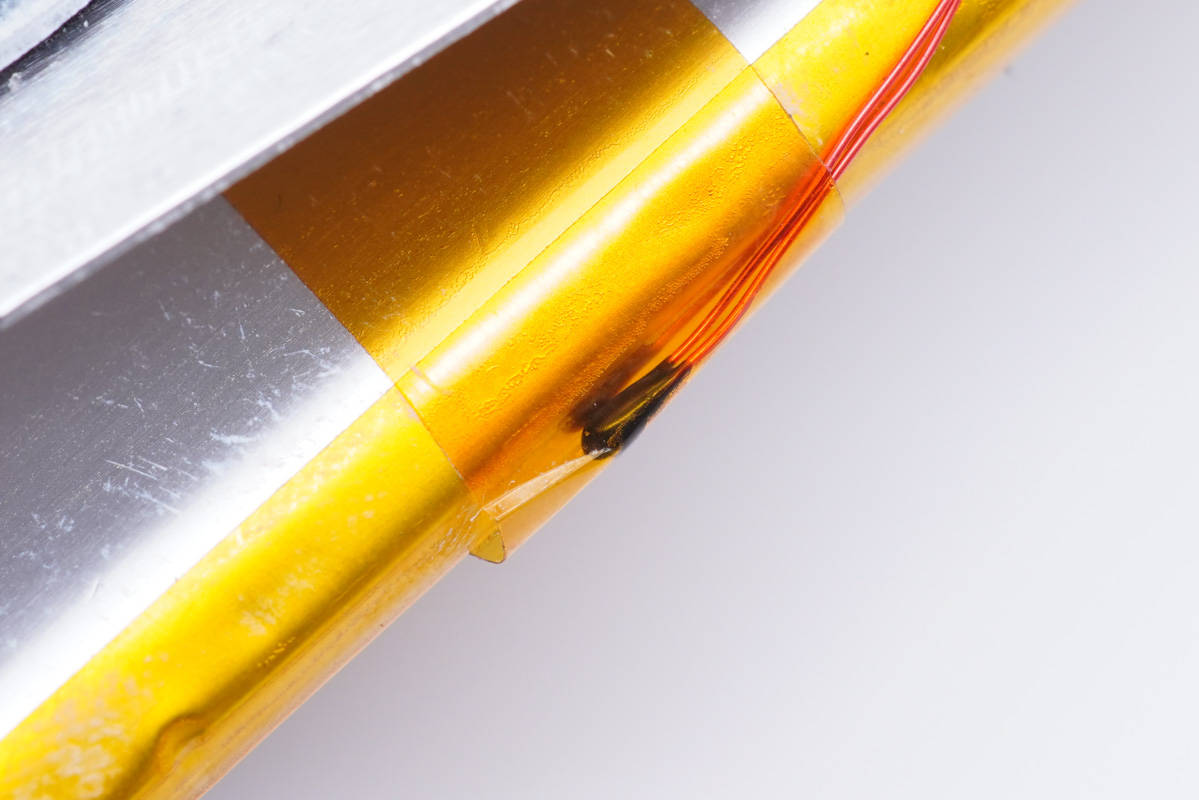

側邊固定有熱敏電阻進行溫度監控。

另一面貼有雙面膠貼紙和青稞絕緣紙。

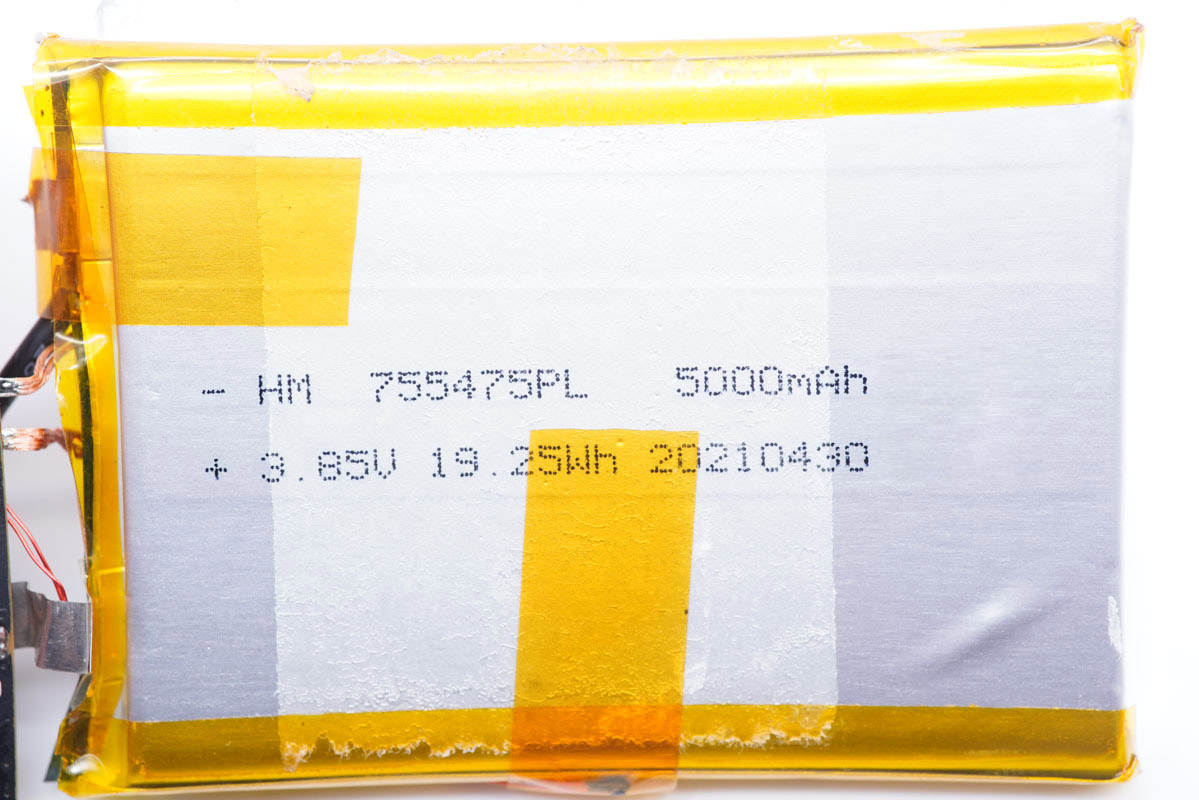

撕掉貼紙可以看到電芯的信息，規格為5000mAh/3.85V/19.25Wh，2021年4月30日生產，屬于高壓電池。

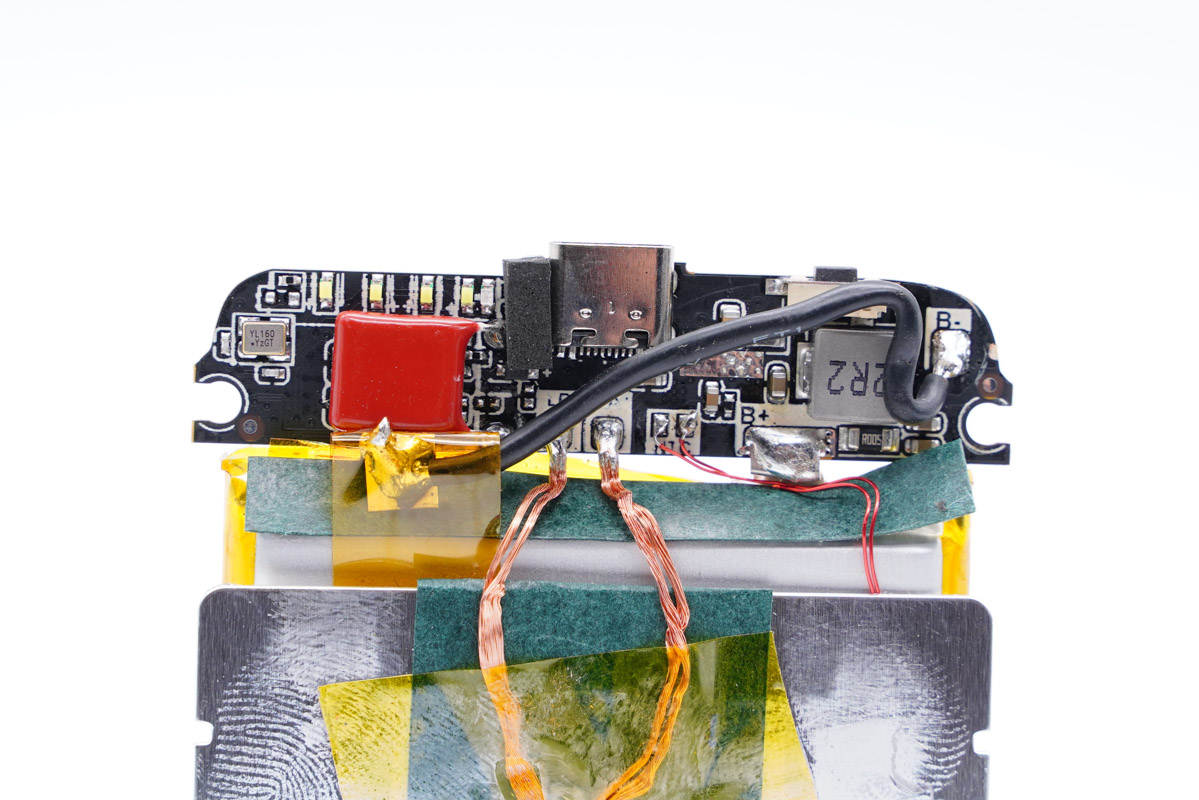

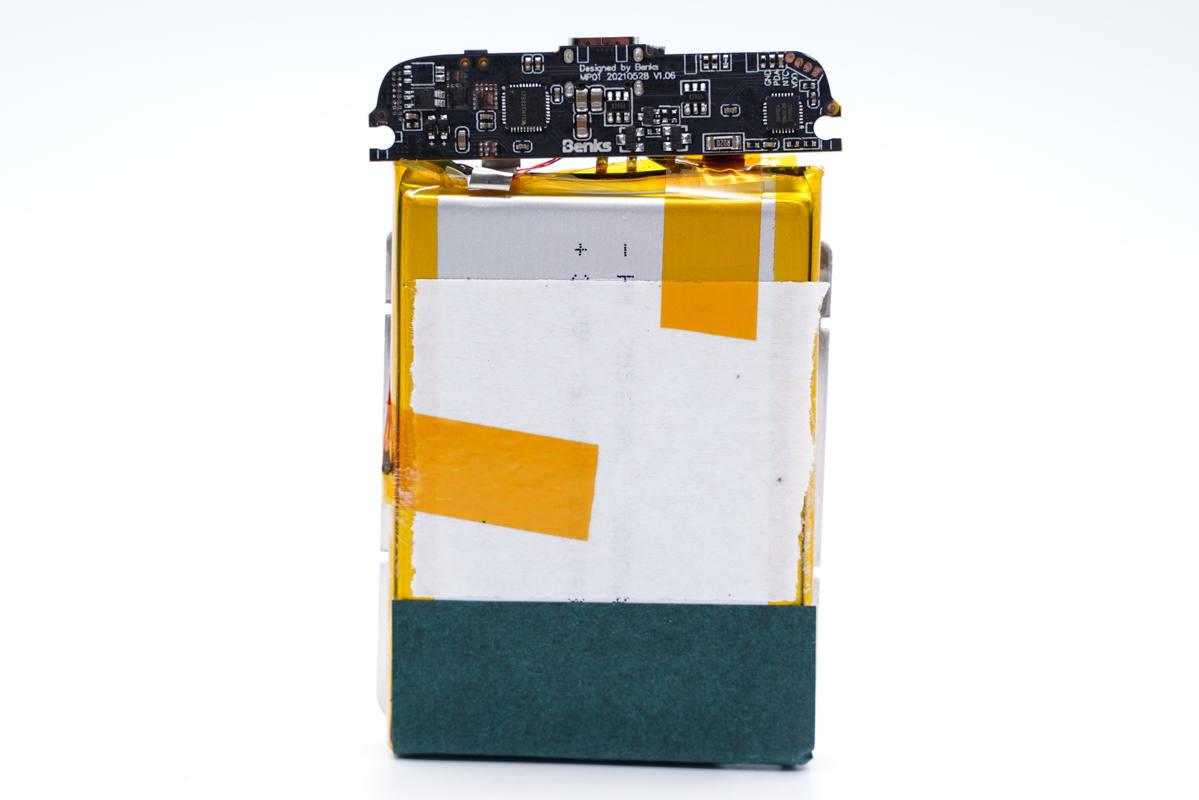

電芯端部貼有青稞紙絕緣，負極通過導線和PCB板連接，PCB板這一面設有電感、諧振電容、LED指示燈等元件。

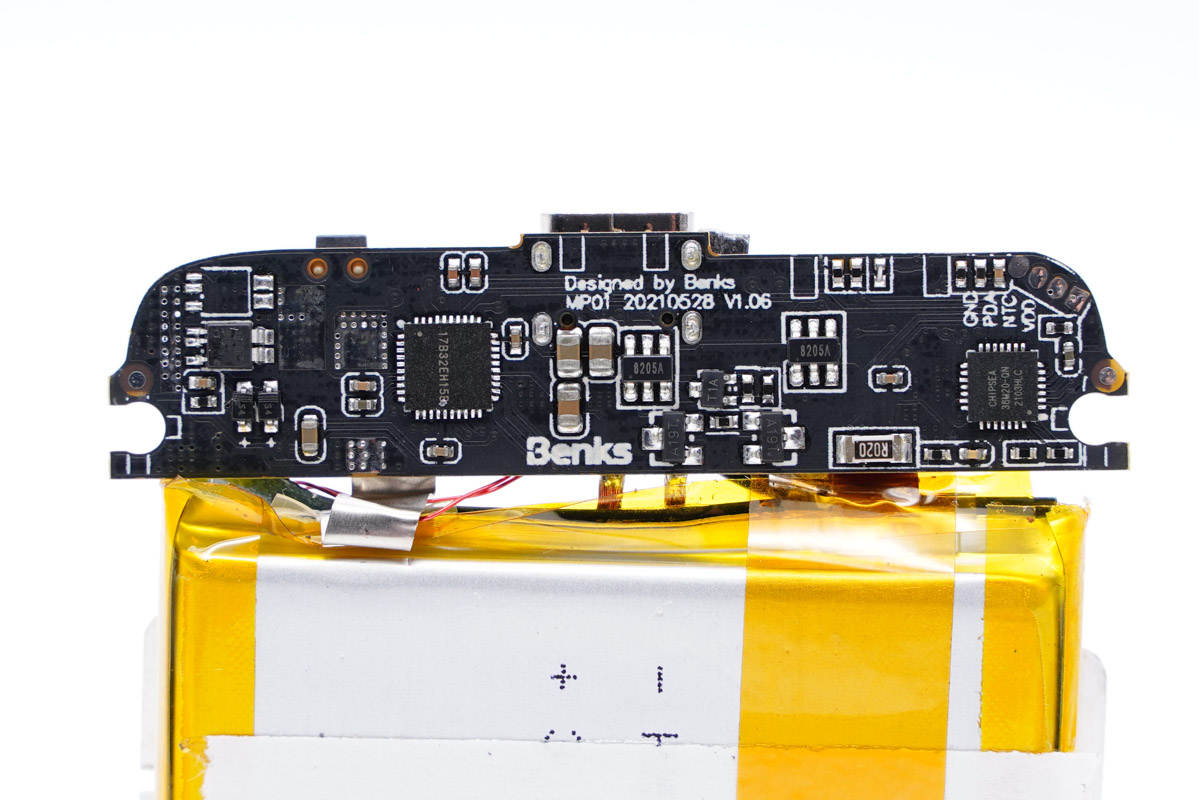

小板背面設有鋰電保護芯片、無線充主控芯片、保護管和MCU。

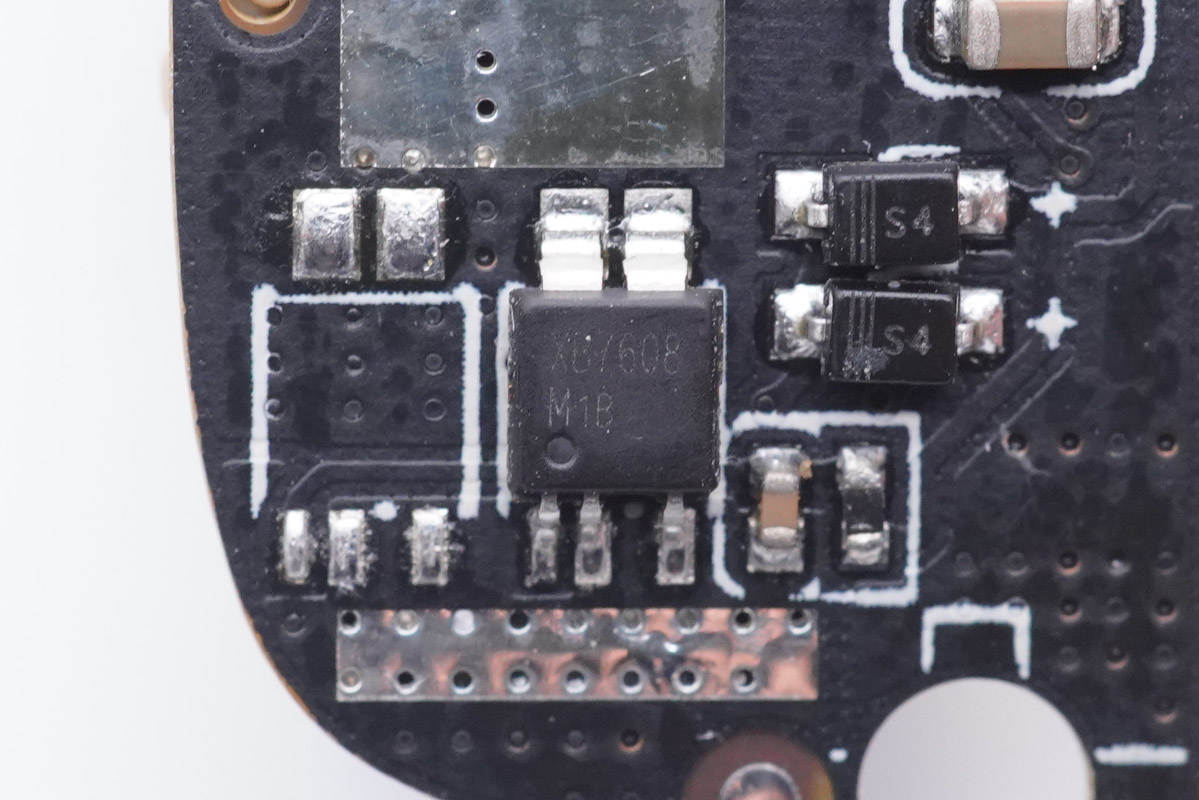

蘇州賽芯微XB7608多合一鋰電保護芯片，內置14.5mΩ導阻MOS管，外圍元件只需要一顆電容，支持過熱保護，過充保護，支持過放電保護和短路保護，其內部集成高精度電壓檢測，超低靜態電流。

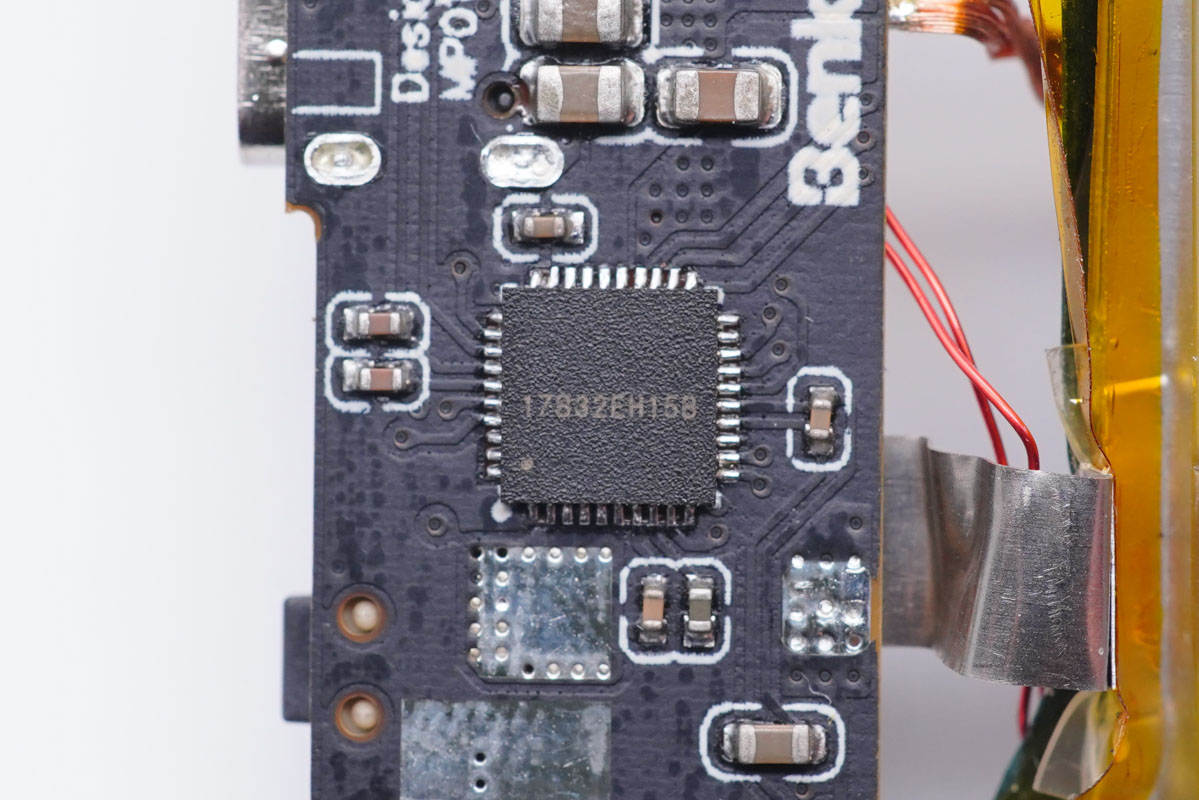

移動電源主控芯片特寫，絲印17832EH15B。

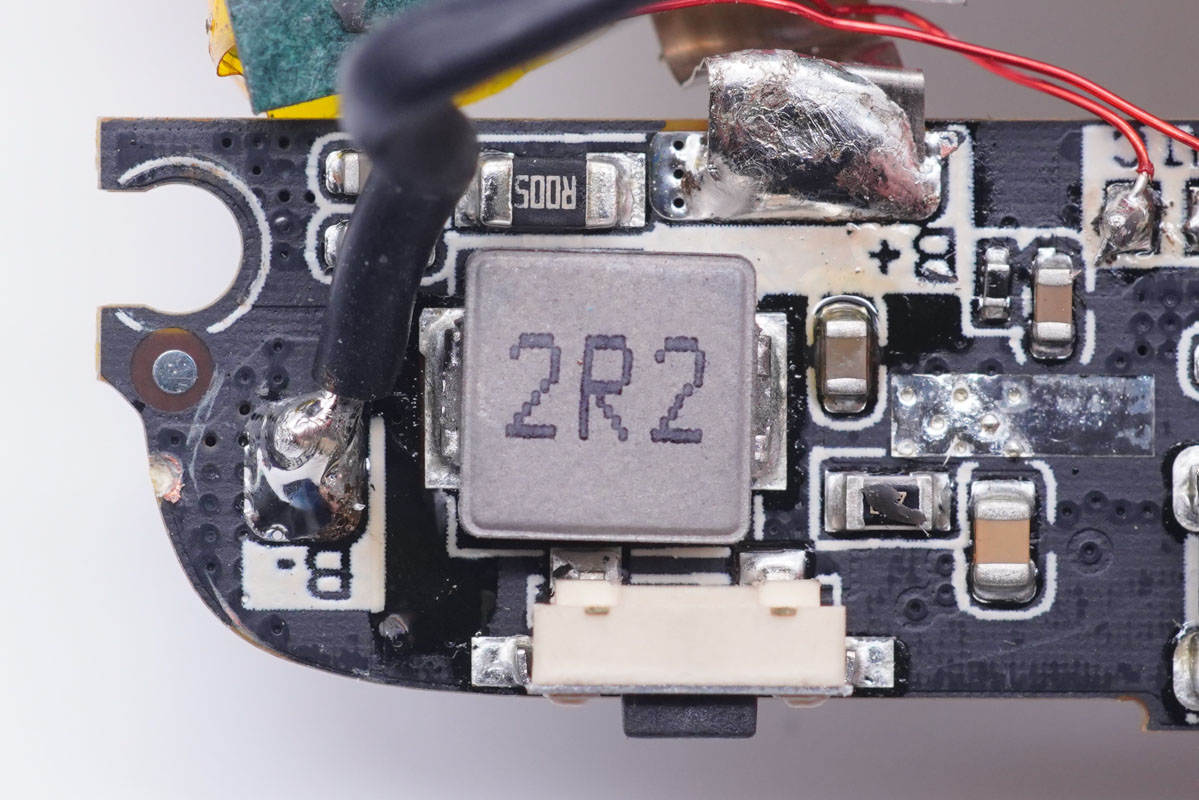

2R2升降壓電感，配合主控芯片進行升降壓實現充放電。

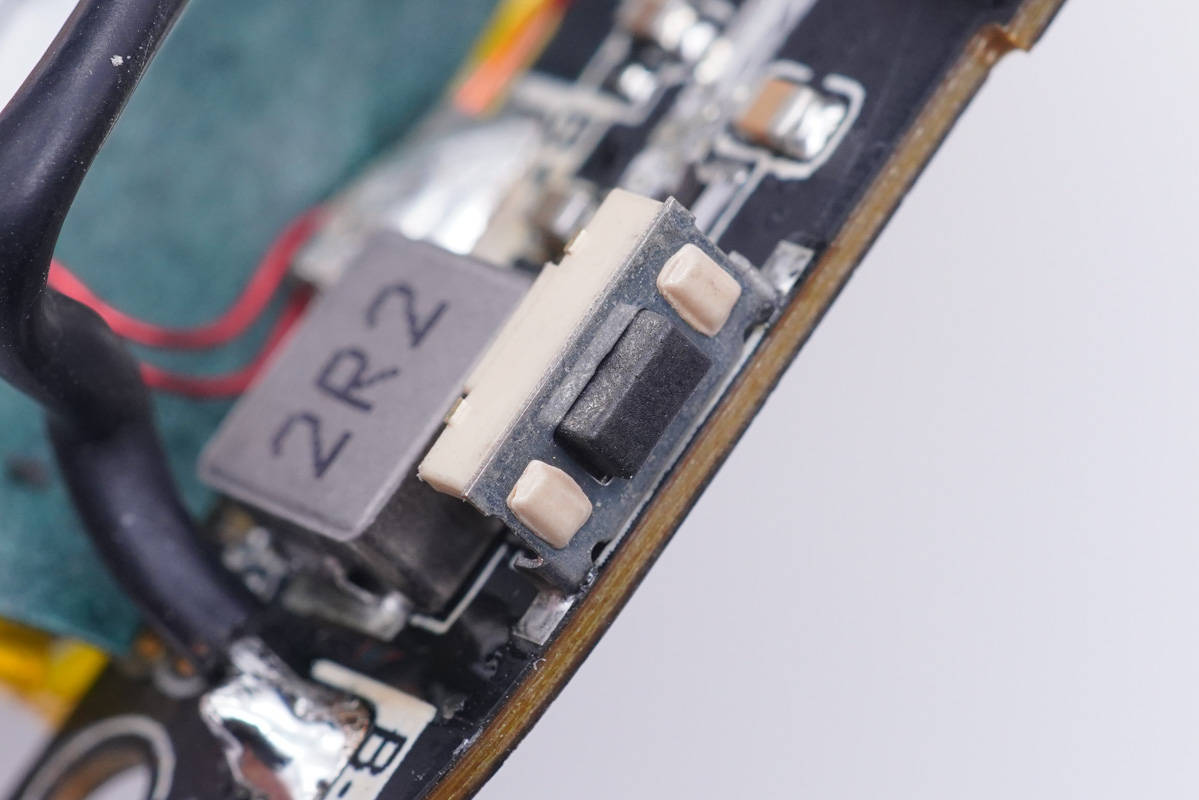

電源鍵特寫，貼片焊接。

兩顆8205A MOS管，用于USB-C口輸入輸出切換保護。

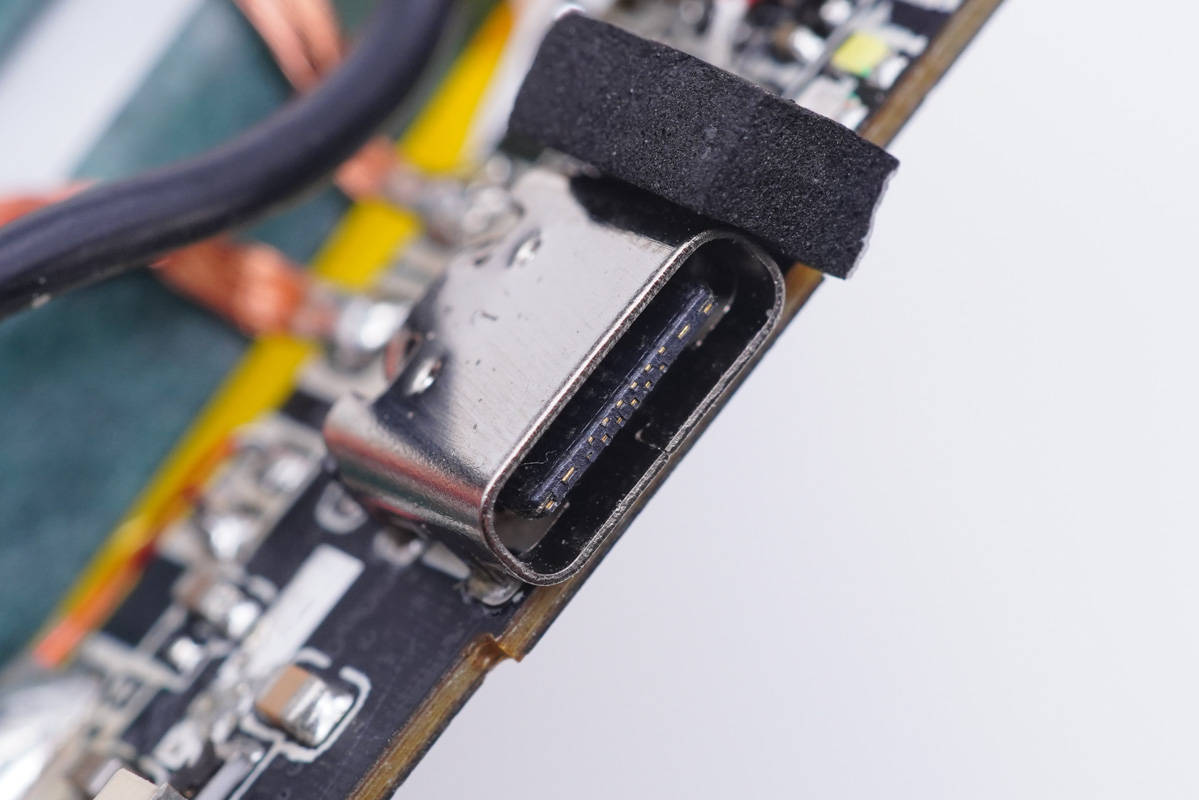

USB-C母座特寫，過孔焊接。

LED電量指示燈特寫，支持快充顯示。

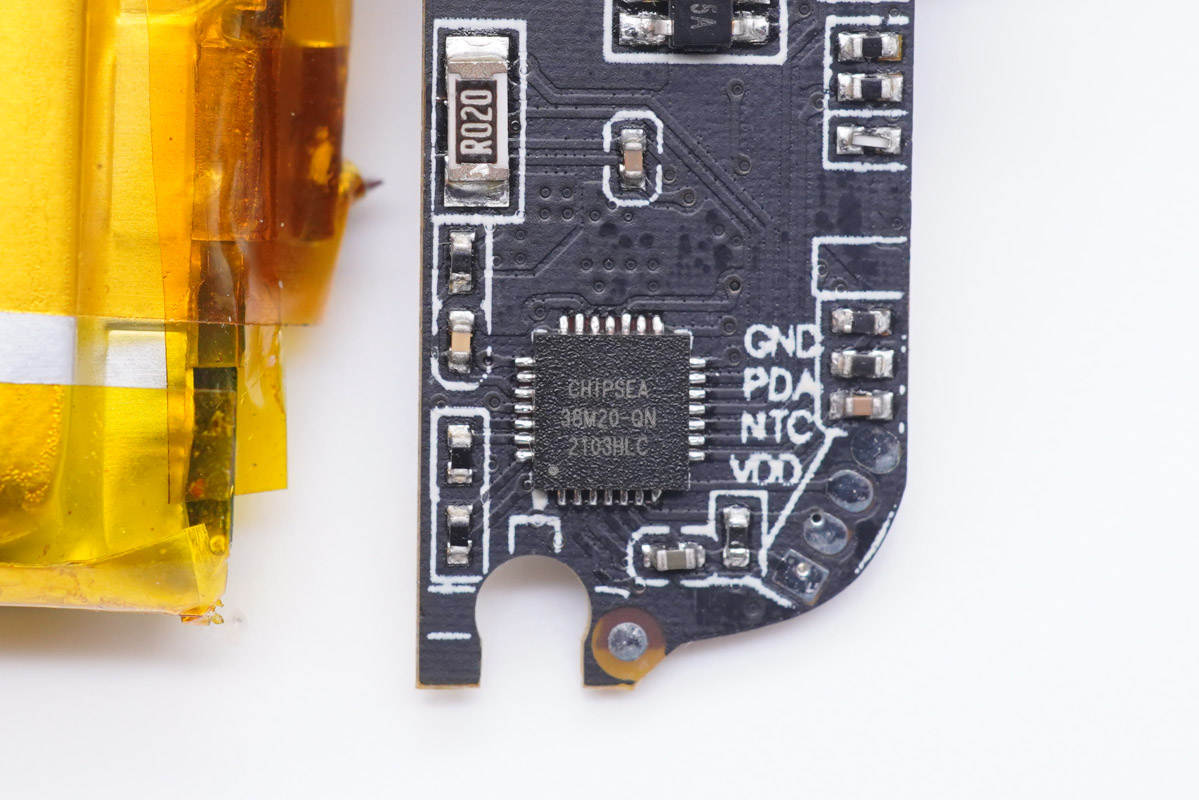

芯海科技CSU38M20，這是一個帶12bitADC的8位RISC MCU，內置8K×16位MTP程序存儲器，采用QFN-24封裝，用于無線充電控制。

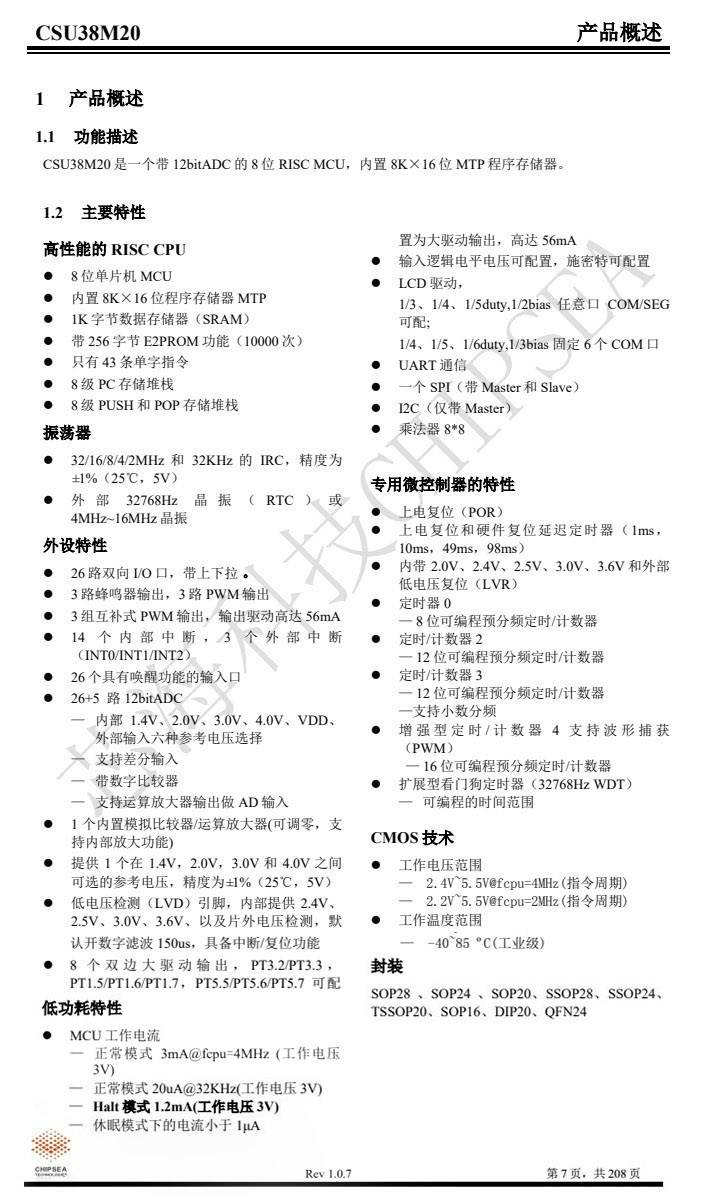

芯海科技CSU38M20資料信息。

充電頭網了解到，芯海科技的產品還被閃極100W超級移動電源、綠聯MFi認證10000mAh雙向快充移動電源、羽博300W便攜式儲能電源、征拓100W雙向快充移動電源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移動電源、努比亞紅魔45W USB PD氘鋒移動電源20000mAh等數十款產品采用。

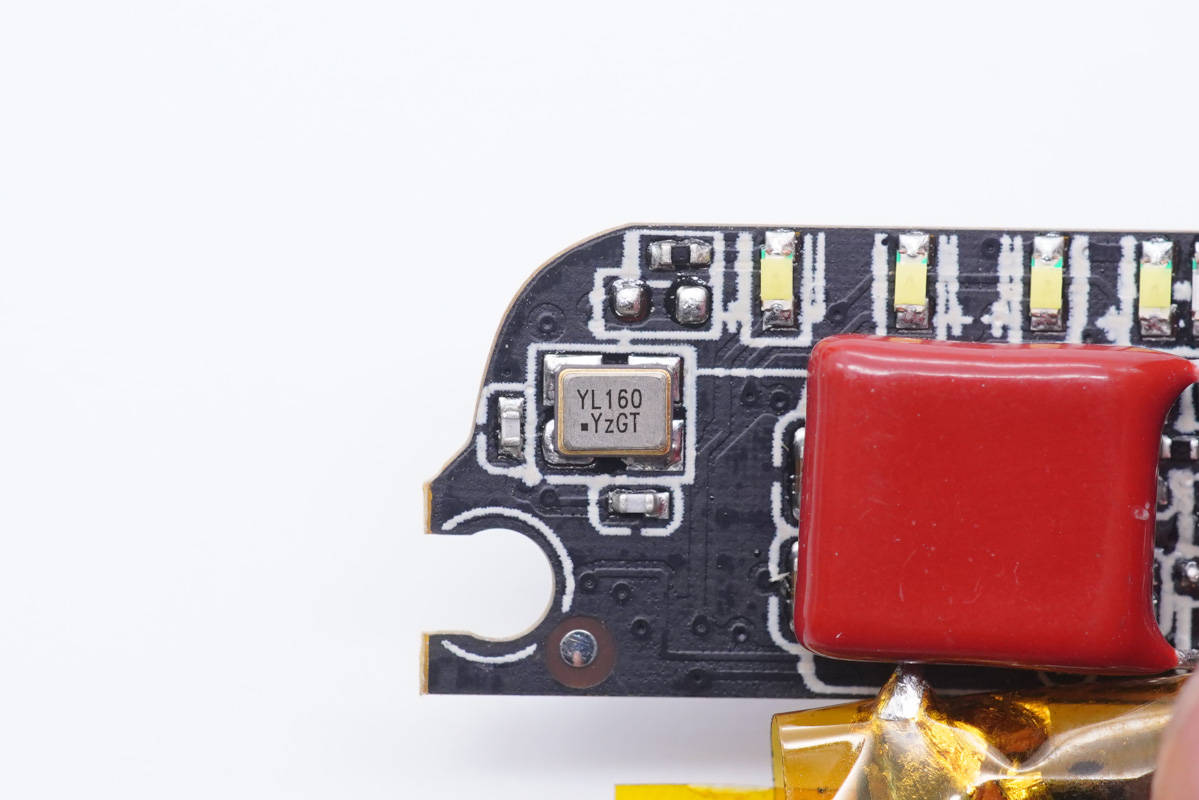

一顆無源晶振。

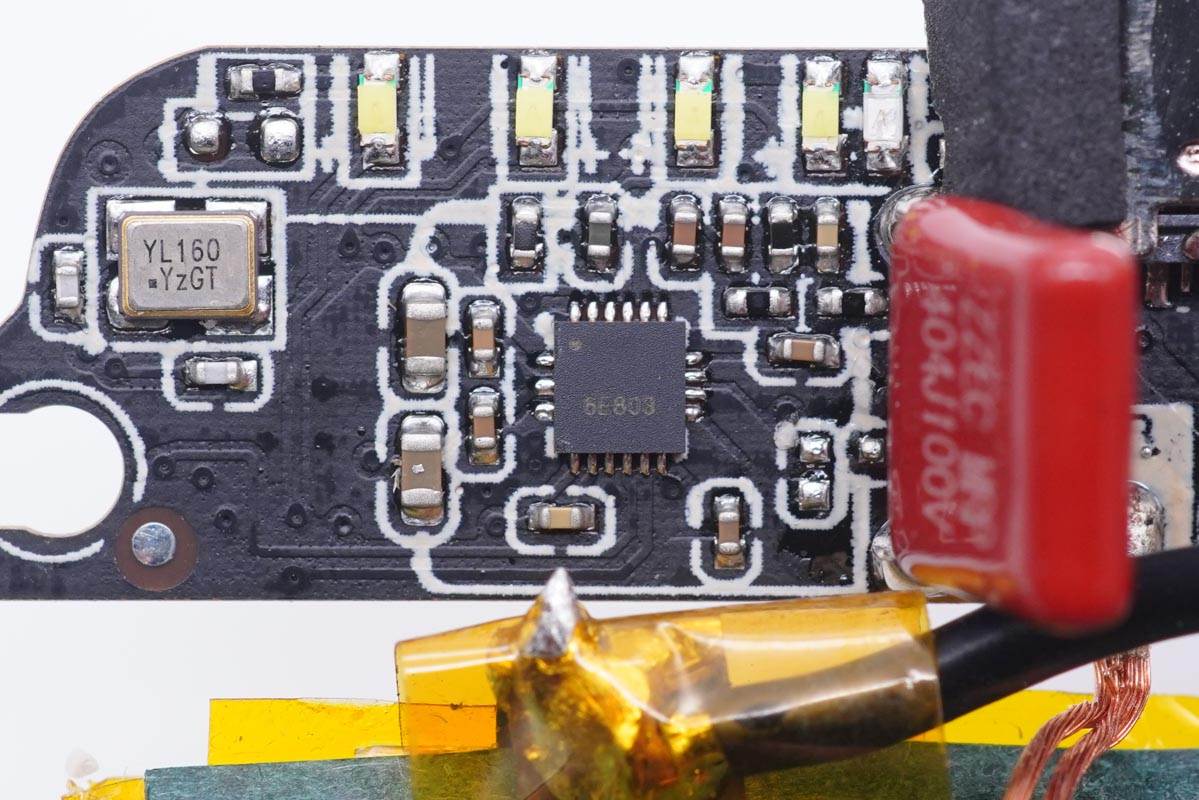

絲印6E803的無線充電一體化發射芯片，內置驅動級和全橋功率MOS管。

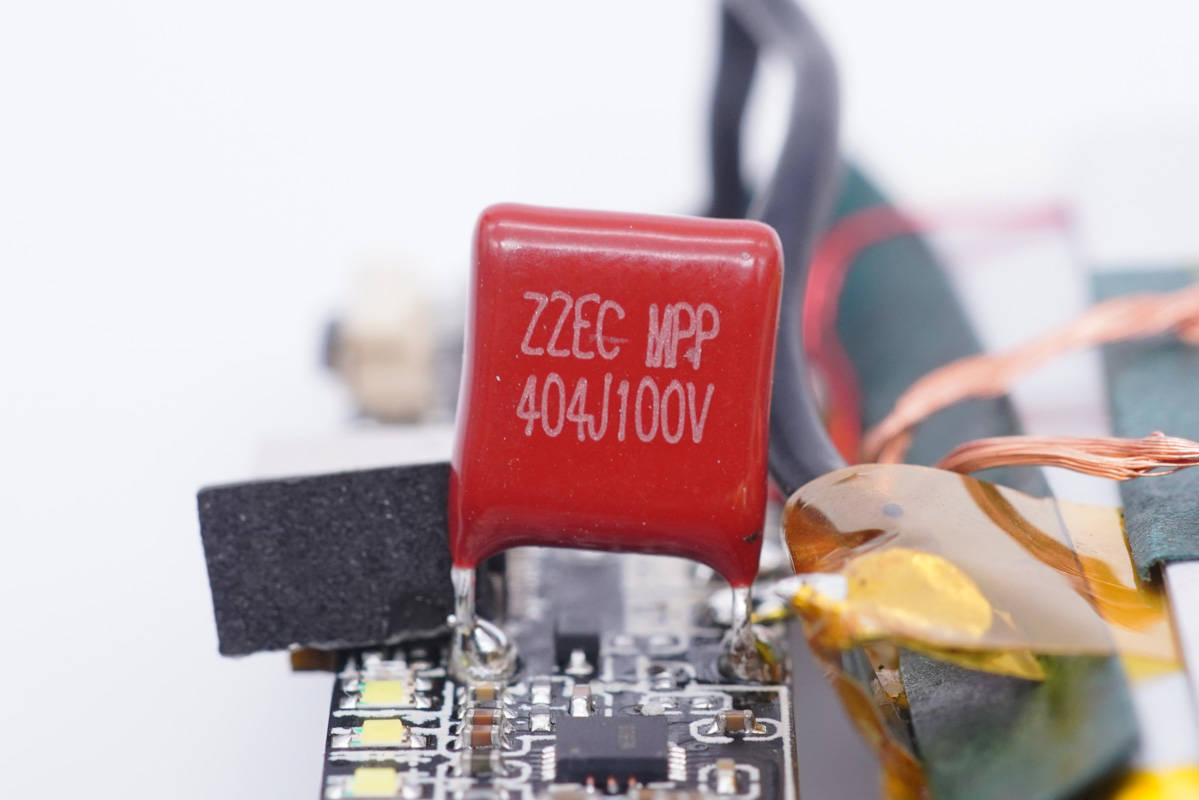

ZZEC科雅無線充專用諧振電容，規格為0.4μF 100V。

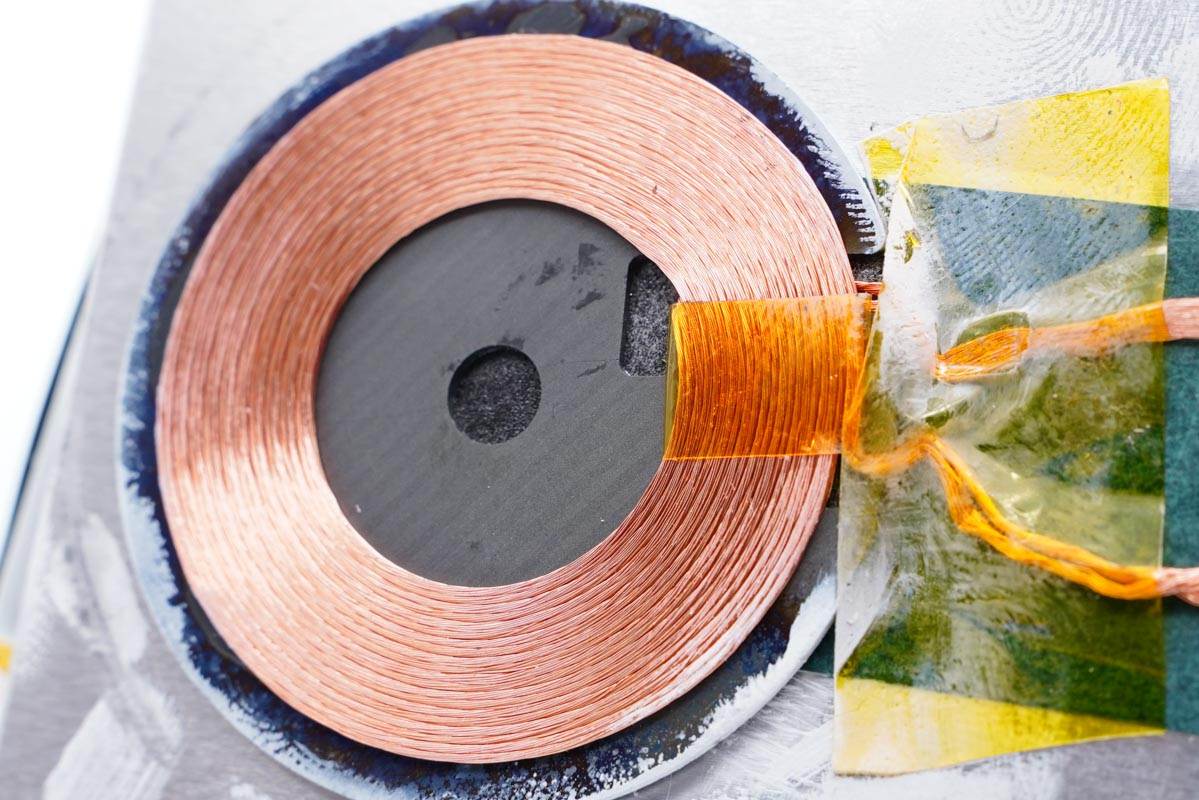

無線充電線圈特寫，利茲線繞制。

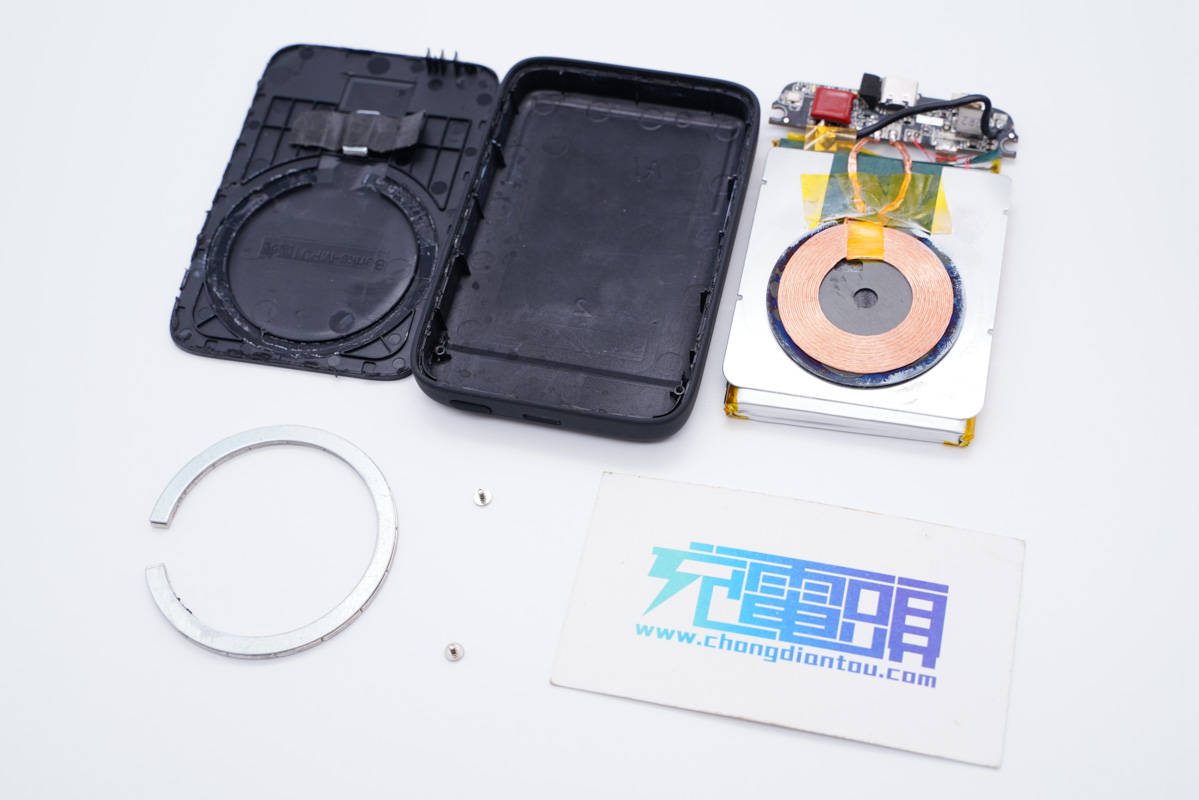

全部拆解完畢，來張全家福。

充電頭網拆解總結

邦克仕這款磁吸背夾電池MP01有黑、白、藍、灰和粉五種配色，無論是什么顏色的iPhone 12用戶，總有一款適合。產品整體小巧便攜，機身邊角圓潤，表面采用親膚材質設計，上手手感很好。另外吸附力很強，吸附iPhone 12 Pro Max也是輕輕松松。產品配備USB-C接口，支持iPhone 12有線/無線充電，售價168元，蘋果MagSafe?行動電源的1/4都不到，性能實用極具性價比。

充電頭網通過拆解發現，這款背夾內部電芯貼有青稞絕緣紙進行絕緣保護，金屬板對無線充電線圈進行散熱，并起到保護電芯的作用。另外還配有熱敏電阻進行溫度監控，PCB板上設有賽芯微XB7608鋰電保護芯片，電芯的固定、絕緣、保護措施到位。此外采用芯海科技CSU38M20 MCU進行無線充電控制，芯片質量可靠。
