有了氮化鎵技術的出現并成功應用在大功率充電器上做基礎，一些大功率充電器在體積和支持功率上一定程度成了反比，即使充電器的體積很小，但卻可以支持大功率快充。

誠芯微應勢推出了一款氮化鎵充電器，不僅讓小巧的身材支持33W大功率快充，而且還兼顧了對PPS的支持，下面就一起來看看這款氮化鎵充電器。

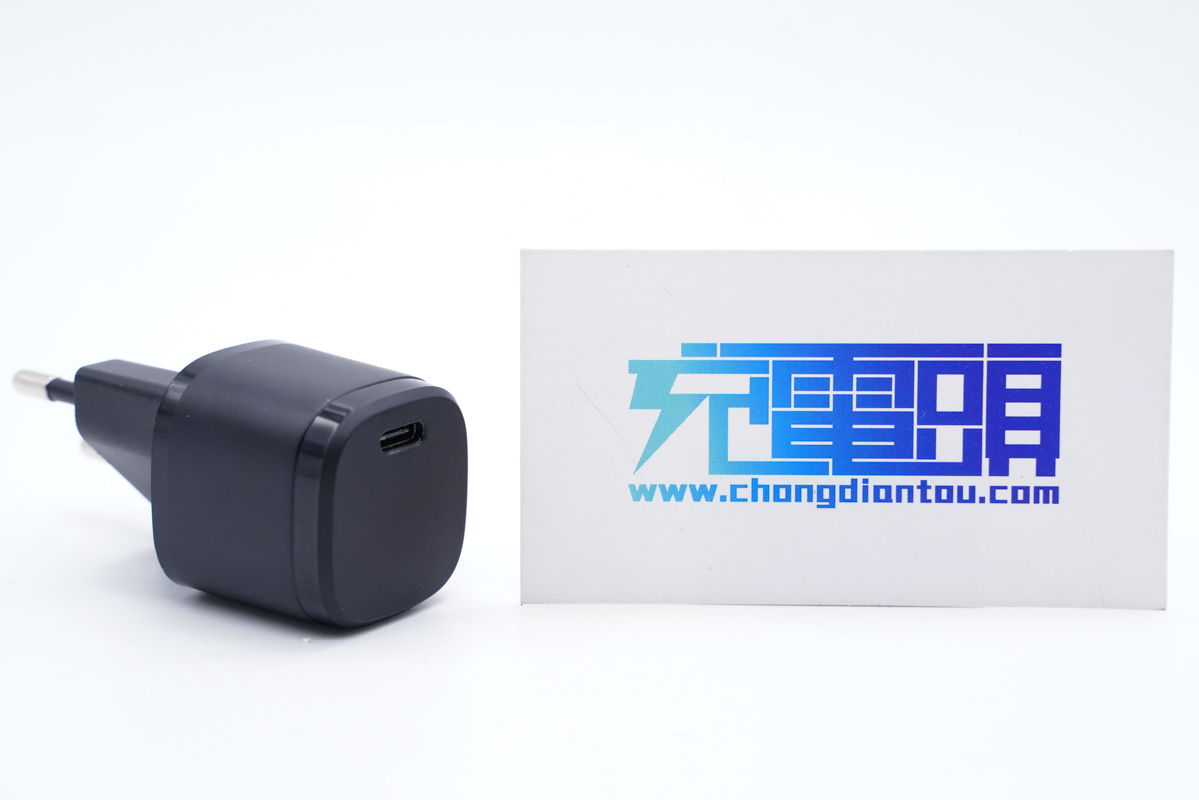

這款就是來自誠芯微的氮化鎵充電器，此次拿到的是黑色版本。

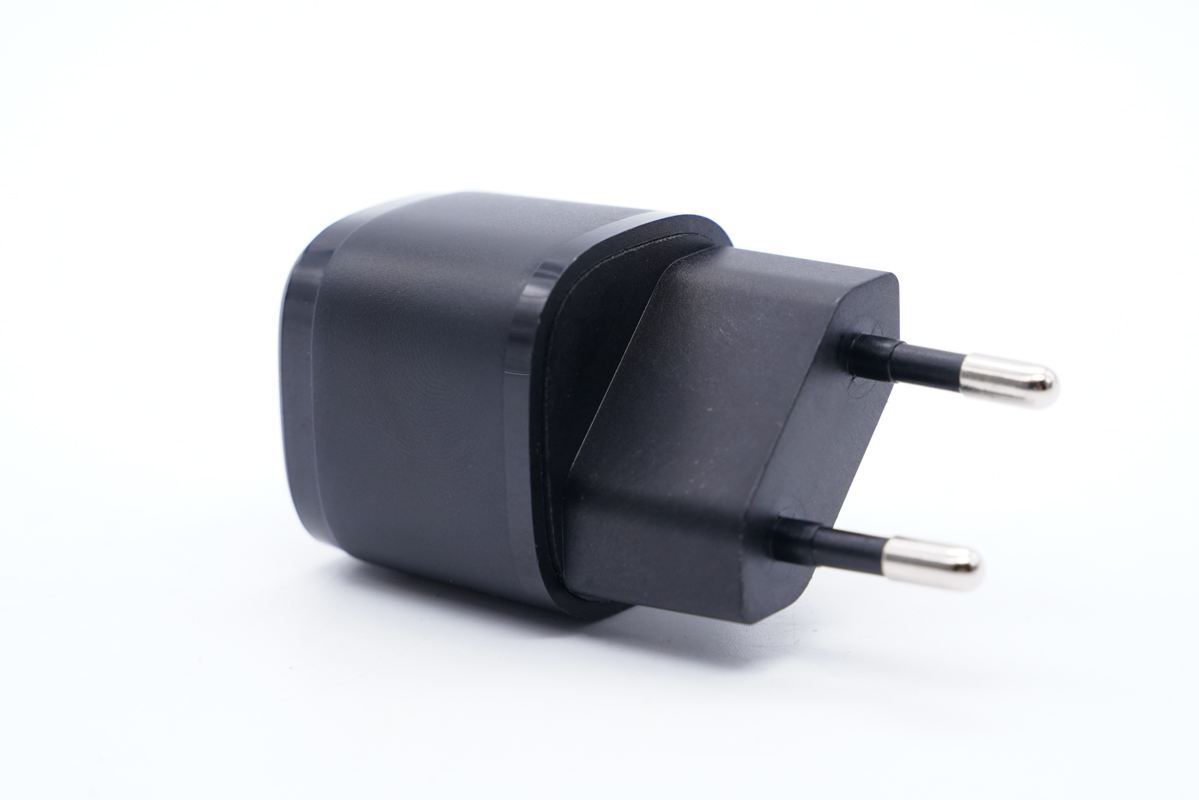

配備的是多國轉換插腳，適用于特定類型的插座。

采用單USB-C輸出接口，位于一側。

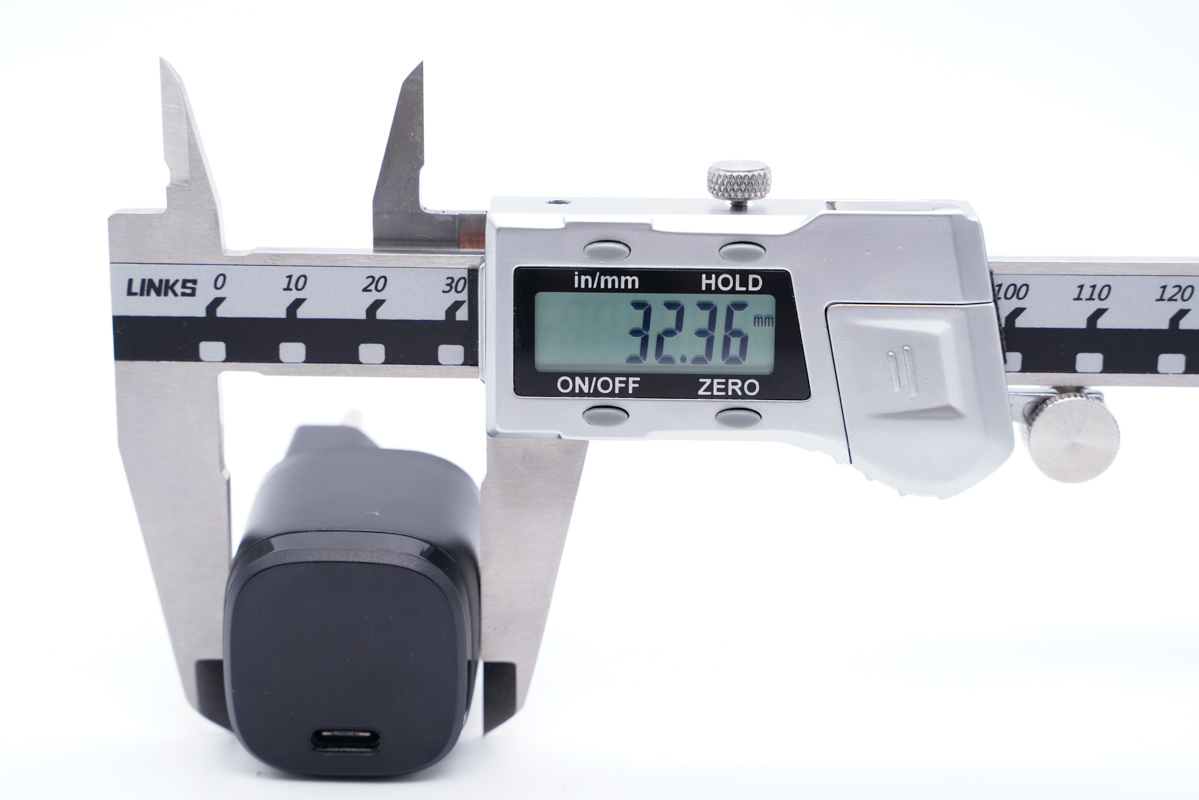

使用卡尺實測充電器的寬度約為32.36mm。

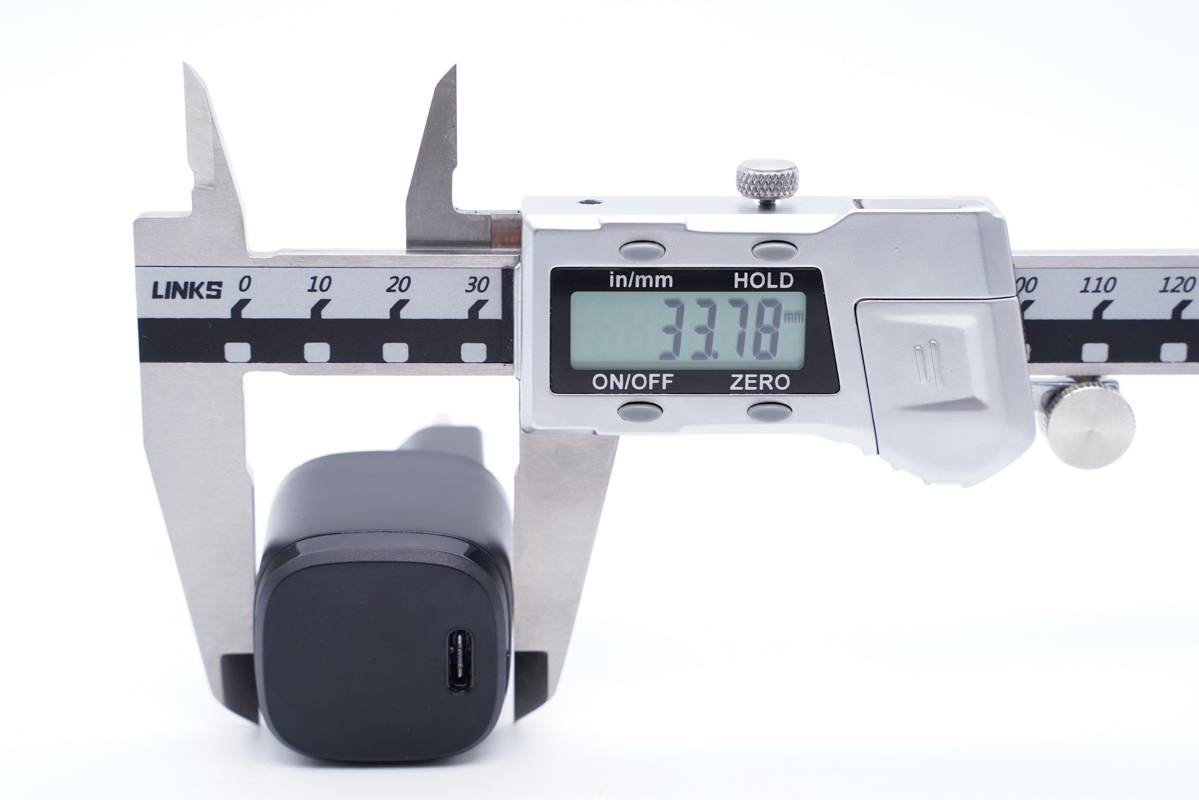

厚度約為33.78mm。

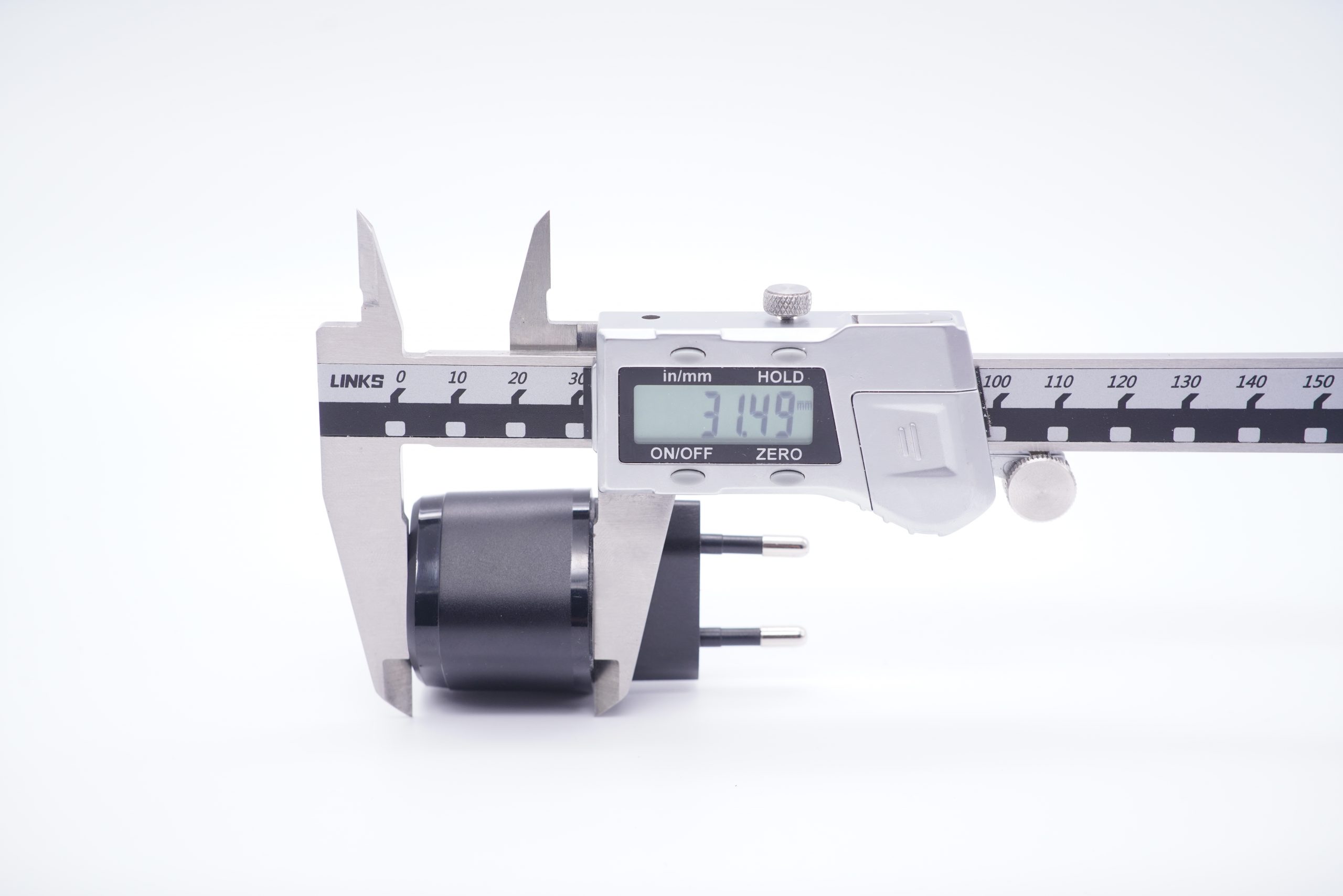

不含插腳的長度約為31.49mm。

充電器的三維參數約為32.36x33.78x31.49mm，充電器的體積約為34.42cm3，以最高輸出33W計算，功率密度約為0.93W/cm3。

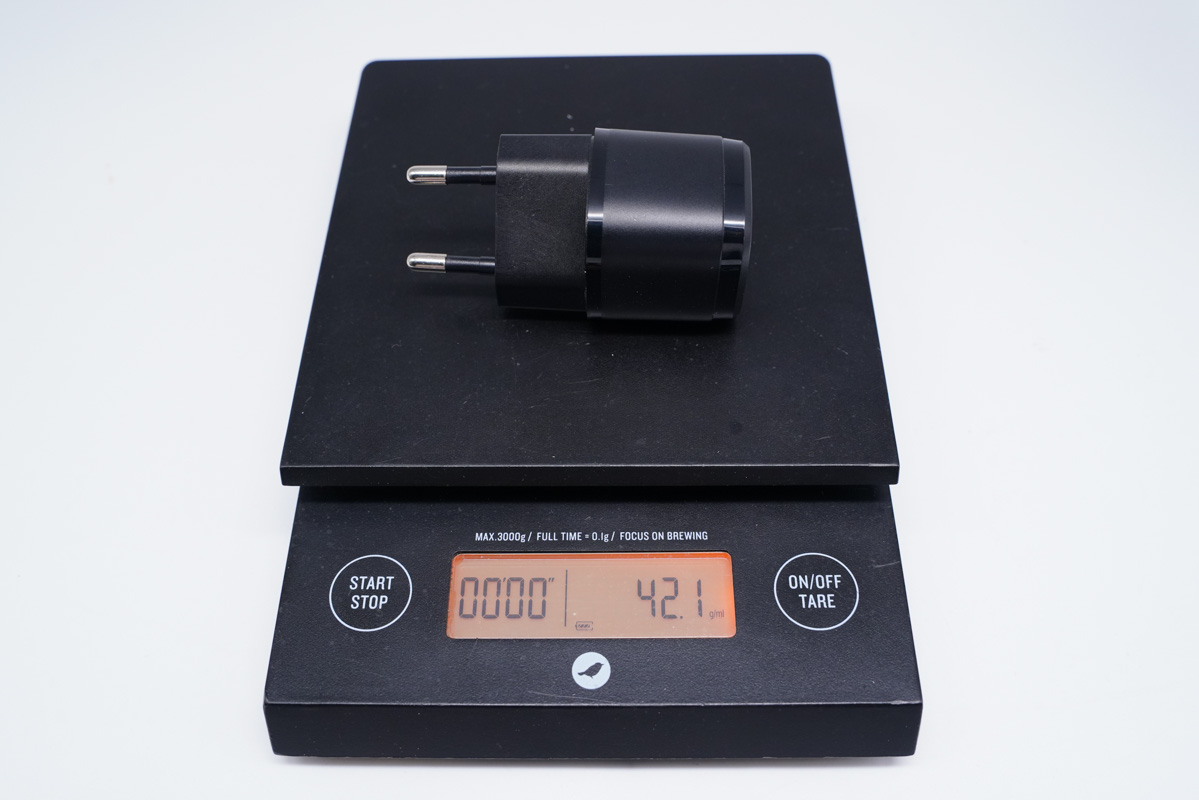

凈重約為42.1g。

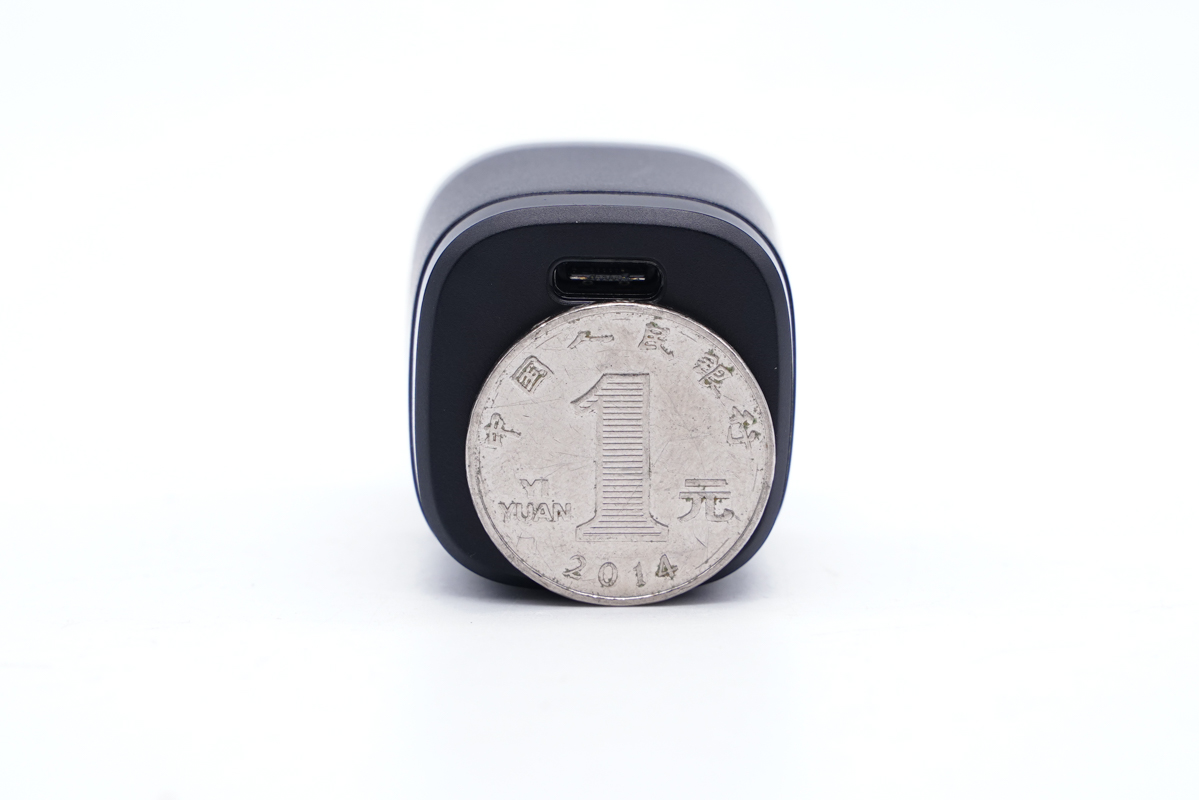

橫截面比一元硬幣大了一圈。

和蘋果30W PD充電器大小對比差距明顯。

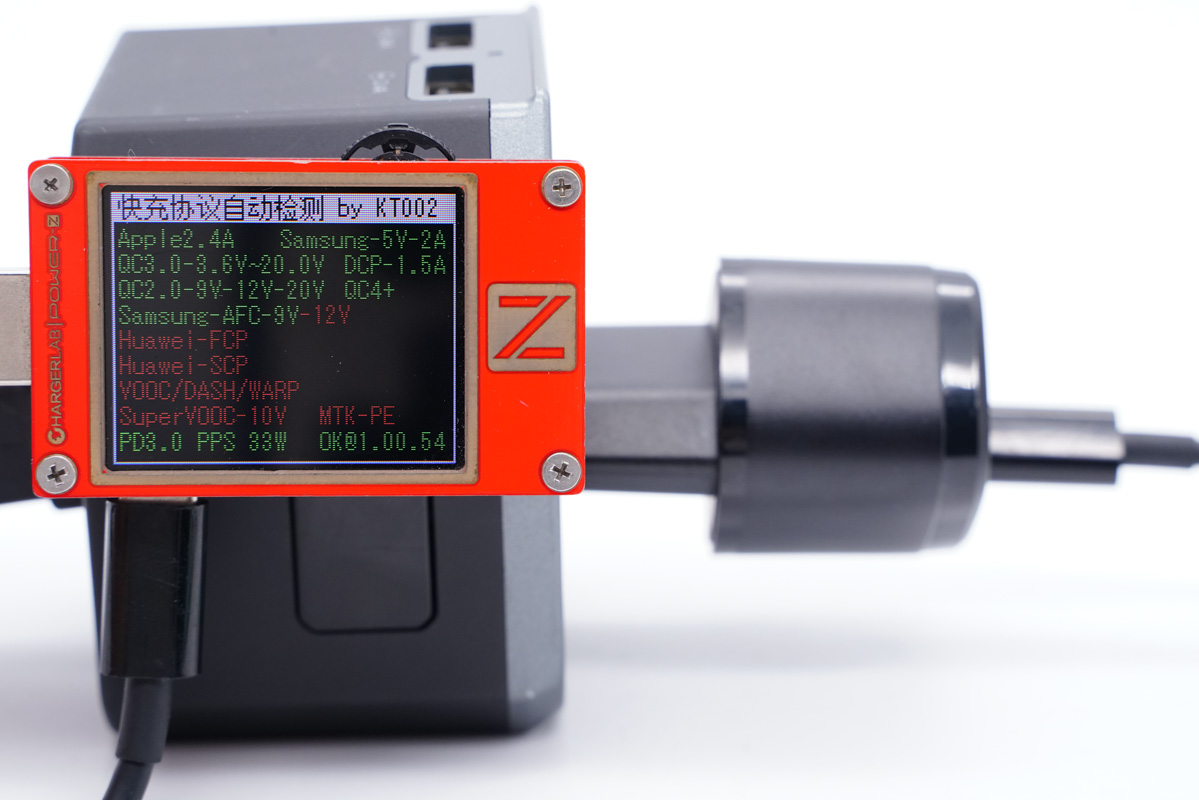

協議方面使用POWER-Z KT002讀取充電器快充協議，實測支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC快充協議。

當充電器觸發PD快充輸出時可以提供5V3A、9V3A、12V2.75A、15V2.2A、20V1.65A五個全固定電壓檔位，以及3.3-11V3A、3.3-16V2A兩組PPS檔位。

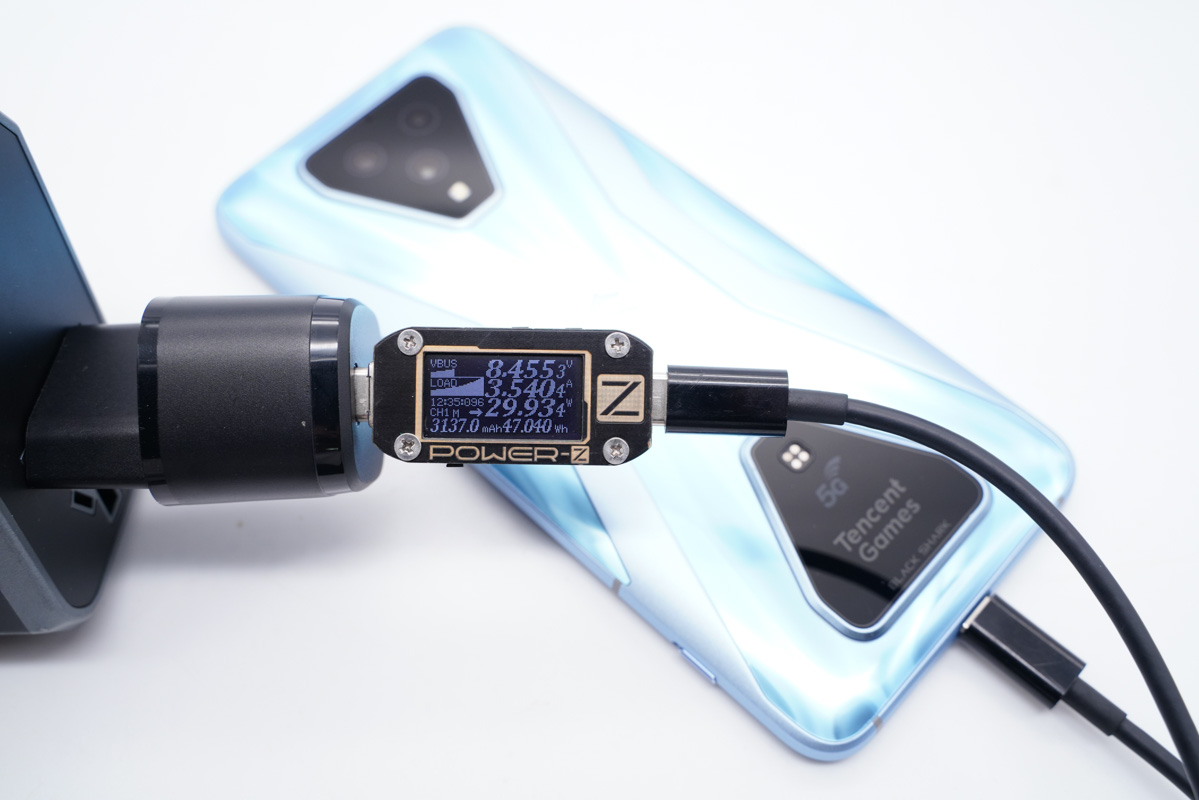

黑鯊3S支持PPS快充，使用充電器為黑鯊3S充電，功率為8.45V 3.54A 29.93W，成功觸發PPS快充，并且幾乎已經達到了充電器的最大輸出功率。

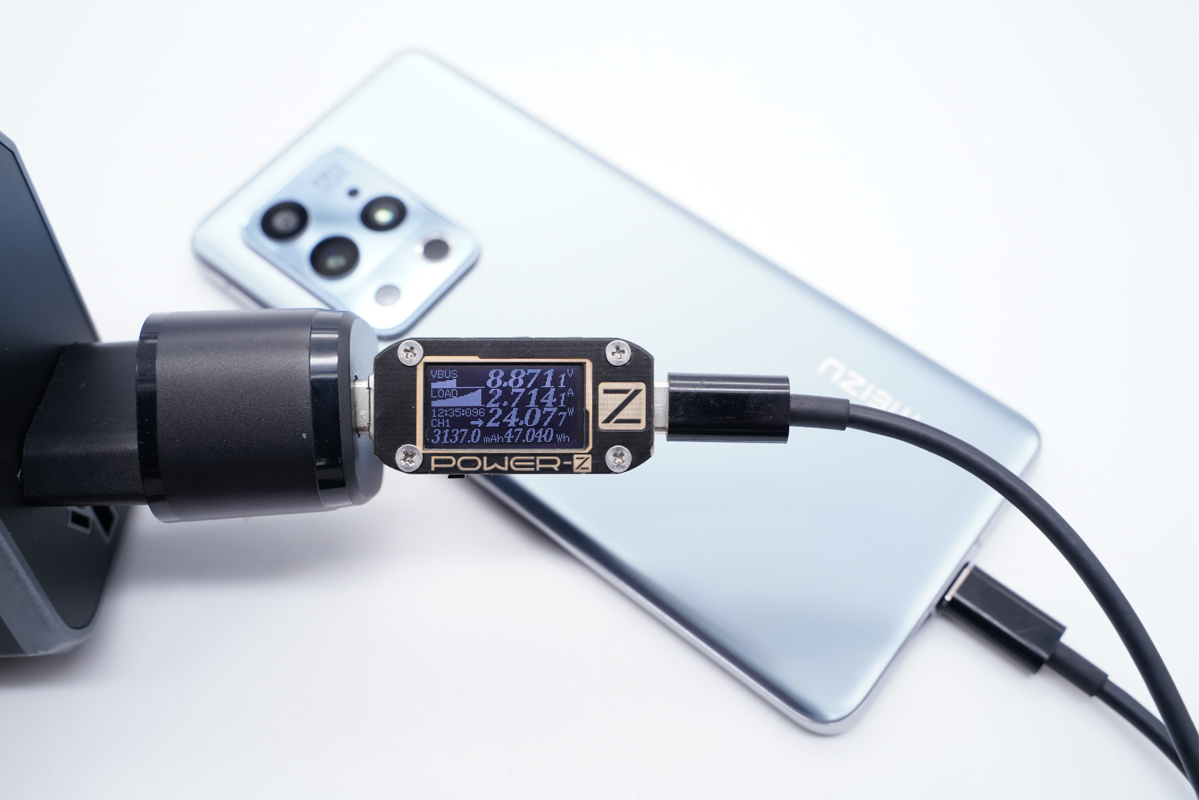

為魅族18 Pro充電功率為24W+。

iPad Pro支持PD快充，使用充電器為iPad Pro充電，握手15V高壓快充檔，功率在33W+。

為MacBook Air M1充電功率為31.79W。

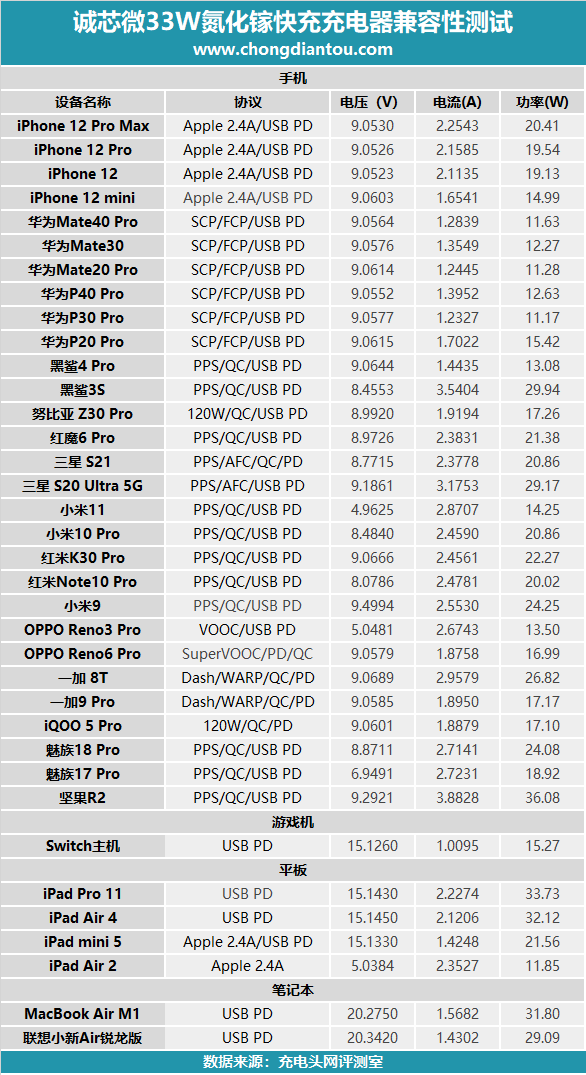

兼容性測試匯總，整體來看表現都很不錯，特別是針對一些機型功率可以達到25W以上。

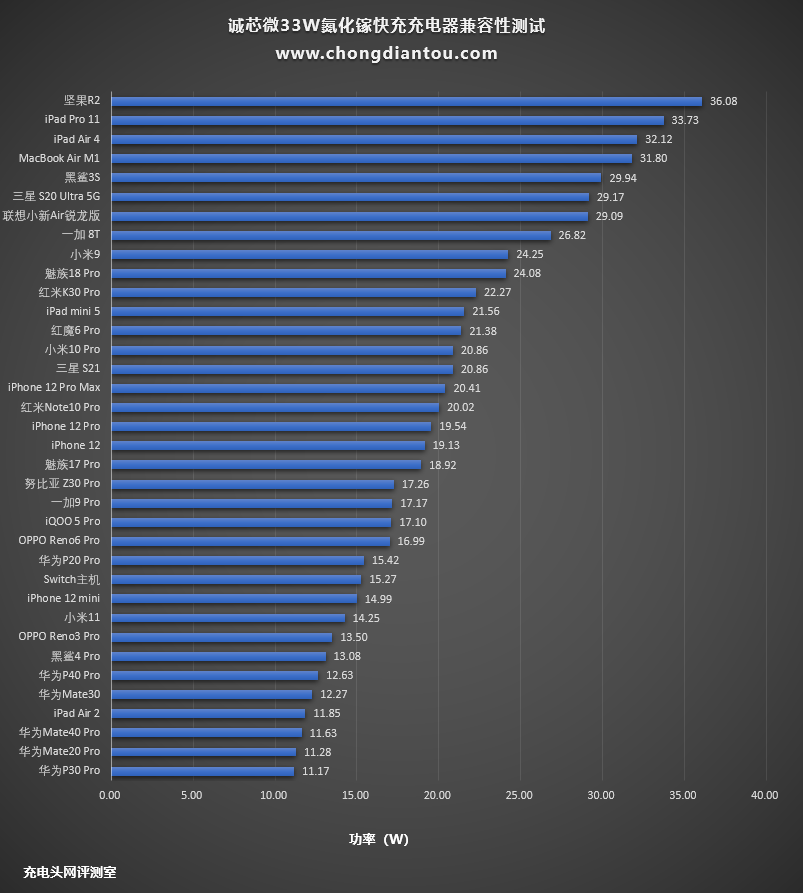

柱狀圖這里可以清楚的看到哪款設備的功率最高，堅果R2的功率達到了36.08W，已經超出了標稱的最大參數值，可見充電器內部對于功率的設計還是預留了一定的余量的。

因為充電器支持33W快充，已經可以滿足iPad的功率需求，所以此次增設了為iPad Pro充電全程的數據，整個充電全程分為四個階段，于2小時11分結束，最高功率在28W左右。

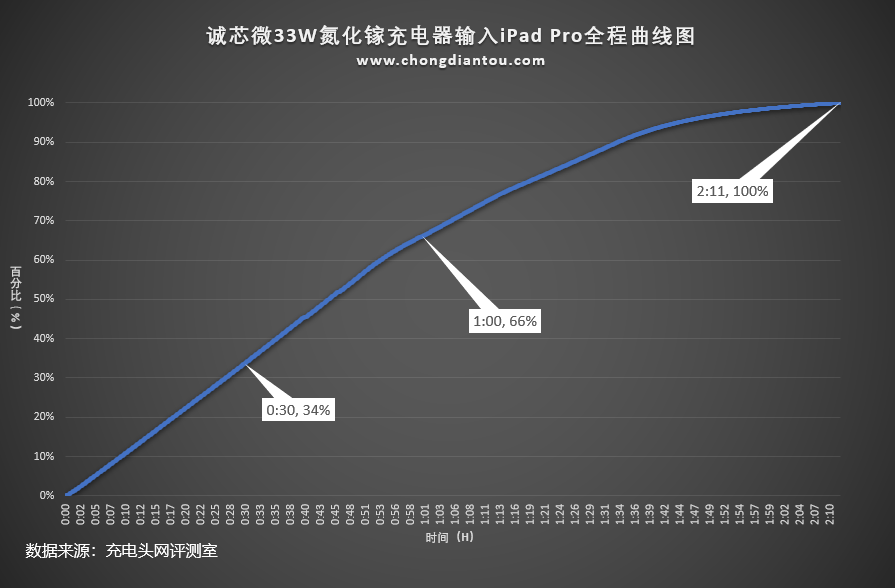

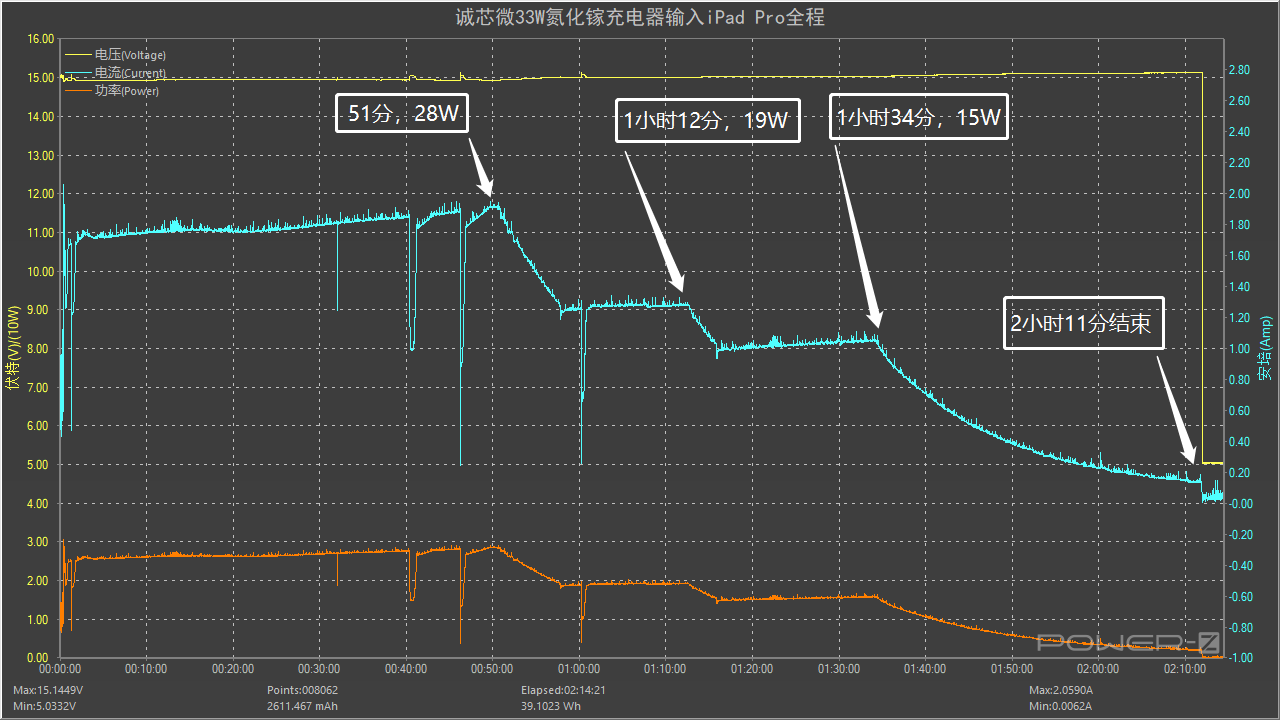

這里將充電全程繪制成曲線圖，誠芯微33W氮化鎵充電器為iPad Pro半小時充電34%，1小時充電66%，完全充滿需要2小時11分。



測試環境：25℃恒溫箱內

測試條件：以20V1.5A 30W的功率持續滿載輸出1小時后采集溫度

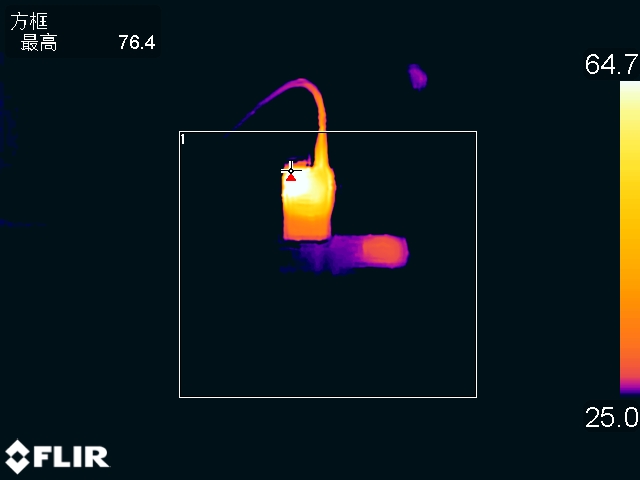

讓充電器以30W的功率持續滿載輸出1小時后采集到充電器表面的最高溫度為76.4℃。

另一側的充電器表面最高溫度為76.1℃。

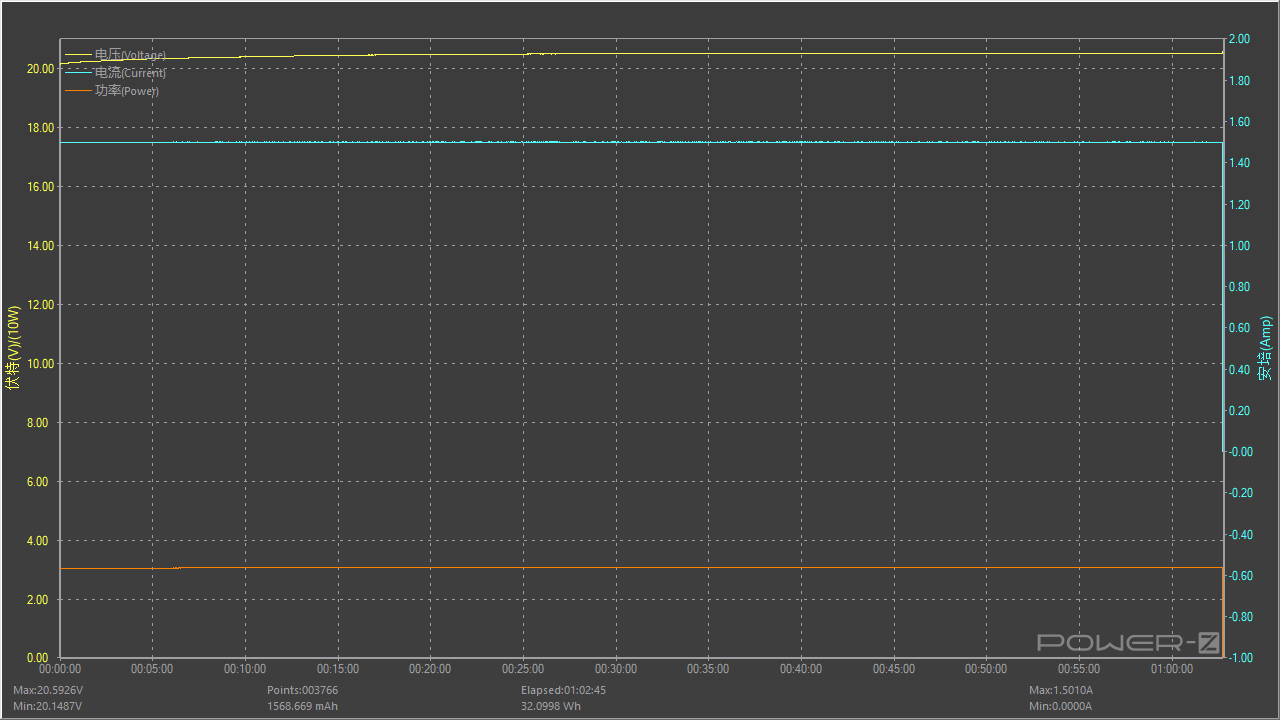

在對充電器的溫升進行測試時也同步測試了充電器是否可以穩定輸出，按照額定功率20V 1.65A 33W滿載對充電器進行穩定性測試，測試時間為一小時，測試過程中電壓值呈水平直線，無明顯波動情況，長時間滿載比較穩定。

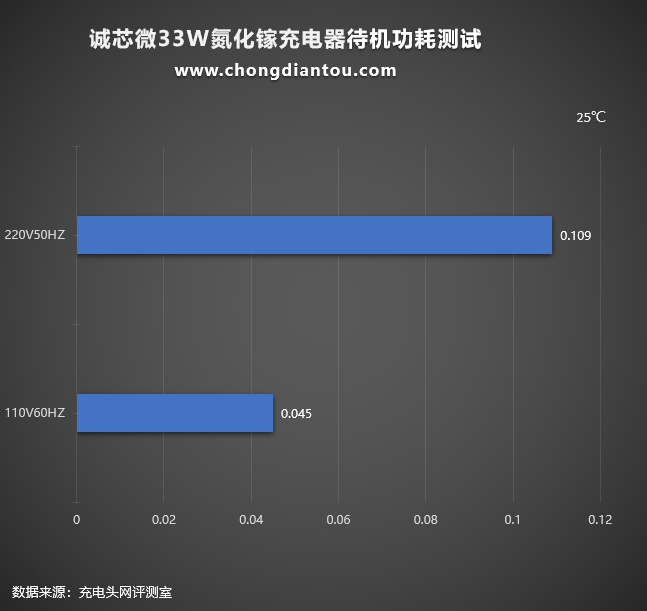

充電器如果經常插在插座上不使用也是會耗電的，只不過非常小而已。經過功率計測試，誠芯微33W氮化鎵充電器在220V 50Hz的空載功耗為0.109W，換算下來一年損耗的電能約為0.95KW·h，若市價電為0.6元/KW·h，則充電器一年的電費約為0.57元左右。

110V 60Hz時的空載功耗為0.045W，換算下來，一年損耗的電能約為0.39KW·h，若市價為0.6元/KW·h，則充電器一年的電費約為0.23元左右。



充電器本質上是一種轉換設備，過程中會有損耗，以熱量的形式散發出來。我們平時看充電器上面的參數輸出100W或者65W是充電器可以為設備提供的最大輸出功率，但充電器從插座上汲取的功率往往要更大一些，下面是誠芯微33W氮化鎵充電器在220V 50Hz和110V 60Hz交流輸入的情況下分別進行了轉換效率測試，測試結果如下：

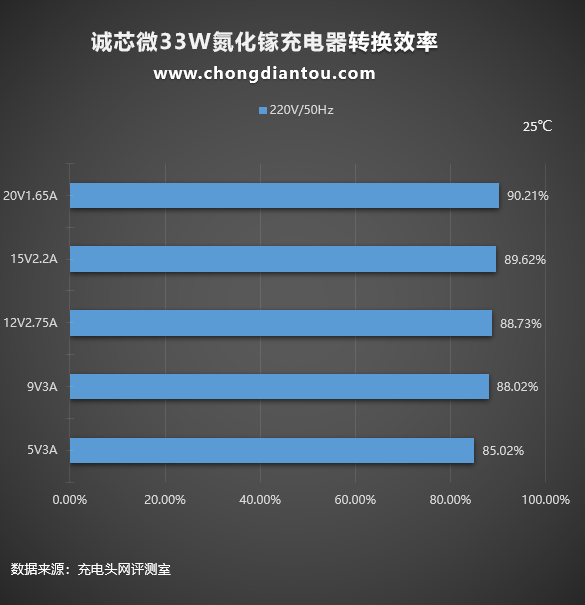

220V 50Hz下，將誠芯微33W氮化鎵充電器在各個電壓檔位的輸出功率拉滿進行測試：五個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從85.02%到90.21%不等。

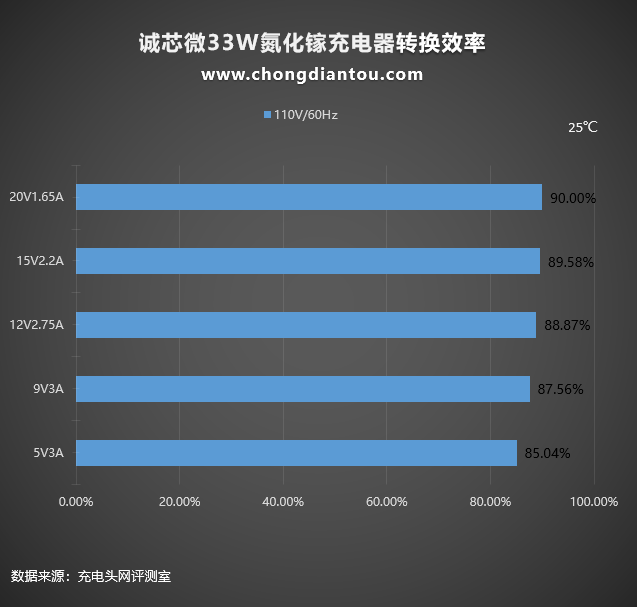

110V 60Hz下，充電器的轉換效率從85.04%到90%不等。



由于充電器中采用開關電源，變壓器次級輸出的并非直流電，需要經過整流和電容濾波輸出，也就是充電器輸出會存在紋波。充電頭網采用示波器測試充電器輸出的紋波值，與國家標準進行比對，檢測充電器的輸出質量。紋波越低，充電器的輸出質量就越高。

這是使用誠芯微33W氮化鎵充電器在220V 50Hz交流輸入下的紋波測試，紋波測試分為空載（柱狀圖中Y軸電流為0A）和重載（柱狀圖中Y軸電流為非0A）兩種形式。紋波最高為100mVp-p，充電器處于5V3A輸出狀態；最低為52mVp-p，充電器處于15V0A空載狀態。

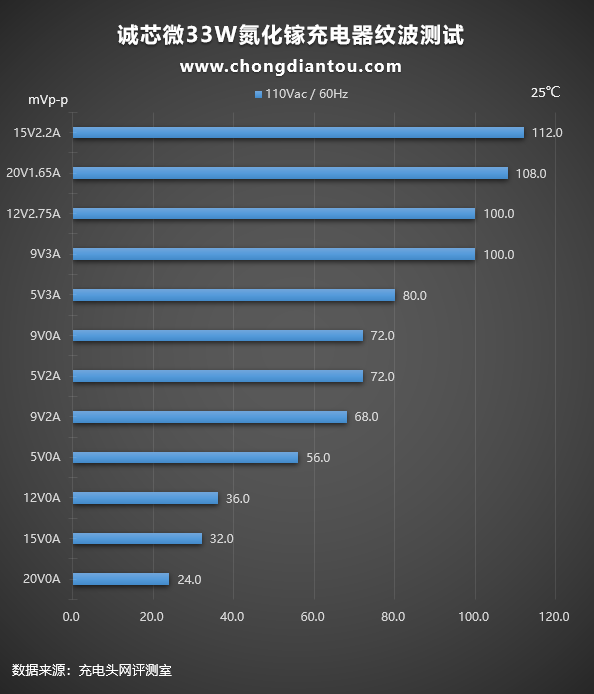

110V 60Hz下，紋波最高為112mVp-p，充電器處于15V2.2A輸出狀態；最低為24mVp-p，充電器處于20V0A空載狀態。



紋波測試小結



國家標準中充電器紋波要求是不高于200mVp-p，誠芯微33W氮化鎵充電器在110V 60Hz、220V 50Hz輸入電壓下，所有輸出功率紋波峰峰值均低于200mVp-p這個標準，表現不錯。



誠芯微這款33W氮化鎵充電器體積小巧，但卻支持33W快充與PPS快充協議，在實際的兼容測試部分為大部分設備充電都可以觸發快充，并且為部分機型充電功率可以達到25W以上，接近充電器的最大輸出功率。

此外33W的功率可以滿足iPad的功率需求，甚至可以滿足部分筆記本的快充功率，對于這樣一款小巧的氮化鎵充電器來說實屬不錯。
