近日，主打原創設計的輕奢美學數碼潮牌UIBI柚比推出了一款20W迷你小可樂快充充電器CP20，這是繼小冰塊系列之后的又一款20W快充充電器，不過別具一格的采用可樂罐造型設計，不僅僅是小而精，還很新潮。

這款20W迷你小可樂，延續官方品牌三色，低調的山脈灰、溫潤的溫莎白、驚艷的莫蘭粉，精選三款北歐風配色很好地融入家居裝潢氛圍中，簡約而不簡單。另外LED燈、裝飾環等設計也繼續保留，讓產品更加精致。下面充電頭網就對這款產品進行詳細拆解，看看內部用料做工如何。

此前充電頭網已相繼拆解了柚比18W迷你充、20W迷你充、30W小冰山氮化鎵快充、精瓷黃金版迷你30W 1A1C雙口快充車充等產品，無論是哪款產品，柚比都設計的相當精致，大家可以點擊藍色字體查閱。

一、柚比20W迷你小可樂快充外觀

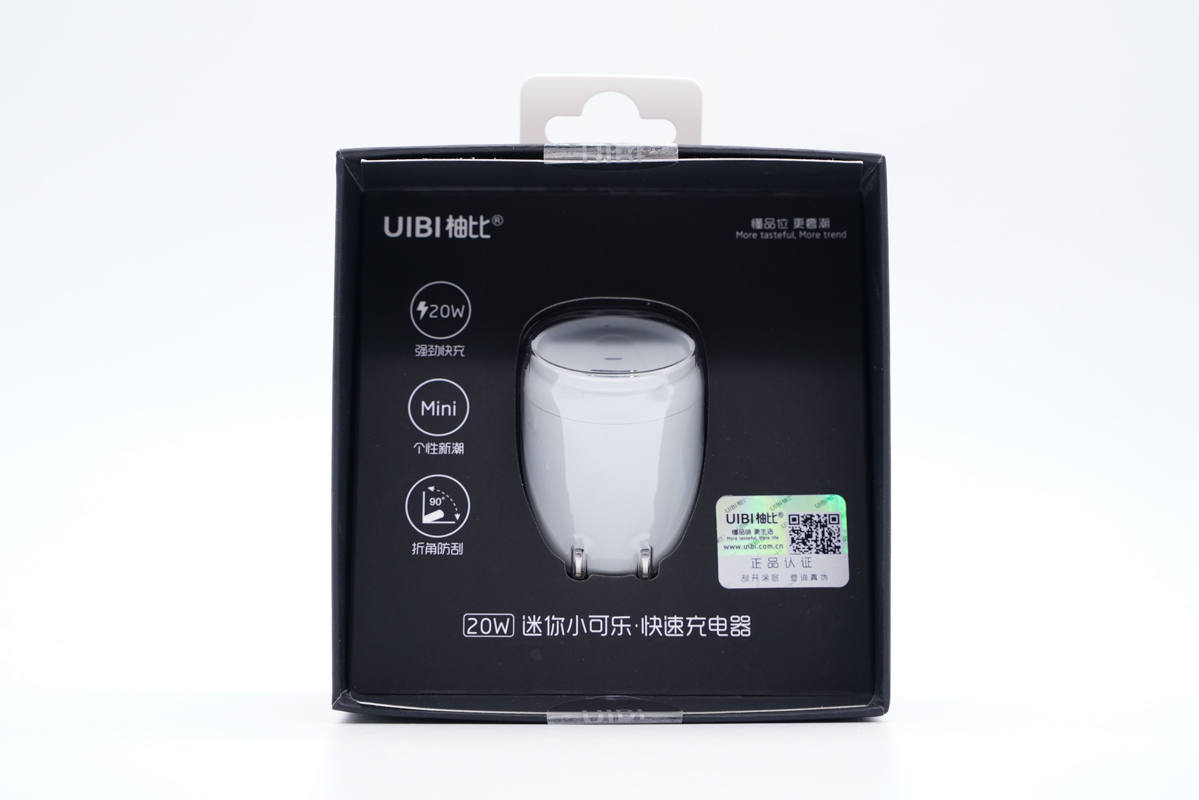

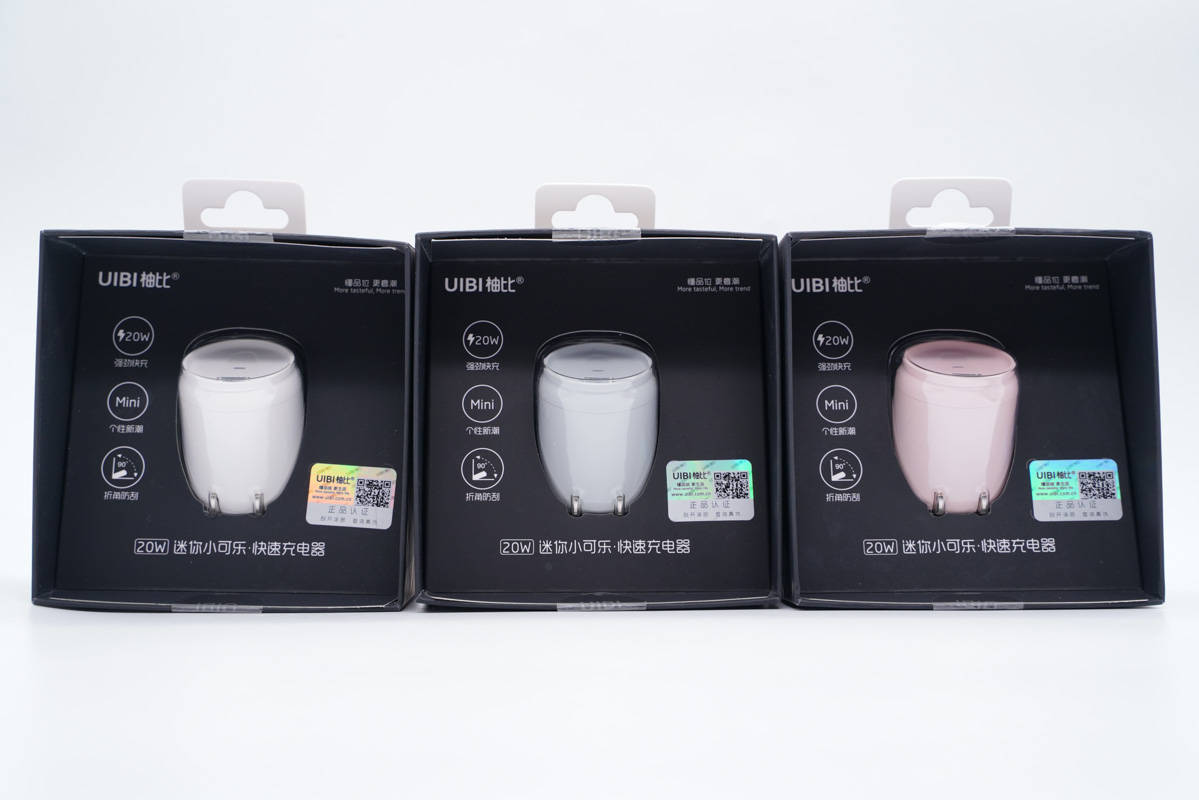

UIBI柚比這款20W迷你小可樂快充充電器包裝盒采用櫥窗風格設計，可方便觀察產品實體，展示效果好。

盒子上印有UIBI柚比品牌、產品名稱，以及20W快充、Mini個性新潮、折疊防刮三大特性標識，此外貼有防偽標簽。

背面印有產品場景圖和參數等信息。

UIBI柚比這款20W迷你小可樂快充充電器物如其名，采用可樂罐造型設計，PC材質外殼表面啞光處理，整體小巧精致使用手感好。

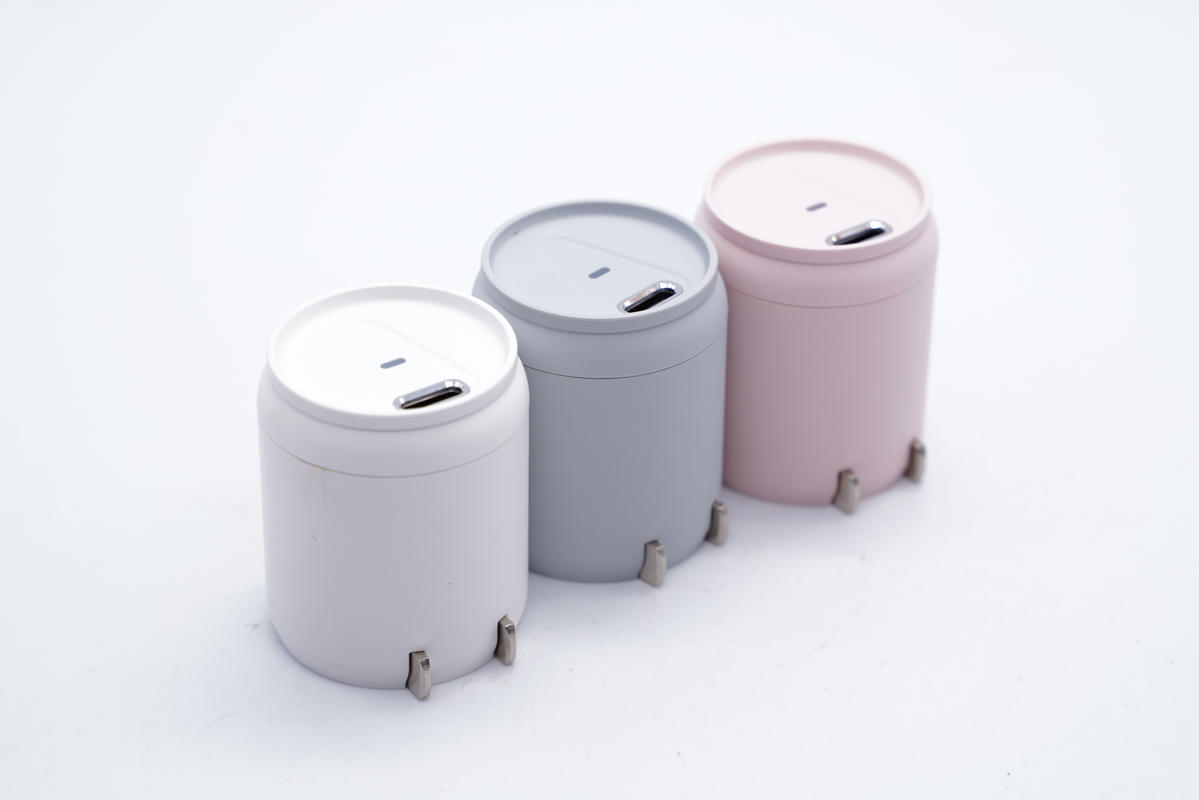

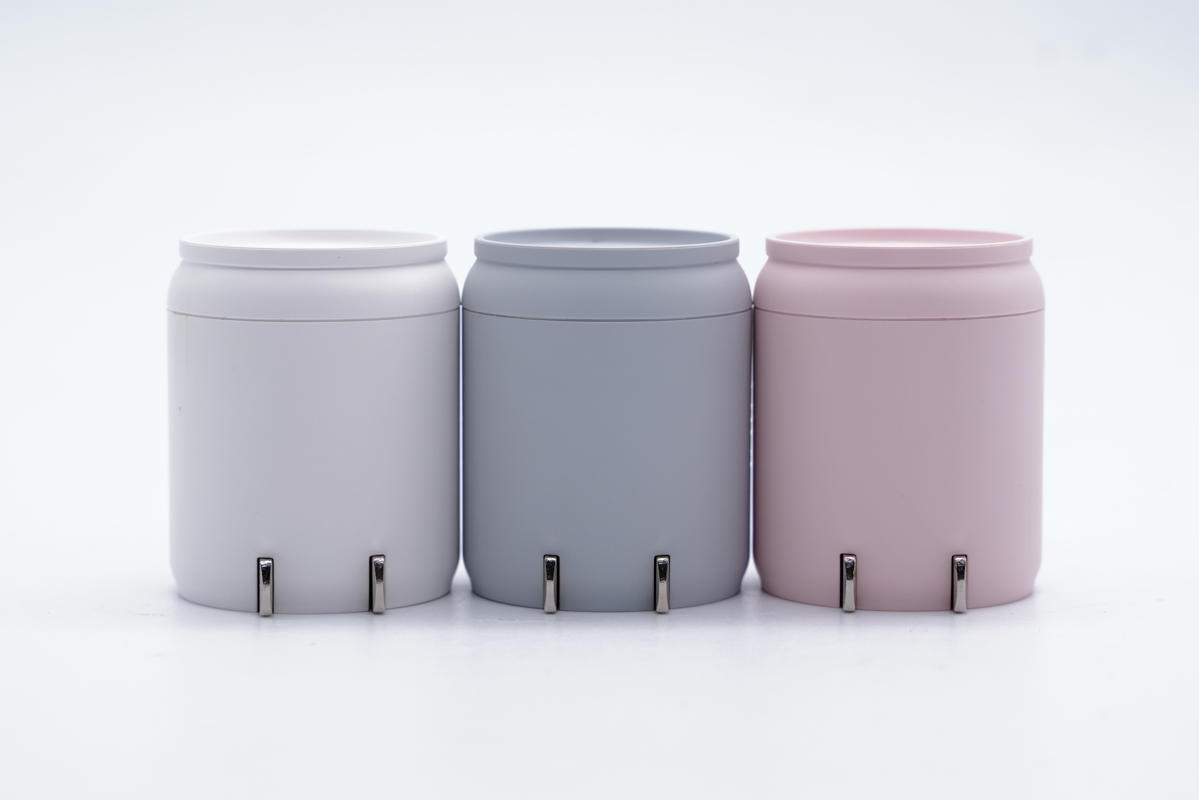

充電器配色上運用設計圈流行的高雅色系，莫蘭迪色，延續溫莎白、山脈灰、莫蘭粉三個品牌色。

充電器配備折疊拆解，頂面配有Type-C以及LED指示燈，小巧便攜且不會刮傷包里其它設備，滿足iPhone 12全速快充。下面我們以山脈灰款式為例進行詳細了解。

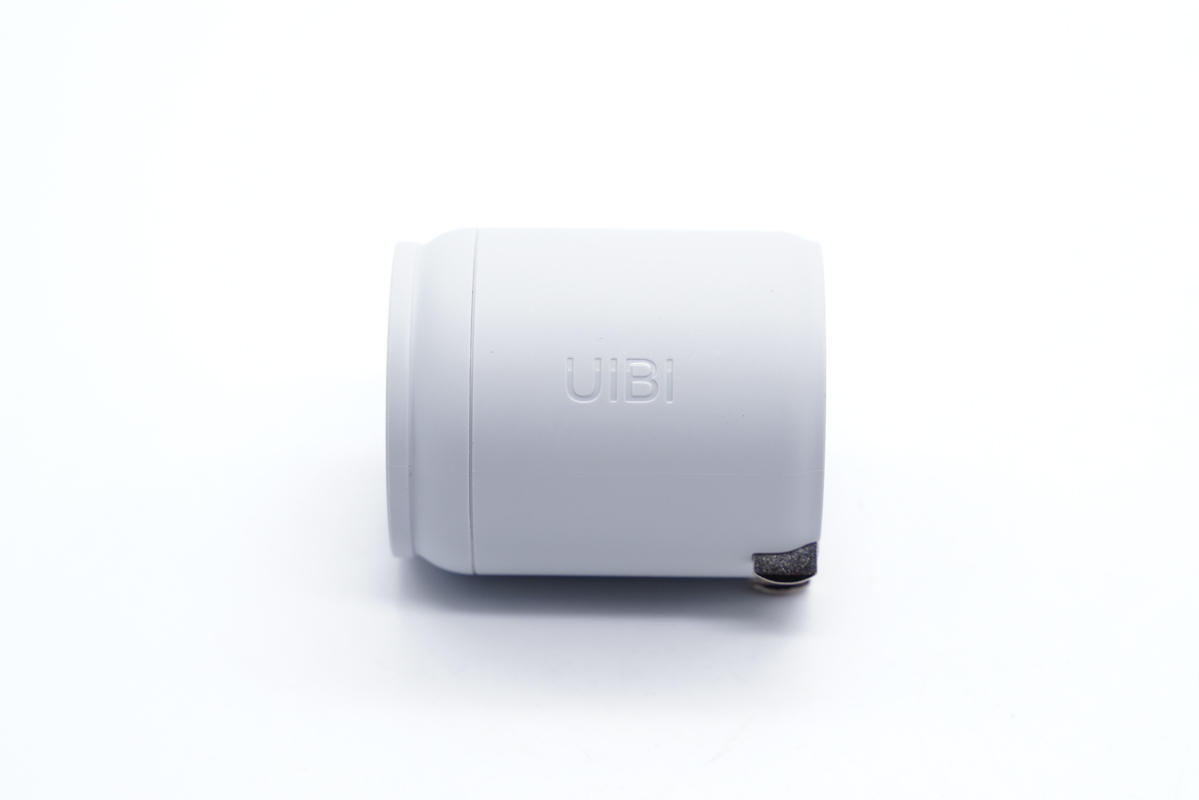

充電器腰身上凹印UIBI品牌logo。

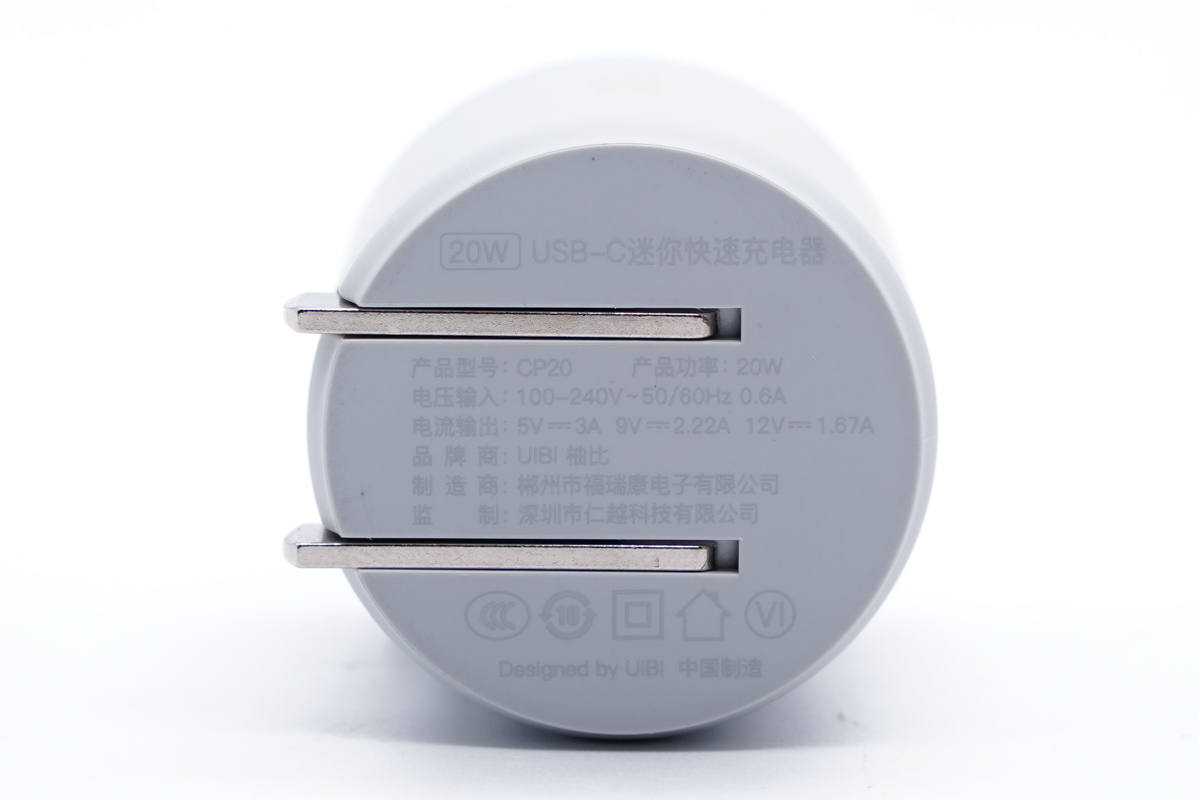

輸入端外殼上標注充電器參數信息

型號：CP20

產品功率：20W

電壓輸入：100-240V~ 50/60Hz 0.6A

輸出：5V3A、9V2.22A、12V1.67A

品牌商：UIBI 柚比

制造商：郴州市福瑞康電子有限公司

監制：深圳市仁越科技有限公司

產品通過了CCC認證，以及VI級能效認證要求。

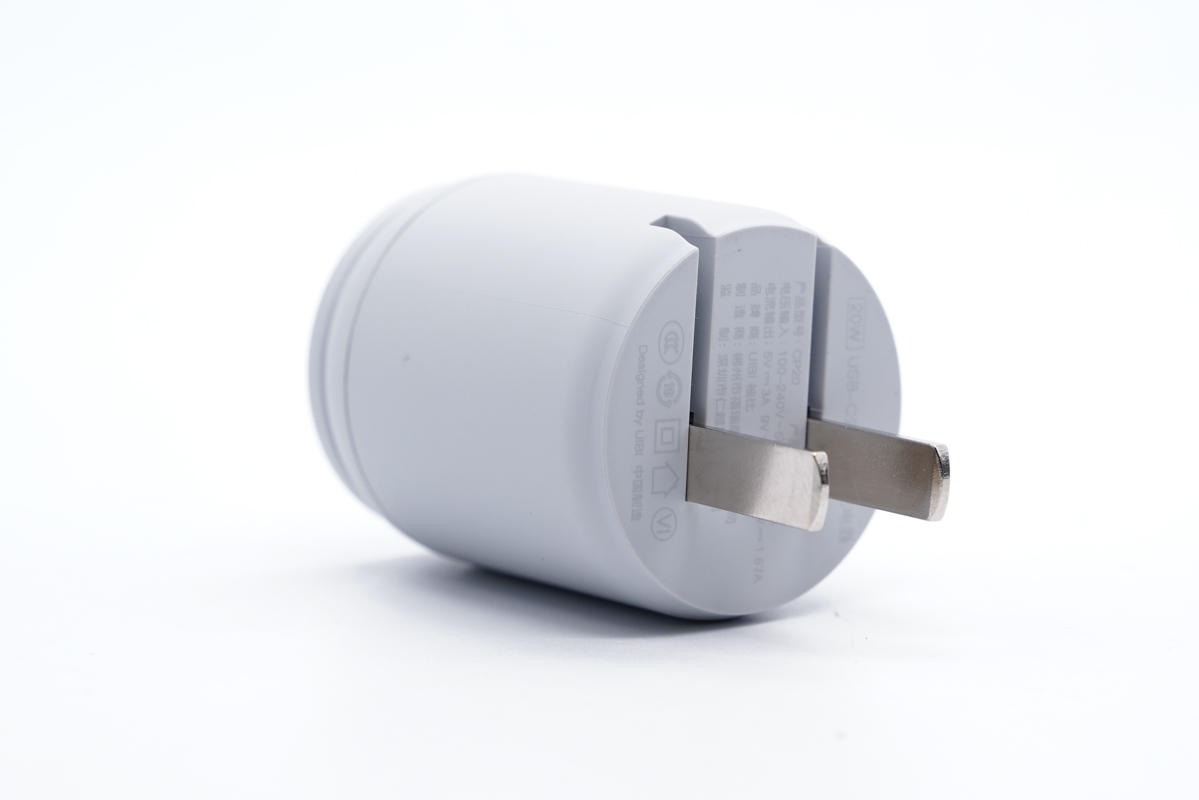

配備的是可折疊國標插腳。

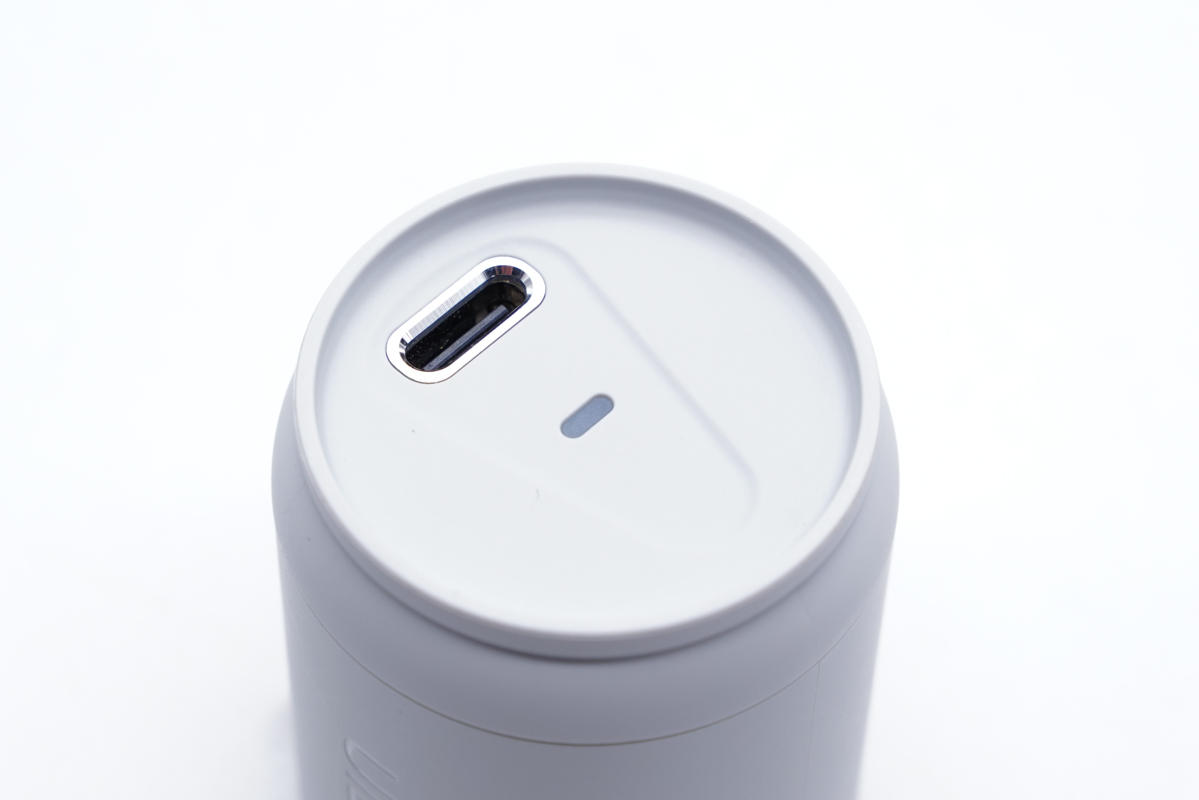

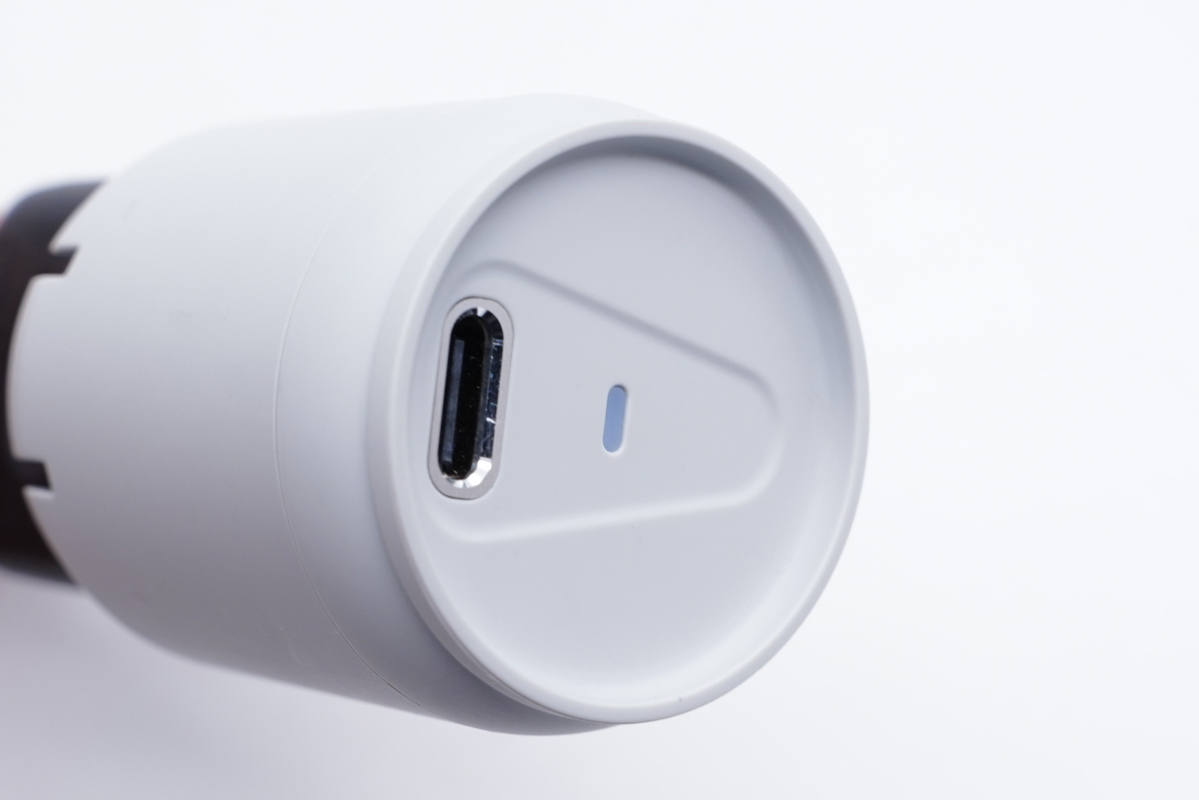

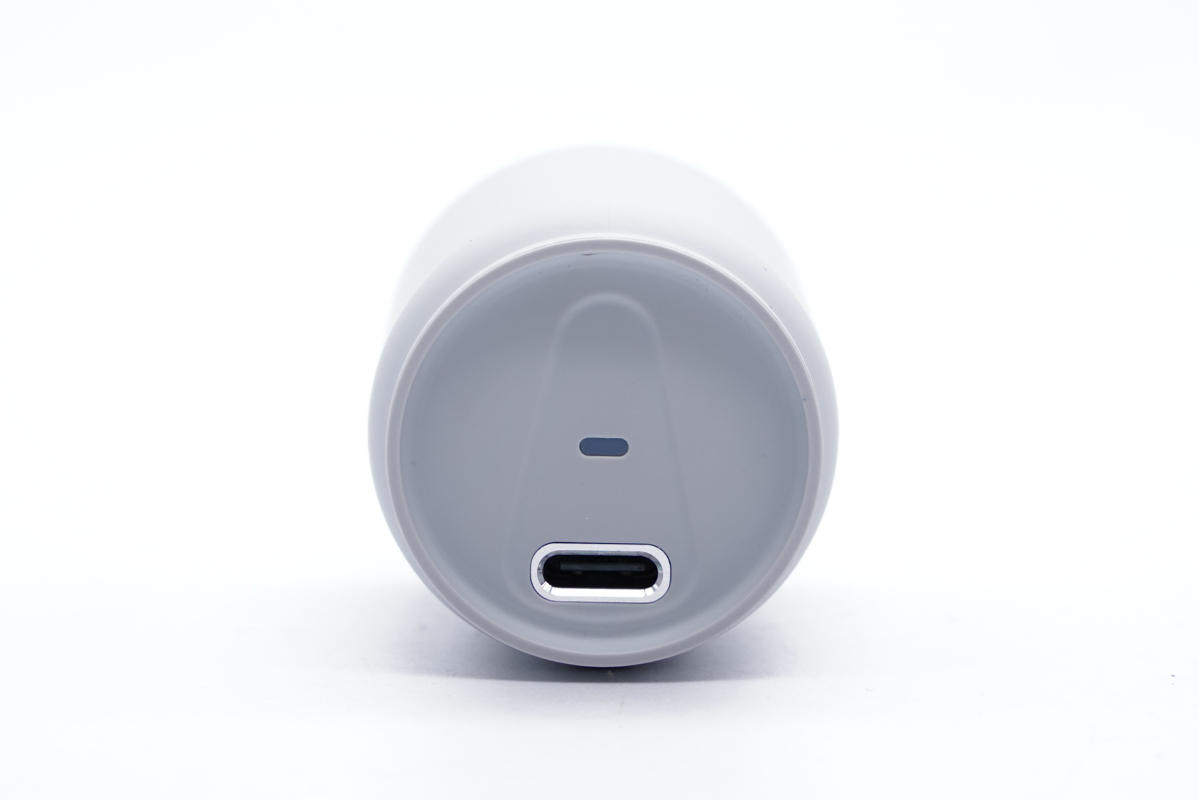

機身頂面特寫，USB-C口有金屬環裝飾，黑色膠芯不露銅。

接口和燈所在區域設有小凹面，很像可樂罐拉環，再配合整體機身造型，像極了一個小可樂罐。

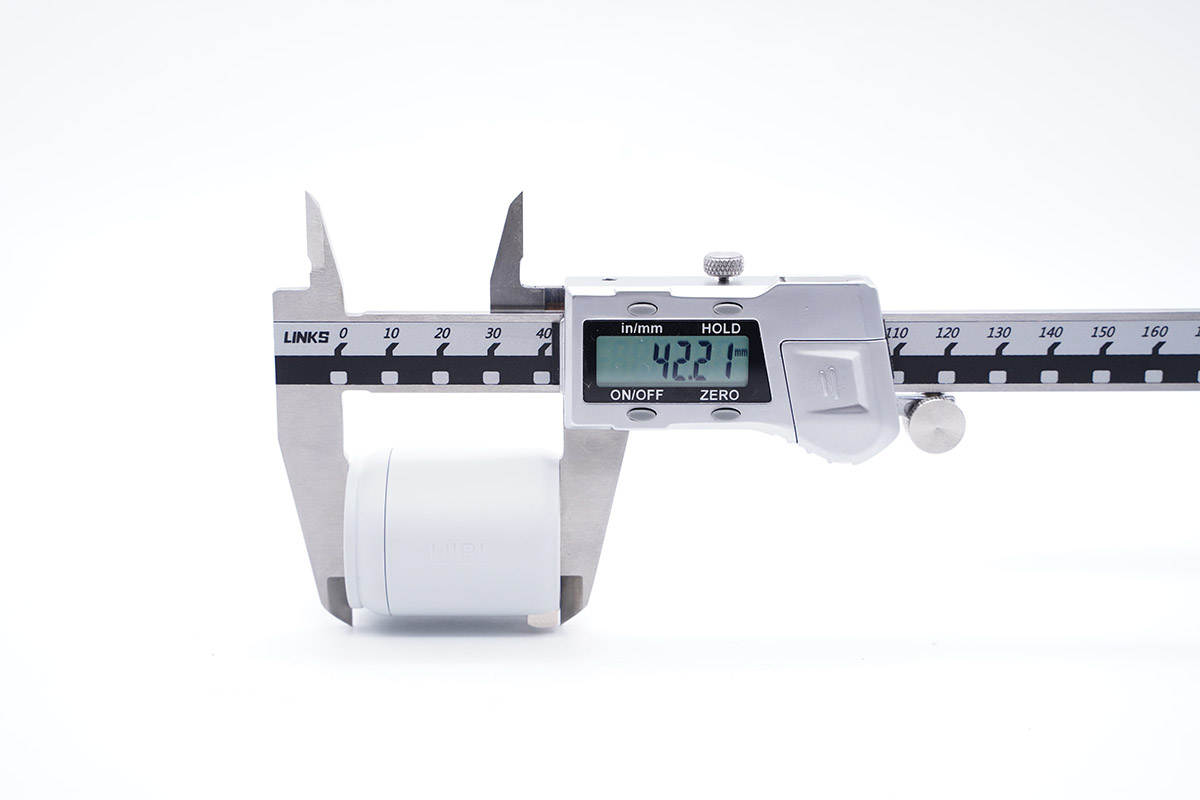

測得充電器機身高度為42.21mm。

直徑為34.48mm。

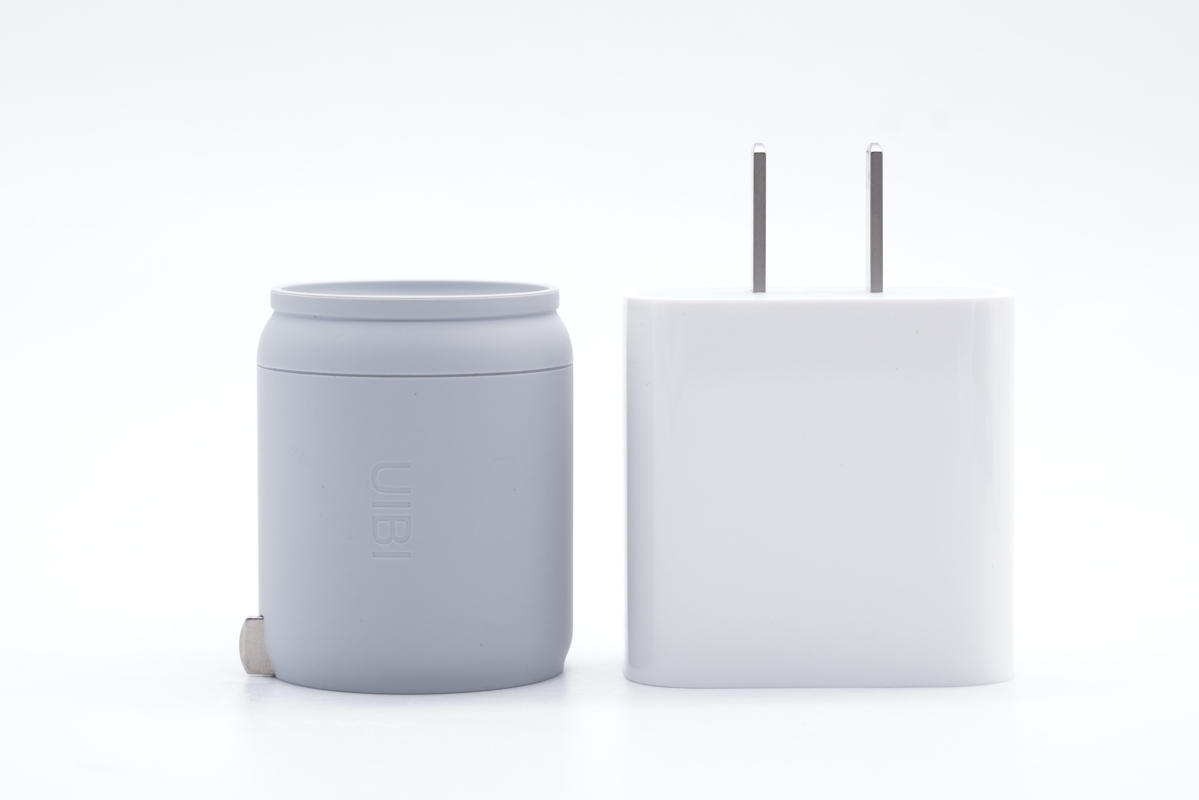

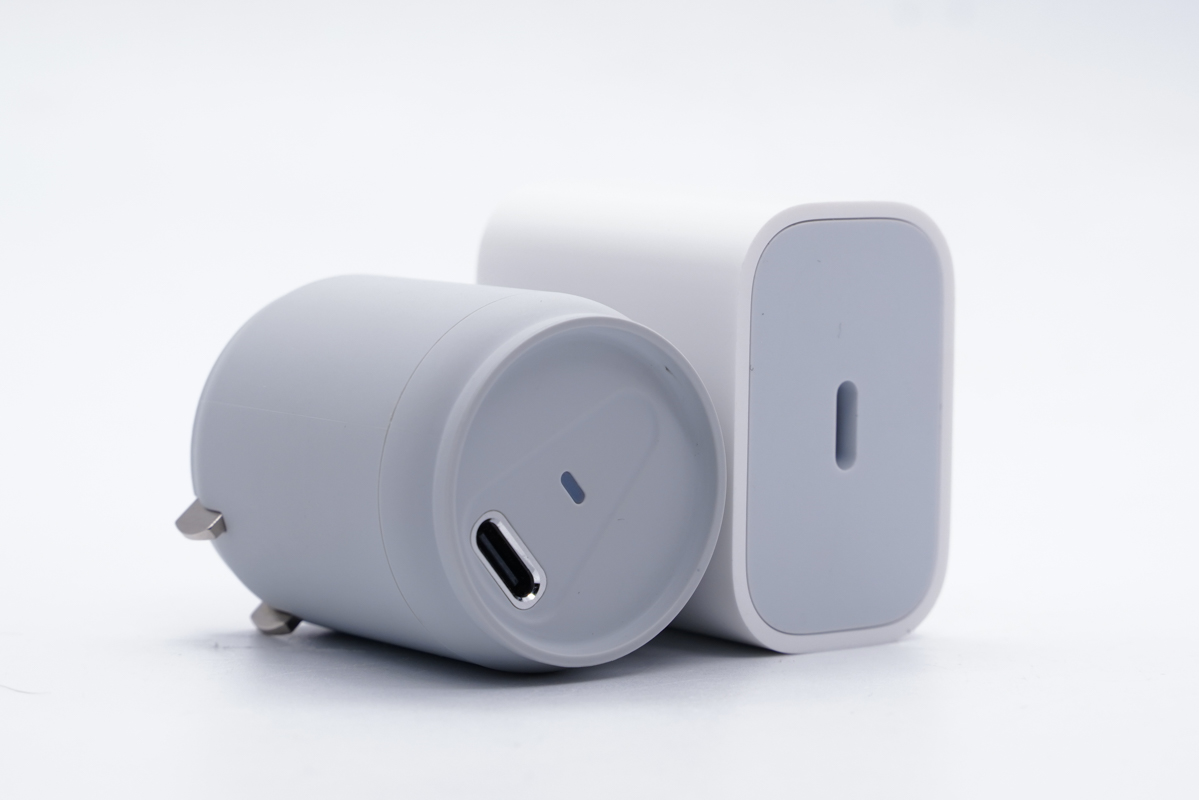

和蘋果20W充電器直觀對比。

兩者機身高度相當，不過柚比這款配備折疊插腳，攜帶起來會更加方便。

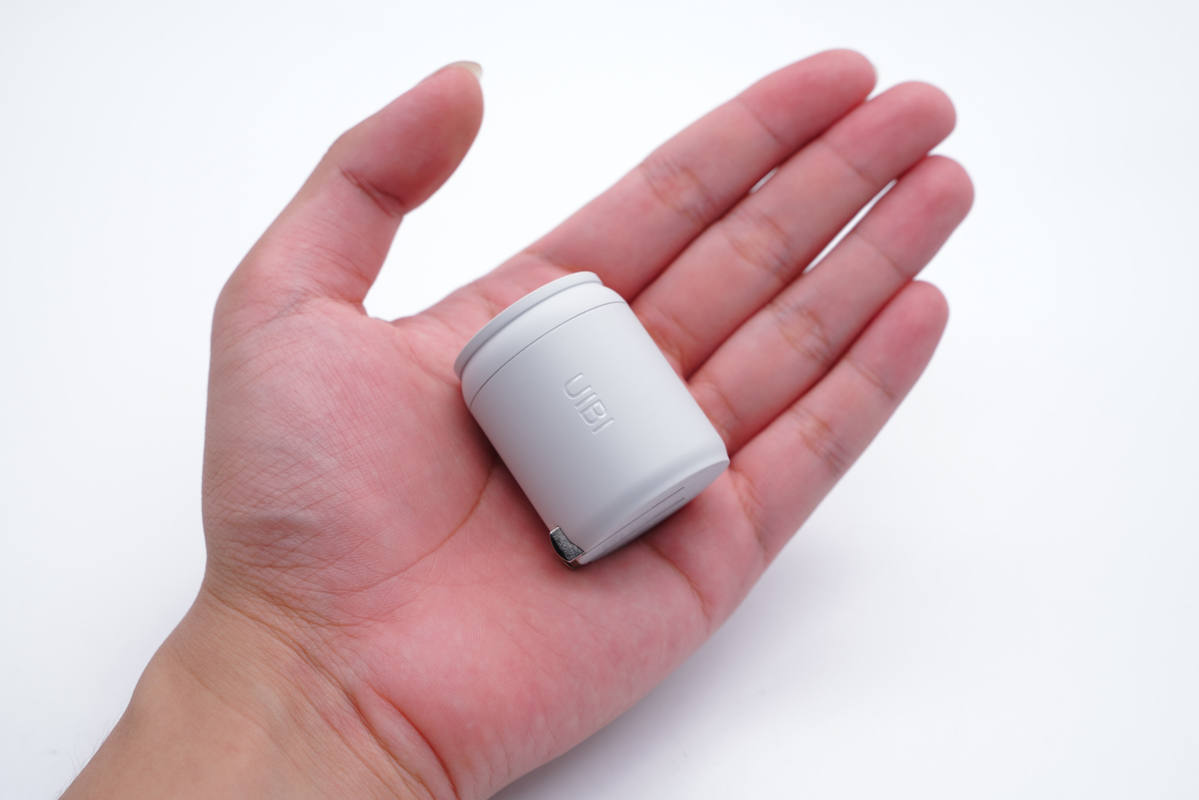

拿在手上的直觀感受，小巧精致，手感也很好。

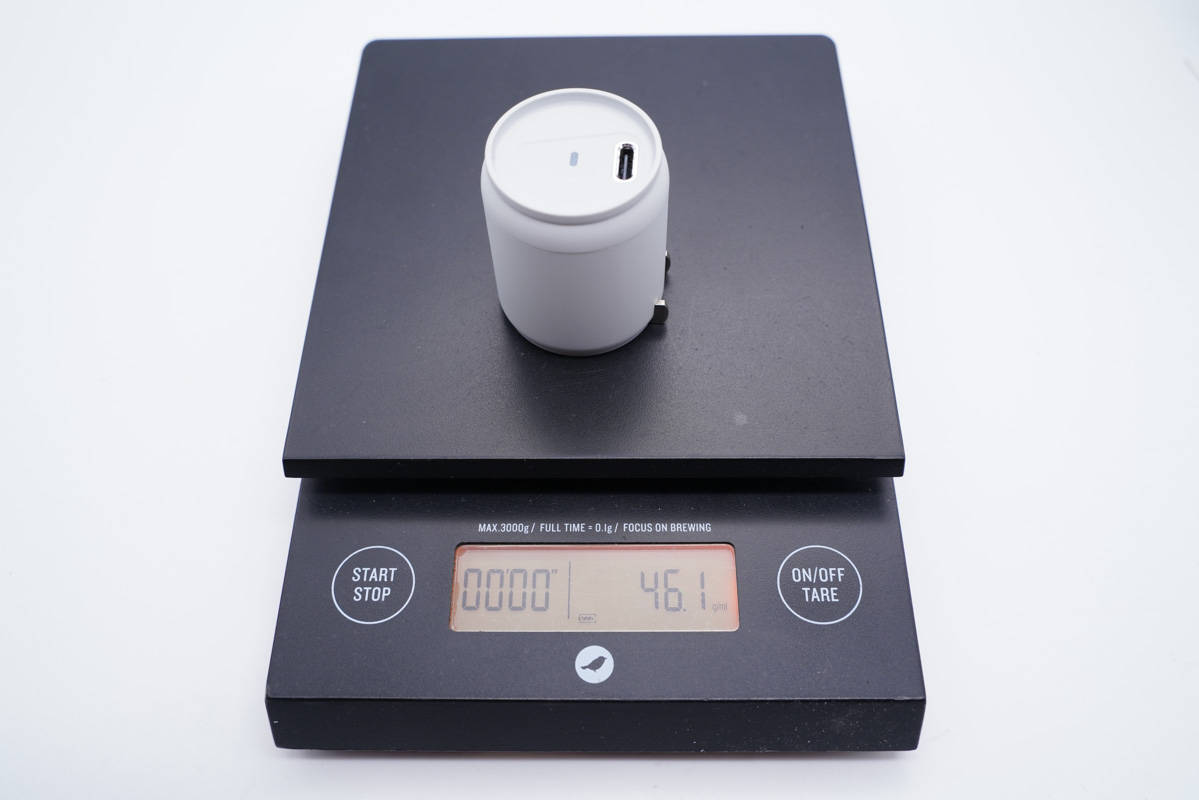

凈重約為46g。

接通電源，LED燈亮冷白光。

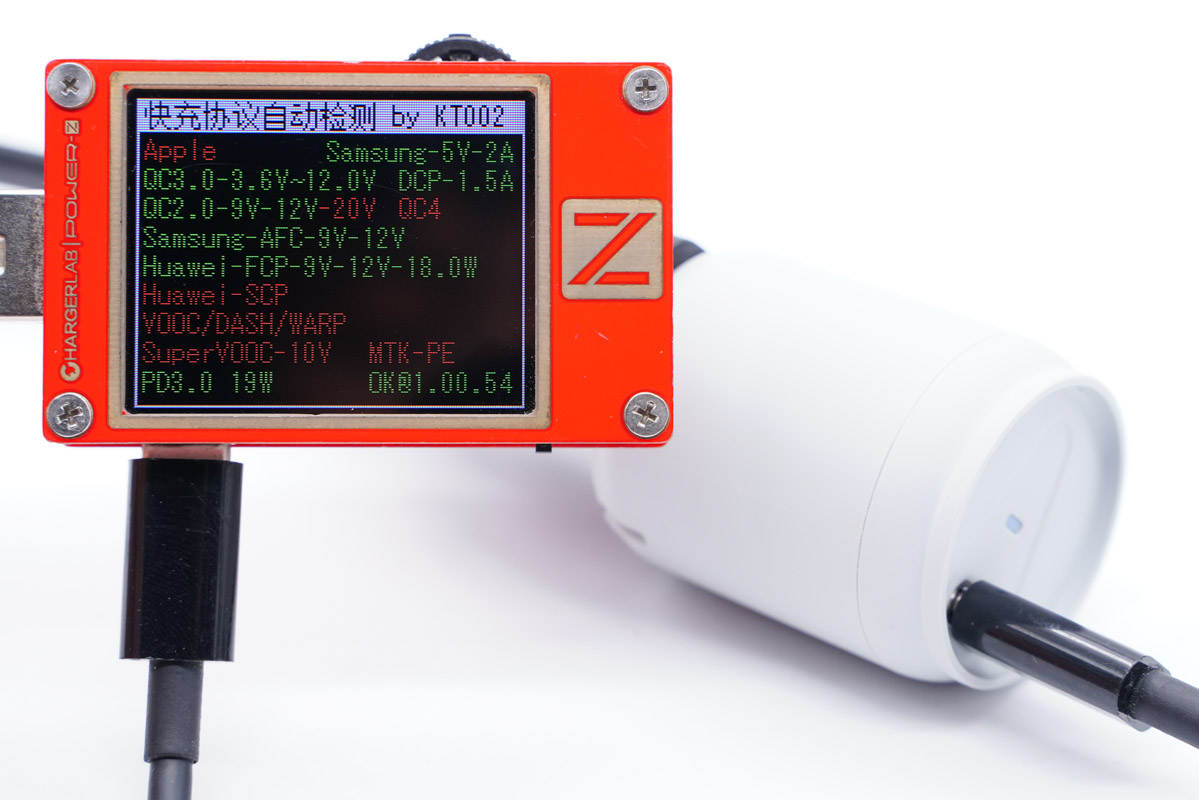

使用ChargerLAB POWER-Z KT002測得USB-C口支持Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

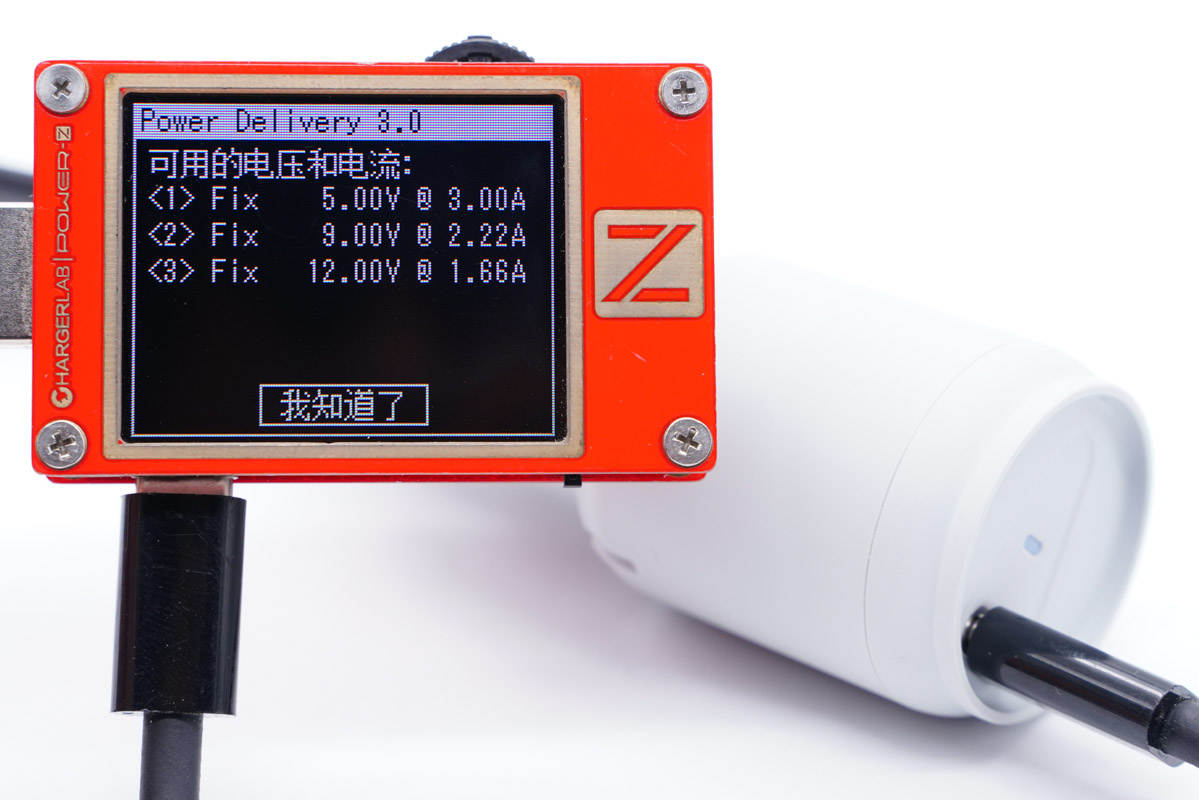

此外PDO報文顯示C口還具備5V3A、9V2.22A、12V1.66A三組固定電壓檔位。

二、柚比20W迷你小可樂快充拆解



? ? ? ? ? ? ? ?

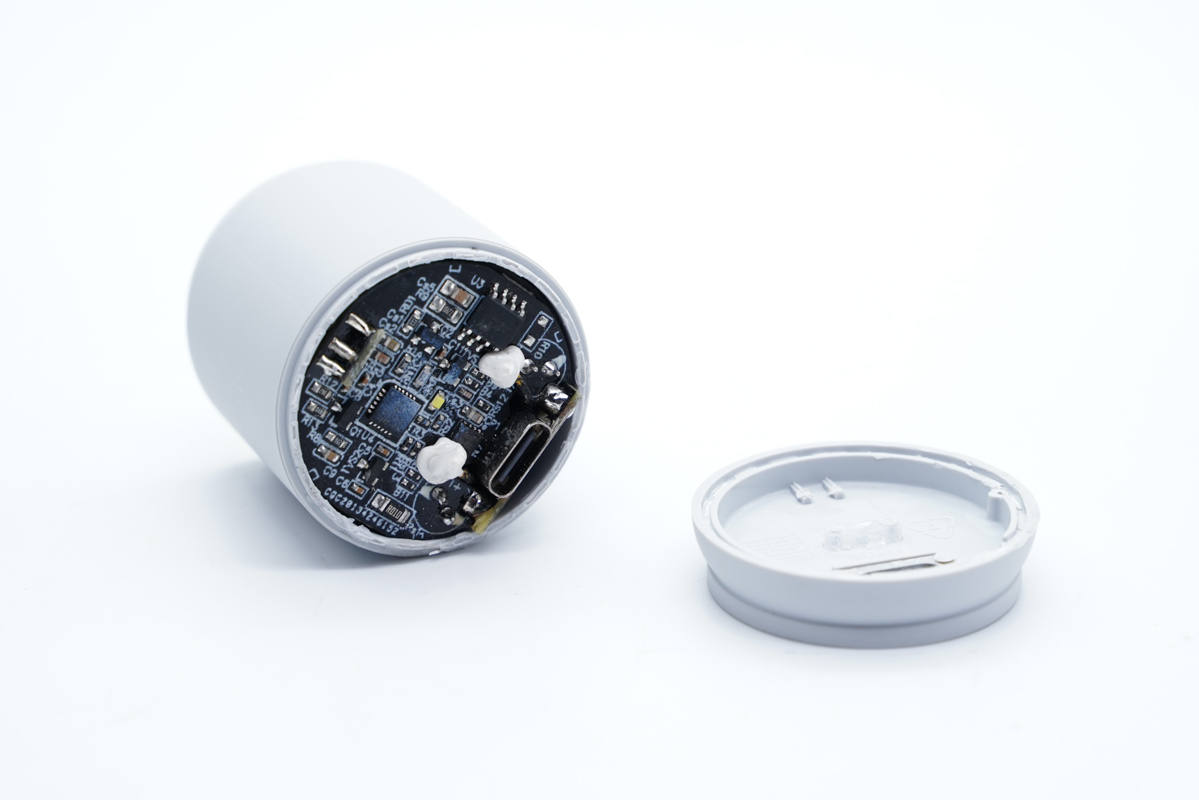

將頂部外殼拆開，超聲波焊接封裝。

將PCBA模塊取出，輸入端金屬片接觸通電設計。

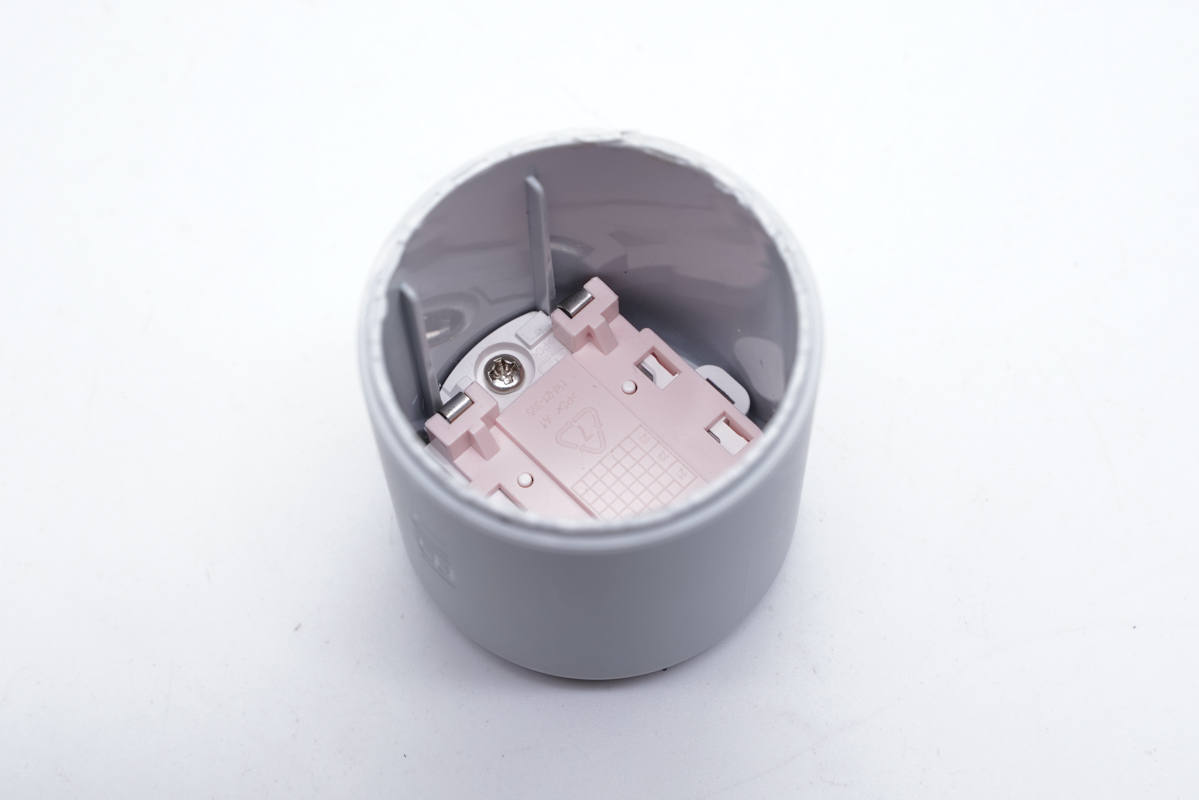

機身殼內側亮面，插腳使用螺絲和塑料板固定。

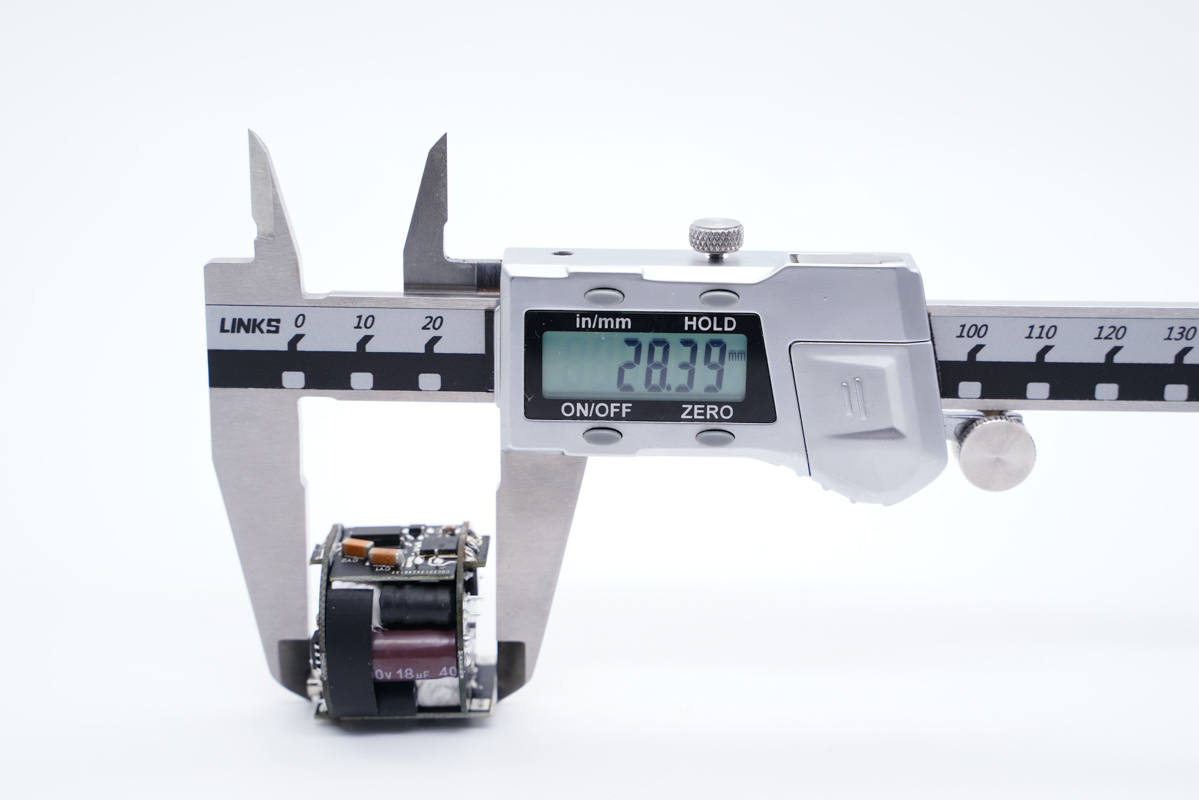

測得模塊高度為28.39mm。

寬度為29.71mm。

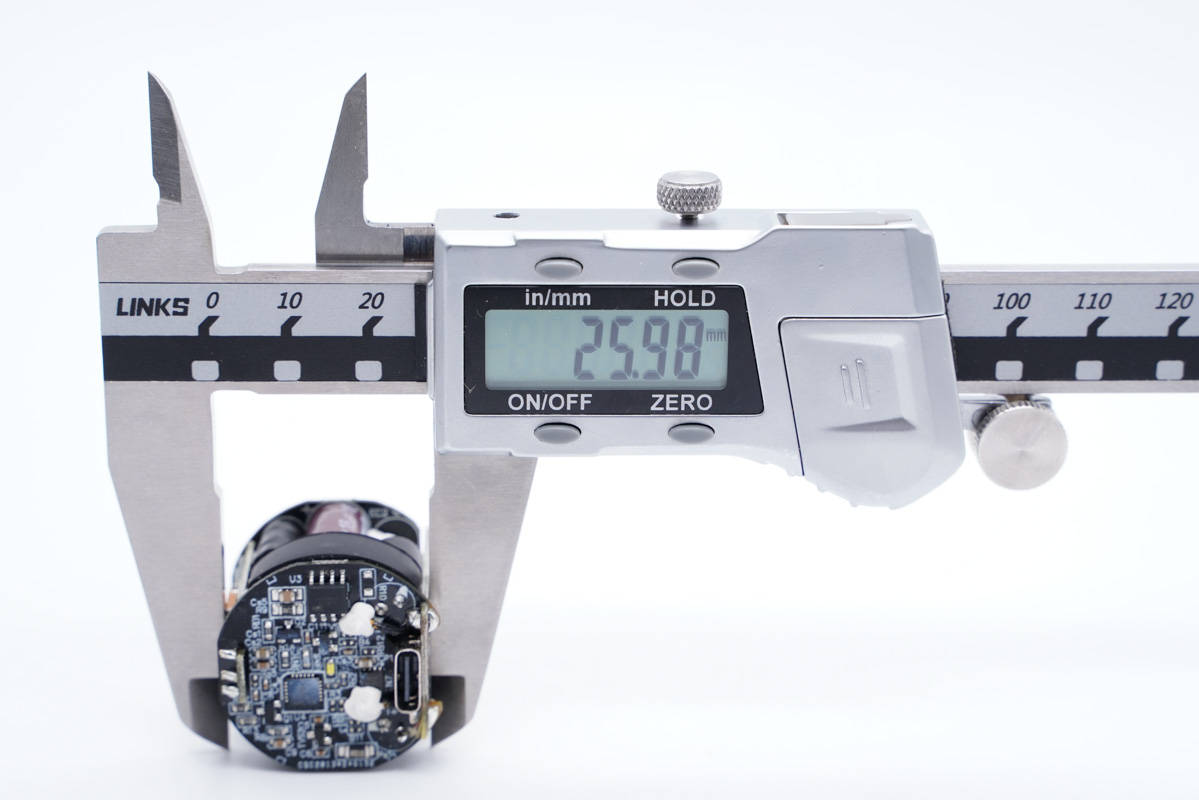

厚度為25.98mm。

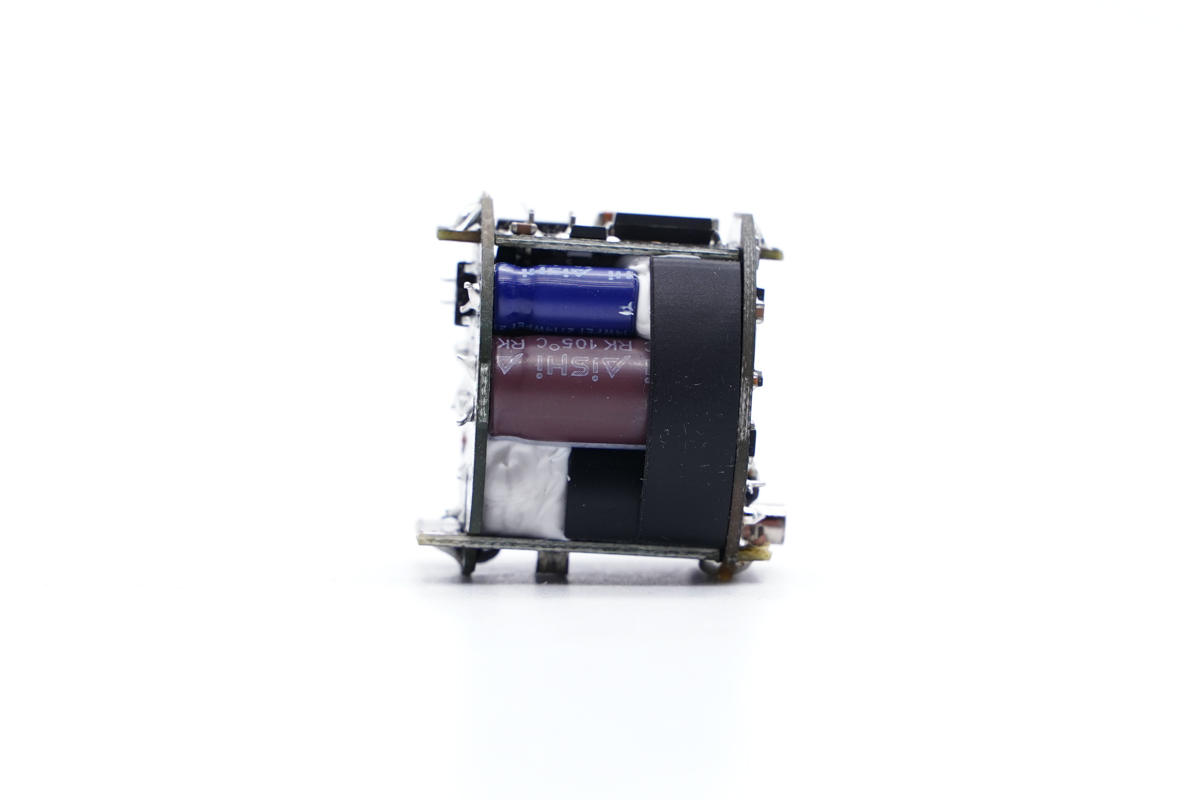

充電器由四塊小板搭架焊接組成，元器件間的空隙填充硅橡膠加固，整體結構非常穩定，空間利用率極高，此外初次級間設有膠套進行隔離絕緣保護。

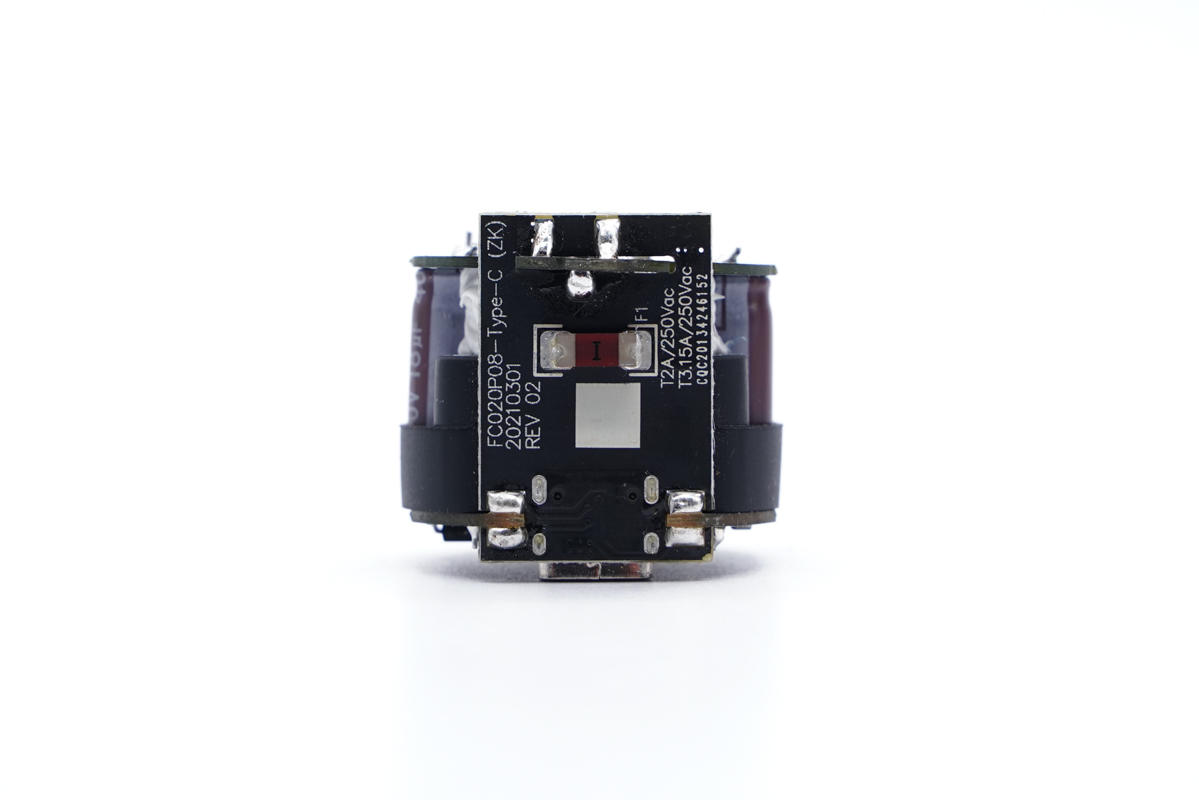

其中一塊連接小板背面有一顆貼片保險絲。

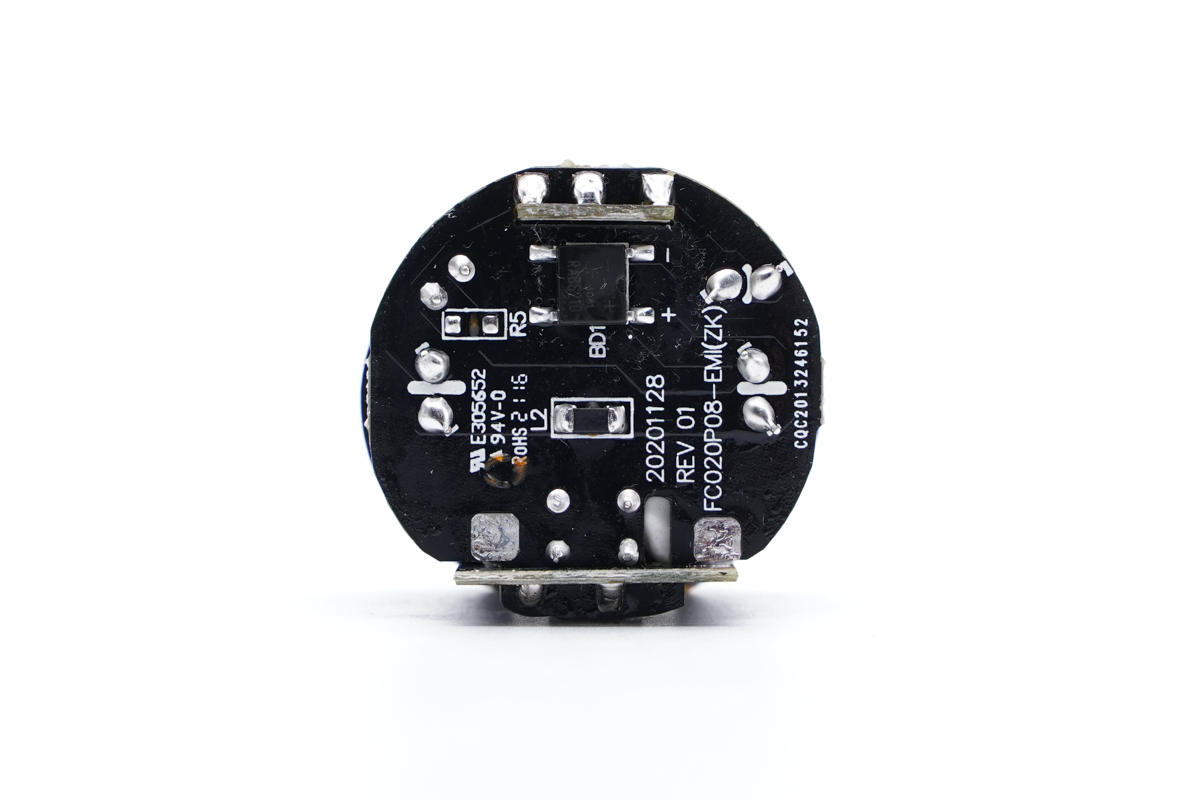

輸入端圓形小板背面設有整流橋，另一面設有共模電感。

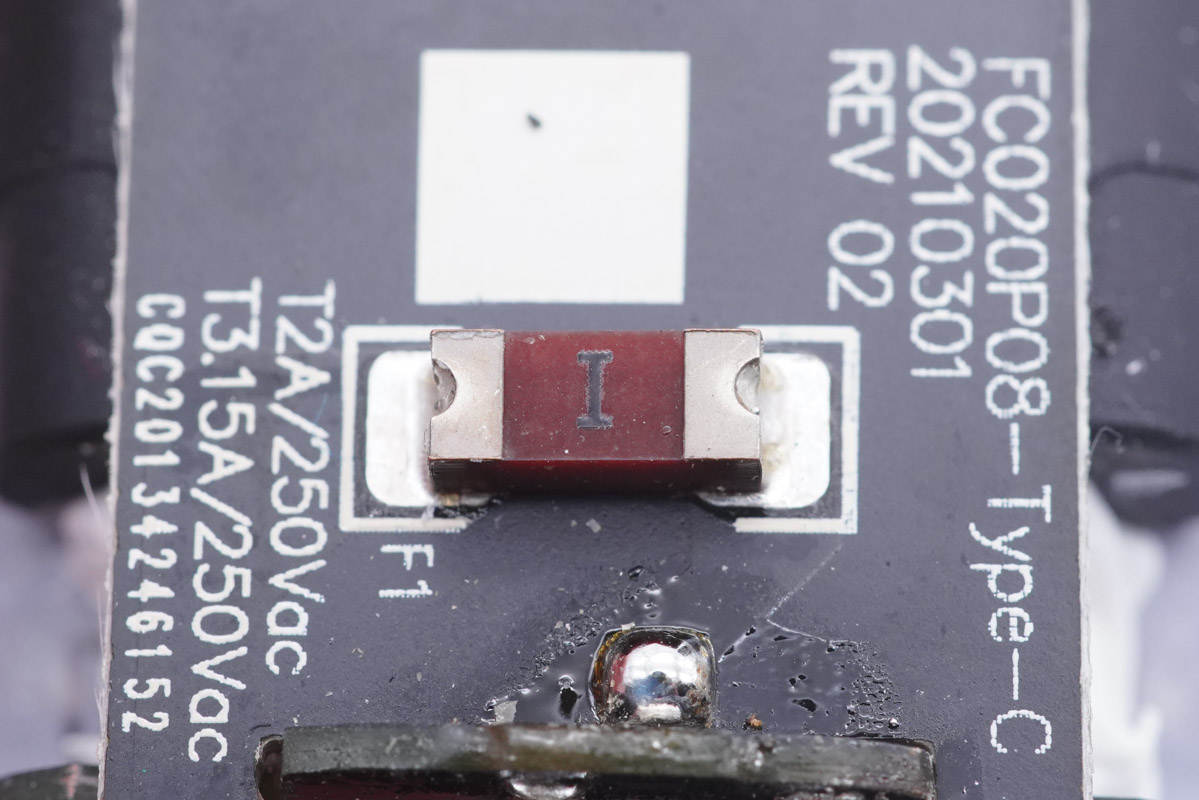

貼片保險絲特寫。

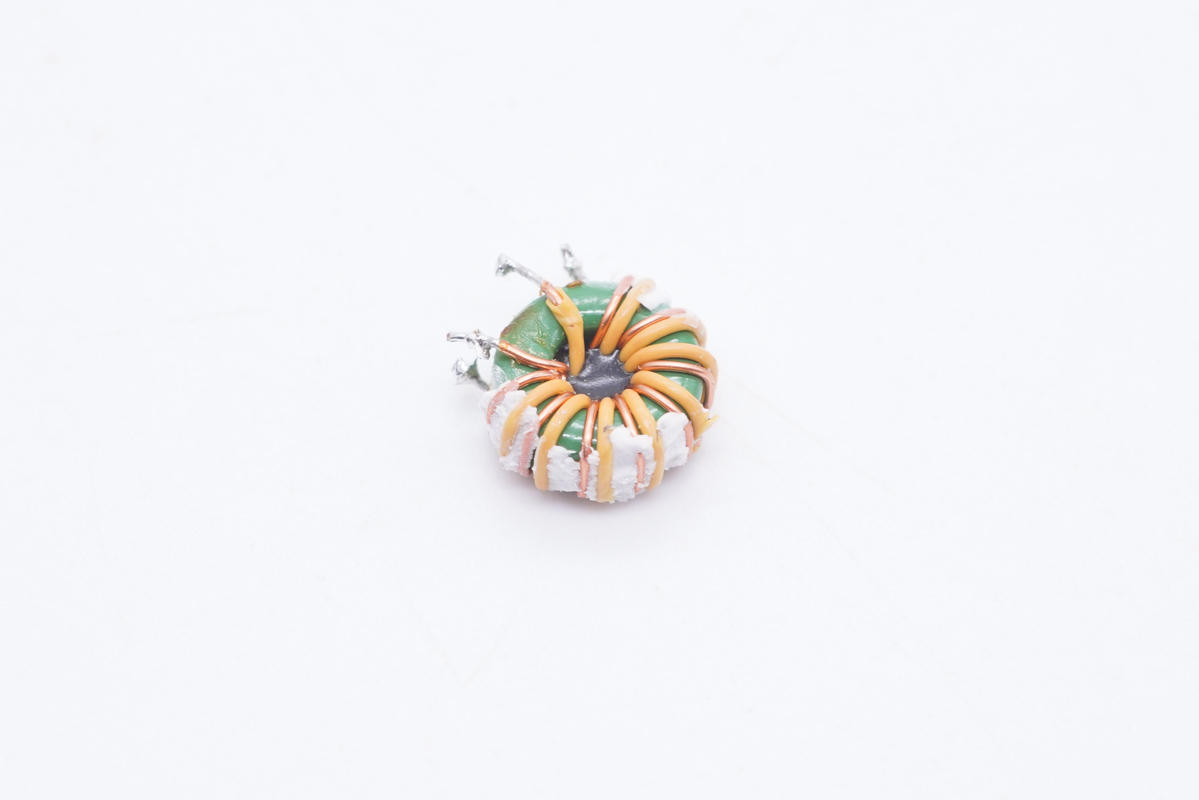

共模電感雙線繞制，用于濾除EMI干擾。

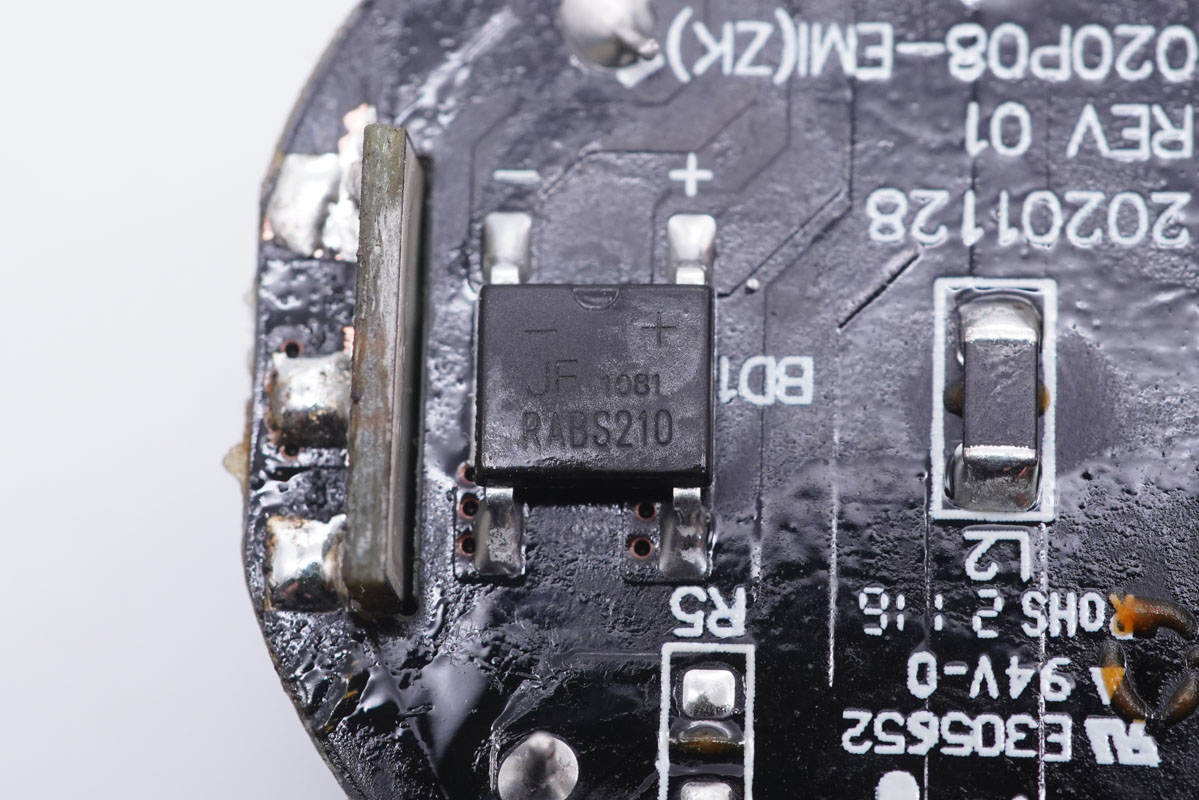

RABS210整流橋。

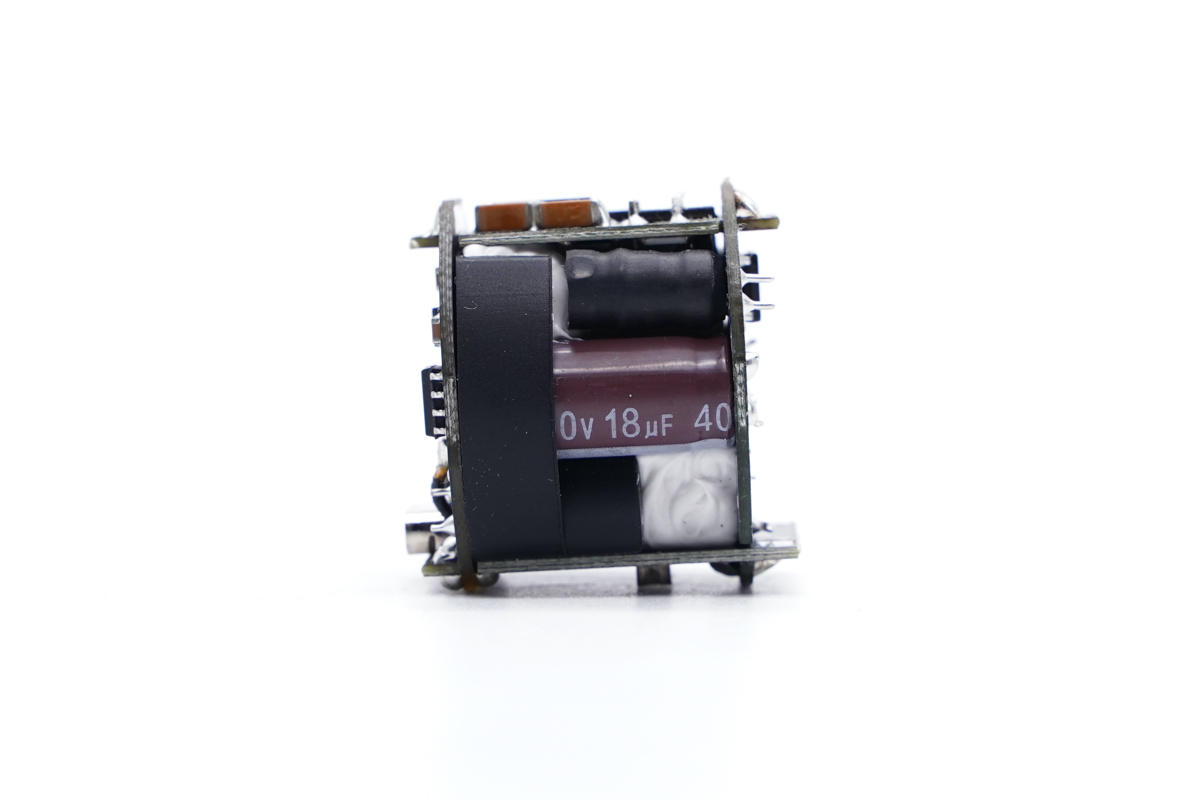

模塊一側有高壓濾波電解電容以及主控芯片供電電容。

另一側也有一顆電解電容以及工字電感。

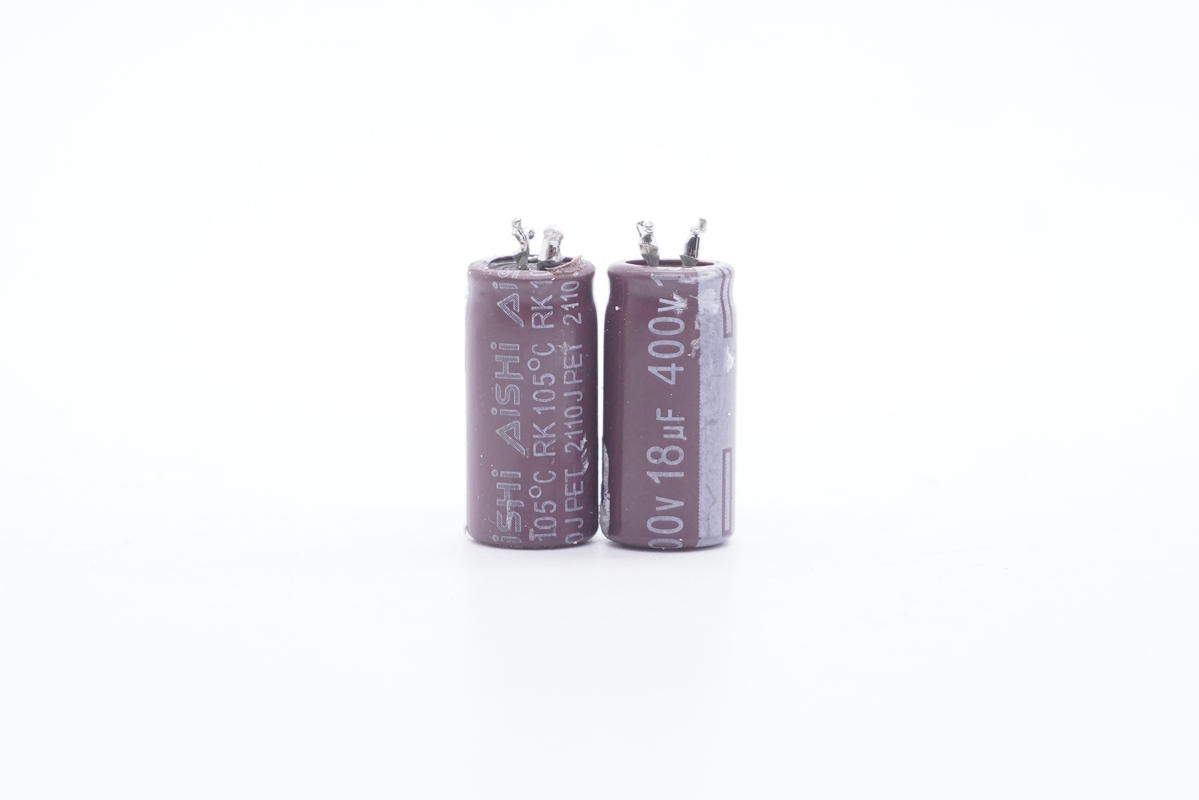

兩顆高壓濾波電解電容來自艾華，規格都是400V 18μF。

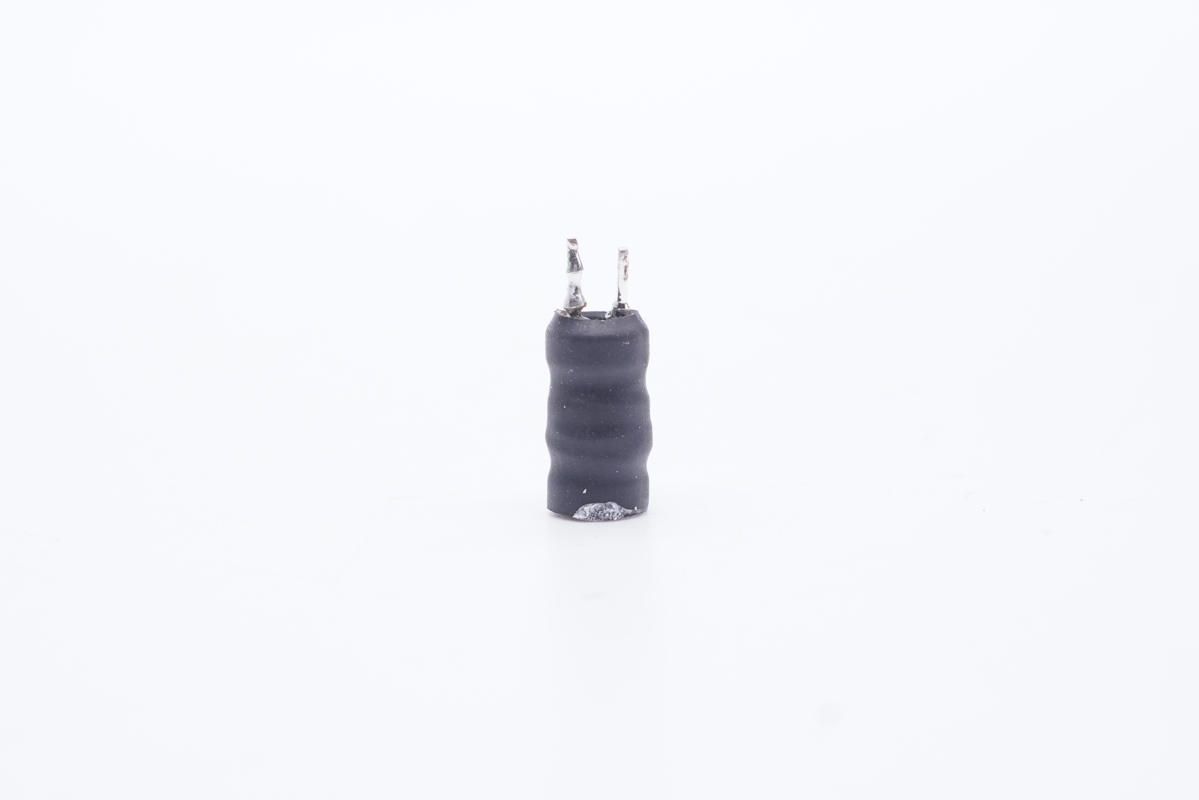

工字電感特寫。

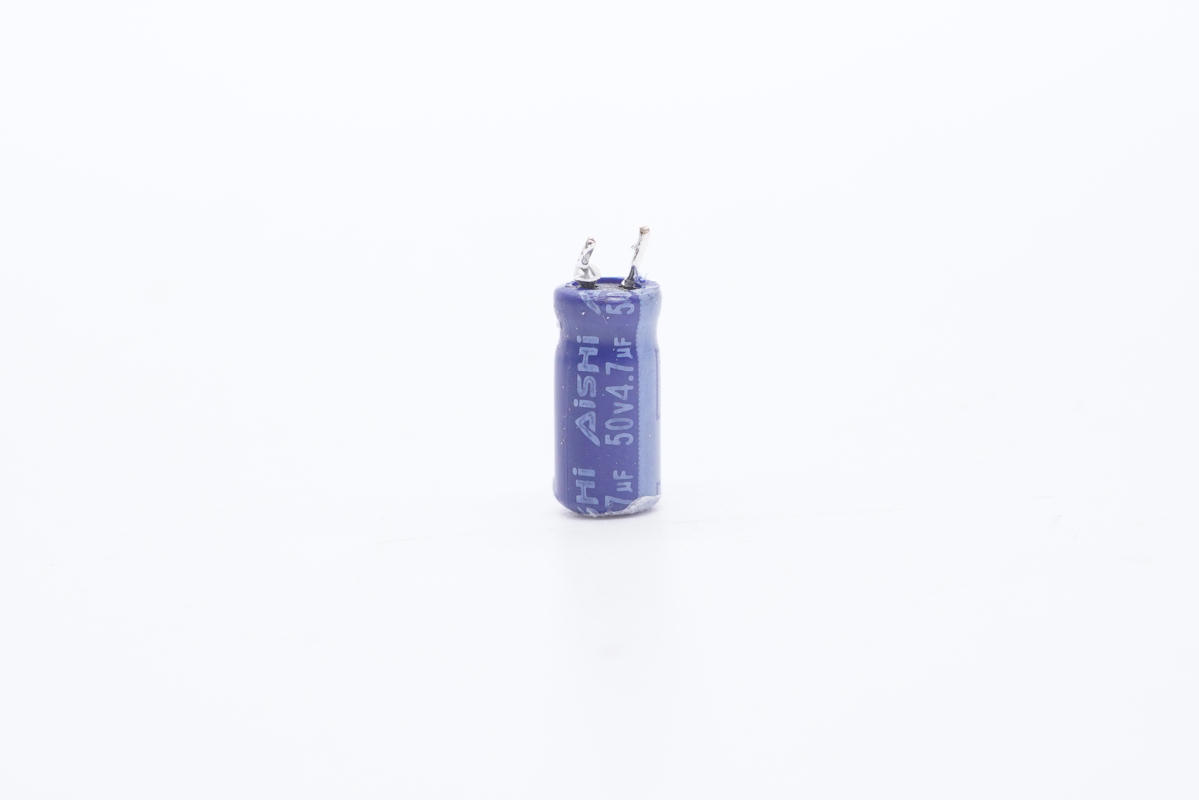

PWM主控芯片供電電容也是來自艾華，規格為50V 4.7μF。

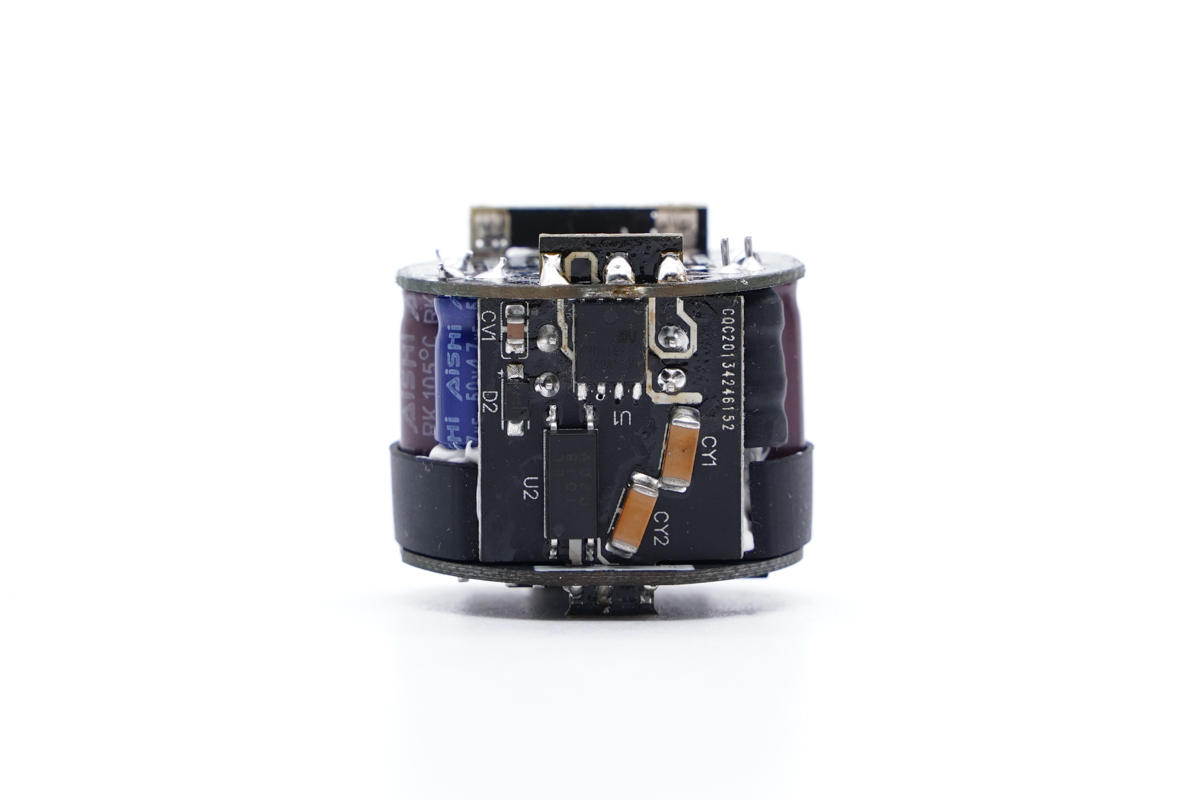

另一塊連接板背面設有初級主控芯片、光耦以及貼片Y電容。

將模塊拆開，小板正面還有變壓器。

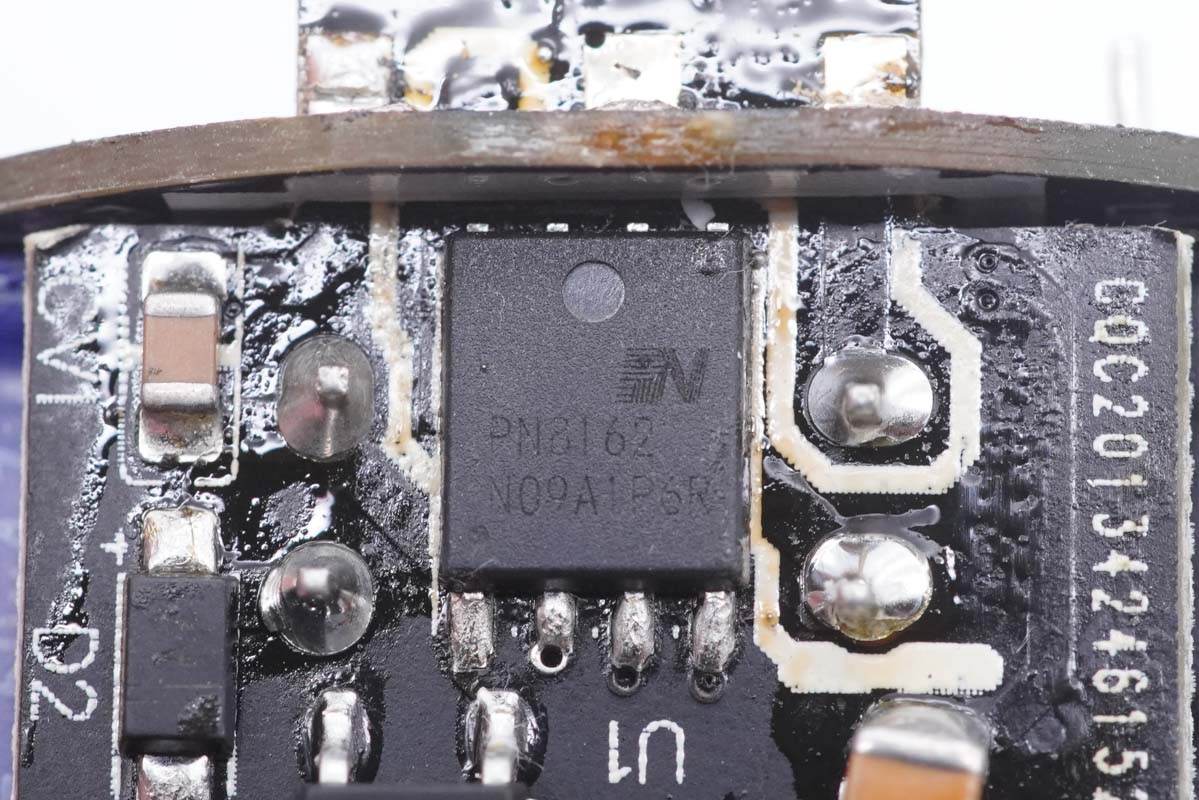

充電器主控芯片采用芯朋微PN8162，其內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。

PN8162采用QR控制技術，降低芯片開通損耗；PDFN5*6功率封裝，單邊drain腳位，高低壓引腳爬電距離大于1.2mm，便于PCB布線及敷銅散熱。

PN8162工作強制DCM模式，降低同步整流耐壓；自適應QR開通技術，簡化EMC設計；集成輸入市電欠壓及輸出過壓保護，無需外部輔助電路。

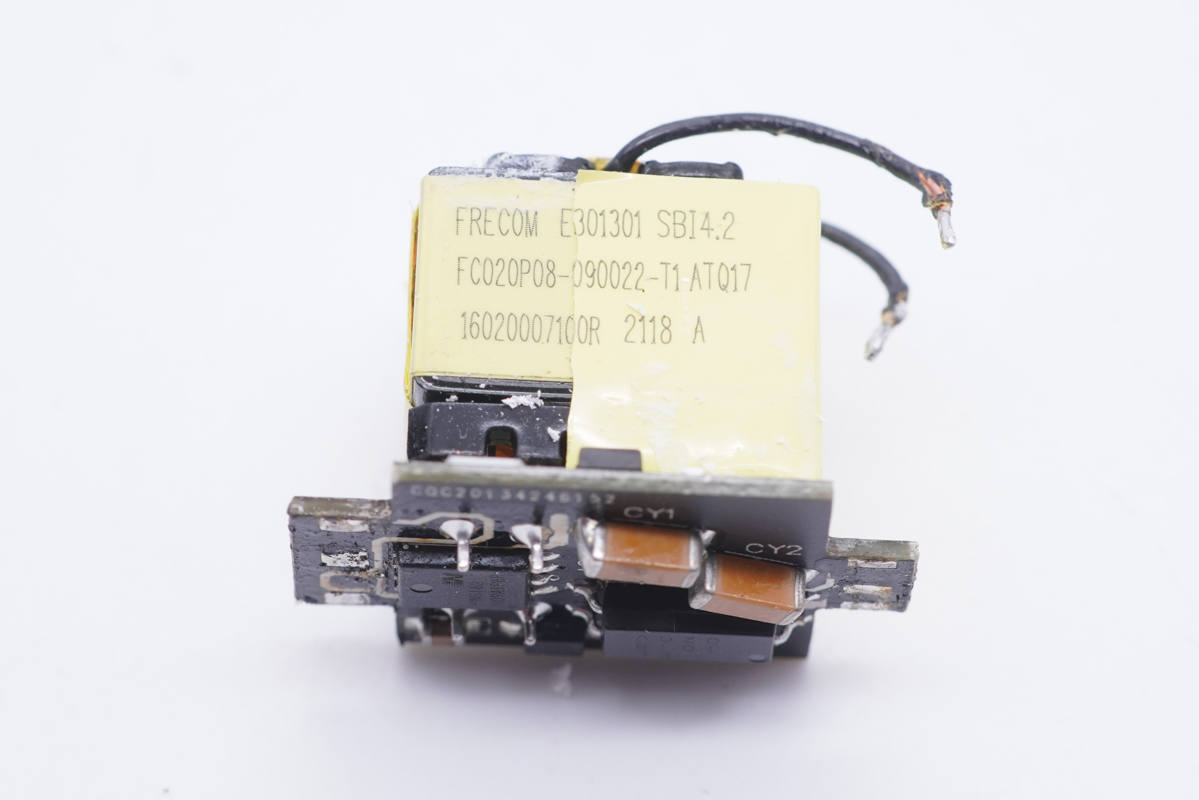

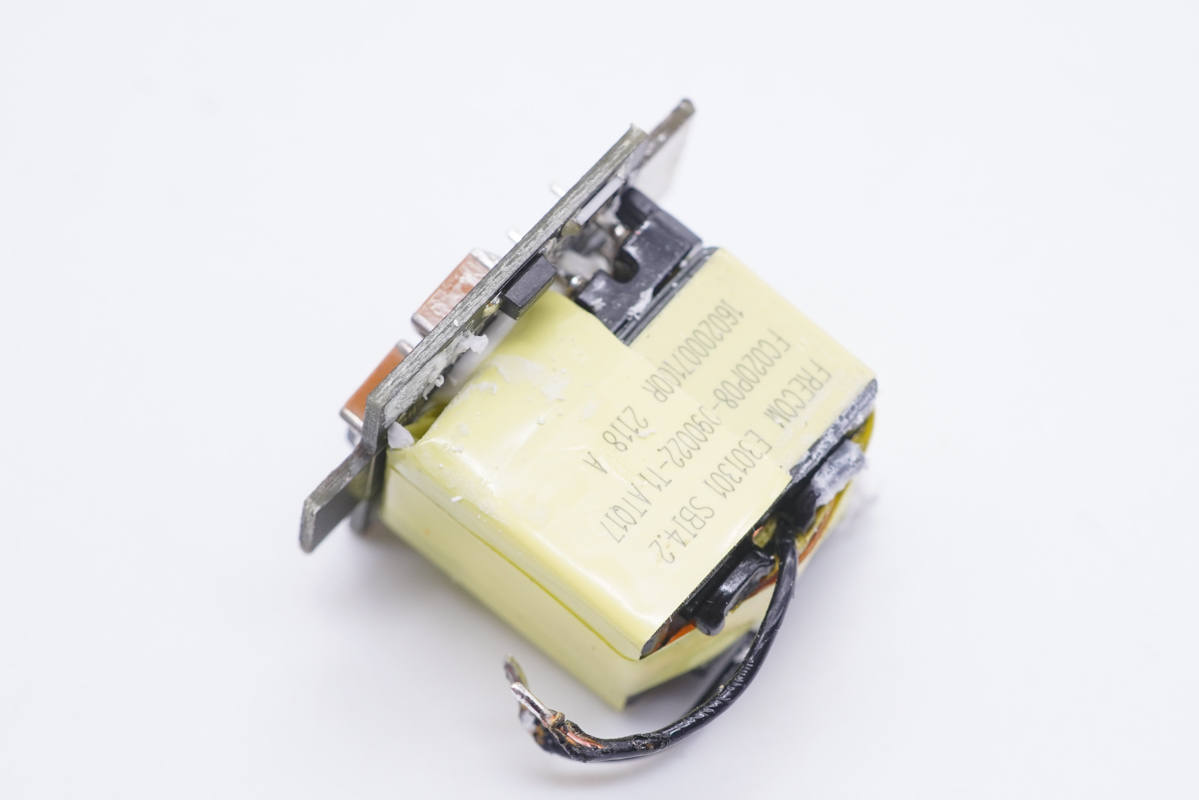

變壓器特寫，ATQ17磁芯，標簽貼紙上印有福瑞康品牌，21年18周生產。

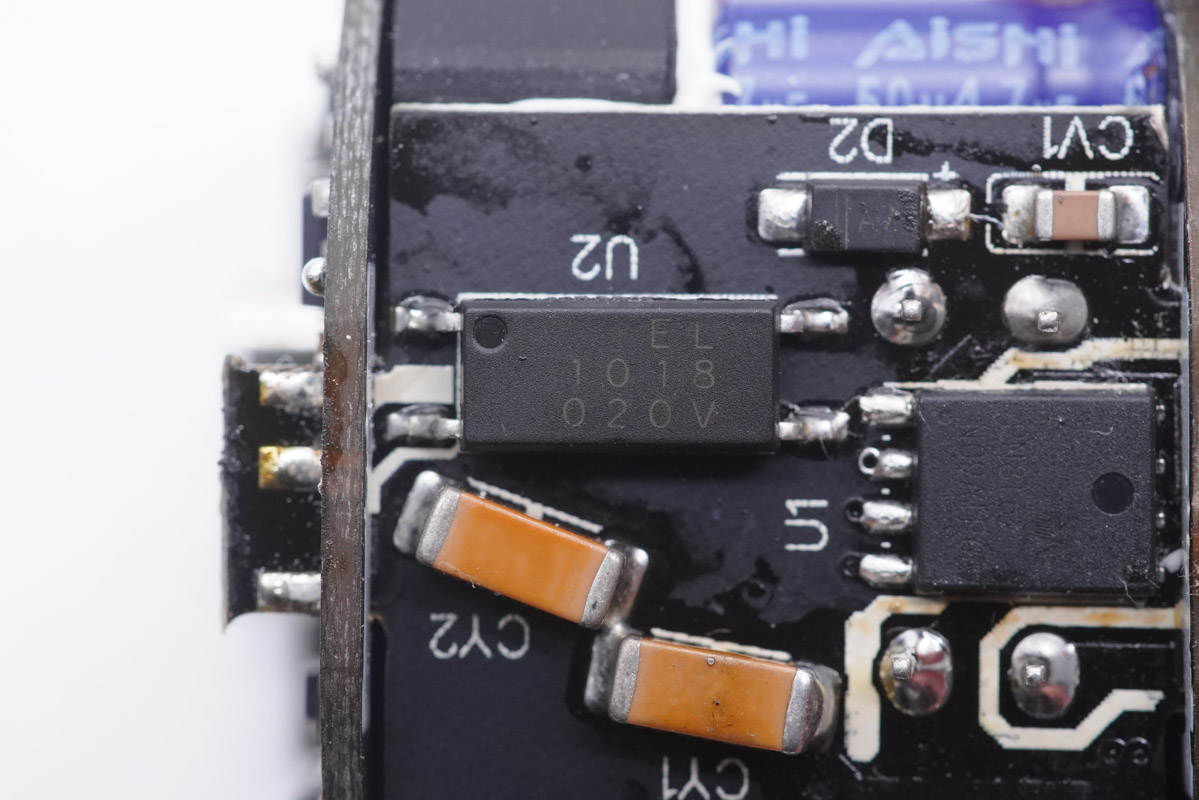

EL億光 1018光耦特寫，用于初級次級通信，反饋調節輸出電壓。

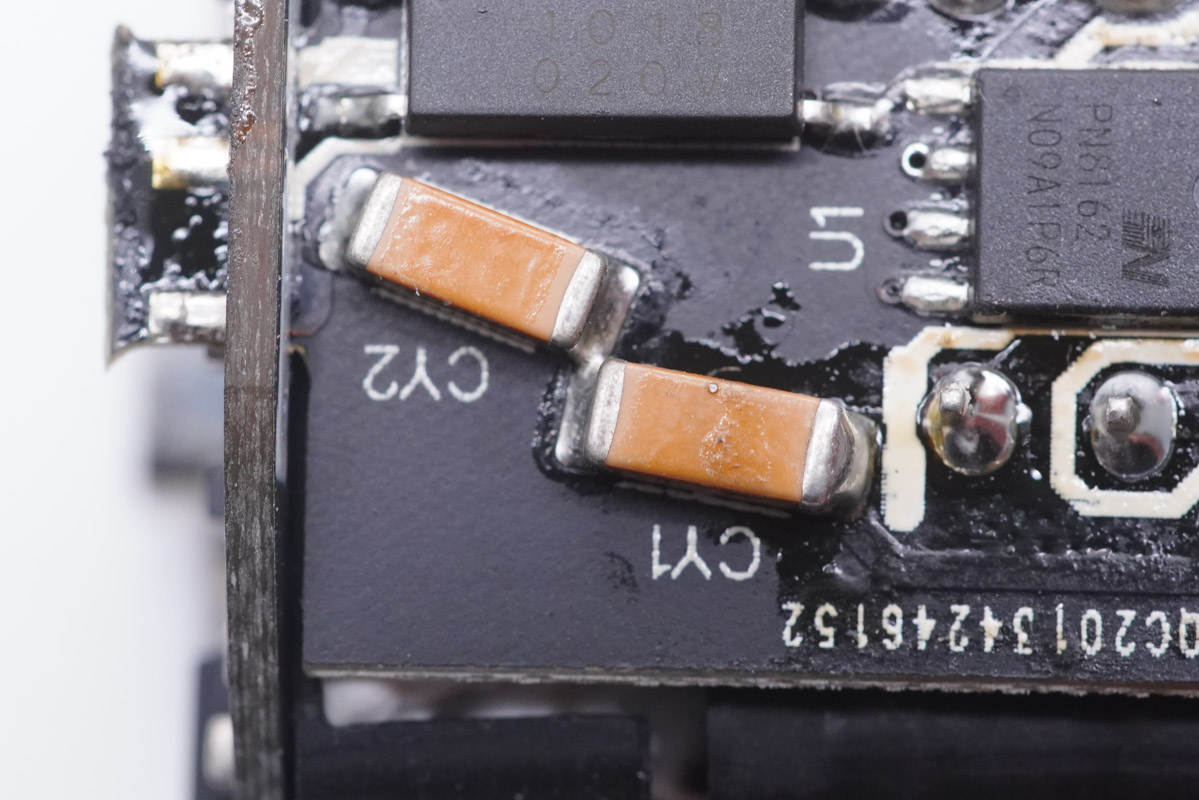

光耦旁邊，兩顆貼片Y電容串聯，用于輸出抗干擾。

輸出端小板正面設有次級同步整流芯片、協議芯片以及輸出VBUS開關管，中心有一顆LED指示燈。

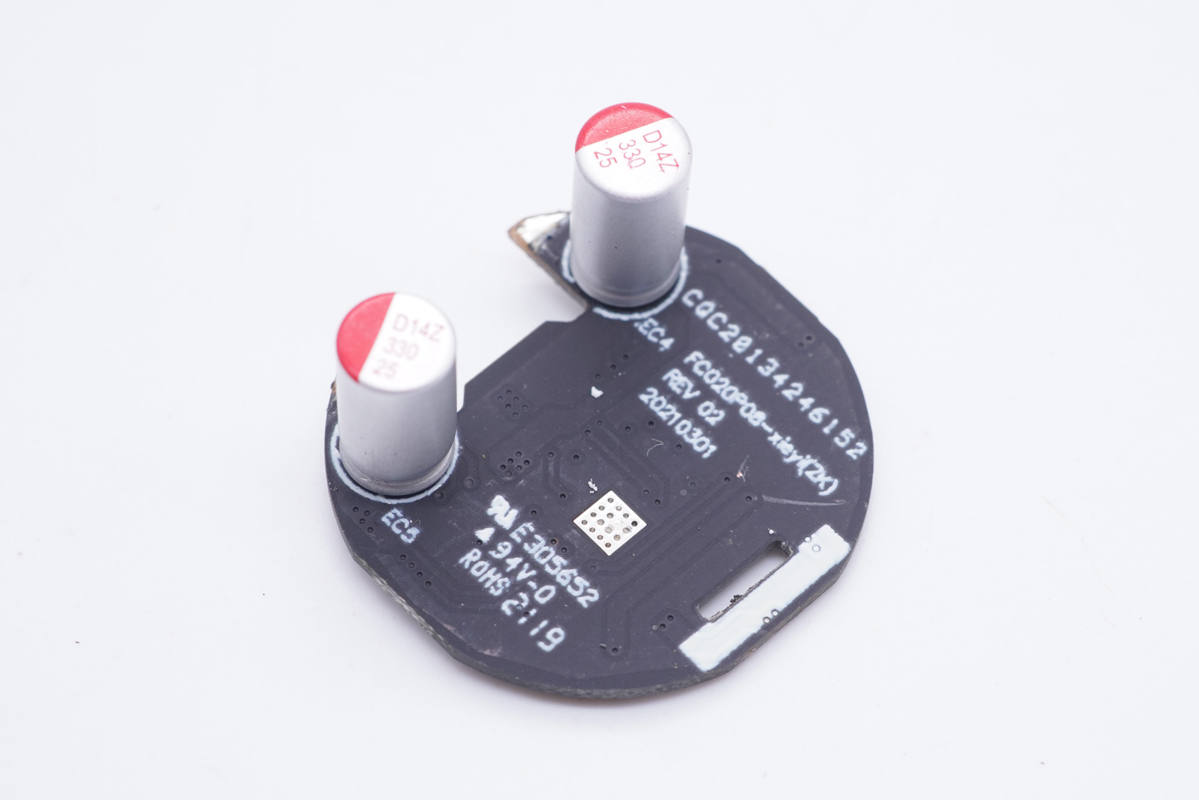

背面設有兩顆同步整流輸出濾波固態電容。

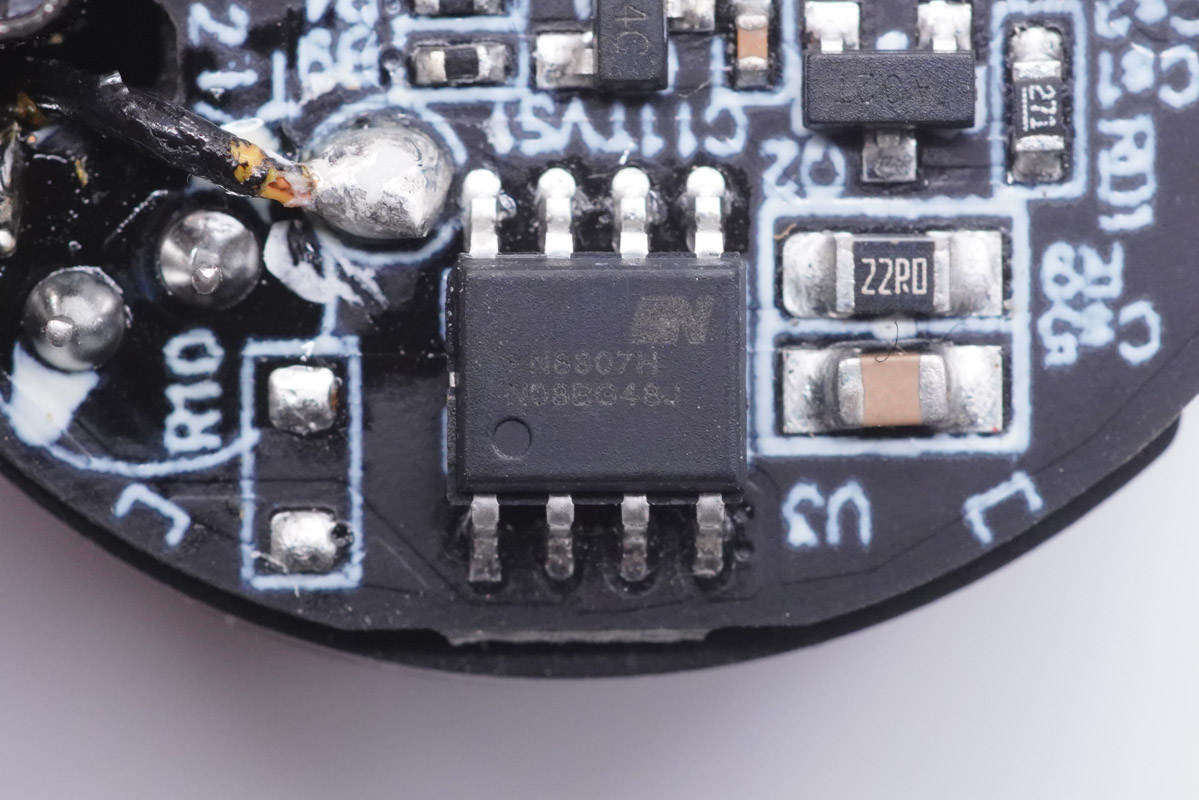

和PWM主控芯片搭配的是芯朋微PN8307H次級同步整流芯片。PN8307H內置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管，導通壓降極低的功率MOSFET可以提高電流輸出能力，降低溫升，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。

芯朋微PN8307H內置12mΩ60V耐壓同步整流管，適用3.6V-20V常用適配器輸出，適用于QC3.0適配器及其他固定電壓輸出的適配器。該芯片還集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能，同時外圍元件非常精簡。

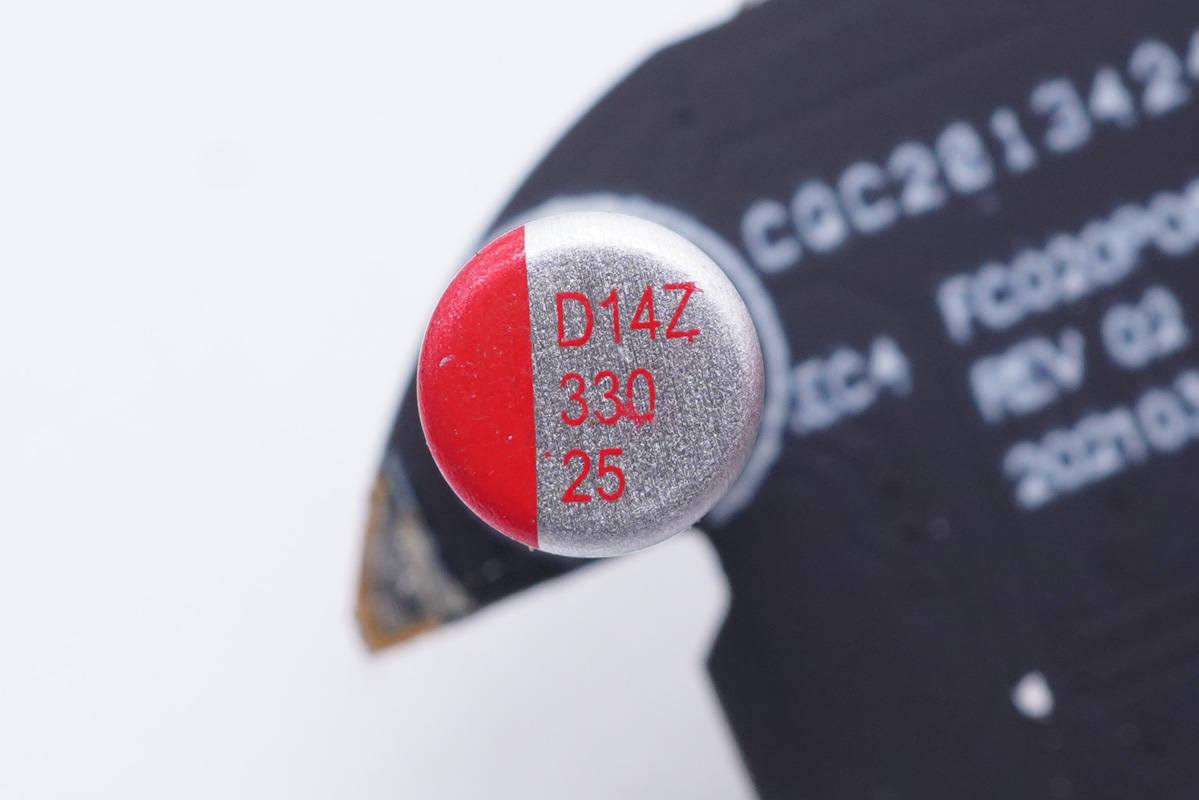

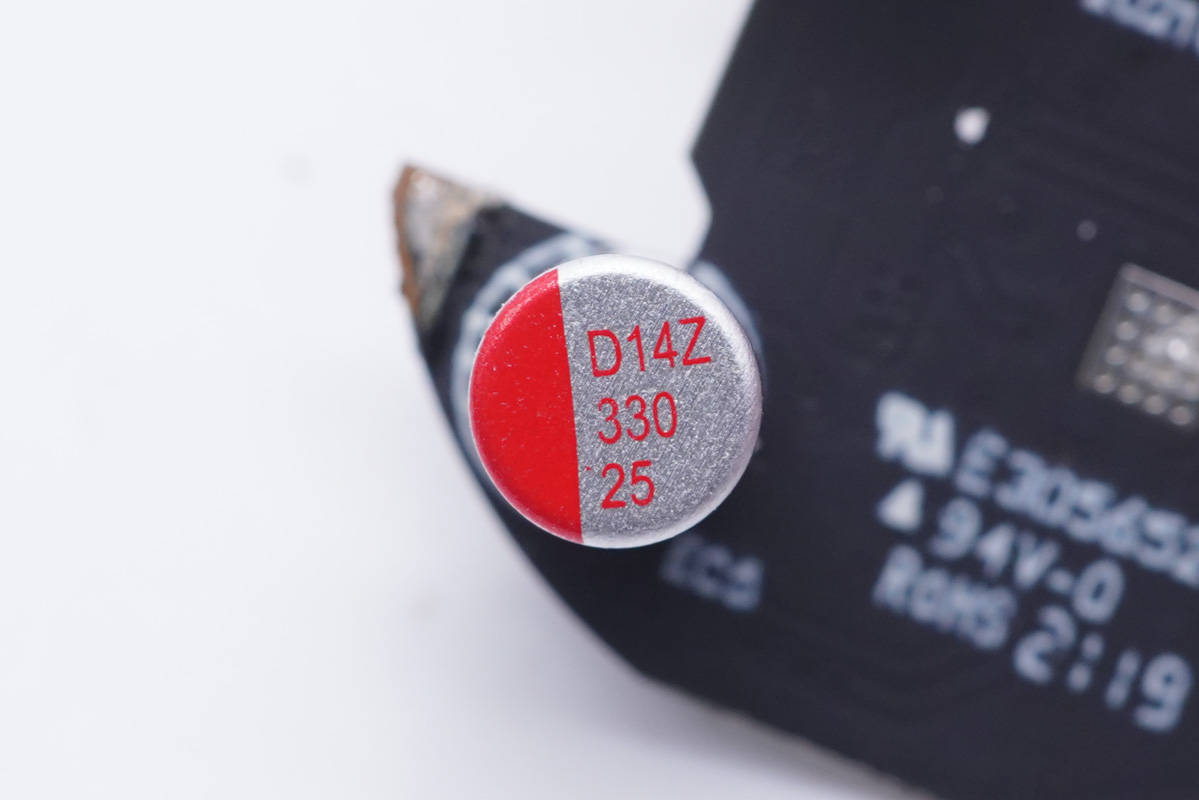

輸出濾波固態電容特寫，規格為25V 330μF。

另一顆規格同樣是25V 330μF。

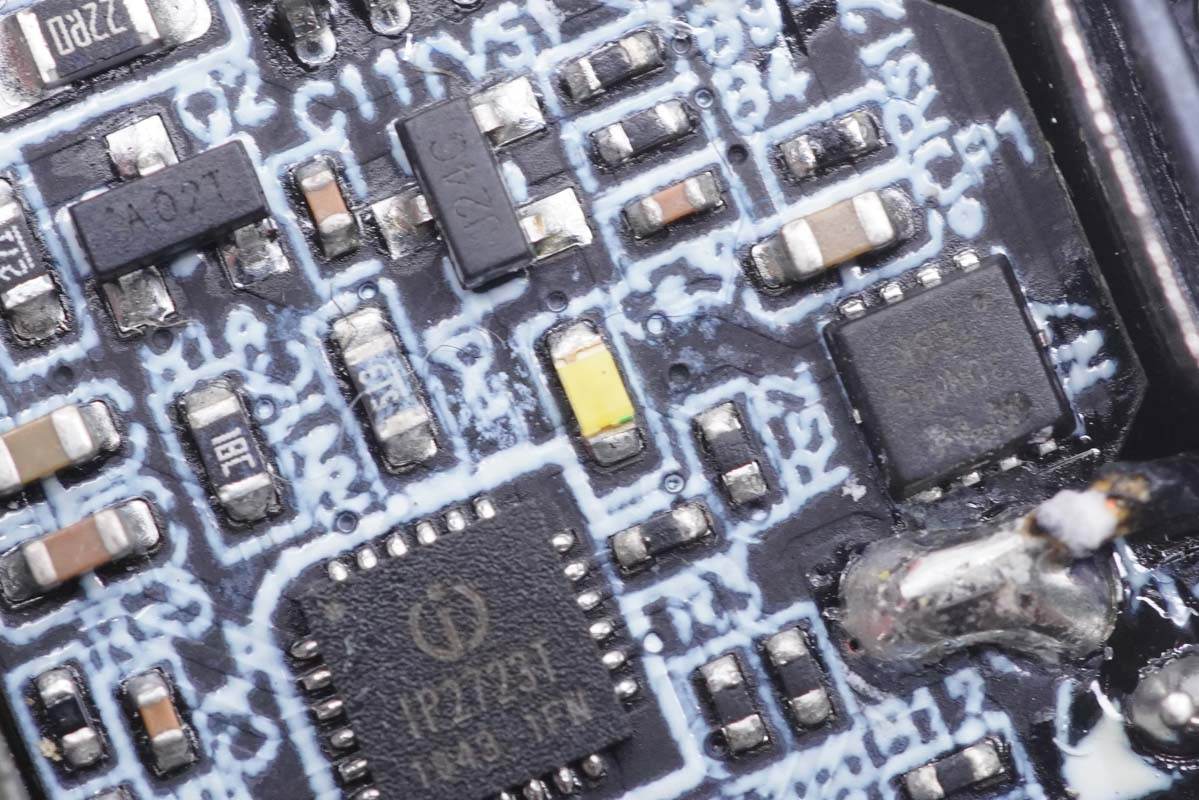

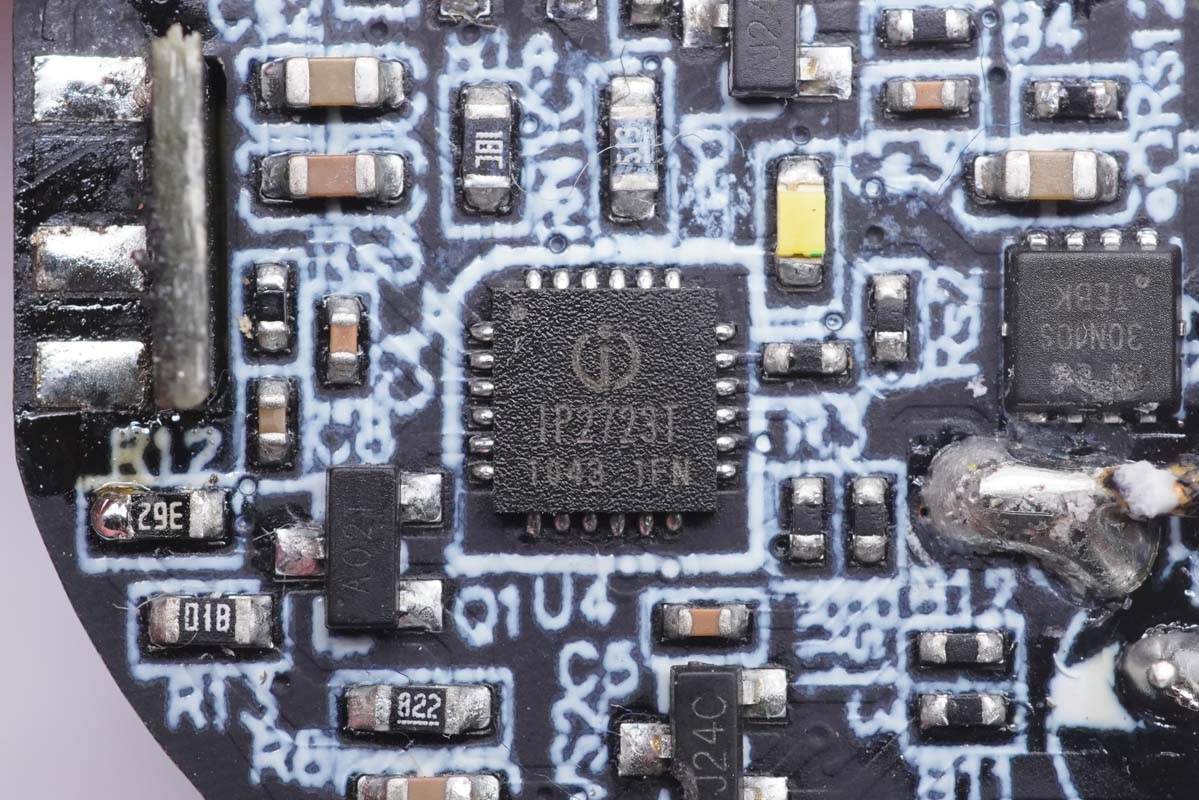

協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

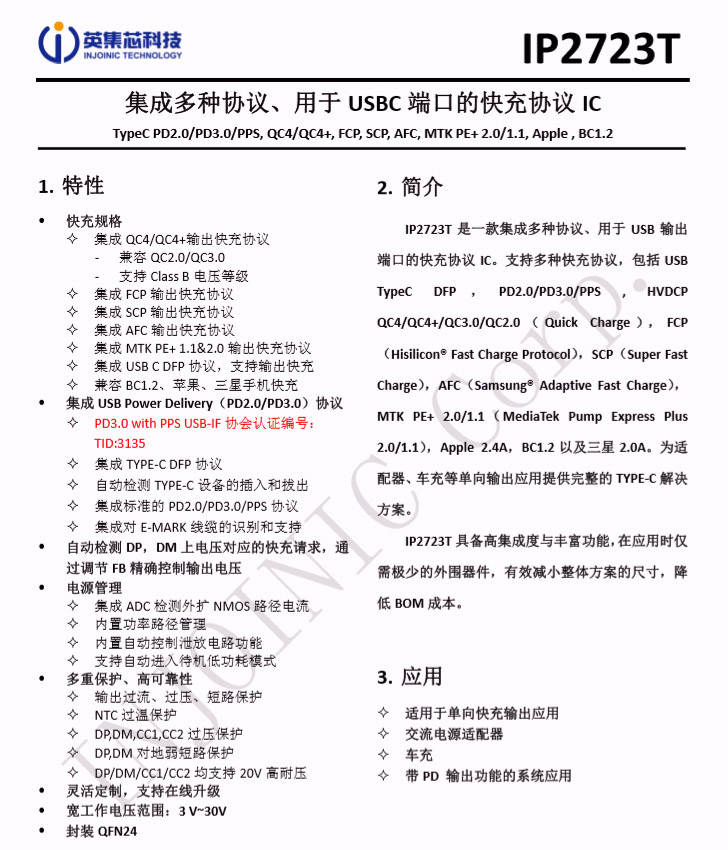

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

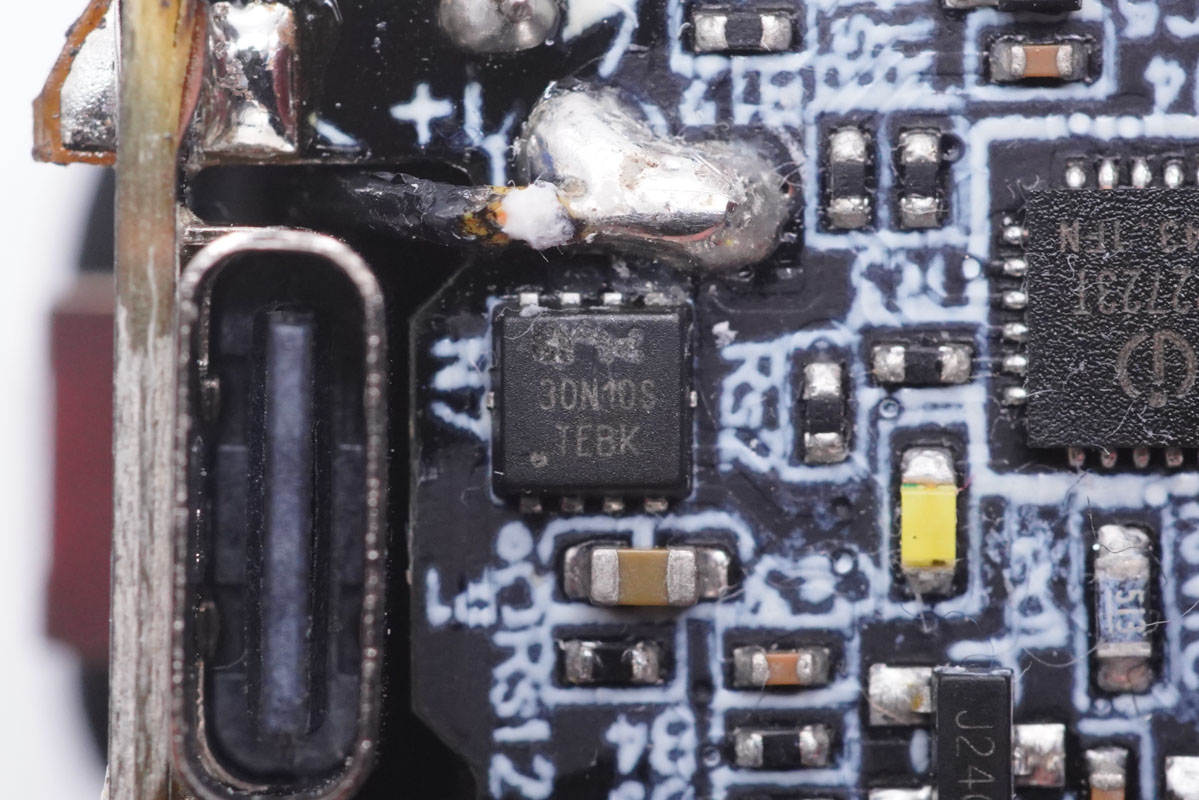

輸出VBUS開關管特寫，絲印30N10S。

白色LED電源指示燈特寫。

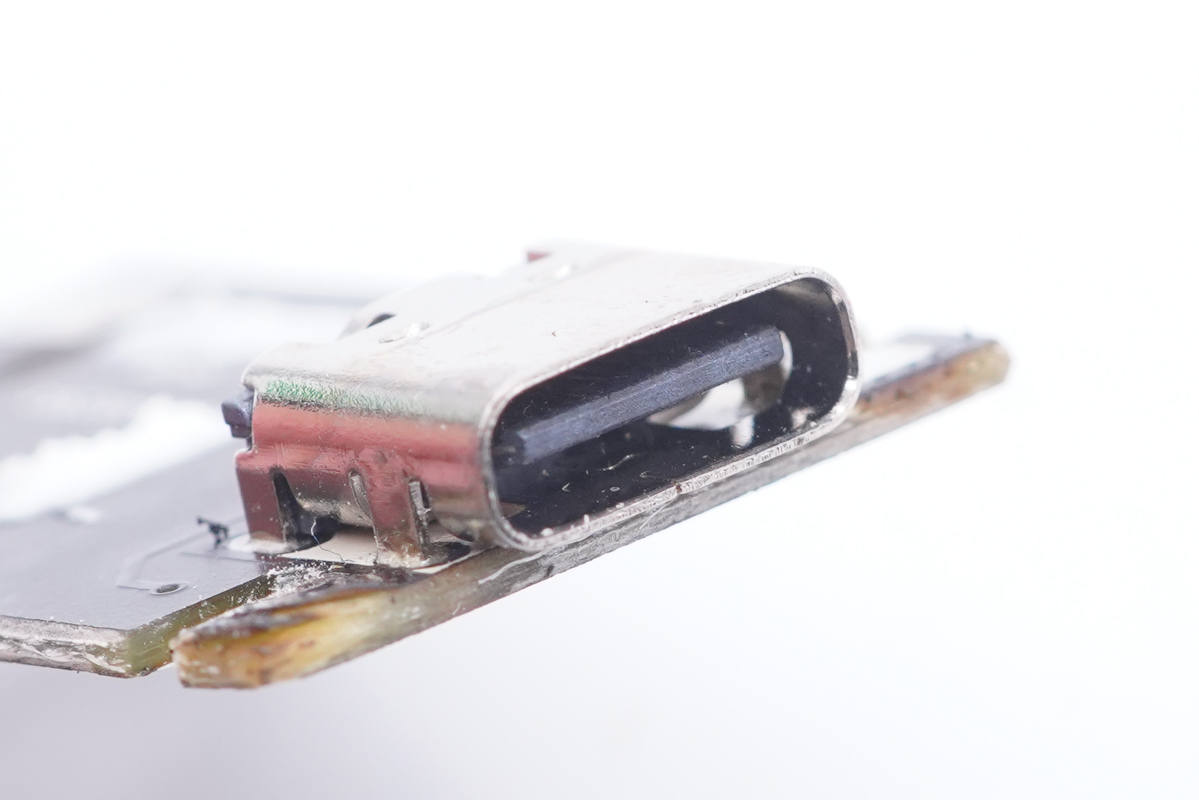

USB-C母座特寫，過孔焊接。

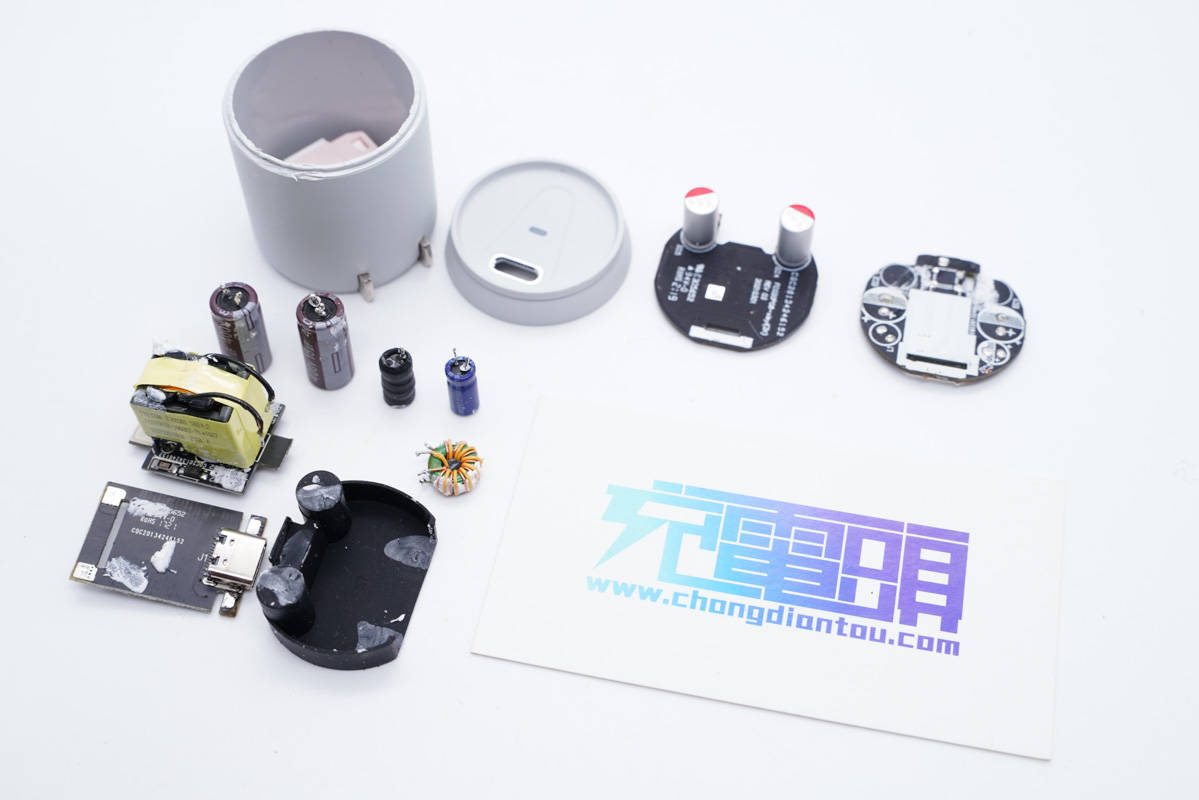

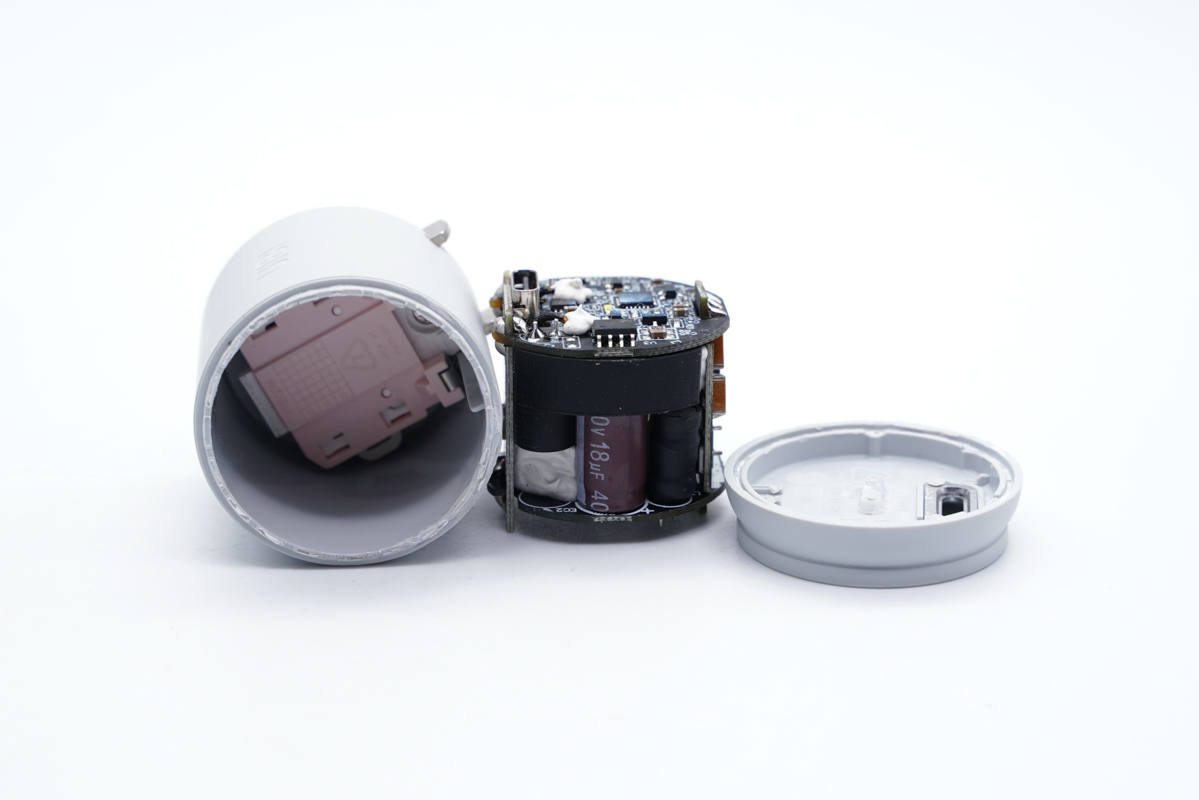

全部拆解完畢，來張全家福。

充電頭網拆解總結

柚比這款迷你20W快充采用可樂罐造型設計，配備折疊插腳，同時設有LED指示燈，USB-C接口配有裝飾環，不僅貫徹小而精核心理念，還設計得相當新潮，小巧便攜。無論是居家使用，還是送親朋好友，都可以有不錯的新鮮感。充電器支持QC、AFC、FCP、PD3.0快充協議，具備5V3A、9V2.22A、12V1.66A三組固定電壓檔位，滿足iPhone系列手機快充需求。

充電頭網通過拆解了解到，充電器內部采用四塊小板搭架焊接組成，圍成的空間內放置電容、變壓器等元件，結構緊湊、扎實，初次級之間有黑色膠套進行絕緣，安全可靠。此外充電器采用芯朋微PN8162+PN8307H極簡快充方案，簡化電路降低成本，輸出端采用英集芯認證協議芯片IP2723T控制電壓輸出，艾華電容進行濾波，用料扎實可靠。
