去年4月，知名電商品牌ROCK洛克首發了搭載國產氮化鎵芯片的65W 2C1A氮化鎵充電器，并且直接擊穿百元價位，99元售價讓很多消費者感到“真香”。近期洛克推出第二代65W 2C1A快充，不僅造型截然不同，而且采用的是超級硅器件。即便如此體積相比初代還小了約30%，難能可貴。

洛克二代65W 2C1A超級硅快充配備2C1A三個快充接口，其中雙C口均支持65W快充輸出，支持功率盲插，使用方便。USB-A口支持最大60W輸出，而且還支持華為22.5W SCP快充，整體性能強悍。下面我們就對其進行詳細拆解，看看充電器內部用料做工如何。

一、洛克65W超級硅充電器外觀

包裝盒正面印有ROCK品牌、充電器外觀以及特性信息等。

背面印有產品使用場景以及參數信息。

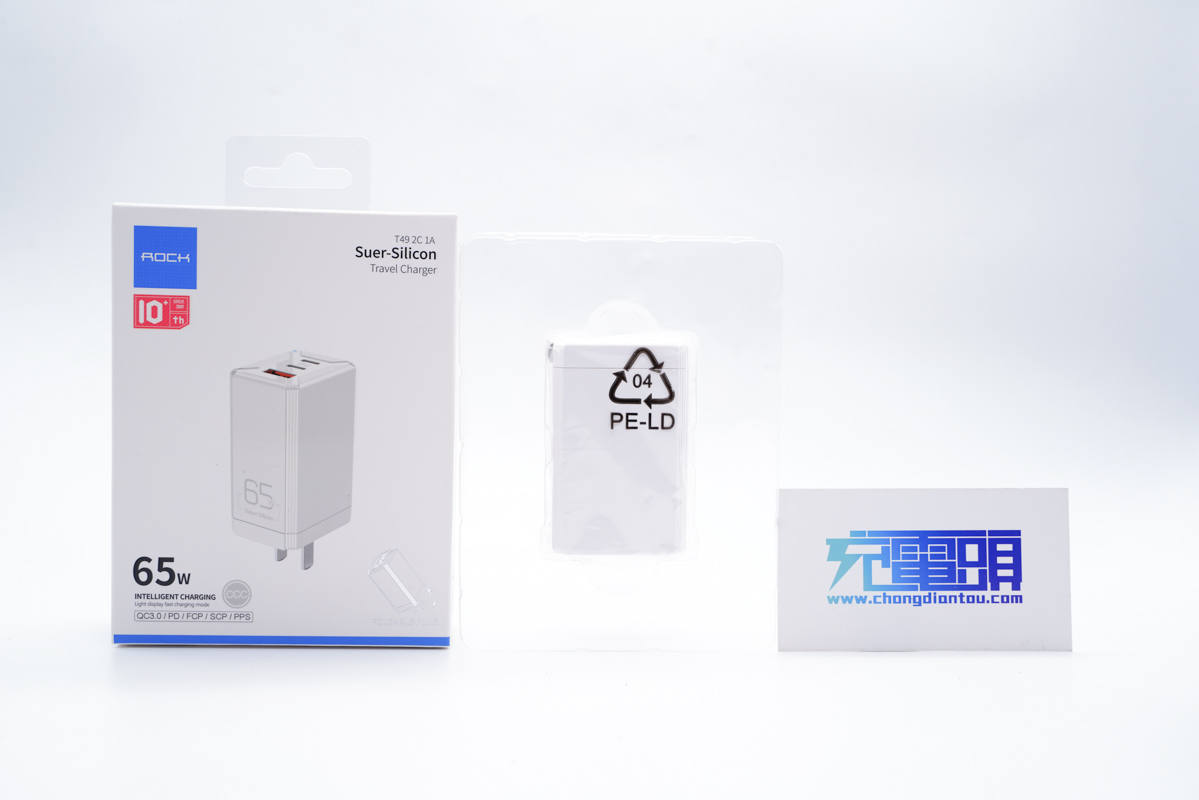

打開包裝，充電器使用塑料托盤固定保護。

ROCK洛克65W超級硅充電器機身殼表面磨砂，腰身四條棱邊均作了倒角設計，其中對角兩個進一步設計成凹凸齒狀，頂面對角線以及中心區域內凹，整體科技風十足。

其中一側面印有65W Super-Silicon字樣，表明這是一款65W超級硅充電器。

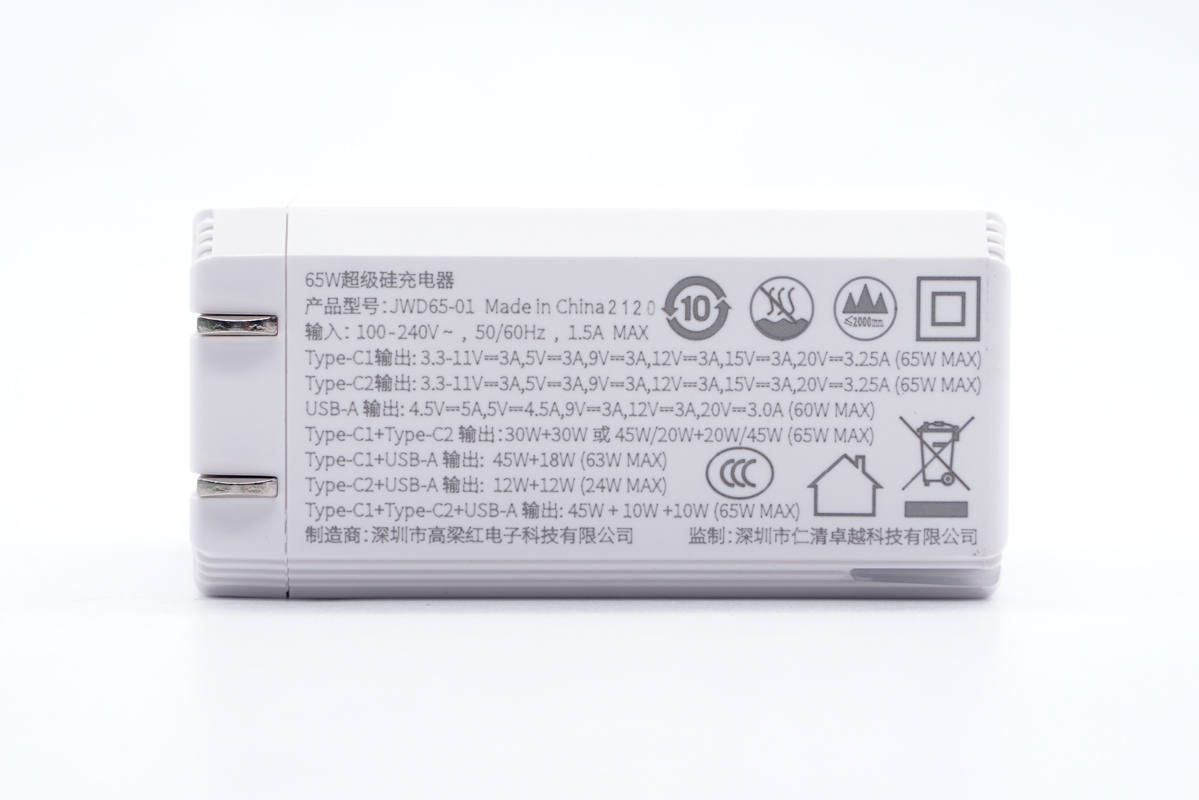

另一側面印有充電器參數

型號：JWD65-01

輸入：100-240V~50/60HZ 1.5A

單口輸出：

USB-C1/C2：3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：4.5V5A、5V4.5A、9V3A、12V3A、20V3A

雙口輸出：

C1+C2：30W+30W或45W/20W+20W/45W

C1＋A：45W＋18W

C2＋A：12W+12W

三口輸出：

C1＋C2＋A：45W＋10W+10W

制造商：深圳市高粱紅電子科技有限公司

監制：深圳市仁清卓越科技有限公司

產品已經通過了3C認證。

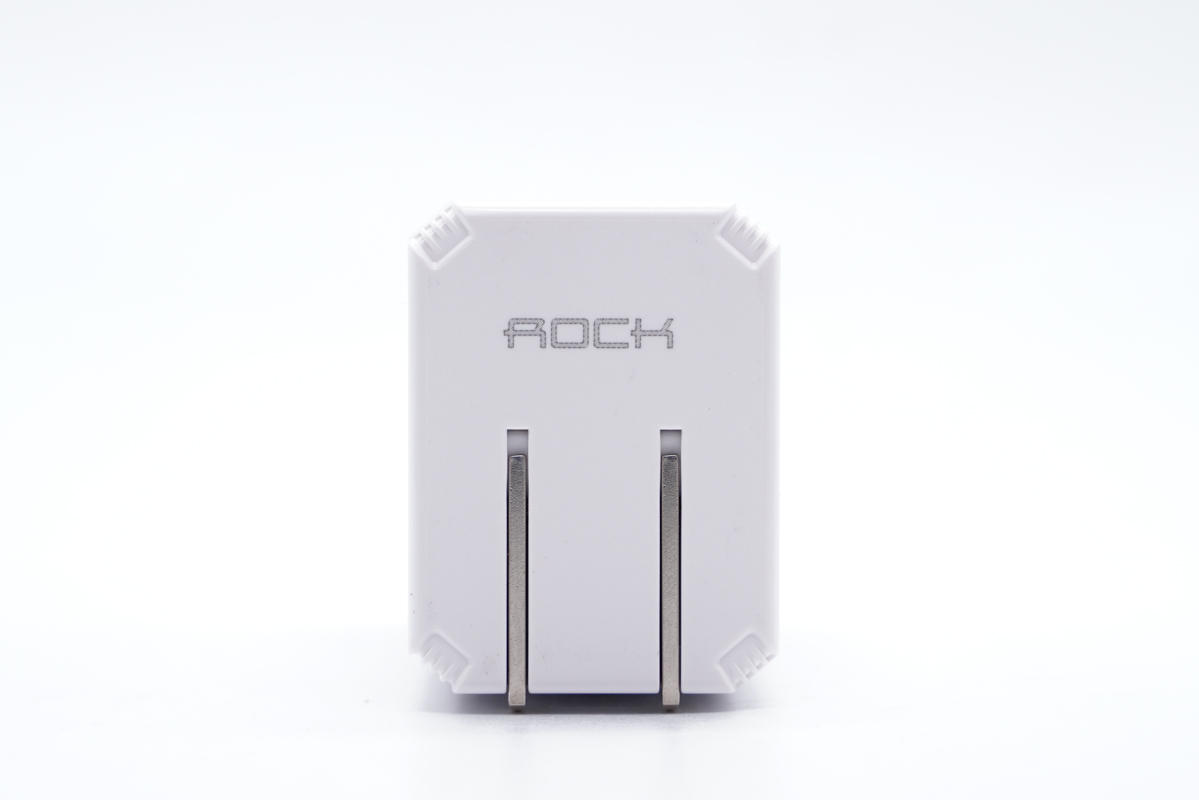

輸入端外殼上印有ROCK品牌。

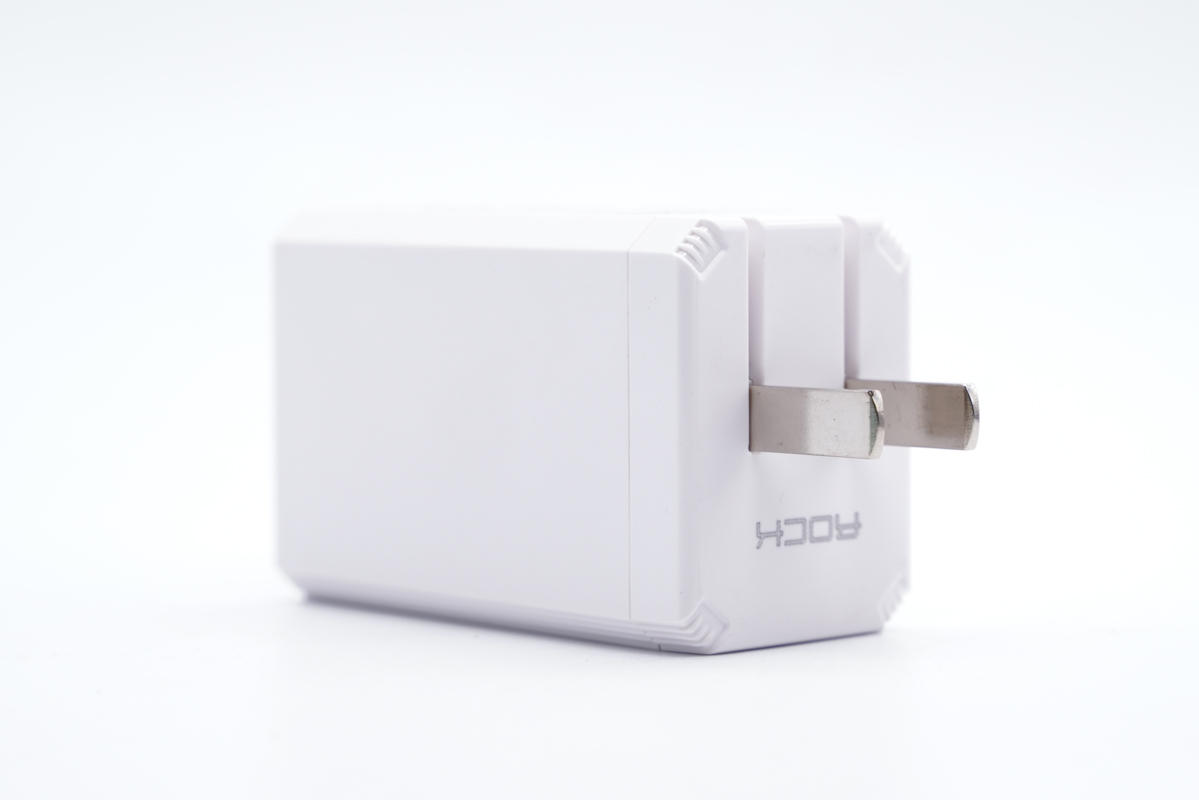

配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

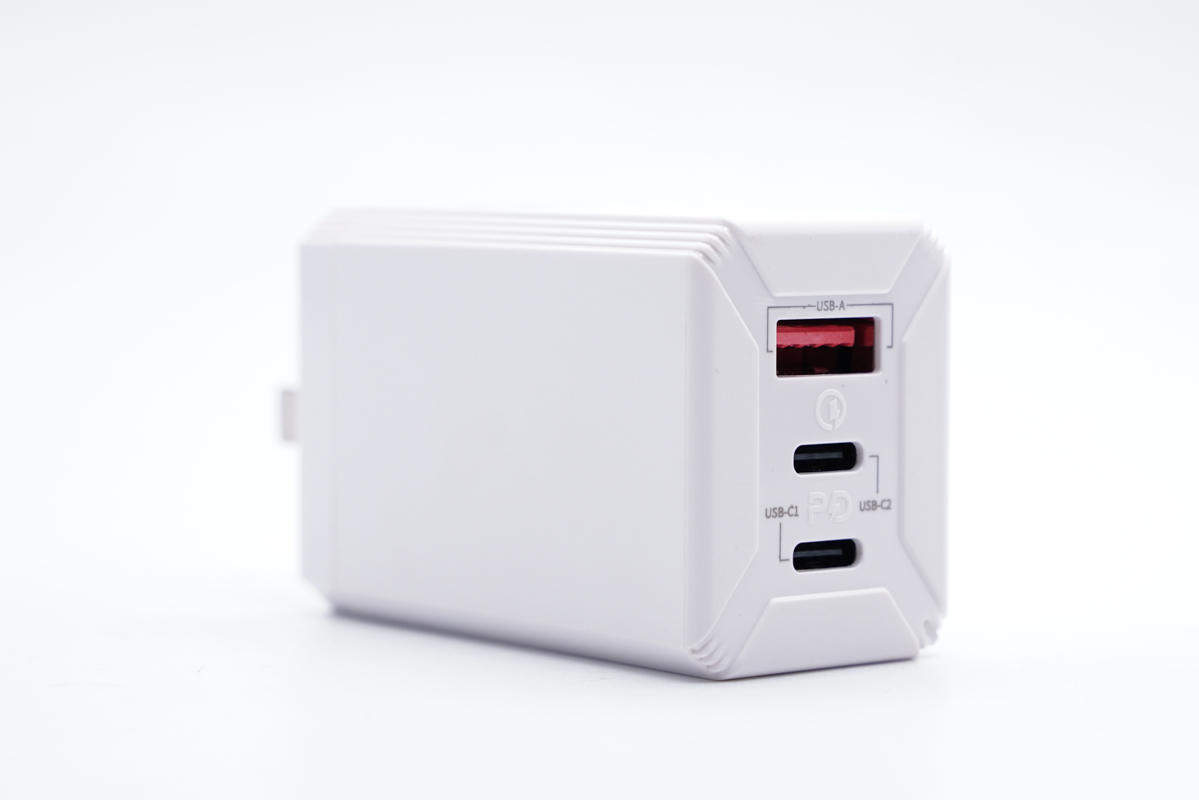

輸出頂面配有2C1A三個USB接口，分別為黑色和紅色膠芯。

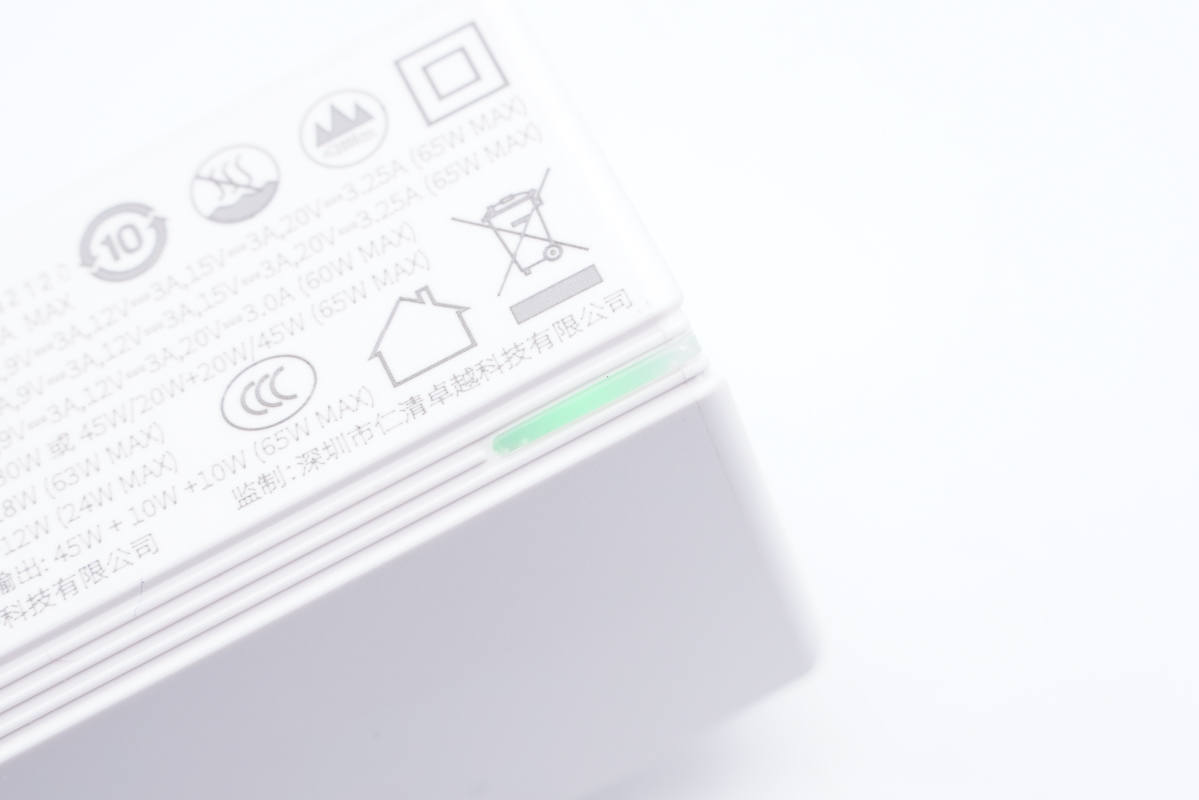

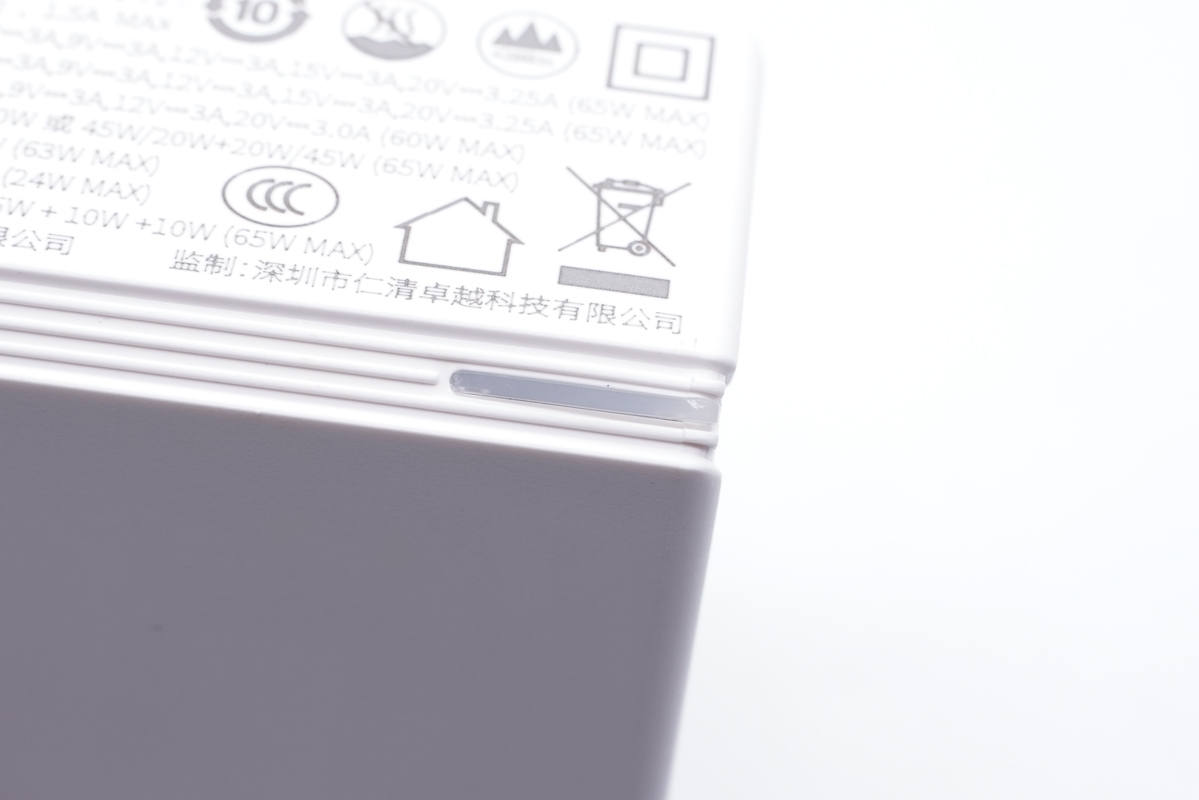

其中一角設有LED燈。

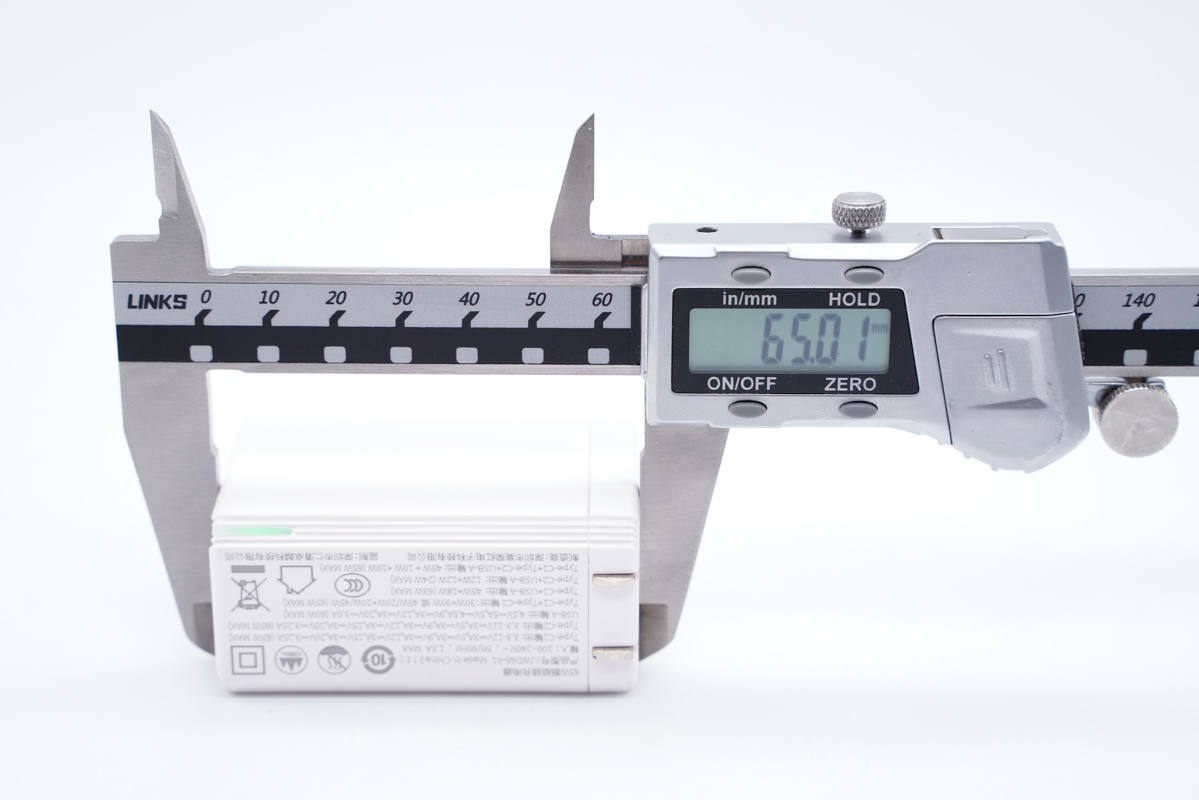

測得充電器機身長度為65.01mm。

寬度為31.28mm。

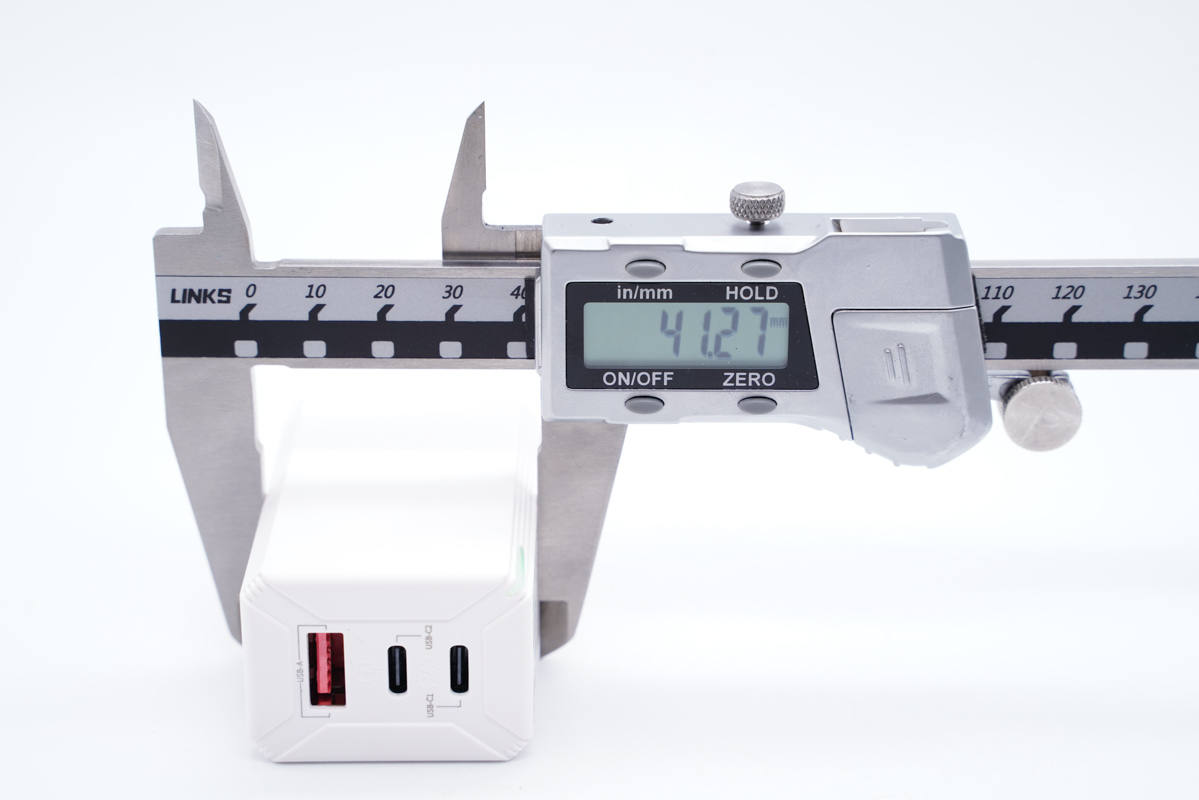

厚度為41.27mm。

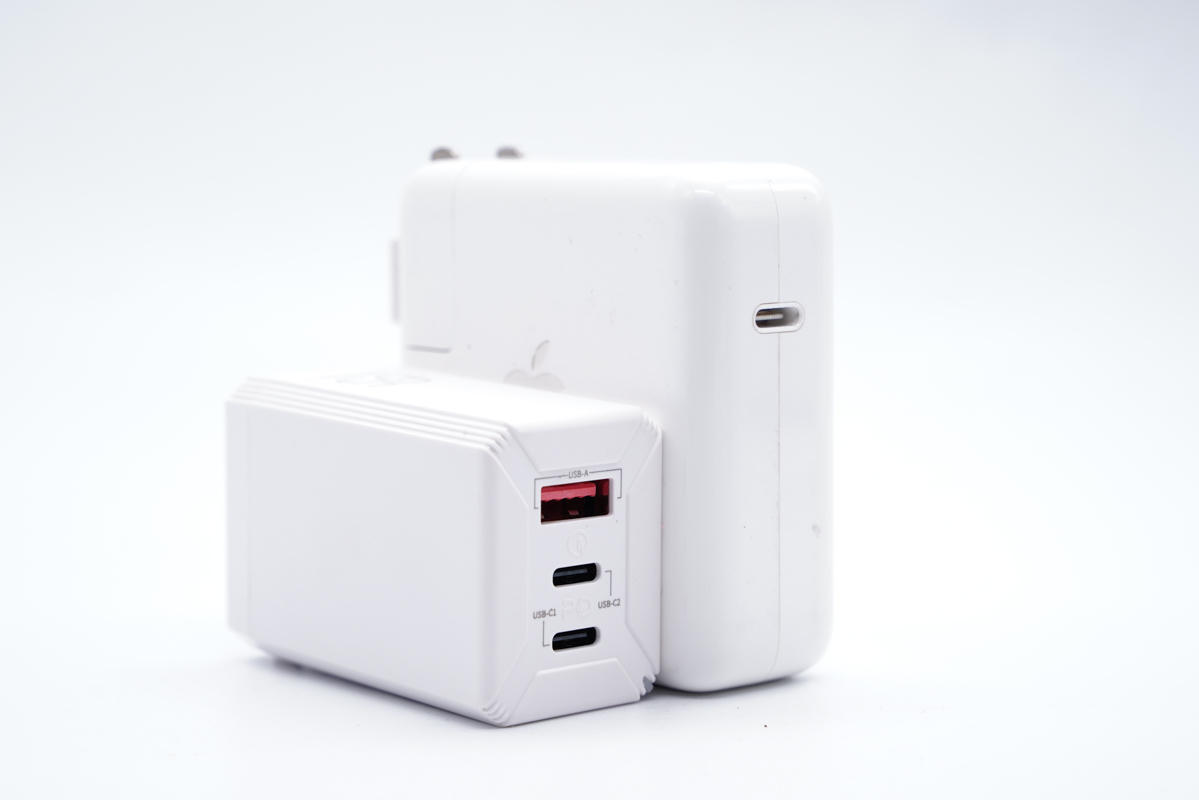

和蘋果61W充電器直觀對比，體積優勢明顯。

拿在手上的直觀感受。

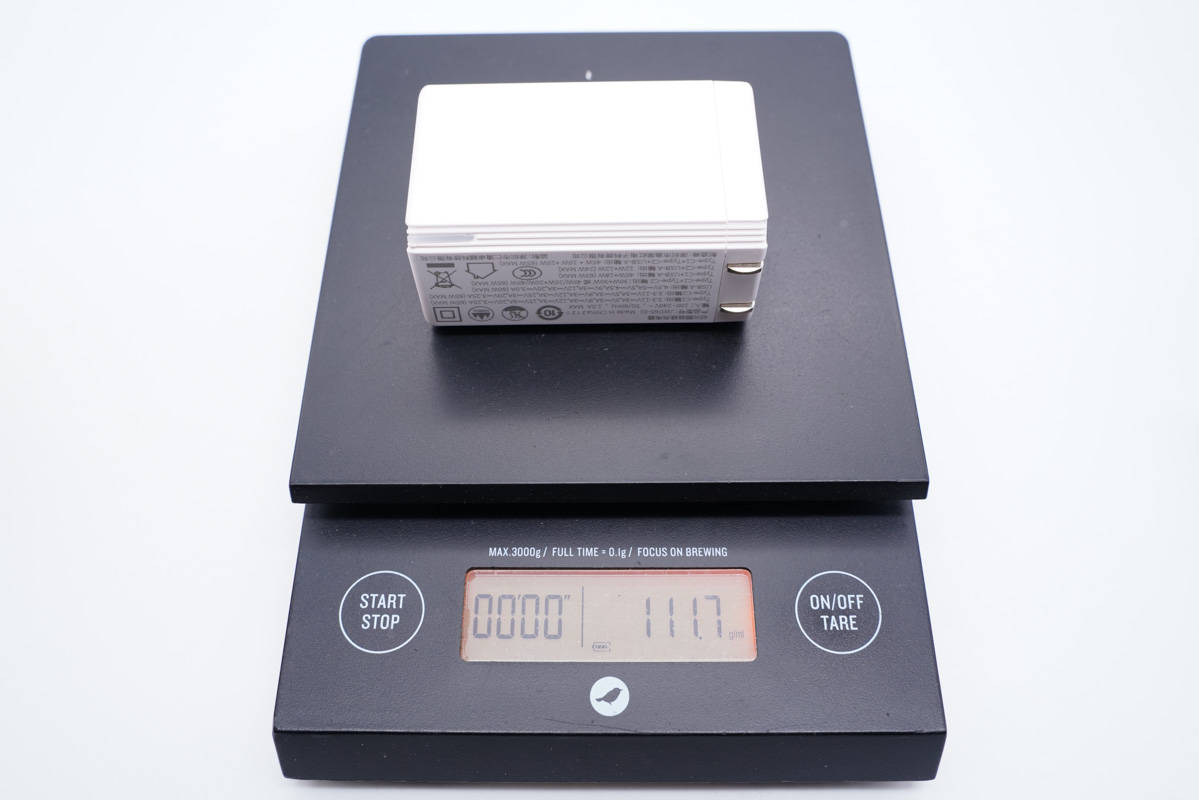

凈重約為112g。

接通電源，空載情況下LED燈亮藍光。

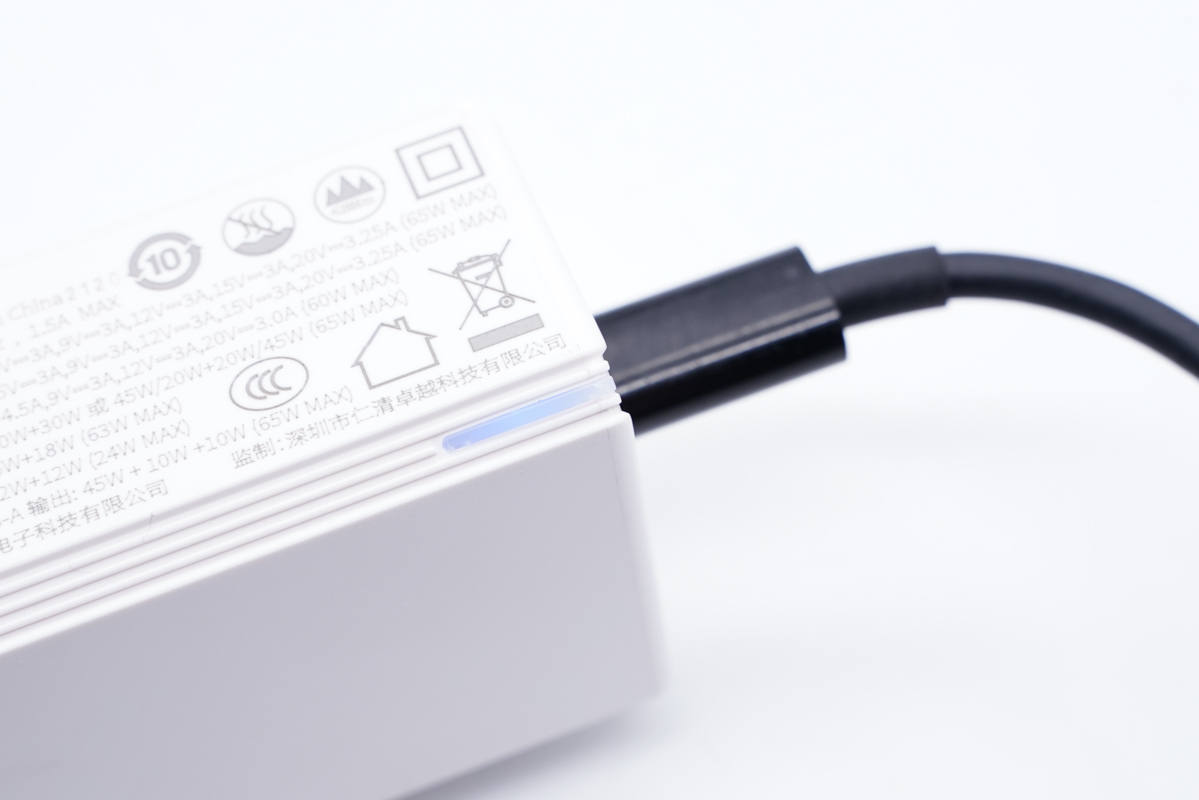

充電時LED燈亮淡藍色光。

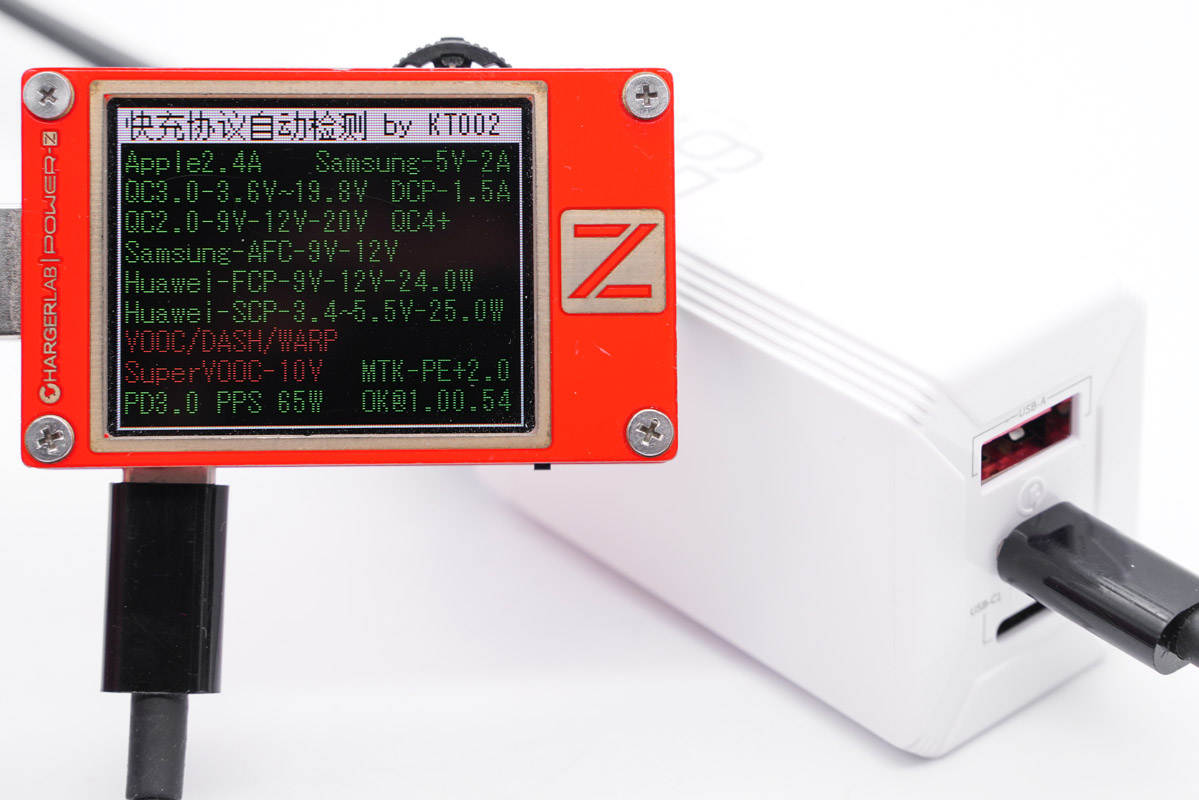

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多個快充協議。

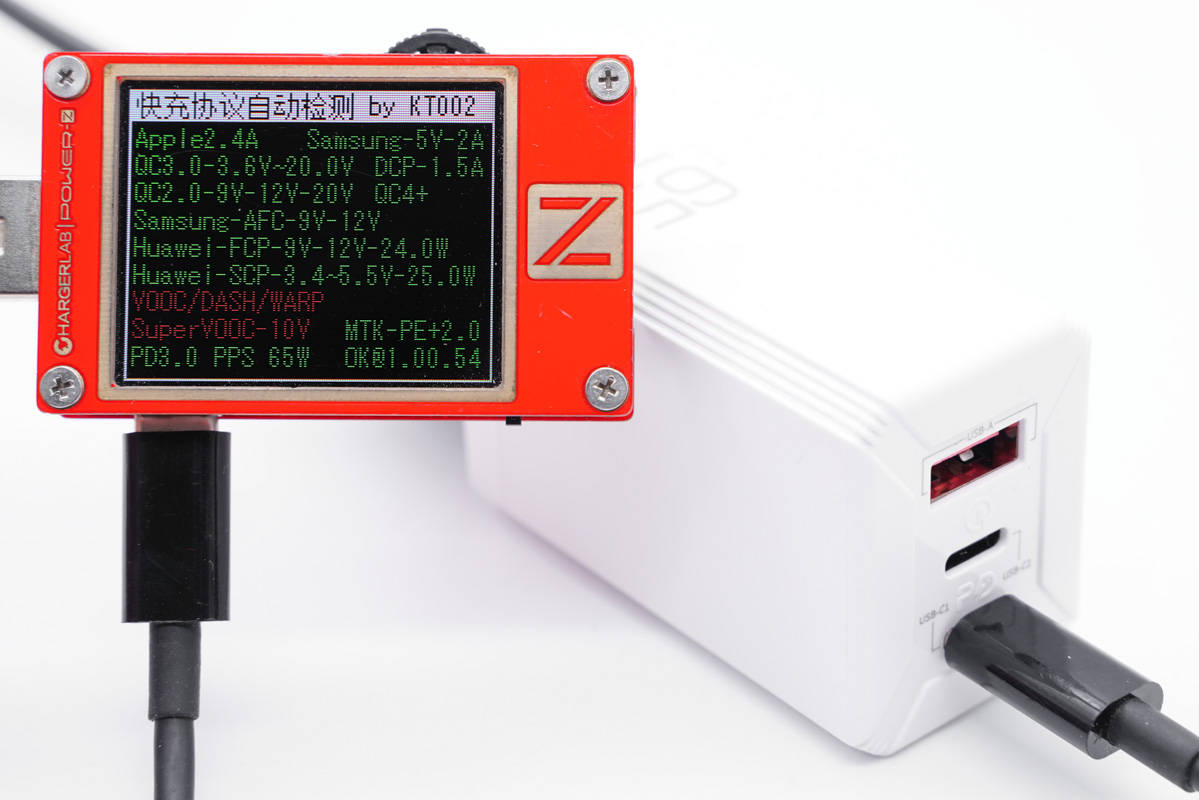

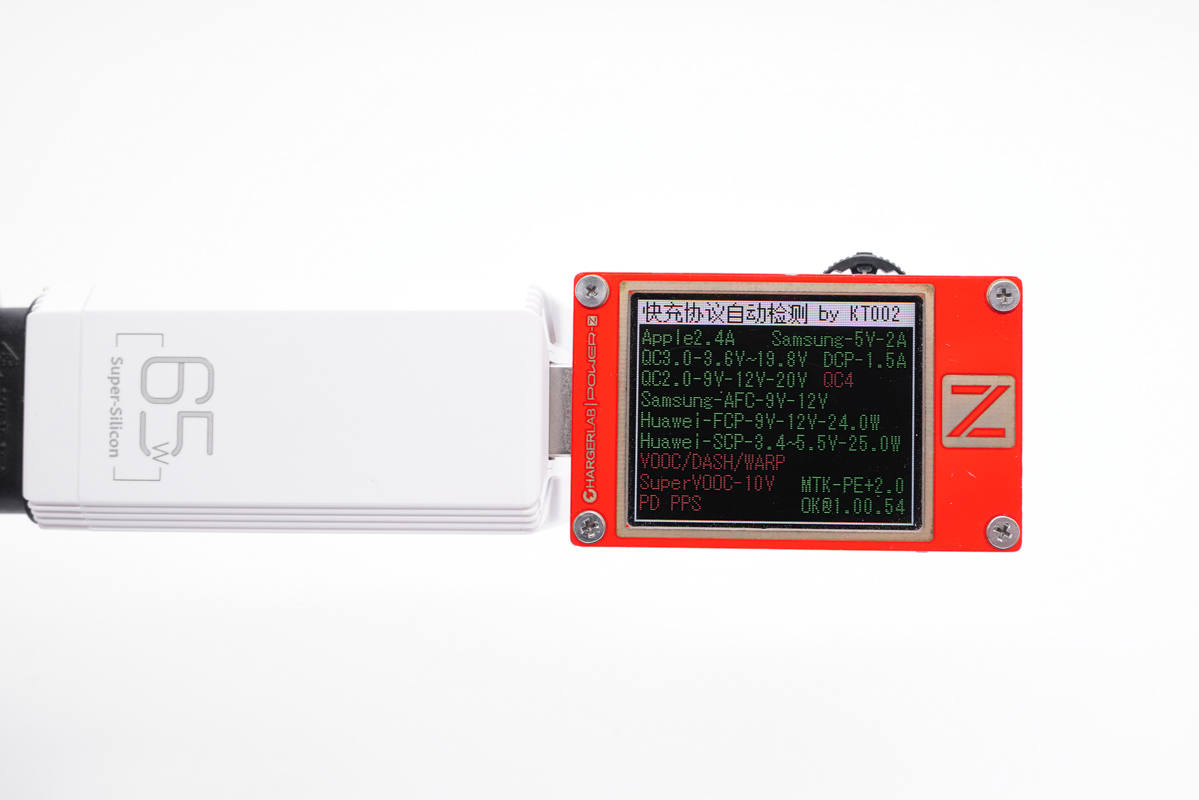

使用KT002測得USB-C2口支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

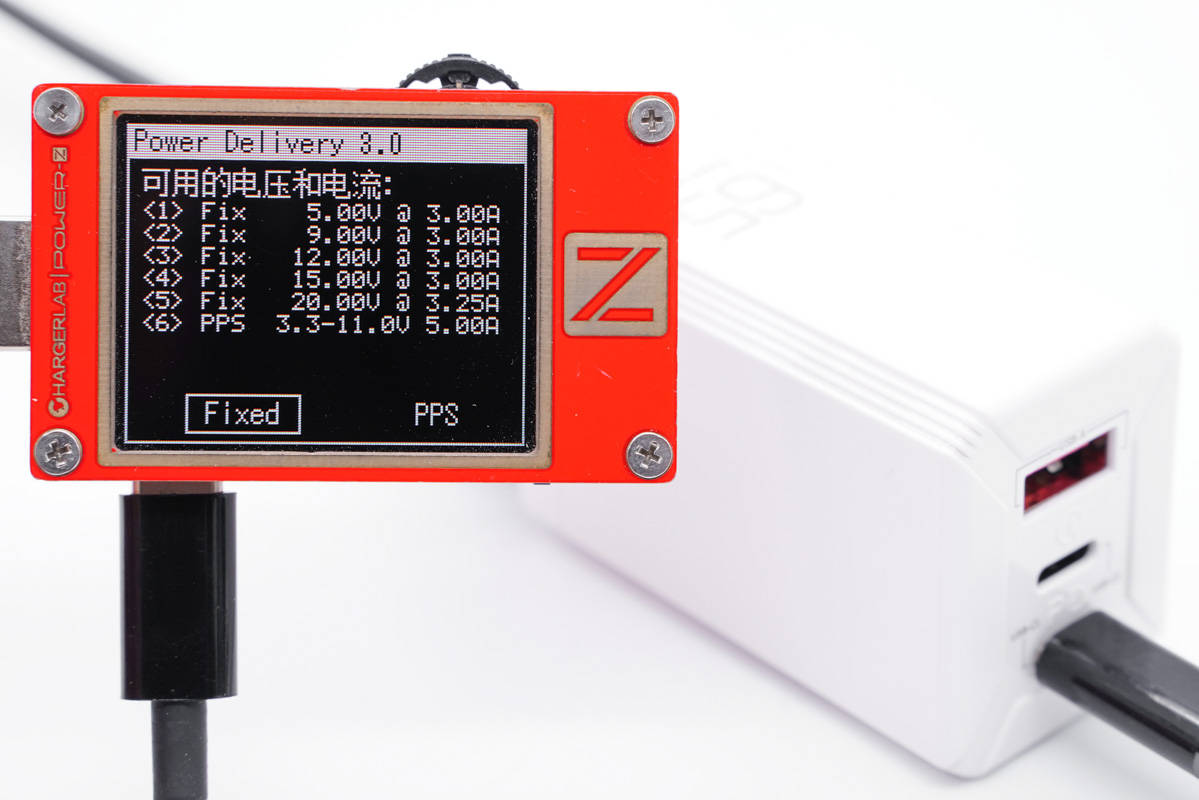

除此之外，其PDO報文顯示USB-C2口具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。

使用KT002檢測發現USB-C1口輸出協議和C2口一致。

PDO報文也相同，兩個C口單口輸出性能完全相同，支持功率盲插。

二、洛克65W超級硅充電器拆解

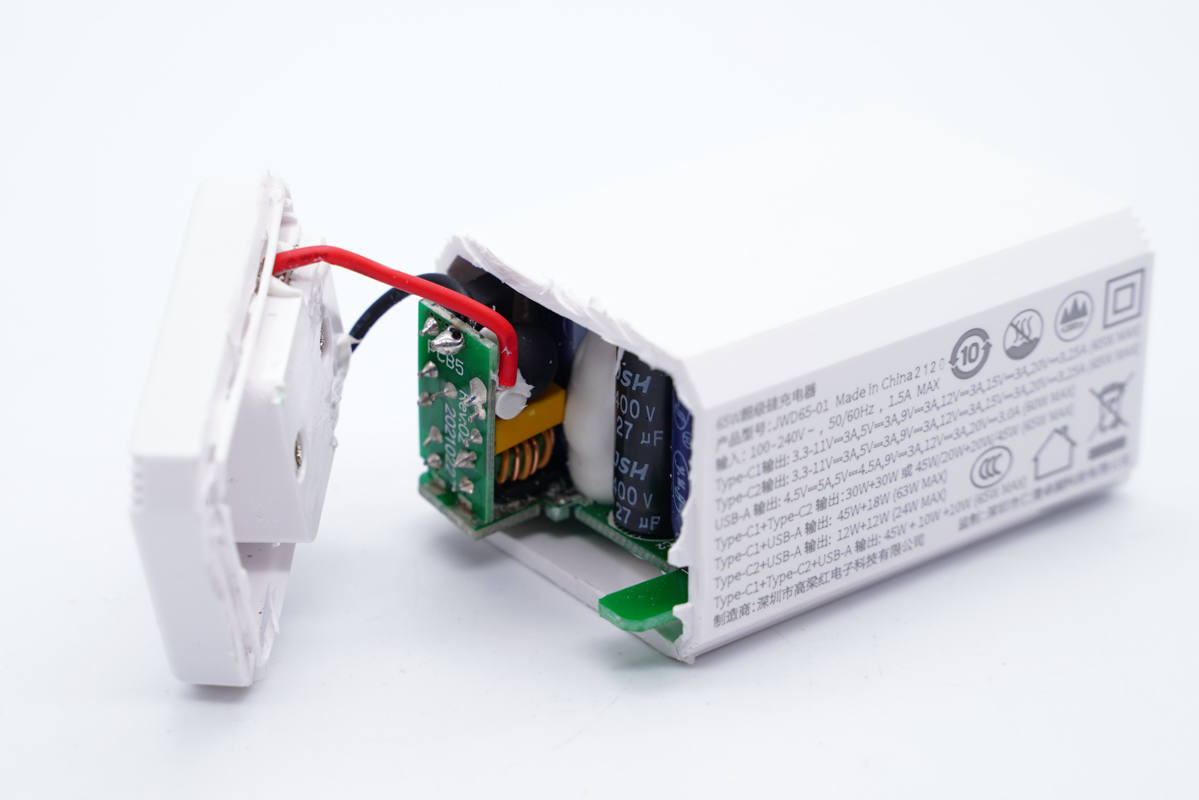

將輸入端外殼拆開。

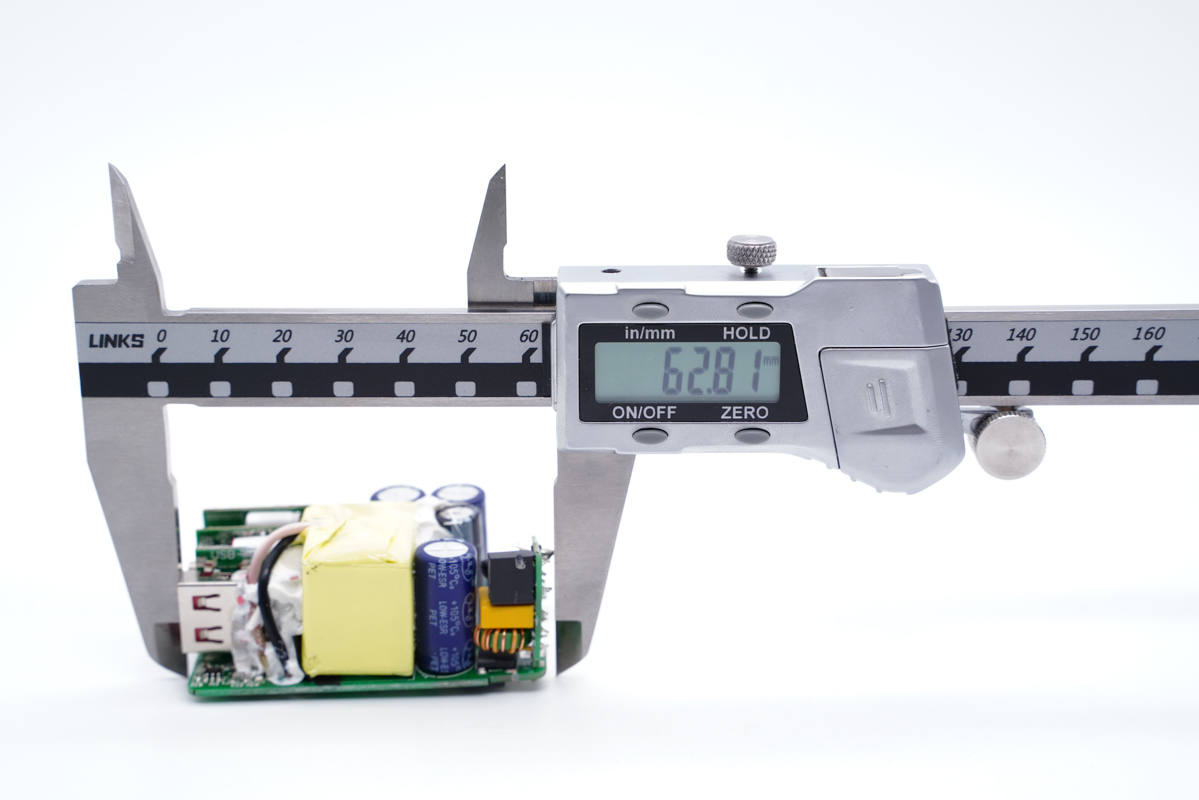

測得模塊長度為62.81mm。

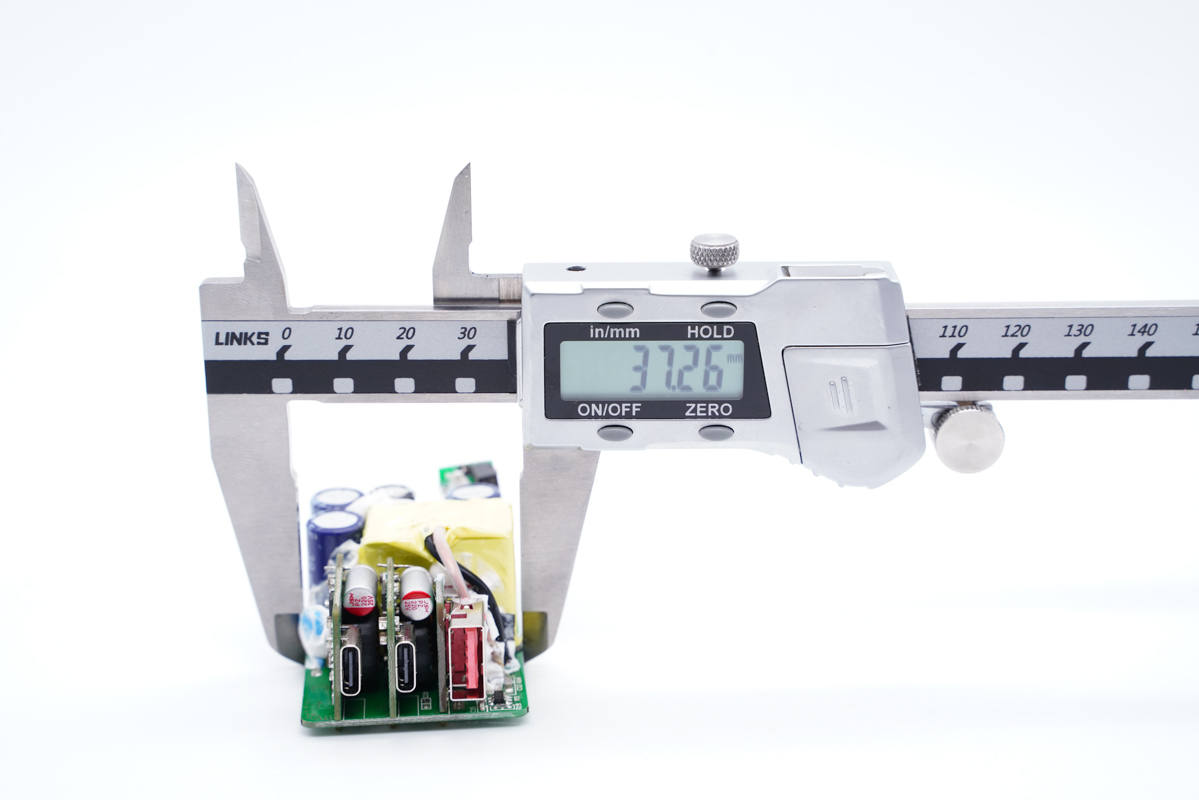

寬度為37.26mm。

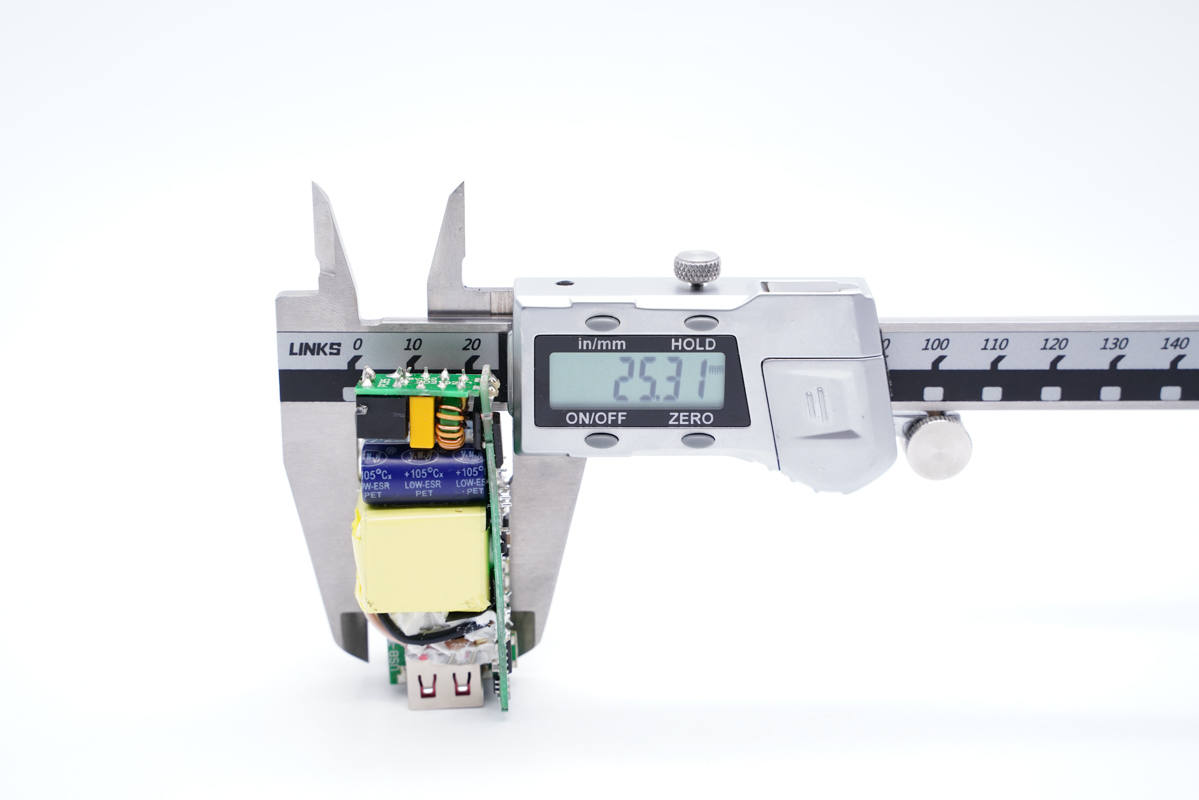

厚度為25.31mm。

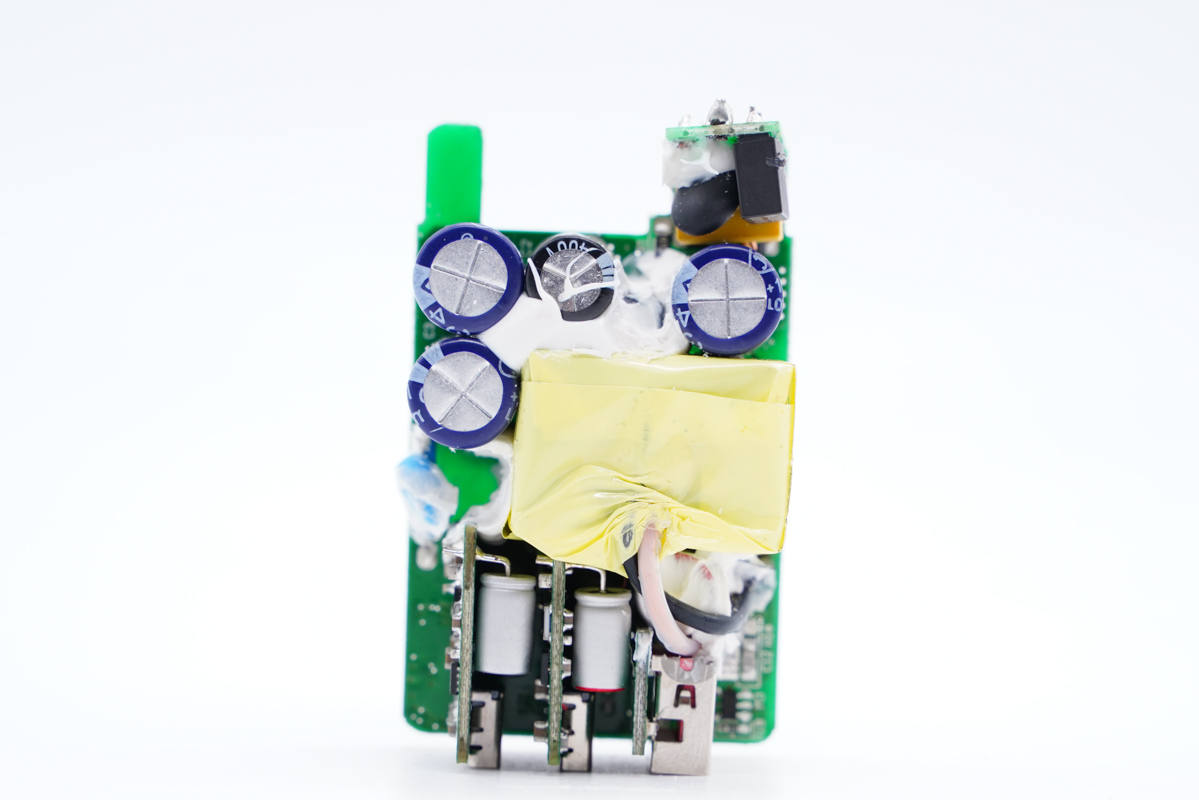

PCB板正面一覽，輸入輸出端均設有小板，元器件布局清晰明了。

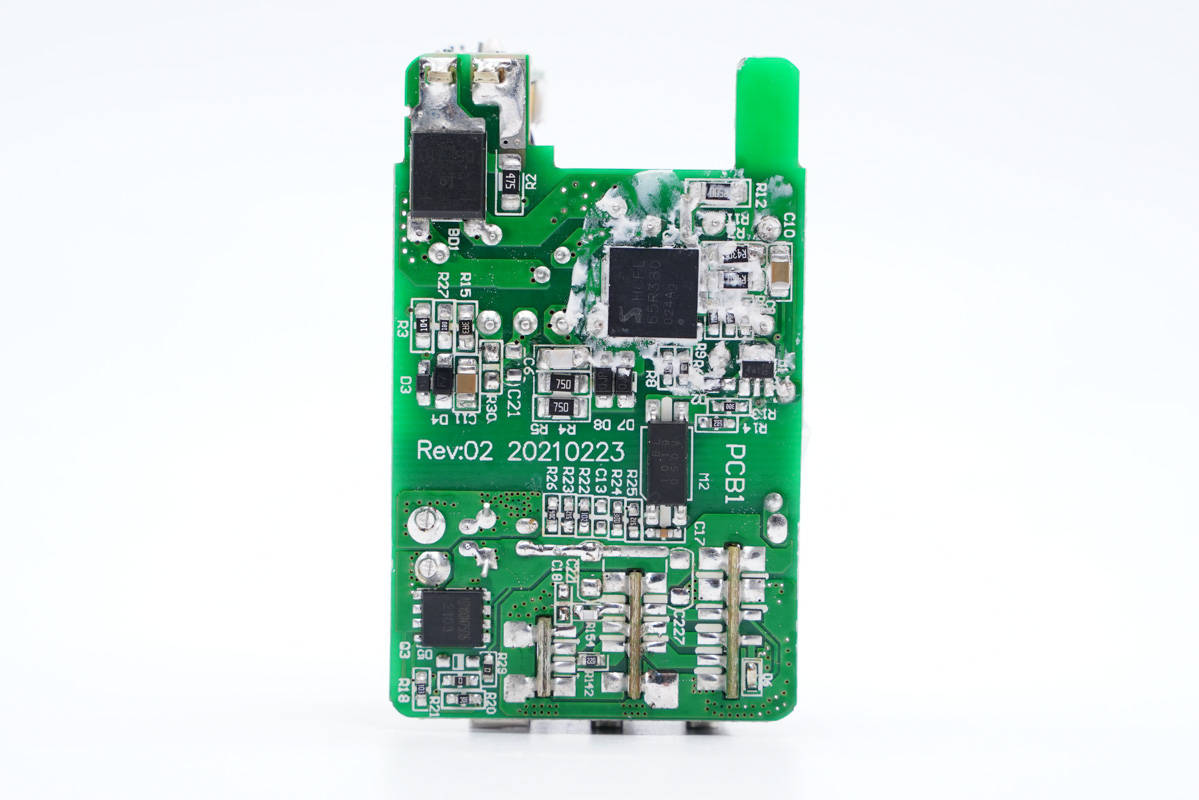

主板背面，整個電路也是相當簡潔，外圍器件相當精簡。

經過觀察發現，洛克這款65W超級硅充電器采用QR準諧振反激開關電源定壓輸出，兩路DC-DC的二次降壓輸出架構。下面我們從輸入端開始深入了解整個電路設計情況。

輸入端一覽，除小板上的器件外，四顆高壓濾波電解電容焊接在主板上。

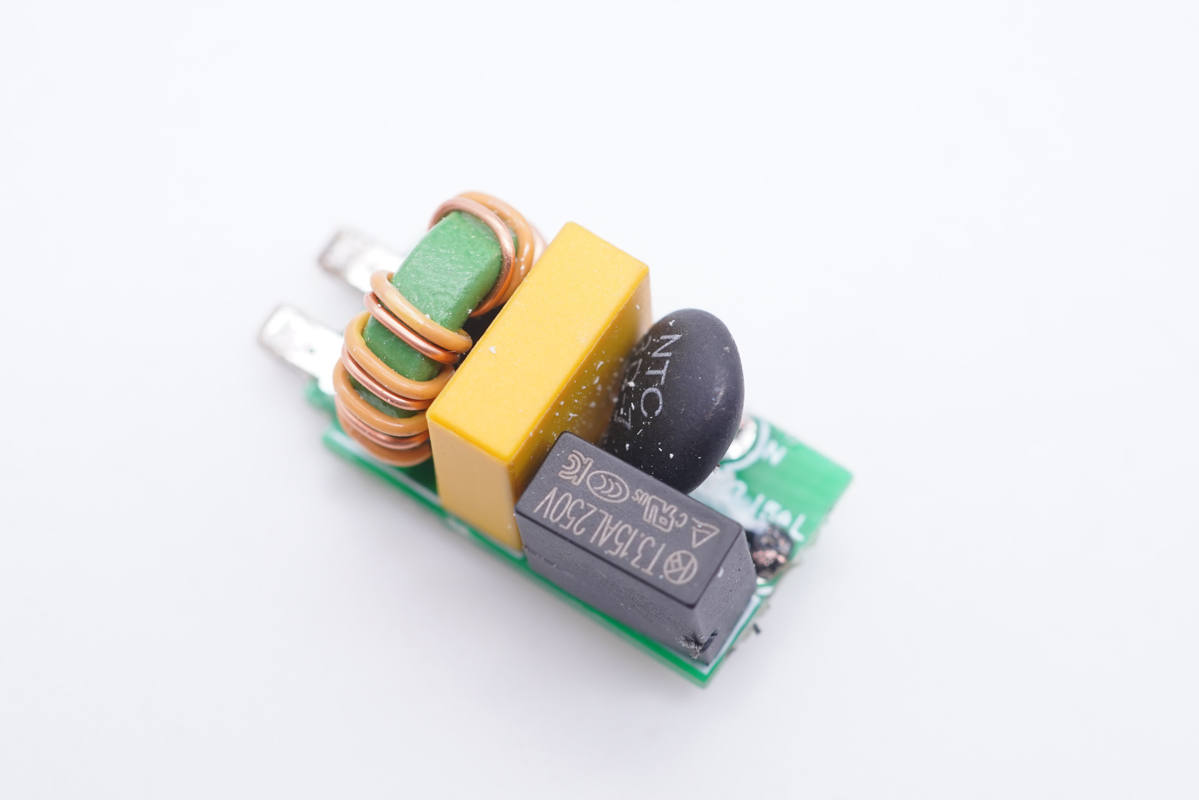

小板拆下，正面設有延時保險絲、NTC浪涌抑制電阻、X電容和共模電感。

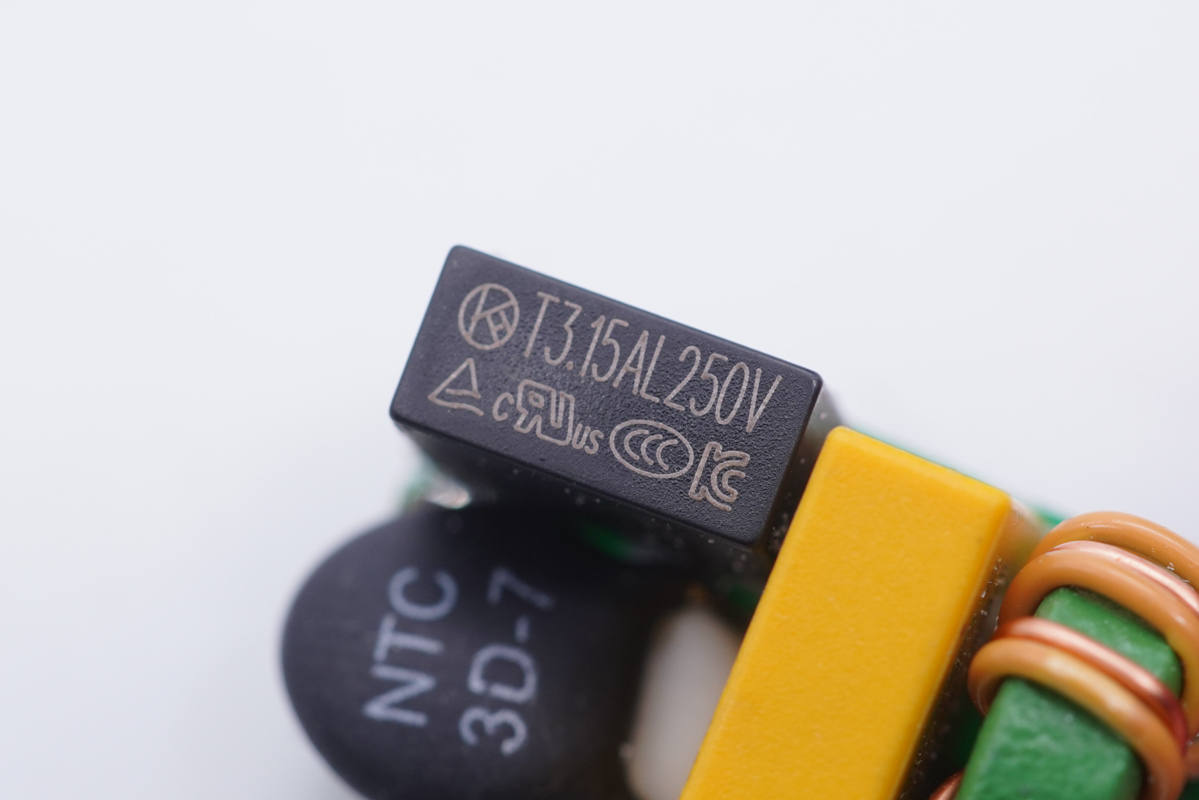

延時保險絲規格為3.15A 250V。

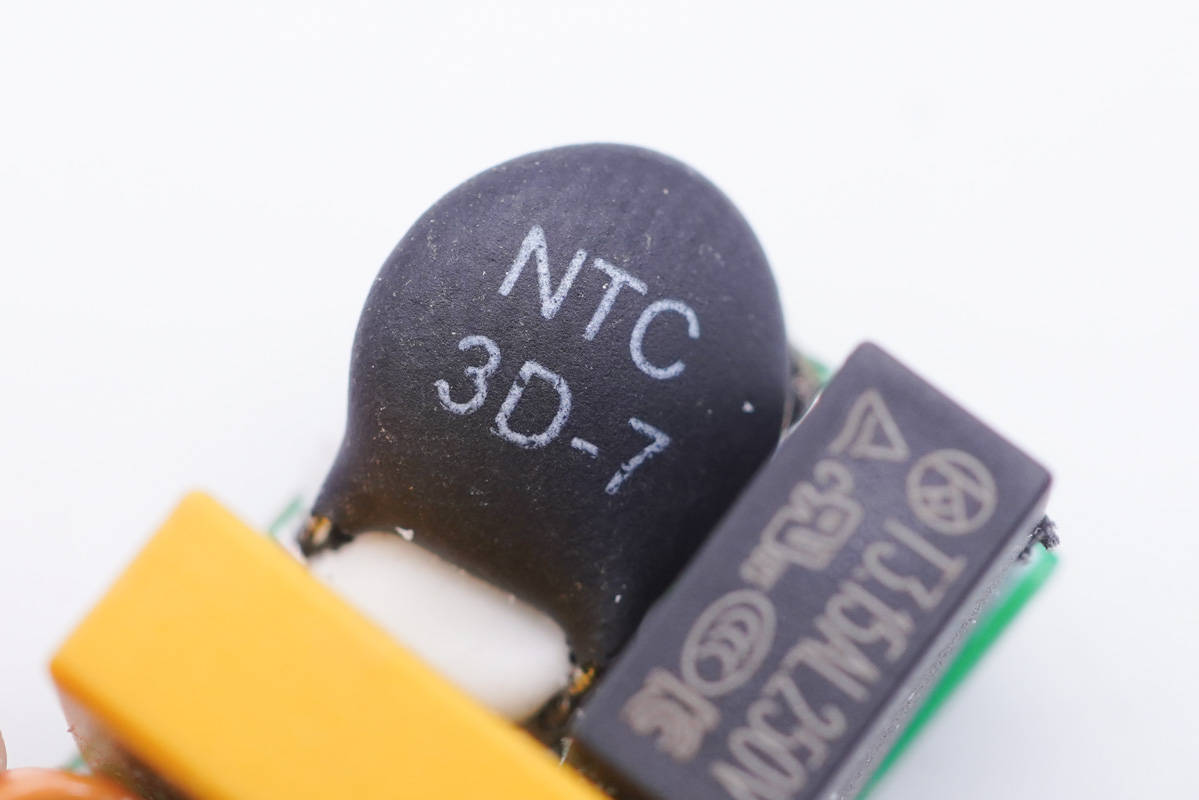

NTC浪涌抑制電阻用于抑制上電浪涌電流。

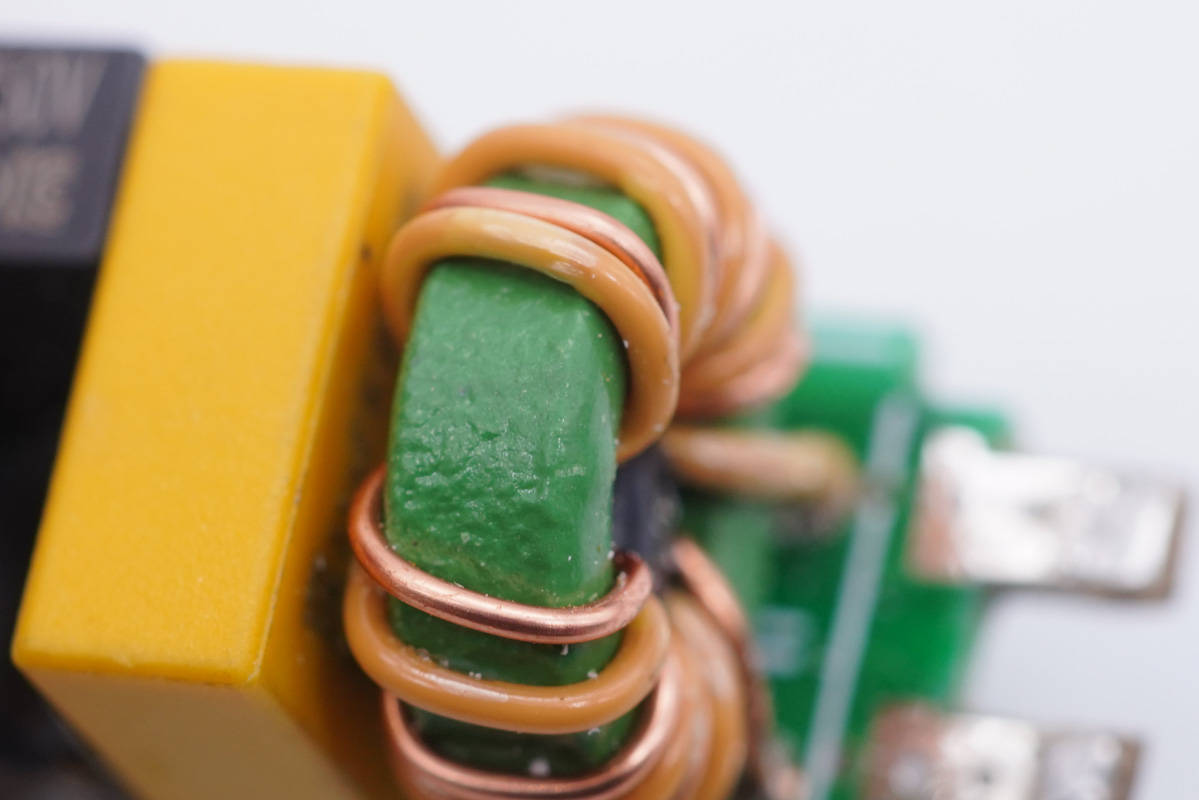

共模電感雙線繞制，用于濾除EMI干擾。

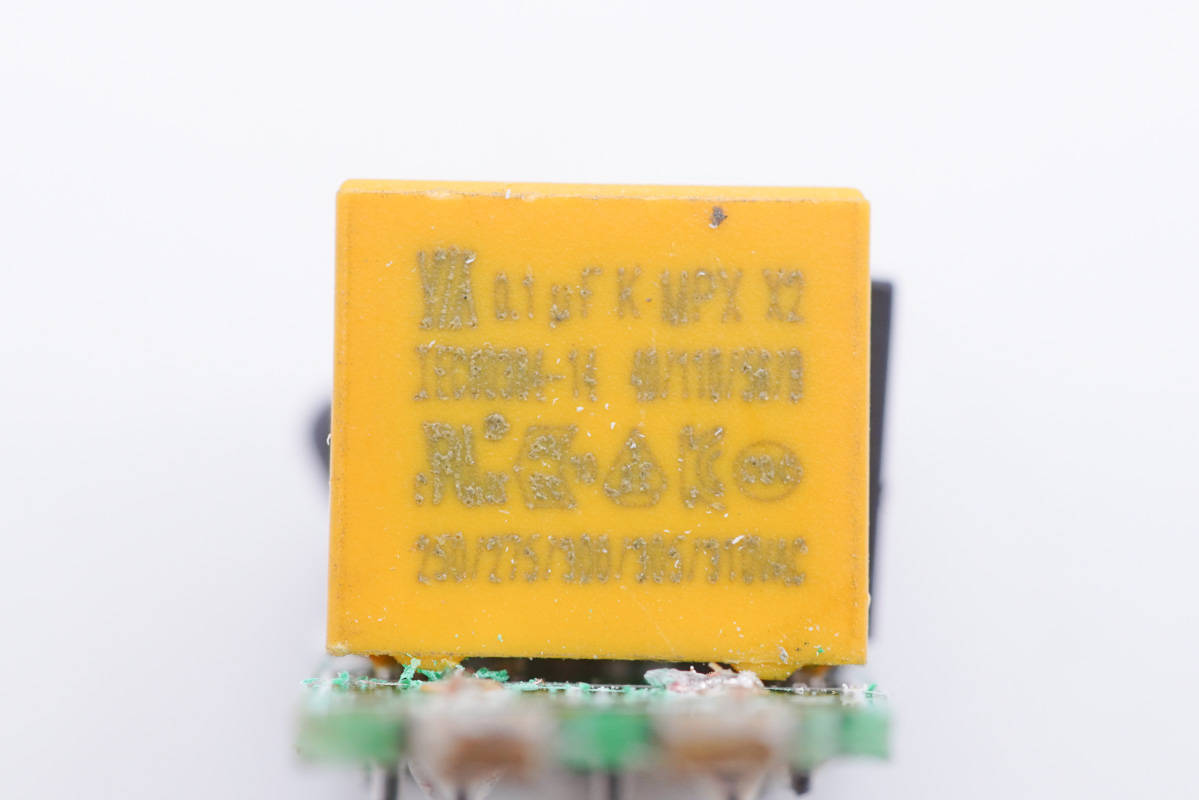

安規X電容容量0.1μF。

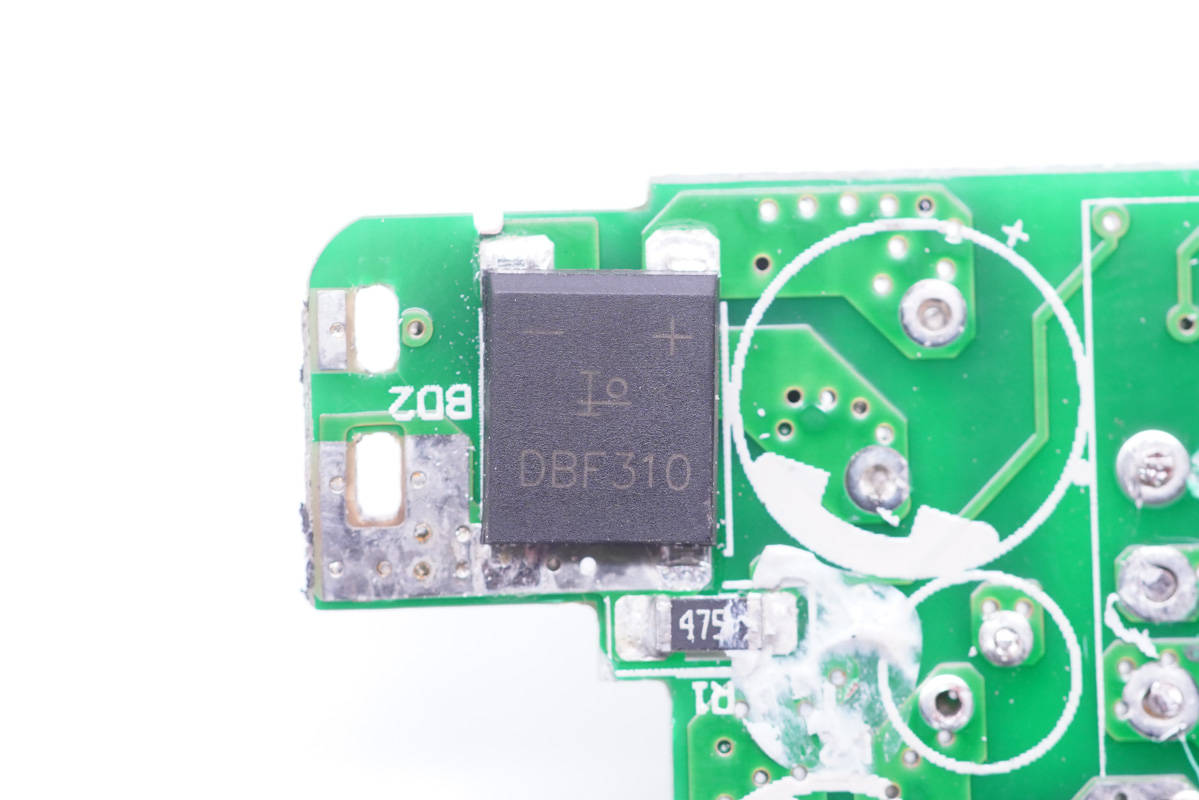

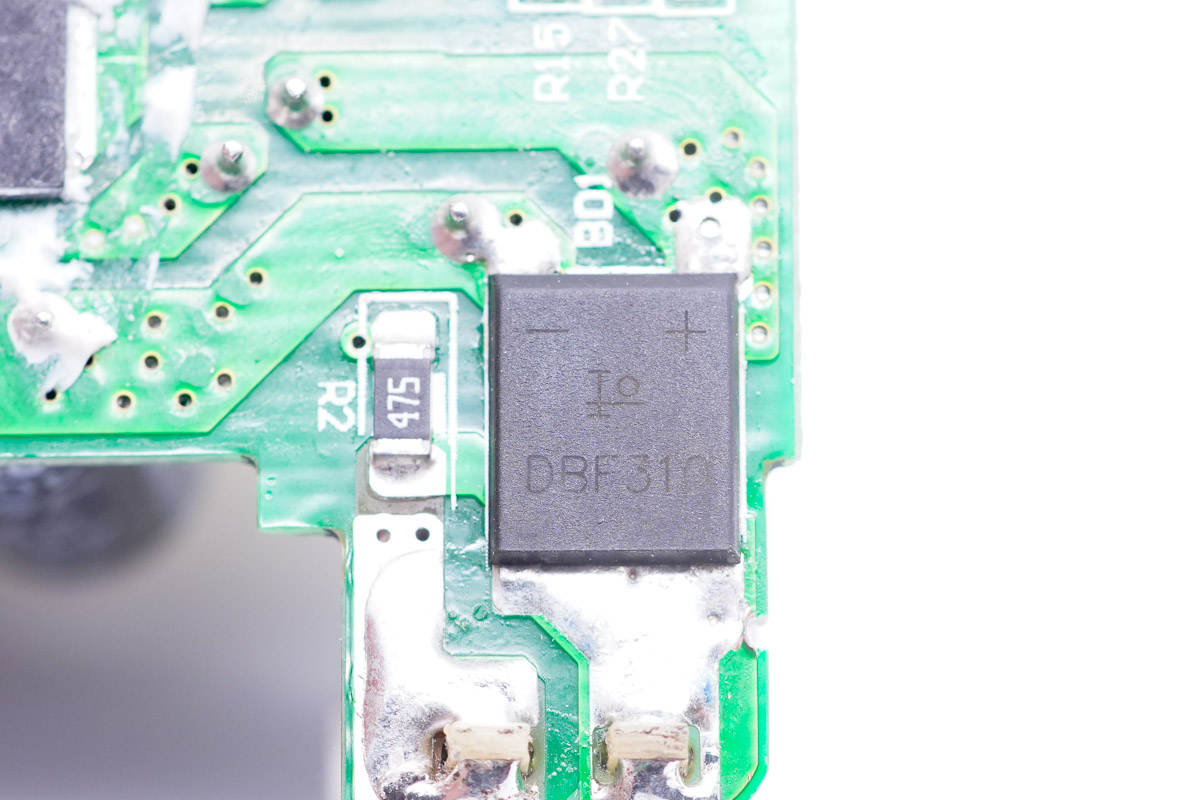

DBF310整流橋特寫。

另一顆特寫，使用兩顆均攤發熱。

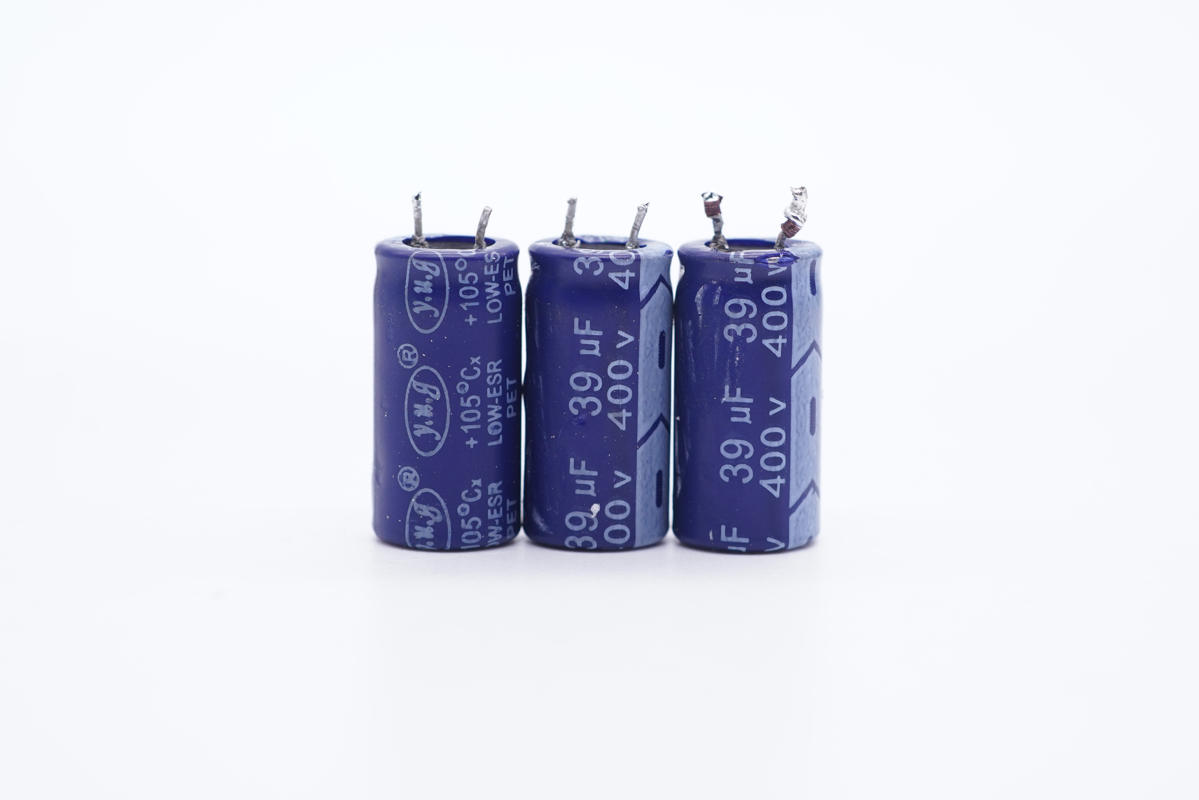

三顆藍色高壓濾波電解電容來自昱光電子，規格都是400V 39μF。

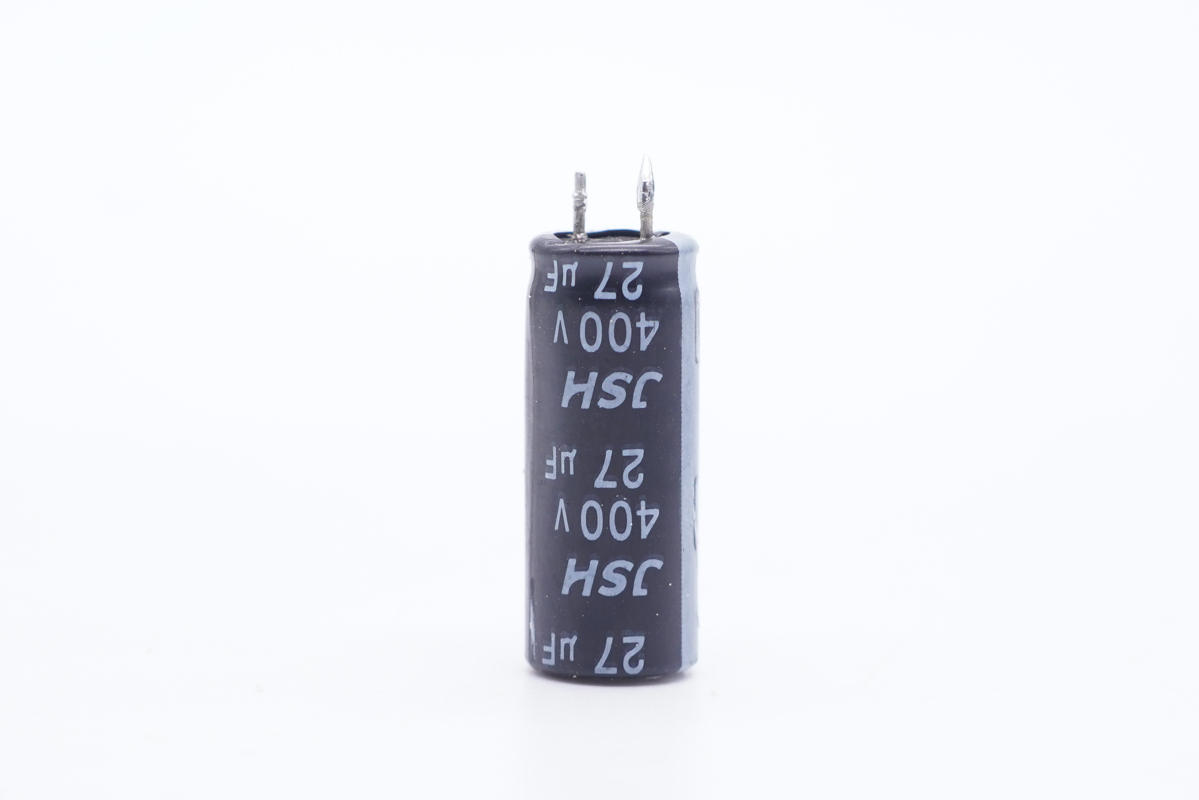

黑色電容來自JSH，規格為400V 27μF。

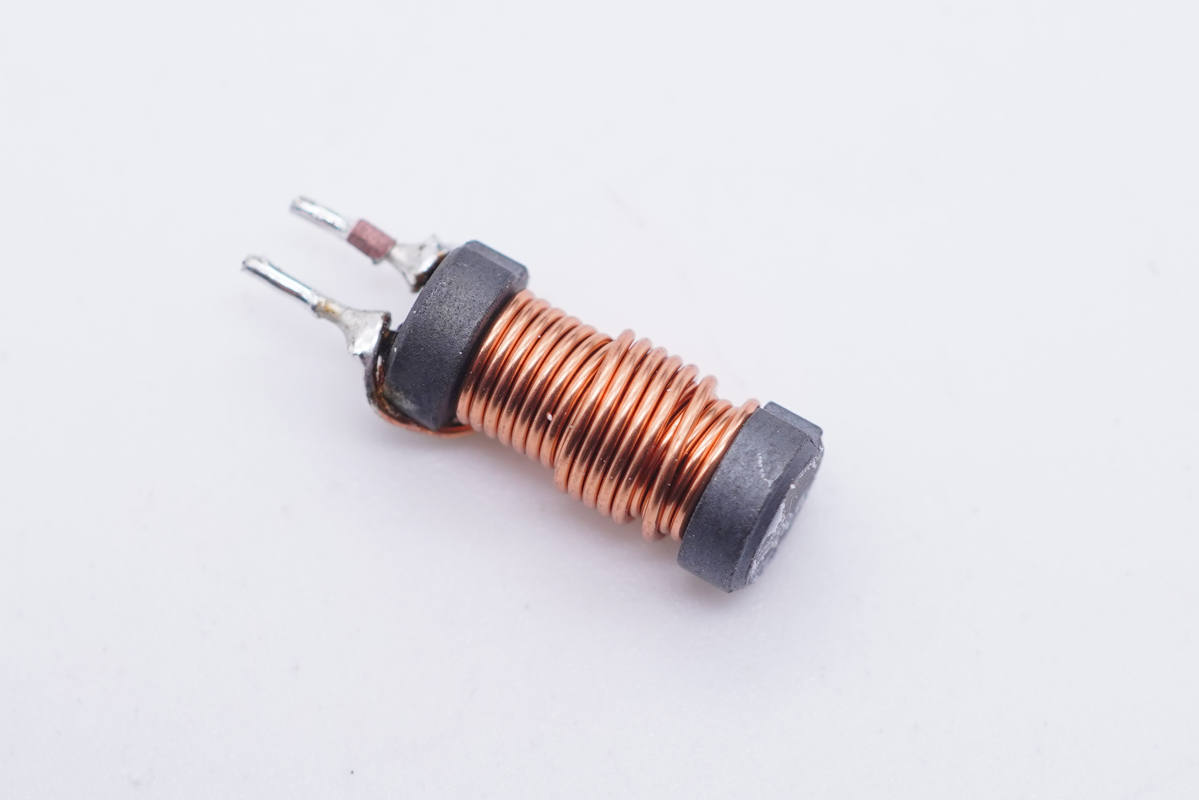

工字電感特寫。

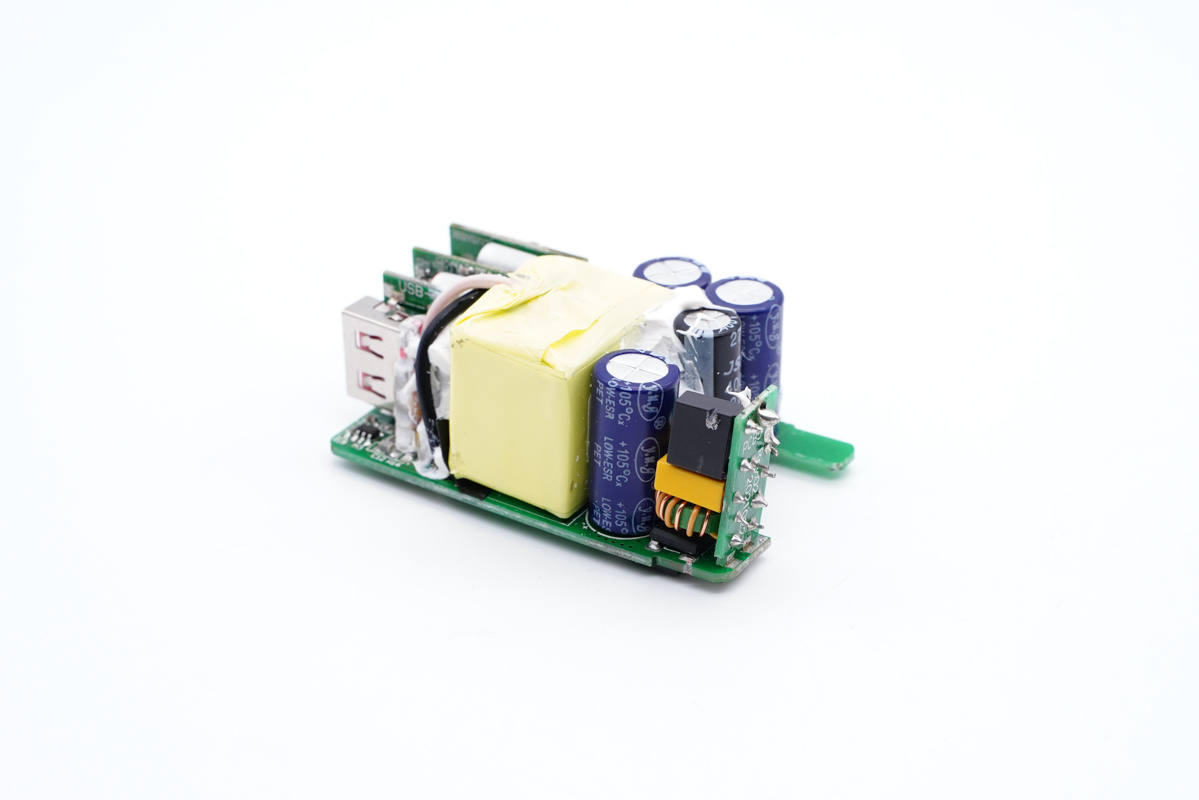

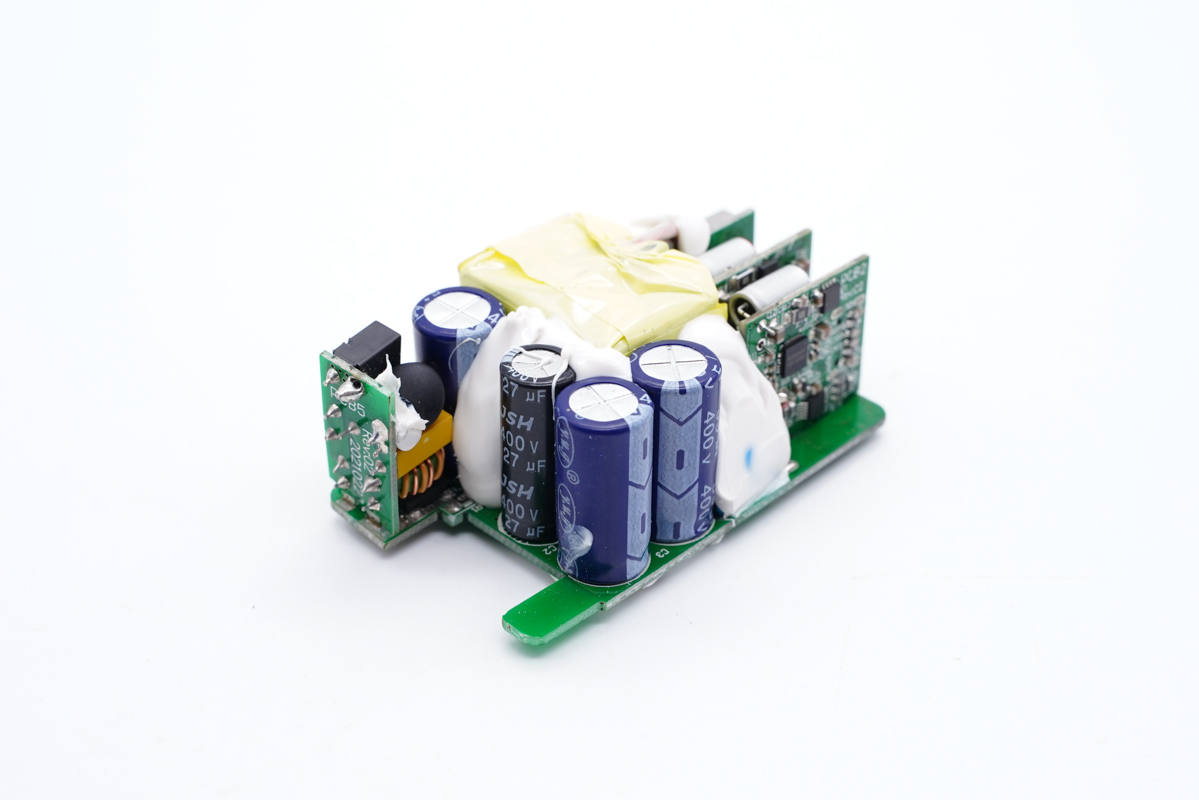

模塊一側，中間是變壓器。

主控芯片特寫，絲印Twt。

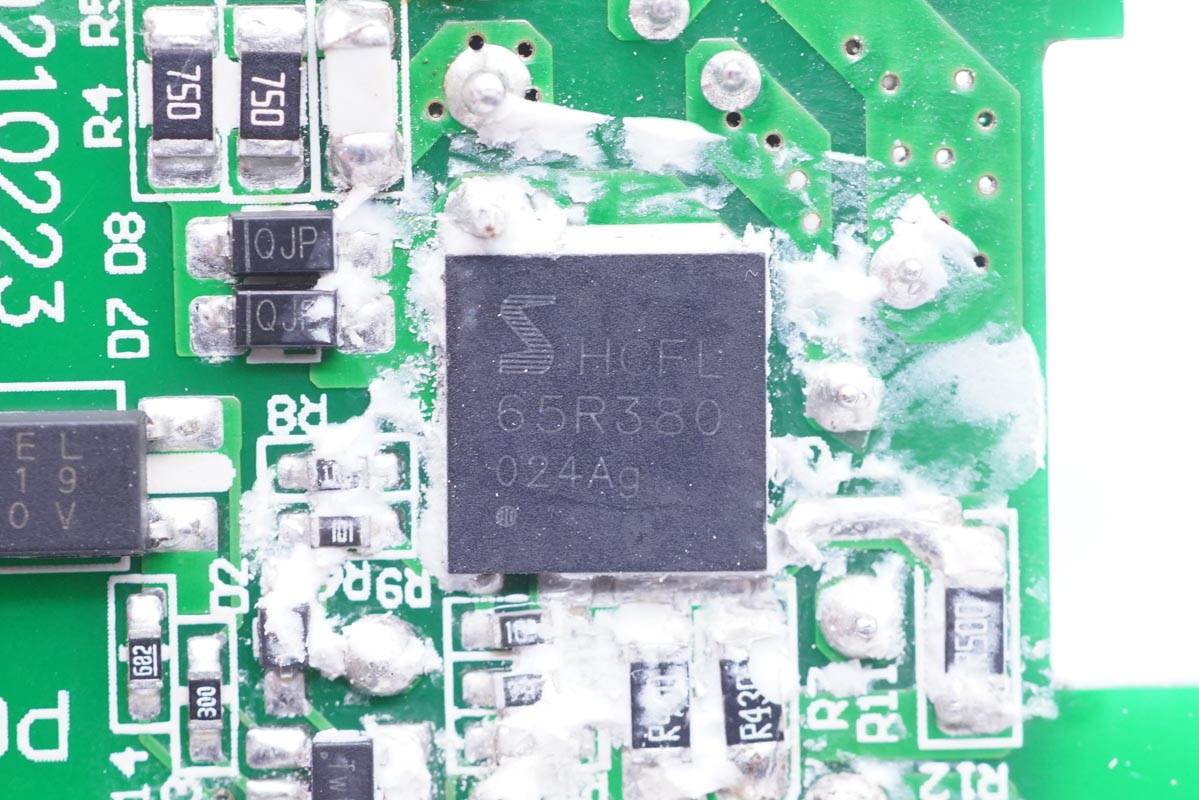

初級開關MOS管采用SemiHow HCFL65R380，這是一顆超級硅開關管，耐壓700V，導阻0.42Ω，DFN8x8封裝。

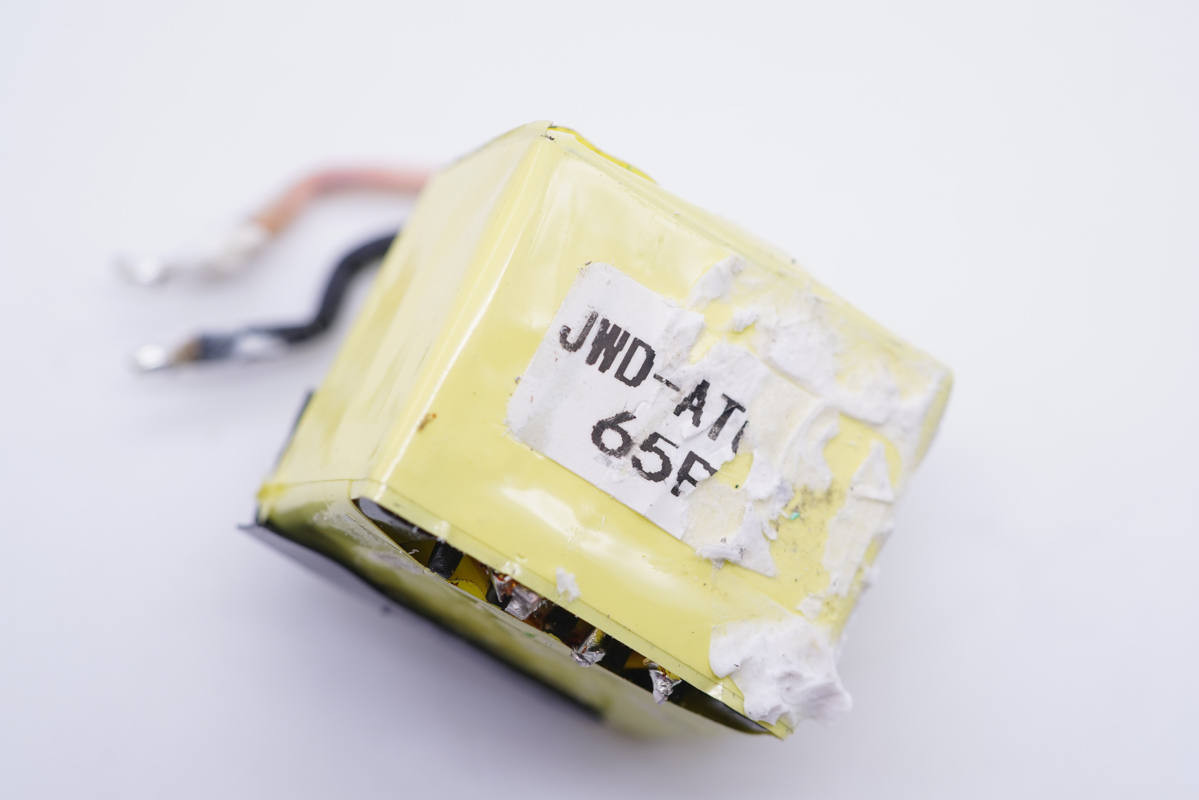

變壓器特寫，周身纏繞絕緣膠帶。

主板另一側，中間是一顆Y電容。

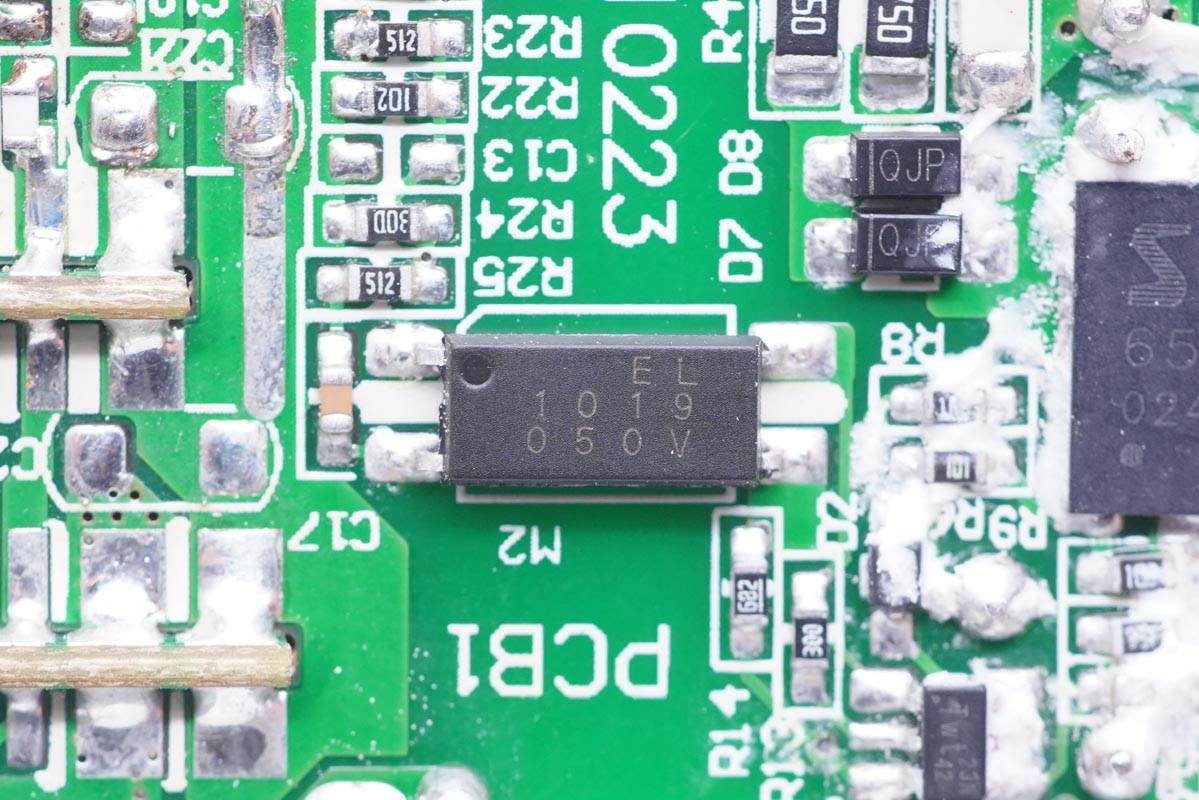

EL億光 1019光耦，用于初級次級通信，反饋輸出電壓。

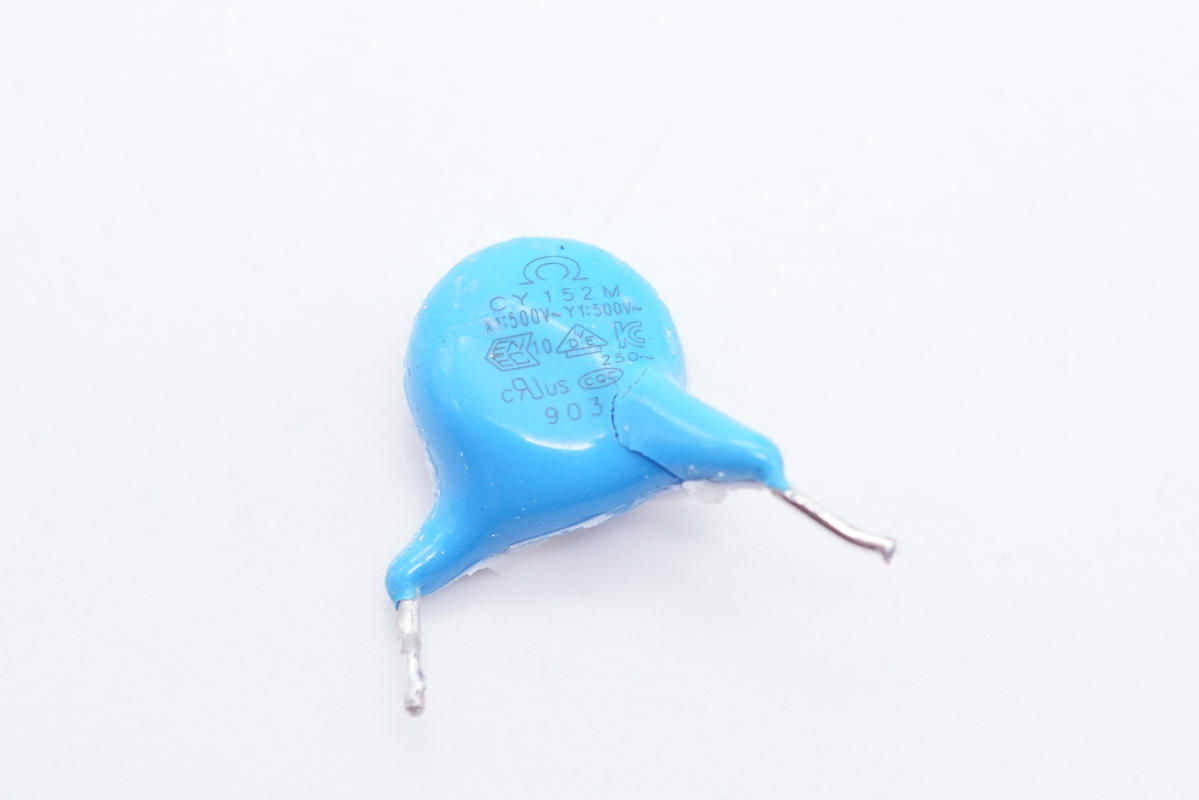

Y電容特寫。

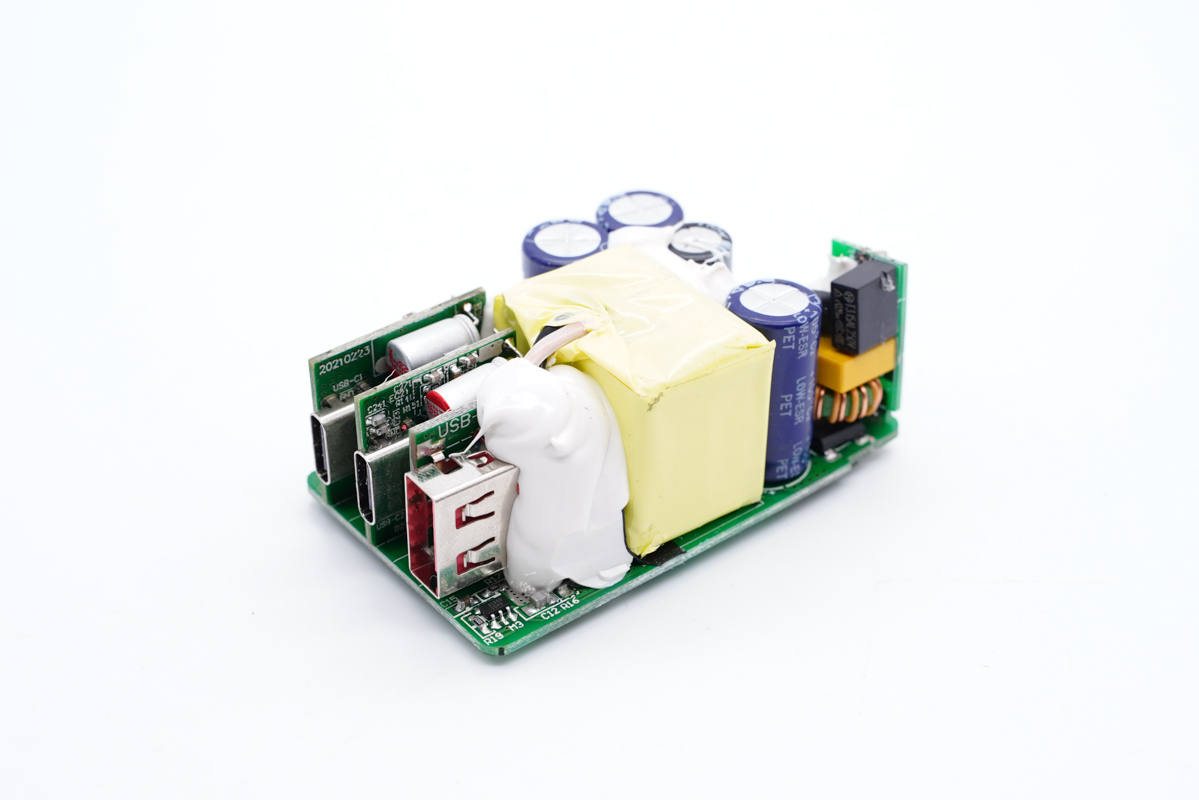

輸出端三個USB母座均使用小板焊接，A口母座和變壓器間打膠固定。

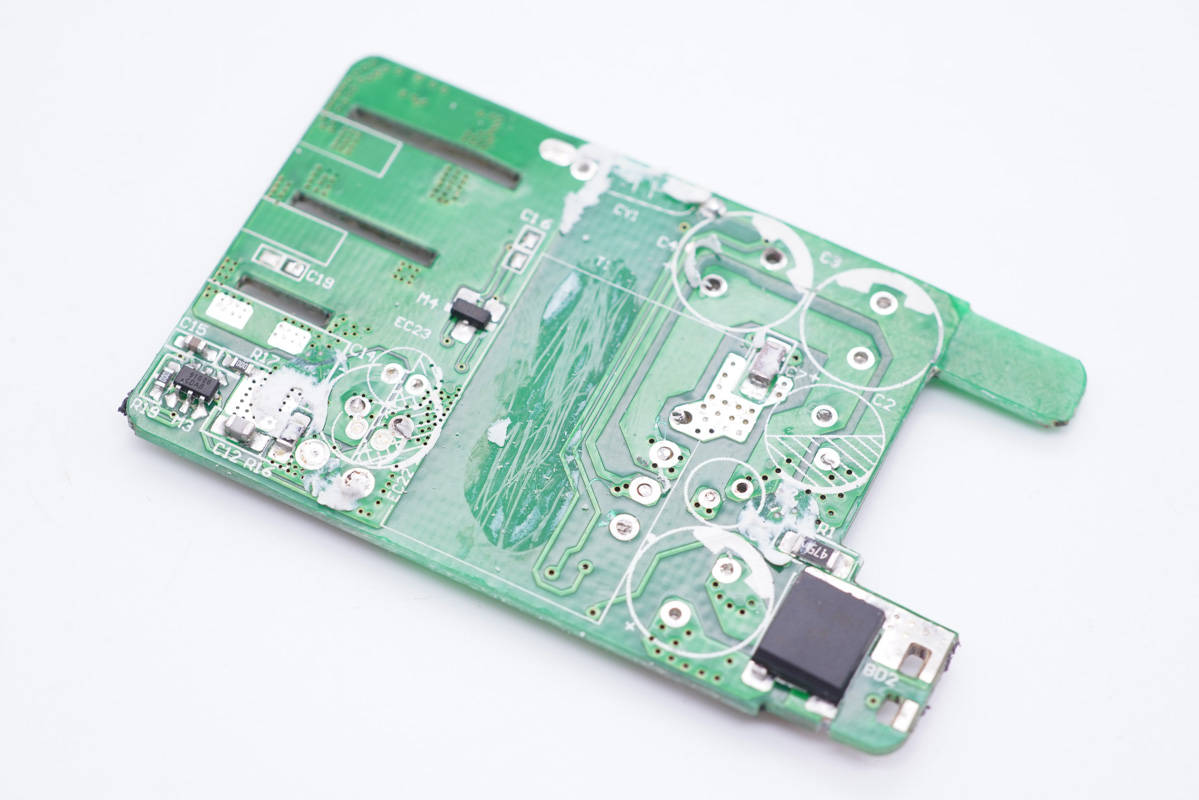

拆下其它器件，主板正面還有整流橋以及同步整流控制器。

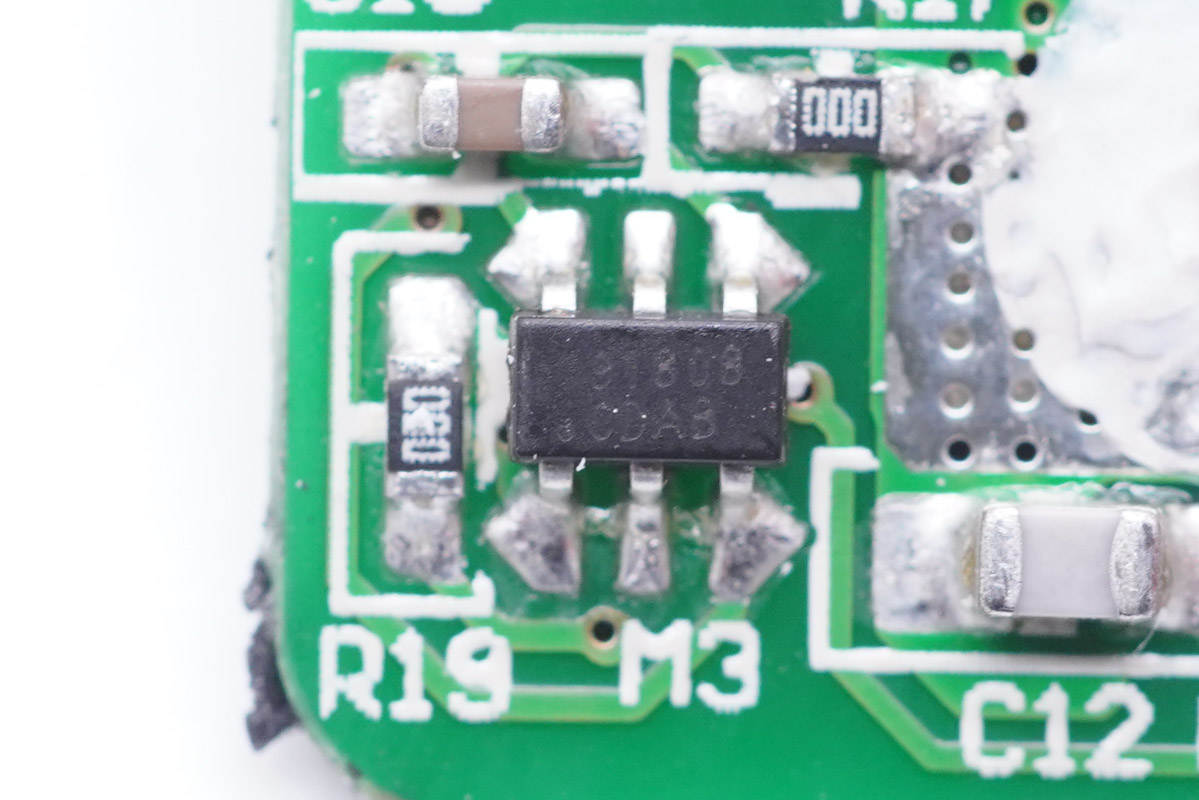

次級同步整流控制器來自茂睿芯，型號MK91808。茂睿芯MK9180X系列是緊湊的適用于反激拓撲的同步整流控制器，兼容于CCM、DCM以及QR 工作模式；使用自主知識產權的自供電技術為VCC供電，可以直接置于正端應用而無需輔助繞組。

同時，茂睿芯MK9180X的10nS的關斷延時以及高達4A的下拉電流幫助系統可靠工作于CCM模式。通過擁有自主知識產權的開通及關斷機制，該芯片可以最大化外驅MOSFET的導通時間以獲得盡可能高的效率，并且自主檢測DCM振鈴，防止誤開通。此外，MK9180X的GATE鉗位機制也在起機前和起機過程中保護MOSFET不會誤開通。

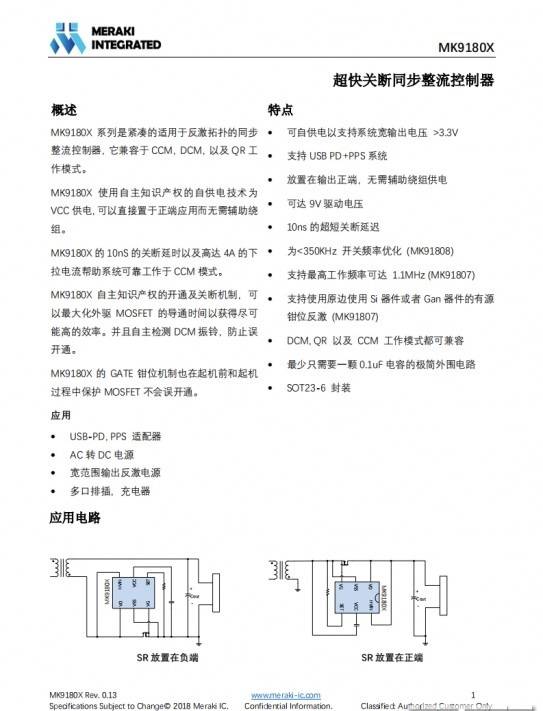

茂睿芯MK9180X詳細規格資料。

充電頭網拆解了解到，采用茂睿芯MK91808的還有華科生迷你33W快充、倍思QC5認證100W快充、機樂堂30W 1A1C快充充電器、聯想65W PD快充火柴盒電源、公牛65W PD快充插座等產品，此外茂睿芯其它同步整流芯片還被雷柏、傲基等品牌的20W迷你充使用。

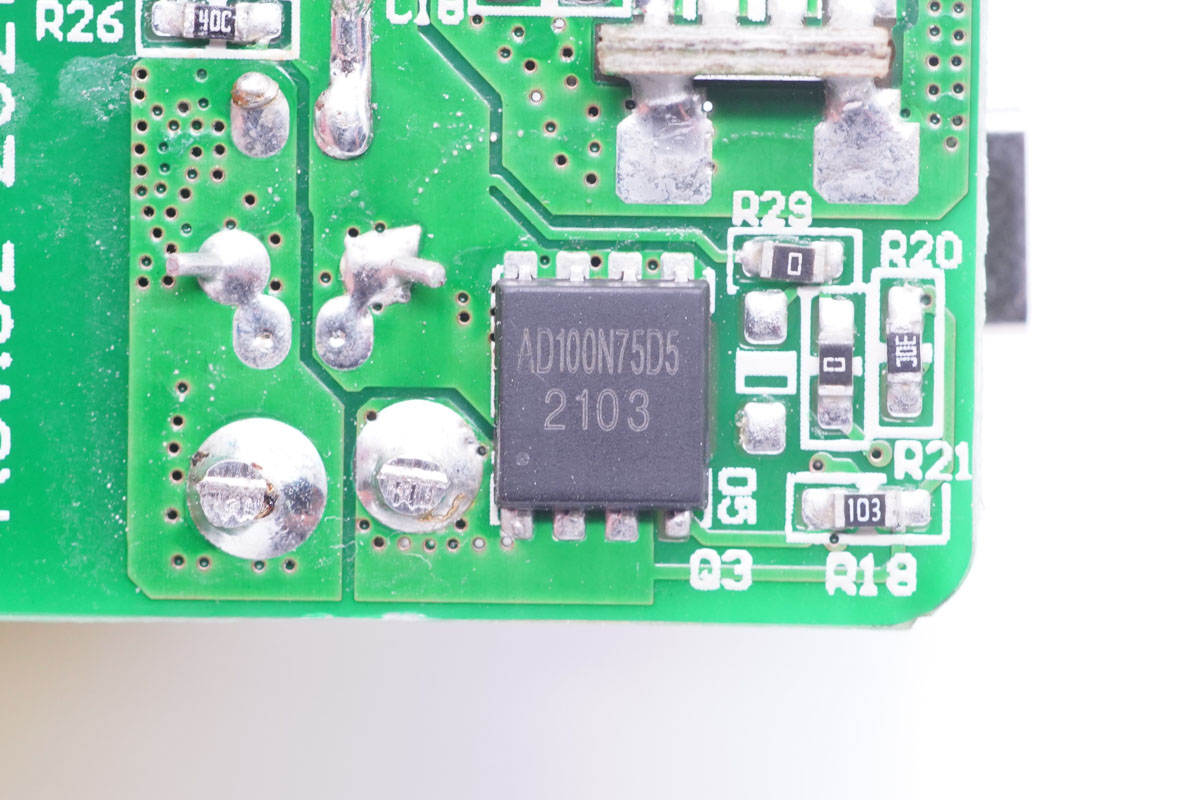

砹德曼次級同步整流MOS管，型號AD100N75D5，耐壓100V，導阻7.6mΩ。

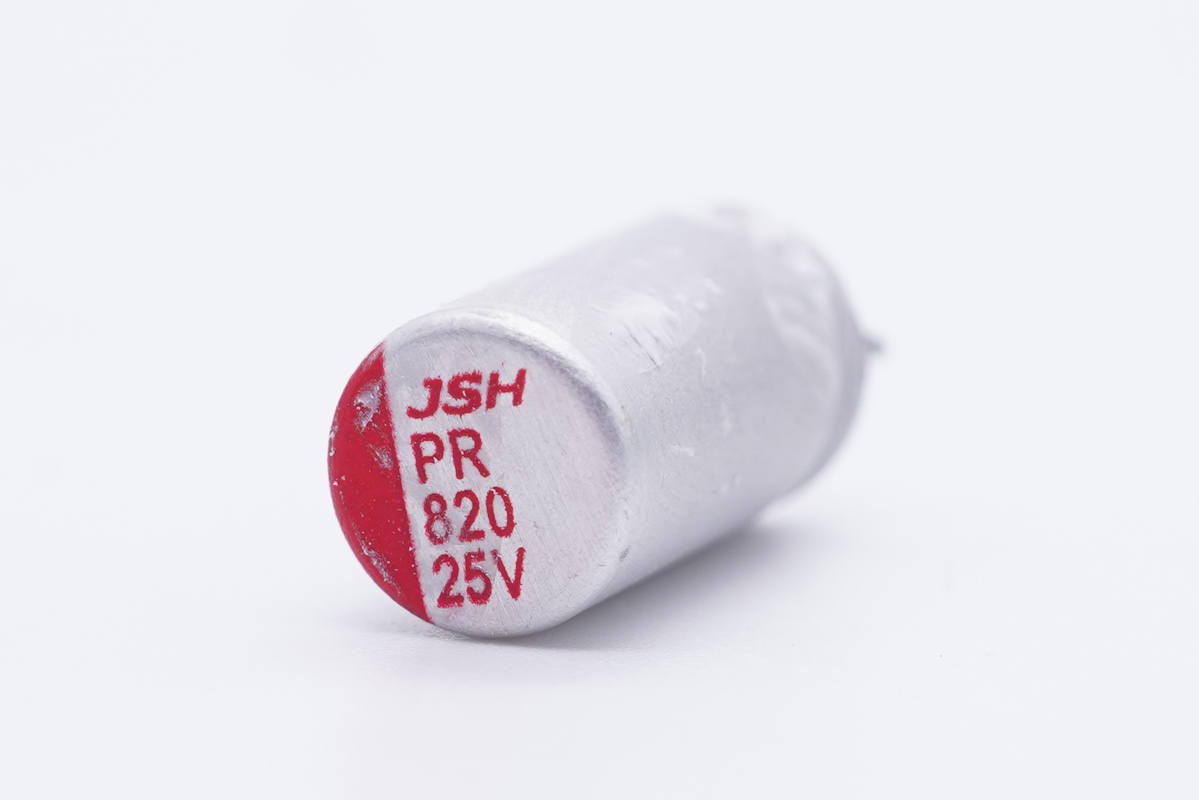

輸出濾波固態電容規格為25V 820μF，來自萬京源。

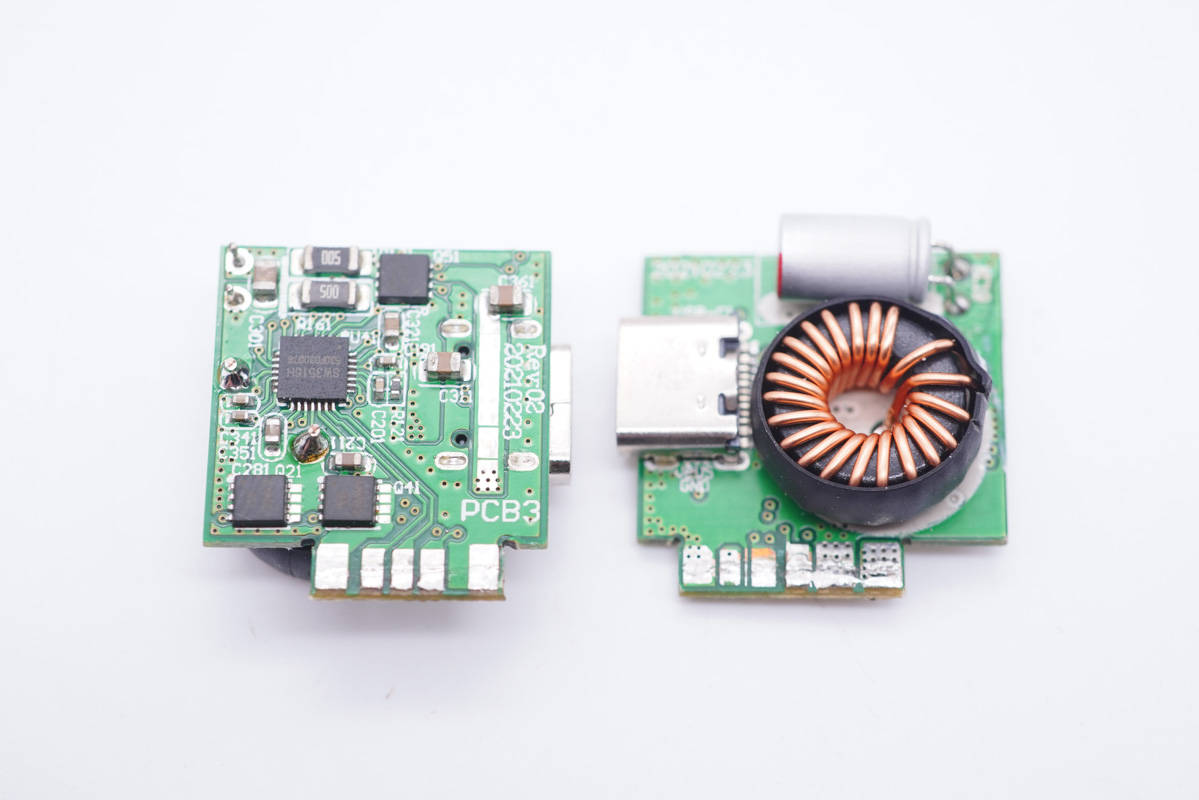

USB-C1和C2母座所在小板設計一樣，C1母座所在小板多了一顆MCU。

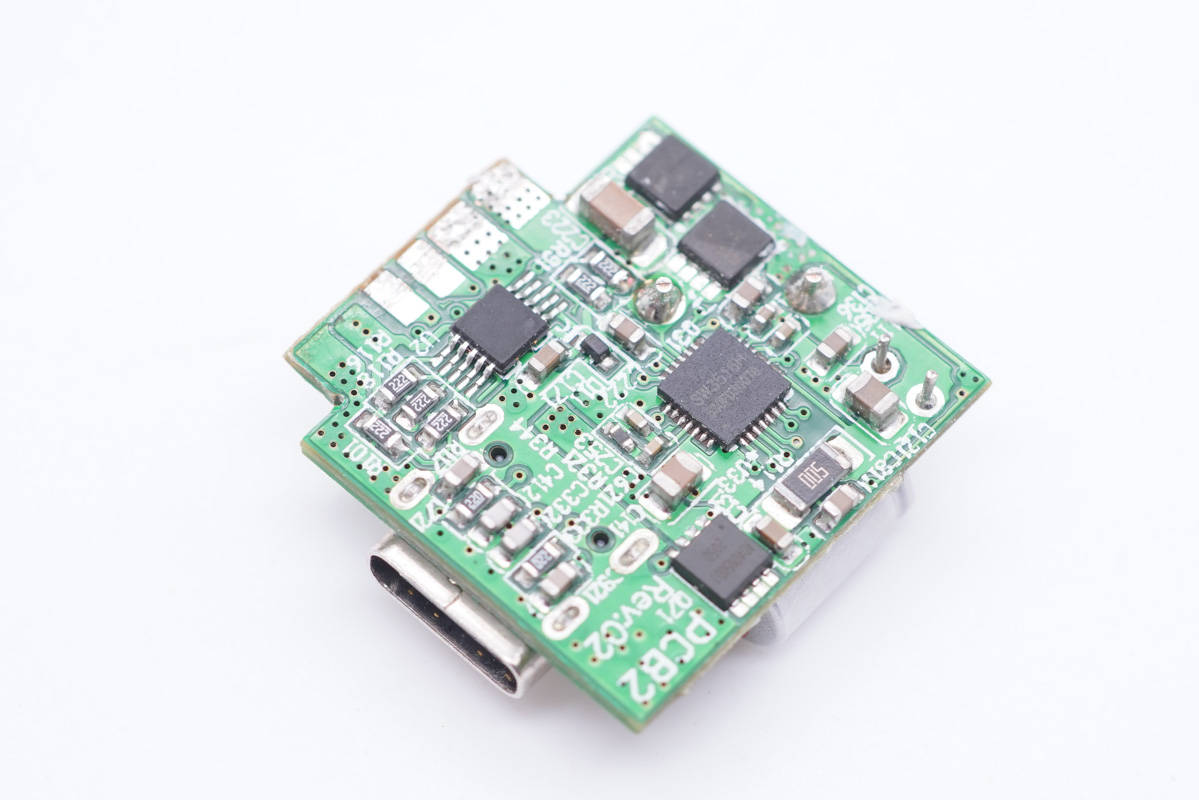

小板背面設有二次降壓電路主控芯片、MOS管和MCU。

正面設有降壓電感以及濾波電容。

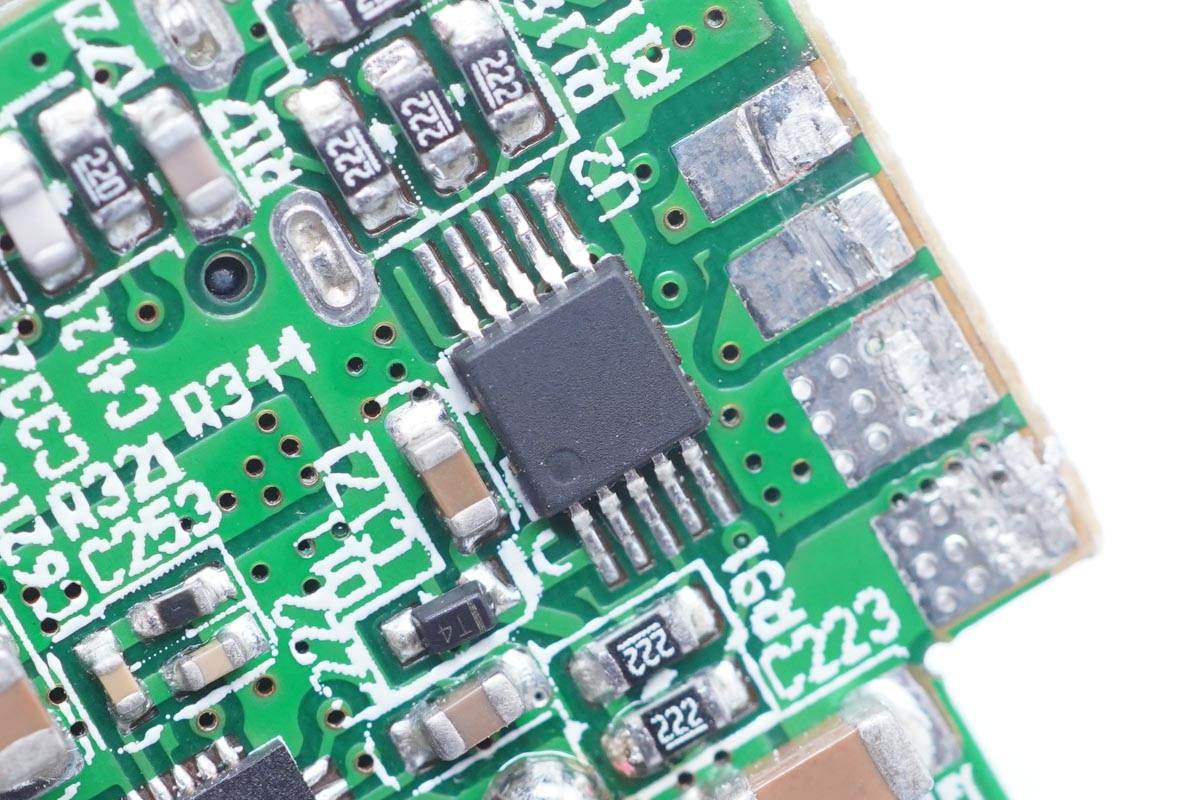

一顆無絲印MCU，用于雙路輸出功率智能調節。

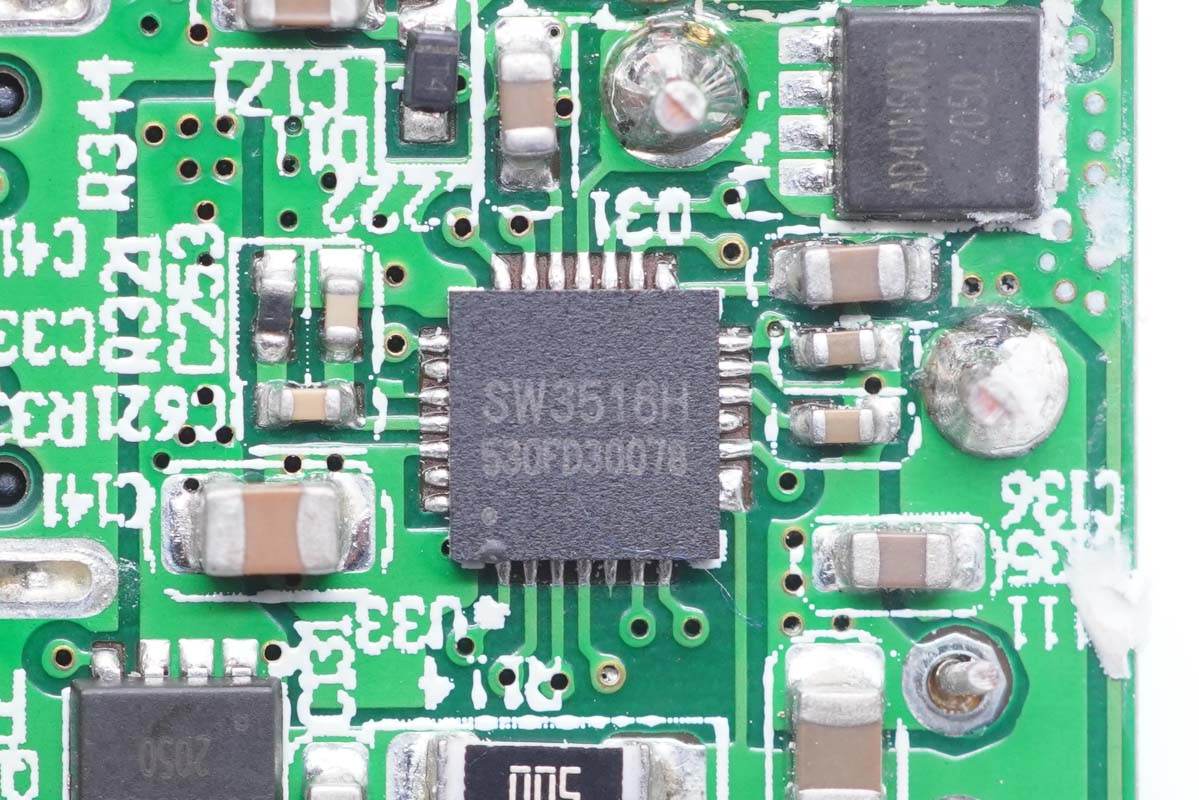

兩路二次降壓電路主控芯片均采用智融SW3516H，用于進行降壓控制和協議識別。智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。

SW3516H集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

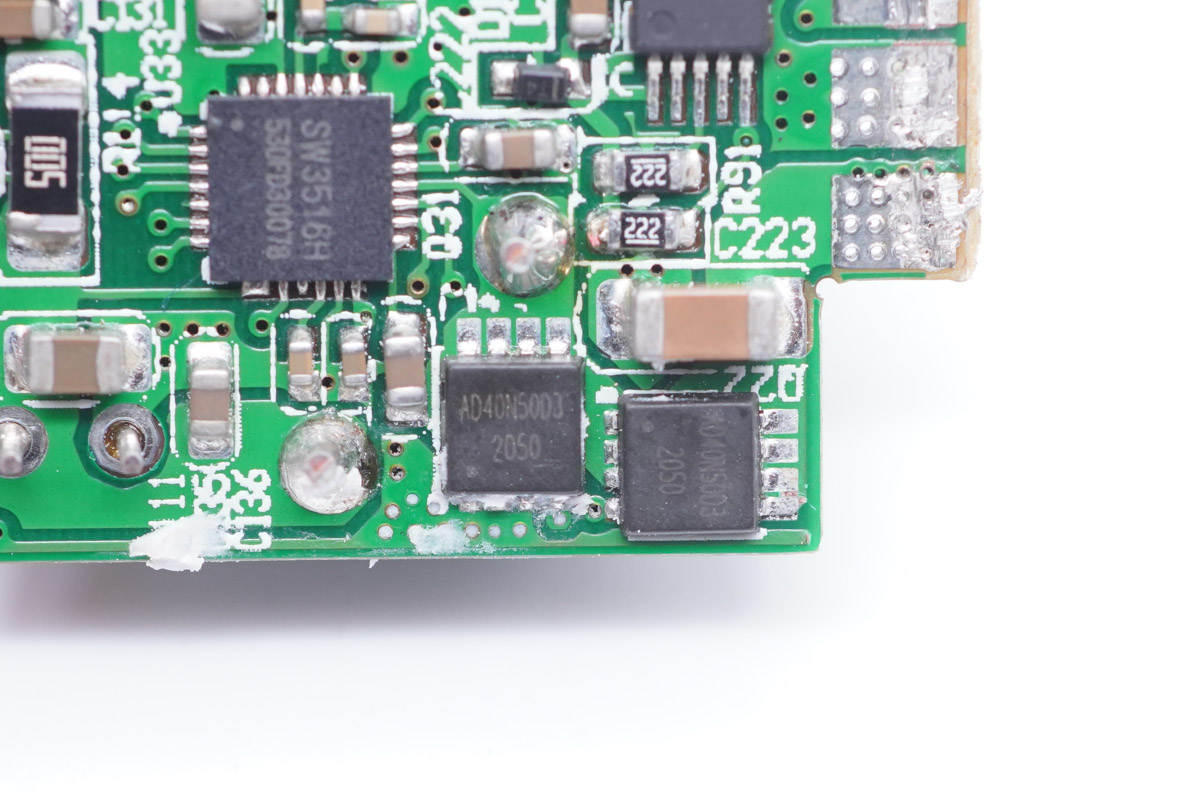

同步整流降壓采用兩顆砹德曼AD40N50D3。

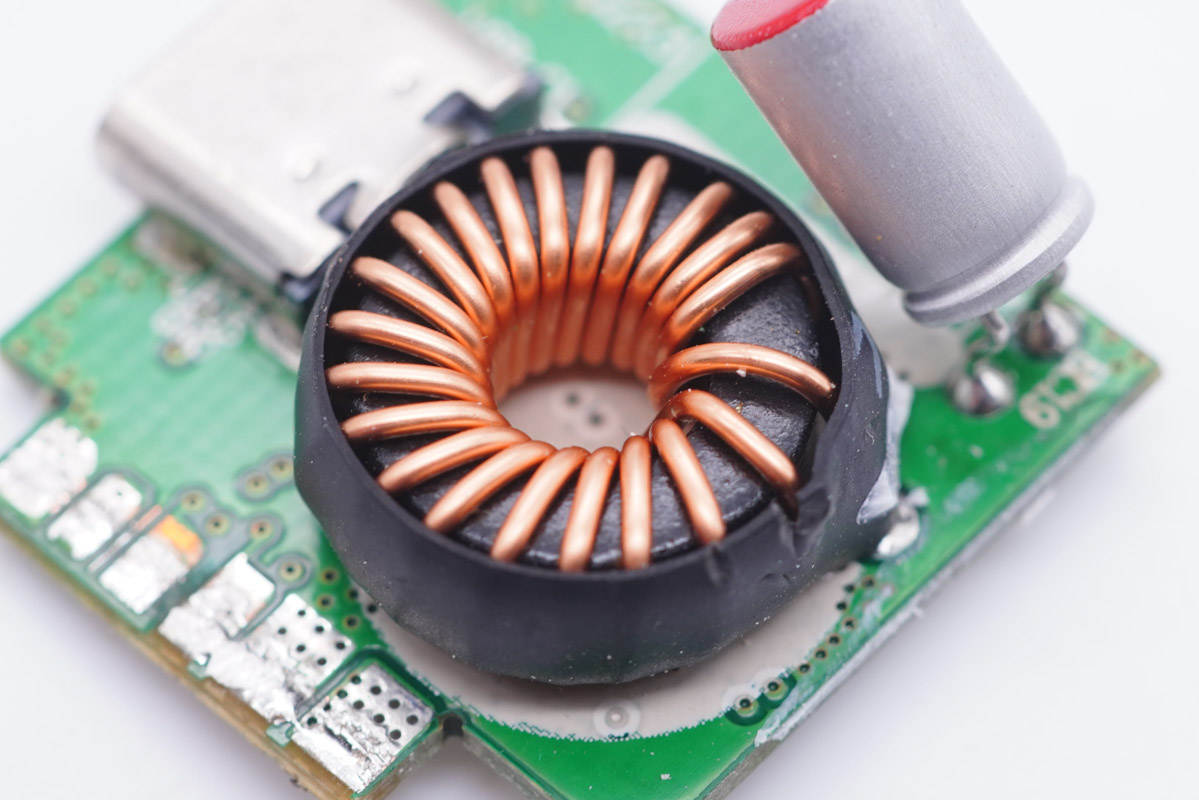

降壓電感特寫。

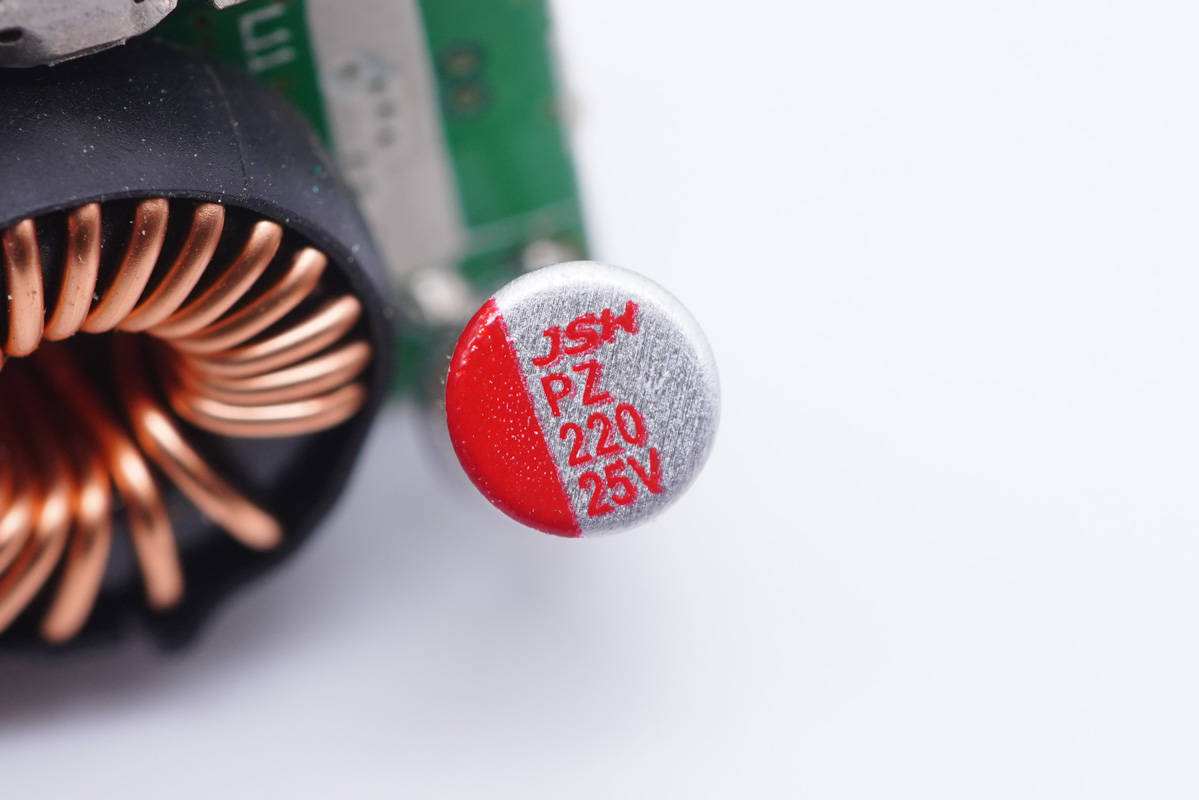

輸出濾波固態電容規格為25V 220μF。

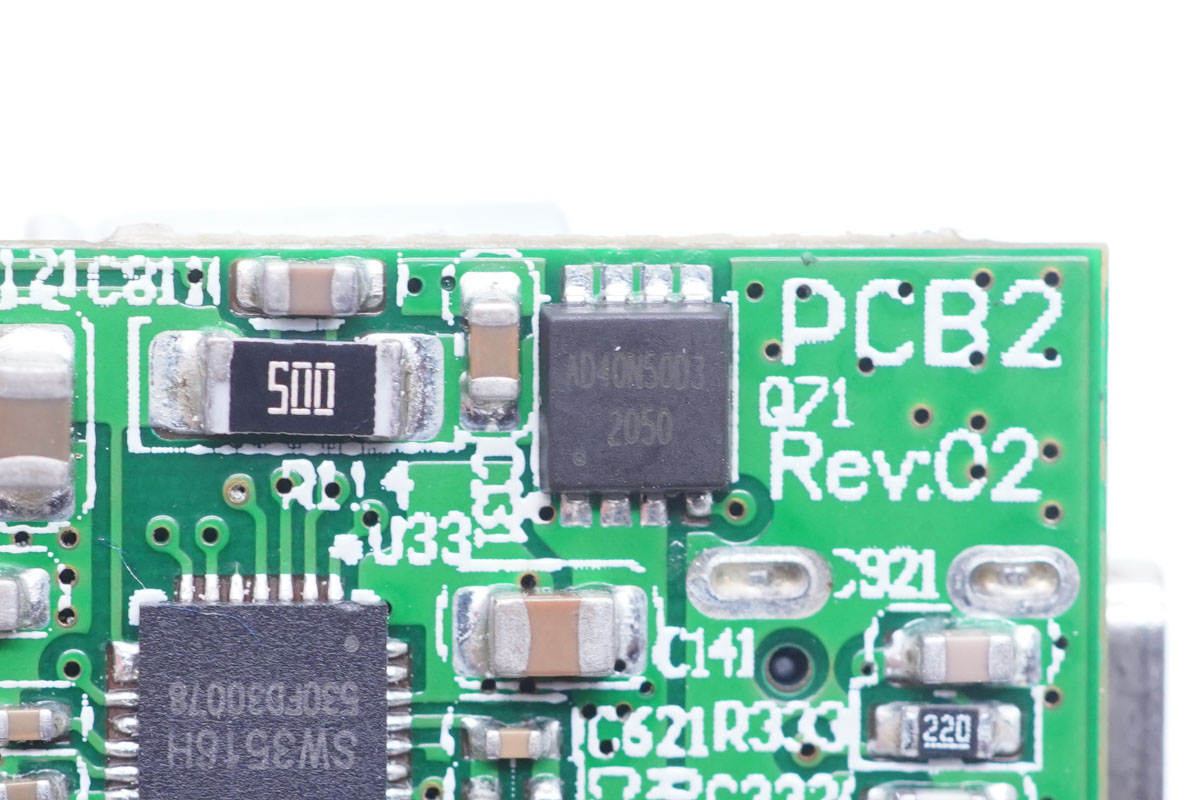

輸出VBUS開關管也是砹德曼AD40N50D3。

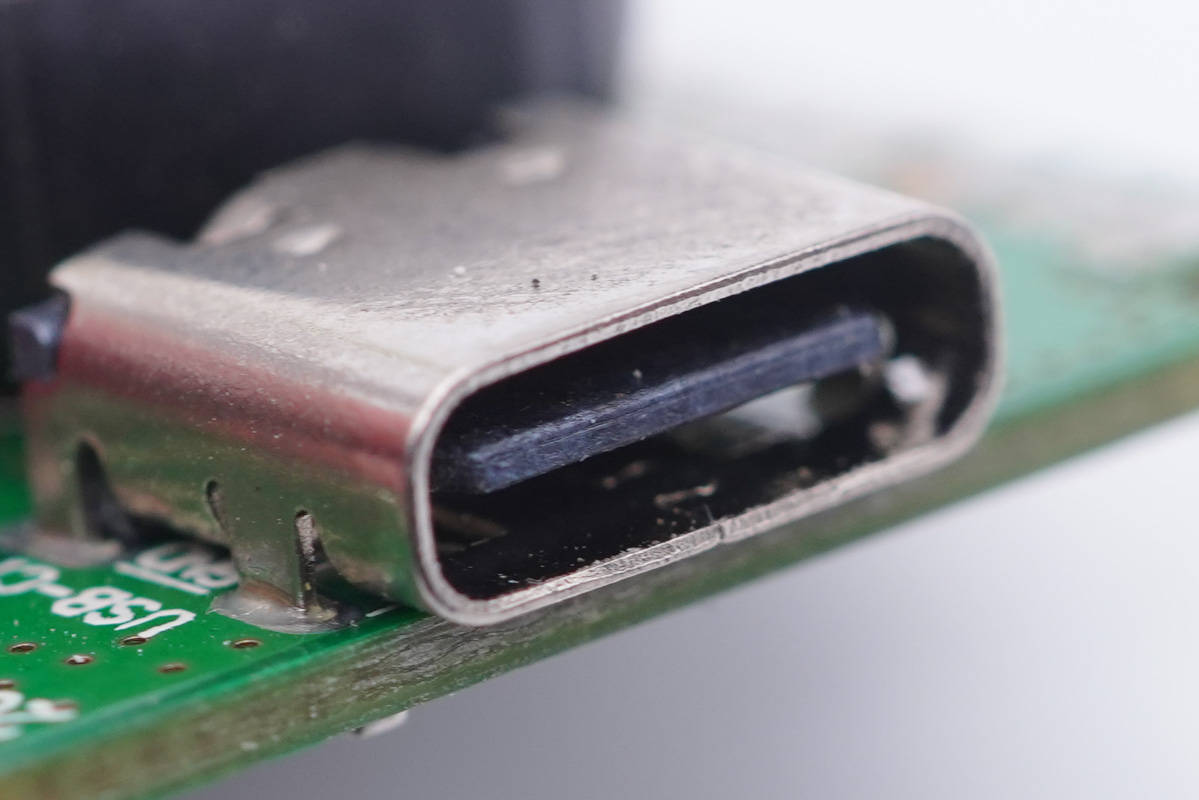

USB-C母座特寫，過孔焊接。

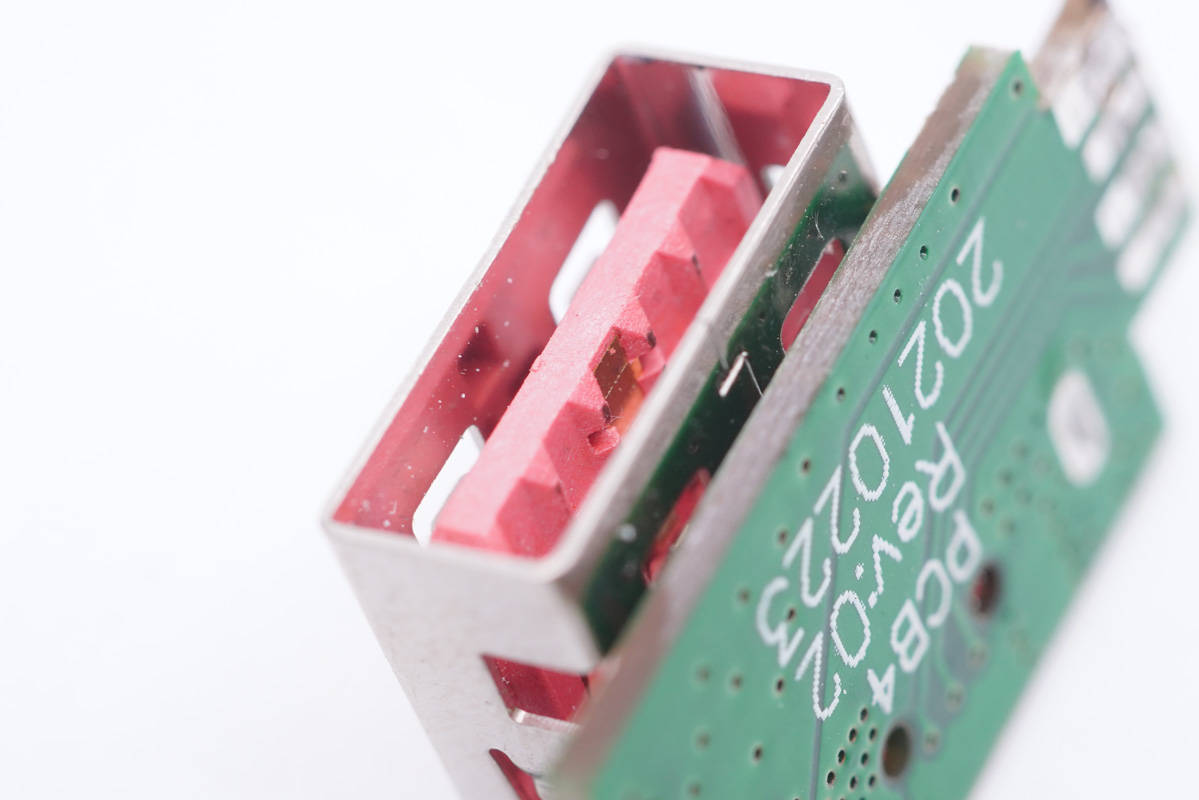

USB-A母座特寫，舌片前端設有特殊觸點。

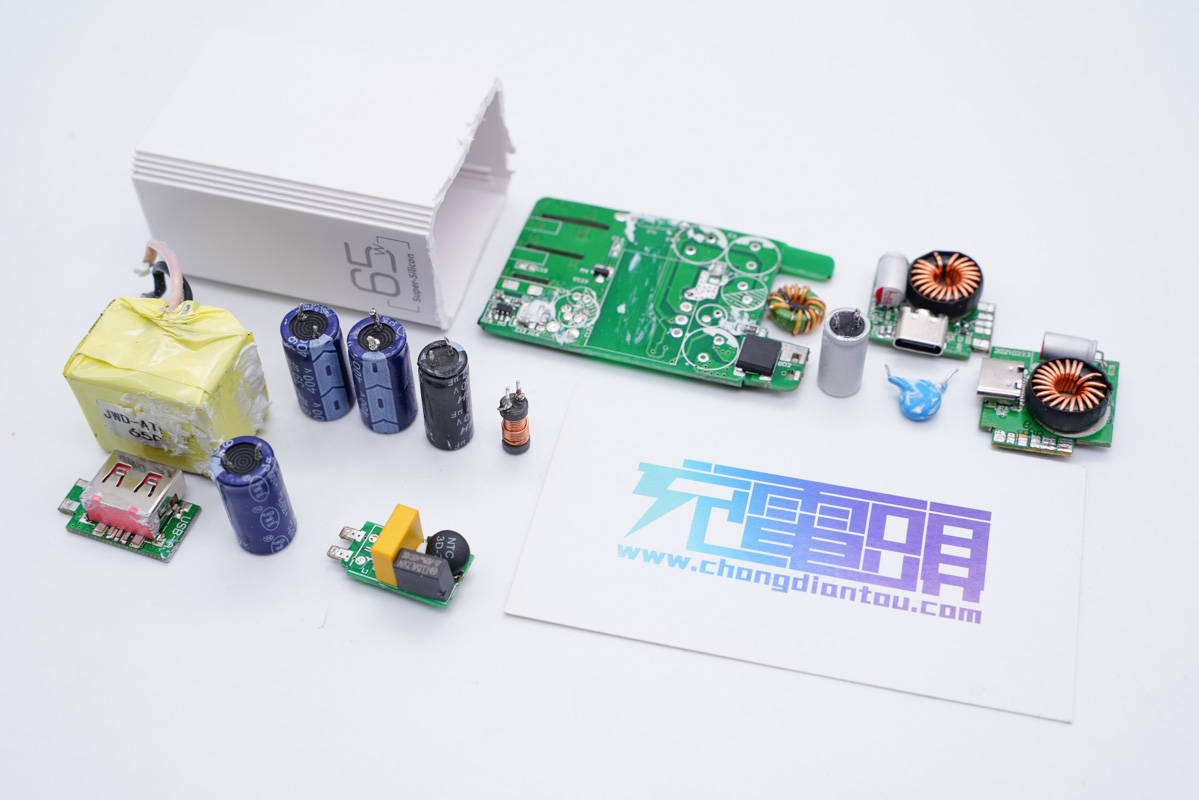

全部拆解完畢。

充電頭網拆解總結

洛克這款65W超級硅快充充電器采用長條柱狀造型，不過腰身四條棱邊倒角設計，整體形象相當科幻。充電器配備2C1A接口，兼容QC、AFC、FCP、SCP、PE2.0、PD和PPS快充，C口還具備3.3-11V5A PPS電壓檔位，可以滿足市面上絕大多數品牌筆電、平板、手機快充需求。

充電頭網通過拆解了解到，充電器內部元器件布局清晰明了，電路十分精簡。另外輸入輸出端均設有小板，提升內部空間利用率。充電器采用QR開關電源加兩路DC-DC架構，采用了SemiHow HCFL65R380超級硅開關管，茂睿芯MK91808高性能同步整流控制器以及智融SW3516H降壓協議IC。昱光電子和萬京源品牌電容進行濾波。
