最近充電頭網拿到了愛蘭博一款移動電源和氮化鎵快充二合一產品，將60W氮化鎵充電器和10000mAh移動電源結合在一起設計，配備雙USB-C接口，無論是充電器模式還是移動電源模式，兩個C口性能都一樣，日常使用十分方便。

兩個C口均支持60W快充，既可以滿足筆電快充需求，還能滿足兩臺iPhone 12 20W快充需求，相當實用。而且值得一提的是，這款產品內部創新性的采用了Bypass電路拓撲，相比常規電路拓撲，在無需任何IC的情況下實現獨立參考源的DC/DC并聯供電，同時整體系統效率提升3%-4%，可以說是非常厲害的新技術。

下面充電頭網就對這款產品進行詳細拆解，看看設計做工如何。

一、愛蘭博二合一氮化鎵充電器外觀

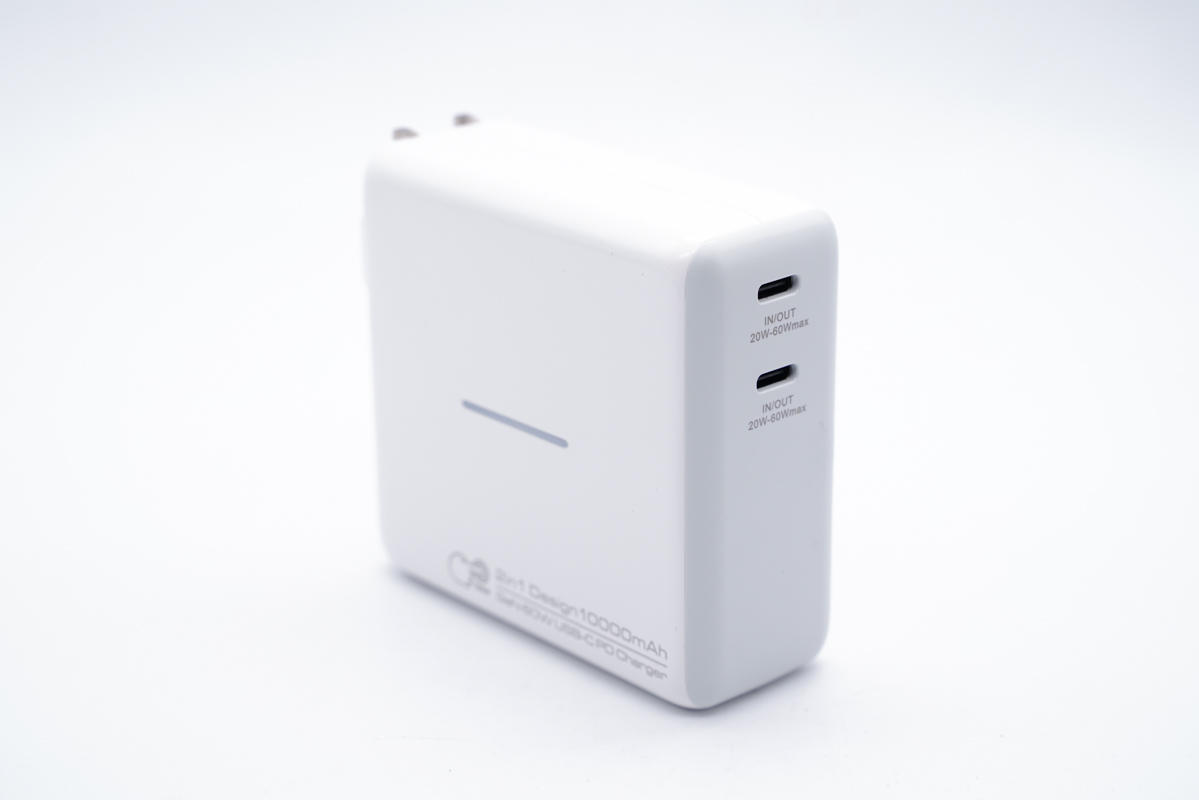

這款二合一充電器采用PC材質塑料外殼，主體機身亮面設計，輸出端采用灰色蓋板裝飾，表面磨砂，機身邊角過渡圓潤。

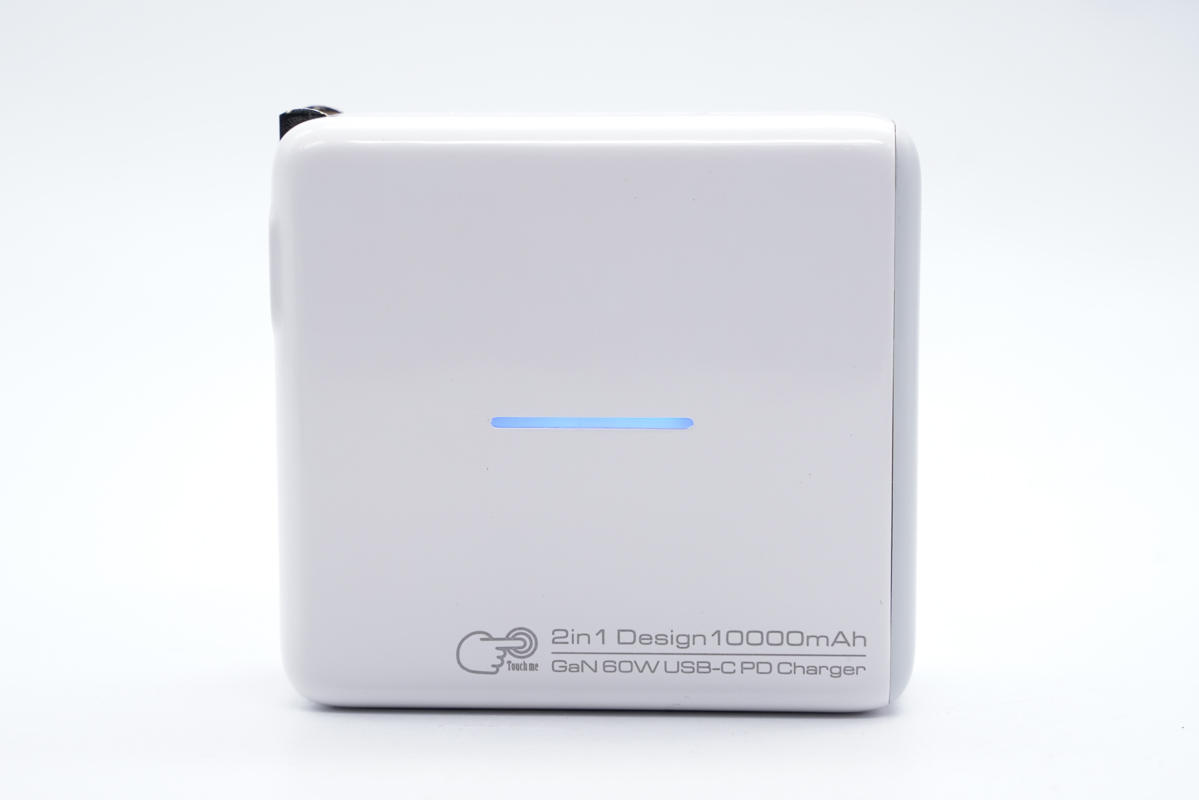

機身正面中心設有LED燈，下方印有產品名稱和觸摸標識。觸摸標識區域，LED燈便會亮藍光。

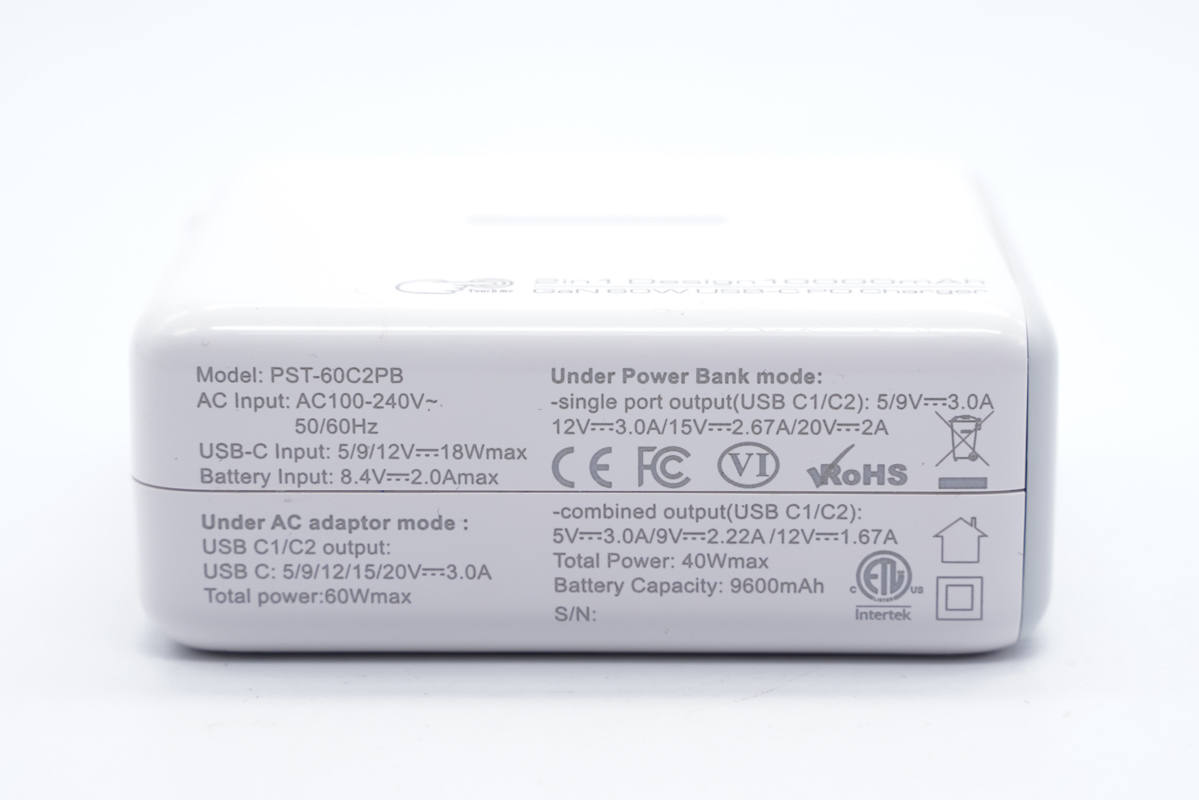

側身外殼上印有產品參數

型號：PST-60C2PB

AC輸入：100-240V~50/60HZ

USB-C輸入：5/9/12V 18W Max

電池輸入：8.4V2A Max

充電器模式：

USB-C1/C2輸出：5V3A、9V3A、12V3A、15V3A、20V3A ?Max

總輸出：60W Max

移動電源模式：

USB-C1/C2單口輸出：5V3A、9V3A、12V3A、15V2.67A、20V2A ?Max

USB-C1/C2雙口輸出：5V3A、9V2.22A、12V1.67A

總輸出：40W Max

電池容量：9600mAh

產品已經通過了CE、FCC、ETL、RoHS認證，以及VI級能效認證。

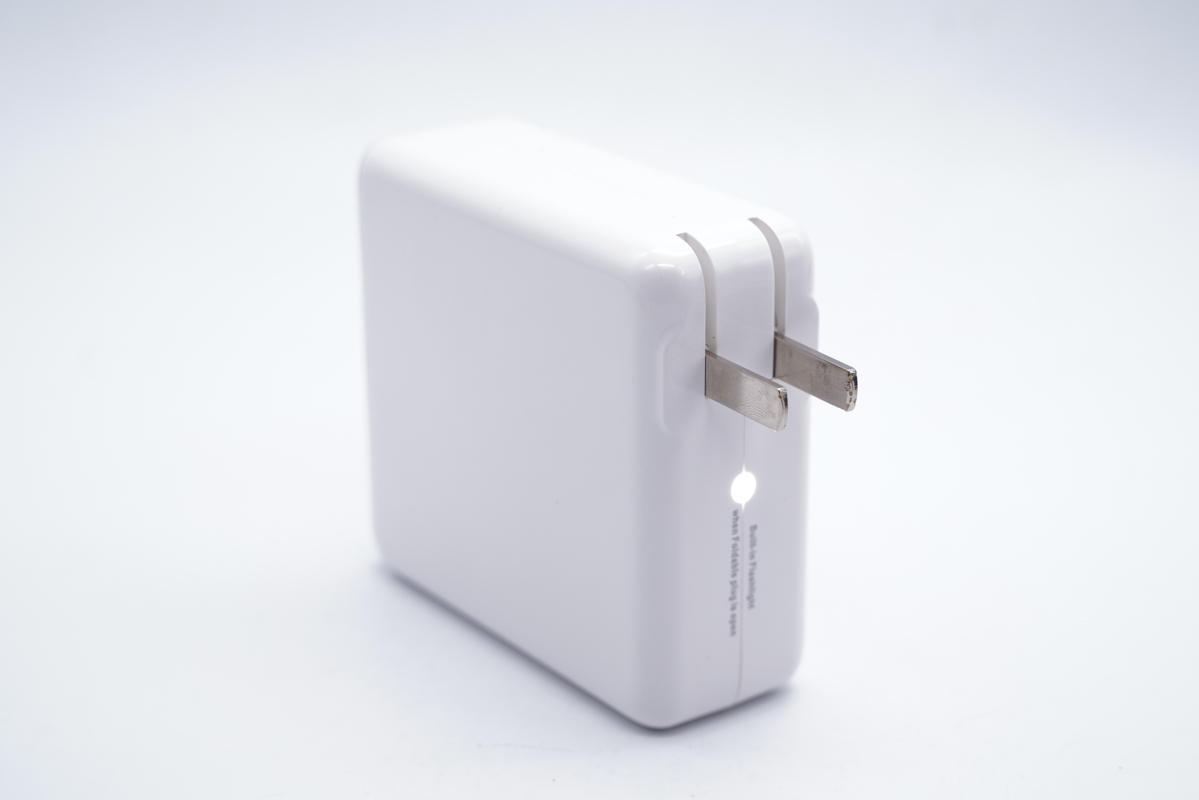

插腳兩側加入雙翼設計，日常使用更加穩定。中心處設有應急照明燈, 當插腳收起時, 應急照明燈會熄滅。當插腳打開時， 應急照明燈會自動亮起， 以便用戶在夜間找到墻上插座，或應急照明使用。

應急照明燈還具有AC輸入檢測功能，當檢測到交流電時，應急照明燈會自動熄滅，無交流電輸入時會自動啟動。當停電時，應急照明燈還能幫助用戶找到產品。據了解此功能還申請了實用新型專利。

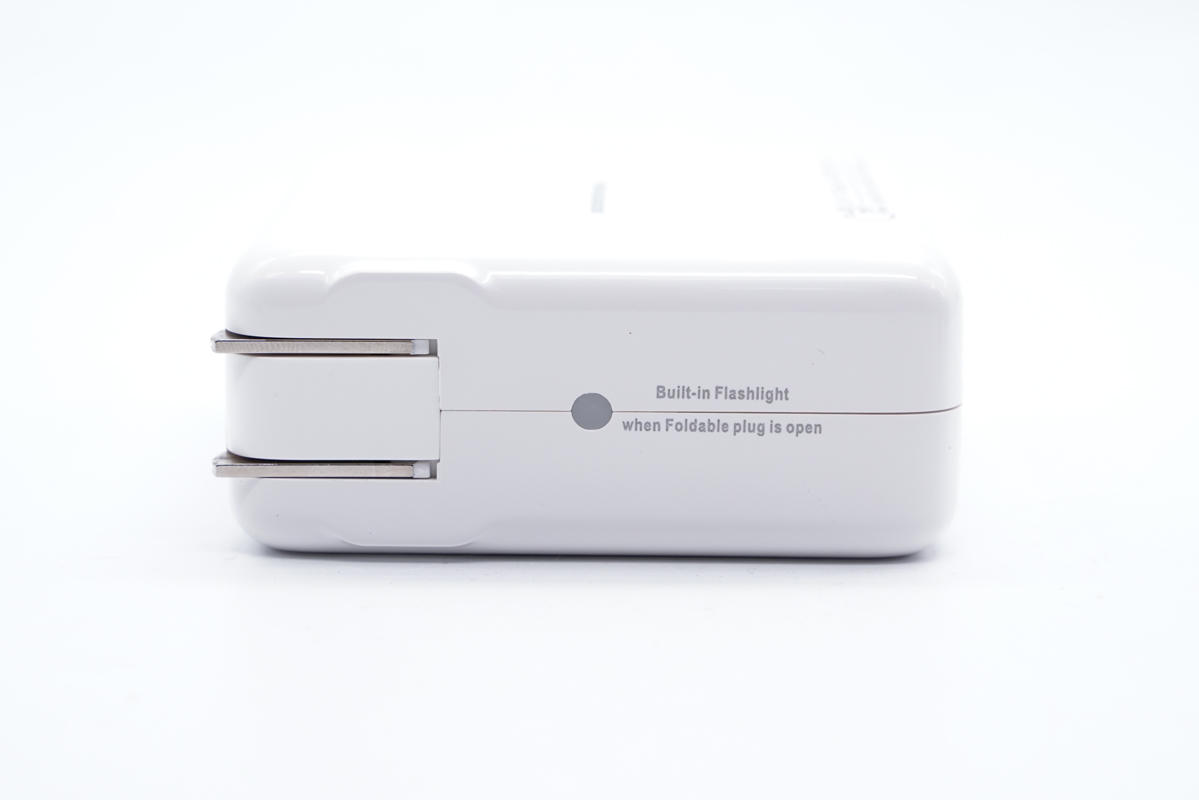

提示語表明插腳展開燈就會亮，實際上也是如此，提醒用戶收回插腳。

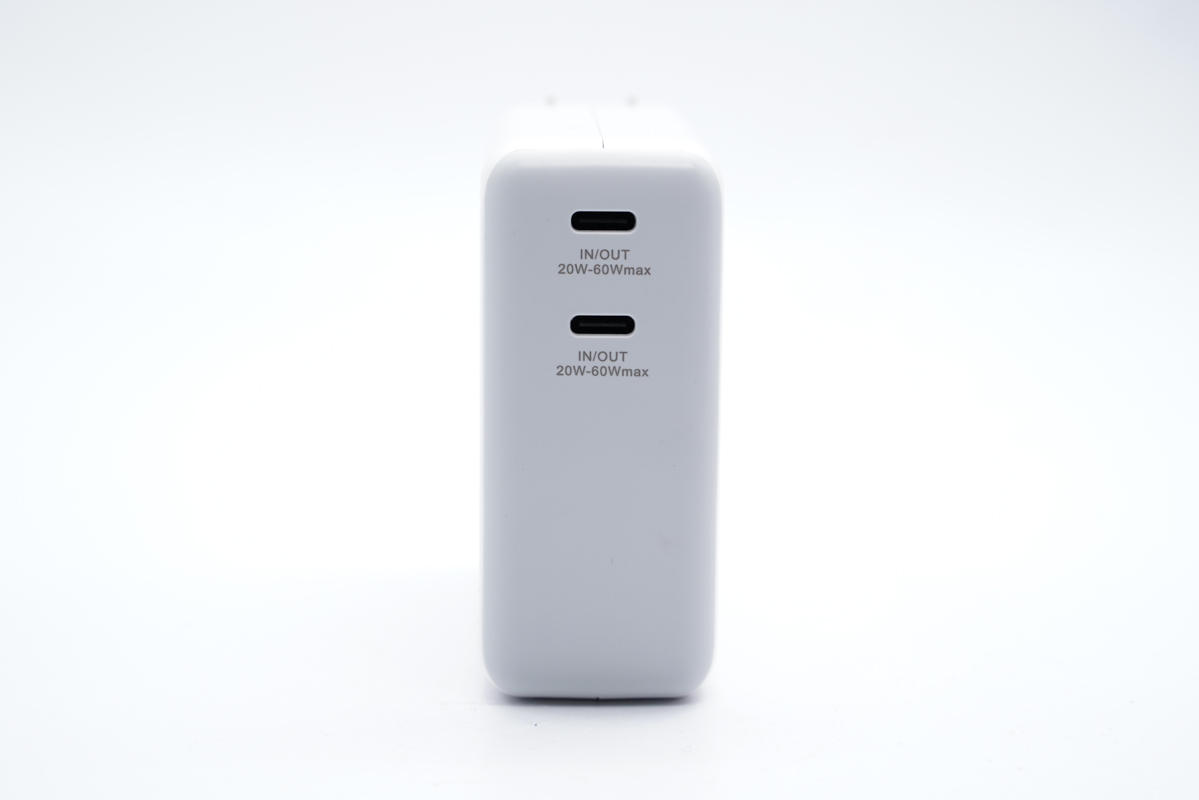

輸出端配有兩個一樣的USB-C接口，都支持雙向快充，功率20-60W。兩口支持盲插60W（充電器模式) 或盲插40W(移動電源模式)。

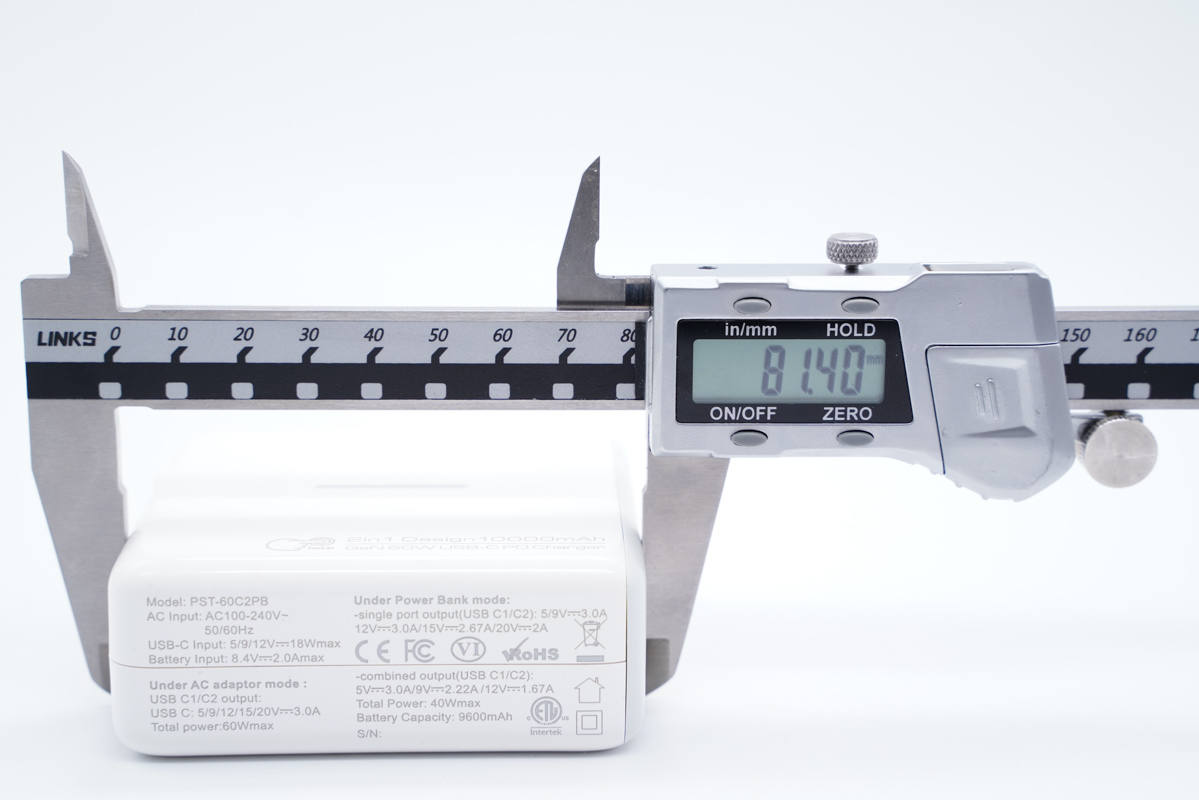

測得機身長度為81.4mm。

寬度為75.92mm。

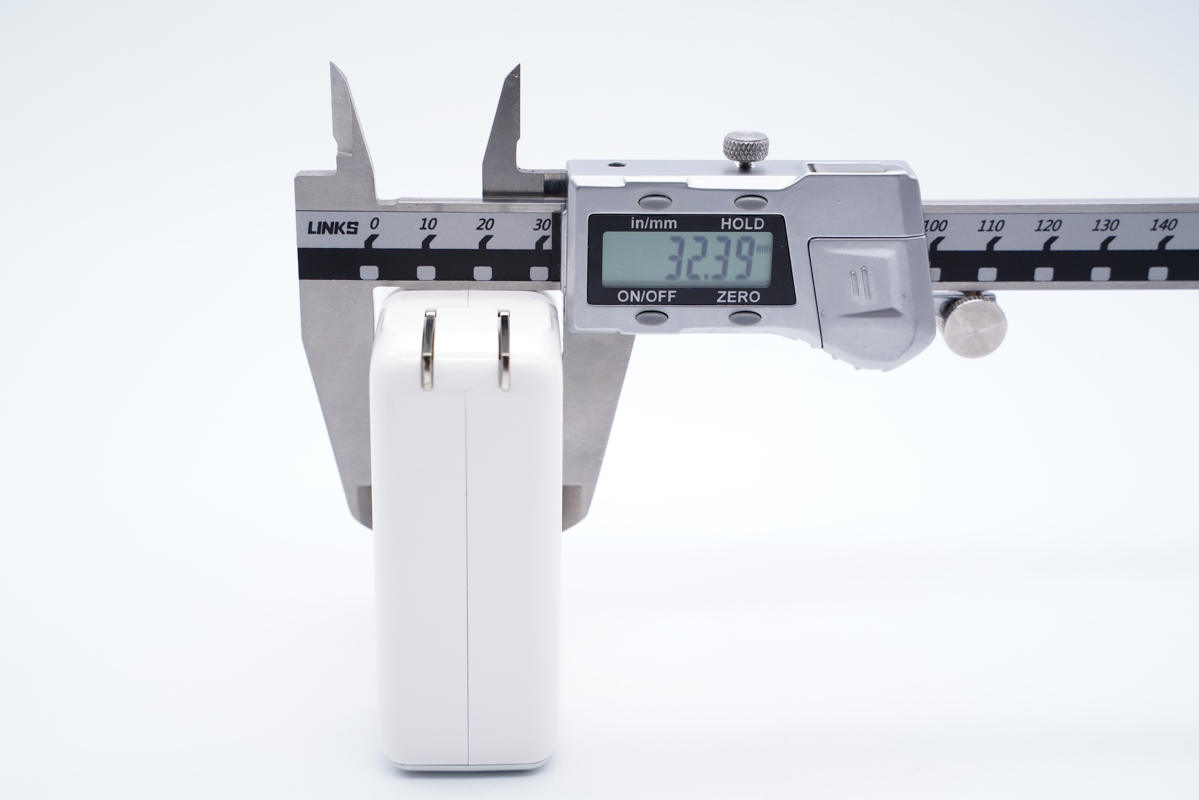

厚度為32.39mm。

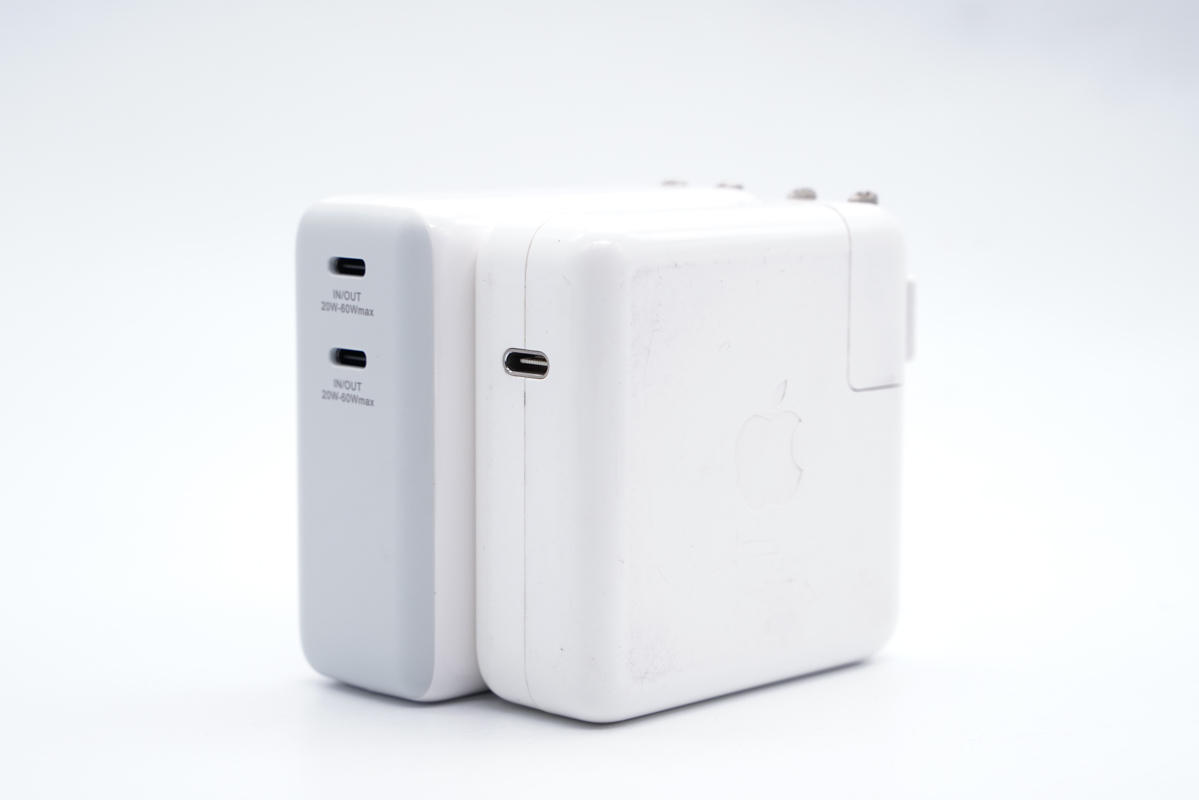

和蘋果61W充電器直觀對比，稍微長一點。

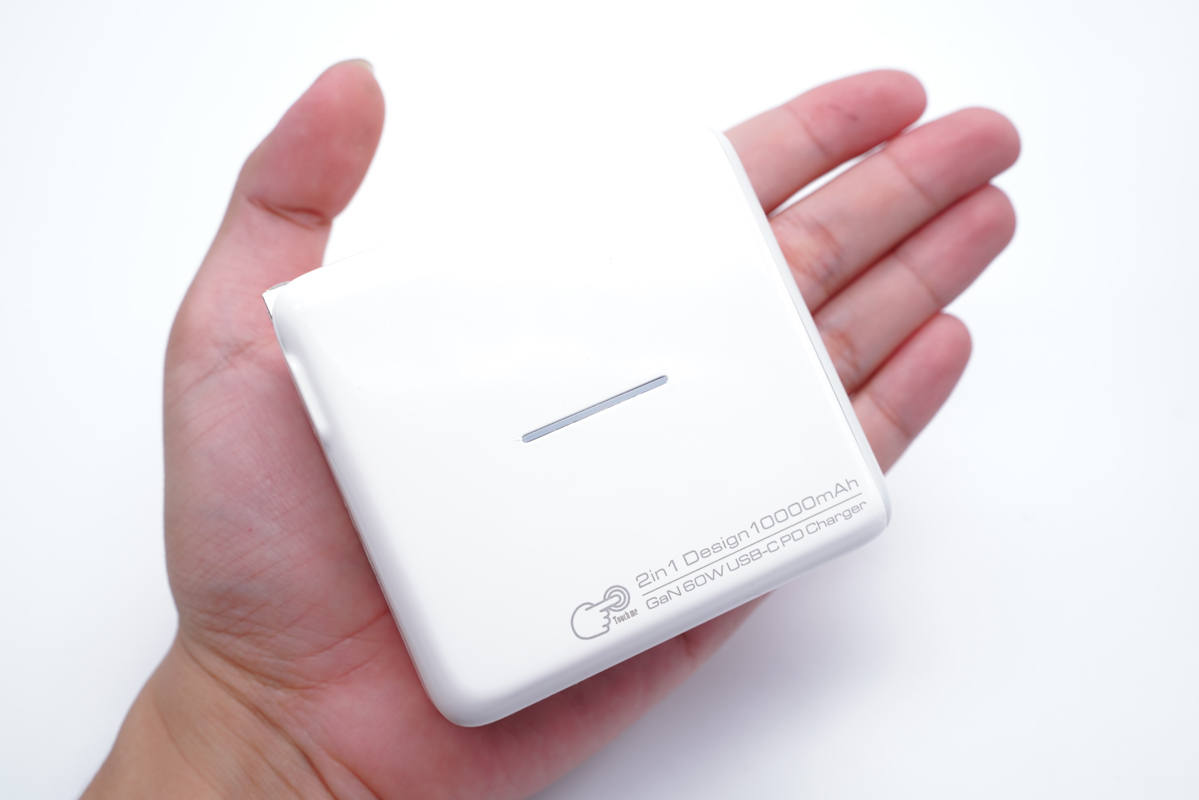

拿在手上的直觀感受。

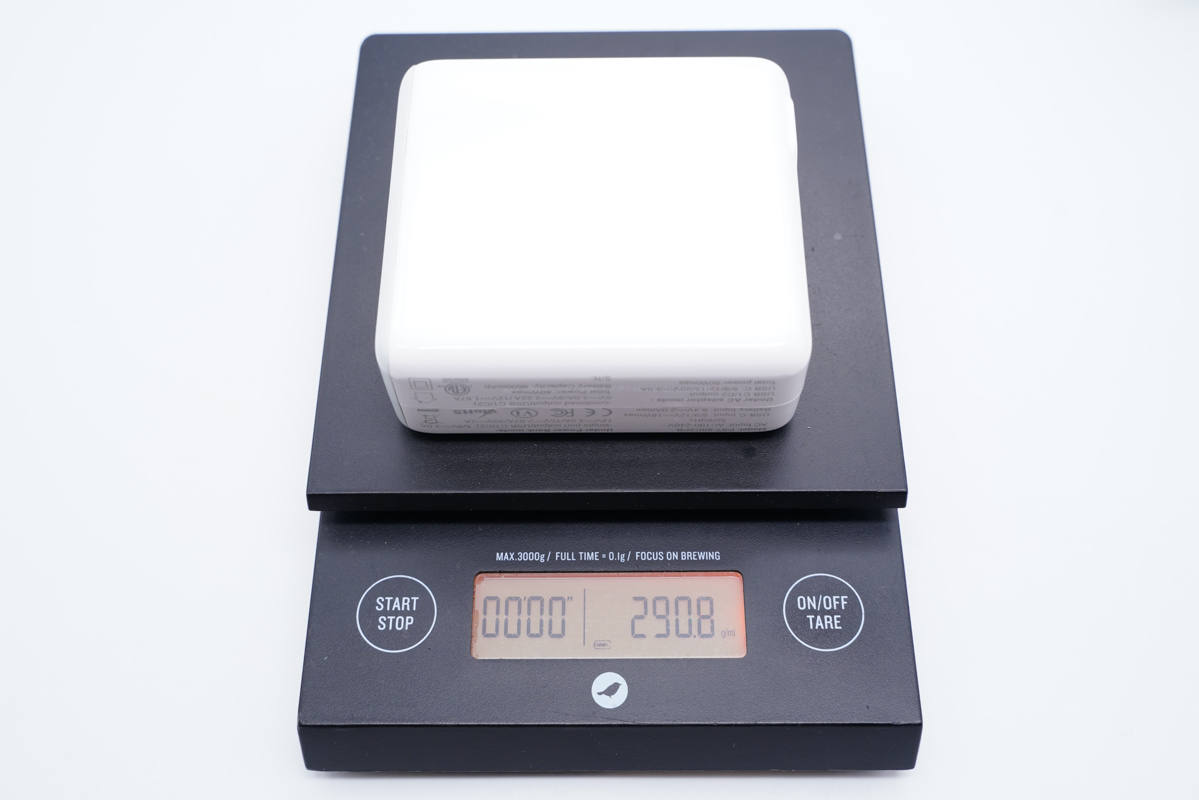

凈重約為291g。

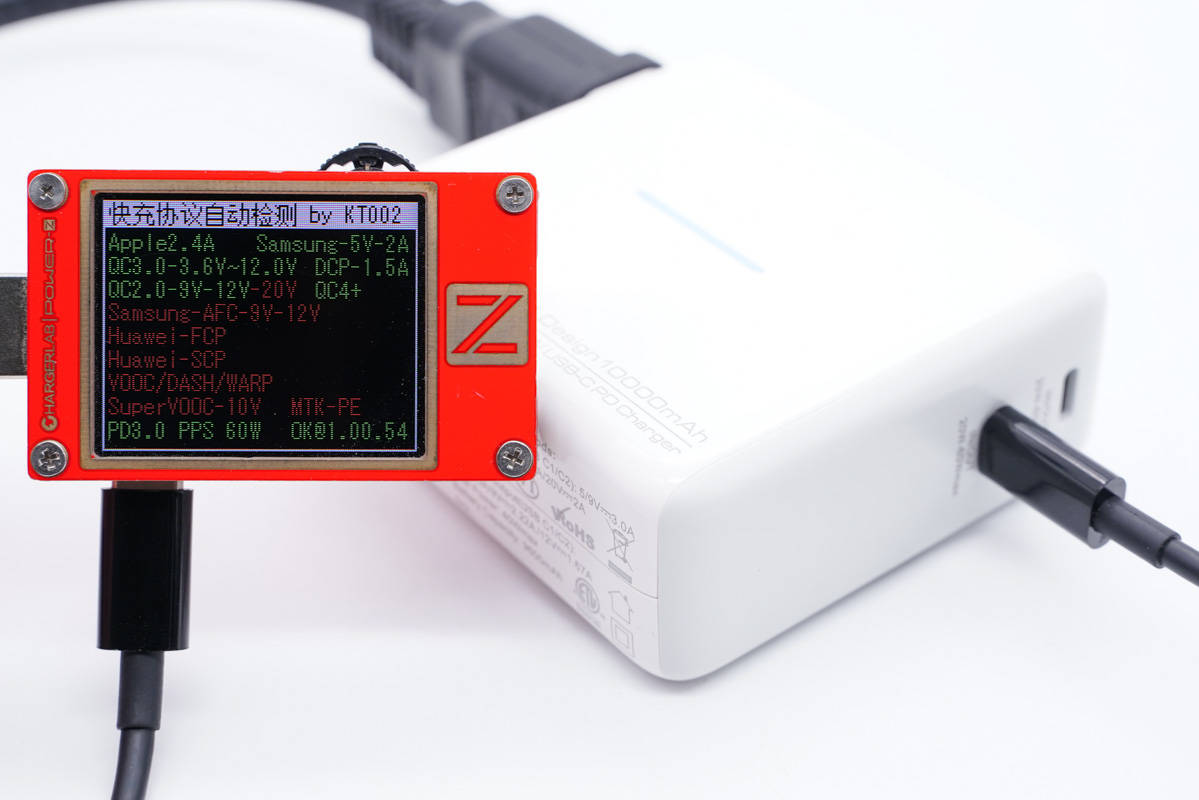

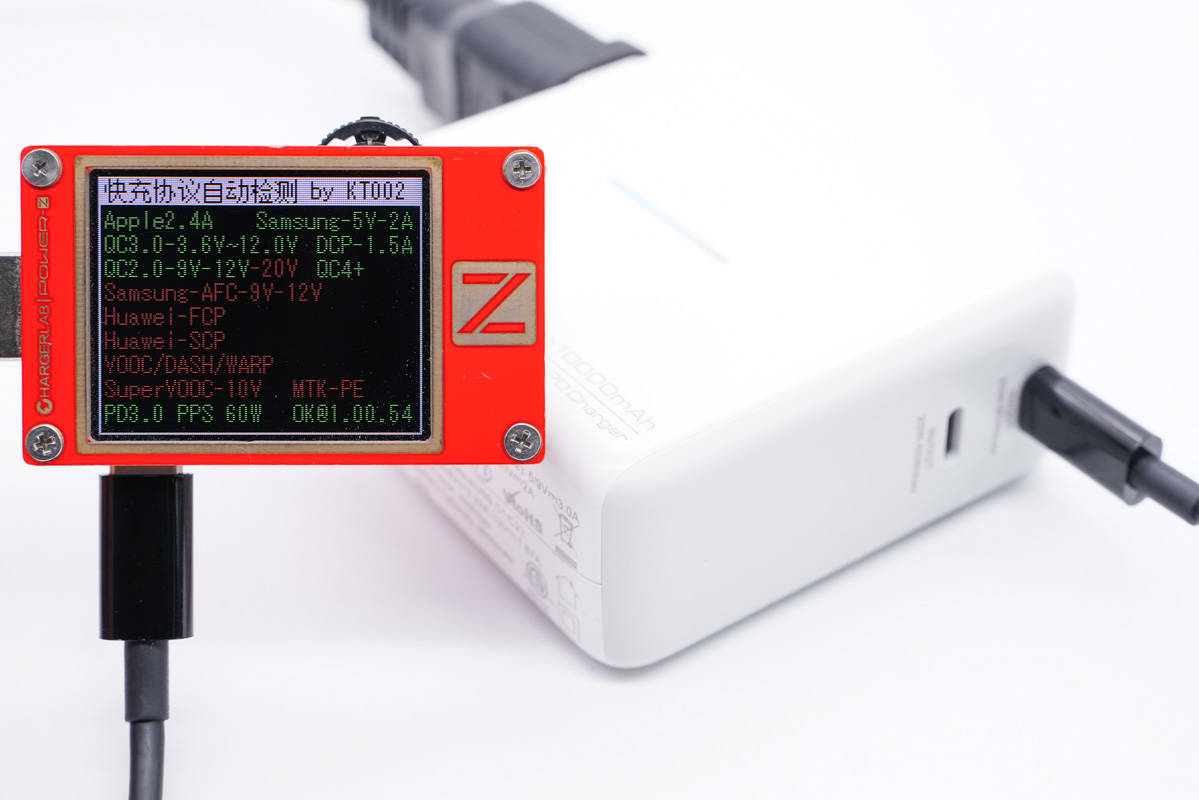

充電器模式下，使用ChargerLAB Power-Z KT002測得USB-C口支持Apple2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、PD3.0、PPS快充協議，最大功率能達到60W。

此外具備5V3A、9V3A、12V3A、15V3A、20V3A五組固定電壓檔位。

另一個C口在充電器模式下輸出協議相同。

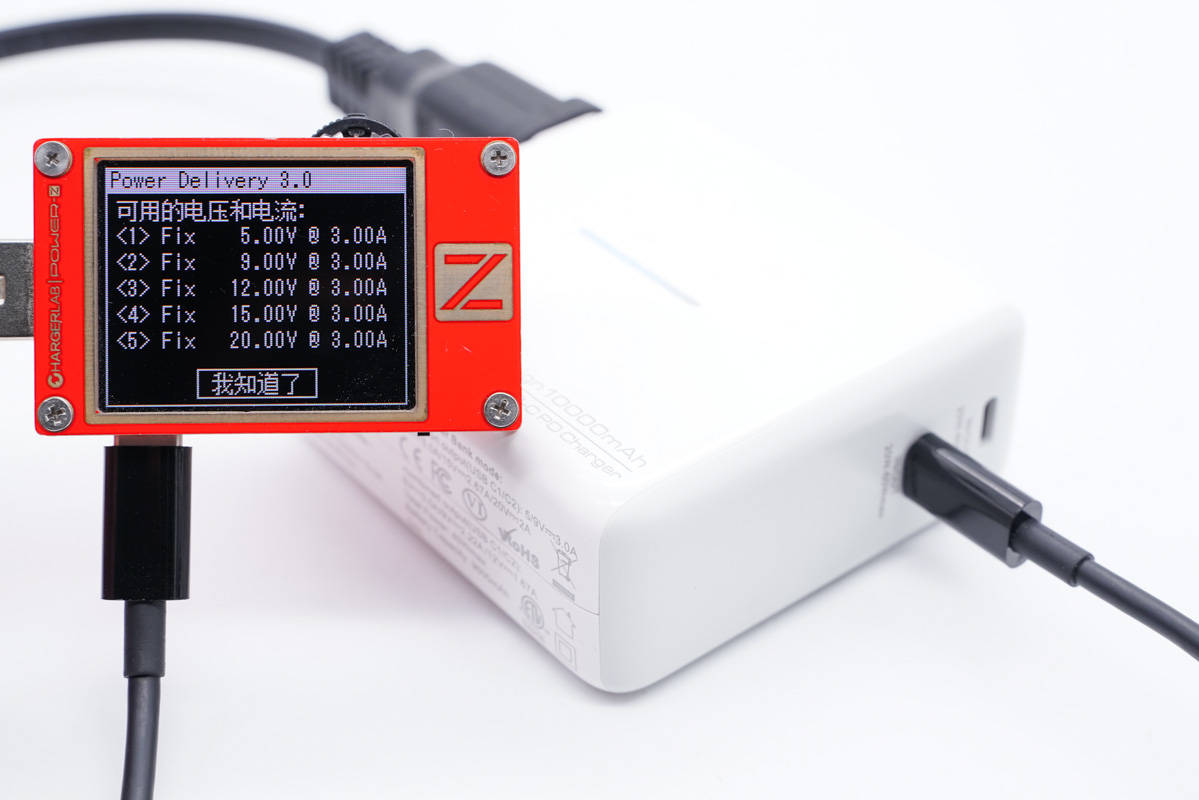

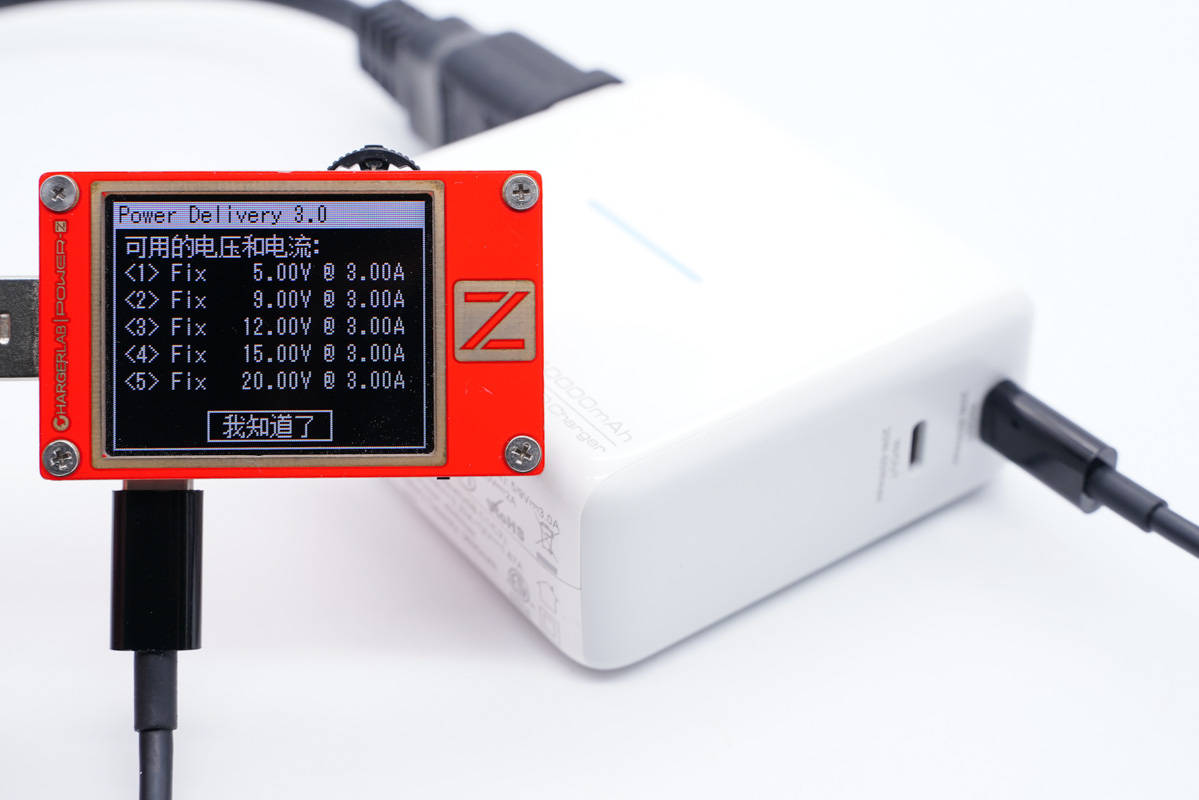

PDO報文也完全一樣。

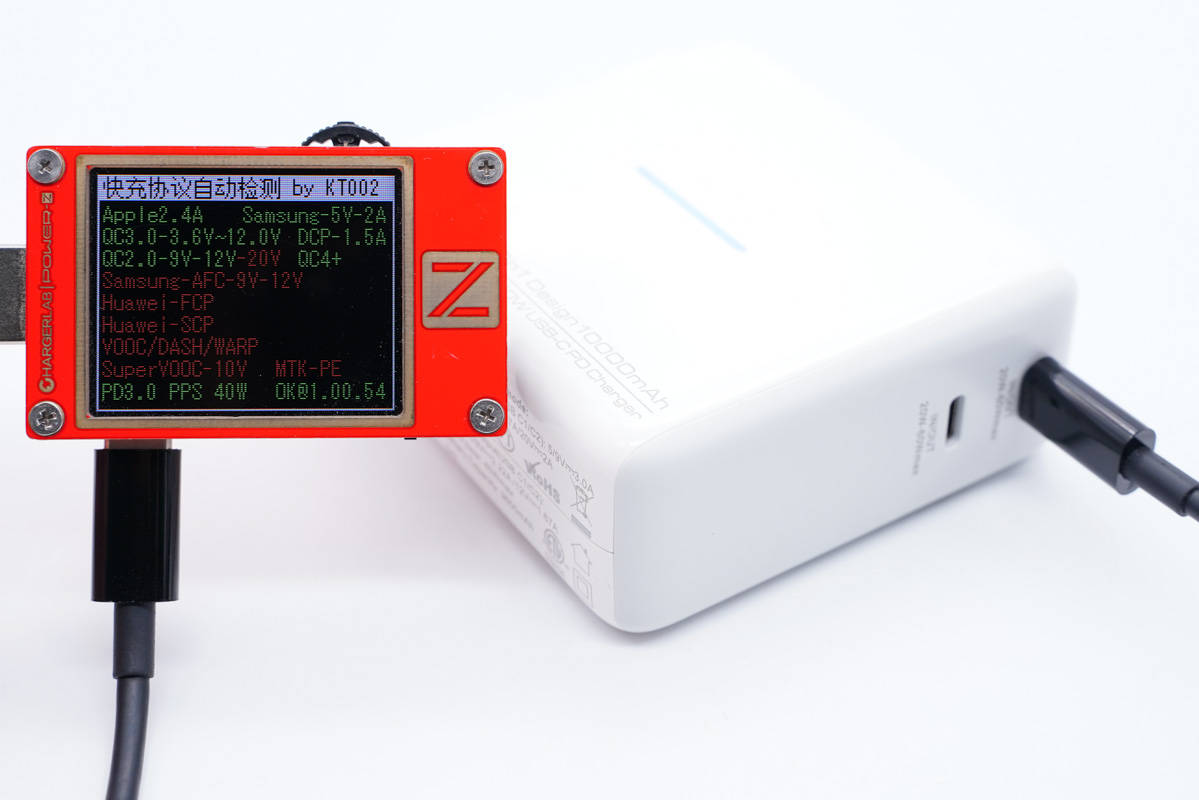

移動電源模式下，使用KT002測得USB-C口同樣支持Apple2.4A、Samsung 5V2A、DCP、QC、PD3.0、PPS快充協議，最大功率能達到40W。

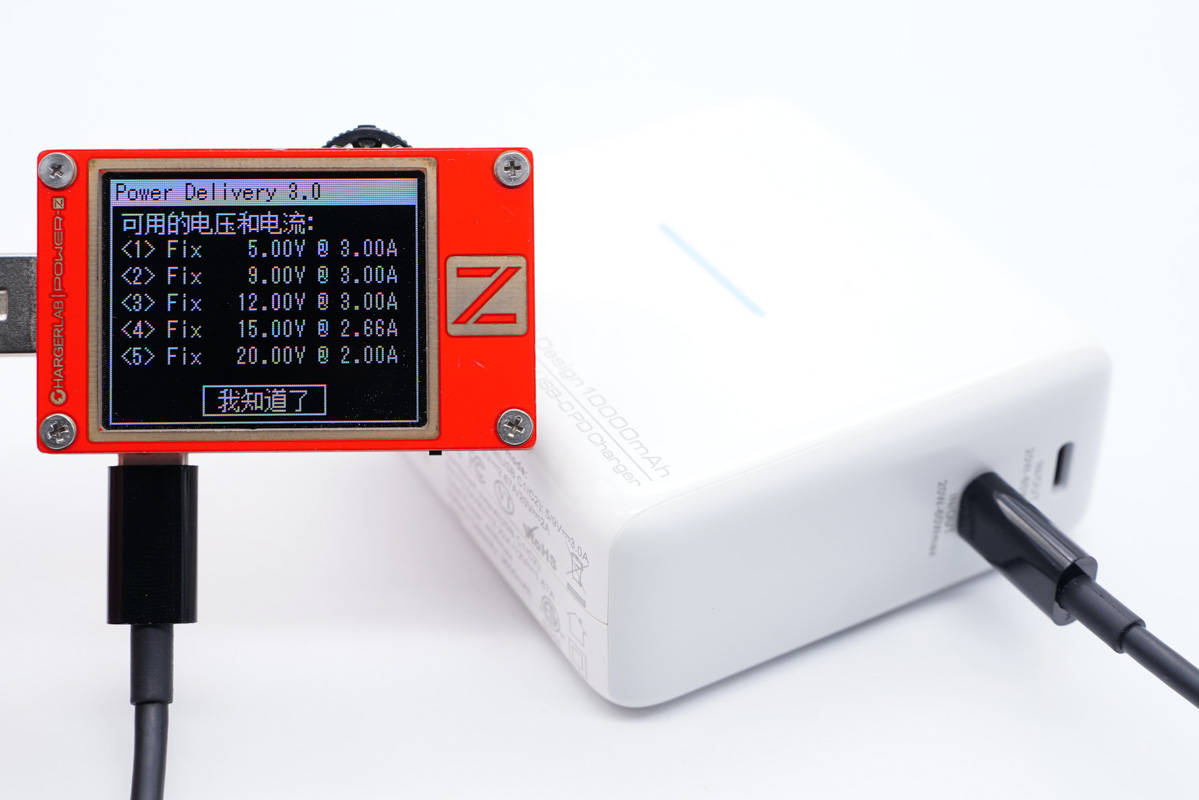

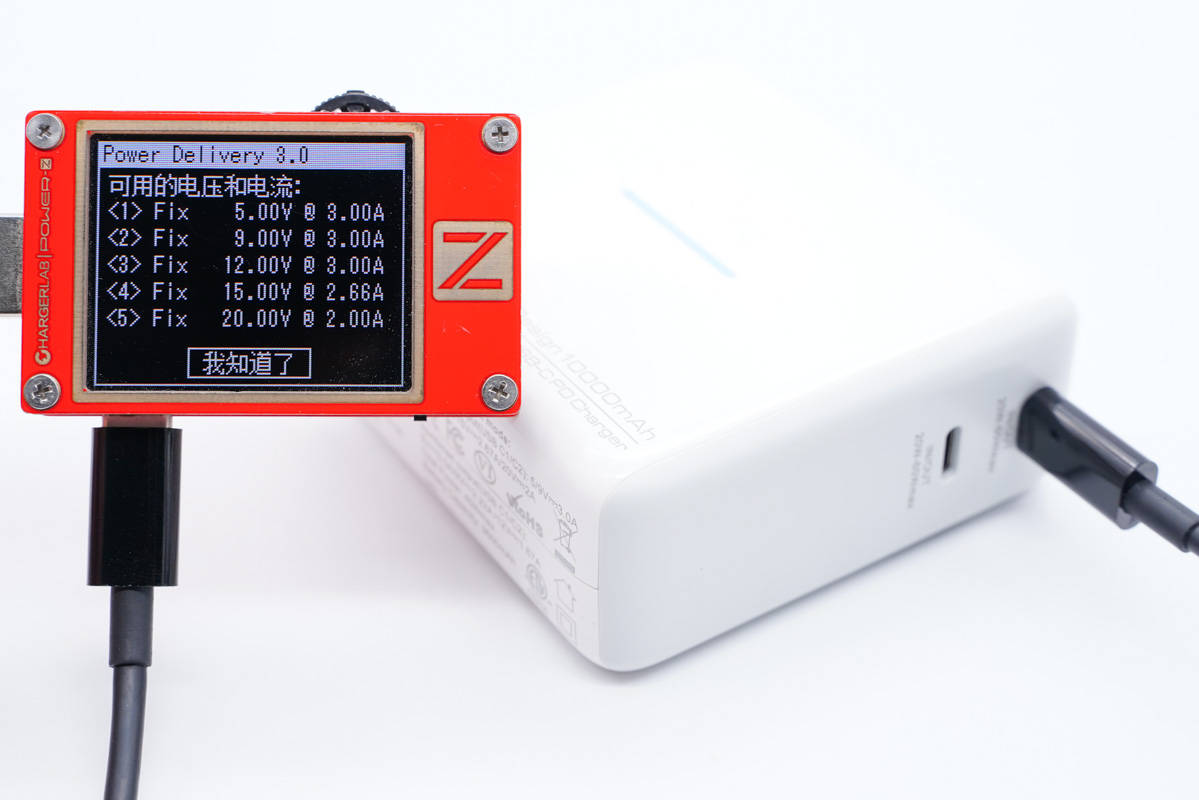

PDO報文顯示具備5V3A、9V3A、12V3A、15V2.66A、20V2A五組固定電壓檔位。

移動電源模式下，兩個C口輸出協議也相同。

PDO報文也相同，即無論是充電器模式還是移動電源模式，兩個C口單口輸出性能完全一樣，支持功率盲插，使用十分方便。

二、愛蘭博二合一氮化鎵充電器拆解

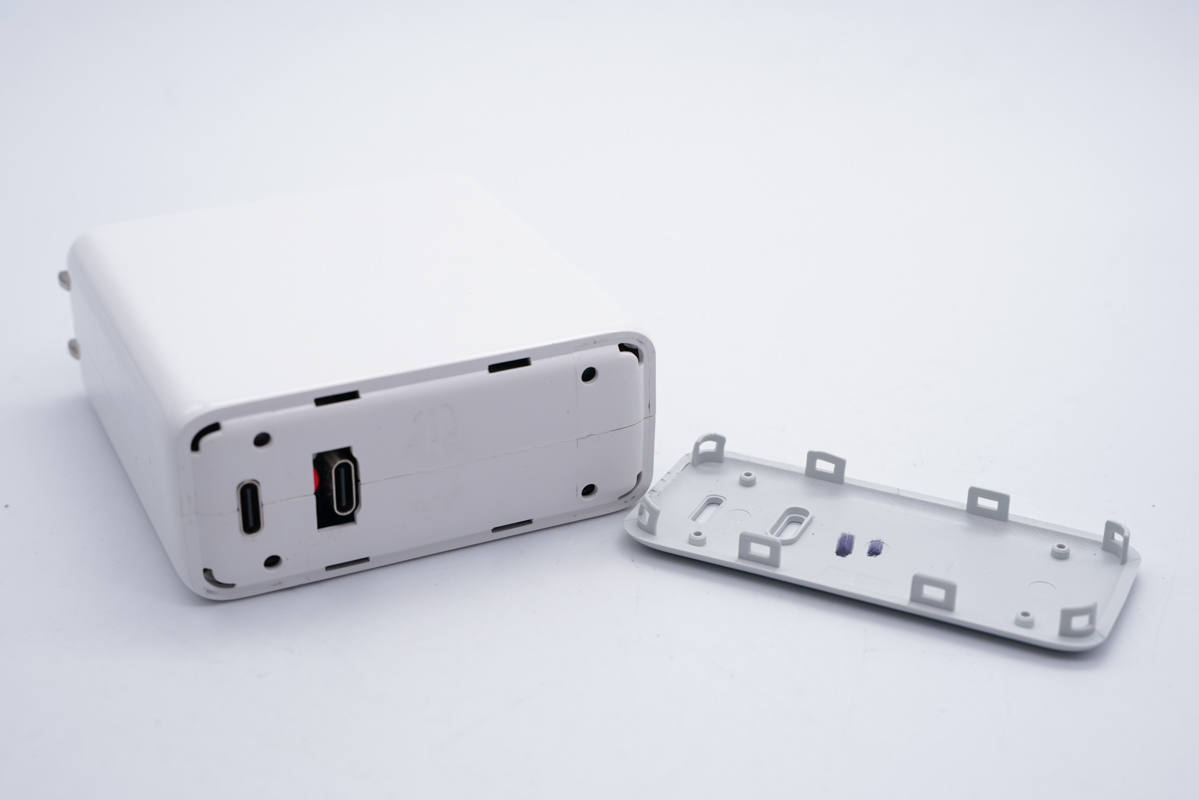

首先將輸出端蓋板拆開，采用卡扣封裝固定。

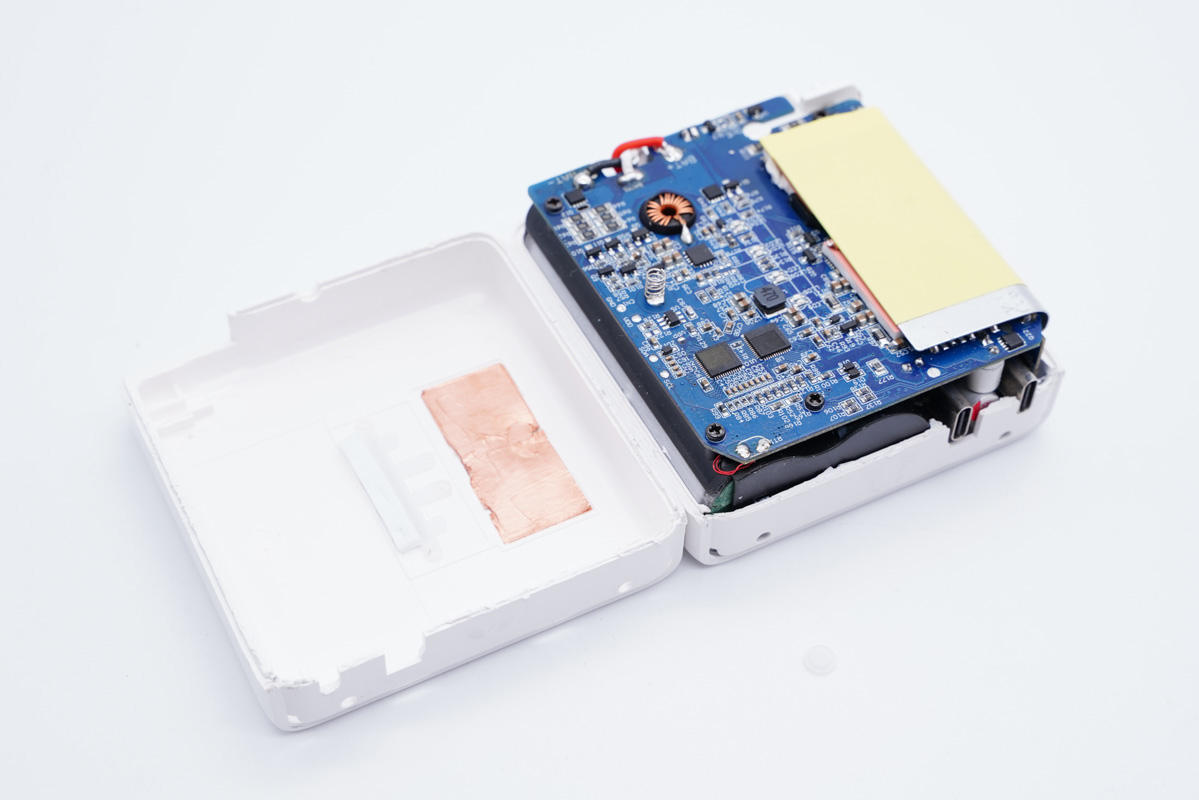

接著可以沿側身將機身殼拆開，超聲波焊接封裝，外殼上貼有觸摸銅箔。

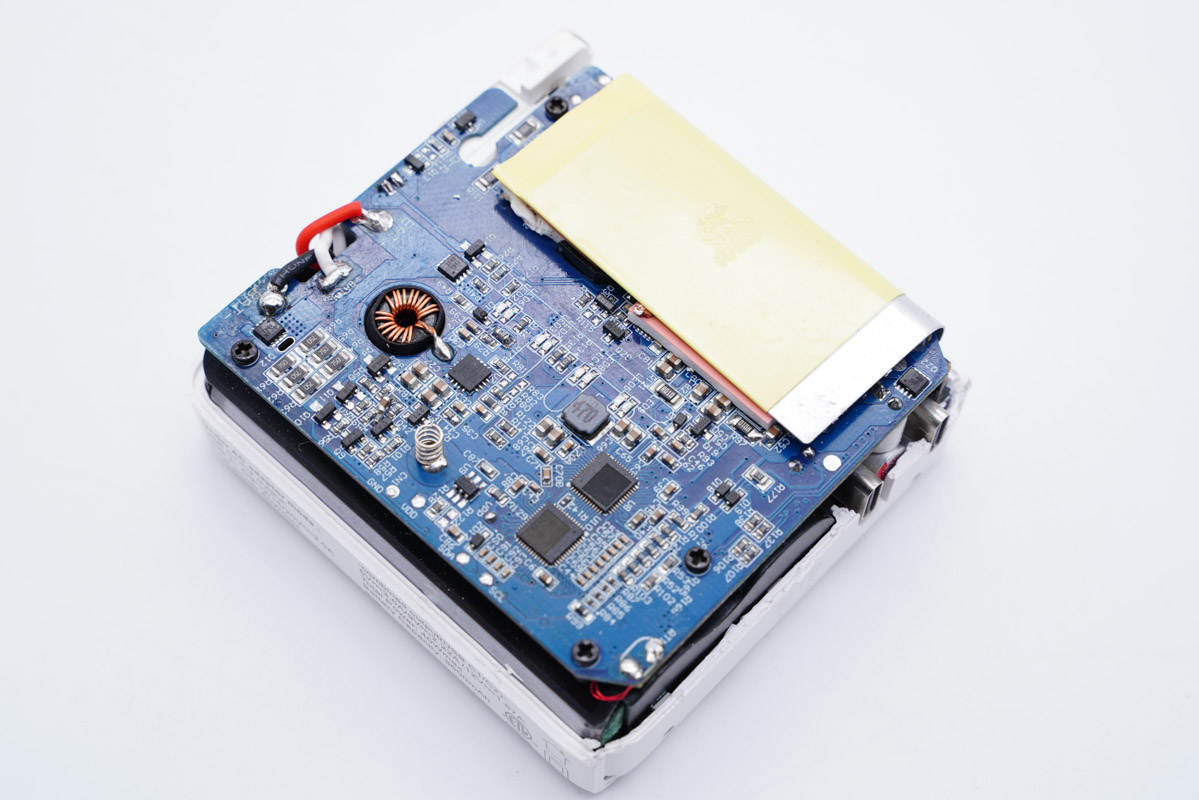

PCB板使用螺絲固定。

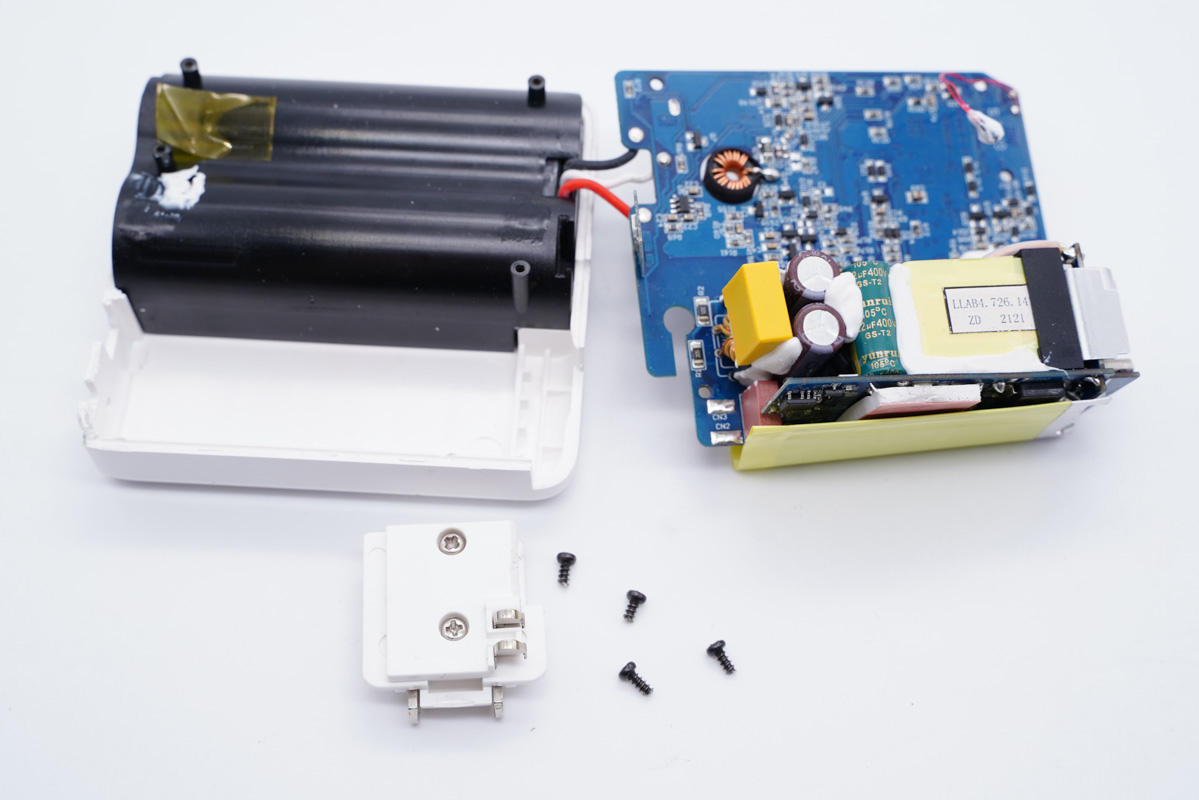

拆掉螺絲取出PCB板，插腳為單獨模組設計，金屬片接觸通電，電池采用黑色塑料殼絕緣保護。

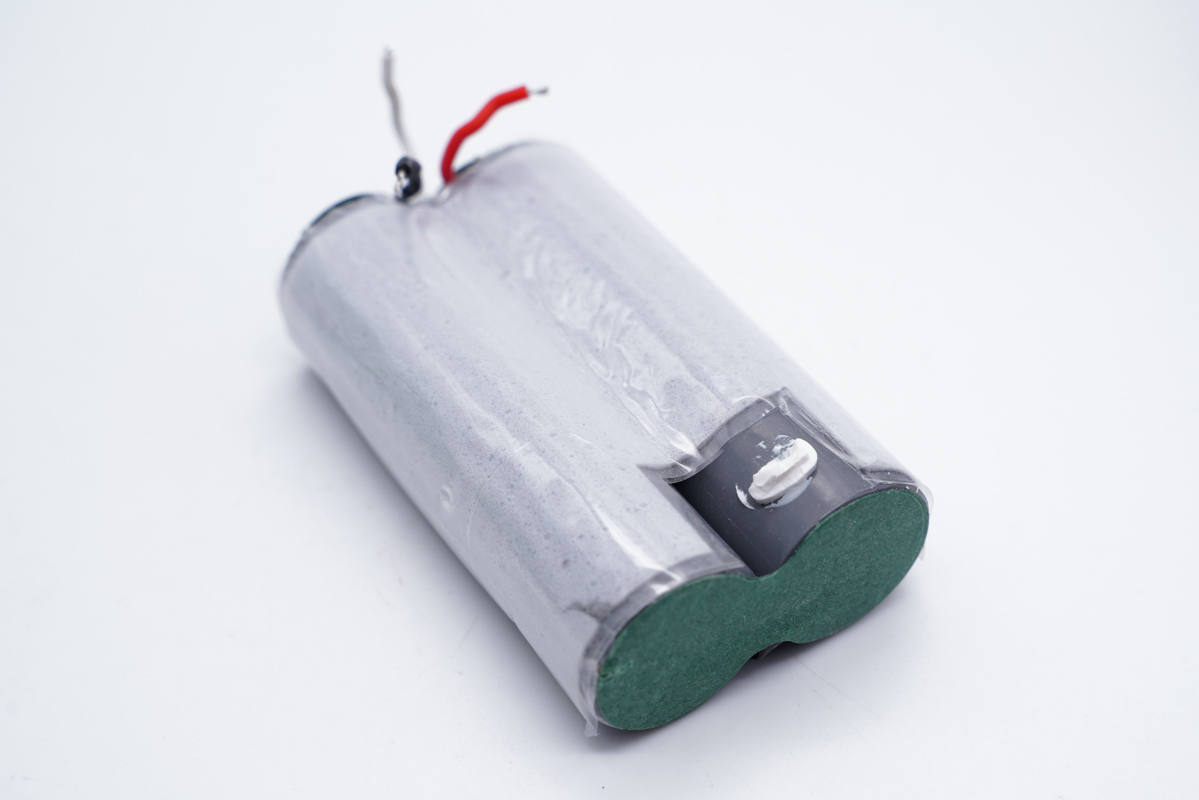

除塑料殼外，電池還貼有納米隔熱材料進行隔熱處理，隔熱墊背面，貼有黑色石墨烯貼紙，以均衡電池溫度，提高電池安全性能，兩端貼有青稞絕緣紙。

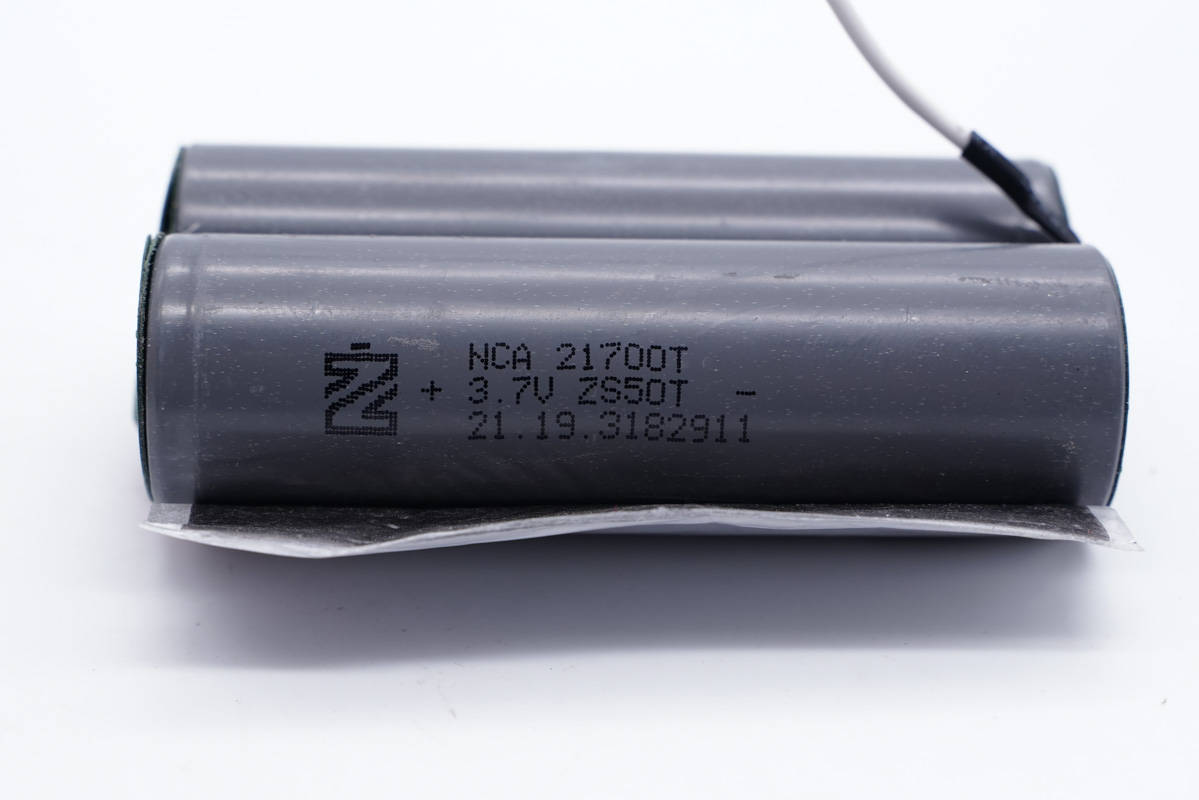

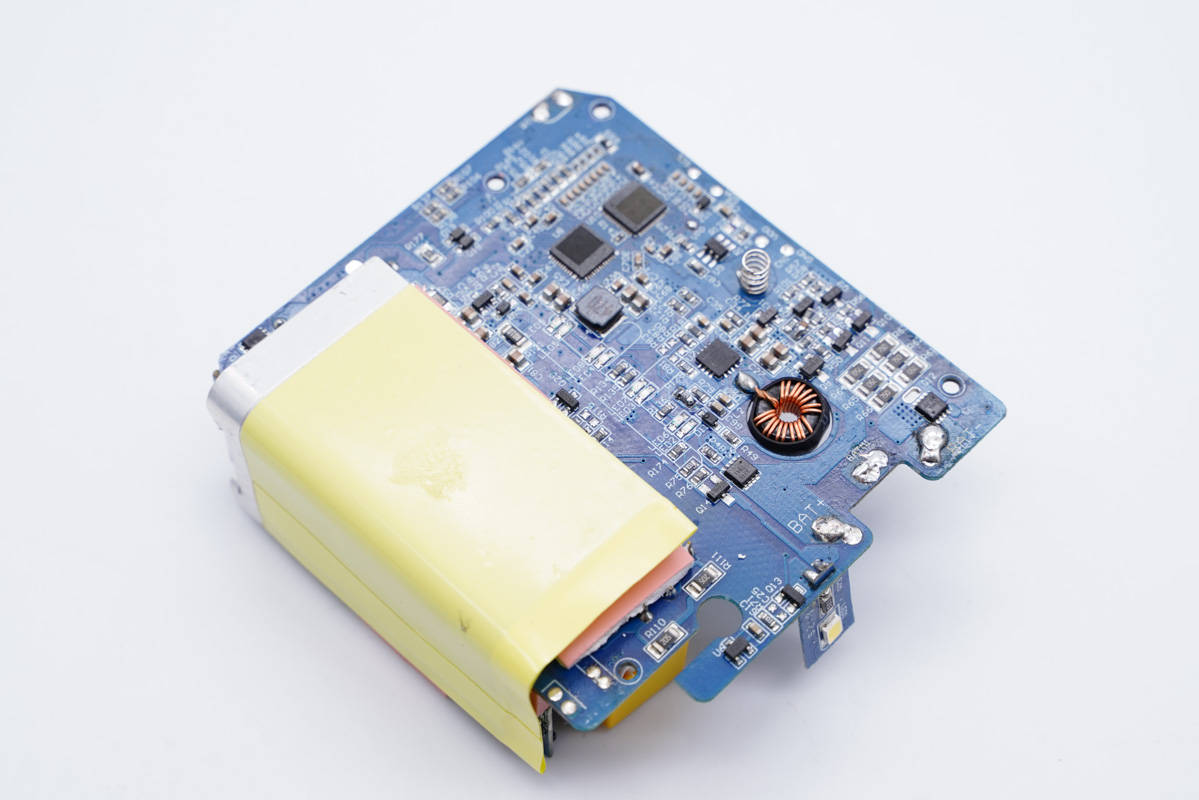

這款產品采用的是21700 NCA鋰電池，兩顆串聯。

主板一側布局充電器，并配有散熱片幫助散熱，散熱片包裹絕緣膠帶。

散熱片錫焊固定。

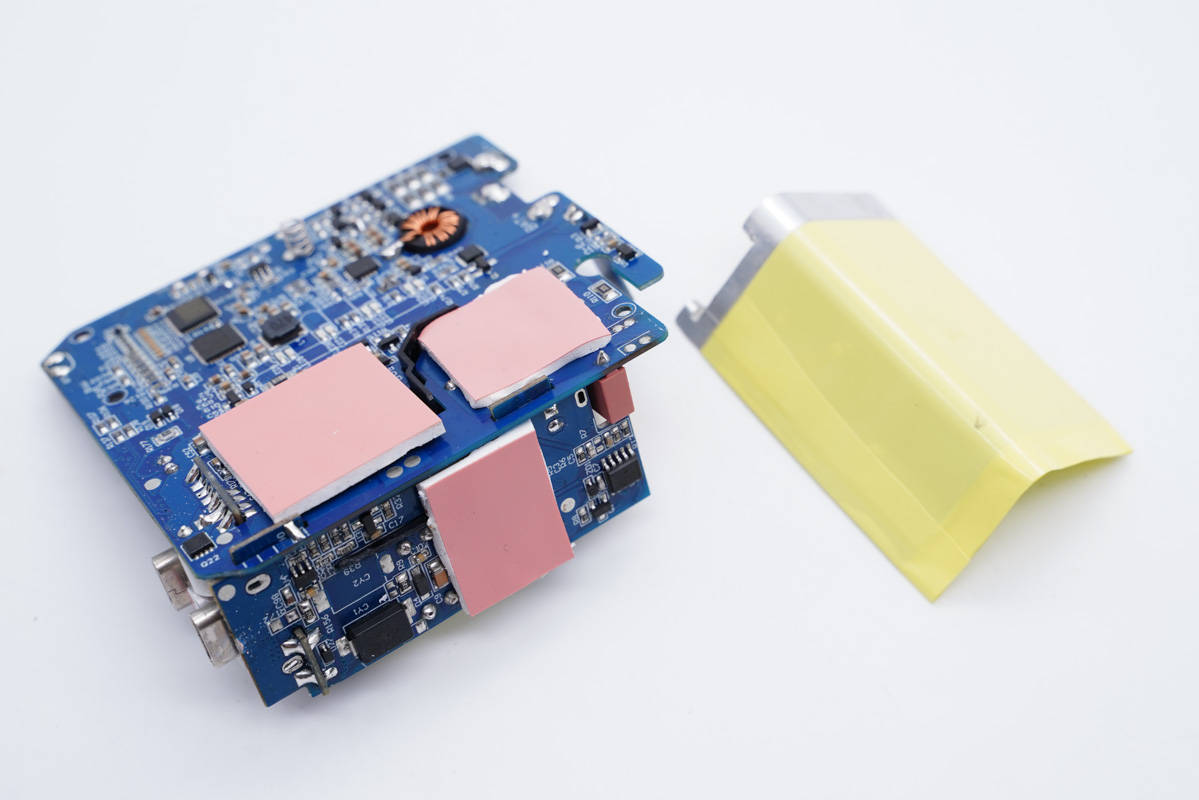

拆掉散熱片，主板以及側邊小板背面均貼有導熱墊幫助導熱。

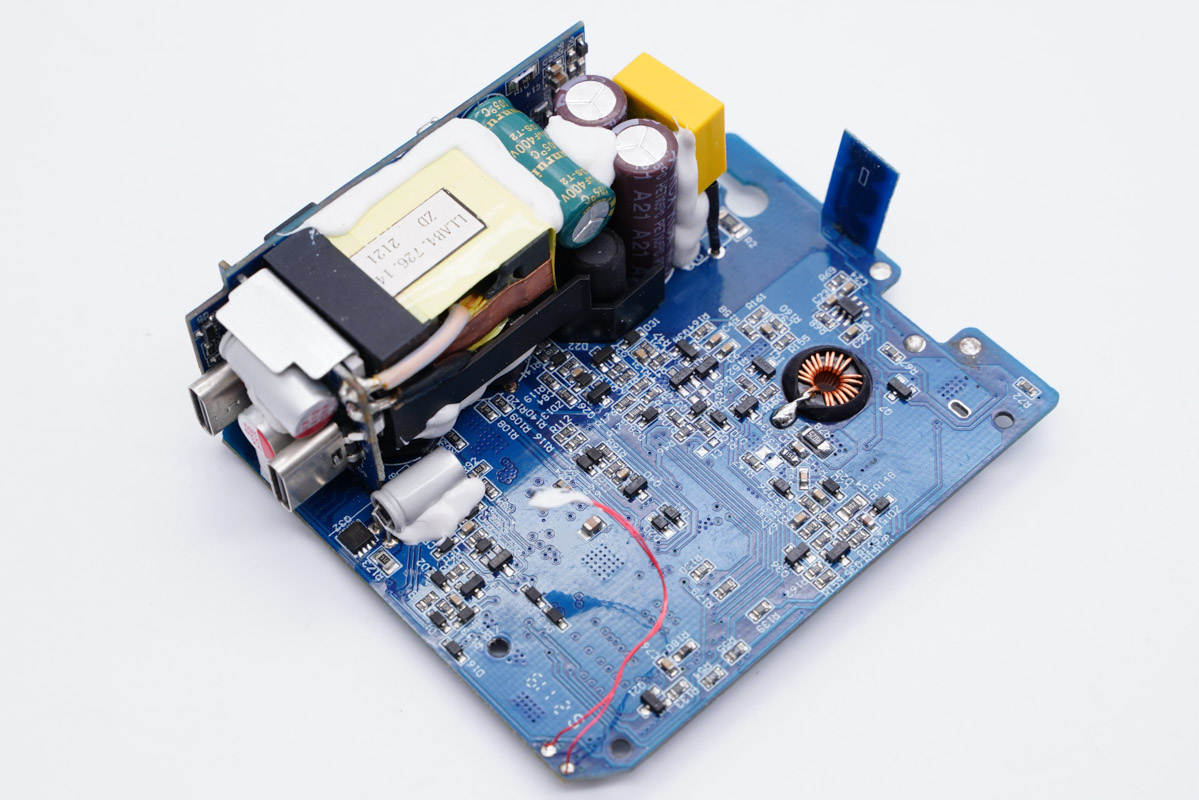

正面一覽，電容、變壓器等打膠固定，初次級間設有隔離板。整體布局相當緊湊，空間利用率很高。

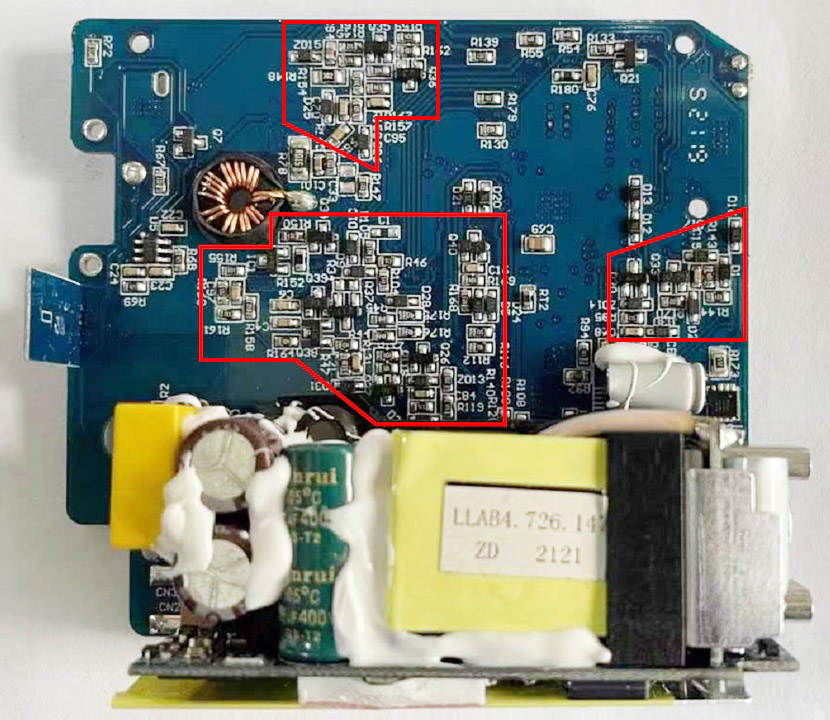

據了解，此款產品使用了一種特殊的電路拓撲。相較于雙路DC/DC需要同時進行降壓工作的常規拓撲，這款產品使用了一種任意一路Bypass的獨創電路拓撲。并且搭配了一種創新式互調電路， 實現獨立參考源的DC/DC并聯供電。

此種獨創電路拓撲在整體系統效率上改進了3%-4%。更為令人驚訝的是，以上的電路系統的實現，完全是由模擬電路搭建而成（上圖紅框所示處），并未使用任何IC。據了解，上述電路已經申請了發明專利。

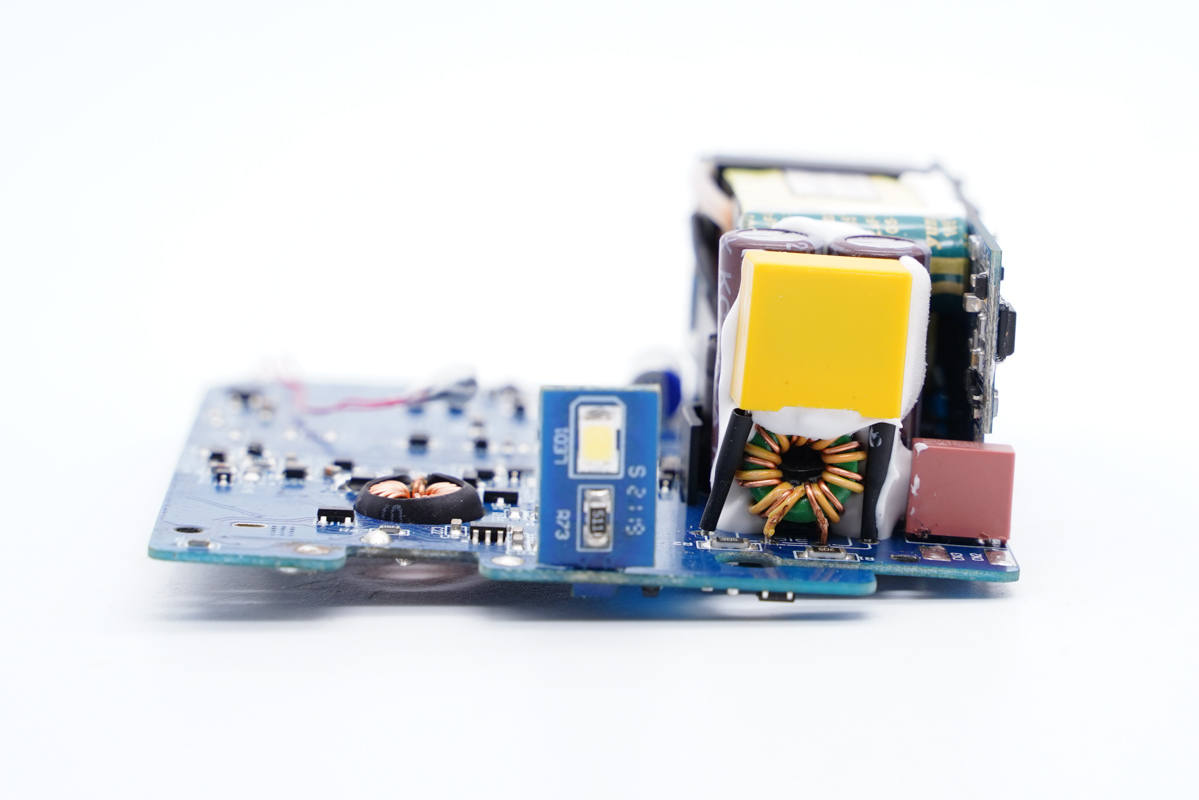

前端焊接一塊LED小板，左側一顆電感沉板設計。

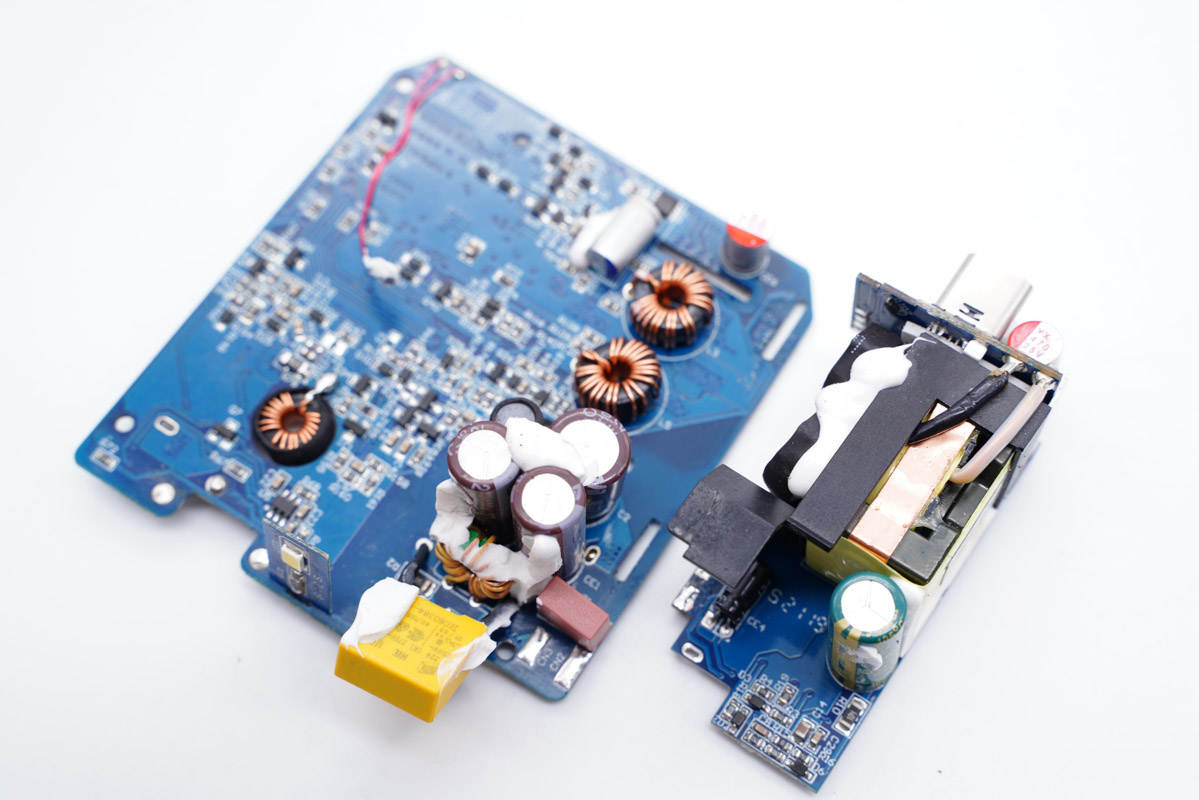

將側邊小板拆掉，正面有電容、變壓器等。

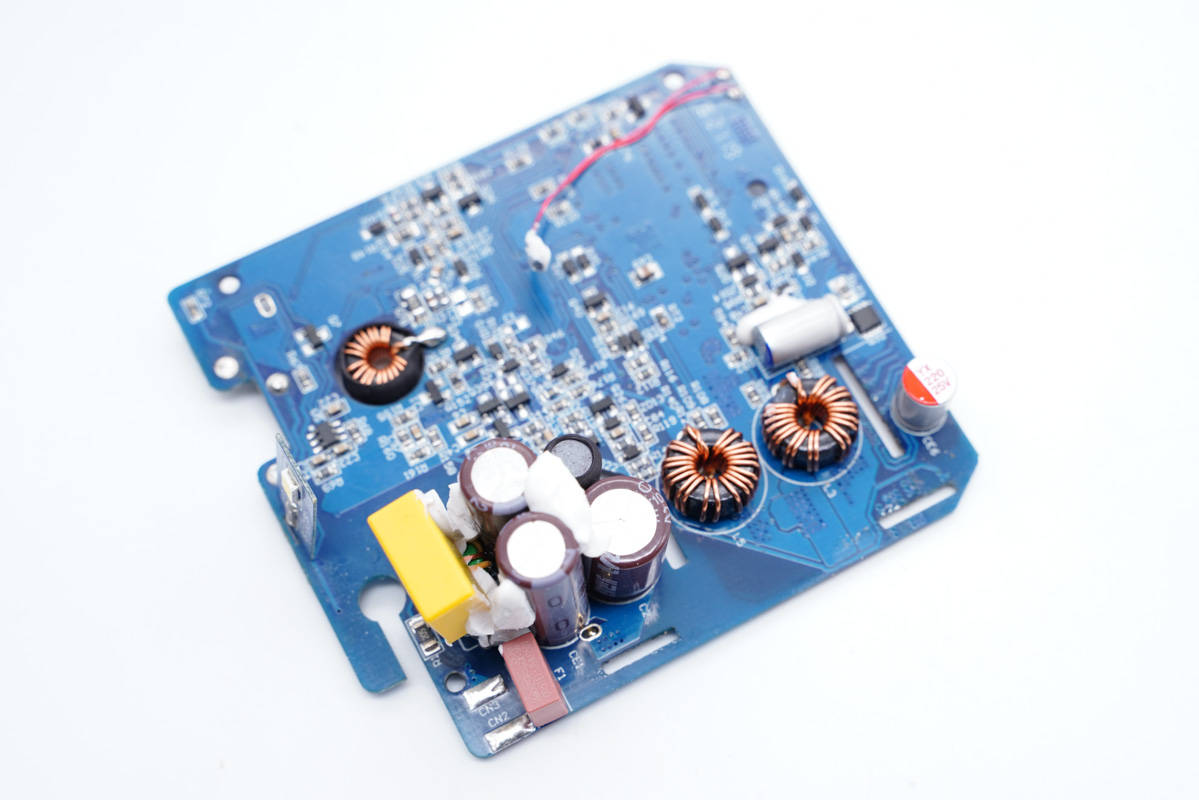

主板上設有保險絲、X電容、濾波電容等，輸出端有兩顆升降壓電感以及兩顆濾波固態電容。

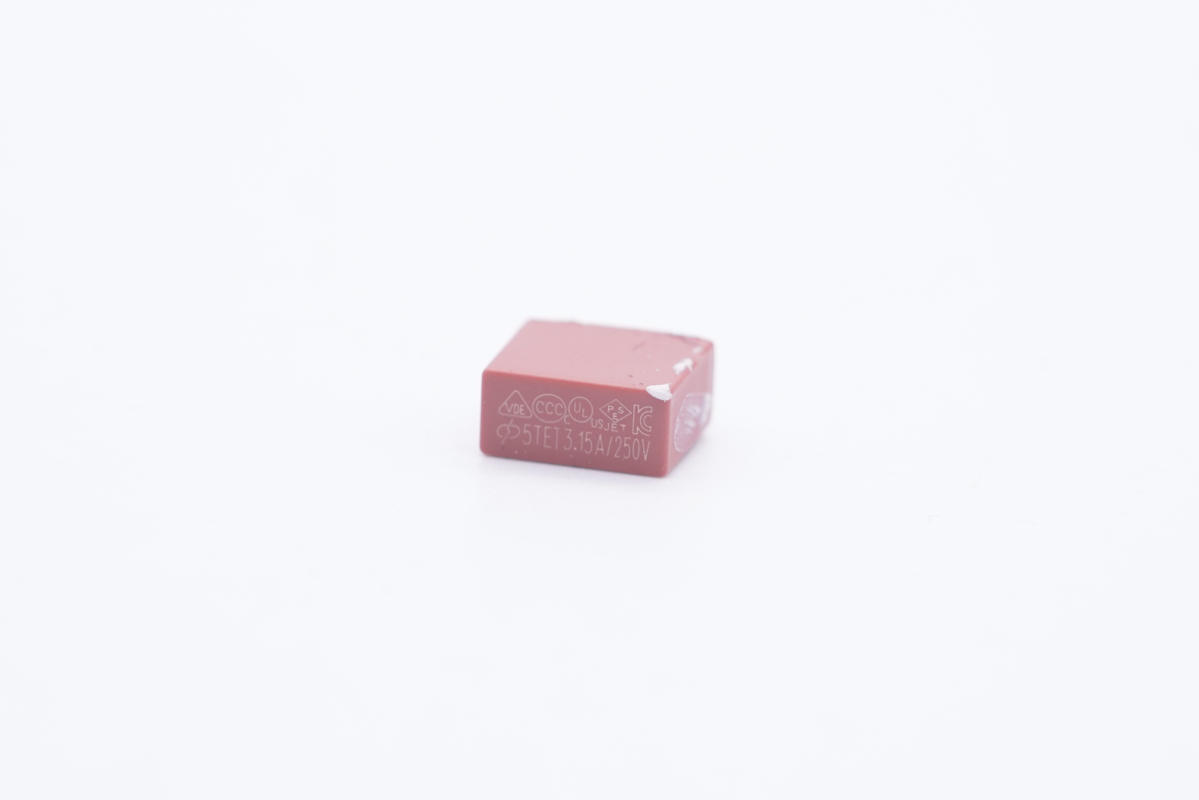

延時保險絲規格為3.15A 250V。

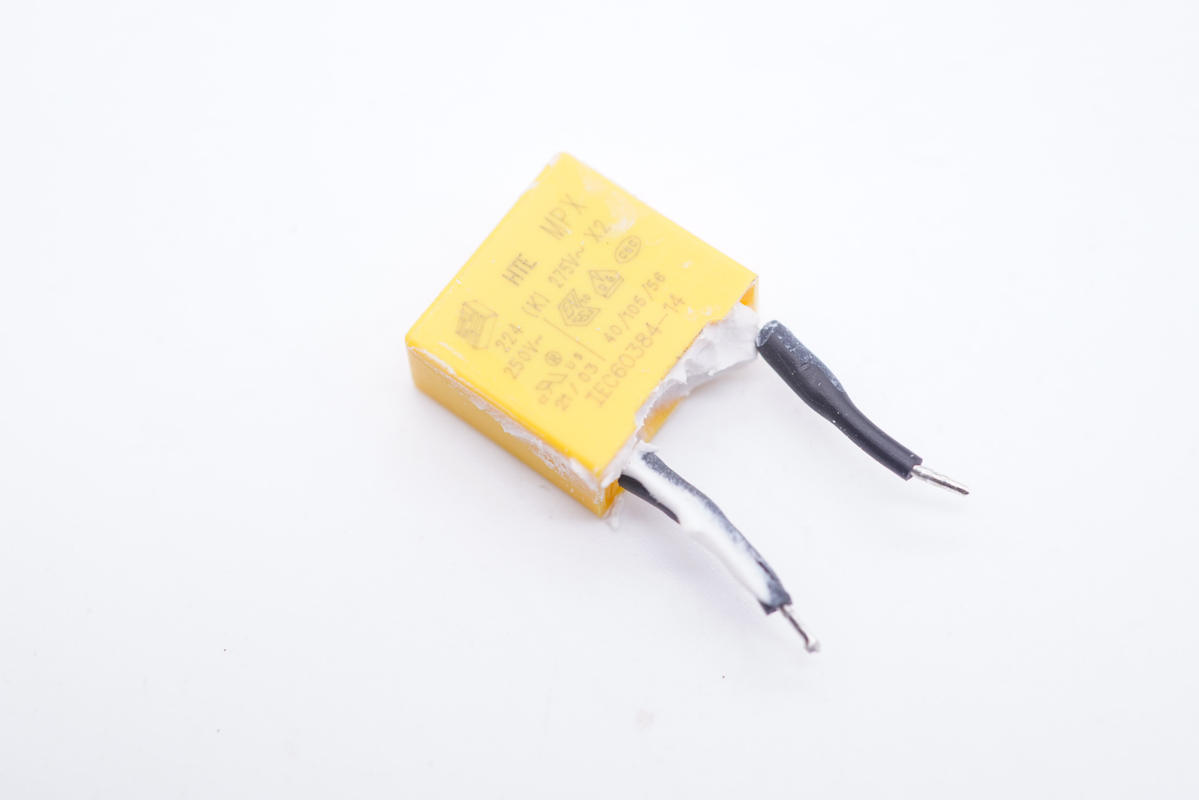

安規X電容特寫，焊腳套有絕緣管。

共模電感特寫，濾除EMI干擾。

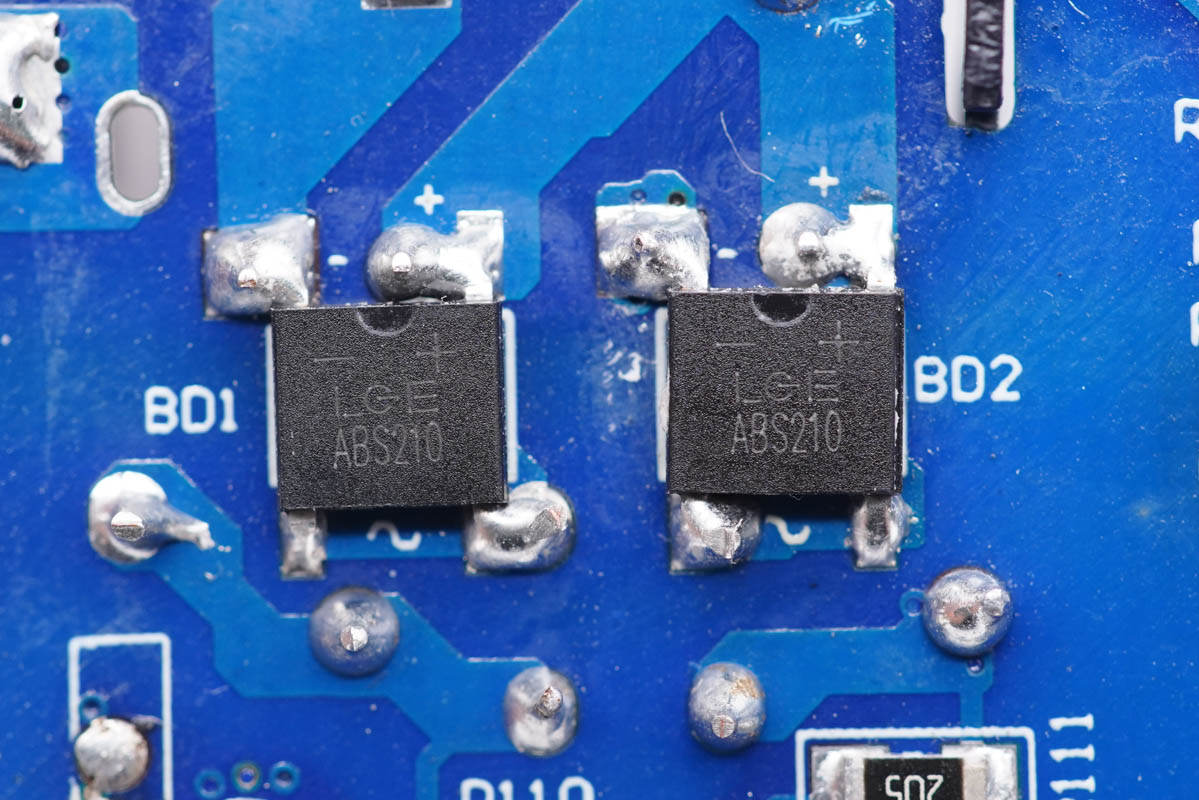

ABS210整流橋，兩顆均攤發熱。

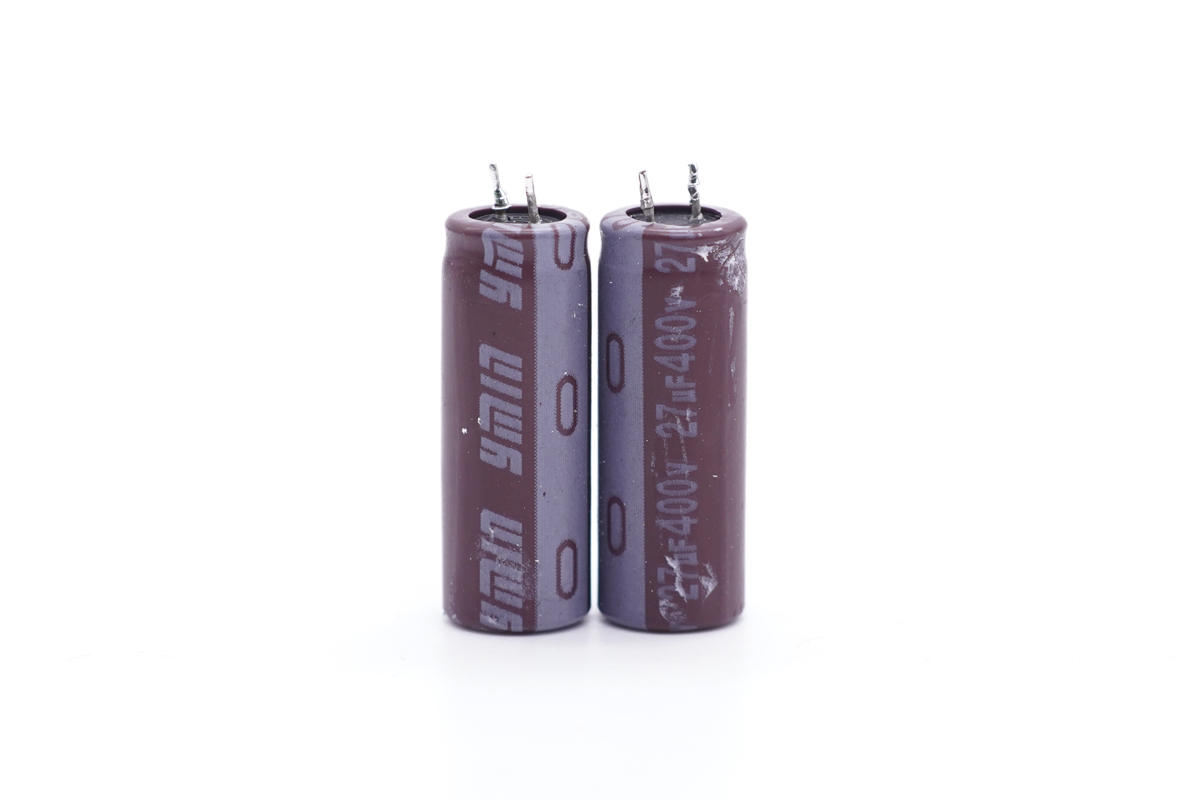

三顆高壓濾波電解電容均為永銘KCX系列，其中兩顆規格為400V 27μF。這是永銘19年推出的氮化鎵快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W?1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

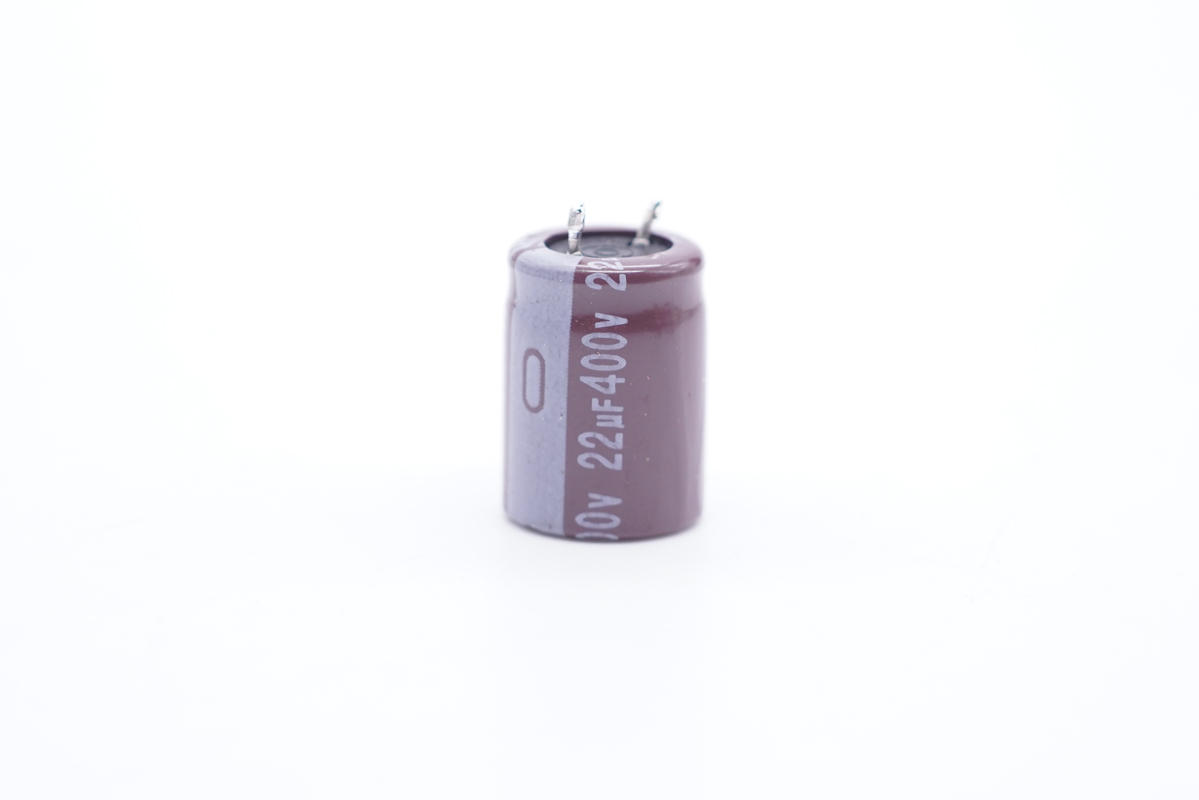

第三顆規格為400V 22μF。

工字電感特寫，外套熱縮管。

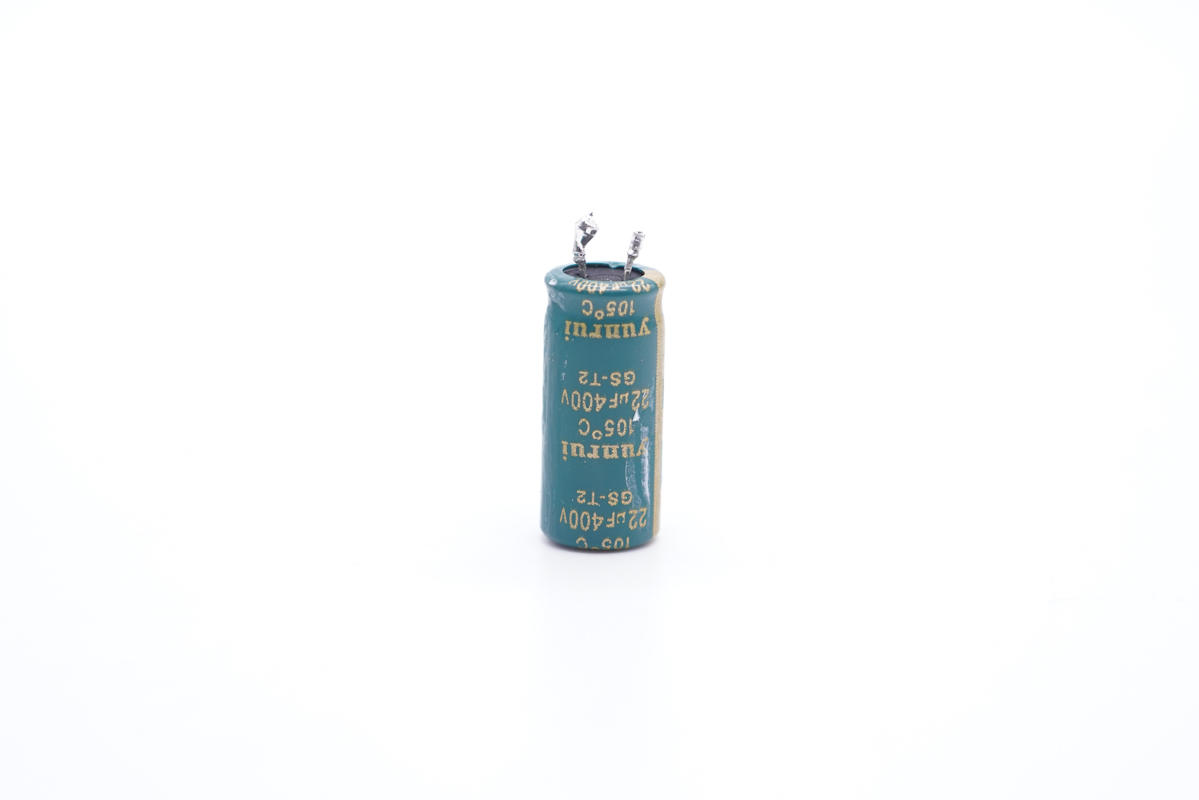

第三顆濾波電容品牌為yunrui，規格為400V 22μF。

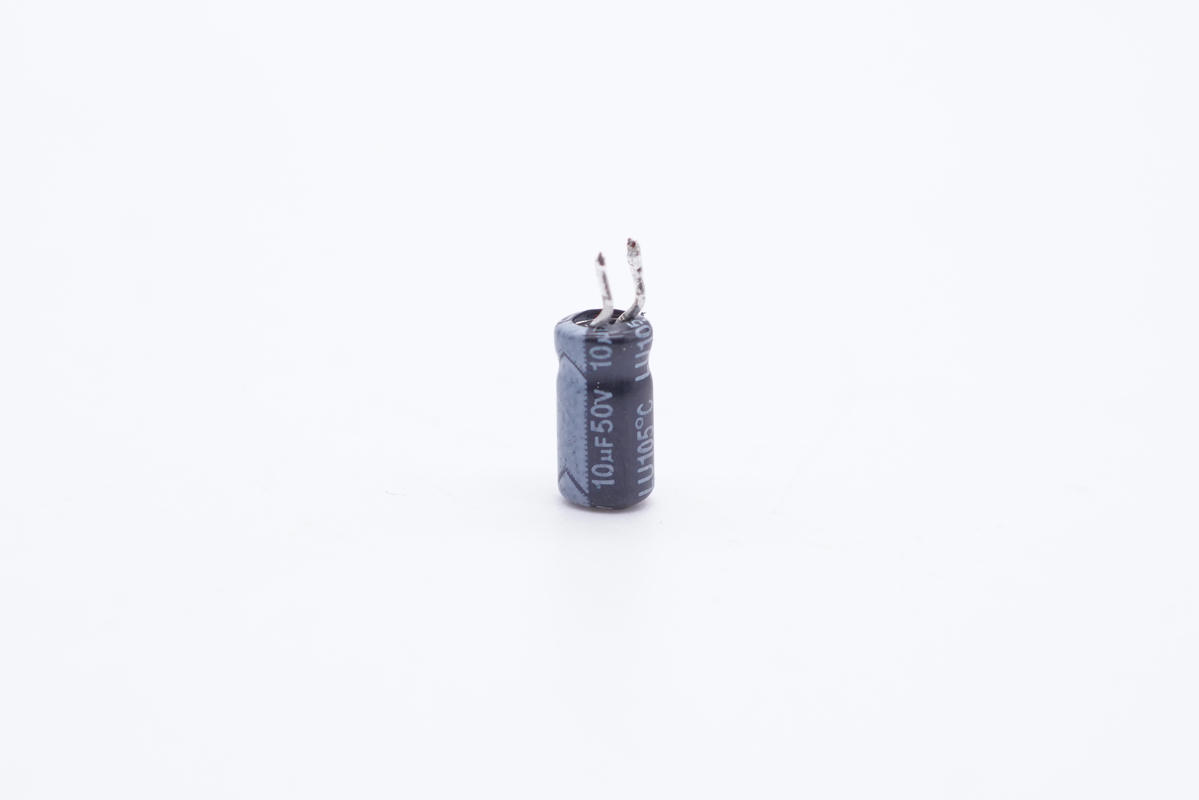

主控芯片供電電容規格為50V 10μF。

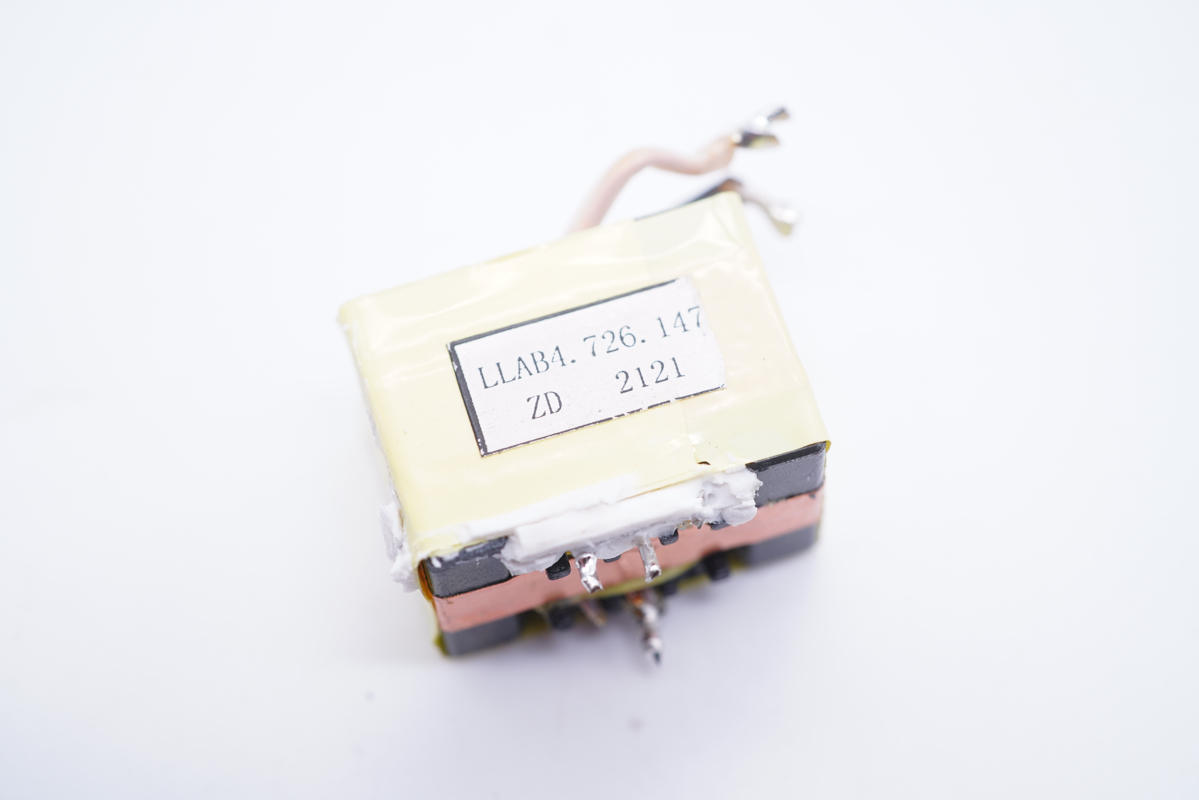

變壓器特寫，纏繞銅箔屏蔽。

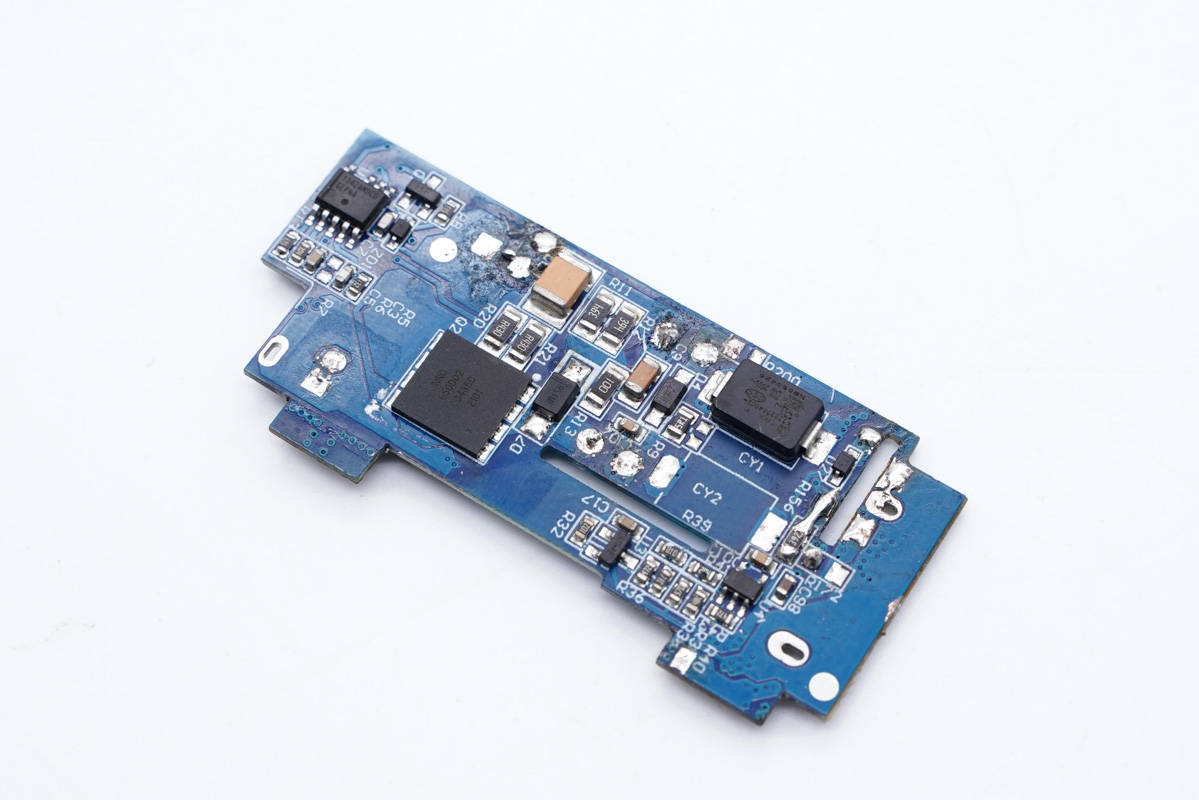

側邊小板背面設有主控芯片、氮化鎵功率芯片以及貼片Y電容等。

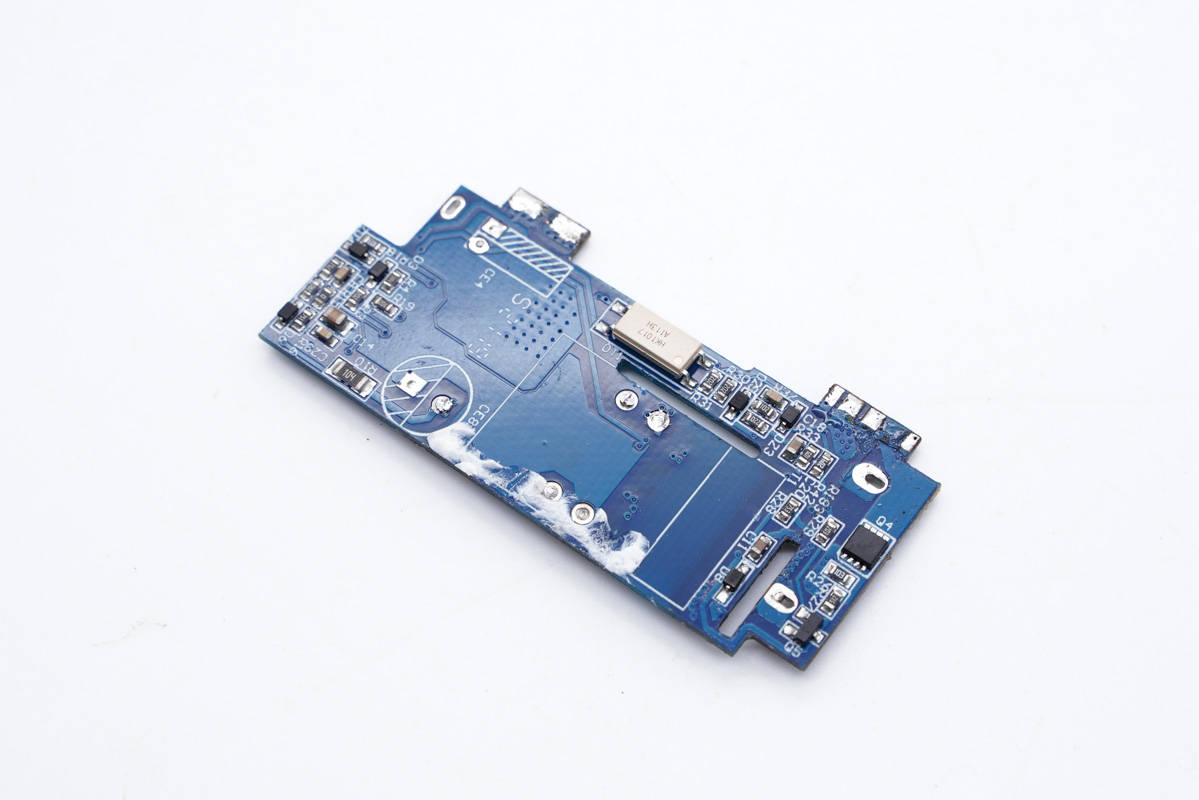

另一面還有光耦以及一顆MOS管。

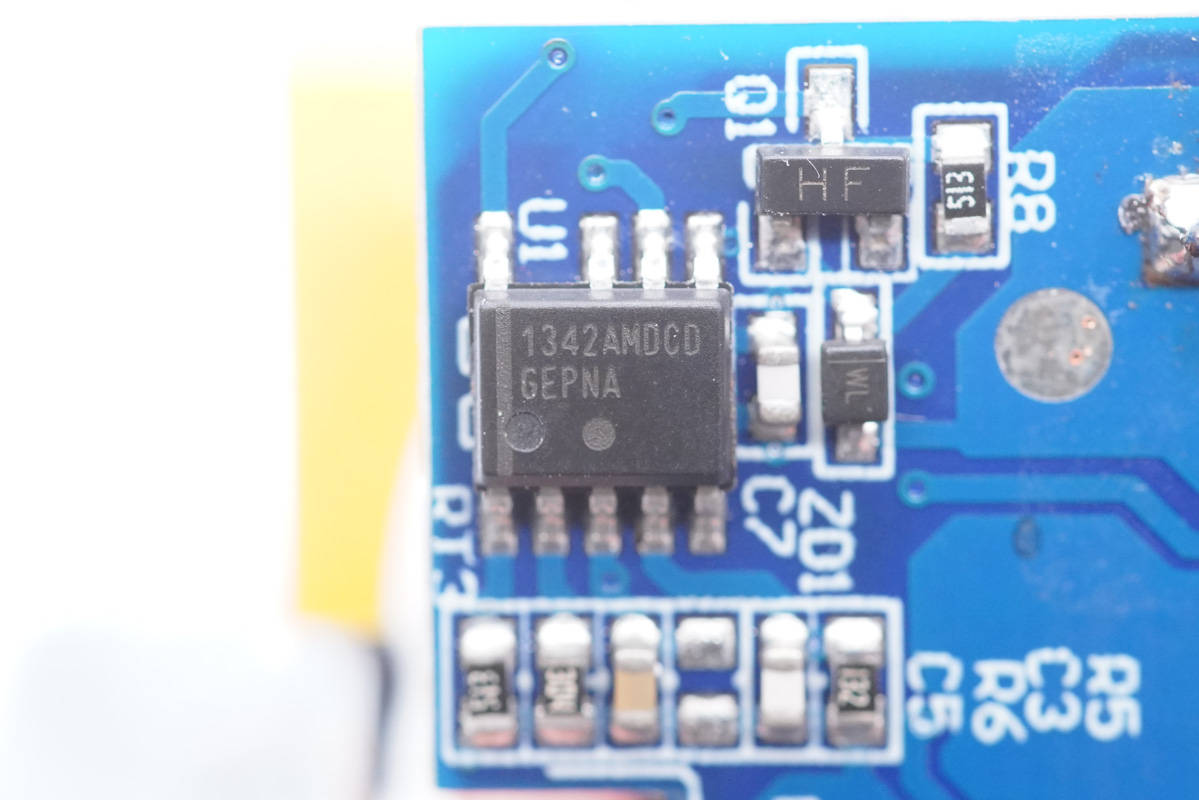

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

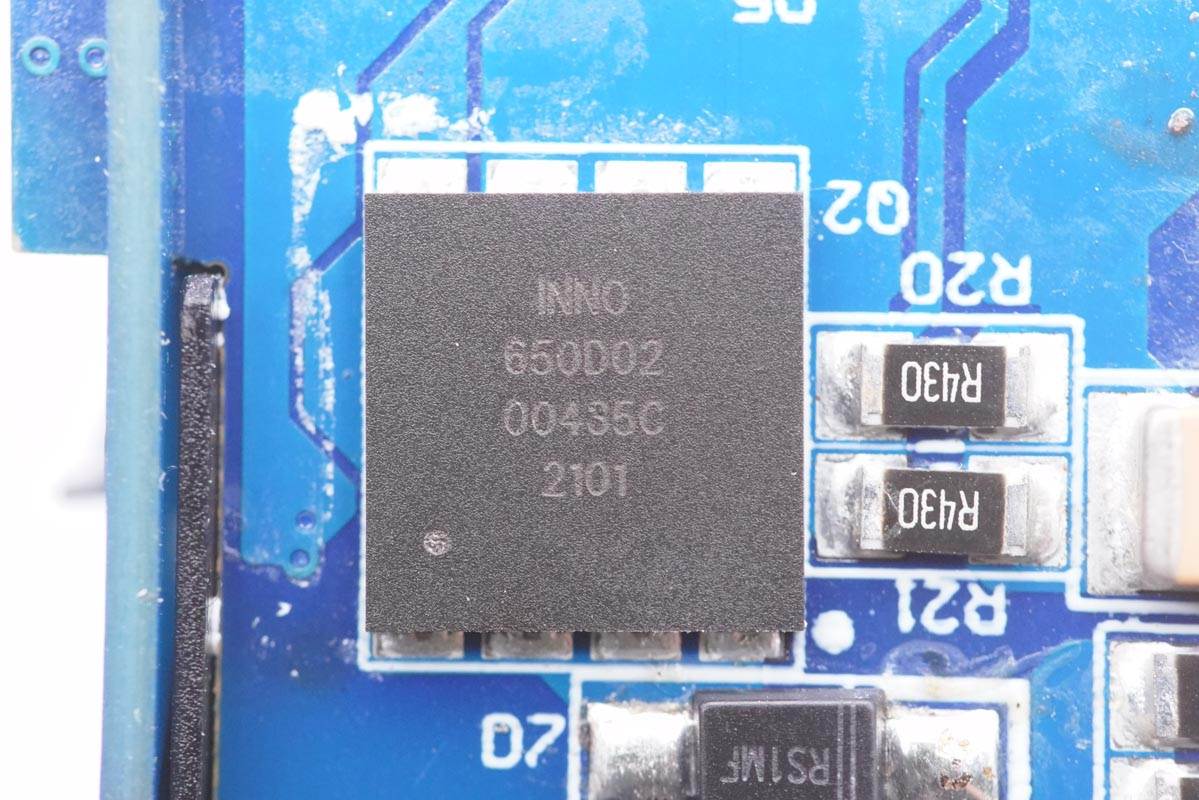

高壓開關MOS管采用英諾賽科INN650D02氮化鎵功率芯片，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

值得一提的是，INN650D02 “InnoGaN”開關管基于業界領先的8英寸生產加工工藝，是目前市面上最先量產的先進制程氮化鎵功率器件，這項技術的大規模商用將推動氮化鎵快充的快速普及。

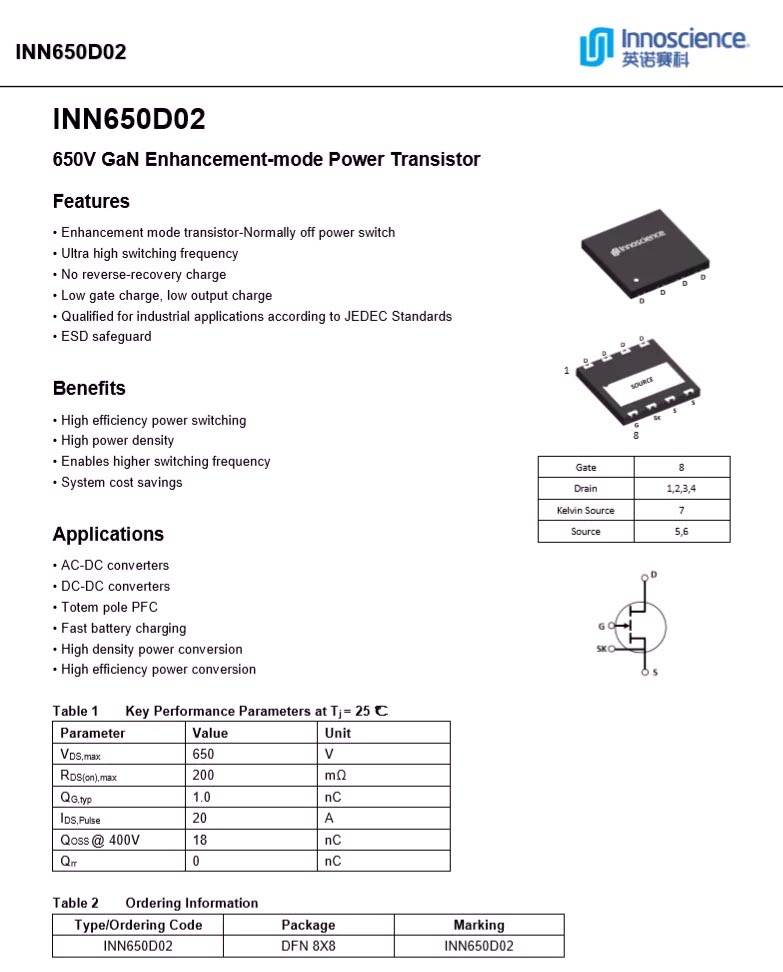

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被聯想小新100W雙C口氮化鎵快充、努比亞30W氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W PD氘鋒氮化鎵快充、飛頻65W?PD氮化鎵充電器、魅族65W氮化鎵充電器等多款產品采用，芯片質量獲得市場認可。

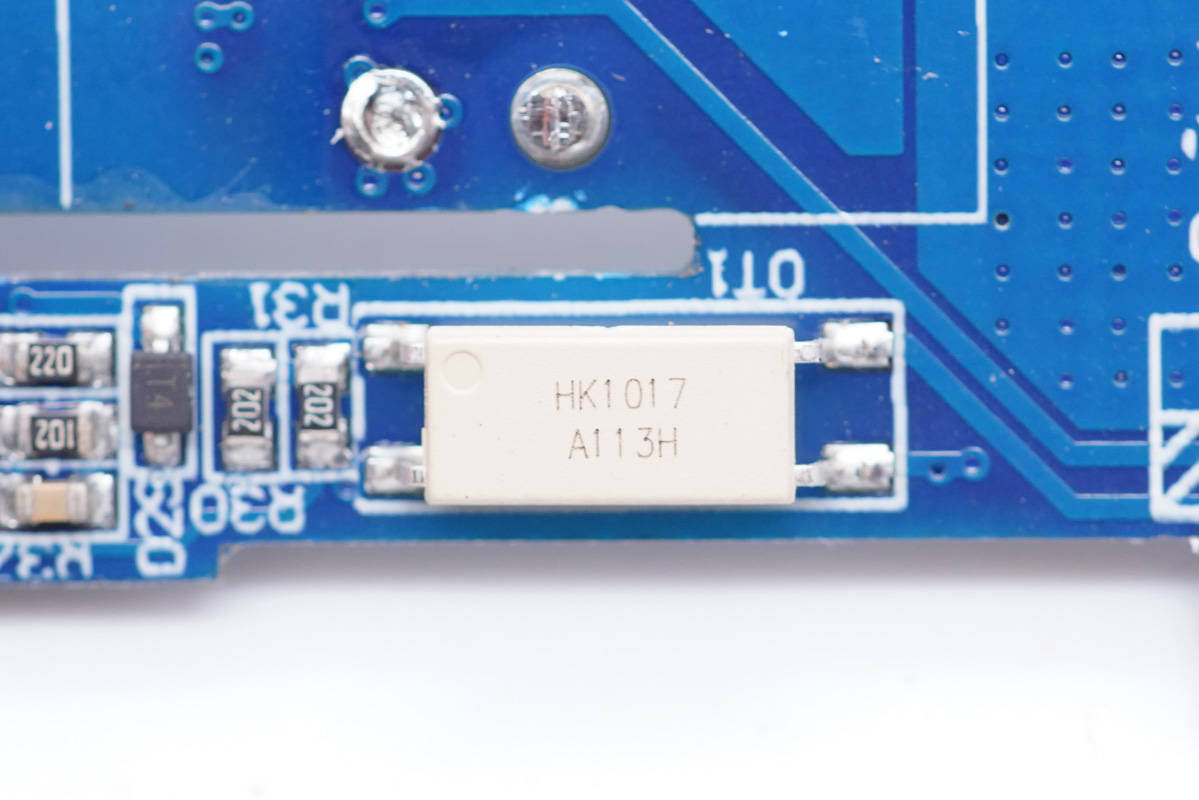

HK1017光耦，用于初級次級通信，反饋調節輸出電壓。

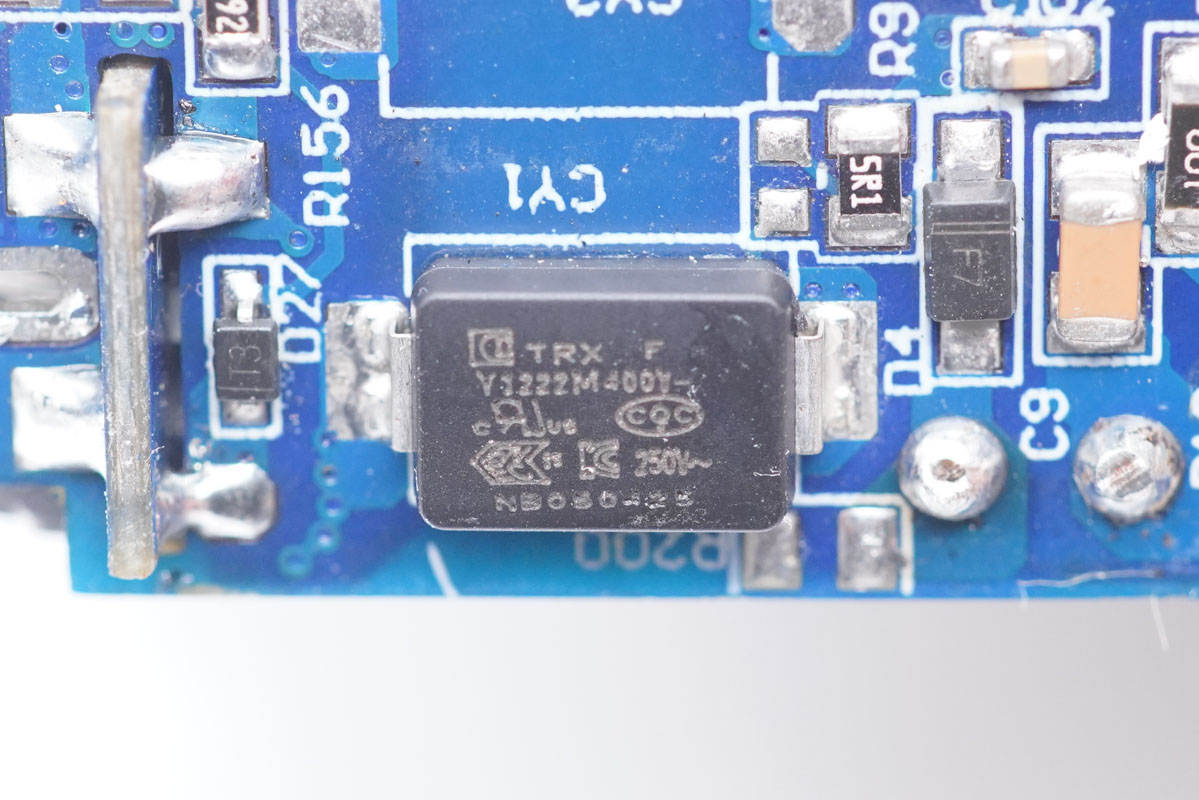

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

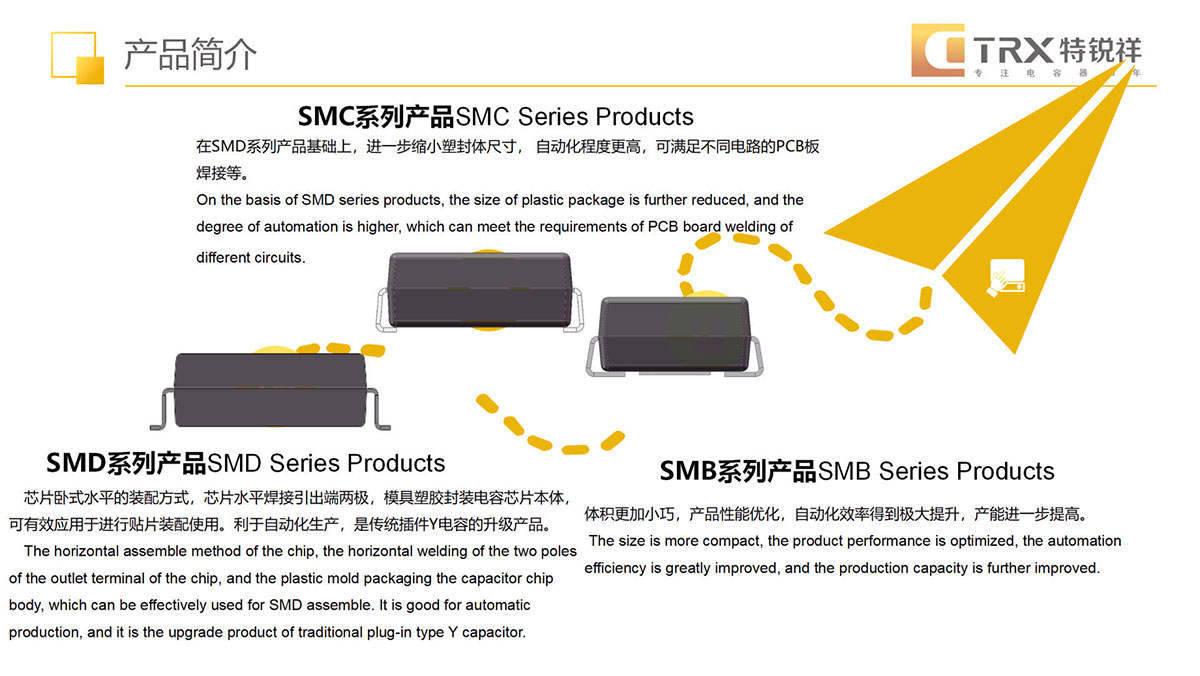

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

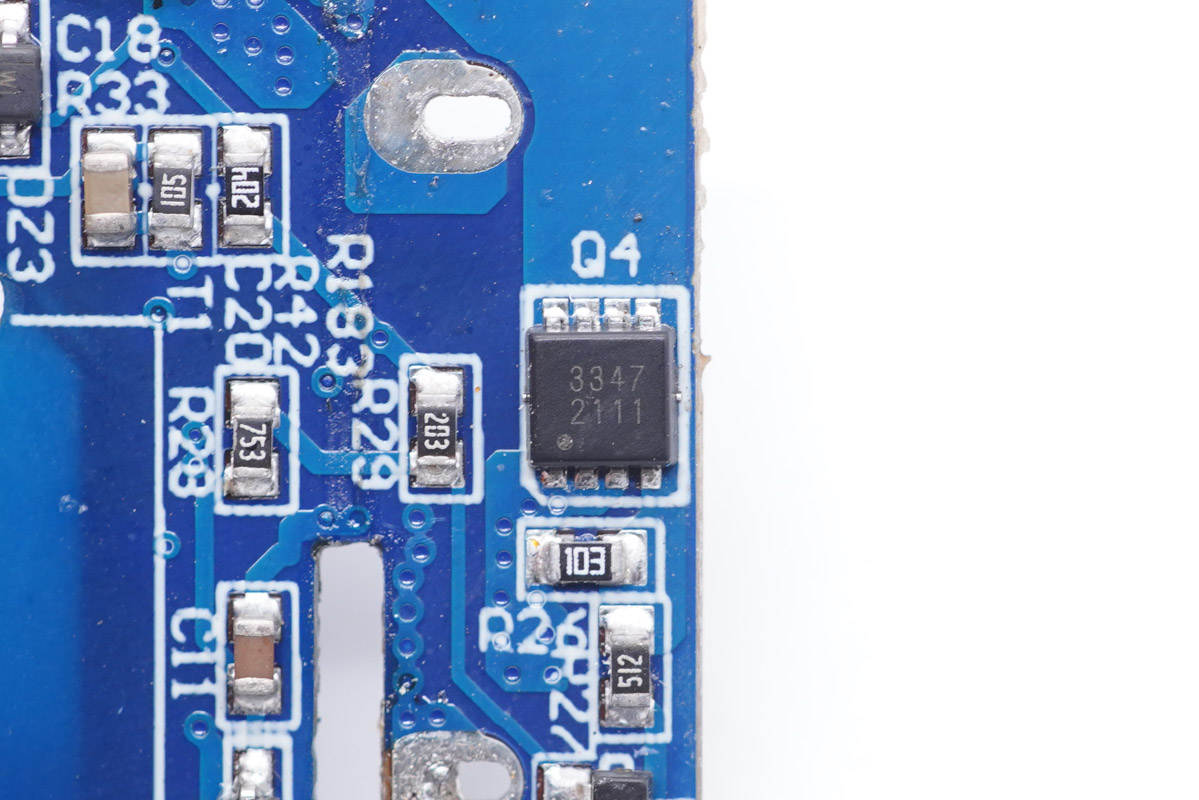

絲印3347的MOS管，用于端口輸出控制。

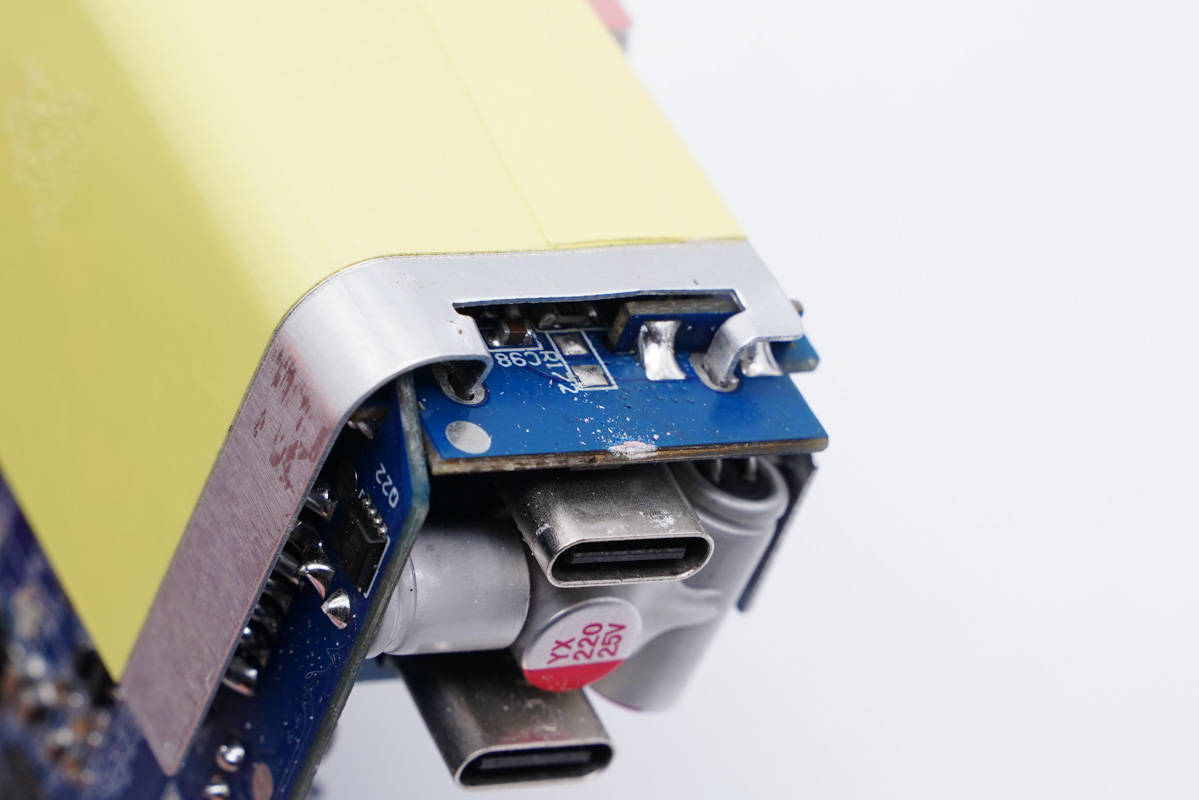

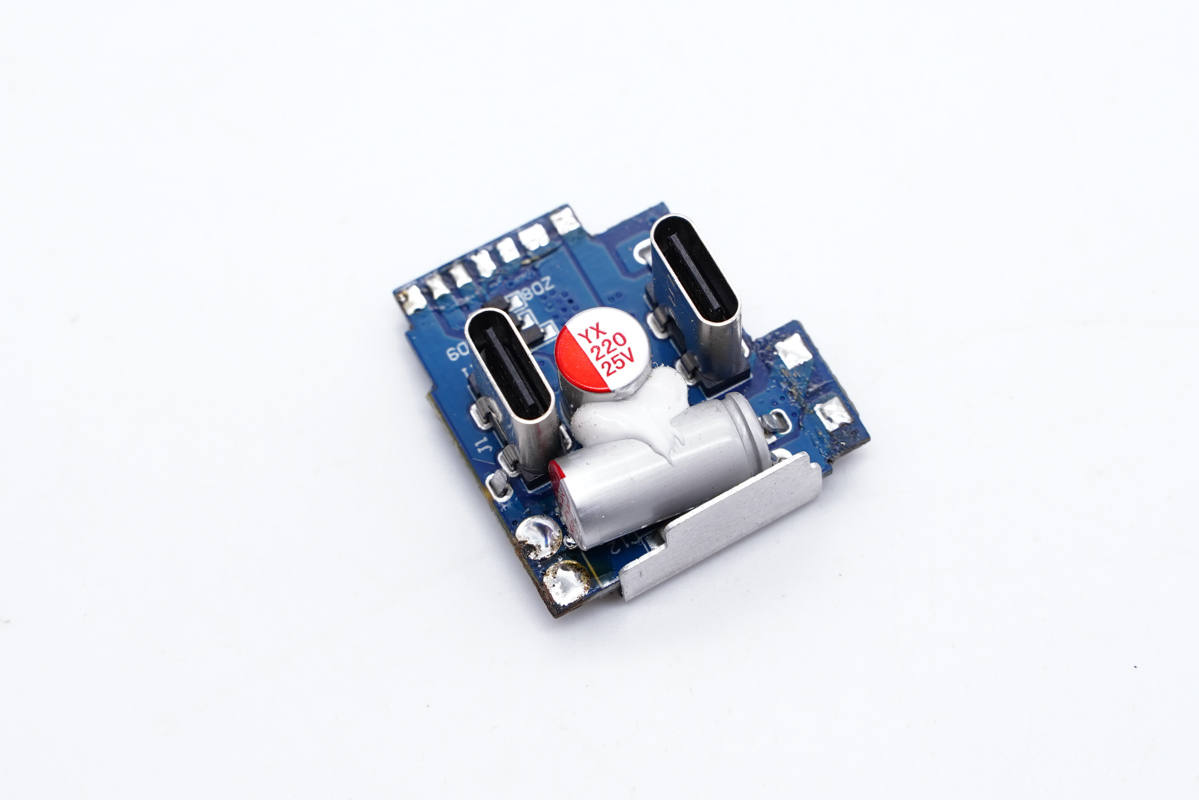

輸出端小板正面焊接濾波電容并打膠固定。

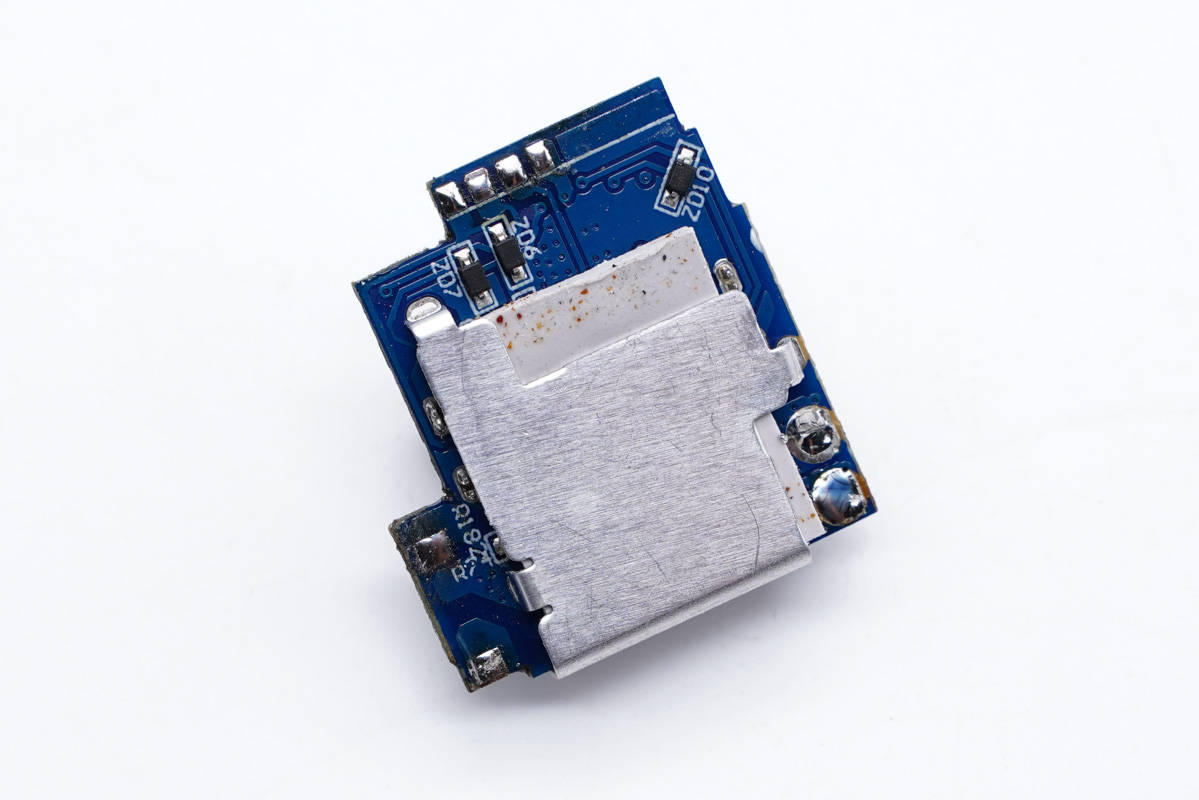

背面有導熱墊和散熱片幫助散熱。

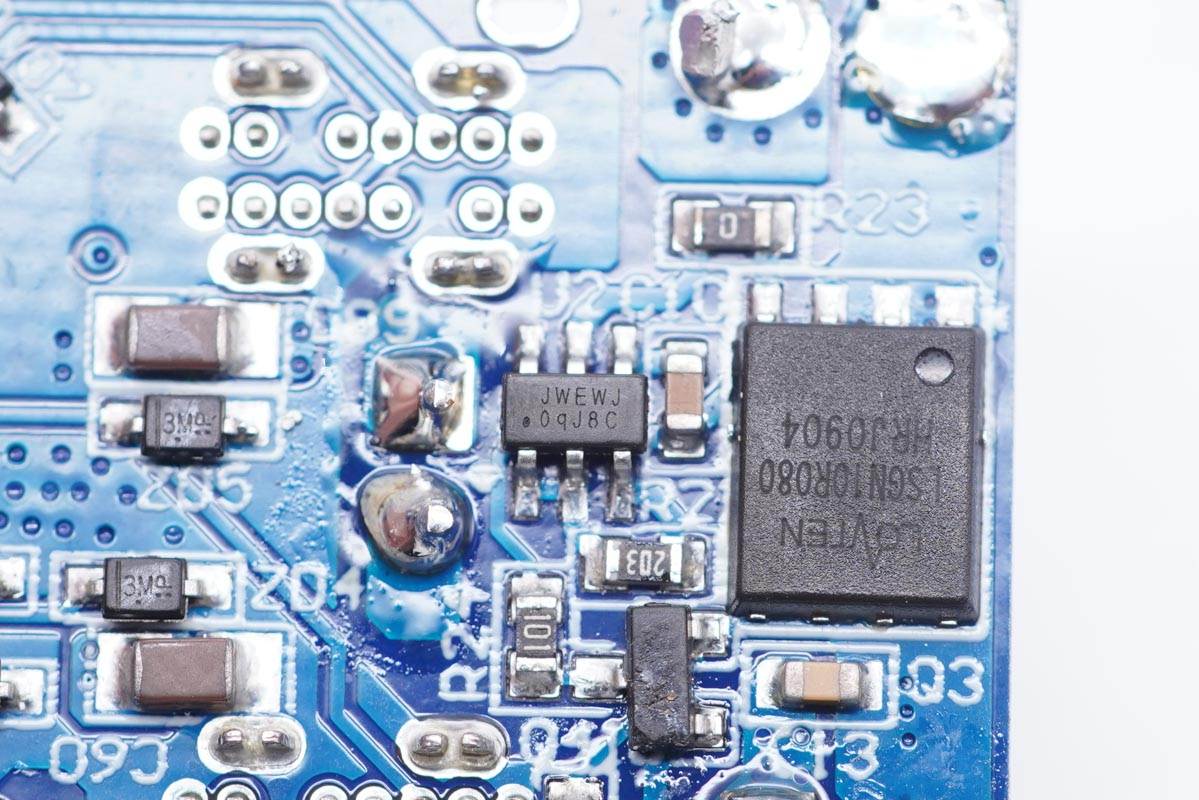

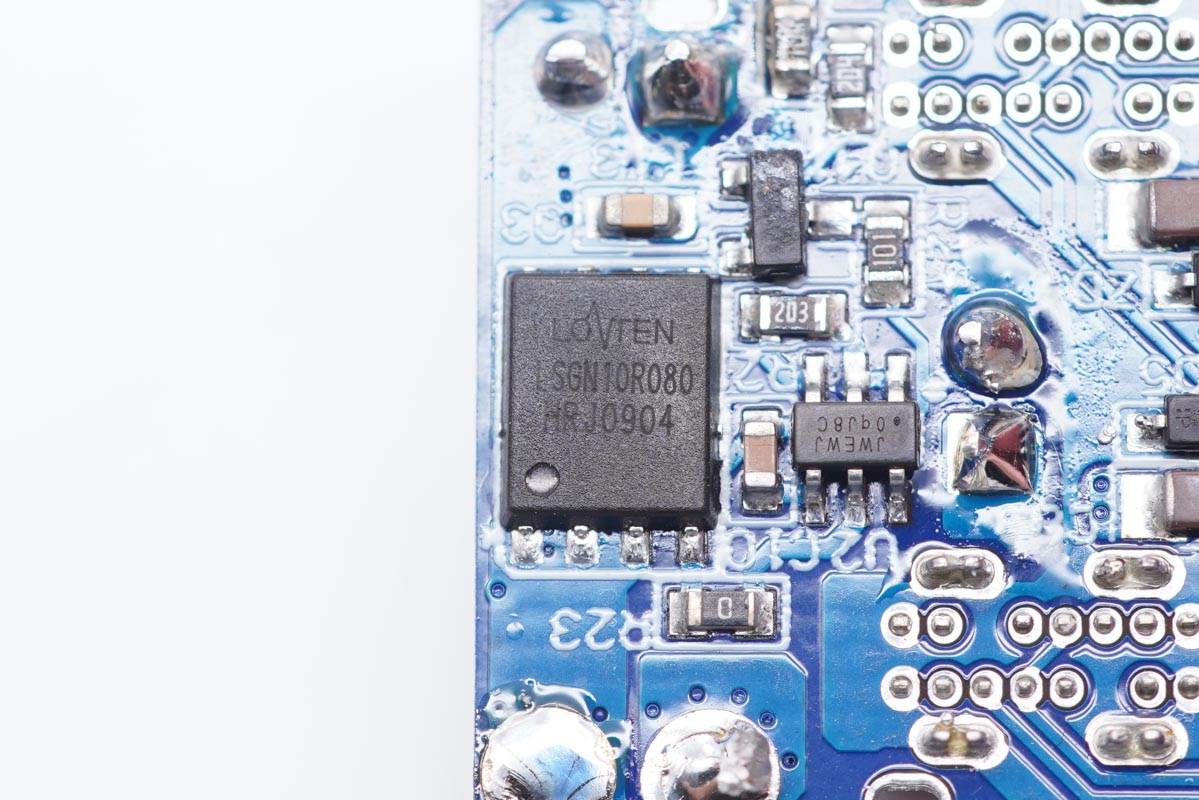

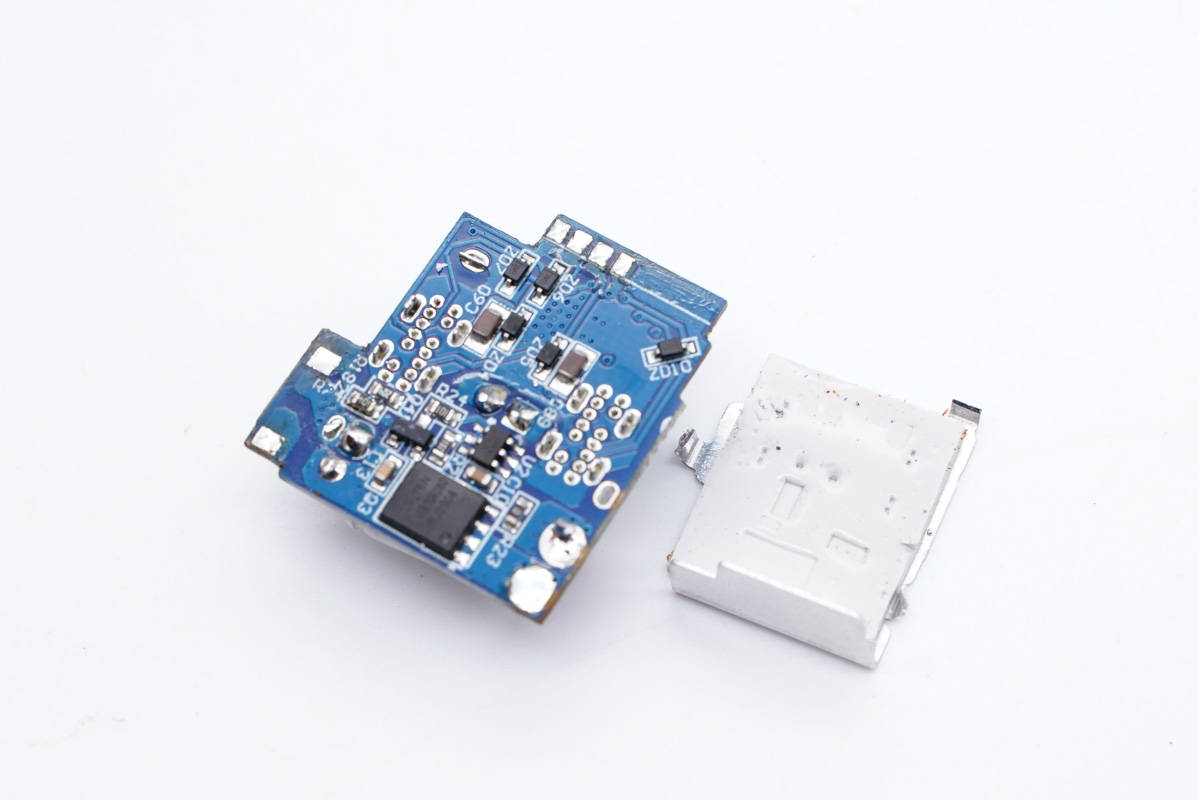

拆掉散熱片可以看到有同步整流控制器和整流管。

同步整流控制器采用杰華特JW7726B，支持CCM、DCM、QR和ACF模式，在振鈴期間能有效防止同步整流MOSFET的誤開通；具有快速關斷能力以便能兼容CCM；在啟動過程中（VCC建立之前）能有效防止門極gate被耦合至開啟電壓。據了解，目前JW7726系列產品累計發貨量已接近千萬顆。

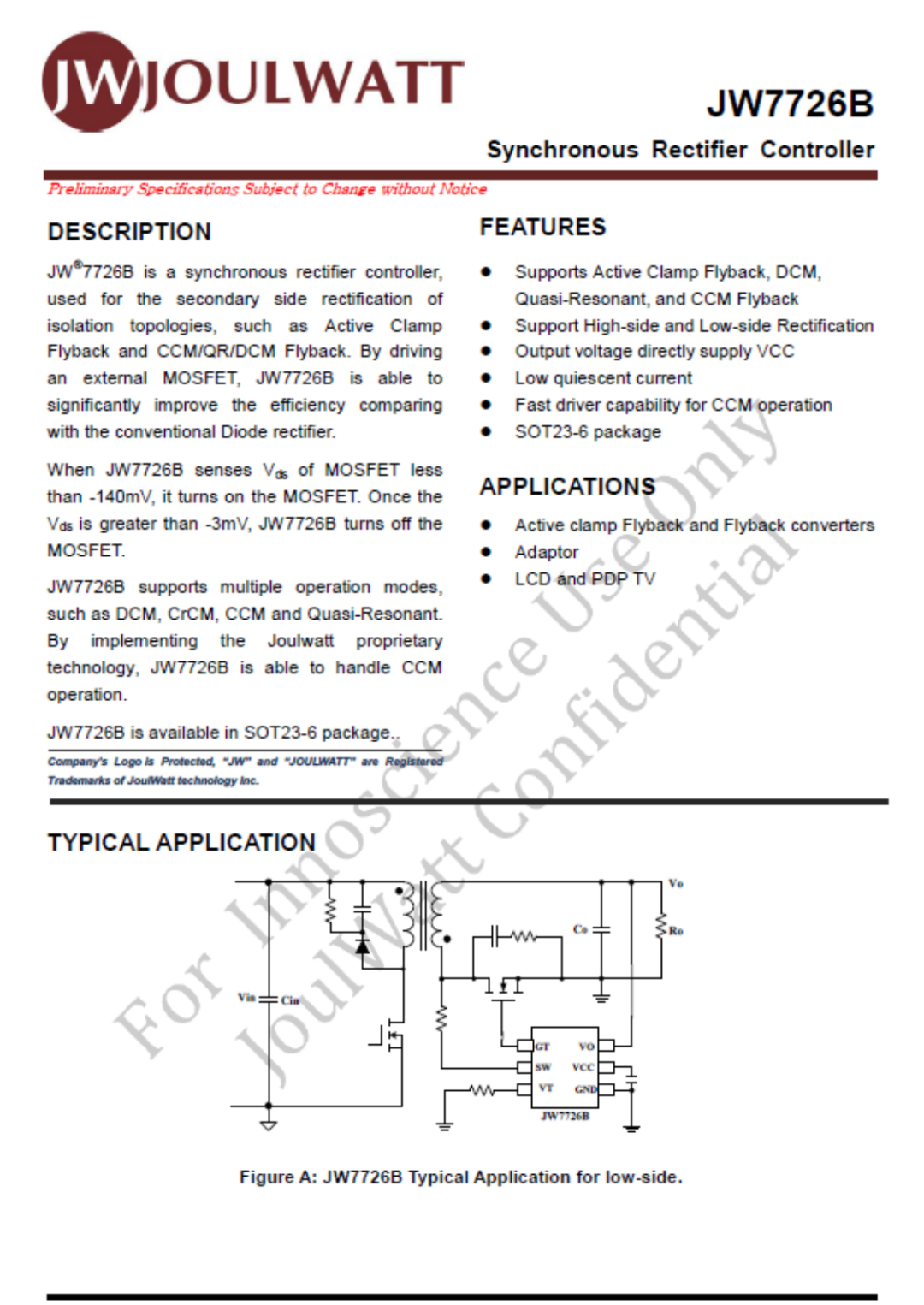

杰華特JW7726B資料信息。

充電頭網拆解了解到，杰華特JW7726還被睿元實業33W 1A1C氮化鎵快充、REMAX 30W氮化鎵充電器等產品采用。

同步整流管采用龍騰LSGN10R080，耐壓100V，DFN5x6封裝。

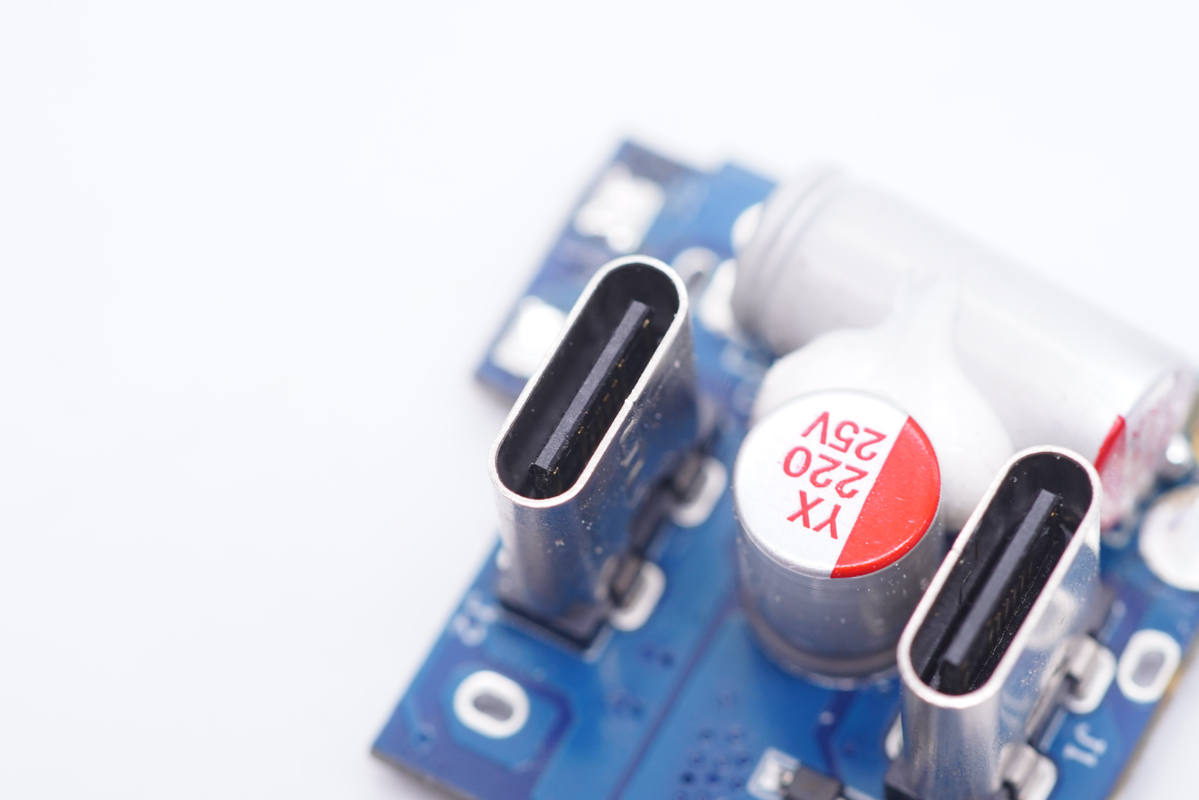

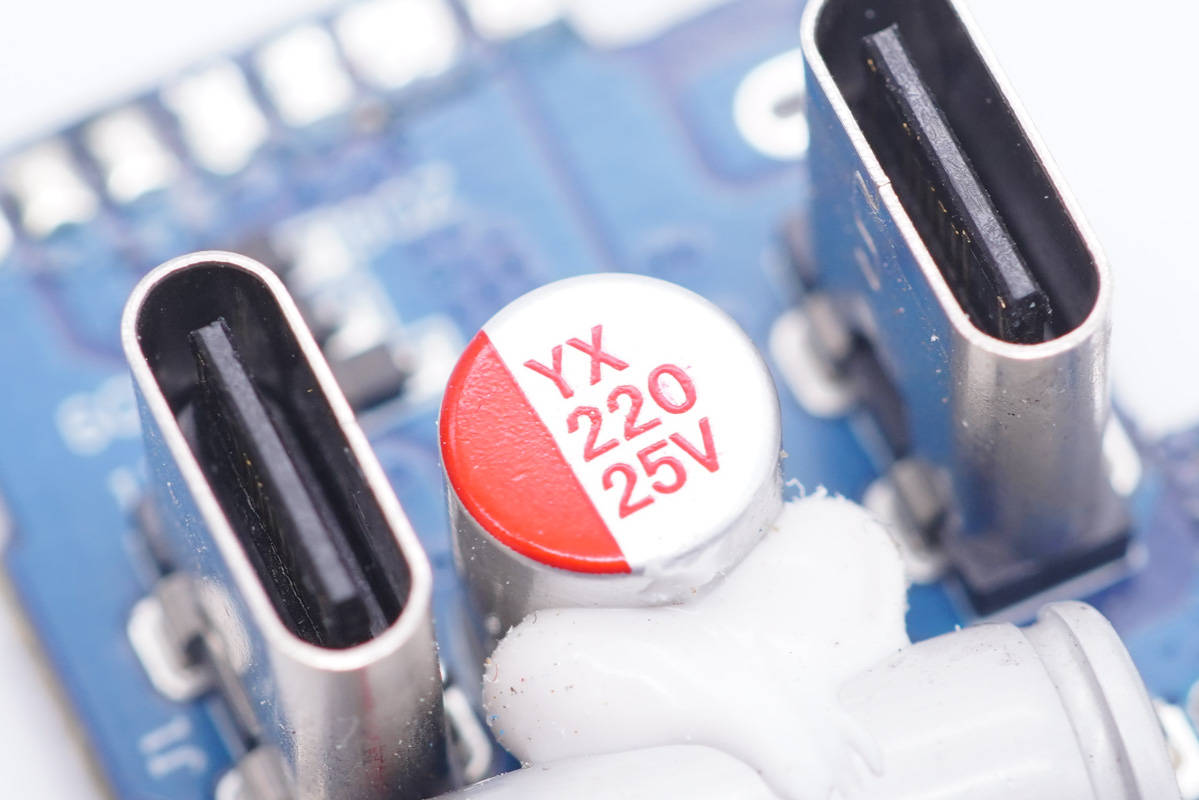

輸出濾波固態電容來自云星電子，規格為25V 220μF。

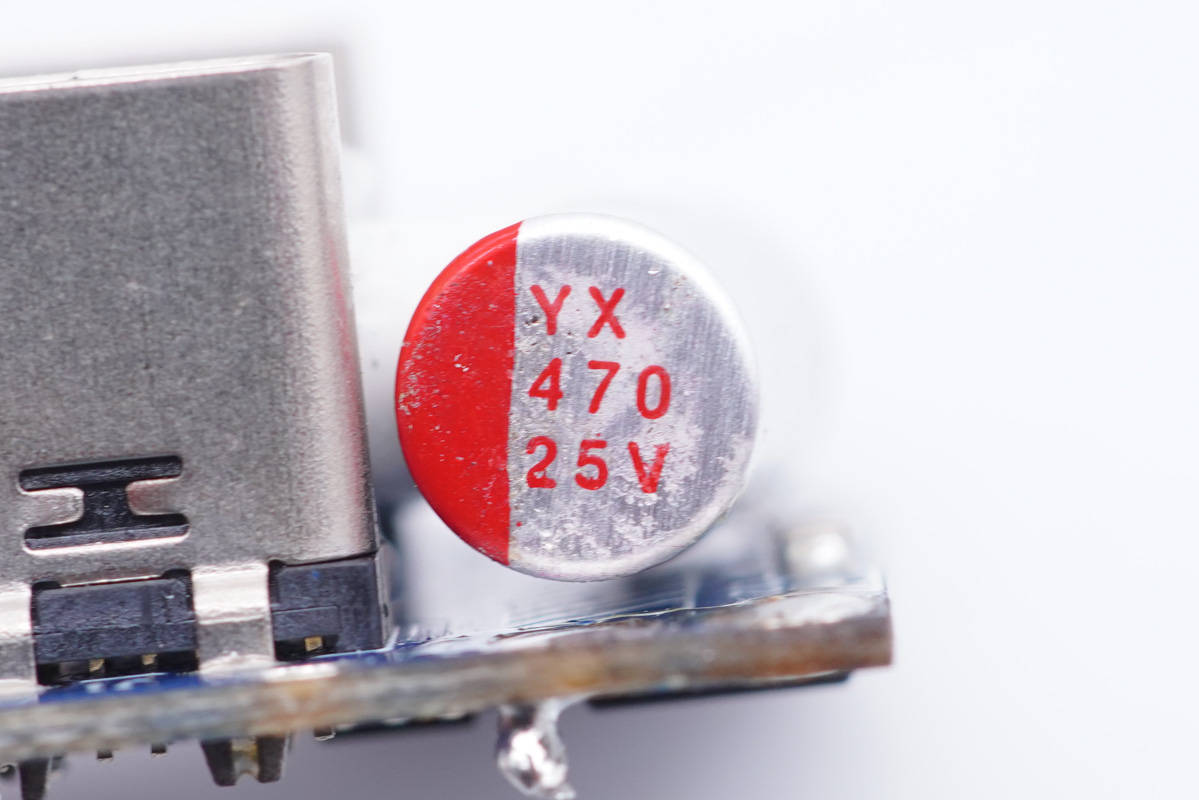

另一顆也是來自云星電子，規格為25V 470μF。

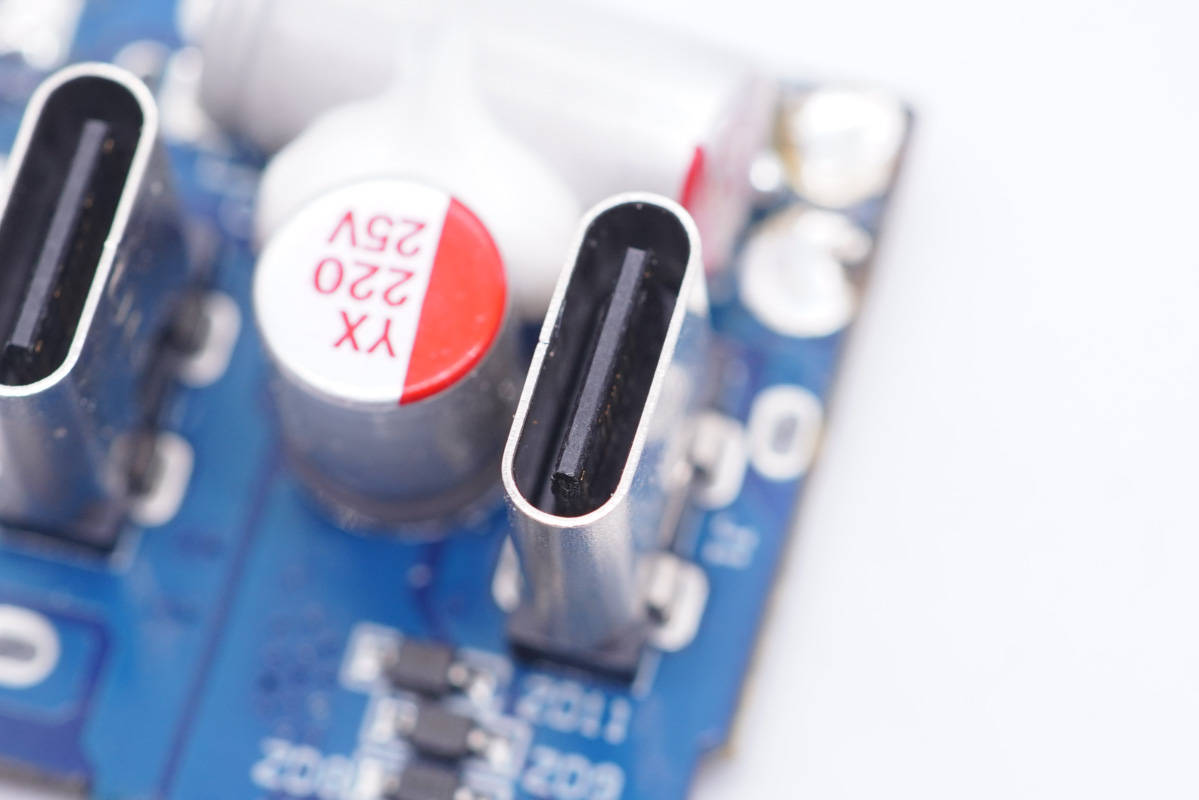

USB-C母座特寫，黑色膠芯不露銅。

另一個母座特寫。

再回到主板，正面還有濾波電感、電容以及熱敏電阻。

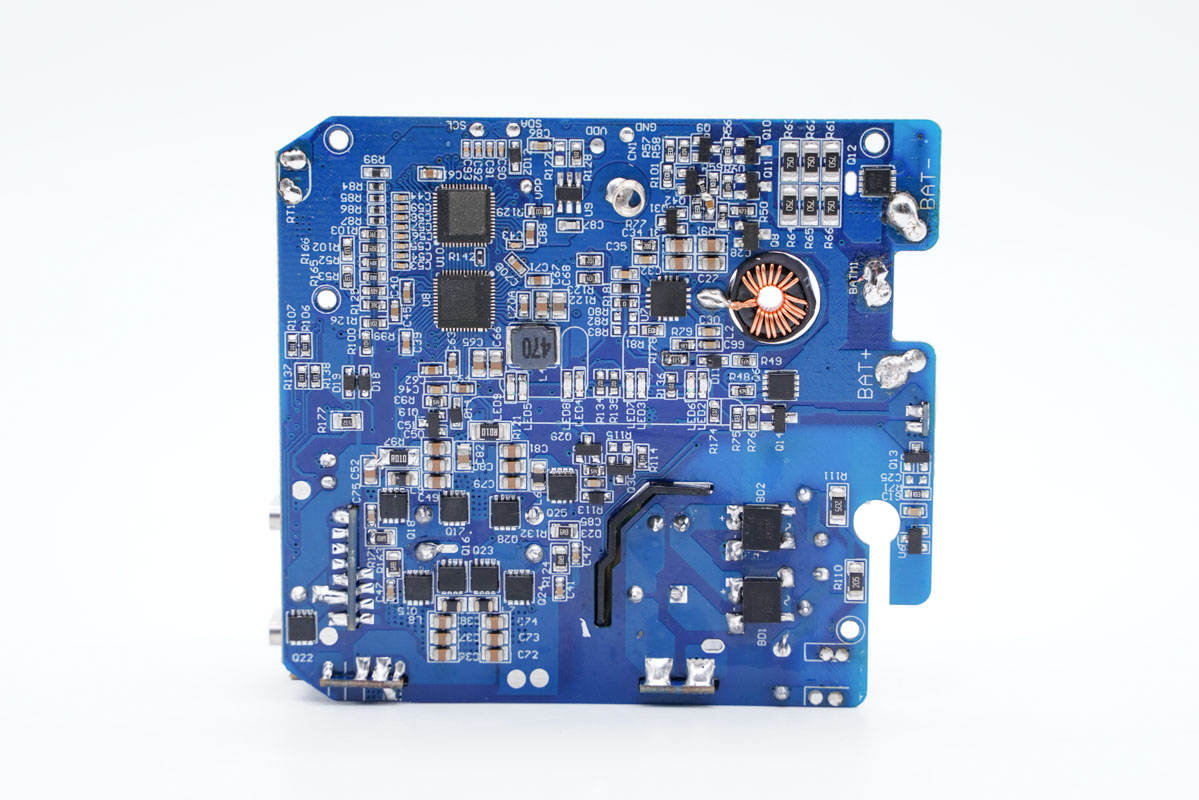

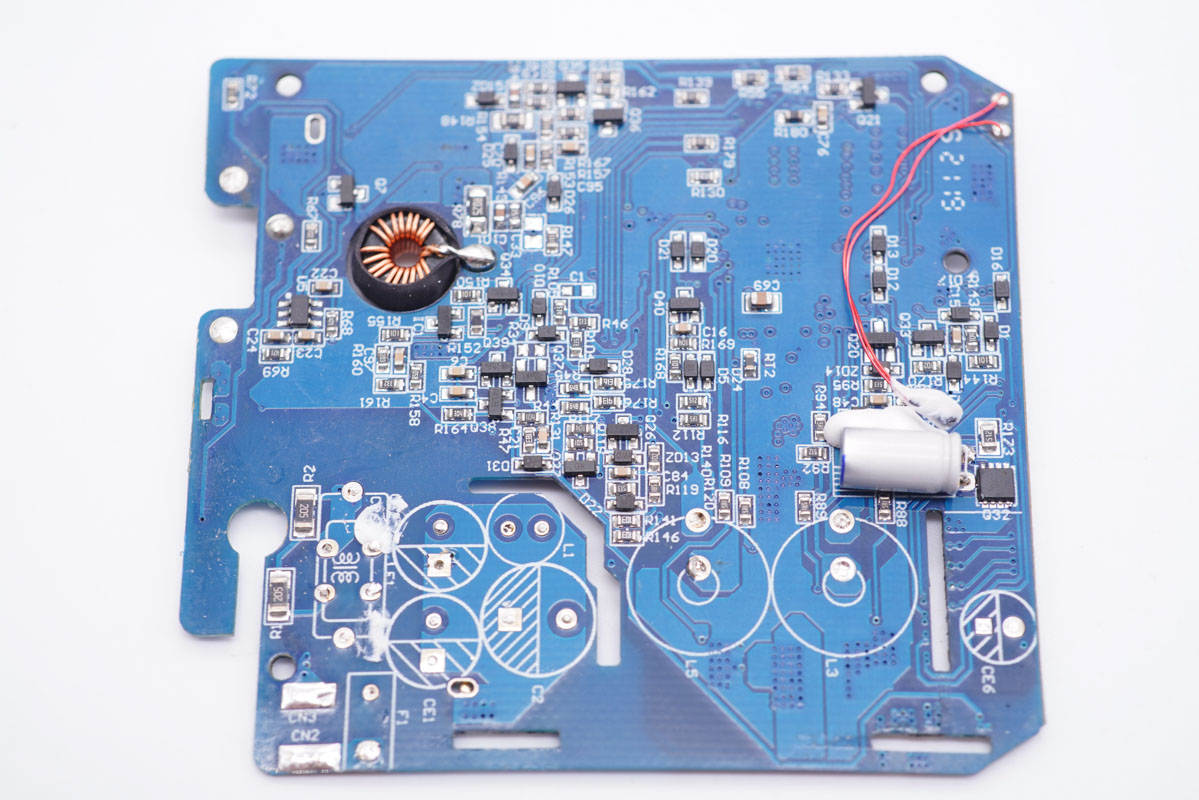

主板背面，左側是兩顆主控芯片以及兩組8顆MOS管組成的升降壓電路。

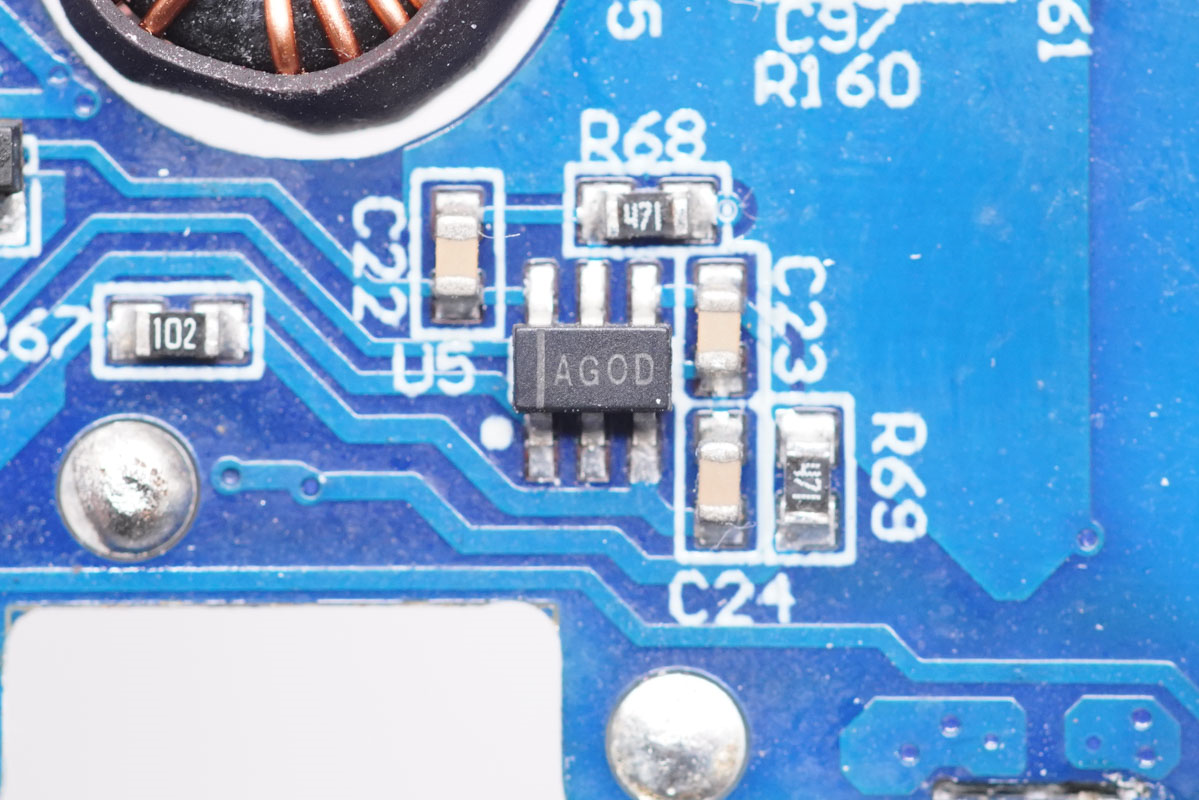

檢測插腳收放的霍爾元件。

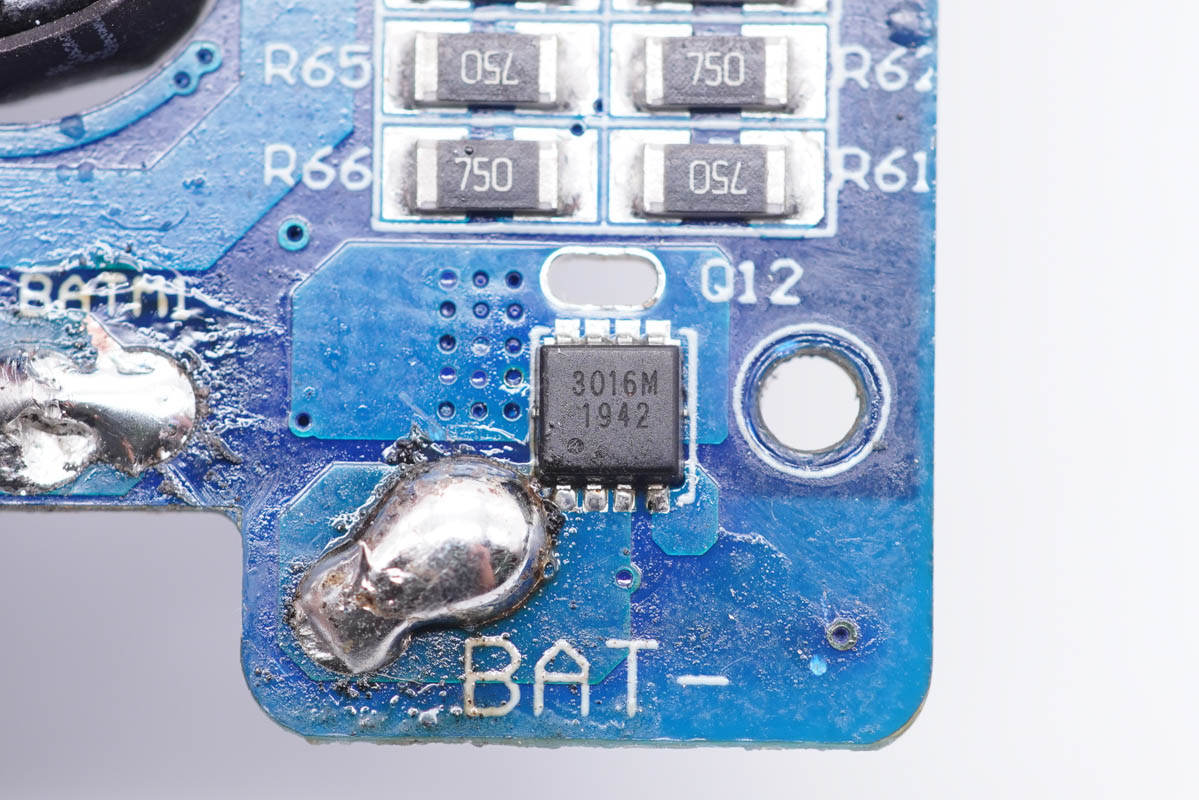

絲印3016M。

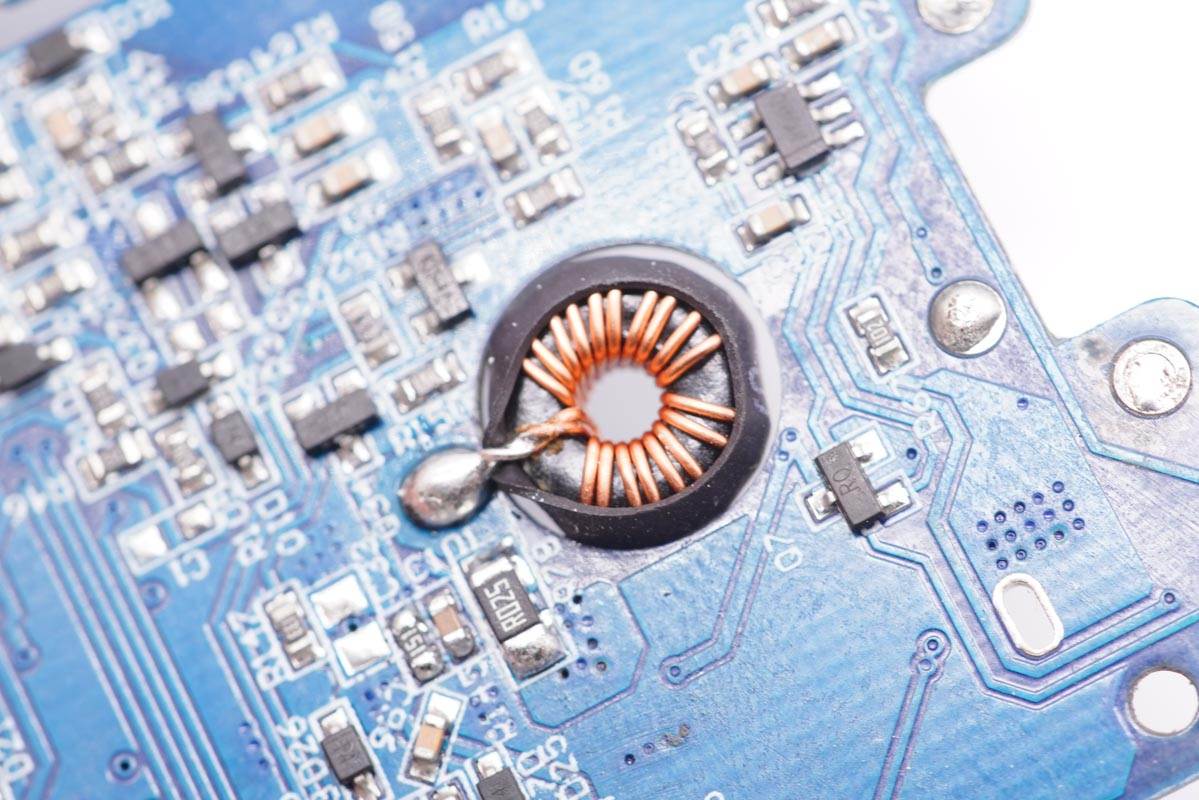

為電池充電的降壓電感特寫，外套熱縮管保護。

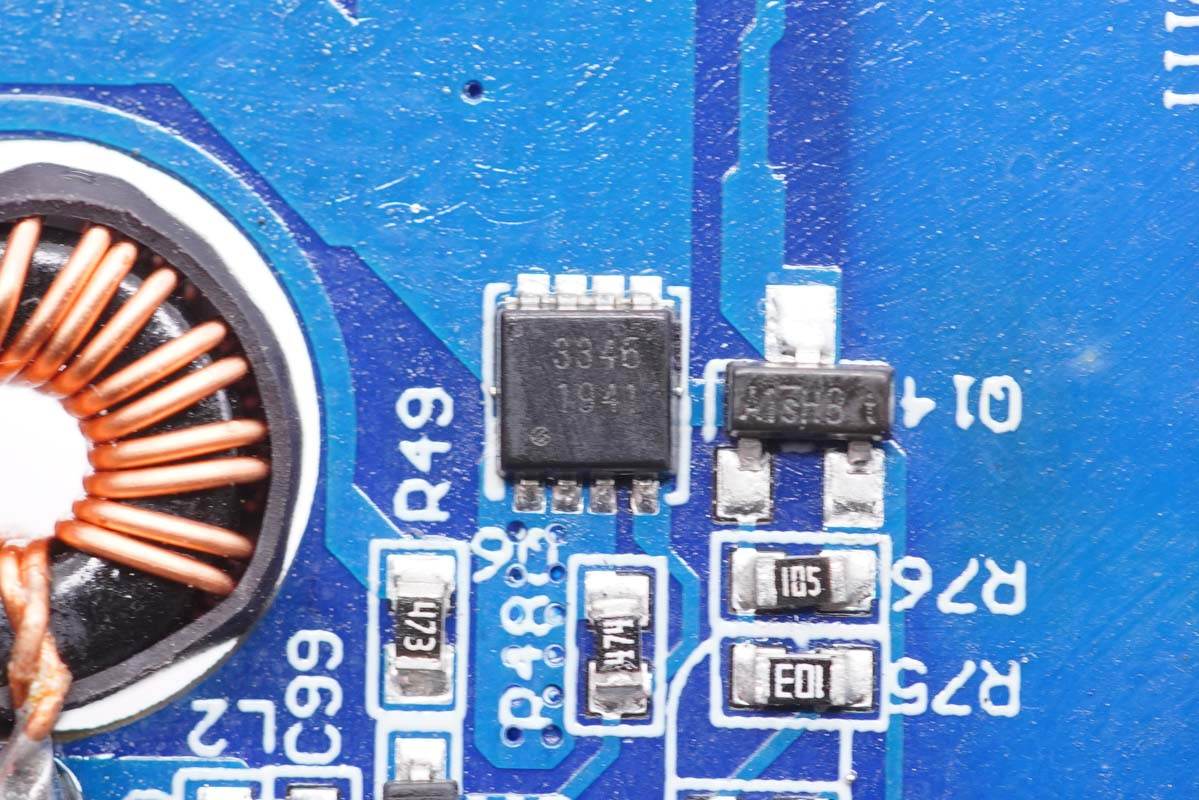

絲印3346。

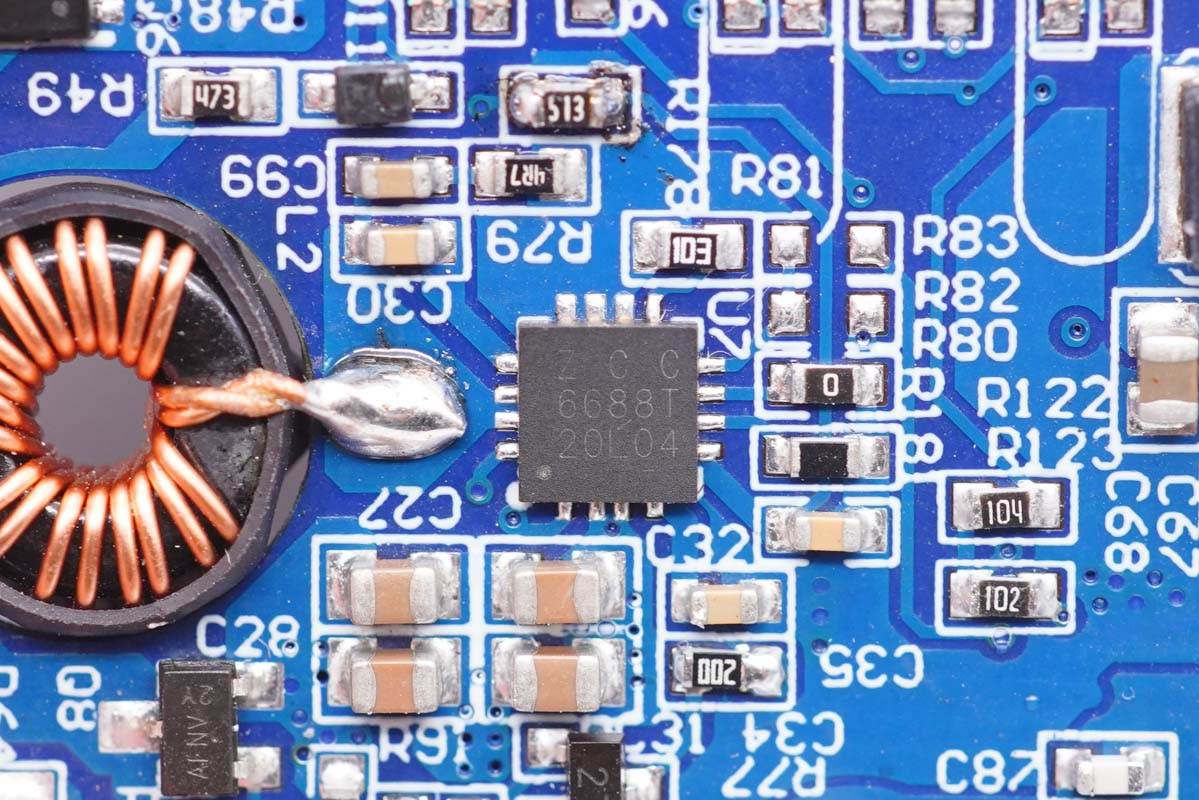

至誠微 ZCC6688T，鋰電池充電IC，為內置鋰電池充電。

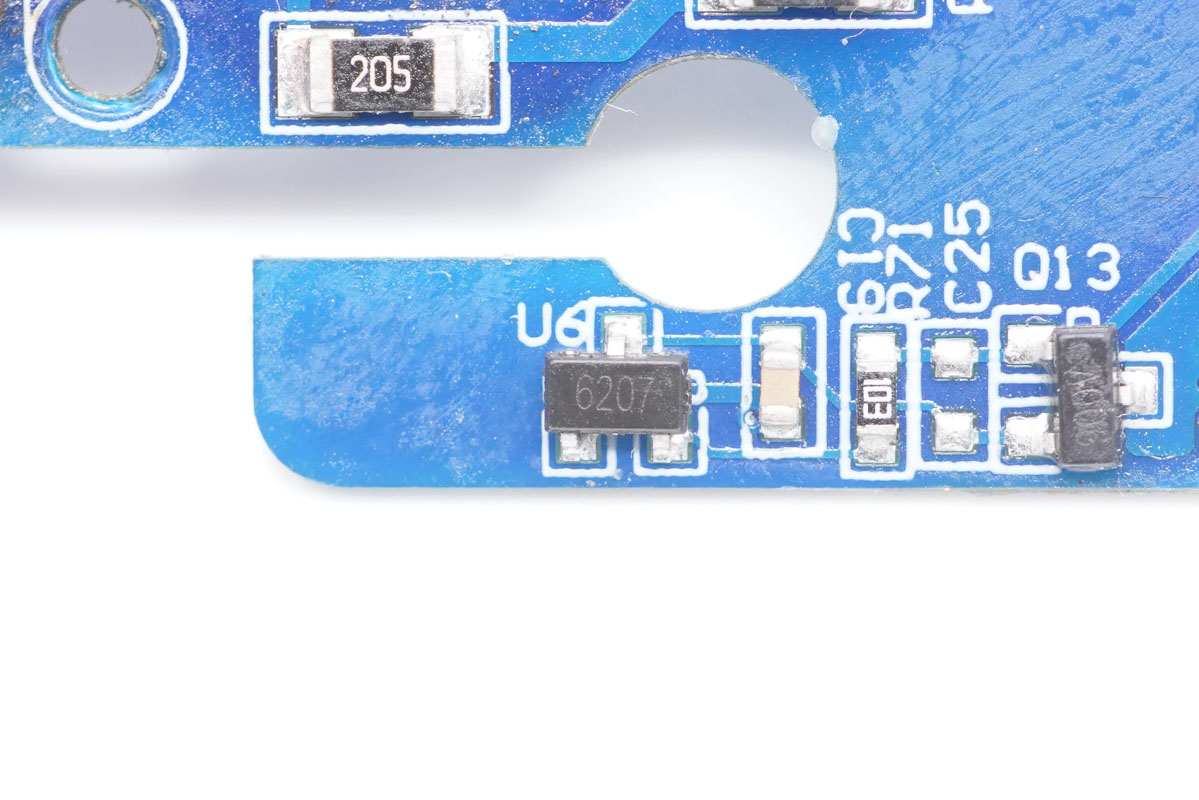

電池保護IC特寫。

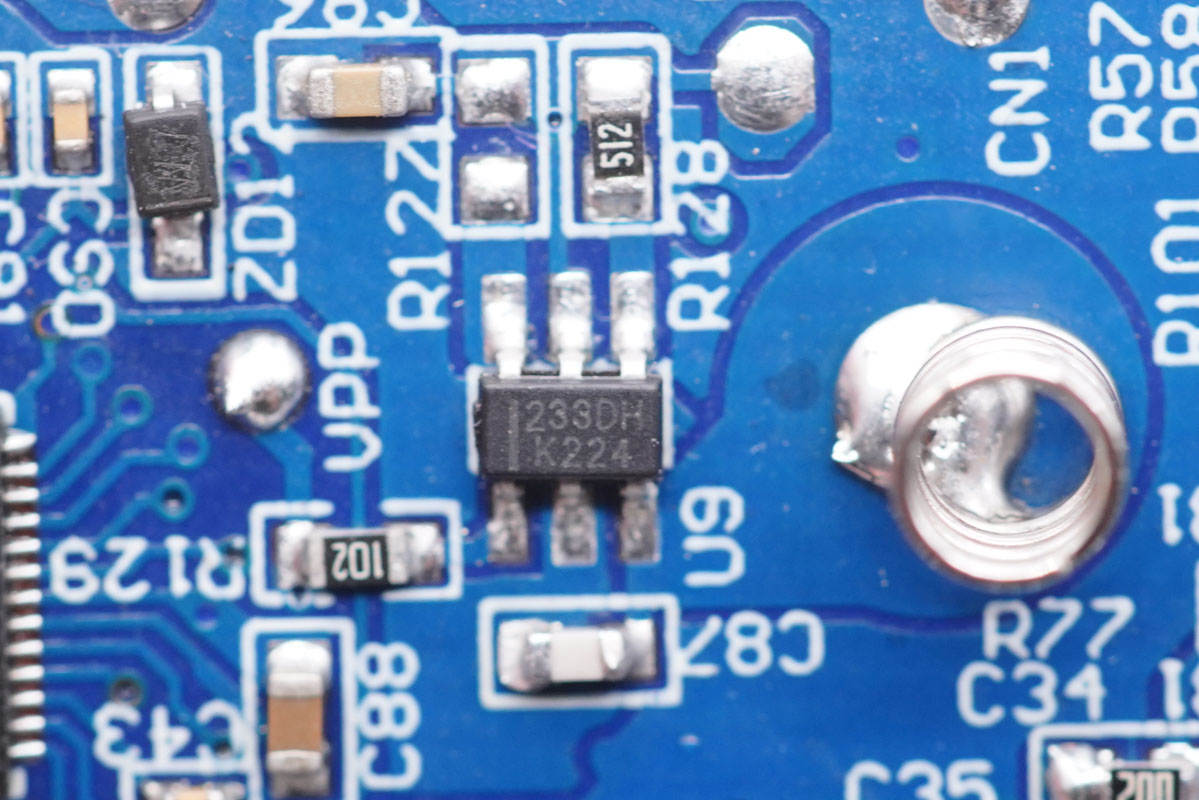

絲印233DH的觸摸檢測IC。

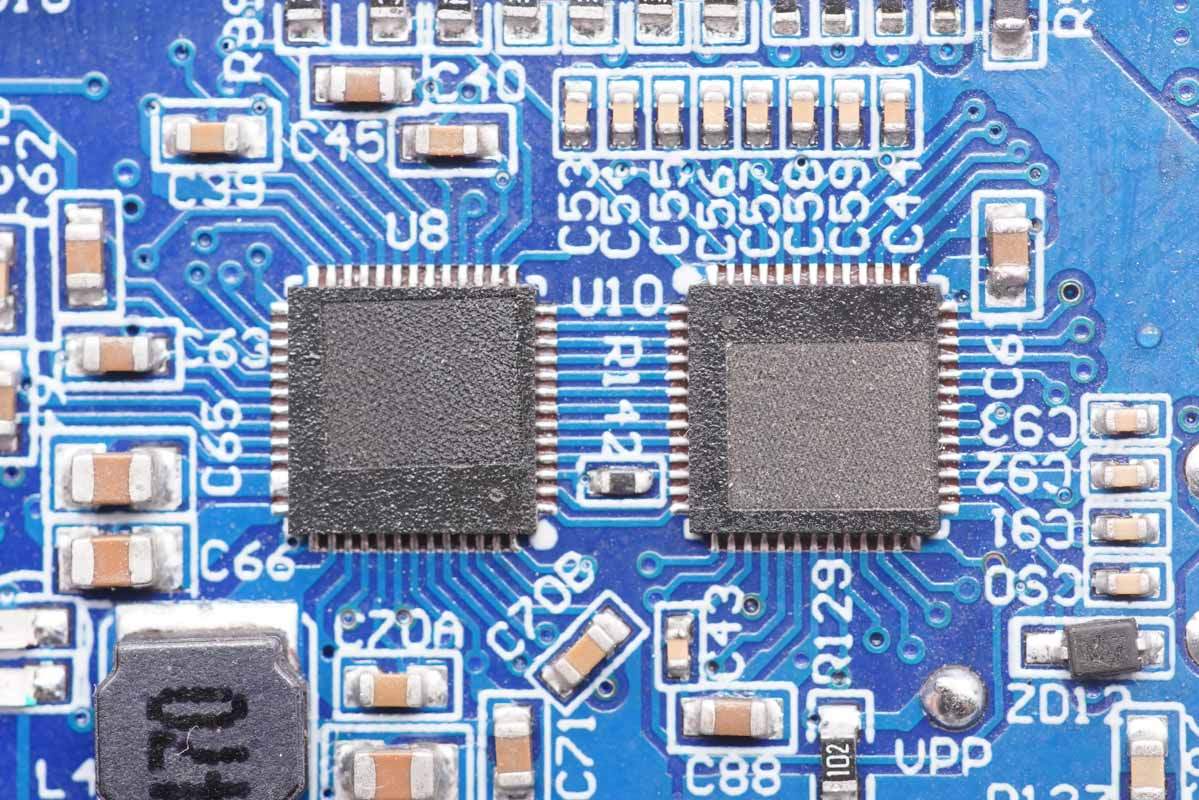

兩顆主控芯片打磨處理，信息不詳。

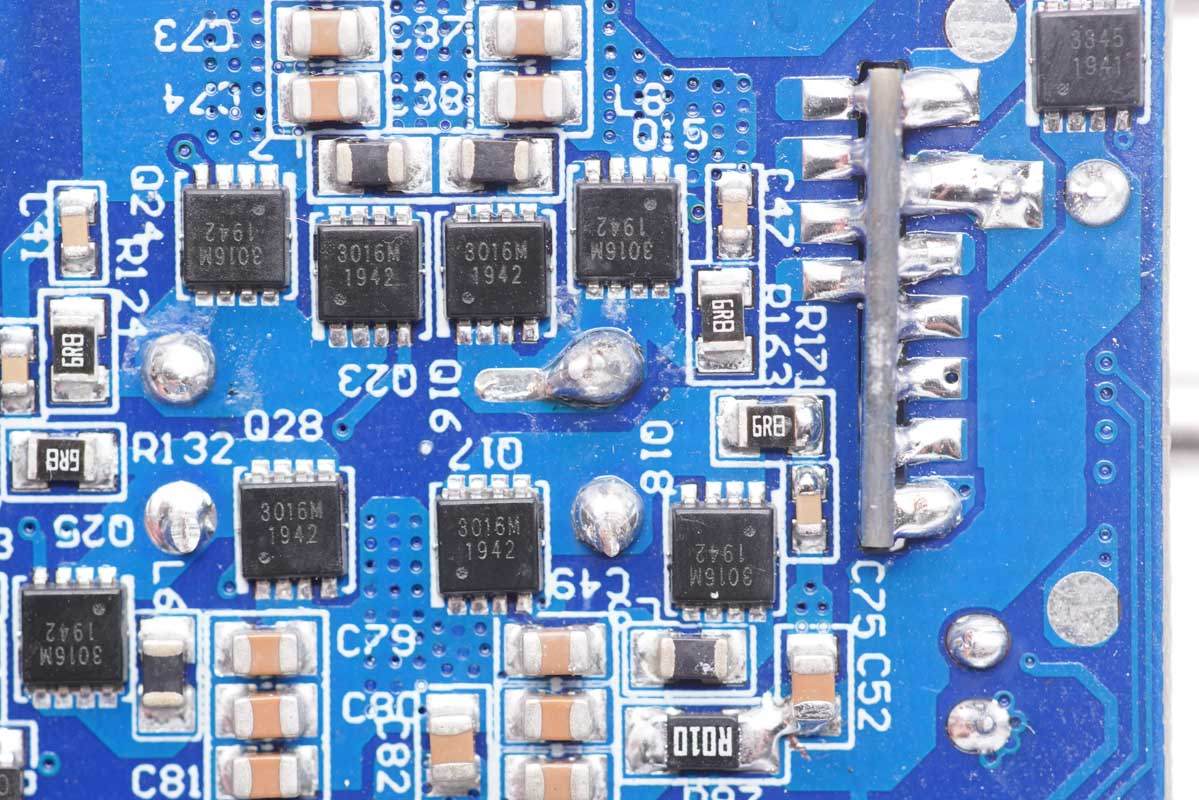

兩組8顆3016M MOS管，用于配合主控芯片進行升降壓電壓轉換。

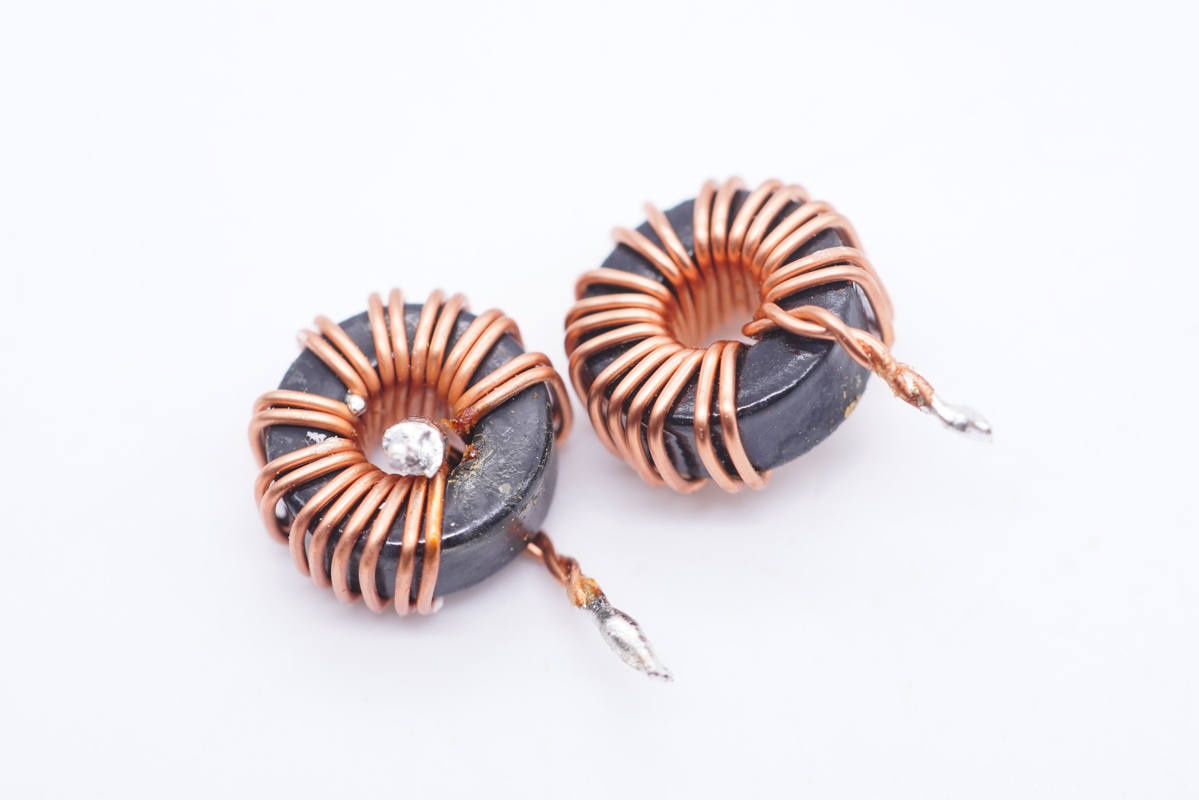

兩顆升降壓電感特寫。

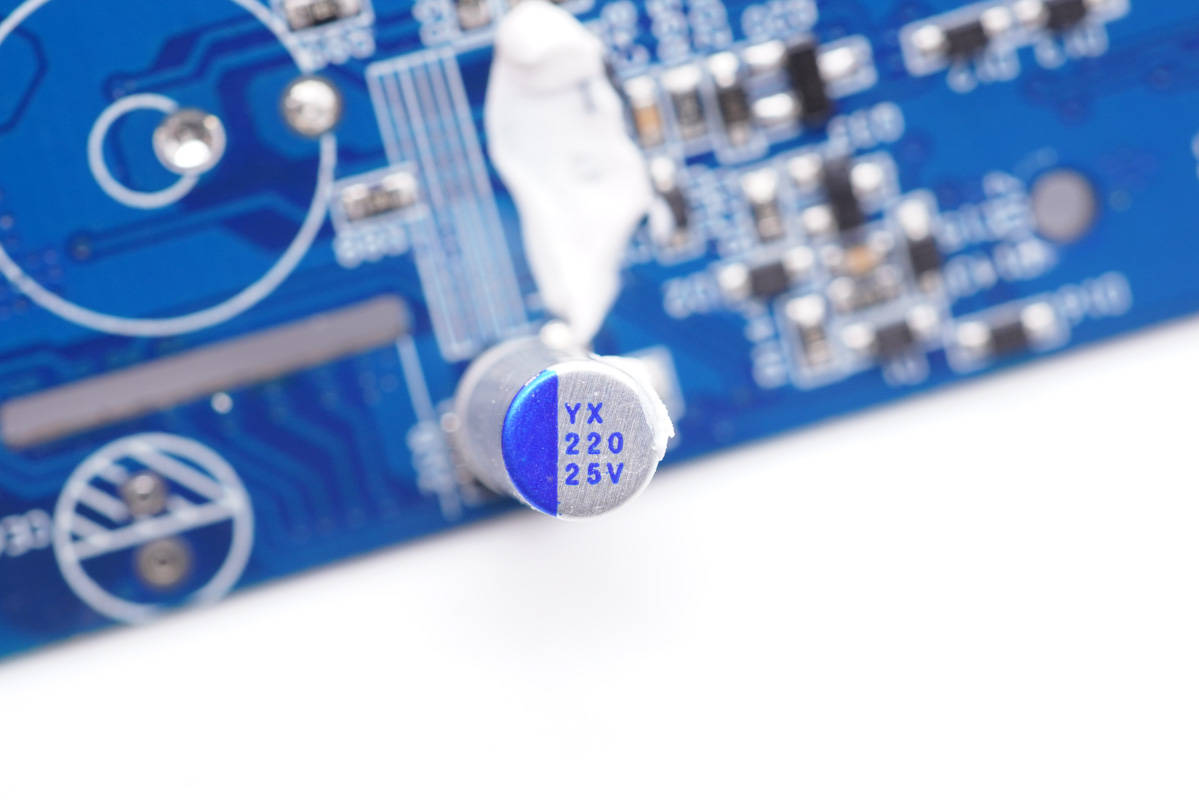

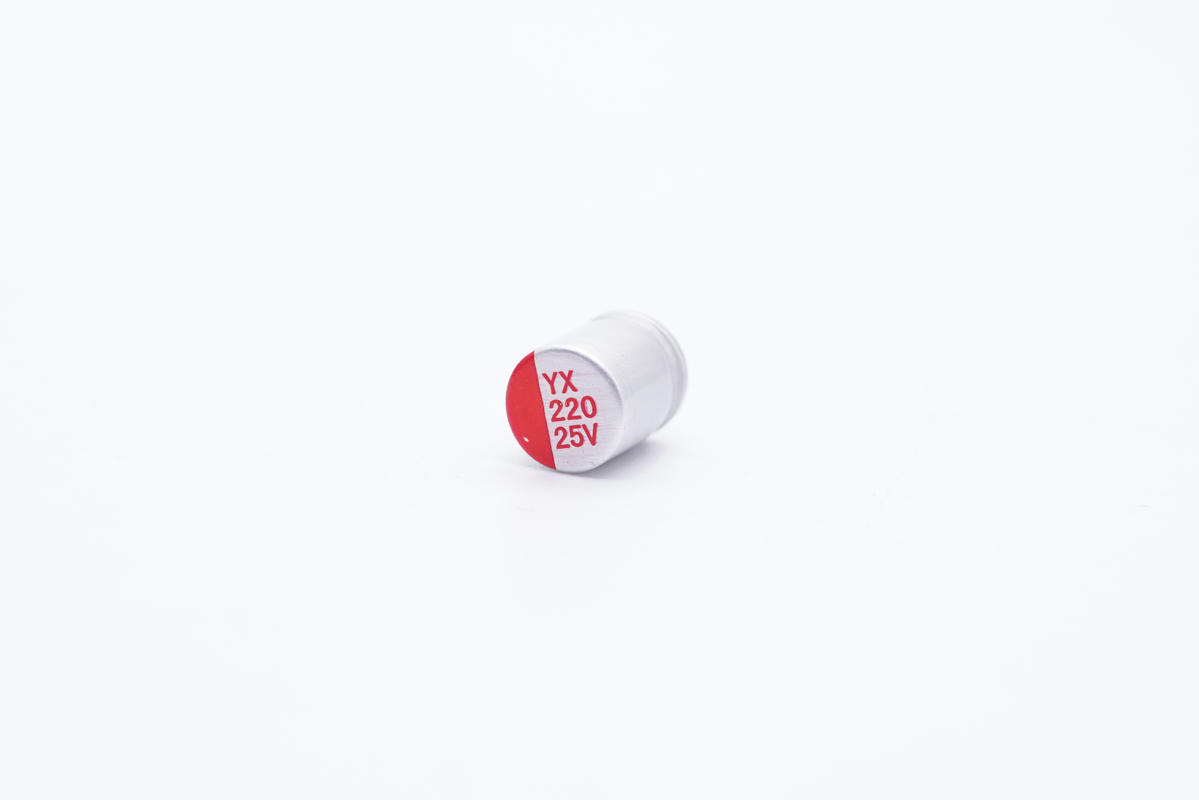

輸出濾波固態電容來自云星電子，規格為25V 220μF。

另一顆特寫，規格為25V 220μF。

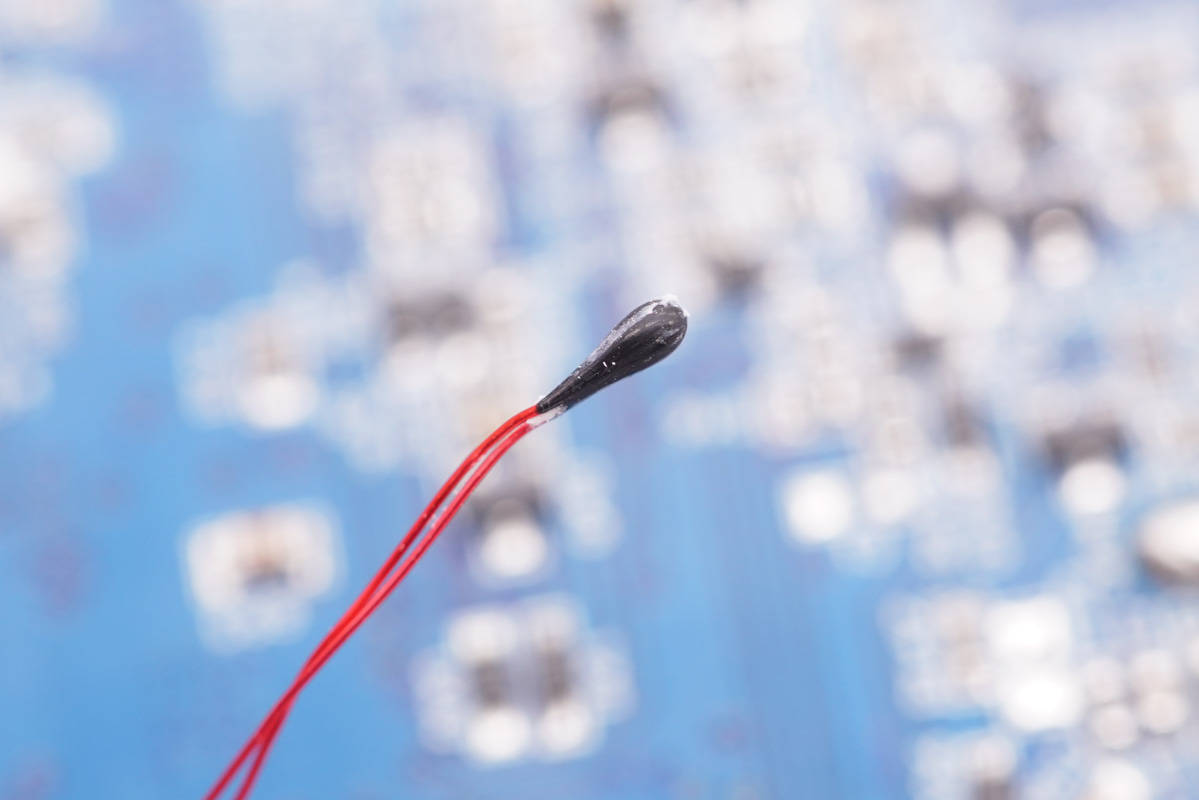

熱敏電阻特寫。

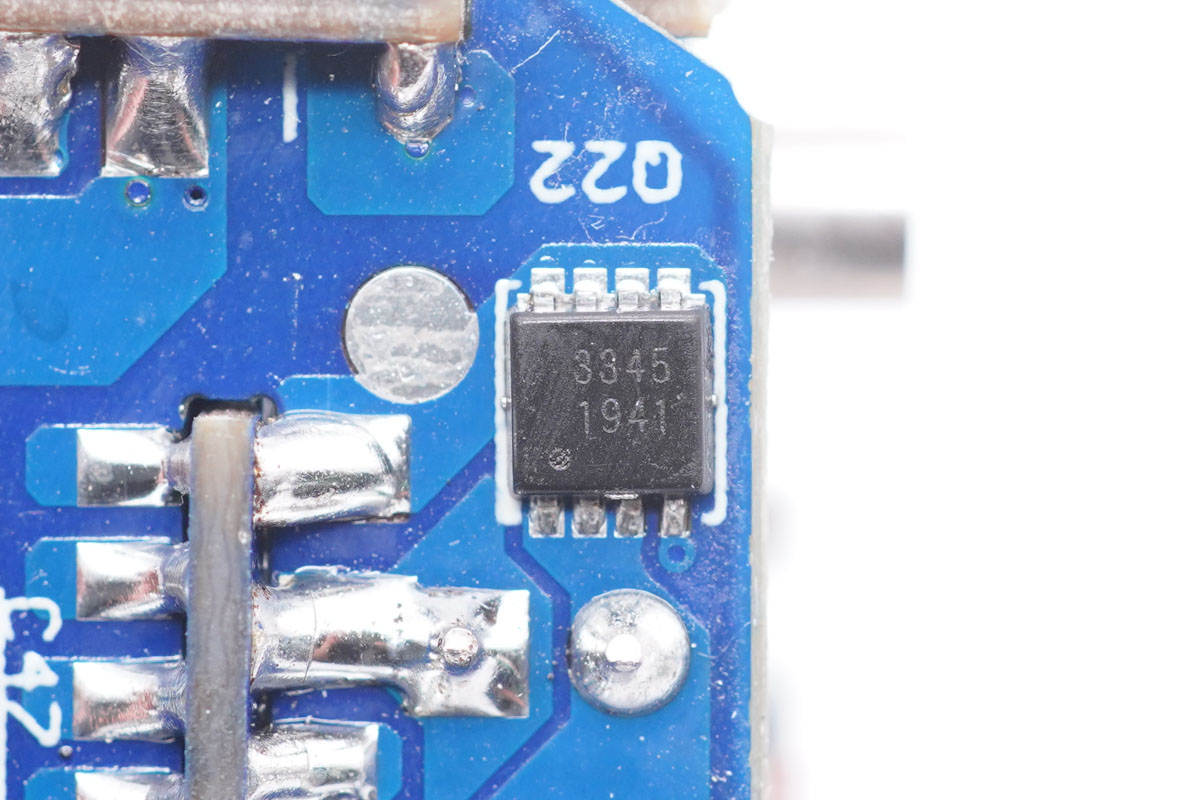

輸出VBUS開關管特寫，絲印3345。

另一顆特寫，絲印3347。

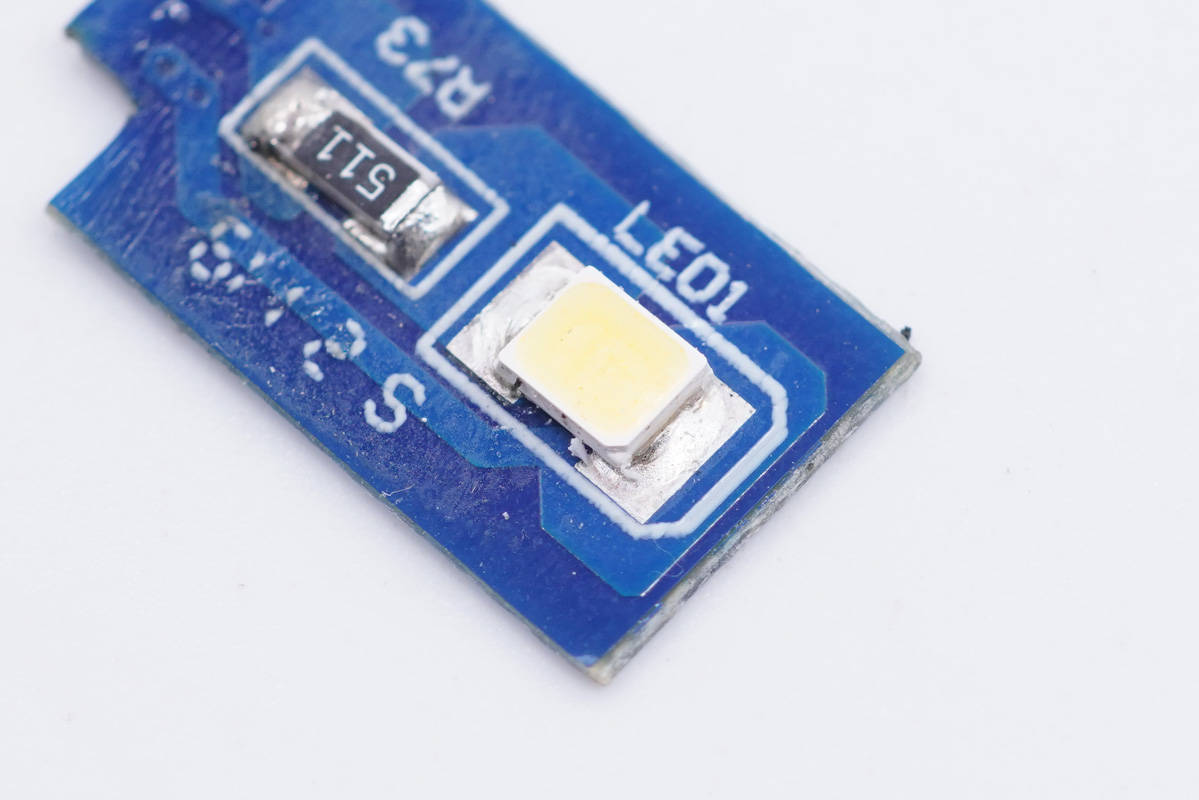

用于提示插腳受否收好的LED燈特寫。

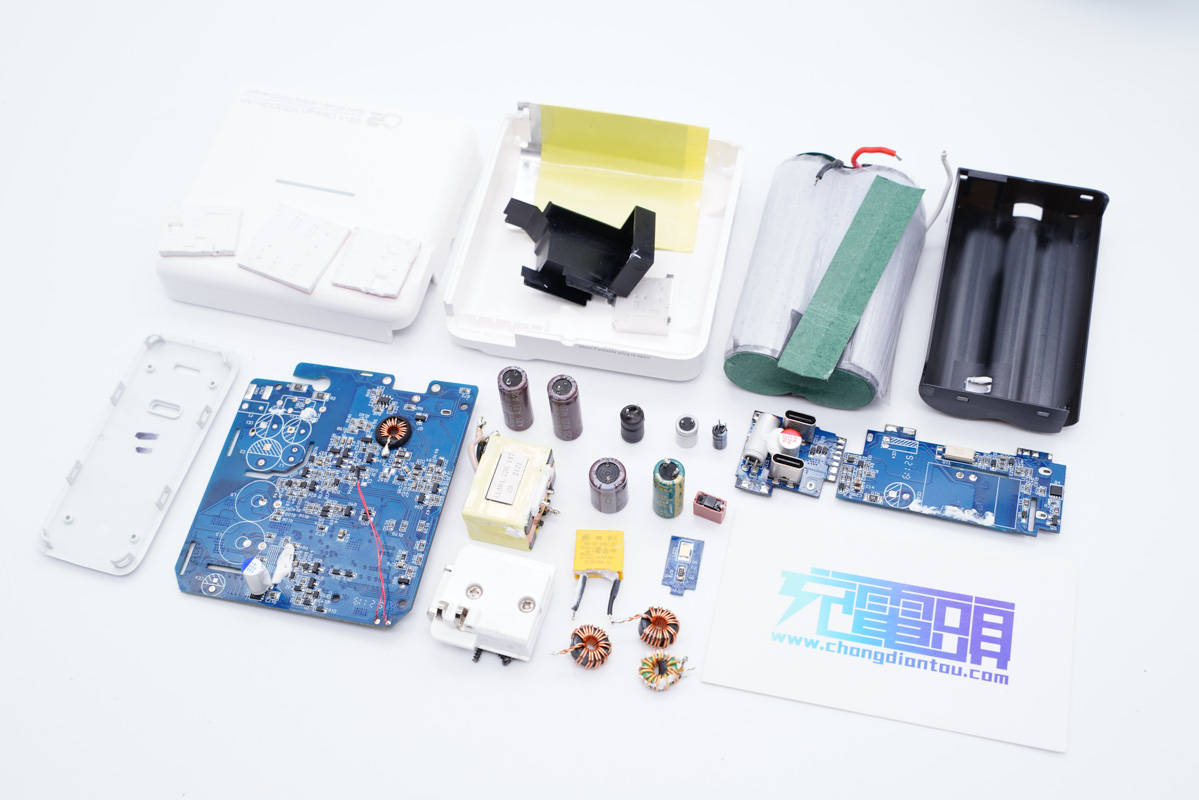

全部拆解完畢，來張全家福。

充電頭網拆解總結

愛蘭博這款二合一氮化鎵充電器主體高光亮面設計，邊角過渡圓潤，實用手感很好。而產品的一大特色是配有兩個LED燈，一個觸摸發光，一個是展開插腳發光且具備斷電發光應急照明功能，夜間以及應急條件下使用會很方便。產品配備雙USB-C接口，支持QC、AFC、FCP、PD快充協議，具備5-20V齊全電壓檔位，功率涵蓋20W-60W，上可滿足筆電快充，下可滿足兩臺手機同時快充，性能實用。

充電頭網通過拆解發現，這款產品獨到之處在于其搭建的特殊模擬電路以實現任意Bypass,?獨立參考源的DC/DC并聯供電，在市面上完全沒有先例。同時充電器部分采用了安森美主控搭配杰華特同步整流控制器JW7726B組成高頻QR開關電源，氮化鎵功率芯片采用英諾賽科INN650D02。

兩顆主控芯片同時也是移動電源主控芯片，不過信息不詳。另外采用永銘和云星小體積電容進行輸入輸出濾波，幫助壓縮體積。另外充電器內部設有熱敏電阻進行溫度監控，主要發熱器件也都配有散熱片和導熱墊幫助散熱，整體用料做工都比較講究。
