安克創新舉辦的“為生活充滿電”主題新品發布會上推出了四款“超能充”系列氮化鎵充電器，充電頭網也相繼完成了30W、45W、65W以及65W雙C口這四款充電器的拆解。該系列產品采用全新外觀ID設計，功率涵蓋30W-65W，滿足一般人日常使用需求。

不過該系列充電器也有國行和美版之分，而且充電頭網了解到，例如45W這款充電器的兩個版本在用料上就有所不同。那么索性將安克45W氮化鎵超能充美規版本也拆了，看看具體有何差別？

一、安克45W氮化鎵超能充外觀

45W超能充采用銀灰色外觀ID設計，造型趨于小方塊，整體小巧便攜。

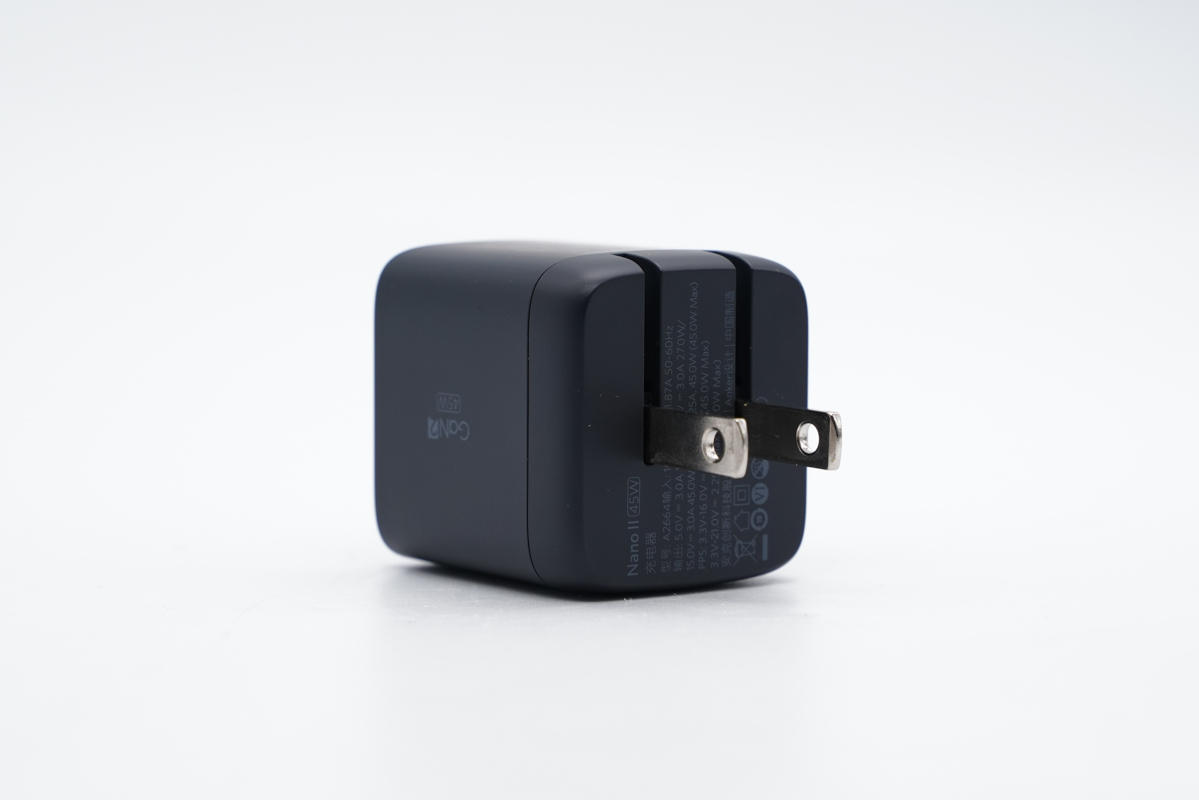

輸入端配備可折疊美規插腳，攜帶方便且不會刮傷包里其它設備。

輸入端外殼上標注有充電器參數

型號：A2664

輸入：100-240V~50/60HZ 1.87A

輸出：5V3A、9V3A、15V3A、20V3.25A（45W Max）

PPS：3.3-16V3A（45W Max）

3.3-21V2.25A（45W Max）

安克創新科技股份有限公司

產品已經通過了CCC認證和VI級能效認證。

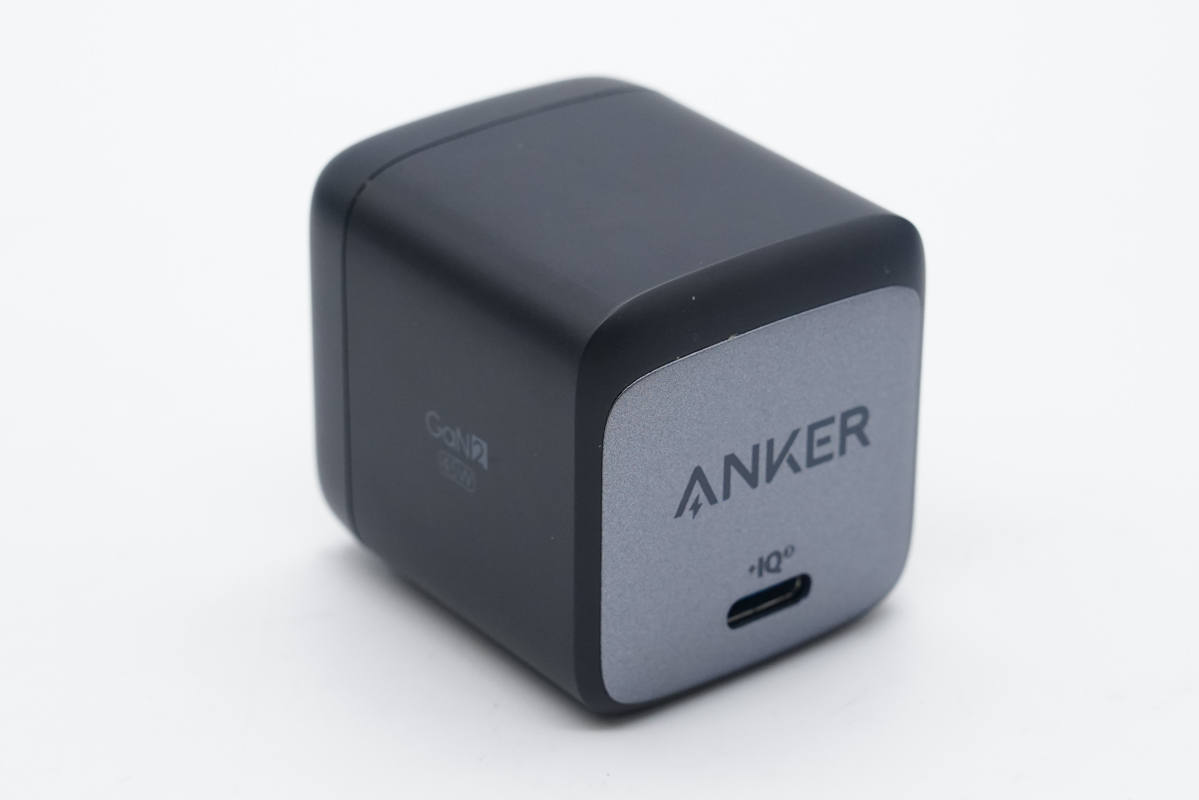

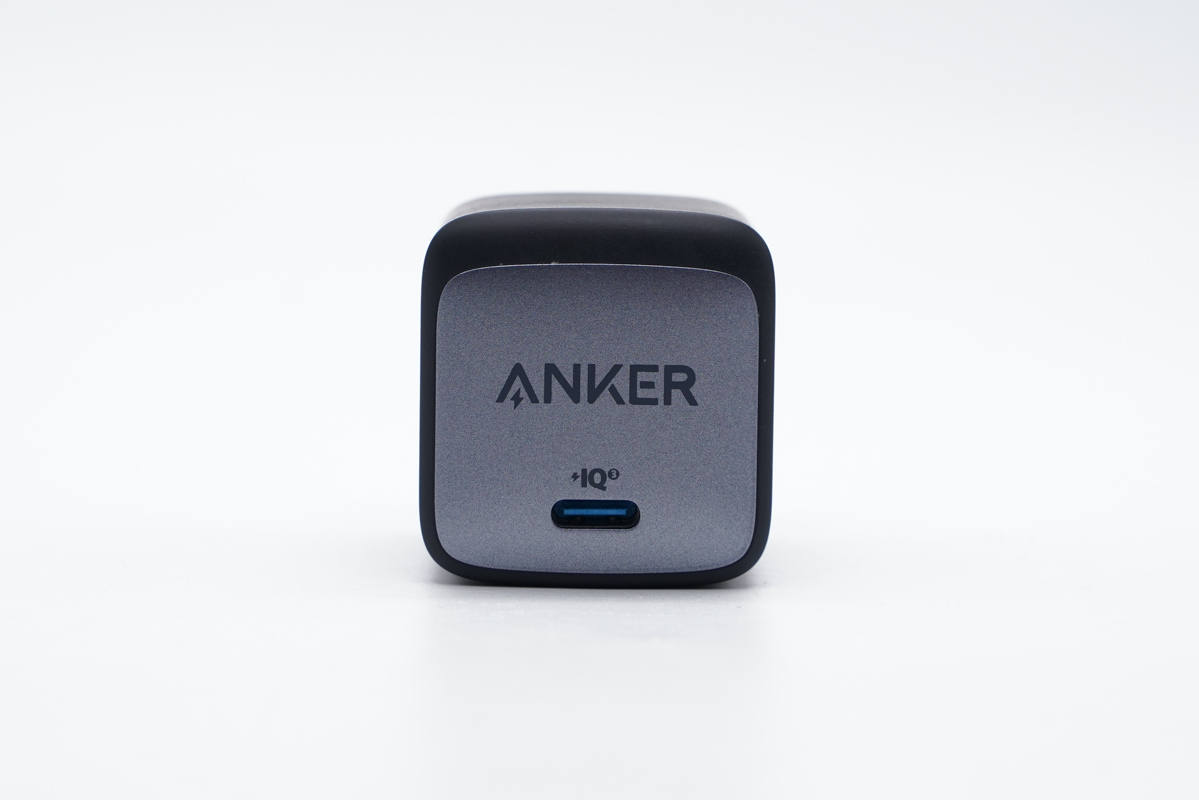

頂面貼有銀灰色裝飾板，中心印有ANKER品牌，USB-C口藍色膠芯不露銅。

使用游標卡尺實測充電器機身長度為40.95mm。

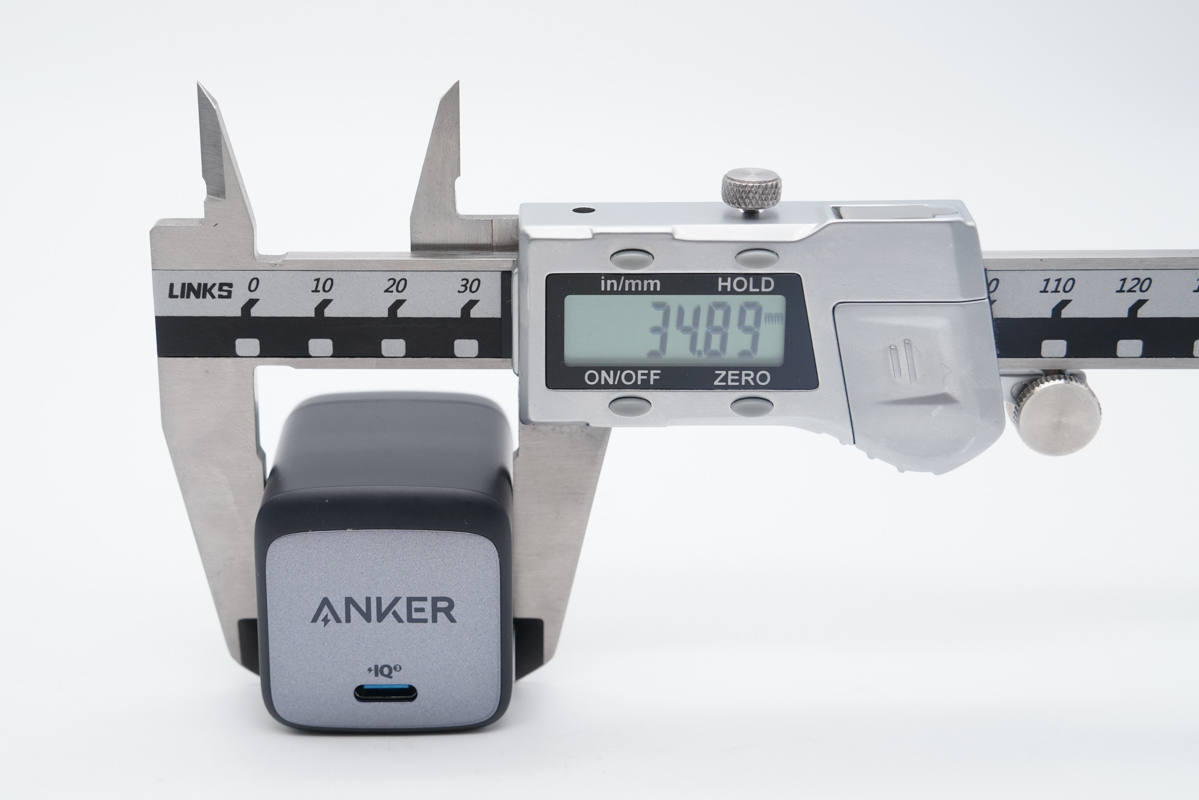

寬度為34.89mm。

厚度為37.59mm。

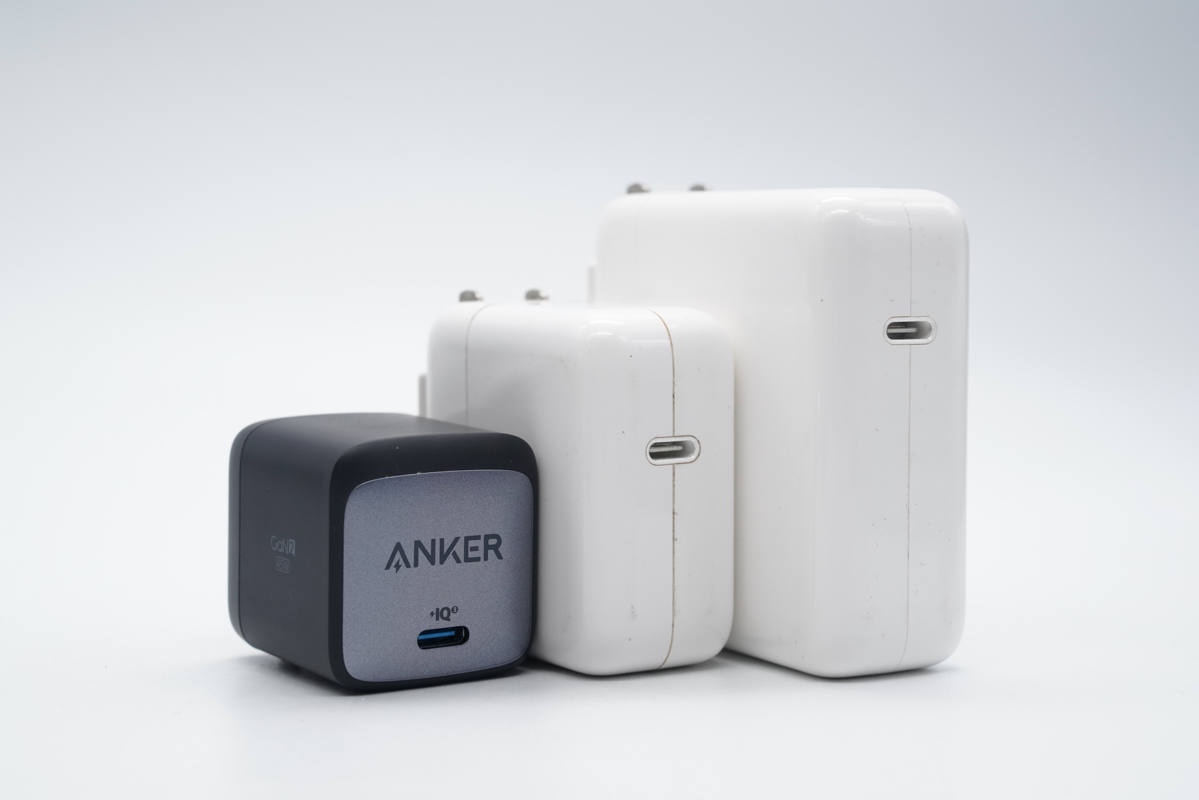

和蘋果30W以及61W充電器直觀對比，體積優勢非常明顯。

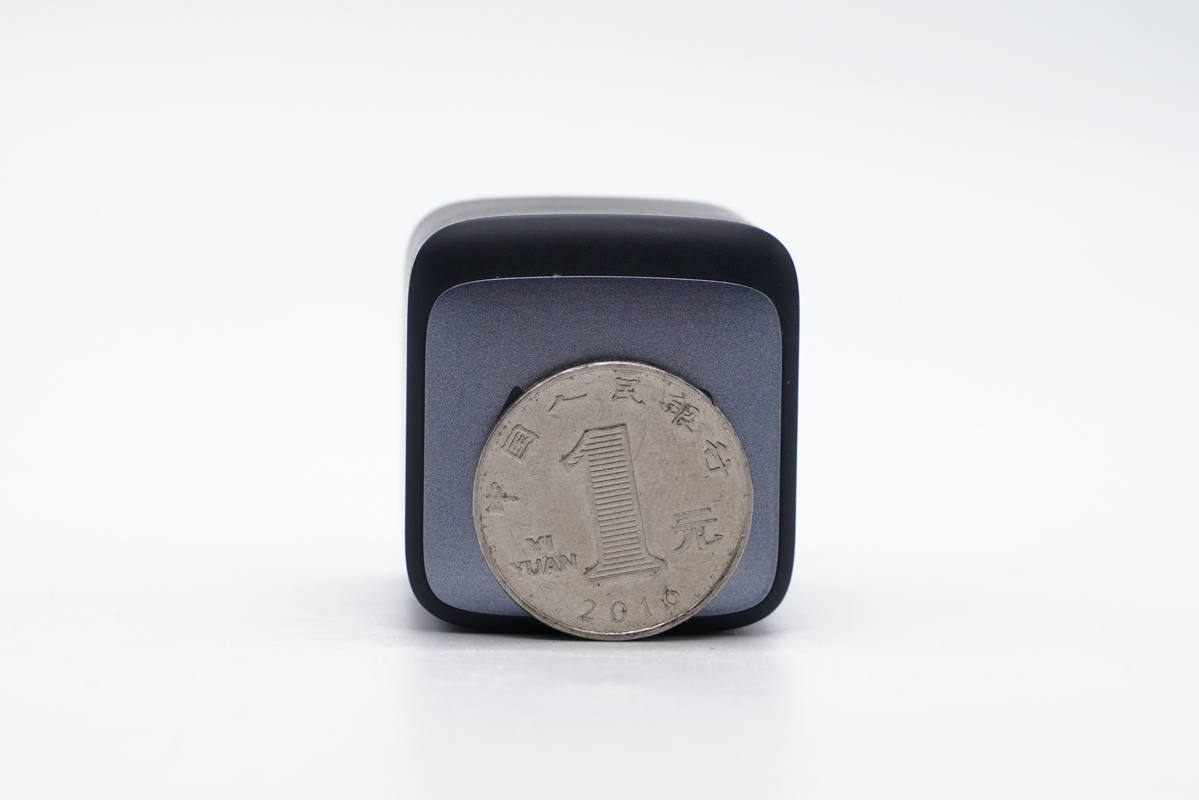

橫截面比一元硬幣大小直觀對比。

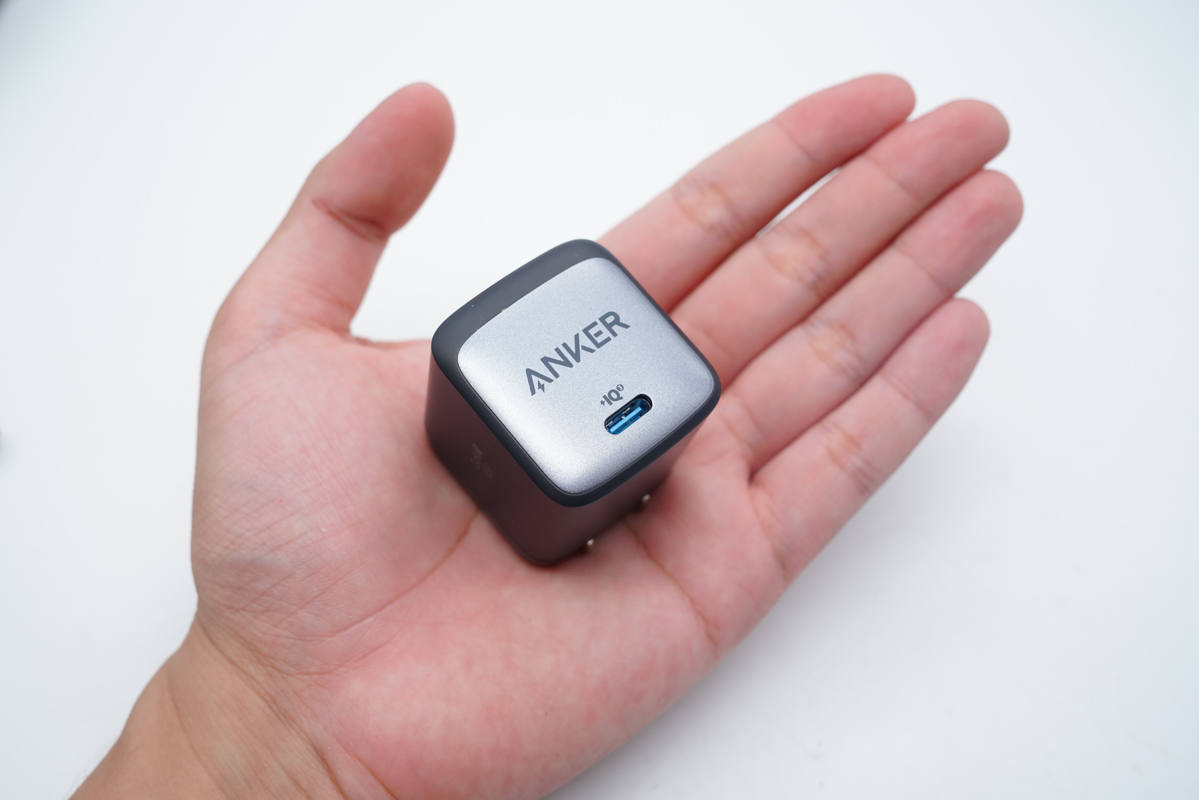

拿在手上的直觀感受。

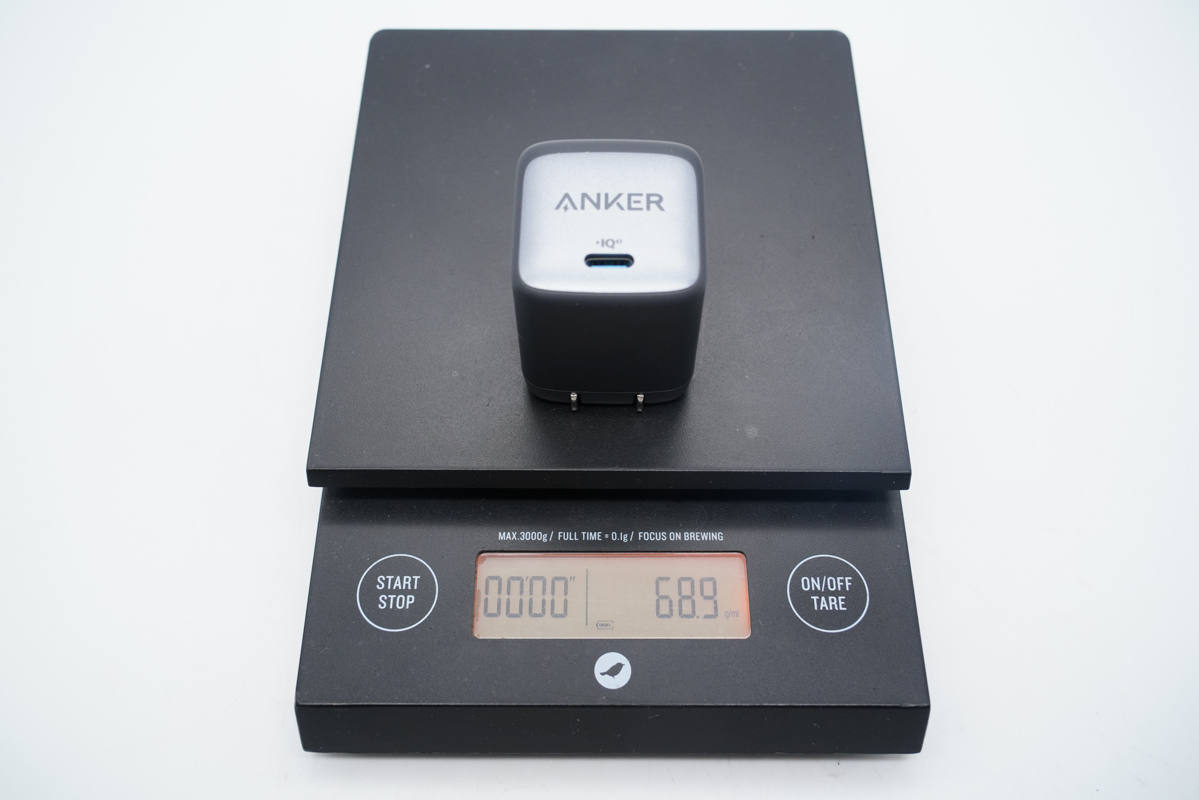

凈重約為69g。

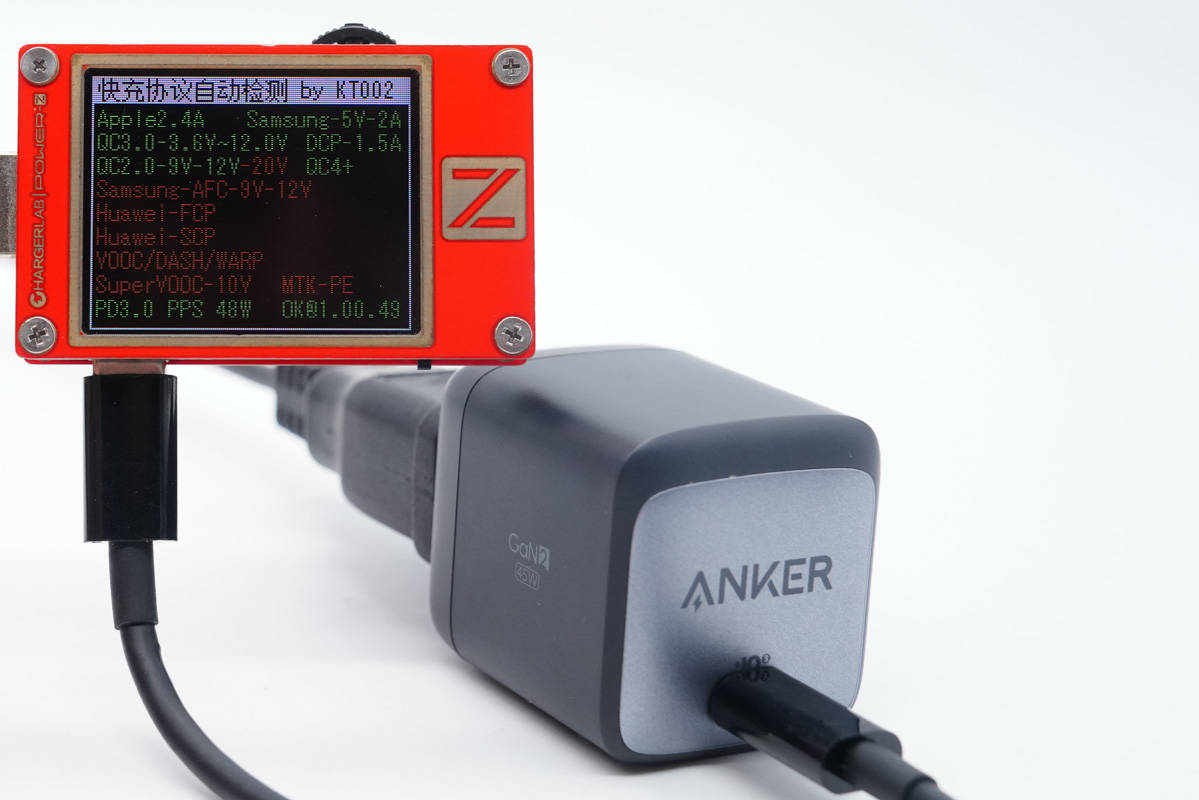

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、PD3.0、PPS快充協議。

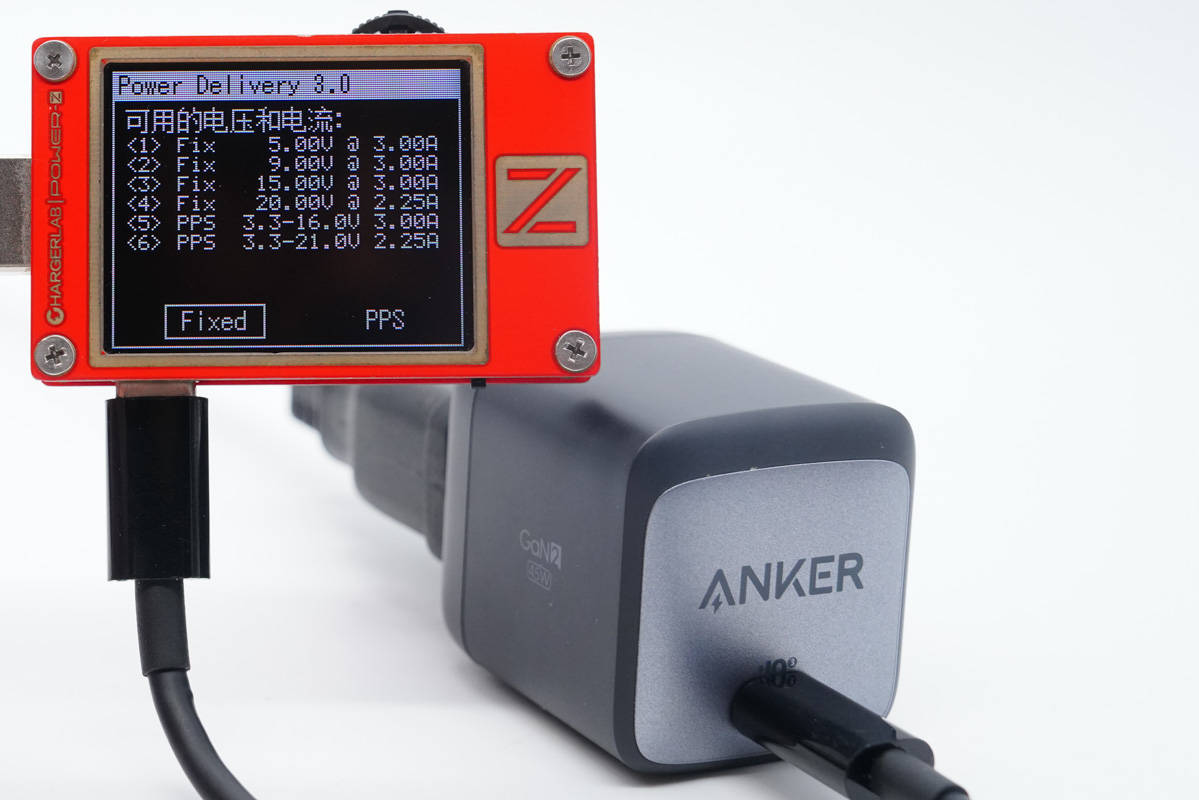

此外還測得C口具備5V3A、9V3A、15V3A、20V2.25A四組固定電壓檔位，以及3.3-16V3A和3.3-21V2.25A兩組PPS電壓檔位。

二、安克45W氮化鎵超能充拆解

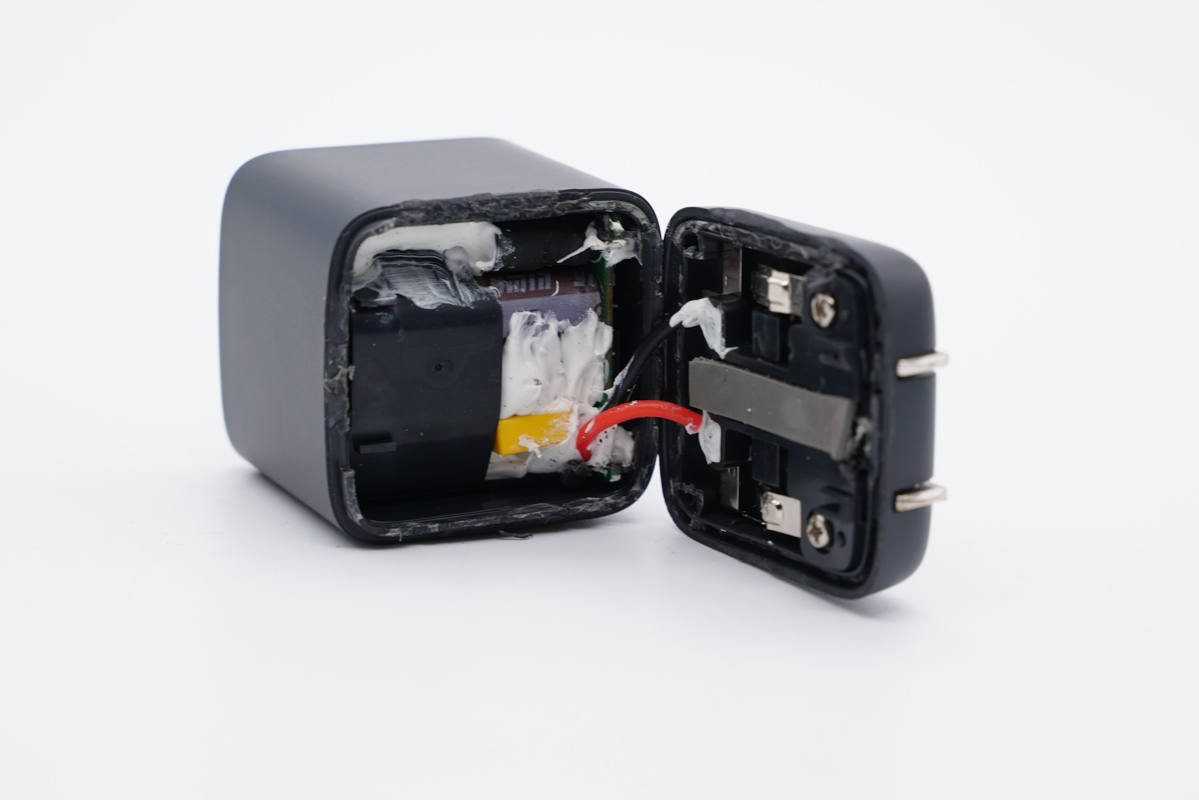

將輸入端外殼拆開，超聲波焊接封裝。

輸入端采用AC導線連接通電，并打膠加固。

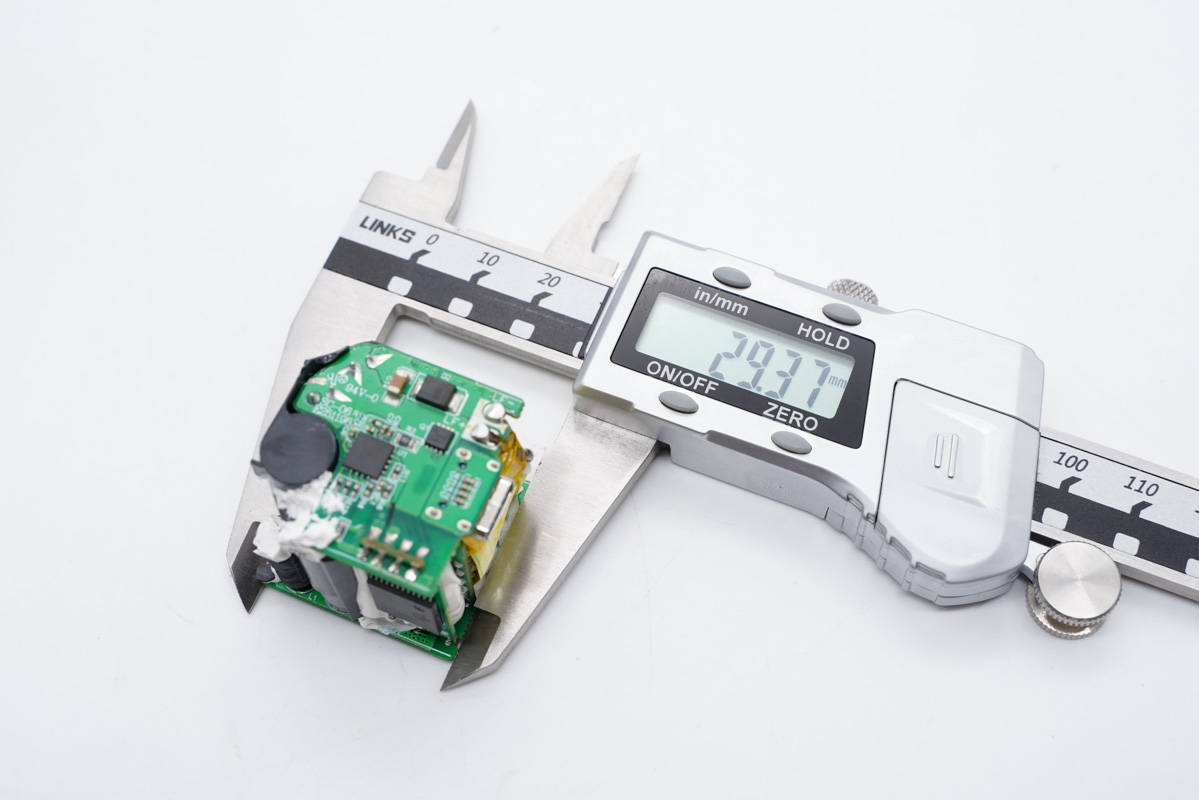

實測PCBA模塊長度為29.37mm。

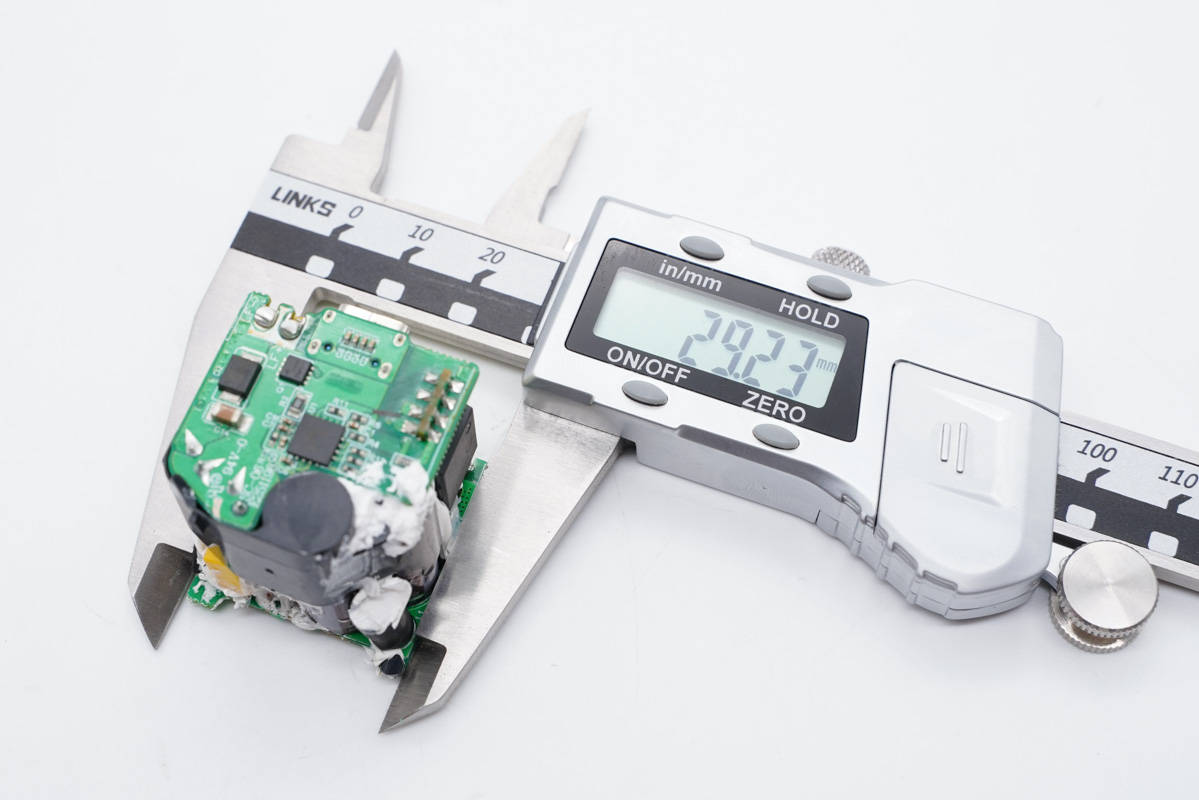

寬度為29.23mm。

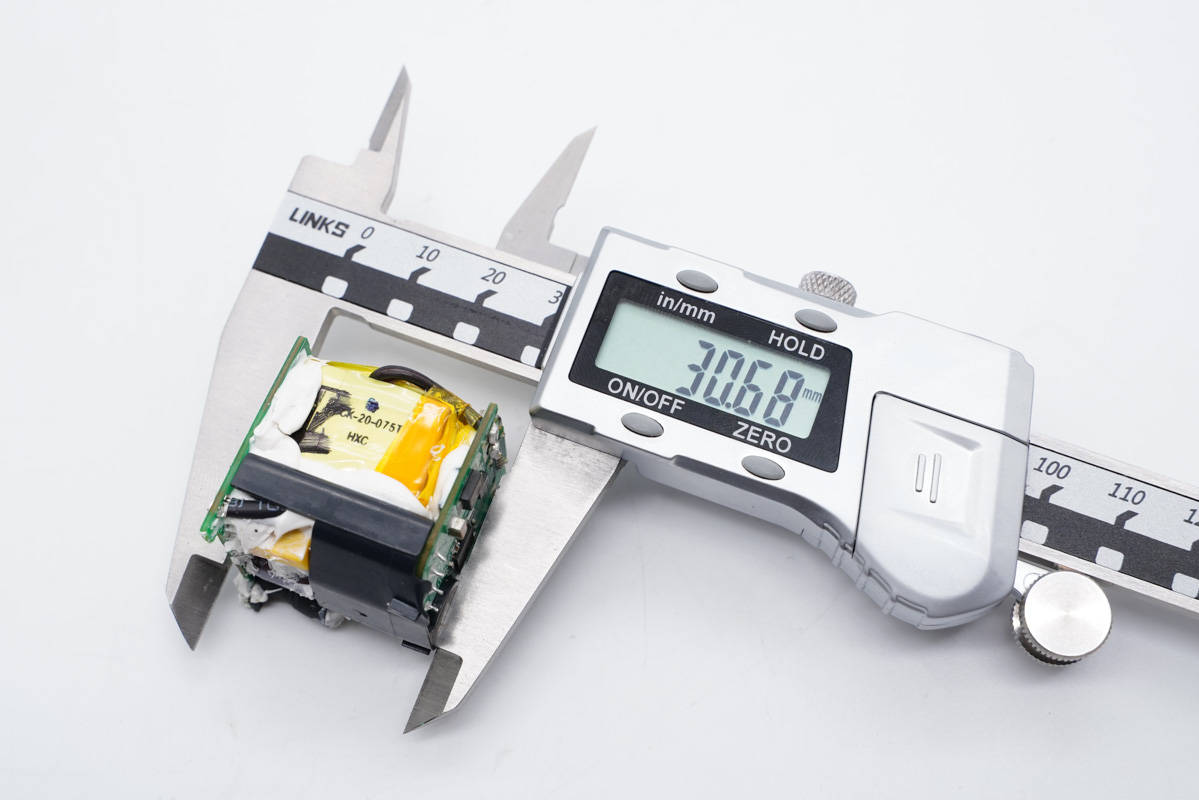

厚度為30.68mm。

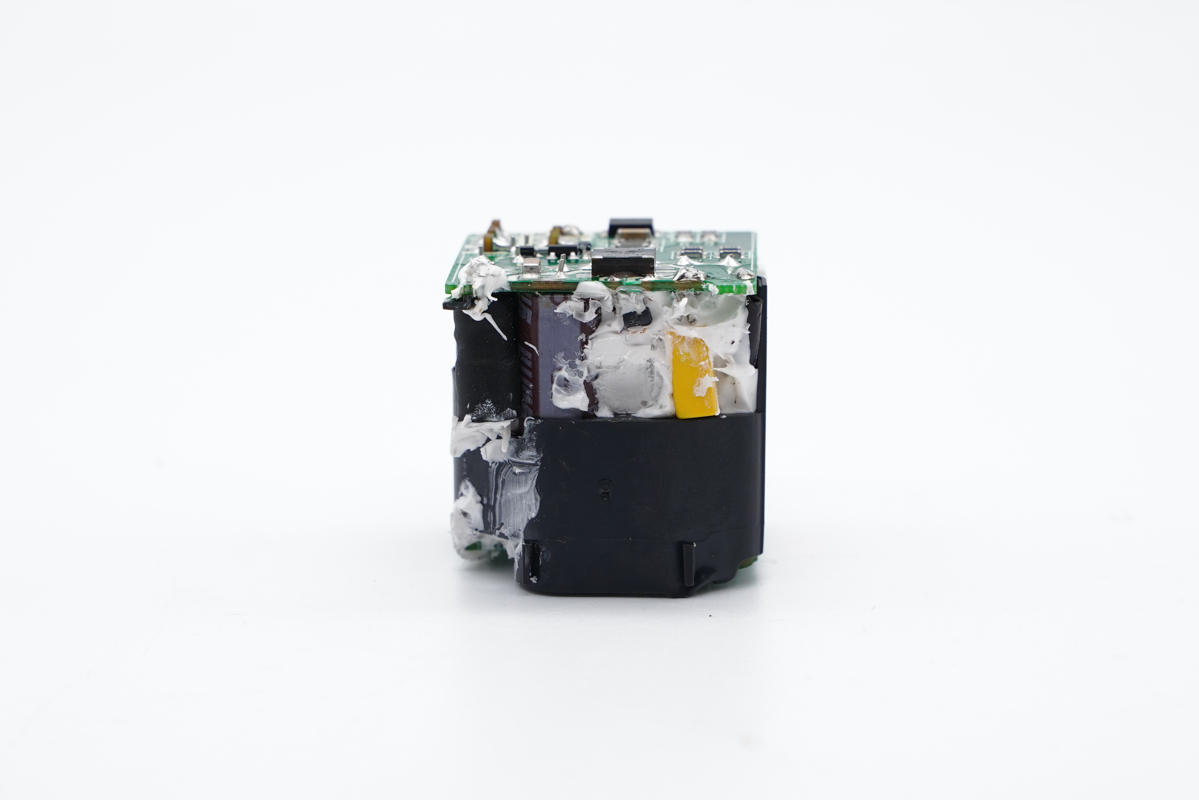

輸入端高壓電解電容外套塑料殼絕緣，同時元器件打膠加固。

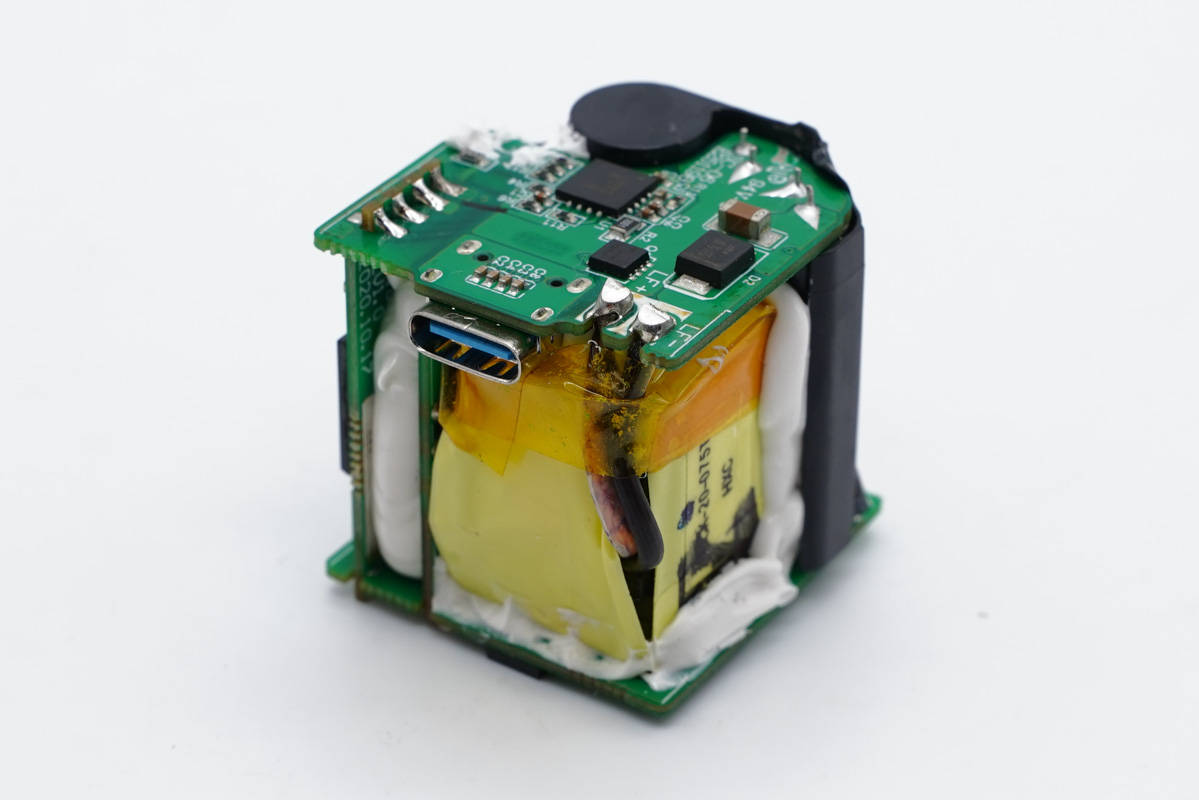

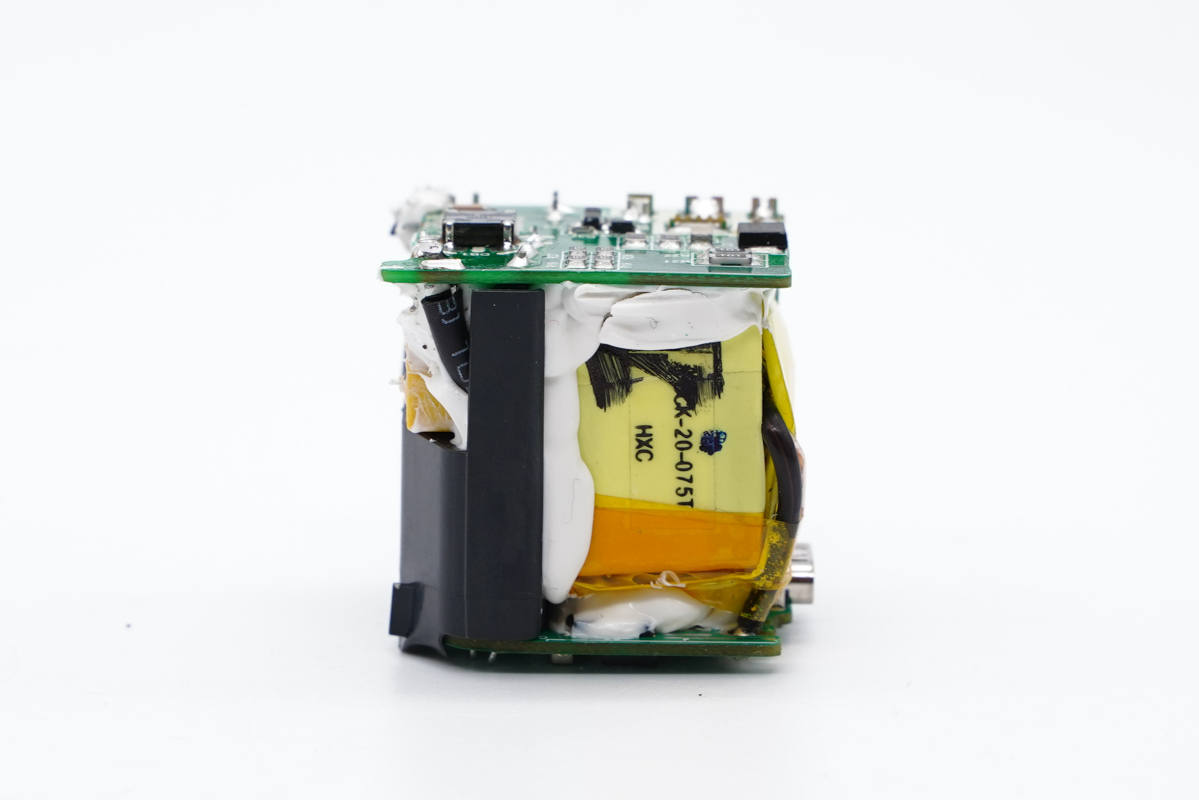

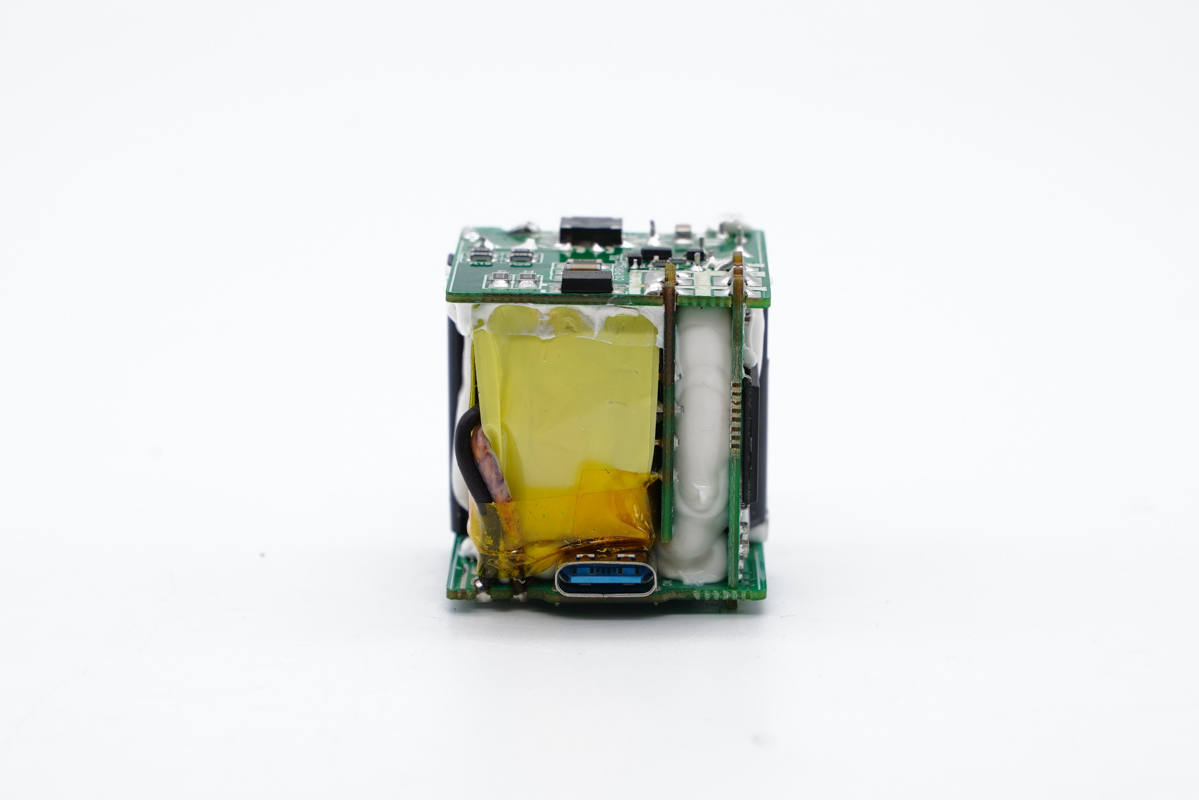

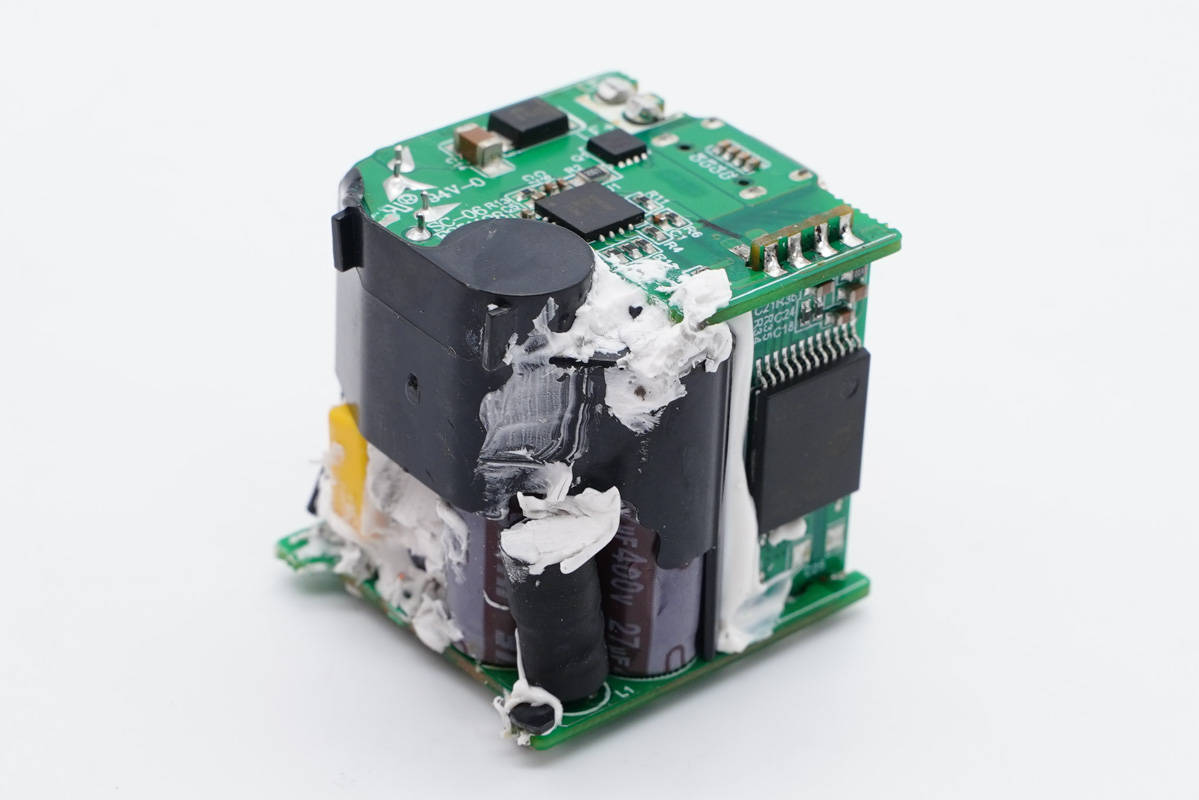

PCBA模塊采用四塊小板組合焊接設計，側面有兩塊，變壓器包裹絕緣膠帶并打膠加固。

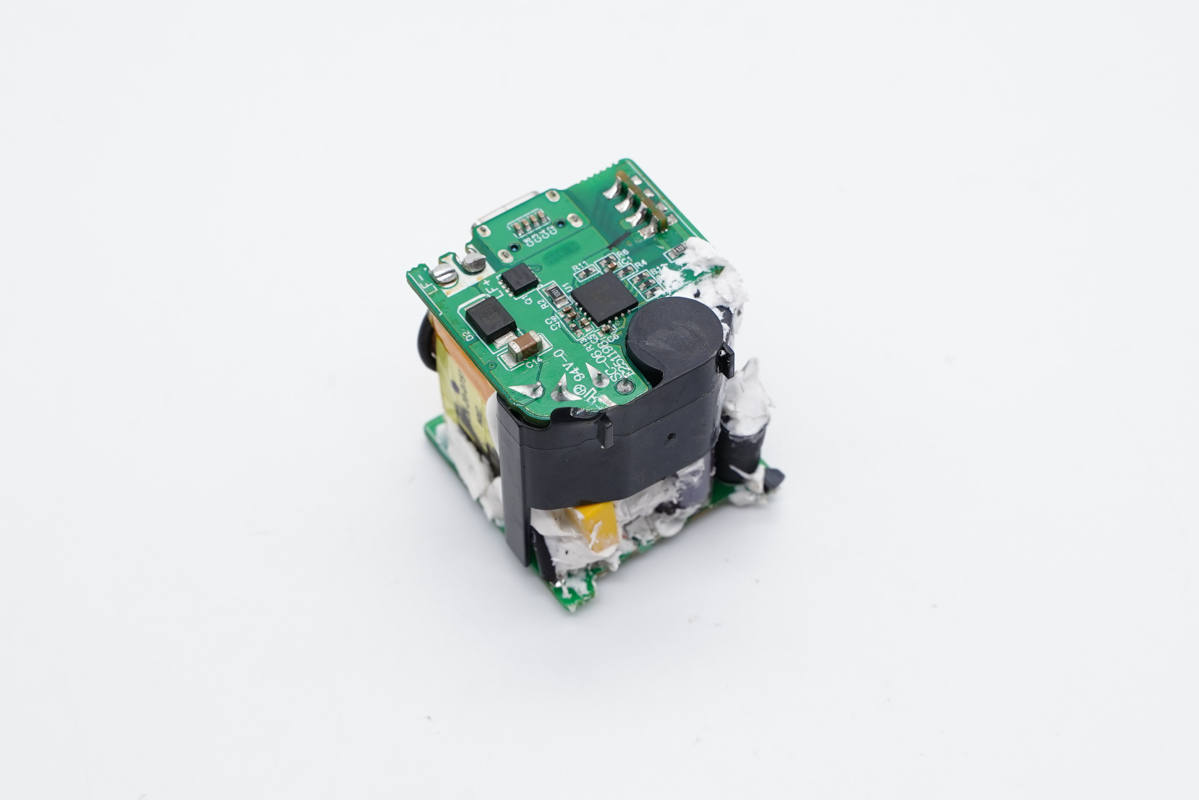

通過觀察發現，這款充電器采用PI高集成開關電源方案寬范圍輸出，協議芯片控制接口輸出電壓的設計架構。下面我們就從輸入端開始一一了解各元器件。

輸入端一覽，可以看到黃色的安規X電容以及電解電容等，電容套有塑料殼進行隔離和加固。

塑料殼同時還幫助隔離保險絲和變壓器，保險絲外套熱縮管保護。

工字電感也外套熱縮管保護。

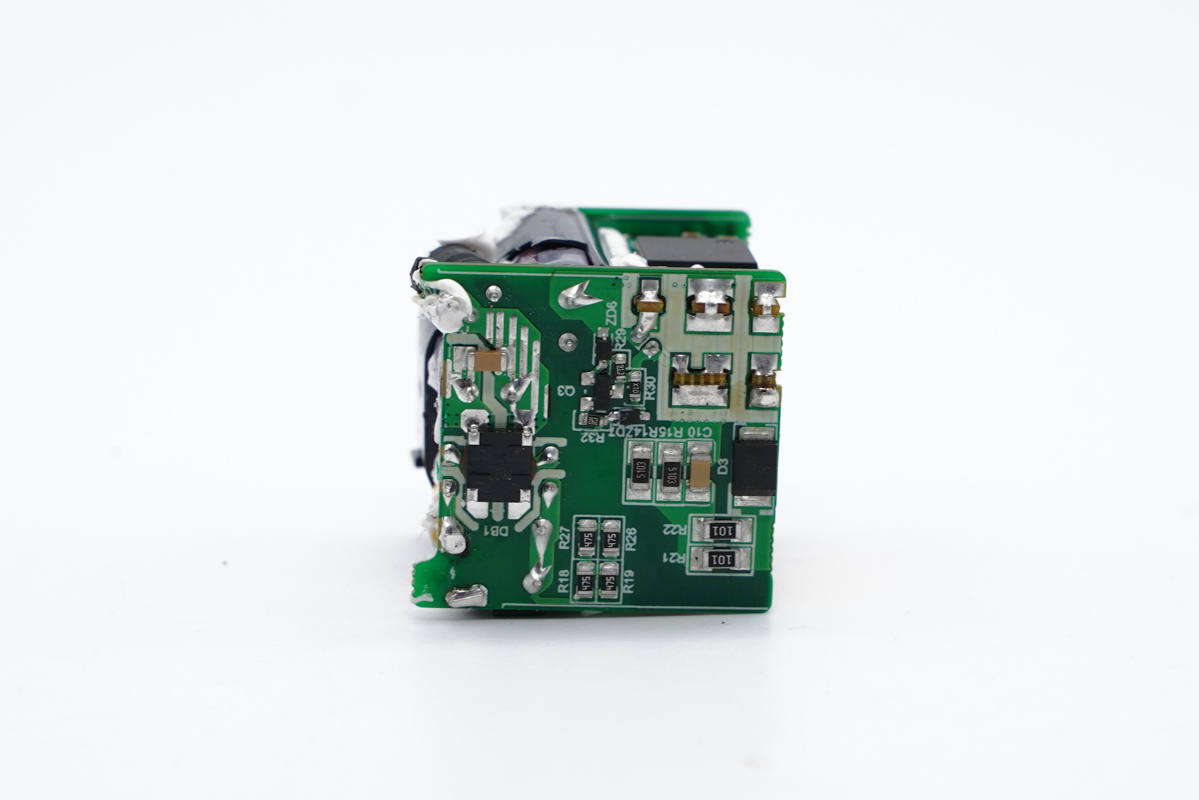

輸入端小板背面設有一顆整流橋。

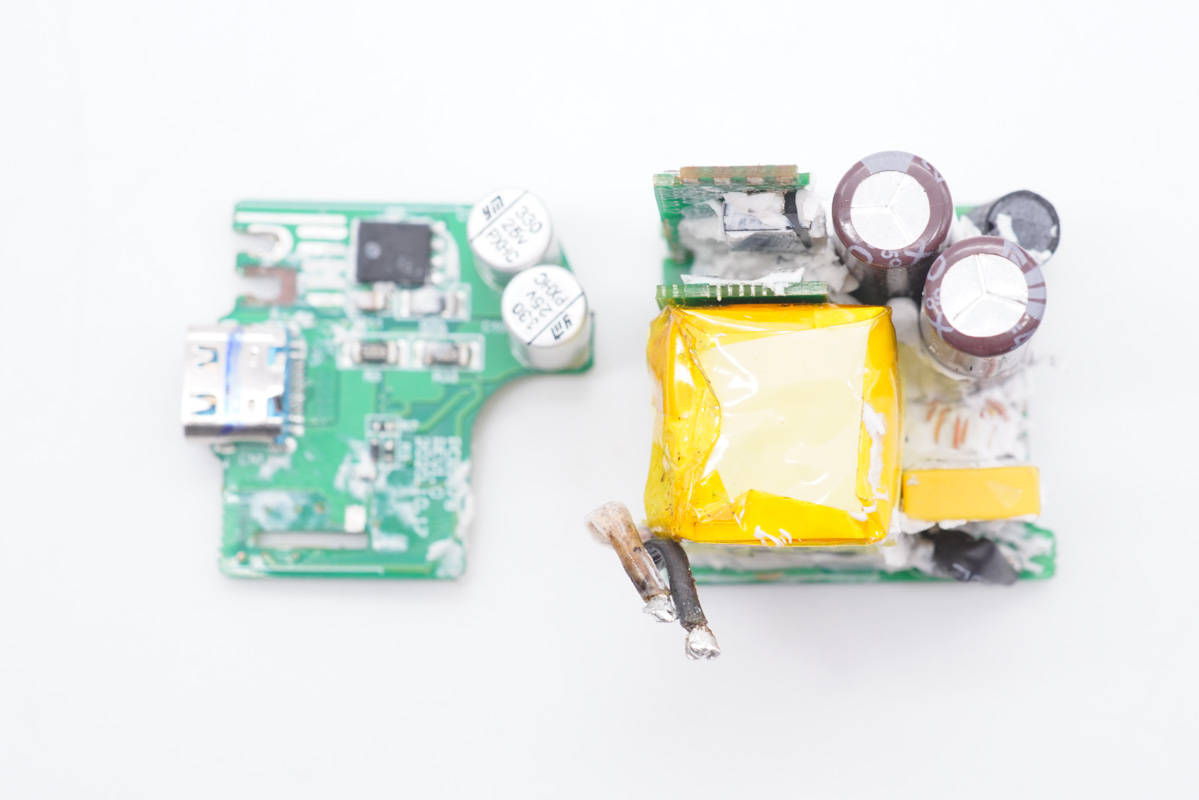

將模塊拆分開，變壓器焊接在中間的連接小板上。

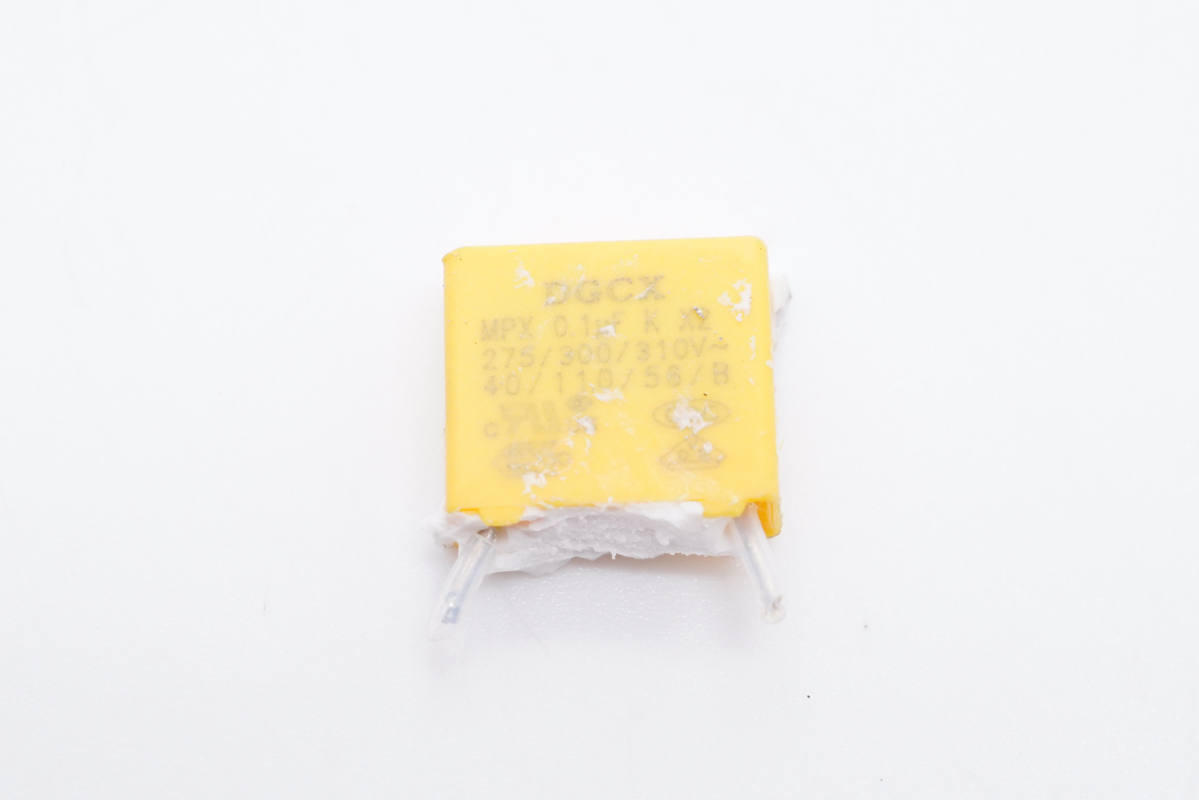

安規X電容來自成希電子，容量0.1μF。

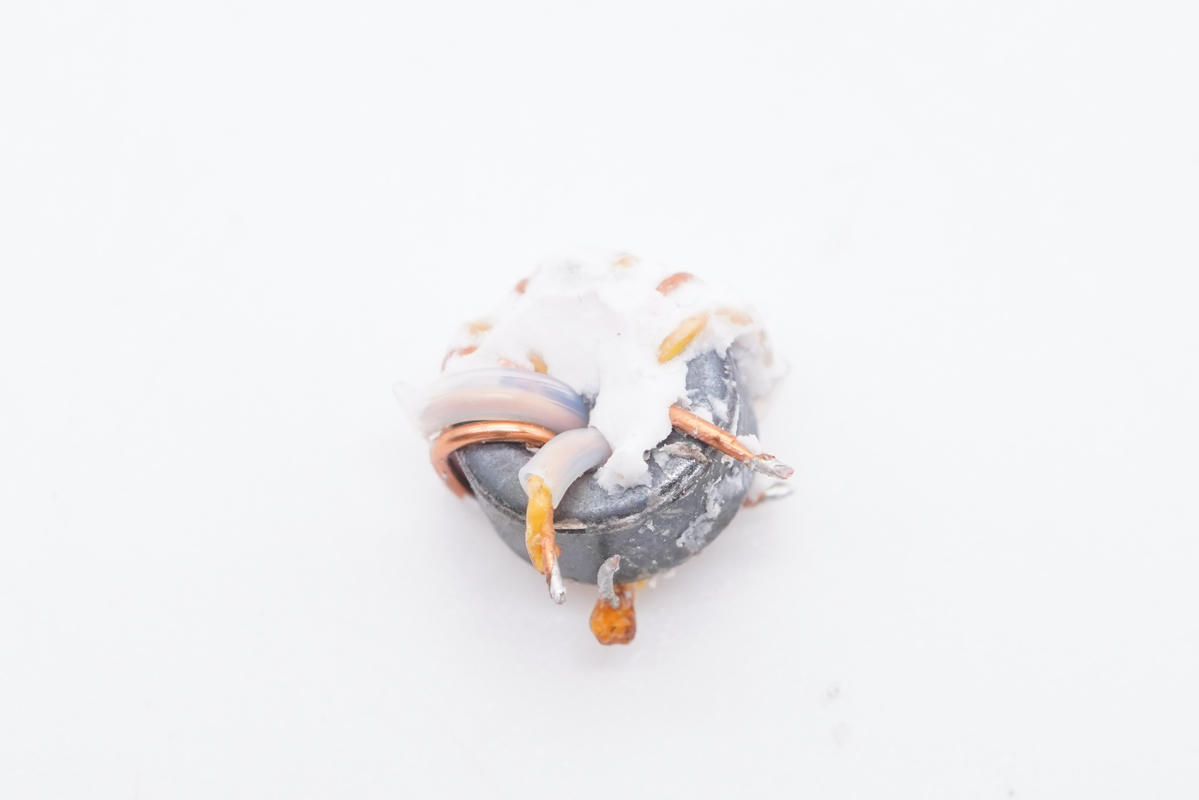

共模電感用于濾除EMI干擾，雙線繞制，其中一根套有絕緣管。

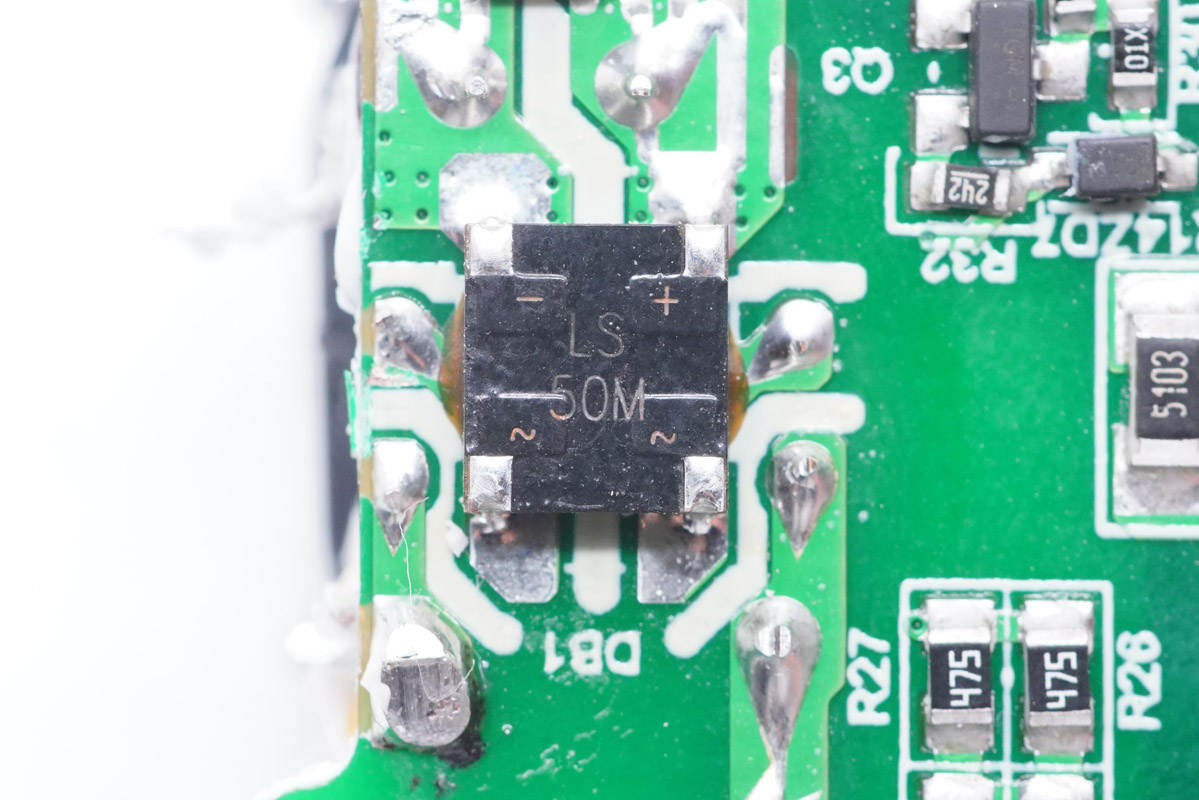

LS50M整流橋特寫，貼片封裝降低厚度。

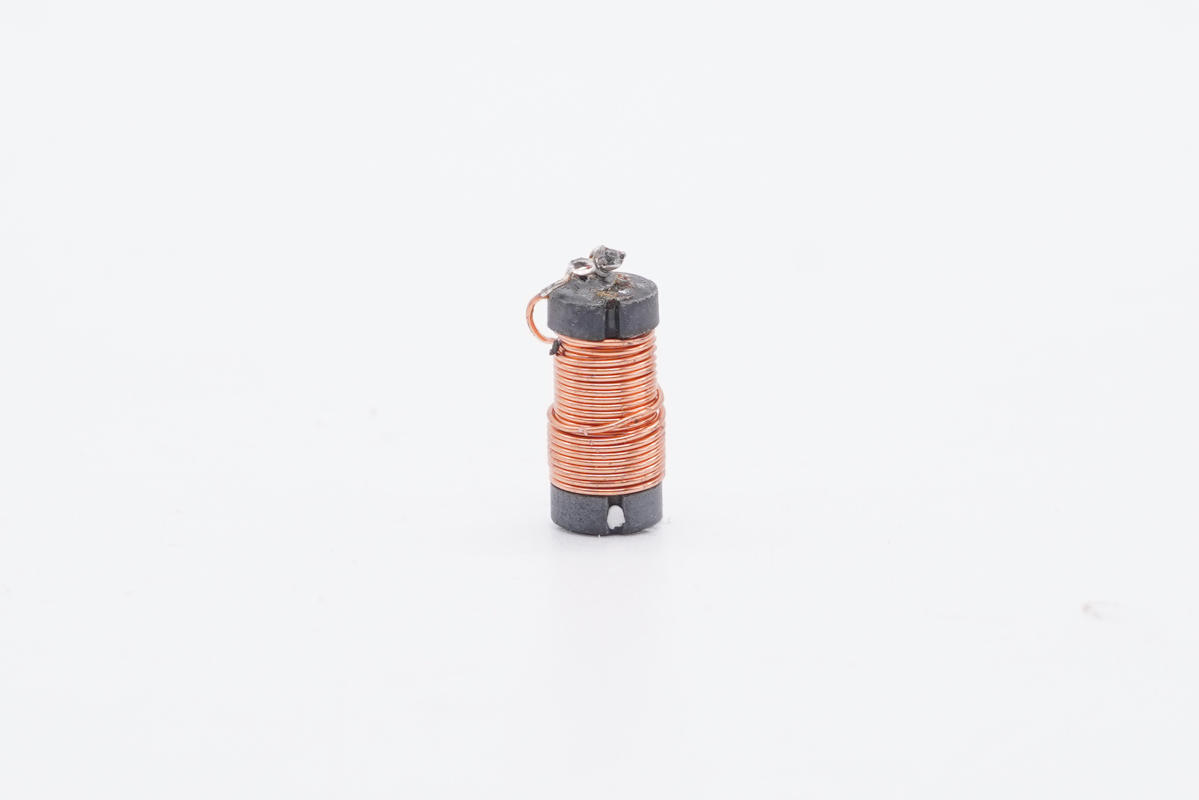

工字電感特寫。

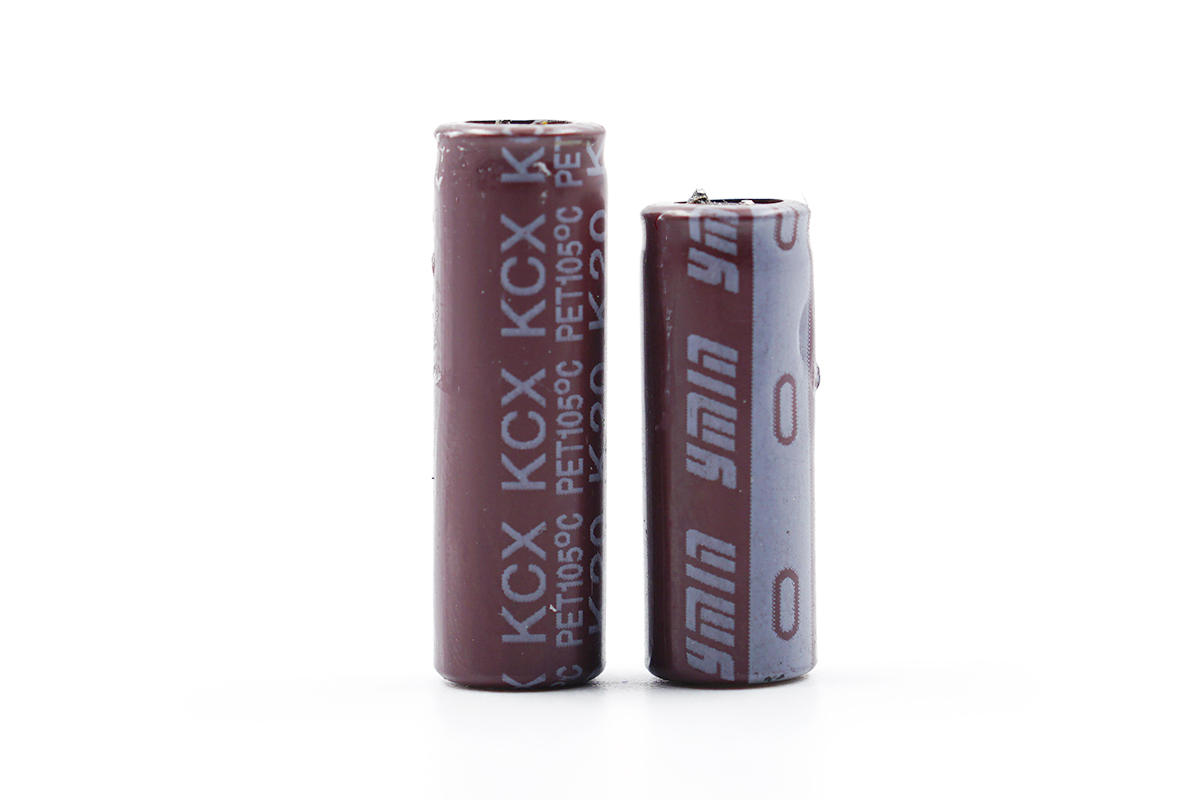

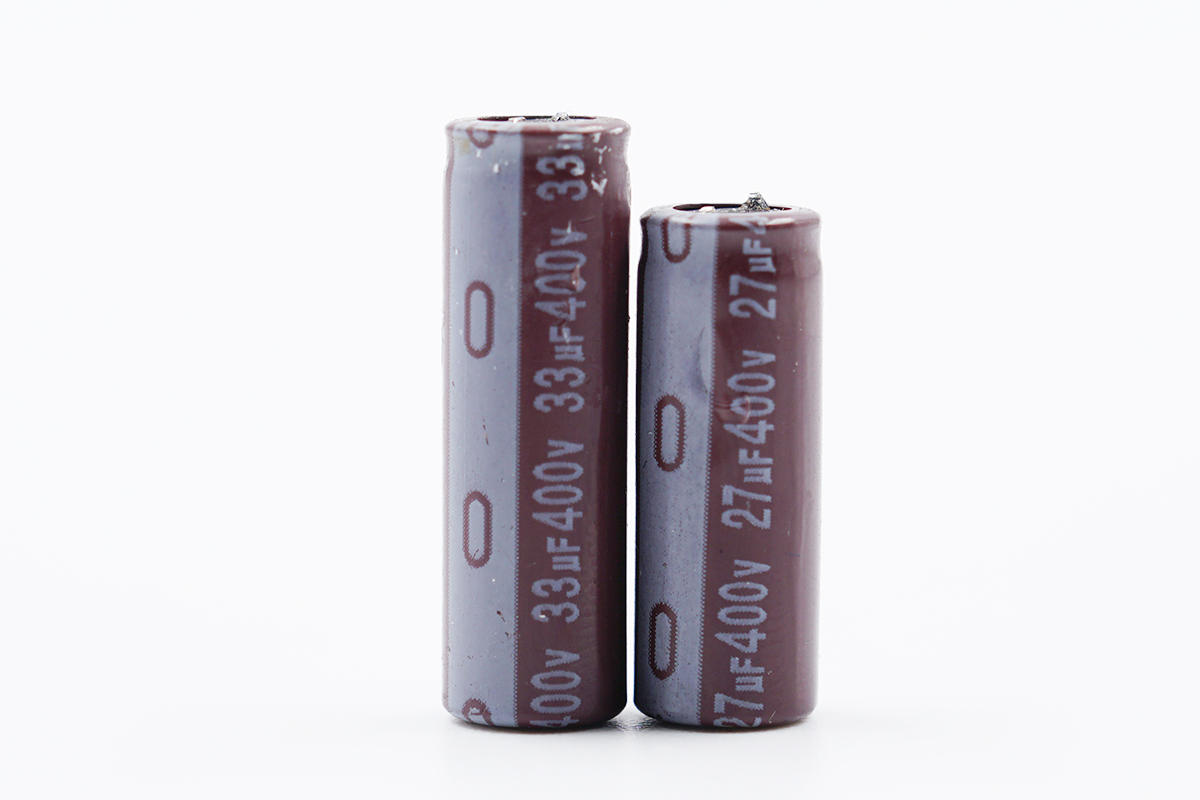

兩顆高壓濾波電解電容采用永銘KCX系列，這是是永銘19年推出的氮化鎵快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W?1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

規格分別是400V 33μF 8×24和400V 27μF 8×20。

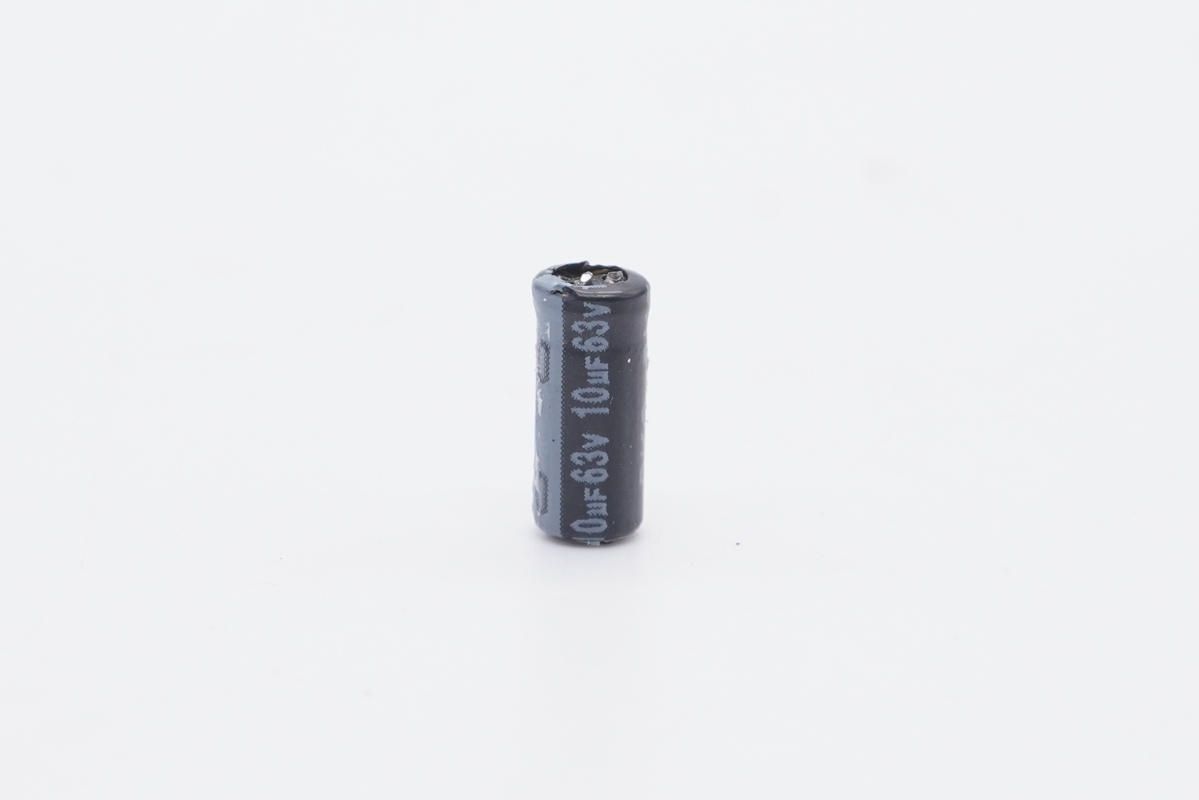

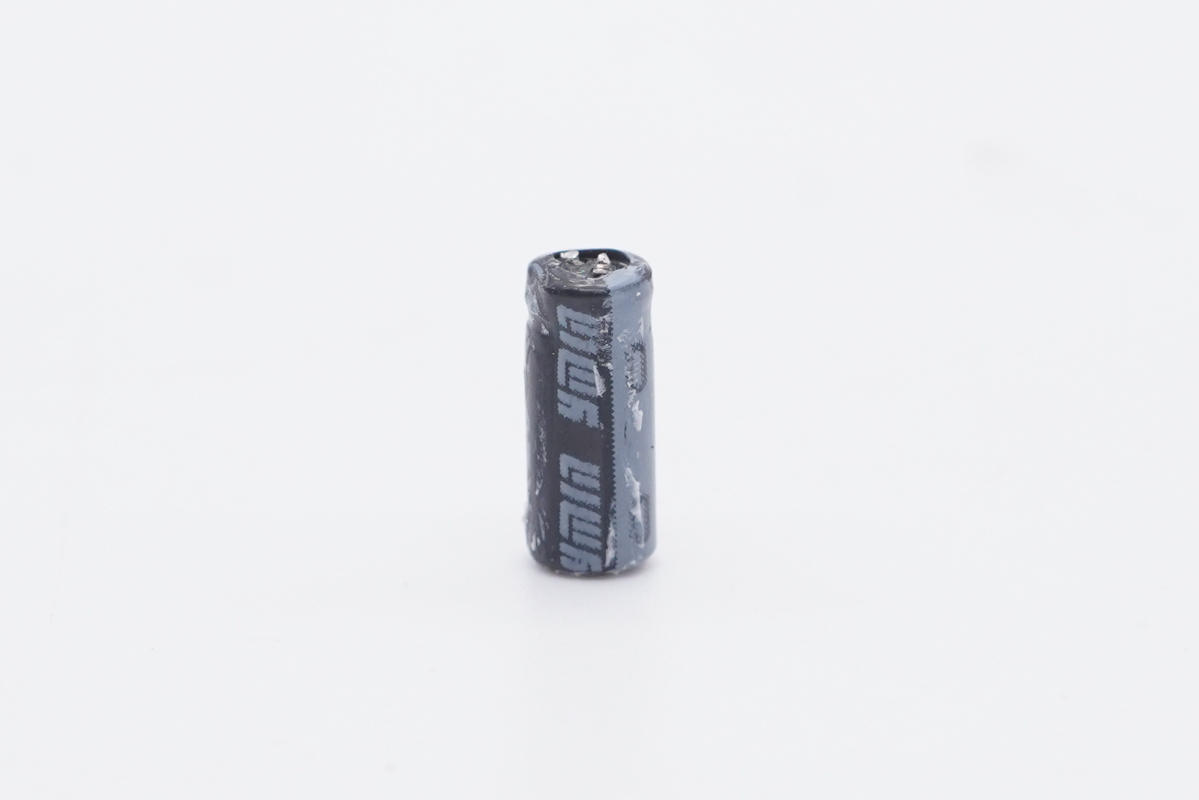

主控芯片供電電容也是來自永銘。

規格為63V 10μF。

兩塊連接小板間填充硅膠加固。

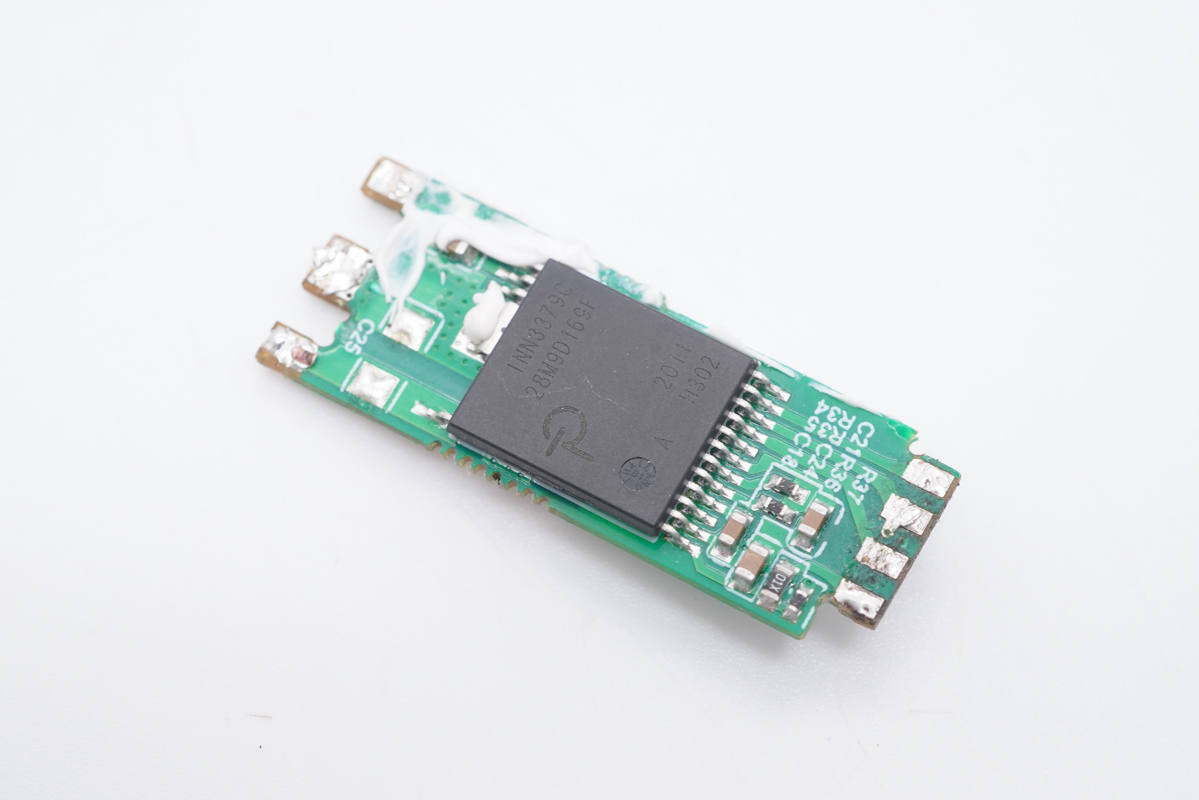

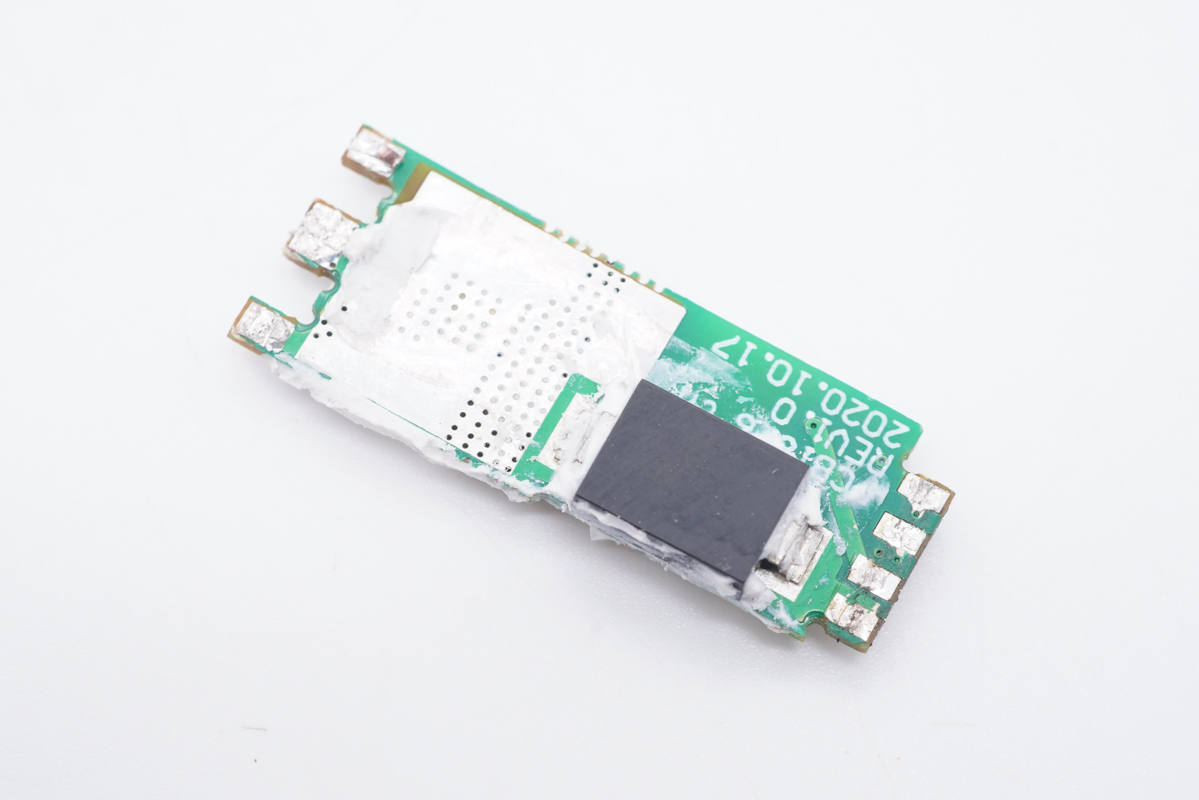

連接小板一面設有PI主控芯片。

另一面設有一顆Y電容，對應主控芯片處露銅加錫幫助散熱。

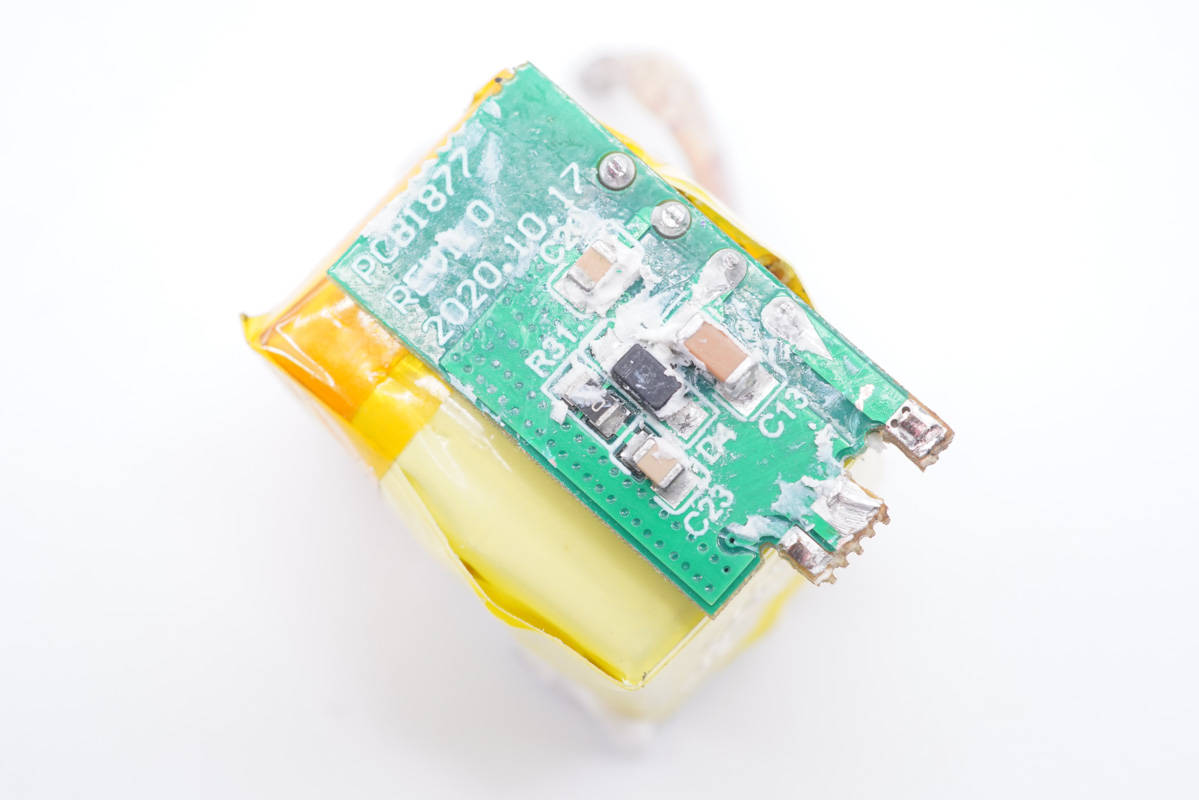

另一顆小板上焊接變壓器。

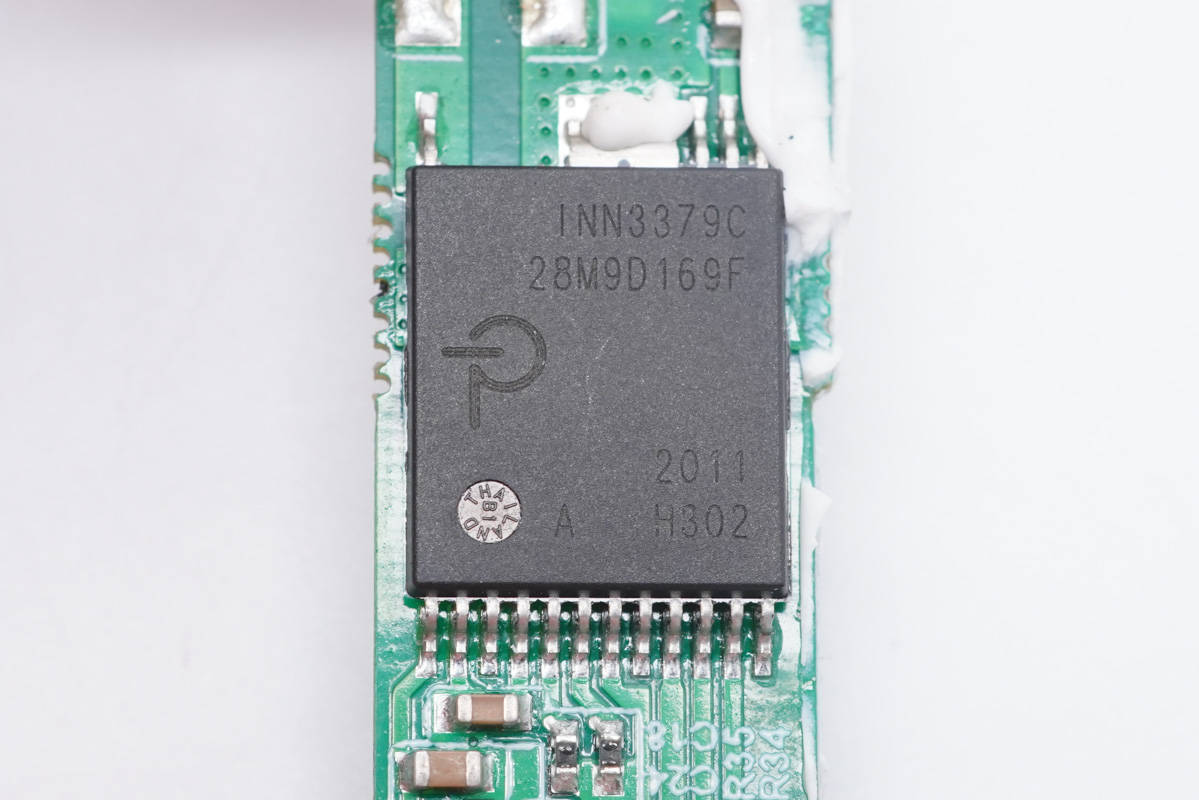

開關電源主控芯片采用PI INN3379C，采用PowiGaN技術，內置PWM控制器、高壓MOS、同步整流控制器等，集成度非常高，并且采用數字總線控制調壓。寬電壓范圍條件下，密閉外殼內可以輸出65W功率。

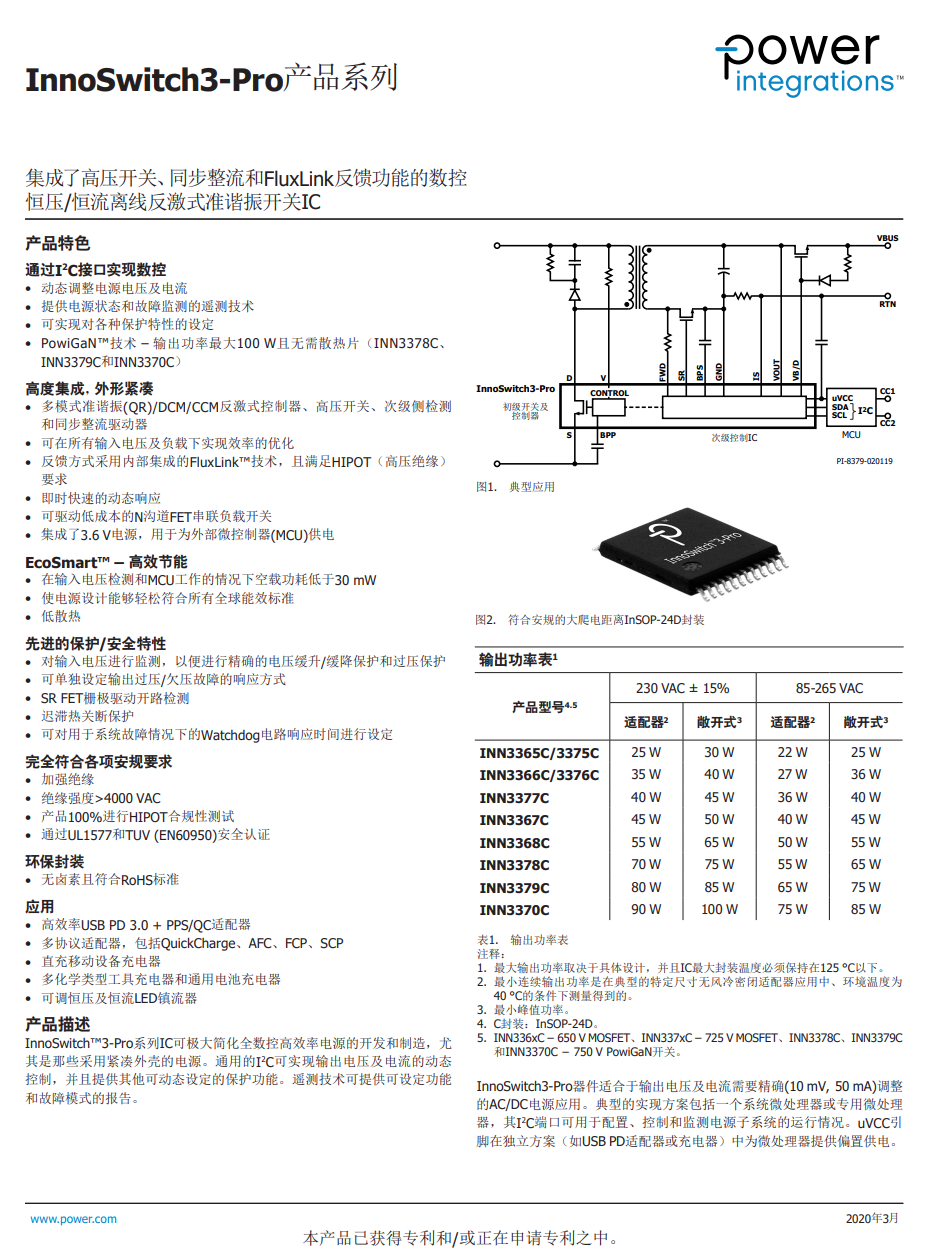

PI官方的資料顯示，INN3379C屬于InnoSwitch3-Pro家族，它采用了PI獨家的PowiGaN技術，也就是內置了GaN氮化鎵功率器件，相比傳統MOSFET可以輸出更大功率。

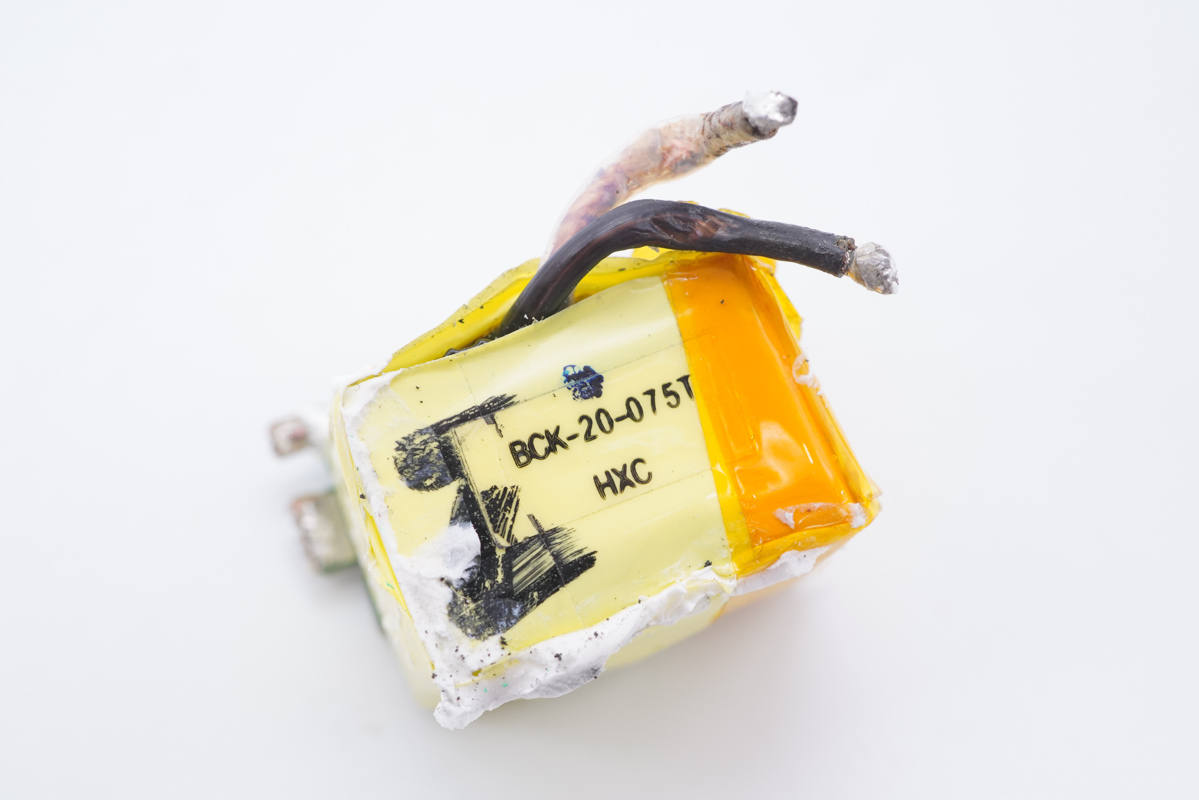

變壓器特寫。

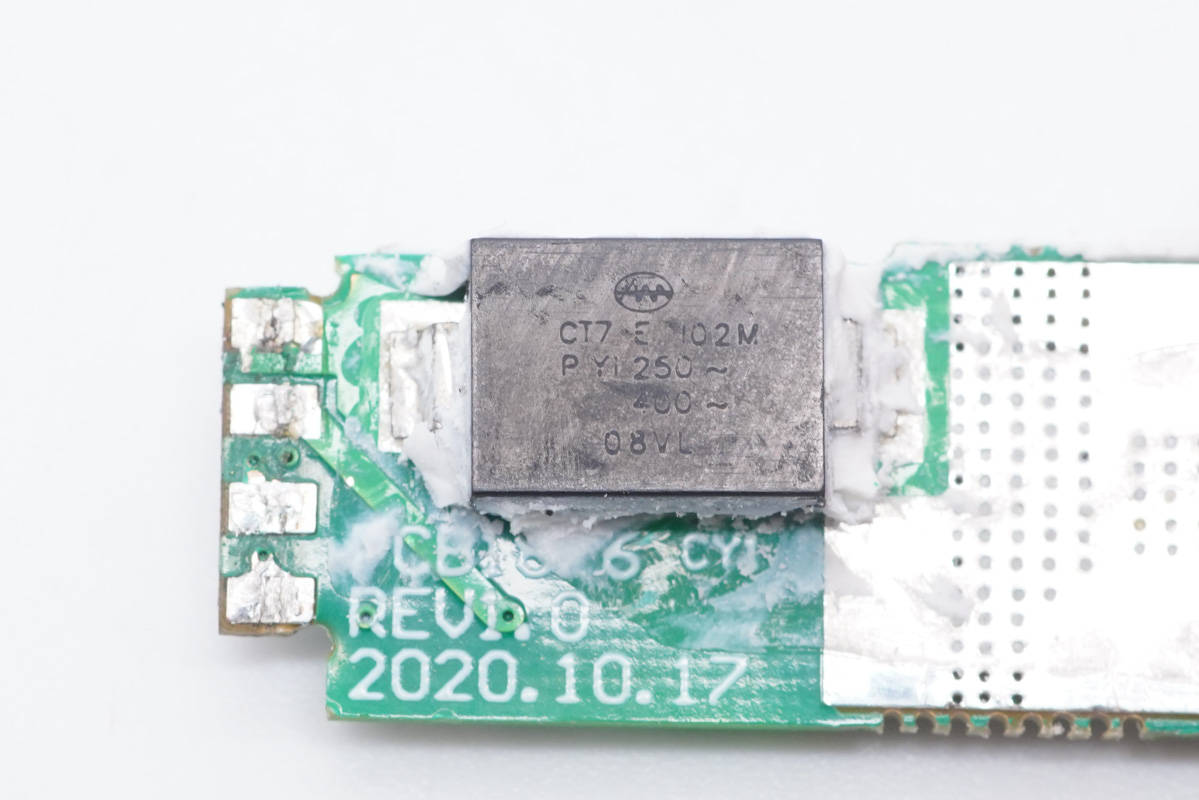

貼片Y電容特寫。

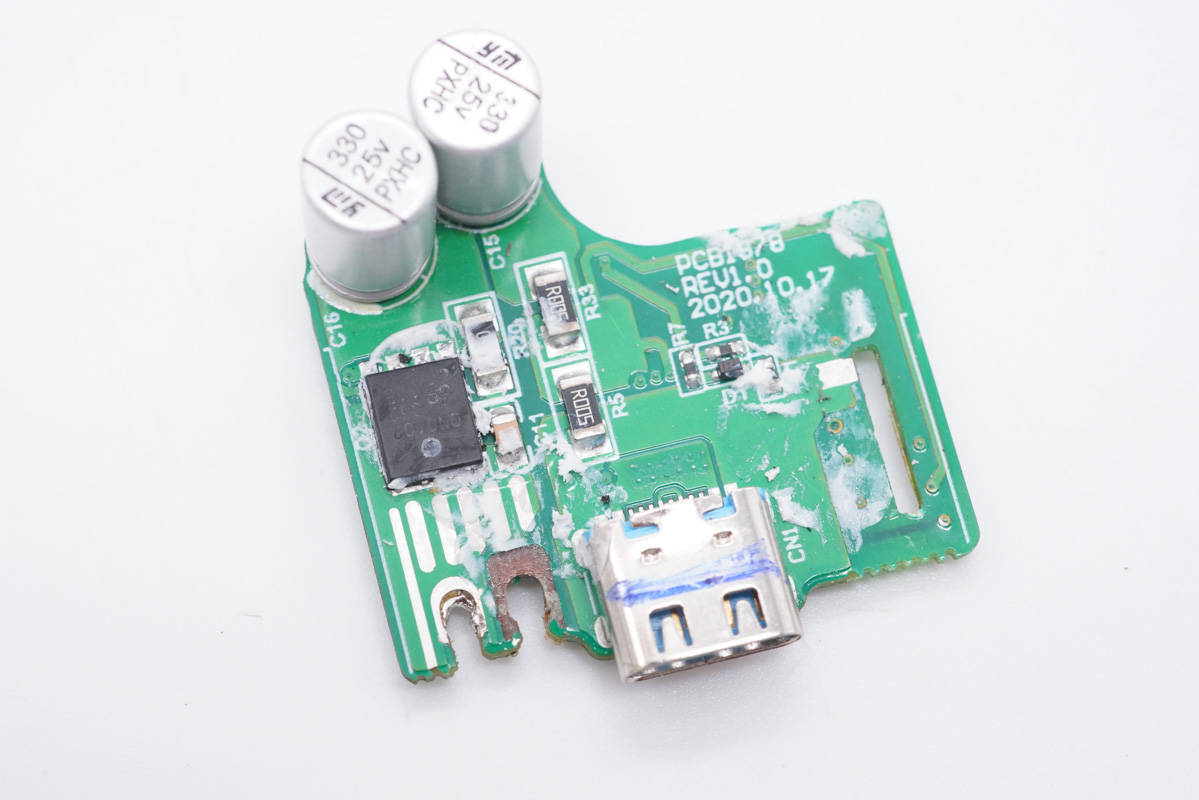

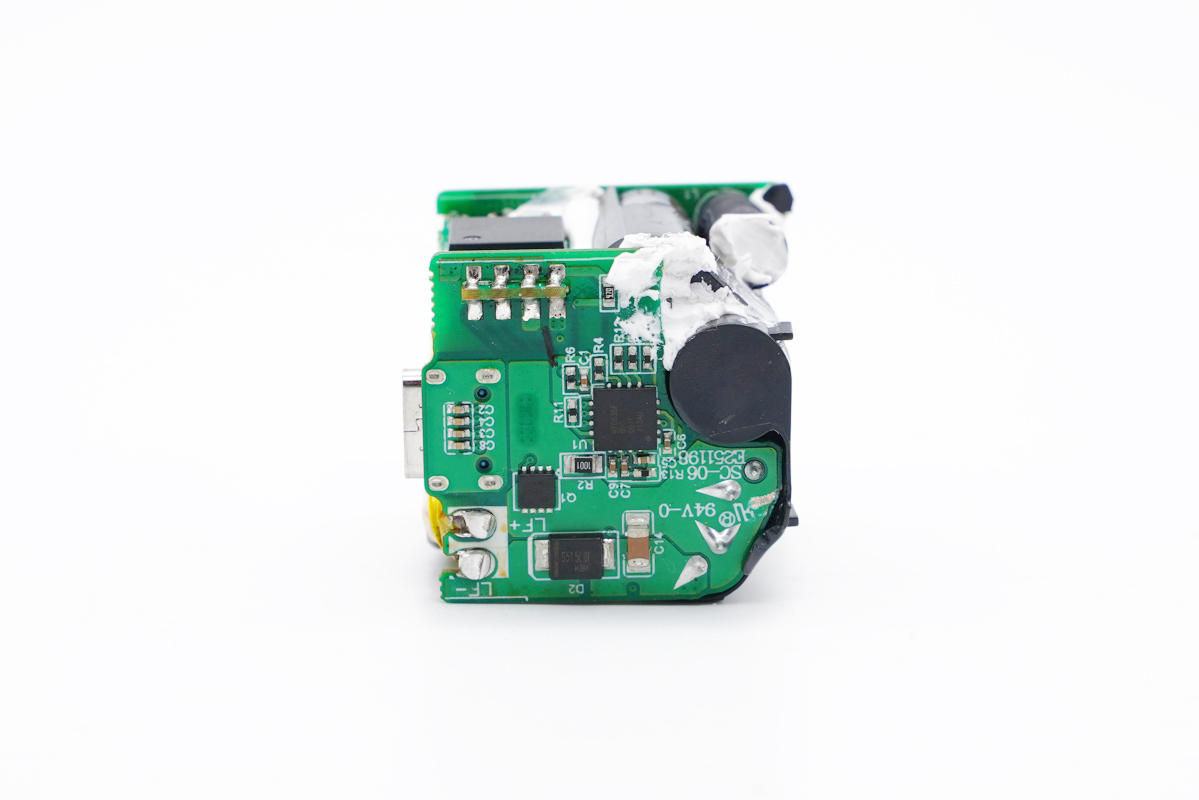

輸出端小板上設有協議芯片和輸出VBUS開關管。

拆下后，另一面設有同步整流管和兩顆固態電容。

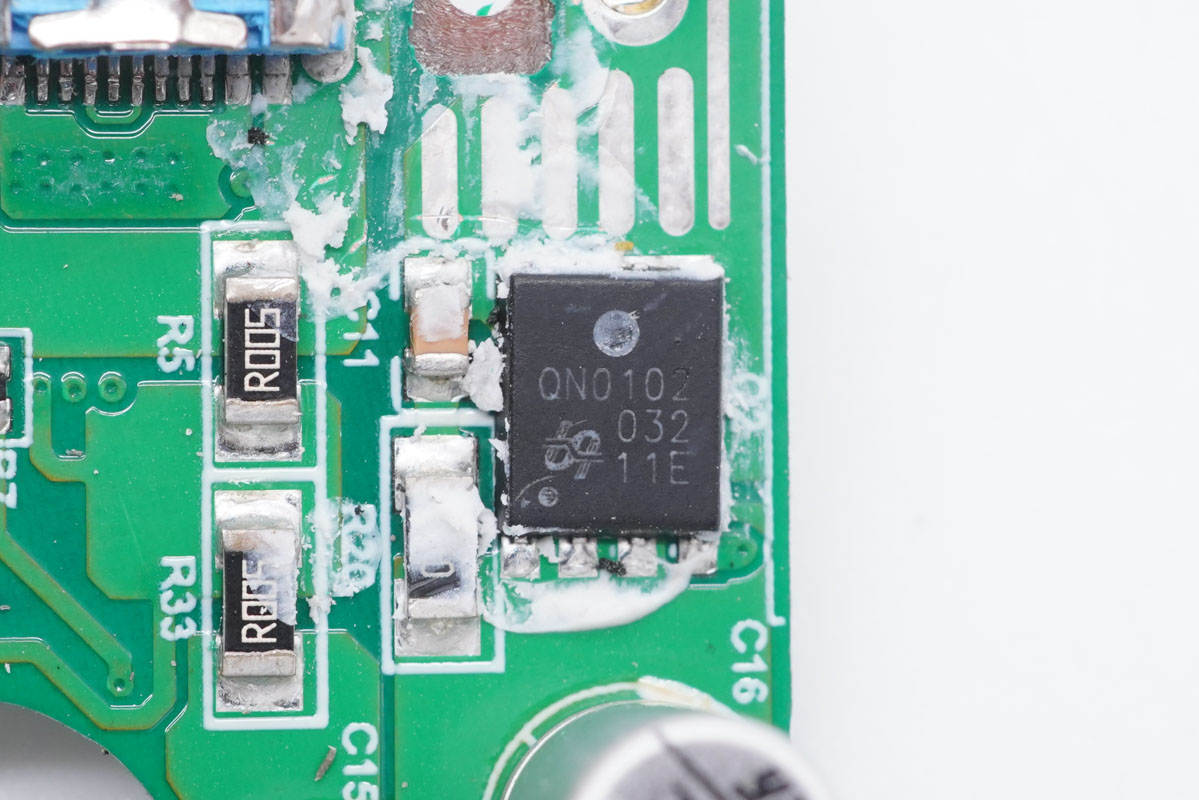

同步整流管采用UBIQ QN0102M6N，耐壓100V，導阻6mΩ，PRPAK5x6封裝。

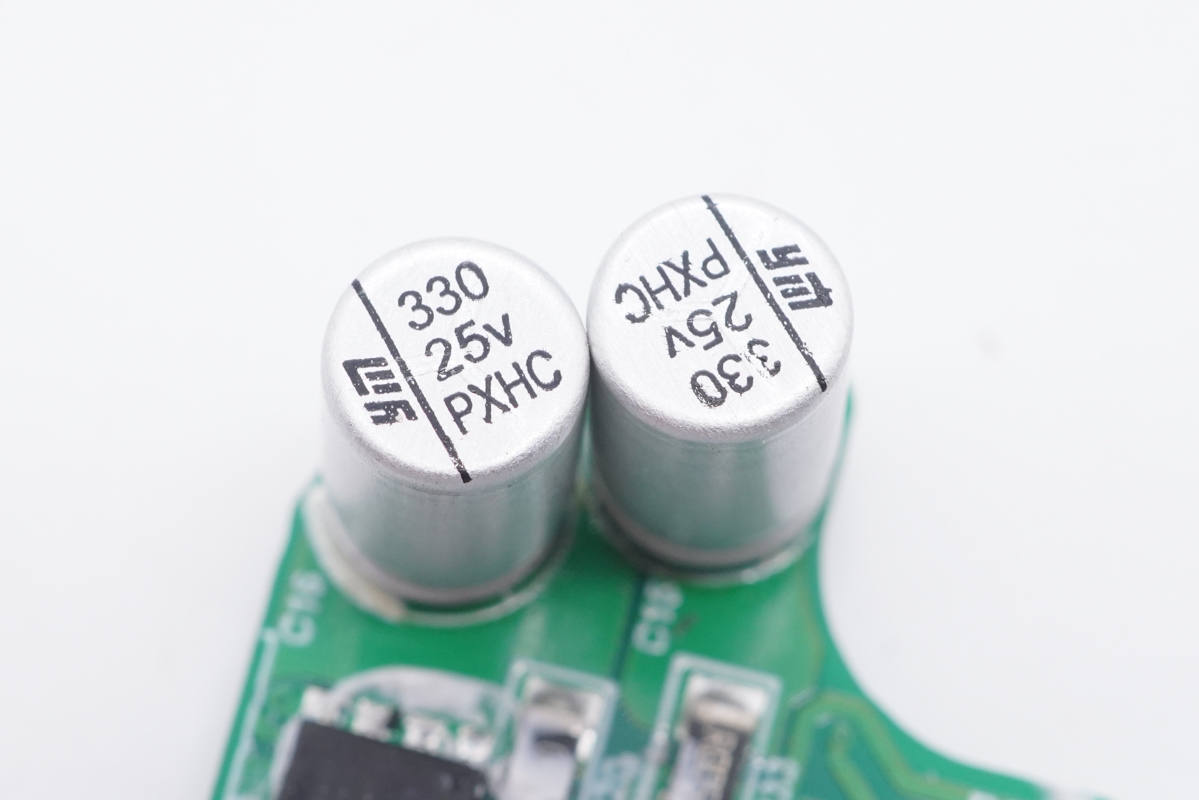

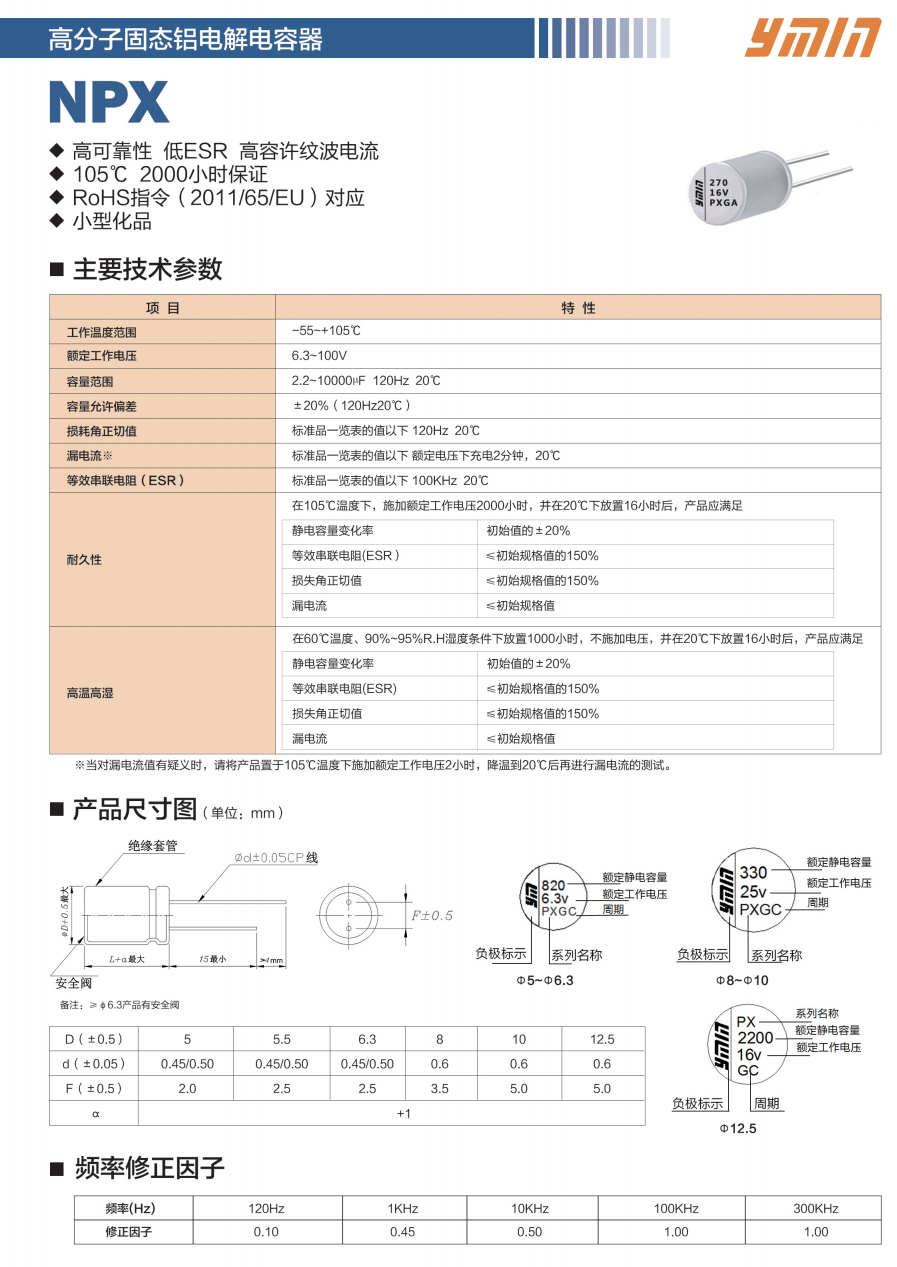

兩顆輸出濾波固態電容采用永銘NPX系列，規格均為25V 330μF 5×15。該系列電容具有小體積、低ESR、高額定紋波電流、高可靠性、耐開關沖擊等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在安克、飛利浦、小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

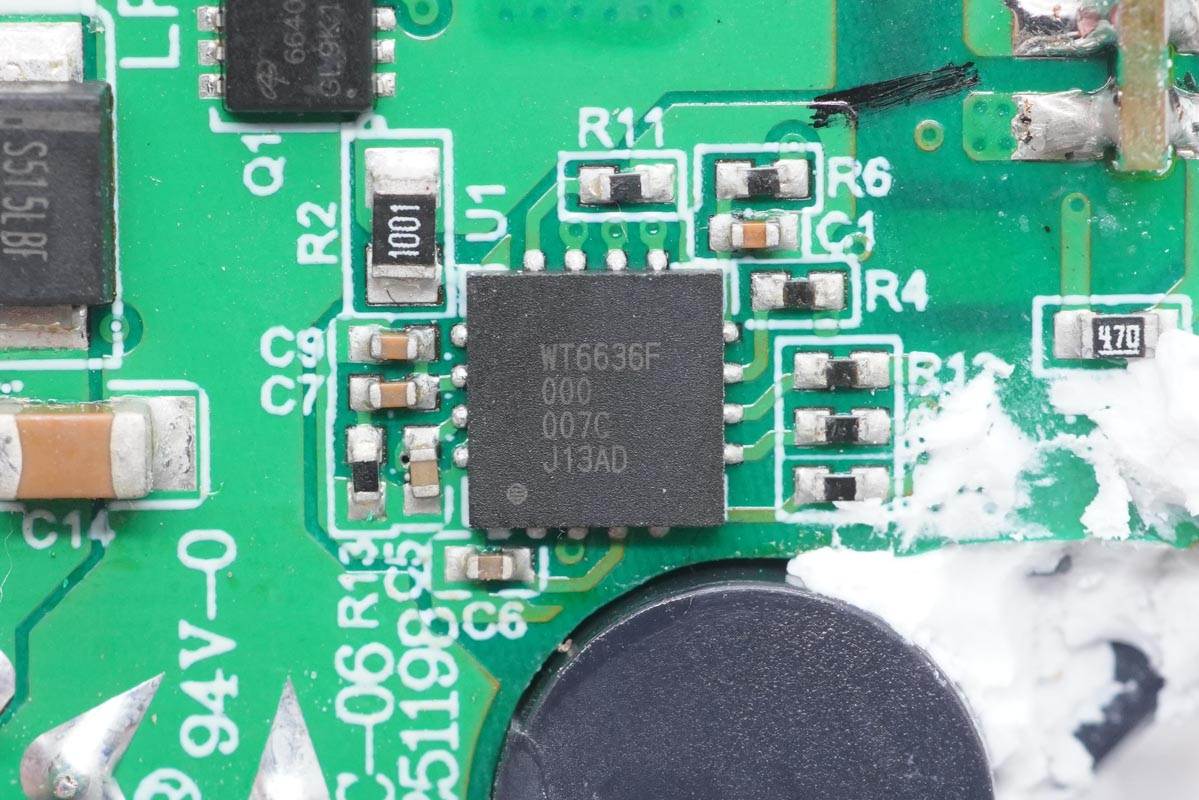

USB PD協議IC采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據腳的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

輸出VBUS開關管采用AOS萬代AONR66406，NMOS管，耐壓40V，DFN 3x3 EP封裝。

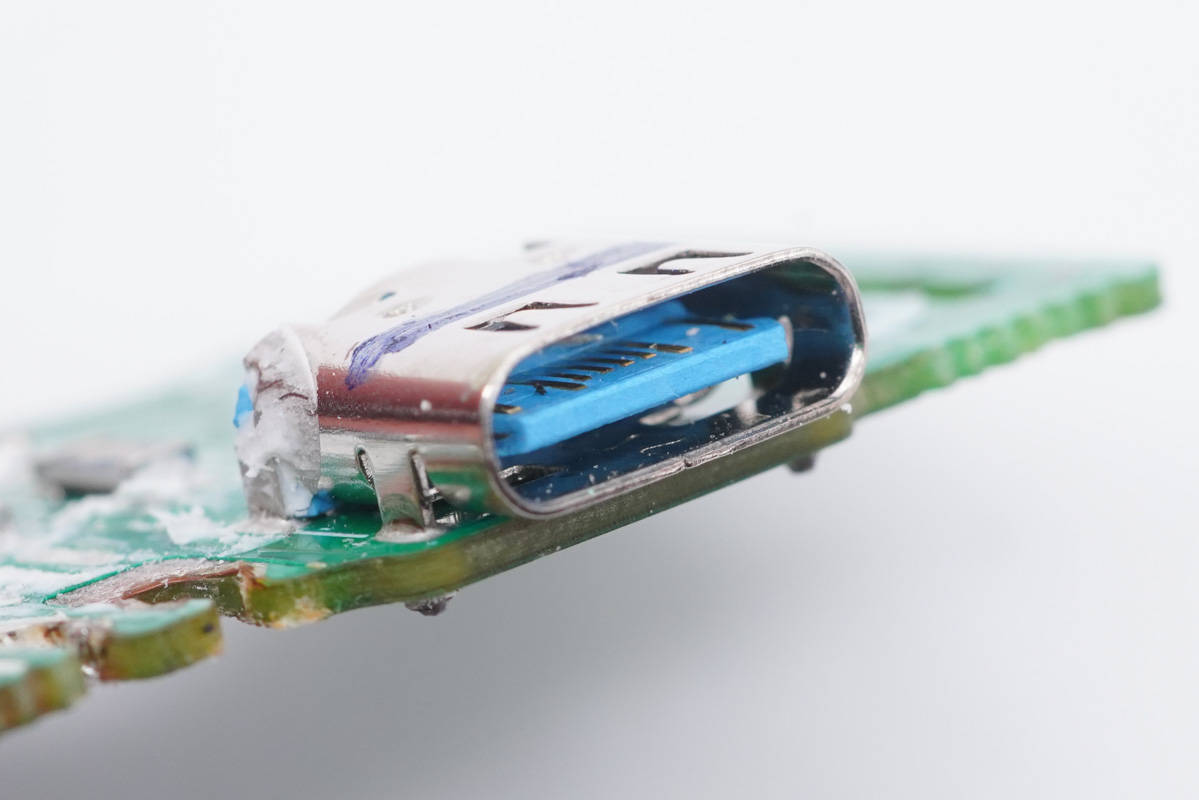

USB-C母座特寫，過孔焊接。

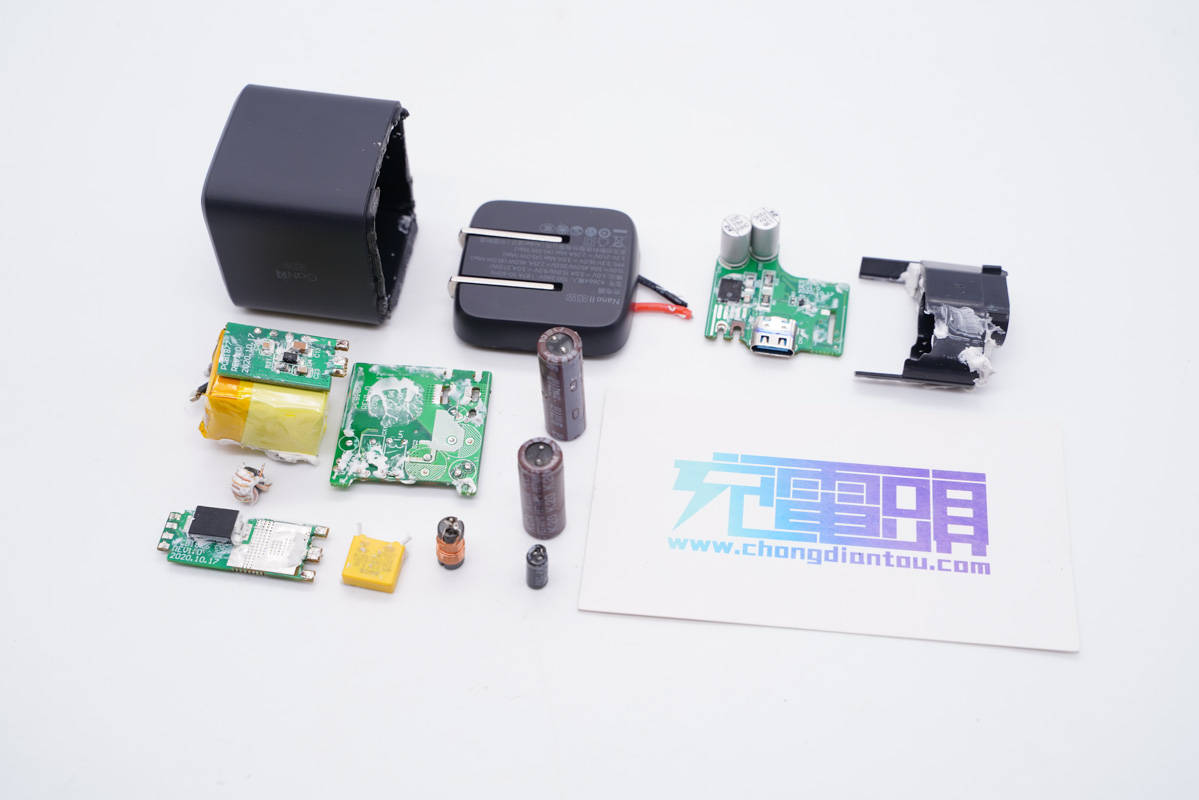

全部拆解完畢，來張全家福。

充電頭網拆解總結

安克45W氮化鎵超能充實測支持QC、PD和PPS快充協議，具備5V3A、9V3A、15V3A、20V2.25A、3.3-16V3A、3.3-21V2.25A電壓檔位，整體兼容性好。因此單從外觀、性能參數上來對比，45W超能充國行和美版大同小異。

進一步拆解了解到，美版采用了PI INN3379C方案，協議芯片采用偉詮WT6636F，這些都和國行版的相同。不同的是其采用了永銘KCX和NPX系列小體積快充電容進行輸入輸出濾波，不過國行版也有采用永銘的NPX系列固態電容濾波，足見安克對永銘產品的認可。永銘電容對安克45W超能充實現小型化的幫助是非常大的。·
