最近充電頭網拿到了HELPERS LAB一款33W快充充電器，整體三維做到了40*33*33mm，雖然功率密度算起來不是很高，但好在配備可折疊插腳，更適合攜帶外出使用。此外充電器支持QC、PD和PPS快充協議，兼容性不錯，滿足大多數品牌手機、平板快充需求。下面充電頭網就對這款充電器進行詳細拆解，看看用料做工如何。

一、HELPERS LAB 33W快充外觀

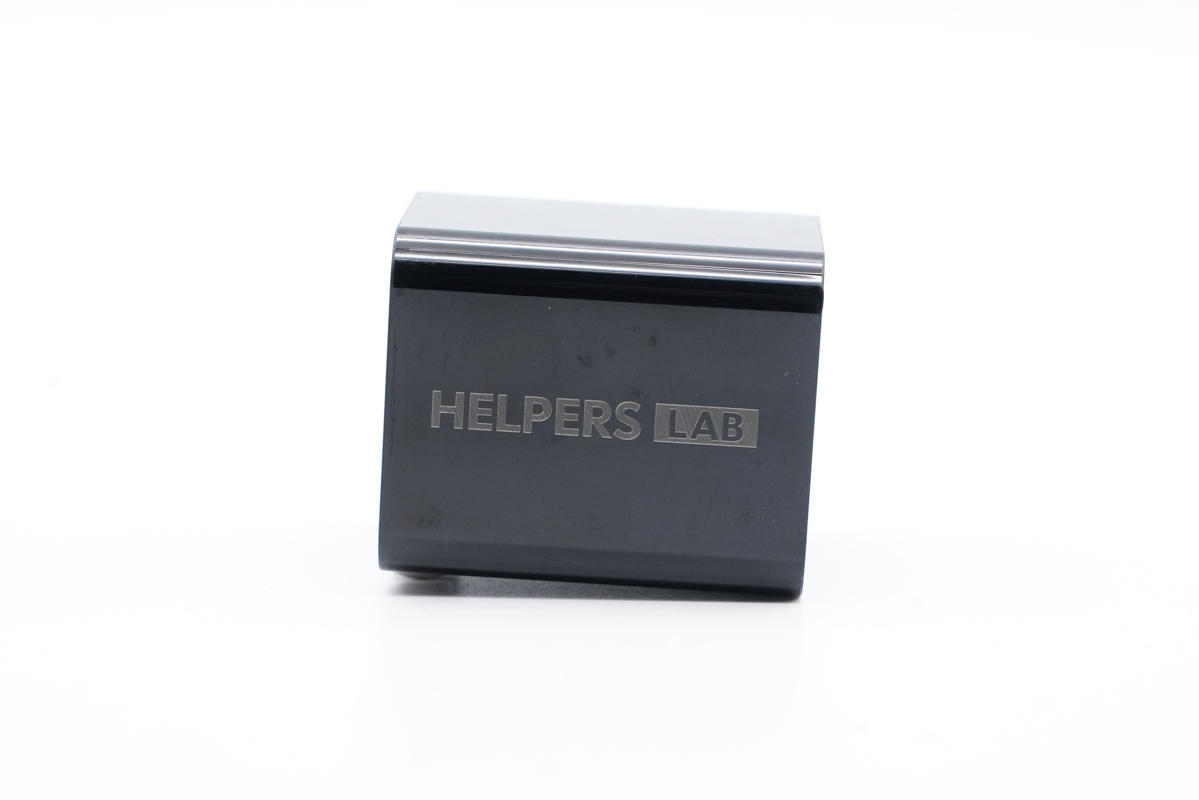

這款33W充電器采用PC材質黑色外殼，上下端磨砂，腰身高光亮面，其中一面印有HELPERS LAB品牌。

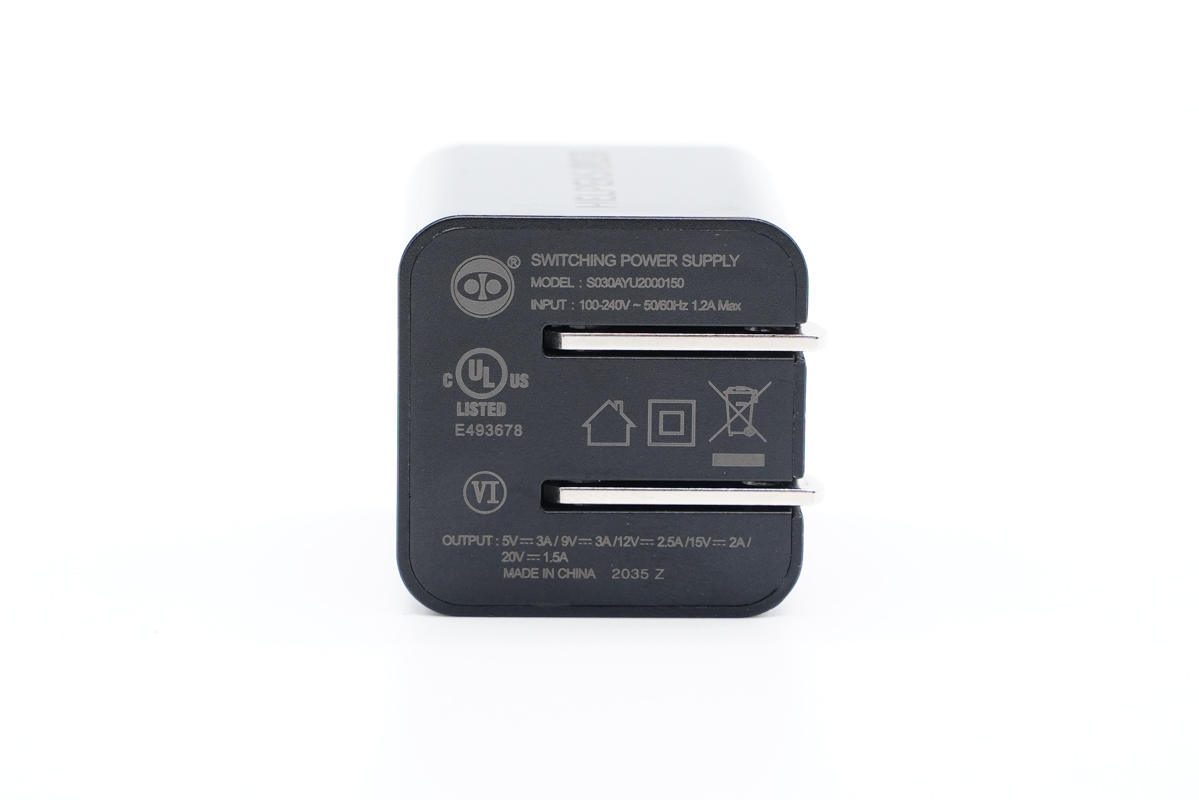

輸入端外殼上印有充電器參數

型號：S030AYU200150

輸入：100-240V~50/60HZ 1.2A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

產品已經通過了UL認證和VI級能效認證。

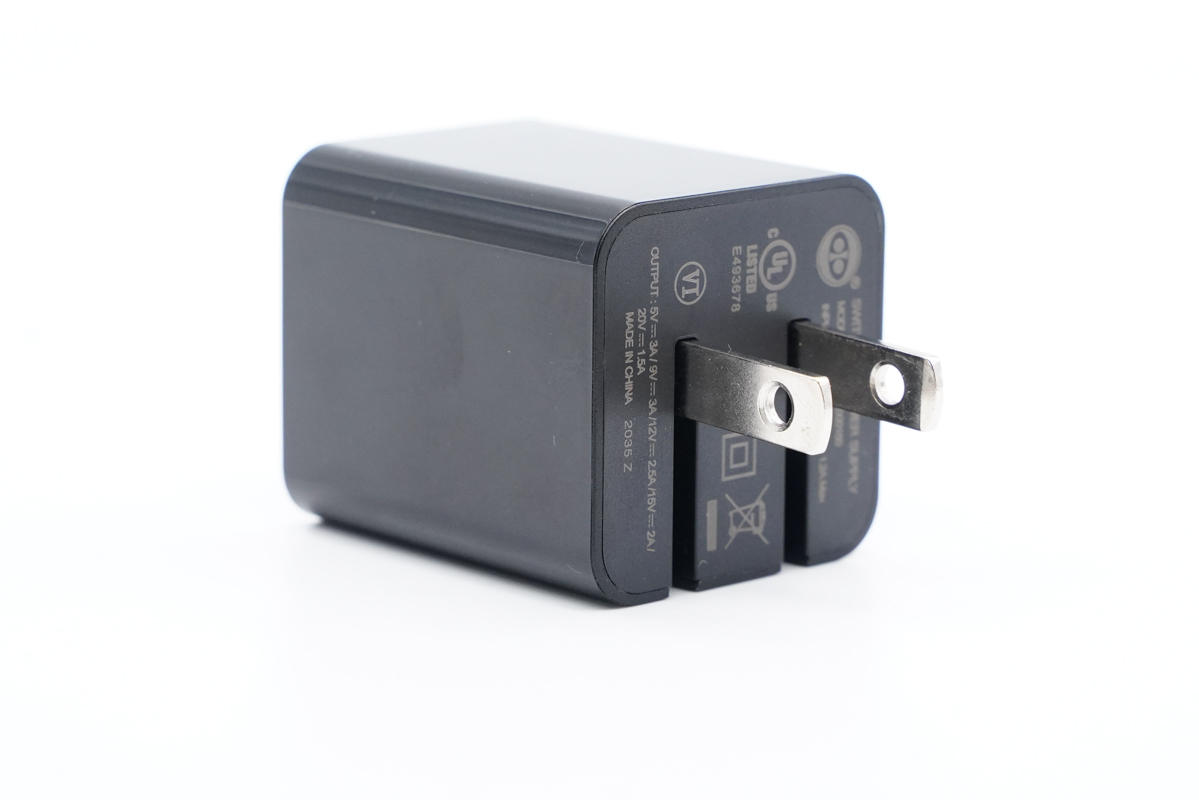

充電器配備可折疊美規插腳，攜帶方便。

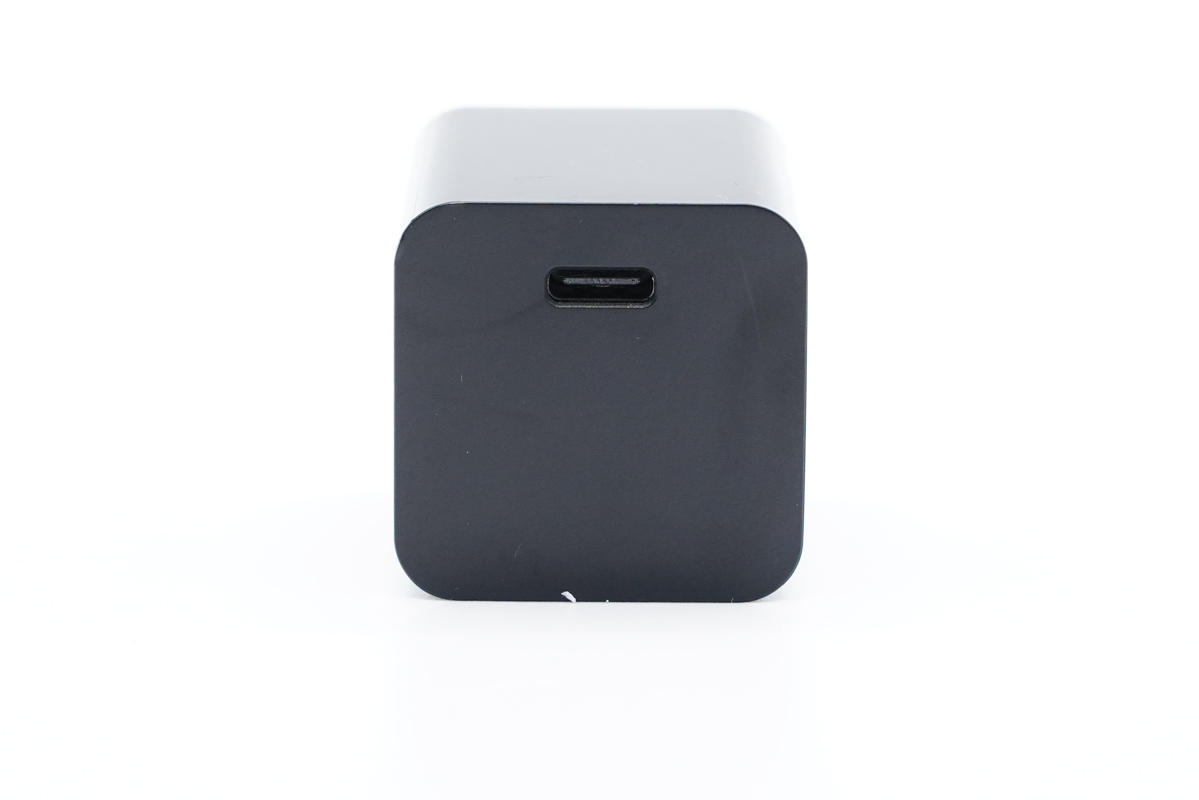

頂面USB-C接口黑色膠芯不露銅，靠邊緣布局。

測得充電器機身高度為39.97mm。

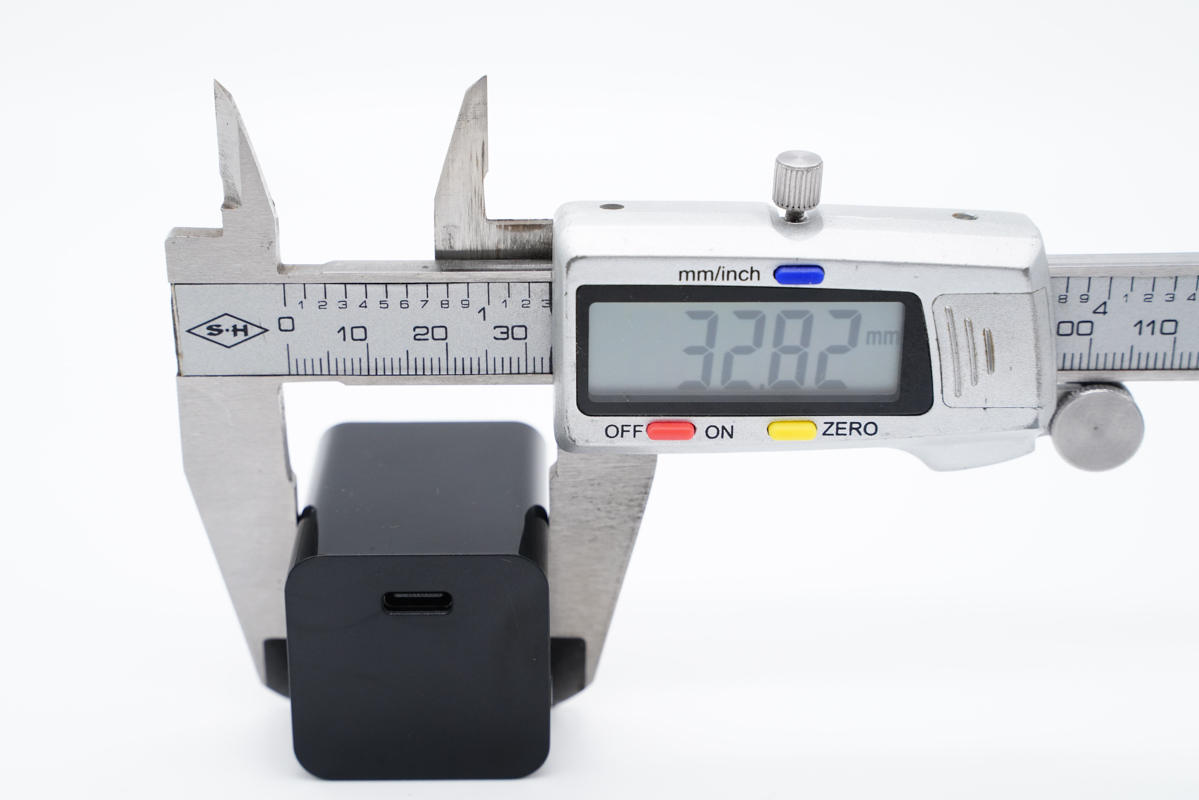

寬度為32.82mm。

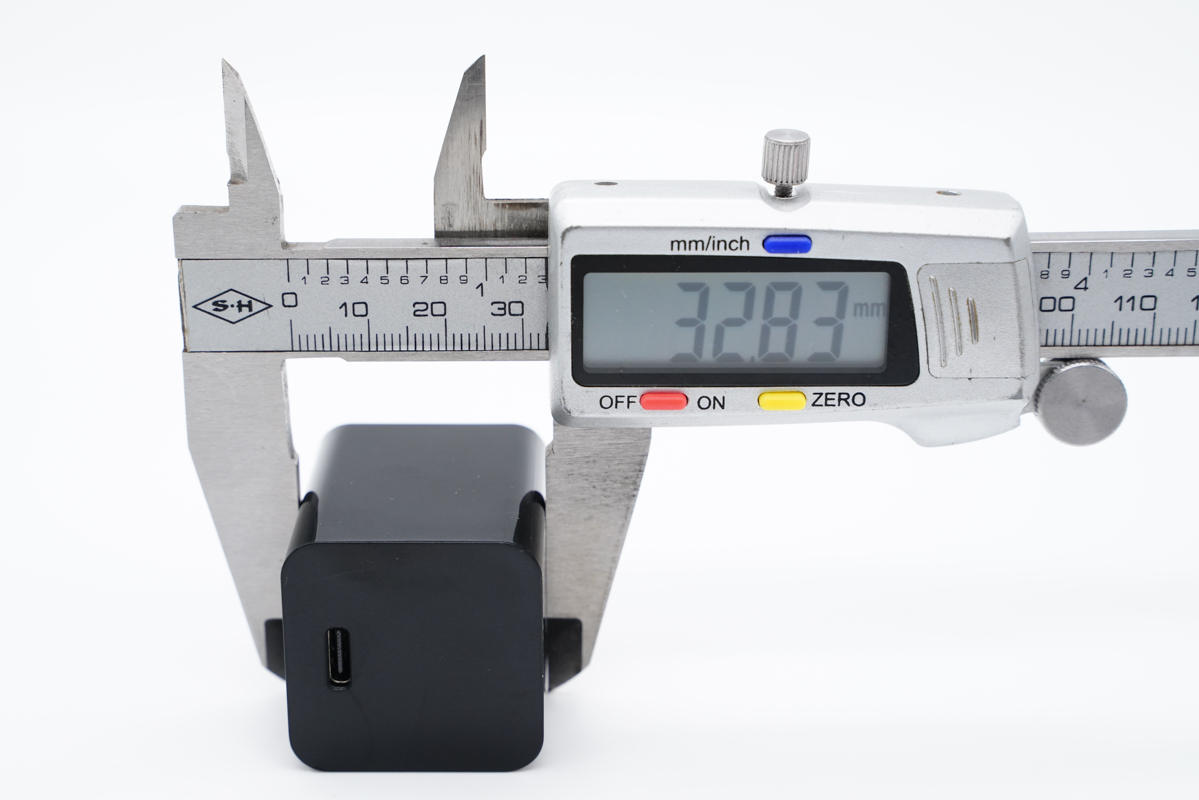

厚度為32.83mm。

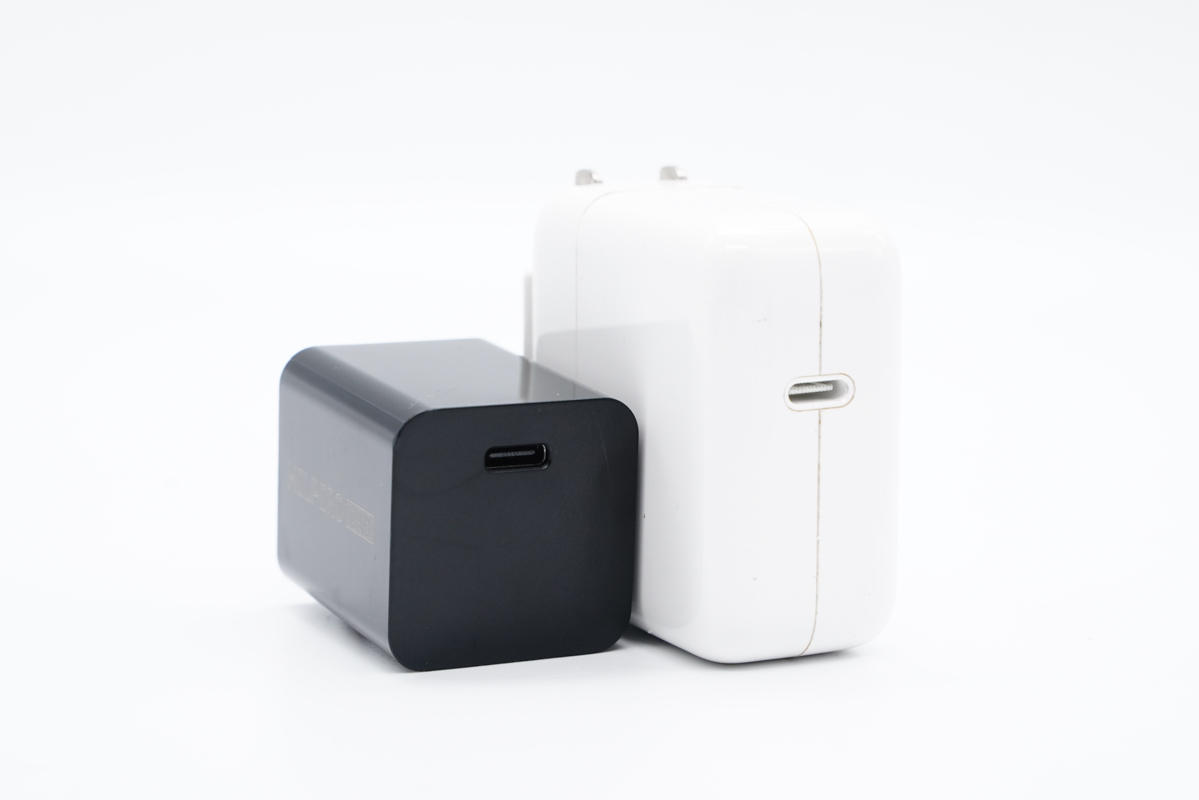

和蘋果30W快充相比，體積要小得多。

拿在手上的直觀感受。

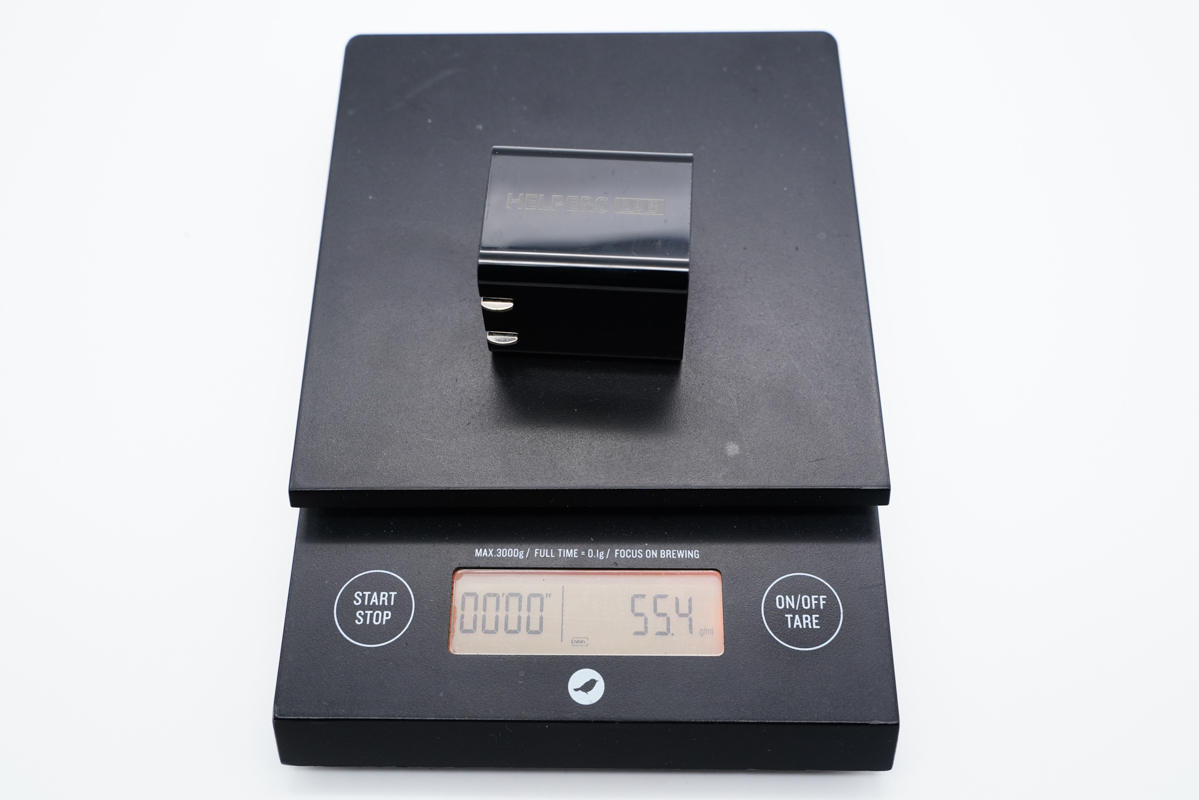

凈重約為55g。

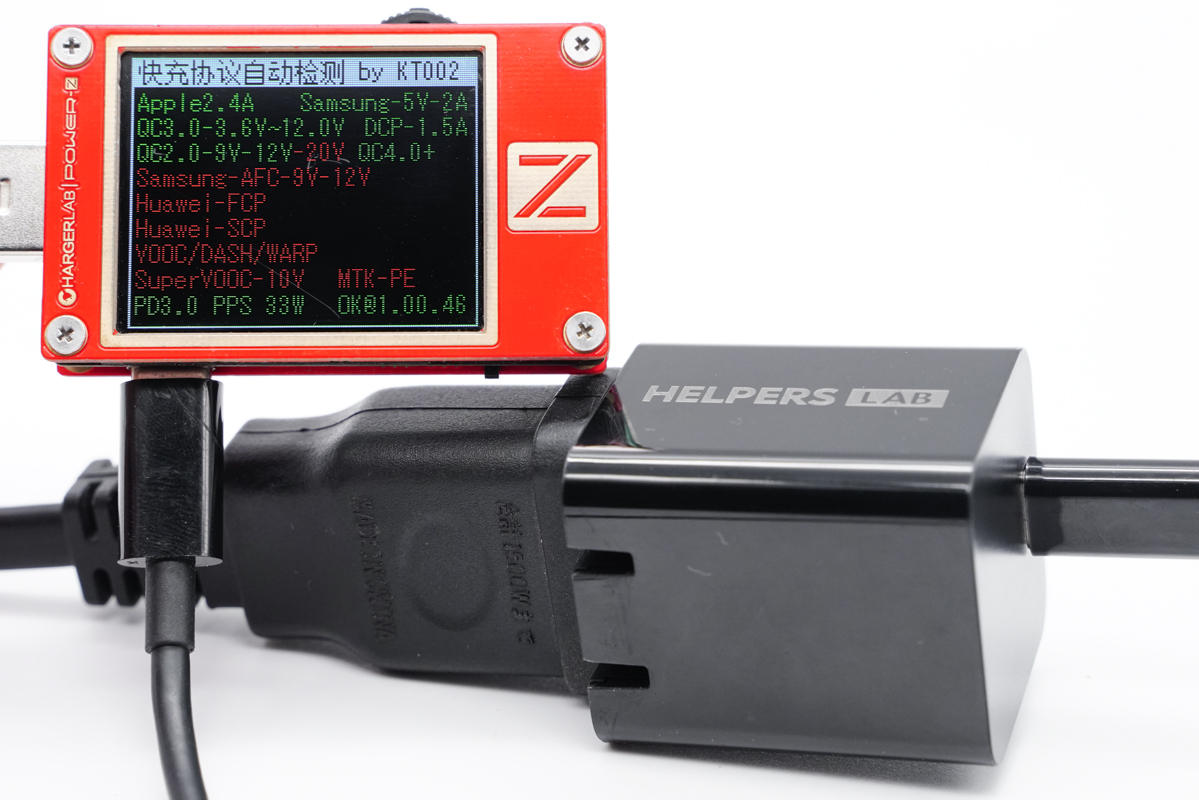

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、PD3.0和PPS快充協議。

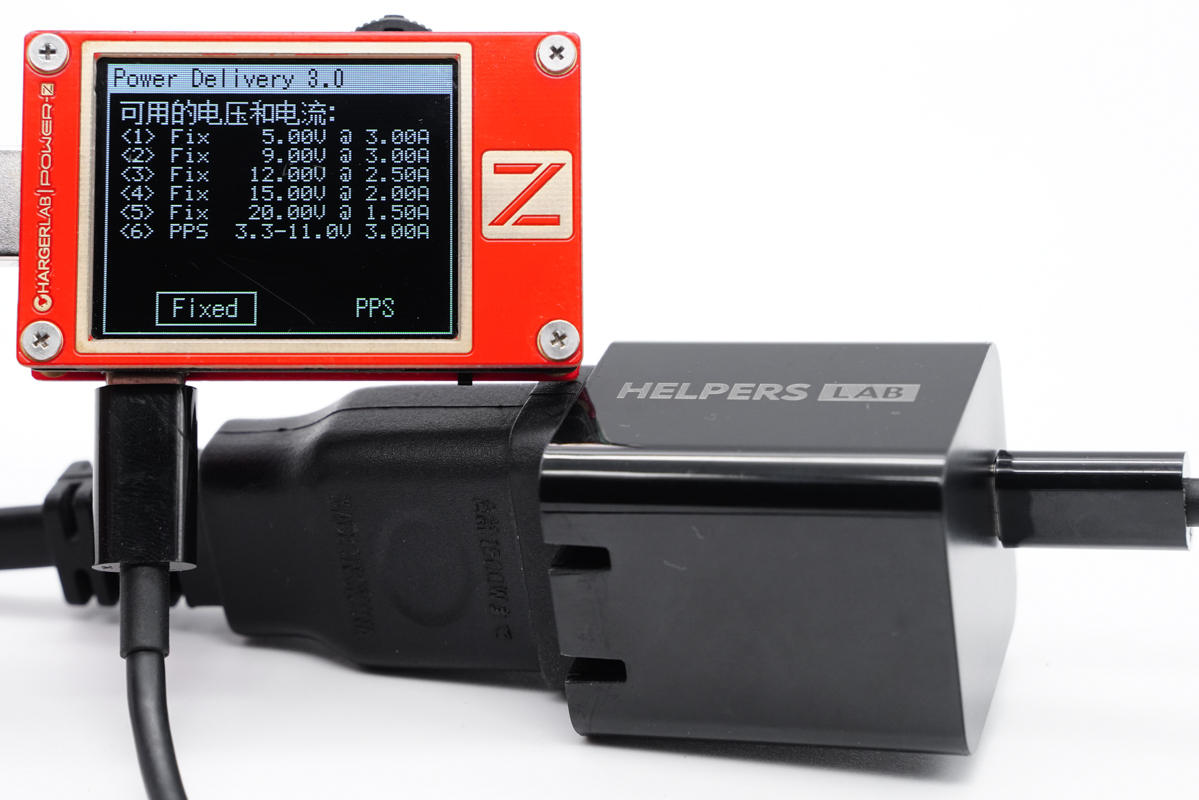

同時還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

二、HELPERS LAB 33W快充拆解

拆開外殼，插腳使用螺絲和塑料殼封裝固定，通過導線連接通電。

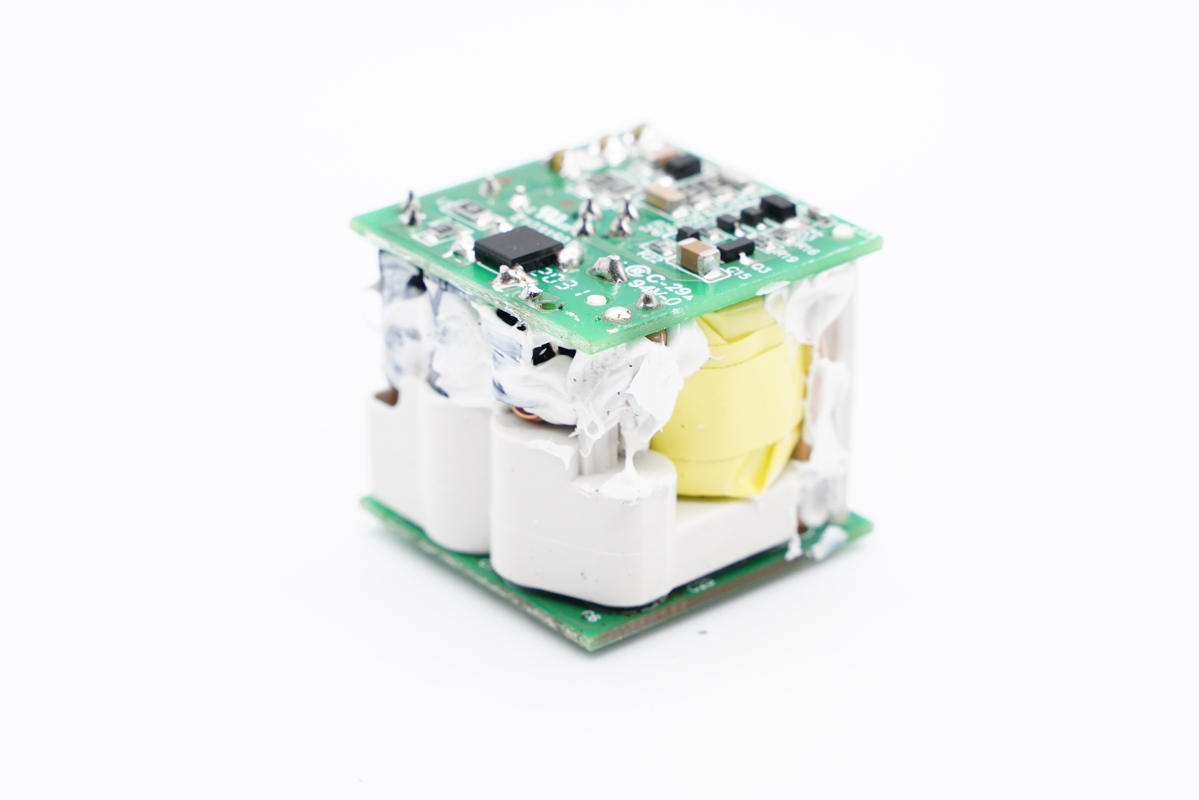

PCBA模塊由三塊小板組合焊接設計，U型結構。電容、電感、變壓器等器件打膠加固，并且初次級間有白色塑料殼進行隔離。

通過觀察發現，HELPERS LAB 33W快充充電器采用高頻QR開關電源寬范圍輸出，協議芯片控制輸出電壓的設計架構。下面我們從輸入端開始一一了解各器件的信息。

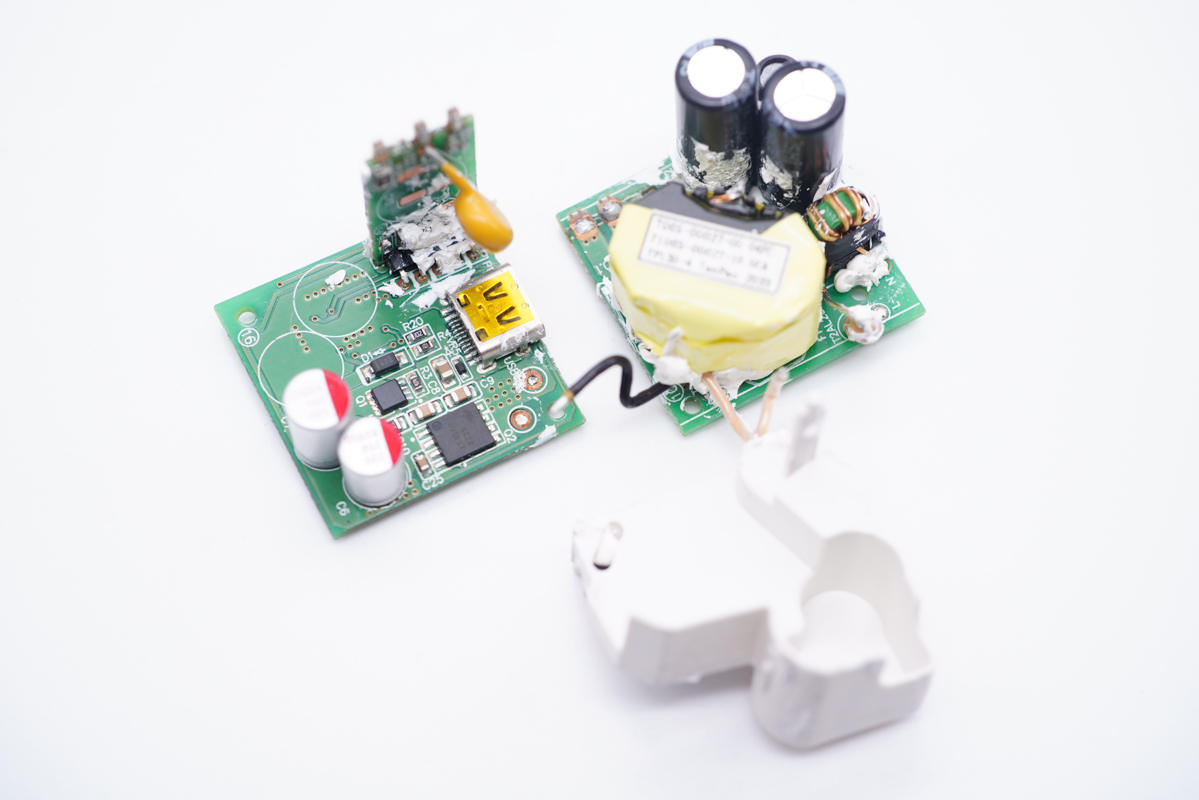

將模塊拆分開，電路板之間是塑料絕緣罩，用來支撐絕緣。

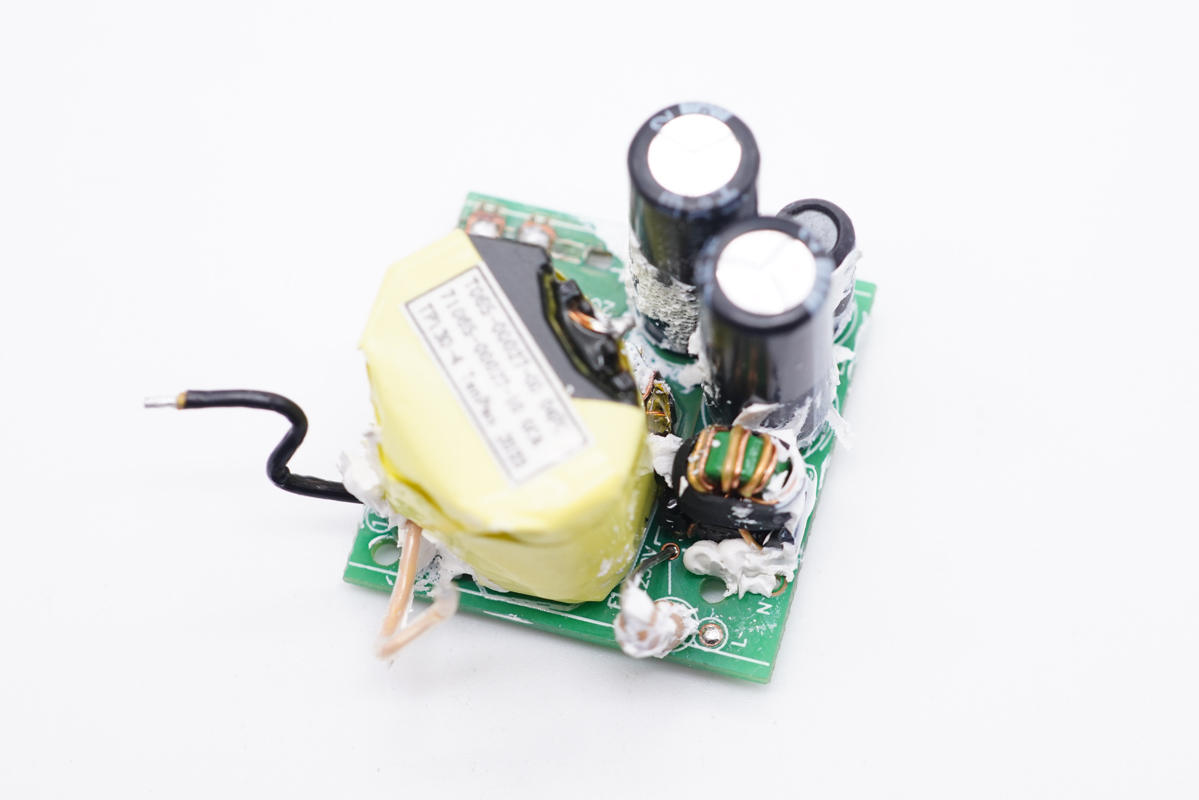

輸入端小板上可以看到保險絲、共模電感、工字電感、高壓濾波電解電容以及變壓器。

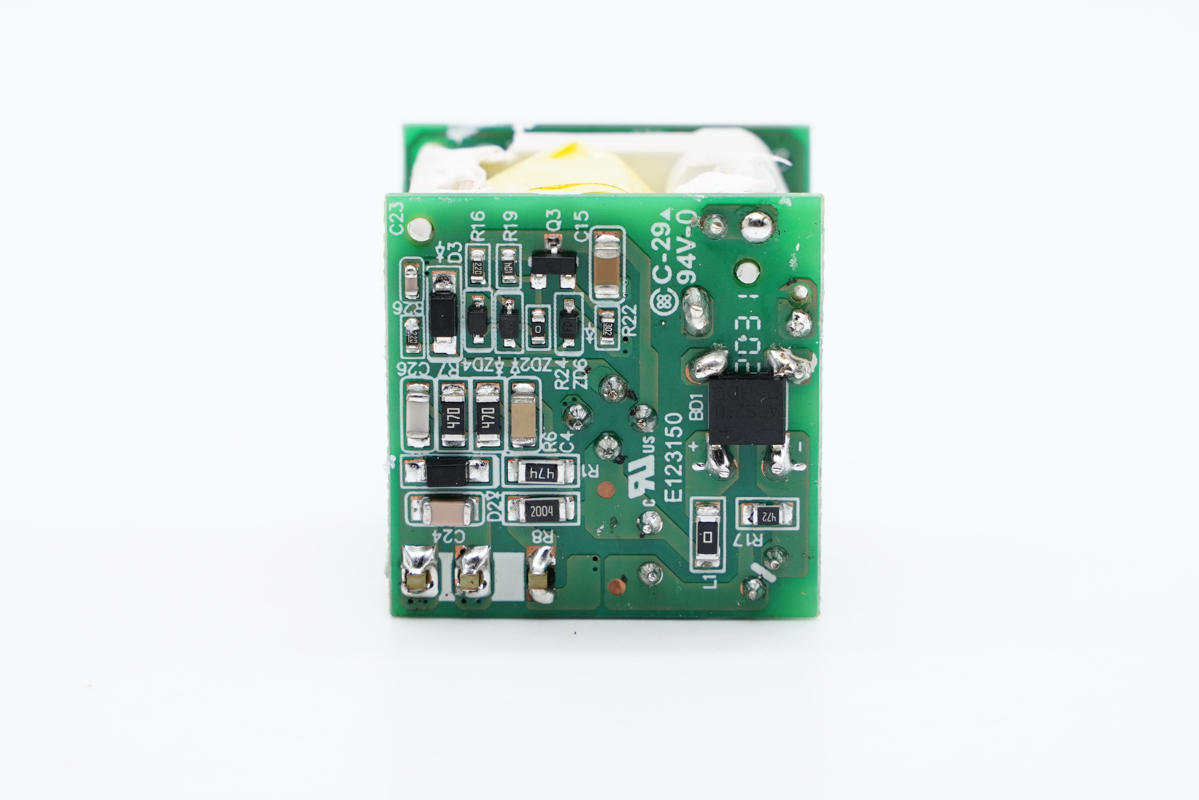

小板背面有一顆整流橋。

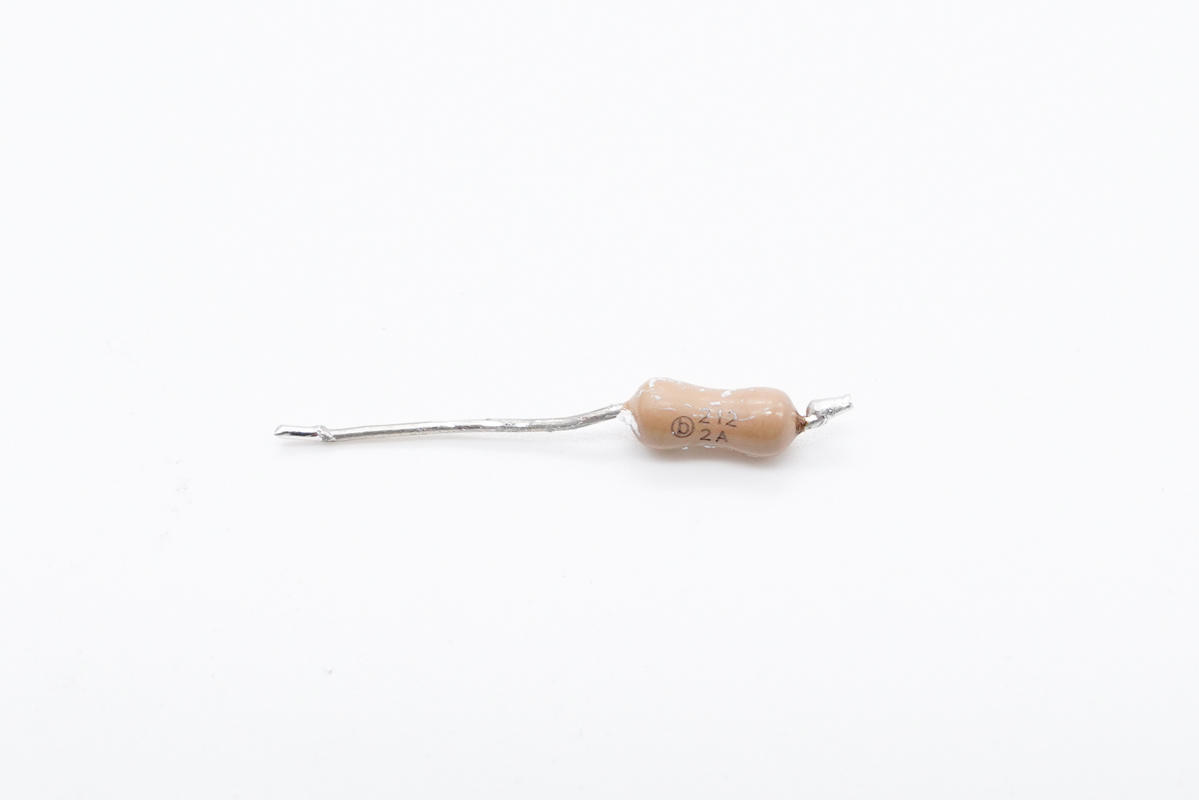

保險絲額定電流2A。

共模電感外套熱縮管，用于濾除EMI干擾。

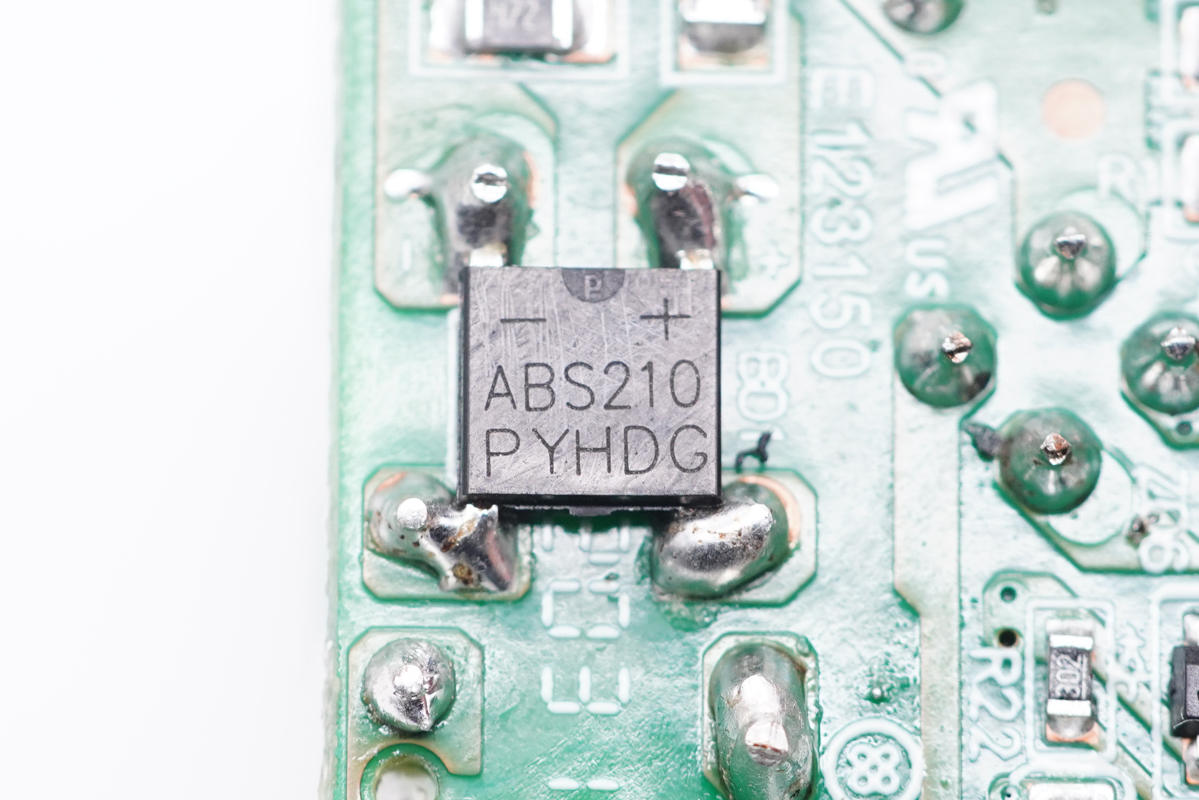

ABS210整流橋。

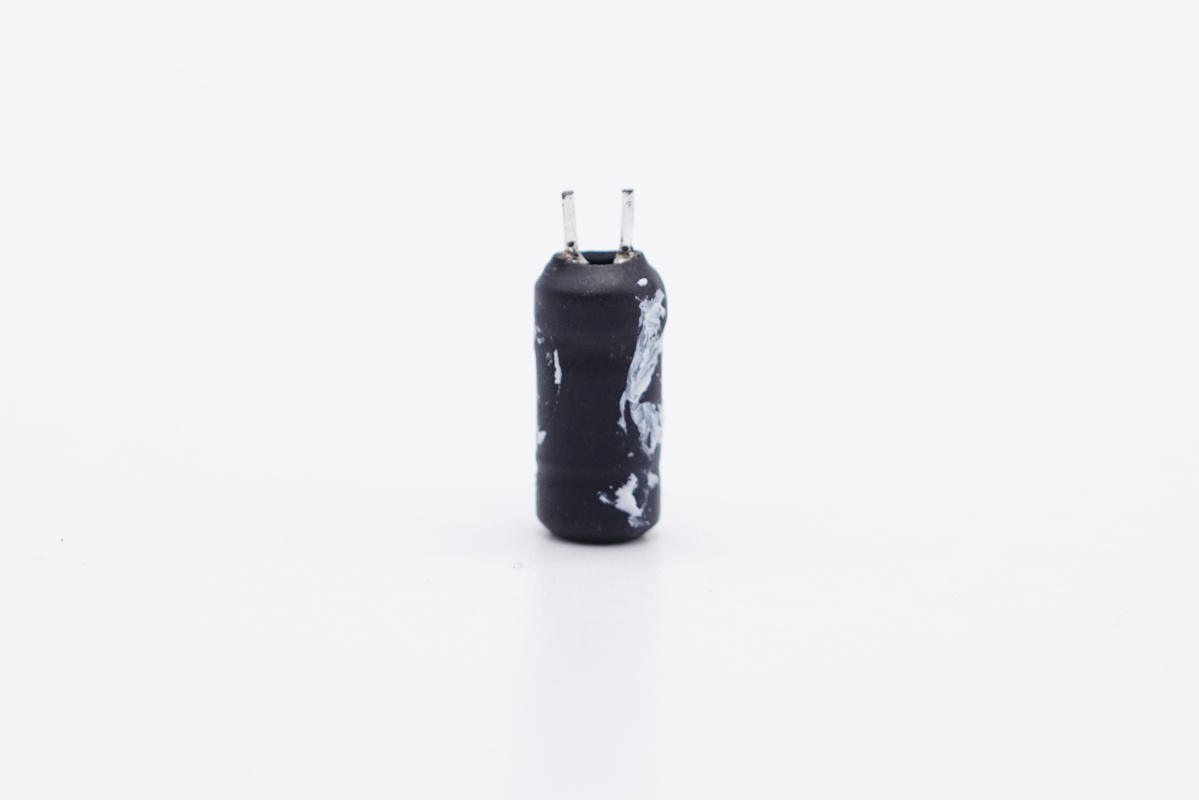

工字電感外套熱縮管保護。

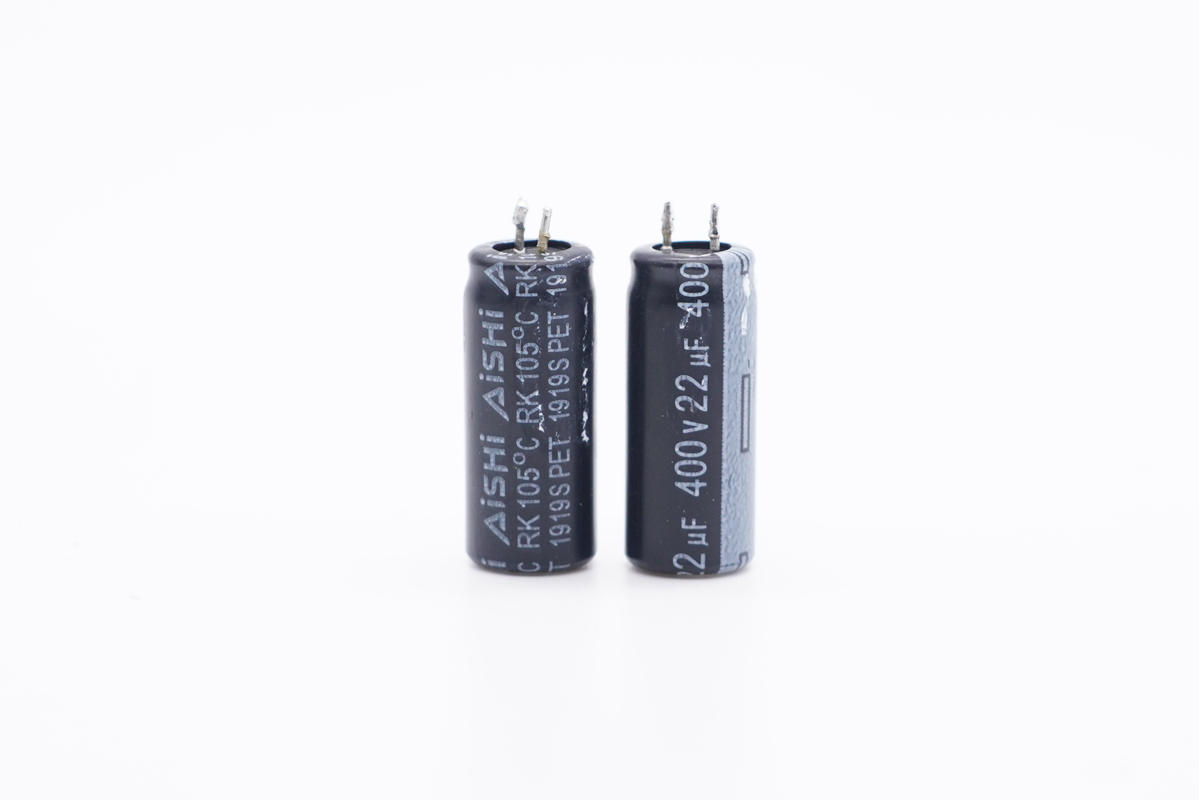

兩顆高壓濾波電解電容來自AiSHi艾華，規格均為400V 22μF。

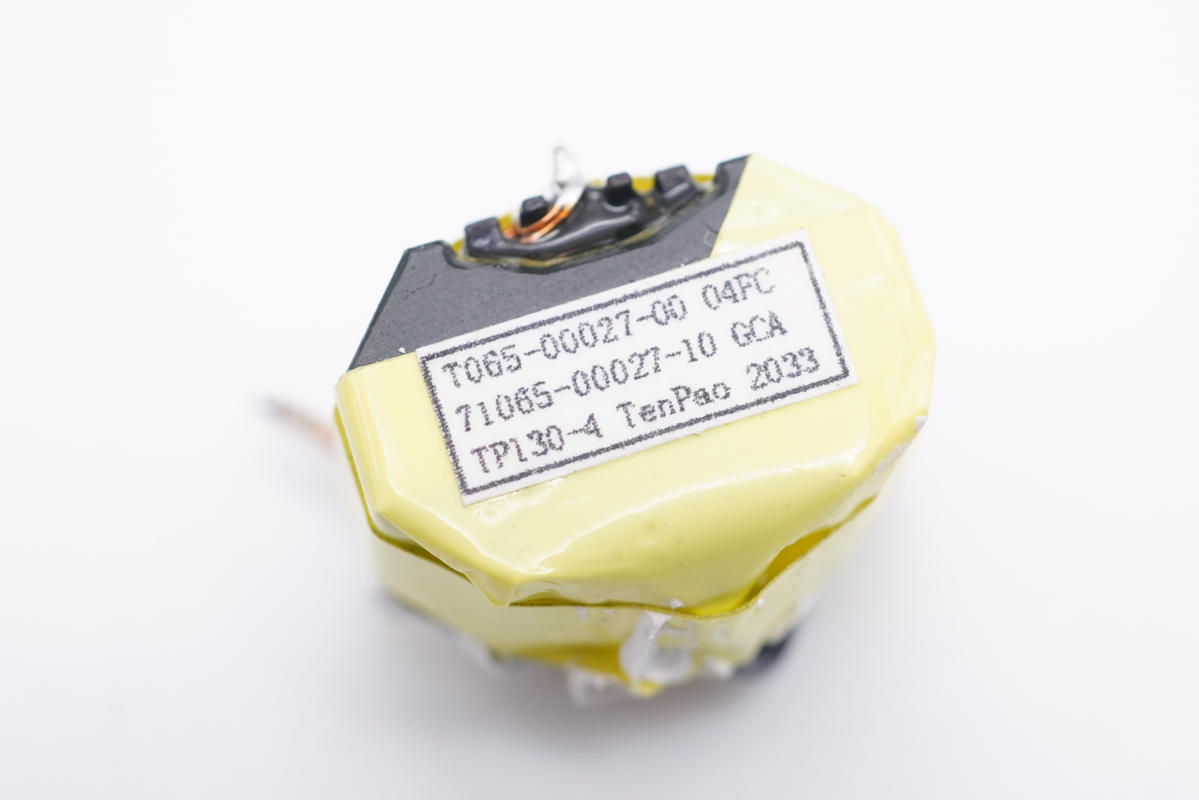

變壓器特寫，頂部貼有標簽。

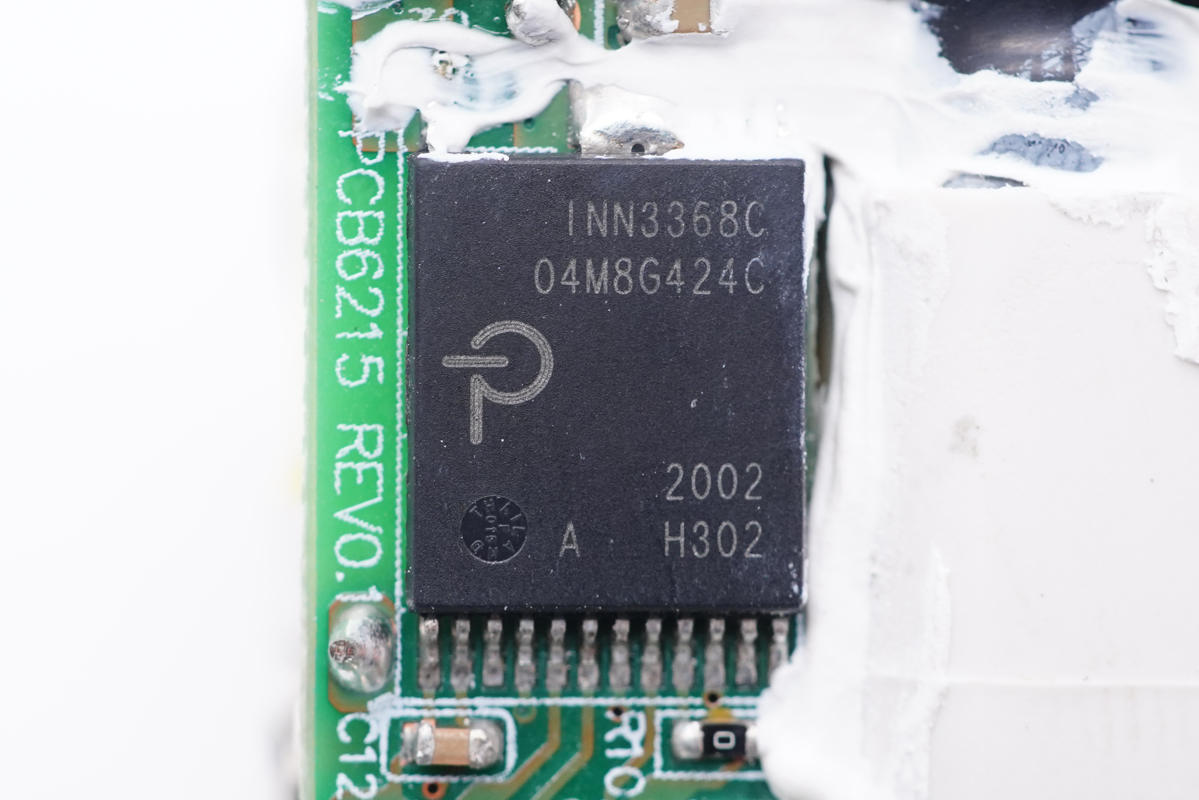

連接小板上設有開關電源主控芯片，PI INN3368C，這是一顆集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC，內置650V耐壓開關管，集成外部MCU供電，最大支持65W輸出。

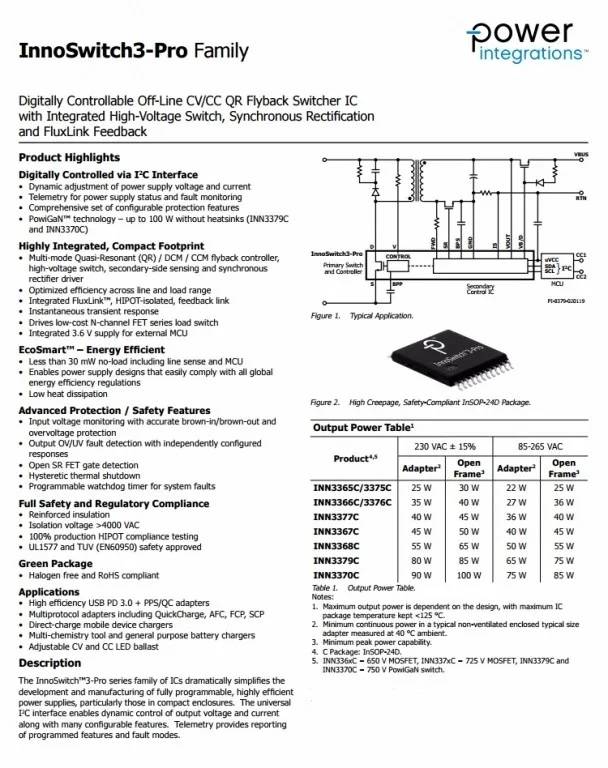

PI INN3368C資料信息。

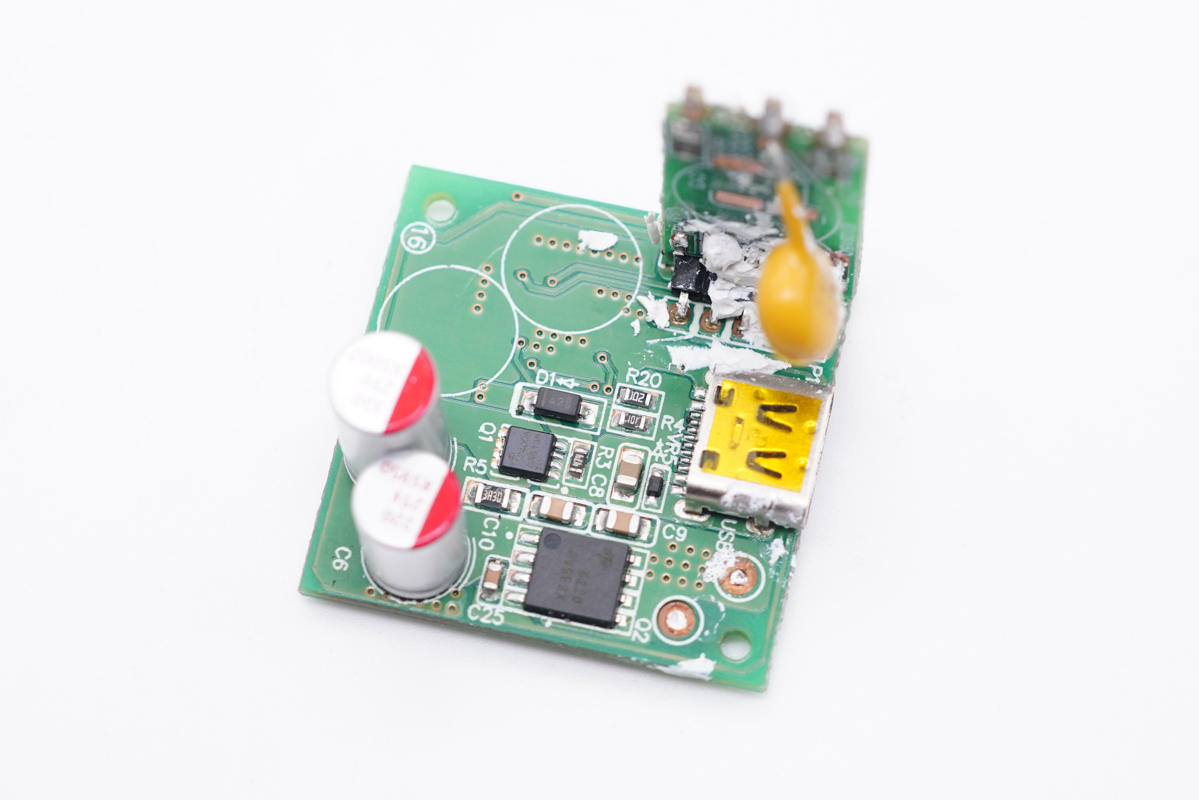

連接小板另一面有一顆黃色Y電容，輸出端小板上設有同步整流管、固態電容以及輸出VBUS開關管。

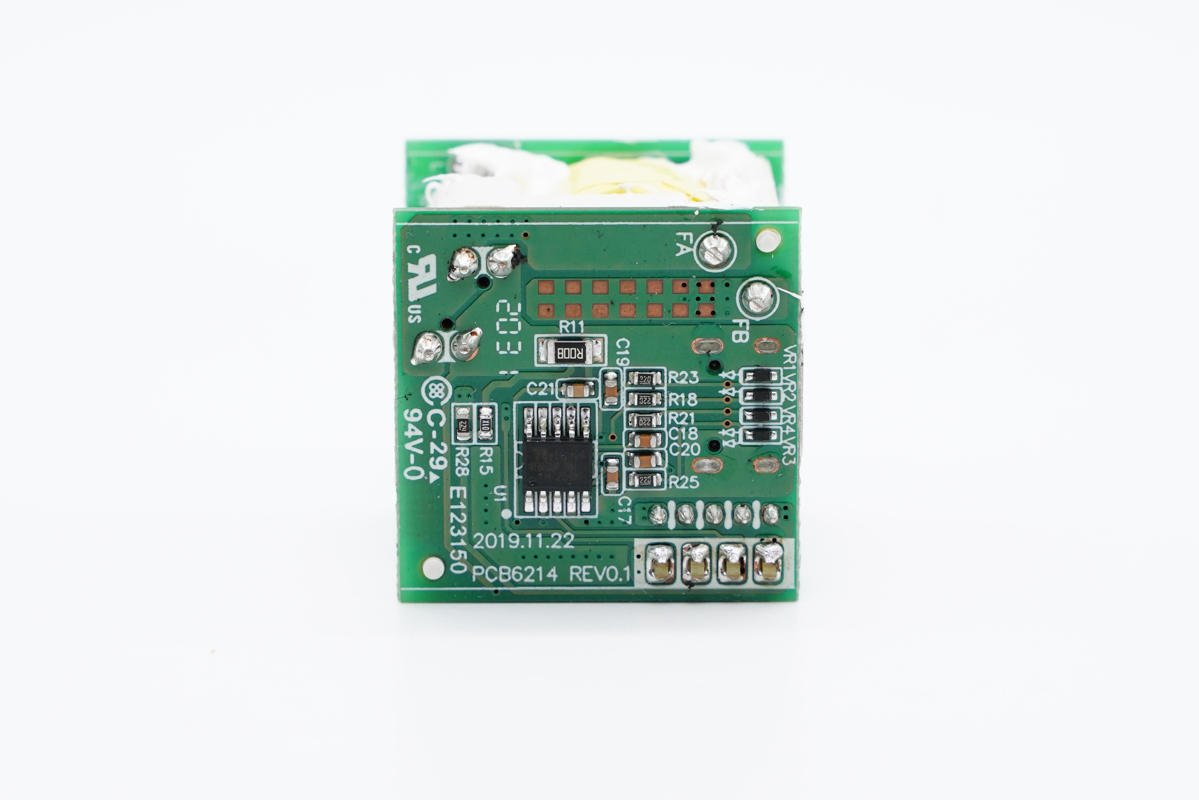

背面設有一顆協議芯片。

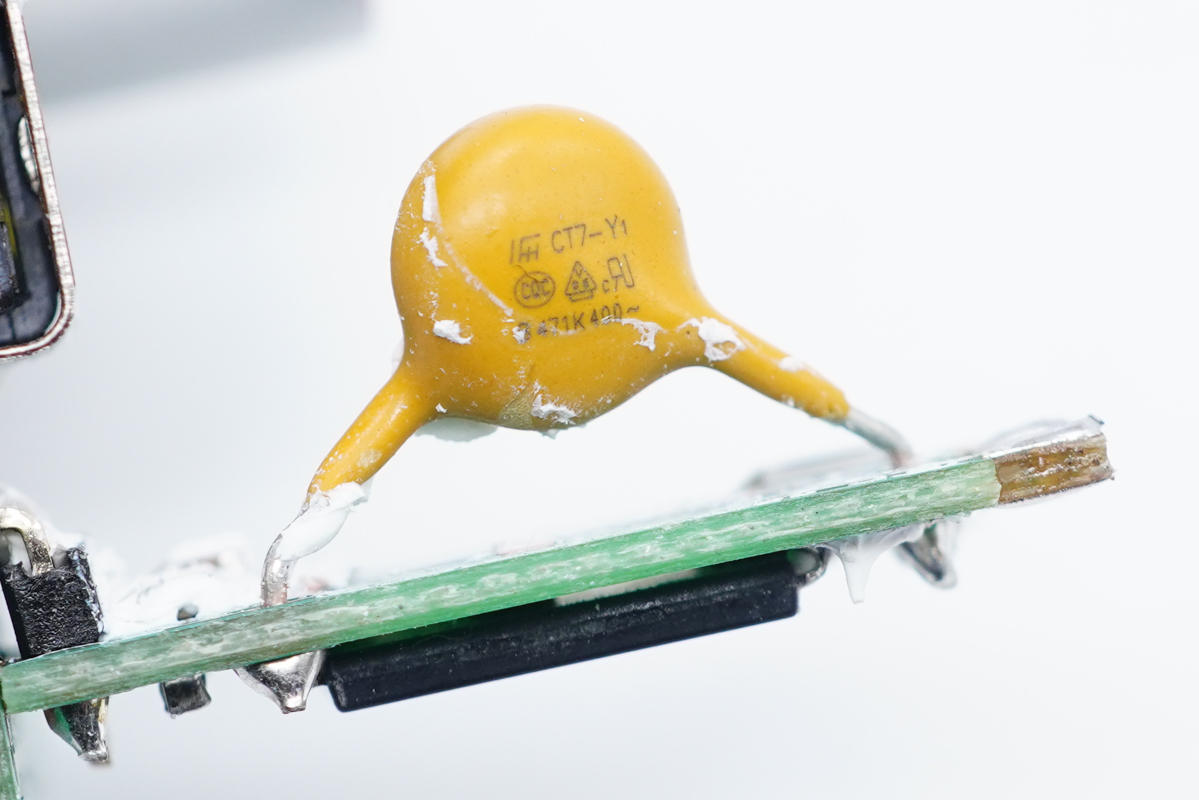

Y電容特寫。

同步整流管采用AOS萬代AON6220，NMOS，耐壓100V，DFN5x6封裝。

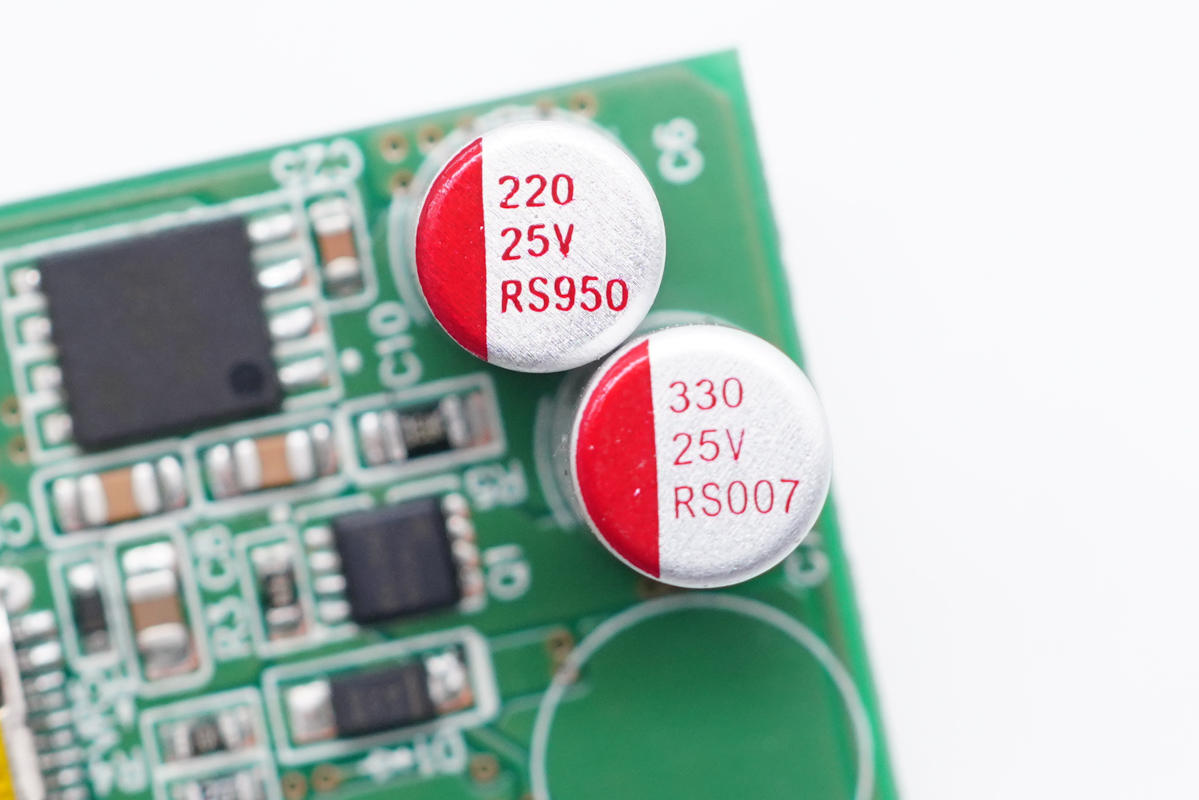

兩顆輸出濾波固態電容規格分別為25V 220μF和25V 330μF。

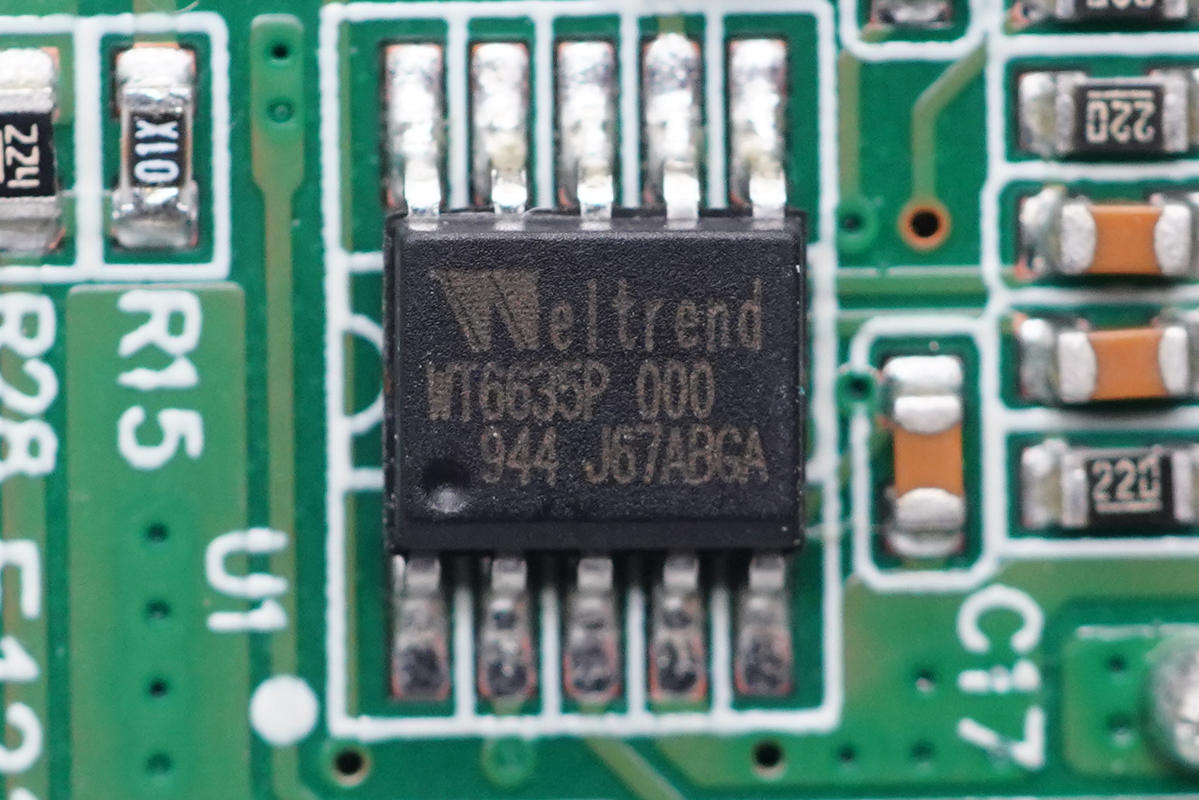

USB PD協議芯片采用偉詮WT6635P，支持QC4+和PPS快充協議，采用I2C接口數傳與PI INN3379C通訊，調節輸出電壓，SOP10封裝。

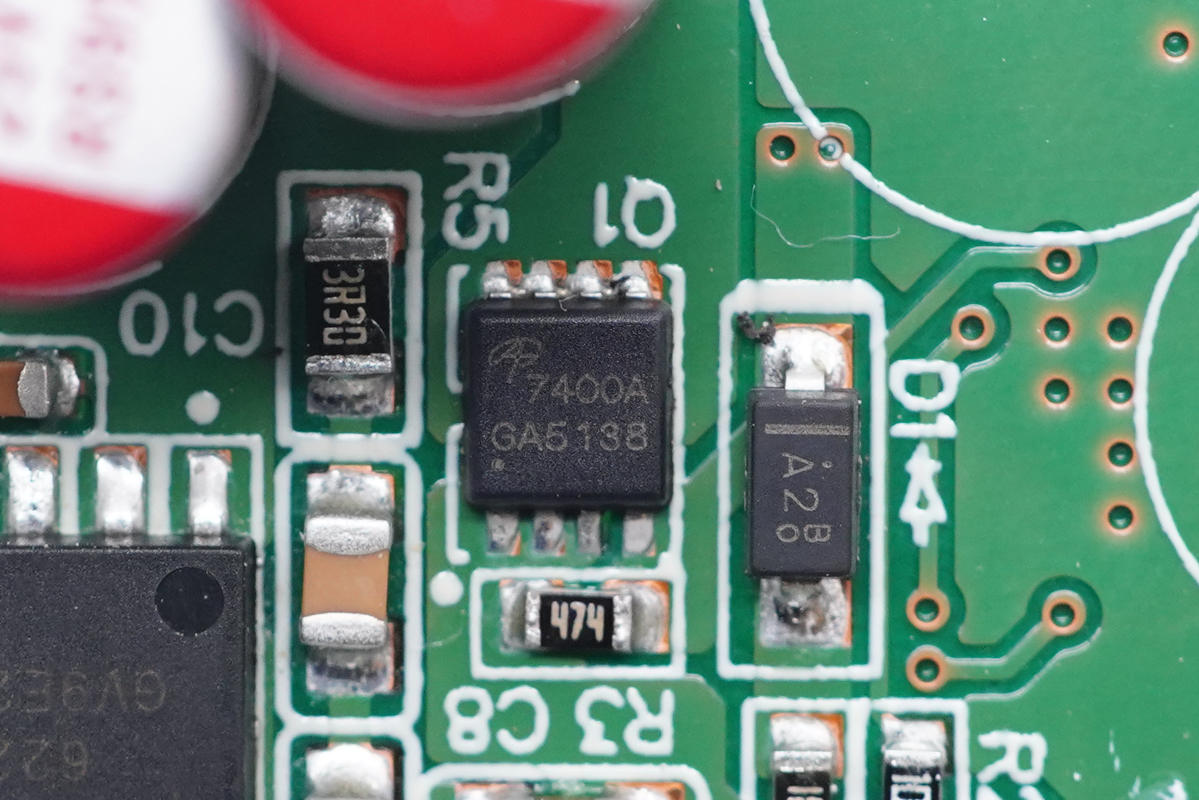

輸出VBUS開關管采用萬代AON7400A，NMOS，耐壓30V。

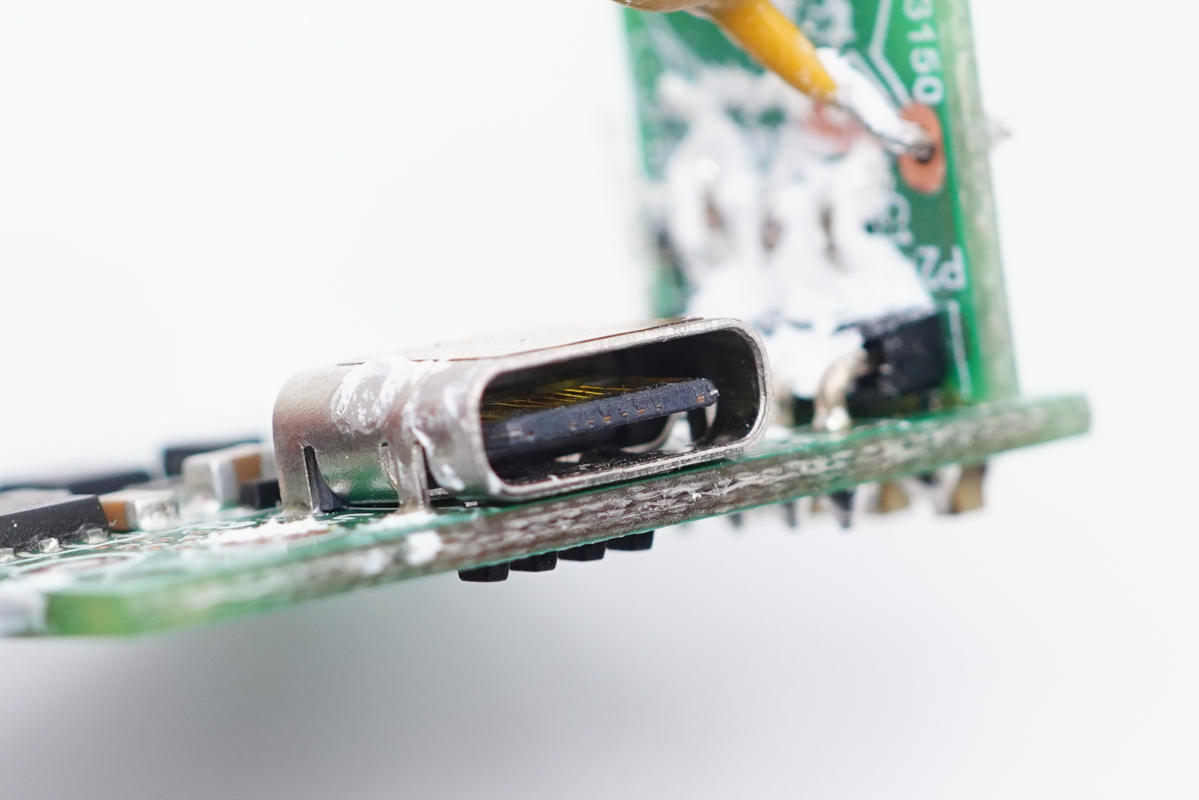

USB-C母座特寫，過孔焊接。

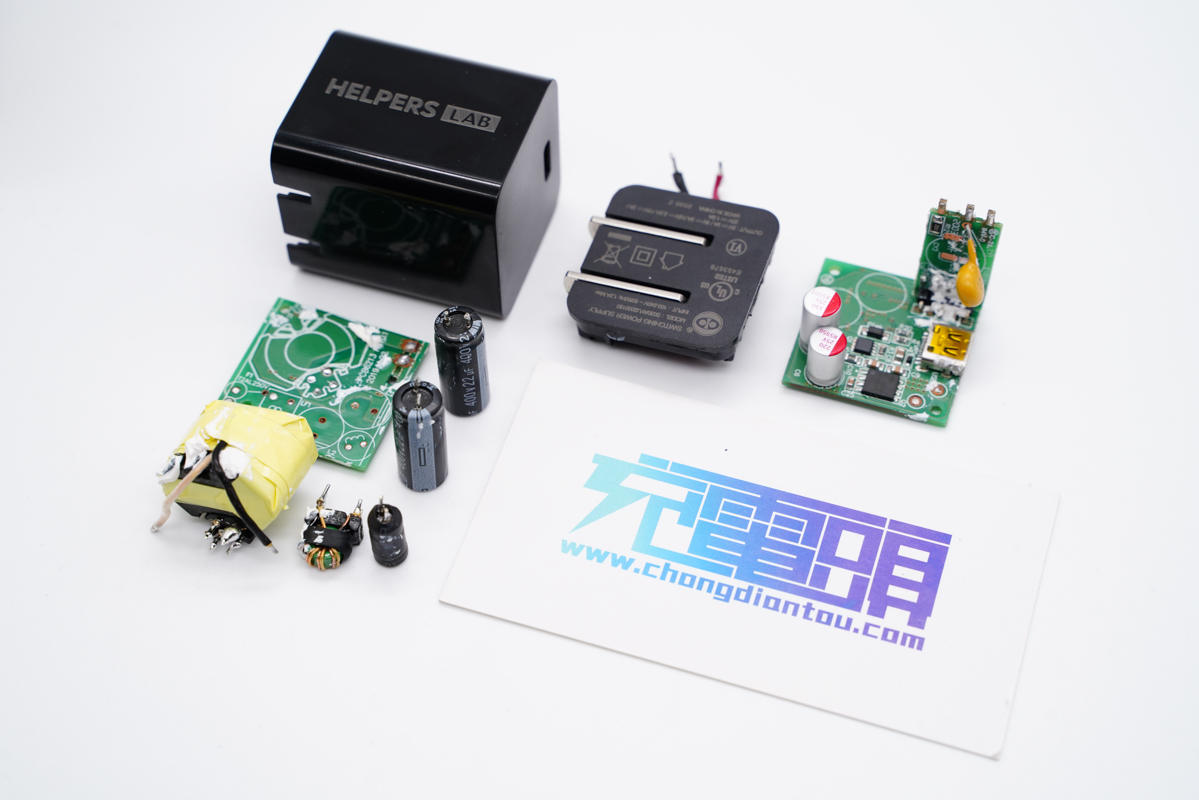

全部拆解完畢，來張全家福。

充電頭網拆解總結

HELPERS LAB這款33W迷你充采用PC材質黑色外殼，通體黑色氣質十足。充電器支持高通QC、PD通用快充協議，還支持PPS快充，具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組齊全固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位，滿足各大品牌設備快充需求。

充電頭網通過拆解了解到，充電器PCBA模塊由三塊小板組成，元件之間打膠加固，并有塑料殼進行初次級隔離及支撐。此外采用PI INN3368C高集成開關電源方案，偉詮的WT6635P協議芯片，兩顆艾華品牌電解電容進行濾波，整體用料扎實。
