5月25日，安克創新舉辦“為生活充滿電”主題新品發布會，推出“超能充”氮化鎵系列、星途浩瀚系列、航海王系列、聲闊限量款等新品。超能充有30W、45W、65W以及65W雙C口四款，前三款充電頭網已經相繼進行了詳細拆解，今天為大家帶來最后一款65W雙C口氮化鎵超能充A2666的詳細拆解。

雖同為超能充系列，這款延續了相同的外觀ID設計，不過造型上就有了很大的變化，采用的是經典直板造型。此外接口增加至兩個，均支持最大65W快充，此外也能滿足手機筆電同時快充需求。下面就來看看這款充電器的具體設計做工。

一、安克65W雙C口氮化鎵超能充外觀

包裝盒外觀沒什么變化，依舊是經典藍白配色，左上角印有ANKER品牌。

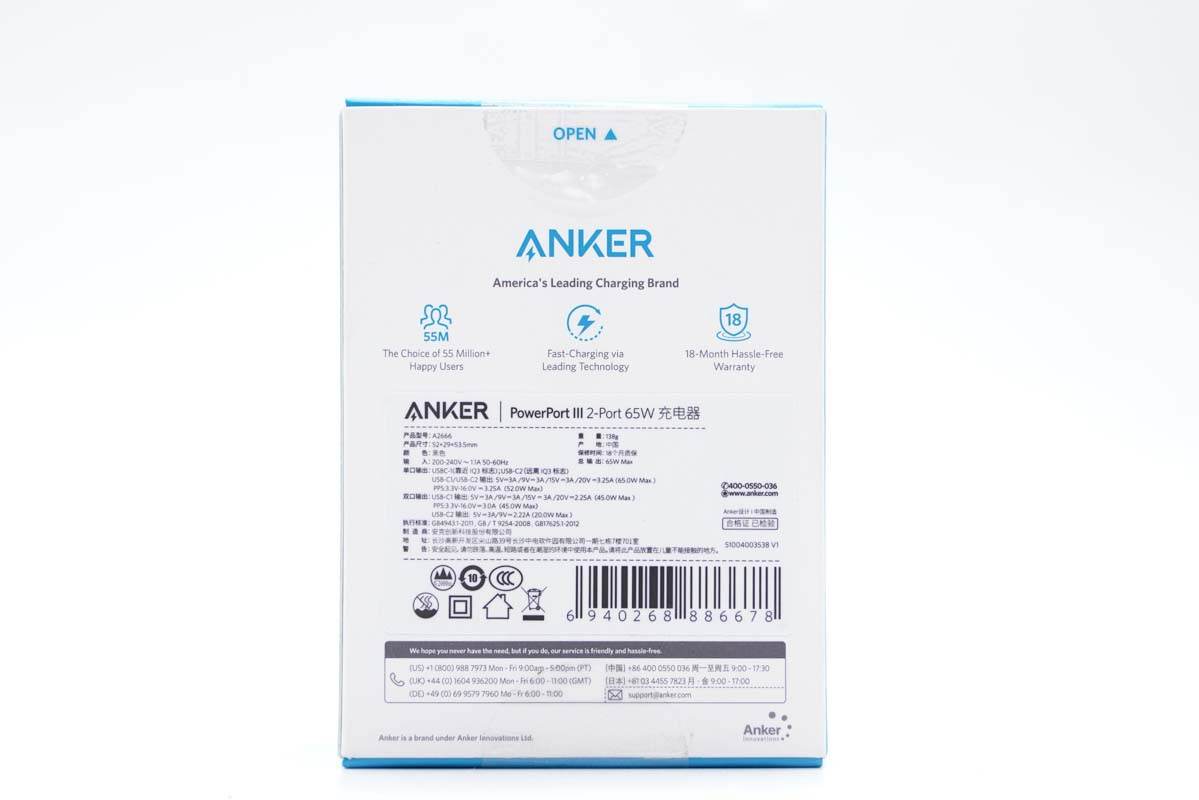

背面印有產品三大特性標識、參數和認證等信息。

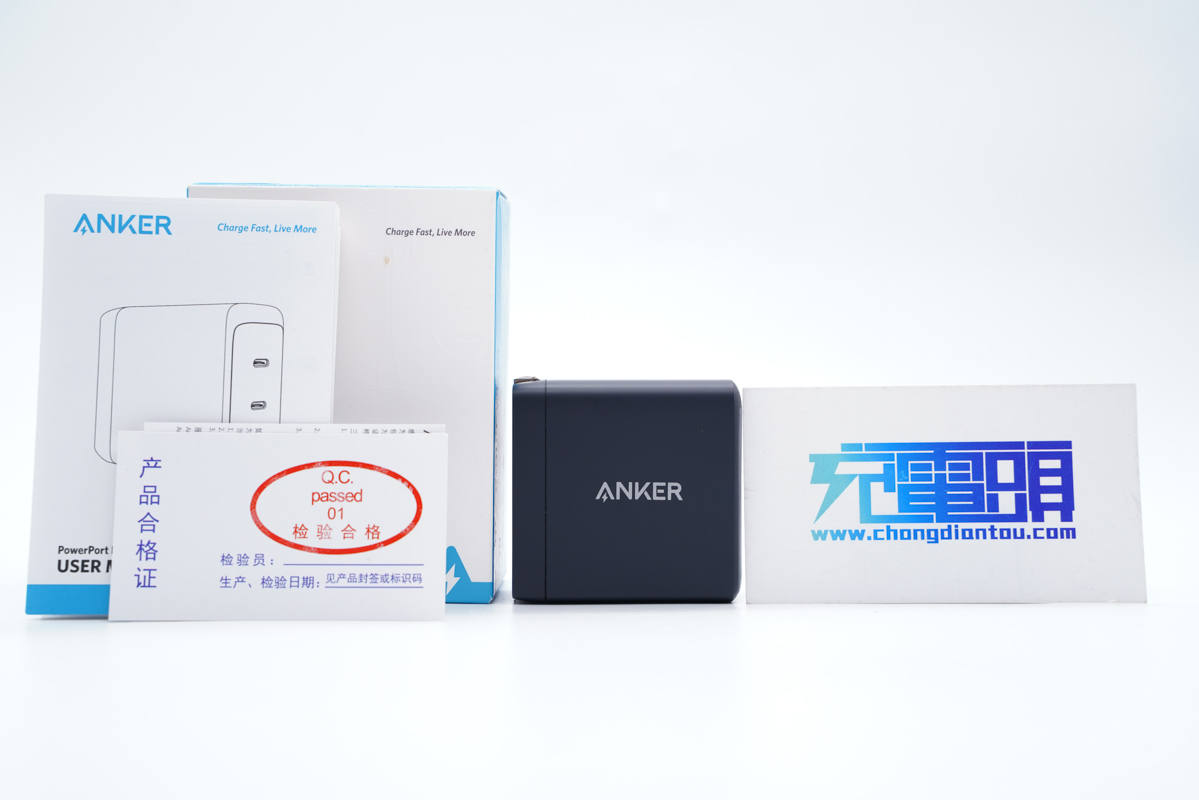

包裝內含充電器、使用說明書、合格證等。

充電器外觀也是超能充ID設計，造型差別很大，是經典直板造型設計。

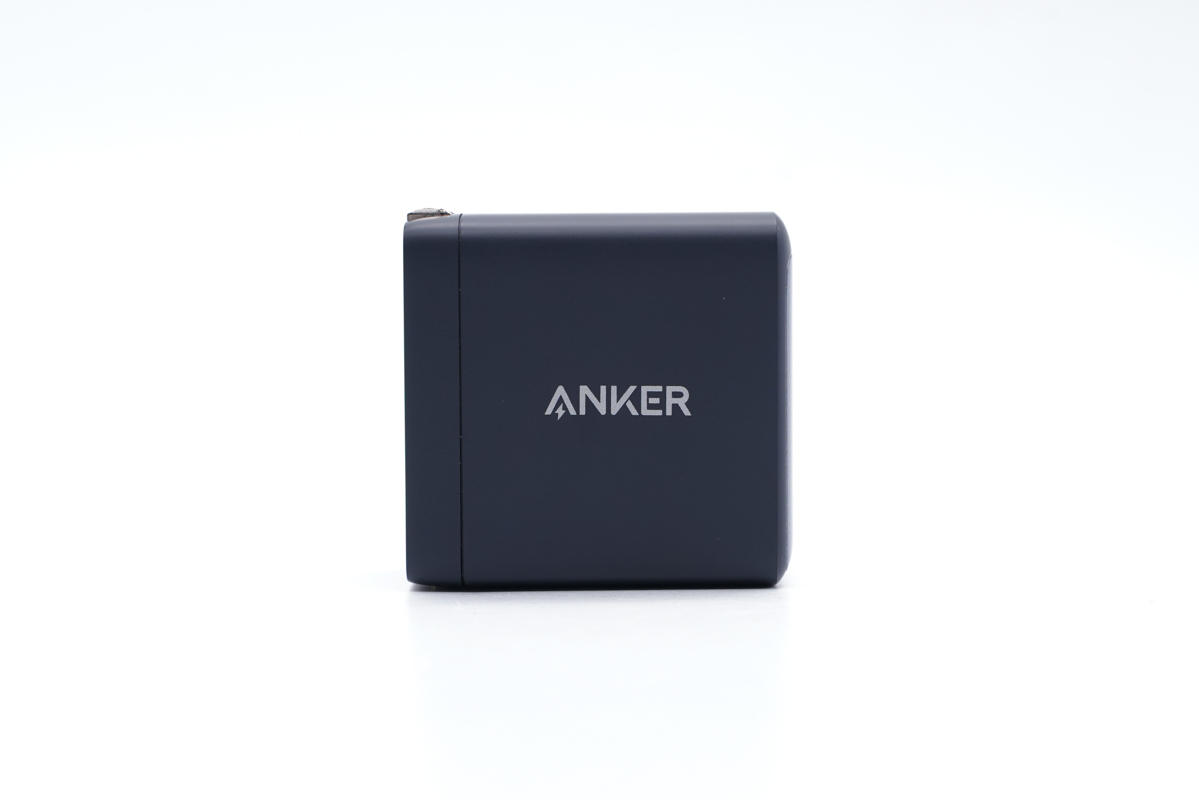

腰身一面印有ANKER品牌。

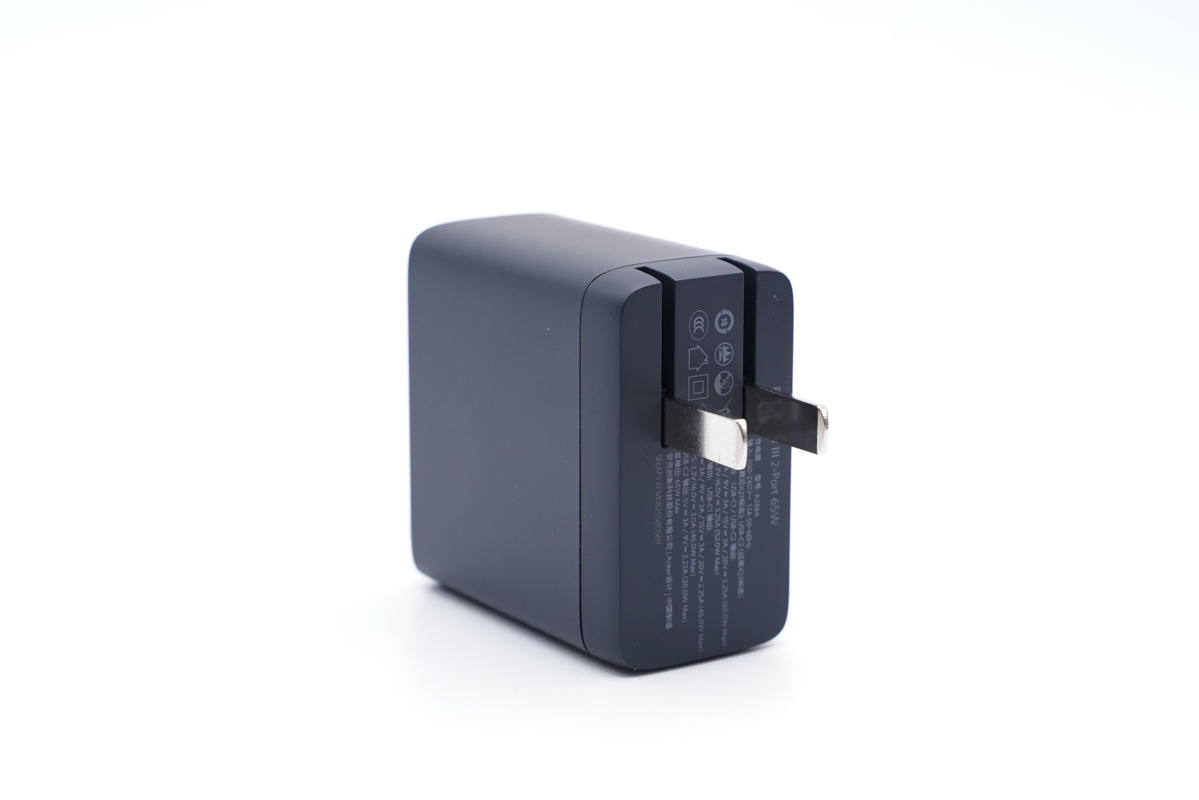

輸入端配備可折疊國標插腳，保持產品的便攜性。

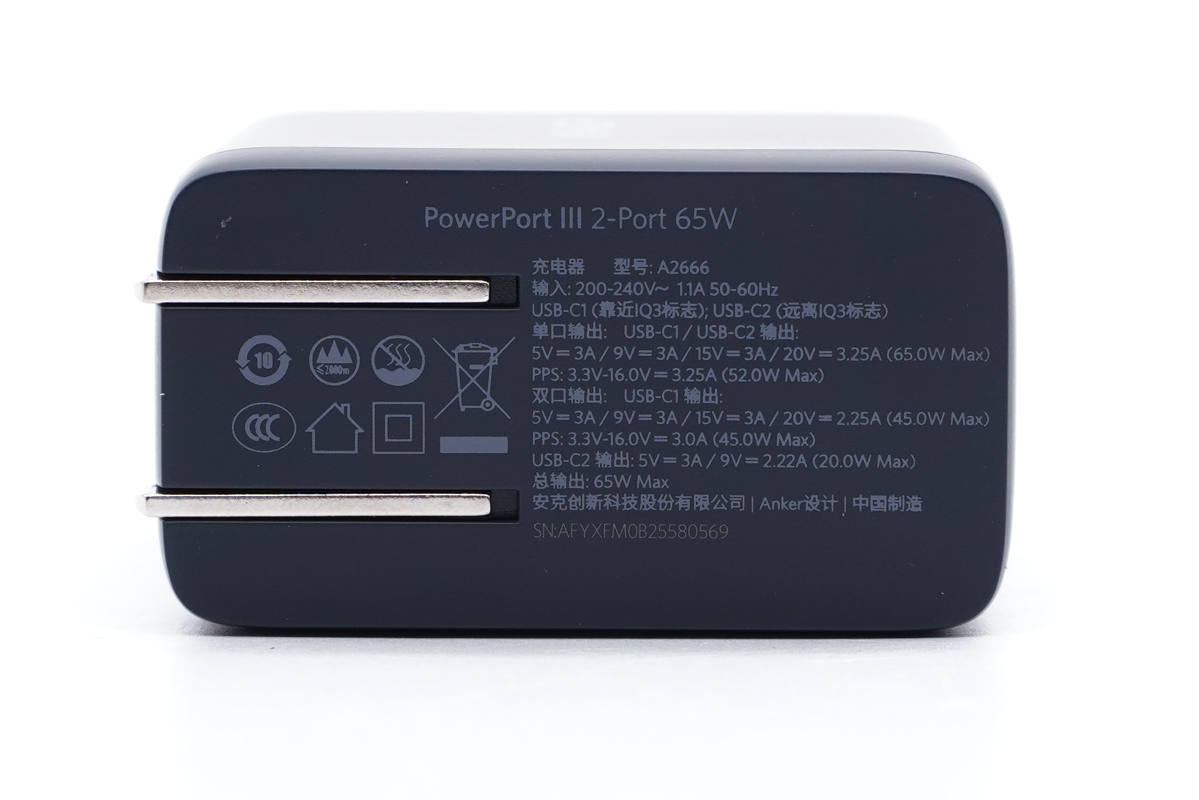

輸入端外殼上標注有充電器參數

型號：A2666

輸入：200-240V~50/60HZ 1.1A

USB-C1（靠近IQ3標志）；USB-C2（遠離IQ3標志）

單口輸出：

USB-C1/C2：5V3A、9V3A、15V3A、20V3.25A（65W Max）

PPS：3.3-16V3.25A（52W Max）

雙口輸出：

USB-C1：5V3A、9V3A、15V3A、20V2.25A（45W Max）

PPS：3.3-16V3A（45W Max）

USB-C2：5V3A、9V2.22A（20W Max）

總輸出：65W

安克創新科技股份有限公司

產品已經通過了CCC認證，值得說明的是這款充電器是國行版本，輸入電壓200-240V符合我國電壓實情。

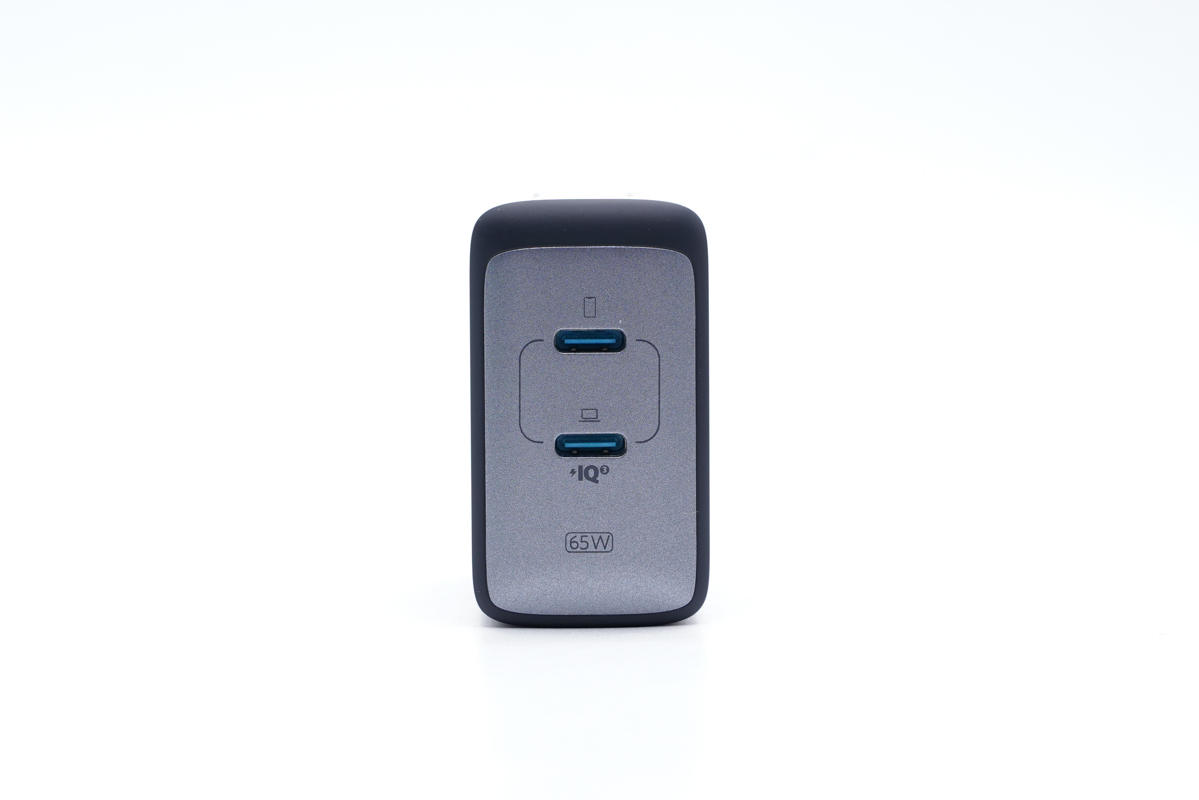

頂面設有銀灰色裝飾板，并配有兩個USB-C接口，接口均為藍色膠芯，不過兩個接口旁分別印有手機和筆記本/IQ3標識，對應的便是C2和C1口，方便區別，不過單口使用的話可以盲插。

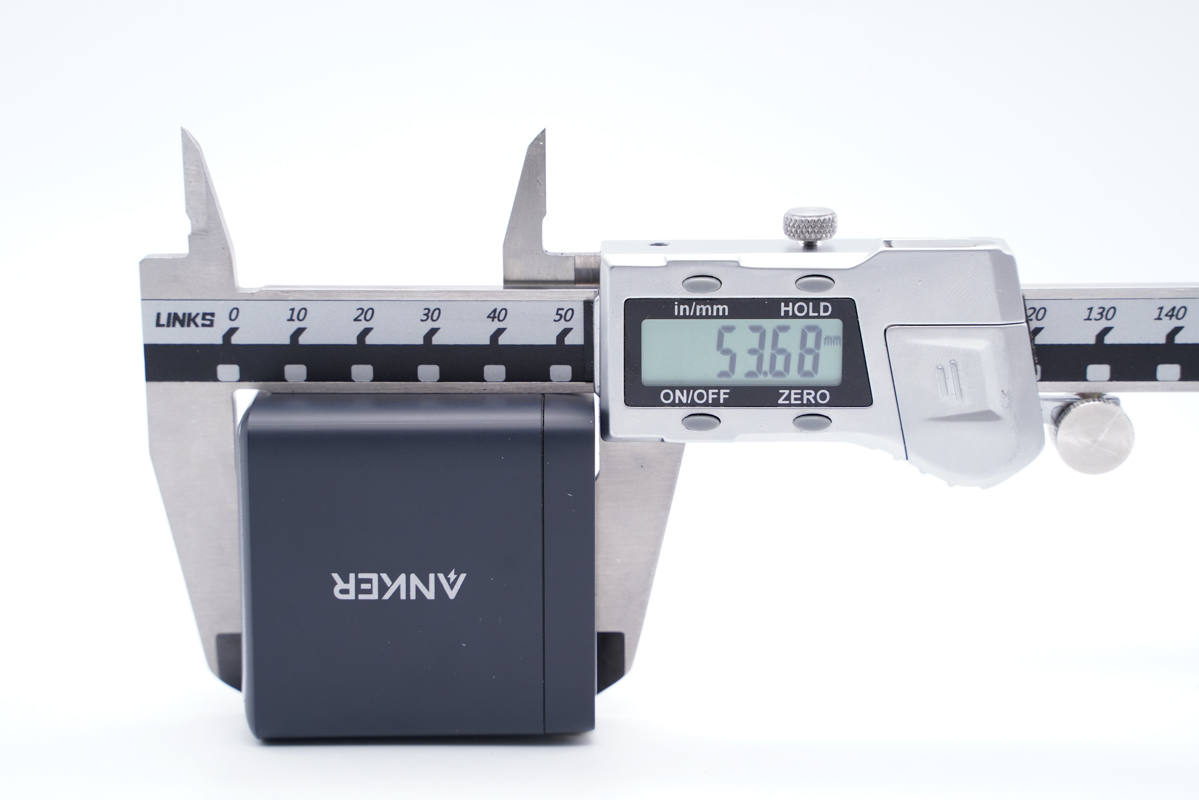

實測充電器機身高度為53.68mm。

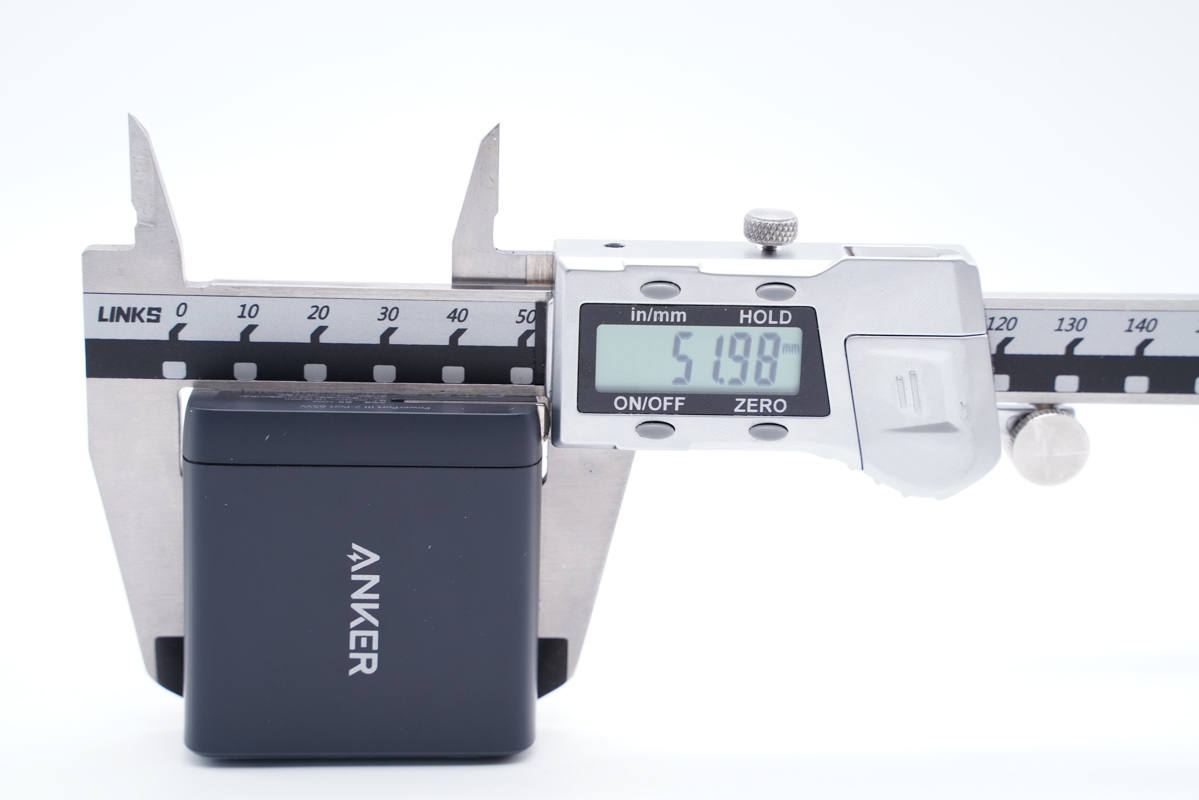

寬度為51.98mm。

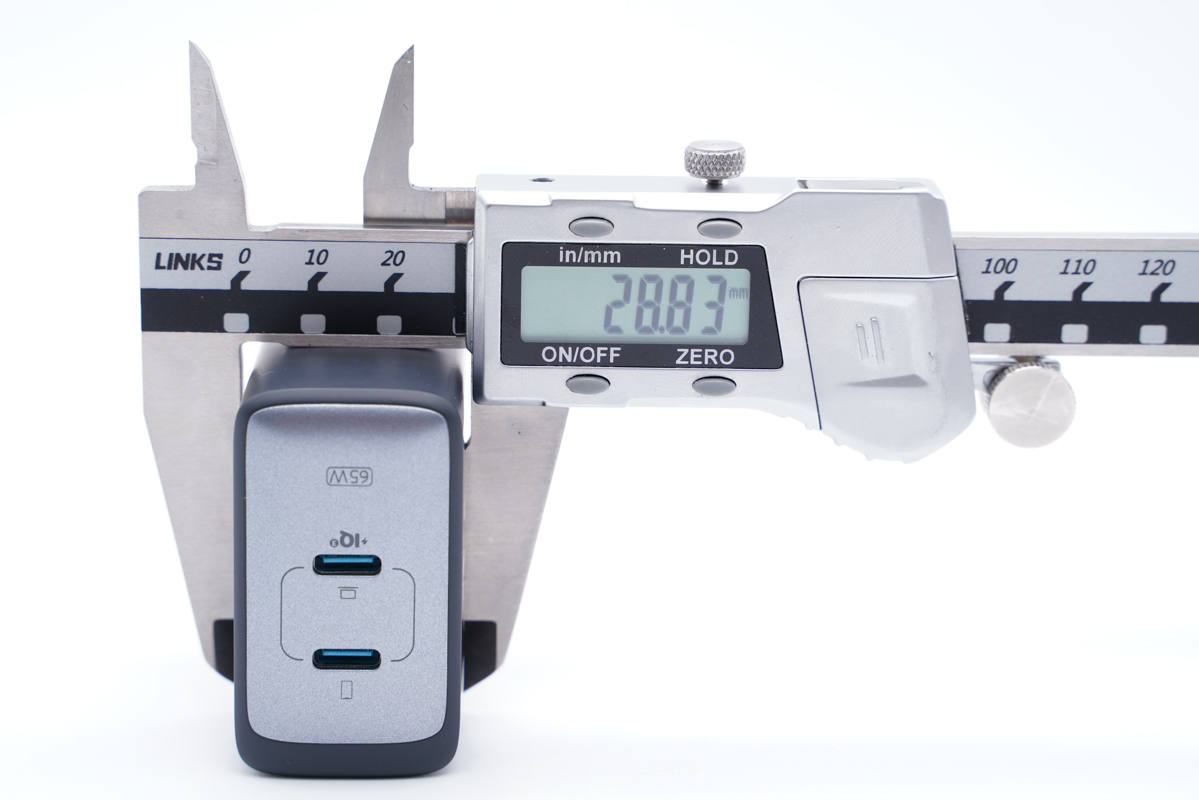

厚度為28.83mm。

和蘋果61W充電器直觀對比，即便配置雙C口，體積優勢仍非常的明顯。

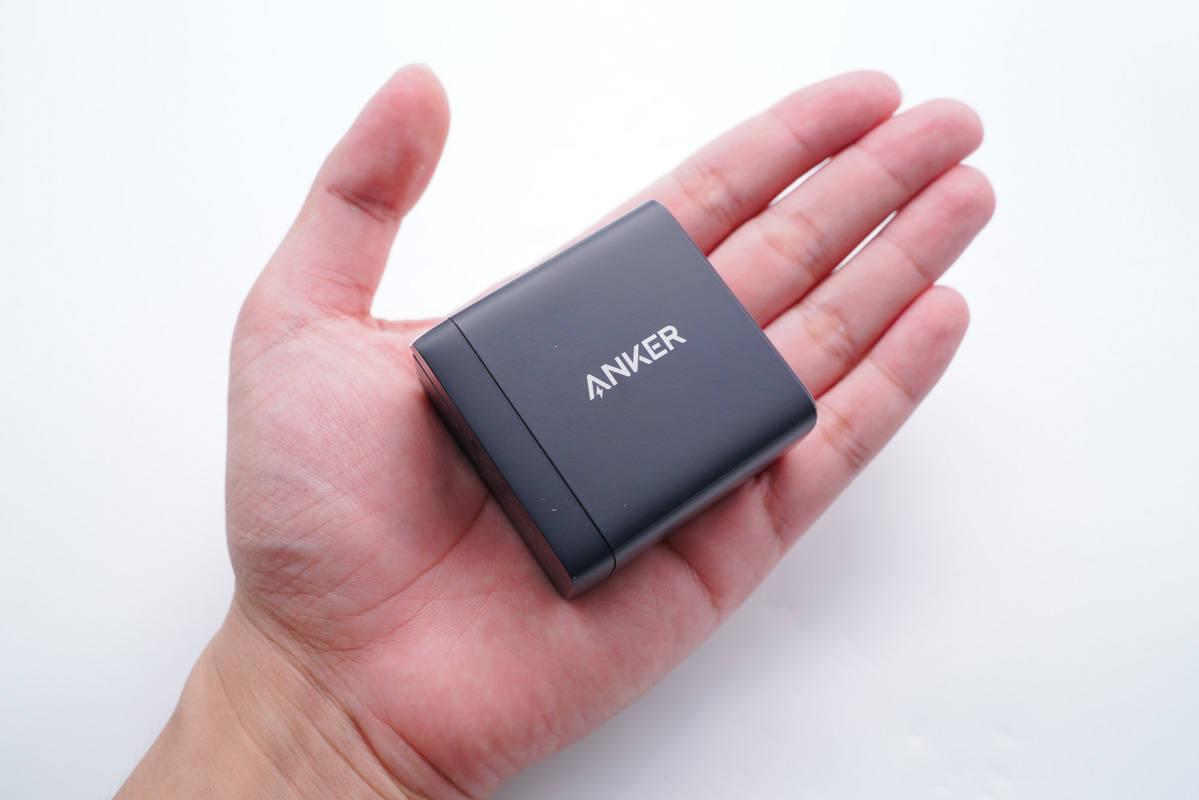

拿在手上的直觀感受。

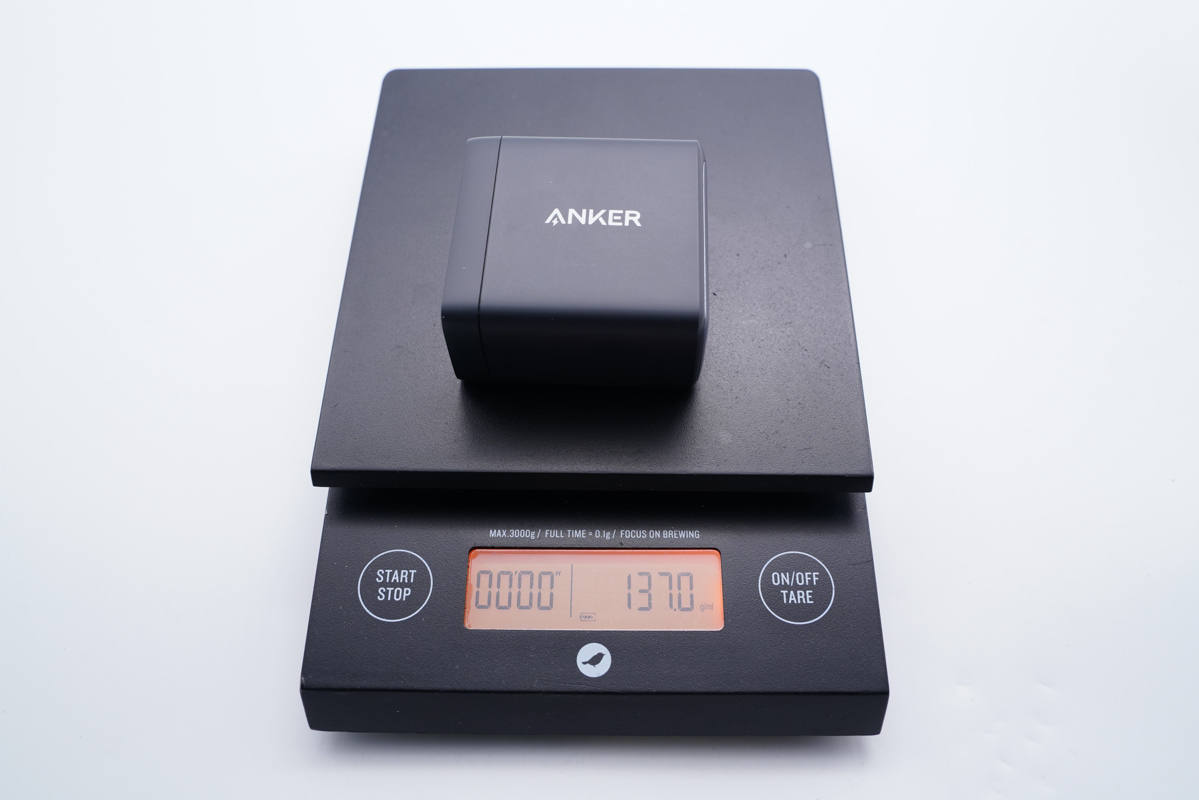

凈重約為137g。

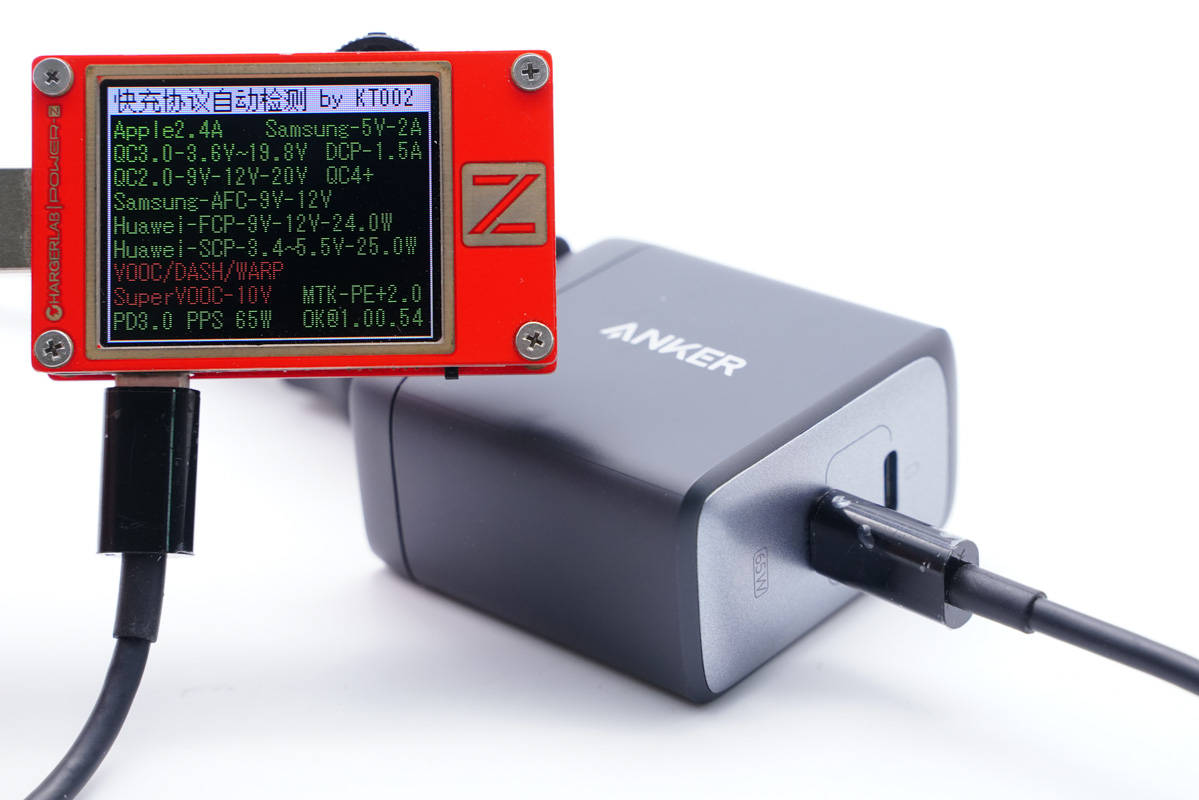

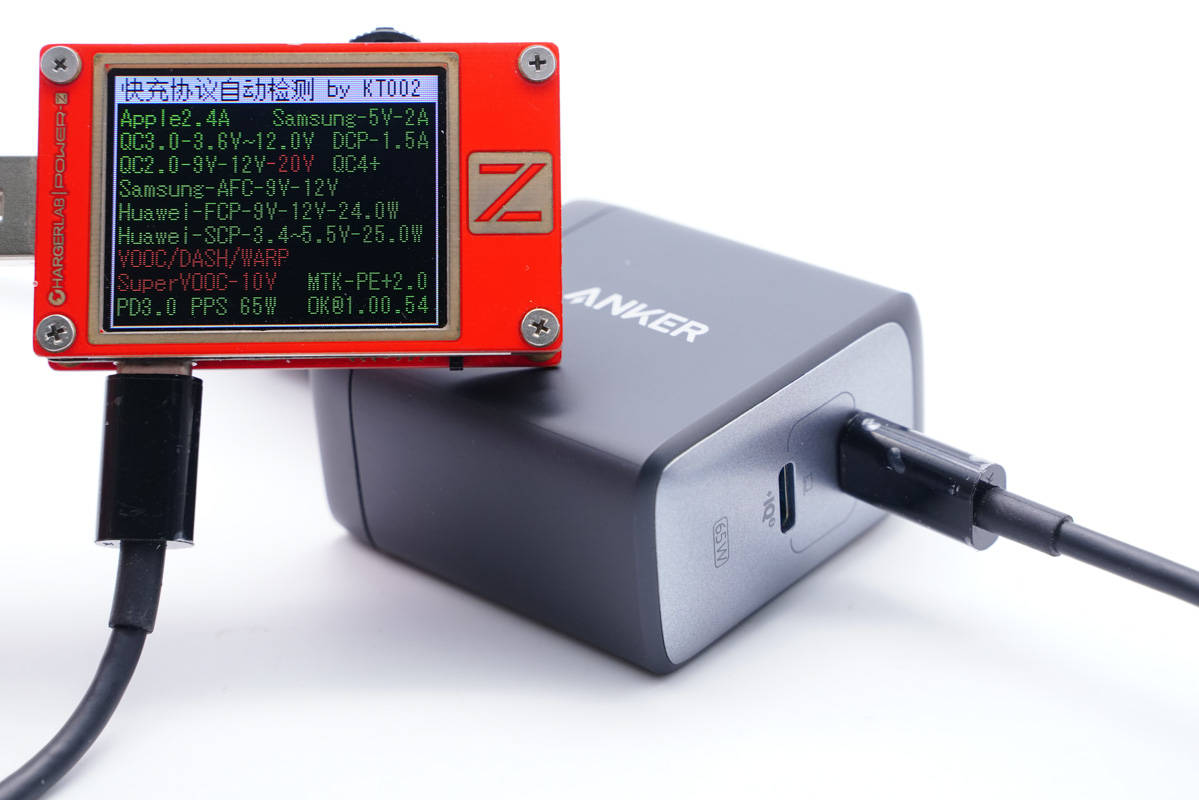

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

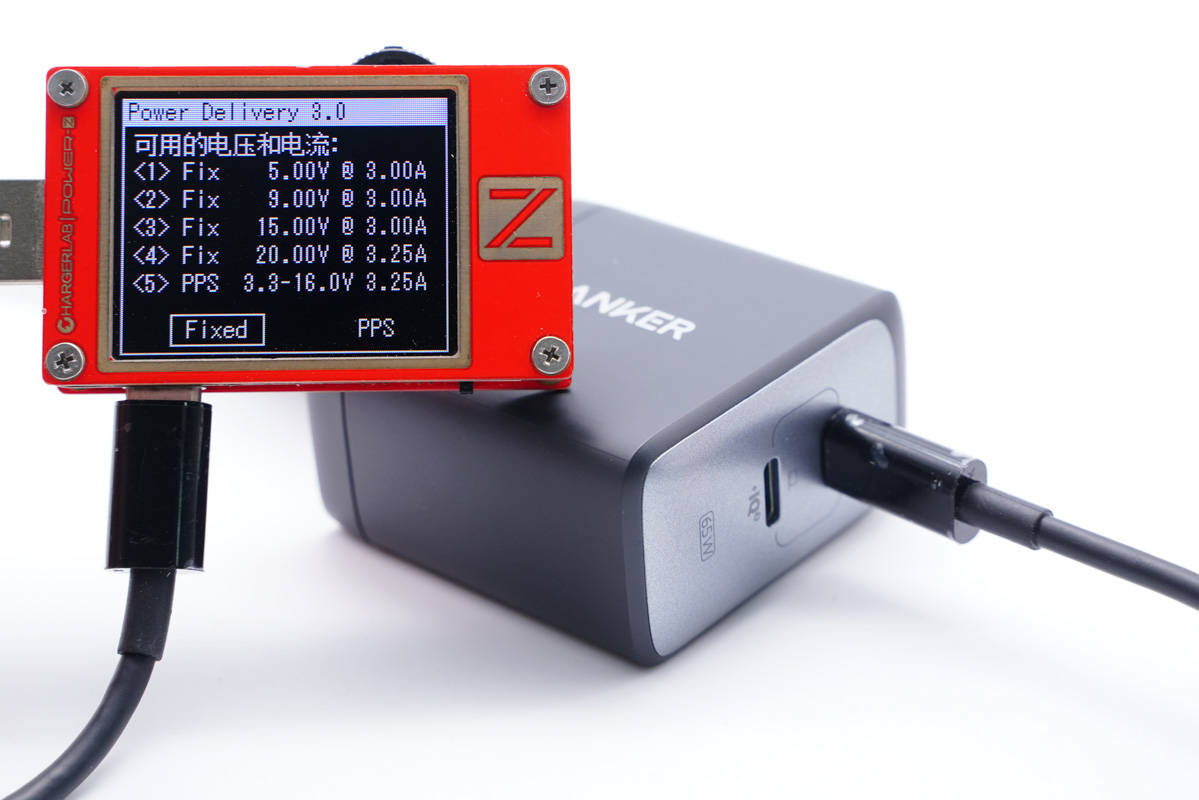

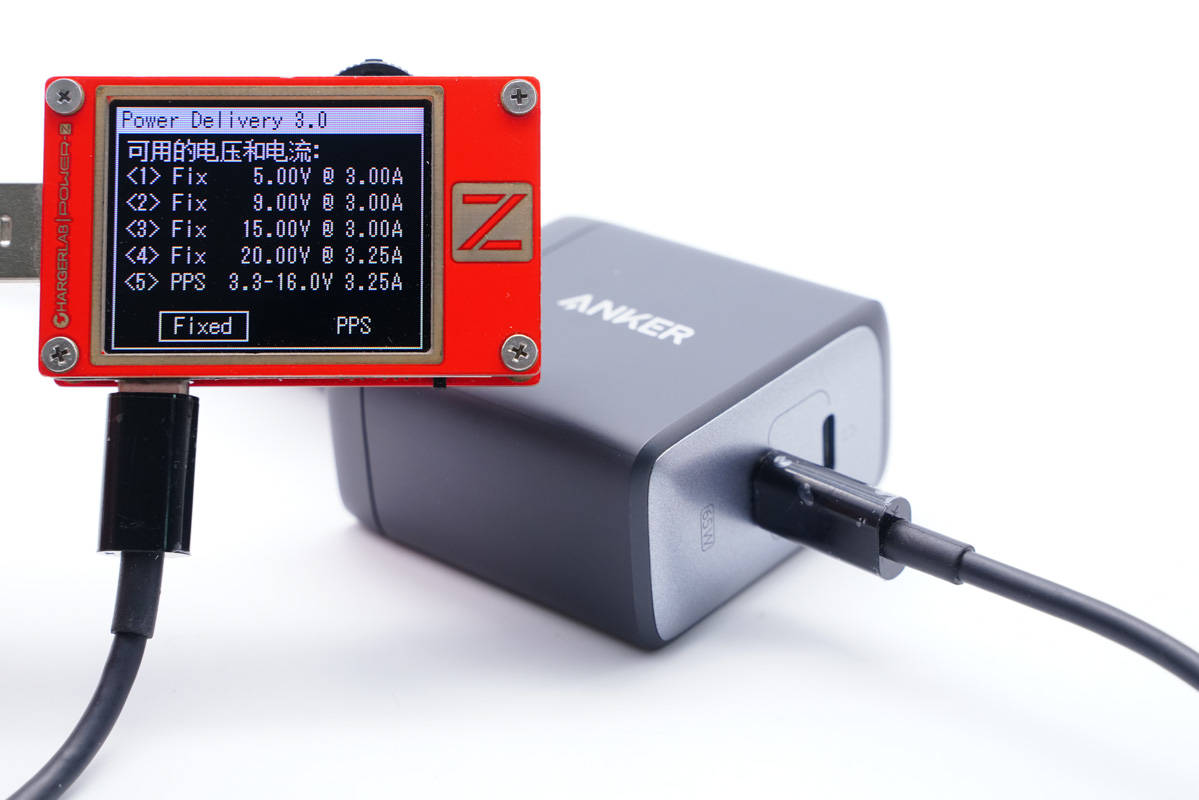

此外還具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位，以及3.3-16V3.25A一組PPS電壓檔位。

另外測得C2口輸出協議和C1口的基本相同。

PDO報文完全一樣。

二、安克65W雙C口氮化鎵超能充拆解

暴力切割外殼取出充電器。

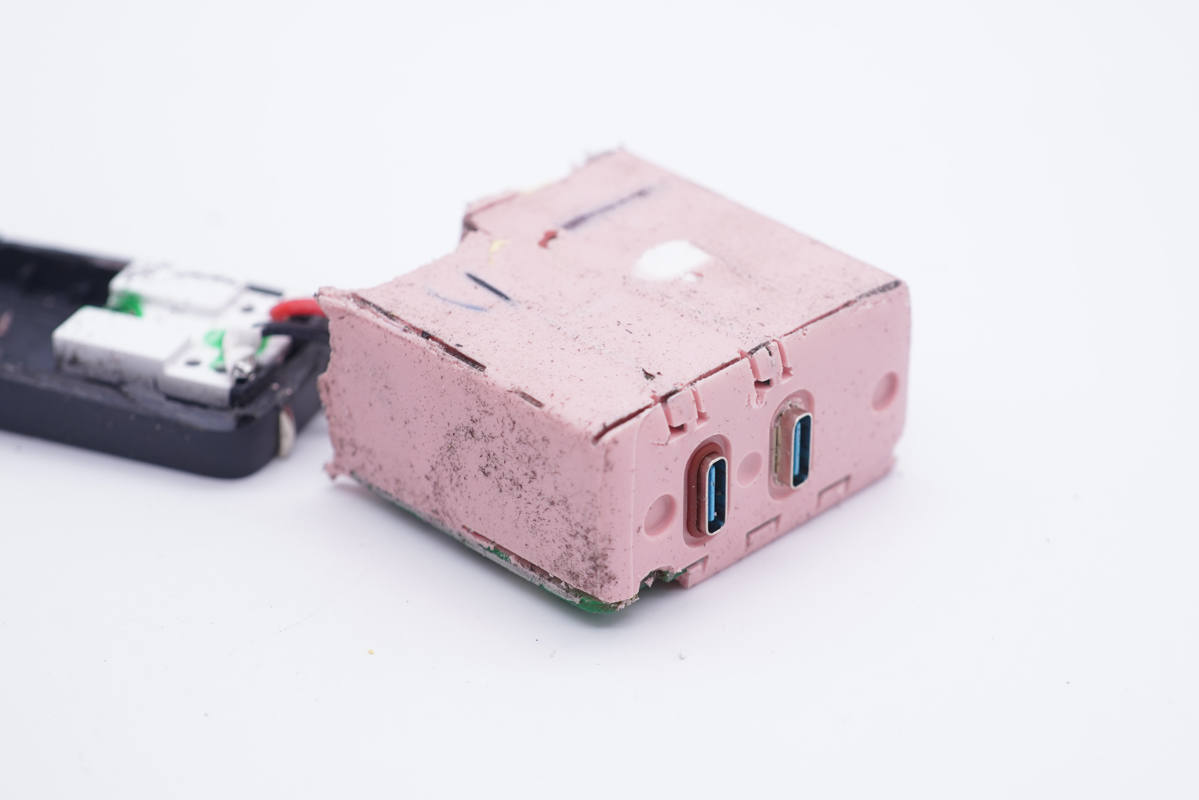

充電器元器件打白色硅橡膠加固，后又使用粉色的導熱膠灌封成一個整體幫助散熱，輸出端僅露出兩個母座的前端部分。

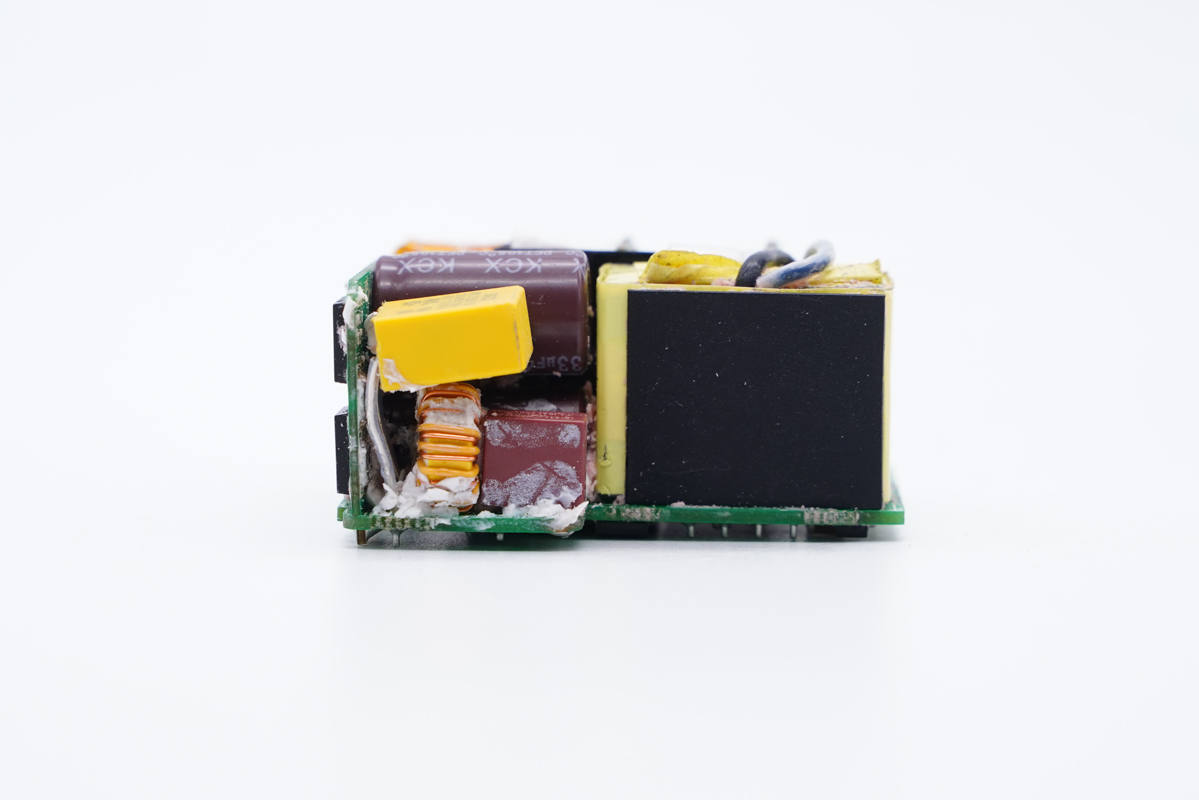

輸入端可以看到清理后殘留的白色硅橡膠，就是為了加固元器件，此外旁邊變壓器貼有一塊絕緣隔離板用來將其與插腳隔離。

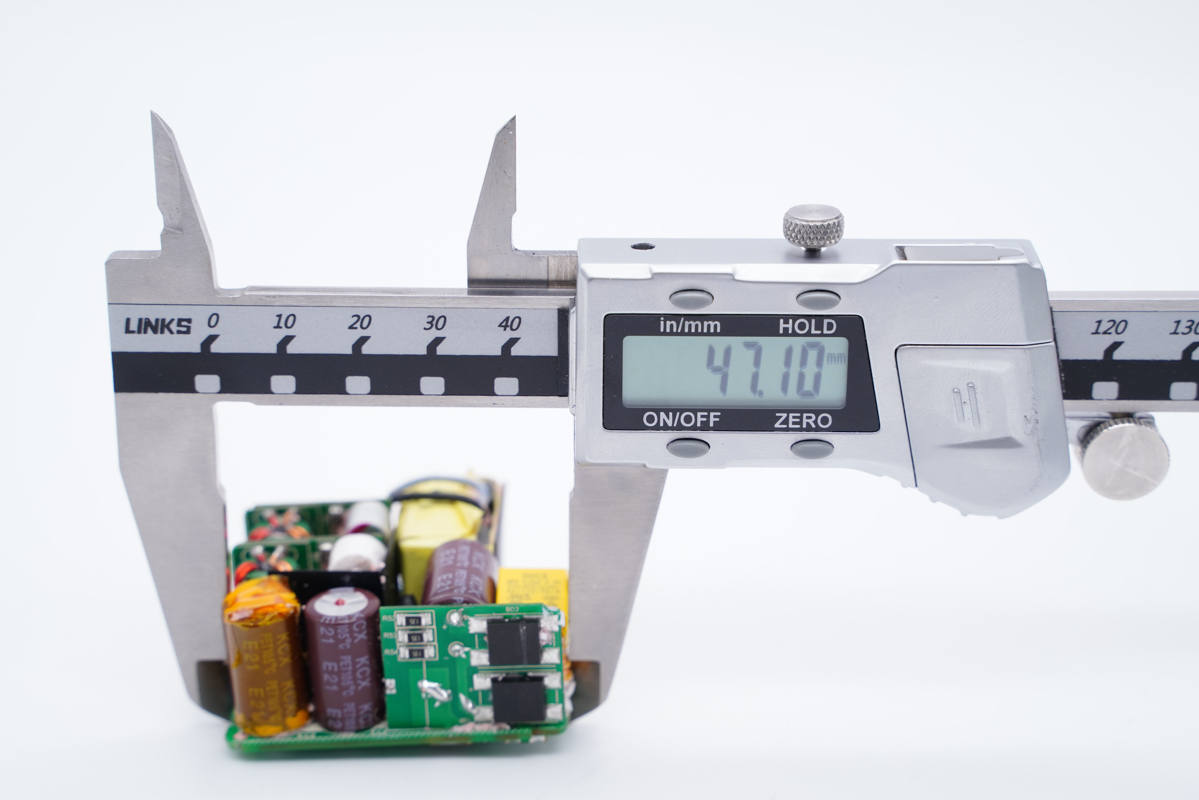

測得PCBA模塊長度為47.1mm。

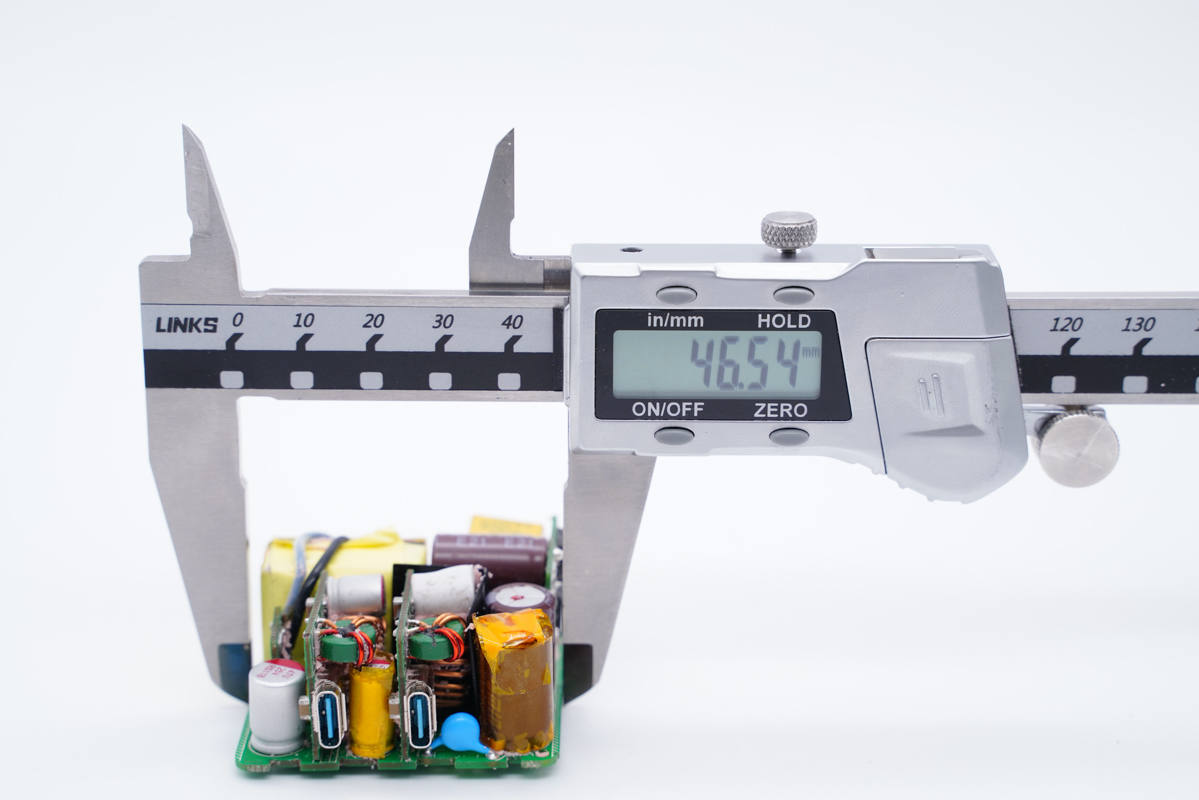

寬度為46.54mm。

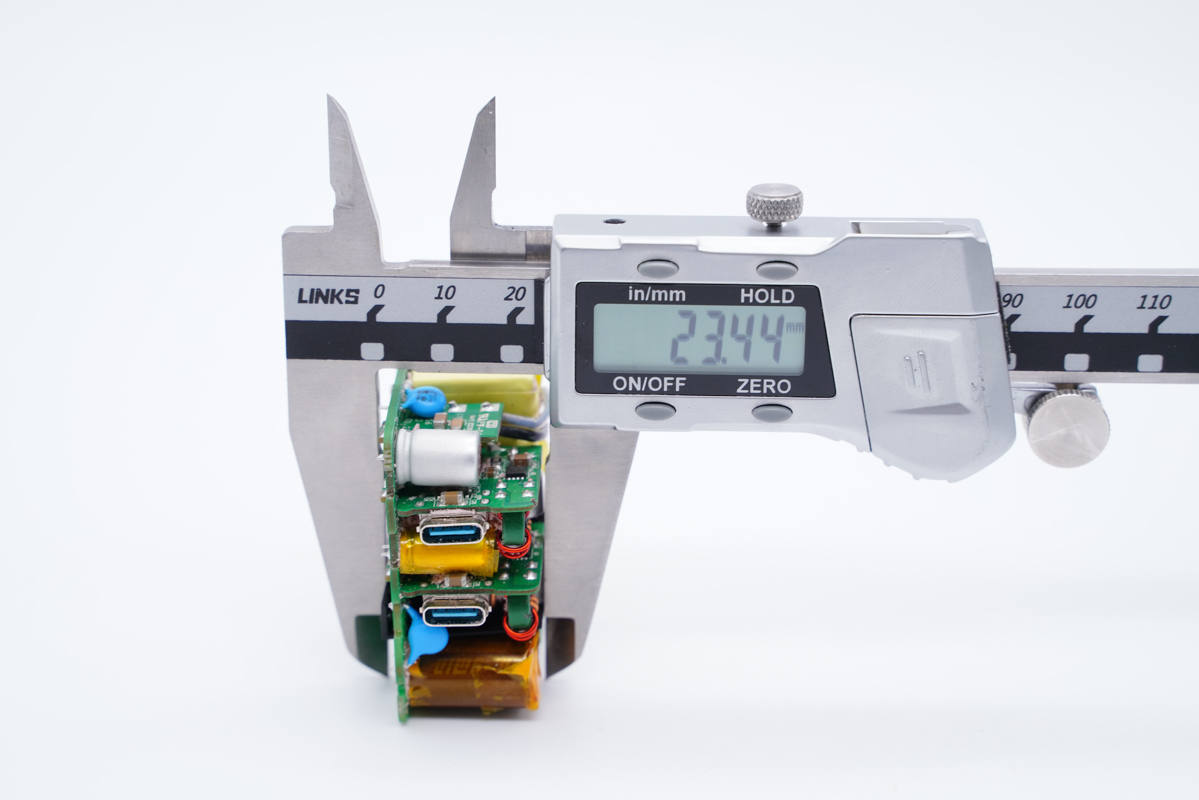

厚度為23.44mm。

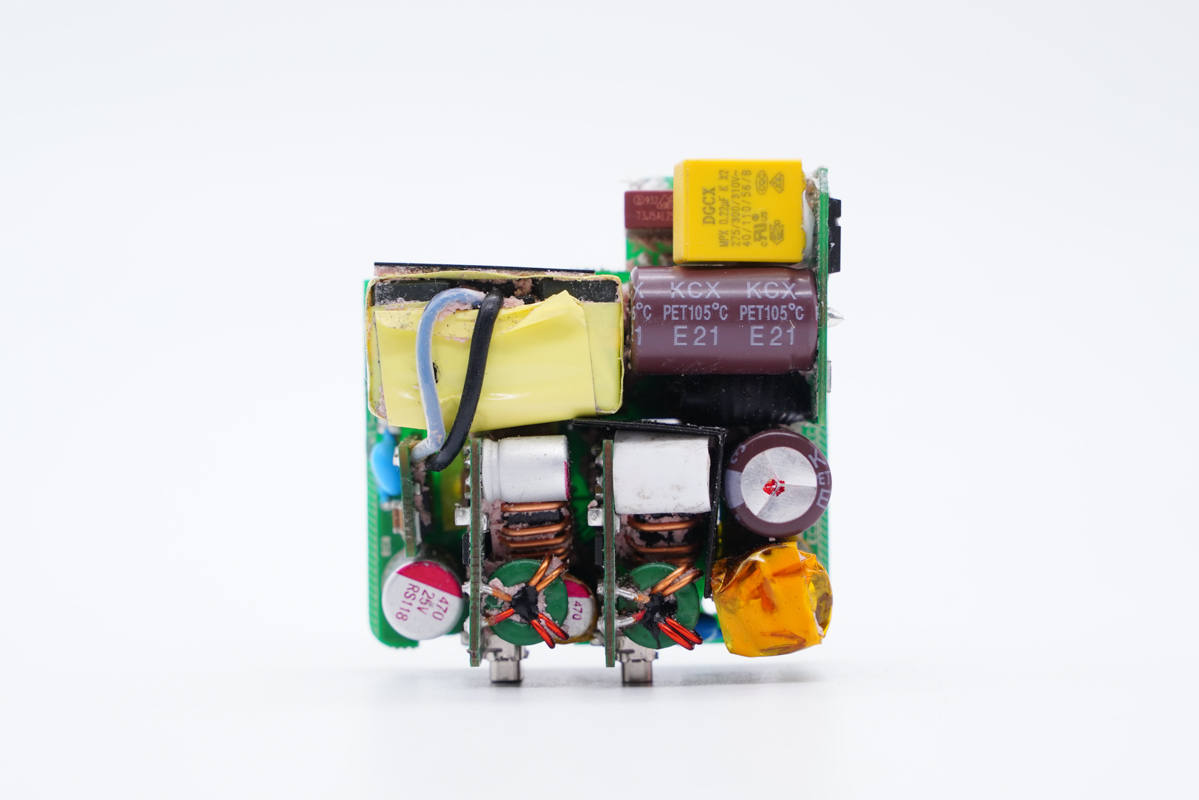

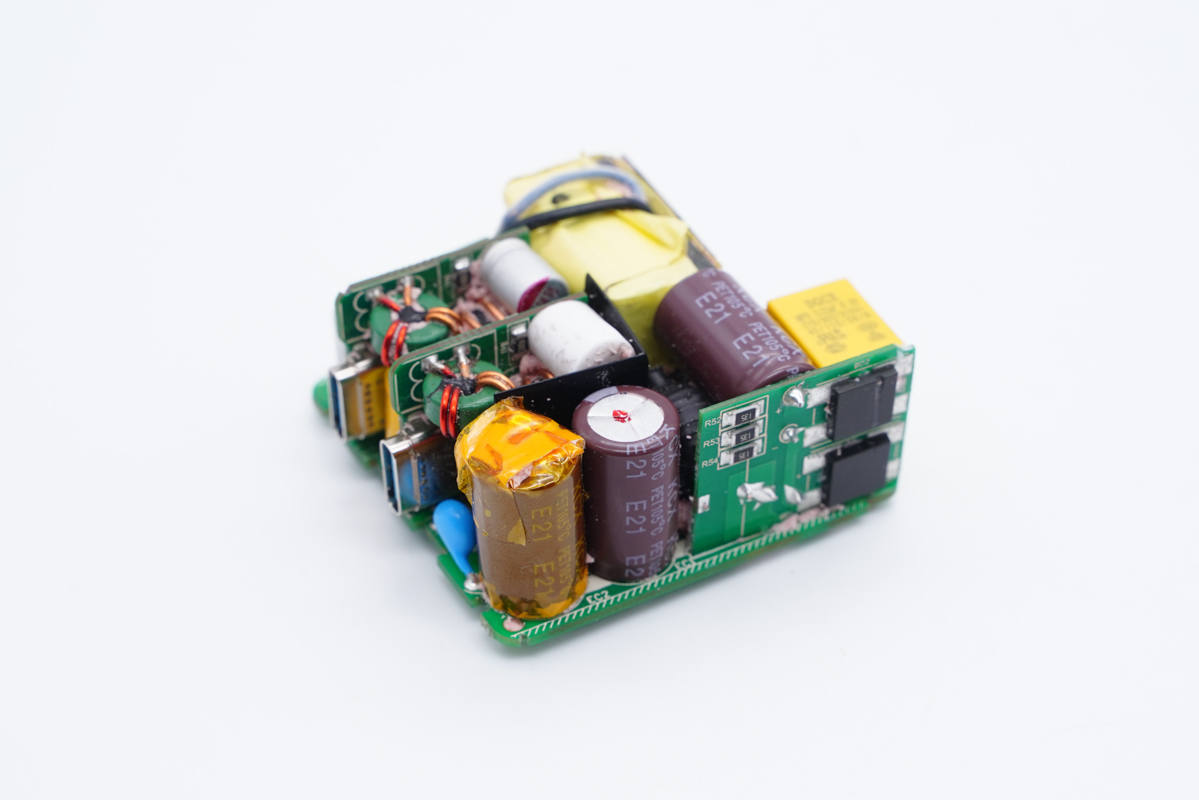

PCB板正面一覽，輸入輸出端均設有小板以提升充電器內部空間利用率，輸出端兩塊小板上均設有電感、電容等器件，根據輸出支持盲插來看應該是兩塊相同的二次降壓小板。

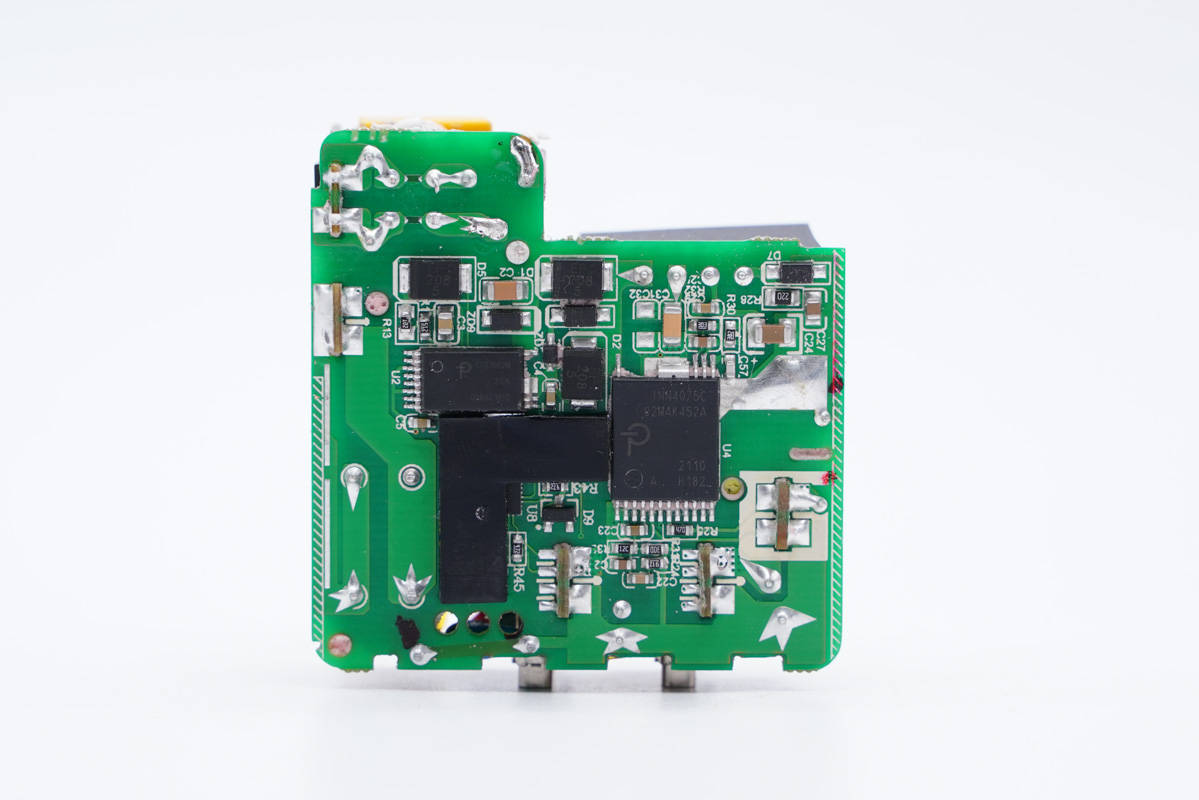

PCB板背面一覽，采用了PI高集成開關電源方案，主控芯片橫跨初次級。

通過觀察發現，這款充電器采用PI高集成高頻ACF開關電源固定電壓輸出，兩路獨立DC-DC二次降壓的輸出架構。下面我們就從輸入端開始一一了解各元器件。

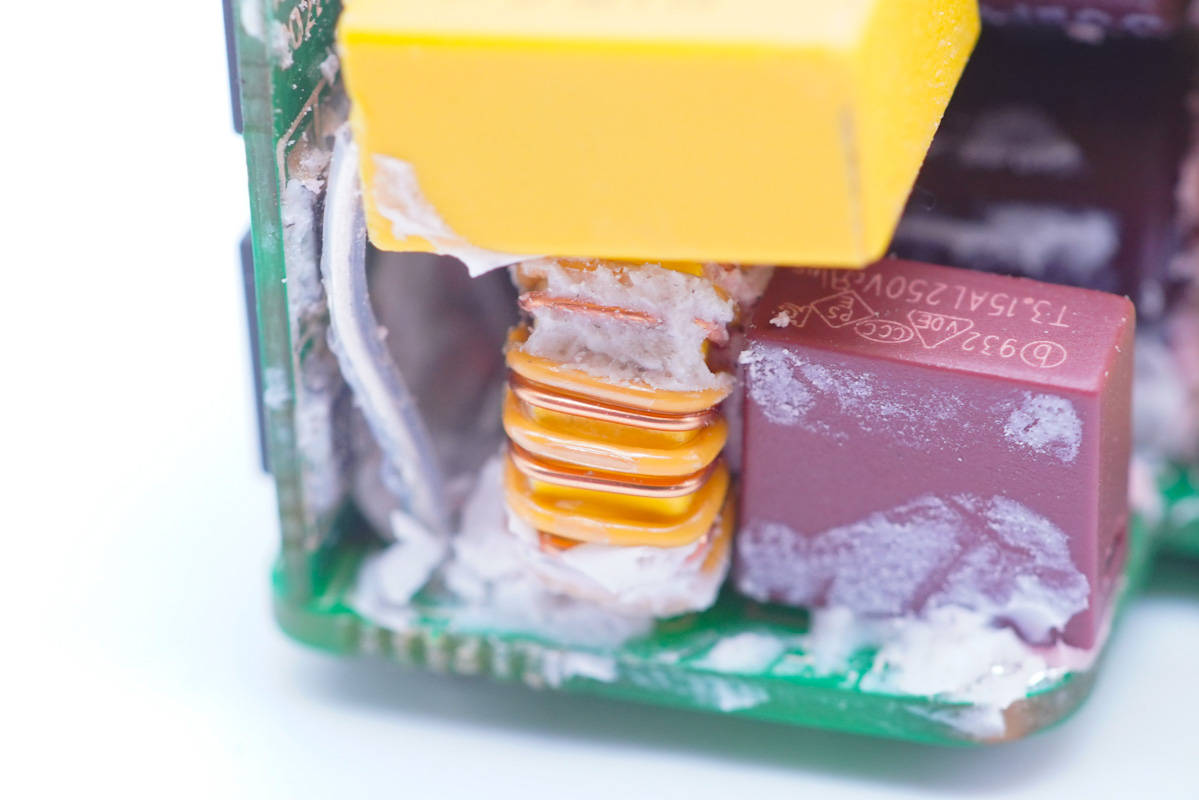

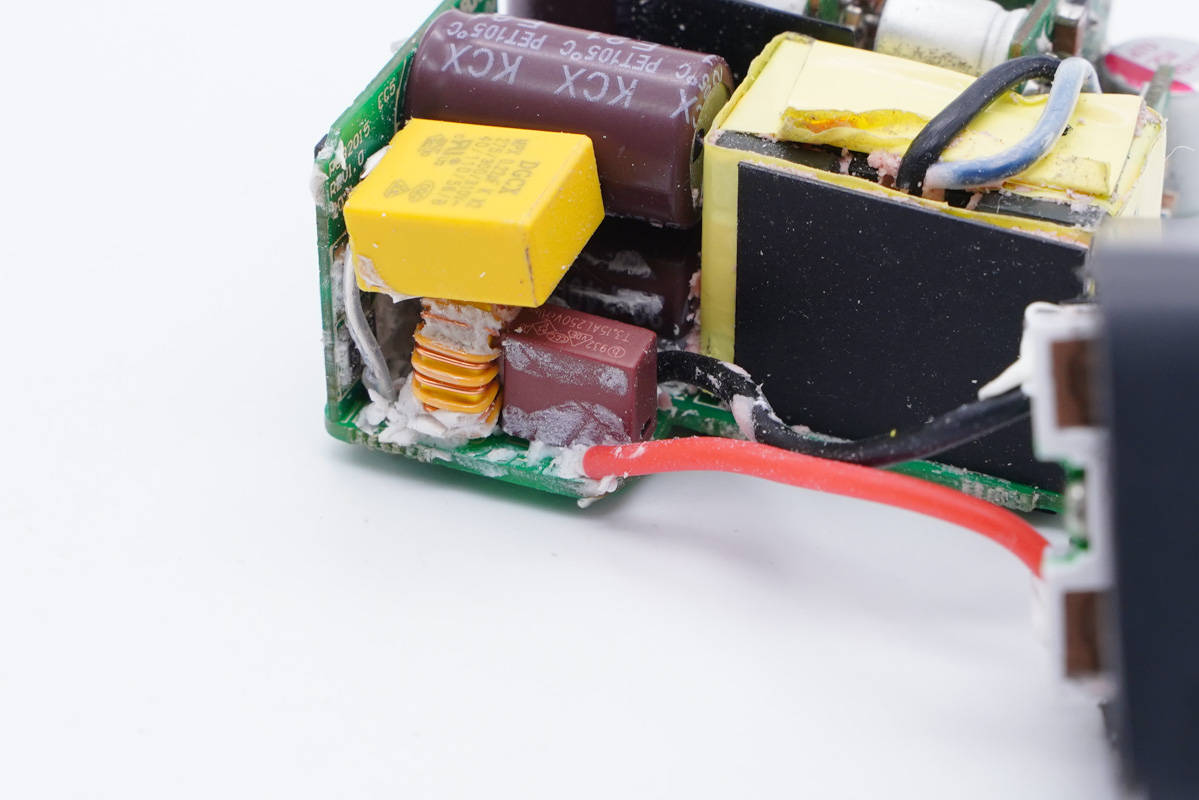

輸入端一覽，左側垂直焊接一塊小板，主板上有保險絲、共模電感、安規電容，安規電容焊腳很長也是為了充分利用內部空間。

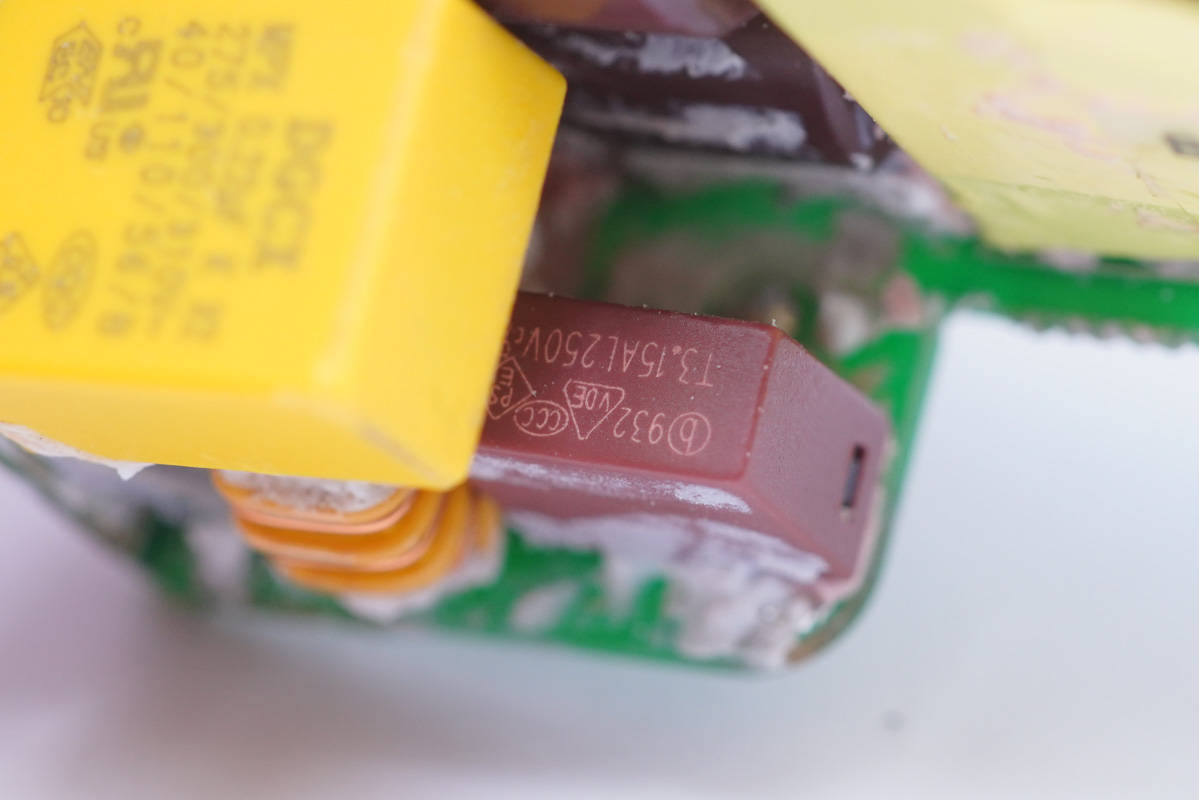

延時保險絲特寫，規格為3.15A 250V。

共模電感雙線繞制，黃色磁芯，用于濾除EMI干擾。

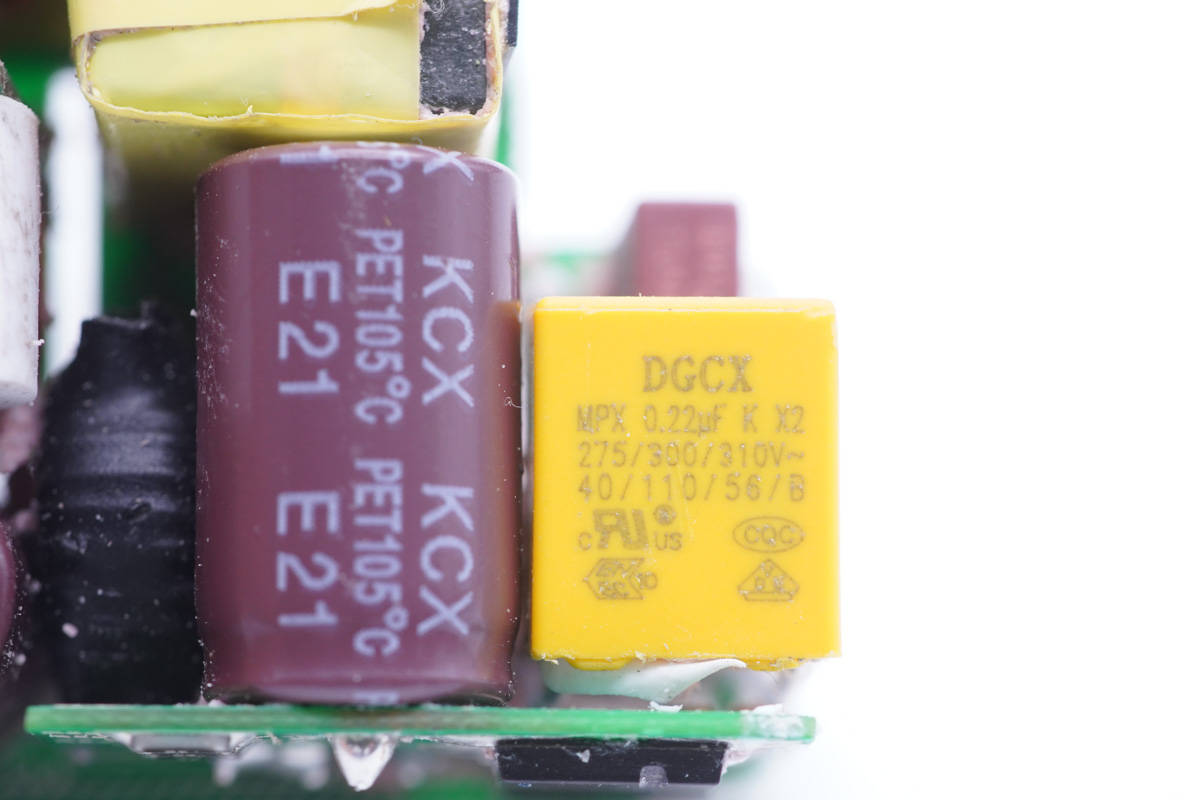

安規X電容來自成希電子，容量0.22μF。

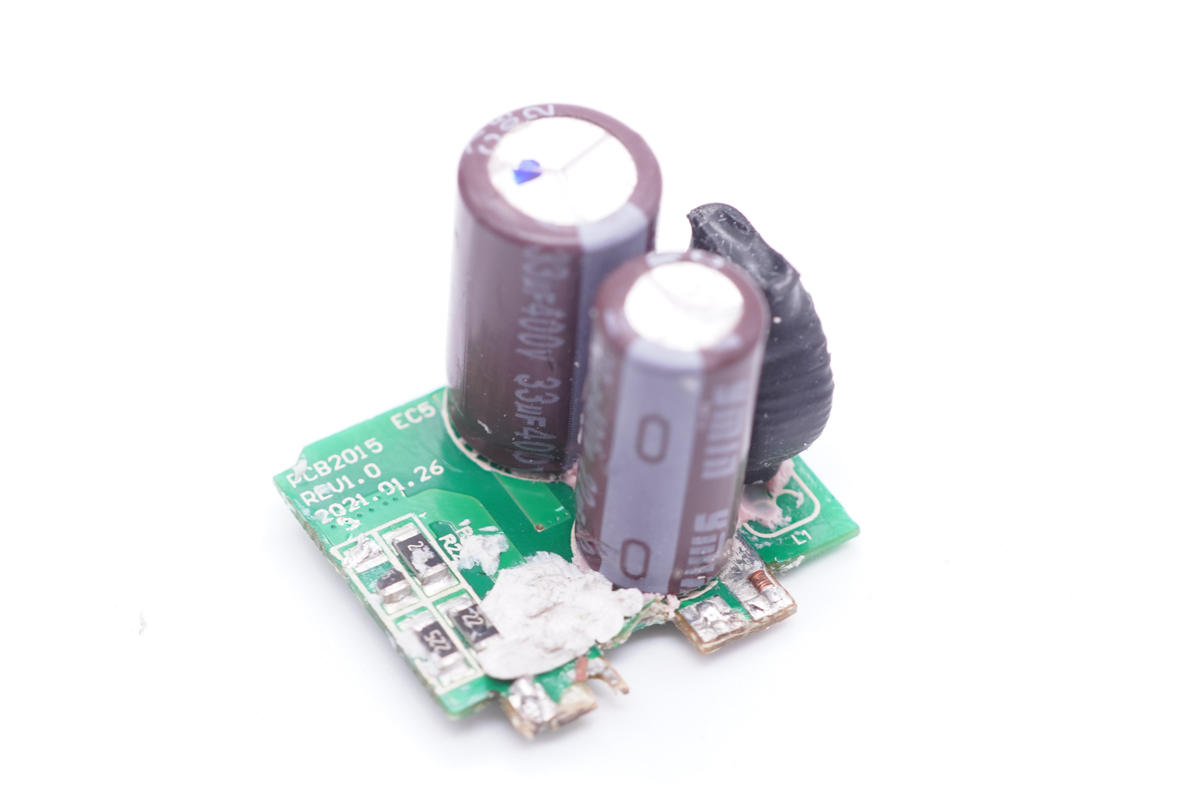

小板拆下，正面有兩顆高壓濾波電解電容以及一顆濾波電感。

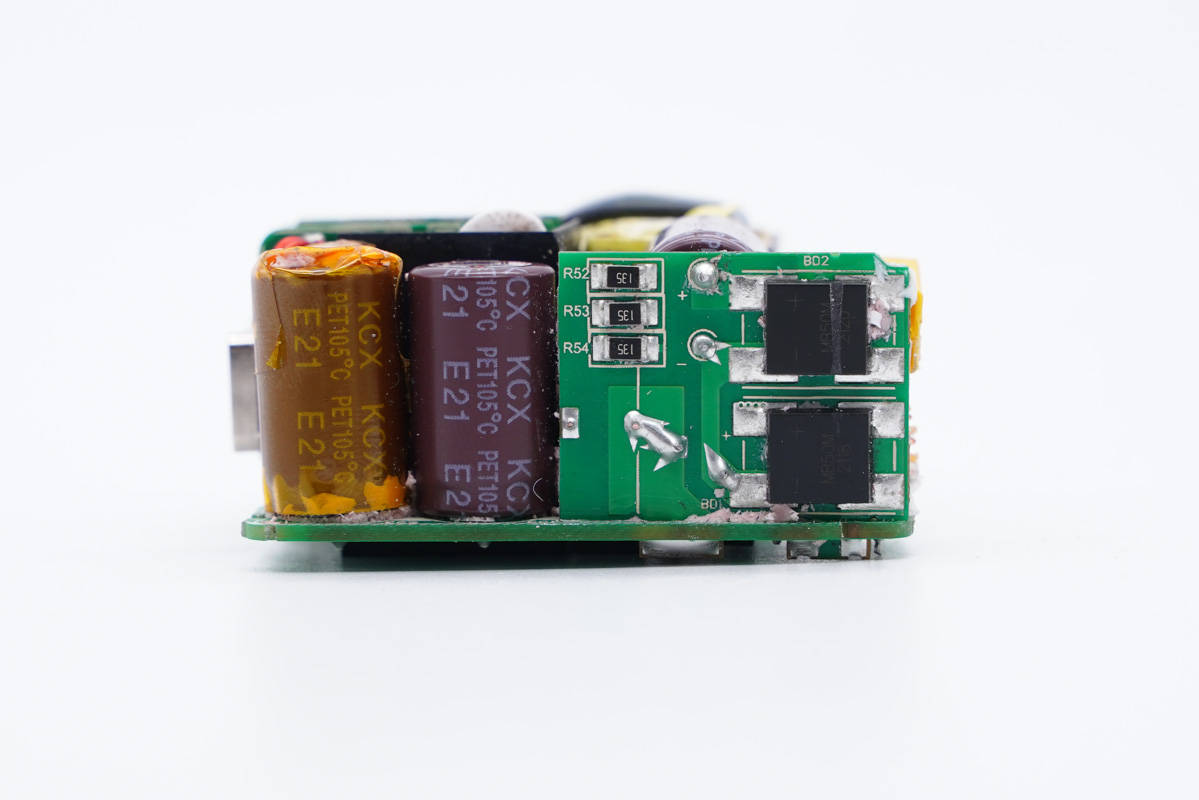

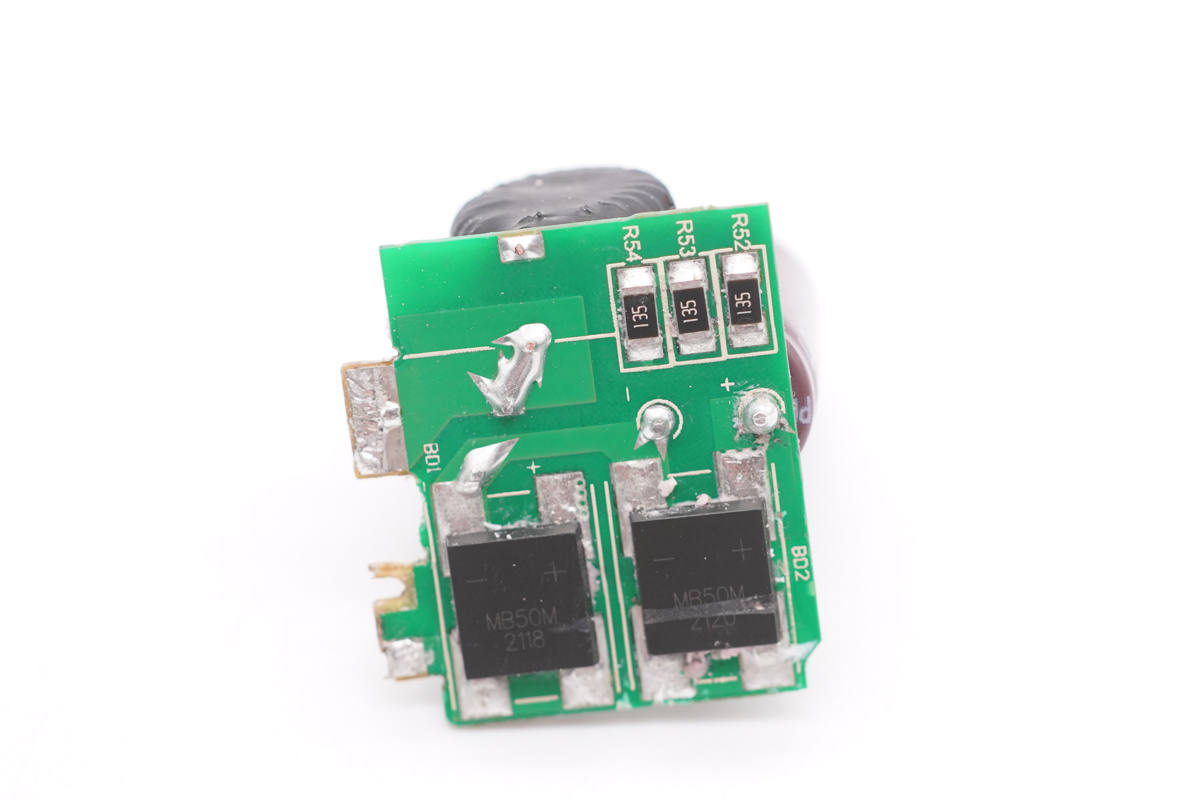

背面有兩顆整流橋。

MB50M整流橋特寫，用于將交流電整流為直流電，采用兩顆是為了均攤發熱。

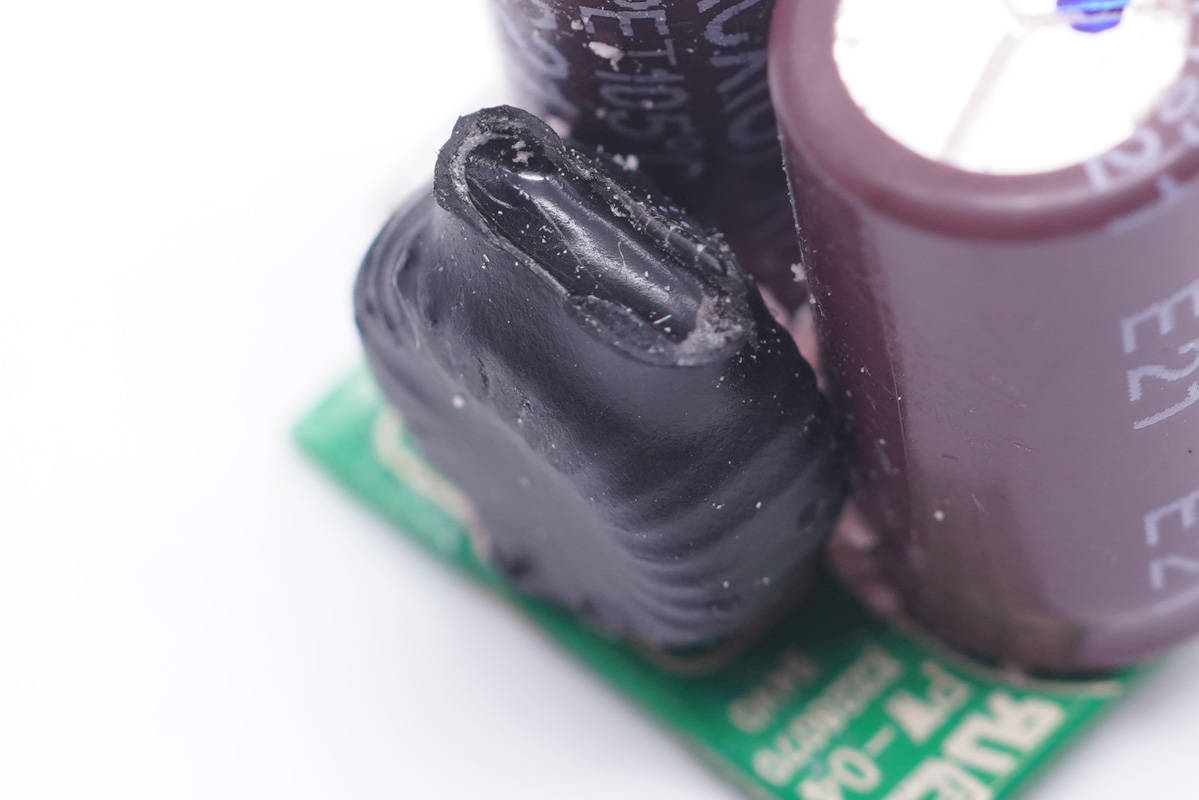

濾波電感外套熱縮管保護。

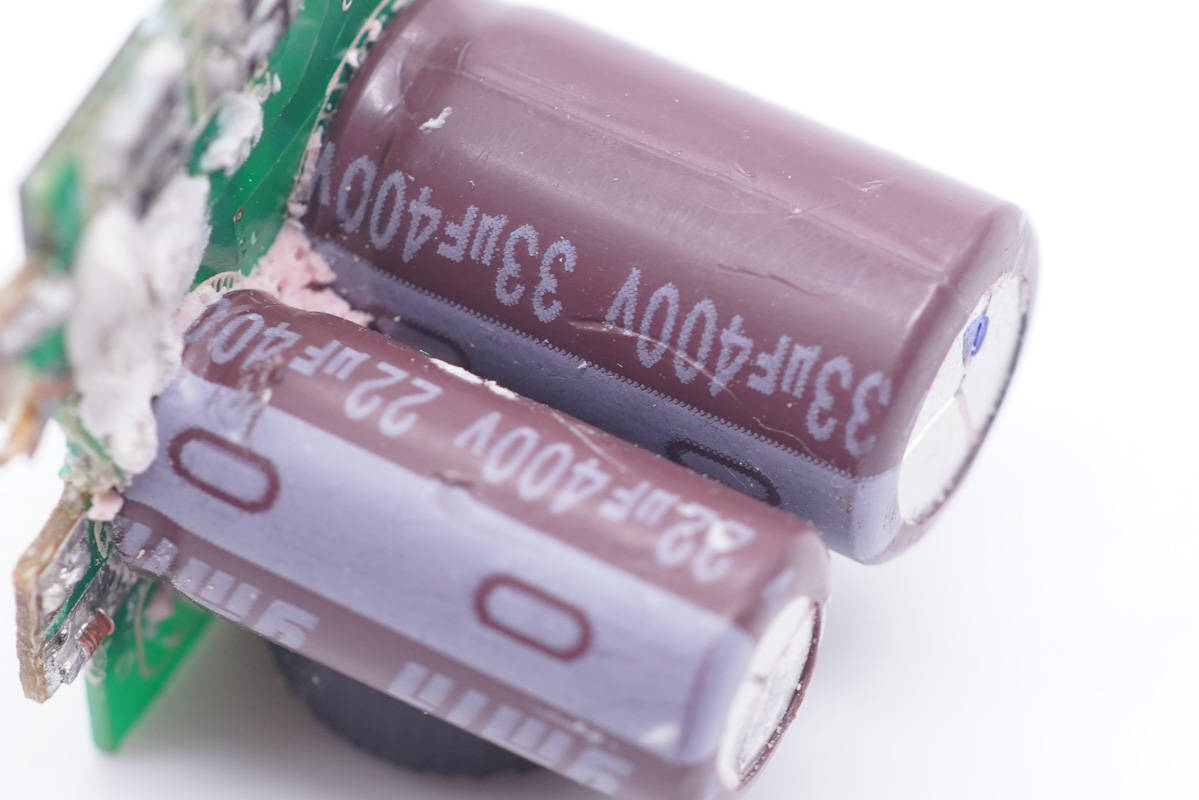

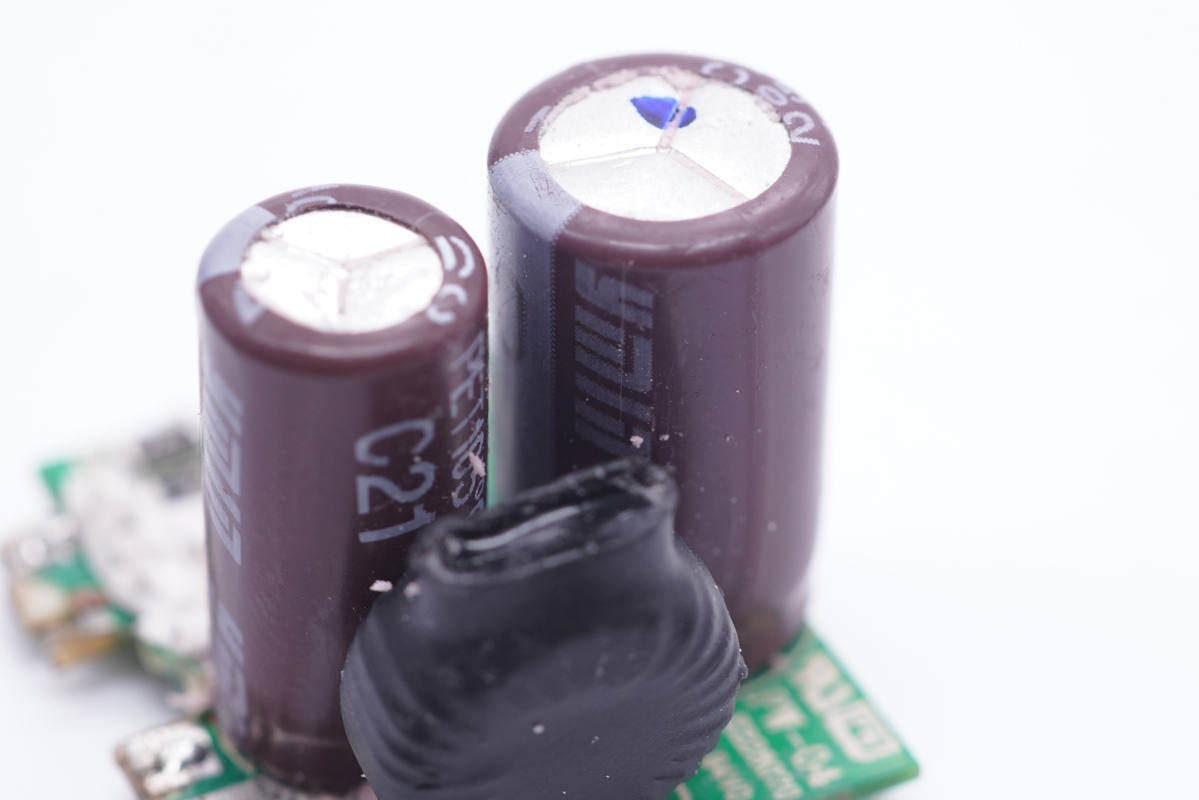

一大一小兩顆高壓濾波電解電容來自永銘。

規格分別為400V 33μF和400V 22μF。這是永銘推出的快充電源專用產品KCX系列，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W?1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

主板一側有兩顆高壓濾波電解電容，其中一顆還包裹絕緣膠帶。

此外電容和輸出端小板間也設有隔離板。

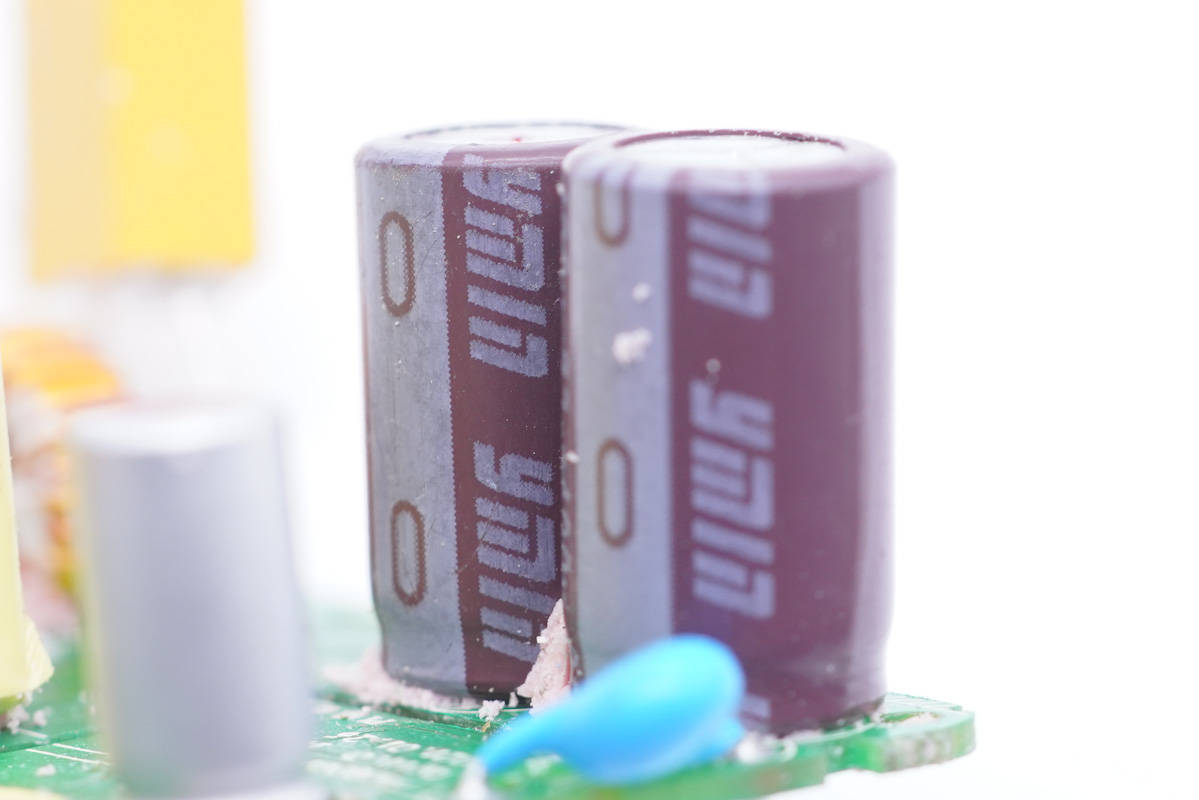

兩顆高壓濾波電解電容也是永銘的KCX系列產品。

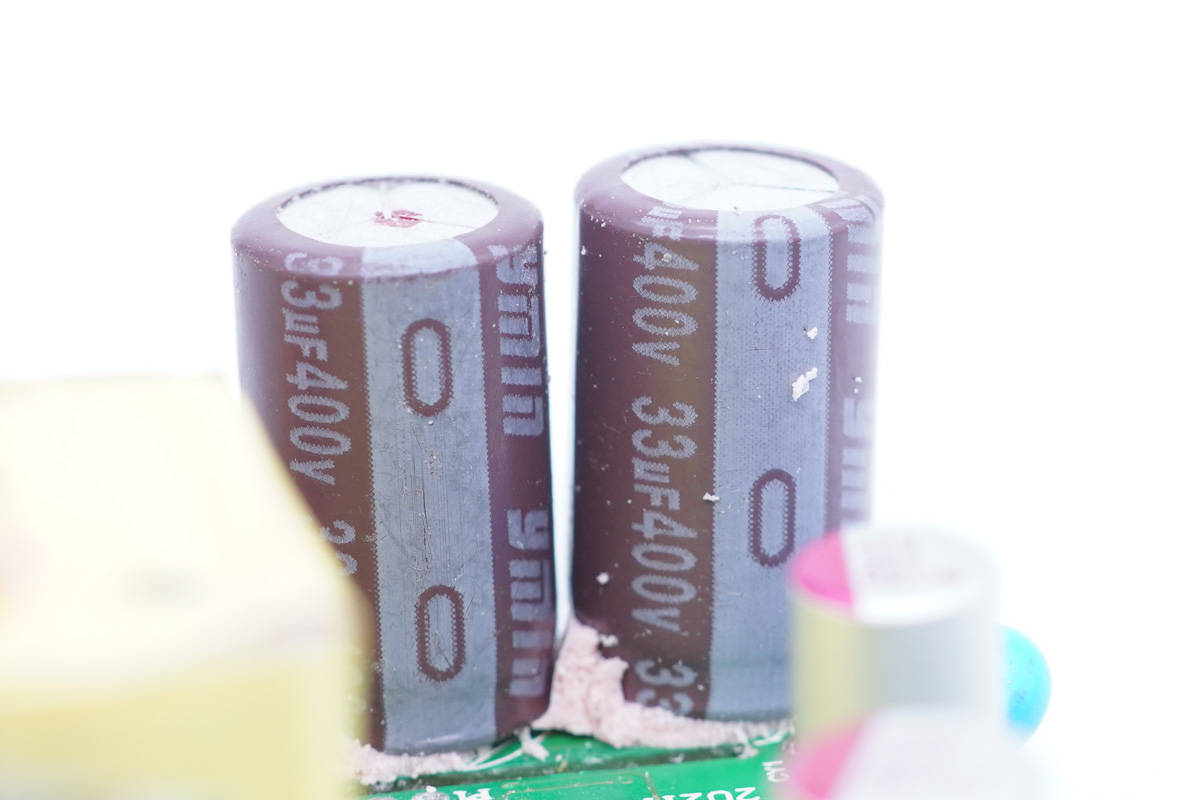

規格相同，都是400V 33μF。

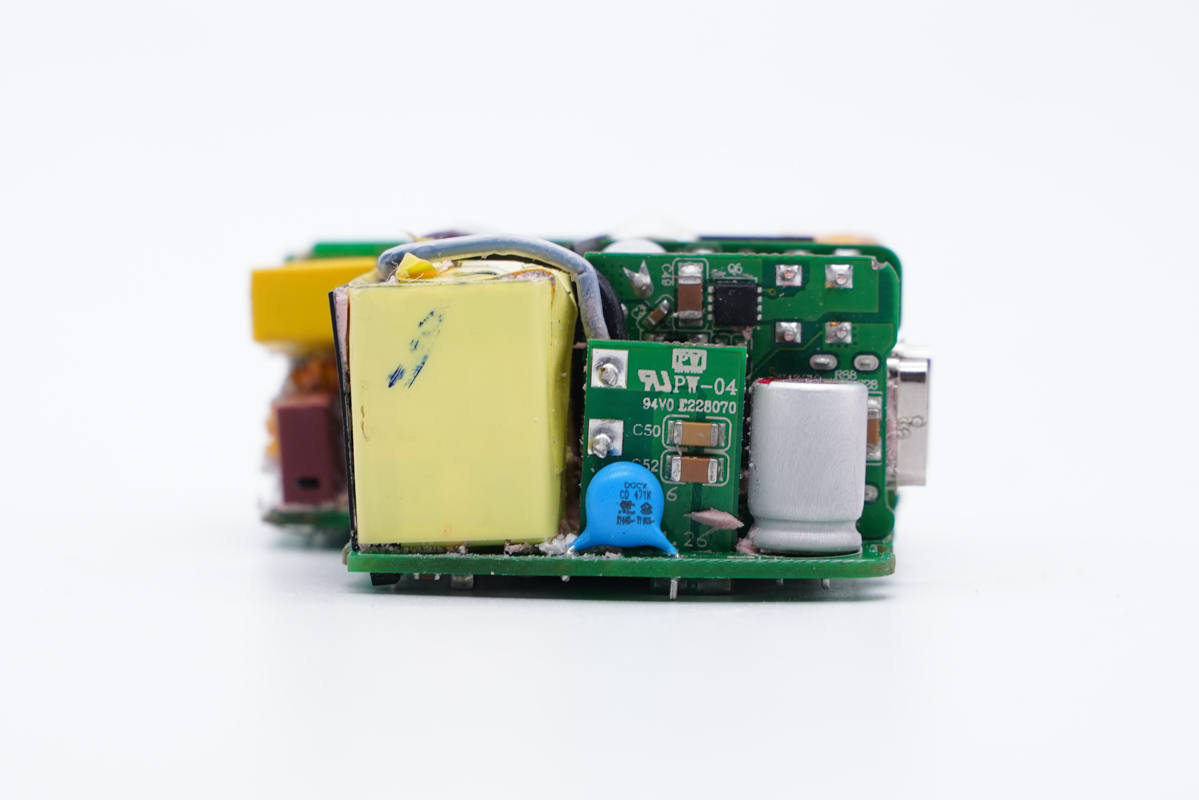

另一側設有變壓器、Y電容、固態電容以及同步整流小板。

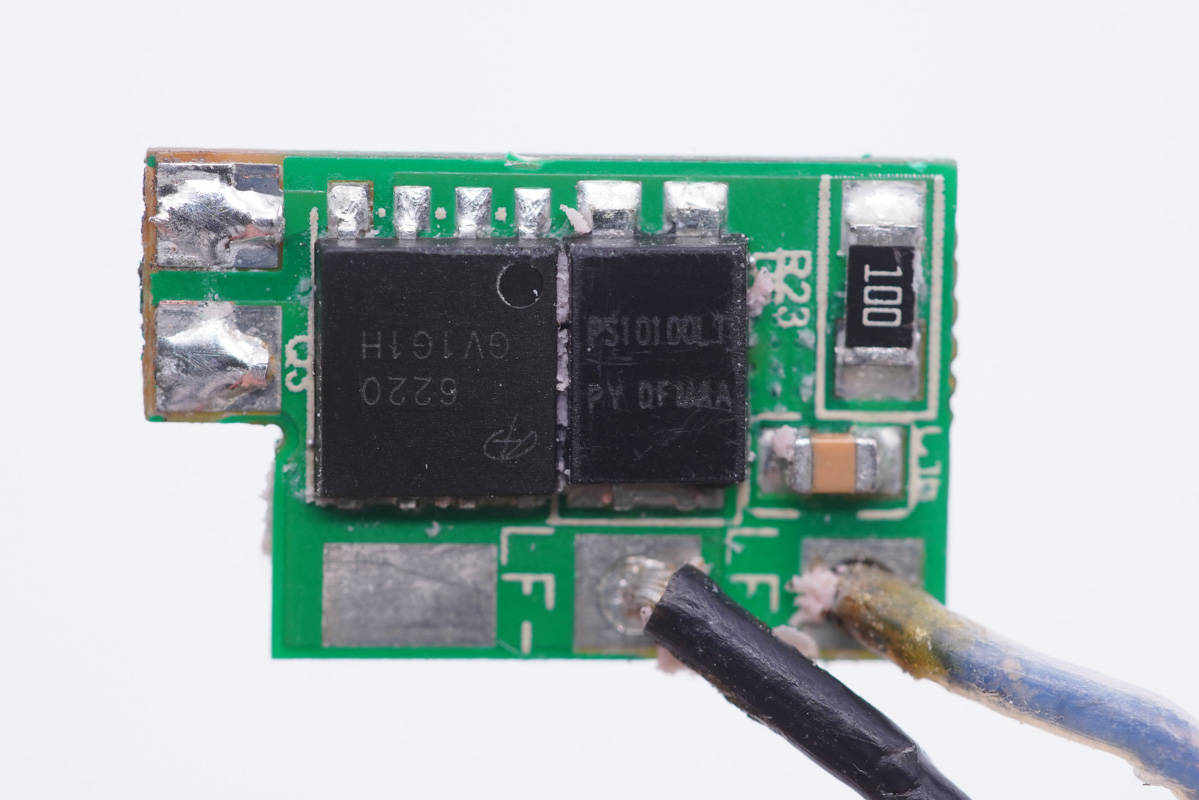

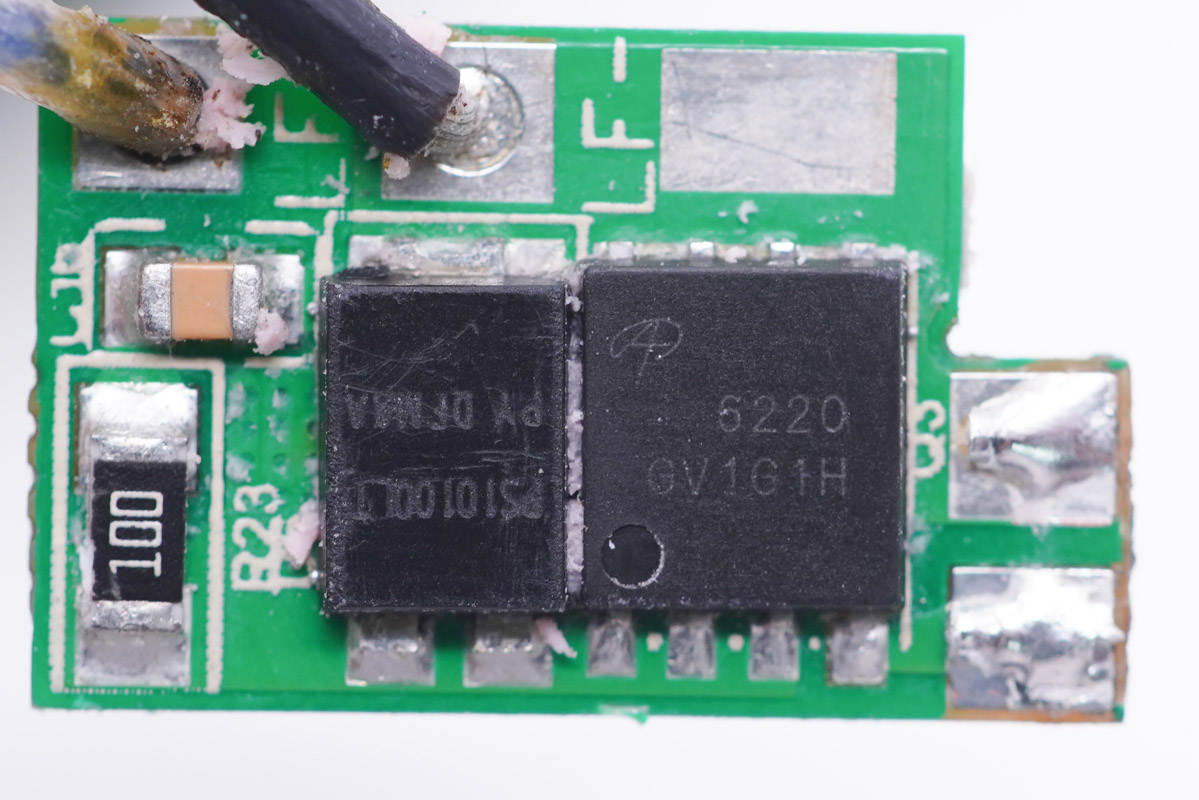

小板正面設有同步整流管和二極管。

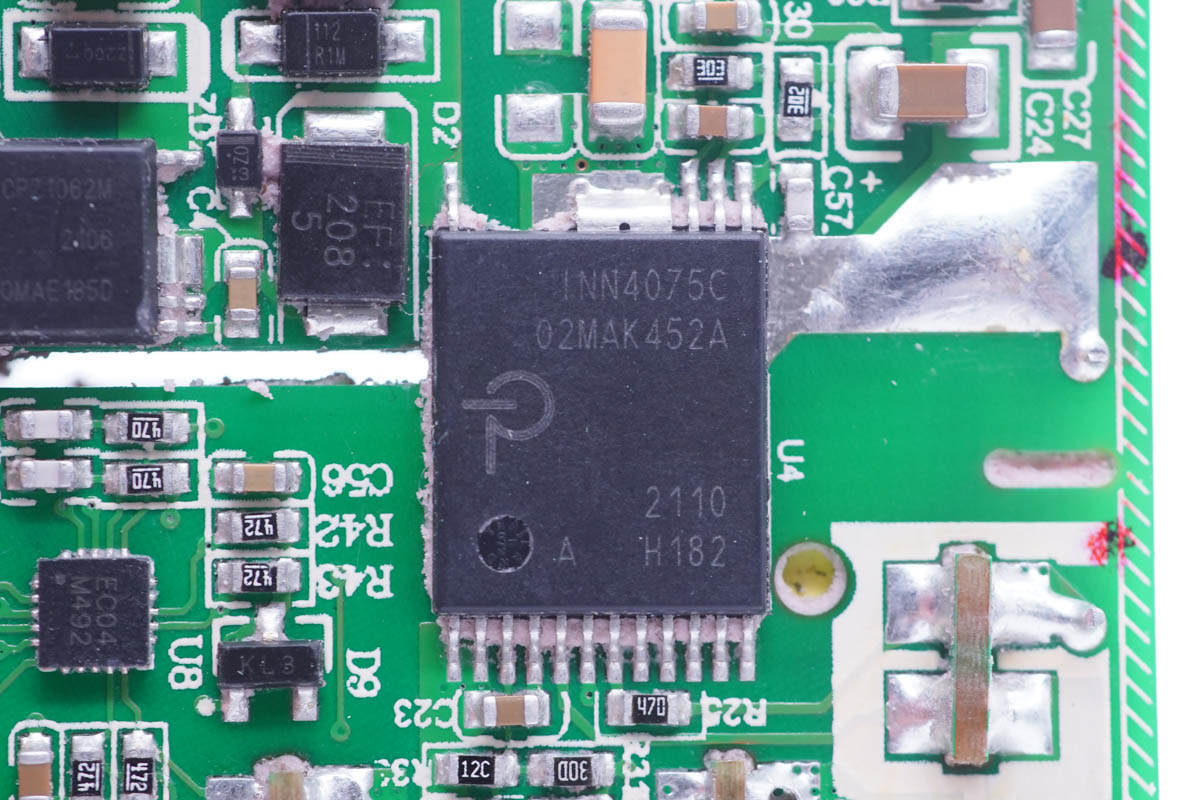

開關電源主控芯片采用PI INN4075C。這是PI新一代采用了PowiGaN技術的InnoSwitch4系列芯片，應用于有源鉗位反激架構，可實現主開關管的零電壓開關，降低器件溫升。同時優化EMI性能，非常適合小體積，高工作頻率的開關電源設計。

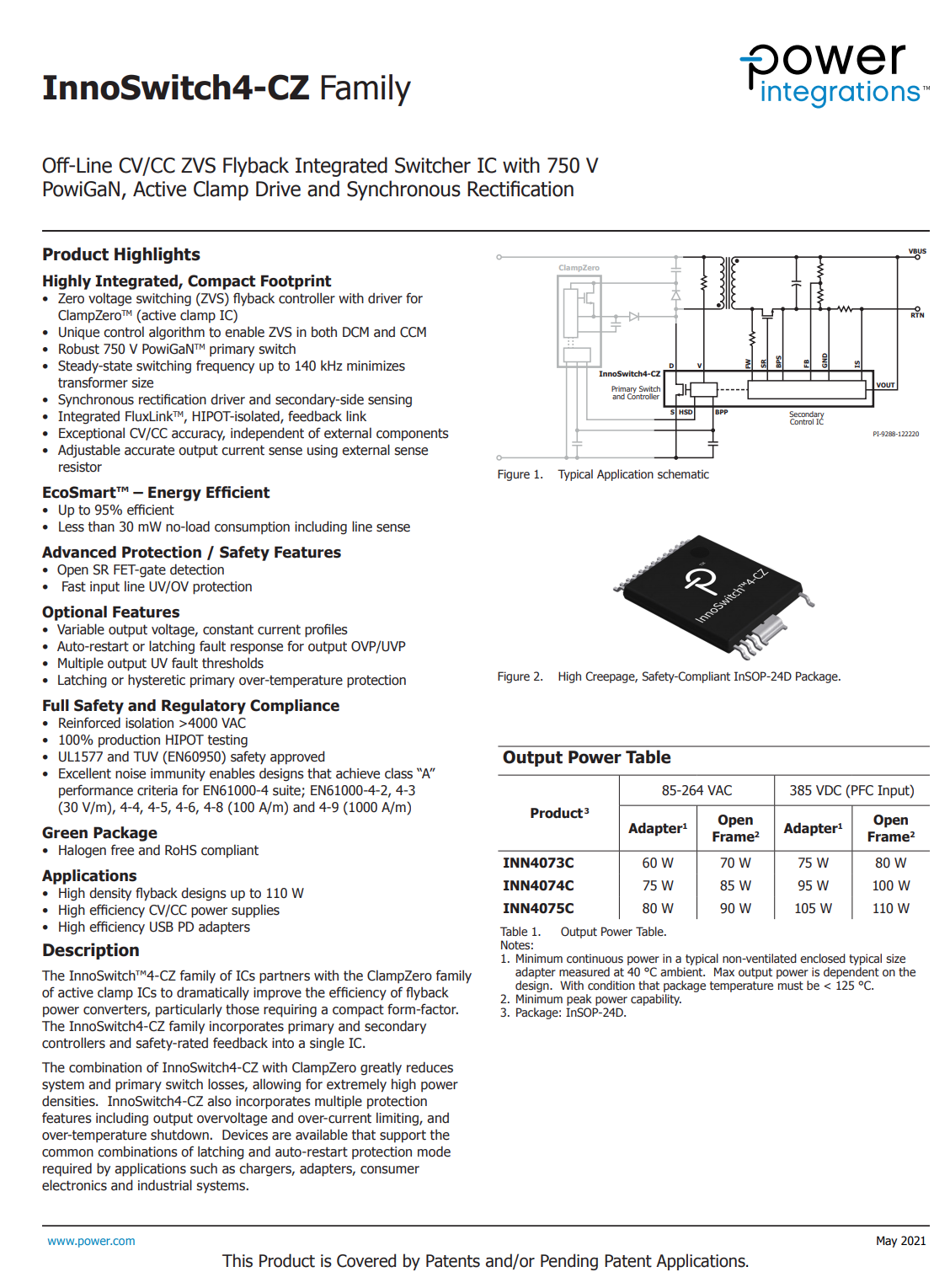

InnoSwitch4-CZ是零電壓開關的集成反激芯片，內部集成750V高壓PowiGaN開關、有源鉗位驅動、同步整流和FluxLink反饋，與ClampZero有源鉗位芯片搭配使用，將漏感能量回收，可實現高達95%的轉換效率。

同時其待機功耗低于30mW，內置同步整流管柵極開路檢測，支持快速的輸入欠壓/過壓保護，具備完整全面的保護功能。適用于高功率密度反激設計，高能效USB PD充電器和高能效恒壓恒流充電器等。

與INN4075C搭配的是PI CPZ1062M。這款高度集成的器件可以降低InnoSwitch4主開關的開關損耗，捕捉并回收變壓器的漏感能量，并顯著地提高能效。PI的ClampZero系列產品內部集成高壓開關管和控制器，可無縫連接到InnoSwitch4主控制器上，實現靈活的有源鉗位反激方案。

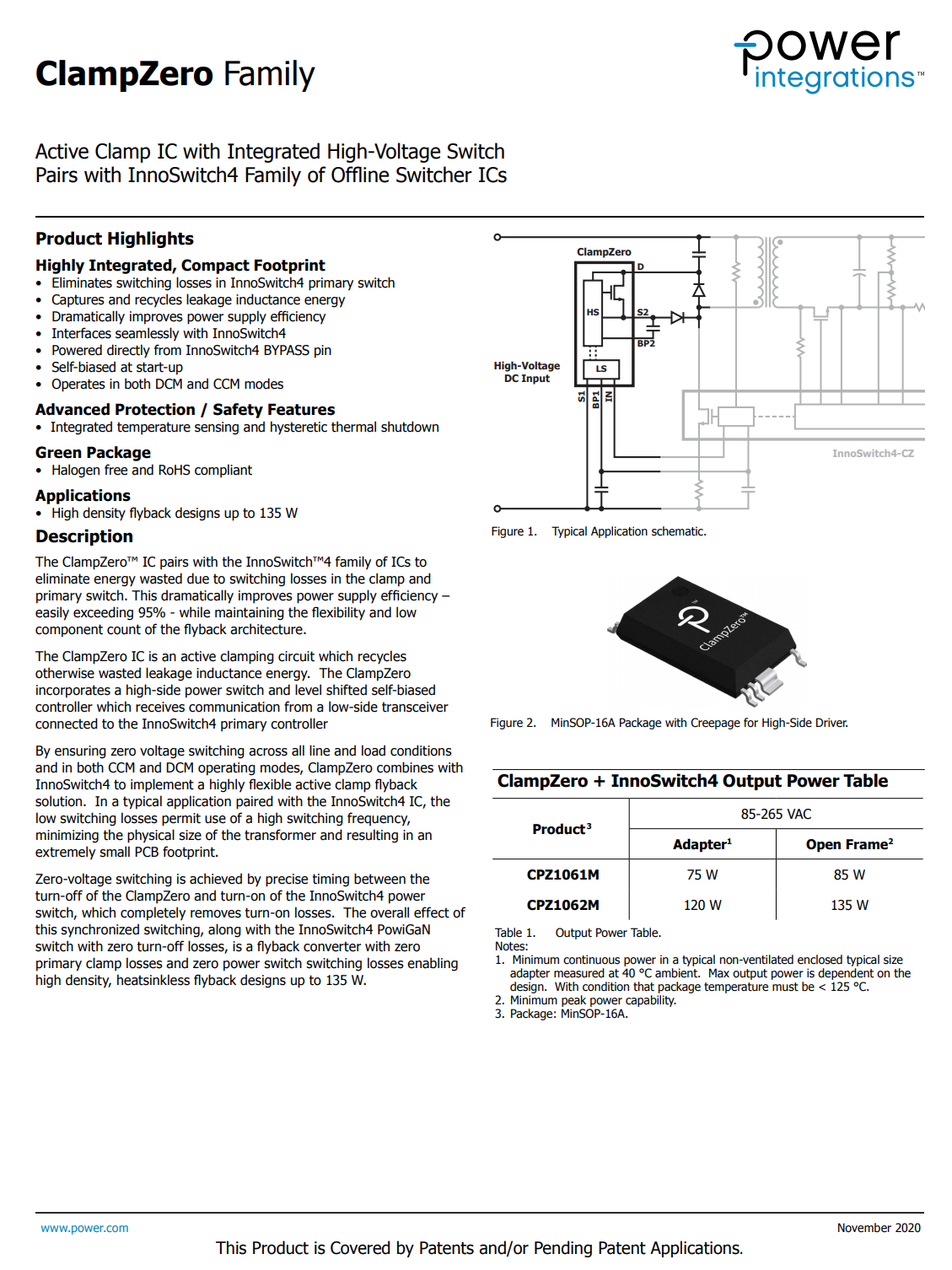

PI CPZ1062M資料信息。

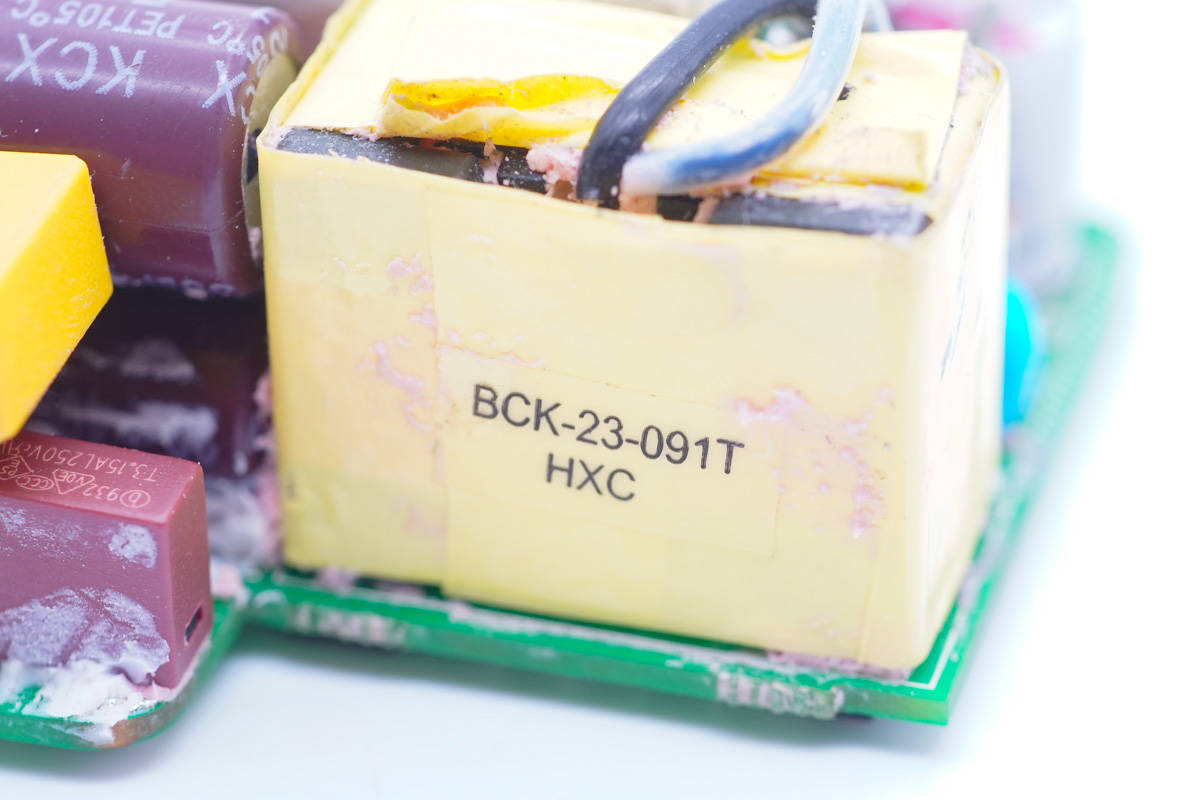

變壓器特寫，前端貼有信息標簽。

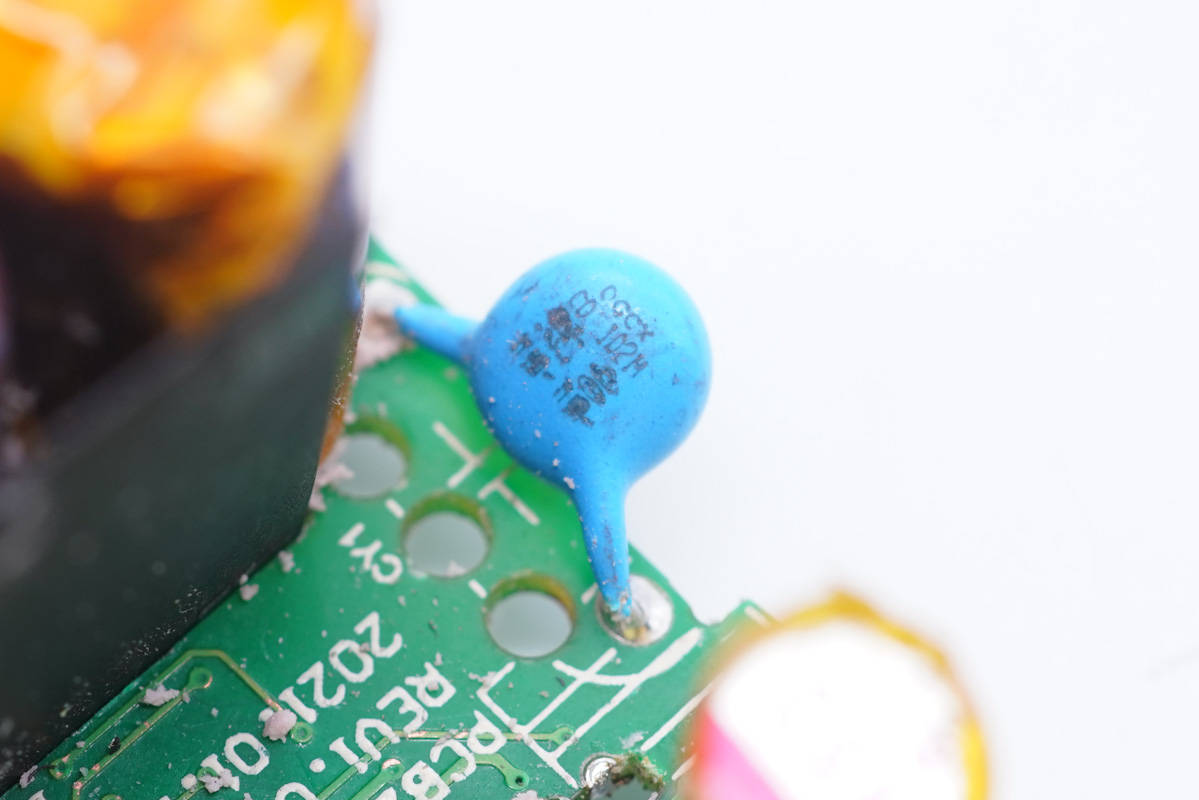

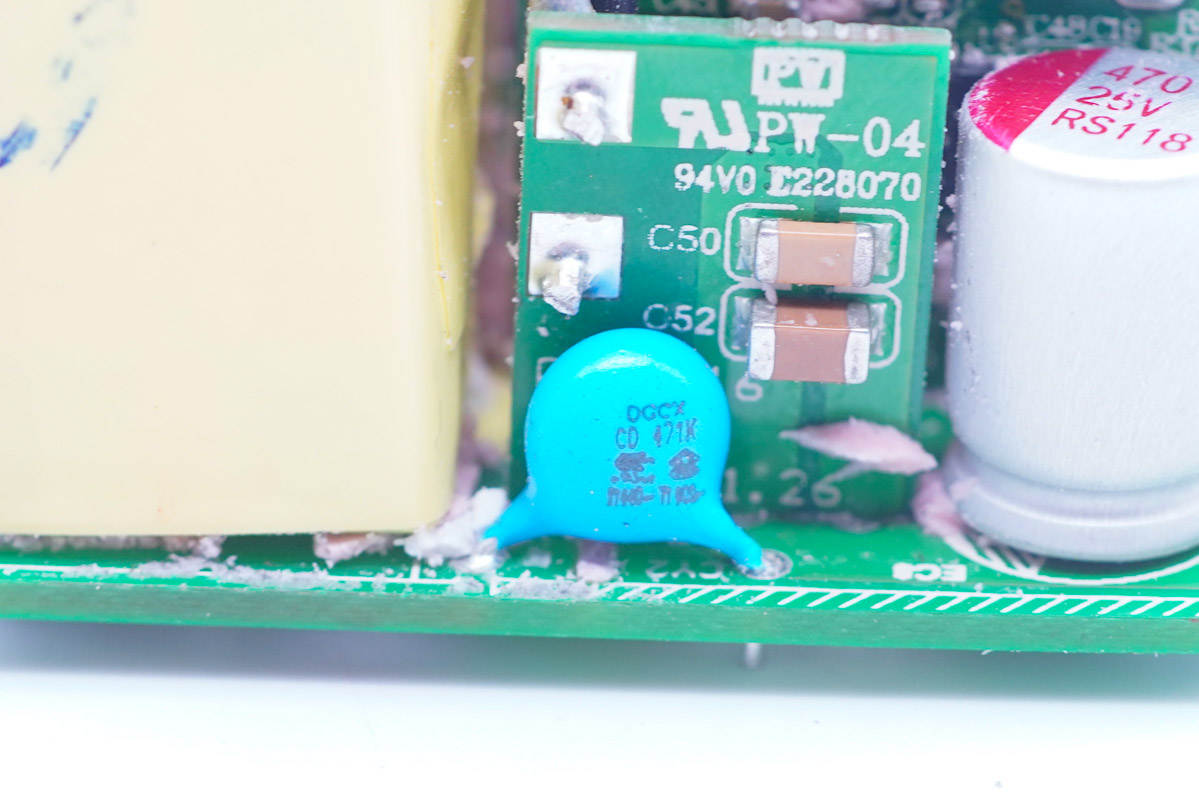

Y電容也是來自成希電子。

另一顆Y電容特寫。

同步整流管采用AOS萬代AON6220，NMOS，耐壓100V，DFN5x6封裝。旁邊并聯一顆肖特基二極管，以提升輕載效率。

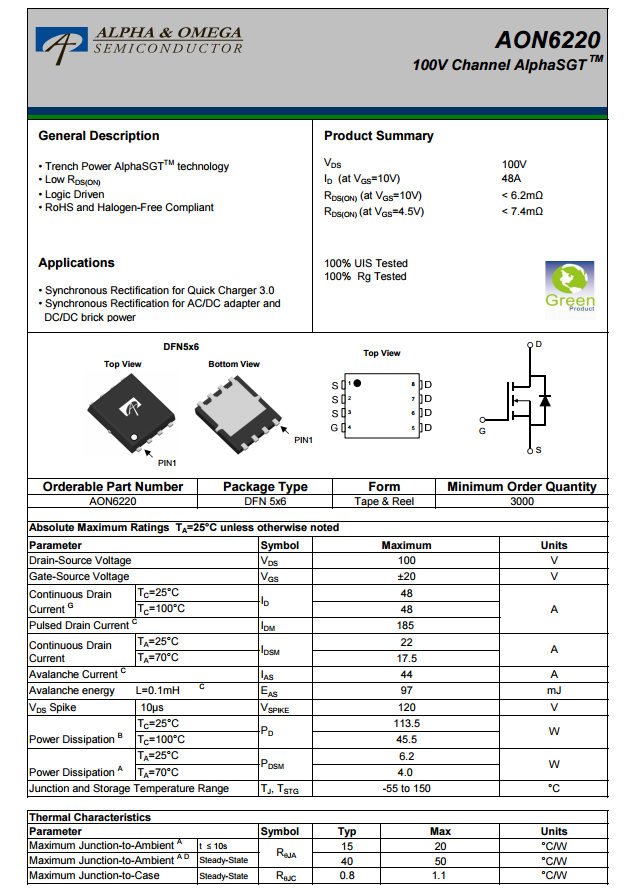

萬代AON6220資料信息。

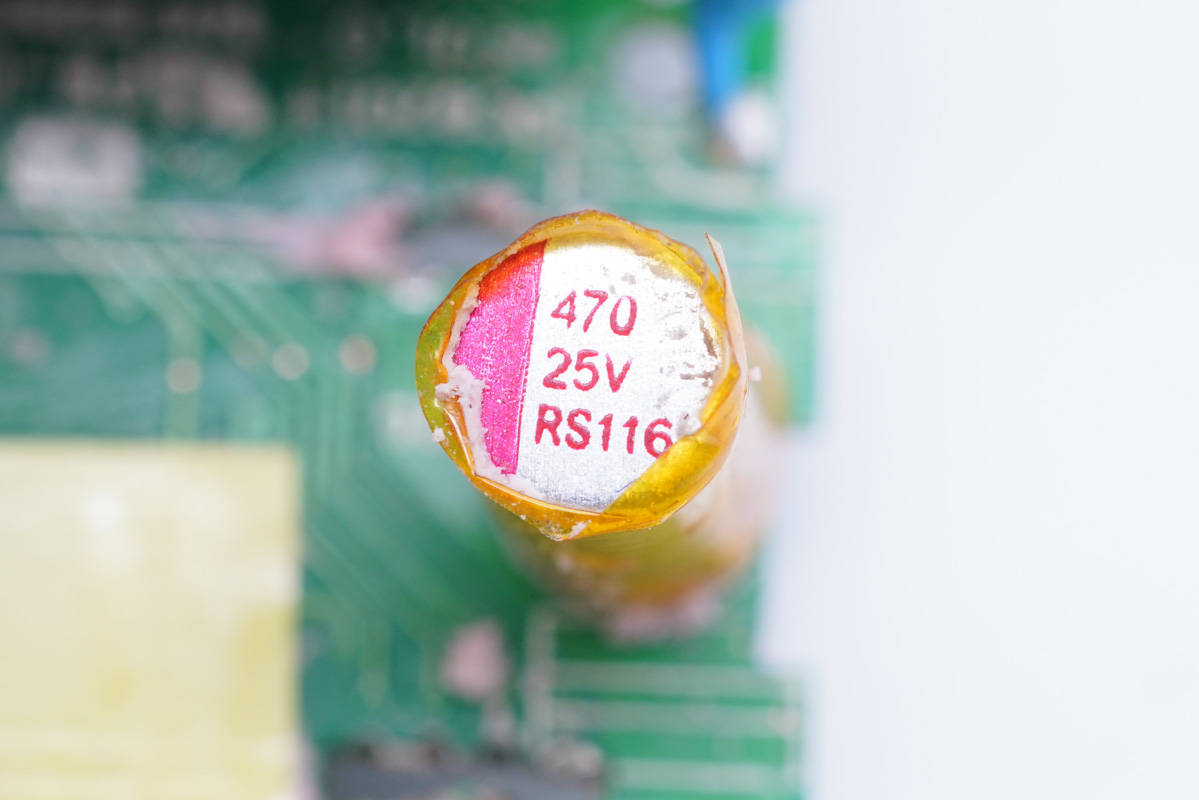

輸出濾波固態電容規格為25V 470μF。

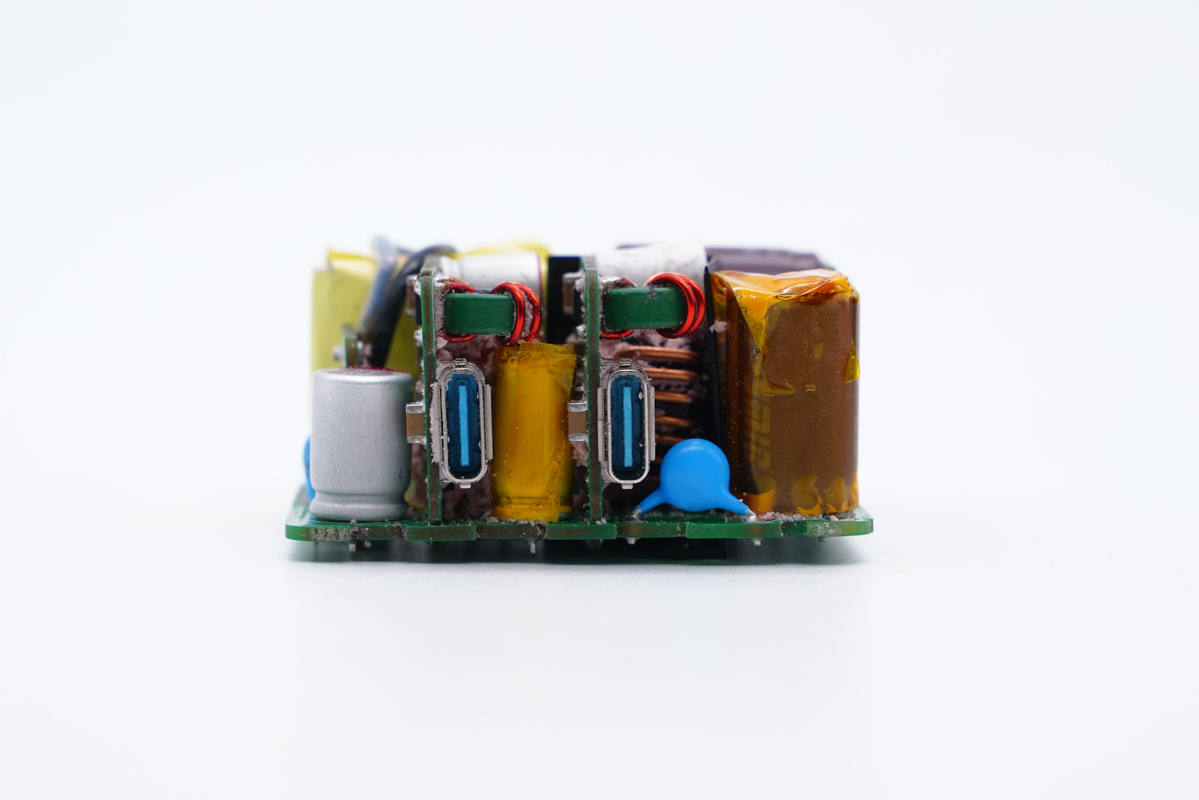

輸出端一覽，兩塊小板間還有一顆電容，包裹膠帶絕緣。

第二顆輸出濾波固態電容特寫，規格也是25V 470μF。

絲印EC04M492的MCU，用于兩路輸出功率智能分配。

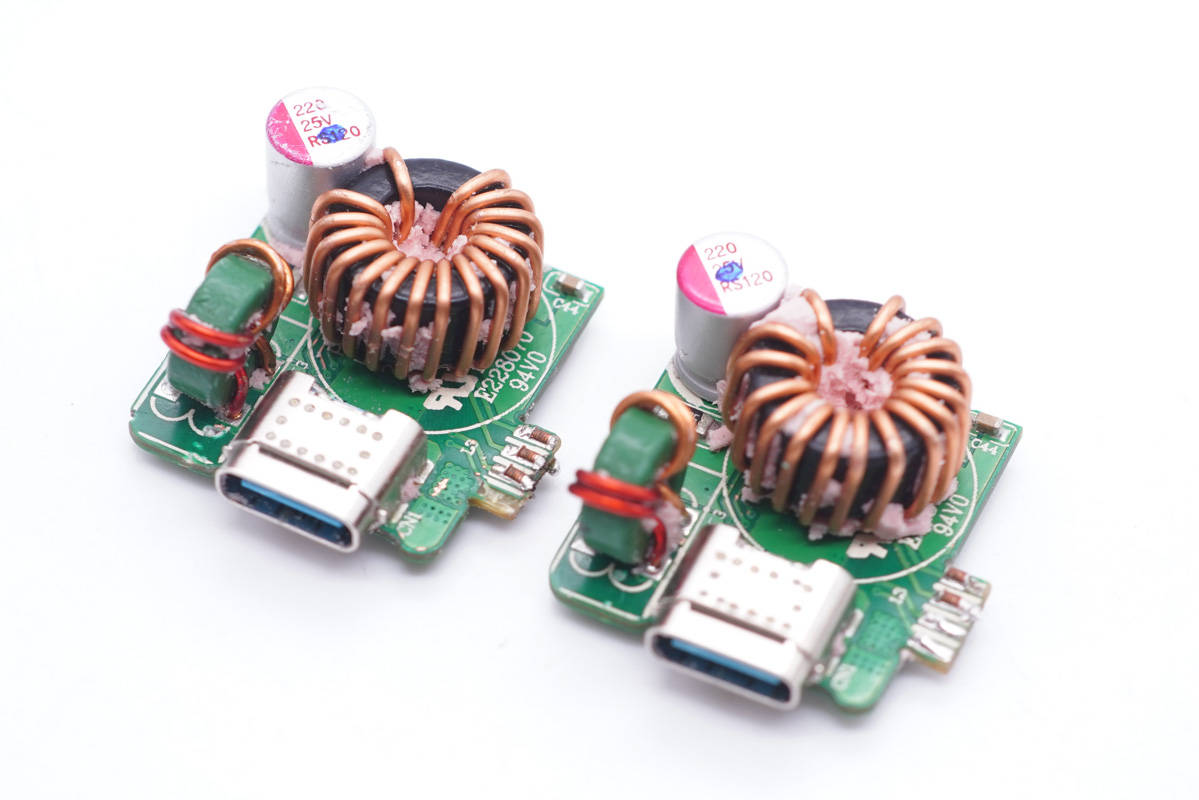

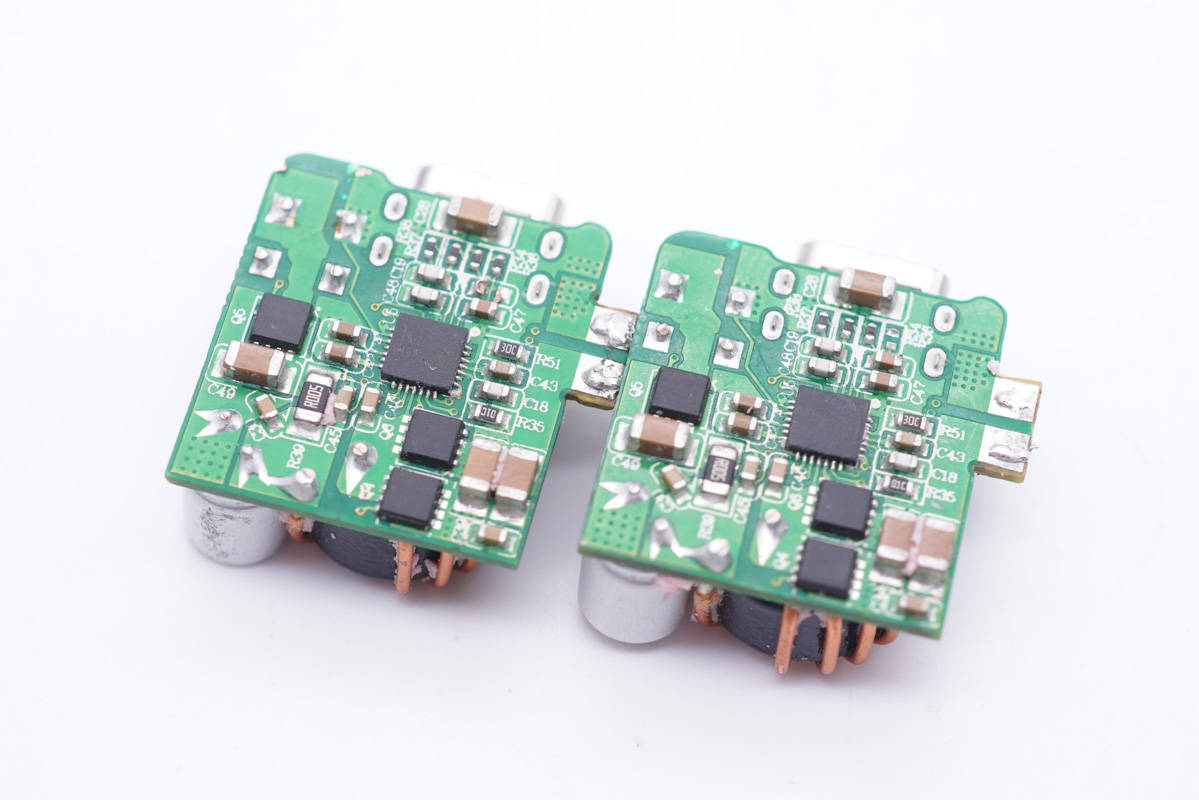

兩塊二次降壓小板是一樣的，正面均設有降壓電感、濾波電容以及濾波電感，USB母座外套鋼套點焊加固。

背面設有降壓協議IC、兩顆降壓輸出MOS管、一顆輸出VBUS開關管。

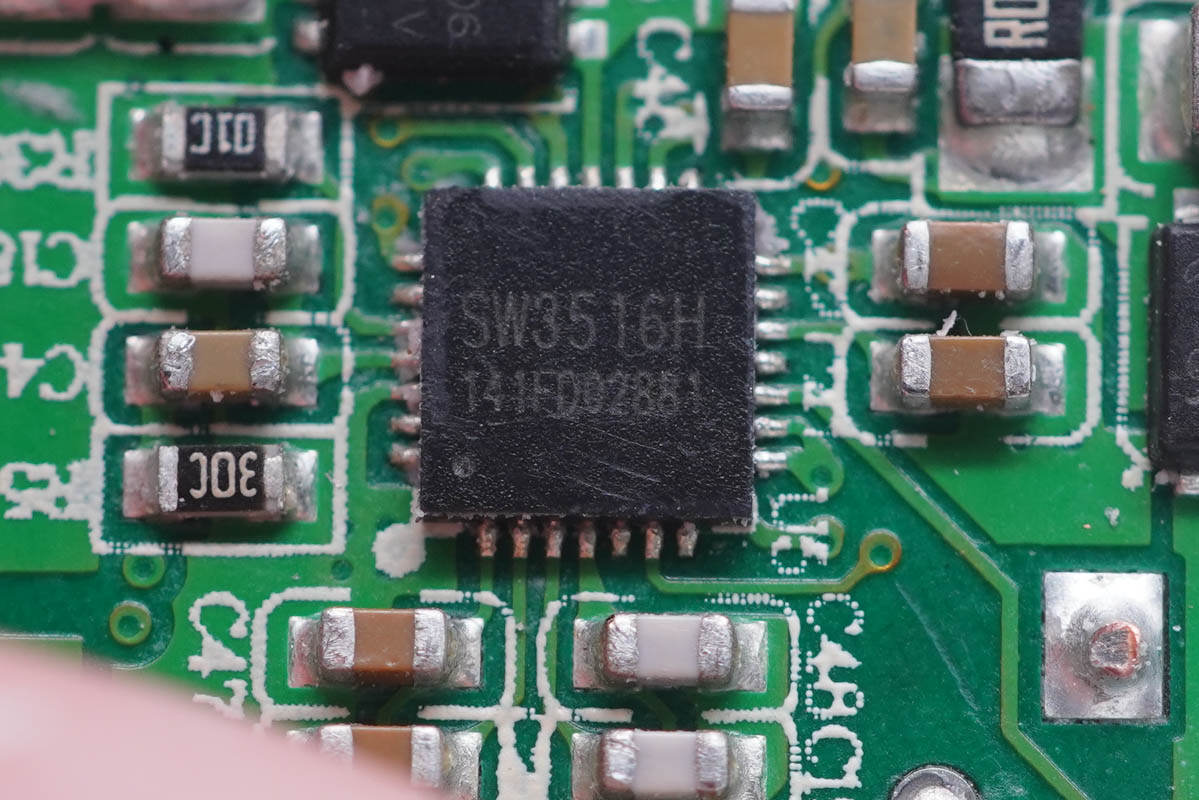

降壓協議IC采用智融SW3516H。這是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。其集成了5A高效率同步降壓變換器，支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

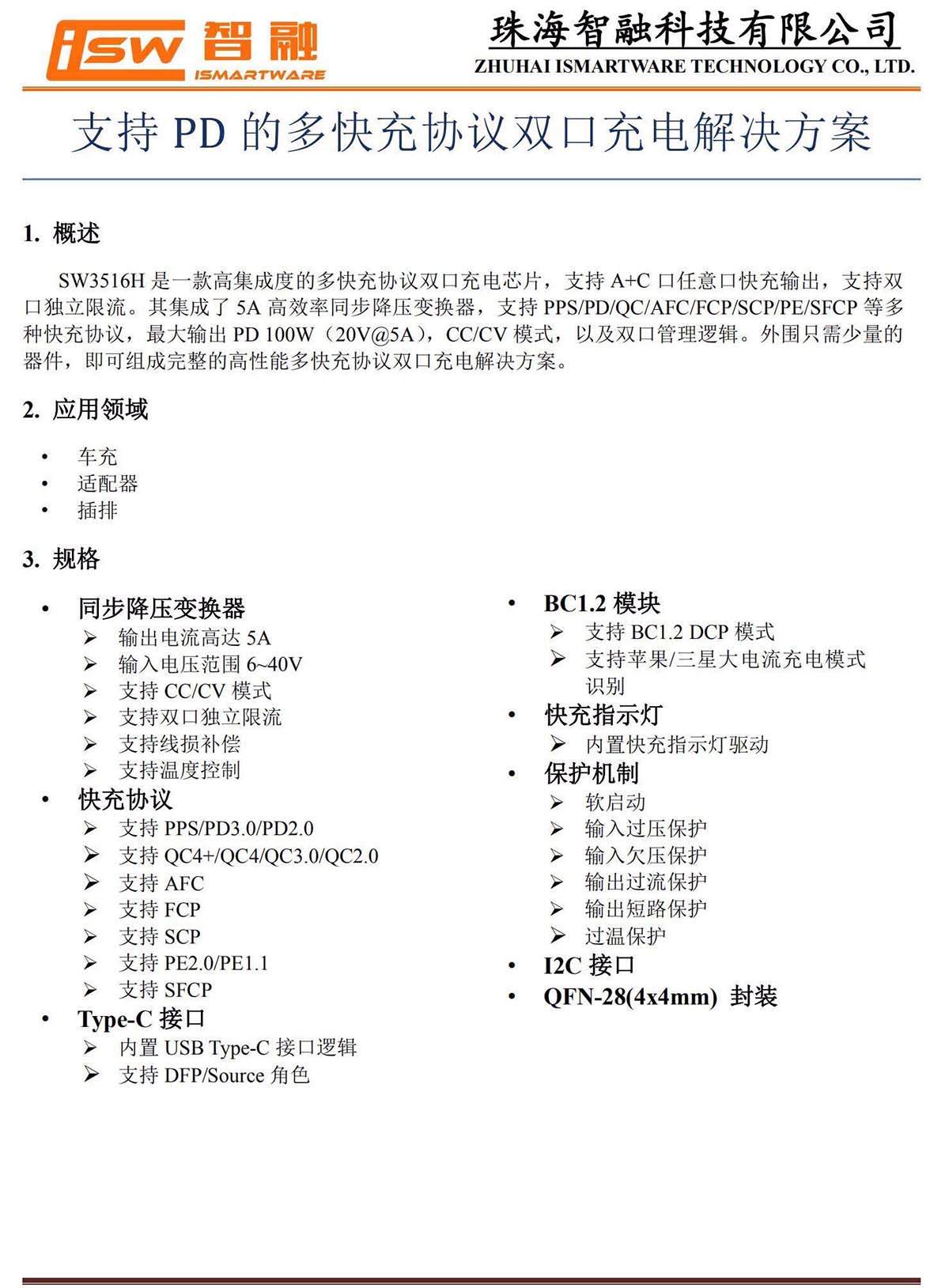

智融SW3516H資料信息。

充電頭網通過拆解發現，SW3516H還被綠聯100W四口氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、征拓65W 2C1A氮化鎵充電器Pro版、品勝65W 2C1A氮化鎵快充充電器、米物甄妙65W 2C1A氮化鎵充電器、華碩65Ｗ 2C1A氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

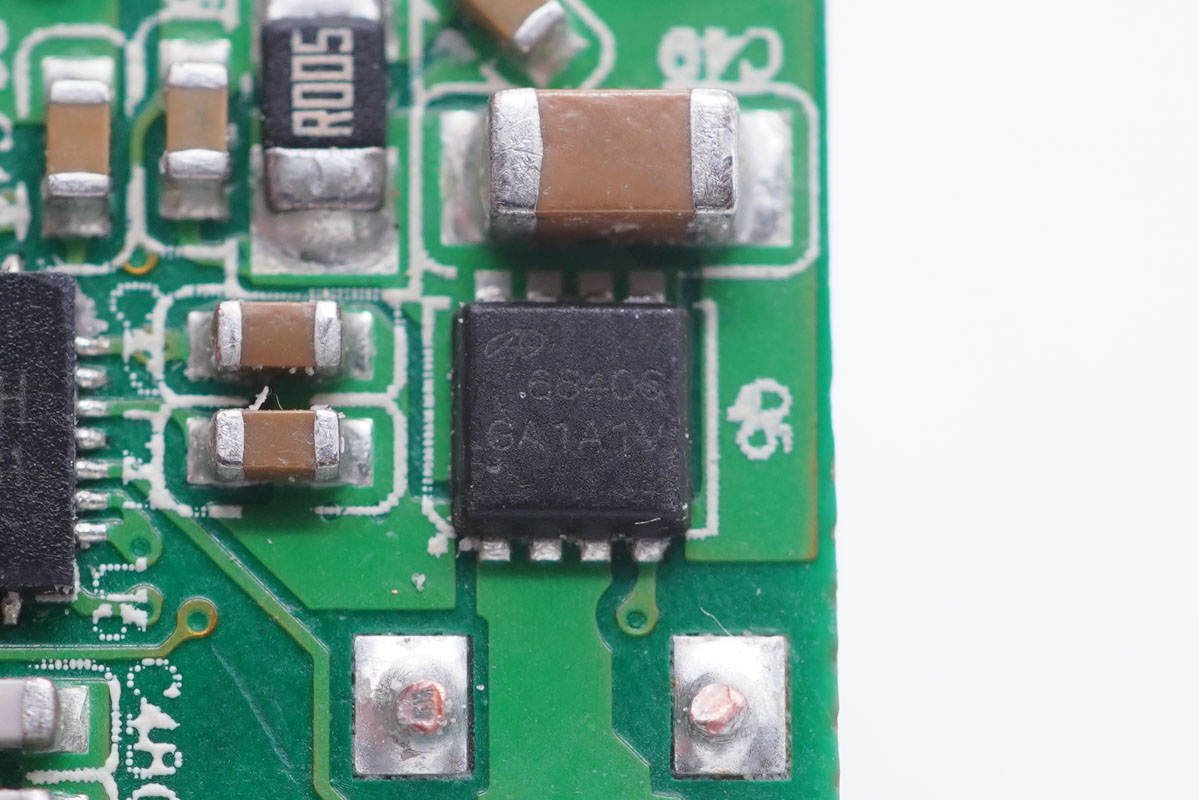

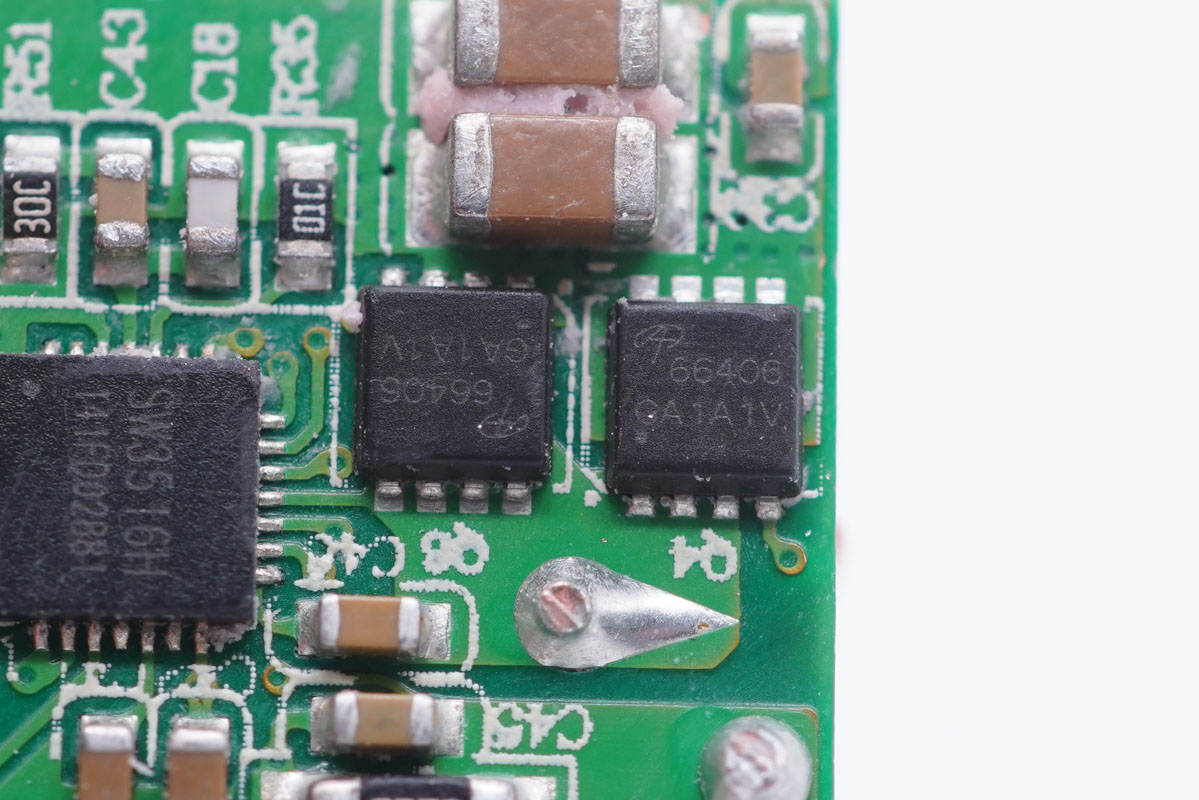

外掛兩顆MOS管為接口輸出同步整流降壓，采用的是AOS萬代AONR66406，NMOS管，耐壓40V，DFN 3x3 EP封裝。

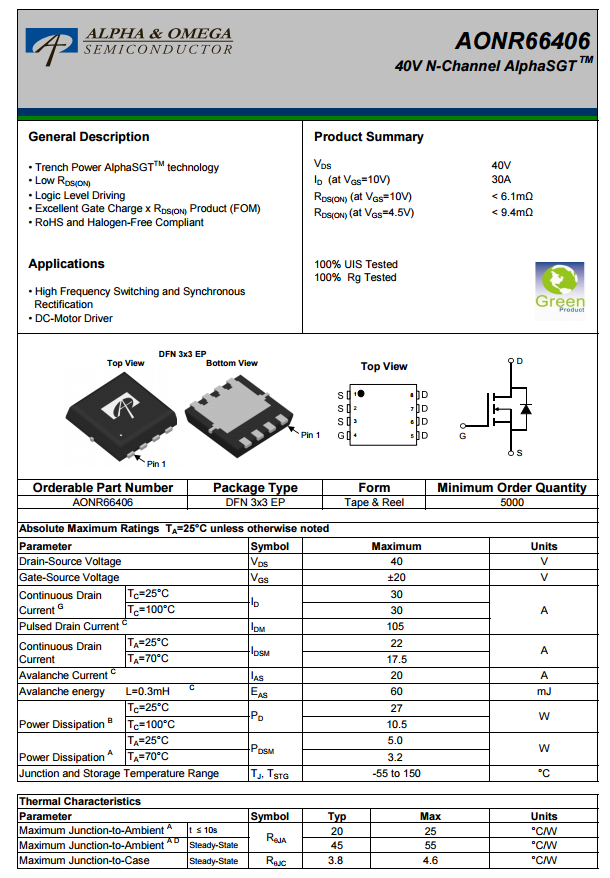

AOS AONR66406資料信息。

輸出VBUS開關管也是AOS AONR66406。

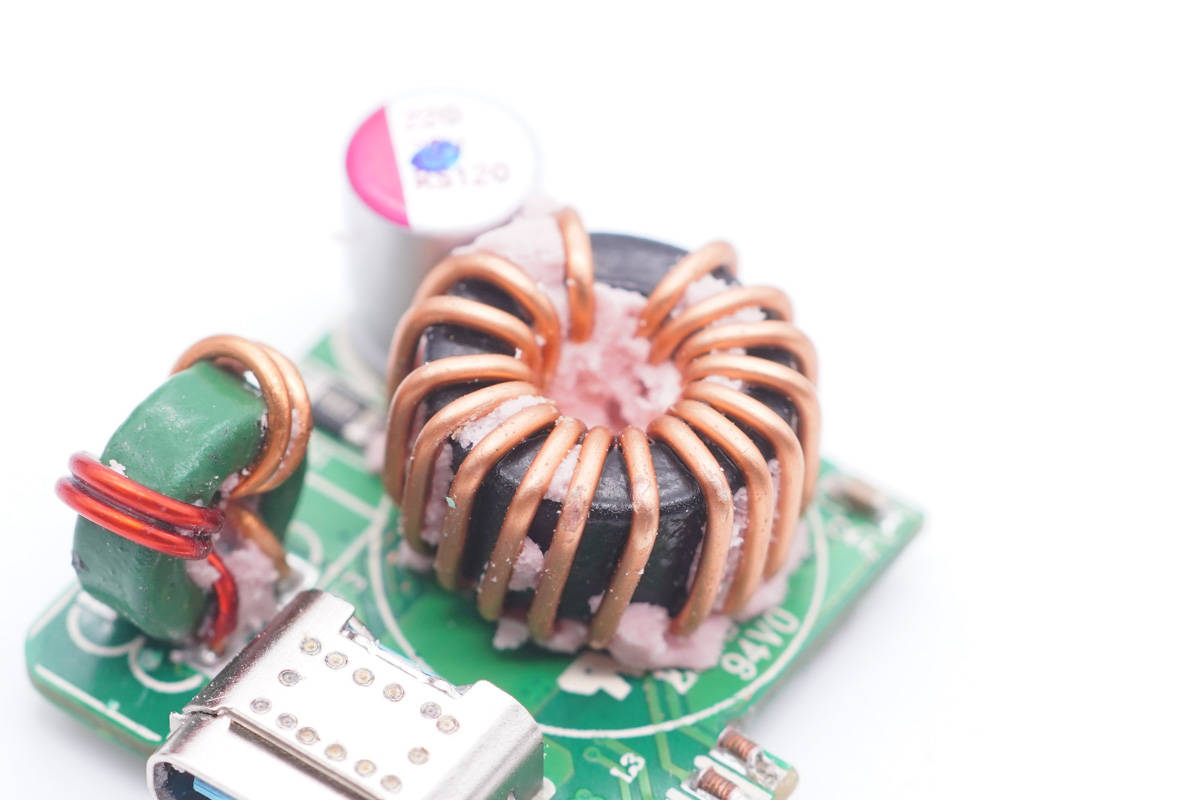

降壓電感特寫。

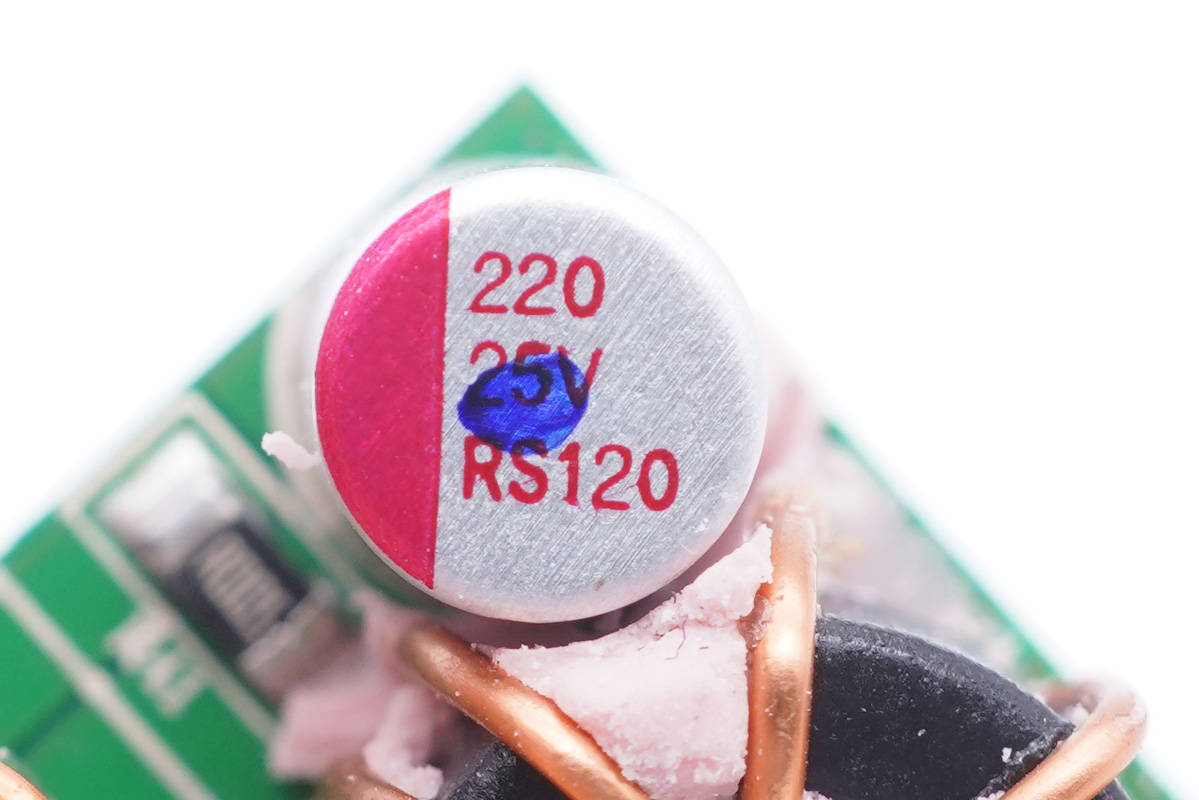

二次濾波固態電容規格為25V 220μF。

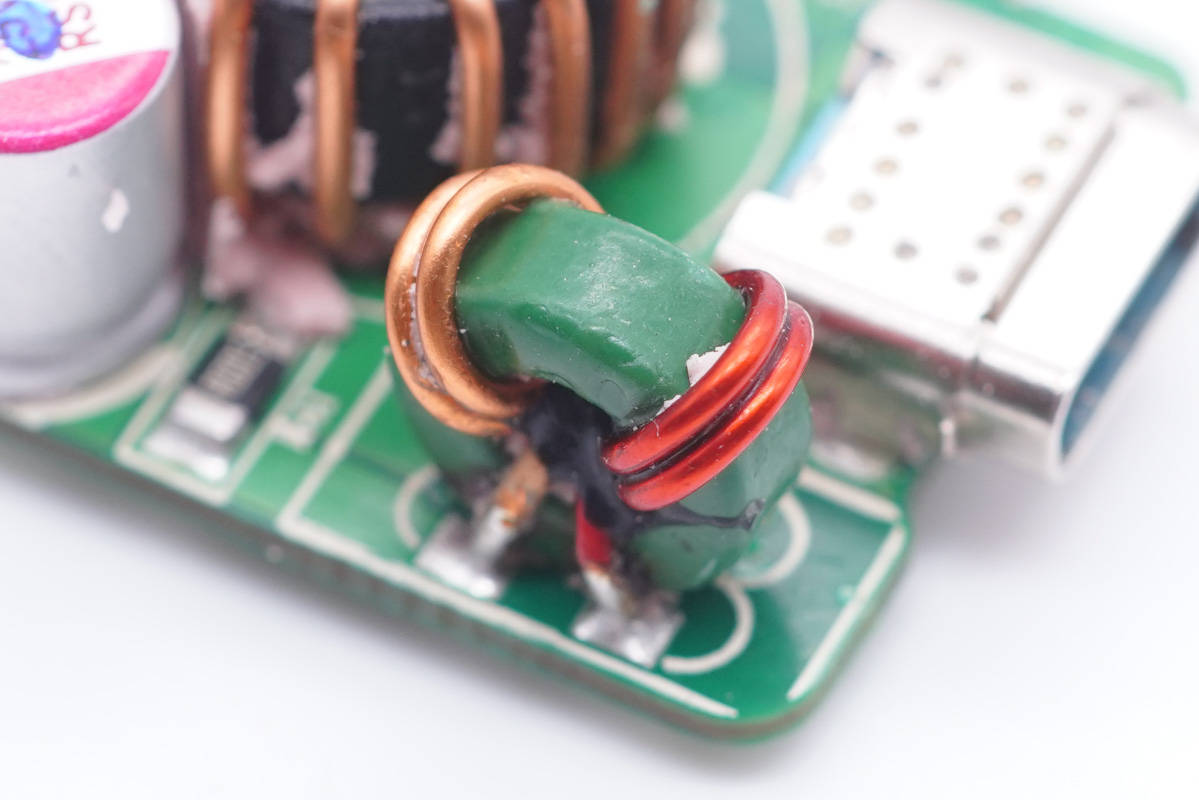

濾波電感特寫。

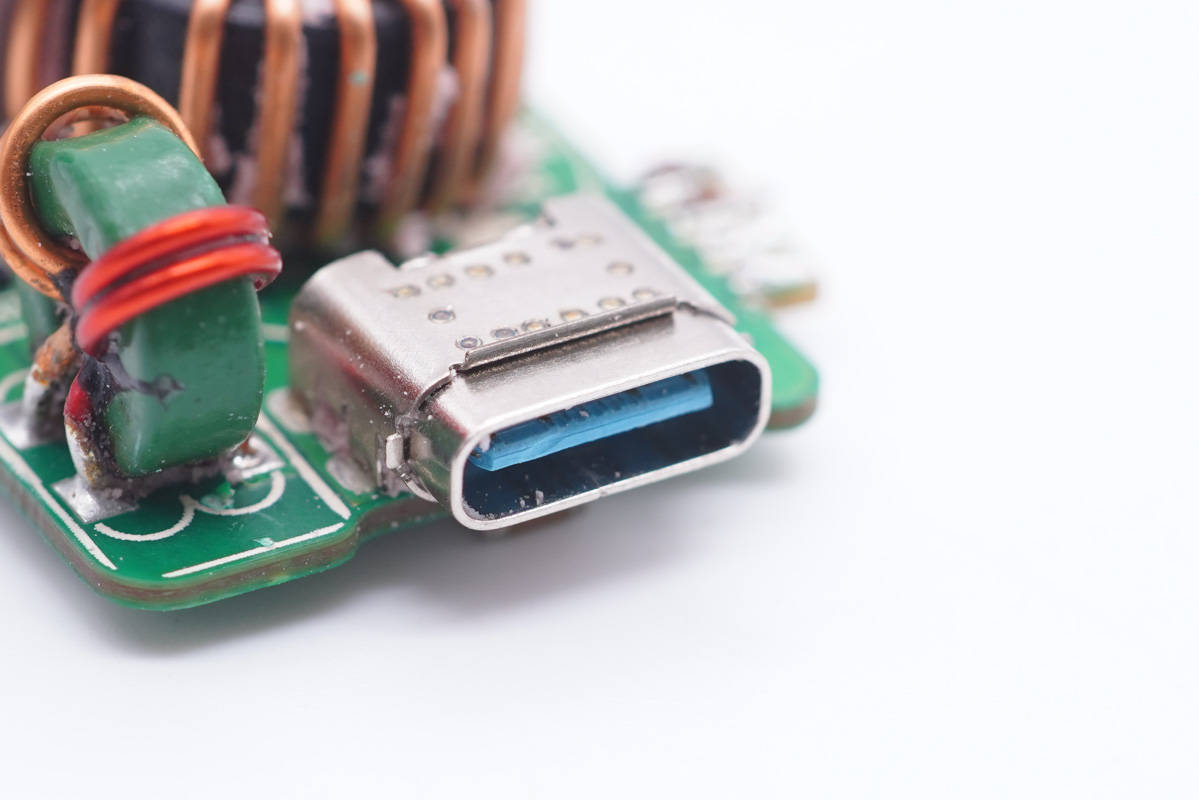

USB-C母座特寫，藍色膠芯不露銅，過孔焊接。

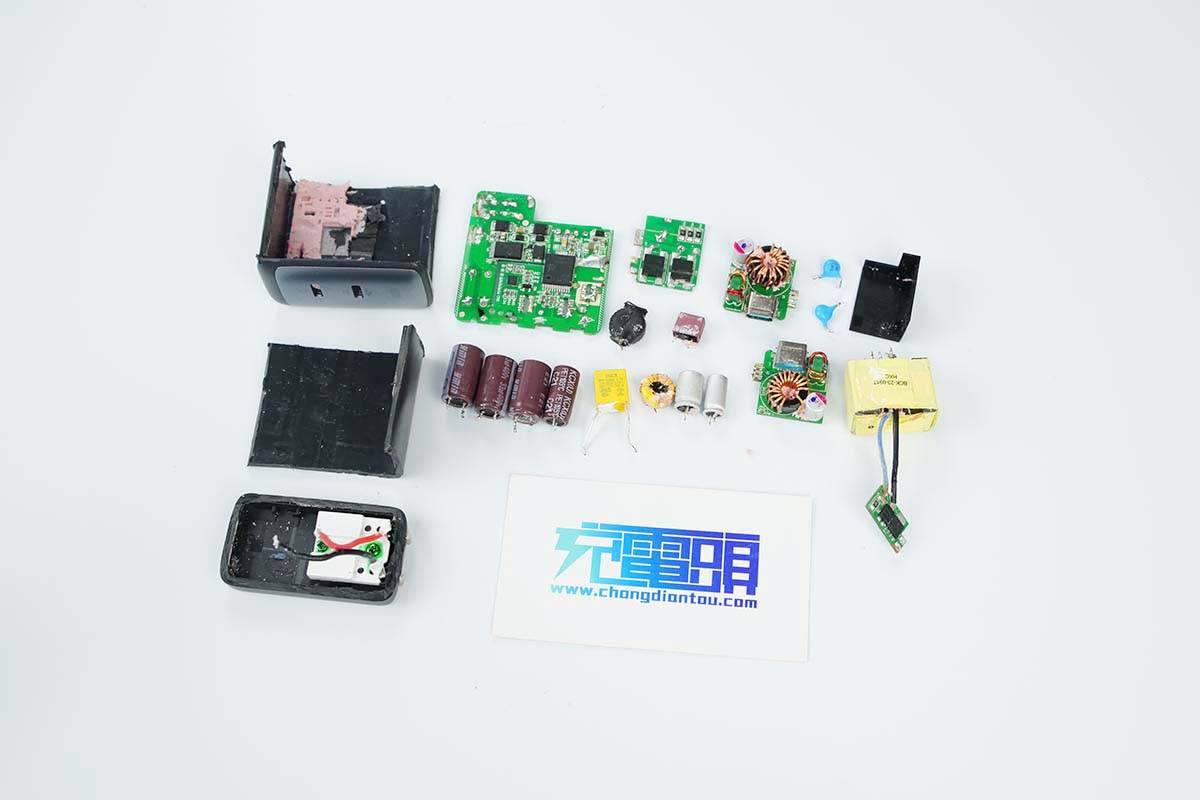

全部拆解完畢，來張全家福。

充電頭網拆解總結

ANKER安克這款65W雙C口氮化鎵超能充A2666機身小巧并配備折疊插腳，性能上兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS主流快充協議，具備3.3-16V3.25A PPS電壓檔位。充電器在保持很好的便攜性同時，主打45W+20W雙口快充，相較于之前拆解的三款超能充來說，更適合多設備蘋果用戶使用，當然也能滿足華為、小米等品牌設備快充需求。

充電頭網通過拆解了解到，充電器內部灌膠進行加固和導熱，另外初級采用PI INN4075C+CPZ1062M高集成高頻ACF電源方案，AOS AON6220同步整流管，并配有二極管提升效率，這些都和安克另一款65W單C口超能充是一樣的。

另外輸出端設有兩塊相同的二次降壓小板，都采用的智融SW3516H降壓協議方案，并配有濾波電容和電感進行二次濾波，以保證輸出純凈。輸入端采用永銘小體積PD快充電解電容進行高壓濾波，USB母座外套鋼套加固，部分電容包裹絕緣膠帶，整體的用料做工講究。
