近日充電頭網拿到了QCY意象一款65W氮化鎵充電器，配備1A1C接口，分別支持最大18W和65W快充，還支持18W+45W雙口同時快充，可以滿足手機和筆電同時快速充電需求。小編了解到，這款充電器采用了全套國產氮化鎵快充方案，同時功率密度做到了0.8W/cm3，達到了多口65W氮化鎵快充主流水準。

下面我們就對這款氮化鎵充電器進行詳細拆解，看看到底用的哪家方案。

一、意象65W氮化鎵充電器外觀

包裝盒正面印有品牌、充電器外觀和特性標識等。

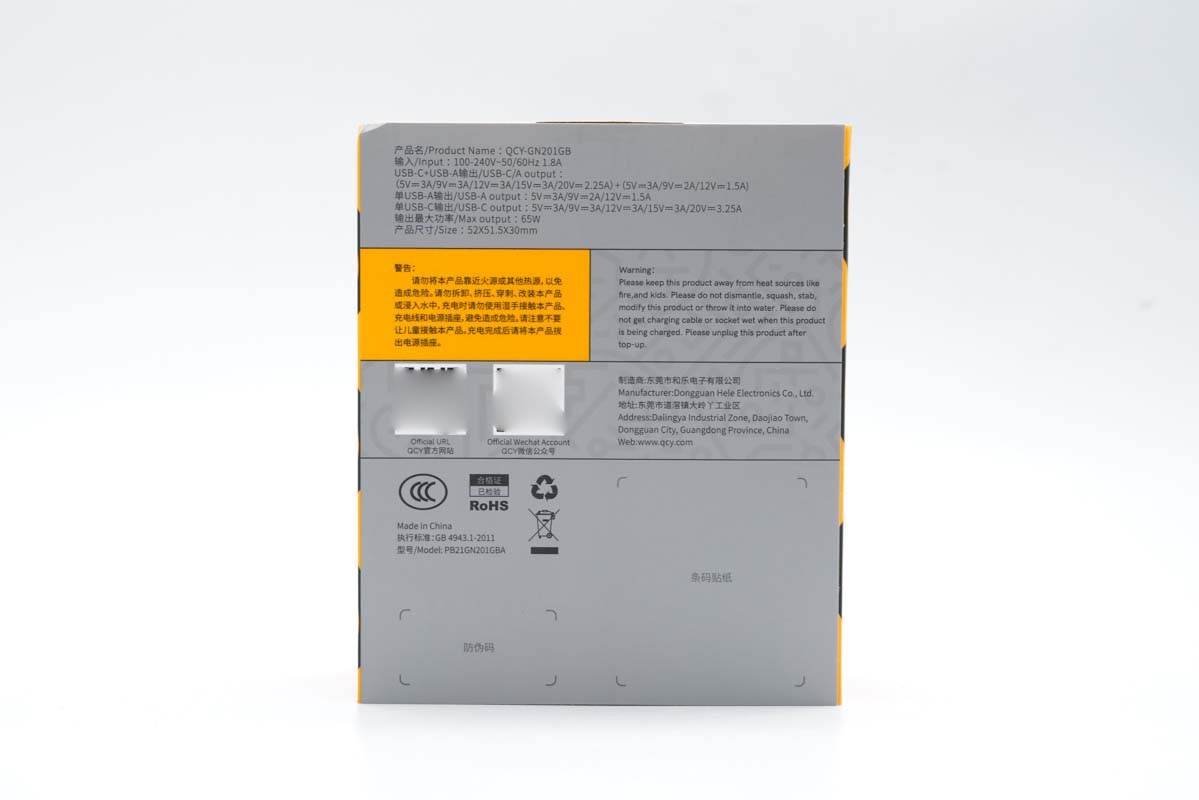

背面印有充電器參數和認證信息。

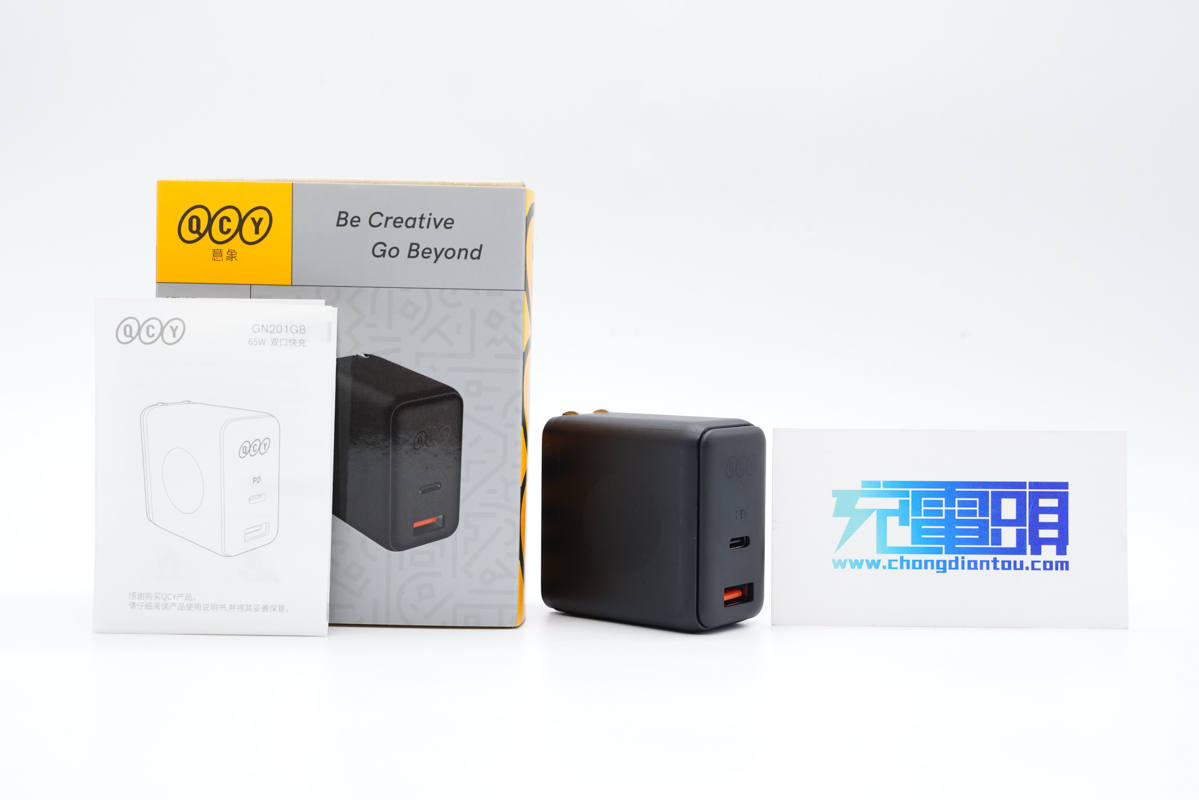

包裝內含充電器和使用說明書。

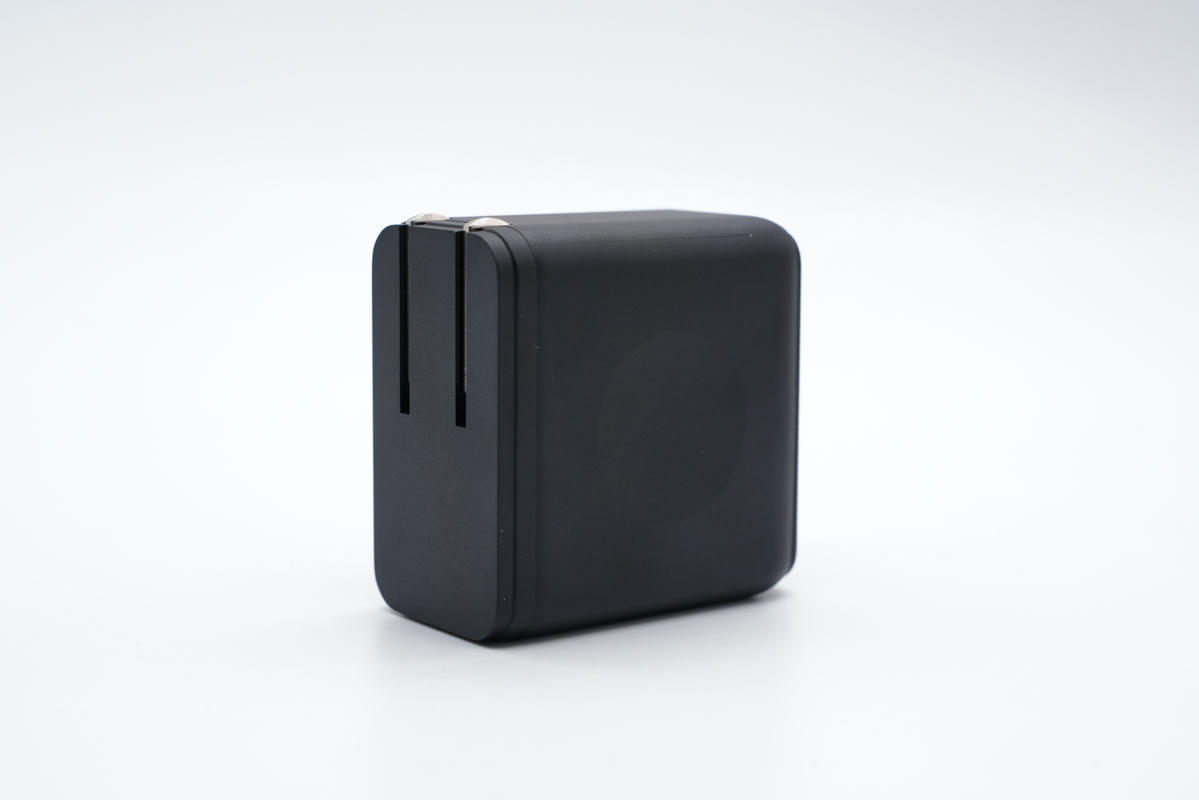

充電器采用方塊造型設計，機身表面全部啞光處理，正背面設有小圓凹面方便用戶插拔使用。

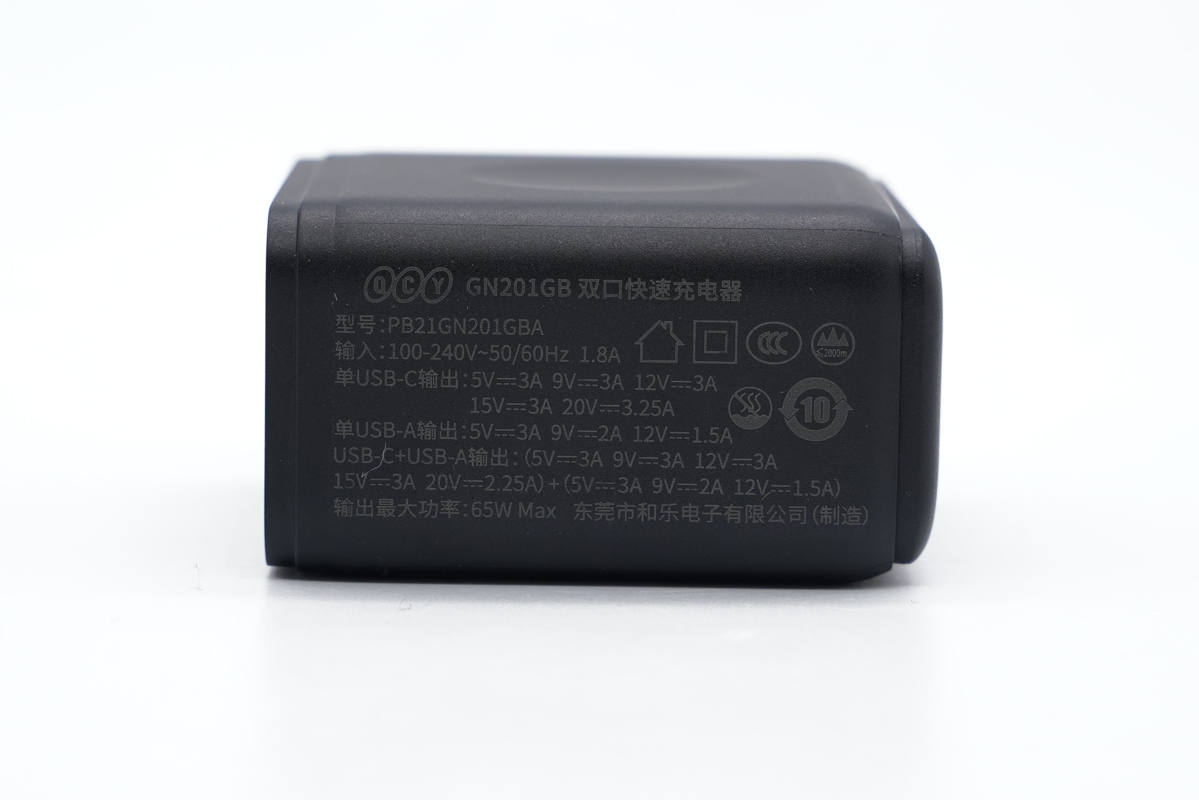

機身上印有充電器參數信息

型號：PB21GN201GBA

輸入：100-240V~50/60HZ 1.8A

單口輸出：

USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：5V3A、9V2A、12V1.5A

雙口輸出：45W+18W（USB-C：5V3A、9V3A、12V3A、15V3A、20V2.25A；

USB-A：5V3A、9V2A、12V1.5A）

最大輸出功率：65W Max

制造商：東莞市和樂電子有限公司

充電器已經通過了CCC認證

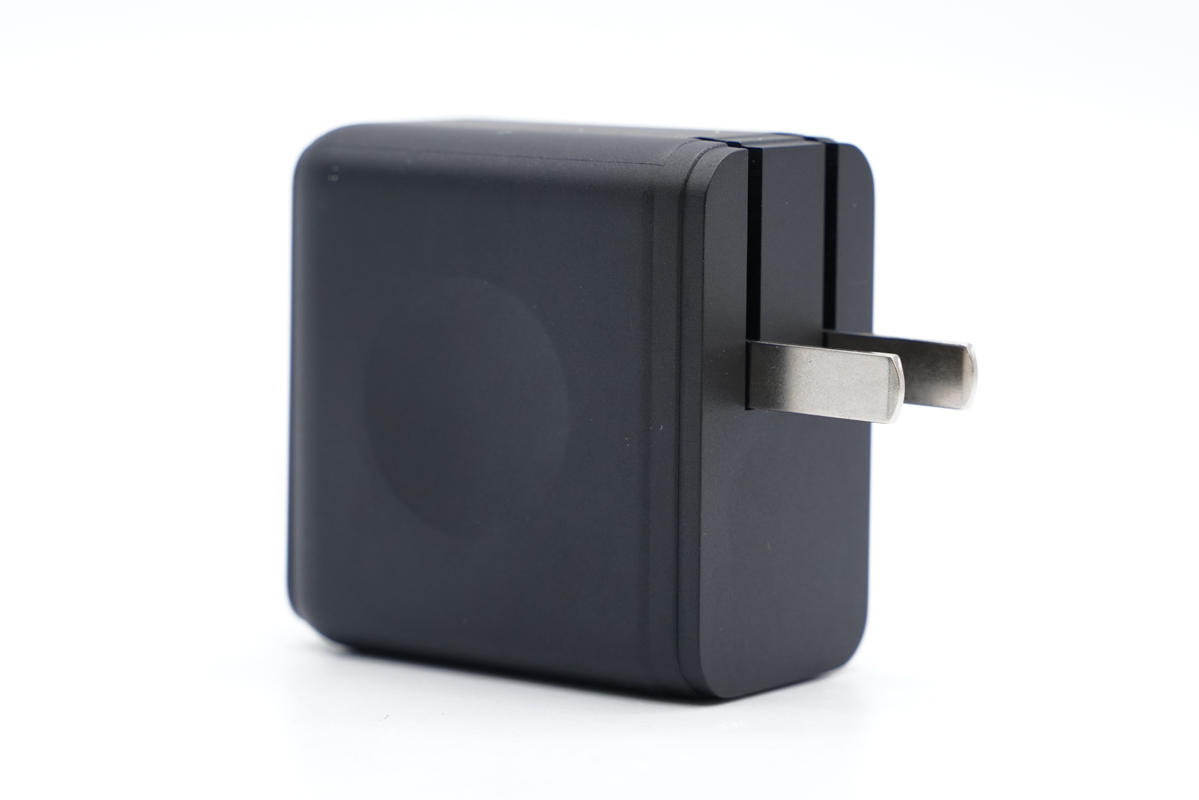

輸入端配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

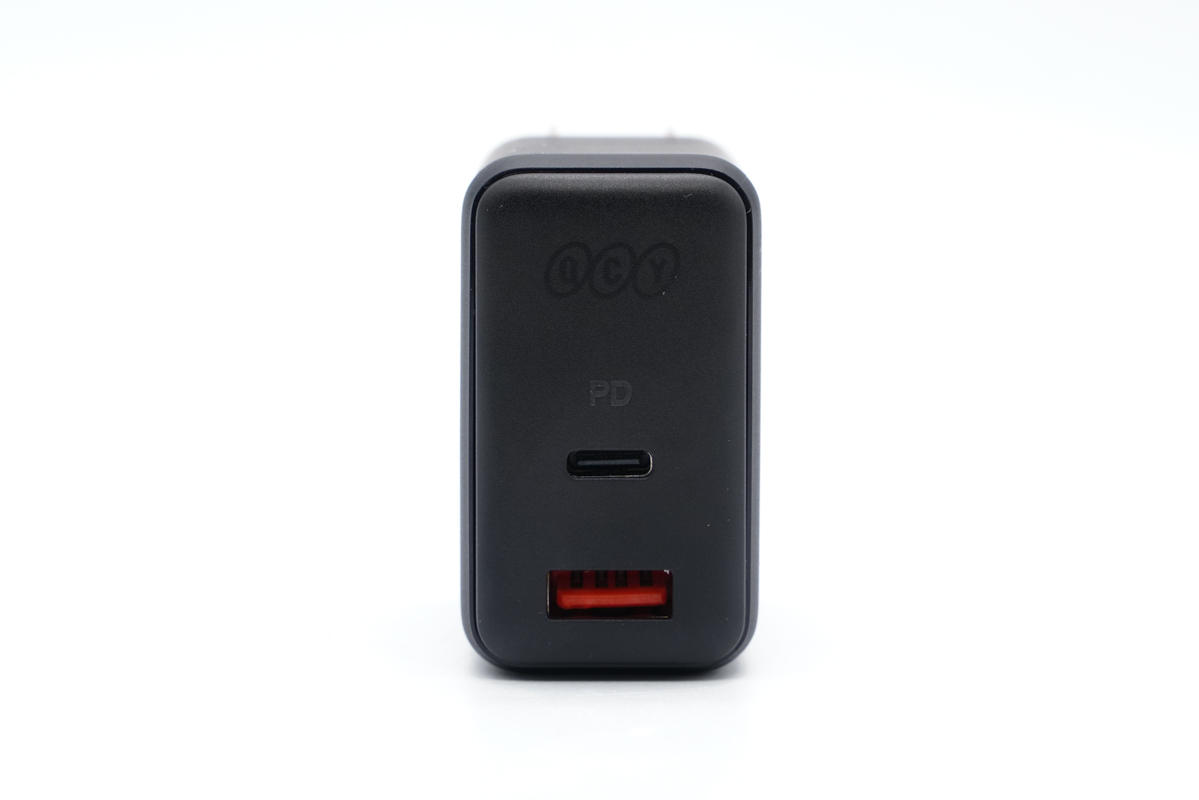

輸出頂面配有1A1C萬金油接口，分別為紅色和黑色膠芯。

測得機身高度為52.11mm。

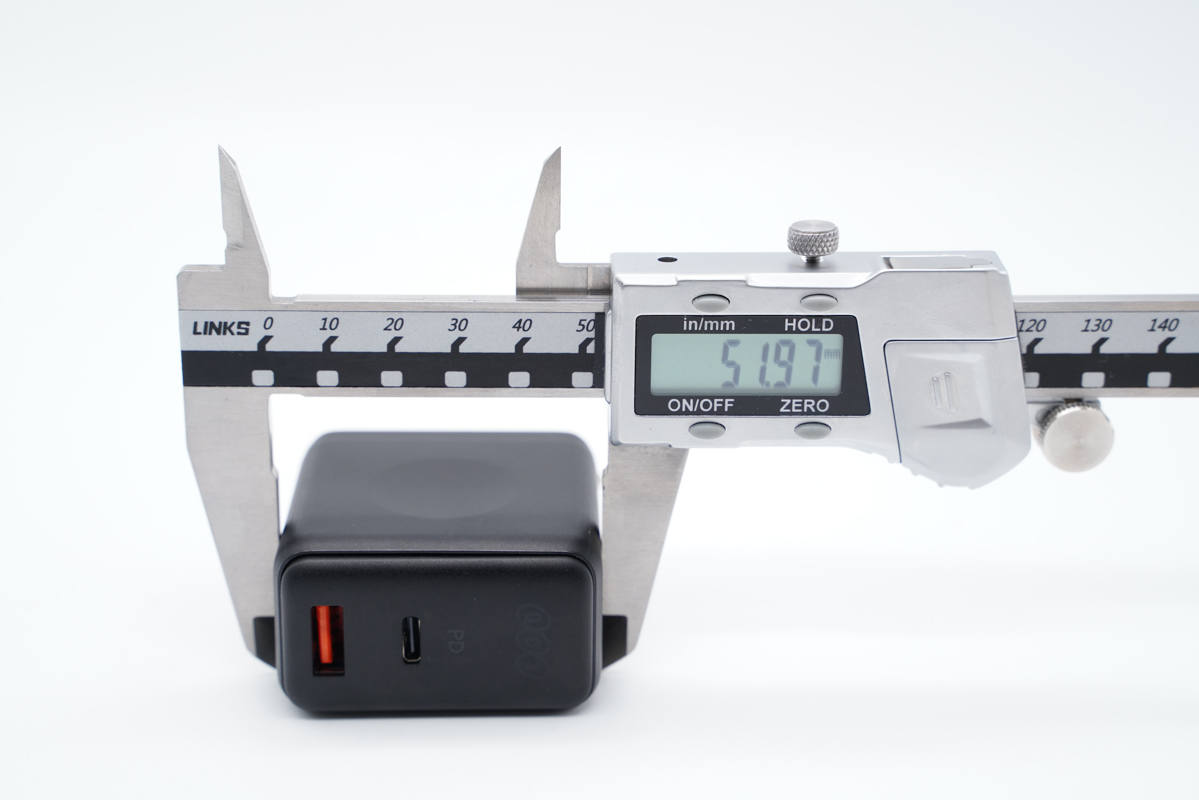

寬度為51.97mm。

厚度為29.95mm。通過三維可以算得充電器體積約為81.1cm3，功率密度約為0.8W/cm3。

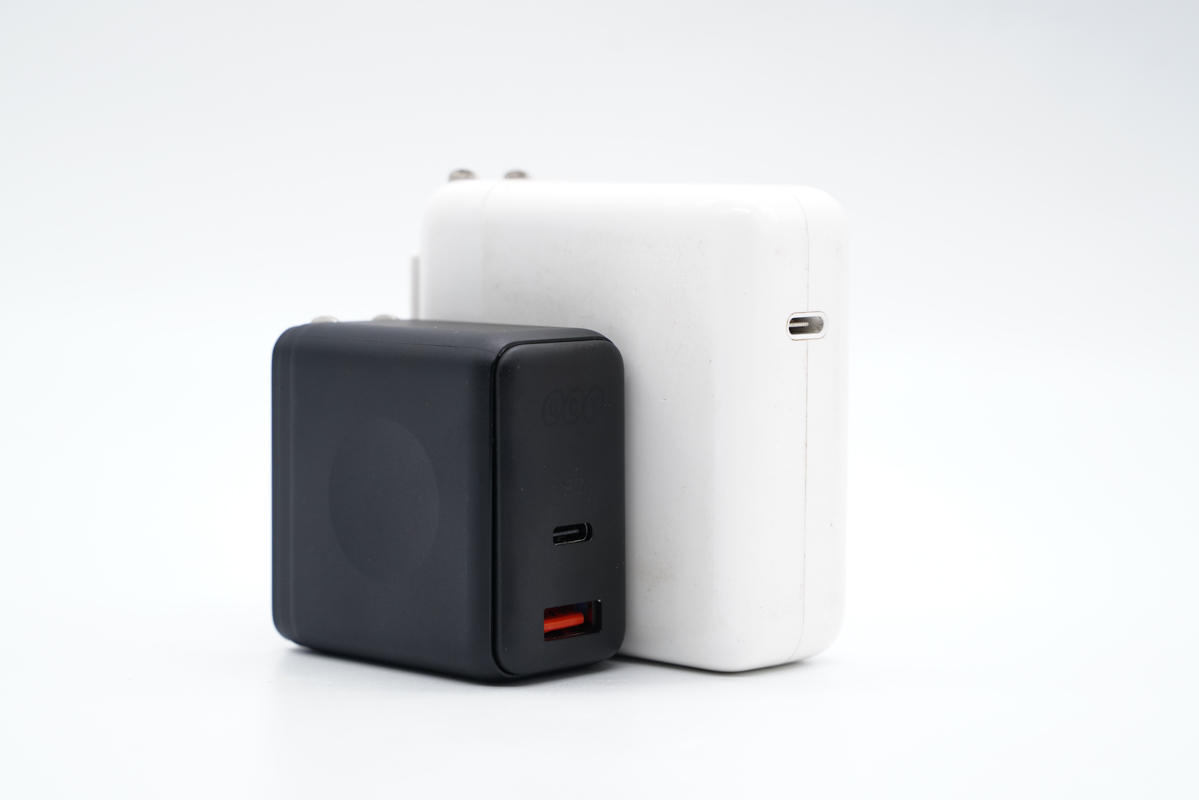

和蘋果61W充電器直觀對比，體積優勢明顯。

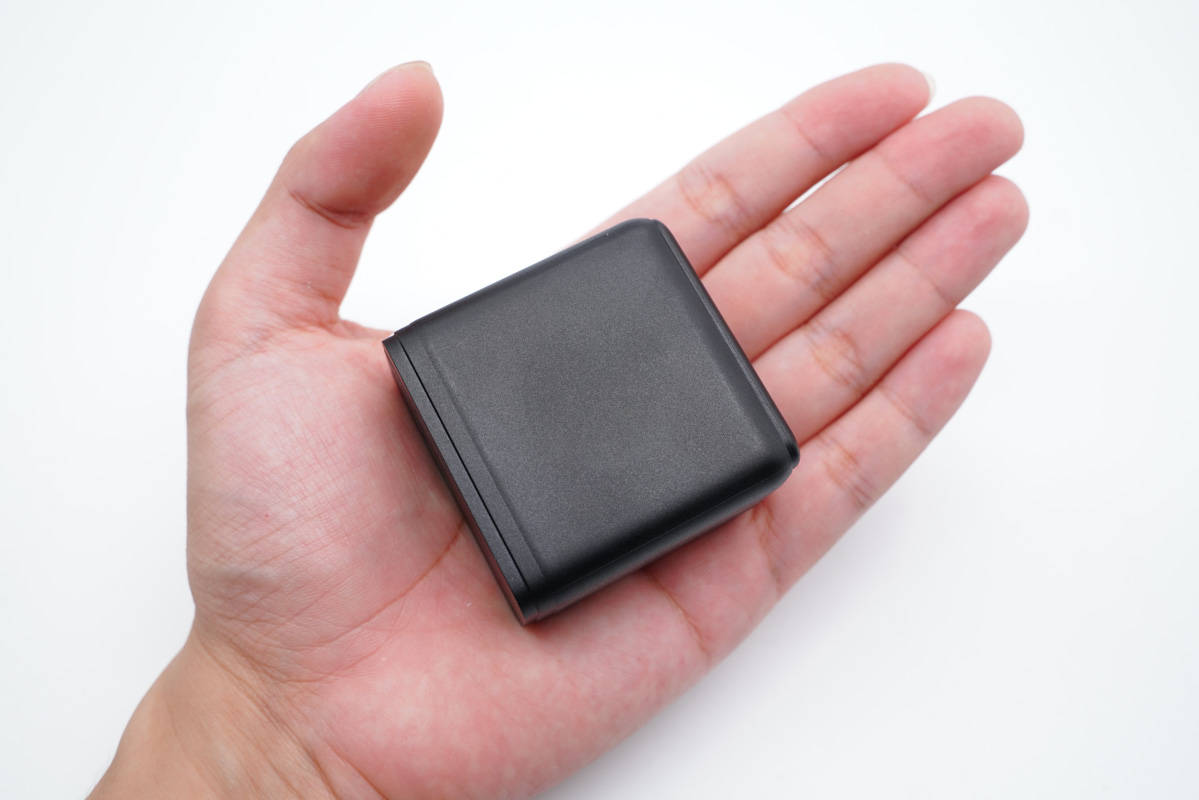

拿在手上的直觀感受。

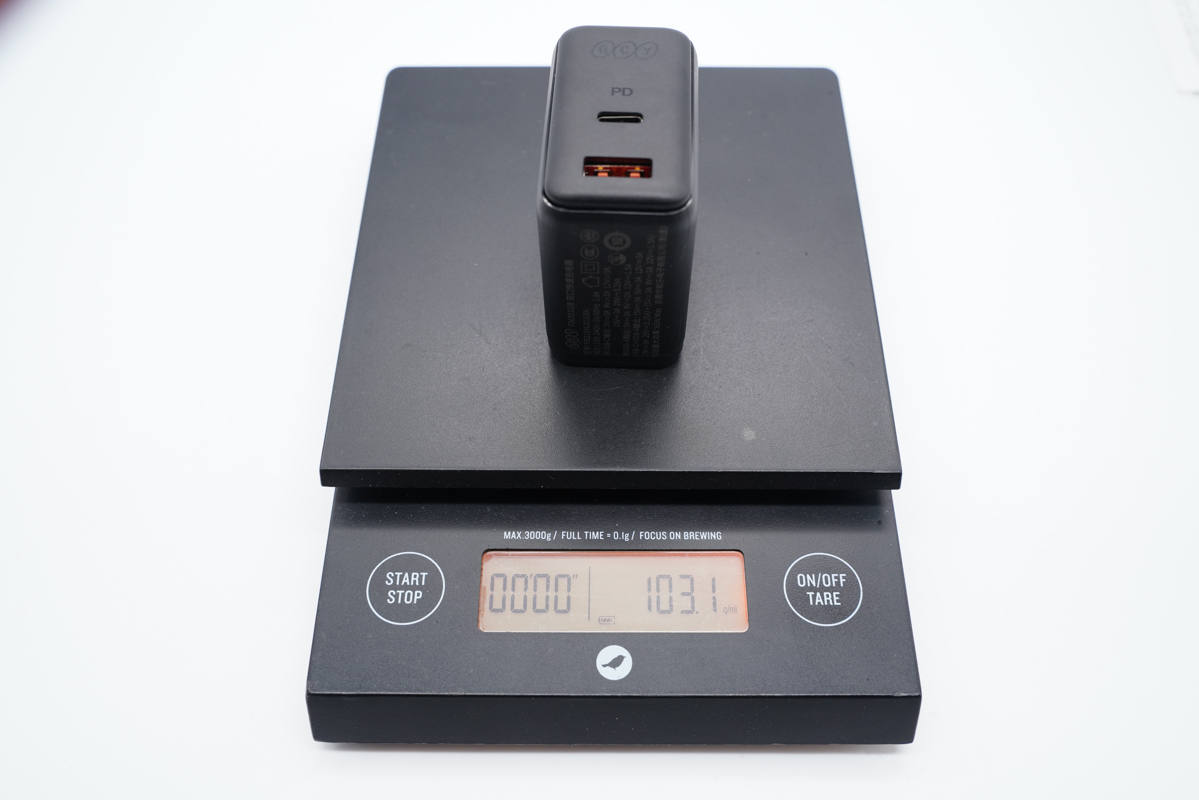

凈重約為103g。

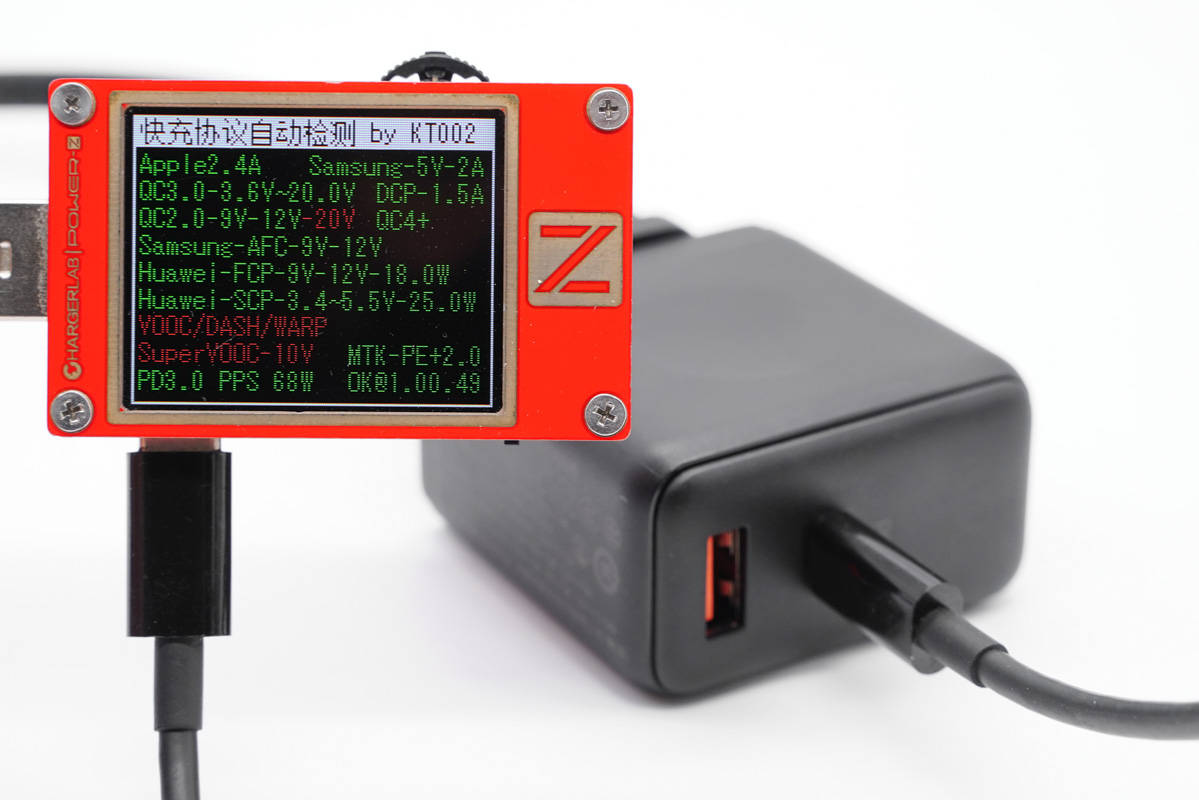

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議。

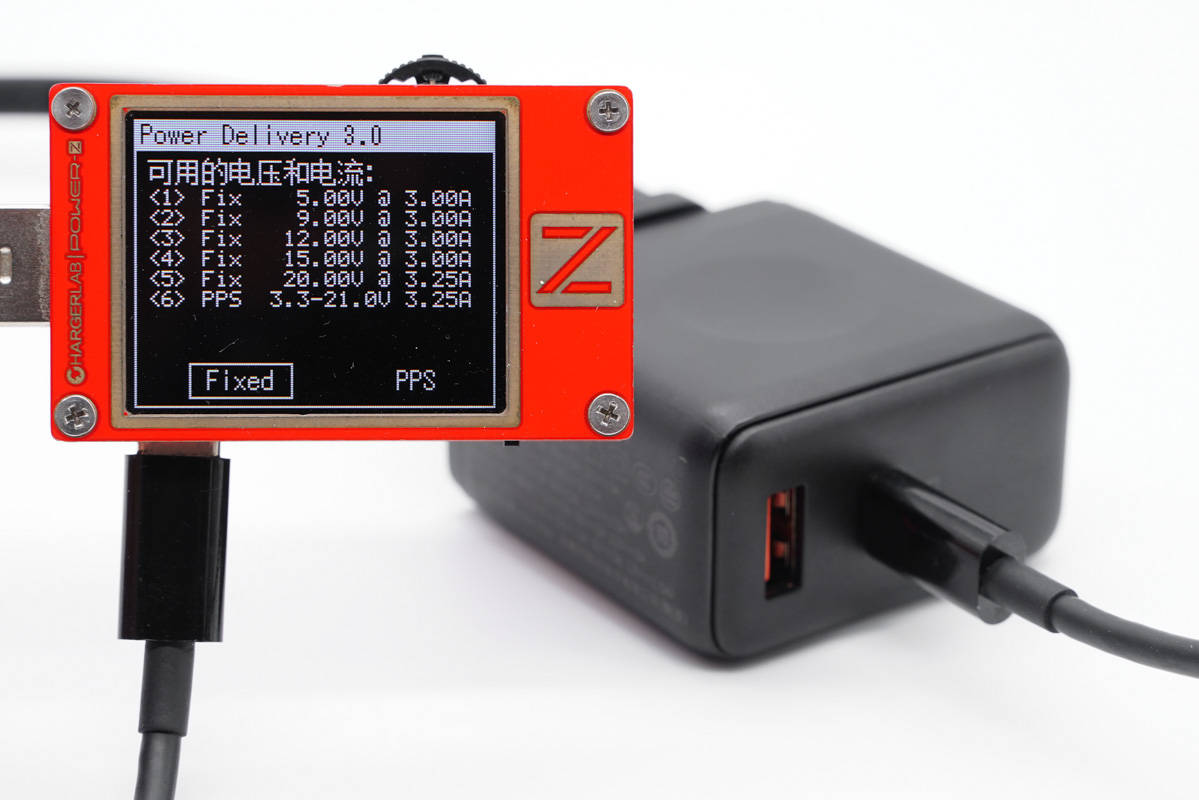

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3.25A PPS電壓檔位。

另外測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0和AFC快充協議。

二、意象65W氮化鎵充電器拆解

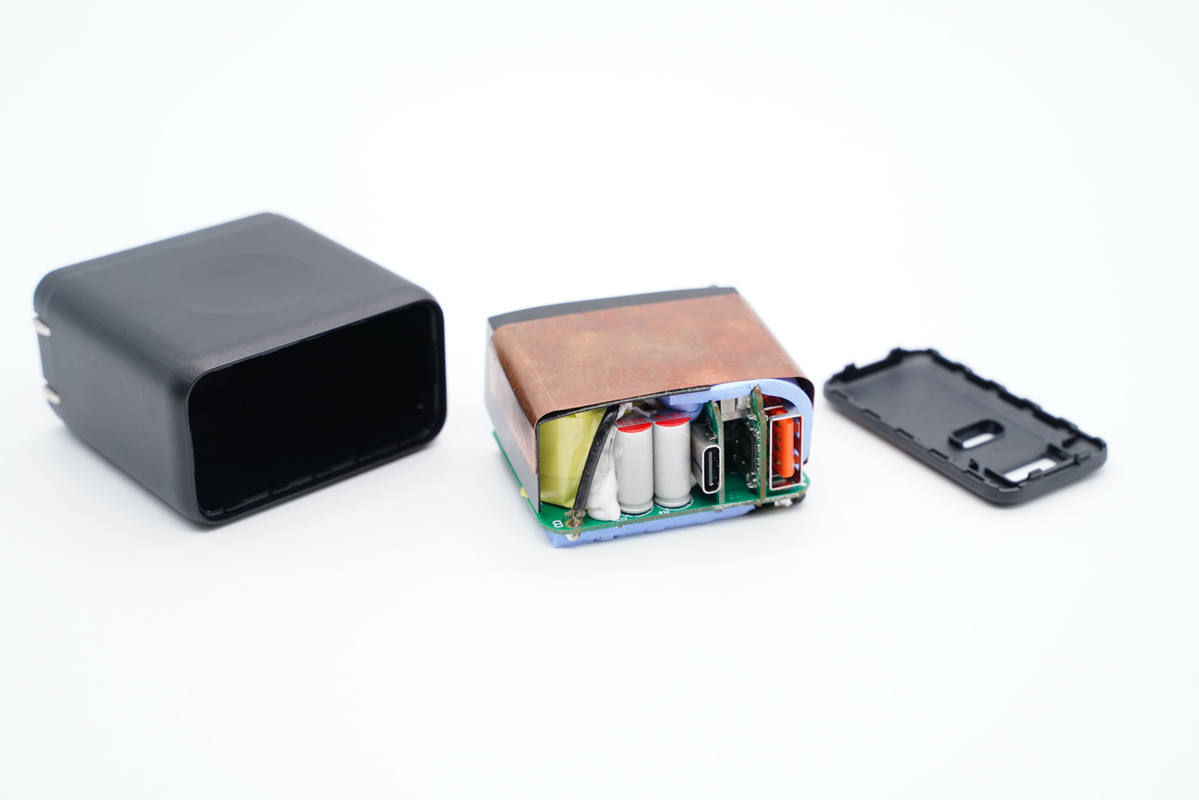

拆開外殼取出充電器，輸入端采用金屬彈片接觸通電，模塊正面覆蓋純銅散熱片。

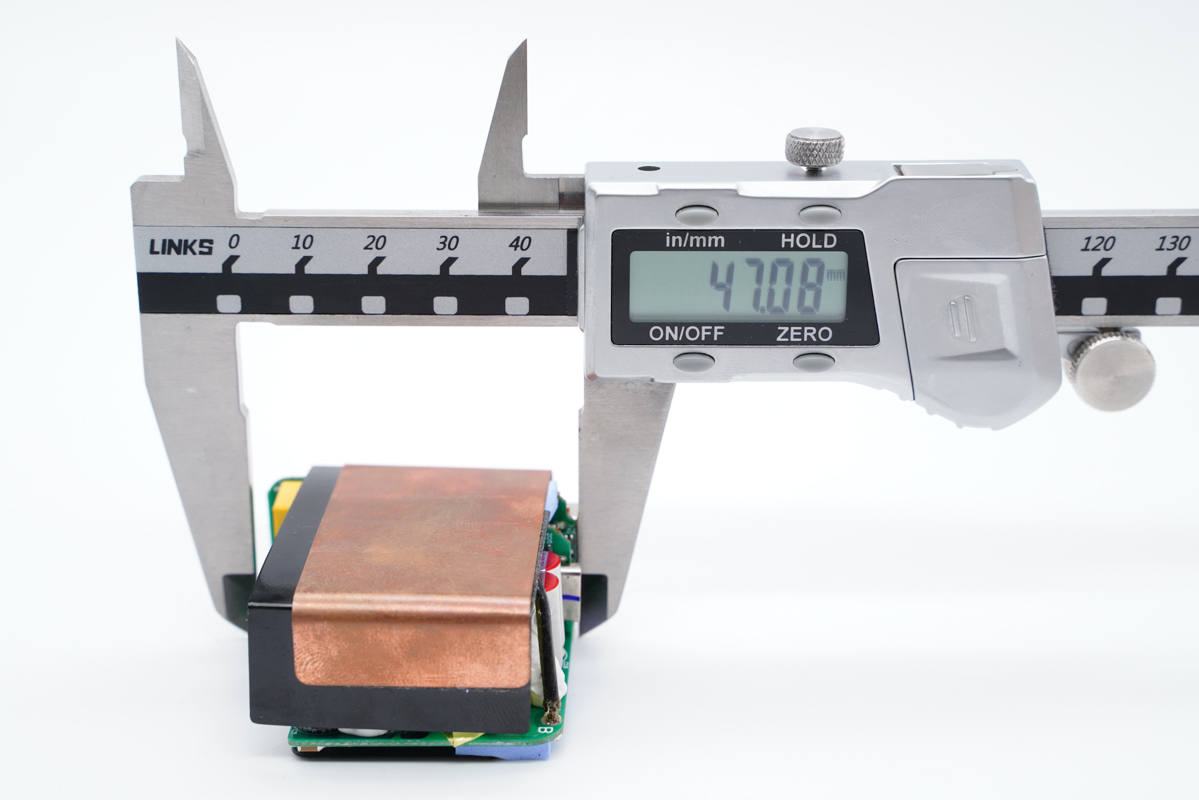

測得模塊長度為47.08mm。

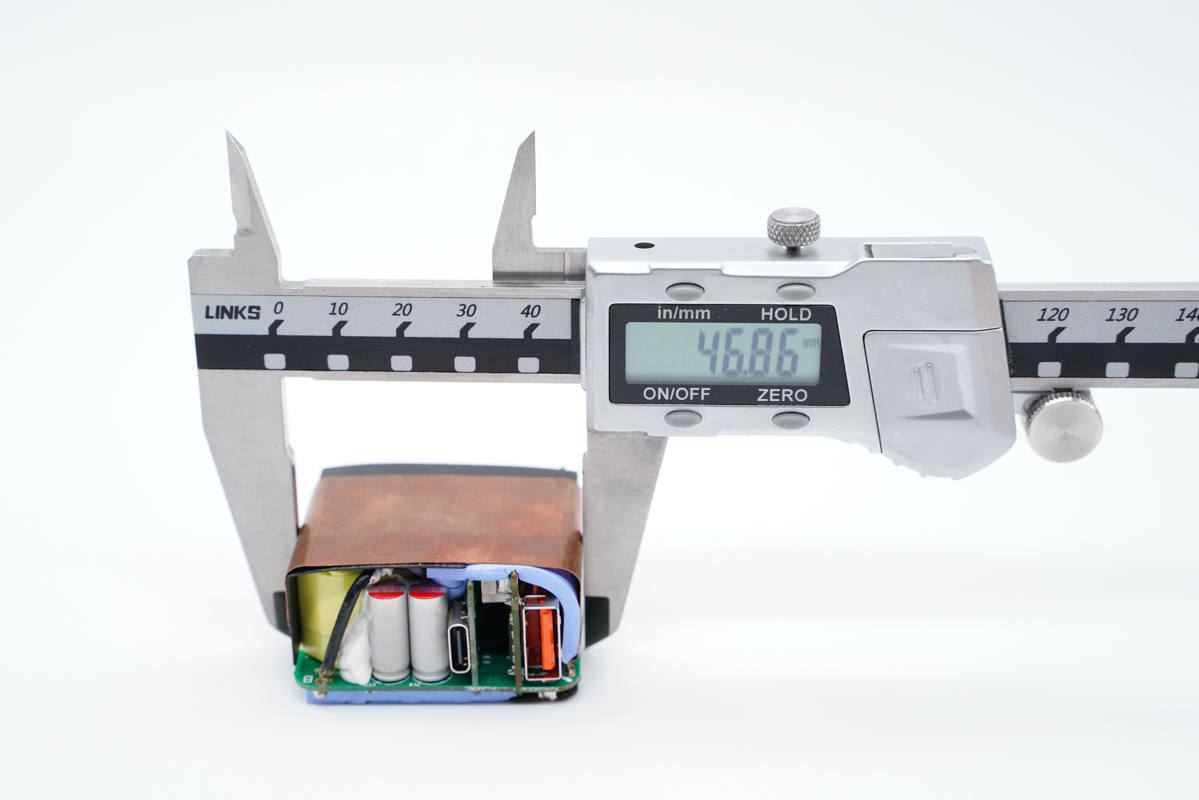

寬度為46.86mm。

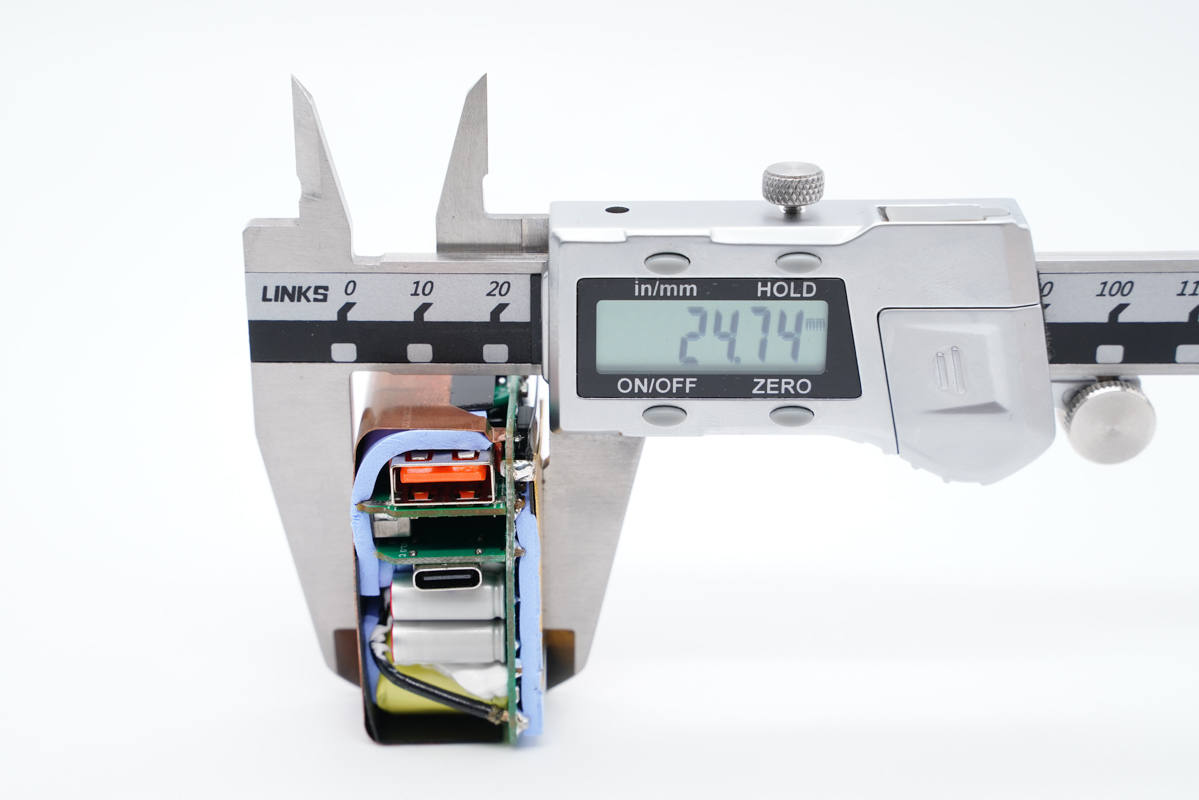

厚度為24.74mm。

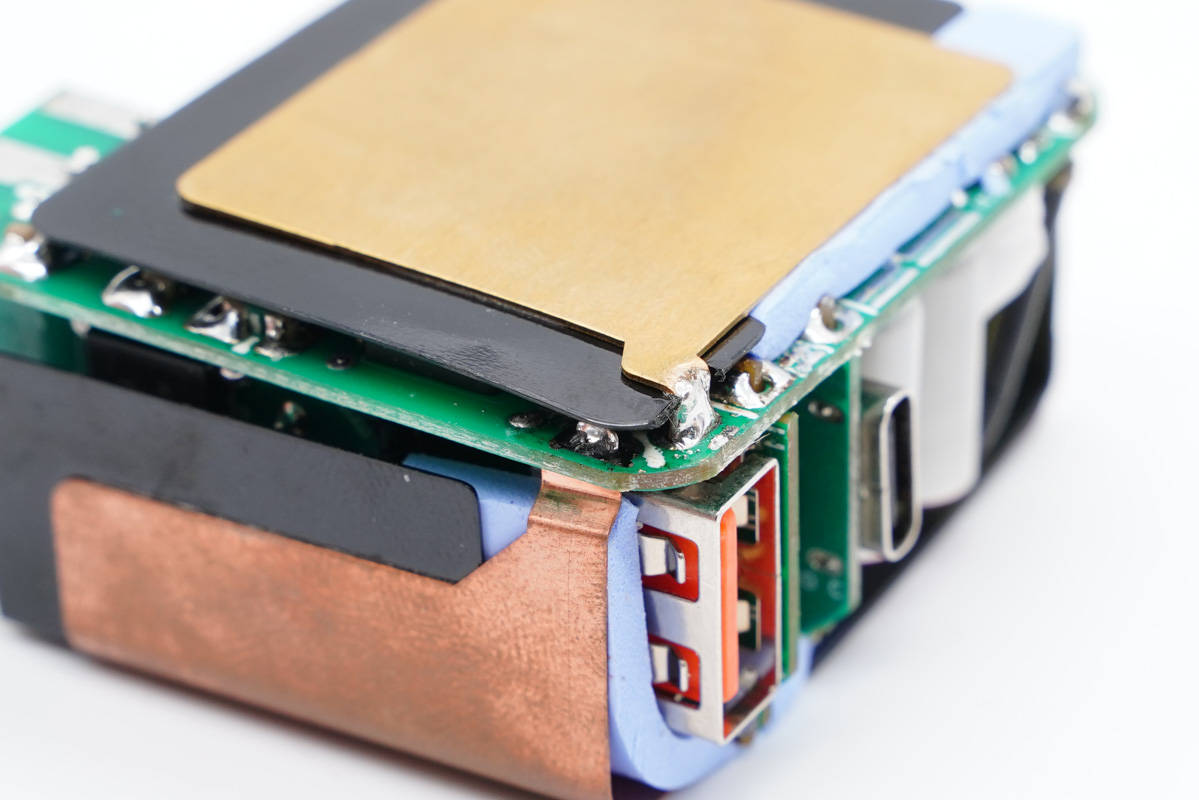

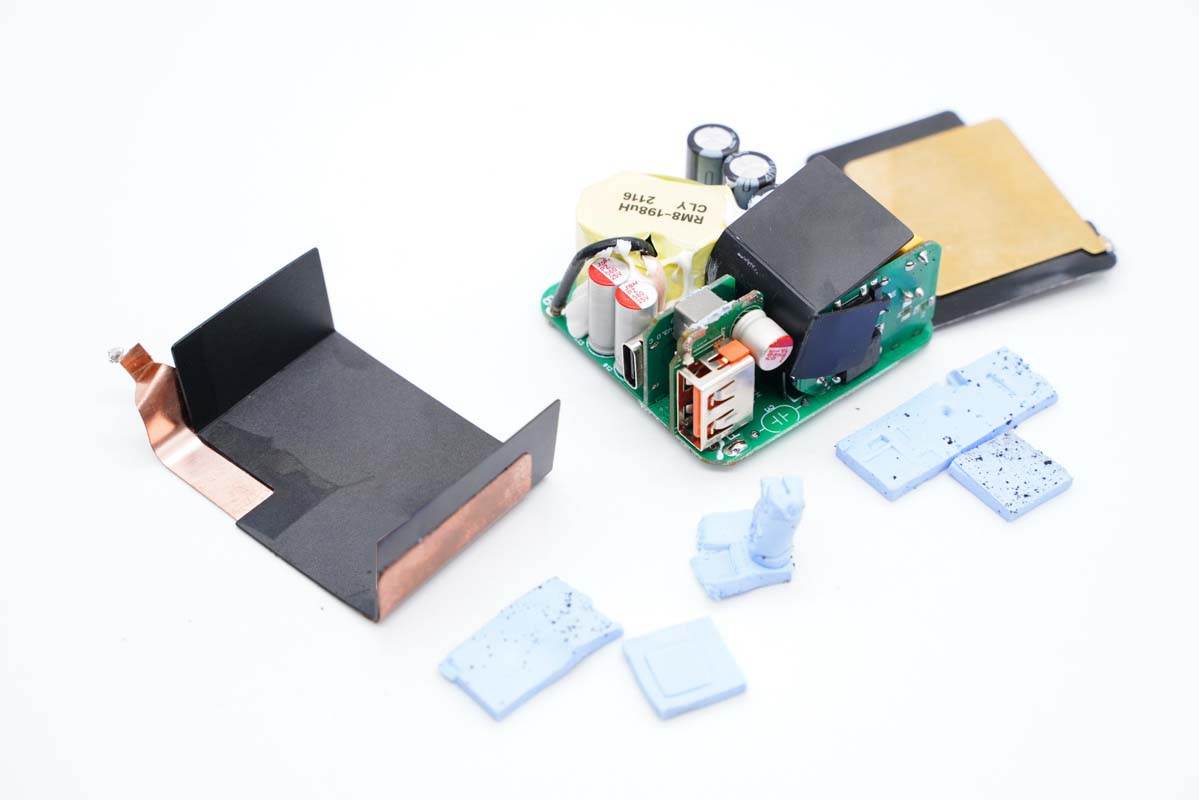

主板背面配備標準的導熱墊、隔離板和黃銅散熱片。

散熱片和主板錫焊固定。

模塊頂部、側面以及背面均貼有導熱墊，幫助整流橋、高低壓MOS管以及變壓器等導熱，高壓側元件有絕緣板。

PCB板正面一覽，電容、變壓器等打膠加固，輸入輸出端均設有小板。

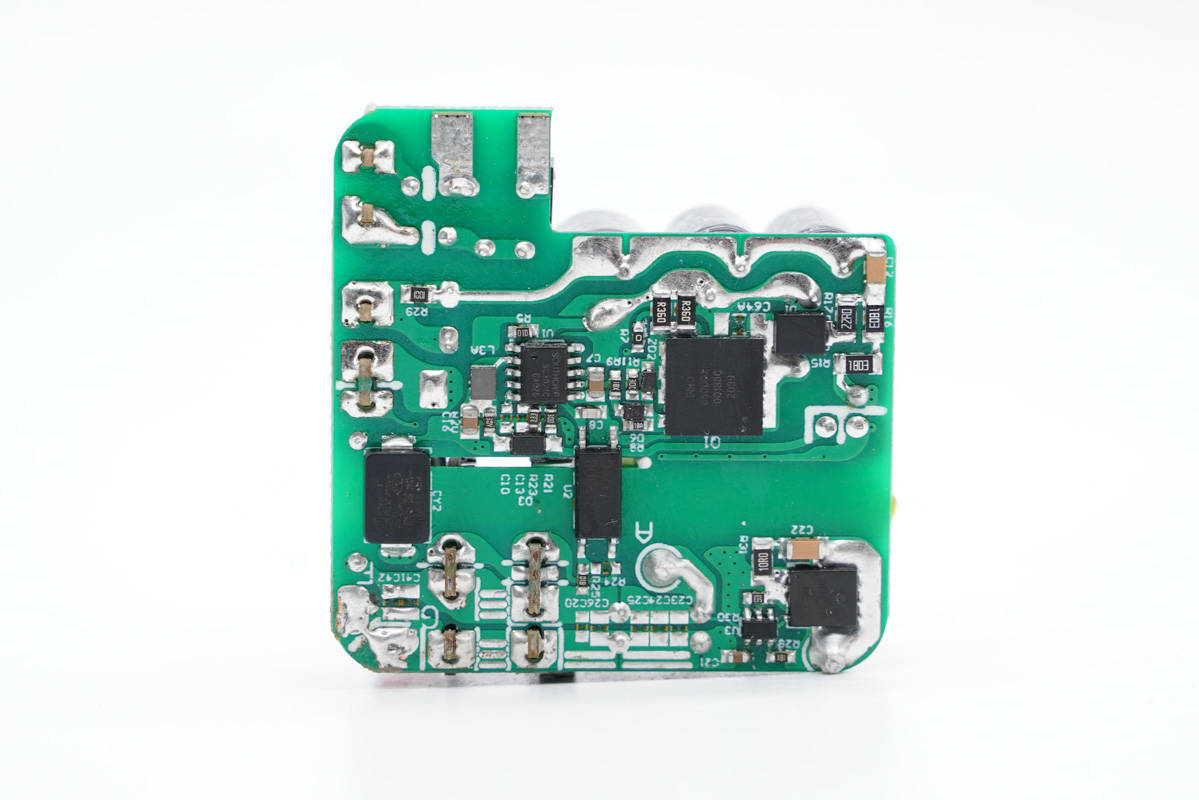

PCB板背面一覽，初級次級分界明顯，還能看到開關電源的核心器件。

通過觀察發現，意象65W?1A1C氮化鎵充電器采用反激開關電源寬范圍輸出，USB-A口由升降壓轉換電壓輸出，兩個接口由獨立的協議芯片控制。下面從輸入端開始深入了解整個電路設計情況。

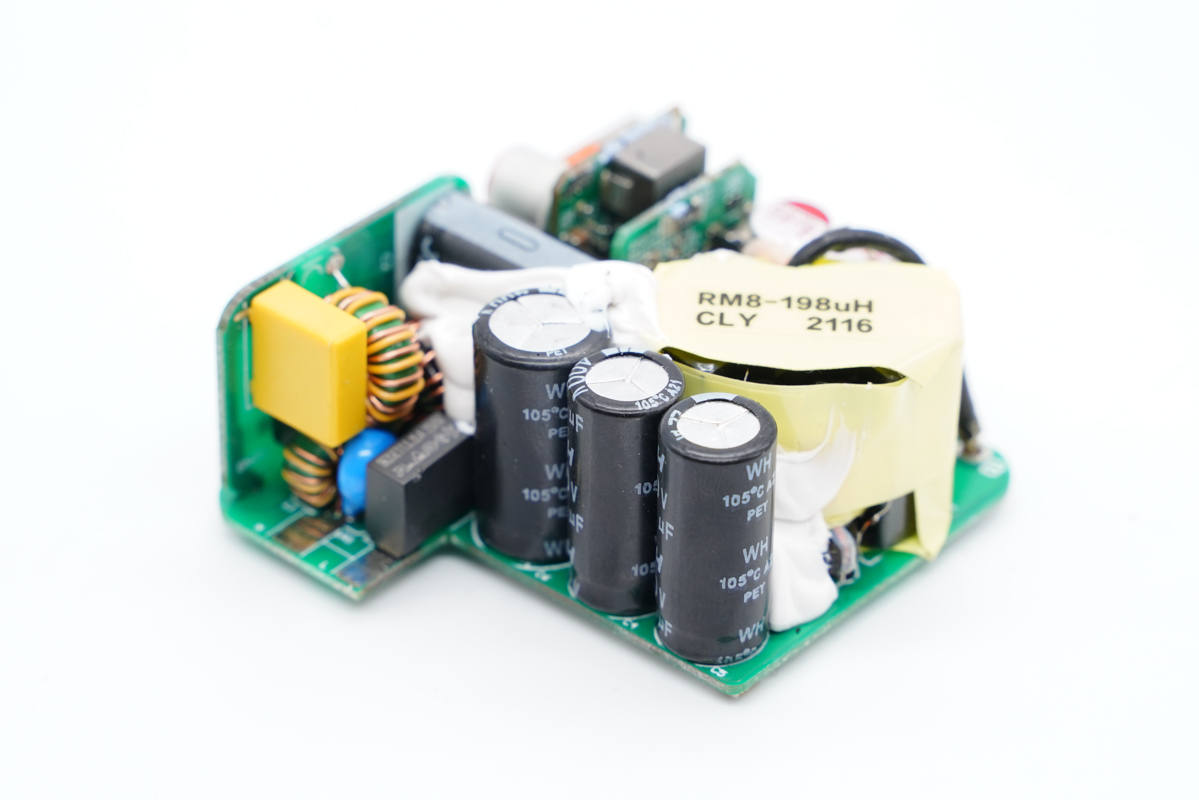

輸入端一覽，主板上有保險絲、壓敏電阻、共模電感、濾波電感以及三顆高壓濾波電解電容。

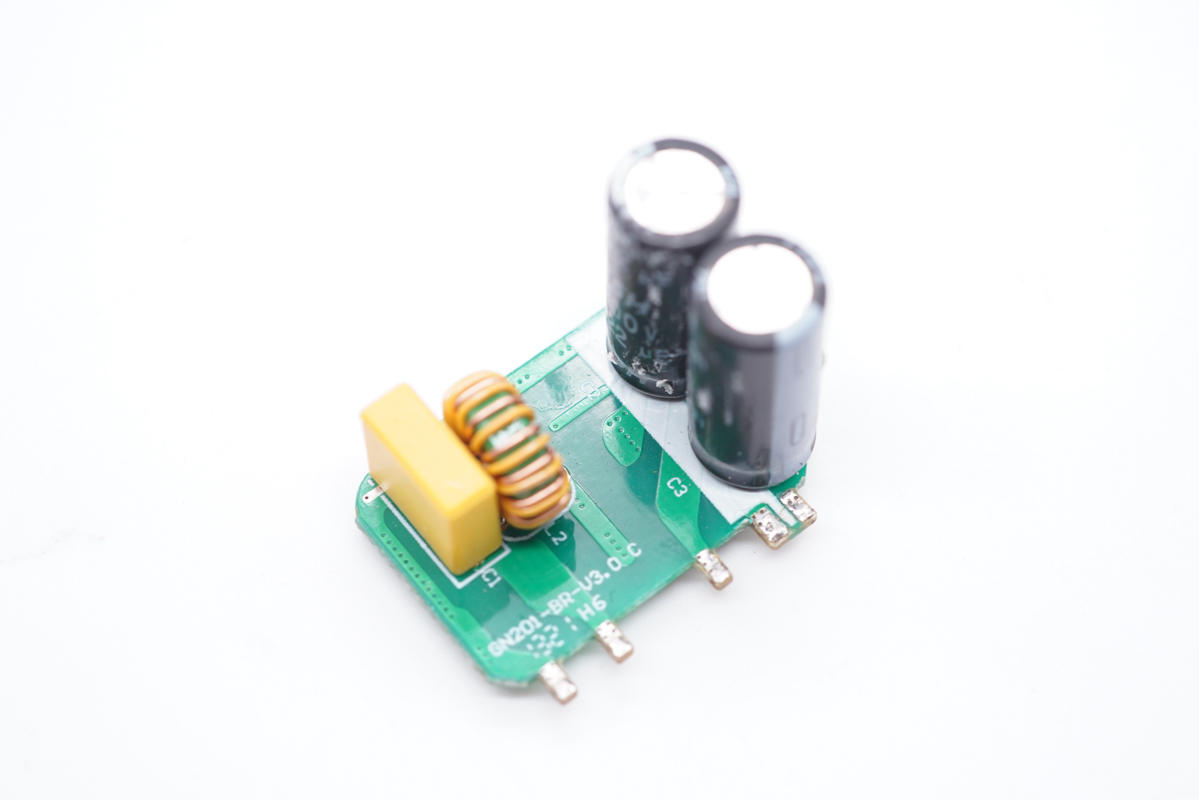

輸入端小板拆下，正面有安規X電容、第二顆共模電感以及兩顆高壓濾波電解電容。

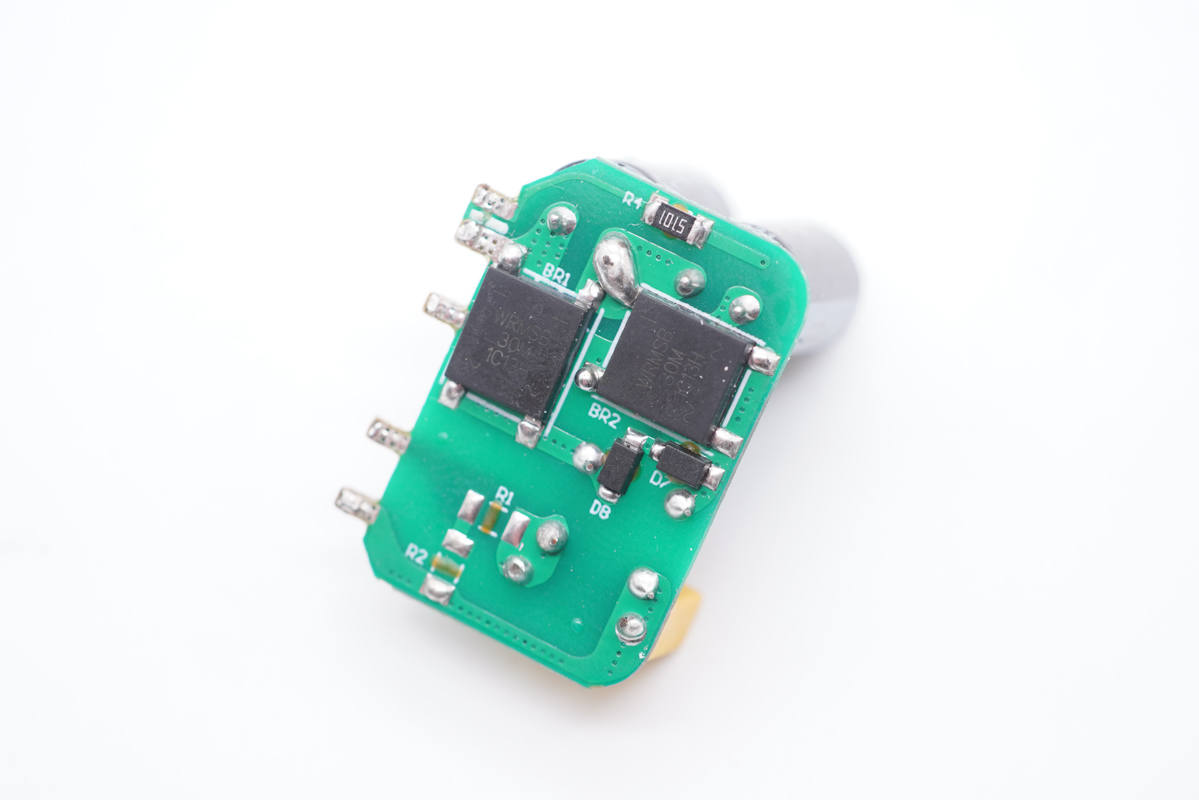

背面設有兩顆整流橋。

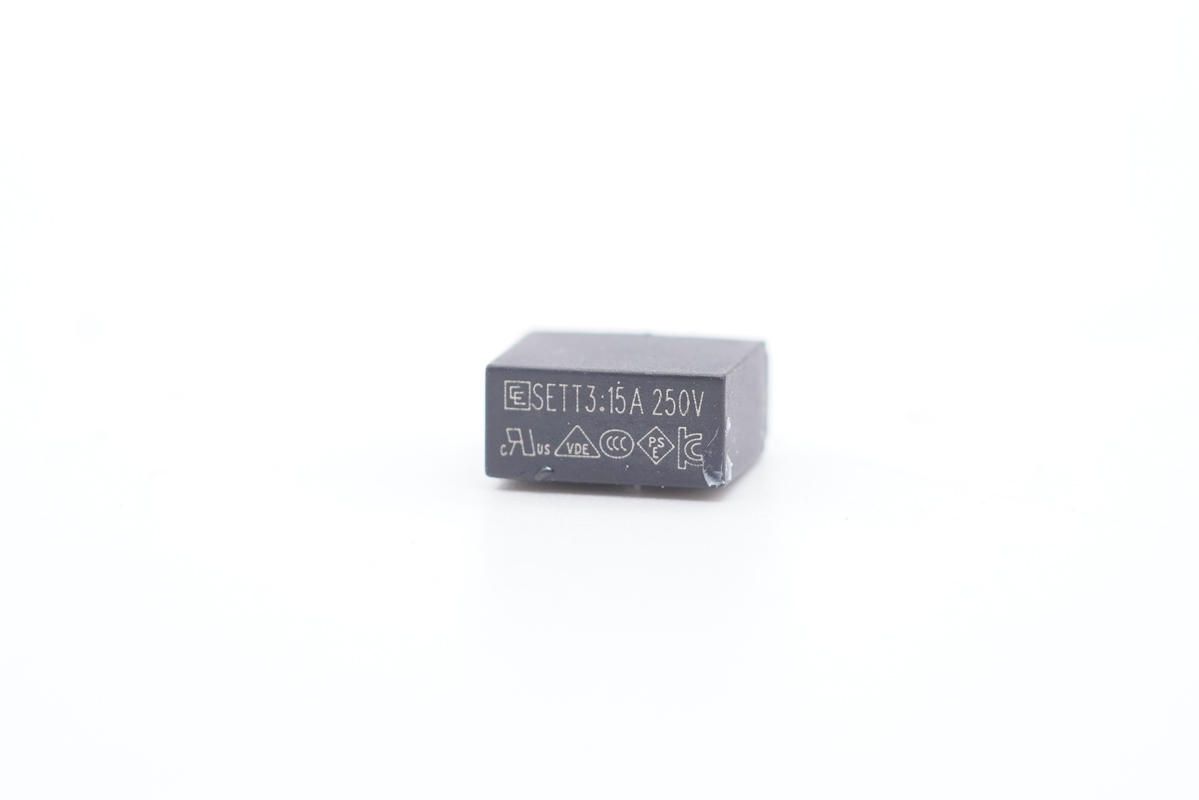

延時保險絲規格為3.15A 250V。

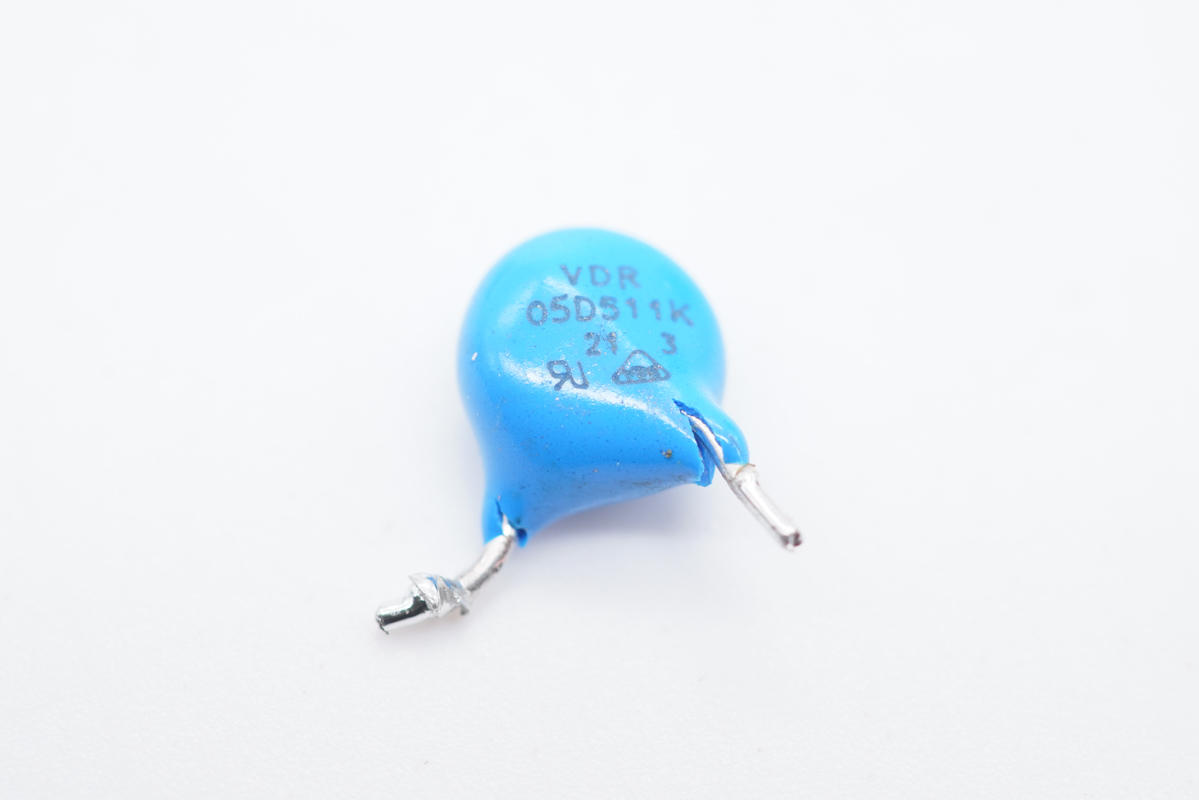

05D511K壓敏電阻特寫。

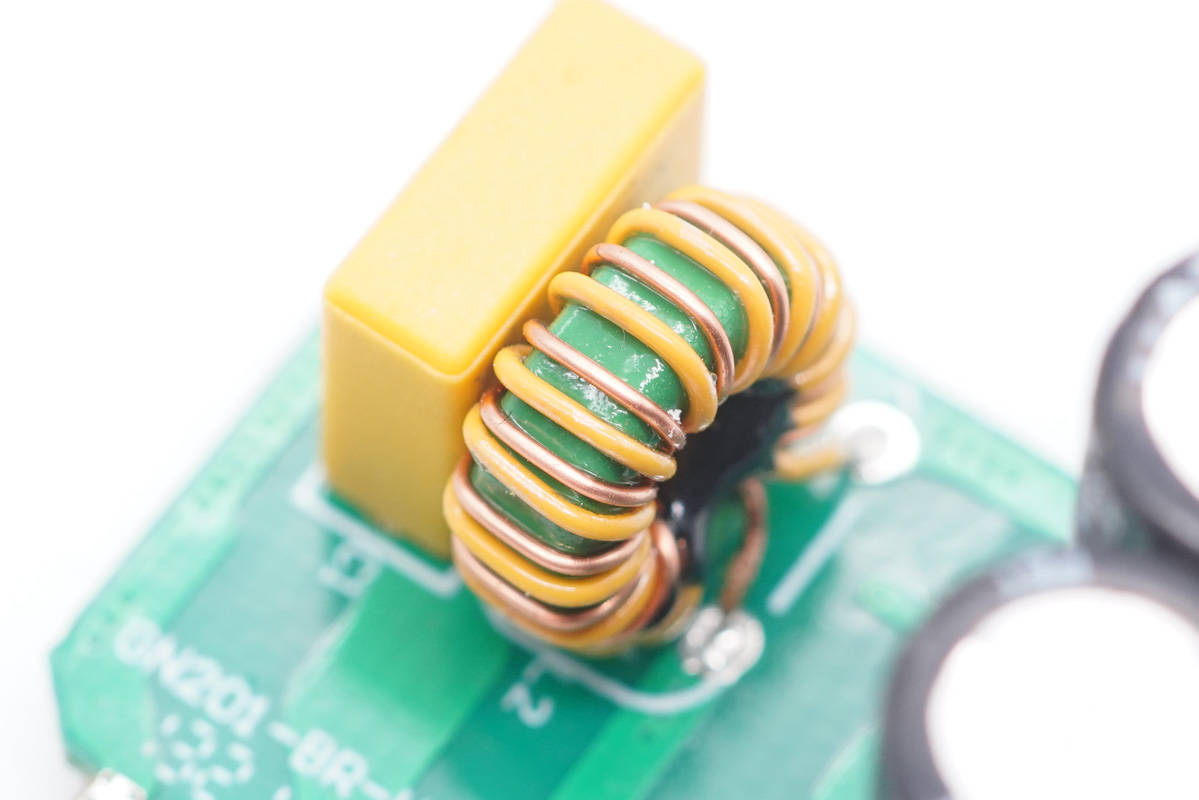

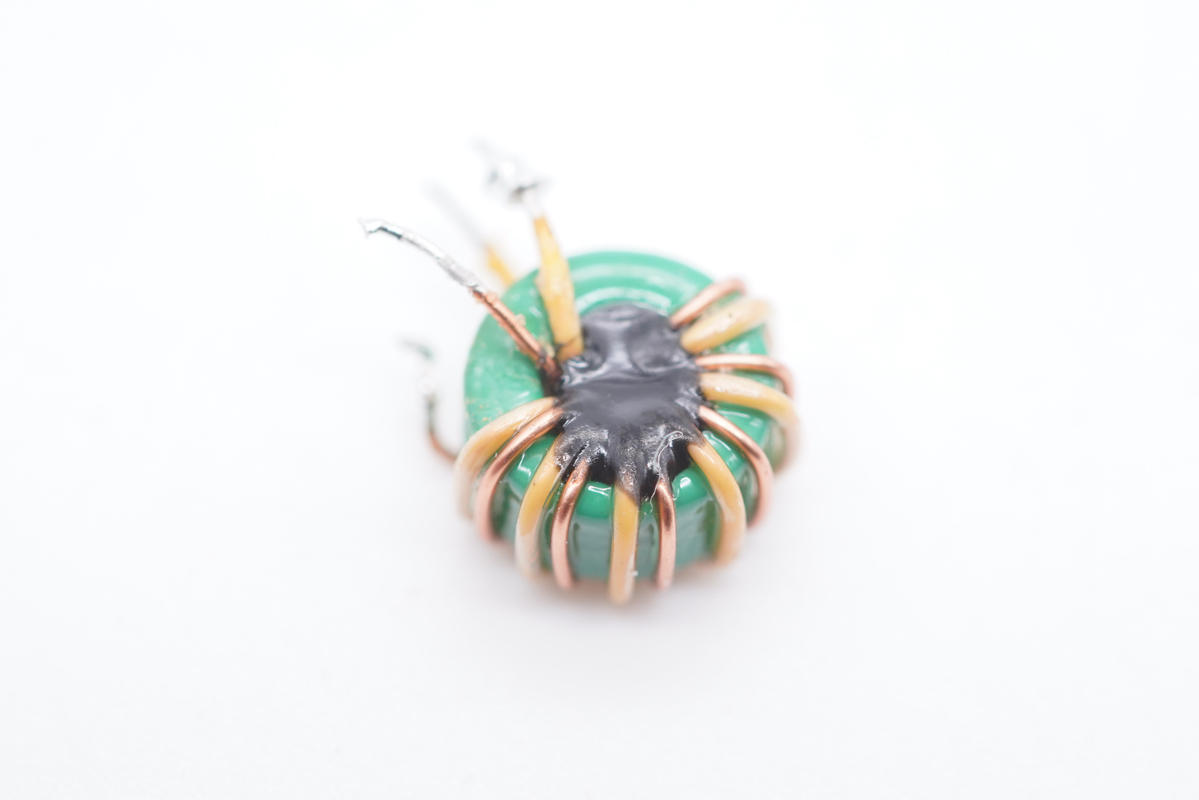

共模電感特寫，雙線繞制。

另一顆共模電感特寫，兩級設計，用于濾除EMI干擾。

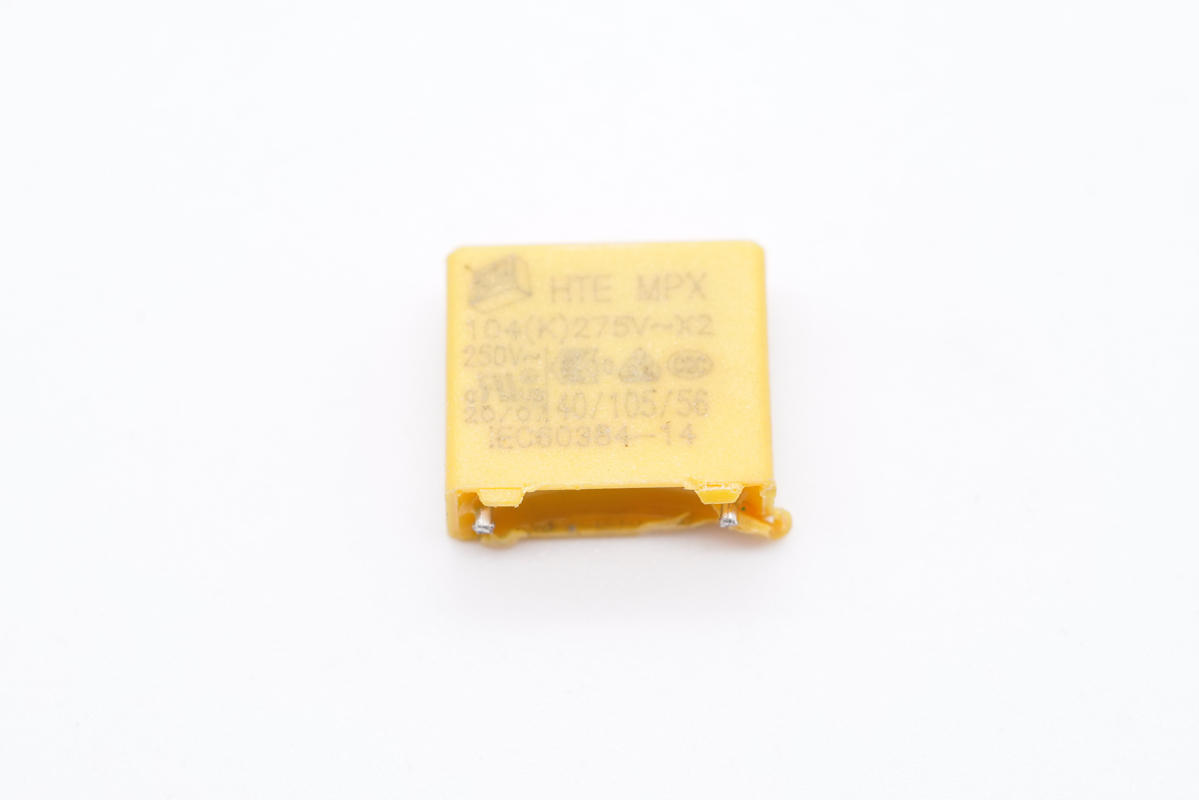

安規X電容特寫。

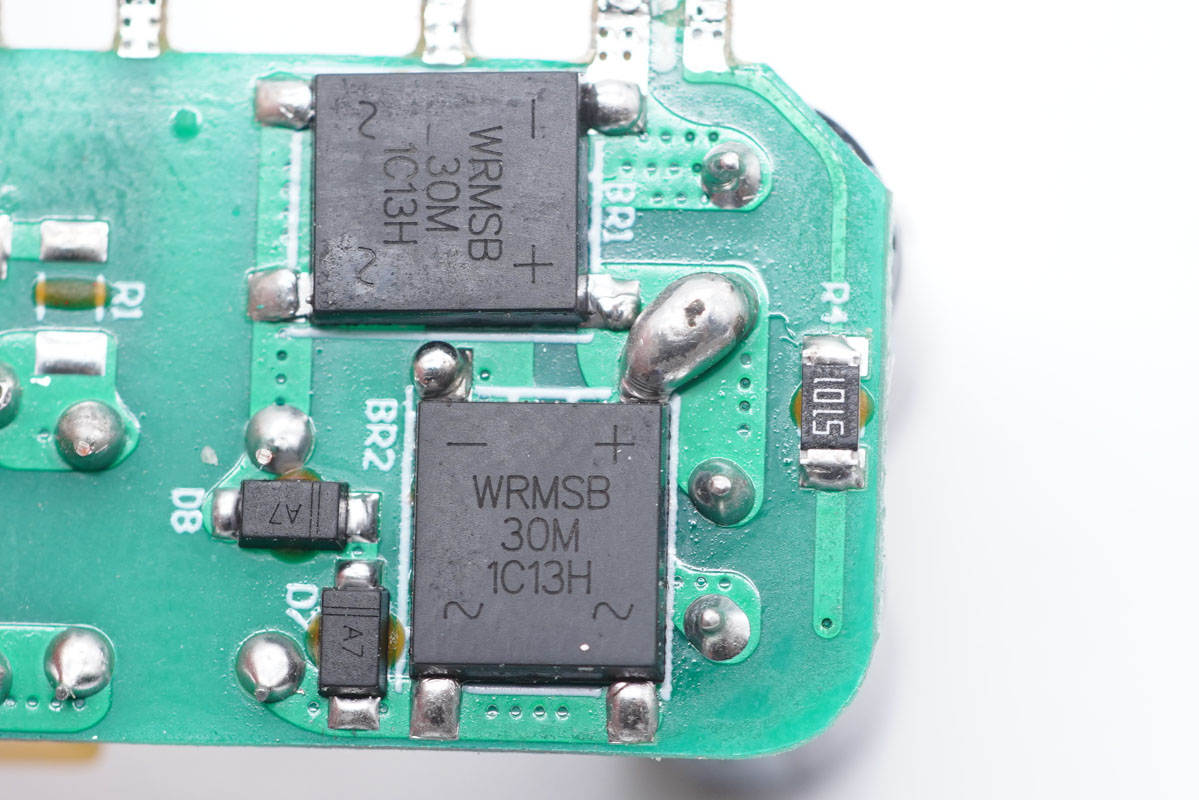

WRMSB30M整流橋來自沃爾德，采用兩顆以均攤發熱。

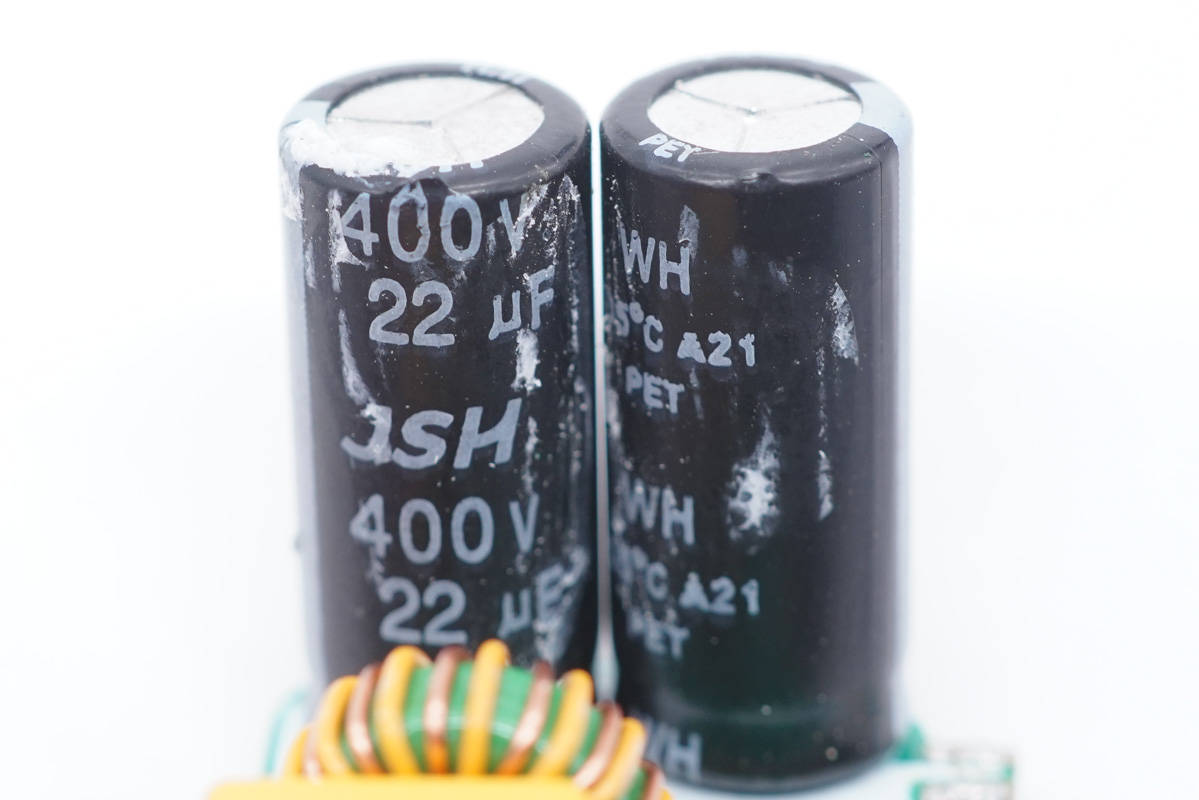

小板上的兩顆高壓濾波電解電容均來自益陽萬京源，且規格相同，都是400V 22μF。

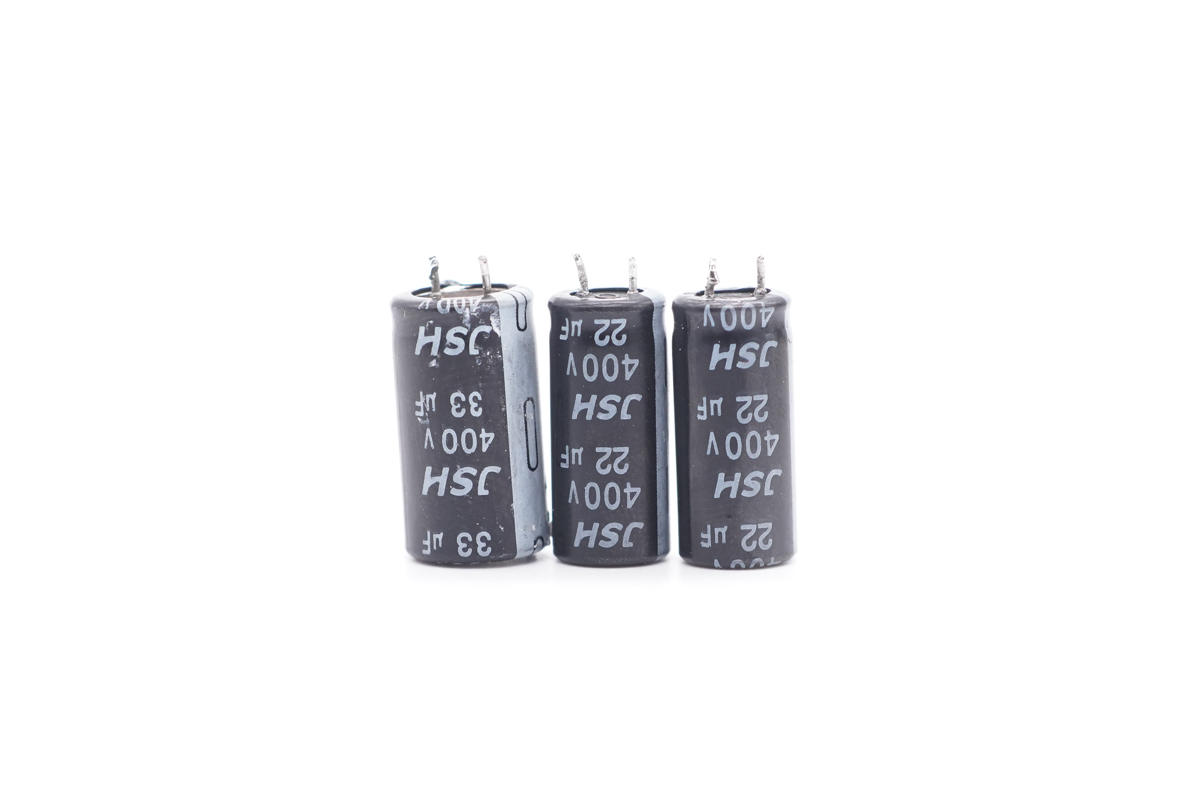

主板上的三顆高壓濾波電解電容也是來自萬京源，其中兩顆規格為400V 22μF，一顆規格為400V 33μF。

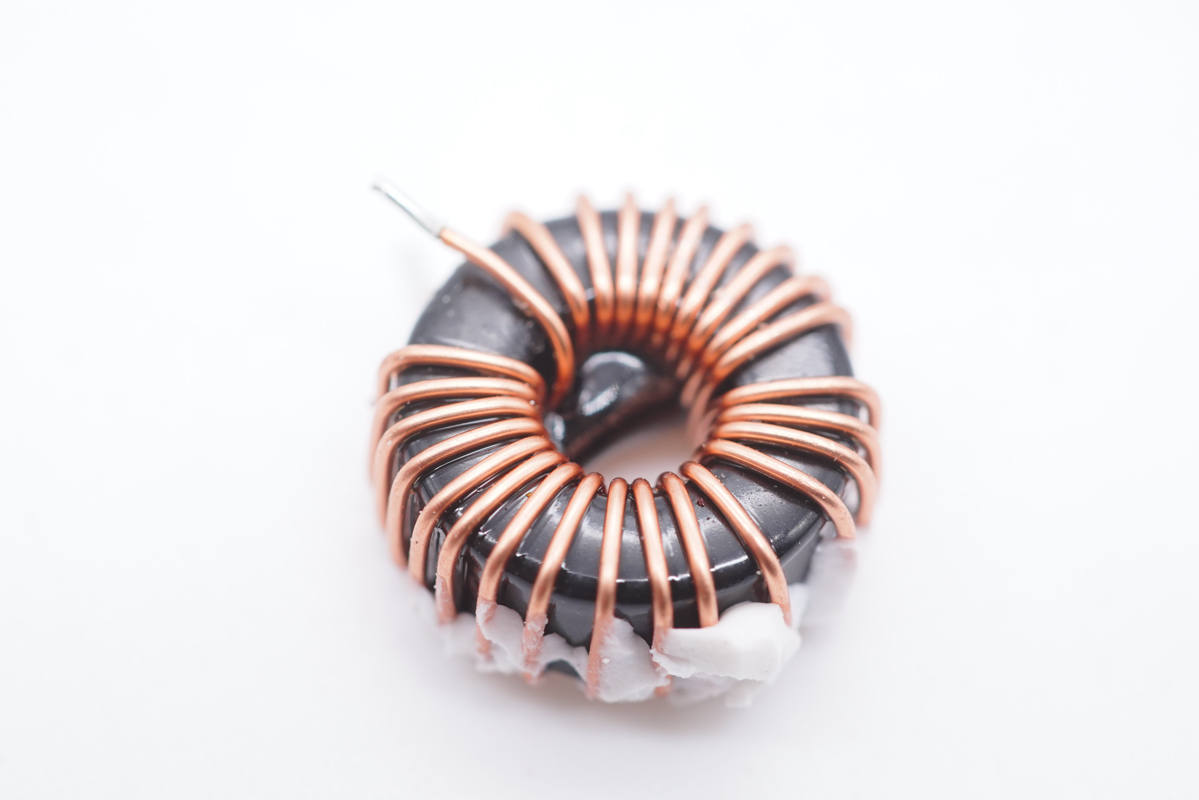

濾波電感特寫。

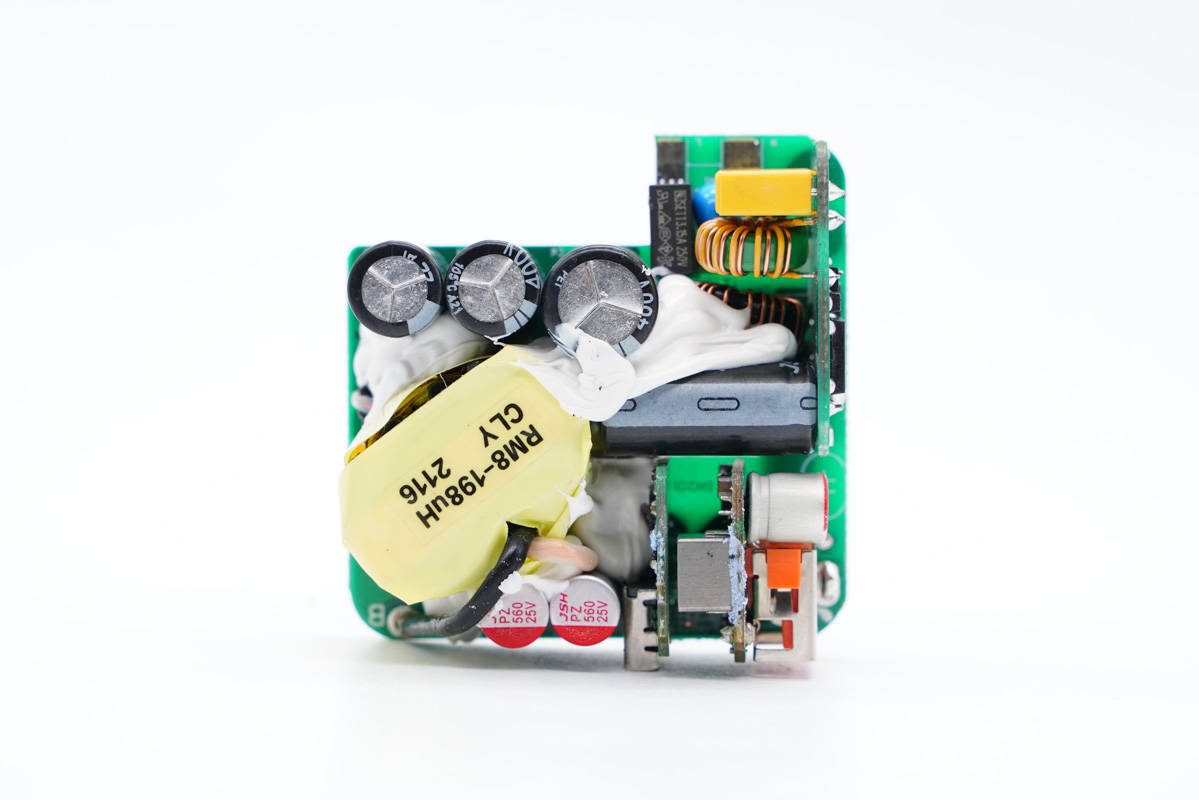

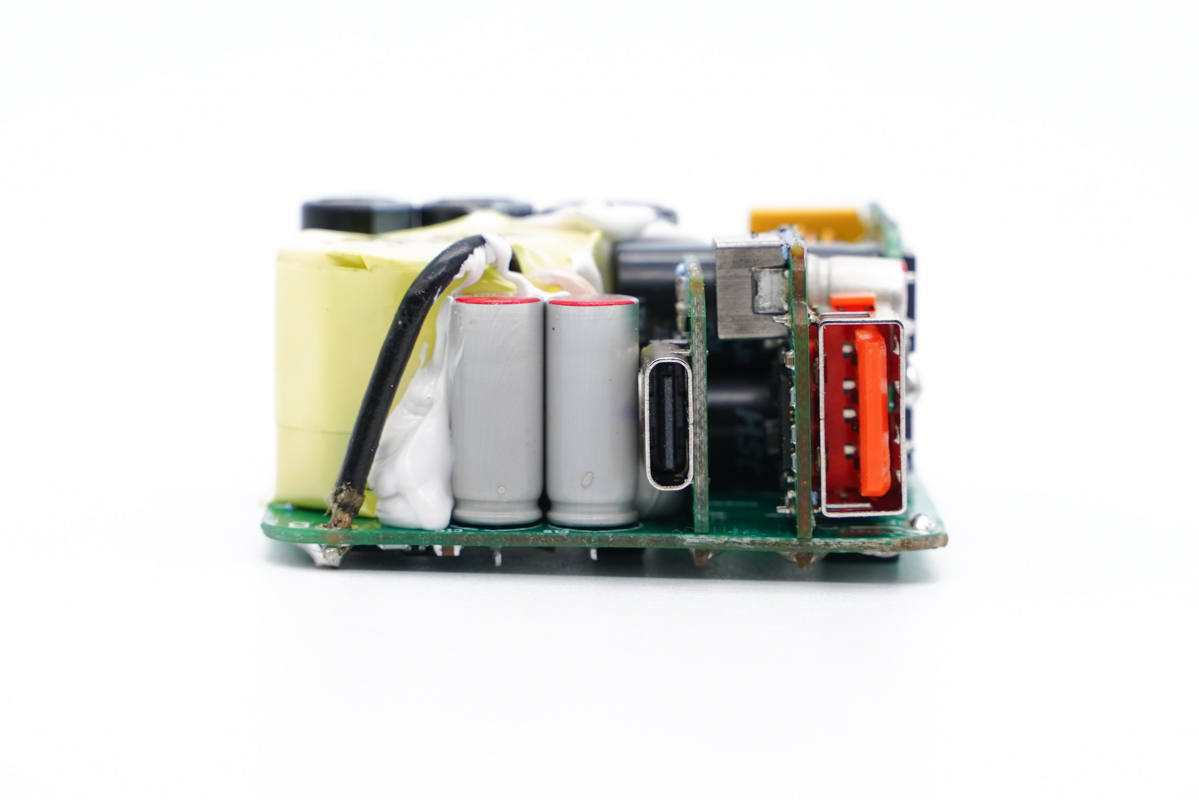

輸出端一覽，左側是變壓器和兩顆固態電容，右側兩個USB母座均焊接在小板上。

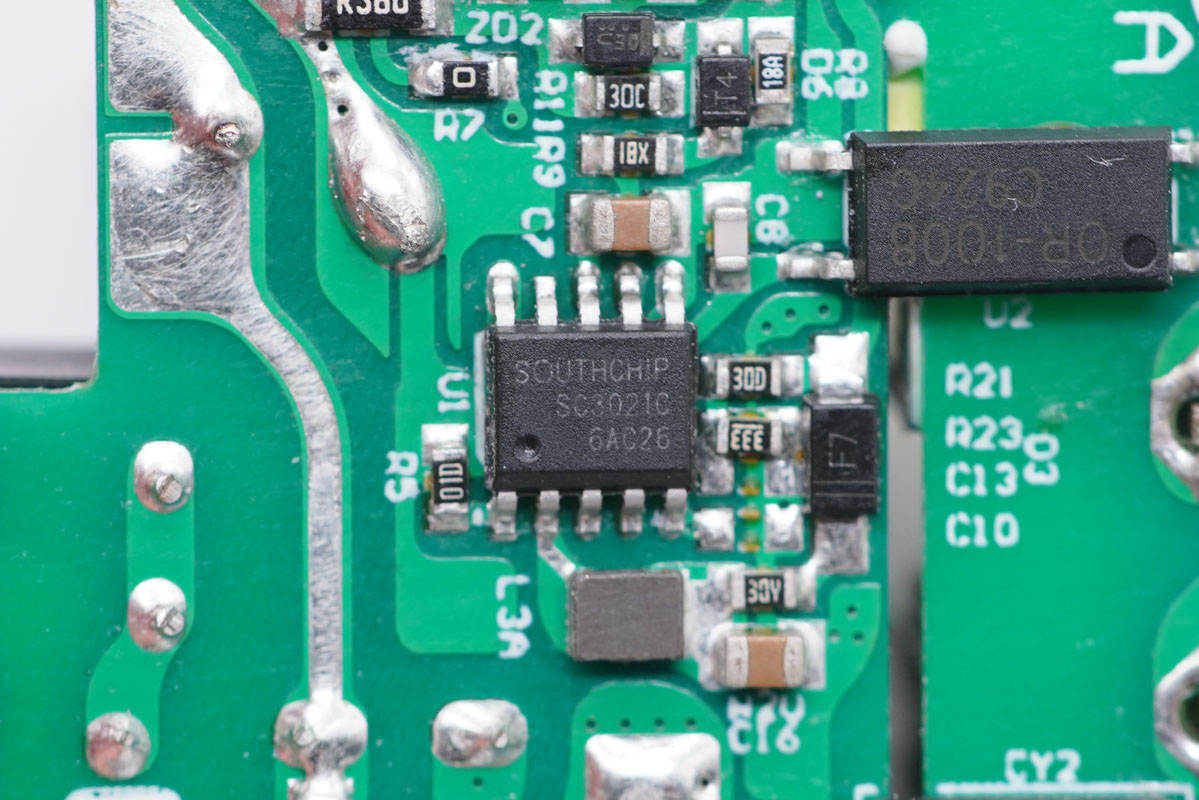

開關電源主控芯片采用南芯SC3021C，滿足各類高頻QR快充需求。SC3021C專有GaN直驅設計，省去外置驅動器或者分立驅動器件。集成分段式供電模式，單繞組供電，無需復雜的供電電路。內置高壓啟動及交流輸入Brown In/Out功能，集成了X-cap放電功能。SC3021C最高支持170KHz工作頻率，適用于繞線式變壓器。

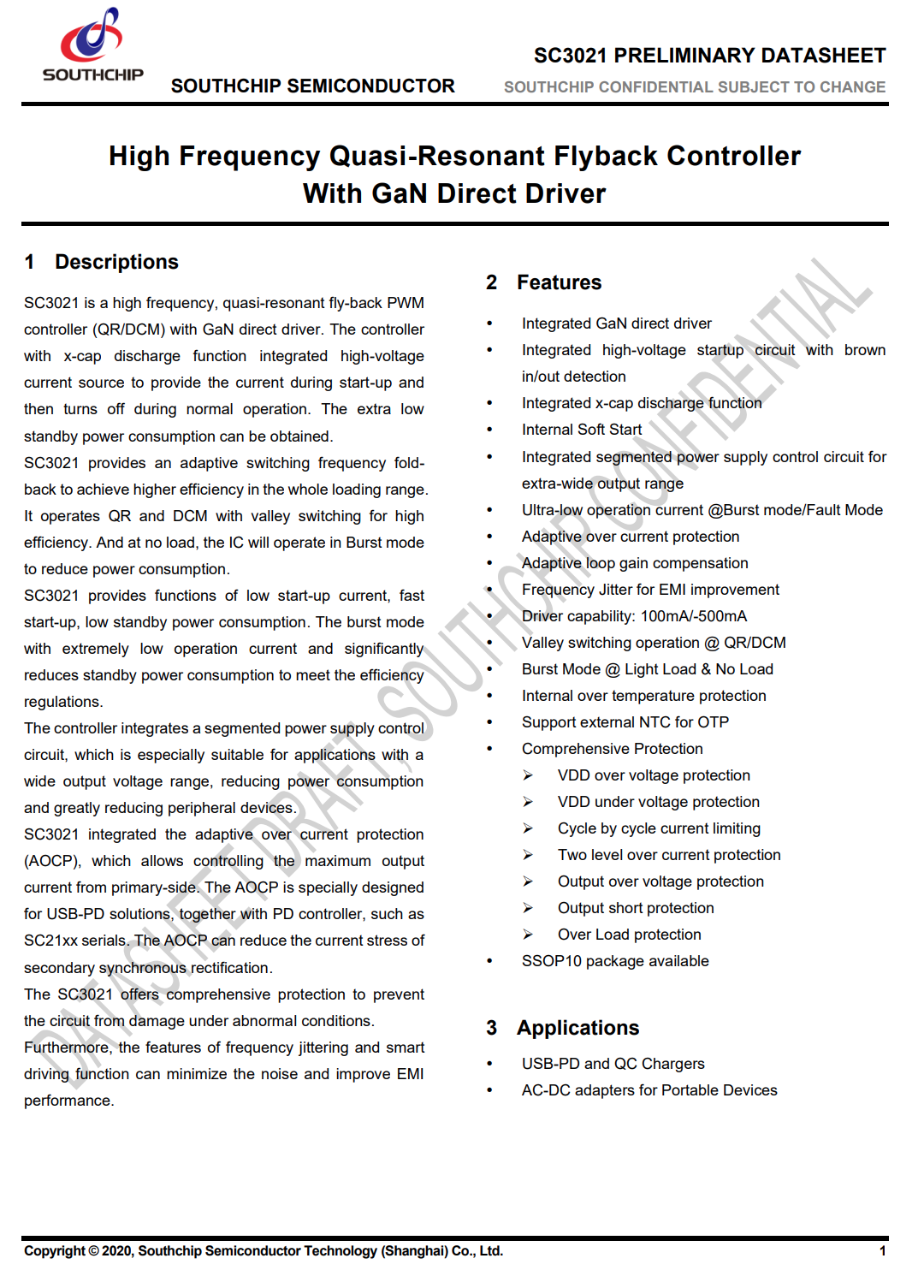

南芯SC3021C資料信息。

高壓開關MOS管采用英諾賽科INN650D02氮化鎵功率芯片，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

值得一提的是，INN650D02 “InnoGaN”開關管基于業界領先的8英寸生產加工工藝，是目前市面上最先量產的先進制程氮化鎵功率器件，這項技術的大規模商用將推動氮化鎵快充的快速普及。

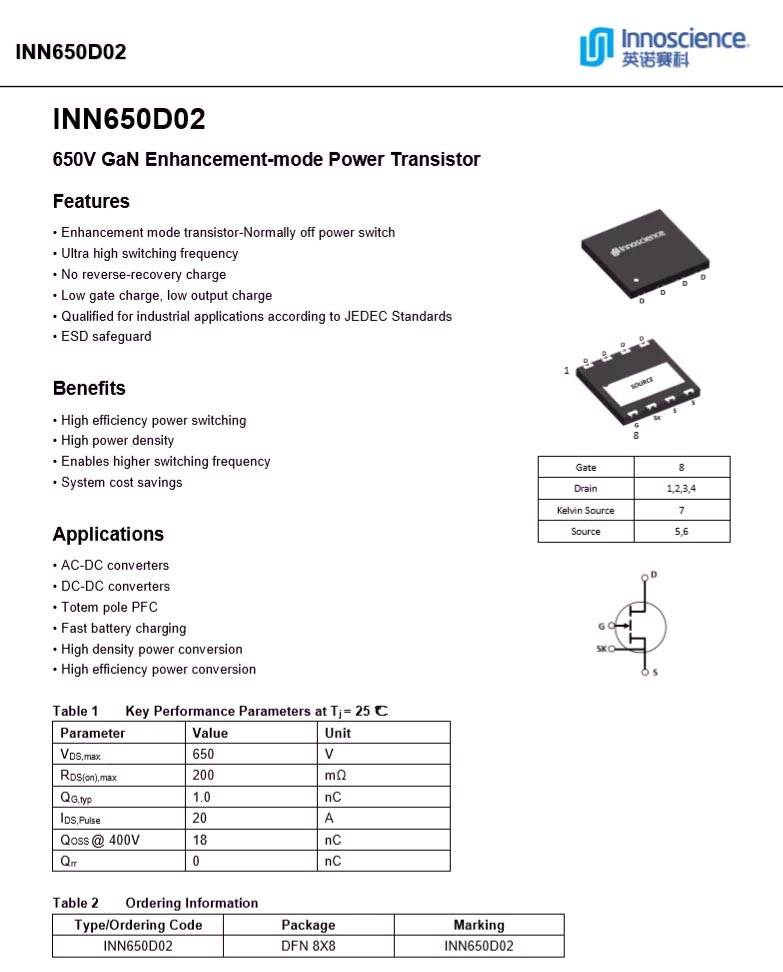

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被聯想小新100W雙C口氮化鎵快充、努比亞30W氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W PD氘鋒氮化鎵快充、飛頻65W?PD氮化鎵充電器、魅族65W氮化鎵充電器等多款產品采用，芯片質量獲得市場認可。

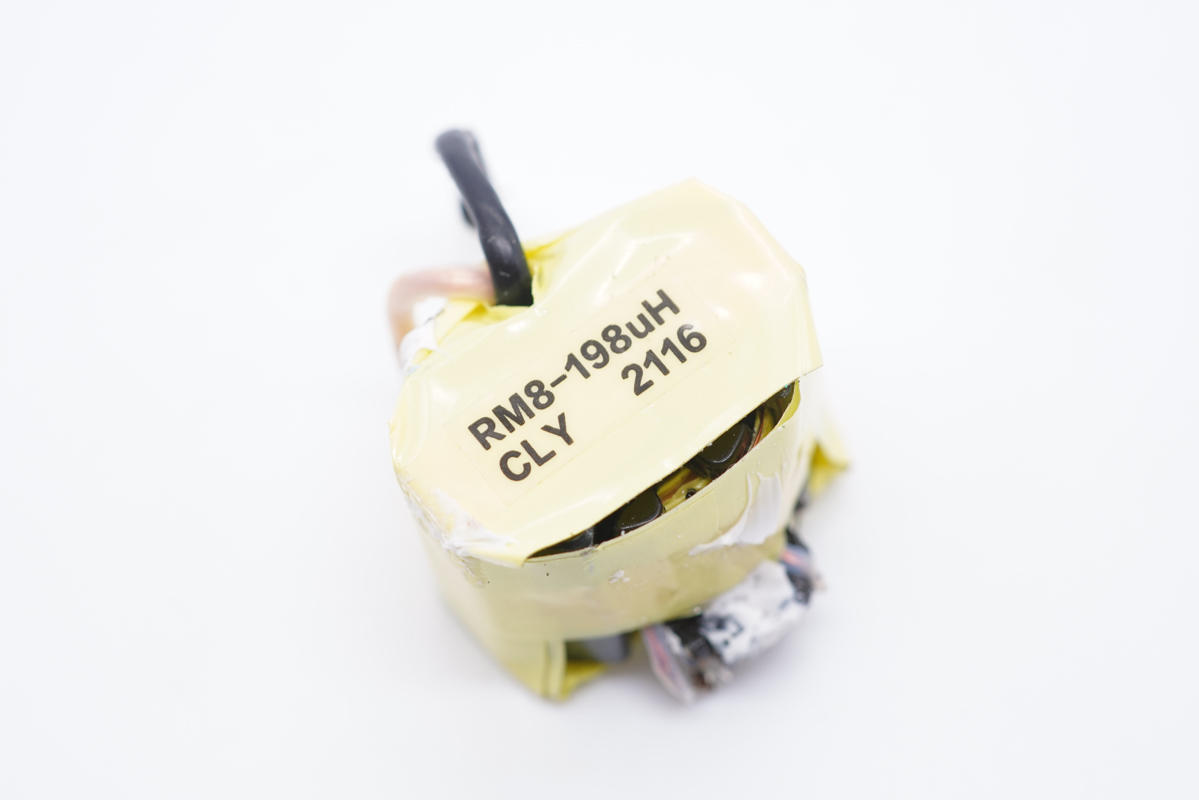

變壓器特寫。

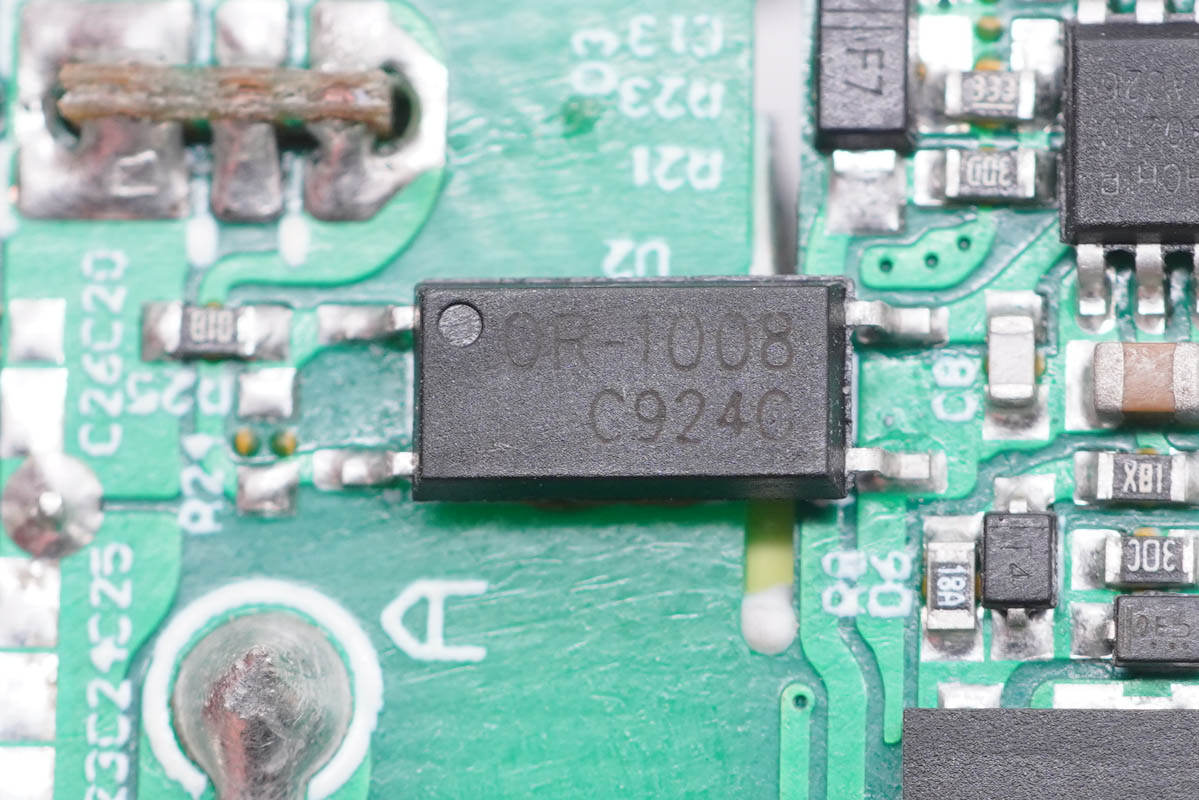

OR-1008光耦，用于初級次級通信，反饋調節輸出電壓。

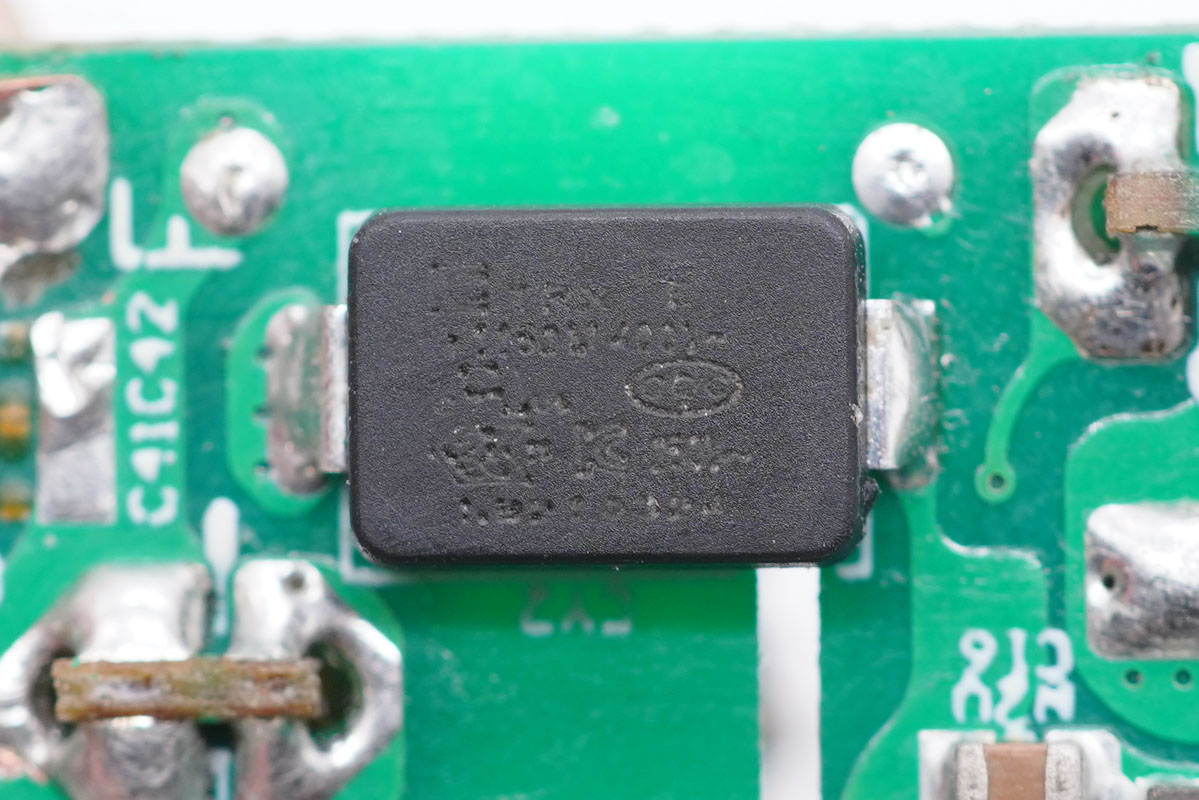

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

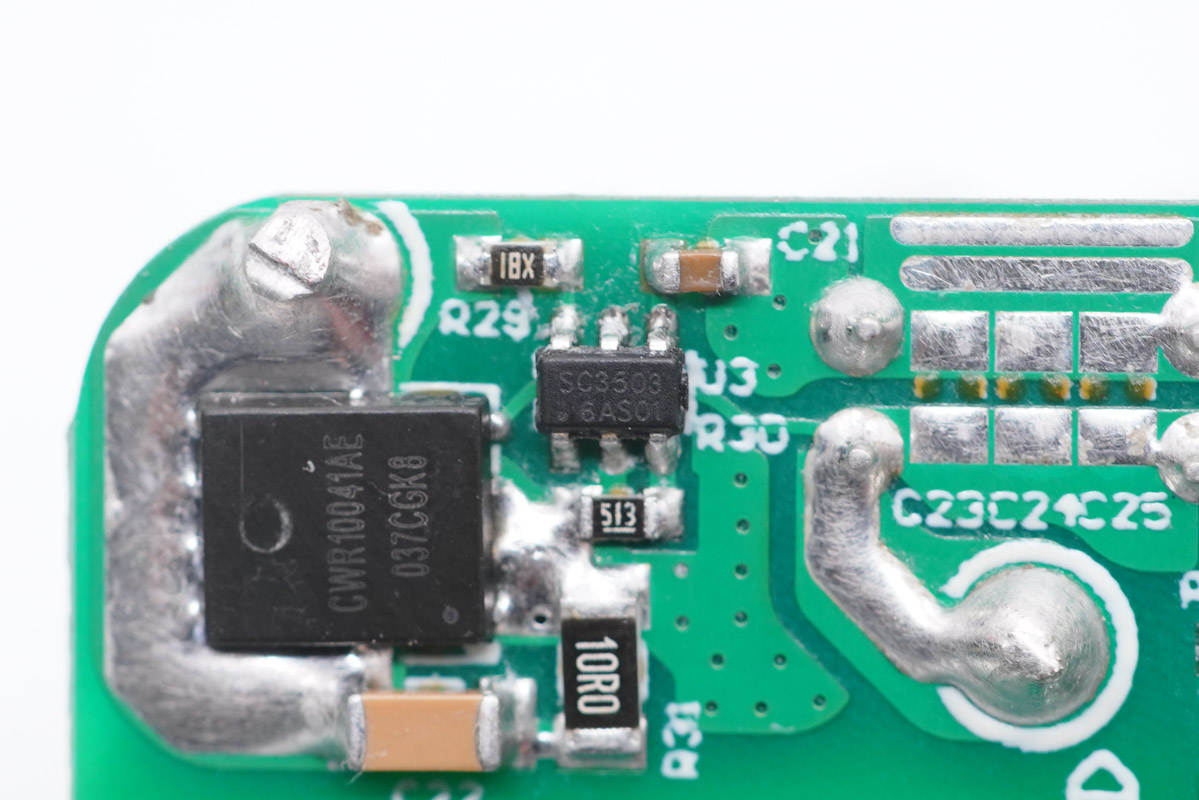

同步整流控制器采用南芯半導體SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬輸出范圍反激適配器應用。

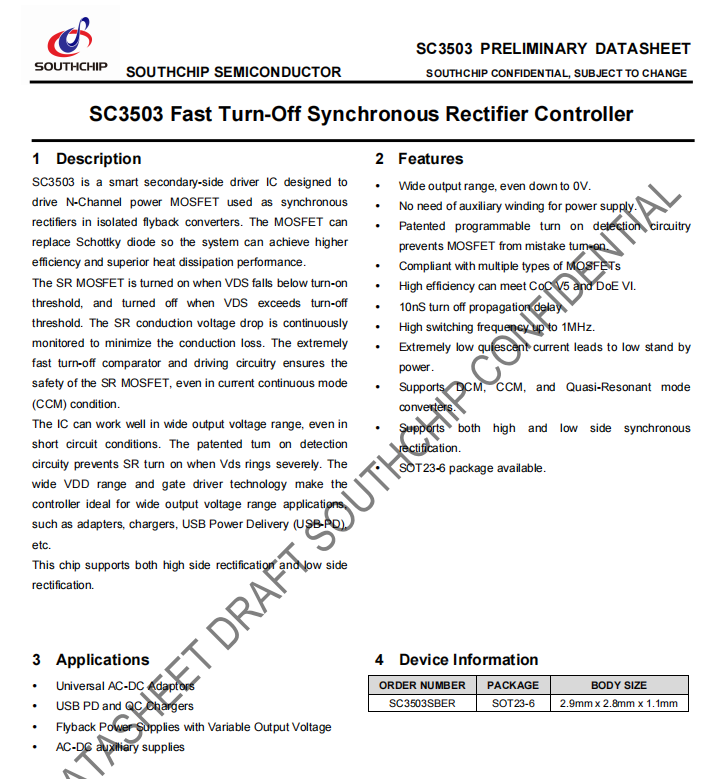

南芯SC3503資料信息。

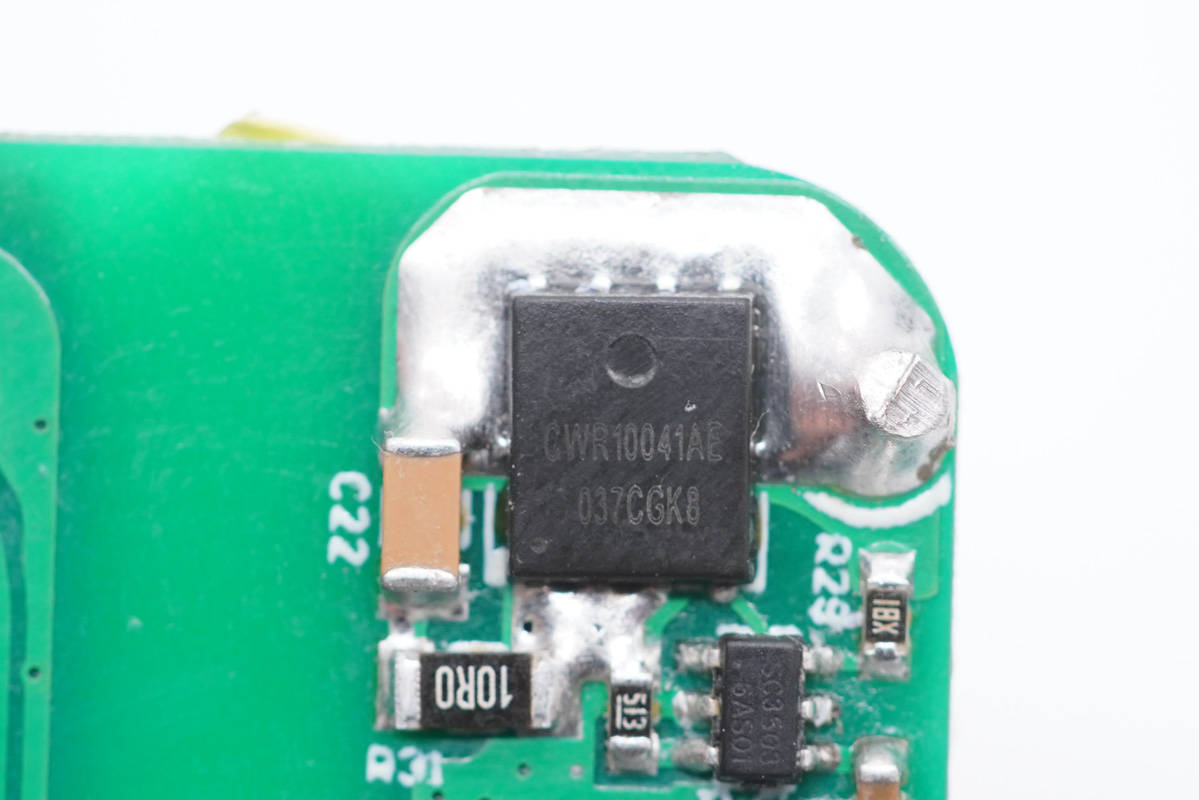

同步整流管特寫，絲印CWR10041AE。

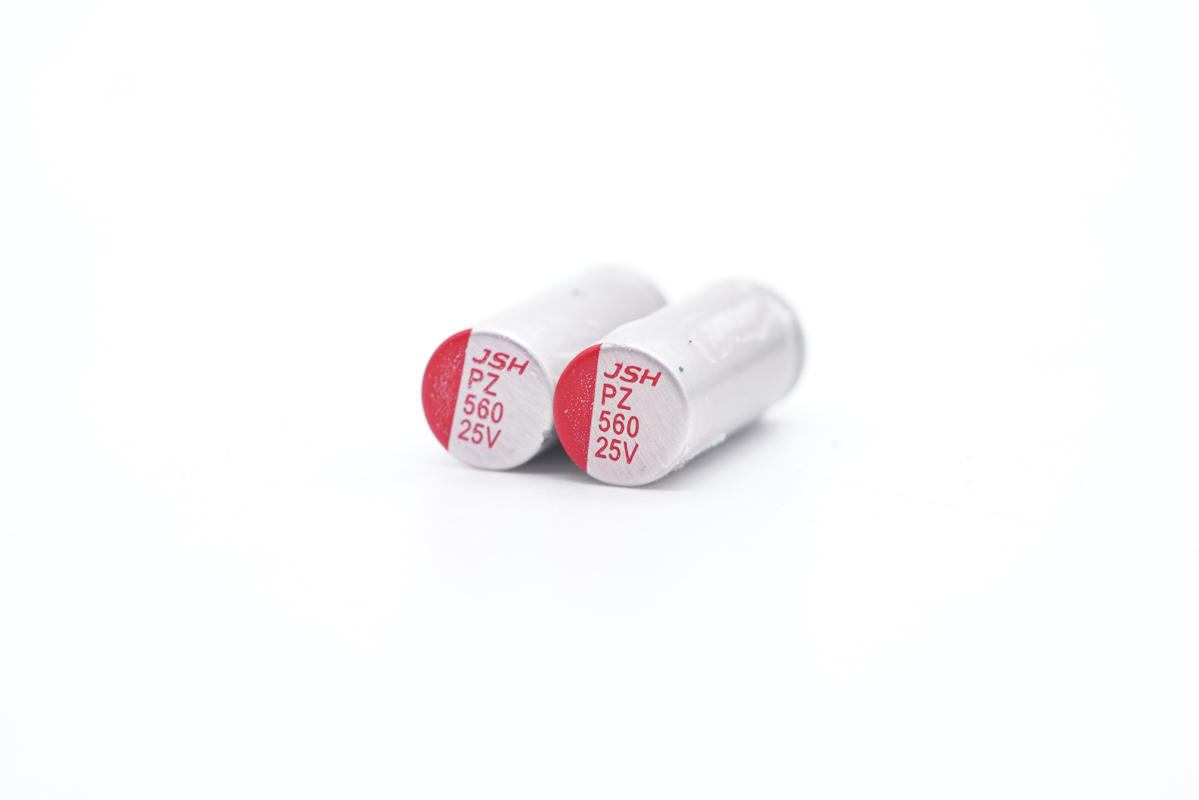

兩顆輸出濾波固態電容也是來自萬京源，規格均為25V 56μF。

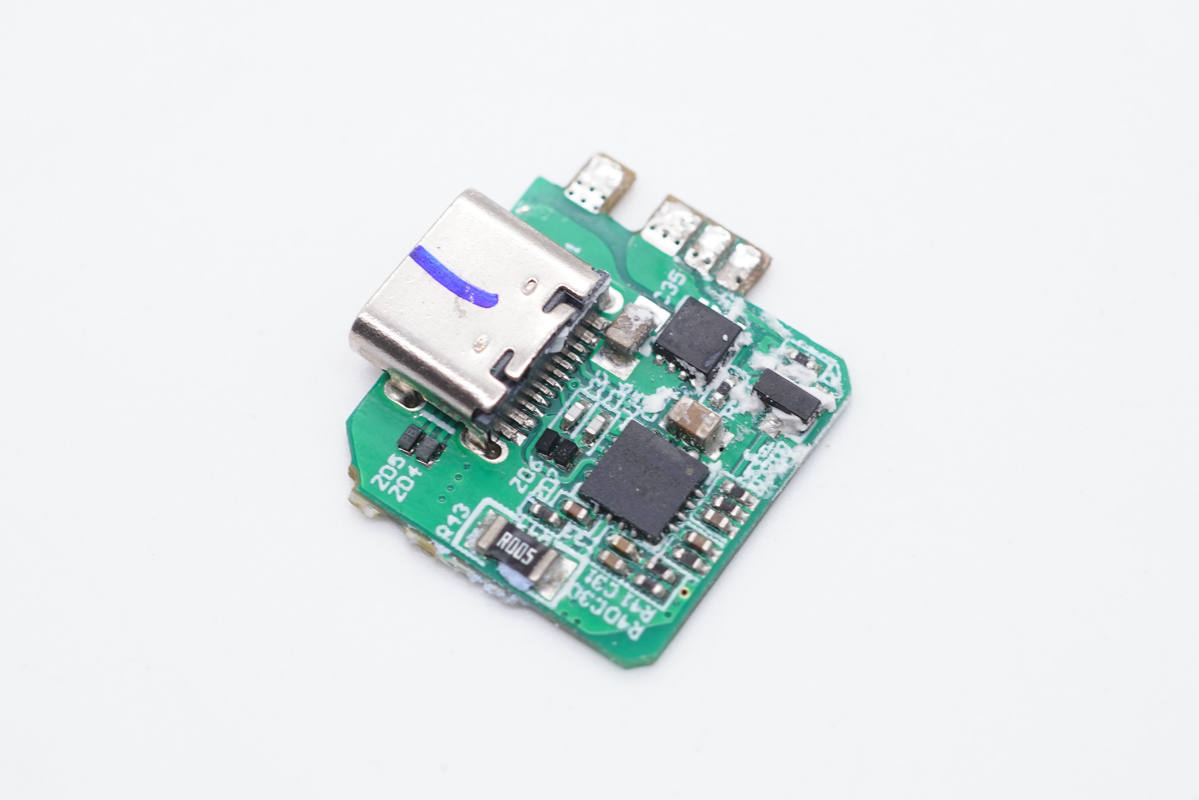

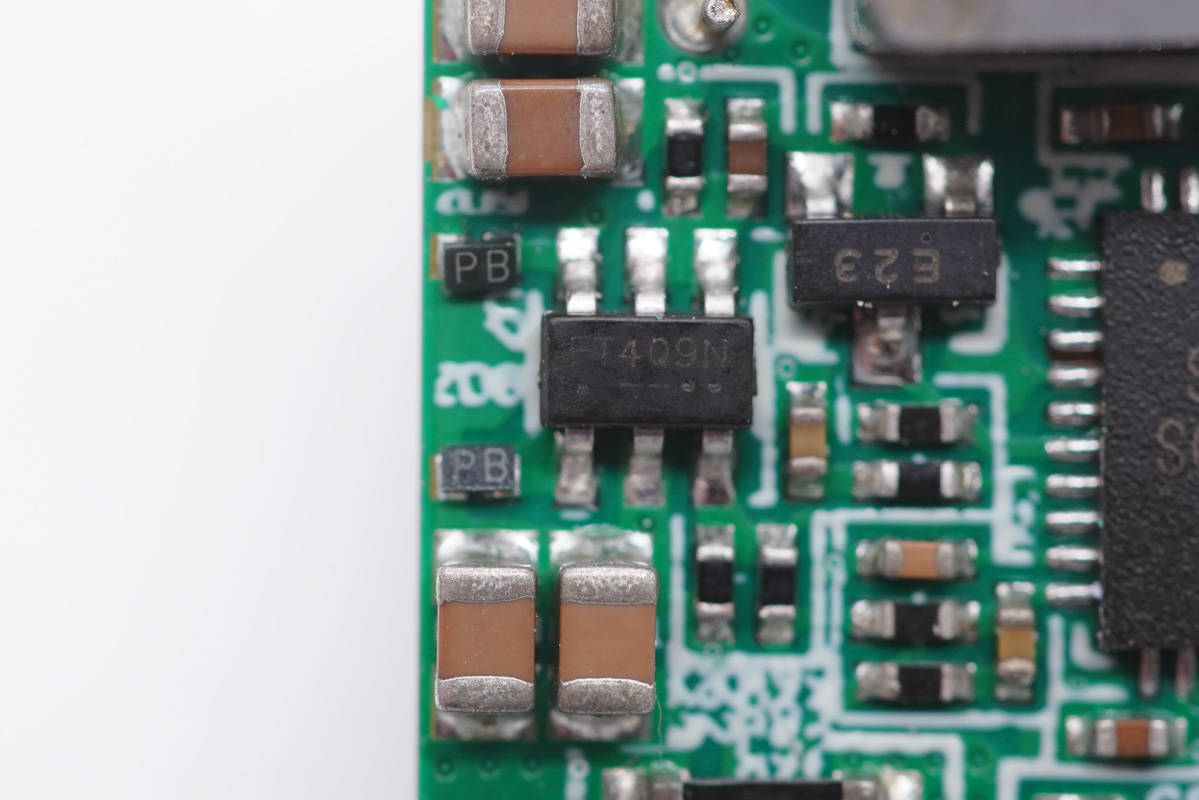

C口母座所在小板正面設有協議芯片以及輸出VBUS開關管。

背面沒有元器件。

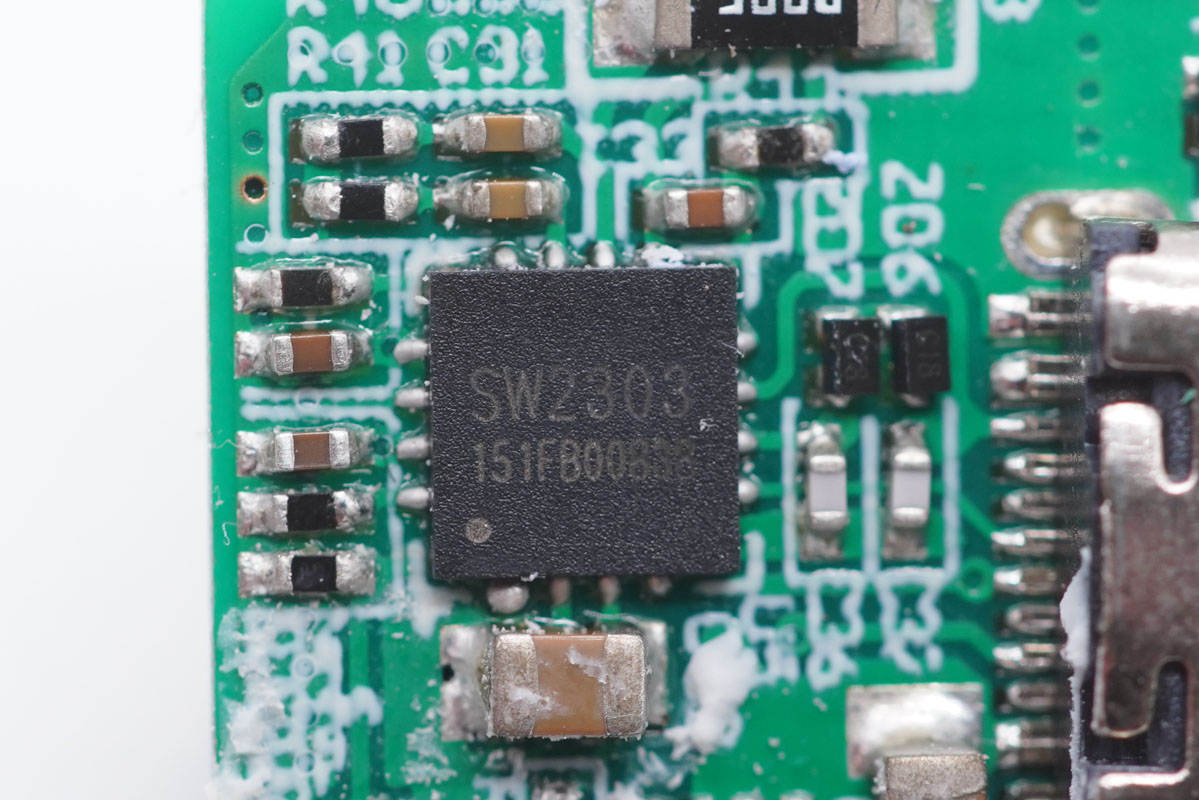

C口協議芯片采用珠海智融SW2303，通過高通QC5認證，是業內第一顆非MCU架構的QC5認證協議芯片。這是一款高集成度USB Type-C/Type-A接口快充協議芯片，支持PD、QC、FCP、高低壓SCP、AFC、SFCP以及PE等主流快充協議；支持光耦反饋和FB反饋兩種工作模式；支持4KV ESD HBM。

SW2303集成了CV/CC控制環路，Type-C接口邏輯，快充協議控制器，以及多種安全保護功能。配合AC-DC或DC-DC以及少量的外圍元器件，即可組成完整的高性能的Type-C/Type-A口快速充電解決方案。

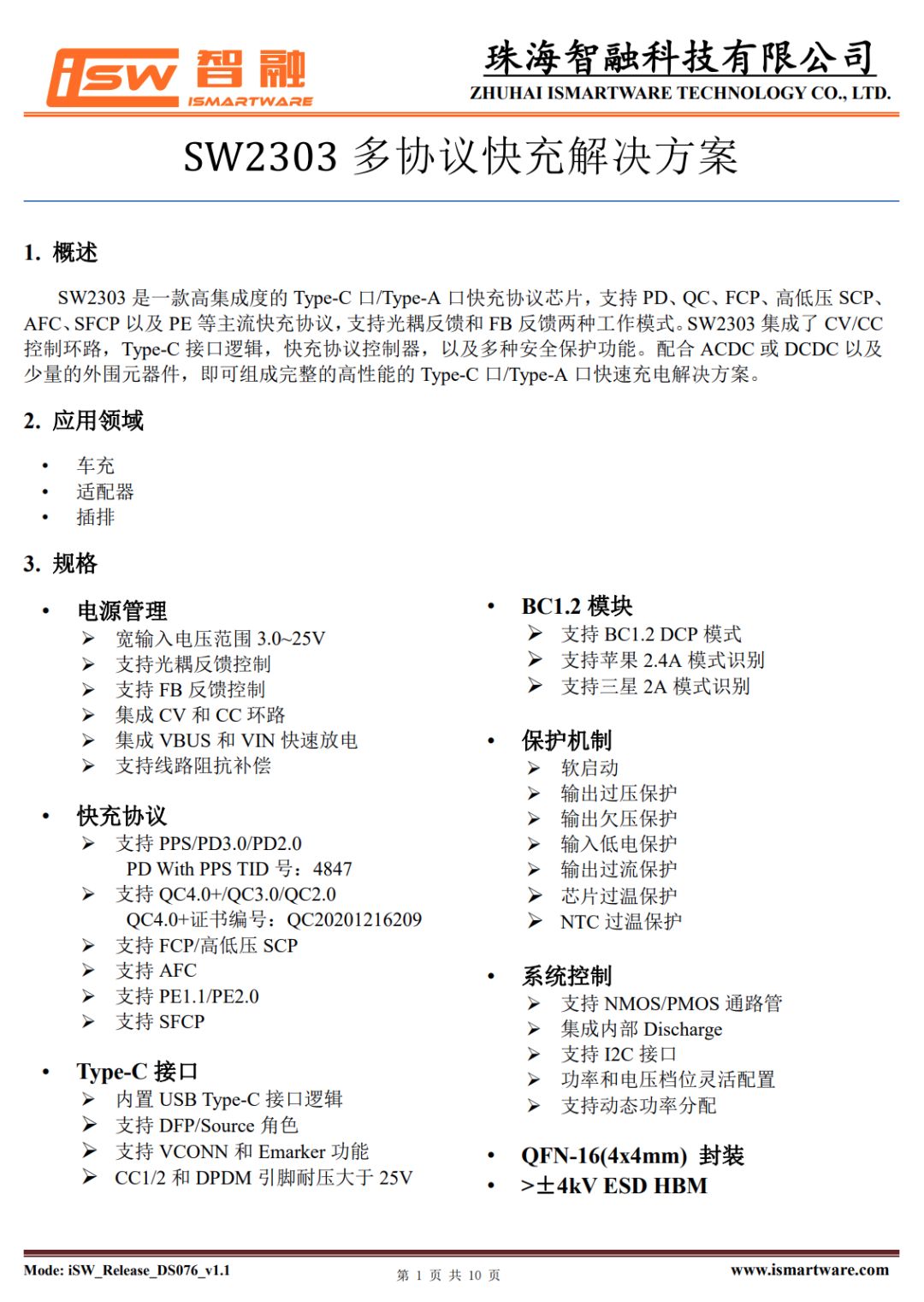

智融SW2303資料信息。

充電頭網拆解了解到，智融SW2303此前還被宜麗客45W PD快充、科訊迷你20W PD快充充電器使用，此外智融其它快充協議芯片還被還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

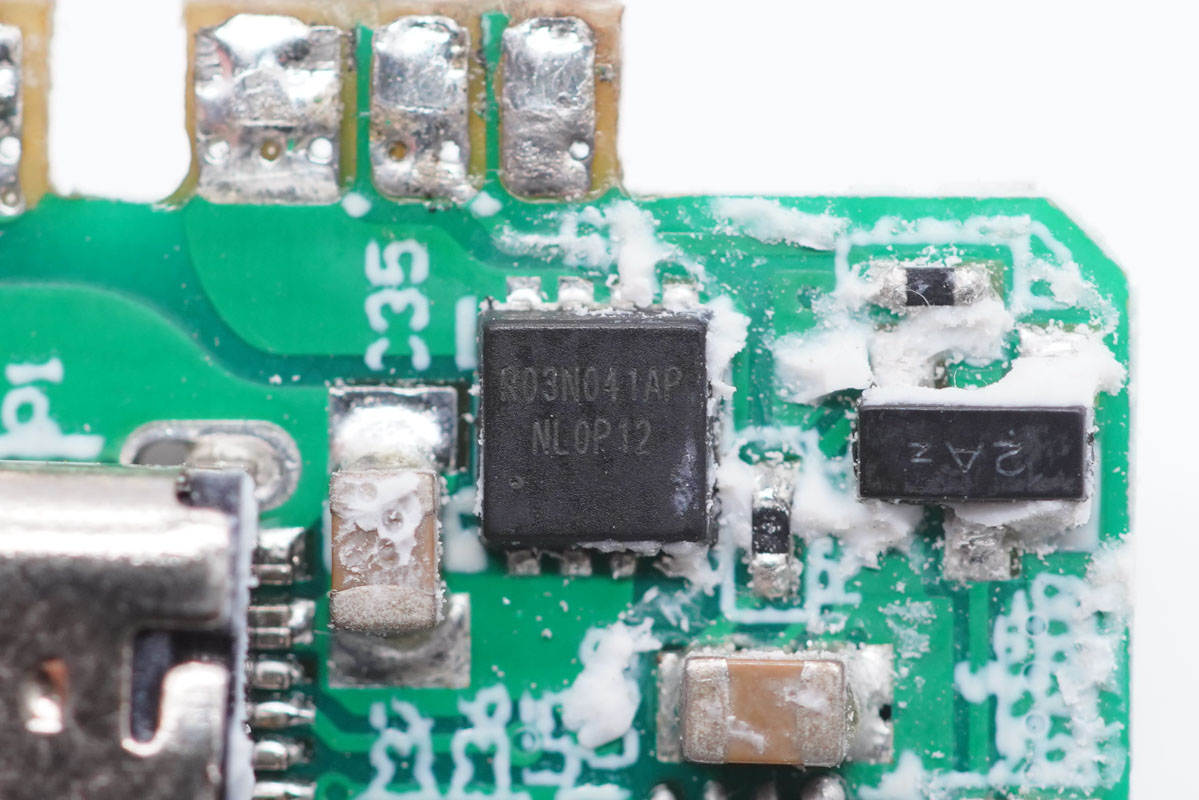

輸出VBUS開關管絲印R03N041AP。

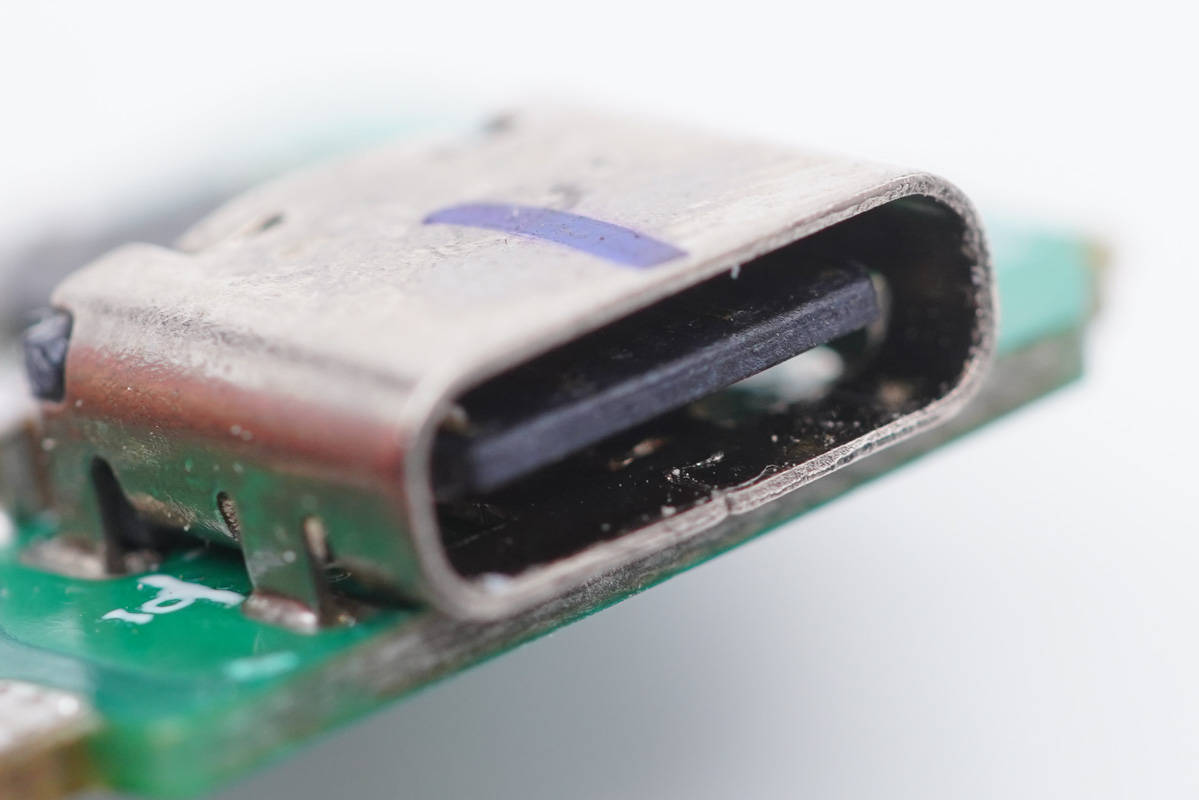

USB母座特寫，過孔焊接。

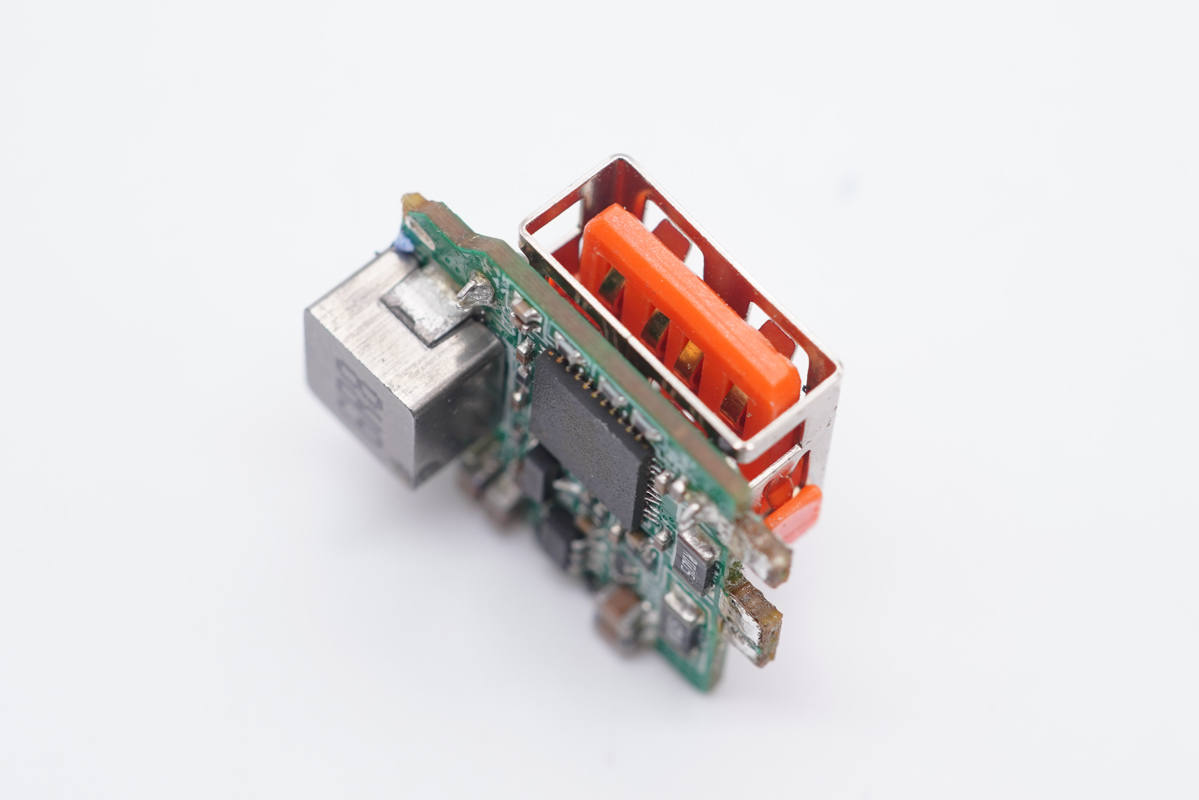

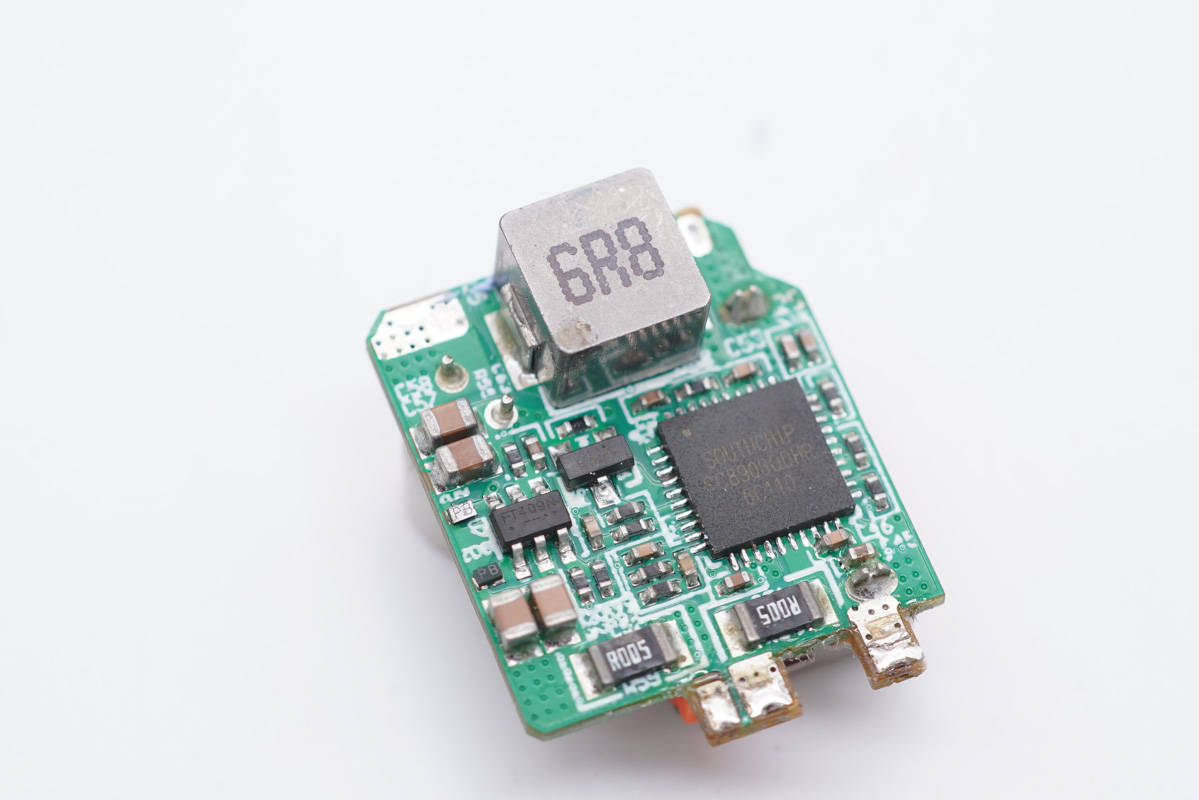

A口母座所在小板一面設有升降壓轉換器、電感以及協議芯片。

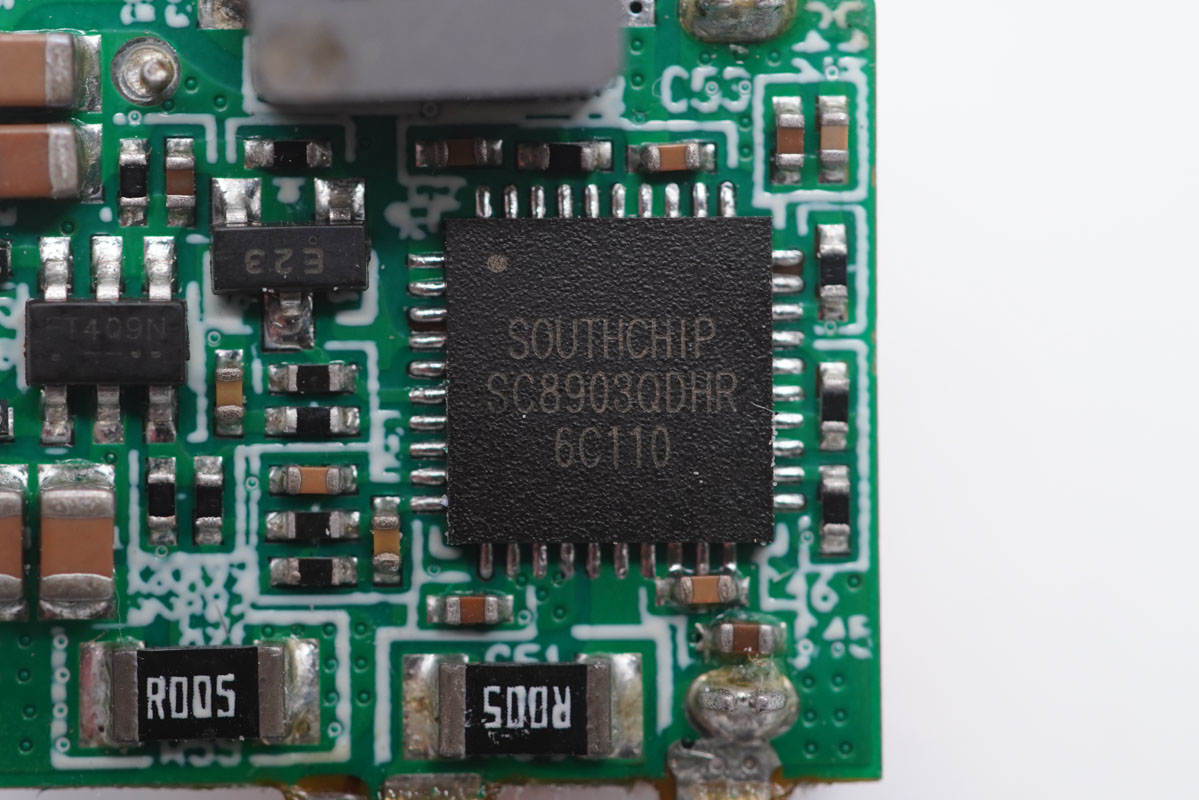

USB-A接口采用南芯半導體的同步升降壓芯片SC8903進行電壓轉換。該芯片是一顆內部集成四管H橋的高效率同步升降壓轉換器，支持最高24V工作電壓，支持動態輸出電壓控制，開關頻率可調節，具有可編程的輸入和輸出電流限制，支持多種保護功能。

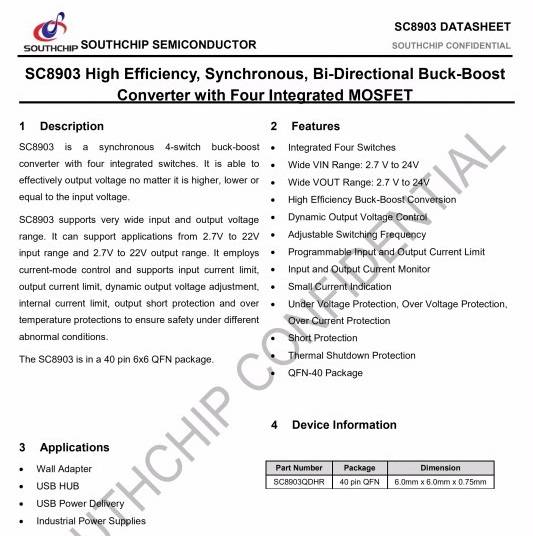

南芯SC8903規格資料。充電頭網了解到，南芯SC8903此前已被mophie 65W 1A1C氮化鎵快充、邦克仕65W 1A1C氮化鎵快充、SlimQ 65W 1A1C氮化鎵快充、傲基65W雙C口氮化鎵充電器、Anker PowerCore Fusion PD超級充、MOMAX 66W USB PD充電器等產品采用。

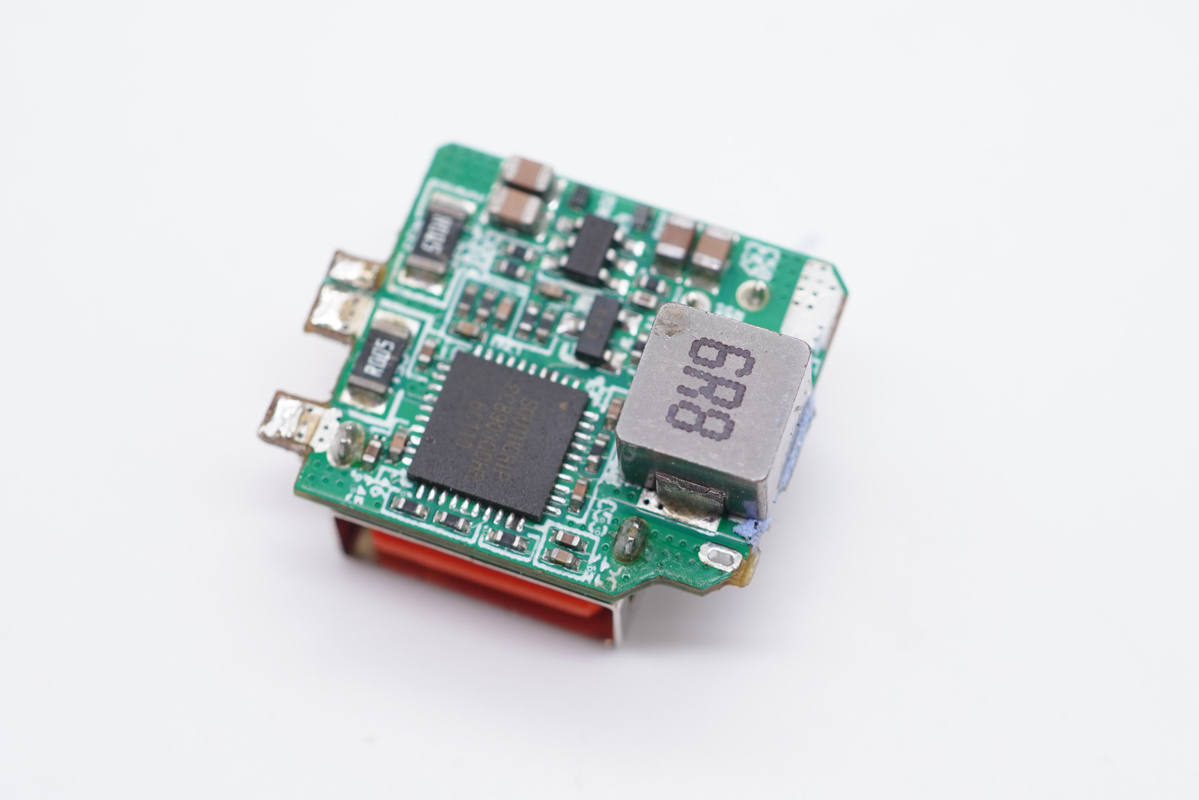

同步整流升降壓搭配一顆6R8合金電感進行電壓轉換。

協議芯片采用天德鈺FP6601Q，支持高通QC3.0/2.0與華為FCP，通過監控USB D+/D-上的電壓數據自動調整供電設備上的輸出電壓，互相握手識別后設備提升充電功率縮短充電時間。在本身就支持QC3.0，QC2.0和FCP的情況下，還能自動識別APPLE、三星、BC1.2協議。

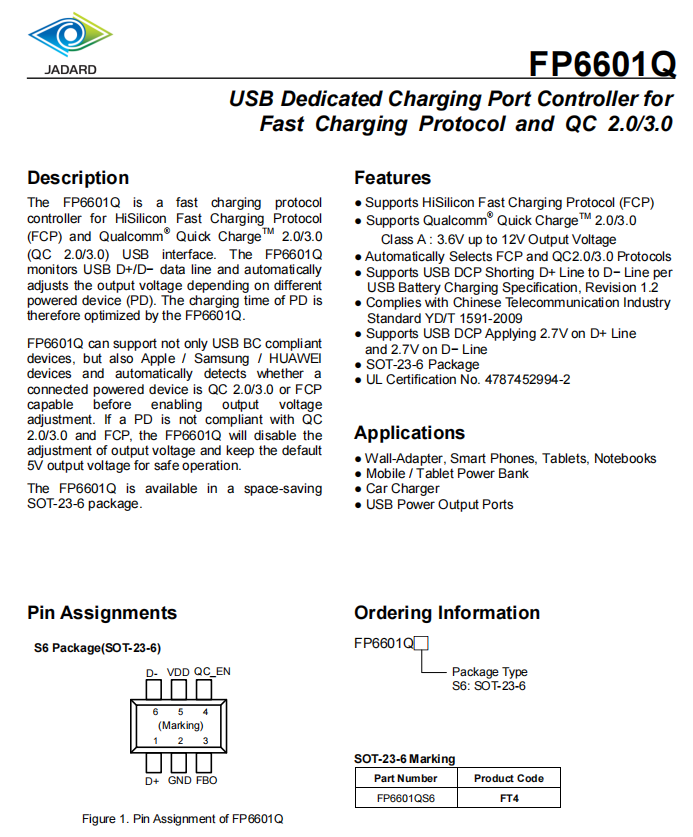

天德鈺FP6601Q詳細規格資料。

據充電頭網了解，天德鈺FP6601Q快充協議芯片此前已被紫米18W QC3.0快充充電器、紫米65W USB PD三口快充充電器、DHL USB PD雙口充電器等產品采用。此外，FP6601Q還可用于車充、移動電源領域，并被數十款電源配件采用。

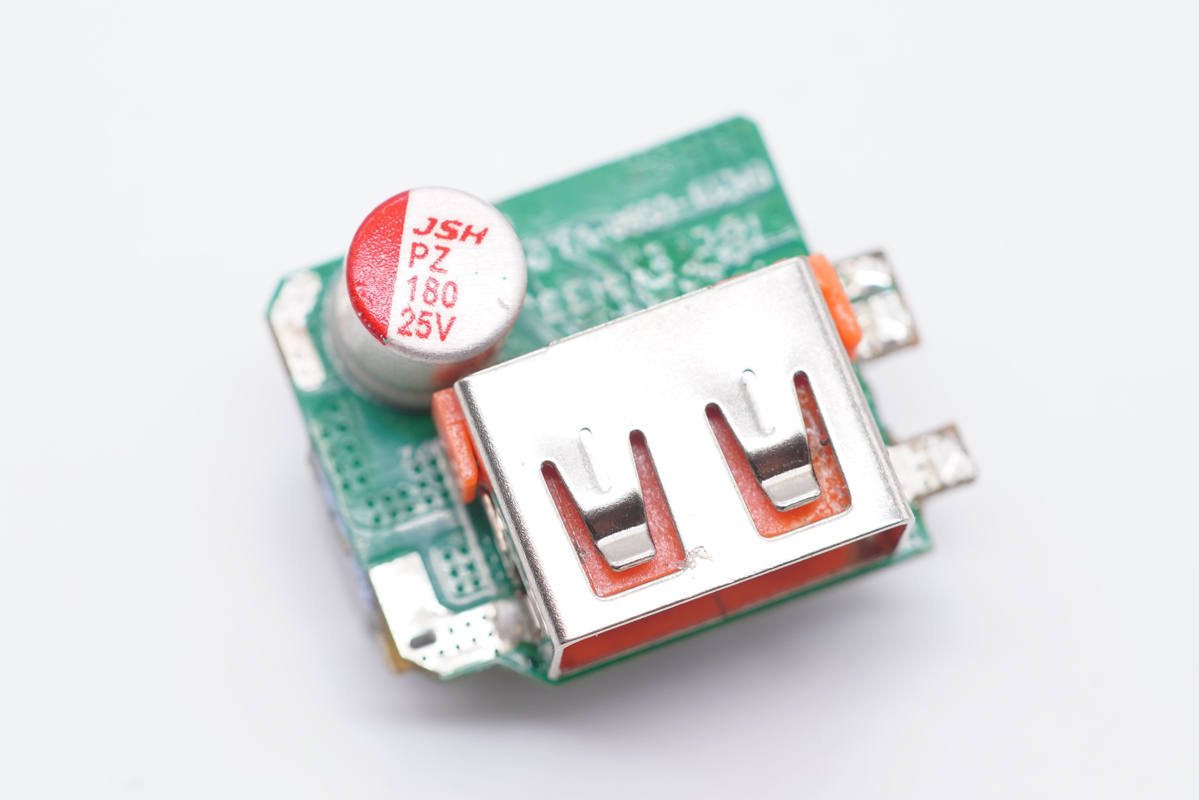

另一面設有輸出濾波固態電容，也是來自萬京源，規格為25V 180μF。

USB-A母座特寫。

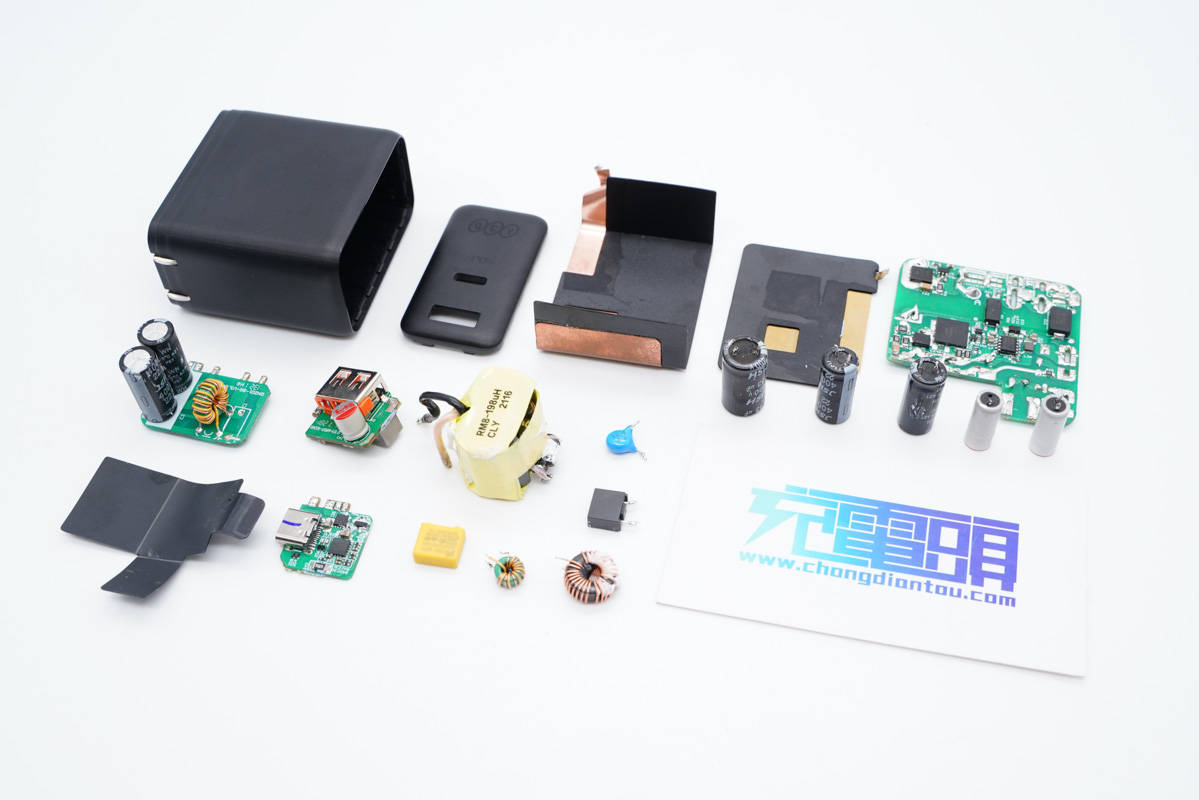

全部拆解完畢，來張全家福。

充電頭網拆解總結

QCY意象這款65W氮化鎵充電器在配備折疊插腳以及雙輸出接口的情況下，整體體積也做得比較小，攜帶方便。同時機身啞光處理，使用手感很好。接口支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議，可以很好兼容市面上絕大多數品牌設備，滿足其快充需求。

充電頭網通過拆解了解到，充電器采用南芯半導體SC3021C+SC3503高頻QR氮化鎵快充方案，搭配國產氮化鎵功率芯片英諾賽科INN650D02。USB-C口采用智融SW2303協議芯片控制輸出電壓；USB-A口采用南芯SC8903進行同步整流升降壓，天德鈺FP6601Q協議芯片控制輸出電壓。濾波電容全部來自益陽萬京源，接口內部數據腳對地均有TVS進行靜電保護，充電器大小器件均為國產，實現氮化鎵快充的全國產化。
