最近充電頭網拿到了WINGO TIMES萬國時代的兩款無線充電器F3和F6，兩款無線充都是三合一設計，可滿足蘋果全家桶同時進行無線充電需求，性能上都是支持手機15W、耳機5W和手表3W的充電功率。

不過產品的外觀卻有很大不同，其中F3無線充采用一體成型機身設計，和F6無線充的拼接式機身相比，又有別樣的視覺效果，多一款式就能滿足更多消費者選購需求。此前充電頭網已經對F6無線充進行了詳細拆解，今天繼續和大家分享F3無線充的拆解，看看這款內部設計有何不同。

一、萬國時代三合一無線充電器F3外觀

F3無線充包裝盒和F6的設計基本一樣，正面右側印有無線充使用場景圖，左側是產品品牌和三大特性標識。

背面印有使用場景圖和參數、認證等信息。

?

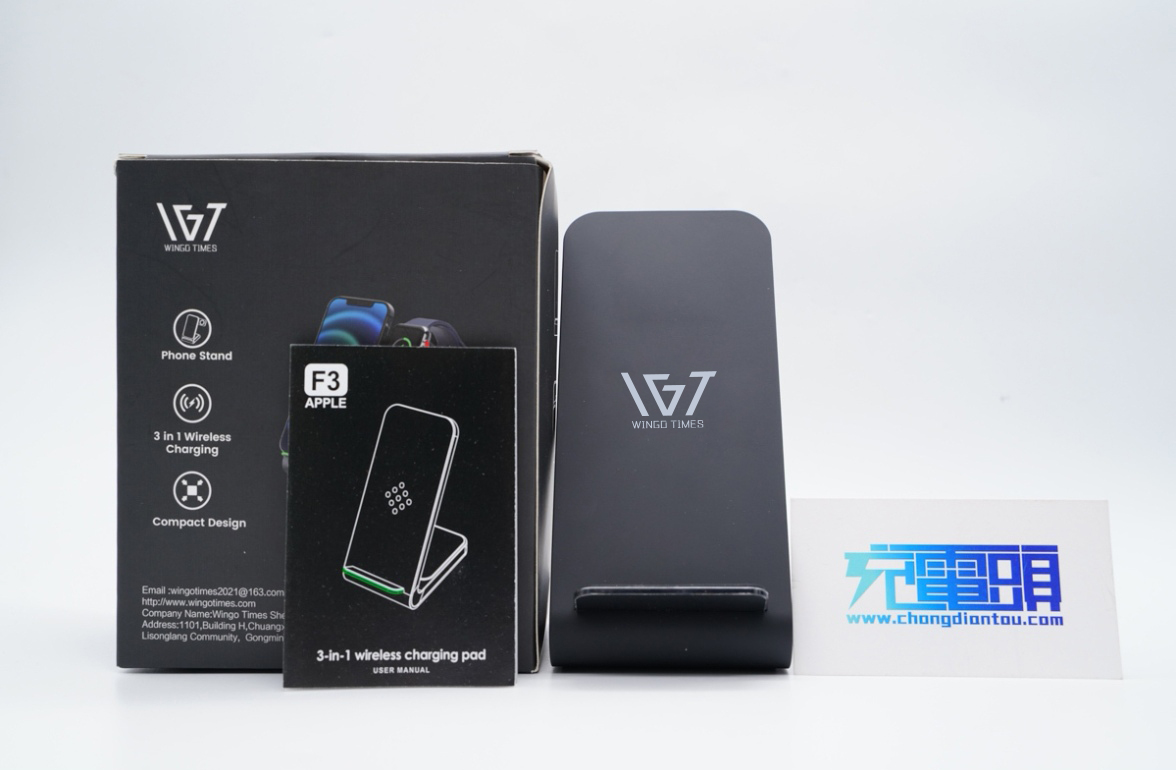

包裝內含無線充和使用說明書。

F3三合一無線充機身一體成型設計，機身殼表面啞光，端角過渡圓潤，整體風格十分簡潔。

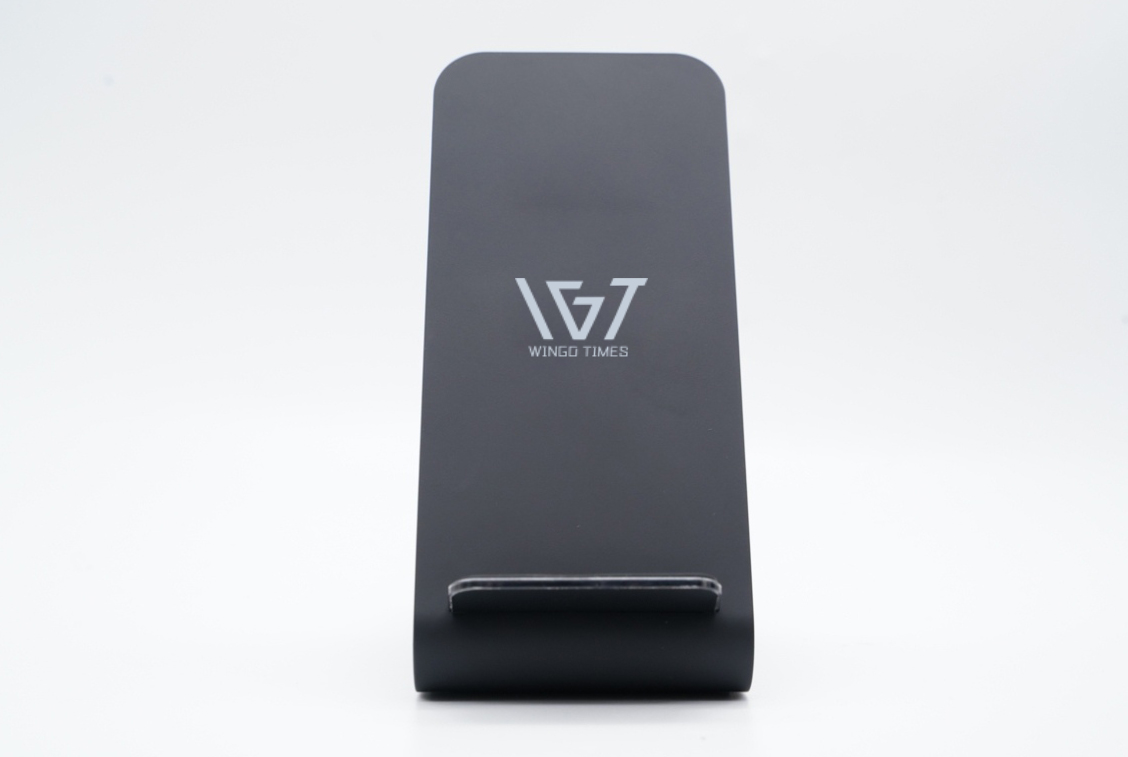

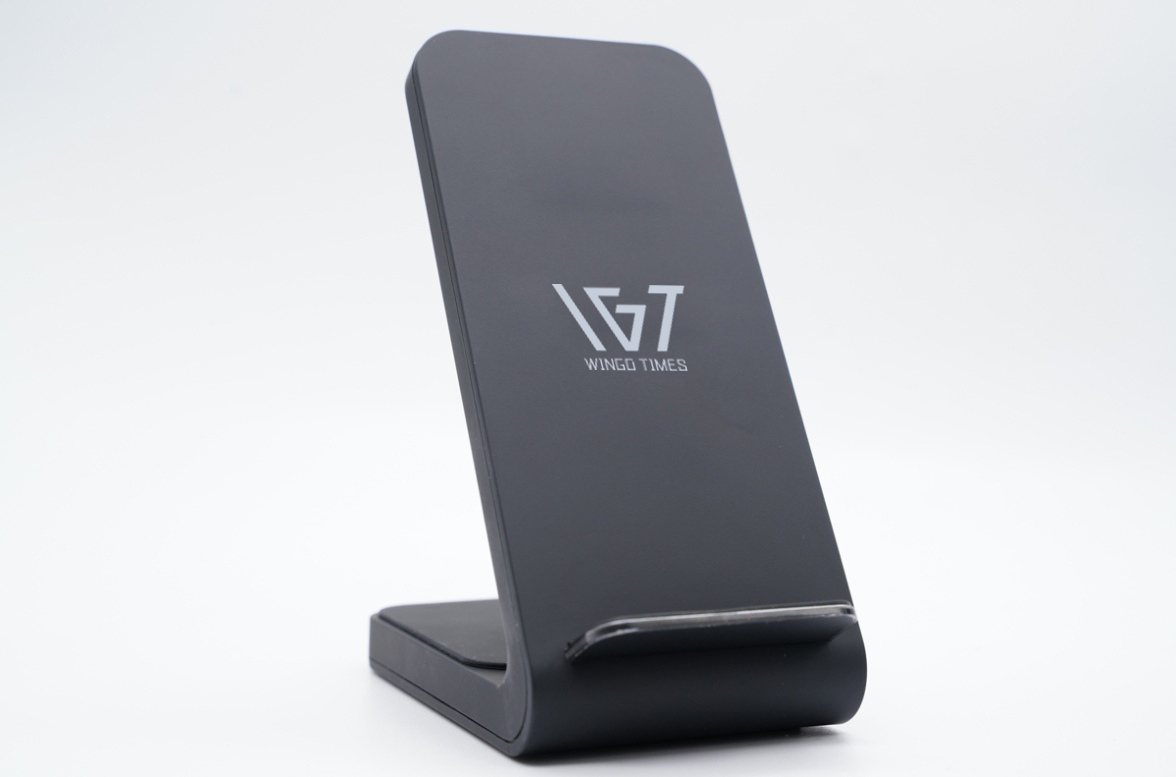

手機支撐板正面中心印有萬國時代品牌logo。

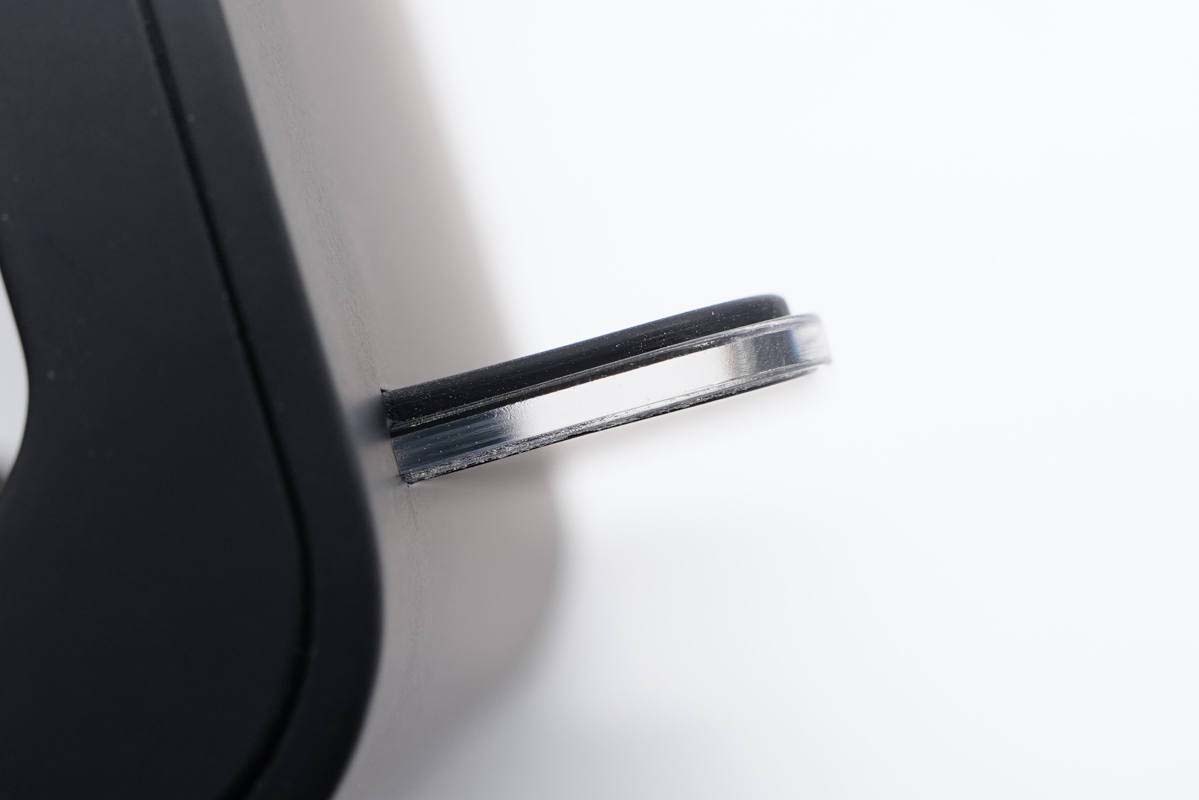

底部支撐平臺貼有防滑膠墊，支撐手機的同時防止滑落。

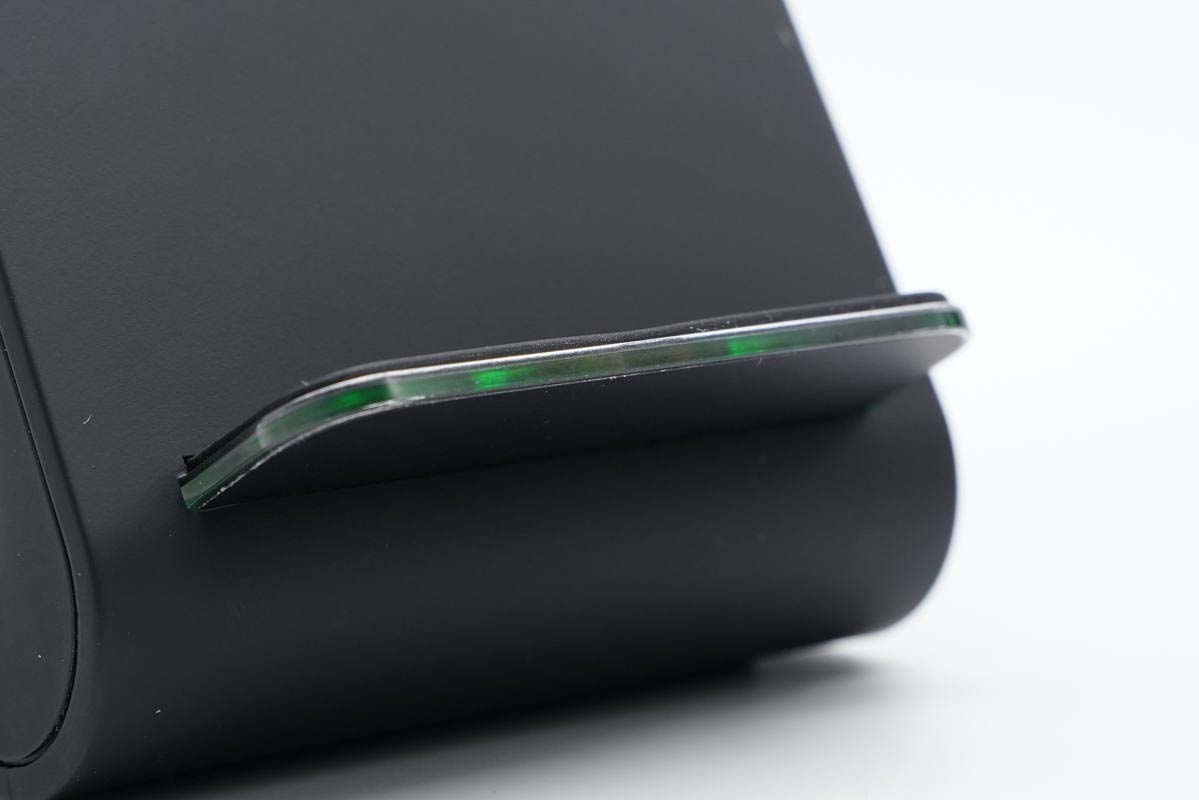

另外平臺本身設有導光圈。

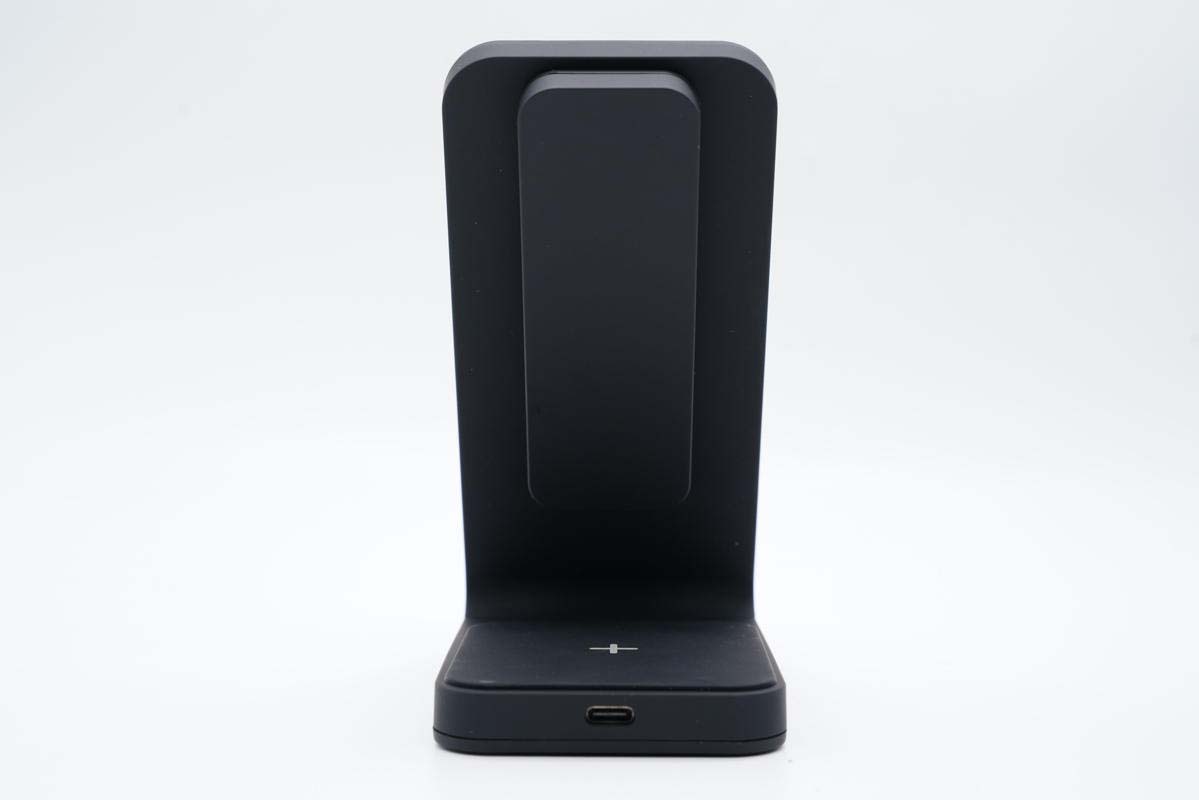

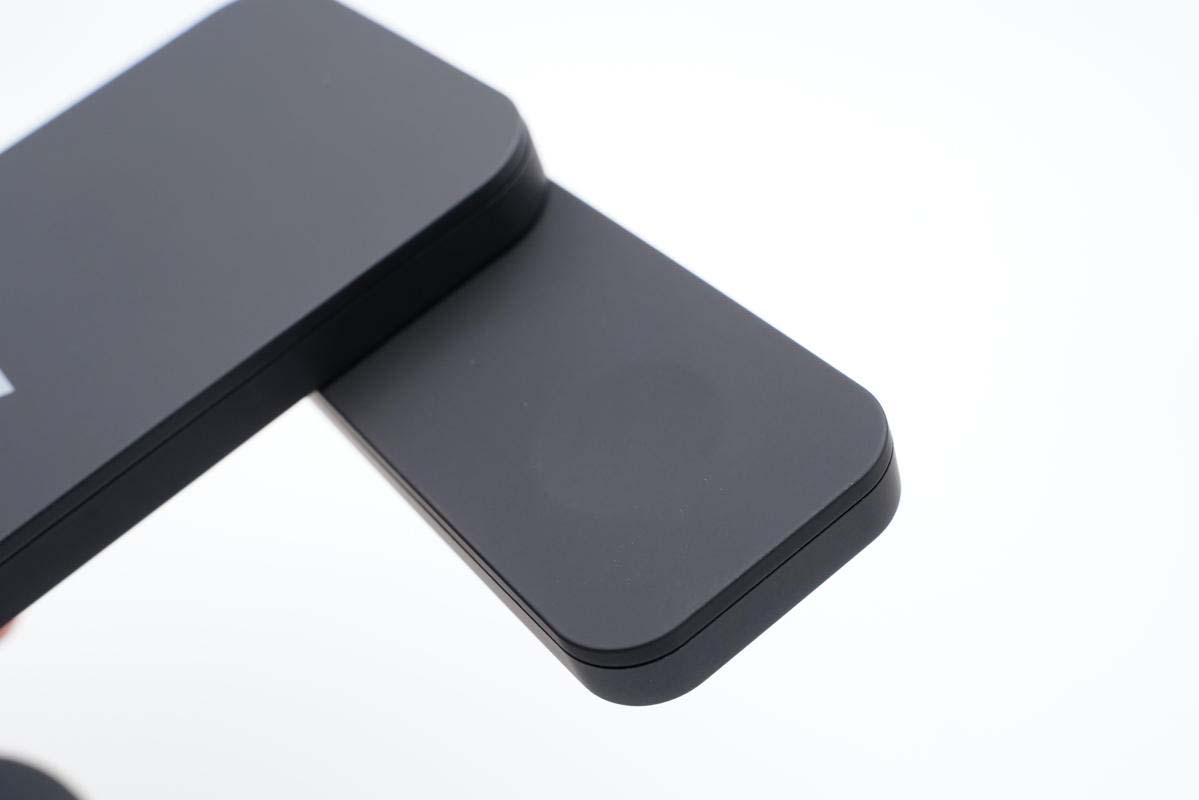

手表無線充模塊隱藏在手機支撐板背面，長條直板造型設計。

通過旋轉即可取出使用，無線充區域內凹設計。

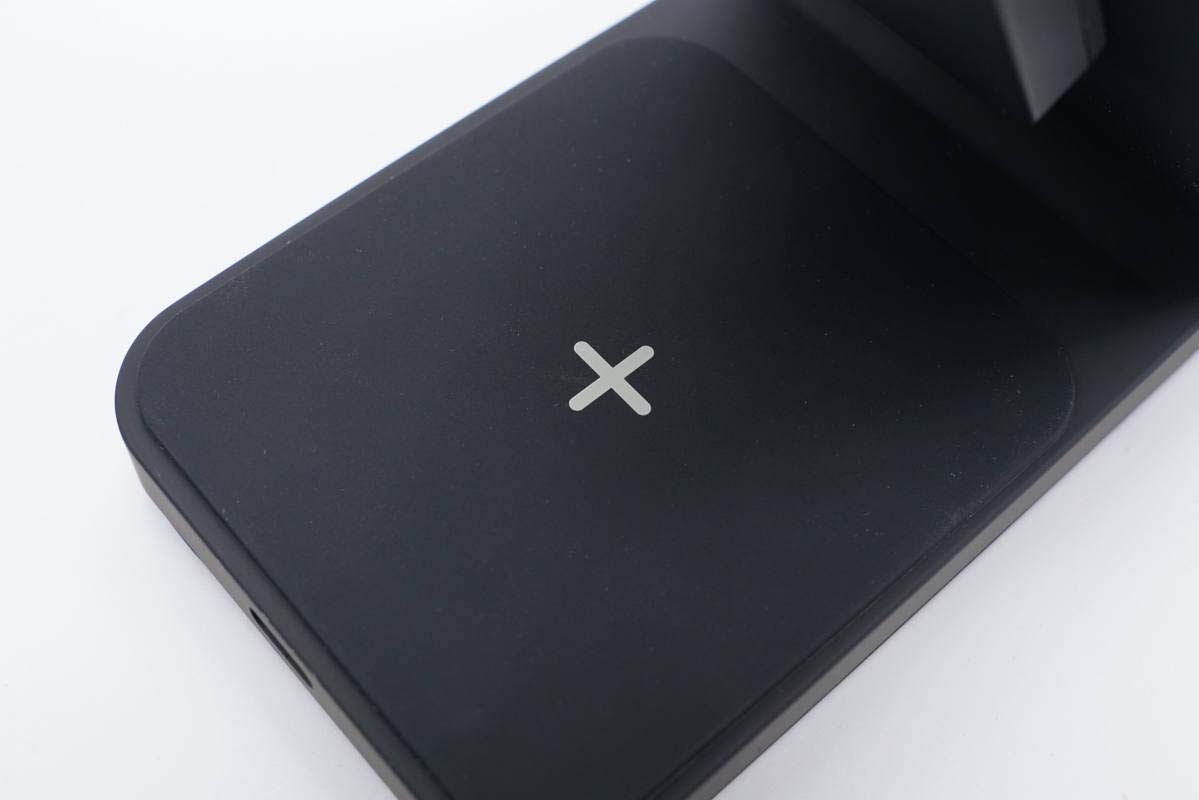

底座設有耳機無線充，貼有一塊防滑硅膠墊，中心印有“十”字表示無線充區域。

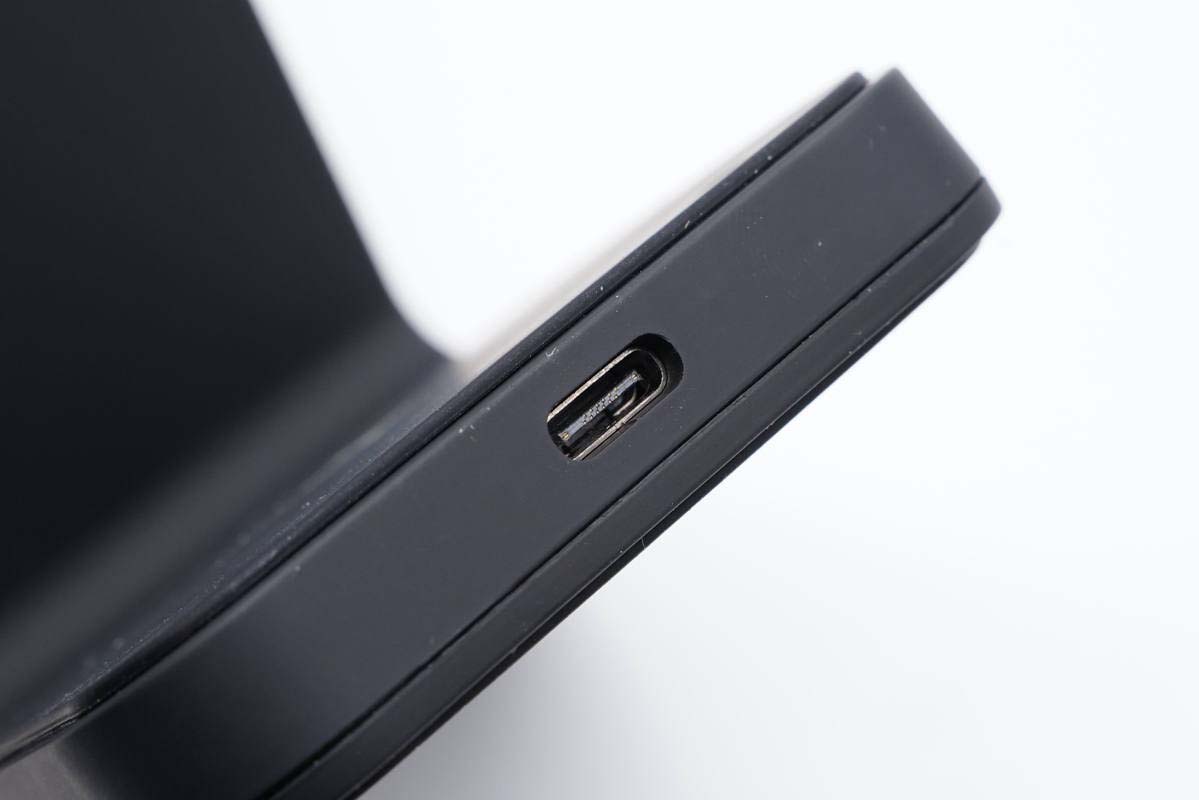

無線充采用USB-C輸入接口，黑色膠芯不露銅。

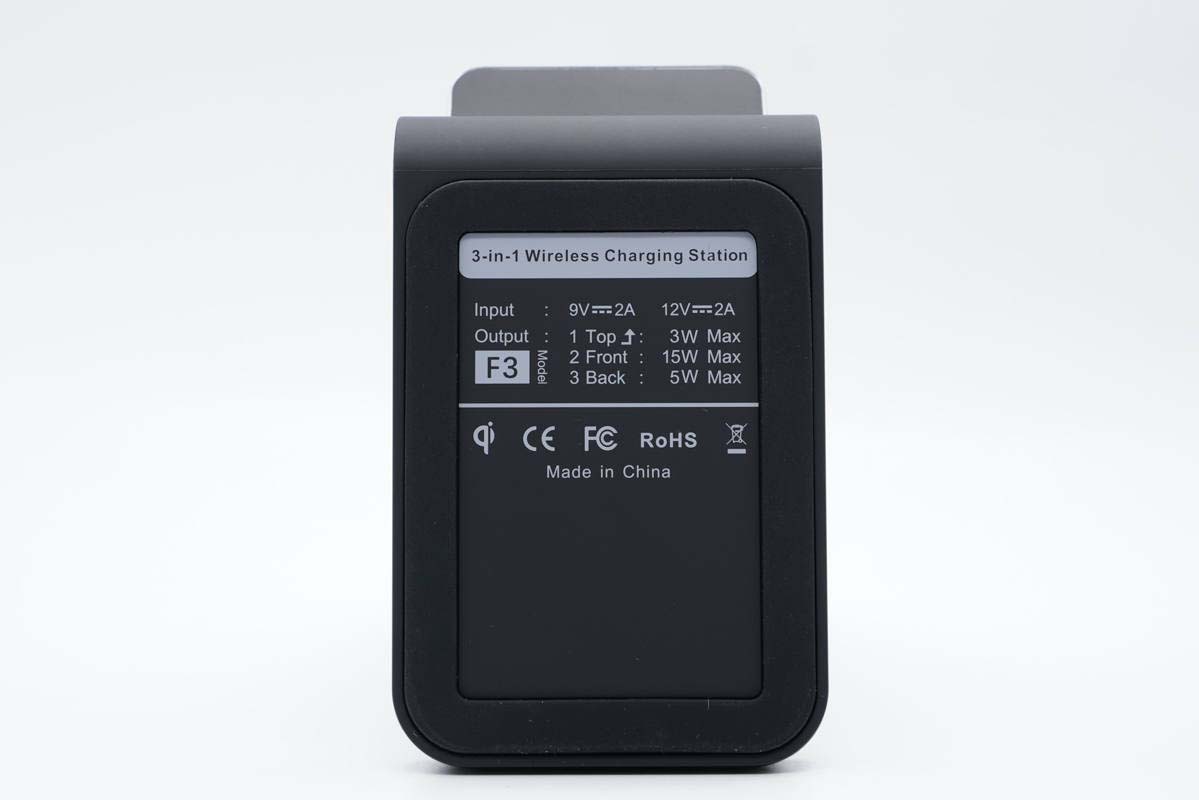

底部貼有防滑膠圈，機身殼上印有無線充參數

型號：F3

輸入：9V2A、12V2A

輸出：

手表：3W Max

手機：15W Max

耳機：5W MAX

制造商：萬國時代科技（深圳）集團有限公司

產品已經通過了qi、CE、FCC和RoHS認證。

接通電源，平臺導光圈亮綠光。

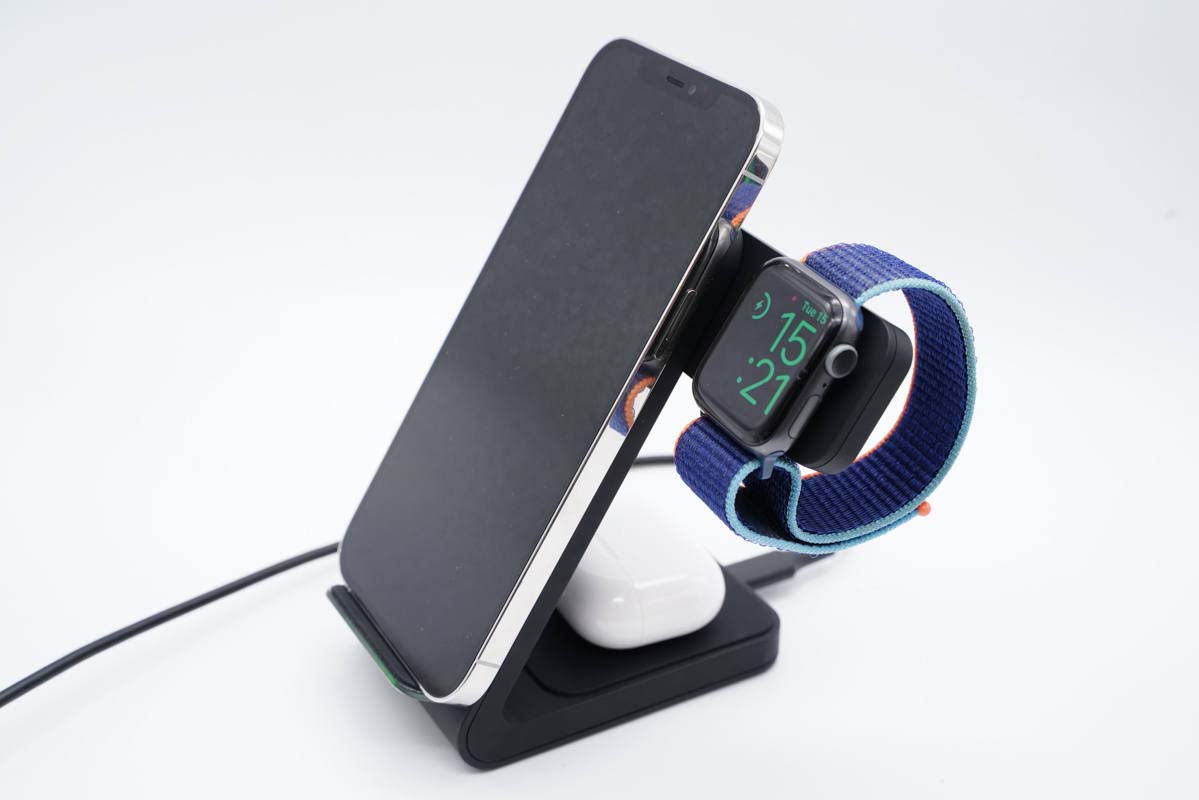

蘋果全家桶使用場景一覽。

二、萬國時代三合一無線充電器F3拆解

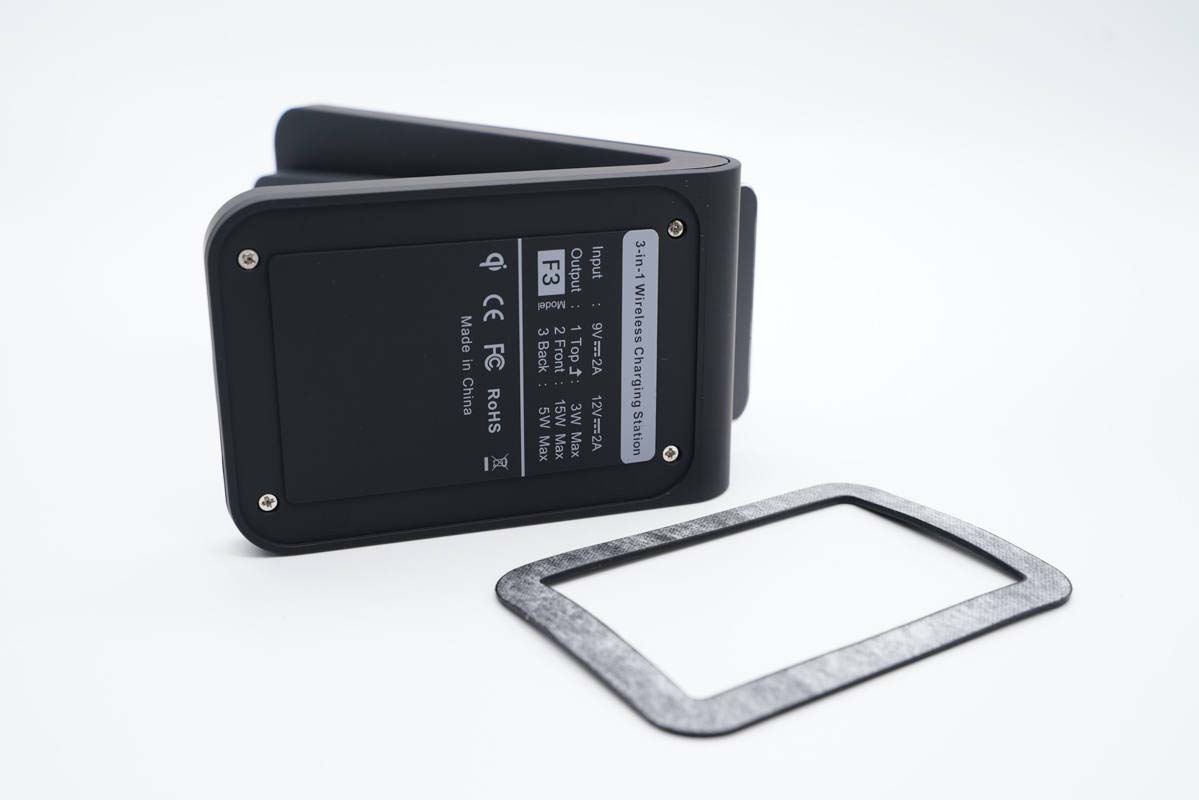

將底部防滑膠圈撕掉，采用4顆小螺絲對底部機身殼進行封裝。

手機支撐板部分采用卡扣進行固定封裝。

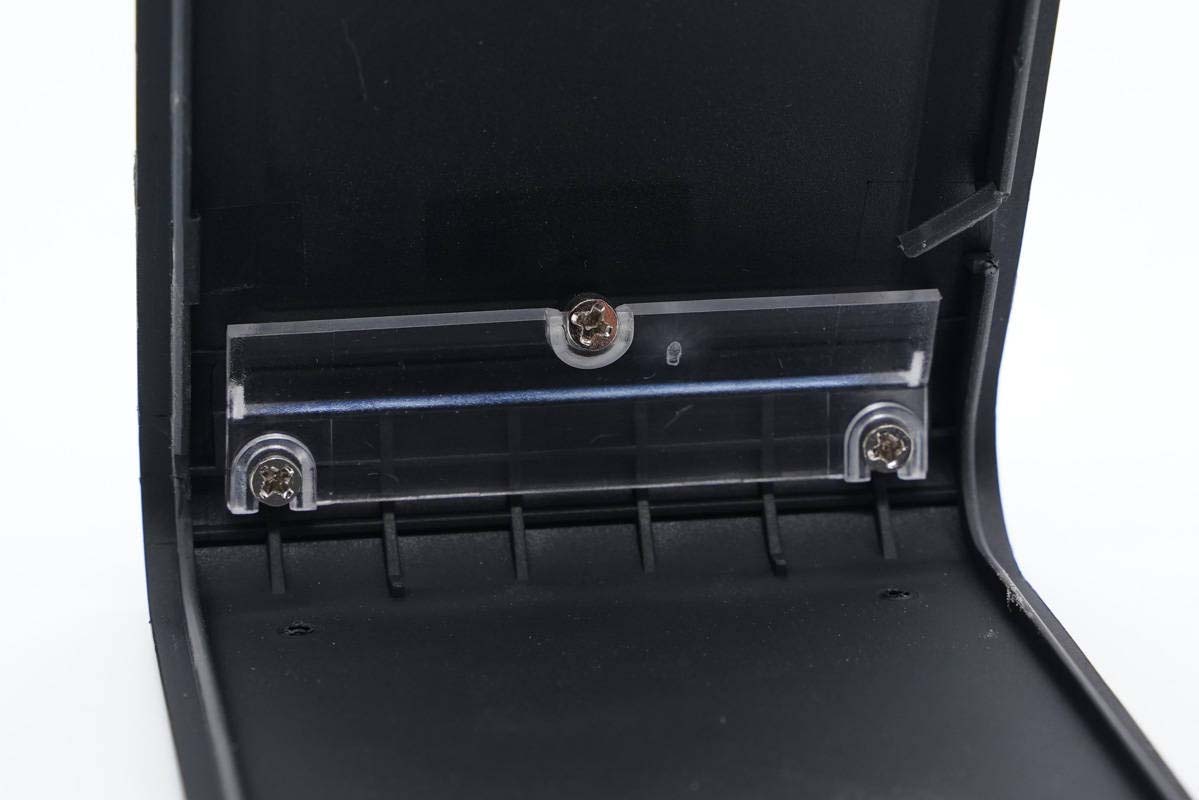

導光塑料使用三顆螺絲固定。

PCB板使用固定柱固定，并配有熱敏電阻進行溫度監控。

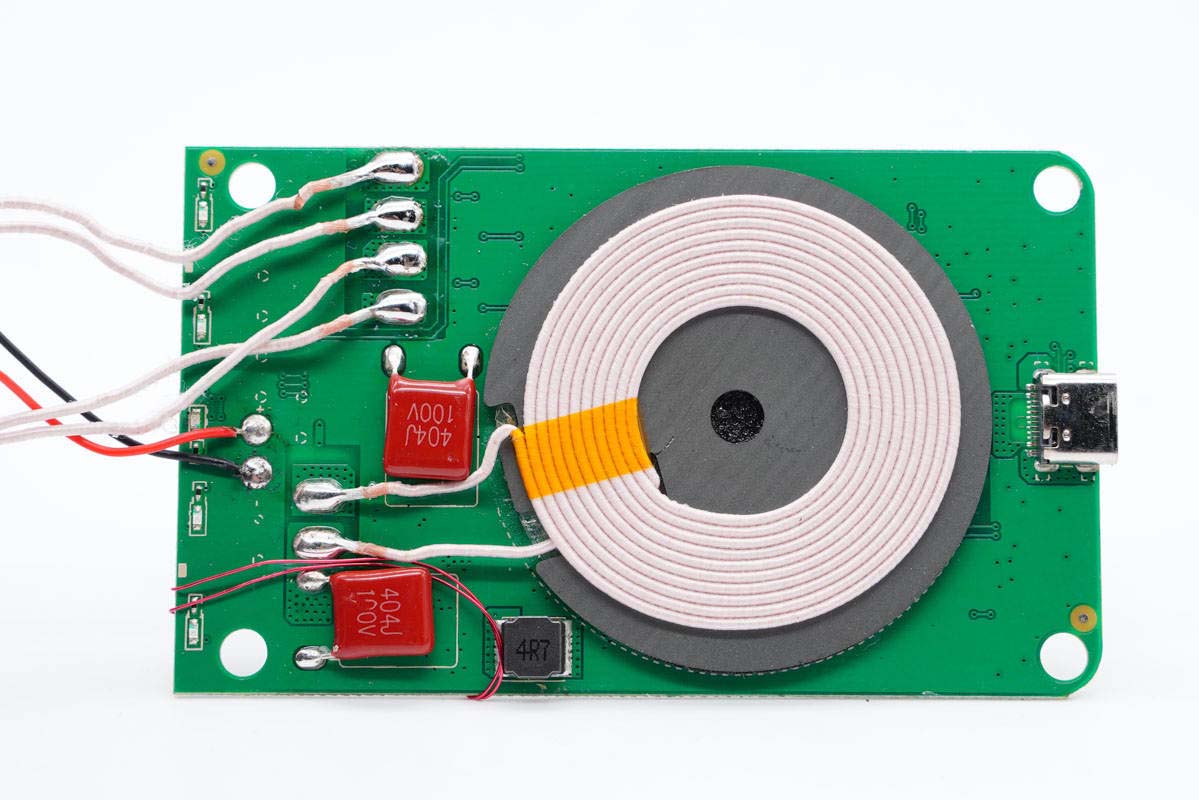

無線充電線圈均連接在背面，此外還有諧振電容和電感。

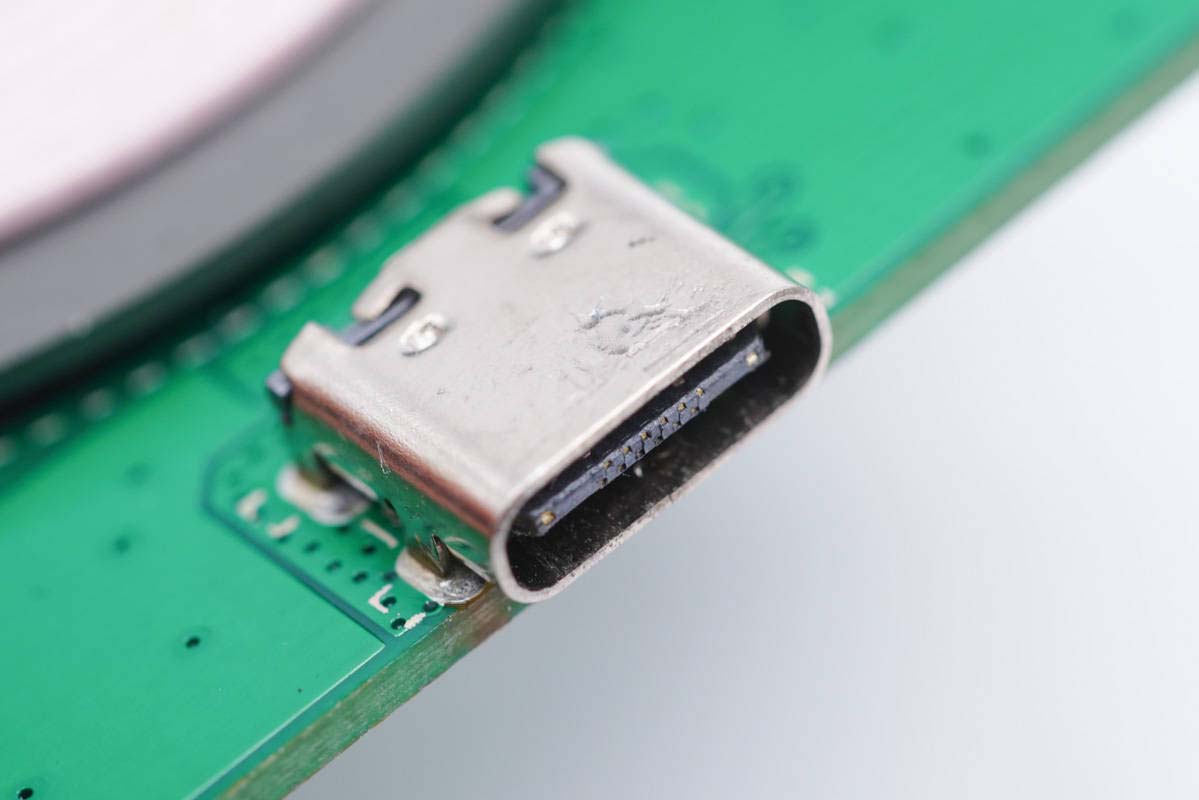

USB-C母座特寫，過孔焊接。

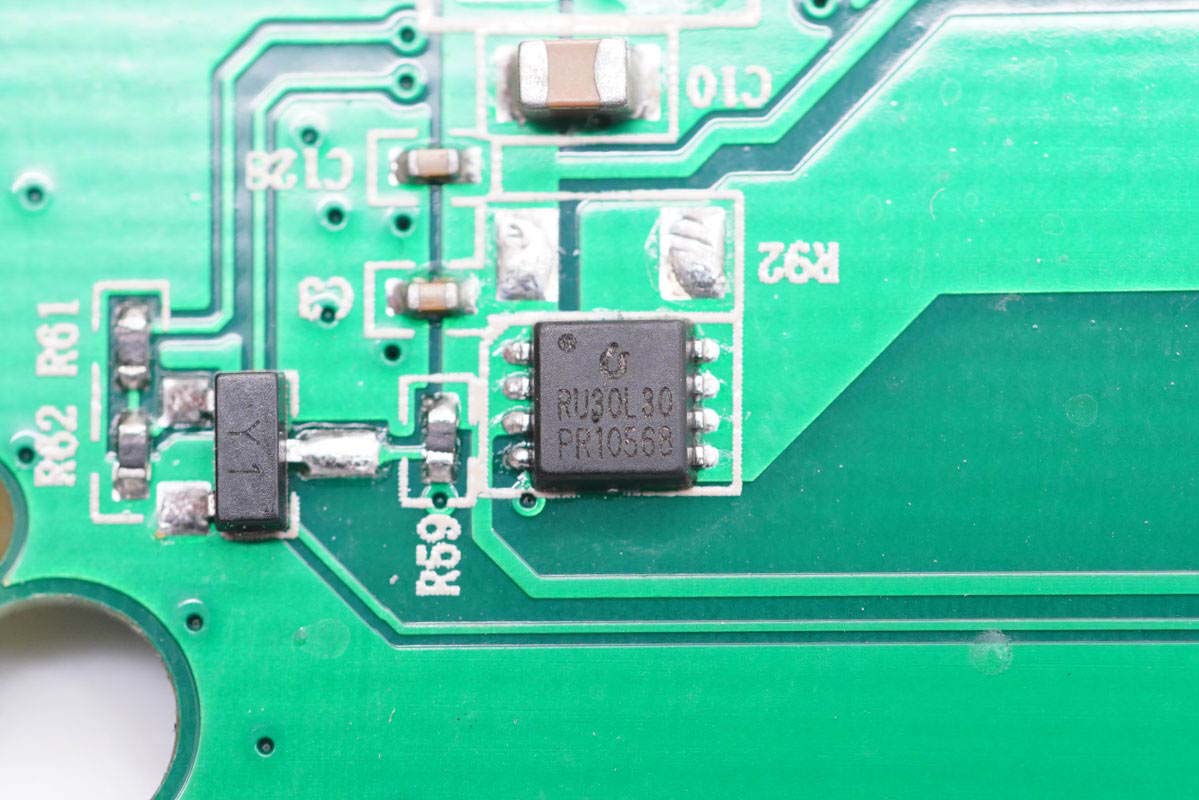

輸入保護管采用銳駿RU30L30M，耐壓30V，PDFN3333封裝。

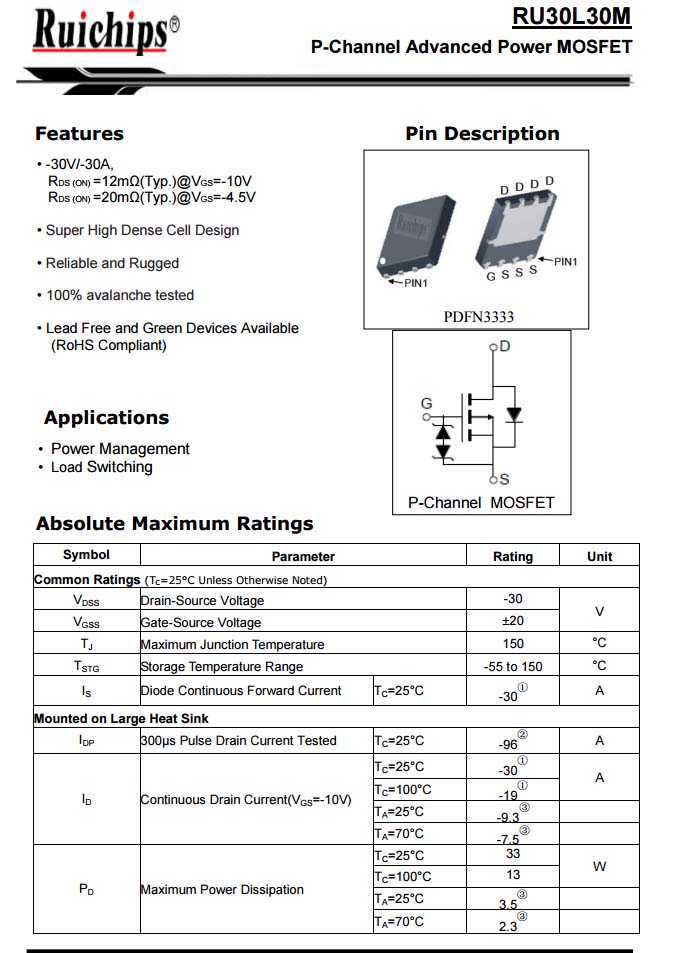

銳駿RU30L30M資料信息。

一顆降壓轉換器，降壓為耳機和手機無線充電路供電。

4R7降壓電感特寫。

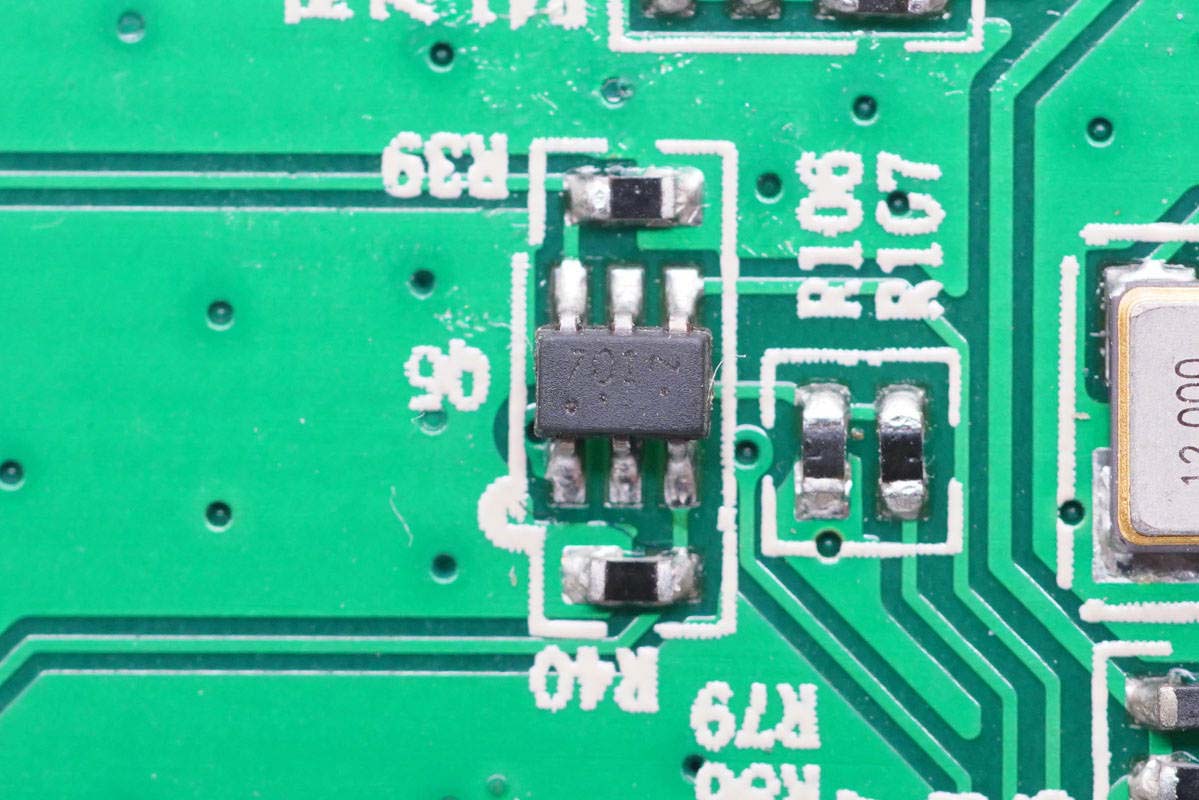

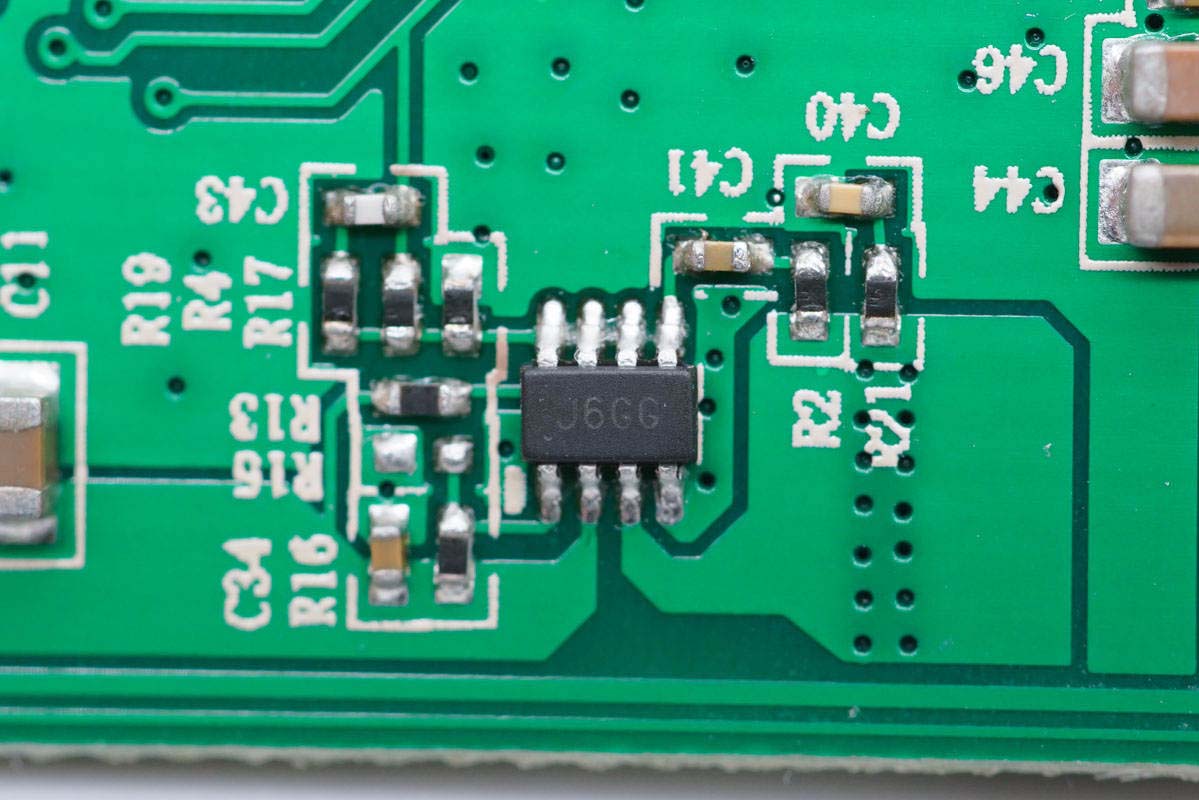

一顆六腳芯片，絲印701。

手機和耳機無線充主控芯片采用貝蘭德D9622，這是一款全同步數字解調無線充TX芯片，其具有如下特點：

1、 集成PD3.0（PPS）/QC3.0/AFC快充協議，支持蘋果/三星全系列PD/QC快充頭

2、自適應輸入電壓，不挑適配器

3、集成100MHz主頻 32bit ARM處理器，PWM頻率高至200MHz，業界最頂級的處理器

4、豐富的內存及引腳資源，滿足各種定制化需求

5、支持USB在線更新Firmware，無需專用燒錄器

6、多通道全同步數字解調，特有的Wave-Monitor技術，保證通訊可靠性

7、支持MP-A11/MP-A2/A28/A11等WPC 標準Type架構

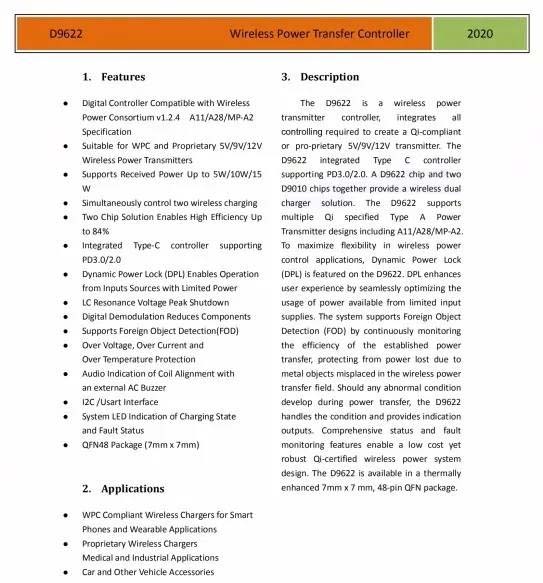

貝蘭德D9622詳細規格資料。

充電頭網拆解了解到，貝蘭德無線快充方案此前還被CYSPO三合一無線充電器T9、CYSPO三合一無線充電器T6、TODO四合一無線充電支架、特斯拉Model 3車載無線充電器、澳德鴻車載磁吸無線充移動電源、金致卓15W車載無線充電器、travelmall多功能全球旅行充電器、魔夾車載支架無線充電器等數十款產品采用過。

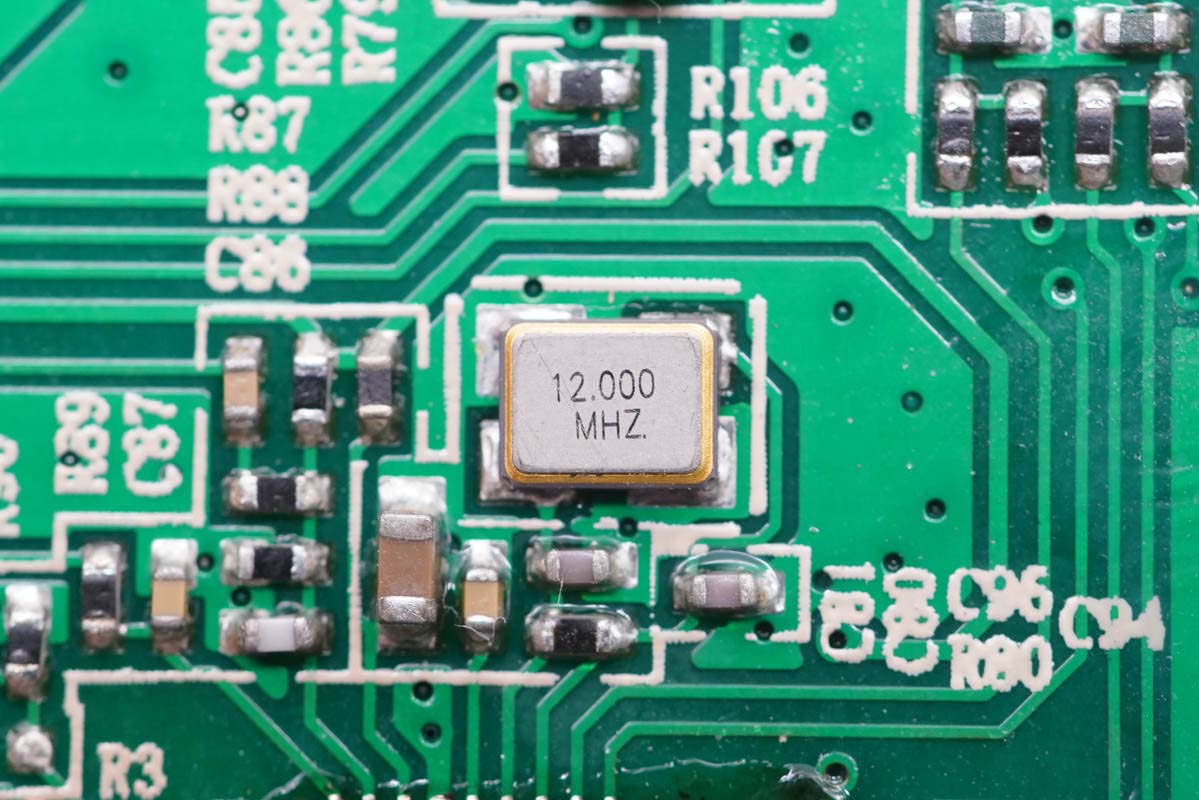

12.000MHz無源晶振，為主控芯片提供時鐘。

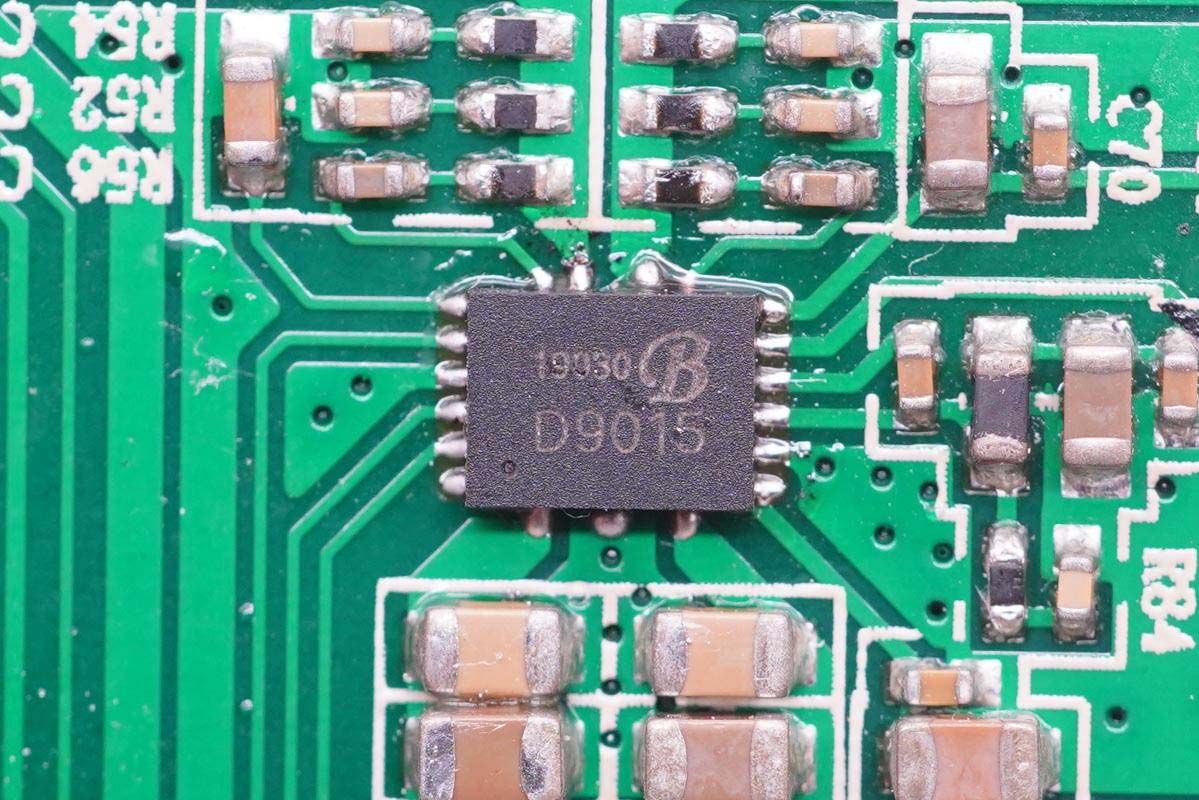

耳機無線充電輸出PowerStage芯片來自貝蘭德，型號D9015。該芯片內置全橋功率級，最高輸出功率10W，集成5V同步整流降壓轉換器，3.3V LDO，可以為控制器和其他外部設備供電。

內置2%高精度的輸入電流檢測，用于異物檢測和解調，支持過流保護和熱關斷，對PCB布線友好，采用3*4mm QFN19L 封裝。D9015集成功率級可以提供5V供電，減少外圍元件數量，提供更多功能。

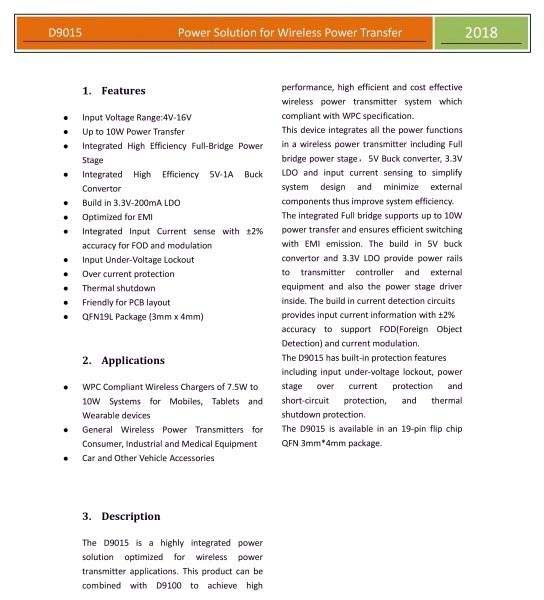

貝蘭德D9015詳細規格資料。

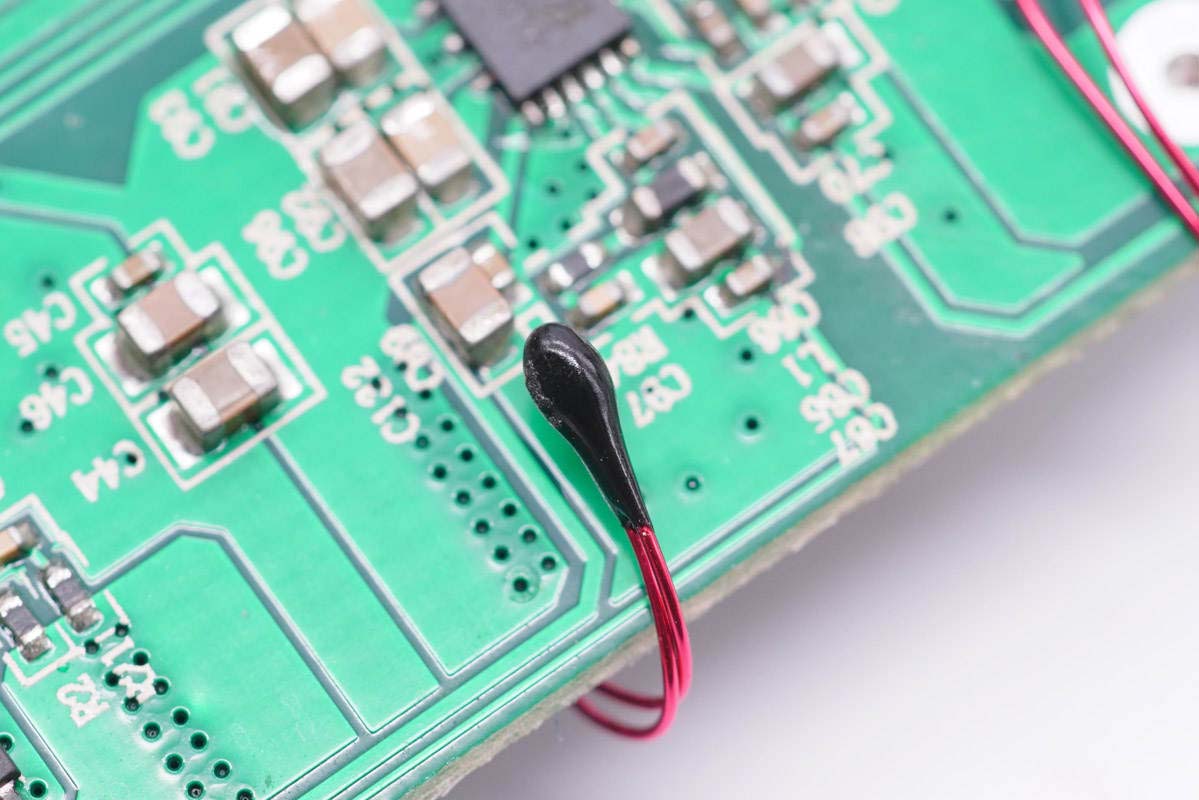

熱敏電阻特寫。

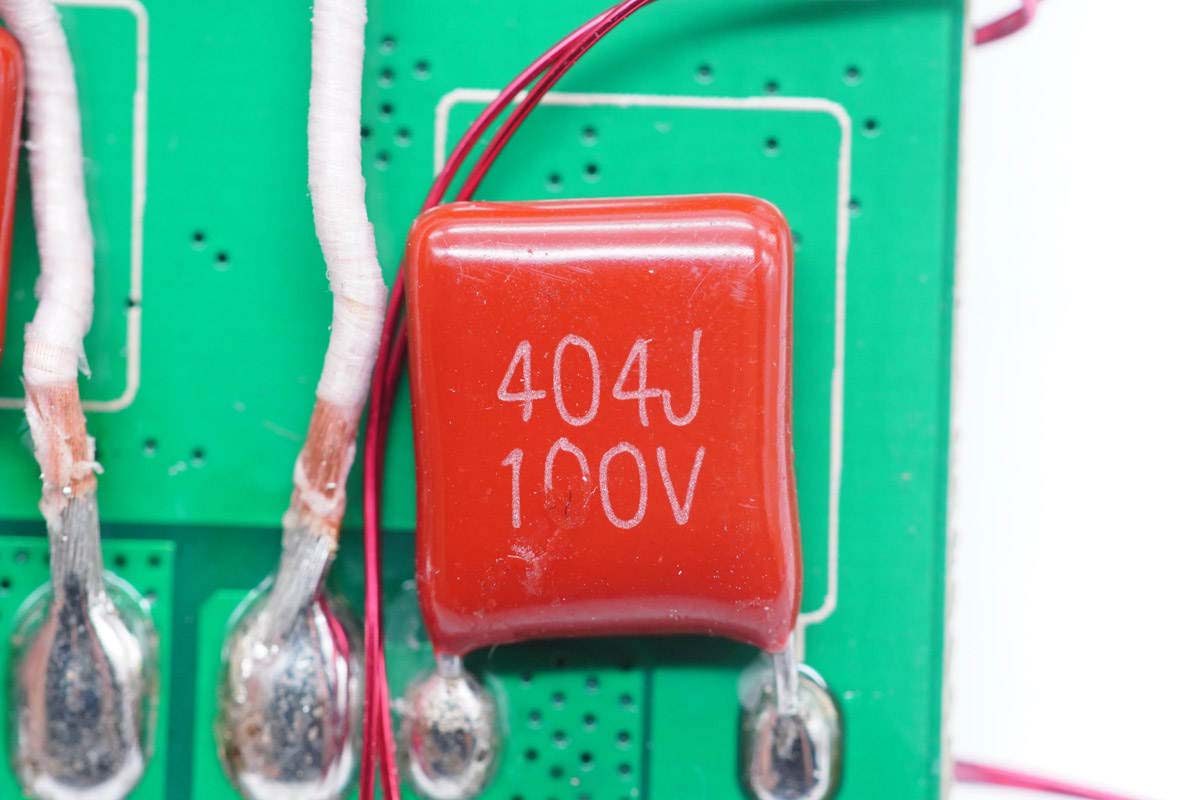

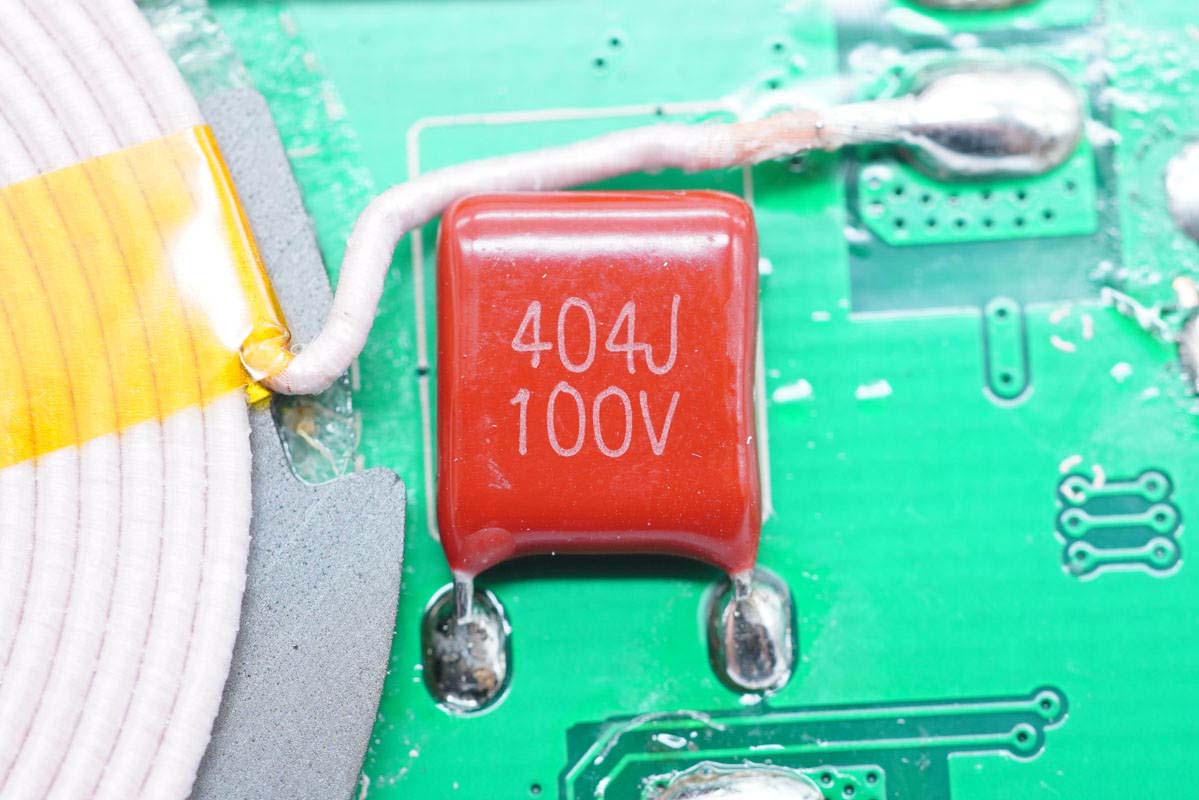

諧振電容404J 100V，這顆用于耳機無線充電路。

耳機無線充電線圈額特寫。

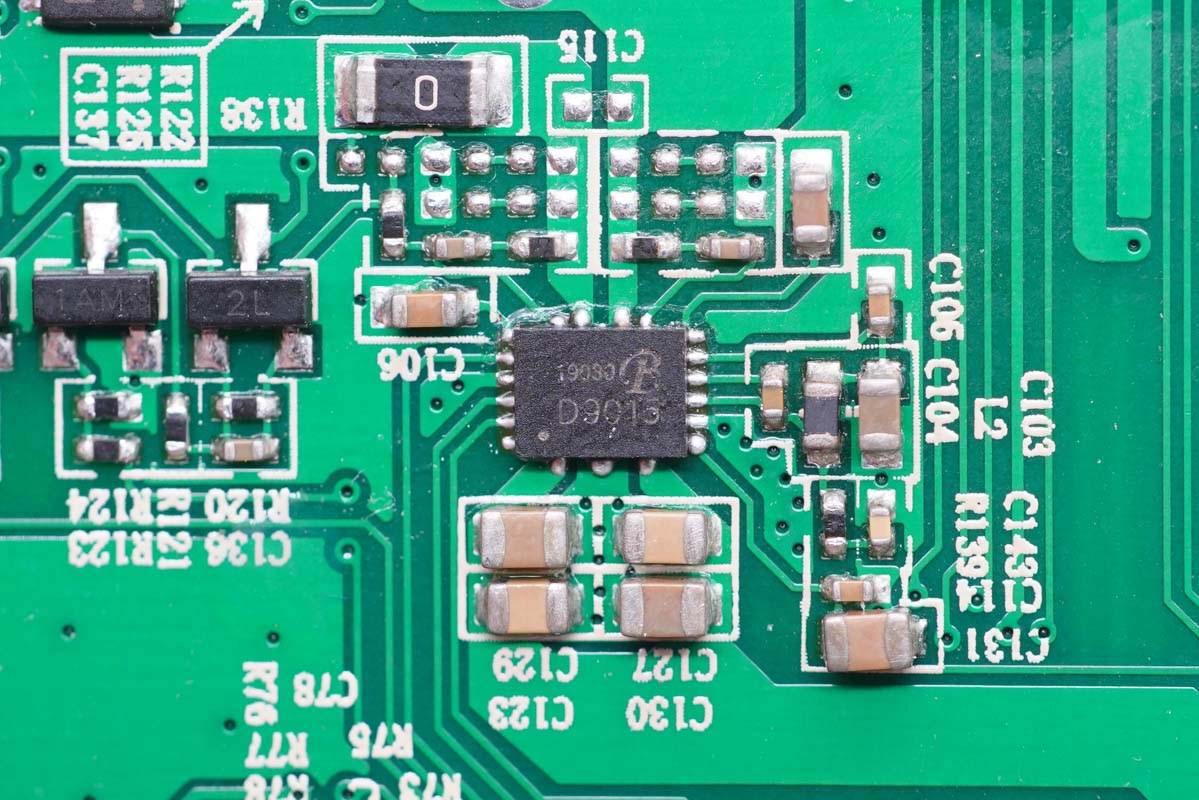

手機無線充電輸出PowerStage芯片也是采用貝蘭德D9015。

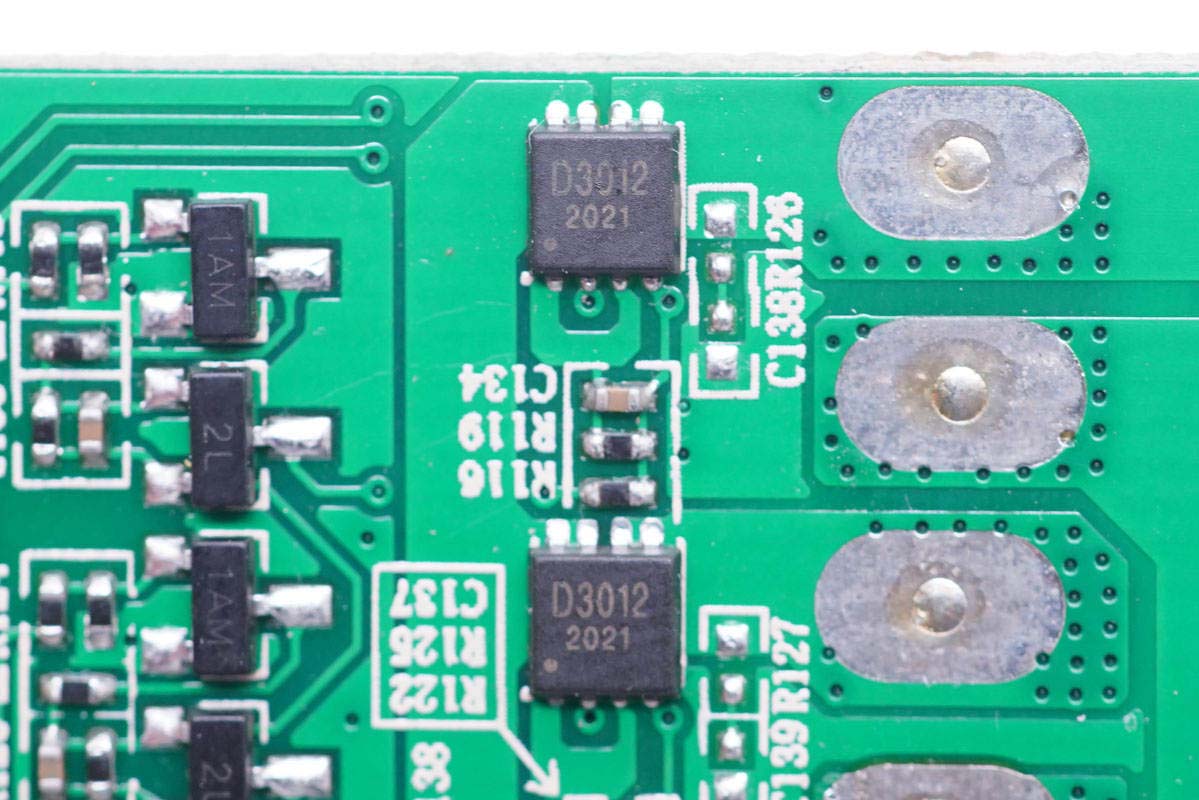

采用兩顆D3012 MOS管用于手機無線充電線圈切換。

另一顆諧振電容404J 100V，用于手機無線充電路。

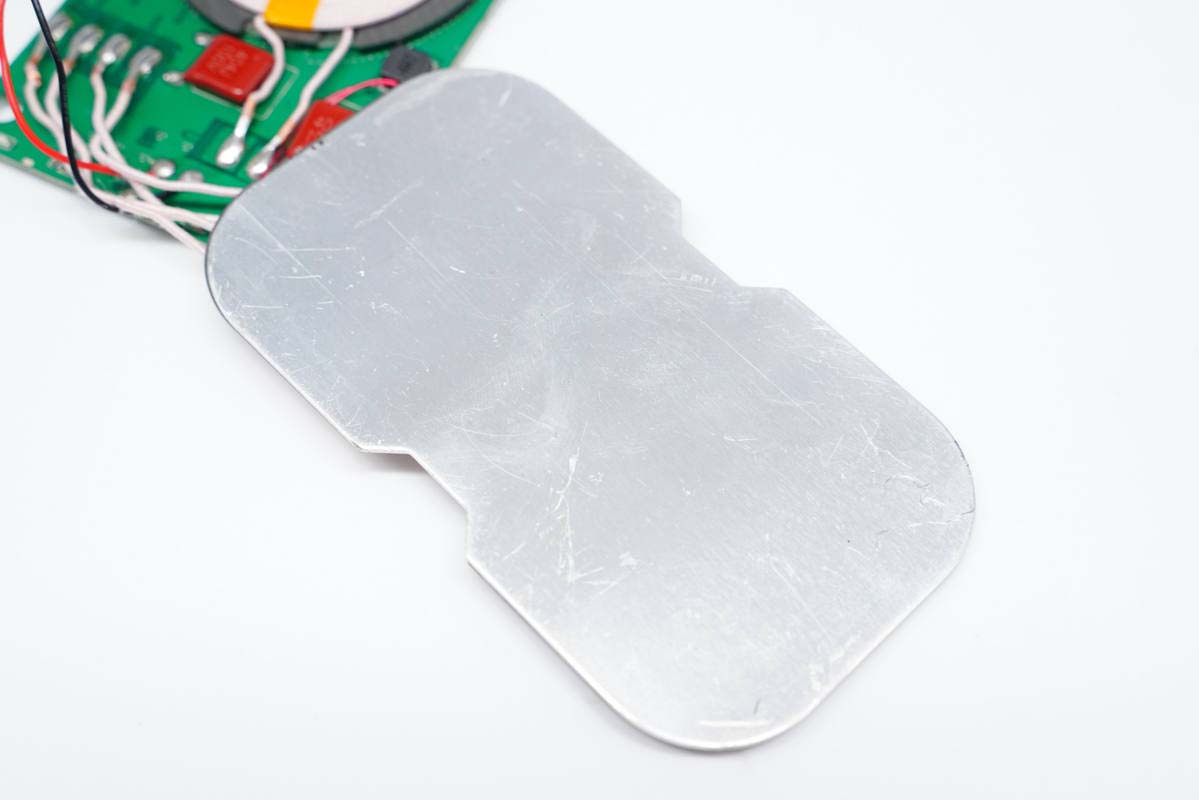

手機無線充電線圈配有大型散熱板。

手機無線充電線圈特寫。

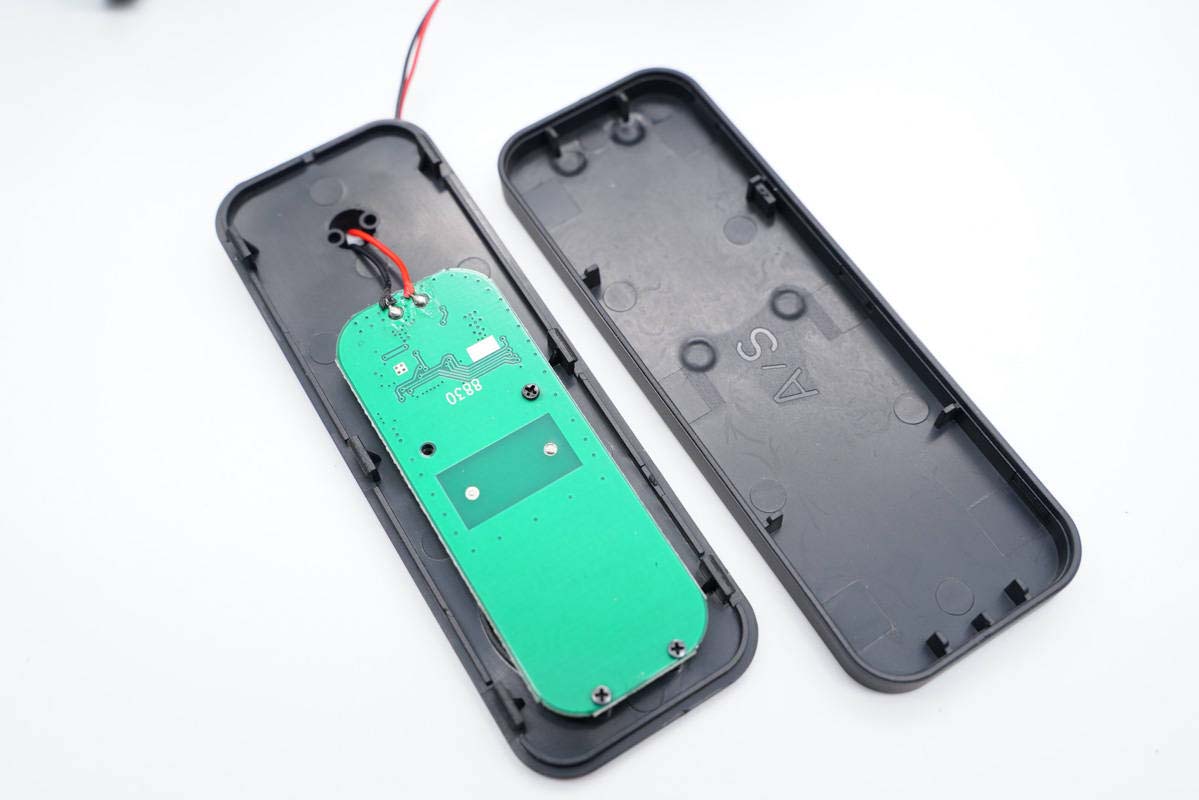

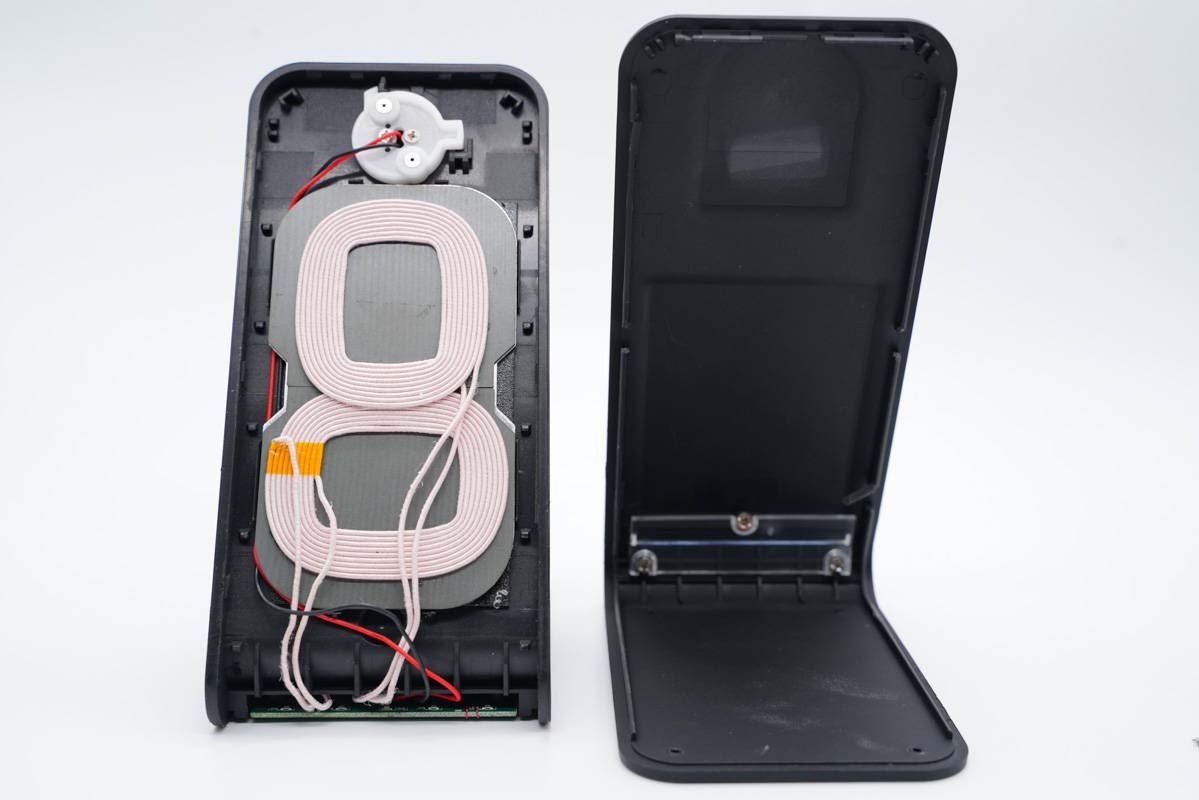

耳機無線充手機殼也拆開，PCB板使用螺絲固定。

正面設有兩顆芯片，三顆NPO諧振電容并聯，無線充電線圈使用膠墊支撐固定，中心有磁鐵。

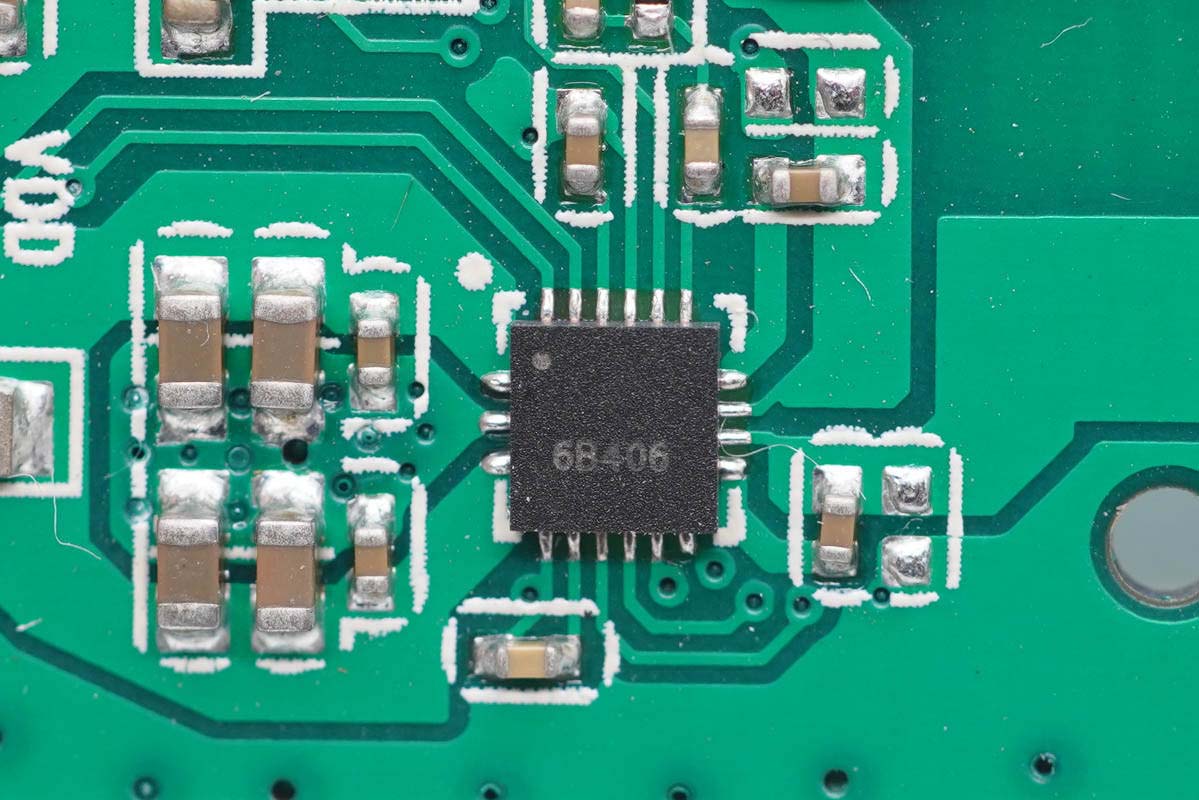

絲印6B406。

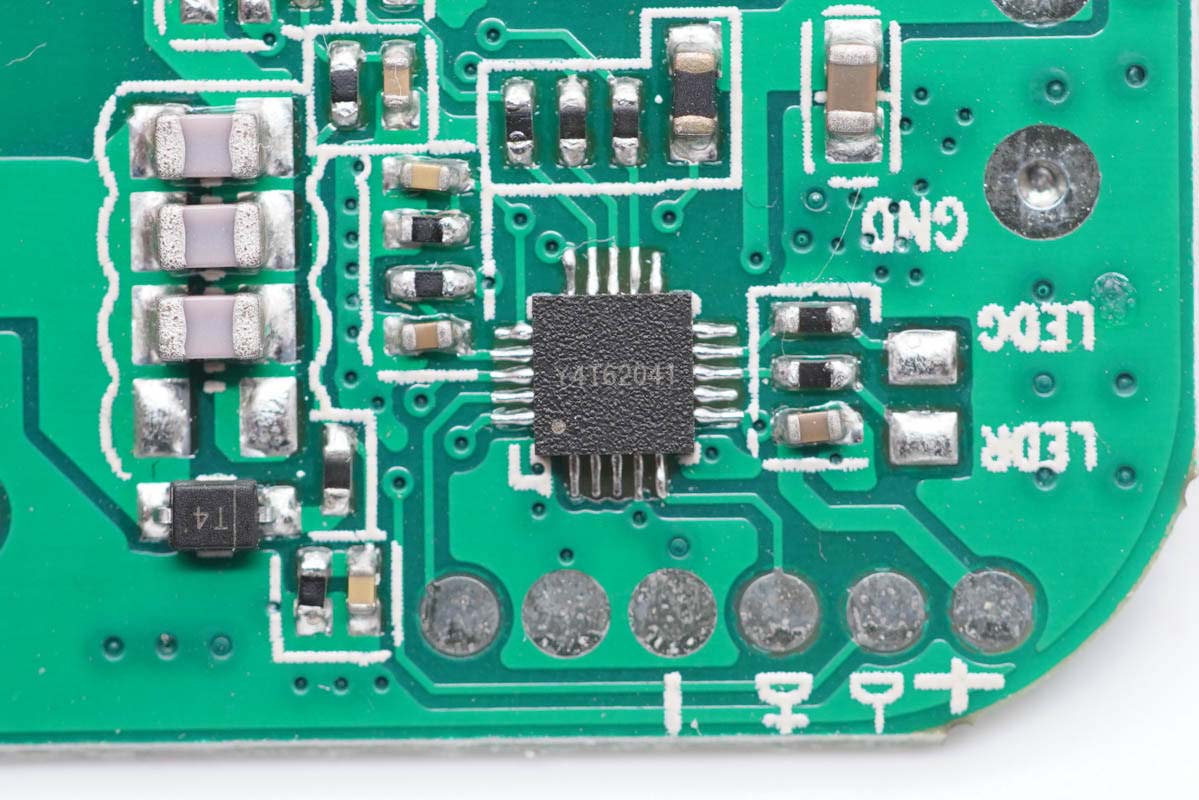

絲印Y4T62041。

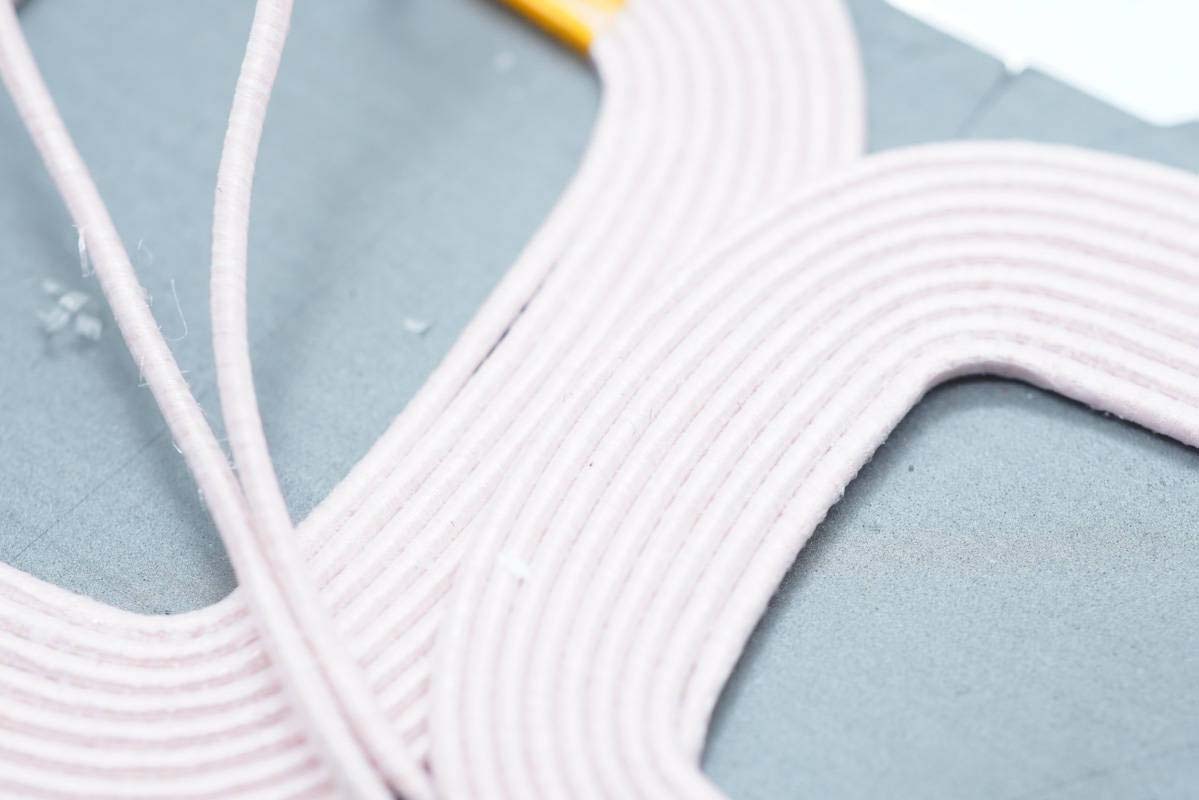

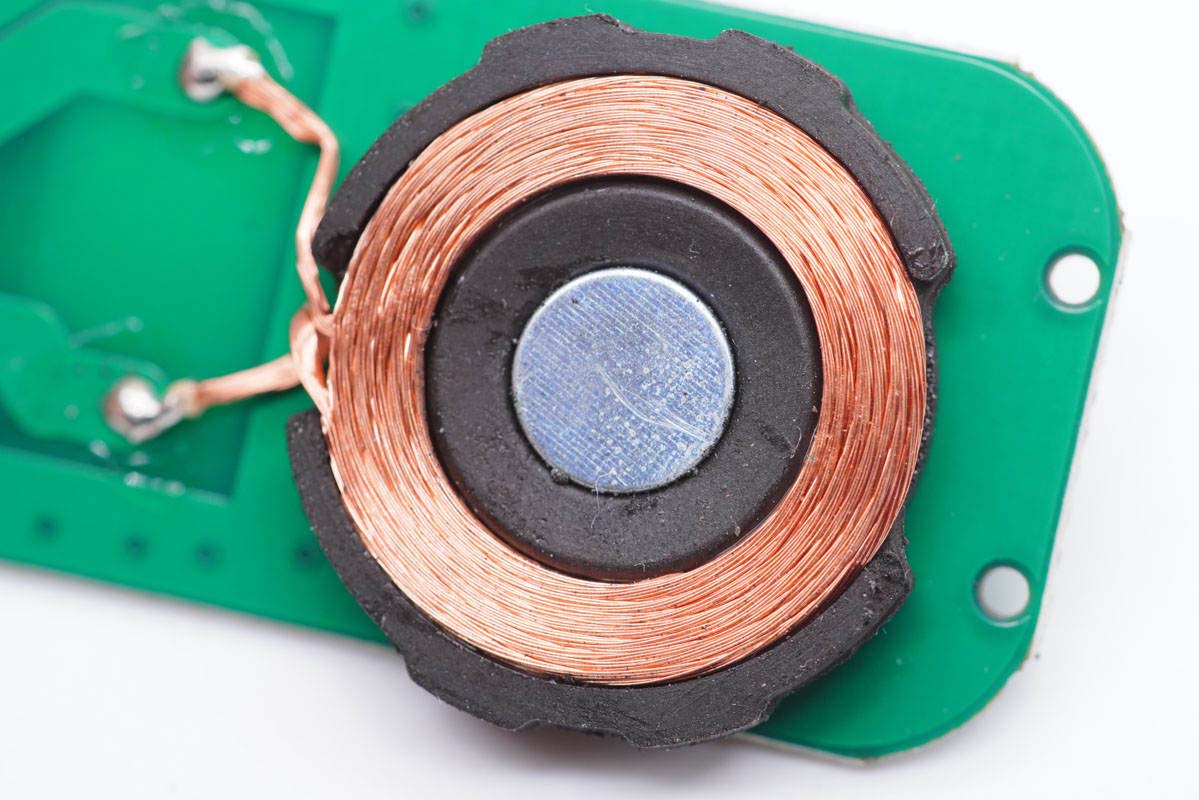

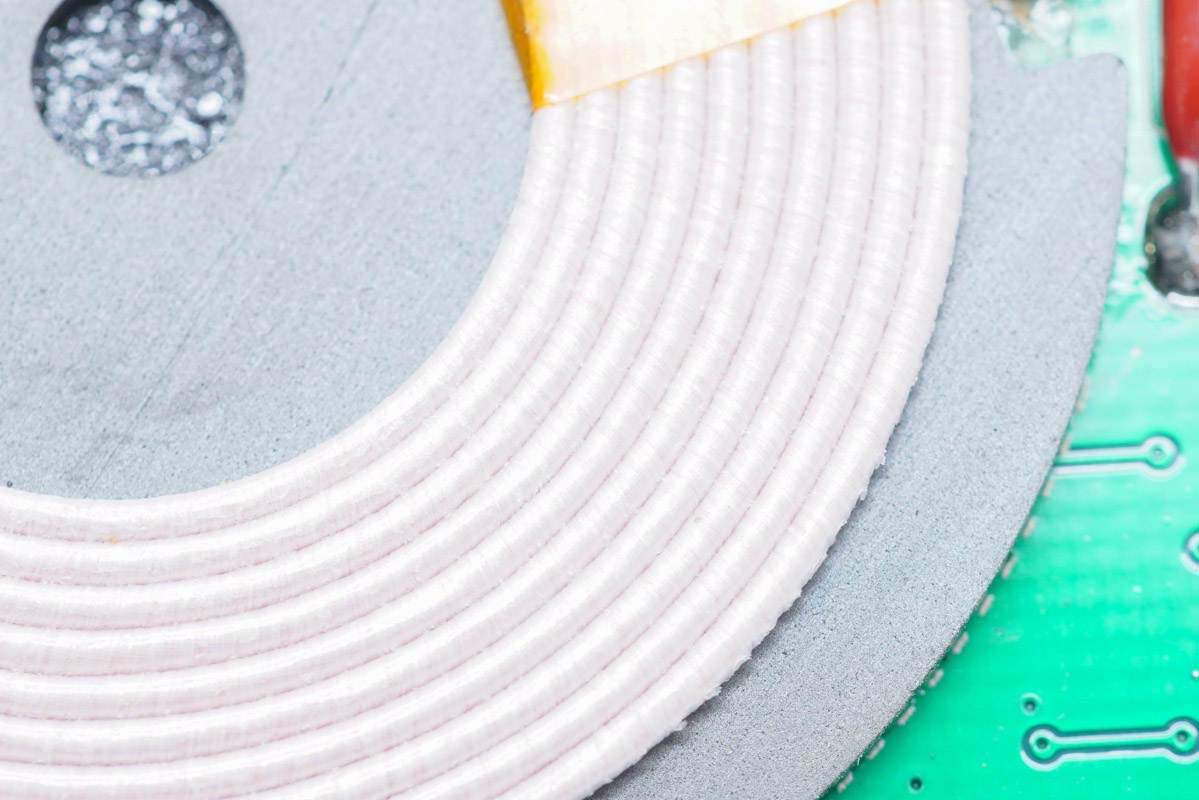

線圈特寫，利茲線繞制。

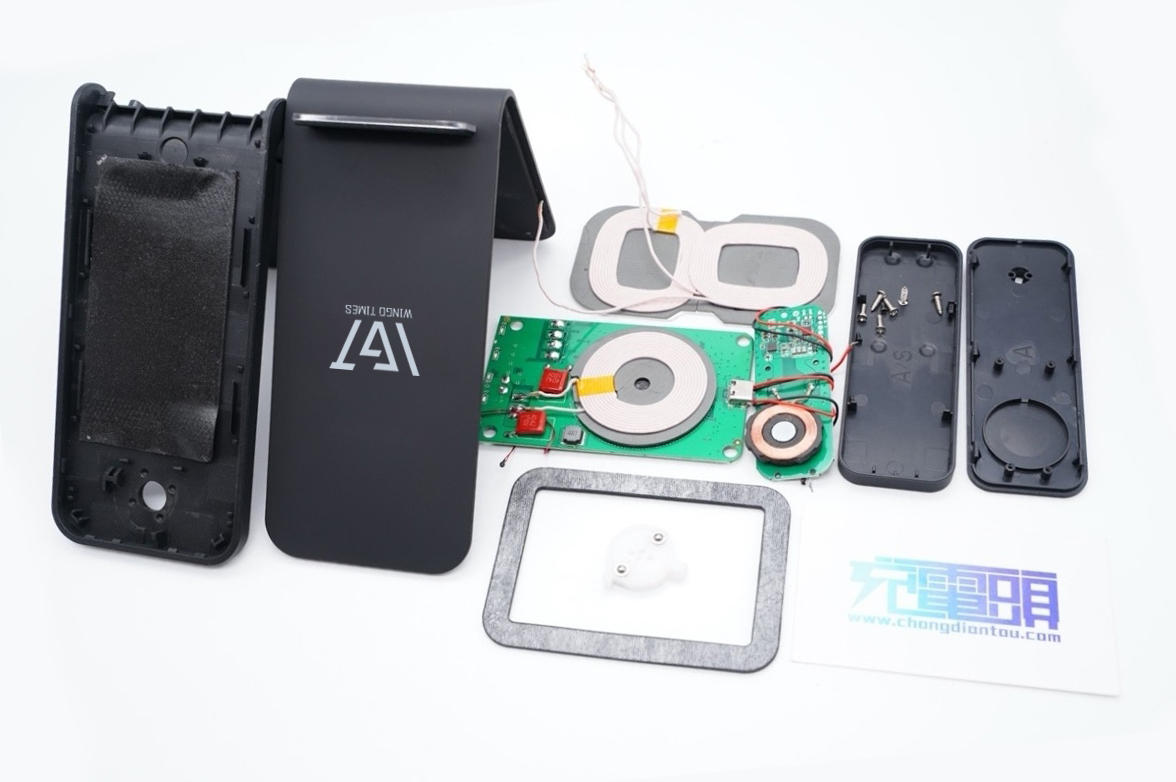

全部拆解完畢，來張全家福。

充電頭網拆解總結

充電頭網通過拆解發現，這款F3無線充底座內置一塊PCB板，集成了手機和耳機無線充電路，采用貝蘭德D9622一芯雙充無線充方案，另外也是采用貝蘭德D9015驅動器驅動兩路無線充電線圈。貝蘭德研發的“一芯雙充”方案，集成度高，電路精簡，很適合小型化無線充電器的設計。

其中手機無線充內置雙線圈，充電時橫豎放置都能進行充電，平時邊充電邊刷劇使用體驗更好。此外PCB板和線圈配有熱敏電阻進行溫度監控，手機無線充電線圈還配有大型散熱片幫助散熱。
