最近充電頭網拿到了WINGO TIMES萬國時代一款三合一無線充電器F6，該產品由萬國時代科技（深圳）集團有限公司設計。產品物如其名，機身集成了手機、耳機和手表無線充電器三個功能，最大輸出功率分別是15W、5W和3W，可滿足蘋果全家桶同時進行無線充電的需求。下面我們就對這款產品進行詳細拆解，看看其設計做工如何。

一、萬國時代三合一無線充電器外觀

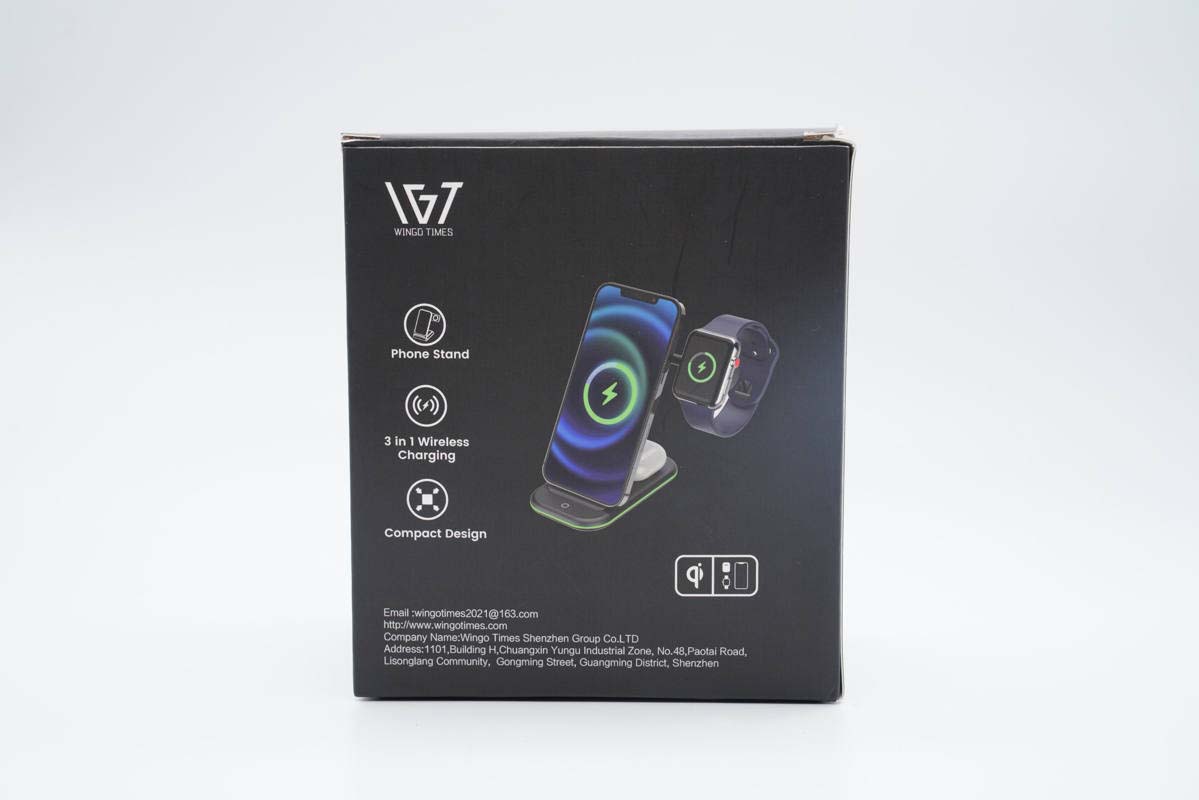

包裝盒正面右側印有無線充使用場景圖，左側是產品品牌和三大特性標識，下方是品牌商的基本信息。

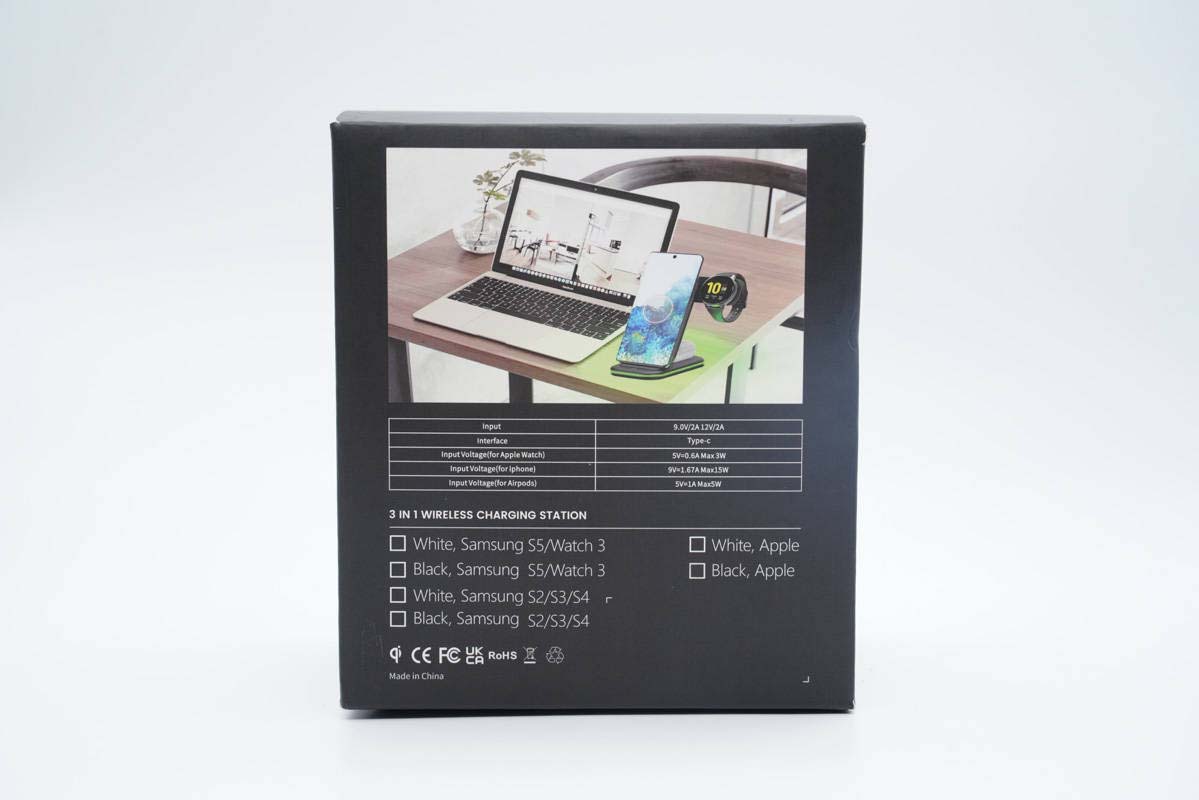

背面印有使用場景圖和參數、認證等信息。

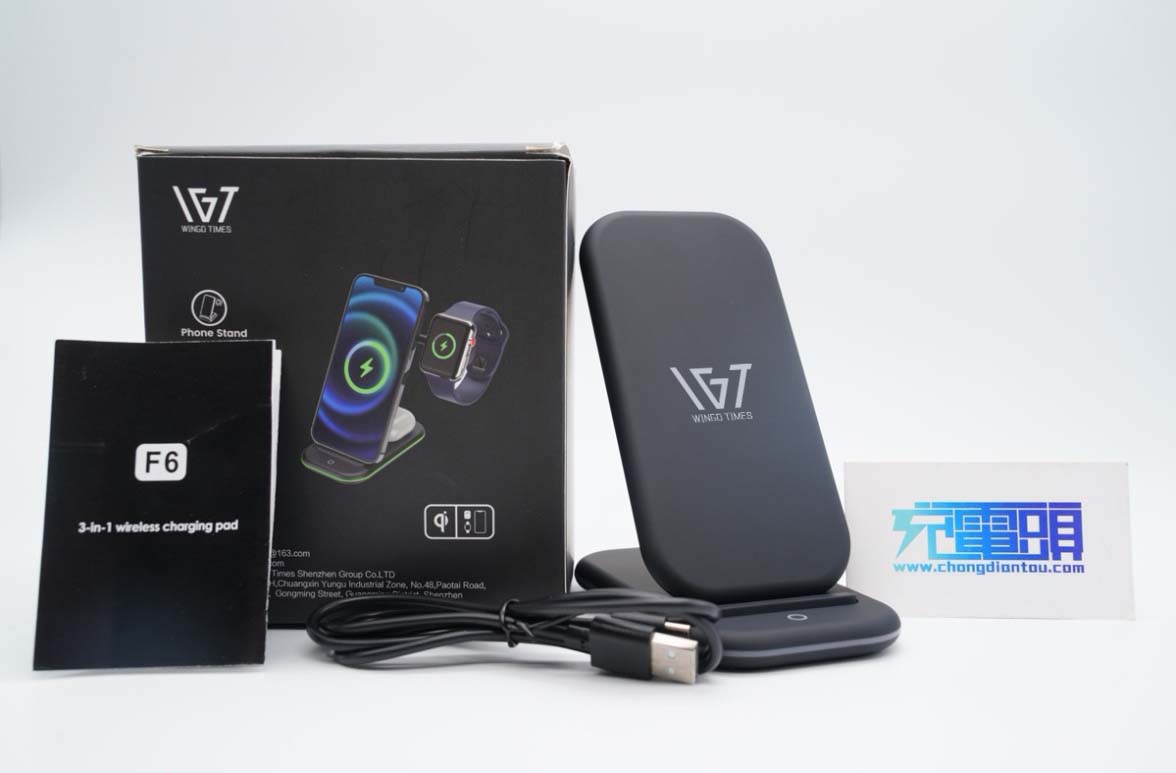

包裝內含無線充、數據線和使用說明書。

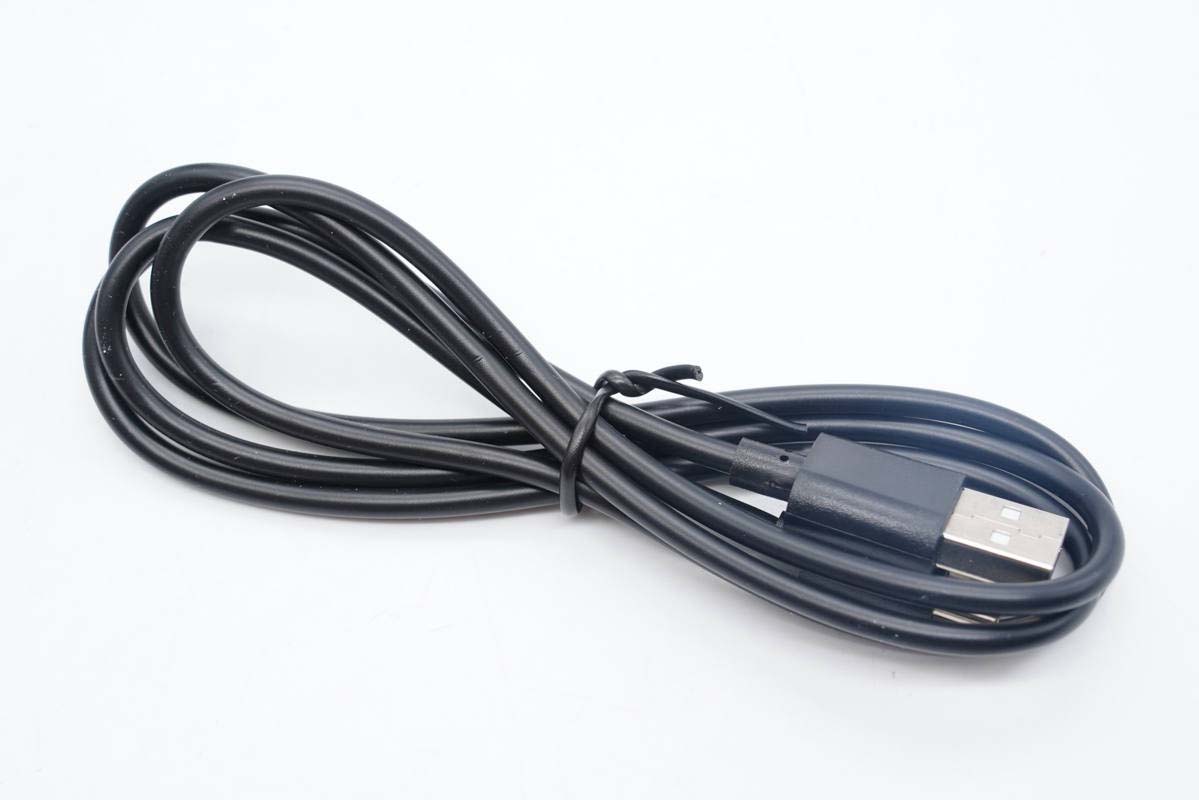

附帶的線纜是A to C線。

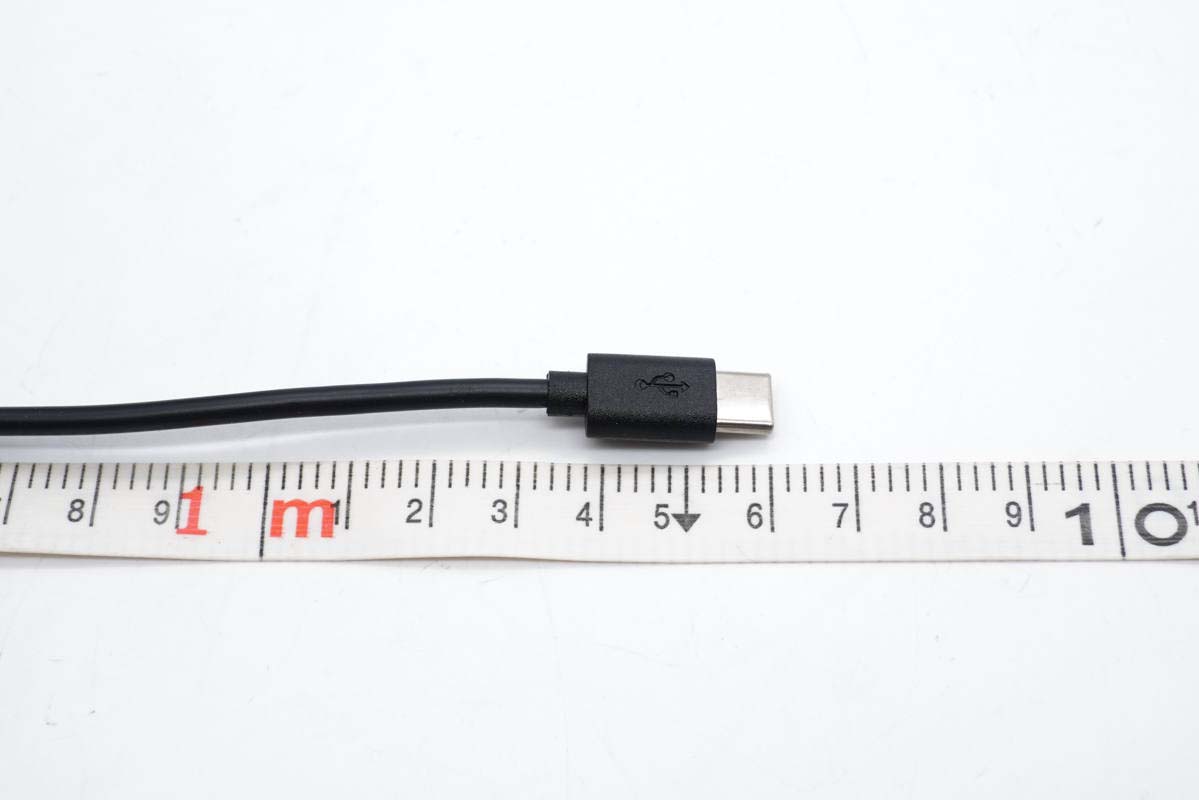

長約106cm。

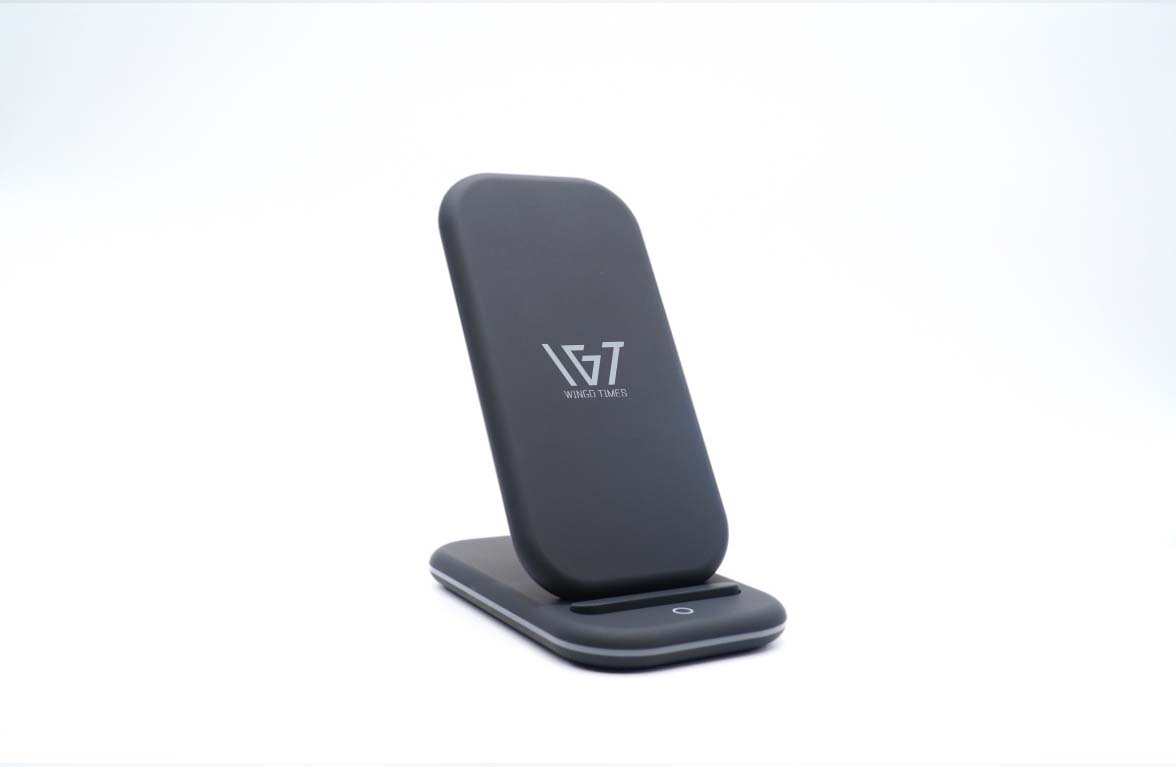

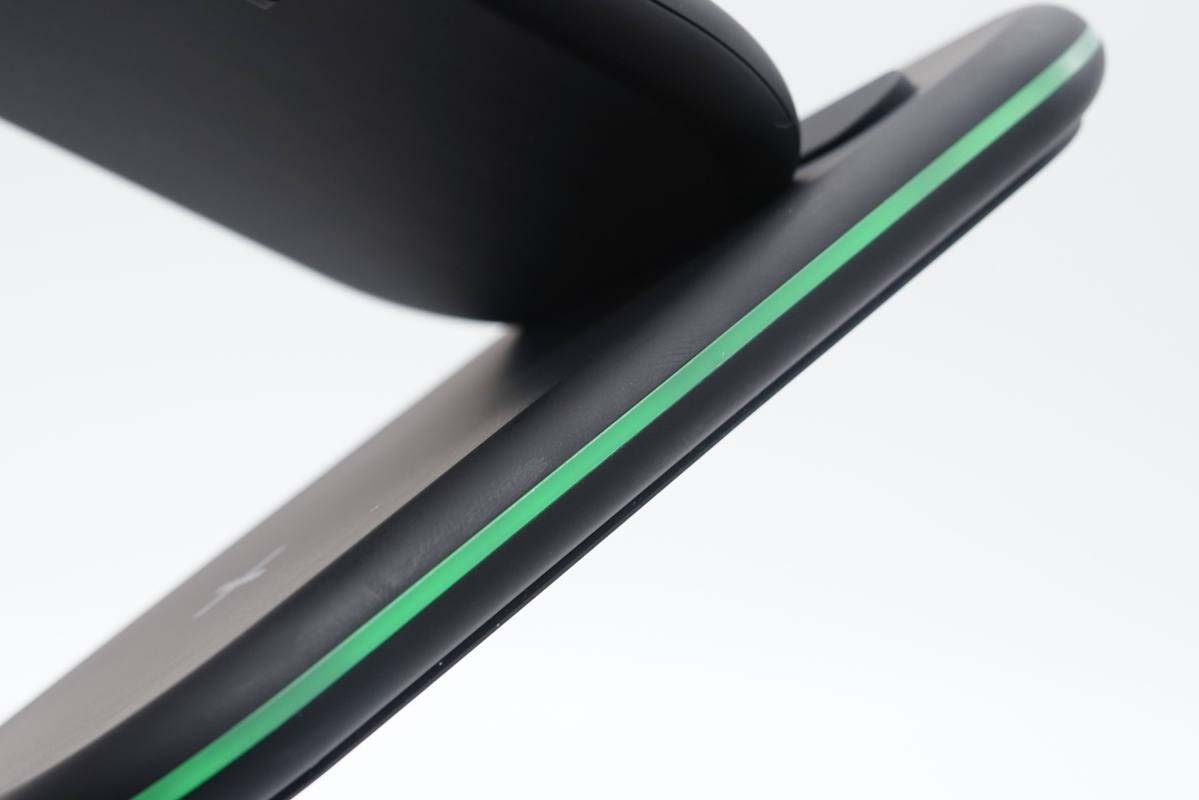

這款三合一無線充由底板、手機支撐板以及可旋轉手表無線充模塊三部分組成，機身殼表面啞光，邊角圓潤，底板邊緣設有導光圈。

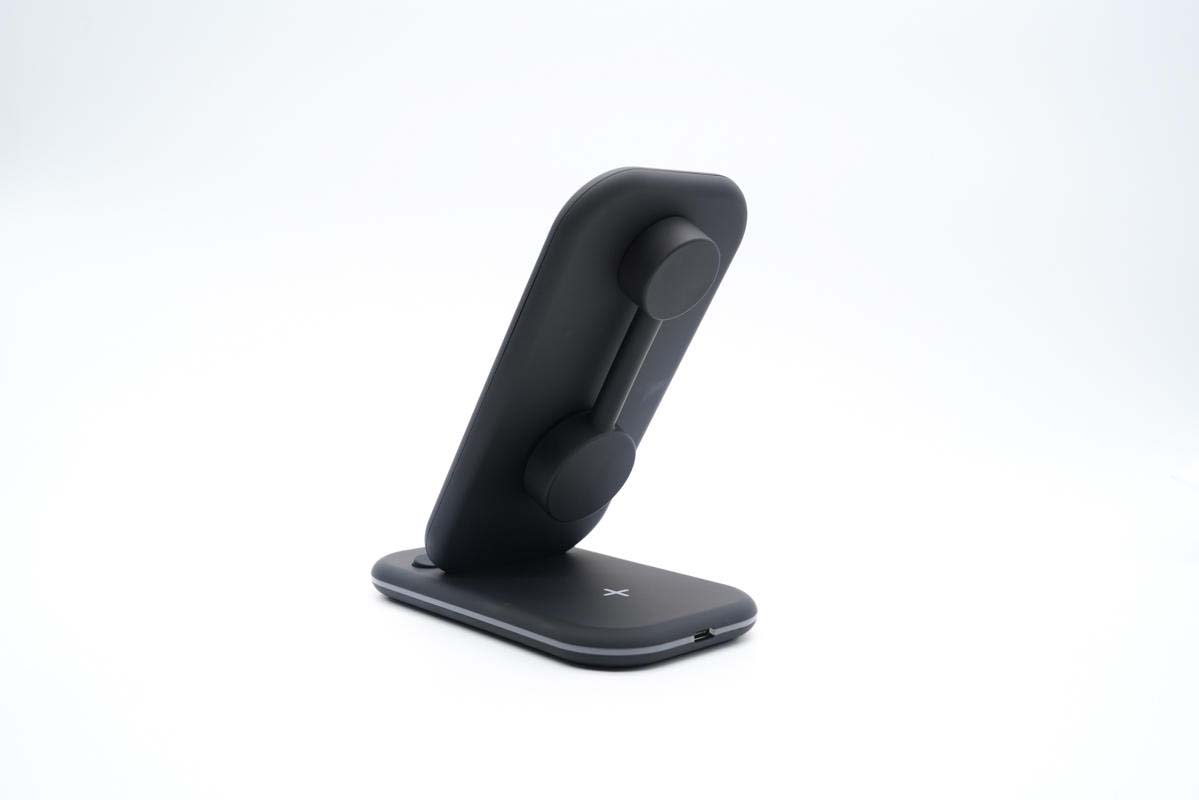

手表無線充模塊隱藏在手機支撐板背面。

手表無線充平時不用時可隱藏起來節省空間，使用時旋轉取出即可，十分靈活。

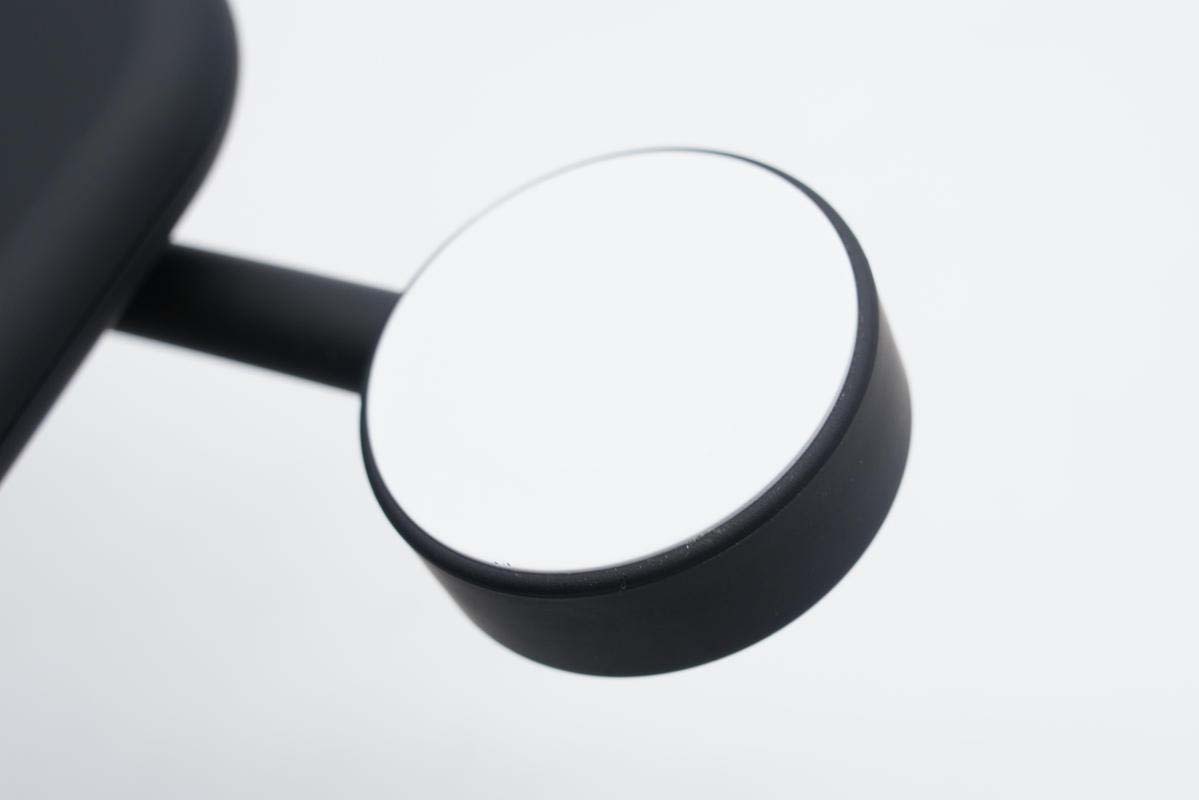

手表無線充特寫，頂部是白色塑料板。

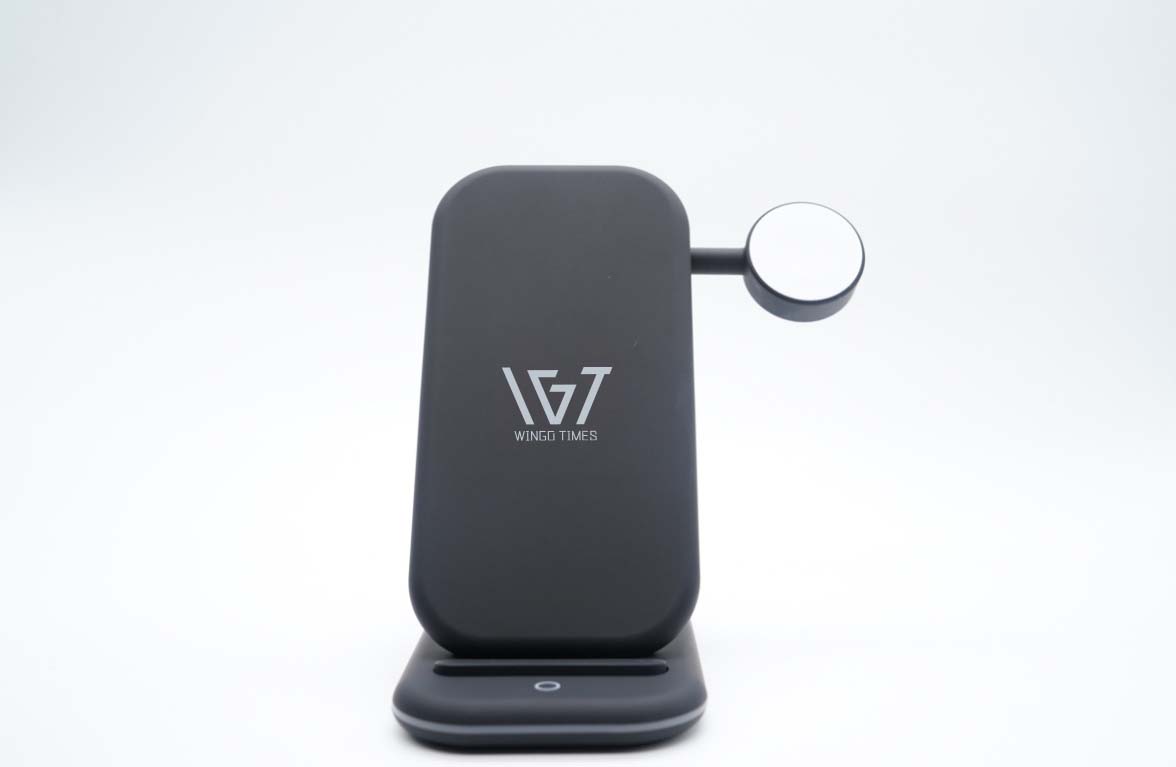

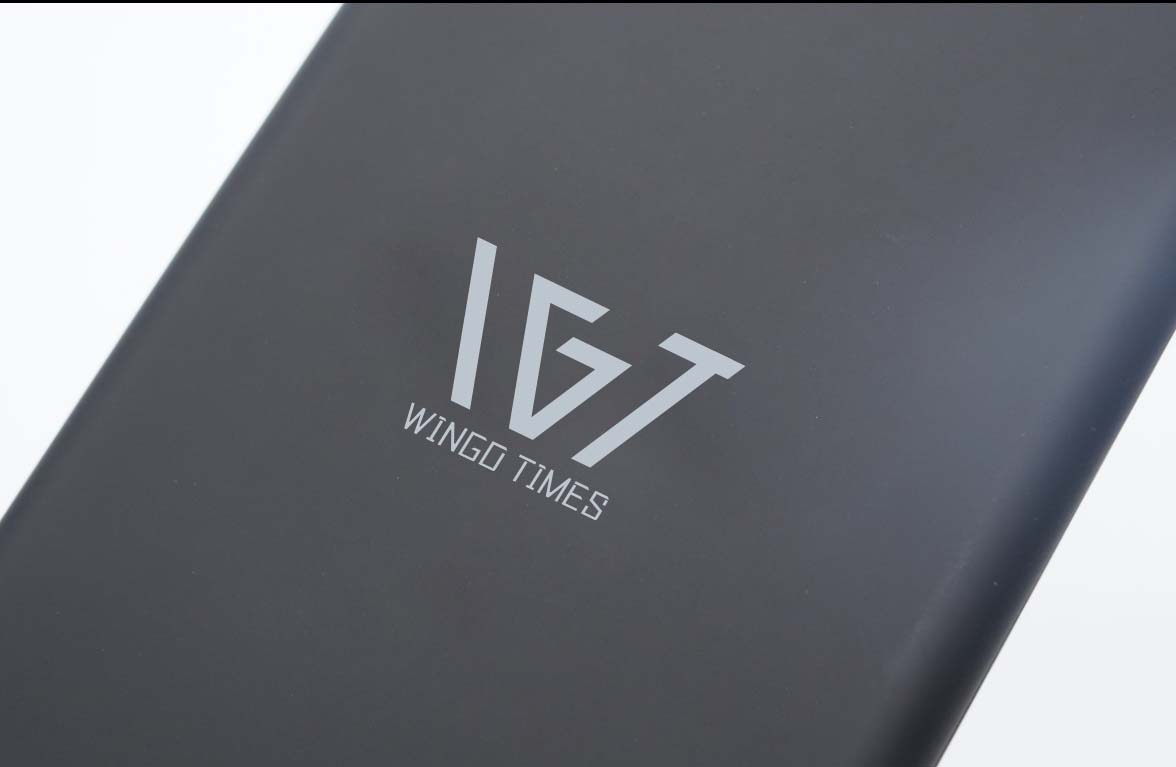

手機支撐板中心印有萬國時代的品牌logo。

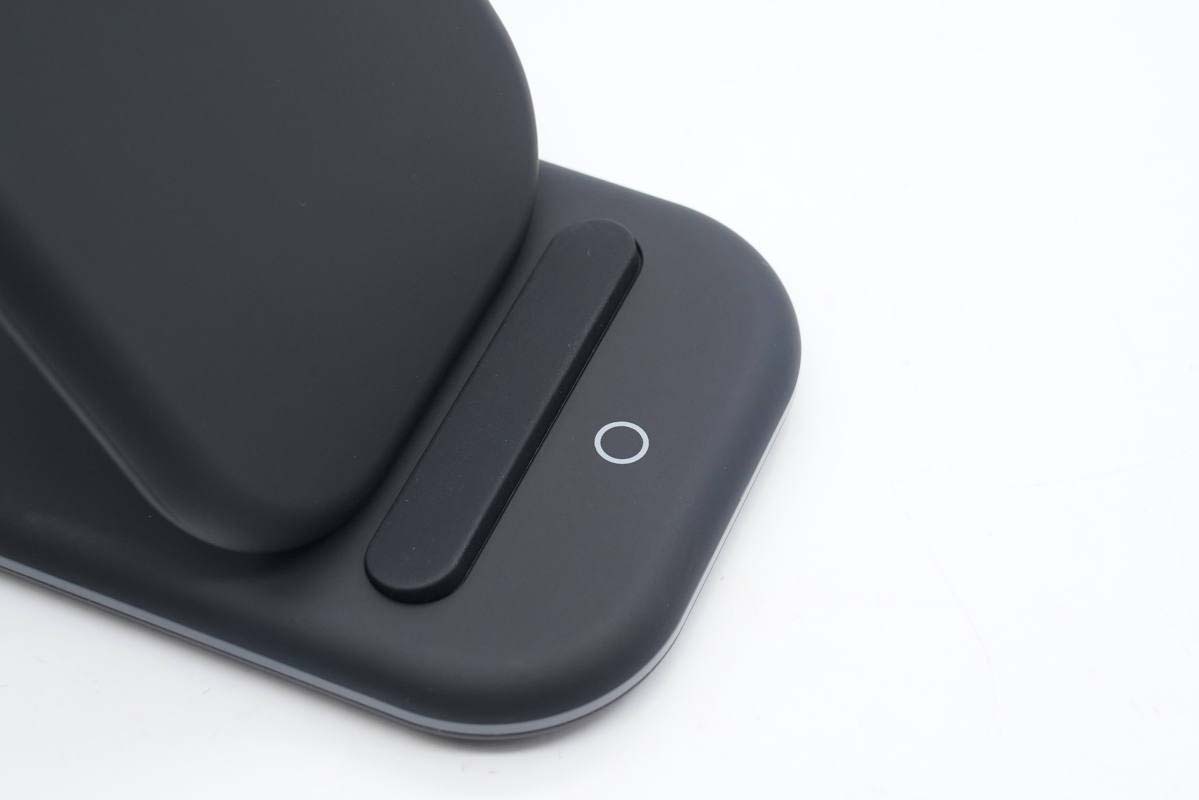

底部有一塊防滑墊，外高里低，保護手機防滑落。

底板“十”字標識處是耳機無線充區域。

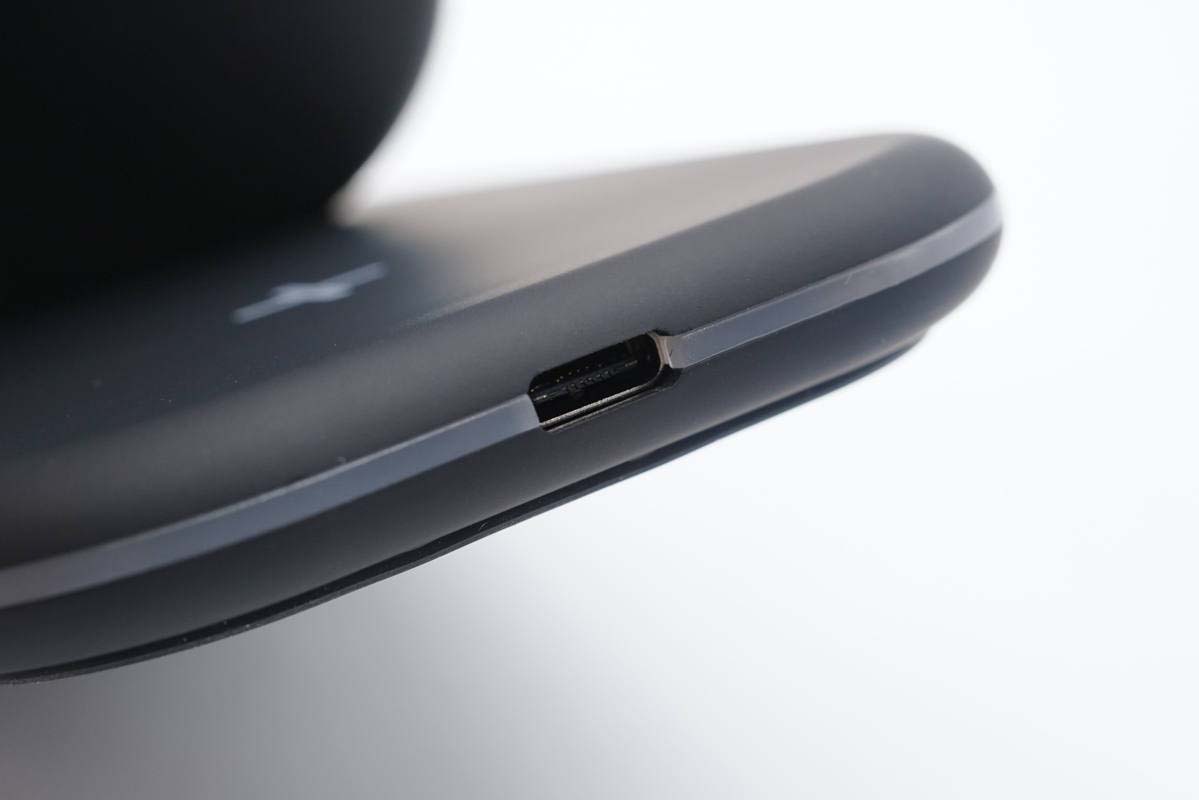

無線充采用USB-C輸入接口，黑色膠芯不露銅。

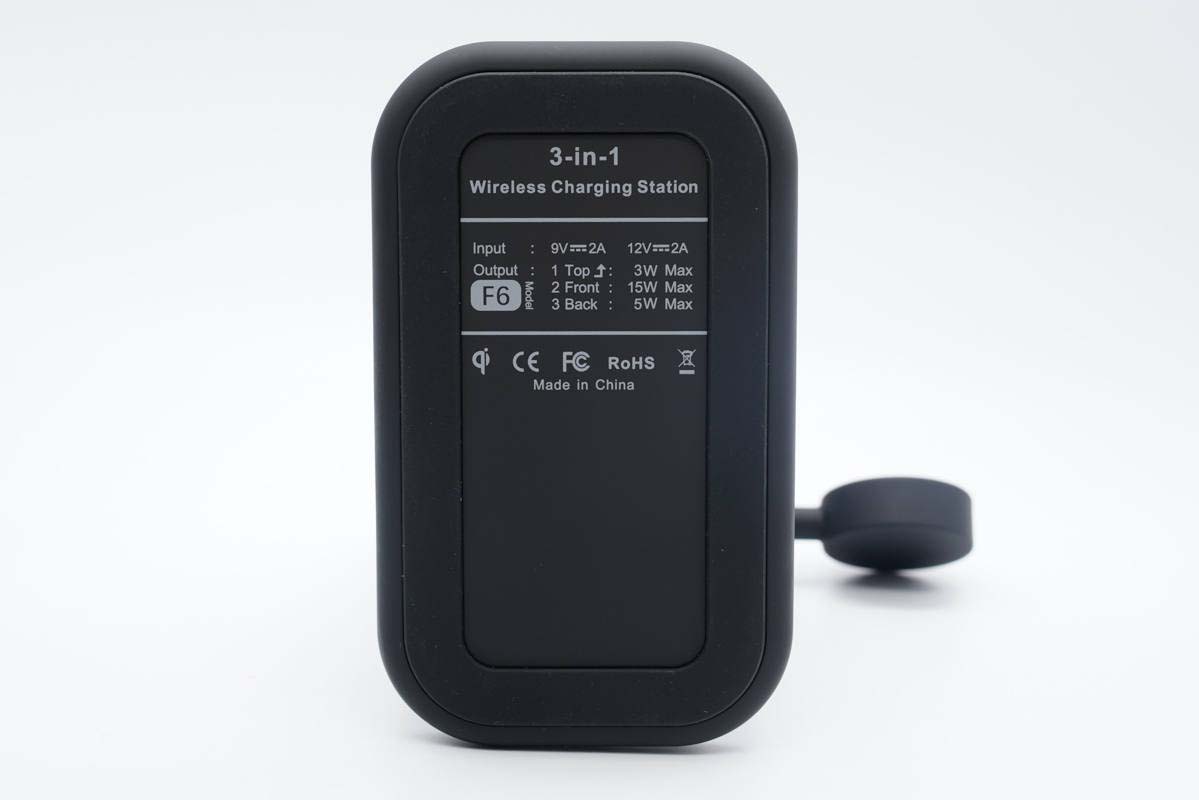

底部貼有防滑膠圈，機身殼上印有無線充參數

型號：F6

輸入：9V2A、12V2A

輸出：

手表：3W Max

手機：15W Max

耳機：5W MAX

制造商：萬國時代科技（深圳）集團有限公司

產品已經通過了qi、CE、FCC和RoHS認證。

接通電源，燈圈亮綠光。

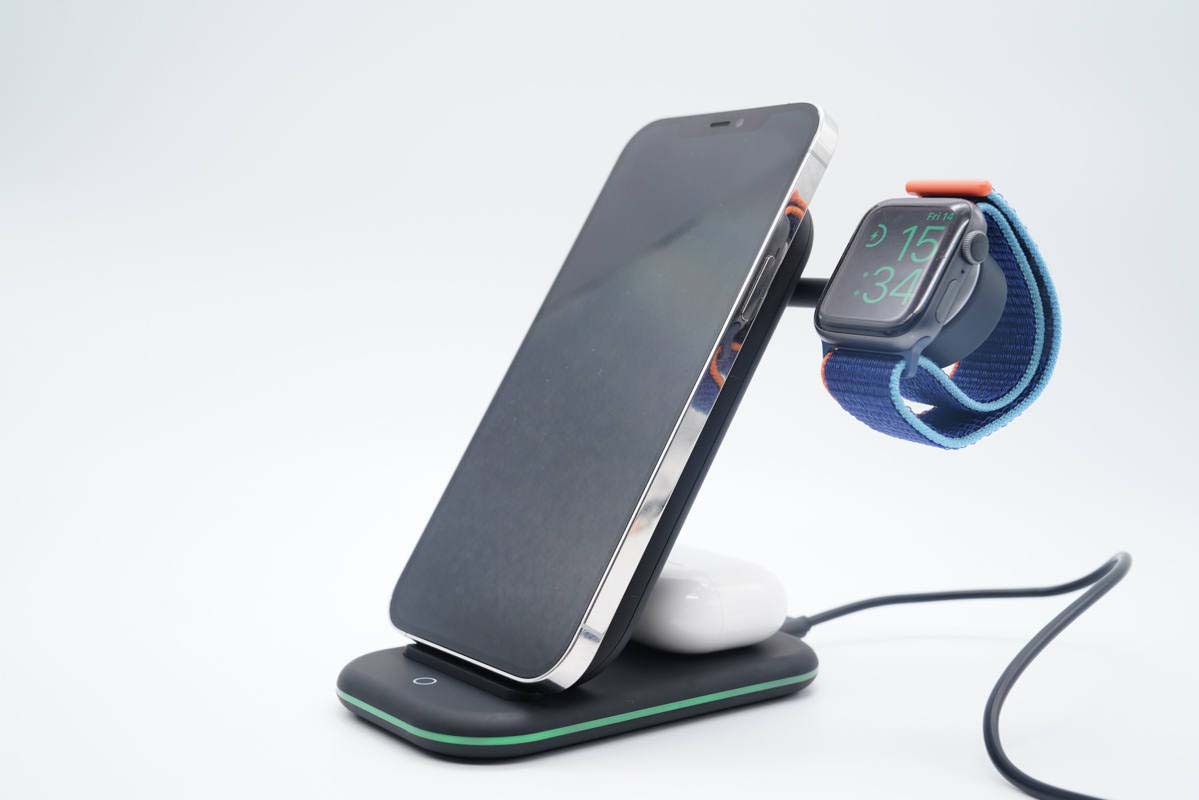

蘋果全家桶使用場景一覽。

二、萬國時代三合一無線充電器拆解

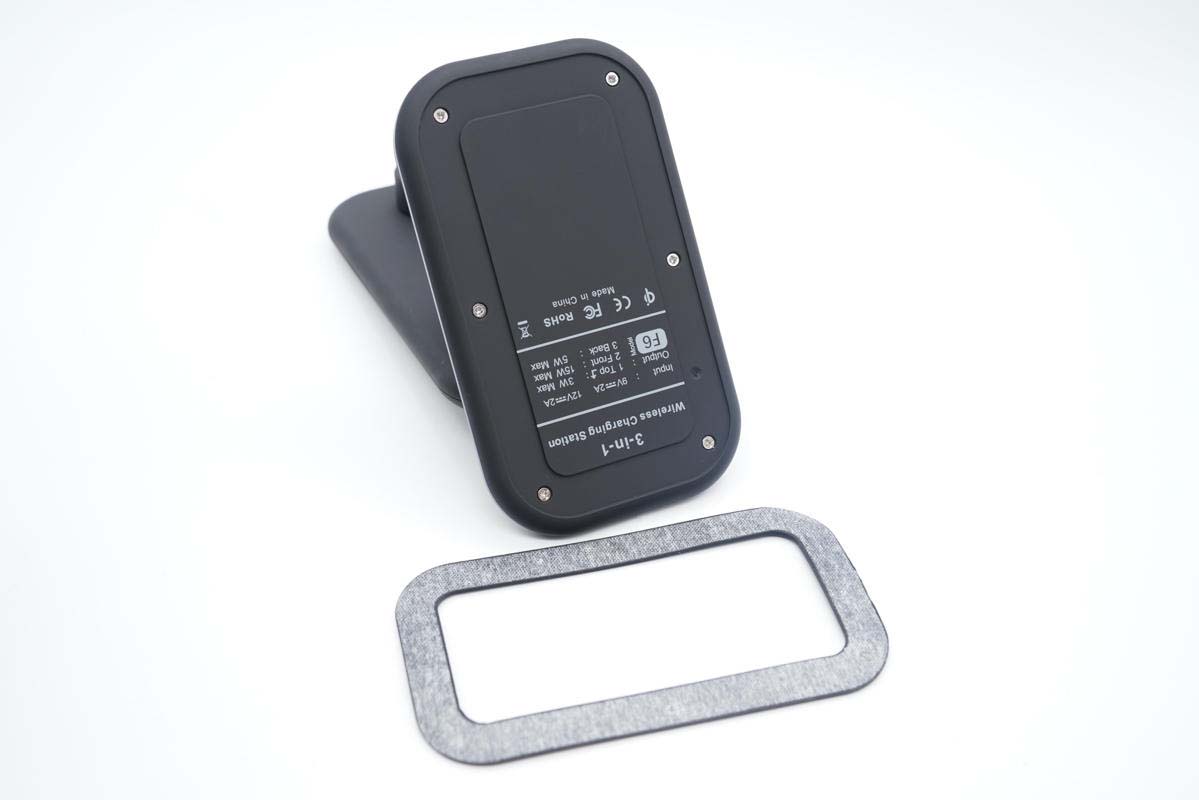

將底部防滑膠圈撕掉，采用6顆小螺絲對底部機身殼進行封裝。

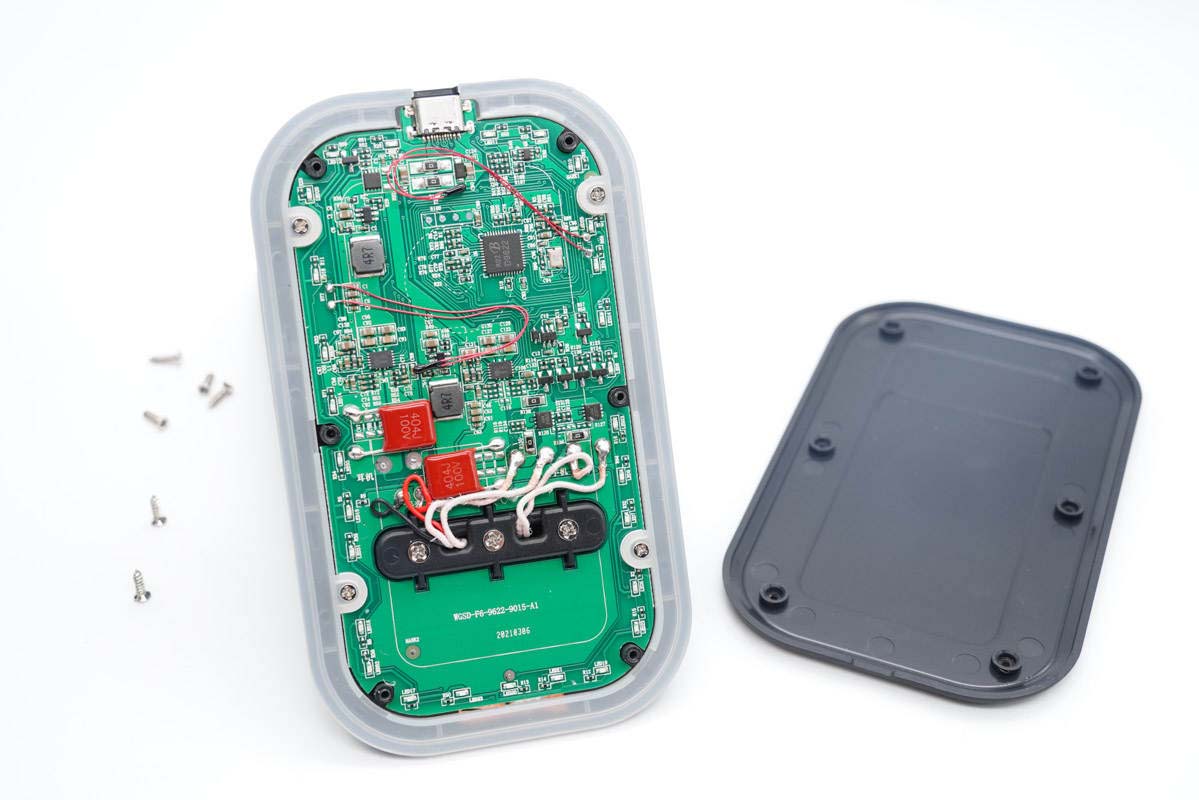

拆掉螺絲即可將機身殼打開。

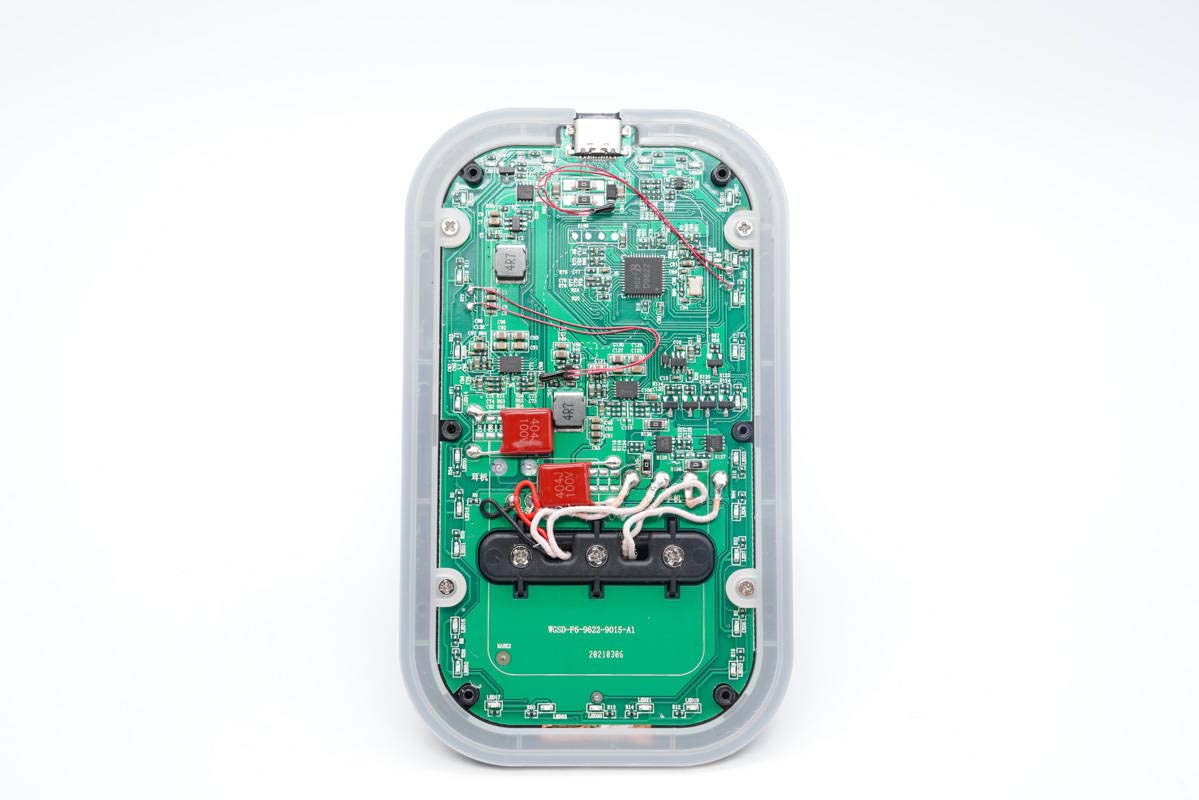

PCB板、導光圈使用螺絲和固定柱進行固定，手機無線充電板也是使用三顆螺絲連接固定，三組無線充電線圈焊接在鏤空槽旁邊。

觸摸銅箔和主板采用導線連接，用于控制LED指示燈。

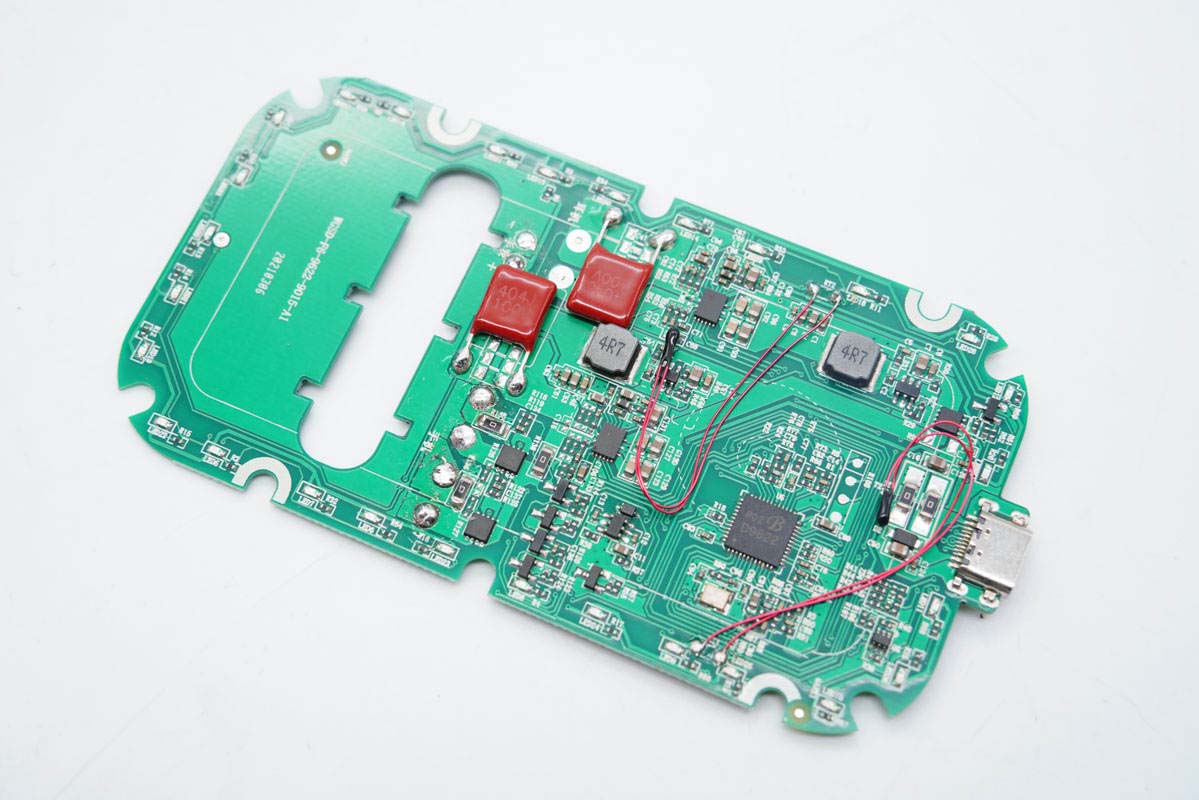

PCB板正面一覽，設有兩顆熱敏電阻進行溫度監控，板子邊緣布滿了LED燈。

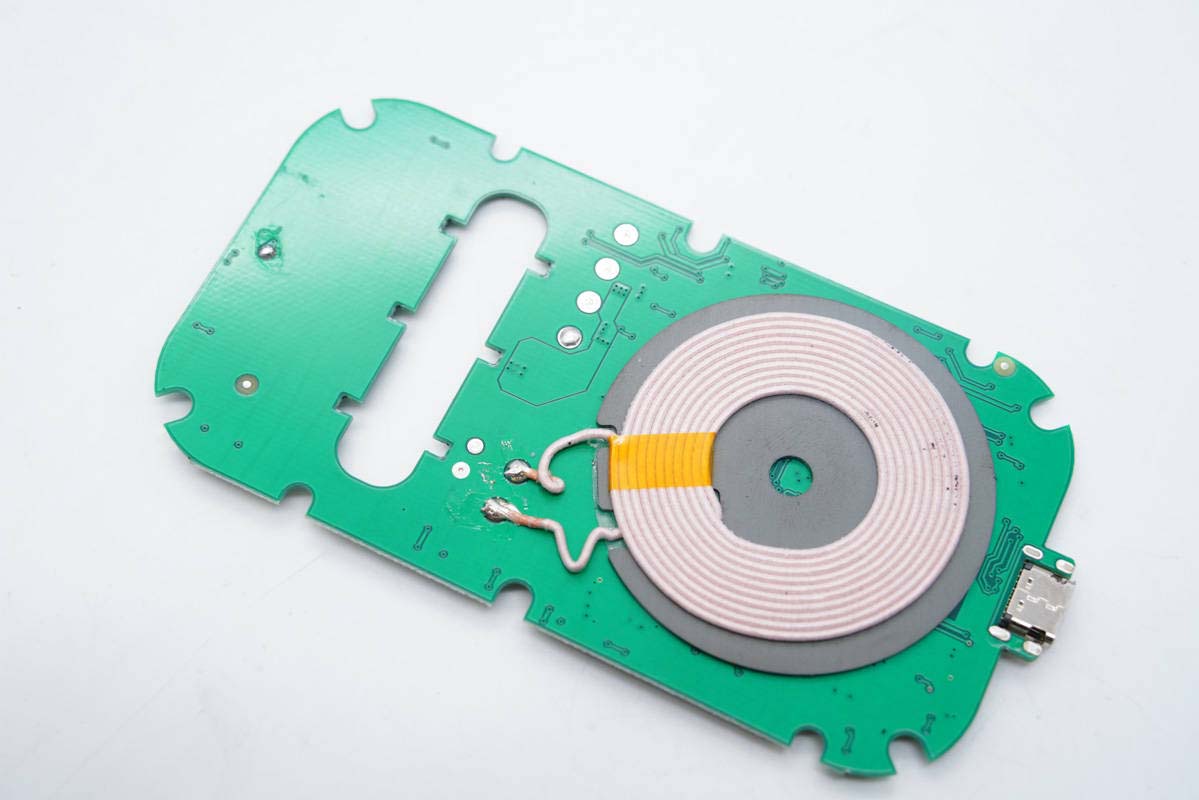

背面連接耳機無線充電線圈。

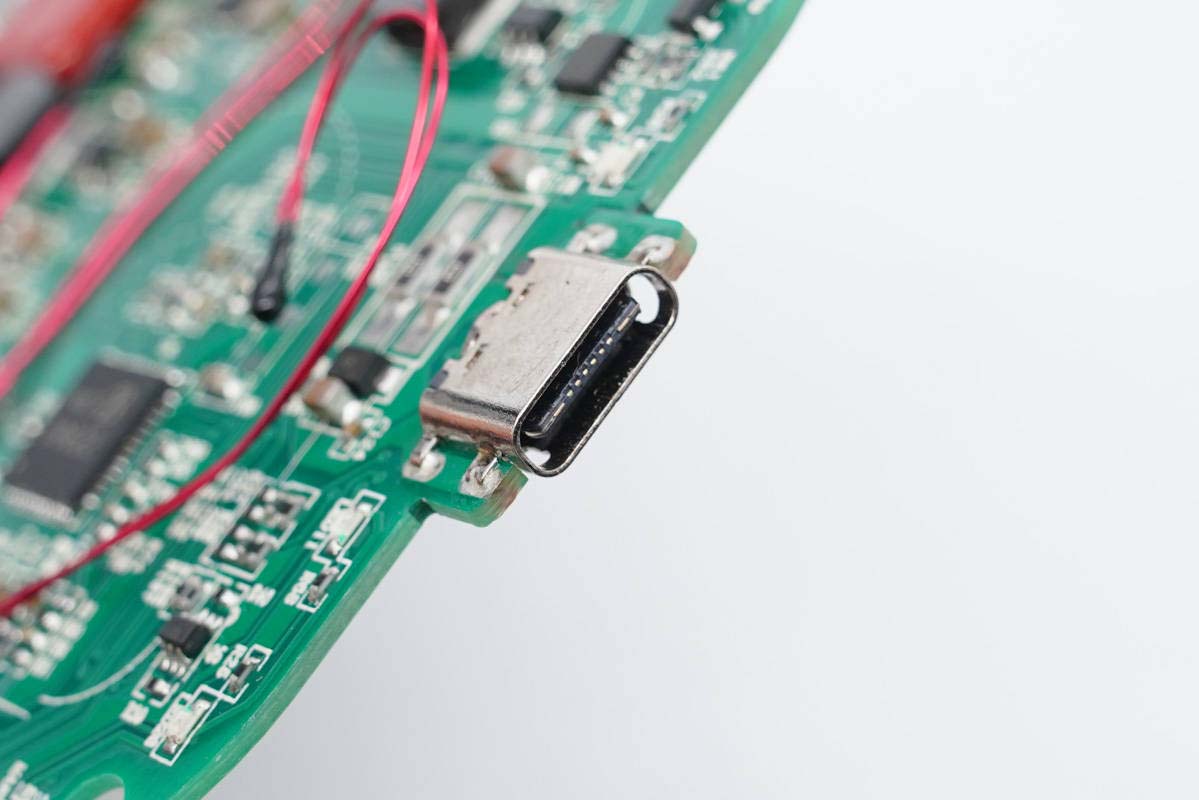

USB-C母座特寫，沉板過孔焊接。

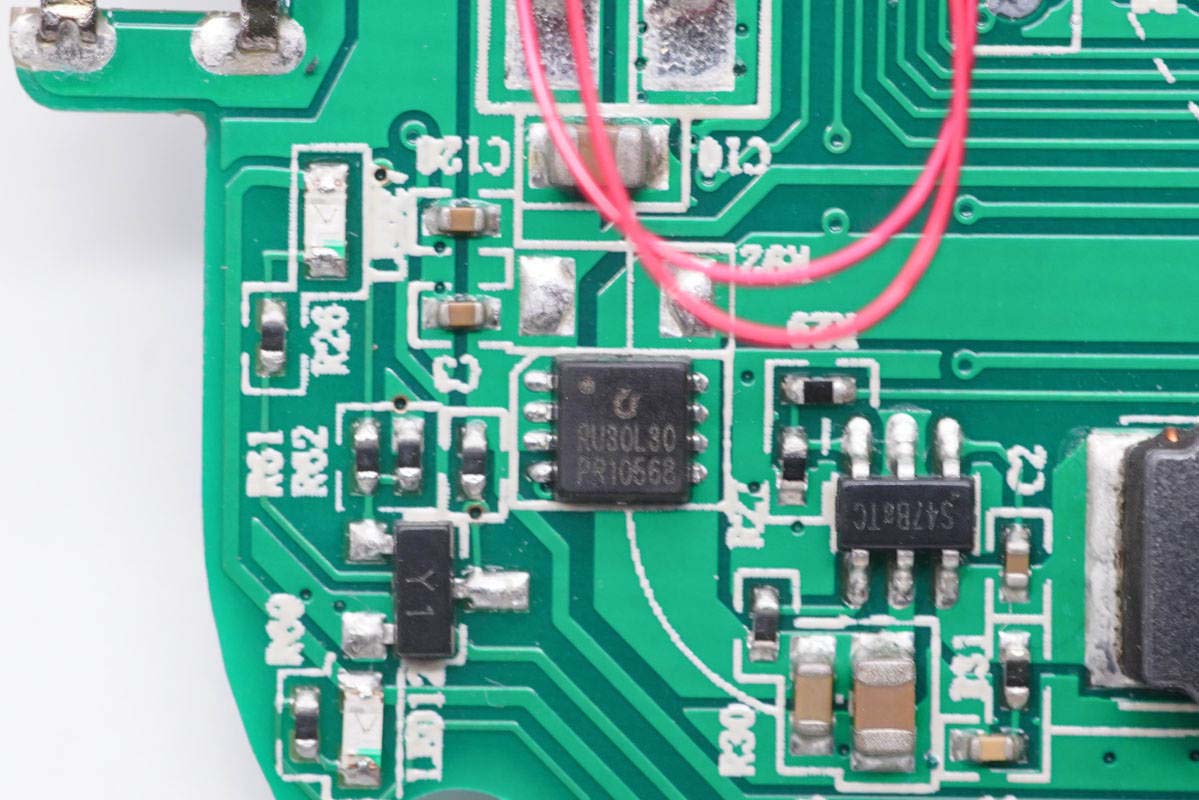

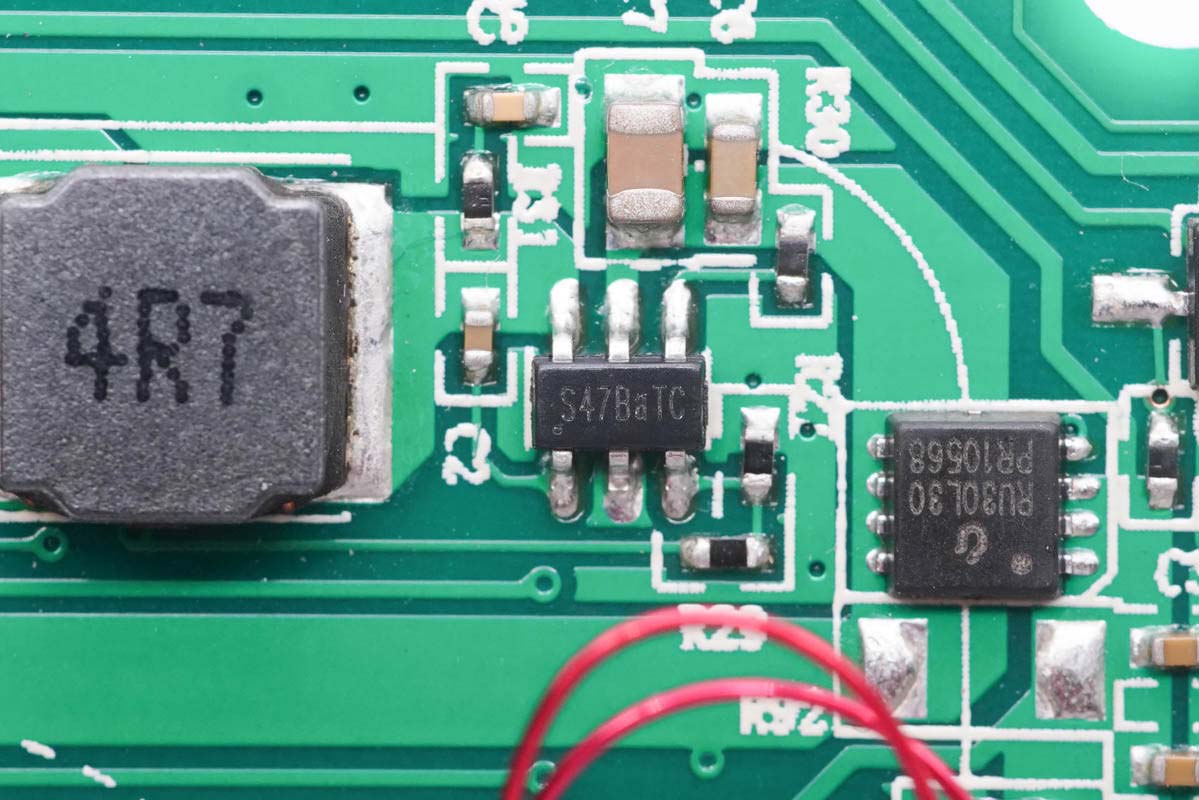

輸入保護管采用銳駿RU30L30M，耐壓30V，PDFN3333封裝。

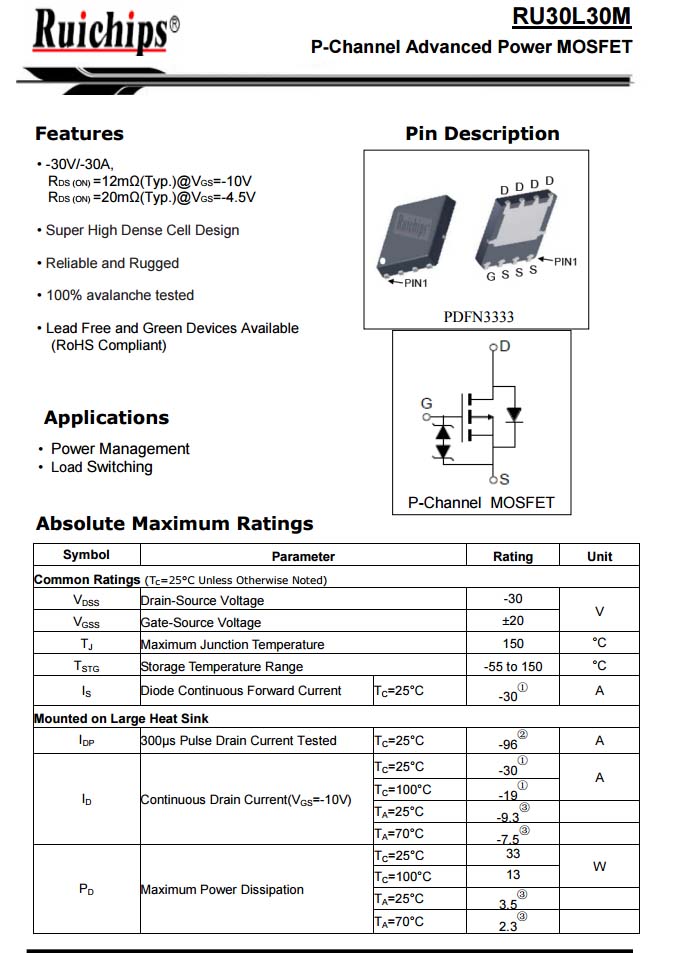

銳駿RU30L30M資料信息。

一顆降壓轉換器，降壓為耳機和手機無線充電路供電。

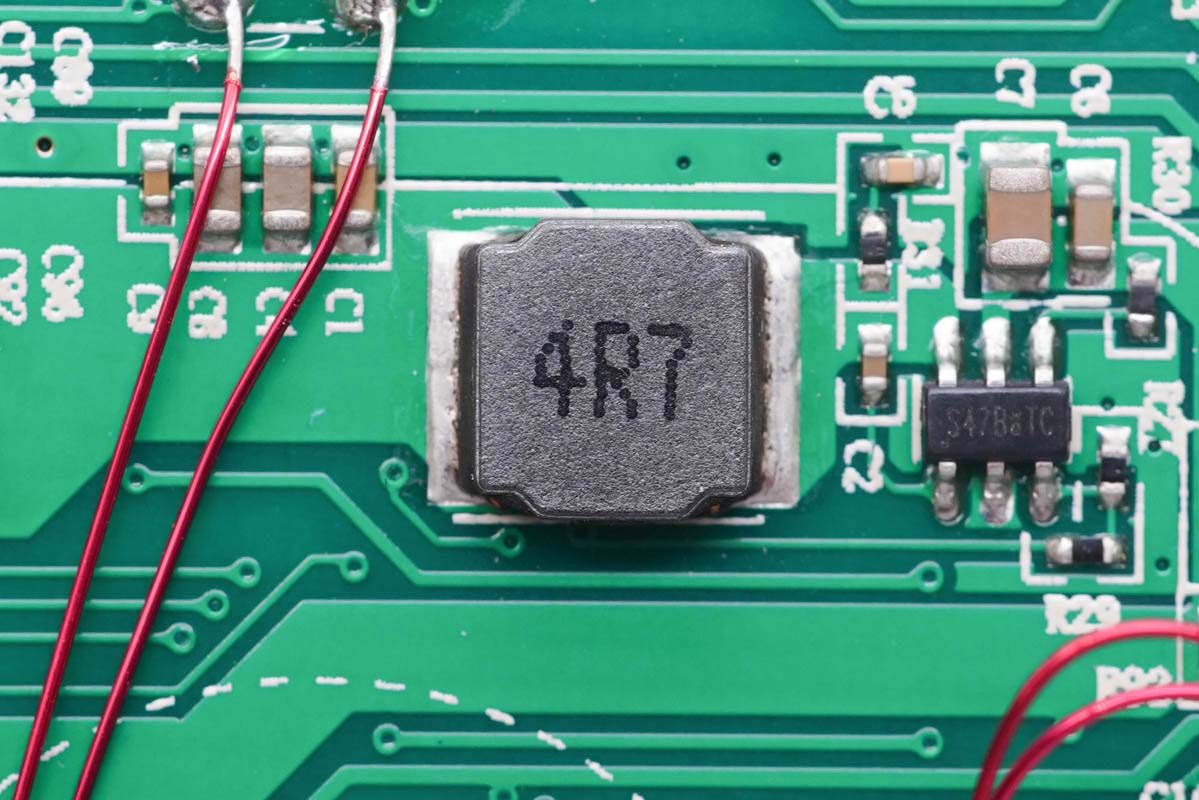

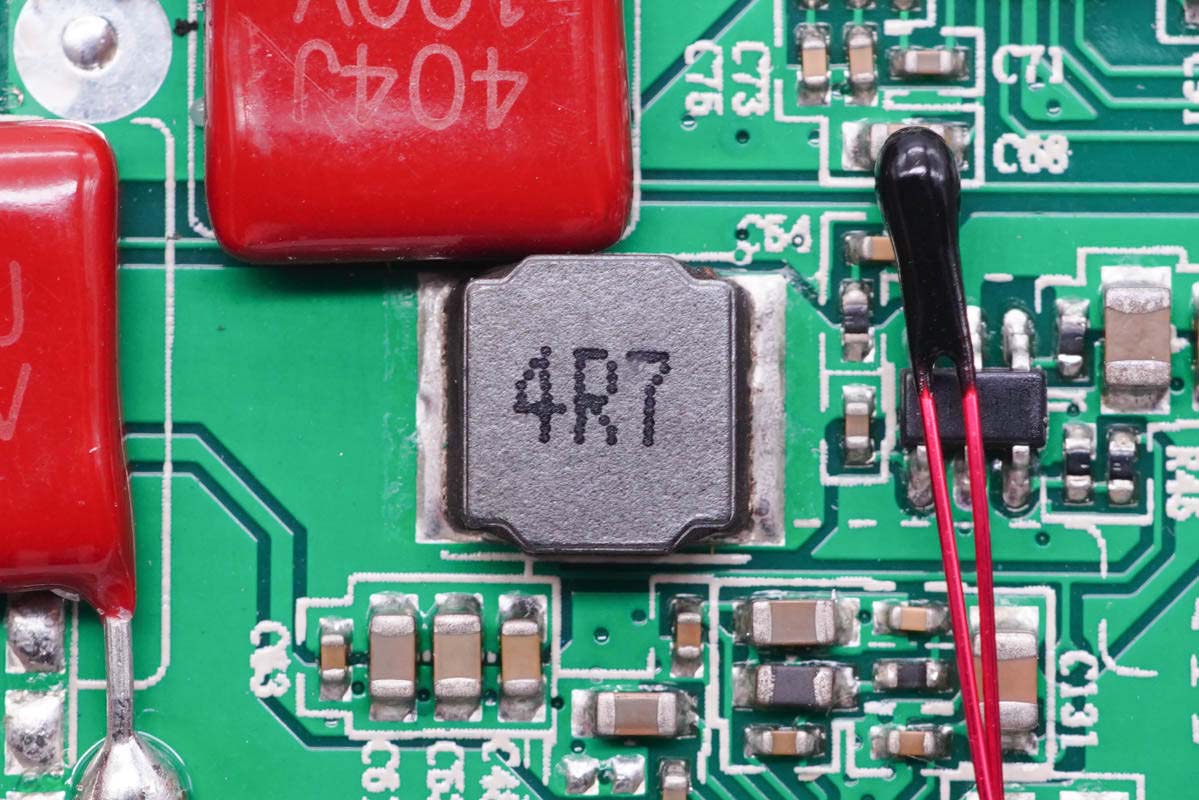

4R7降壓電感特寫。

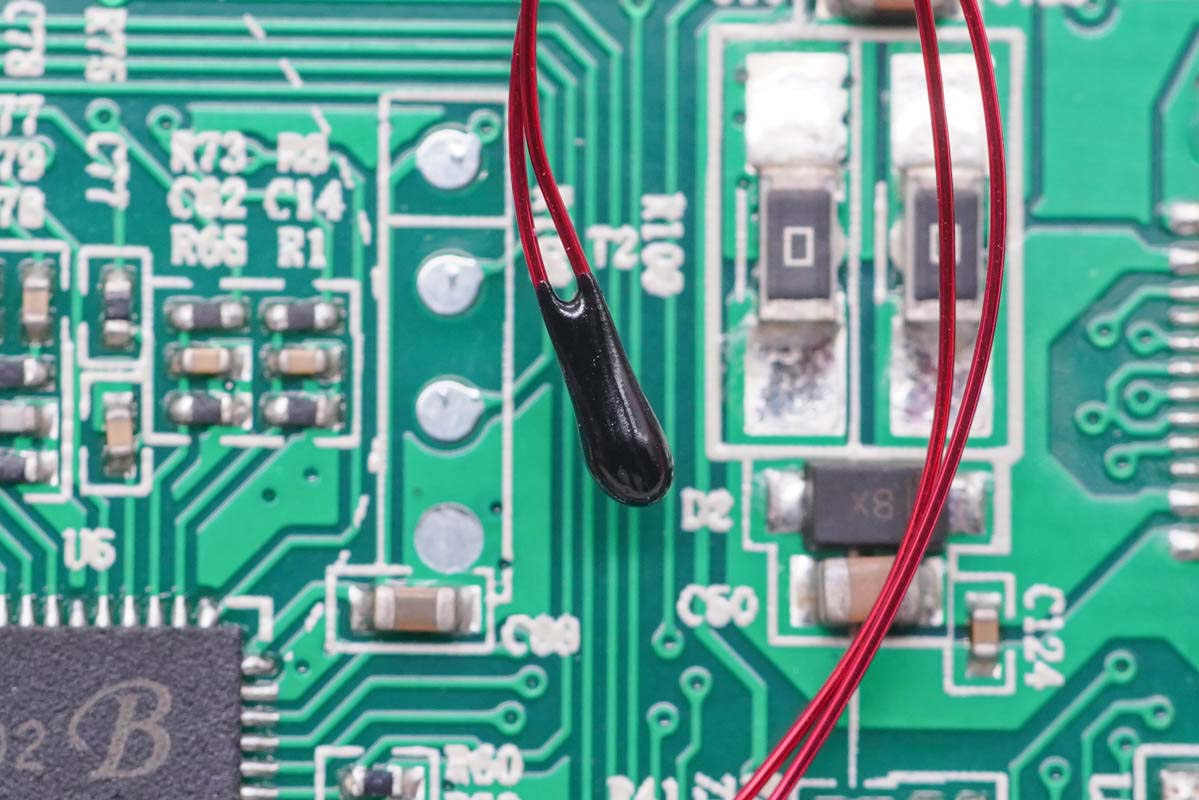

熱敏電阻特寫。

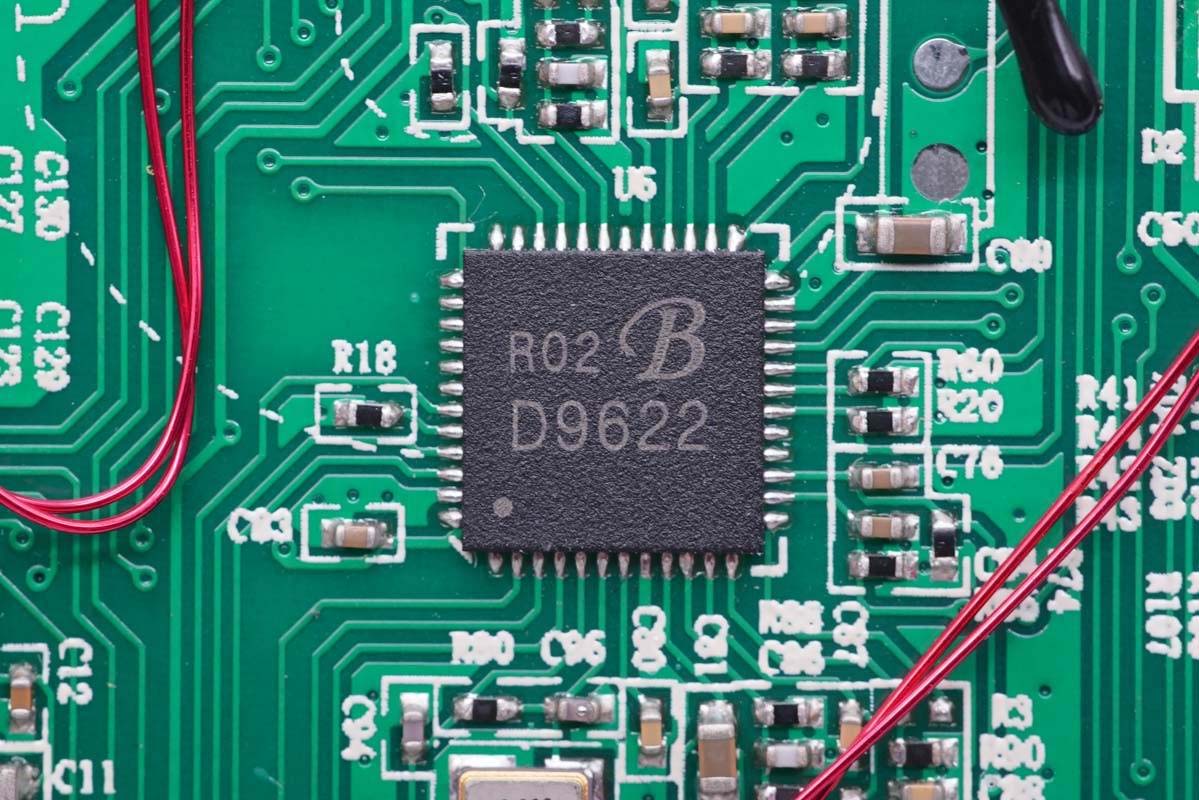

手機和耳機無線充主控芯片采用貝蘭德D9622，這是一款全同步數字解調無線充TX芯片，其具有如下特點：

1、 集成PD3.0（PPS）/QC3.0/AFC快充協議，支持蘋果/三星全系列PD/QC快充頭

2、自適應輸入電壓，不挑適配器

3、集成100MHz主頻 32bit ARM處理器，PWM頻率高至200MHz，業界最頂級的處理器

4、豐富的內存及引腳資源，滿足各種定制化需求

5、支持USB在線更新Firmware，無需專用燒錄器

6、多通道全同步數字解調，特有的Wave-Monitor技術，保證通訊可靠性

7、支持MP-A11/MP-A2/A28/A11等WPC 標準Type架構

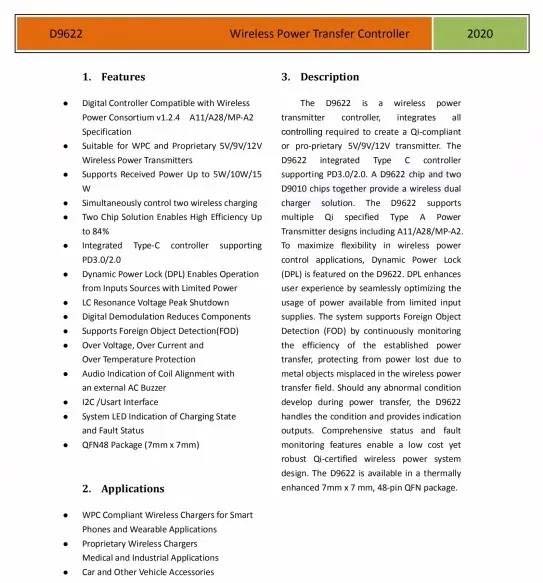

貝蘭德D9622詳細規格資料。

12.000MHz無源晶振，為主控芯片提供時鐘。

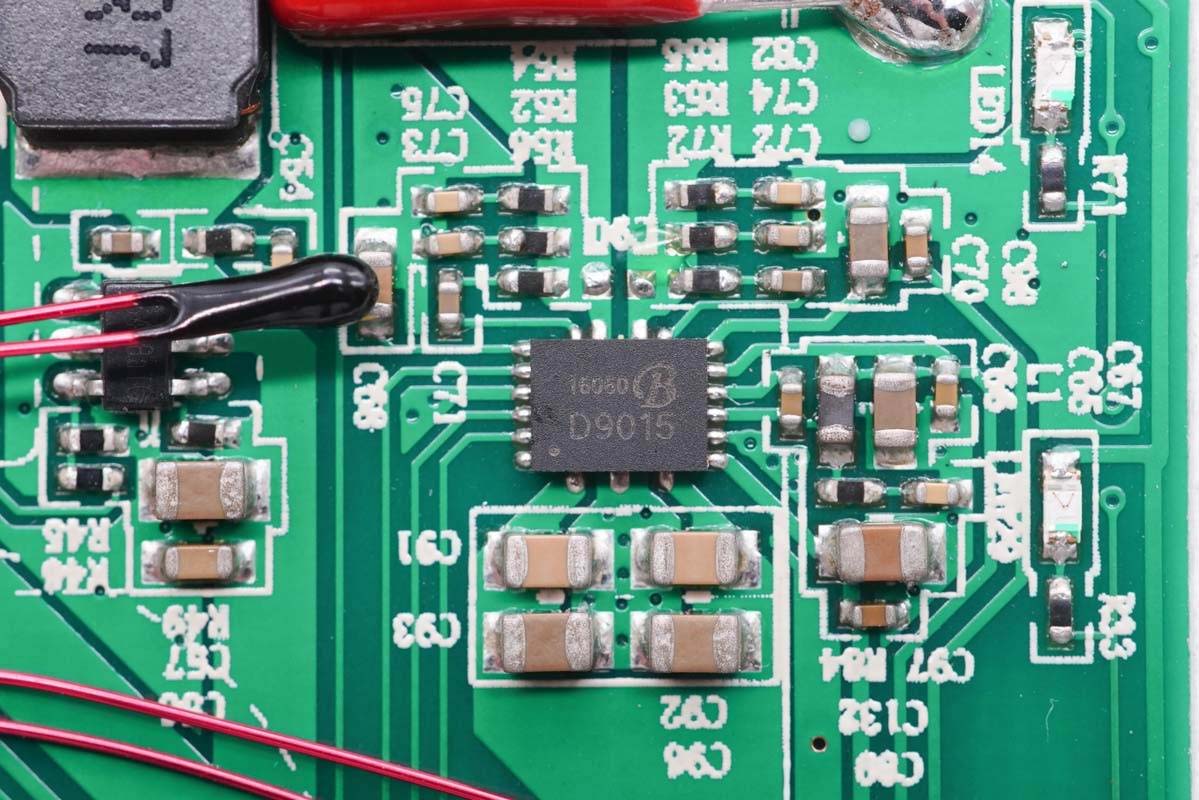

耳機無線充電輸出PowerStage芯片來自貝蘭德，型號D9015。該芯片內置全橋功率級，最高輸出功率10W，集成5V同步整流降壓轉換器，3.3V LDO，可以為控制器和其他外部設備供電。

內置2%高精度的輸入電流檢測，用于異物檢測和解調，支持過流保護和熱關斷，對PCB布線友好，采用3*4mm QFN19L 封裝。D9015集成功率級可以提供5V供電，減少外圍元件數量，提供更多功能。

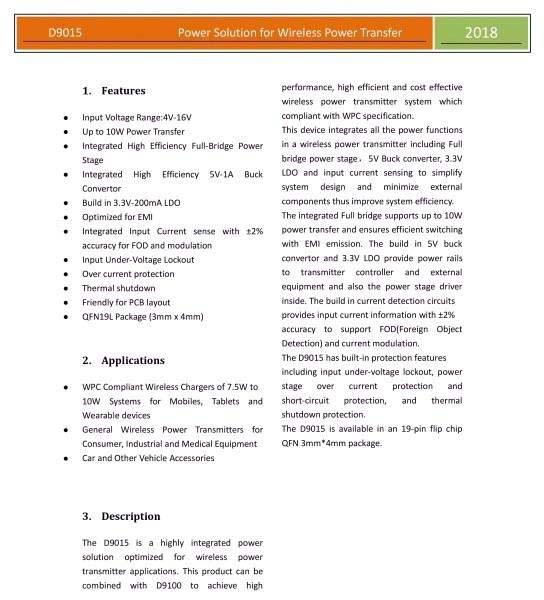

貝蘭德D9015詳細規格資料。

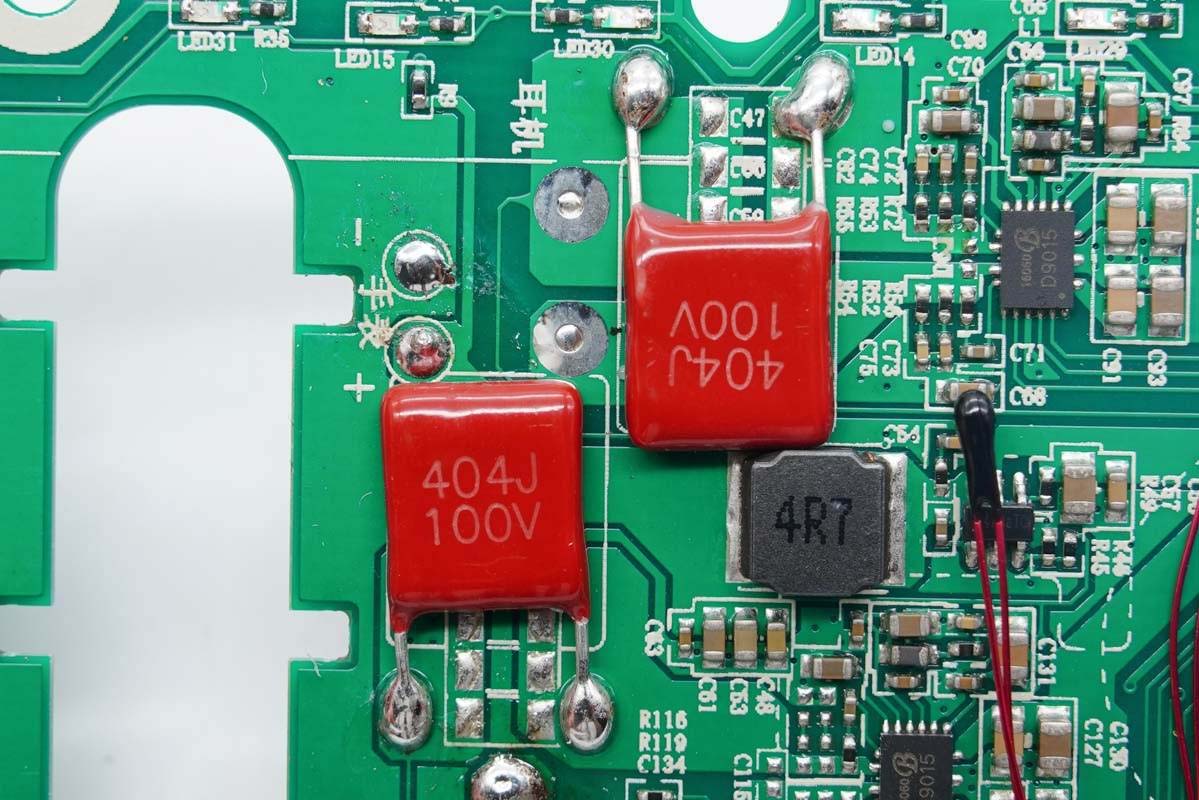

兩顆諧振電容404J 100V，分別用于耳機和手機無線充電路。

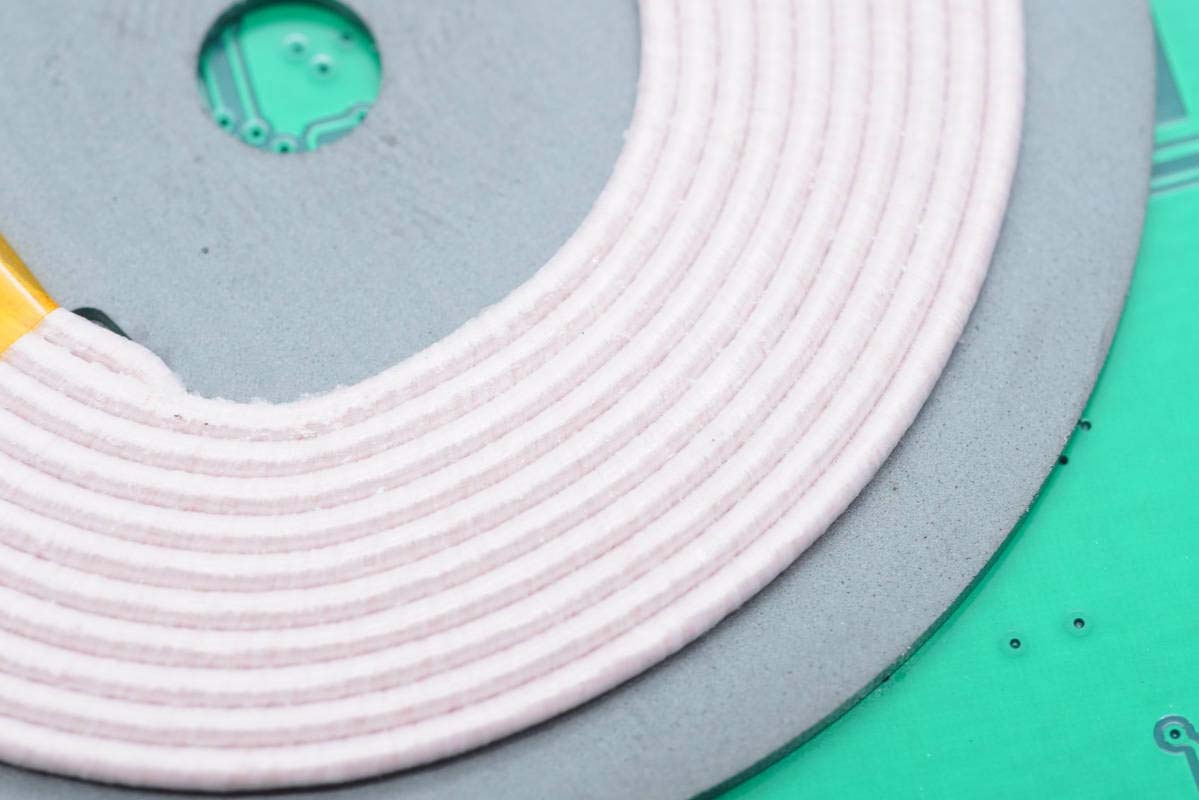

耳機無線充電線圈特寫，繞制緊密。

手機無線充電輸出PowerStage芯片同樣采用貝蘭德的D9015。

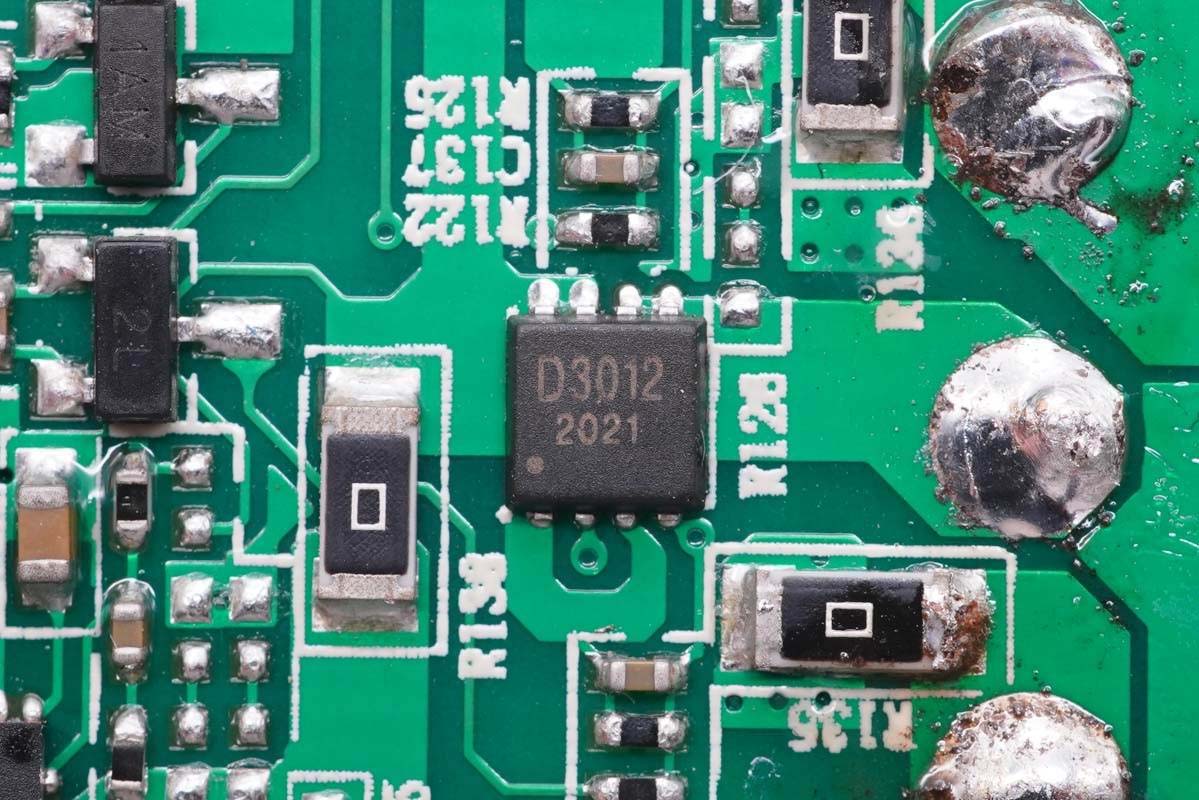

采用兩顆D3012 MOS管用于手機無線充電線圈切換。

另一顆MOS管特寫。

另一顆熱敏電阻特寫。

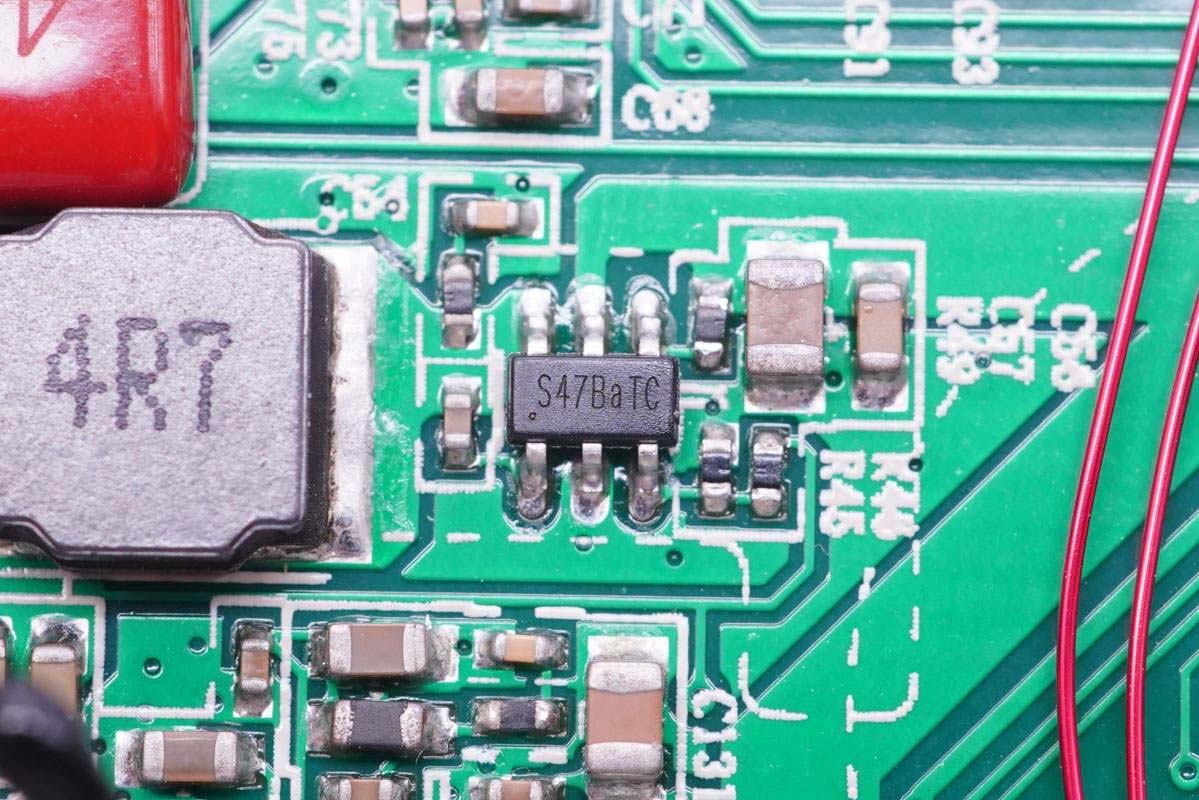

另一顆降壓轉換器。

4R7降壓電感。

LED燈特寫。

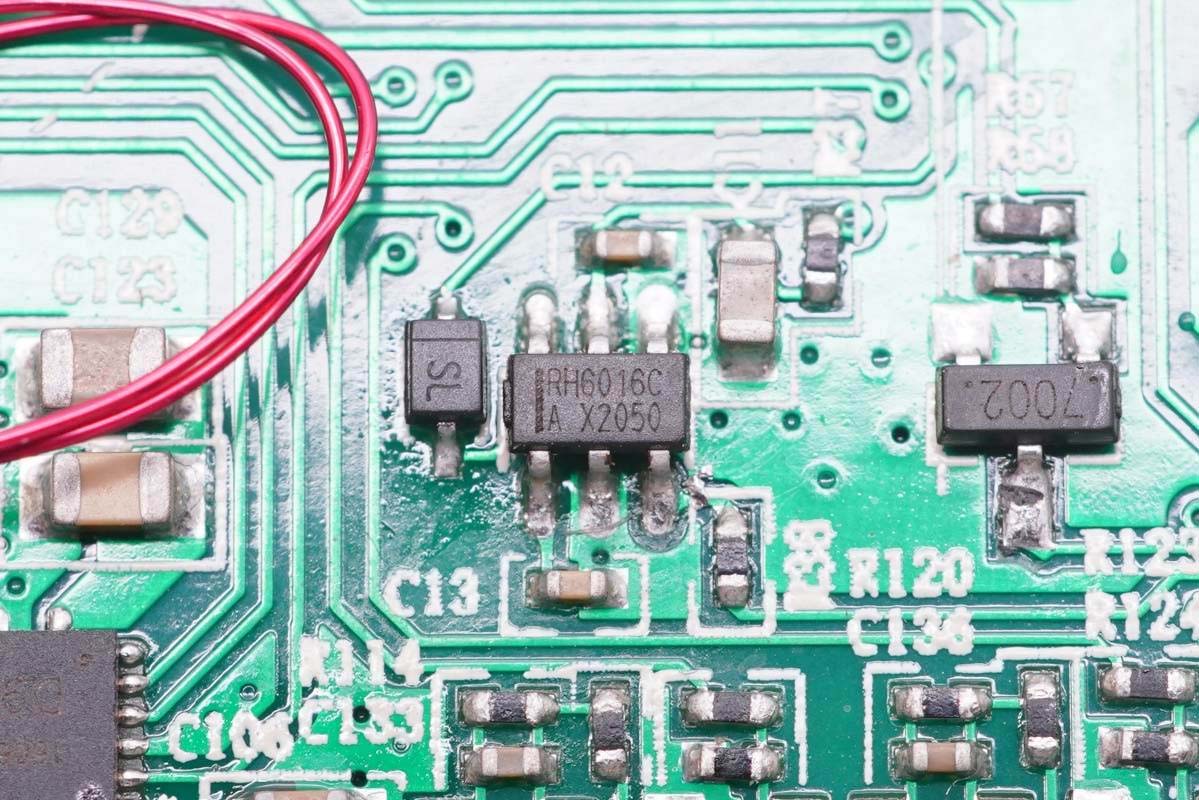

RH6016C觸摸IC，用于檢測觸摸操作。

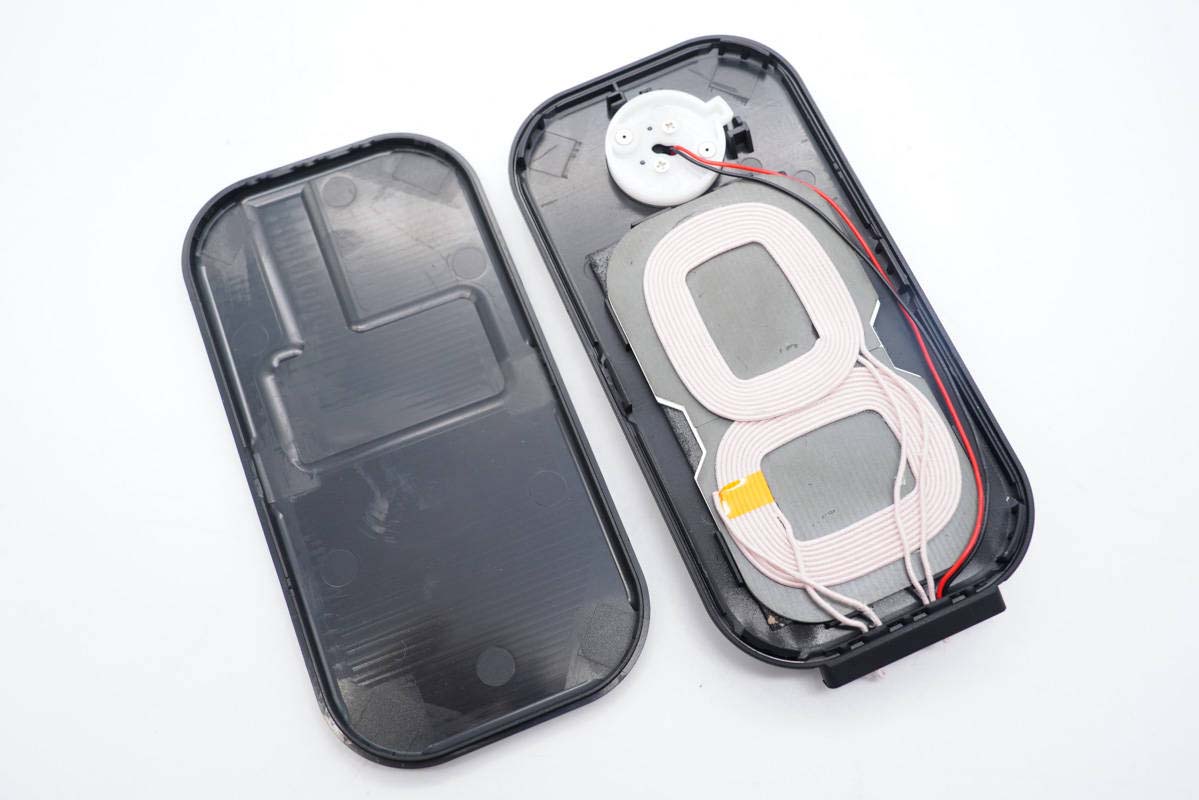

將手機支撐板拆開，內置兩個無線充電線圈，手機橫豎都能進行無線充電。

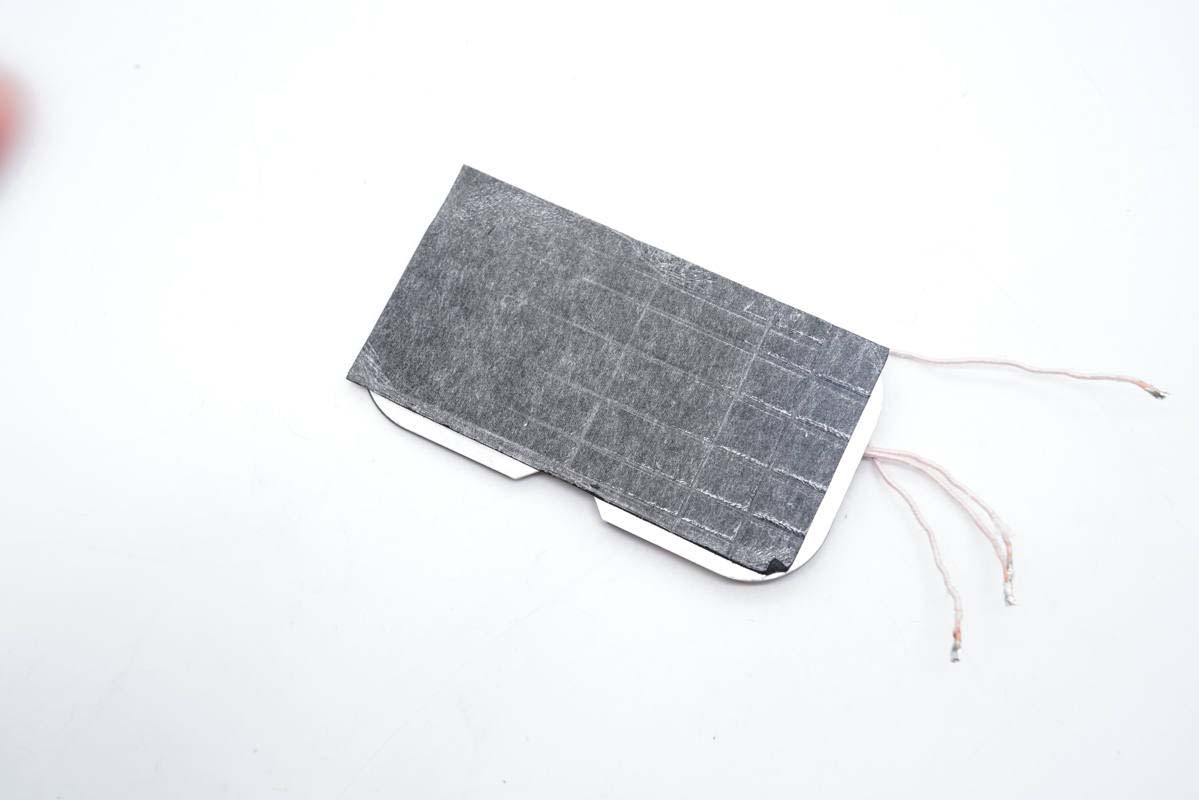

背面貼有固定保護泡棉。

導磁片和泡棉間還有一塊散熱鋁板。

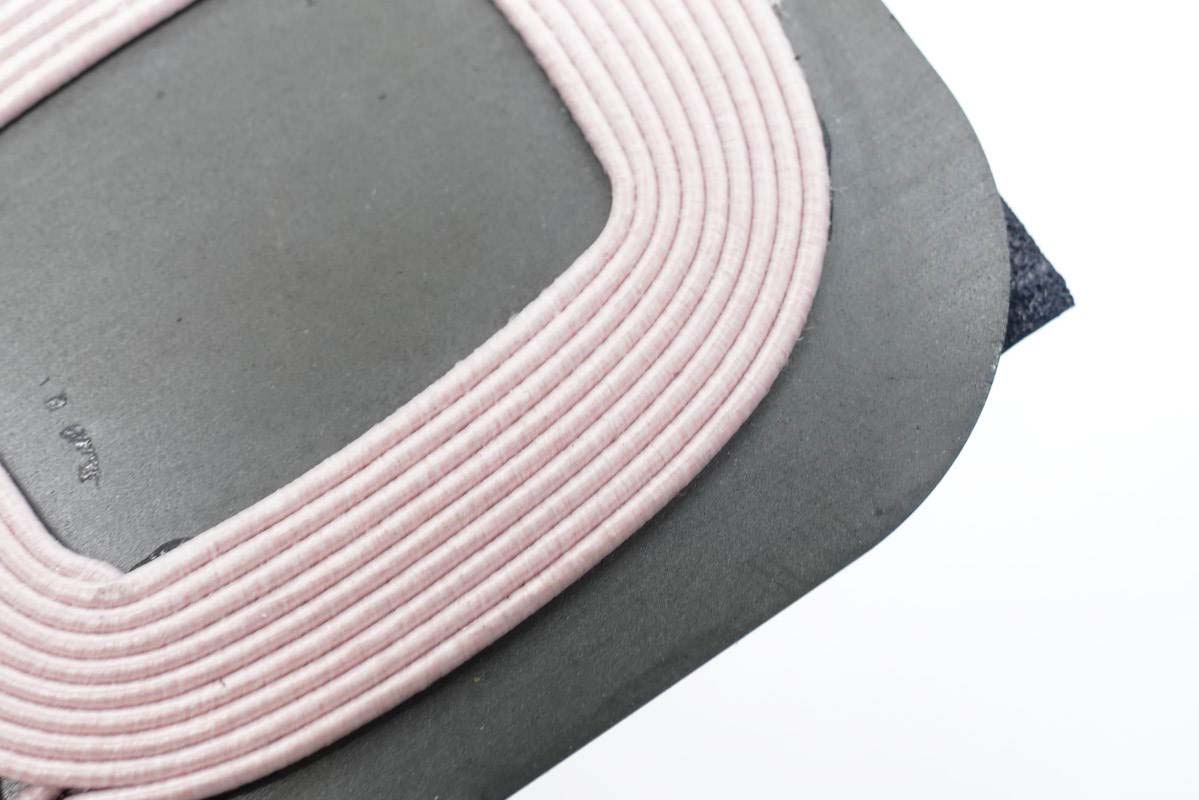

手機無線充電線圈特寫。

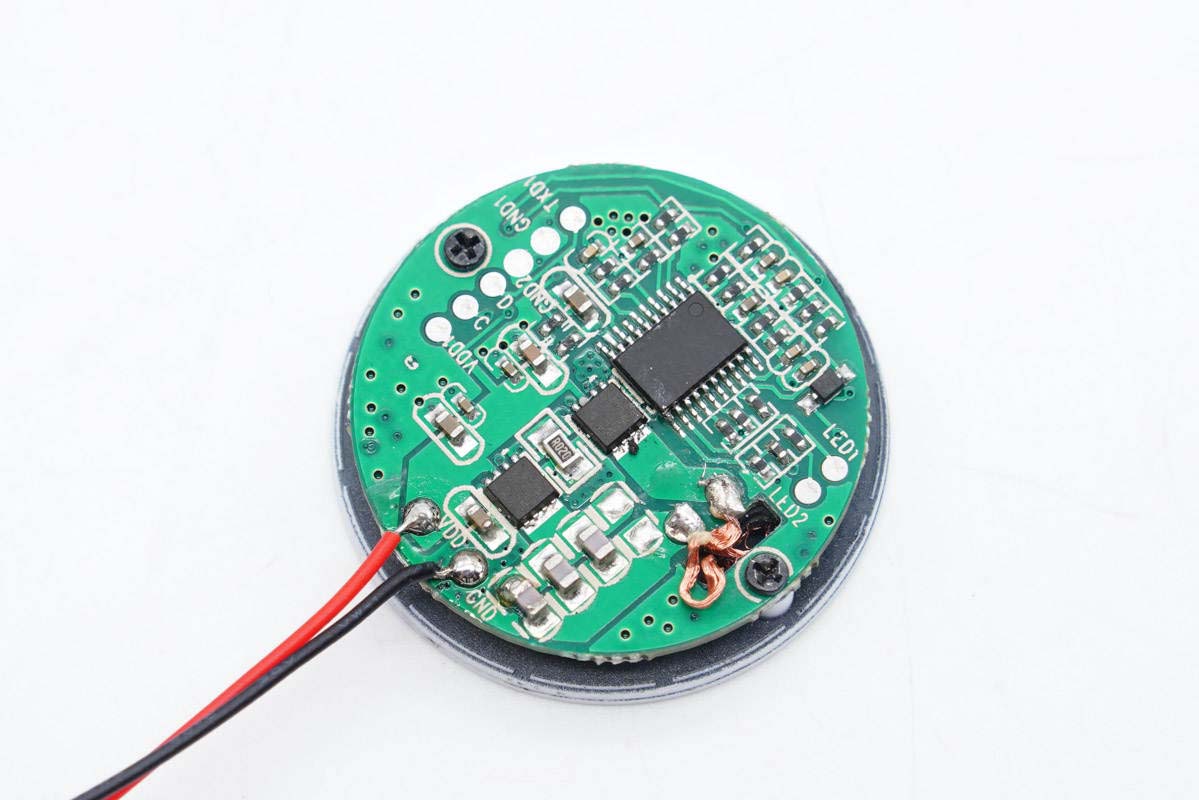

手表無線充拆開，PCB板使用螺絲固定，背面設有三顆芯片，三顆NPO諧振電容并聯。

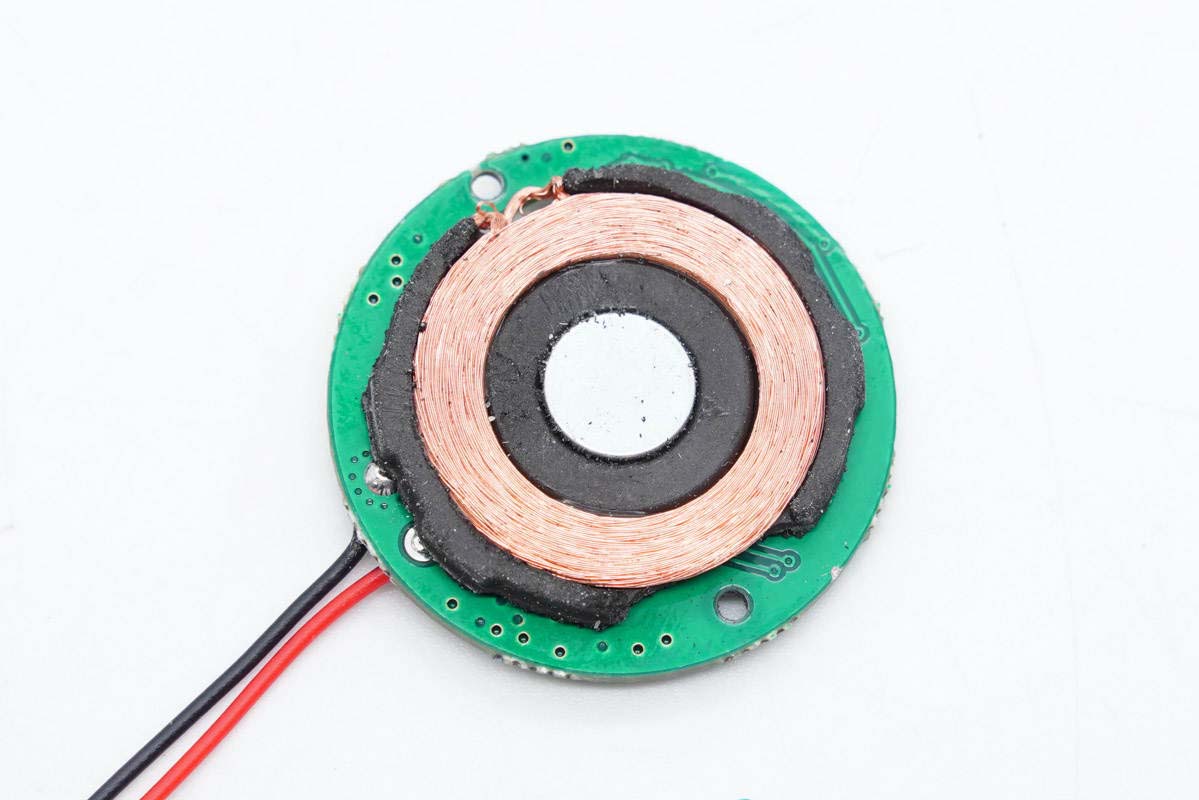

無線充電線圈使用膠墊支撐固定，中心有磁鐵。

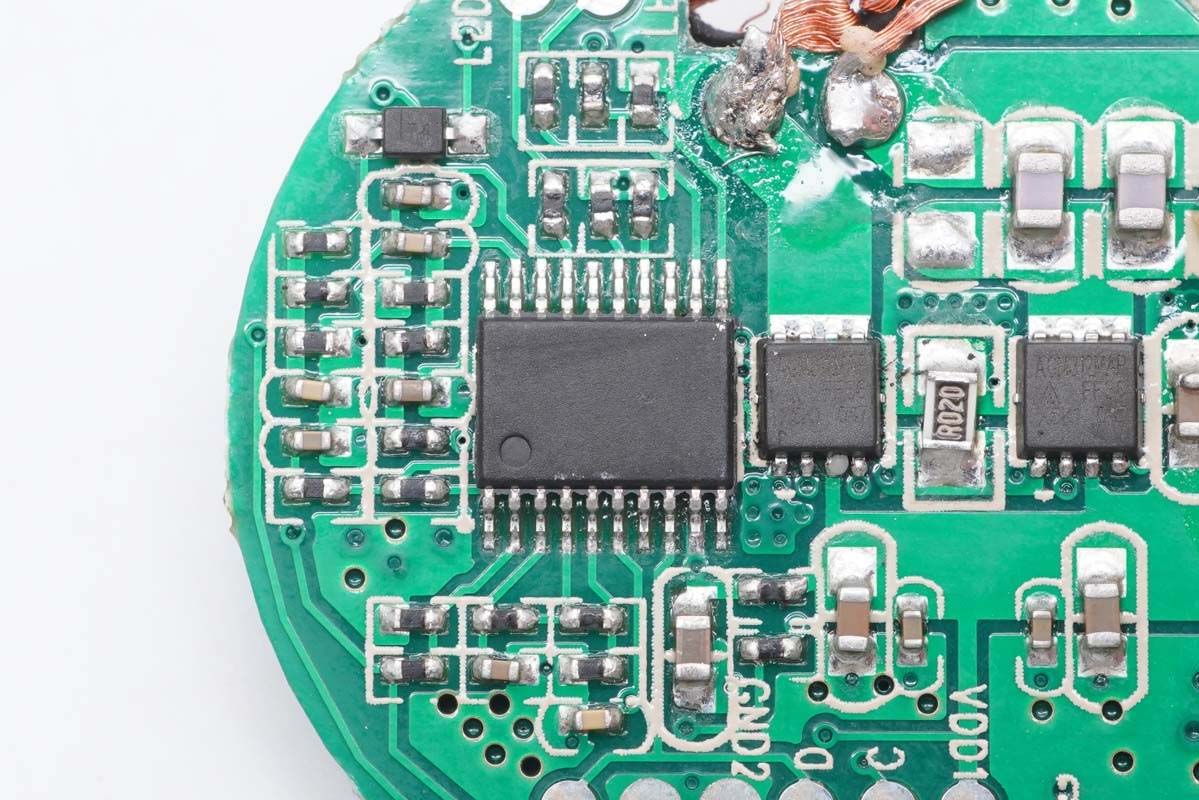

無絲印單片機特寫，用于輸出無線充電驅動信號。

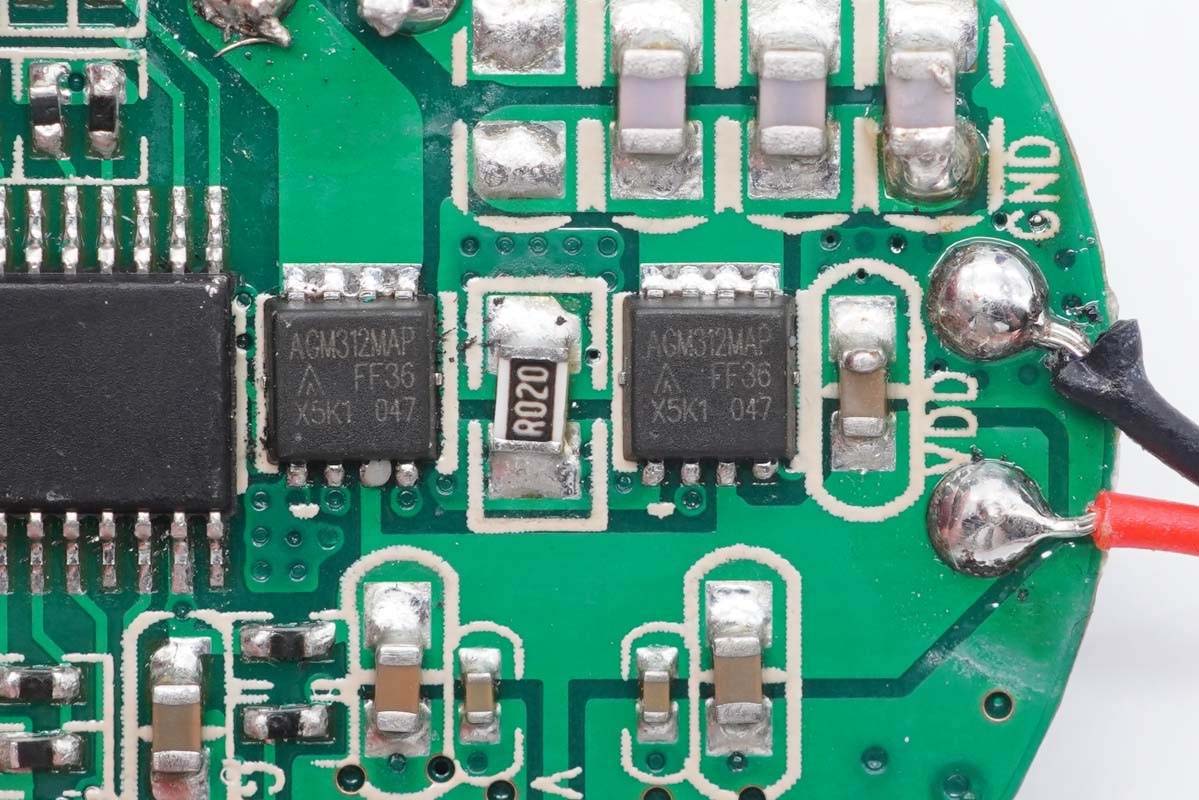

AGMsemi的兩顆AGM312MAP線圈驅動MOS管，N+P雙MOS，耐壓30V。小功率使用N+P管可簡化驅動電路，降低成本。

AGMsemi AGM312MAP資料信息。

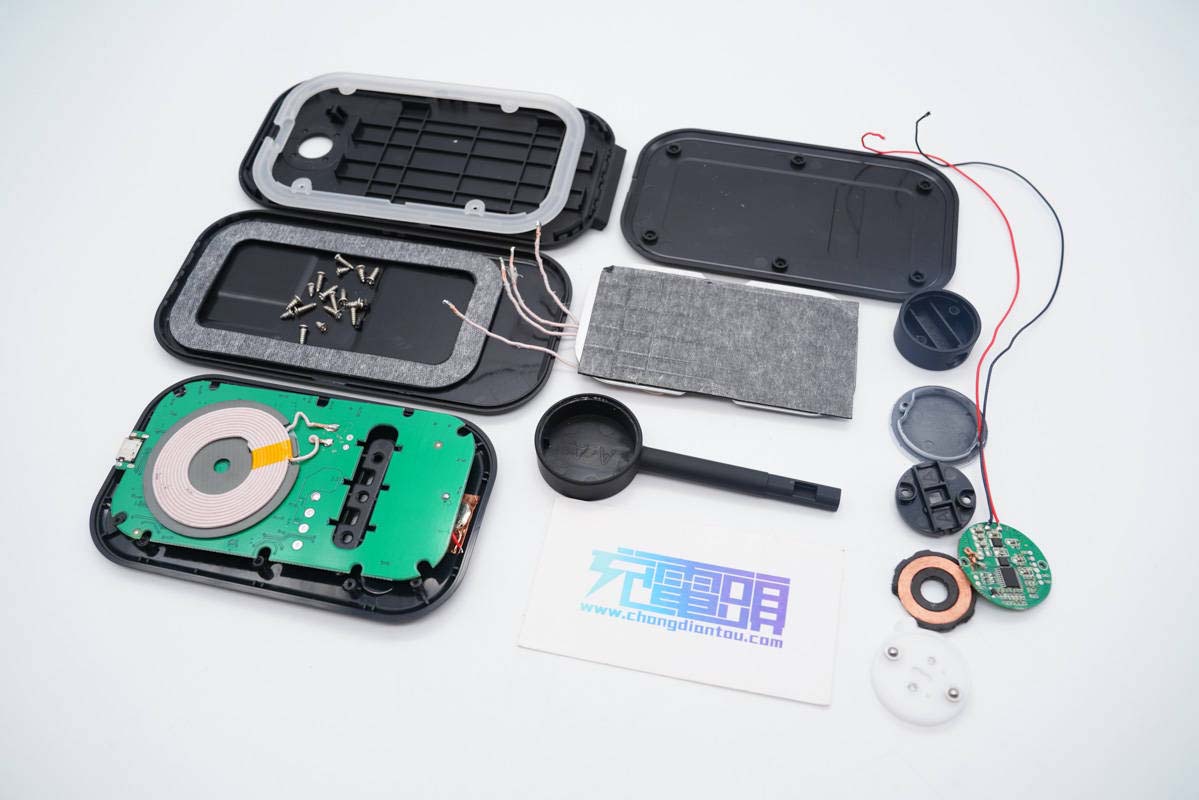

全部拆解完畢，來張全家福。

充電頭網拆解總結

WINGO TIMES萬國時代這款三合一無線充采用PC材質塑料外殼，機身邊角圓潤觸摸手感好。無線充頂部設有燈圈，手表無線充可旋轉收納，使用靈活不影響平時活動，手機支撐板內置雙線圈，手機橫豎都有進行充電，支持邊充邊刷劇。產品通過了qi認證，可為iPhone 12進行7.5W無線充電，作為一款第三方品牌無線充來說，性價比非常不錯。

充電頭網通過拆解發現，無線充底板內置一大塊PCB板，采用貝蘭德D9622主控搭配兩顆D9015驅動器，分別實現手機和耳機無線充。貝蘭德研發的“一芯雙充”方案，集成度高，電路精簡，很適合小型化無線充電器的設計。此外PCB板上還配有兩顆熱敏電阻進行溫度監控，周邊有多顆LED指示燈。手表部分采用獨立的無線充電模組。
