前不久充電頭網拆解了派凡一款超薄的PD快充旅行充電器，而該品牌還有一款造型設計十分新穎的旅行充電器。產品采用小燈籠造型設計，且帶USB-C輸出線纜，實測支持20W PD快充，滿足iPhone 12手機快速充電需求。下面我們將對這款產品進行拆解，看看具體設計用料如何。

一、派凡小燈籠旅行充電器外觀

包裝盒正面中間印有充電器簡圖，下方是產品名稱。

背面印有充電器參數和認證信息。

包裝內含充電器和使用說明書。

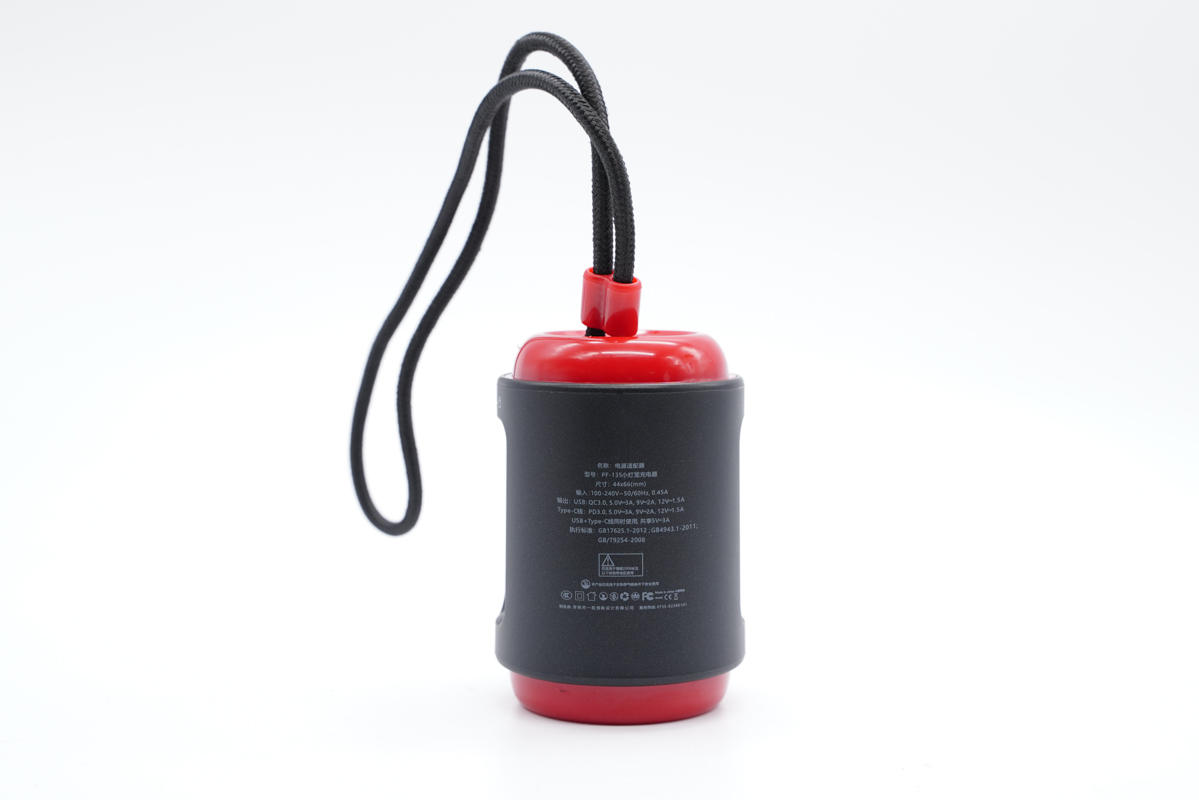

充電器采用圓柱造型設計，機身外套一圈黑色塑料殼，可進行小幅度旋轉。自帶USB-C輸出線纜，可充當提繩使用。產品形象物如其名，如小燈籠一般給力。

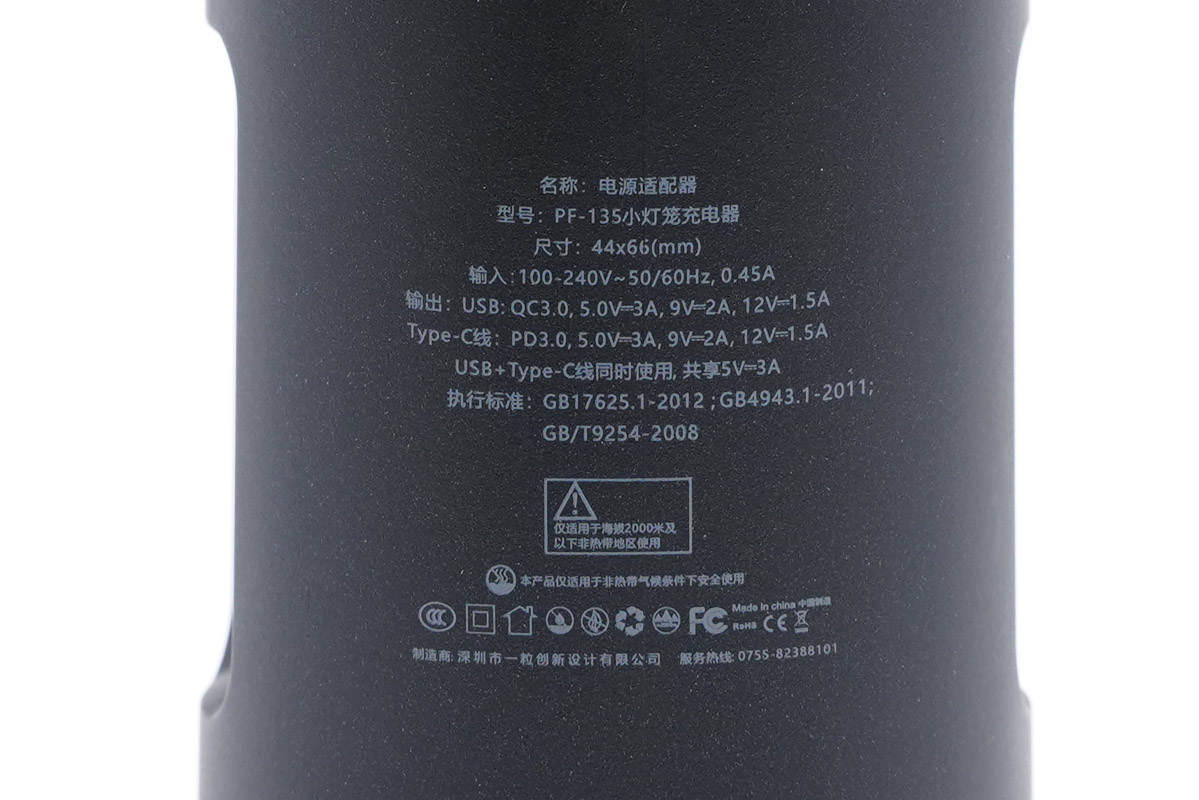

黑色塑料殼上印有充電器參數。

型號：PF-135

尺寸：44*66mm

輸入：100-240V~50/60HZ 0.45A

USB-C/A輸出：5V3A、9V2A、12V1.5A，18W Max

總輸出：5V3A，15W Max

制造商：深圳市一粒創新設計有限公司

產品已經通過了CCC、FCC、CE、RoHS認證。

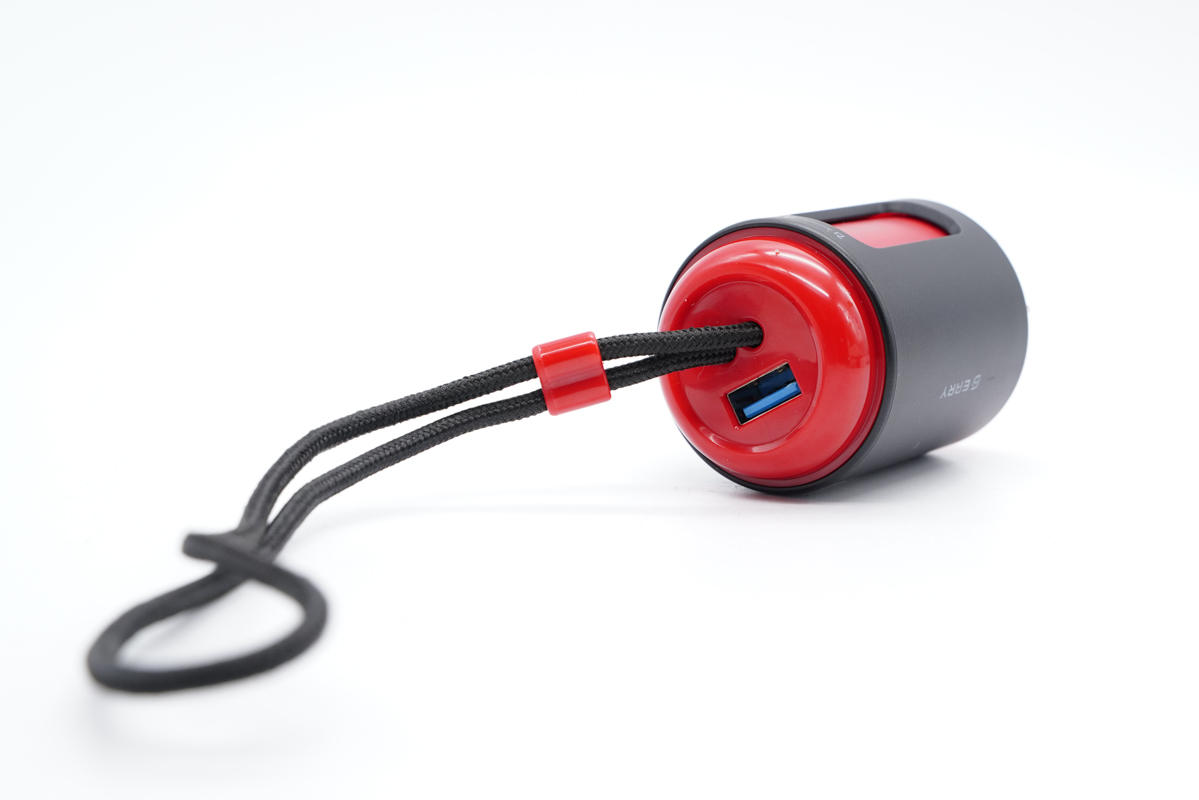

紅色機身殼頂部亮面設計，除輸出線纜外還配有一個USB-A接口，藍色膠芯。

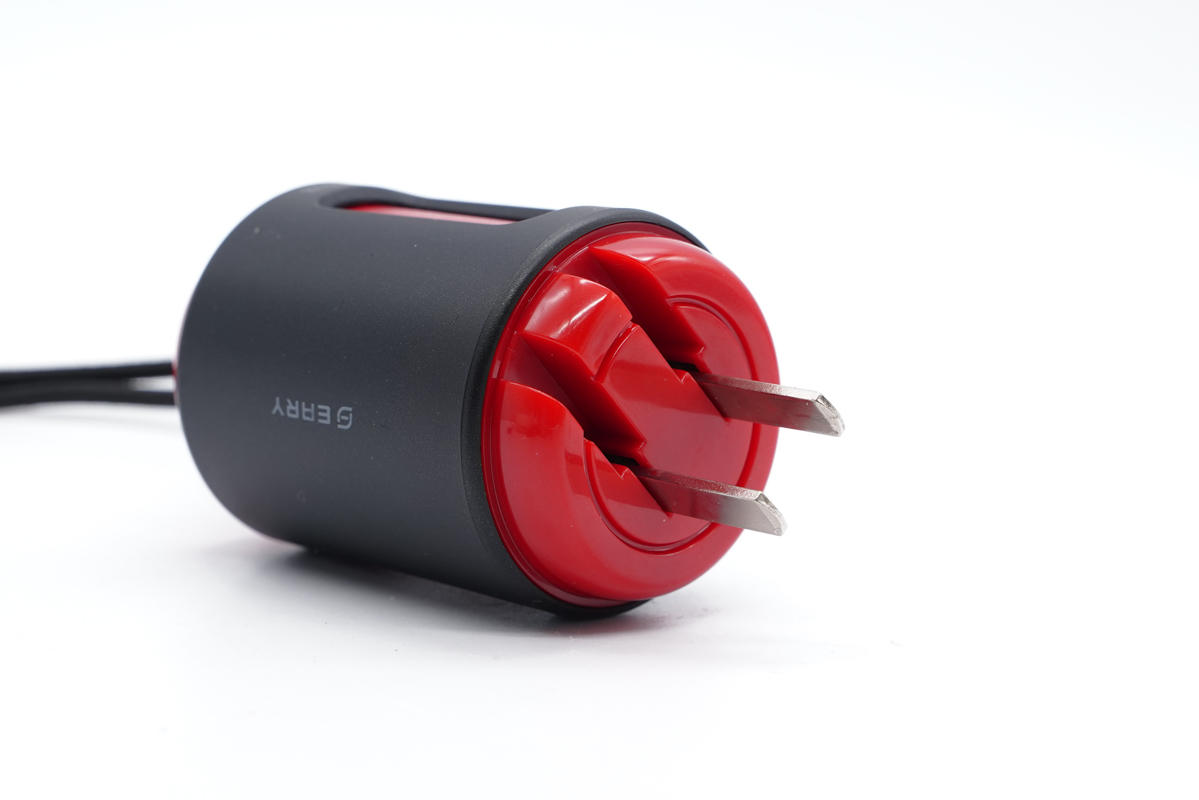

底部配備可折疊國標插腳。

黑色塑料殼上印有旋轉提示標識。

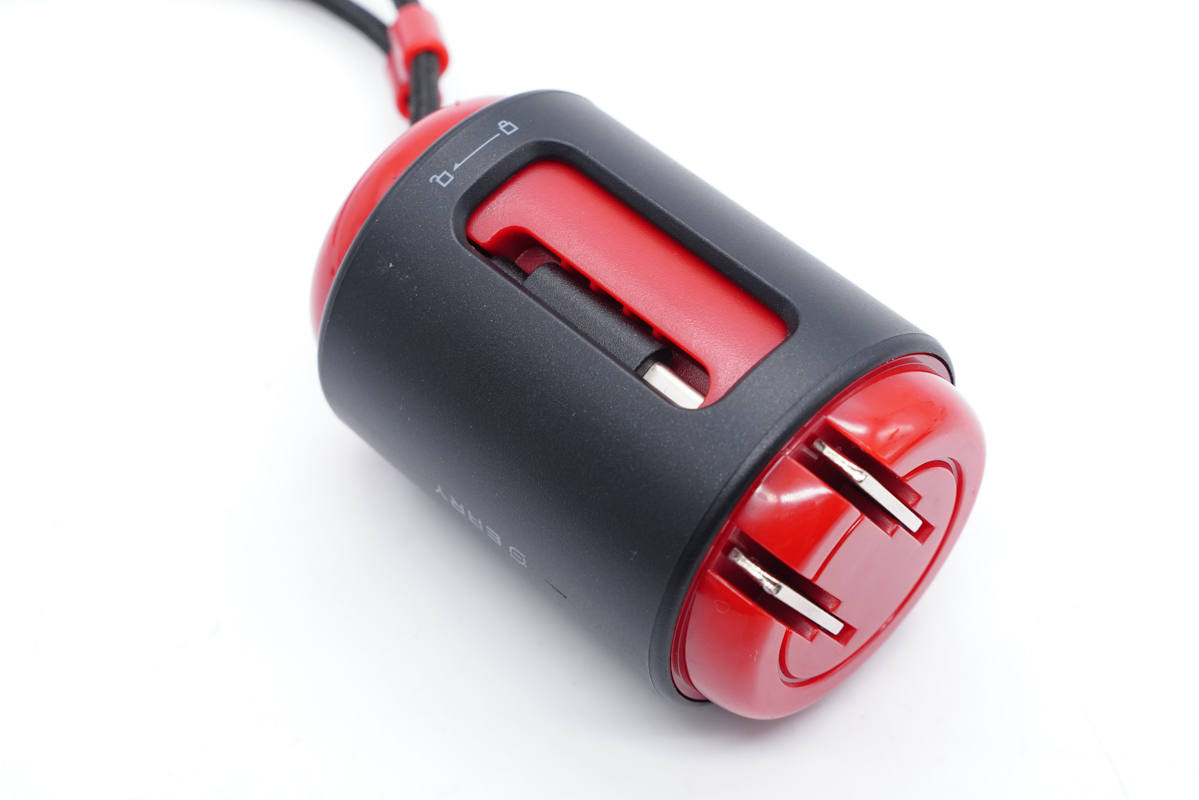

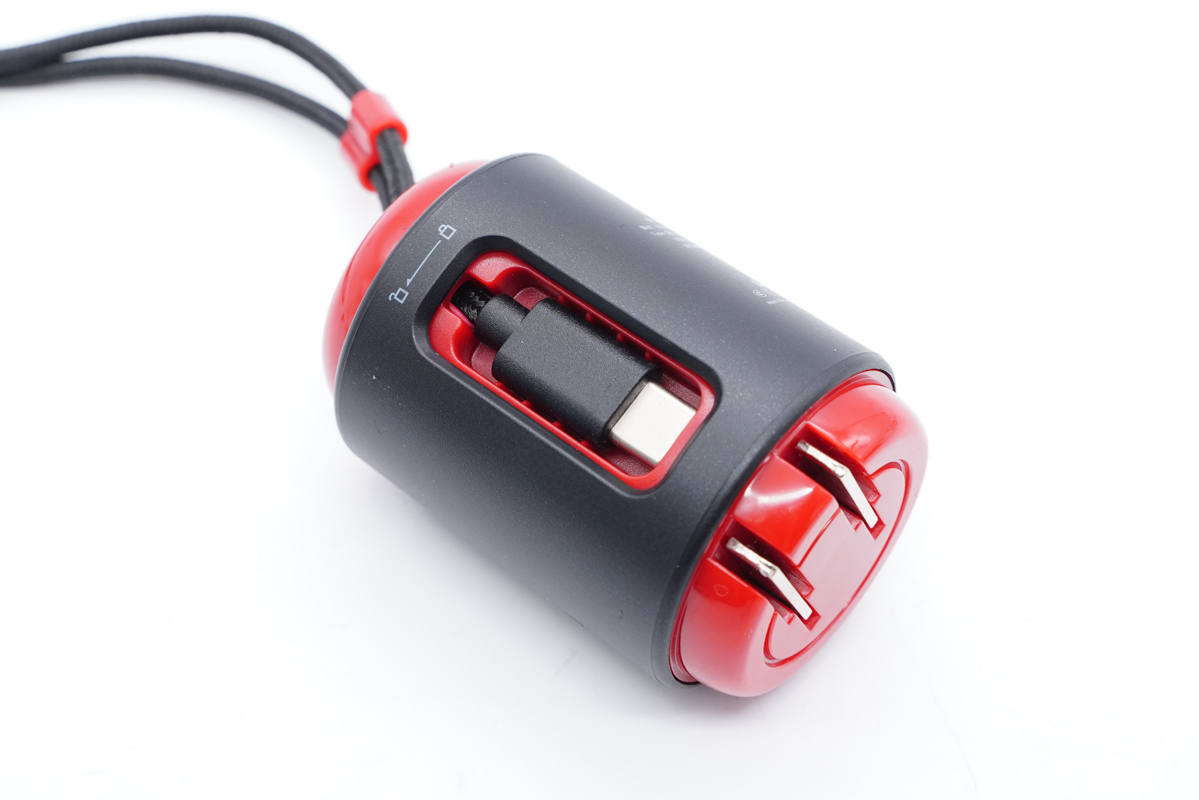

向左旋轉一定角度即可看見隱藏的USB-C線頭。

線頭固定在紅色機身殼凹槽內。

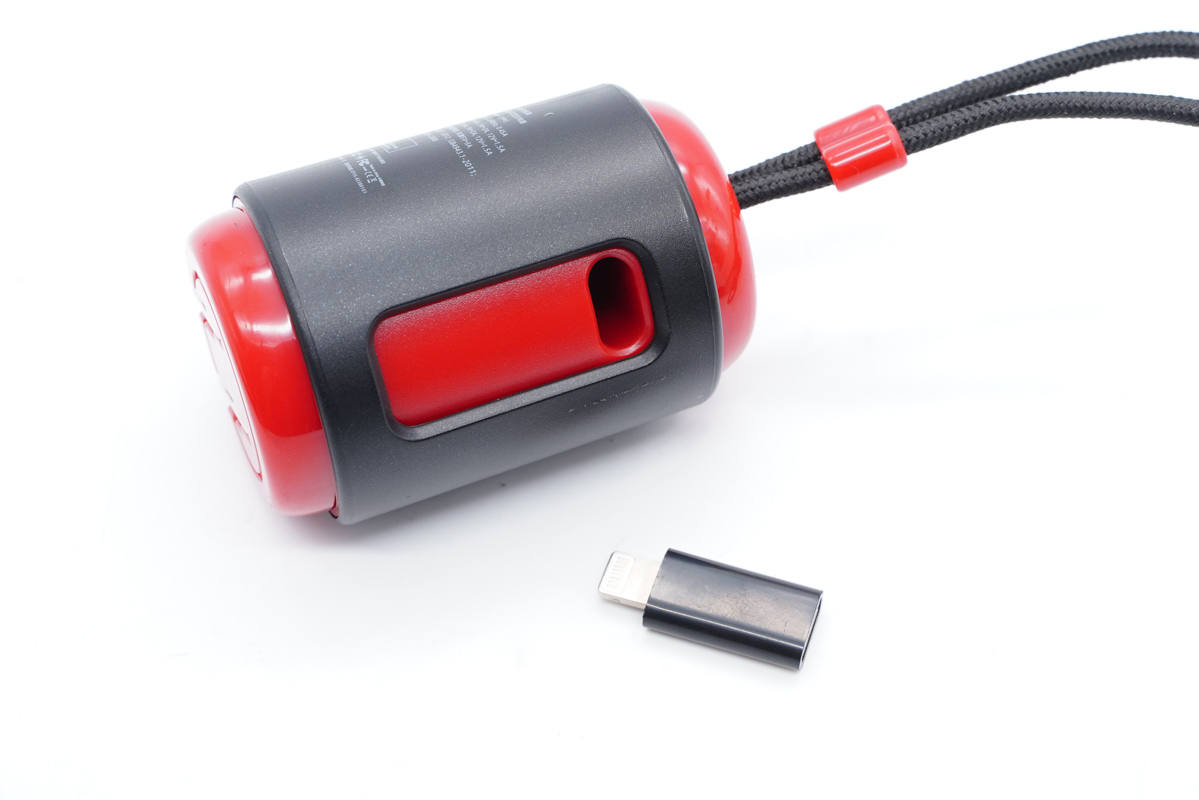

另一側設有插槽，放有一個C to Lightning轉接頭。

線纜取出可為手機等設備充電，收納后線纜又可充當提繩，而且整個產品顯得很簡潔。

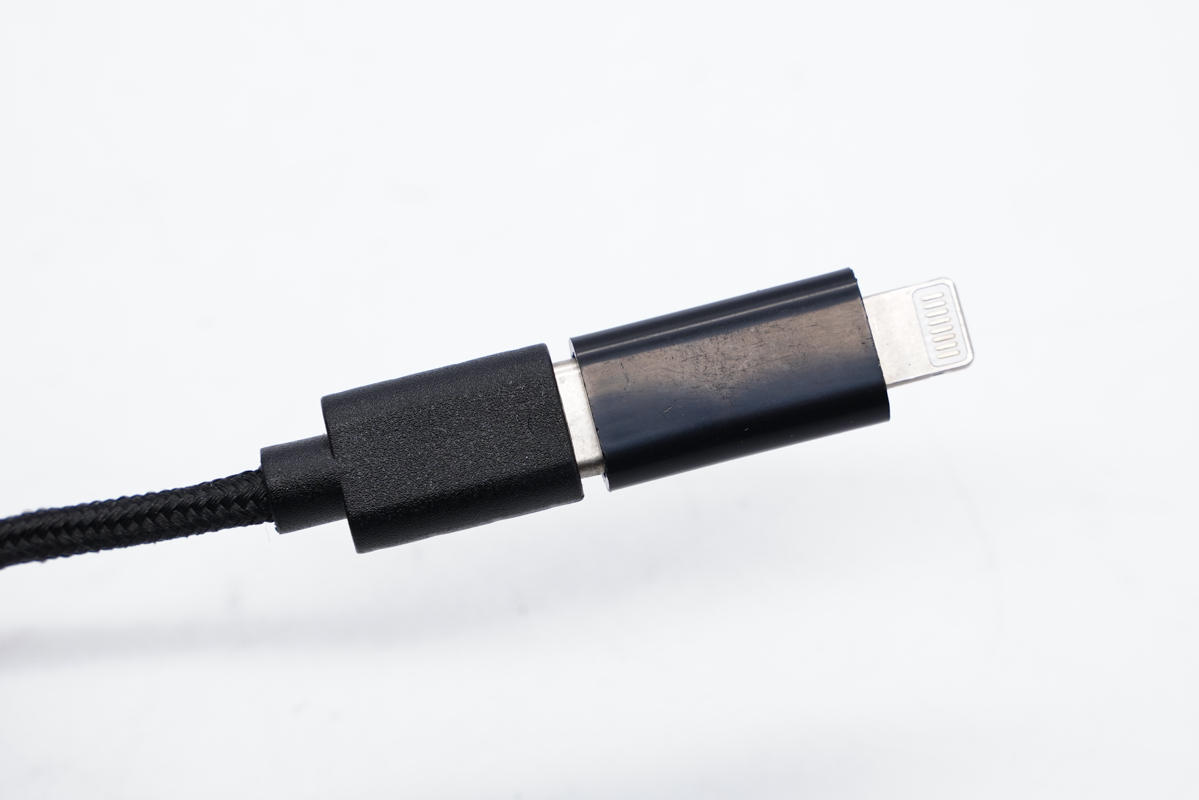

而接上轉接頭還可為蘋果手機充電，可以說整個充電器不僅設計新穎，而且也很實用。

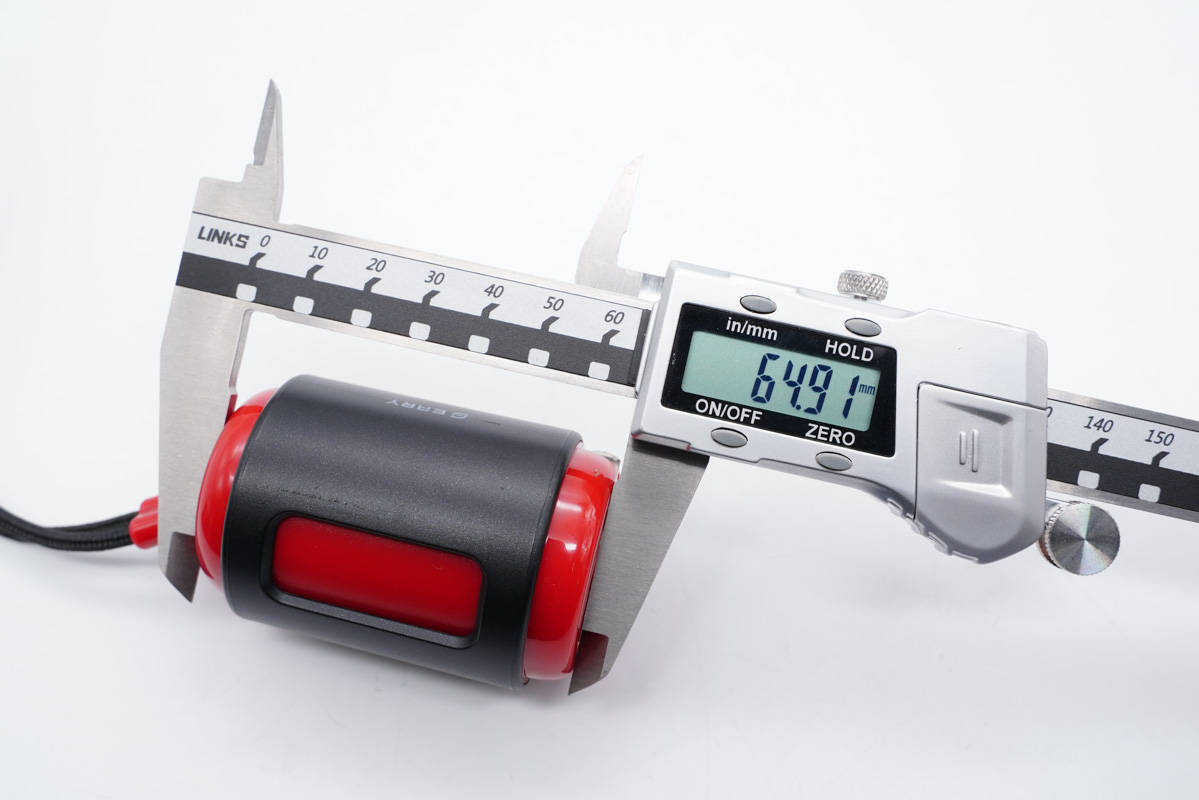

實用游標卡尺測得充電器機身高度為64.91mm。

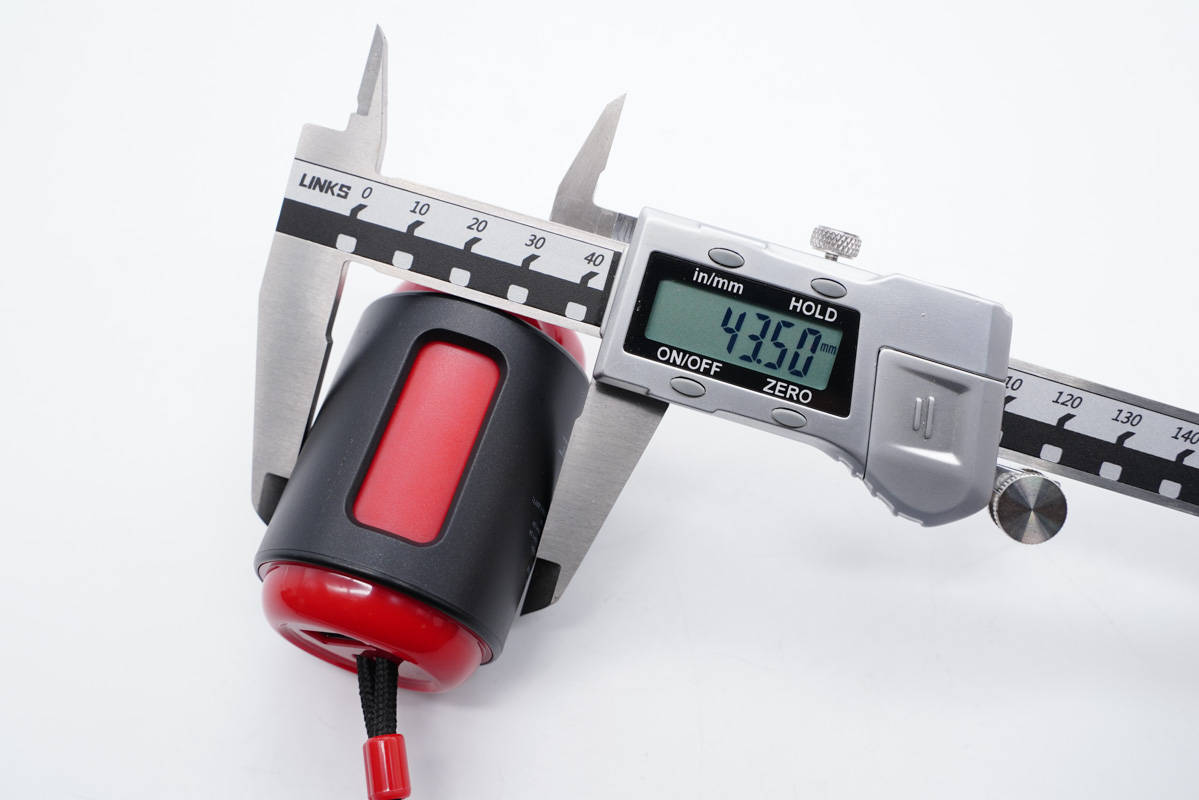

機身最大直徑約為43.5mm。

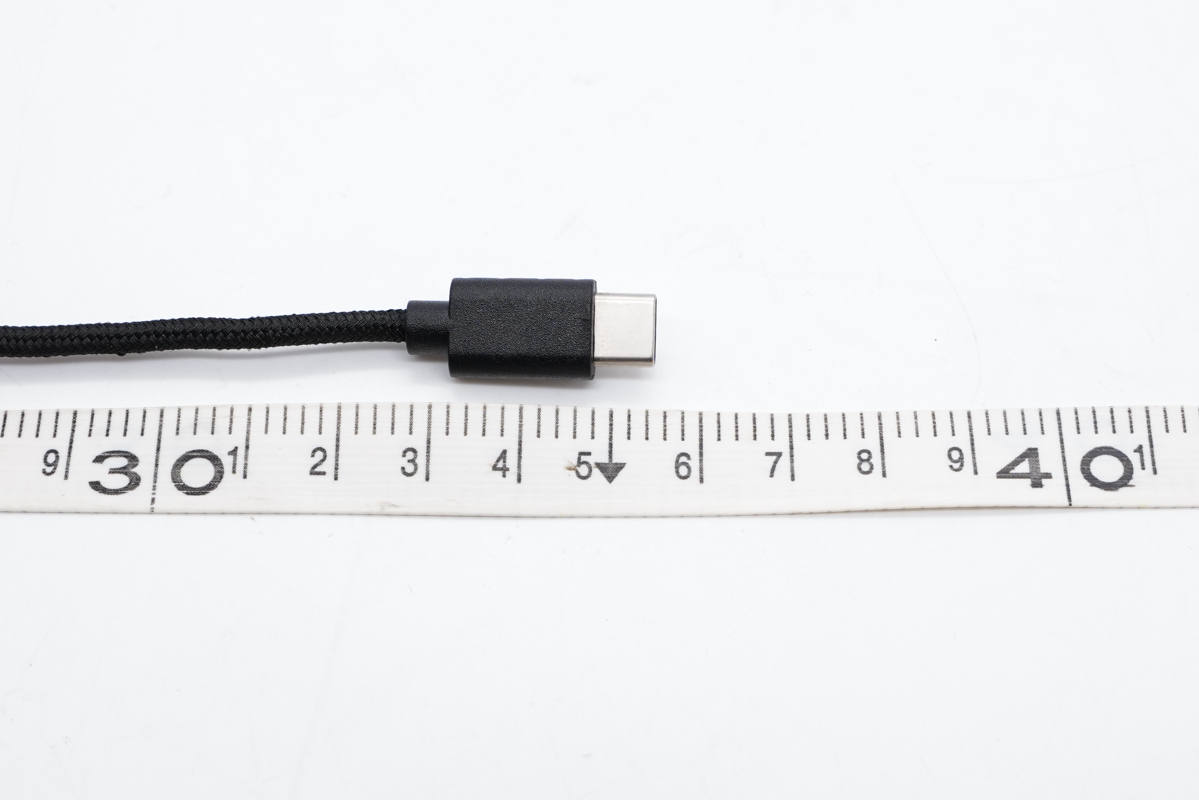

另外測得線纜有效使用長度約為35.4cm。

和蘋果20W充電器放在一起直觀對比。

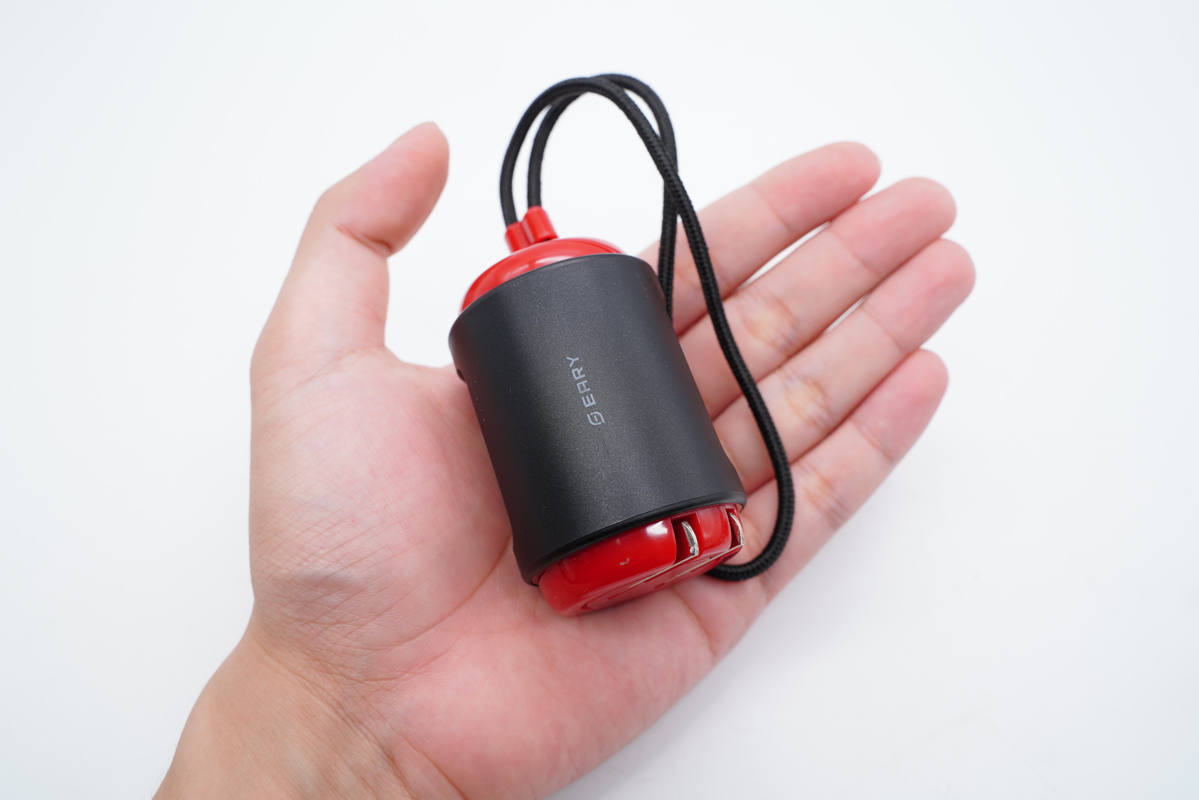

充電器拿在手上的直觀感受，十分小巧。

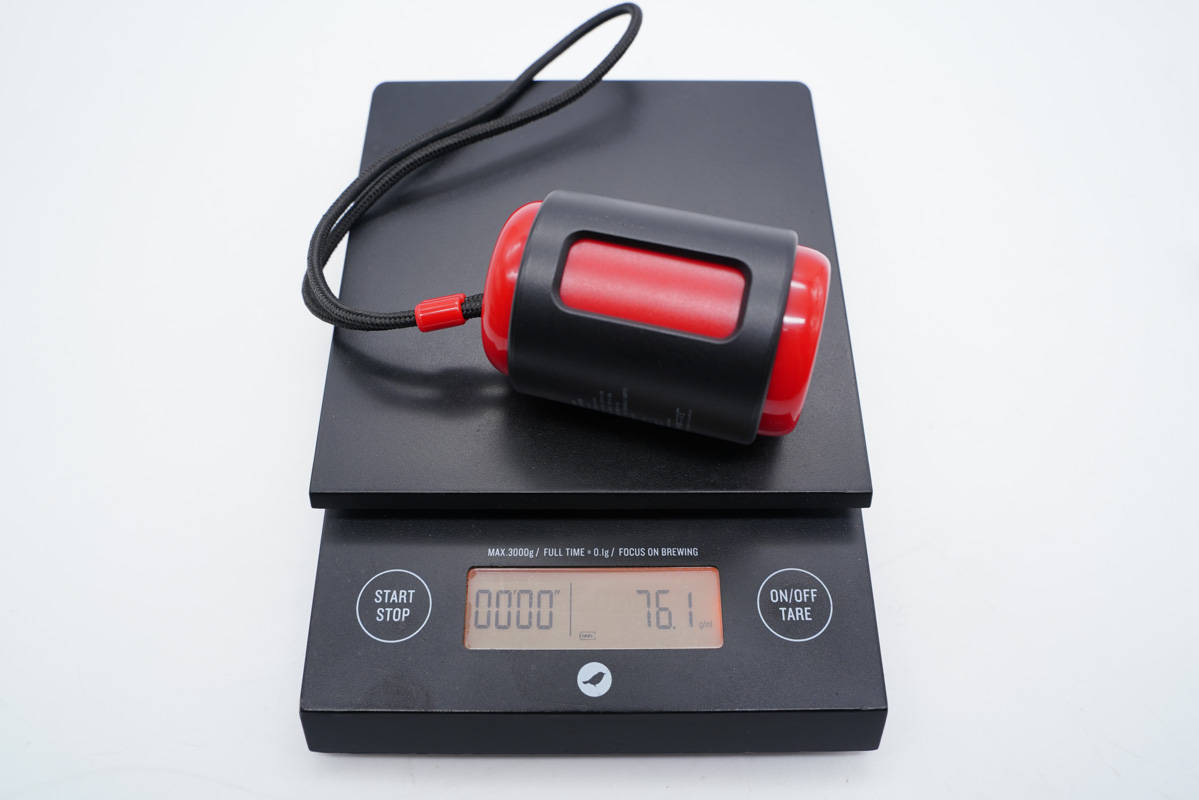

總重量約為76g。

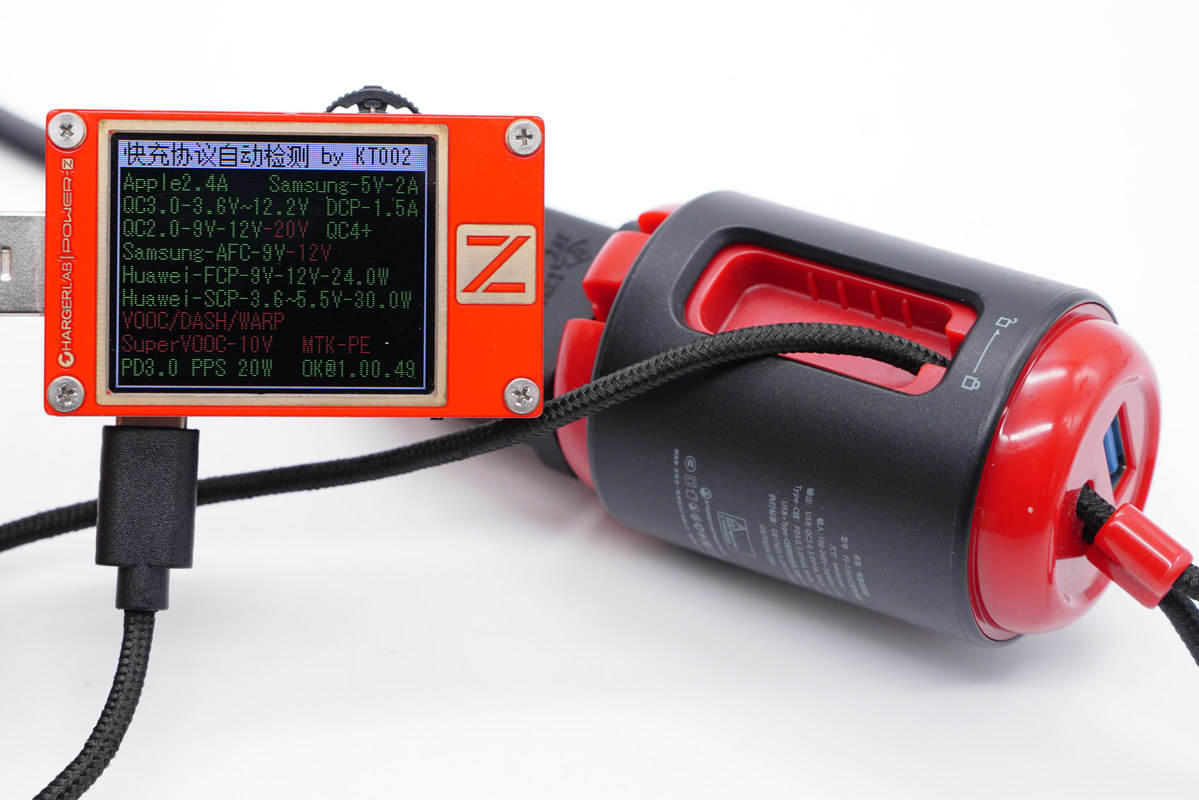

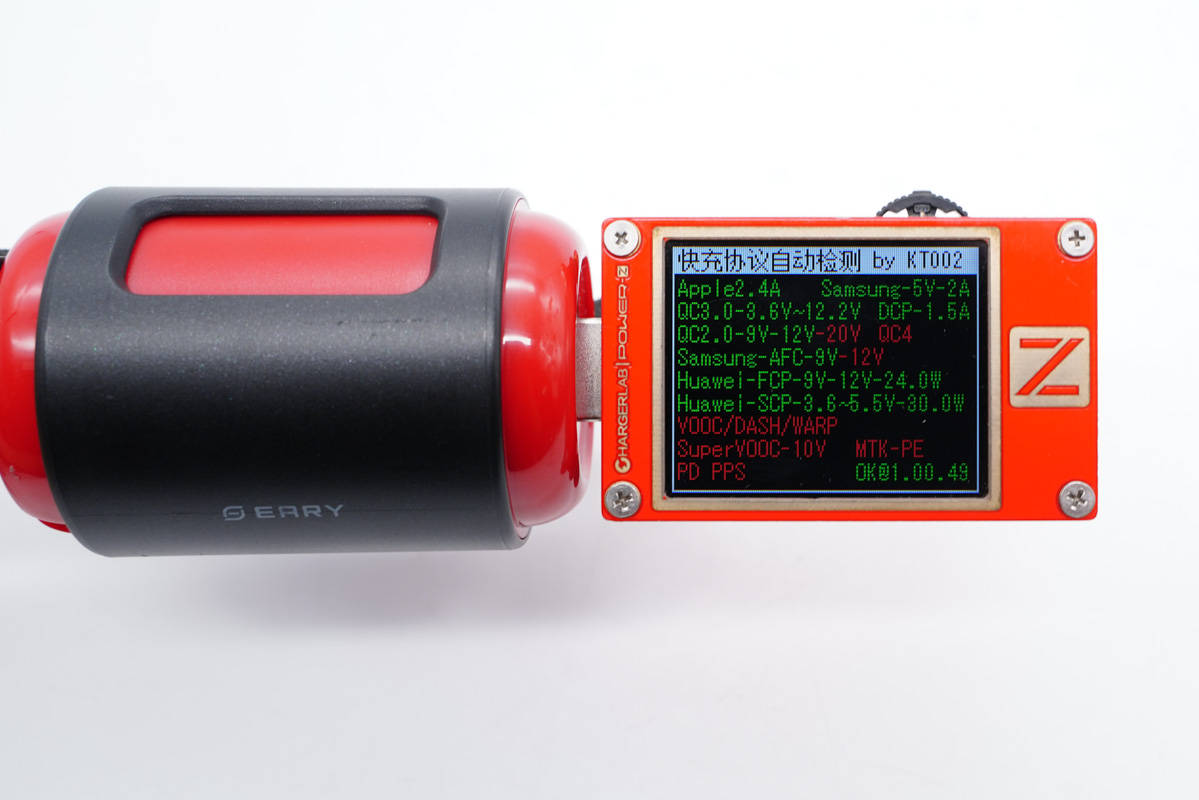

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。

另外測得C口除了兼容A口的所有協議外，還額外支持PD3.0、PPS快充協議。

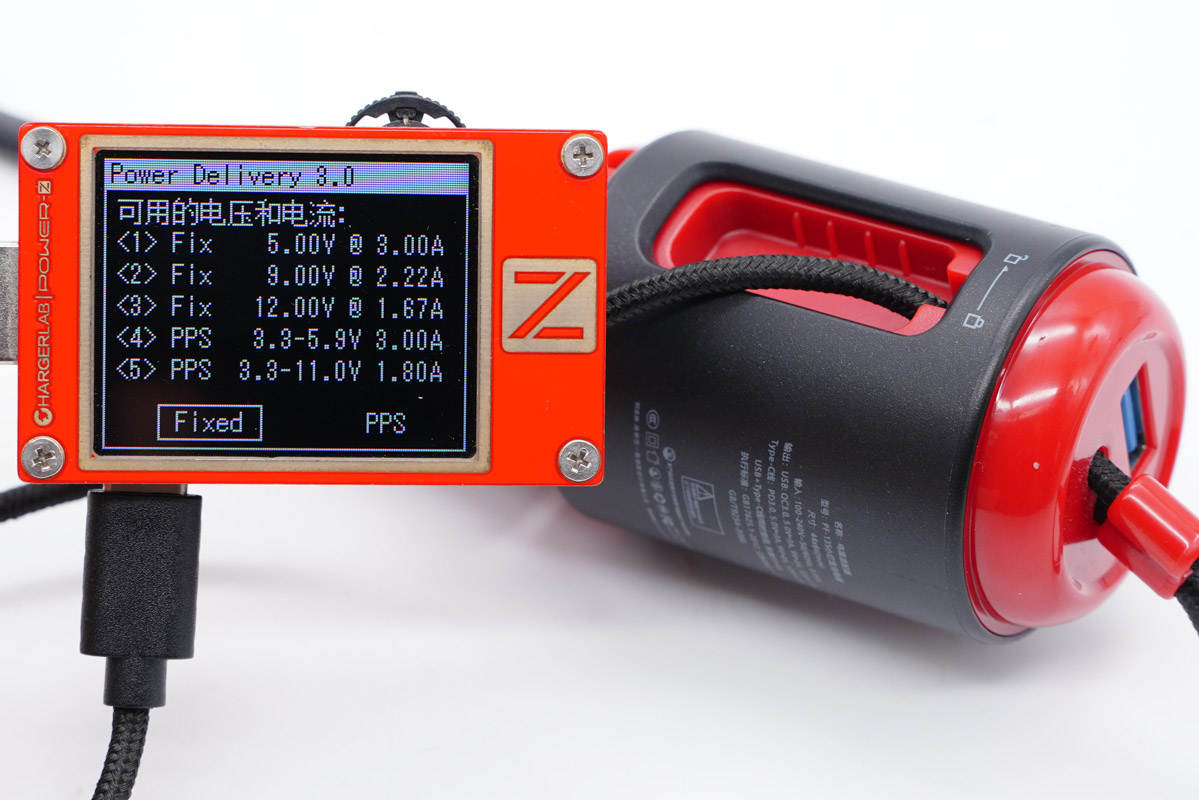

此外C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V1.8A兩組PPS電壓檔位。

二、派凡小燈籠旅行充電器拆解

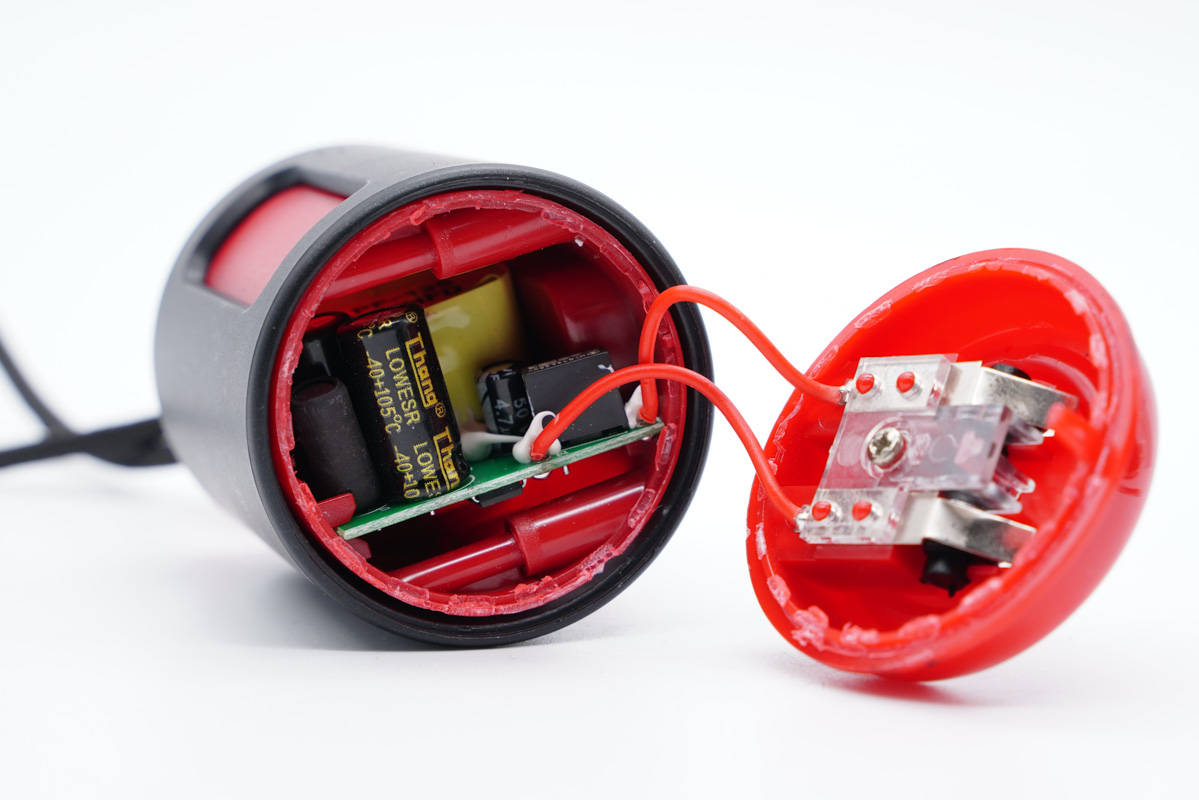

將輸入端外殼拆開，超聲波焊接封裝，插腳使用透明塑料板和螺絲封裝固定。

紅色圓柱機身殼由兩半組成，通過螺絲固定。

拆掉螺絲將兩半機身殼分開，輸出線纜通過鎖扣軋緊固定。

輸入AC線纜打膠加固。

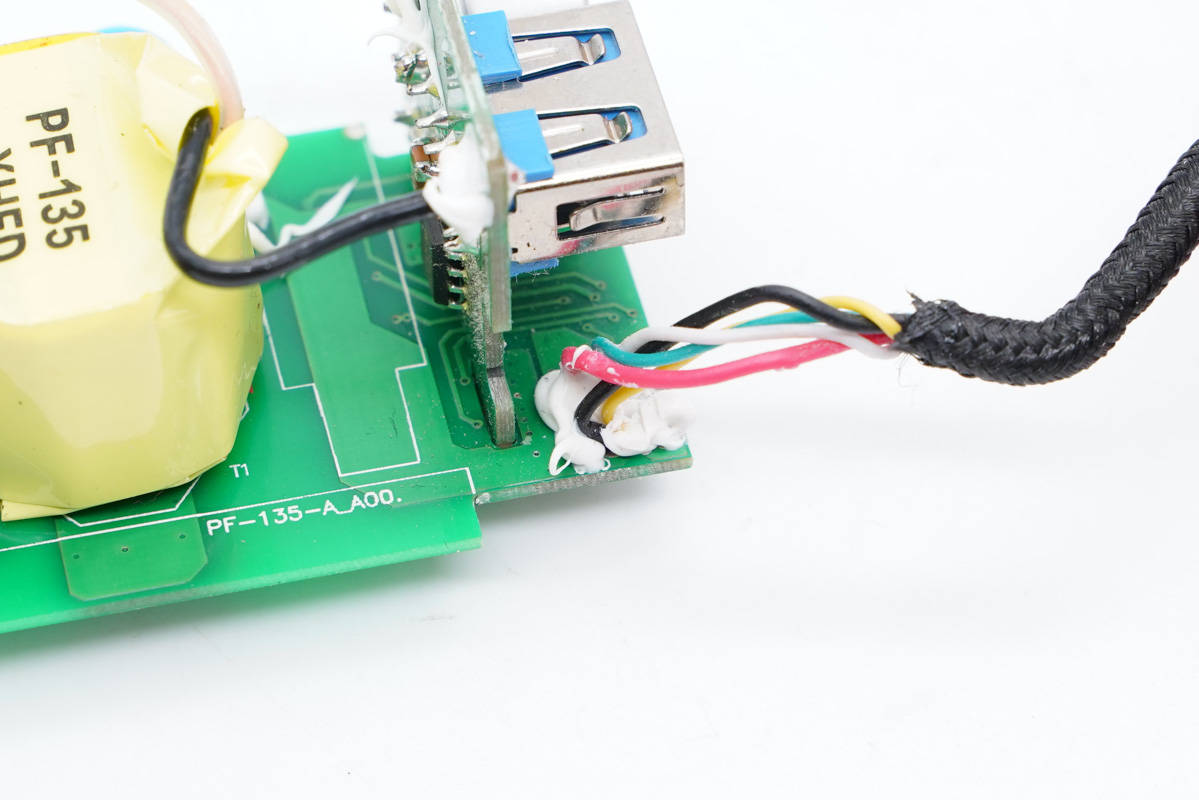

輸出線纜同樣打膠加固。

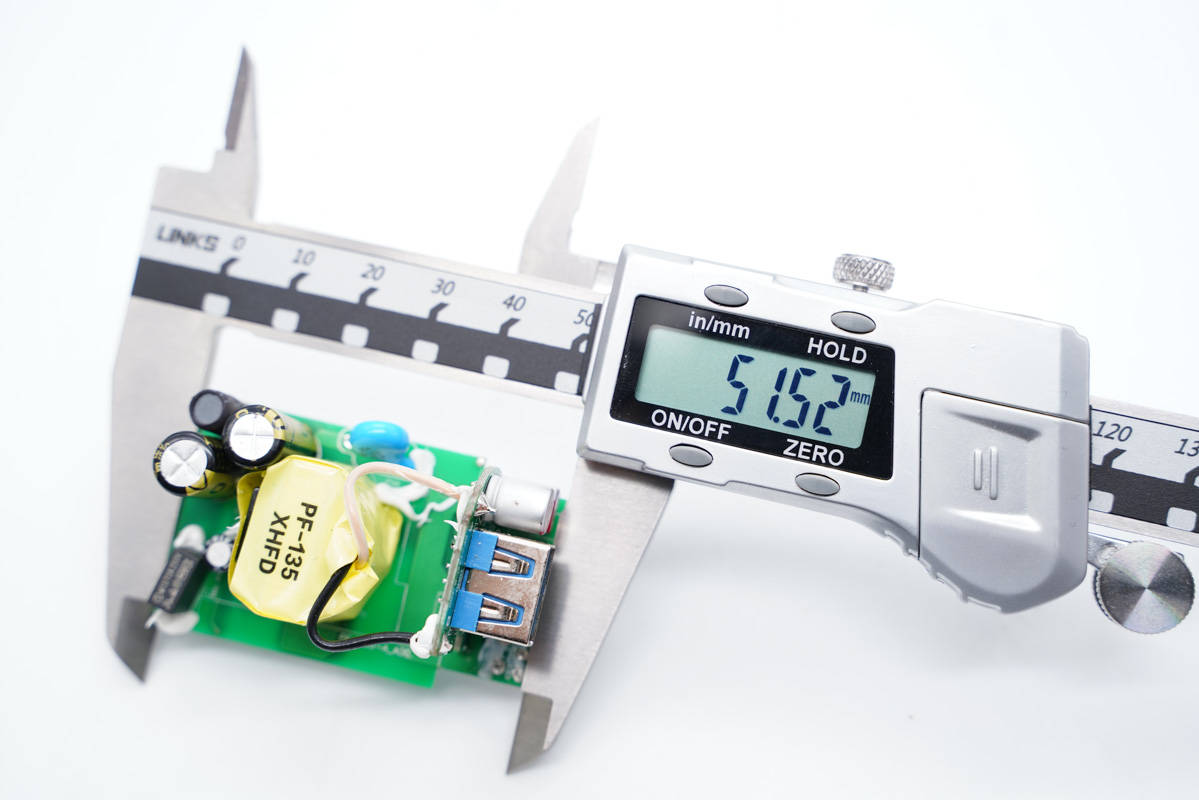

測得主板長度為51.52mm。

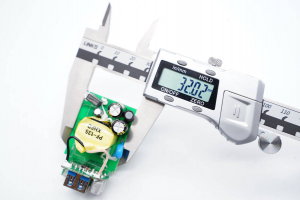

寬度為32.02mm。

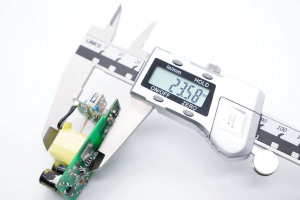

最大厚度為23.58mm。

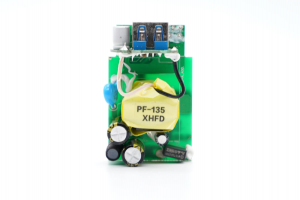

PCB板正面一覽，元器件很少，同時變壓器周圍留有很多空間，輸出端垂直焊接一塊小板。

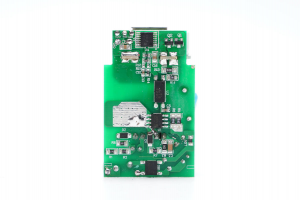

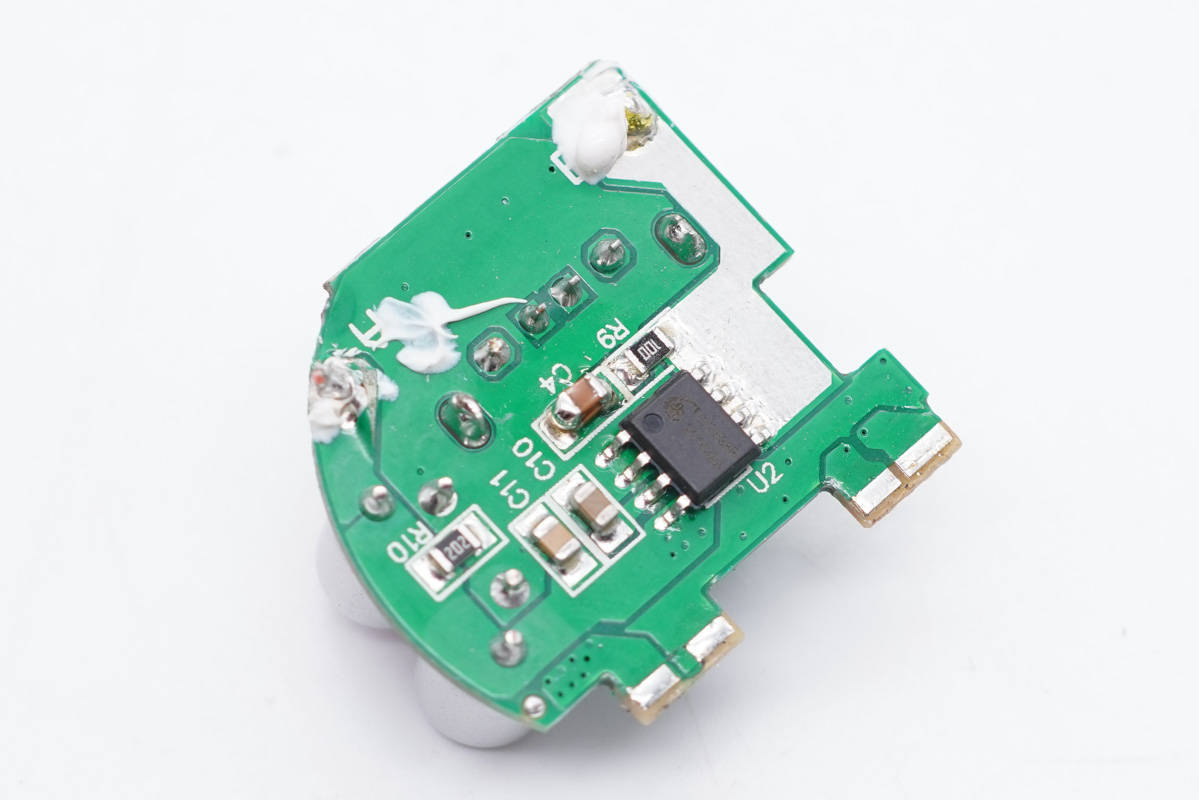

主板背面一覽，從下到上依次是整流橋、主控芯片、光耦和協議芯片。

通過PCB板正背面電路觀察發現，這款充電器采用開關電源寬范圍輸出，一顆協議芯片通過光耦控制雙口輸出電壓的經典架構。下面我們就從輸入端開始一一了解各元器件。

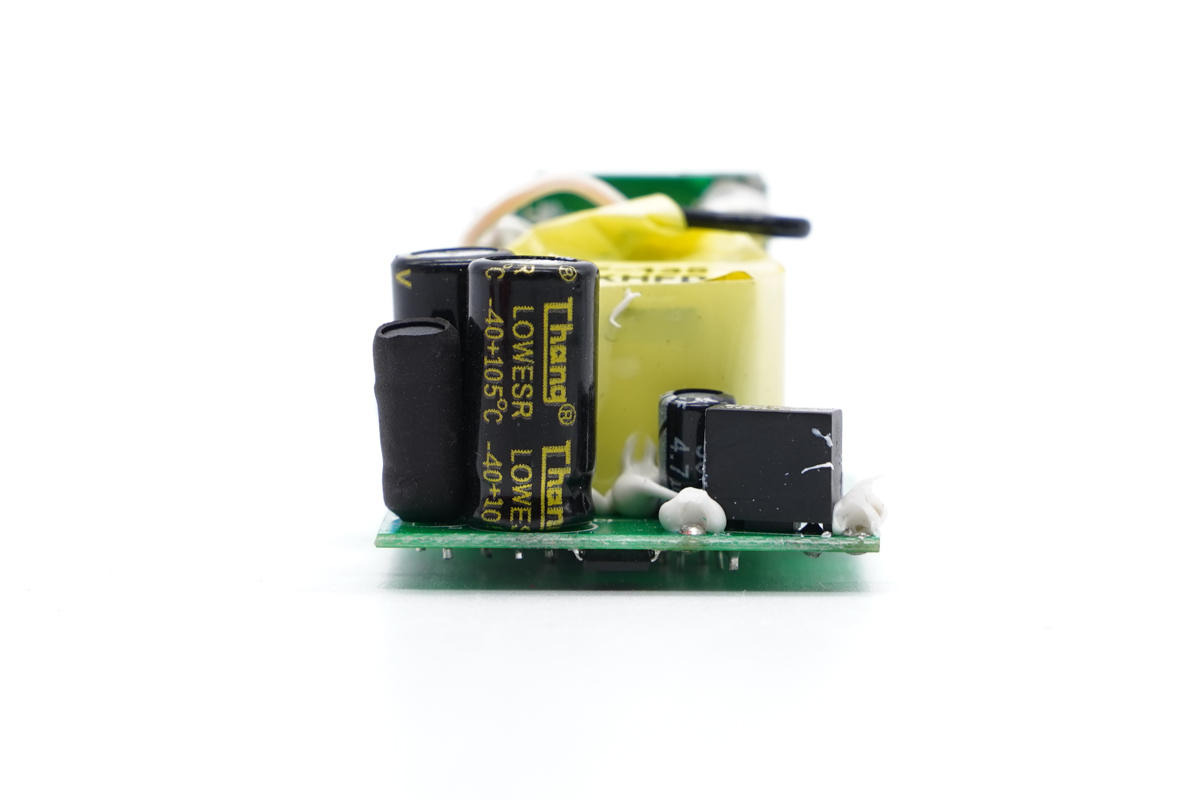

輸入端一覽。

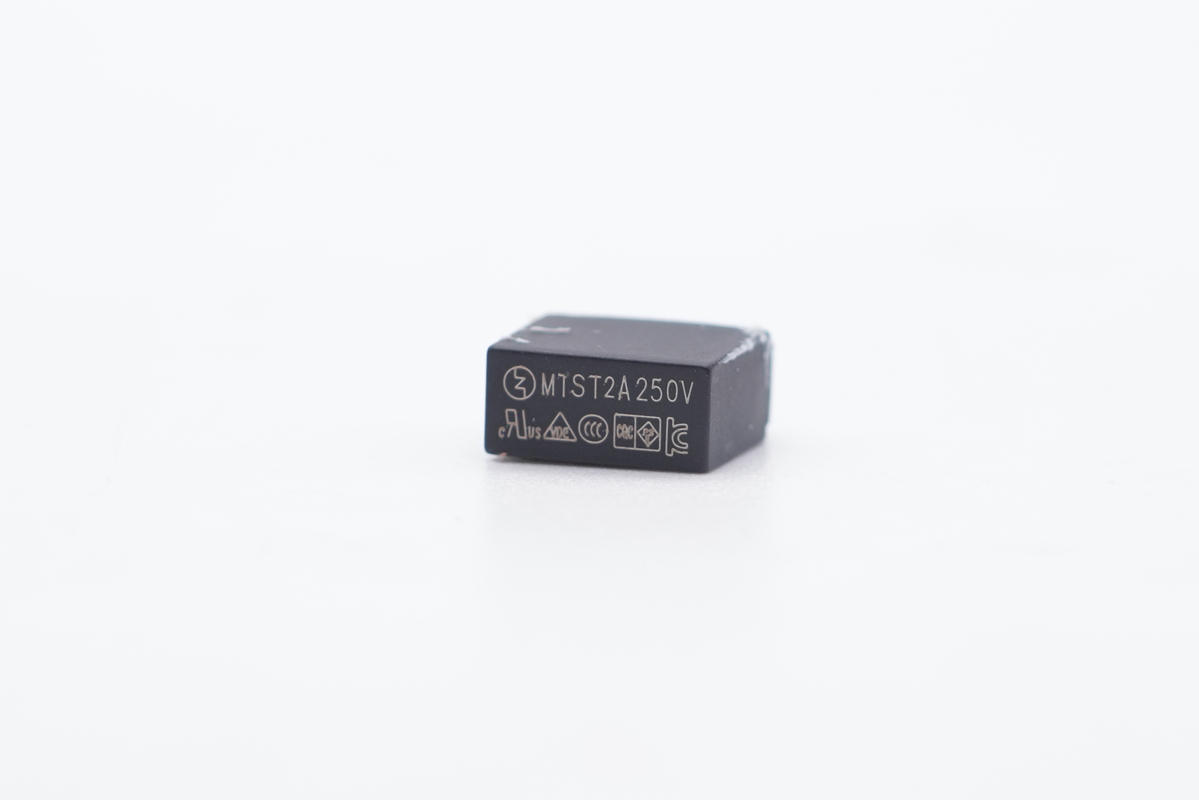

延時保險絲規格為2A 250V。

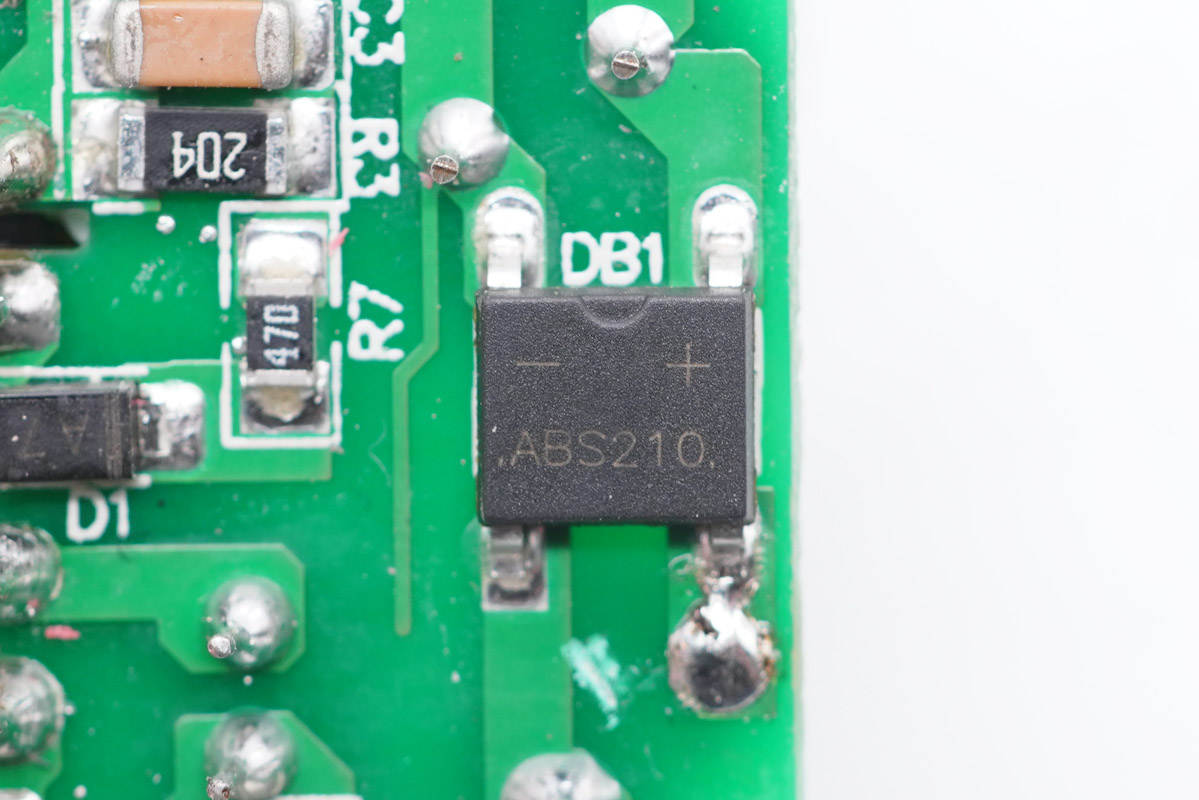

ABS210整流橋特寫。

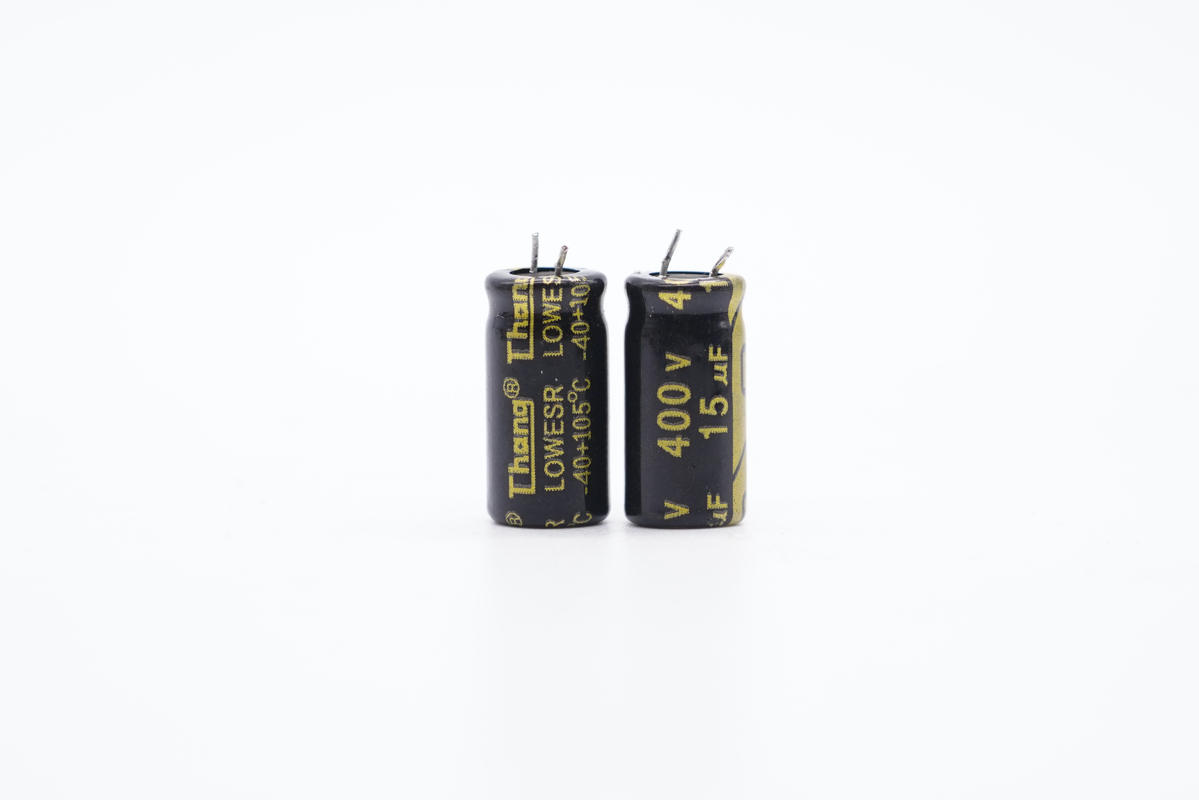

兩顆高壓濾波電解電容規格均為400V 15μF。

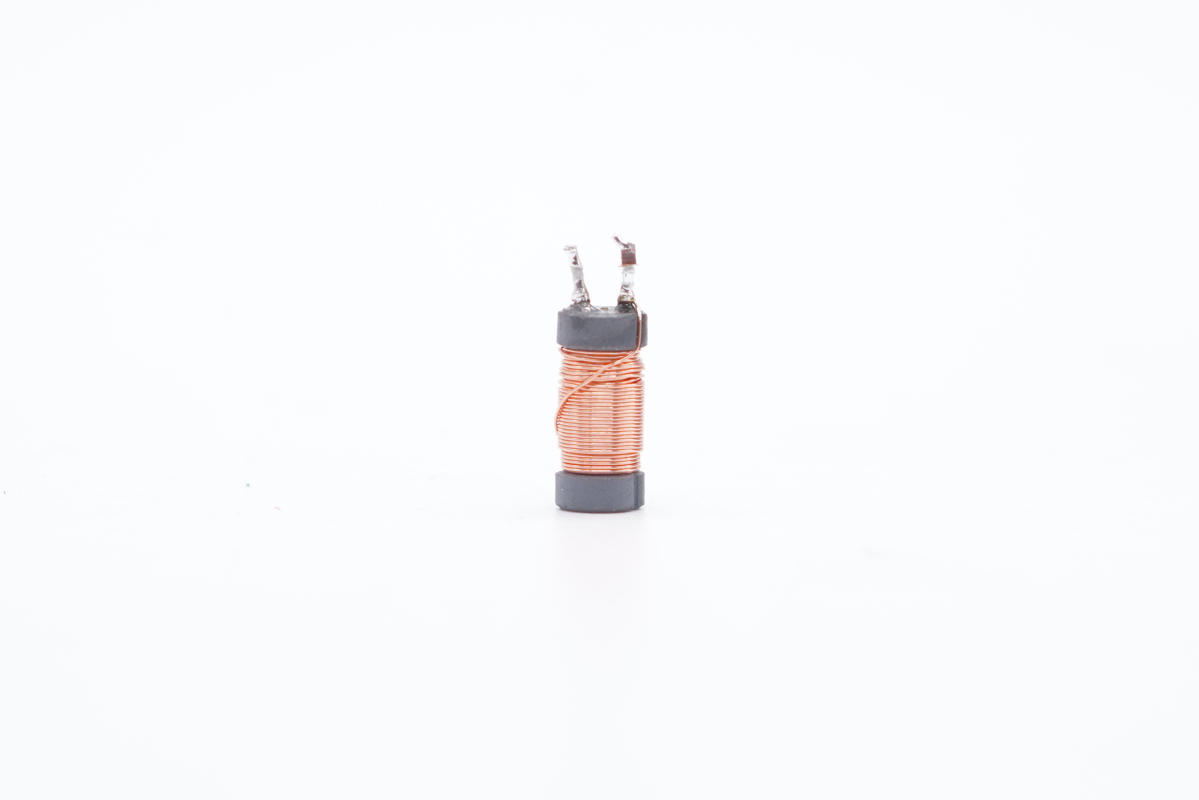

工字電感特寫。

主控芯片供電電容規格為50V 4.7μF。

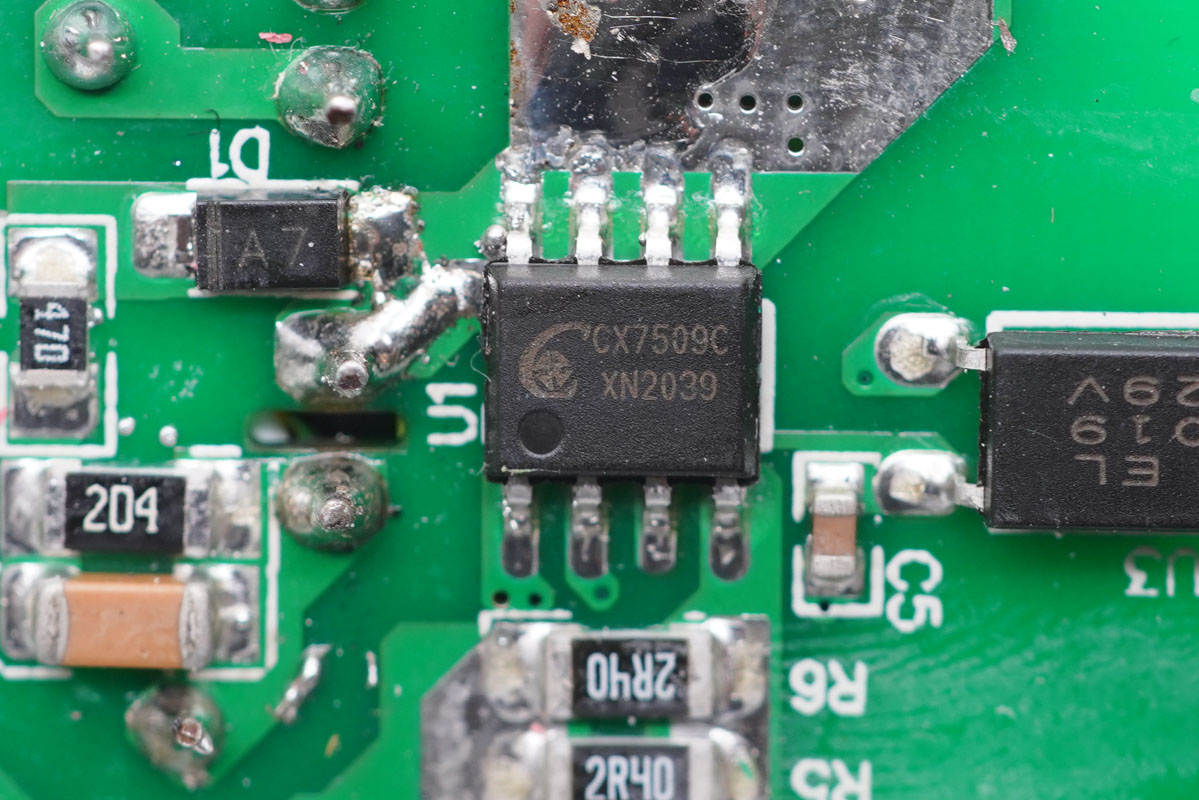

開關電源主控芯片采用誠芯微CX7509C，內部集成PWM控制器和650V NMOS，適用于密閉環境20W方案。CX7509C支持自動調整工作頻率，降低損耗提高整機轉換效率。CX7509C啟動電路經過優化，可以減小待機功耗。同時采用抖頻技術防止產生音頻噪聲，支持多種完善的保護，支持逐周期過流保護，過壓保護，欠壓保護，過熱保護，還支持供電過壓保護，最大程度上提高可靠性。

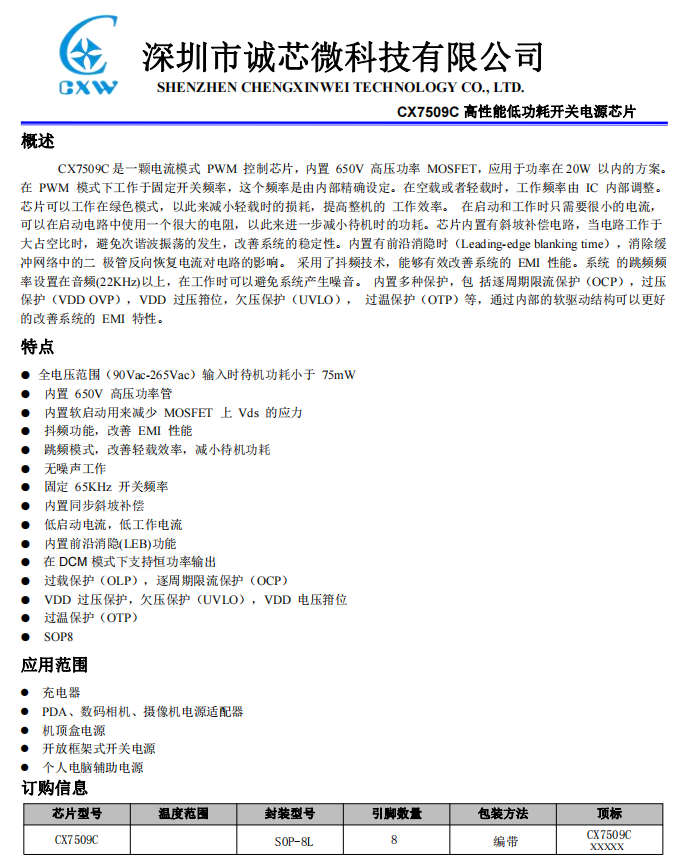

誠芯微CX7509C資料信息。

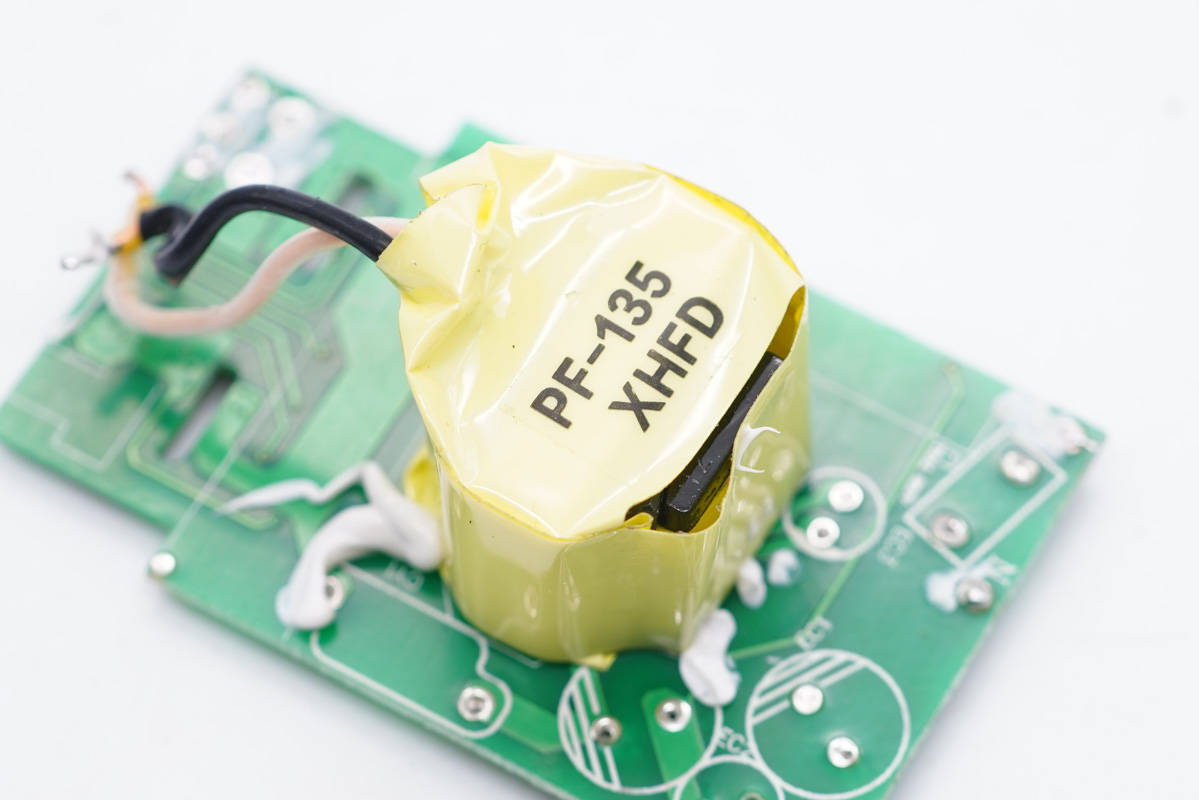

變壓器特寫。

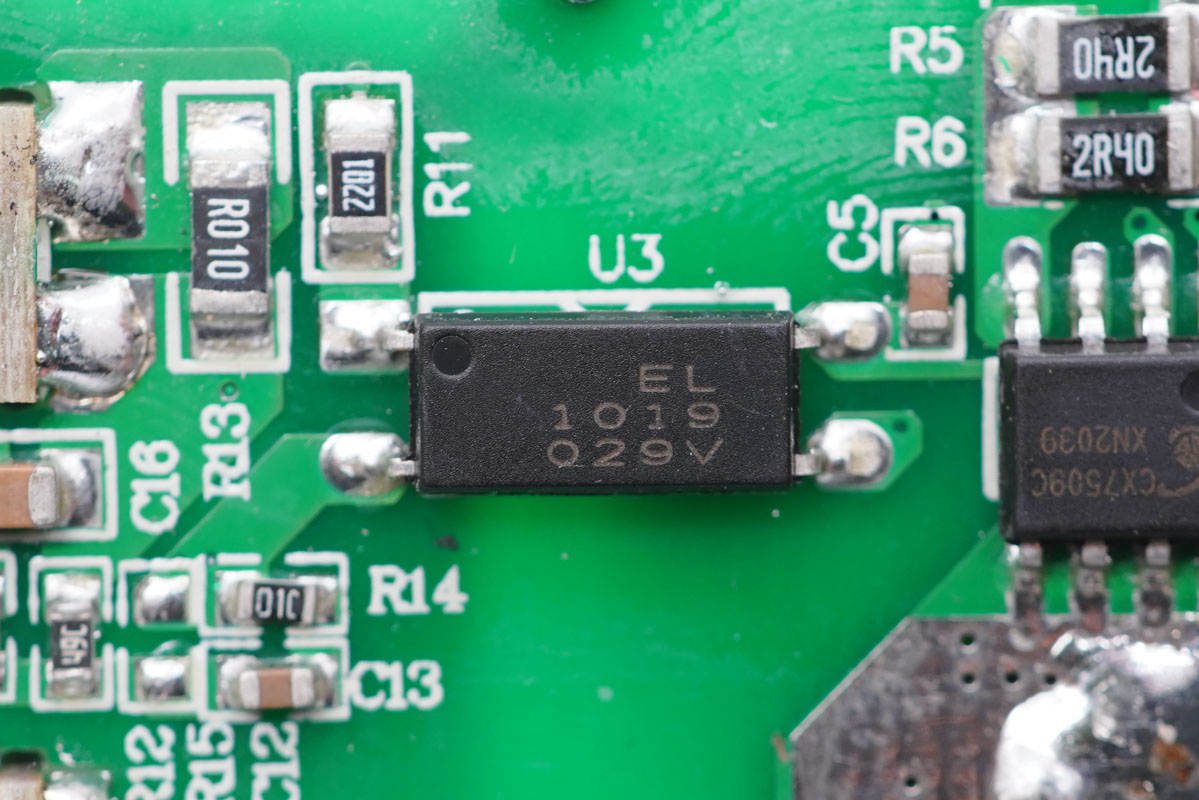

EL億光 1019光耦，用于初級次級通信，反饋調節輸出電壓。

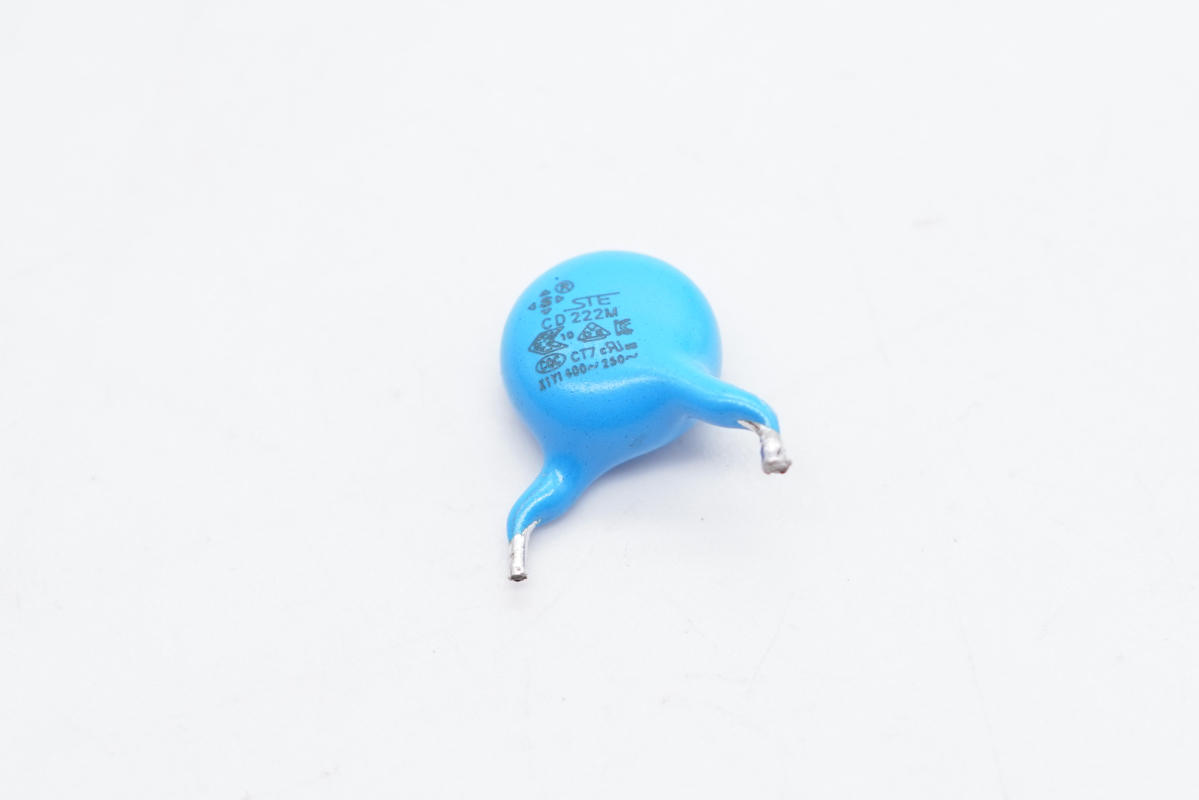

藍色Y電容來自STE松田電子。

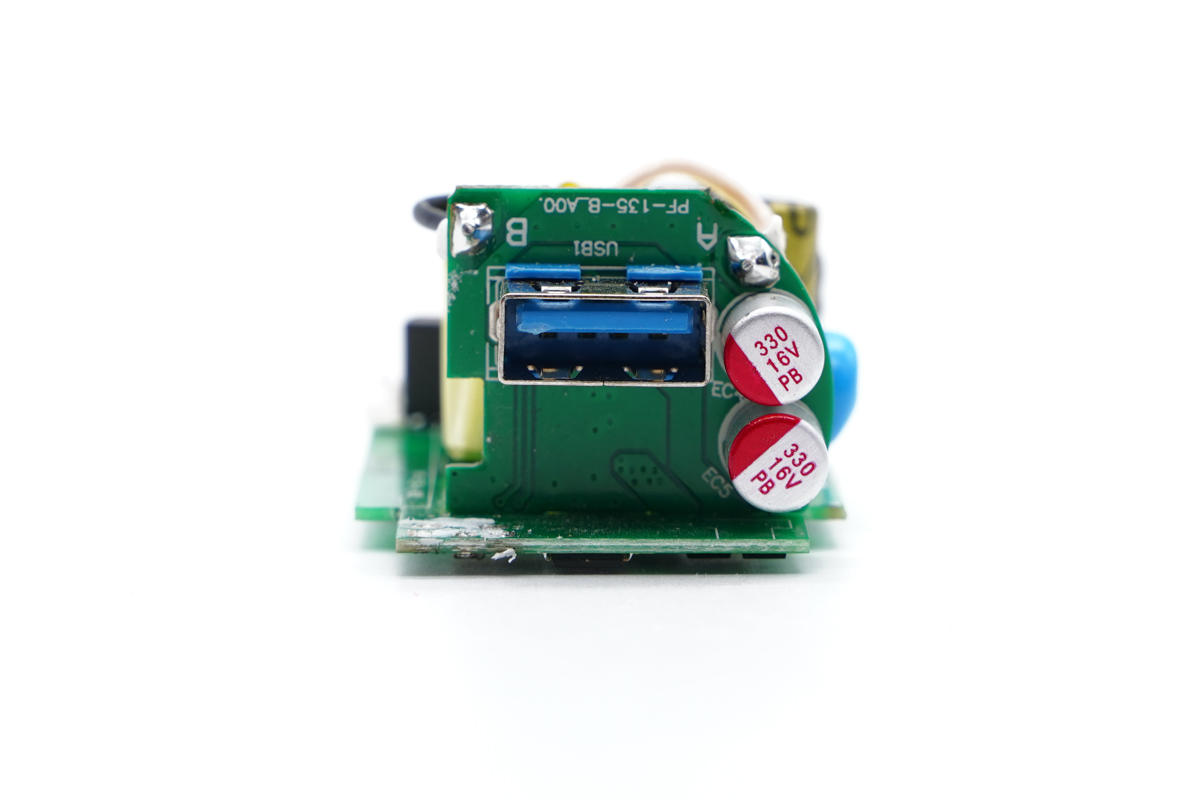

輸出端一覽，小板正面設有USB母座和兩顆固態電容。

另一面設有同步整流芯片。

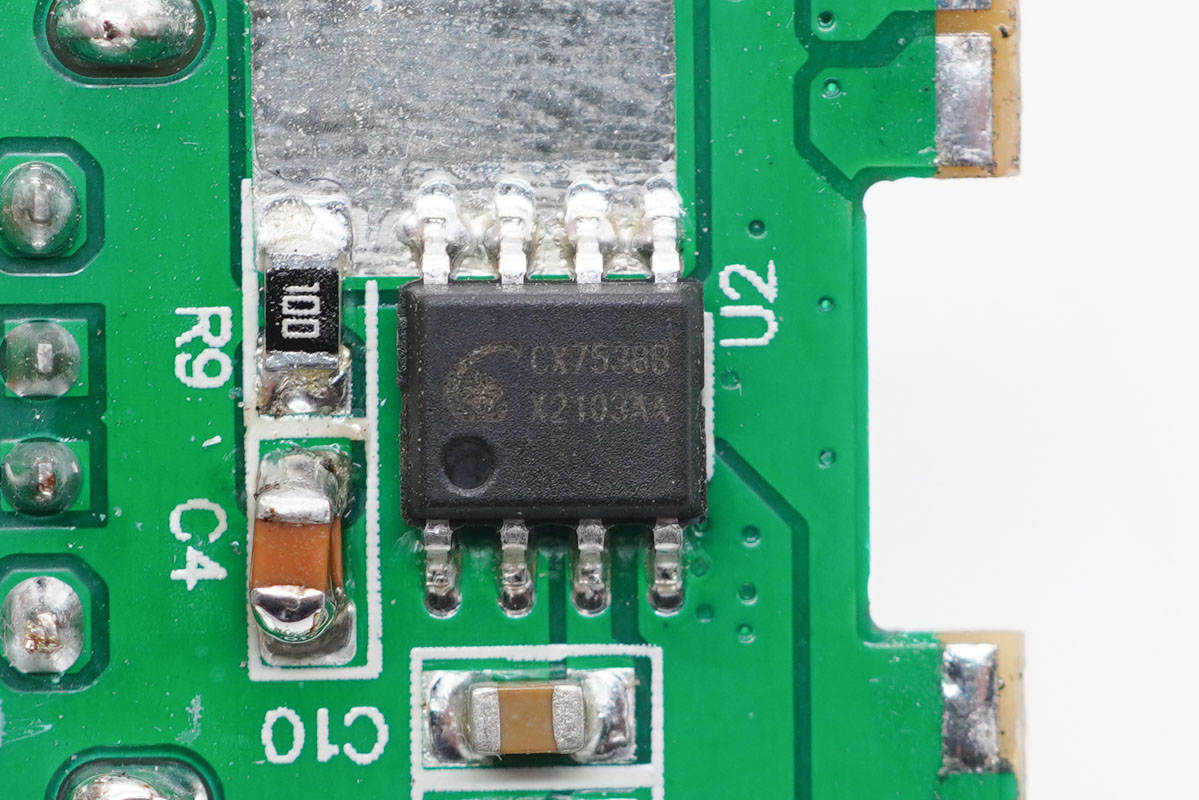

次級同步整流芯片同樣來自誠芯微，型號CX7538B。這是一顆高性能的開關電源次級側同步整流器芯片，在開關電源中輕松滿足6級能效，是肖特基的理想替換方案。CX7538B支持最高150KHz開關頻率，內置11mΩ低導阻NMOS管，發熱遠低于肖特基二極管，大幅度降低溫度，提高轉換效率。

誠芯微CX7538B 支持開關電源的CCM/QR/DCM模式，非常適合3.3~12V快充同步整流使用，內置耐壓60V，11mΩ的同步整流管，可提供3A輸出。比肖特基效率最高提升6%，工作電壓范圍寬，外圍元件非常簡單，在寬電壓應用時，外圍只需一顆電容。

兩顆輸出濾波固態電容規格均為16V 330μF。

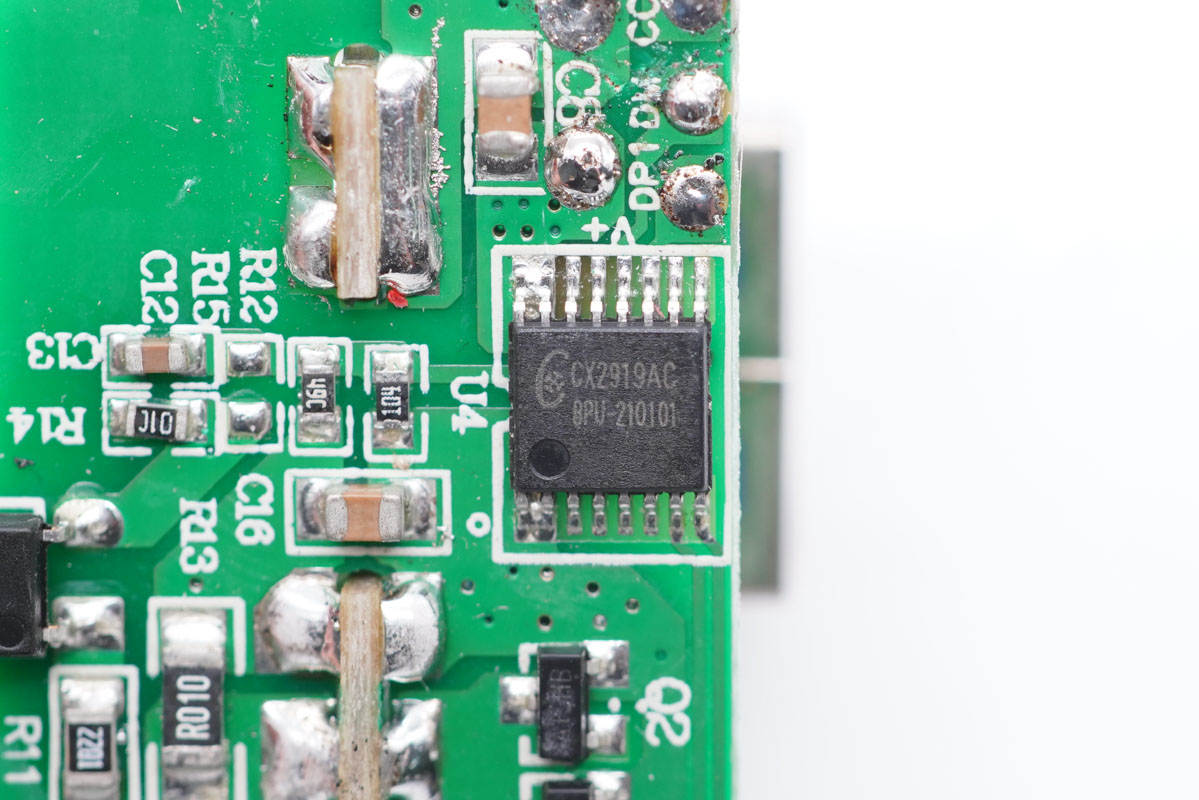

協議芯片也是采用誠芯微CX2919AC，這是一顆USB-C和USB-A雙口控制器，兼容PD2.0/3.0、PPS、QC2.0/3.0、華為FCP/SCP/HVSCP、三星AFC、Apple 2.4A等協議。此外支持過壓/欠壓保護、 過流保護、過溫保護，采用TSSOP-16封裝。

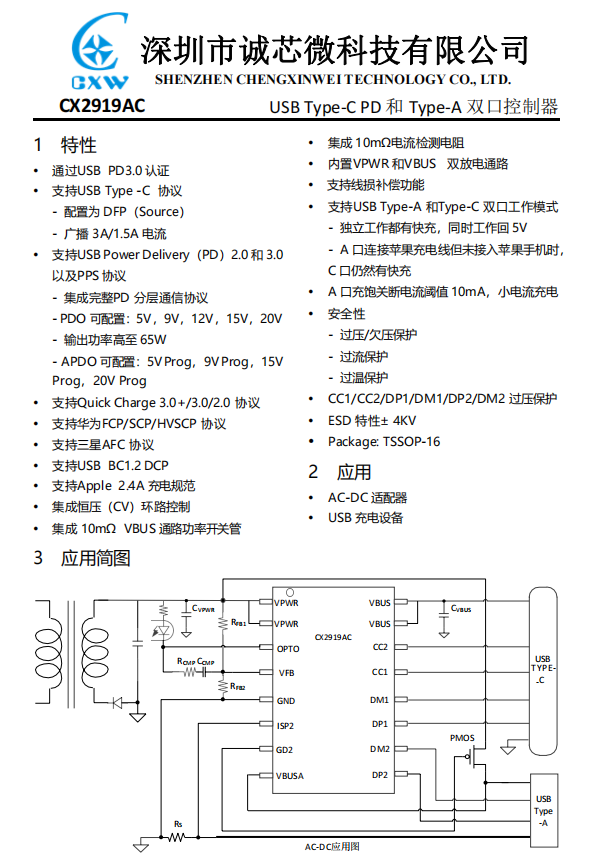

誠芯微CX2919AC資料信息。

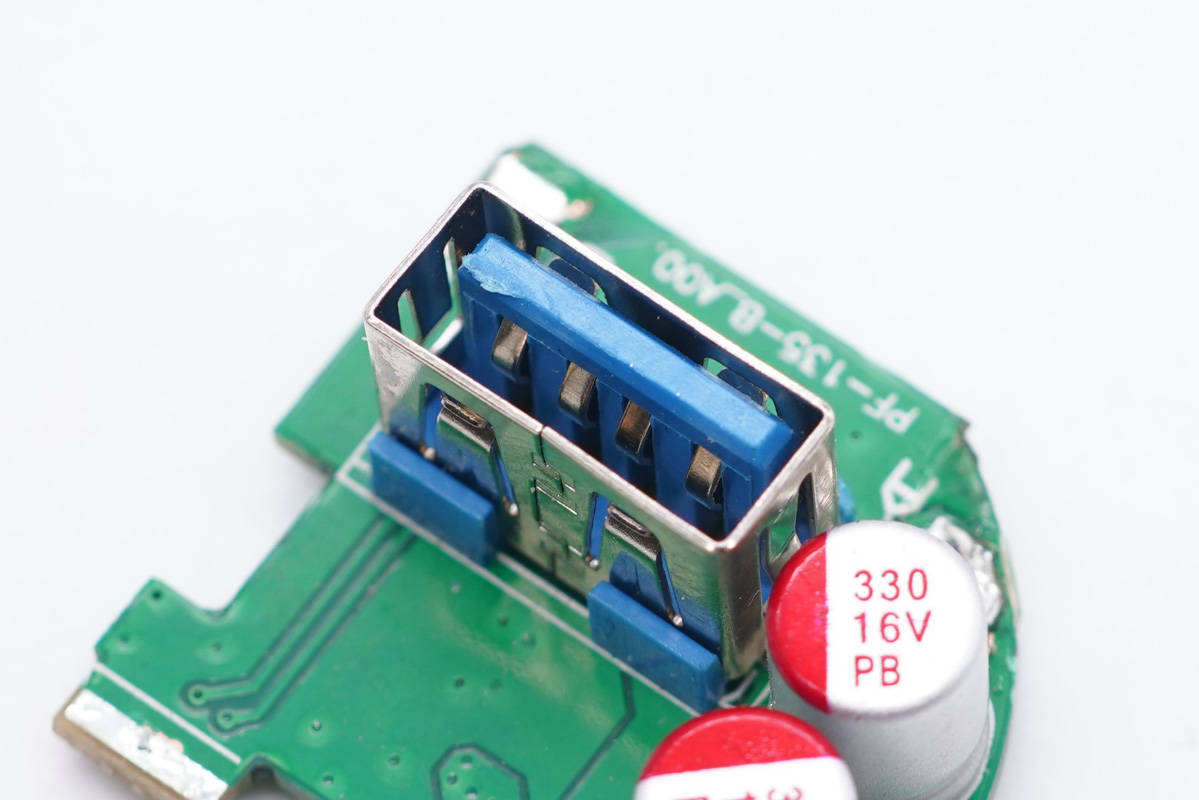

USB-A母座特寫。

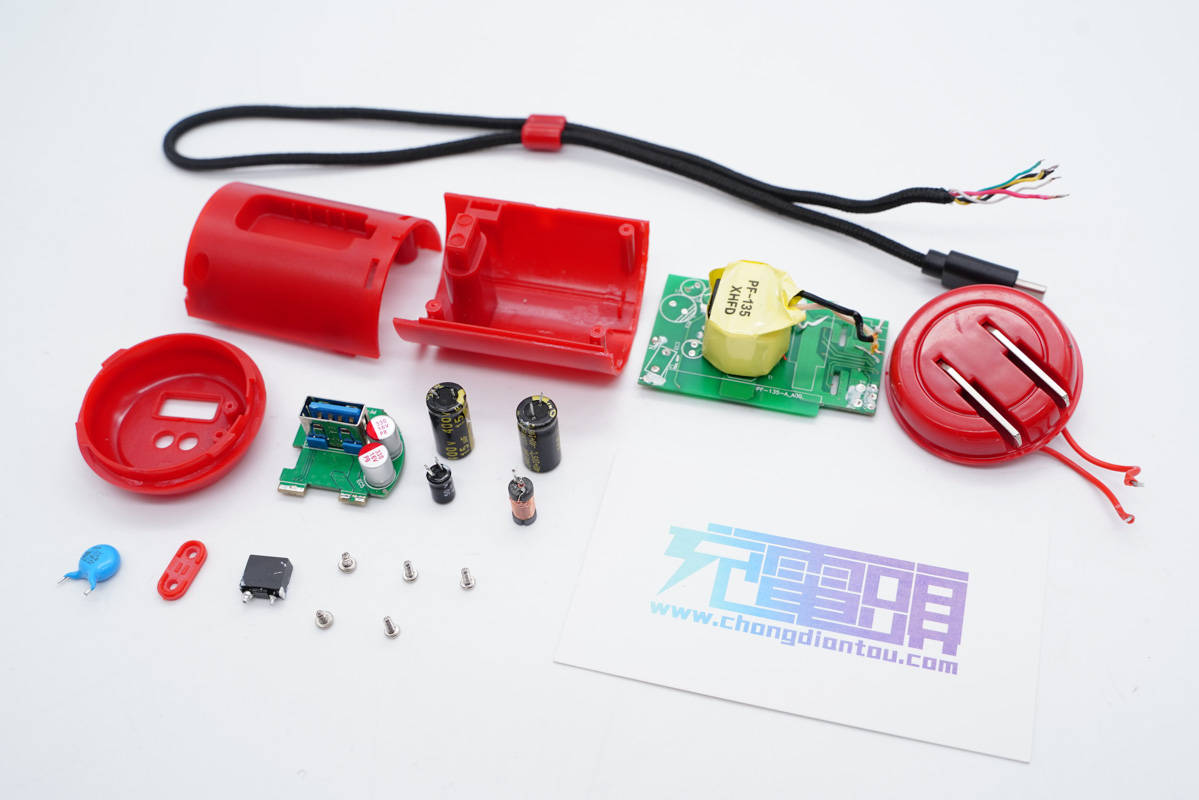

全部拆解完畢，來張全家福。

充電頭網拆解總結

派凡這款小燈籠旅行充電器采用圓柱造型設計，設有紅黑雙重外殼，可通過旋轉對自帶的線纜、轉接頭進行取出使用或收納整理。自帶線纜可當提繩，搭配可折疊插腳，攜帶使用都非常方便。自帶C to Lightning轉接頭又使其可以充iPhone手機。不僅設計新穎，實用性也很強。充電器兼容QC、AFC、FCP、SCP、PD3.0、PPS快充協議，具備PPS電壓檔位，最大輸出20W，滿足包括蘋果iPhone在內的各大品牌手機快充需求。

充電頭網通過拆解了解到，PCBA模塊上的元器件已經顯得非常少了，同時還采用了誠芯微CX7509C+CX7538B+CX2919AC全套高集成快充方案，在這套方案加持下，外圍電路變得相當簡潔，更加凸顯產品的簡單，在設計和成本上也十分具有優勢！
