PYS鵬元晟高科技股份有限公司創立于2000年，是國家高新技術企業，全球領先的一站式電子設計和制造EMS綜合服務商。面對蘋果iPhone 12新機帶來的磁吸無線充和20W快充熱潮，鵬元晟推出了多種款式的15W無線充以及20W快充新品來供應市場。

而對于火爆的65W氮化鎵快充市場，鵬元晟同樣推出一款65W氮化鎵快充供客戶選擇，這款產品配備1A1C雙輸出接口，支持最大65W快充，也支持45W+18W雙口同時快充，滿足筆電手機同時充電需求。產品另一大優勢便是除了配備可折疊美規插腳外，還可組裝歐、英、澳等規格插腳，極大便利用戶出差使用。下面充電頭網就對這款充電器進行詳細拆解，看看產品用料做工如何。

一、鵬元晟65W氮化鎵充電器外觀

充電器采用PC材質黑色外殼，腰身主體啞光處理，各面過渡圓潤。輸入端外殼亮面設計，并可組裝插腳，適用地區更廣泛，且使用方便。

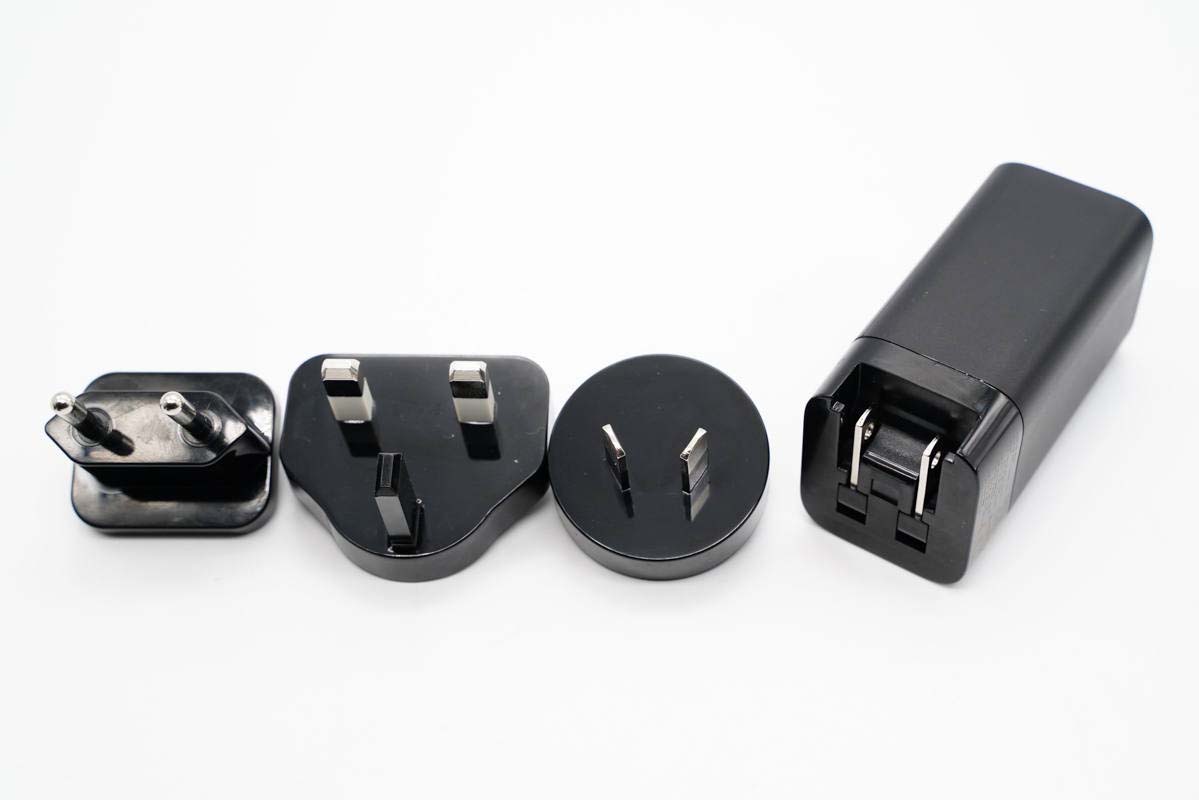

充電器可組裝歐規、英規和澳規插腳。

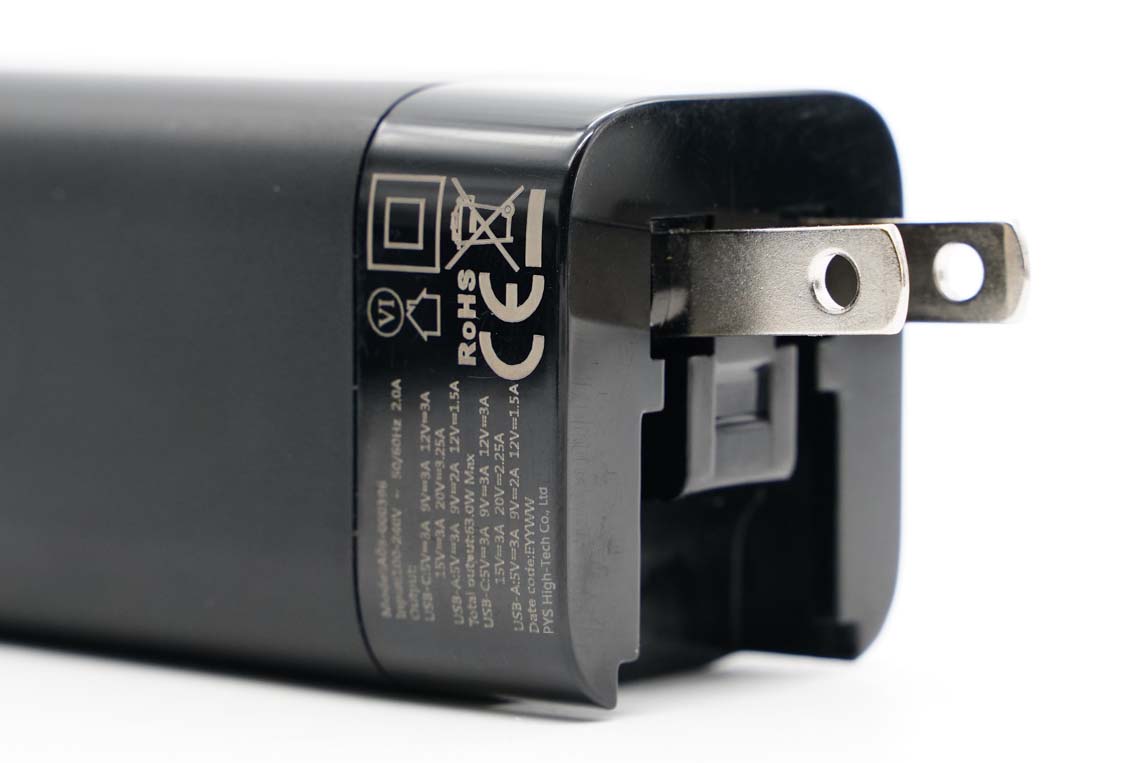

自身配備可折疊美規插腳。

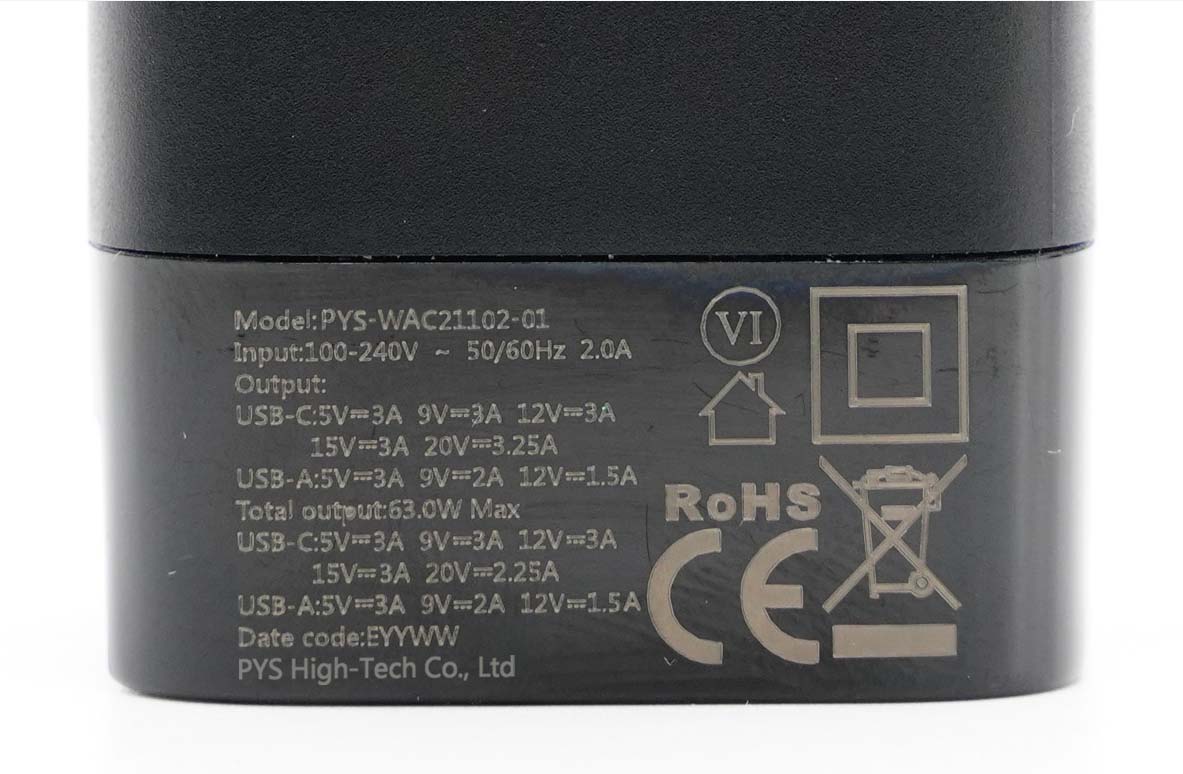

靠近輸入端的外殼上有充電器參數信息

型號：PYS-WAC21102-01

輸入：100-240V~50/60HZ 2A

輸出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：5V3A、9V2A、12V1.5A

總輸出：63W

產品已經通過了CE、RoHS認證以及VI級能效認證。

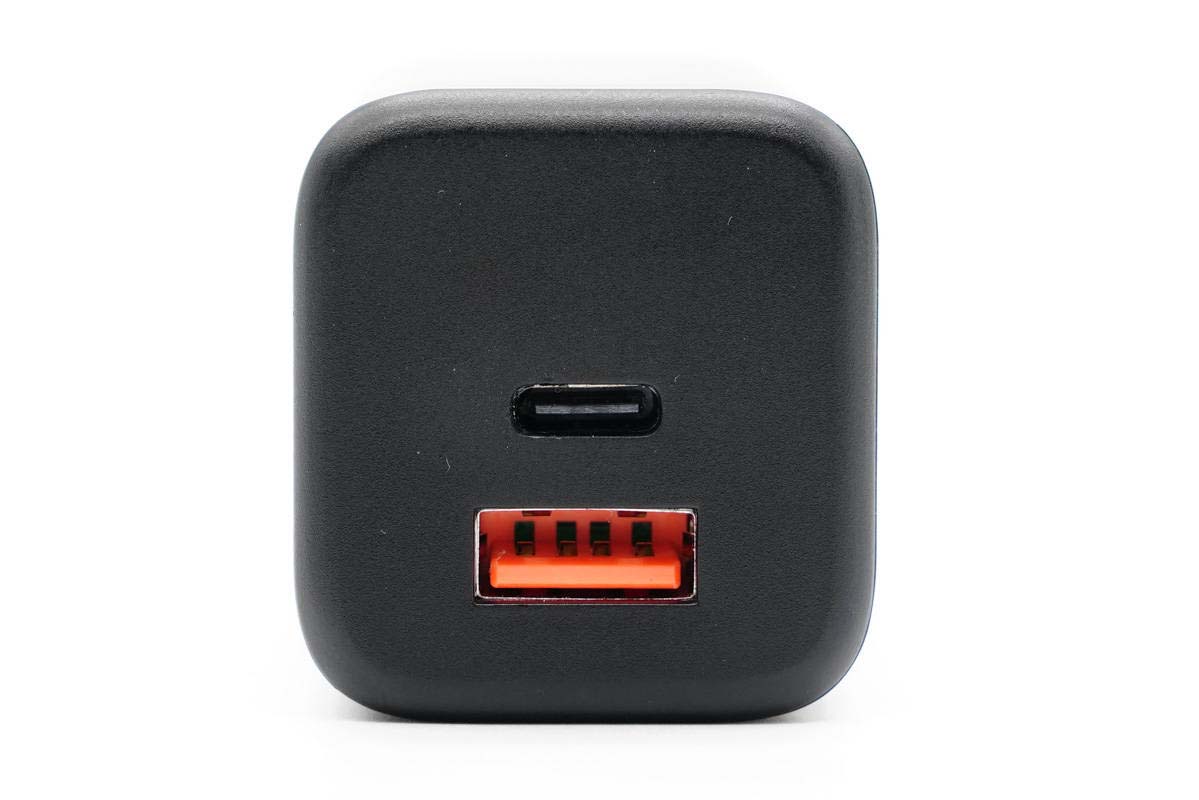

機身頂面也是啞光處理，邊緣圓潤，配有1A1C雙輸出接口，分別采用橘紅色和黑色膠芯。

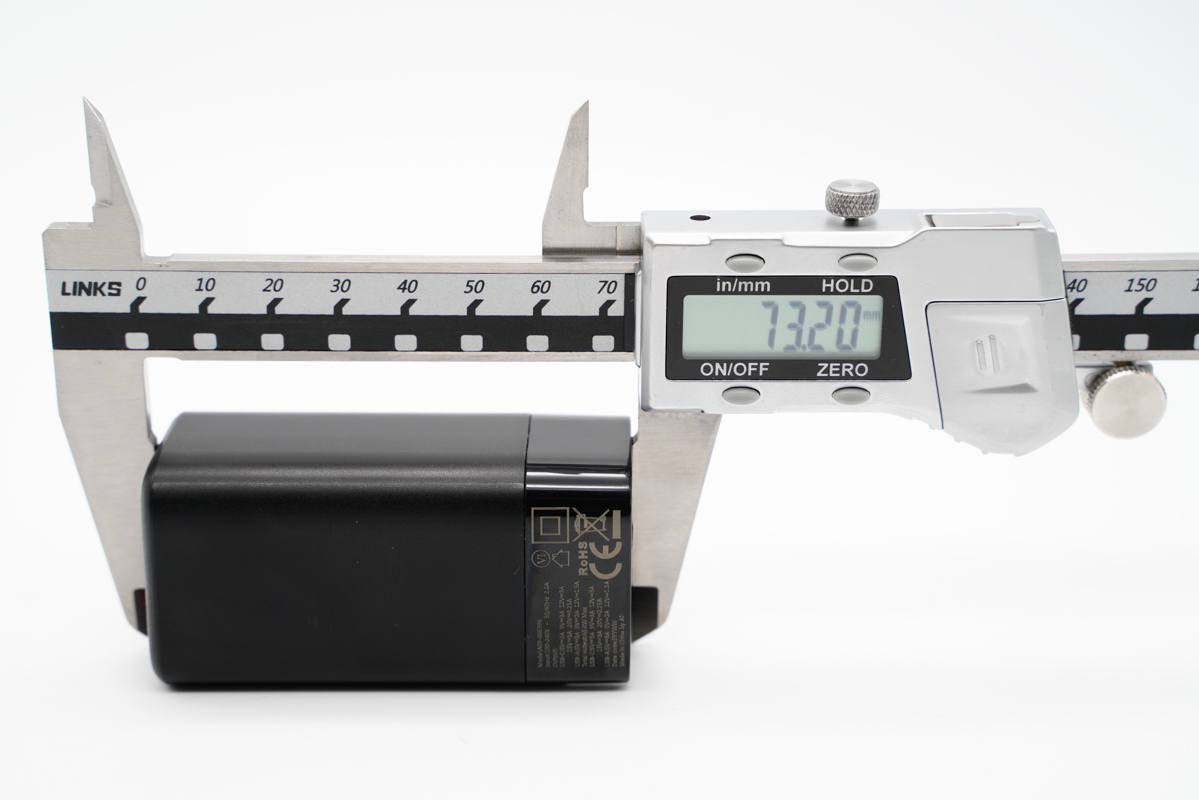

使用游標卡尺實測充電器機身長度為73.2mm。

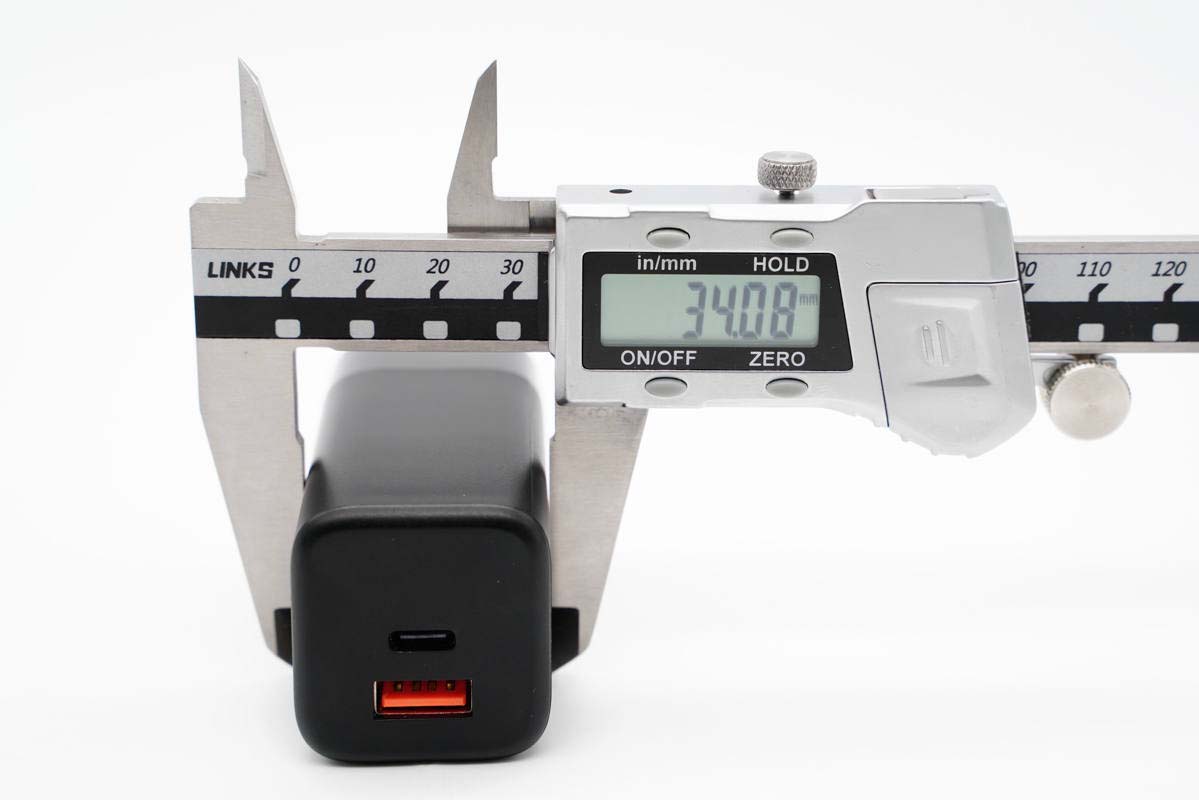

寬度為34.08mm。

厚度為37.07mm。通過三維可以算得充電器體積約為92.5cm3，進而可以算得功率密度約為0.7W/cm3。

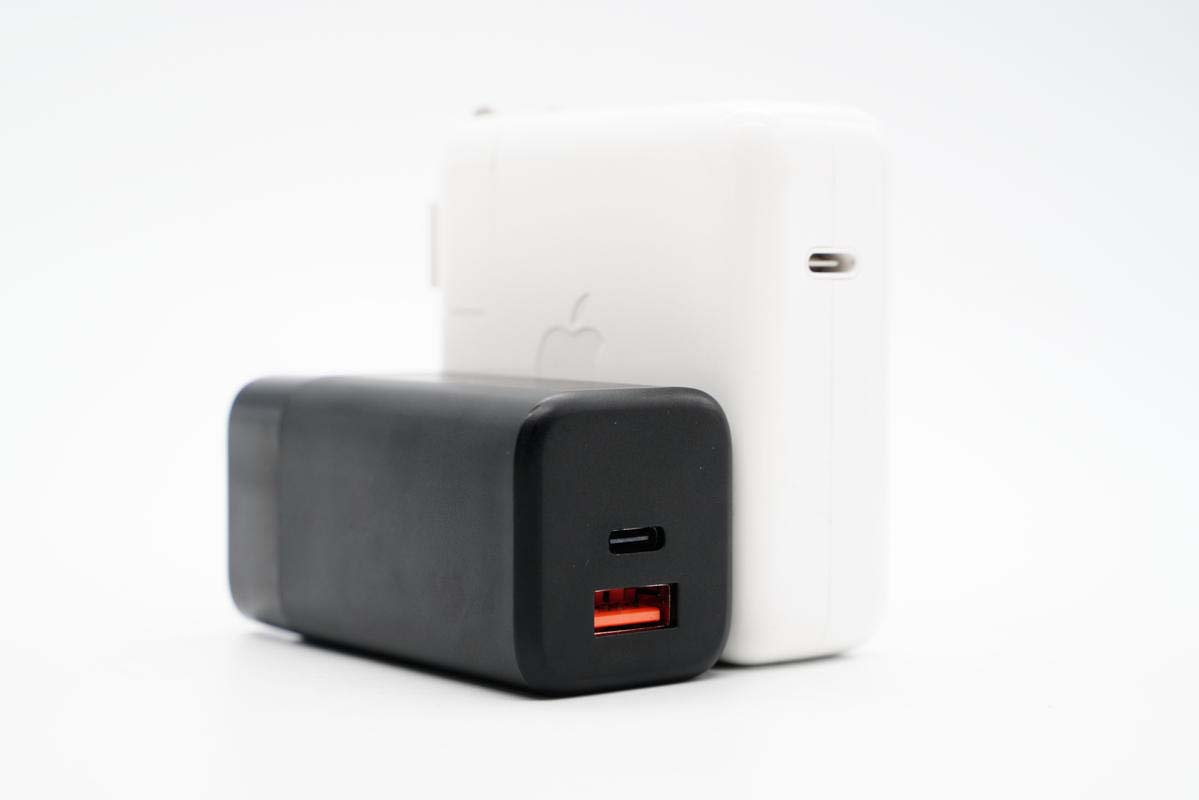

和蘋果61W充電器直觀對比，體積優勢非常明顯。

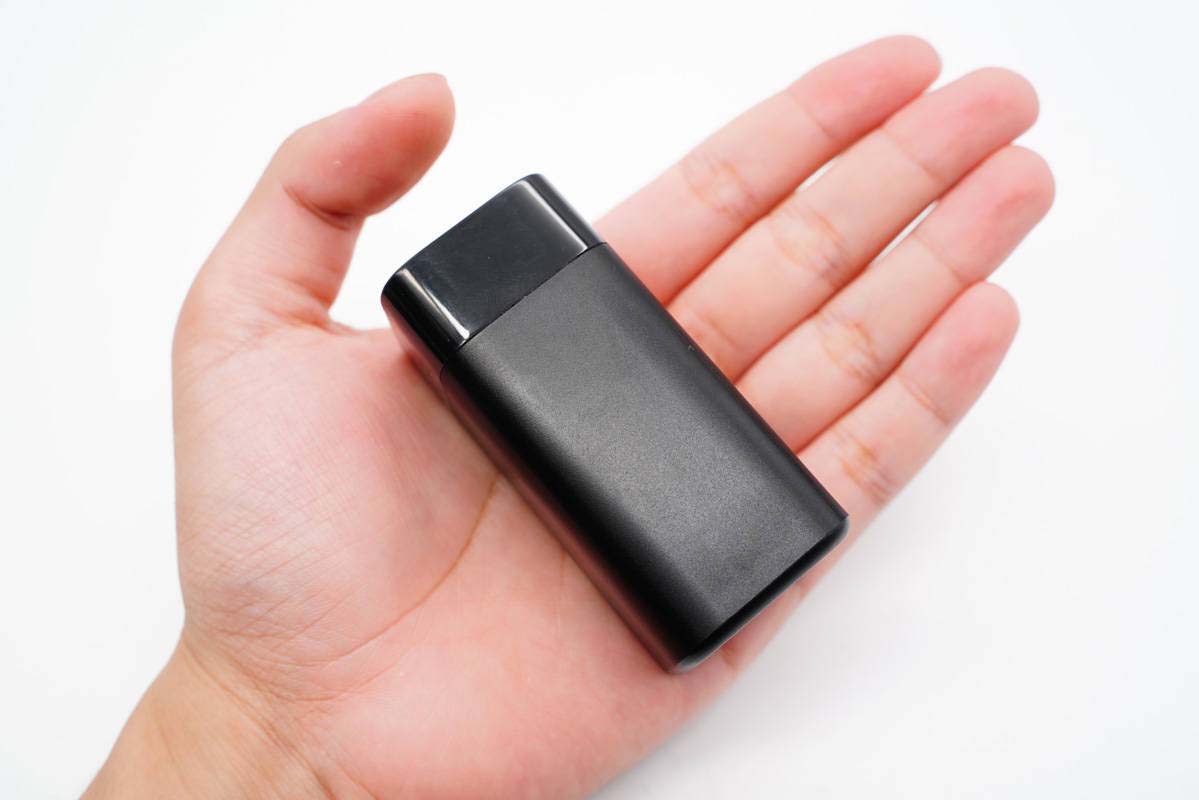

拿在手上的直觀感受。

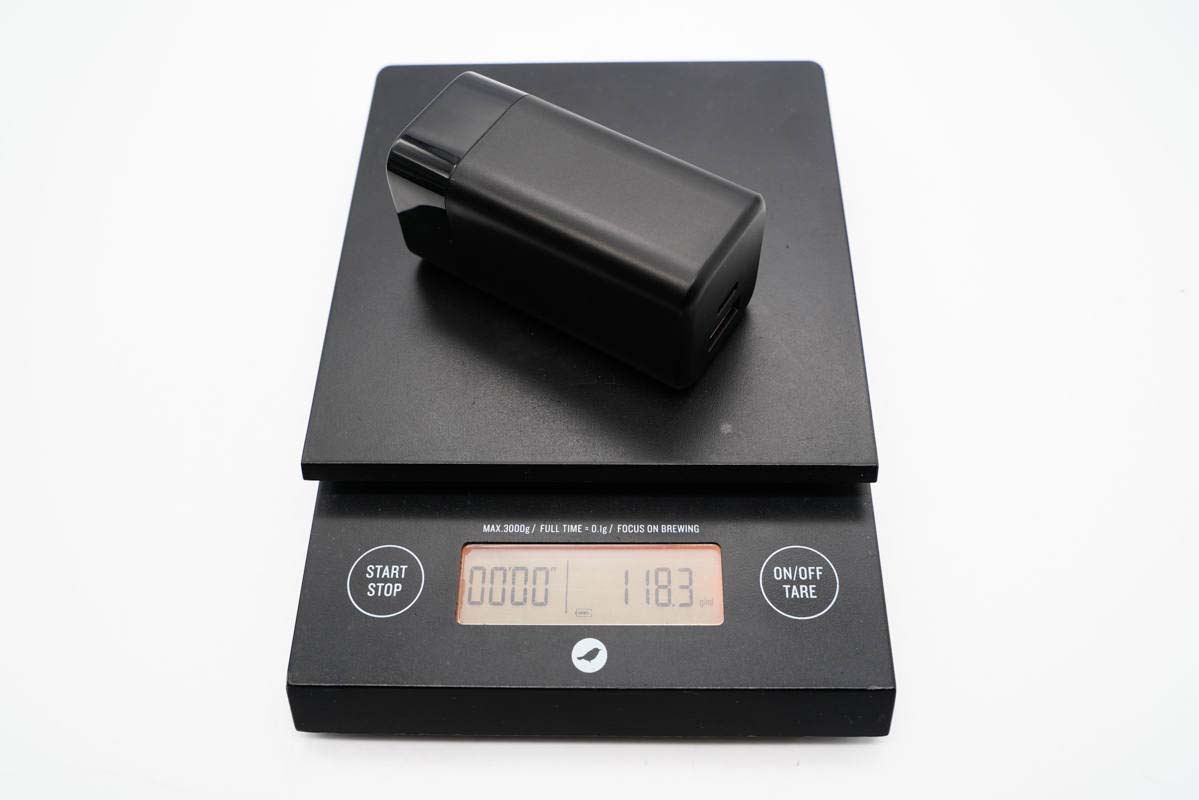

充電器凈重約為118g。

使用ChargerLAB POWER-Z KT002檢測USB-A口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充協議。

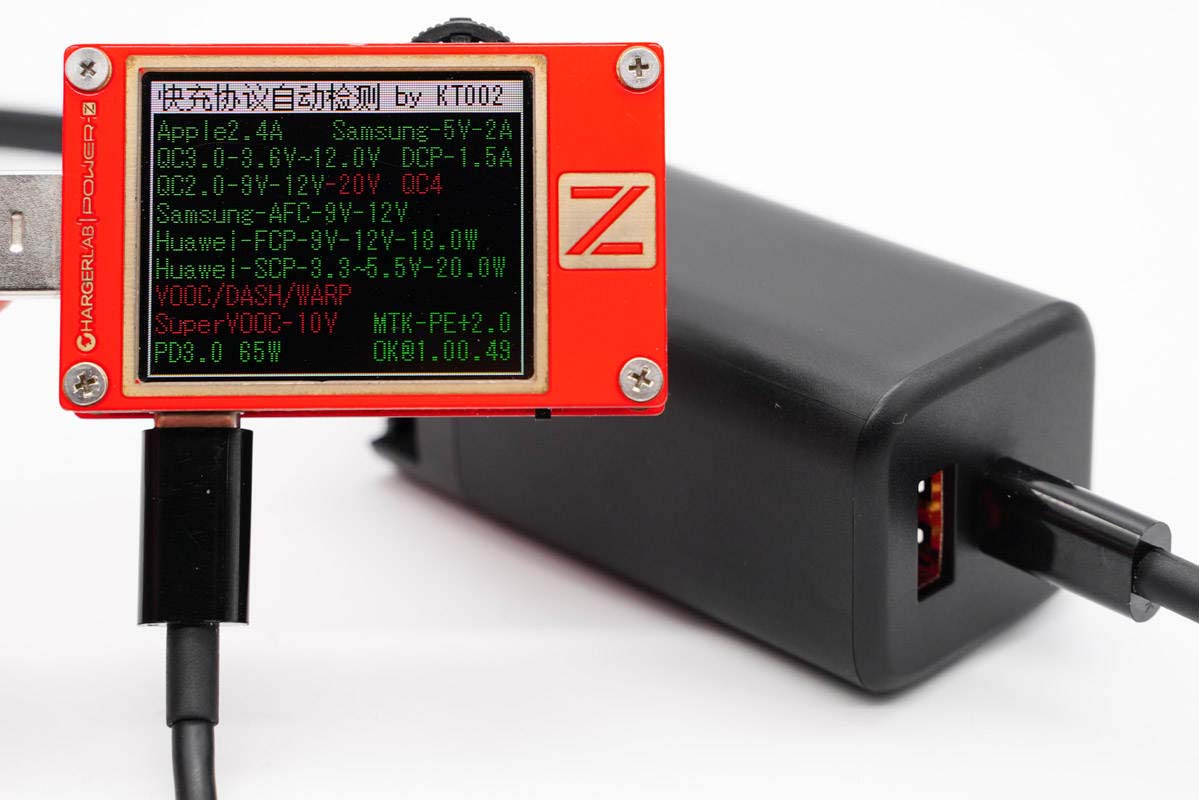

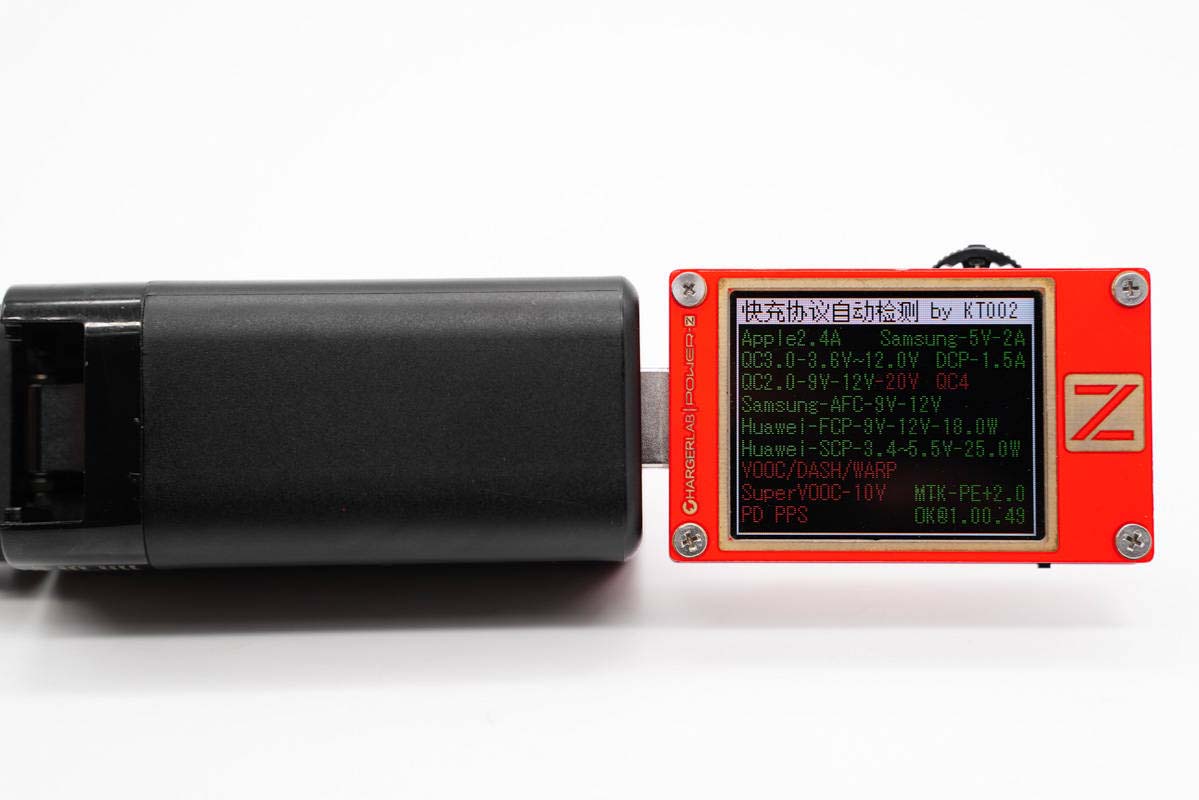

使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0快充協議。

此外PDO報文顯示USB-C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位。

二、鵬元晟65W氮化鎵充電器拆解

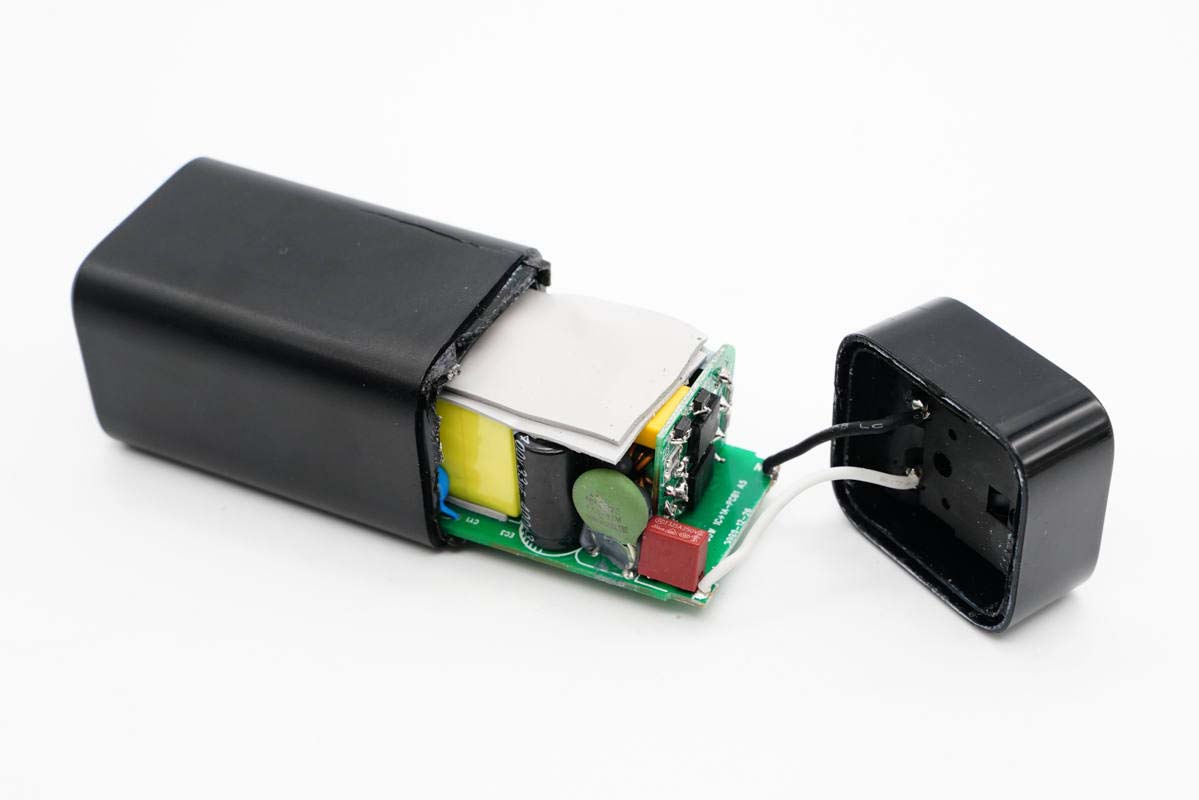

將兩部分機身殼拆分開，超聲波焊接封裝，輸入端采用AC導線連接通電。

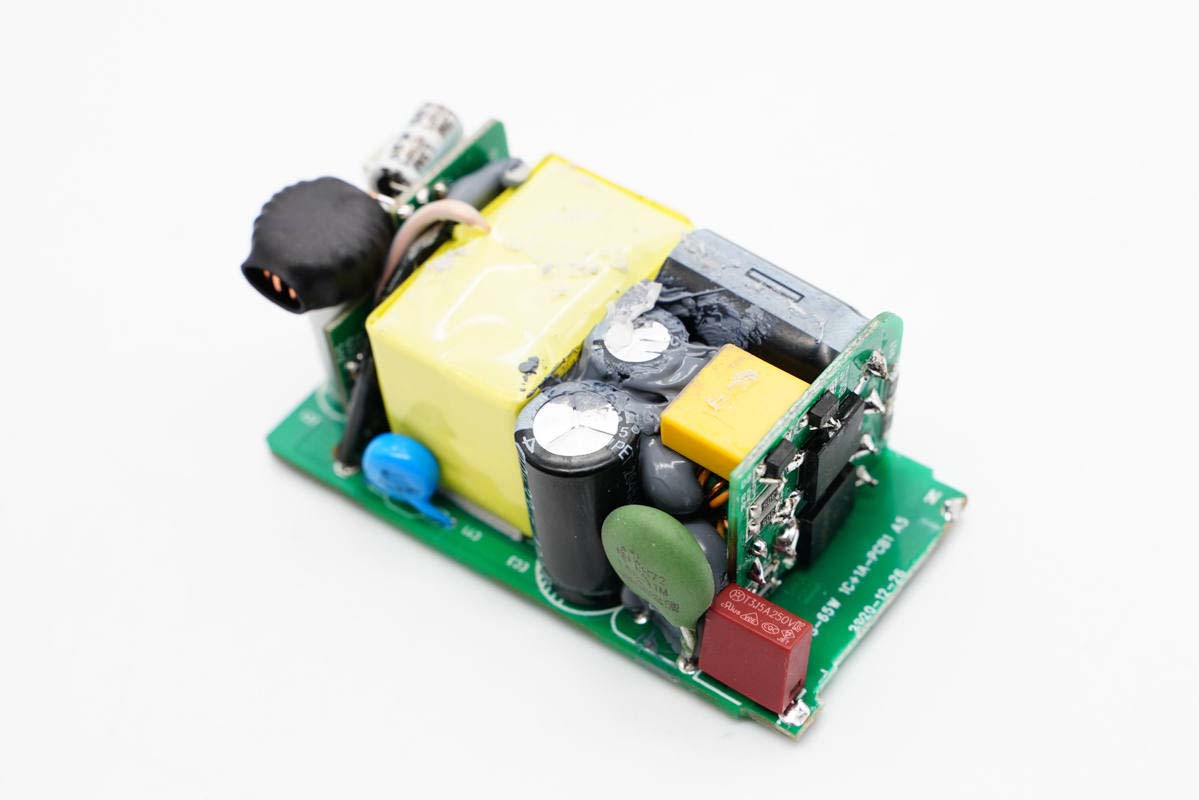

將PCBA模塊取出，中間變壓器等器件上貼有導熱墊。

主板初次級間鏤空插放隔離板。

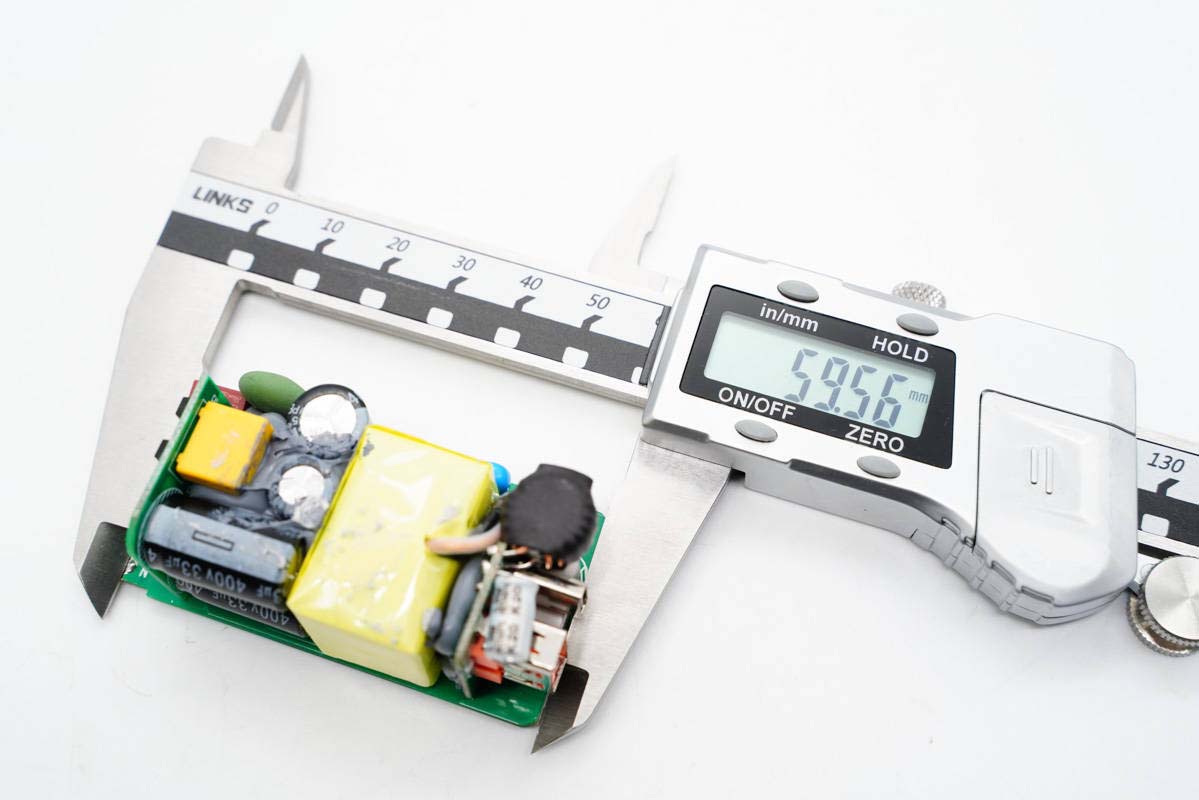

使用游標卡尺測得PCBA模塊長度為59.56mm。

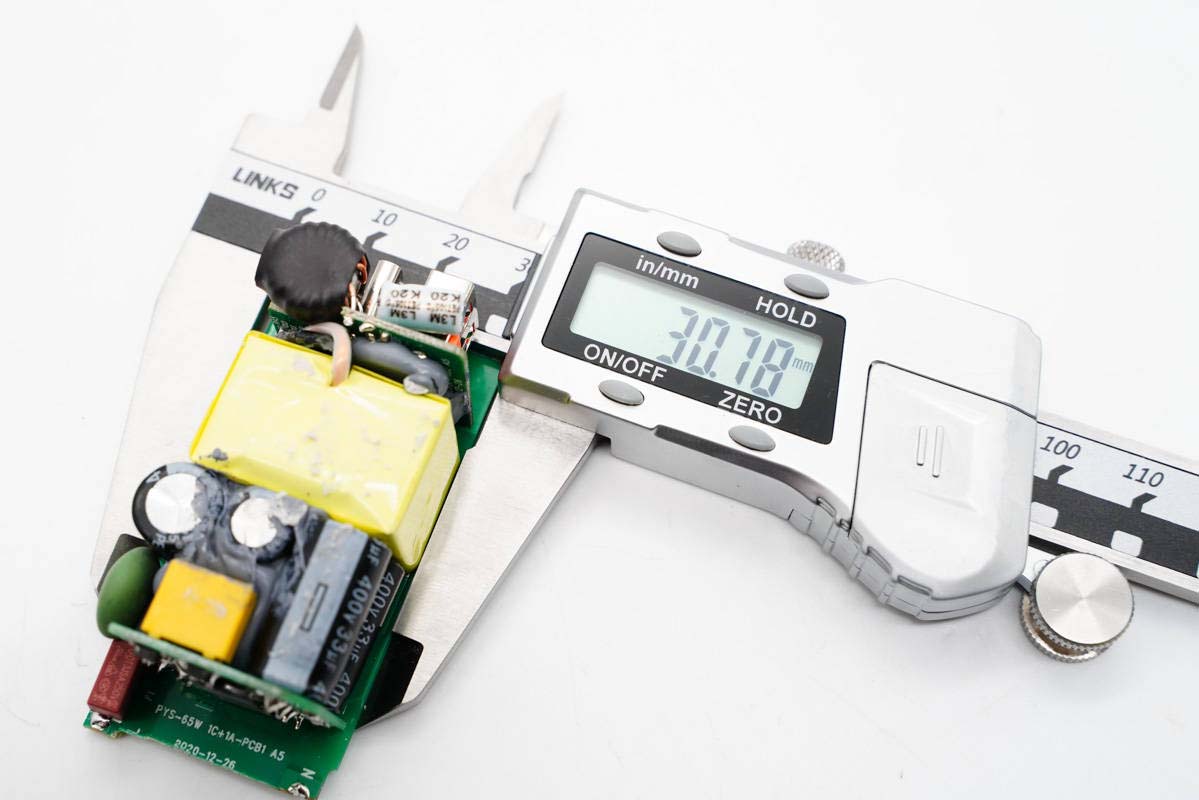

寬度為30.78mm。

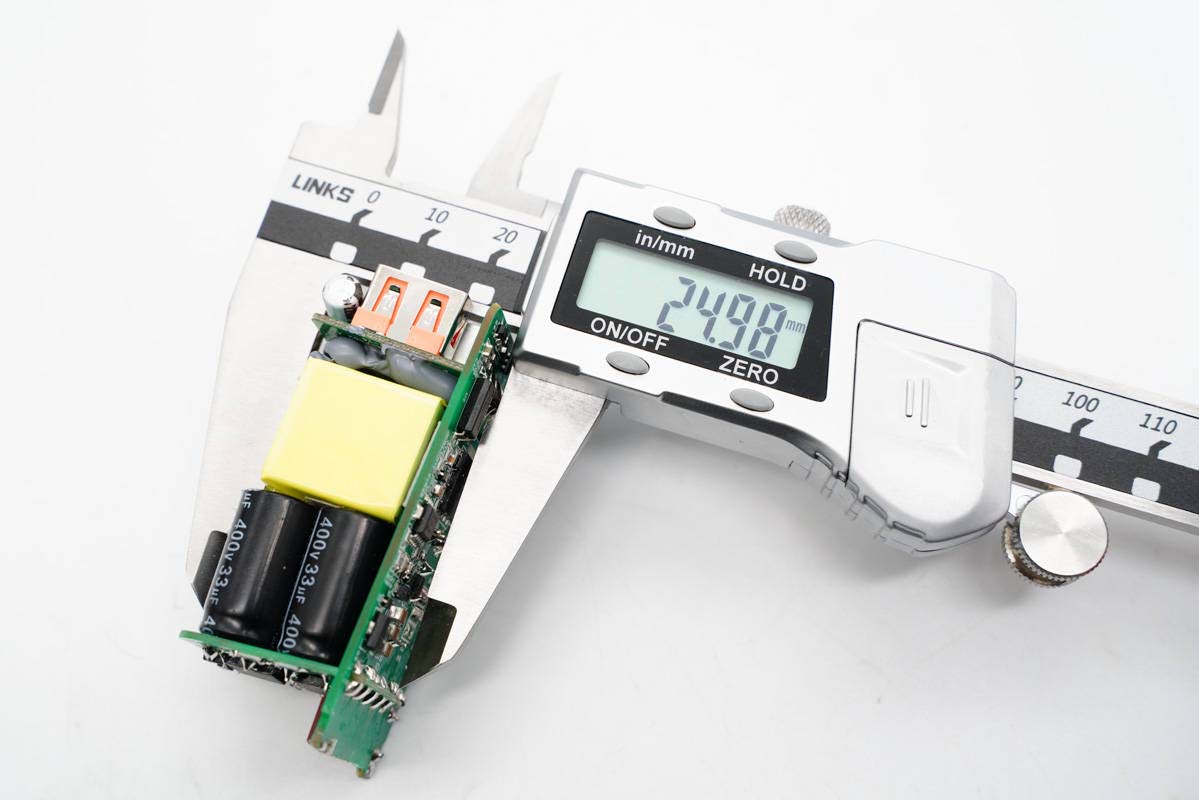

厚度為24.98mm。

主板兩端還額外設有小板，經典的三段式布局設計。

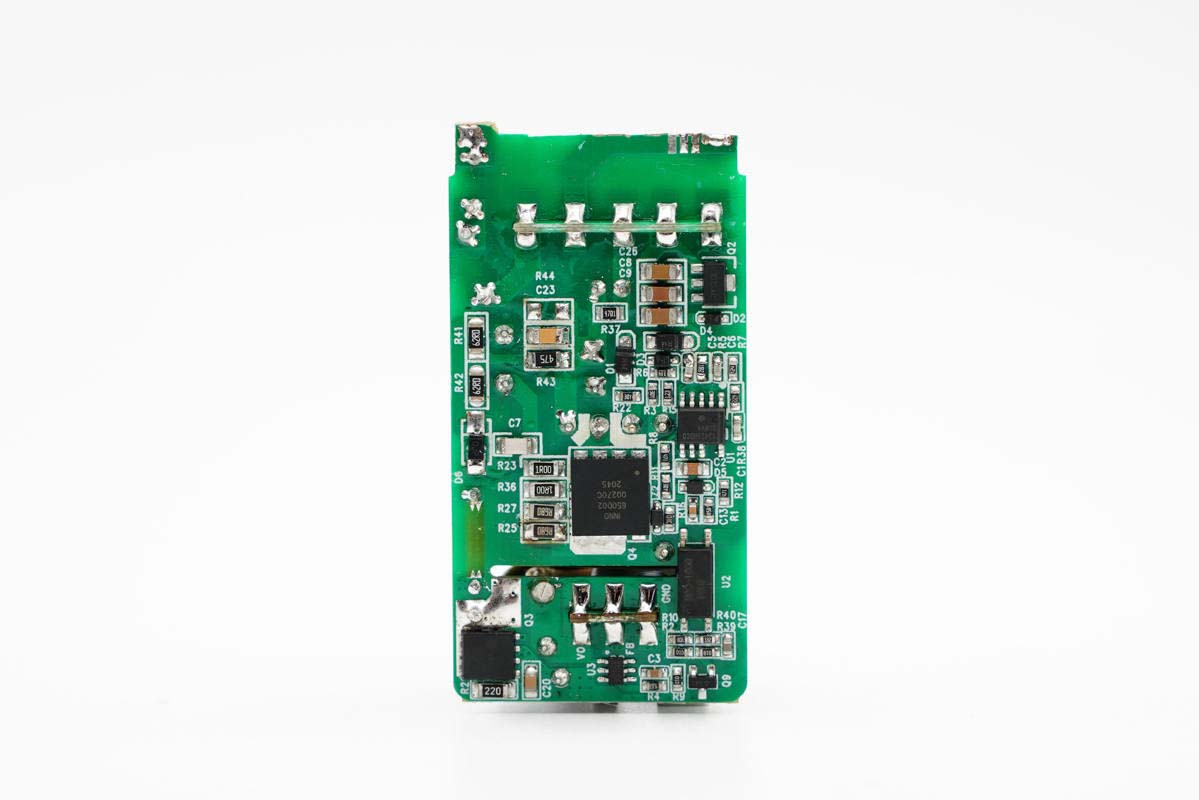

主板背面一覽，可以看到組成開關電源的初次級控制器以及對應的MOS管，光耦橫跨在初級次級之間。

通過對充電器觀察發現，鵬元晟這款65W?1A1C氮化鎵充電器采用開關電源寬范圍輸出，USB-C口直接由協議芯片控制輸出電壓，USB-A口進行二次升降壓轉換電壓輸出。下面我們從輸入端開始深入了解整個電路設計情況。

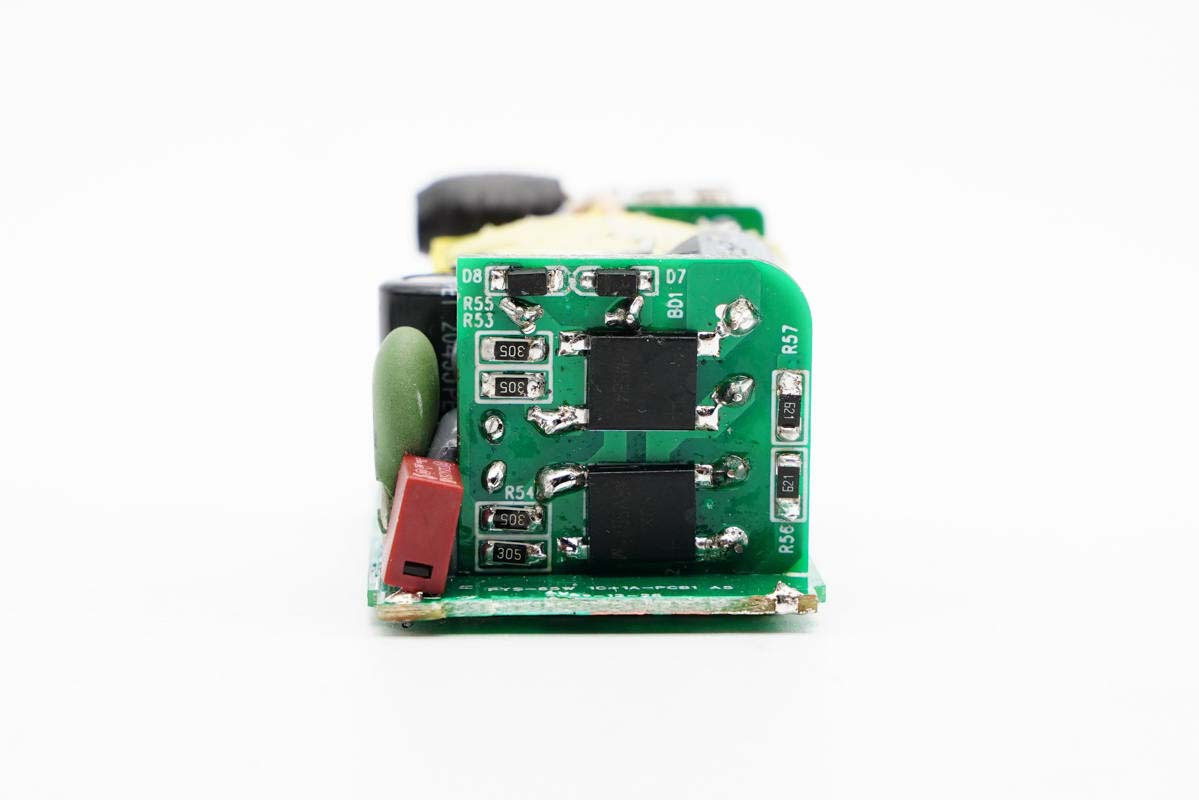

主板左側設有延時保險絲和NTC浪涌抑制電阻，輸入端小板上設有兩顆兩顆整流橋用以均攤發熱。

輸入端元器件打膠加固。

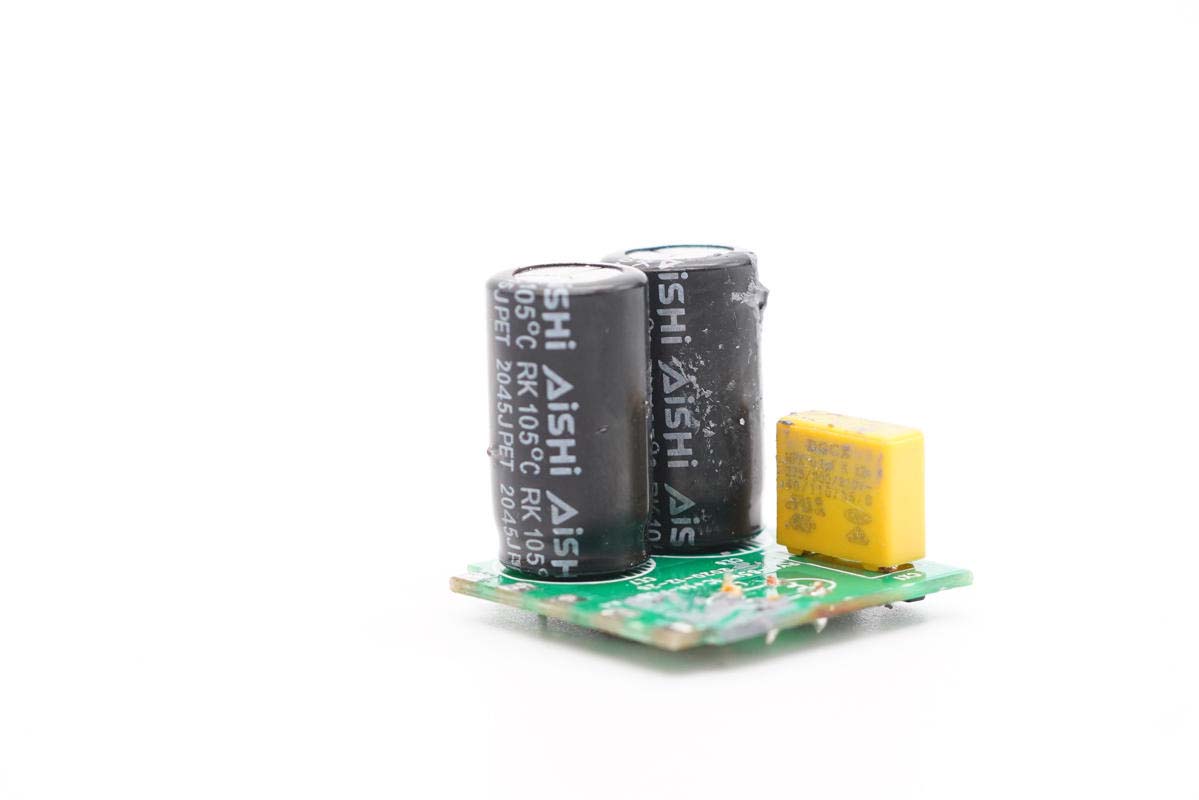

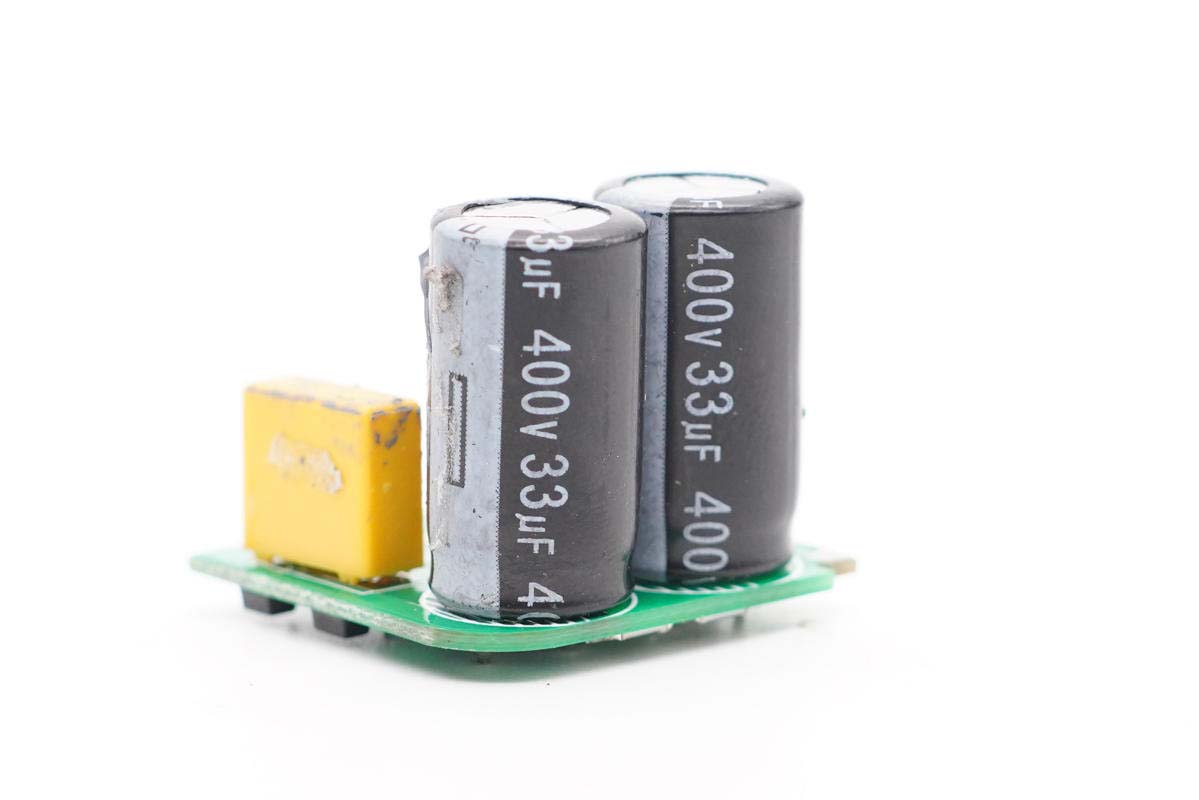

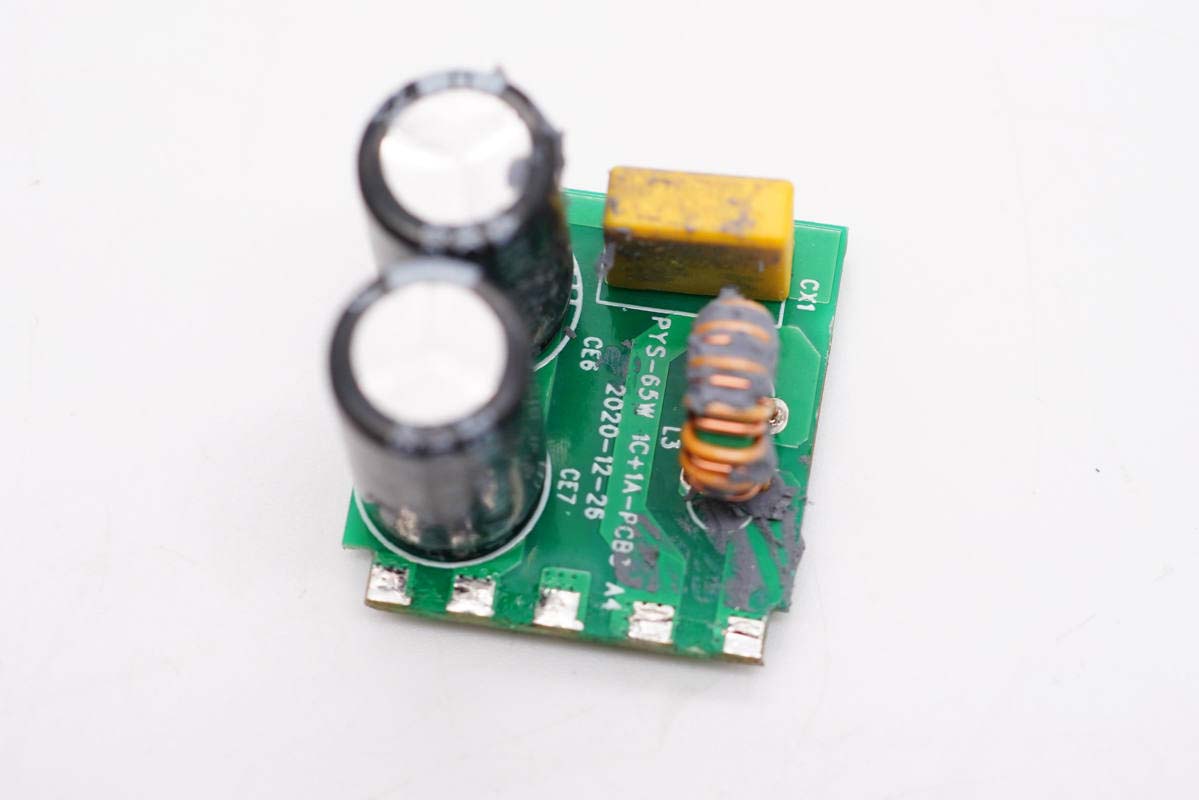

將小板拆下，正面設有共模電感、X電容以及兩顆高壓濾波電解電容。

延時保險絲規格為3.15A 250V。

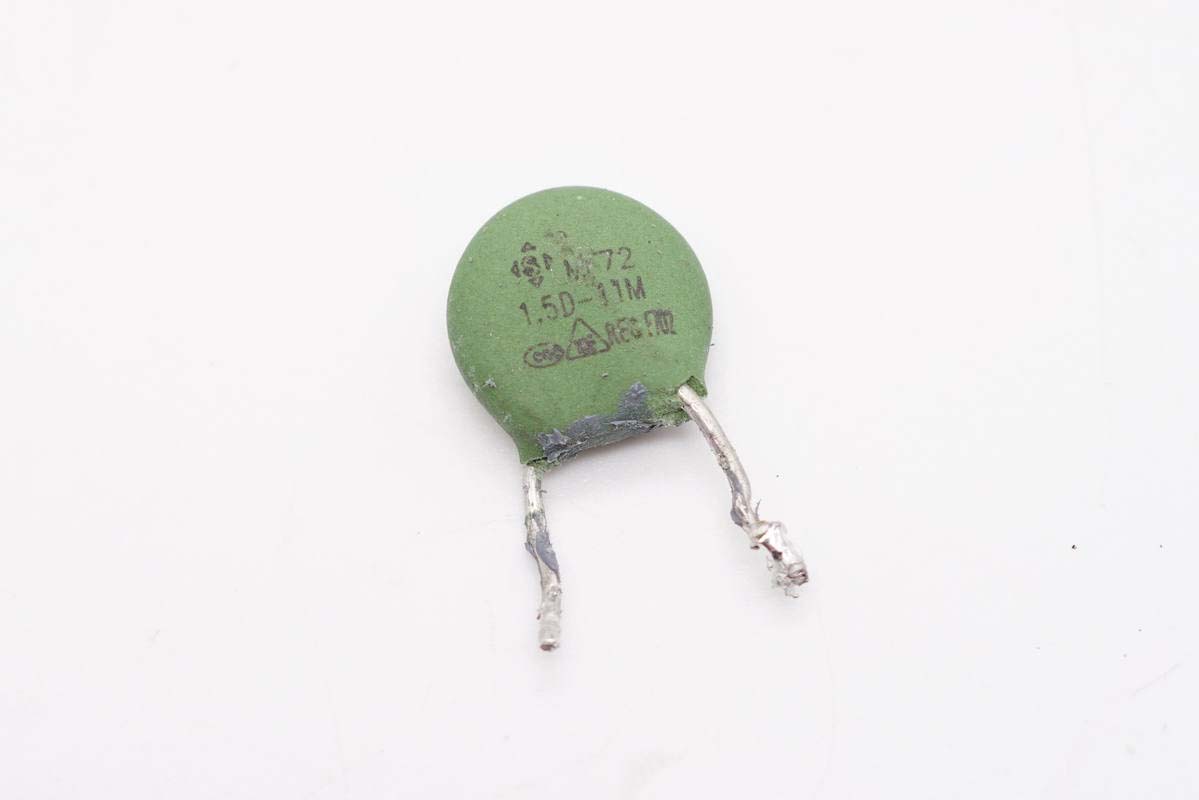

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

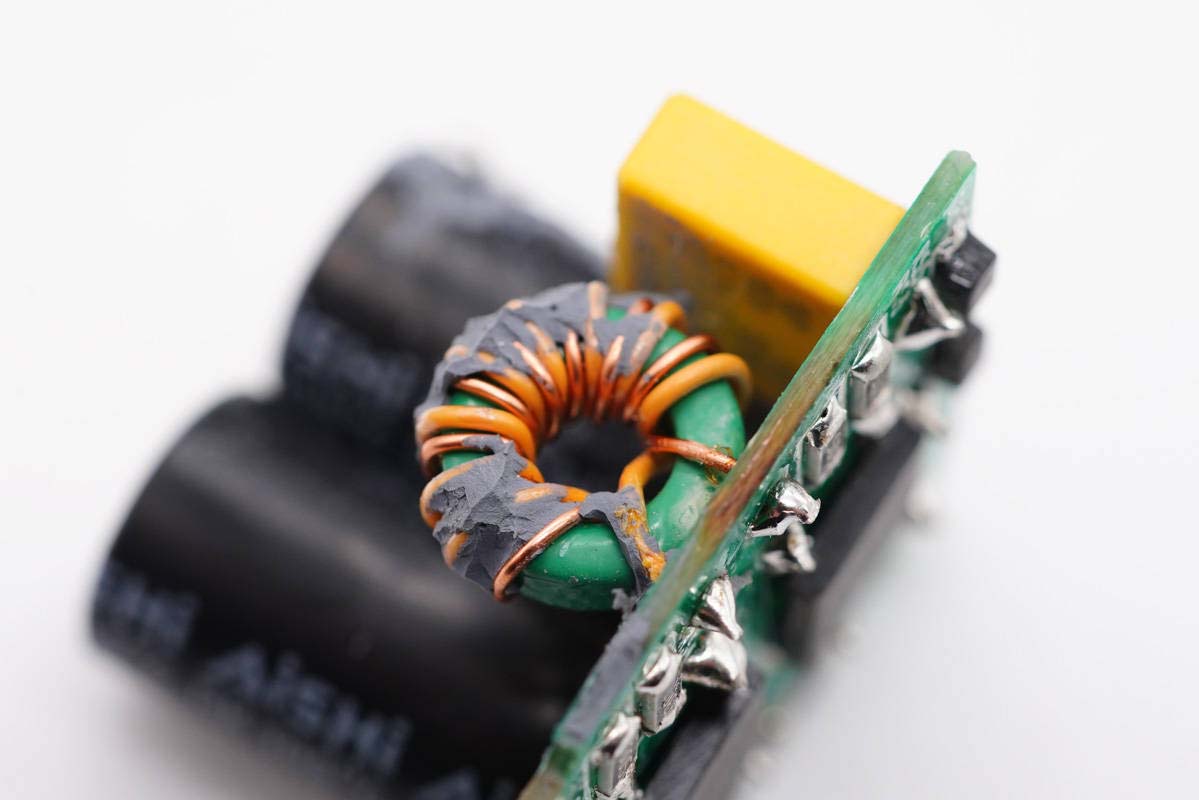

共模電感特寫，用于濾除EMI干擾。

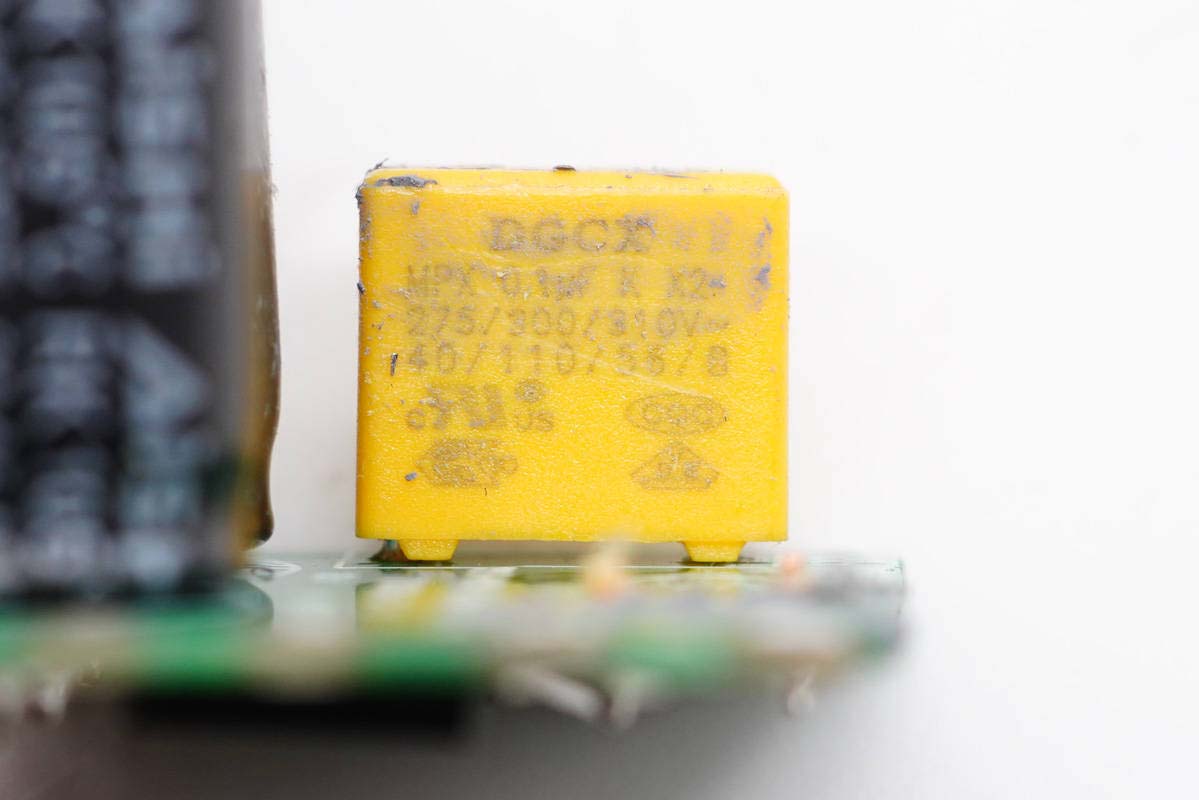

安規X電容來自東莞成希電子，容量0.1μF。

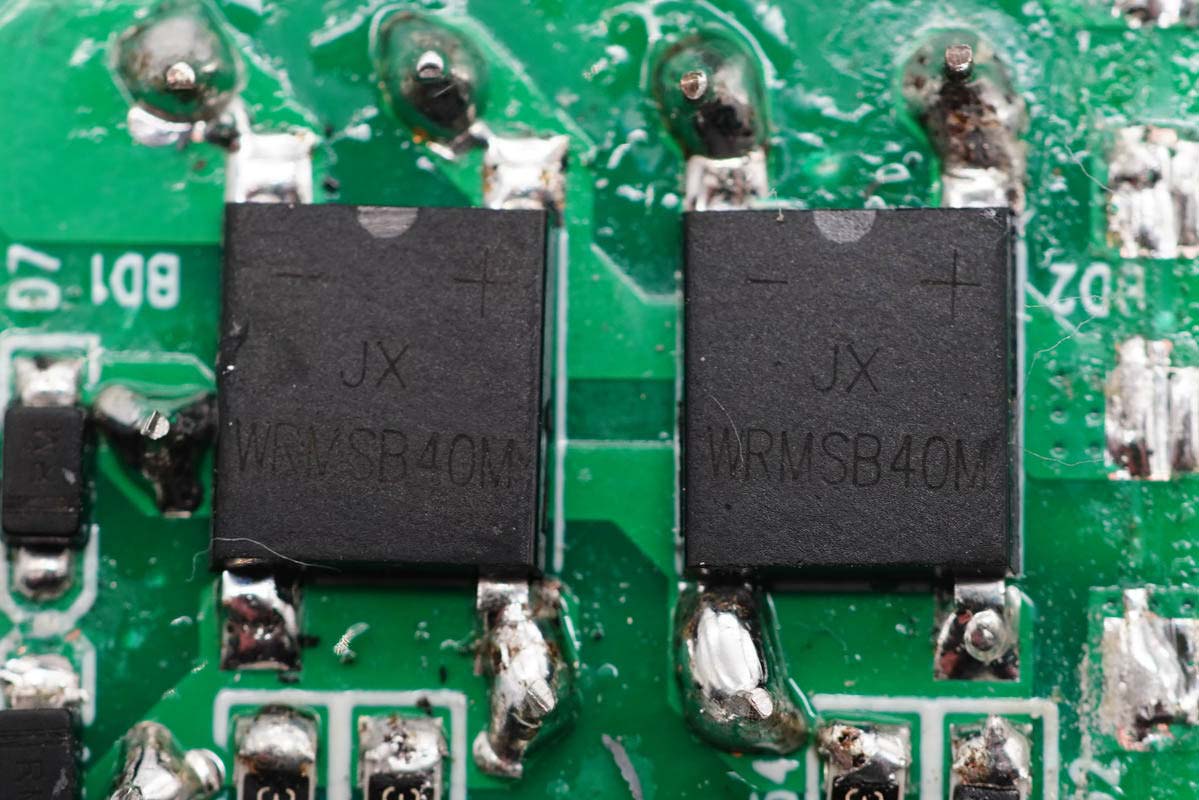

兩顆WRMSB40M整流橋。

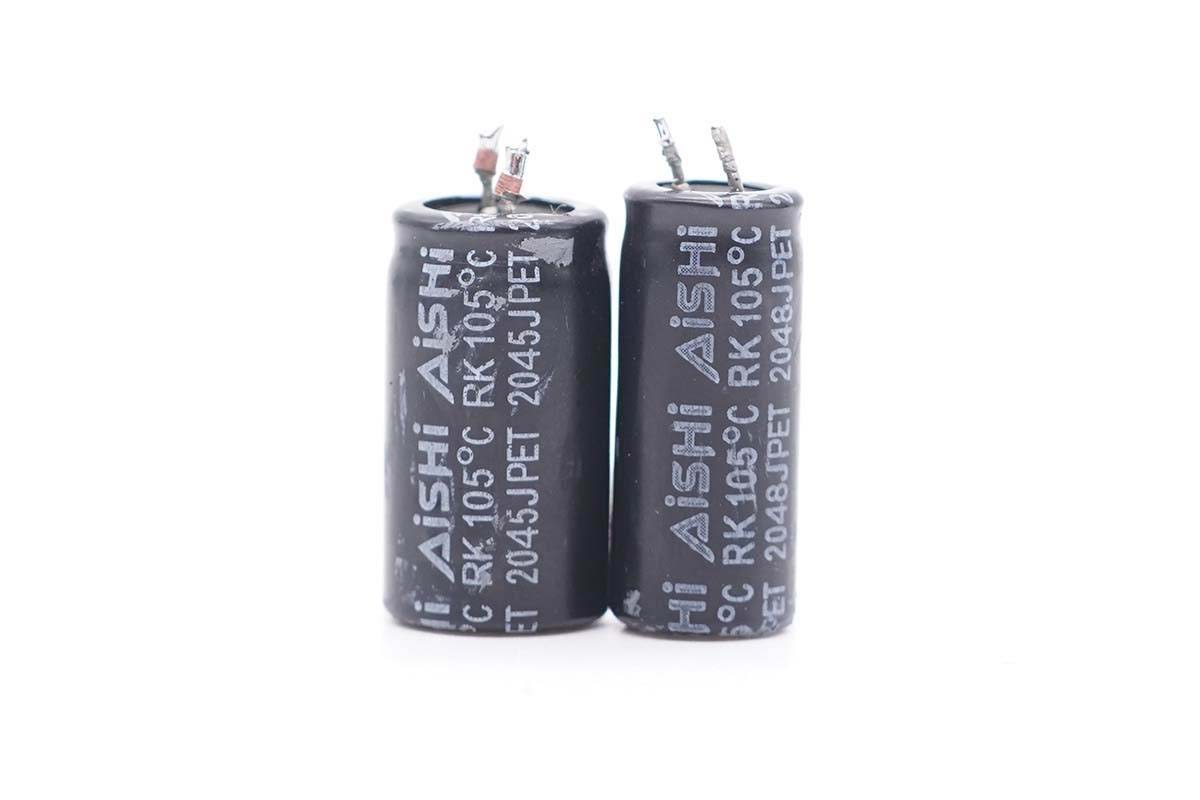

兩顆高壓濾波電解電容來自艾華。

其規格都是400V 33μF。

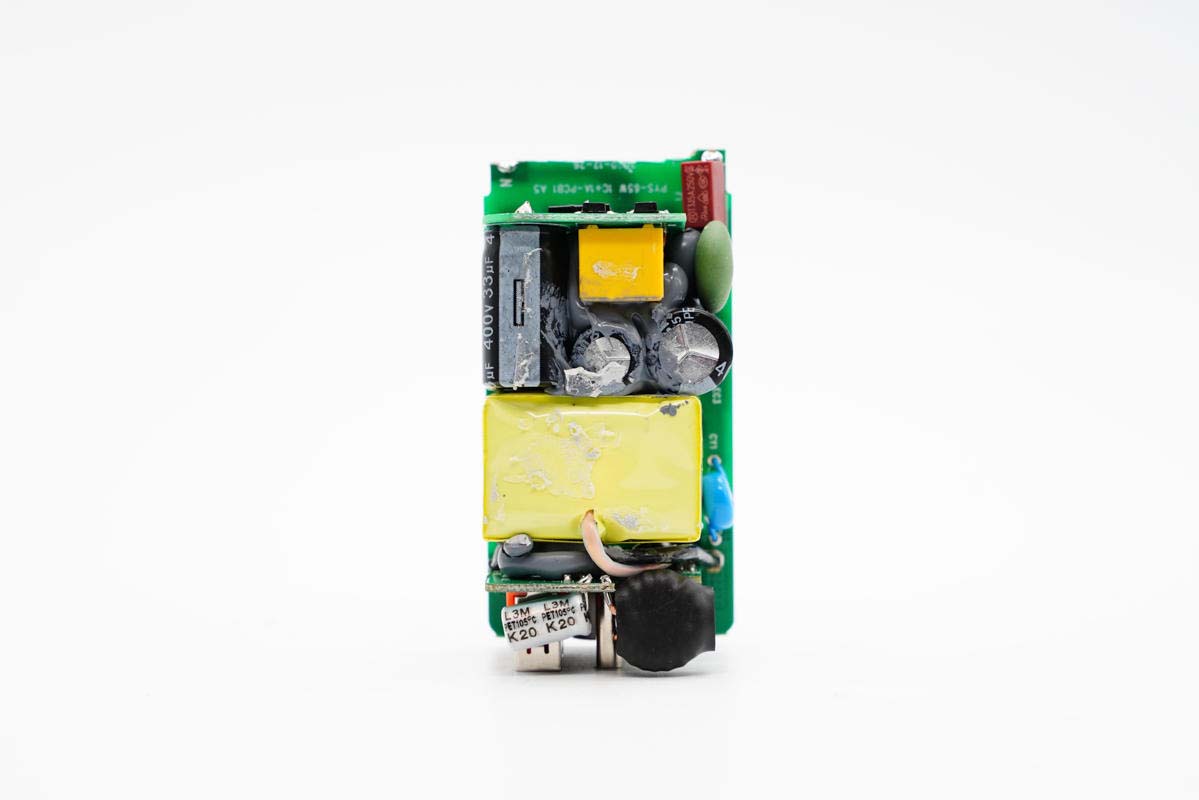

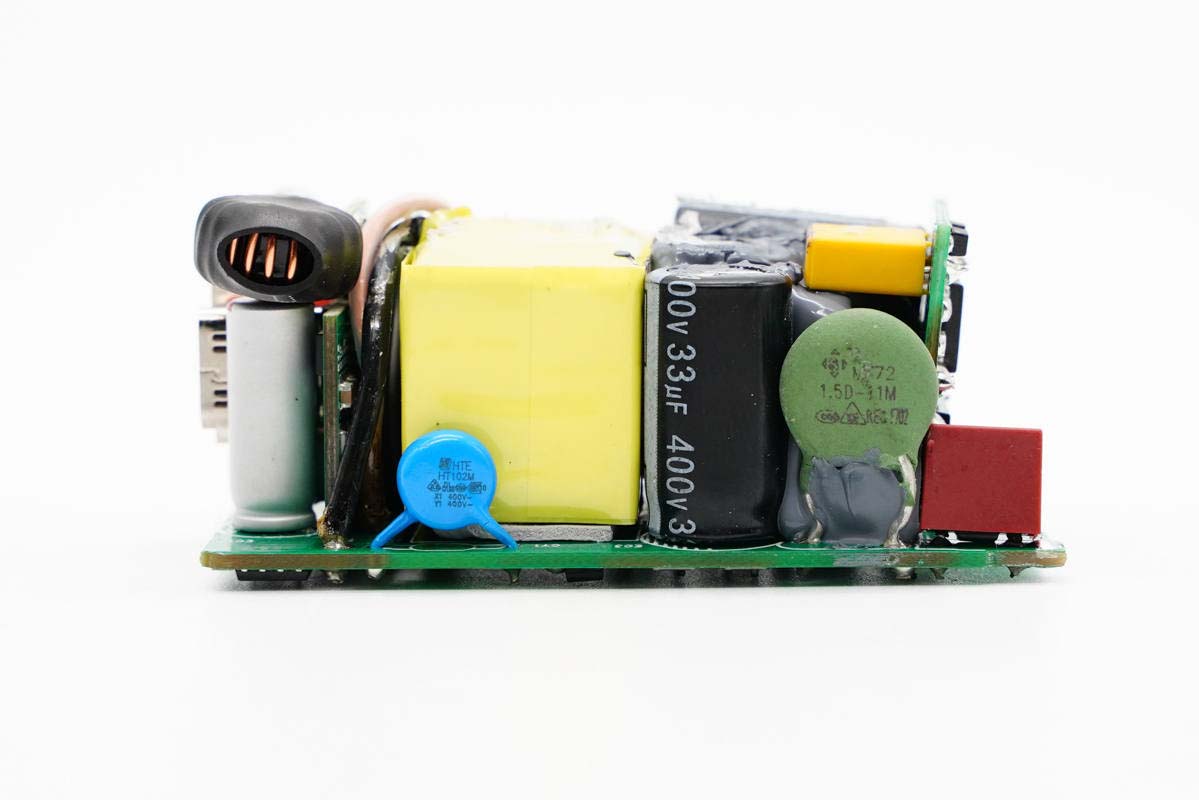

主板側面一覽，主板上還有兩顆高壓濾波電解電容，中間是變壓器和Y電容，變壓器下墊有導熱墊。

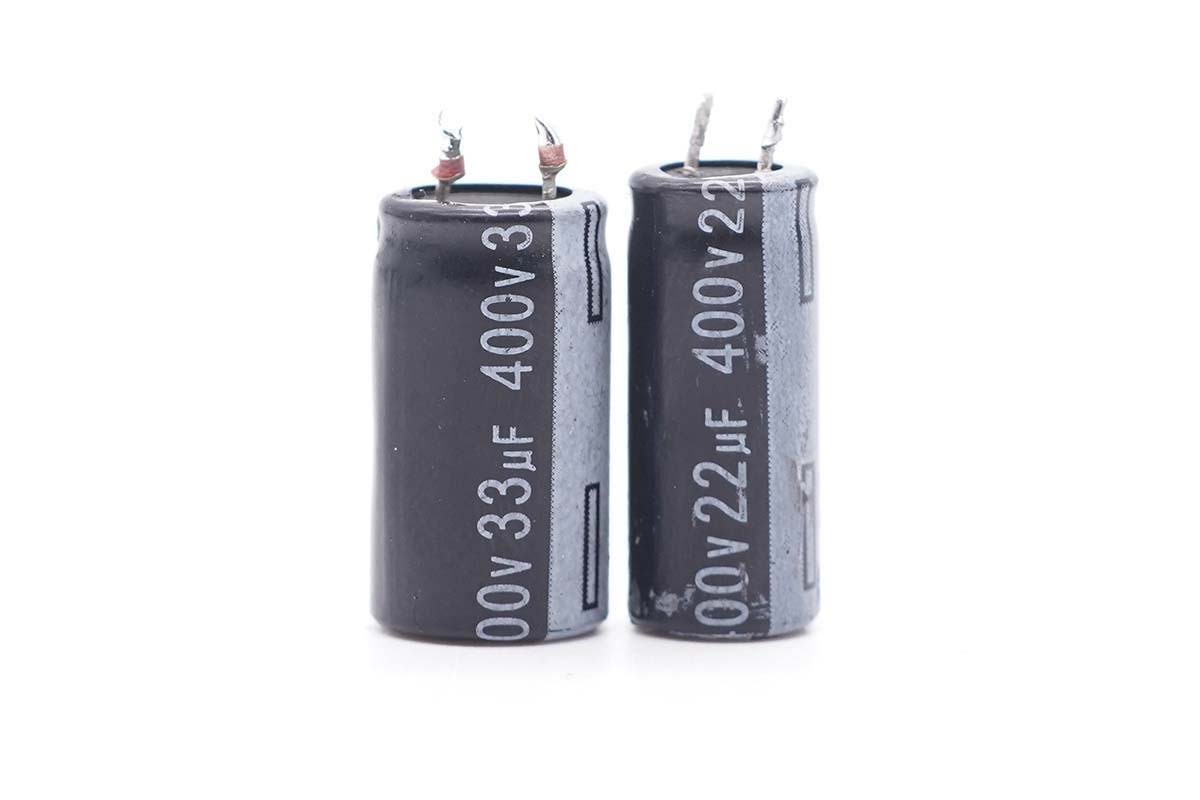

這兩顆電解電容也是來自艾華。

規格分別是400V 33μF和400V 22μF。

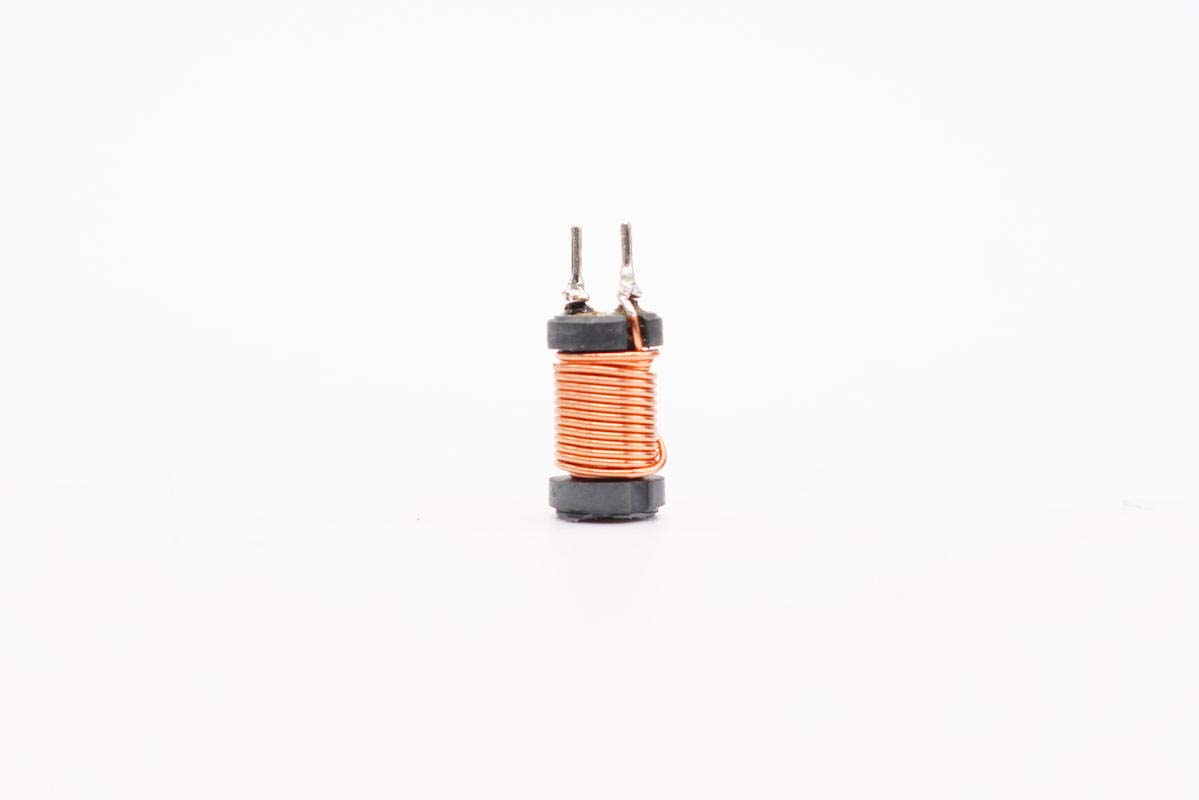

工字電感特寫。

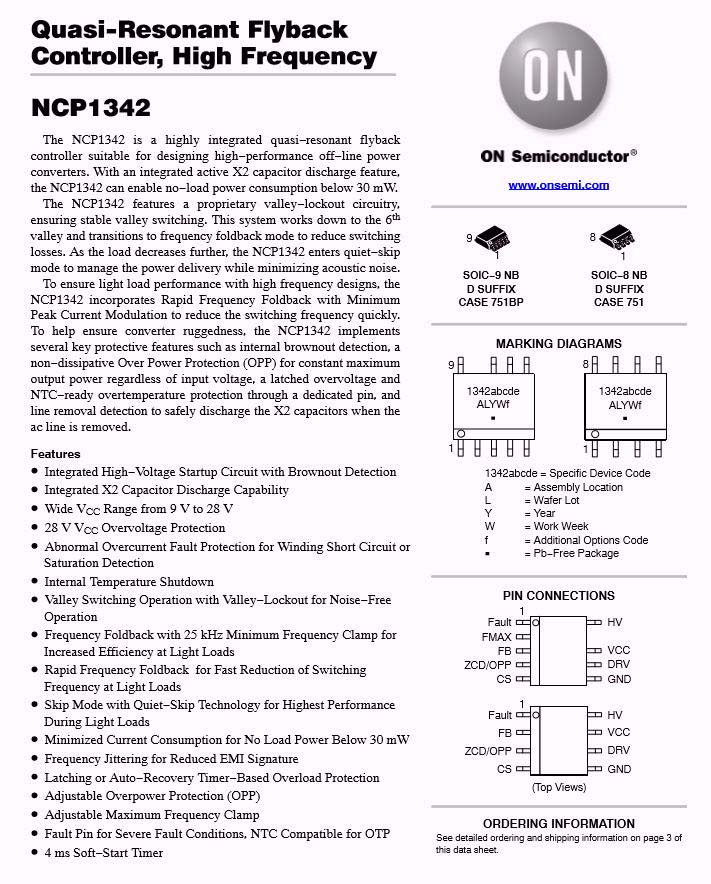

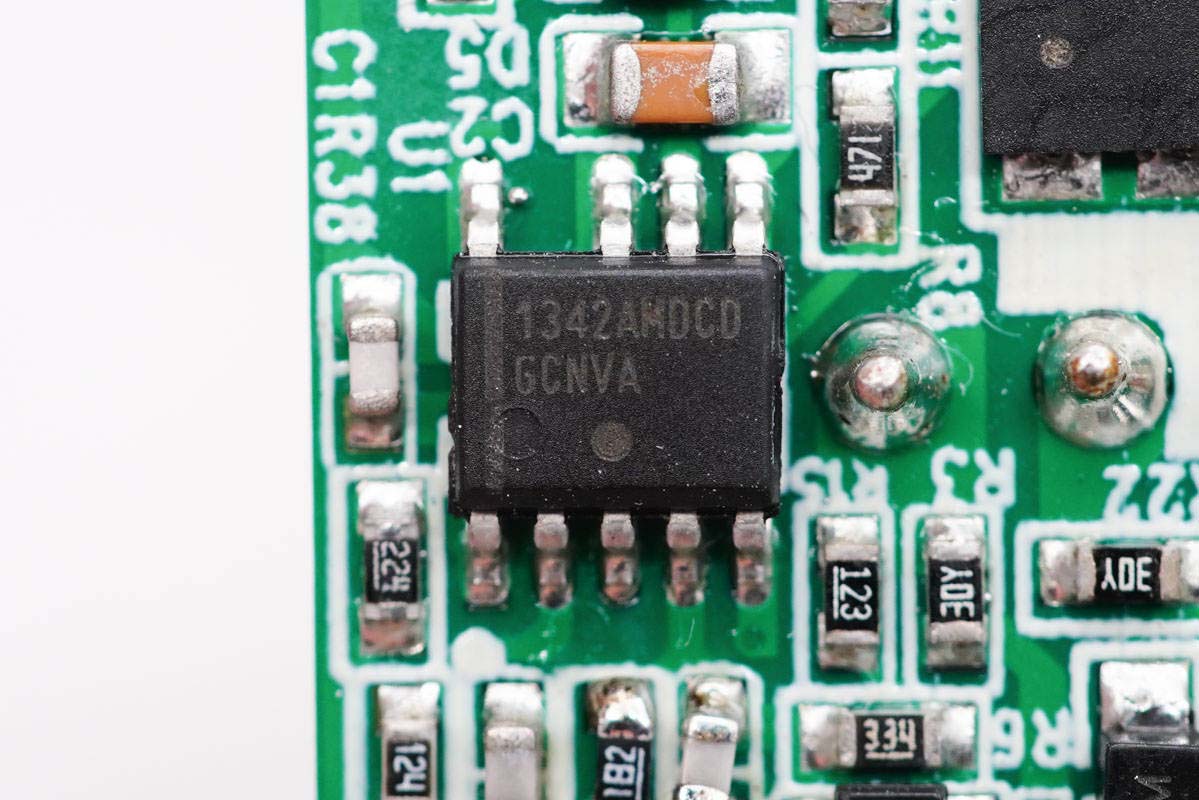

開關電源主控芯片采用ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

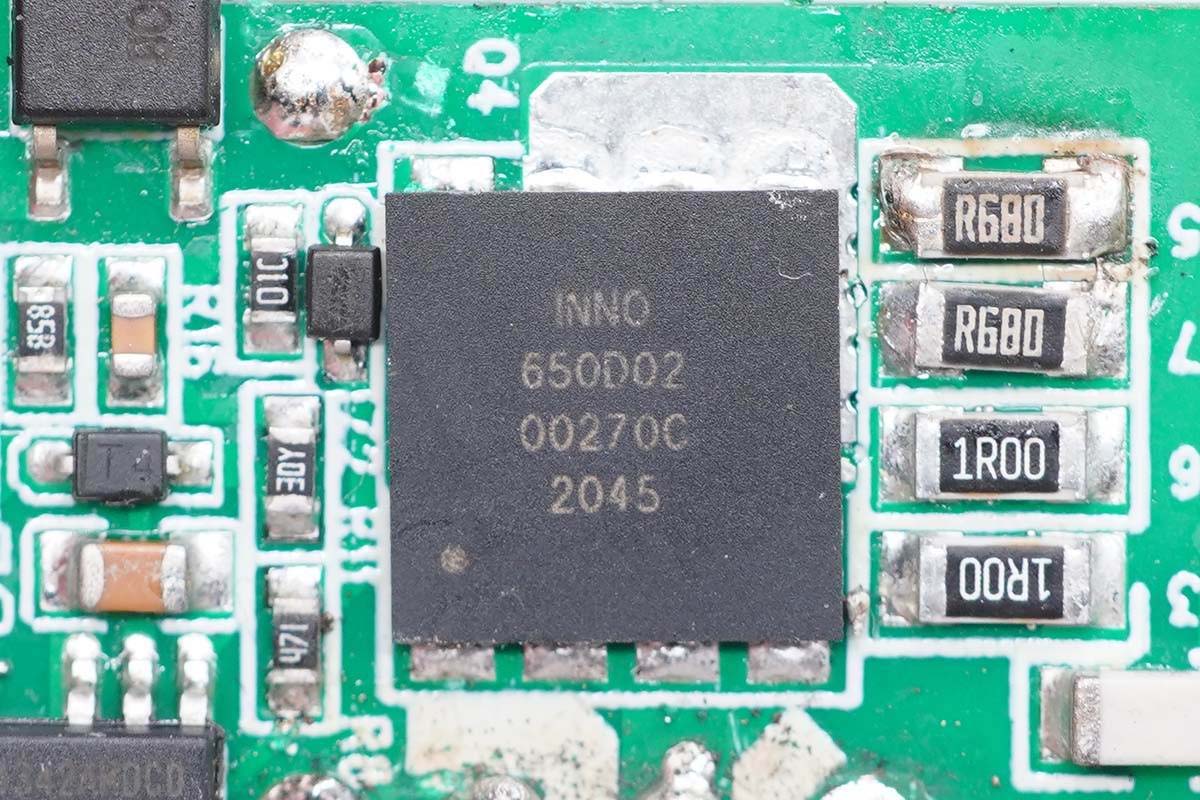

氮化鎵功率開關管采用英諾賽科INN650D02，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

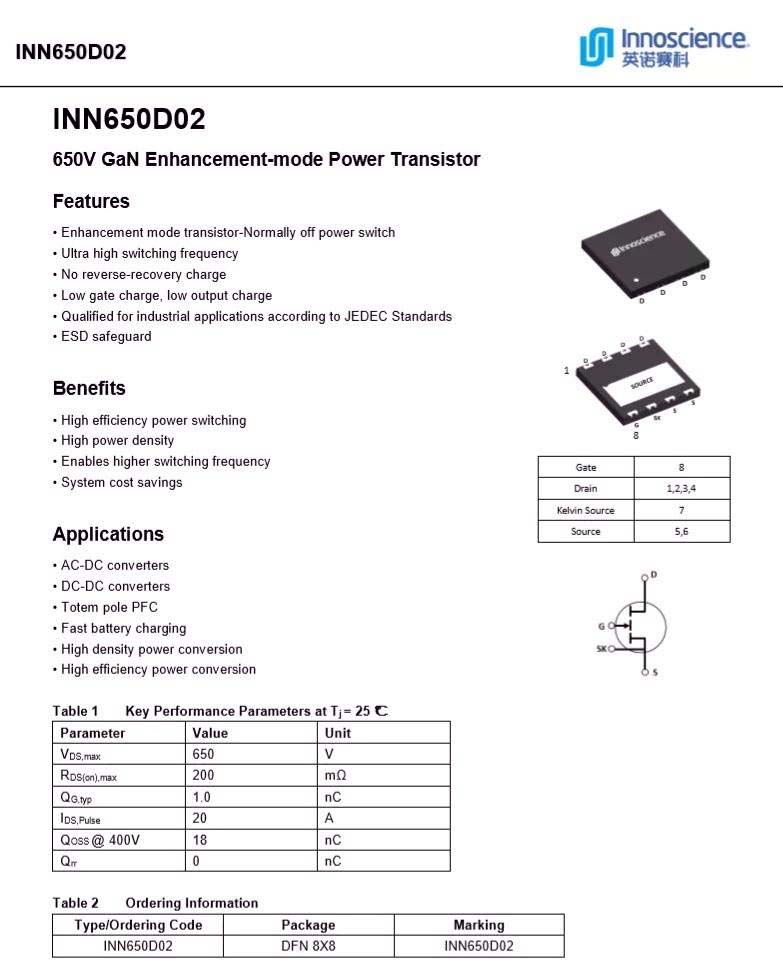

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、尚巡120W氮化鎵適配器、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W USB PD氘鋒氮化鎵快充、飛頻65W?PD氮化鎵充電器、魅族65W氮化鎵充電器、Lapo 65W?PD氮化鎵快充充電器、ROCK 65W 2C1A氮化鎵快充等多款產品采用，芯片質量獲得市場認可。

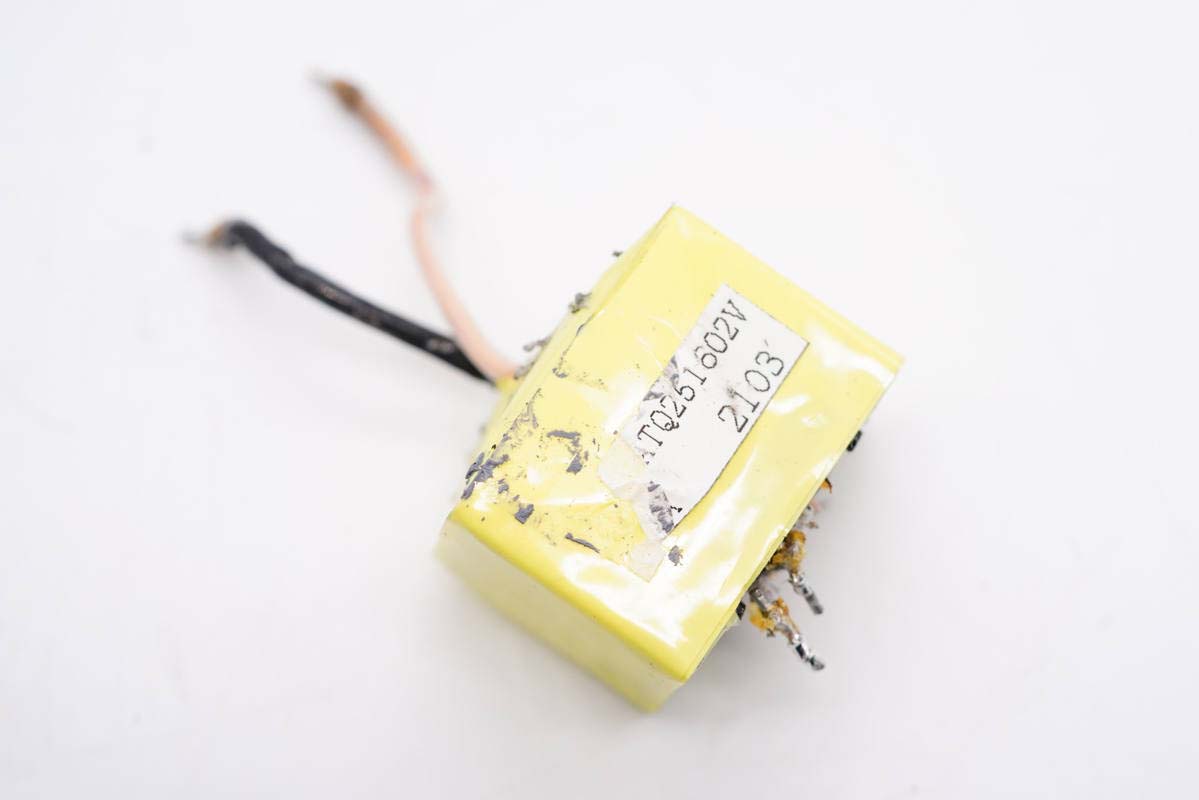

變壓器特寫。

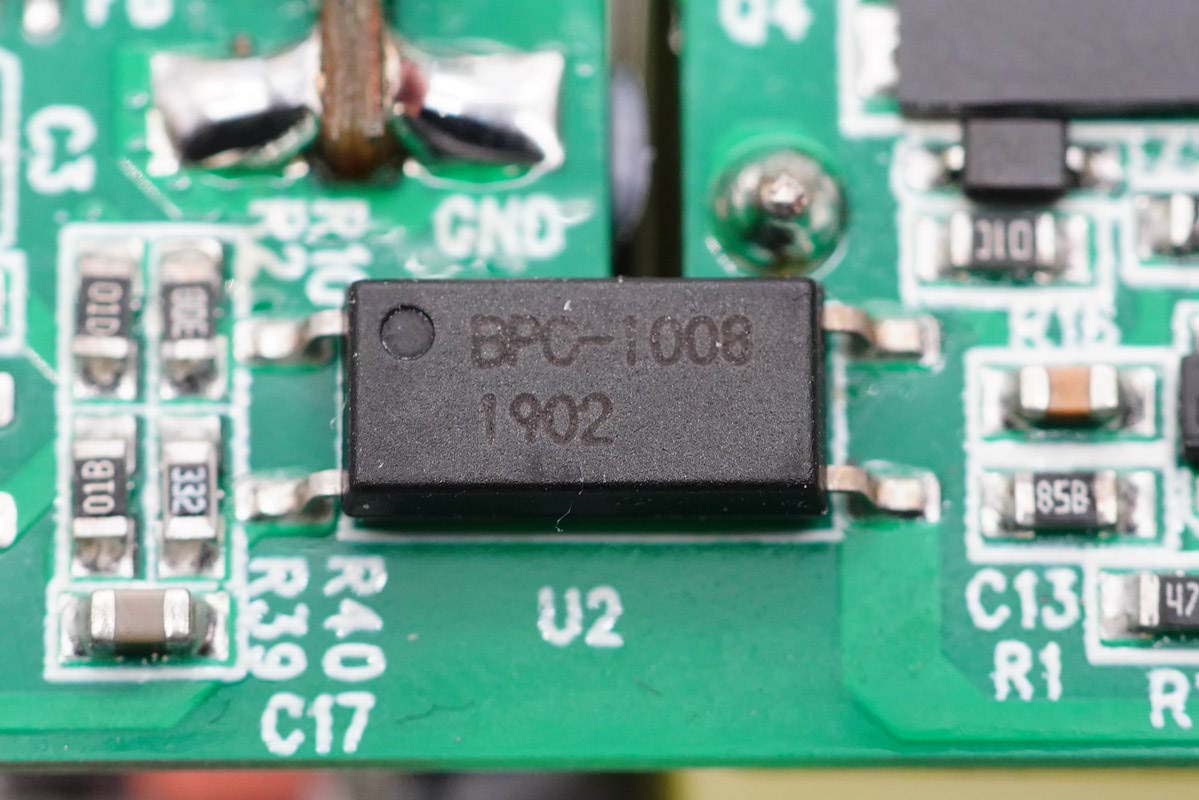

BPC-1008光耦，用于初級次級通信，反饋調節輸出電壓。

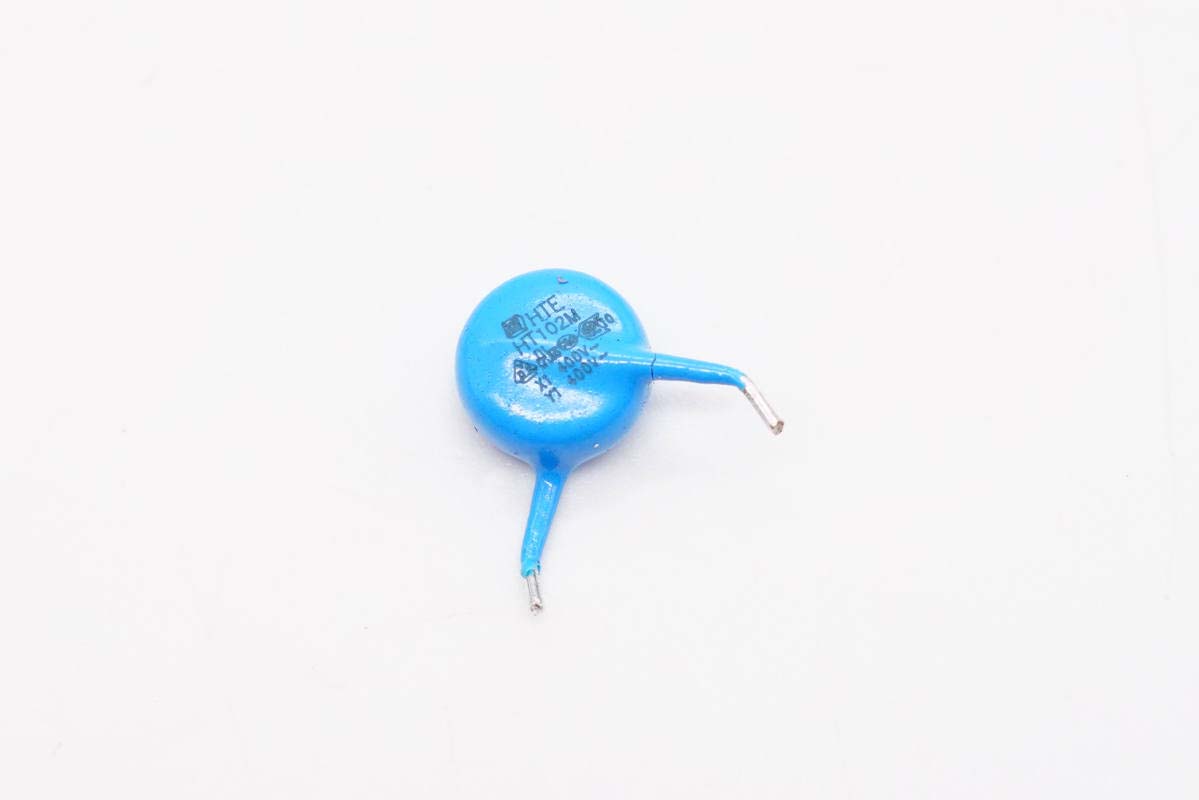

藍色Y電容特寫。

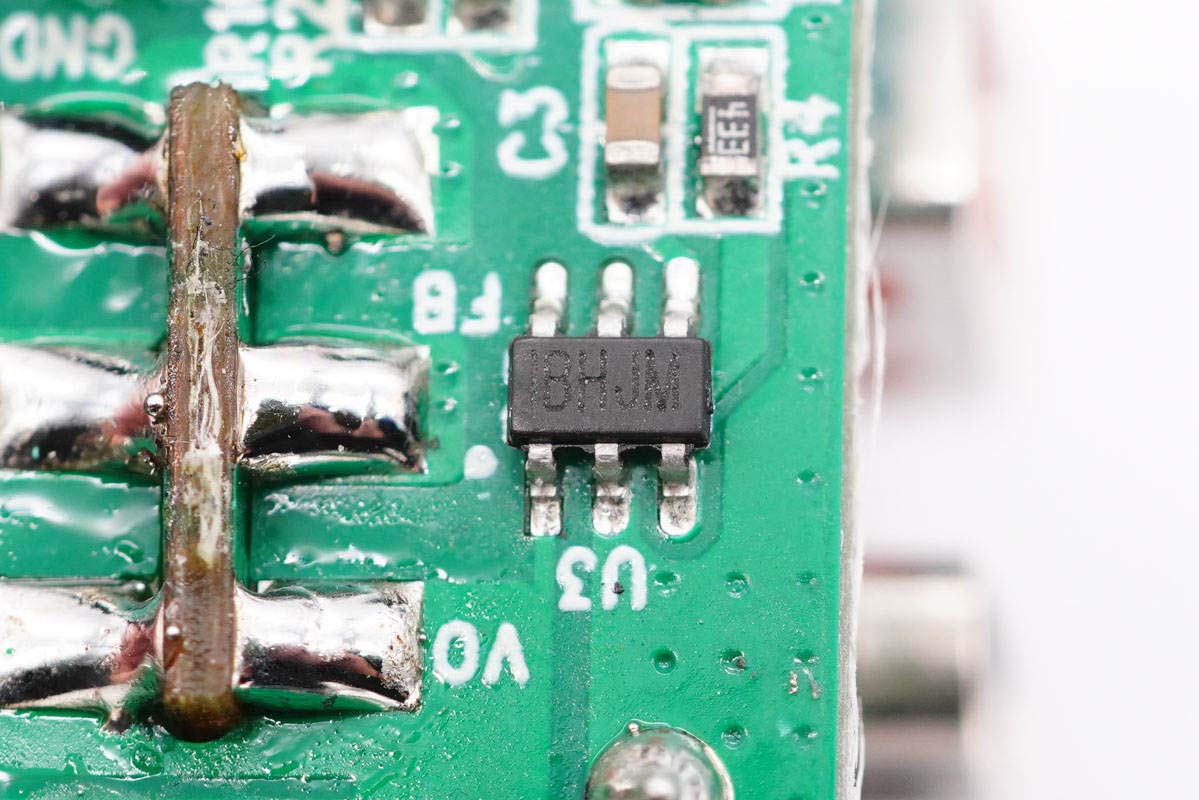

MPS芯源半導體次級同步整流控制器MP6908A，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

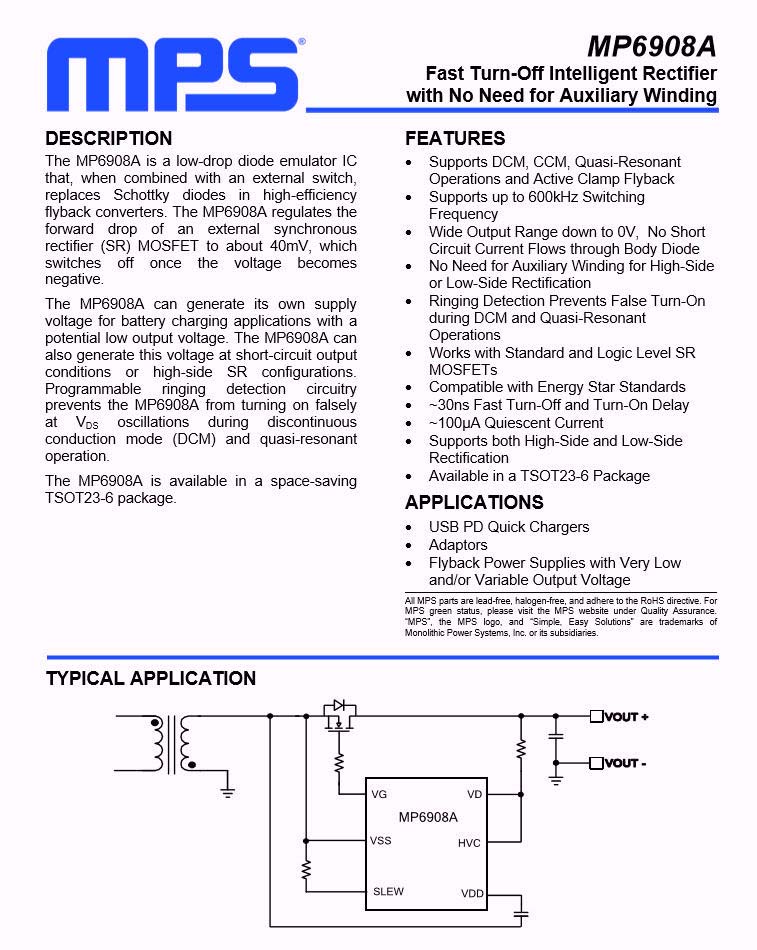

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

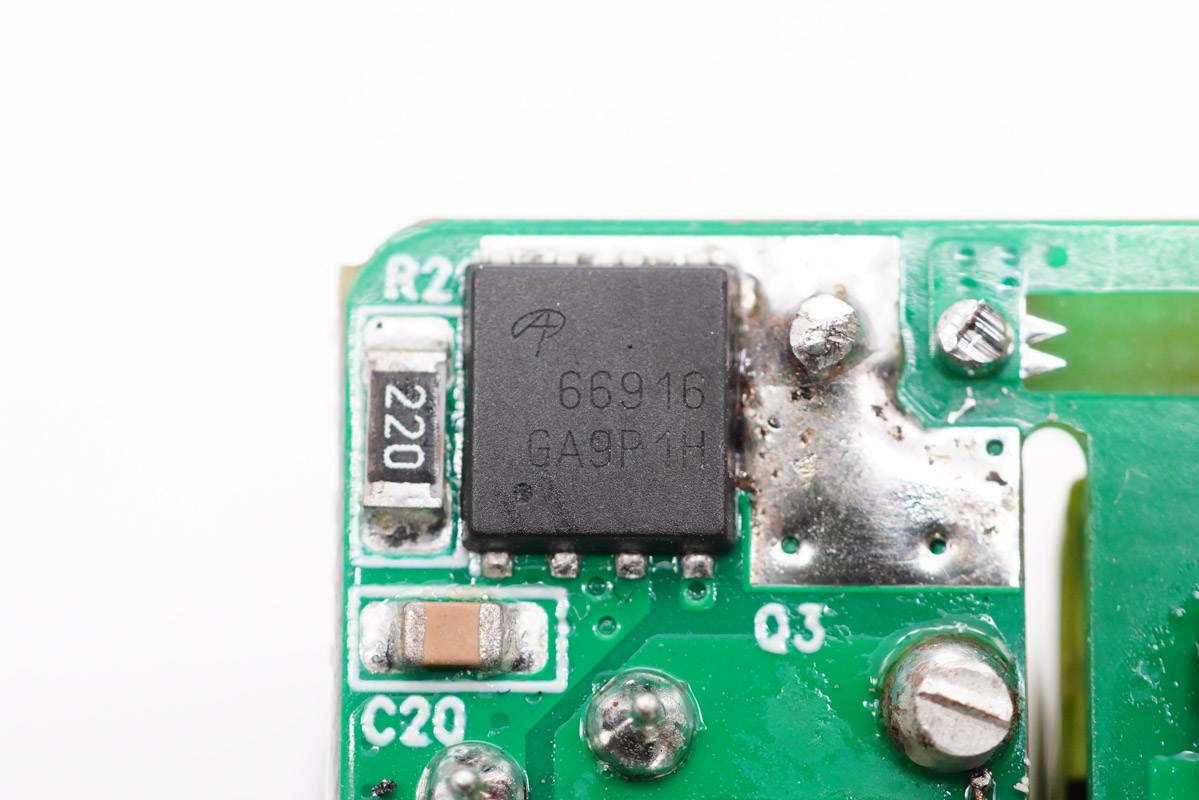

同步整流MOS管采用AOS萬代AONS66916，NMOS，耐壓100V，DFN5x6封裝。

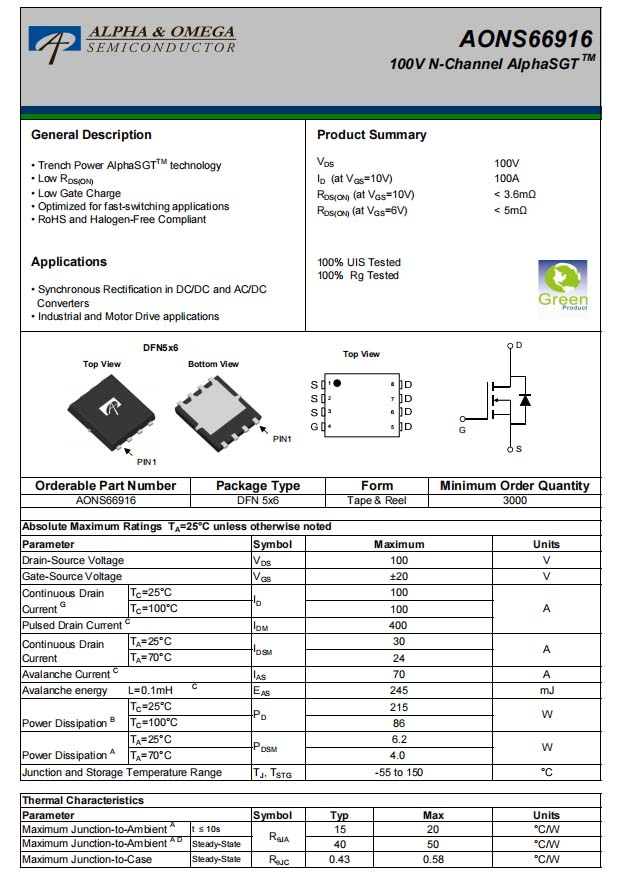

AOS AONS66916資料信息。

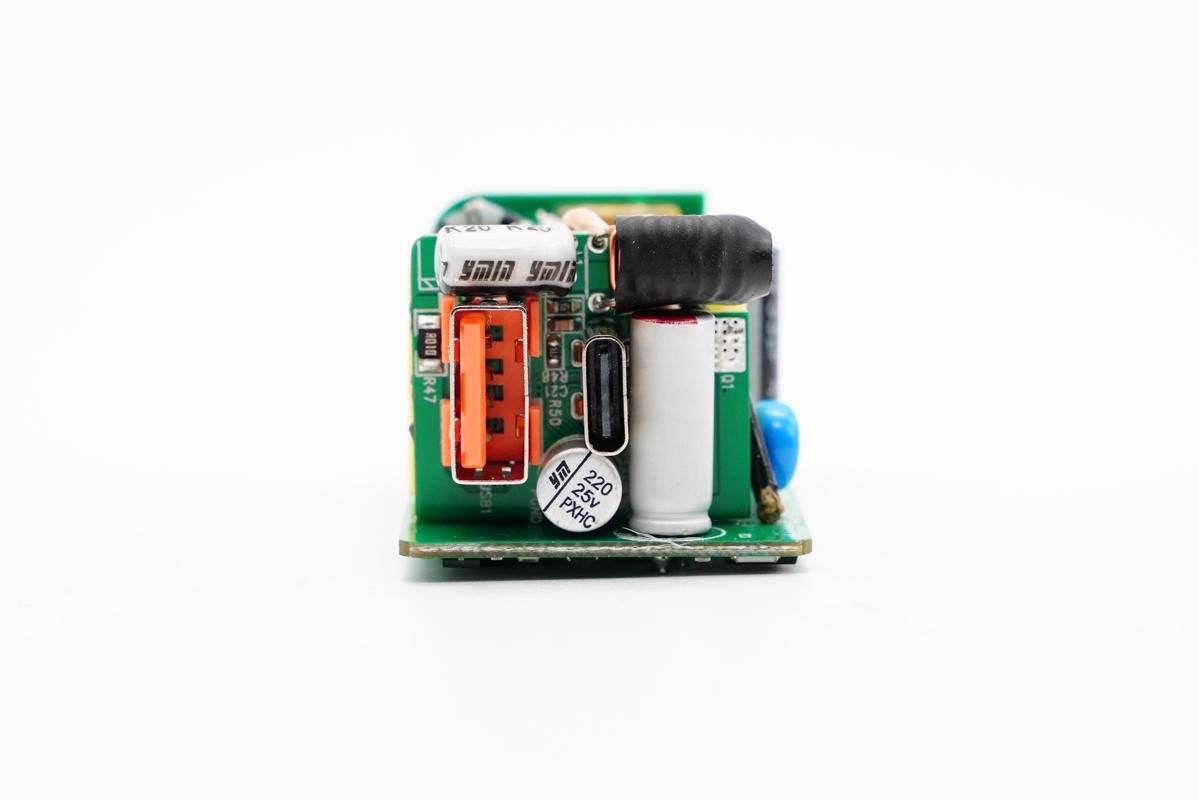

輸出端小板垂直焊接，主板上設有一塊同步整流輸出濾波固態電容。

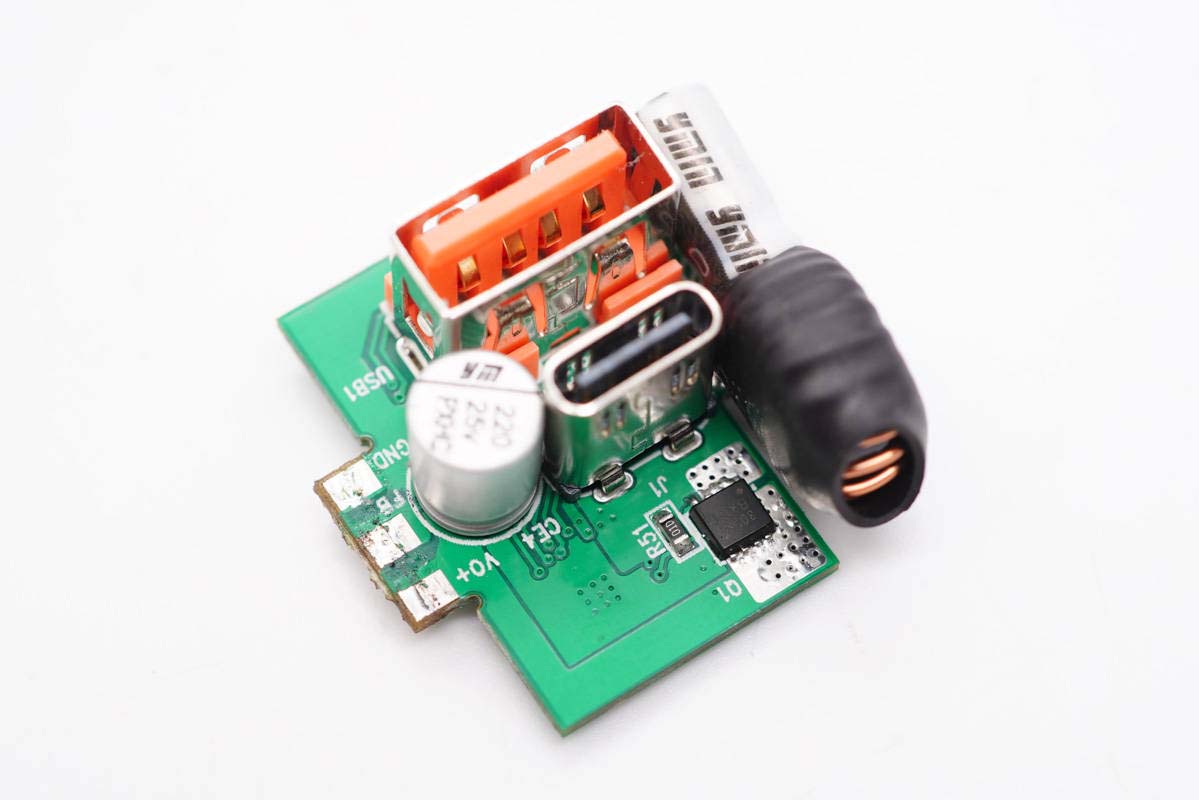

將小板拆下，正面設有兩顆濾波電容、降壓電感和輸出VBUS開關管，兩個USB母座直接垂直焊接在小板上。

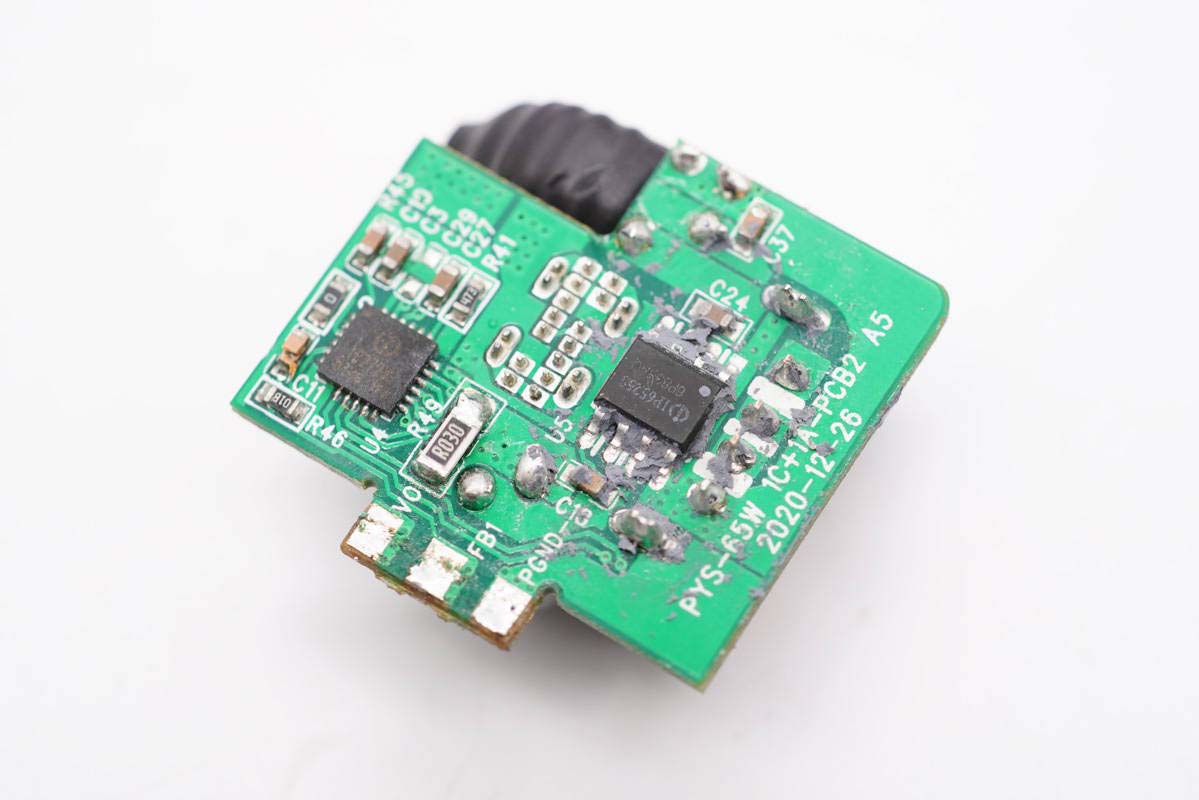

背面設有兩顆協議IC。

輸出濾波固態電容規格為25V 680μF。

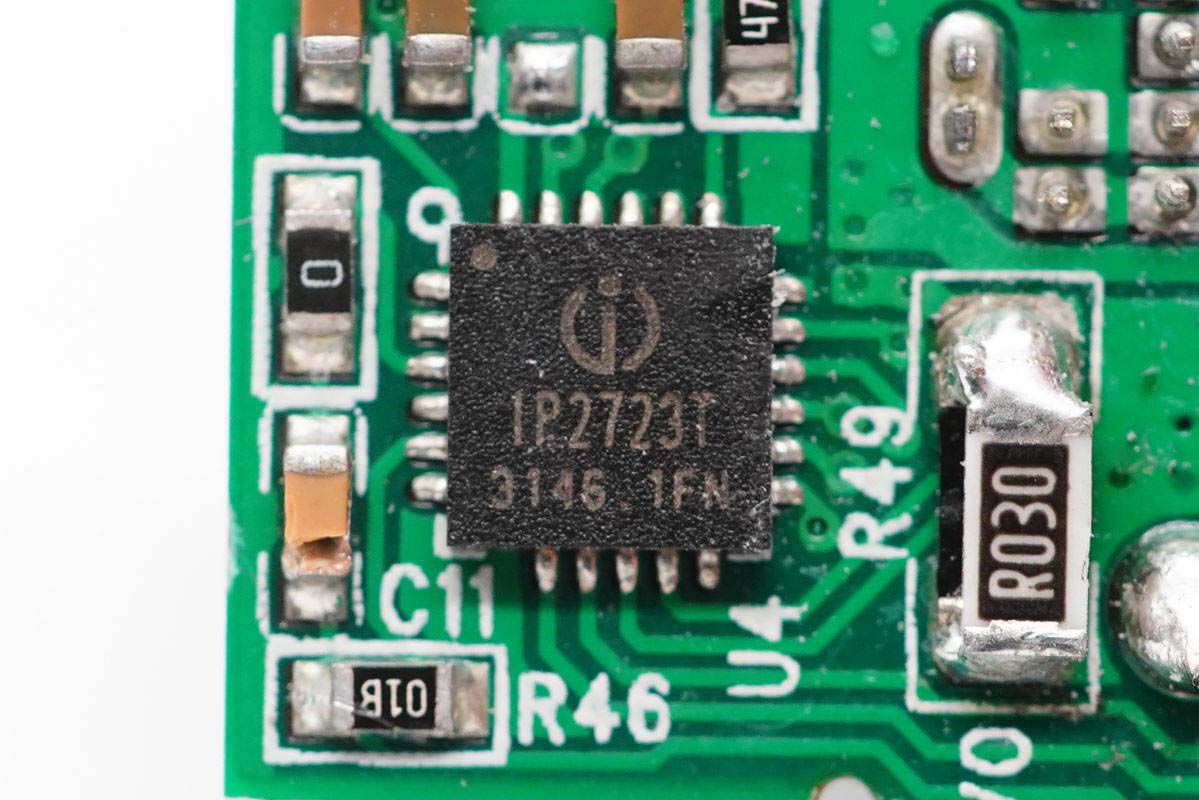

USB-C口協議芯片采用英集芯IP2723T。該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

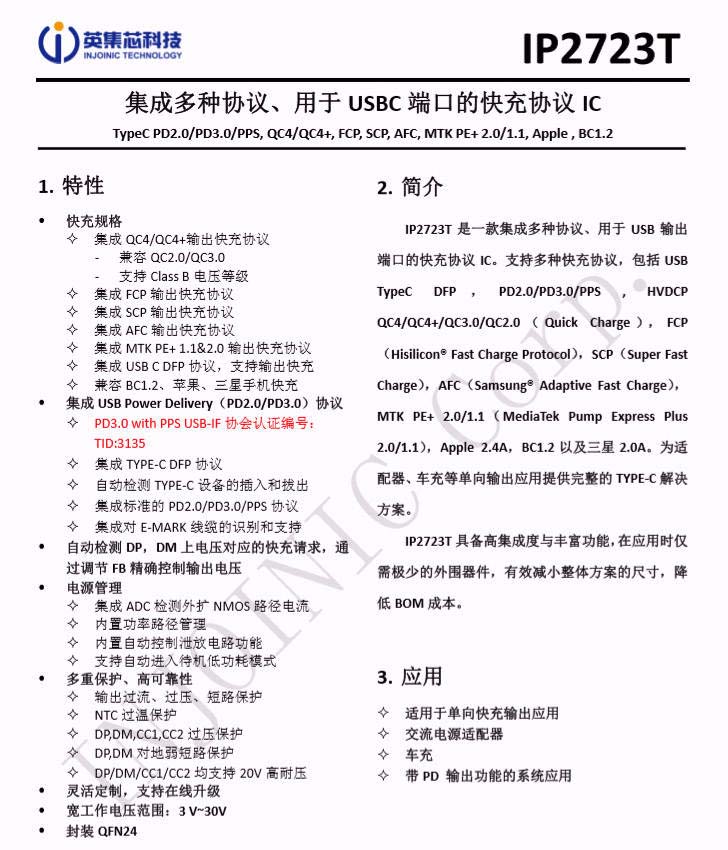

英集芯IP2723T資料信息。 充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

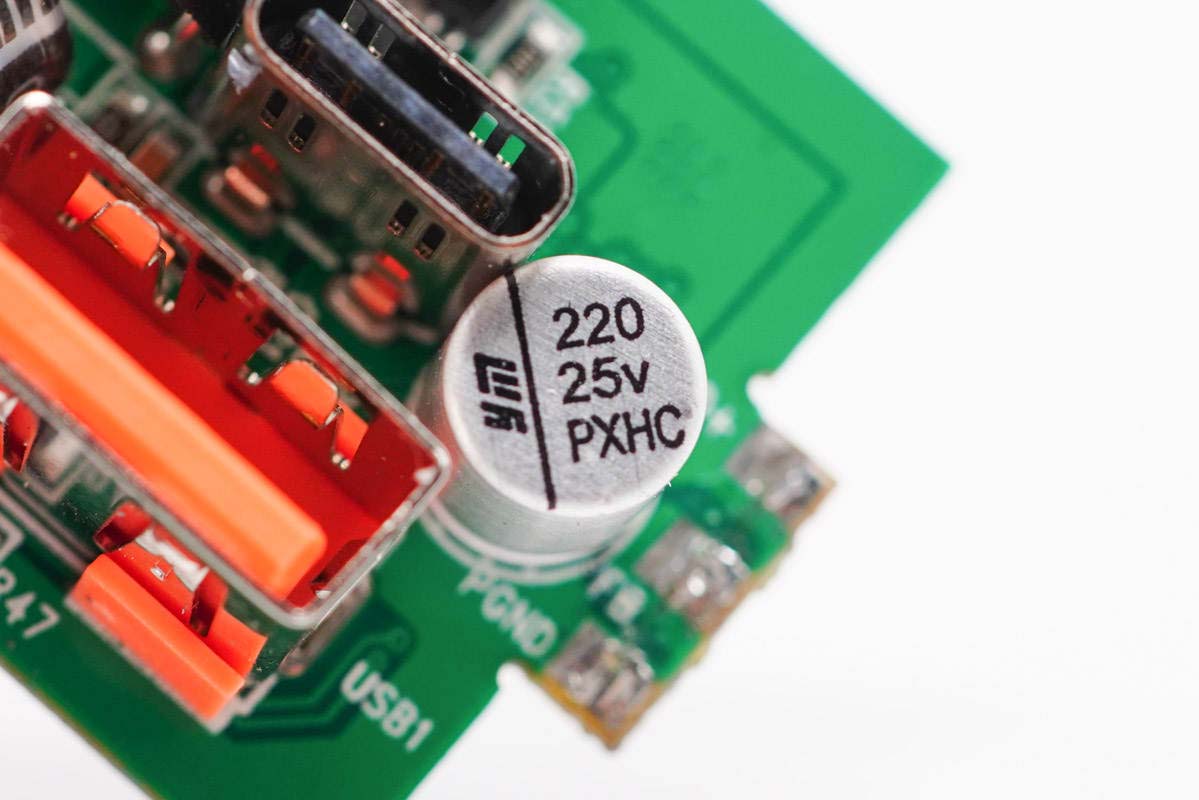

輸出濾波固態電容采用永銘NPX系列，規格為25V 220μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

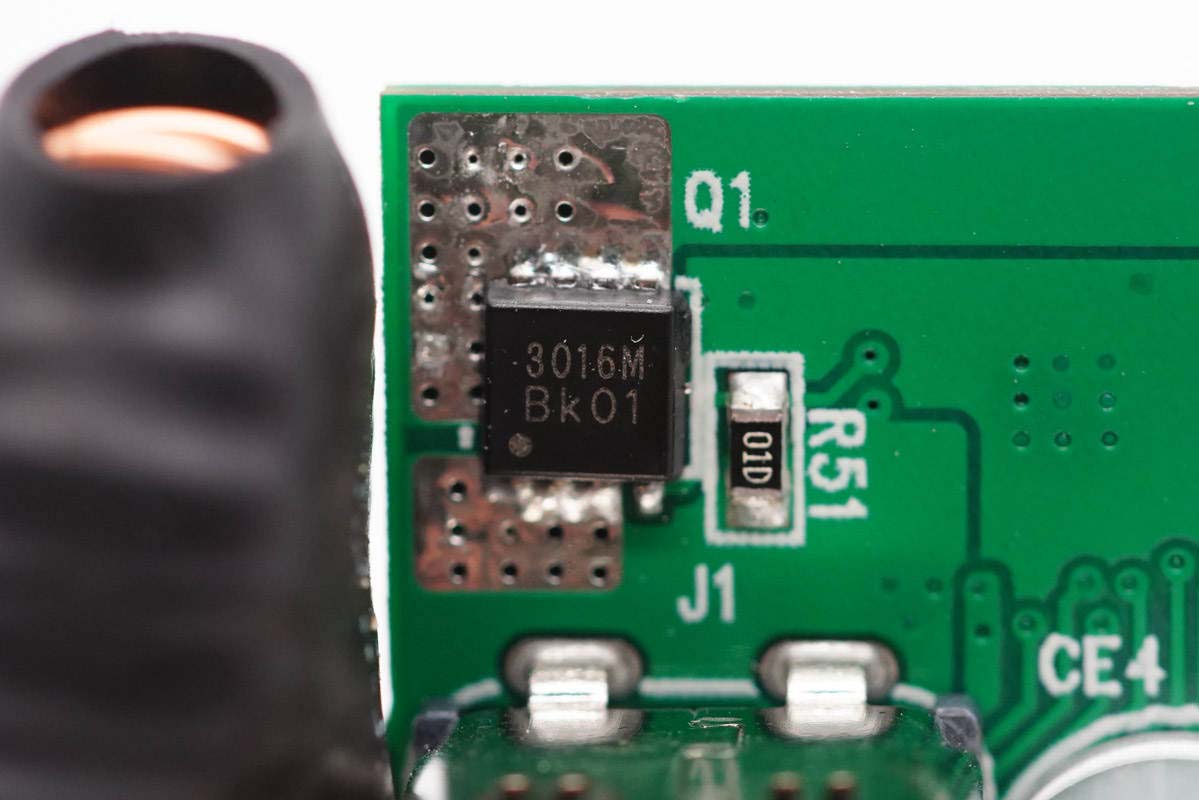

輸出VBUS開關管特寫，絲印3016M。

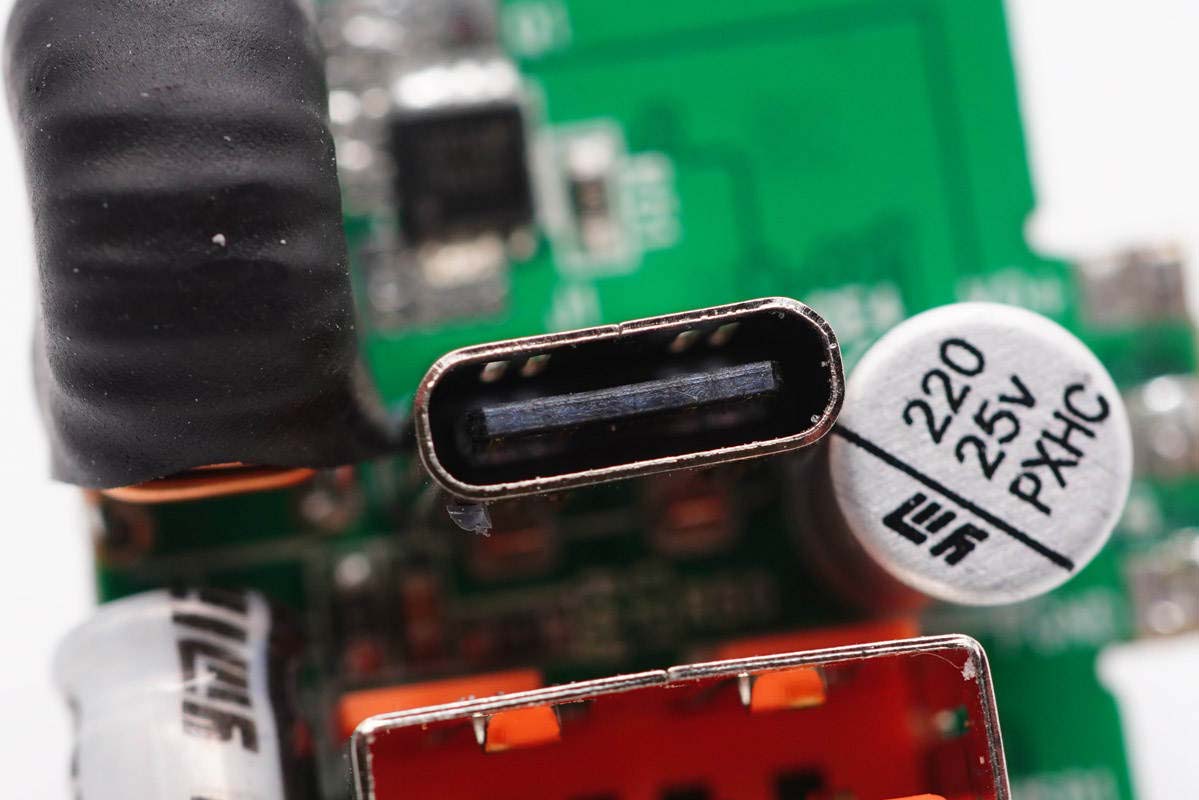

USB-C母座特寫，黑色膠芯不露銅。

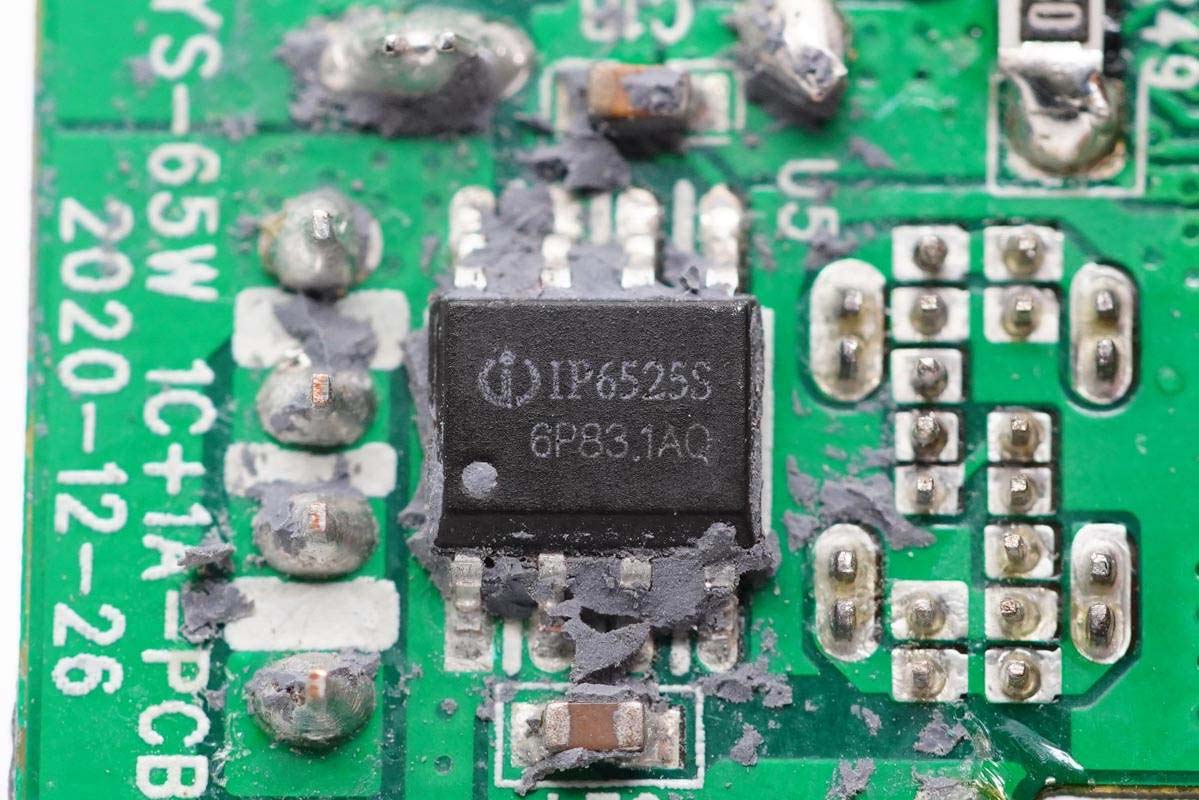

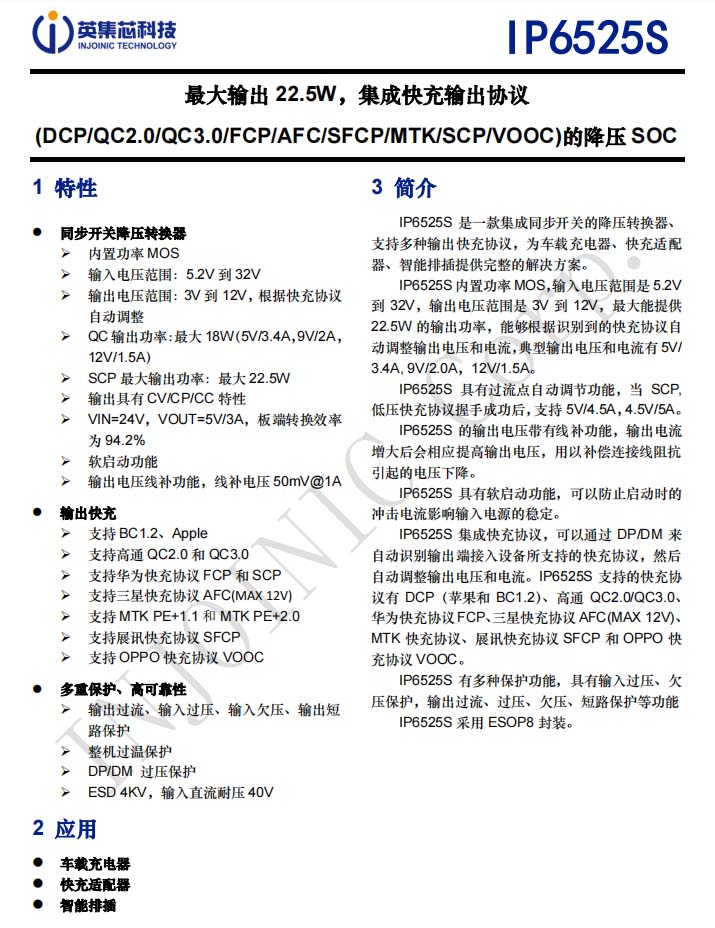

USB-A口降壓協議IC采用英集芯IP6525S。這是一款集成同步開關的降壓轉換器、 支持QC2.0/3.0、FCP、AFC、SFCP、MTK、SCP、VOOC多種輸出快充協議，為車載充電器、快充適配器、智能排插提供完整的解決方案。

IP6525S內置功率MOS，支持5.2-32V寬范圍電壓輸入以及3-12V輸出，最大能提供 22.5W 的輸出功率，能夠根據識別到的快充協議自 動調整輸出電壓和電流，典型輸出電壓和電流有5V3.4A、9V2.0A、12V1.5A。

IP6525S具有過流點自動調節功能；具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定；有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能，采用ESOP8封裝。

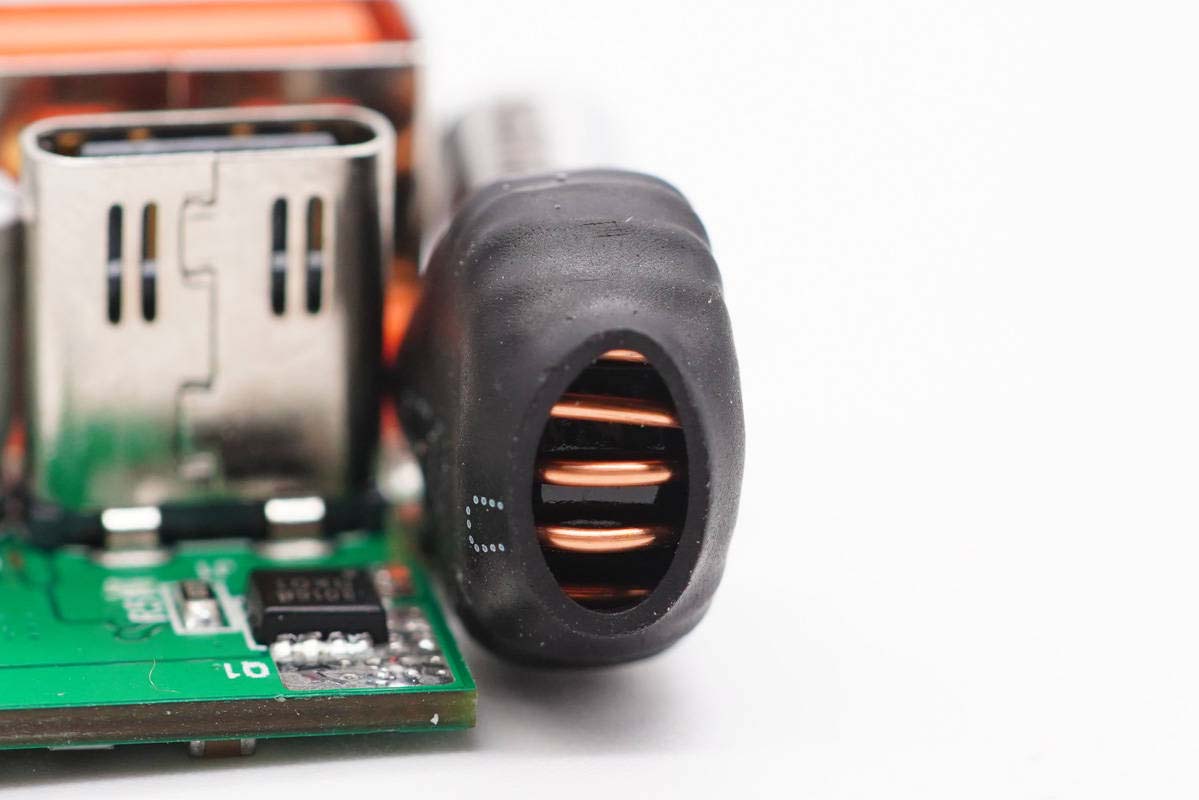

降壓電感外套熱縮管保護。

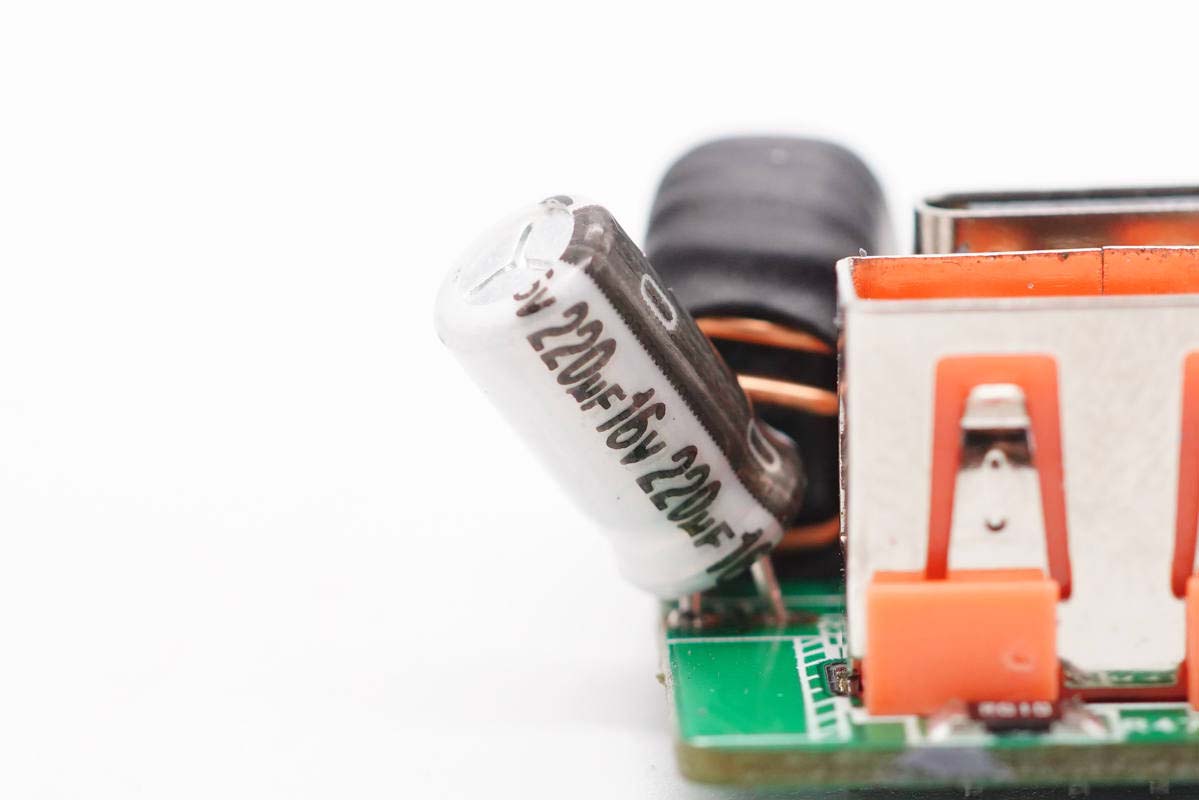

輸出濾波電容也是來自永銘。

規格為16V 220μF。

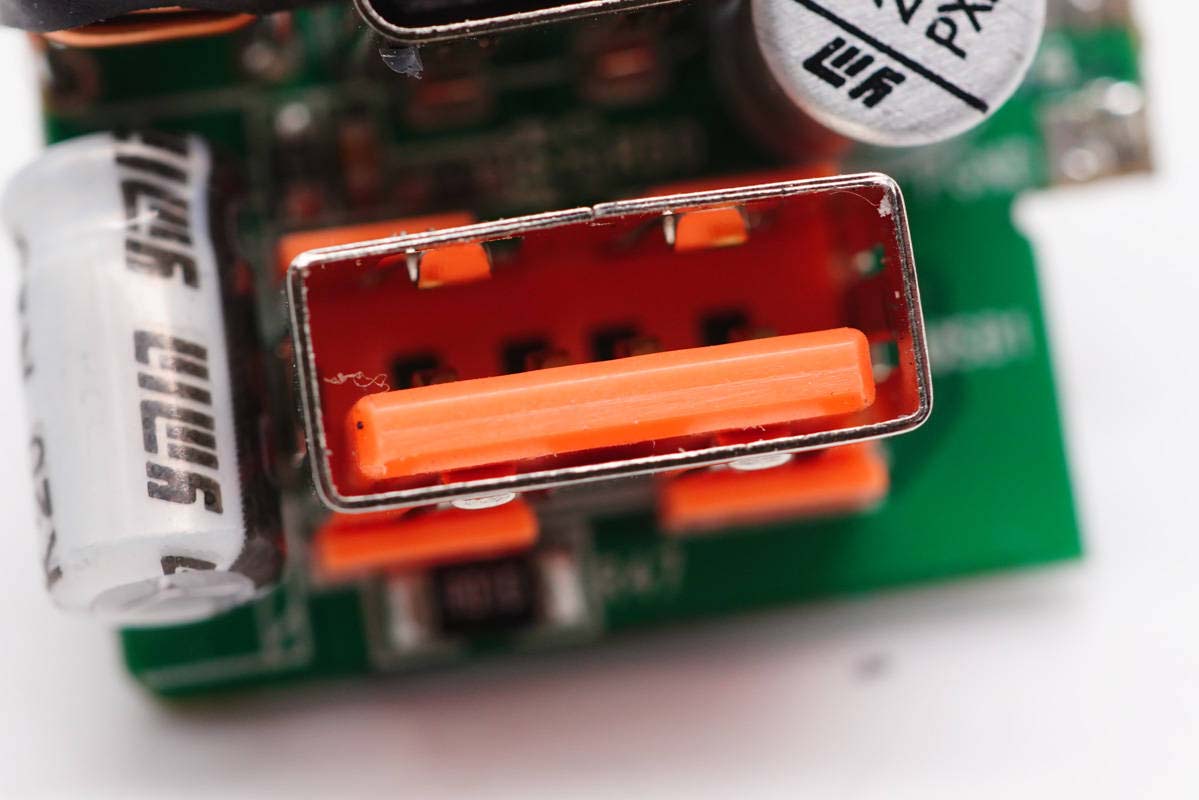

USB-A母座特寫。

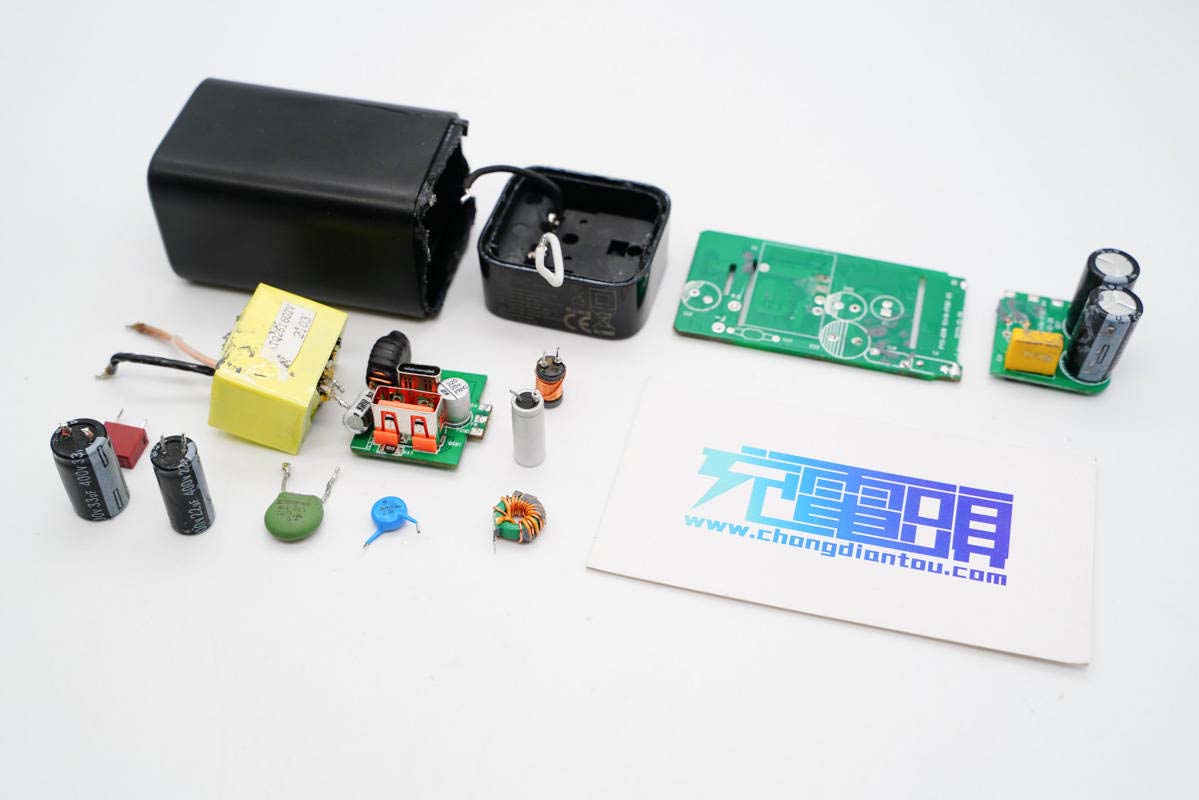

全部拆解完畢。

充電頭網拆解總結

鵬元晟這款65W氮化鎵充電器采用主流柱狀造型設計，機身邊角圓潤，表面是啞光和亮面撞色設計。另外配備的也是時下熱門的1A1C接口，插腳可折疊可組裝，整體便攜且實用。充電器支持QC、AFC、FCP、SCP、PE2.0、PD多個主流快充協議，整體兼容性也很好，可以很好滿足各大品牌設備快充需求。

充電頭網通過拆解了解到，整個PCBA模塊顯得相當簡潔，元器件布局整齊緊湊，輸入輸出端均設計有小板，以充分利用內部空間。其中開關電源由安森美NCP1342搭配英諾賽科氮化鎵功率芯片，以及MPS MP6908A搭配萬代同步整流管組成。由英集芯IP2723T和IP6525S分別控制C口和A口輸出電壓。采用艾華、永銘電容進行輸入輸出濾波，整體用料可靠。
