REMAX睿量是香港睿豐實業集團旗下品牌，專業從事數碼周邊配件開發。最近充電頭網拿到了REMAX一款20W雙口快充充電器，配備的正是時下熱門的1A1C接口，可以適配更多類型的設備，且均支持最大20W輸出，滿足設備快充需求。下面就對這款充電器進行詳細拆解，看看做得如何。

一、REMAX 20W雙口快充充電器外觀

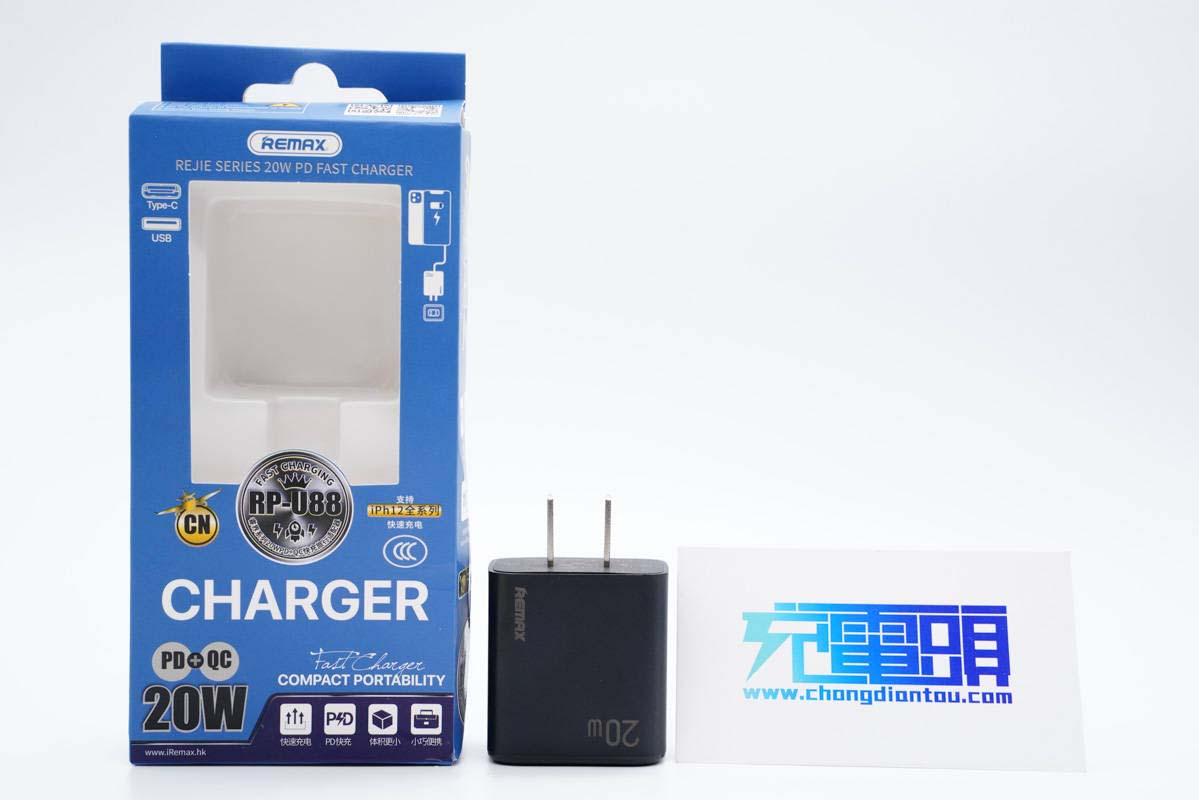

包裝盒采用藍色配色，正面印有品牌、產品名稱、特性標識等，此外設有櫥窗，可觀察充電器實體。

背面印有充電器參數和使用場景圖。

包裝內僅含充電器。

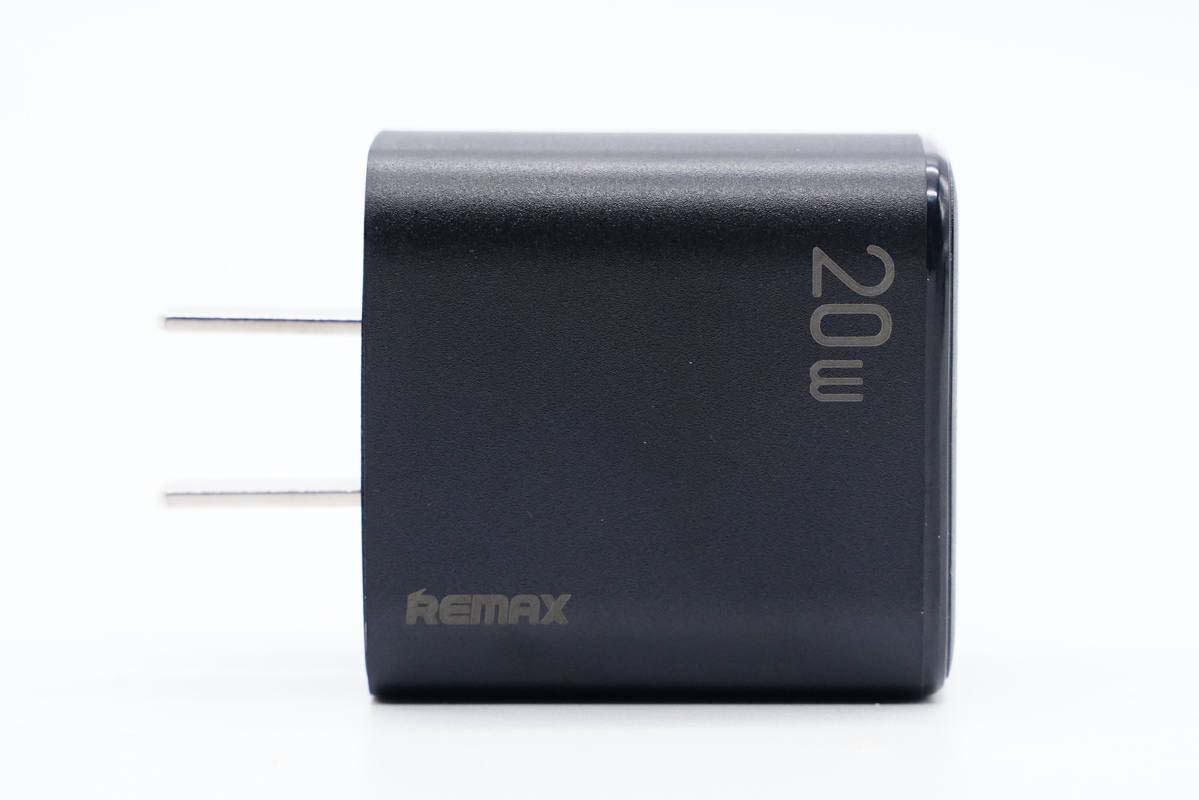

充電器采用PC阻燃材質黑色外殼，腰身表面啞光處理，各面之間過渡圓潤，正面印有REMAX品牌和20W功率字樣。

輸入端采用固定式國標插腳。

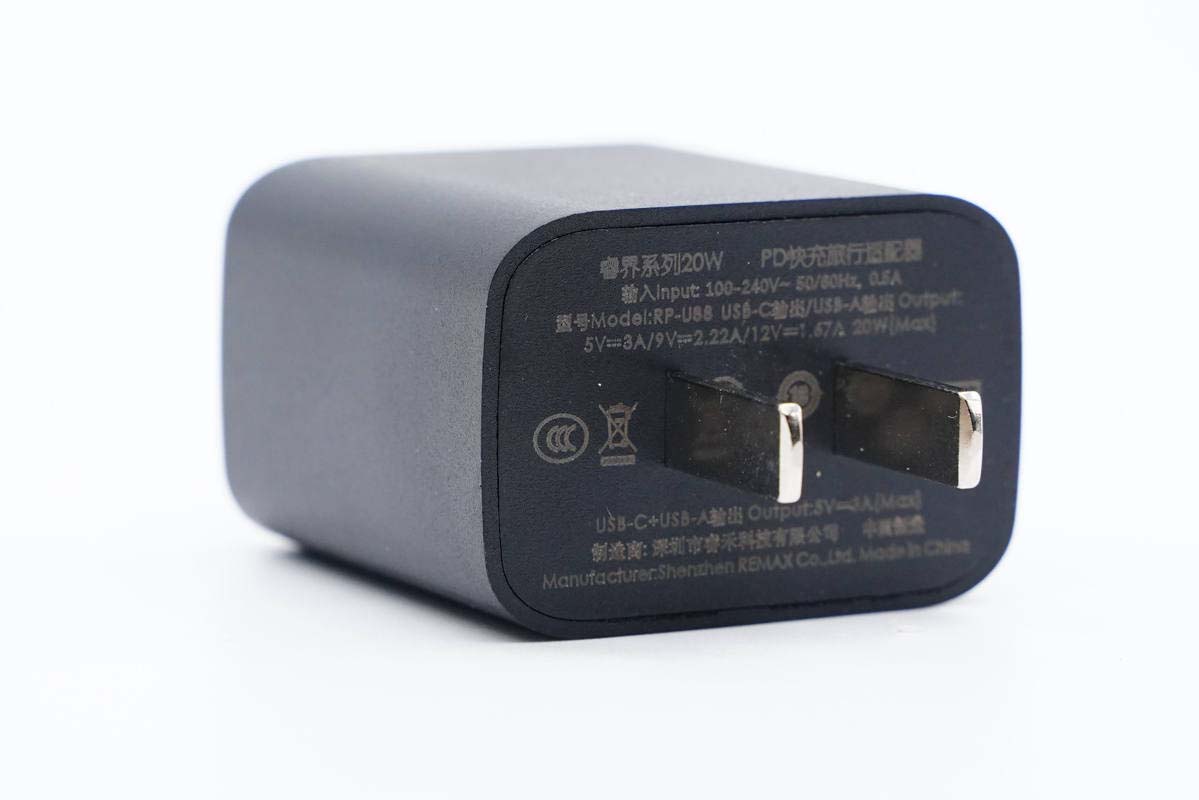

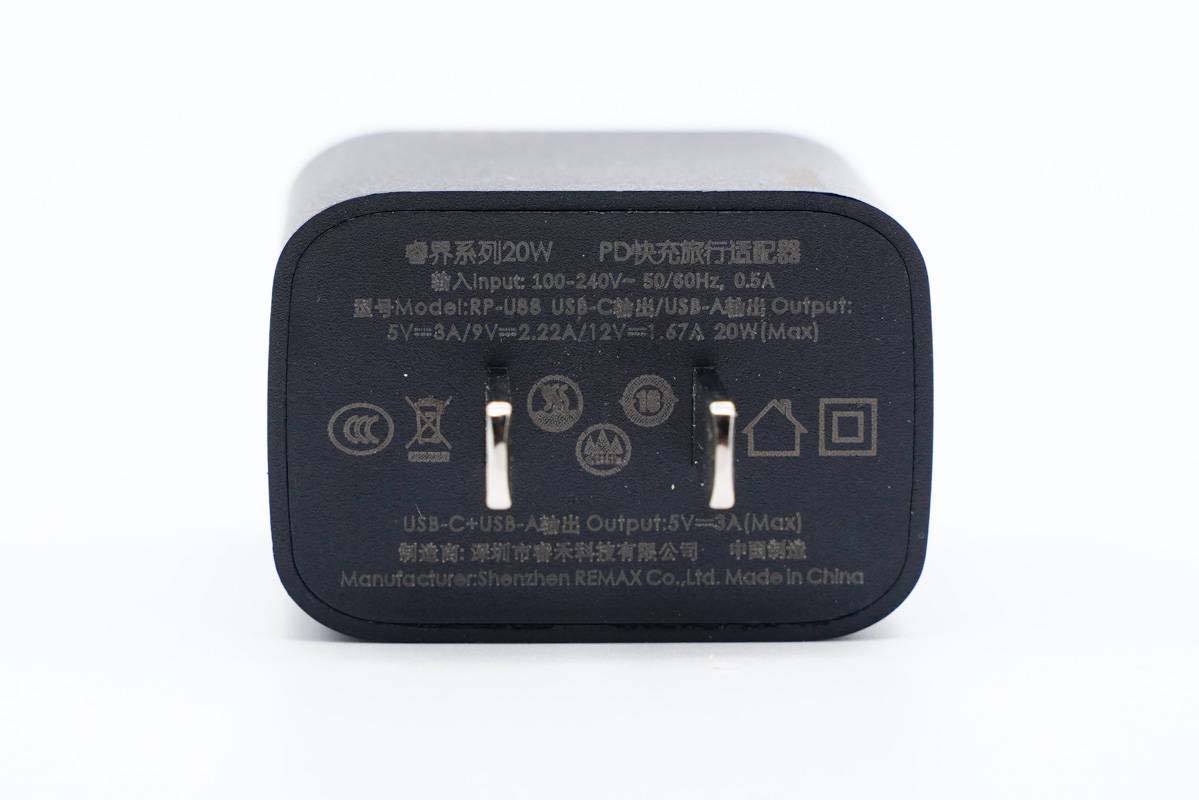

輸入端外殼上標注有充電器參數信息

型號：RP-U88

輸入：100-240V~50/60HZ 0.5A

USB-A/C輸出：5V3A、9V2.22A、12V1.67A

雙口同時輸出：5V3A

制造商：深圳市睿禾科技有限公司

產品已經通過了CCC認證。

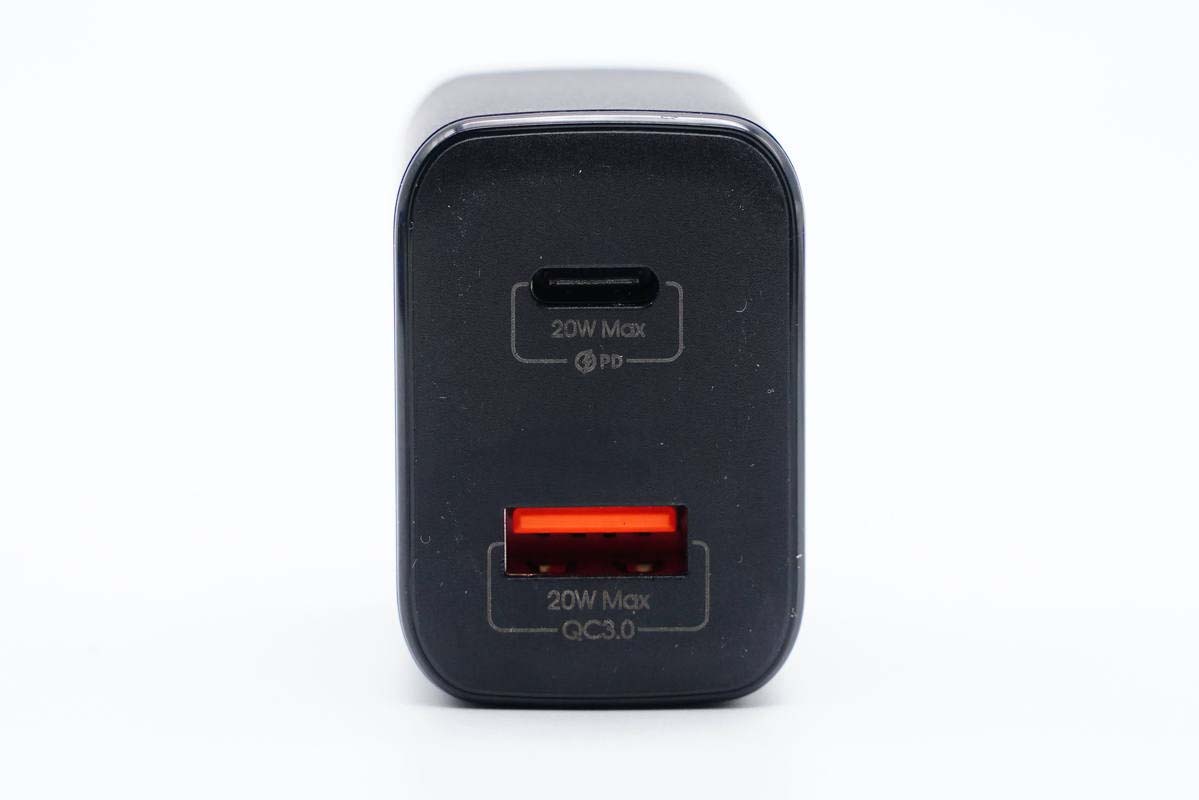

輸出頂面邊緣亮面設計，配有1A1C接口，分別采用黑色和橘紅色膠芯。

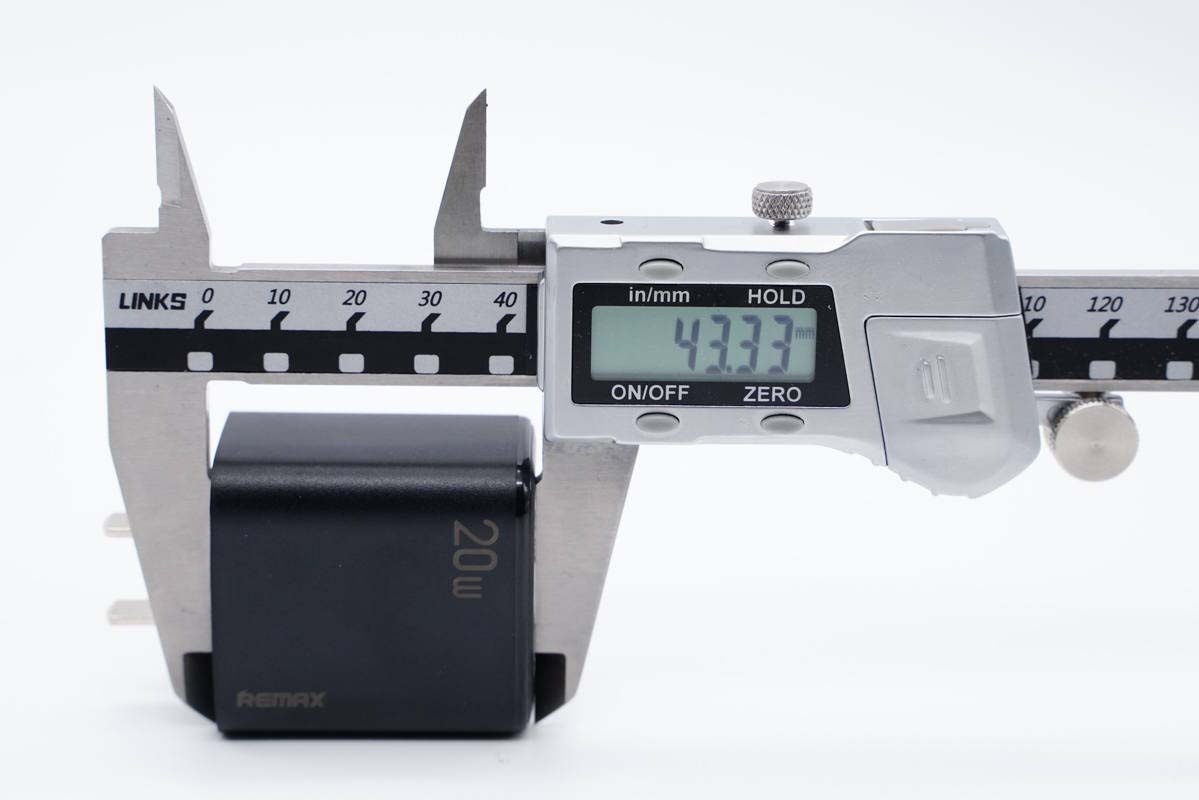

使用游標卡尺實測充電器機身高度為43.33mm。

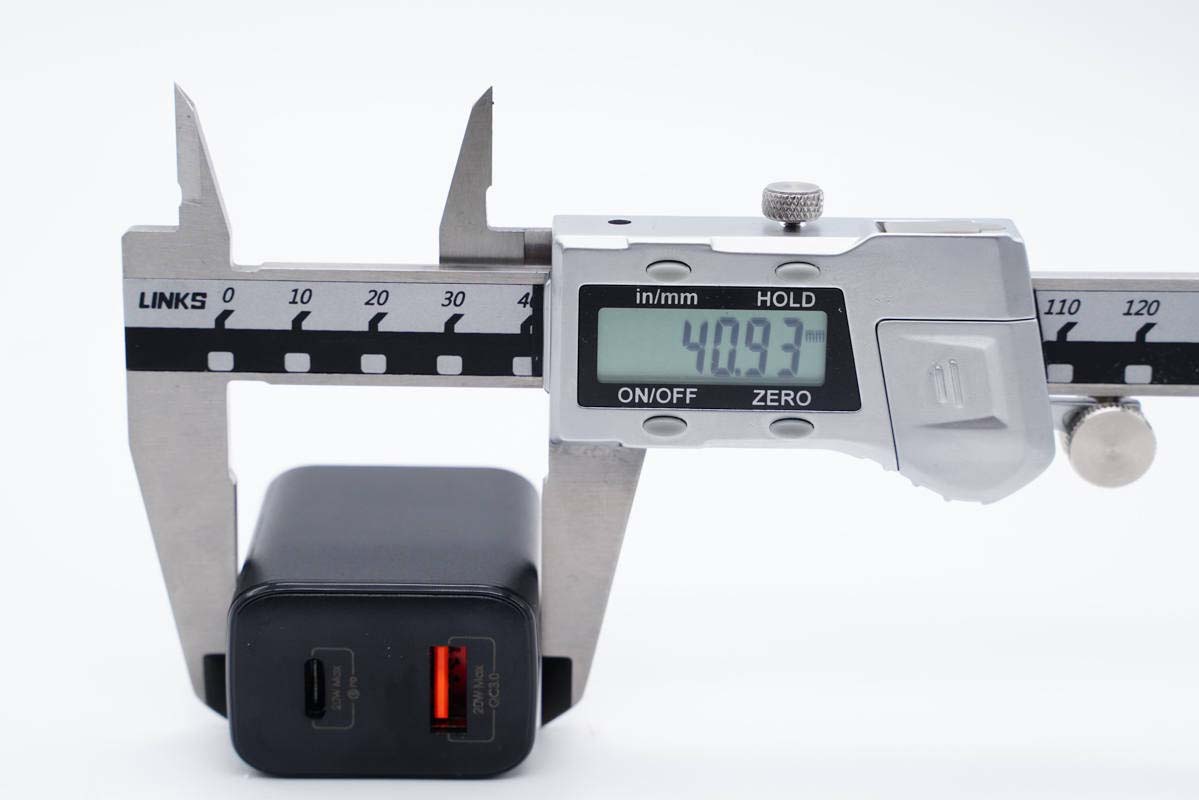

寬度為40.93mm。

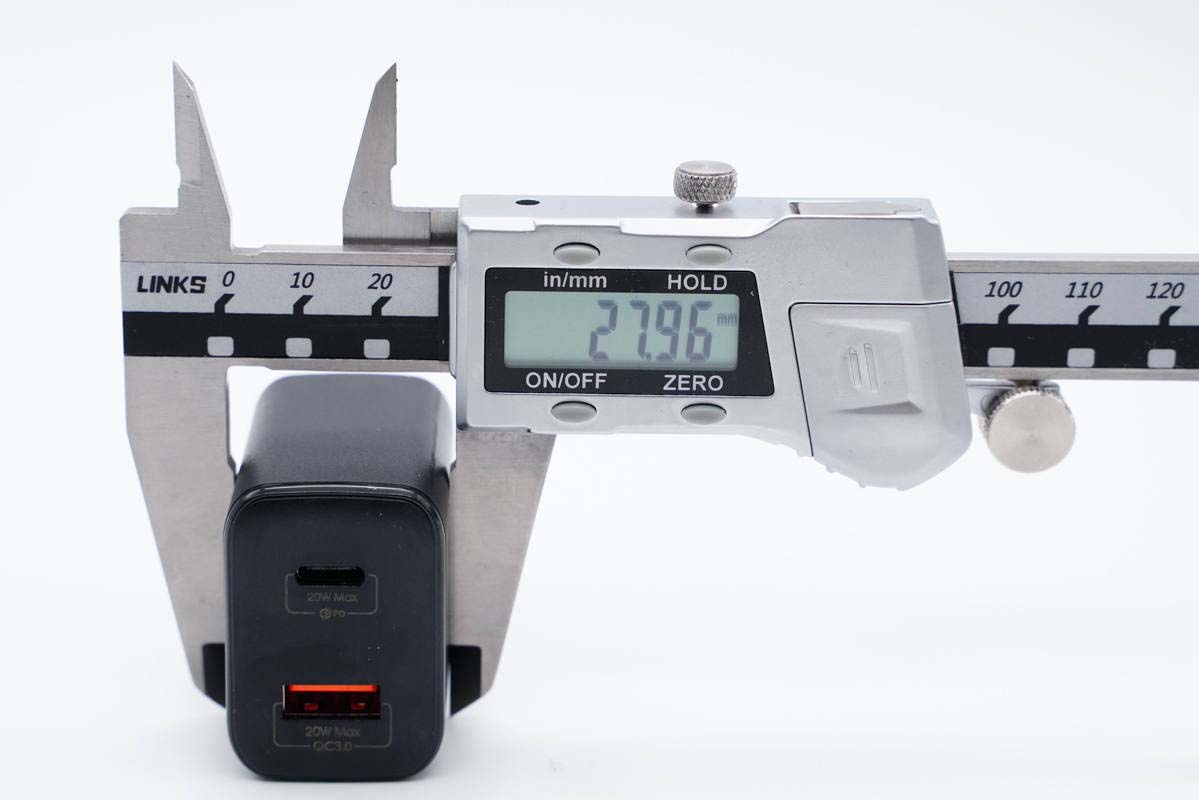

厚度為27.96mm。

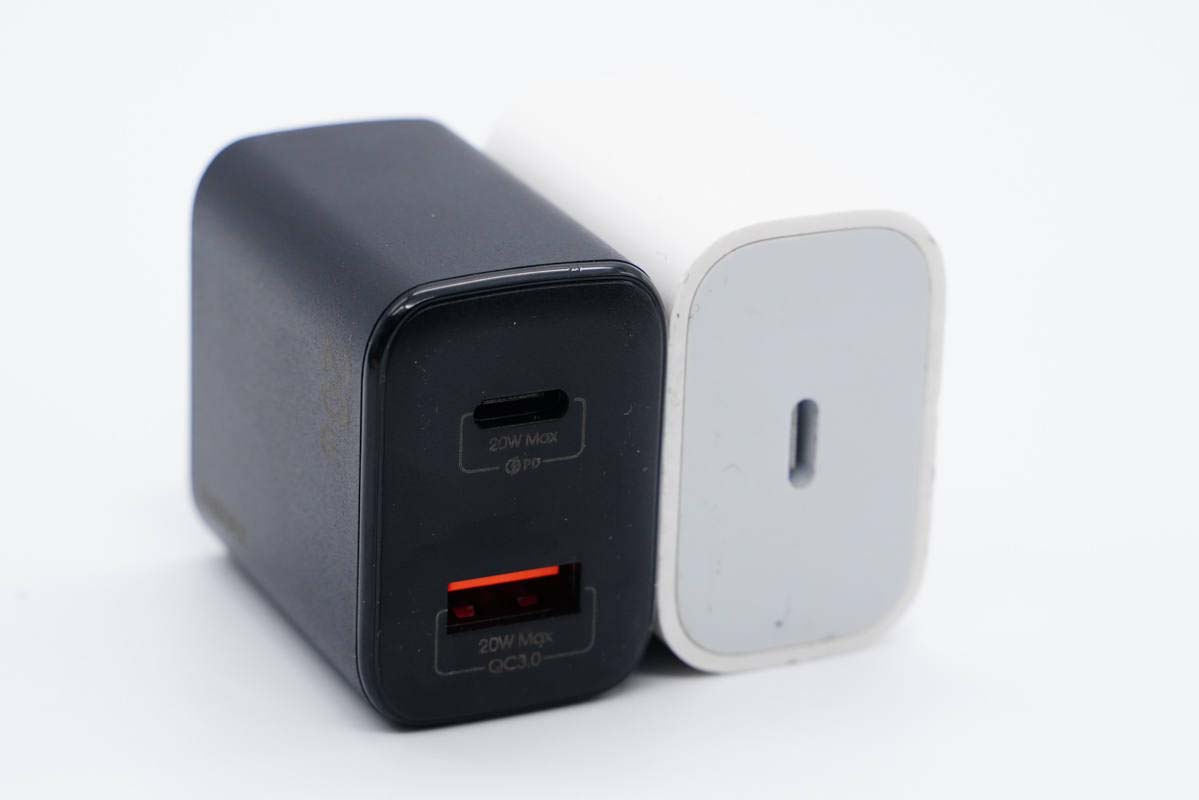

和蘋果20W充電器直觀對比，兩者體積相當。

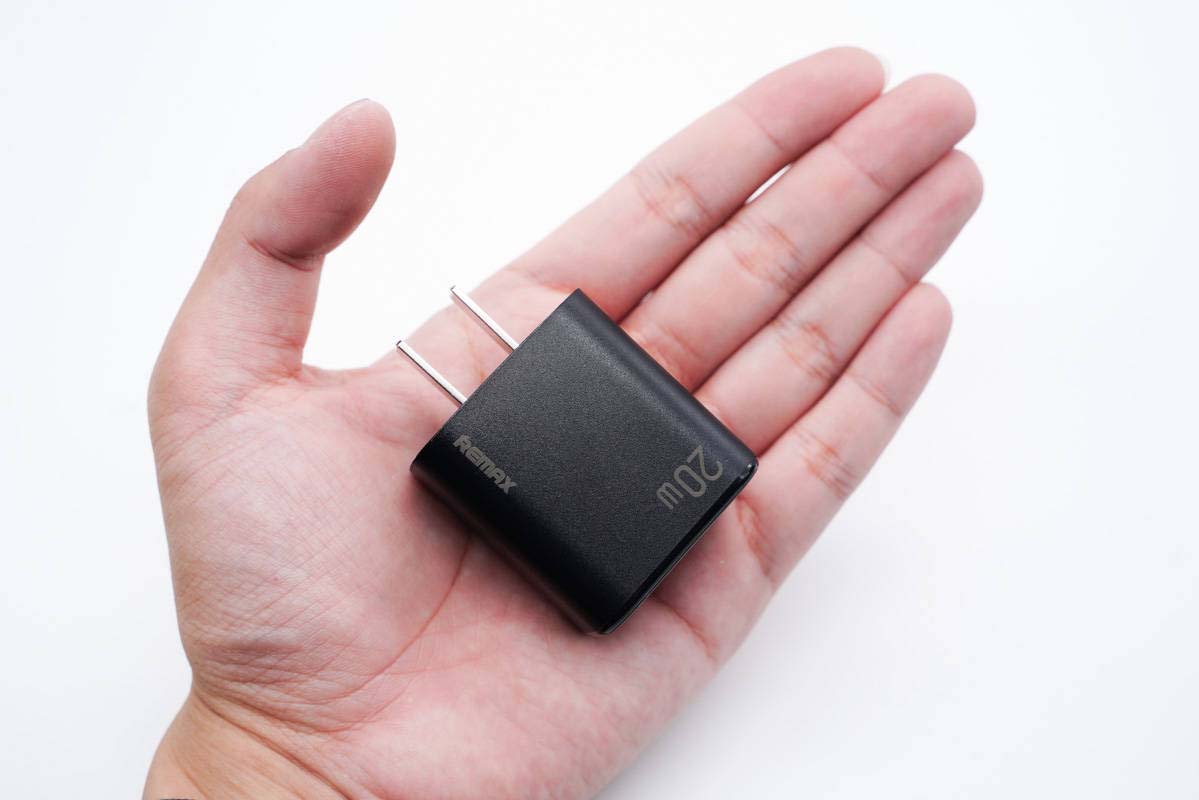

拿在手上的直觀感受。

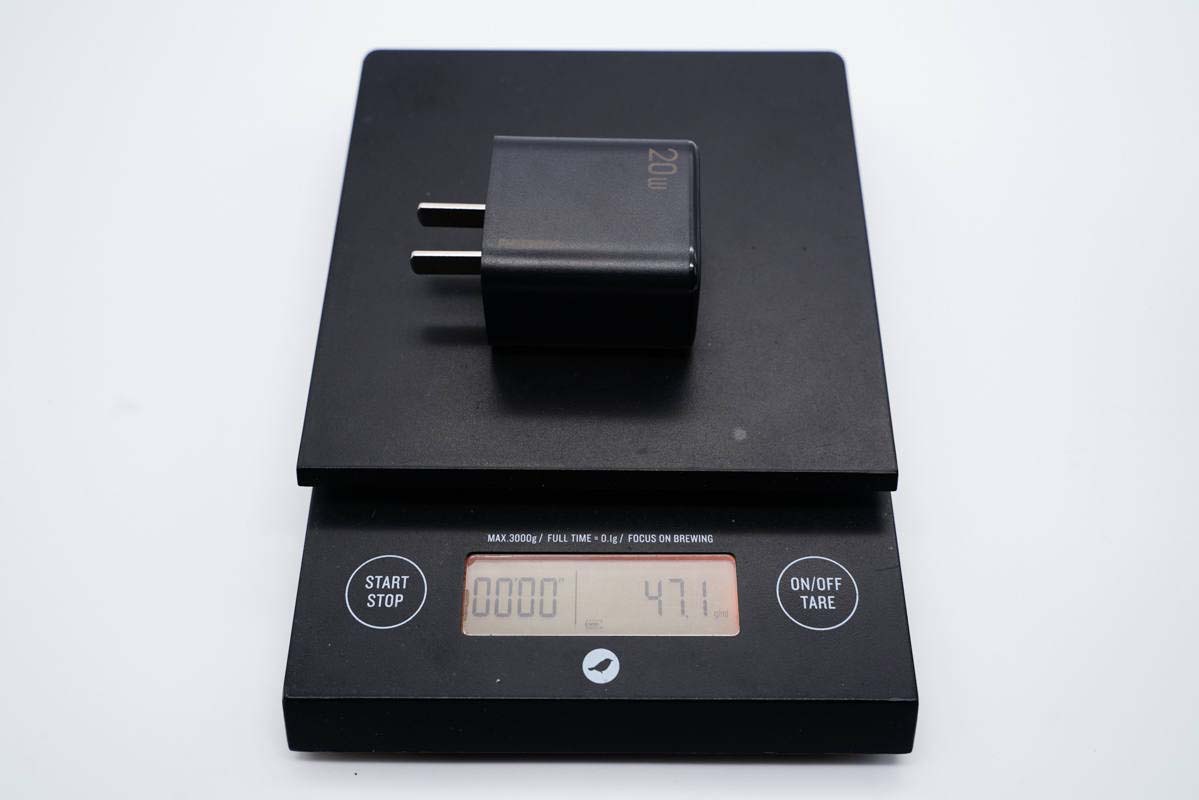

凈重約為47g。

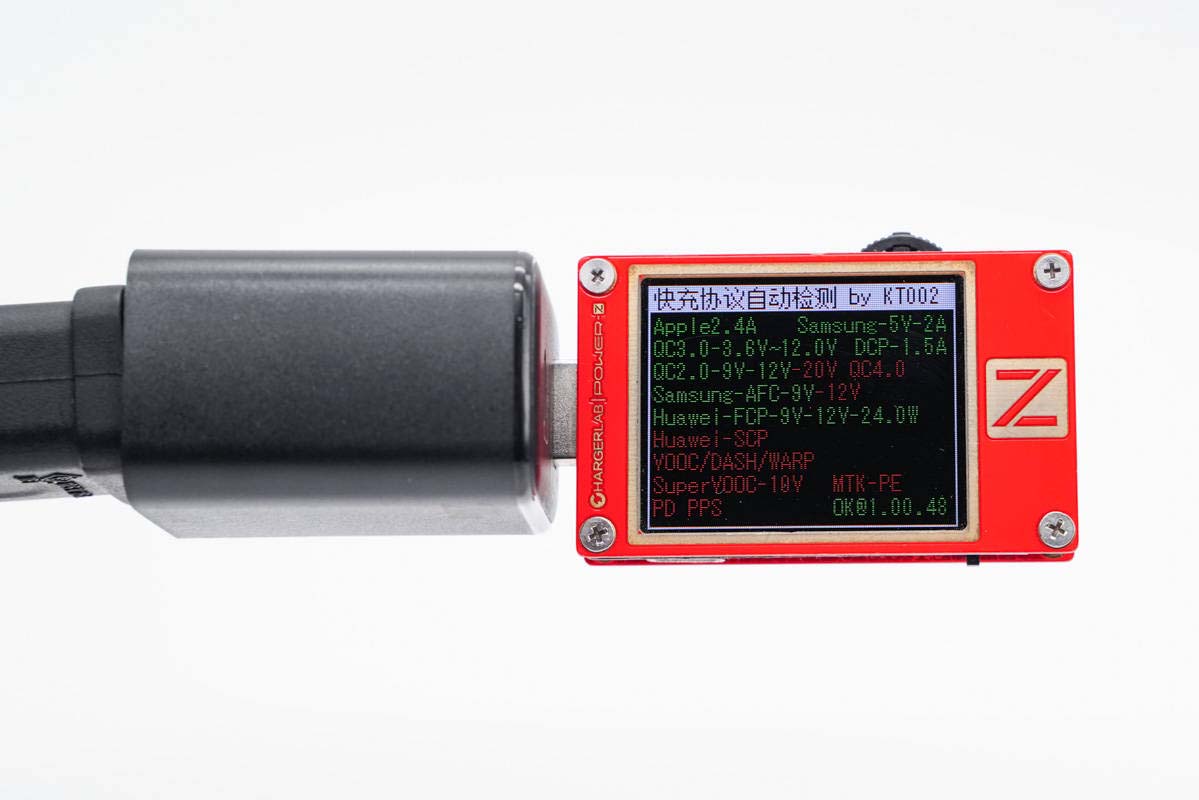

使用ChargerLAB POWER-Z KT002檢測USB-A口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

另外使用KT002測得USB-C口相比A口，還額外多支持一個PD3.0快充協議。

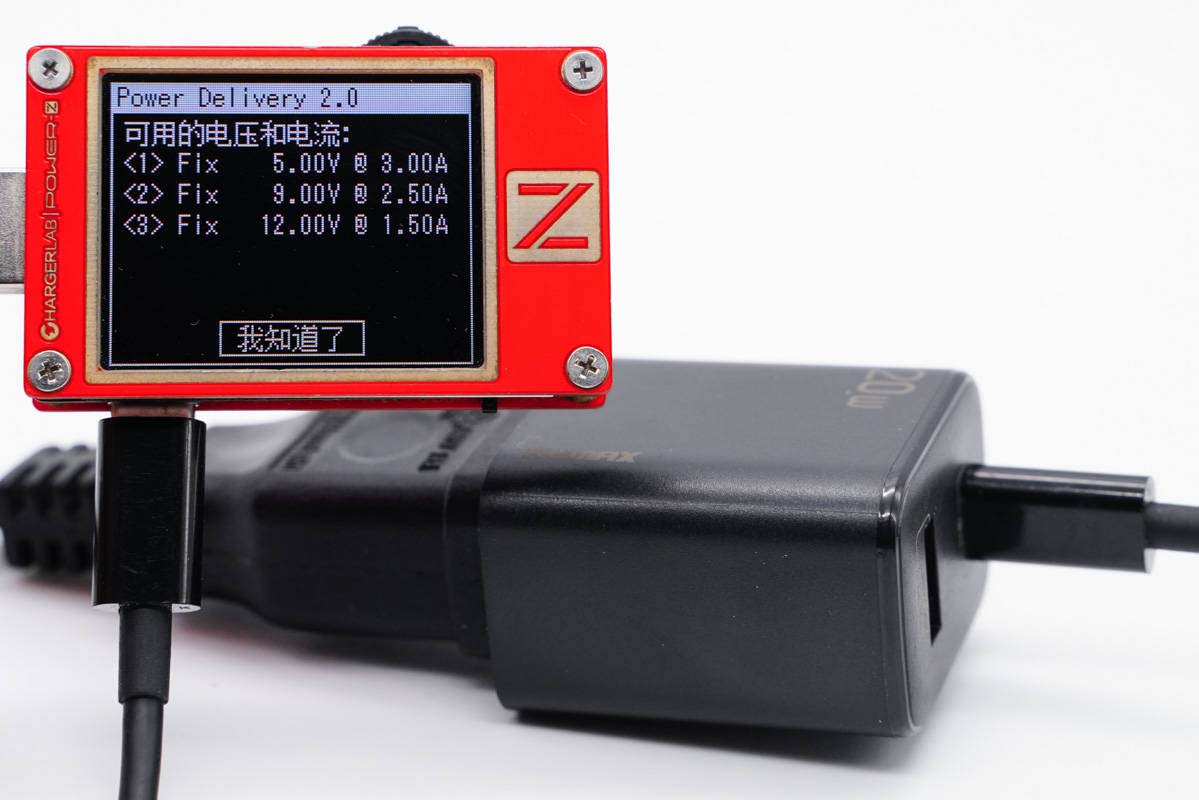

此外PDO報文顯示C口還具備5V3A、9V2.5A、12V1.5A三組固定電壓檔位。

二、REMAX 20W雙口快充充電器拆解

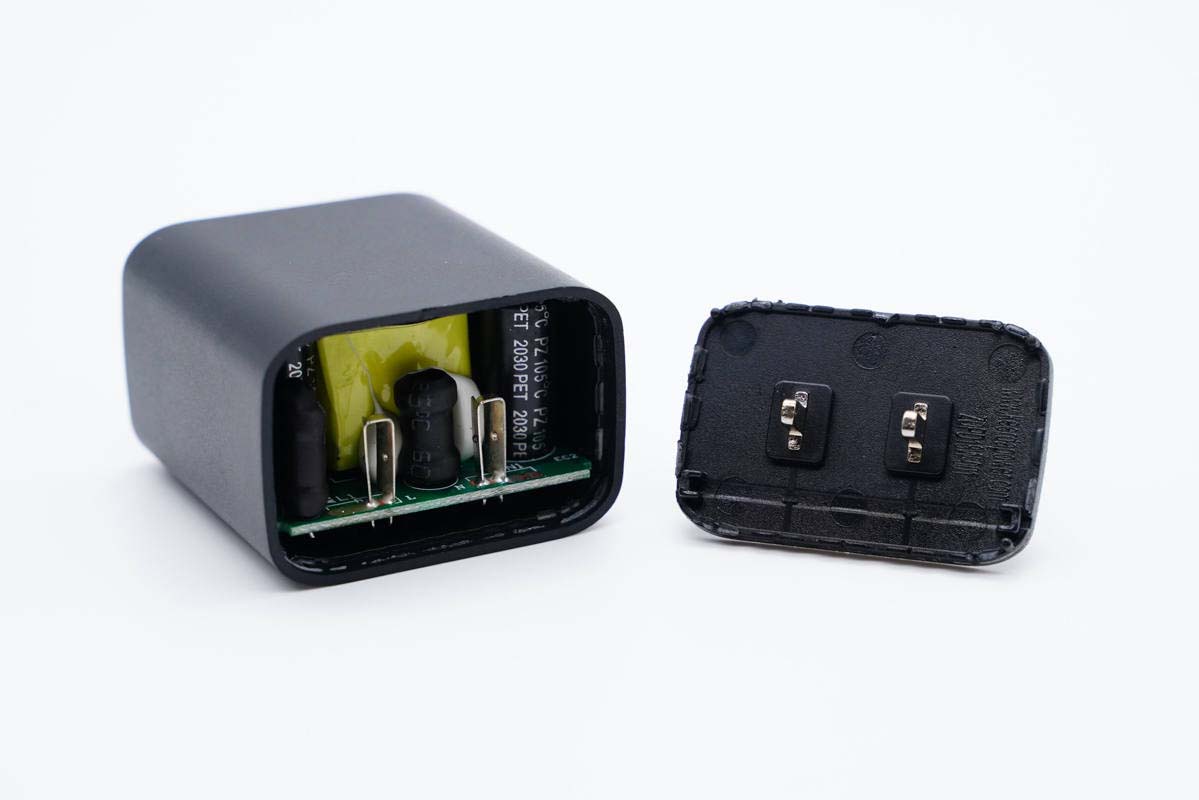

將輸入端外殼拆開，插腳和金屬片接觸通電。

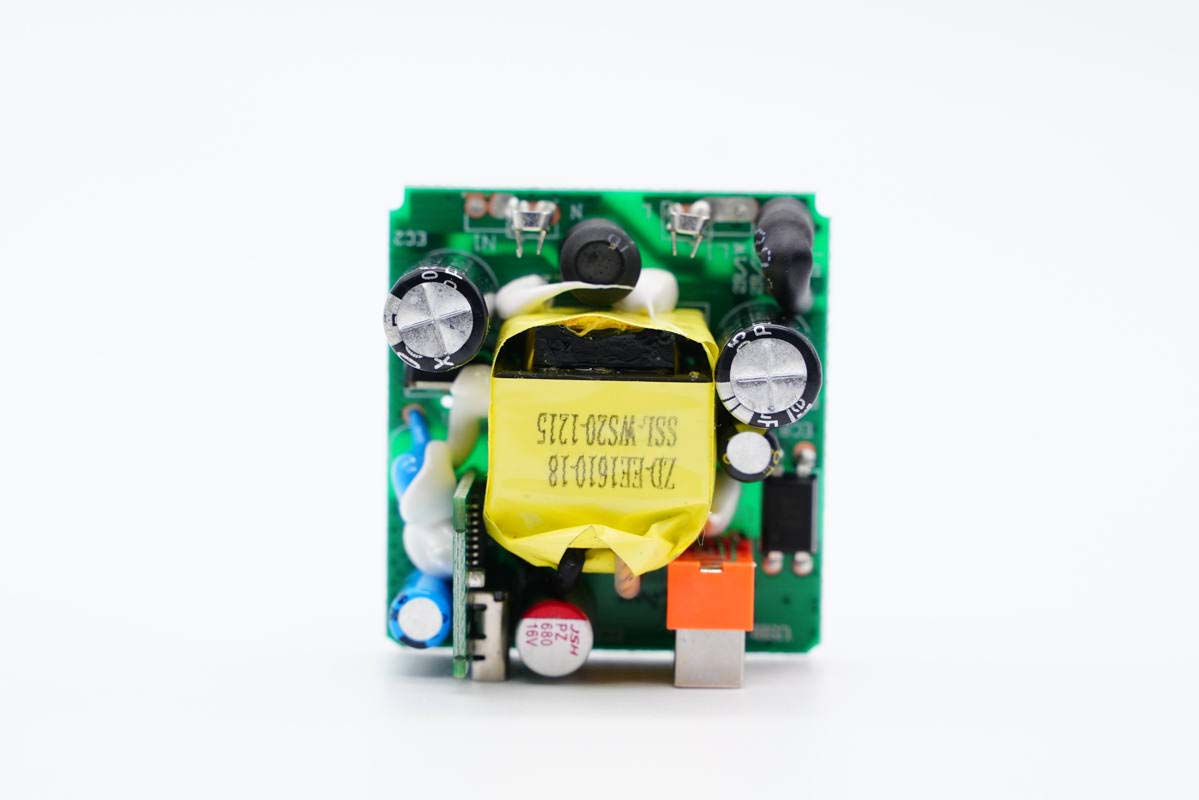

PCB板正面一覽，變壓器打膠加固，輸出端設有協議小板。

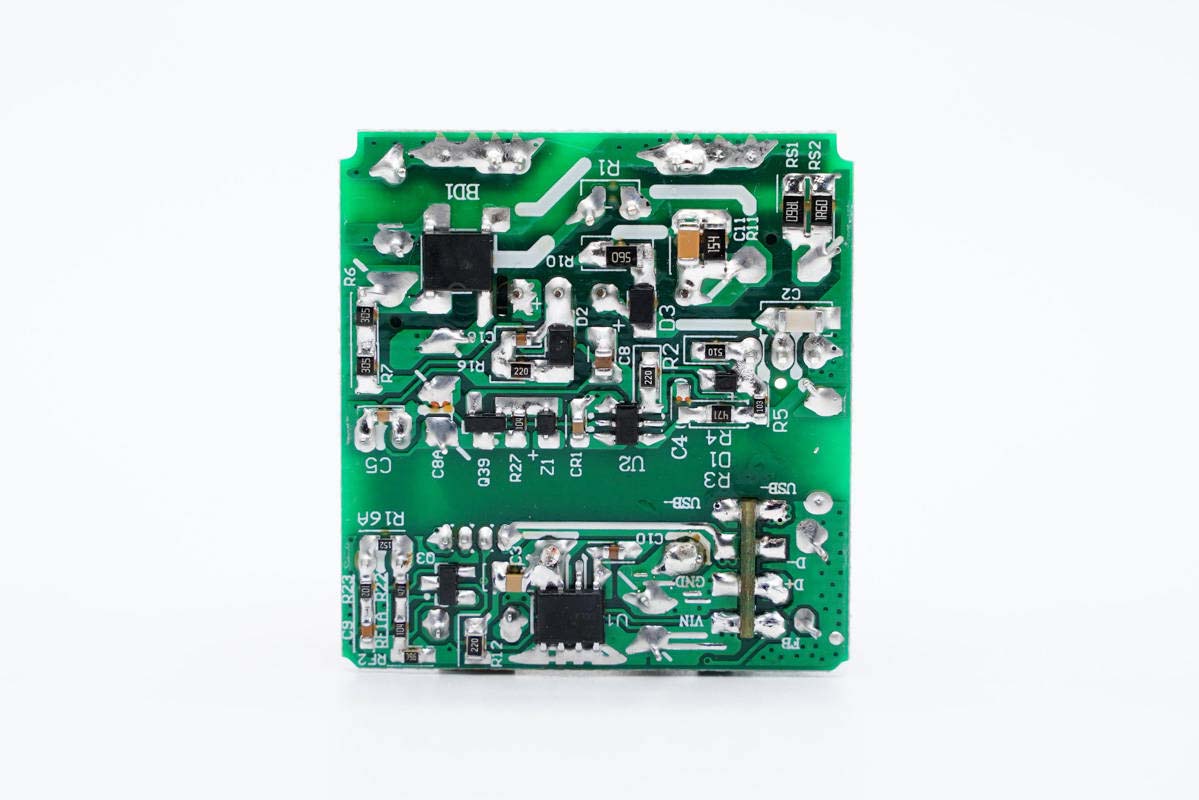

PCB板背面一覽，初次級分界明顯，設有整流橋、主控芯片和同步整流芯片。

通過觀察發現，這款充電器采用開關電源寬范圍輸出，協議芯片通過光耦控制輸出電壓的經典架構。下面我們就從輸入端開始一一了解各元器件。

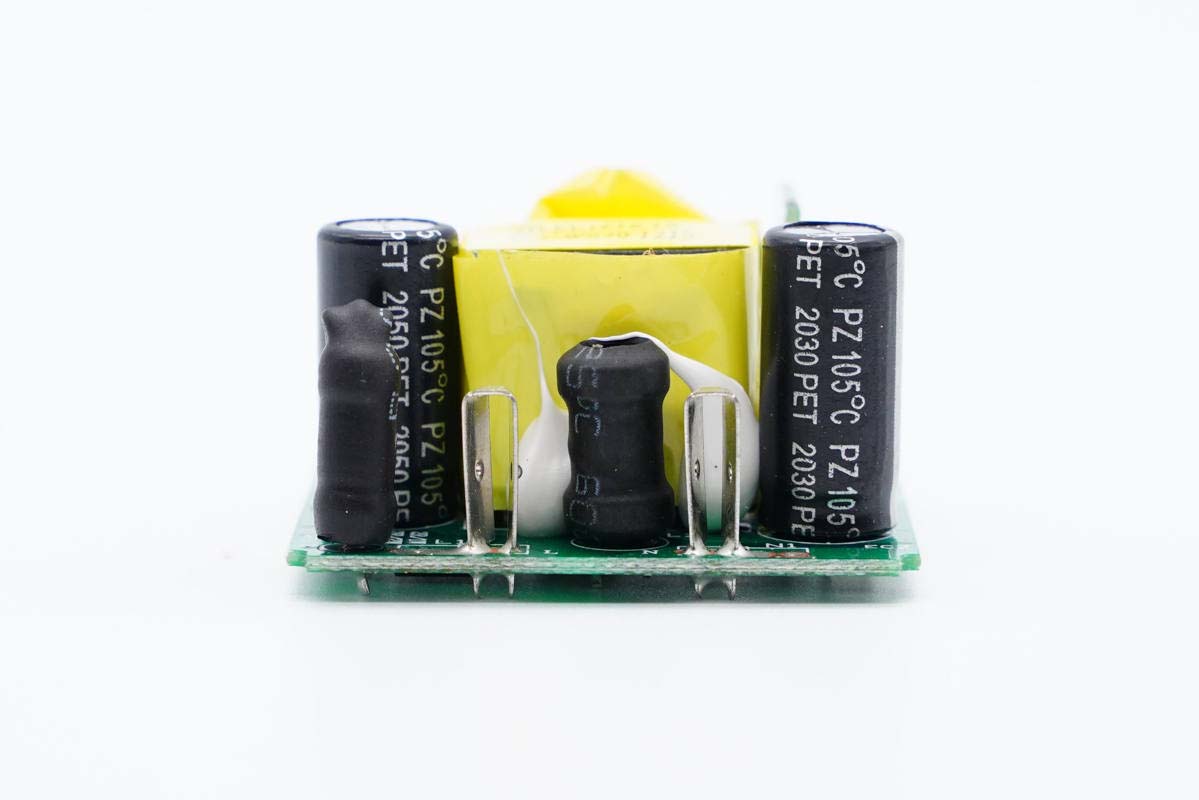

輸入端一覽，保險絲和工字電感均外套熱縮管保護。

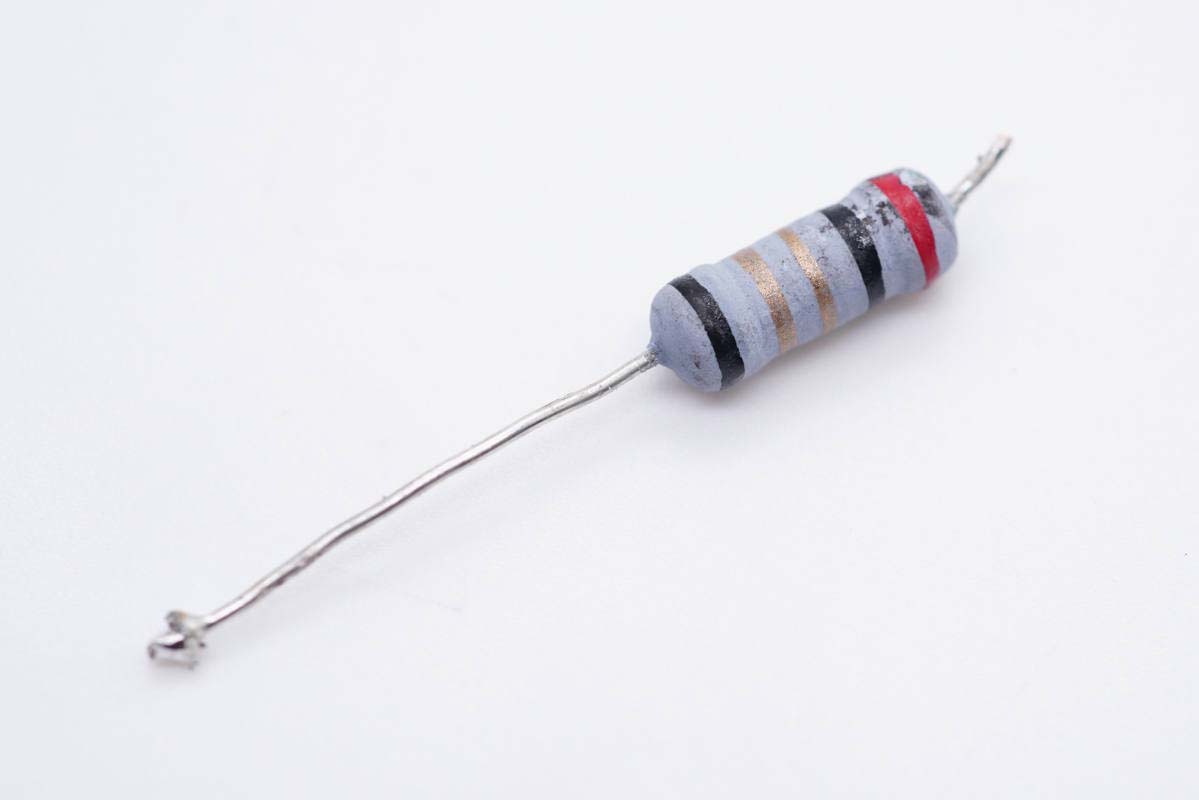

色環保險絲特寫。

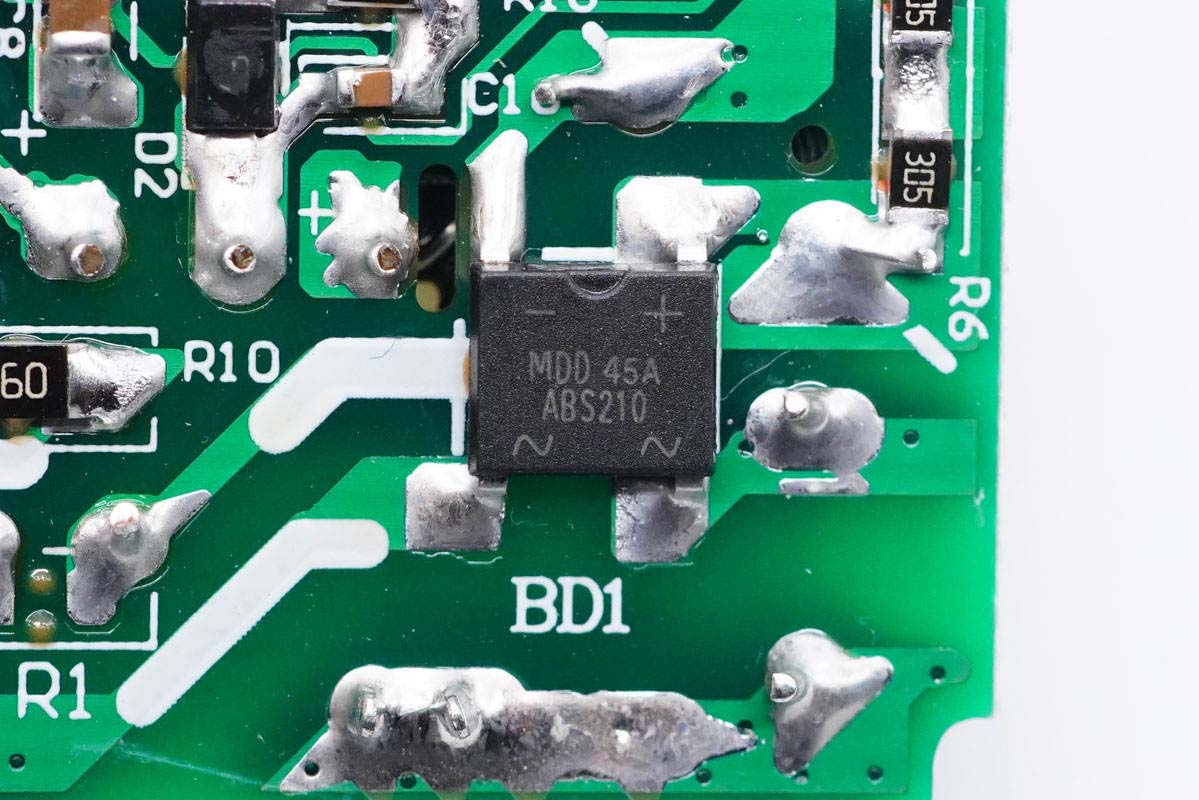

來自MDD辰達行的ABS210整流橋特寫。

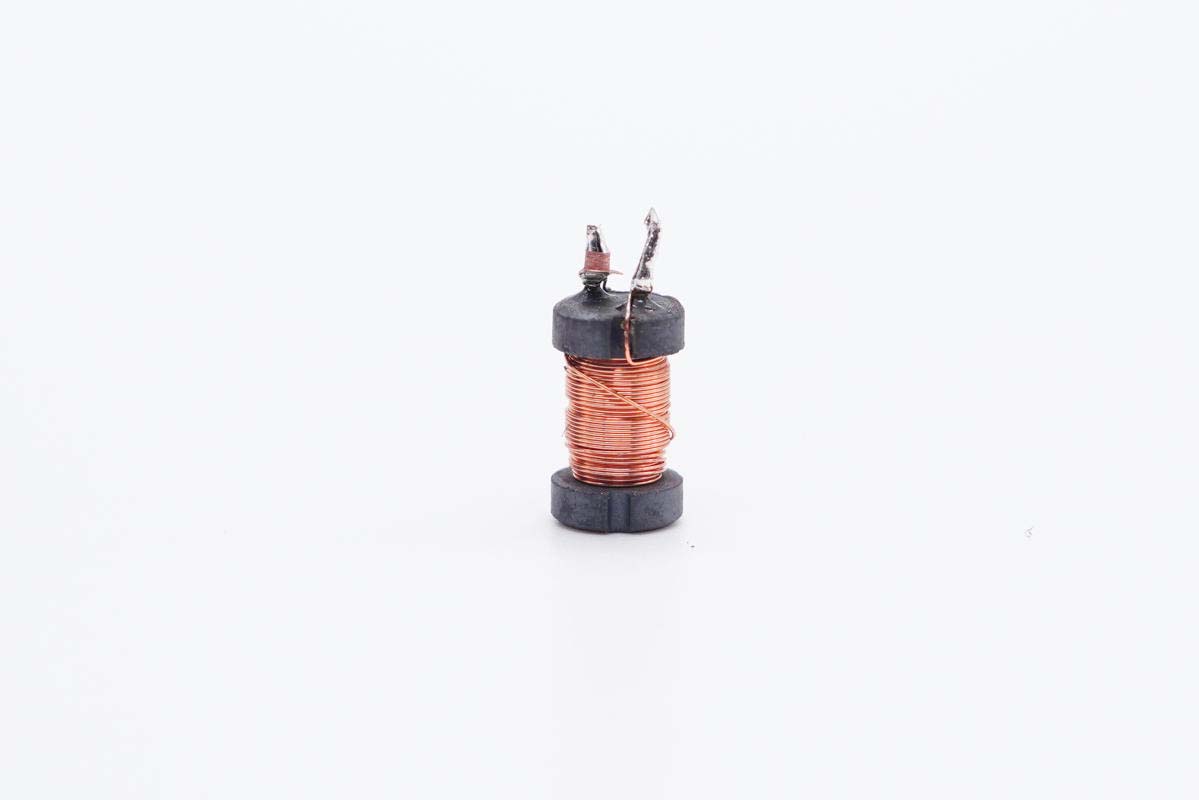

工字電感特寫。

PCB板一側設有高壓濾波電解電容、主控芯片供電電容以及光耦。

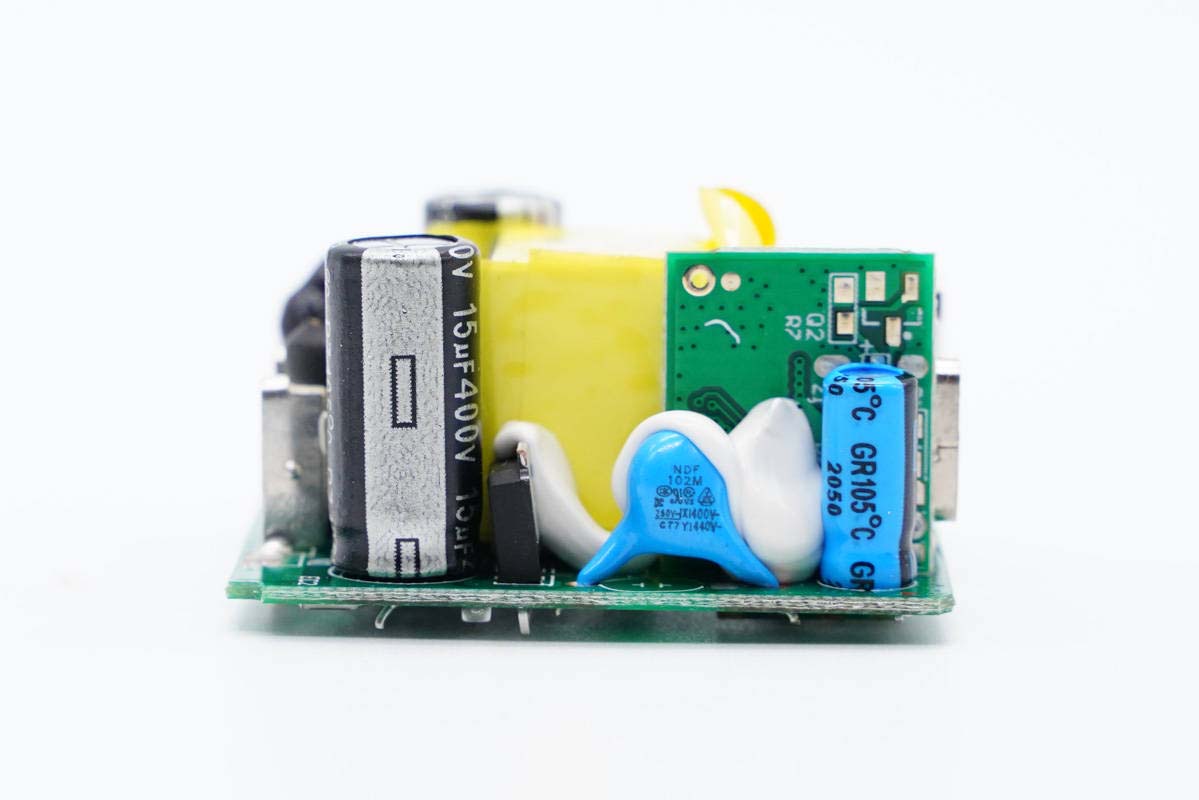

另一側設有高壓濾波電容、初級開關管、Y電容以及輸出濾波電解電容等。

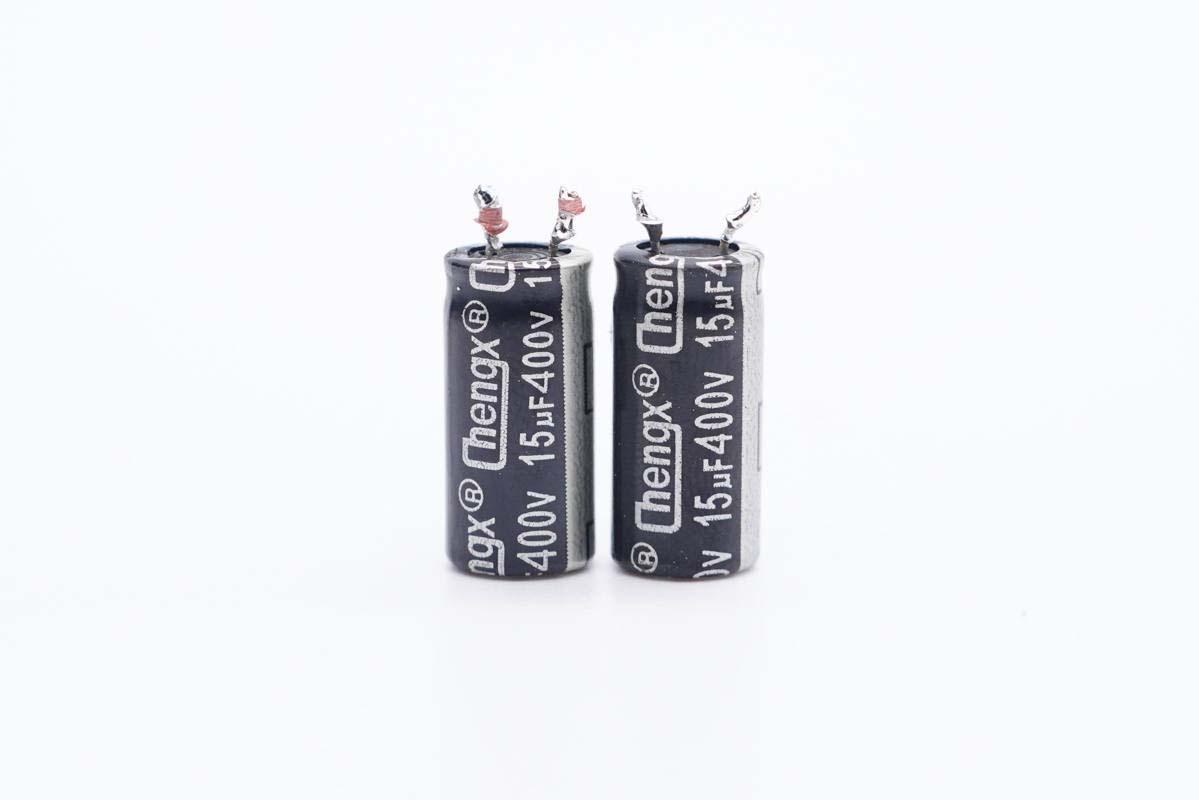

兩顆高壓濾波電解電容來自承興，規格均為400V 15μF。

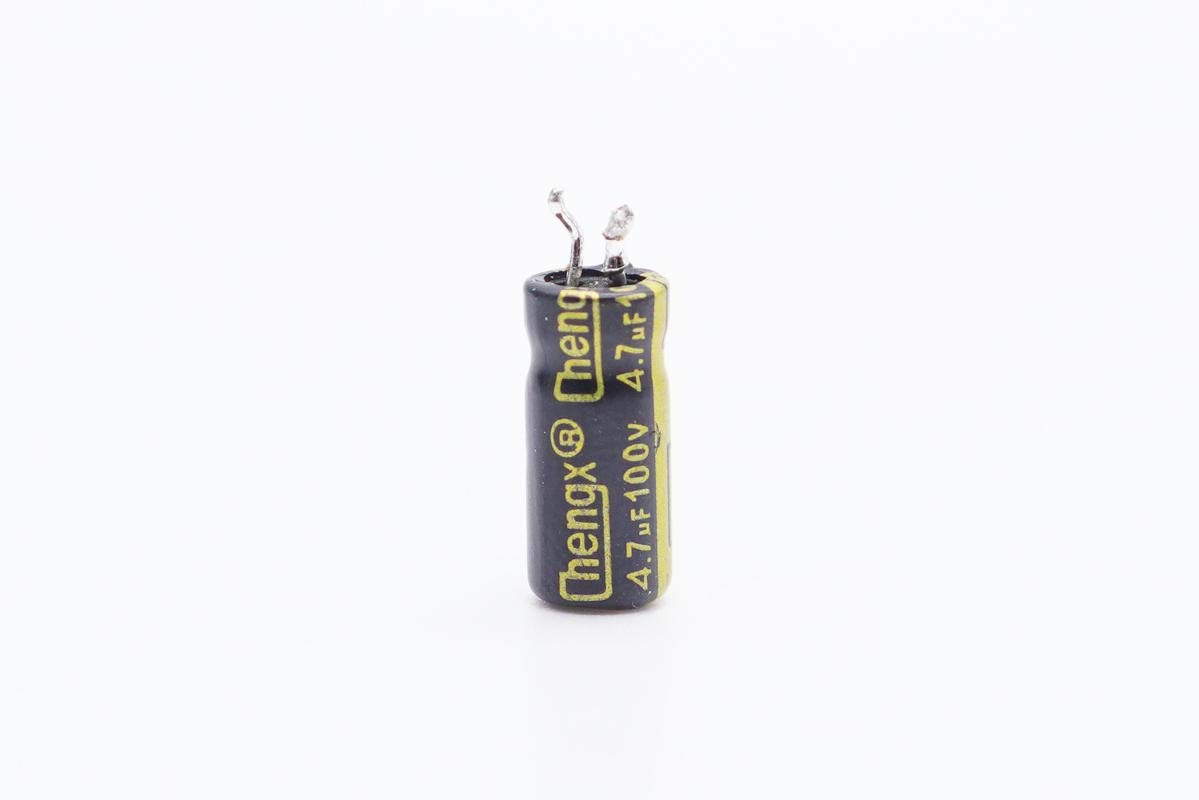

主控芯片供電電容也是來自承興，規格為100V 4.7μF。

PWM主控芯片采用德普微DP2291，德普微DP2291是一顆用于離線反激開關電源的高性能電流模式PWM控制器。內置初級側恒流控制，簡化隔離開關電源的輸出恒流設計。DP2291采用固定的65KHz工作頻率，芯片內置綠色模式和突發模式用于空載和輕載，待機功耗低于75mW。DP2291集成多種保護功能，且具有超低的啟動和工作電流。

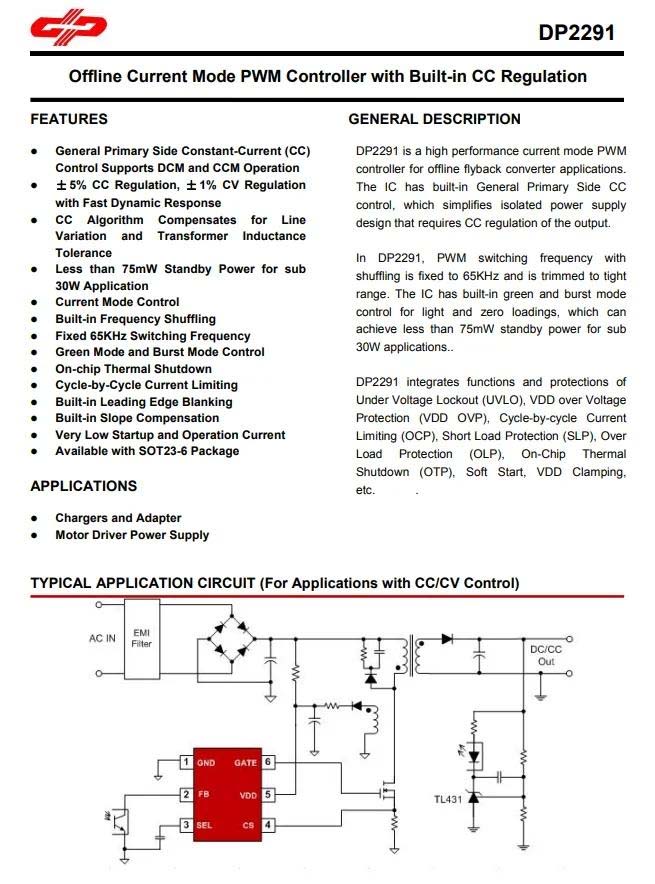

德普微DP2291資料信息。

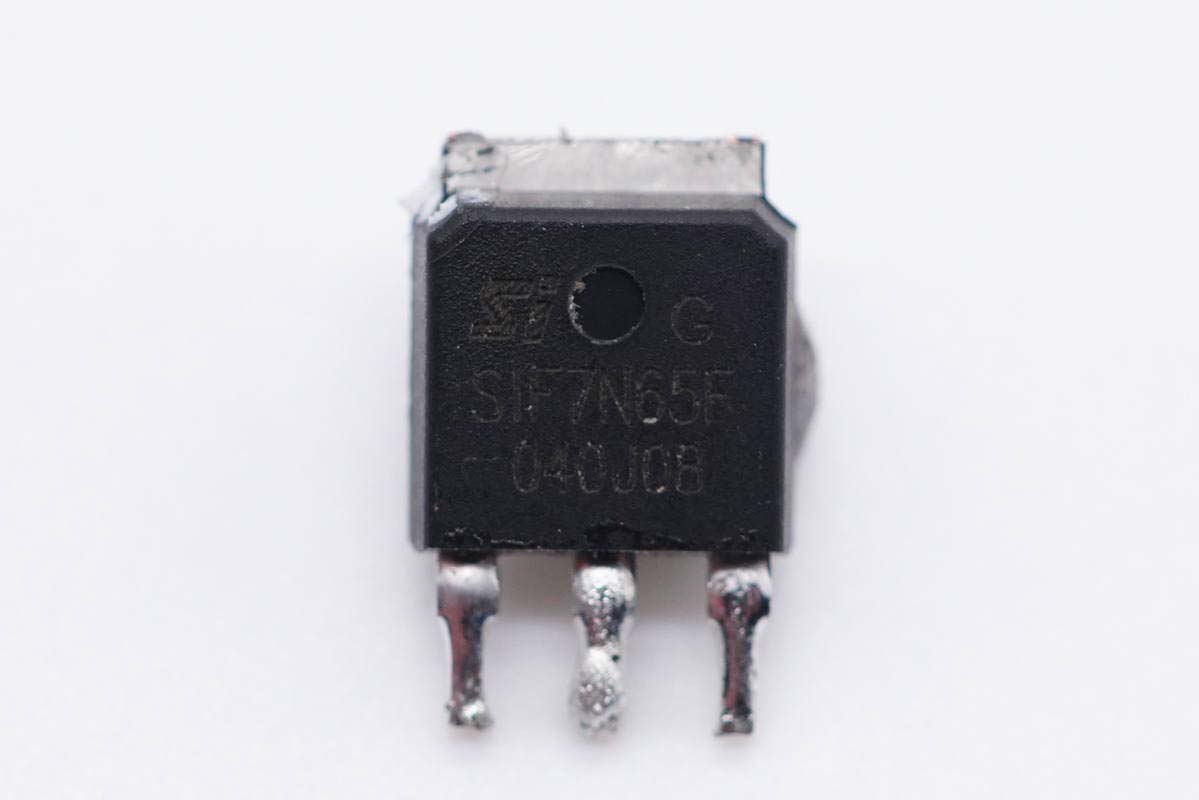

初級開關MOS管采用SI深愛SIF7N65F，耐壓650V，導阻1.1Ω，具有熱阻低、開關速度快、輸入阻抗高等特點，符合RoHS規范。

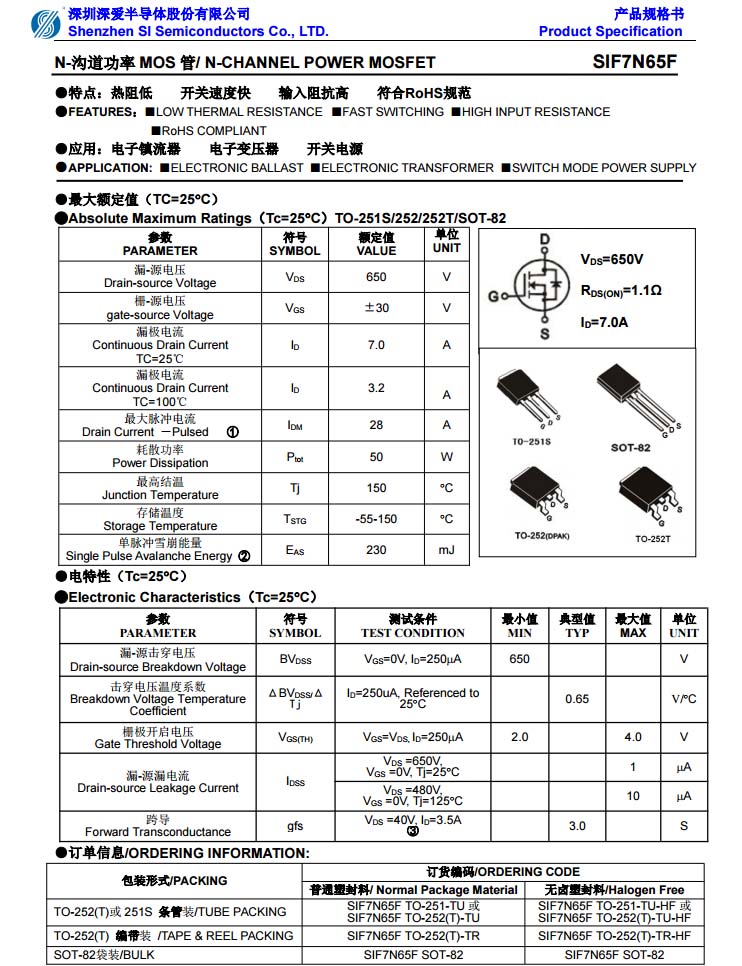

深愛SIF7N65F資料信息。

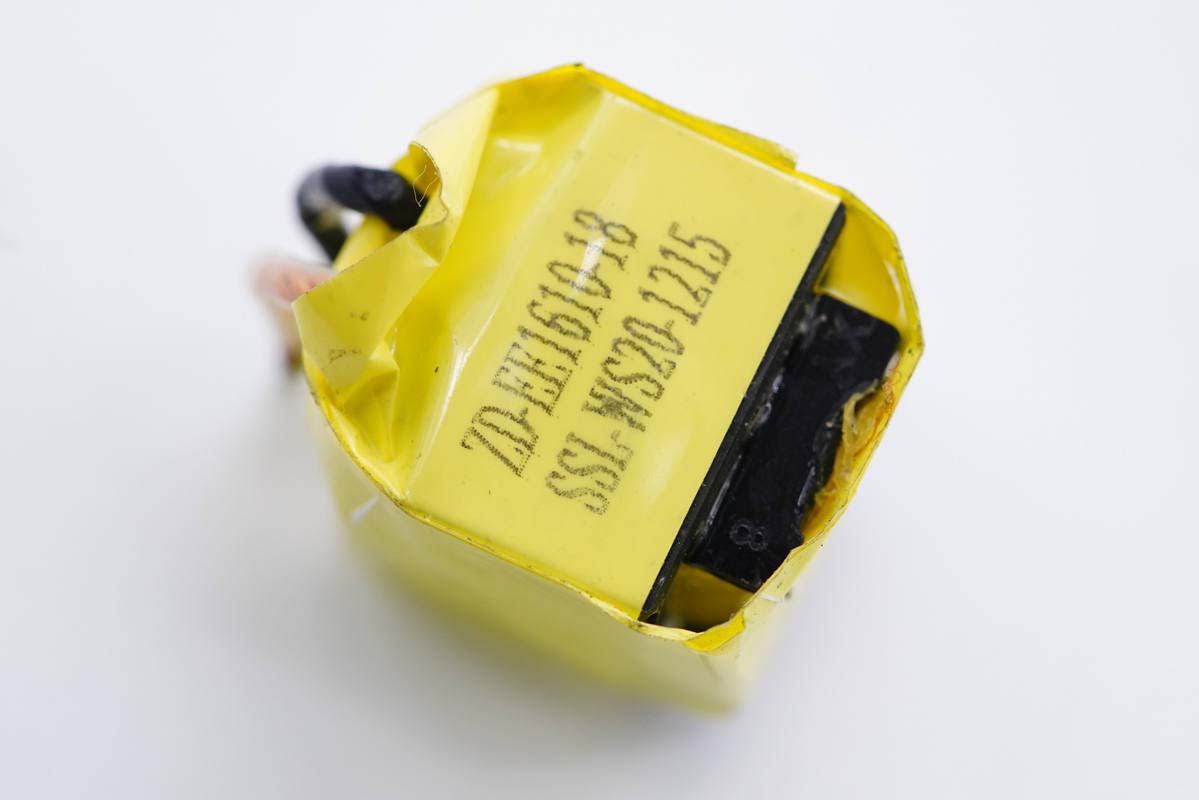

變壓器特寫。

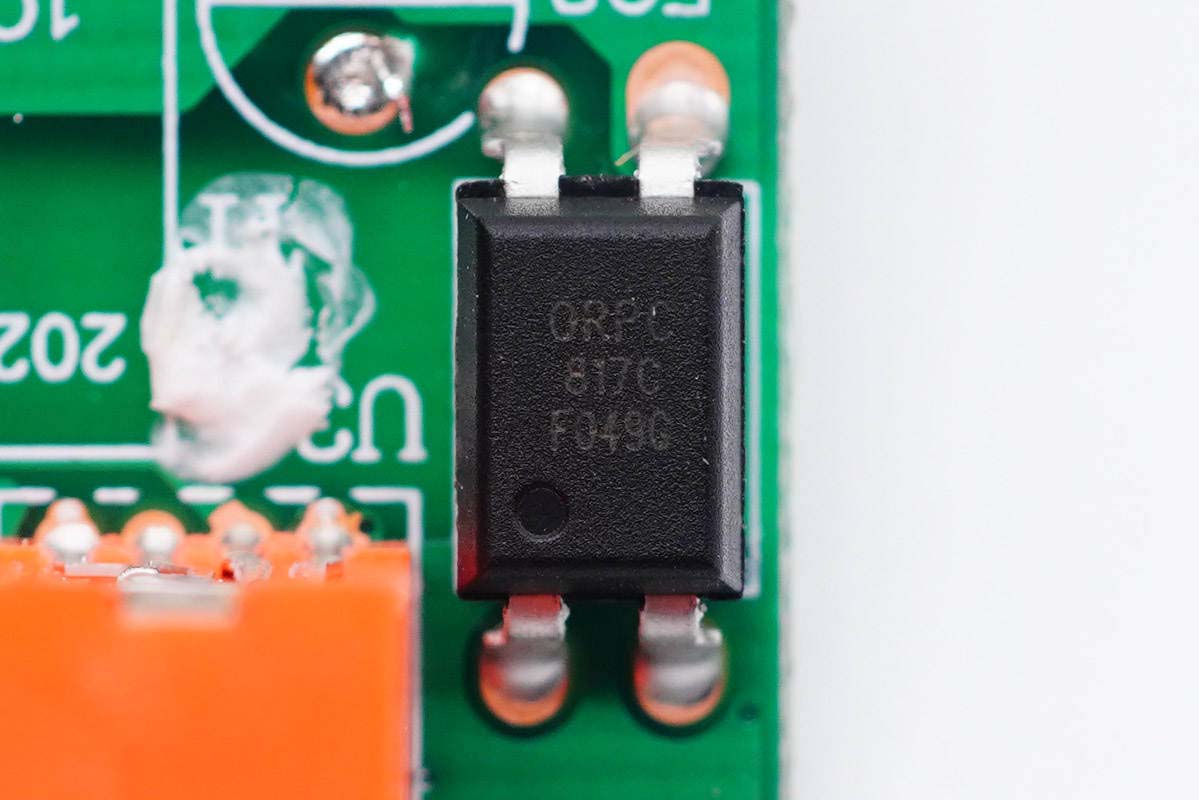

817C光耦，用于初級次級通信，反饋輸出電壓。

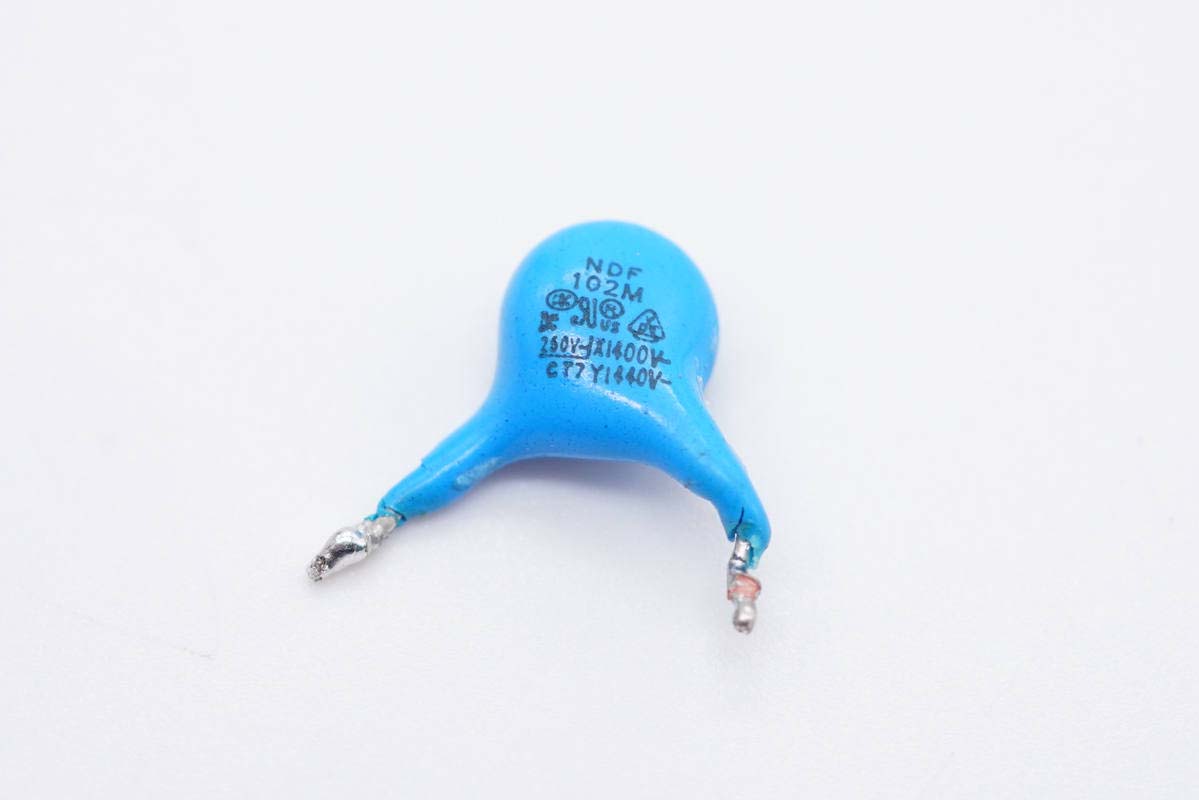

藍色Y電容特寫。

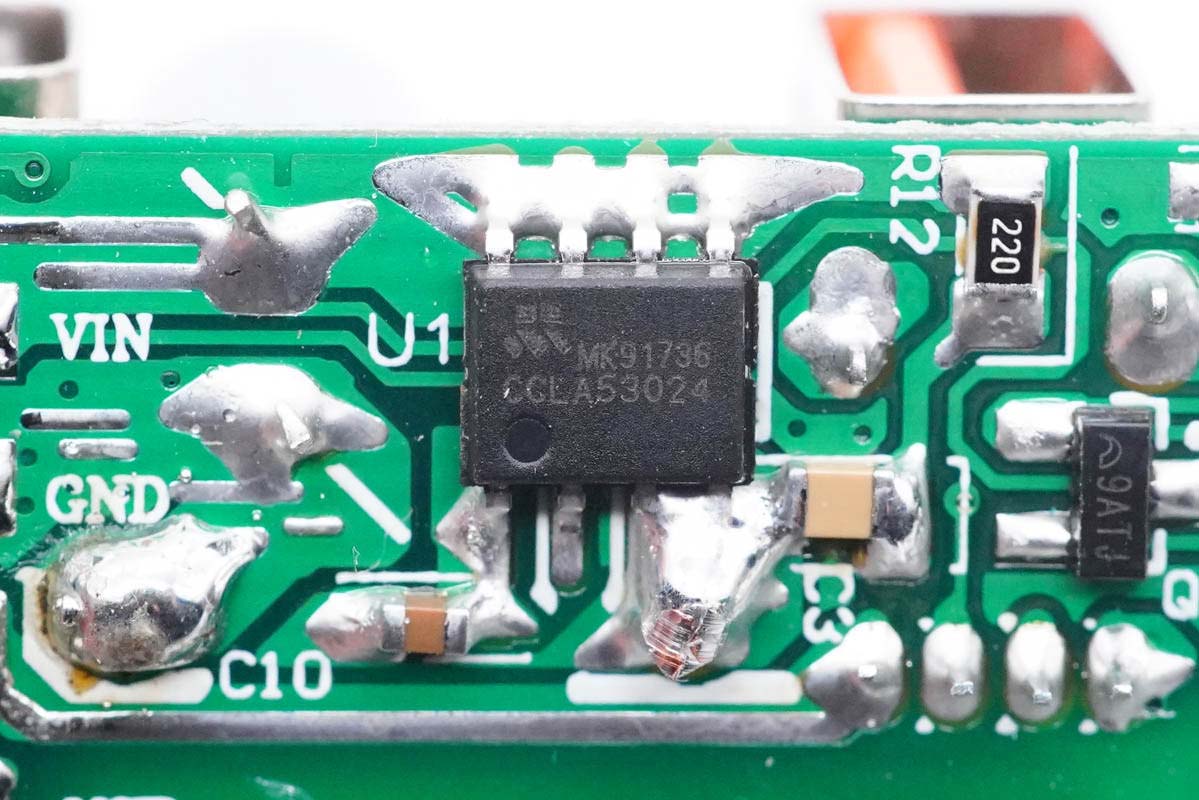

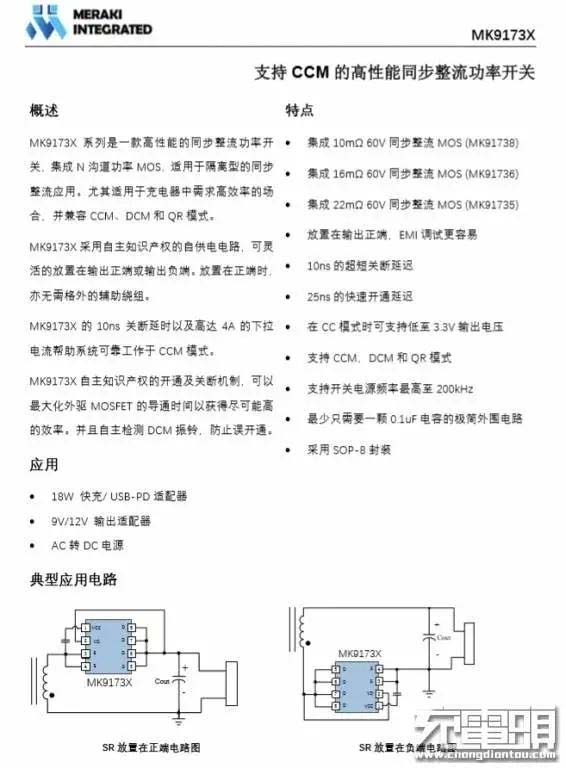

MK91736是茂睿芯的次級同步整流芯片，MK91736內置16mΩ同步整流管，支持200KHz開關頻率。針對18W/20W的快充PD市場，茂睿芯推出了一系列的內置60V MOSFET的高性能同步整流功率開關MK9173X。尤其適用于充電器中需求高效率的場合，并兼容CCM、DCM和QR模式。

茂睿芯MK9173X采用自主知識產權的自供電電路，可靈活的放置在輸出正端或輸出負端；放置在正端時，亦無需格外的輔助繞組；10ns關斷延時以及高達4A的下拉電流幫助系統可靠工作于CCM模式，有效降低CCM電壓尖峰，使得60V MOSFET可以輕松搞定12Vout應用；自主知識產權的開通及關斷機制，可以最大化外驅MOSFET的導通時間以獲得盡可能高的效率。并且自主檢測DCM振鈴，防止誤開通。

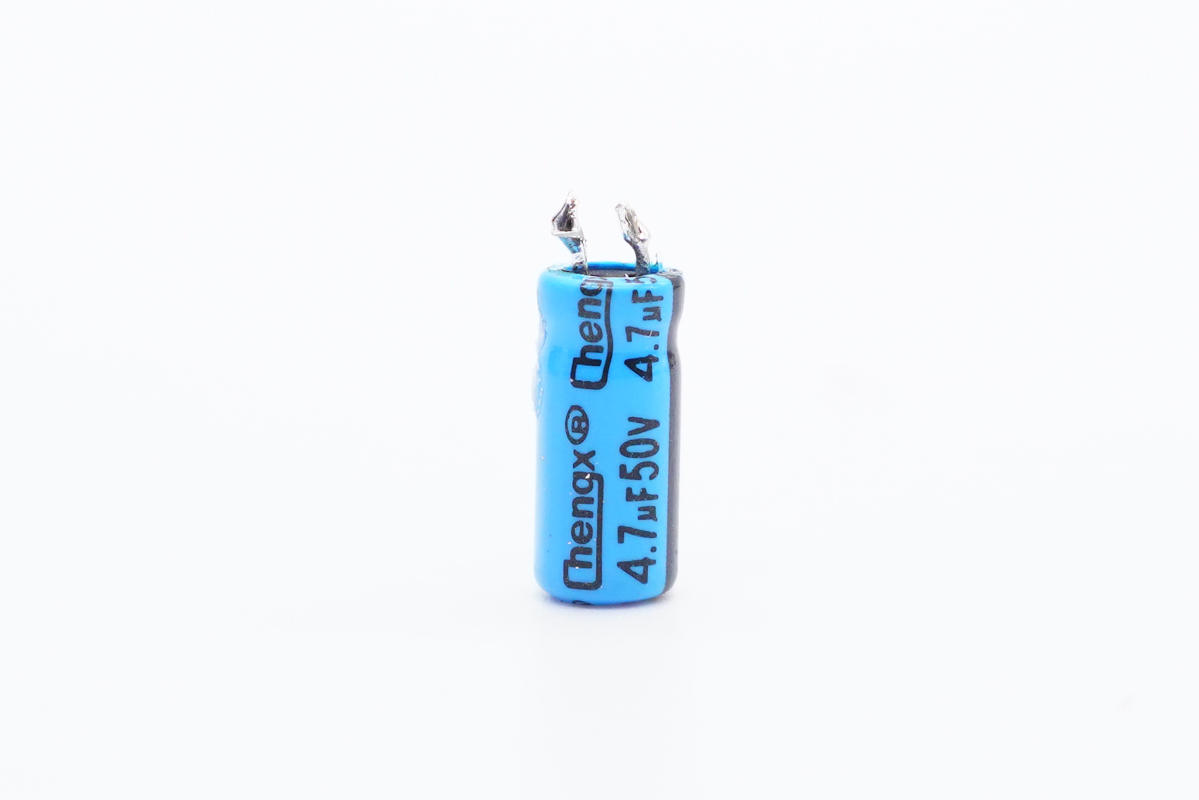

輸出濾波電解電容特寫，規格為50V 4.7μF。

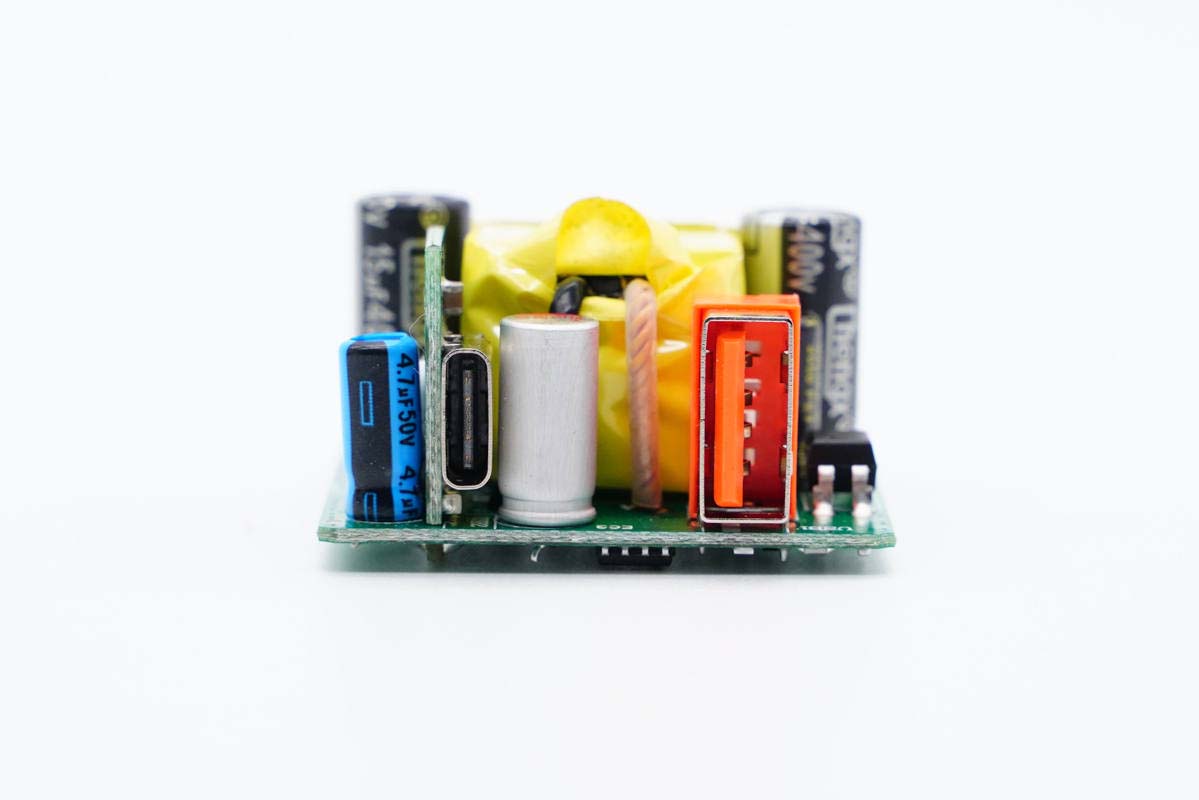

輸出端一覽，兩個母座之間有一顆固態電容。

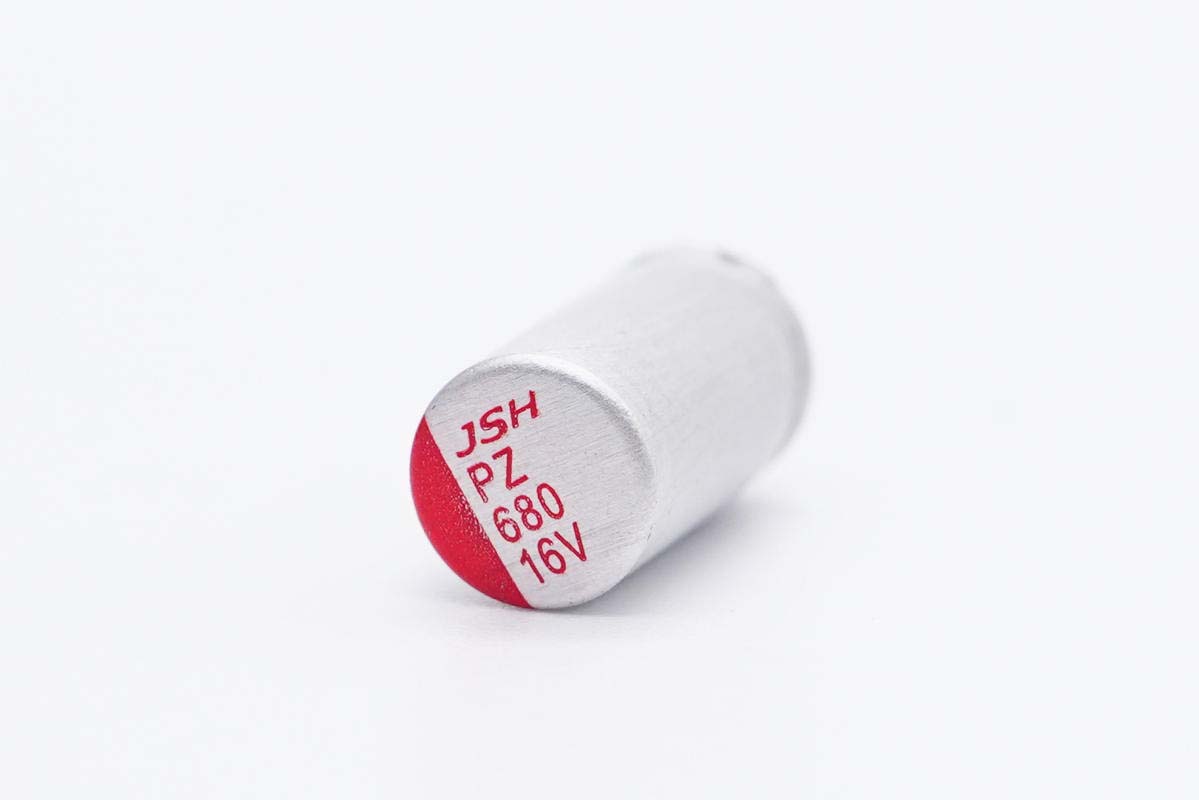

輸出濾波固態電容來自JSH益陽萬京源，規格為16V 680μF。

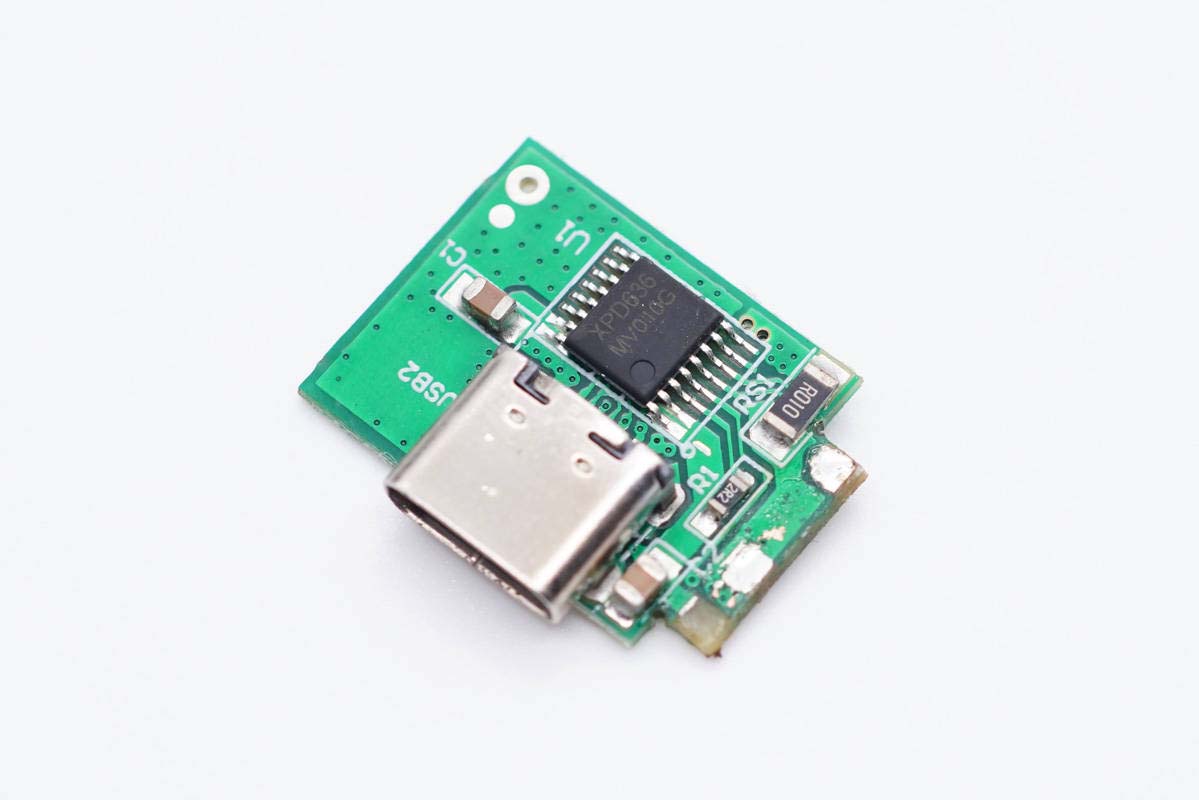

輸出端小板正面設有USB-C母座和協議芯片。

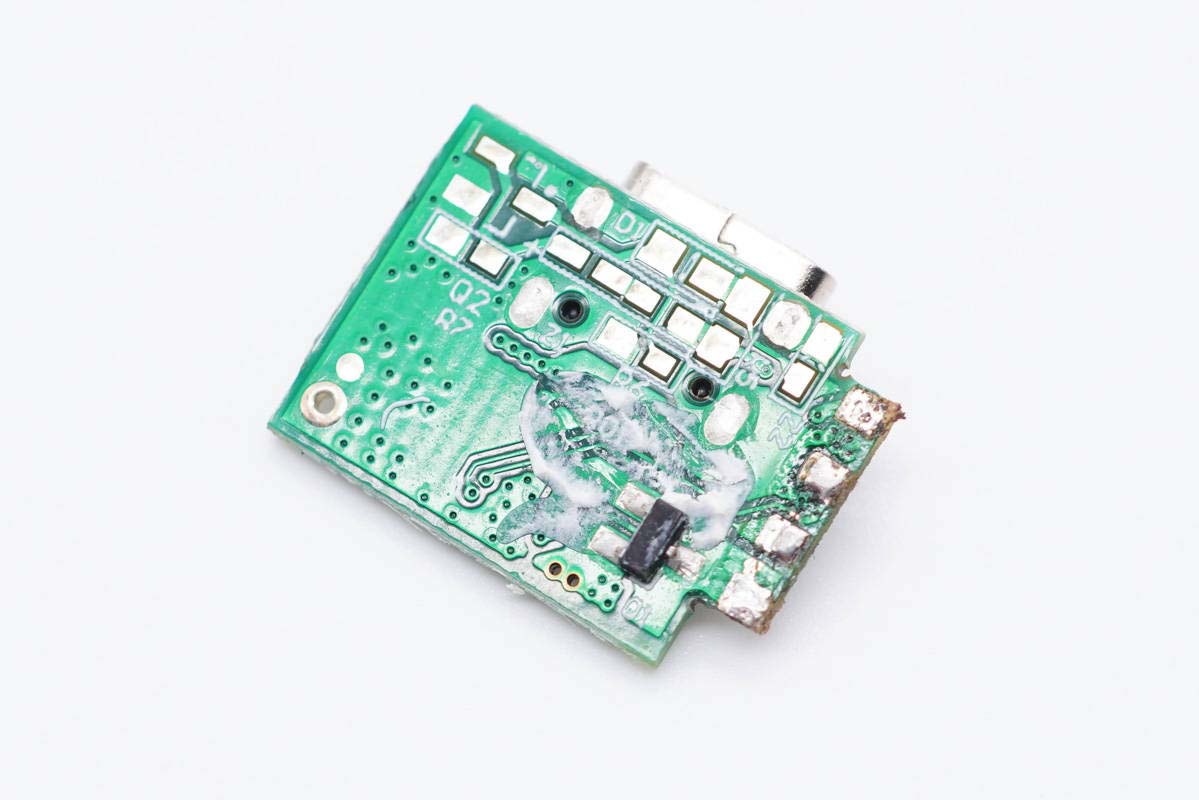

小板另一面一覽。

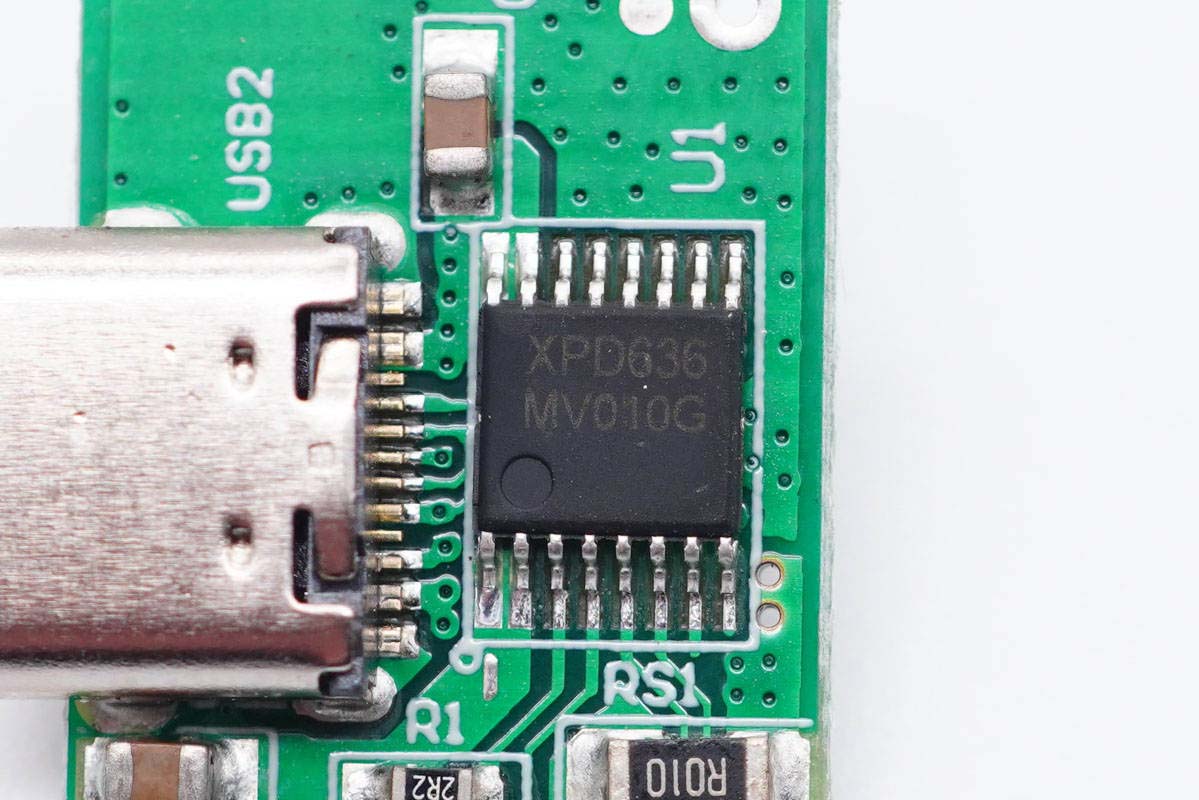

協議芯片采用云矽半導體XPD636，采用TSSOP16封裝，支持C+A雙USB端口應用，并且單口獨立工作時皆支持全協議快充；其Type-C口應用與XPD618一樣，無需外圍元器件，可輕松通過USB PD 3.0認證（TID號1505）。

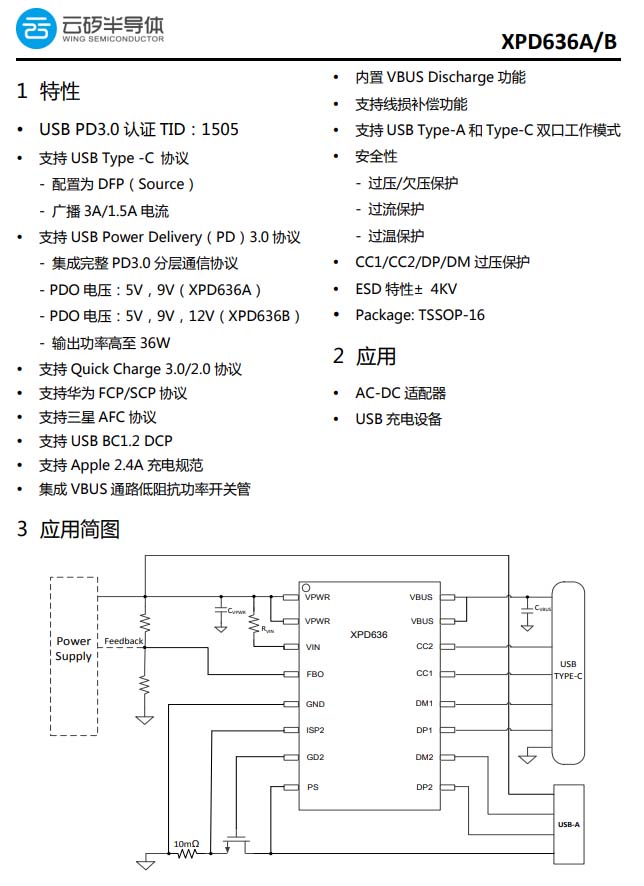

云矽半導體XPD636資料信息。

充電頭網拆解了解到，云矽半導體XPD636已被Gaston gerin帶USB快充86面板、air-J 18W 1A1C快充充電器等產品使用，此外XPD系列快充協議芯片還被聯想、傲基、倍思、海陸通、奧?？?/a>、樂奇領先等多個品牌的數十款產品采用。抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

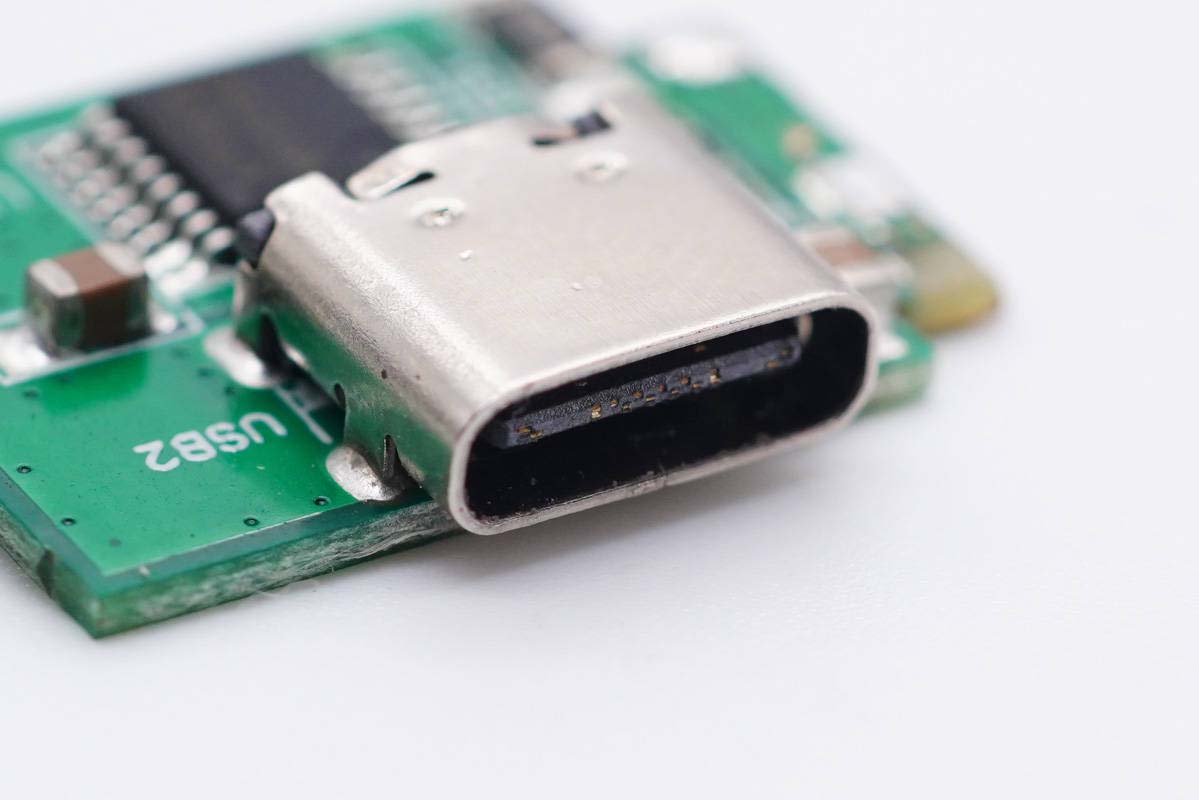

USB-C母座特寫，過孔焊接。

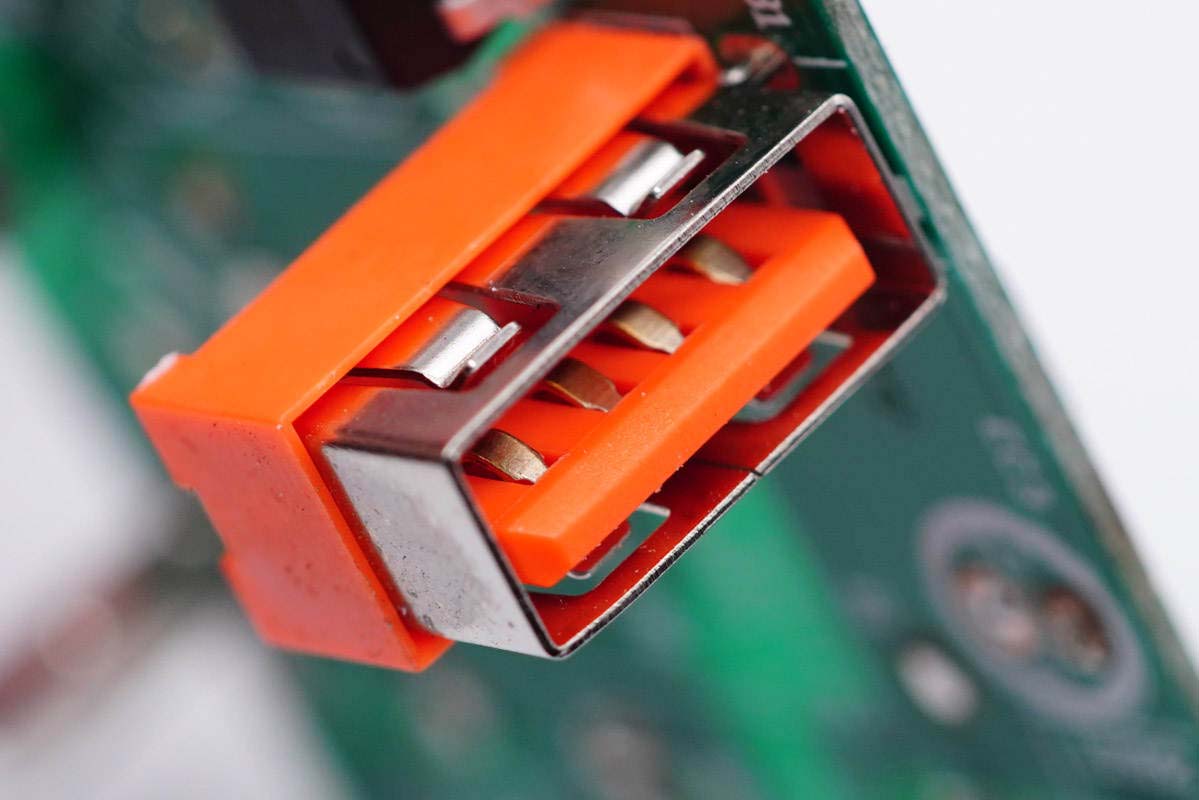

USB-A母座特寫，垂直焊接在主板上。

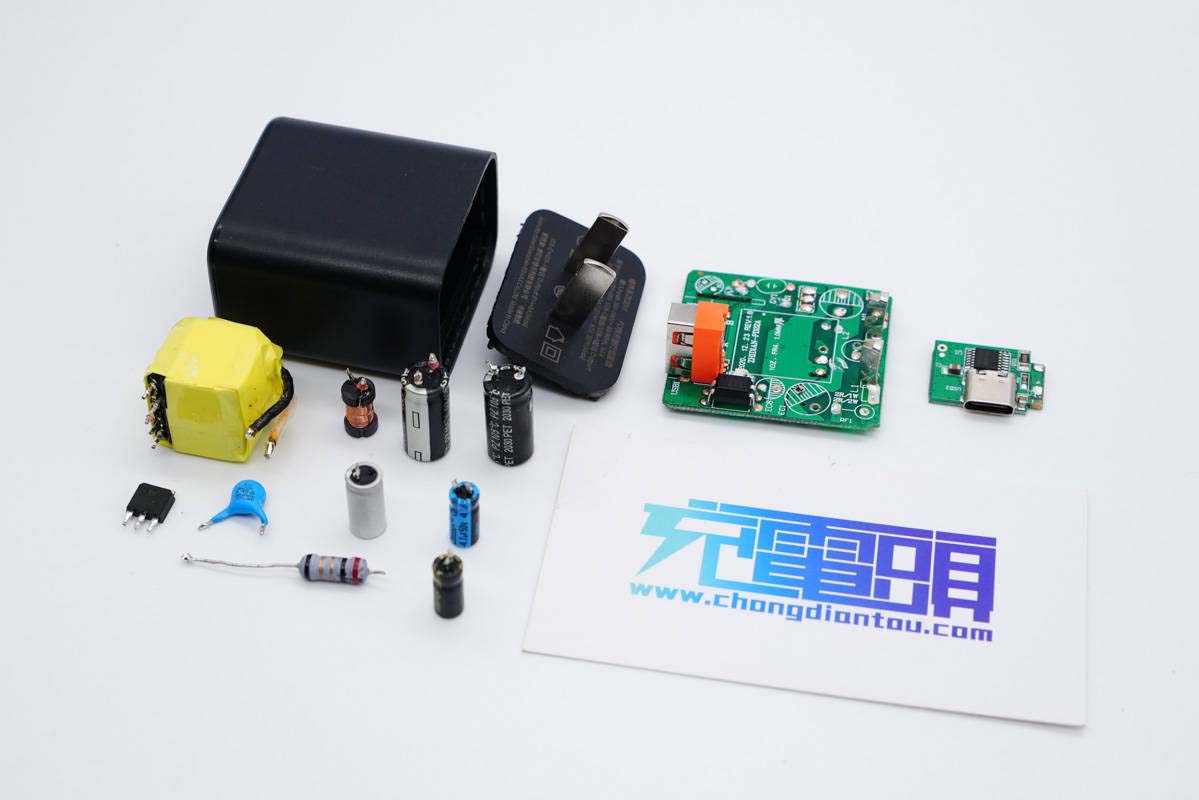

全部拆解完畢，來張全家福。

充電頭網拆解總結

REMAX這款充電器采用PC材質黑色外殼，表面啞光，配備固定插腳和1A1C接口。性能上支持Apple 2.4A、QC、AFC、FCP、PD等協議，具備5V3A、9V2.5A、12V1.5A三組電壓檔位，滿足手機快充不是問題。另外產品在百億補貼和官方補貼的加持下，僅需26.6元，可以說非常的具有性價比。

充電頭網通過拆解了解到，充電器變壓器打膠加固，輸出端設有協議小板。開關電源由德普微DP2291主控芯片搭配深愛半導體高壓MOS以及茂睿芯MK91736同步整流芯片組成，輸出協議芯片采用云矽半導體XPD636，控制1A1C接口輸出。采用承興電解電容以及益陽萬京源固態電容進行輸入輸出濾波。
