最近充電頭網拿到了CYSPO一款三合一無線充電器，該產品由將果科技（深圳）有限公司設計，主體機身殼采用鋁合金材質，通體黑色很有氣質。這款產品同時集成了手機、耳機和手表無線充電器三個功能，可滿足蘋果全家桶同時充電需求，最大功率10W。下面充電頭網就對這款產品進行詳細拆解，看看其設計做工如何。

一、CYSPO三合一無線充電器外觀

? ? ? ? ? ? ?

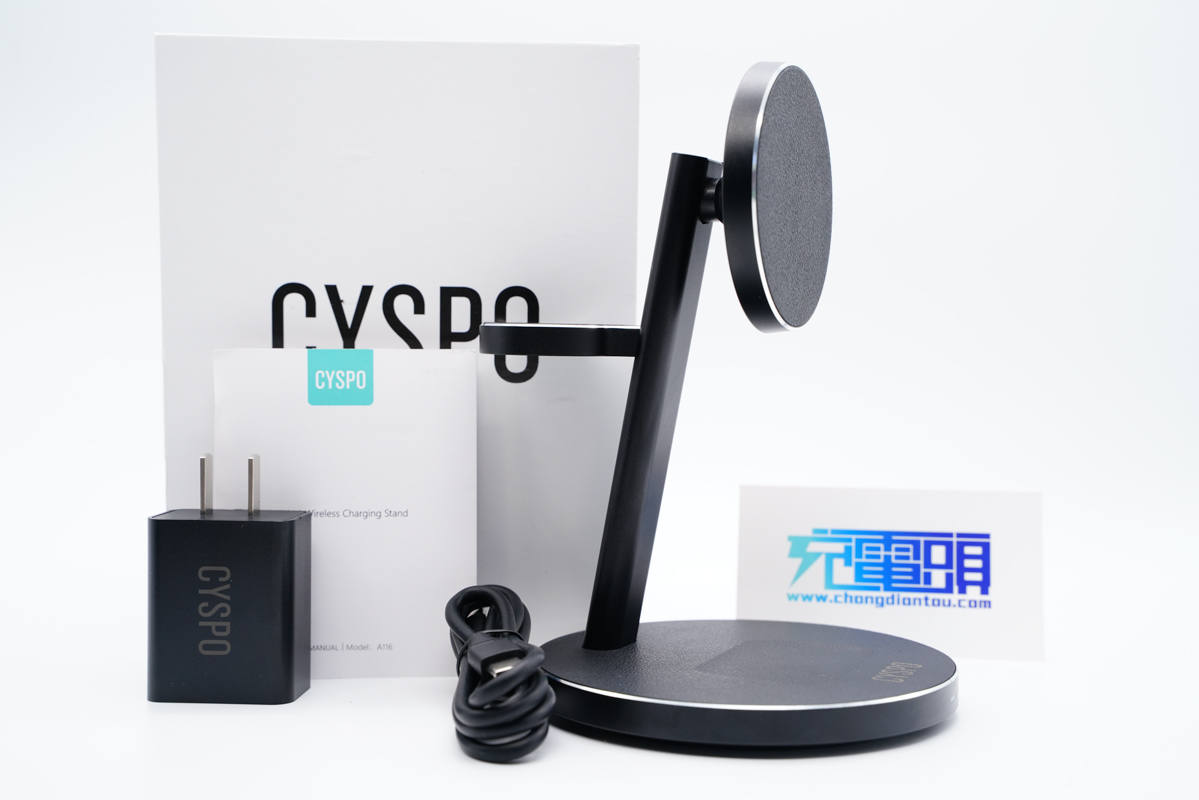

包裝盒內含無線充、充電器、數據線和使用說明書。

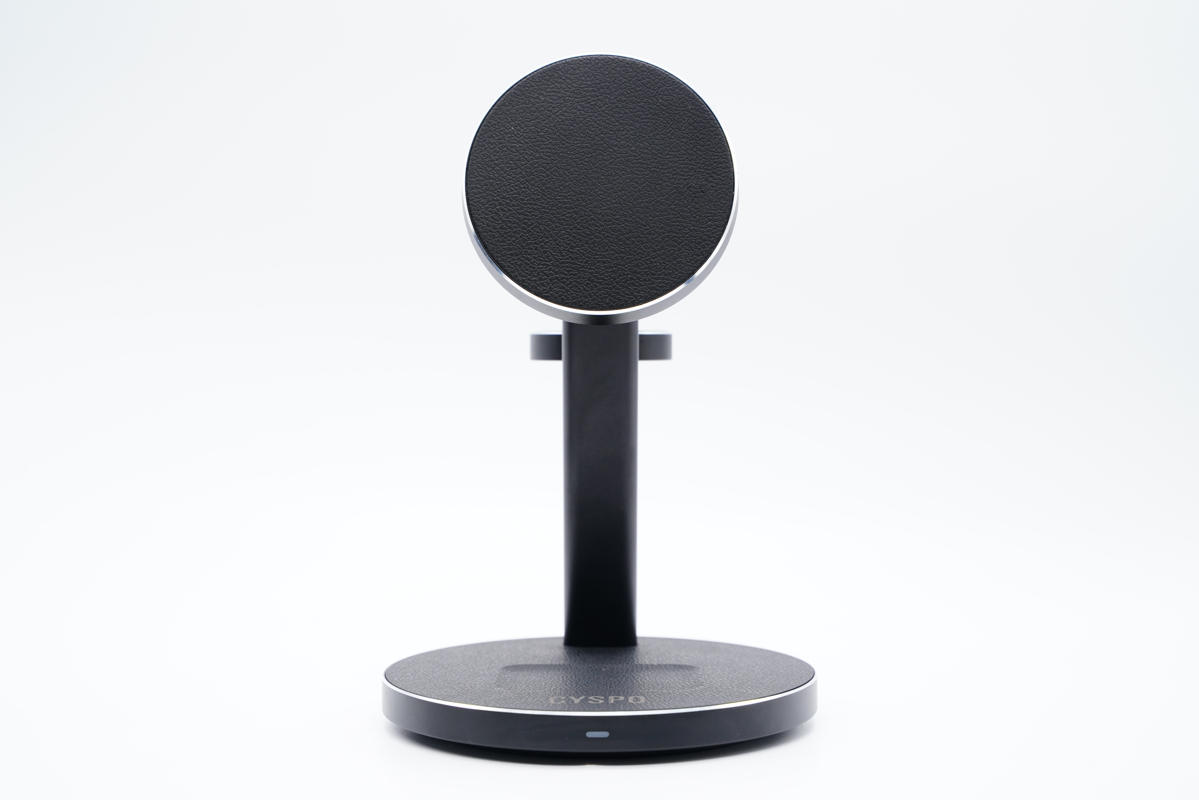

這款無線充主體采用鋁合金材質打造，拿在手上比較有分量，金屬殼表面噴砂處理，十分光滑且金屬質感十足，兩個無線充電板以及底盤正面均采用塑料外殼，產品整體設計風格極簡。

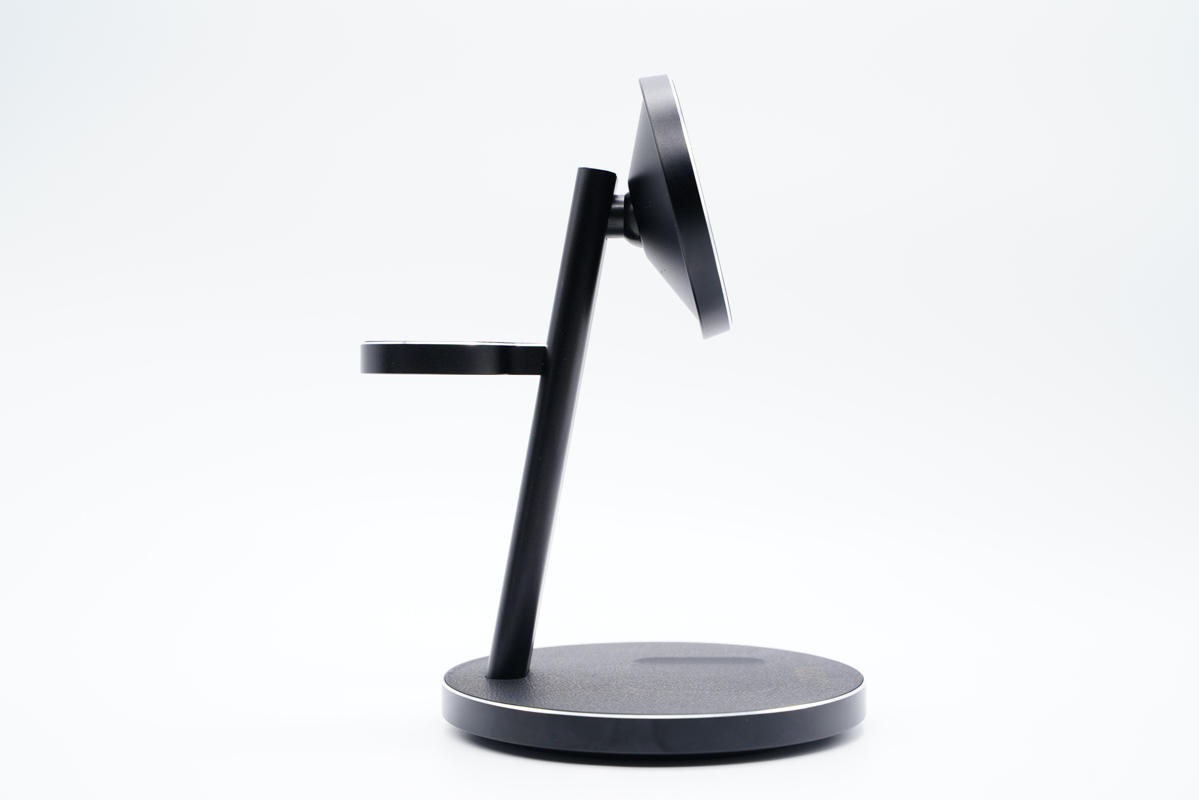

側面看去，支撐桿傾斜設計，并連接有手機和耳機無線充電板。

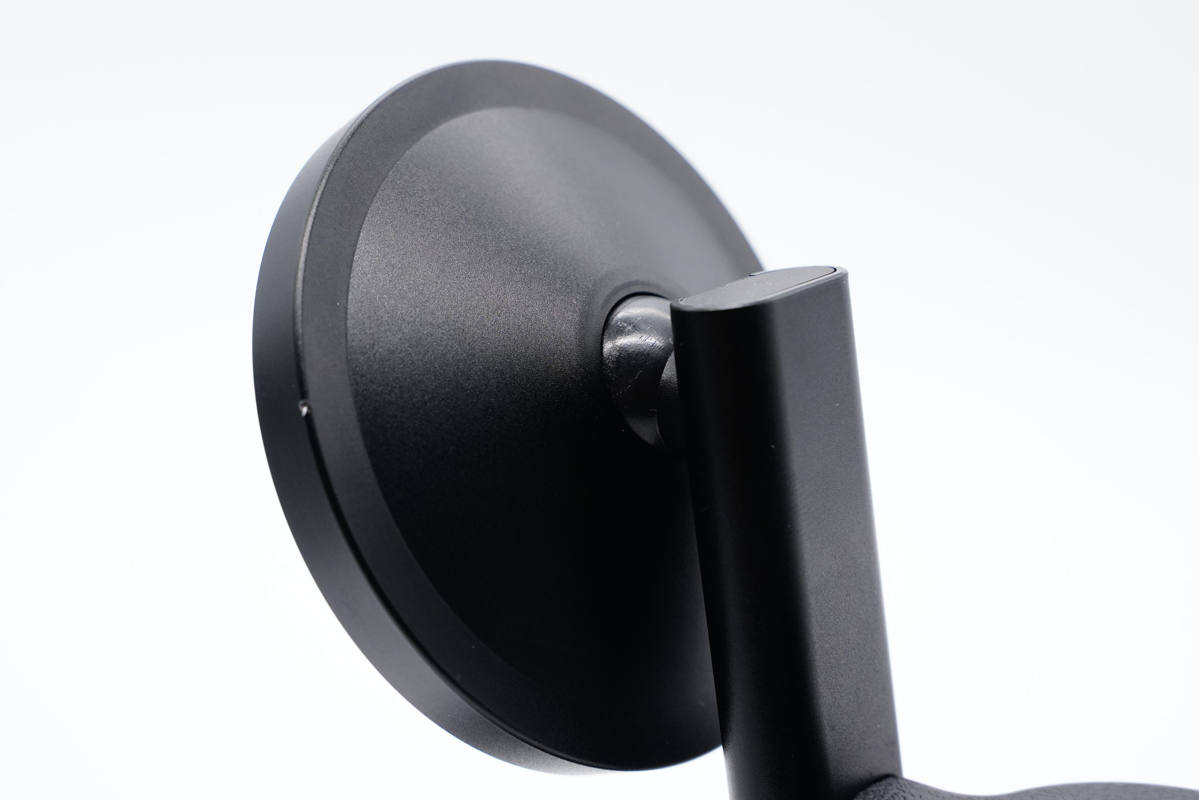

其中無線充電板背面設有球體轉軸，可上下方向調整角度，提升用戶邊充邊用體驗。

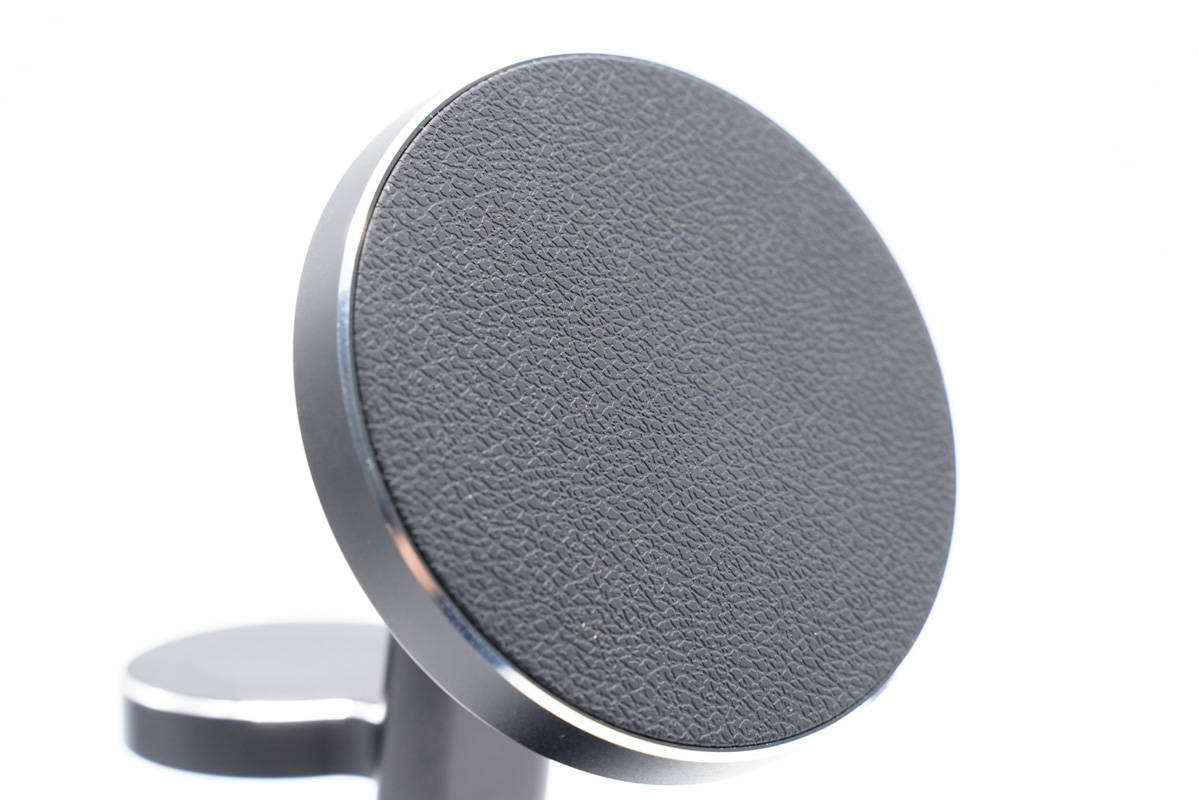

無線充電板正面特寫，邊緣銀色倒角設計，塑料殼表面咬花工藝處理。

充電板磁吸式設計，可吸附iPhone 12懸空進行無線充電，且橫豎擺放都行，方便邊充邊刷劇。

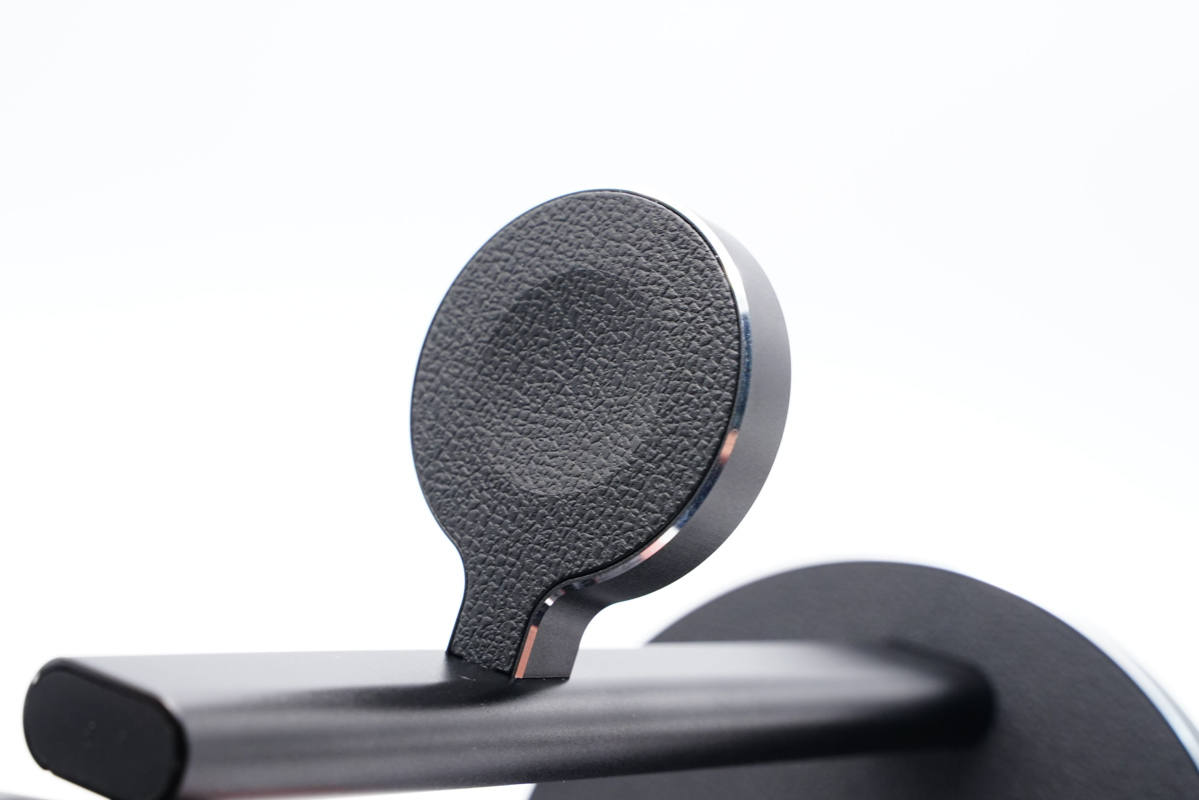

手表無線充電板特寫，一樣的設計，中心內凹。

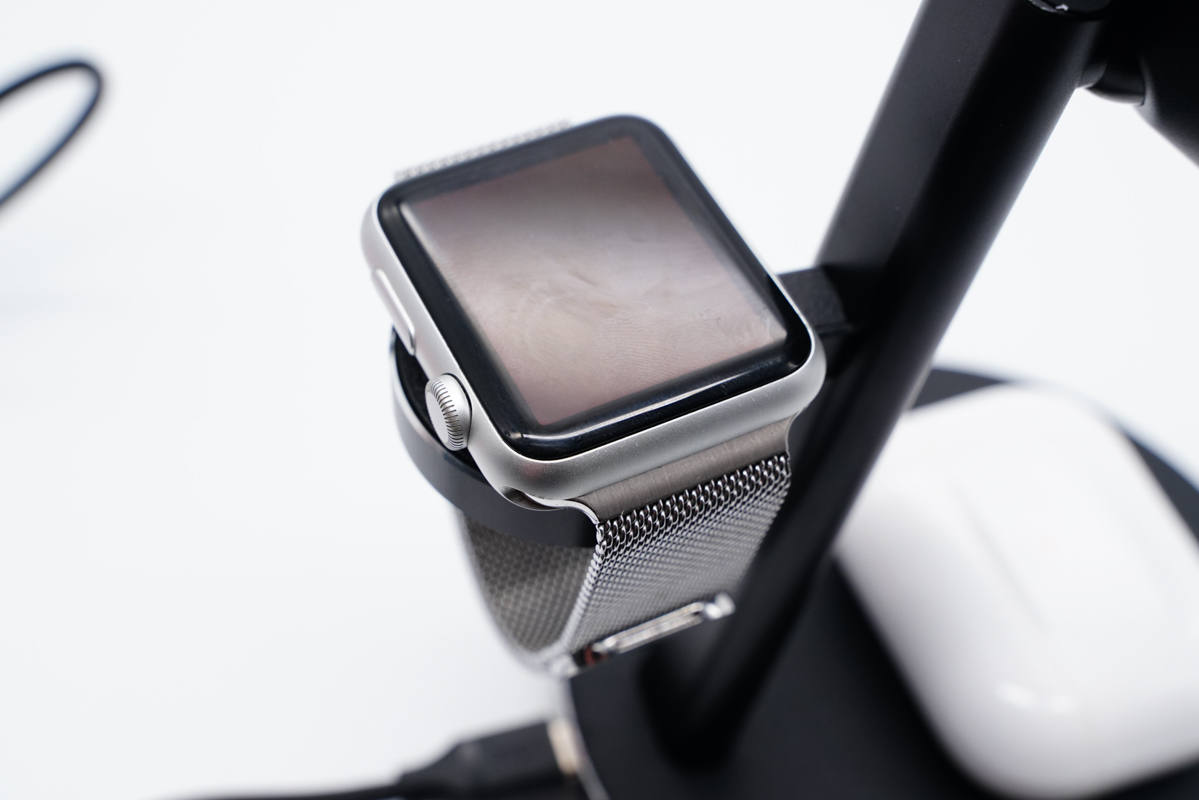

手表無線充電場景特寫。

底盤塑料板上印有CYSPO品牌，中間耳機無線充區域內凹設計。

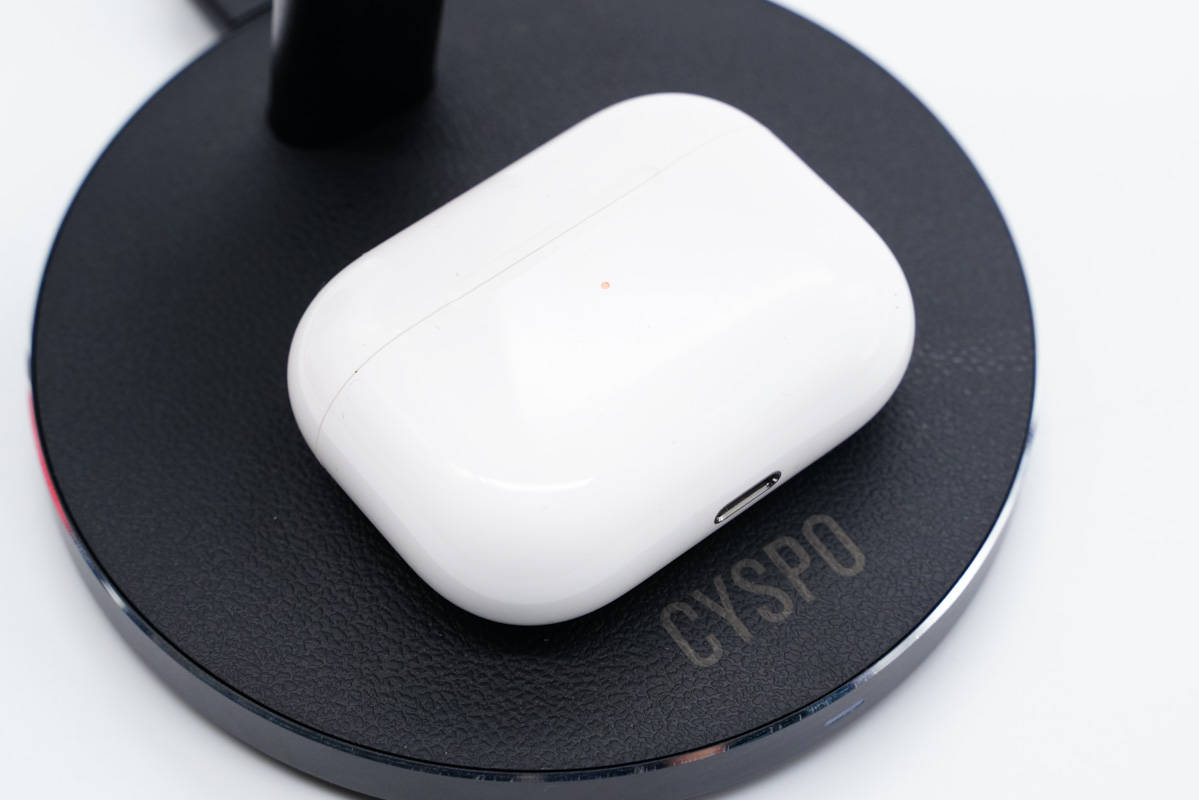

耳機盒放置在內凹槽區域即可進行無線充電，且很穩定。

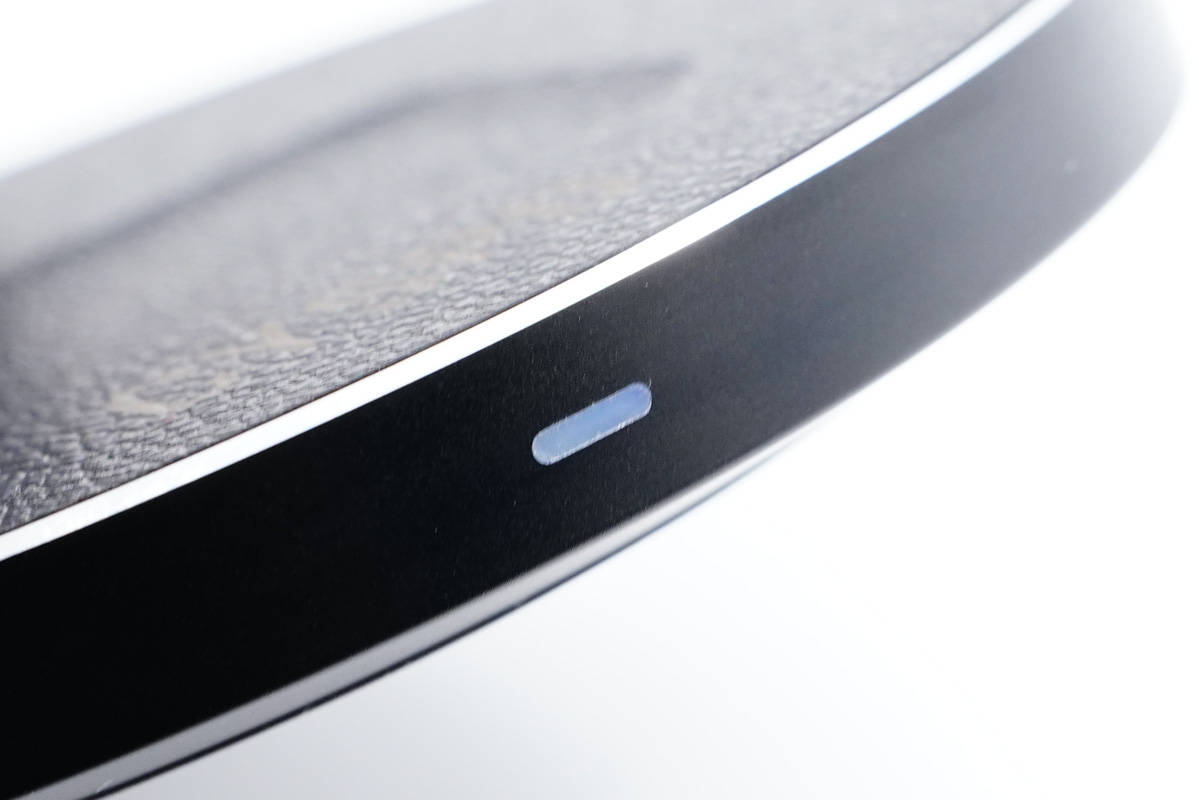

底盤前端設有LED指示燈，工作時亮藍光。

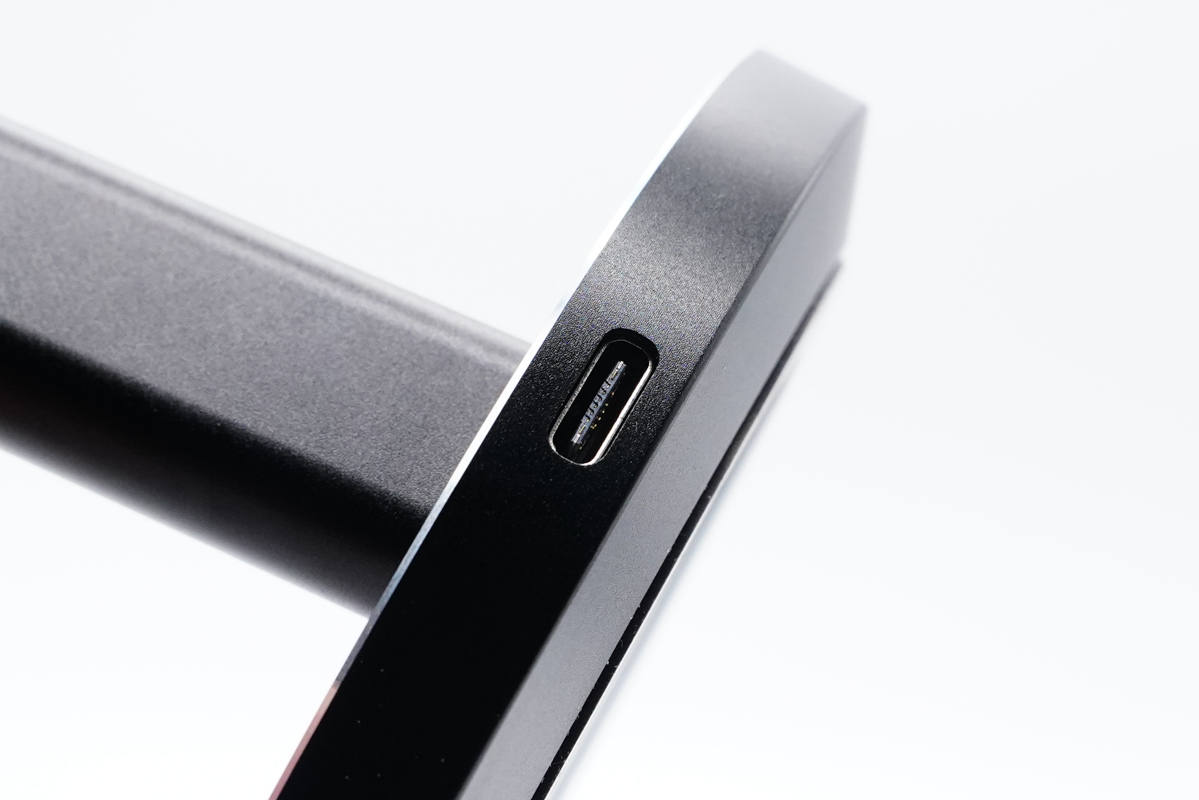

后端設有一個USB-C接口，黑色膠芯不露銅。

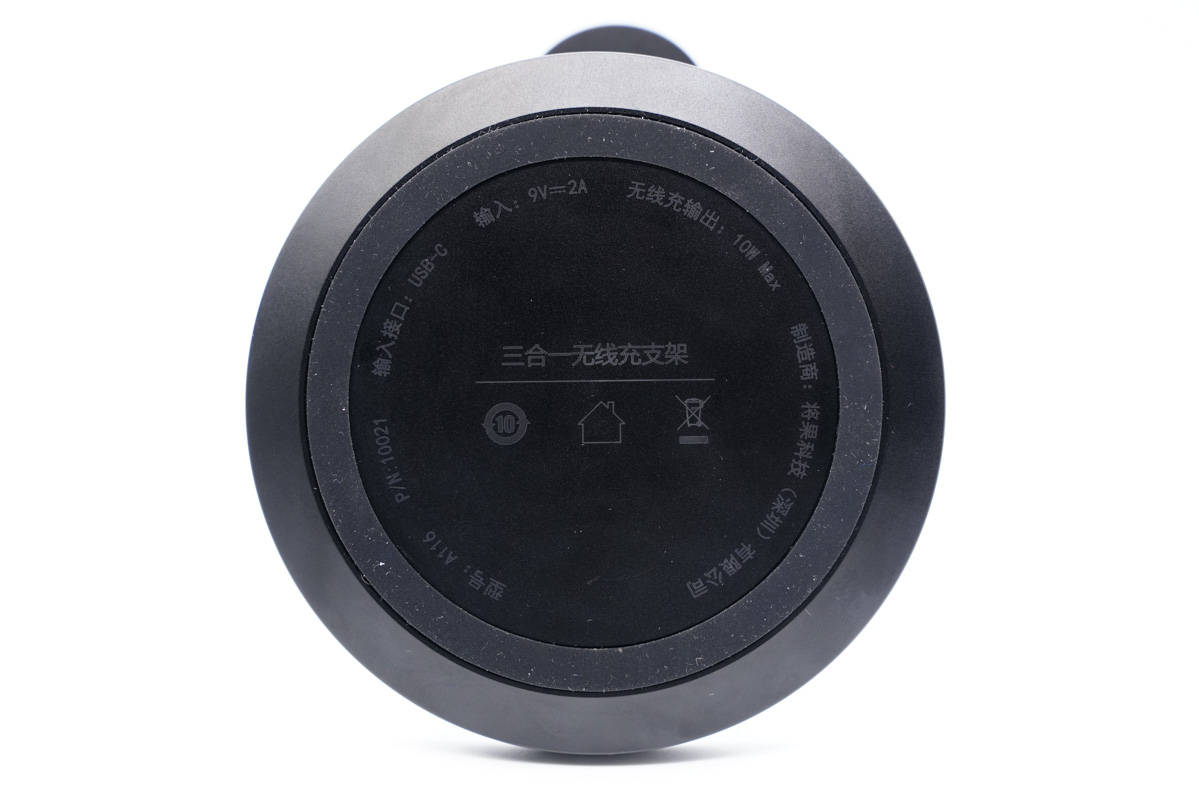

底部貼有防滑膠圈，并鐳雕無線充參數信息

型號：A116

輸入：9V2A

輸出：10W Max

制造商：將果科技（深圳）有限公司

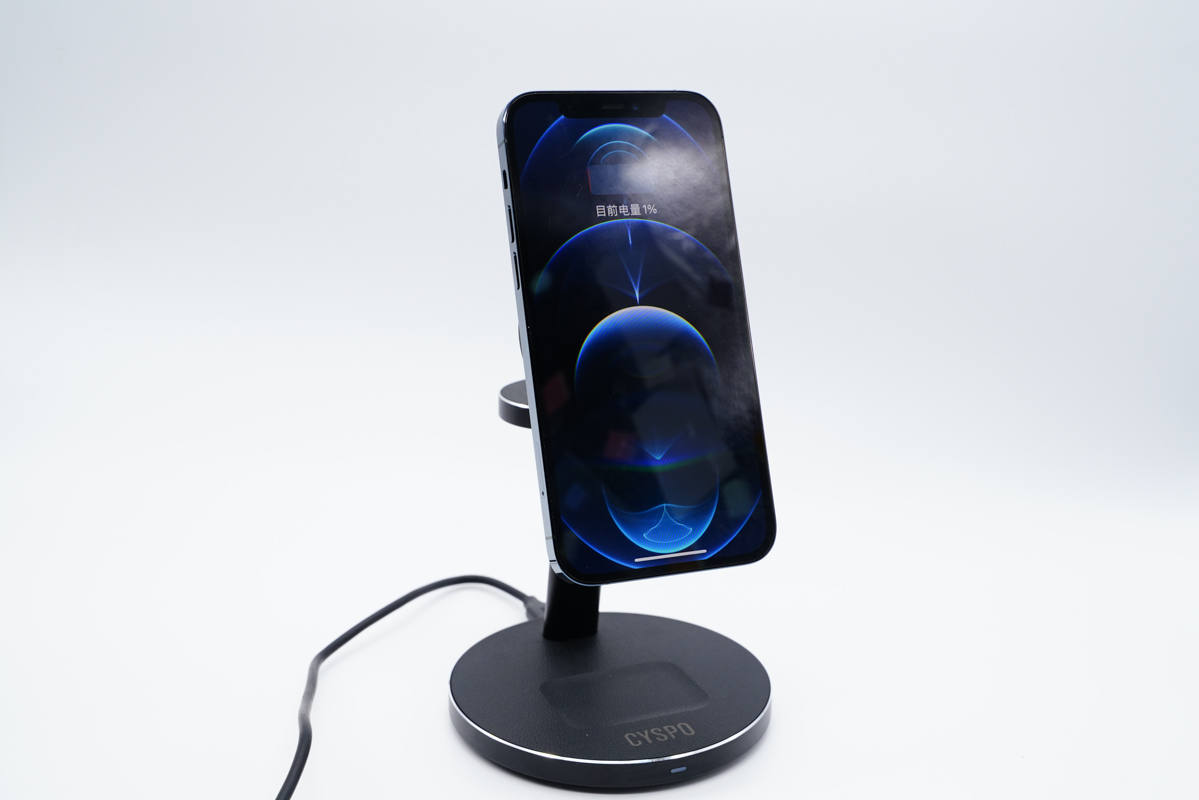

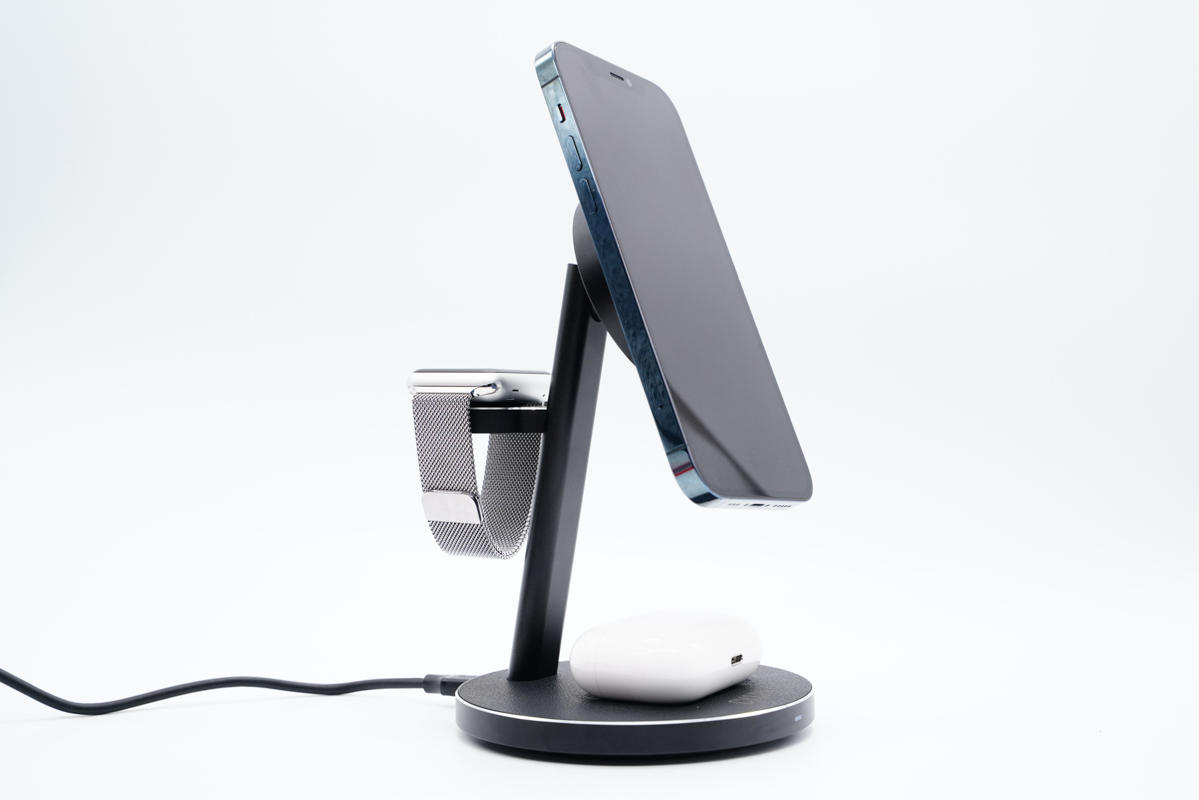

這款無線充實際使用場景一覽。

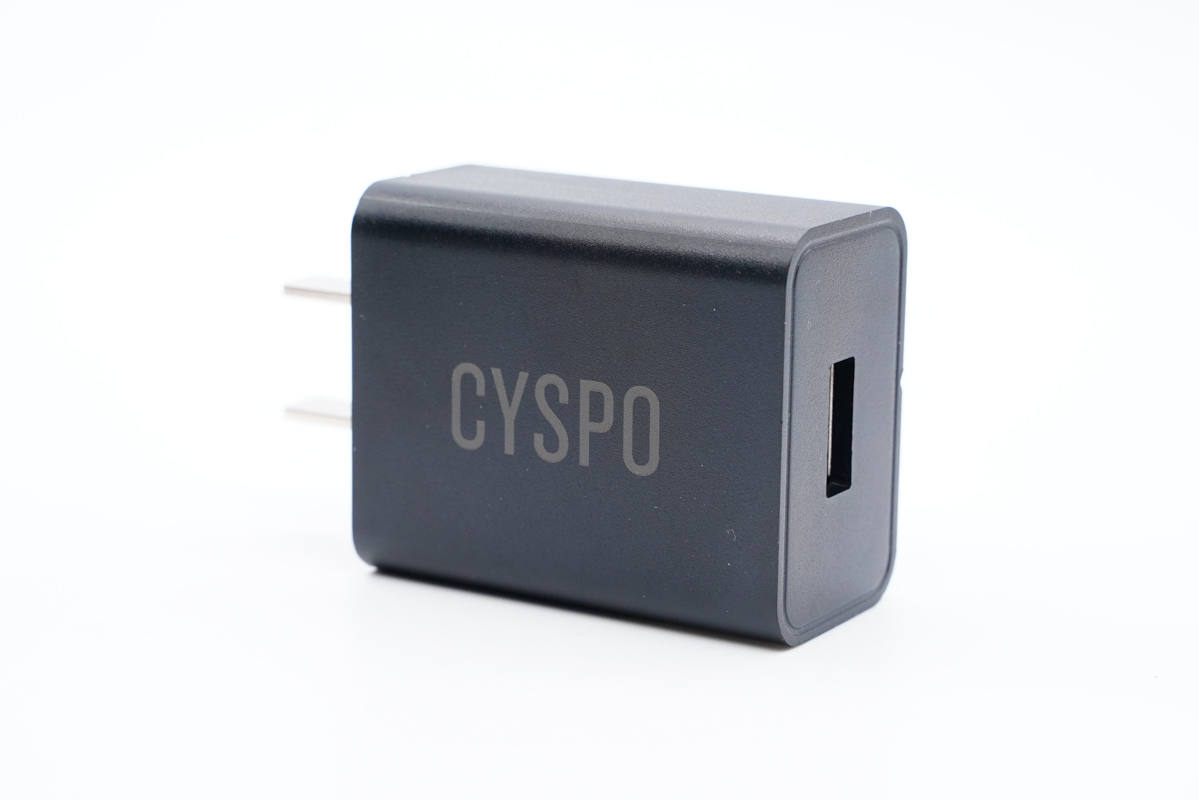

附帶的充電器采用直板造型設計，機身上有CYSPO品牌，支持9V2A和12V1.5A快充輸出，兼容QC2.0/3.0、AFC、FCP快充協議，此外充電器已經通過了CCC認證。

二、CYSPO三合一無線充電器拆解

? ? ? ? ? ? ?

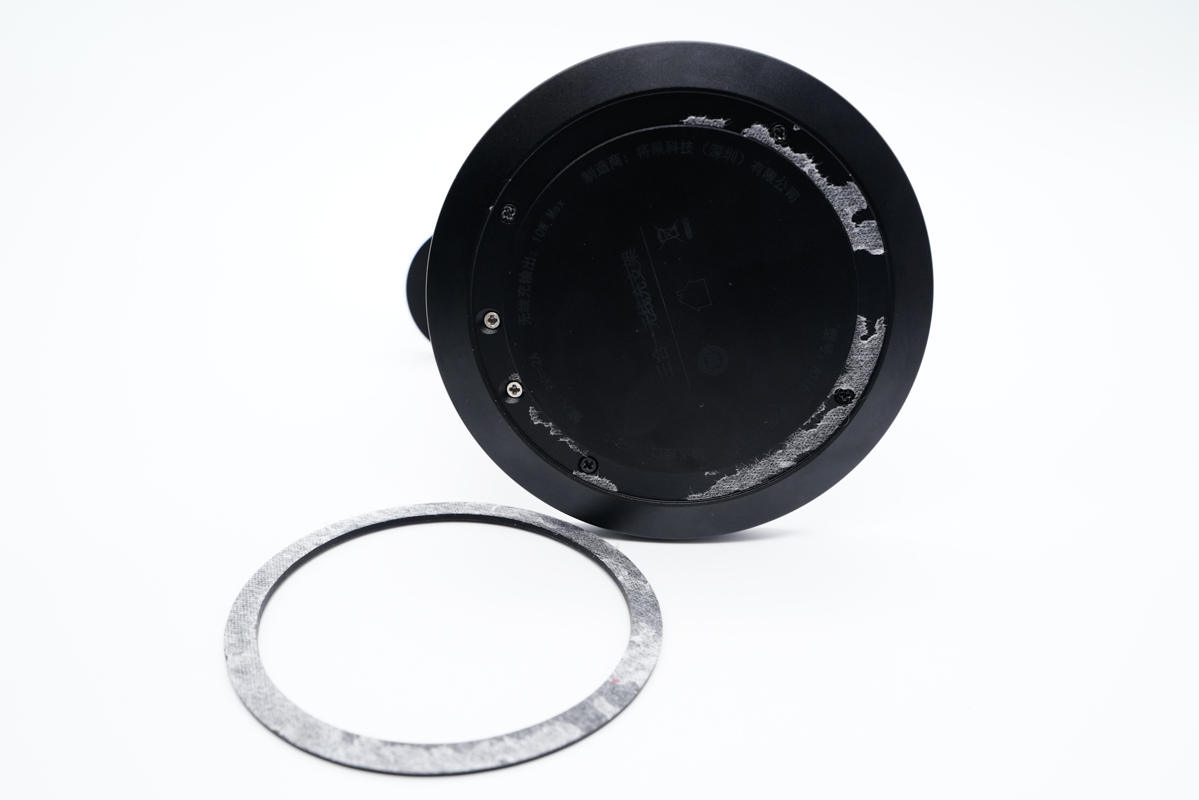

將防滑膠圈撕下，里面有封裝底盤和固定支撐桿的螺絲。

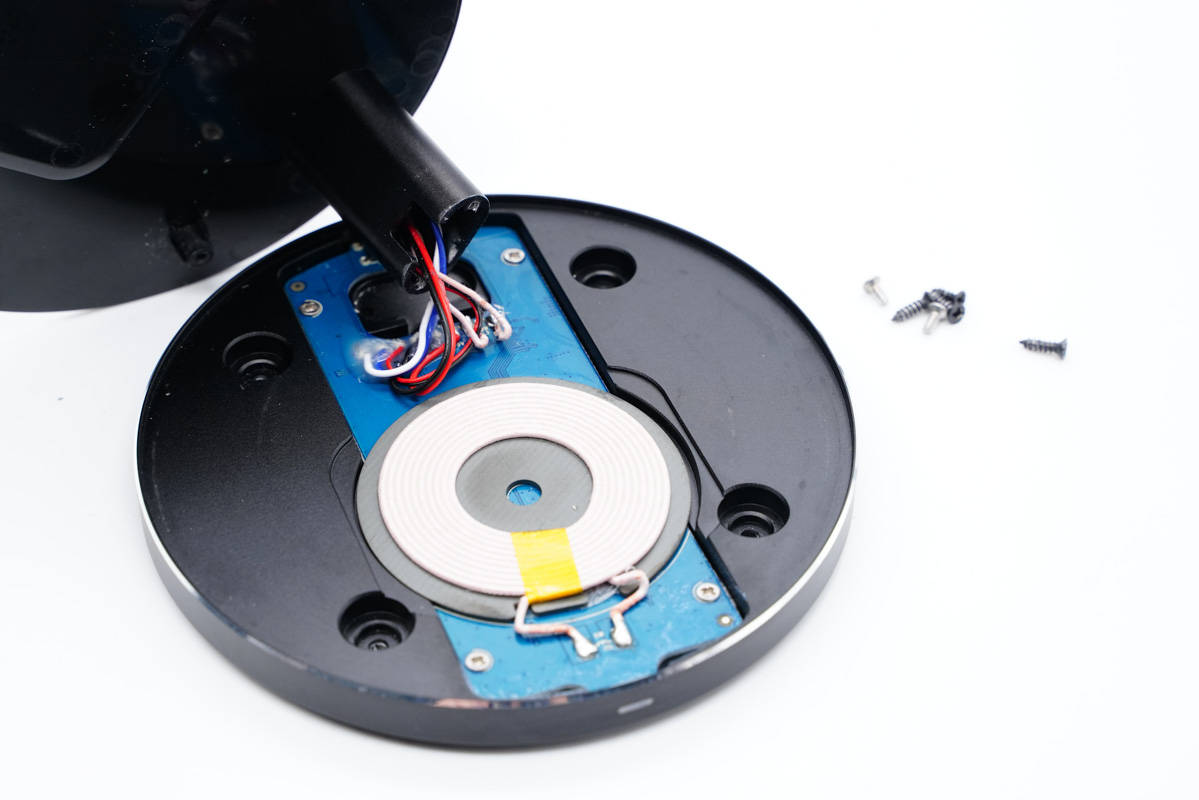

拆掉底部所有螺絲即可將底盤打開以及支撐桿拆下，底盤內部PCB板使用螺絲固定。

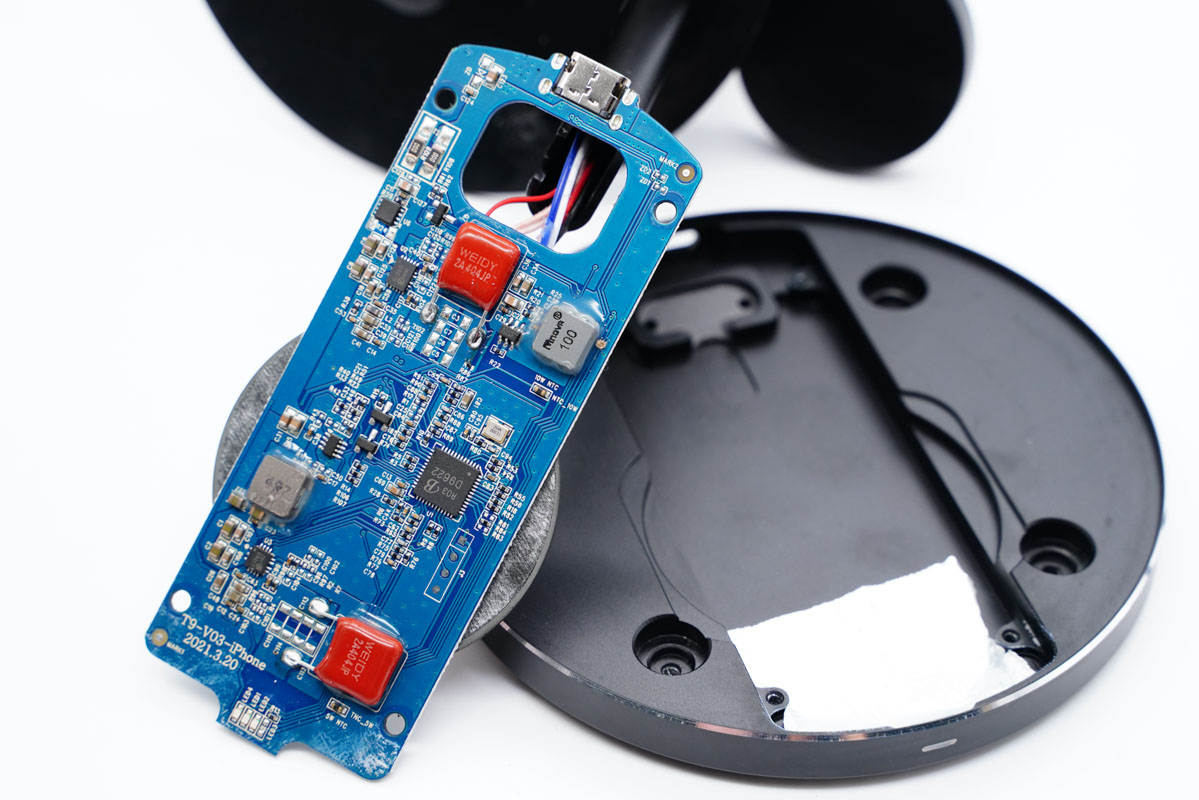

拆掉螺絲取出PCB板。

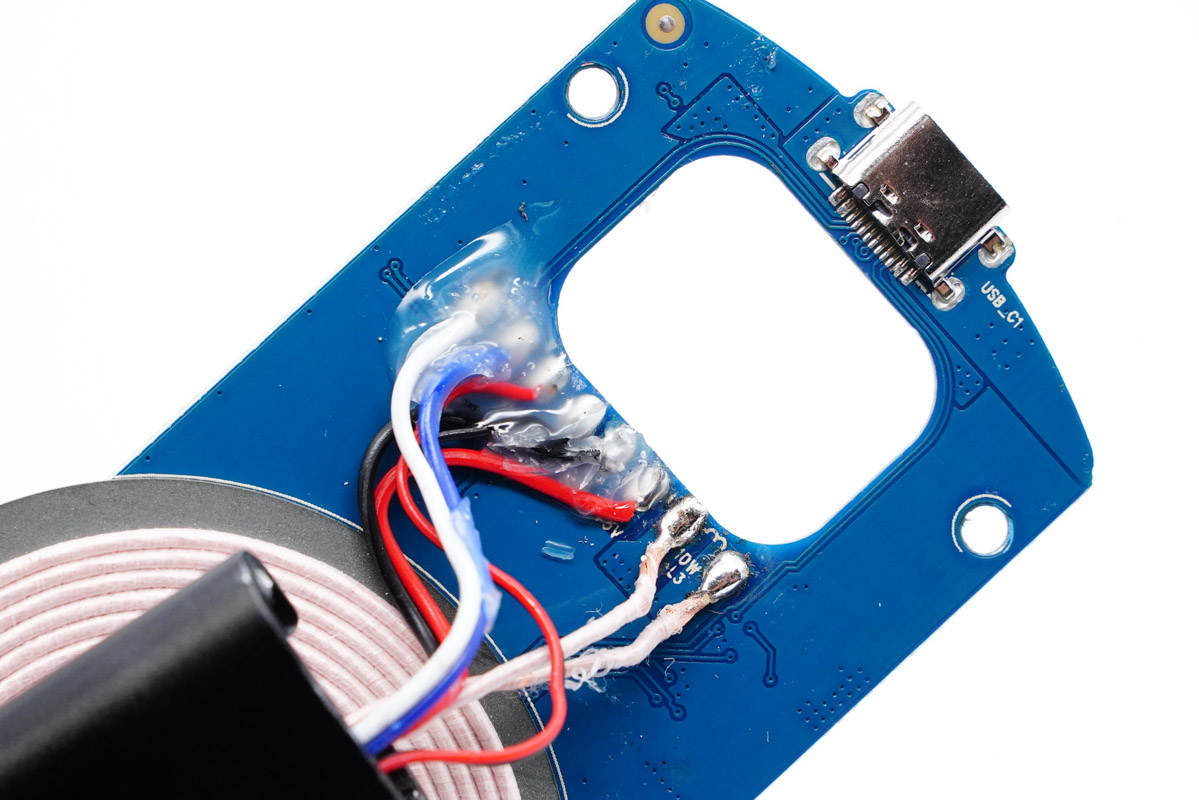

連接導線注塑加固。

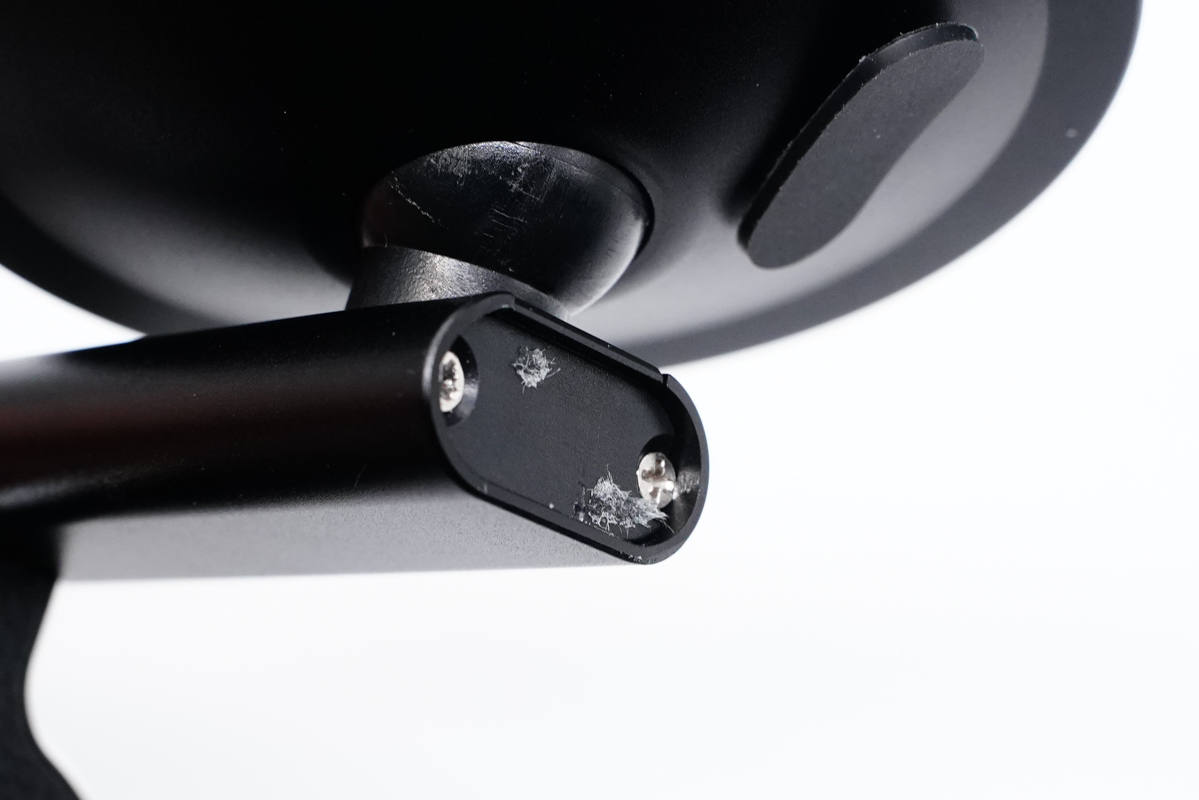

支撐桿內塞有一個塑料插條，使用螺絲固定。手機、手表支撐板模塊即通過螺絲和塑料插條進行固定。

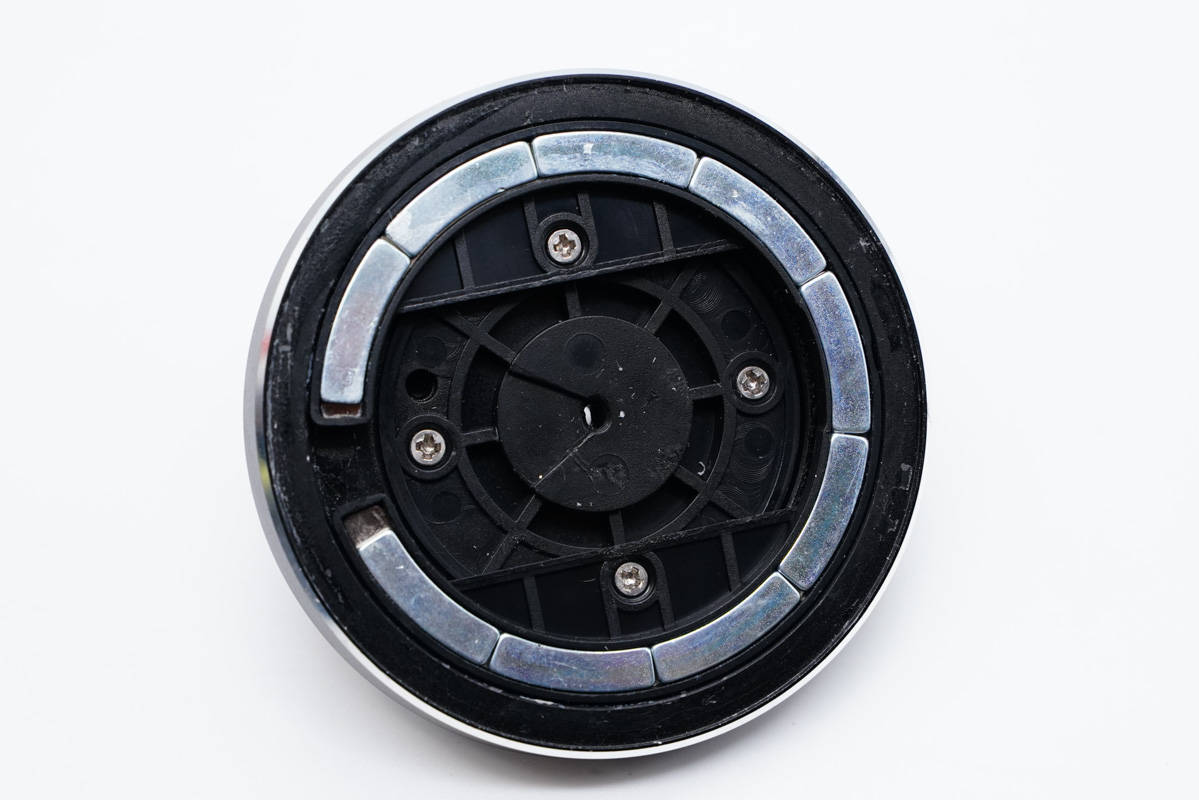

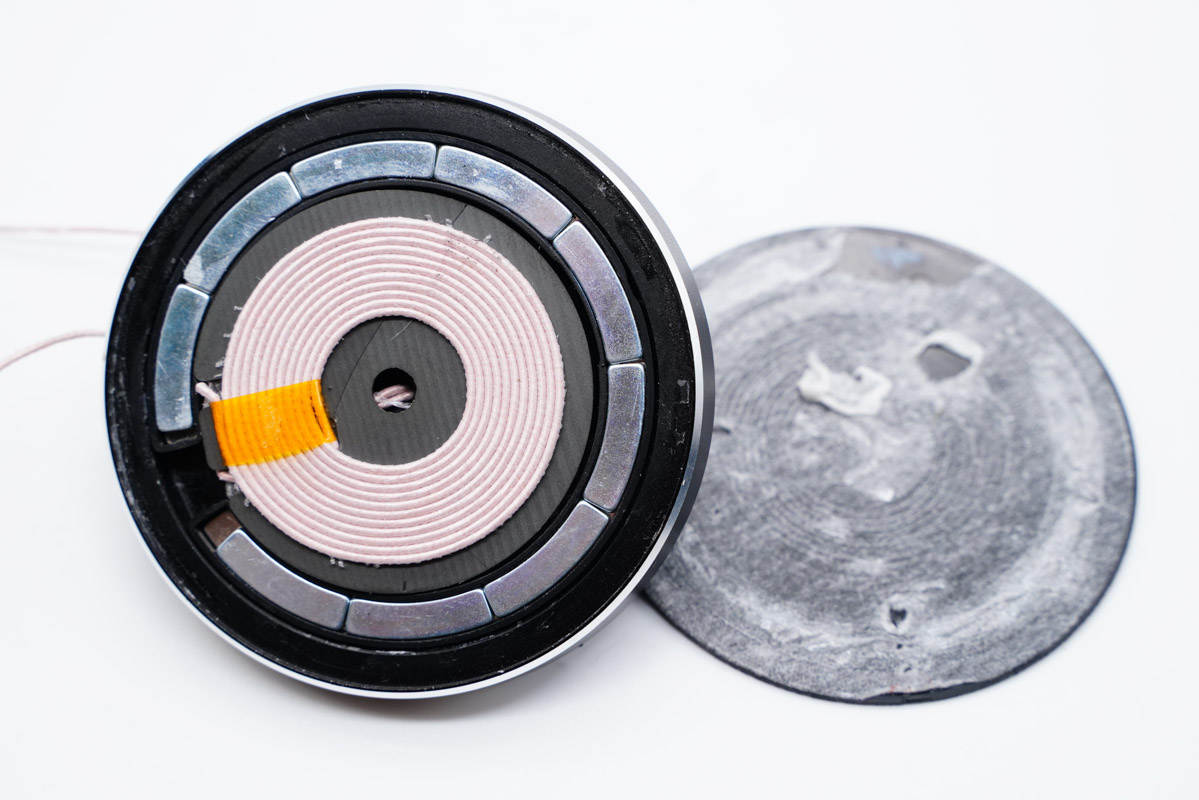

手機無線充電板拆開，中心放置無線充電線圈，外圍是9顆小磁鐵。

小磁鐵嵌在塑料槽內，塑料使用螺絲固定。

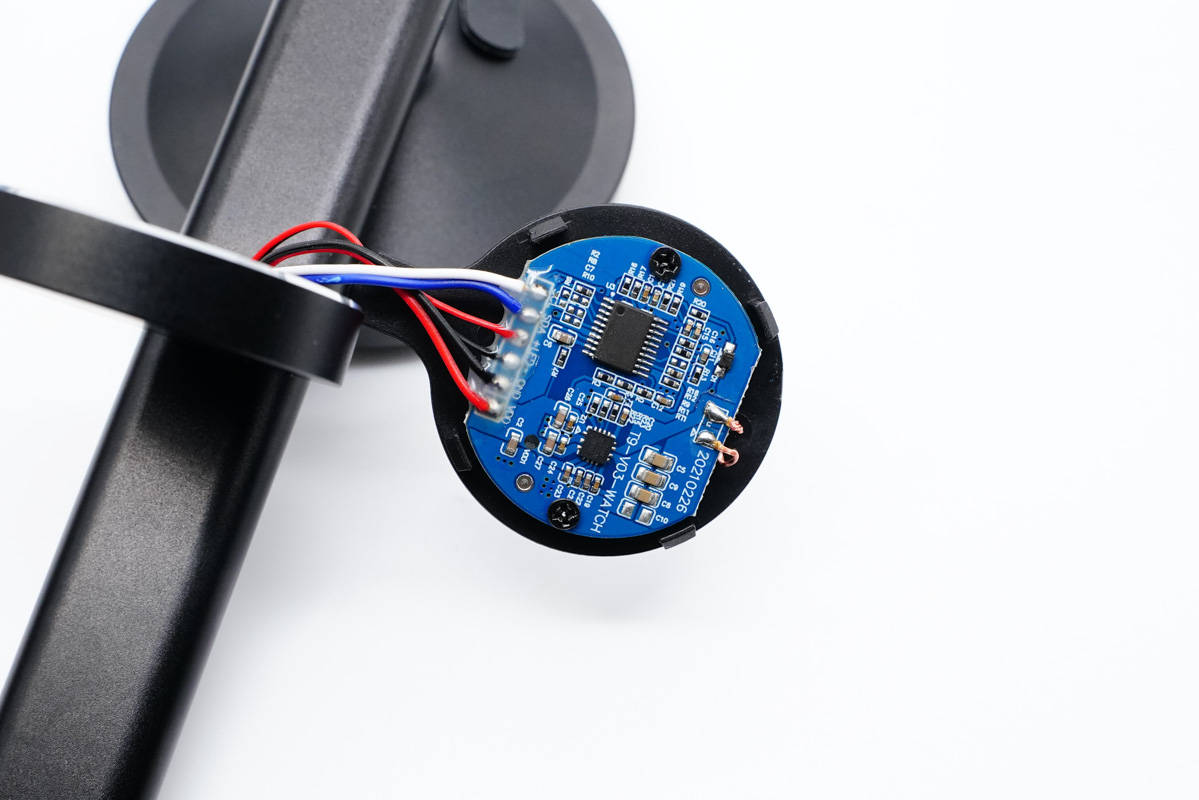

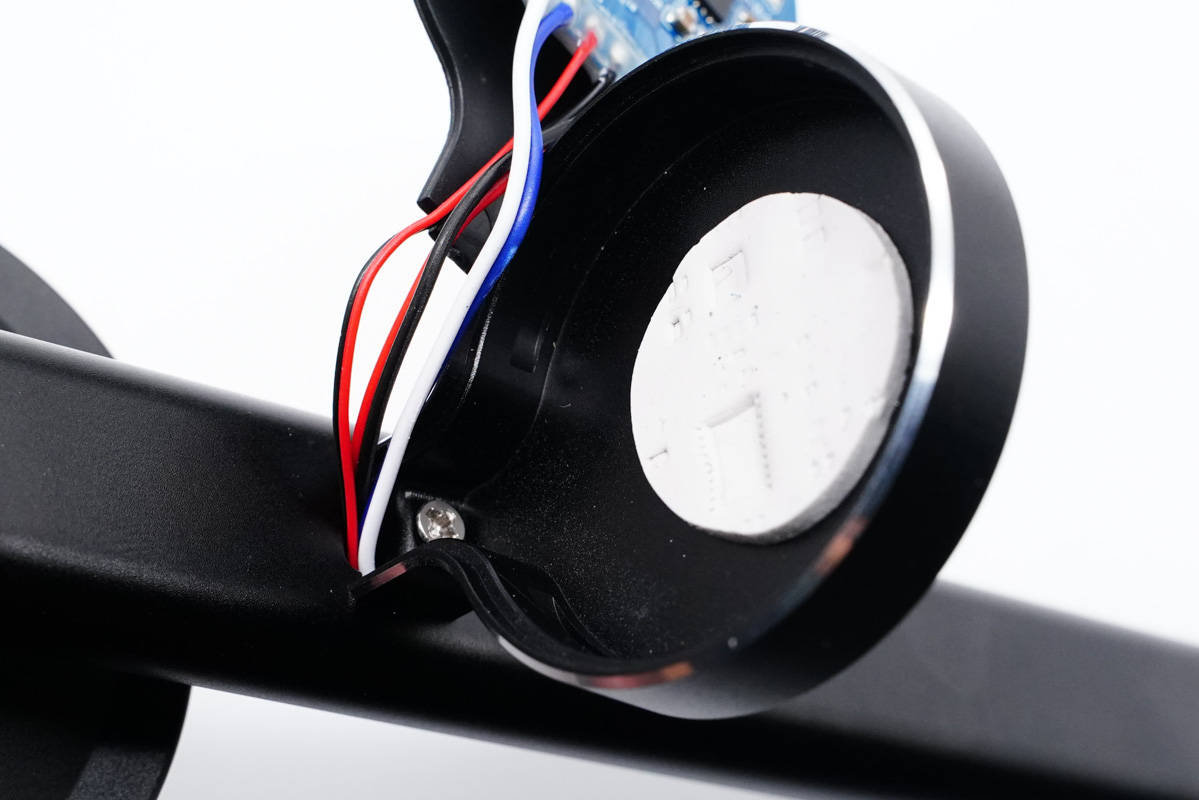

將手表無線充電板也拆開，電路板與機身外殼之間貼有白色導熱墊。

PCB板使用螺絲固定在塑料板上，導線注塑加固，塑料板邊緣設有封裝卡扣。

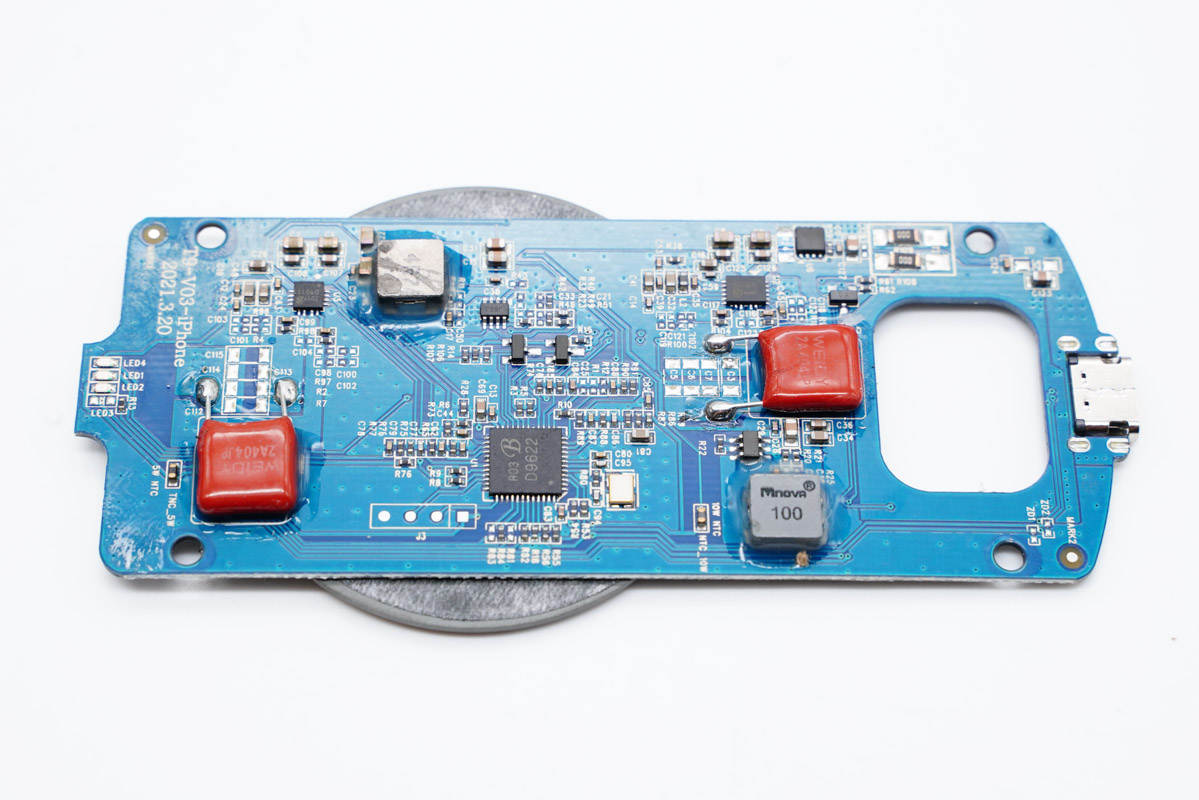

電路板上有兩路無線充電電路，分別用于手機和耳機充電，對應的有兩路獨立的熱敏電阻檢測溫升。

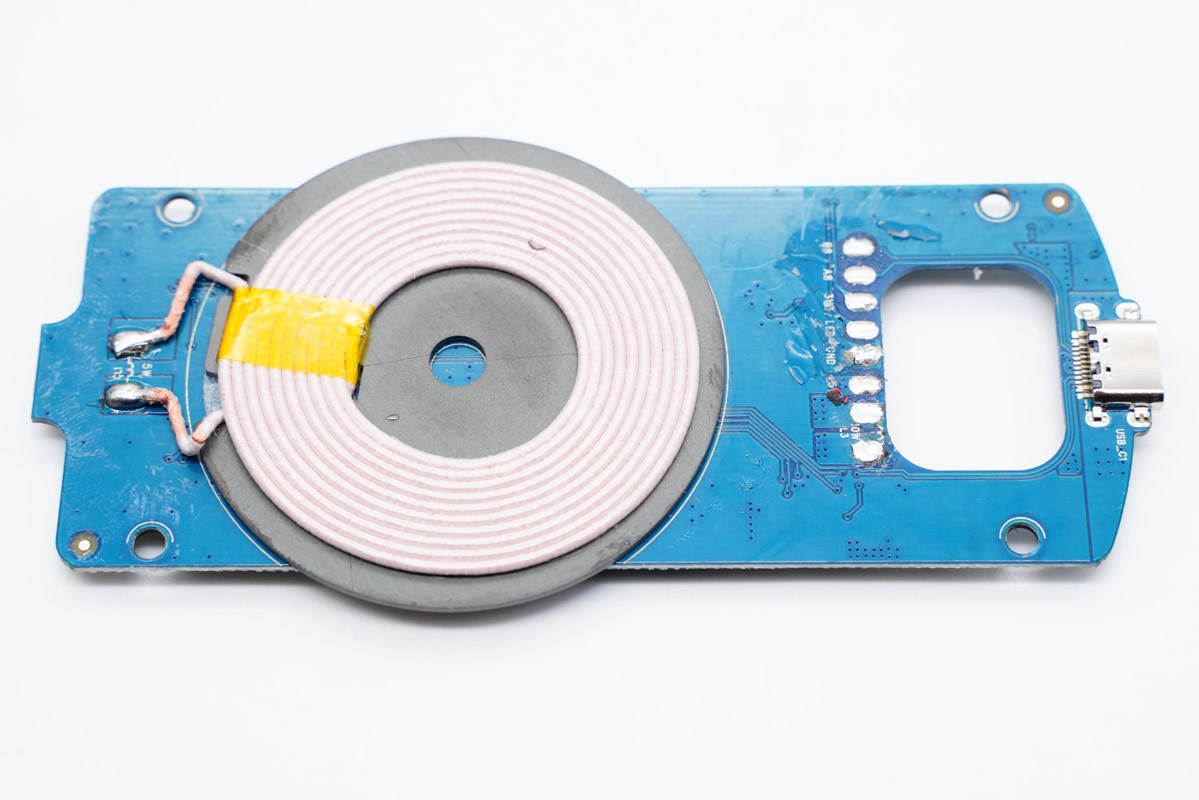

另一面貼有耳機無線充電線圈，另外兩個無線充模塊的連接導線已被拆掉。

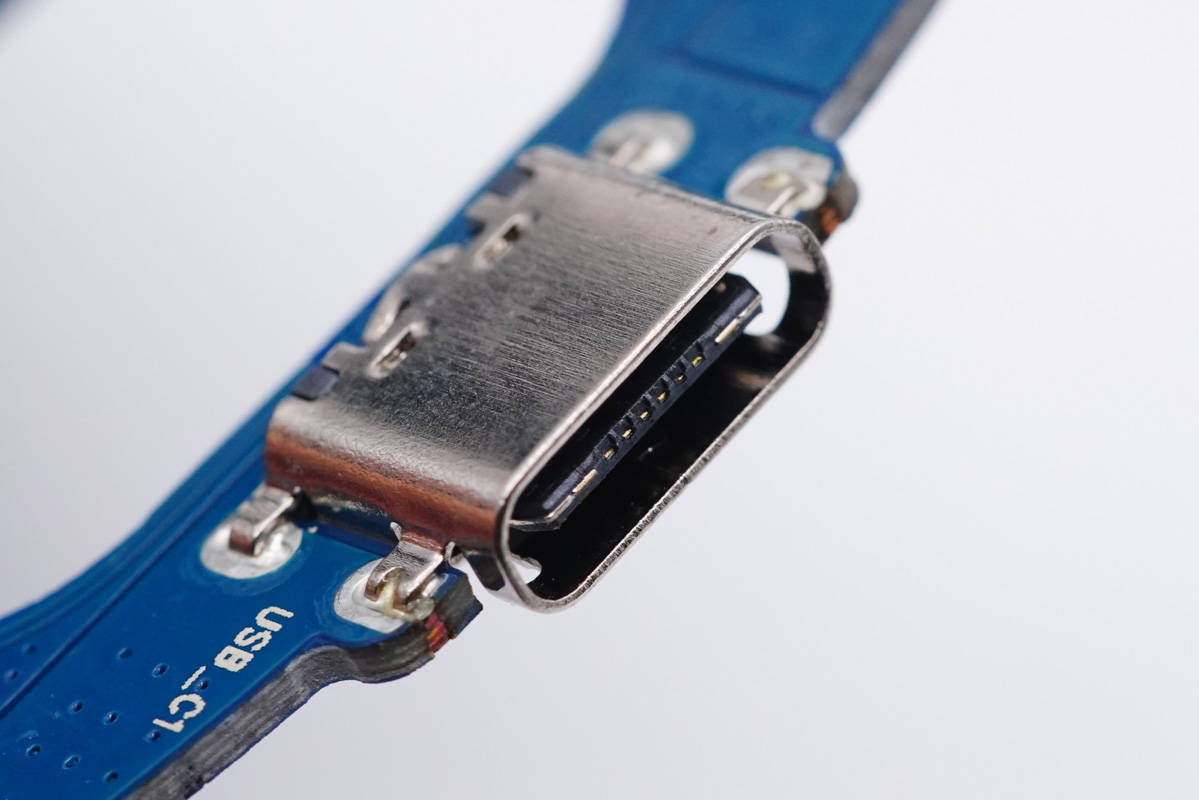

USB-C母座沉板過孔焊接。

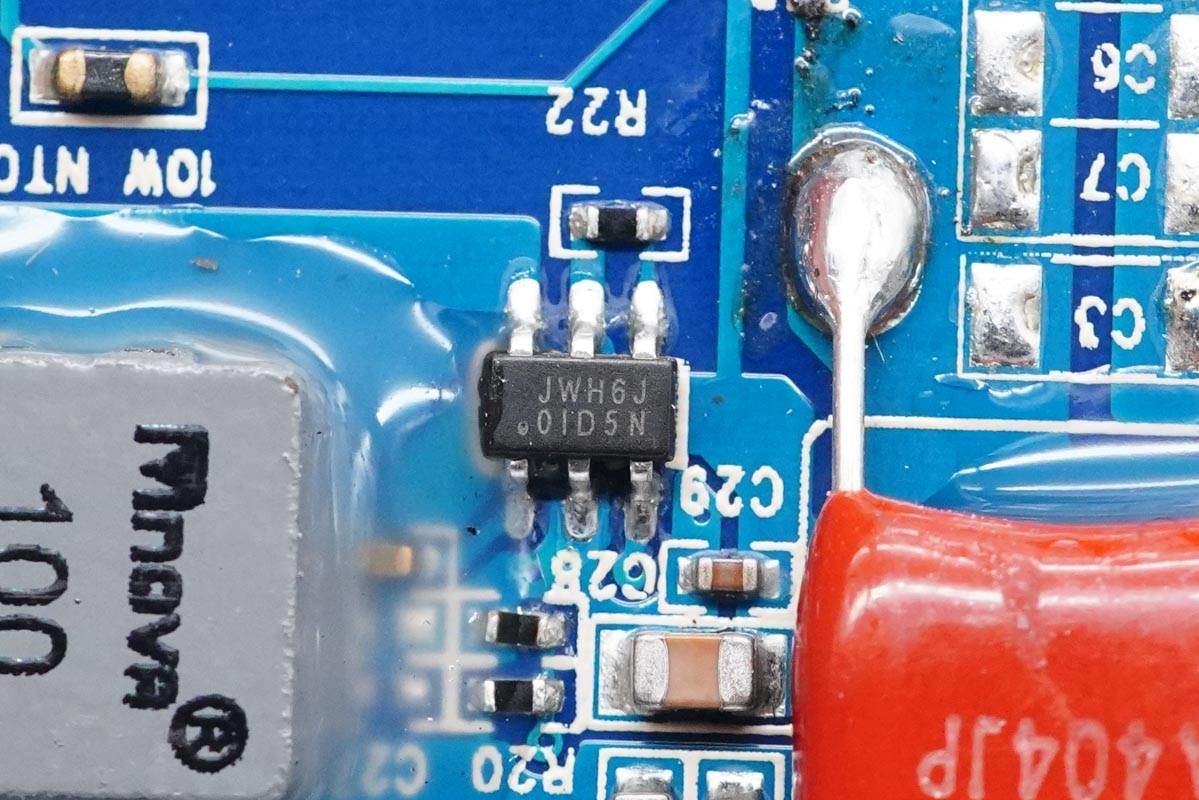

輸入保護MOS管。

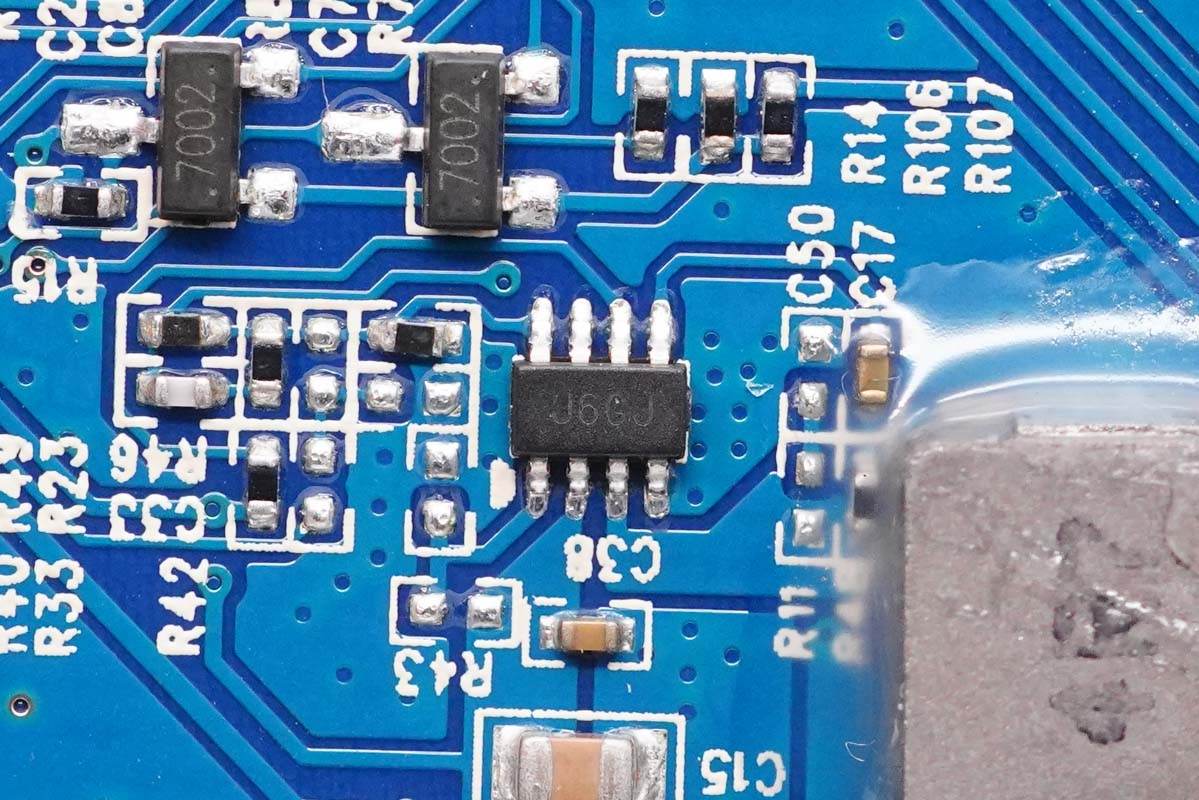

一顆降壓轉換器，降壓為耳機和手機無線充電路供電。

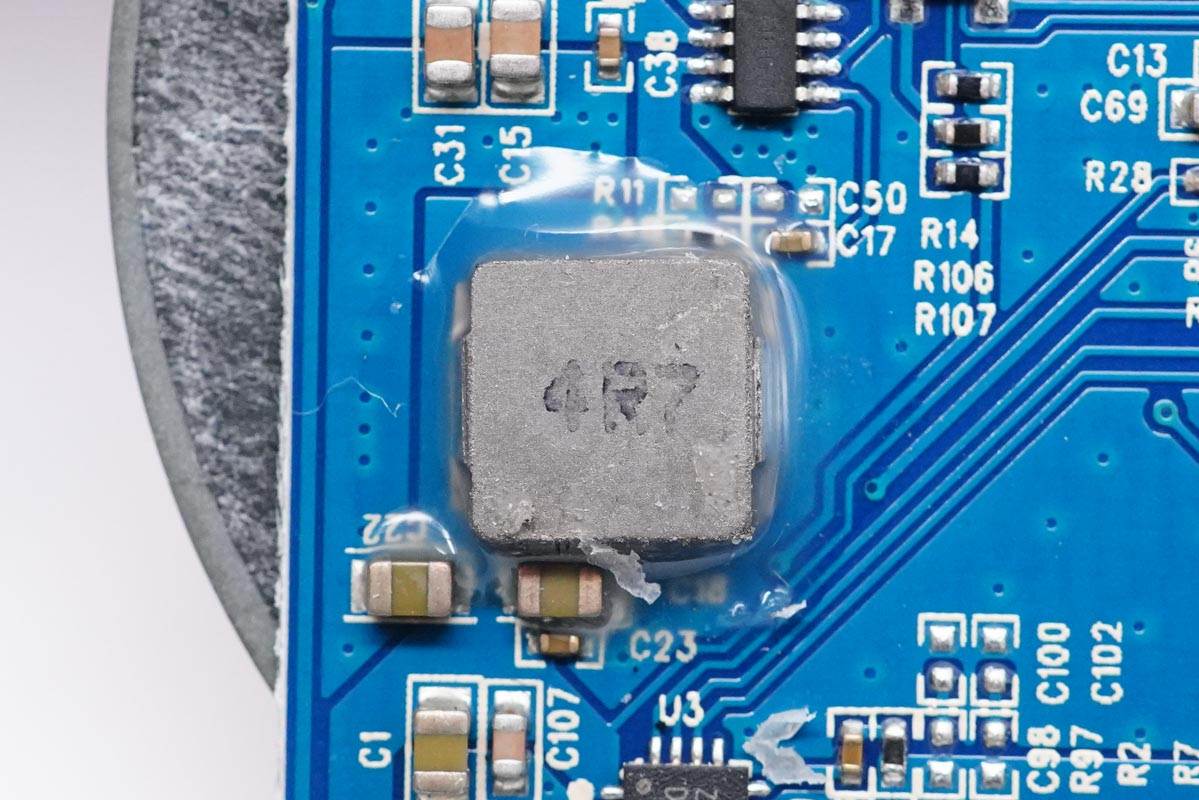

4R7降壓電感特寫，打膠加固。

?

手機和耳機無線充主控芯片采用貝蘭德D9622，這是一款全同步數字解調無線充TX芯片，其具有如下特點：

1、 集成PD3.0（PPS）/QC3.0/AFC快充協議，支持蘋果/三星全系列PD/QC快充頭

2、自適應輸入電壓，不挑適配器

3、集成100MHz主頻 32bit ARM處理器，PWM頻率高至200MHz，業界最頂級的處理器

4、豐富的內存及引腳資源，滿足各種定制化需求

5、支持USB在線更新Firmware，無需專用燒錄器

6、多通道全同步數字解調，特有的Wave-Monitor技術，保證通訊可靠性

7、支持MP-A11/MP-A2/A28/A11等WPC 標準Type架構

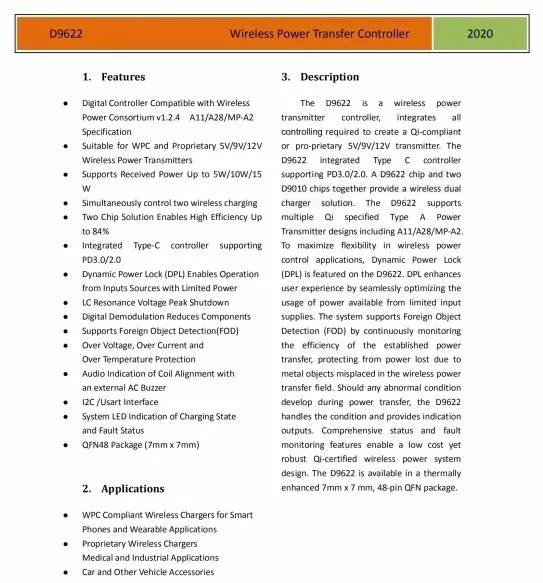

貝蘭德D9622詳細規格資料。

充電頭網拆解了解到，貝蘭德無線快充方案此前還被TODO四合一無線充電支架、特斯拉Model 3車載無線充電器、澳德鴻車載磁吸無線充移動電源、金致卓15W車載無線充電器、travelmall多功能全球旅行充電器、魔夾車載支架無線充電器等數十款產品采用過。

? ? ? ? ? ? ?

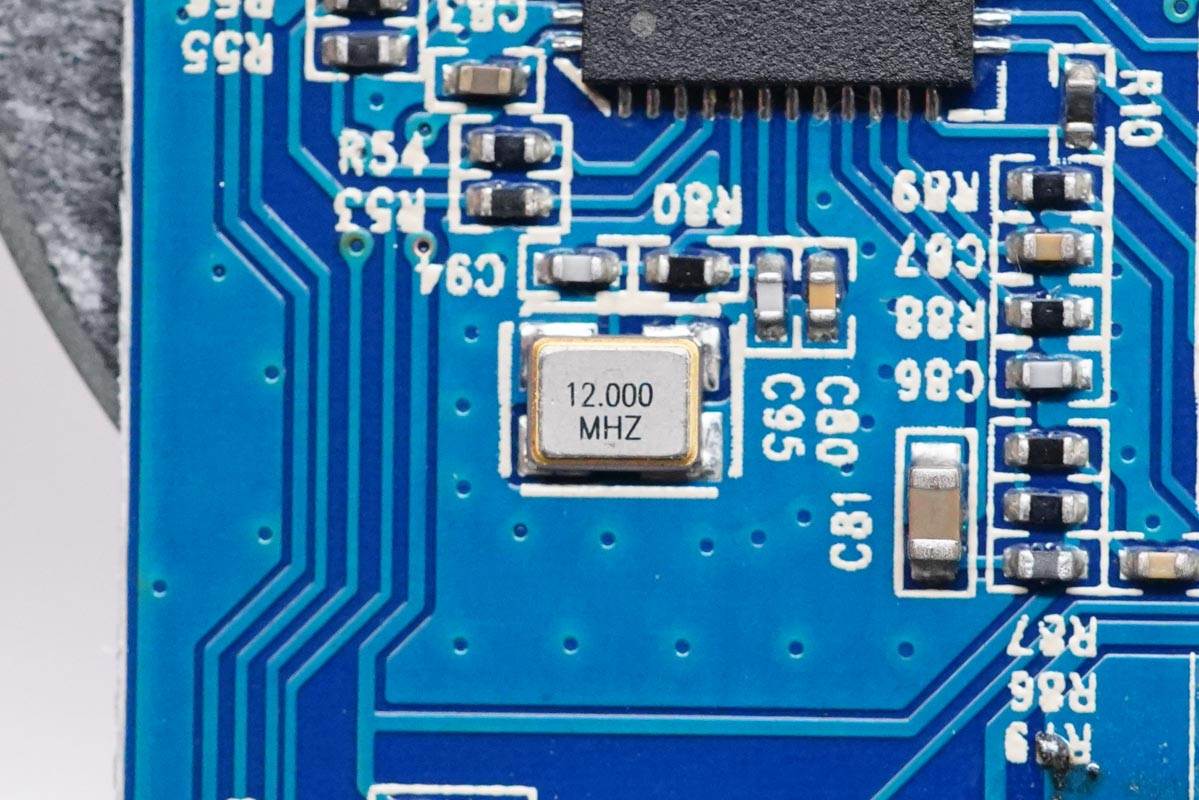

12.000MHz無源晶振，為主控芯片提供時鐘。

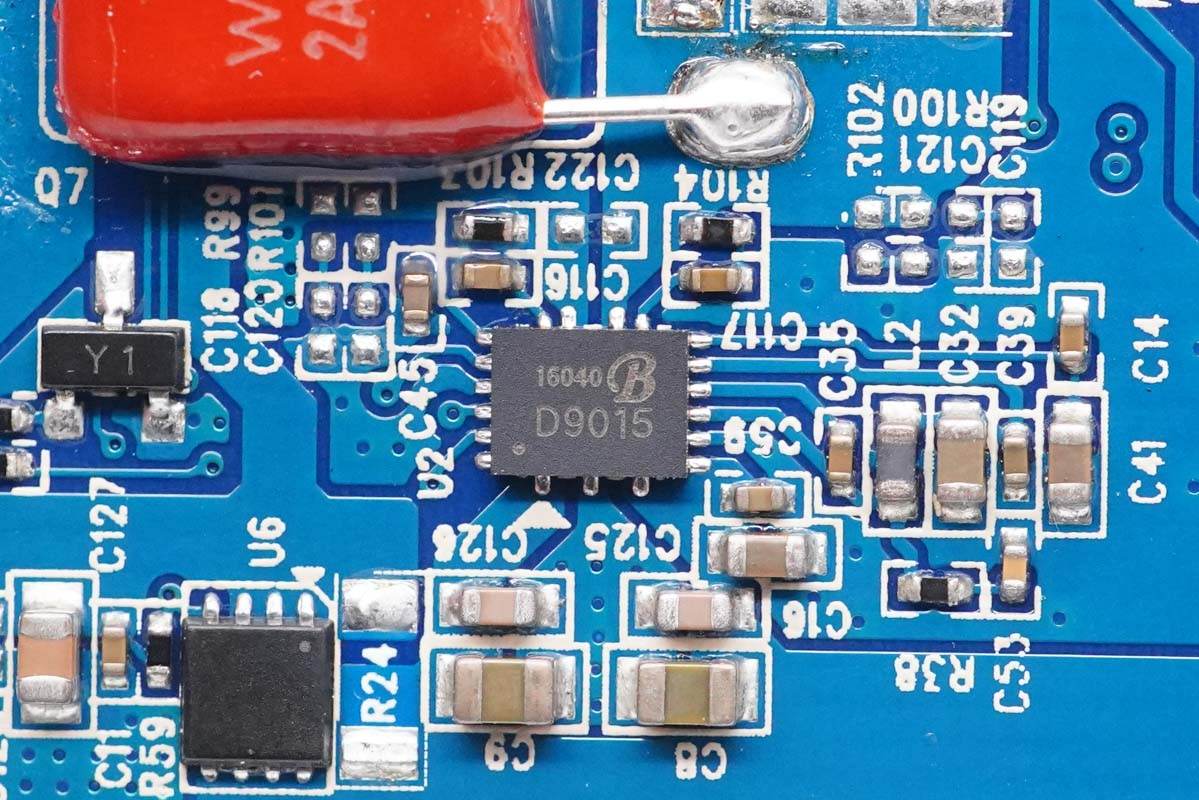

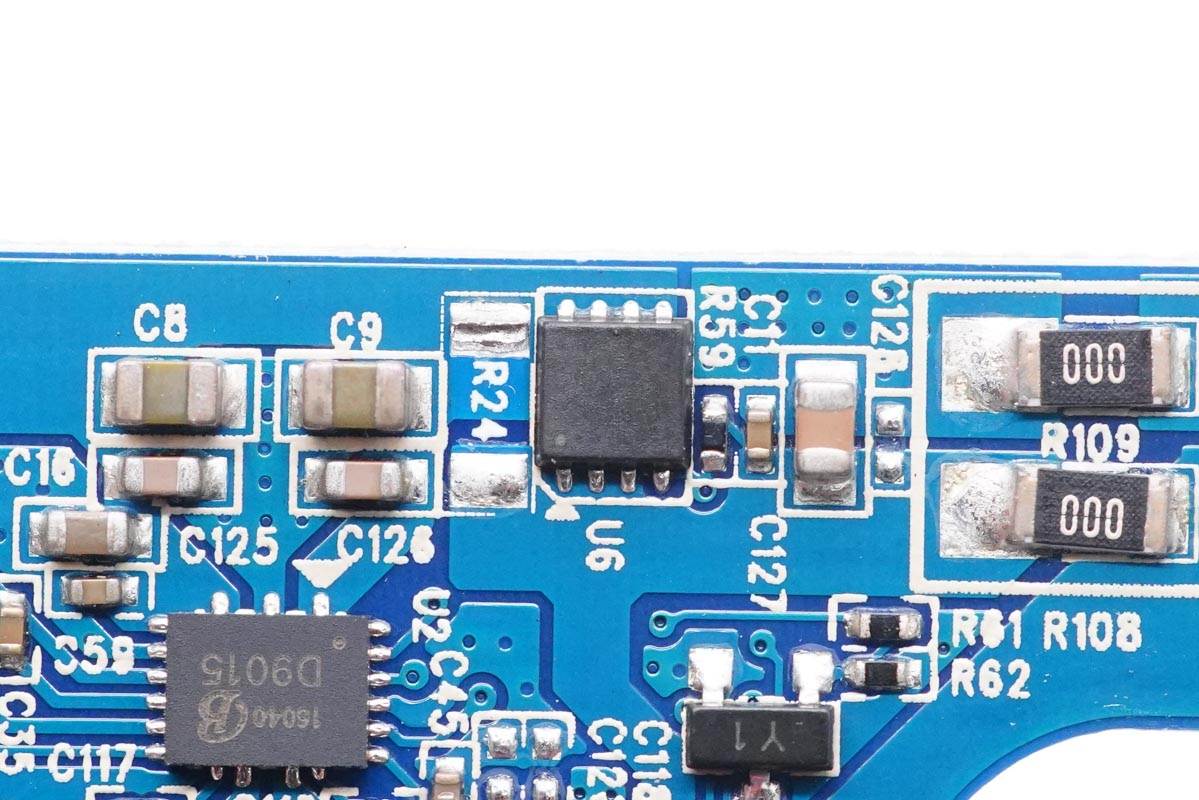

手機無線充電輸出PowerStage芯片也是來自貝蘭德，型號D9015。該芯片內置全橋功率級，最高輸出功率10W，集成5V同步整流降壓轉換器，3.3V LDO，可以為控制器和其他外部設備供電。

內置2%高精度的輸入電流檢測，用于異物檢測和解調，支持過流保護和熱關斷，對PCB布線友好，采用3*4mm QFN19L 封裝。D9015集成功率級可以提供5V供電，減少外圍元件數量，提供更多功能。

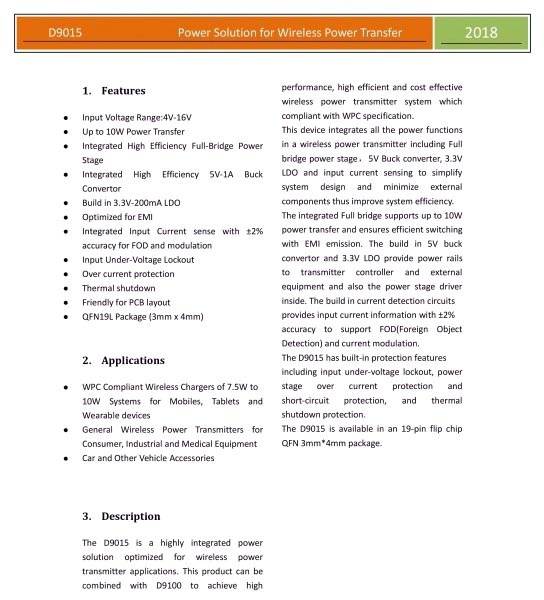

貝蘭德D9015詳細規格資料。

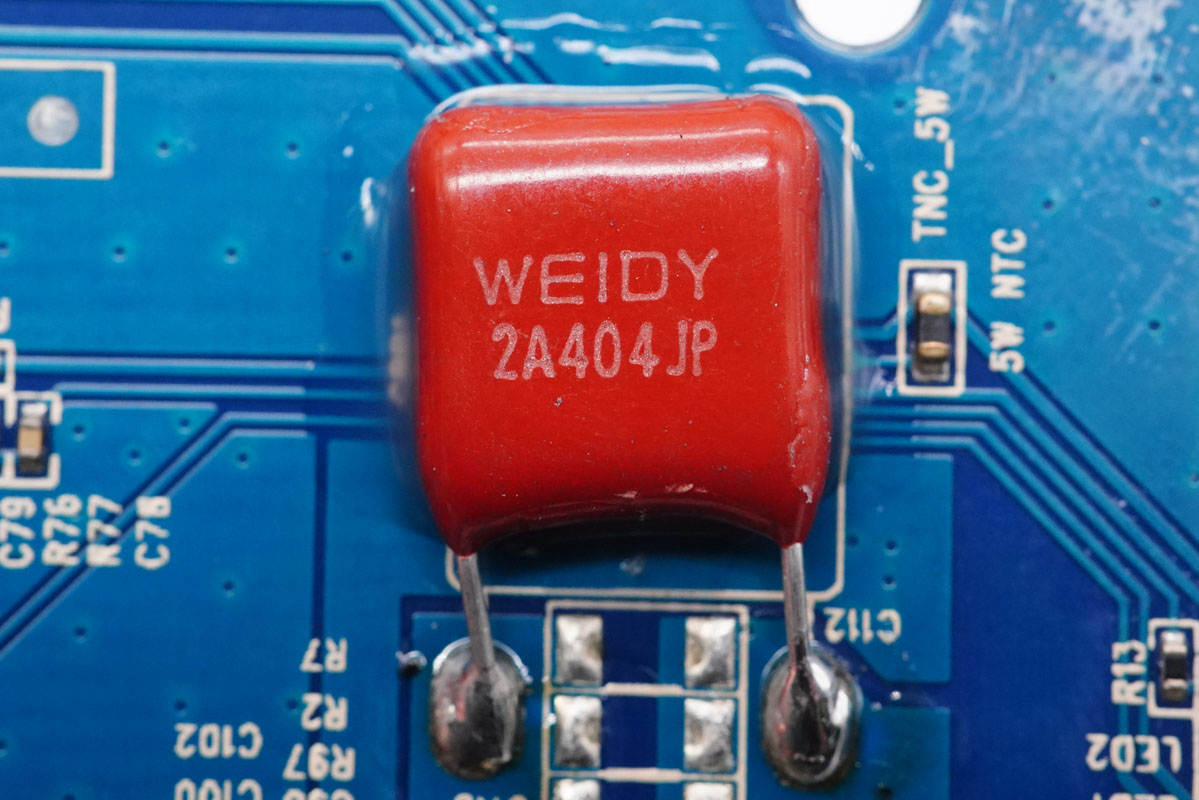

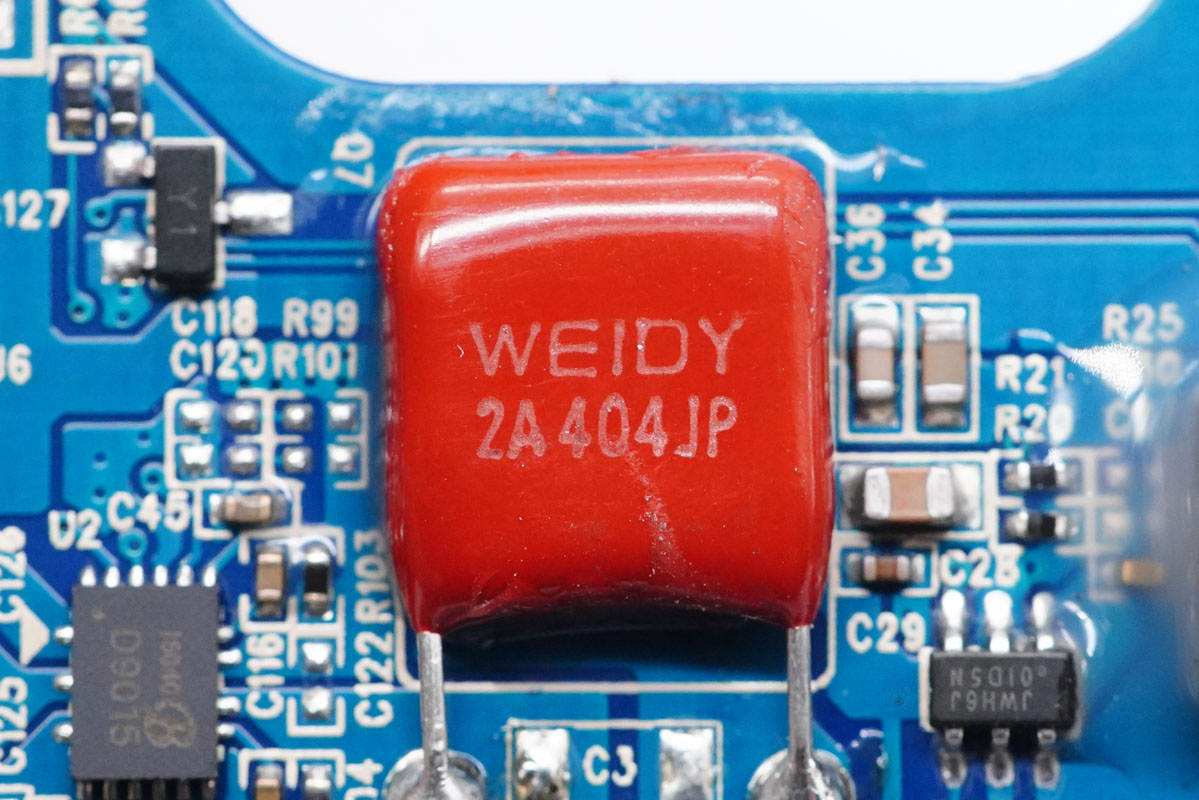

CBB諧振電容來自WEIDY緯迪，容量0.4μF。

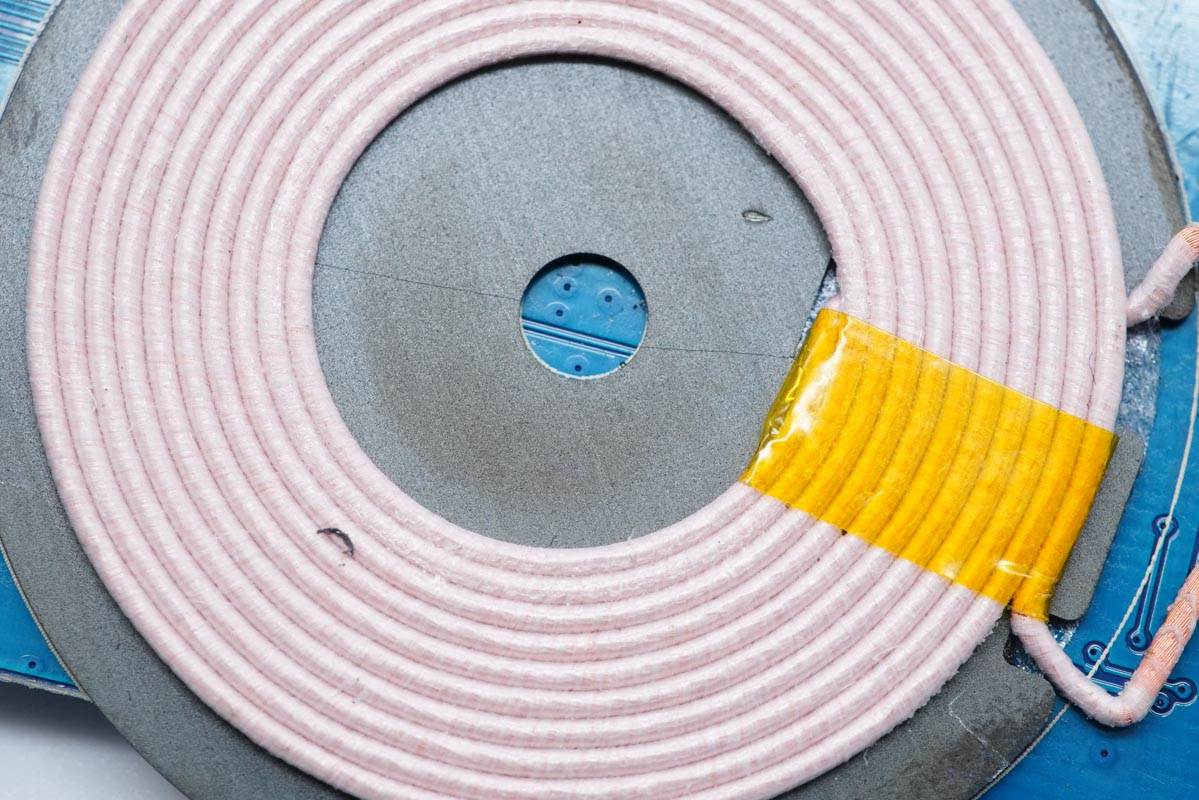

手機無線充電線圈特寫。

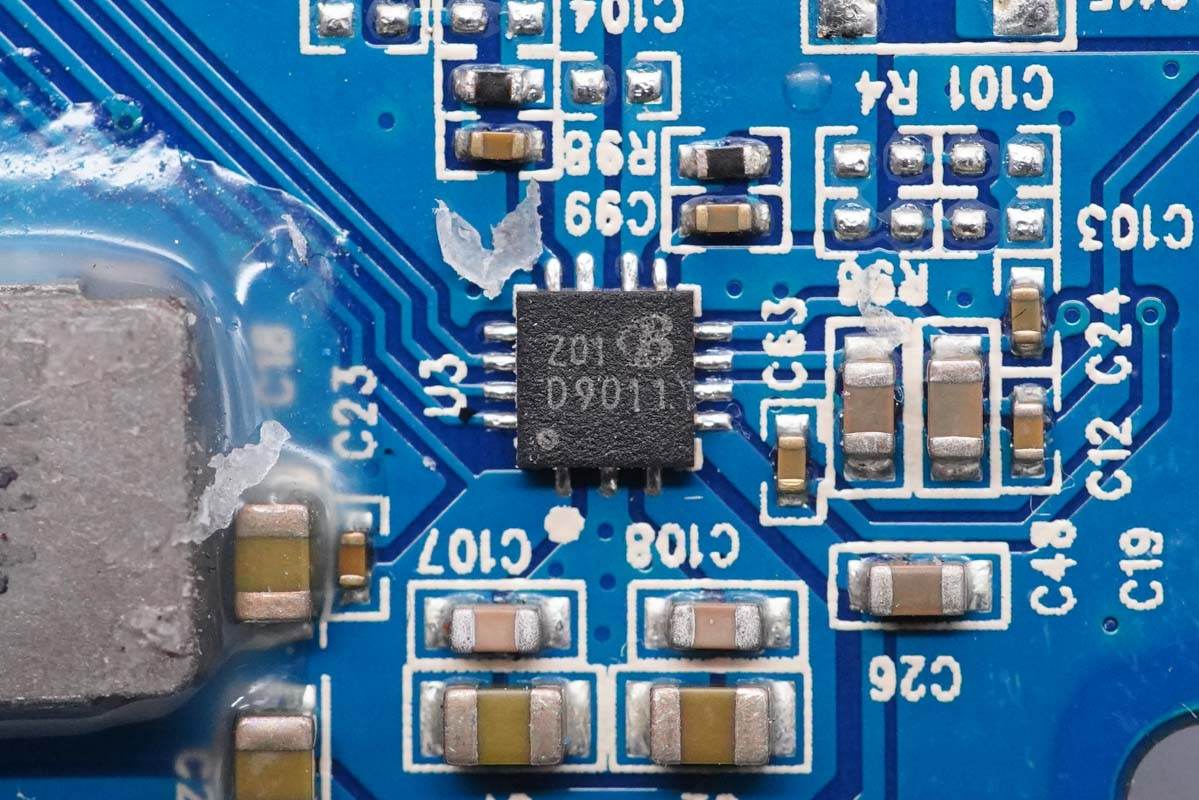

耳機無線充電輸出PowerStage芯片同樣來自貝蘭德，型號D9011。

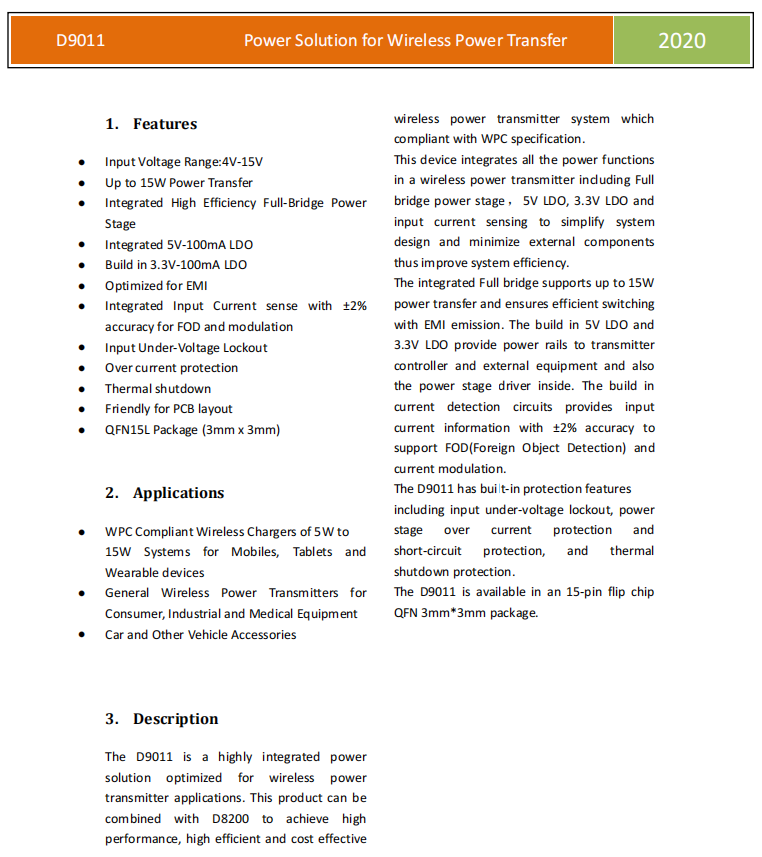

貝蘭德D9011資料信息。

CBB諧振電容品牌為WEIDY緯迪，打膠加固，規格均為0.4μF。

耳機無線充電線圈特寫。

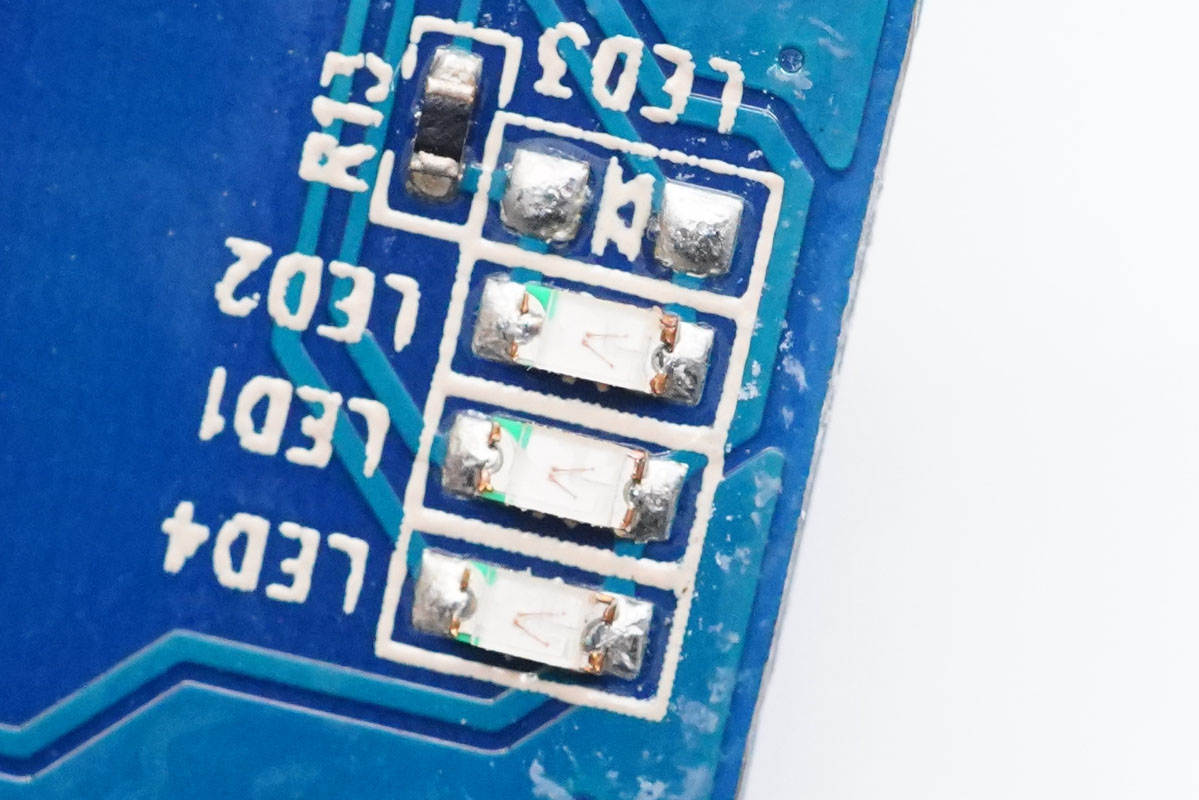

LED指示燈特寫。

杰華特的降壓轉換器，降壓為手表無線充電路供電。

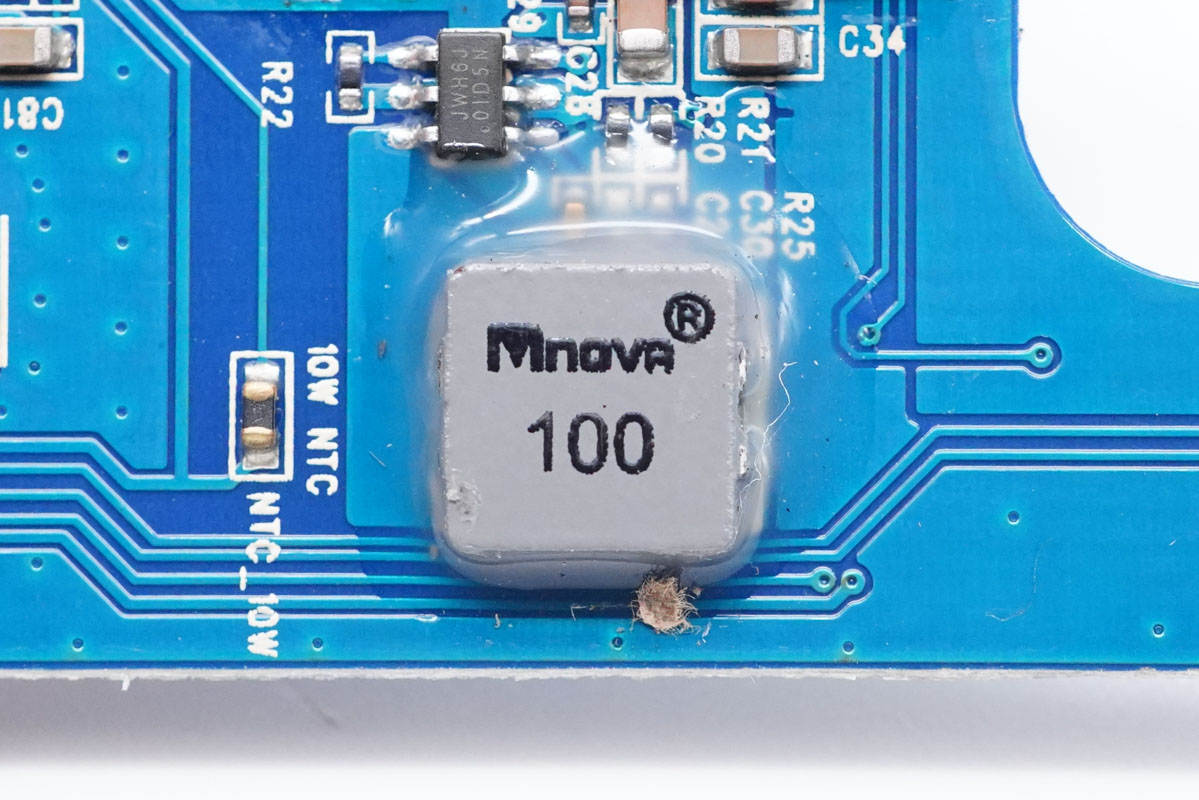

降壓電感同樣打膠加固。

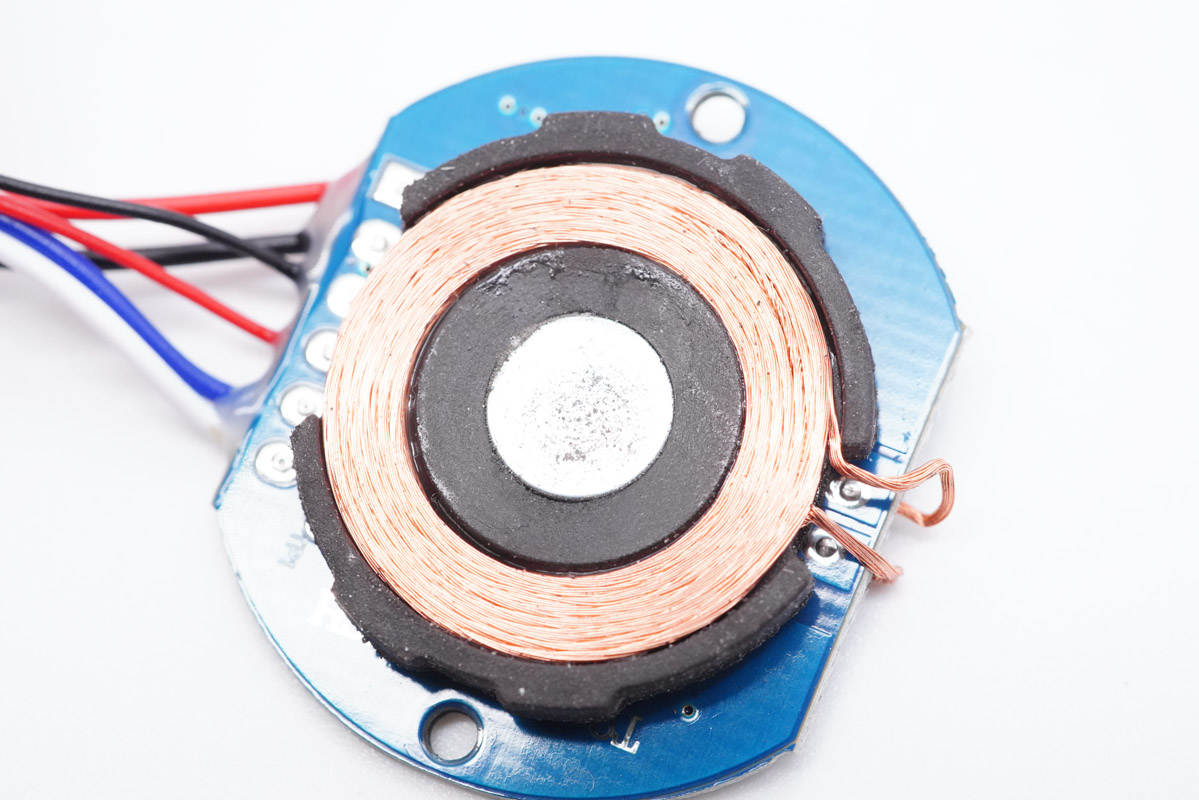

手表無線充電線圈使用膠墊支撐固定。

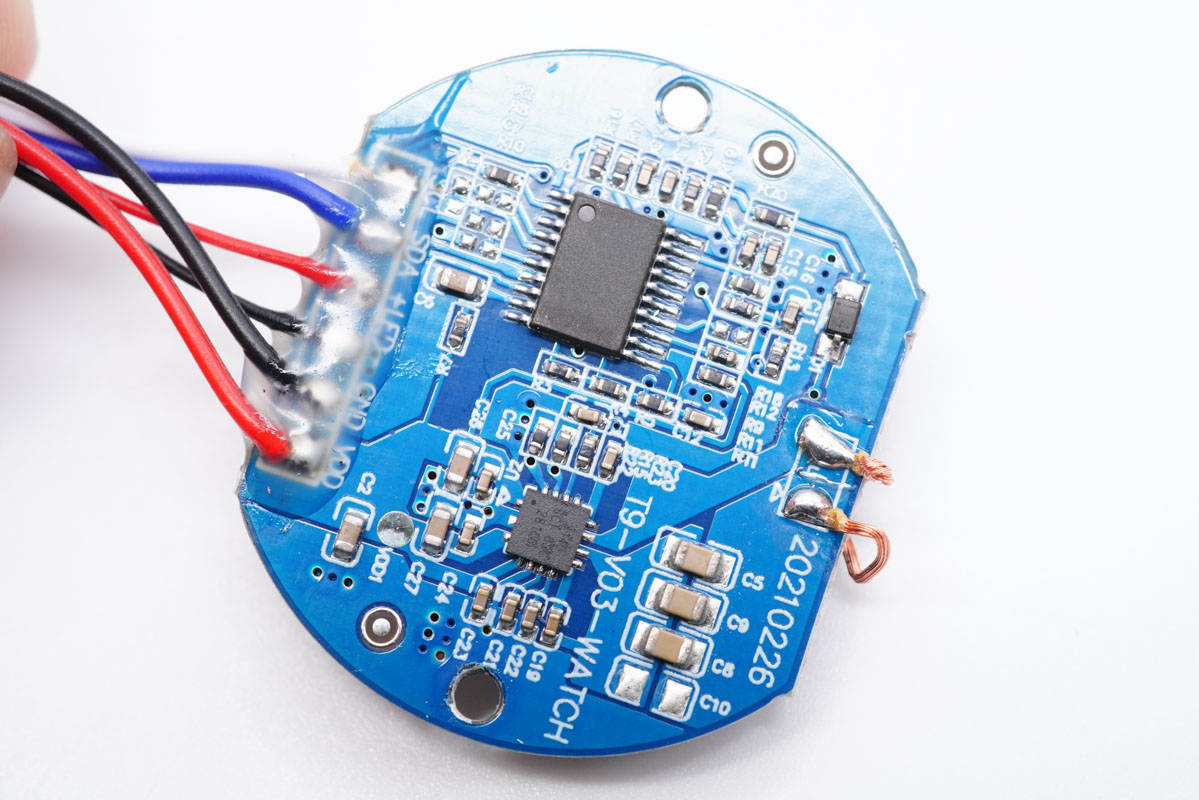

小板另一面設有兩顆芯片，三顆NPO諧振電容并聯。

手表無線充集成功率級芯片，芯洲SCT63140，內置16mΩ全橋開關管，內置5V和3.3V LDO，支持過電流保護和過熱保護。

??

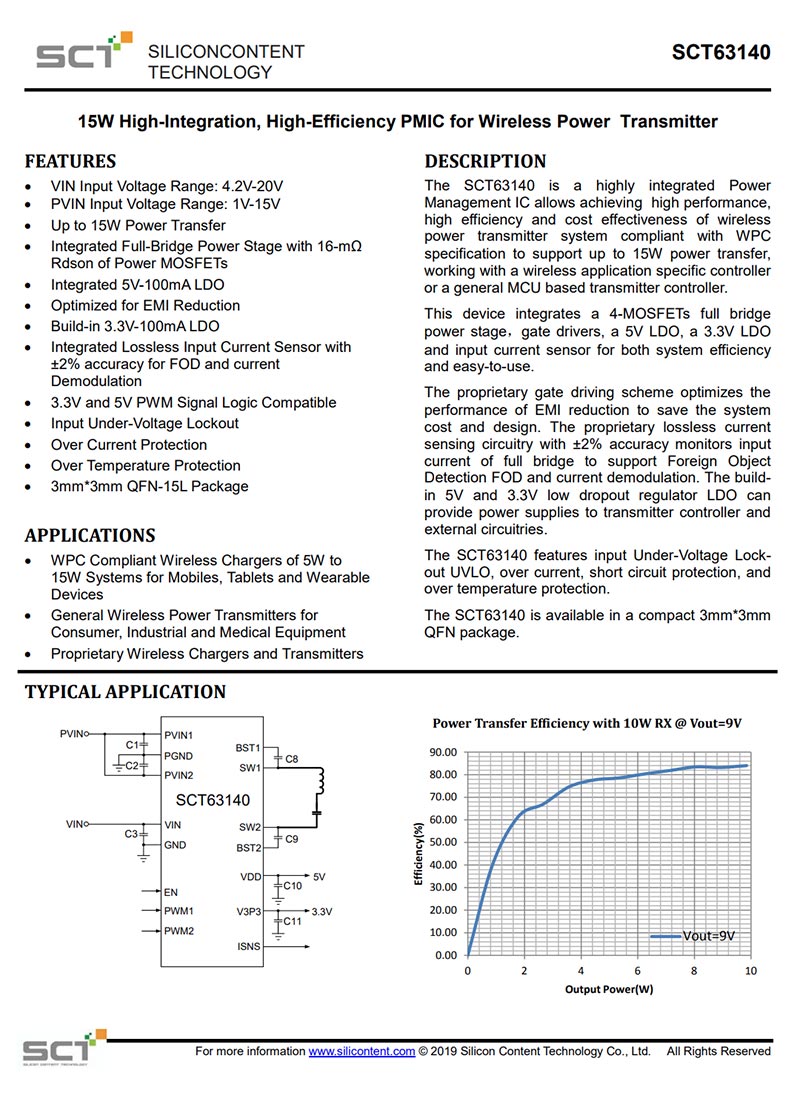

芯洲 SCT63140 詳細資料。

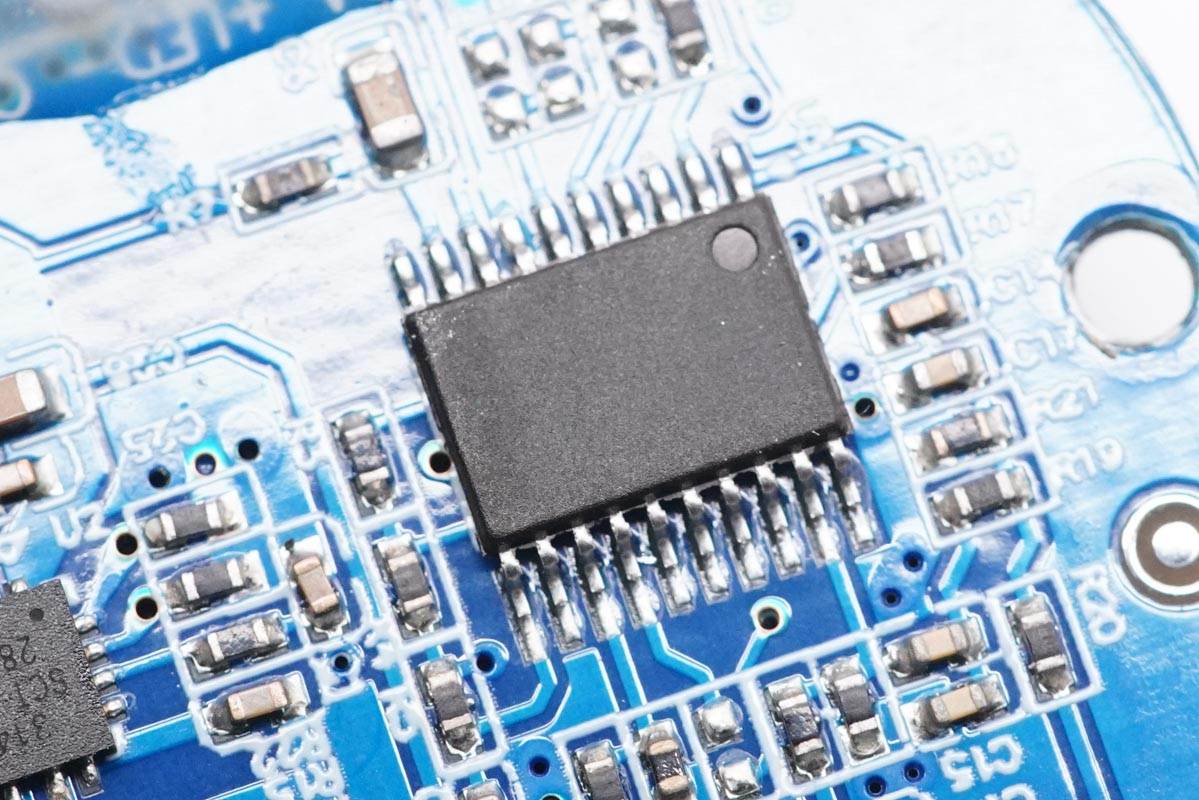

無絲印單片機特寫，用于輸出無線充電驅動信號。

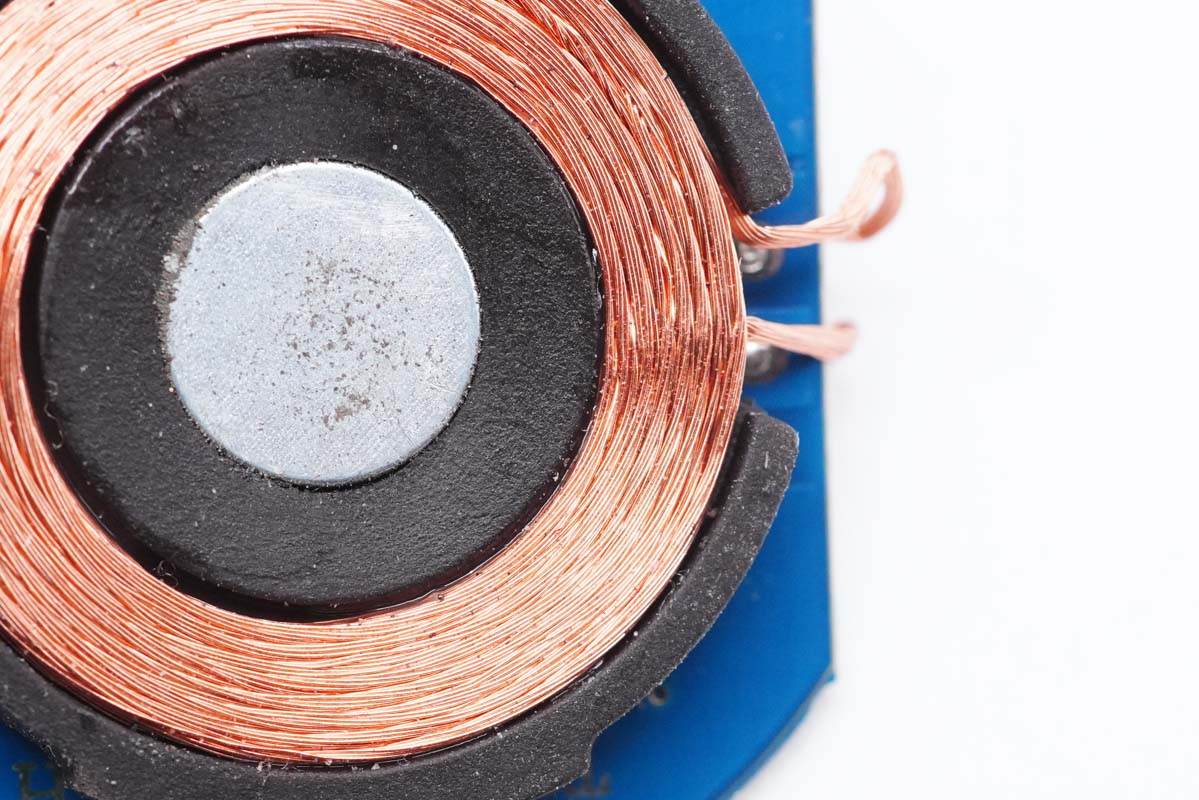

手表無線充電線圈采用利茲線繞制。

全部拆解完畢，來張全家福。

充電頭網拆解總結

CYSPO這款三合一無線充電器采用立體結構設計，有效節省桌面空間。由于大部分外殼均采用鋁合金材質打造，整體有些分量不易翻倒。產品自帶充電器，自身配備USB-C輸入接口，支持9V2A輸入。手機無線充電板磁吸式設計，方便用戶邊無線充邊刷劇，此外還支持手表、耳機同時進行無線充，充電無需等待。

充電頭網通過拆解發現，無線充底盤設有PCB板，采用貝蘭德D9622主控分別搭配D9015和D9011驅動器，實現手機和耳機無線充。這是貝蘭德研發的“一芯雙充”方案，集成度高，電路精簡，很適合小型化無線充電器的設計。手表部分采用獨立的無線充電模組，采用芯洲SCT63140進行無線充電驅動，支持蘋果版本和三星版本。
