在各大手機品牌都不再附贈充電器的當下，快充充電器市場很是火爆。被iPhone12帶火的20W快充已經不能滿足安卓陣營的快速充電要求，甚至20W都不能達到蘋果手機最快速度充電。

20W不夠用，那么30W來襲。誠芯微推出了一款30W迷你PD快充參考設計，充電頭網已拿到，下面，充電頭網就對這款30w充電器進行詳細評測。

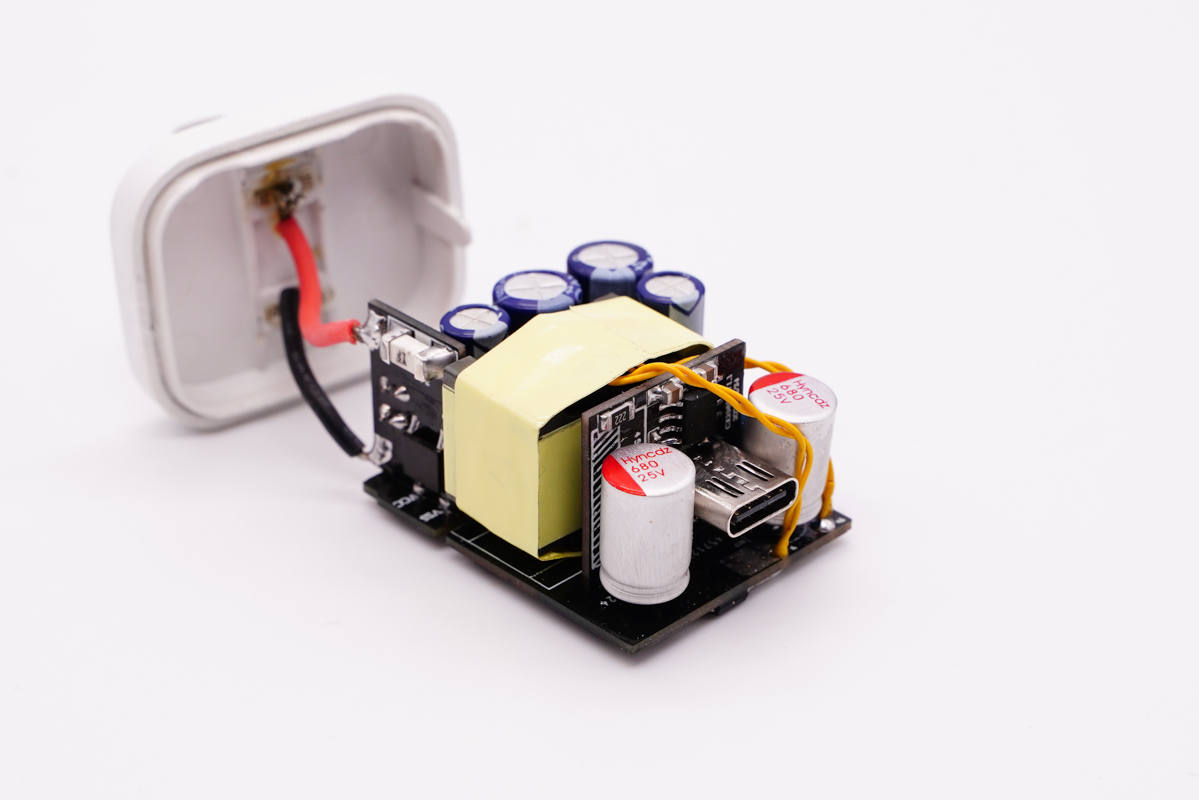

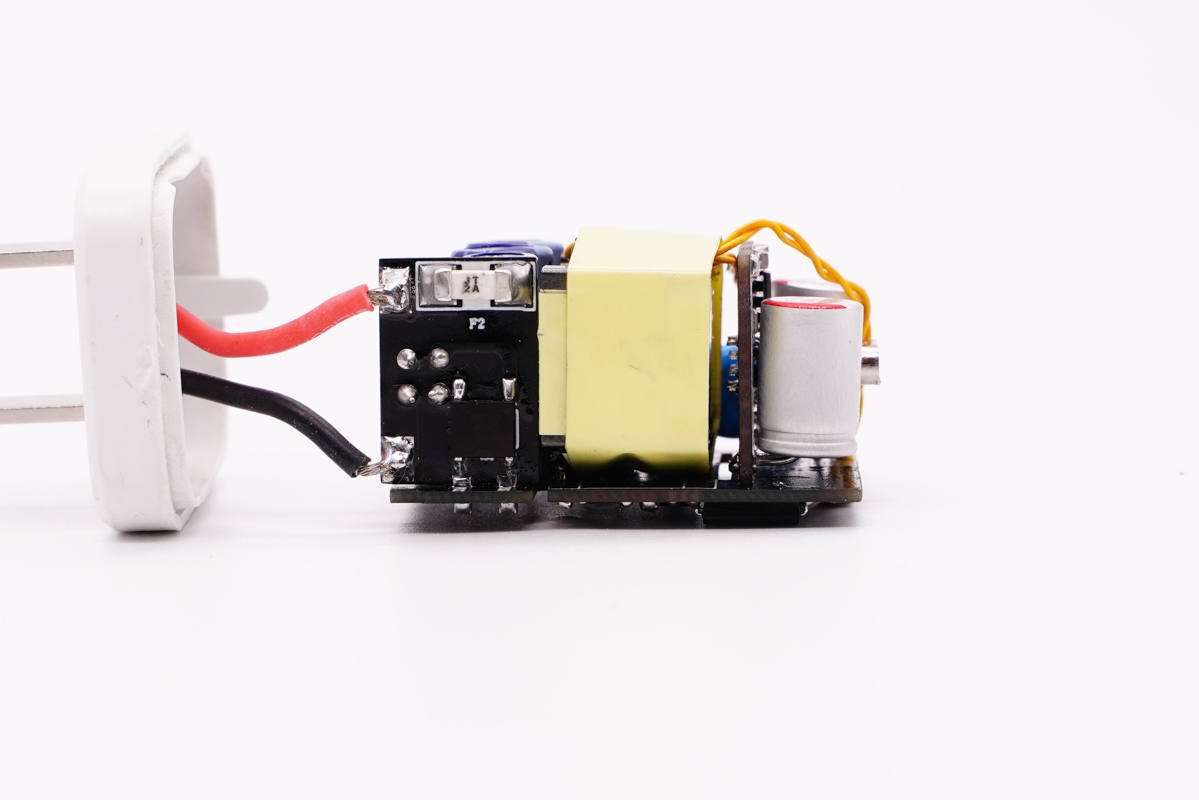

誠芯微30W參考設計采用三段式設計，前面是高壓側電容，中間是變壓器，后面是輸出小板和濾波電容。

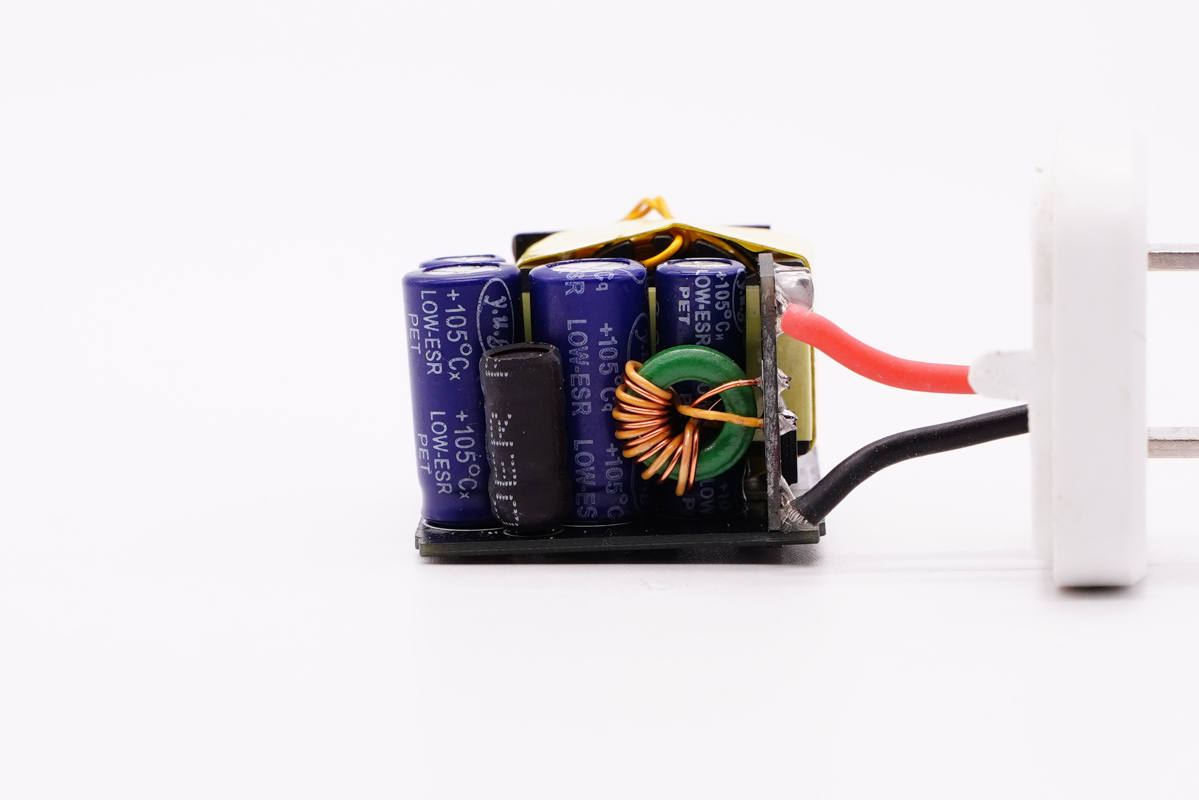

輸入端焊接小板，小板上有共模電感和保險絲用于濾波。采用多顆電解電容濾波。

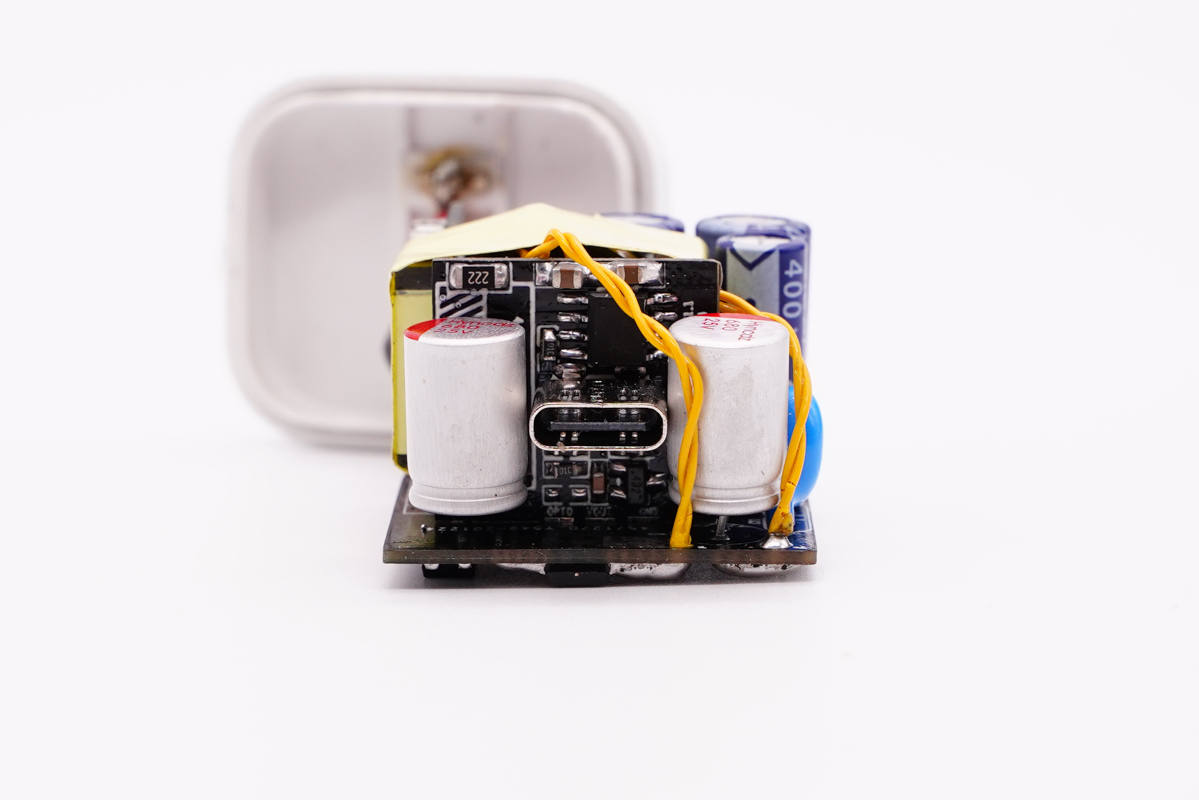

變壓器輸出采用多層絕緣線，輸出USB-C母座焊接在小板上再焊接到充電器電路板上。輸出采用兩顆固態電容濾波。

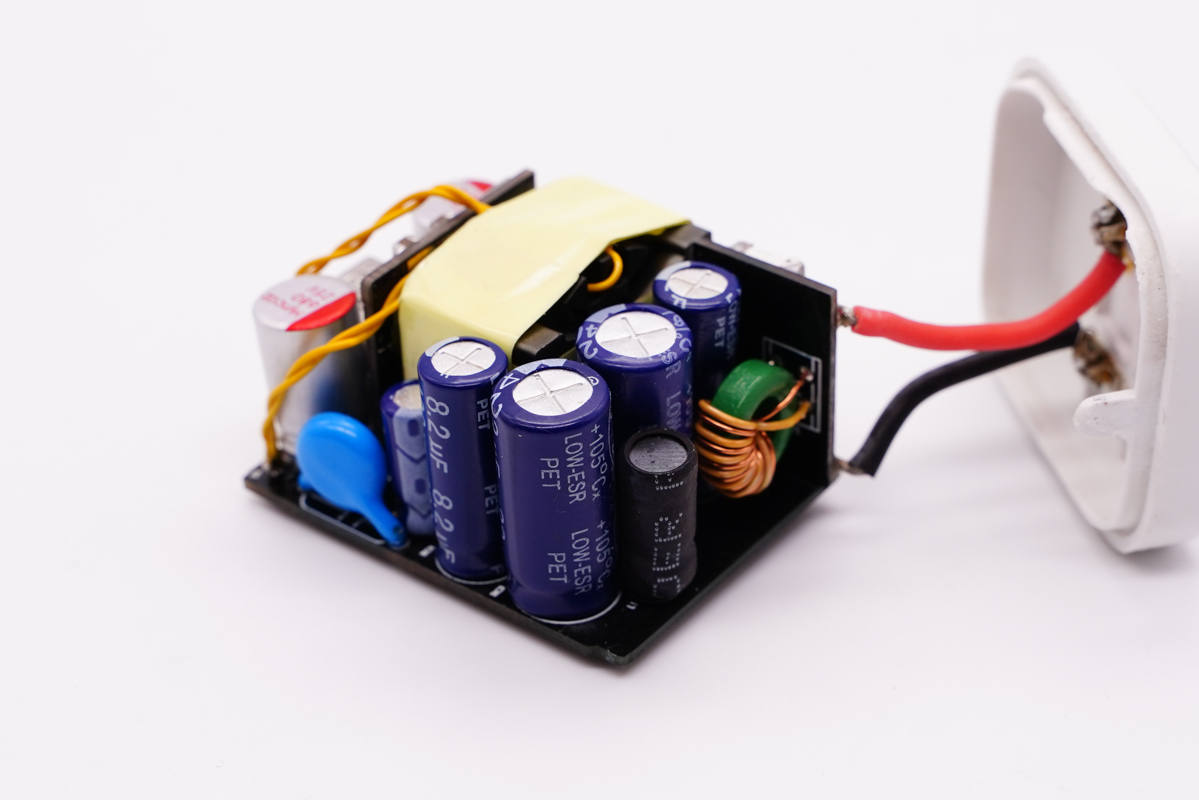

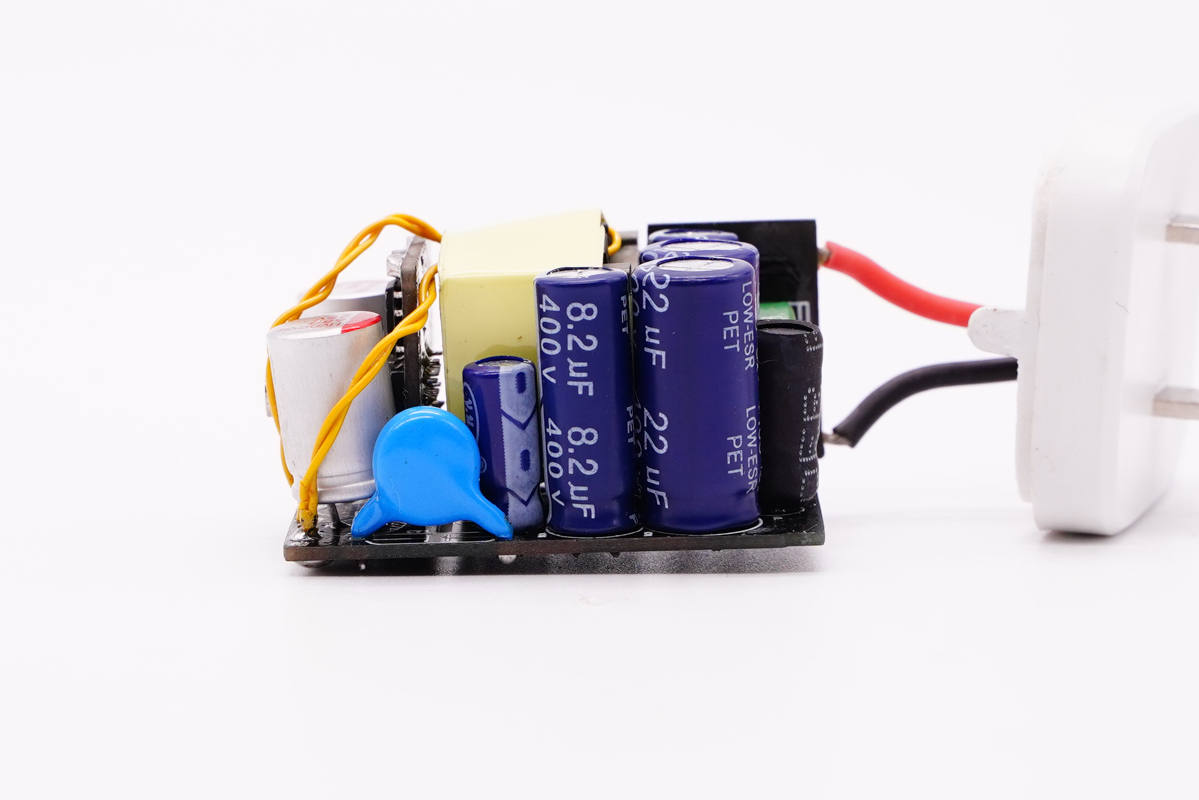

側面是Y電容，PWM芯片供電電容和初級濾波電容。

小板上焊接共模電感，提高空間利用率。

側面小板上還焊接輸入保險絲和整流橋，與初級芯片分散布置，均攤發熱，降低局部溫升水平。

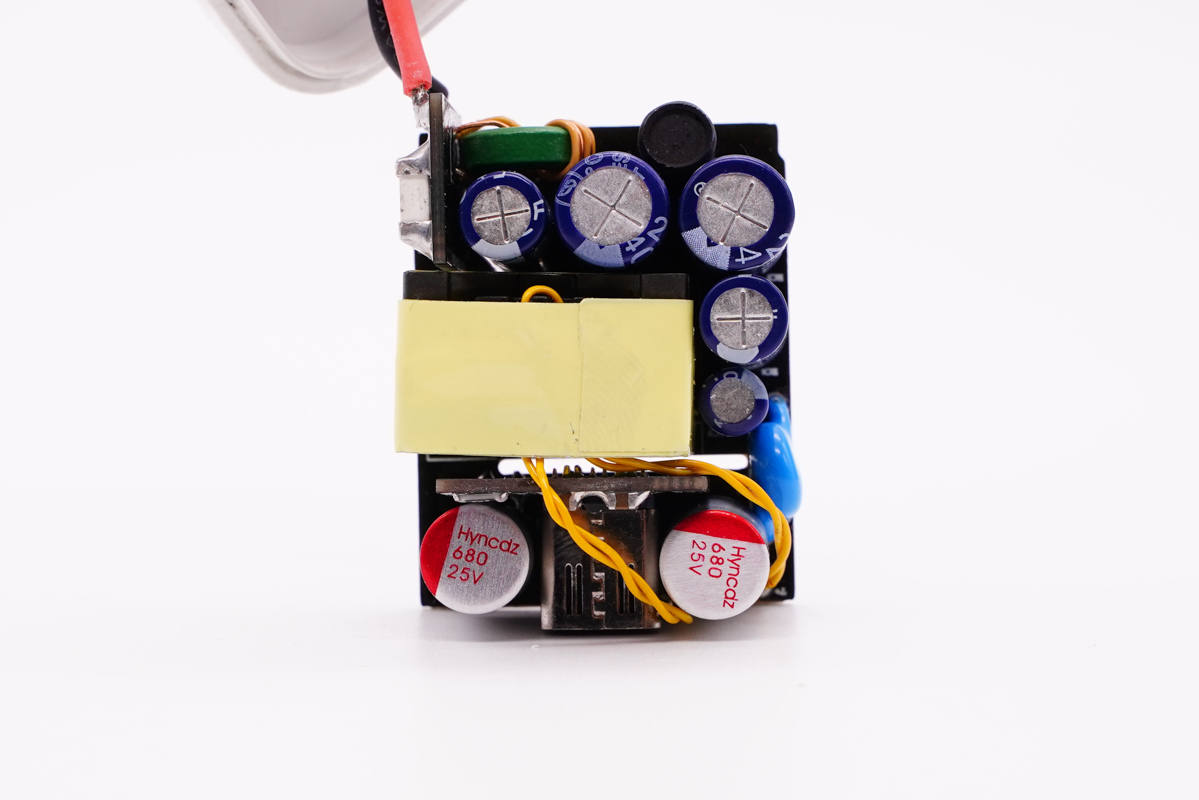

誠芯微30W快充設計頂視圖，變壓器與輸出小板之間開有隔離槽，可插入絕緣板加強絕緣。

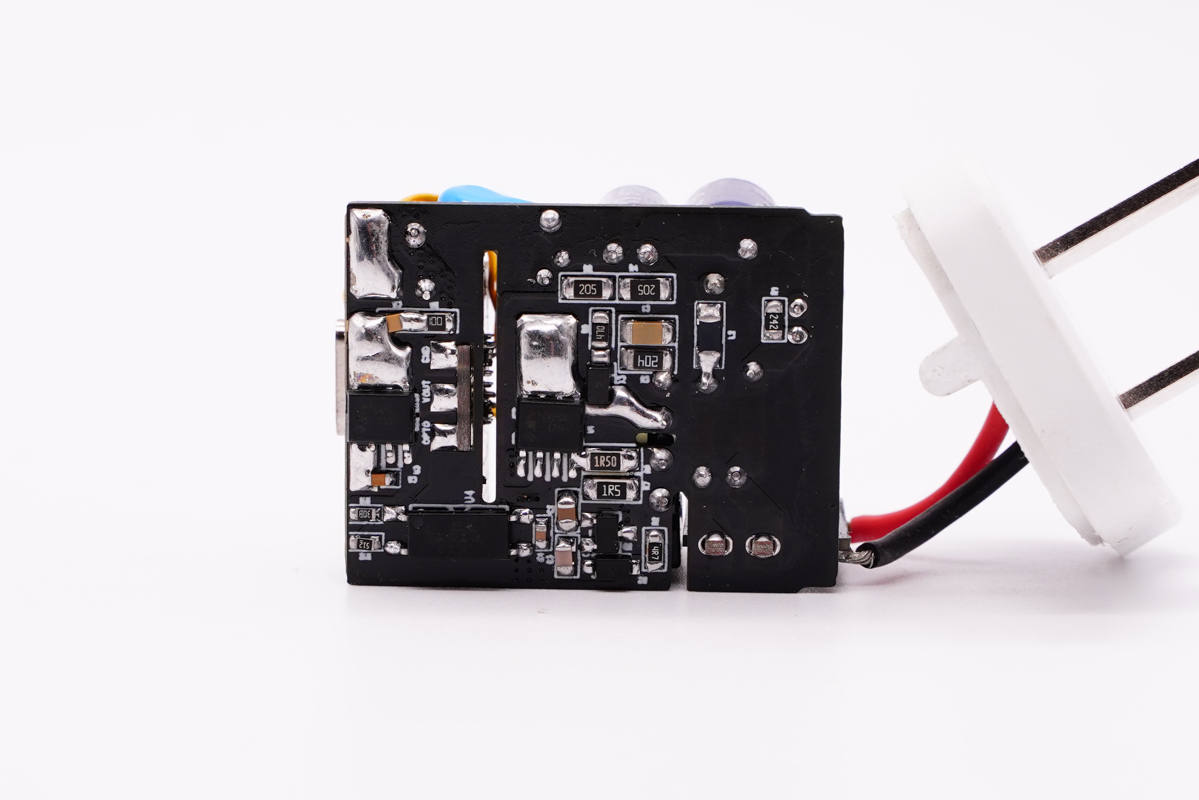

電路板背面是誠芯微的兩顆高集成電源芯片，內置MOS管，內置MOS管的漏極焊盤大面積露銅加錫，幫助散熱，降低芯片溫升。

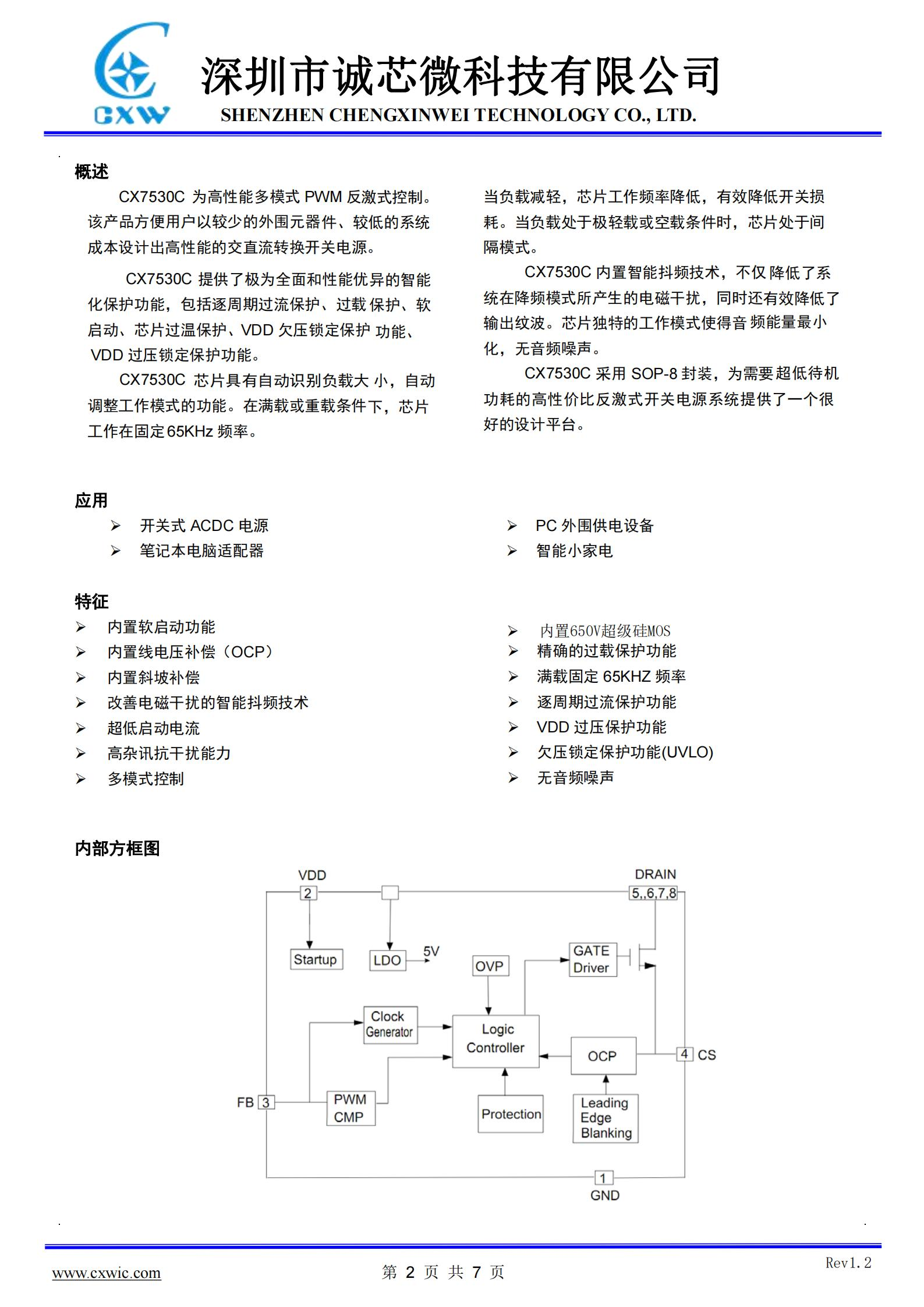

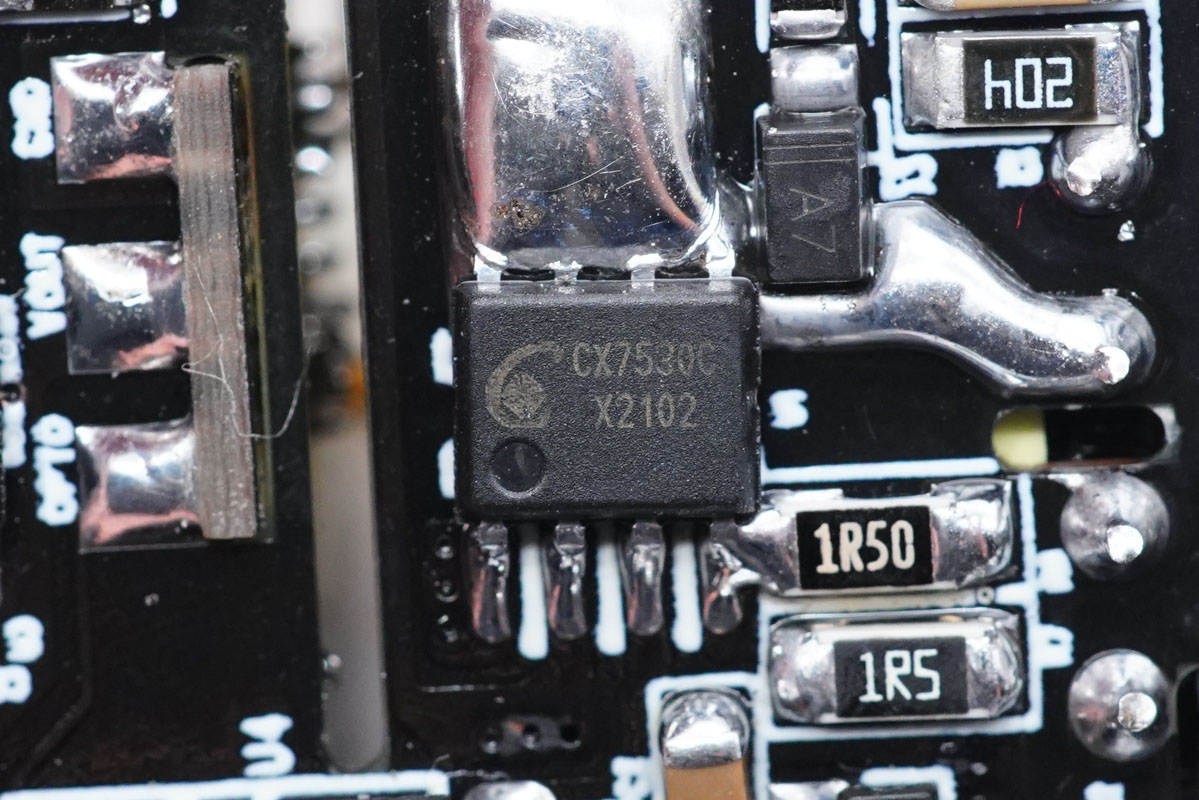

誠芯微這款30W單口PD快充主控電源芯片采用誠芯微CX7530C，集成650V開關管的反激控制器，內部集成0.65Ω超級硅開關管，內置軟啟動功能，內置斜坡補償，支持智能抖頻技術來優化EMI，具有超低空載功耗。滿載下芯片固定65KHz工作頻率，隨負載減輕降低。輕載或空載下進入間隔模式。寬輸入電壓下可輸出33W功率，內部開關管漏極大面積露銅加錫散熱，降低溫升。

誠芯微CX7530C支持極為全面和性能優秀的智能化保護功能，包括逐周期過流保護，過載保護，軟啟動，芯片過熱保護，供電欠壓過壓保護功能，芯片無音頻噪音運行。采用SOP8封裝，適用于PD快充適配器和智能小家電等小功率高可靠性開關電源。

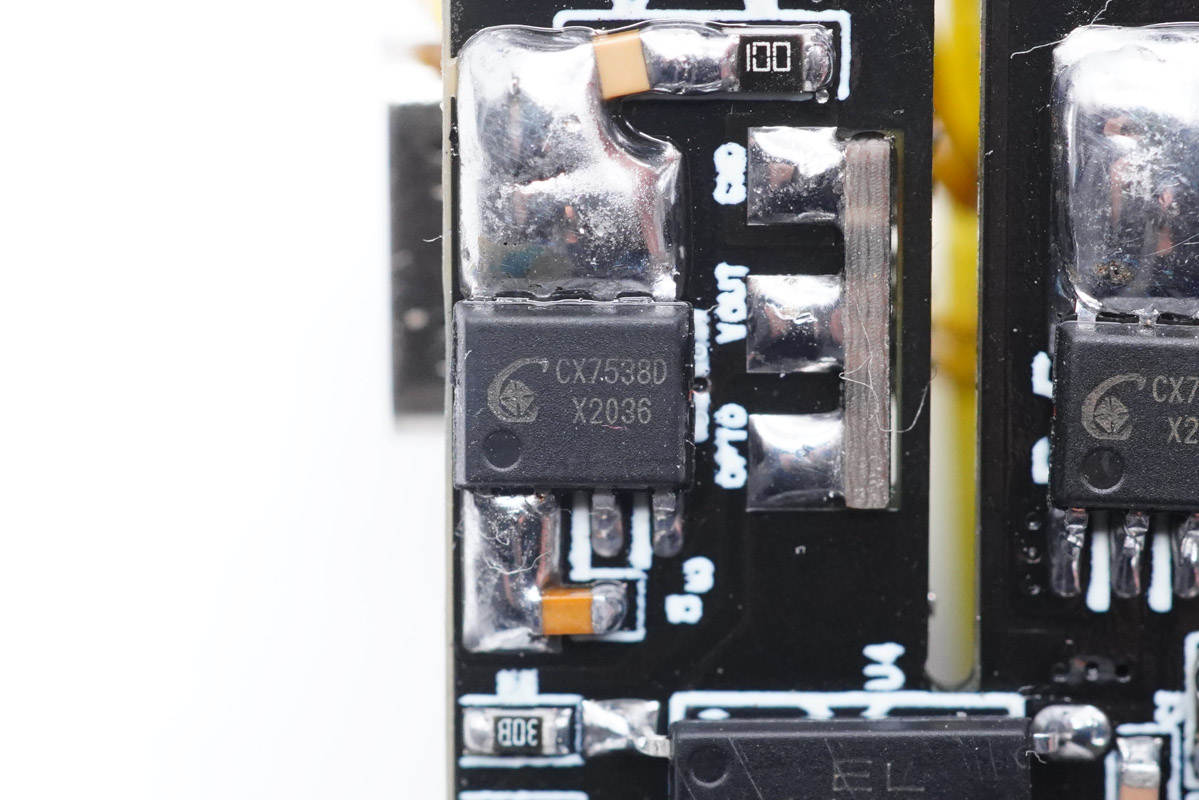

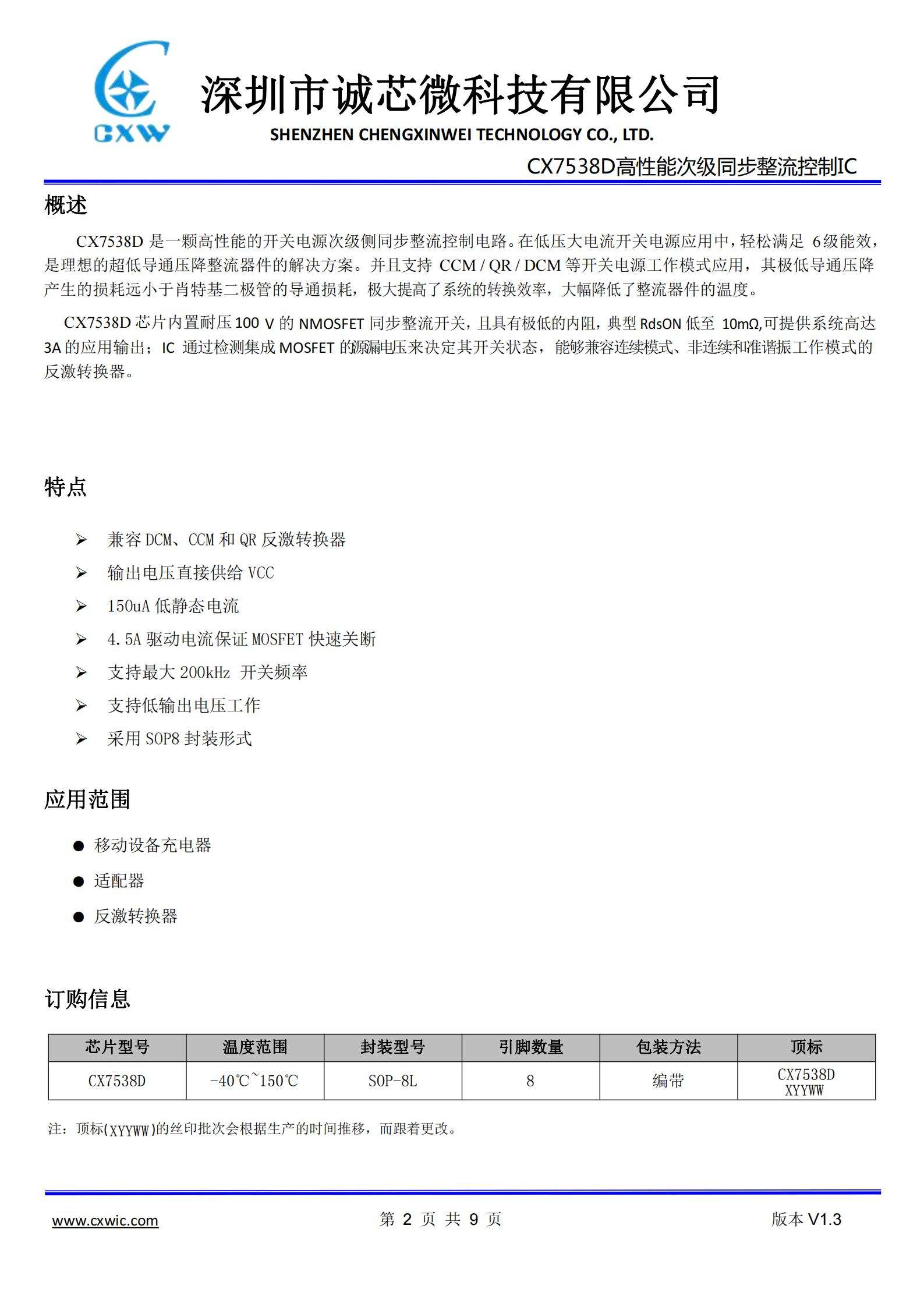

次級采用內部集成同步整流管的多模式同步整流器CX7538D，其內部集成100V耐壓，導阻10mΩ的高性能同步整流管，支持CCM/QR/DCM工作模式，最高支持200KHz工作頻率，靜態電流低，相比傳統肖特基整流方式可提高2-6%效率，支持3A輸出電流。CX7538D漏極大面積露銅加錫，輔助散熱。

誠芯微CX7538D支持5V3A、9V3A、12V3A、15V3A、20V3A輸出，外圍元件非常精簡，電壓支持范圍寬，適用于60W以下的適配器應用，輕松滿足6級能效要求。

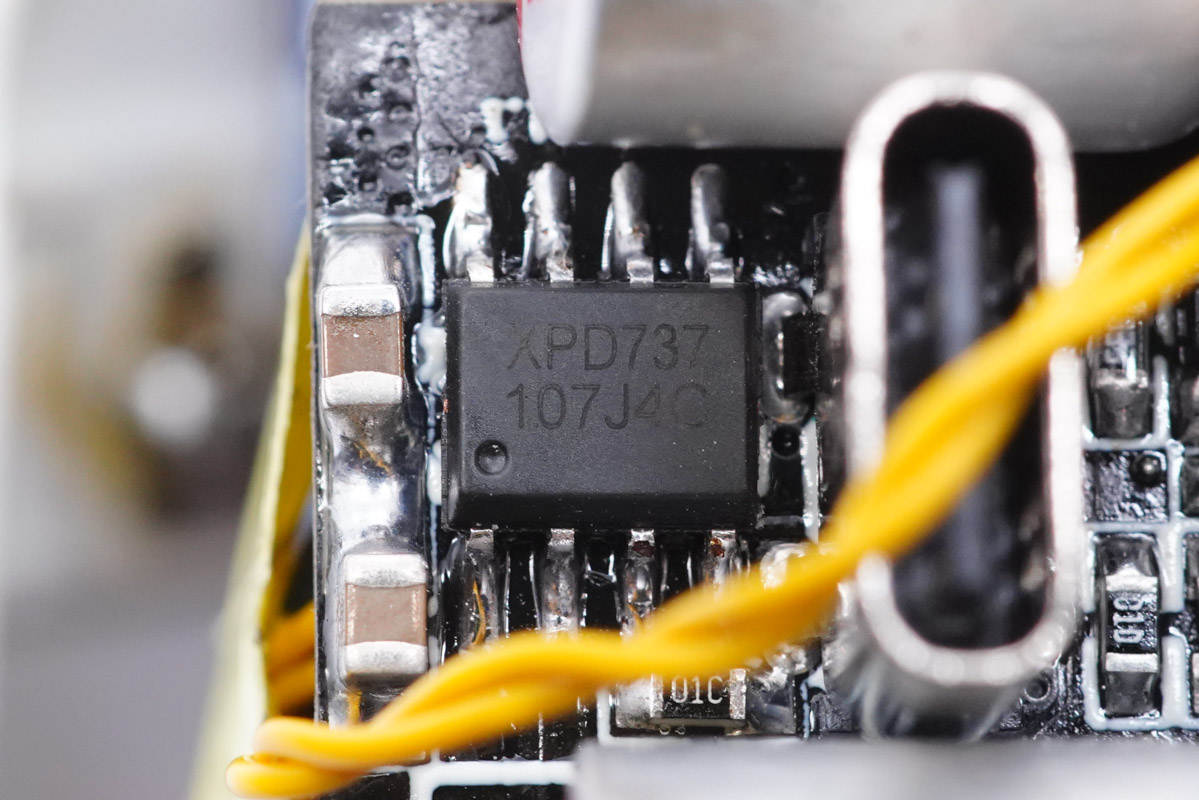

協議芯片采用富滿云矽XPD737協議IC，芯片已通過USB PD認證，TID：3479。外圍元件精簡，節省PCB面積。

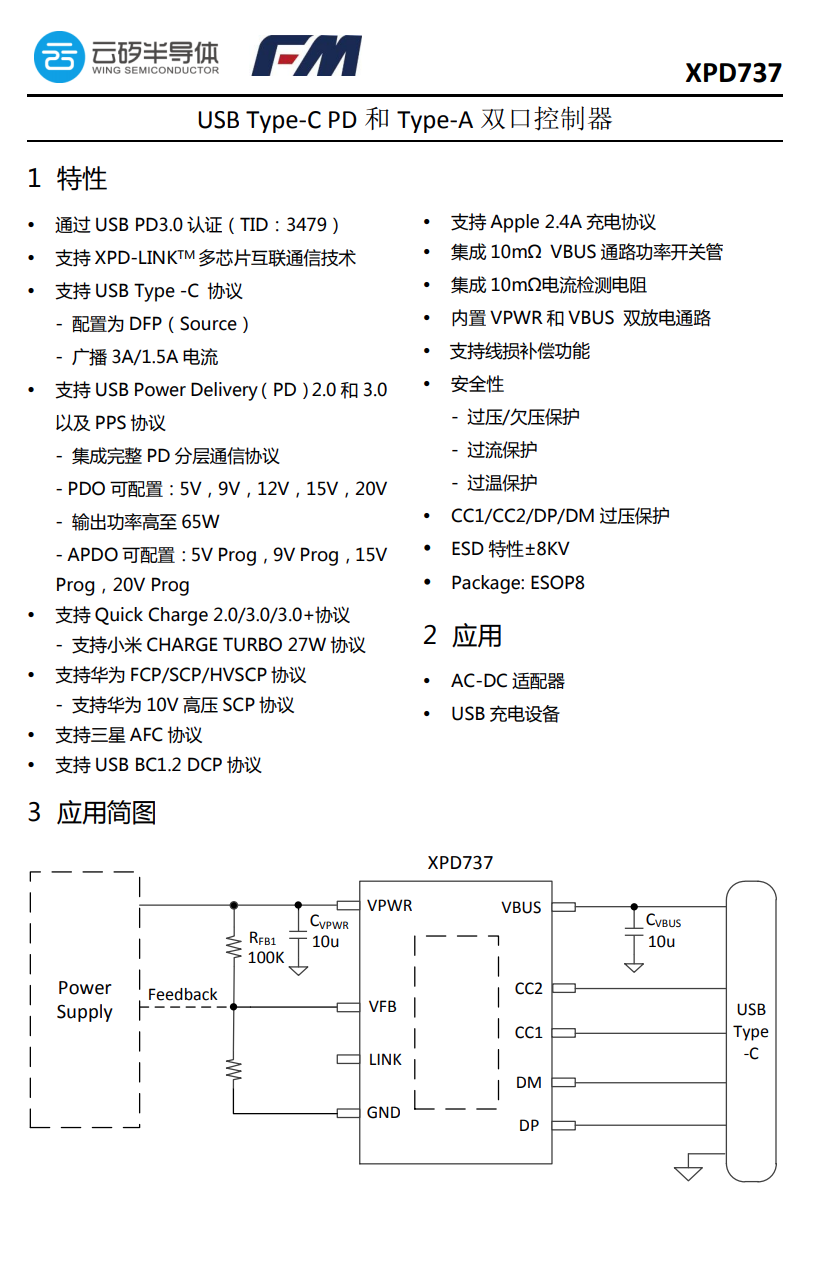

富滿云矽XPD737采用ESOP8封裝，內部集成 10mΩ VBUS 通路功率開關管，并且集成10mΩ電流檢測電阻，支持USB PD以及PPS，QC3.0/2.0協議，華為SCP/FCP快充協議，三星AFC快充協議，引腳支持過壓保護，工業級8KV ESD特性，適用于PD快充和移動電源，車充等應用。XPD737內置完善的保護功能，外圍精簡。

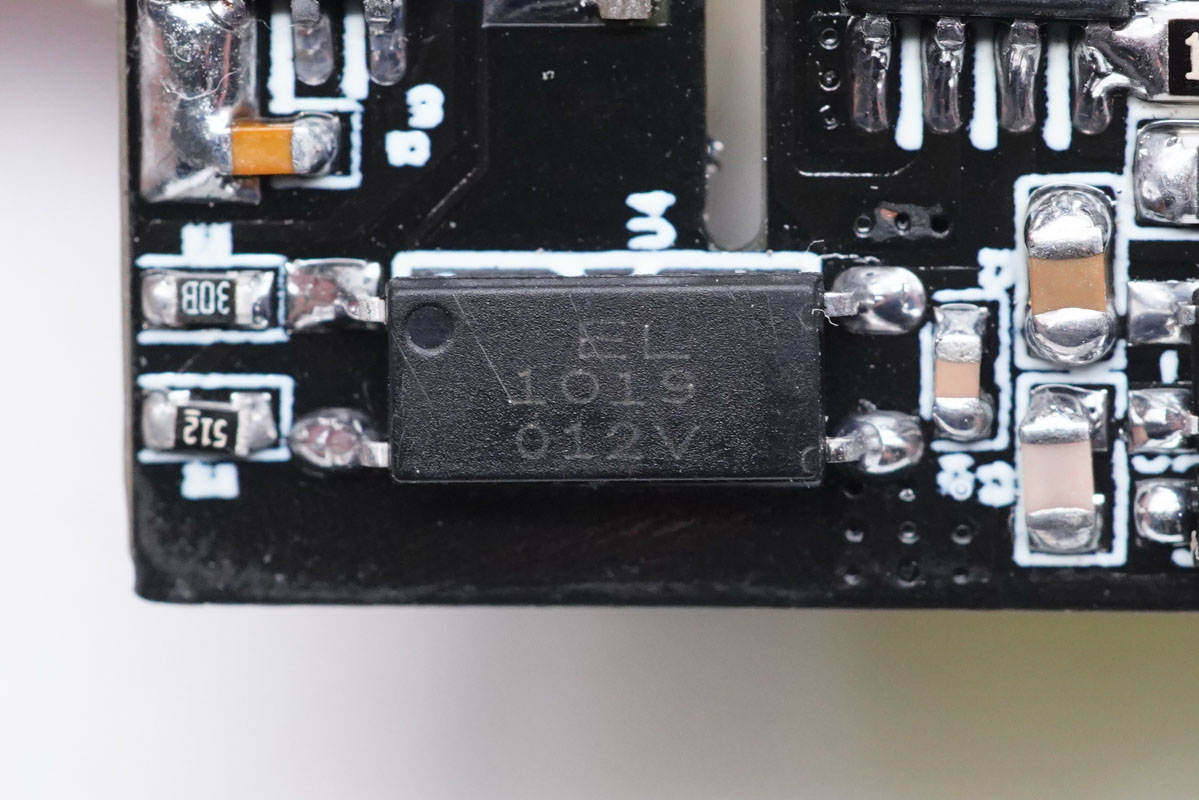

誠芯微這款30W參考設計通過光耦反饋調節輸出電壓。

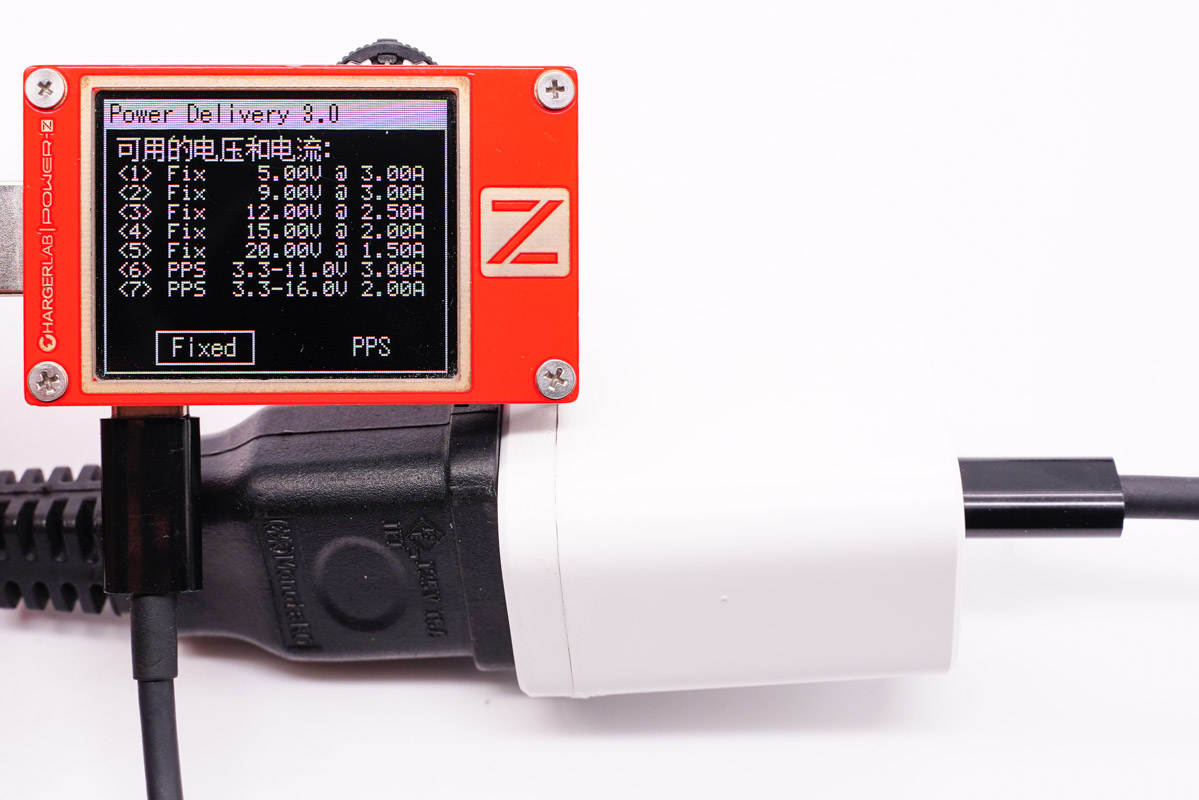

使用POWER-Z KT002讀取充電器的PDO報文，實測支持5V3A、9V3A、12V2.5A、15V2A、20V1.5A五個固定PD輸出檔位，額外還支持3.3-11V3A和3.3-16V2A兩組PPS檔位。

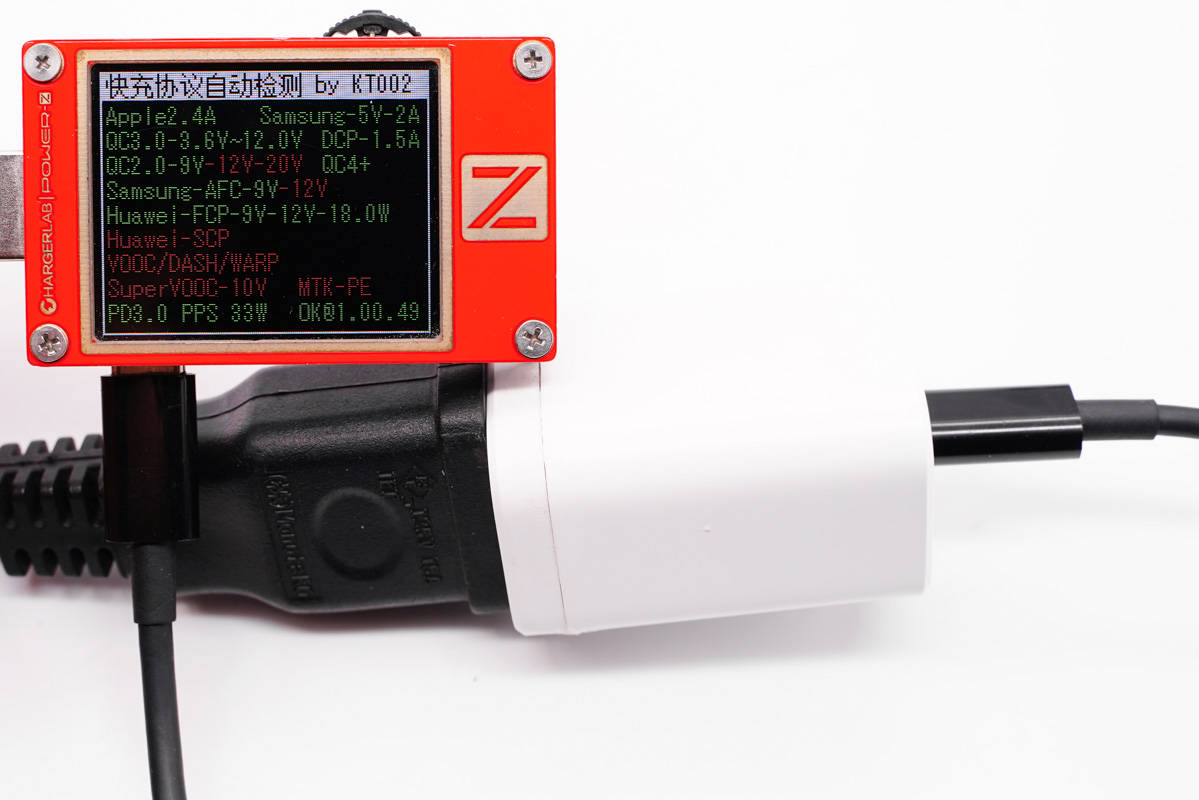

使用POWER-Z KT002讀取充電器的快充協議，實測支持PD、PPS、Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP快充協議。

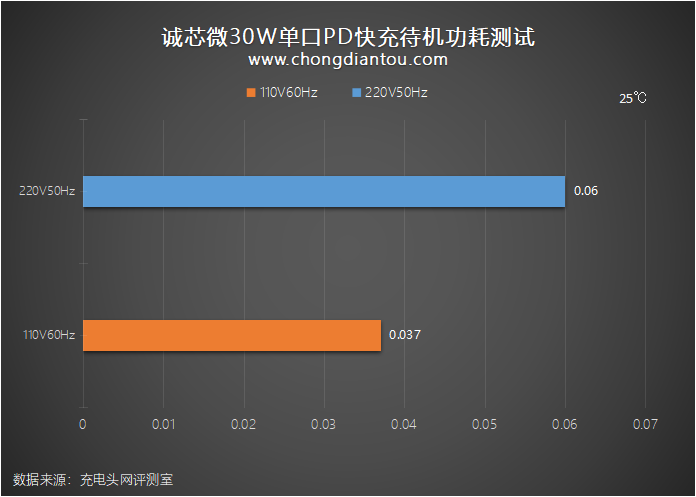

經過功率計測試，誠芯微30W PD充電器在220V 50Hz的空載功耗為0.06W，換算下來一年損耗的電能約為0.53KW·h，若市價電為0.6元/KW·h，則充電器一年的空載功耗約為0.32元左右。

110V 60Hz時的空載功耗為0.037W，換算下來，一年損耗的電能約為0.32KW·h，若市價為0.6元/KW·h，則充電器一年的空載功耗約為0.2元左右。

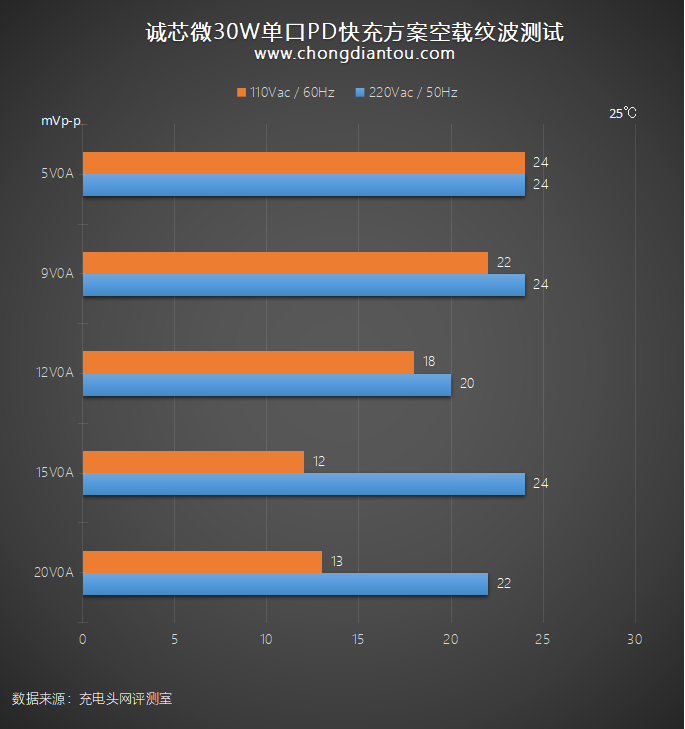

首先我們進行空載紋波測試，誠芯微這款30W方案空載紋波最高為24mV。

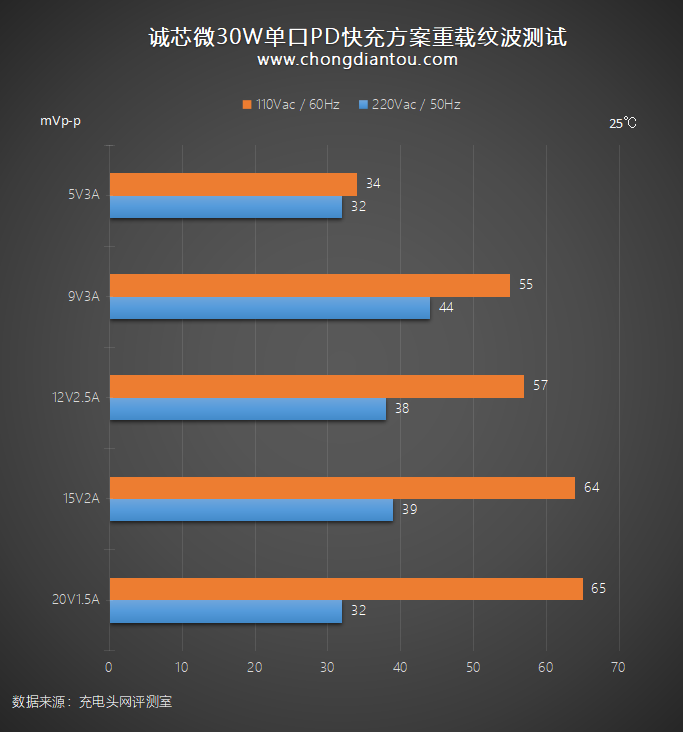

誠芯微這款30W單口PD方案在220Vac輸入下紋波非常低，最高僅44mV，最高紋波出現在110Vac輸入20V1.5A輸出下，為65mV。

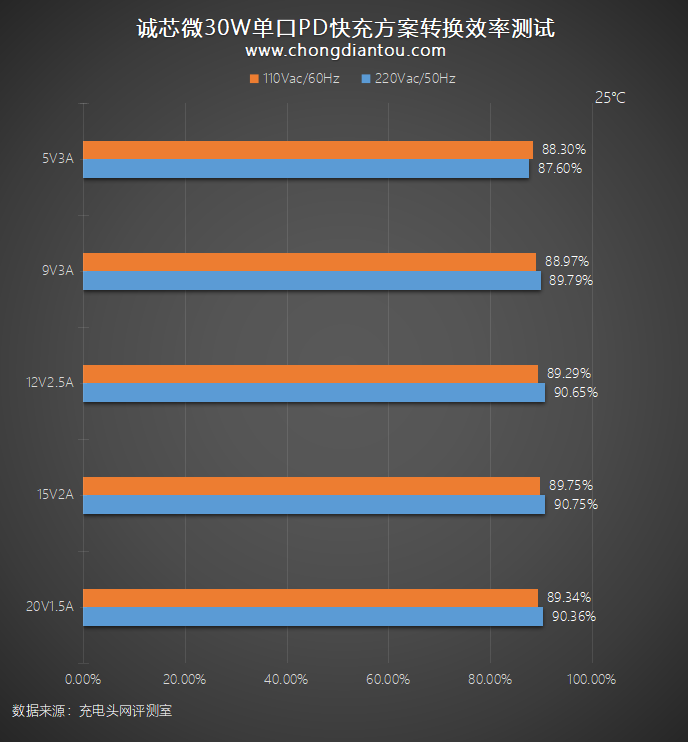

我們通過110Vac/60Hz和220Vac/50Hz模擬110V和220V環境，將誠芯微30W快充方案在各個電壓檔位進行滿載測試，實測220V下這款方案的轉換效率超過了90%，110V下效率也接近了90%，

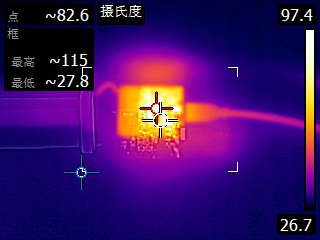

充電頭網對誠芯微30W單口PD快充方案進行溫升測試，在25℃恒溫箱中以9V3A和20V1.5A持續輸出一小時，測試溫升數據。采用FLIR E4紅外熱像儀進行溫度測試。

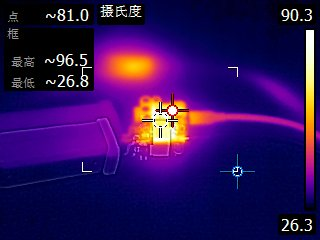

9V3A PCB變壓器側最高溫度為96.5℃。

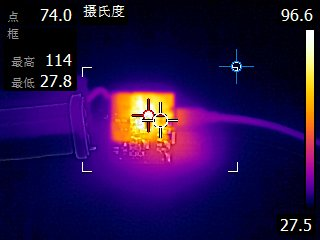

9V3A PCB芯片側最高溫度為115℃。

20V1.5A PCB變壓器側最高溫度為95.7℃。

20V1.5A PCB芯片側最高溫度為114℃。

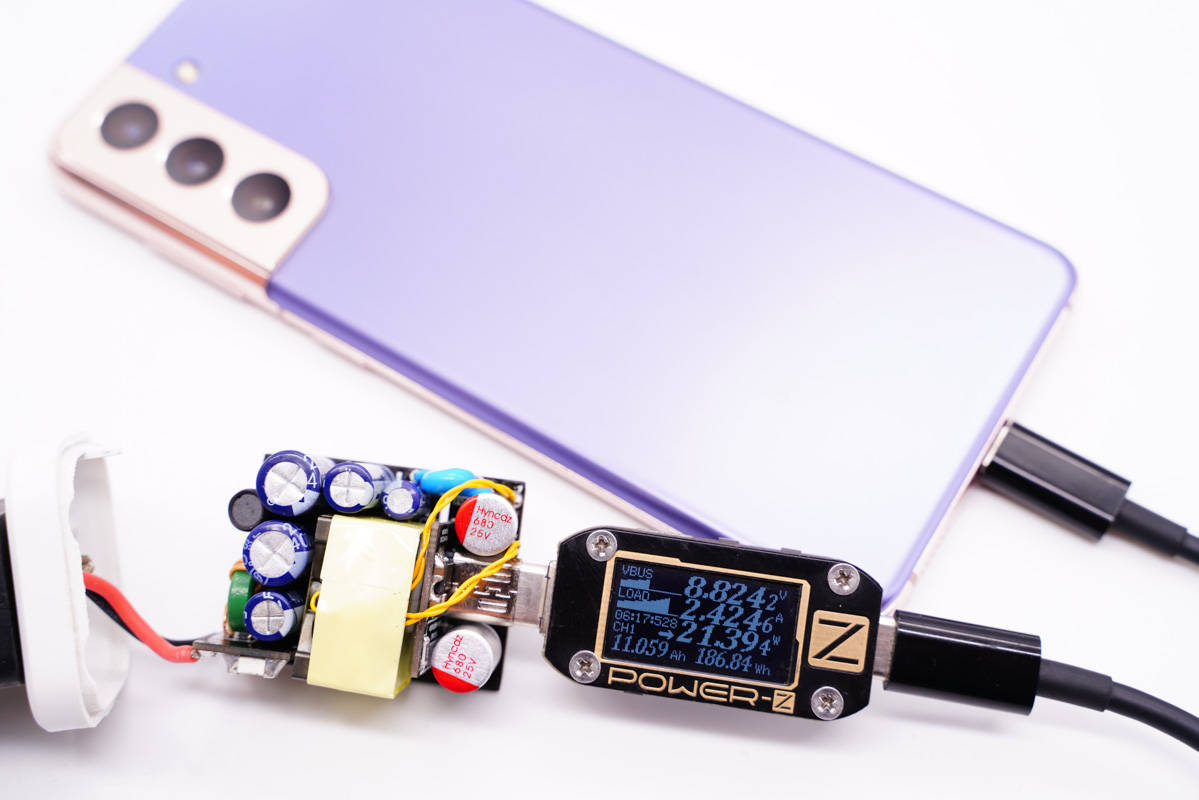

為三星S21充電，電壓8.82V，電流2.42A，充電功率約為21.4W。

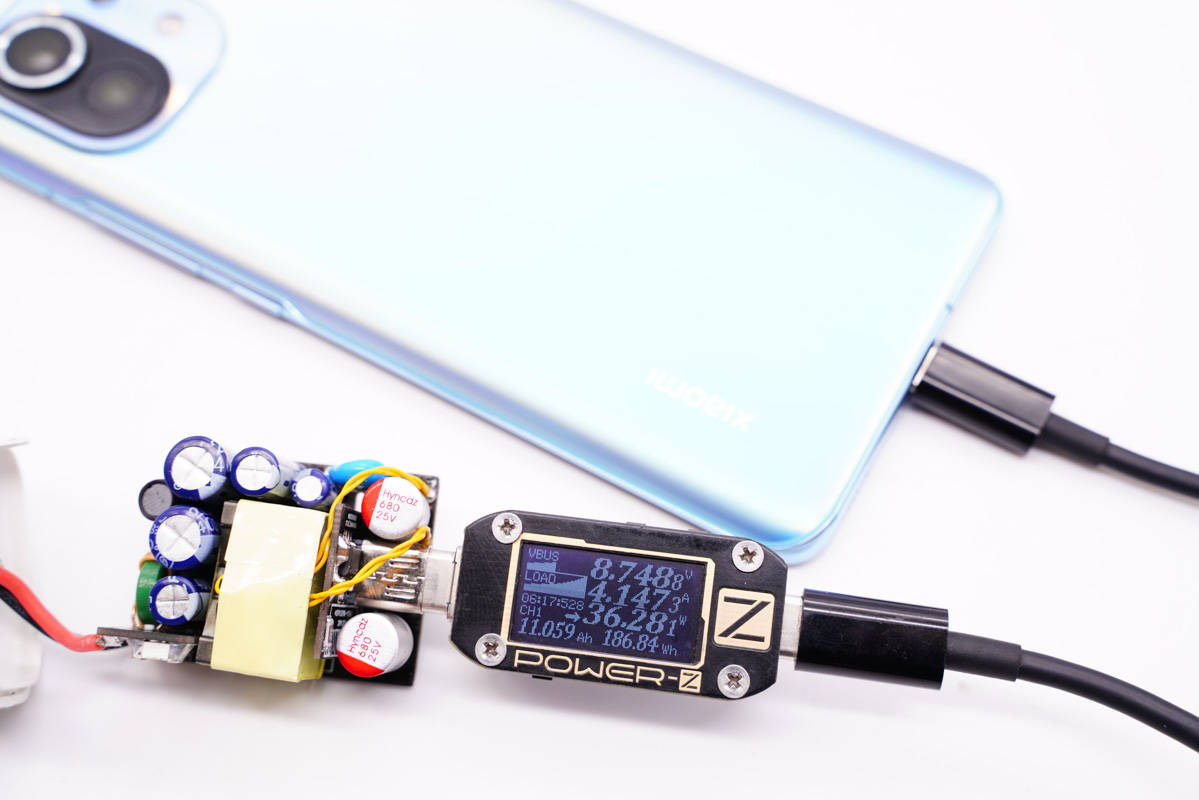

為小米11充電，電壓8.75V，電流4.15A，充電功率約為36.3W。

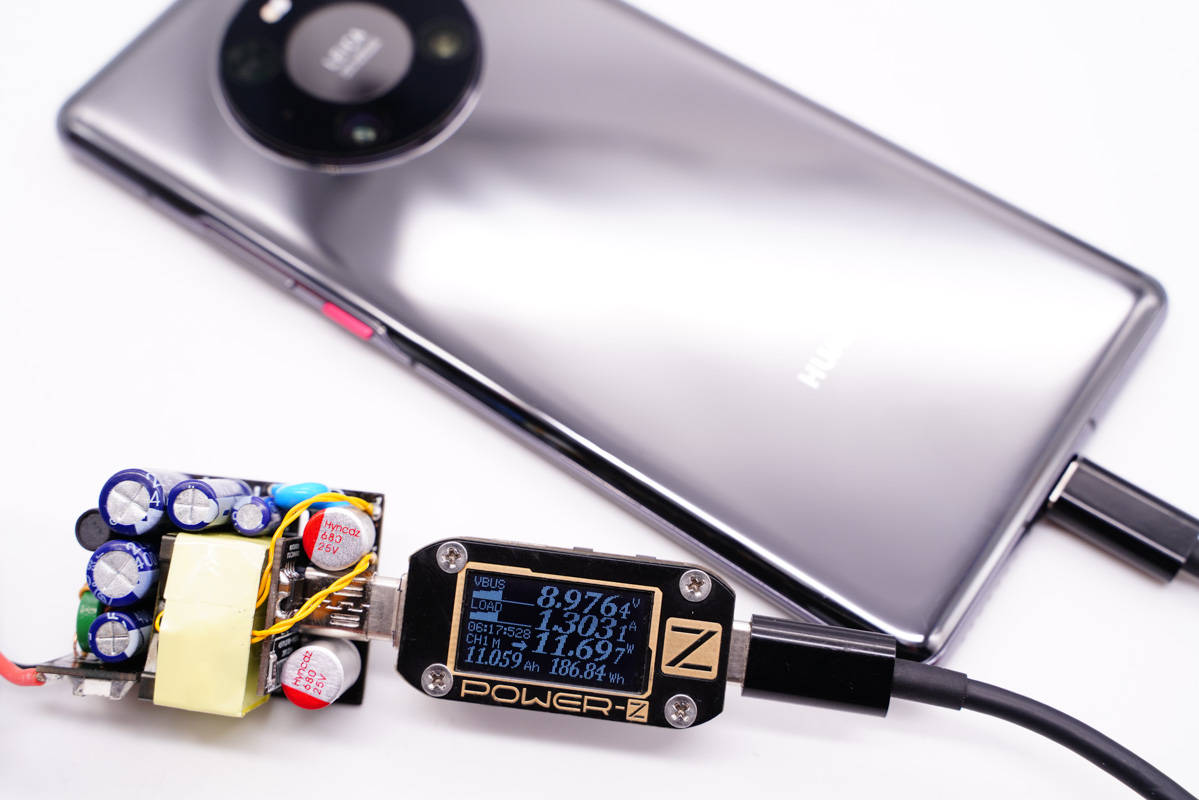

為華為Mate 40 Pro充電，電壓8.98V，電流1.30A，充電功率約為11.7W。

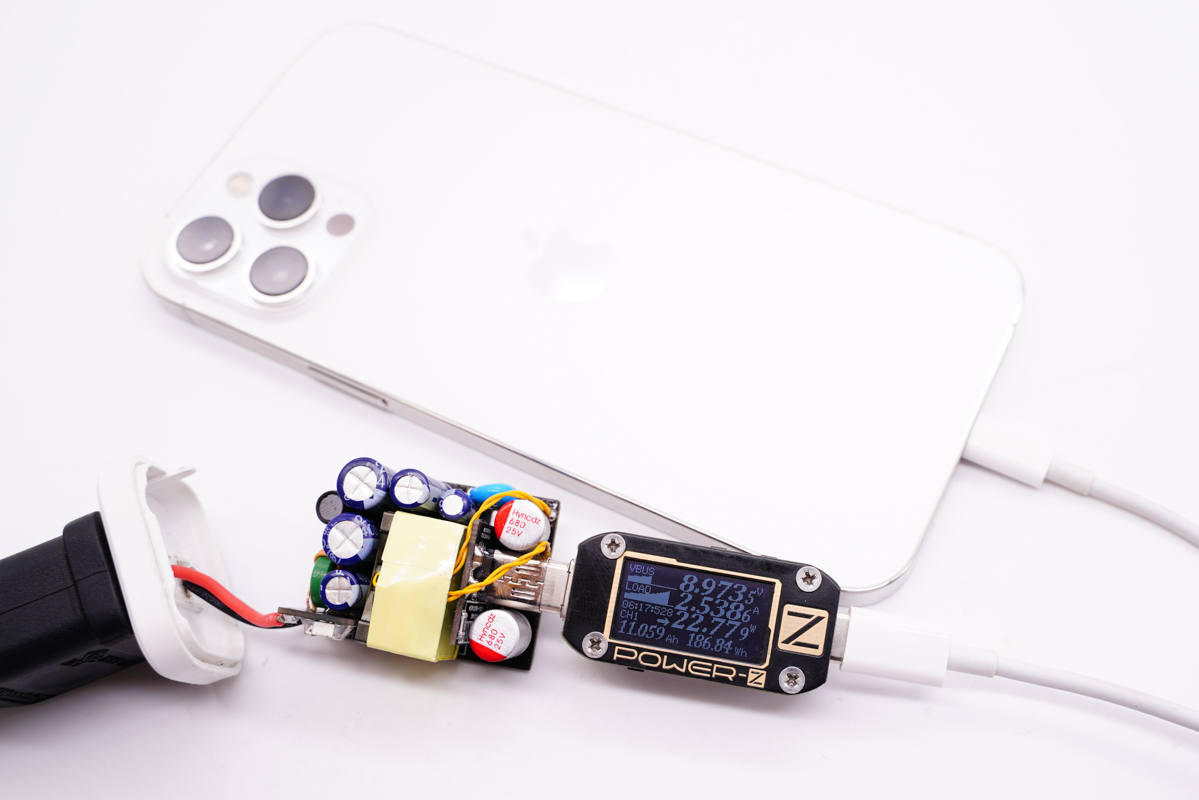

為iPhone12 Pro充電，電壓8.97V，電流2.54A，充電功率約為22.78W。

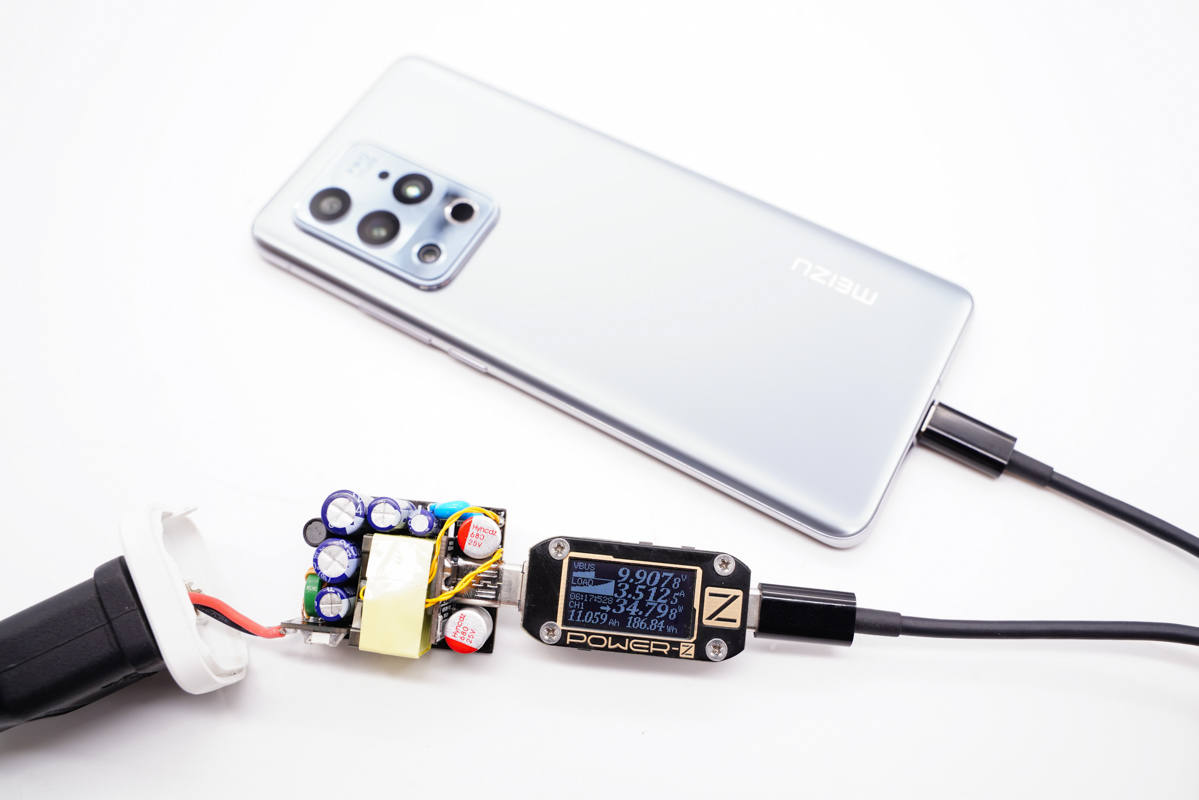

為魅族18Pro充電，電壓9.9V，電流3.51A，充電功率約為34.8W。

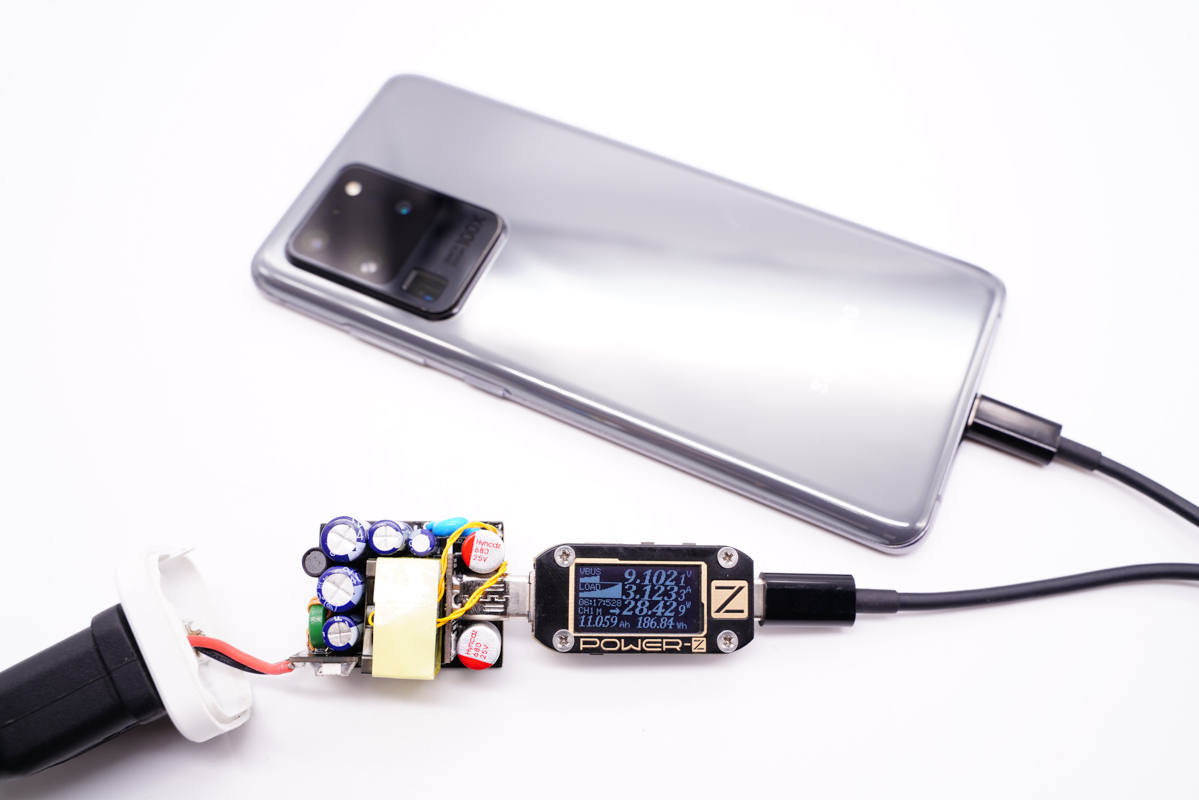

為三星S20U充電，電壓9.1V，電流3.12A，充電功率約為28.43W。

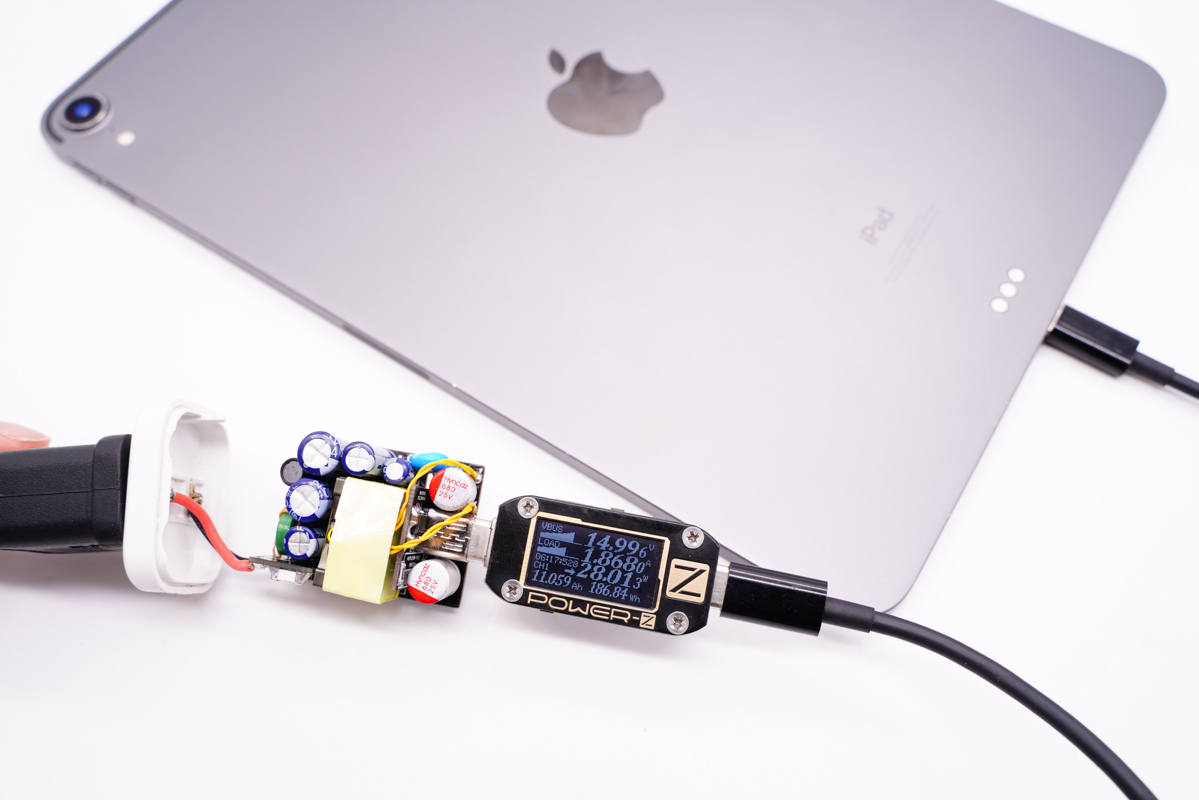

為iPad Pro 2018 11寸充電，電壓14.99V，電流1.87A，充電功率約為28W。

誠芯微30W迷你PD快充采用全集成方案，可實現非常迷你與靈活的充電器設計。通過實際測試，轉換效率處于主流水平。由于芯片集成度很高，溫升略高，可通過增加散熱措施或增大散熱面積降溫。
