自從iPhone 12不再標配充電器以來，3C配件市場上20W充電器噴涌而出。因為現在很多20W PD充電器采用氮化鎵元器件，并且外觀造型類似方塊，所以體積非常小巧，加上蘋果5W豆腐頭的存在，所以小編曾經用一句話來描述現在體積十分小巧的20W PD充電器：蘋果5W充電器的大小，20W的性能。

這句話確實可以很直觀體現出市面上大部分的20W PD充電器的大小和性能，但小編今天要介紹的這一款產品似乎打破了這一描述畫面……



下面請由小編介紹一下由東莞市輝越光電有限公司帶來的一款充電器，這款充電器在外觀造型上有兩種風格。充電器的機身為白色，造型上也是采用四周圓滑過渡，上下兩面削平的處理方式，不過充電器的接口面并沒有采用一體式設計，看上去更有層次感一些。

在配色上有黑白兩種配色，并且還同步推出了不同國家的使用版本。

同樣為了使得充電器內部空間的利用最大化，充電器的插腳被設計成了不可折疊的形式。

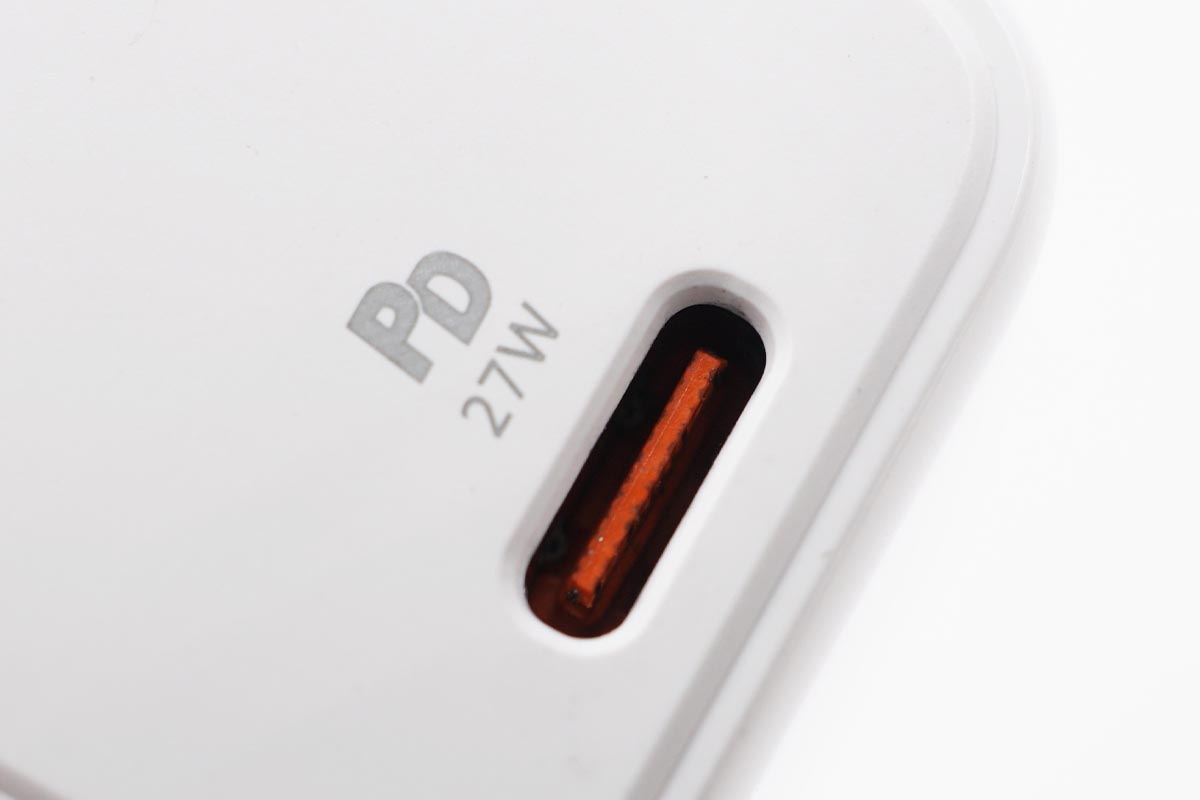

充電器采用單USB-C物理輸出接口設計，接口內部為橙色膠芯，上面的PD27W的字樣也說明了充電器的性能表現。

具體的參數方面：

產品名稱：mini superport II PD27W

USB-C 單口電源適配器

型號：BP-PD270U1C-CN15

輸入：100-240V 50/60Hz 0.8A Max

輸出：5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A

PPS：3.3V-9V 3A、3.3V-11V 2.25A

制造商：東莞市輝越光電有限公司

中國制造

DESIGNED BY BPOWER | 輝越光電 設計

SN:21164PD270001



使用卡尺實測充電器不算插腳的長度約為30.85mm。

寬度約為32.26mm。

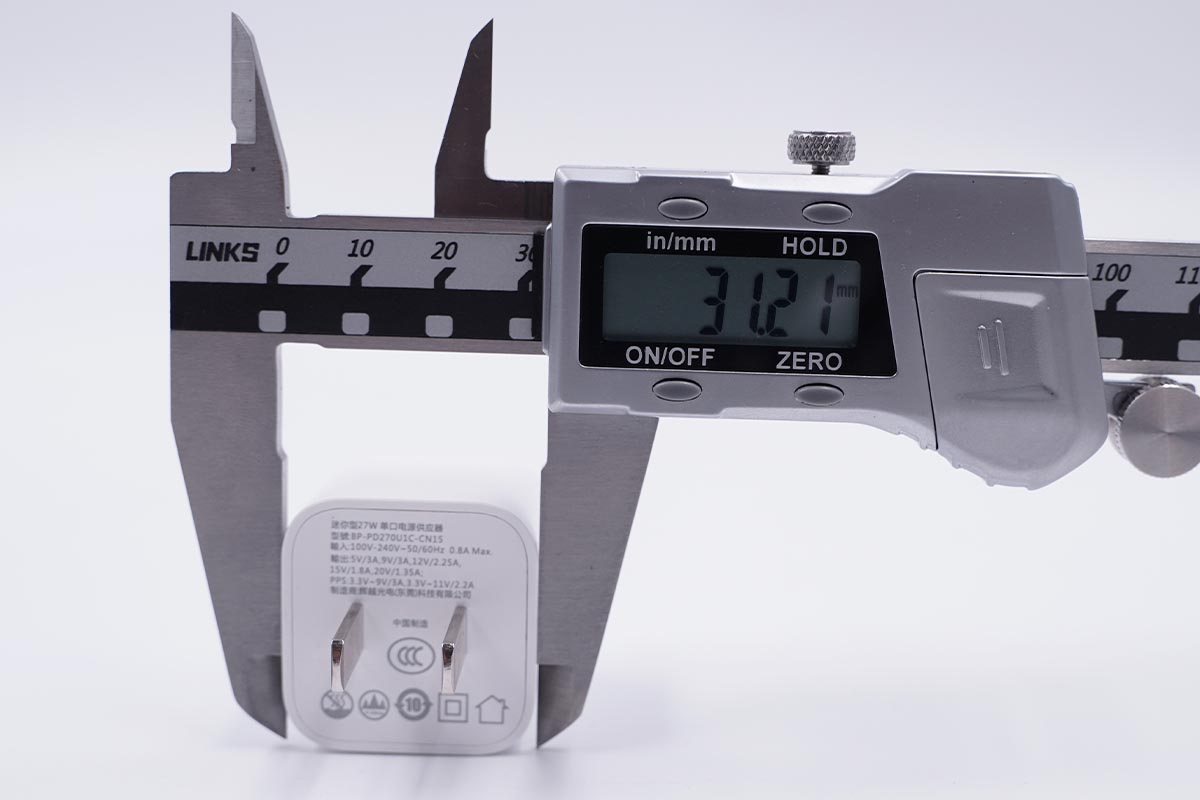

厚度約為31.21mm。



充電器的三維尺寸為30.85x32.26x31.21mm，可以得出充電器的體積約為31.06cm3，按照最大輸出功率27W計算，充電器的功率密度約為0.86W / cm3

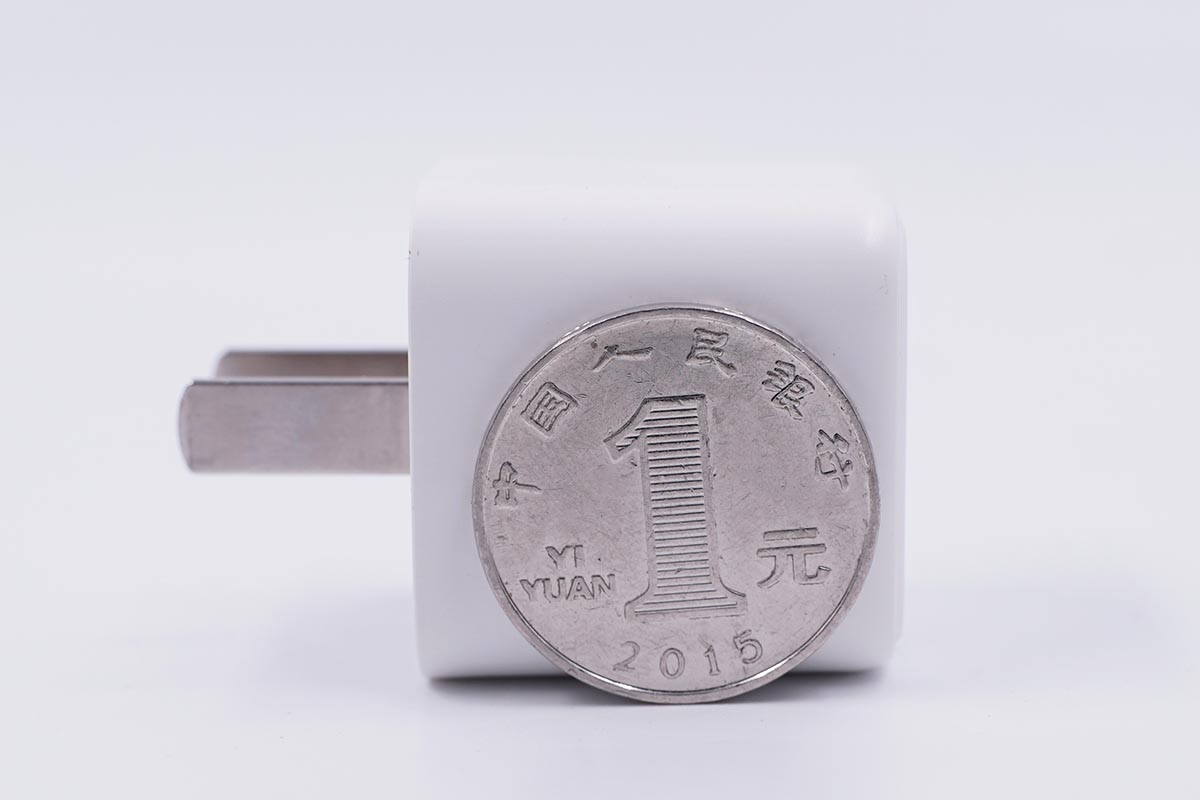

整個充電器側面比立著的一元硬幣稍大一些。

充電器的凈重約為38.8g。

和蘋果30W PD充電器對比看一下，兩款充電器的最大輸出功率僅差了3W，但是體積卻是成倍的差距。

小編又找來了蘋果經典的5W充電器放在一起，輝越光電的27W充電器的體積僅僅比蘋果5W充電器大了一點點，但是功率卻是27W和5W的對比。

從左至右依次為蘋果30W充電器、輝越光電的27W充電器以及蘋果5W充電器，放在一起直觀感受一下。



從接口的標識已經獲知充電器支持27W的充電功率，下面來看看充電器對于各個協議的支持情況如何。

使用POWER-Z KT002讀取充電器的快充協議，實測充電器支持PD、PPS、Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、MTK-PE快充協議。

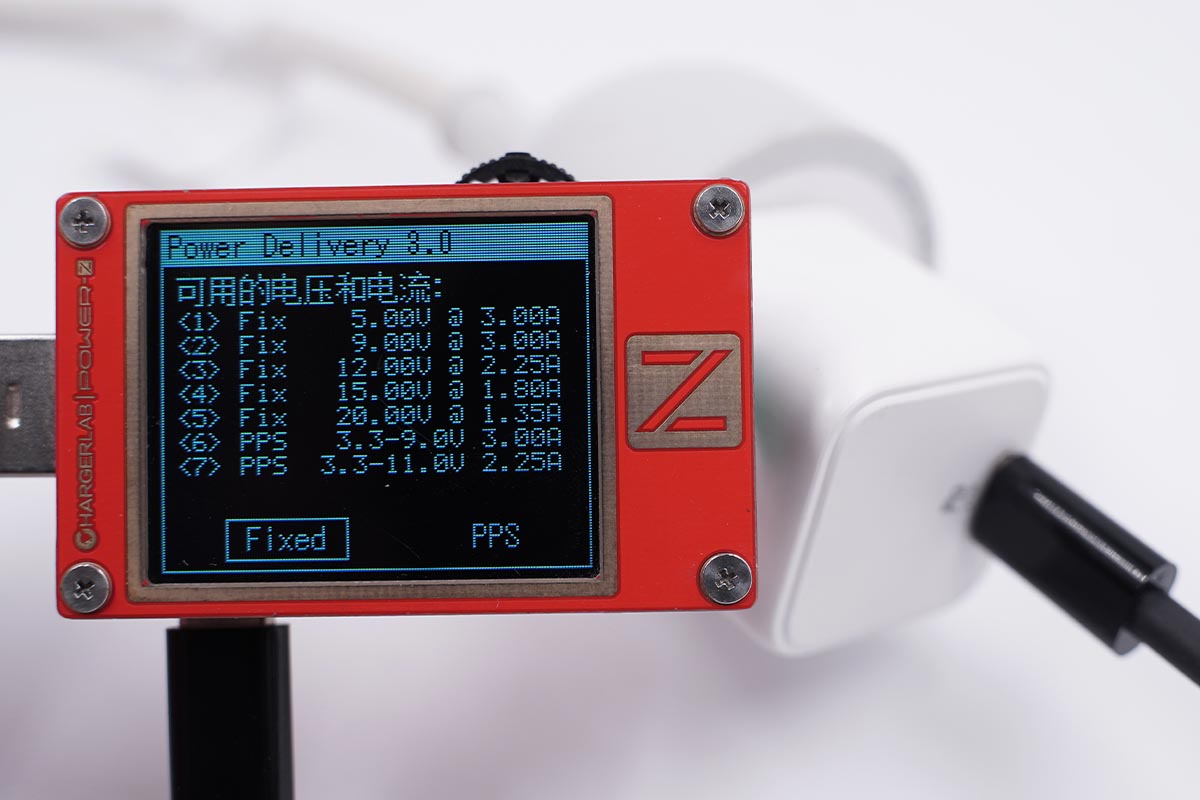

讀取充電器的PDO報文，充電器支持5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A五個電壓檔位，此外還支持3.3-9V 3A和3.3-11V 2.25A兩組PPS檔位。



這個模塊主要是看看充電器對于設備的快充支持情況，方便讀者可以直觀的看到充電數據。

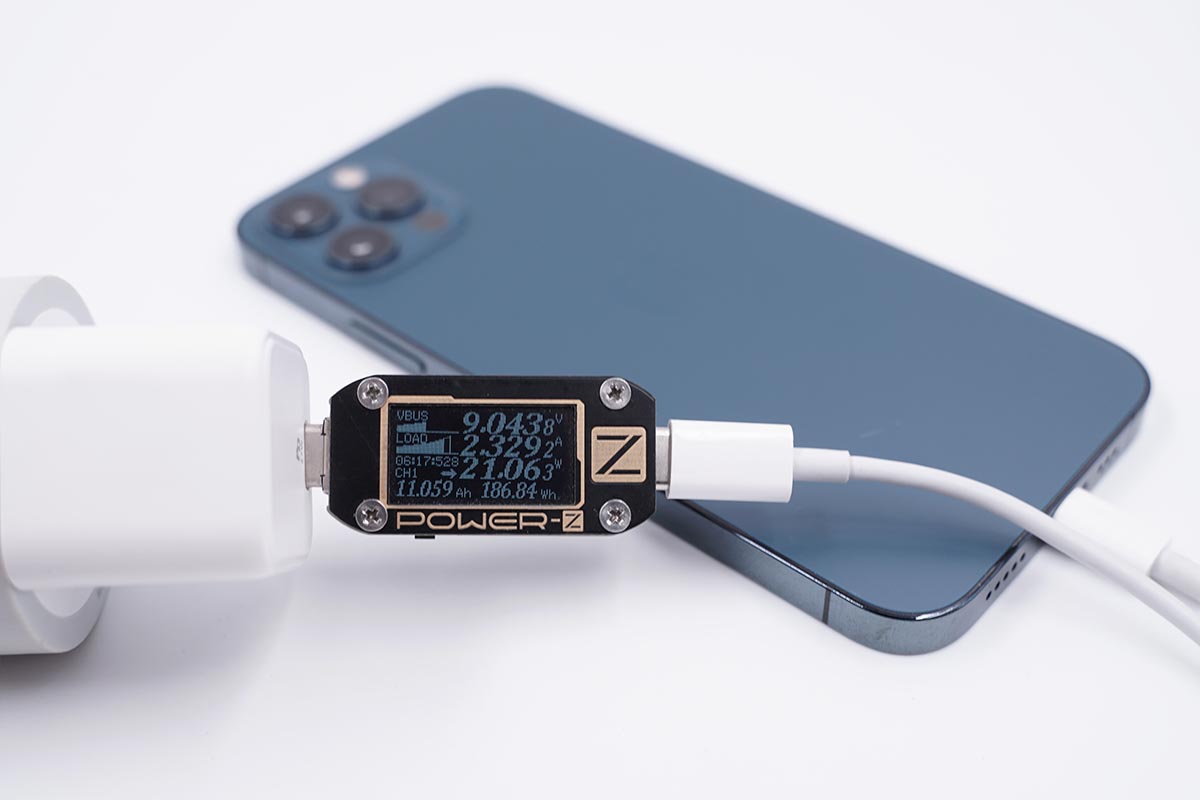

iPhone 12 Pro支持PD/Apple2.4A快充協議，使用充電器為iPhone 12 Pro充電，功率為9.04V 2.32A 21.06W。

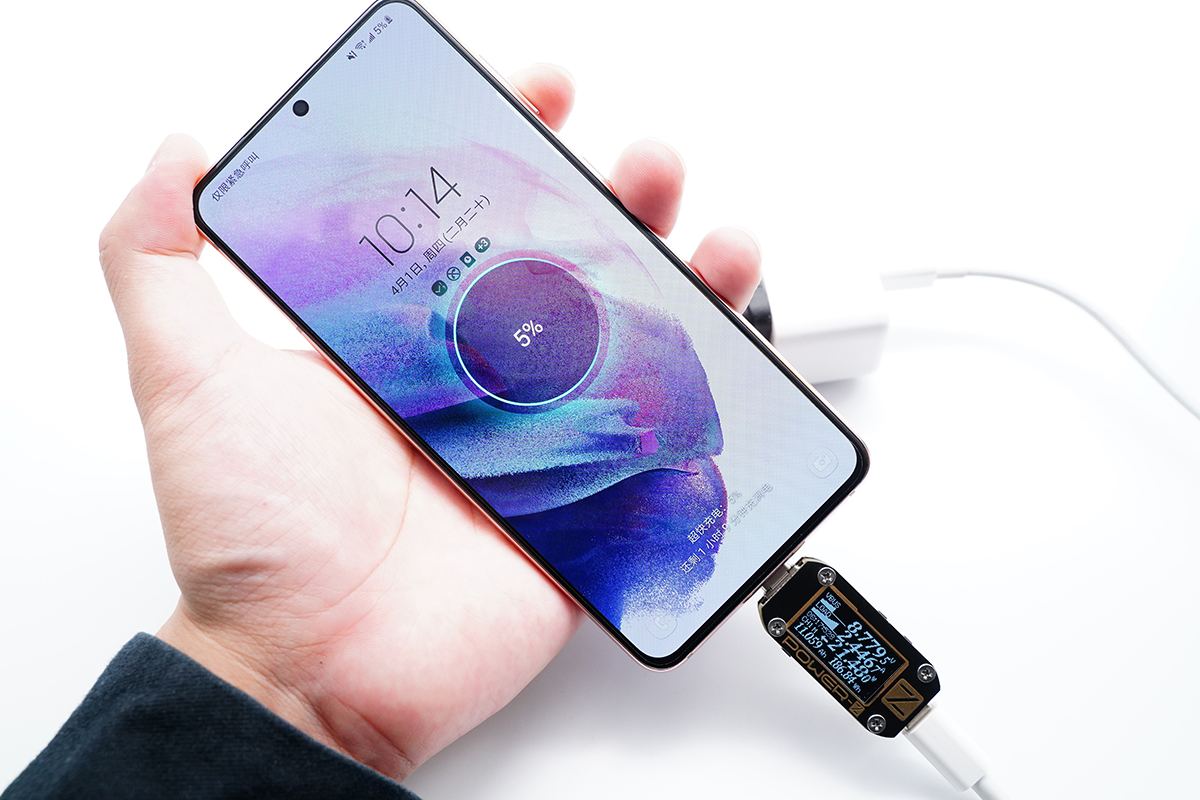

為三星S21充電也可以提供20W+的快充功率，手機充電UI界面顯示超快充電。

iPad Air 4僅支持PD快充協議，使用充電器為iPad Air 4充電，功率為14.99V 1.71A 25.68W。

華為MateBook僅支持USB PD快充協議，使用充電器為華為MateBook充電，功率為20.05V 1.22A 24.63W。

充電器還可以為手環和藍牙耳機等小型用電設備充電，對于用戶來說使用上會更方便一些。

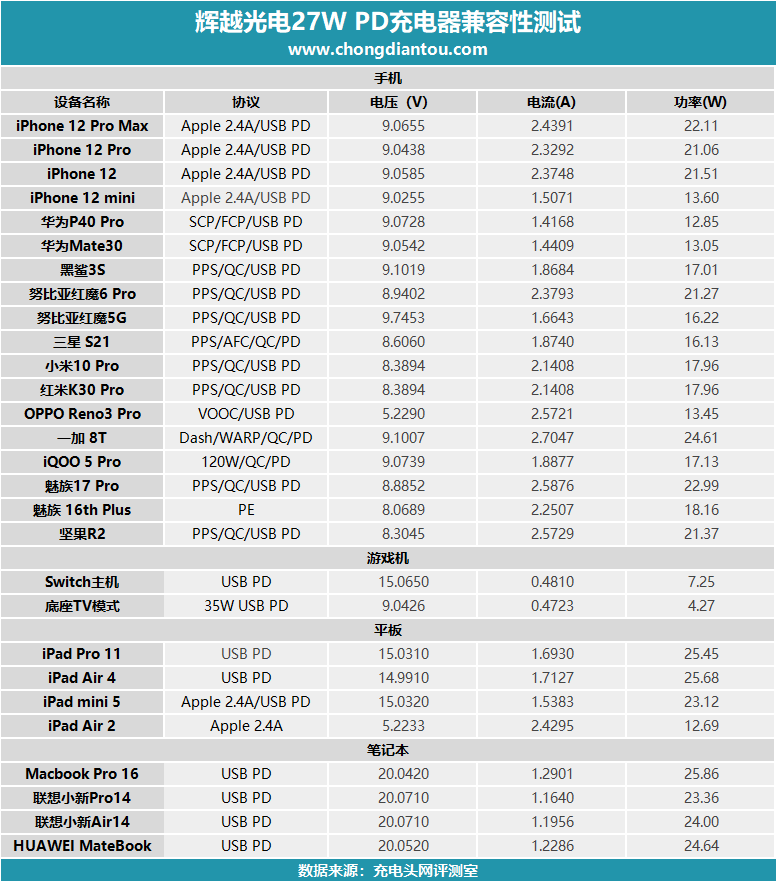

將所有數據匯總成表，可以看出為為絕大多數設備充電均可以提供PD快充，對于iPad以及筆電功率可以達到24W左右，而對于PE快充協議也可以有很好的支持。

整個柱狀圖的走向較為平緩，iPad和筆電的快充功率排在前面，整體功率在23W-26W之間，手機的充電功率均處于正常狀態，在13W-25W之間。

下面來看一下輝越光電27W充電器為設備充電全程的情況，使用充電器為iPad Air 4充電，連接充電器之后觸發15V 1.8A快充檔位，功率在25W左右持續了約52分鐘。隨后電流下降，功率降至18W左右。1小時39分后功率和電流逐漸下降直至充電結束，全程耗時約2小時15分，最高功率為14.91V 1.73A 25.92W。

將充電全程繪制成曲線圖，可以看到充電器為iPad Air 4半小時可充電33%，1小時充電64%，完全充滿需要2小時14分。



在如此小體積的情況下可以實現5-20V的全電壓檔位，并且支持最高27W的輸出功率，那充電器的溫控表現如何呢，下面一起來測試一下。測試條件為在溫度約為25℃的恒溫箱中以20V 1.35A 27W的功率持續輸出一小時的溫升情況進行測試。

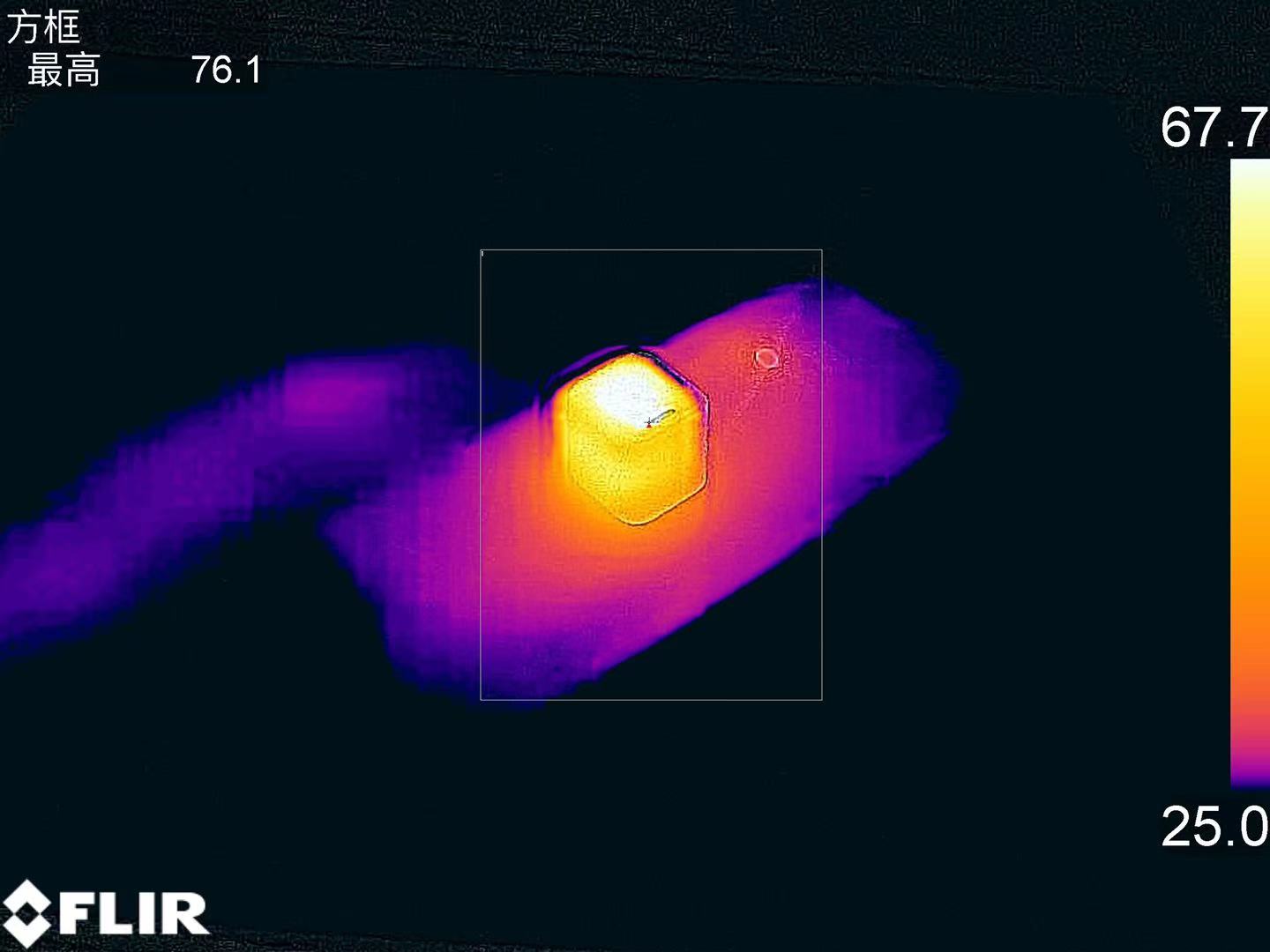

以27W的功率持續輸出1小時后充電器表面的最高溫度為76.1℃。

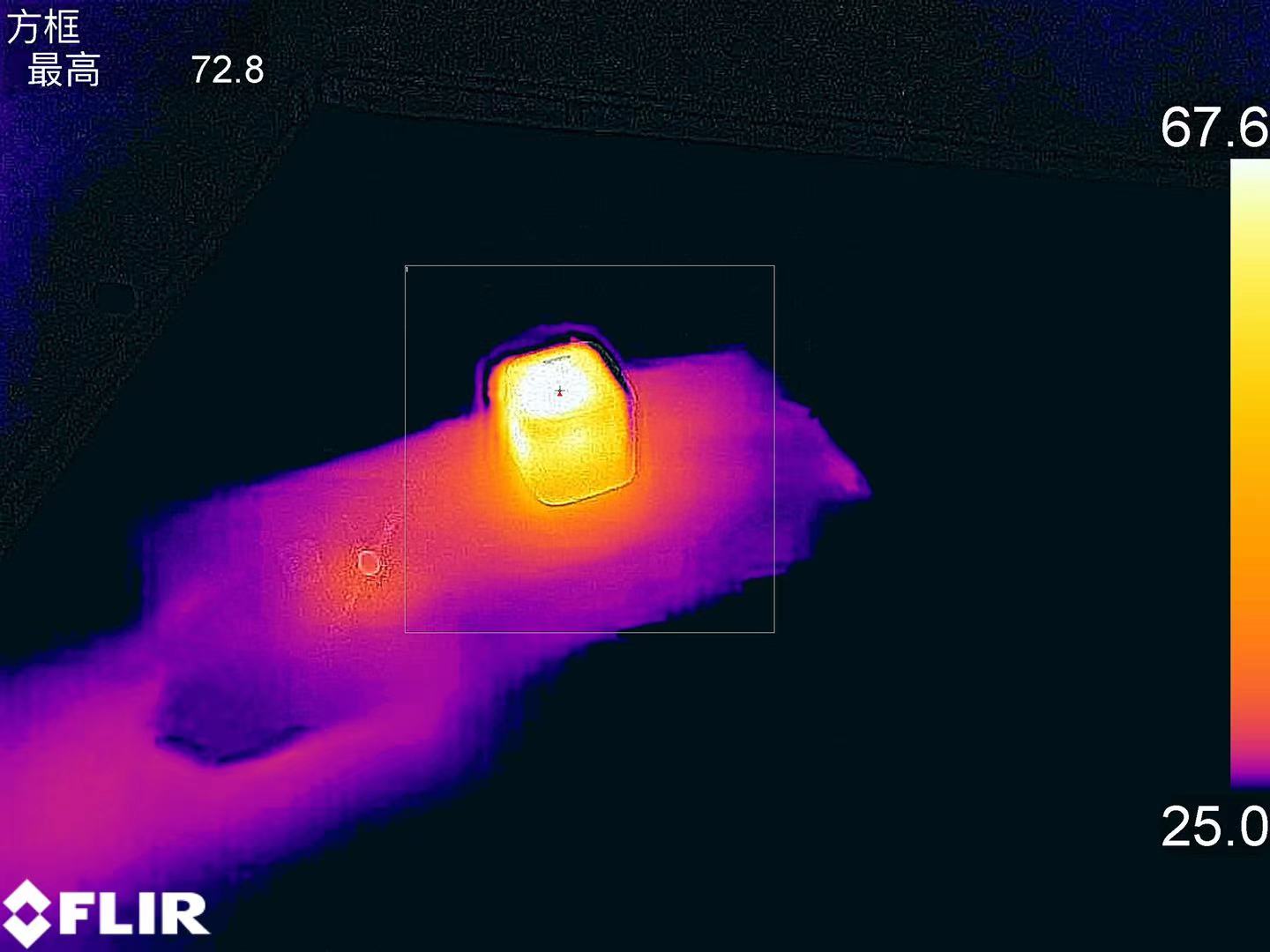

充電器的另一側最高溫度為72.8℃。



經過功率計測試，輝越光電27W PD充電器在220V 50Hz的空載功耗為0.061W，換算下來一年損耗的電能約為0.53KW·h，若市價電為0.6元/KW·h，則充電器一年的空載功耗約為0.31元左右。

110V 60Hz時的空載功耗為0.04W，換算下來，一年損耗的電能約為0.35KW·h，若市價為0.6元/KW·h，則充電器一年的空載功耗約為0.21元左右。



加入轉換效率的測試模塊是想讓讀者了解到充電器的輸入功率和輸出功率差了多少，充電器本質上是一種轉換設備，過程中會有損耗，以熱量的形式散發出來。

我們平時看充電器上面的參數輸出100W或者65W是充電器可以為設備提供的最大輸出功率，但充電器從插座上汲取的功率往往要更大一些，下面是輝越光電27W PD充電器在220V 50Hz和110V 60Hz交流輸入的情況下分別進行了轉換效率測試，測試結果如下：

220V 50Hz下，將輝越光電27W PD充電器在各個電壓檔位的輸出功率拉滿進行測試：五個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從85.10%到90.12%不等。

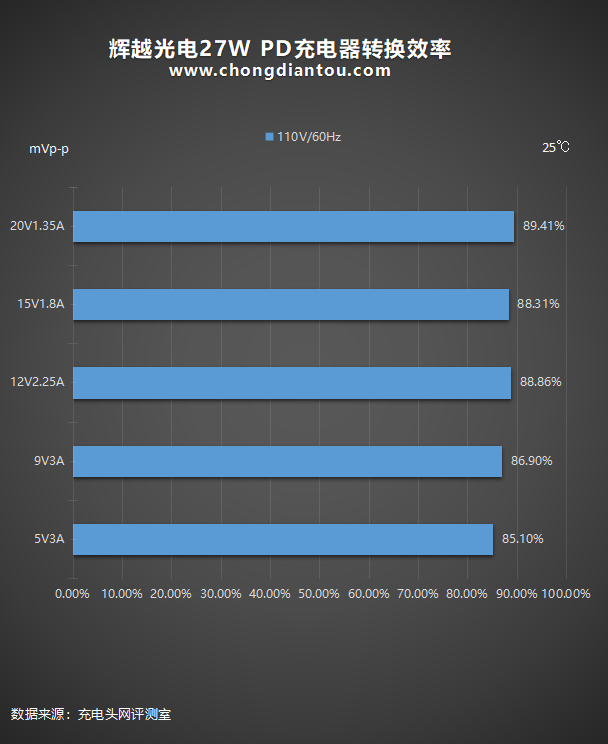

110V 60Hz下，充電器的轉換效率從85.10%到89.41%不等。



輝越光電27W PD充電器在220V 50Hz交流輸入的情況下進行了空載與重載的紋波測試，測試結果如下：

空載情況下：五個檔位輸出時紋波峰峰值從52.8mVp-p到66.4mVp-p不等。

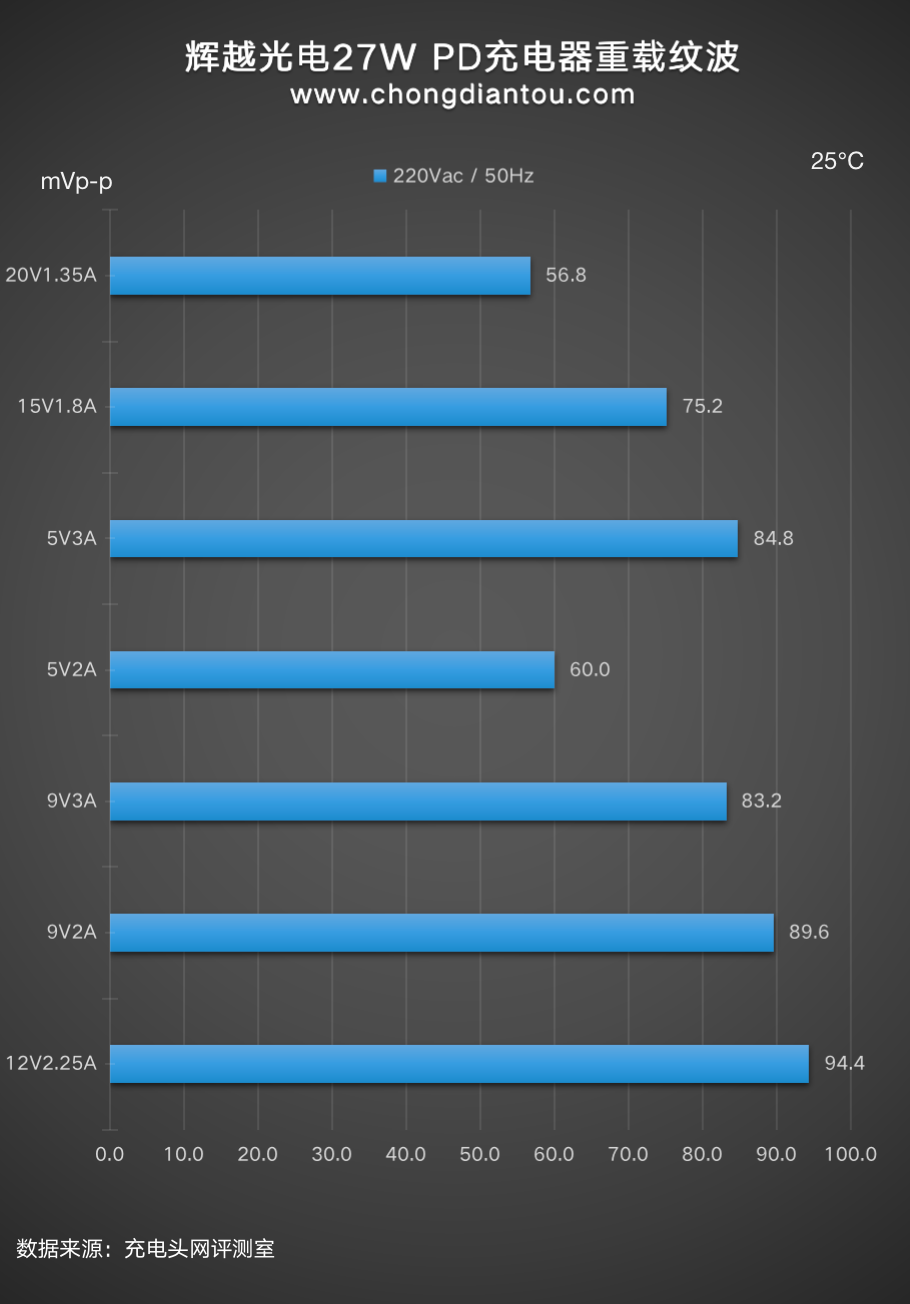

重載情況下：七個檔位輸出時紋波峰峰值從56.8mVp-p到94.4mVp-p不等。

充電器在110V 60Hz交流輸入的情況下進行了空載與重載的紋波測試，測試結果如下：

空載情況下：五個檔位輸出時紋波峰峰值從46.4mVp-p到54.4mVp-p不等。

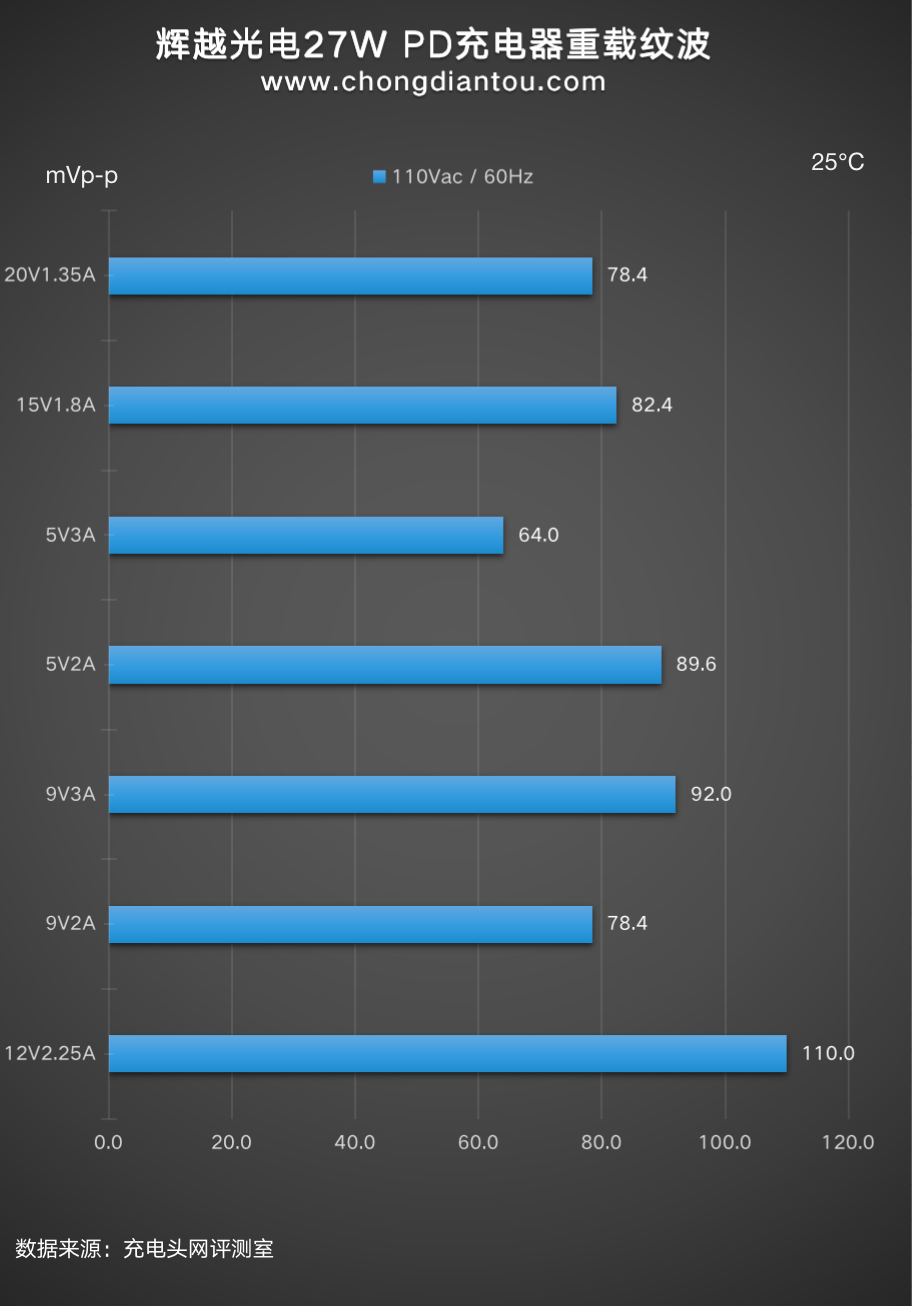

重載情況下：七個檔位輸出時紋波峰峰值從64mVp-p到110mVp-p不等。



輝越光電的這款充電器在外觀造型上采用了目前小體積充電器常見的方塊外觀造型，充電器的輸入端插腳不可折疊，這樣可以使得內部的空間的利用達到最大化，輸出端采用單USB-C物理輸出接口設計。

性能上充電器支持PD、PPS、Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、MTK-PE快充協議，支持5V3A、9V3A、12V2.25A、15V1.8A、20V1.35A五個電壓檔位以及3.3-9V 3A和3.3-11V 2.25A兩組PPS檔位。實測為設備充電均可以觸發PD快充，對于魅族16th Plus也可以提供PE快充服務，整體的快充兼容不錯。

輝越光電的這款充電器在外形體積上有著和蘋果5W充電器差不多的大小，但性能上卻支持27W的充電功率，此前對于小體積的充電器的評價為蘋果5W充電器的大小，20W的性能，現在要更新為蘋果5W充電器的大小，27W的性能了。

此產品已經開始啟動CB,ETL,CCC,PSE,KC，CE,FCC,BSMI等各國認證，并且預備了中規，美規，日規，歐規，韓規，英規等各國插頭。認證預計在5月份陸續取得相關證書。
