前不久Mcdodo麥多多推出了一款設計十分新穎的移動電源，產品集無線充、20W快充、磁吸、支架等特性于一體，可以說面面俱到，又迎合當下20W快充市場的需求，一經推出便獲得了不錯的反響。

因此近期麥多多在這款基礎上推出20000mAh款式，外觀ID設計保持不變，但配備了LED電量顯示屏，觀察剩余電量會更加方便準確。而大容量提升了產品的續航能力，適合經常出差人群使用。下面充電頭網就對這款充電寶進行詳細拆解，看看其內部又是如何設計的。

一、麥多多20000mAh無線充移動電源外觀

? ? ? ? ? ? ? ? ??

包裝盒正面印有Mcdodo品牌、產品外觀圖（灰/綠款式）、名稱以及容量、功率等產品特性。

背面設有櫥窗，正好對應產品無線充區域，此外盒子上印有參數和認證信息。

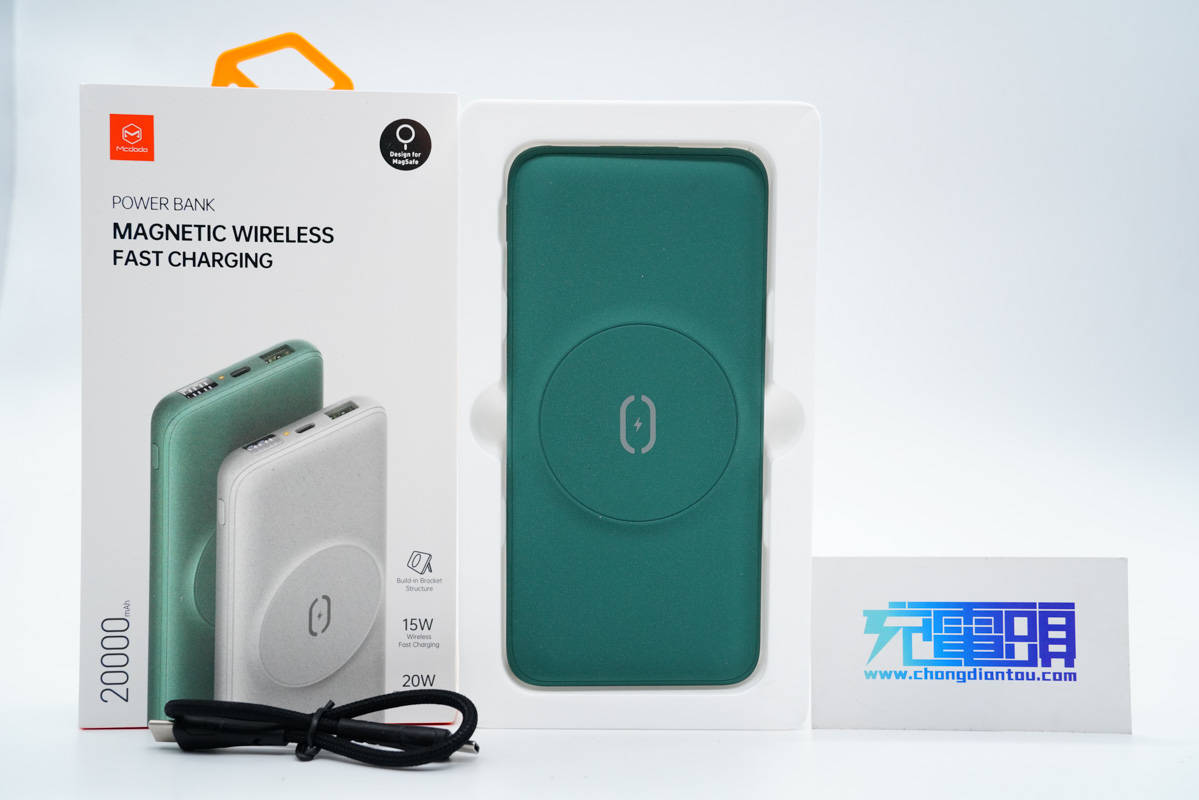

包裝內含移動電源、CC數據線。

數據線很短，方便日常攜帶和使用。

充電頭網此次拿到的是綠色款，機身殼采用PC阻燃材質，表面磨砂處理，側身圓潤持握感好。

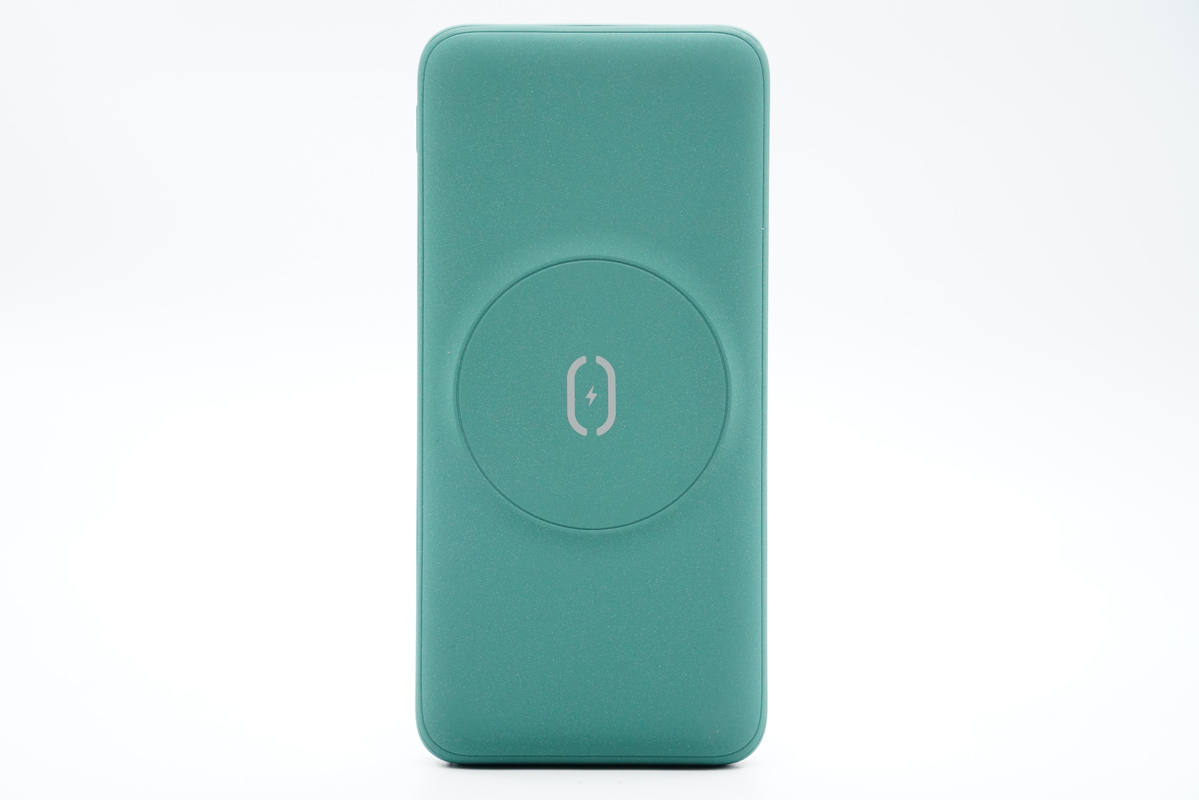

機身正面中心設有無線充，且略微凸起，可幫助散熱。

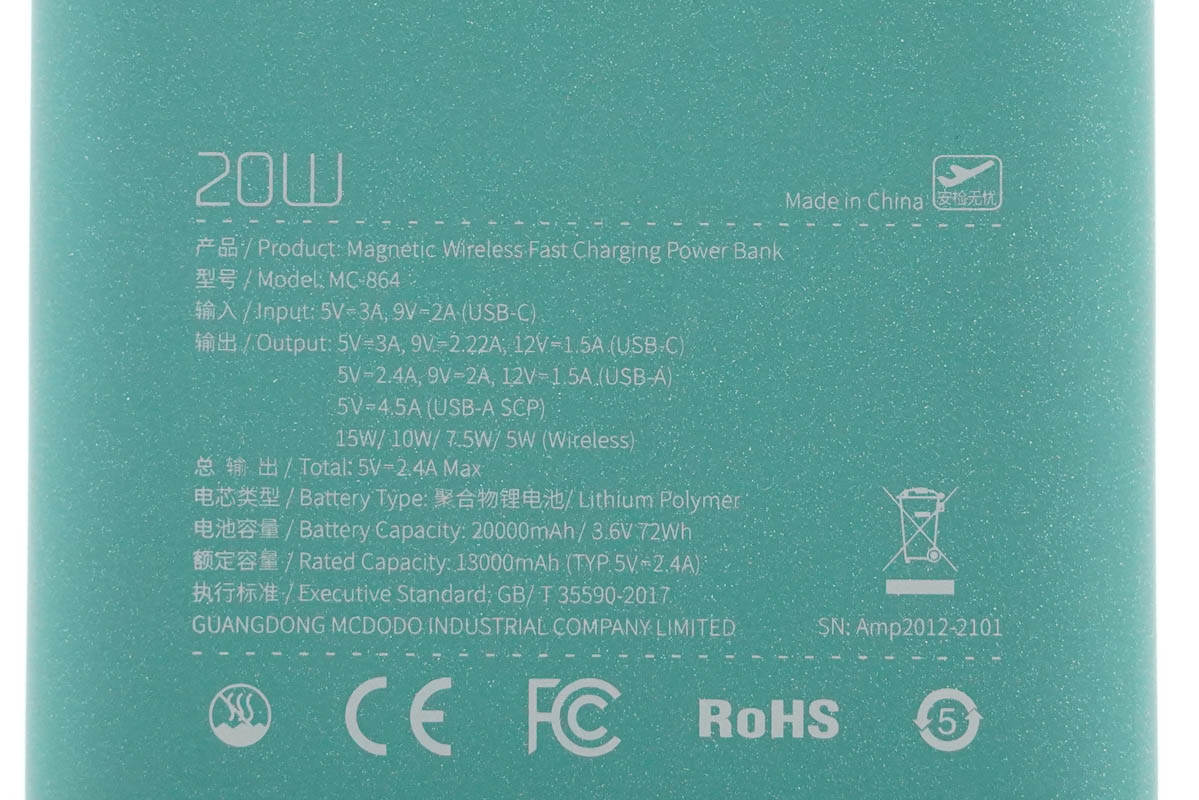

機身背面兩端分別設有支腳和標注產品參數信息。

型號：MC-864

USB-C輸入：5V3A、9V2A

USB-C輸出：5V3A、9V2.22A、12V1.5A

USB-A輸出：5V4.5A（SCP）、5V2.4A、9V2A、12V1.5A

無線充輸出：15W/10W/7.5W/5W

總輸出：5V2.4A

電池類型：鋰聚合物電池

電池容量：20000mAh/3.6V 72Wh

額定容量：13000mAh（5V2.4A）

產品已經通過了CE、FCC、RoHS認證，且可過安檢攜帶登機。

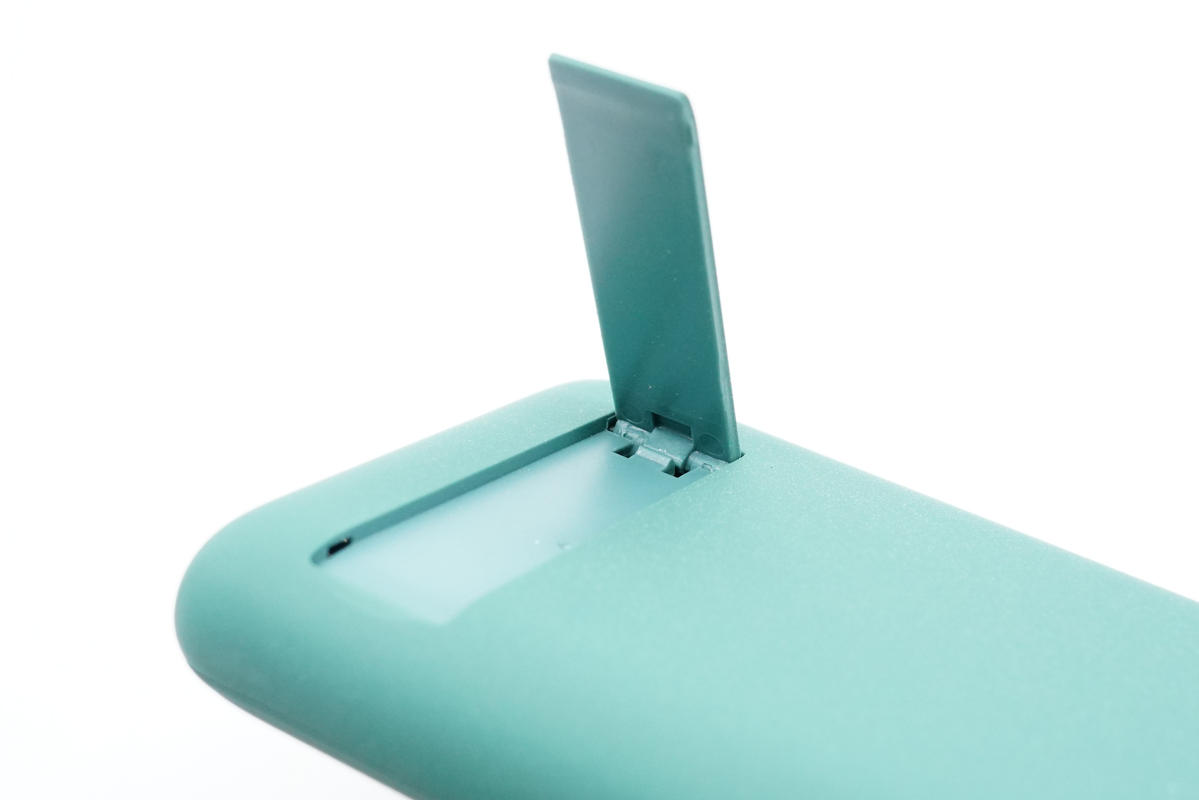

支腳可收可放，攜帶使用都很方便。

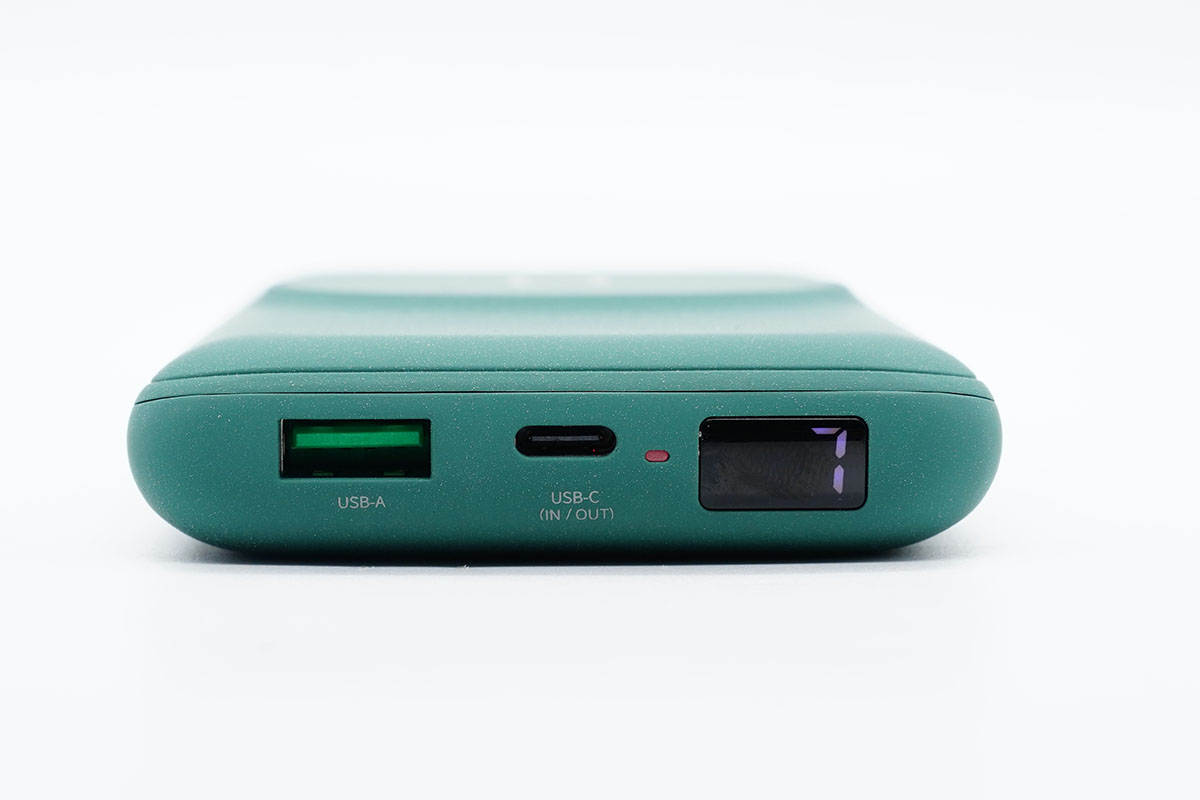

機身頂部配有1A1C接口、LED指示燈（亮橙光）以及電量顯示屏。

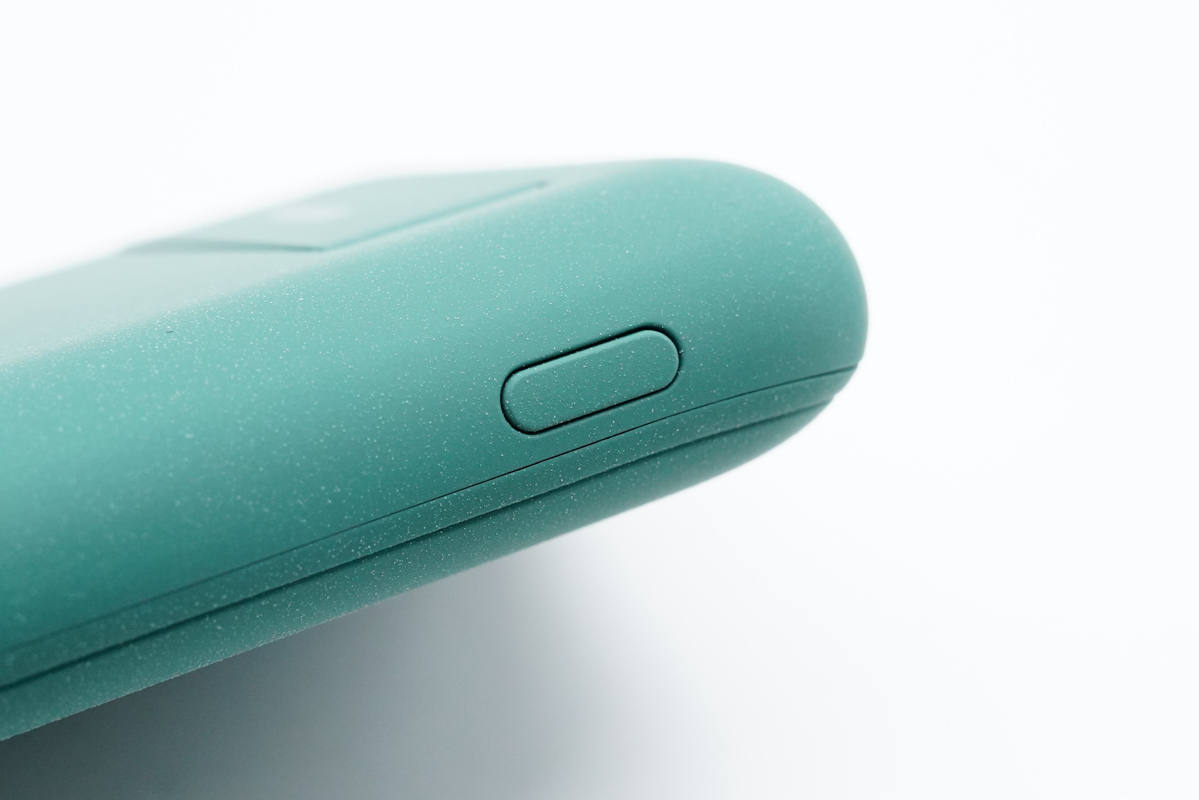

機身側面配有電源鍵。

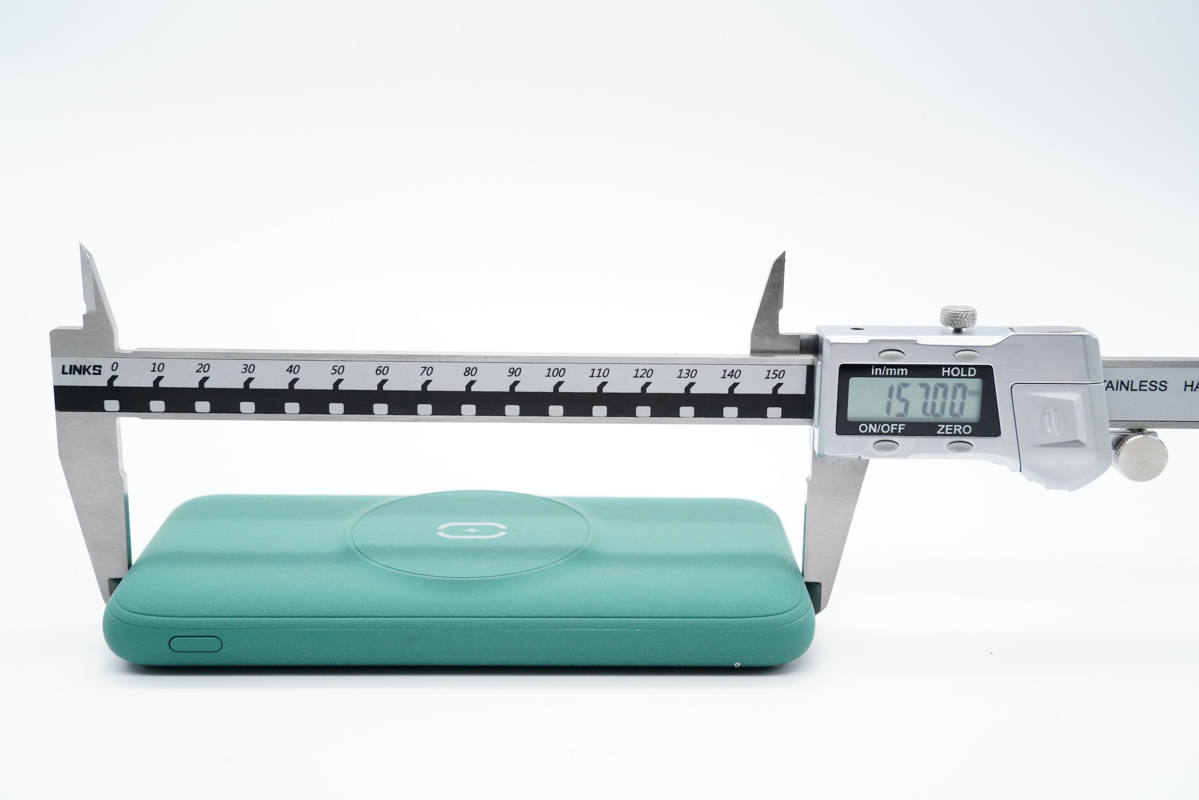

使用游標卡尺實測移動電源機身長157mm。

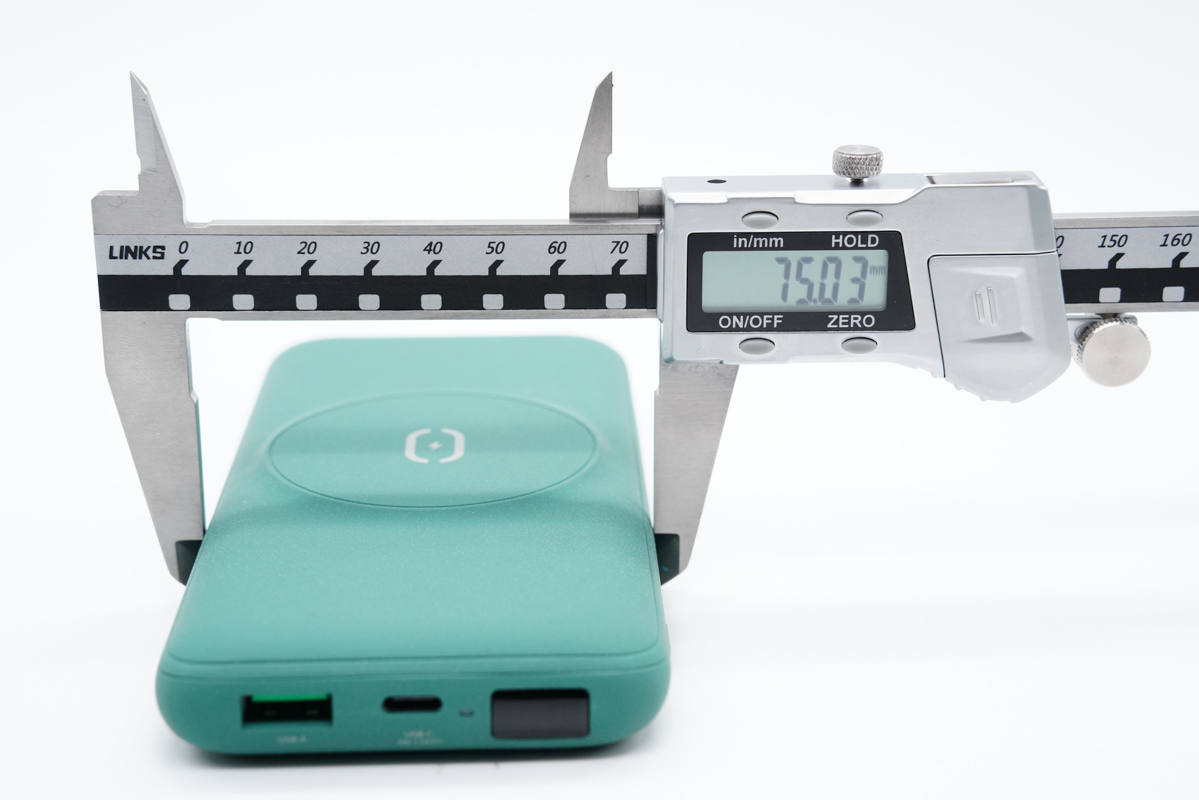

寬度為75.03mm。

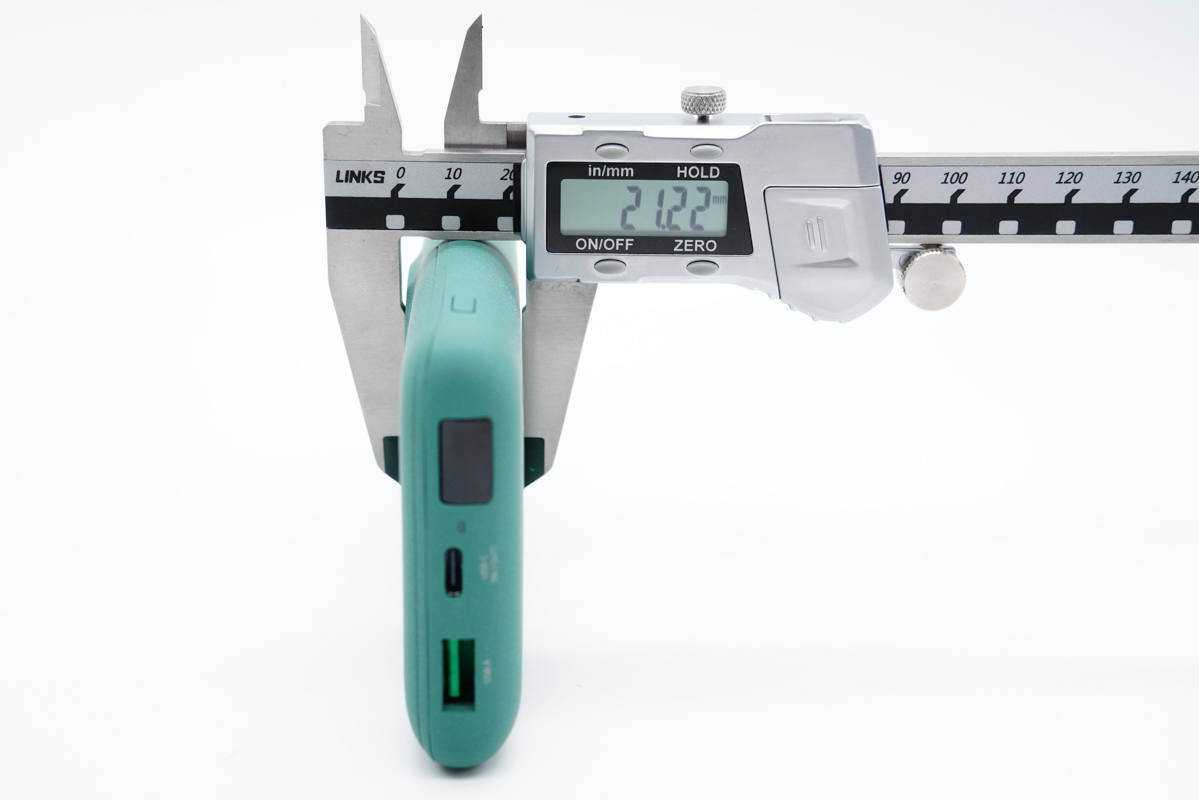

機身中心厚度為21.22mm。

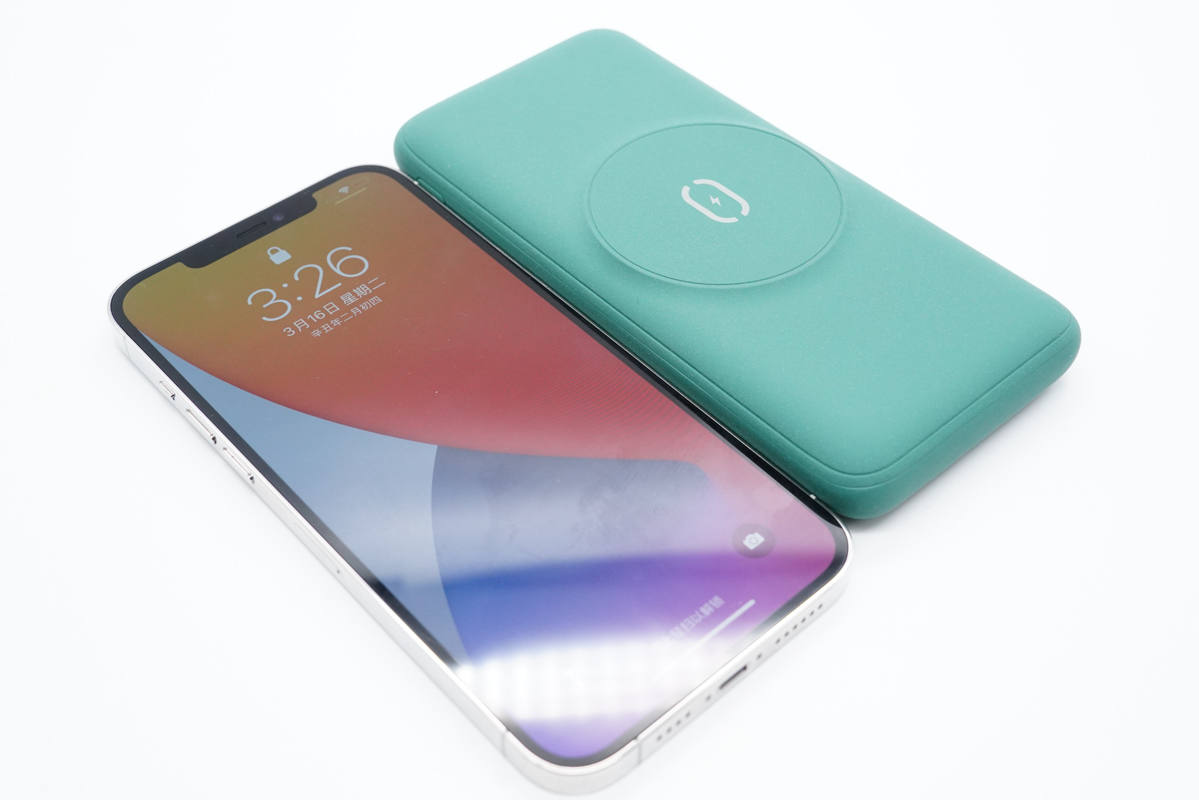

和iPhone 12 Pro Max直觀對比，移動電源稍小一圈。

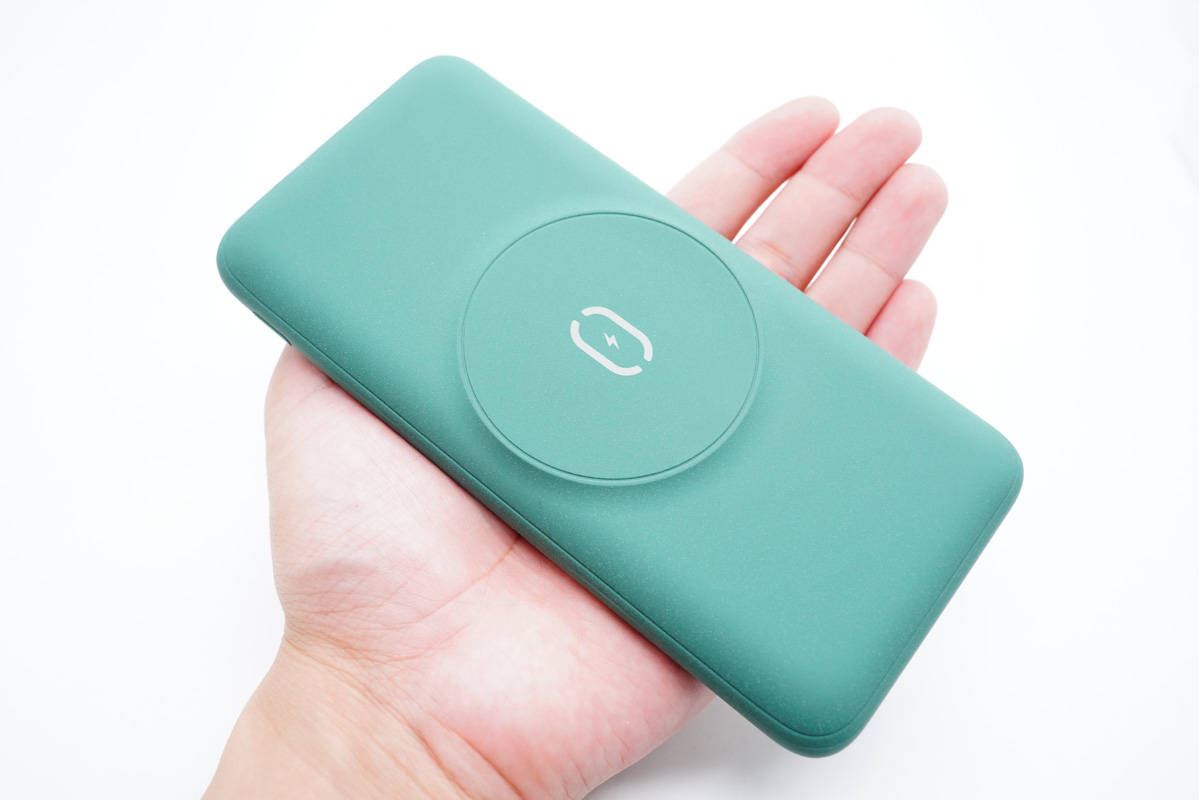

拿在手上的直觀感受。

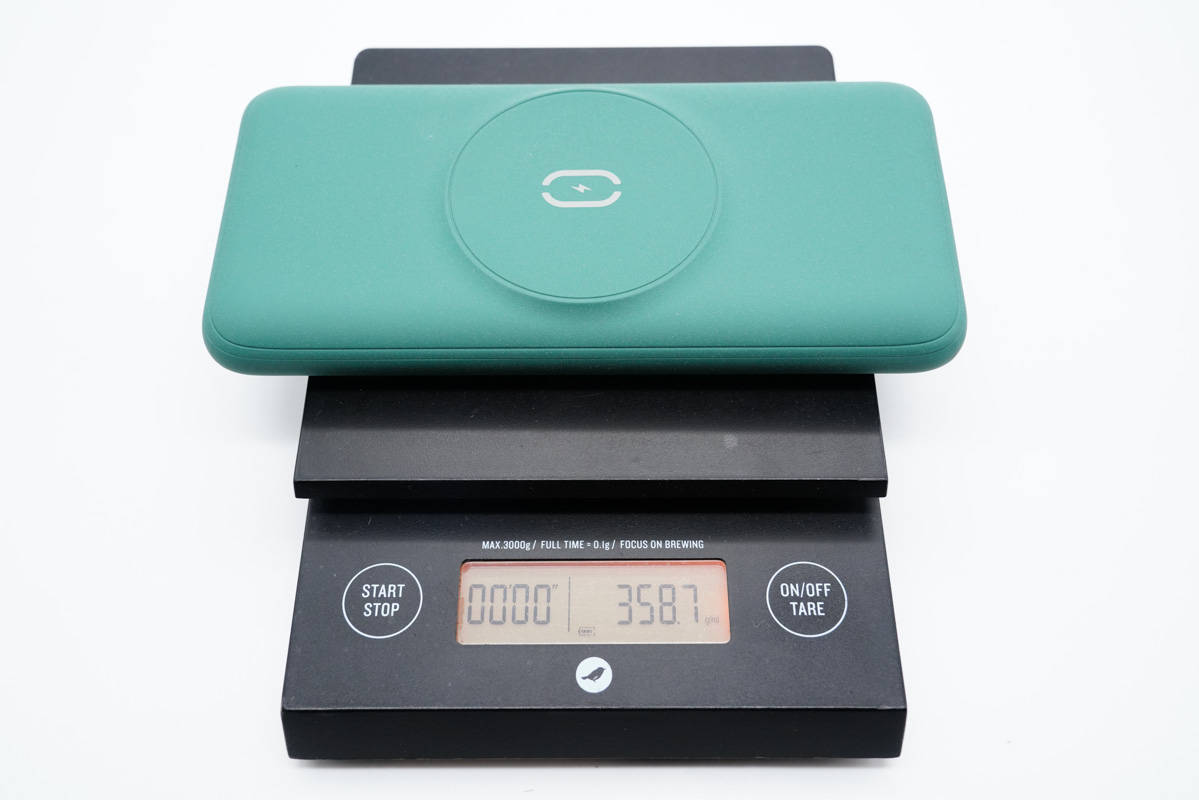

凈重約為359g。

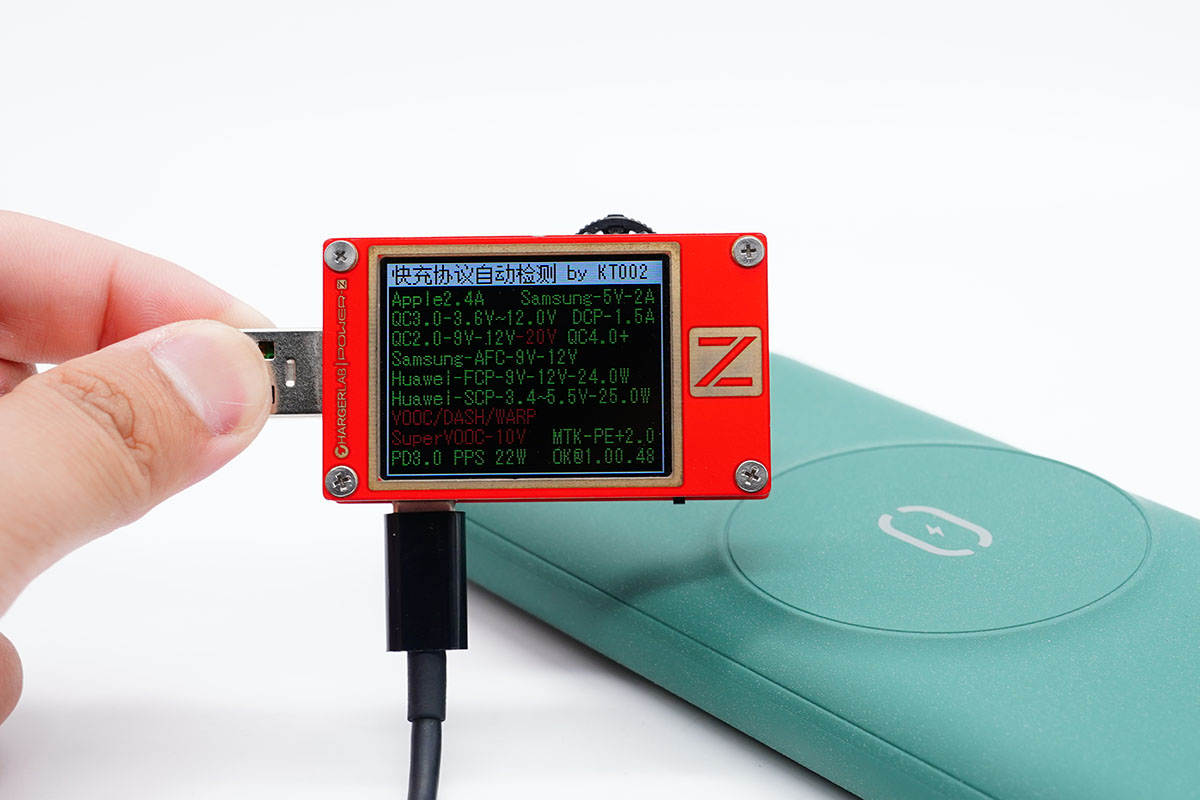

使用ChargerLAB Power-Z KT002讀取USB-A口輸出協議，顯示支持Apple2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多個快充協議。

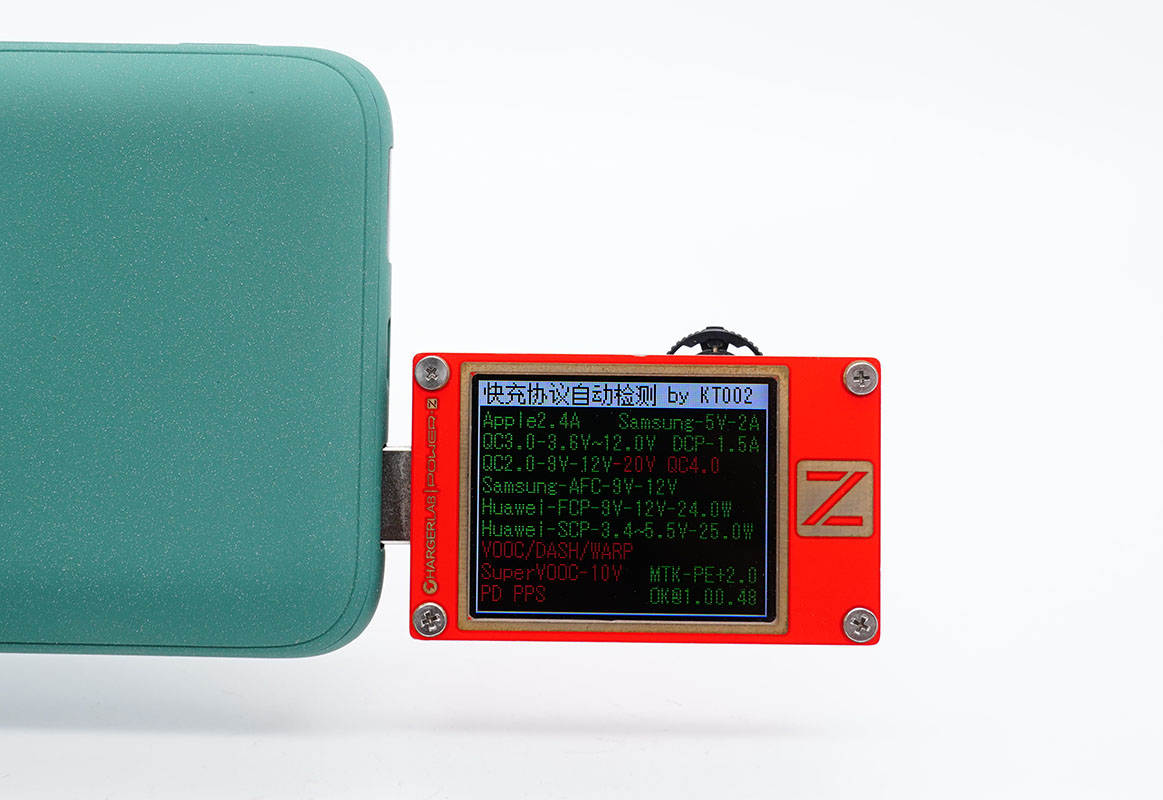

使用KT002讀取USB-C口輸出協議，除了支持Apple2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、PE2.0協議外，還支持PD3.0和PPS快充協議。

此外PDO報文顯示USB-C口還具備5V2A、9V2.2A、12V1.5A三個固定電壓檔位，以及5-5.9V3A和5-11V2A兩組PPS檔位。

?

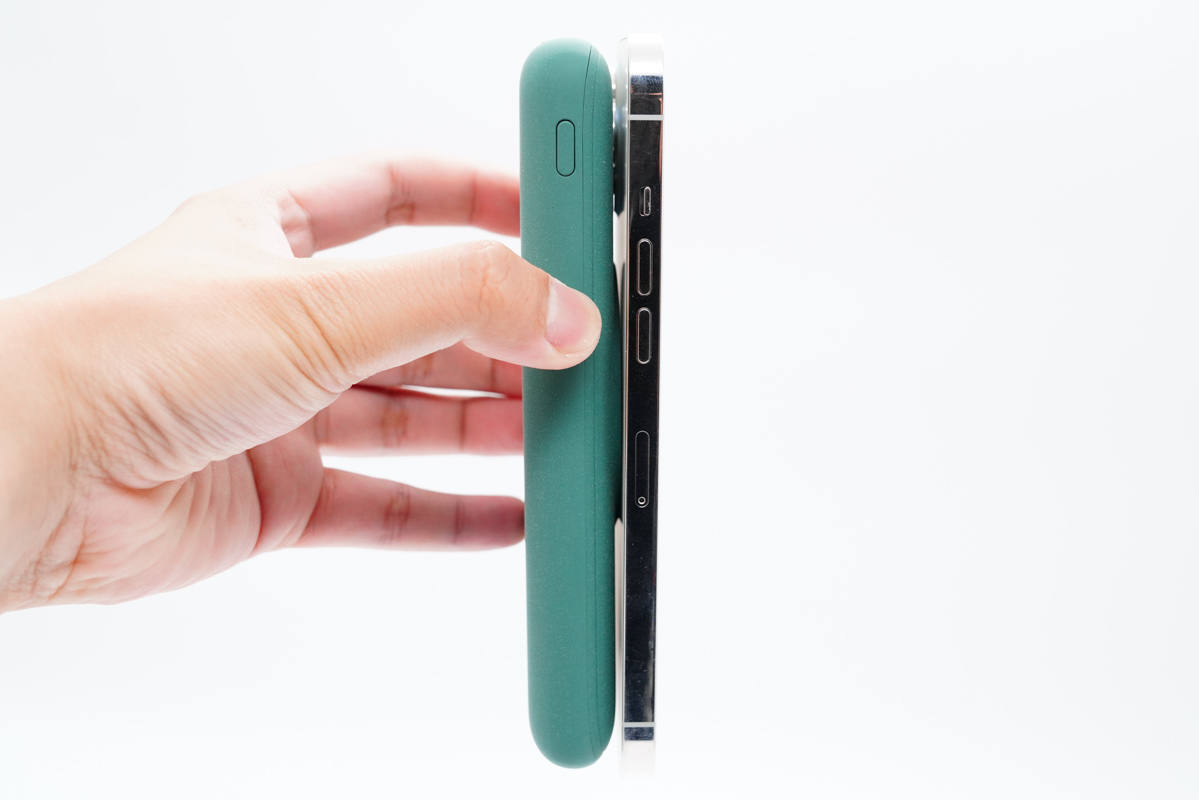

將手機靠近移動電源即可緊緊吸附在一起。

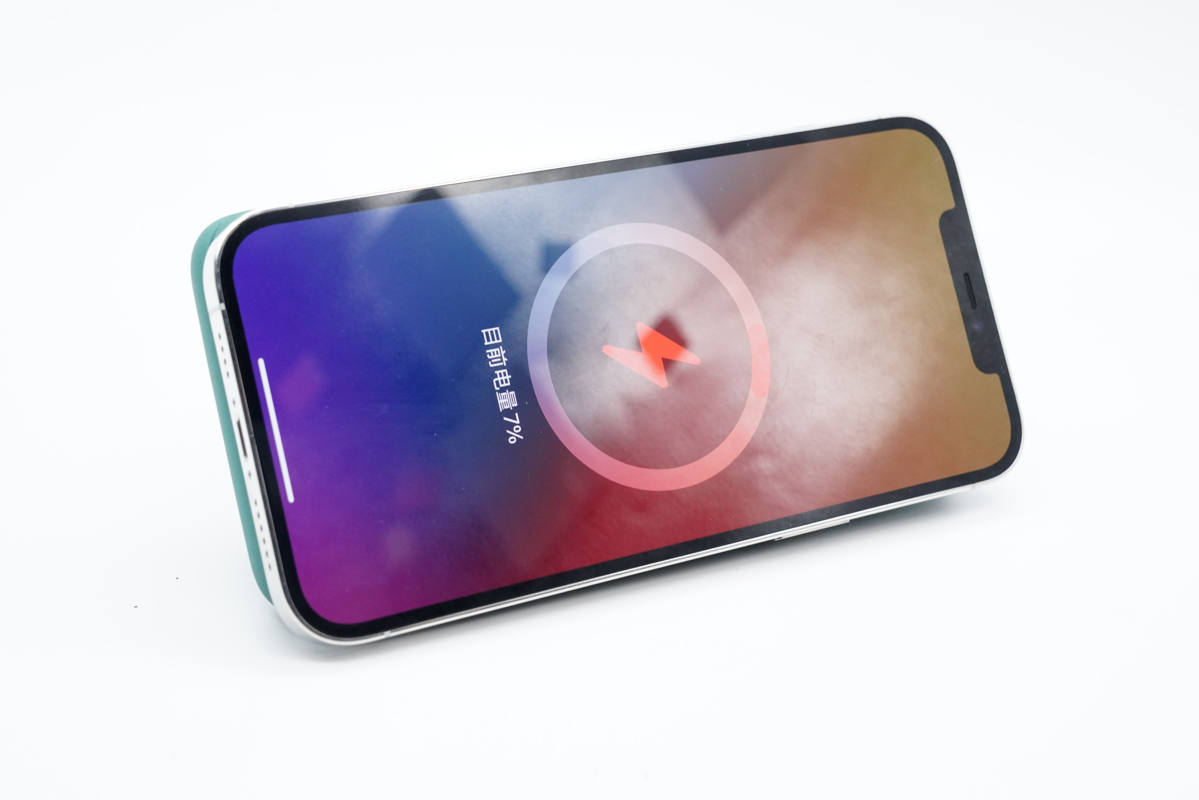

將支腳展開，移動電源又可充當立式無線充使用，可邊充電邊刷劇，獲得很好的觀看體驗感。

二、麥多多20000mAh無線充移動電源拆解

? ? ? ? ?

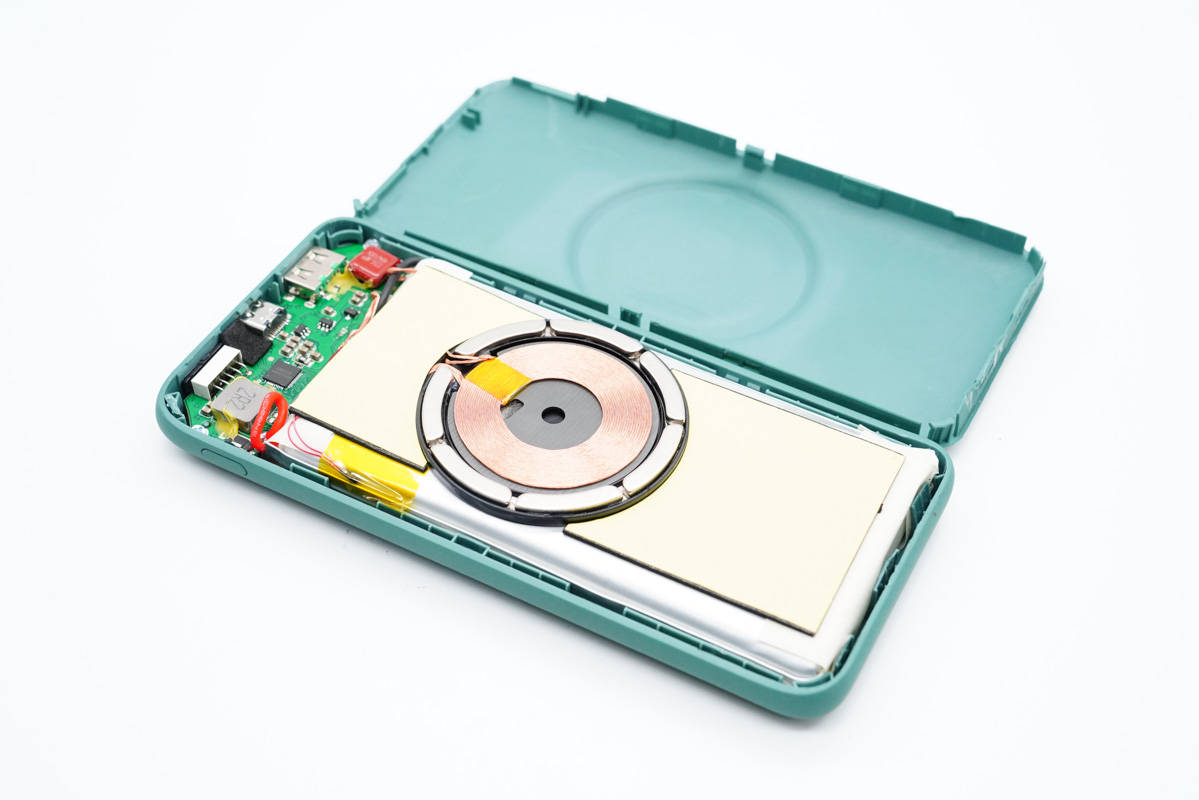

將機身殼拆開，邊緣采用卡扣進行封裝。

PCB板使用固定柱以及螺絲固定。

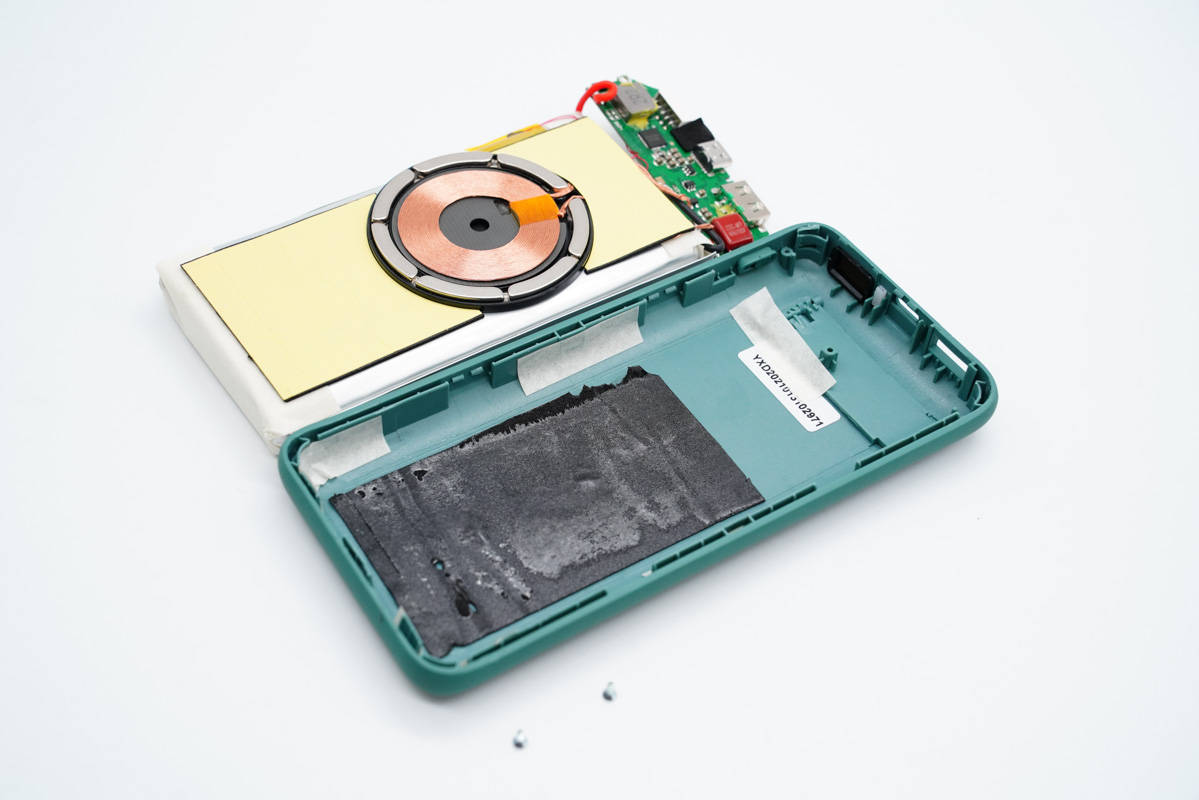

無線充電線圈放置在電芯上，兩者之間有泡棉墊著進行隔離，線圈外圍一圈磁鐵。

另一半機身殼上粘貼泡棉對電芯進行固定保護。

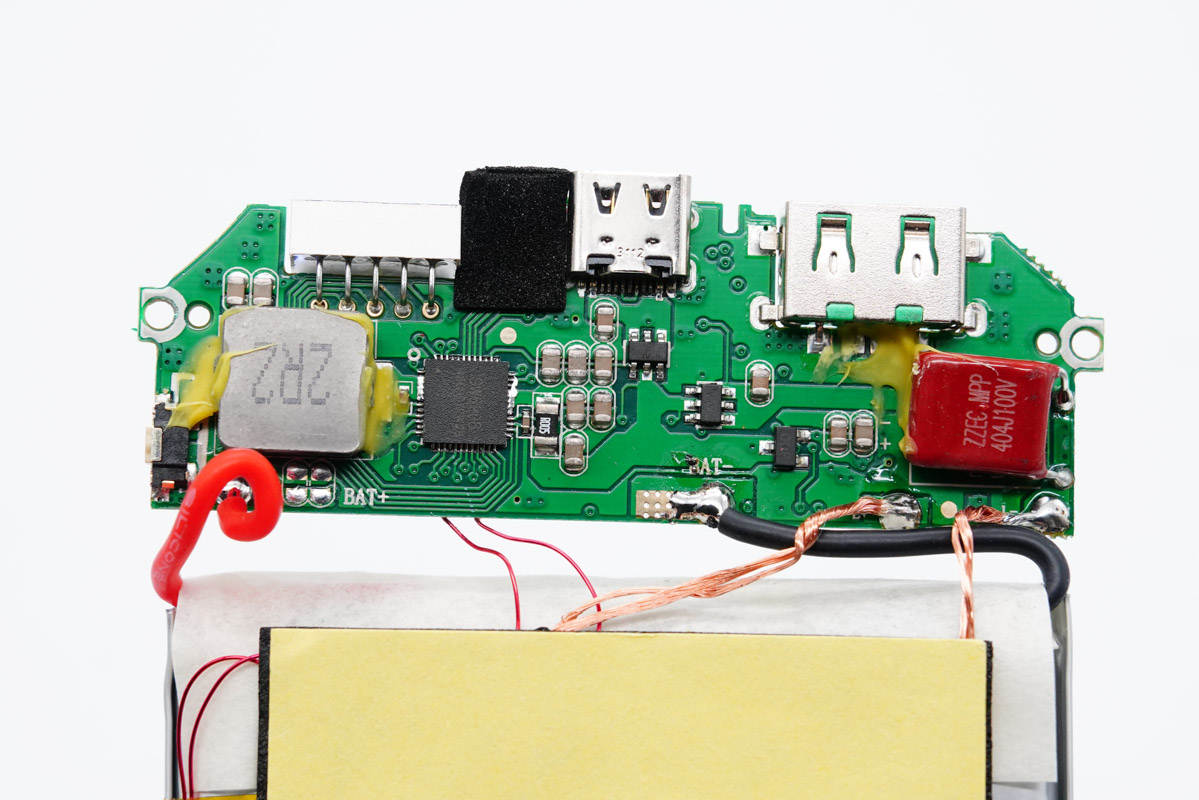

PCB板正面一覽，電感、電容打膠加固。

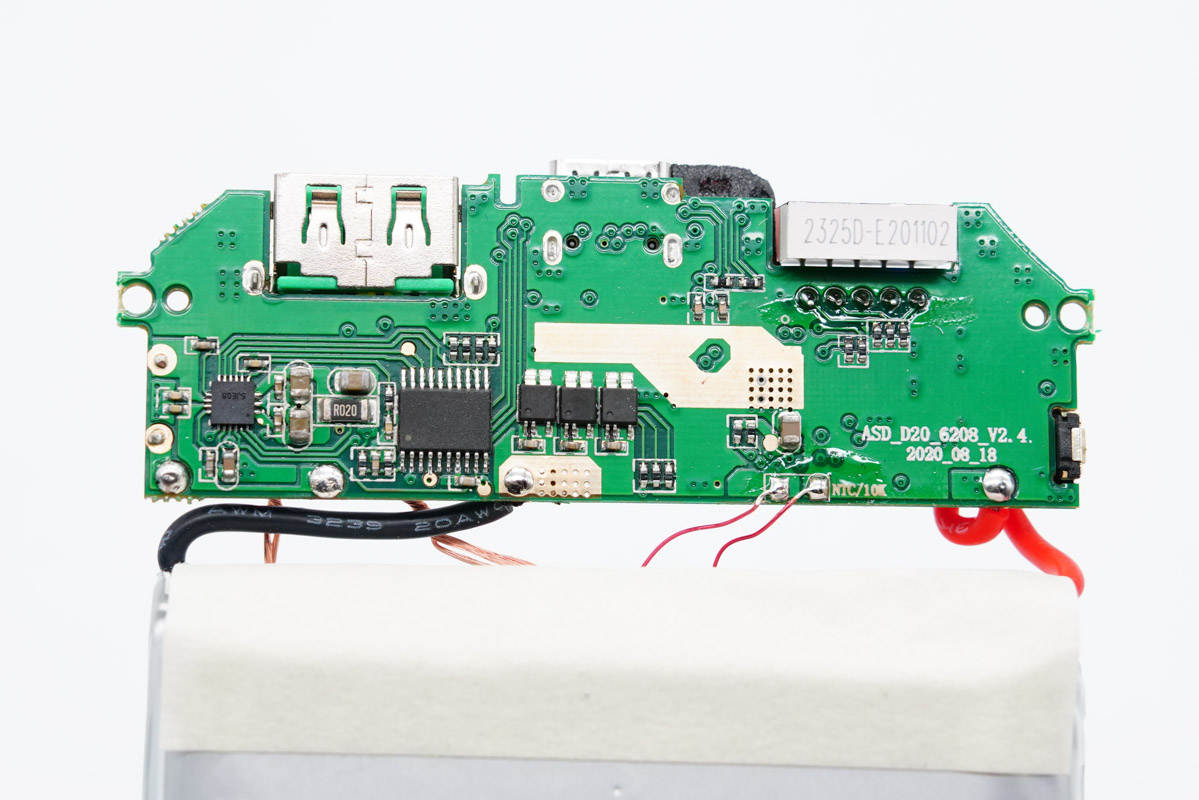

PCB板背面一覽，主控芯片對應區域過孔和露銅加錫處理，增強散熱，顯示屏沉板設計。

經過對PCB板正背面電路觀察發現，麥多多20000mAh磁吸無線充移動電源采用一顆主控芯片進行升/降壓轉換實現1A1C雙口任一口快充輸入/輸出；另外采用無線充電主控芯片加一體化驅動器控制無線充輸出。下面我們從電芯放電到三路輸出來了解各元器件信息。

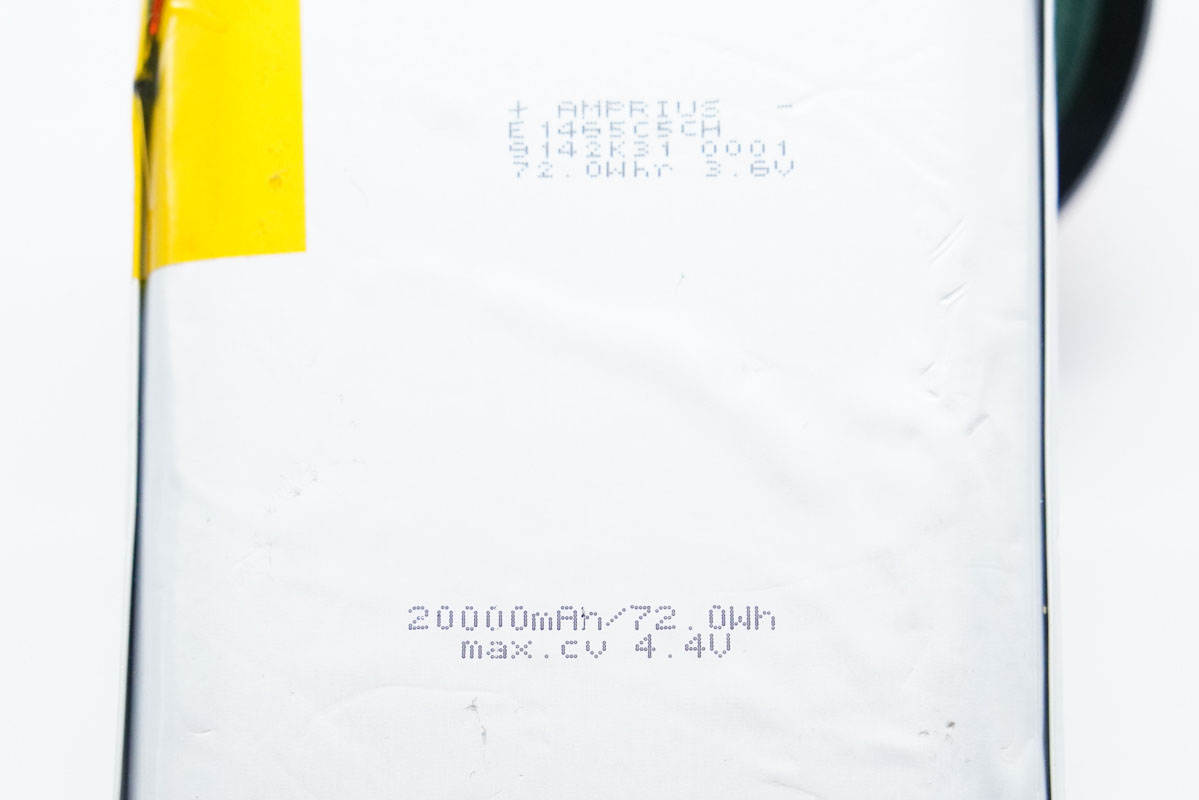

移動電源采用Amprius安普瑞斯電芯，規格為20000mAh/72Wh，充電限制電壓4.4V。

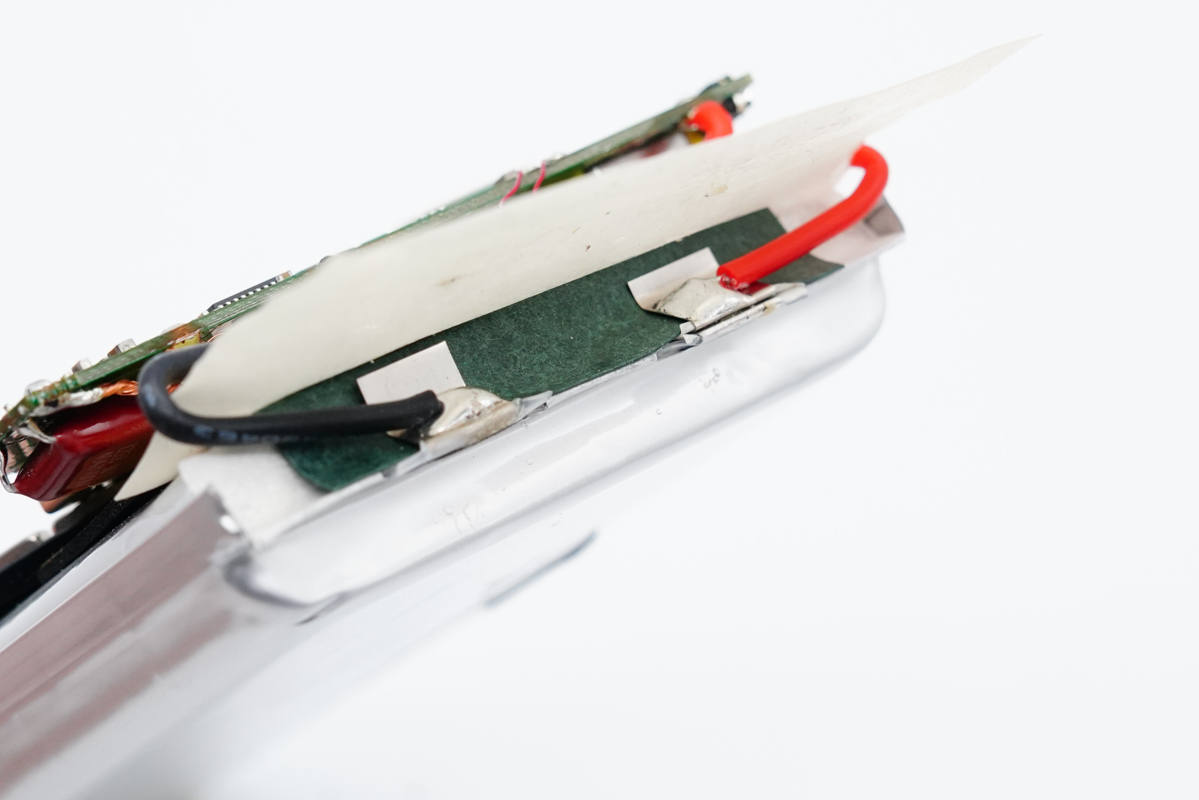

電芯頭部包裹絕緣紙進行隔離保護。

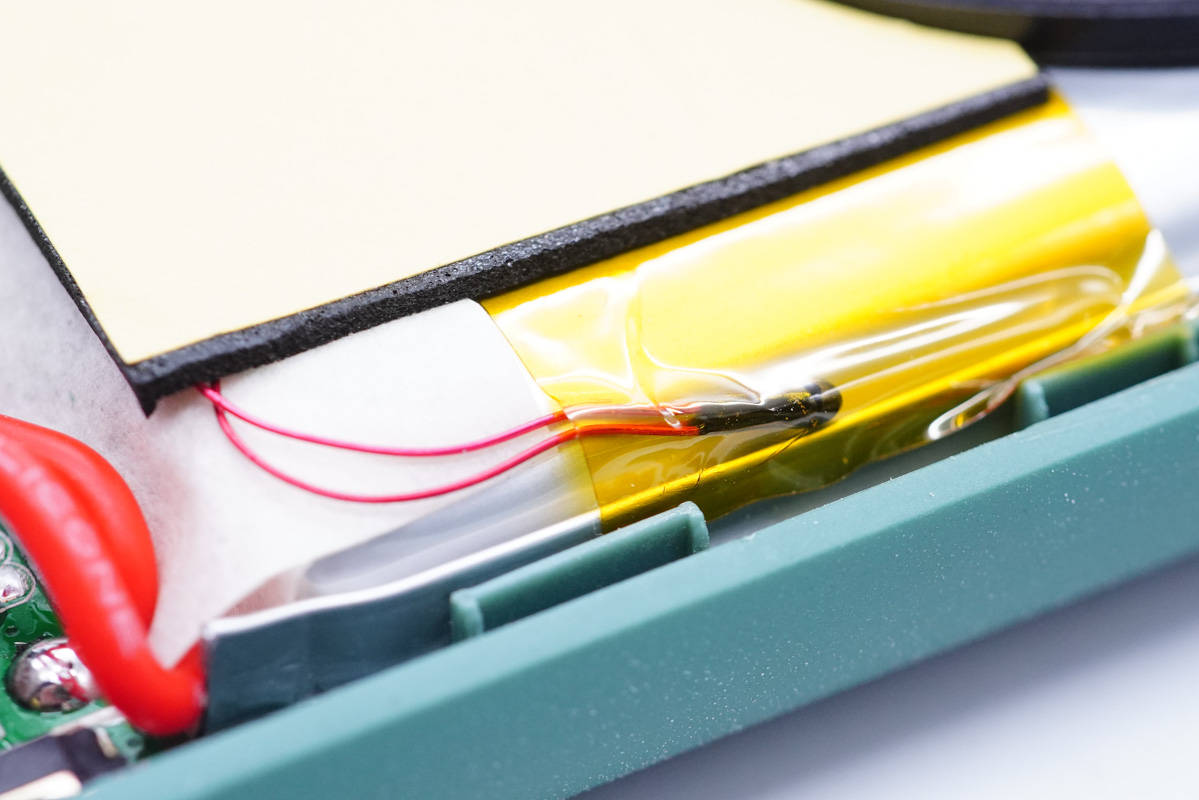

側面配有熱敏電阻進行溫度監控。

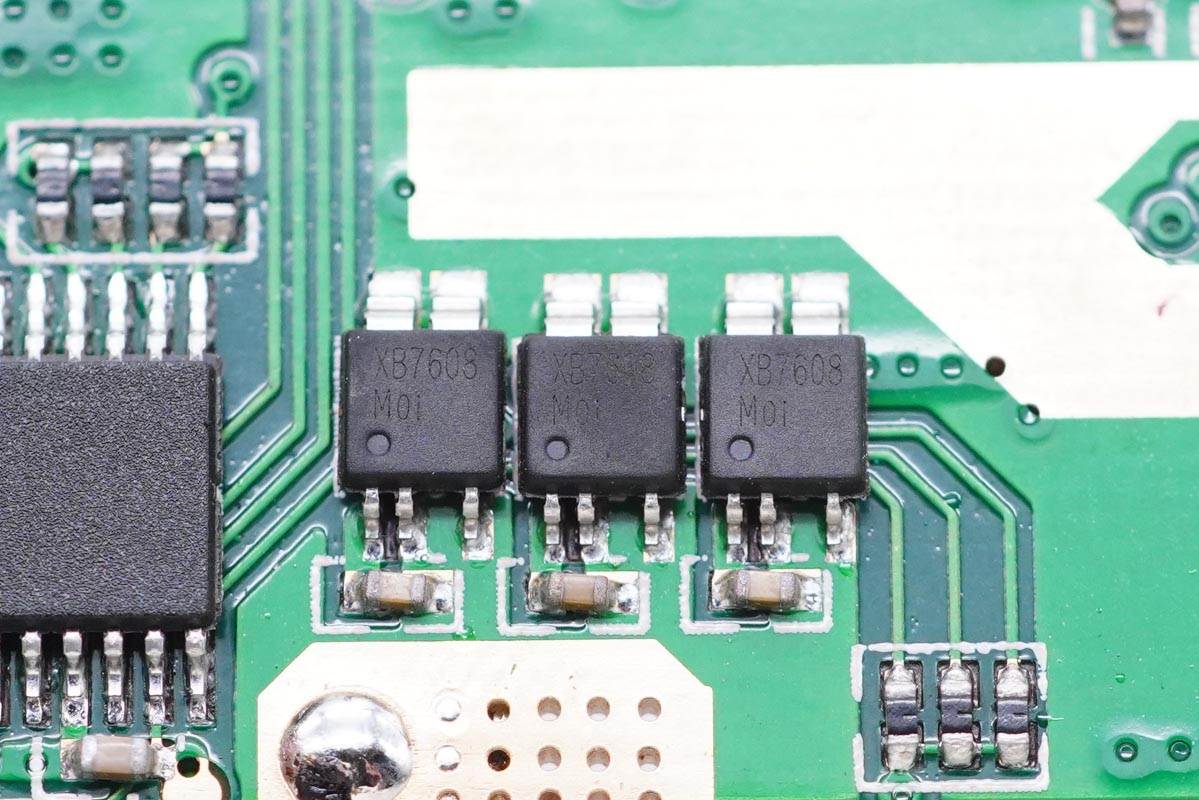

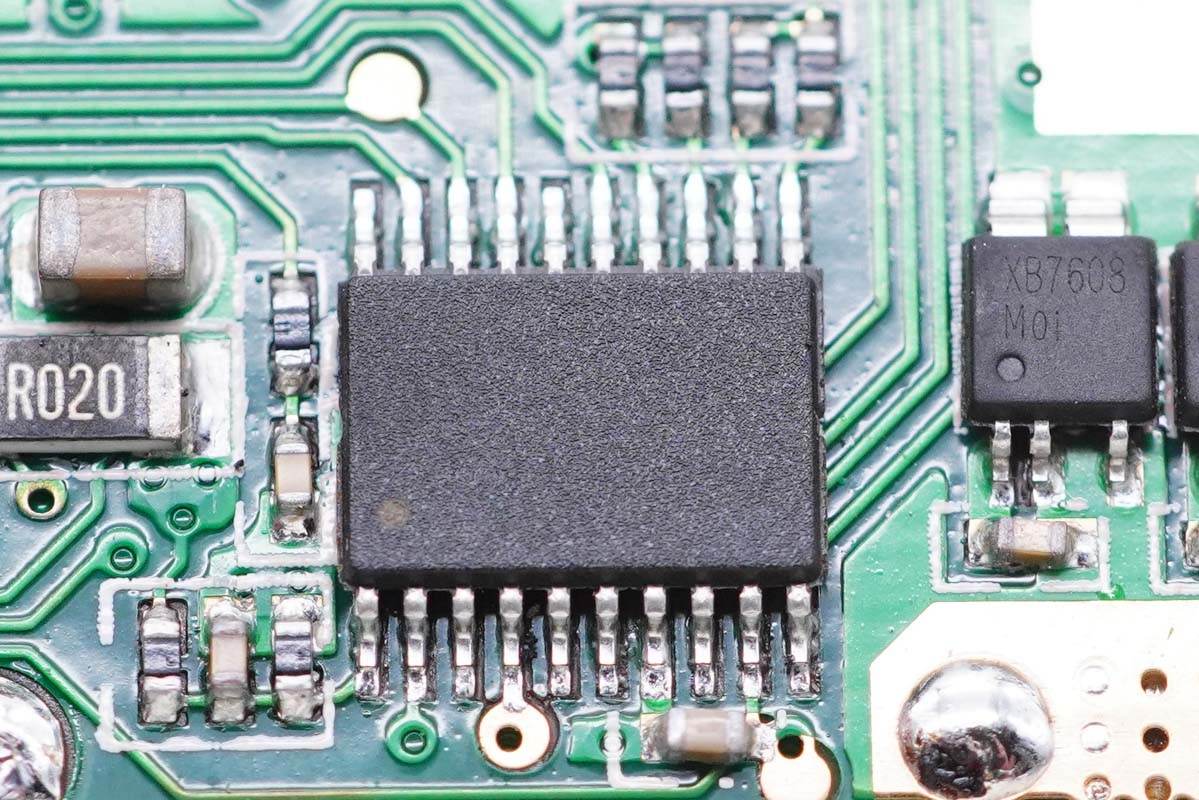

三顆蘇州XYsemi賽芯微XB7608A多合一鋰電保護芯片并聯，用于電芯過充過放過流保護。

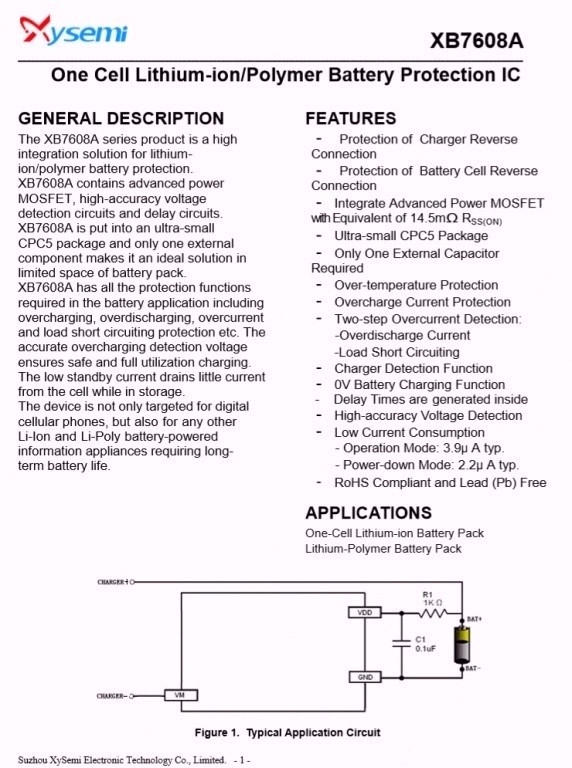

賽芯微 XB7608A 詳細資料。

? ? ? ? ? ? ??

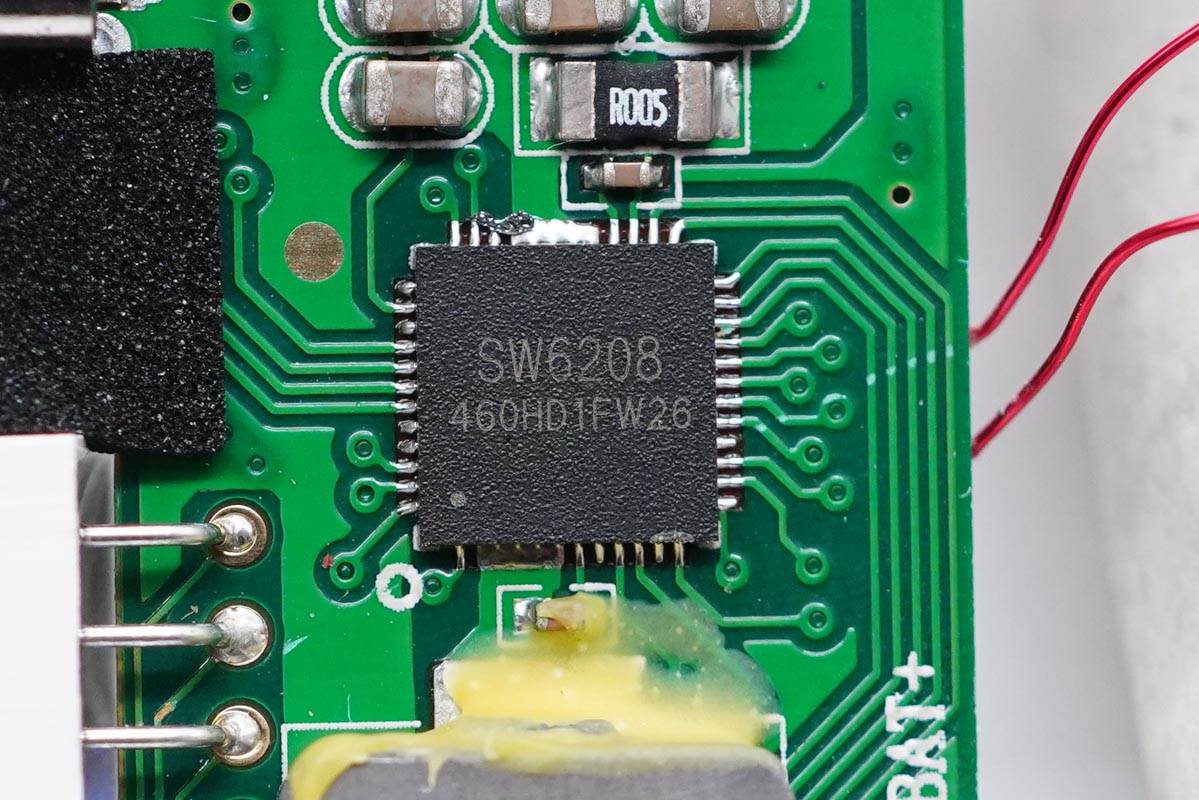

移動電源主控芯片采用智融SW6208。這是一款高集成度的多協議雙向快充移動電源專用多合一芯片，支持 A+A+B+C+L口任意口快充。 其集成了5A高效率開關充電，22.5W高效同步升壓輸出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多種快充協議，電量計量，數碼管/LED燈顯示以及相應的控制管理邏輯。外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

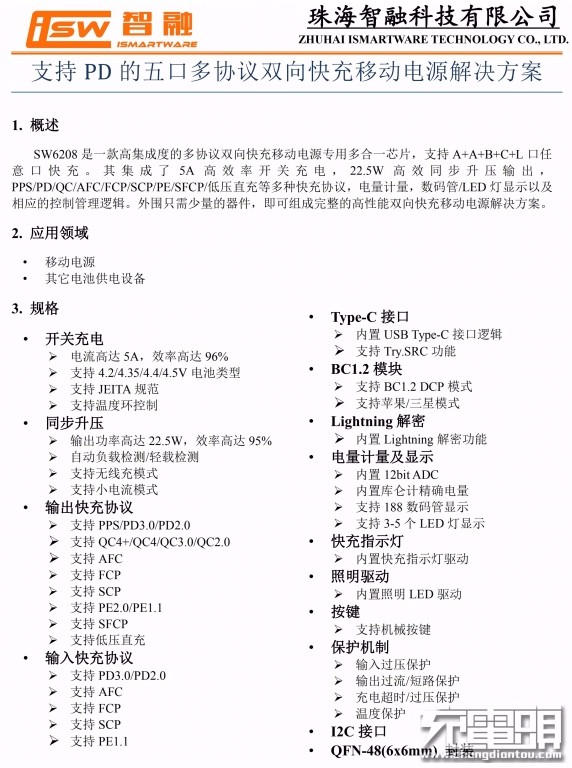

智融SW6208規格資料。

充電頭網通過拆解了解到，采用智融SW6208的還有魔狐22.5W快充移動電源、臺電20000mAh 2A1C快充移動電源、京東京造30000mAh USB PD快充移動電源、飛利浦10000mAh 22.5W快充移動電源、AUKEY 支架式無線充移動電源20000mAh、ZYXEI 22.5W全協議快充移動電源10000mAh等數十款產品。

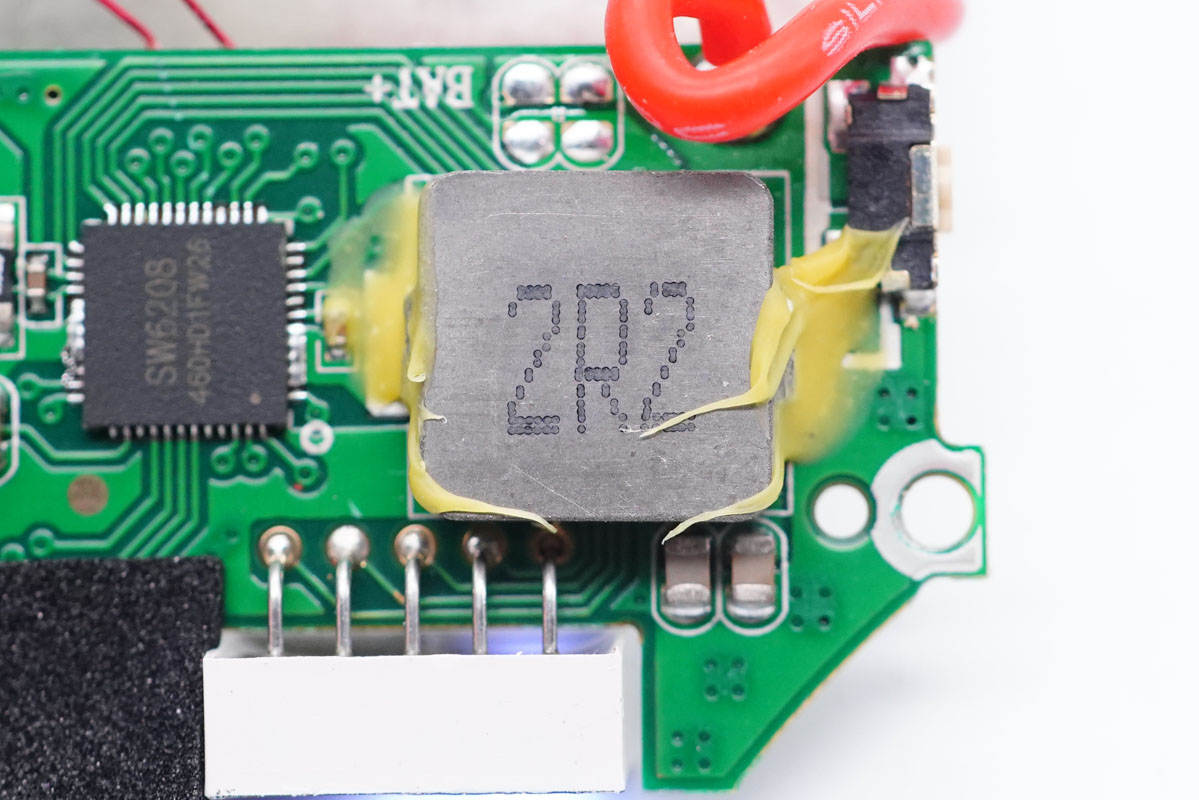

2R2電感特寫，配合主控芯片進行升降壓實現移動電源充放電。

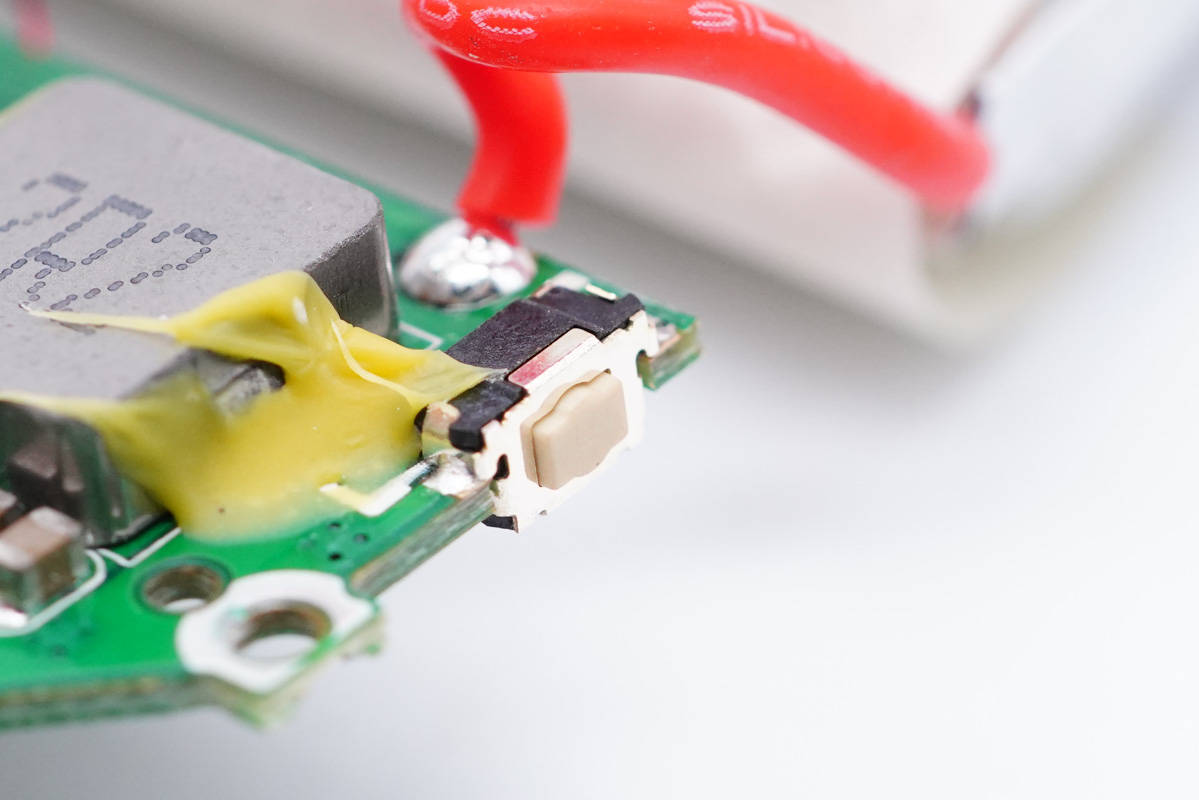

電源鍵特寫，貼片焊接。

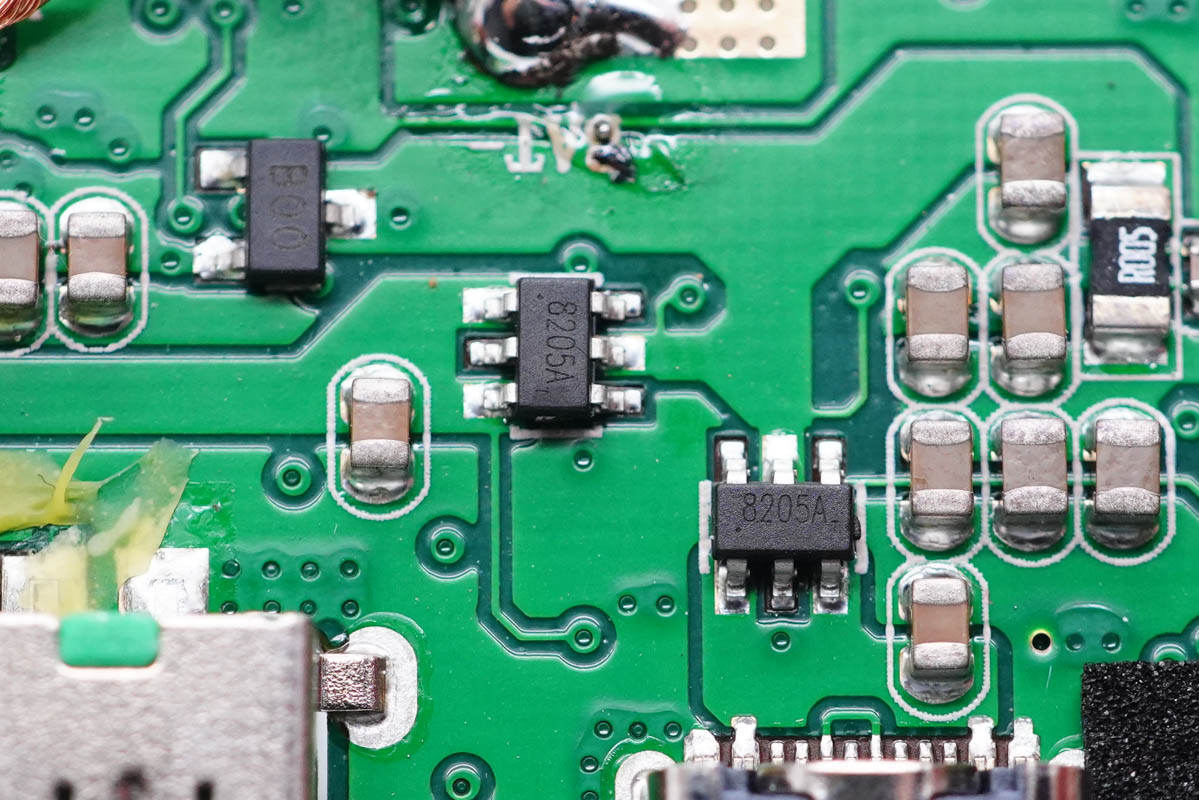

兩顆8205A MOS管，分別用于1A1C接口輸入輸出保護。

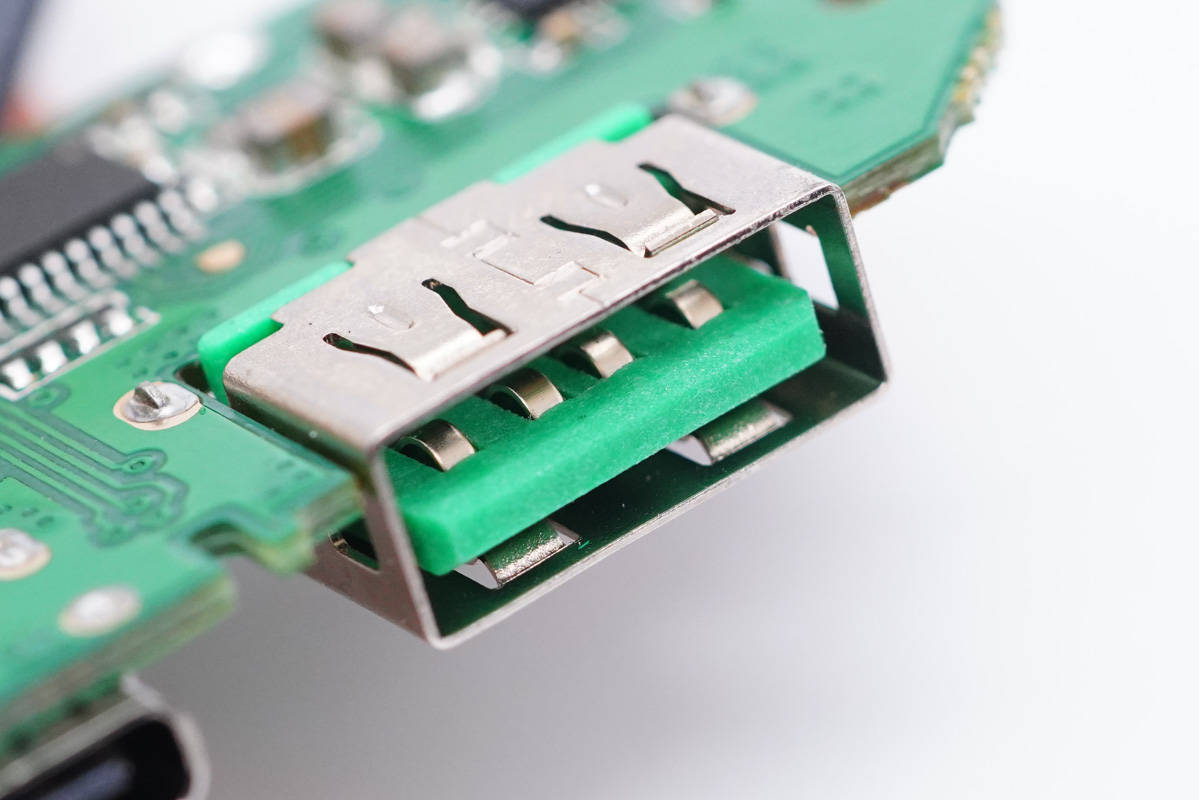

USB-A母座特寫，沉板過孔焊接。

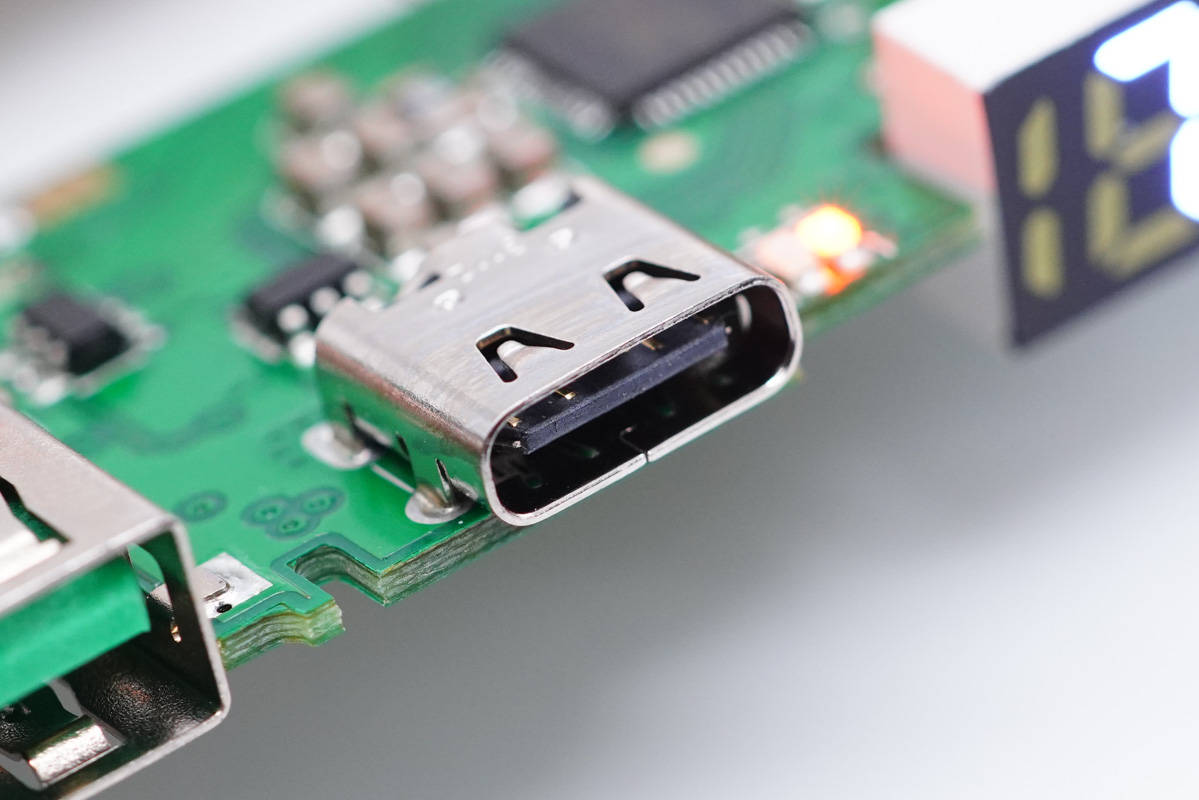

USB-C母座特寫。

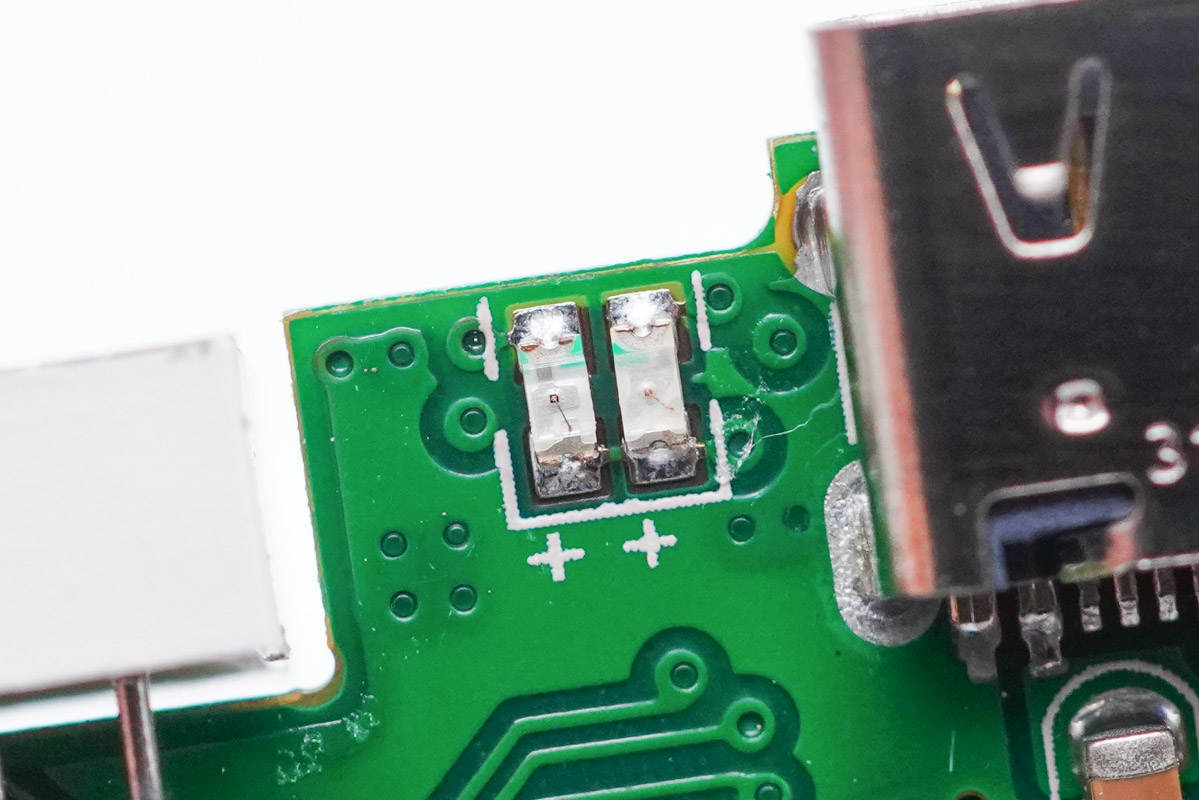

LED指示燈特寫。

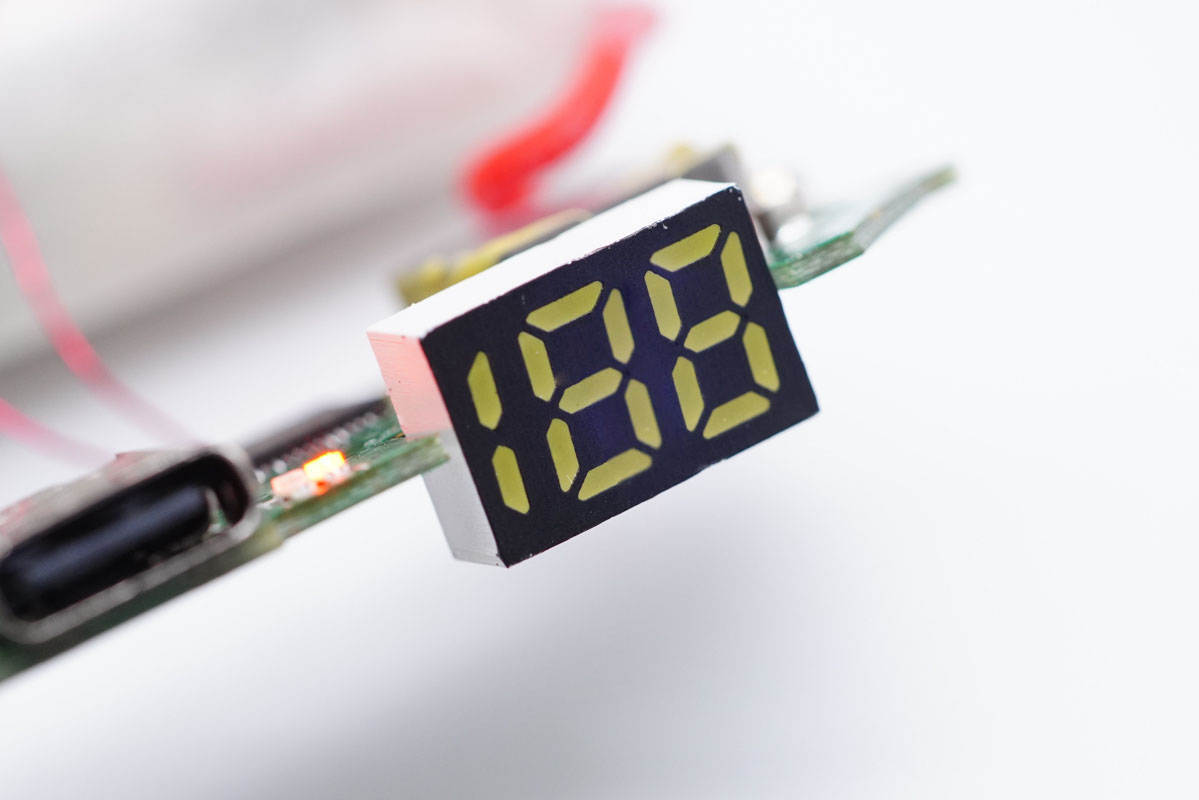

電量顯示屏特寫。

無標單片機用于無線充電發射控制

絲印5JE08的無線充電一體化發射芯片，內置驅動級和全橋功率MOS管。

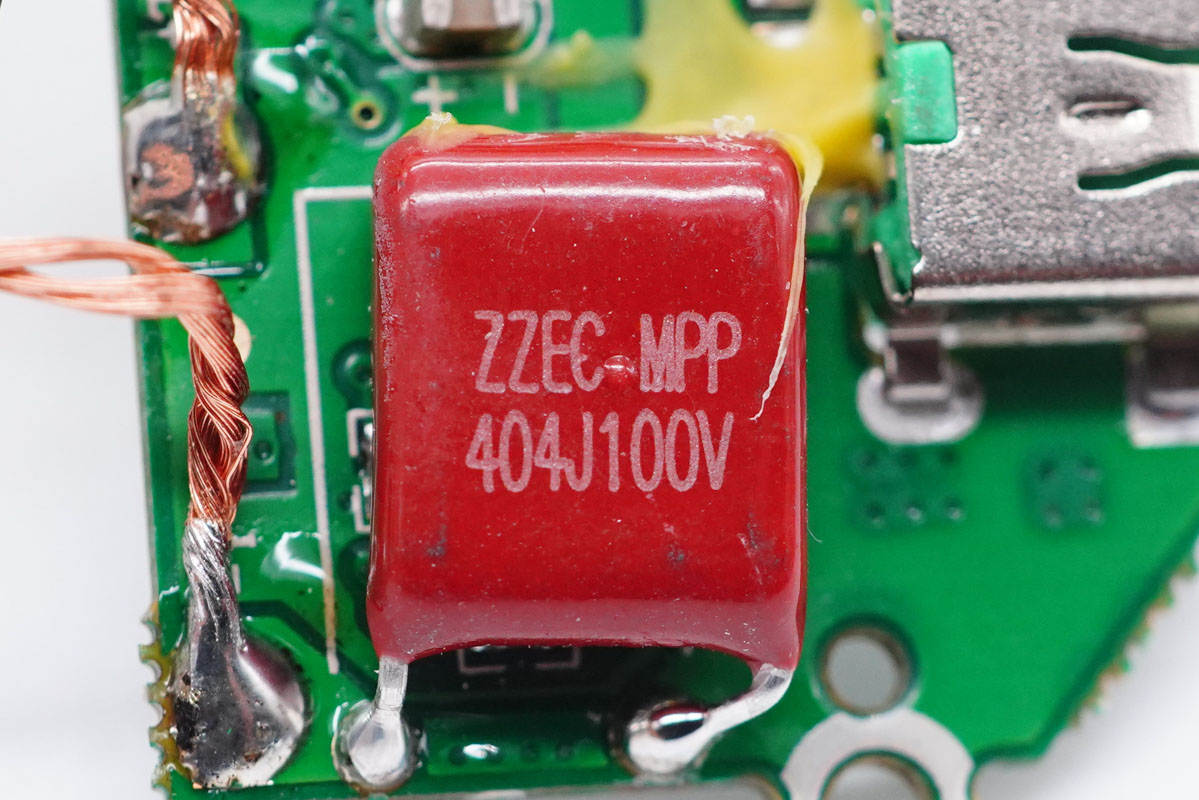

ZZEC科雅無線充專用諧振電容，規格為0.4μF 100V。

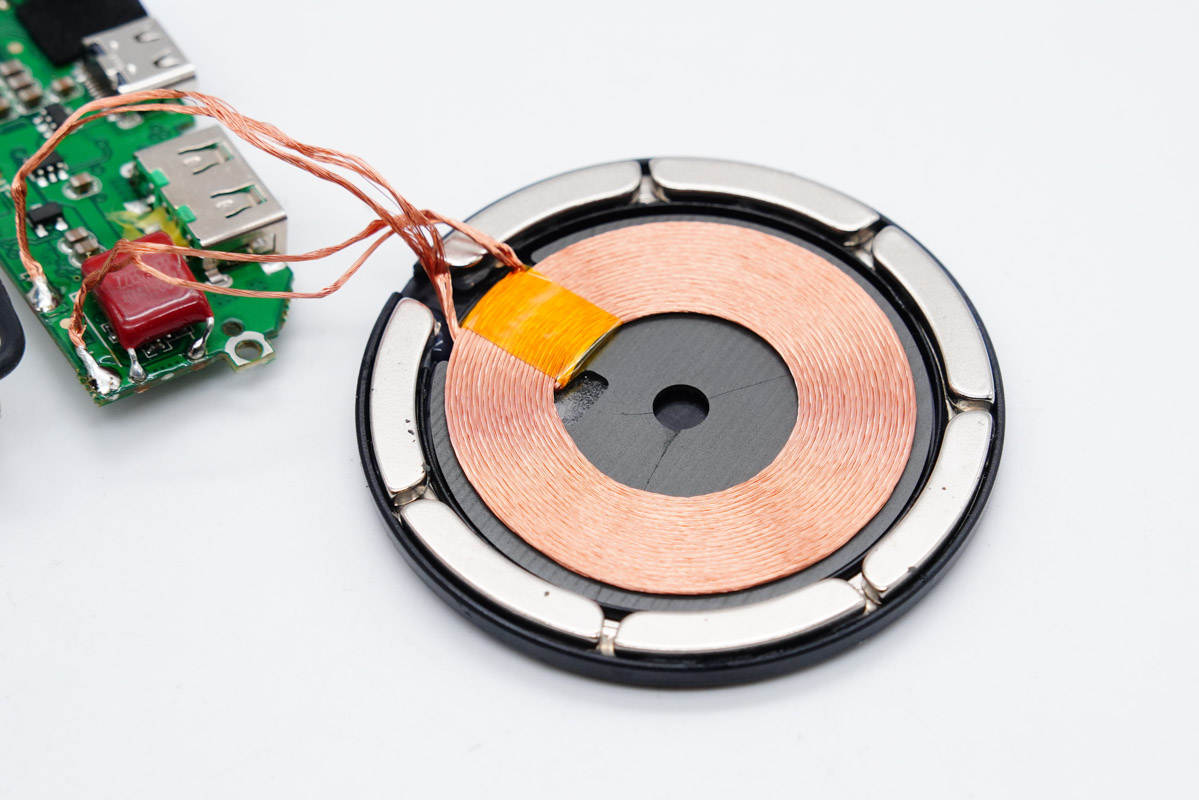

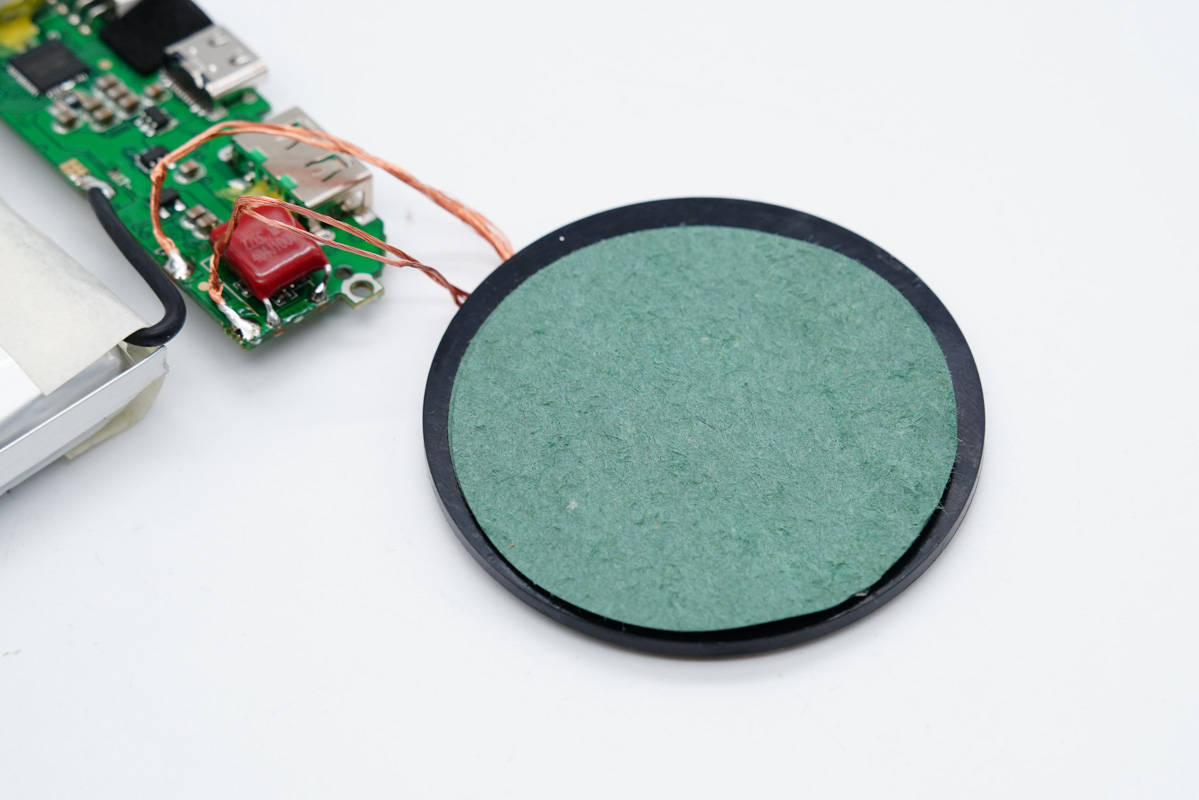

無線充電線圈以及磁鐵放置在塑料圓盤凹槽內。

背面貼有青稞絕緣紙。

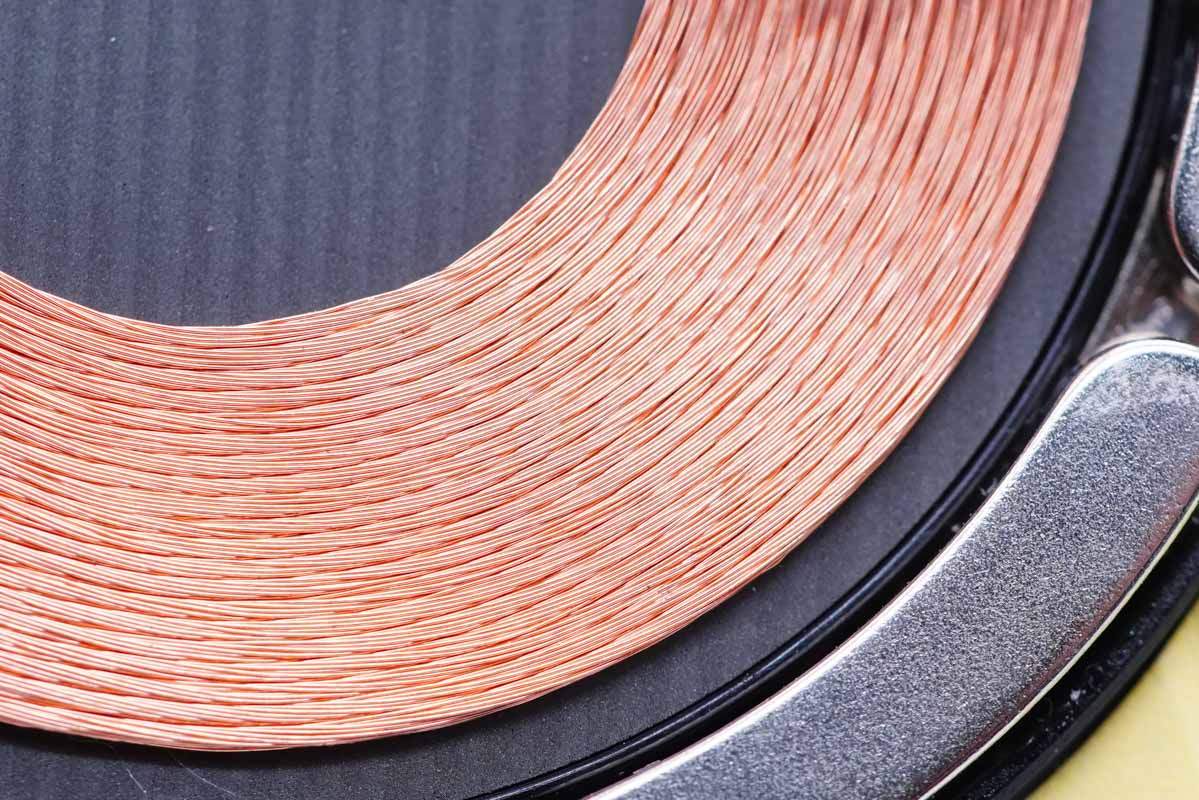

無線充電線圈特寫，采用利茲線繞制。

全部拆解完畢，來張全家福。

充電頭網拆解總結

麥多多20000mAh磁吸無線充移動電源機身扁平邊角圓潤，配備LED顯示屏，附帶CC短線都方便用戶進行使用。1A1C接口支持QC、AFC、FCP、SCP、PE、PD3.0和PPS快充協議，整體兼容性很好，不僅可以滿足iPhone 12磁吸無線充電或有線20W快充，拿來給小米、華為等品牌手機充電速度也很快。

充電頭網通過拆解發現，移動電源采用智融SW6208高集成雙向快充解決方案，雙口輸入輸出協議識別電壓控制以及LED屏電量顯示等功能均由其實現，性能強悍。移動電源采用了安普瑞斯電芯，另外采用賽芯微XB7608A多合一鋰電保護芯片和熱敏電阻進行過充過放和過熱保護。整體設計放在如今的移動電源市場中來看非常標準。
