近日，杰華特微電子有限公司和納微半導體研發前線傳來捷報，中國本土首顆有源鉗位反激控制器（ACF controller）JW1550，搭配納微半導體（Navitas Semiconductor) GaNFast氮化鎵功率芯片，成功實現電源產品的高頻小型化發展，加速助力電源產品能效升級。

作為中國電源管理芯片的先驅，杰華特攜手全球氮化鎵功率芯片開創者納微半導體，兩家業界頂尖企業強強聯手，將ACF控制器和氮化鎵功率器件成功結合，完美匹配，為進入下一步大規模市場應用，做好準備。

關于杰華特JW 1550:

JW1550是專用于ACF（有源鉗位反激電路）的控制器，采用自主研發的新型自適應ZVS控制技術，可以實現主功率管的ZVS開通，同時回收漏感能量，實現不同輸入輸出下的效率最優，和業界的傳統QR方案相比，ACF控制方式下的65W-200W適配器效率能提升至1.5%；且主功率管管電壓應力小；加入抖頻功能，可以有效改善系統的EMI性能；同時支持X-cap放電，內置Boost電路，供電適合寬范圍輸出應用，外圍電路簡單。和業界量產中的ACF方案對比，外圍電路能省15顆器件左右，在縮小設備體積和環保方面優勢明顯。多模式控制策略可以進一步提高系統的全范圍效率，在寬范圍輸出場合也能滿足能效標準。

副邊搭配JW7726B高頻同步整流控制器，支持CCM、DCM、QR和ACF模式，在振鈴期間能有效防止同步整流MOSFET誤開通；具有快速關斷能力以便能兼容CCM；在啟動過程中（VCC建立之前）能有效防止門極gate被耦合至開啟電壓。

杰華特首席技術官（CTO）黃必亮先生表示:“ACF的控制架構需要氮化鎵器件才能更好地發揮高頻優勢，而納微半導體的GaNFast?氮化鎵功率芯片搭配ACF控制器，才能進一步實現高頻小型化發展。兩者配合，相得益彰。”

納微半導體市場營銷與投資者關系副總裁Stephen OLIVER (史立維) 先生表示：“ JW1550是一款創新的行業領先的控制器，在高頻電源生態系統中深受歡迎。杰華特和納微的成功合作，源于兩家公司對于高科技和高性能的共同追求。我們攜手合作，致力于打造全球領先的更小，更高效的快速充電器解決方案。”

據納微半導體研發一線判斷，ACF（有源鉗位反激電路）適合于200W以下的快充適配器應用。QR(準諧振式反激)在大功率應用范圍下，由于原邊管子應力問題，較難應用，及引發系統可靠性的其它問題。相比于LLC諧振變換器，ACF輕載效率更好，同時價格更具優勢。目前消費市場對100W-200W的大功率多口充電器的需求不斷提升，將JW1550與納微GaNFast氮化鎵功率芯片搭對時，系統成本低于LLC方案，并且具有更寬的電壓范圍。同時，ACF的性能也優于QR方案。

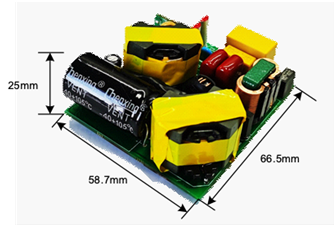

135w PFC+ACF樣機

共同開發135w樣機

關于納微NV6115和NV6127

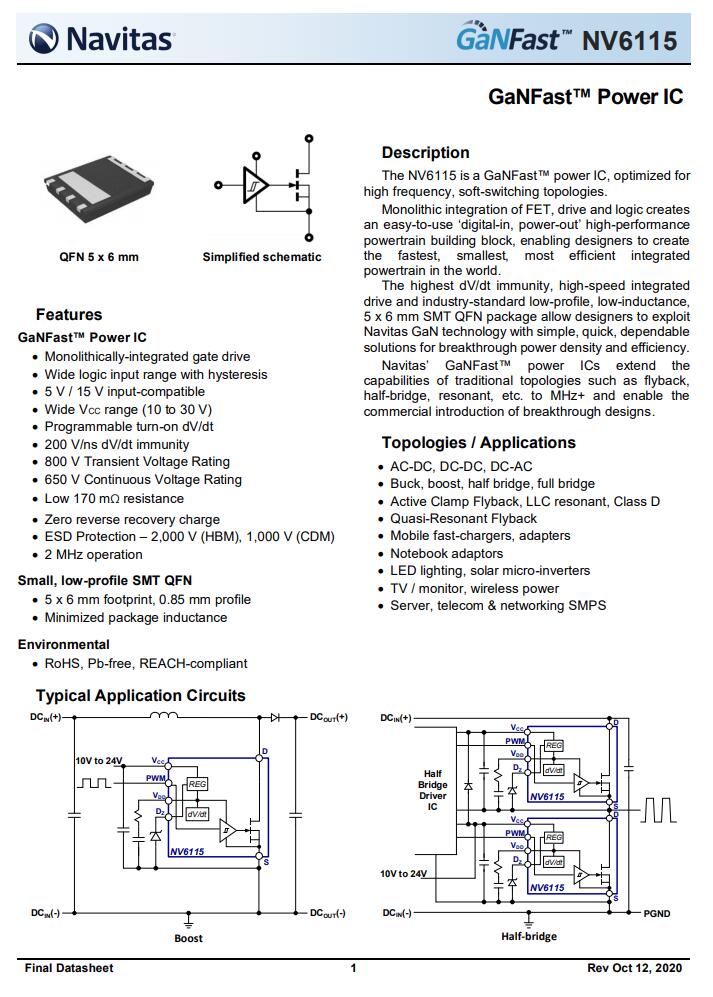

納微NV6115內置驅動器及保護電路，額定耐壓650V，瞬態耐壓800V，導阻170mΩ，支持2MHz開關頻率，采用QFN5*6封裝。

納微NV6127內置驅動器及保護電路，額定耐壓650V，瞬態耐壓800V，導阻125mΩ，支持2MHz開關頻率，采用QFN6*8封裝，增加散熱能力。

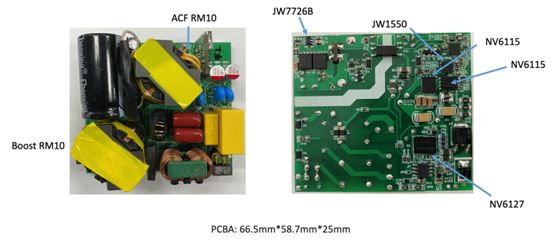

圖為135W樣機，PFC開關管采用納微NV6127，ACF控制器采用杰華特JW1550，ACF兩顆開關管采用NV6115，同步整流采用杰華特JW7726B。

關于納微：

納微半導體（Navitas Semiconductor）是全球第一家氮化鎵功率芯片公司，成立于2014年，總部位于愛爾蘭，擁有一支強大且不斷壯大的功率半導體行業專家團隊，在材料、器件、應用、系統、設計和市場營銷方面，擁有行業領先的豐富經驗，公司創始者擁有320多項專利。GaNFast氮化鎵功率IC將GaN功率管（FET）與驅動，控制和保護電路集成在一起，可為移動、消費電子、企業、電動交通和新能源市場提供更快的充電，更高的功率密度和更強大的節能效果。納微在GaN器件，芯片設計，封裝，應用和系統的所有方面已發布和正在申請的專利超過120項，已完成生產并成功交付了超過1500萬顆GaNFast氮化鎵功率IC，產品質量和出貨量全球領先。

關于杰華特：

杰華特微電子有限公司成立于2013年3月，注冊資本10700萬元，坐落于美麗的西子湖畔，總部位于杭州，目前在中國張家港、深圳、廈門等地設有分公司。 公司主要技術帶頭人均在集成電路設計行業擁有多年工作經驗，具有集成電路設計、系統集成、跨行業協作及企業管理的豐富經驗。 公司重視研發以及自主知識產權的產品開發，具有很強的技術創新能力。目前公司擁有ACDC，DC/DC, LED照明，電池管理等產品。除了上述高頻高功率密度的ACF控制器和高頻同步整流控制器外，杰華特還提供全系列的ACDC 方案，包括原邊控制器（PSR/SSR）、系列同步整流集成MOS芯片和協議芯片，以滿足不同電源產品的應用需求。公司網站http://www.joulwatt.com/
