最近充電頭網拿到了倍思一款雙A口數顯車充，主體外殼為鋁合金材質，保護性強經久耐用。配備兩個USB-A口均支持5V2.4A輸出，可分別拿來給手機和行車記錄儀供電。下面我們就對這款車充進行拆解，看看其內部設計情況。

一、倍思雙USB-A口數顯車充外觀

? ? ? ??

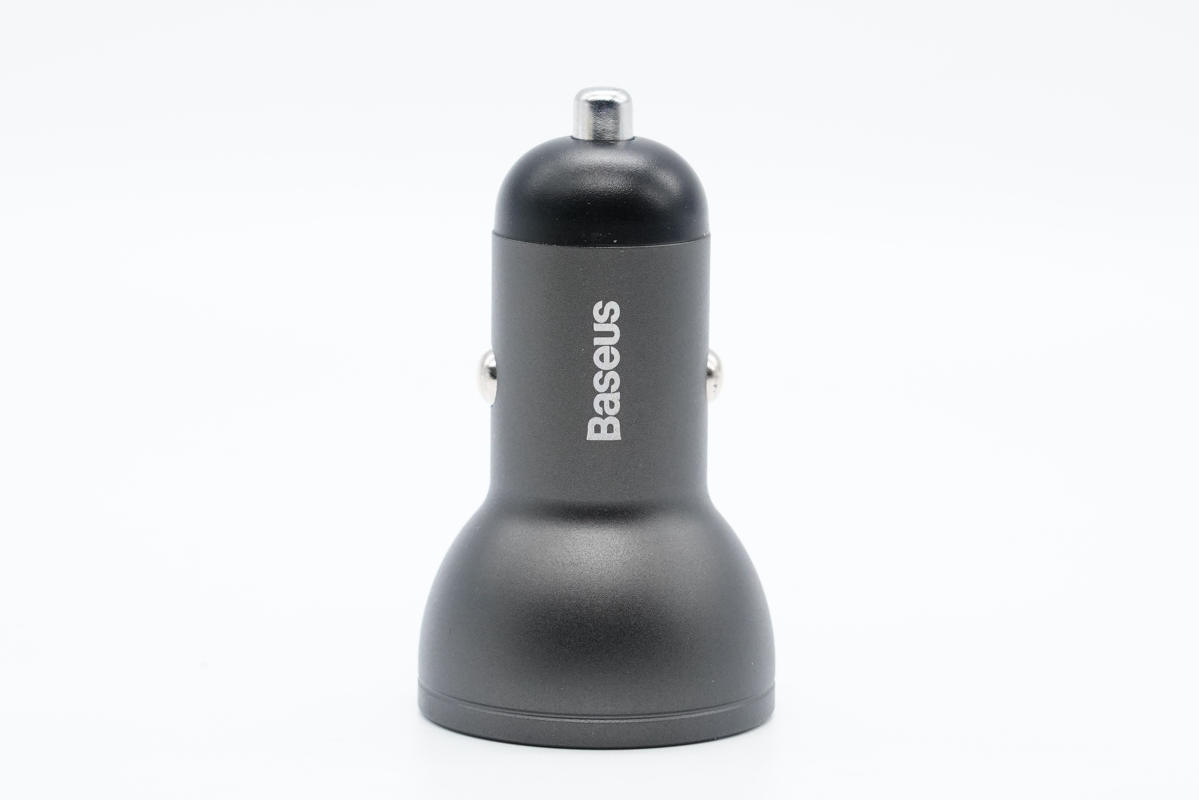

車充采用塑料加鋁合金外殼，金屬殼啞光灰色，機身流線型設計整體圓潤，正面印有Baseus品牌。

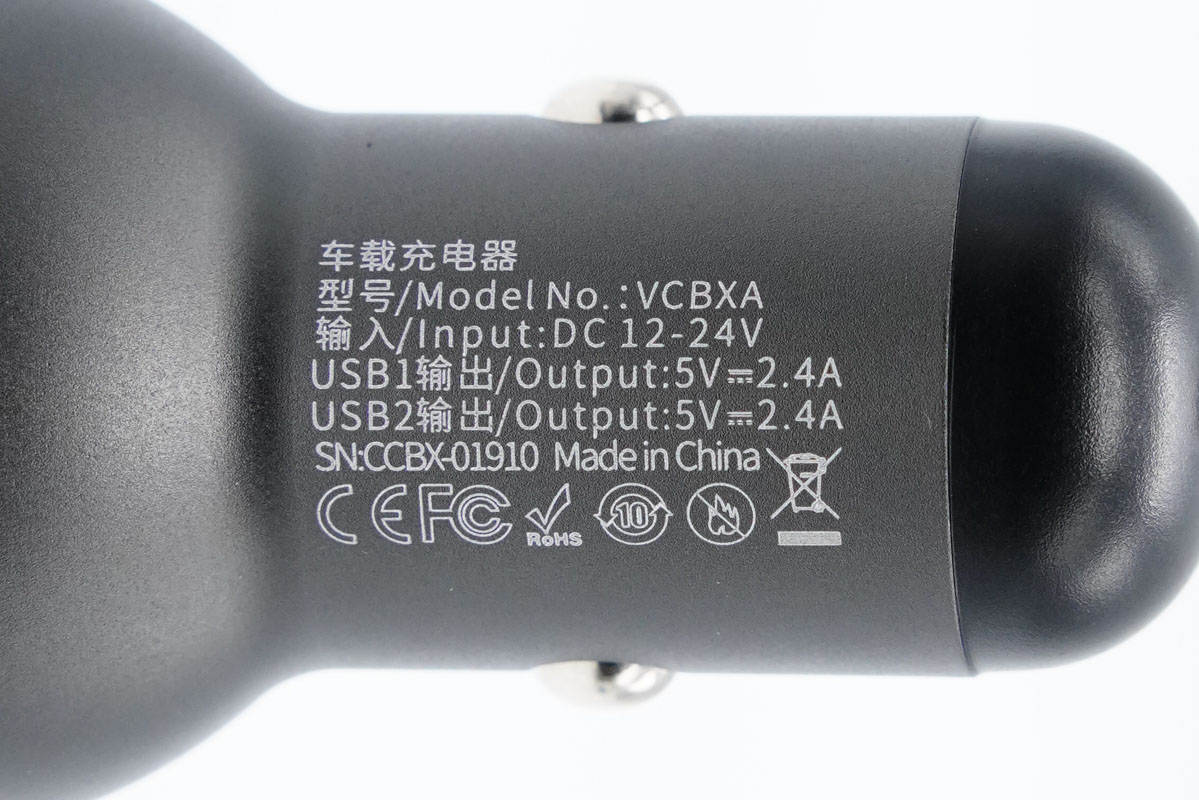

背面印有車充參數。

型號：VCBXA

DC輸入：12-24V

USB1輸出：5V2.4A

USB2輸出：5V2.4A

SN：CCBX-01910

產品已經通過了CE、FCC和RoHS認證。

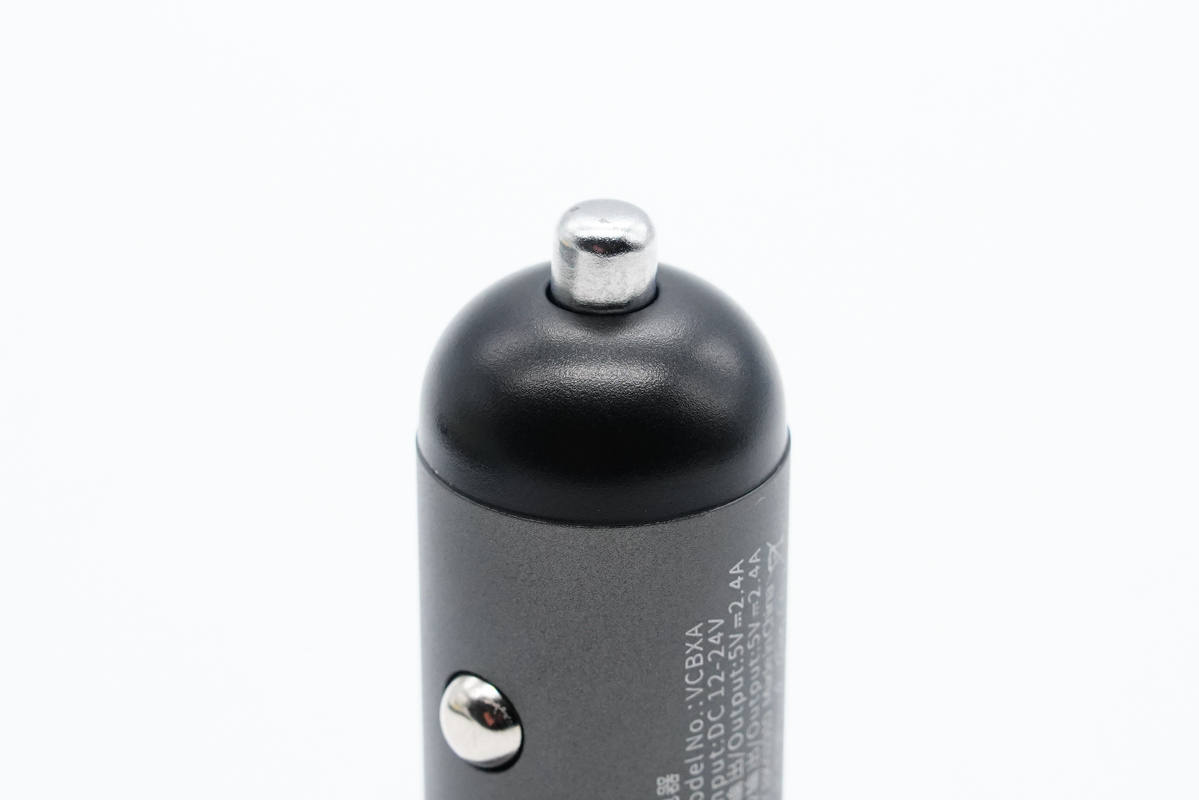

車充正極特寫，塑料殼半圓球體設計。

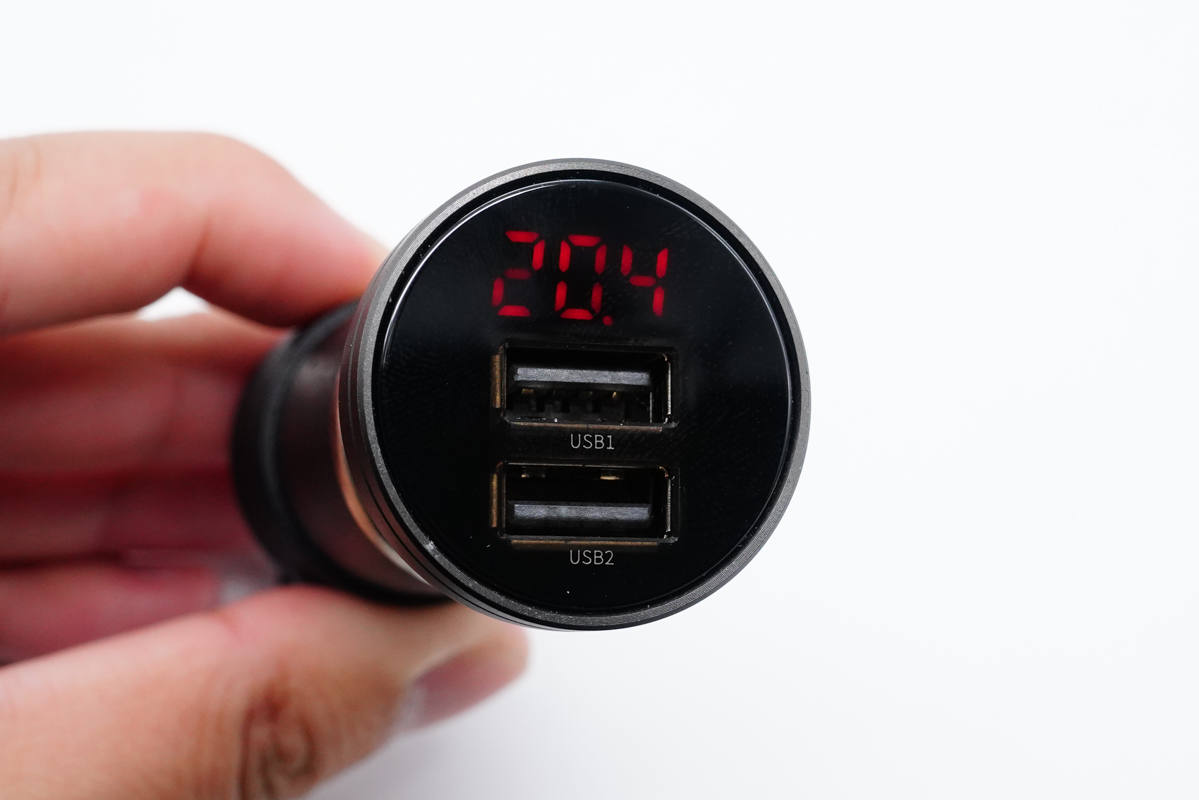

輸出頂面采用亮面塑料殼封裝，配有LED數顯屏以及雙USB-A口。

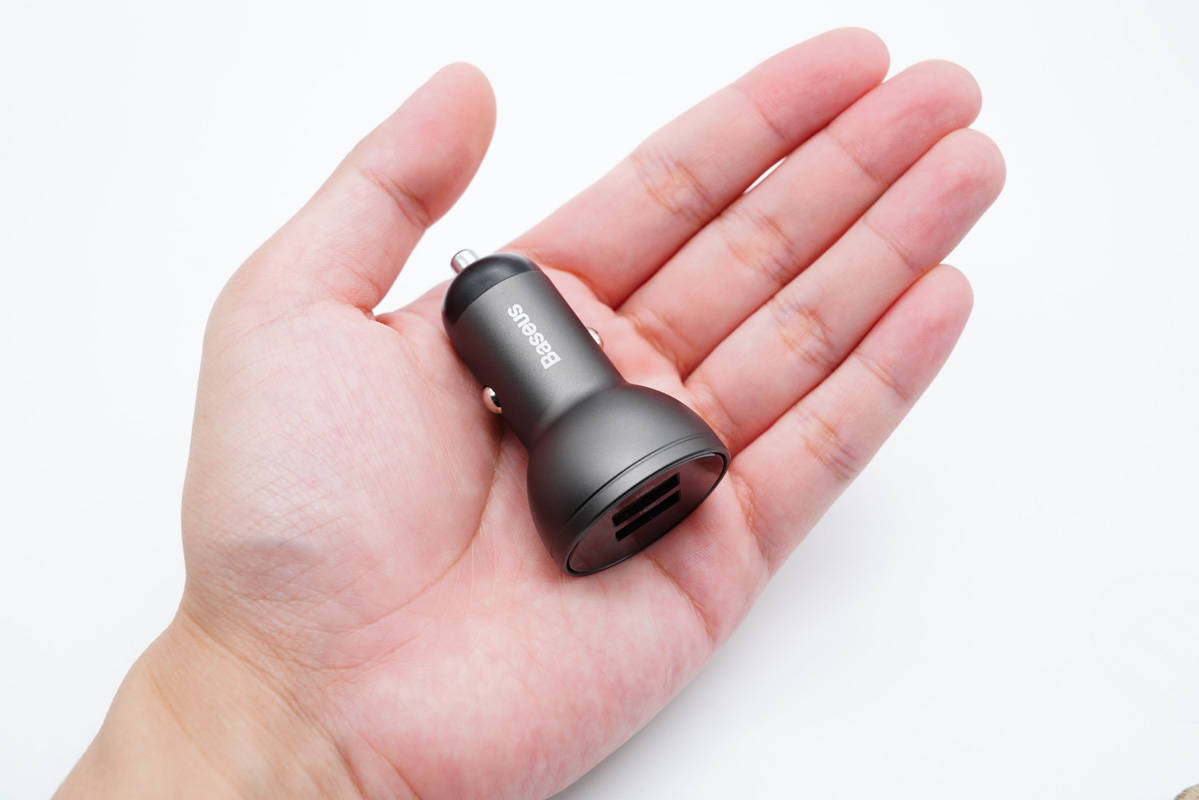

車充拿在手上的直觀感受。

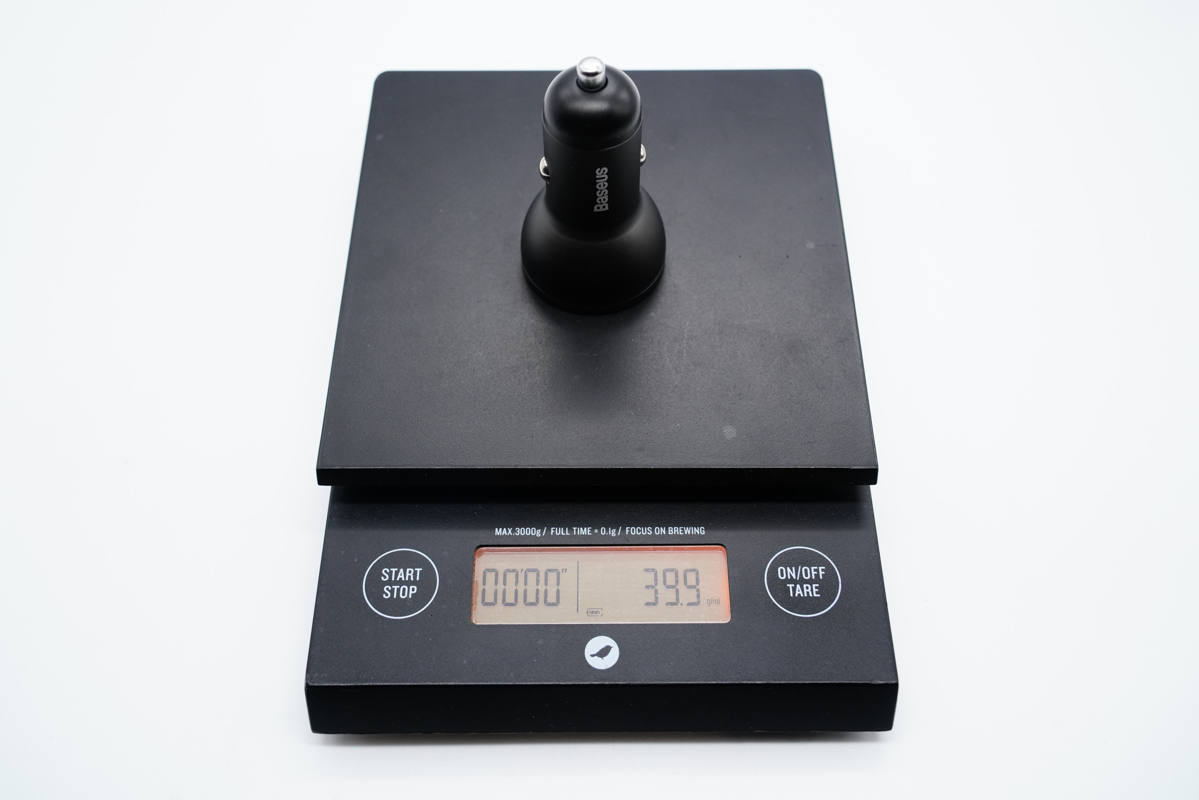

凈重約為40g。

接通電源，LED屏顯示空載電壓。

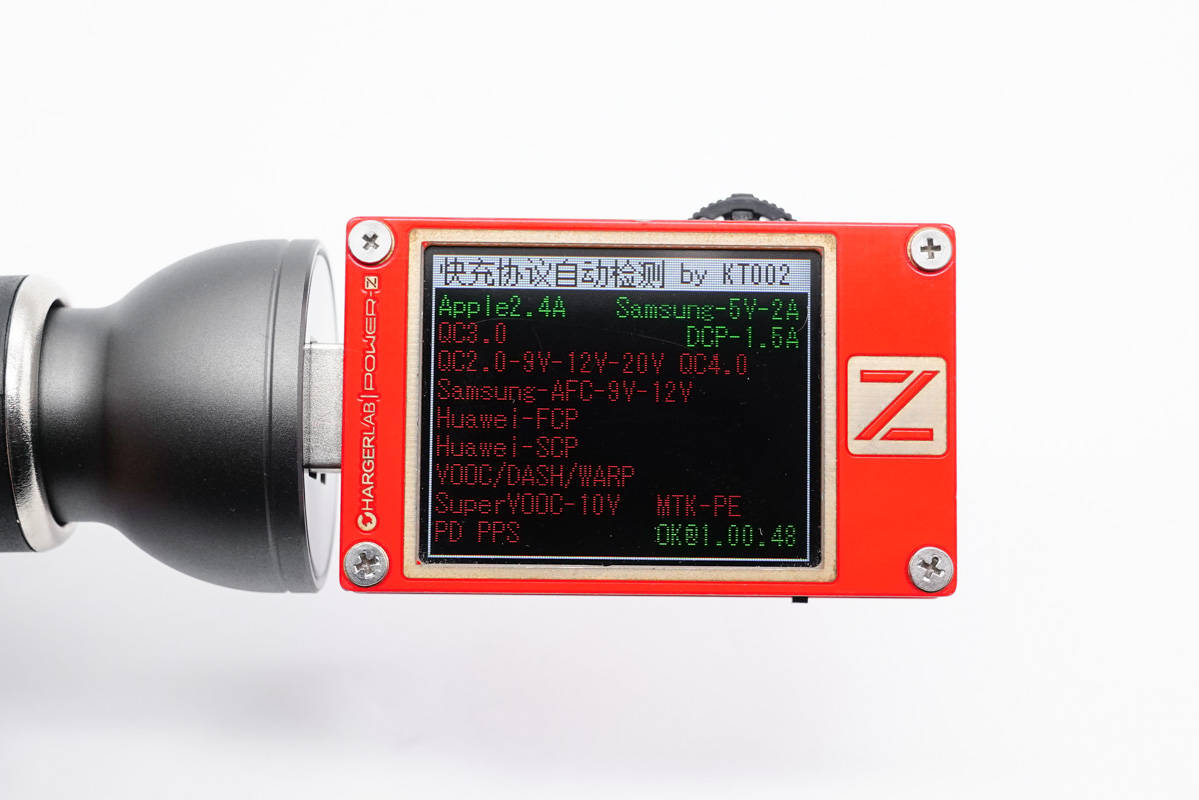

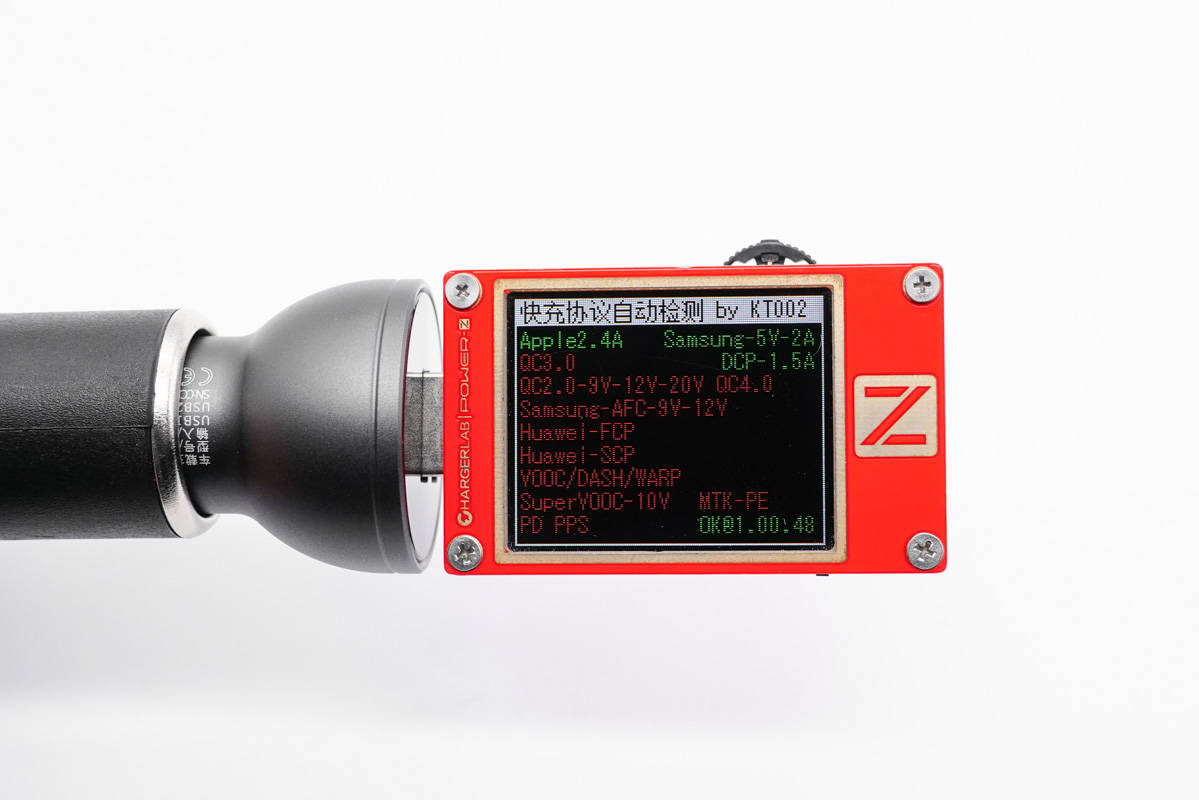

使用ChargerLAB POWER-Z KT002測得USB-A1口支持Apple 2.4A、Samsung 5V2A和DCP協議。

USB-A2口同樣僅支持Apple 2.4A、Samsung 5V2A和DCP協議。

二、倍思雙USB-A口數顯車充拆解

? ? ? ??

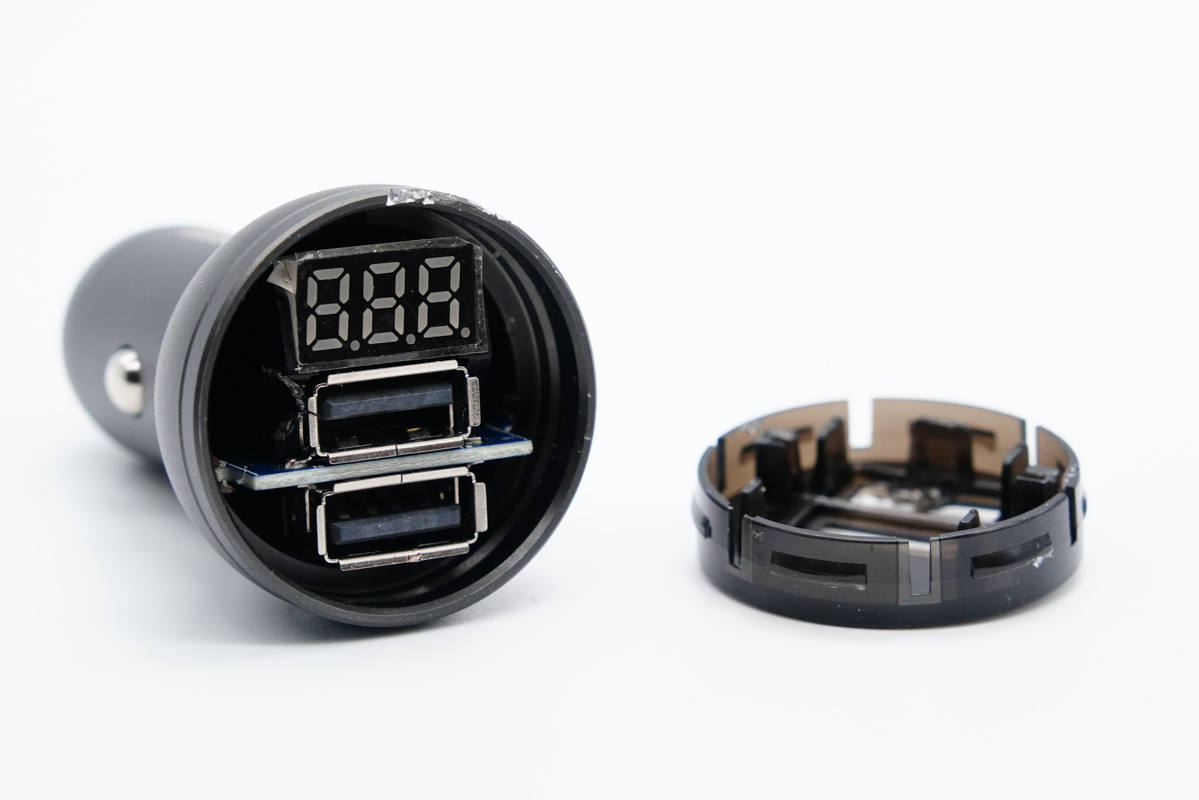

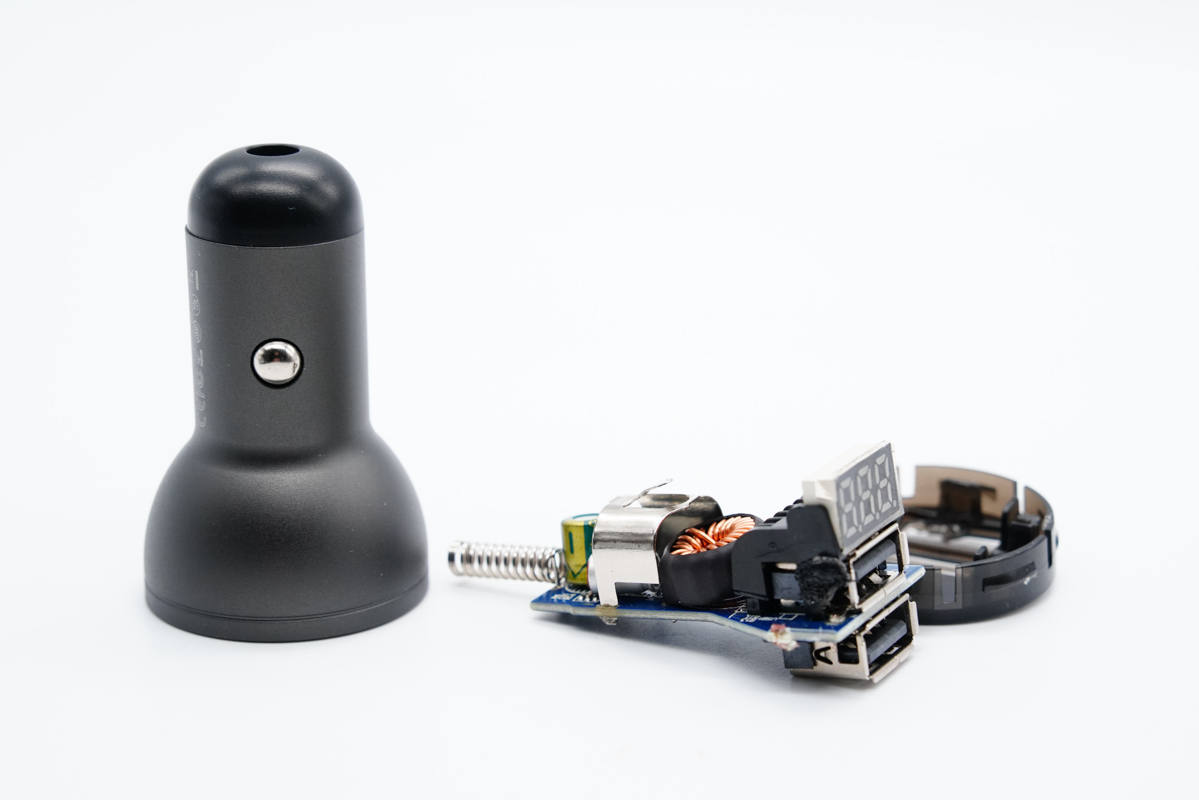

將頂部外殼拆開，采用卡扣進行封裝。

拆掉頂部外殼即可將PCB板輕松取出。

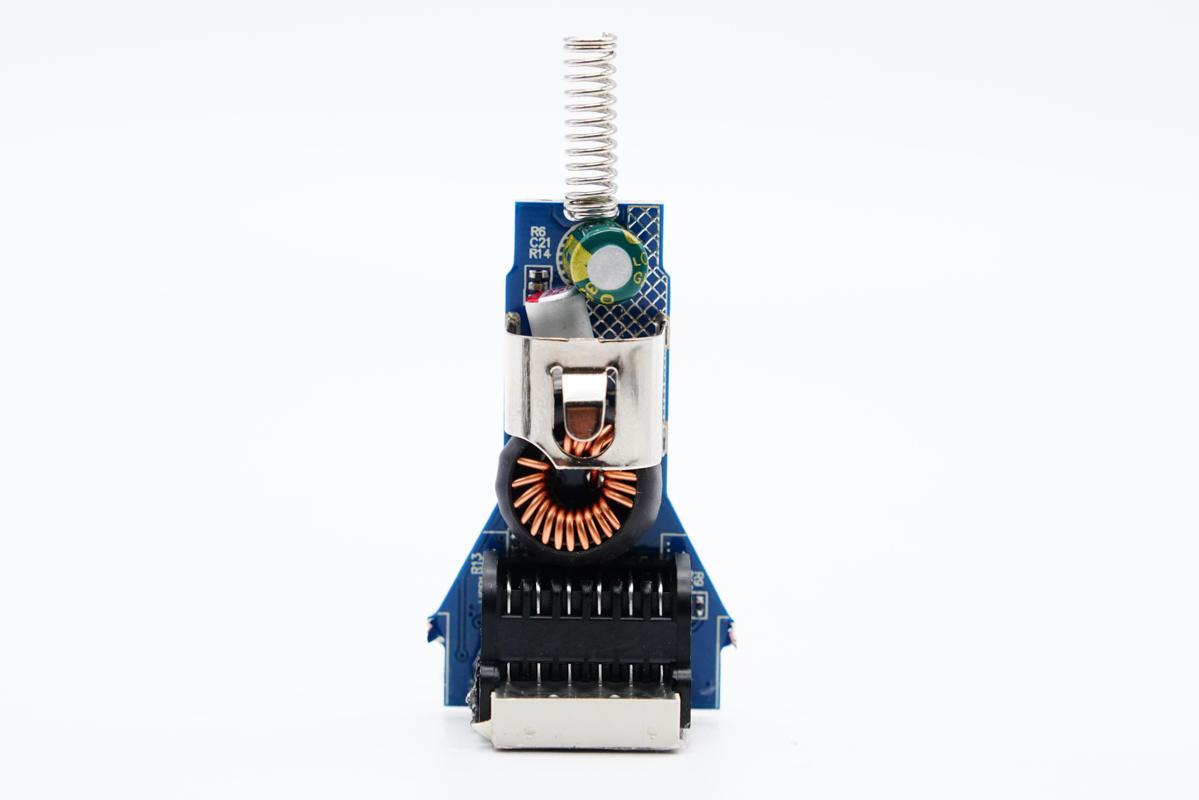

PCB板正面一覽，使用輸入輸出濾波電容、降壓電感。

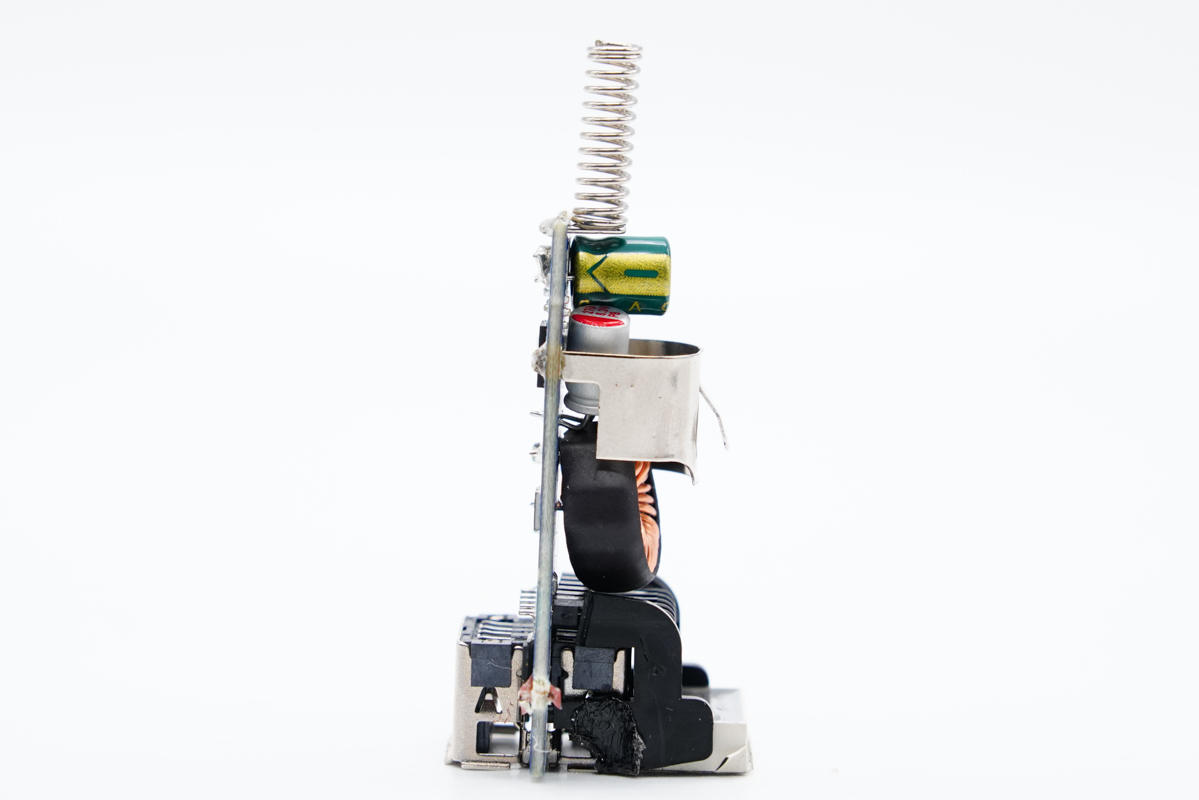

從側面看去，負極金屬片和PCB板錫焊，LED顯示屏使用塑料支撐加固。

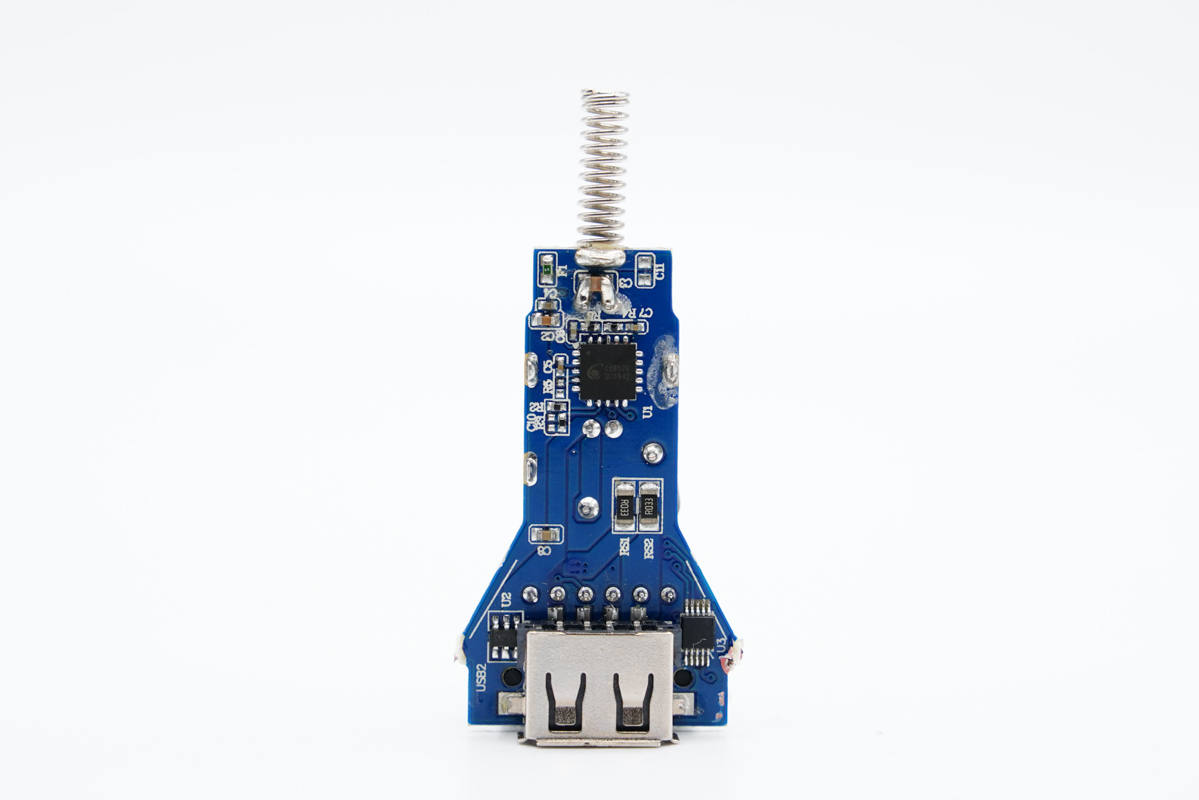

另一面設有降壓IC、雙口USB識別芯片等。

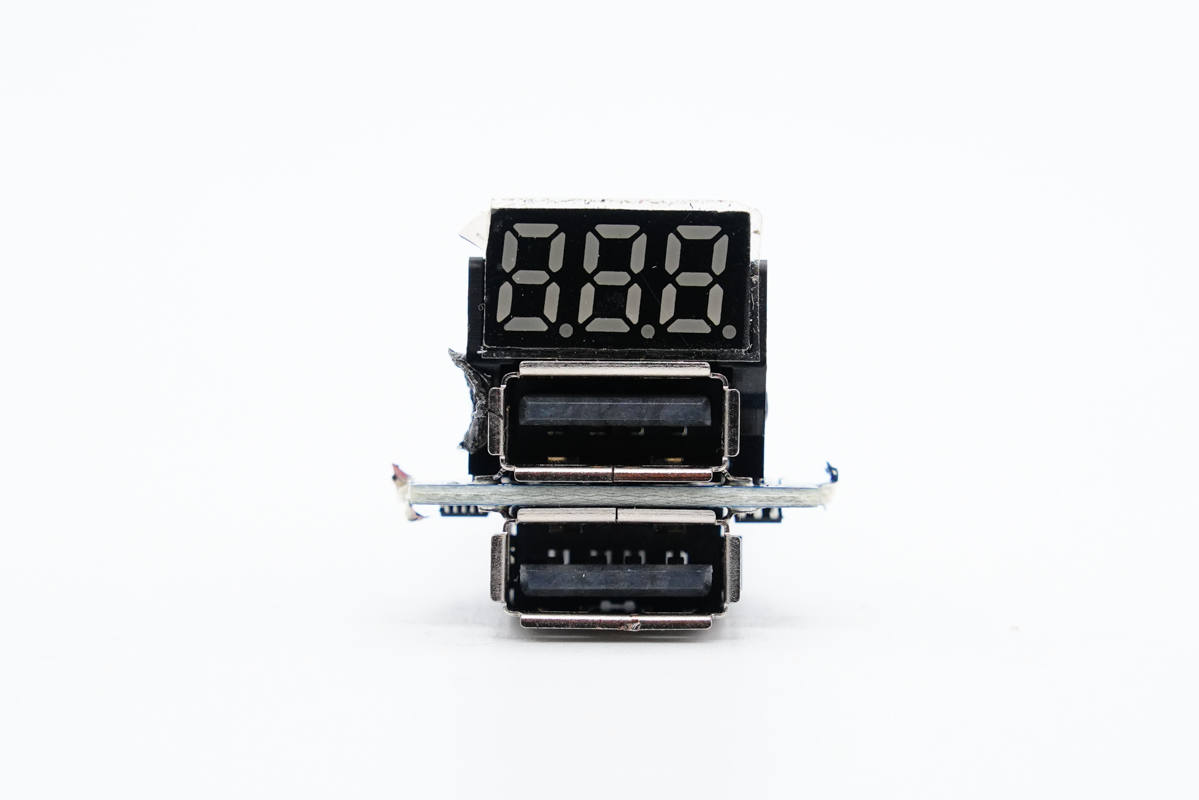

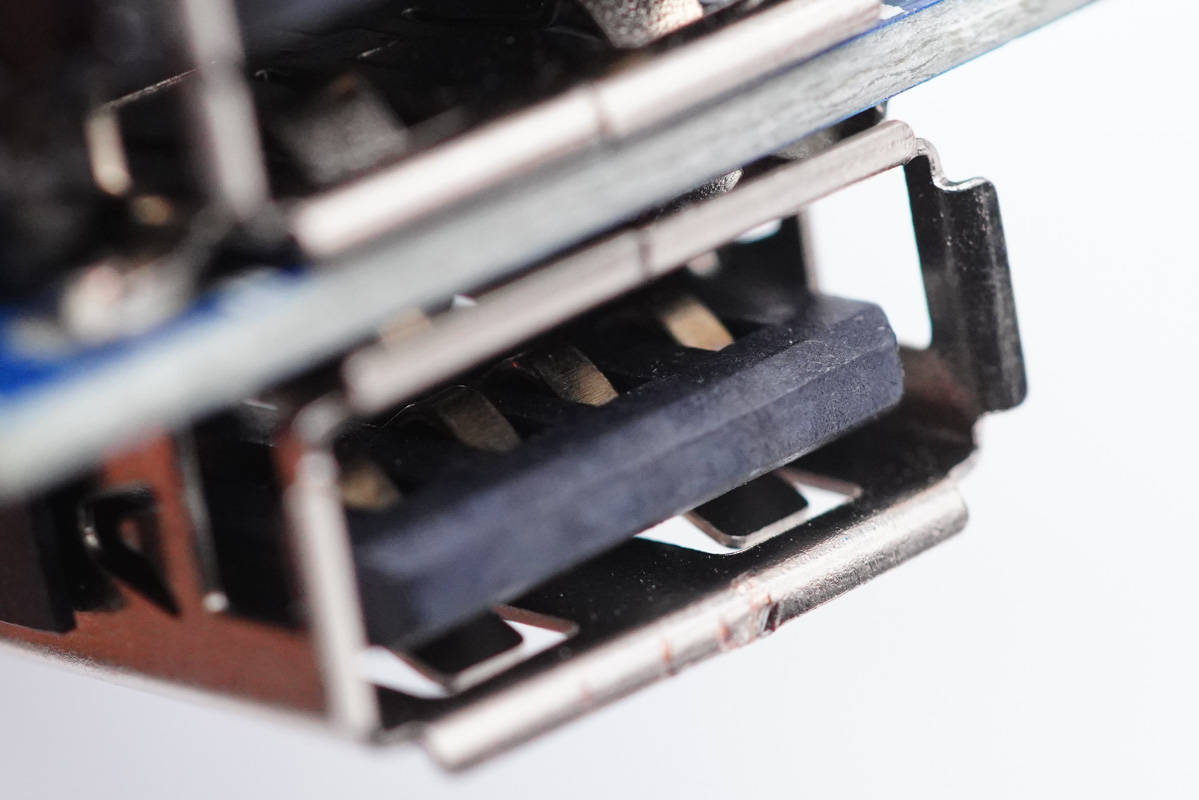

輸出端兩個USB母座焊接在主板兩面，LED屏和母座之間有塑料隔離。

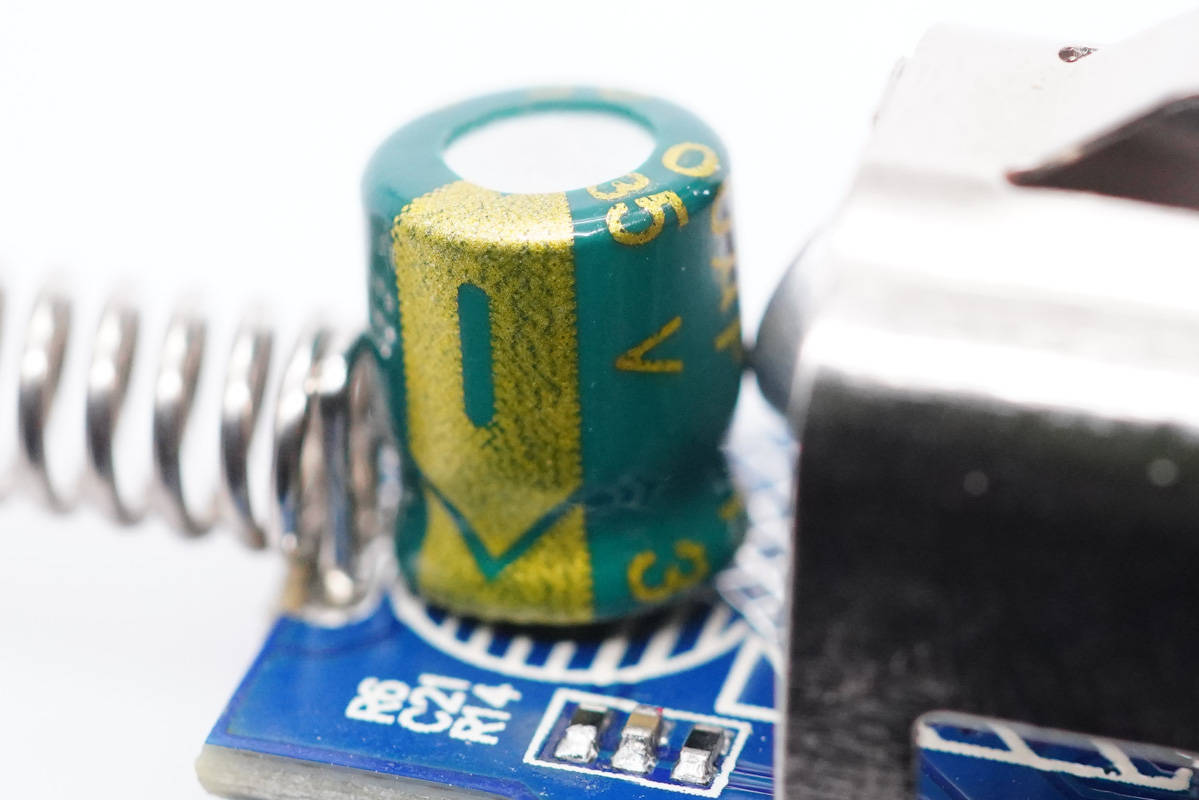

輸入濾波電解電容特寫，規格為35V 100μF。

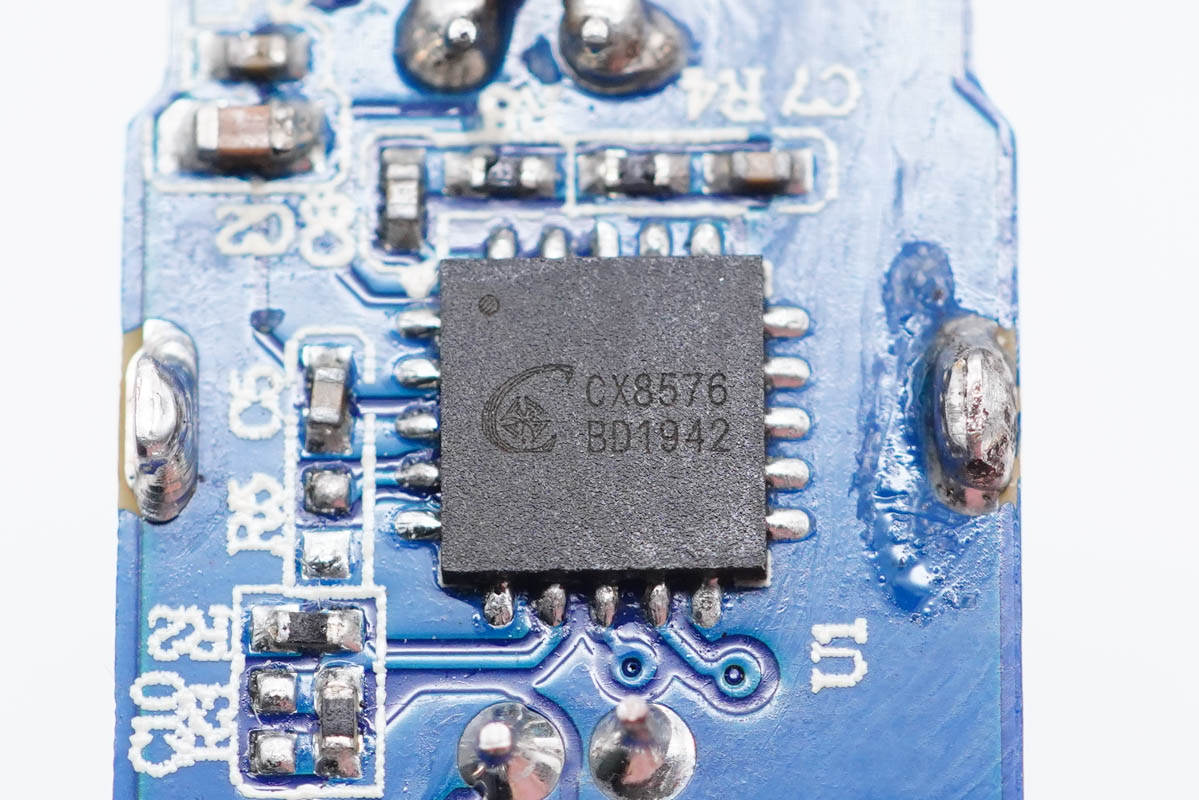

輸入降壓轉換器采用誠芯微CX8576，這是一款輸入耐壓30V，并且能夠實現精確恒壓以及雙路恒流的降壓型DC-DC轉換器。CX8576內置10mΩ High-side N MOS以及10mΩ Low-side NMOS，可支持 4.8A持續輸出電流輸出電壓可調，最大可支持95%占空比。

CX8576通過COMP/EN 引腳邏輯電平拉低來實現外部關斷功能，并進入待機模式。外部補償使反饋控制環路具有良好的線壓調整率和負載調整率，且外圍設計靈活，是一款應用極簡，性能卓越，穩定可靠的恒壓恒流降壓型DC-DC轉換器。

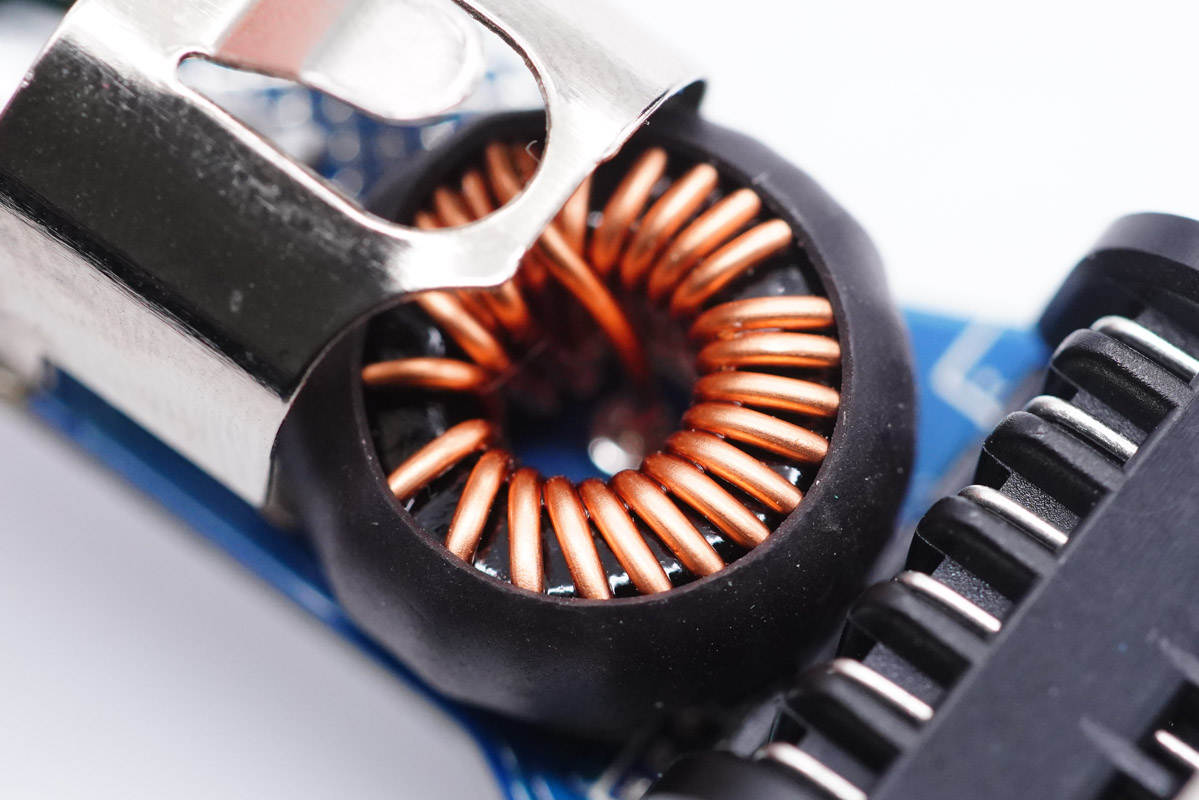

降壓電感外套絕緣管保護。

? ? ? ?

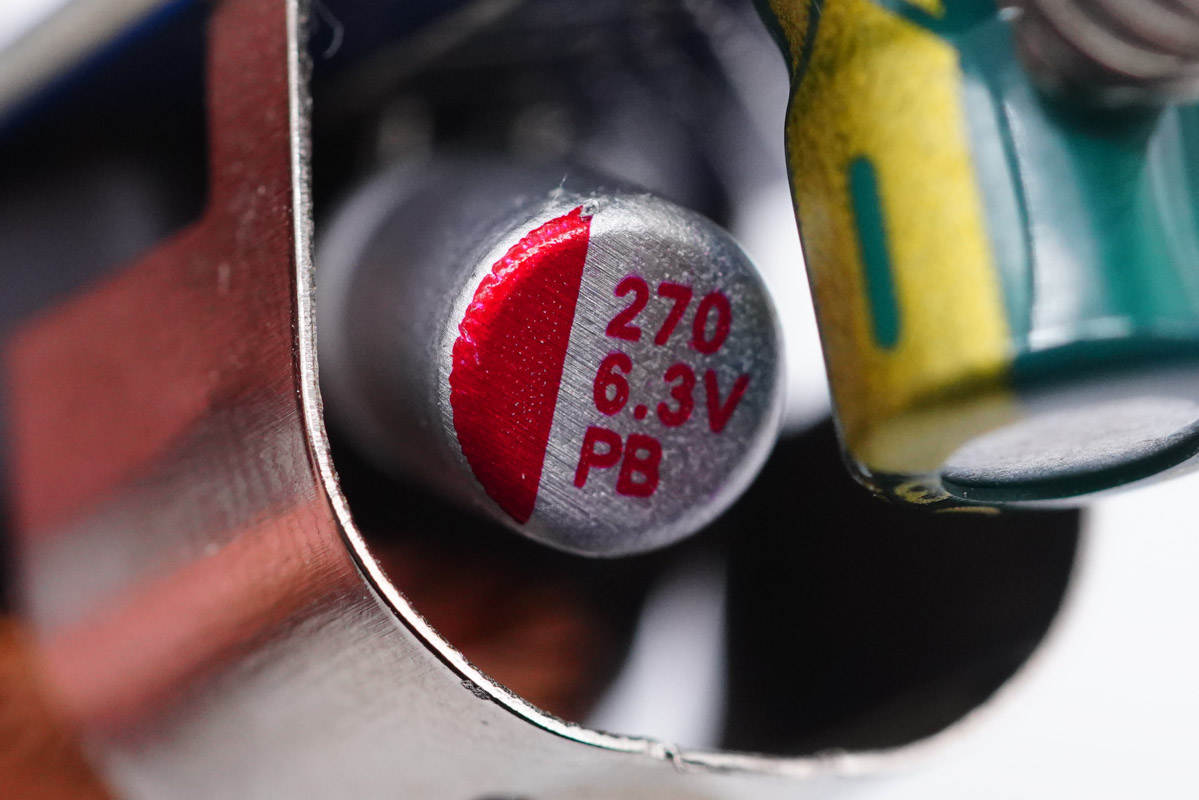

降壓輸出濾波固態電容特寫，規格為6.3V 270μF。

無絲印芯片實際是誠芯微CX2811數顯單片機，用于驅動LED顯示屏。

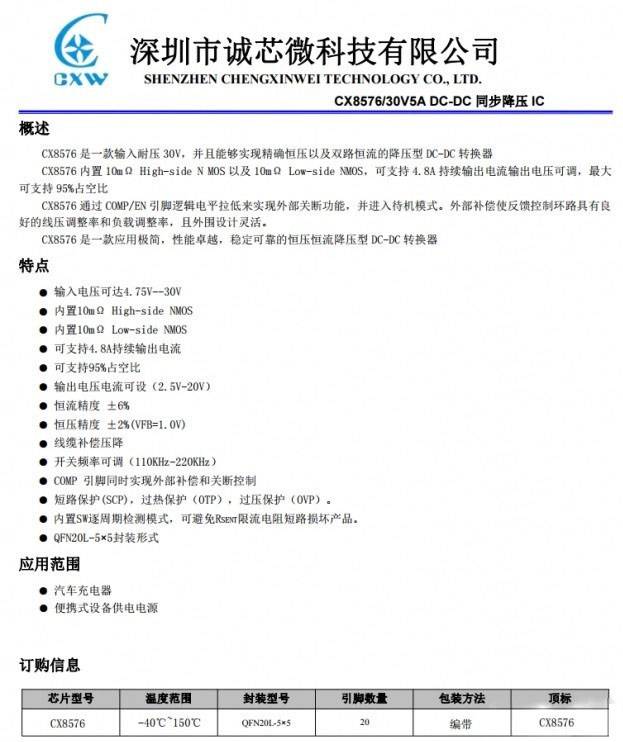

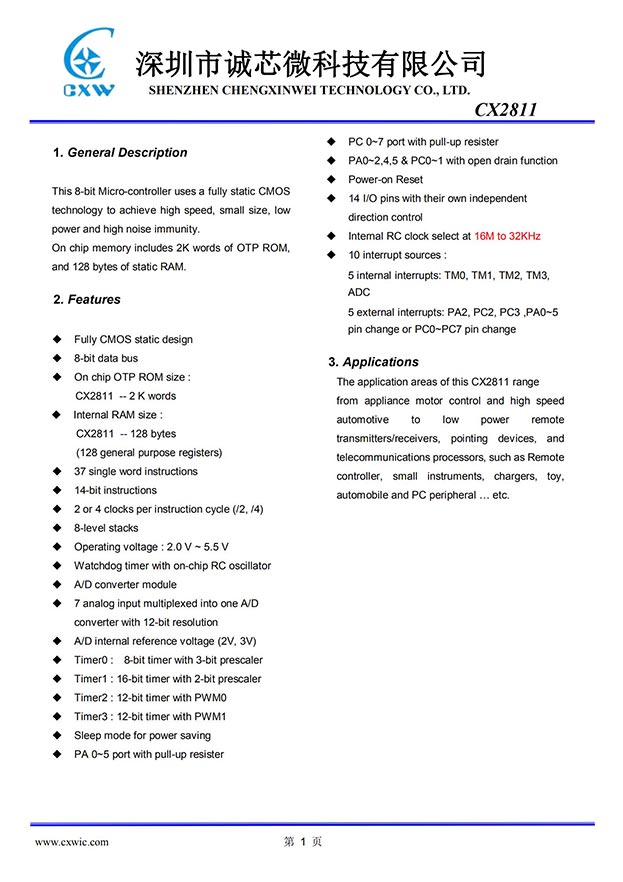

誠芯微CX2811資料信息。

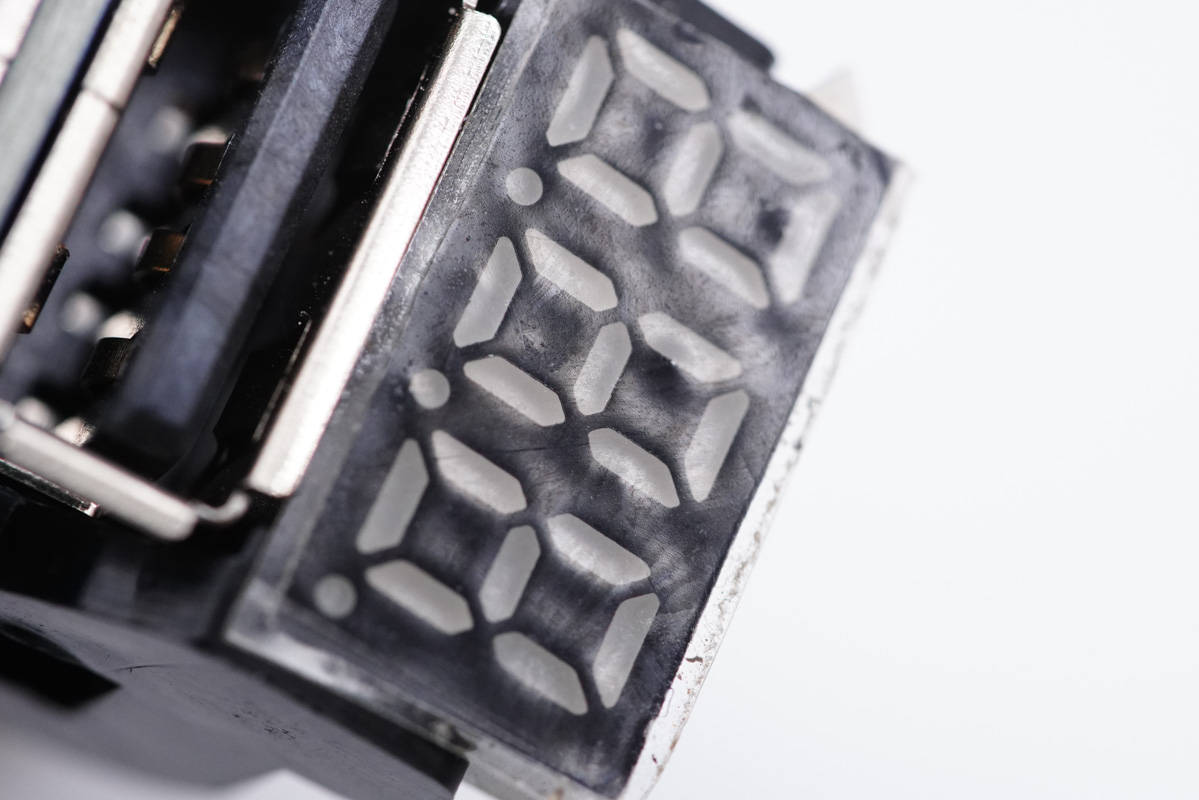

LED顯示屏特寫。

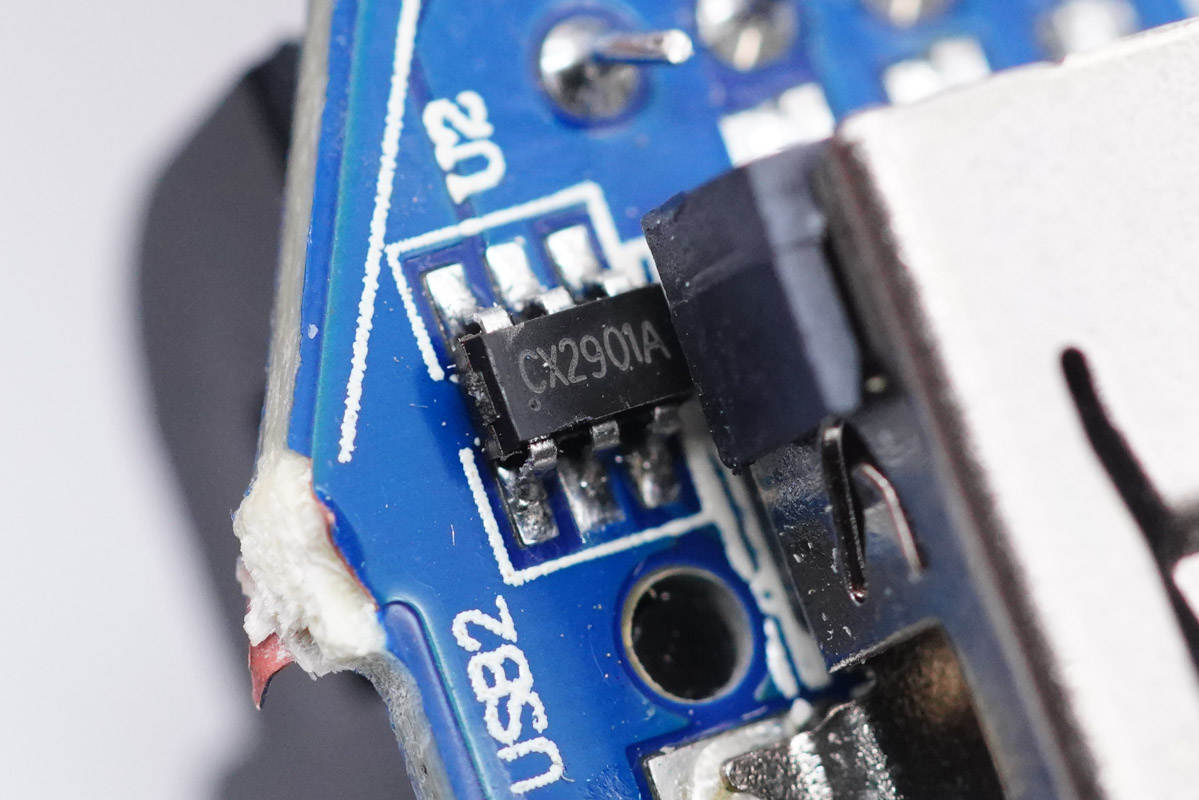

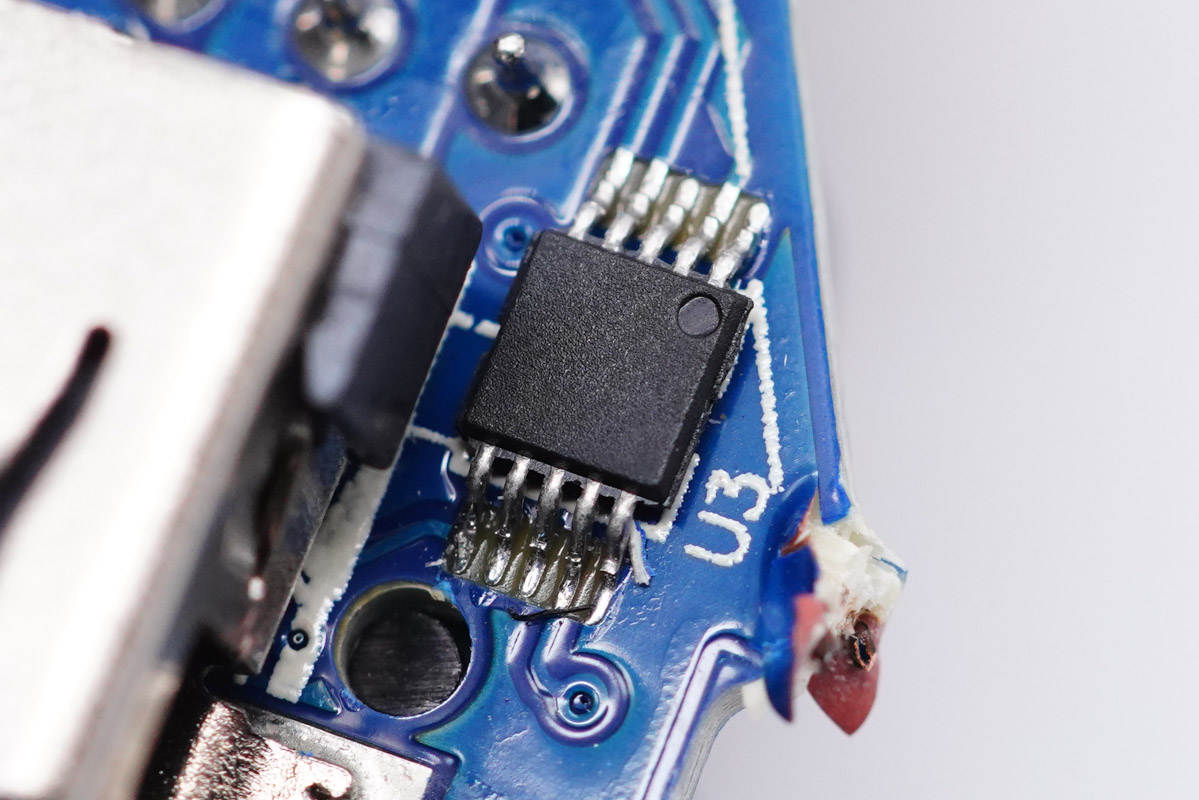

誠芯微CX2901A雙路自動識別IC。這是一款USB充電協議端口控制IC，可自動識別充電設備類型，并通過對應的USB充電協議與設備握手，使之獲得最大充電電流，在保護充電設備的前提下節省充電時間。

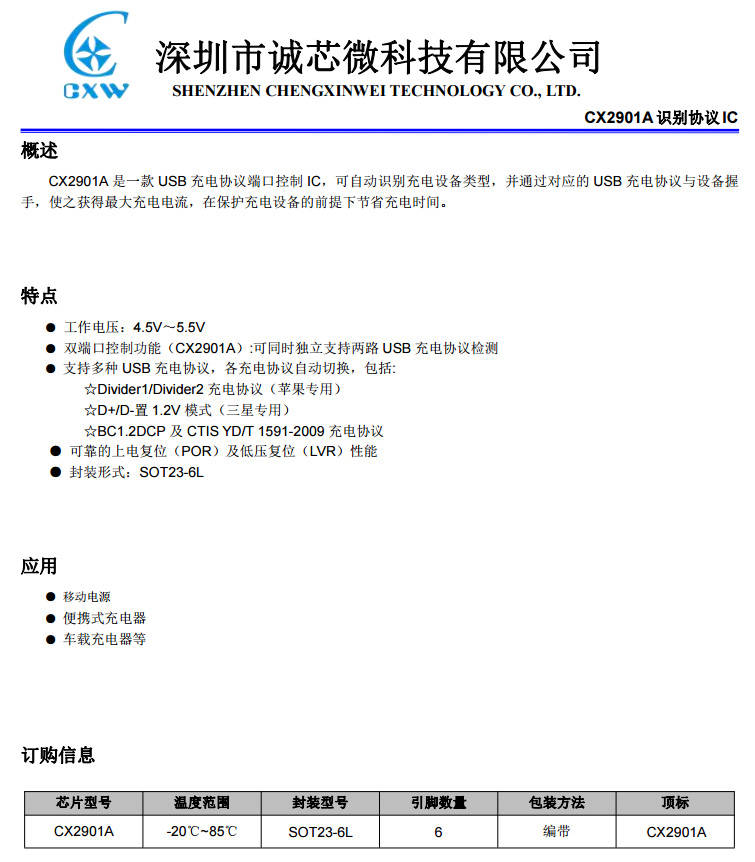

誠芯微CX2901A資料信息。

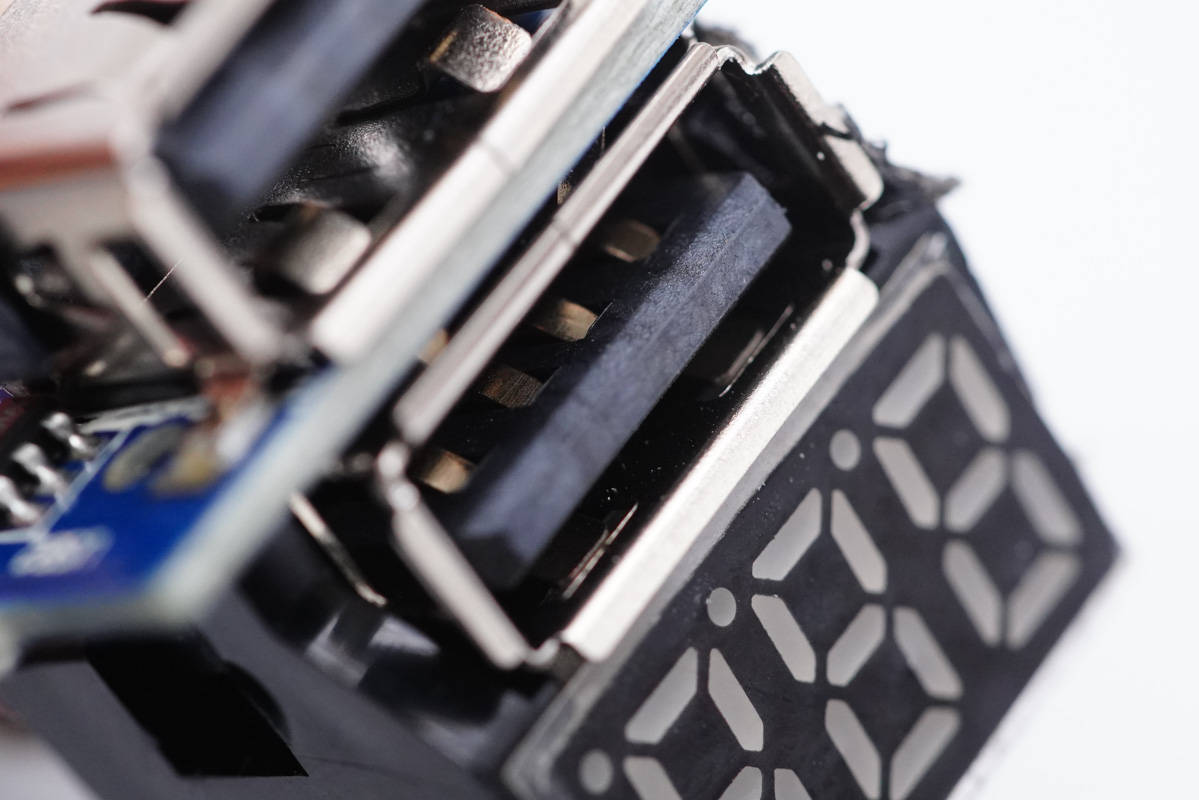

USB-A1母座特寫。

USB-A2母座特寫。

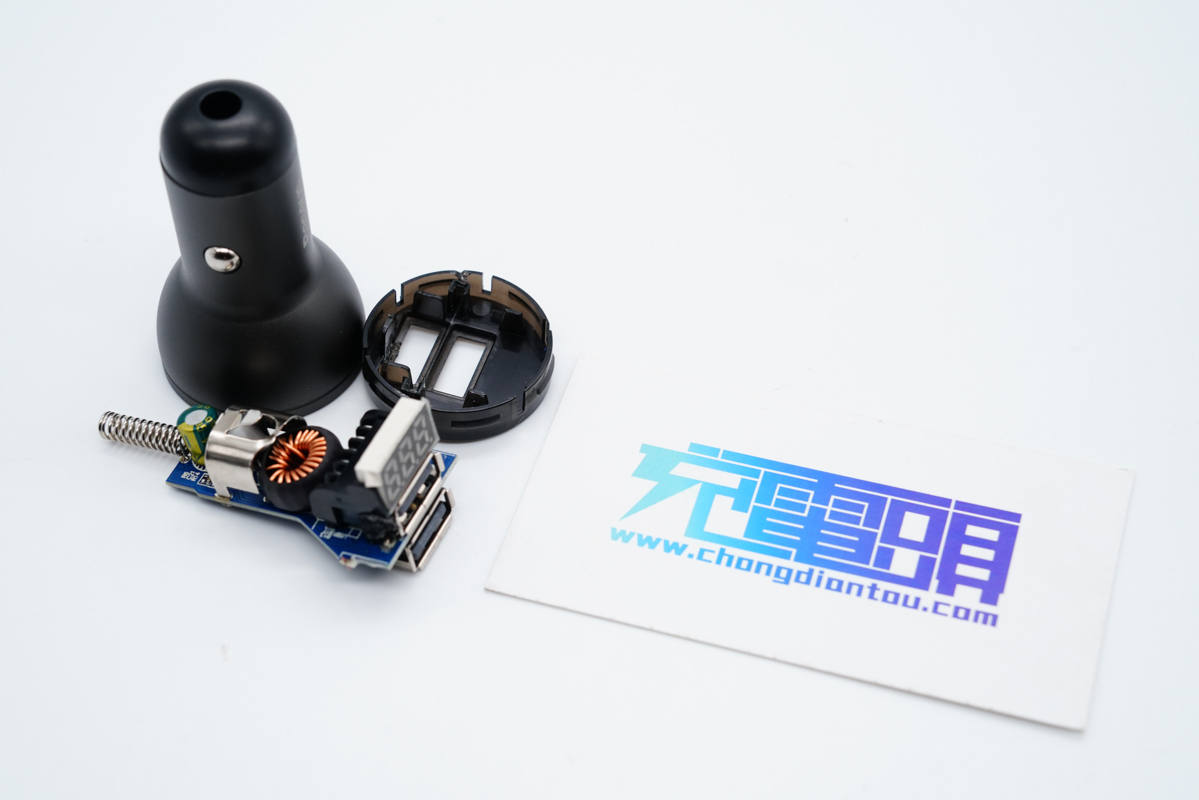

全部拆解完畢，來張全家福。

充電頭網拆解總結

充電頭網通過拆解了解到，這款車充內置誠芯微CX8576降壓轉換器，用于雙A口降壓輸出，另外同樣采用來自誠芯微的CX2901A，用于雙A口充電協議識別，控制輸出電壓。車充設有輸出濾波電容，顯示屏有塑料支撐固定，采用誠芯微CX2811驅動，整體設計講究。
