此前YOOBAO羽博推出了一款超大容量快充移動電源H5，總?cè)萘扛哌_(dá)50000mAh，充滿一次可用近一周時間，續航強勁。不僅如此，產品還配備了3A1C四個USB接口，可同時給四臺設備供電，非常適合組團開黑或集體外出活動等場景使用。那么下面充電頭網就對這款移動電源進行拆解，看看其用料設計如何。

一、羽博50000mAh移動電源外觀? ?

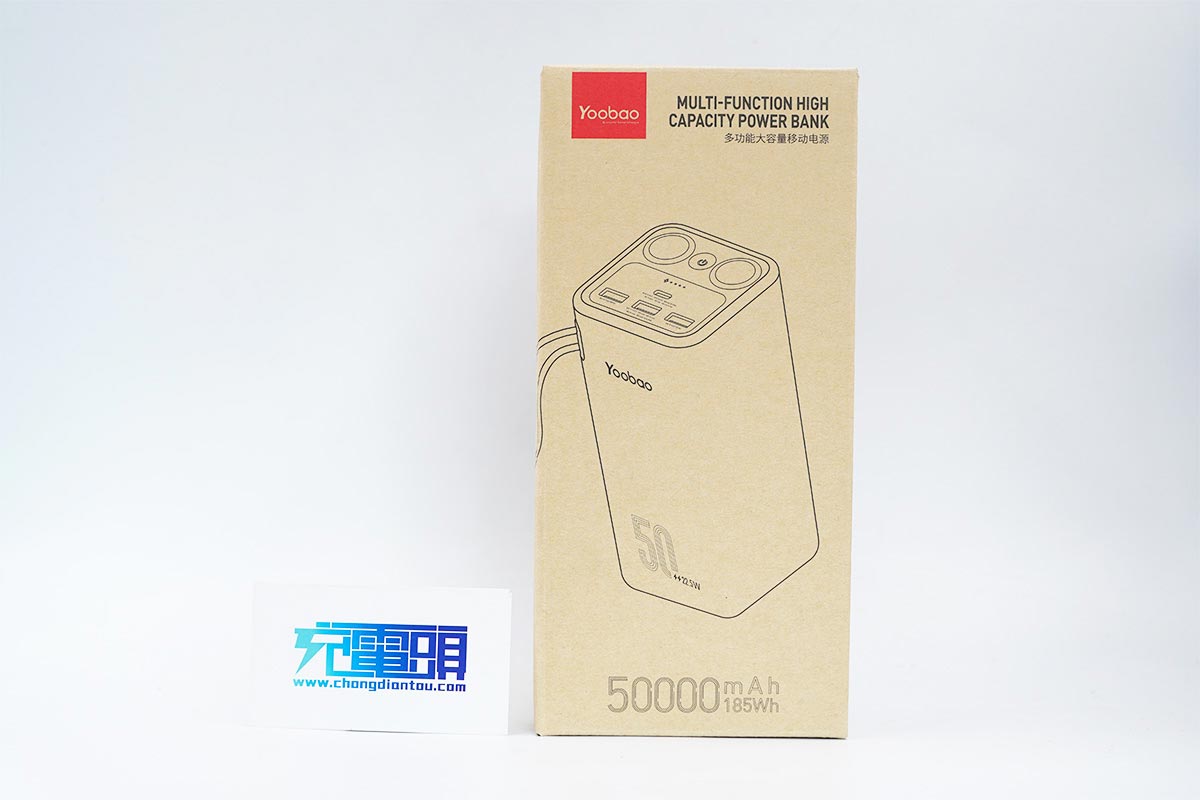

產品采用牛皮紙盒包裝，正面印有YOOBAO品牌、產品名稱、外觀簡圖和容量等。

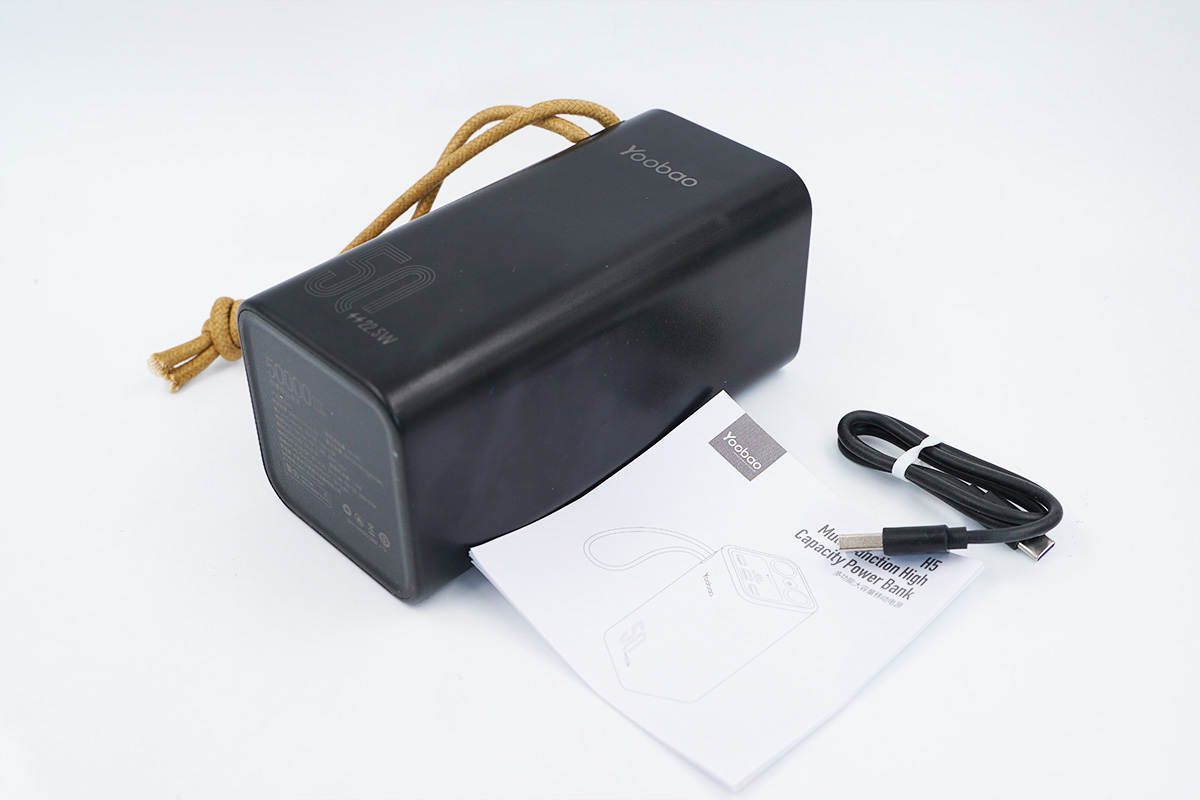

包裝內含移動電源、USB-A to USB-C數據線以及使用說明書。

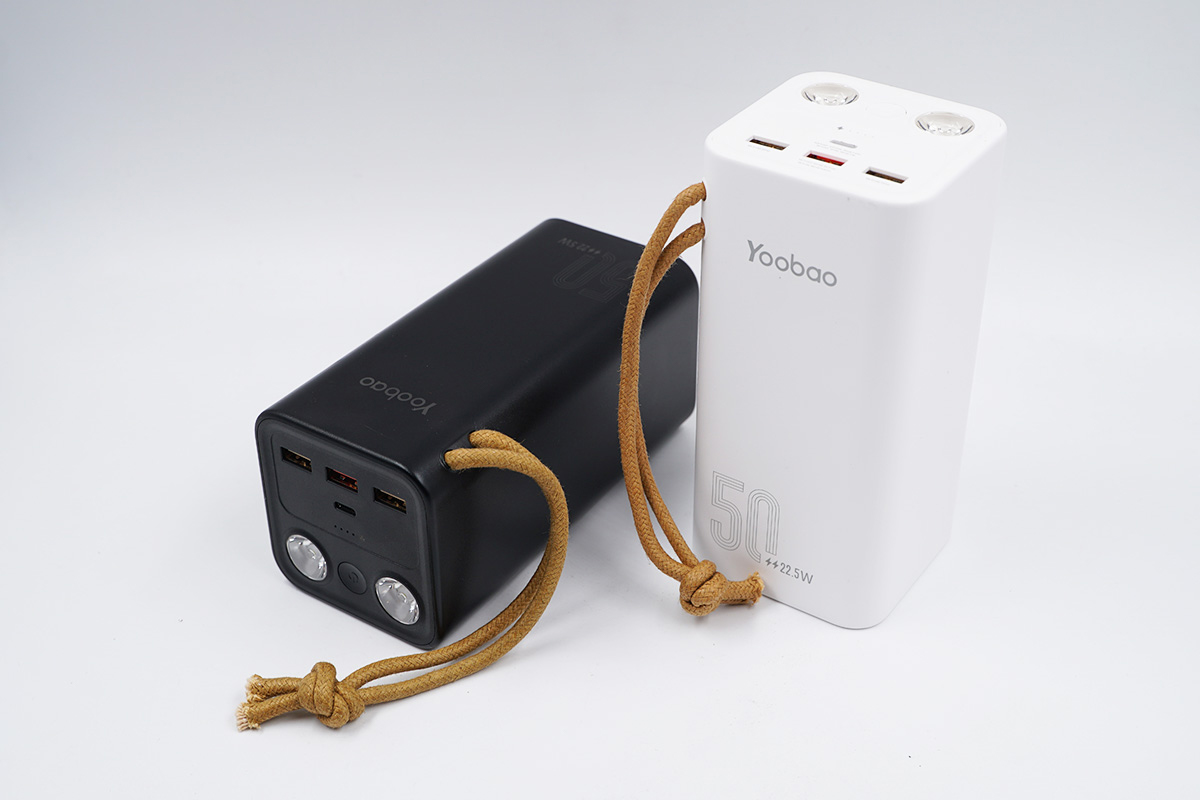

移動電源有黑白款式，充電頭網拿到的是黑色款。

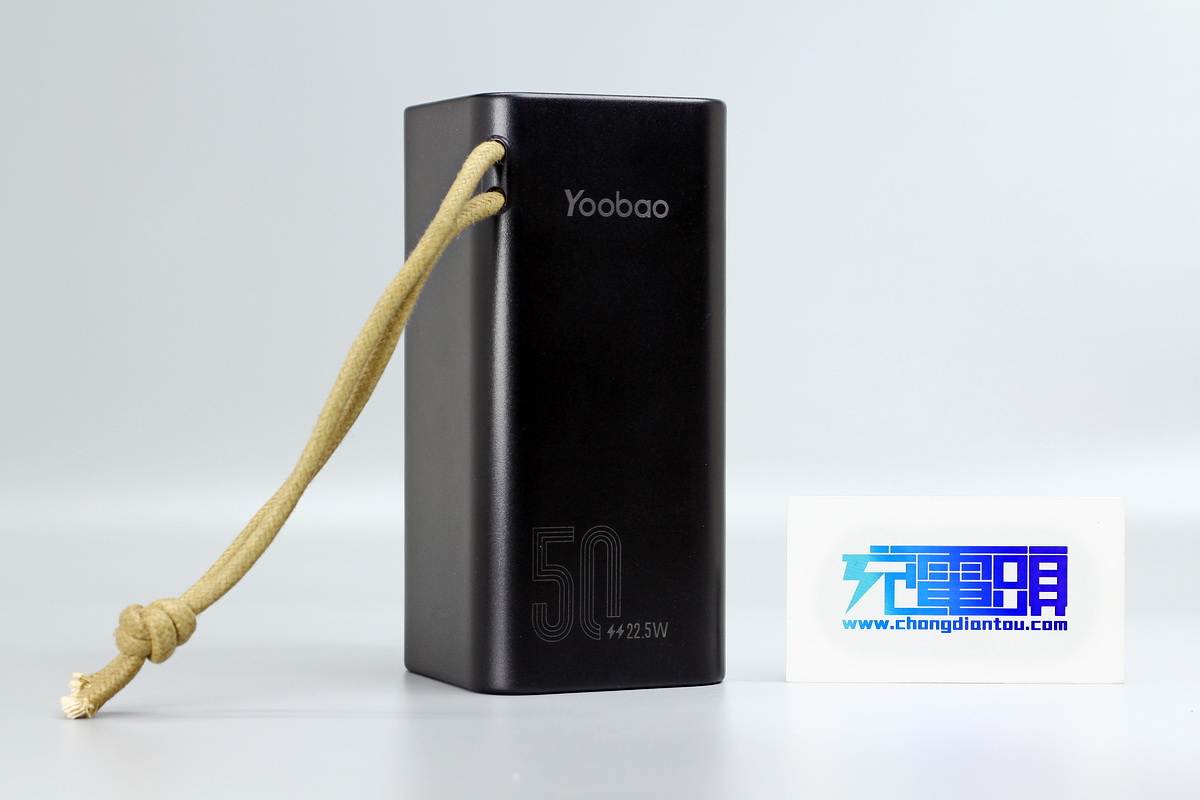

移動電源采用方柱造型設計，全身采用PC阻燃材質塑料外殼，表面磨砂處理，腰身各面之間過渡圓潤，正面印有YOOBAO品牌，50/22.5W藝術字體表面容量和功率。

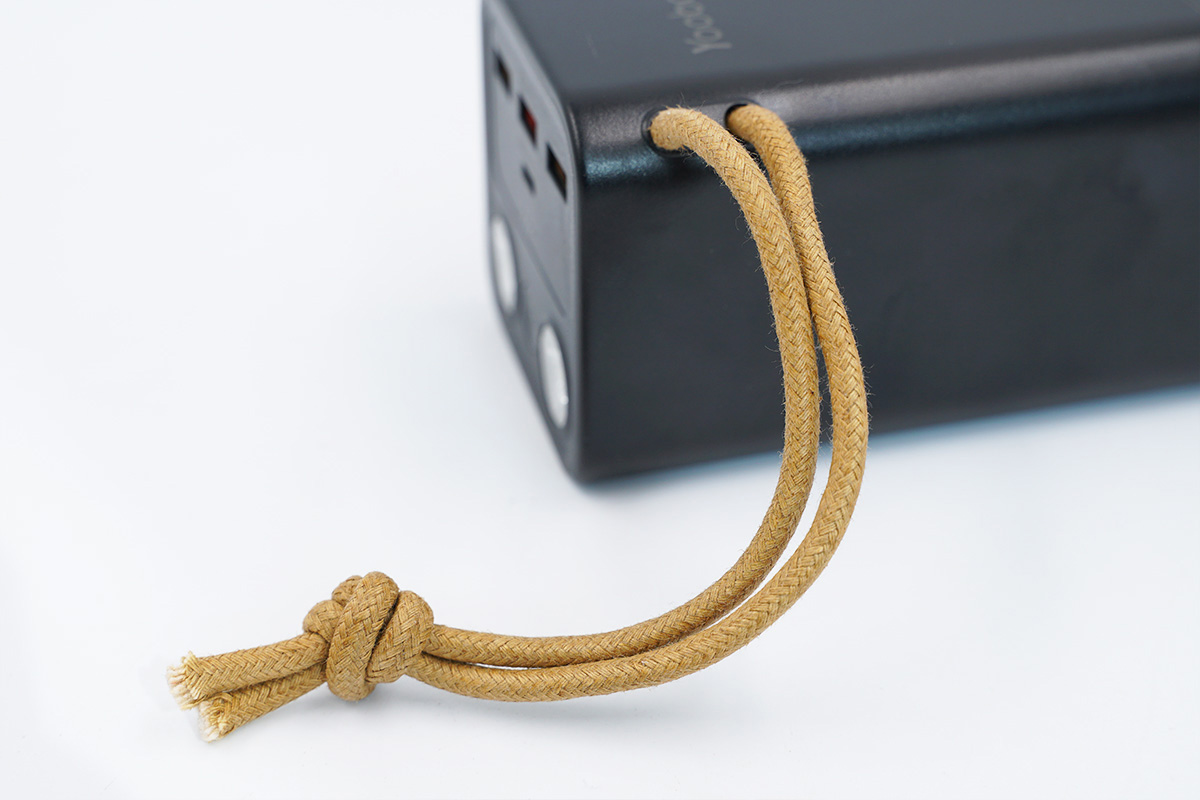

側面帶有提手，方便攜帶。

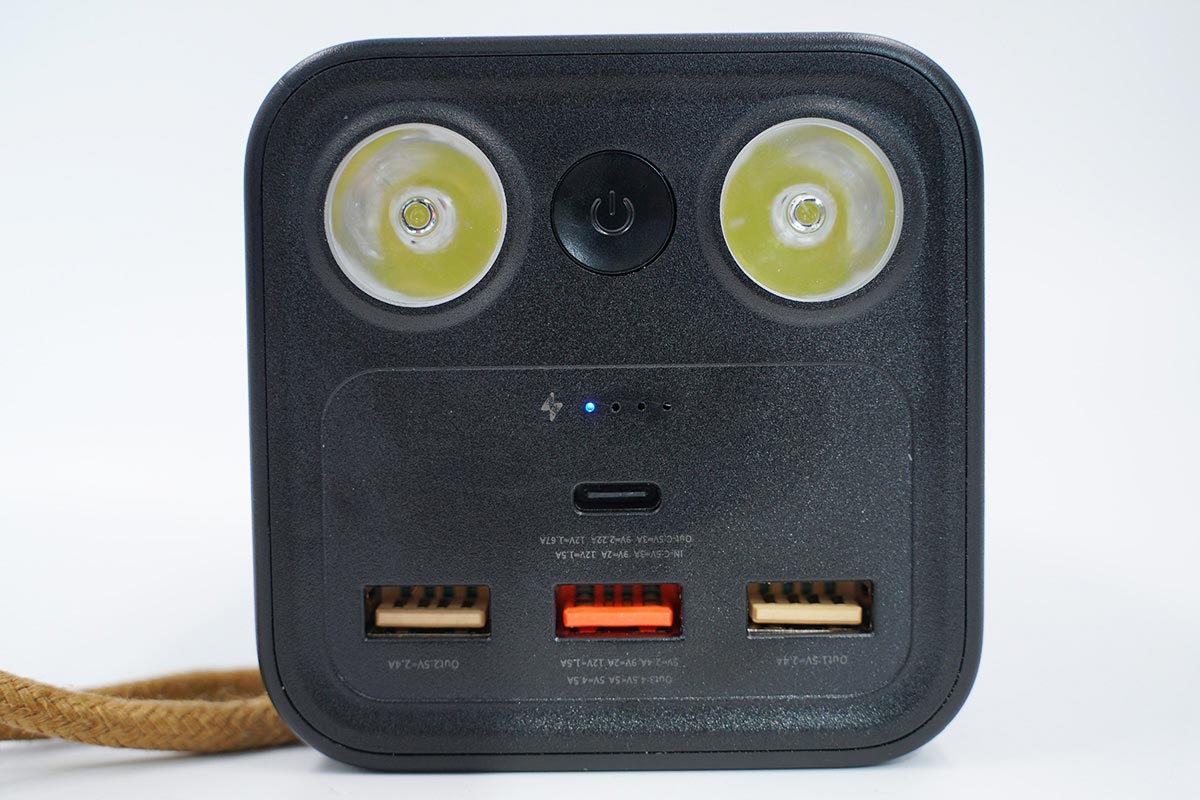

頂部設有電源鍵、照明燈、電量指示燈、3A1C四個USB接口。

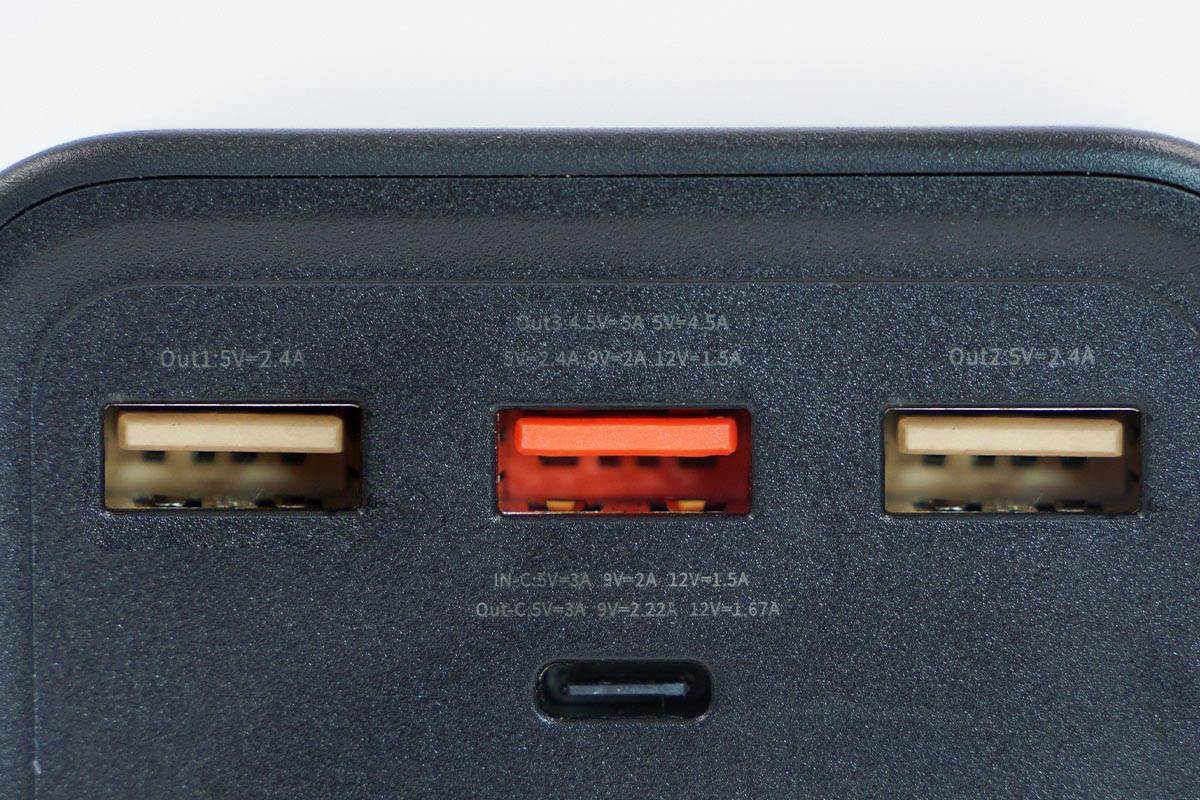

USB接口特寫：USB-C口黑色膠芯不露銅，支持雙向快充；中間USB-A口橘紅色膠芯，支持快充輸出；兩側白色膠芯的為標充口。

??

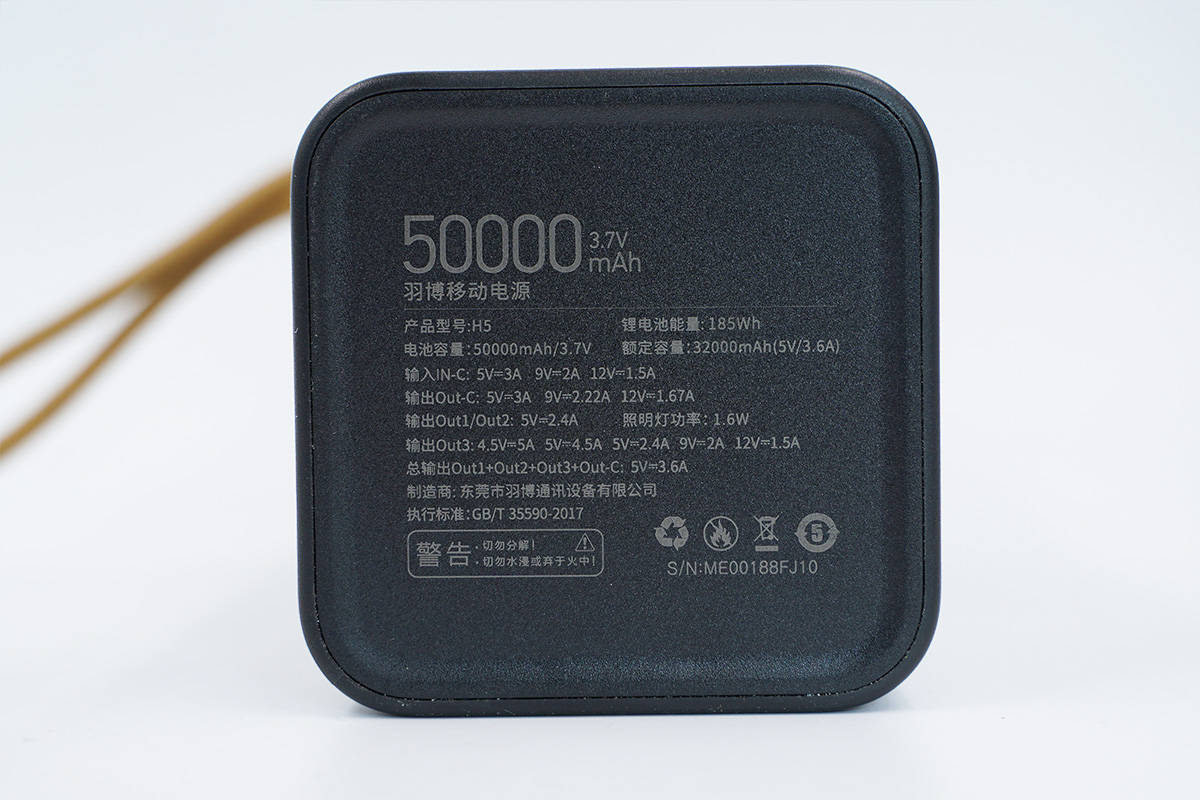

底部外殼上標注有移動電源參數

型號：H5

鋰電池能量：185Wh

電池容量：50000mAh 3.7V

額定容量：32000mAh（5V3.6A）

USB-C輸入：5V3A、9V2A、12V1.5A

USB-C輸出：5V3A、9V2.22A、12V1.67A

USB-A1/A2輸出：5V2.4A

USB-A3輸出：4.5V5A、5V4.5A、5V2.4A、9V2A、12V1.5A

總輸出：5V3.6A

照明燈功率：1.6W

產品規格：156x73x73mm（約）

產品重量：1110g（約）

制造商：東莞市羽博通訊設備有限公司

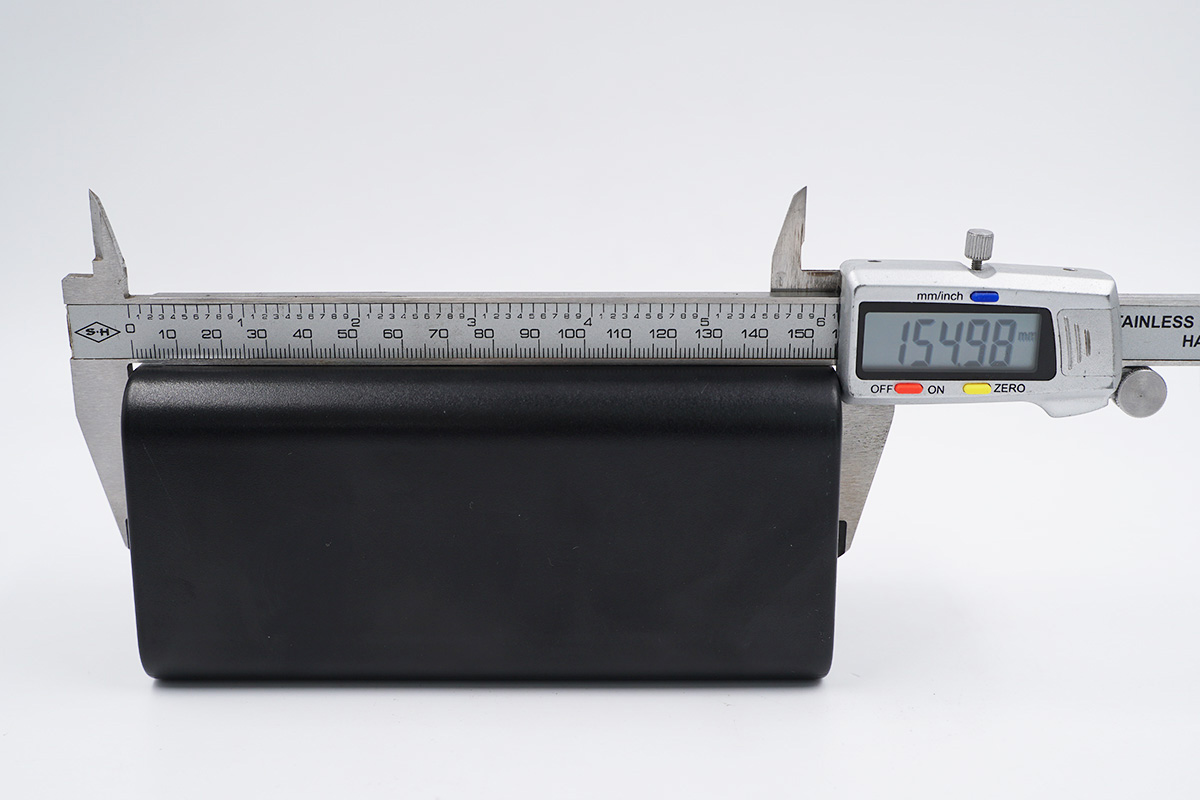

使用游標卡尺實測移動電源機身長度為154.98mm。

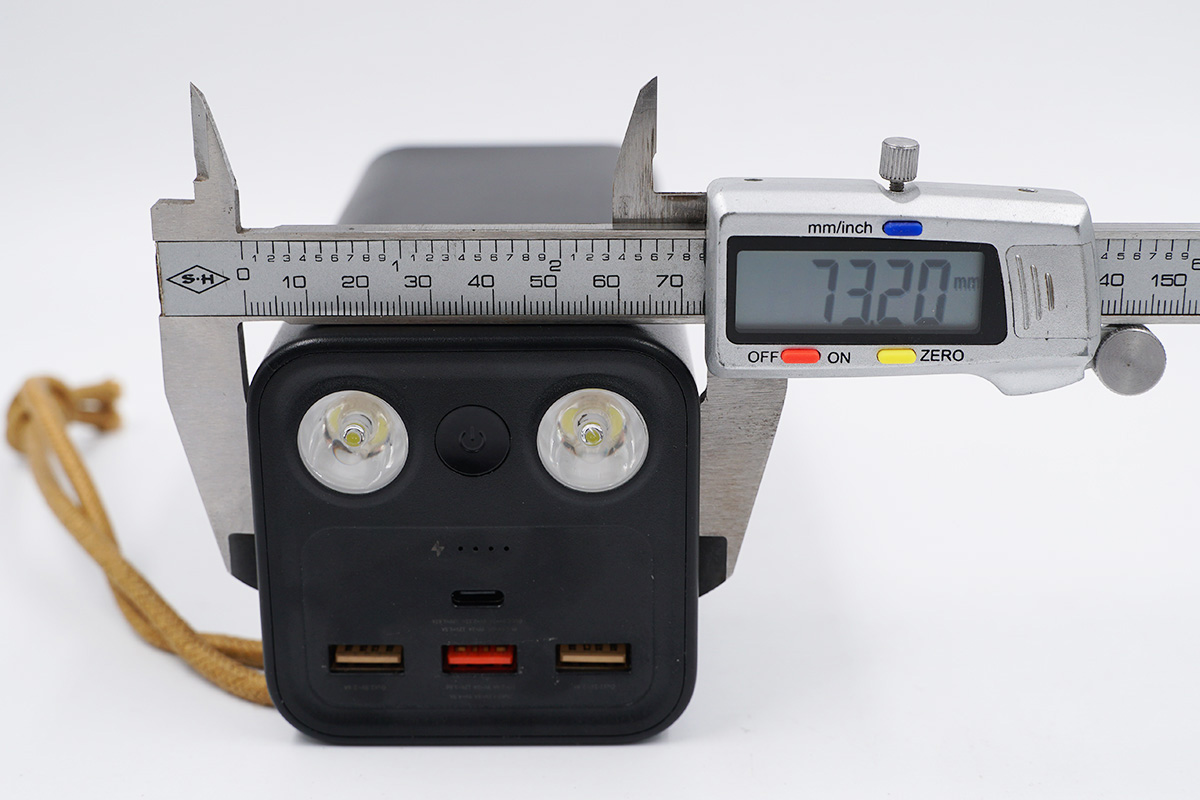

寬度為73.20mm。

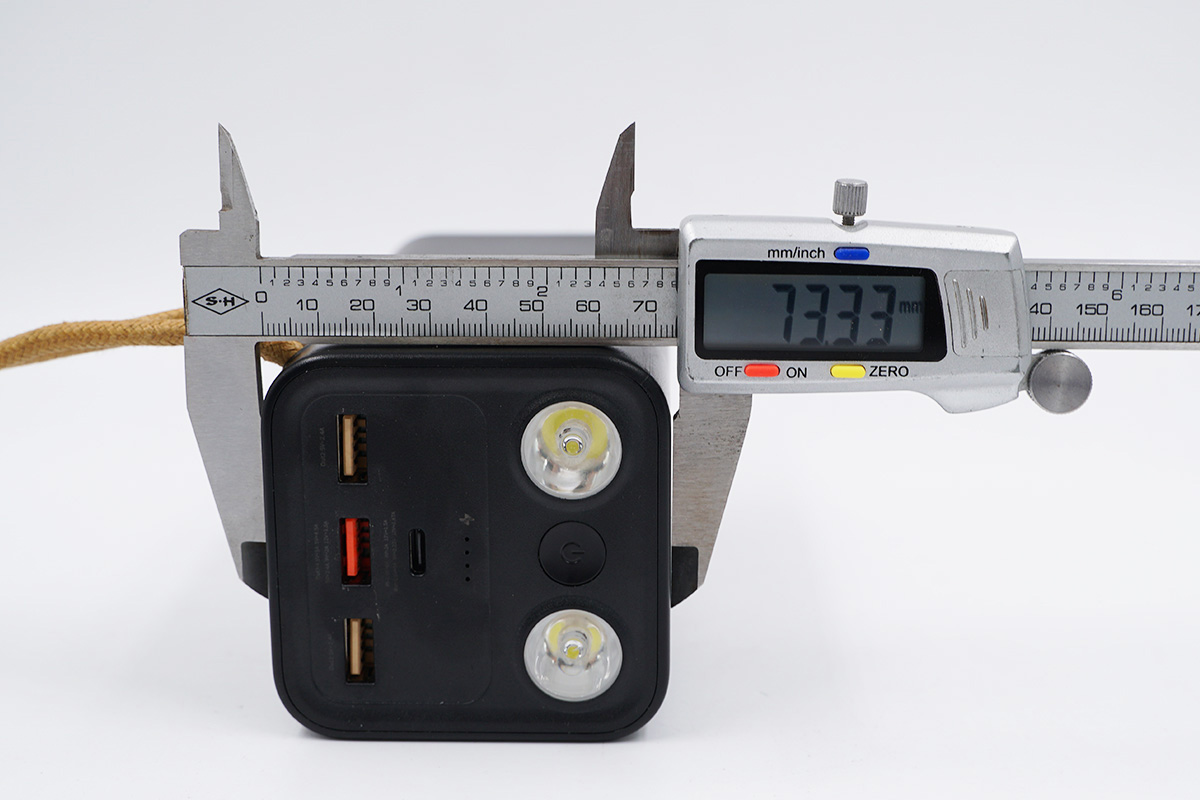

厚度為73.33m。

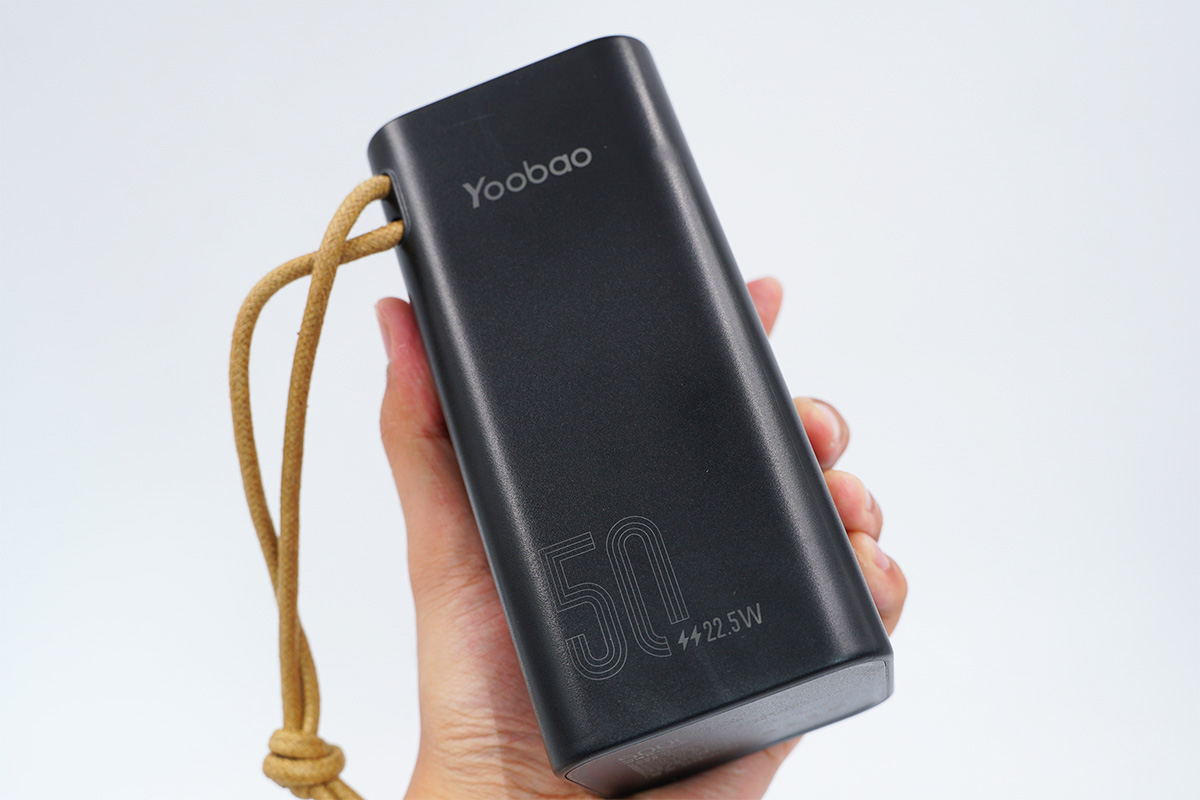

拿在手上的直觀感受。

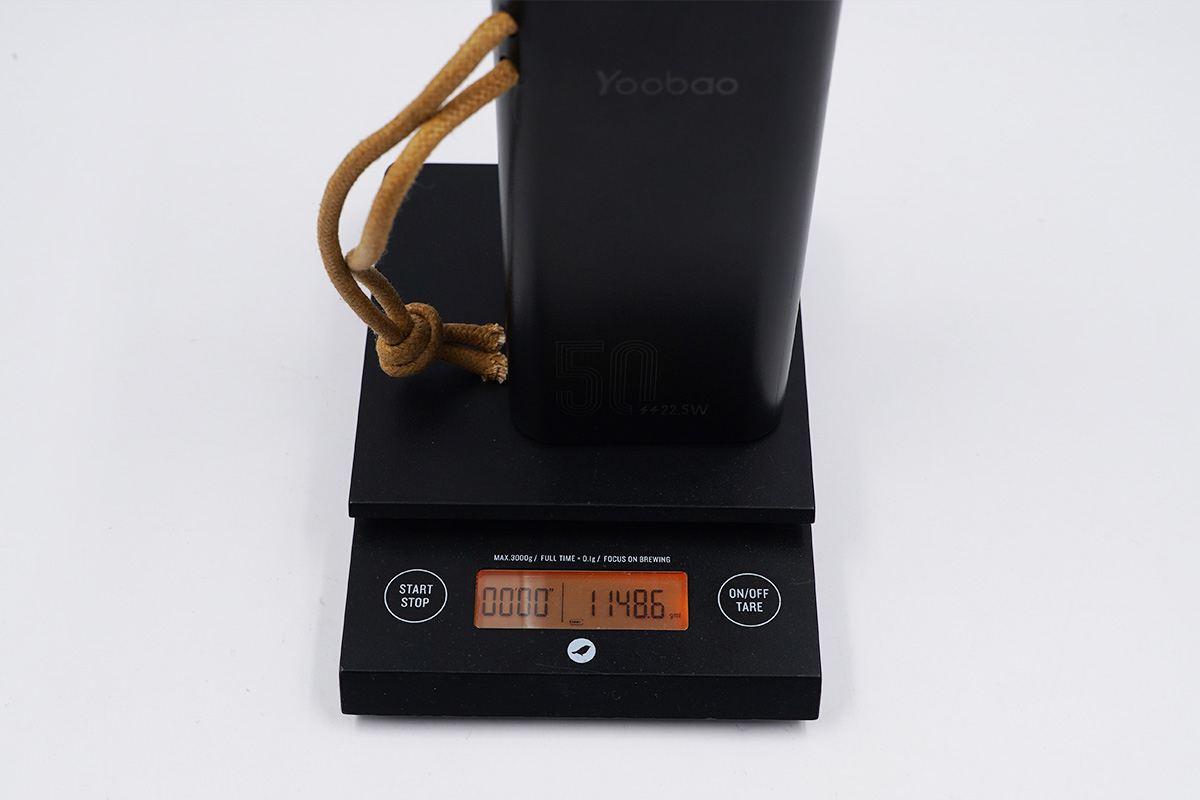

產品凈重約為1149g。

? ? ?? ??

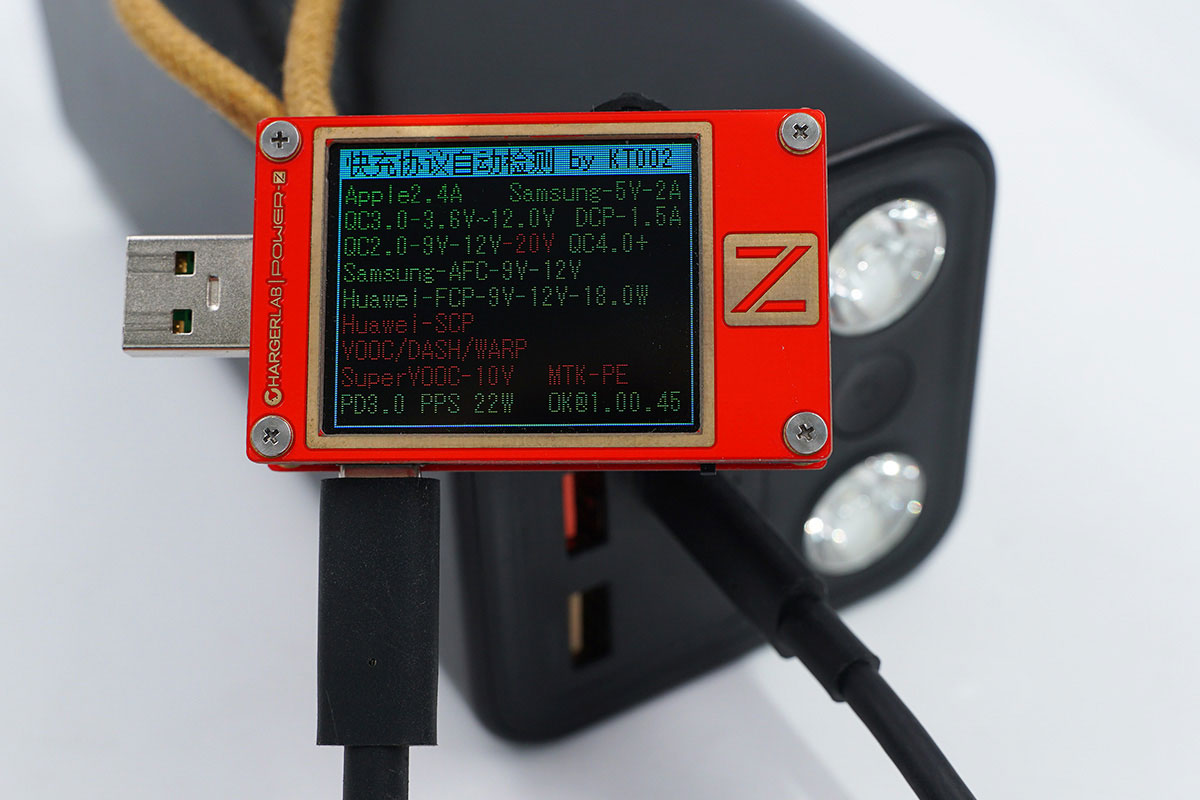

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充協議。

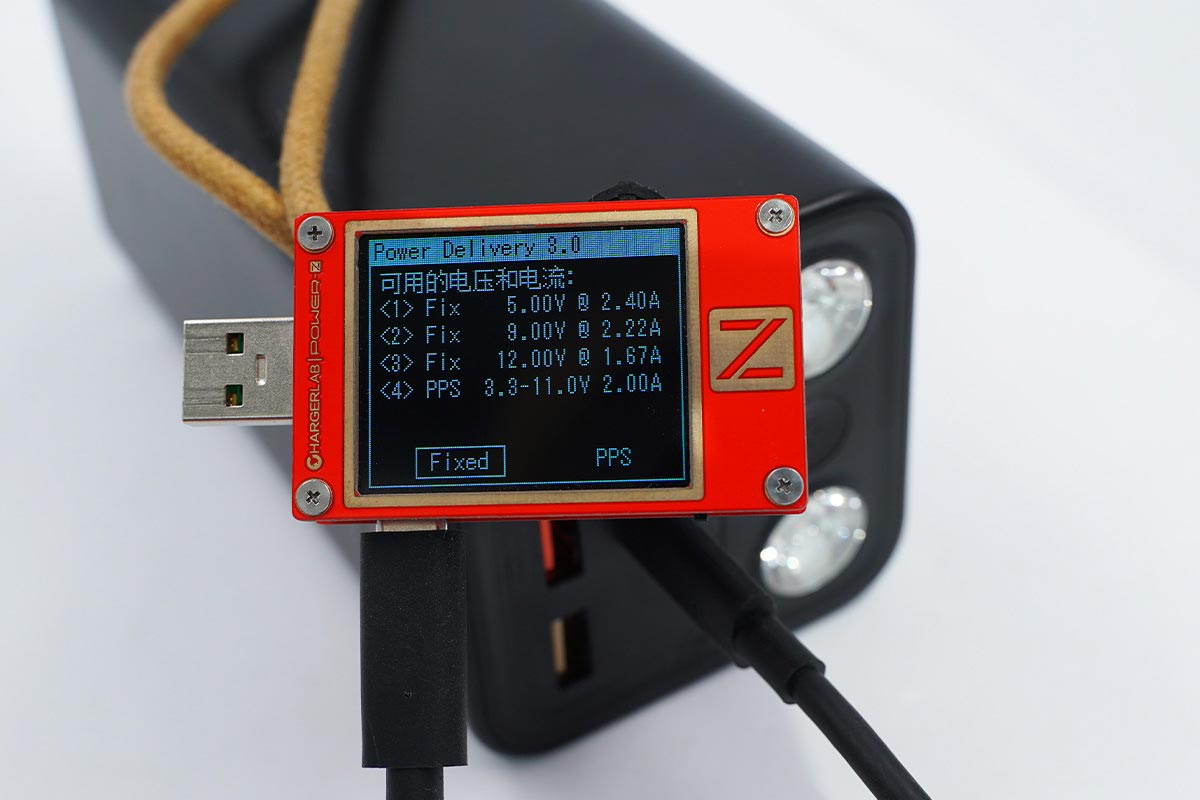

此外PDO報文顯示C口還具備5V2.4A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-11V2A一組PPS電壓檔位。

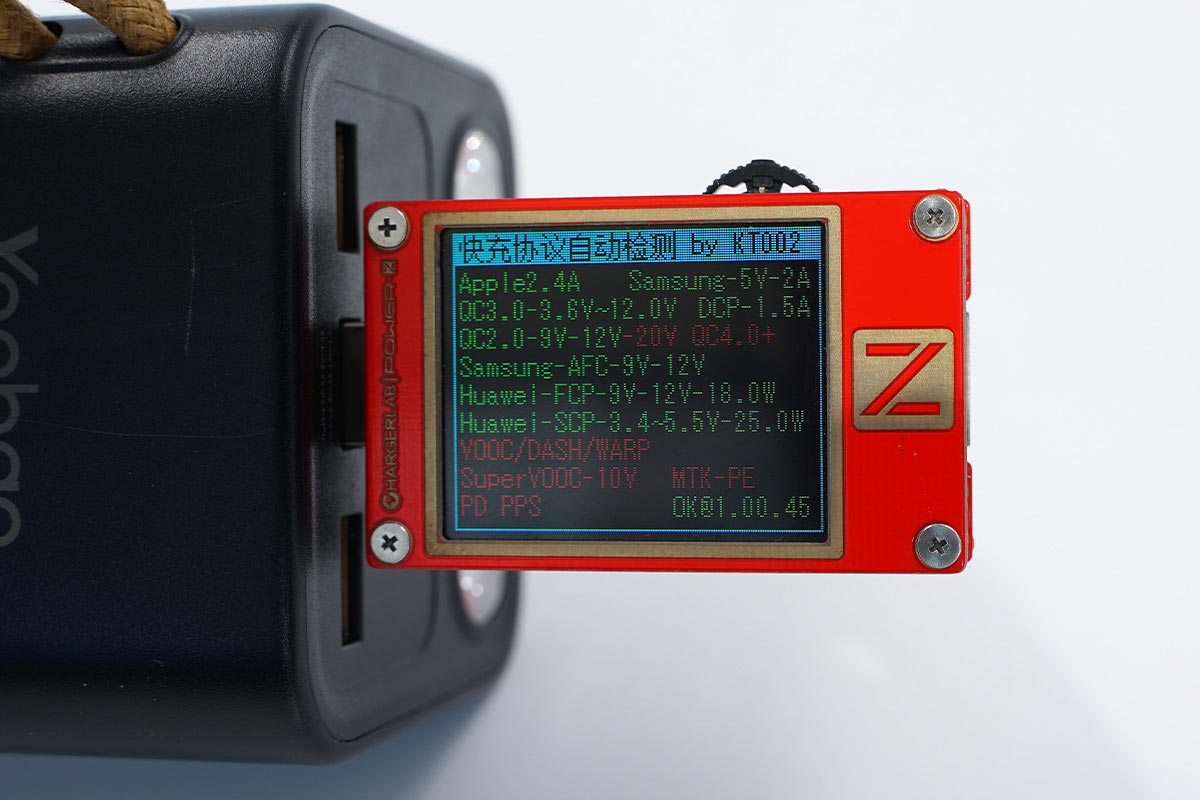

使用KT002檢測USB-A快充口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。

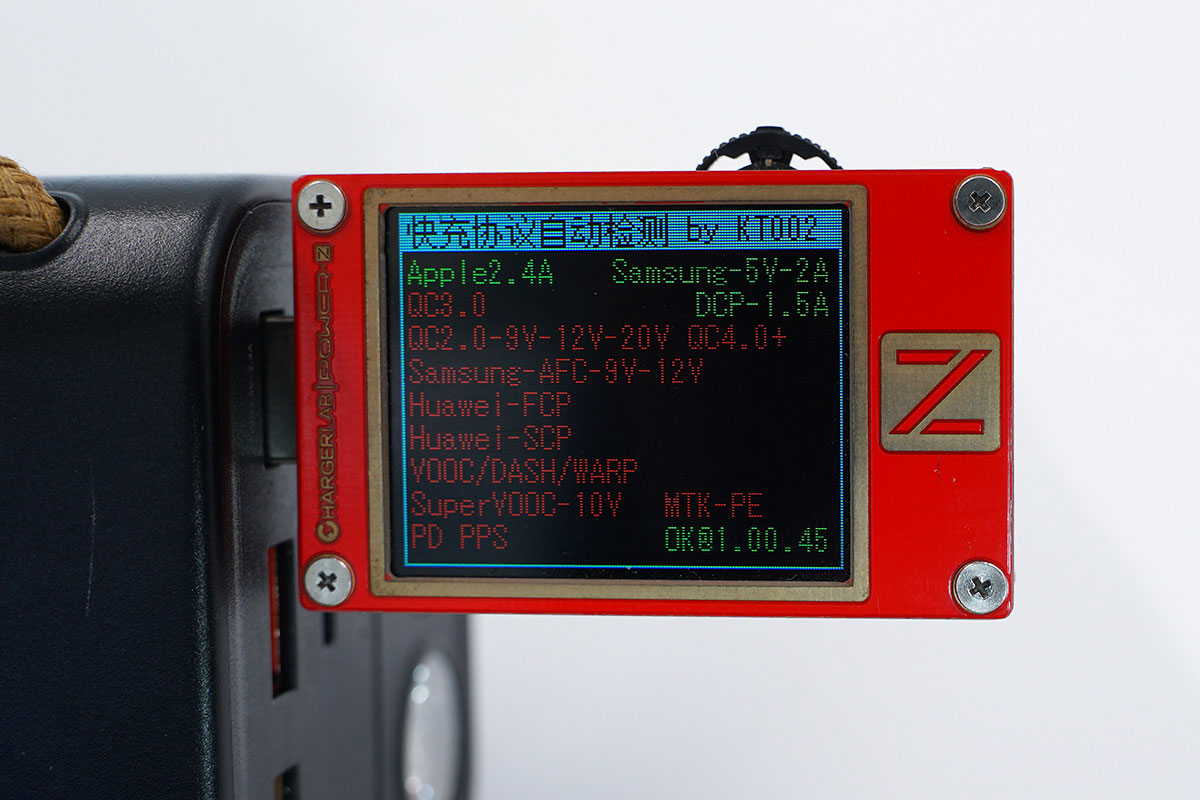

另外兩個USB-A標充口僅支持Apple 2.4A、Samsung 5V2A、DCP協議。

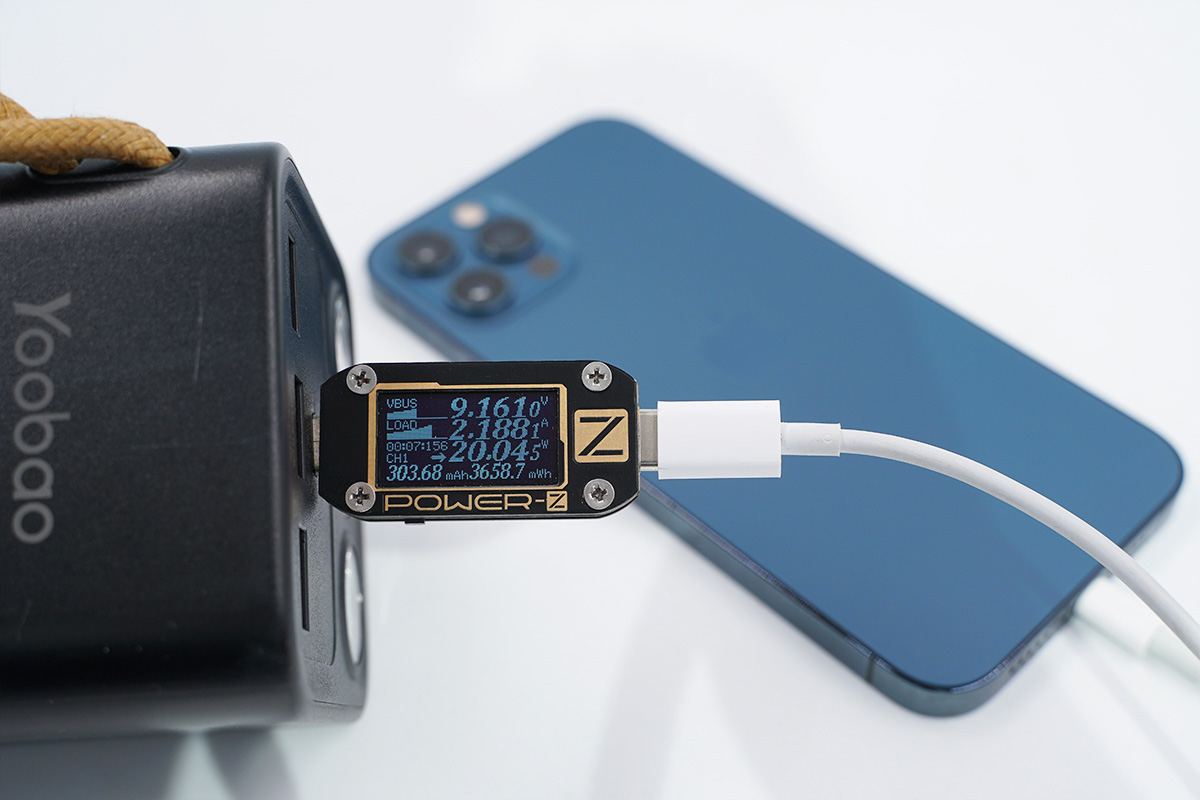

使用這款移動電源的USB-C口給iPhone 12 Pro充電，實測充電功率為9.16V 2.19A 20.04W。

二、羽博50000mAh移動電源拆解

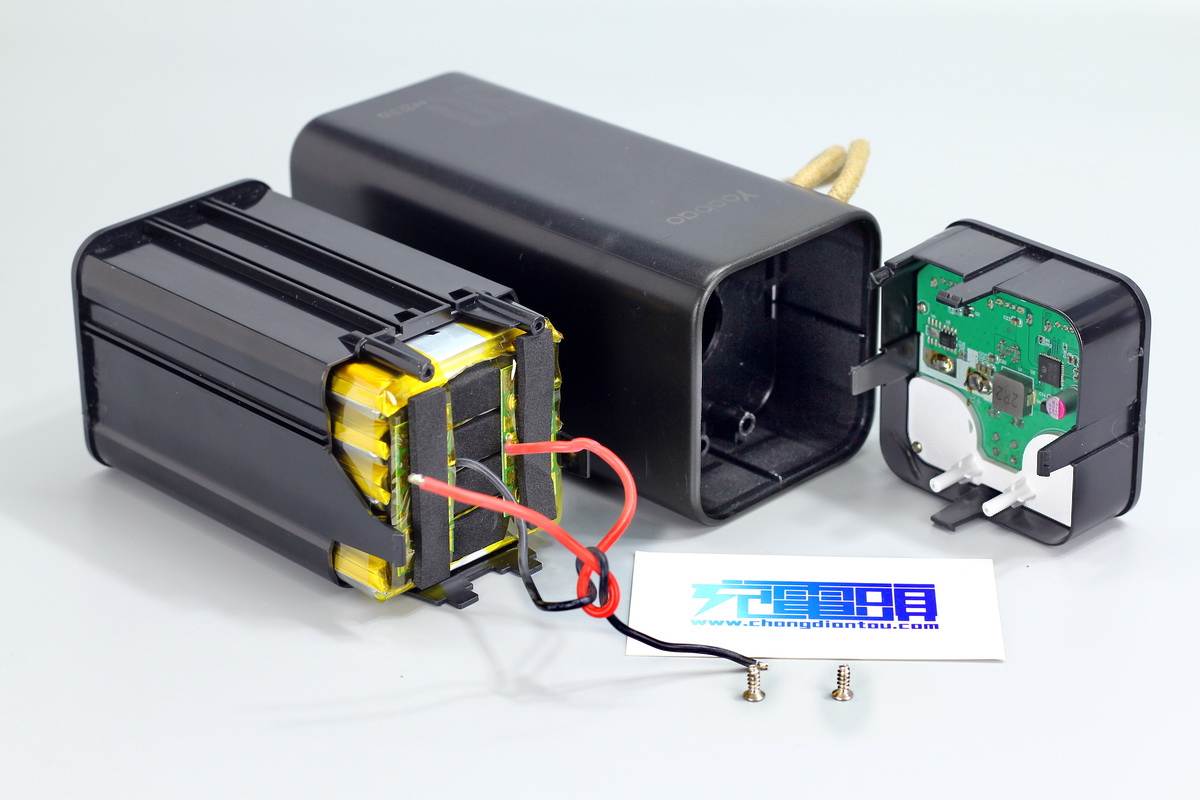

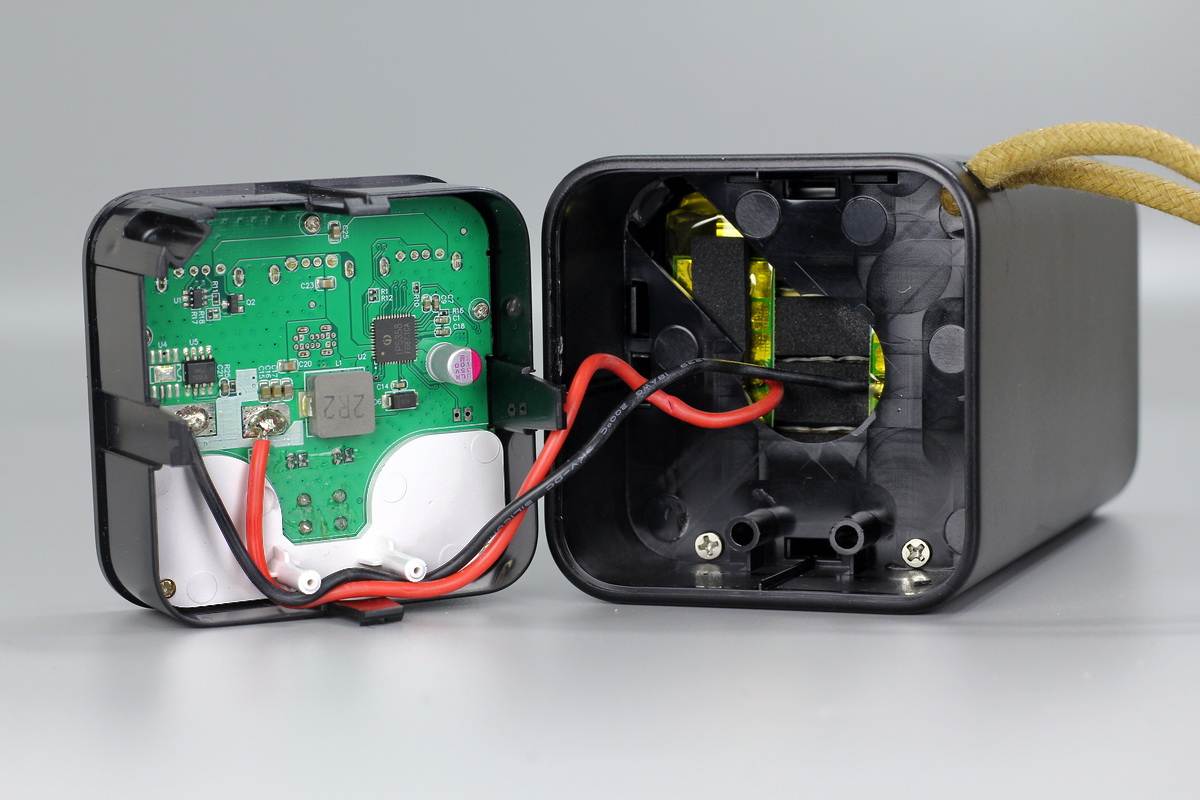

將機身頂部外殼拆下，PCB板使用螺絲固定在該塑料殼上，電芯使用塑料殼配合螺絲固定在殼體內部，正負極通過硅膠線焊接到PCB板上。

將隔離板上的螺絲拆掉即可從機身底部將電芯取出，電芯放在塑料槽內進行隔離保護，雙層外殼提供足夠的防護和緩沖。

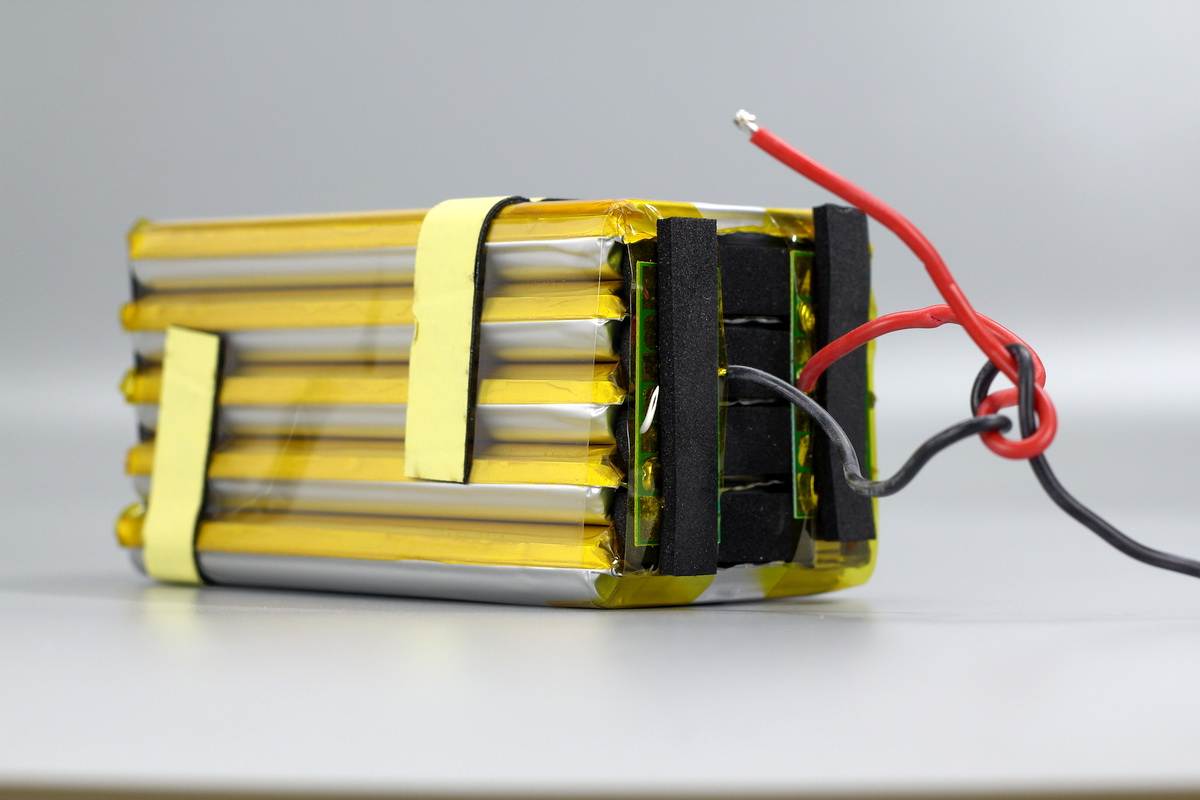

電池組還套有透明塑料膜，同時還貼有泡棉進行緩沖保護。

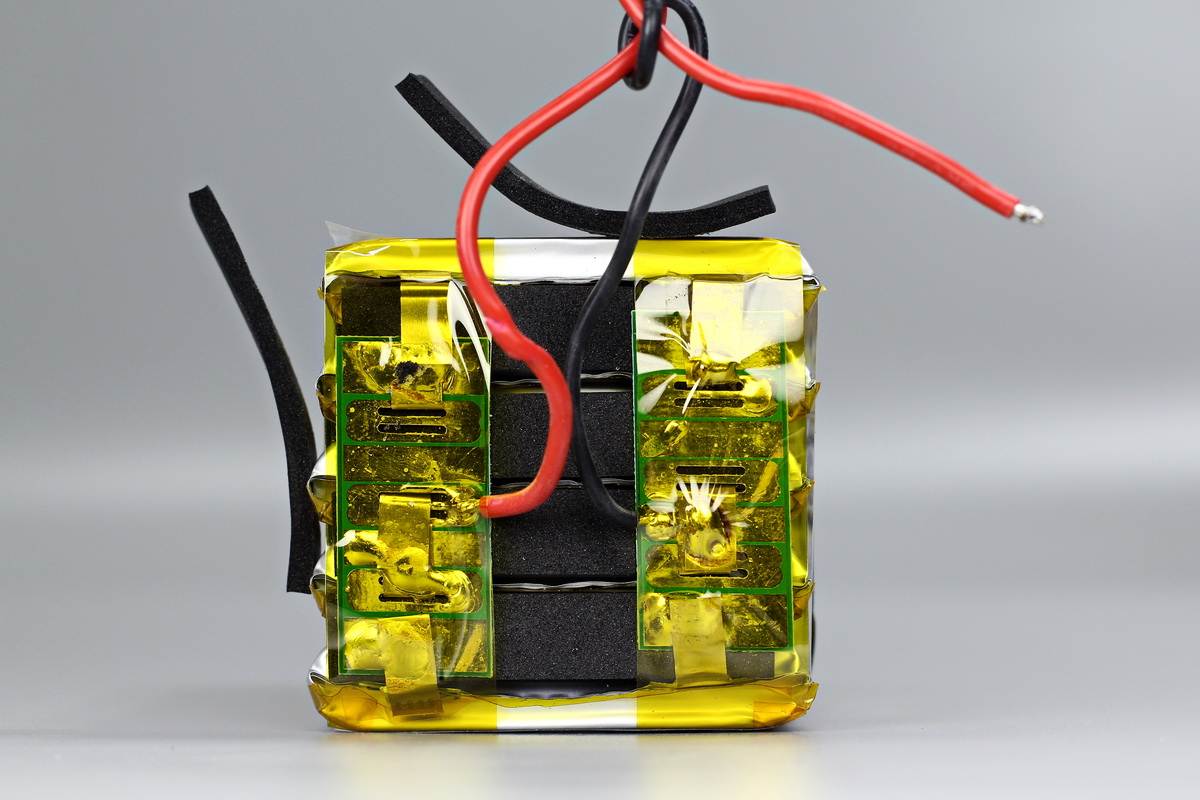

電芯極耳間填充泡棉，兩側采用PCB板將正/負極鎳片連接，五塊電芯并聯。

? ?

電芯來自諾威新能源，單塊規格為10000mAh/3.7V/37Wh，尺寸為110x60x12mm。

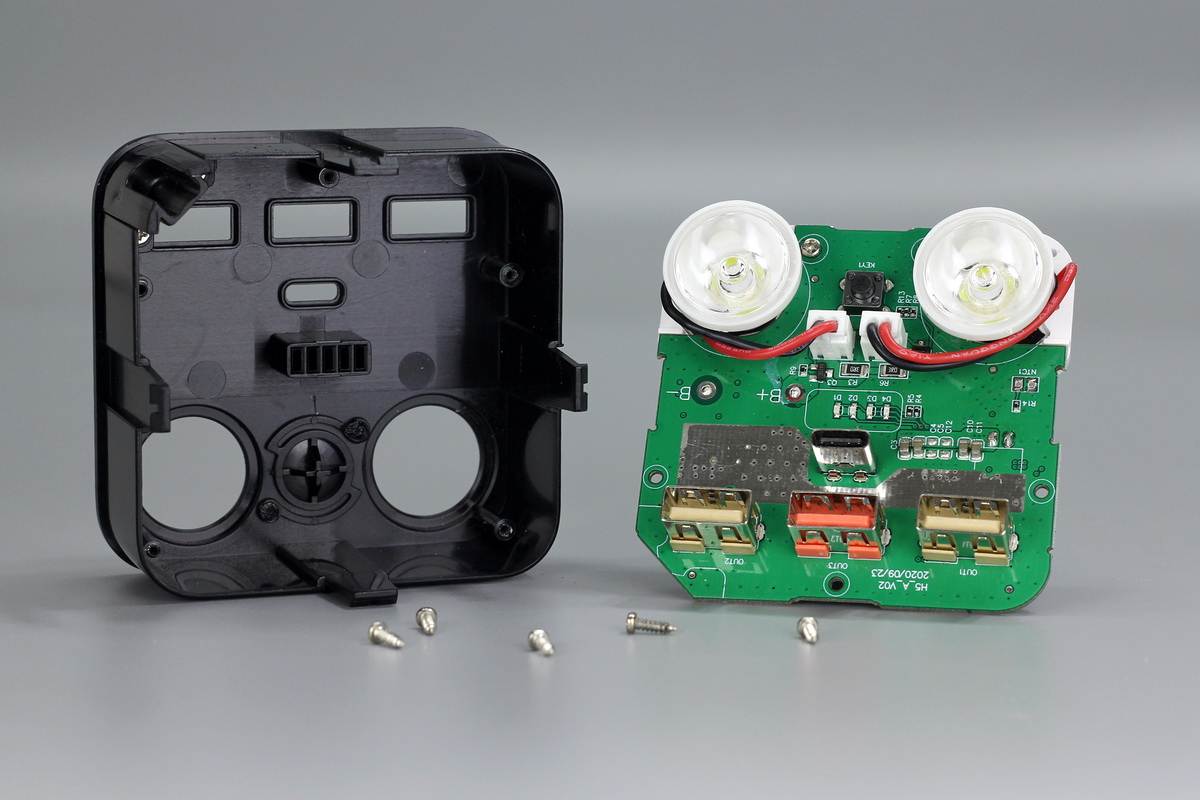

拆掉螺絲取下PCB板，照明燈導線采用插拔式設計，方便組裝。

PCB板正面一覽，母座旁邊區域露銅加錫以及過孔設計，幫助另一面的芯片散熱。

USB母座均垂直過孔焊接，LED照明燈插槽旁邊是電源鍵。

LED電量指示燈特寫。

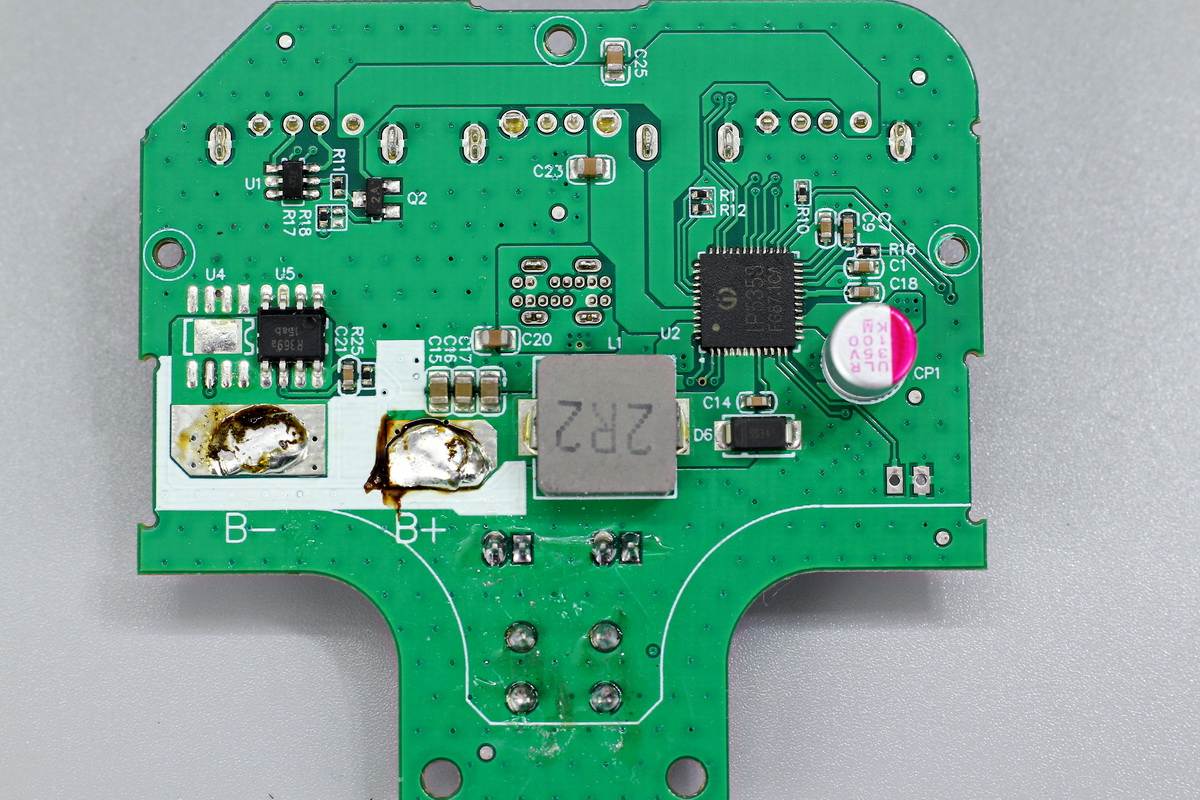

PCB板另一面一覽，設有濾波電容、移動電源主控芯片、升降壓電感、鋰電保護芯片等元件。

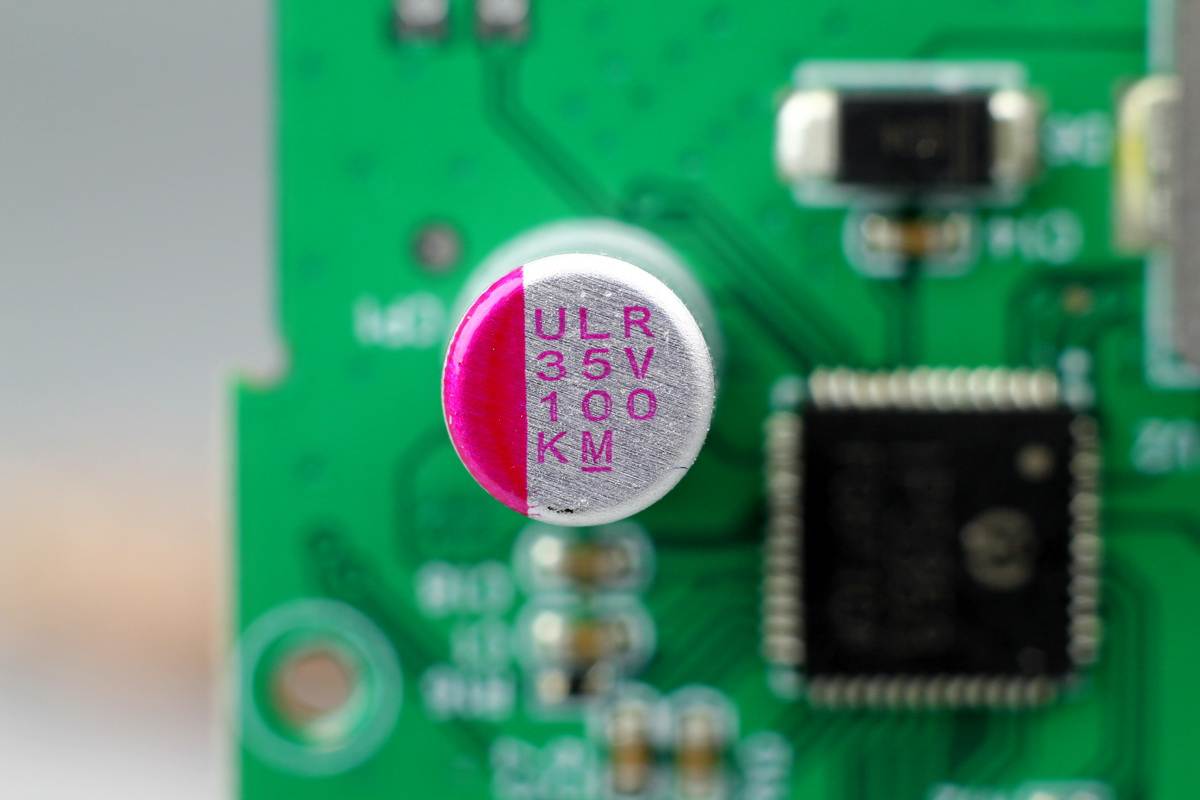

輸入濾波固態電容采用萬裕ULR系列，規格為35V 100μF。

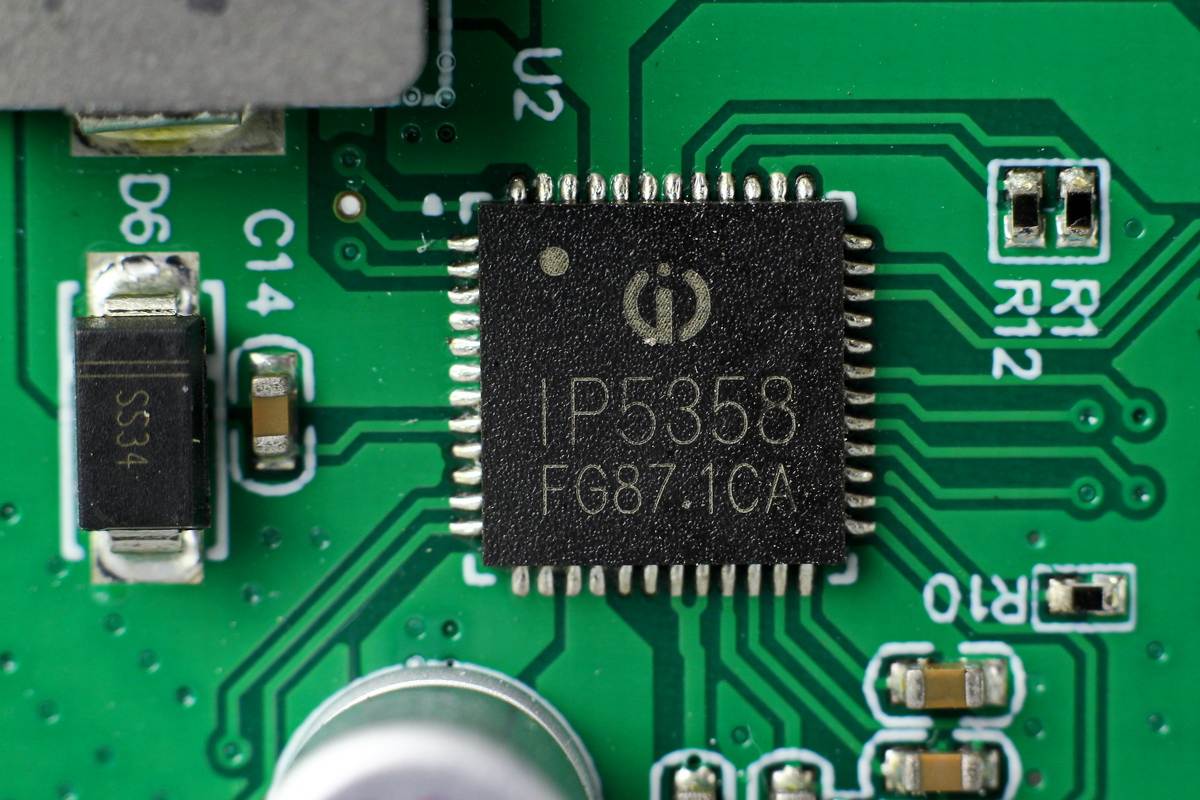

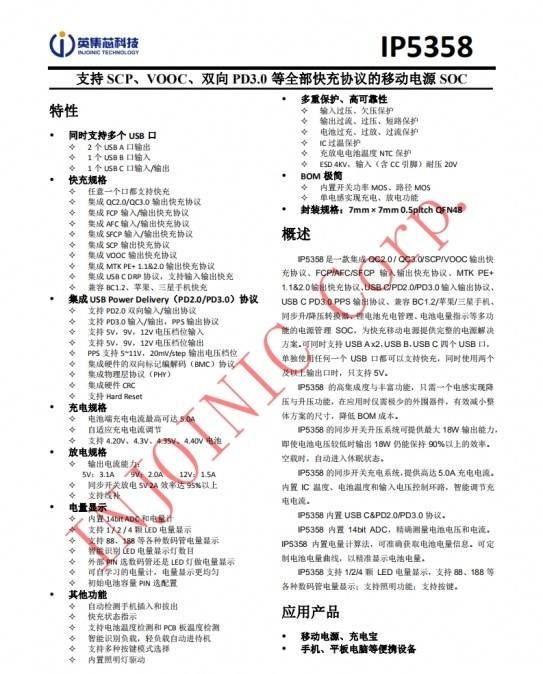

移動電源主控芯片采用英集芯IP5358，這是一款集成QC2.0/QC3.0/SCP/VOOC輸出快充協議、FCP/AFC/SFCP輸入輸出快充協議、MTK PE+1.1&2.0輸出快充協議、USB PD2.0/3.0輸入輸出協議、USB PD3.0 PPS輸出協議、兼容BC1.2/蘋果/三星手機。

此外，英集芯IP5358內置同步升降壓轉換器、鋰電池充電管理、電池電量指示等多種功能，并支持一個USB-C、兩個USB-A以及一個Micro USB共四個接口的控制，單獨使用任何一個接口都可以支持快充，可提供最大22.5W的輸出功率。

英集芯IP5358同時獲得了USB PD3.0和VOOC雙認證，是業界首款同時擁有雙認證移動電源SOC，為USB PD快充移動電源和VOOC快充移動電源的開發提供了完整、高效的解決方案。此前充電頭網已對英集芯IP5358做了相關報道。

充電頭網拆解了解到，采用英集芯IP5358的還有REMAX 22.5W快充二合一移動電源、魅族10000mAh 22.5W快充移動電源、羽博22.5W超級快充移電源。同時，英集芯的快充芯片也進入了諾基亞、小米、京東京造、華為、公牛等多家品牌供應鏈，并獲得市場高度認可。

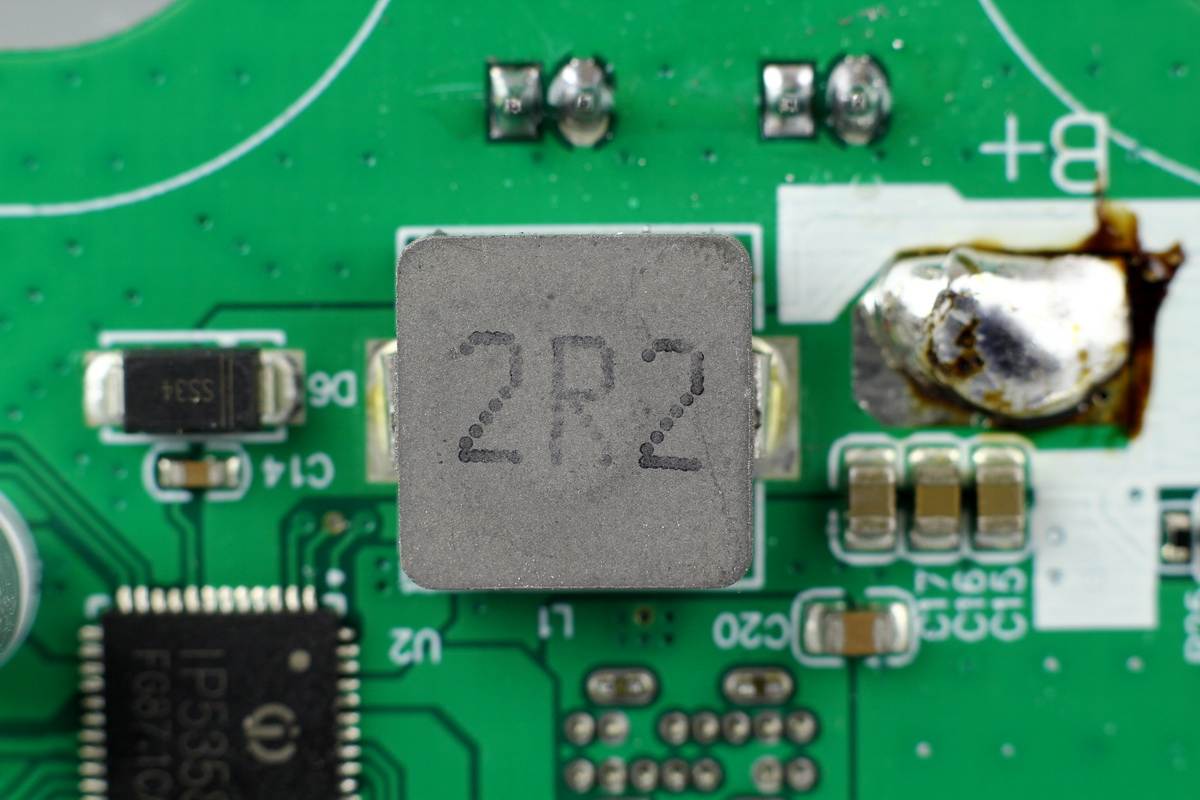

2R2電感特寫，配合英集芯IP5358進行升降壓實現充放電。

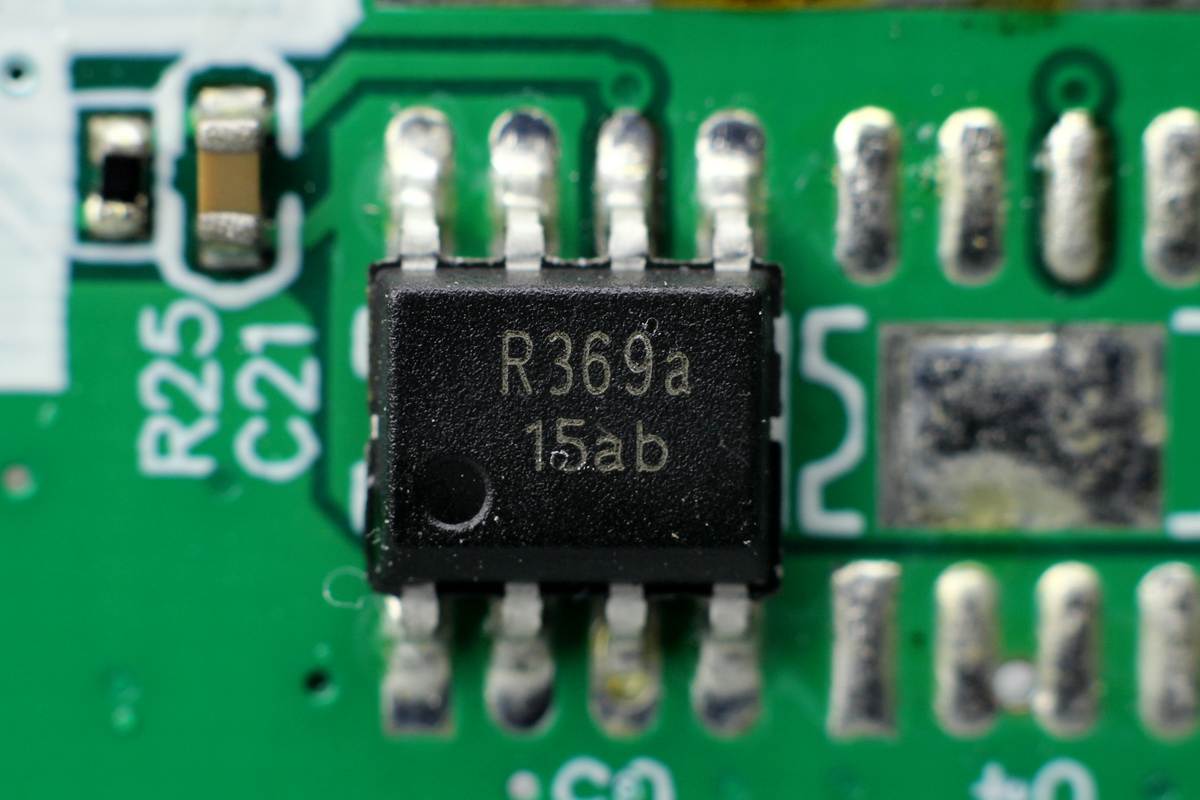

絲印R369a的一體化鋰電池保護IC，用于鋰電池過充過放保護。

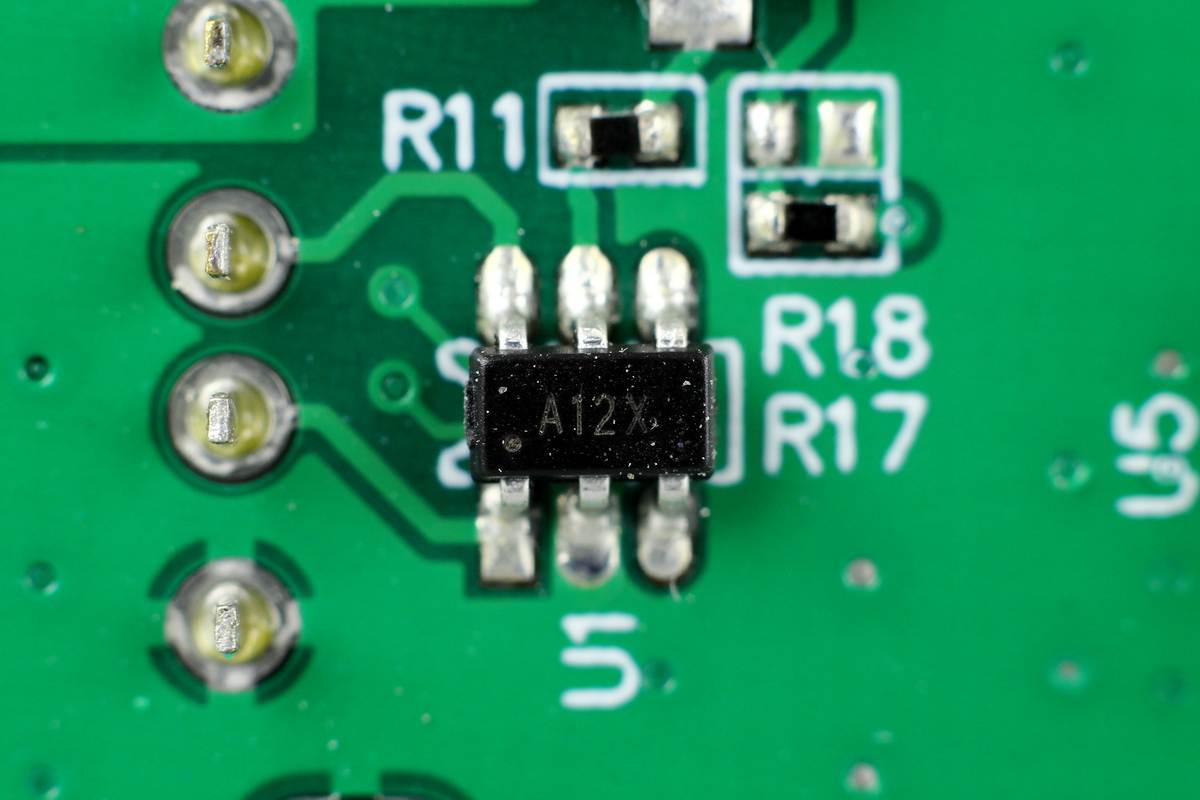

絲印A12X的雙路協議芯片，用于5V輸出USB-A口自動識別。

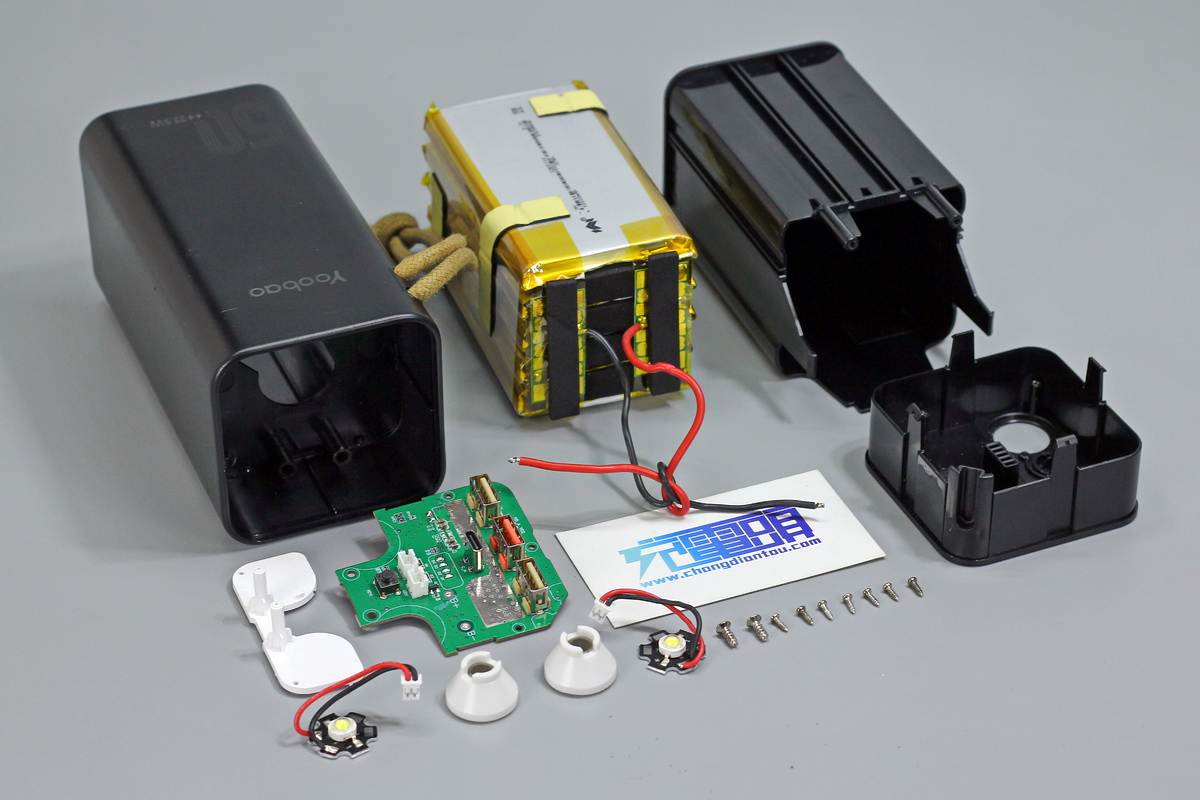

全部拆解完畢，來張全家福。

充電頭網拆解總結

羽博H5雙向快充移動電源具有超大容量多接口特點，適合多人使用、野營等使用場景。產品支持QC2.0/3.0、AFC、FCP、SCP快充協議，具備9V2.22A和12V1.67A電壓檔位，可以很好兼容iPhone 12、華為手機等設備。此外配備有照明燈，夜間可以拿來當手電筒使用，也很適合長時間野外工作的人員使用。

充電頭網通過拆解了解到，這款移動電源采用雙層塑料殼設計，絕緣隔離同時也更加耐用，電芯和PCB板之間有塑料板隔離，通過導線連接通電。五塊電芯均來自諾威新能源，并聯連接。移動電源主板采用英集芯IP5358主控芯片進行升降壓，實現四口充/放電，同時該芯片還具有多種功能，兼容協議豐富，性能強悍。
