Zendure征拓是一家有著獨立設計美學且專注于研發超大功率充電配件的數碼配件品牌，產品將極客精神和大眾需求完美的結合。目前在大功率充電器中非常火熱的大功率氮化鎵充電器征拓也早已入局并推出了多款經典的產品。

這款是征拓在2020年Q1推出的征拓S3 65W氮化鎵充電器，經典的愛琴海羅馬柱的外觀造型加上65W大功率輸出5A PPS的加持使得其在當時一眾的氮化鎵充電器中脫穎而出，性能表現很不錯而且很有辨識度。但……現在是2021年，我們今天要聊的不是這一款。

這款同樣是征拓最新推出的65W氮化鎵充電器，它的全名叫：ZENDURE征拓S3二代 65W 2C1A氮化鎵充電器。

和前面那款不同的是命名從S3變成了S3二代，那究竟升級在哪里了，我們今天就來聊一聊。

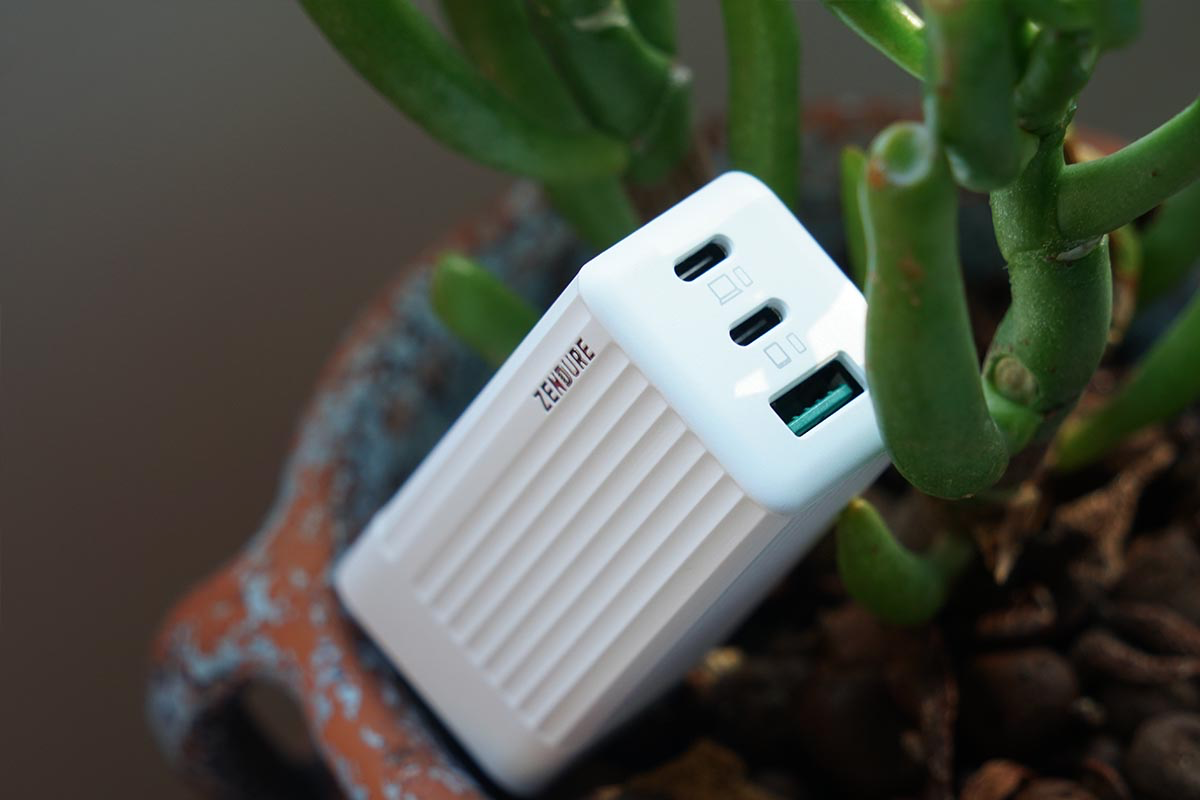

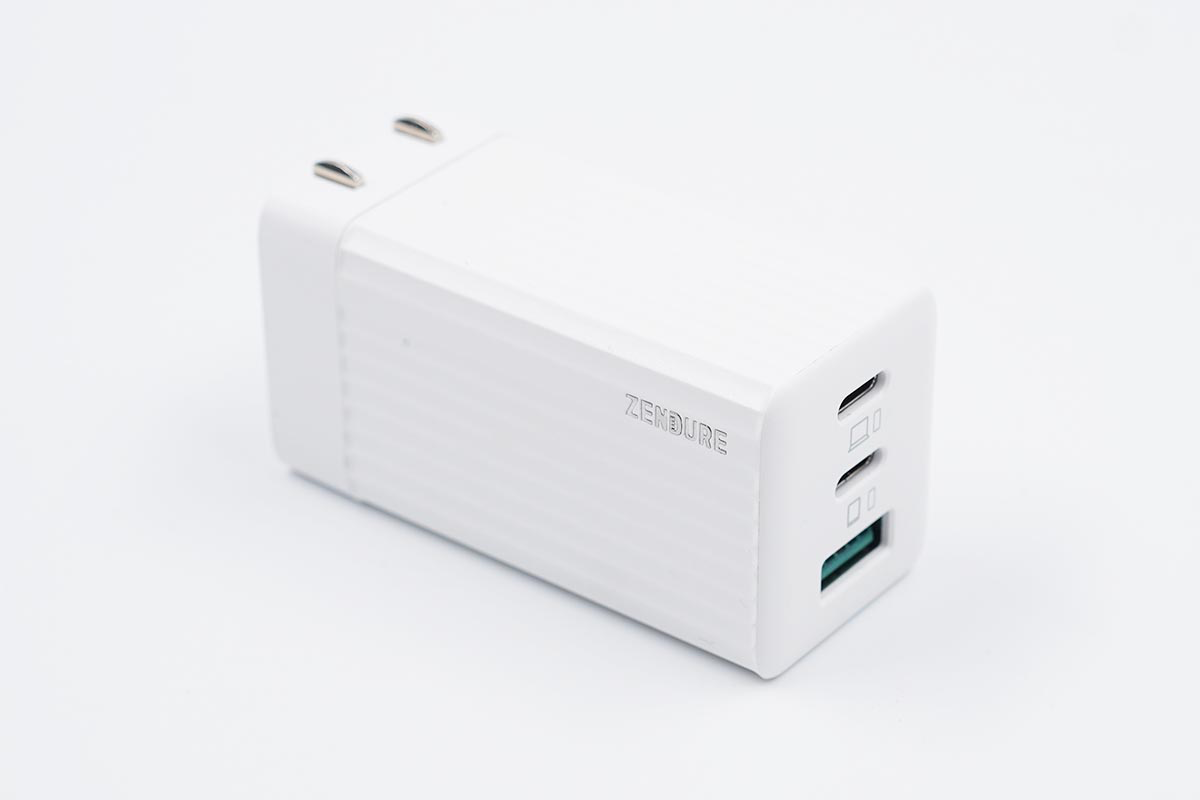

熟悉的愛琴海羅馬柱外觀造型設計，征拓的這一造型ID設計目前在整個3C配件領域中都非常的具有辨識度，而這一設計也被應用在了征拓旗下的其他產品，如移動電源、戶外電源等等。

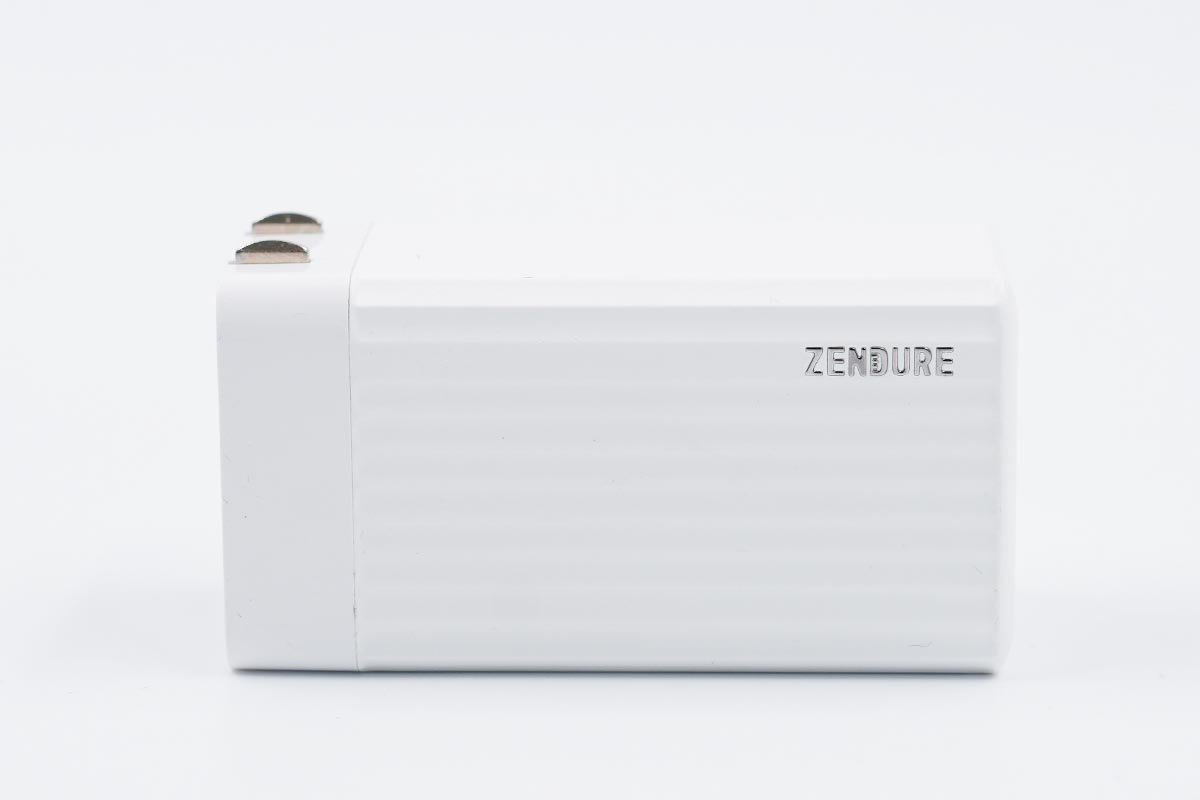

純白色外殼看上去非常的干凈，給人一種很舒服的感覺，殼體側面角落將銀色“ZENDURE”的品牌Logo燙印在殼體之上。

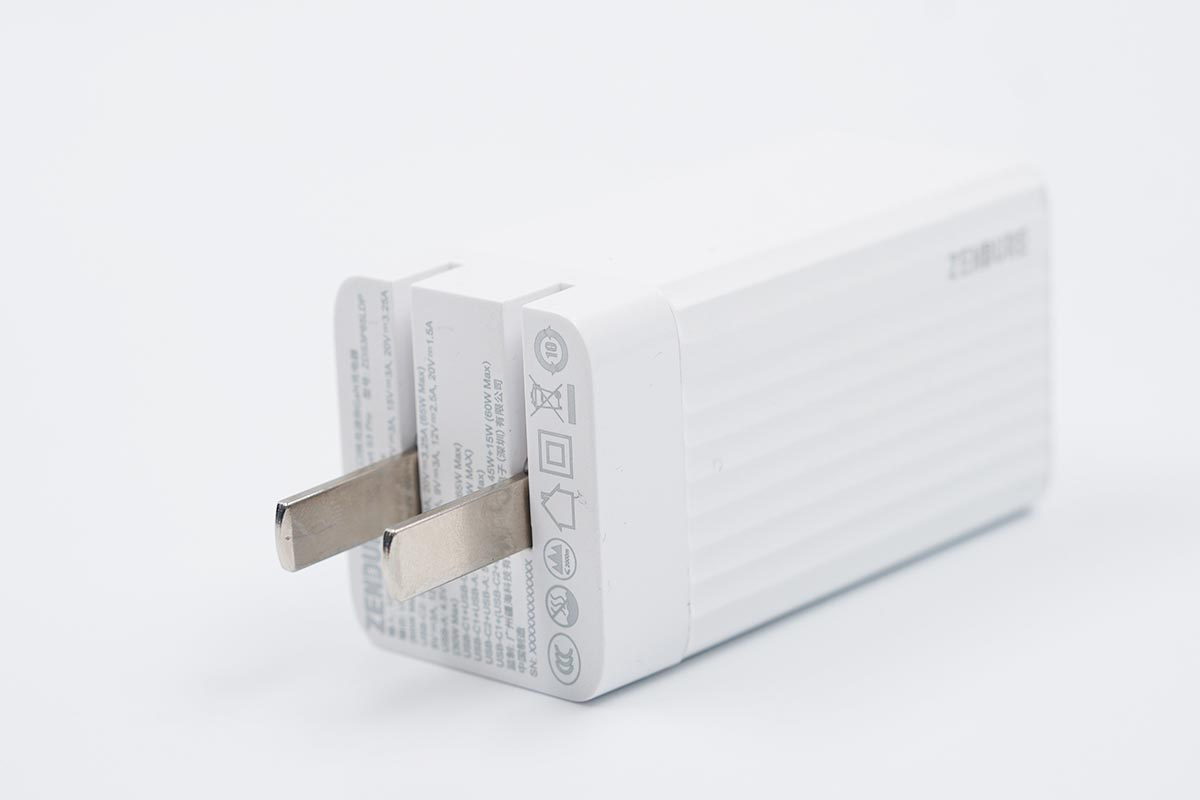

可折疊插腳的設計也在新款S3二代上延續了下來，出門收納整理非常方便。

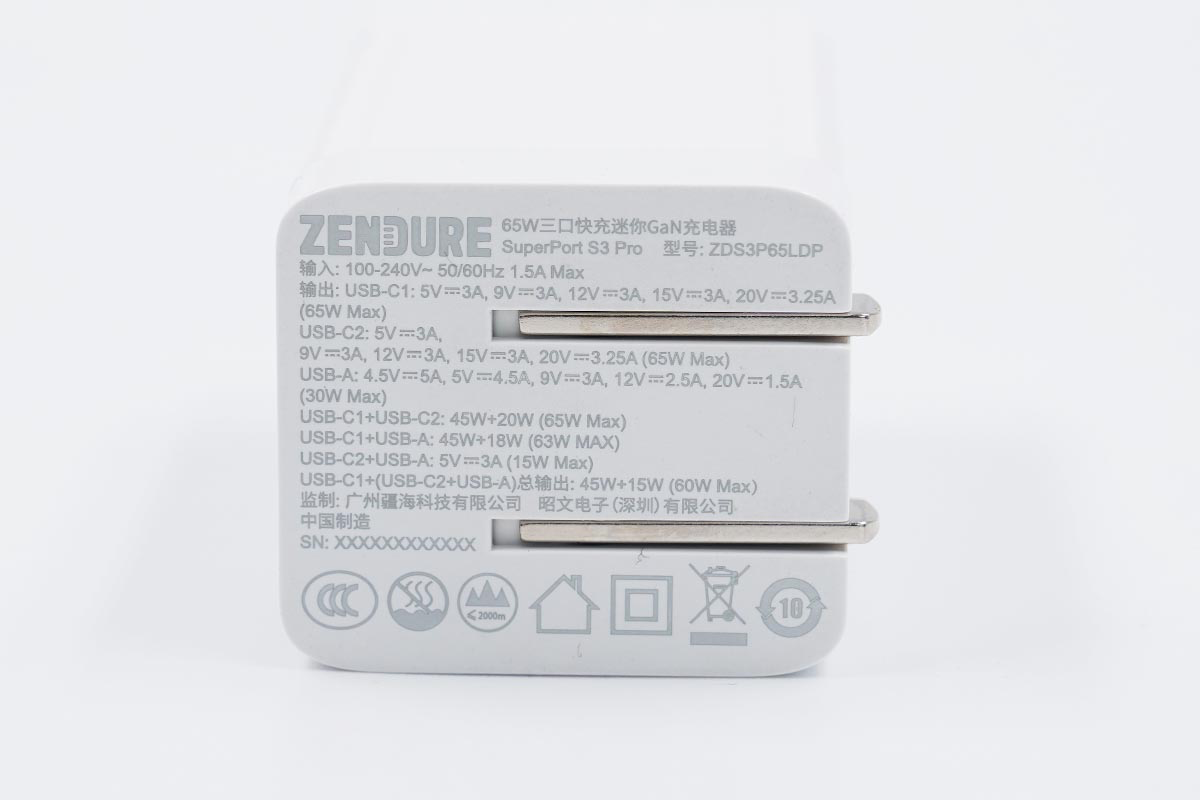

充電器的底部印制了產品的具體參數信息，為了方便查看筆者將其摘錄下來。

產品名稱：征拓SuperPort S3 二代 65W三口快充迷你GaN充電器

型號：ZDS3P65LDP

輸入：100-240V 50/60Hz 1.5A Max

USB-C1輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

USB-C2輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

USB-A輸出：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A（30W Max）

USB-C1+USB-C2：45W+20W（65W Max）

USB-C1+USB-A：45W+18W（63W Max）

USB-C2+USB-A：5V3A（15W Max）

USB-C1+（USB-C2+USB-A）：45W+5V3A（60W Max）

監制：廣州疆海科技有限公司 昭文電子（深圳）有限公司

中國制造



從摘錄下的參數信息可以得知，充電器的兩個USB-C接口不僅物理形態支持正反盲插，而且其65W的性能表現也支持盲插操作，用戶無需專門為該選哪個USB-C考慮，直接連接即可使用，真正做到了即插即用，非常方便。

接口配置部分充電器采用了2C1A共3個USB充電接口的設計，也是目前65W氮化鎵充電器主流的接口配置，既滿足當前主流USB-C接口的使用同時也兼顧了老款USB-A充電線的使用。兩個USB-C接口的底部絲印了筆電、蘋果和手機的標識，意為推薦使用充電設備的類型。

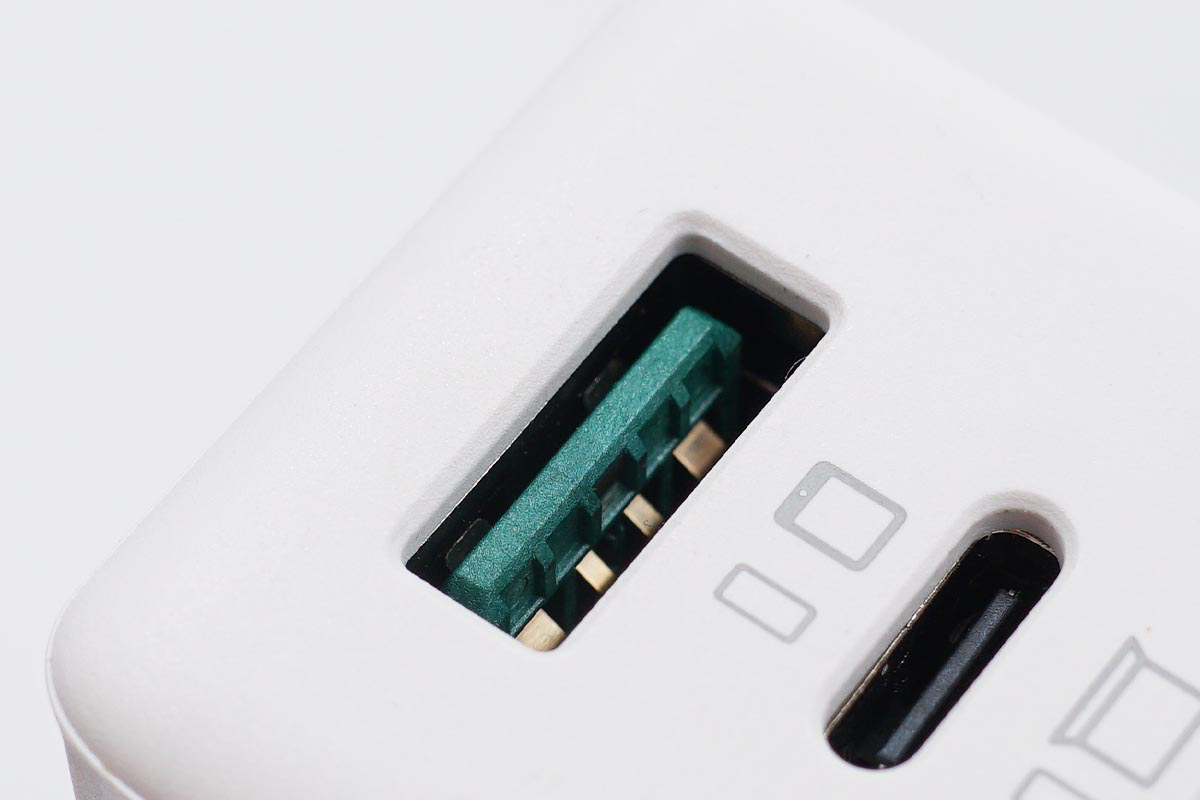

USB-A接口的內部為綠色膠芯，這一點和上一代S3相同，內部四顆彈片中兩側彈片加寬設計以便承載大電流的通過（為華為22.5W SCP快充準備），此外在膠芯的外側還額外留有一個特殊的觸點。

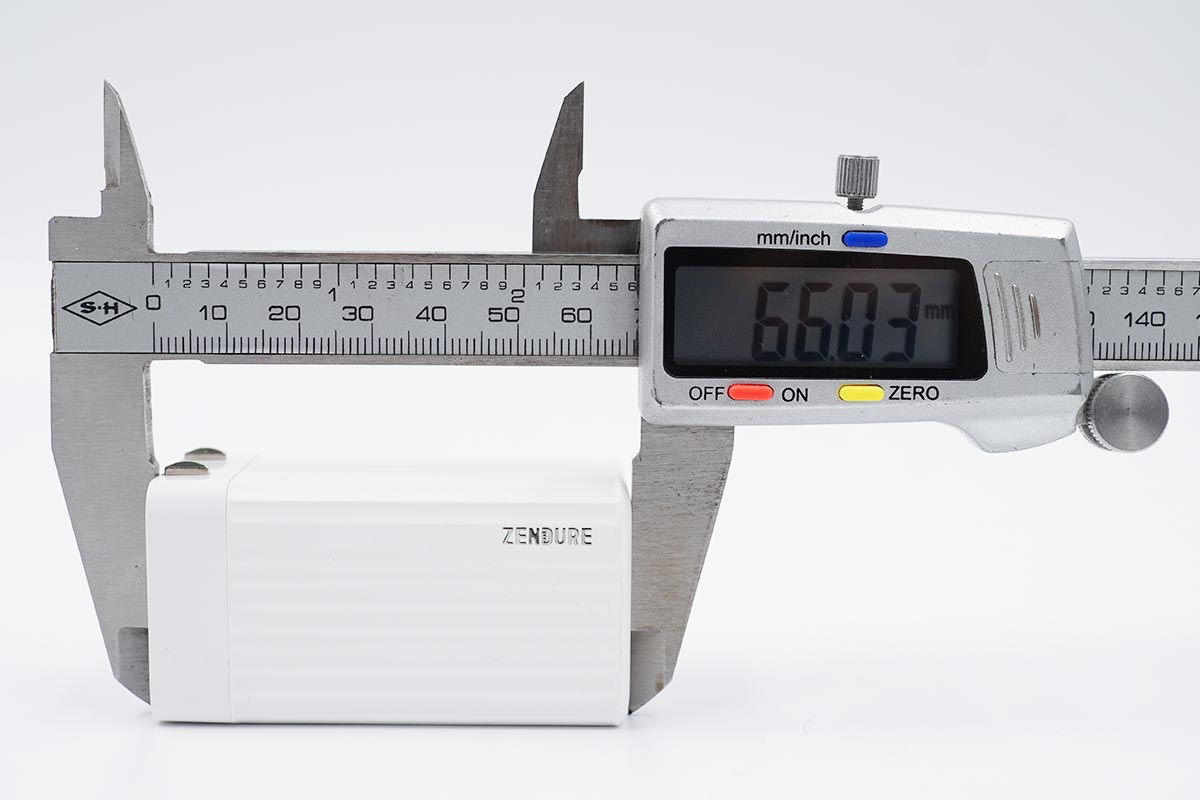

使用卡尺實測充電器不算插腳的長度約為66.03mm。

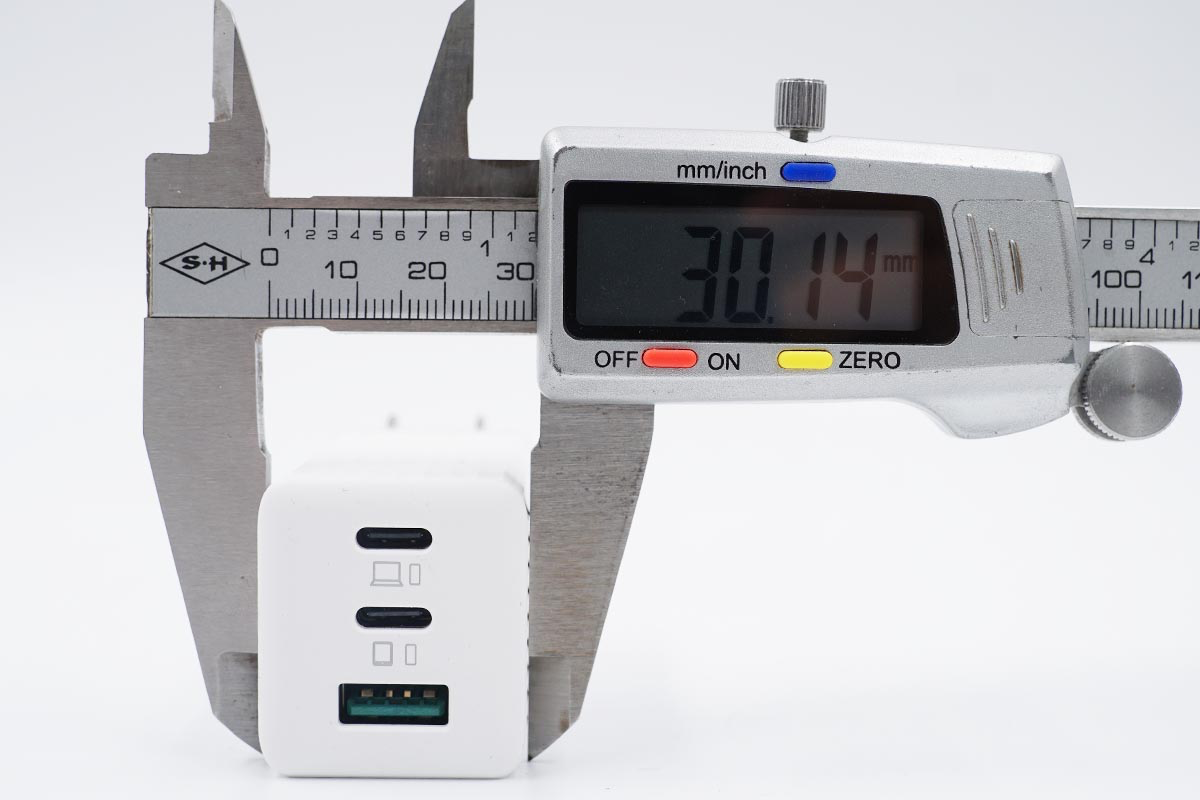

寬度約為30.14mm。

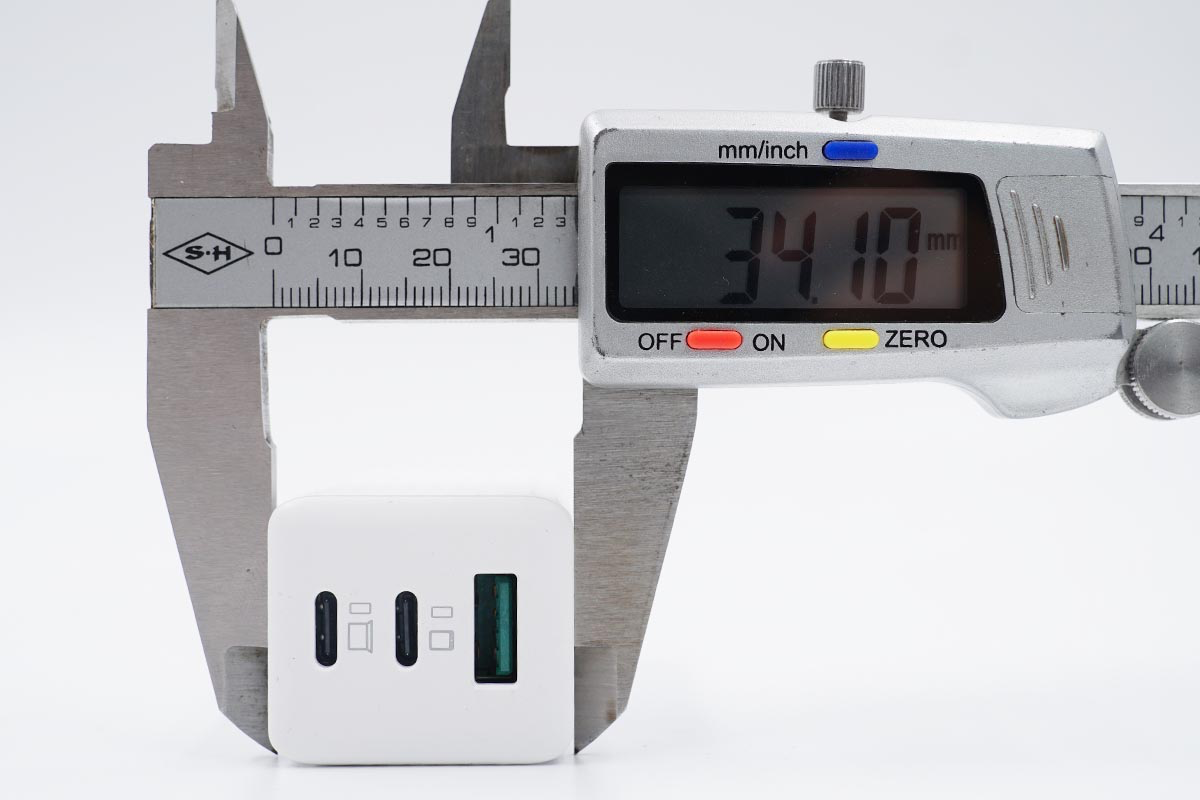

高度約為34.10mm。



征拓S3二代氮化鎵充電器的三維參數約為66.03x30.14x34.10mm，可以得出充電器的體積約為67.86cm3，以最高輸出65W計算，功率密度約為0.95W/cm3 。



作為對比，上一代征拓S3氮化鎵充電器的功率密度為0.81W / cm3，在當時配備了2C1A多接口的氮化鎵充電器中體積控制的實屬不錯。而這次的升級款首先在機身體積上比S3要小很多，進而在功率密度上又有所提升。

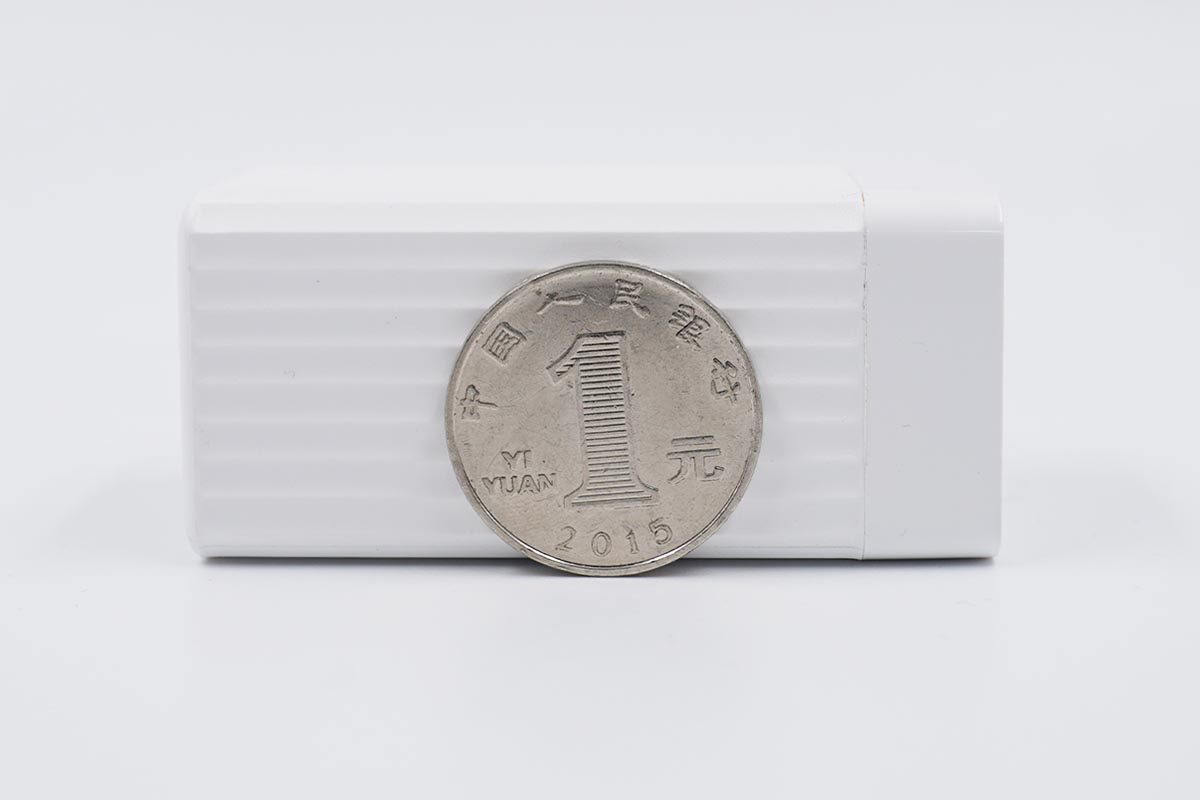

充電器的厚度比立著的一元硬幣略高。

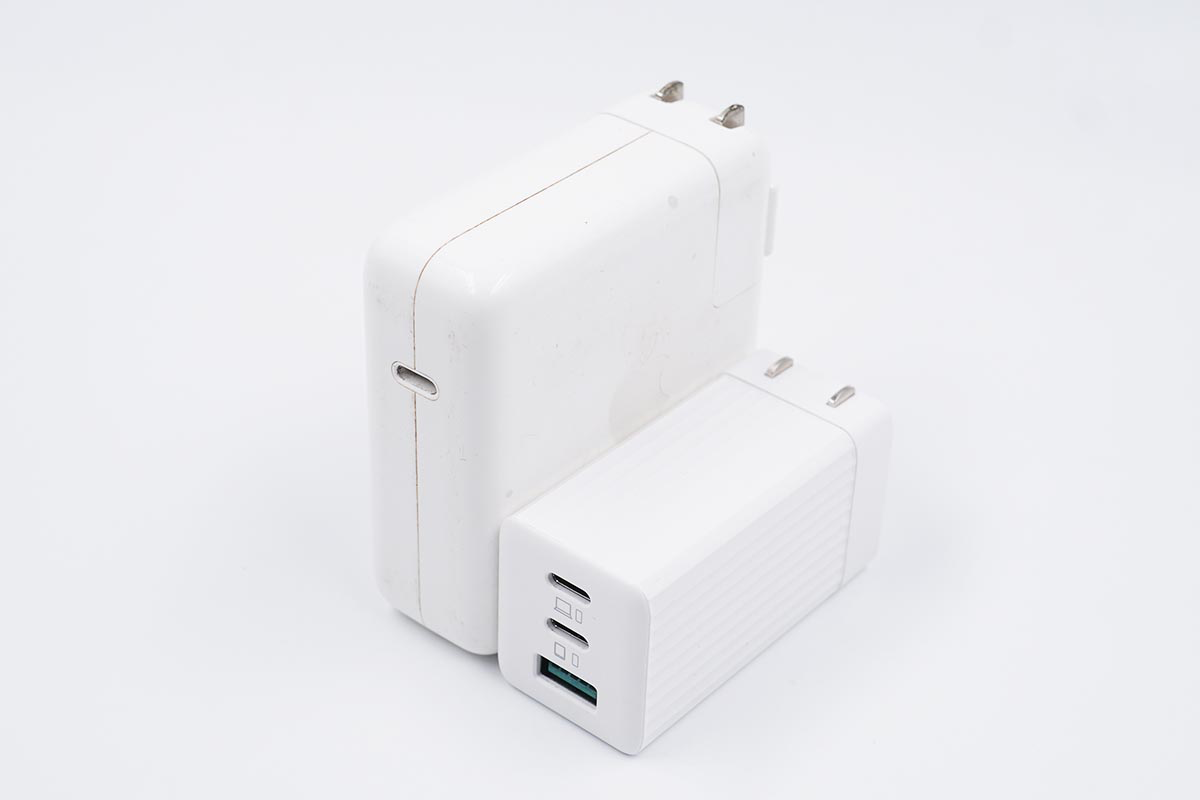

和蘋果61W PD充電器放在一起直觀對比一下。

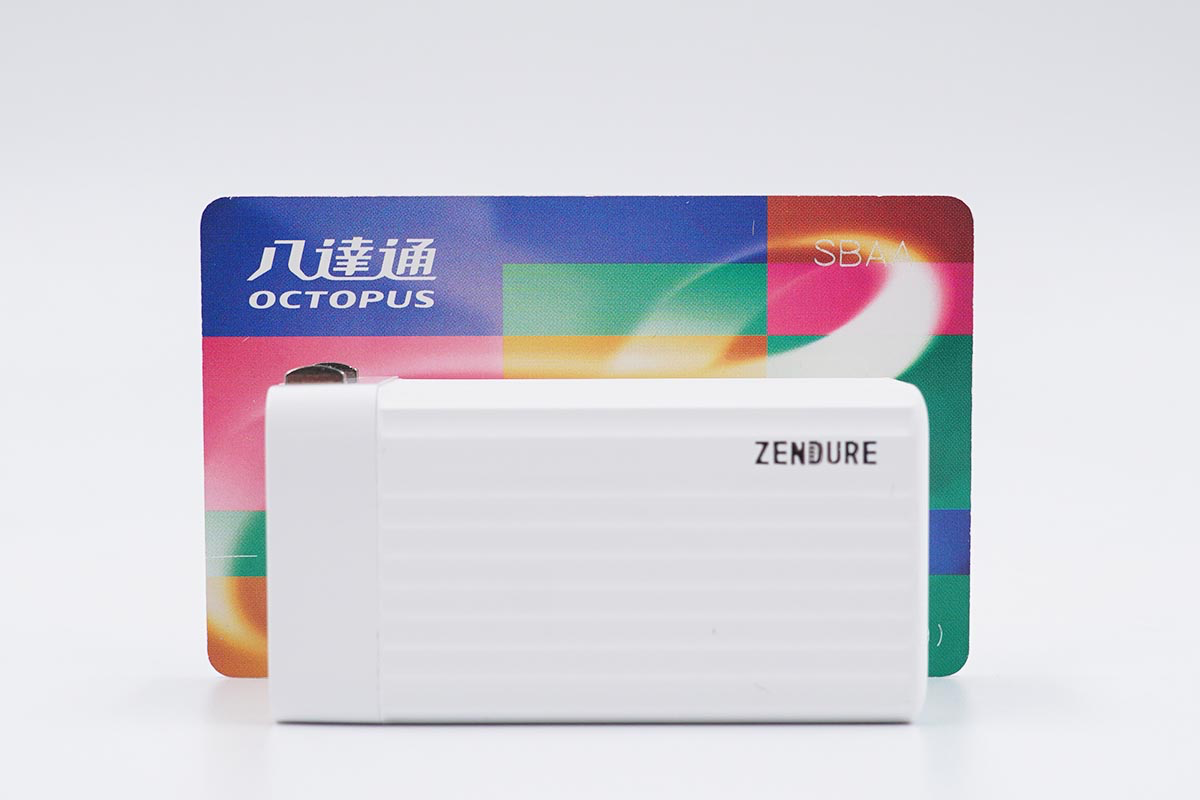

充電器要比公交卡還要小很多。

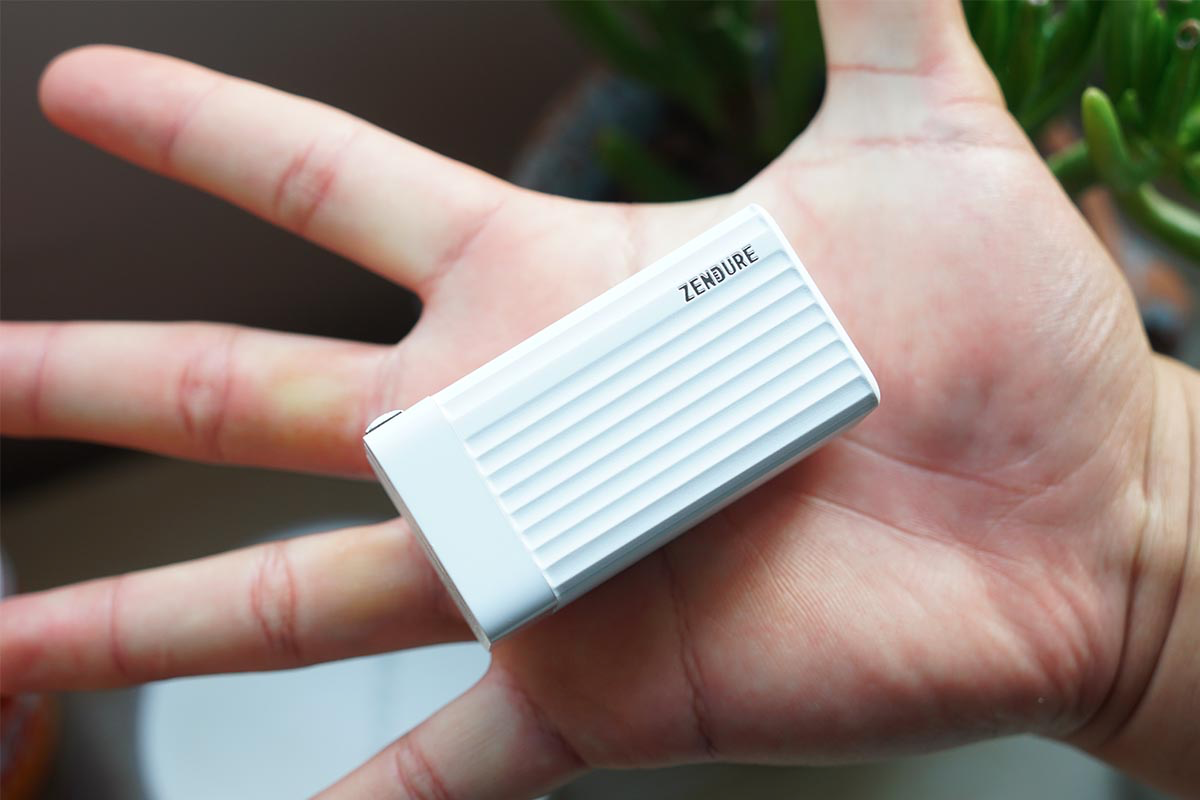

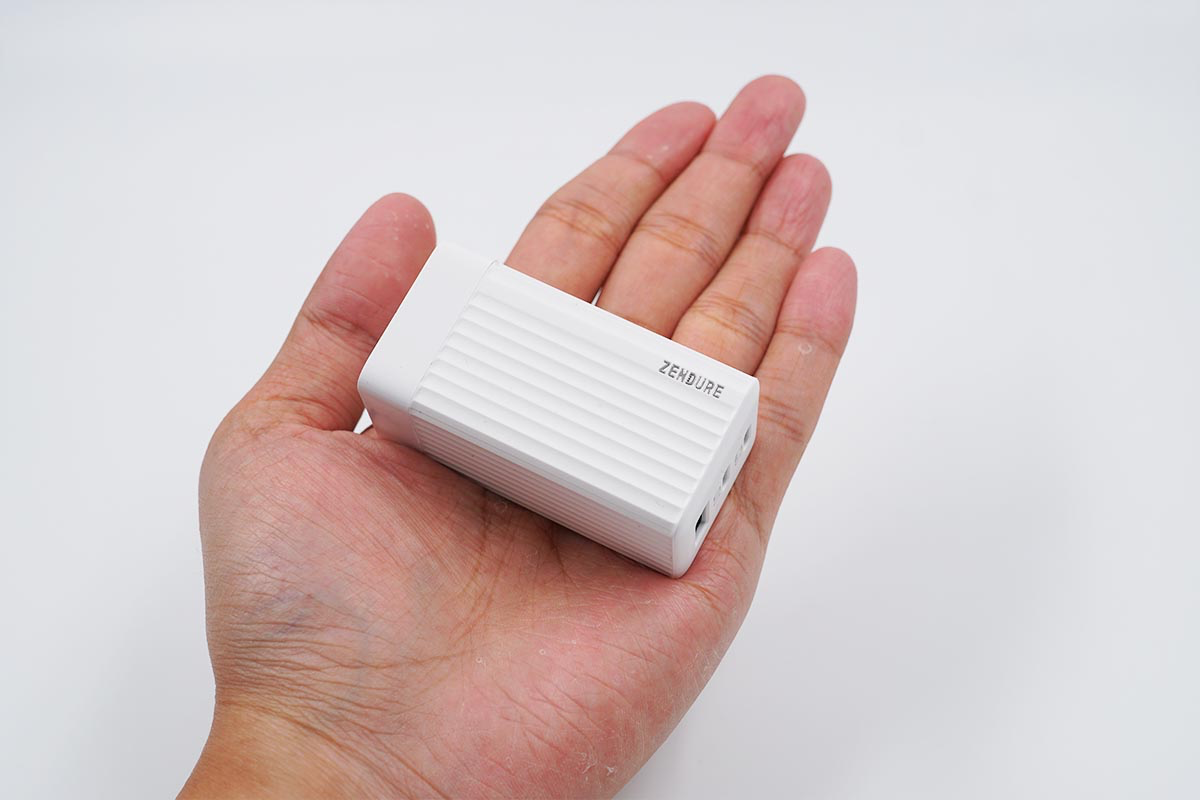

拿在手上的直觀感受，小巧，輕便。

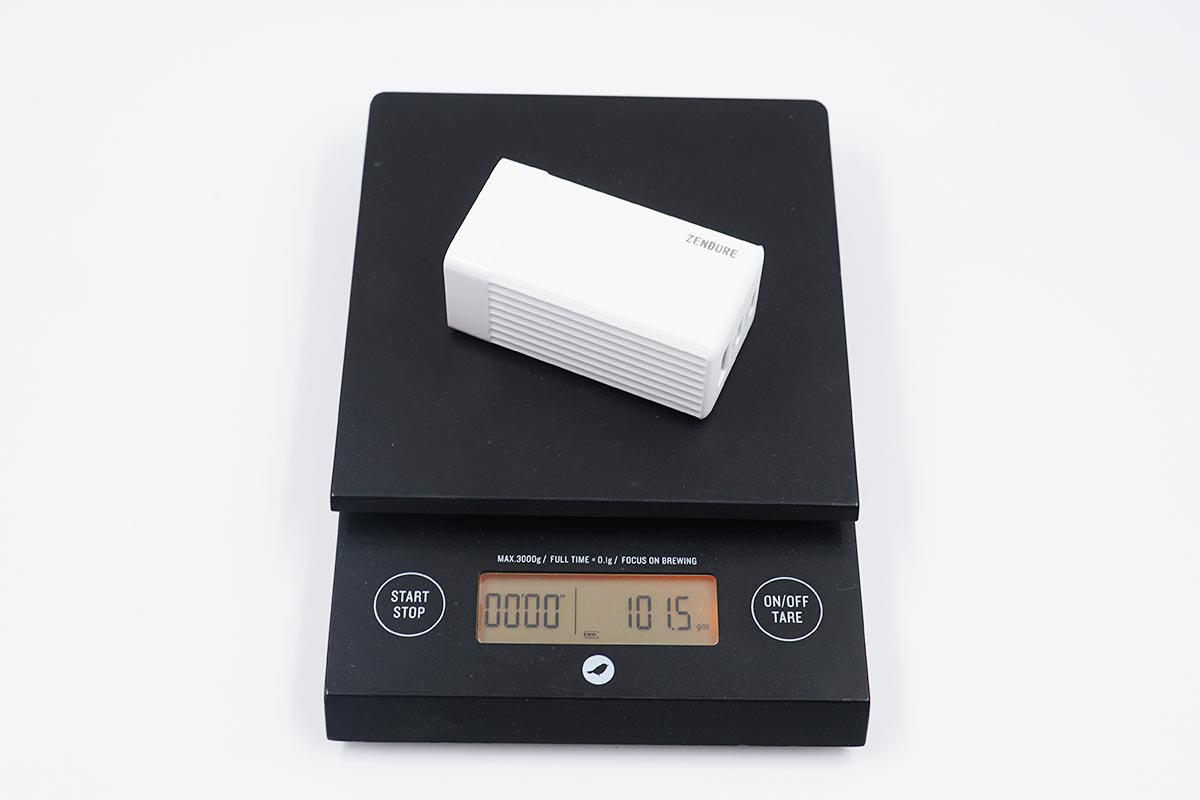

充電器的凈重約為101.5g。

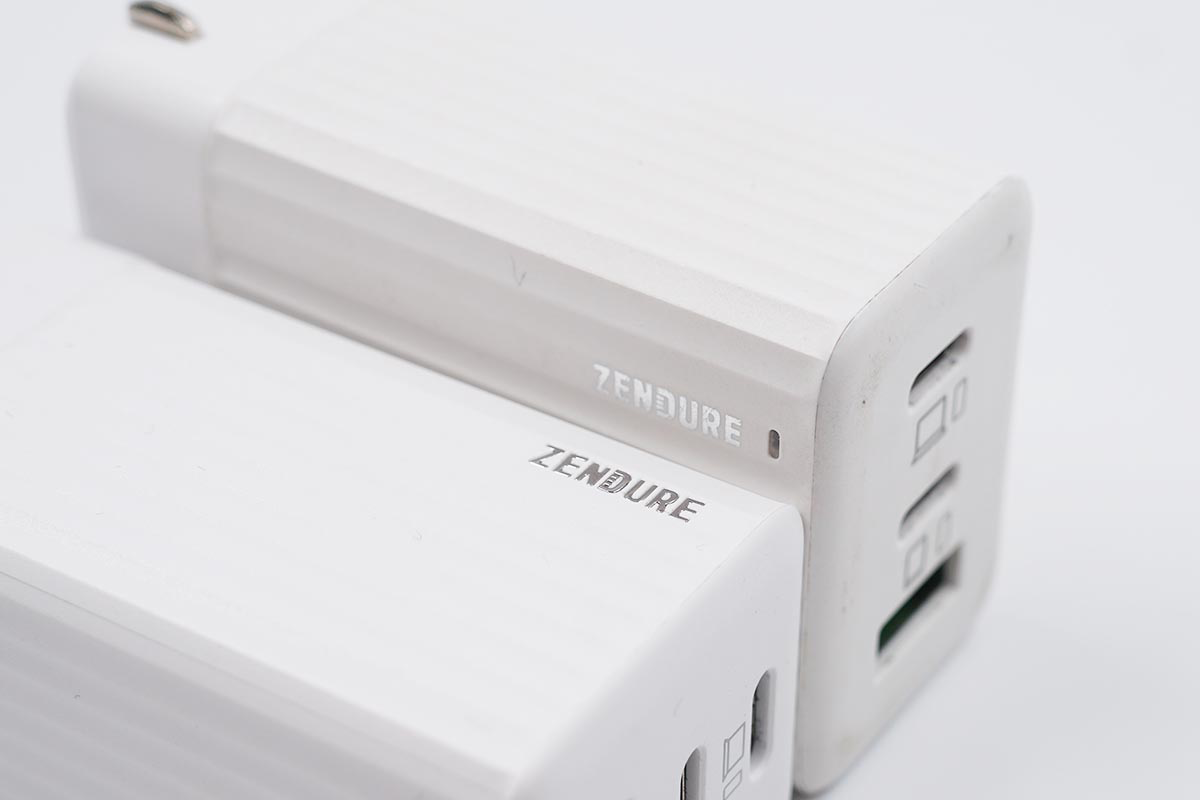

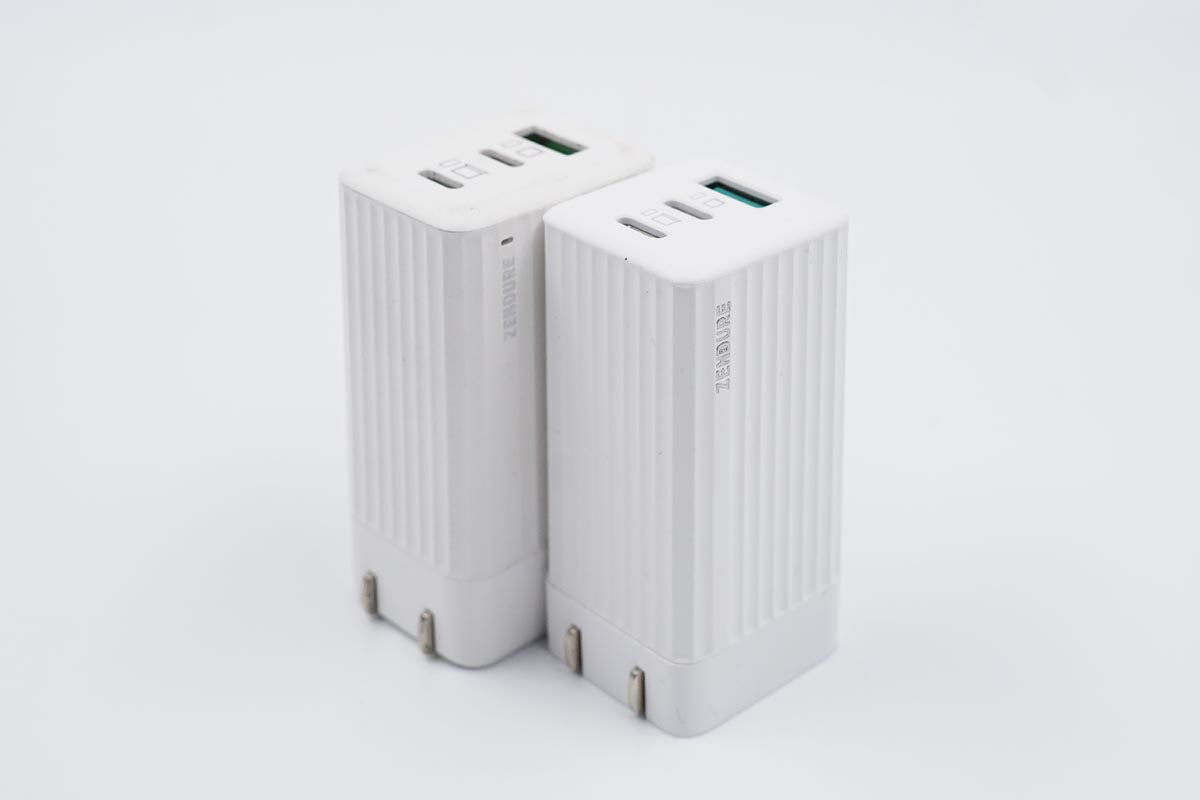

這兩款均為征拓推出的65W多口氮化鎵充電器，外觀造型相同，純白色的外觀配色，右側為征拓S3氮化鎵充電器，左側為最新推出的征拓S3二代氮化鎵充電器。

兩款充電器的長度相同，高度上可以直觀的感覺到二代的小巧。

在二代上面去掉了品牌Logo旁邊的電源指示燈。

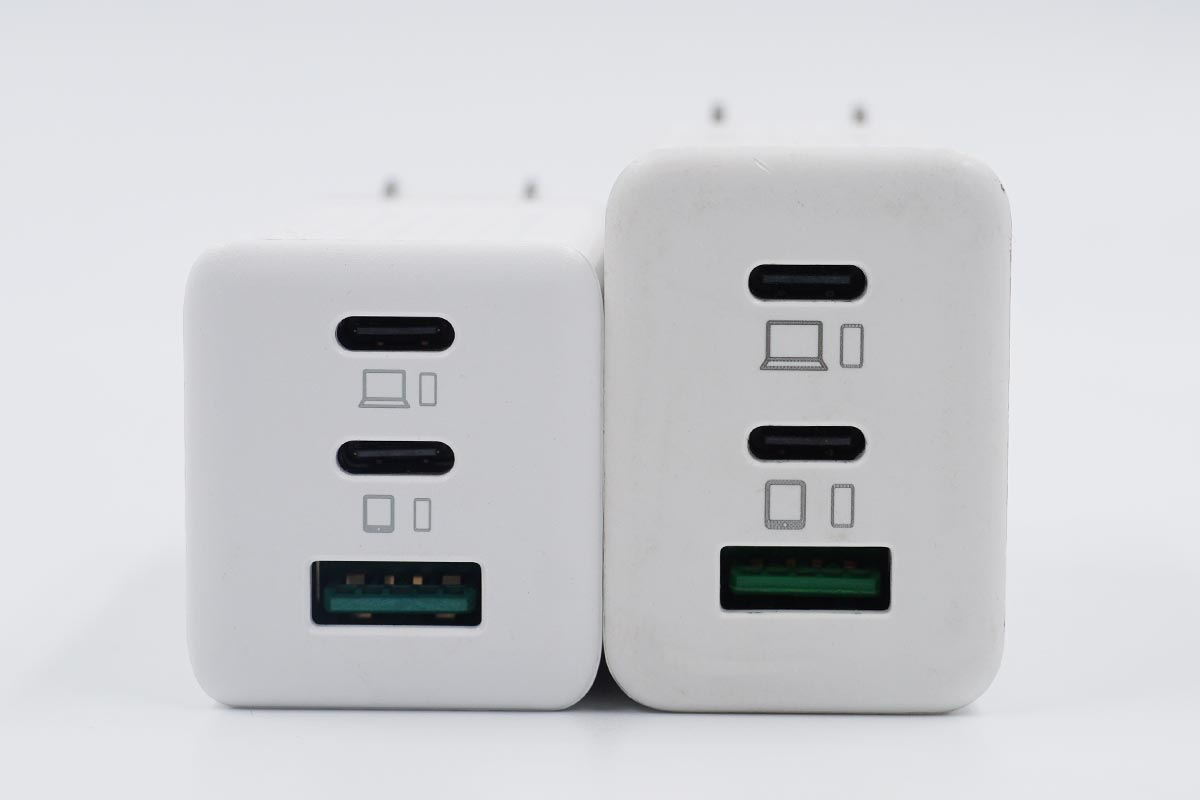

而接口配置上兩款充電器也是相同的設計，均為2C1A共3個USB充電接口的設計，可以同時為三臺設備提供充電。

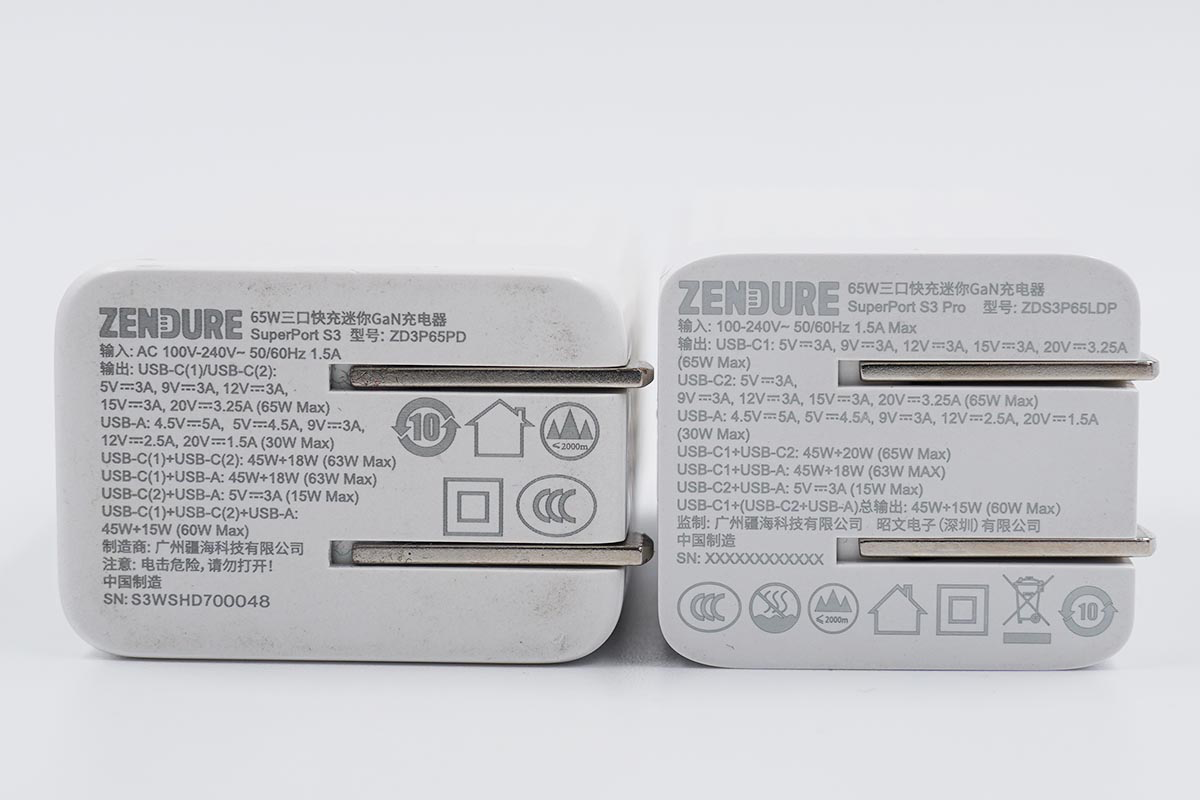

絲印的參數部分兩款充電器也是相同的，均支持最大65W的充電功率。

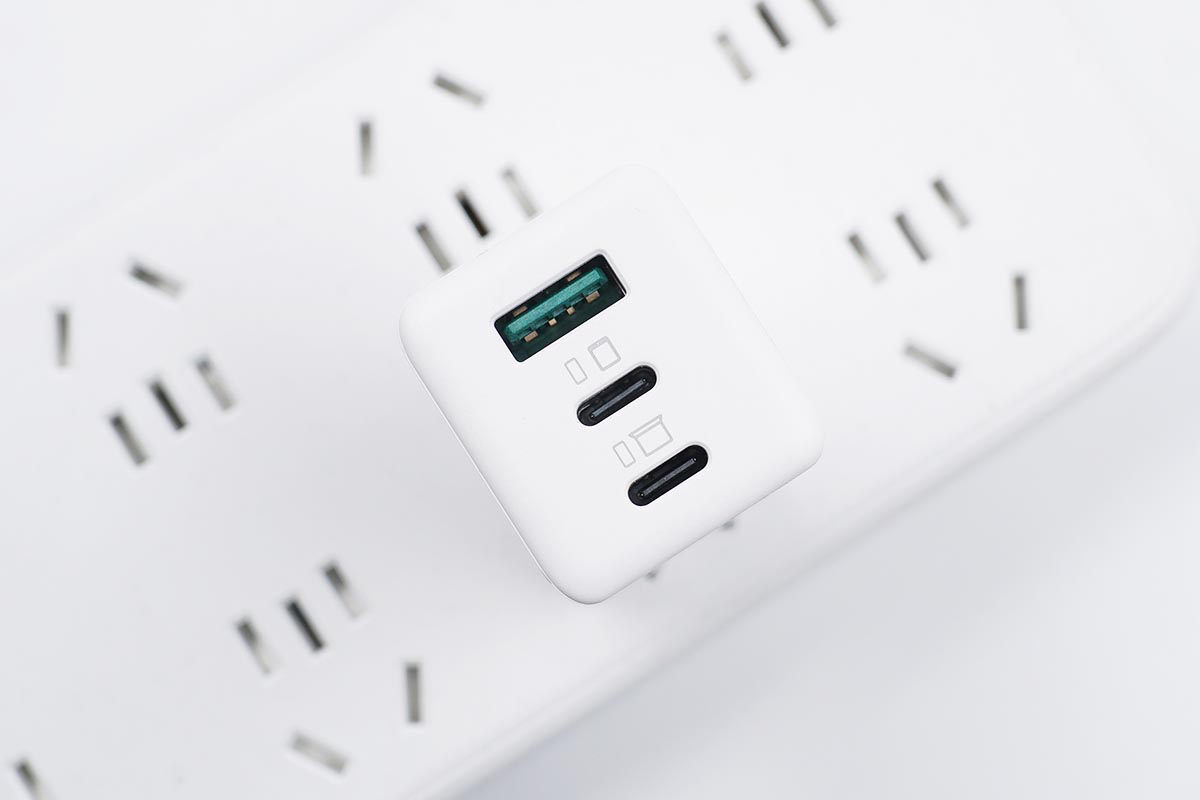

相較于S3身材變小了，插在插座上也更窄了，充電器兩側的空間還很大，不會出現霸插座的現象。

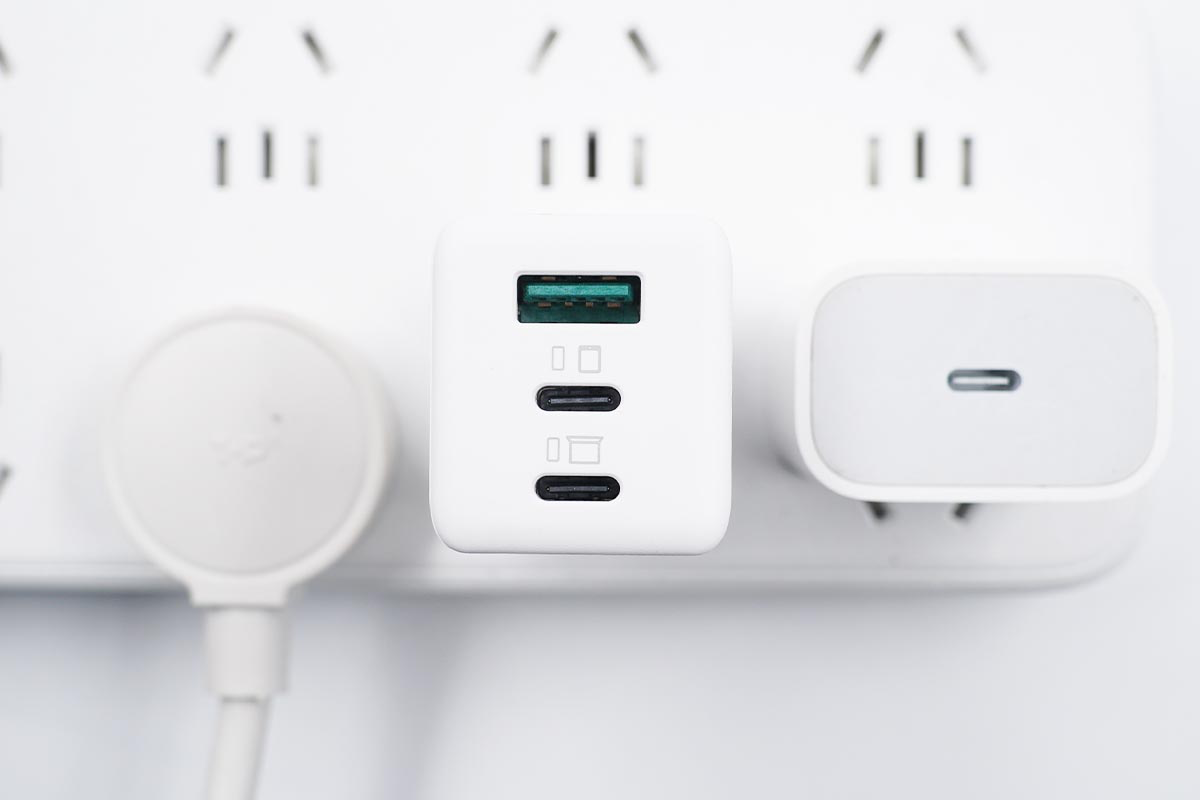

兩側全部插上充電器和插座延長線，中間還有很大的剩余空間。

而很多用戶關心的墻插會不會掉的問題筆者這里也進行了測試，實測下來發現咬合的非常緊，沒有出現松動的情況。

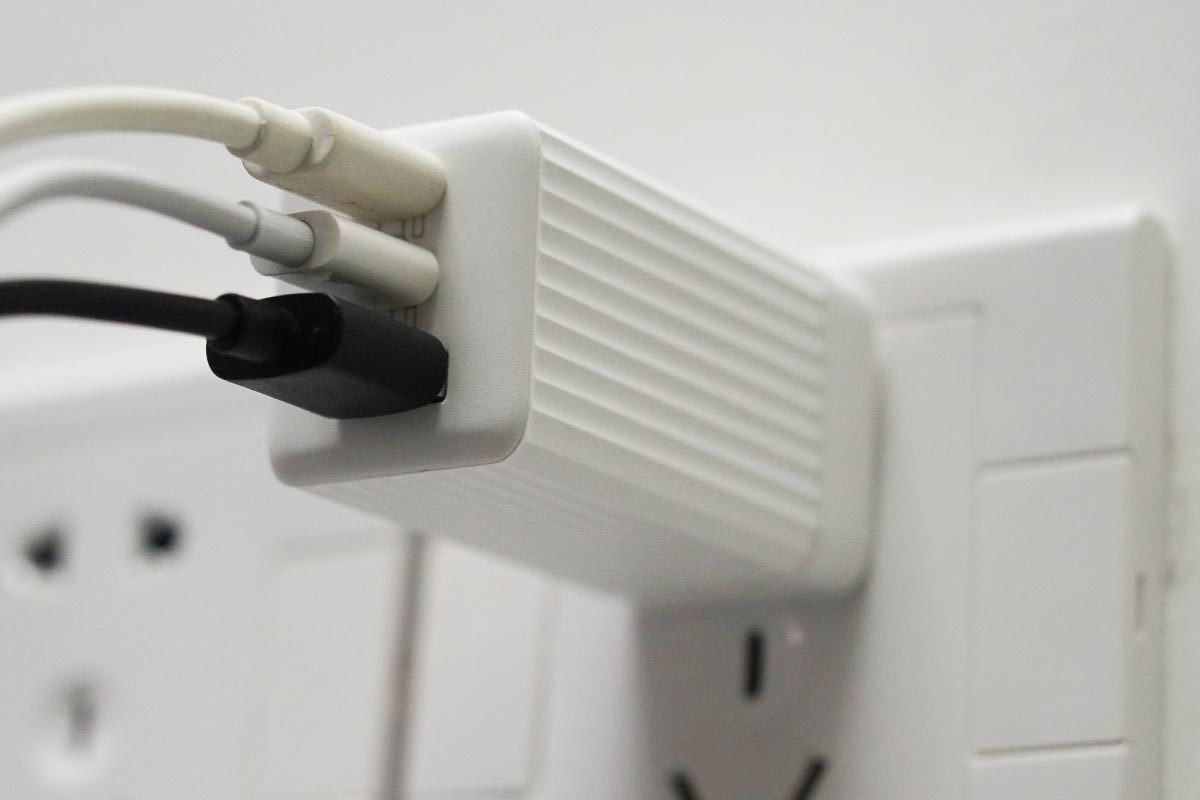

充電器上插滿充電線依舊穩固，搭配墻插是否會掉的問題大概率是不用擔心的了，當然這還要根據具體的使用場景而定。



下面來看看征拓最新推出的這款S3 二代氮化鎵充電器對于快充協議的支持情況如何。

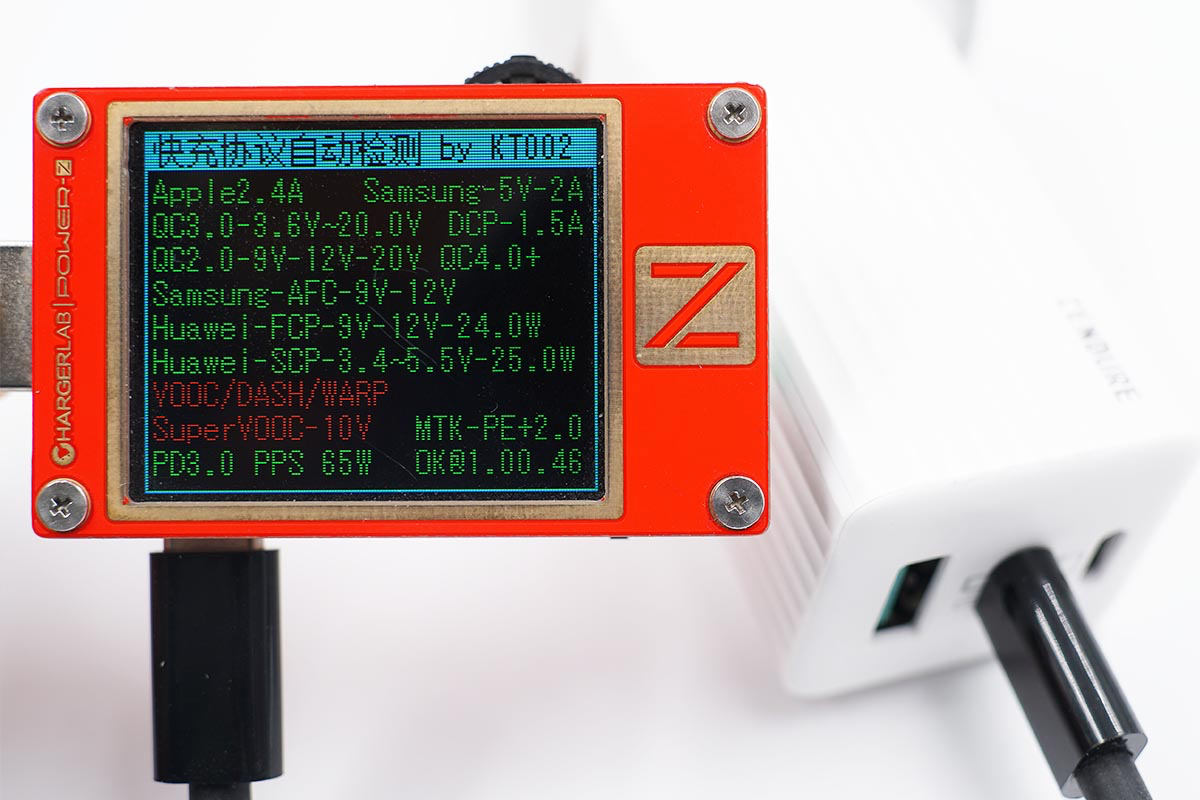

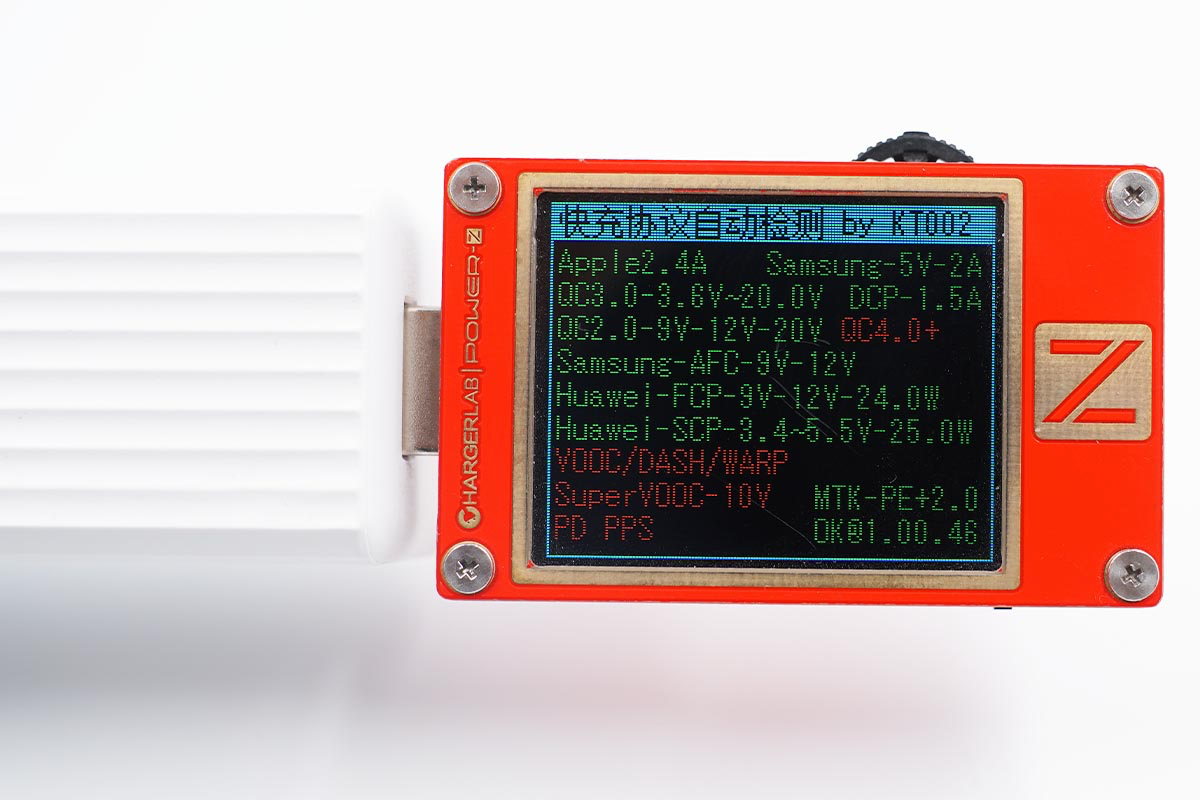

使用POWER-Z KT002讀取USB-C1接口的快充協議，實測支持Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD和PPS等快充協議。

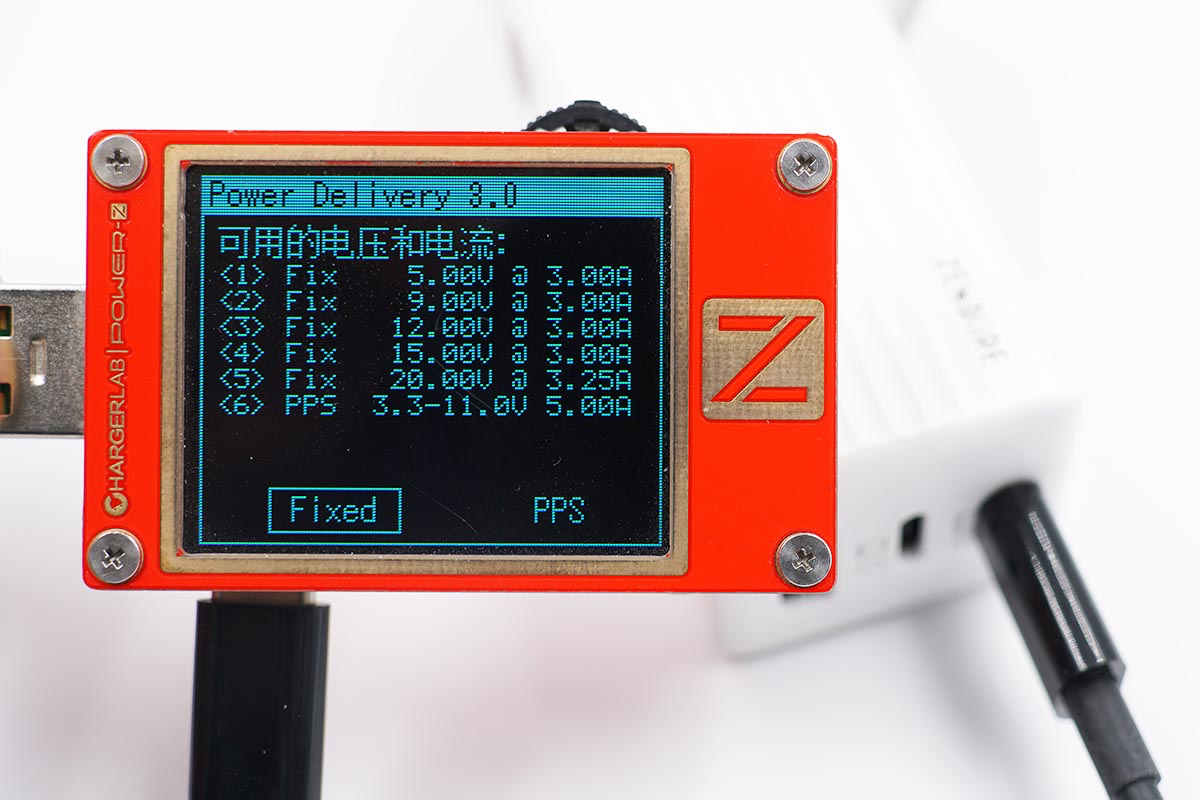

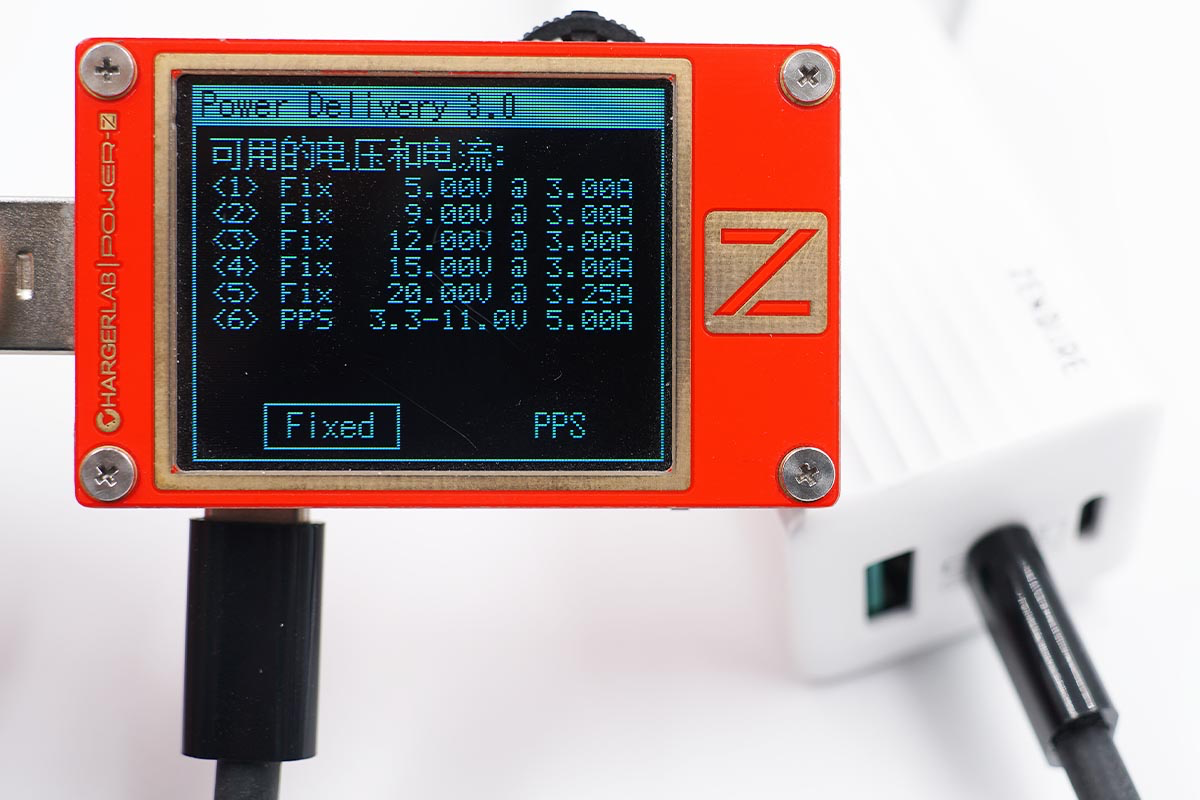

讀取USB-C1接口的PDO報文，支持5V3A、9V3A、12V3A、15V3A、20V3.25A五個固定電壓檔位和3.3-11V 5A一組PPS快充檔位，支持最高65W的輸出功率。

讀取USB-C2接口的快充協議，實測同樣支持Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD和PPS等快充協議。

讀取USB-C2接口的PDO報文，支持5V3A、9V3A、12V3A、15V3A、20V3.25A五個固定電壓檔位和3.3-11V 5A一組PPS快充檔位，支持最高65W的輸出功率。USB-C1和C2在快充協議和PDO檔位上的參數完全相同，用戶無需專門區分功率盲插使用。

最后讀取USB-A接口的快充協議，實測支持Apple2.4A、QC2.0、QC3.0、AFC、FCP、SCP、PE等快充協議。



因為在上面實測USB-C1和USB-C2兩個接口在協議支持和PDO檔位上的參數信息完全相同，所以此次僅測試一個USB-C接口的兼容性。

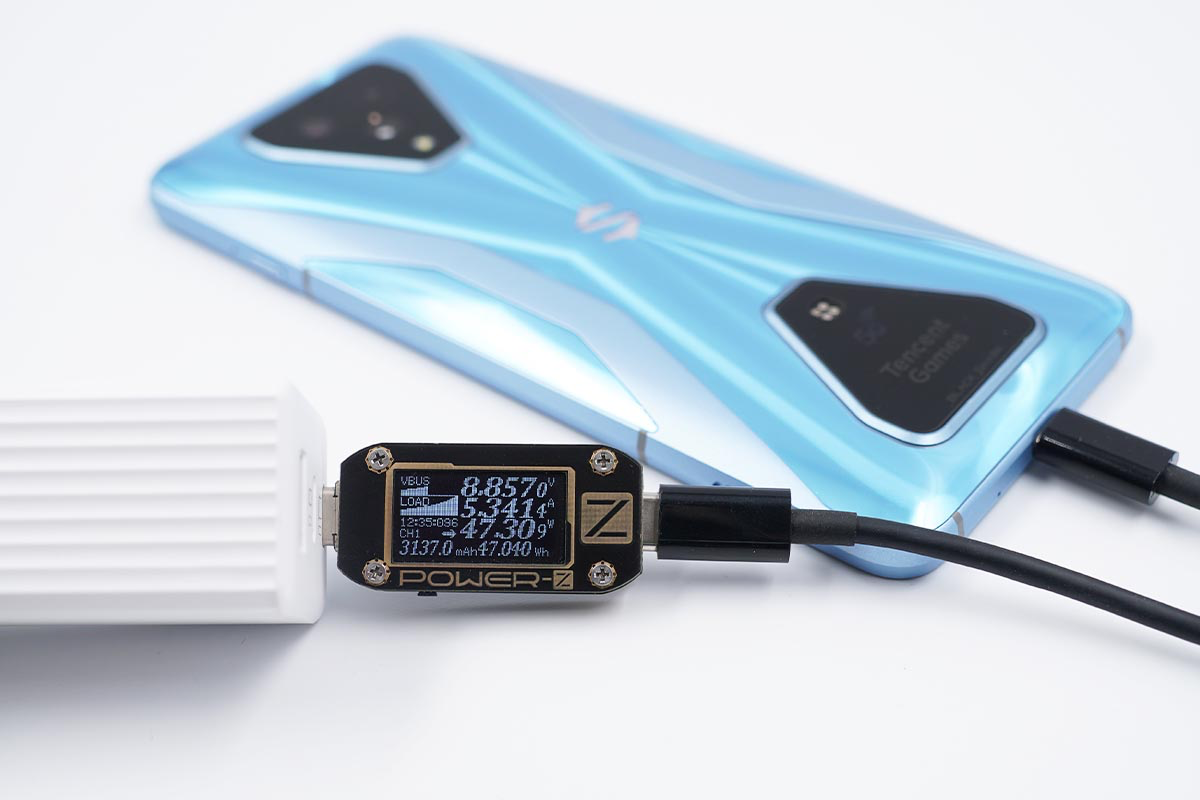

黑鯊3S支持PPPS/QC/PD快充協議，使用USB-C為黑鯊3S充電，功率為8.85V 5.34A 47.30W，此時處于PPS大功率快充狀態。

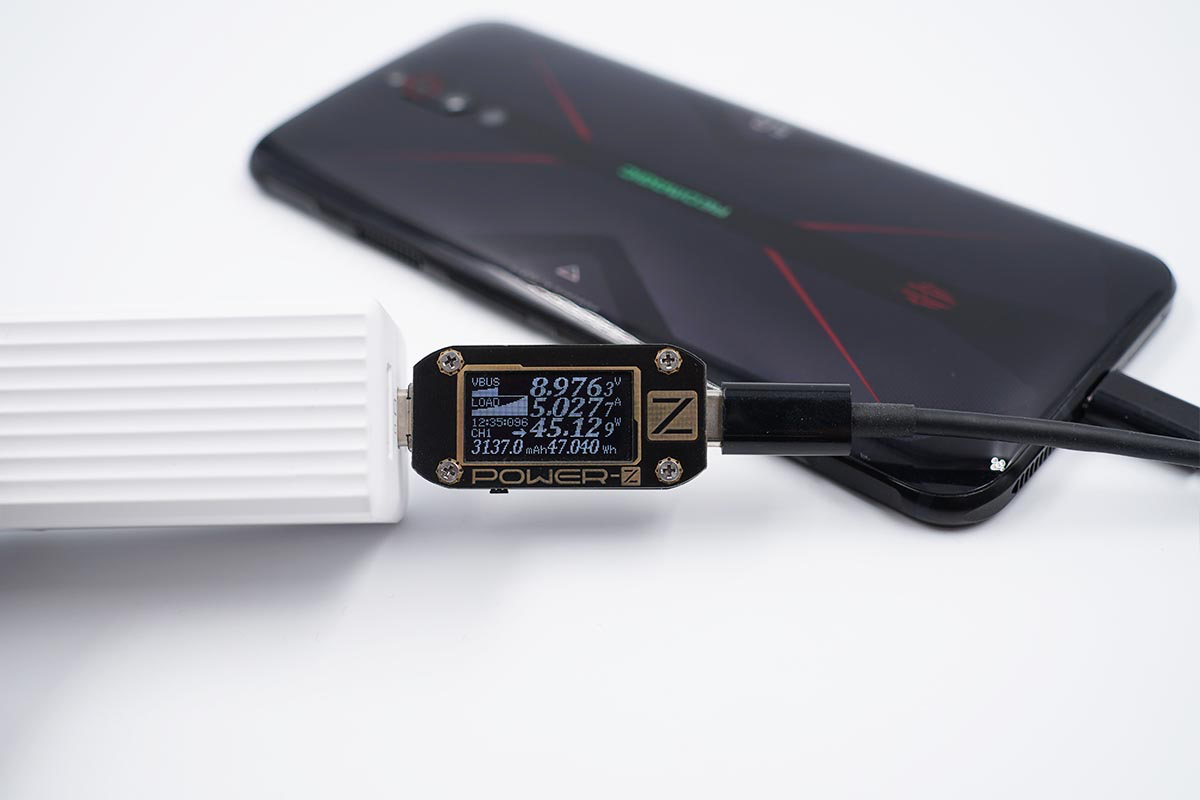

努比亞紅魔5G手機支持PPPS/QC/PD快充協議，使用USB-C為努比亞紅魔5G手機充電，功率為8.97V 5.02A 45.12W，此時處于PPS大功率快充狀態。

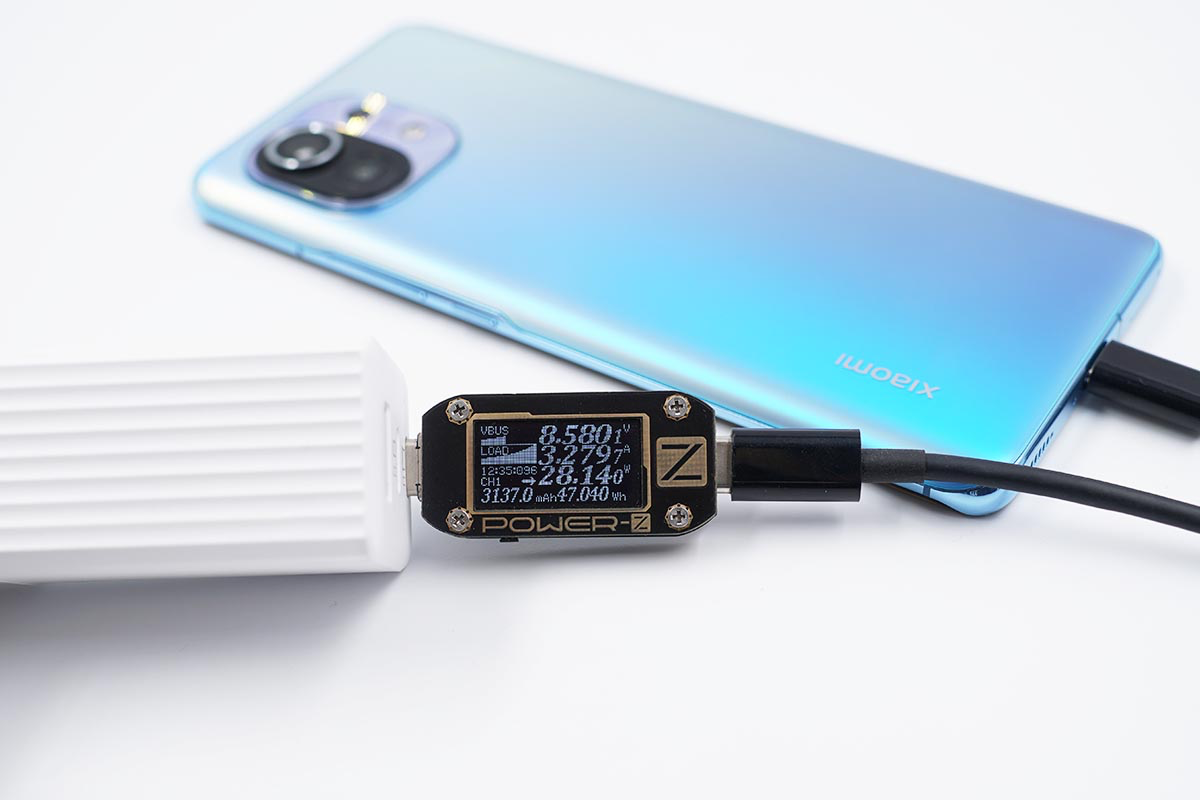

小米11支持PPPS/QC/PD快充協議，使用USB-C為小米11充電，功率為8.58V 3.27A 28.14W，此時處于PPS大功率快充狀態。

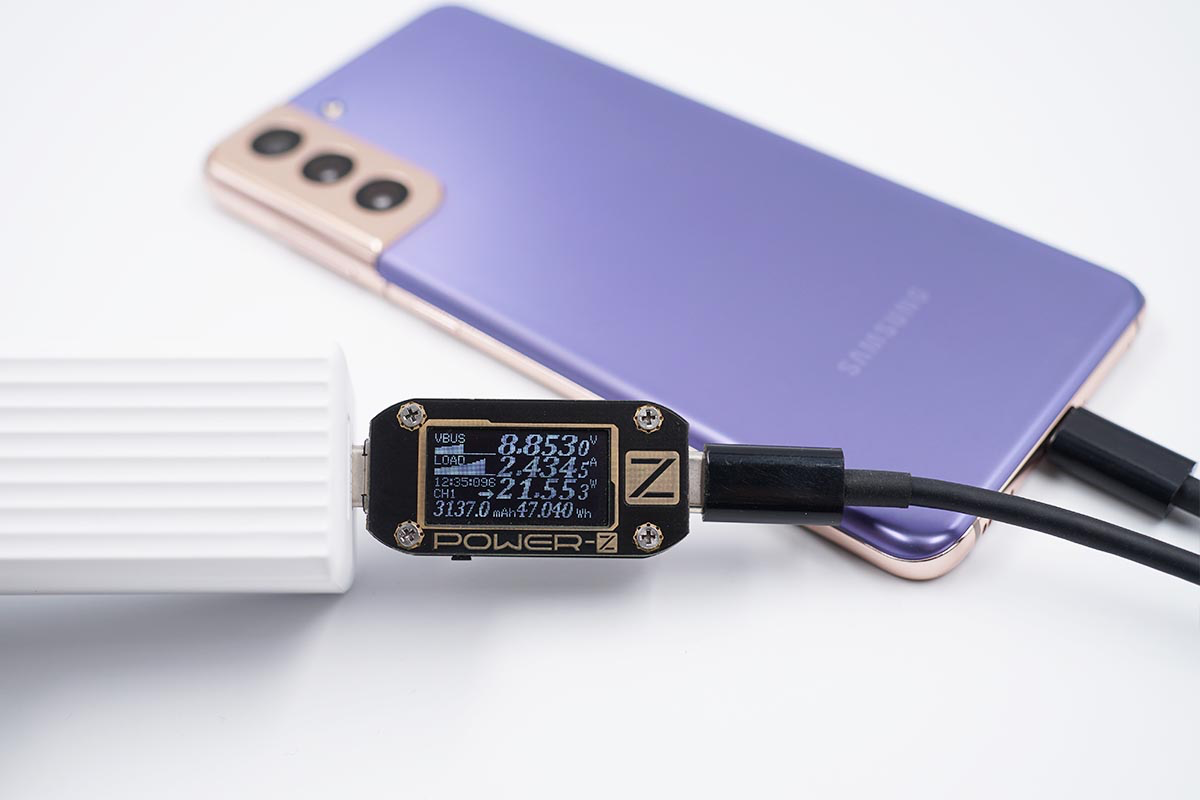

三星S21支持PPPS/QC/PD快充協議，使用USB-C為三星S21手機充電，功率為8.85V 2.43A 21.55W，征拓S3 Pro氮化鎵充電器可以為三星S21提供PPS大功率快充。

三星S20 Ultra支持PPPS/AFC/PD快充協議，使用USB-C為三星S20 Ultra手機充電，功率為9.24V 3.28A 30.38W，征拓S3 Pro氮化鎵充電器同樣可以為三星S20 Ultra提供PPS大功率快充。

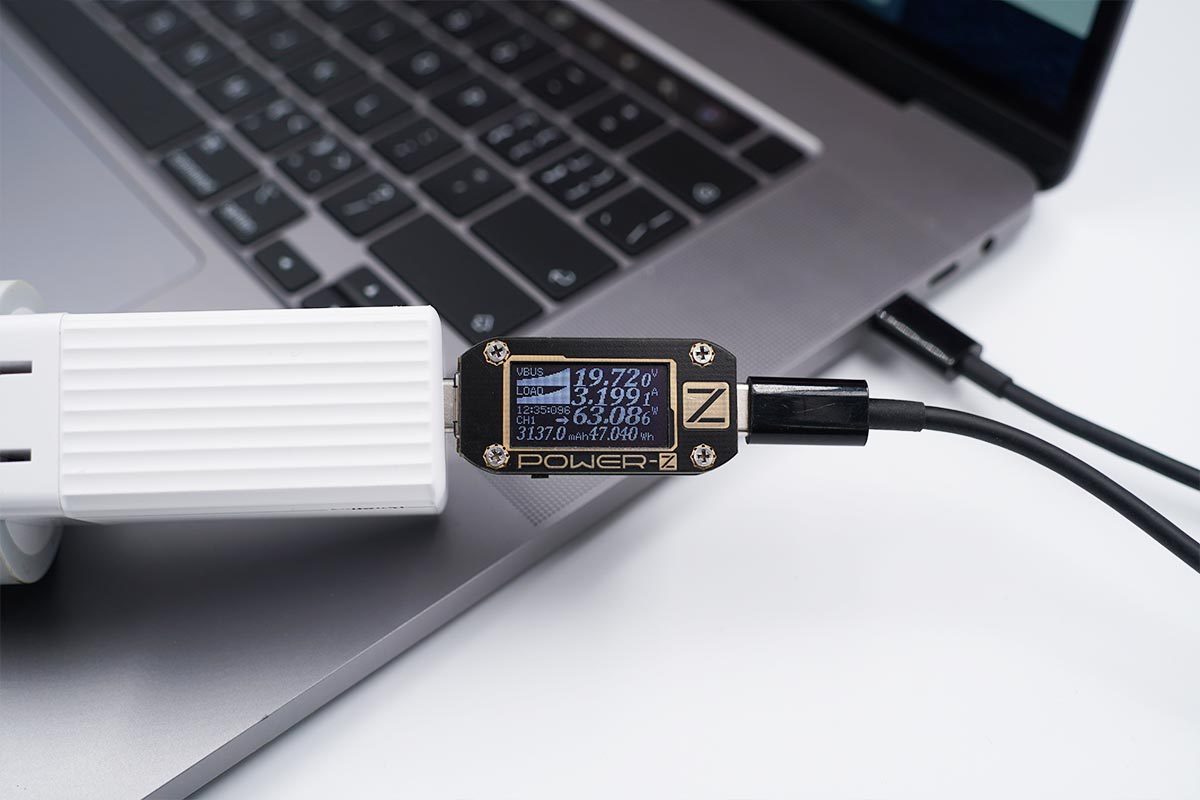

MacBook Pro僅支持USB PD快充協議，使用USB-C為MacBook Pro充電，功率為19.72V 3.19A 63.08W。

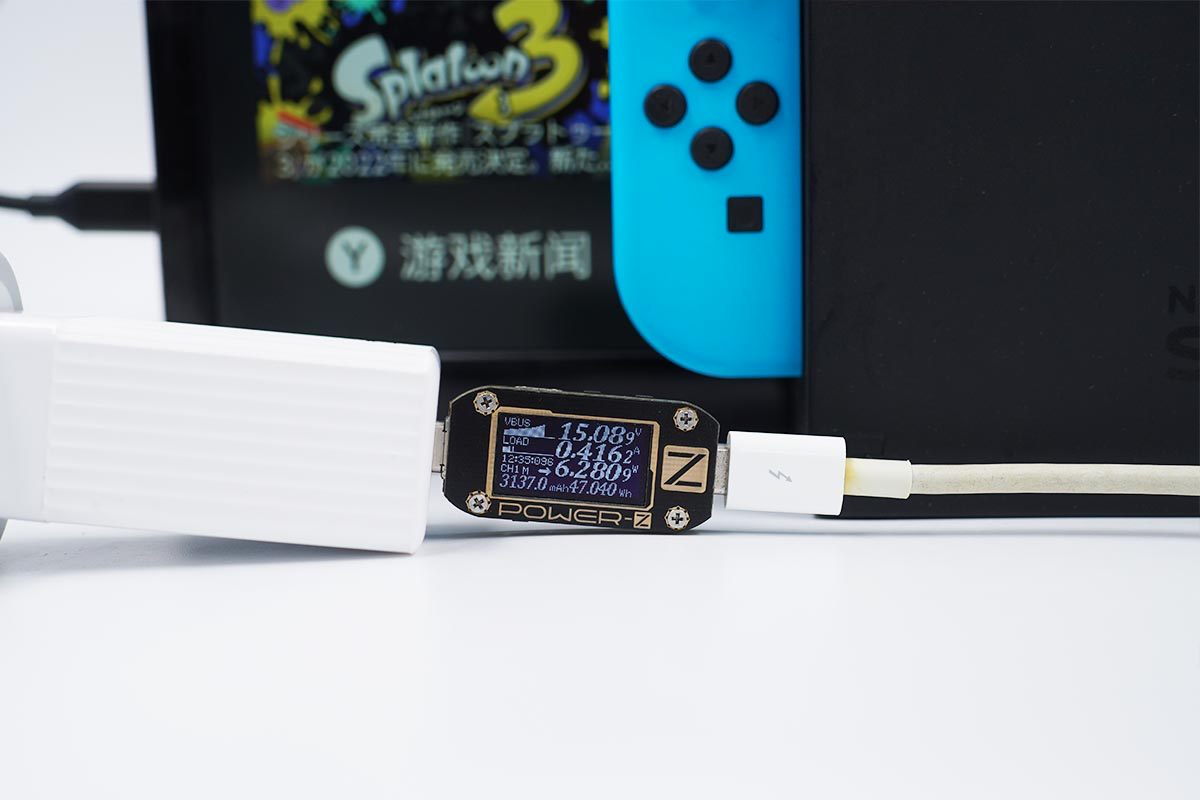

Switch帶有特殊的底座TV模式，需要15V3A PDO才可以正常工作，非常挑充電設備。使用USB-C為Switch底座供電，功率為15.08V 0.41A 6.28W，成功握手底座TV模式，底座正常對顯示屏輸出HDMI信號。

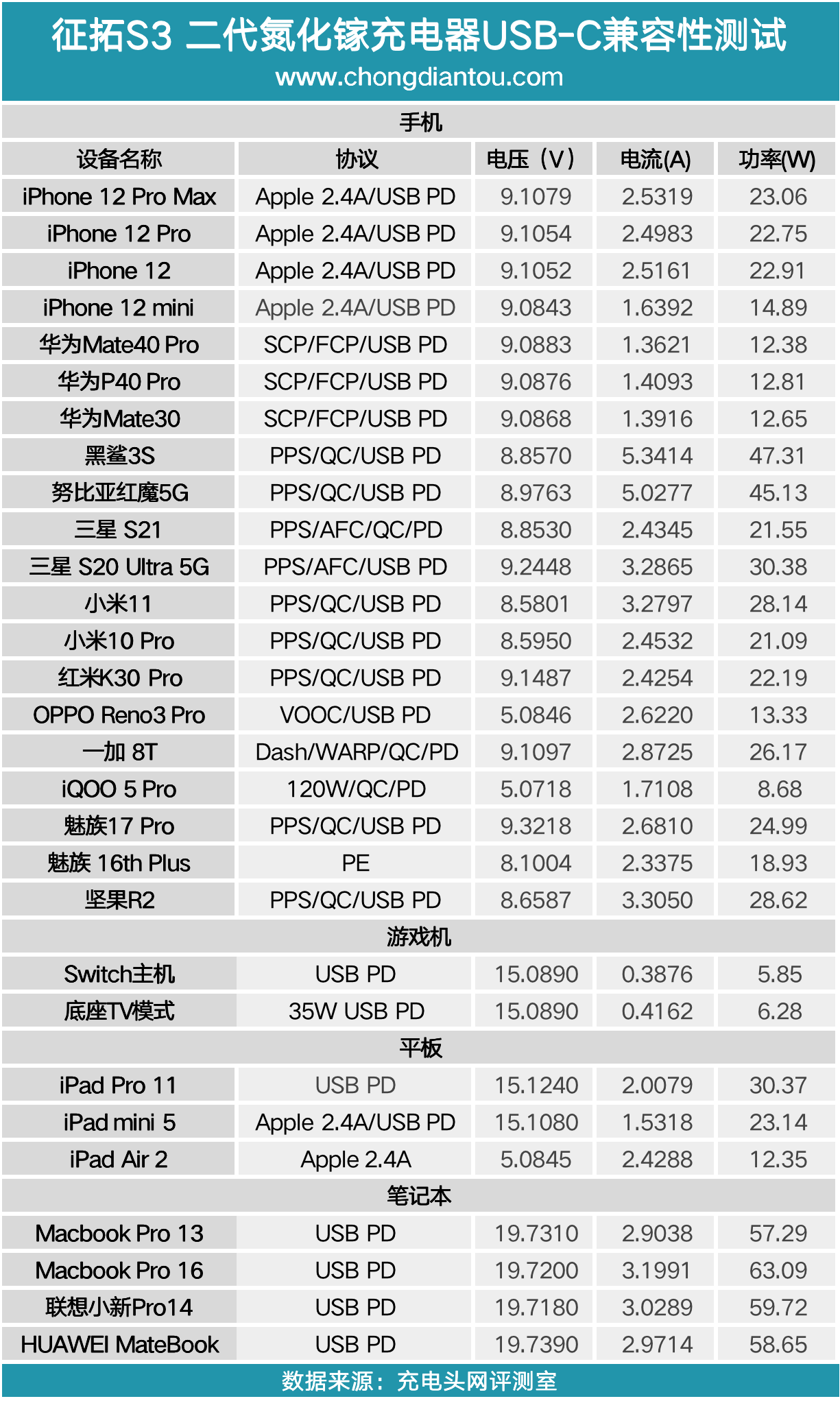

將USB-C測試的數據匯總成表，整體來看對于設備的快充支持情況均不錯，尤其是對于黑鯊、紅魔等一些支持PPS快充手機的充電功率都不錯，而對于三星手機也可以提供21W-30W左右的快充功率，此外USB-C1也是可以激活Switch的底座TV模式的。

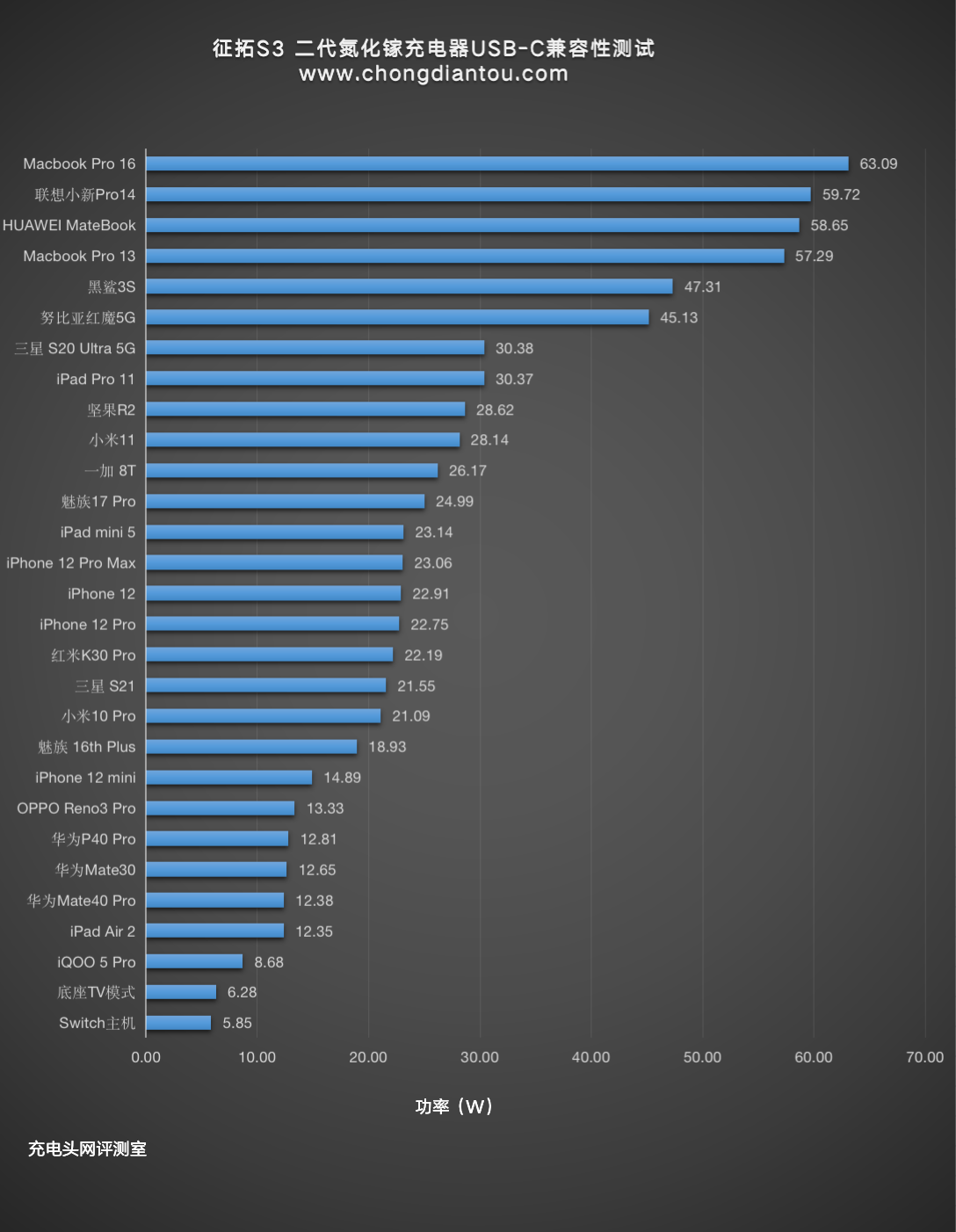

從柱狀圖上看，筆電的充電功率自然最高，其次就是一些支持PPS大功率快充的手機了，其他設備的快充功率表現正常，在12W-31W之間。

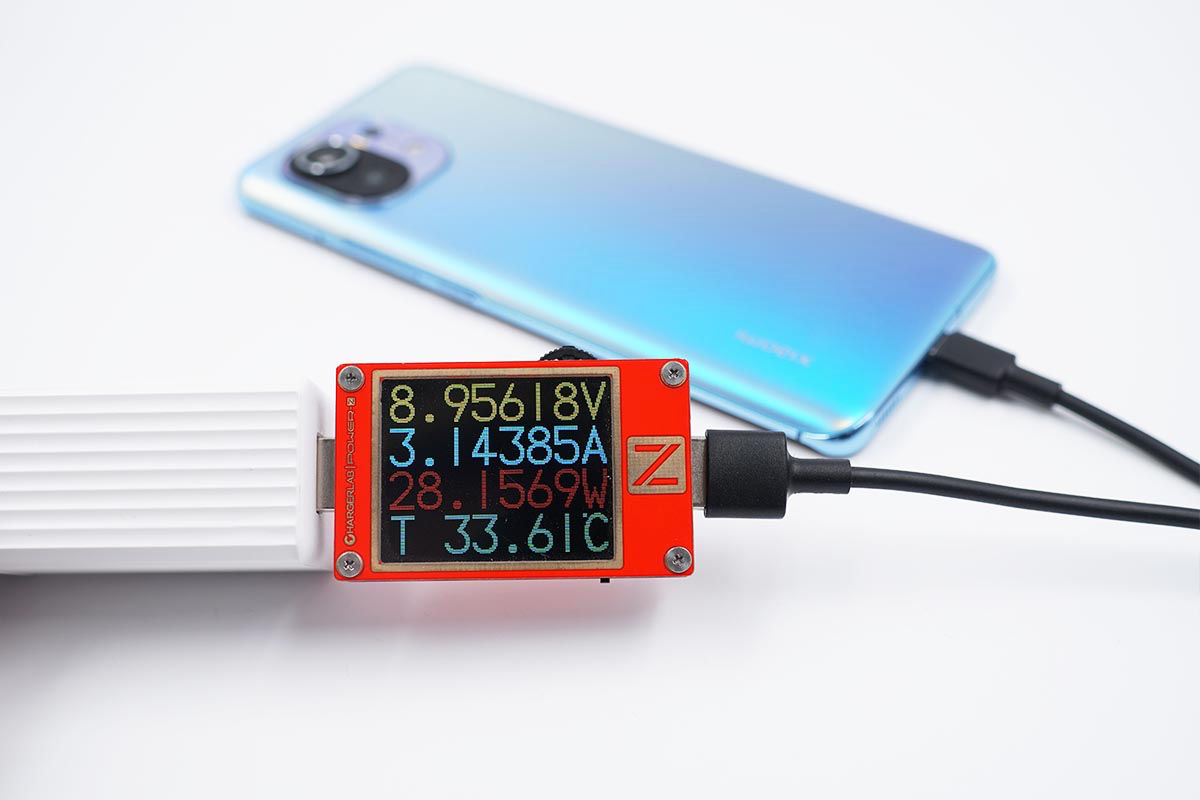

小米11支持PPS/QC/PD快充協議，使用USB-A為小米11充電，功率為8.95V 3.14A 28.15W。

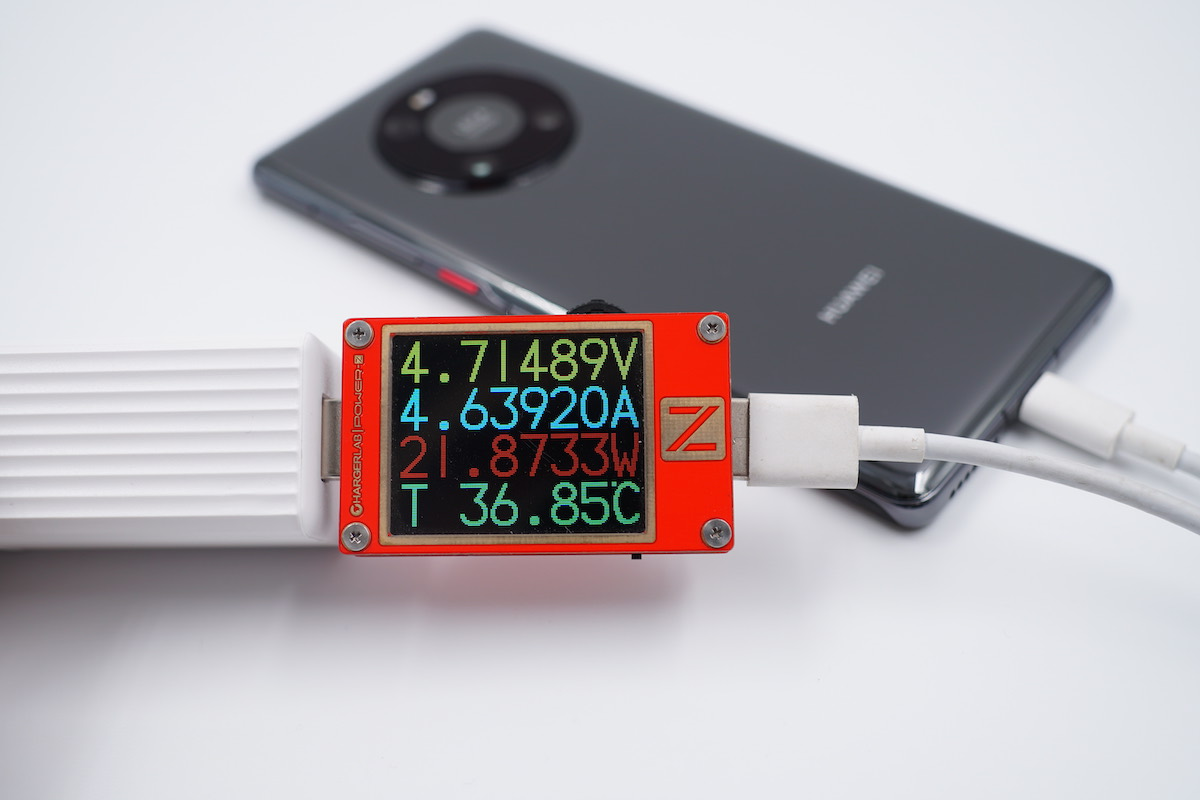

華為Mate40 Pro支持SCP/FCP/PD快充協議，使用USB-A為華為Mate40 Pro充電，功率為4.71V 4.63A 21.87W，此時處于SCP快充狀態。

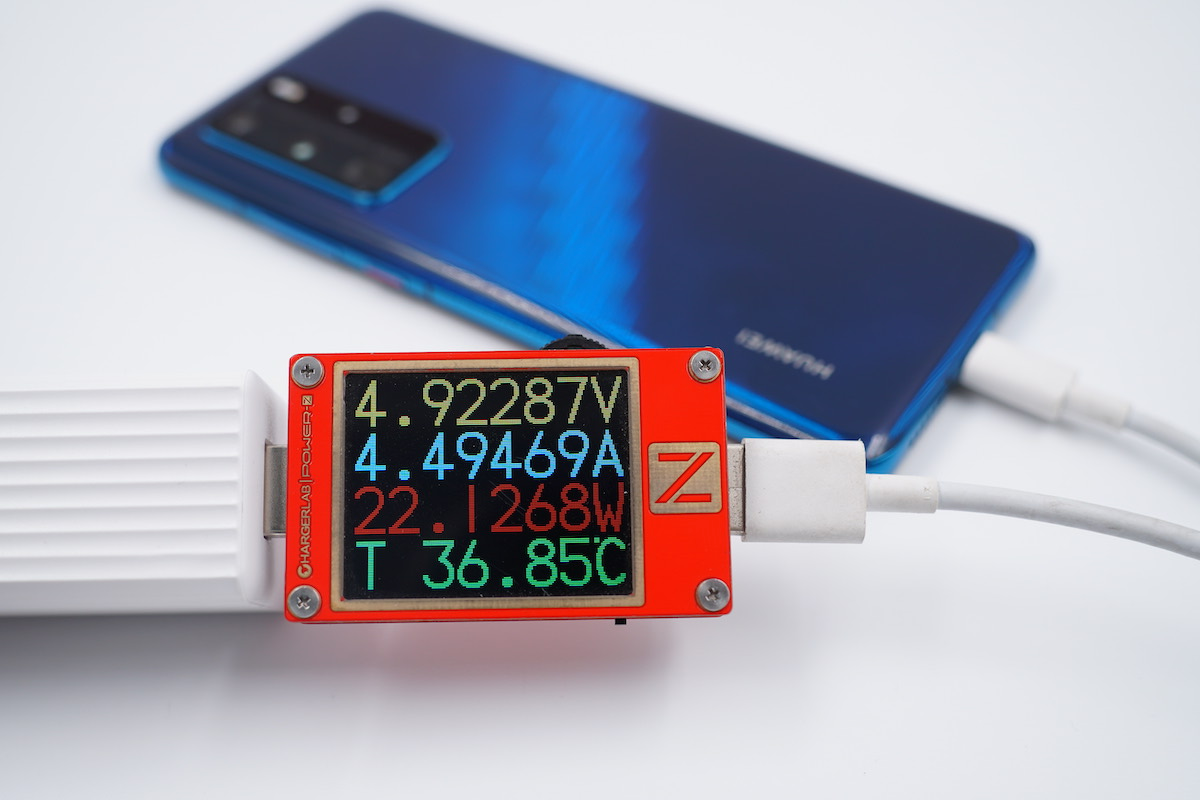

華為P40 Pro支持SCP/FCP/PD快充協議，使用USB-A為華為P40 Pro充電，功率為4.92V 4.49A 22.12W，此時處于SCP快充狀態。

當然，充電器也可以為小型用電設備提供充電支持，覆蓋廣泛。

將USB-A的測試數據匯總，從整體來看為大部分設備充電均可以觸發相應的快充，對于華為手機則可以提供22.5W的SCP快充，USB-A支持PE快充協議，而對于小米系手機的充電功率則可以達到23W-28W左右，表現不錯。

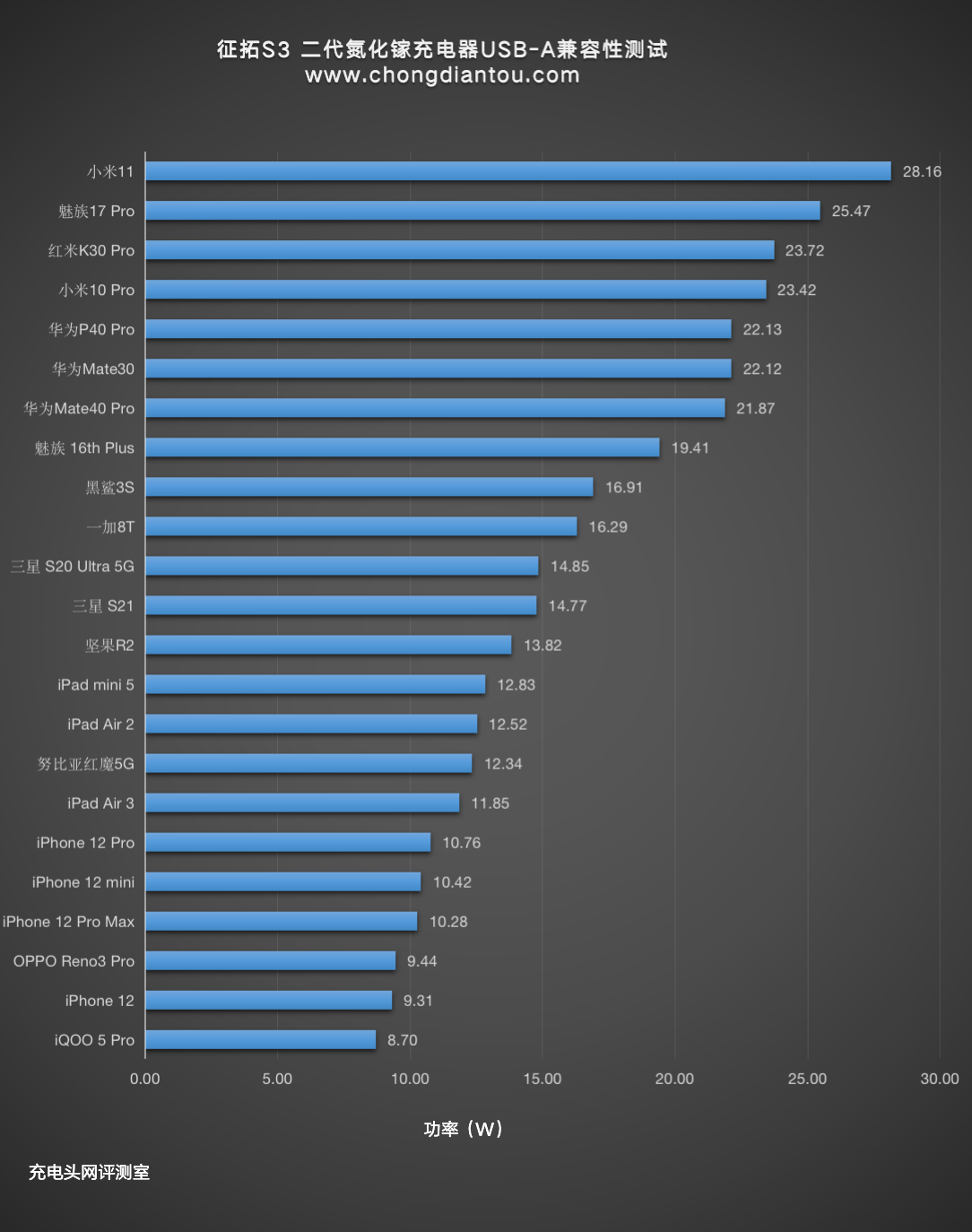

從柱狀圖上來看，排在第一的是小米11，功率達到了28.16W，其他設備的快充功率均處于正常水平，整體走向較為平緩。

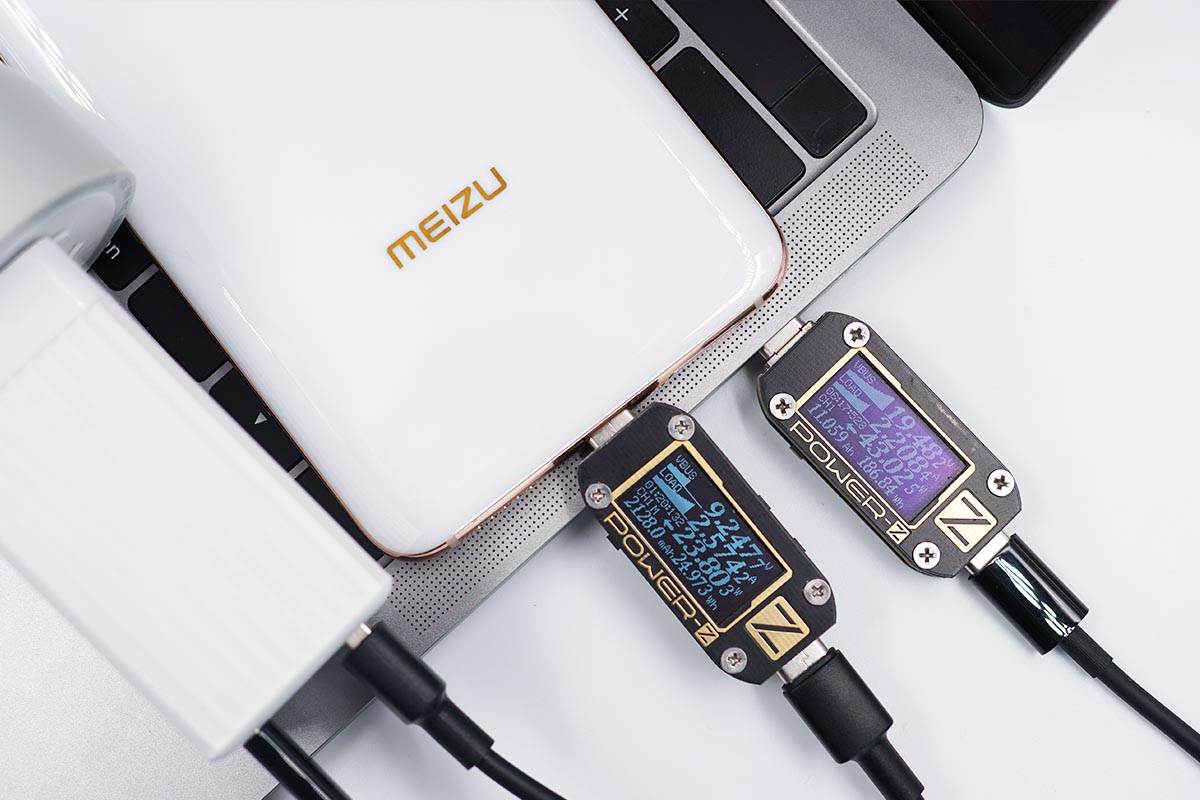

使用USB-C1為MacBook Pro充電，功率為43W，同時使用USB-C2為iPad Pro充電，功率為19.30W。充電器支持兩個USB-C同時輸出功率遵循45W+20W分配規則。



這里額外說一下征拓S3二代氮化鎵充電器的兩個USB-C接口的功率支持智能調節，什么意思呢。將MacBook Pro隨意插在一個USB-C接口上，同時將iPad Pro插在另一個接口上，充電器會智能為MacBook Pro分配45W的快充功率，為iPad Pro分配20W的充電功率。而不是必須要將筆電插在USB-C1，iPad Pro插在USB-C2上。

使用USB-C1為筆電充電，功率為43.02W，同時使用USB-A為手機充電，功率為23.80W。充電器支持USB-C1和USB-A同時輸出功率遵循45W+18W分配規則。

使用USB-C2為筆電充電，功率為13.66W，同時使用USB-A為手機充電，功率為9.25W。充電器支持USB-C2和USB-A同時輸出且共享5V3A輸出。

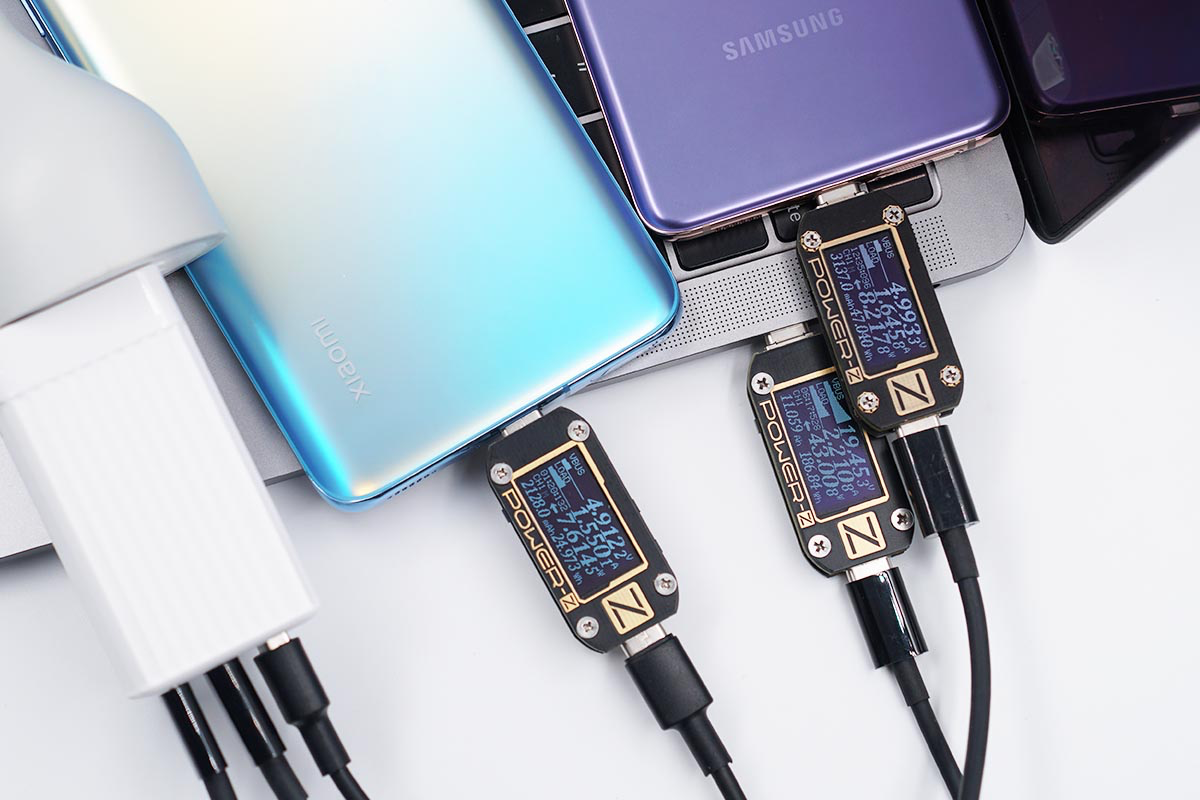

最后同時使用三個USB接口為設備充電，功率分別為43W、7.61W和8.21W，充電器支持三口同時輸出，功率分配遵循45W+5V3A規則。

使用征拓S3二代氮化鎵充電器為聯想小新Pro14充電，連接上以后直接握手20V3.25A快充輸入檔位，35分前功率、電壓、電流平臺均持穩定的輸入狀態，功率在59W左右。隨后功率降至48W左右,持續了約25分。隨后功率和電流逐漸下降直至充電結束，全程耗時約1小時54分，最高功率為19.36V 3.02A 58.63W。

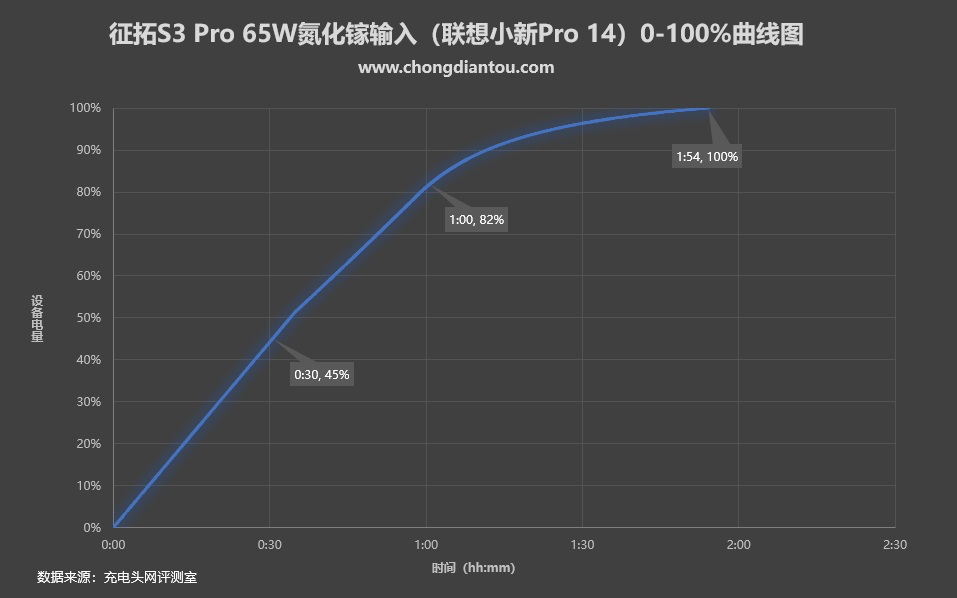

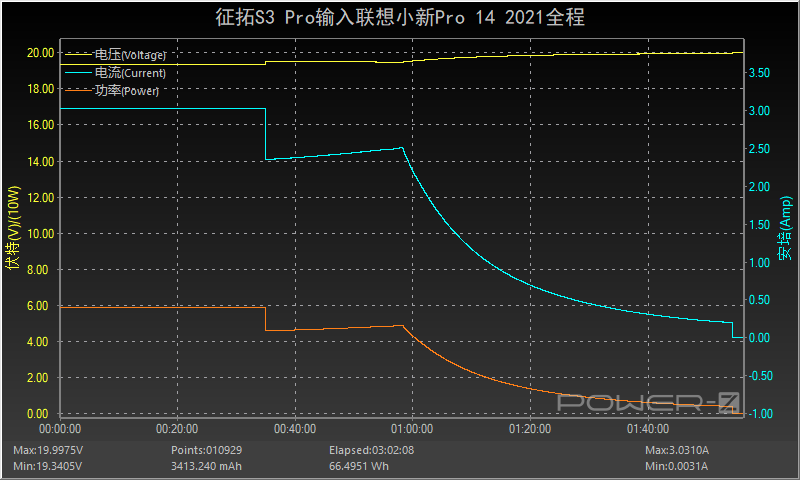

將整個充電過程繪制成曲線圖，可以看到征拓S3二代氮化鎵充電器半小時可以為聯想小新Pro14充入45%的電量，1小時充電82%，完全充滿需要1小時54分。

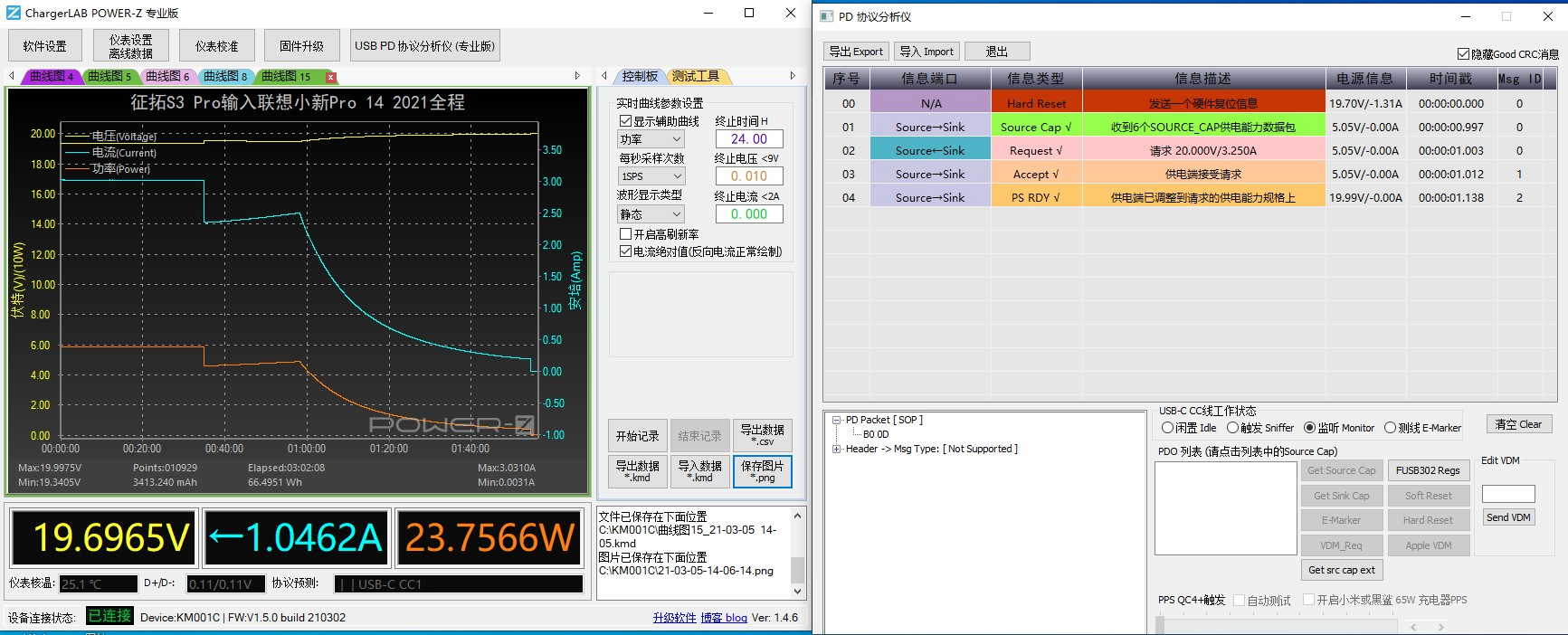

在為設備充電時調出詳細的充電數據，可以看到此時POWER-Z KM001C測試儀已經讀取到充電器的PDO輸出檔位。



輸設備此時向充電頭申請20V 3.25A快充檔位，隨后充電器調整至20V 3.25A輸出檔位為設備充電。一系列的操作下來充電器就可以根據輸出設備的不同而提供不同的快充檔位。



這也是POWER-Z KM001C測試儀的一大特點，可以監測到當設備連接到充電器之后開始充電到握手適合的快充輸出檔位之間的一系列變化過程。



顧名思義，就是充電器在不使用時插在插座上耗電的多少，下面是具體的測試結果。

經過功率計測試，征拓65W 2C1A氮化鎵充電器在220V 50Hz的空載功耗為0.174W，換算下來一年損耗的電能約為1.52KW·h，若市價電為0.6元/KW·h，則充電器一年的空載功耗約為0.91元左右。



110V 60Hz時的空載功耗為0.165W，換算下來，一年損耗的電能約為1.44KW·h，若市價為0.6元/KW·h，則充電器一年的空載功耗約為0.86元左右。



征拓65W 2C1A氮化鎵充電器在220V 50Hz交流輸入的情況下進行了空載與重載的紋波測試，測試結果如下：

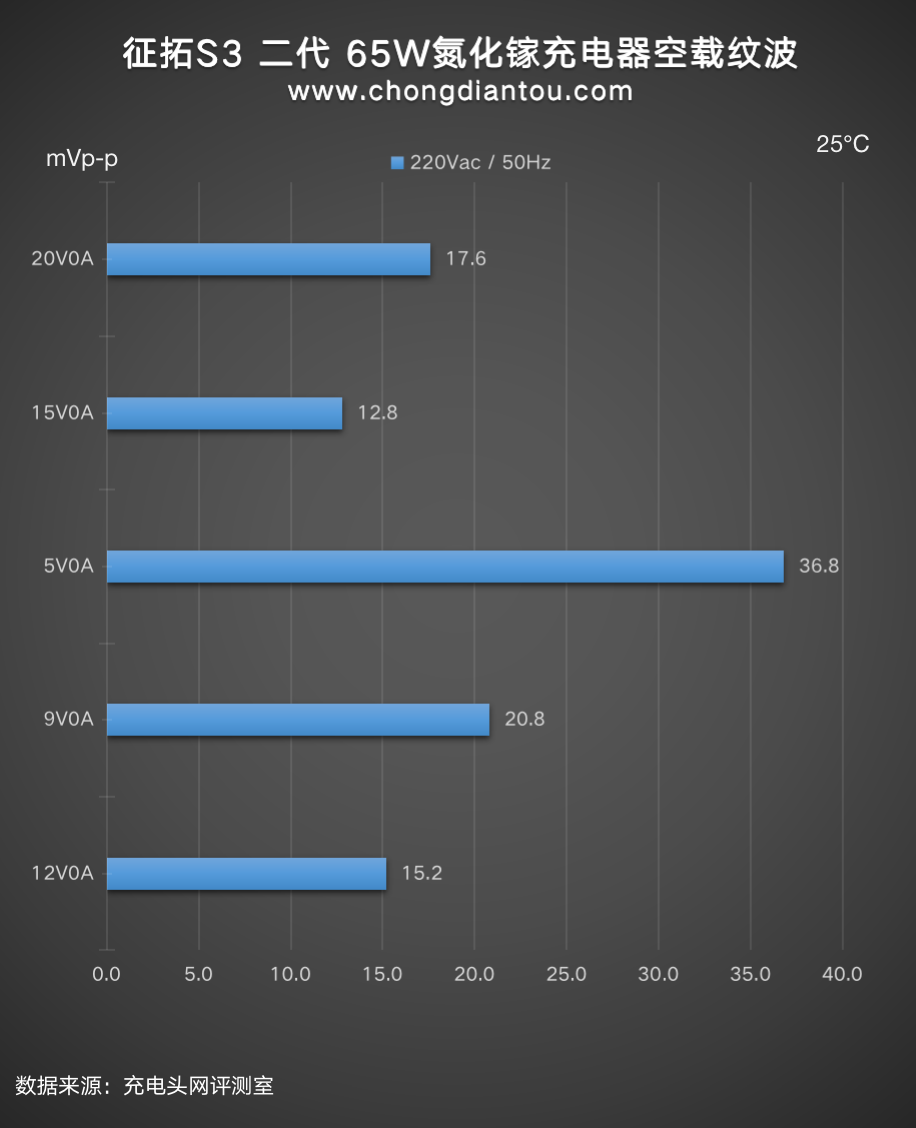

空載情況下：五個檔位輸出時紋波峰峰值從12.8mVp-p到36.8mVp-p不等。

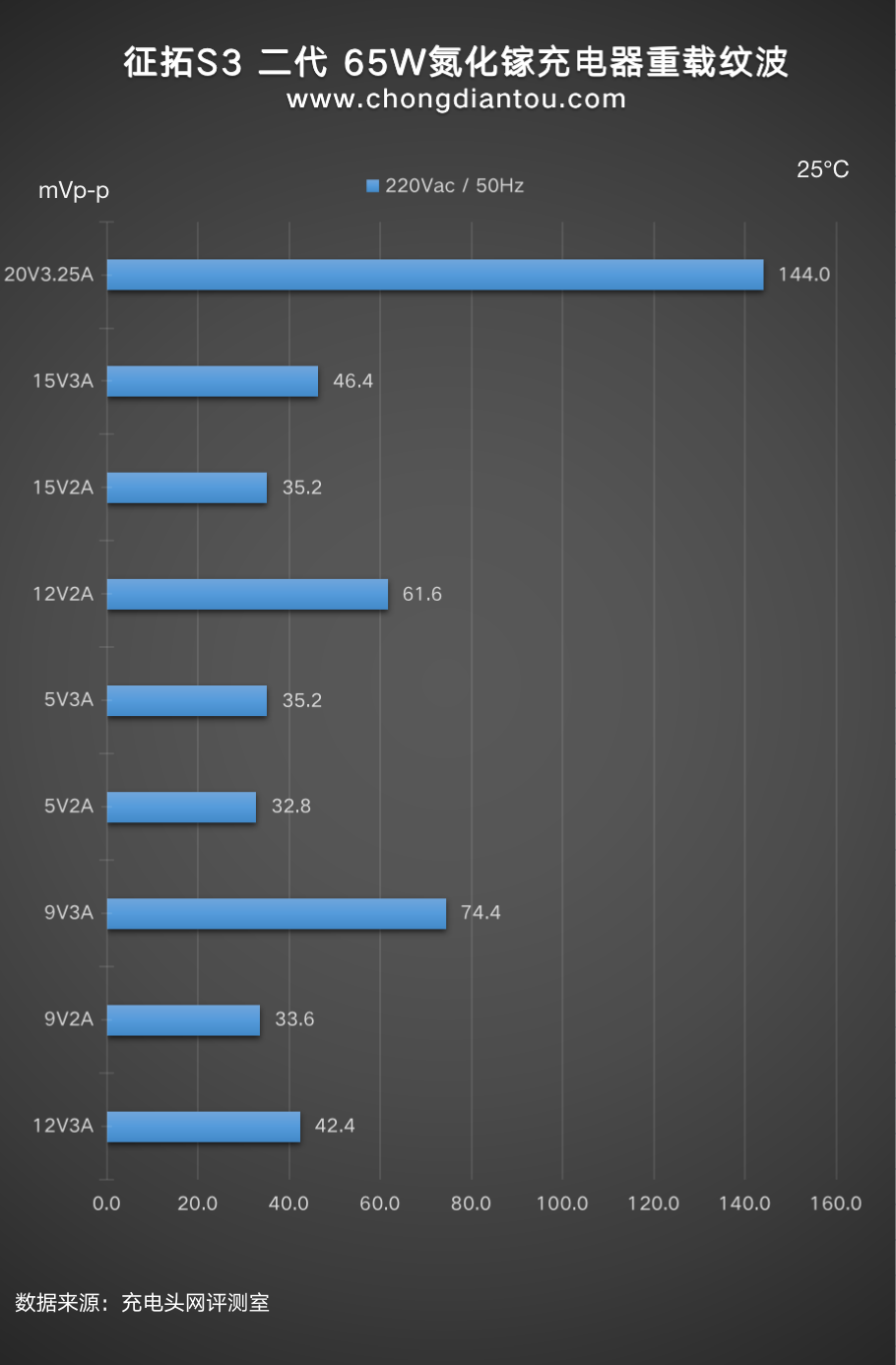

重載情況下：九個檔位輸出時紋波峰峰值從32.8mVp-p到144.0mVp-p不等。



充電器在110V 60Hz交流輸入的情況下進行了空載與重載的紋波測試，測試結果如下：

?

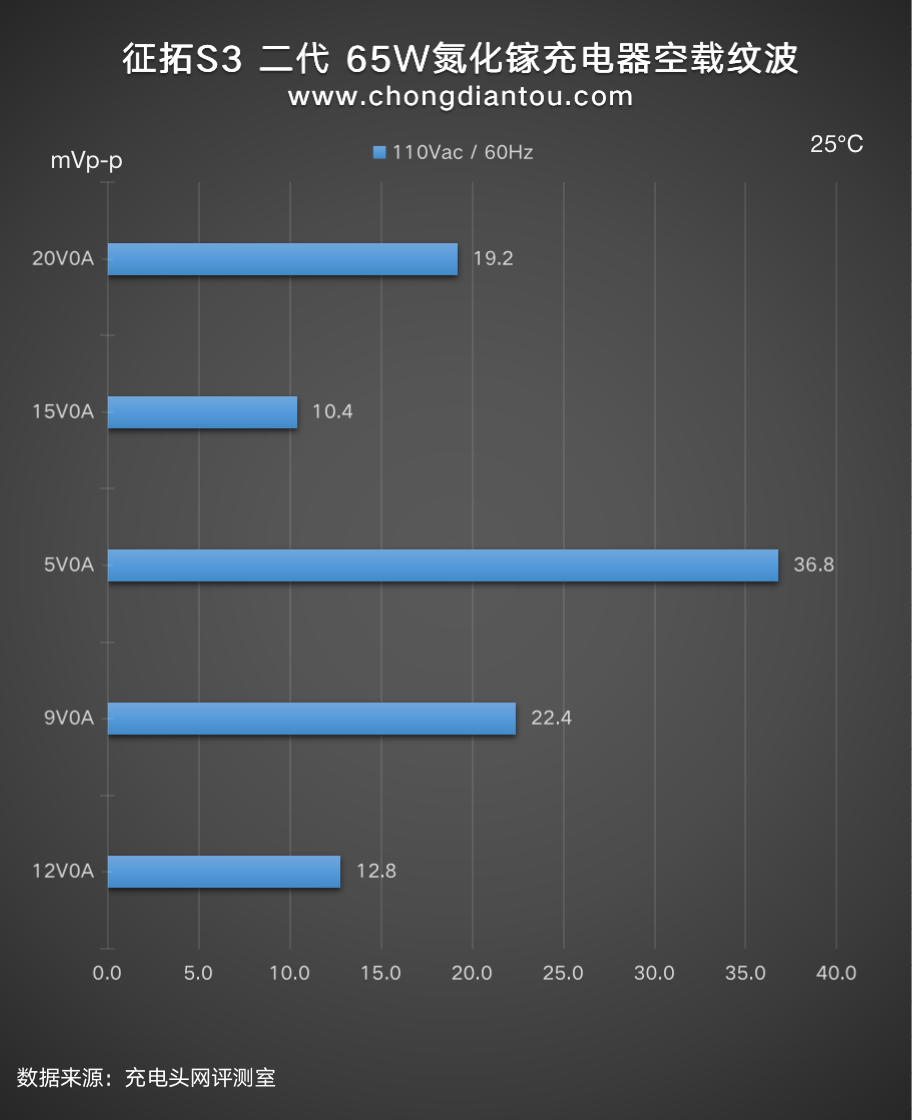

空載情況下：五個檔位輸出時紋波峰峰值從10.4mVp-p到36.8mVp-p不等。?

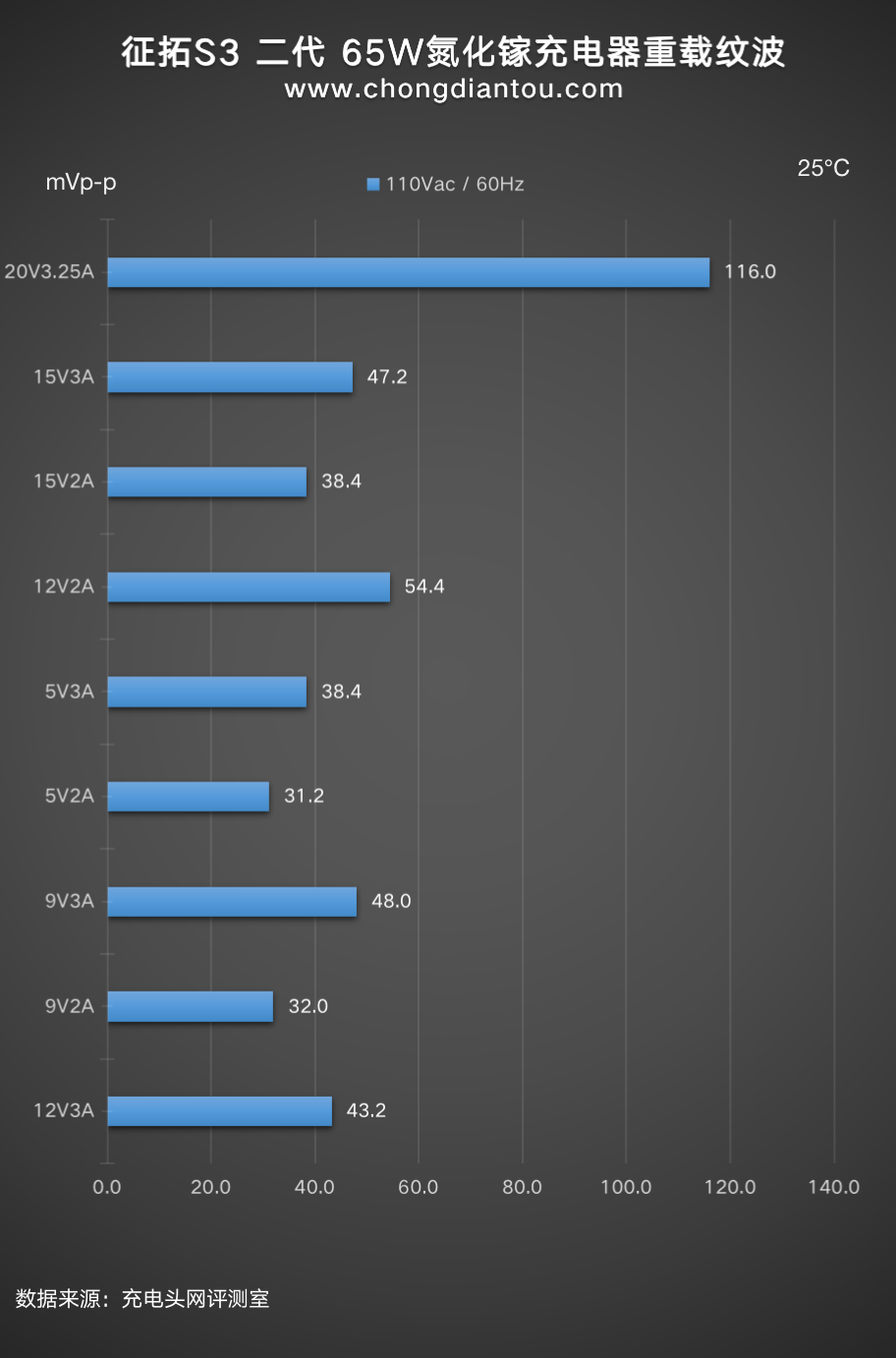

重載情況下：九個檔位輸出時紋波峰峰值從31.2mVp-p到116mVp-p不等。



紋波測試小結



國家標準中充電器紋波要求是不高于200mVp-p，征拓65W 2C1A氮化鎵充電器在110V 60Hz、240V 50Hz輸入電壓下，所有輸出功率紋波峰峰值均低于200mVp-p這個標準，表現不錯。



加入轉換效率的測試模塊是想讓讀者了解到充電器的輸入功率和輸出功率差了多少，充電器本質上是一種轉換設備，過程中會有損耗，以熱量的形式散發出來。



我們平時看充電器上面的參數輸出100W或者65W是充電器可以為設備提供的最大輸出功率，但充電器從插座上汲取的功率往往要更大一些，下面是征拓65W 2C1A氮化鎵充電器在220V 50Hz和110V 60Hz交流輸入的情況下分別進行了轉換效率測試，測試結果如下：

220V 50Hz下，將征拓65W 2C1A氮化鎵充電器在各個電壓檔位的輸出功率拉滿進行測試：五個檔位測得插線板AC端輸入功率和USB端輸出功率，通過計算，可得充電器的轉換效率從83.71%到91.84%不等。

110V 60Hz下，充電器的轉換效率從86.66%到91.06%不等。

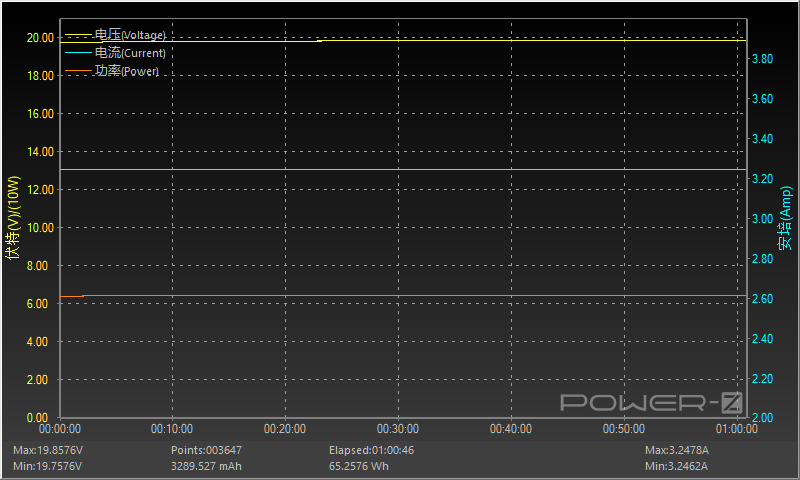

按照額定功率20V 3.25A 65W滿載對充電器進行穩定性測試，測試時間為一小時，測試過程中電壓值呈水平直線，無明顯波動情況，長時間滿載比較穩定。



得益于氮化鎵功率器件成功量產商用，大功率充電器小型化得以實現，讓消費者可以享受這種新時代科技，很多讀者非常關心氮化鎵充電器發熱量，所以我們加入了溫升測試，但首先要明白幾個溫升測試小知識。



充電器熱量跟功率密度、效率值、內部方案設計、環境溫度等等有關，功率密度低的產品因為體積大有足夠的空間讓元件布局隔開，表面溫度會較低，但體積往往十分巨大。而功率密度高的產品，內部往往采用了立式插板元件堆疊等設計，盡可能地將充電器做小方便用戶攜帶，理論上溫度會比功率密度低的產品熱。



另外單口充電器與多口充電器因為電路設計上不同的發熱也有區別，單口充電器屬于AC to DC直接輸出方式，多口充電器則是AC to DC to DC，經過二次壓降發熱量相對單口充電器會高一點。



作為參照，滿載一小時測試中，低功率密度的氮化鎵充電器滿載溫度一般在60-70度之間，而高功率密度的單口氮化鎵充電器一般在70度左右，高功率密度的多口氮化鎵充電器溫度一般都會超過70度。



對充電器的溫升進行測試，測試條件為在溫度約為25℃的恒溫箱中以20V 3.25A 65W的功率持續輸出一小時的溫升情況進行測試。

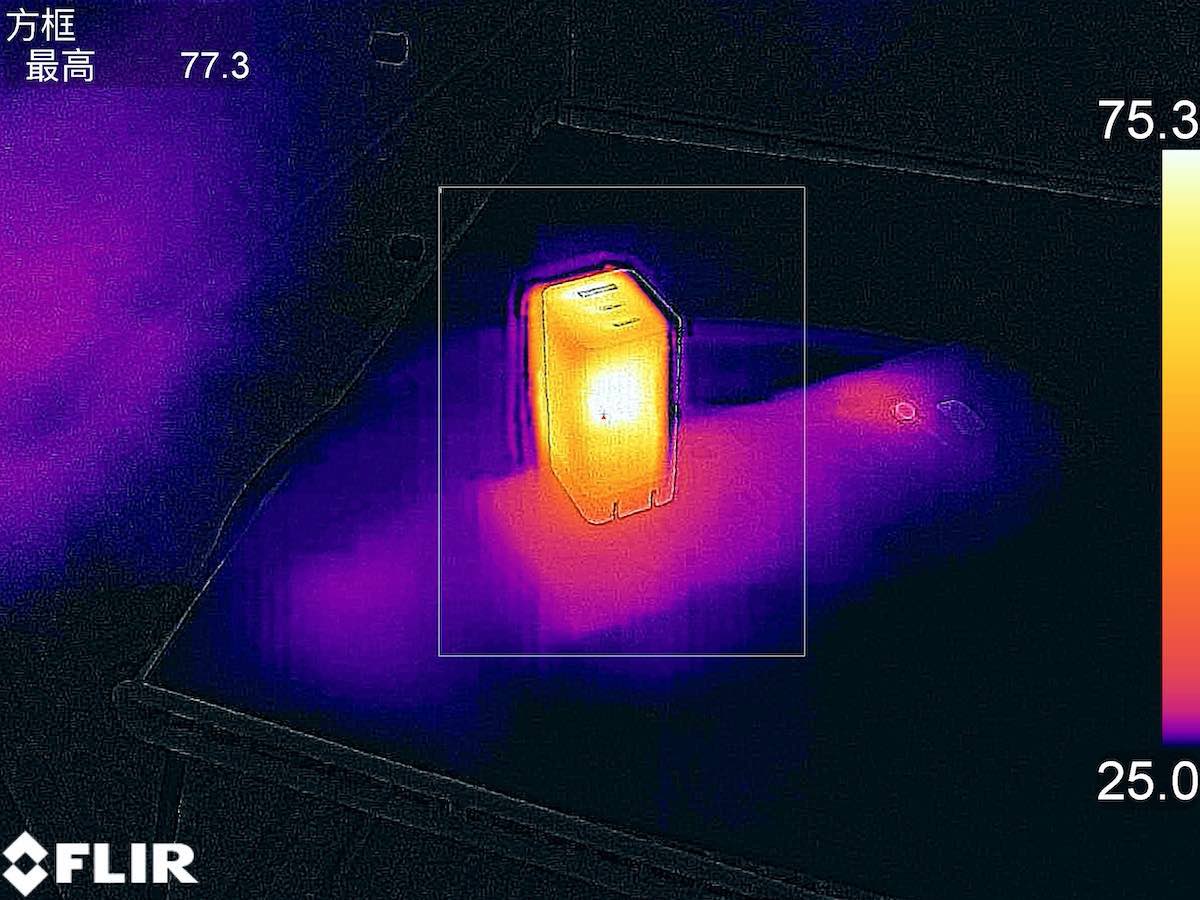

1小時后測得充電器的最高溫度為77.3℃。

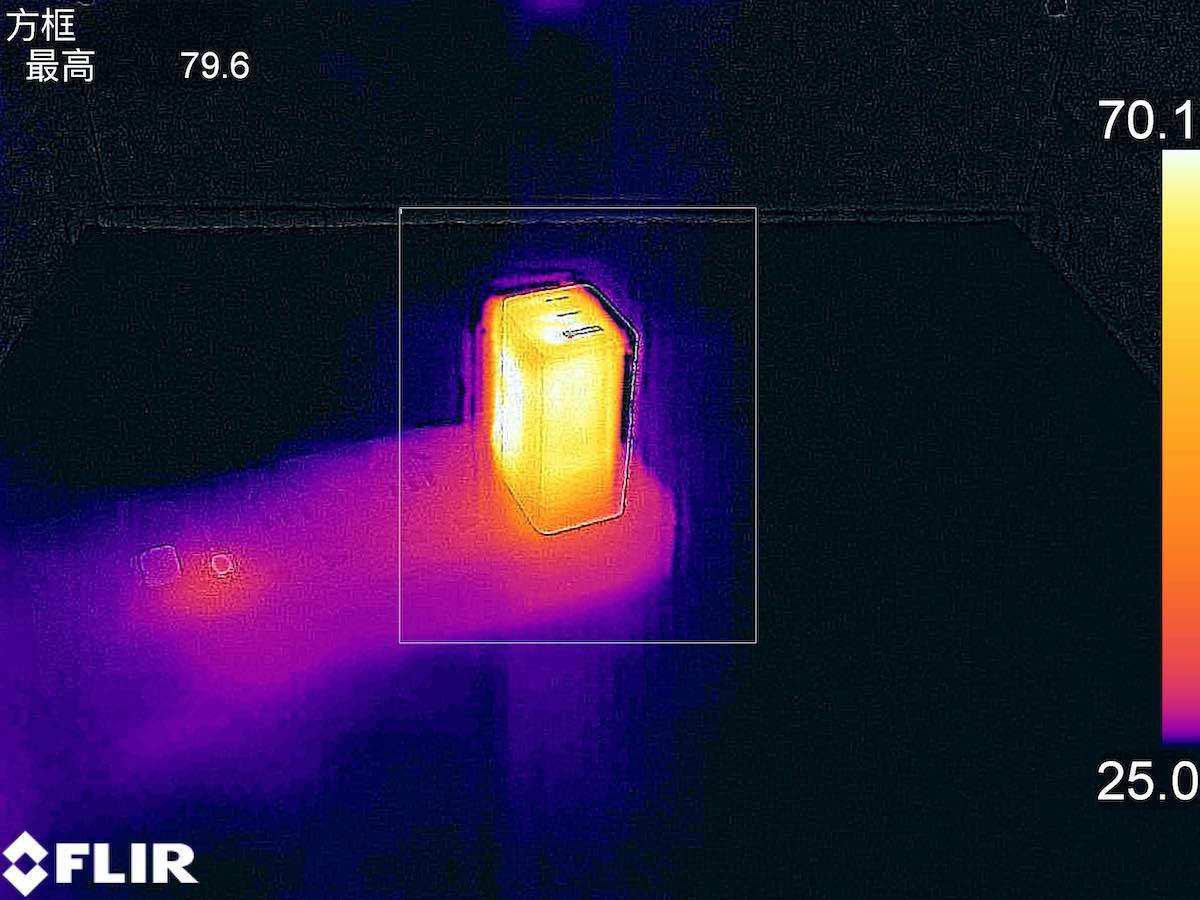

翻轉至另一側，充電器的最高溫度為79.6℃。



征拓S3二代氮化鎵充電器可以看做是S3的升級版。在外觀上依舊采用了熟悉的愛琴海羅馬柱的外觀造型，外觀辨識度非常高，此次的升級款在體積上大幅度的縮減，功率密度也有S3的0.81W/cm3提高到了0.95W/cm3，在已經非常小巧的65W 2C1A氮化鎵充電器中還可以再度縮小，可見征拓此次在S3 Pro上下的功夫了。



相較于S3，此次最新推出的S3二代不同之處在于體積縮小、燙印的ZENDURE Logo邊的電源指示燈被取消，而可折疊插腳這一優良設計被保留了下來。



性能方面S3二代支持Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD和PPS等快充協議。支持5V3A、9V3A、12V3A、15V3A、20V3.25A五個固定電壓檔位和3.3-11V 5A一組PPS快充檔位，支持最高65W的輸出功率。



在實際的兼容性測試中對于絕大部分設備均可以握手相應的快充協議，尤其是對于黑鯊、紅魔等一些支持PPS大功率快充的手機充電功率達到了45W以上，為三星S21、S20 Ultra充電也可以提供21.55W、30W的快充功率。此外也可以激活Switch的底座TV模式，表現十分亮眼。



多口輸出方面遵循以下功率分配規則：

USB-C1+USB-C2：45W+20W

USB-C1+USB-A：45W+18W

USB-C2+USB-A：5V3A

USB-C1+USB-C2+USB-A：45W+5V3A



征拓S3 65W氮化鎵充電器在推出的時候就廣受關注，而此次最新推出的S3二代相信也會再現S3時的輝煌時刻，小體積、大功率、多接口、多協議，征拓S3二代可謂是兼備了。
