REMAX睿量品牌氮化鎵充電器在拼多多百億補貼的加持下，一直是性價比很高的產品。最近充電頭網又拿到了REMAX一款方塊造型的65W氮化鎵充電器，配備的1A1C接口支持30W和65W快充，支持兩臺設備同時快充需求。那么下面就對其進行詳細拆解，看看用料做工如何。

一、睿量65W氮化鎵充電器外觀

包裝盒采用櫥窗式設計，可直接觀察充電器實體，展示效果更好。此外盒子紙板上設有REMAX品牌、充電器型號以及紳士鳥等。

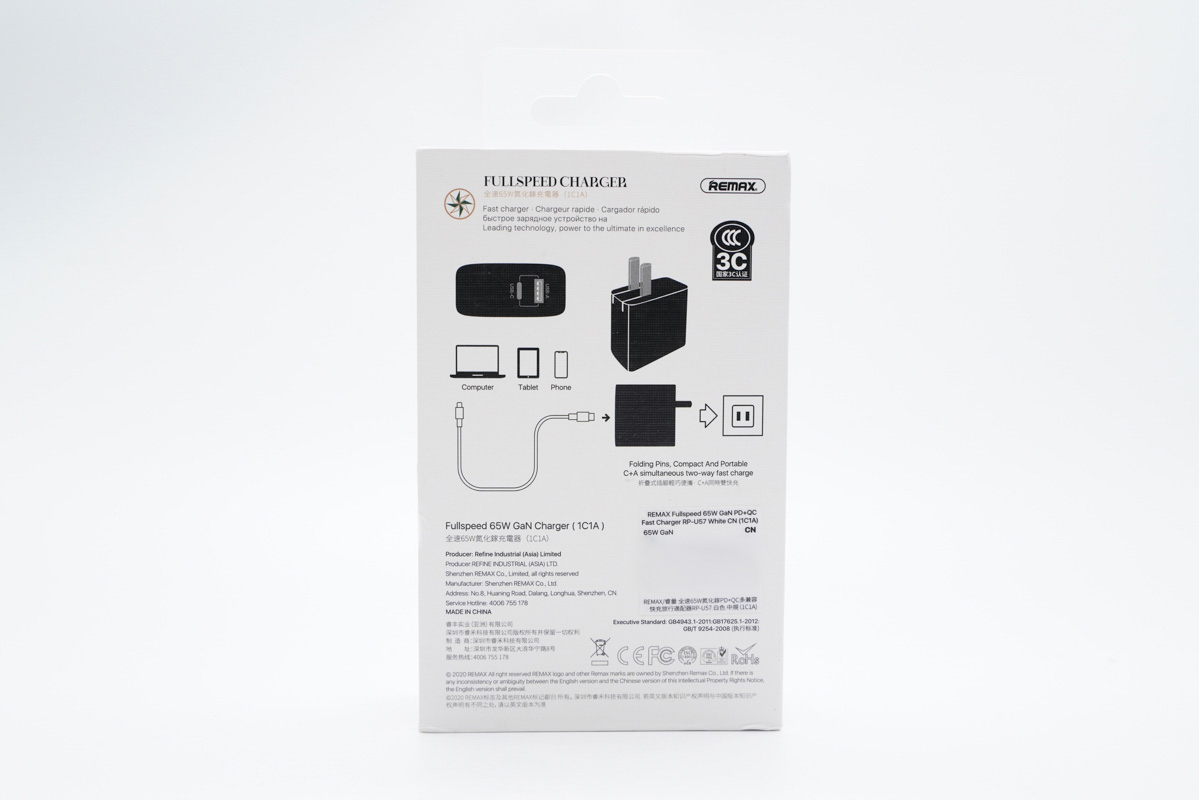

背面印有支持充電設備標識以及商家信息。

包裝內含充電器、說明書和合格證。

這款充電器采用方塊造型設計，采用PC阻燃材質白色外殼，腰身正面設有REMAX品牌logo和65W快充標識。

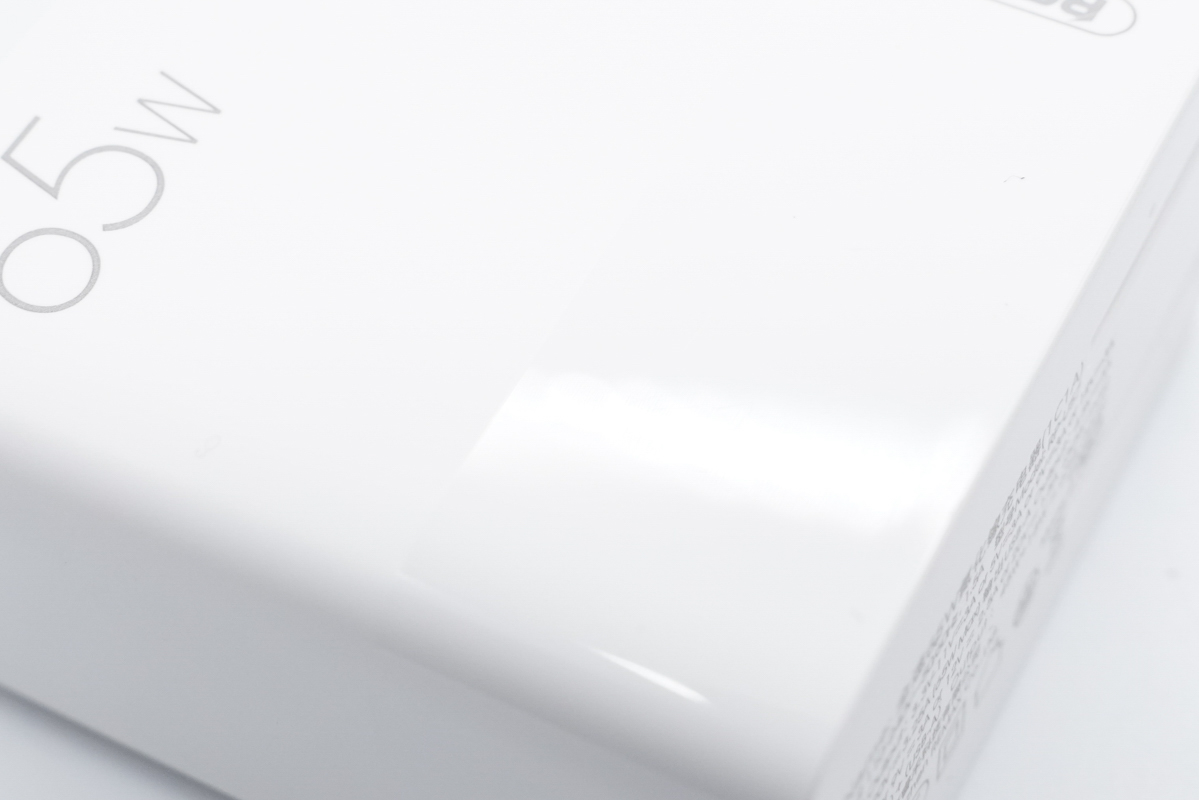

腰身是亮面和磨砂結合設計，可以獲得不同的使用體驗感。

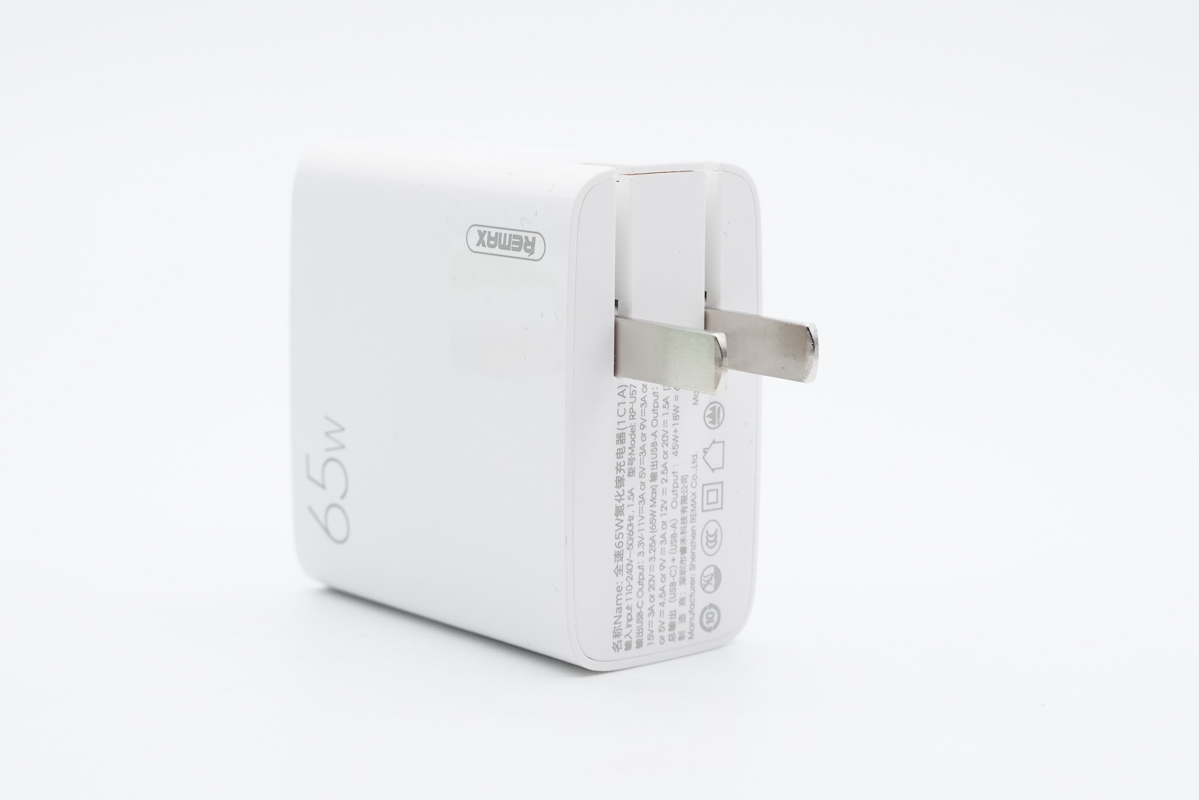

輸入端配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

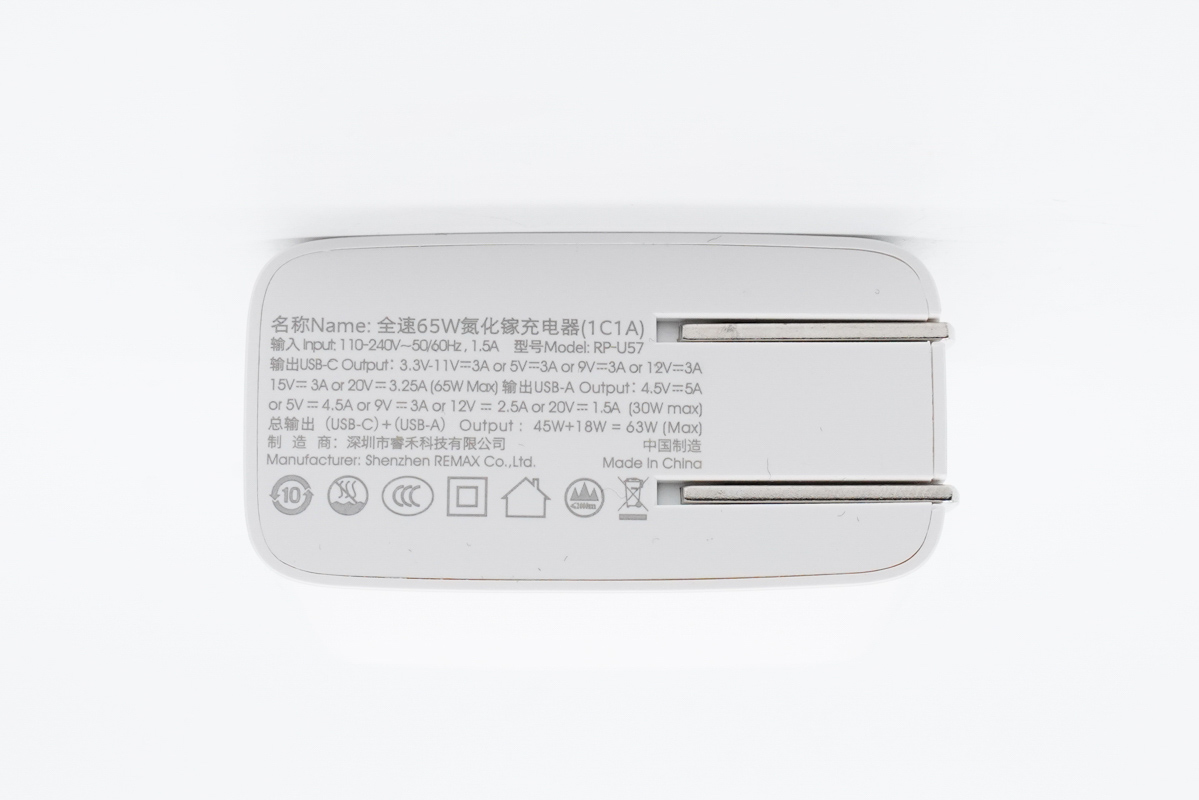

輸入端外殼上標注有充電器相關參數

名稱：全速65W氮化鎵充電器（1C1A）

型號：RP-U57

輸入：110-240V~50/60HZ?1.5A

輸出：

USB-C：3.3-11V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A

USB-C+USB-A：45W+18W

制造商：深圳市睿禾科技有限公司

產品已經通過了3C認證。

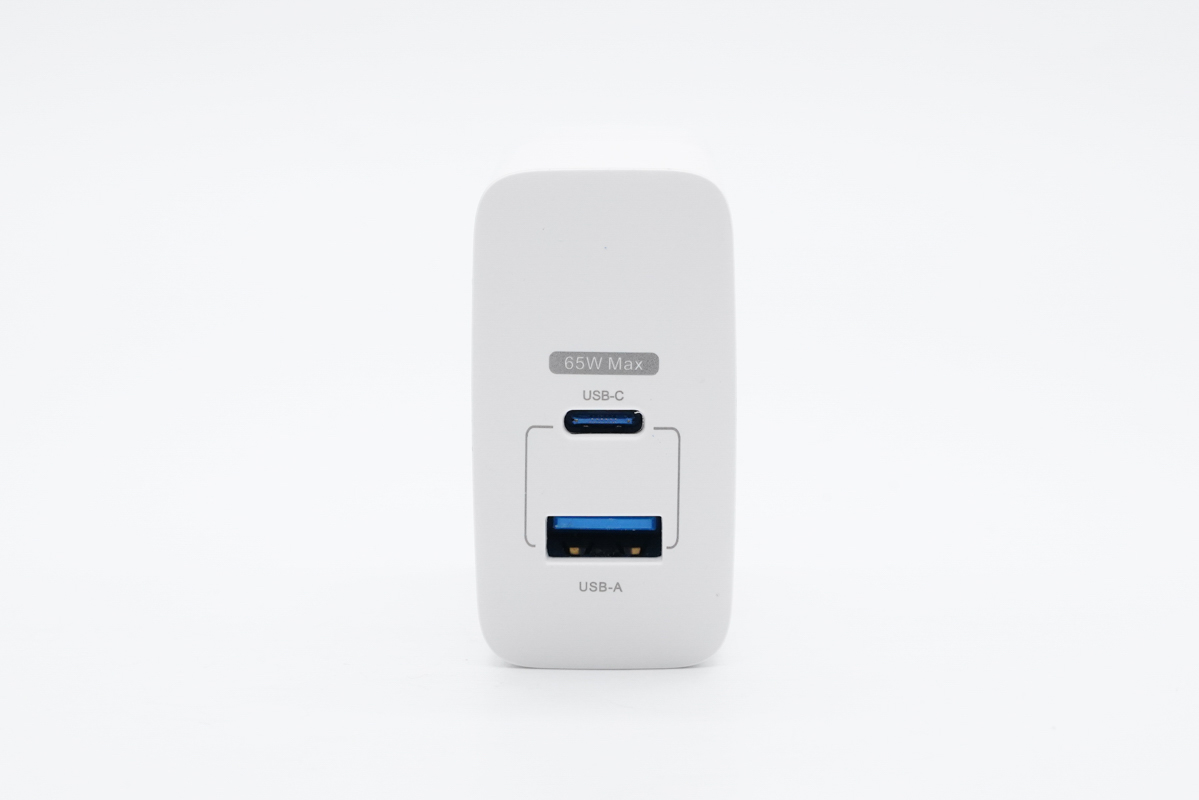

頂面1A1C接口均為藍色膠芯。

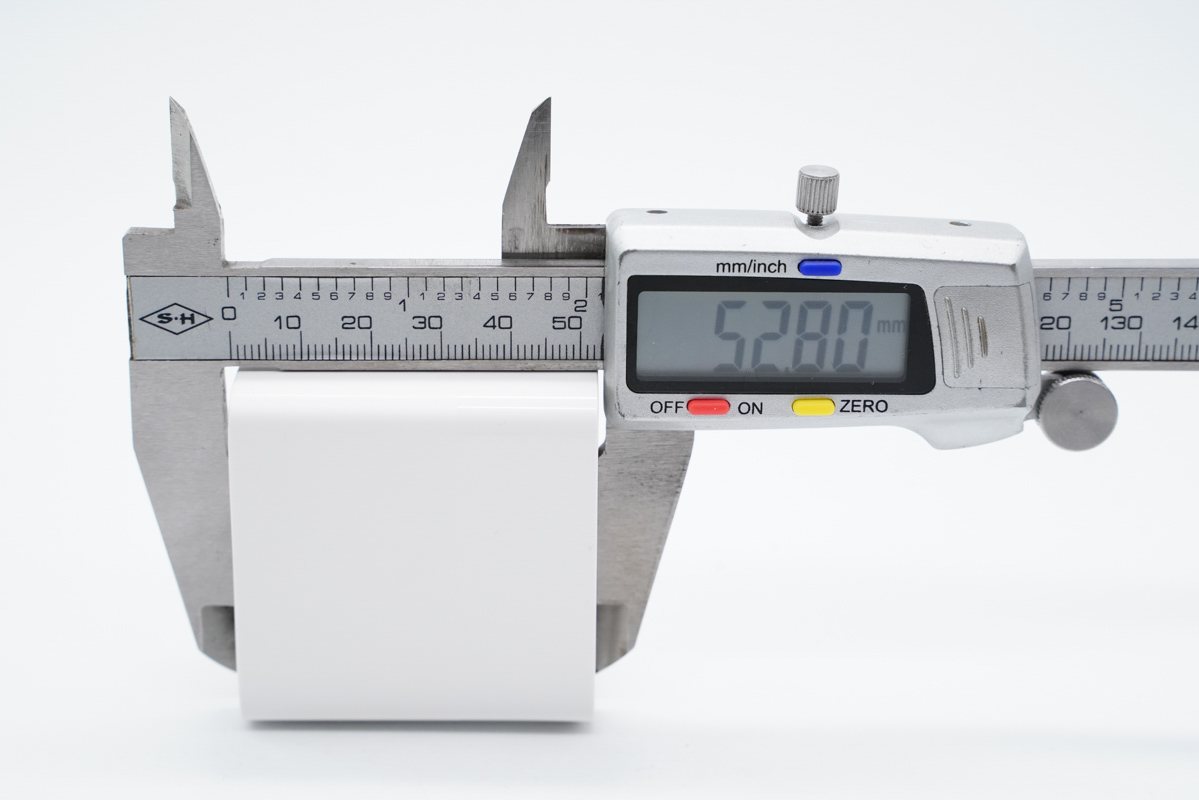

使用游標卡尺實測充電器機身長度為52.8mm。

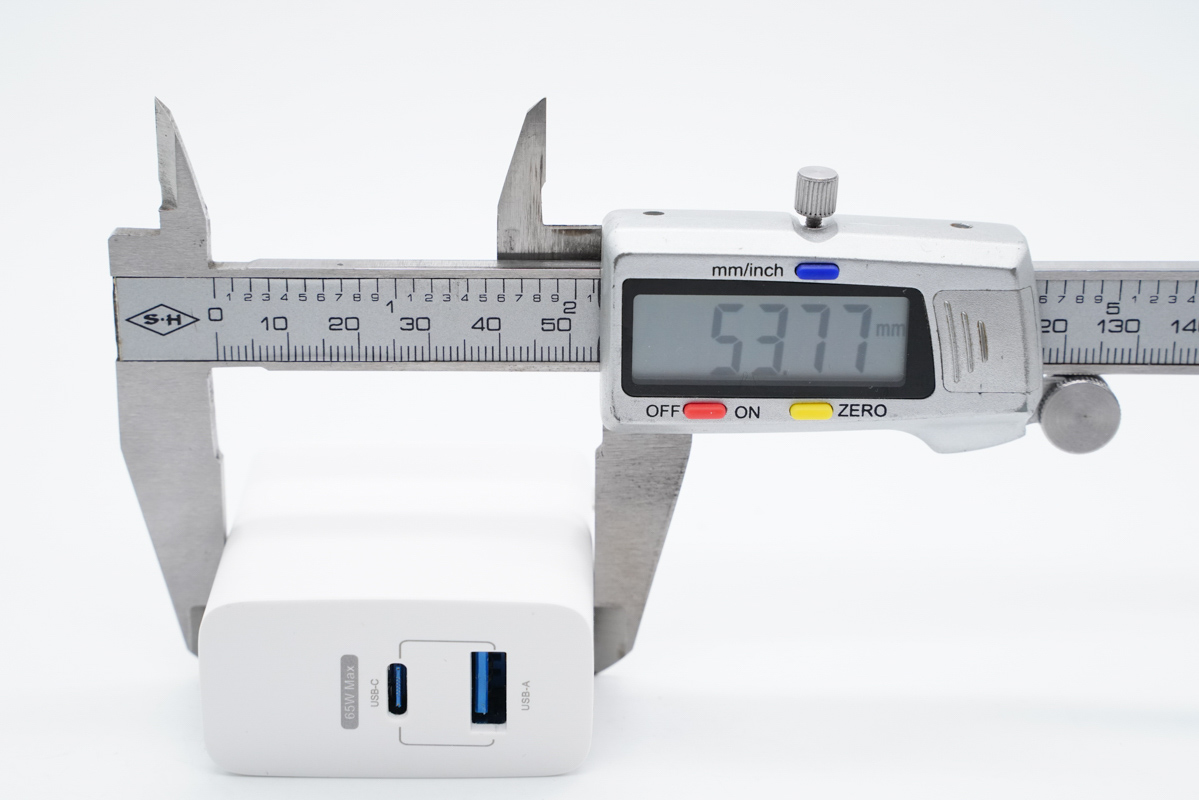

寬度為53.77mm。

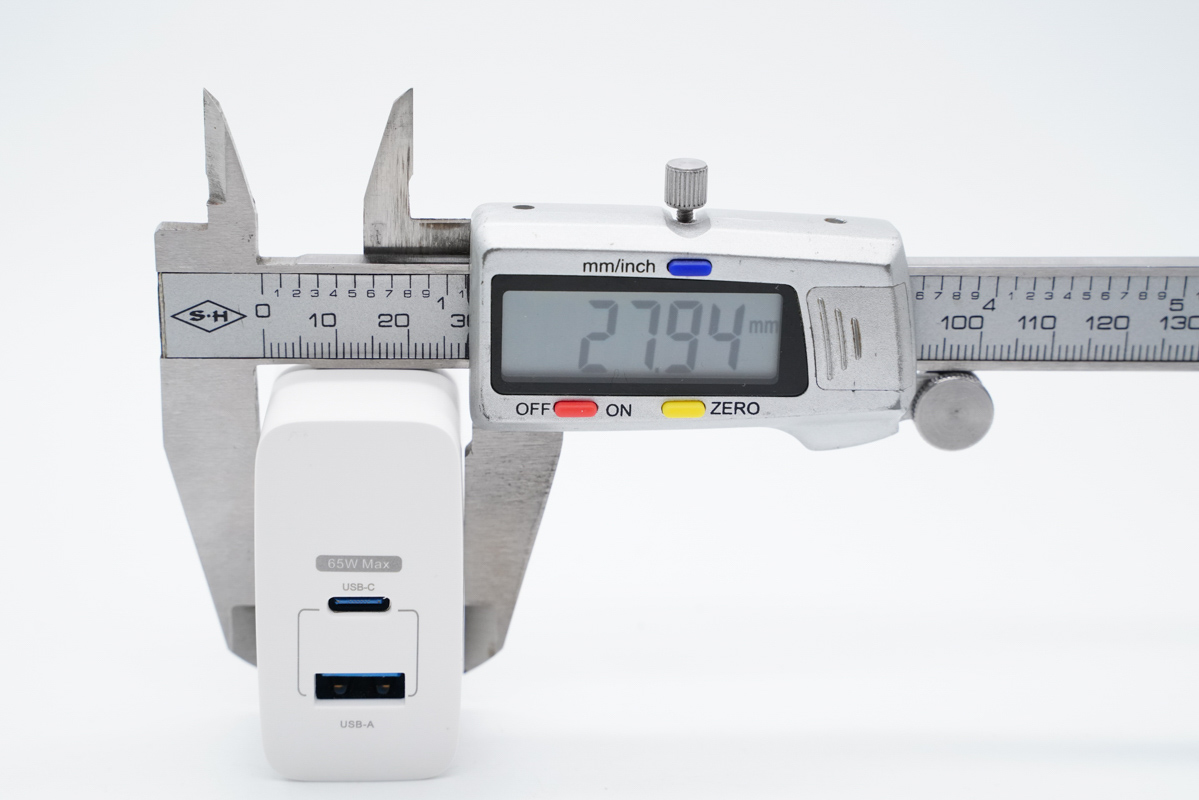

厚度為27.94mm。通過充電器三維可算出體積為79.32cm3，功率密度約為0.82W/cm3。

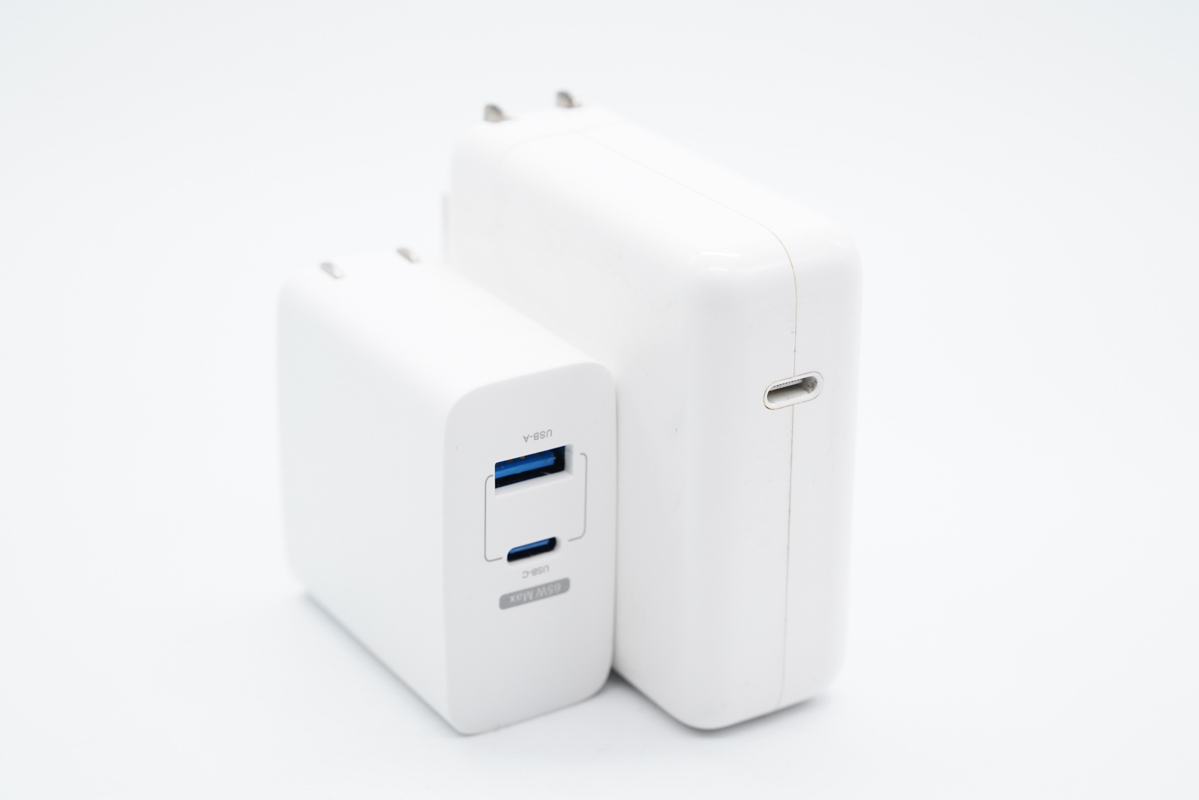

和蘋果61W充電器直觀對比，體積優勢非常明顯。

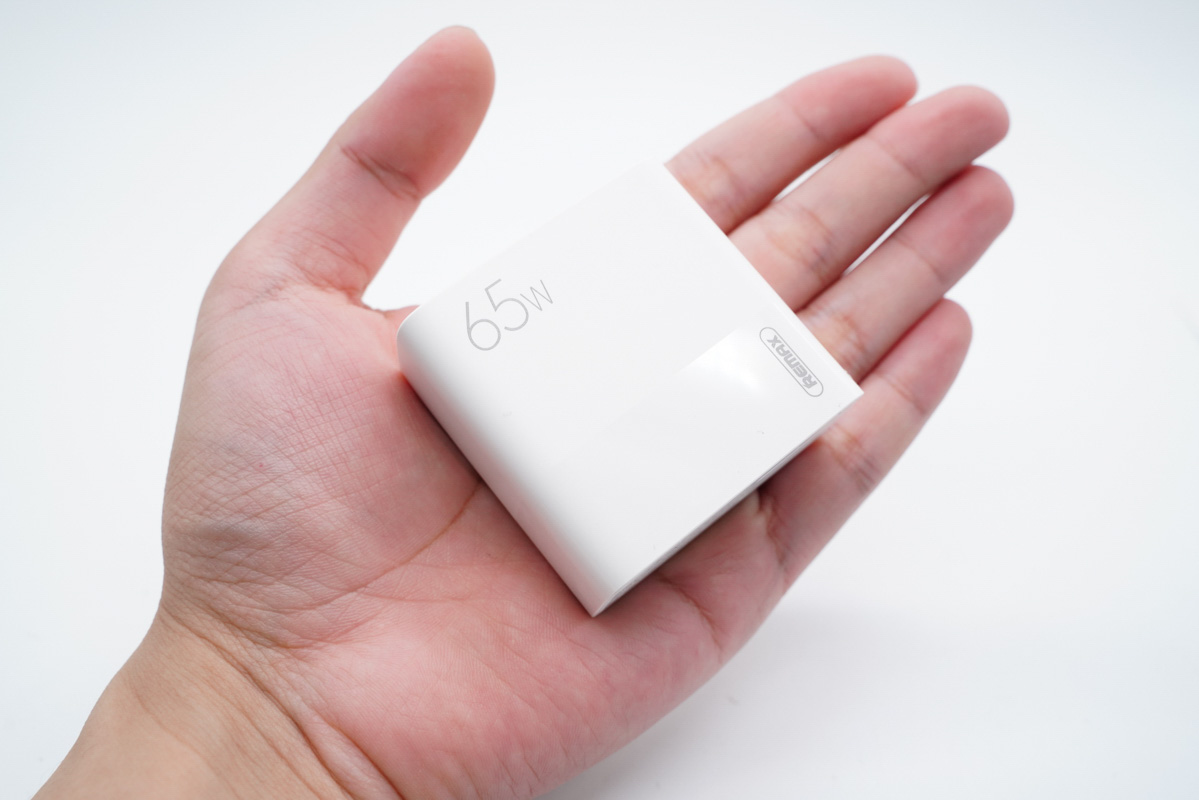

拿在手上的直觀感受。

使用ChargerLAB POWER-Z KT002檢測USB-A口的輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0多個快充協議。

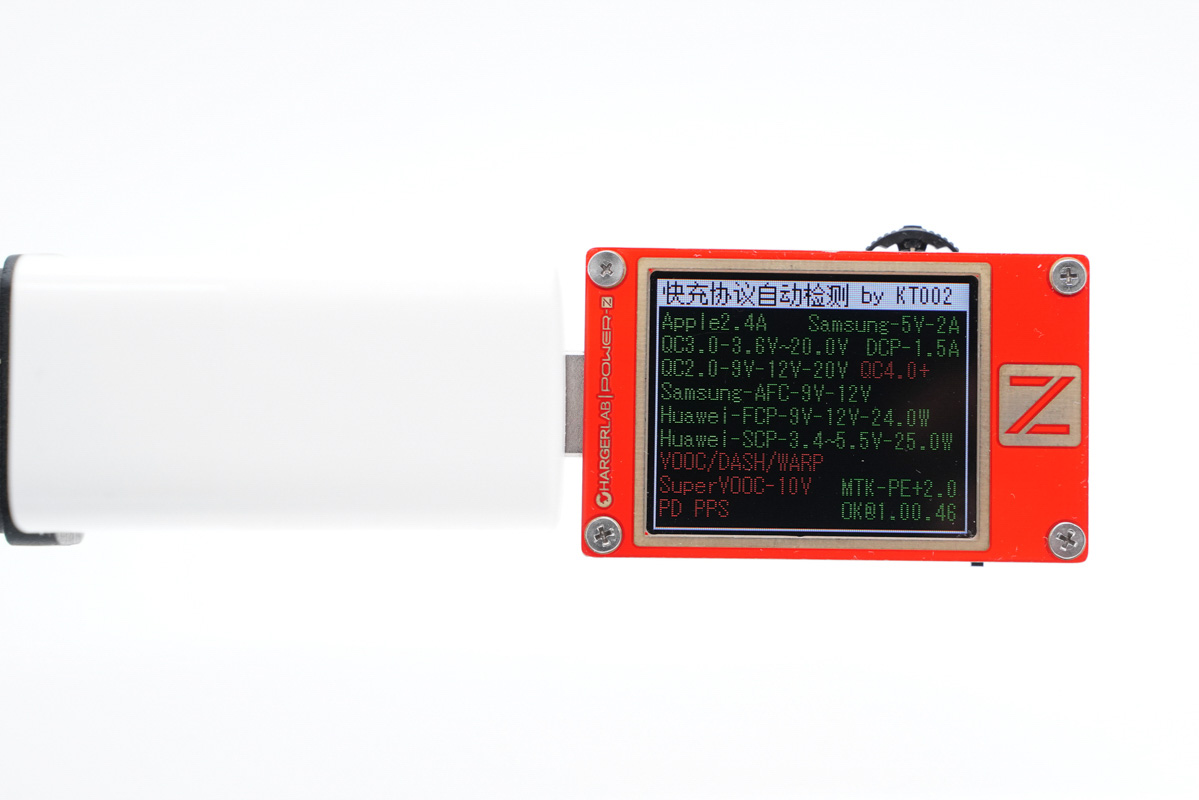

另外使用KT002檢測USB-C口的輸出協議，除包含A口支持的所有協議外，還額外支持PD3.0、PPS快充協議。

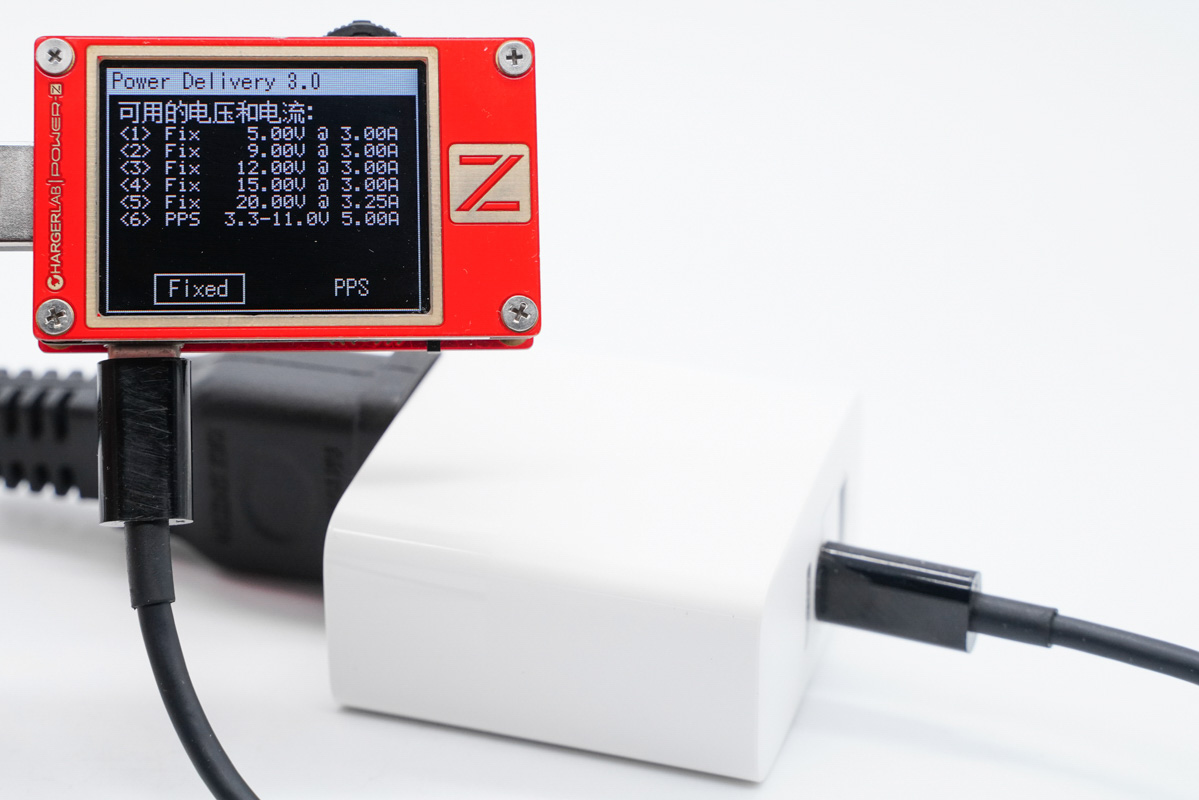

除此之外，PDO報文顯示USB-C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A一組PPS電壓檔位。

二、睿量65W氮化鎵充電器拆解

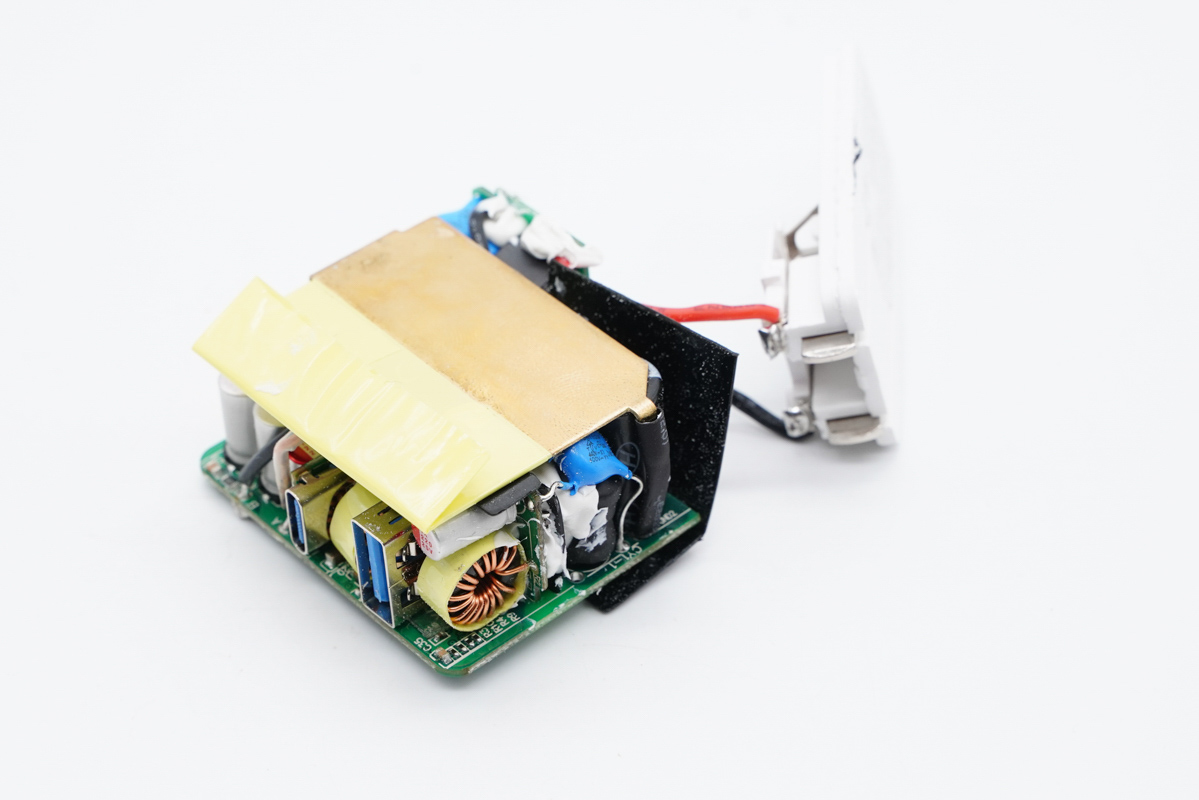

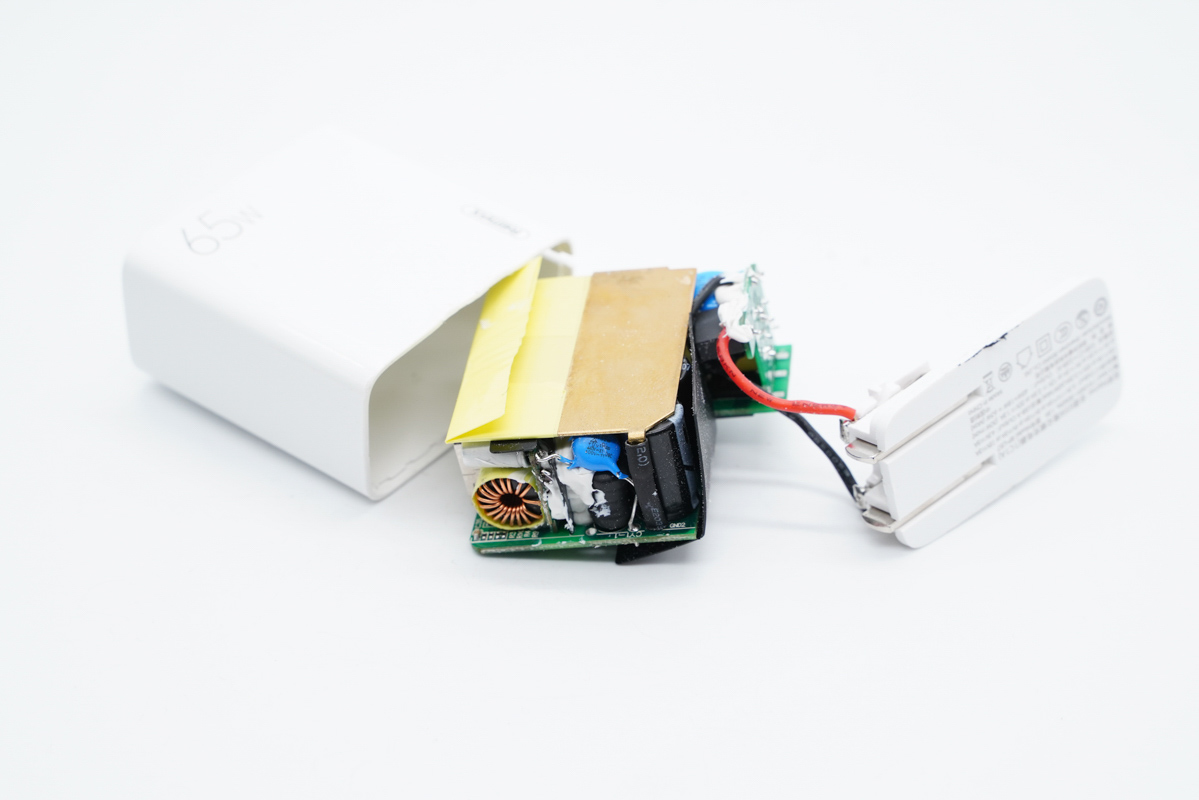

從插腳處將機身殼拆開取出充電器。

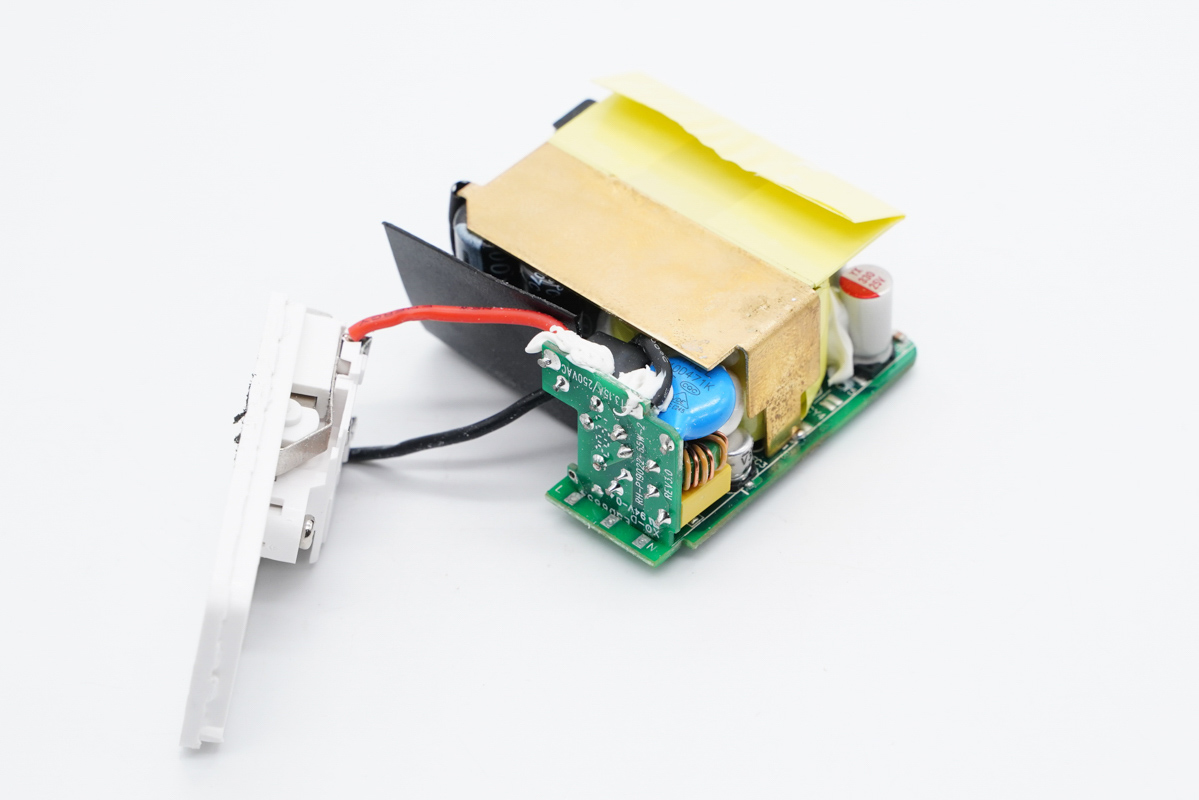

折疊插腳和PCB板通過紅黑AC導線連接通電，初級側設有隔離板和PCB小板。

黃銅散熱片和PCB板焊接，焊腳處套上絕緣管，此外低壓側粘貼絕緣膠帶。

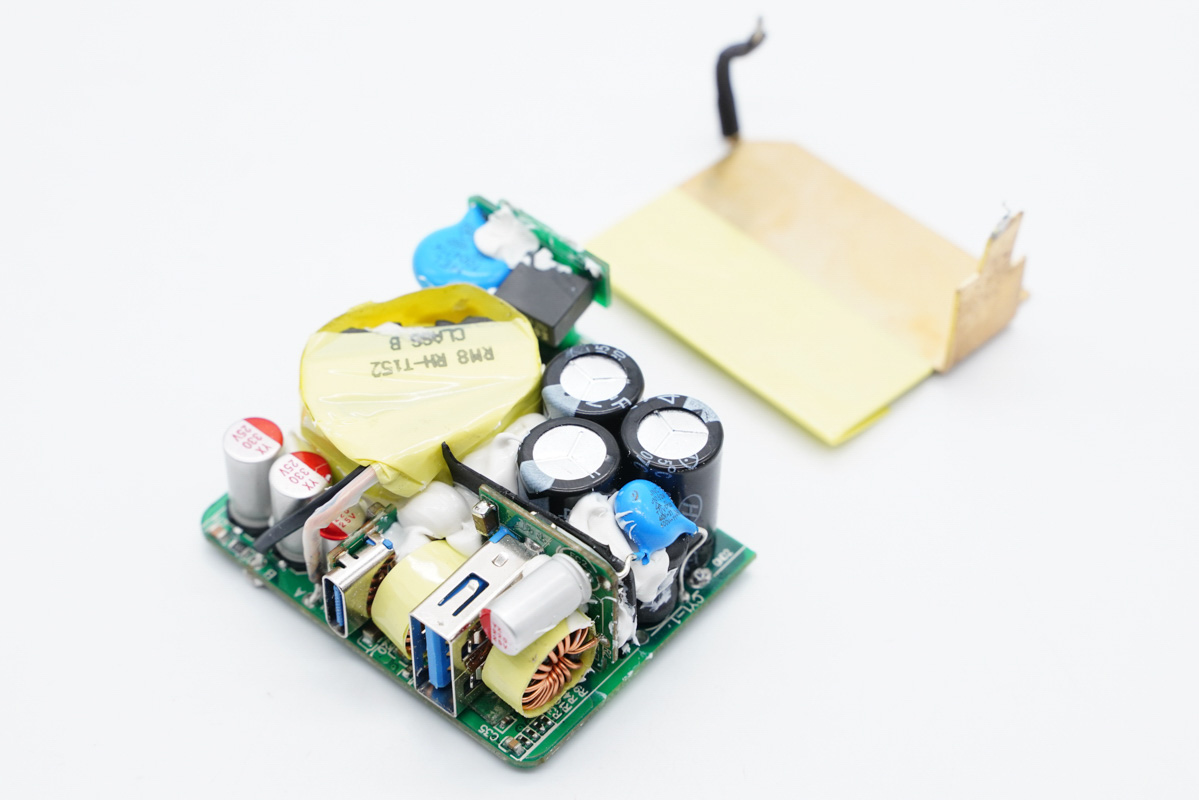

散熱片拆掉，初次級之間有絕緣板隔離，變壓器、電容等元器件打膠加固，輸出端兩個USB母座均使用小板垂直焊接。

PCB板背面一覽，光耦橫跨在初次級之間，分界明顯。

經過對PCB板正背面電路分析發現，REMAX?65W?1A1C氮化鎵充電器采用時下熱門的開關電源定壓輸出，雙路獨立二次降壓輸出的設計架構，并且雙口輸出功率由一顆MCU智能分配。下面就從輸入端開始一一了解各元器件的信息。

輸入端一覽，主板左側設有三顆高壓濾波電解電容。

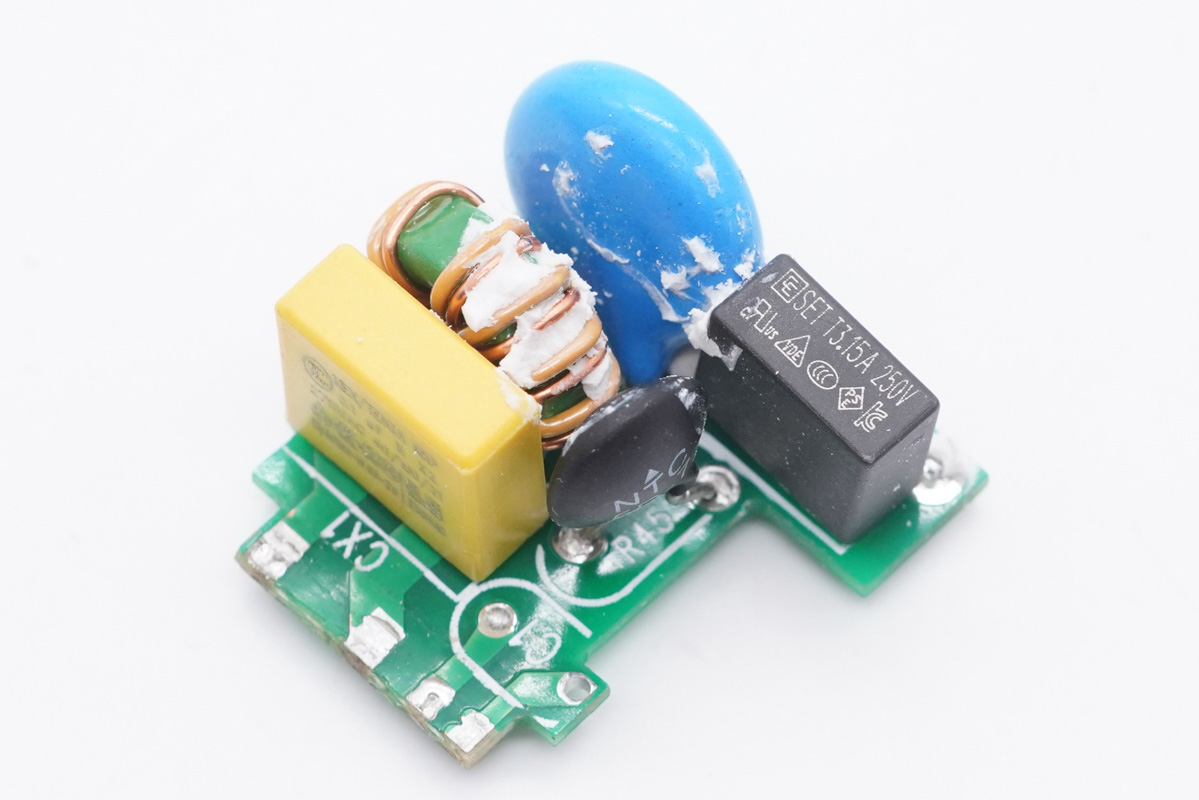

小板正面設有延時保險絲、NTC浪涌抑制電阻、壓敏電阻、共模電感、X電容這些元器件，用于輸入濾波和保護功能。

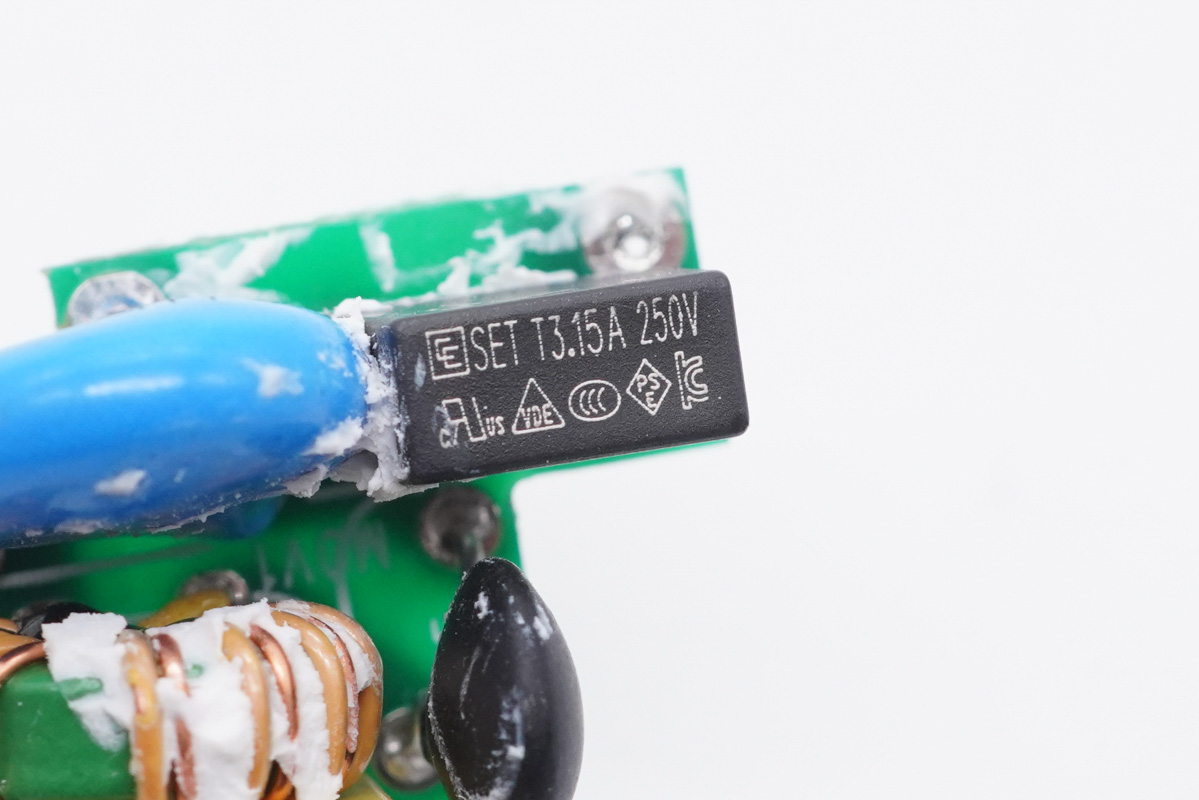

延時保險絲特寫，規格為3.15A?250V。

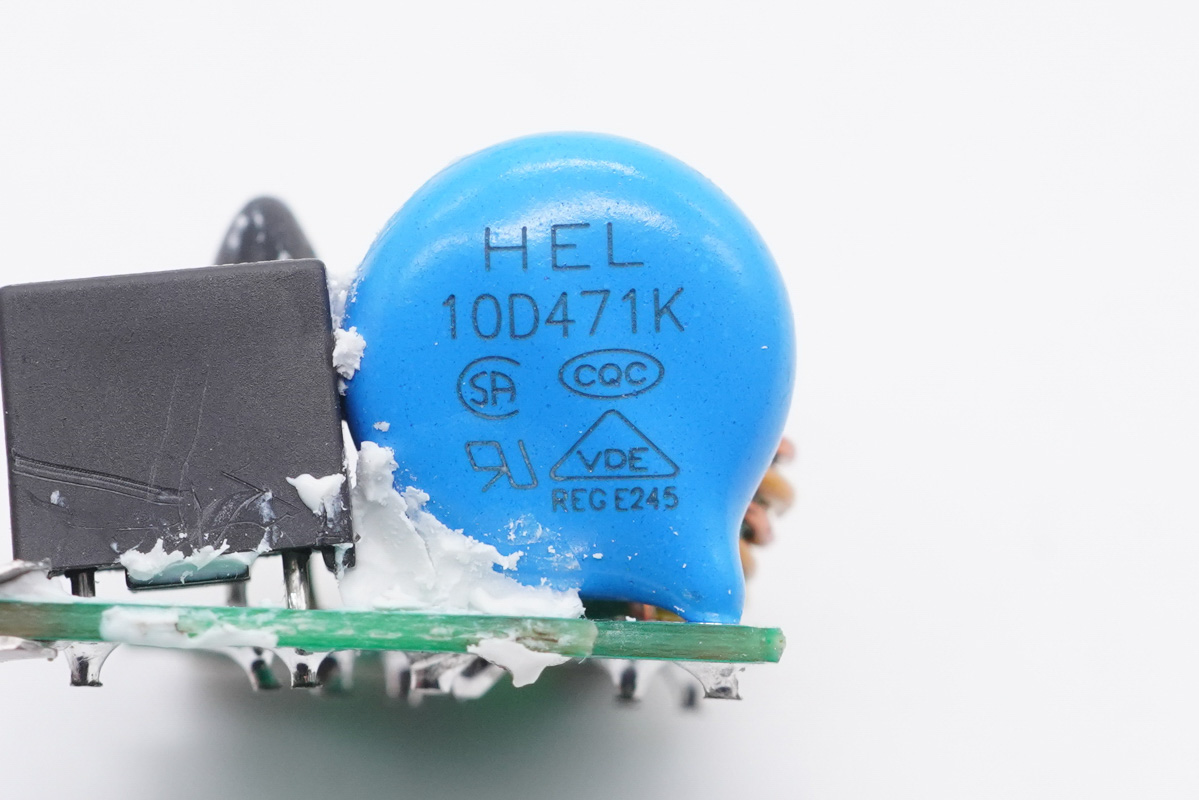

10D471K壓敏電阻，用于輸入過電壓防護。

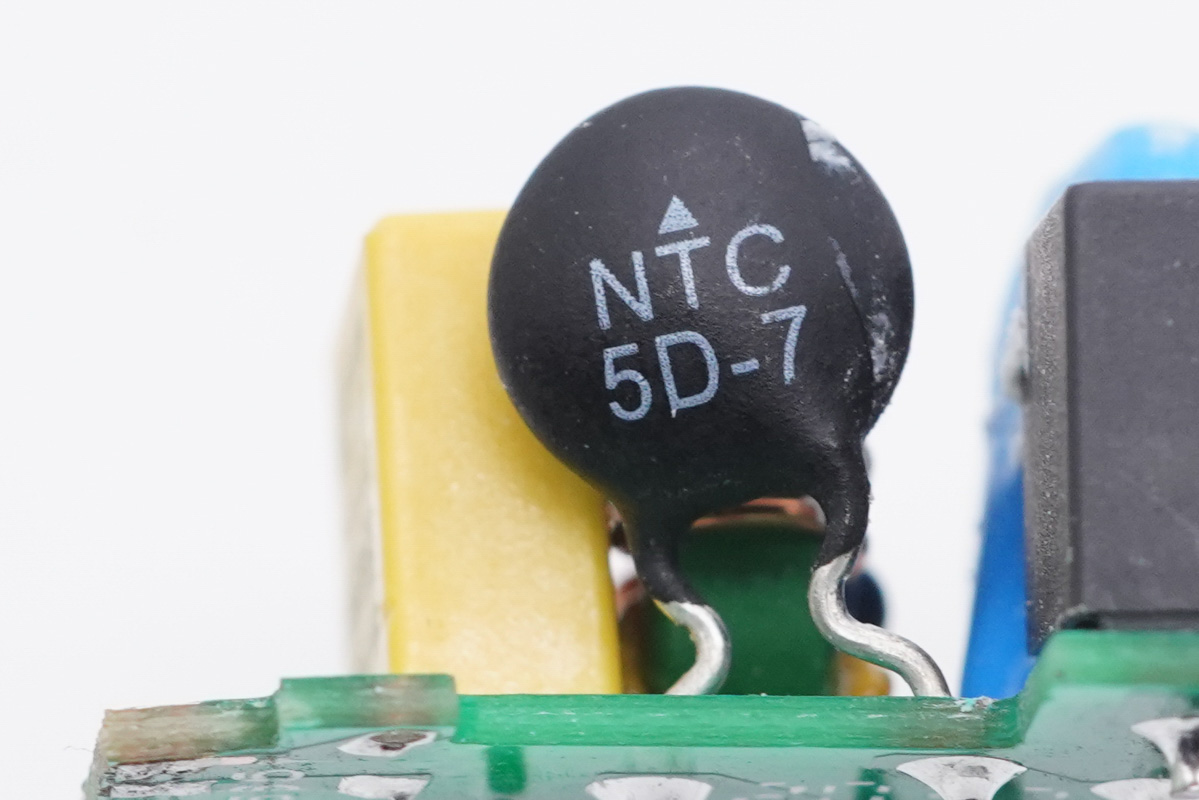

NTC浪涌抑制電阻用于抑制上電浪涌電流。

共模電感雙線繞制，用于濾除EMI干擾。

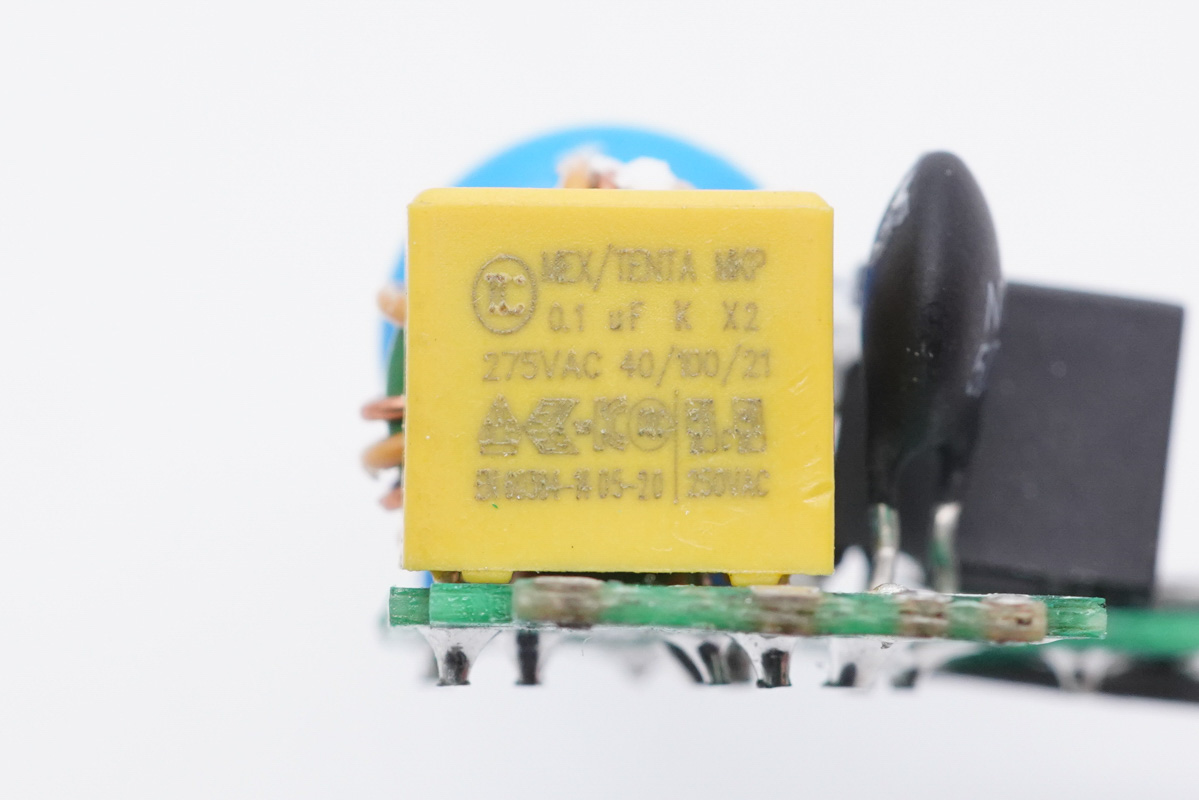

安規X電容容量0.1μF。

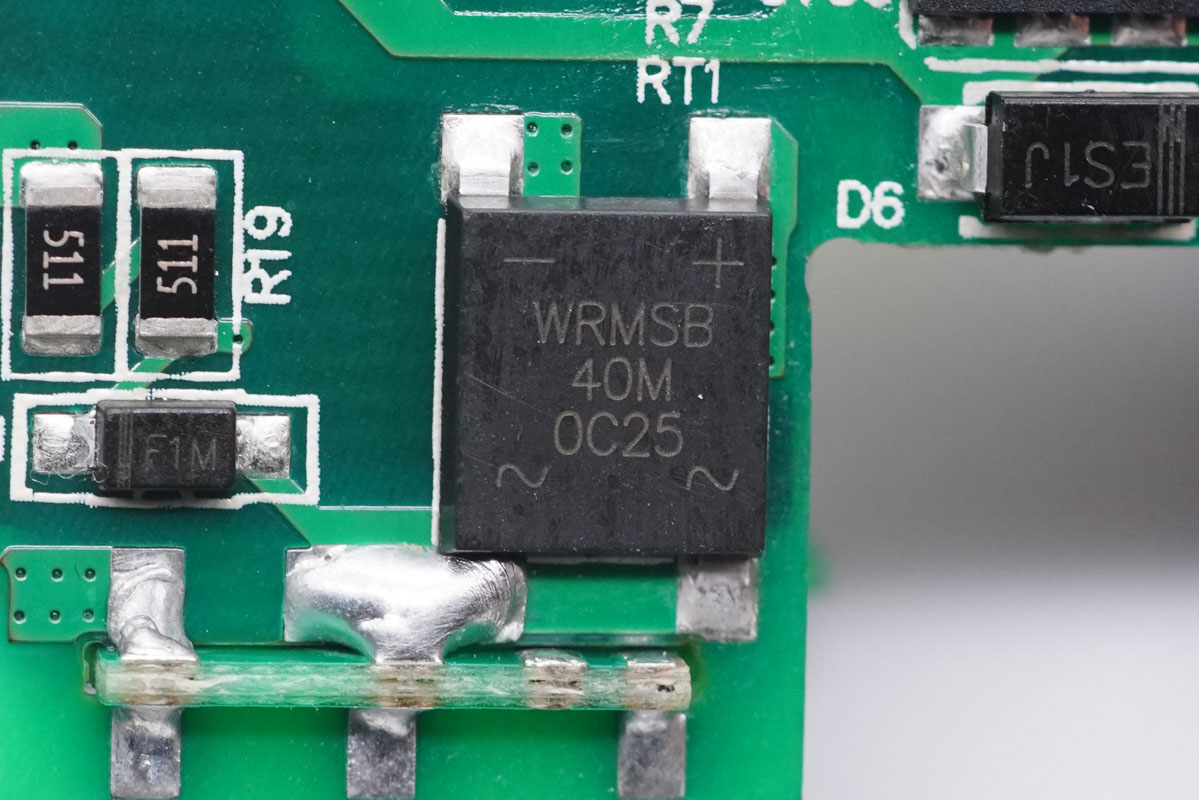

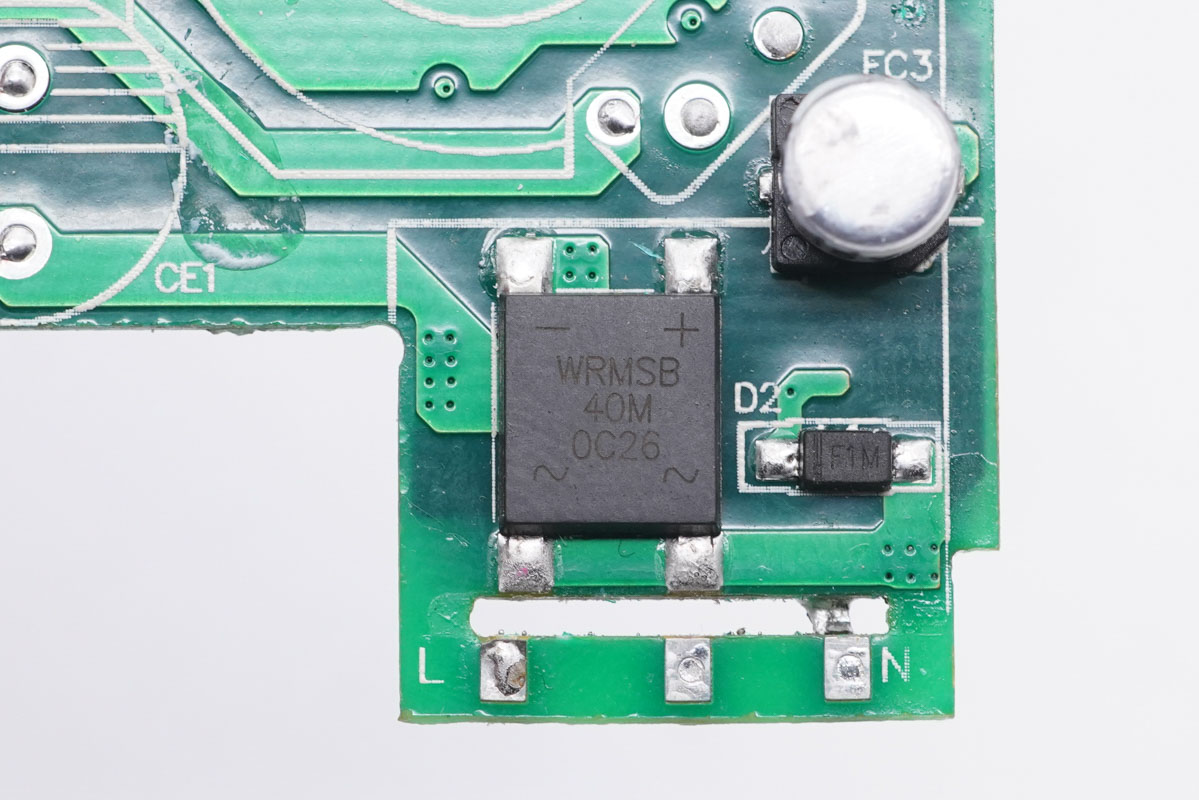

小板下方設有整流橋，沃爾德實業有限公司的WRMSB40M。這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

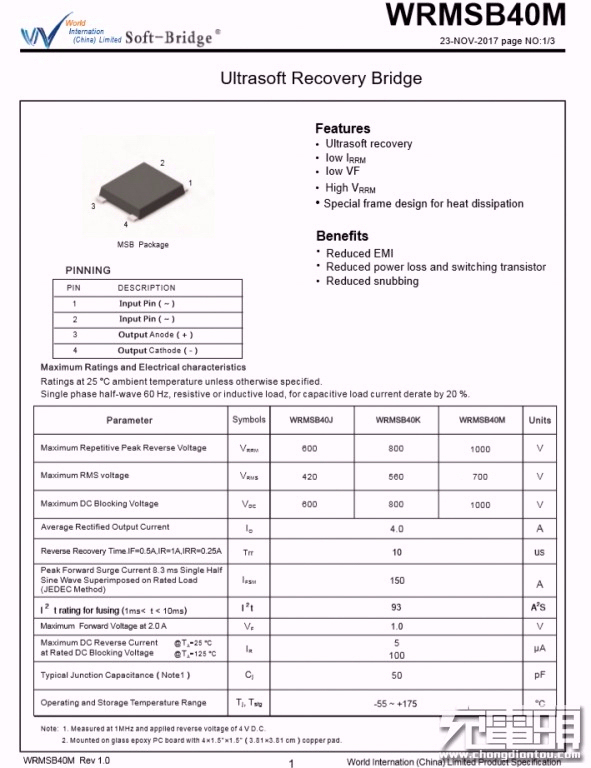

沃爾德WRMSB40M詳細資料信息。

主板背面還有一顆，兩顆用于均攤發熱。

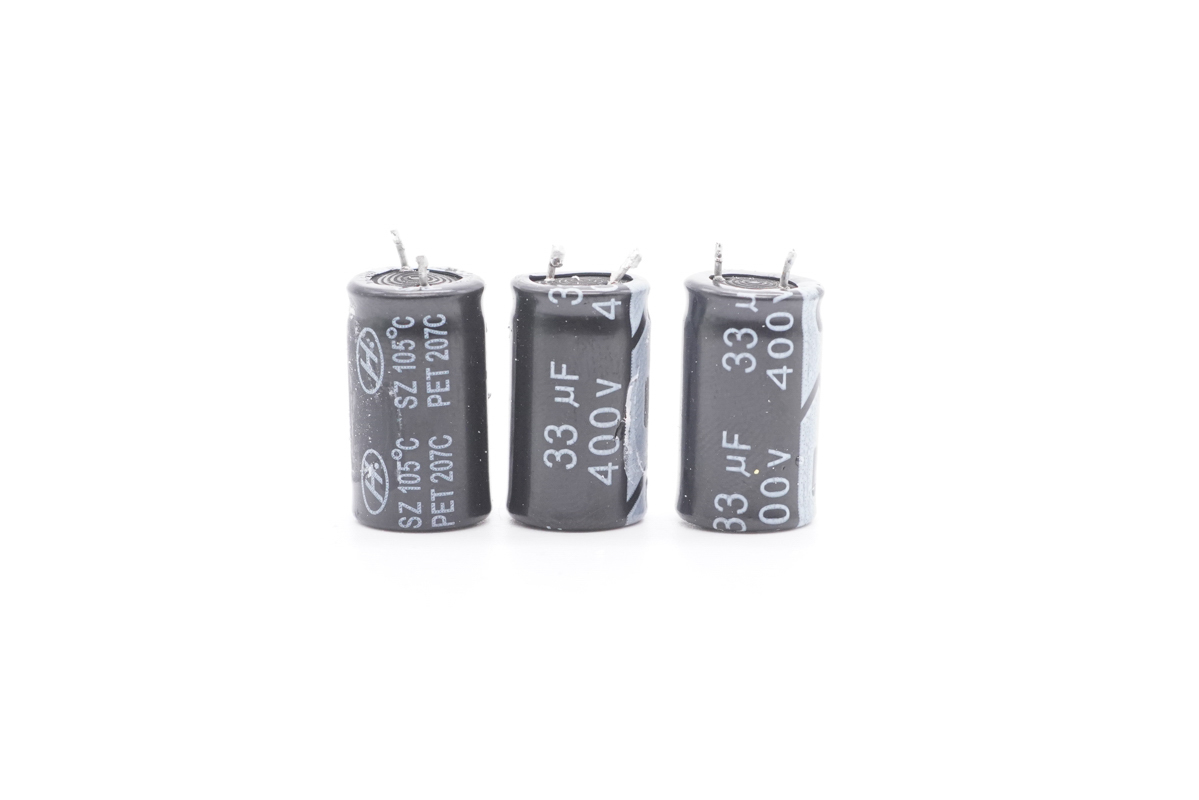

三顆高壓濾波電解電容規格均為400V?33μF。

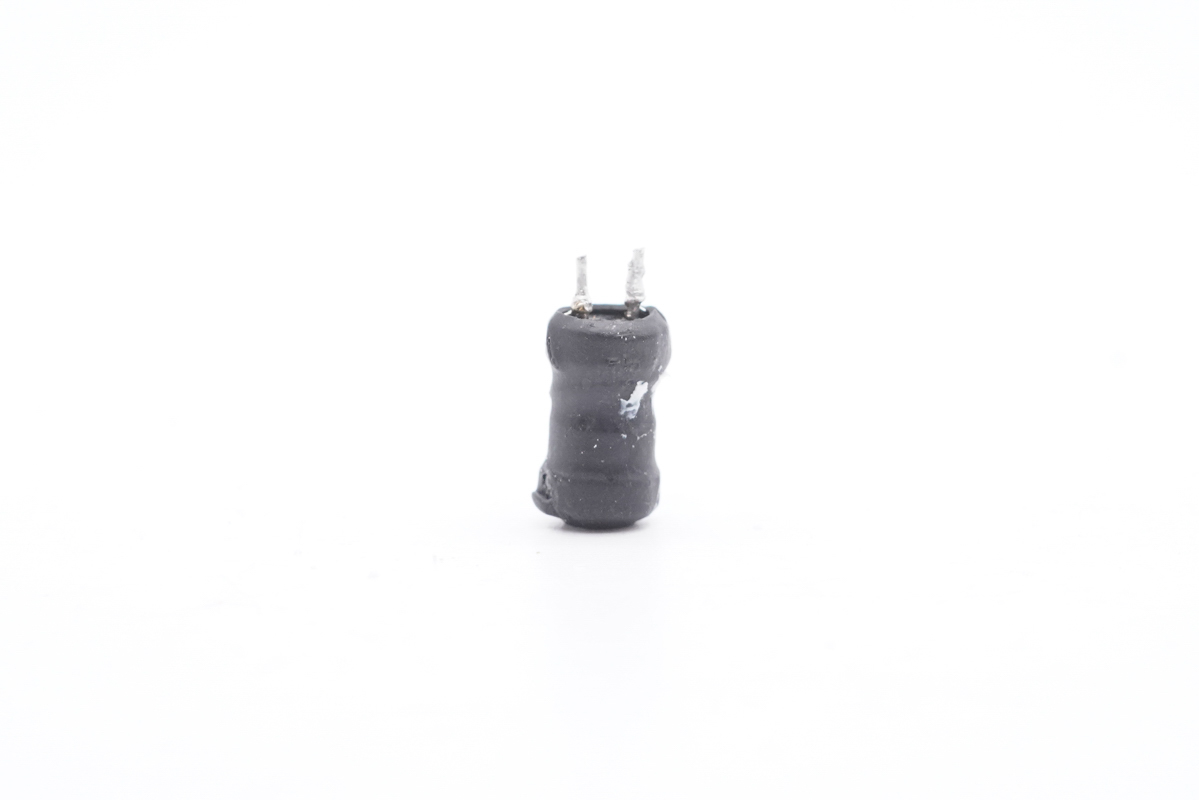

工字電感特寫。

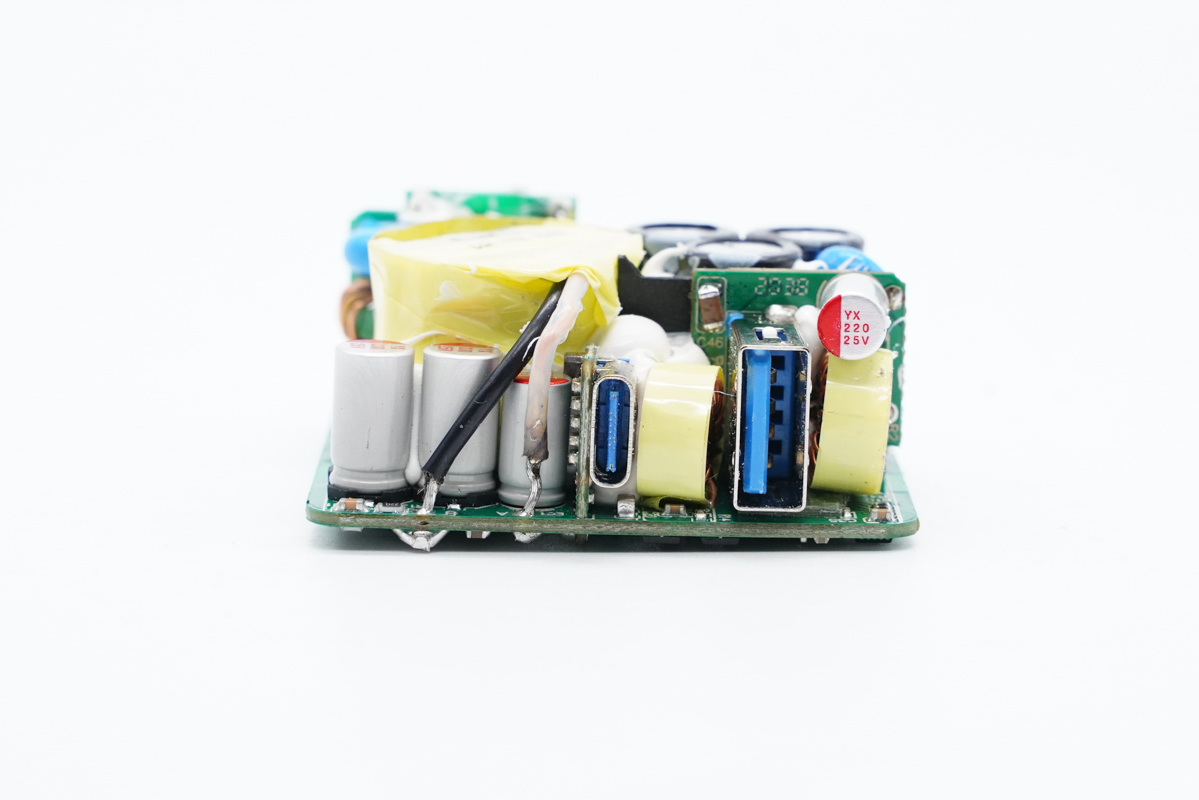

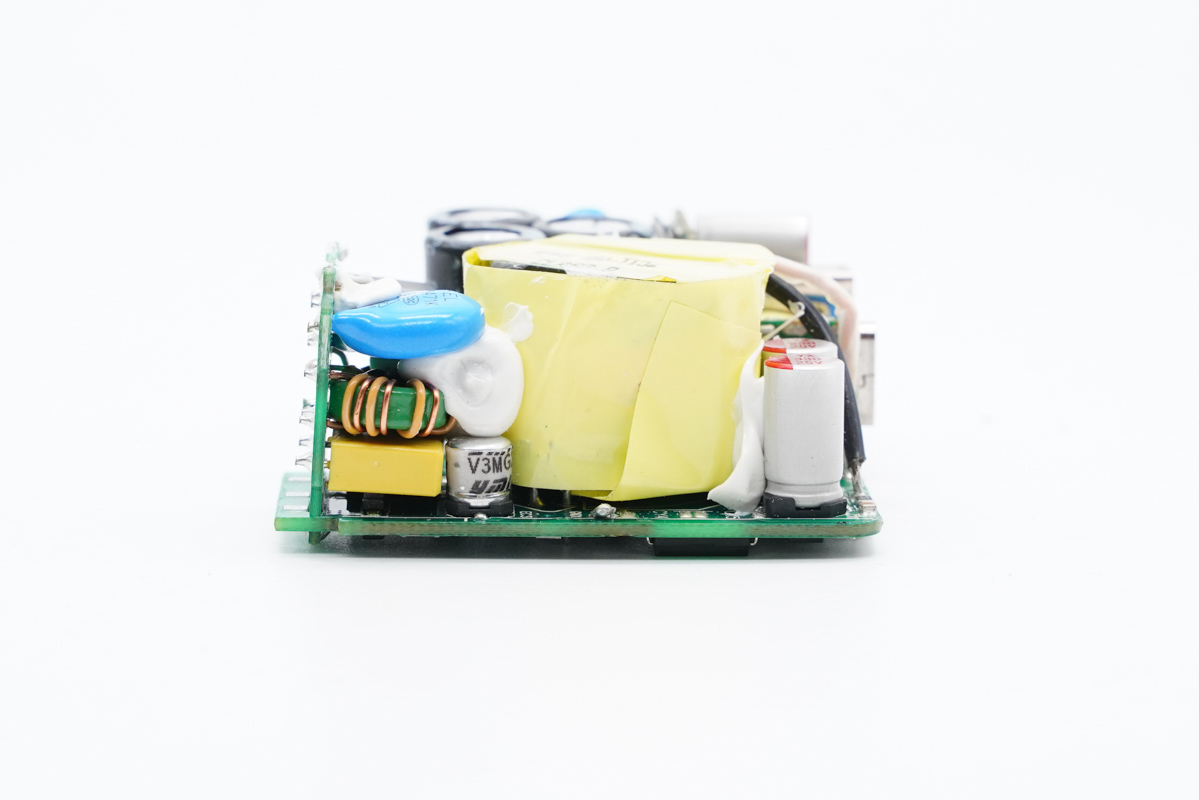

PCB板側面一覽。

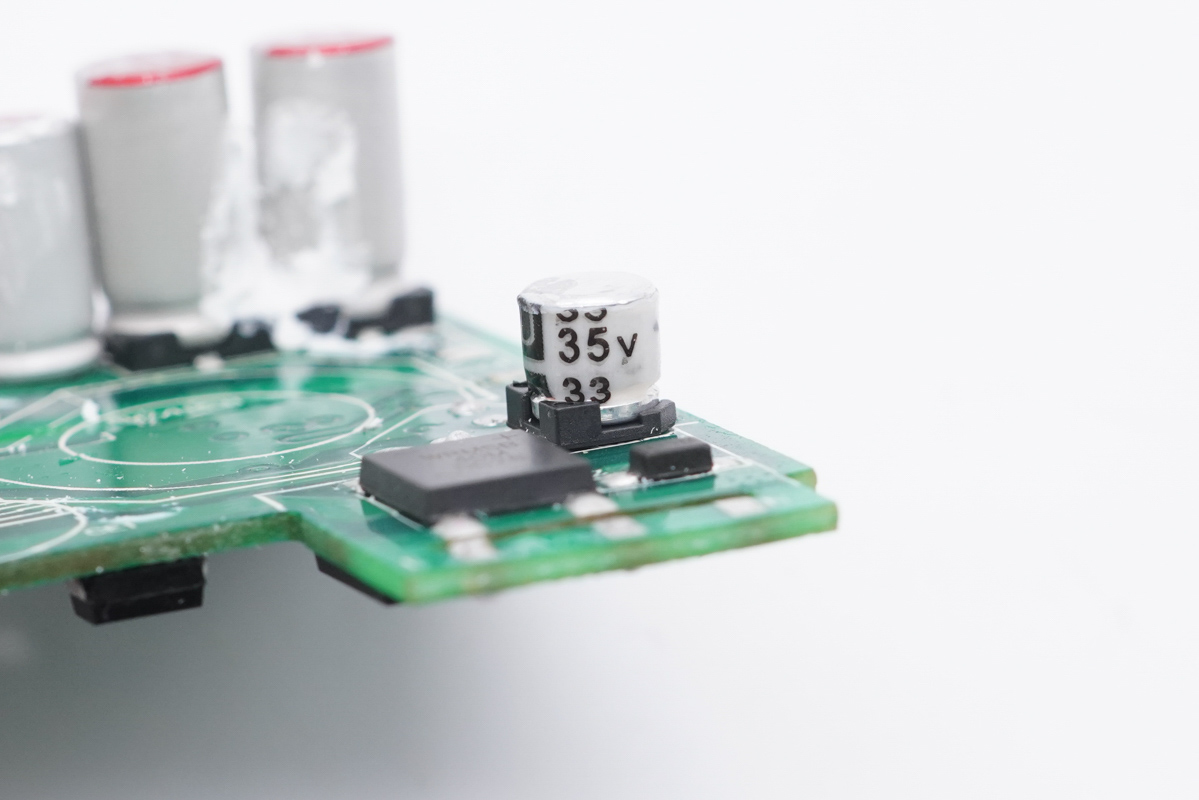

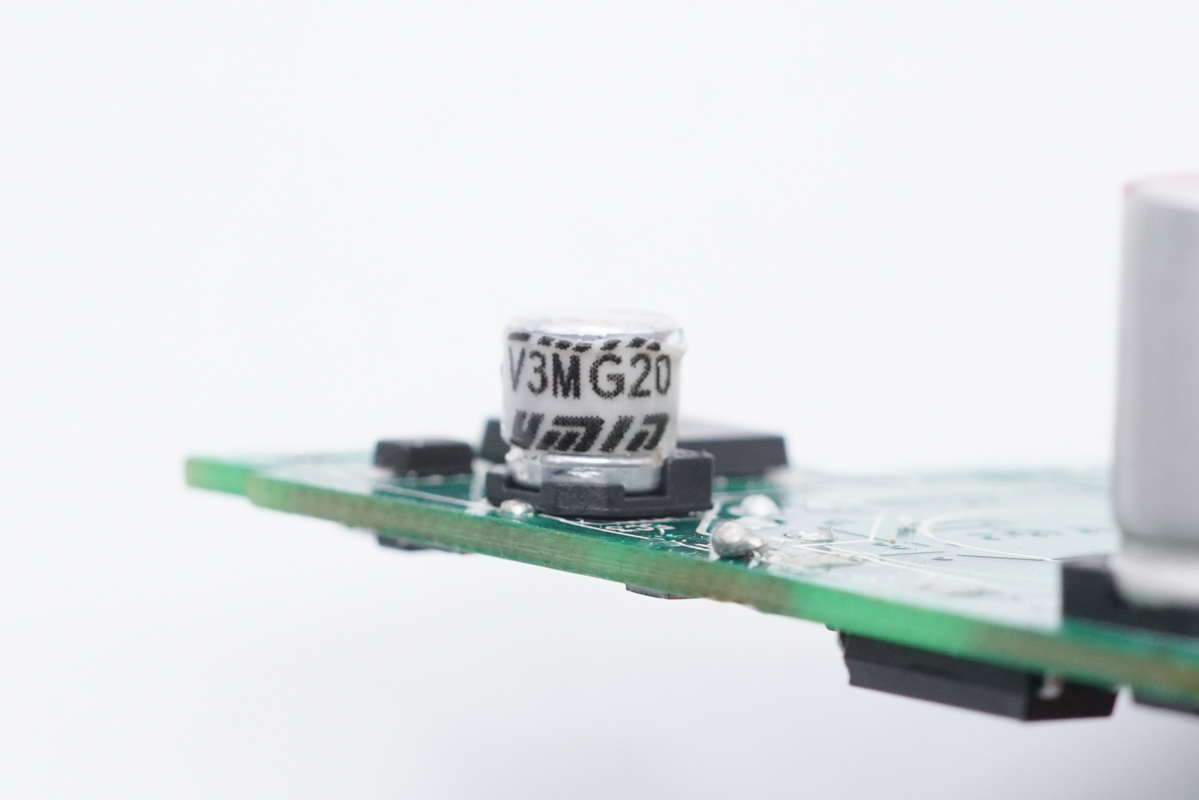

貼片電容來自永銘，用于主控芯片供電。

規格為35V?33μF。

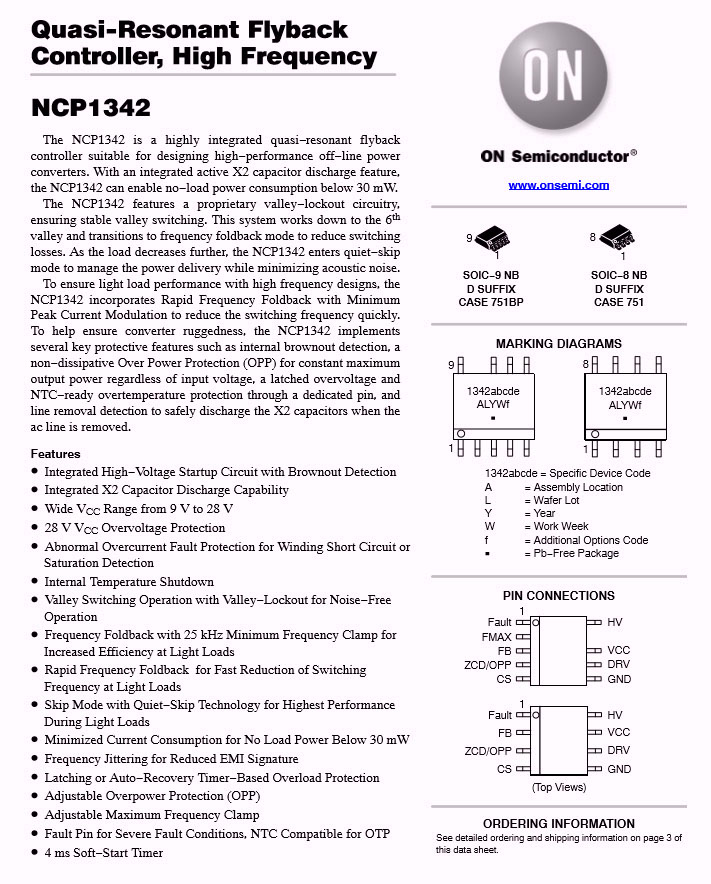

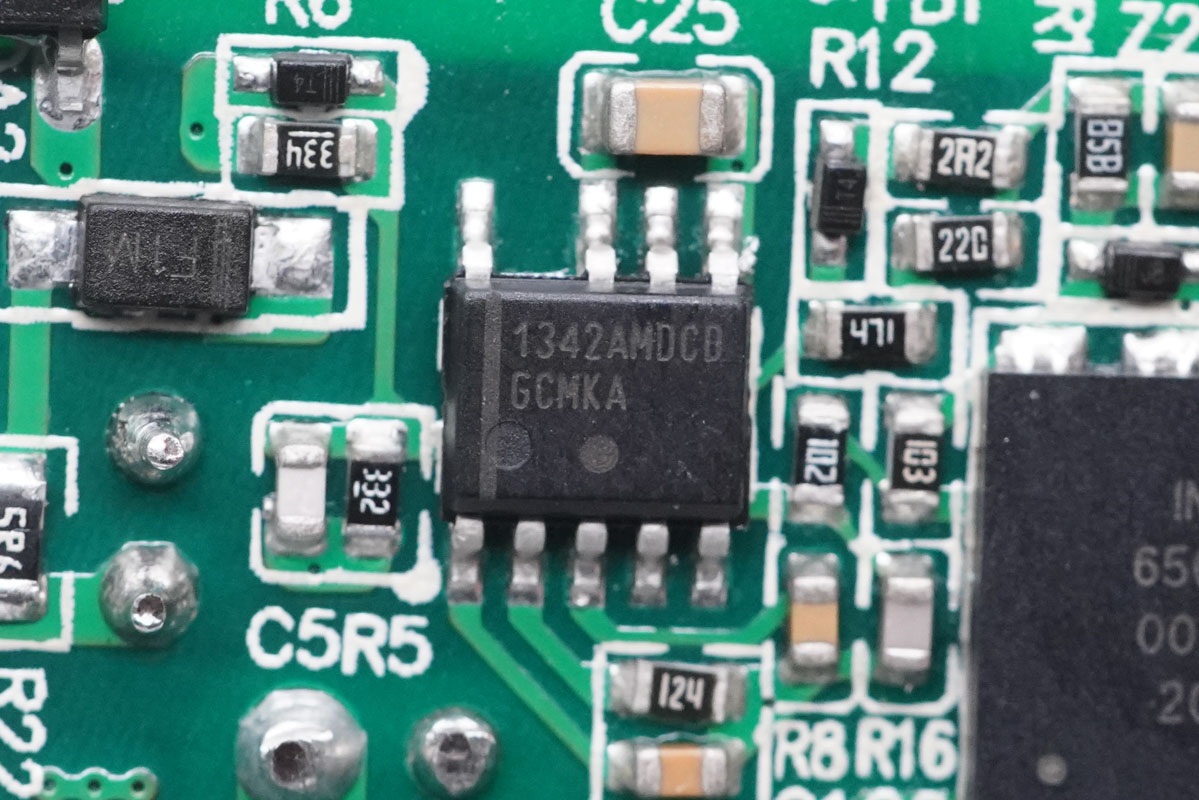

充電器主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有倍思65W 2C氮化鎵快充、芯茂微65W 2C1A氮化鎵快充、小米55W氮化鎵充電器、華碩65Ｗ氮化鎵充電器、OPPO新款65W超級閃充氮化鎵充電器、一加65W Warp閃充充電器、堅果65W單C口氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、小米120W超級快充、iQOO 120W閃充充電器等。

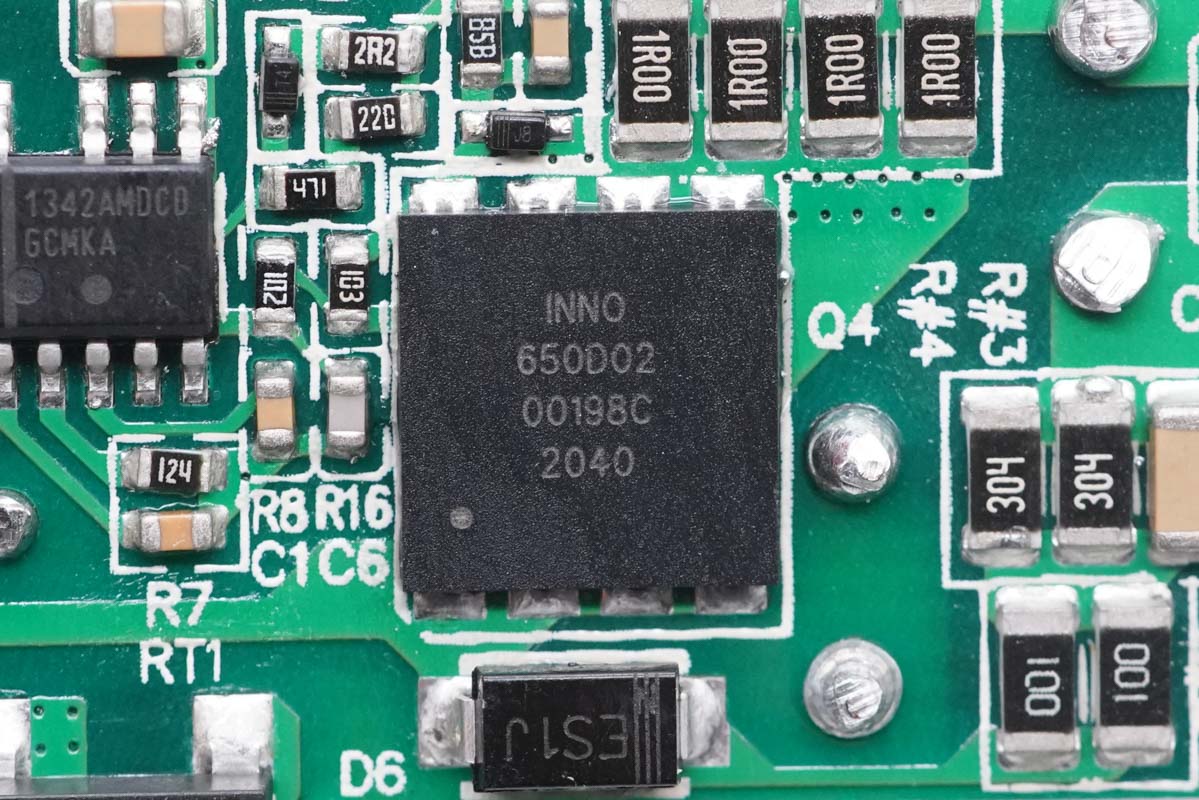

INN650D02，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

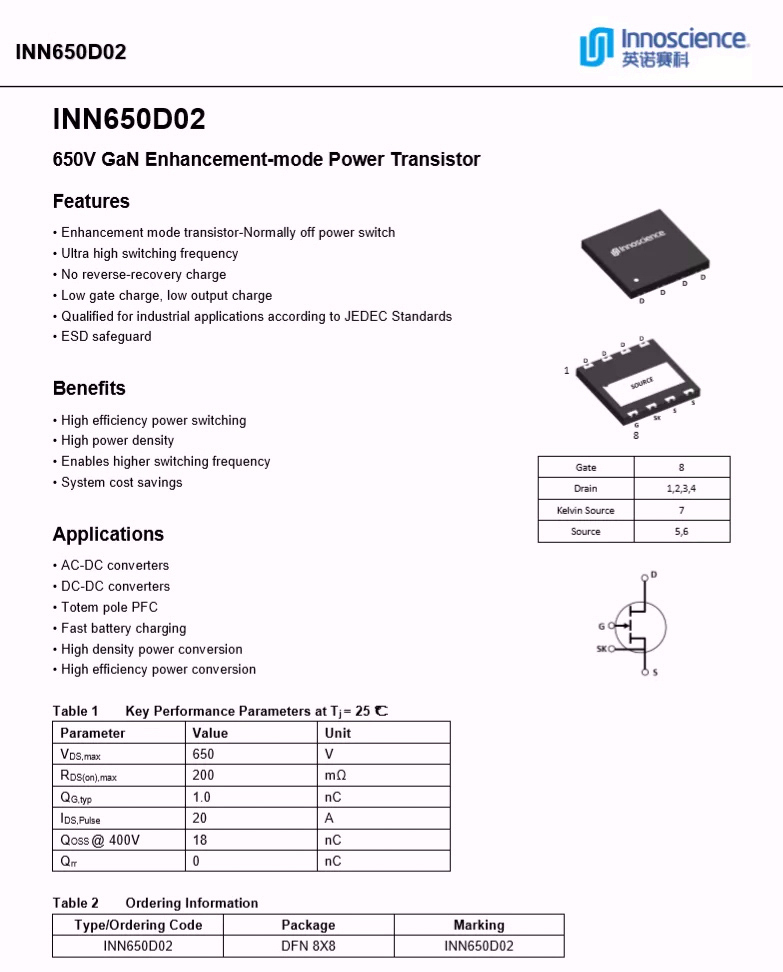

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被尚巡120W氮化鎵適配器、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W USB PD氘鋒氮化鎵快速充電器、飛頻65W USB PD氮化鎵充電器、魅族65W氮化鎵充電器、Lapo 65W USB?PD氮化鎵快充充電器、ROCK 65W 2C1A氮化鎵快充充電器等多款產品采用。

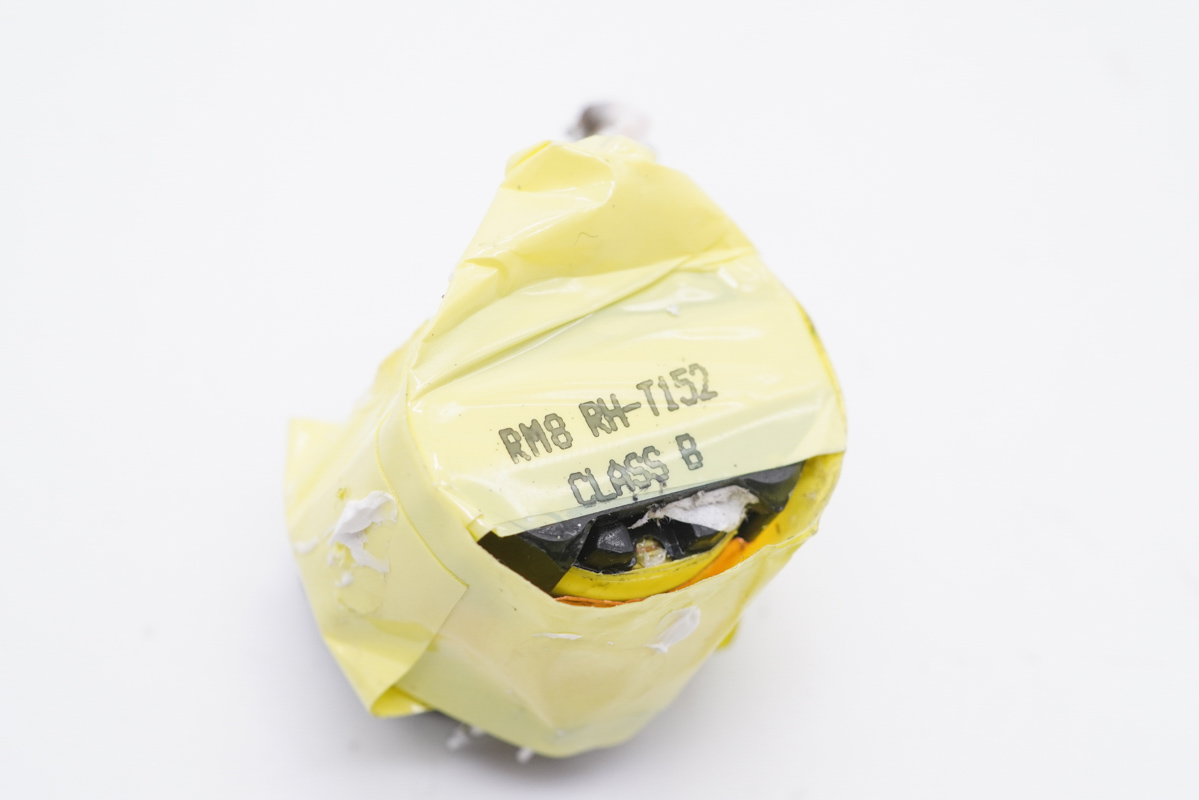

變壓器使用絕緣膠帶包裹，頂部噴碼有信息。

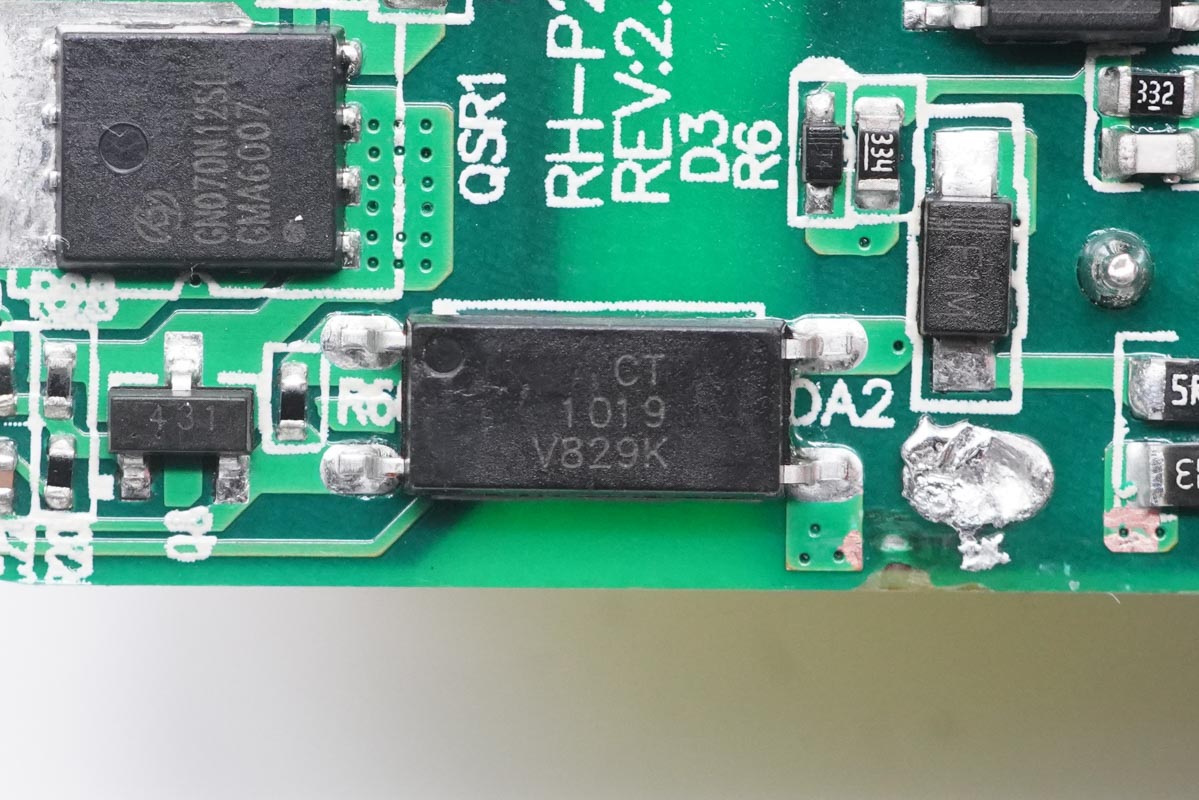

CT?1019光耦，用于初級次級通信，反饋輸出電壓。

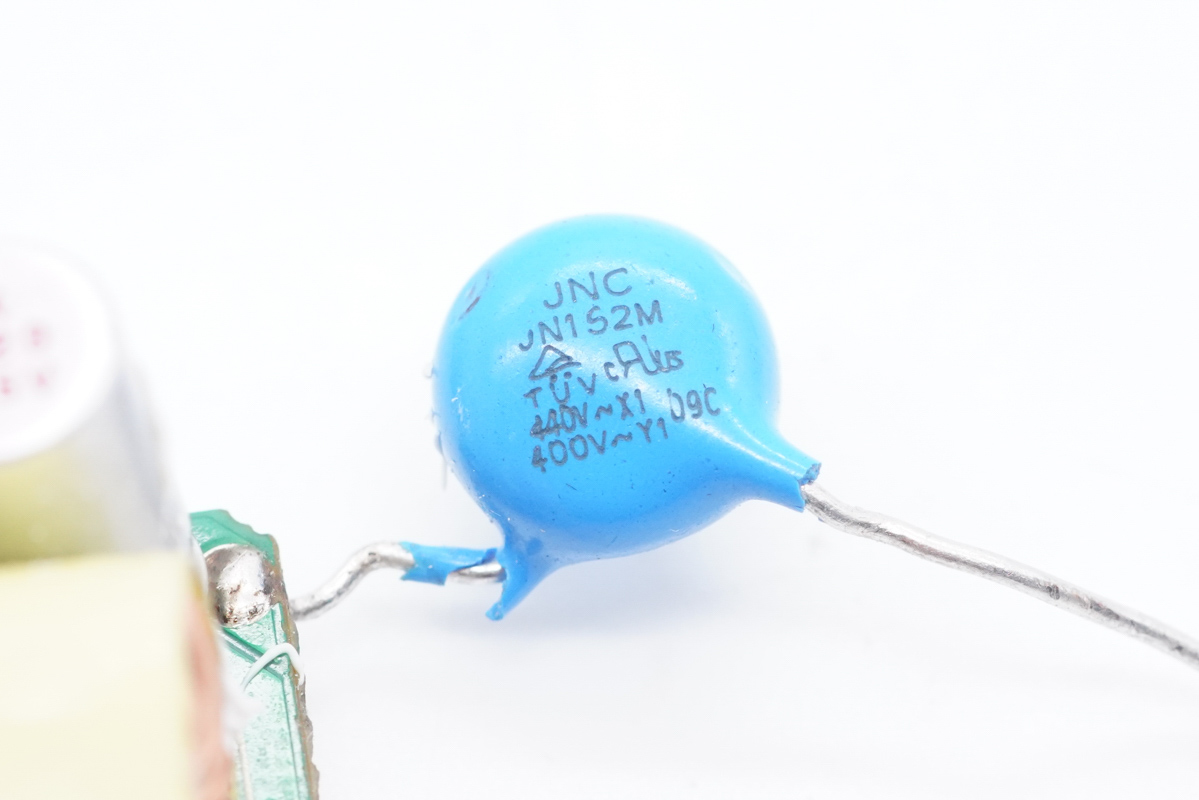

藍色Y電容來自JNC東莞嘉耐電子有限公司，用于輸出抗干擾。

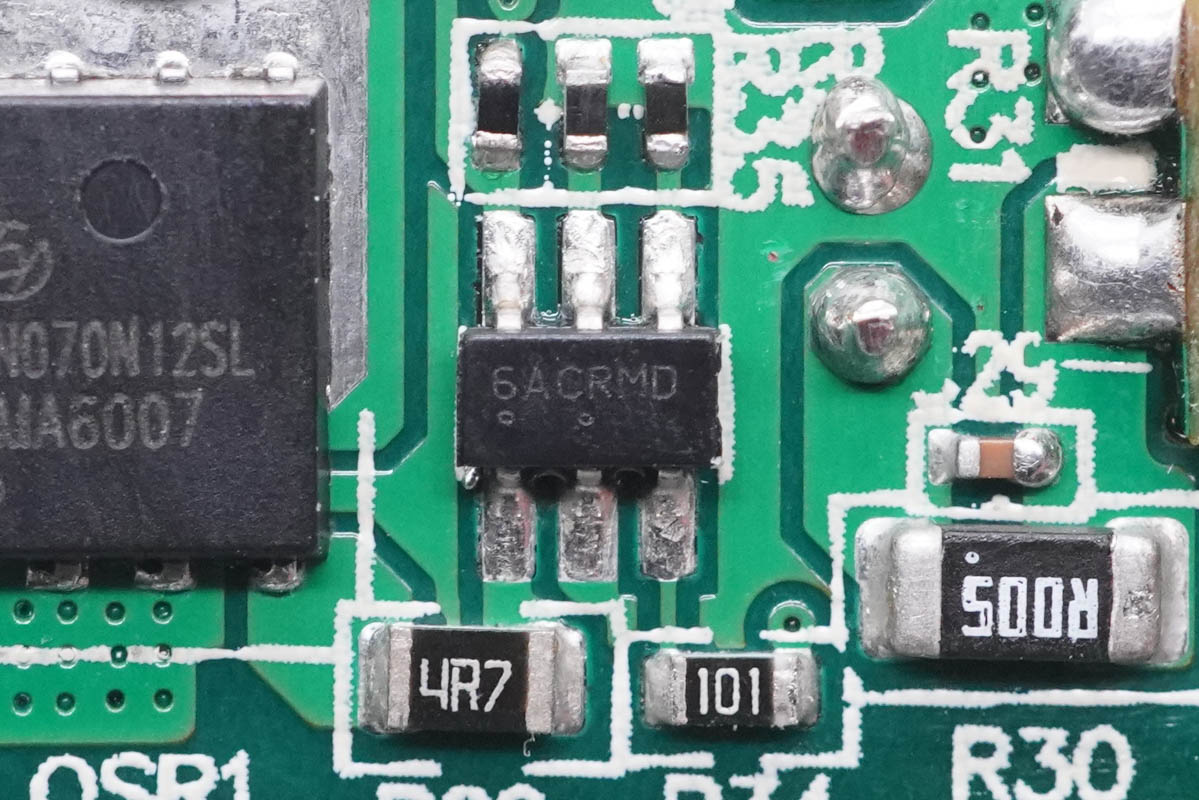

次級同步整流控制器，安森美NCP4306，支持最高1MHz開關頻率，適用于DCM或CCM反激，準諧振反激和半橋LLC拓撲。

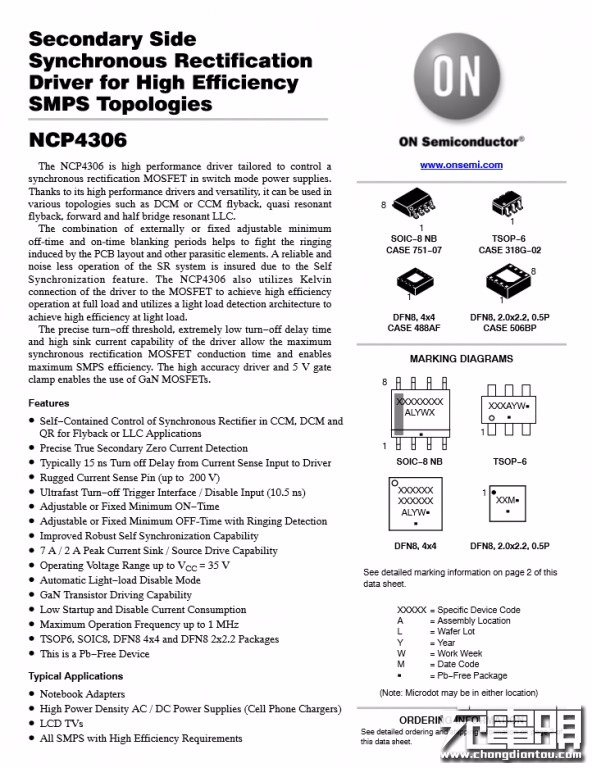

安森美 NCP4306 詳細資料。

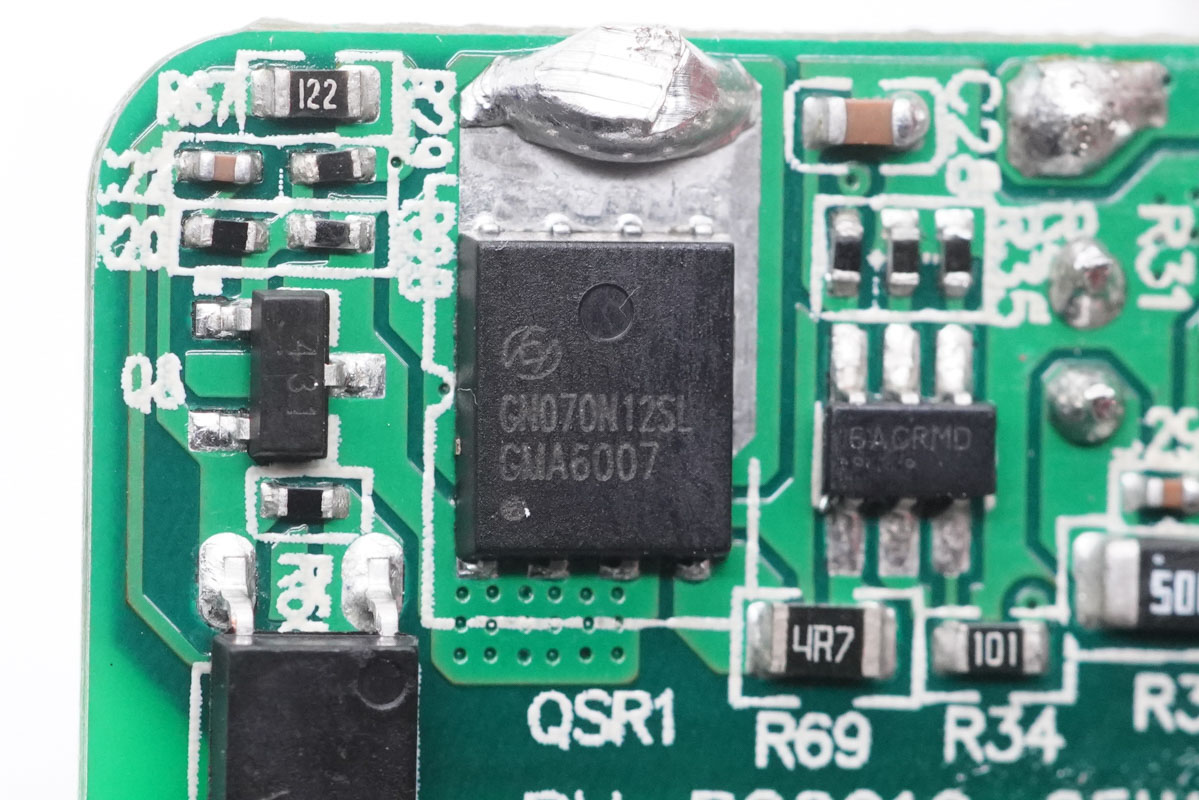

恒泰柯HGN070N12SL次級同步整流MOS，NMOS，耐壓120V，DFN5*6封裝。

恒泰柯HGN070N12SL資料信息。

充電頭網了解到，采用恒泰柯HGN070N12SL的產品還有綠聯65W 4C口氮化鎵快充充電器、努比亞65W氘鋒氮化鎵充電器、洛克65W氮化鎵、飛頻65W USB PD氮化鎵充電器、電友65W 2C1A氮化鎵快充充電器、魅族65W 2C1A氮化鎵快充充電器等，此外恒泰柯其它MOS管還被belkin、RAVPower、京造等品牌的數十款電源產品采用。

輸出端一覽，左側設有兩顆同步整流輸出濾波固態電容，USB母座旁都設有降壓電感，并且包裹絕緣膠帶。

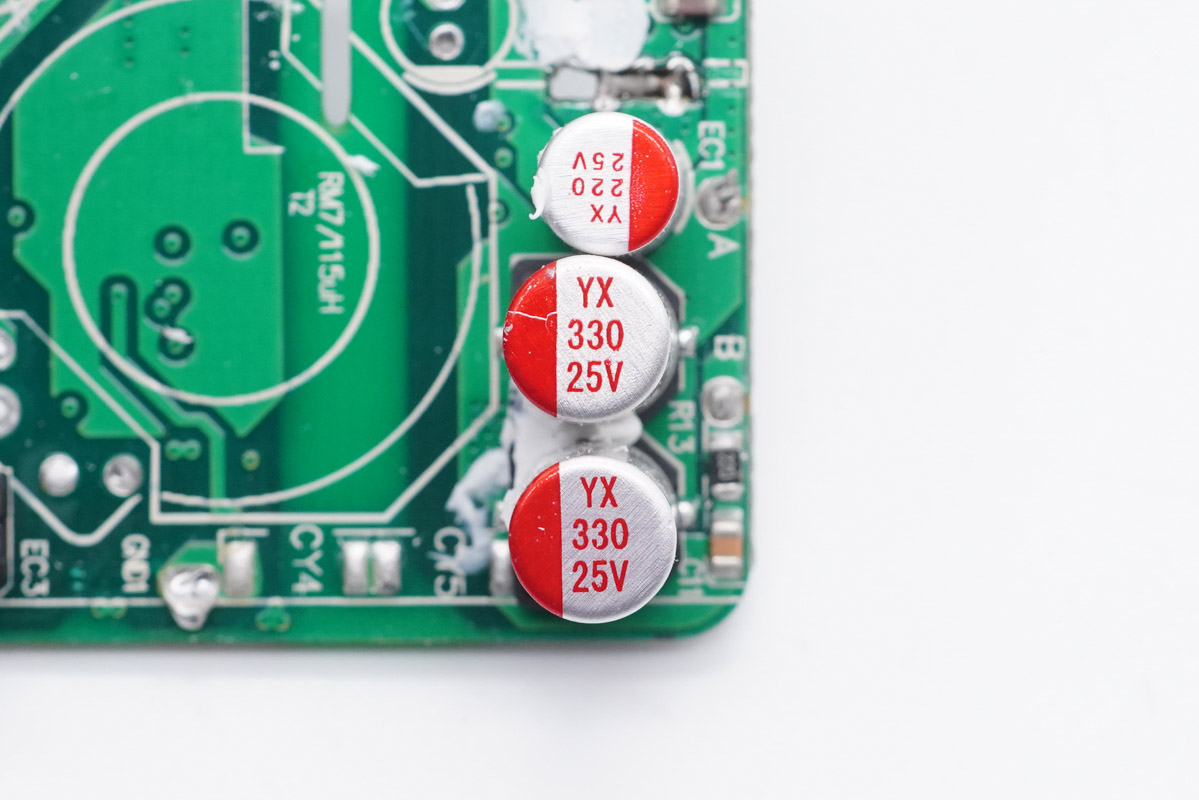

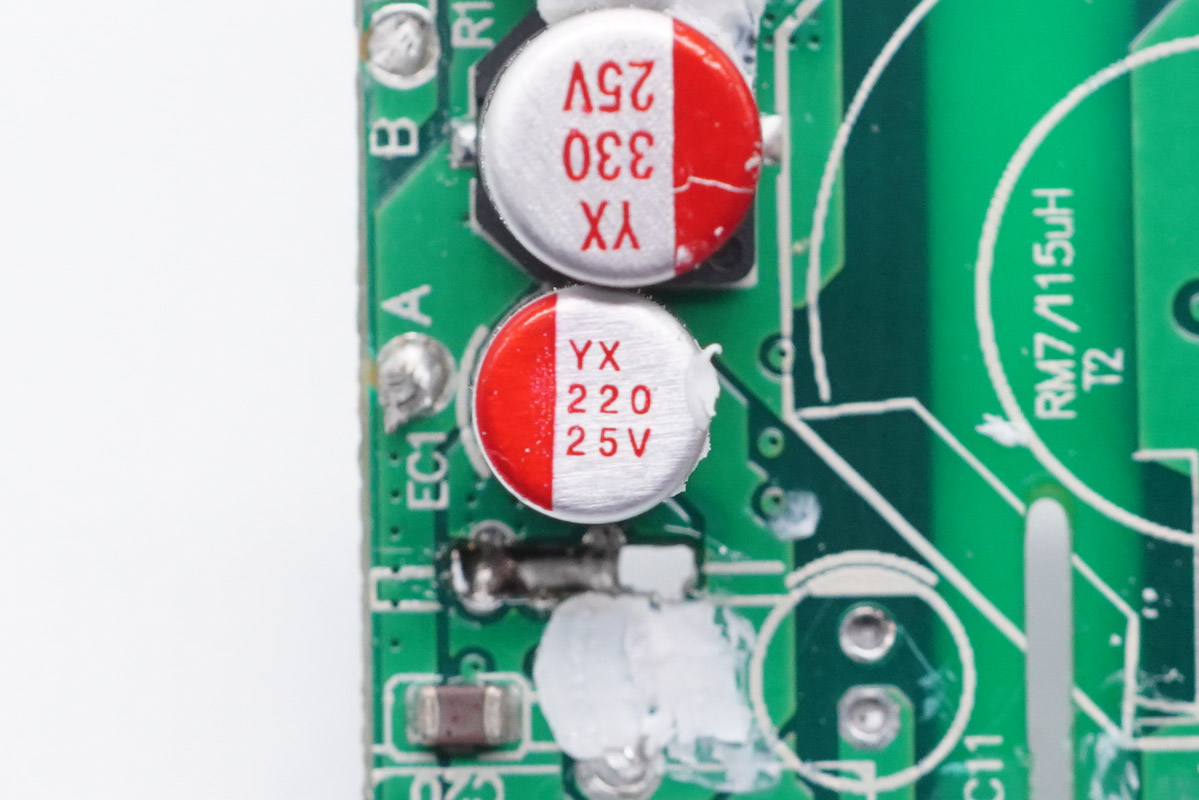

兩顆輸出濾波固態電容規格均為25V?330μF，來自福建云星電子有限公司?！癥X”牌固態電容專門針對USB?PD快充設計，在105℃的工作環境下仍能保證2000小時的壽命，同時兼具耐高溫、耐大紋波、低ESR等特性。

充電頭網了解到，采用云星固態電容的電源產品還有REMAX?1A1C?65W氮化鎵充電器、征拓2C1A?65W氮化鎵充電器、洛克65W中國芯氮化鎵快充充電器、愛否開物1A2C?65W?PD氮化鎵充電器、愛否開物F1多口USB?PD充電器、倍思充電器移動電源二合一等。

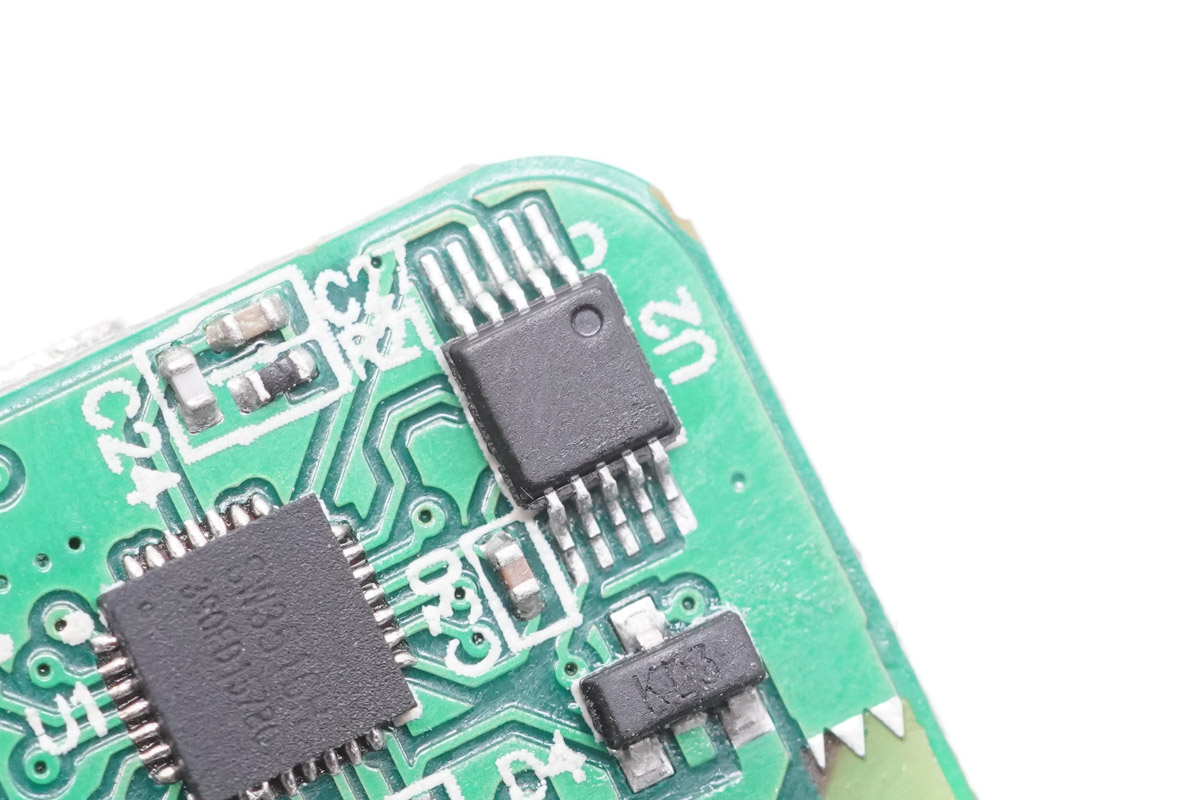

無絲印MCU，用于雙口輸出功率智能調節。

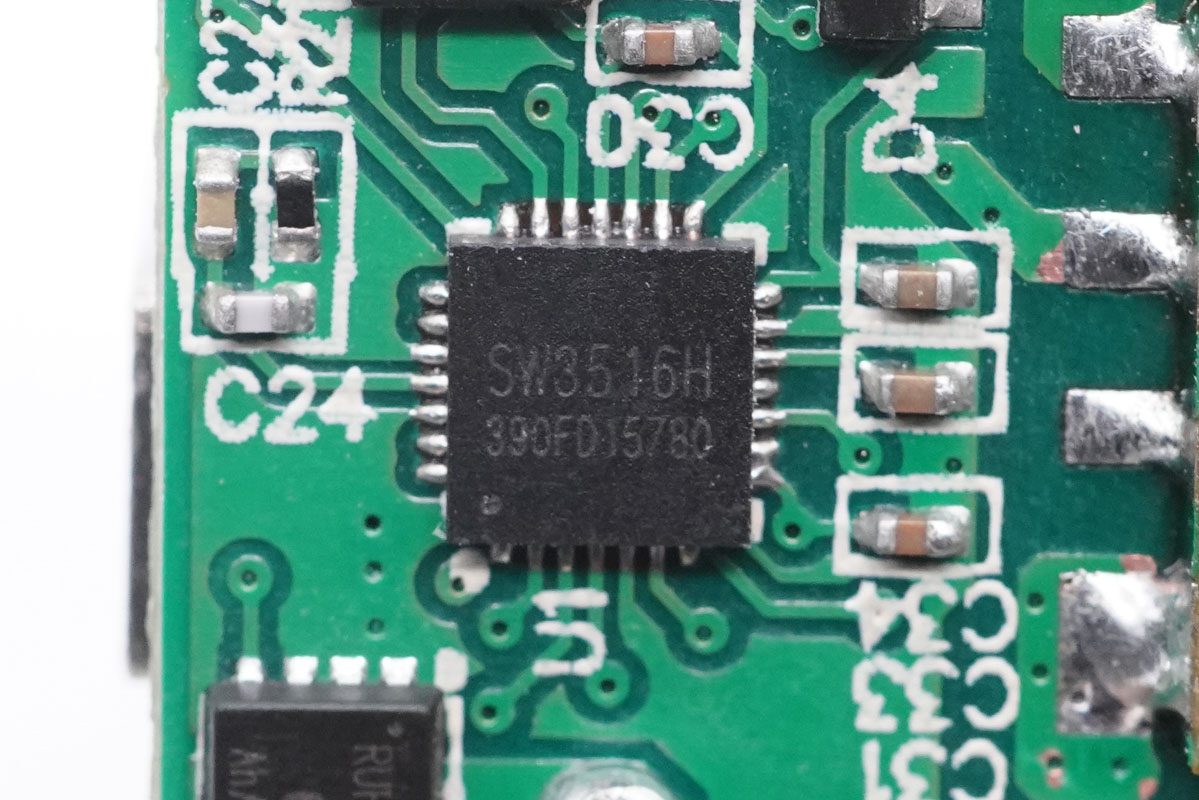

采用智融SW3516H主控芯片作為USB-C接口的降壓控制和協議識別。

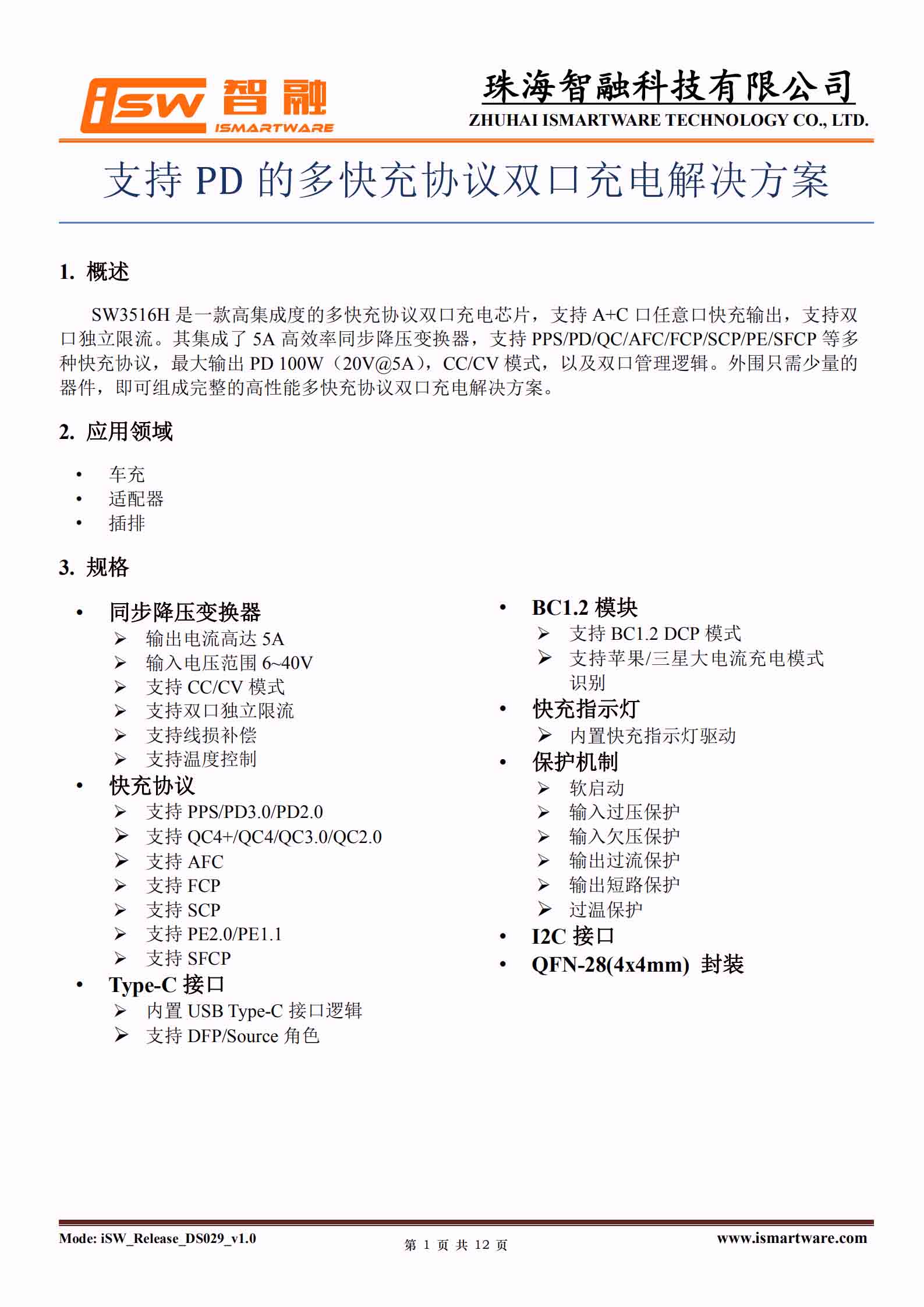

智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。其集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV 模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

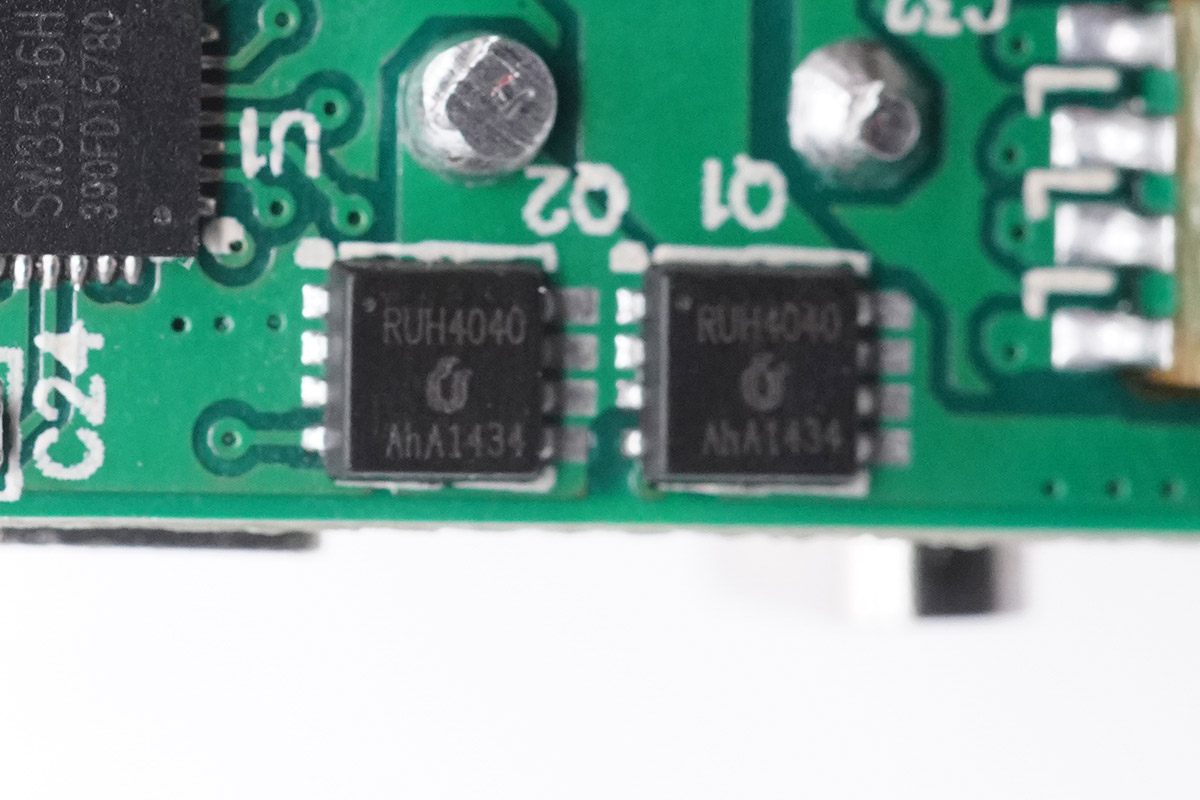

外掛兩顆銳駿RUH4040M2 MOS管為USB-C口輸出同步整流降壓，NMOS，耐壓40V。

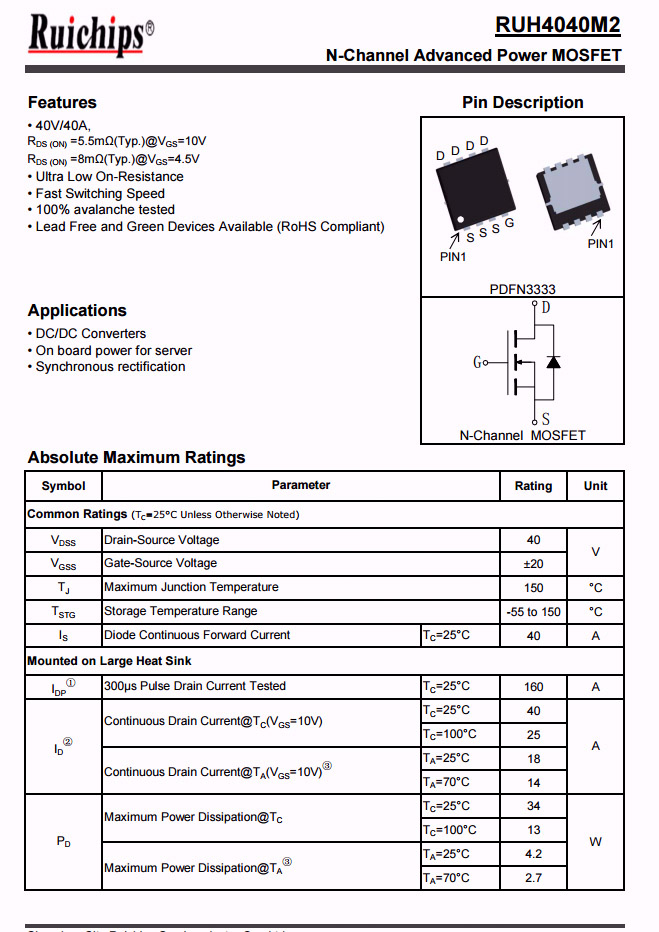

銳駿RUH4040M2詳細資料。

充電頭網了解到，采用銳駿MOS的產品還有華碩65Ｗ 2C1A氮化鎵充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、鴻達順120Ｗ四口2C2A快充、摩米士65W 2C1A氮化鎵快充充電器、倍思45W 1A1C氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等多款產品采用。

降壓電感特寫，纏繞馬拉膠帶絕緣。

USB-C口降壓輸出濾波固態電容也是來自云星電子，規格為25V?220μF。

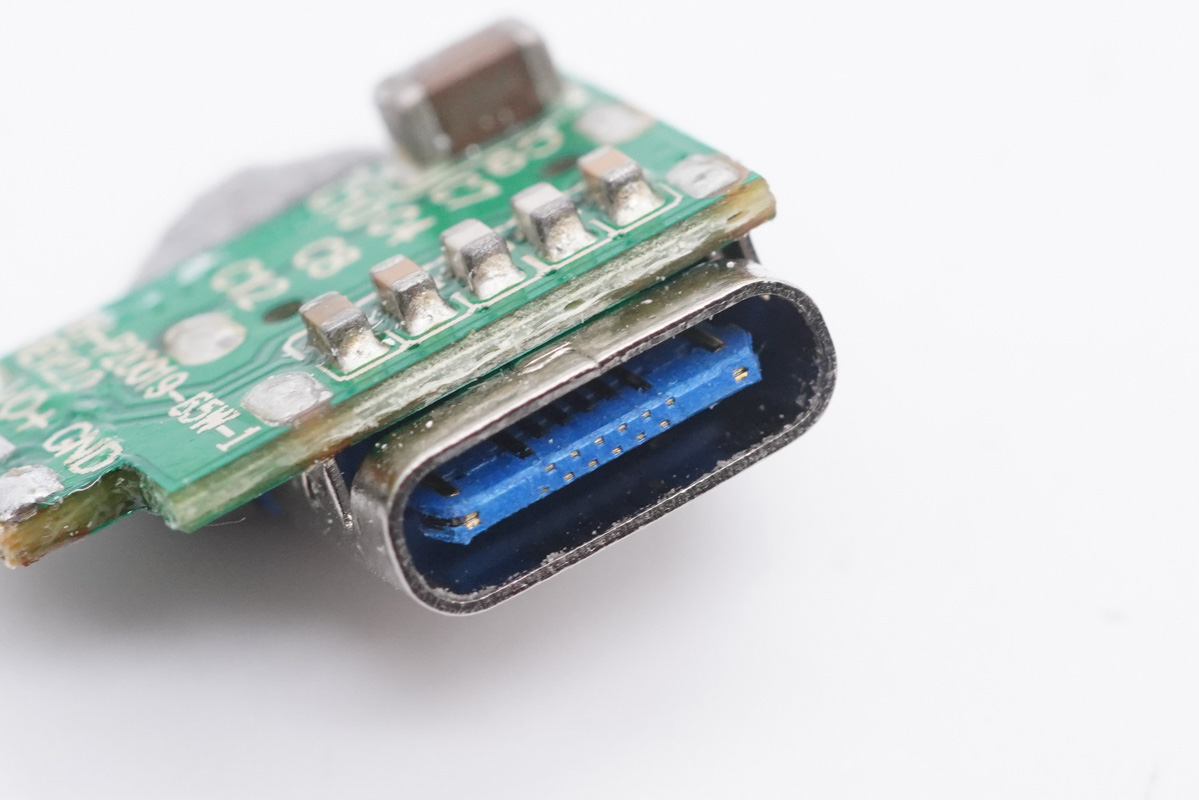

USB-C母座特寫，藍色膠芯過孔焊接。

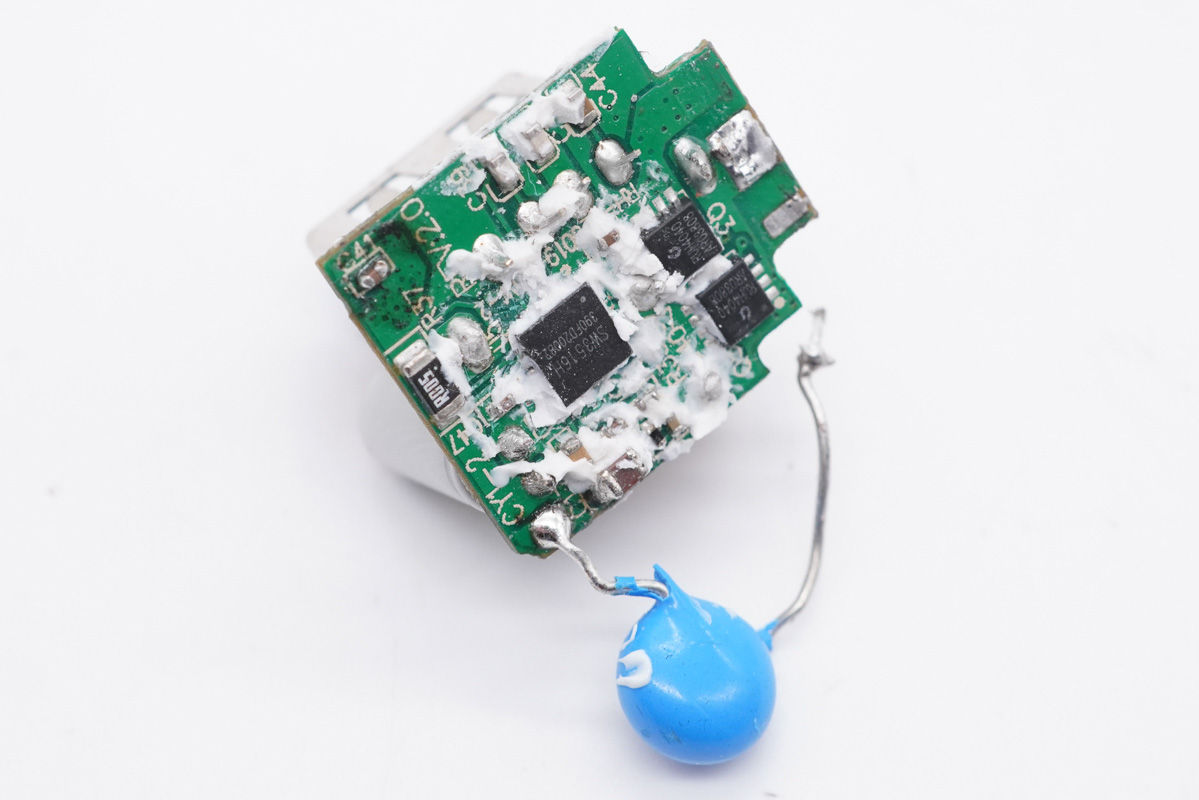

USB-A母座所在小板背面設有降壓協議IC以及對應的MOS管。

降壓協議IC也是采用的智融SW3516H。

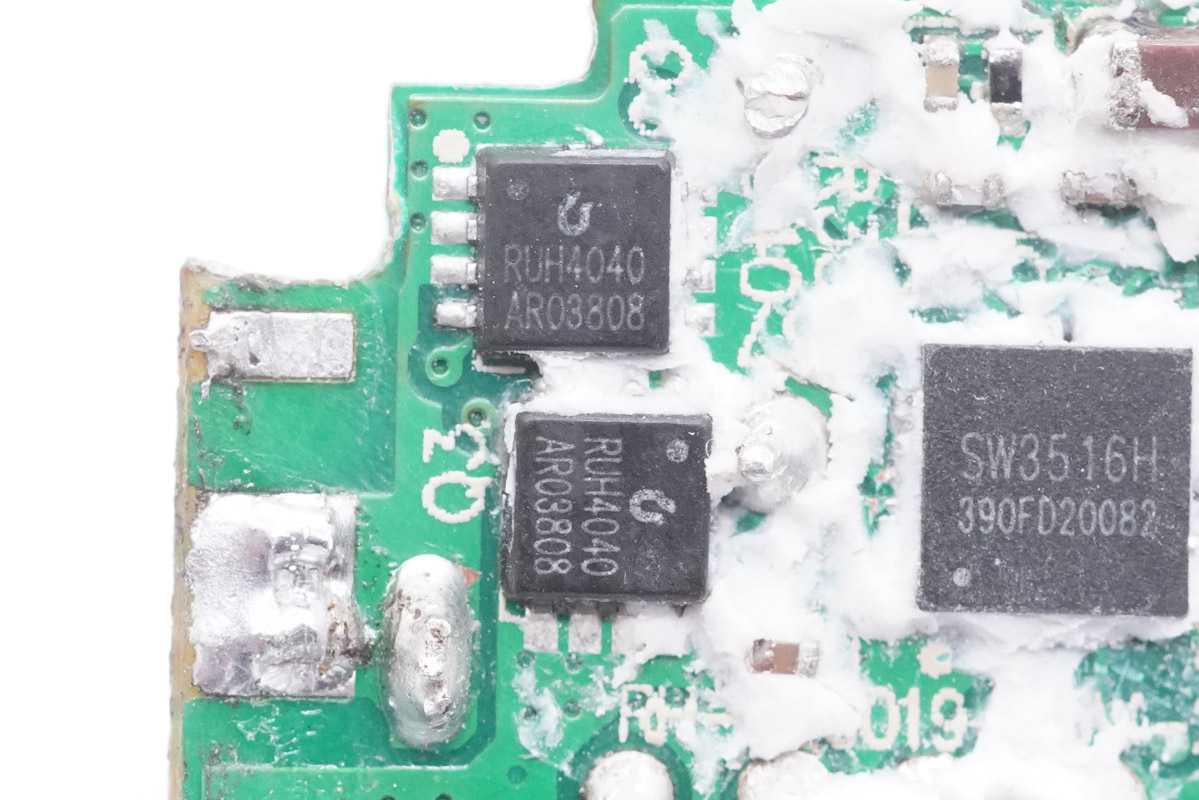

外掛MOS管也是銳駿RUH4040M2，二次降壓方案和C口的相同。

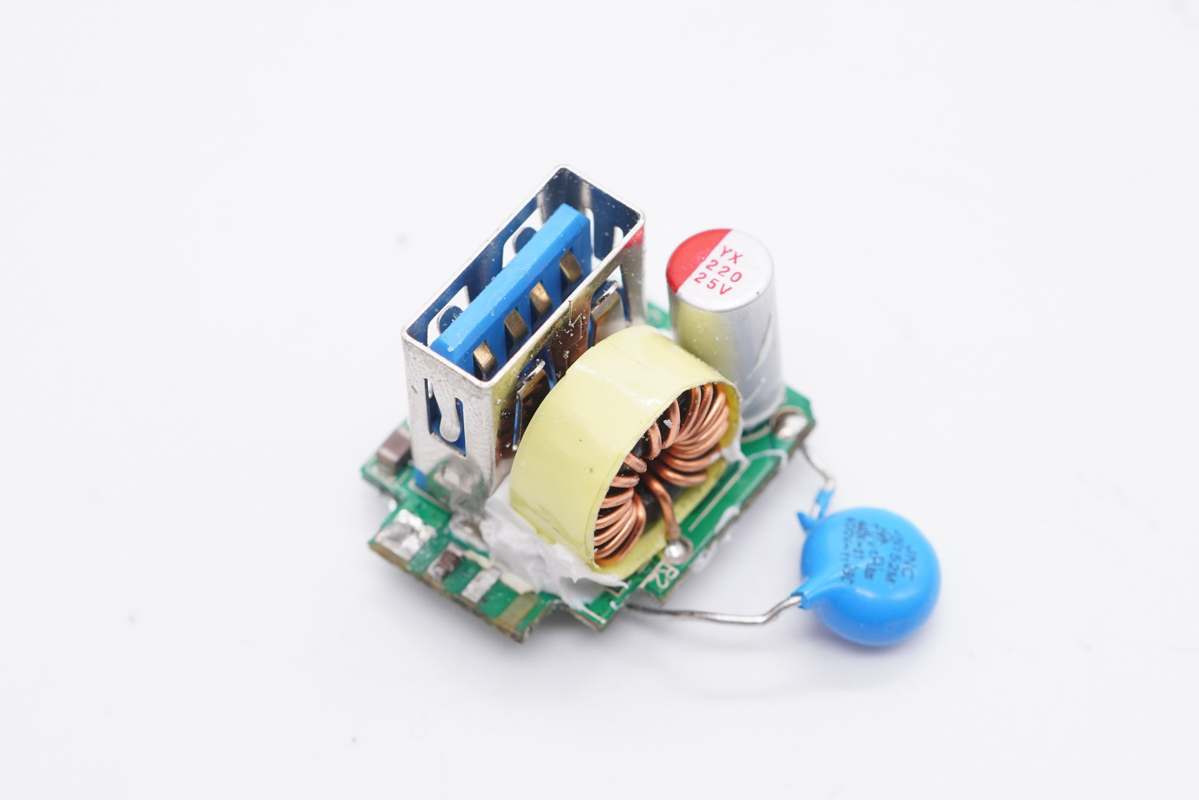

小板正面則焊接降壓電感、濾波電容以及USB-A母座。

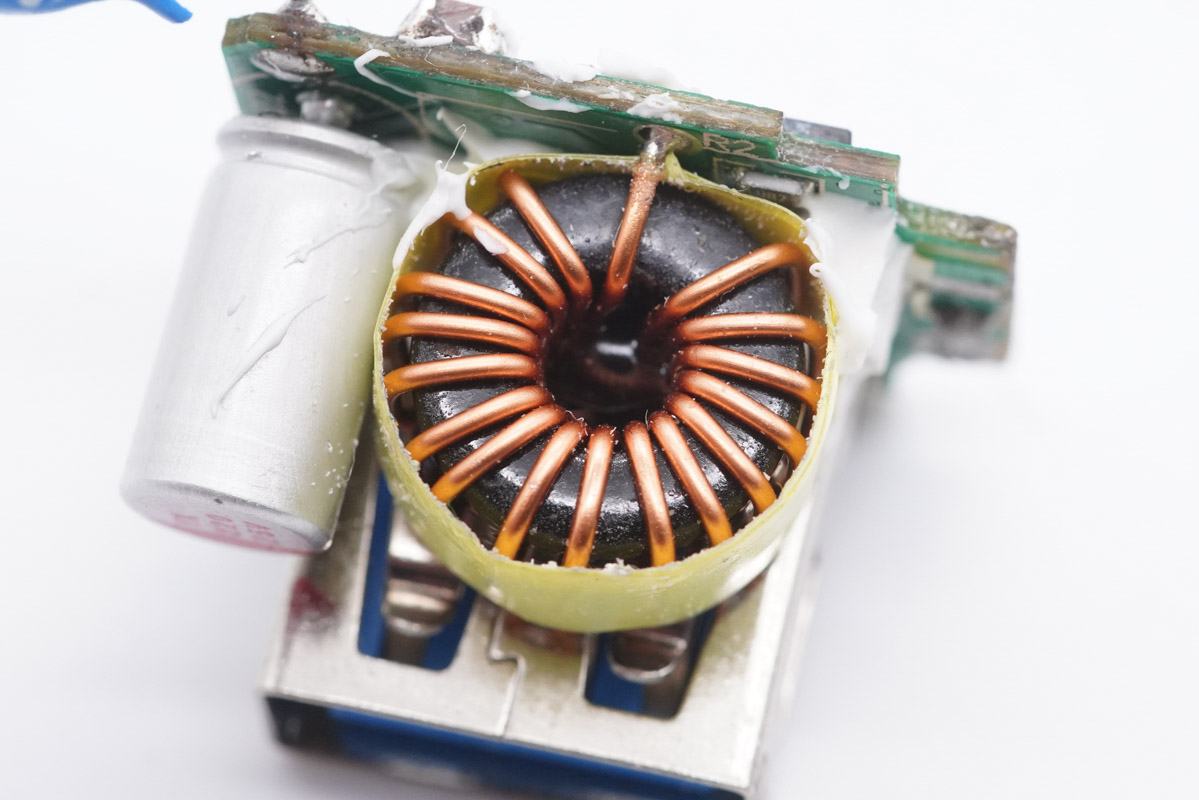

降壓電感特寫。

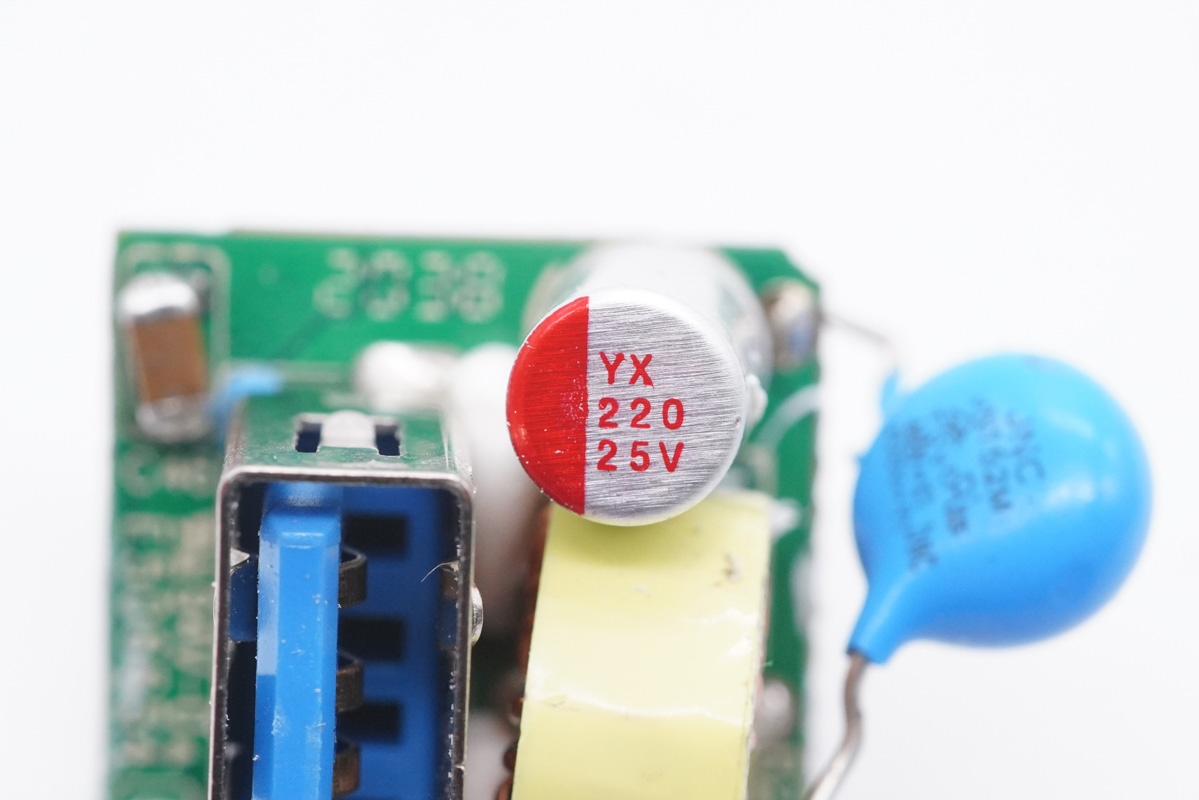

輸出濾波固態電容規格為25V?220μF。

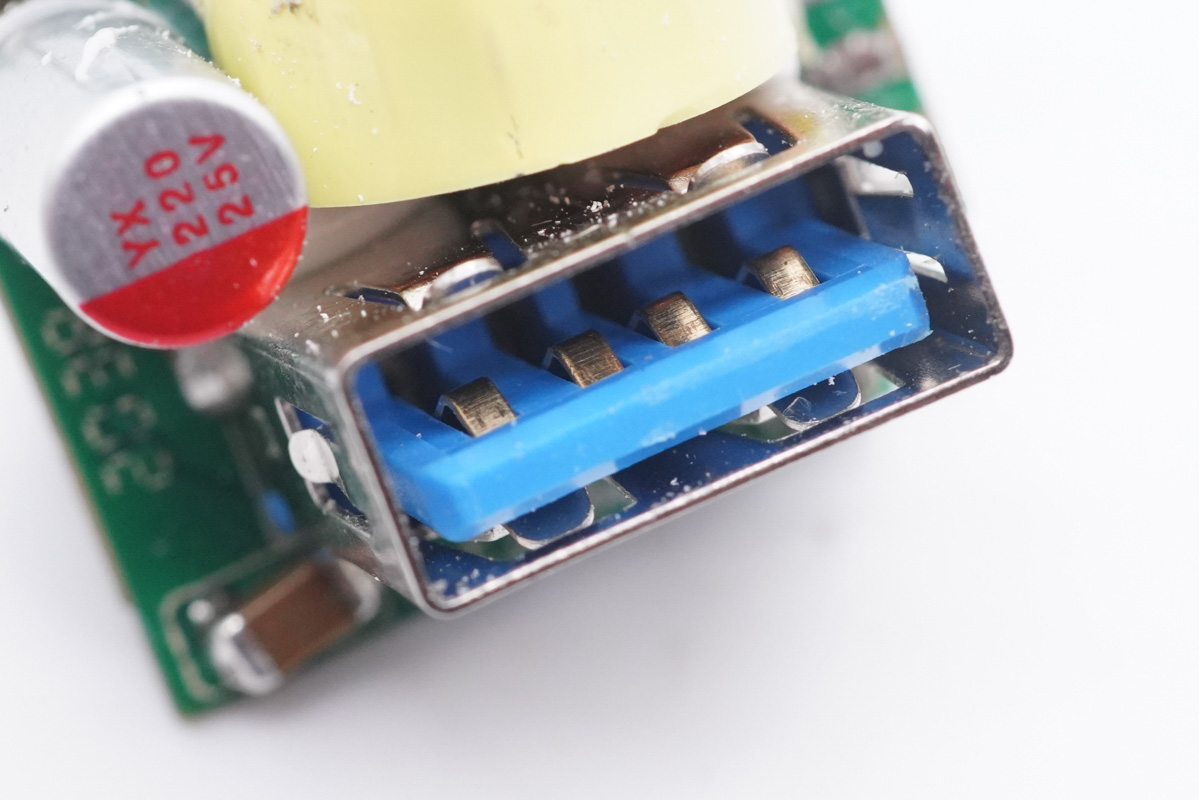

USB-A母座特寫。

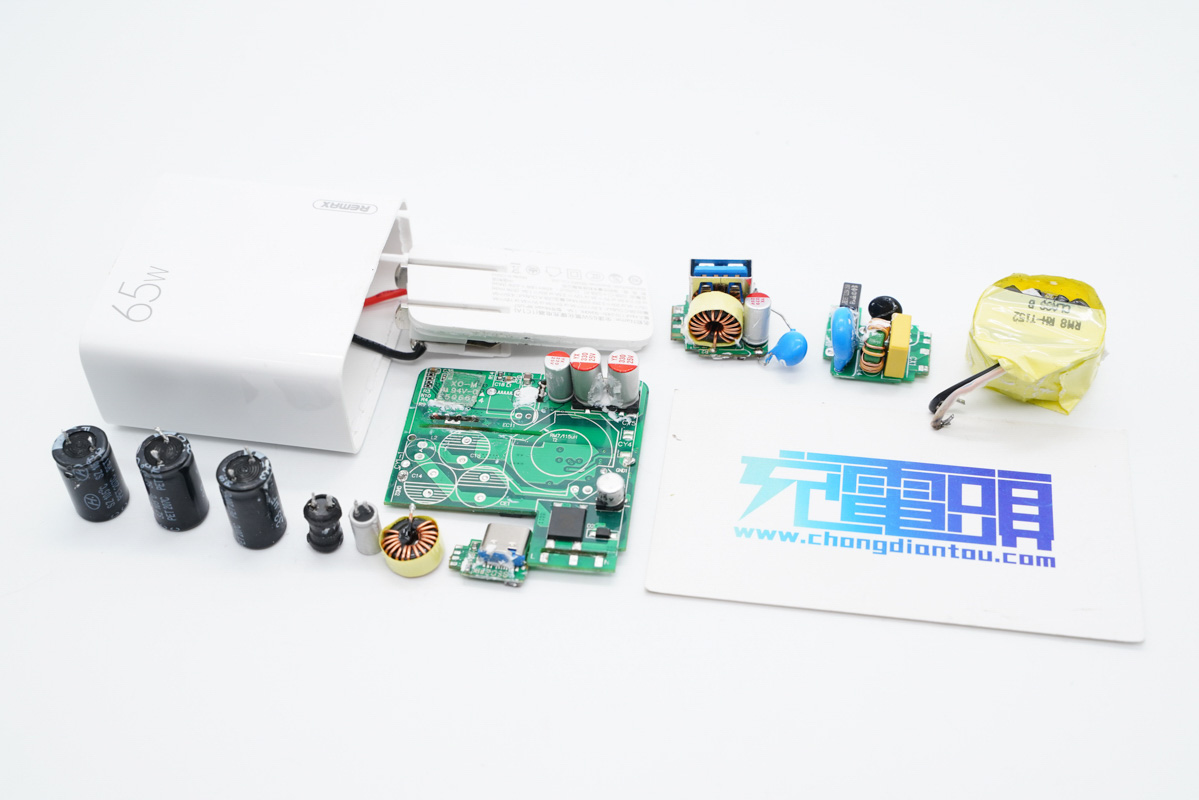

全部拆解完畢，來張全家福。

充電頭網拆解總結

REMAX這款65W氮化鎵充電器采用方塊造型設計，體積壓縮得很小，整體功率密度達到0.82W/cm3，加之配備可折疊插腳，攜帶外出非常方便。另一方面，充電器支持QC、AFC、FCP、SCP、PE2.0、PD、PPS多個快充協議，兼容性好。雙口輸出支持45W+18W充電策略，性能實用。

充電頭網通過拆解了解到，充電器采用安森美初次級控制器分別搭配英諾賽科氮化鎵功率開關管和恒泰柯同步整流管組成開關電源，兩個USB接口均使用智融SW3516+銳駿RUH4040M2方案實現二次降壓輸出，功率由MCU智能分配。次級側采用云星固態電容進行二次濾波，輸出純凈。產品整體用料做工經典。
