面對快速增長的快充市場需求，誠芯微推出了一款高度集成的25W（三星）迷你PD快充參考方案，其采用CX7530C內置開關管的反激控制器和CX7538B內置同步整流管的高性能同步整流器和XPD720內置VBUS開關管的協議芯片，集成度非常高。只需以上三顆芯片外加整流橋及外圍元件即可完成適配器全部功能。誠芯微是國內為數不多的可提供全集成方案的芯片公司，使用全集成方案開發，可降低適配器開發難度，節省元件成本，并加快產品量產。

一、誠芯微25W PD快充方案外觀

誠芯微這款25W方案采用三塊PCB堆疊焊接的方案，初級小板上有整流橋和CX7530C反激控制器芯片。

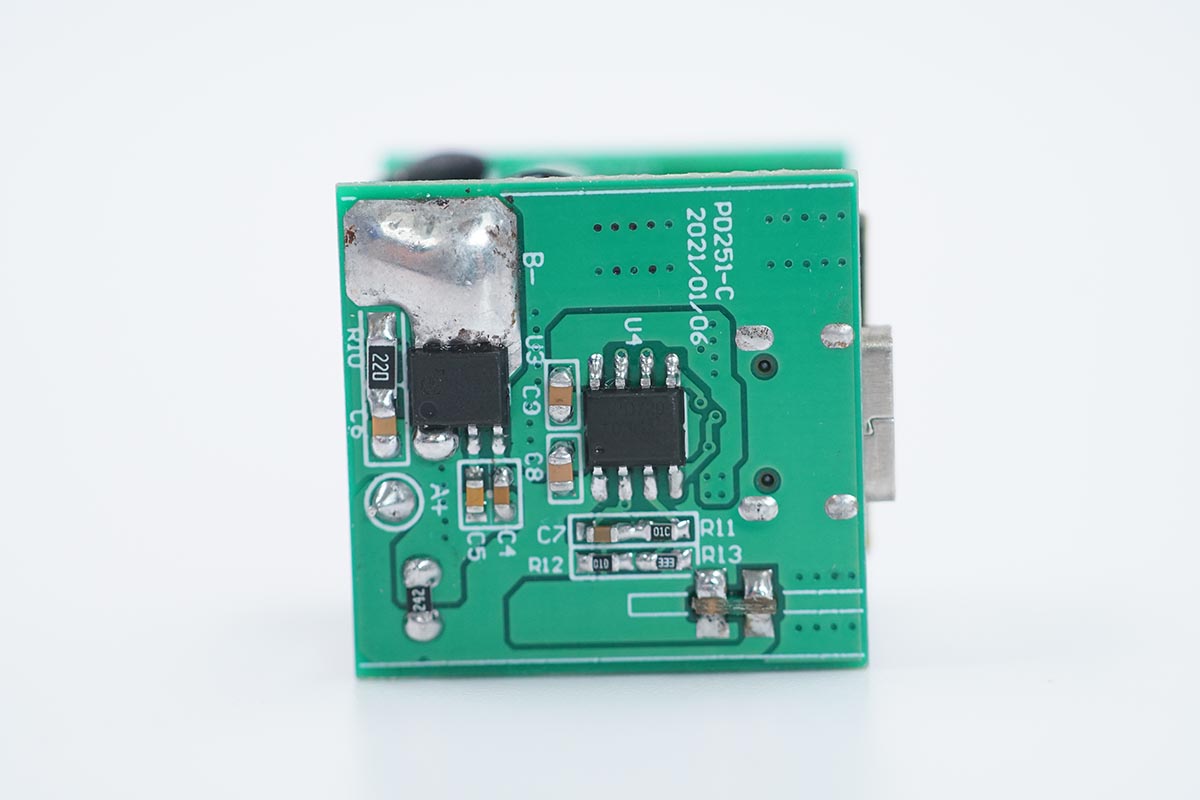

次級小板使用集成了MOS管的同步整流器CX7538B和XPD720協議芯片，次級全部功能由兩顆芯片完成，電路簡潔，外圍元件精簡。

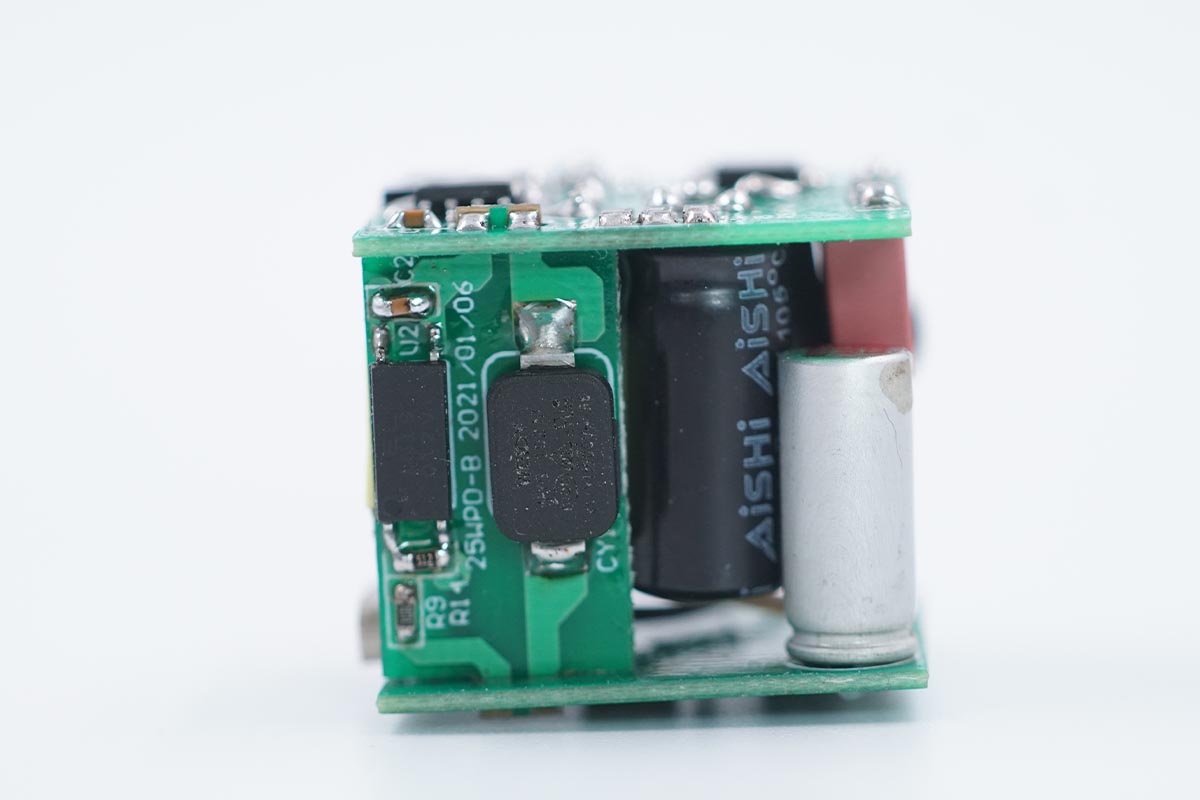

垂直焊接的小板焊接反饋光耦和貼片Y電容，連接初次級電路板。右側是高壓濾波電容和輸出固態電容。

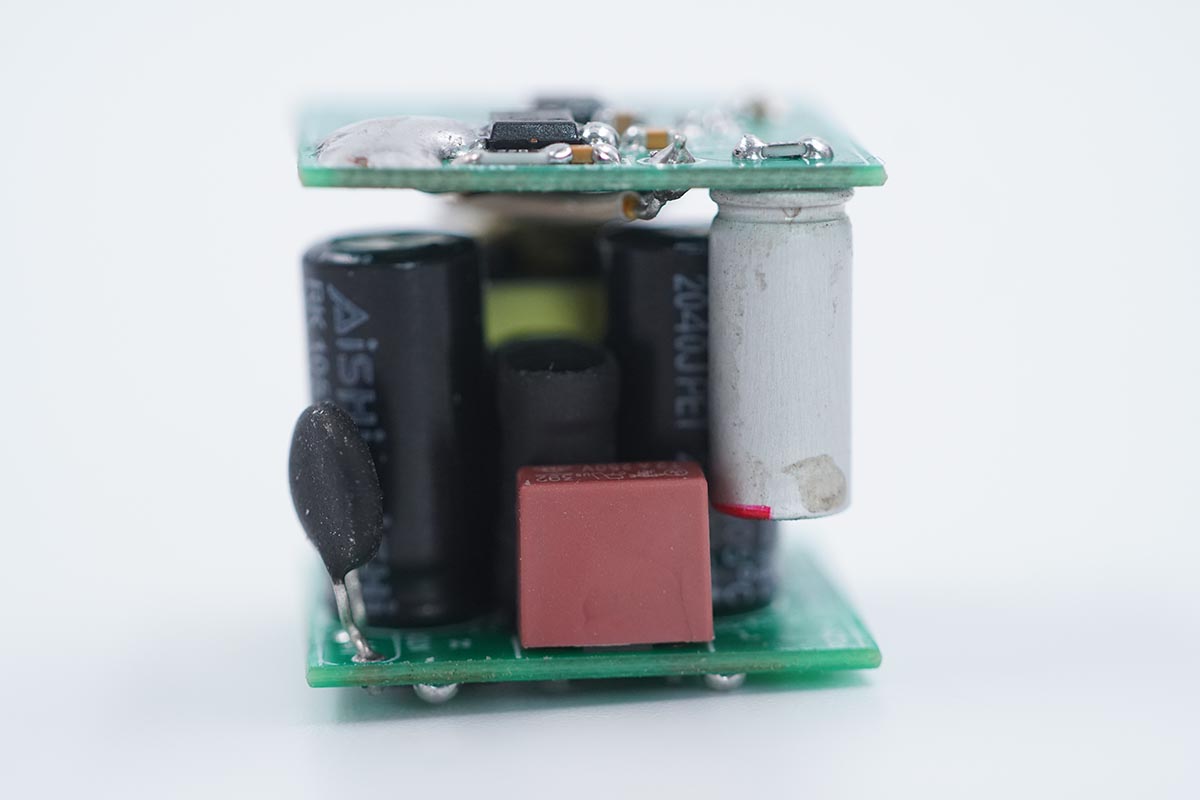

輸入端有延時保險絲，NTC浪涌抑制電阻，初級采用兩顆電解電容濾波，輸出采用固態電容濾波。

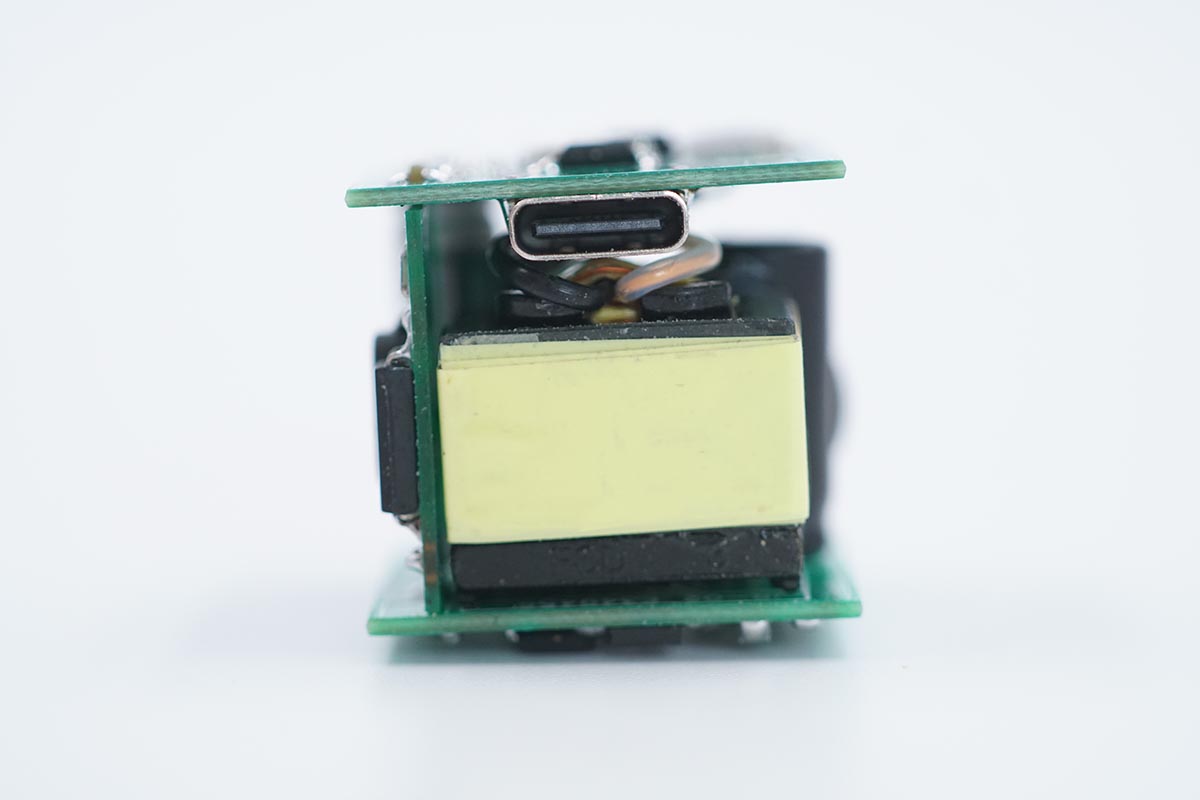

輸出USB Type-C母座過孔焊接在輸出小板上。

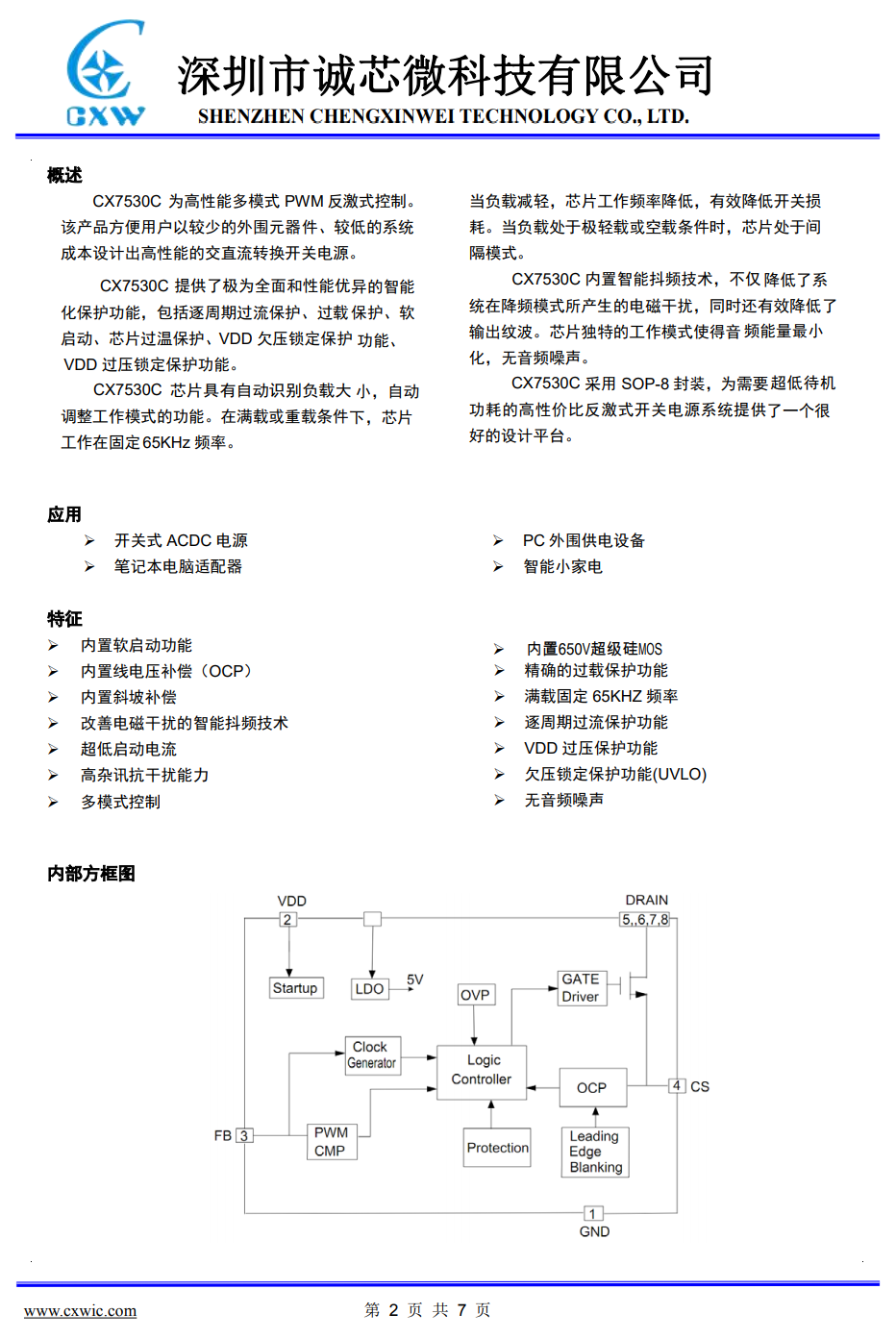

適配器初級采用CX7530C集成650V開關管反激控制器，內部集成0.65Ω導阻超級硅開關管，內置軟啟動功能，內置斜坡補償，支持智能抖頻技術來優化EMI，具有超低空載功耗。寬輸入電壓下可輸出33W功率，用于25W輸出有更低的溫升表現。

誠芯微CX7530C支持極為全面和性能優秀的智能化保護功能，包括逐周期過流保護，過載保護，軟啟動，芯片過熱保護，供電欠壓過壓保護功能。適用于PD快充適配器和智能小家電等小功率高可靠性開關電源。

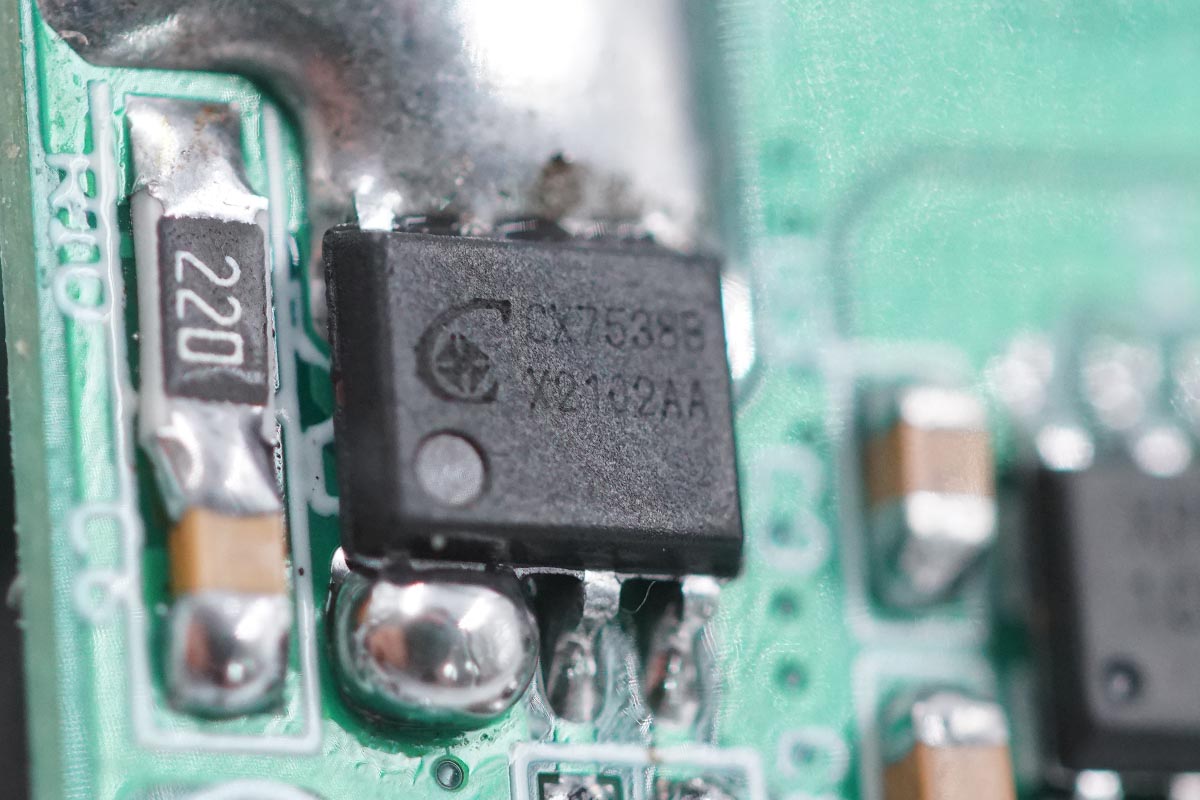

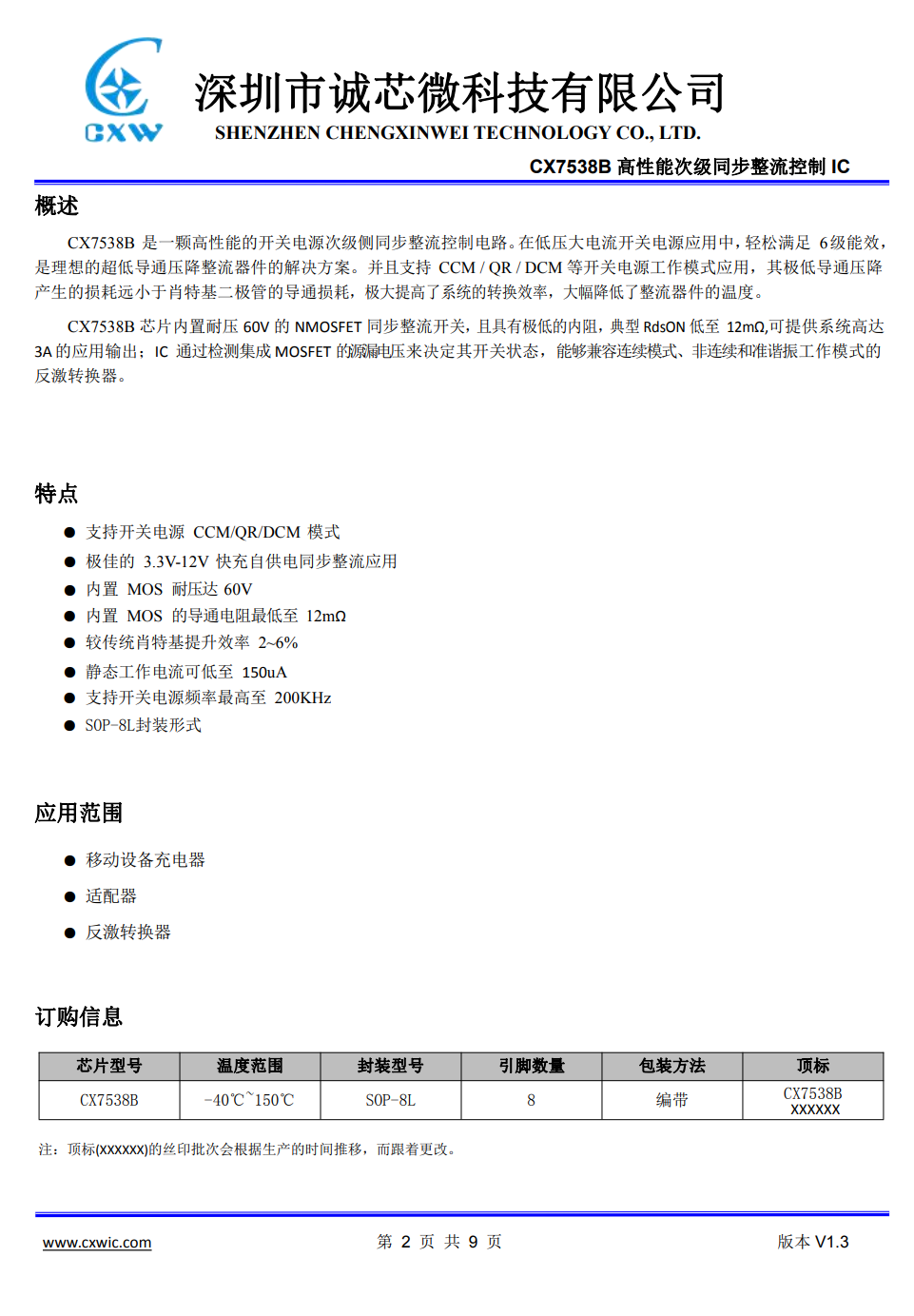

適配器次級采用內部集成同步整流管的多模式同步整流器CX7538B，其內部集成60V耐壓，導阻12mΩ的同步整流管，支持CCM/QR/DCM工作模式，最高支持200KHz工作頻率，靜態電流低，相比傳統肖特基整流方式可提高2-6%效率，支持3A輸出電流。

誠芯微CX7538B支持3.3-12V寬電壓范圍輸出，外圍元件僅兩顆電容，配合CX7530C控制器可輕松滿足六級能效要求。

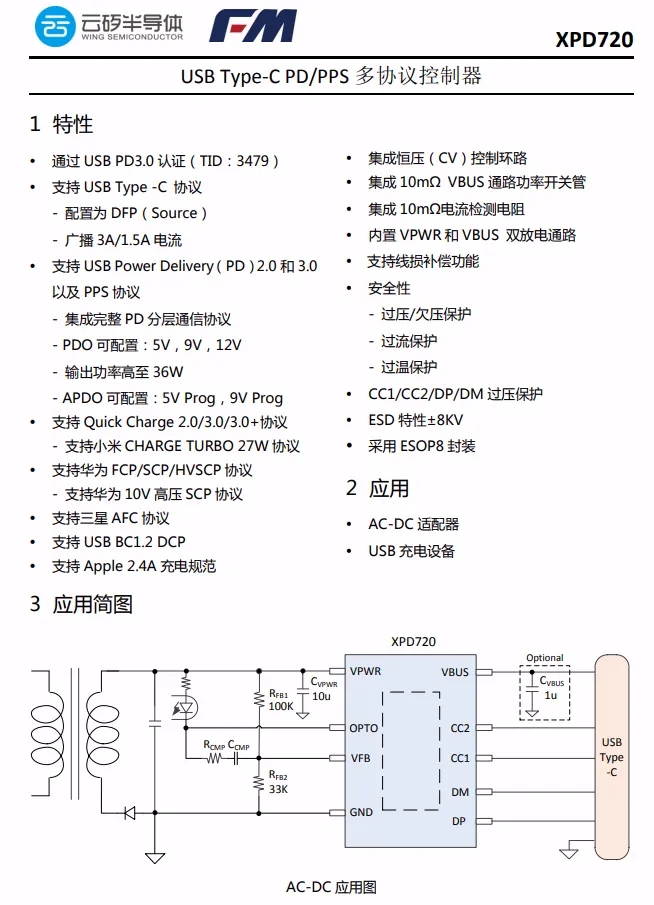

云矽XPD720內部集成VBUS開關管和輸出電流取樣電阻，相比傳統方案顯著節省PCB空間。除此之外，XPD720還通過了PD3.0認證，支持5/9/12V輸出，支持全面的快充協議，內置VPWR和VBUS雙放電通路，芯片反饋支持線損補償。

云矽XPD720支持USB PD以及PPS，QC3.0/2.0協議，華為SCP/FCP快充協議，三星AFC快充協議，支持光耦和DC-DC反饋，可應用于PD快充和車充移動電源等應用。XPD720內置動態過壓/欠壓/過流保護，啟動輸出前監測端口電壓，D+/D-和CC1/CC2過壓保護。功能強大，且外圍精簡，非常適合高集成度PD快充電源使用。

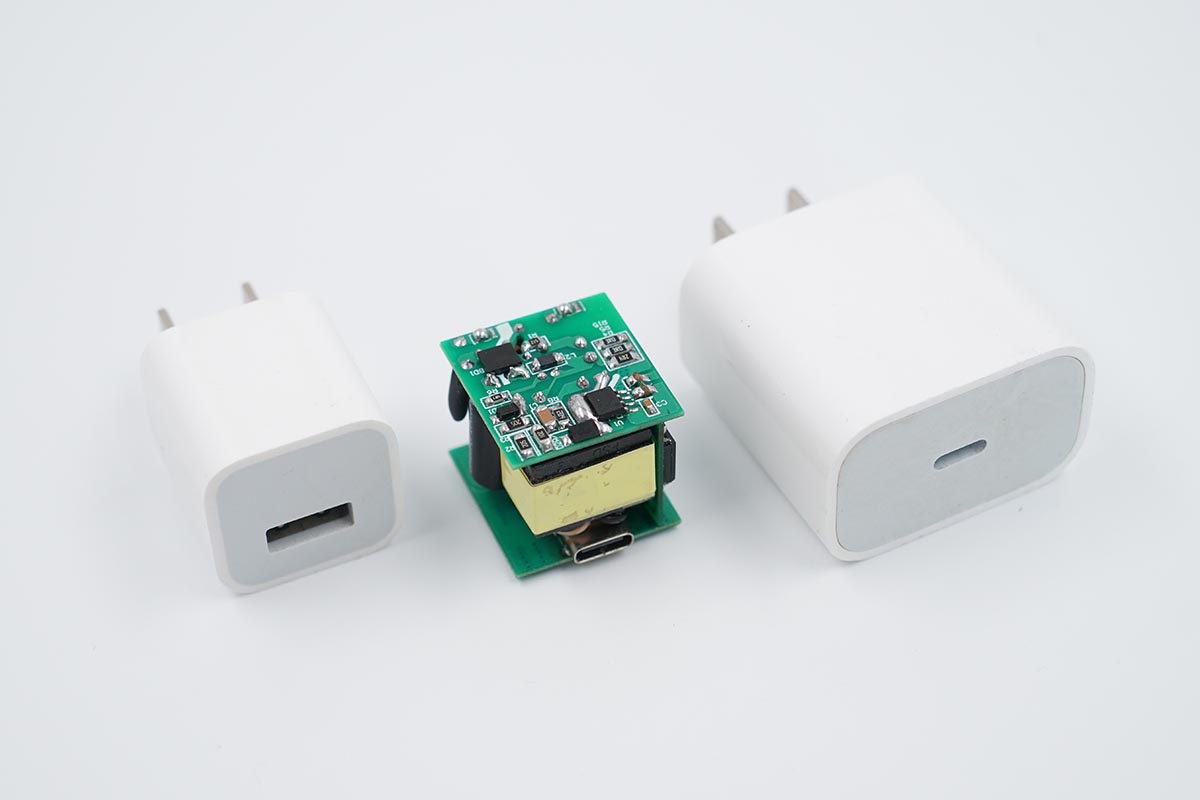

誠芯微 25W Demo大小與蘋果5W和20W 適配器體積對比。

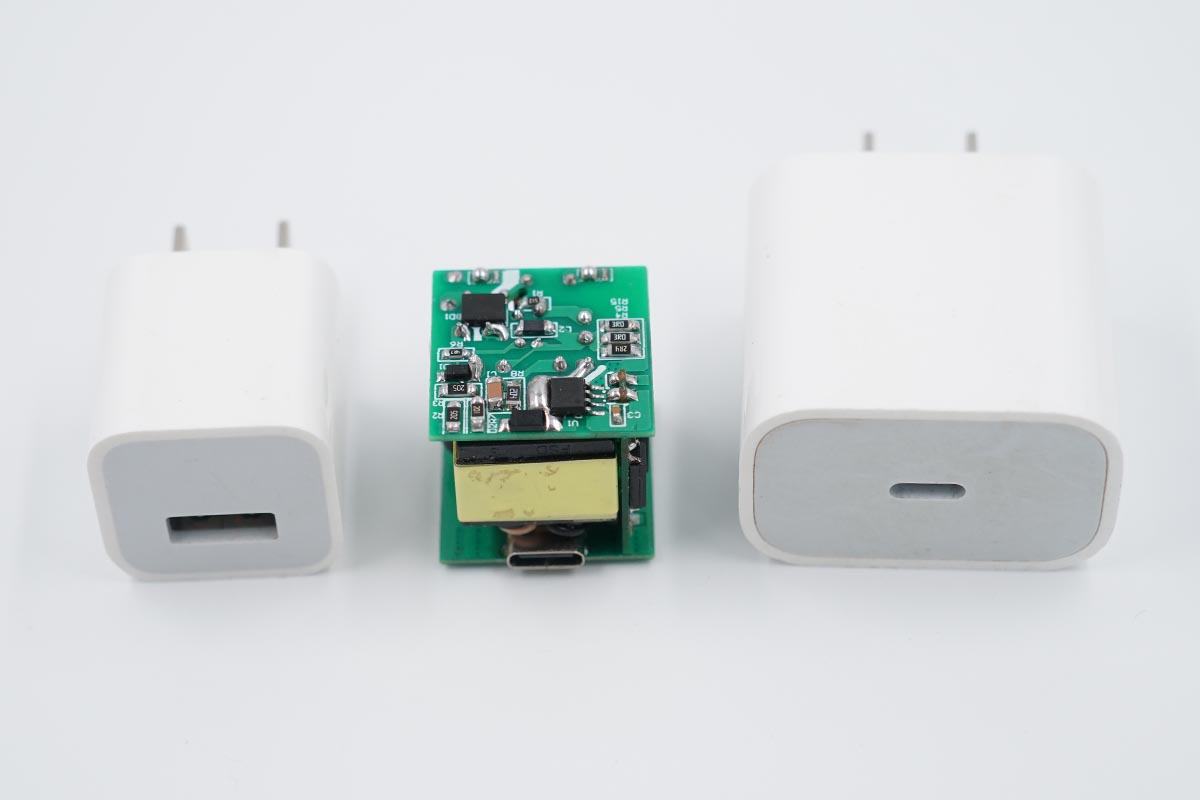

誠芯微25W Demo裸板尺寸與蘋果5W尺寸相當。

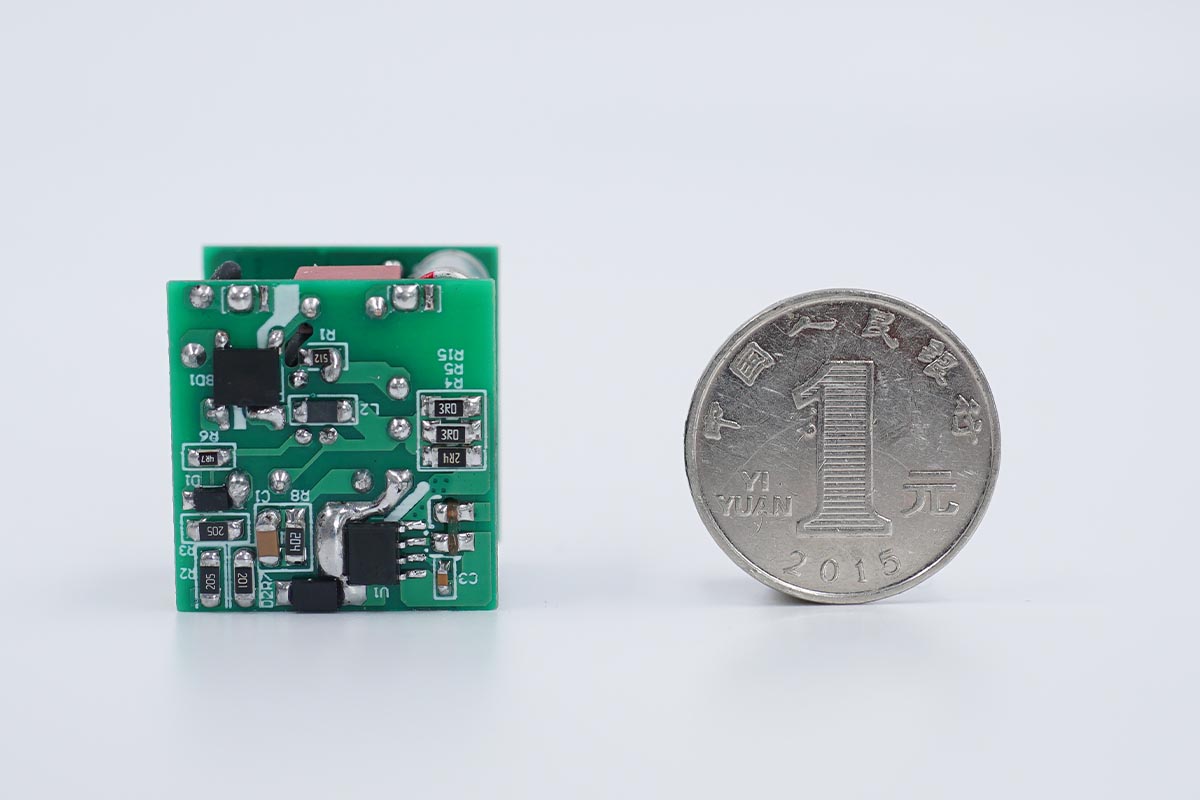

誠芯微25W Demo裸板寬度與1元硬幣直徑相當。

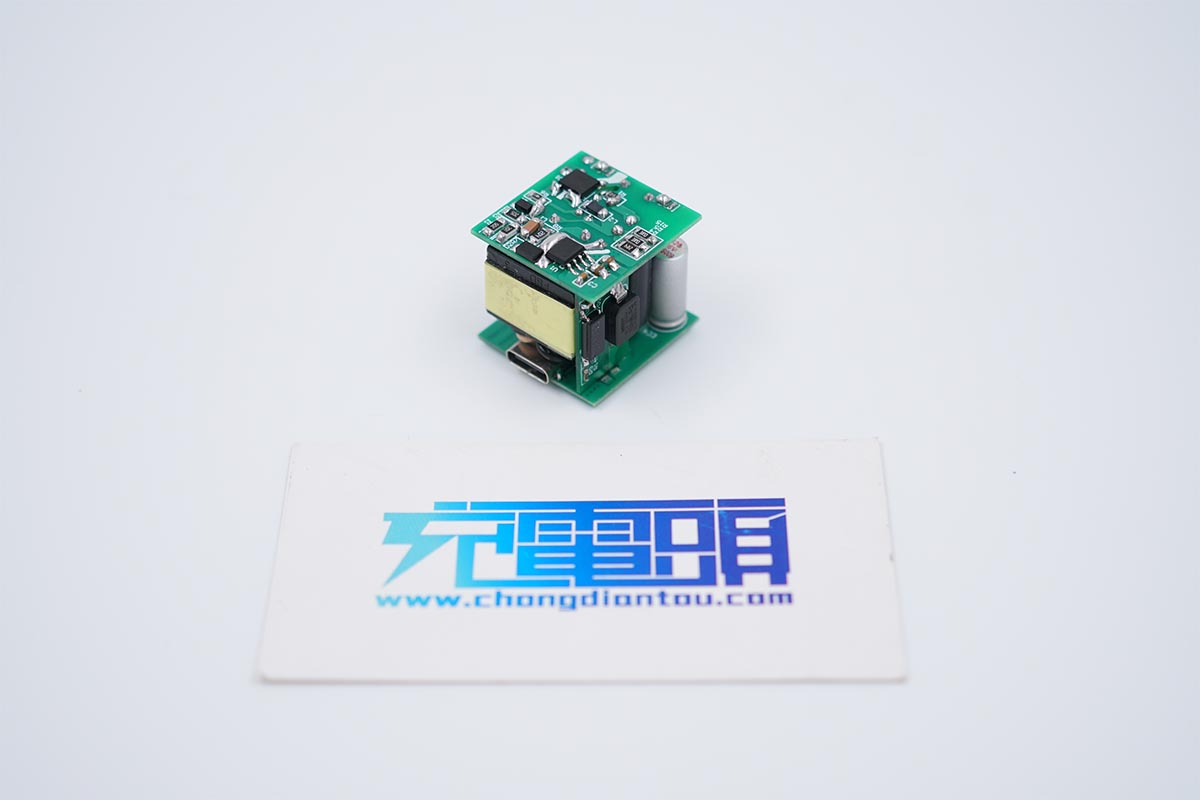

誠芯微25W Demo與充電頭網名片對比，非常小巧。

二、誠芯微25W PD快充方案兼容性測試

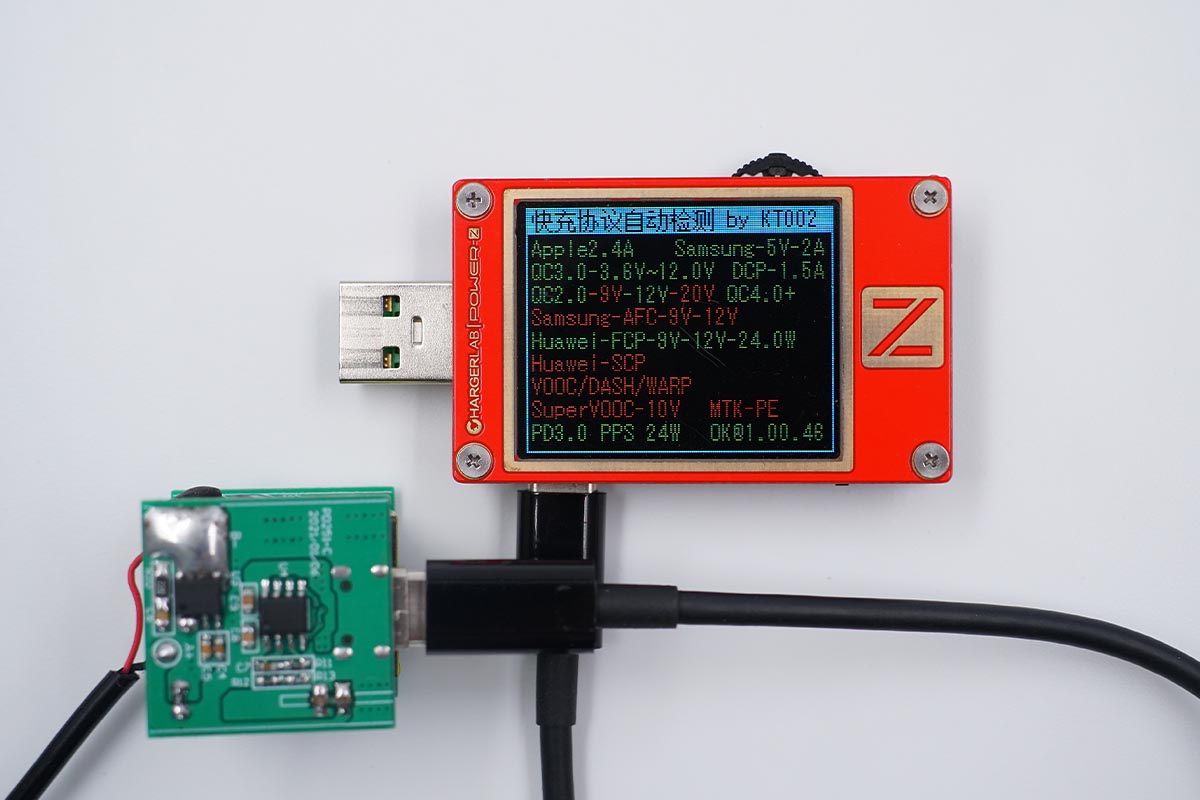

誠芯微25W Demo采用單C口輸出設計，使用ChargerLAB POWER-Z KT002測試輸出協議，XPD720支持Apple 2.4A，Samsung5V2A，QC2.0/3.0，華為FCP快充協議，同時還支持PD3.0 PPS快充協議。

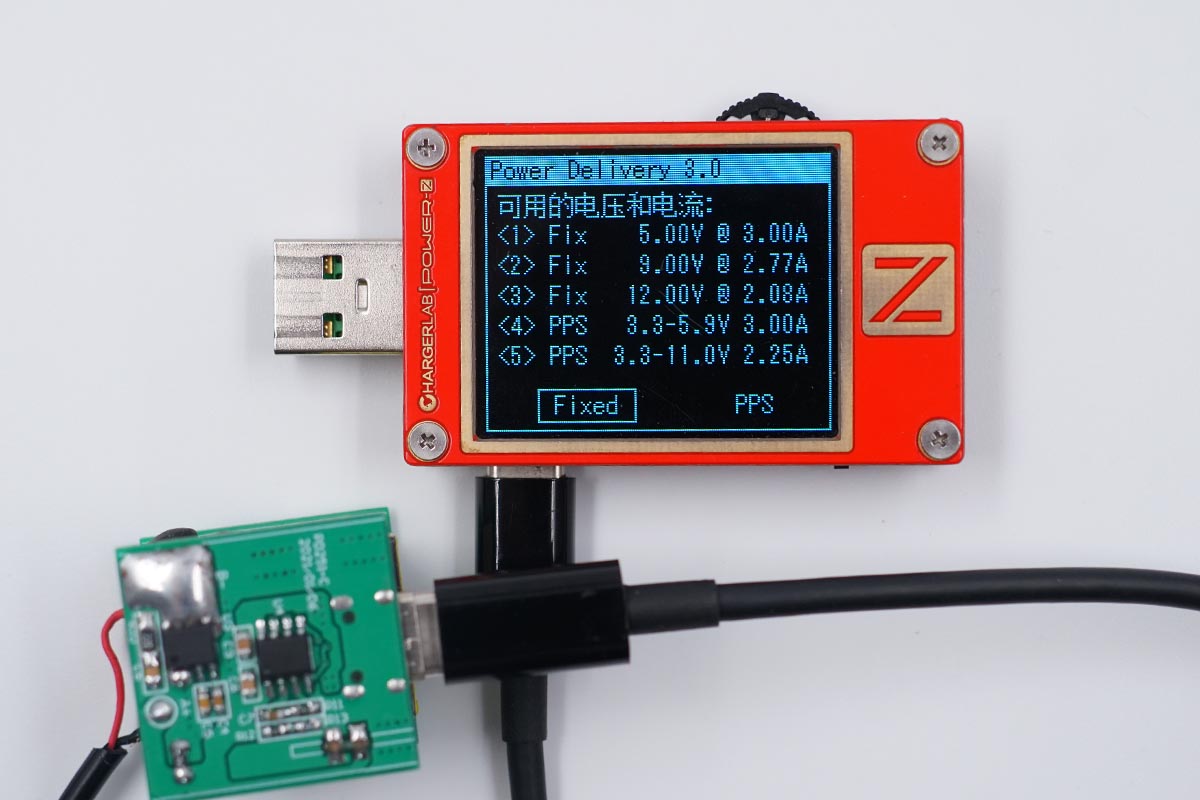

PDO報文顯示XPD720支持5V3A，9V2.77A，12V2.08A三組固定輸出以及3.3-5.9V3A和3.3-11V2.25A兩組PPS輸出。

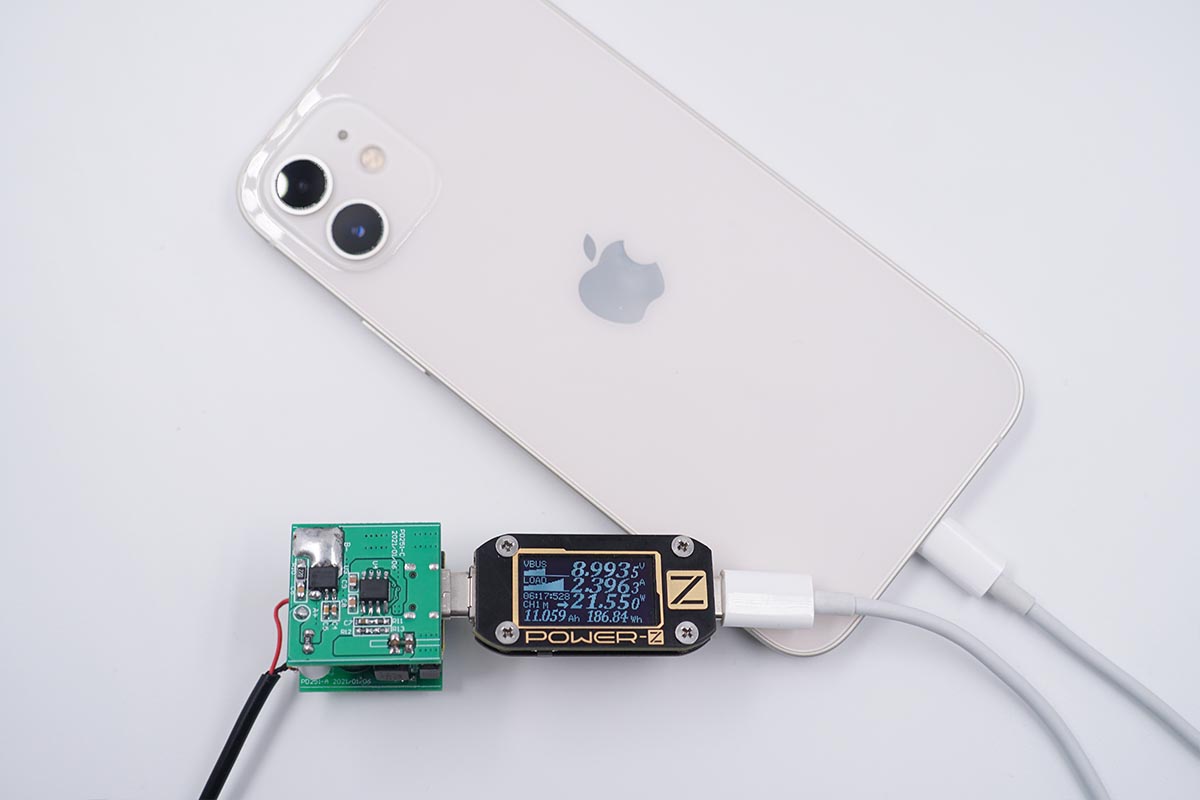

使用誠芯微25W PD方案為iPhone 12充電，測得電壓8.99V，電流2.39A，充電功率約21.55W，進入USB PD快充。

為三星 S20 Ultra 5G手機充電，電壓8.99V，電流2.45A，充電功率22W，進入USB PD快充。

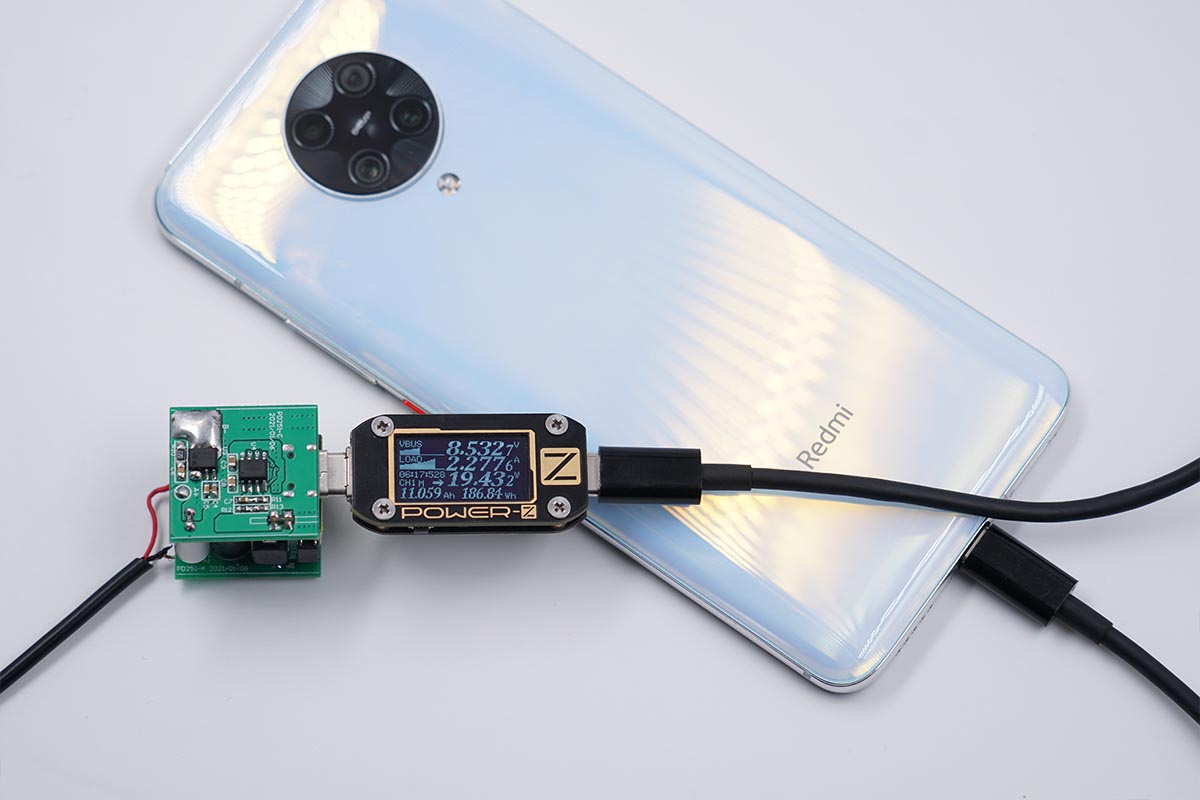

為紅米Redmi K30 至尊紀念版充電，電壓8.53V，電流2.27A，充電功率19.4W，進入USB PD快充。

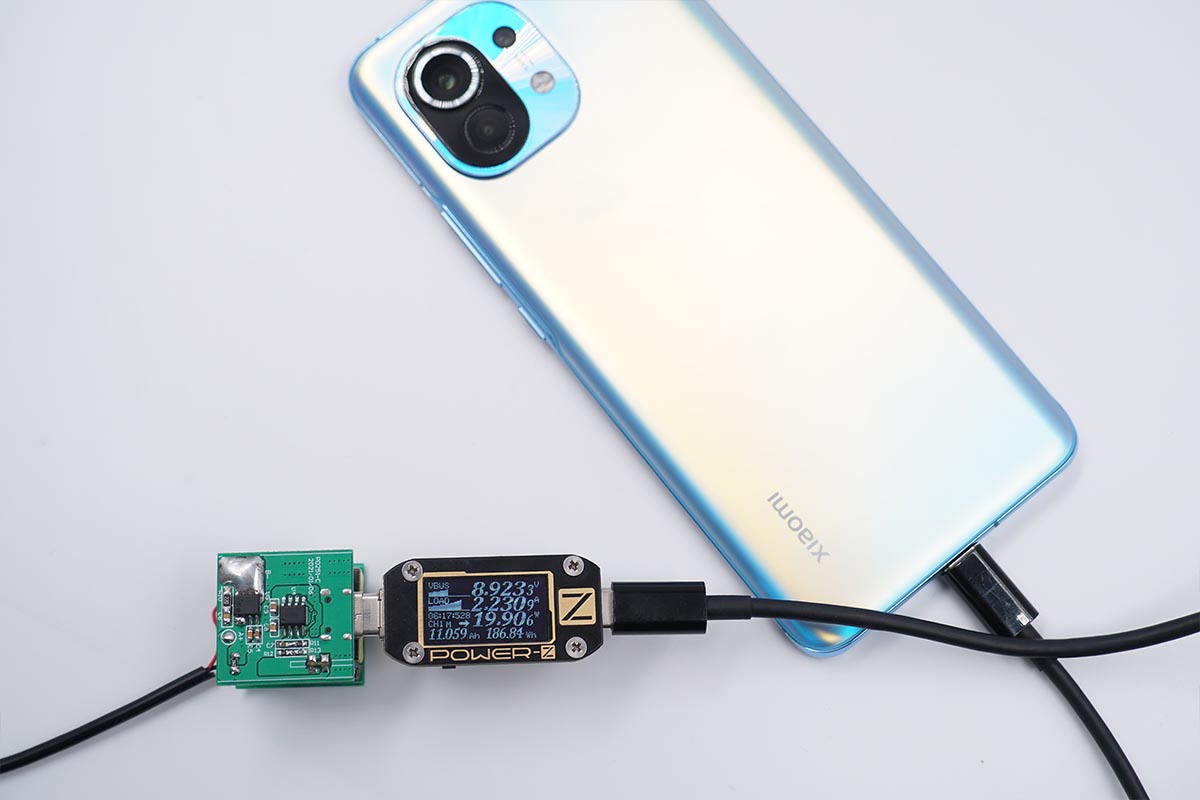

為小米11手機充電，電壓8.92V，電流2.23A，充電功率約為19.9W，進入USB PD快充。

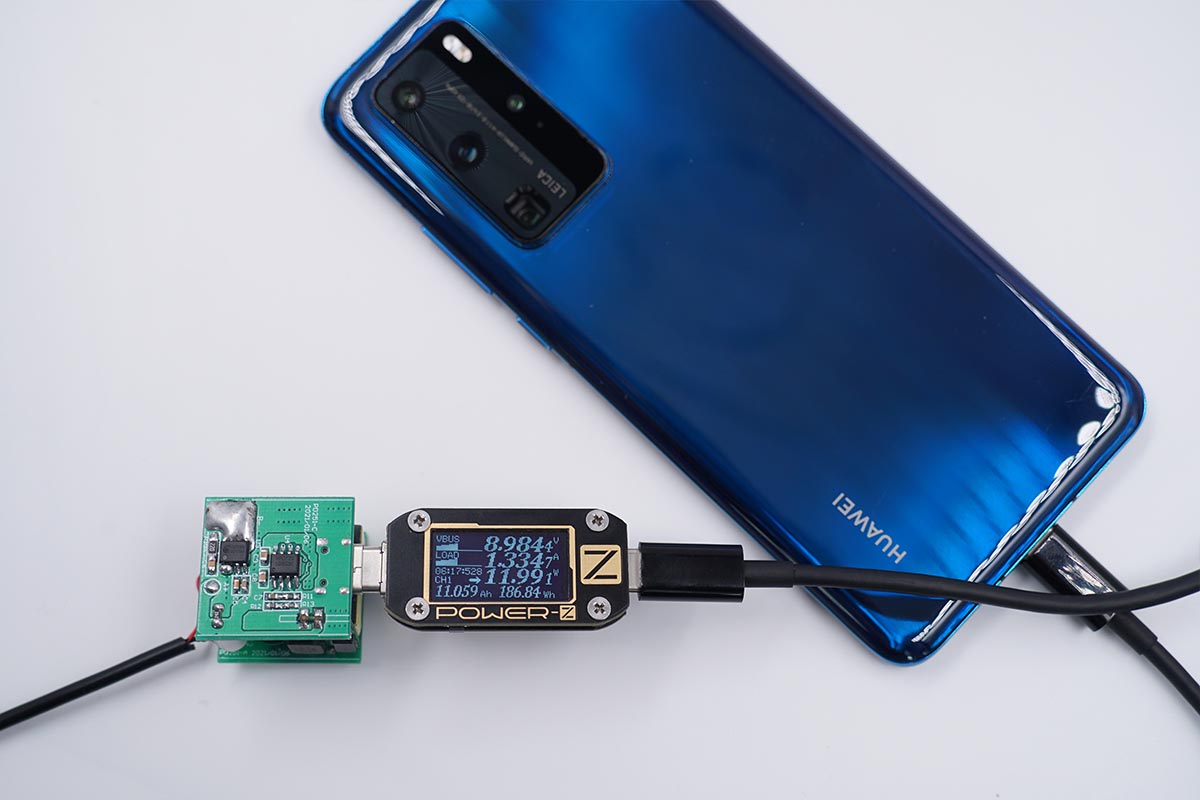

為華為 P40 Pro手機充電，電壓8.98V，電流1.33A，充電功率約為12W，進入USB PD快充。

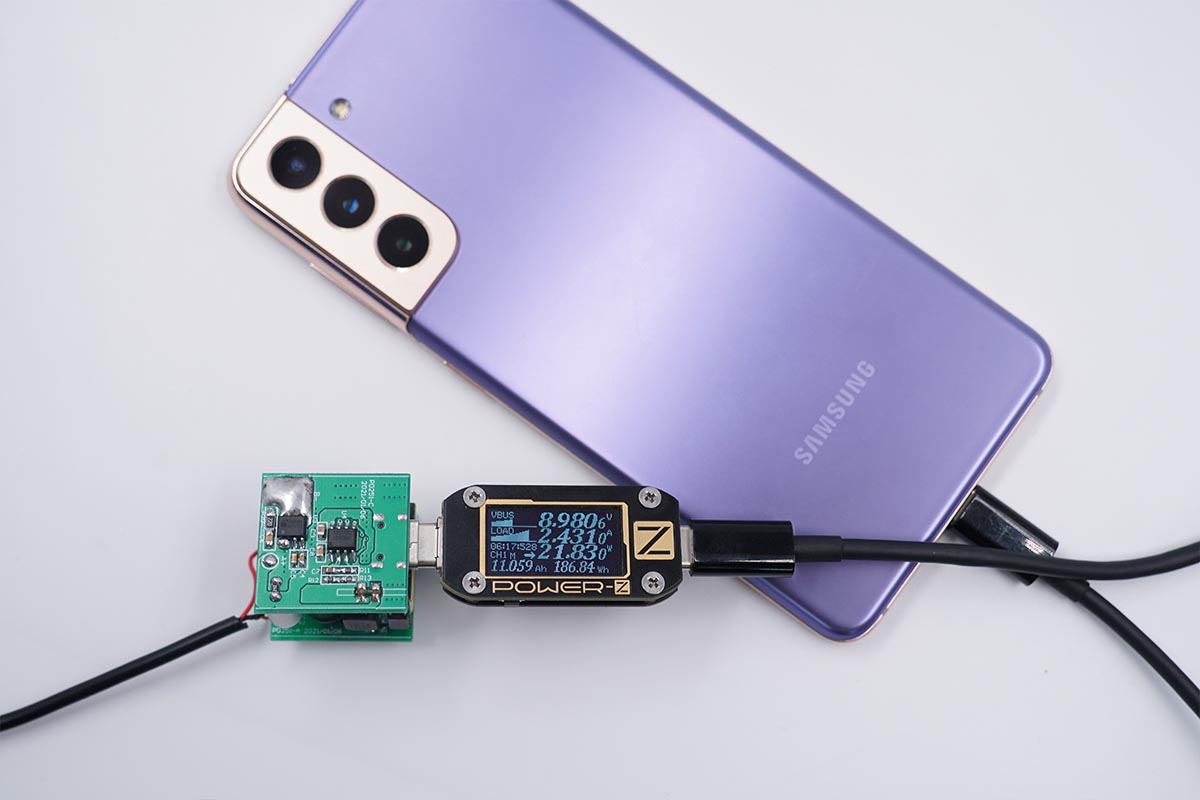

為三星S21手機充電，電壓8.98V，電流2.43A，充電功率約為21.8W，進入USB PD快充。

通過以上兼容性測試，誠芯微25W PD快充方案對主流手機快充的兼容性非常好，均可進入快充大功率充電，實現滿功率輸出。

充電頭網總結

誠芯微采用三顆高集成芯片組成的25W PD快充方案，內置開關管減小占板面積，且外圍元件很少，集成度非常高。通過展示，25W方案體積僅為蘋果5W充電器大小。誠芯微CX7530C支持33W輸出功率，25W輸出留有余量，可降低溫升，提升使用體驗。

云矽XPD720協議支持廣泛，且對主流手機支持非常好，并且內置輸出VBUS開關管和輸出電流取樣電阻，可大大減小次級元件占板面積，滿足對體積苛刻的要求。且輸出功率可定制，滿足不同市場需求。
