iPhone 12不標配充電器引爆了20W快充市場，不僅如此，即便是過去了幾個月，市場仍十分火熱，安克、倍思、小米等知名品牌先后入局。如今就連NOKIA諾基亞也推出了一款20W充電器，這款產品設計非常簡潔，直板造型也十分經典。下面充電頭網就對其進行詳細拆解，看看充電器用料做工如何。

一、諾基亞20W充電器外觀

包裝盒為白色，整體設計風格非常簡潔，正面印有NOKIA品牌、充電器外觀圖、P6302型號以及三大特性標識。

背面印有充電器參數以及廠家信息。

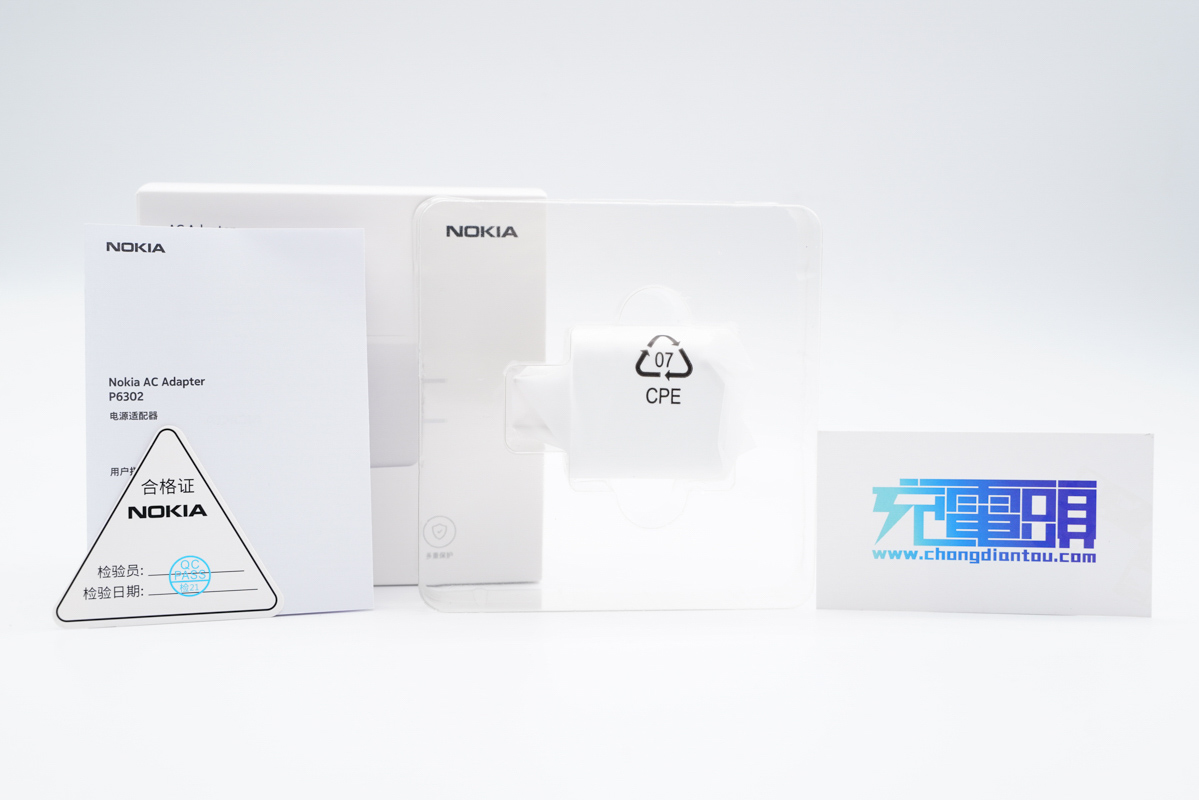

包裝內含充電器、使用說明書和合格證，充電器外套防塵塑料袋。

充電器采用PC阻燃材質白色外殼，表面，腰身兩側過渡圓潤，整體設計風格非常簡潔。

輸入端采用固定式國標插腳。

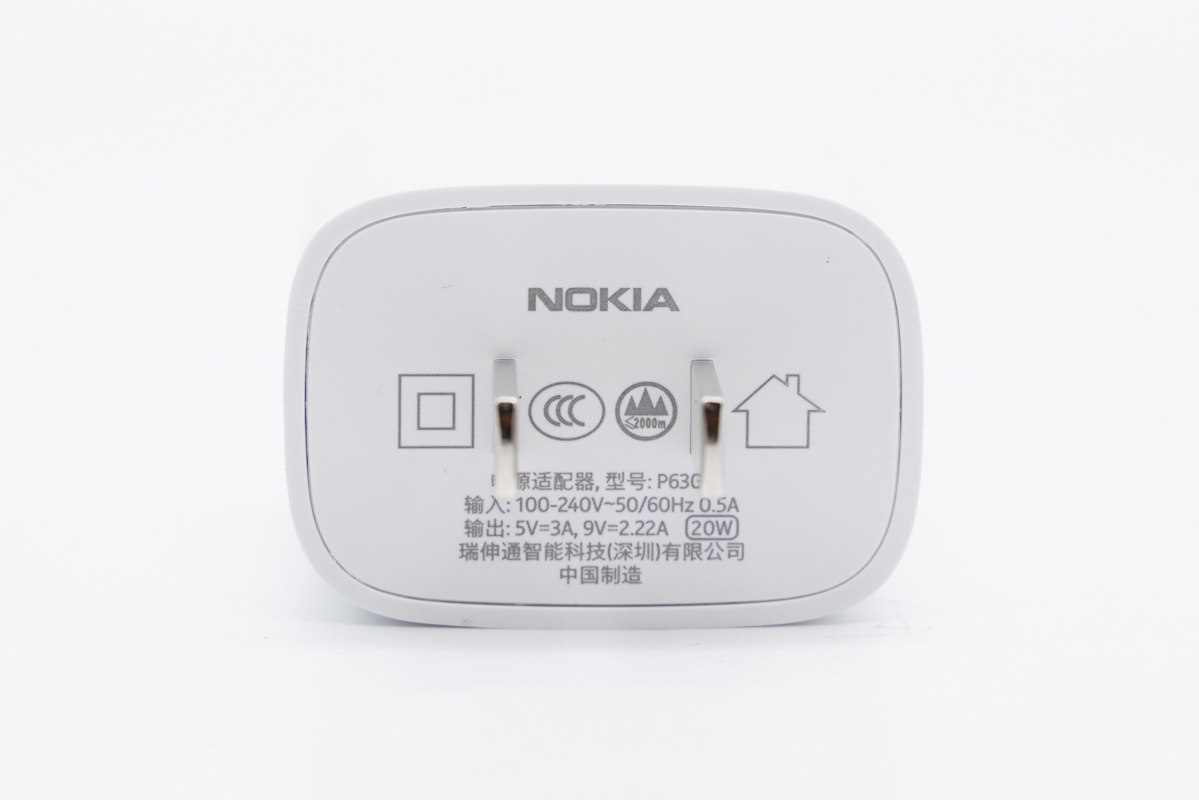

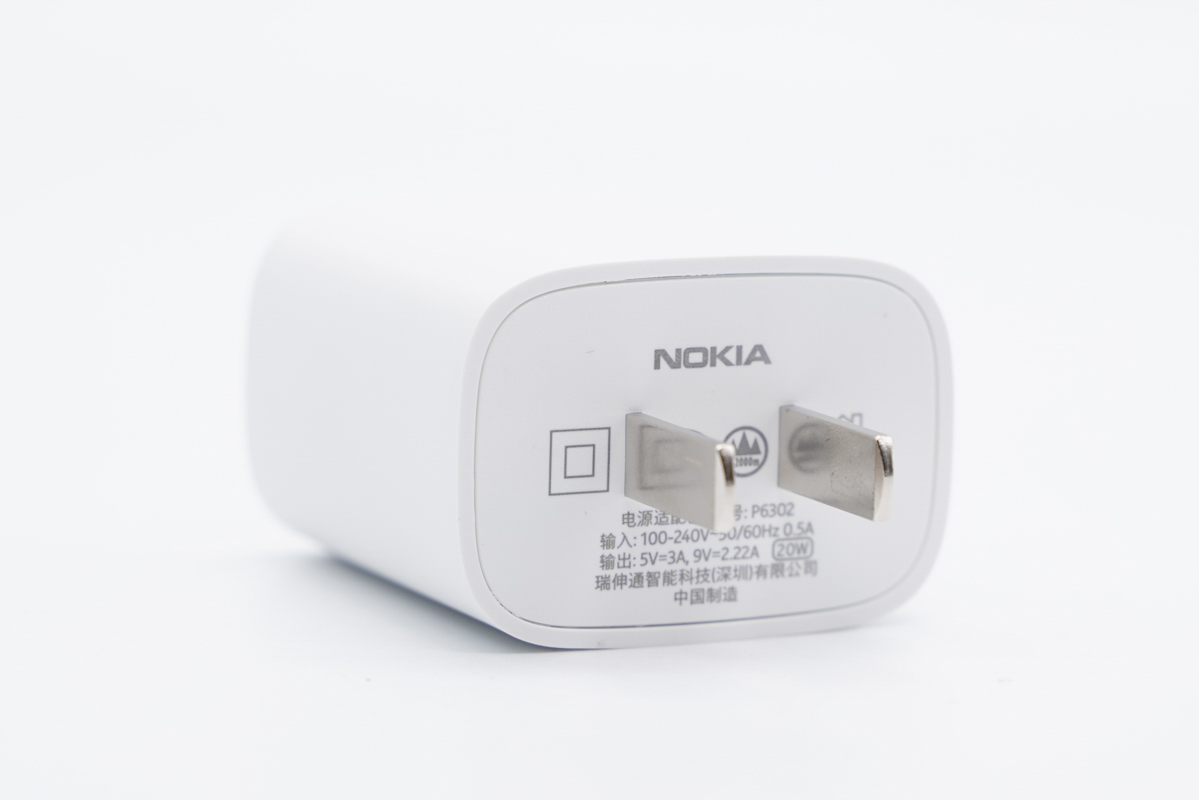

輸入端外殼上印有充電器參數

型號：P6302

輸入：100-240V~50/60HZ?0.5A

輸出：5V3A、9V2.22A

制造商：瑞伸通智能科技（深圳）有限公司

產品已經通過了3C認證。

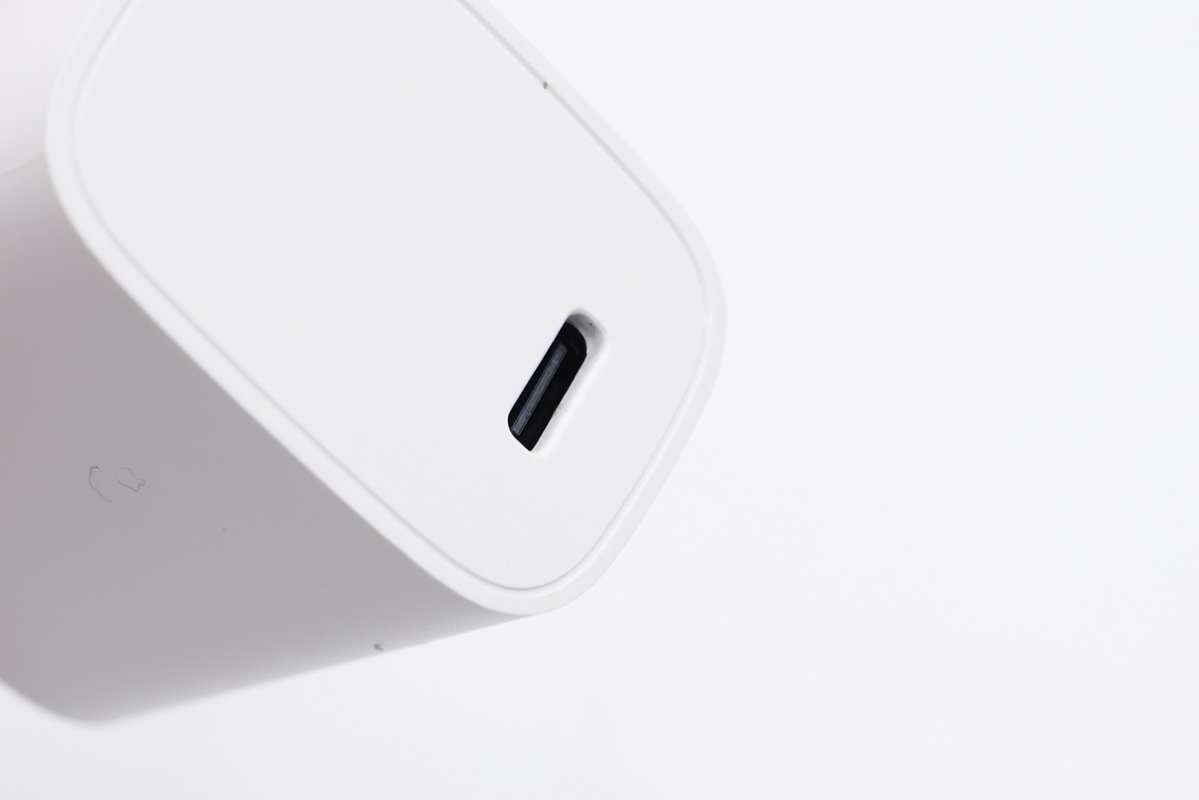

USB-C口靠一側設置，黑色膠芯不露銅。

使用游標卡尺實測充電器機身長度為42.67mm。

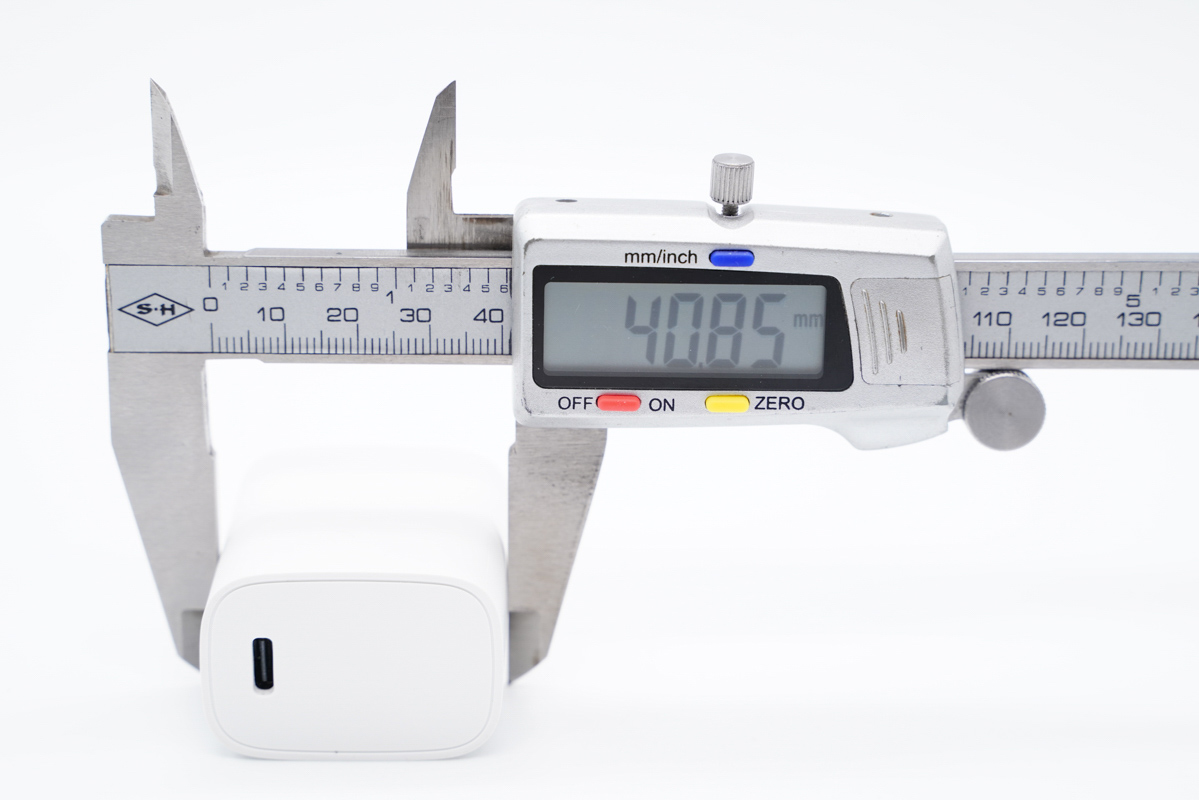

寬度為40.85mm。

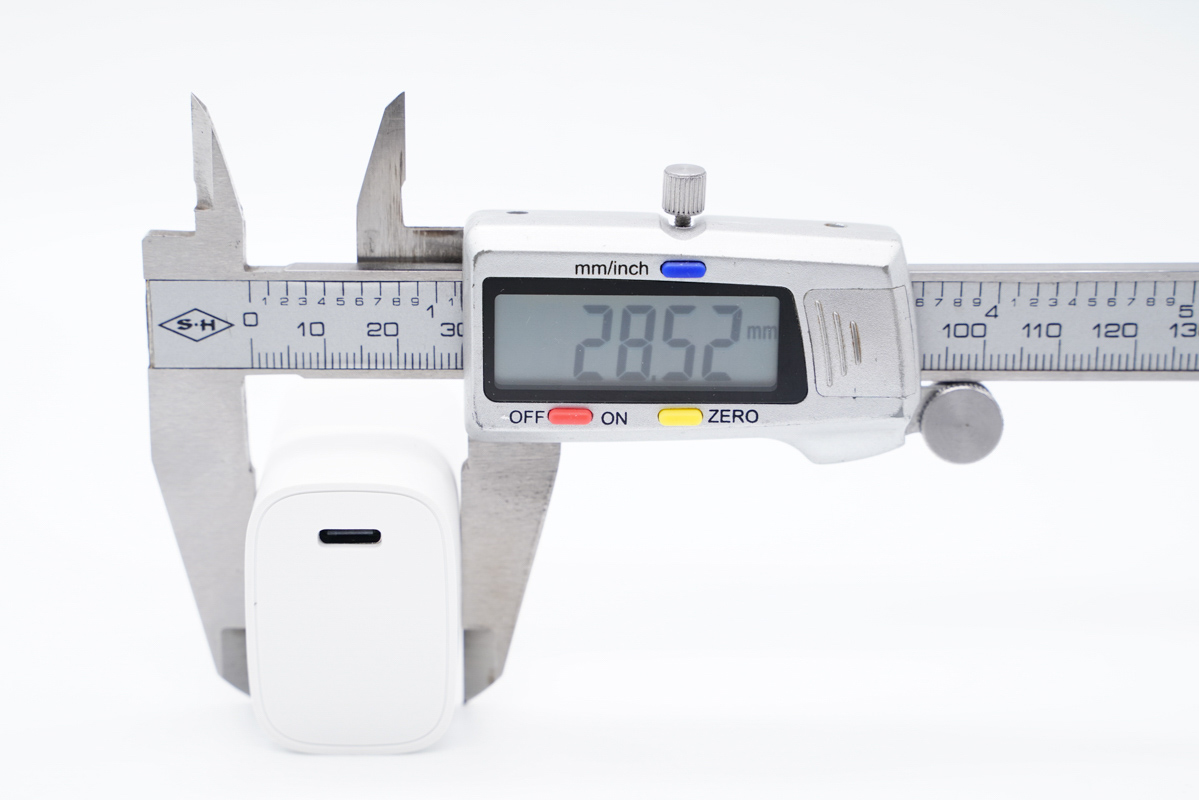

厚度為28.52mm。

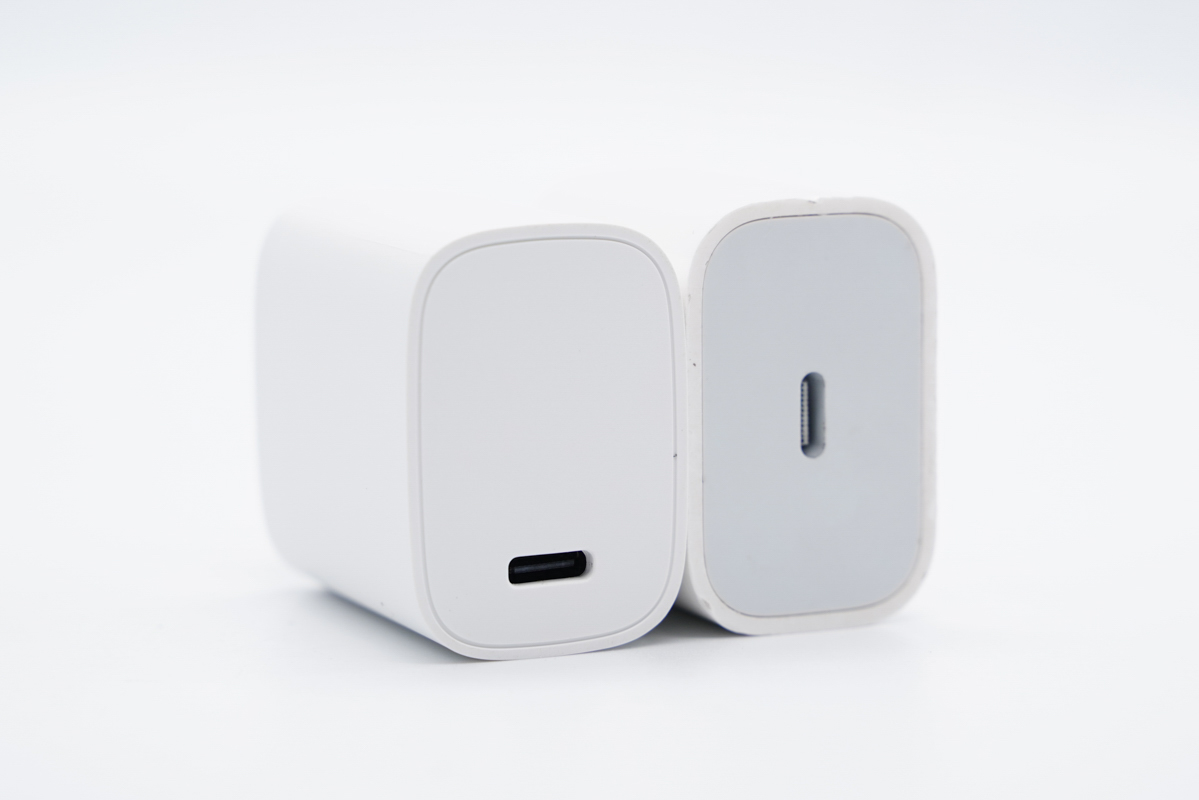

和蘋果20W充電器直觀對比，兩者體積相當。

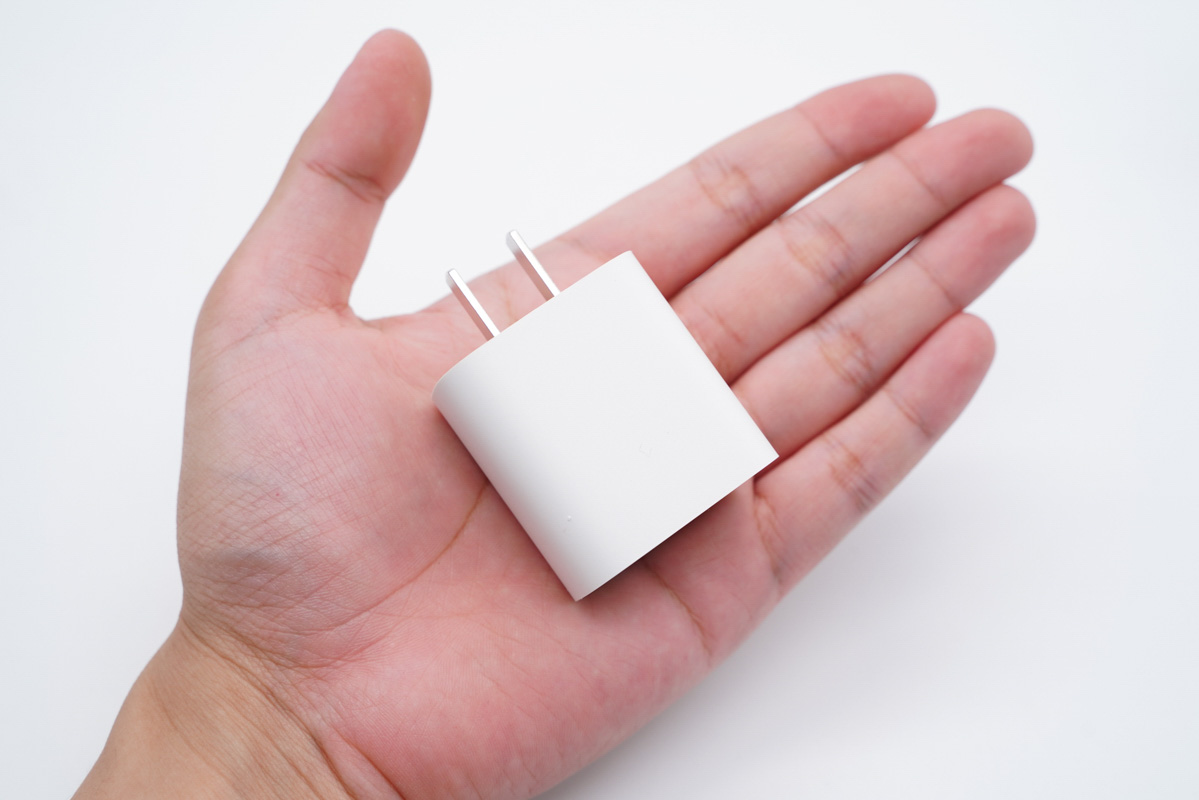

充電器拿在手上的直觀感受。

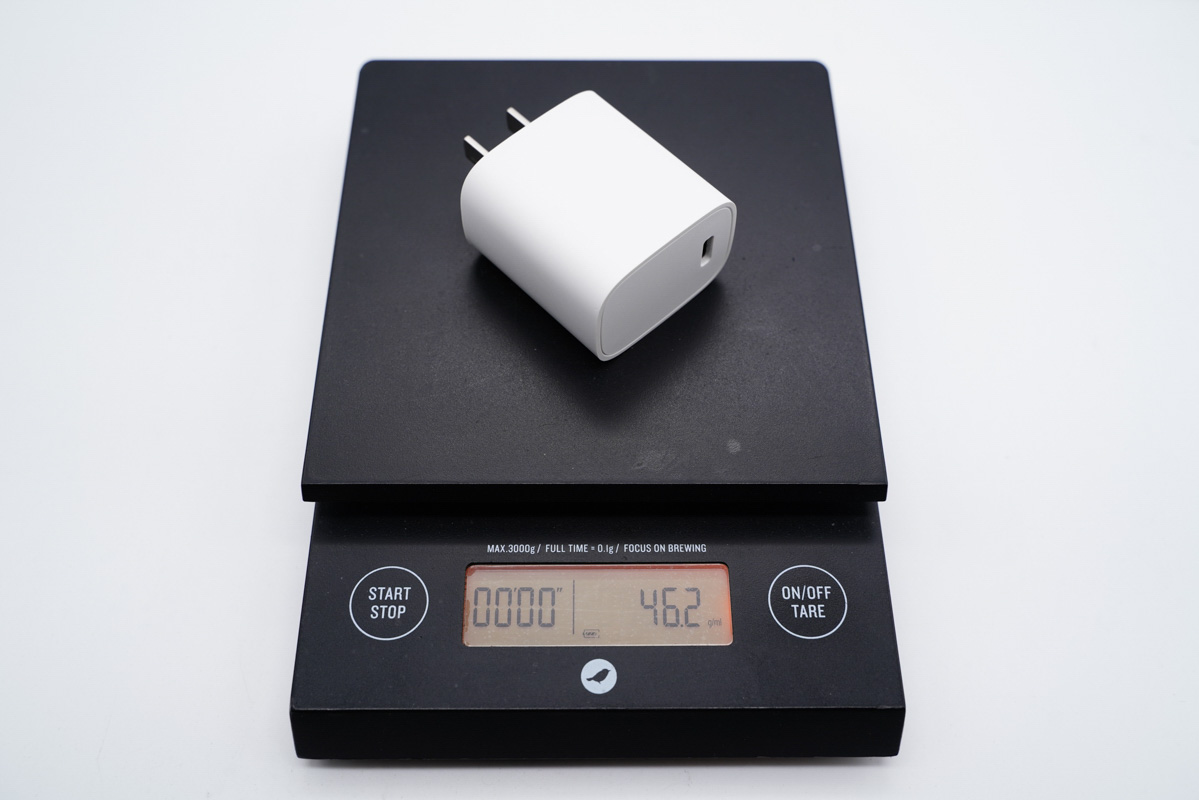

凈重約為46g。

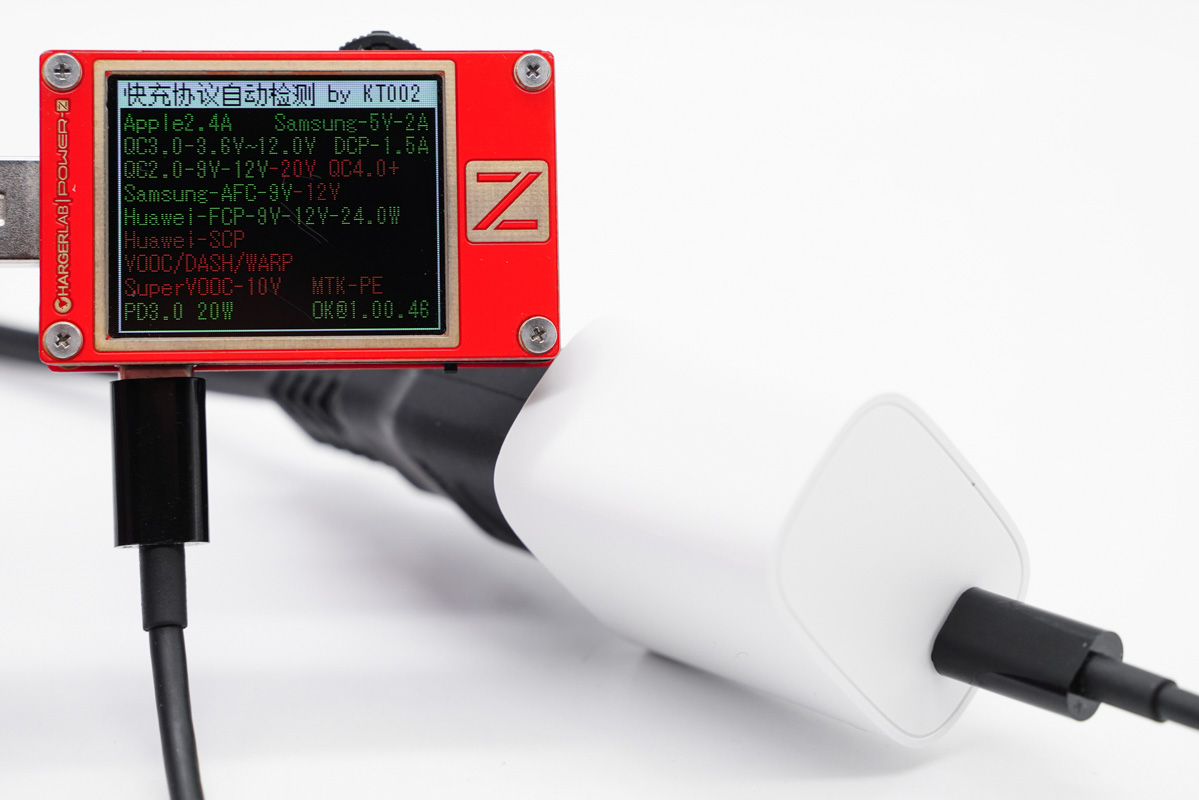

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、PD3.0快充協議。

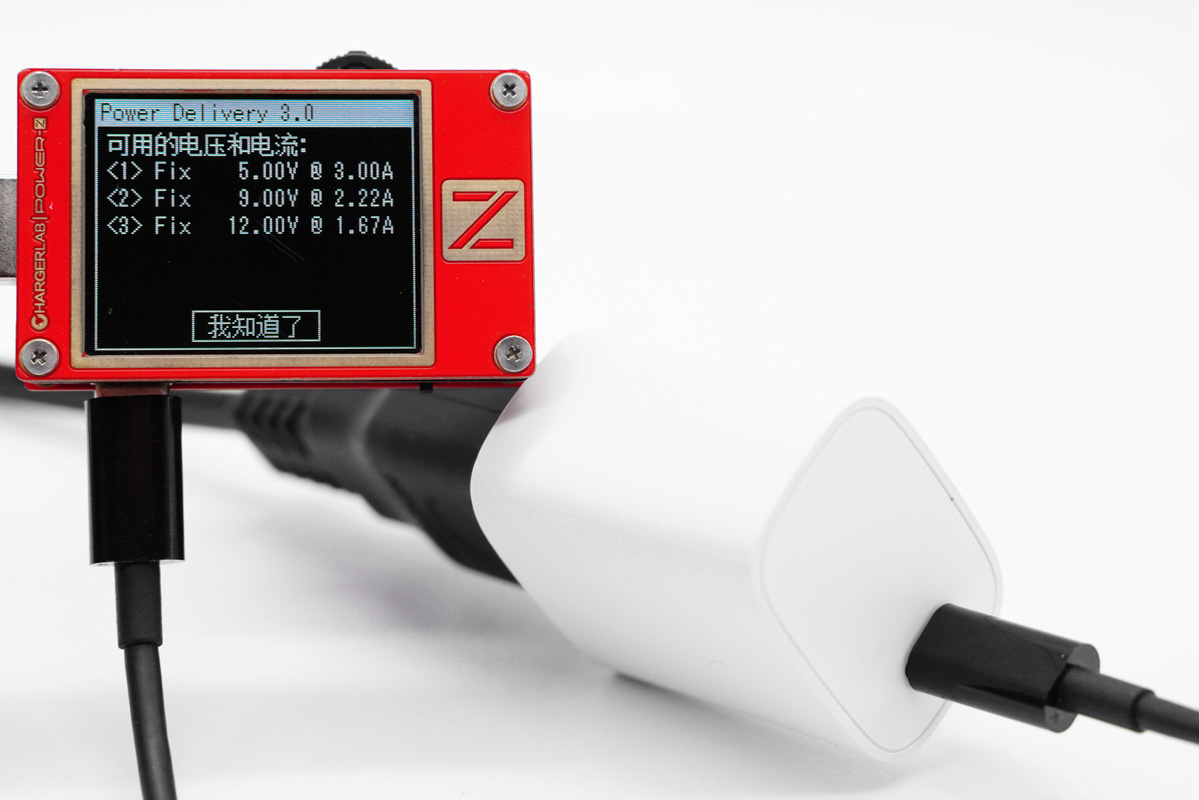

此外C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

二、諾基亞20W充電器拆解

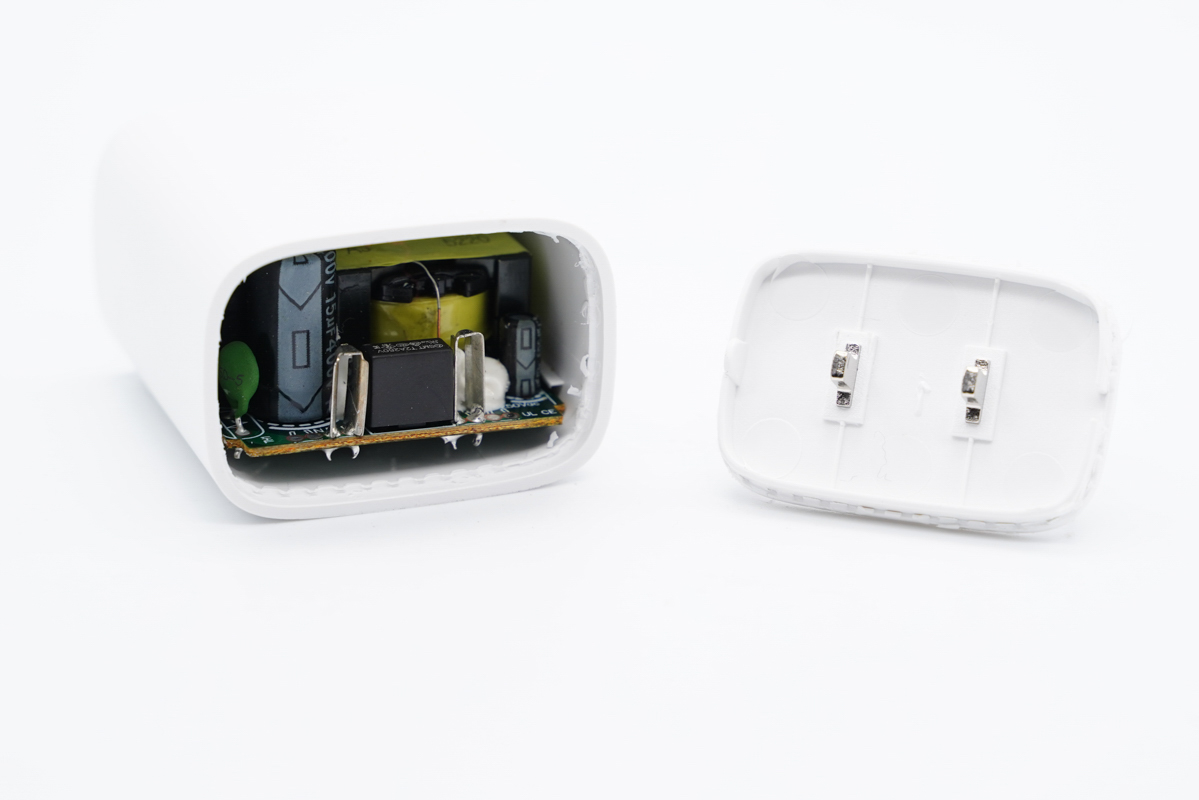

將輸入端外殼拆開，插腳和金屬片接觸通電。

PCB板正面一覽，初次級之間有塑料板隔離，變壓器兩側打膠處理。

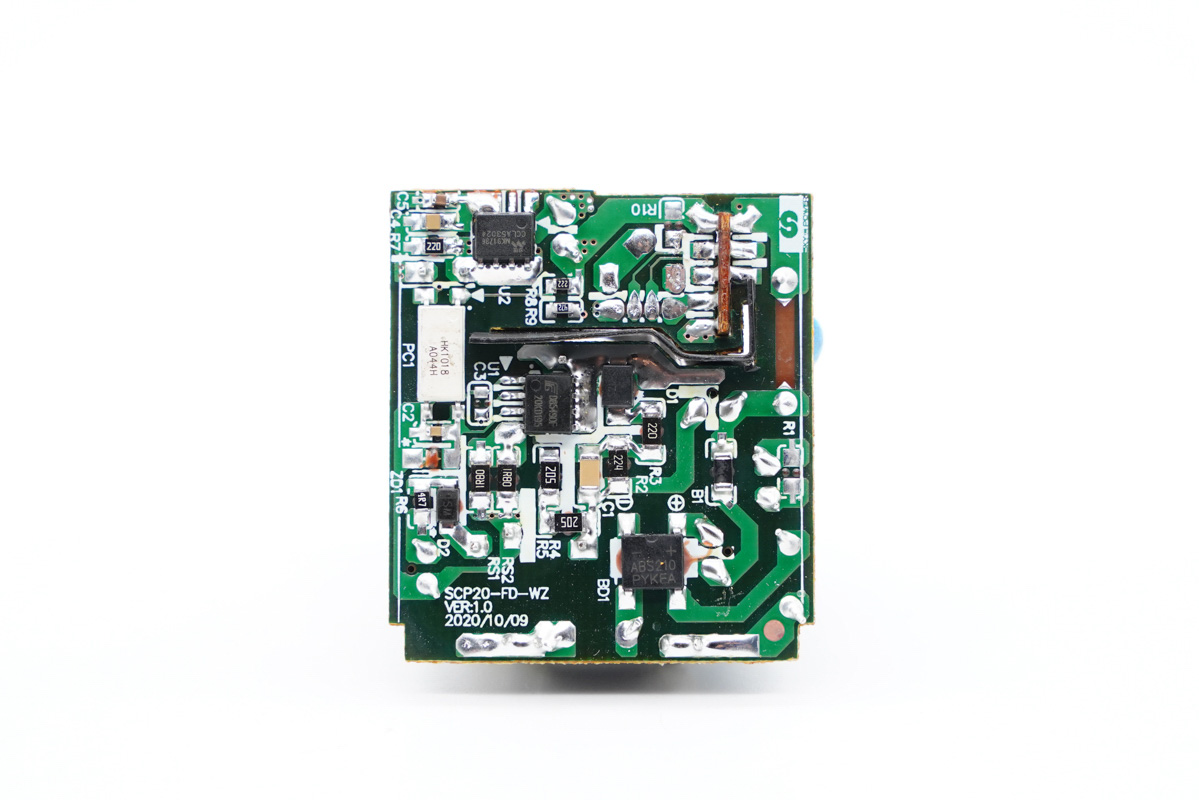

PCB板背面一覽，白色光耦橫跨在初次級之間，初級側還有整流橋和主控芯片，次級側有一顆同步整流芯片。

經過對充電器電路板觀察分析發現，諾基亞20W快充充電器采用典型的開關電源寬范圍輸出，由次級協議芯片通過光耦控制輸出電壓的設計架構。下面我們就從輸入端開始一一了解各元器件。

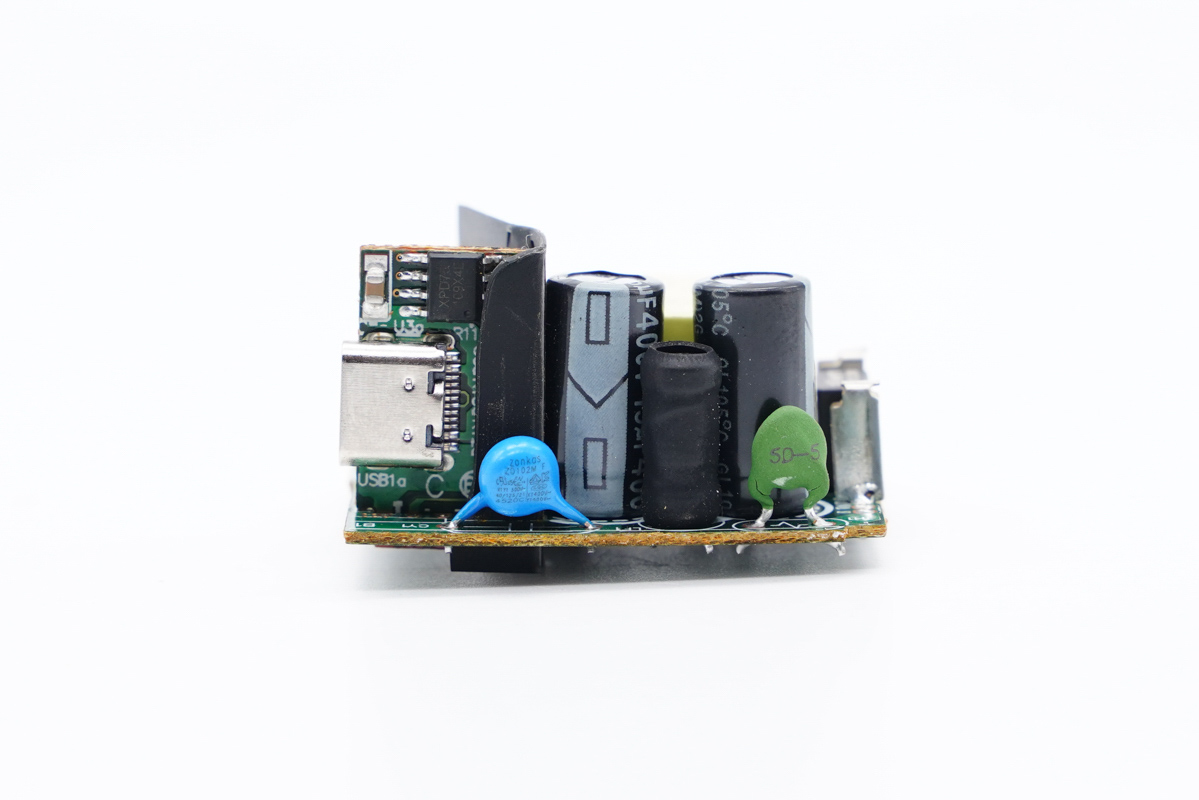

PCB板前端一覽。

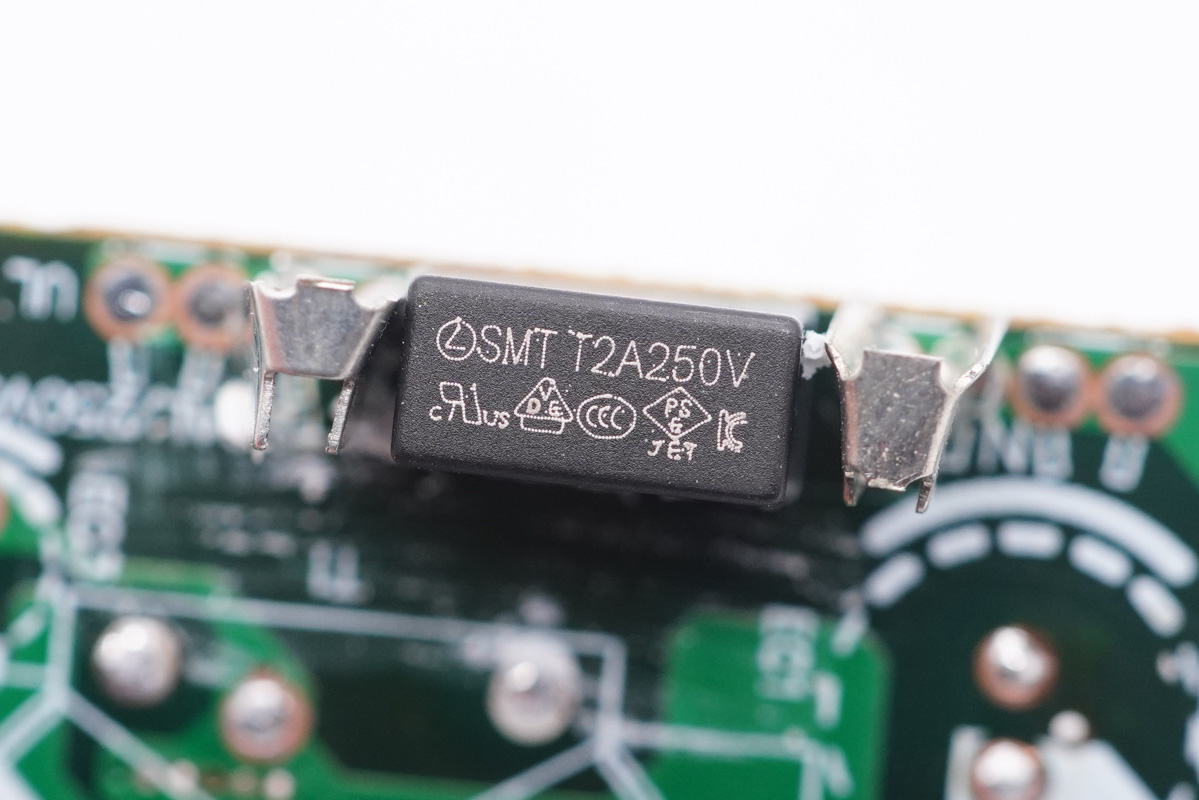

延時保險絲規格為2A 250V。

PCB板一側設有NTC浪涌抑制電阻、工字電感以及兩顆高壓濾波電解電容。

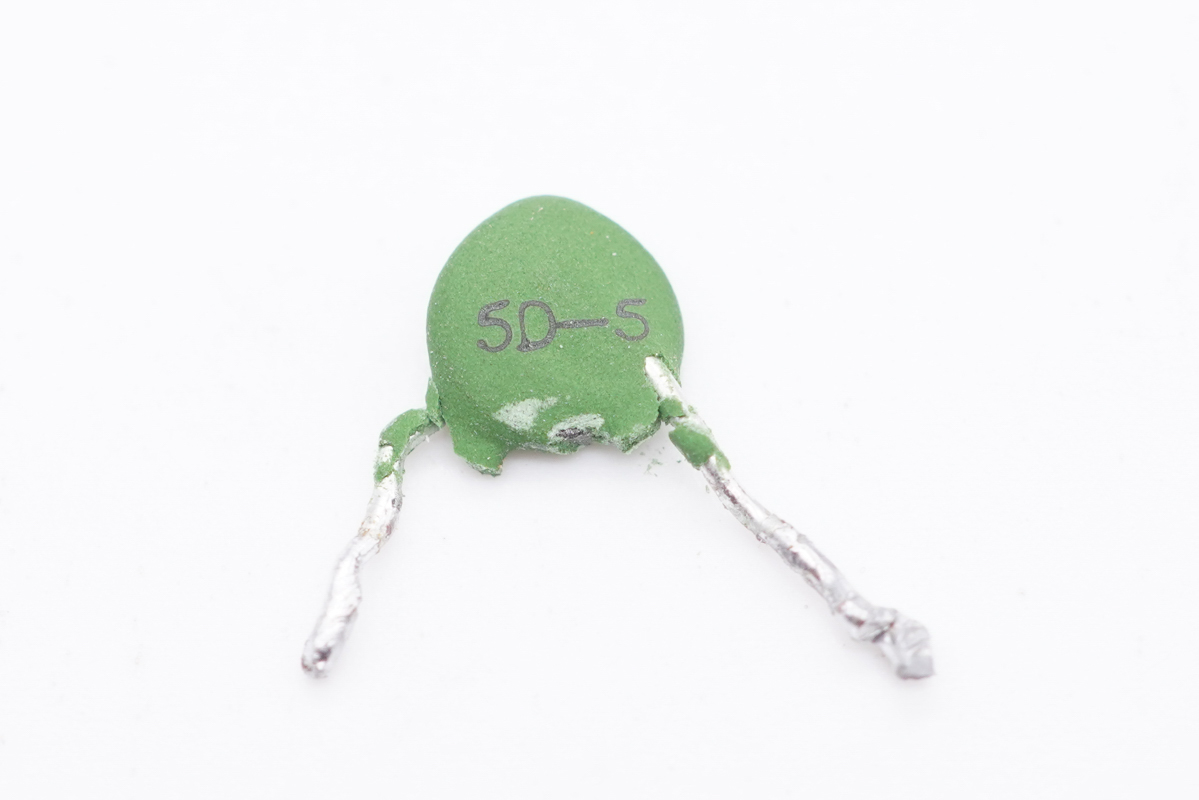

NTC浪涌抑制電阻用于抑制上電浪涌電流。

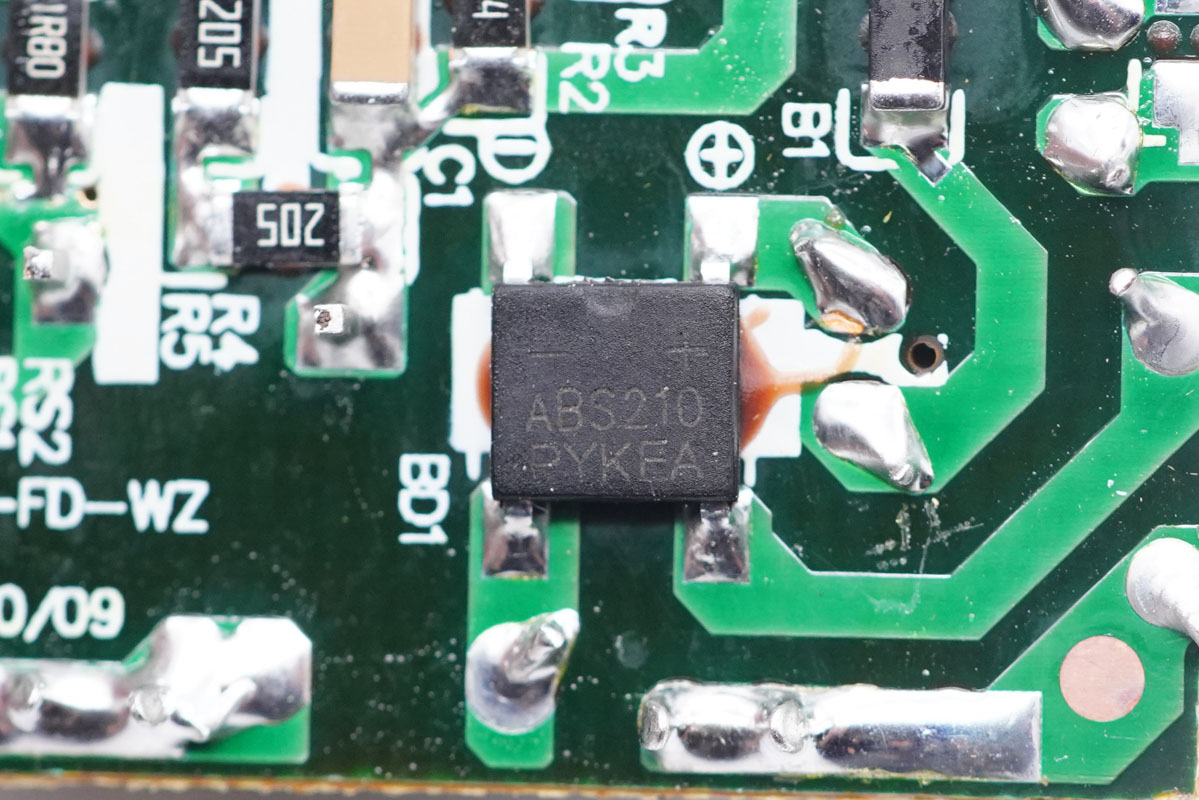

ABS210整流橋。

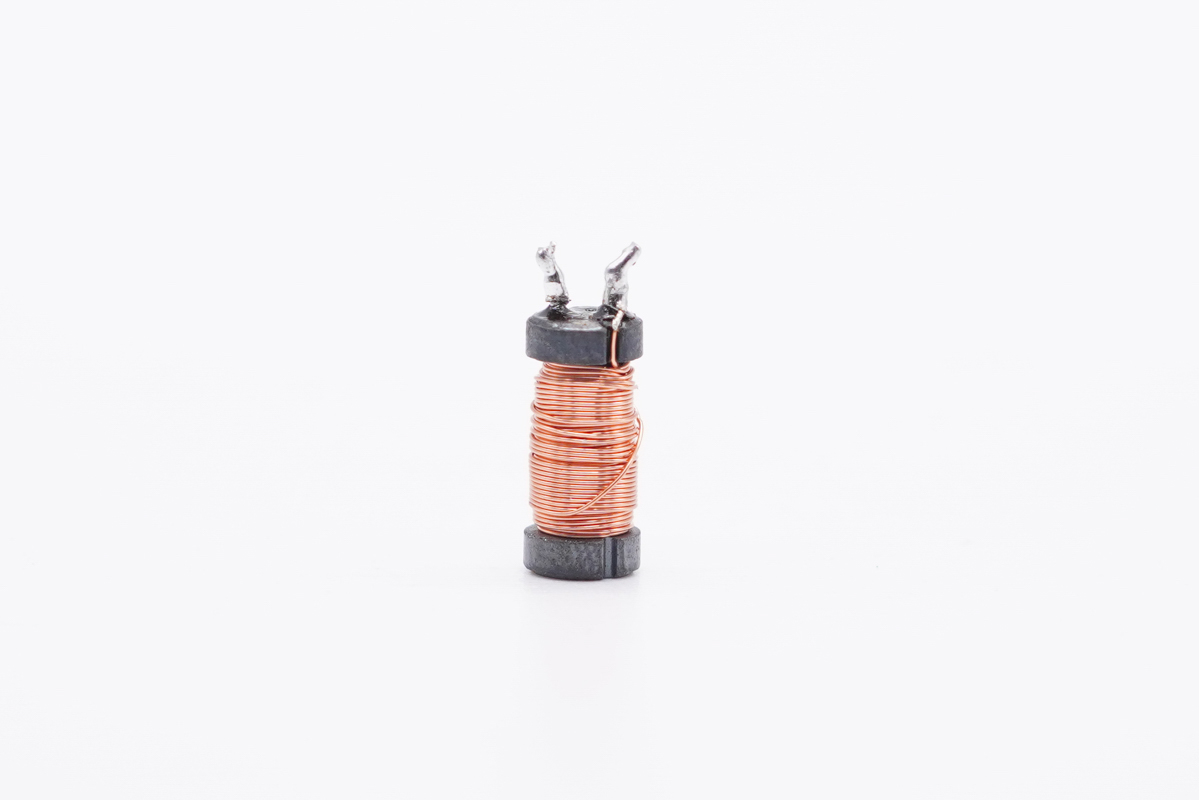

工字電感特寫。

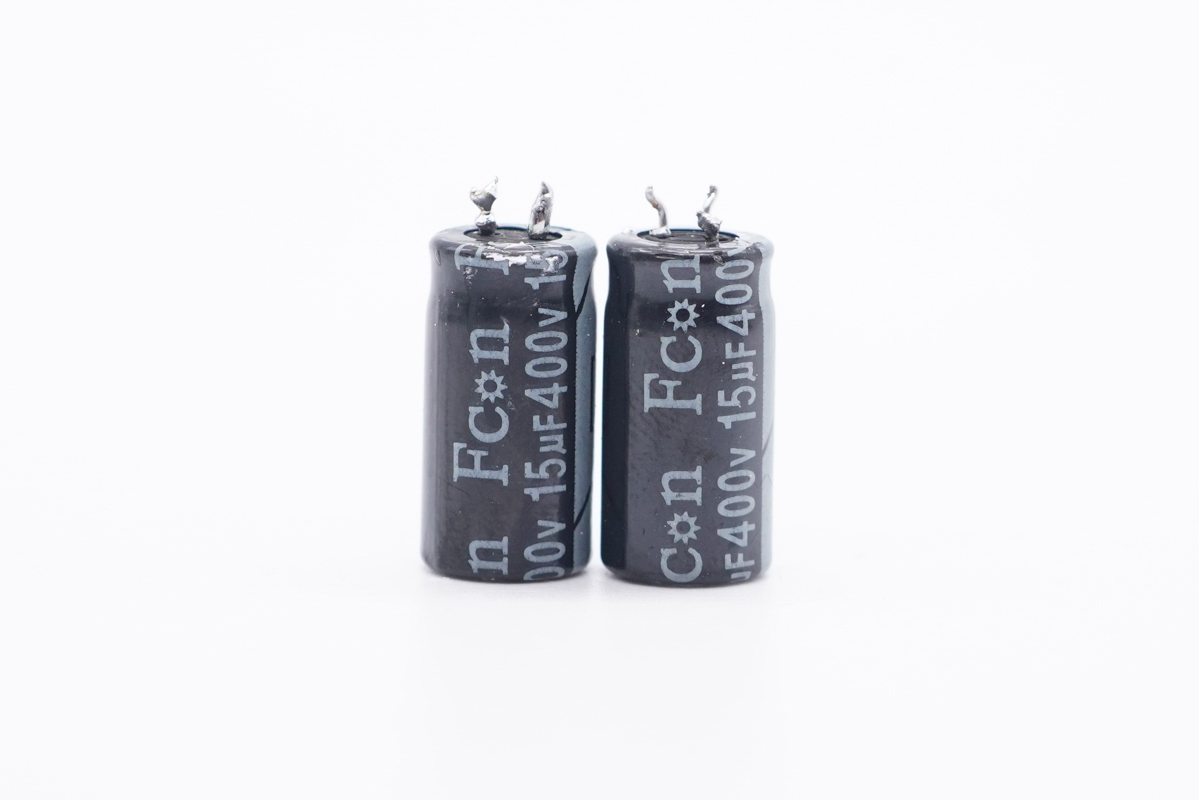

兩顆高壓濾波電解電容來自金富康，規格都是400V 15μF。

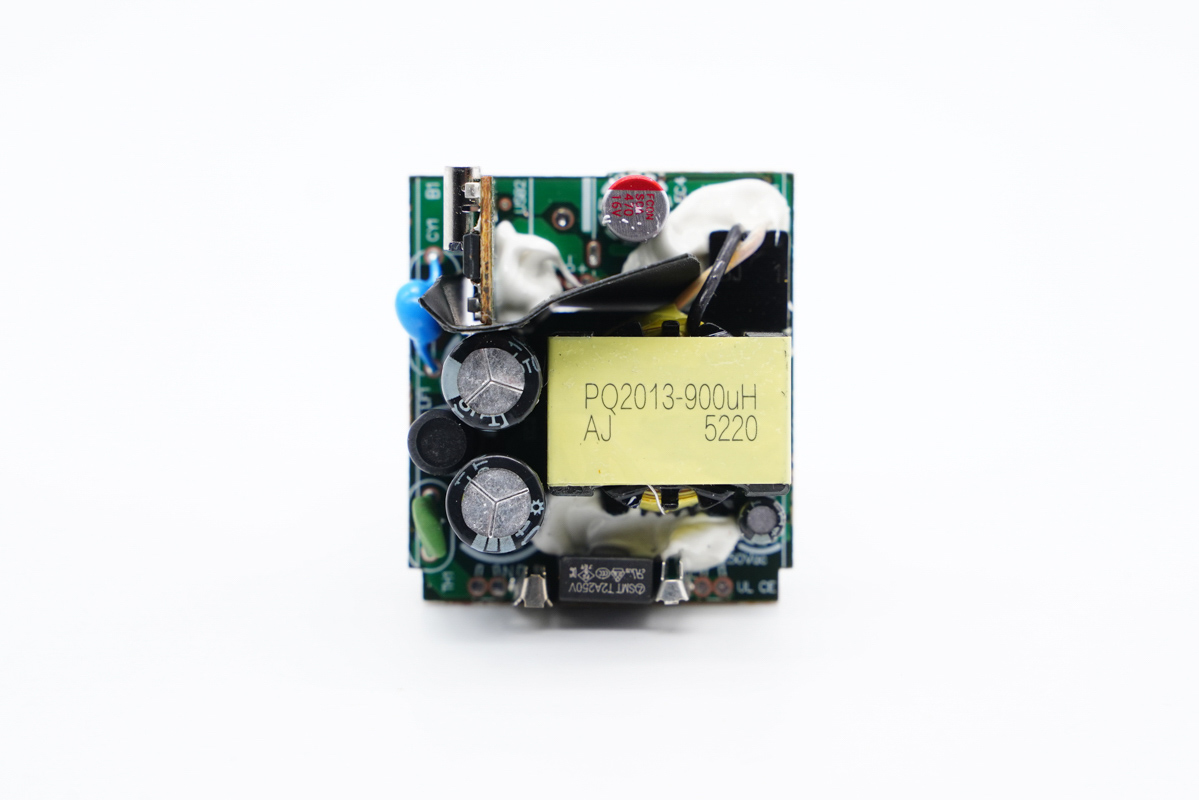

主板另一側設有主控芯片供電電容以及變壓器。

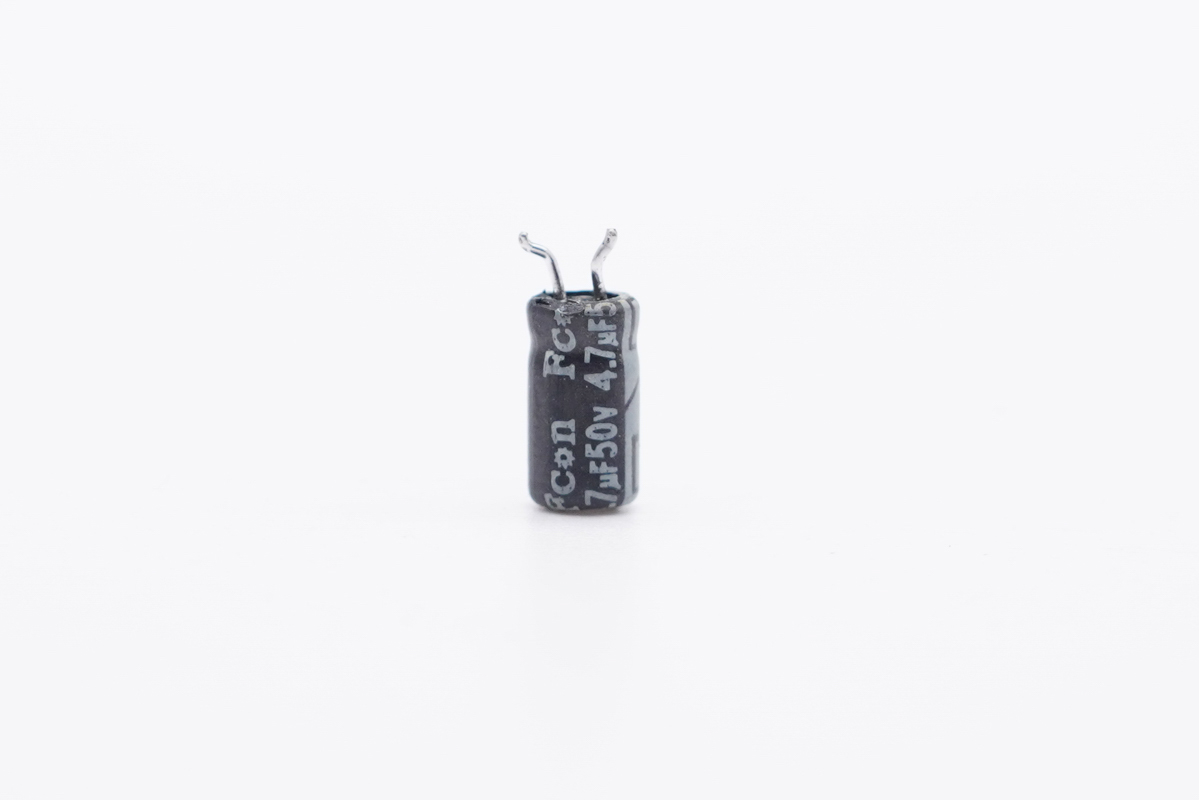

小電容特寫，規格為50V 4.7μF。

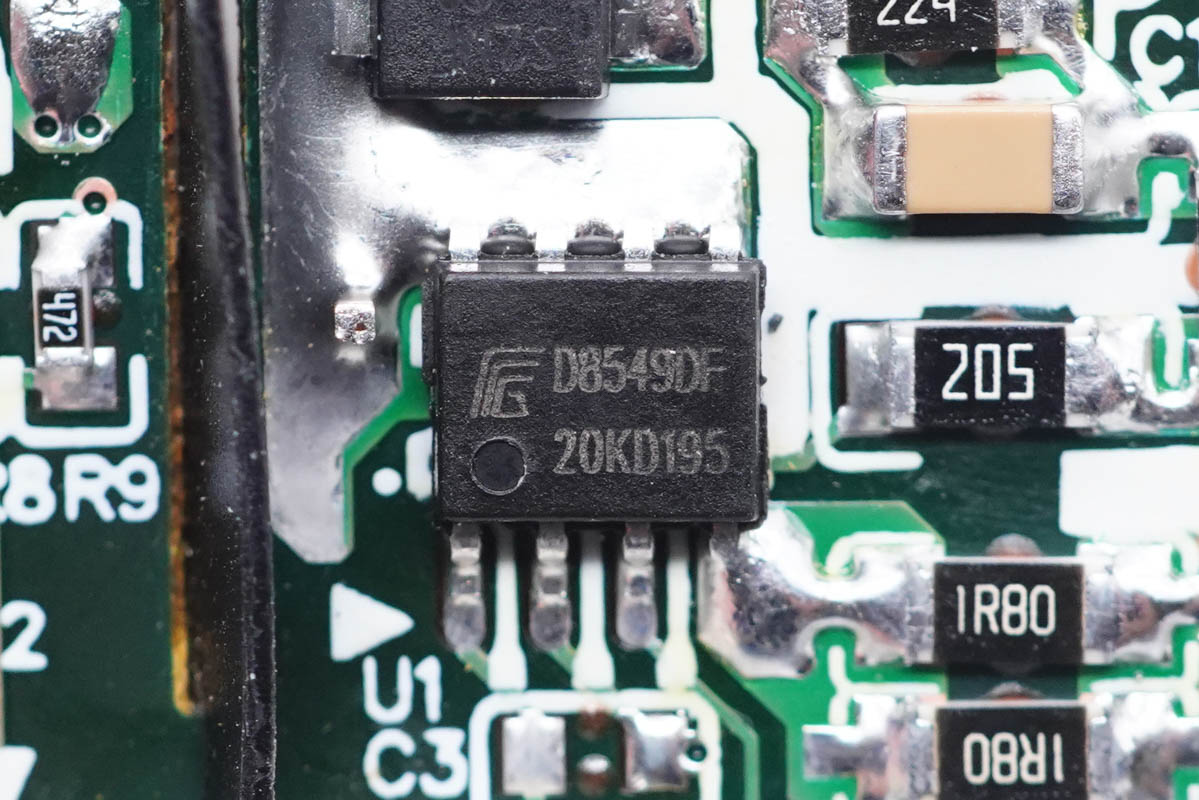

充電器主控芯片采用盛廷微D8549DF。

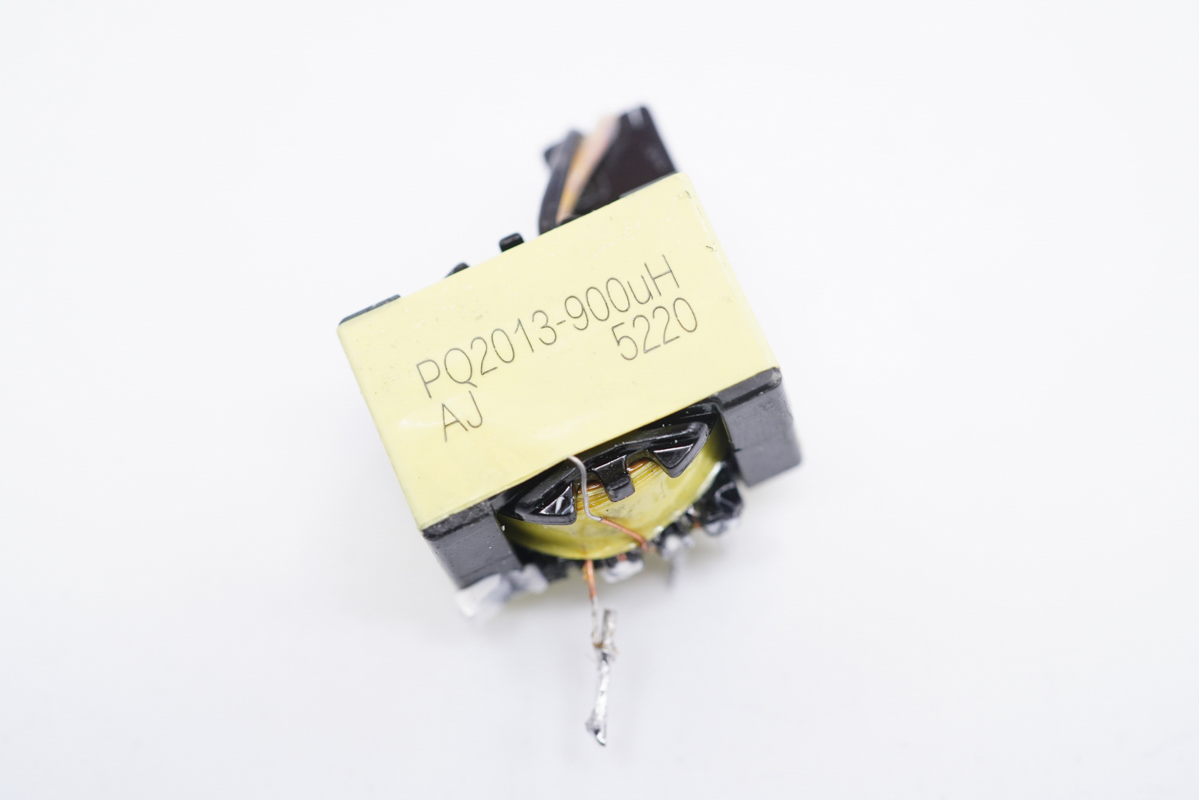

變壓器特寫，頂部噴碼有信息。

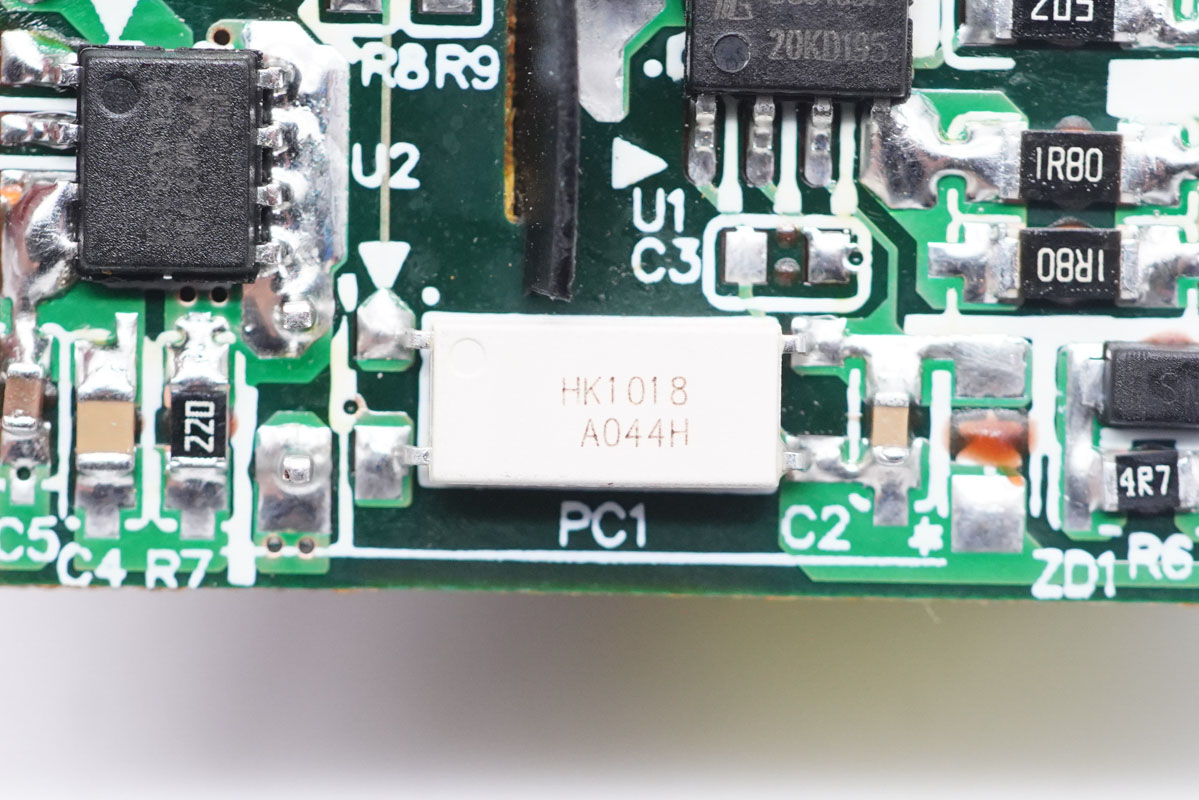

HK1018光耦，用于初級次級通信，反饋輸出電壓。

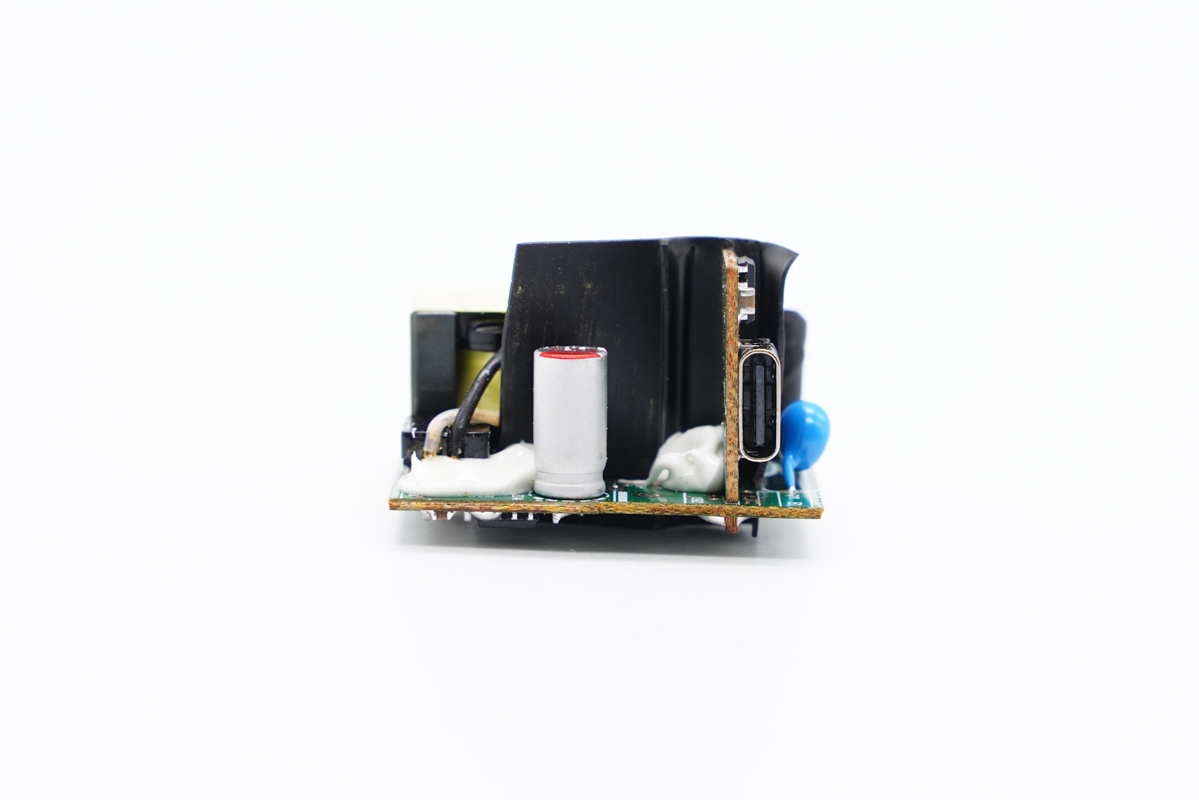

輸出端一覽，USB-C母座使用協議小板垂直焊接，兩側設有Y電容和固態電容。

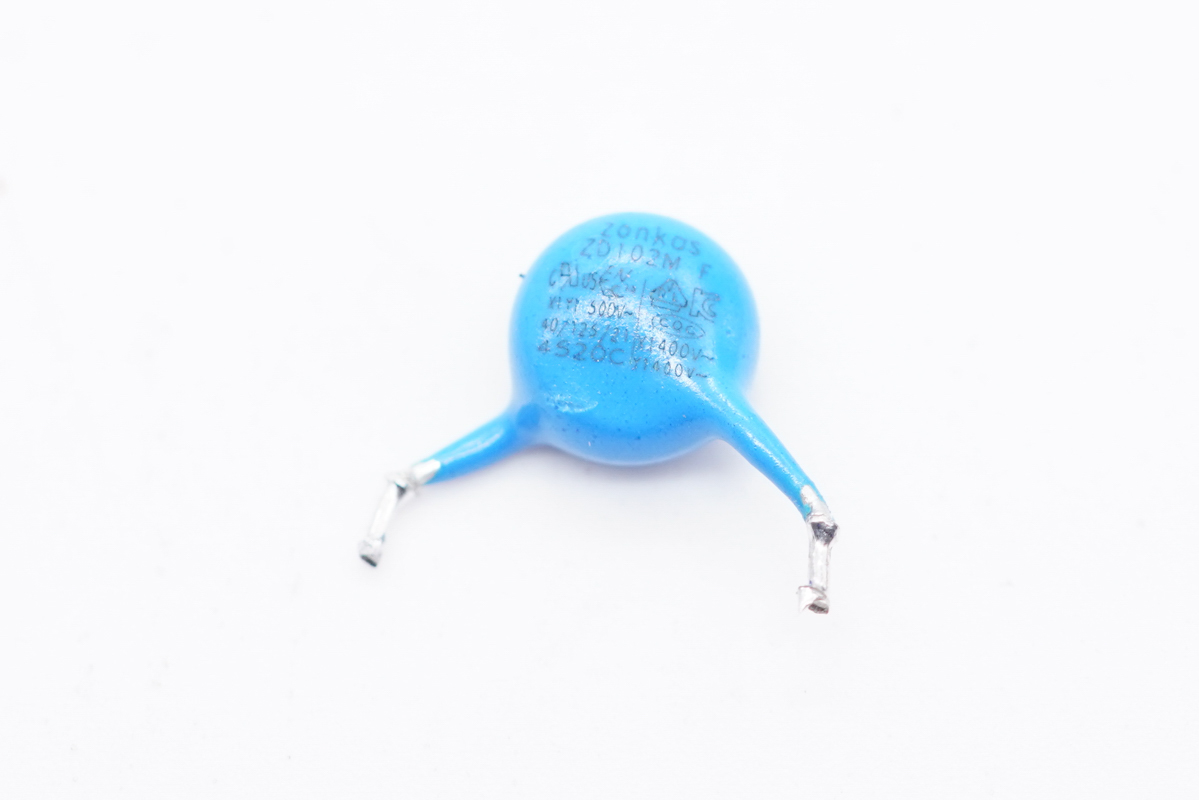

Y電容用于輸出抗干擾。

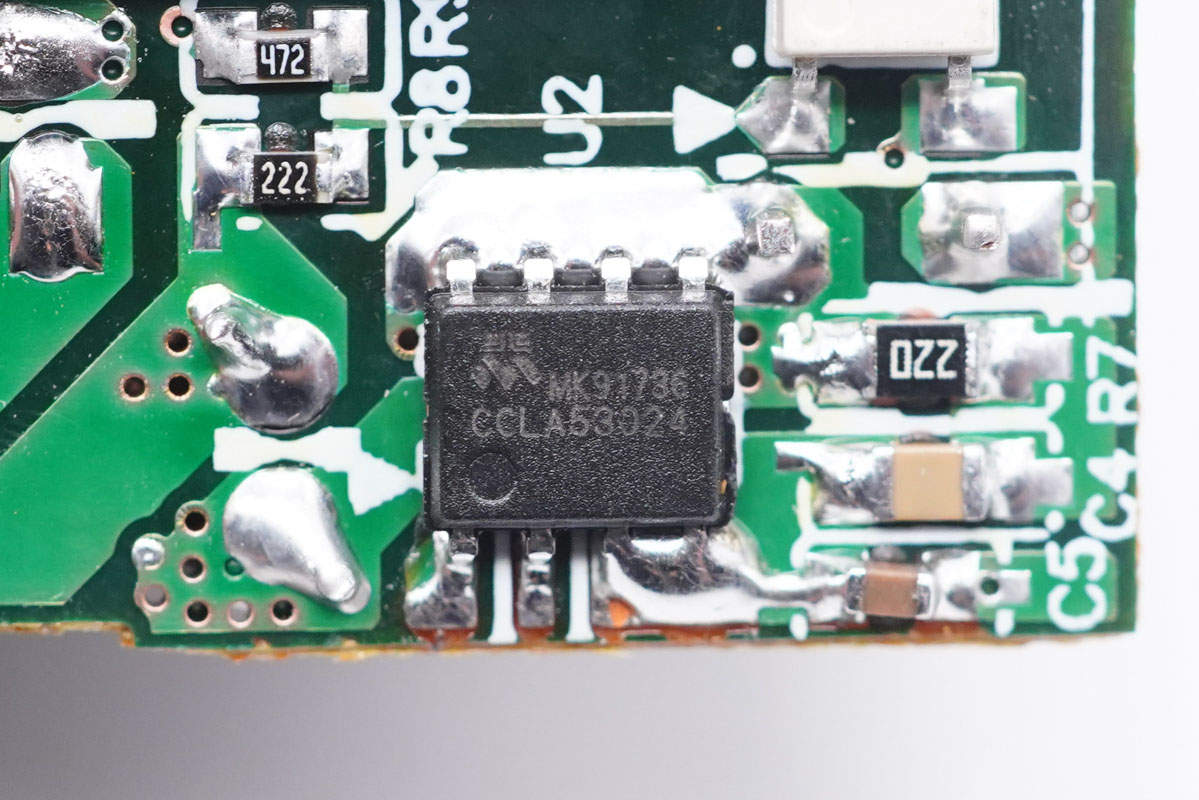

次級同步整流芯片MK91736。

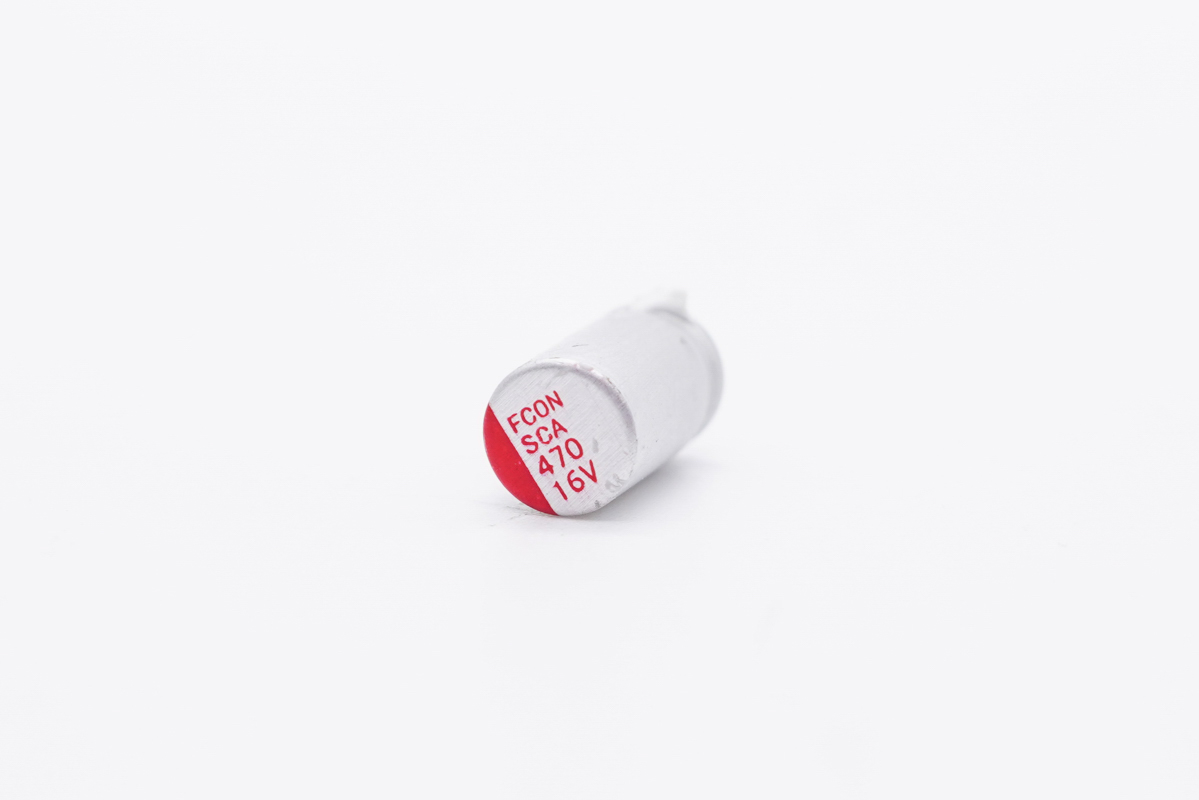

輸出濾波固態電容也是來自金富康，規格為16V 470μF。

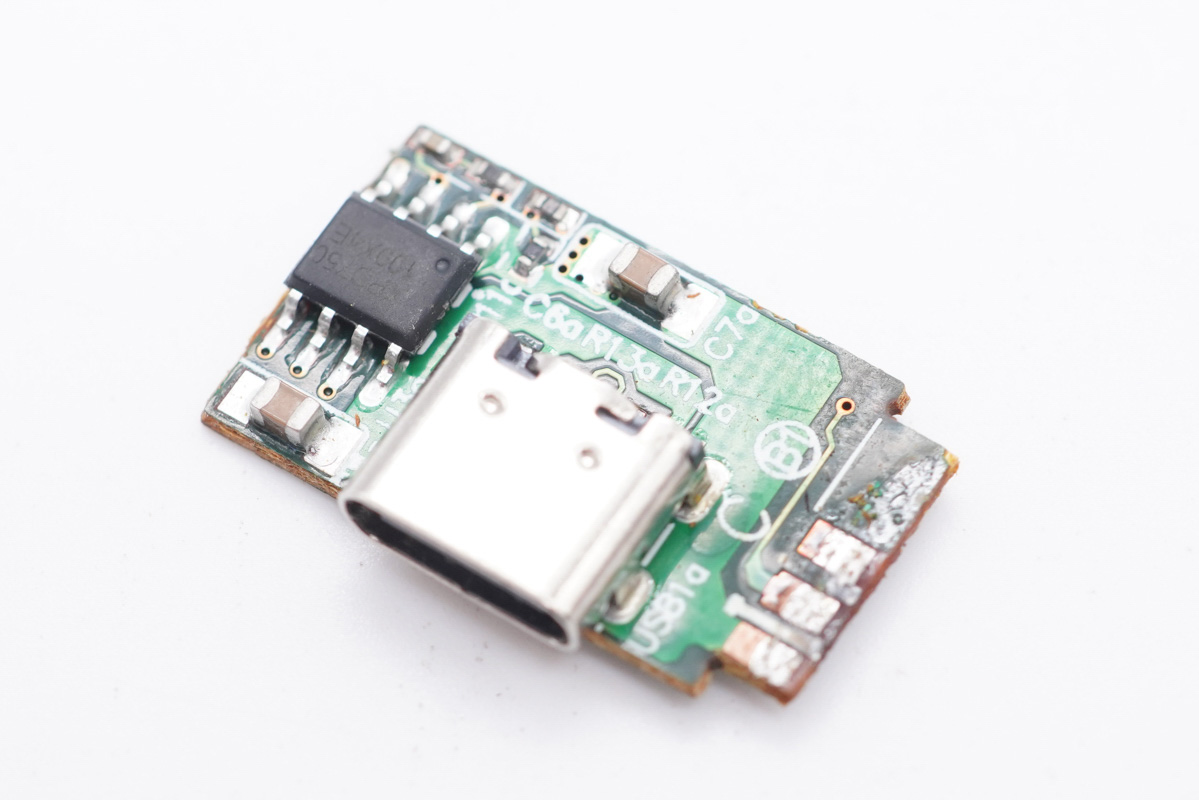

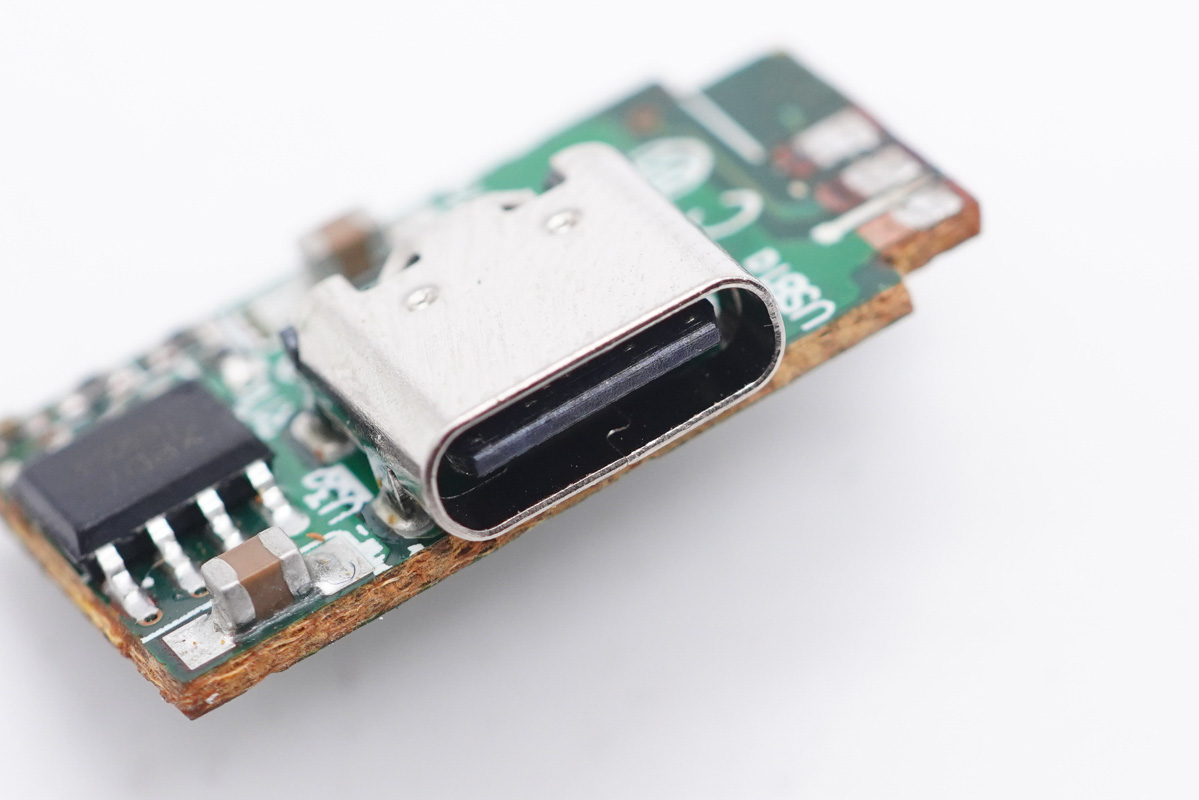

將小板拆下，一面設有協議IC和USB-C母座。

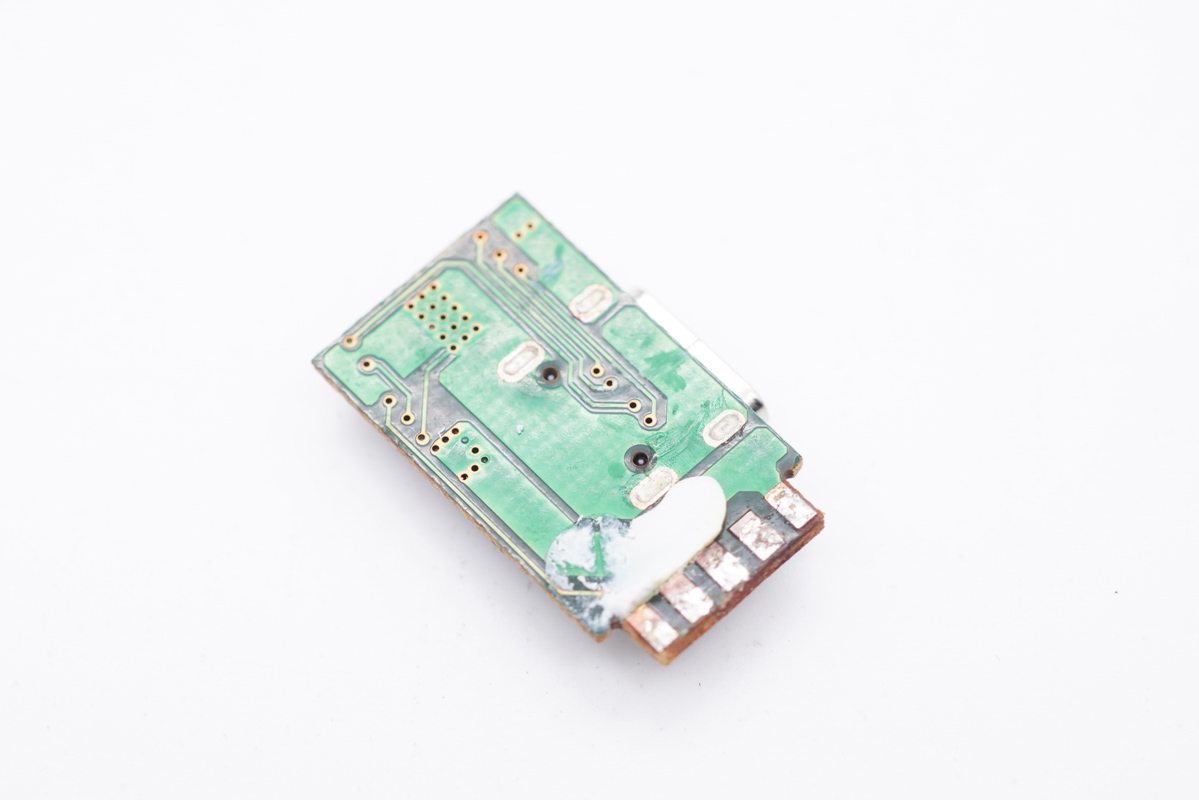

另一面沒有元器件。

協議芯片采用云矽半導體XPD750。XPD750通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，內部集成10mΩ VBUS通路功率開關管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，節省外圍元件數量，降低成本。采用ESOP8封裝。

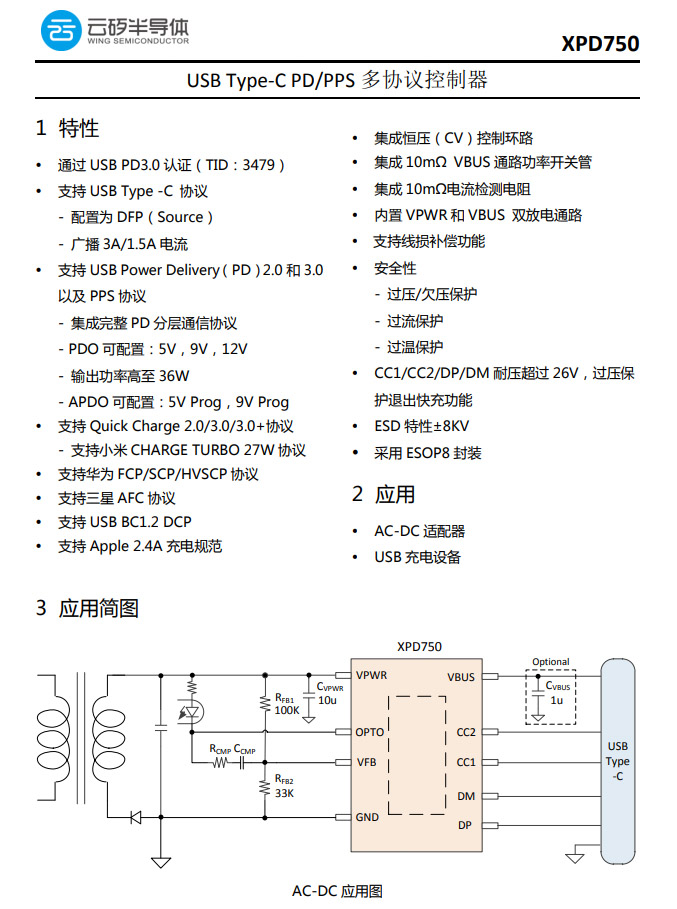

云矽半導體XPD750資料信息。充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、品勝迷你20W 1A1C快充充、海陸通20W PD快充、傲基1A1C?32W快充、奧?？?0W?USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

USB-C母座特寫，過孔焊接。

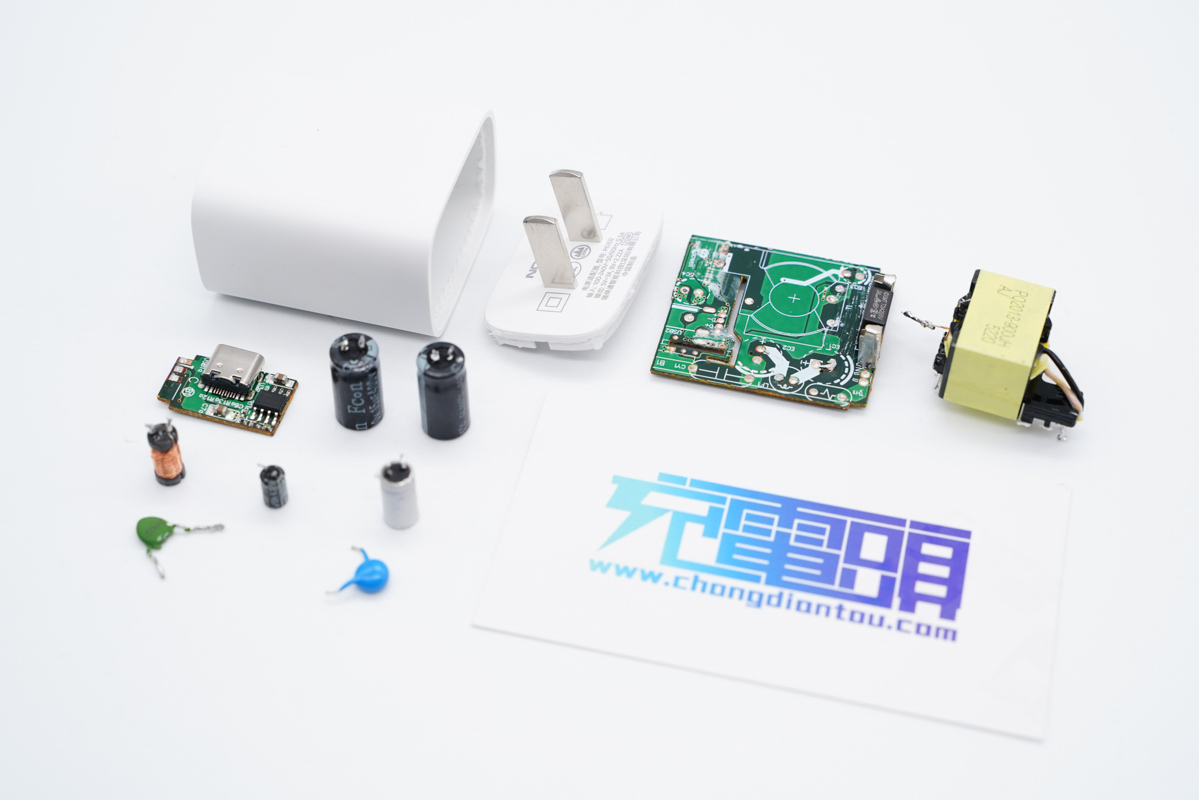

全部拆解完畢，來張全家福。

充電頭網拆解總結

諾基亞20W充電器機身十分簡潔，直板造型設計可以說非常傳統，不過散熱方面也相對更好。產品支持支持Apple 2.4A、QC、AFC、FCP、PD3.0等協議，具備5V3A、9V2.22A、12V1.67A三組電壓檔位，可以很好滿足iPhone 12系列新機快充需求。

充電頭網通過拆解了解到，充電器主控芯片采用盛廷微D8549DF，同步整流芯片為MK91736，協議芯片則采用云矽半導體XPD750，整體方案集成度非常高，有效減少外圍器件，降低成本。云矽半導體還能穩定供貨，保證產品可以源源不斷供應市場。
