近日Benks邦克仕推出旗下首款65W氮化鎵快充充電器，配備目前熱門的1A1C接口，支持18W和65W快充，另外還支持18W+45W雙口充電策略，滿足手機和筆記本同時充電需求。

產品另一大特點便是體積非常小巧，作為一款65W級多口充電器，竟比蘋果30W充電器還要小，加上配備可折疊插腳，非常便攜。下面充電頭網就對其進行詳細拆解，一起來看看充電器內部是如何設計的。

一、邦克仕65W氮化鎵充電器外觀

充電器采用PC阻燃材質白色外殼，表面全部磨砂處理，機身邊角過渡圓潤，整體體積非常小同時設計十分簡潔。

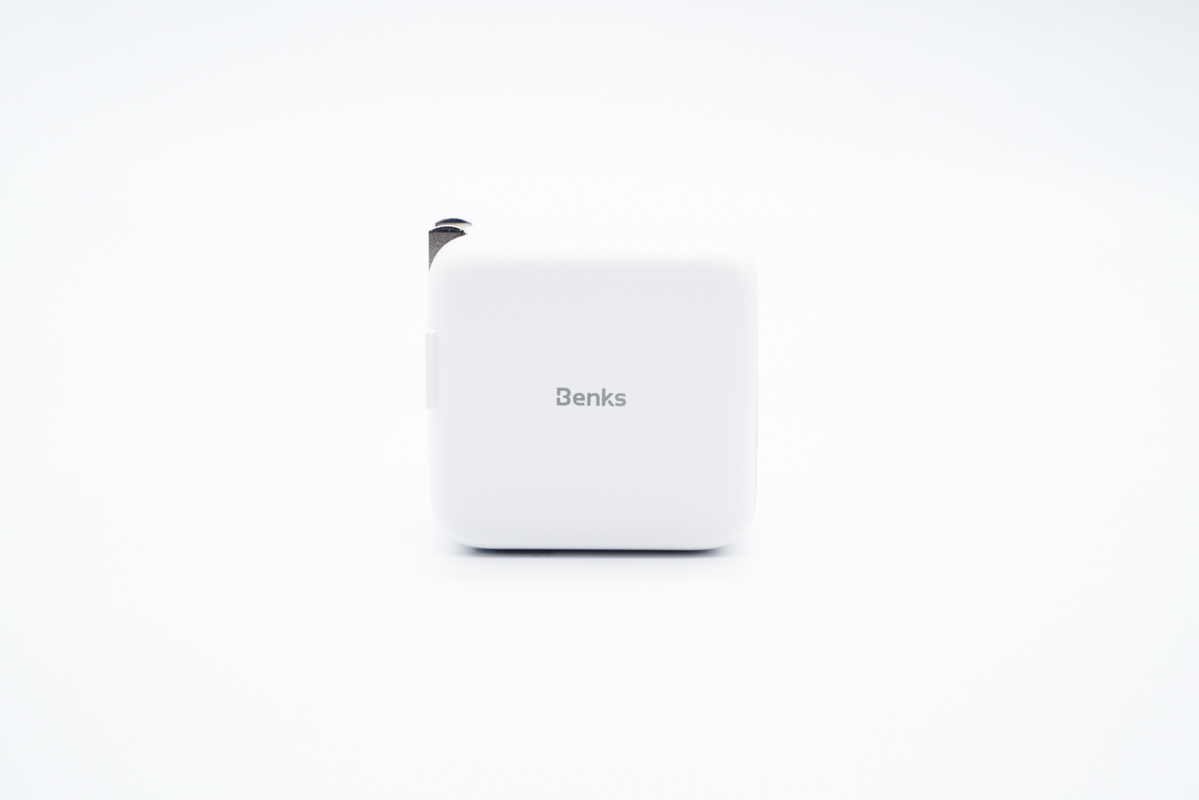

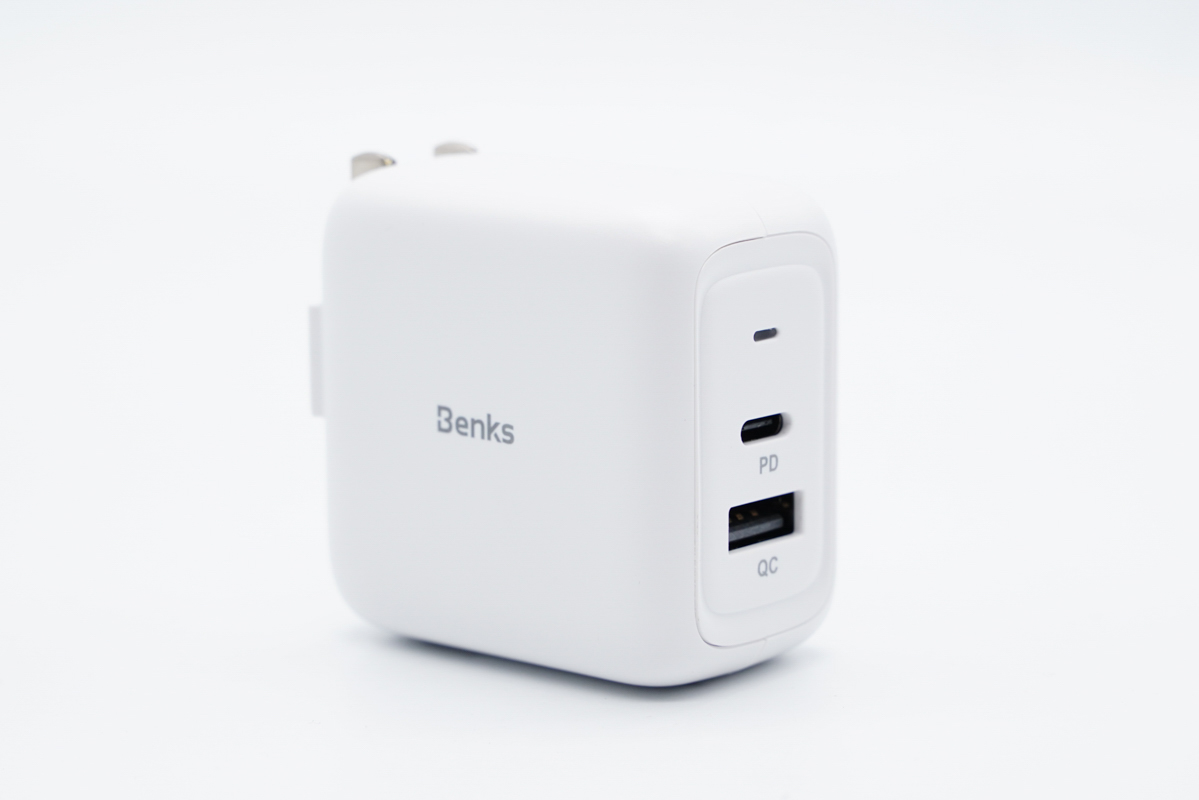

正面印有Benks品牌logo。

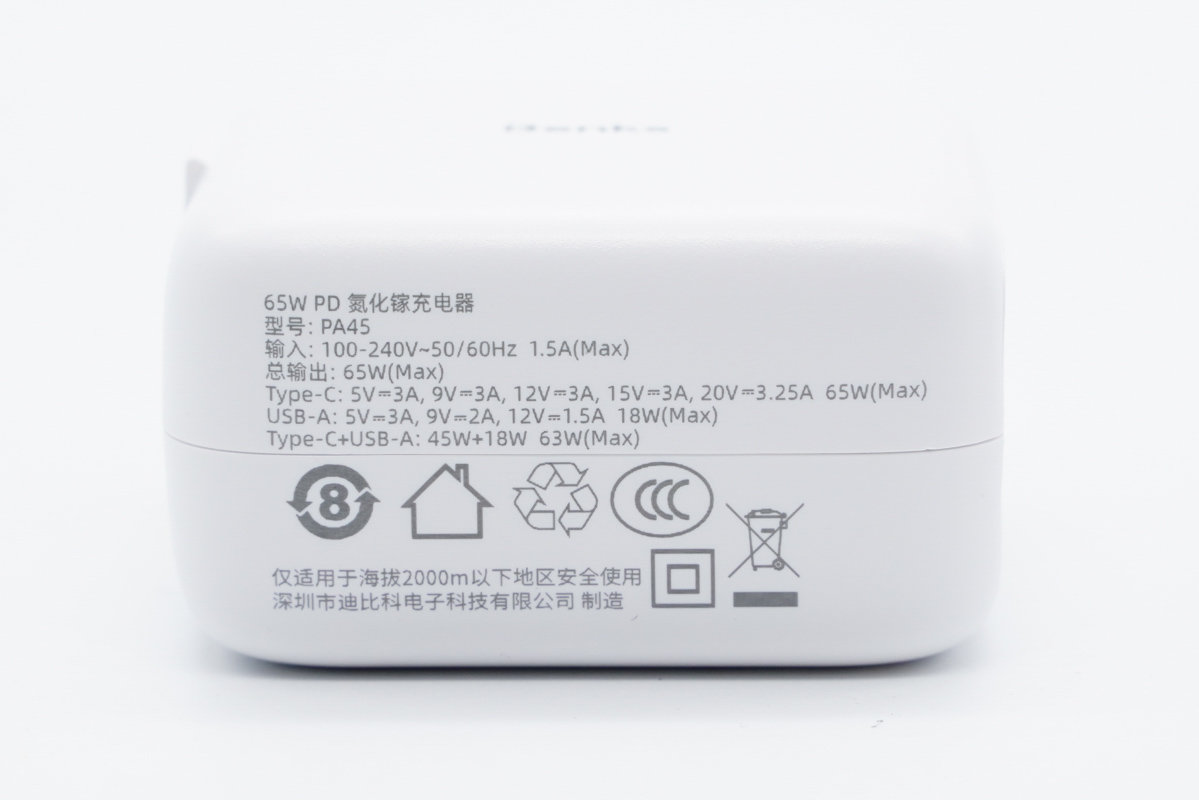

底部標注有充電器參數信息

型號：PA45

輸入：100-240V~50/60HZ 1.5A

總輸出：65W

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A：5V3A、9V2A、12V1.5A

USB-C+USB-A：45W+18W

制造商：深圳市迪比科電子科技有限公司

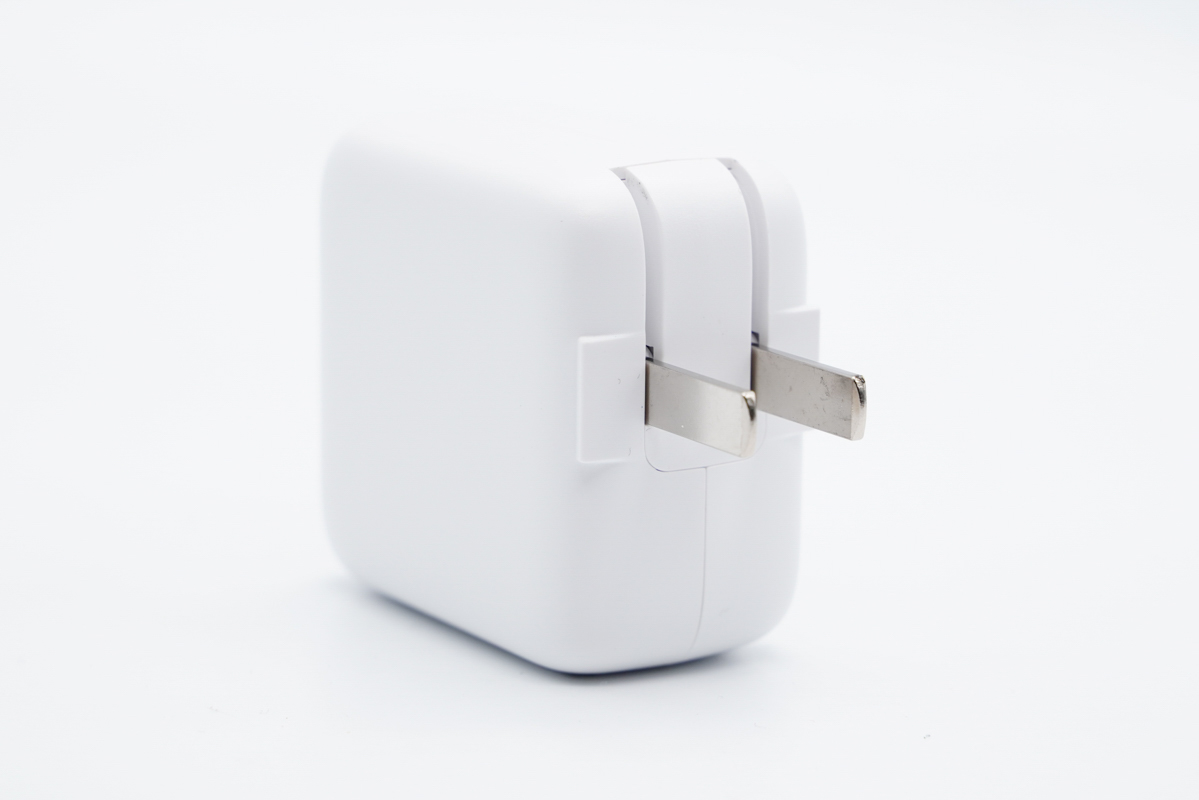

輸入端配備可折疊國標插腳，兩側加入雙翼設計使用更穩定。

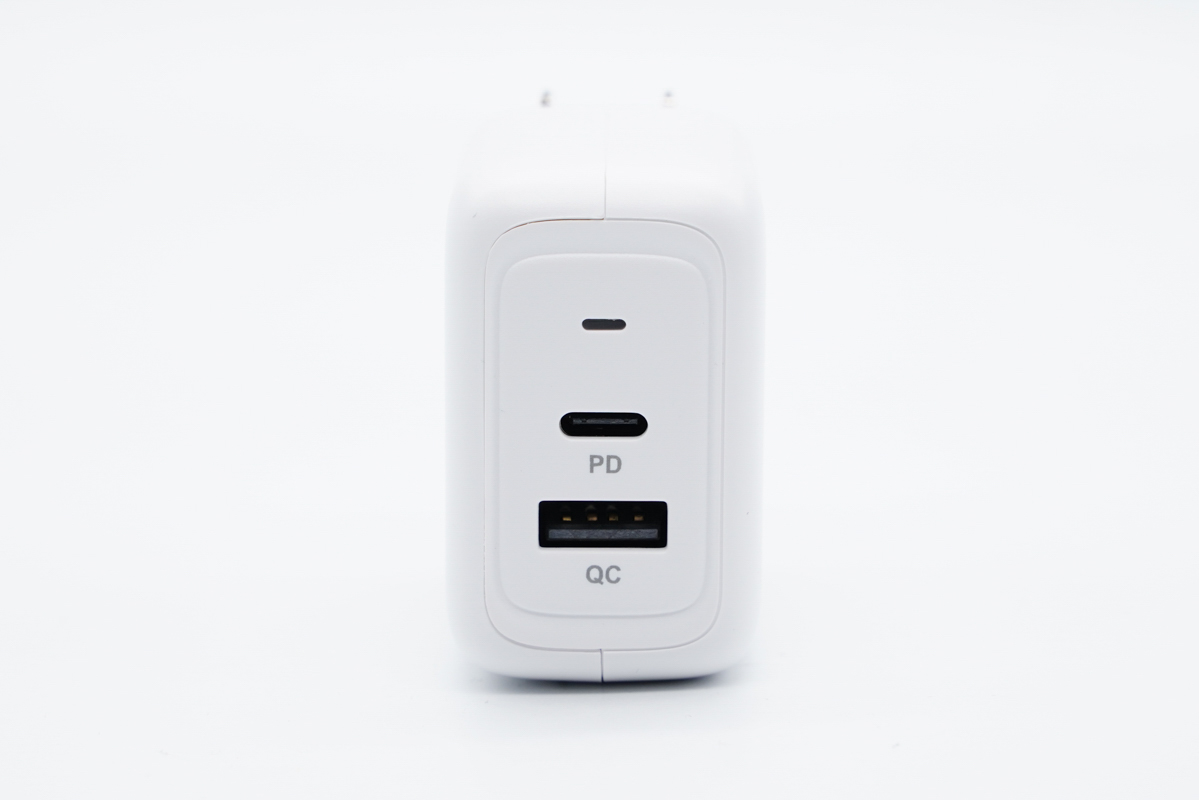

輸出端配有LED指示燈和1A1C接口，接口均為黑色膠芯。

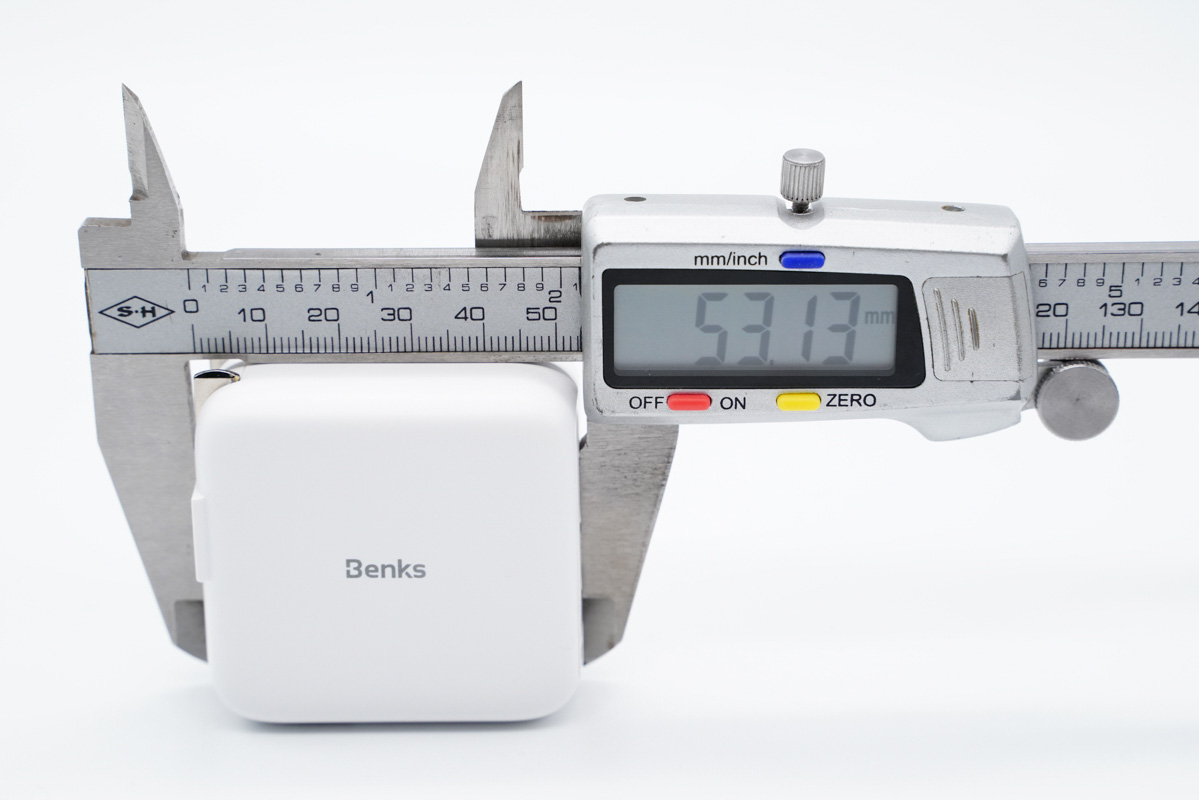

使用游標卡尺實測充電器機身長度為53.13mm。

寬度為51.92mm。

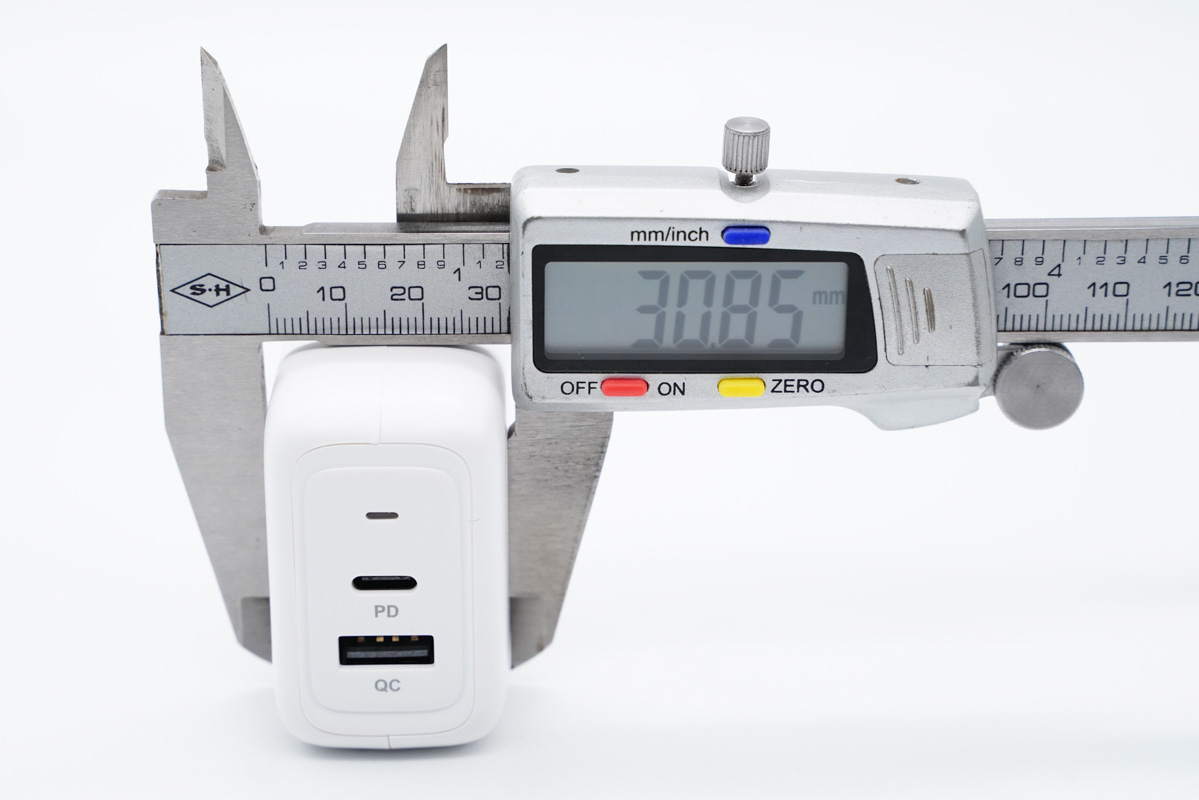

厚度為30.85mm。

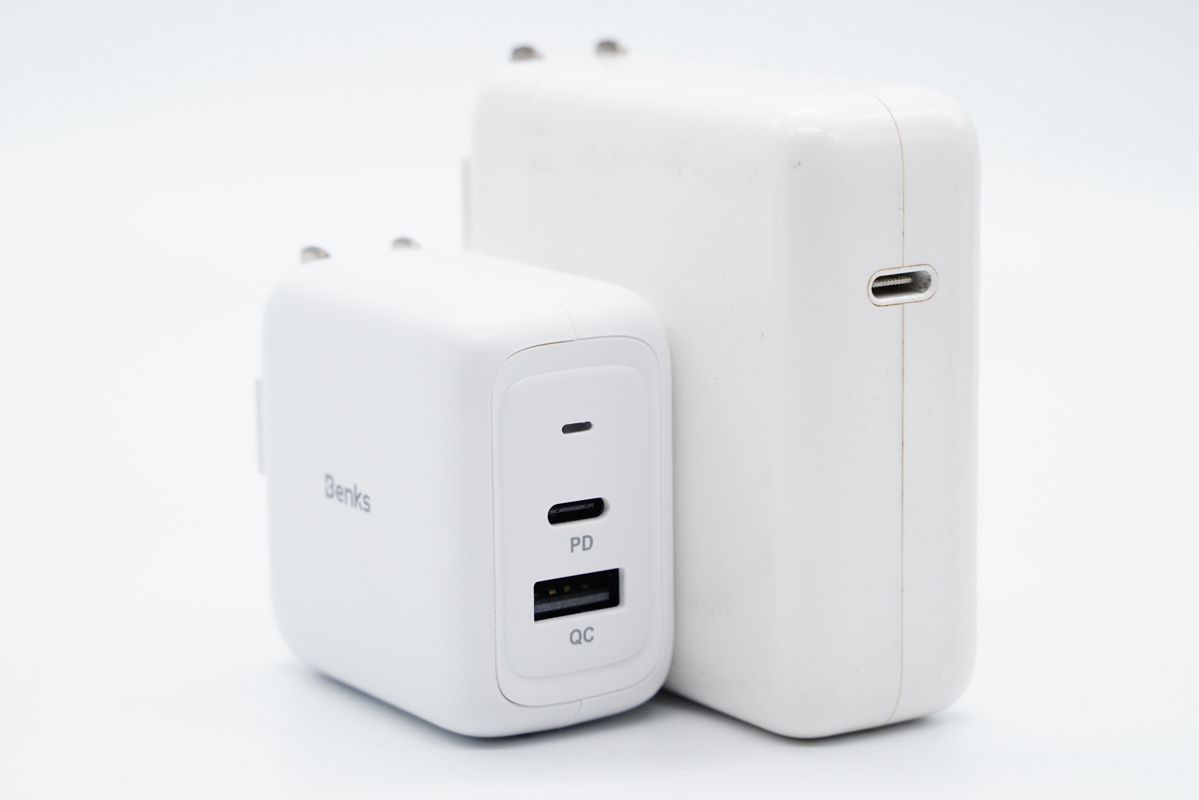

和蘋果61W充電器直觀對比，體積優勢非常明顯。

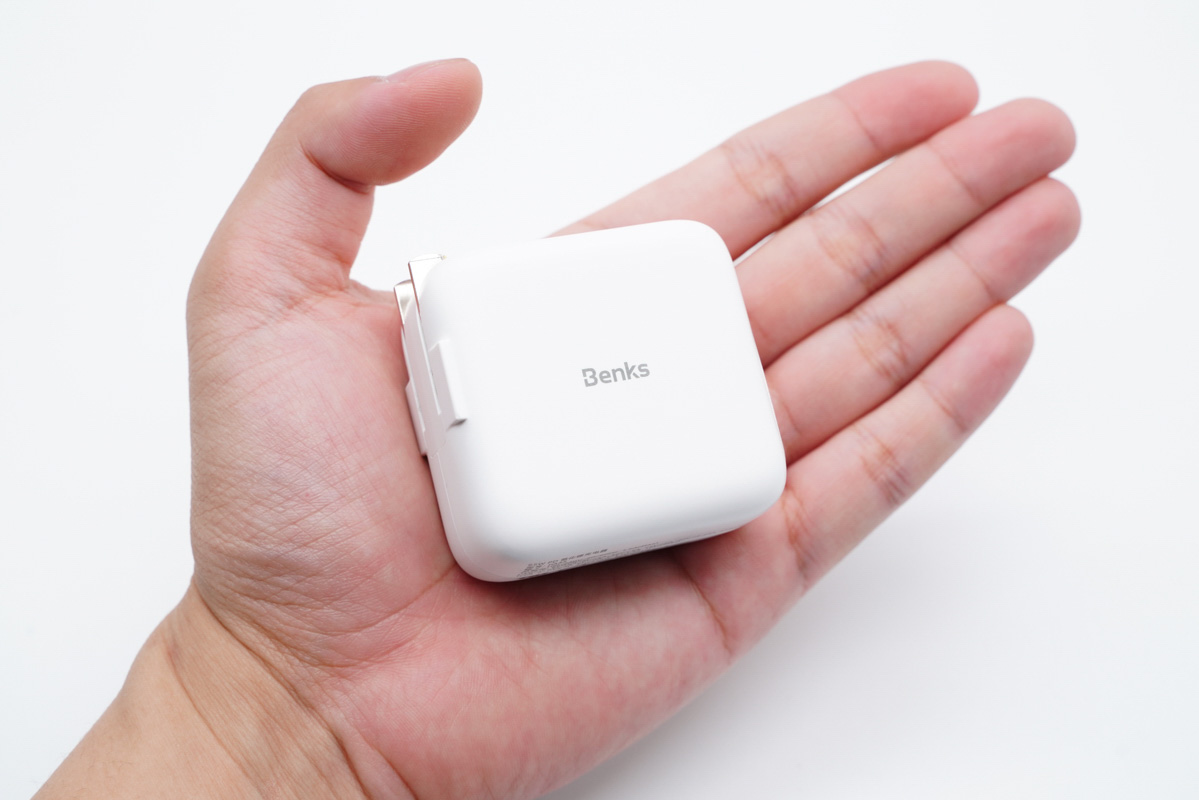

拿在手上的直觀感受。

凈重約為117g。

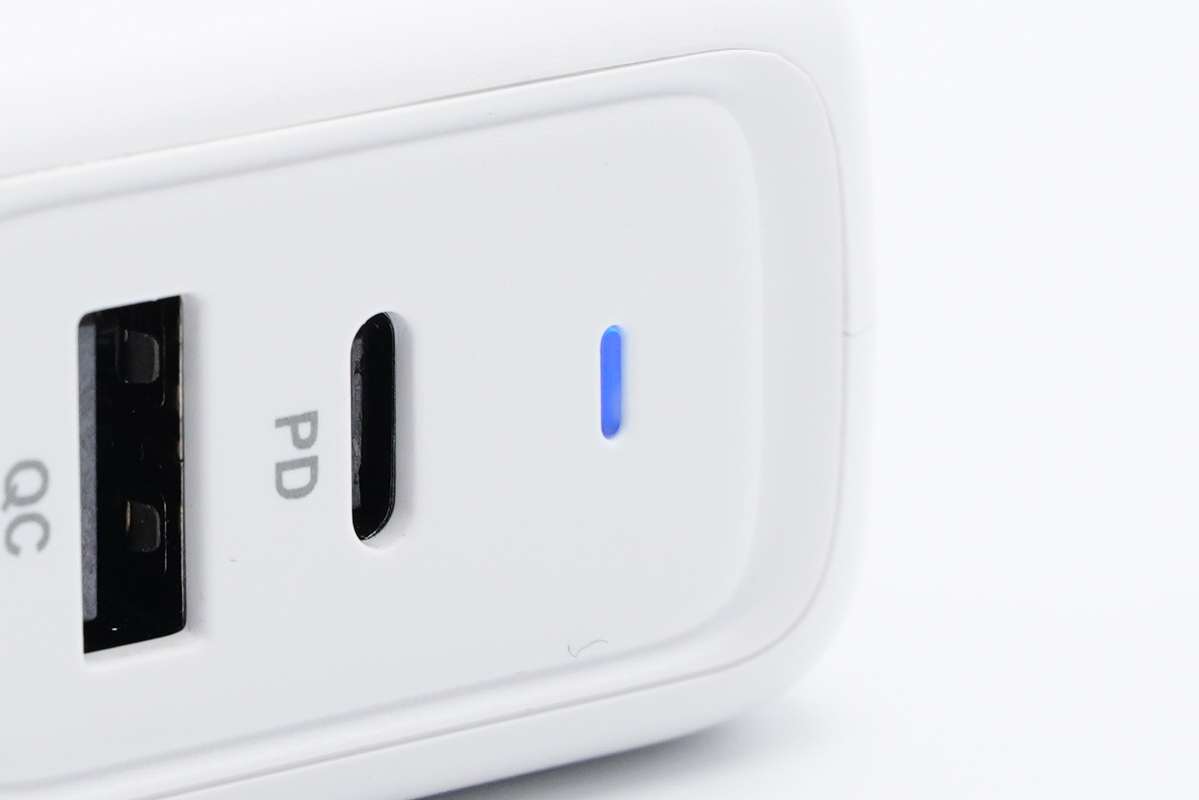

接通電源，LED指示燈亮藍光。

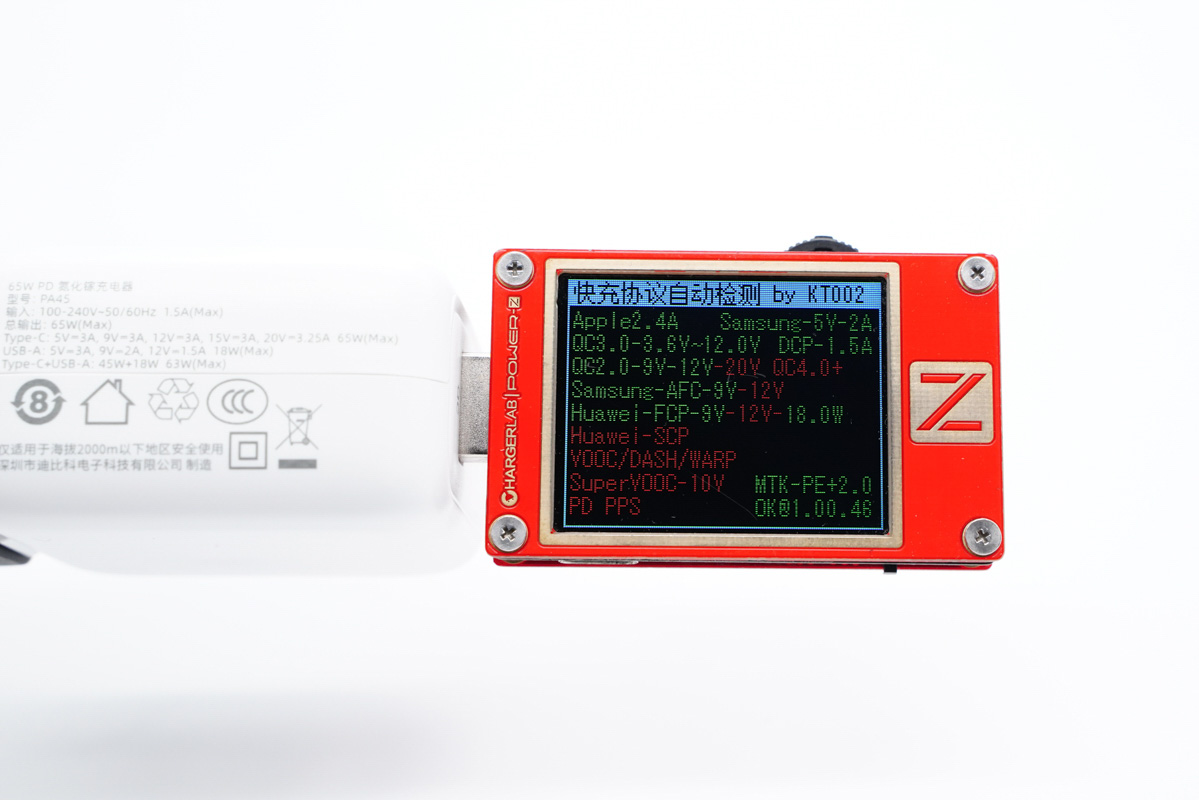

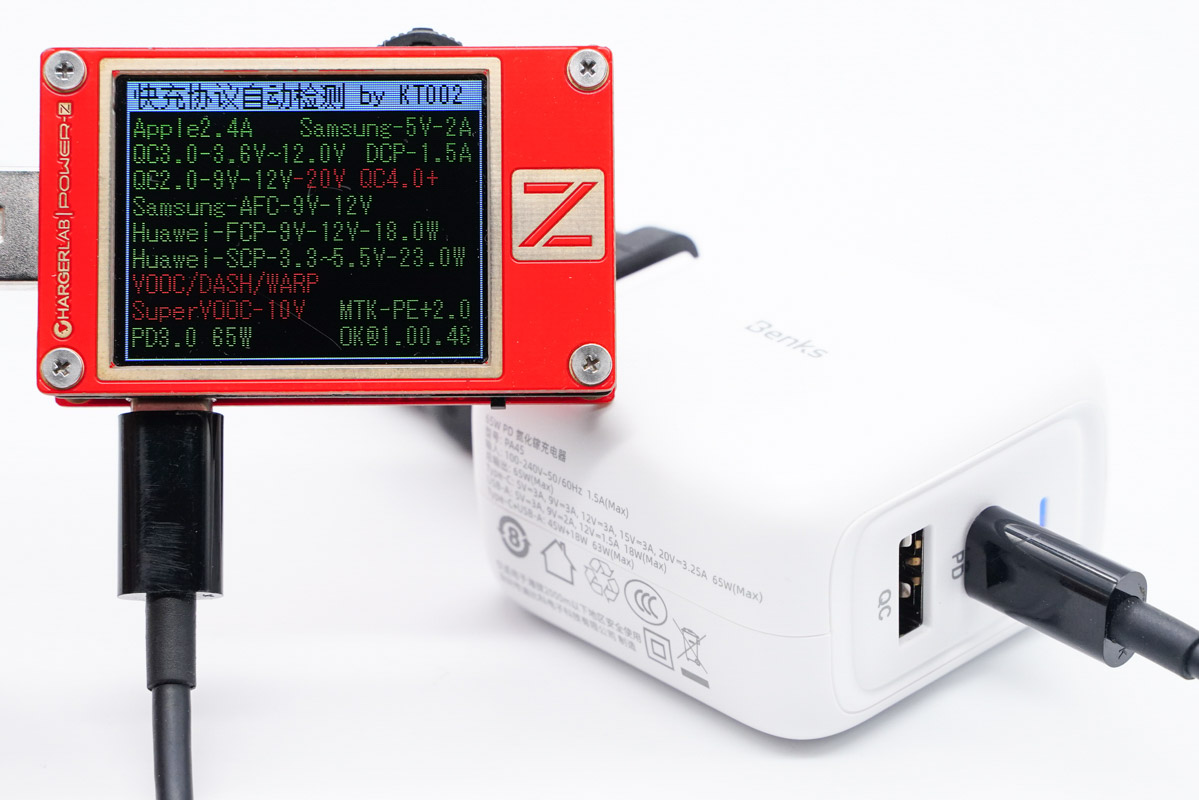

使用ChargerLAB POWER-Z KT002檢測USB-A口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PE2.0快充協議。

另外使用KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0快充協議。

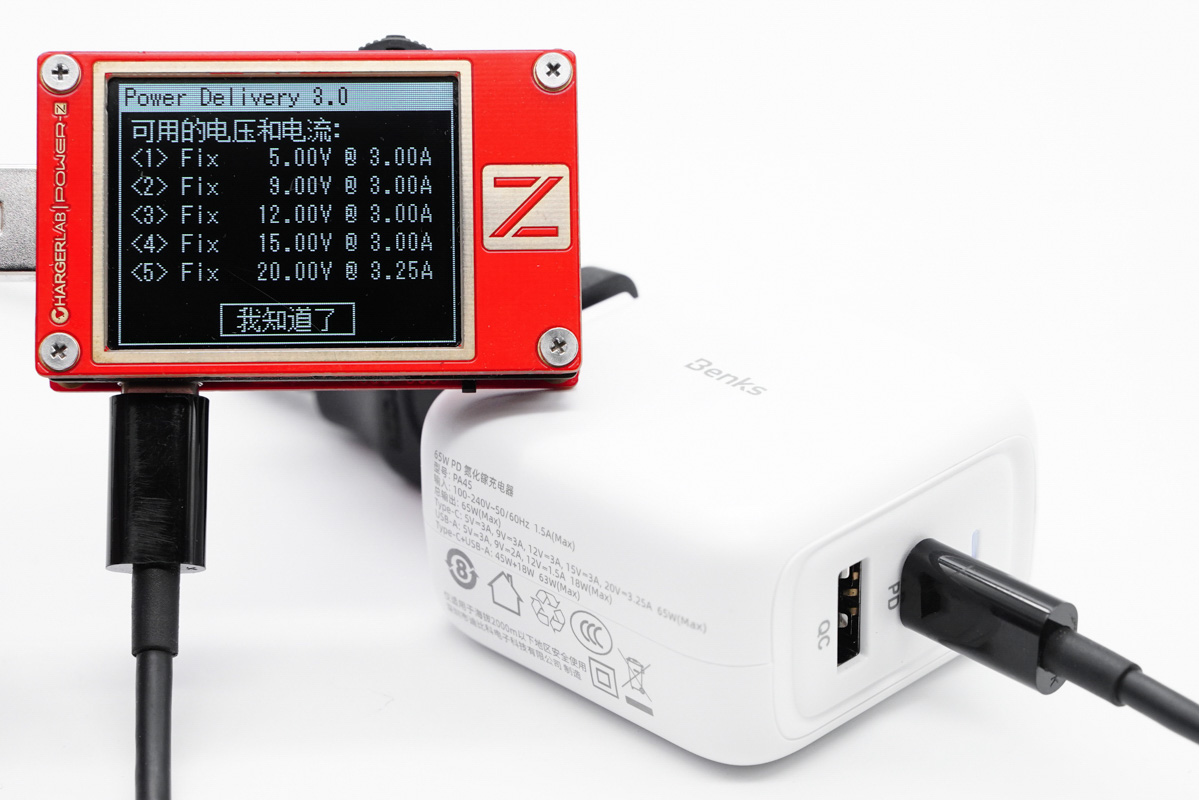

此外PDO報文顯示USB-C口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位。

二、邦克仕65W氮化鎵充電器拆解

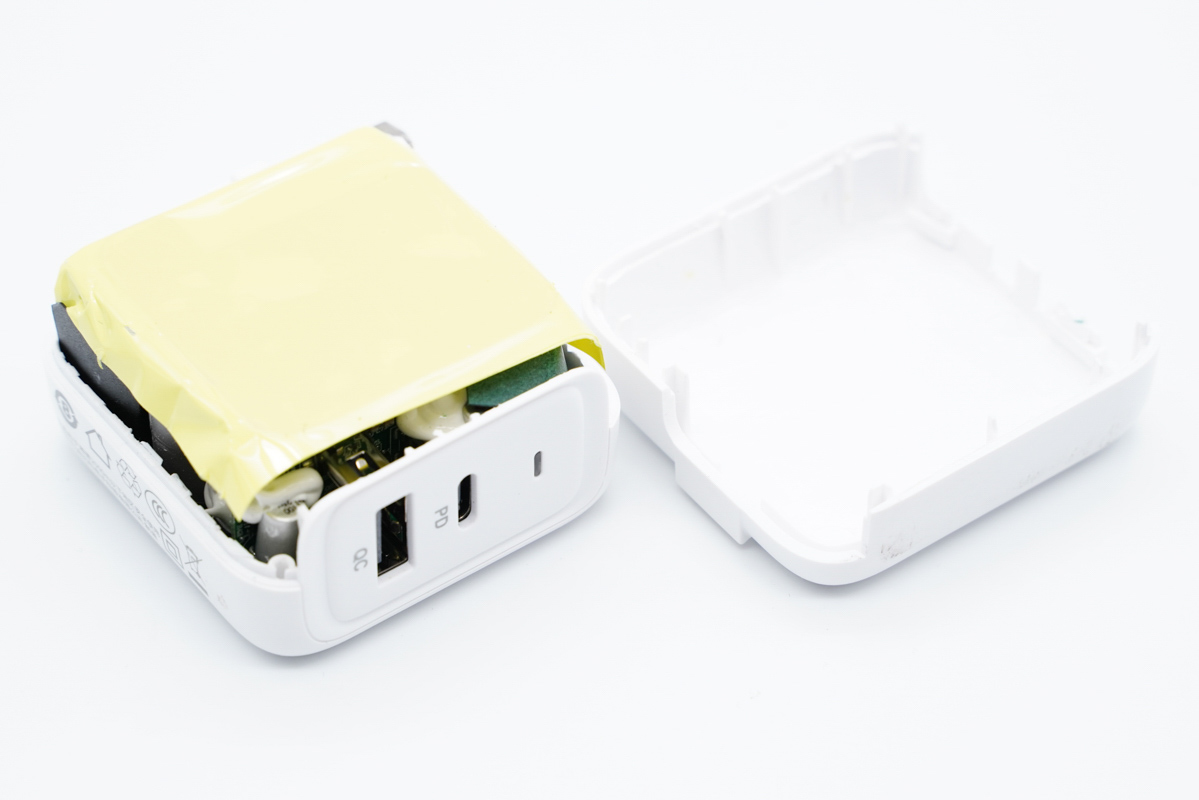

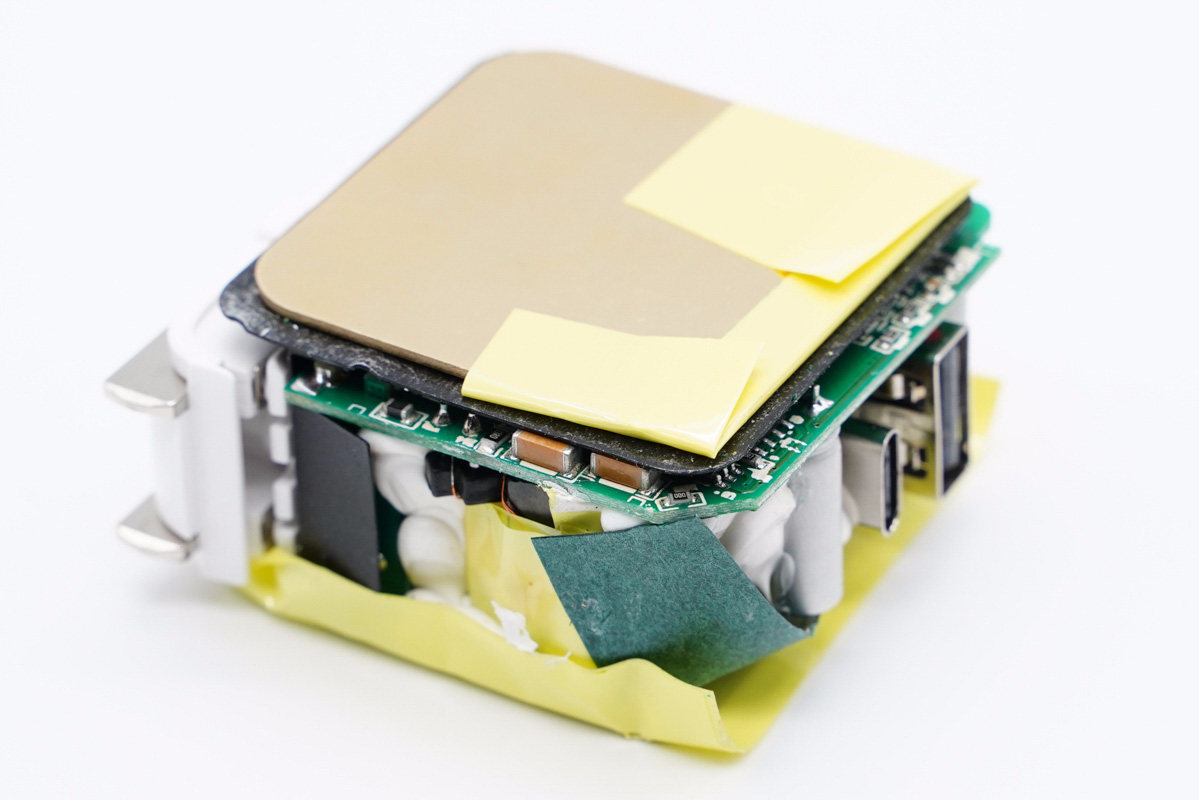

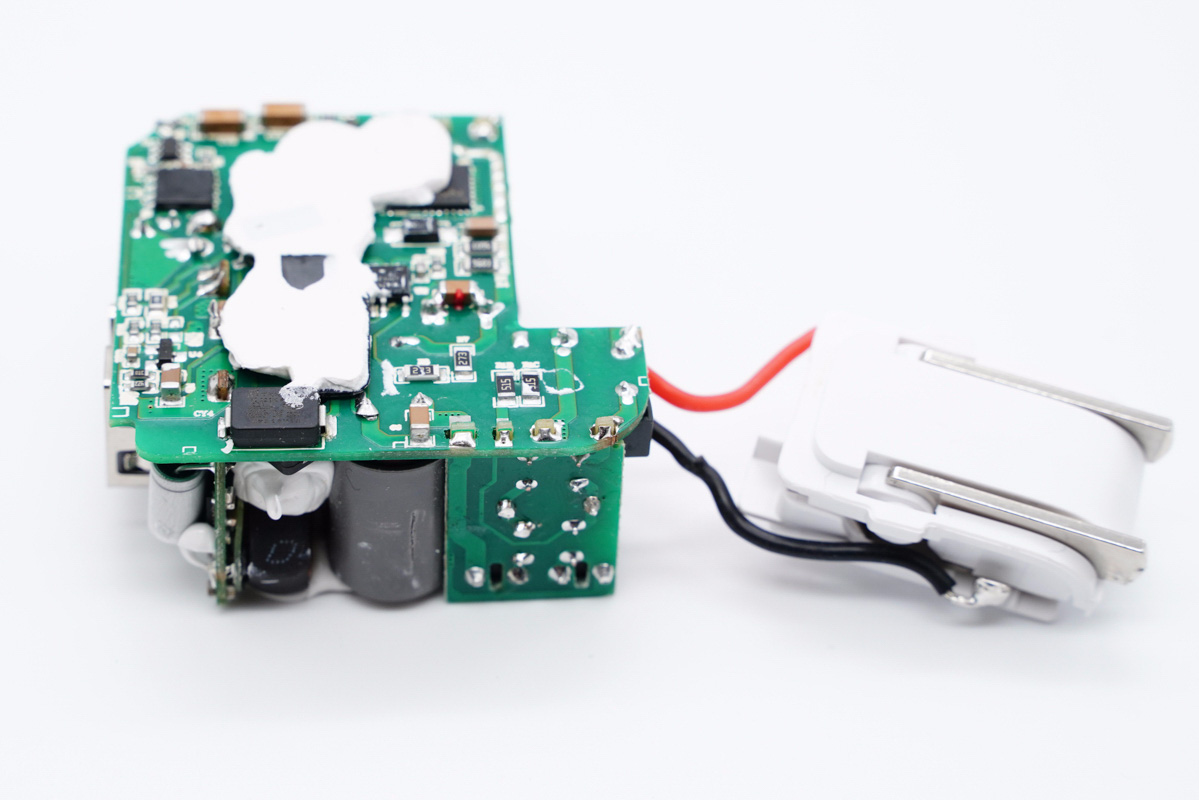

從側面將機身殼拆開，PCB模塊頂部覆蓋黃銅散熱片，并且整塊散熱片粘貼絕緣膠帶處理。

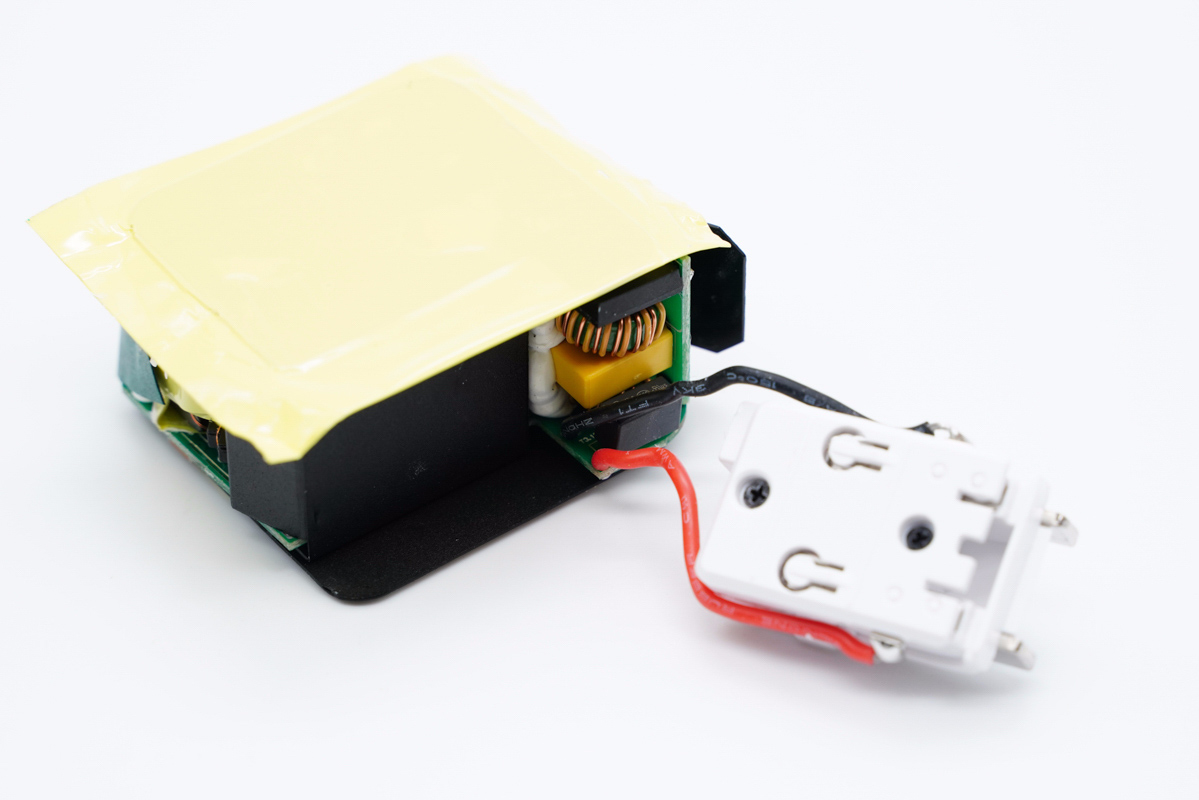

插腳和PCB板通過紅黑導線連接通電，此外設有塑料板和電容隔離。

散熱片下打膠幫助加固和導熱，清理干凈可以看見中心設有濾波電感和固態電容，初次級之間設有隔離板。

主板背面也設有黃銅散熱片和隔離板。

拆掉散熱片，板子中間段打膠固定隔離板及為發熱元件散熱。

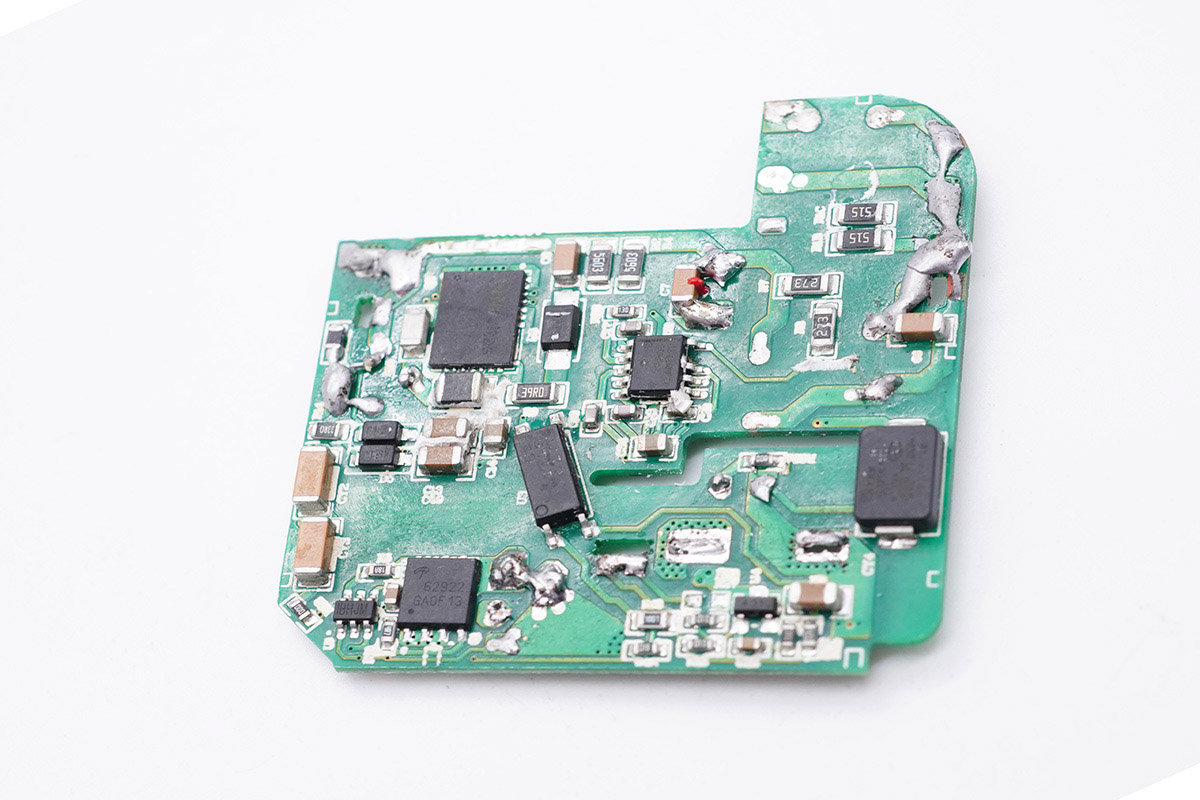

清理掉硅膠，光耦橫跨在初次級之間，初級側設有主控芯片和氮化鎵功率芯片，次級側設有同步整流控制器和MOS管。

通過對充電器觀察發現，邦克仕這款65W 1A1C氮化鎵充電器采用開關電源通過光耦由協議芯片控制輸出電壓為USB-C口輸出，USB-A口由升降壓轉換電壓輸出，兩個接口由獨立的協議芯片控制。下面從輸入端開始深入了解整個電路設計情況。

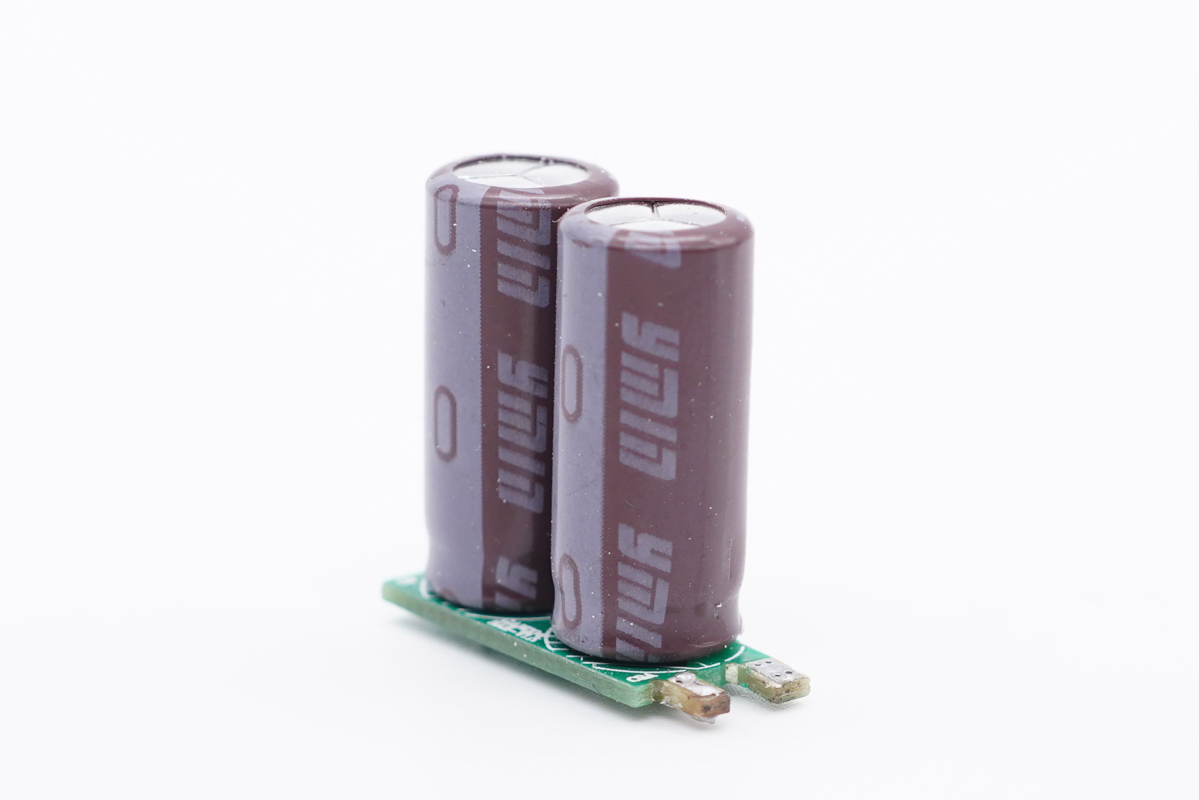

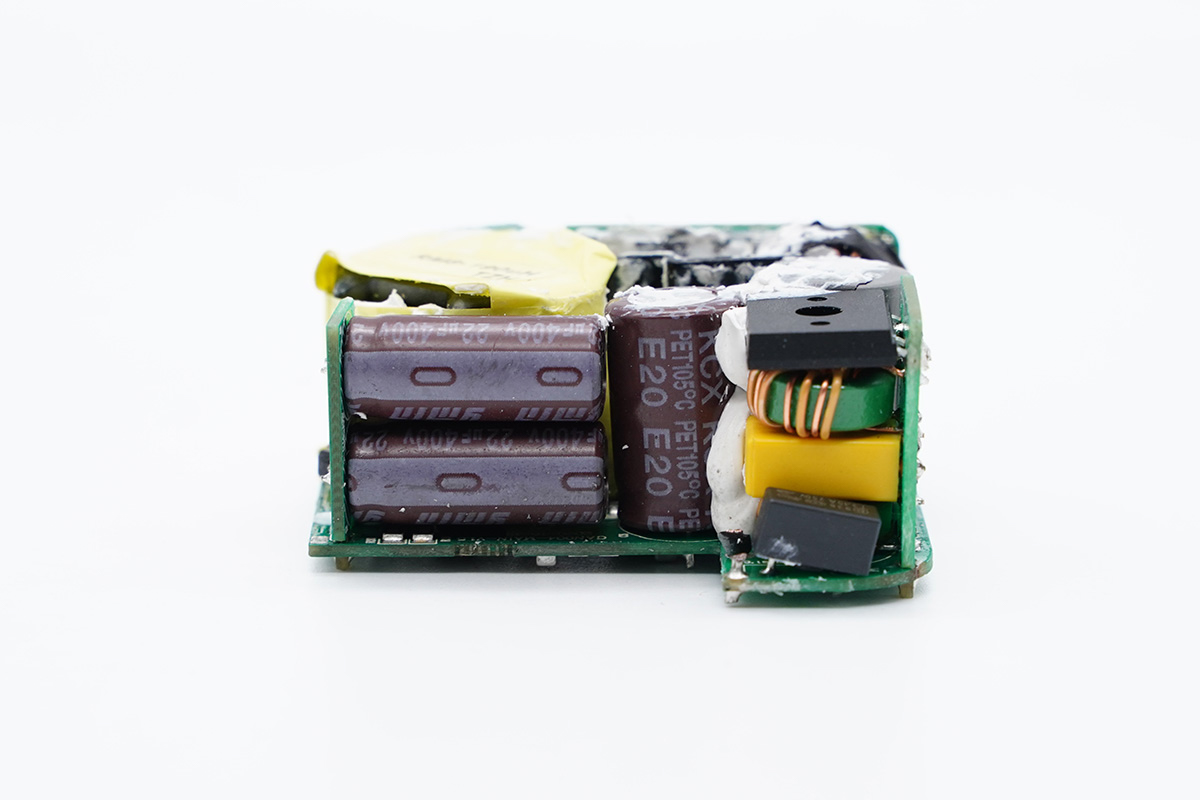

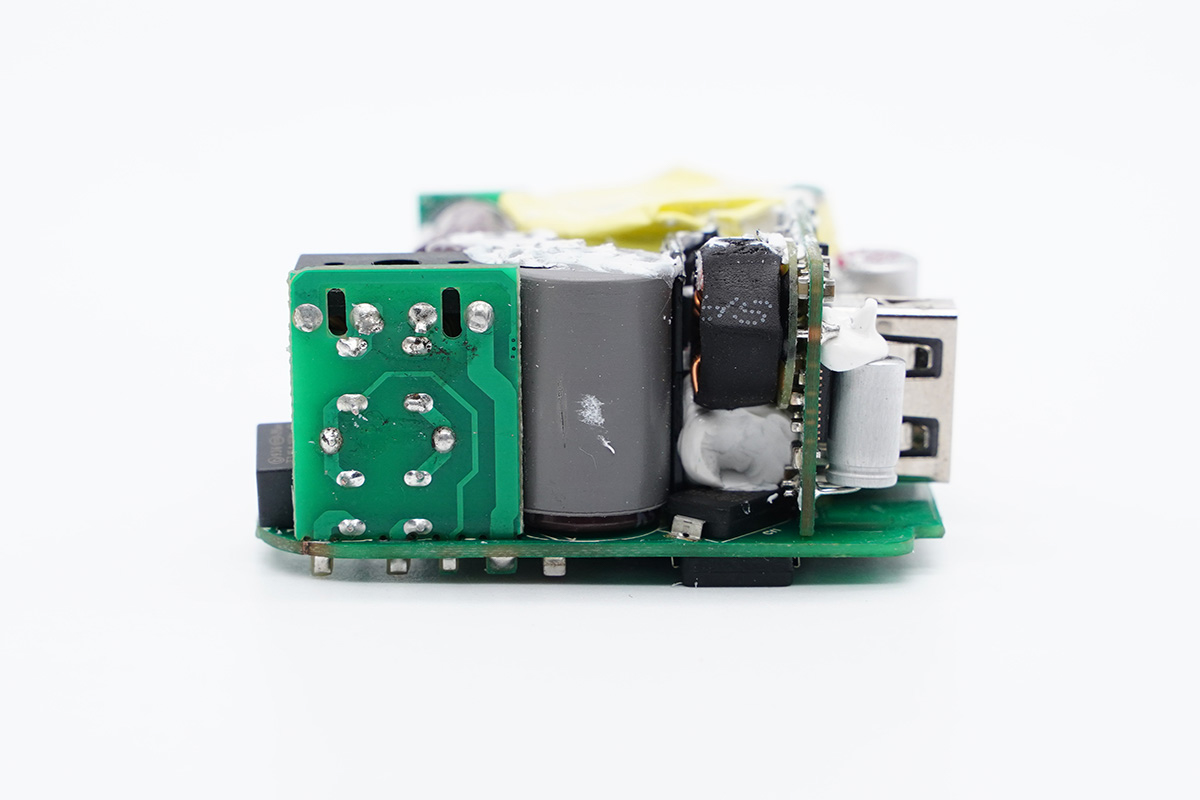

輸出端設有小板，左側有三顆高壓濾波電解電容，一顆焊接在主板上，另外兩顆則使用小板焊接。

此外側面還有一顆電容夾在輸入輸出端小板之間，外套絕緣管保護。

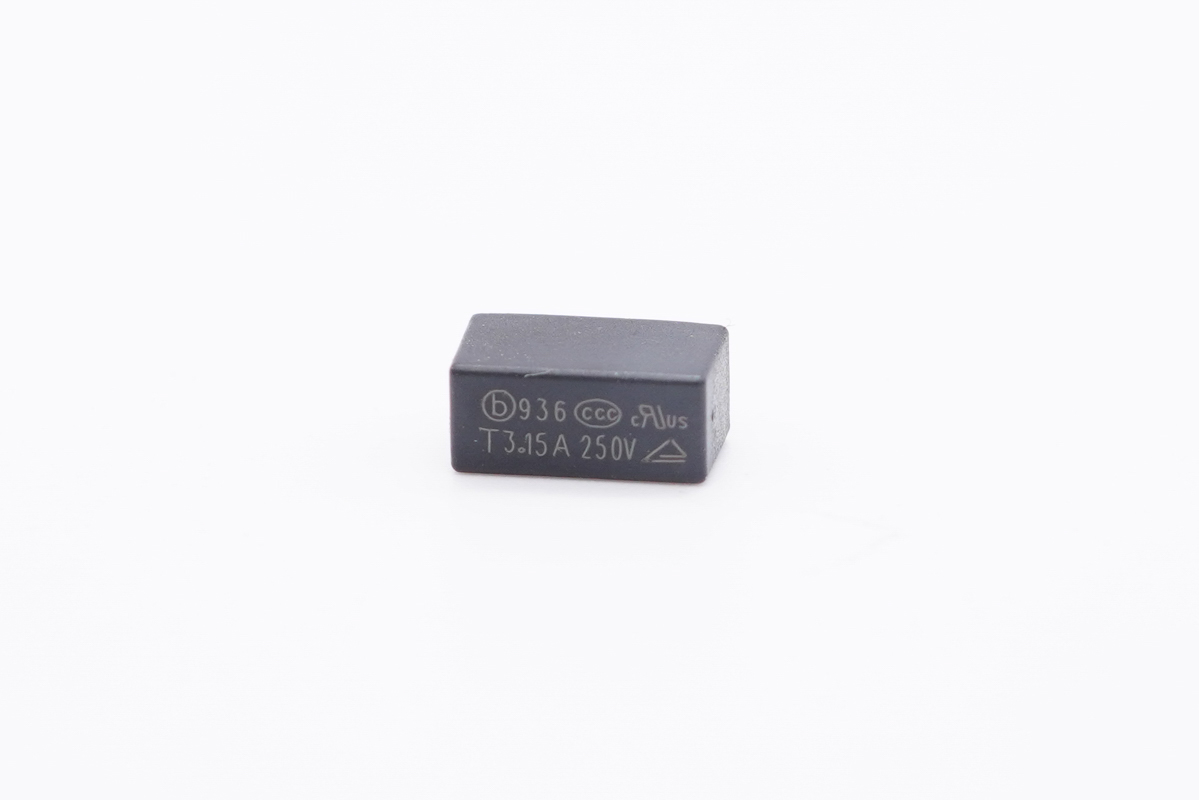

延時保險絲特寫，規格為3.15A 250V。

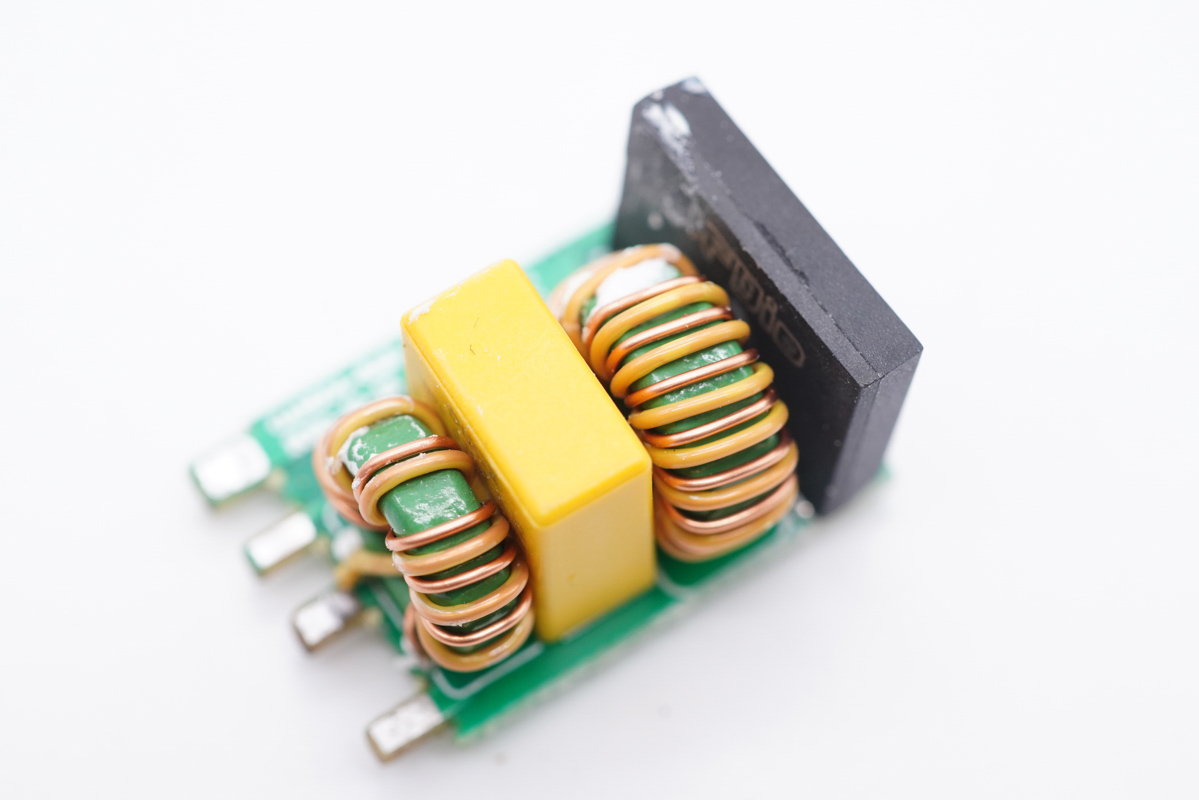

小板上設有兩級共模電感、X電容和整流橋。

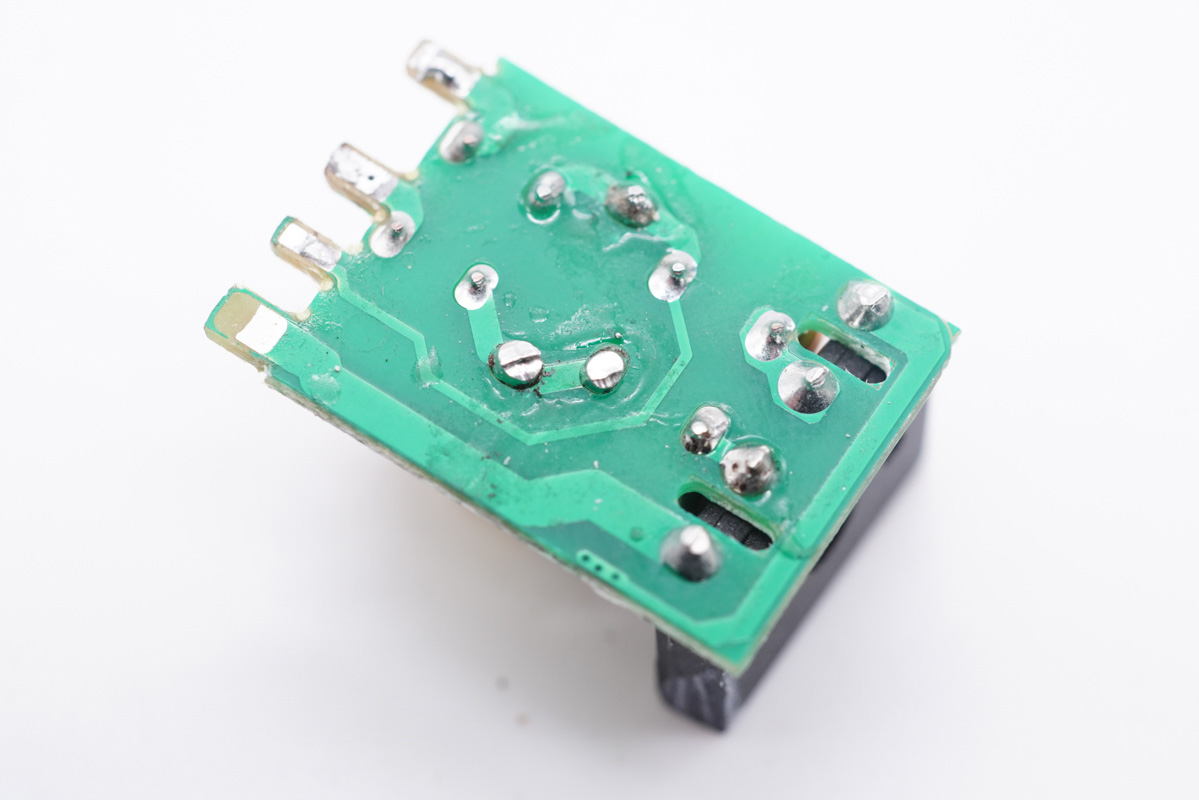

背面沒有焊接元器件。

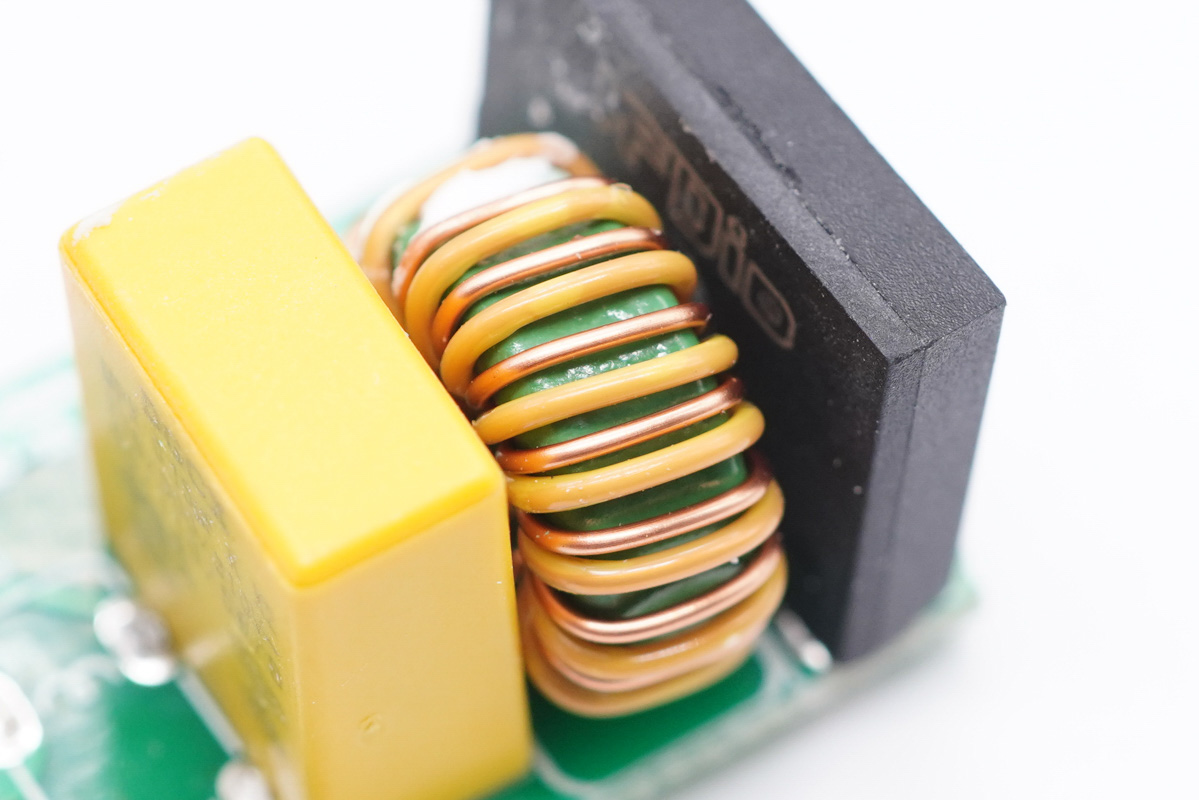

共模電感特寫，用于濾除EMI干擾。

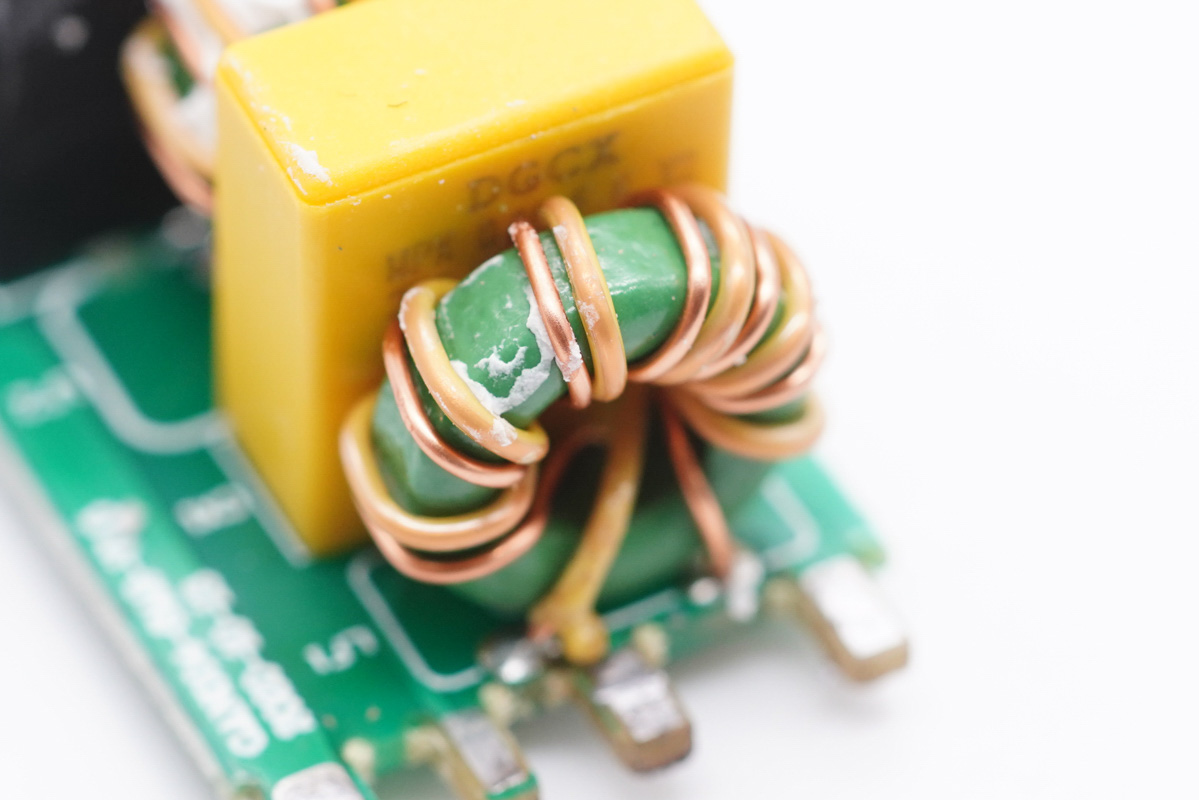

另一顆共模電感特寫。

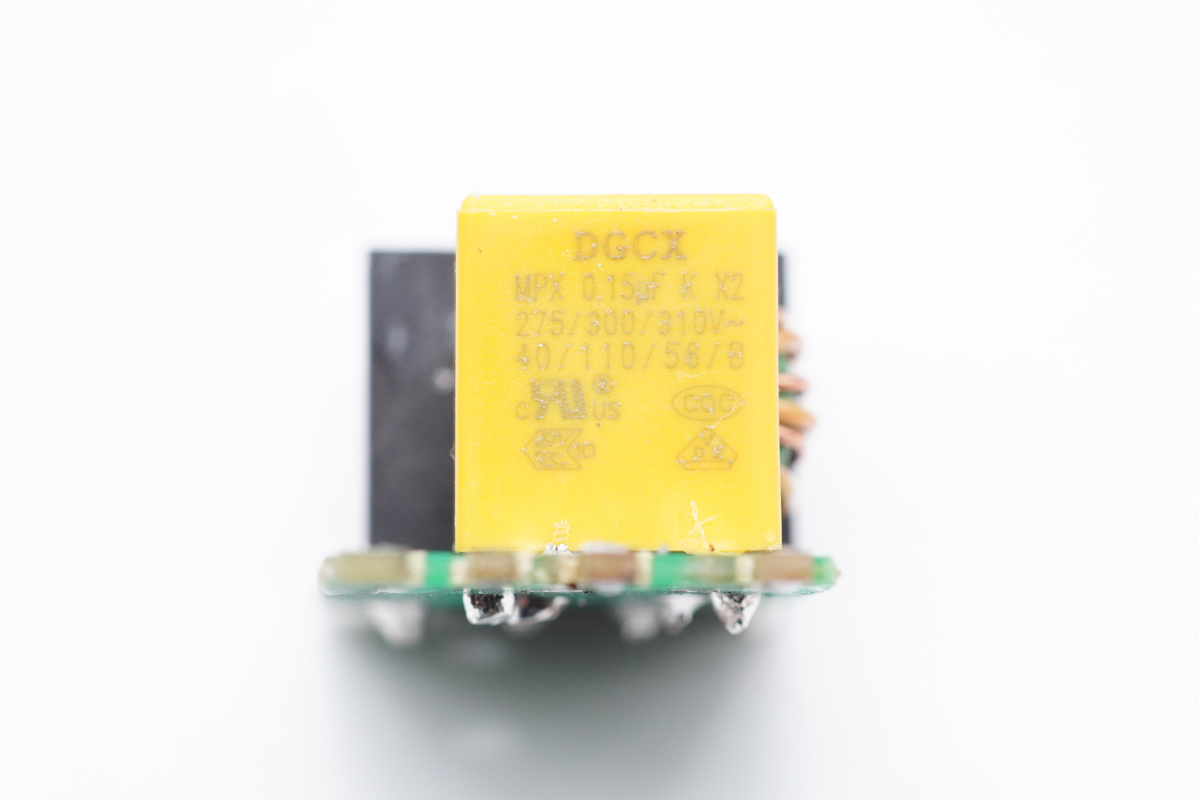

安規X電容來自東莞市成希電子有限公司，容量0.15μF。

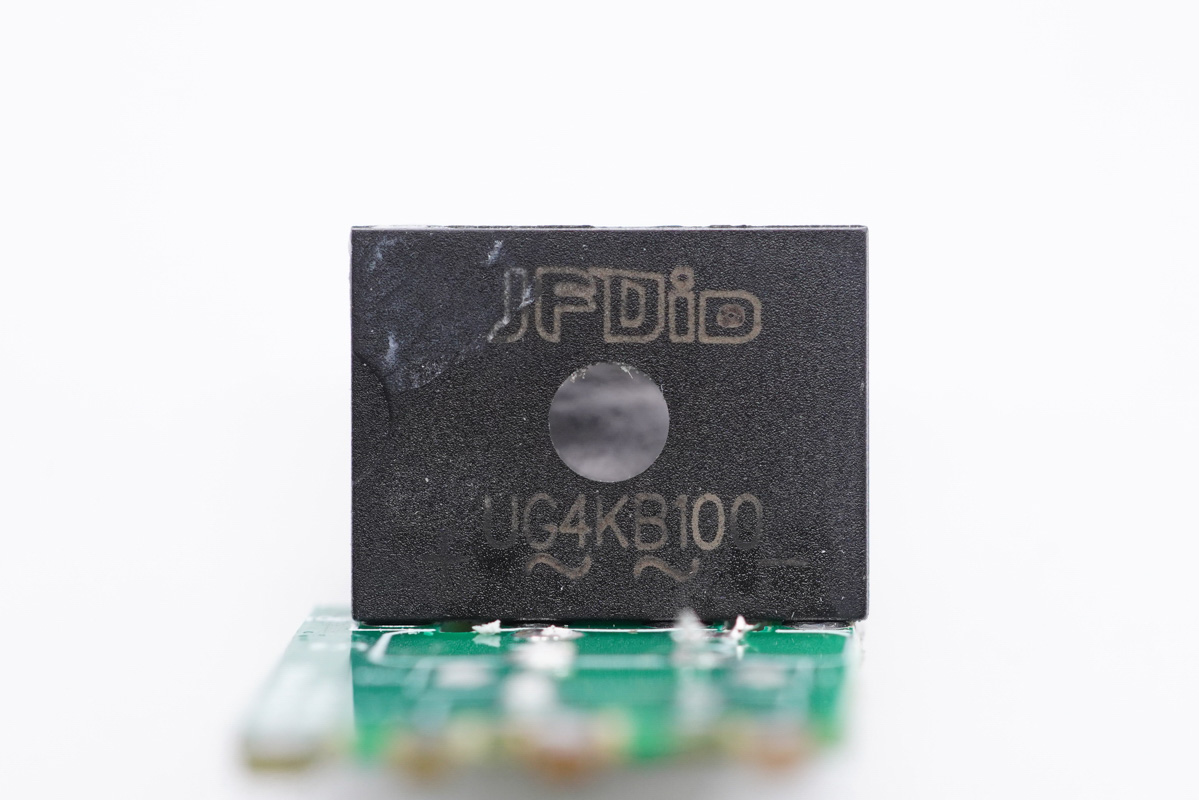

UG4KB100整流橋。

兩顆電容為永銘KCX系列。這是永銘2019年推出的快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

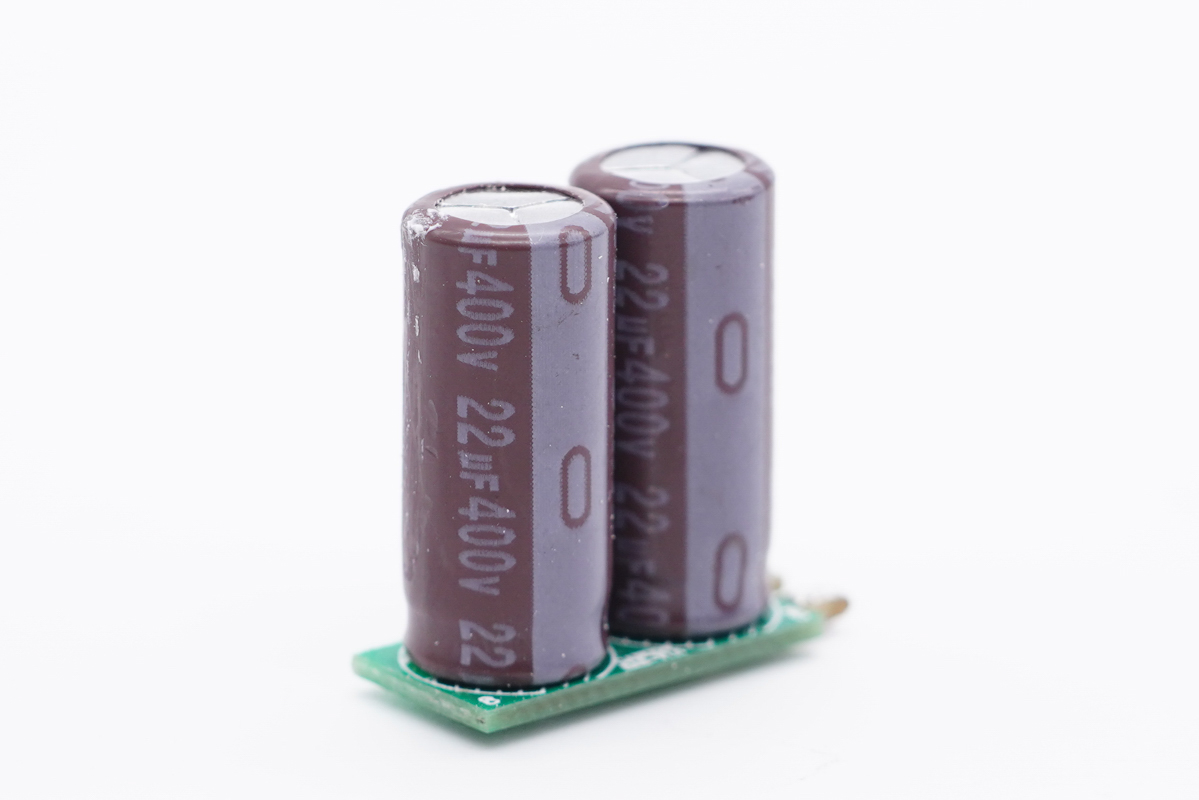

規格都是400V 22μF。

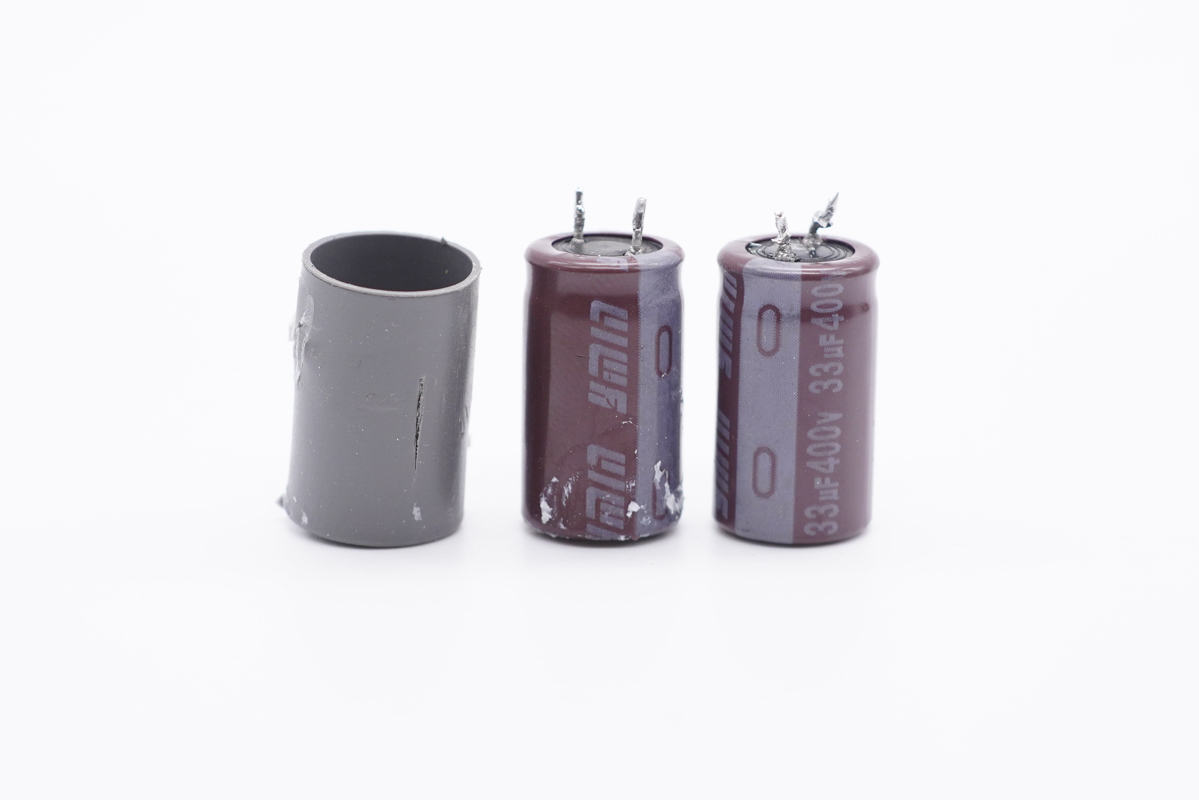

另外兩顆高壓濾波電解電容也是永銘KCX系列，規格都是400V 33μF。

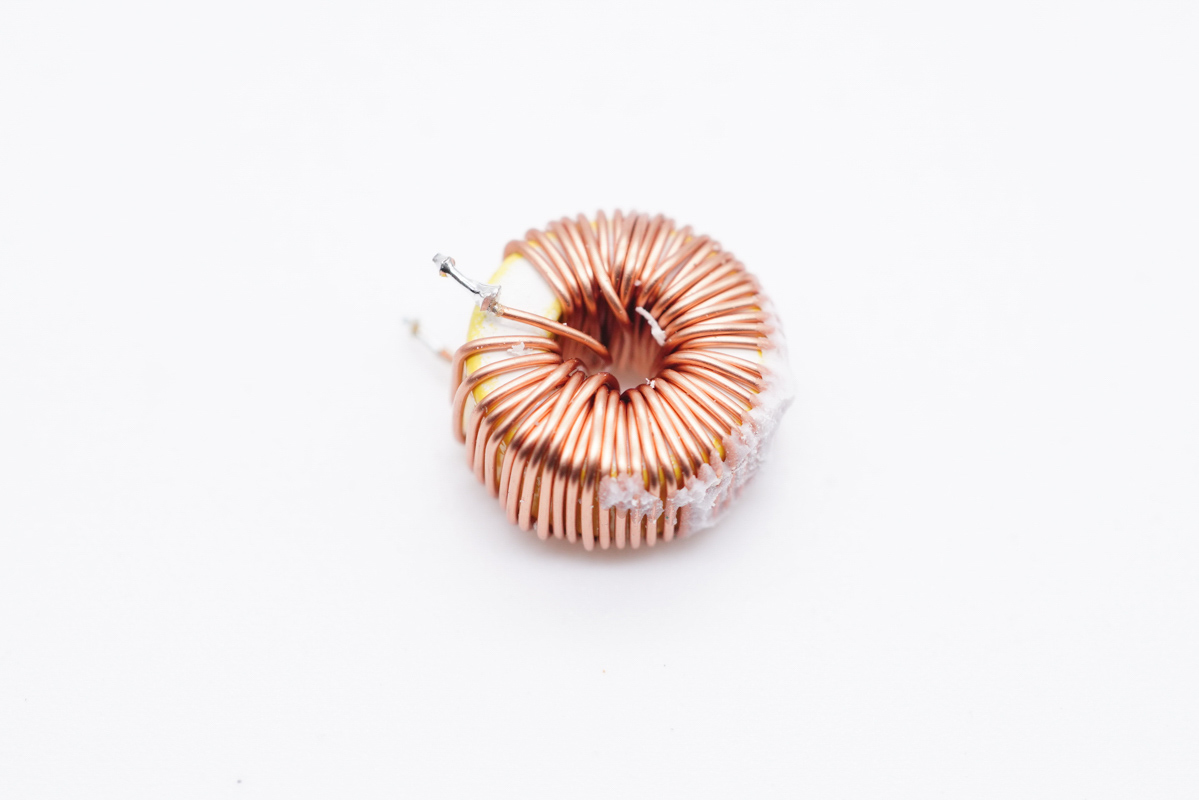

濾波電感特寫。

PCB板另一側放置變壓器。

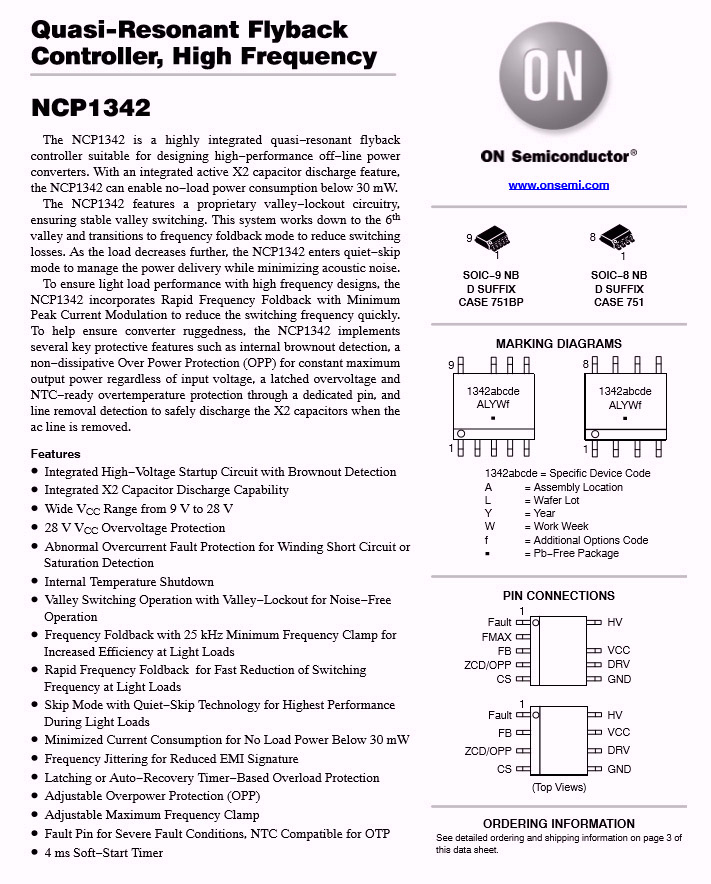

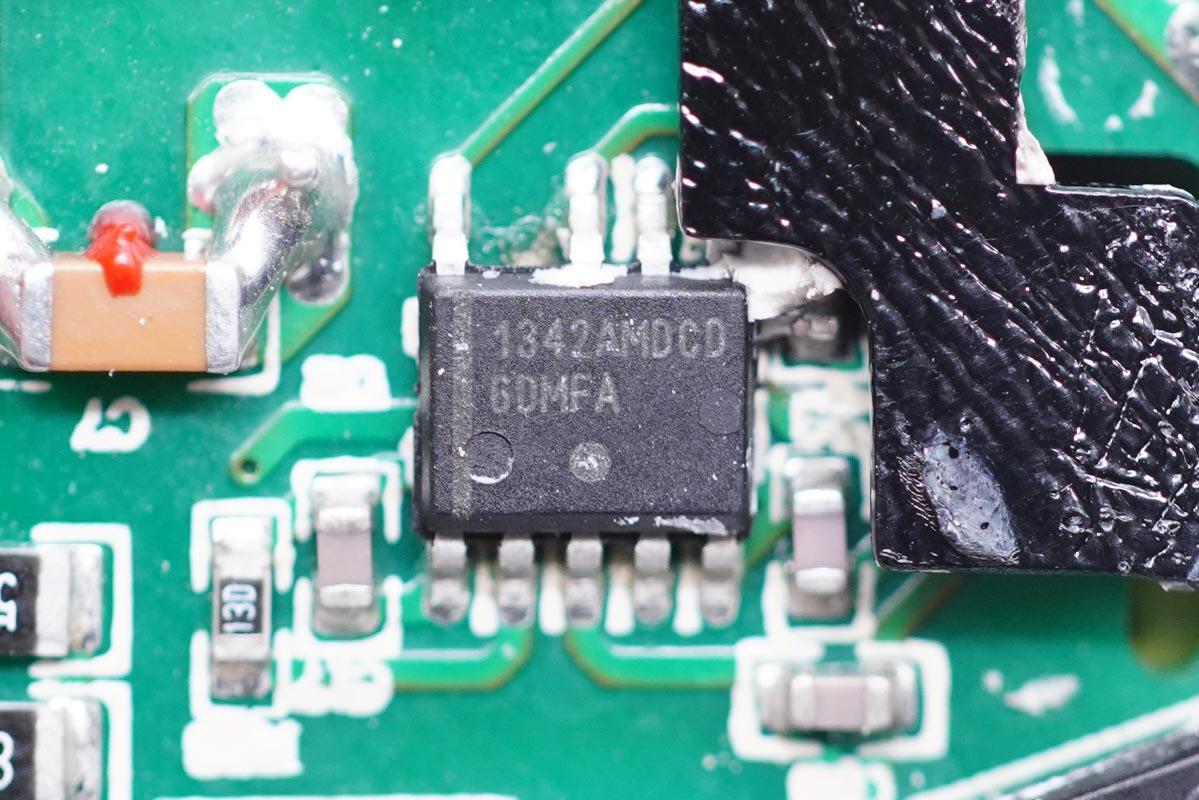

充電器主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有倍思65W 2C氮化鎵快充、芯茂微65W 2C1A氮化鎵快充、小米55W氮化鎵充電器、華碩65Ｗ氮化鎵充電器、OPPO新款65W超級閃充氮化鎵充電器、一加65W Warp閃充充電器、堅果65W單C口氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、小米120W超級快充、iQOO 120W閃充充電器等。

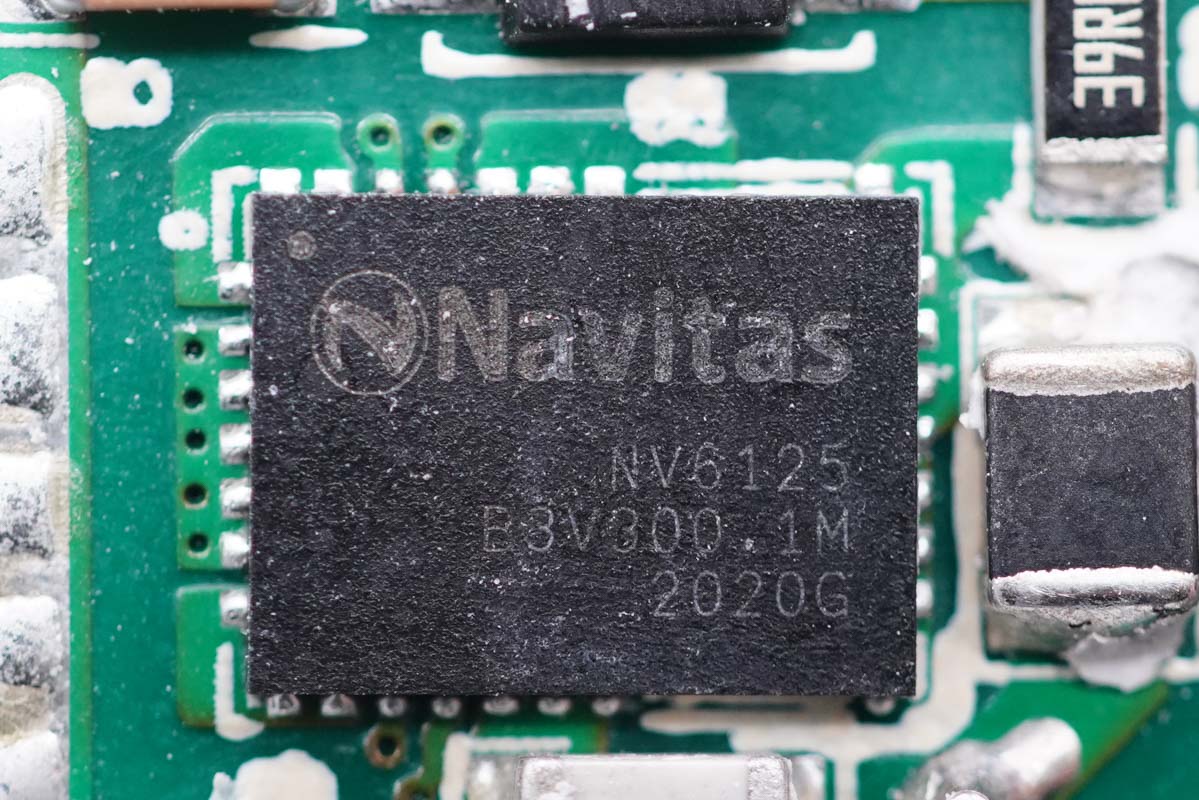

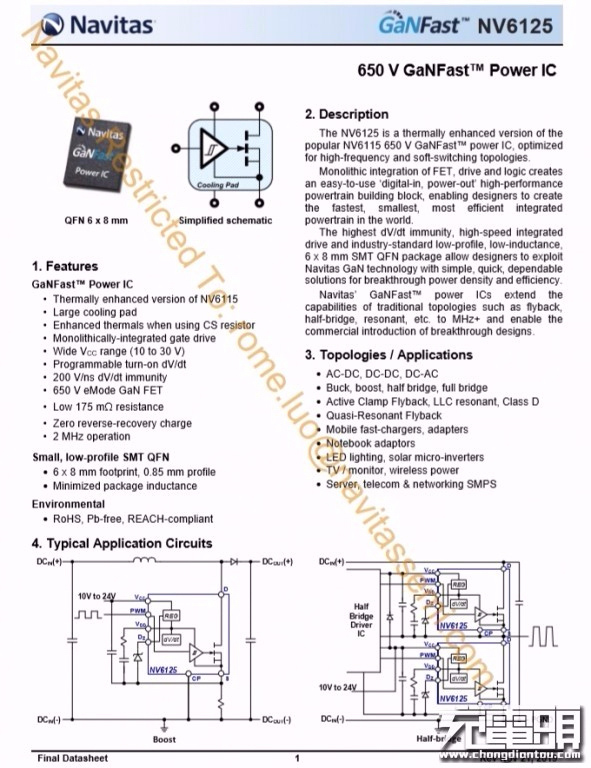

初級側氮化鎵功率芯片采用納微NV6125，內置驅動器，無需外置驅動器，175mΩ導阻，耐壓650V，支持2MHz開關頻率，采用散熱增強的QFN6*8mm封裝，適用于升壓，降壓，半橋，全橋開關電源等諸多應用場合。

納微半導體NV6125詳細資料。

充電頭網了解到，采用該芯片的還有OPPO新款65W超級閃充氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、聯想90W閃充雙口氮化鎵充電器、thinkplus65W氮化鎵快充、鴻達順65W 2C1A氮化鎵快充等多款產品。此外納微其它型號氮化鎵功率芯片還被雷柏65W GaN快充、小米GaN充電器Type-C 65W、OPPO 50Ｗ餅干氮化鎵快充、貝爾金68W雙C口GaN充電器等數十款產品采用。

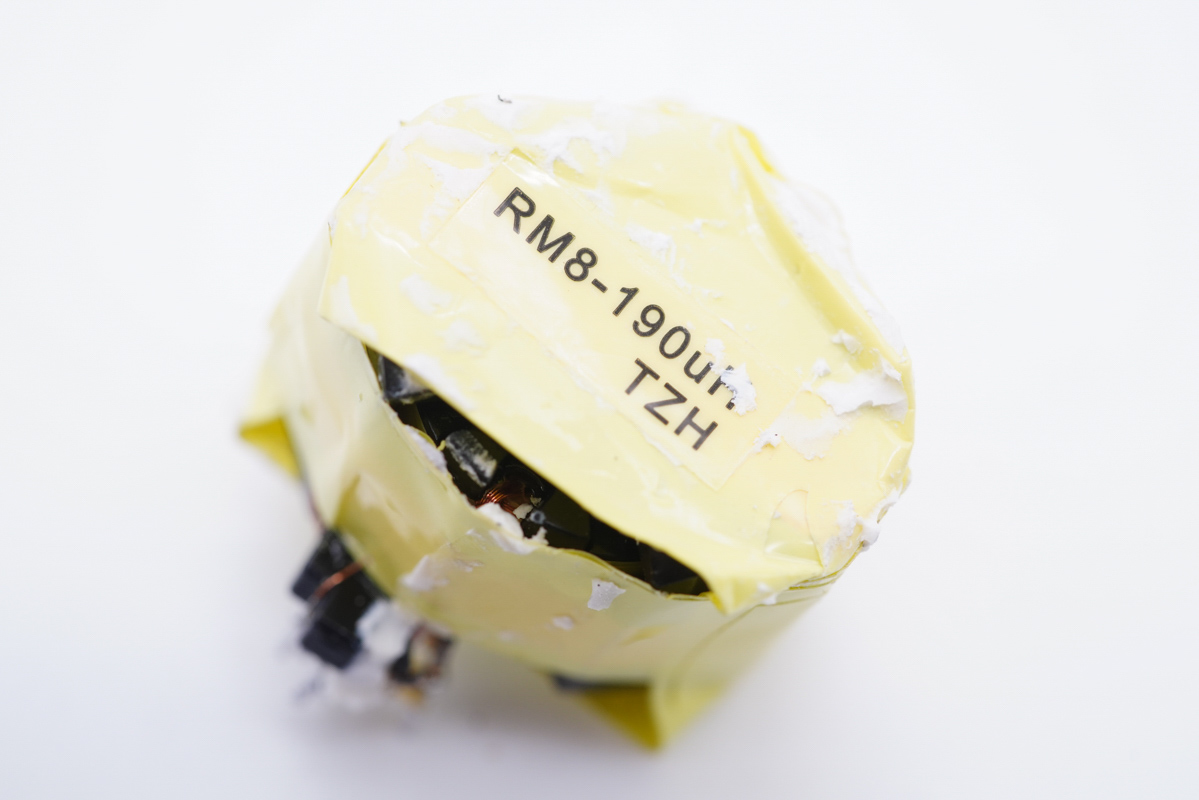

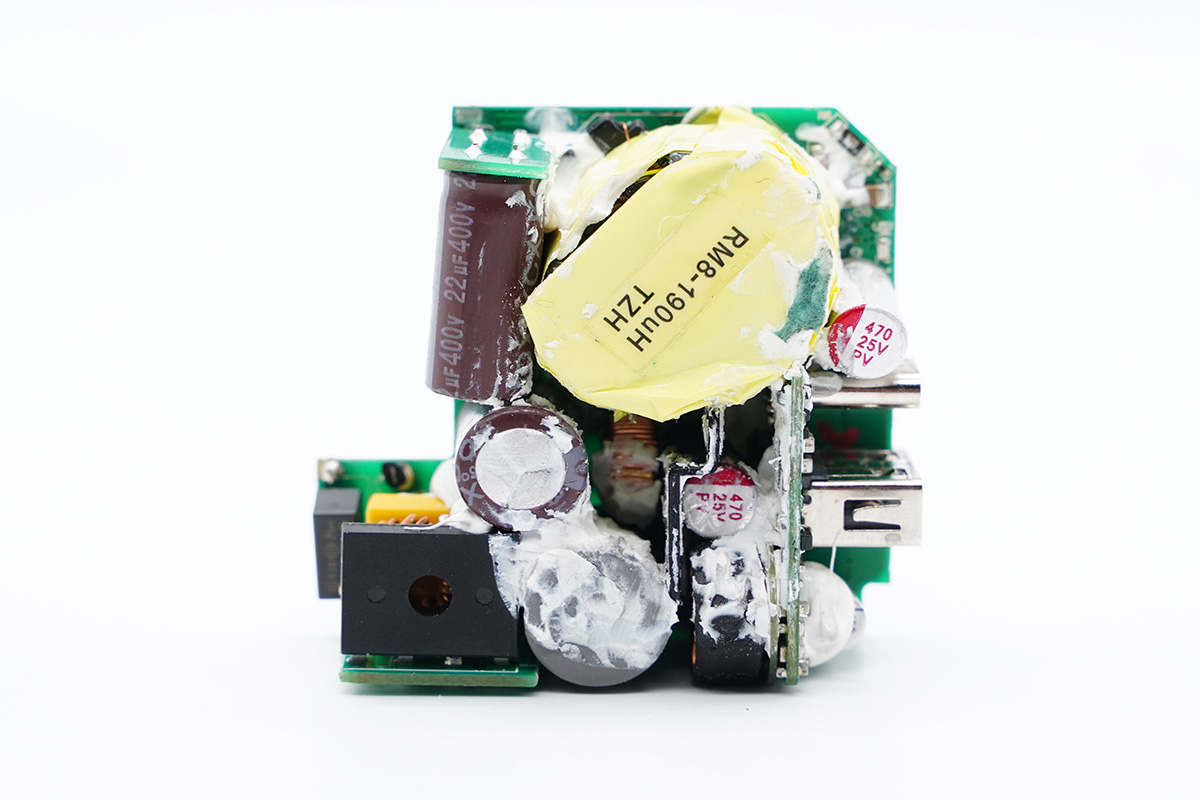

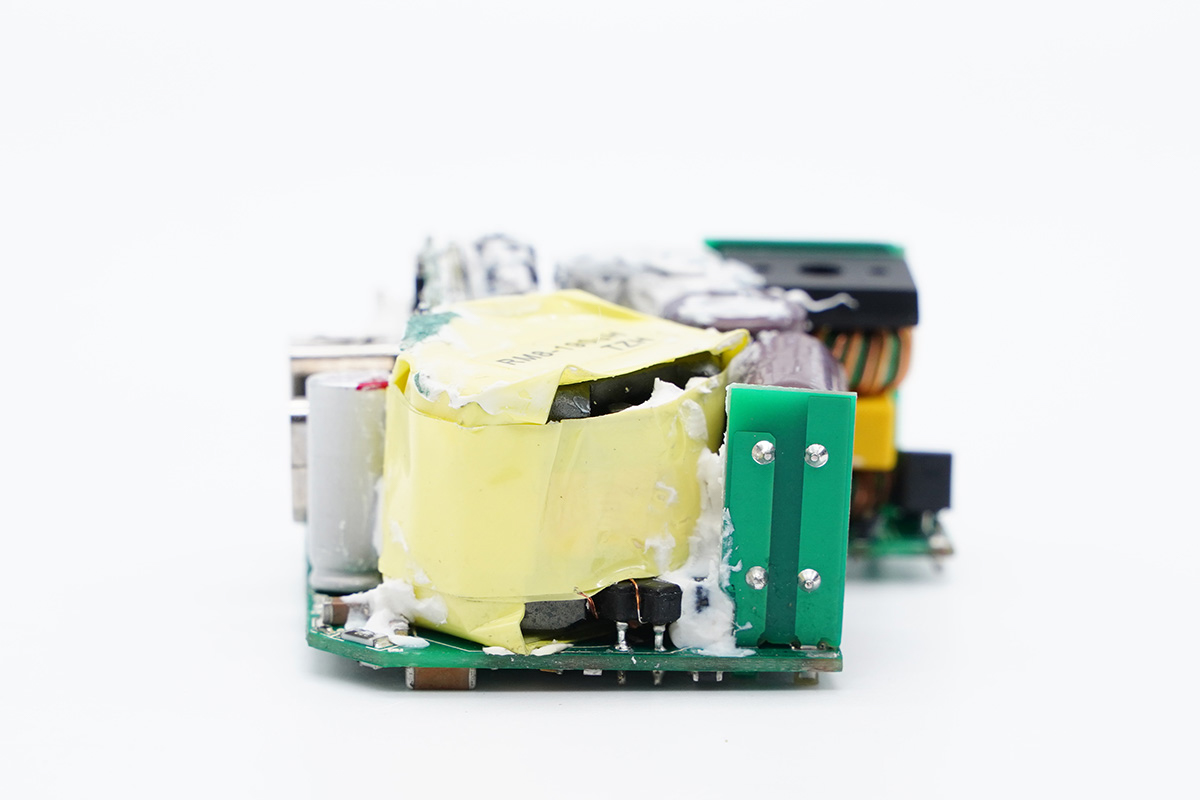

變壓器特寫，頂部貼有信息標簽，采用RM8磁芯。

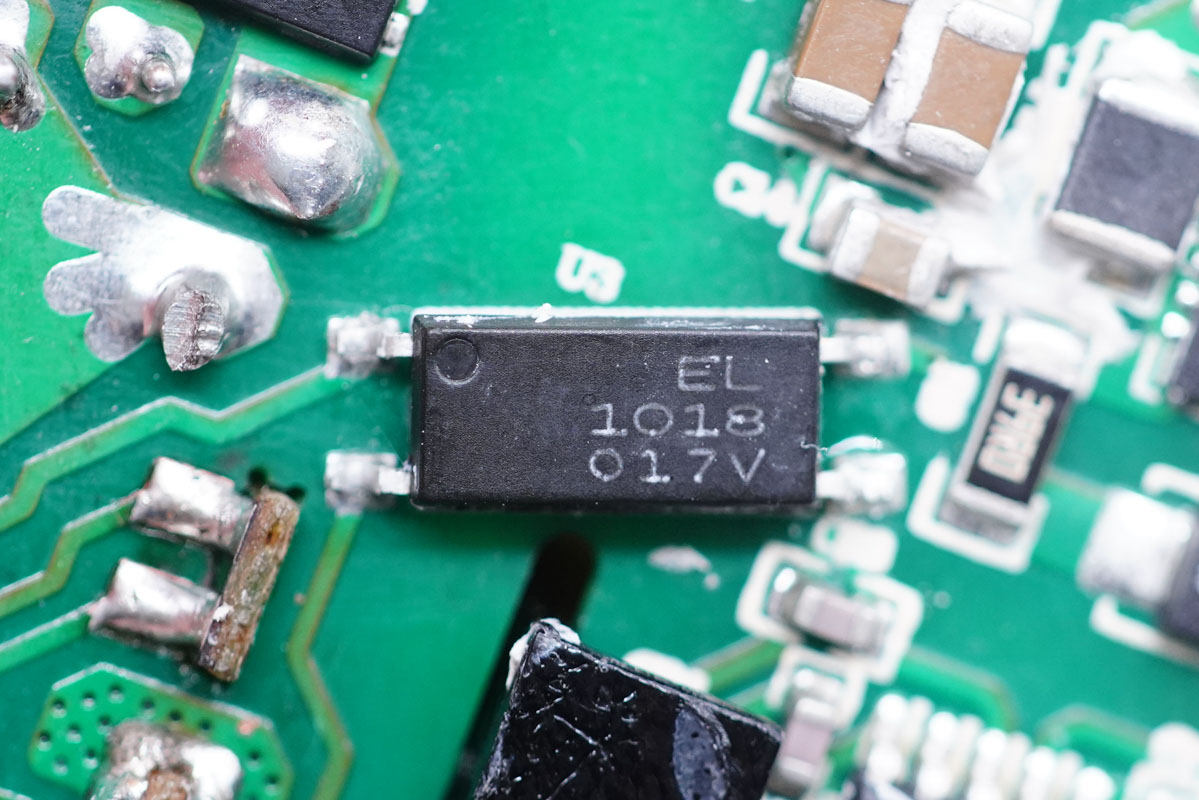

億光EL 1018光耦，橫跨在初級和次級之間，用于初級次級通信，反饋輸出電壓。

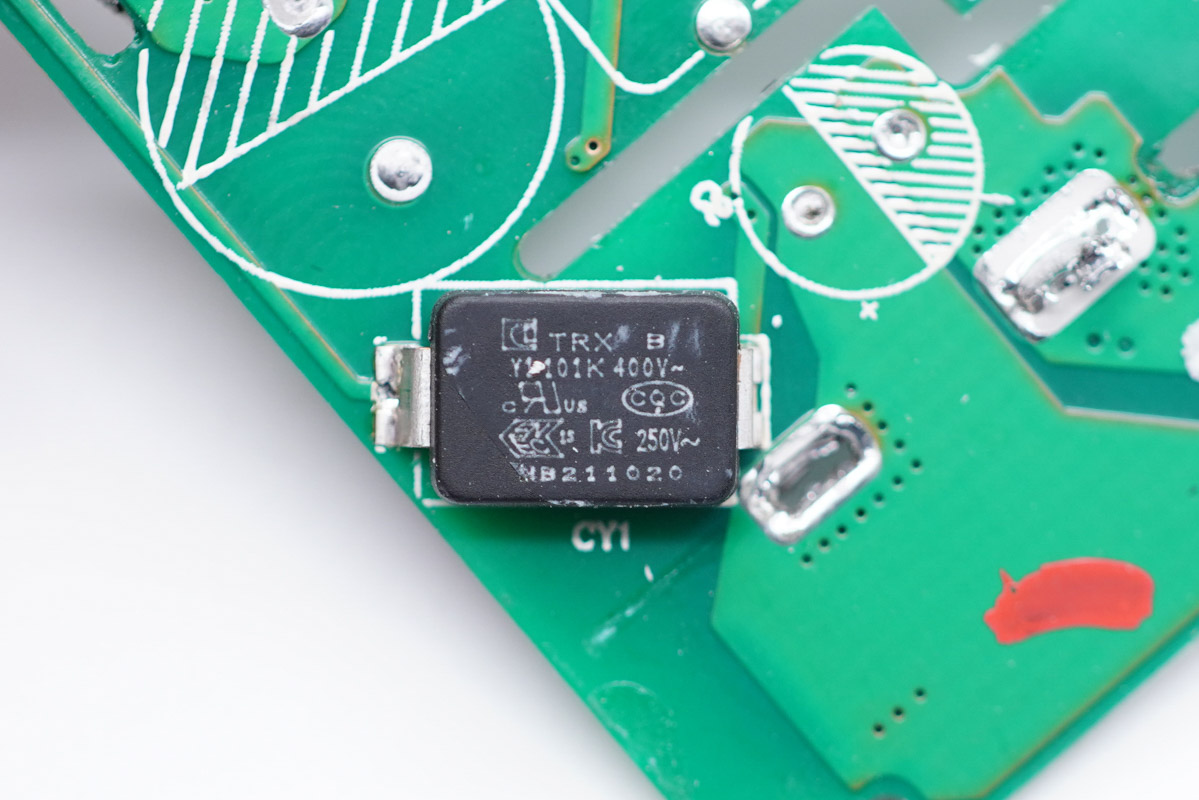

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

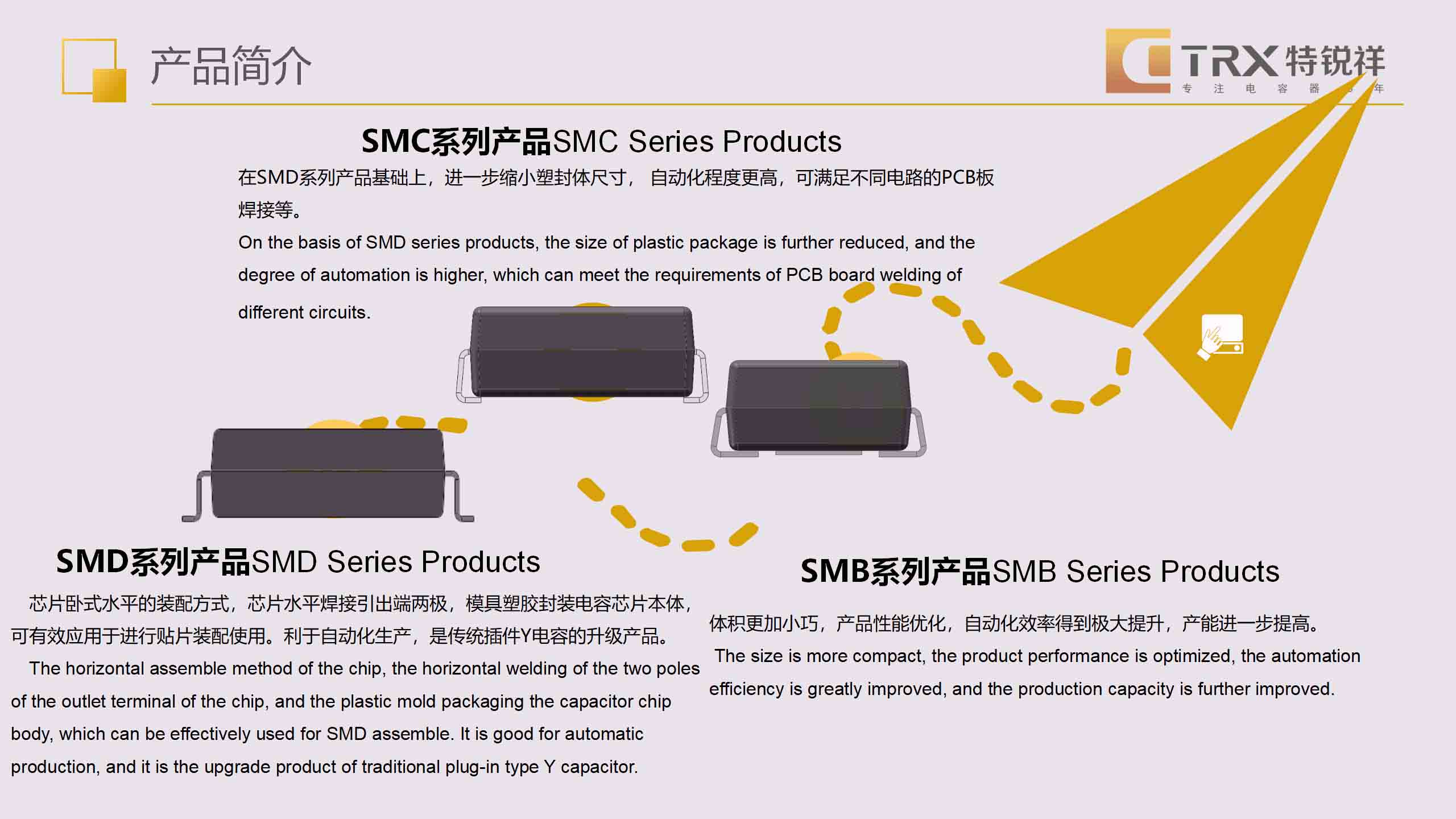

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

在主板正面還有一顆特銳祥貼片Y電容。

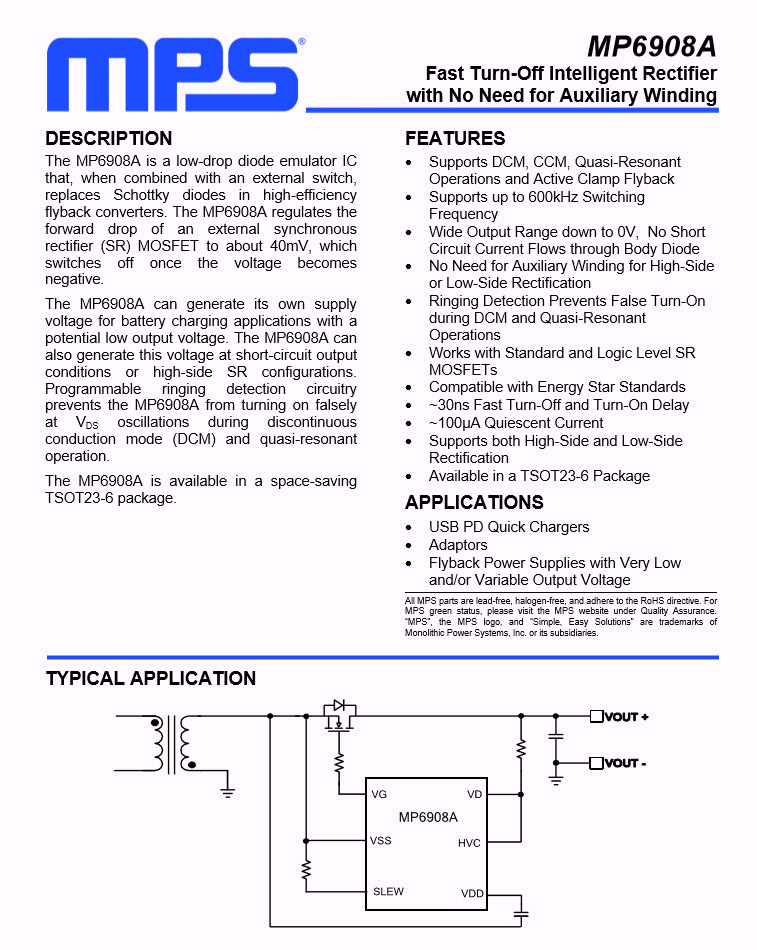

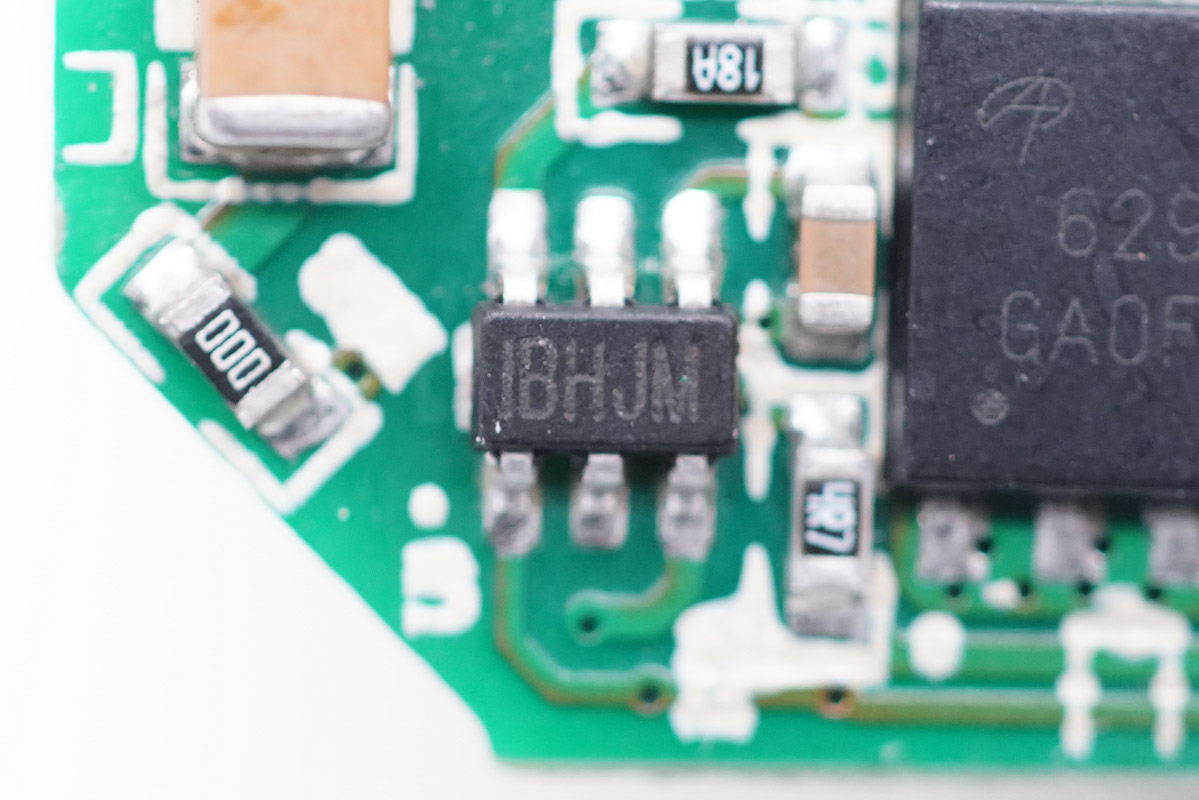

絲印IBHJM次級同步整流控制器，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

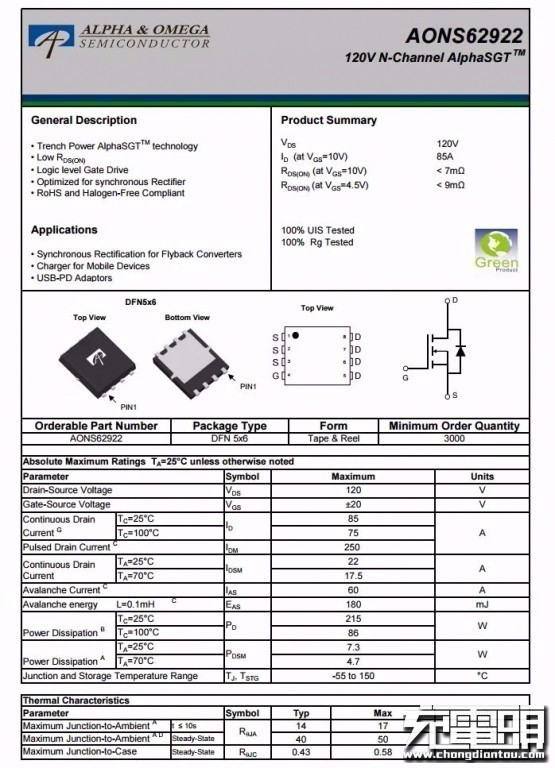

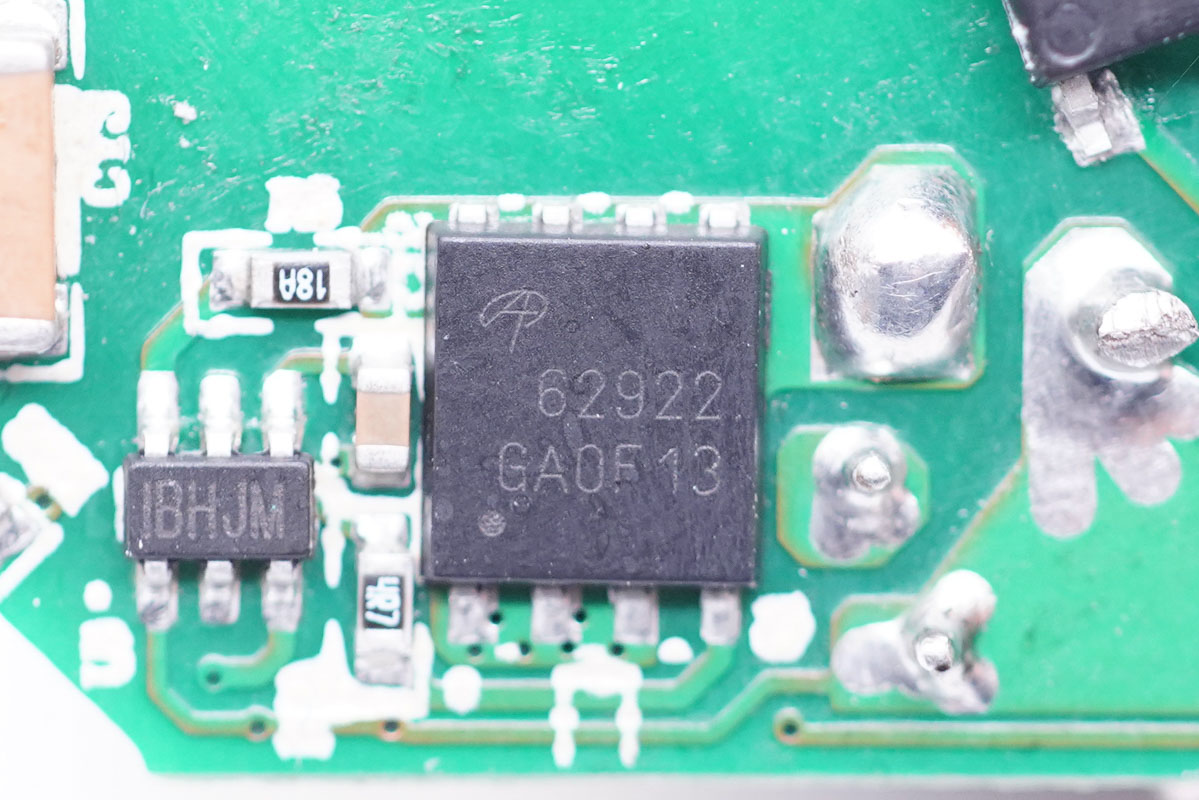

次級同步整流MOS管采用AOS萬代的AONS62922，NMOS，耐壓120V。

AOS AON62922詳細規格資料。

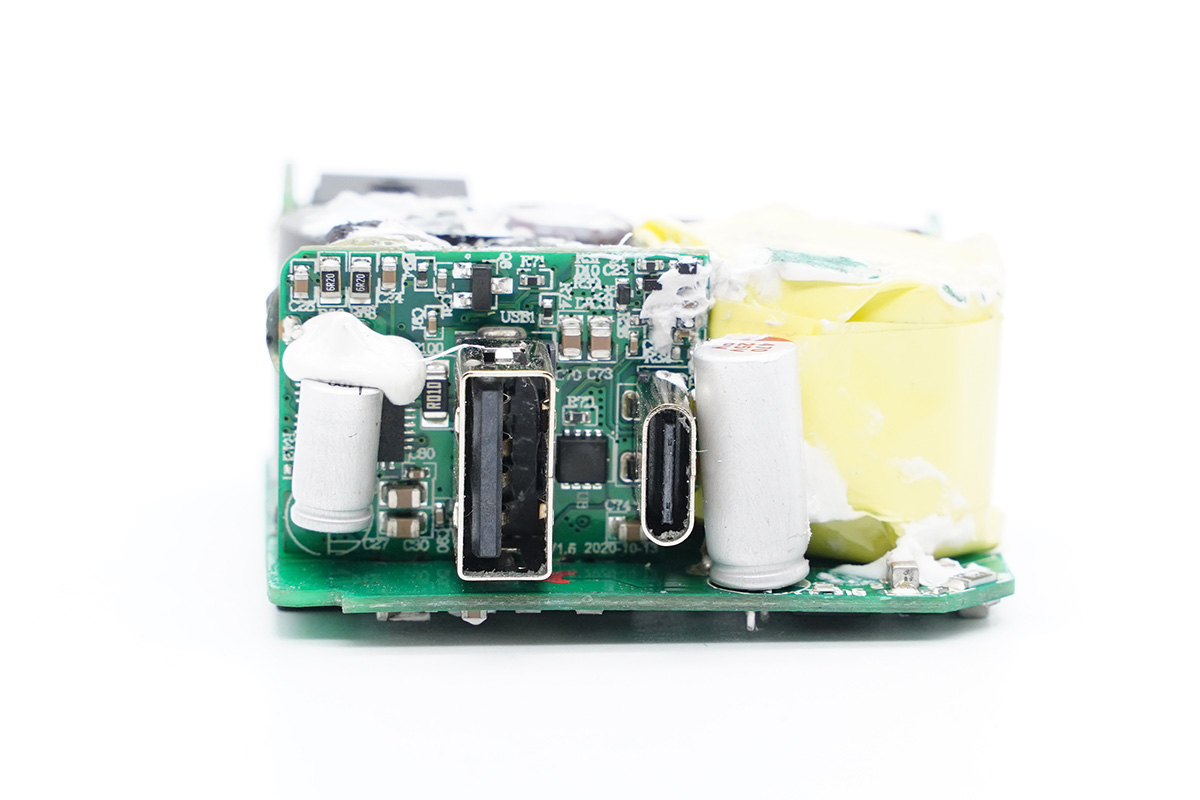

充電器輸出端設有小板，USB母座垂直焊接在小板上，兩顆濾波固態電容打膠加固。

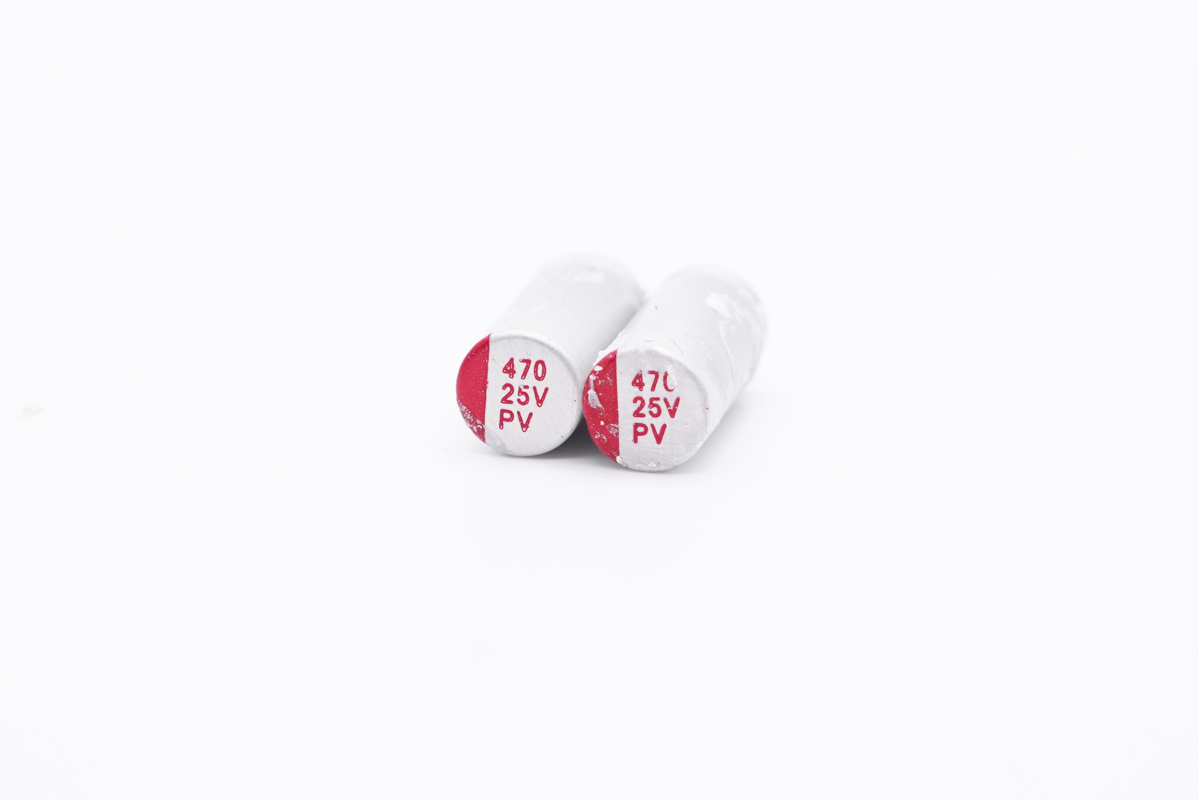

兩顆輸出濾波固態電容采用韶關富仕達PV系列，規格都是25V 470μF，具有125℃耐熱，高可靠性的特點。

充電頭網了解到，韶關富仕達針對USB PD快充市場推出了PV、PB、PR、MV、MB、MR等多個系列固態電容，此前已被傲基63W氮化鎵快充、AUKEY2A2C 100W快充氮化鎵充電器、AUKEY雙C口65W氮化鎵快充充電器、AUKEY 65W 1A1C氮化鎵快充充電器、公牛65W 2C1A快充插線板、綠聯65W 3C1A氮化鎵快充充電器、綠聯2A2C 48W智能充電器等多款產品用，產品性能獲得品牌客戶一致認可。

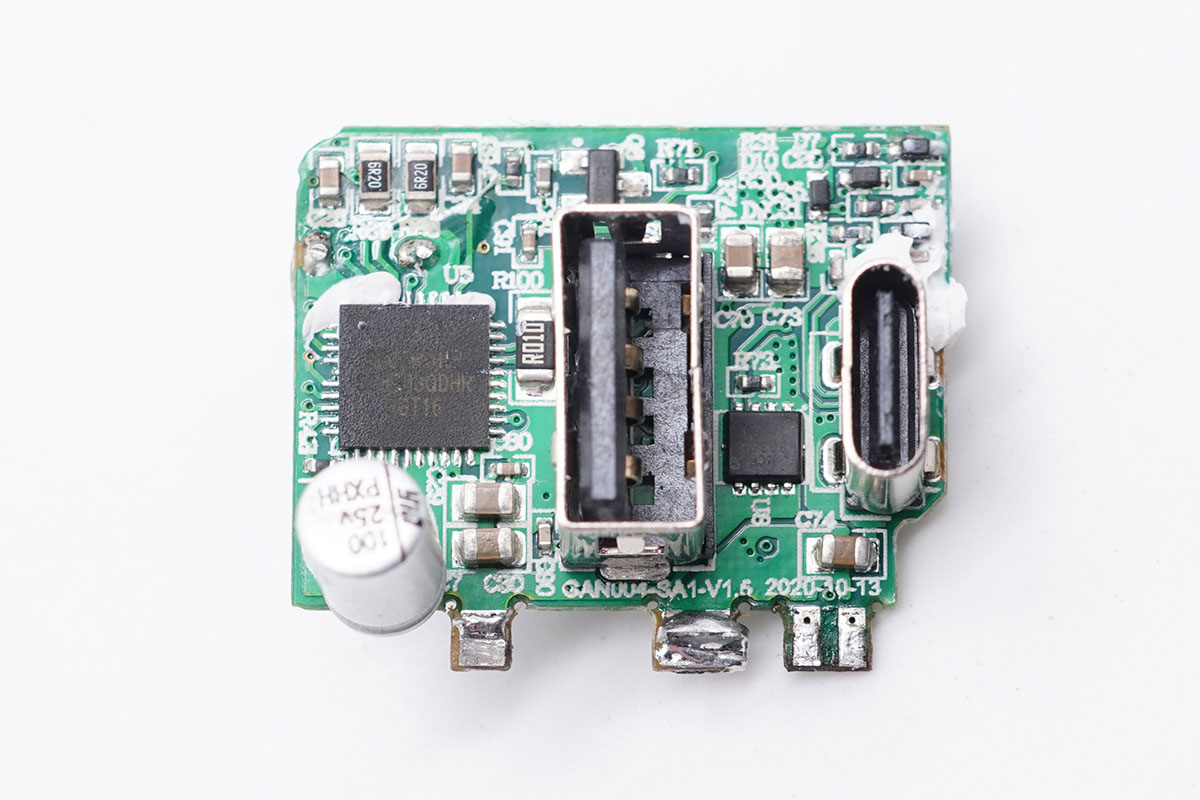

輸出端小板正面一覽，除USB母座外，還設有升降壓芯片、輸出濾波固態電容和輸出VBUS開關管。

背面設有降壓電感以及兩顆協議芯片。

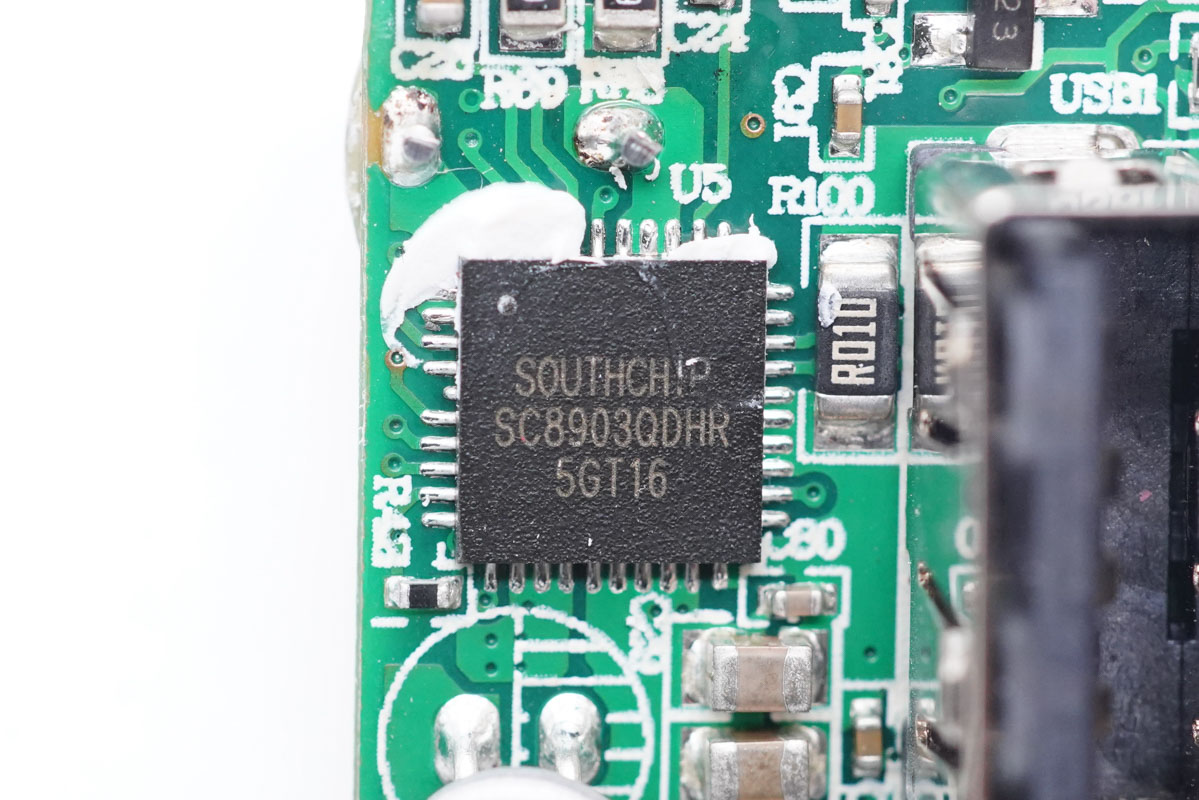

USB-A接口采用南芯半導體的同步升降壓芯片SC8903進行電壓轉換。該芯片是一顆內部集成四管H橋的高效率同步升降壓轉換器，支持最高24V工作電壓，支持動態輸出電壓控制，開關頻率可調節，具有可編程的輸入和輸出電流限制，支持多種保護功能。

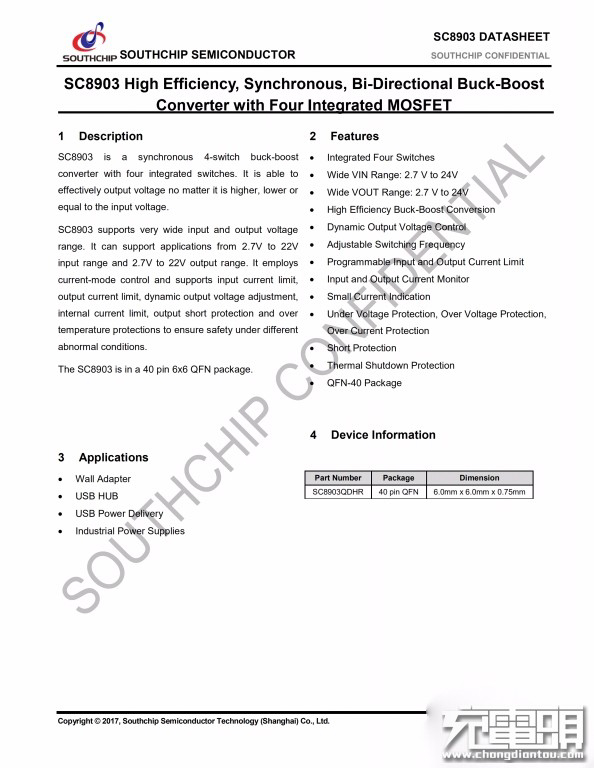

南芯SC8903規格資料。充電頭網了解到，南芯SC8903此前已被Anker PowerCore Fusion PD超級充MOMAX 66W USB PD充電器等產品采用。

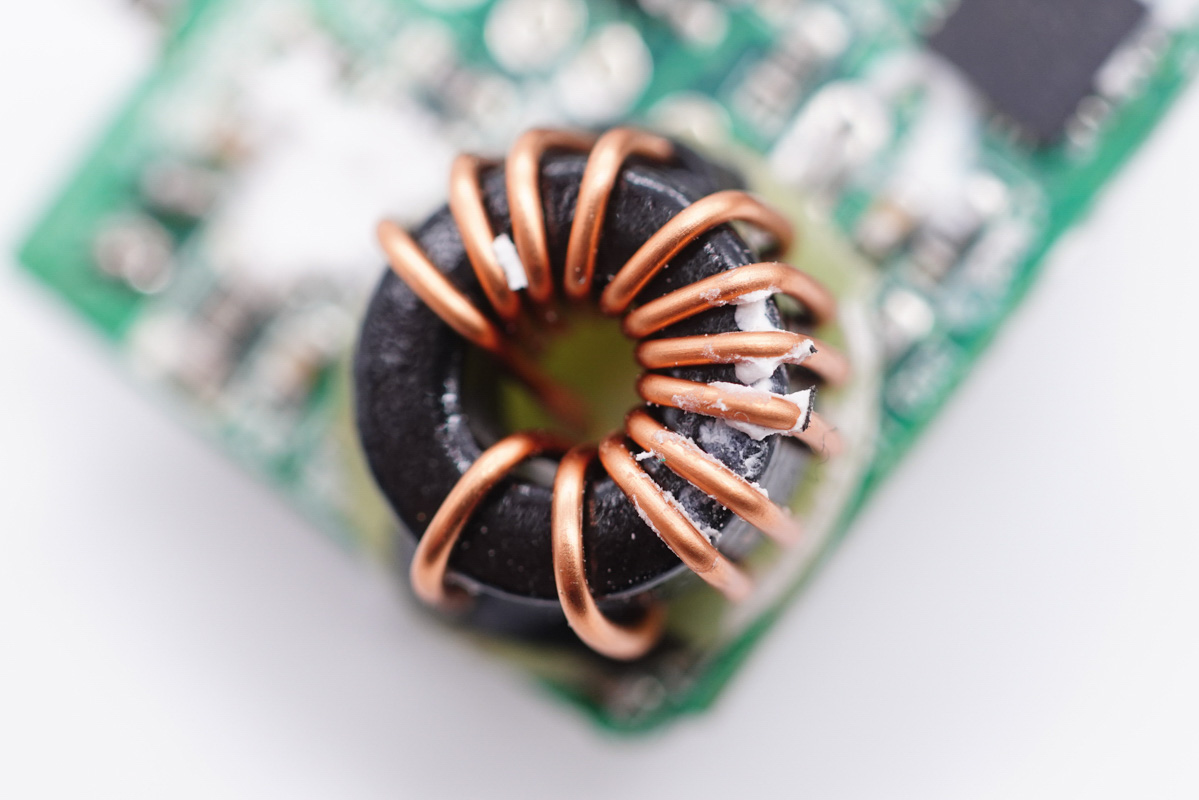

降壓電感特寫，下面采用絕緣板與電路板之間絕緣，十分可靠。

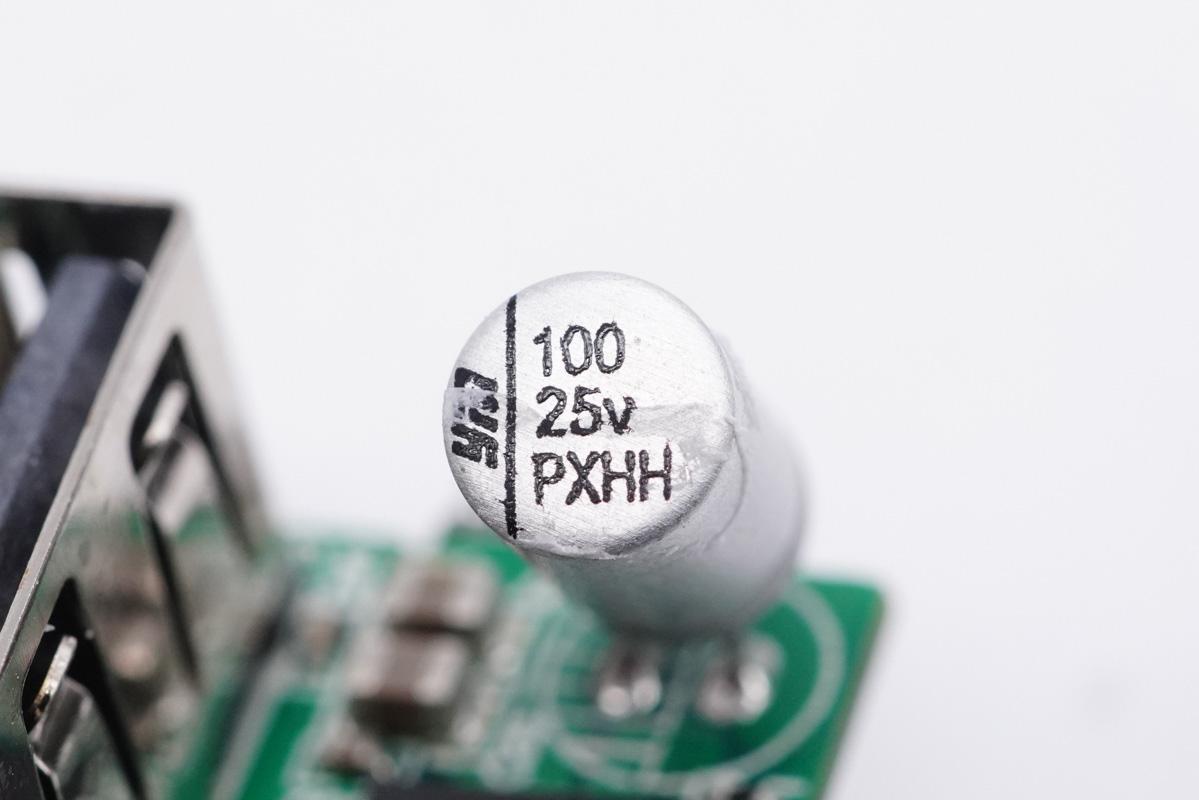

USB-A口輸出濾波固態電容，永銘NPX系列，規格為25V 100μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

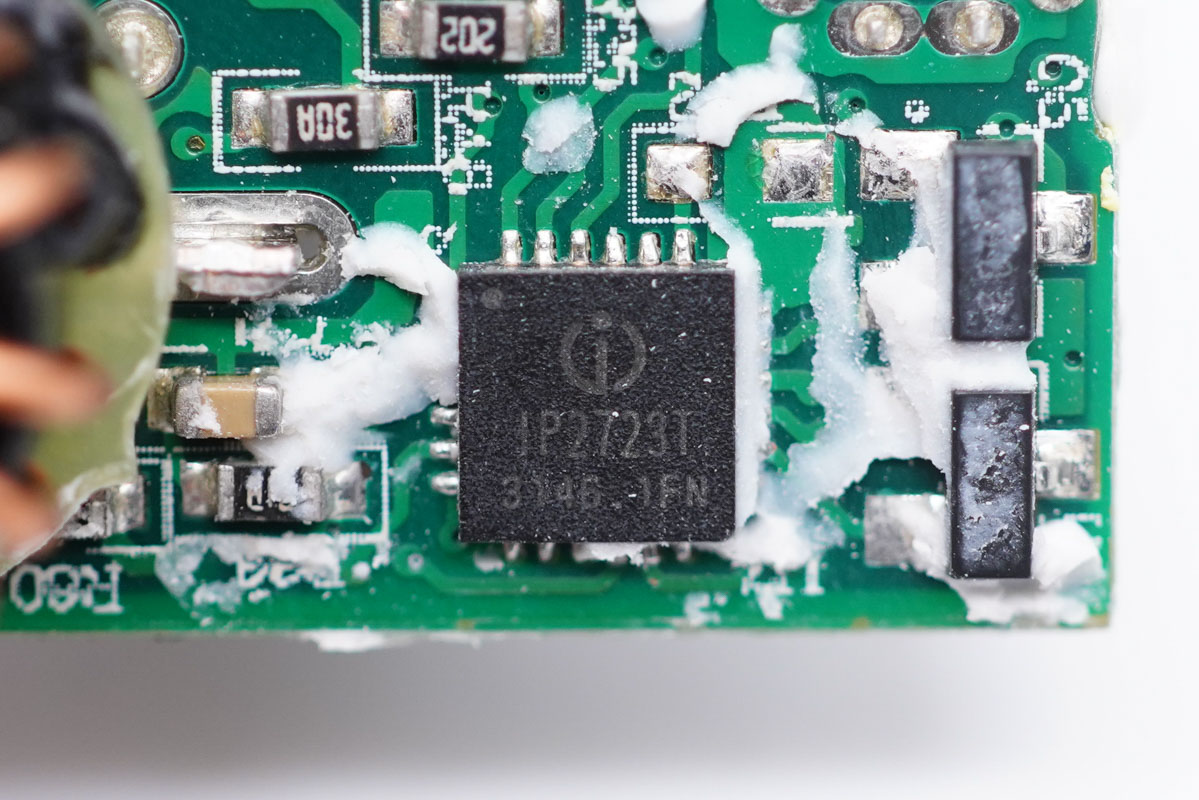

USB-C口協議芯片采用英集芯IP2723T。該芯片已通過USB IF協會PD3.0 PPS認證，TID:3135。是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。

此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

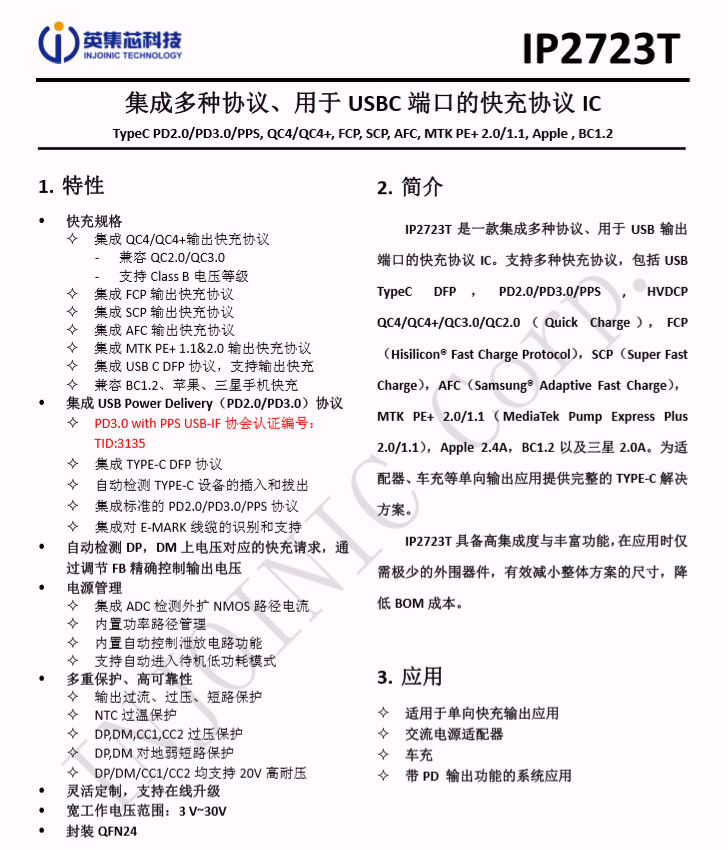

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

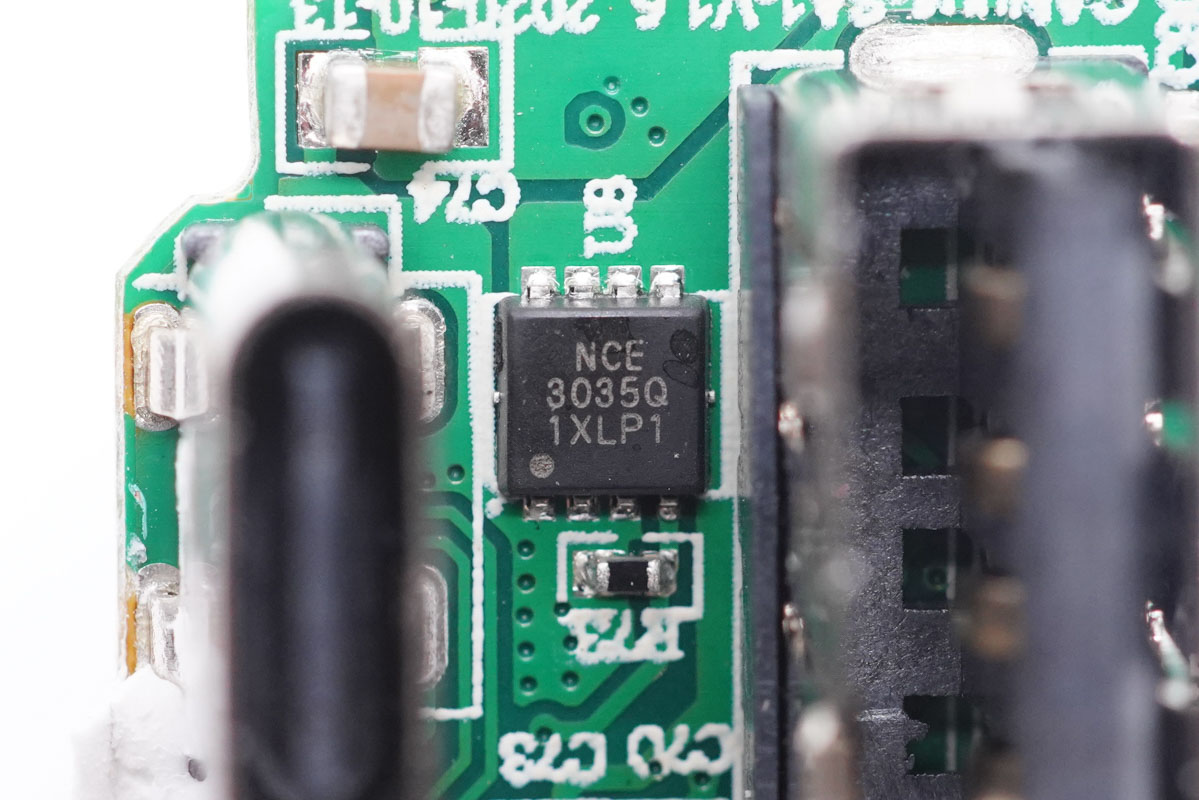

USB-C口輸出VBUS開關管采用新功率NCE3035Q，NMOS，耐壓30V。

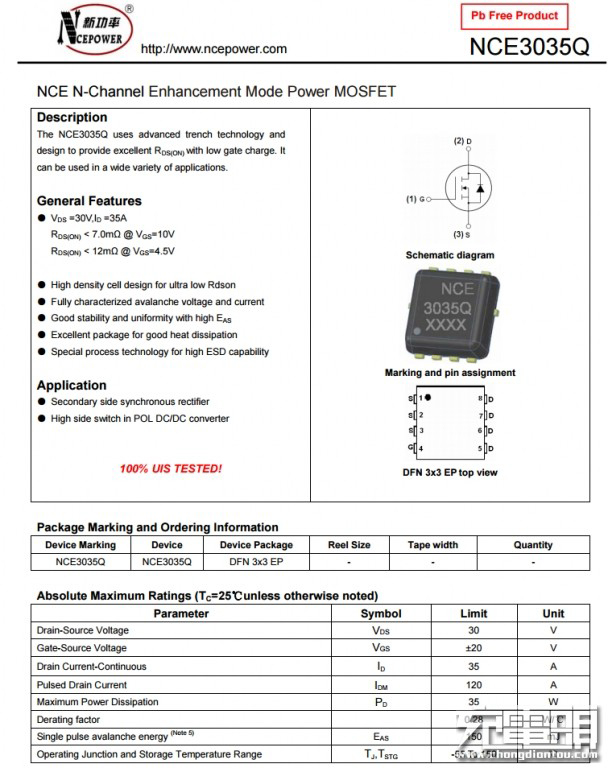

新功率NCE3035Q資料信息。

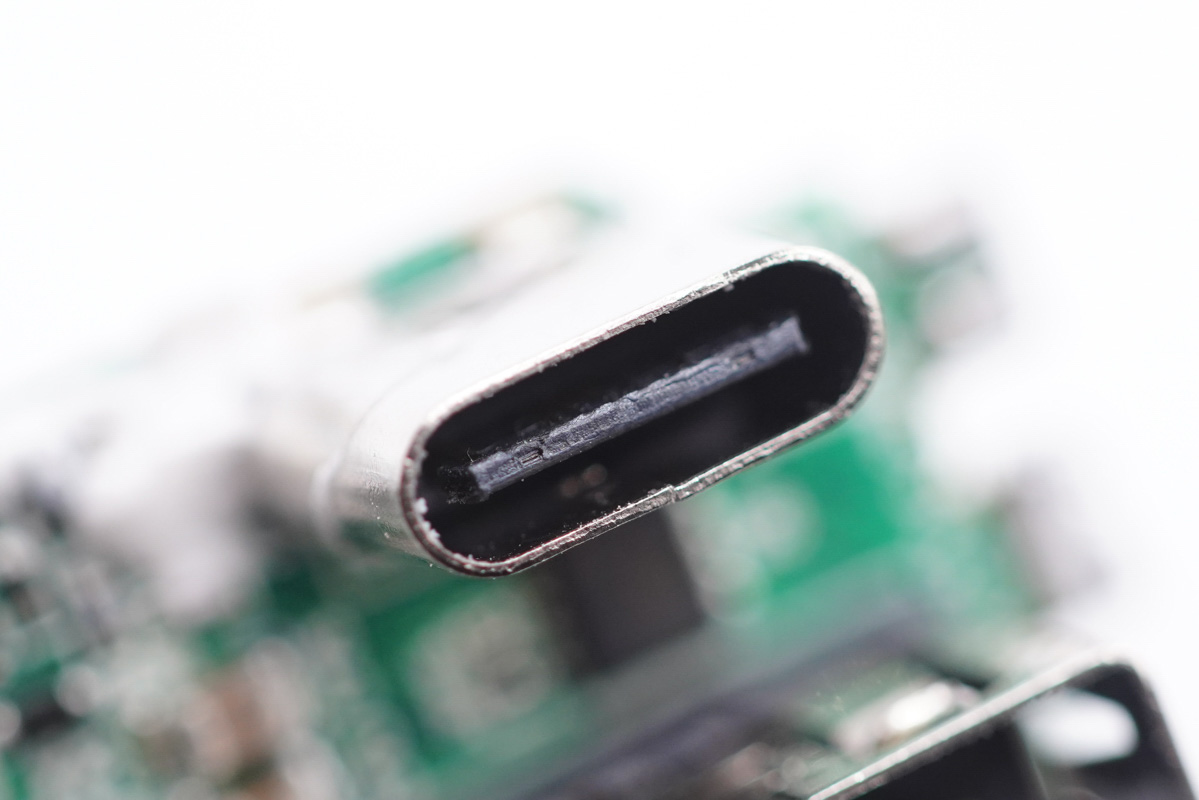

USB-C母座特寫，黑色膠芯不露銅。

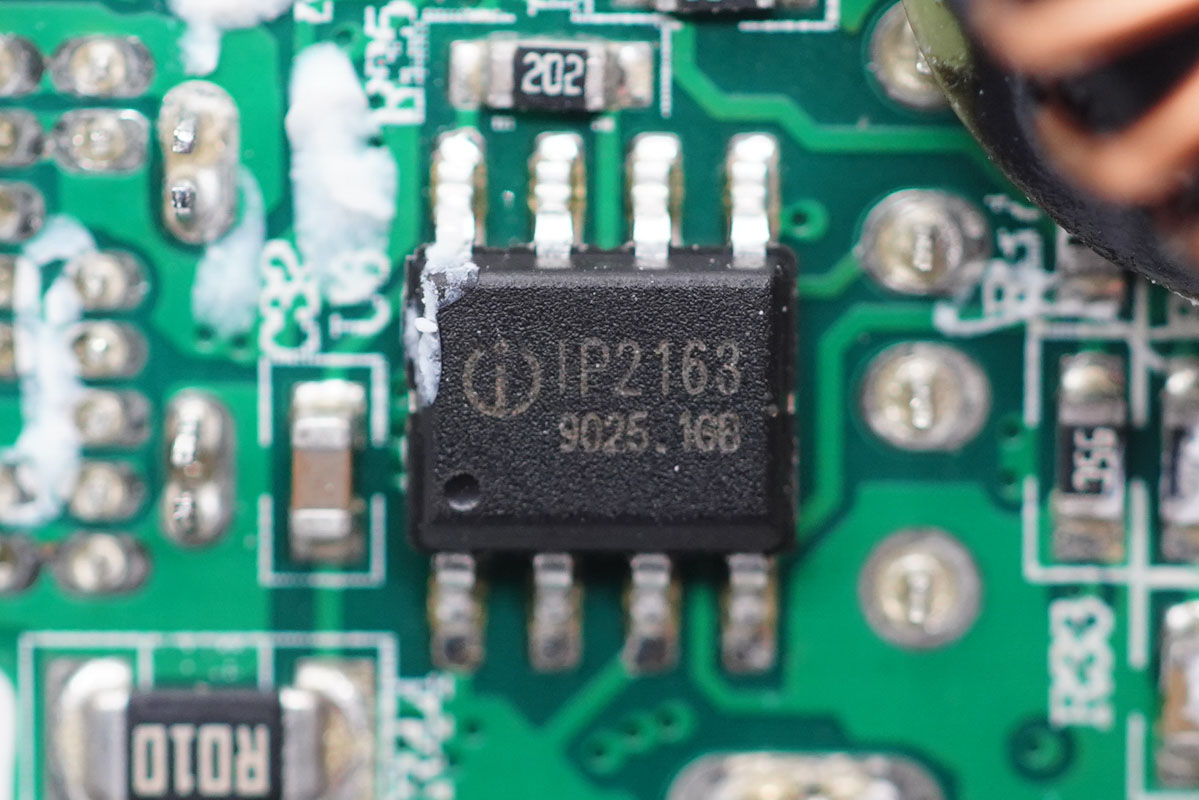

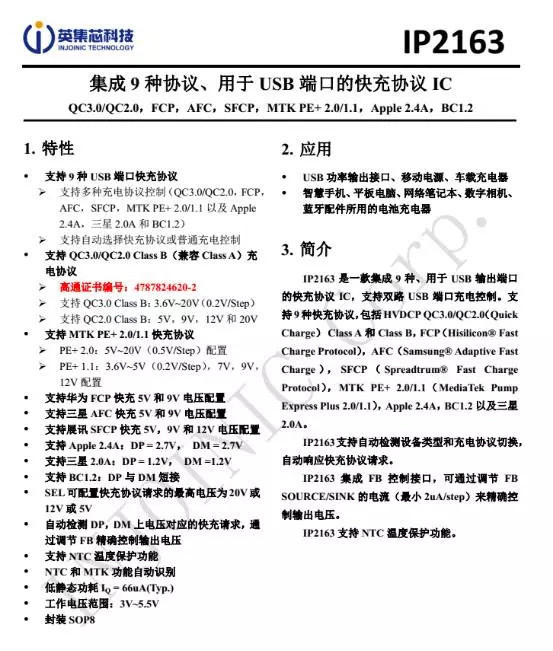

USB-A口協議芯片采用英集芯IP2163。其支持 QC3.0/QC2.0 Class B（兼容 Class A）充電協議??，同時可由外部引腳編程輸出模式。這顆芯片通過了美國高通QC3.0認證，證書編號478786303-2 。

英集芯IP2163詳細資料。充電頭網通過拆解了解到，采用英集芯IP2163協議芯片的產品還有小米9手機27W原裝充電器、魅藍M20雙向閃充移動電源、海韻 QC3.0快充電源適配器等。

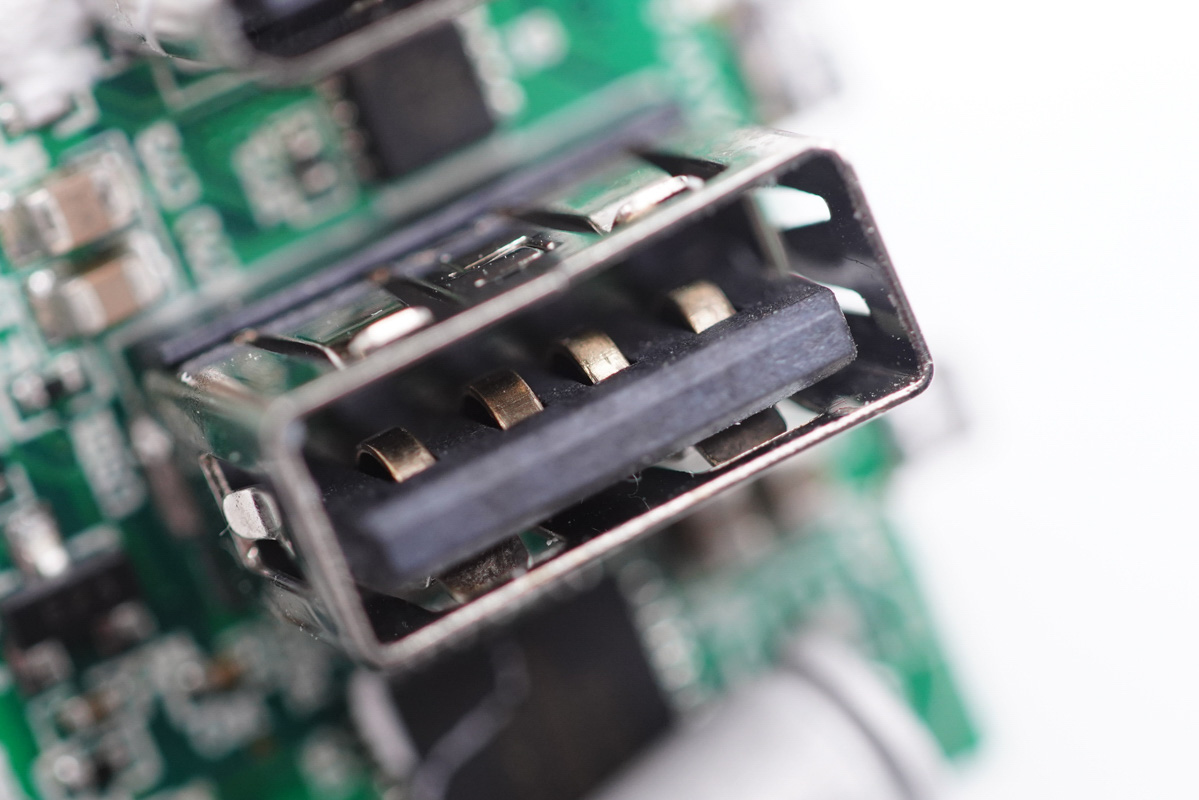

USB-A母座特寫。

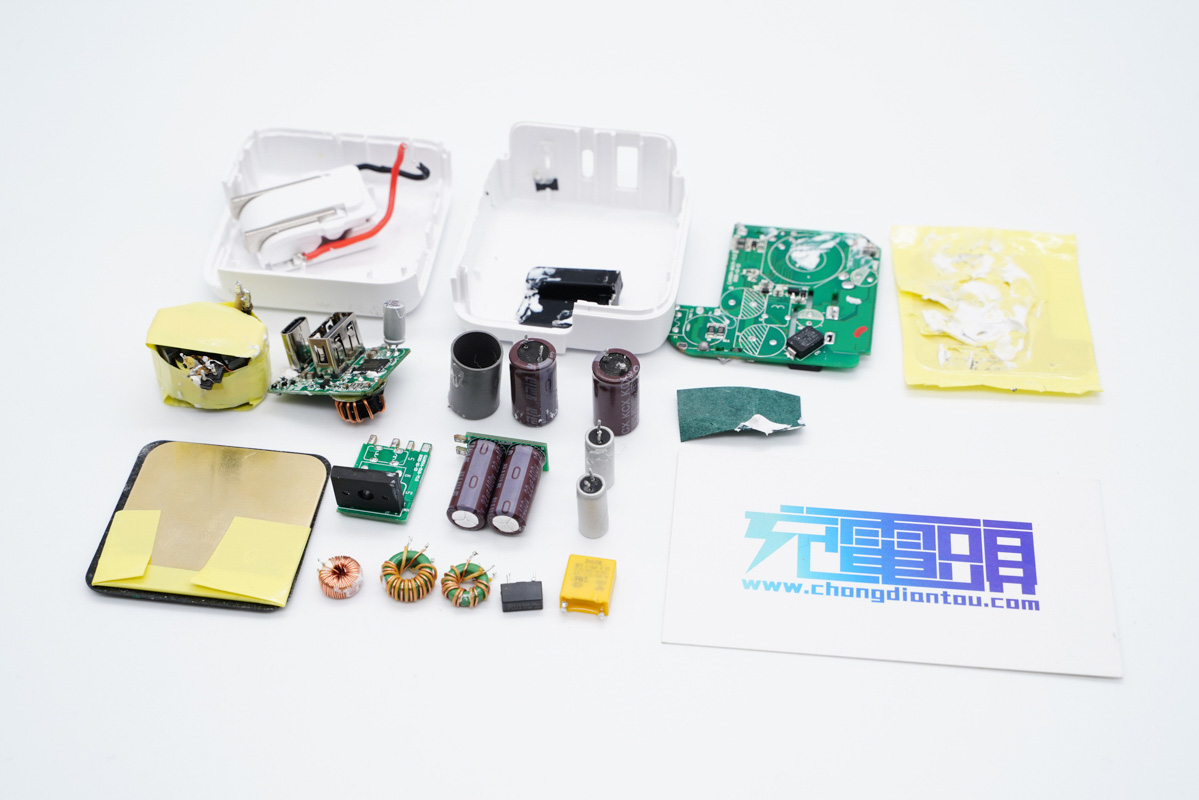

全部拆解完畢，來張全家福。

充電頭網拆解總結

邦克仕這款65W氮化鎵充電器采用方塊造型設計，整體設計非常簡潔。機身邊角過渡圓潤，表面全部磨砂處理，觸摸手感好。輸入端配備可折疊插腳，攜帶方便。充電器支持QC、AFC、FCP、SCP、PE2.0、PD3.0快充協議，滿足華為、小米等品牌的手機、筆記本充電需求。

充電頭網通過拆解了解到，充電器內部元器件布局緊湊，輸入輸出端均設有小板，電容、變壓器等元器件打膠處理。充電器開關電源由安森美NCP1342搭配納微氮化鎵功率芯片，以及MPS MP6908A搭配萬代同步整流管組成，由英集芯IP2723T控制USB-C口輸出電壓。USB-A接口采用南芯SC8903進行升降壓電壓轉換，由英集芯IP2163進行協議識別，控制A口輸出電壓。
