一、誠芯微簡介

深圳市誠芯微科技有限公司成立于2009年，總部位于中國深圳，并先后在成都、無錫多地成立研發中心，由多名海歸博士主持研發探索，是業內領先的集成電路芯片設計企業，主要從事集成電路設計、開發和銷售，并提供系統解決方案。

誠芯微致力于汽車電源管理、消費類電源、無刷電機驅動等領域核心芯片開發，已擁有BUCK電路電源芯片、開關電源芯片、同步整流芯片、快充協議芯片、中低壓MOS、個護產品集成芯片等產品線；并有相關專利技術達50余項，產品廣泛應用于汽車電子、便攜式電子、小家電、新能源汽車等眾多領域。

憑借專注領域、自主研發與前瞻決策，誠芯微自成立以來迅速發展壯大，并成為國家高新技術企業，先后與小米、飛利浦、ANKER、BYD、CE-LINK、格力等國內外數百家優秀企業建立戰略合作關系，持續為品牌客戶提供高性價比解決方案與優質技術服務。

2019年，誠芯微獲得由深圳時代伯樂領投的數千萬元Pre-A輪融資。資金的注入，既是對整個國產半導體電源行業發展前景的肯定，也是對誠芯微實力的認可。誠芯微將繼續保持初心，砥礪前行，為行業帶來更加優秀的產品及方案。

二、iPhone 12帶動20W PD快充市場爆發，誠芯微化身黑馬

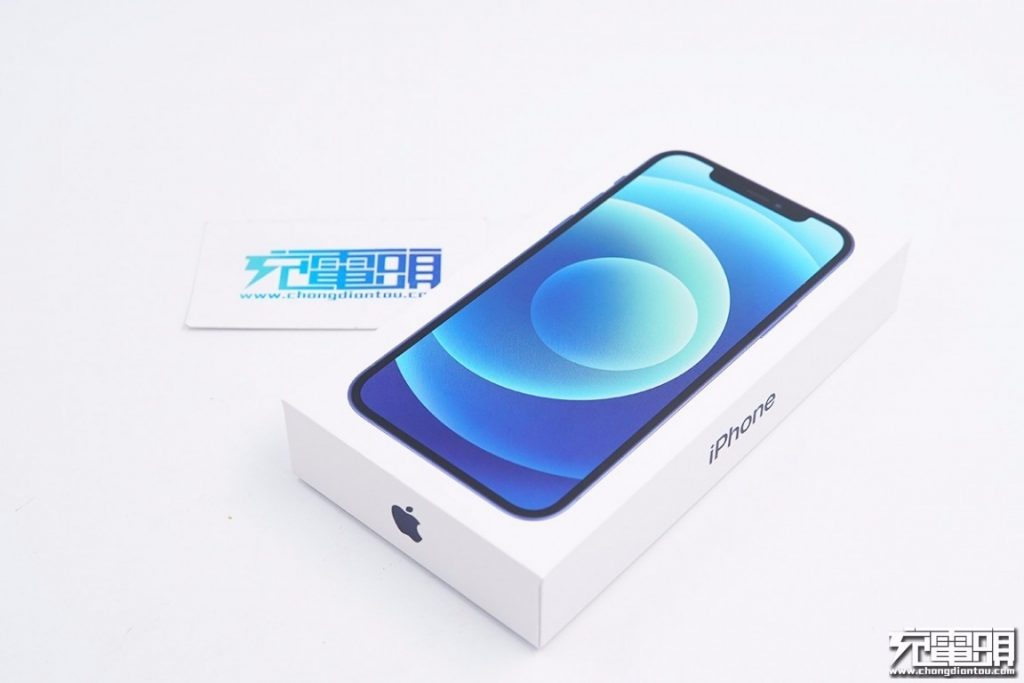

2020年蘋果最新發布的iPhone 12系列手機首次取消了標配充電器。此外，蘋果官網在售的所有舊款iPhone也一同取消了標配充電器。在蘋果官方的引導下，20W PD快充迅速成了用戶應對iPhone新機的最佳選擇。

蘋果新機全系取消標配充電器，極大地釋放了市場對USB PD快充充電器的需求。憑借著千萬級別的手機銷量，蘋果幾乎是在一夜之間便造就了一個以iPhone 12為中心的20W PD快充市場，并迎來了包括芯片、方案、工廠、品牌等在內的成百上千家快充產業鏈企業入局。

第三方快充企業的出現，及時填補了由iPhone 12不標配充電器導致的市場空缺。同時20W PD快充的市場歡迎度也遠超預期，單品月銷量突破10萬件變得很普遍。

面對20W PD快充爆發帶來的市場紅利，誠芯微牢牢把握市場機遇，迅速推出20W PD快充電源套片方案，并且憑借集成度、高性價比等優勢成功進入十余家業內知名品牌快充供應鏈，取得喜人的出貨量成績，成為20W PD快充電源芯片領域的一匹黑馬。

相比傳統的20W PD快充方案而言，基于誠芯微快充電源芯片開發的20W PD快充方案具有高度集成、外圍電路精簡的特性，并且誠芯微的20W PD快充電源方案可以匹配市面上主流的PD快充協議芯片，應用過程中只需任意搭配一顆20W規格的協議芯片即可完成高集成20W PD快充充電器的開發，幫助電源廠及品牌商節約系統成本、縮短產品開發周期、加速產品上市。

誠芯微USB PD快充電源主控芯片CX7527C規格書。

據充電頭網了解，目前誠芯微的高集成、高性價比20W PD快充方案已經被Great Wall（長城）、MOMAX（摩米士）、REMAX、HOCO（浩酷）、京東京造、臺電、綠巨能、DEVIA（迪沃）、浦諾菲、MiNi等品牌采用，并且均已批量出貨，芯片性能獲得客戶高度認可以及市場的驗證。

三、誠芯微20W PD快充方案應用案例

1、長城20W 1A1C快充充電器

初級PWM主控芯片：誠芯微CX7527C
次級同步整流芯片：誠芯微CX7538B
協議芯片：云矽半導體XPD738
最大功率：20W

Great Wall長城20W PD快充充電器為1A1C雙口輸出設計，USB-C接口和USB-A接口在單口輸出時，均支持Apple2.4A、Samsung5V/2A、QC2.0、QC3.0、DCP、AFC、FCP等協議，其中USB-C口還支持USB PD3.0 PPS快充；雙口同時工作時，智能降為5V輸出，滿足兩臺設備的充電需求。

USB-C口PDO報文顯示支持5V3A、9V2.22A、12V1.67A、3.3-5.9V3A、3.3-11V 1.8A五組電壓檔位，最大輸出功率為20W。

Great Wall長城20W PD快充充電器內部PCB正面。

Great Wall長城20W PD快充充電器內部PCB背面。

2、浦諾菲20W 1A1C快充充電器

初級PWM主控芯片：誠芯微CX7509C
次級同步整流芯片：誠芯微CX7538B
協議芯片：云矽半導體XPD738
最大功率：20W

浦諾菲20W PD快充充電器為1A1C雙口輸出設計，體積與蘋果原裝20W PD快充相當，在單口輸出時，兩個接口均支持Apple2.4A、Samsung5V/2A、QC2.0、QC3.0、DCP、AFC、FCP、SCP等協議，其中USB-C口支持USB PD3.0，PPS協議，可以為多個品牌的手機快充；雙口輸出時可同時為兩臺設備充電，USB-A和USB-C共享5V3A。

使用ChargerLAB POWER-Z KT002檢測充電器PDO，支持5V3A、9V2.22A、12V1.67A、3.3-11V 2A四個電壓檔位。

浦諾菲20W 1A1C快充充電器內部組PCB板正面。

浦諾菲20W 1A1C快充充電器內部組PCB板背面。

3、hoco浩酷20W PD快充充電器

初級PWM主控芯片：誠芯微CX7509C
次級同步整流芯片：誠芯微CX7538B
協議芯片：云矽半導體XPD720
最大功率：20W

hoco浩酷20W PD快充充電器輸入為固定插腳設計，支持100-240V寬幅范圍電壓輸入，全球通用；輸出支持Apple2.4A、Samsung5V/2A、QC2.0、QC3.0、DCP、AFC、FCP、USB PD3.0 PPS等多種協議，不僅支持iPhone手機快充，而且對小米、華為、三星等品牌手機均可快速充電。

使用ChargerLAB POWER-Z KT002檢測充電器PDO報文，顯示支持5V3A、9V2.22A、12V1.67A三組固定電壓以及3.3-5.9V 3A/3.3-11V 1.8A兩組PPS電壓。

hoco浩酷20W PD快充充電器內部PCB板正面一覽。

hoco浩酷20W PD快充充電器內部PCB板背面一覽。

4、MOMAX摩米士20W PD快快充充電器

初級PWM主控芯片：誠芯微CX7509C
次級同步整流芯片：誠芯微CX7538B
協議芯片：云矽半導體XPD720
最大功率：20W

MOMAX摩米士20W PD快快充充電器是目前市面上為數不多的帶折疊插腳的產品，體積小巧、便攜、易收納。性能方面，這款充電器除了支持iPhone 12 20WPD快充之外，還可兼容Apple2.4、QC2.0、QC3.0、AFC、FCP等多種快充協議，可滿足多種品牌手機的快充需求。

這款充電器的輸出PDO顯示支持5V3A、9V2.22A、12V1.67A三組固定電壓，以及3.3-5.9V 3A/3.3-11V 1.8A兩組PPS電壓。

MOMAX摩米士這款快充充電器之所以能夠在小體積內實現20W PD快充和折疊插腳設計，主要得益于誠芯微高集成電源芯片的采用和多塊PCB板的堆疊設計。

MOMAX摩米士20W PD快充次級PCB板一覽。

5、REMAX 20W PD快充充電器

初級PWM主控芯片：誠芯微CX7509C
次級同步整流芯片：誠芯微CX7538B
協議芯片：云矽半導體XPD720
最大功率：20W

作為拼多多平臺的百億補貼數碼品牌，REMAX的電源產品在近期逐漸被用戶知曉。針對20W PD快充市場，REMAX的推出了多款新品，這款插腳可折疊的20W PD快充就是其中之一。充電器機身外殼為黑色亮面烤漆處理，單USB-C口輸出。可支持Apple2.4、QC2.0、QC3.0、AFC、FCP、USB PD3.0等多種快充協議，可滿足多種品牌手機的快充需求。

PDO報文顯示，具備5V3A、9V2.22A、12V1.67A三組固定電壓以及3.3-11V 2.2A的PPS電壓輸出。

通過拆解可以看到，REMAX 20W PD快充內部PCB板并布局十分緊湊，并采用了誠芯微高集成電源芯片方案，這也是單塊PCB板實現20W PD快充，并支持折疊插腳的主要原因。

REMAX 20W PD快充內部PCB背面一覽，芯片外圍電路設計簡潔。

6、llano綠巨能20W PD快充充電器

初級PWM主控芯片：誠芯微CX7509C
次級同步整流芯片：誠芯微CX7538B
協議芯片：云矽半導體XPD720
最大功率：20W

llano綠巨能20W PD快充充電器采用了市面上主流且經典的外觀設計，固定插腳搭配扁平的機身，體積與蘋果原裝20W PD快充相當。性能方面，支持USB PD3.0，PPS快充協議，最大功率20W；此外還可兼容Apple2.4、QC2.0、QC3.0、AFC、FCP等多種快充協議，無論是iPhone新機還是其他安卓陣營的機型，均可實現快充。

實測llano綠巨能20W PD快充充電器支持5V3A、9V2.22A、12V1.67A三組固定電壓，以及3.3-5.9V 3A/3.3-11V 1.8A兩組PPS電壓。

綠巨能20W PD快充充電器內部PCB正面一覽。

綠巨能20W PD快充充電器內部PCB背面一覽。

7、mini 20W PD快充充電器

初級PWM主控芯片：誠芯微CX7509C
次級同步整流芯片：誠芯微CX7538B
協議芯片：云矽半導體XPD720
最大功率：20W

這款mini 20W PD快充充電器基于誠芯微高集成快充方案以及內部多塊PCB板巧妙組合設計，實現了小巧的外形尺寸。并且內置了多協議快充芯片，不僅支持iPhone 12系列20W快充，還可以為小米、華為、三星等品牌的手機快速充電。

實測這款mini 20W PD快充充電器支持5V3A、9V2.22A、12V1.67A三組固定電壓，以及3.3-5.9V 3A/3.3-11V 1.8A兩組PPS電壓。

基于誠芯微高集成電源芯片開發的這款20W迷你快充充電器內部采用了三塊PCB板組合設計，空間利用率極高。

20W迷你PD快充充電器內部PCB板一覽。

8、京東京造20W PD快充充電器

初級PWM主控芯片：誠芯微CX7509C
次級同步整流芯片：誠芯微CX7538B
協議芯片：云矽半導體XPD720
最大功率：20W

京東京造20W PD快充充電器在協議兼容性方面延續了上一代的18W PD快充產品，雖然充電器的功率僅提升2W，但是內部卻采用了全新升級元器件的用料，兩顆誠芯微快充電源芯片就實現了AC-DC開關電源變換，性能提升的同時，電路更加精簡。

實測京東京造20W PD快充充電器支持5V3A、9V2.22A、12V1.67A三組固定電壓，以及3.3-5.9V 3A/3.3-11V 1.8A兩組PPS電壓。

京東京造20W PD快充充電器內部PCB板正面插件元器件布局緊湊，并有注膠處理。

京東京造20W PD快充充電器內部PCB板初級和次級側均只使用了一顆芯片，誠芯微CX7509C+誠芯微CX7538B。

9、TECLAST臺電20W PD快充充電器

初級PWM主控芯片：誠芯微CX7527C
次級同步整流芯片：誠芯微CX7538B
協議芯片：誠芯微CX2919C
最大功率：20W

TECLAST臺電20W PD快充充電器采用了蘋果原裝快充的外觀風格，充電器正面印著品牌logo。這款充電器采用了誠芯微全套AC-DC快充電源芯片以及USB PD協議芯片。實測支持Apple2.4A、Samsung 5V2A、QC2.0、QC3.0、AFC、FCP、USB PD3.0等多充協議。

PDO報文顯示支持5V3A、9V2.25A、12V1.5A三組固定電壓檔位，最大輸出功率20W，滿足iPhone 12快充條件。

臺電20W PD快充充電器內部PCB正面。

臺電20W PD快充充電器內部PCB背面。

10、DEVIA迪沃20W PD快充充電器

初級PWM主控芯片：誠芯微CX7509C
次級同步整流芯片：誠芯微CX7538B
協議芯片：誠芯微CX2919C
最大功率：20W

DEVIA迪沃20W PD快充充電器為單口輸出設計，輸入端配固定式插腳；充電器體積較常規同級別快充偏大。拆解過后發現其插件部分的元器件布局較為松散，充分考慮了產品的散熱性能和生產制造的便利性。

PCB板背面僅使用了兩顆電源芯片，電路設計十分精簡。

充電頭網總結

在iPhone 12系列正式發布之前，或許誰也沒有想到20W PD快充市場竟會來得如此兇猛。隨著新機出貨量不斷增加，20W PD快充市場的容量日益擴大，市場缺口也越來越大；短短半個月時間，20W PD快充市場就進入了高速增長的爆發期。

誠芯微是國產電源芯片品牌少數可提供高集成AC-DC快充方案套片的廠商，同時也得益于誠芯微對快充市場風向的研判，提前開發布局了高集成、高性價比的20W PD快充電源芯片套片方案。在幫助快充電源廠商抓住市場機遇、加速產品上市的同時，也進入了多家知名品牌快充供應鏈，實現了自身出貨量的提升與行業價值。

此外充電頭網還了解到，誠芯微擁有從18W到65W等功率的多款快充方案，如需了解更多產品案例，可與誠芯微官方接洽。
