從今年各大手機廠商的布局來看，USB PD快充已然成為了時下最主流的充電方式，據充電頭網不完全統計，目前市面上支持USB PD快充的手機有近百款。并且USB PD快充不僅局限于手機領域，在筆記本電腦、平板電腦、游戲機等領域也有廣泛的應用。整個數碼產品市場對USB PD快充配件的需求量正處一個相當旺盛的階段。

近期，DIODES公司推出了一套最新的45W USB PD3.0快充充電器參考設計，能夠支持最大45W的輸出功率，既可適用于iPhone X系列手機快充，也能夠滿足iPad Pro、MacBook等大功率設備的充電需求。值得一提的是，目前這款參考設計已經通過了USB-IF協會USB PD3.0認證（TID編號為1090056）。

這套快充方案的兼容性如何？接下來就由充電頭網給大家?guī)?lái)詳細的測試。

在參考設計正面排布的是電容、保險絲、電感、變壓器等插件元器件，元器件之間未涂抹散熱膠，非常干凈，PCB板上印有“DIODES”的logo。

USB-C接口使用小塊PCB板子固定，接口背面是協議識別芯片。

協議識別芯片，型號：DIODES AP43770。

DIODES AP43770詳細規格資料。

PCB板背面一覽，小編經過的仔細觀察，發現有多顆貼片元件均來自DIODES。下面我們就來看看具體情況：

初級側采用DIODES AP3108L高整合PWM控制器（內置X-電容放電、高壓起動、支持全電壓輸出 3.3V~20V所需的100V LDO， 整機低待機 30mW）實現AC-DC轉換控制。據了解， AP3018L也在今年四月分通過了Nemko 的??IEC60950-1 及IEC60065-1 的CB 測試， 安全無疑。

DIODES AP3108L詳細規格資料。

絲印“GUC”的六腳芯片為次級同步整流控制器，實際型號：APR346，旁邊是一顆同步整流管。APR346支持最大PD 3.0 輸出20V，并由DIODES AP43770 PD3.0 PPS/QC4/4+ 協議芯片， 來實現USB-C口的輸出控制和協議識別功能。

DIODES APR346詳細規格資料。

據充電頭網了解，DIODES以一貫的一站式服務， 提供整套45W USB PD3.0所需半導體元件， 除主控PWM控制、同步整流控制器、USB PD協議芯片之外，也含初級端輸入整流橋、初級主開關管、次級同步整流管等元器件， 簡化各采用廠商采購及議價的繁瑣。

DIODES輸入端整流橋。

DIODES二極管。

充電器整體采用DIODES方案，可以幫助下游充電器廠商簡化產品開發流程、節約開發時間，加速產品上市周期，搶占市先機。

使用ChargerLAB POWER-Z FL001Super檢測，結果顯示這款USB PD3.0快充充電器DEMO板支持5V/3A、9V/3V、12V/3A、15V/3A、20V/2.25A五組電壓輸出檔位，最大輸出功率為45W。

除了支持USB PD3.0快充協議之外，還可兼容APPLE2.4A充電協議。

給iPhone X充電（剩余28%電量），充電電壓9.26V，電流1.52A，充電功率約14.09W，支持USB PD快充。

給iPhone XS Max充電（剩余52%電量），充電電壓9.26V，電流1.54A，充電功率約14.28W，支持USB PD快充。

給iPhone 8 Plus充電（剩余30%電量），充電電壓9.26V，電流1.43A，充電功率約13.27W，支持USB PD快充。

給iPhone 7充電（剩余48%電量），充電電壓5.25V，電流1.67A，充電功率約8.79W，支持Apple 2.4A協議。

給華為P20 Pro充電（剩余12%電量），充電電壓9.26V，電流1.45A，充電功率約13.51W，支持USB PD快充。

給華為P 10充電（剩余4%電量），充電電壓9.27V，電流1.61A，充電功率約14.99W，支持USB PD快充。

給華為Mate 9充電（剩余12%電量），充電電壓9.3V，電流1.84A，充電功率約17.17W，支持USB PD快充。

給華為Mate 10充電（剩余13%電量），充電電壓9.28V，電流1.64A，充電功率約15.28W，支持USB PD快充。

給榮耀 8充電（剩余4%電量），充電電壓5.26V，電流1.78A，充電功率約9.39W，手機可以正常充電。

給小米 8充電（剩余9%電量），充電電壓9.28V，電流1.7A，充電功率約15.8W，支持USB PD快充。

給小米 5充電（剩余6%電量），充電電壓5.23V，電流1.39A，充電功率約7.3W，手機可以正常充電。

給三星 Note 9充電（剩余65%電量），充電電壓5.36V，電流2.83A，充電功率約15.2W，手機可以正常充電。

給索尼XZ Premium充電（剩余46%電量），充電電壓9.23V，電流1.17A，充電功率約10.87W，支持USB PD快充。

給魅族 Pro6 Plus充電（剩余7%電量），充電電壓12.3V，電流1.67A，充電功率約20.67W，支持USB PD快充。

給魅族 Pro5充電（剩余10%電量），充電電壓12.3V，電流1.6A，充電功率約19.7W，支持USB PD快充。

給魅族 16th Plus充電（剩余5%電量），充電電壓5.27V，電流1.89A，充電功率約9.98W，手機可以正常充電。

給魅族 MX6充電（剩余26%電量），充電電壓5.25V，電流1.65A，充電功率約8.71W，手機可以正常充電。

給OPPO R17充電（剩余27%電量），充電電壓5.26V，電流1.68A，充電功率約8.85W，手機可以正常充電。

給一加 6T充電（剩余87%電量），充電電壓5.23V，電流1.42A，充電功率約7.48W，手機可以正常充電。

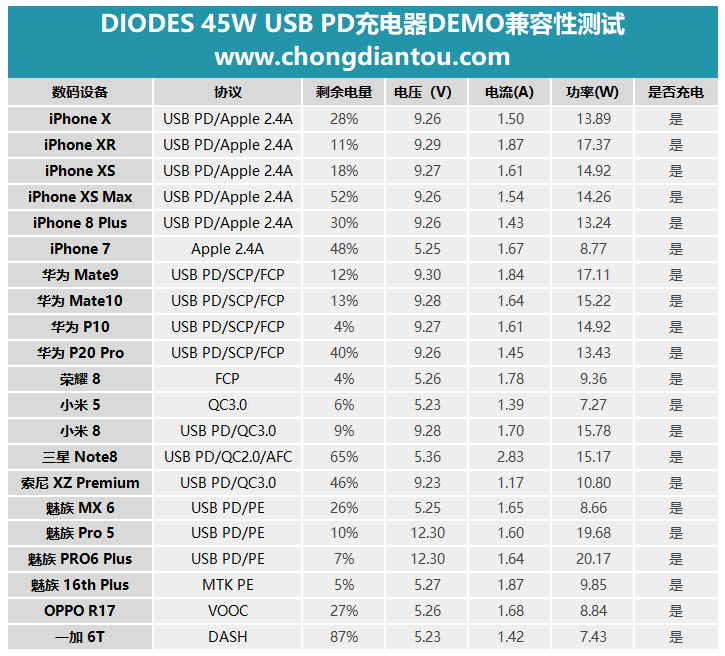

在兼容性測試中，我們一共測試了21款手機，通過上面這張圖表，我們可以了解到，DIODES這套45W USB PD快充充電器DEMO板可以支持全系iPhone X快充，支持華為主流旗艦手快充，同時也可以兼容小米、魅族、三星等手機充電，兼容性很好。

接下來看平板電腦、筆記本電腦、游戲機的兼容性：

給新款USB-C接口的iPad Pro充電（剩余52%電量），充電電壓15.35V，電流1.81A，充電功率約27.81W，支持USB PD快充。

給10.5寸的iPad Pro充電（剩余46%電量），充電電壓15.34V，電流1.79A，充電功率約27.47W，支持USB PD快充。

給iPad Air2充電（剩余5%電量），充電電壓5.31V，電流2.4A，充電功率約12.77W，設備可以正常充電。

給MacBok Pro充電（剩余15%電量），充電電壓20.43V，電流2.13A，充電功率約43.61W，支持USB PD快充。

給戴爾XPS充電（剩余15%電量），充電電壓20.42V，電流2.21A，充電功率約45.17W，支持USB PD快充。

給任天堂Switch充電（剩余15%電量），充電電壓15.26V，電流0.85A，充電功率約13.1W，支持USB PD快充。

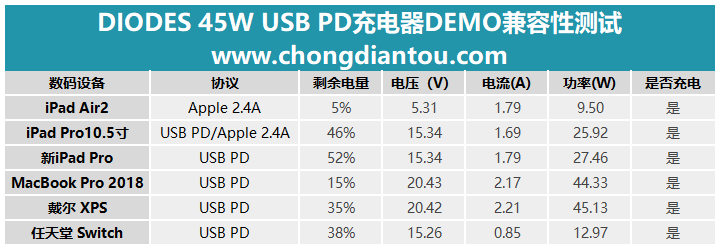

測試結果顯示，DIODES這套45W USB PD快充充電器對蘋果最新的iPad Pro、MacBook Pro、戴爾XPS、任天堂Switch都可以實現USB PD快充。

最后來看對移動電源兼容性測試：

給mophie USB-C XXL（剩余2/4電量），充電電壓20.36V，電流1.54A，充電功率約31.46W，支持USB PD快充。

給ANKER A1275（剩余1/4電量），充電電壓20.33V，電流1.34A，充電功率約27.44W，支持USB PD快充。

給RAVPower RP-PB058（剩余1/4電量），充電電壓20.35V，電流1.56A，充電功率約31.76W，支持USB PD快充。

給紫米 QB820（剩余1/4電量），充電電壓15.41V，電流2.5A，充電功率約38.62W，支持USB PD快充。

給紫米 QB910（剩余2/4電量），充電電壓9.3V，電流1.95A，充電功率約18.17W，支持USB PD快充。

給紫米 QB822（剩余37%電量），充電電壓9.32V，電流2.24A，充電功率約20.95W，支持USB PD快充。

給聯想 PB700C（剩余2/4電量），充電電壓20.35V，電流1.37A，充電功率約27.95W，支持USB PD快充。

給倍思 BS-20KP203剩余2/4電量），充電電壓12.28V，電流1.41A，充電功率約17.4W，支持USB PD快充。

給ZENDURE ZDPX6PD（剩余14電量），充電電壓20.43V，電流2.3A，充電功率約47.04W，支持USB PD快充。

給JDB P57C（剩余1/4電量），充電電壓12.29V，電流1.46A，充電功率約18.01W，支持USB PD快充。

給JDB MAX i9（剩余30%電量），充電電壓9.32V，電流2.1A，充電功率約19.59W，支持USB PD快充。

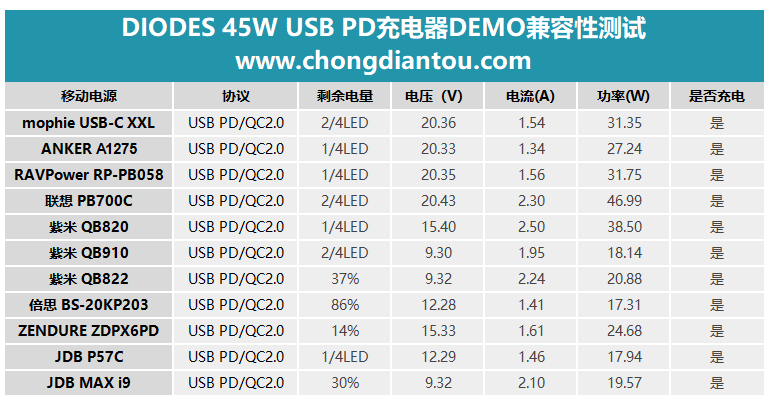

測試結果顯示，DIODES 這套45W USB PD3.0快充充電器參考設計對市面上主流的移動電源都能實現快充。

DIODES這款在適配器運用45W USB PD3.0快充充電器參考設計 (AP3108L + APR346??+ AP43770) 已獲USB PD IF 認證 （IC and Power Brick）， 產品兼容有保障，而且在充電頭網的兼容性測試中，表現也非常理想。

AP3108L（高整合低待機寬電壓兼容 USB PD 3.0 PPS輸出范圍）PWM控制器， 配合的支持 PD 3.0 的同步整流 APR346， 已在市場大量出貨。??配合自家的 AP43770 PD 3.0 協議芯片， 及所需的各類電源元件， 可造成 降低整體系統成本。

經過近40款主流數碼設備的兼容性測試，DIODES這款DEMO板對的兼容性均表現良好。可以支持全系iPhone X 、華為、小米、魅族、索尼等主流手機USB PD快充；支持iPad Pro、MacBook Pro、Switch等設備快充；支持mophie、ANKER、RAVPower、紫米等主流移動電源USB PD快充，兼容性能可靠。

另外值得注意的是，這款套參考設計從輸入整流橋、初級PWM控制器、初級開關管，到次級同步整流控制器、次級同步整流管，再到USB-C接口協議芯片均采用了DIODES公司的整套方案。這樣一來可以幫助下游充電器廠商簡化產品開發流程、節約開發時間，加速產品上市周期，搶占市先機。

當然， 我們也期待DIODES在后續產品開發上， 更上一層， 持續提供各廠家更高整合， 優量性價比的整套方案！
