在快充市場美思迪賽這個牌子我們還比較陌生，但是在普通充電器市場該公司已經耕耘多年，憑借產品良好的品質及性能在普通充電器市場具有很高的市場份額和良好的客戶口碑，據了解該公司實力不可小覷，總部位于蘇州，目前已經獲得高通QC，聯發科PE,華為FCP,SCP三星AFC等主流快充協議的技術授權，且已研發多款多協議的快充產品，涵蓋AC-DC, DC-DC,及PD。新近看到美思迪賽發布了一款全整合的多協議QC3.0+PE2.0充電器整體方案套片MIX-DESiGN美思迪賽MX6510+MX5410，相對于國內其他國內廠商只發布協議次級端的協議IC產品相比，研發初級和次級的整體套片的技術難度要相對高很多，目前種產品只有IWatt和PI及等廠商有。拿到DEMO板之初就感覺該方案的器件較少，電路非常簡潔。那么充電頭網來帶你了解一下這顆整合芯片相比傳統功能獨立的芯片有哪些優勢呢？ 該套片由次級AC/DC控制器MIX-DESiGN美思迪賽MX6510 和次級協議IC及同步整流控制器MIX-DESiGN美思迪賽MX5410組成，目前支持的協議為QC2.0/QC3.0，PE1.0/2.0，BC1.2等主流快充協議。 首先我們看次級側的MX5410的功能： （1）MIX-DESiGN美思迪賽MX5410支持QC3.0 A類規格，支持BC1.2，向下兼容QC2.0，滿足目前QC3.0充電器需求； （2）MIX-DESiGN美思迪賽MX5410將同步整流控制器內置，無需另外的同步整流IC,電路非常簡潔； （3）專利的數字式的于原邊控制器MIX-DESiGN美思迪賽MX6510的反饋方式，無需環路補償的器件，節省更多PCB空間和BOM成本； （4）完善的保護電路，D+,D-過壓保護，輸出OVP,UVP,OCP,OTP等； （5）內置可變編程的快速放電功能，當設備從充電器拔出或者意外情況，自動將輸出快速降為5V以確保安全。 對于該套片的初級端AC/DC控制器MIX-DESiGN美思迪賽MX6510，該芯片除配合MIX-DESiGN美思迪賽MX5410完成各種快充需要的電壓電流，及保護功能的特點外，還需具備PE1.0/2.0的快充功能，特點如下： （1）支持PE1.0/2.0快充功能，如只需PE快充MIX-DESiGN美思迪賽M6510可獨立工作無需次級的協議IC； （2）簡潔的PSR控制方式設計，精準的CC/CV曲線輸出； （3）8V以上恒功率輸出（18W方案6V），滿足不同輸出的電壓輸出需要的電流恒流特性； （4）超低的待機功耗，整體電路待機低于40mW； （5）數字式的準諧振工作模式，更高的能效更好的EMI特性； （6）內置可變編程的快速放電功能，當設備從充電器拔出或者意外情況，自動將輸出快速降為5V以確保安全。

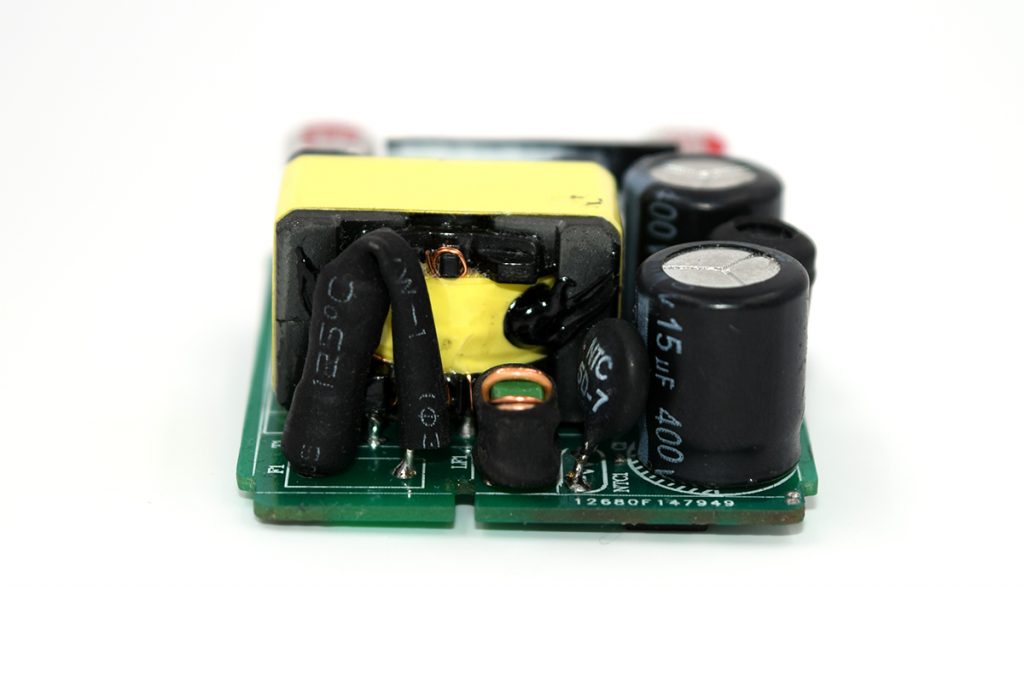

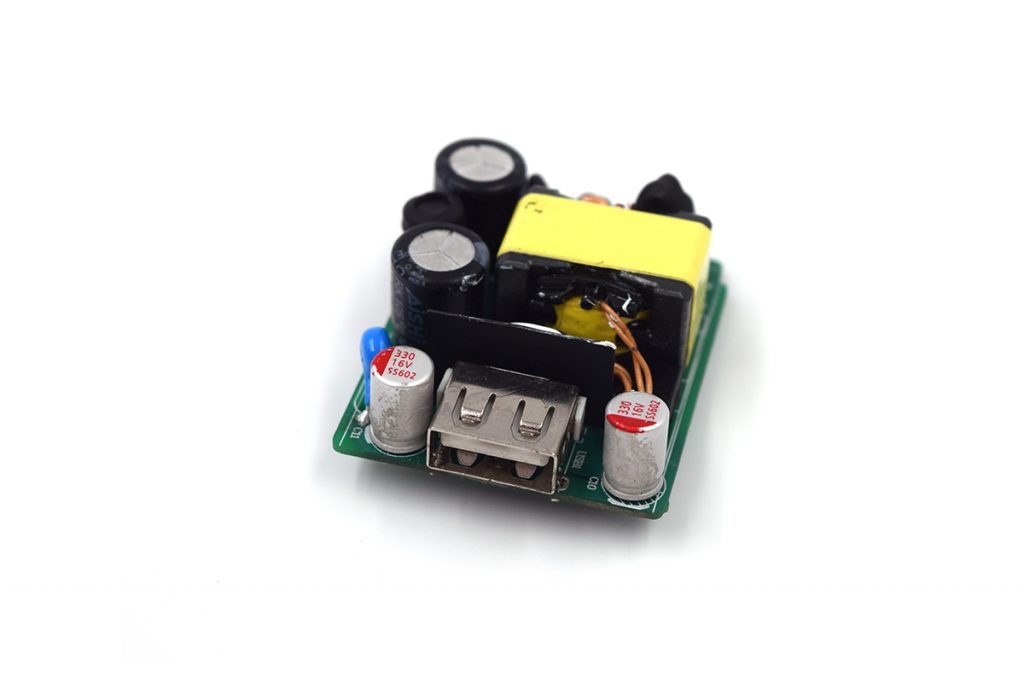

下面為MIX-DESiGN美思迪賽MX5410二次側控制器與MIX-DESiGN美思迪賽MX6510一次側控制器組成的QC3.0和MTK PE 2.0的快充充電器DEMO:
01 02 03

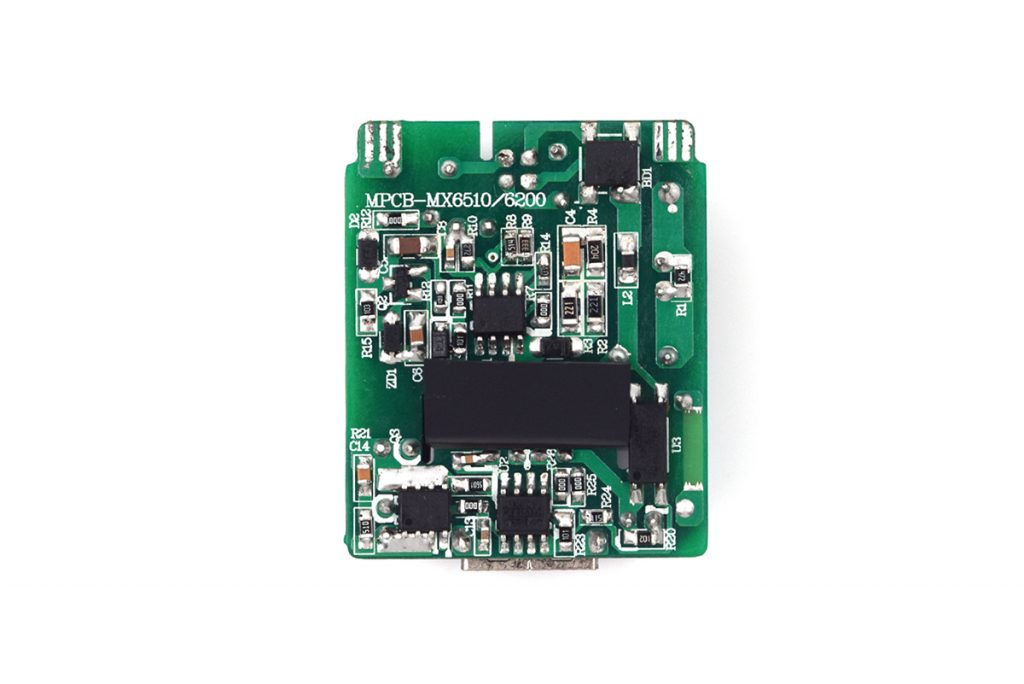

圖上可以見到兩顆SOP8的芯片，左下角的SOP8芯片為同步整流管，初級次級通過光耦反饋信號。
04
總結：
MIX-DESiGN美思迪賽MX5410內部整合了電壓請求電路，QC3.0協議識別，同步整流控制器，以往的充電器最少需要兩顆芯片解決的功能，現在MIX-DESiGN美思迪賽MX5410一顆芯片就可以解決，并且僅需要很少的外部原件。同步整流的加持，使這顆芯片進入高性能行列。
MIX-DESiGN美思迪賽MX6510采用PSR控制方式+QR技術，無需傳統次級反饋電路即可實現多級恒壓以及多級恒流輸出，MIX-DESiGN美思迪賽MX6510與MIX-DESiGN美思迪賽MX5410協作優化工作，可以實現快速且平滑的電壓調節，同時MIX-DESiGN美思迪賽MX6510只需兼容MTK PE 2.0充電協議時不需要二次側控制器。
采用MIX-DESiGN美思迪賽MX5410配合MIX-DESiGN美思迪賽MX6510的快充方案設計，我們看到的第一個感覺是電路非常簡潔，其內部獨特的初次級數字式反饋通訊技術，只需要一顆光耦即可傳輸輸出電壓請求，省去復雜的反饋電路大大的節省PCB的空間和成本，同時具備輸出動態控制，輸出過電壓，過熱和數據腳過電壓保護等全部必要的信息，并且同時支持QC3.0和MTK PE，因此該方案在滿足優異的成本要求的同時將成為一款高性能的快充充電器方案，為目前AC-DC快充方案幾乎被PI和Iwatt統治的市場下給大家多了一個選擇。
