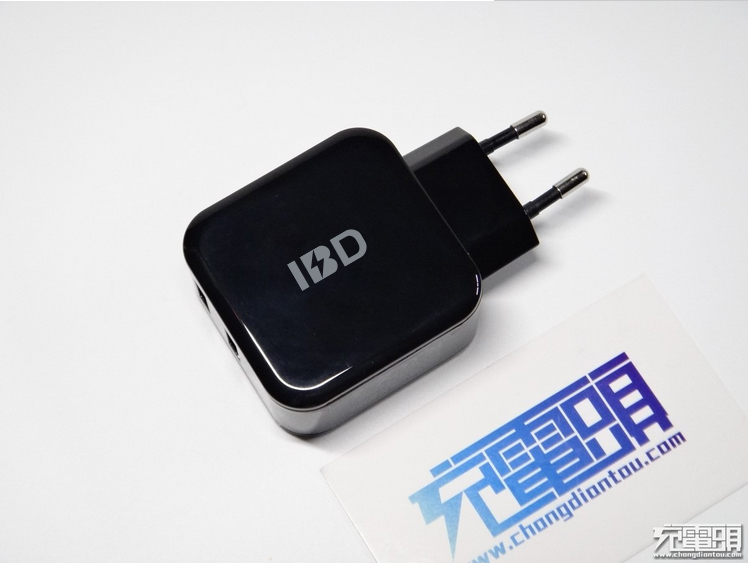

IBD專注于充電器、車充領域，新品不斷。充電頭網最近拿到一款帶快充的雙口充電器，馬上開測。 一、開箱 UNEED，黑色的亮面外殼確實很油膩，為了拍照擦了好久才擦干凈，LOGO很像線圈 另一面是QC3.0認證標志，插腳是歐標的 產品參數信息，很簡單，連型號都沒有 黑色5V口及綠色快充口，下面的SmartIC說明兩口應該都是支持智能識別設備的 與另一款閃電狼雙口對比一下，除了插腳，外形布局都很相似 二、測試 USB輸出口磁鐵可吸，插腳不吸 重量為85.5克 神童表測試5V口，應該是支持蘋果設備識別的 神童表測試快充口，可見支持蘋果2.4A、QC2.0、QC3.0及華為FCP，另外后續測得還支持MTK-PE（因?yàn)槭钦T探測試，結果僅供參考） 飛龍表測試5V識別，蘋果2.4A識別，空載電壓5.2V EBD-USB測試5V最大輸出2.7A 5V口空載及步進測試結果，沒有線補功能 EBD-USB測試5V最大輸出3.2A 快充口5V空載及步進測試結果，可見有線補功能 EBD-USB測試9V最大輸出3.1A 快充口9V空載及步進測試結果，可見有輕微線補 EBD-USB測試12V輸出2.5A 快充口12V空載及步進測試結果，可見有輕微線補 快充口QC3.0自動觸發成功，測試結果如上圖 快充口MTK-PE手動觸發成功，測試結果如上圖 對小米16000充電，5V2A 迪奧科B615Q，輸出2.5A還能保持在5V以上 5V口輸出測試，兼容蘋果設備識別，具體數據匯總?cè)缟媳? 紫米HB810，正常激活快充 紫米QB805，正常激活快充 ANKER A1310，9.2V1.3A 迪奧科 B615Q，9.2V1.5A AUKEY PB-T4，12.2V1A 倍斯特 BST-K6X，9.2V1.8A 榮耀AP08Q，12.2V1.5A 充電器快充口兼容移動電源測試，手頭快充移動電源全部支持。 充電器快充口兼容快充手機及平板測試，手頭設備全部支持。 充電器快充口兼容蘋果設備測試，支持蘋果設備識別。 三、拆解 拆開上蓋，我們看到大原件由膠水固定，大大降低跌落損壞的可能性 AC進線焊接，方便不同制式的插腳 歐標插腳是用螺絲擰在殼子上的，可以卸下來 初級次級之間有鏤空隔離，增強絕緣 Y電容下面藏著一個光耦 兩個USB口之間有一顆電感，想必其中一個口是通過DC-DC轉換的 2顆固態1顆電解的輸出電容濾波組合 輸入 保險絲和X電容，還有共模電感，抑制EMI干擾 同步整流管??恒泰科 HGP045NE4SL TO220封裝，耐壓45V，導阻很低 UC2500，輸出保護加識別一體 一顆芯片搞定識別加上輸出過流保護 Y電容下面的光耦 ABS210，2A1000V整流橋 貼片肖特基，20A耐壓1000V 力生美 LS5S03 次級同步整流控制器 初級PWM芯片 四、總結 這種雙口的設計我還是很喜歡的，體積小巧又可以同時給兩個設備充電，而且支持快充設備和蘋果設備，外出時是很實用的。那個做對比的閃電狼已成為我外出旅游時必備的充電器了。然并卵，這貨國內好像并沒有賣，好在可以買其他品牌類似的產品。
